ТАНК Т-72А. ТЕХНИЧЕСКОЕ ОПИСАНИЕ И ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ (1986 год) - часть 2
Наибольшая прицельная дальность
стрельбы с помощью прицела-дально
мера ТПД-К1, м:
бронебойным подкалиберным снаря
дом
4000
кумулятивным снарядом
4000
осколочно-фугасным снарядом . . .
5000
Наибольшая
прицельная
дальность
стрельбы с помощью ночного прицела
ТПНЗ-49, м
2000
Максимальная дальность стрельбы оско
лочно-фугасным снарядом
(с помощью
бокового уровня), м
10 000
Дальность прямого выстрела
(при высоте
цели 2 м), м:
бронебойным подкалиберным снаря
дом
2120
кумулятивным снарядом
1000
Высота линии огня, мм
1651
Нормальная длина отката, мм
260—300
Предельная длина отката, мм
310
Количество жидкости в накатнике, л . . 4,7
Количество жидкости в тормозе отката, л
7,2
Давление в накатнике, кгс/см2
63—67
Масса качающейся части пушки без бро
нировки и стабилизатора, кг
2400
Способ производства выстрела
Гальванозапалом,
электроспуском и
механическим спу
ском
(вручную)
Пулемет, спаренный с пушкой
Количество
Один
Марка
ПКТ
Калибр, мм
7,62
Наибольшая прицельная дальность
стрельбы с помощью прицела-дально
мера, м
1800
Скорострельность, выстр./мин
650—750
Скорострельность
(практическая),
выстр./мин
До 250
Питание пулемета
Ленточное
Число патронов в ленте, шт
250
Способ производства выстрела
Дистанционный
электроспуск,
ручной
Масса пулемета, кг
10,5
20
Углы обстрела для пушки и спаренного с ней пулемета
Горизонтальный угол
360°
Угол возвышения при выключенном ста
билизаторе:
на нос . . .'
13°47'
на корму
16°13'
Угол снижения при выключенном стаби
лизаторе:
на нос
—6° 13'
на корму
— 3°47'
Зенитно-пулеметная установка
Тип
Автономная
открытая
Управление
Ручное
Время приведения в боевое положение из
походного, с
60
Зенитный пулемет
Количество
Один
Марка
«Утес»
Калибр, мм
12,7
Наибольшая
прицельная
дальность
стрельбы по целям, м:
воздушным
1500
наземным
2000
Питание
Ленточное
Число патронов в ленте
60
Скорострельность
(практическая),
выстр./мин
80—100
Способ производства выстрела
Ручной
Масса пулемета, кг
25
Углы обстрела зенитно-пулеметной установки, град
Горизонтальный
360
(с обводом
антенны)
Угол возвышения
+75
Угол снижения
—4
Прицел зенитно-пулеметной установки
Марка
К10-Т
Увеличение, крат
1
Масса прицела, кг
,
,
, .
0,4
21
Автомат
Количество
Один
Марка
АКМС
Калибр, мм
5,45
Масса автомата со снаряженным мага
зином, кг
3,78
Сигнальный пистолет
Количество, шт
Один
Калибр, мм
26
Боекомплект
Выстрелов к пушке, шт
44
Патронов к пулемету ПКТ, шт
2000
Патронов к пулемету «Утес», шт
300
Патронов к автомату АКМС, шт
300
Ручных гранат Ф-1, шт
10
Патронов к сигнальному пистолету, шт.
12
Гранат дымовых ЗД6, шт
12
Масса пушечного выстрела, кг:
с бронебойным подкалиберным сна
рядом
19,7
с кумулятивным снарядом
29
с осколочно-фугасным снарядом . . .
3 3
Автомат заряжания
Тип
Электромеханиче
ский с постоянным
углом заряжания
Вместимость ВТ, выстр
22
Частота вращения ВТ, град./с
До 70
Продолжительность заряжания одного вы
стрела, с
8
Наличие дублирующих приводов автомата Ручной привод
ВТ и МПК
Досылка выстрелов
Раздельная
Время загрузки ВТ, мин
4—5
Стабилизатор вооружения
Тип
." . . Двухплоскостной,
электрогидравличе
ский
Марка
-2Э28М
22
Скорости вертикального наведения пуш
ки в автоматическом режиме, град./с:
минимальная
Не более 0,05
максимальная
Не менее 3,5
Скорости горизонтального наведения баш
ни в автоматическом режиме, град./с:
минимальная
Не более 0,07
максимальная
Не менее 6
перебросочная
Не менее 18
Скорость поворота башни при управлении
от командира, град./с
Не менее 18
Аварийный поворот от механика-водителя,
град./с
Не менее 18
Скорости горизонтального наведения баш
ни в полуавтоматическом режиме,
град./с:
минимальная •
Не более 0,3
максимальная
Не менее 6
перебросочная
Не менее 20
Время готовности к работе, мин
2
Время непрерывной работы в различных
климатических условиях при темпера
туре окружающего воздуха от —40 до
+ 50°С, ч
Не более 4 (в бое
вых условиях
не
ограничивается)
Жидкость, применяемая в гидросистеме
стабилизатора
МГЕ-10А
Мощность, потребляемая стабилизатором
(средняя), кВт
3,5
Масса комплекта стабилизатора с рабочей
жидкостью, кг
319
3.4. ПРИБОРЫ ПРИЦЕЛИВАНИЯ, НАБЛЮДЕНИЯ
И ОРИЕНТИРОВАНИЯ
П р и ц е л - д а л ь н о м е р
Тип
Квантовый с неза
висимой
стабили
зацией поля зрения
в вертикальной пло
скости
Марка
ТПД-К1
Увеличение визуального канала, крат . .
8
Поле зрения визуального канала, град . .
9
Пределы измерения дальности, м
От 500 до 3000
(при
благоприятных ме
теорологических ус-
23
ловиях и распозна
вании цели через
прицел-дальномер
можно измерять
дальность до
4000 м)
Ошибка измерения дальности, м
10
Диапазон углов бокового упреждения,
вырабатываемых вычислителем, т. д.
32
Средний интервал времени между измере
ниями, с
6
Минимальное время между измерени
ями, с
3
Время готовности к работе, мин
2
Время непрерывной работы в различ
ных климатических условиях при
температуре окружающего воздуха от
—40 до
50°С, ч
Не более 4 (в бое
вых условиях не
ограничивается)
Допустимая непрерывная работа, ч . . .
12
Масса прицела-дальномера, кг
93
Ночной танковый прицел
Тип
Электронно-оптиче
ский, монокулярный
перископический
Марка
ТПНЗ-49
Увеличение, крат
5,5
Поле зрения, град
6°40'
Дальность видения, м:
в активном режиме
До
1300
в пассивном режиме
До 500
Источник ИК-излучения
Осветитель Л-4А
Масса, кг
21,6
Дневные приборы наблюдения
Прибор командира танка ТПНО-160
Тип
Призменный, обогре
ваемый, со встроен
ным регулятором
температуры
Увеличение,
крат
1
Количество, шт
2
Масса, кг
3,6
24
Прибор м е х а н и к а - в о д и т е л я ТПНО-168В
Тип
Призменный, обо
греваемый, со встро
енным регулятором
температуры
Увеличение, крат
1
Количество, шт
2
Масса, кг
7,2
П р и б о р н а в о д ч и к а ТНП-165А
Тип
Призменный
Увеличение, крат
1
Количество, шт
1
Масса, кг
2,85
Вспомогательный прибор ТНПА-65
Тип
Призменный
Увеличение, крат
1
Количество, шт.:
у командира
2
у механика-водителя
2
у наводчика
1
Масса, кг
0,7
Ночные приборы наблюдения
Прибор командира танка ТКН-3
Тип
Комбинированный
(дневной и ночной),
электронно-оптиче
ский, бинокулярный
перископический
Увеличение, крат:
дневная ветвь
5
ночная ветвь
4,2
Поле зрения, град:
дневная
ветвь
10
ночная ветвь
8
Дальность видения ночью, м
300—400
Источник ИК-излучения
Осветитель ОУ-ЗГК
(ОУ-ЗГКМ) с
ИК-фильтром
Масса, кг
12,5
25
Прибор м е х а н и к а-в о д и теля ТВНЕ-4Б
Тип
Электронно-оптиче
ский, бинокулярный
перископический,
обогреваемый
Увеличение, крат
1
Поле зрения, град
36
Дальность видения, м:
при подсветке фарой
60—80
при естественной ночной освещенно
сти
До
120
Источник ИК-излучения
Фара ФГ-125 с
ИК-фильтром
Количество, шт
2
Масса, кг
4,8
Приборы ориентирования
Курсоуказатель
Гирополукомпас
ГПК-59
Азимутальный указатель механизма пово-
1
рота башни
Боковой уровень
1
3.5. СИЛОВАЯ УСТАНОВКА
Двигатель
Тип
Четырехтактный,
многотопливный ди
зель с жидкостным
охлаждением и при
водным центробеж
ным нагнетателем
Марка . •
.-
В-46-6
Число цилиндров, шт
12
Расположение цилиндров
V-образное под уг
лом
60°
Максимальная мощность (п = 2000 об/мин)
при работе на дизельном топливе, л. с.
780
Максимальный крутящий момент
(п =
= 1300—1400 об/мин) при работе на ди
зельном топливе, кгс-м
315±10
Максимальная частота вращения коленча
того вала на холостом ходу, об/мин
Не выше 2300
Минимальная устойчивая частота враще
ния коленчатого вала на холостом ходу,
об/мин . .
,
.Не выше 800
2G
Удельный расход дизельного топлива на
режиме максимальной мощности, г/л.с-ч
180
Удельный расход масла (n = 1800 об/мин),
г/л.с-ч
, . Не более 8
Габаритные размеры, мм:
длина
1480
ширина
896
высота
•
902
Масса сухого двигателя с установленными
выпускными коллекторами и МЦ-1, кг
980
Порядок работы цилиндров
1л, 6п, 5л, 2п, Зл,
4п, 6л, 1п, 2л, 5п,
4л, Зп
Гарантийный срок работы, моточас .
, .
500
Нагнетатель
Тип
Центробежный с ме
ханическим приво
дом
Марка •
Н-24
Система питания топливом
Применяемые топлива:
для летней эксплуатации
Дизельное топливо
марки Л-0,2, или
3-0,2 минус 35
для зимней эксплуатации
Дизельное топливо
марки 3-0,2 минус
35, или 3-0,2 минус
45, или А-0,2
для летней и зимней эксплуатации
при отсутствии дизельного топлива
Топлива марок
ТС-1, Т-1, Т-2, бен
зин марки А-72 (не
этилированный) и
их смеси
Вместимость системы питания, л:
с бочками вместимостью
275 л . . .
1750
с бочками вместимостью 200 л . . .
1600
Вместимость топливных баков, л:
внутренних
705
наружных с бочками вместимостью
275 л
1045
наружных с бочками вместимостью
200 л
895
27
Топливные фильтры:
грубой очистки
Сетчатый
тонкой очистки
ТФК-3 с картонны
ми элементами
Система питания воздухом
Тип воздухоочистителя
Двухступенчатый
с эжекционным уда
лением пыли из пы-
лесборника
Количество циклонов, шт
96
Количество кассет, шт
3
Система смазки
Тип
Закрытая, комбини
рованная с принуди
тельной циркуля
цией масла
Применяемое масло (для летней и зимней
эксплуатации)
М16ИХП-3
ТУ 38001227—75
Заправочная вместимость системы, л . .
65
Заправочная вместимость масляных ба
ков, л:
основного
27
пополнительного
38
запасного
(наружного)
35
Минимально допустимое количество масла
в баках, л
20
Масляные фильтры
Проволочно-щеле-
вой фильтр МАФ,
центробежный мас
ляный фильтр МЦ-1
Марка маслозакачивающего насоса . . . МЗН-2
Система охлаждения
Тип
Жидкостная, закры
тая с принудитель
ной циркуляцией ох
лаждающей жидко
сти и продувкой воз
духа через радиато
ры вентилятором
Заправочная вместимость, л
90
28
Применяемые охлаждающие жидкости:
летом
Вода с трехкомпо-
нентной присадкой
зимой
Низкозамерзающая
жидкость марки 40
или 65
Вентилятор
Центробежный с ди
сковым фрикционом
Система подогрева
Тип подогревателя
Форсуночный
Максимальный расход топлива, л/ч . . . Не более 7,5
Время непрерывной работы
Не ограничено
Система пуска
Основная
Сжатым воздухом
Дополнительная .
,
,
Электрическая стар
тером-генератором
СГ-10-1С
Воздушная система
Компрессор
Тип .
Поршневой, трехсту
пенчатый, двухци
линдровый, воздуш
ного охлаждения
Марка
АК-150СВ
Рабочее давление, кгс/см2
150
Подача, м3/ч
2,4
Количество баллонов, шт.
2
Вместимость баллонов, л
5
Эксплуатационный режим работы двигателя
Рекомендуемая температура охлаждаю
щей жидкости, °С:
при заправке системы охлаждения во
дой
70—100
при заправке системы охлаждения
низкозамерзающей жидкостью . .
70—90
Максимально допустимая температура ох
лаждающей жидкости, °С:
при заправке системы охлаждения
водой
115
29
при заправке системы охлаждения
низкозамерзающей жидкостью . .
95
(кратковременно
105)
Температура масла, °С:
рекомендуемая
70—100
максимально допустимая
115 (при темпера
туре окружающего
воздуха 35°С и вы
ше— 120)
минимально допустимая
6 5
Давление масла в двигателе на эксплуа
тационной частоте вращения коленчато
го вала, кгс/см2
5—10
Рекомендуемая эксплуатационная частота
вращения коленчатого вала, об/мин . .
1600—1900
Рекомендуемая частота вращения колен
чатого вала на холостом ходу, об/мин Не менее 800
3.6. ТРАНСМИССИЯ
Тип
,
Механическая с ги
тарой, двумя борто
выми коробками пе
редач и соосными
бортовыми переда-
чами
Гитара
Тип
Повышающий шес
теренный редуктор
с приводами на
компрессор, стар
тер-генератор и вен
тилятор системы ох
лаждения
Передаточное число
0,706
Масса, кг
320
Бортовые коробки передач
Тип
Планетарные с се
мью передачами
вперед и одной пе
редачей заднего хо
да, с фрикционным
включением и гид
роуправлением
30
Количество
фрикционов
в
каждой
БКП, шт.:
блокировочных
2
тормозных
4
Способ осуществления поворота
Включением пони
женной передачи в
БКП со стороны от
стающей гусеницы
Передаточные числа i и расчетные радиу
сы поворота R:
i
R,м
на I передаче
8,173
2,79
на II передаче
4,4
6,04
на III передаче
3,485
13,42
на IV передаче
2,787
13,93
на V передаче
2,027
10,23
на VI передаче
1,467
10,1
на VII передаче
1
8,76
н а передаче заднего хода
14,35
2,79
Привод управления
Гидравлический с
механическим при
водом золотников
Привод тормоза
Механический
Бортовой редуктор
Планетарный
Передаточное число бортового редуктора
5,454
Масса БКП в сборе с бортовой пере
дачей, кг:
левой
710
правой
700
Система гидроуправления и смазки
Применяемые масла:
основное
ТСЗп-8
ТУ 38101313—77
дублирующее
(при отсутствии основ
ного)
МТ-8п
ТУ 38101277—72
Общая вместимость системы, л
57
Заправочная вместимость бака, л . . .
4 2
Давление масла в магистрали смаз
ки, кгс/см2
2—2,5
Давление масла в системе гидроуправле
ния, кгс/см2:
на I передаче, передаче ЗХ и в Б К П
на забегающей стороне при повороте
16,5—18
па II—VII передачах и в Б К П на от
стающей стороне при повороте . . .
10---11.5
31
3.7. ХОДОВАЯ ЧАСТЬ
Движитель
Тип движителя
Гусеничный с зад
ним расположением
ведущих колес
Тип гусеницы
Металлическая с ре-
зинометаллическим
или открытым шар
ниром и цевочным
зацеплением
Количество траков в каждой гусенице, шт.
97
Ширина гусеницы, мм
580
Шаг зацепления гусеницы, мм
137
Масса одной гусеницы, кг:
с РМШ
1780
с открытым шарниром
1430
Масса одного трака, кг:
с РМШ
16,648
с открытым шарниром
13,1
Тип ведущих колес
С двумя съемными
венцами
Количество зубьев венца ведущего
ко
леса, шт
14
Масса ведущего колеса, кг
193
Тип направляющих колес
Цельнометалличе
ские, литые
Масса направляющего колеса в сборе с
кривошипом, кг
197
Тип опорных катков
Двухдисковые с на
ружной амортиза
цией
Количество опорных катков, шт
12
Масса опорного катка, кг
177
Тип поддерживающих катков
Однобандажные с
внутренней аморти
зацией
Количество поддерживающих катков, шт.
6
Масса поддерживающего катка, кг . . .
31
Система подрессоривания
Тип .
Индивидуальная,
торсионная с амор
тизаторами
Расположение амортизаторов
На подвесках 1, 2 и
6-го опорных катков
32
Применяемые масла:
основное
. ТСп-10
дублирующее
(при отсутствии основ
ного)
ТСЗп-8—50% и
МТ-16П—50% или
ТСЗ-9ГИП—2/3 и
МТ-16п—1/3
Масса заправленного гидроамортиза
тора, кг
66,6
3.8. ЭЛЕКТРООБОРУДОВАНИЕ
Тип
Постоянного тока,
однопроводное, де
журное освещение и
откачивающий на
сос ОПВТ — двух
проводные
Напряжение сети, В
.-. . .
22—29
(для стар-
терной цепи — 48)
Система защиты сети
Автоматы защиты
сети
(АЗС, АЗР) и
плавкие вставки
Вращающееся контактное устройство . . ВКУ-330-4
Фильтры
Ф-10 и Ф-5
Аккумуляторные батареи
Тип . .
Стартерные свин-
цовокислотные
Марка •
12СТ-85Р
Количество, шт
4
Общая емкость батарей, А-ч
340
Масса одной батареи с электролитом, кг
72
Стартер-генераторная установка
Стартер-генератор СГ-10-1С
Тип
Постоянного тока,
защитного испол
нения, смешанного
возбуждения
Масса, кг
70
Генераторный режим:
мощность, кВт
10
номинальное напряжение, В
26,5—28,5
Стартерный режим:
мощность, кВт
19
(26 л. с.)
номинальное напряжение, В
_._48
2-4338дсп
33
Пуско-регулирующая аппаратура
Реле-регулятор
(тип, марка)
Бесконтактный с
погодно-направлен
ной регулировкой
Р10ТМ-У
Блок стартерного переключения
БСП-1М
Реле стартера-генератора
РСГ-10М1
Пусковое устройство стартера
ПУС-15Р
Согласующее устройство
ПАС-15-2С
Приборы освещения и сигнализации
Фара с насадкой . .
ФГ-127
Фара без насадки
ФГ-126
Звуковой сигнал
С-314Г
Коробка дорожной сигнализации
КДС1-2С
Выносной пульт
ПВ-82
3.9. КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ
Вольтамперметр
ВА-540
Тахометр
ТЭ-4В
Спидометр
СП-110
Манометры
(количество, марка)
1, ТЭМ-15;
1, ЭДМУ-6Н
Термометры
(количество, марка)
2, ТУЭ-48-Т
Счетчики моточасов
(количество, марка)
2, 228-ЧП-ПО
Топливомер
ТМУ-23
Часы
СЧ-127
, СРЕДСТВА СВЯЗИ
Радиостанция
Тип
Приемопередающая,
телефонная, сим
плексная
Марка •
Р-123М
Радиус действия при радиосвязи с одно
типной радиостанцией в условиях сред-
непересеченной местности при работе на
4-метровый штырь при скорости движе
ния танка не более 40 км/ч, км:
при выключенном подавителе шумов
и отсутствии посторонних радиопомех Не менее 20
при включенном подавителе шумов Не менее 13
34
Потребляемый ток при работе, А:
на прием в симплексном режиме . . Не более 5
на передачу
Не более 9,6
при дежурном приеме
Не более 3
Танковое переговорное устройство
Марка •
Р-124
Количество абонентов
4
3.11. СПЕЦИАЛЬНОЕ ОБОРУДОВАНИЕ ТАНКА
Система защиты от оружия массового поражения
Тип
Коллективная, обес
печивающая защиту
экипажа и внутрен
него оборудования
тапка от воздейст
вия ударной волны,
отравляющих и ра
диоактивных ве
ществ
Датчик системы
Прибор радиацион
ной и химической
разведки
(ПРХР)
Источник создания избыточного давления
и средства очистки воздуха, поступаю
щего внутрь танка, от отравляющих и
радиоактивных веществ
Фильтровентиляци-
онная установка
(ФВУ)
Исполнительные устройства системы . .
Механические
Аппаратура управления исполнительными
устройствами
ЗЭЦ11-3
Способ включения системы
Автоматический и
ручной
Пожарное оборудование
Тип системы .
Автоматическая,
трехразового дей
ствия
Количество баллонов, шт
3
Тип огнегасящей жидкости
Хладон
114В2
Количество термодатчиков, шт
14
Аппаратура управления системой
ЗЭЦ11-3
2*
35
Способ включения системы
Автоматический и
ручной
Ручной огнетушитель хладоновый
(коли
чество, марка)
2, ОХ-2
Средства маскировки
Тип . -•
Термическая дымо
вая аппаратура
(ТДА)
Продолжительность непрерывного дейст
вия, мин
Не более 10
Расход топлива, л/мин
10
Система пуска дымовых гранат
Количество пусковых установок, шт
12
Калибр, мм
81
Дальность полета дымовых гранат, м . .
300
Вид пуска
Одиночный,
залпами
Время эффективного дымообразования от
одной гранаты, мин
1,5—2
Время наступления эффекта маскировки
с момента пуска, с
15—20
Фронт дымовой завесы при пуске четырех
гранат, м
60—100
Способ производства пуска
Дистанционный
электроспуск
Оборудование для подводного вождения танка
Способ подготовки танка к преодолению
водной преграды
Герметизация кор
пуса и башни с ус
тановкой съемного
оборудования
Движение по дну водной преграды . . . На I передаче
Средство обеспечения сохранения задан
ного направления движения при пре
одолении водной преграды
Гирополукомпас
ГПК-59 и радио
связь
Время установки съемной части ОПВТ,
мин
20
Время для демонтажа съемной части и
установки его в транспортное положе
ние, мин
15
Время для подготовки к ведению огня по
сле преодоления водной преграды, мин
1—2
36
Водооткачивающая система
Один насос с пода
чей до 100 л/мин
при противодавле
нии 4 м вод. ст.
Масса съемной части комплекта ОПВТ, кг
40
Оборудование для самоокапывания
Тип
Встроенное, бульдо
зерное
Ширина отвала, мм
2140
Масса съемной части, кг
200
Время отрытия капонира
(12X5,5X1,5 м)
для танка, мин:
на супесчаном и песчаном грунтах
12—15
на грунте с растительным покровом
и глине
20—40
Время перевода, мин:
из походного положения в рабочее
1—2
из рабочего положения в походное
3—5
Общее (допустимое) время работы танка
по отрытию укрытий в пределах гаран
тийного срока, моточас
Не более 25
Оборудование для проделывания проходов в минных полях
Тип
Колейный, ножевой,
минный трал
Марка •
КМТ-6
87
4. ПРИЦЕЛЬНЫЙ КОМПЛЕКС 1А40
4.1. НАЗНАЧЕНИЕ ПРИЦЕЛЬНОГО КОМПЛЕКСА
Прицельный комплекс
1А40 предназначен для наведения
пушки и спаренного с ней пулемета в цель, измерения даль
ности до неподвижных и движущихся целей с места и с хода,
производства стрельбы из пушки и пулемета в режимах авто
матического и полуавтоматического наведения с учетом угла
бокового упреждения-
В комплект прицельного комплекса
1А40 входят: танковый
прицел-дальномер ТПД-К1, устройство выработки боковых
упреждений и электромонтажный комплект.

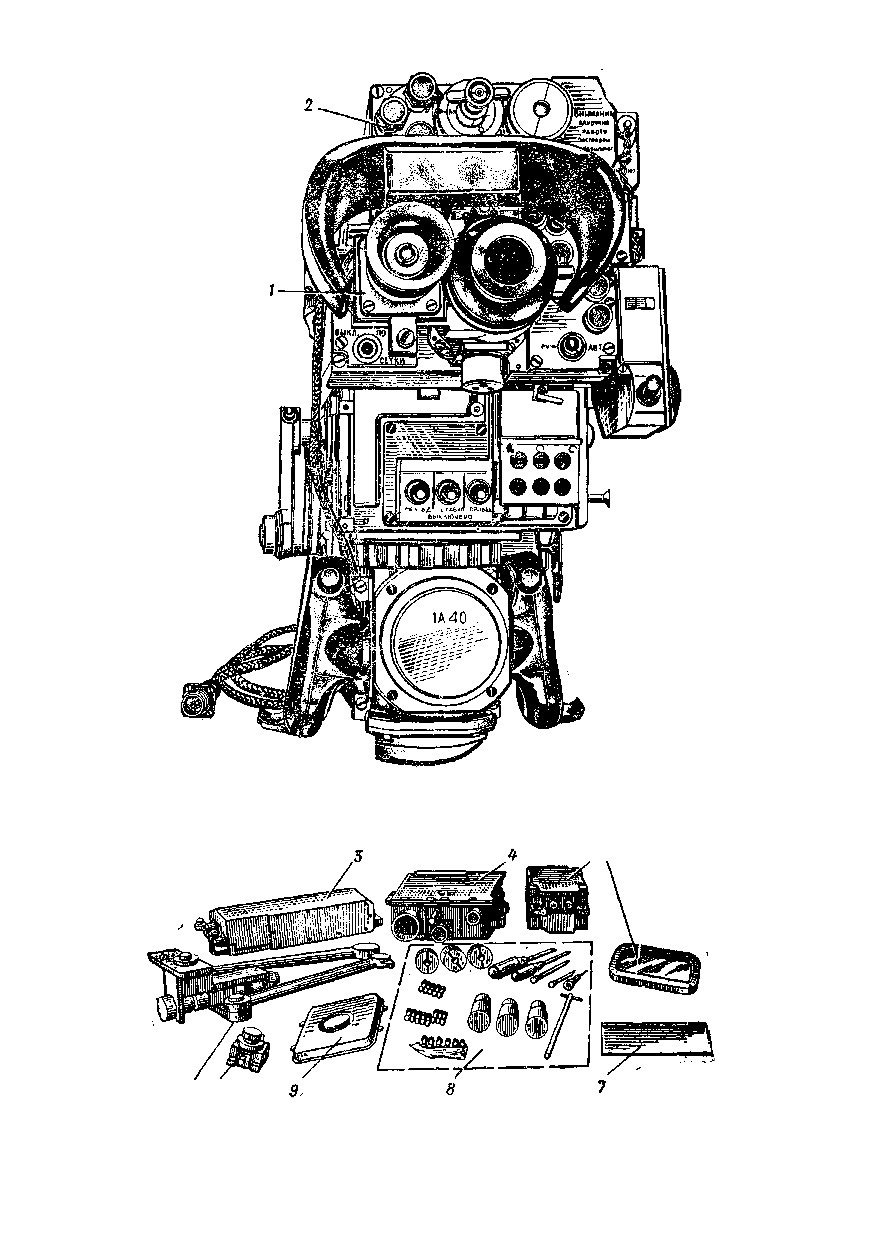

4.2. ТАНКОВЫЙ ПРИЦЕЛ-ДАЛЬНОМЕР ТПД-К1
4.2.1. Назначение прицела-дальномера
Танковый прицел-дальномер предназначен для обнаружения
целей па поле боя, целеуказания, подготовки исходных данных
для стрельбы, ввода поправок на отклонение условий стрельбы
от нормальных (табличных), прицеливания, оценки результатов
стрельбы и ввода корректур в дневных условиях.
Прицел-дальномер представляет собой оптико-электронный
гироскопический прибор, который состоит из оптического при
цела с независимой стабилизацией поля зрения в вертикальной
плоскости и лазерного дальномера.
П р и ц е л-д а л ь н о м е р о б е с п е ч и в а е т :
наблюдение за местностью с обзором в плоскости вертикаль
ного наведения от —15 до +25°;
прицеливание;
измерение углов;
измерение дальности до неподвижных и движущихся целей
с места и с ходу с автоматической установкой угла прицелива
ния, соответствующего измеренной дальности и выбранному
типу выстрела, с отображением значения измеренной дально
сти на дистанционной шкале и цифровом индикаторе;
38
5 8
11 10
Рис. 8. Комплект прицела-дальномера:
1 — прицел-дальномер; 2 — блок индикации; 3 — блок ввода дальности; 4 — электроблок}
5 — блок питания; 6— защитное стекло;
7 ~ пластина
(монограммы);
8 — индивидуаль-
ный ЗИП; 9 — поддон с влагопоглотителем;
10 — потенциометр поправок; 11 — паралле-
лограммный механизм
содержание .. 1 2 3 ..
