ТАНК Т-72А. ТЕХНИЧЕСКОЕ ОПИСАНИЕ И ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ (1986 год)

номер вручную. На левой рукоятке

// пульта установлены

кнопка 12 для стрельбы из спаренного пулемета и кнопка 10

автоматической установки дистанционной шкалы и прицельных

марок в нулевое положение.

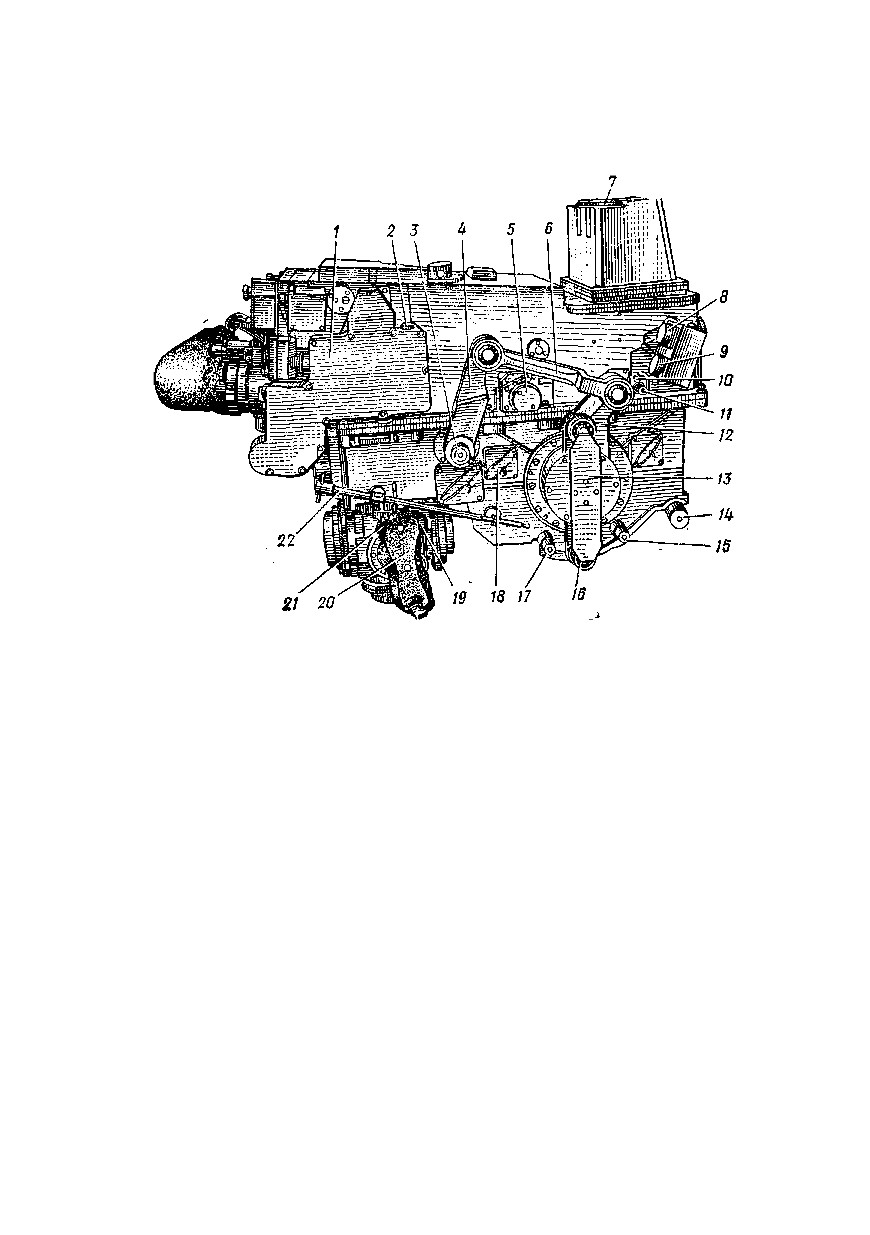

Рис.

15. Прицел-дальномер

(вид справа):

/—блок измерения дальности;

2— разъем Ш20;

3 — ось;

4 — вертикальная тяга;

5 — осветитель проекционной системы создания светящейся марки;

6 — горизон

тальная тяга;

7 — патроны осушки; 8 — разъем Ш9;

9 — разъем Ш15;

10 и

11 —

винты выверки светящейся марки;

12 — рычаг;

13 — пластинчатый ограничитель;

14 — цапфа;

15 и

17 — упоры;

16 — подшипник;

18 — крышка, закрывающая кон

такты разрешения выстрела и контакты компенсатора;

19 — кнопка для стрель

бы из пушки;

20 — правая рукоятка пульта управления;

21 — кнопка измерения

дальности;

22 — ключ выверки нулевой линии прицеливания

Рычаг 14, сидящий на оси 17, тягой соединяется с рычагом

параллелограммного механизма ночного танкового прицела

ТПНЗ-49 и работает в кинематической цепи передачи углов

качания от пушки на верхнее зеркало ТПНЗ-49.

На нижней стенке корпуса прицела-дальномера стоит

разъем 13 с надписью Ш1. К нему подключается кабель № 9,

которым прицел-дальномер электрически соединяется с борто

вой сетью танка, преобразователем 8Л04, электроблоком, ста

билизатором вооружения, A3 и цепями стрельбы пушки и спа

ренного пулемета.

С правой стороны прицела-дальномера имеется рычаг

(рис.

15), который вместе с двумя тягами и рычагом пушки

образует параллелограммный механизм, связывающий кинема

тически пушку и корпус гироскопа.

Резиновые упоры 15 и 17 ограничивают диапазон поворота

рычага 12, а стопор может жестко фиксировать рычаг в сред-

нем положении. Упоры 15 и 17 и стопор предохраняют верхнее

зеркало и гироскоп от повреждений при транспортировании и

при монтаже прицела-дальномера в танке.

Пластинчатый ограничитель 13 исключает спадание тяг па-

раллелограммного механизма с шарикоподшипников рычага 12.

Рычаг 12 и ось 3 передачи углов от пушки к ТПНЗ-49 соеди

няются кинематически горизонтальной 6 и вертикальной 4 тя

гами. На правой стенке прицела-дальномера, кроме того, кре

пится блок 1 измерения дальности.

В корпусе осветителя размещена лампа, которая направляет

свет в проекционную систему для создания изображения све

тящейся марки прицела-дальномера. Светящаяся марка

(лам

па) загорается, если цепи питания лазера готовы к его излу

чению и результат предыдущего измерения автоматически от

работан прицельными марками и дистанционной шкалой. В ре

жиме «Ручной ввод дальности» светящаяся марка загорается

после подготовки лазера к излучению.

Винты 10 и 11 служат для выверки светящейся марки и

перемещают ее по кривой. При выверке марки она проходит

через нужную точку поля зрения по траектории, кото

рая зависит от направления и величины утла поворота

каждого из винтов, а также от последовательности их

вращения.

На правой рукоятке

20 пульта управления установлены

кнопка 19 для стрельбы из пушки и кнопка 21 измерения даль

ности.

К разъему 2 с надписью Ш20 подключается кабель № б,

которым блок измерения дальности соединяется с блоком пи

тания.

Разъемы 8 и 9 с надписями Ш9 и Ш15 служат для соеди

нения прицела-дальномера и блока ввода дальности кабе

лем № 5.

В пружинных держателях крепится ключ 22 выверки нуле

вой линии прицеливания.

Под крышкой 18 находятся контакты разрешения выстрела

и контакты компенсатора.

Сверху в головке прибора установлены два патрона 7 осуш

ки, которые предохраняют верхнее зеркало 5

(рис.

9) от за

потевания.

В блоке ввода дальности (под съемной крышкой с надписью

R 11, R 15, R 31) размещены два потенциометра R 11, R 15,

которые служат для согласования показаний цифрового инди

катора и значений дальности, автоматически отрабатываемых

дистанционной шкалой. Вращением винтов потенциометров по

ходу часовой стрелки увеличивают отрабатываемую дальность,

а против хода часовой стрелки — уменьшают.

К органам управления относится также потенциометр в

электроблоке, который расположен под пробкой с надписью

РЕГ. СКОР. Д и служит для регулирования механизма ДД.

Величину поправки на собственное движение танка можно из

менять, если поворачивать винт потенциометра по стрелке

БОЛЬШЕ или по стрелке МЕНЬШЕ.

4.2.8. Установка прицела-дальномера в танке

Прицел-дальномер установлен в башне танка слева от пуш

ки и крепится в двух подвесках.

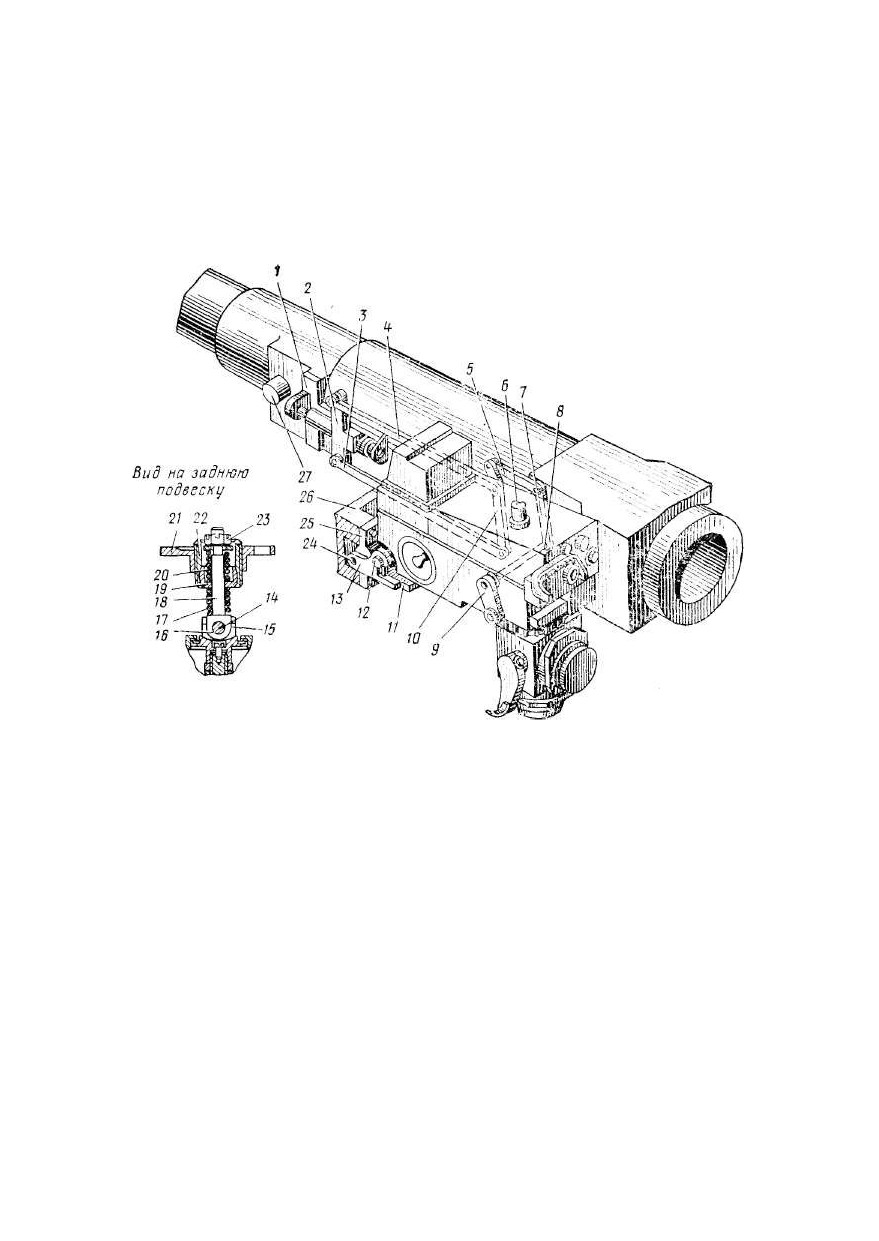

Рис.

16. Установка прицела-дальномера:

/ — кронштейн;

2 — рычаг пушки;

3 и

4— тяги параллелограммного механизма;

5 •—

горизонтальная

тяга;

6— задняя подвеска;

7 — вертикальная тяга;

8 — ось;

9— рычаг;

10 — рычаг прицела-дальномера;

// — клин;

12 — цапфа;

13 — кронштейн;

14 — палец;

15 — скоба;

16 — проушина;

17 и

20 — пружины;

18 — стержень;

19 — сферическое коль

цо;

21 — фланец;

22 — втулка;

23 — гайка;

24 — ось;

25 — плита;

26 — подвижный погон

башни;

27 — цапфа пушки

Левой цапфой 12 (рис. 16) и такой же цапфой справа при

цел-дальномер установлен в кронштейне 13. С помощью кли

на

11, который вдвигается между нижней стенкой корпуса

прицела-дальномера и кронштейном, цапфы поджимаются к

фигурным проушинам кронштейна. В свою очередь, крон

штейн 13 с осью 24 шарнирно соединяется с плитой 25, которая

винтами

(через резиновые амортизаторы) крепится к подвиж

ному погону

26 башни. Кронштейн, плита и клин образуют

переднюю подвеску прицела-дальномера.

Скоба

15 на верхней стенке корпуса прицела-дальномера

обеспечивает его крепление к крыше башни с помощью задней

подвески. Задняя подвеска состоит из стержня

(с проуши

ной 16), на котором установлены две пружины 17 и 20. Между

пружинами находится сферическое кольцо 19, которое соеди

нено со втулкой 22. Степень сжатия пружин изменяется гай

кой 23. По высоте подвеска может регулироваться резьбовой

втулкой 22, которая связана с фланцем" 21, закрепленным на

крыше башни винтами

(через резиновую прокладку). Стер

жень 18 и скоба

15 на корпусе прицела-дальномера соединя

ются пальцем 14. Пружины задней подвески уменьшают пере

дачу вибрации от башни танка на прицел-дальномер.

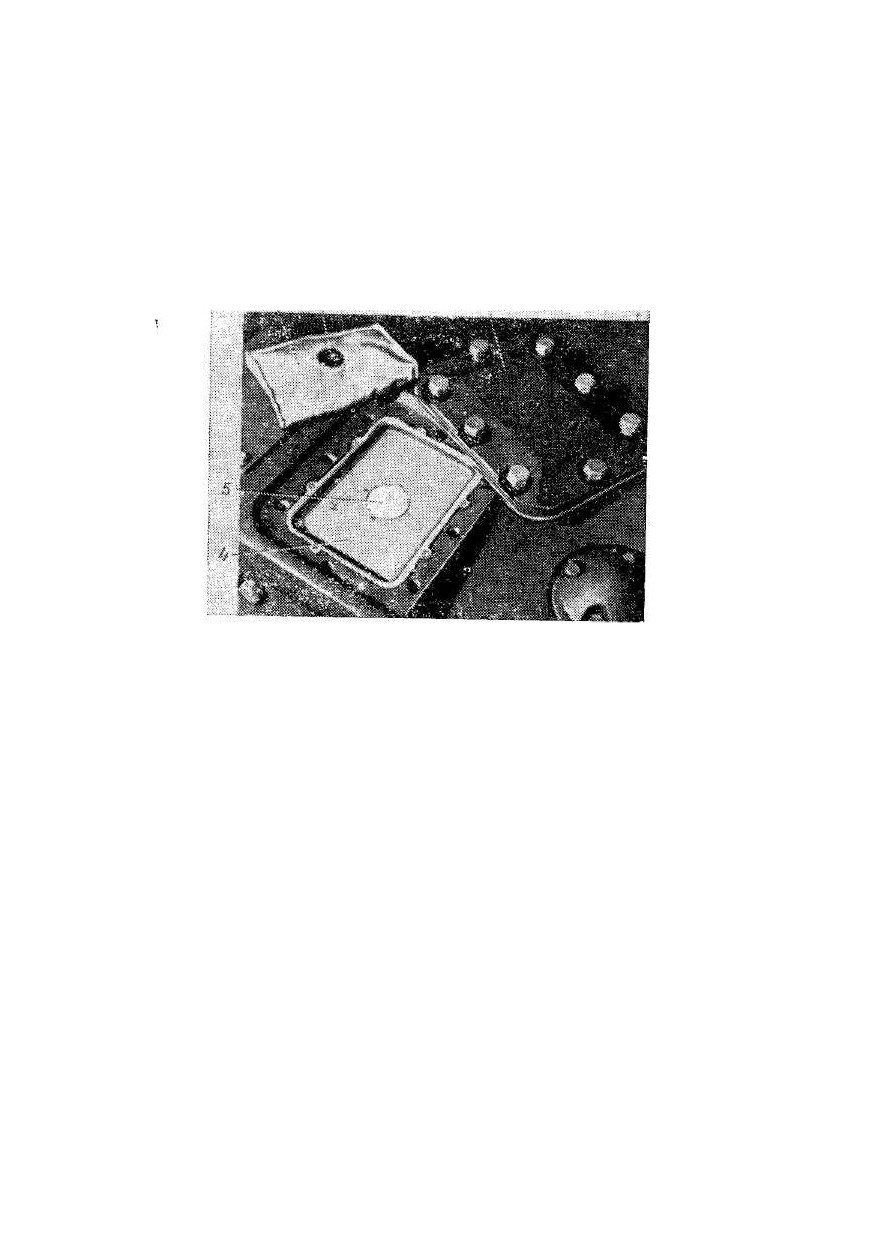

Рис. 17. Шахта для головки прицела-дальномера:

/ — пакет с влагопоглотителем;

2 — смотровое окно-

3 — броневая крышка;

4 — поддон;

5 — пористый фильтр

На площадке кронштейна 1, который закреплен на люльке

пушки, установлен рычаг 2 пушки. Рычаг 2 является передним

звеном параллелограммного механизма. При изменении угла

возвышения пушки рычаг

2 поворачивается на тот же угол,

что и пушка. Поворот рычага 2 двумя тягами 3 и 4 передается

на рычаг

10, который поворачивается на угол, равный углу

изменения возвышения пушки.

С рычагом 10 связаны корпус гироскопа и система гори

зонтальной 5 и вертикальной 7 тяг. Тяги 5 и 7 шарнирно соеди

нены с осью 8, на которой закреплен рычаг 9, связанный само

стоятельной тягой с механизмом привода верхнего зеркала

ТПНЗ-49. В результате параллелограммный механизм обеспе

чивает синхронную передачу углов качания от пушки на голов

ные зеркала прицела-дальномера и ТПНЗ-49.

Головка прицела-дальномера размещена в бронированной

герметичной шахте. Шахта снаружи башни имеет верхний люк

с броневой крышкой

(рис.

17), обеспечивающий доступ к

головке для ее замены, а также для проверки состояния и за

мены влагопоглотителей в головке. Для осушки воздуха в шах

те над ней располагается матерчатый пакет 1 с влагопоглотите-

лем. Пакет укладывается под броневой крышкой шахты на

металлический поддон 4, в середине которого завальцован по

ристый фильтр 5. Для проверки состояния и замены влагопо-

глотителя

(силикагеля) в пакете имеется выворачивающееся

стеклянное смотровое окно 2. Для доступа к головке прицела-

дальномера и ее патронам осушки поддон 4 снимается.

Окно в передней части шахты закрывается рамой с защит

ным стеклом, которое снаружи может очищаться системой ГПО.

Нижнее отверстие шахты уплотняется резиновой прокладкой,

устанавливаемой на основание головки прицела-дальномера.

Блок ввода дальности, блок питания и электроблок крепятся

на настиле ВТ и кронштейне сиденья наводчика.

4.2.9. Подготовка прицела-дальномера к работе

Прицел-дальномер включает в себя лазер, который при из

мерениях дальности создает кратковременное, по очень мощное

направленное оптическое излучение. Это излучение невидимо,

так как относится к инфракрасной области длин волн, однако

представляет опасность для незащищенных глаз человека. По

этому категорически запрещается наводить включенный при

цел-дальномер на людей и измерять дальность до них, а также

находиться перед включенным прицелом-дальномером и осмат

ривать его оптику со стороны защитного стекла головки.

Перед выходом на полевые занятия и учения экипаж дол

жен быть проинструктирован по требованиям безопасности при

обращении с прицелом-дальномером и четко уяснить, до каких

целей

(объектов) и в каких направлениях разрешается изме

рять дальность.

Для исключения травм лица при действиях с прицелом-даль

номером в движущемся танке наводчик должен быть в шлемо

фоне. Запрещается работать при отсутствии налобника и на

глазника. При работе совместно с включенным стабилизатором

вооружения необходимо руководствоваться требованиями безо

пасности, изложенными в подразд. «Стабилизатор вооружения»,

книга 2.

При проверке прицела-дальномера в помещении должны

соблюдаться следующие требования безопасности. Нахождение

людей в направлении излучения категорически запрещается.

Все предметы

(объекты) с хорошо отражающими поверхностя

ми должны быть покрыты темной тканью или убраны из поме

щения

(линзы, призмы и защитные стекла оптических прибо

ров, любые зеркала, смотровые окна техники и вооружения,

шлифованные, полированные и окрашенные масляной краской

или эмалью поверхности, стеклянные окна и двери помещения).

Запрещается наводить включенный прицел-дальномер на

оконные и дверные проемы. В помещении во время работы

с прицелом-дальномером не должно быть посторонних лиц.

Подготовка прицела-дальномера к работе проводится при

неработающем двигателе и выключенном стабилизаторе воору

жения.

Перед началом работы наводчик должен установить и за

крепить свое сиденье так, чтобы его глаза находились на одном

уровне с окуляром прицела-дальномера.

Подготовка прицела-дальномера к работе включает регули

ровку налобника, диоптрийную установку окуляра, а также

установку выключателей и рукояток прицела-дальномера в ис

ходное положение.

Регулировка налобника. Отрегулировать положение налоб

ника так, чтобы при упоре в него головы с надетым шлемофо

ном зрачок глаза совпадал с выходным зрачком окуляра,

т. е. зрачок глаза располагался в плоскости наилучшего виде

ния через окуляр. Для этого, опустив рукоятку зажима налоб

ника и наблюдая в окуляр, переместить налобник до требуе

мого положения. После регулировки положение налобника на

дежно зафиксировать той же зажимной рукояткой.

Диоптрийная установка окуляра. Отрегулировать положение

окуляра так, чтобы получить в поле зрения наиболее резкое

изображение местных предметов и прицельных марок. Для

этого переместить окуляр вдоль его оптической оси вращением

соответствующего маховичка. Направление и величина пере

мещения определяются для каждого наводчика.

Исходная установка выключателей и рукояток

Органы управления прицела-дальномера дол

жны быть в следующих исходных положениях:

рукоятка стопорения гироскопа прицела-дальномера — в по

ложении ЗАСТОПОРЕНО

(верхнее фиксированное положе

ние);

выключатель ПРИВОД —в положении ВЫКЛЮЧЕНО;

выключатель СТАВИЛ. —в положении ВЫКЛЮЧЕНО;

выключатель Мех. АД — в положении ВЫКЛЮЧЕНО;

выключатель Д

(питания прицела-дальномера)—в положе

нии ВЫКЛЮЧЕНО;

переключатель РУЧН. АВТ. — в положении АВТ.

(вправо);

рукоятка механизма ручного переключения баллистик —

в любом из трех фиксированных положений;

рукоятка СВЕТОФИЛЬТР —в положении ВЫКЛЮЧЕНО

(нижнее фиксированное положение);

выключатель ОБОГРЕВ ОКУЛЯРА — в положение ВЫ

КЛЮЧЕНО;

рукоятка ПОПРАВКА — на нулевой отметке;

рукоятка РЕГУЛИРОВКА МАРКИ —в среднем положении;

переключатель минимальной дальности СТРОБ — в среднем

положении;

выключатель ПОДСВ. СЕТКИ — в положении ВЫКЛЮ

ЧЕНО.

Выверка нулевой линии п р и ц е л и в а н и я . Нуле

вую линию прицеливания выверяют по точке на местности, уда

ленной от танка на расстоянии не менее

1600 м, или по кон

трольно-выверочной мишени.

Рис.

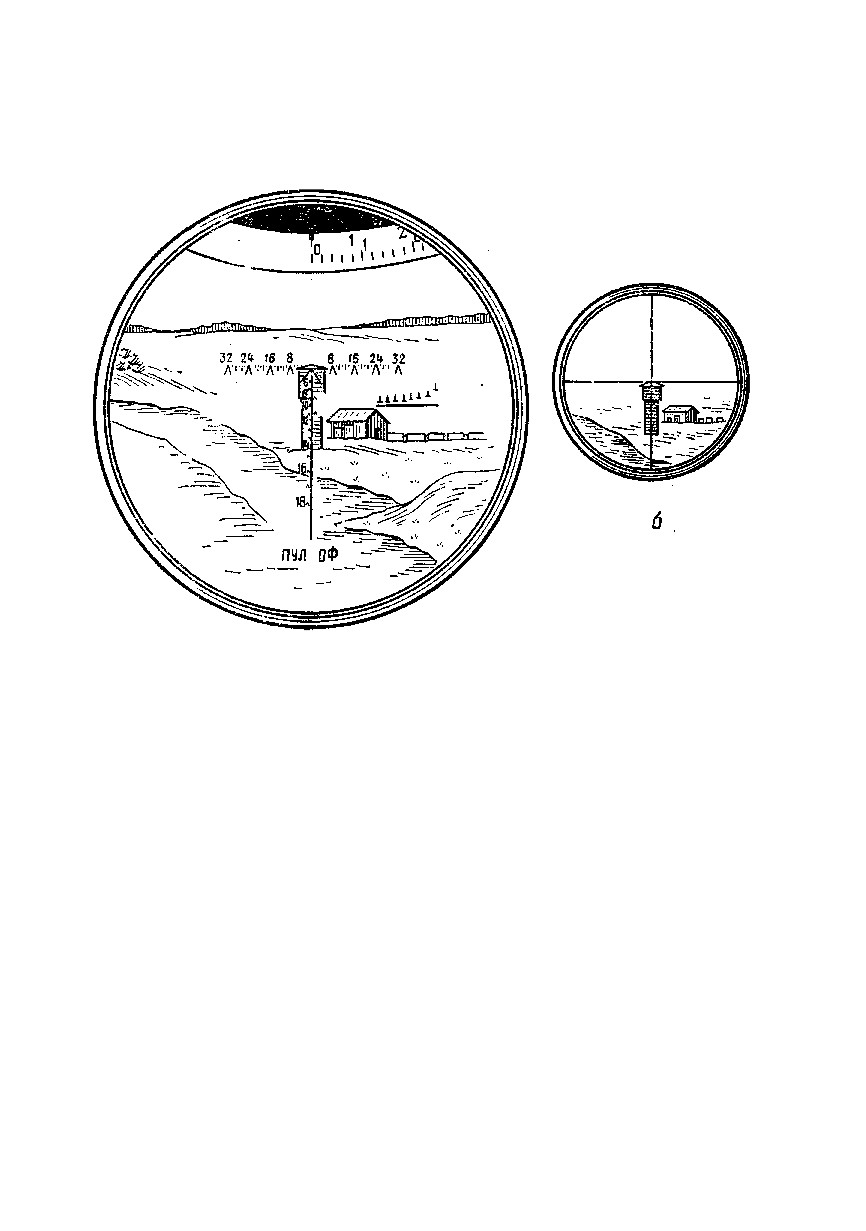

18. Поле зрения при выверке прицела-дальномера по удаленной точке:

а — вид через прицел-дальномер; б — вид через канал ствола пушки

Для выверки нулевой линии прицеливания

п о у д а л е н н о й т о ч к е н е о б х о д и м о :

установить танк на ровной площадке без заметного про

дольного и бокового крена;

проверить, чтобы рычаг подъемного механизма пушки на

ходился в положении РУЧН., расстопорить пушку и башню;

наклеить на дульный срез ствола пушки

(по рискам) пере

крестие из двух нитей;

проверить, чтобы рукоятка стопора гироскопа прицела-даль

номера была в положении ЗАСТОПОРЕНО;

установить рукоятку механизма ручного переключения бал

листик в положение БР;

установить дистанционную шкалу на нуль путем вращения

маховика ручного ввода дальности;

вынуть ударный механизм из клина затвора и на его место

установить трубку выверки ТВ-115;

на окуляр прицела-дальномера установить диафрагму

(на

ходится в групповом ЗИП) с отверстием диаметром

1 мм,

предварительно сняв наглазник и крепящее его кольцо;

наблюдая в окуляр трубки выверки и вращая маховики

подъемного и поворотного механизмов, совместить перекрестие

нитей на дульном срезе ствола-пушки с выбранной удаленной

точкой наводки (рис. 18, б);

наблюдая в окуляр прицела-дальномера, совместить верши

ну центральной прицельной марки с выбранной точкой наводки

(рис.

18, а) с помощью механизмов выверки по высоте и на-

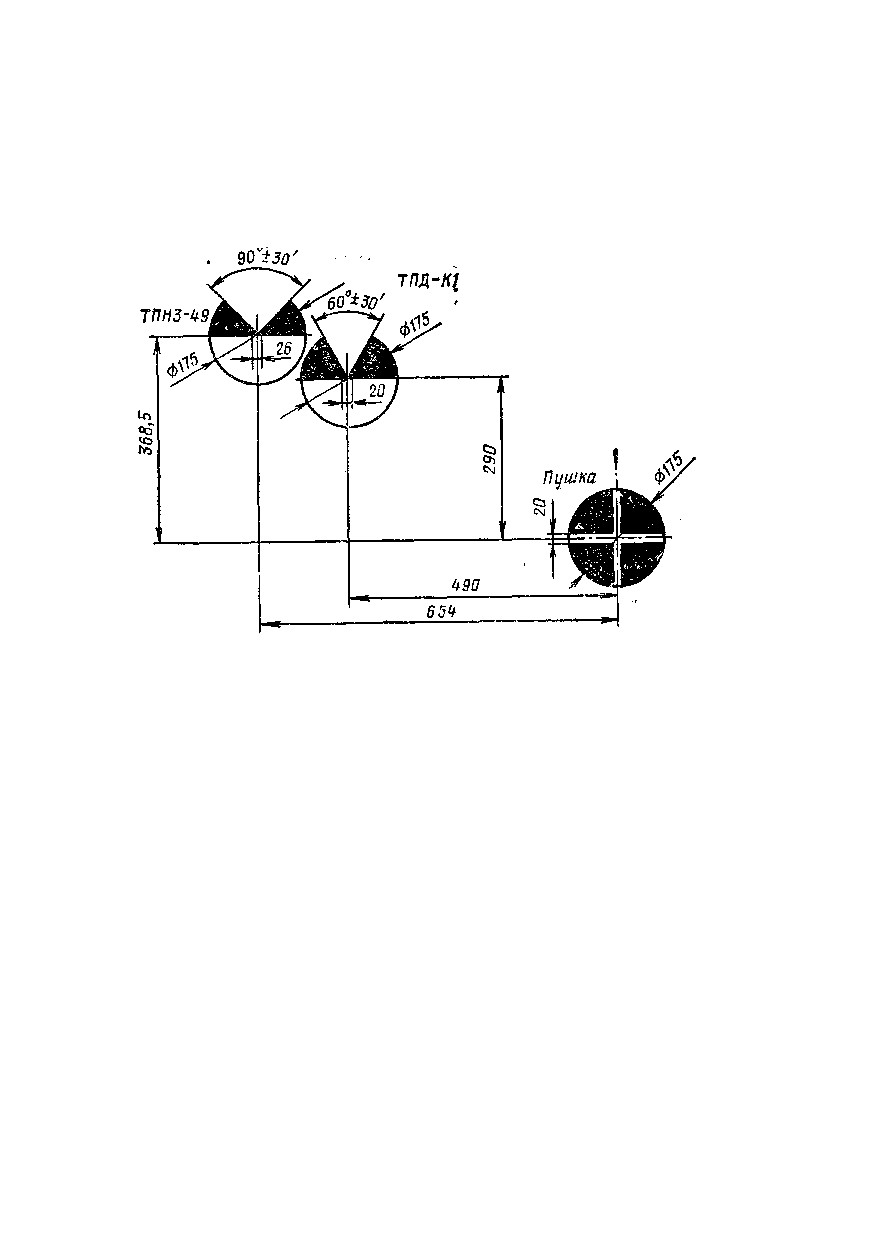

Рис. 19. Контрольно-выверочная мишень для выверки ТПД-К1 и

ТПНЗ-49 при удалении мишени на 100 м от дульного среза ствола

пушки

правлению

(для этого использовать выверочный ключ, закреп

ленный в пружинных держателях на правой стенке прицела-

дальномера)-

В случае плохой видимости или невозможности выбрать

удаленную точку на местности нулевую линию прицеливания

выверяют по контрольно-выверочной мишени.

Для выверки нулевой линии прицеливания

п о к о н т р о л ь н о - в ы в е р о ч н о й м и ш е н и н е о б х о д и м о :

подготовить танк, пушку и прицел-дальномер так же, как и

при выверке по удаленной точке;

установить контрольно-выверочную мишень

(рис.

19) на

расстоянии 100 м от дульного среза ствола пушки перпендику

лярно оси ствола;

на окуляр прицела-дальномера установить диафрагму с от

верстием диаметром

1 мм, предварительно сняв наглазник и

крепящее его кольцо;

наблюдая в окуляр трубки выверки и вращая маховики

подъемного и поворотного механизмов, совместить перекрестие

нитей на дульном срезе ствола пушки с крестом знака ПУШКА

на мишени;

наблюдая в окуляр прицела-дальномера, механизмами вы

верки по вертикали и горизонтали совместить вершину цен

тральной прицельной марки с точкой наводки знака ТПД на

мишени.

ОУ-ЗГК

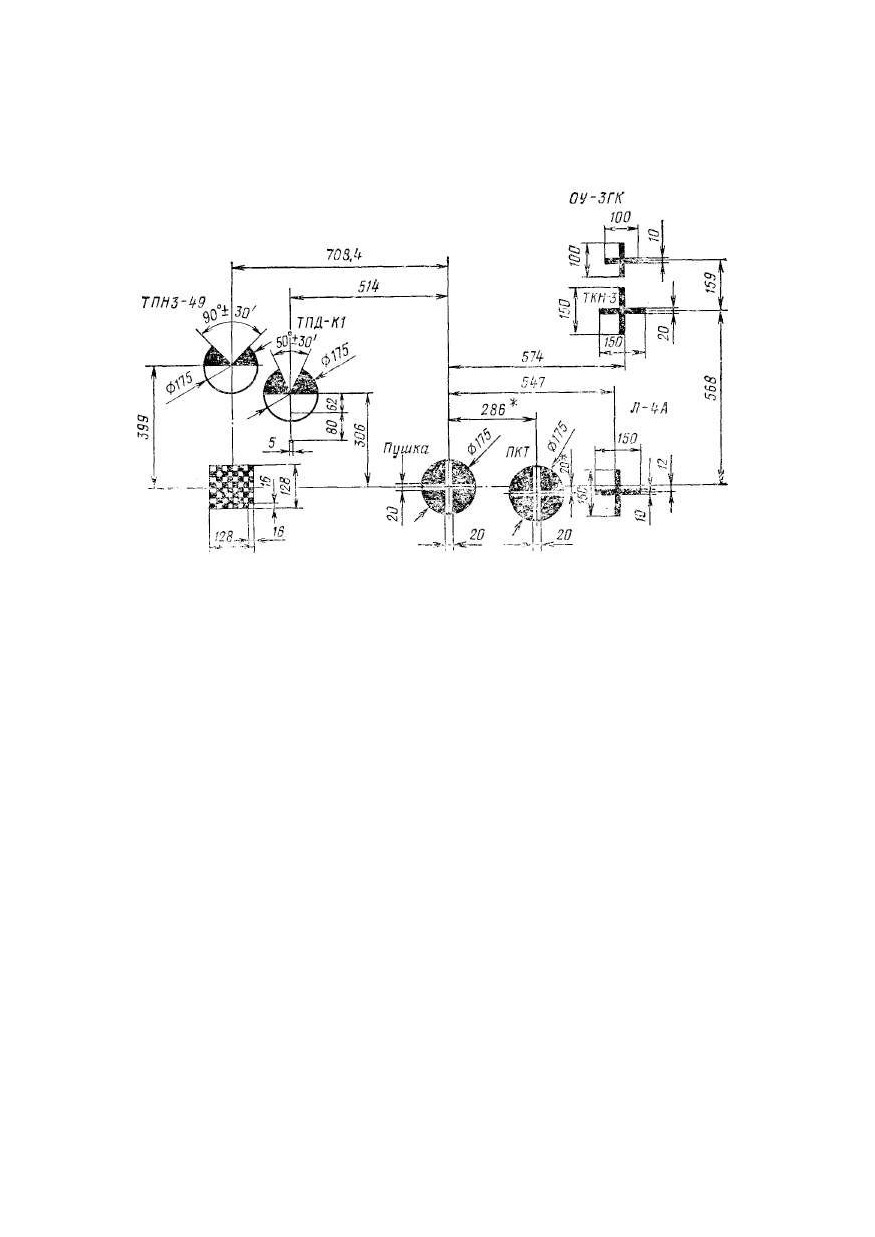

Рис. 20. Контрольно-выверочная мишень для выверки ПКТ, ТПД-К1,

ТПНЗ-49, ТКН-3, Л-4А и ОУ-ЗГКМ при удалении мишени на 25 м от

дульного среза ствола пушки

* Размеры для выверки установки ПКТ перед пристрелкой. Если ПКТ

пристрелян, размеры указаны в контрольной карточке, вклеенной в формуляр

машины

В случае если по условиям местности невозможна выверка

по контрольно-выверочной мишени на 100 м, необходимо про

изводить выверку прицельных линий по контрольно-выверочной

мишени (рис. 20), установленной на расстоянии 25 м, анало

гично выверке на 100 м.

4.2.10. Порядок работы с прицелом-дальномером

Работа с прицелом-дальномером возможна в режимах «Ав

томат»,

«Полуавтомат»,

«Стабилизированное наблюдение» или

«Ручное наведение».

Для измерения дальности в режиме

«Автомат»

необходимо:

подготовить стабилизатор вооружения к работе, как изло

жено в подразд. «Подготовка стабилизатора к работе», книга 2;

включить выключатель ПРИВОД, при этом загорится сиг

нальная лампа ПРИВОД;

не ранее чем через

1,5—2 мин после включения выключа

теля ПРИВОД расстопорить гироскоп прицела-дальномера, для

чего рукоятку его стопорения повернуть вниз на себя до упора,

при этом загорится сигнальная лампа РАССТ.;

перевести рычаг подъемного механизма пушки в положение

АВТ.;

включить выключатель СТАВИЛ., при этом загорится сиг

нальная лампа СТАВИЛ.;

включить выключатель Д, при этом загорится сигнальная

лампа ОТРАБОТКА Д и через 2—4 с загорится светящаяся

марка прицела-дальномера, а также сигнальная лампа ГО

ТОВ Д;

рукояткой РЕГУЛИРОВКА МАРКИ отрегулировать яркость

светящейся марки прицела-дальномера так, чтобы наводчик

четко видел на фоне местности кольцо красного цвета. В пас

мурные дни яркость должна быть уменьшена, в ясные солнеч

ные дни — увеличена, так как в противном случае глаза при

работе быстро утомляются;

непосредственно перед троганием танка с места включить

выключатель Мех. АД, при этом загорится сигнальная лам

па АД;

навести светящуюся марку прицела-дальномера в выбран

ную цель поворотом пульта управления вокруг его вертикаль

ной оси и рукояток пульта — вокруг горизонтальной оси;

нажать и отпустить кнопку измерения дальности, располо

женную под большим пальцем на правой рукоятке пульта уп

равления. При этом одновременно погаснут светящаяся марка

прицела-дальномера и сигнальная лампа ГОТОВ Д, а на циф

ровом индикаторе загорятся цифры измеренной дальности и

начнется отработка измеренной дальности дистанционной шка

лой и прицельными марками (при этом погаснет лампа ОТРА

БОТКА Д ) ;

по окончании отработки измеренной дальности дистанцион

ной шкалой и прицельными марками лампа ОТРАБОТКА Д

загорится вновь. Не позднее чем через 2—4 с после отпускания

кнопки измерения дальности загорятся также светящаяся мар

ка и лампа ГОТОВ Д;

если по дистанционной шкале отработана заведомо непра

вильная дальность до цели, необходимо повторить измерение.

Повторно измерять дальность можно только после загорания

светящейся марки. После автоматического ввода измеренной

дальности в прицел-дальномер и при готовности цепей стрель

бы пушки к выстрелу в верхней части поля зрения загорается

световой сигнал

«Готов».

Далее поворотом пульта управления и отклонением его ру

кояток совместить вершину центральной прицельной марки с

выбранной точкой наводки и произвести выстрел.

В тех случаях, когда цель в поле зрения прицела-дально

мера частично перекрывается местными предметами

(кустами,

ветками деревьев, столбами, проволокой и т. п.) или облаками

дыма и пыли, возможно ложное измерение дальности до этих

предметов. Ложное измерение дальности может быть при не

точном наведении светящейся марки в цель, так как при этом

излучение лазера будет отражаться не от цели, а от случай

ных объектов.

Вероятность ошибочных измерений

(до случайных ближе

расположенных объектов) рекомендуется уменьшать путем

установки переключателя 19 (рис. 13) в положение 1200 (вверх)

или

1800

(вниз). При этом прицел-дальномер работает лишь

по целям, удаленным свыше

1200 или

1800 м соответственно.

При переводе переключателя 19 в верхнее или нижнее положе

ние над этим переключателем загорается световой сигнал

(пят

но красного цвета).

Когда при измерении цель находится ближе минимальной

или дальше максимальной дальности действия прицела-дально

мера, а также в тех случаях, когда луч лазера, не задев цели,

проходит выше линии горизонта, на цифровом индикаторе за

горается только ноль в метровом разряде, а цифры, означаю

щие тысячи, сотни и десятки метров, гаснут. При этом прицель

ные марки и дистанционная шкала автоматически устанавли

ваются в положение, соответствующее дальности 800 м.

Если дальность до цели не более

1000 м и по перечислен

ным причинам измерение не происходит, то при отсутствии вре

мени для повторного измерения допускается ведение стрельбы

из пушки с автоматически введенной дальностью 800 м.

При отклонениях температуры окружающего воздуха, заря

дов и атмосферного давления от нормальных и при наличии

износа канала ствола пушки можно рукояткой ПОПРАВКА

вводить суммарную поправку в установку угла прицеливания.

Для этого перед стрельбой определяются фактические значения

температуры воздуха, атмосферного давления и температуры

зарядов- С помощью прибора ПКИ-26 определяется износ ка

нала ствола пушки.

Нормальными условиями стрельбы

(по этим

п а р а м е т р а м ) я в л я ю т с я : неизношенный канал ствола

пушки; температура заряда и воздуха

+ 15° С; давление воз

духа 750 мм. рт. ст. В этих условиях рукоятка ввода поправок

должна быть установлена на отметку 0.

Поправка б

% на температуру заряда и износ канала

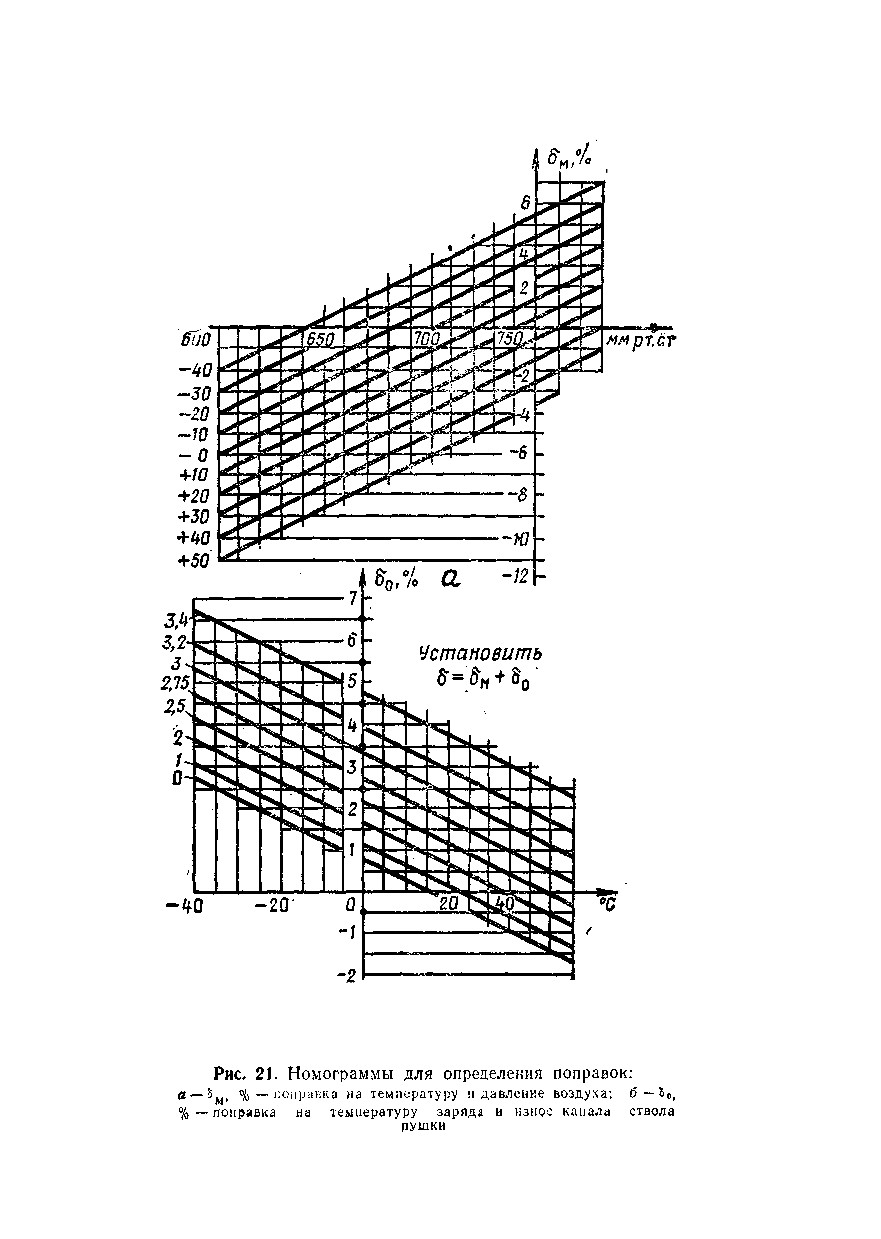

ствола пушки определяется по нижней номограмме (рис. 21, б),

например: температуре

0°С и износу

0 мм соответствует по

правка

0,75%; температуре минус 25°С и износу

2,5 мм соот

ветствует поправка

3,4%.

Поправка б

% на температуру и давление воздуха опреде

м,

ляется по верхней номограмме

(рис.

21, б), например: давле

нию воздуха 750 мм. рт. ст. и температуре воздуха

0°С соот

ветствует поправка

1,5%; давлению воздуха

650 мм рт. ст. и

температуре воздуха

30°С соответствует поправка минус

6,5%.

Результирующее значение поправки определяется алгебраиче

ским суммированием, т. е. б = бо + б

м.

Командир танка при наличии информации определяет по

правки по номограммам, расположенным справа на щитке

пушки, и передает результирующее значение поправки на

водчику.

Наводчик устанавливает рукоятку ПОПРАВКА на деление,

соответствующее значению суммарной поправки с учетом знака.

Необходимо иметь в виду, что при установке рукоятки ПО

ПРАВКА в положение, отличное от 0, автоматически введен

ная дальность, по шкале дальности, отличается от величины,

показываемой цифровым индикатором дальности в процентах,

на величину установленной поправки

(при минусовой поправ

ке— в меньшую сторону, при плюсовой — в большую сторону).

При отсутствии исходных данных о темпера

туре и давлении воздуха и о температуре за

ряда необходимо:

определить температуру окружающего воздуха по состоя

нию погоды;

принять температуру заряда, равной температуре окружаю

щего воздуха;

принять атмосферное давление равным

760 мм рт. ст. и

уменьшить его на 0,1 высоты района предполагаемых боевых

действий, например: высота района предполагаемых боевых

действий, определенная по карте, равна 600 м, тогда: 0,1X600 =

= 60 и 760—60 = 700. По значению 700 мм рт. ст- определить

поправку.

Износ канала ствола пушки, измеренный прибором контроля

диаметрального износа ствола ПКИ-26, согласно Инструкции

по категорированию артиллерийского вооружения, должен

быть указан в разд.

«Учет стрельбы из пушки» формуляра

танка.

При отсутствии данных об износе канала ствола принять

его равным нулю.

Порядок работы с прицелом-дальномером имеет некоторые

особенности при стрельбе осколочно-фугасным снарядом на

максимальную дальность и при стрельбе выстрелами всех ти

пов на дальность до 500 м, а также при стрельбе из спаренного

пулемета.

При стрельбе осколочно-фугасным снарядом на дальности

3—4 км необходимо учитывать, что при хороших метеоусловиях

прицел-дальномер может измерять дальность до 4 км. Автома

тический ввод дальности возможен в тех же максимальных

границах.

Если дальность до цели превышает

4 км, т о

перед стрельбой осколочно-фугасным снаря

дом на дальность до

5 км н е о б х о д и м о :

измерить дальность с помощью прицела-дальномера до ори

ентиров, расположенных ближе 3—4 км;

с помощью этих ориентиров глазомерно определить даль

ность до выбранной цели;

маховиком ручного ввода дальности установить дистанцион

ную шкалу в положение

(с индексом совмещать штрихи

дистанционной шкалы).

Далее поворотом пульта и отклонением его рукояток совме

стить с выбранной точкой прицеливания точку пересечения

большой вертикальной линии и горизонтального штриха шка

лы 8

(рис.

10) ОФ

(справа), соответствующего измеренной

дальности, и произвести выстрел.

При стрельбе из пушки на дальность до 500 м

необходимо:

измерить глазомерно дальность до цели;

маховиком ручного ввода дальности установить дистанци

онную шкалу в положение, соответствующее измеренной даль

ности

(с индексом совмещать нижние штрихи дистанционной

шкалы). Далее поворотом пульта и отклонением его рукояток

навести вершину центральной прицельной марки в выбранную

точку прицеливания и произвести выстрел.

При стрельбе из спаренного пулемета надо учитывать, что

измеряемая дальность автоматически вводится в прицел-даль

номер применительно к баллистике снарядов пушки.

Перед стрельбой из пулемета на дальность

свыше

500 м н е о б х о д и м о :

измерить с помощью прицела-дальномера дальность до цели

в том же порядке, что и перед стрельбой из пушки;

по штрихам дистанционной шкалы или по цифровому инди

катору

(если вводится большая поправка) прочитать значение

дальности до цели;

нажать и отпустить кнопку

(рис.

14), расположенную

под большим пальцем на левой рукоятке пульта управления.

После этого дистанционная шкала и прицельные марки авто

матически установятся в нулевое положение

(«обнуление»

можно выполнить и вращением маховика ручного ввода даль

ности) .

Далее поворотом пульта и отклонением его рукояток совме

стить с выбранной точкой прицеливания точку пересечения

большой вертикальной линии и горизонтального штриха шка

лы 9 ПУЛ.

(слева), соответствующего измеренной дальности,

и произвести стрельбу.

В тех случаях, когда до цели менее 500 м, порядок работы

не меняется, за исключением того, что дальность измеряется

глазомерно.

Рассмотренный способ позволяет производить стрельбы из

пулемета независимо от положения рукоятки механизма ручного

переключения баллистик.

При измерении дальности без последующей стрельбы из

пушки или пулемета рекомендуется переключатель РУЧН. АВТ.

установить в положение РУЧН.

(влево). В этом режиме ввод

дальности, а также установка дистанционной шкалы и прицель

ных марок в нулевое положение возможны только вручную

с помощью маховика ввода дальности. Кроме того, лампа ОТ

РАБОТКА Д горит постоянно, а светящаяся марка прицела-

дальномера загорается с интервалом 2—4 с независимо от того,

введена измеренная дальность или нет.

В случае выхода прицела-дальномера из строя надо исполь

зовать имеющуюся в поле зрения дальномерную шкалу, кото

рая позволяет приближенно измерять дальность до цели высо

той 2,7 м.

Для измерения дальности до цели высотой

2,7 м н е о б х о д и м о :

поворотом пульта управления и его рукояток навести даль

номерную шкалу на цель так, чтобы изображение цели распо

ложилось между нулевой линией и одним из малых горизон

тальных штрихов, касаясь их;

по цифре, под которой расположилось изображение цели,

определить ее дальность;

маховиком ручного ввода дальности установить измеренную

величину по дистанционной шкале.

Далее навести вершину центральной прицельной марки в

выбранную точку прицеливания и произвести выстрел.

При работе с прицелом-дальномером в сумерках или ночью

для освещения прицельных марок, дистанционной шкалы и ин

декса включить выключатель ПОДСВ. СЕТКИ.

При запотевании окуляра из-за низкой температуры и по

вышенной влажности воздуха во время наблюдения включить

выключатель 8 (рис. 13), при этом загорится сигнальная лампа

ОБОГРЕВ ОКУЛЯРА-

После окончания работы выключать прицел-

дальномер в следующем порядке:

выключить выключатель Мех. АД, при этом погаснет сиг

нальная лампа АД;

выключить выключатель Д, при этом погаснут светящаяся

марка и сигнальные лампы ГОТОВ Д и ОТРАБОТКА Д;

выключить выключатель СТАВИЛ., при этом погаснет сиг

нальная лампа СТАВИЛ.;

перевести рычаг подъемного механизма пушки в положение

РУЧН.;

застопорить гироскоп прицела-дальномера, для чего руко

ятку стопорения повернуть снизу на себя

(вверх) до упора,

при этом погаснет сигнальная лампа РАССТ.;

выключить выключатель ПРИВОД, при этом погаснет сиг

нальная лампа ПРИВОД.

Для измерения дальности в режиме

«Полуавто

мат» н е о б х о д и м о :

после включения выключателя ПРИВОД включить выклю

чатель Д;

навести светящуюся марку прицела-дальномера в цель по

вертикали вручную с помощью подъемного механизма пушки;

нажать и отпустить кнопку измерения дальности.

Для измерения дальности в режиме

«Стабили

зированное наблюдение» необходимо:

после расстопоривания гироскопа прицела-дальномера вклю

чить выключатель Д;

навести светящуюся марку в цель по вертикали и горизон

тали поворотом пульта и его рукояток;

нажать и отпустить кнопку измерения дальности.

Для измерения дальности в режиме

«Ручное на

ведение» н е о б х о д и м о :

после расстопоривания пушки и башни включить выключа

тель Д;

навести светящуюся марку прицела-дальномера в цель вруч

ную по вертикали подъемным механизмом пушки и по гори

зонтали механизмом поворота башни;

нажать и отпустить кнопку измерения дальности.

Не рекомендуется во время автоматического ввода даль

ности пользоваться маховиком ручного ввода.

4.2.11. Техническое обслуживание прицела-дальномера

При подготовке к стрельбе необходимо:

проверить наличие шплинтовки болтов крепления наружных

узлов прицела-дальномера и надежность крепления тяг парал-

лелограммного механизма;

проверить работоспособность системы гидропневмоочистки и

механической очистки защитного стекла прицела-дальномера;

проверить чистоту наружных поверхностей защитного стекла

и линзы окуляра и при необходимости произвести их очистку;

вращением маховика проверить работоспособность ручного

привода установки углов прицеливания на всем диапазоне

установки дальности;

проверить работу ночной подсветки шкалы, прицельных и

светящейся марок прицела-дальномера;

проверить выверку нулевой линии прицеливания;

проверить функционирование прицела-дальномера. При

включении выключателя Д с интервалом 2—4 с должна мигать

лампа ГОТОВ Д. При наведении в небо и нажатии кнопки

измерения дальности на цифровом индикаторе должно быть ...О,

а на шкале дальности 8

(800±80) м;

определить и установить поправку на отклонение условий

стрельбы от нормальных.

При ежедневном техническом обслуживании

(ЕТО) н е о б х о д и м о :

проверить состояние силикагеля в патронах осушки

(сили-

кагель должен быть синего цвета) и при необходимости заме

нить (порядок замены изложен в Инструкции по эксплуатации

прицела-дальномера);

осмотреть прицел-дальномер, удалить пыль, грязь, смазать

тонким слоем смазки ГОИ-54п неокрашенные поверхности.

При техническом обслуживании

№ 1

(TO-1)

выполнить все работы ЕТО и д о п о л н и т е л ь н о :

проверить состояние защитного стекла, линзокуляра, ре

зиновых оболочек на выключателях и кнопках рукояток пульта;

проверить функционирование прицела-дальномера;

проверить выверку нулевой линии прицеливания.

•• 508+5

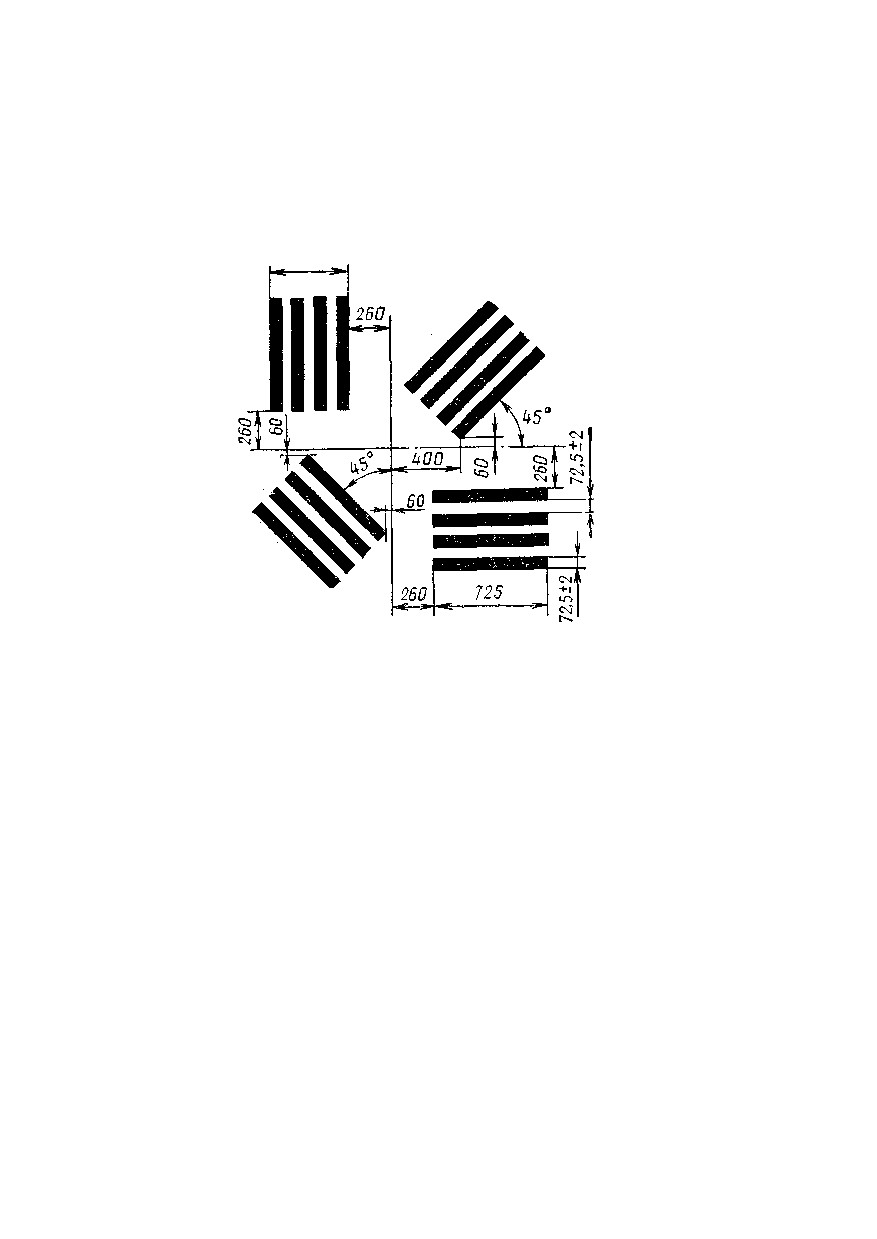

Рис. 22. Мира для прицела-дальномера

При техническом обслуживании

№ 2

(ТО-2)

(проводимого с привлечением специалистов)

в ы п о л н и т ь все р а б о т ы ТО-1 и дополнительно:

проверить наличие шплинтовки болтов крепления прицела-

дальномера в задней и передней подвесках, надежность креп

ления тяг параллелограммного механизма, электроблока, бло

ка ввода дальностей, блока питания и при необходимости под

тянуть;

проверить ширину зоны контактов разрешения выстрела и

компенсатора, положение контактов разрешения выстрела и

компенсатора

(порядок проверки изложен в Инструкции по

эксплуатации прицела-дальномера ТПД-К1);

проверить разрешающую способность оптической системы

прицела-дальномера на месте и при движении танка со ско

ростью не более 35 км/ч при эксплуатационной частоте враще

ния двигателя.

Для проверки на месте необходимо:

— установить на расстоянии 500 м от танка щит с мирой

(рис. 22);

— подготовить прицел-дальномер к работе и пустить дви

гатель танка;

— расстопорить стабилизатор прицела-дальномера и навести

пультом управления прицел-дальномер на миру так, чтобы ее

изображение располагалось в центре поля зрения прицела-

дальномера;

— проверить разрешающую способность прицела-дальноме

ра при эксплуатационной частоте вращения двигателя. Разре

шающая способность прицела-дальномера считается нормаль

ной, если наблюдатель различает штрихи всех четырех направ

лений миры.

Для проверки при движении танка необхо

димо:

— установить отметки на расстоянии 470 и 530 м от щита

с мирой;

— определить разрешающую способность прицела-дально

мера при движении тапка с различными скоростями, но не бо

лее

35 км/ч по направлению к щиту в момент, когда танк

проходит расстояние между отметками. Разрешающая способ

ность считается нормальной, если наблюдатель различает все

штрихи всех четырех направлений миры.

Если разрешающая способность прицела-дальномера не от

вечает указанным требованиям, то необходимо отрегулировать

его заднюю подвеску путем поджатая пружин корончатой

гайкой;

проверить точность работы механизма АД.

Точность работы механизма АД проверять

в с л е д у ю щ е м п о р я д к е :

— на ровной местности на расстоянии 500 м друг от друга

установить две вехи. По шкале прицела-дальномера установить

дальность 2000 м (или другую, кратную 500 м, но не менее 1500

•и не более 3500);

— поставить башню по азимутальному указателю в поло

жение 30-00;

— включить выключатель ПРИВОД и начать движение;

— в момент прохождения танком первой отметки включить

выключатель Мех. АД, а в момент прохождения второй от

метки

(500 м) выключить его и снять отсчет по шкале. Если

разница между величиной дальности, снятой после отключения

механизма и первоначально установленной, не будет превышать

(500±50) м, механизм регулировки не требует. Если ошибка

будет больше

±50 м, то необходимо отрегулировать меха

низм АД.

Для регулировки механизма АД необходимо:

— выключить выключатель Мех. АД, вывернуть на крышке

электроблока пробку около надписи РЕГ. СКОР. АД;

— повернуть отверткой винт по стрелке БОЛЬШЕ, если

изменение дальности по прицелу-дальномеру меньще, чем дли

на пройденного пути, и по стрелке МЕНЬШЕ в обратном

случае;

— завернуть пробку на крышке электроблока до упора и

проверить работу механизма АД в движении. Регулировку про-

изводить до тех пор, пока ошибка не станет меньше допусти

мой;

— проверить выверку линии визирования

(светящейся мар

ки) прицела-дальномера

(порядок проверки изложен в Ин

струкции по эксплуатации прицела-дальномера);

— проверить точность работы схемы ввода дальности. Схе

му ввода дальности необходимо проверять при неподвижном

танке и наличии на местности двух предметов, дальность до

которых 500—600 и 1500—2500 м соответственно.

Для проверки работы схемы ввода дально

сти необходимо:

— включить дальномер, как указано в п. 3.1.9. Выключатель

РУЧ. АВТ. должен быть в положении АВТ.;

— установить рукоятку ввода поправок в положение 0;

— произвести по десять измерений дальности до каждого

предмета, записывая при каждом измерении показания циф

рового индикатора прицела-дальномера и показания дальности

по шкале дальности;

— подсчитать

(для каждого предмета) среднее показание

цифрового индикатора, как сумму всех показаний, деленную

на количество измерений, и таким же образом — среднее по

казание по шкале дальности. Если разность средних показаний

цифрового индикатора и шкалы дальности для каждого пред

мета не превышает

15 м, то регулировка не требуется. Если

это условие не выполняется, необходимо провести регулировку

схемы ввода дальности.

Для регулировки схемы ввода дальности не

обходимо:

— снять крышку около надписи Rll, R15, R31 на блоке

ввода дальности, отвинтив винты отверткой;

— навести светящуюся марку прицела-дальномера на пред

мет, находящийся на расстоянии 500—600 м;

— повернуть отверткой регулировочный элемент резистора

R15 для увеличения отрабатываемости дальности — по ходу

часовой стрелки, для уменьшения — в противоположную сто

рону;

— произвести десять измерений до предмета на дальности

500—600 м и сравнить средние значения показаний цифрового

индикатора и шкалы дальности. Если разность средних значе

ний более 15 м, повторить регулировку;

— аналогичные операции провести при наведении дально-

мерной марки на предмет, находящийся на расстоянии

1500—

2500 м

(регулировку производить регулировочным элементом

резистора R11);

— после проведения регулировки повторить проверку по

обоим предметам на местности;

— проверить точность работы схемы ввода поправок на

отклонение условий стрельбы от нормальных. Проверка про

изводится после проверки схемы ввода дальности.

Для проверки точности работы схемы ввода

поправок на отклонение условий стрельбы от

нормальных необходимо:

— повторить проверку схемы ввода дальности при положе

нии рукоятки ввода ПОПРАВКА

(рис.

13) на минус

10,

при этом разность средних значений показаний цифрового ин

дикатора и шкалы дальности должна составлять

(10±2)%.

— повторить проверку схемы ввода дальности при поло

жении рукоятки ввода поправок на плюс 14, при этом разность

средних значений показаний цифрового индикатора и шкалы

дальности должна составлять

(14±3)%.

Для обеспечения эксплуатации, выверки и настройки при

цела-дальномера используется индивидуальный ЗИП, который

находится в танке и ЭК.

4.3. УСТРОЙСТВО ВЫРАБОТКИ БОКОВЫХ

УПРЕЖДЕНИИ

4.3.1. Назначение устройства выработки боковых упреждений

Устройство выработки боковых упреждений предназначено

(при совместной работе с прицелом-дальномером) для автома

тической выработки угла бокового упреждения с вводом его

на цифроиндикатор блока индикации, расположенный на оку

ляре прицела-дальномера.

Устройство выработки боковых упреждений обеспечивает

автоматическую выработку величины и знака бокового упреж

дения с учетом измеренной дальности, типа баллистики, скоро

сти относительного движения цели, метеобаллистических ус

ловий.

В комплект УВБУ входят электроблок 4 (рис. 8), потенцио

метр поправок, блок индикации и электромонтажный ком

плект.

4.3.2. Структурная схема и принцип работы устройства

выработки боковых упреждений

Структурная схема УВБУ показана на рис. 23.

Данные о дальности до цели и угловой скорости относи

тельного бокового перемещения цели поступают в УВБУ авто

матически в процессе их измерения.

Информация об измеренной дальности и типе выстрела по

ступает в электроблок от прицела-дальномера, а об угловой

скорости перемещения башни — от стабилизатора вооружения

(сигнал угловой скорости снимается с сопротивления короб

ки К1, включенного последовательно в цепь управления элек

тромагнитами наведения датчика угла стабилизатора). Инфор

мация об износе канала ствола пушки, температуре окружаю

щего воздуха и заряда, а также о давлении воздуха поступает

ТАНК Т-72А. ТЕХНИЧЕСКОЕ ОПИСАНИЕ И ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ (1986 год) - часть 4
