2.25. ИНТЕГРАЛЬНЫЕ ОПТОЭЛЕКТРОННЫЕ ЭЛЕМЕНТЫ ИНДИКАЦИИ (ГОСТ 2.764—86)

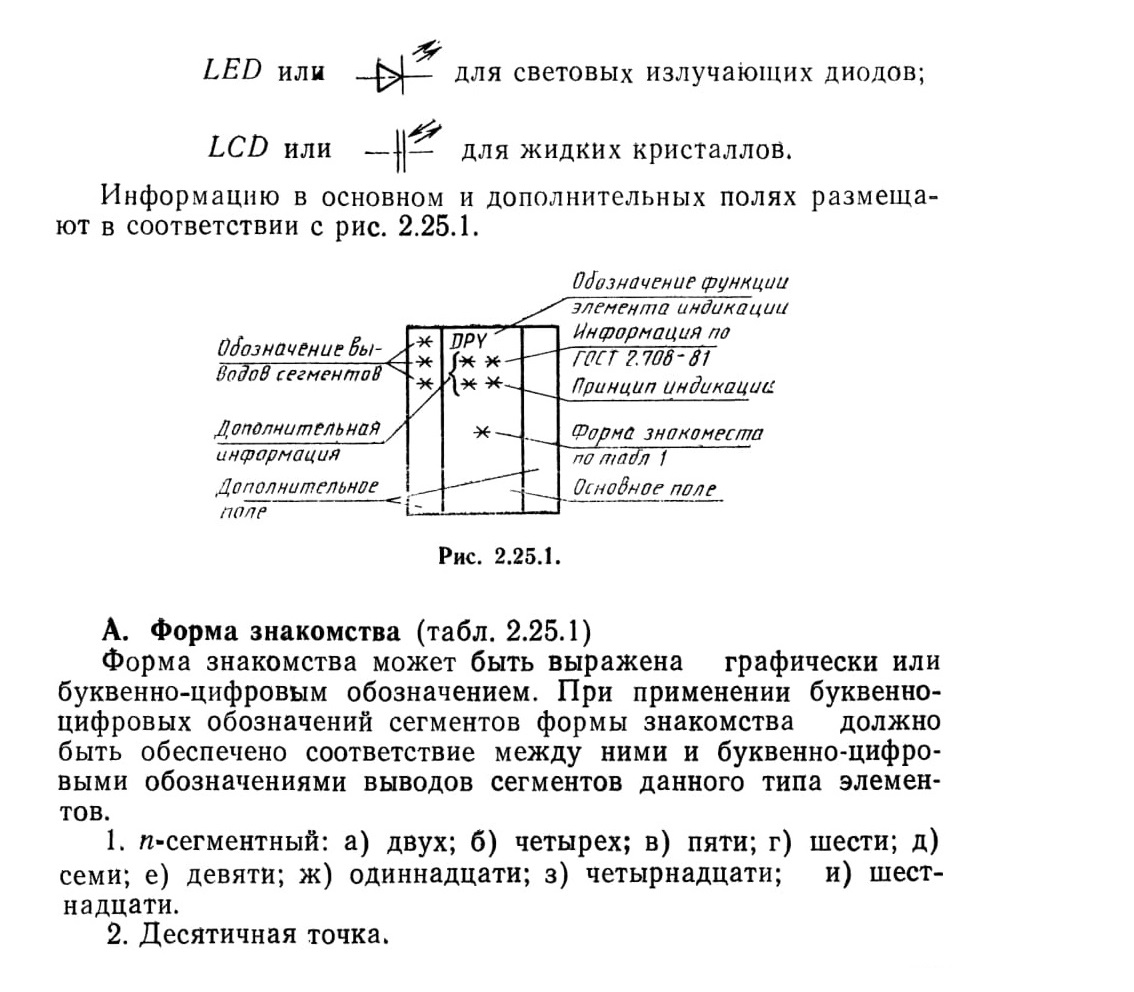

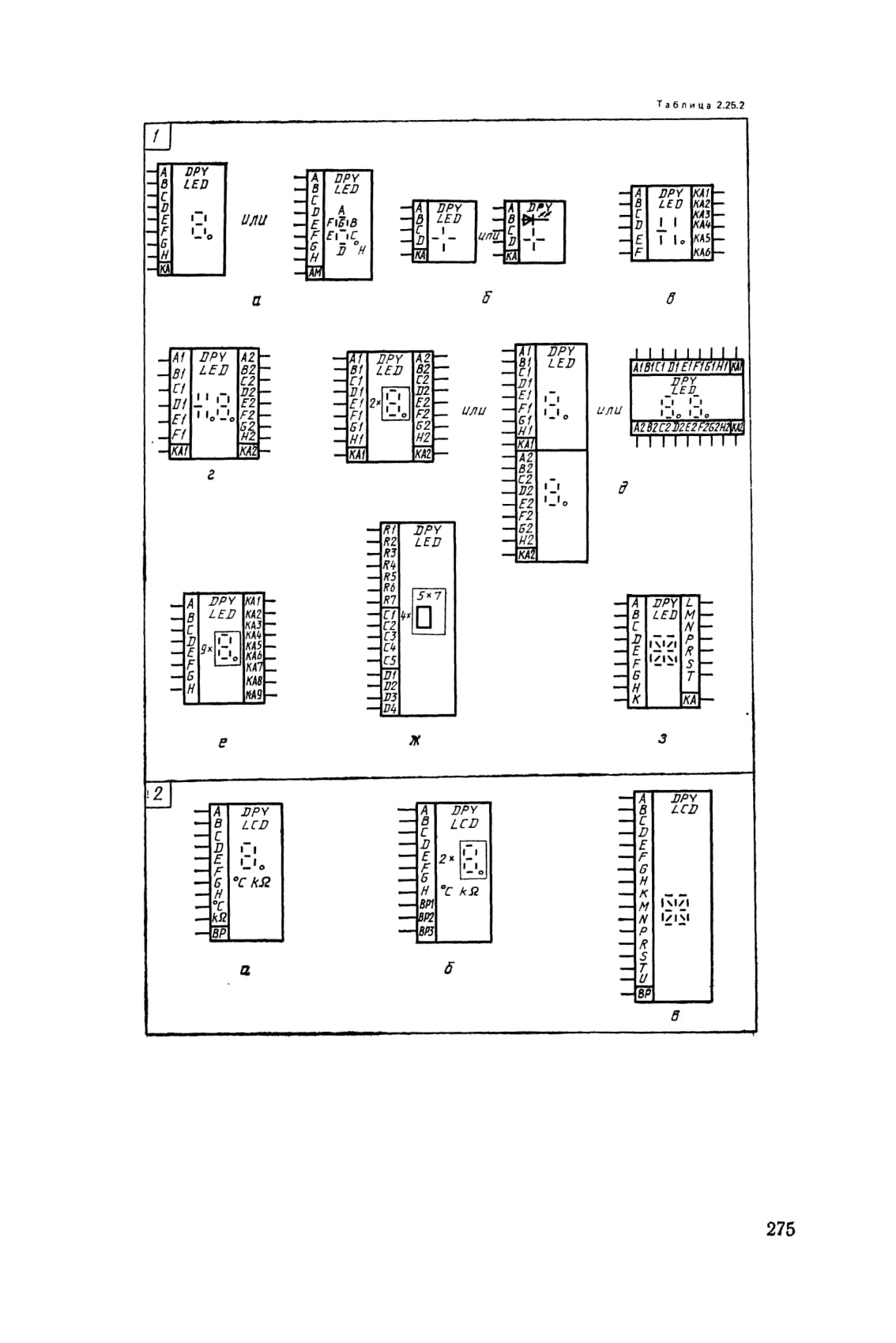

Общие правила построения условных графических обозначений интегральных оптоэлектронных элементов индикации соответствуют. правилам построения элементов цифровой техники (ГОСТ 2.743—82).

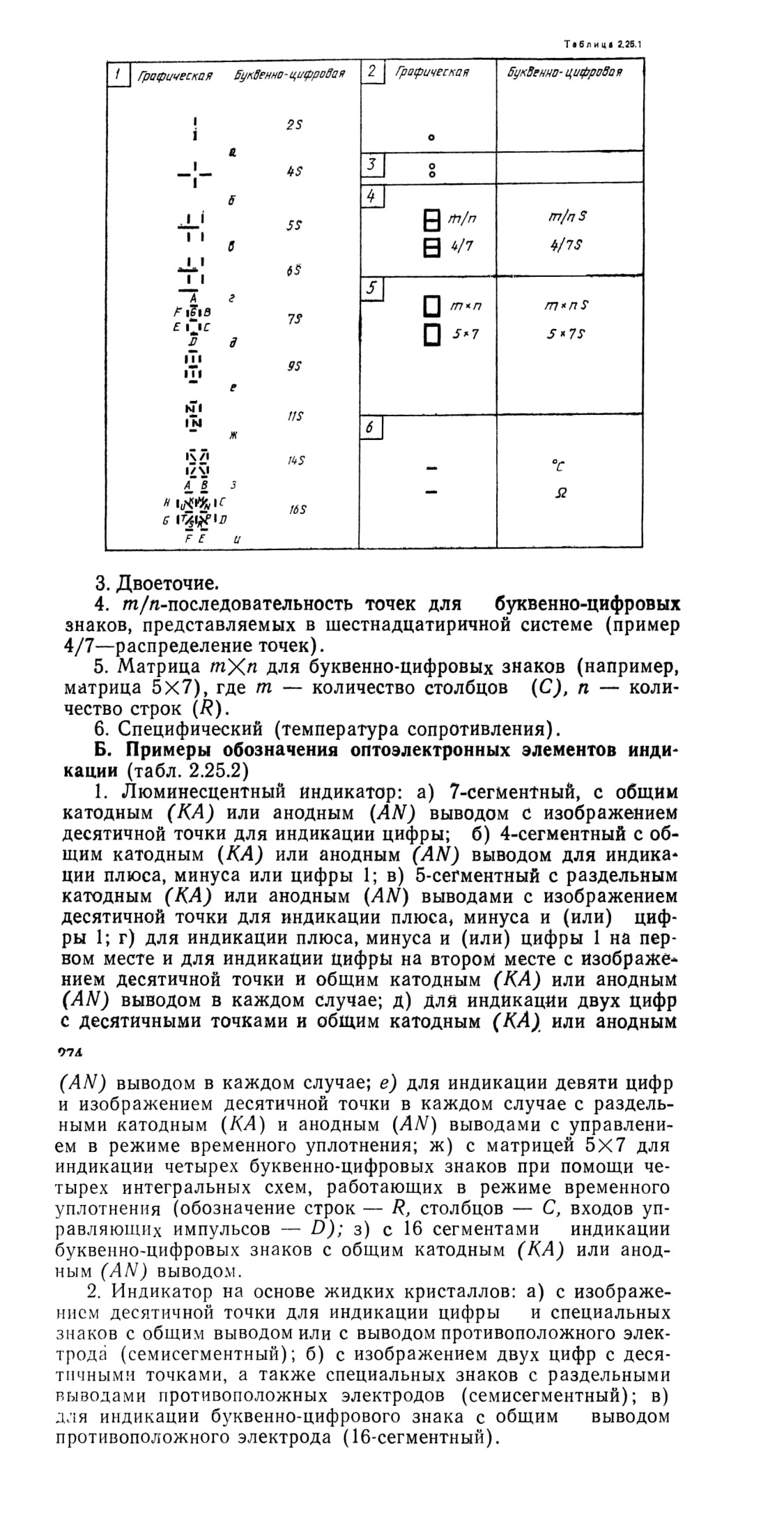

В первой строке основного поля УГО указывают обозначение функции индикации: DRY. Во второй строке, при необходимости, приводят обозначение типа устройства по ГОСТ 2.708— —81. Начиная с третьей строки, допускается указывать требуемую дополнительную информацию, например, принцип индика-
ции:


















2.26. ЭЛЕКТРОНАГРЕВАТЕЛИ. УСТРОЙСТВА И УСТАНОВКИ ЭЛЕКТРОТЕРМИЧЕСКИЕ (ГОСТ 2.745—68)

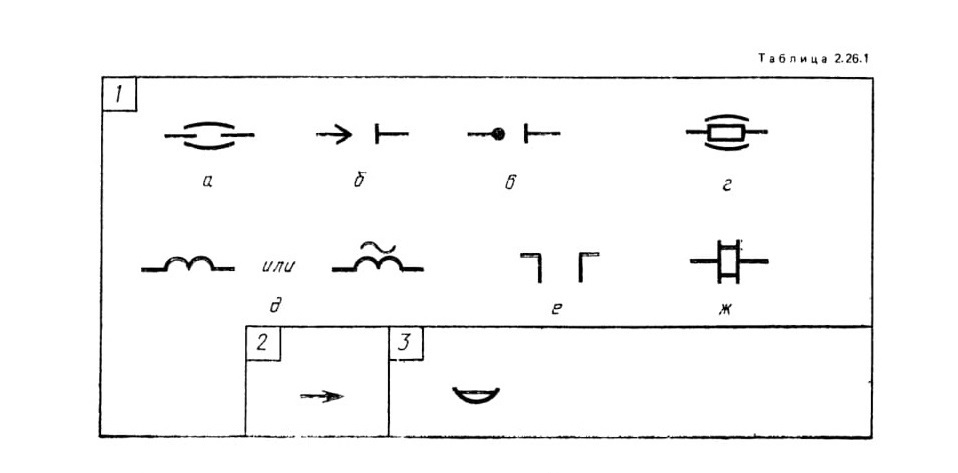

А. Обозначения методов нагрева, среды камеры нагрева

(табл. 2.26.1)

1. Способ нагрева: а) дуговой; б) плазменный; в) электронный; г) смешанный (дуговой и сопротивлением); д) индукционный; е) индукционный, током повышенной частоты; ж) в высочастотном поле конденсатора (диэлектрический).

2. Непрерывный режим.

3. Признак устройства (установки), предназначенного для плавки.

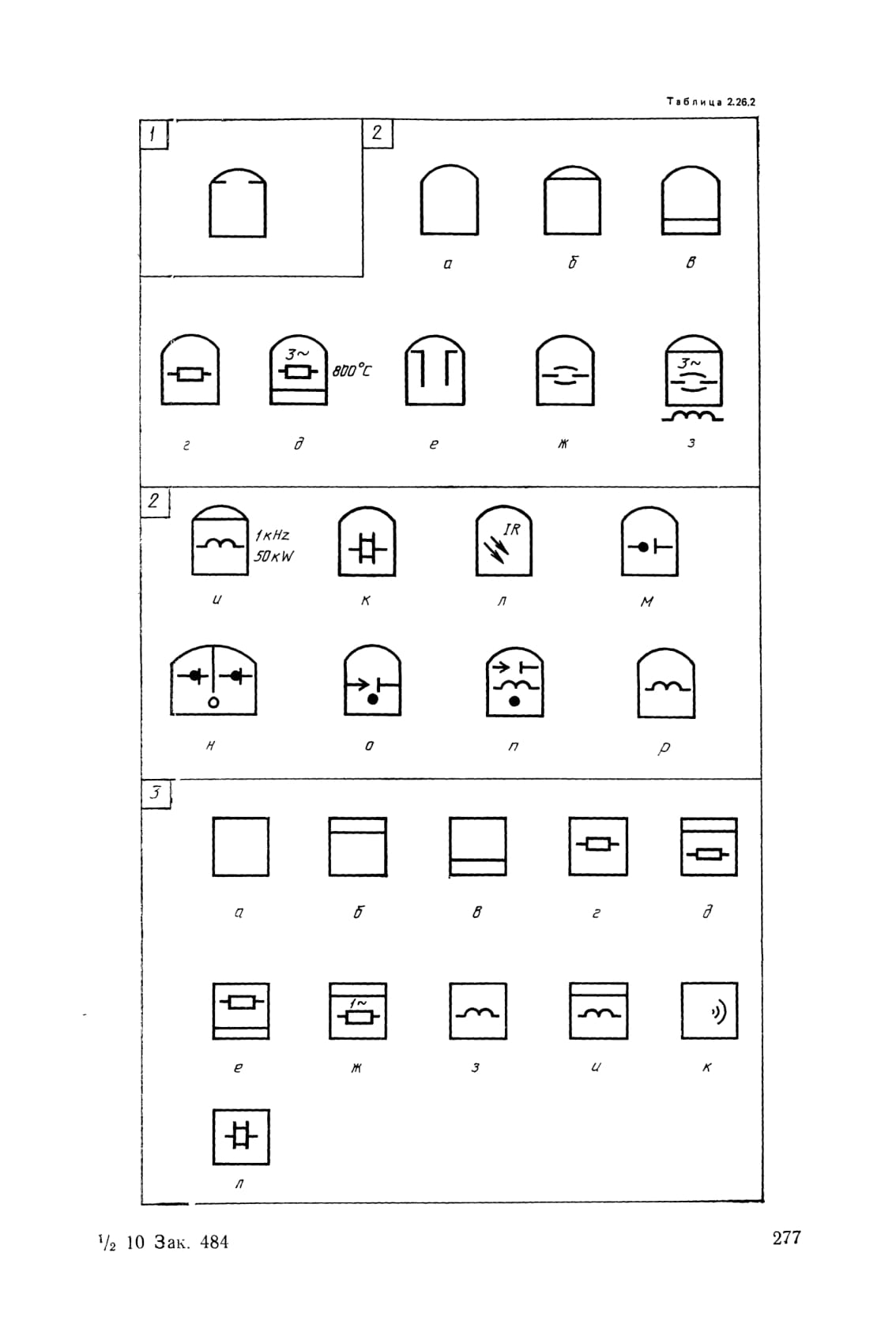

Б. Электронагревательные устройства с различными способами нагрева (табл. 2.26.2)





1. Электротермическая установка.

2. Электропечь: а) промышленная; б) промышленная прямого нагрева; в) промышленная косвенного нагрева; г) сопротивления, общее обозначение; д) сопротивления трехфазная косвенного нагрева в искусственной атмосфере с указанием предельной температуры; е) электронная, общее обозначение; ж) дуговая, общее обозначение; з) дуговая трехфазная прямого нагрева с перемешивающей катушкой; и) индукционная прямого нагрева с указанием рабочих параметров; к) диэлектрическая, общее обозначение; л) инфракрасного нагрева, общее обозначение; м) электронного нагрева, общее обозначение; н) электронного нагрева двух различных садок в камере нагрева с общим вакуумом; о) плазменная с искусственной атмосферой; п) промышленная смешанного нагрева, например, плазменного и индукционного в искусственной атмосфере в общей камере; р) индукционная, общее обозначение.

3. Электронагреватель: а) общее обозначение; б) прямого нагрева; в) косвенного нагрева; г) сопротивления, общее обозначение; д) сопротивления прямого нагрева; е) сопротивления косвенного нагрева; ж) сопротивления однофазного прямого нагрева; з) индукционный, общее обозначение; и) индукционный прямого нагрева; к) ультразвуковой, общее обозначение; л) диэлектрический, общее обозначение.












2.27. КВАНТОВЫЕ ГЕНЕРАТОРЫ И УСИЛИТЕЛИ (ГОСТ 2.746—68)

Рядом с обозначением квантового устройства допускается указывать частоту, длину волны, температуру, химический состав активного вещества; при обозначении многорезонаторных устройств рядом с изображением резонатора указывается их количество.

А. Квантовые генераторы, усилители и знаки, характеризующие принцип действия квантовых генераторов и усилителей

(табл. 2.27.1)

1. Накачка: а) световая; б) радиочастотная; в) постоянным током.

2. Устройство: а) квантовый СВЧ (мазер); б) квантовое оптическое (лазер).

3. Квантовый усилитель: а) СВЧ (мазер); б) резонаторный; в) бегущей волны; г) перестраиваемый; д) СВЧ с кристаллом в резонаторе с внешним постоянным магнитом, соединенный через отверстие связи с прямоугольным волноводом и через петлю связи и круглый волновод с генератором накачки.

4. Квантовый генератор: а) оптический (лазер); б) оптический на рубине со световой накачкой; в) оптический на рубине со световой накачкой, имеющий в качестве источника ксеноновую лампу.











2.28. ЭЛЕМЕНТЫ КОММУТАЦИОННОГО ПОЛЯ КОММУТАЦИОННЫХ СИСТЕМ (ГОСТ 2.757—81)

А. Элементы коммутационного поля (табл. 2.28.1)

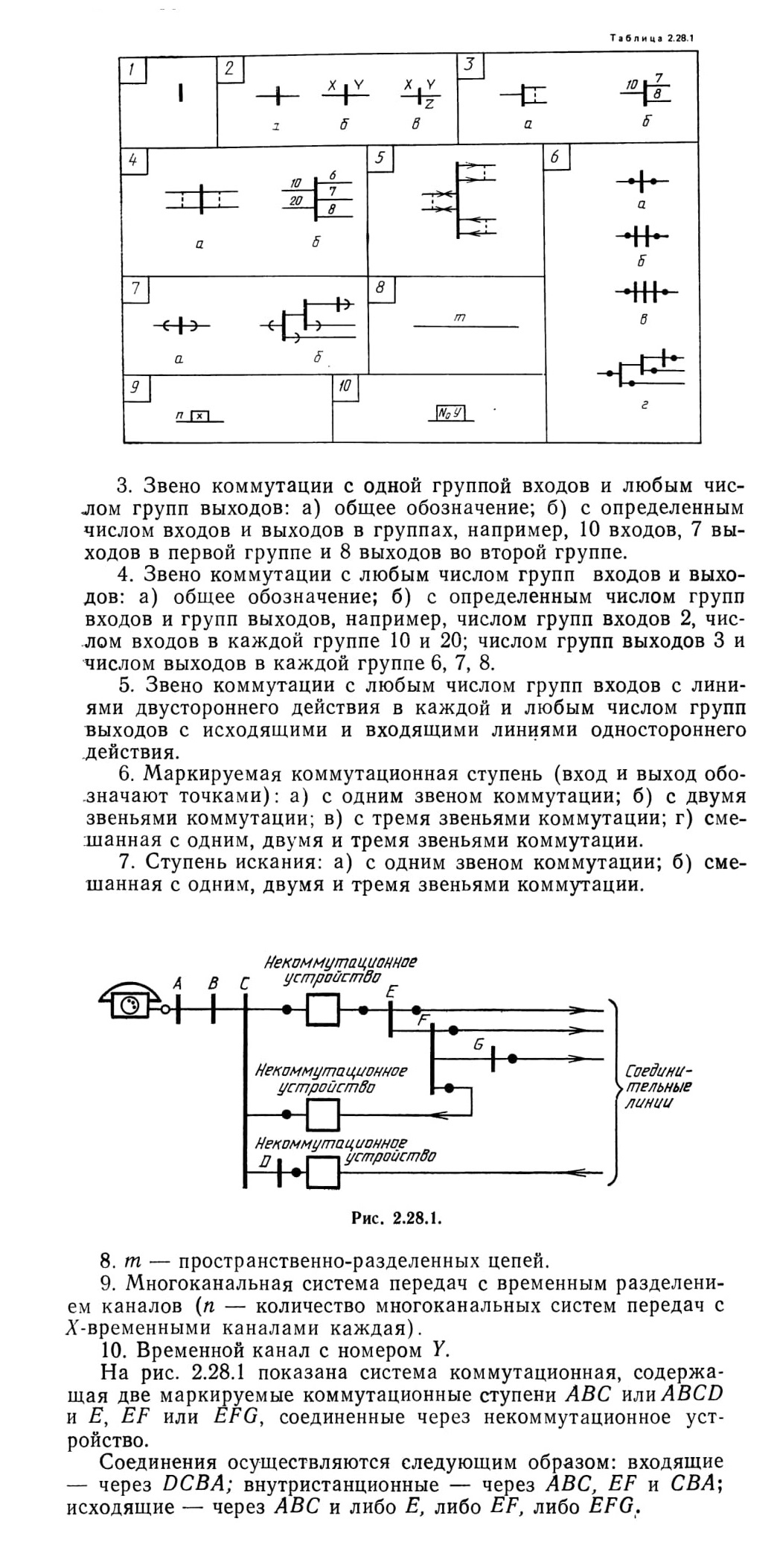

1. Звено коммутации.

2. Звено коммутации с изображением входов и выходов: а) общее обозначение; б) с X входами и Y выходами; в) содержащие Z групп, каждая имеющая X входов и У выходов.





2.29. УСТРОЙСТВА ТЕЛЕМЕХАНИКИ (ГОСТ 2.752—71)

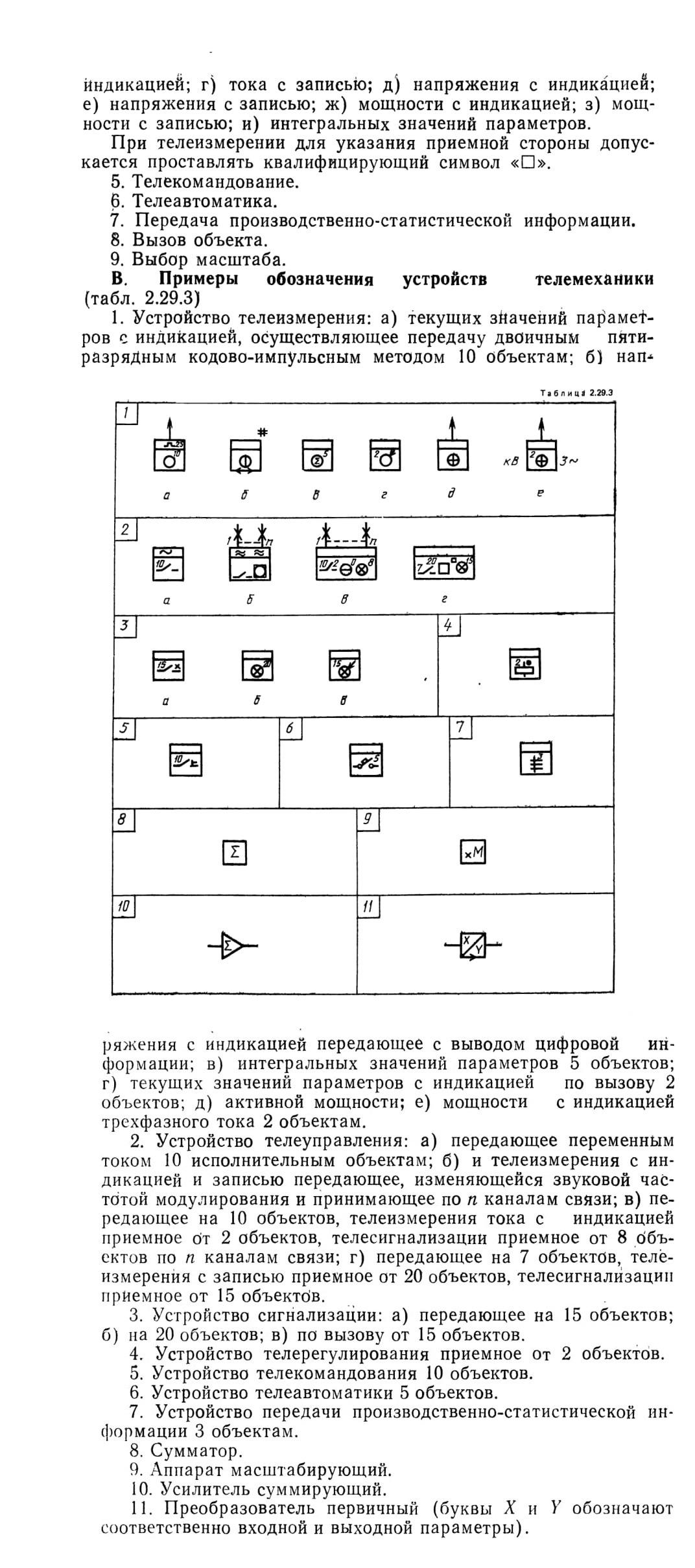

Условные графические обозначения устройств телемеханики в схемах составляются из общих обозначений и обозначений функций, выполняемых устройствами телемеханики. При построении условных обозначений конкретных устройств телемеханики внутри общих обозначений помещают обозначения функций.

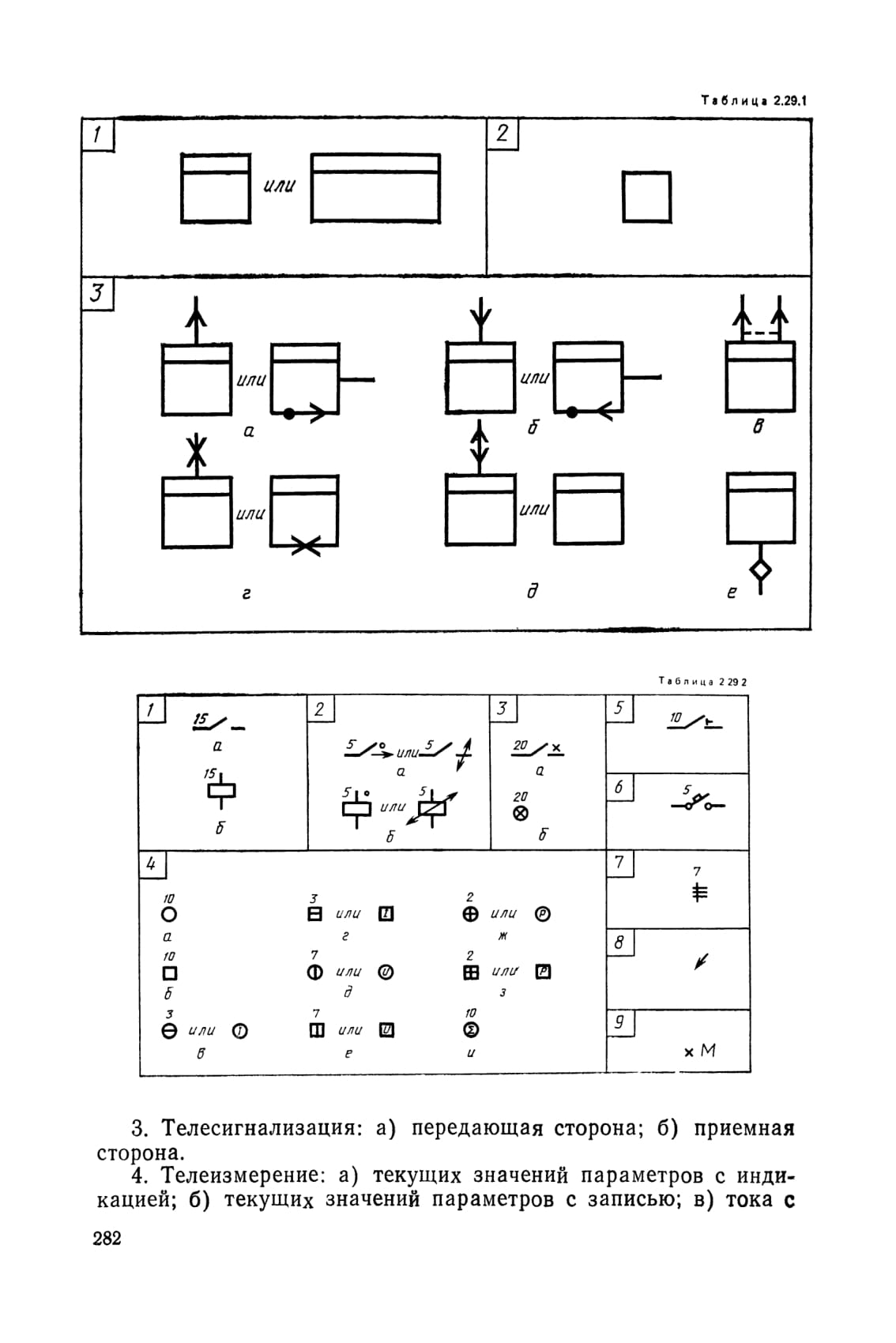

А. Общие обозначения устройств телемеханики (табл. 2.29.1)

1. Устройство телемеханики.

2. Аппарат телемеханики.

3. Работа устройства телемеханики: а) на передачу; б) на прием; в) по нескольким направлениям; г) на прием и передачу одновременно; д) на прием и передачу попеременно; е) на ретрансляцию.

Б. Квалифицирующие символы функций, выполняемых устройствами телемеханики (табл. 2.29.2)

1. Телеуправление: а) передающая сторона; б) приемная сторона.

2. Телерегулирование: а) передающая сторона; б) приемная сторона.

















2.30. СИГНАЛЬНАЯ ТЕХНИКА (ГОСТ 2.758—81)

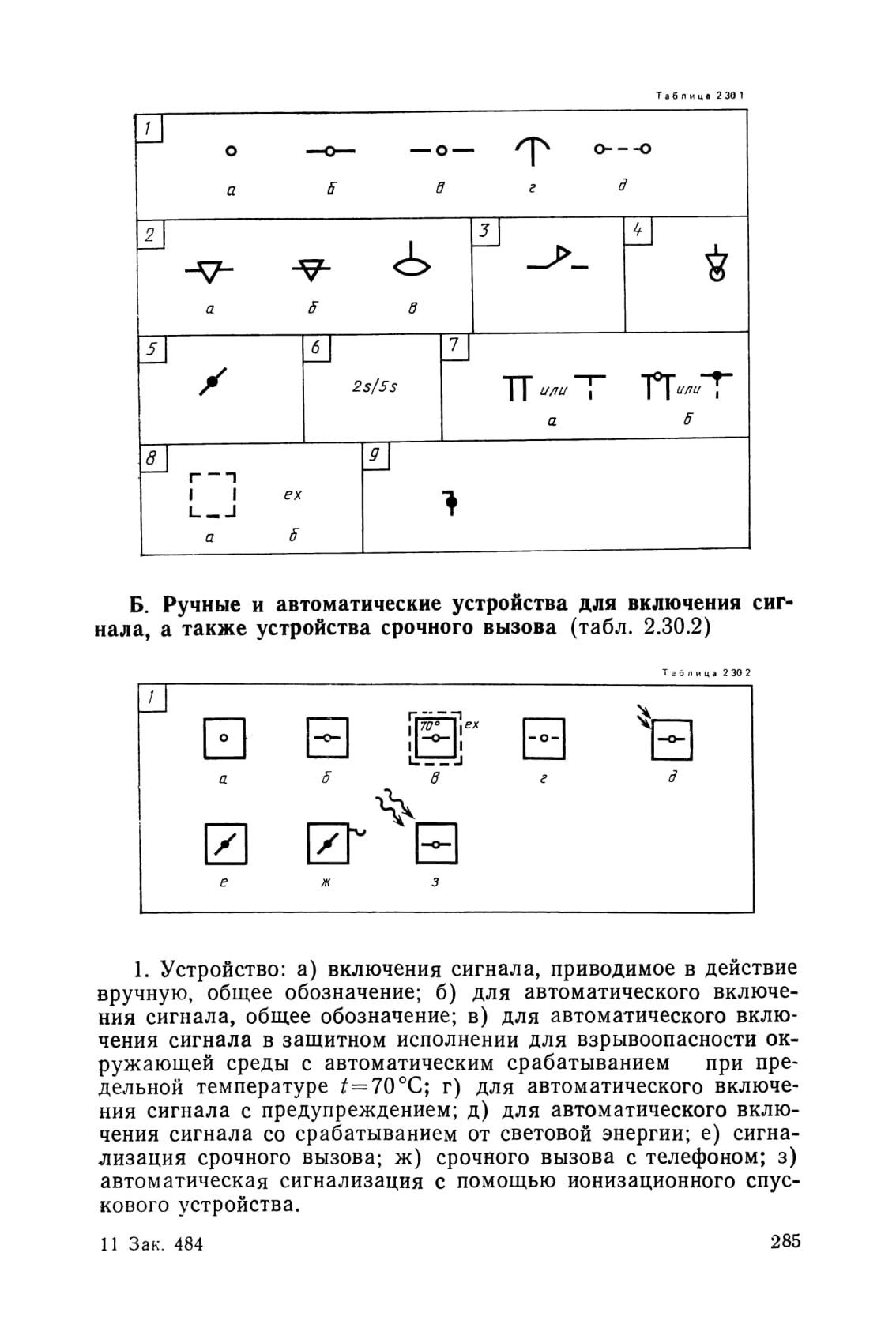

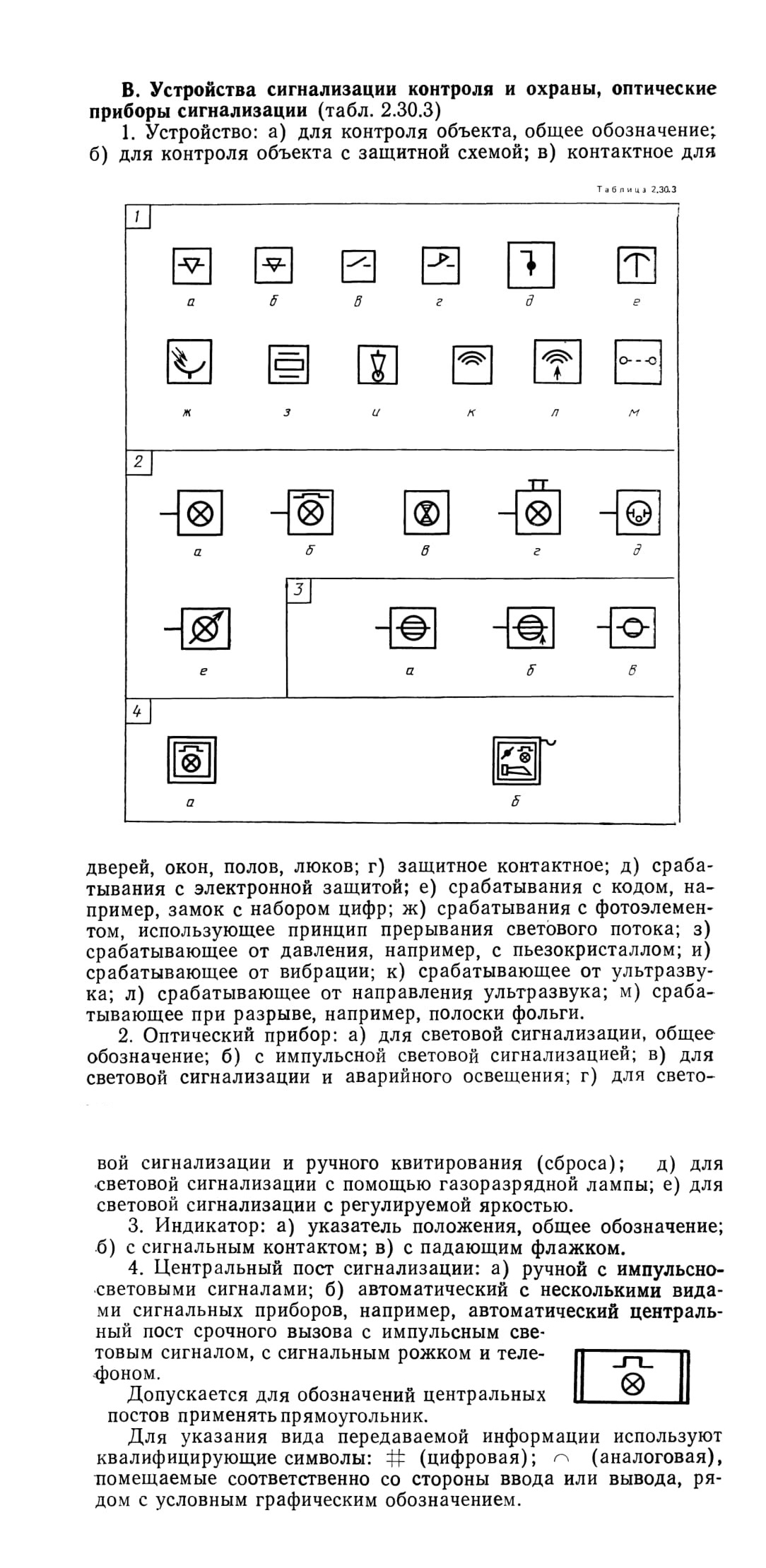

А. Общие обозначения приборов сигнализации (табл. 2.30.1)

1. Срабатывание: а) ручное; б) автоматическое, общее обозначение; в) автоматическое с предупреждением; г) при наборе кода; д) при разрыве.

2. Контроль: а) общее обозначение; б) со схемой защиты; в) уровня, общее обозначение.

3. Защитный контакт.

4. Вибрация.

5. Срочный вызов, неотложность.

6. Периодический временной интеграл, например, 2S для состояния «вкл.» (указание в качестве числителя) и 5S для состояния «выкл.» (указания в качестве знаменателя).

7. Квитирование: а) ручное (подтверждение приема); б) автоматическое (регистрация).

8. Исполнение: а) защитное; б) взрывозащитное.

9. Электрическая защита.
