2.16. ПЬЕЗОЭЛЕКТРИЧЕСКИЕ И МАГНИТОСТРИКЦИОННЫЕ ЭЛЕМЕНТЫ ЛИНИИ ЗАДЕРЖКИ (ГОСТ 2.736—68)

А. Элементы пьезоэлектрические и магнитострикционные

(табл. 2.16.1)

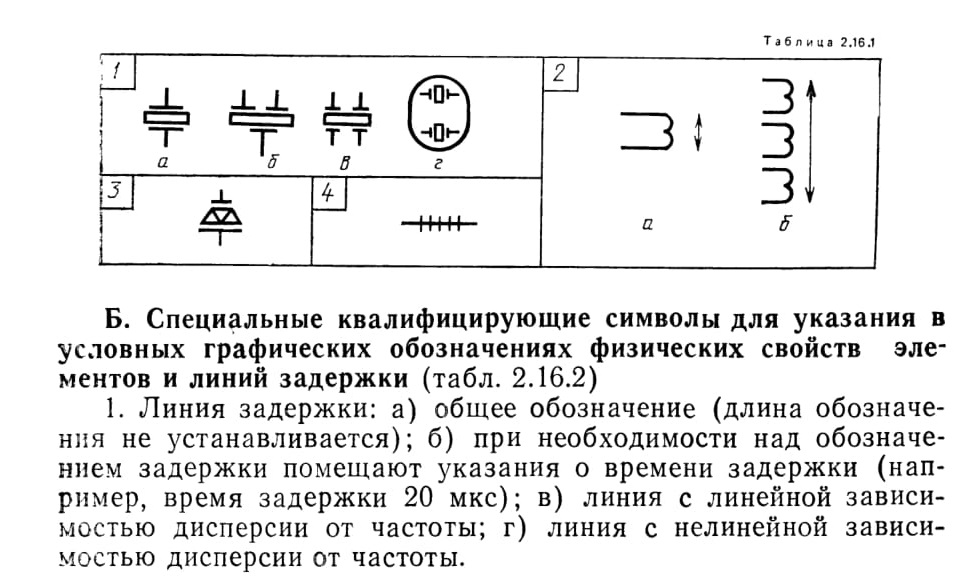

1. Пьезоэлектрический элемент: а) с двумя электродами; б) с тремя электродами; в) с четырьмя электродами; г) пьезоэлектрический вакуумный резонатор с двумя пьезоэлементами.

2. Магнитострикционный элемент: а) однообмоточный; б) многообмоточный (например, трехобмоточный).

3. Электрет.

4. Элемент передачи механических колебаний.

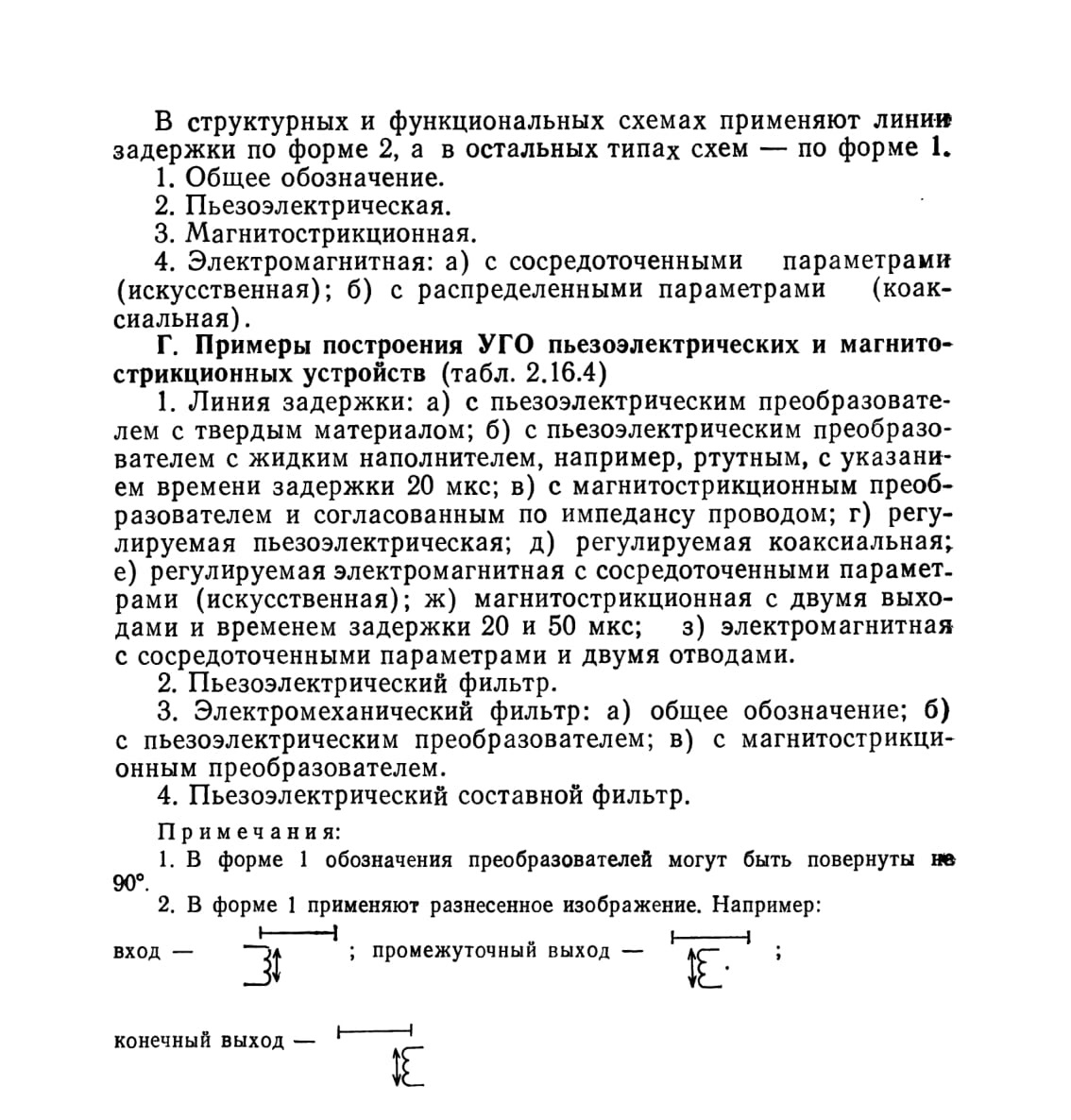

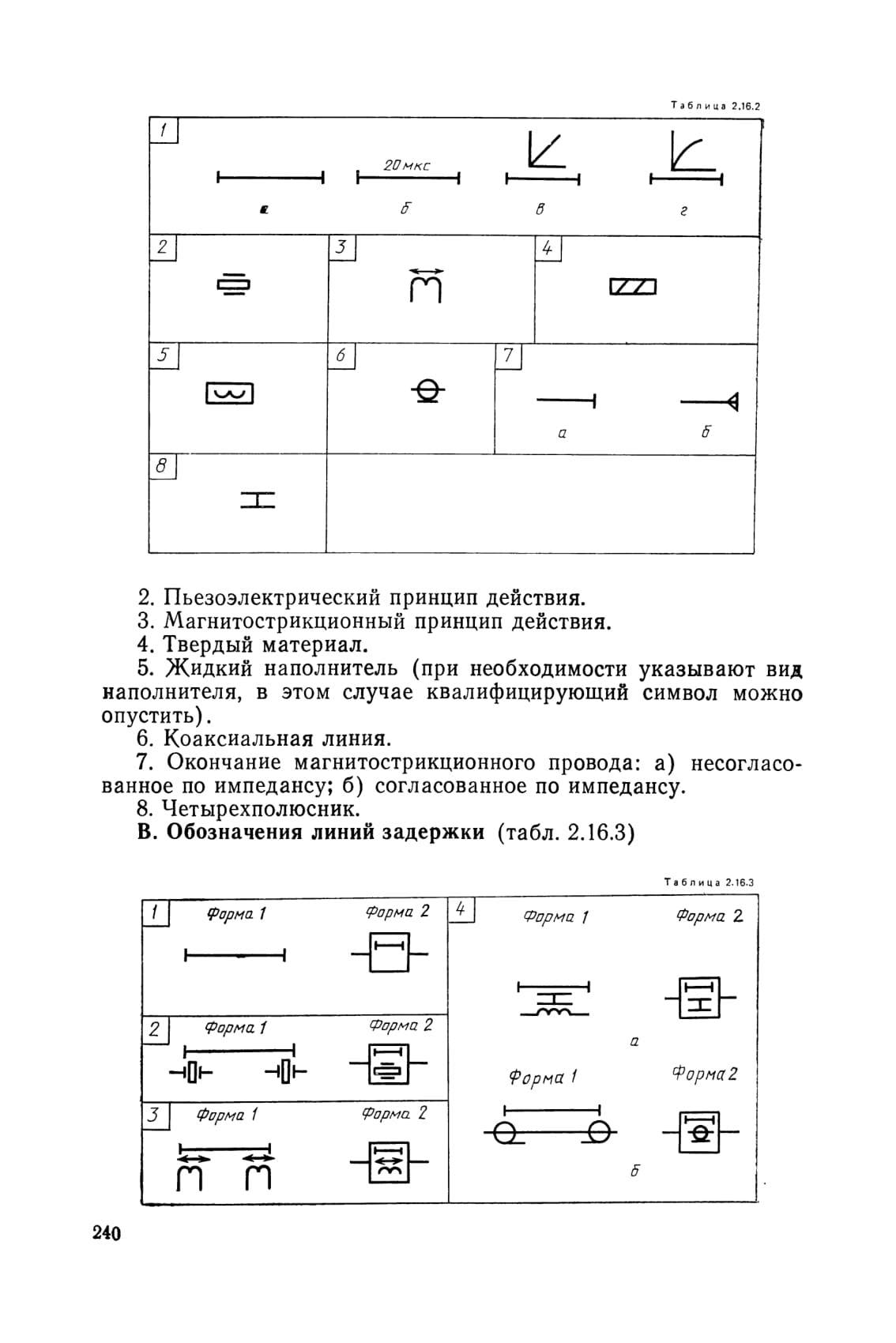

2.17. УСТРОЙСТВА СВЯЗИ (ГОСТ 2.737—68)

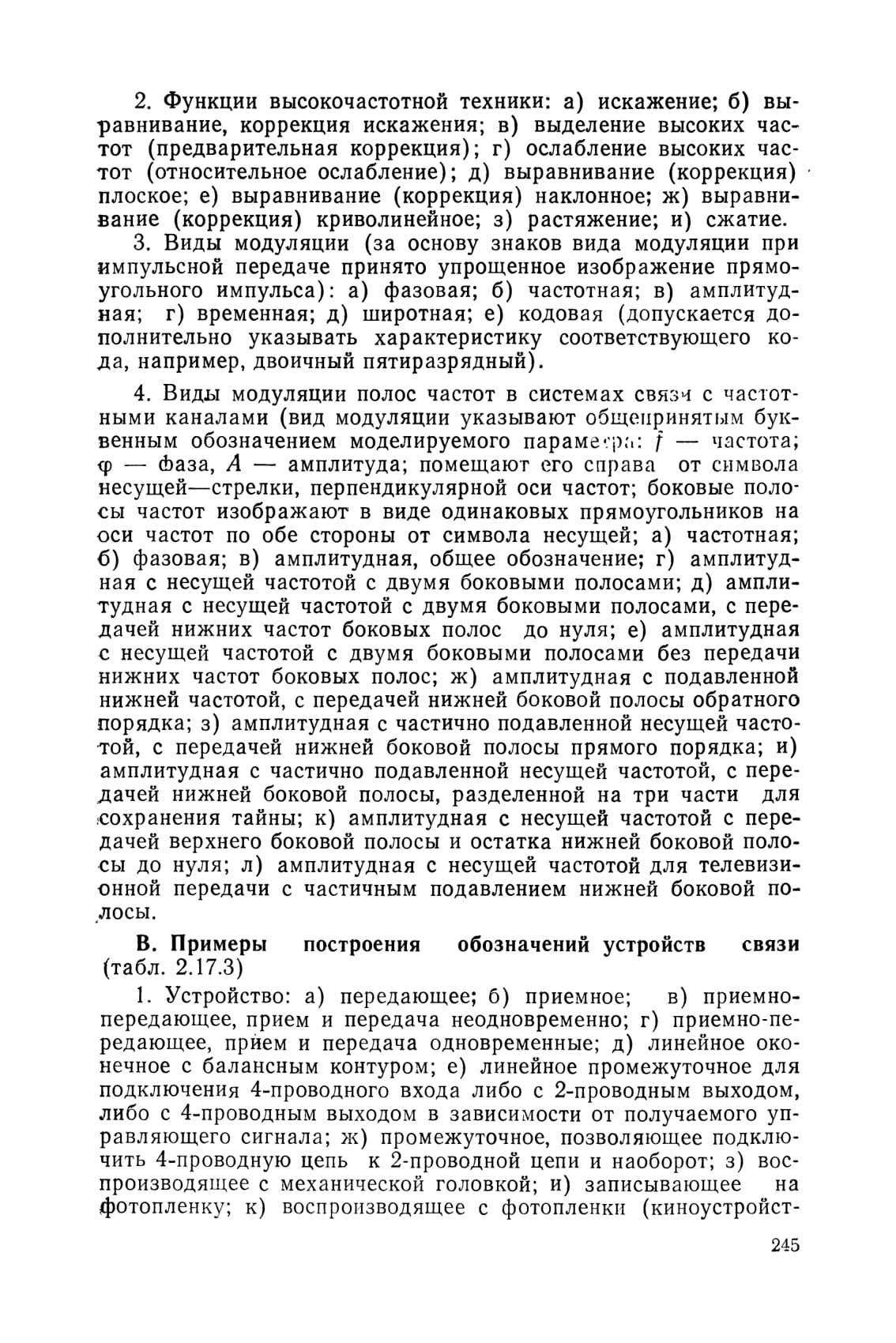

Условные графические обозначения функциональных частей устройств связи построены на основе квадрата, внутри которого изображают знаки, характеризующие их конструктивные особенности.

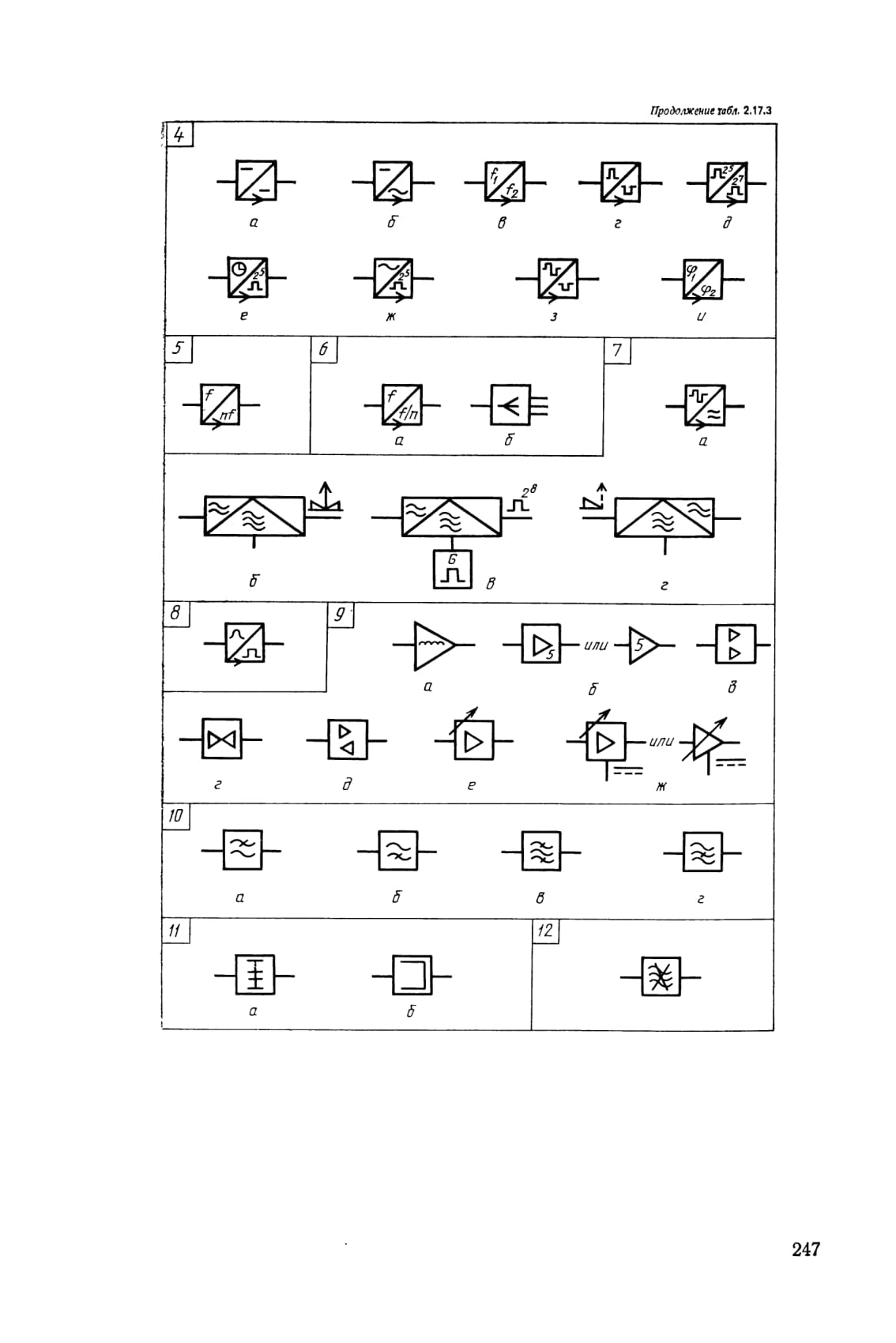

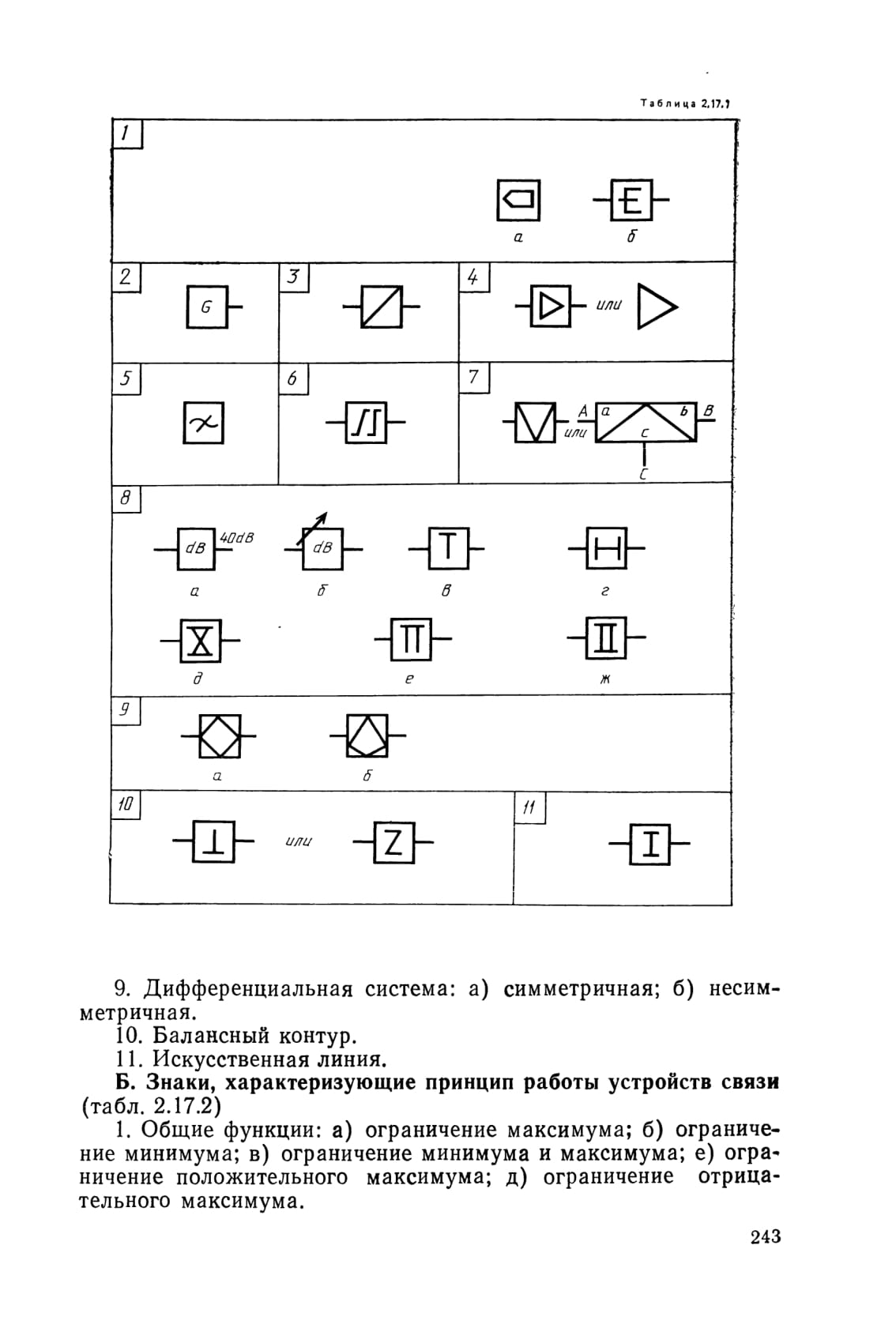

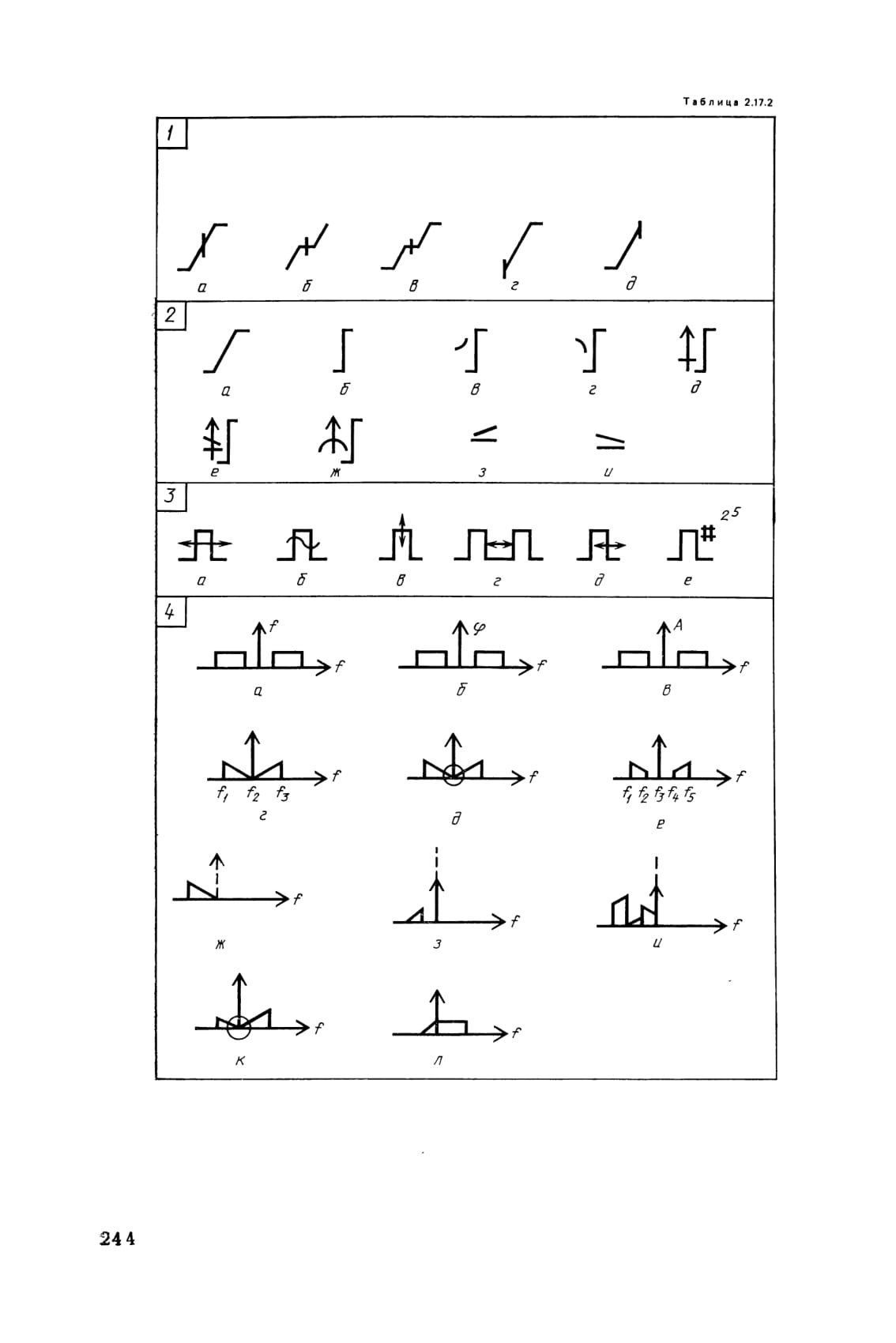

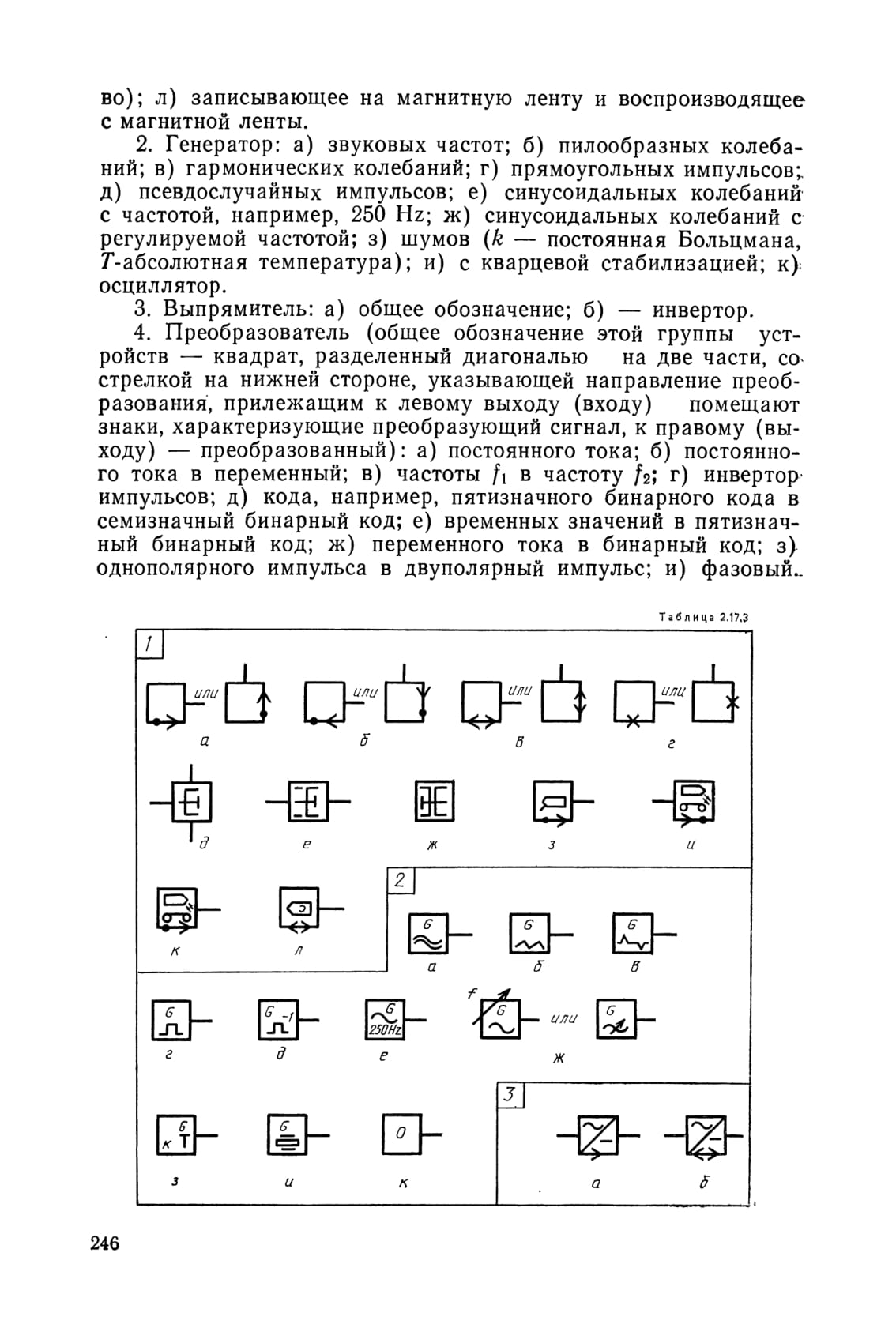

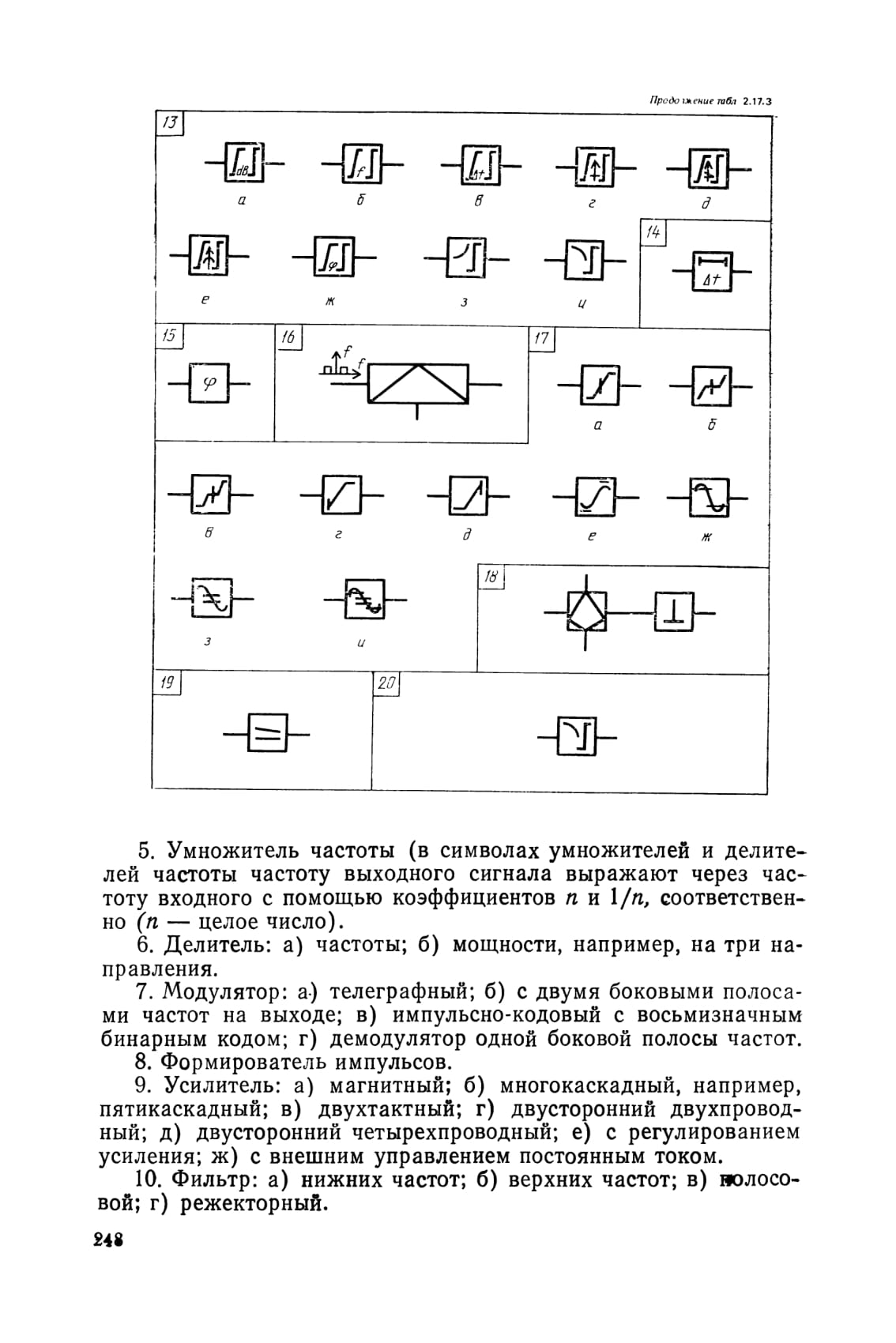

А. Общие обозначения устройств связи (табл. 2.17.1)

1. Устройство: а) записывающее и воспроизводящее; б) линейное оконечное,

2. Генератор.

3. Преобразователь.

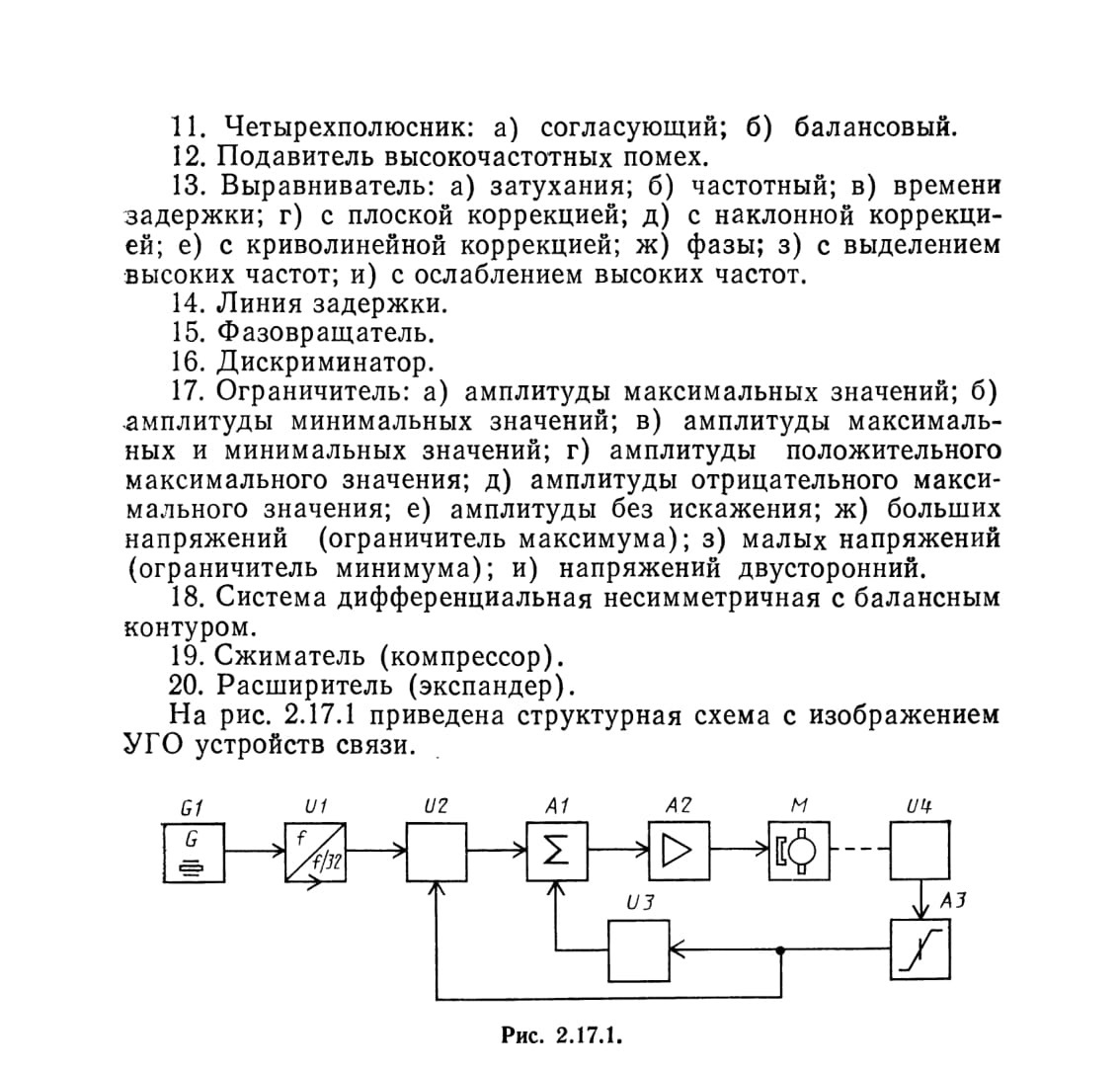

4. Усилитель.

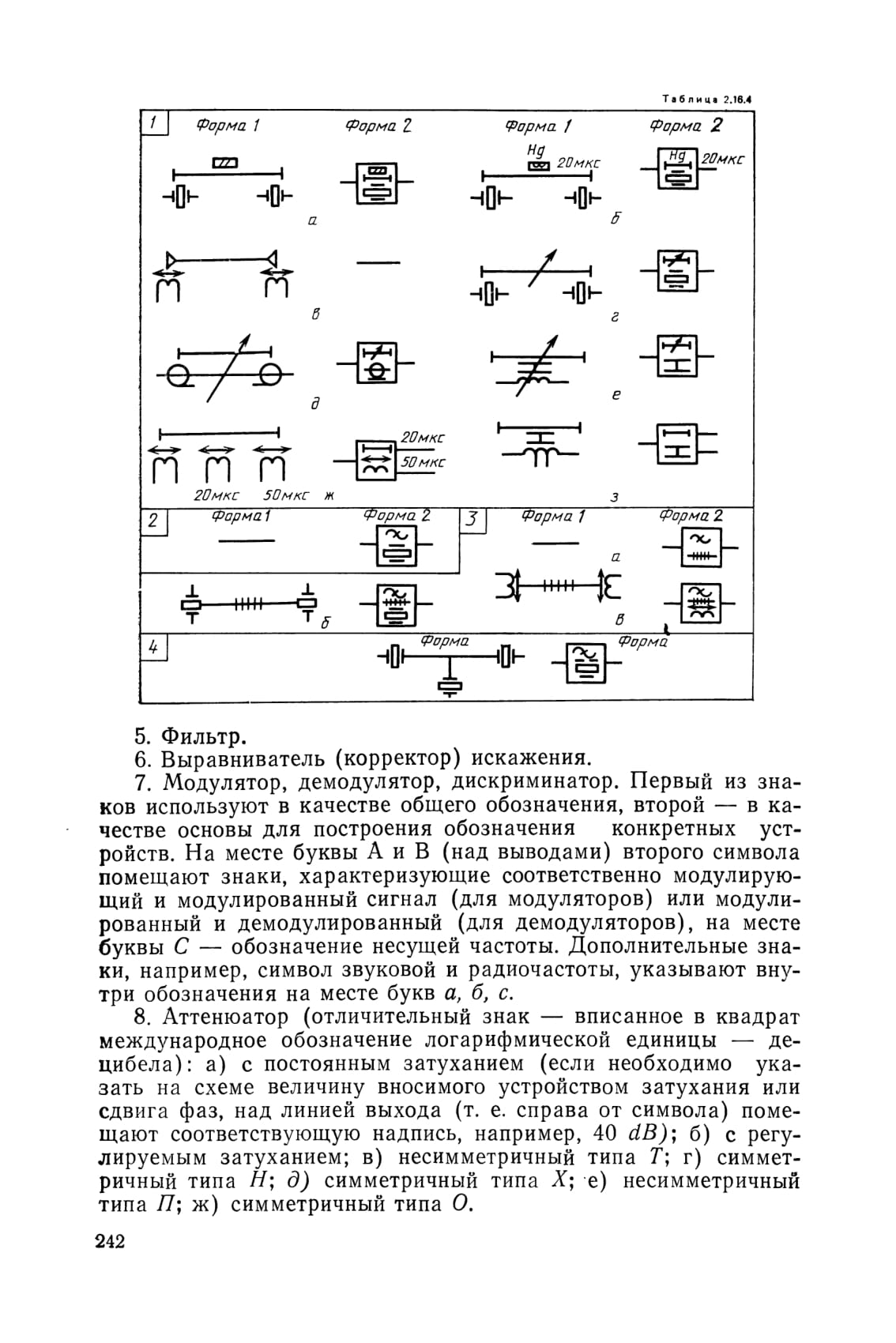

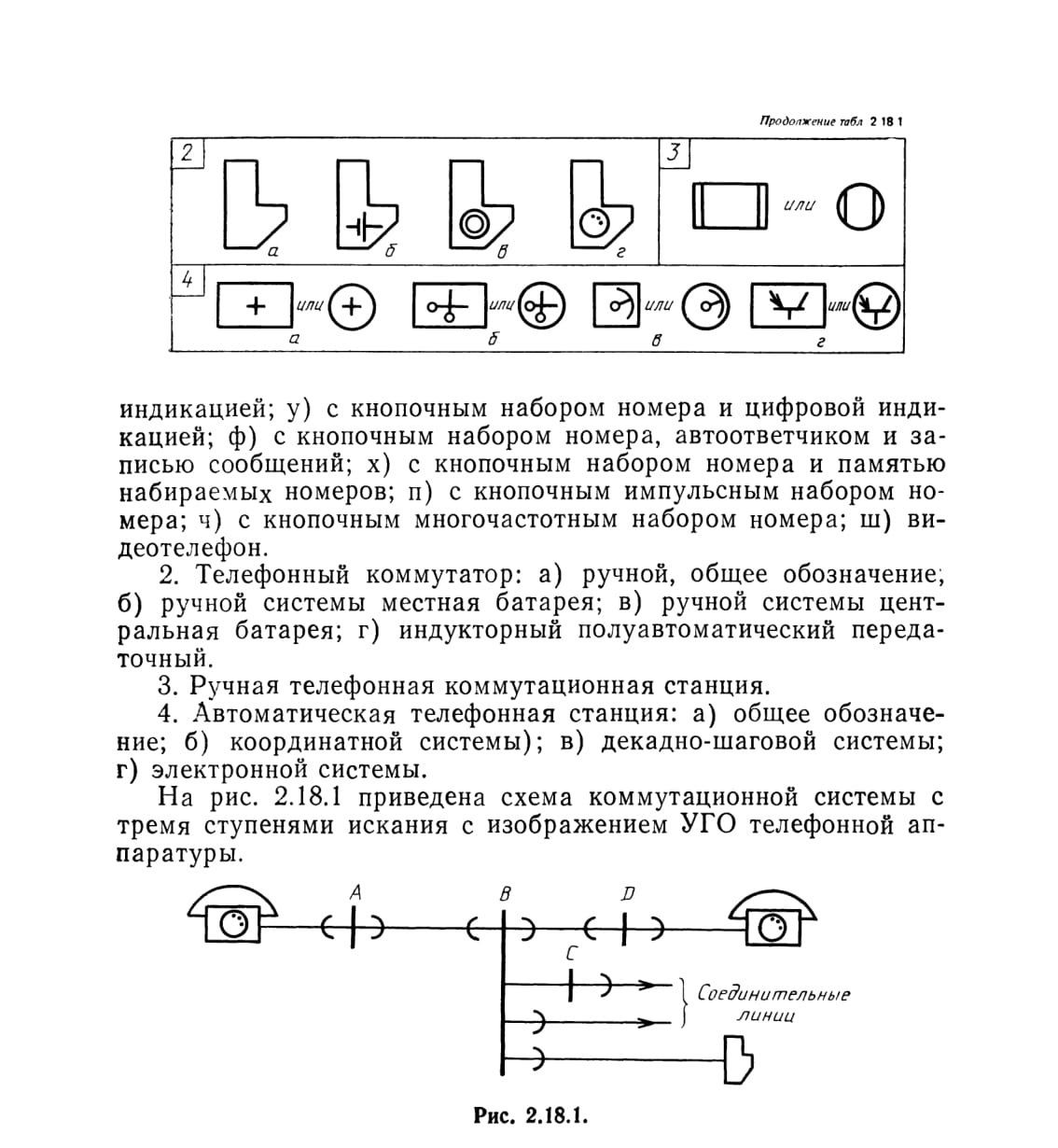

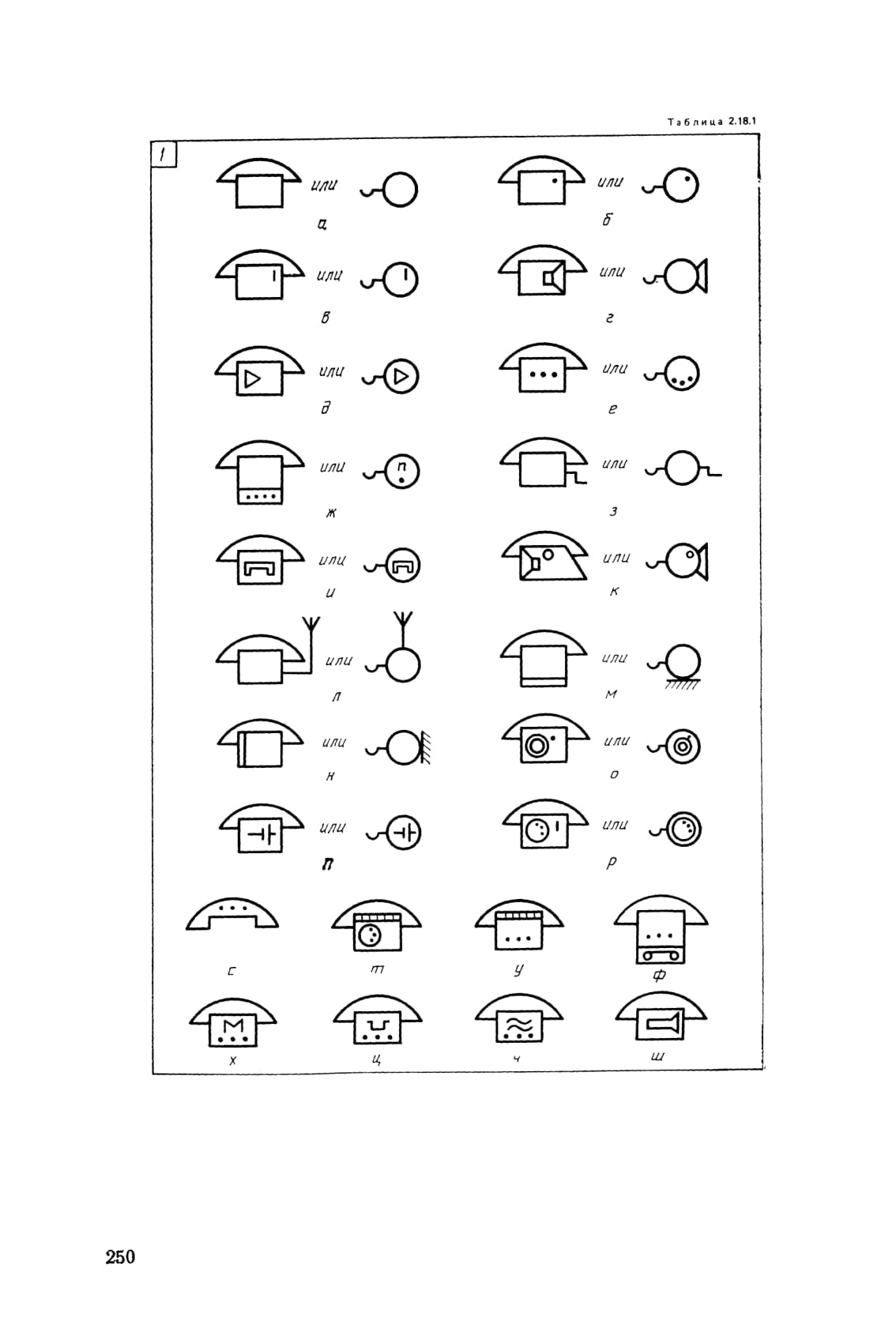

2.18. ТЕЛЕФОННЫЕ АППАРАТЫ, КОММУТАТОРЫ И КОММУТАЦИОННЫЕ СТАНЦИИ (ГОСТ 2.739—68) — ТАБЛ. 2.18.1

1. Телефонный аппарат: а) общее обозначение; б) с кнопкой или ключом для дополнительного переключения; в) монетный (таксофон); г) с громкоговорителем, диспетчерский; д) с усилителем; е) с клавишным набором номера; ж) для нескольких линий; з) индукторный с вызывным генератором; и) безбатарейный (звукопитаемый) с вызывным генератором; к) громкоговорящий с кнопкой и двереоткрывателем (электросторож); л) радиотелефон; м) настольный; н) настенный; о) системы центральная батарея с кнопкой или ключом для дополнительного переключения; п) системы местная батарея; р) монетный (таксофон) системы АТС; с) с кнопочным набором номера, встроенный в микротелефонную трубку; т) с номеронабирателем и цифровой

2.19. АППАРАТЫ И ТРАНСЛЯЦИИ ТЕЛЕГРАФНЫЕ (ГОСТ 2.740—89)

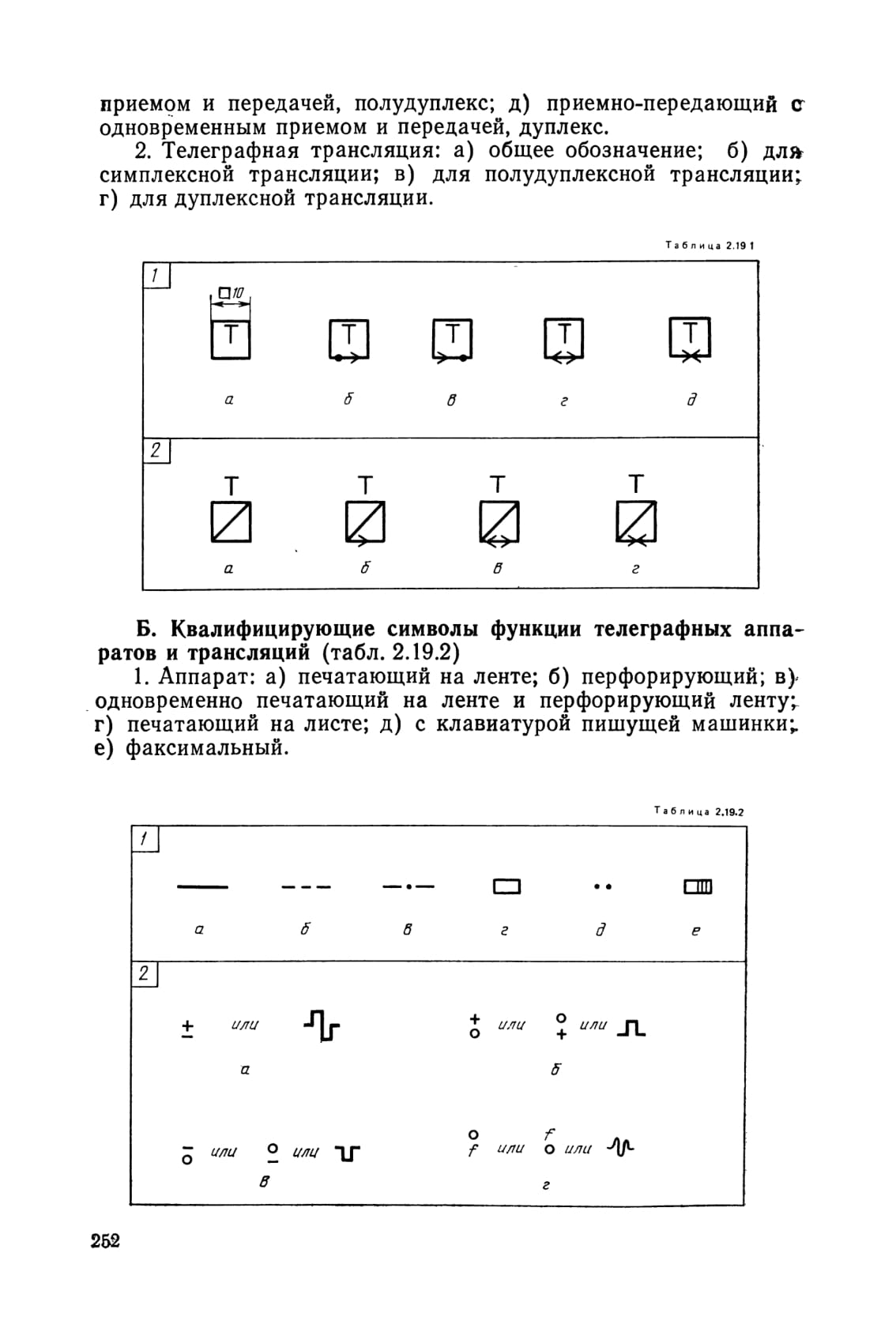

Условные графические обозначения телеграфных аппаратов и трансляций построены на основе квадрата. Буква Т может быть помещена над квадратом или заменена условным обозначением из табл. 2.19.2.

А. Общие обозначения телеграфных аппаратов и телеграфных трансляций (табл. 2.19.1)

1. Телеграфный аппарат: а) общее обозначение; б) передающий; в) приемный; г) приемно-передающий с попеременным

2. Телеграфная трансляция: а) для импульсов двух полярностей, дуплексная; б) для импульсов двух полярностей /одной полярности, симплексная; в) для импульсов двух полярностей/ импульсов переменного тока, симплексная; г) регенеративная.

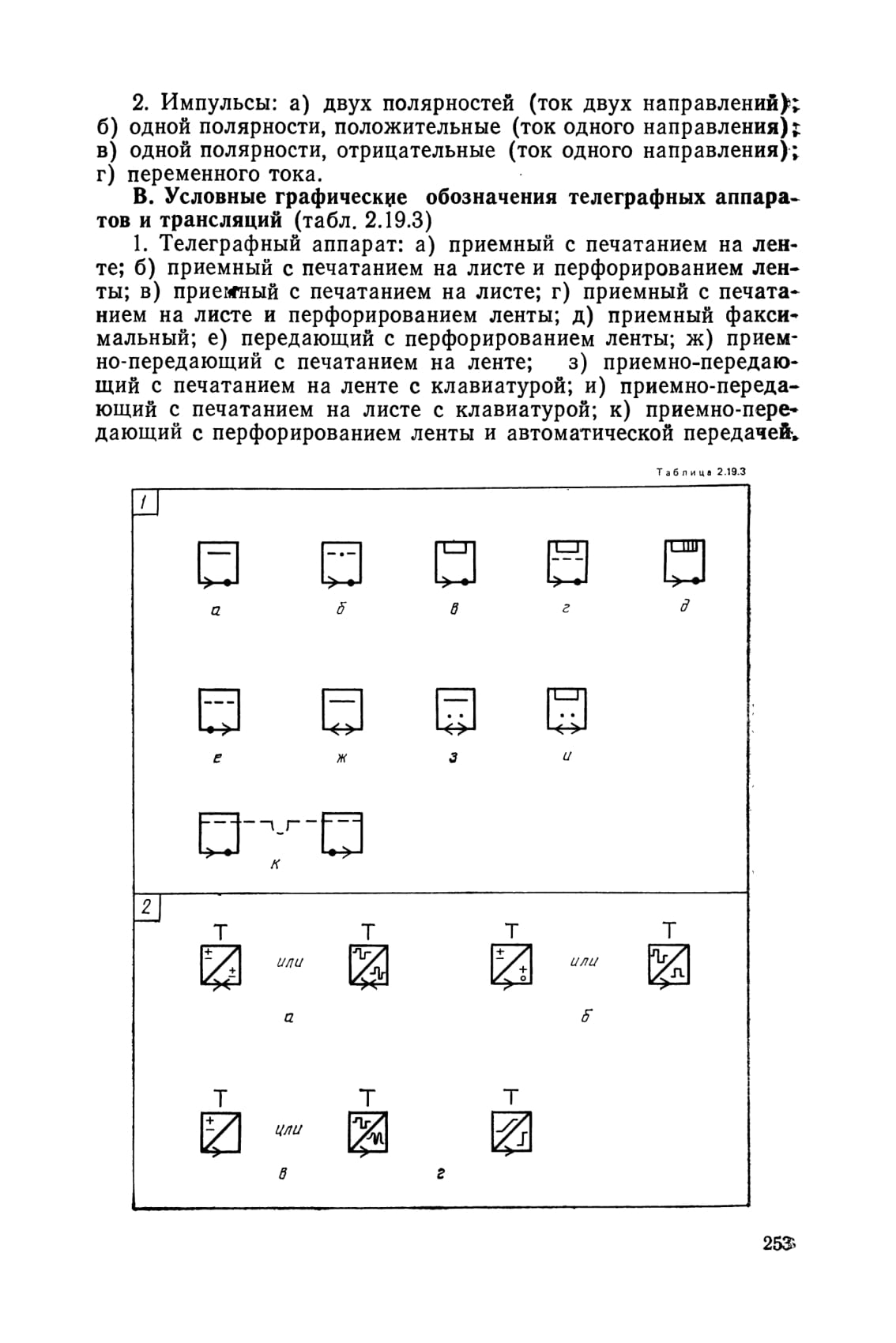

2.20. АКУСТИЧЕСКИЕ ПРИБОРЫ (ГОСТ 2.741—68)

Условные графические обозначения акустических приборов построены на основе общих символов, установленных стандартом для каждого их вида.

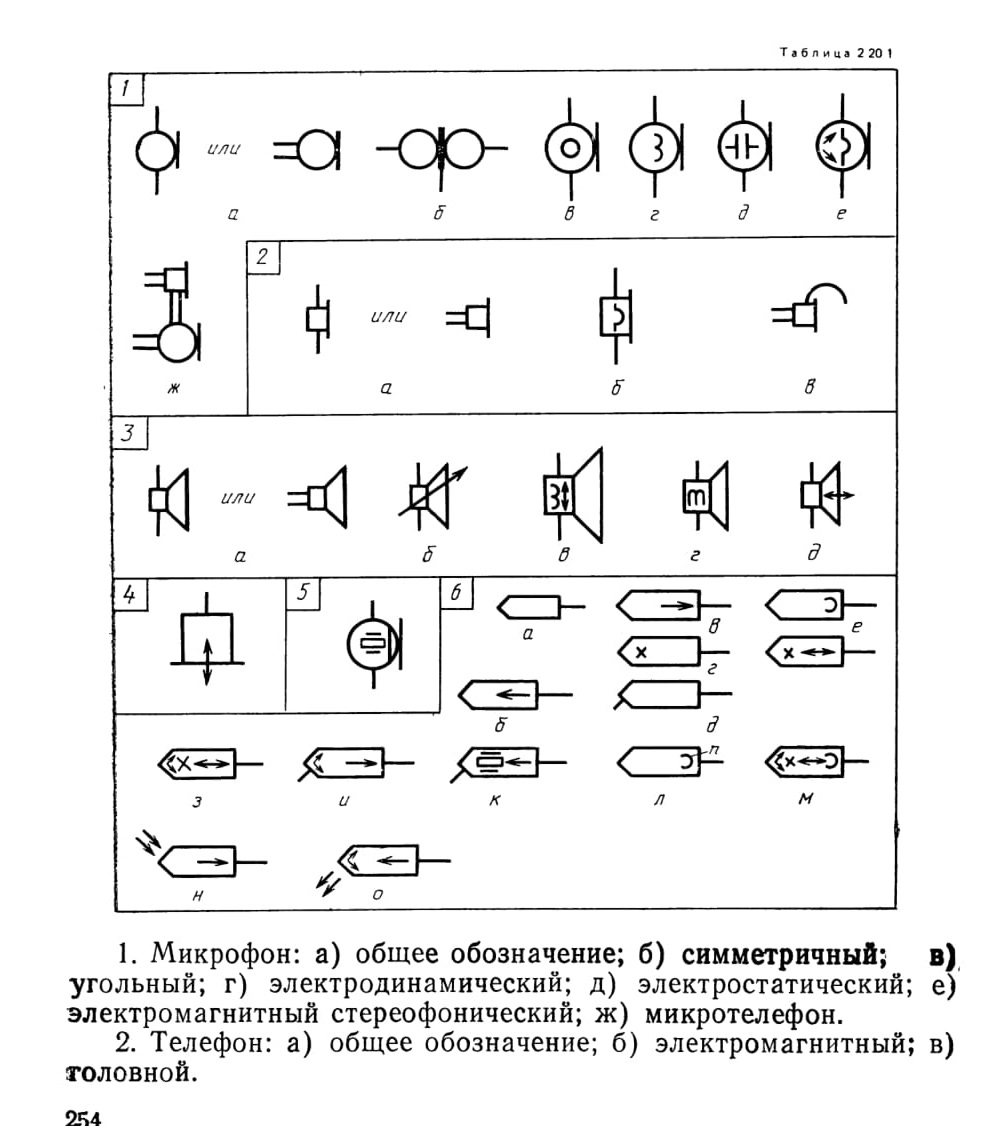

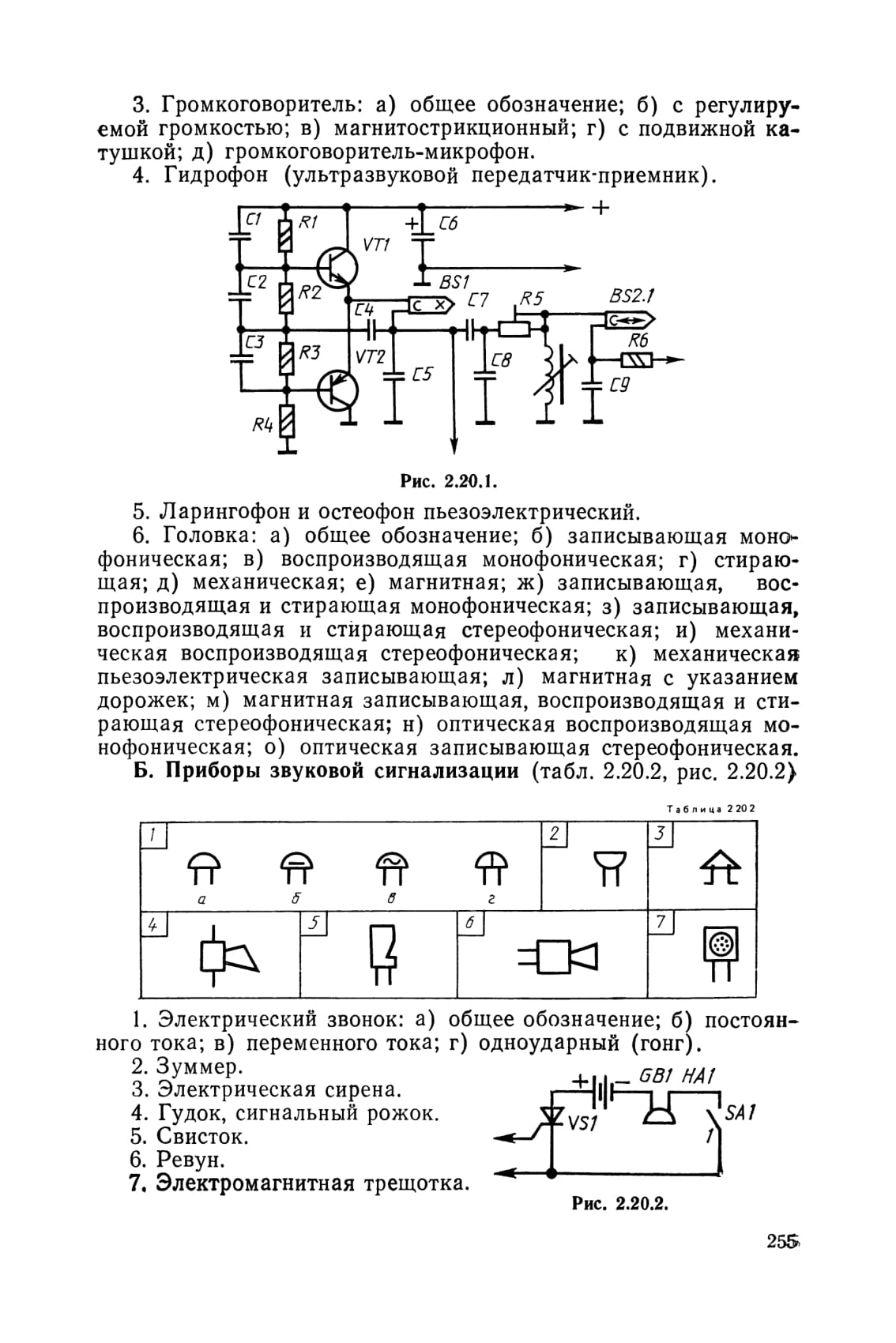

А. Звуковые преобразователи и головки (табл. 2.20.1, рис. 2.20.1)
