Выполнение электрических схем по ЕСКД. Справочник (Усатенко С.Т.) - часть 15

2.12. ИСТОЧНИКИ СВЕТА (ГОСТ 2.732—68)

Источники света изображают на схемах в виде перечеркнутого крест-накрест кружка, символизирующего баллон, с двумя выводами.

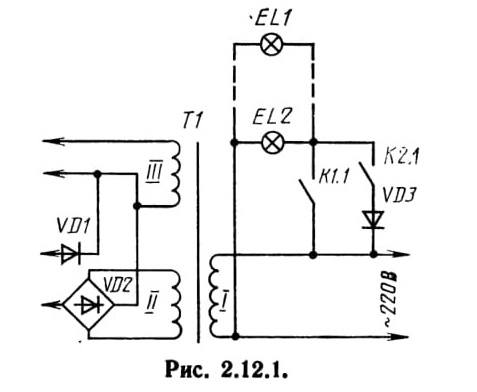

А. Обозначения источника света (табл. 2.12.1, рис. 2.12.1)

1. Лампа накаливания: а) общее обозначение; б) двухните-вая с тремя выводами; в) двухнитевая с четырьмя выводами; г) с инфракрасным излучением; д) с внутренним отражающим слоем; е) с восстановительным йодным циклом.

Условные графические обозначения газоразрядных импульсных ламп строят из символов баллона, анода, холодного катода и поджигающего электрода. Кроме того, в центре баллона помещают знак спектра излучения, а справа от него одну—три точки1 обозначающие в данном случае не только газовое наполнение, но и давление (одна точка — низкое; две — высокое; три — сверхвысокое). Характер излучения показывают знаком, упрощенно воспроизводящим осциллограмму импульса.

2. Газоразрядная лампа низкого давления: а) с простыми электродами для работы при постоянном токе; б) с простыми электродами при переменном токе; в) с комбинированными электродами для работы при постоянном и переменном токах; г) с двумя выводами; д) с четырьмя выводами; е) с простыми электродами и самокалящимся катодом; ж) с комбинированными электродами; з) с комбинированными электродами, с предварительным подогревом, ультрафиолетового излучения; и) с комбинированными электродами и внутренним отражающим слоем; к) импульсная с простыми электродами с внешним поджигом; л) безэлектродная; м) с жидким катодом и наружным поджигом.

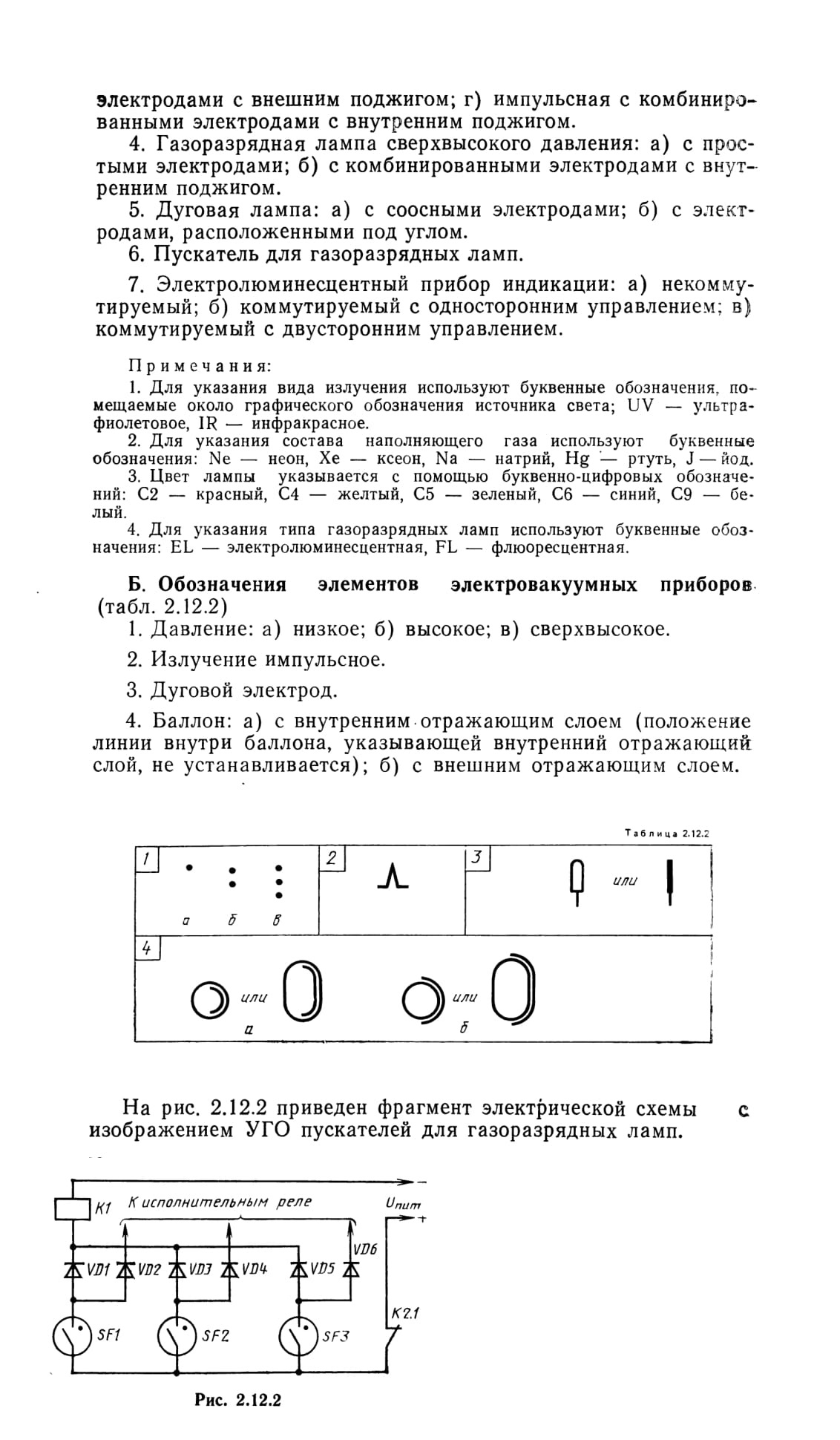

3. Газоразрядная лампа высокого давления: а) с простыми электродами; б) с комбинированными электродами, с подогревателями и самокалящимися катодами; в) с комбинированными

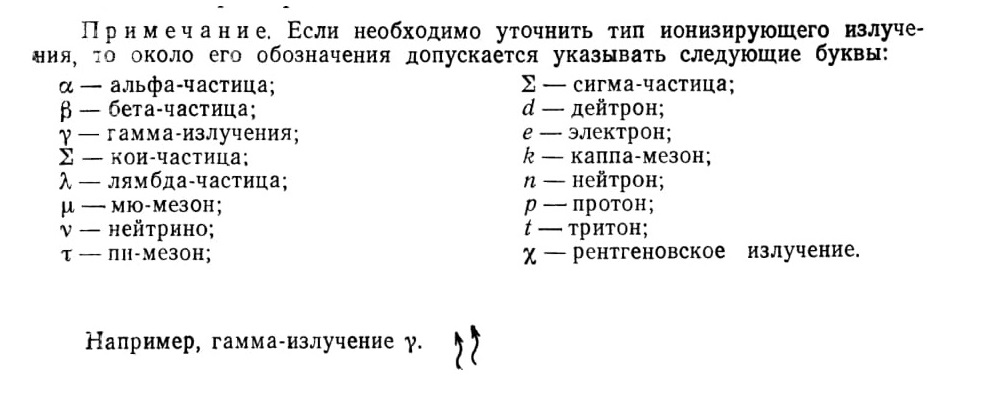

2.13. ОБОЗНАЧЕНИЯ ДЕТЕКТОРОВ ИОНИЗИРУЮЩИХ ИЗЛУЧЕНИЙ (ГОСТ 2.733—68)

А. Обозначения детекторов ионизирующих излучений

(табл. 2.13.1)

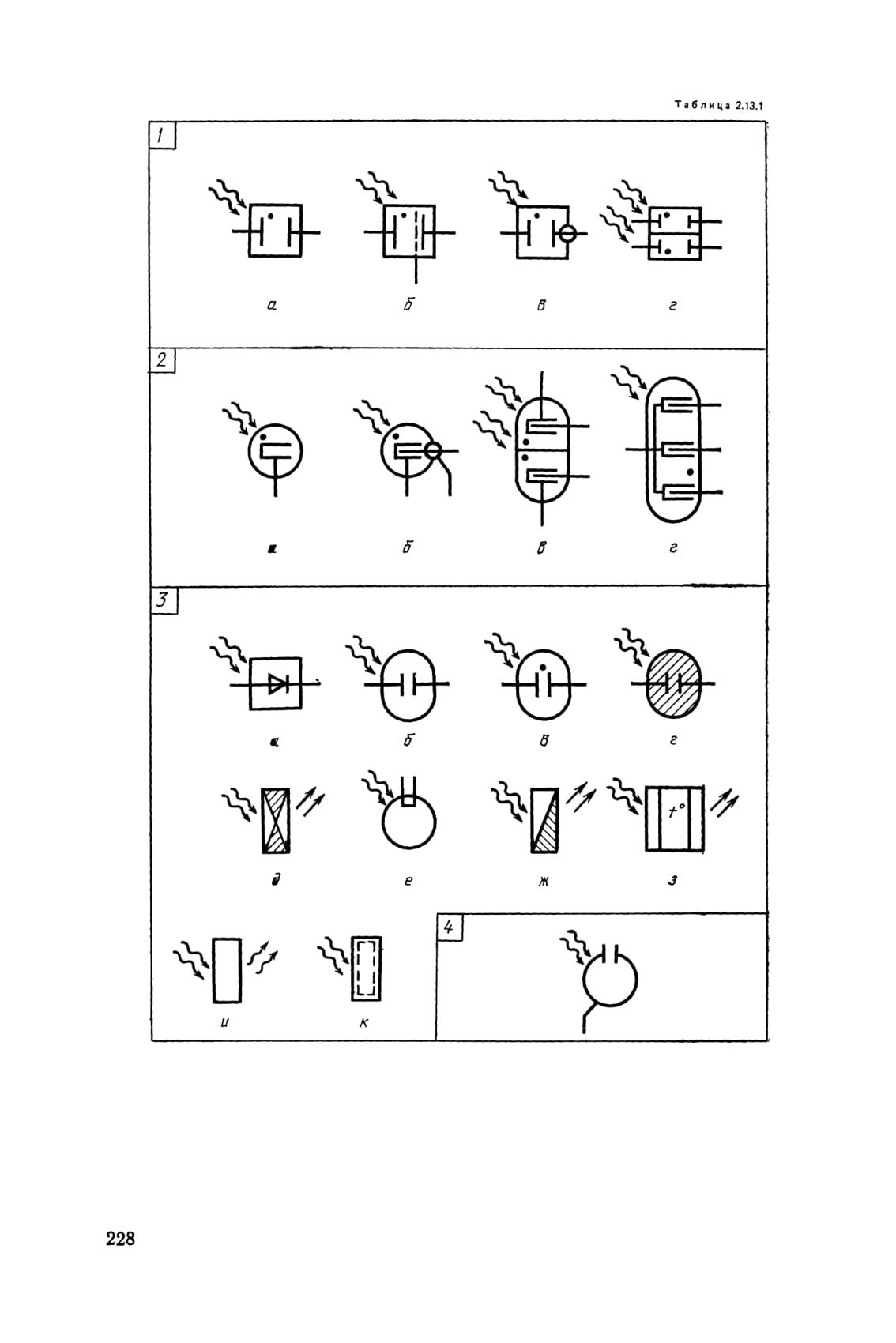

1. Ионизационная камера: а) общее обозначение; б) с сеткой; в) с охранным кольцом; г) компенсационная.

2. Газоразрядный счетчик (элементарных частиц); а) общее обозначение; б) с охранным кольцом; в) компенсационный; г) многосекционный (например, трехсекционный).

3. Детектор: а) полупроводниковый; б) эмиссионный вакуумный; в) эмиссионный газонаполненный; г) эмиссионный ком: птоновский; д) сцинтилляционный; е) калометрический; ж) Че-ренкова; з) термолюминесцентный; и) активационный; к) основанный на изменении физических свойств в материале, из которого сделан детектор.

4. Цилиндр Фарадея.

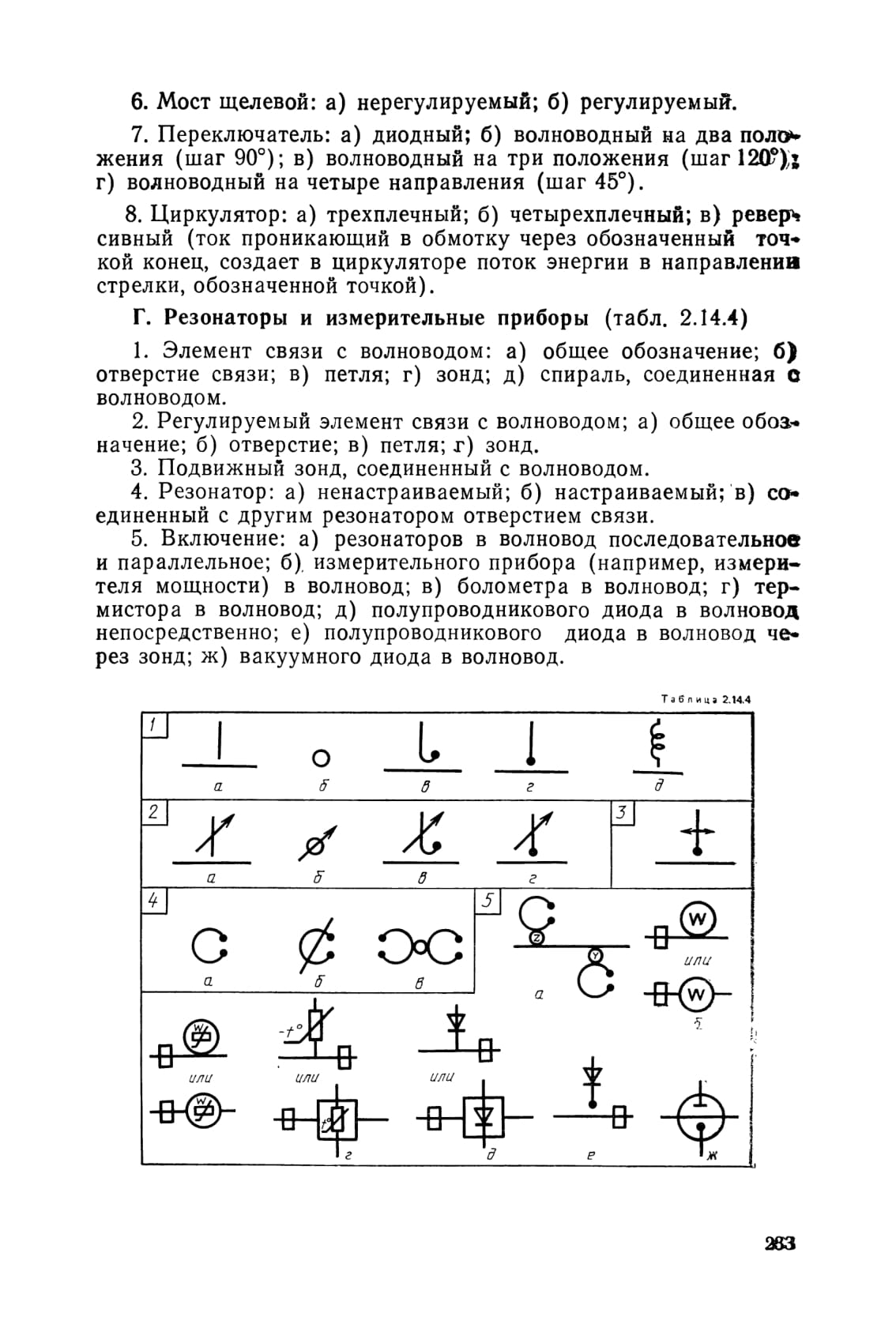

2.14. ЛИНИИ СВЕРХВЫСОКОЙ ЧАСТОТЫ И ИХ ЭЛЕМЕНТЫ (ГОСТ 2.734—68)

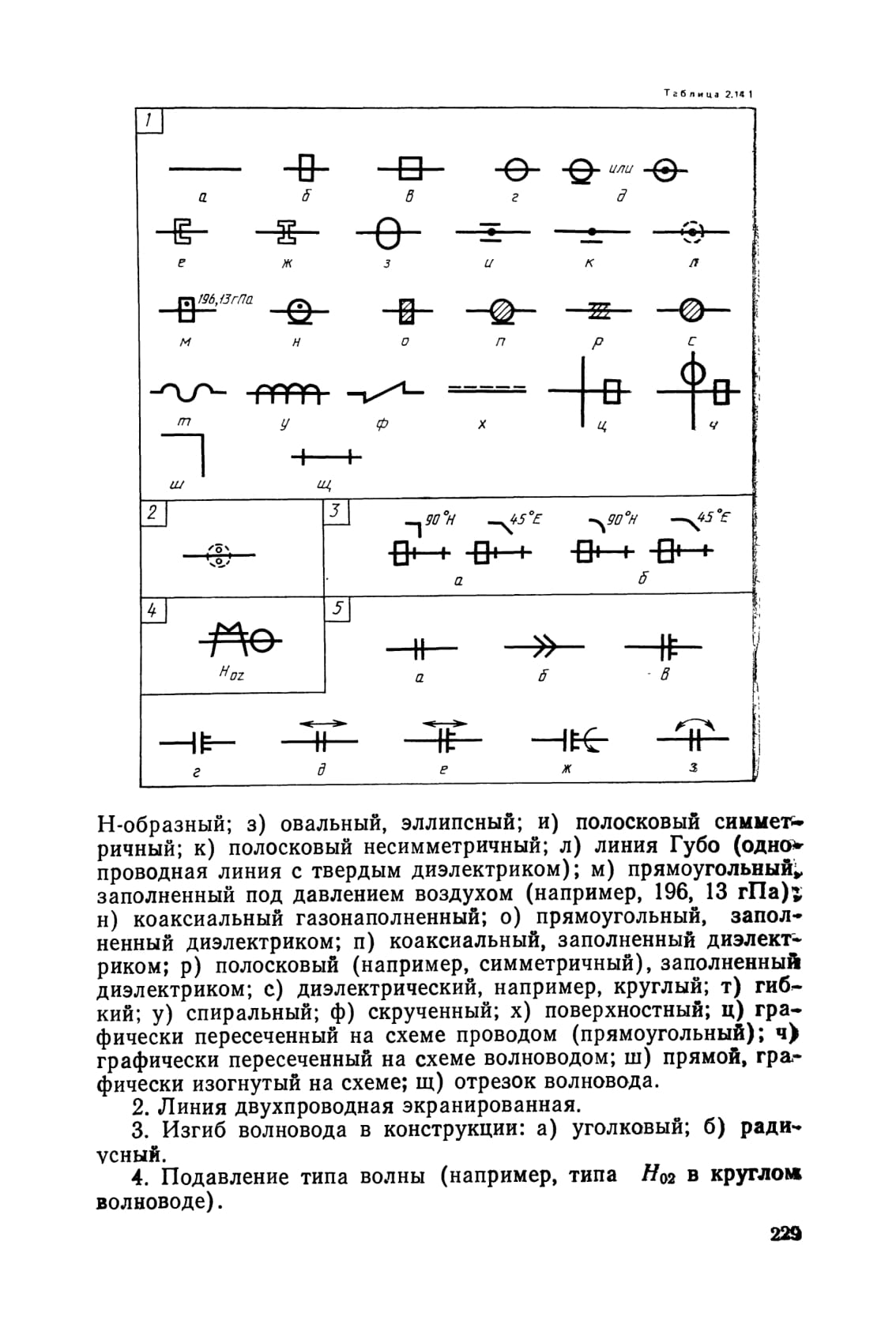

А. Линии передач СВЧ (табл. 2.14.1)

1. Волновод: а) общее обозначение; б) прямоугольный; в) квадратный; г) круглый; д) коаксиальный; е) П-образный; ж)

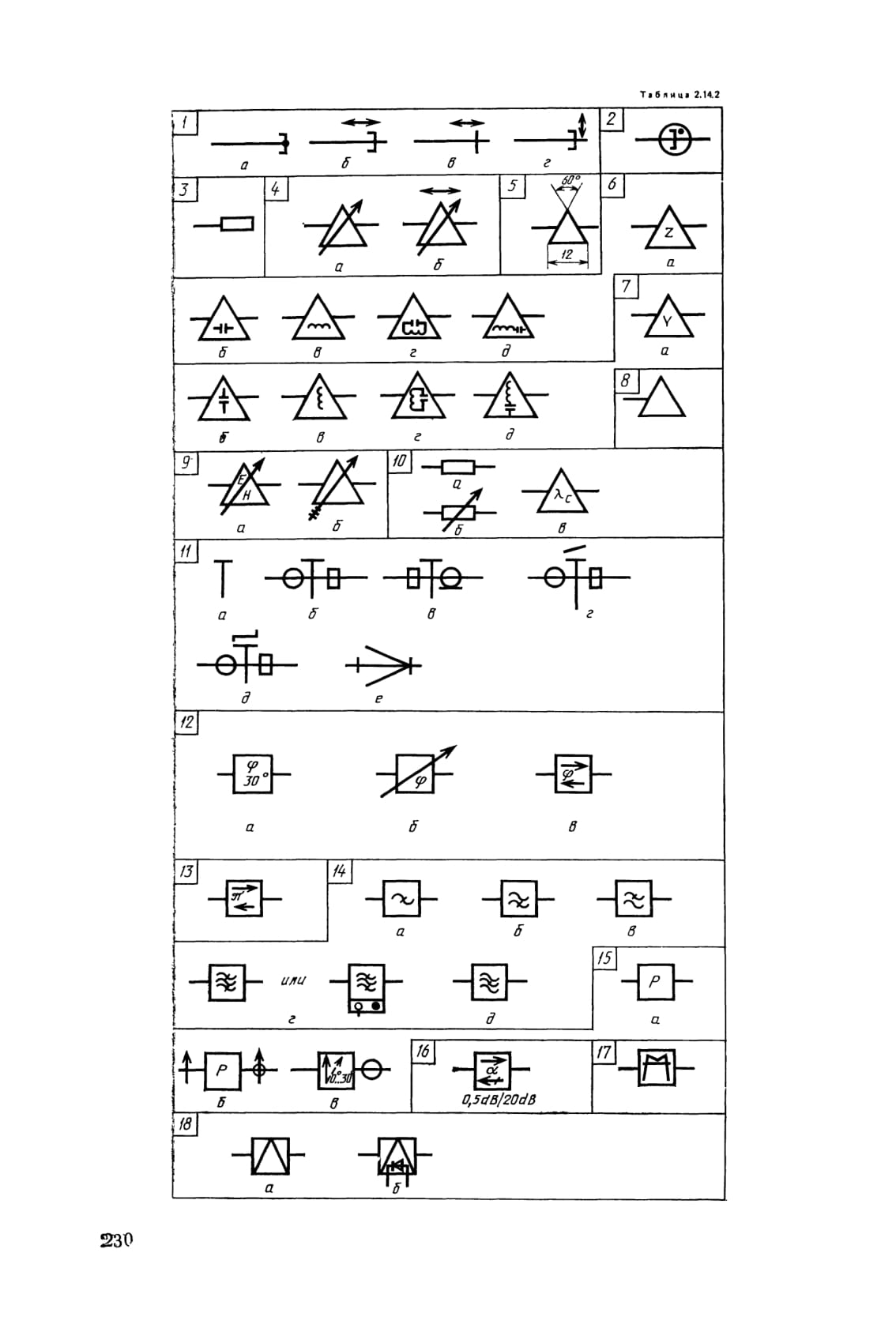

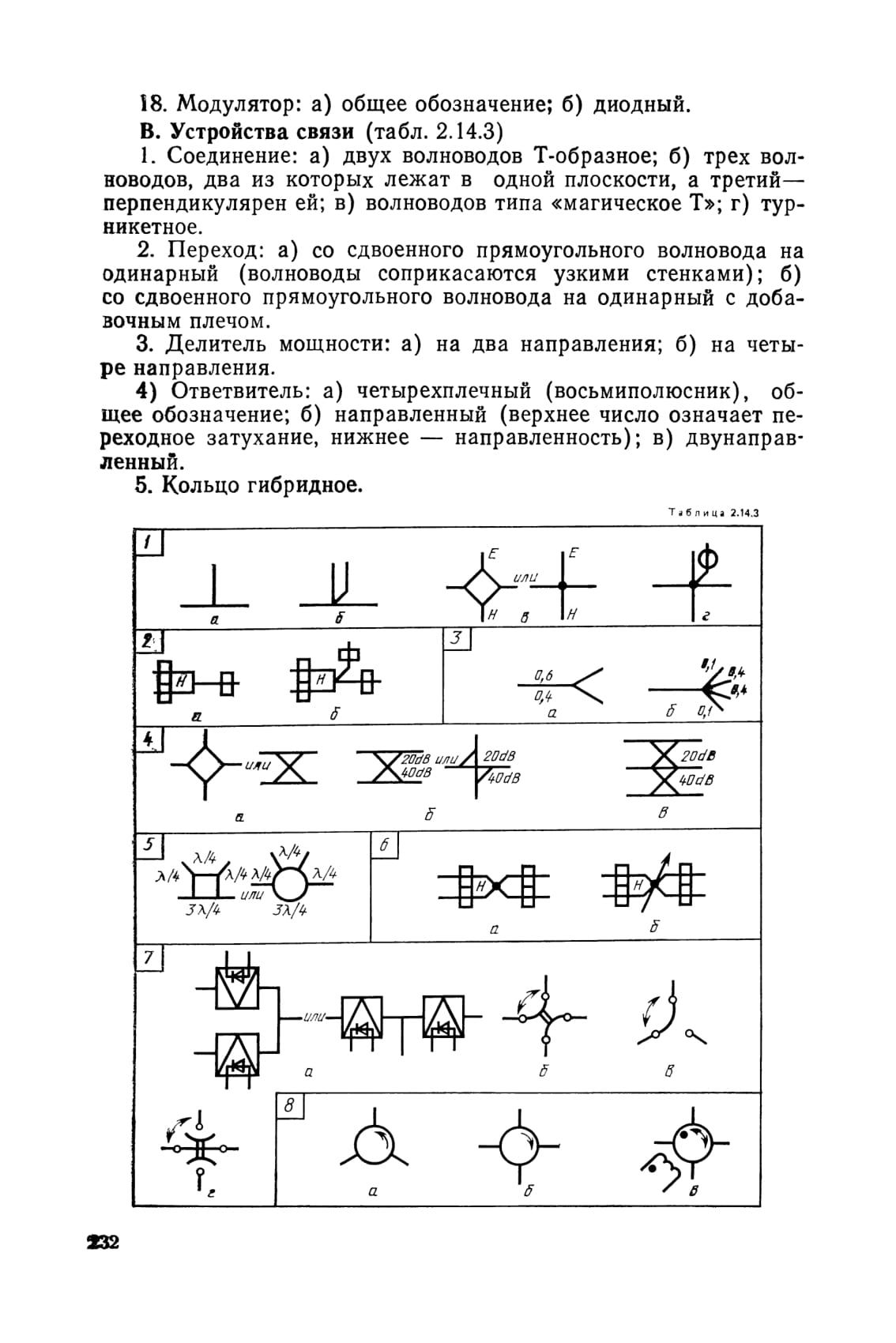

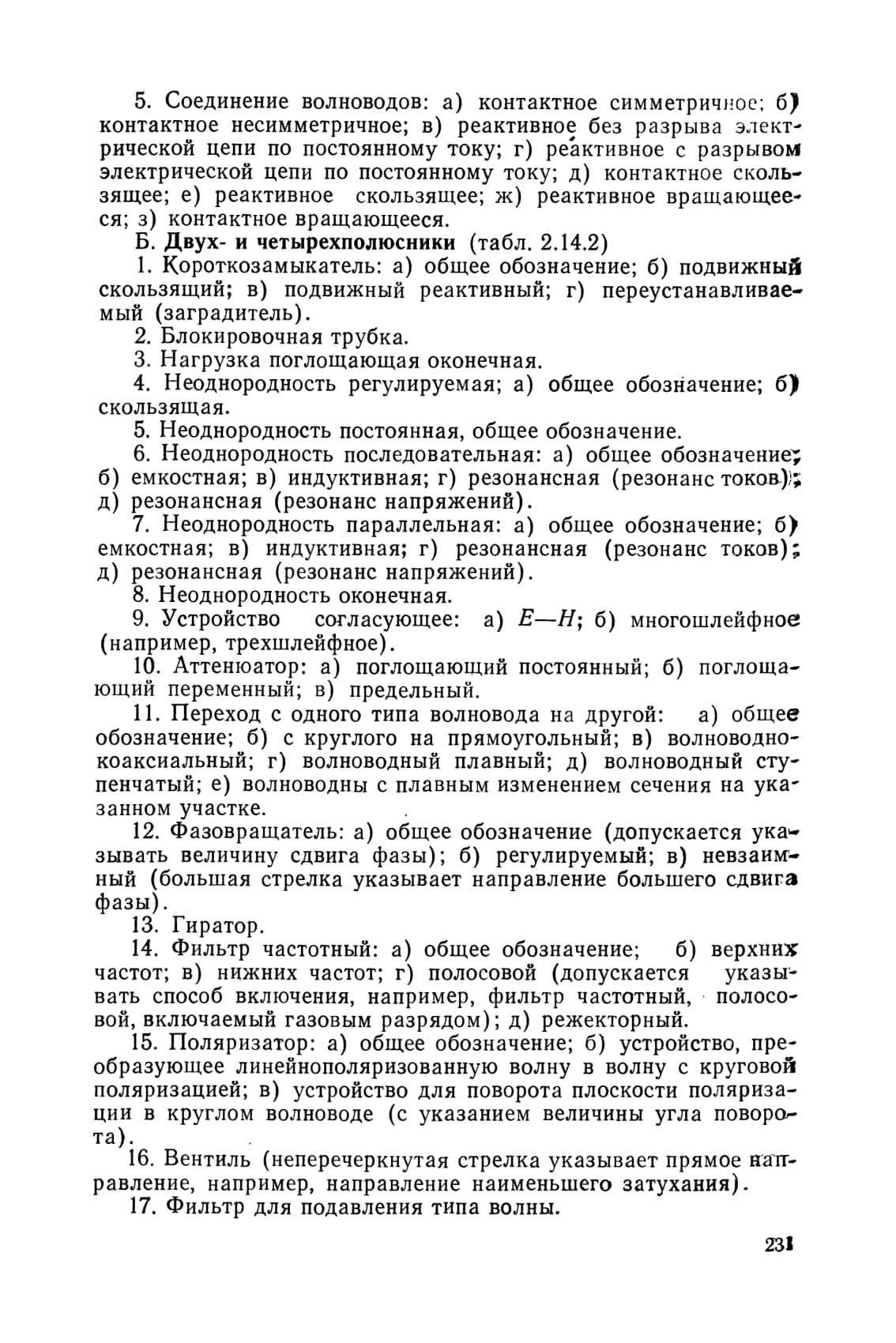

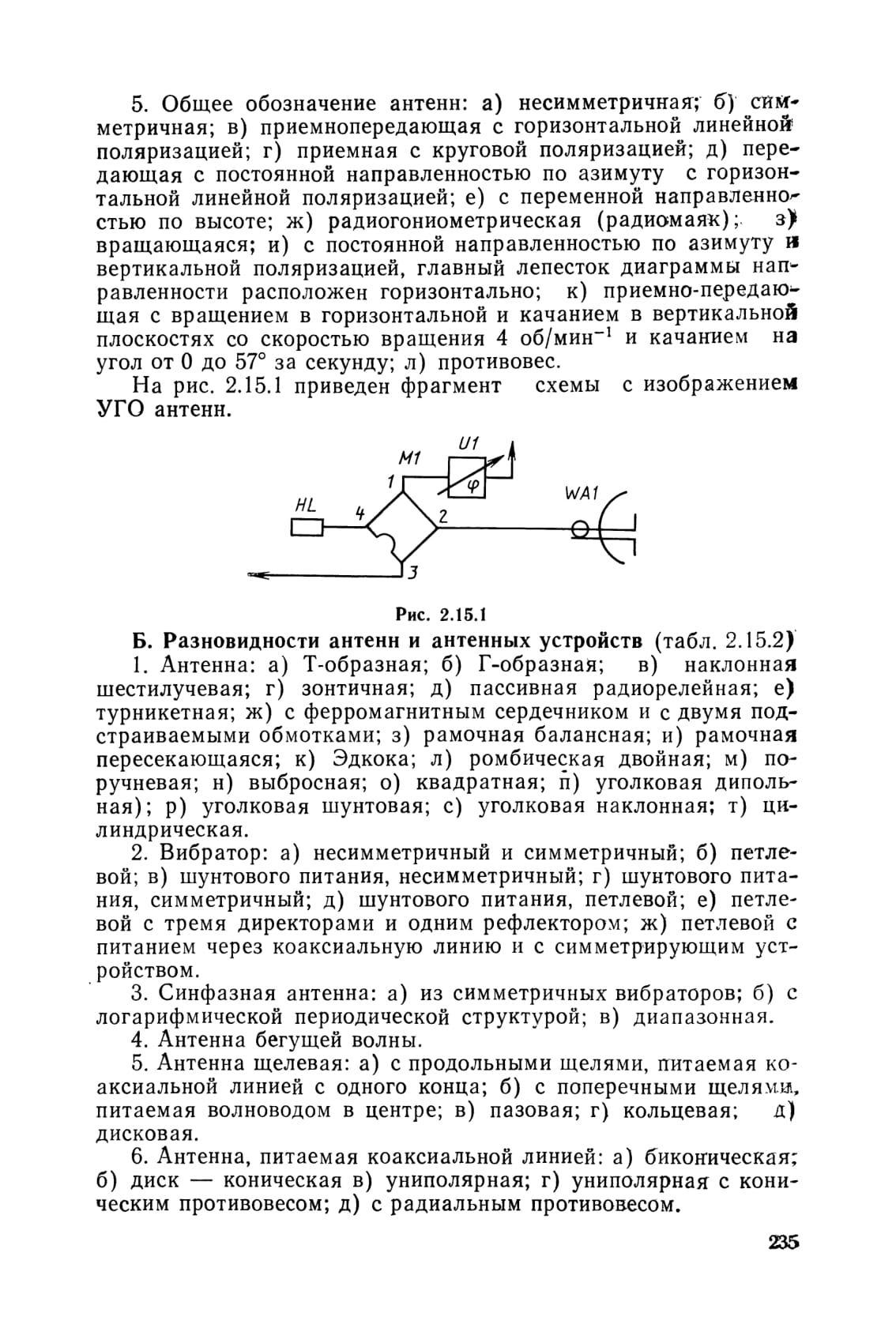

2.15. АНТЕННЫ И РАДИОСТАНЦИИ (ГОСТ 2.735—68)

Назначение и особенности антенны в самом общем виде показывают специальными знаками.

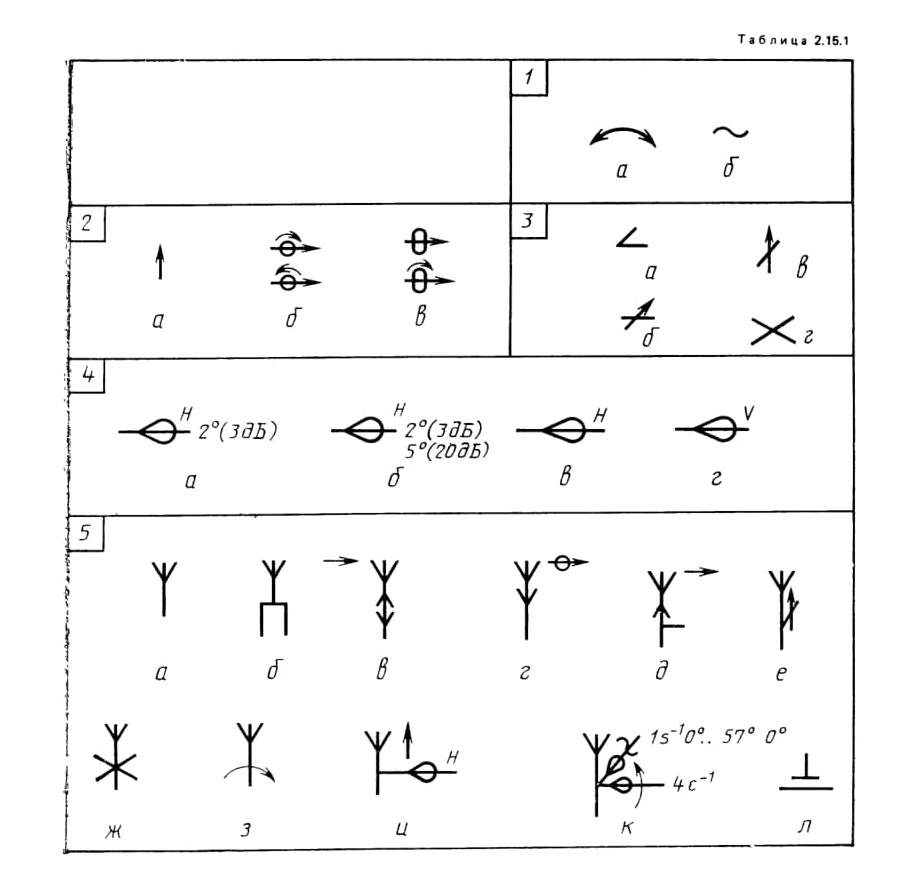

А. Обозначение элементов антенн (табл. 2.15.1)

1. Характер движения главного лепестка диаграммы направленности: а) вращение в обоих направлениях; б) качание.

2. Тип поляризации: а) линейная горизонтальная и вертикальная; б) круговая правая и левая; в) эллиптическая правая и левая.

3. Направленность: а) постоянная по азимуту и высоте; б) переменная по азимуту; в) переменная по высоте; г) радиомаяк.

4. Допускается рядом с обозначением антенны помещать изображение главного лепестка диаграммы направленности и данные по его ширине: а) измененной на одном уровне; б) на двух уровнях; в) главный лепесток диаграммы направленности и горизонтальной плоскости; г) главный лепесток диаграммы направленности и вертикальной плоскости.

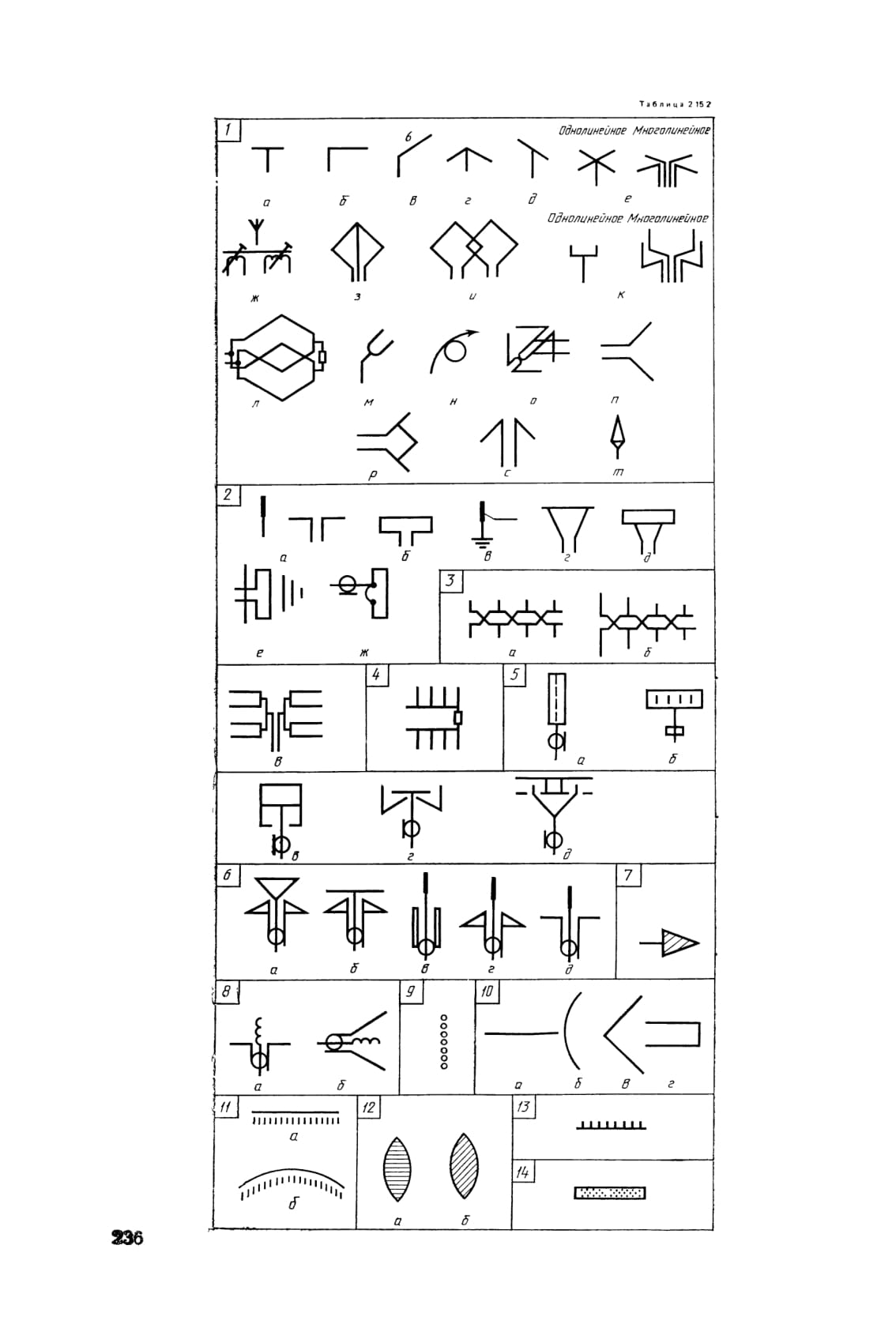

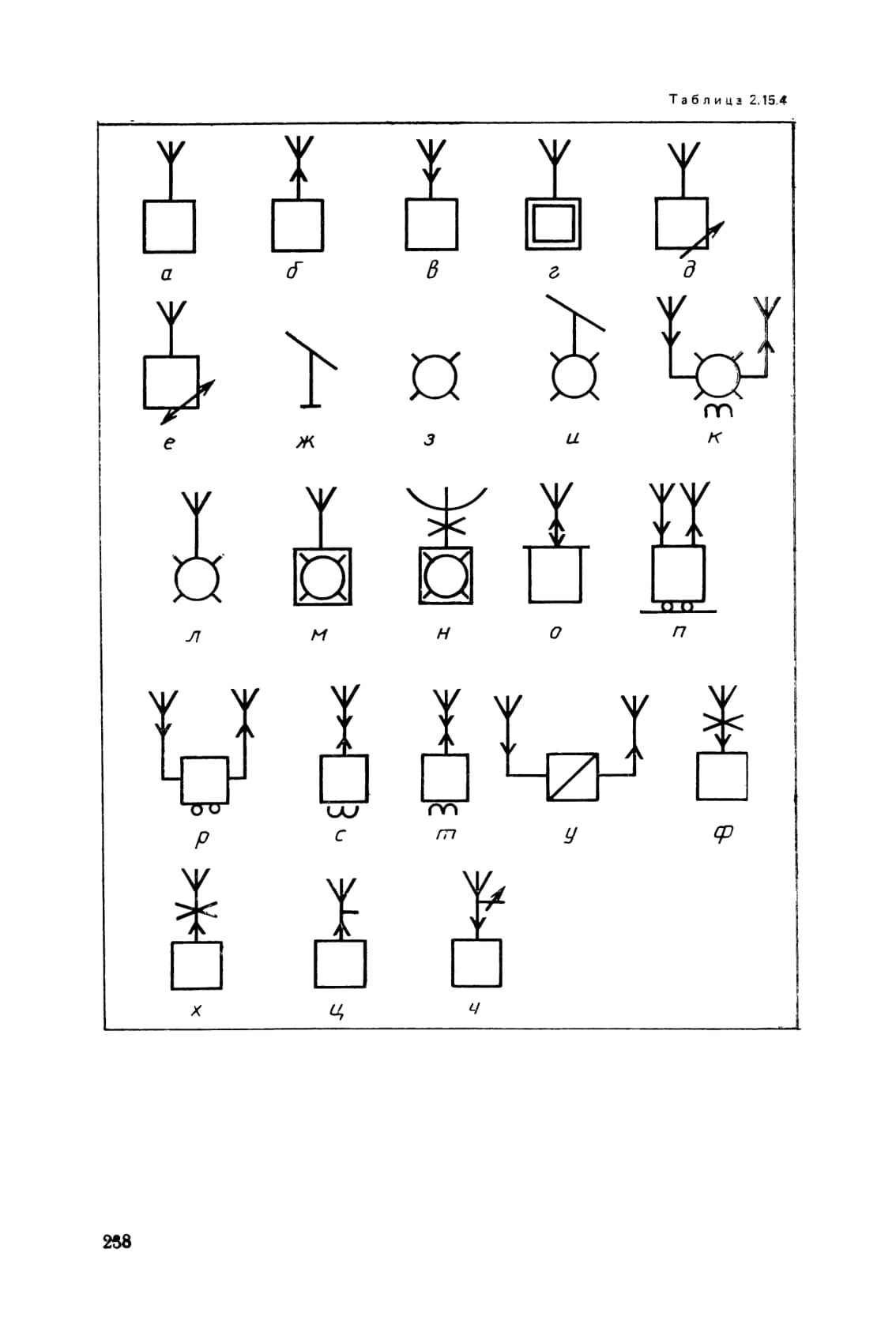

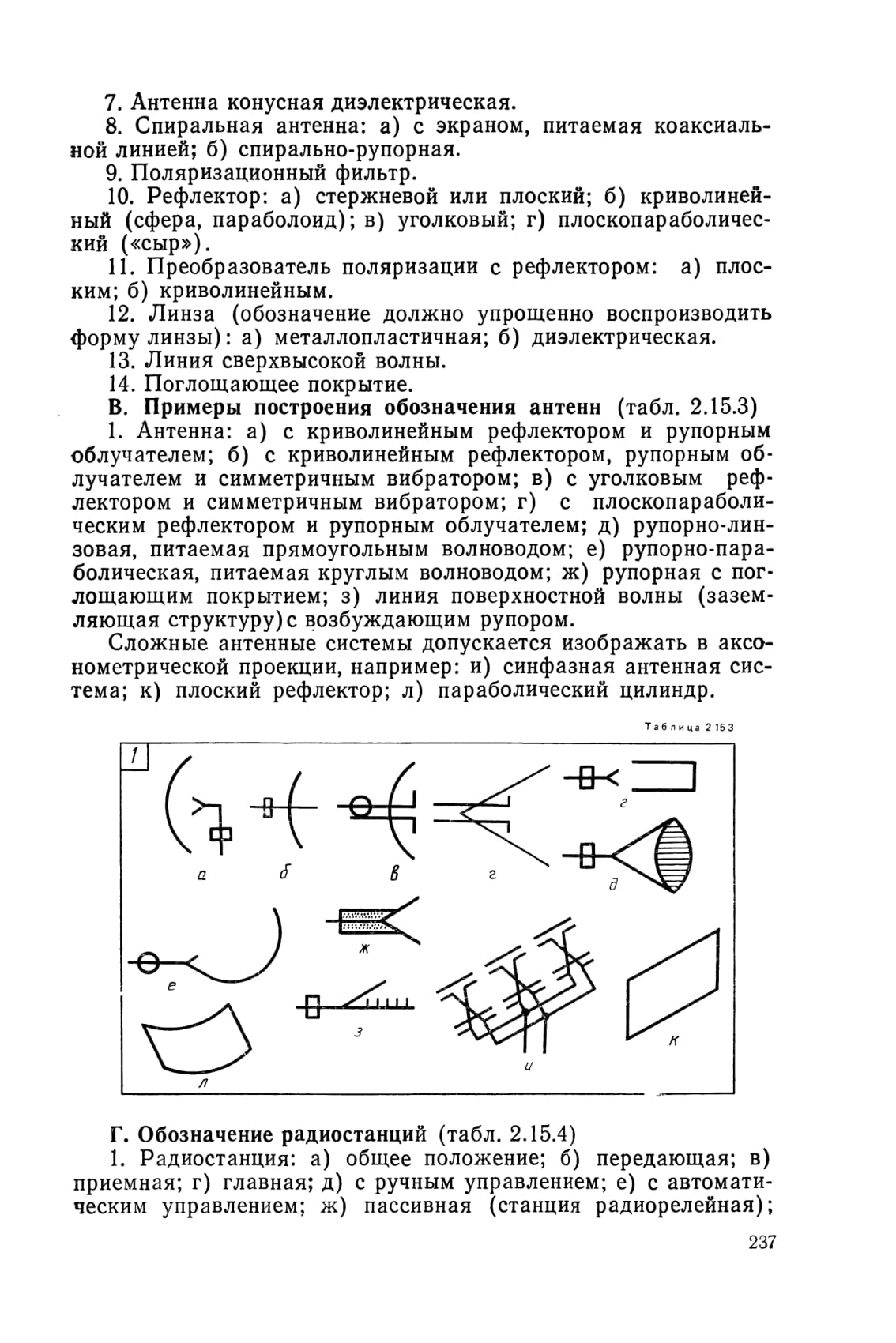

з) космическая; и) космическая пассивная; к) космическая на летающих объектах с одновременным приемом и передачей на две антенны; л) космическая активная; м) наземная космического назначения; н) наземная только для слежения за космической радиостанцией (например, с параболической антенной); о) переносная с попеременным приемом и передачей на одной и той же антенне; п) передвижная на рельсах с одновременным приемом и передачей на двух антеннах; р) передвижная нерельсовая с одновременным приемом и передачей на двух антеннах; с) на плавающих объектах с одновременным приемом и передачей на одной и той же антенне; т) на летающих объектах с одновременным приемом и передачей на одной и той же антенне; у) радиорелейная с приемом и передачей на разных частотах; ф) пеленгующая; х) радиомаяк; ц) передающая с постоянной направленностью излучения по азимуту; ч) приемная с переменной направленностью излучения по азимуту.
