Выполнение электрических схем по ЕСКД. Справочник (Усатенко С.Т.) - часть 13







2.6. ТОКОСЪЕМНИКИ (ГОСТ 2.726—68)

А. Обозначение токосъемников (табл. 2.6.1)

1. Троллейный токосъемник: а) общее обозначение; б) управляемый (пантограф); в) с третьего рельса.

2. Кольцевой токосъемник.



2.7. РАЗРЯДНИКИ И ПРЕДОХРАНИТЕЛИ (ГОСТ 2.727—68)

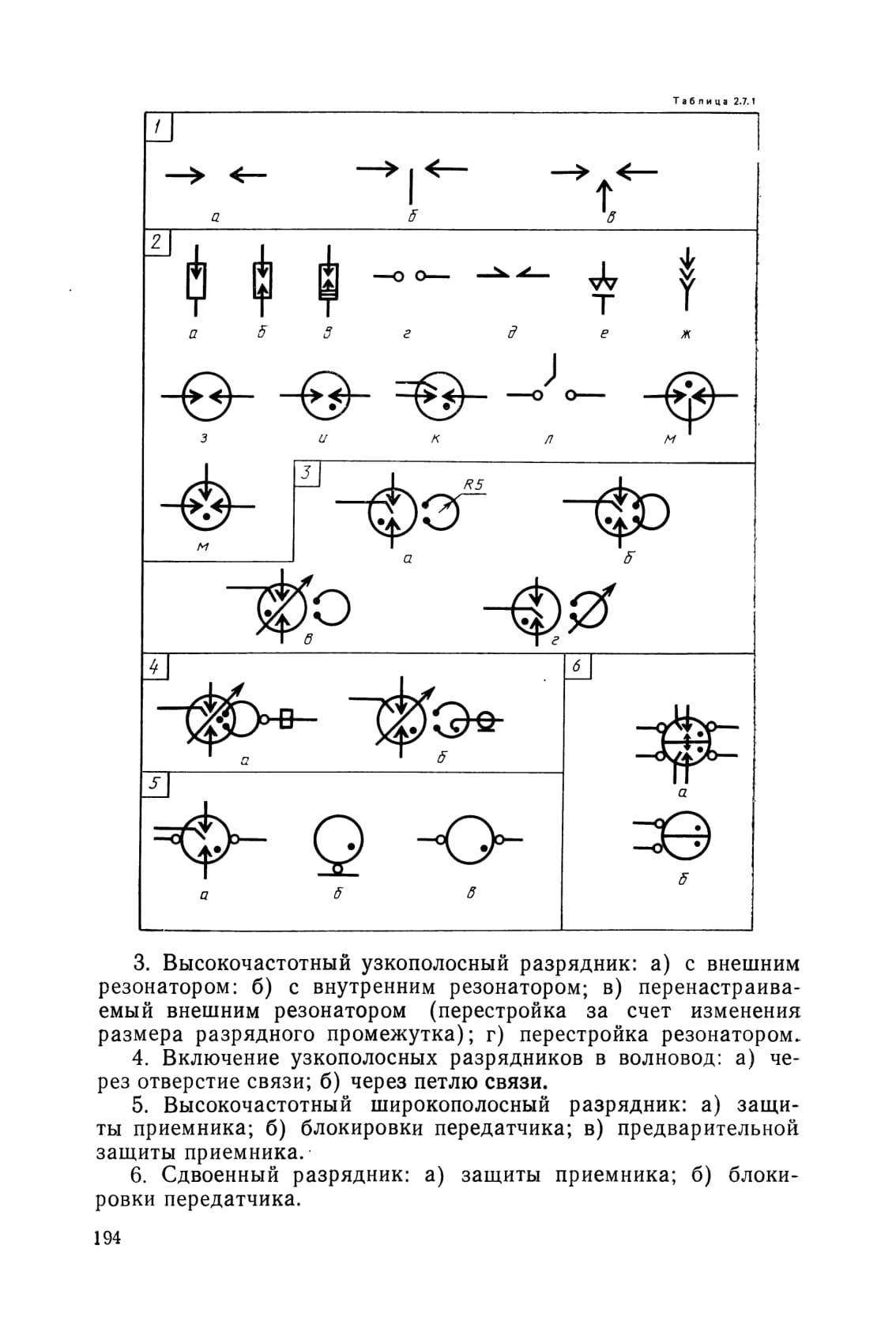

А. Обозначение разрядников (табл. 2.7.1)

В аппаратуре с высоковольтным питанием для защиты некоторых элементов от опасных для них перенапряжений применяются разрядники.

1. Искровой промежуток: а) двухэлектродный; б) двухэлектродный симметричный; в) трехэлектродный.

2. Разрядник: а) общее обозначение; б) трубчатый; в) вентильный и магнитовентильный; г) шаровой; д) роговой; е) угольный; ж) электрохимический; з) вакуумный; и) ионный двухэлектродный с газовым наполнением; к) ионный управляемый; л) шаровой с зажигающим электродом; м) симметричный с газовым наполнением; н) трехэлектродный с газовым наполнением.

















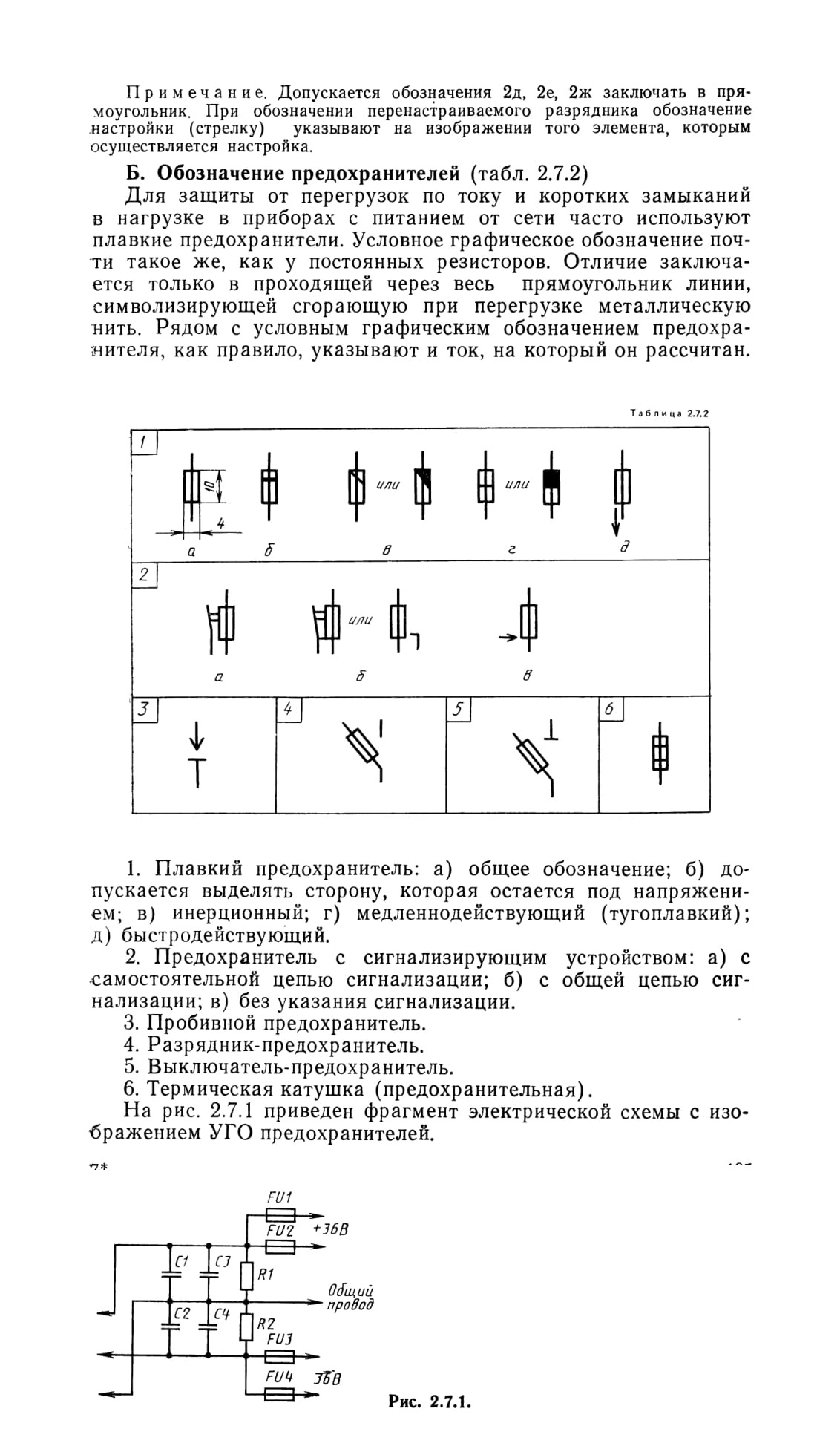

2.8. РЕЗИСТОРЫ, КОНДЕНСАТОРЫ (ГОСТ 2.728—74)

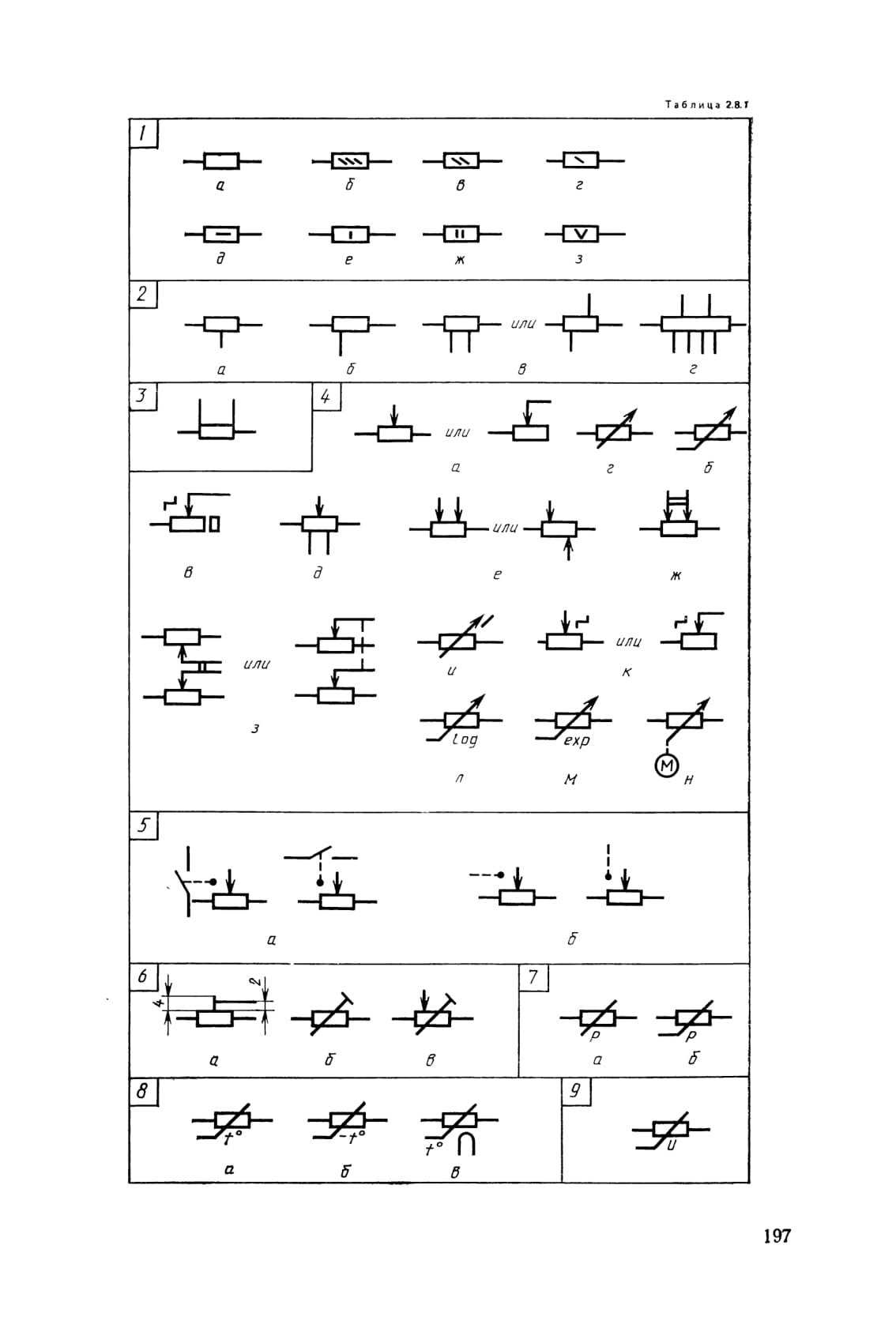

А. Обозначение резисторов (табл. 2.8.1)

На схемах рядом с УГО резистора (по возможности сверху или справа) указывают его условное буквенно-цифровое позиционное обозначение и номинальное сопротивление.

1. Резистор постоянный: а) общее обозначение; б) обозначение с указанием номинальной мощности рассеивания; 0,05 Вт; в) 0,125 Вт; г) 0,25 Вт; д) 0,5 Вт; е) 1 Вт; ж) 2 Вт; з) 5 Вт.

2. Резистор постоянный с дополнительными отводами: а) с одним симметричным; б) с одним несимметричным; в) с двумя; г) с шестью (при более двух дополнительных отводах длинную строку увеличивают).

3. Шунт измерительный.

4. Резистор переменный: а) общее обозначение; б) при реостатном включении допускается обозначение; в) с нелинейным регулированием; г) с разомкнутой позицией и ступенчатым регулированием; д) с дополнительными отводами; е) с несколькими подвижными контактами, например, с двумя механически не связанными; ж) механически связанными; з) сдвоенный резистор (обозначение с указанием регулирования); и) плавное; к) ступенчатое; л) с логарифмической характеристикой; м) с экспоненциальной характеристикой; н) регулирование с помощью двигателя.

5. Резистор переменный с замыкающим контактом, изображенный: а) совмещенно; б) разнесенно.

В переменных резисторах стрелка обозначает подвижный контакт. В обозначениях этих резисторов неиспользуемый вывод допускается не изображать.

6. Резистор подстроечный: а) общее обозначение; б) в реостатном включении; в) переменный с подстройкой.

7. Тензорезистор: а) линейный; б) нелинейный.

8. Терморезистор (термистр): а) прямого подогрева с положительным температурным коэффициентом; б) прямого подогрева с отрицательным температурным коэффициентом; в) косвенного подогрева.

9. Варистор.

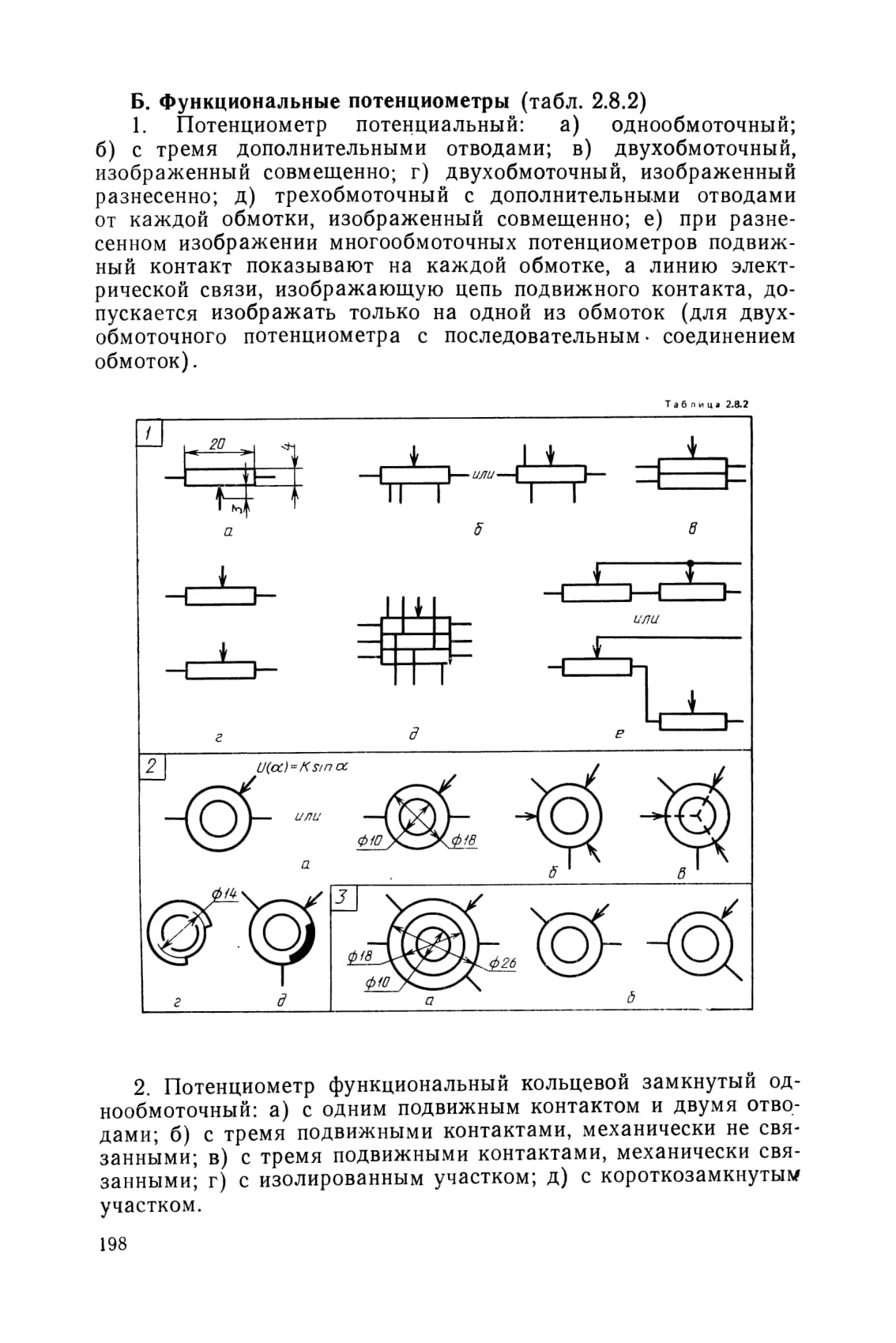

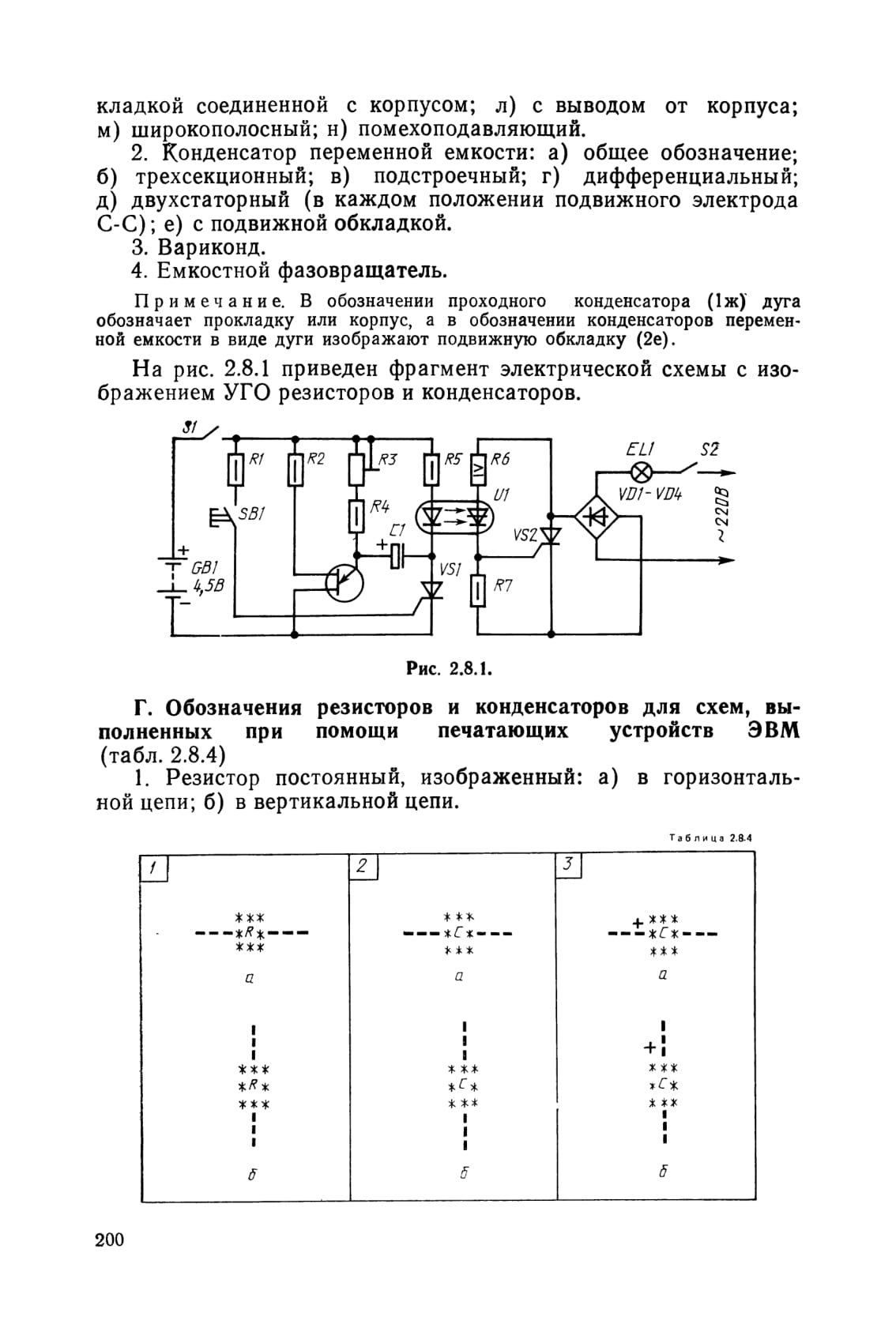

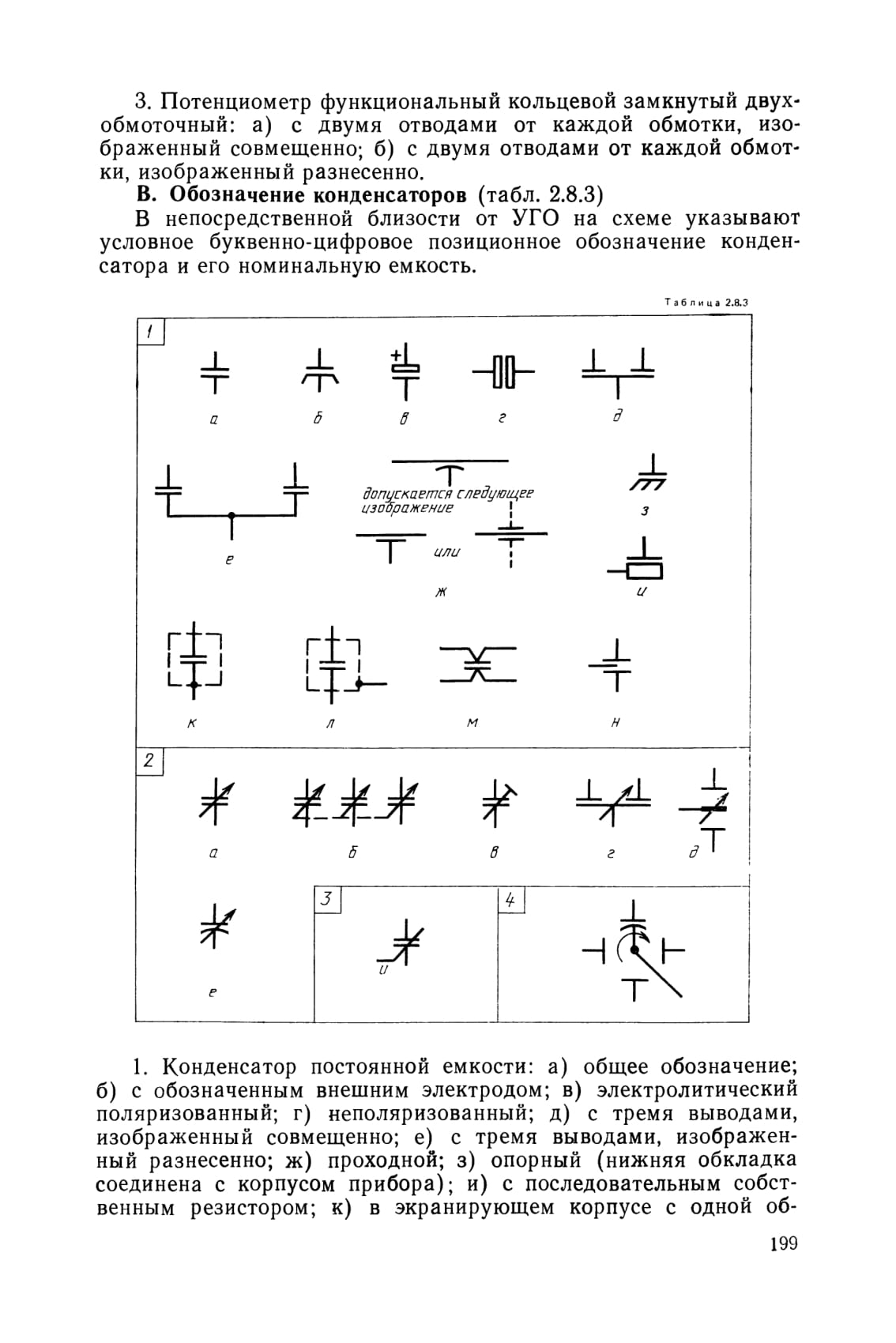

2. Конденсатор постоянной емкости, изображенный: а) в горизонтальной цепи; б) в вертикальной цепи.

3. Конденсатор электролитический полярный, изображенный: а) в горизонтальной цепи; б) в вертикальной цепи.

2.9. ЭЛЕКТРОИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ (ГОСТ 2.729—68)

Для указания назначения электроизмерительного прибора в его обозначение списывают условные графические обозначения, установленные в стандартах ЕСКД, а также буквенные обозначения единиц измерения или измеряемых величин, которые помещают внутри графического обозначения электроизмерительного прибора.

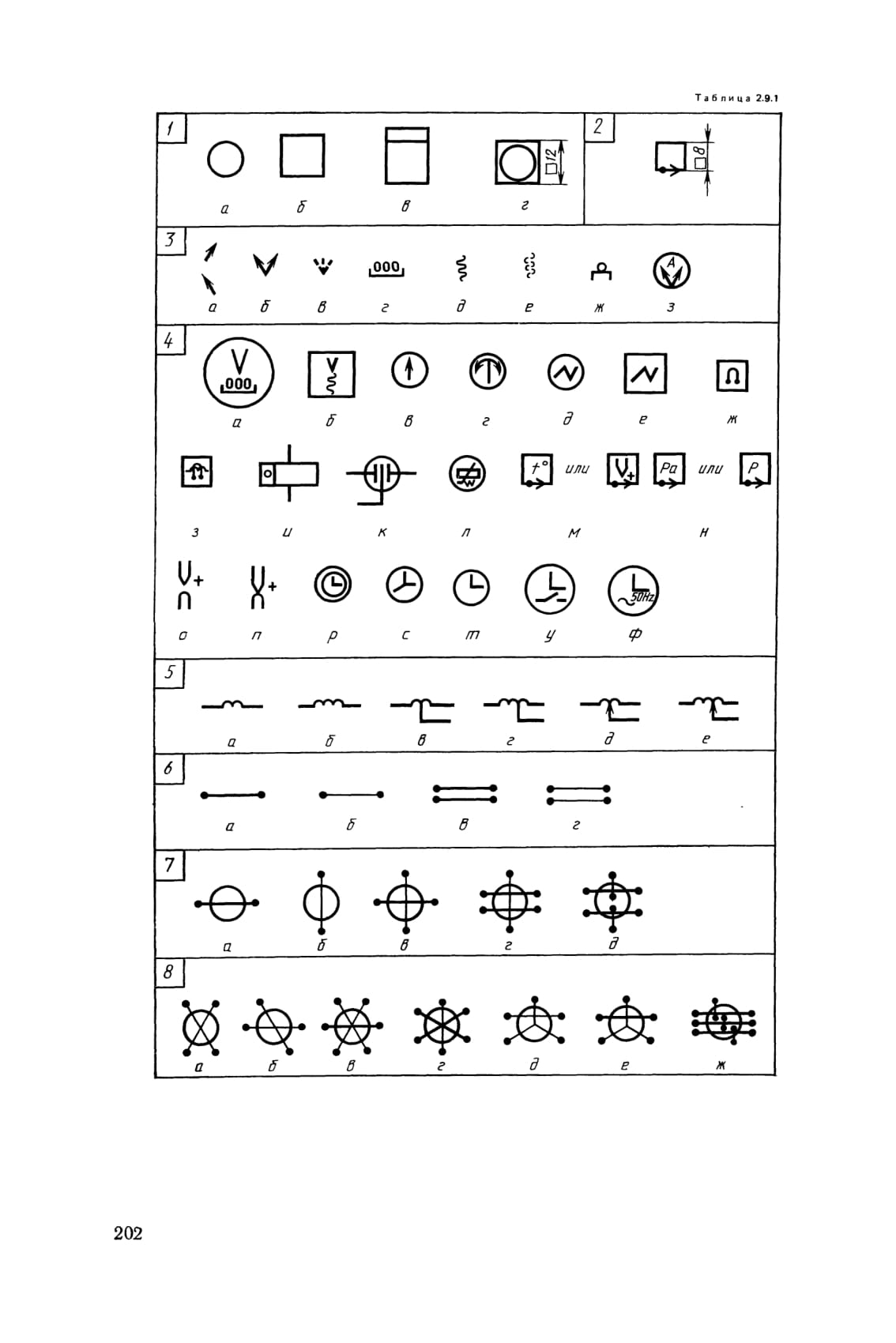

А. Обозначения электроизмерительных приборов (табл. 2.9.1)

1. Вид контура для обозначения приборов: а) измерительный показывающий; б) регистрирующий; в) интегрирующий; г) комбинированный (показывающий и регистрирующий).

2. Датчик измеряемой неэлектрической величины. При большой насыщенности условных обозначений приборов элементами размеры контуров можно увеличить по сравнению с приведенными.

3. Квалифицирующие символы для указания характеристики отсчетного устройства прибора: а) отклонение стрелки вправо или влево от нулевой отметки; б) отклонение в обе стороны от нулевой отметки; в) прибор вибрационной системы; г) прибор с цифровым отсчетом; д) прибор записывающий с непрерывной регистрацией; е) прибор записывающий с точечной регистрацией; ж) прибор печатающий с цифровой регистрацией; з) прибор с регистрацией перфорированием.

4. Примеры обозначения приборов: а) вольтметр с цифровым отсчетом; б) вольтметр с непрерывной регистрацией; в) гальванометр; г) синхроноскоп; д) осциллоскоп; е) осциллограф;

ж) гальванометр осциллографический (тока или напряжения);

з) мгновенной мощности; и) счетчик импульсов; к) электрометр; л) болометр полупроводниковый; м) датчик температуры; н) датчик давления; о) термопреобразователь бесконтактный; п) термопреобразователь контактный; р) часы первичные; с) часы с указанием часов, минут, секунд; т) часы вторичные; у) часы с контактным устройством; ф) часы синхронные на определенную частоту, например, ~ 50 Гц.

5. Обмотка измерительного прибора при изображении их разнесенным способом: а) токовая; б) напряжения; в) секционированная с отводами токовая; г) секционированная с отводами напряжения; д) секционированная переключаемая токовая; е) секционированная переключаемая напряжения.

6. Обмотка в схемах измерительных приборов, отражающих взаимное расположение обмоток: а) токовая; б) напряжения;







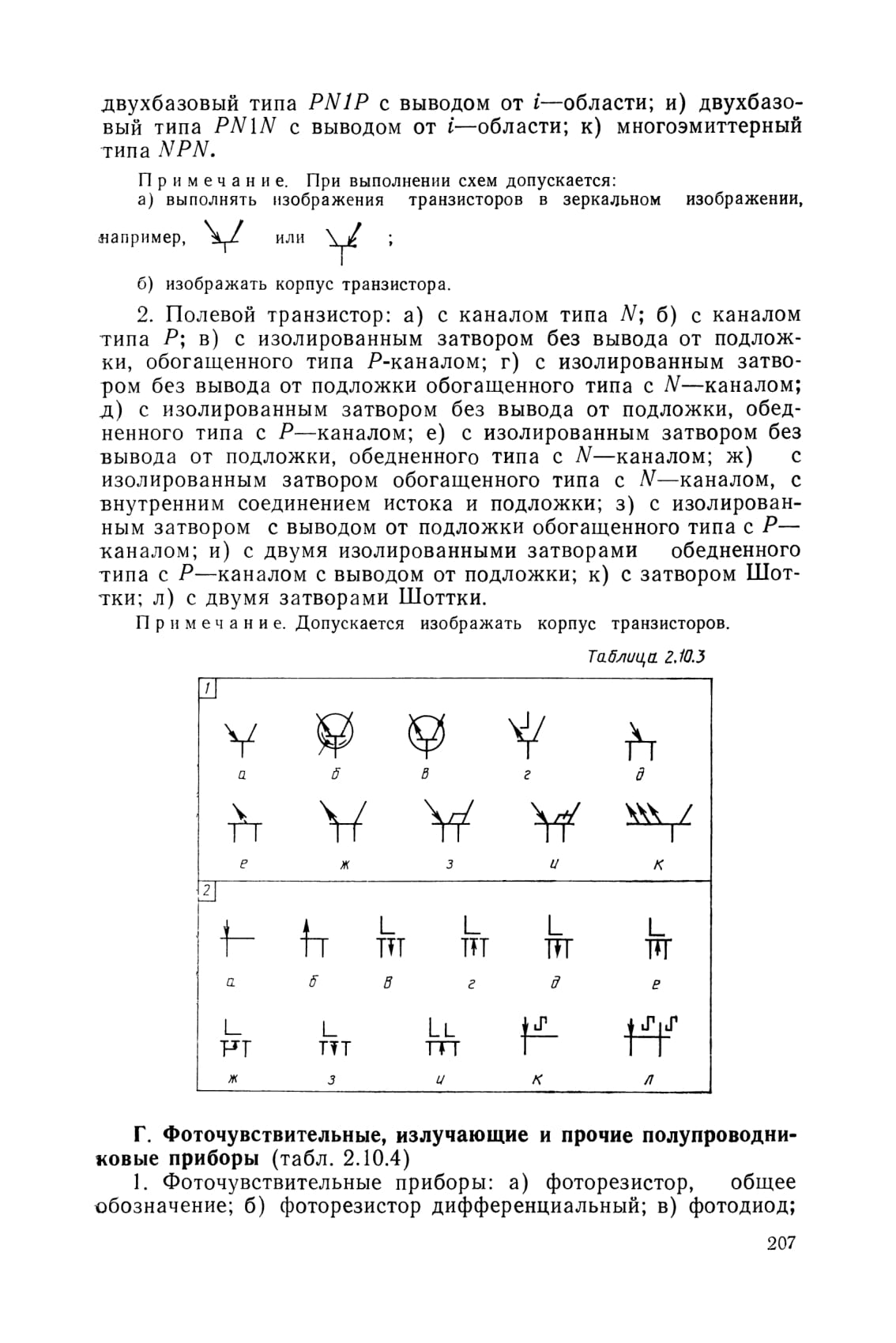

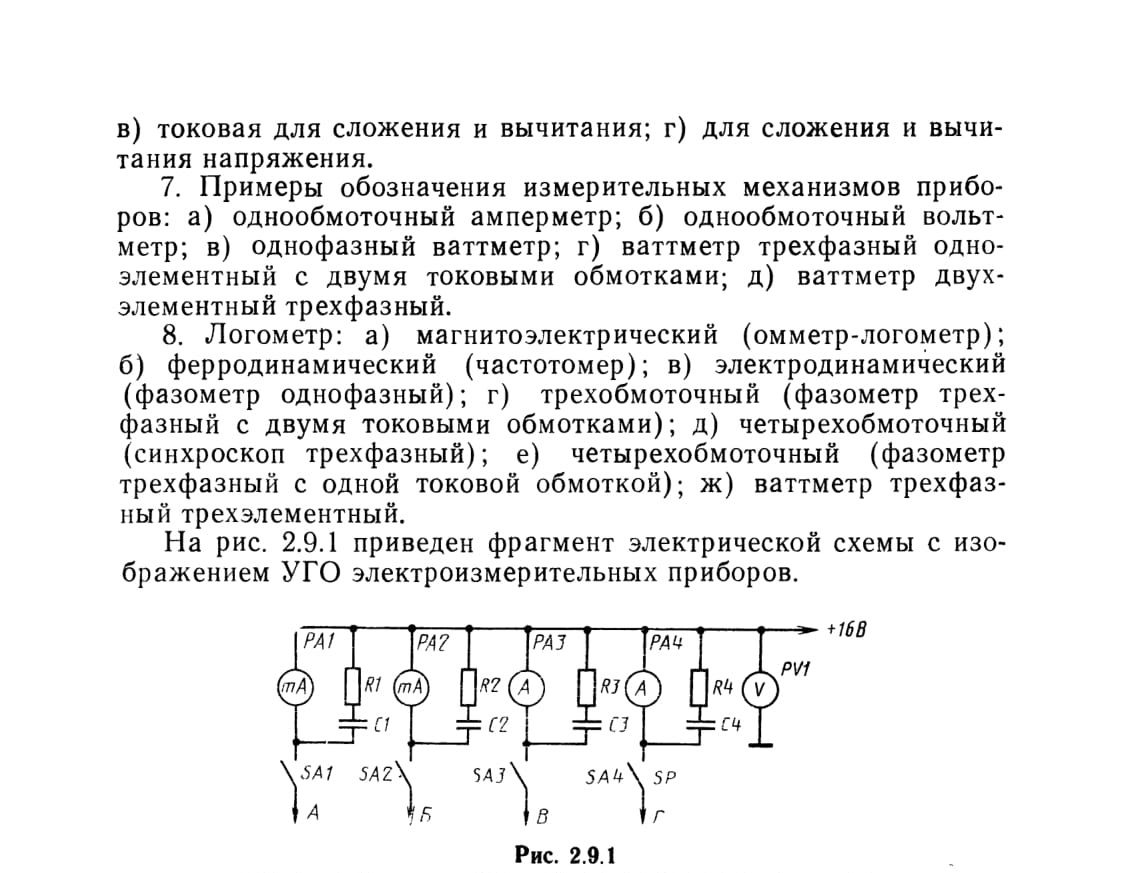

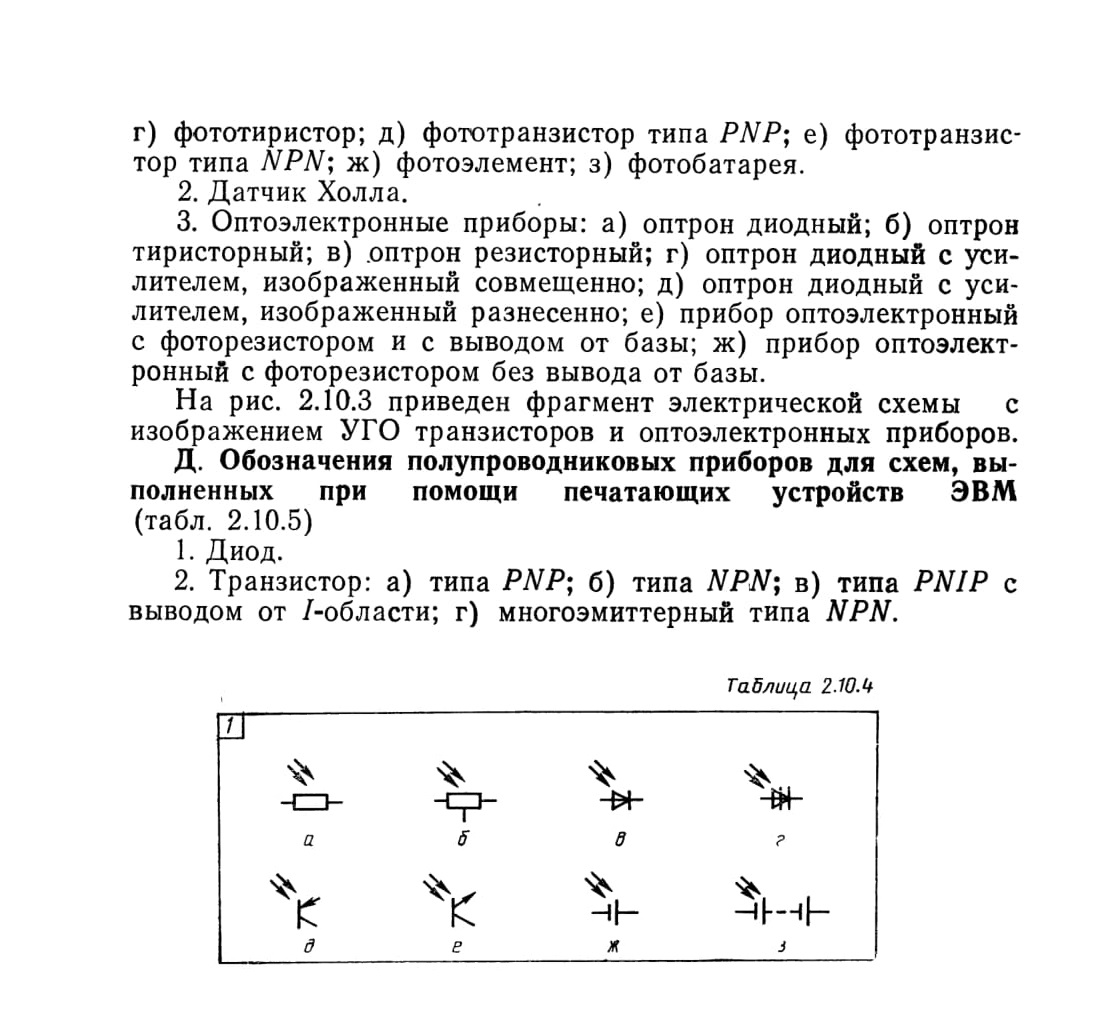

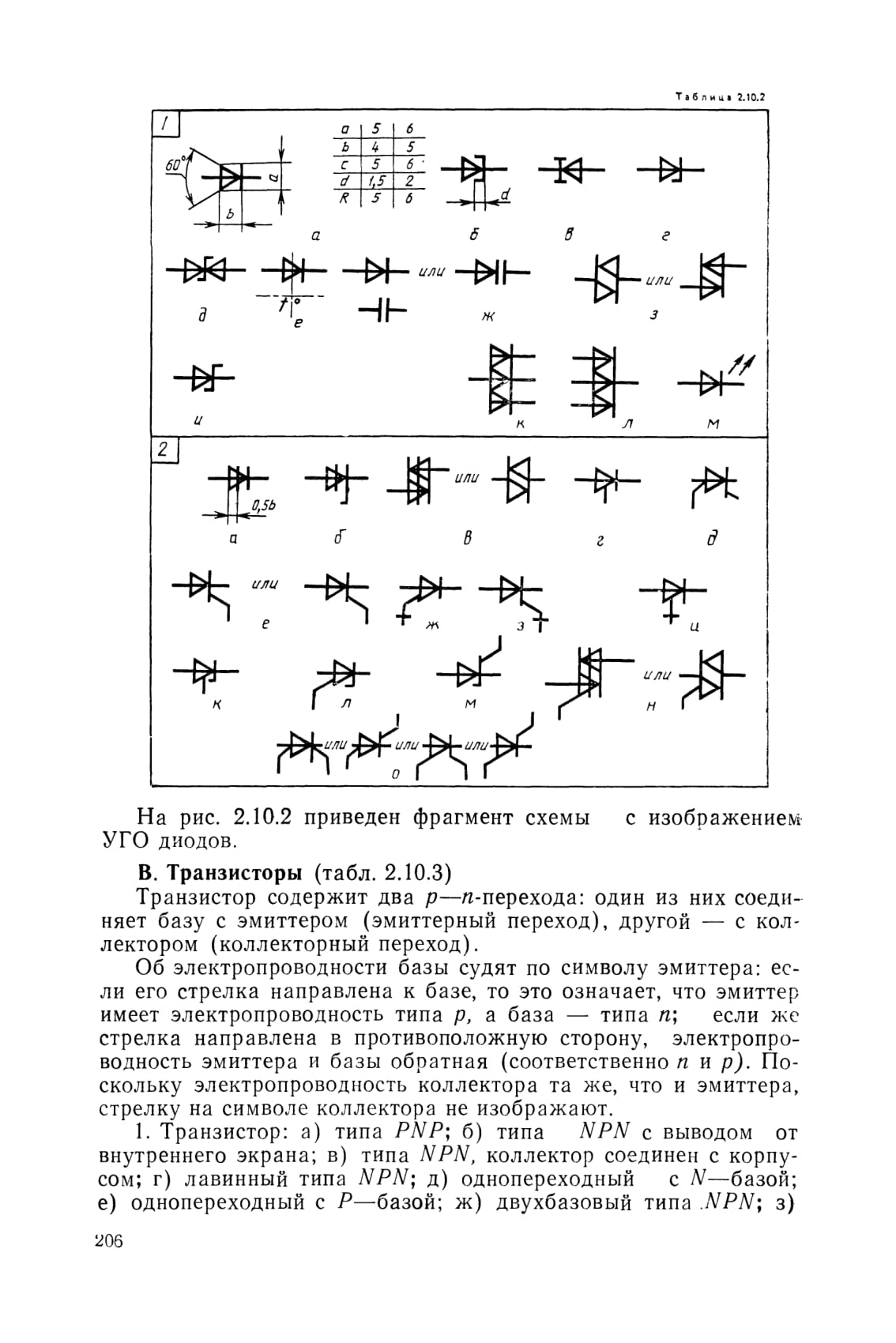

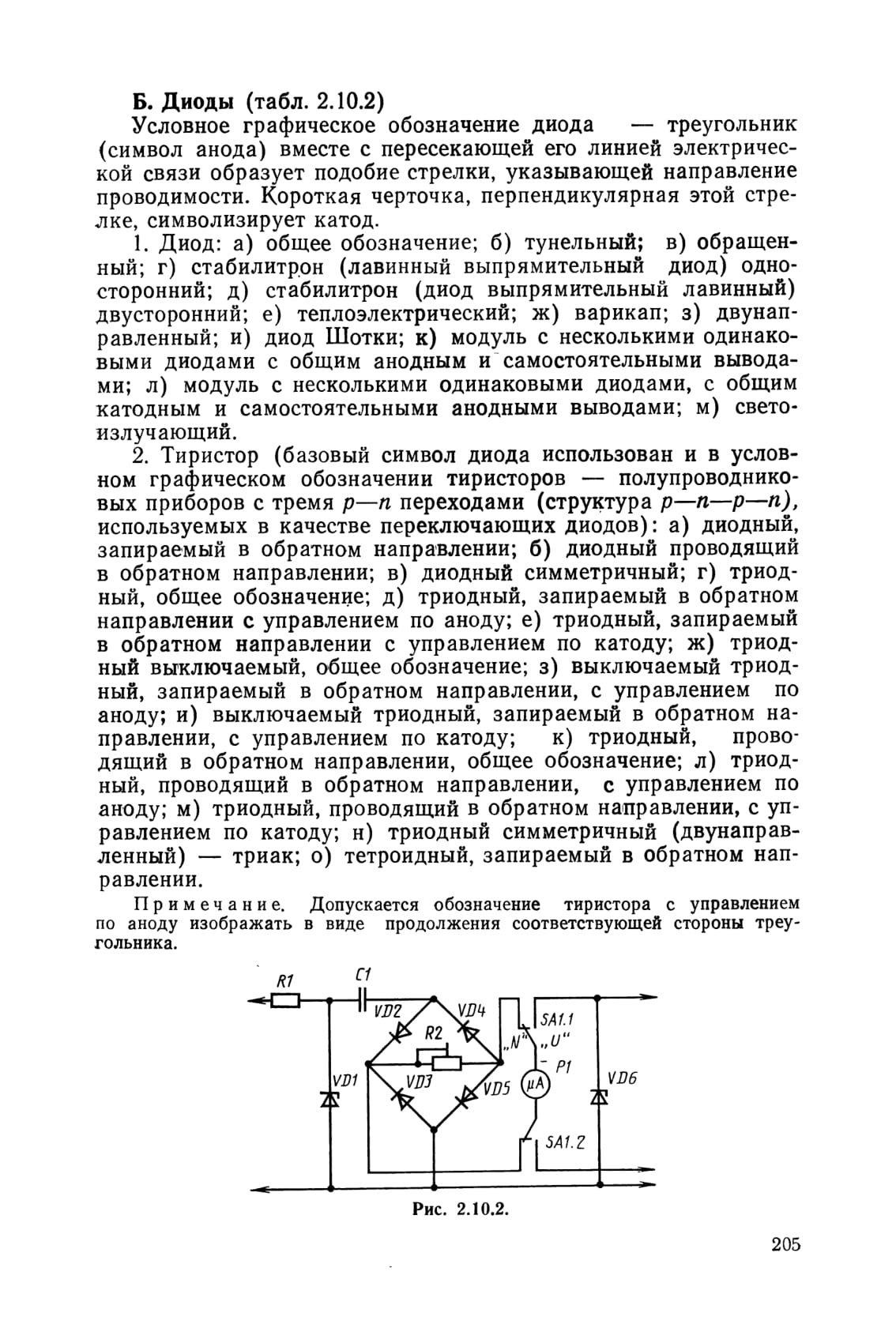

2.10. ПОЛУПРОВОДНИКОВЫЕ ПРИБОРЫ (ГОСТ 2.730—731)

Основой полупроводниковых приборов является так называемый электронно-дырочный переход (р— n- переход). Главное свойство р — «-перехода — односторонняя проводимость: от области р (анод) к области п (катод). Эту идею наглядно передает и условное графическое обозначение полупроводниковых приборов.

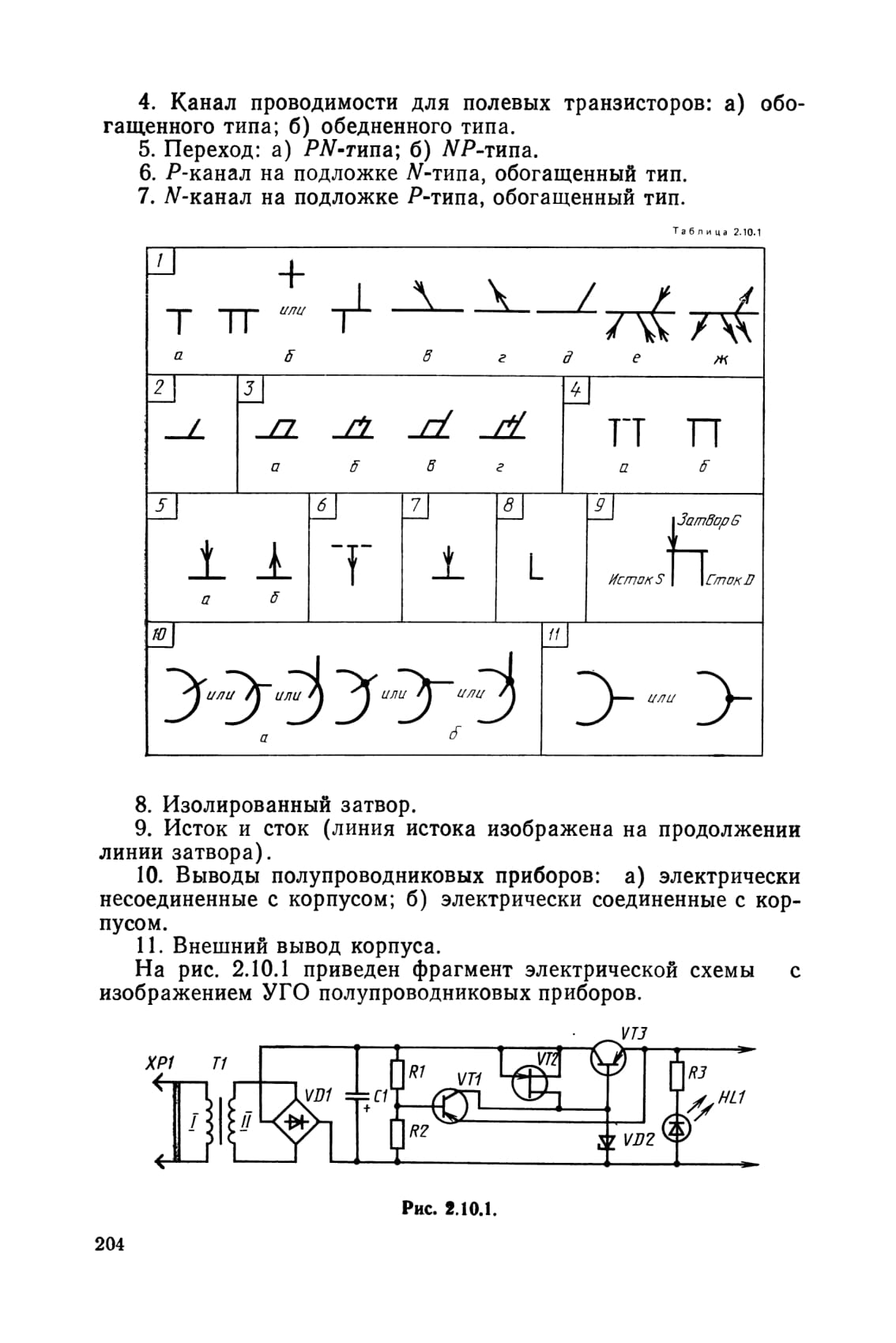

А. Элементы полупроводниковых приборов (табл. 2.10.1)

1. Электрод: а) база с одним выводом; б) база с Двумя выводами; в) Р-эмиттер с N-областью; г) N-эмиттер с Р-областью; д) коллектор с базой; е) четыре Р-эмиттера с N-областью; ж) четыре N-эмиттеров с Р-областью.

2. Область между проводниковыми слоями с различной электропроводностью (переход от P-области к N-области и наоборот) .

3. Область с собственной электропроводностью (I-область): а) между областями с электропроводностью разного типа PIN или NIP; б) между областями с электропроводностью одного типа PIP или NIN; в) между коллектором и областью с противоположной электропроводностью PIN или NIP; г) между коллектором и областью с электропроводностью того же типа PIP или NIN.
