Выполнение электрических схем по ЕСКД. Справочник (Усатенко С.Т.) - часть 11





13. Ножной привод.

14. Привод другими частями тела.

15. Другие приводы: а) аккумулятор механической энергии, общее обозначение; б) электромагнитный; в) пневматический или гидравлический; г) электромашинный; д) тепловой (тепловой двигатель); е) мембранный; ж) поплавковый; з) центробежный; и) с помощью биметалла; к) струйный; л) кулачковый; м) привод линейкой; н) пиропатрон; о) привод механической пружиной; п) привод шестеренчатый; р) привод щупом или прижимной планкой.

Примечание. Толщина основной линии выполняемых элементов должна быть в пределах от 0,6 до 1,5 мм по ГОСТ 2.303—68; толщина штриховой линии — в два или три раза тоньше основной линии.

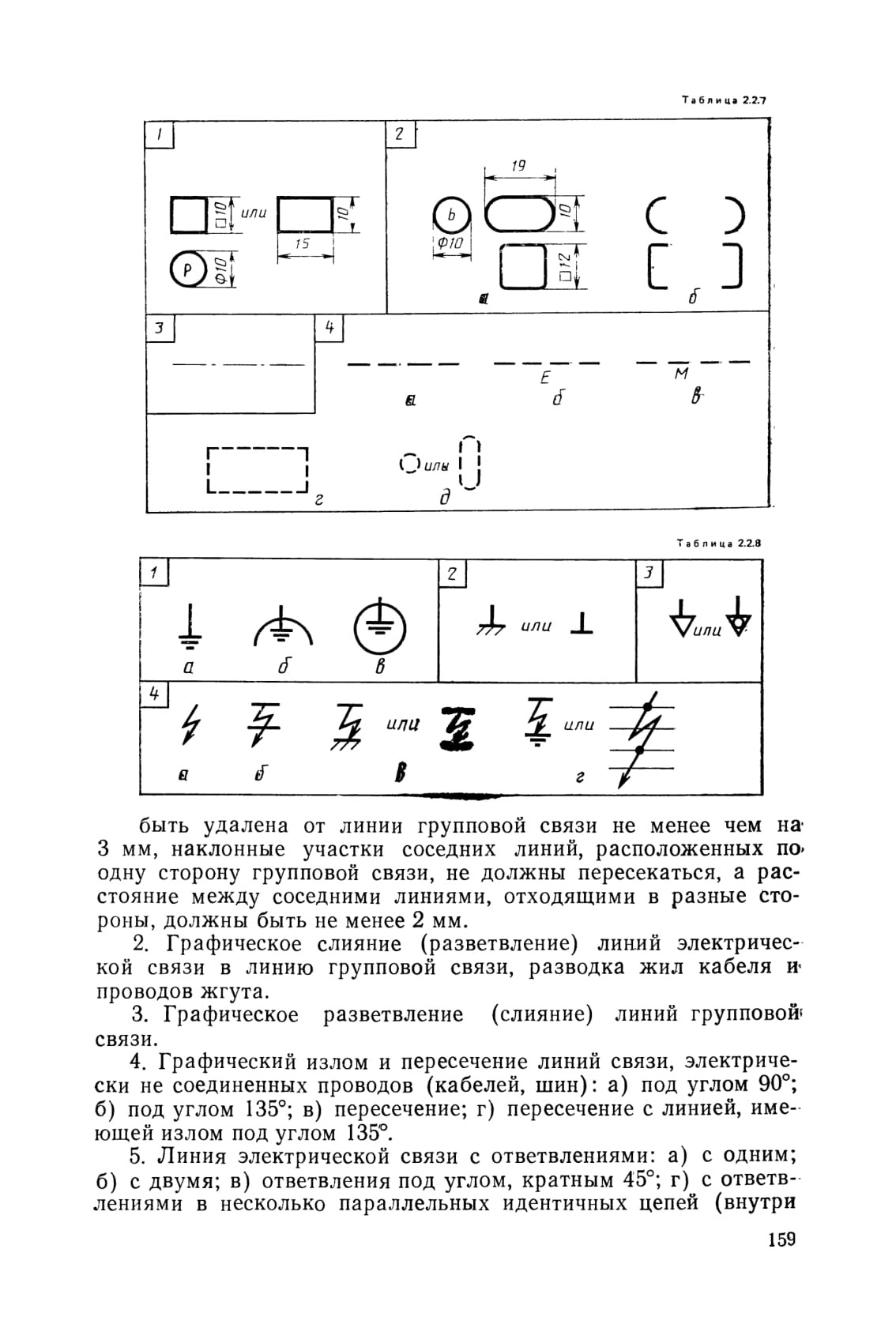

Ж. Общие элементы условных графических обозначений линий для выделения и разделения частей схемы и для экранирования (табл. 2.2.7)

1. Прибор, устройство.

2. Баллон (электровакуумного и ионного прибора), корпус (полупроводникового прибора). Допускается изображать комбинированные электровакуумные приборы при раздельном изображении систем электродов.

3. Линия для выделения устройств, функциональных групп, частей схемы.

4. Экранирование: а) общее обозначение; б) электростатическое; в) электромагнитное; г) группы элементов; д) группы линий электрической связи.

3. Обозначения заземления и возможных повреждений изоляции (табл. 2.2.8)

1. Заземление: а) общее обозначение; б) бесшумное (чистое); в) защитное.

2. Электрическое соединение с корпусом (массой).

3. Эквипотенциальность.

4. Возможные повреждения изоляции: а) общее обозначение; б) между проводами; в) между проводом и корпусом (пробой на корпус); г) между проводом и землей (пробой на землю).. Допускается применять точки для обозначения поврежденной изоляции между проводами.

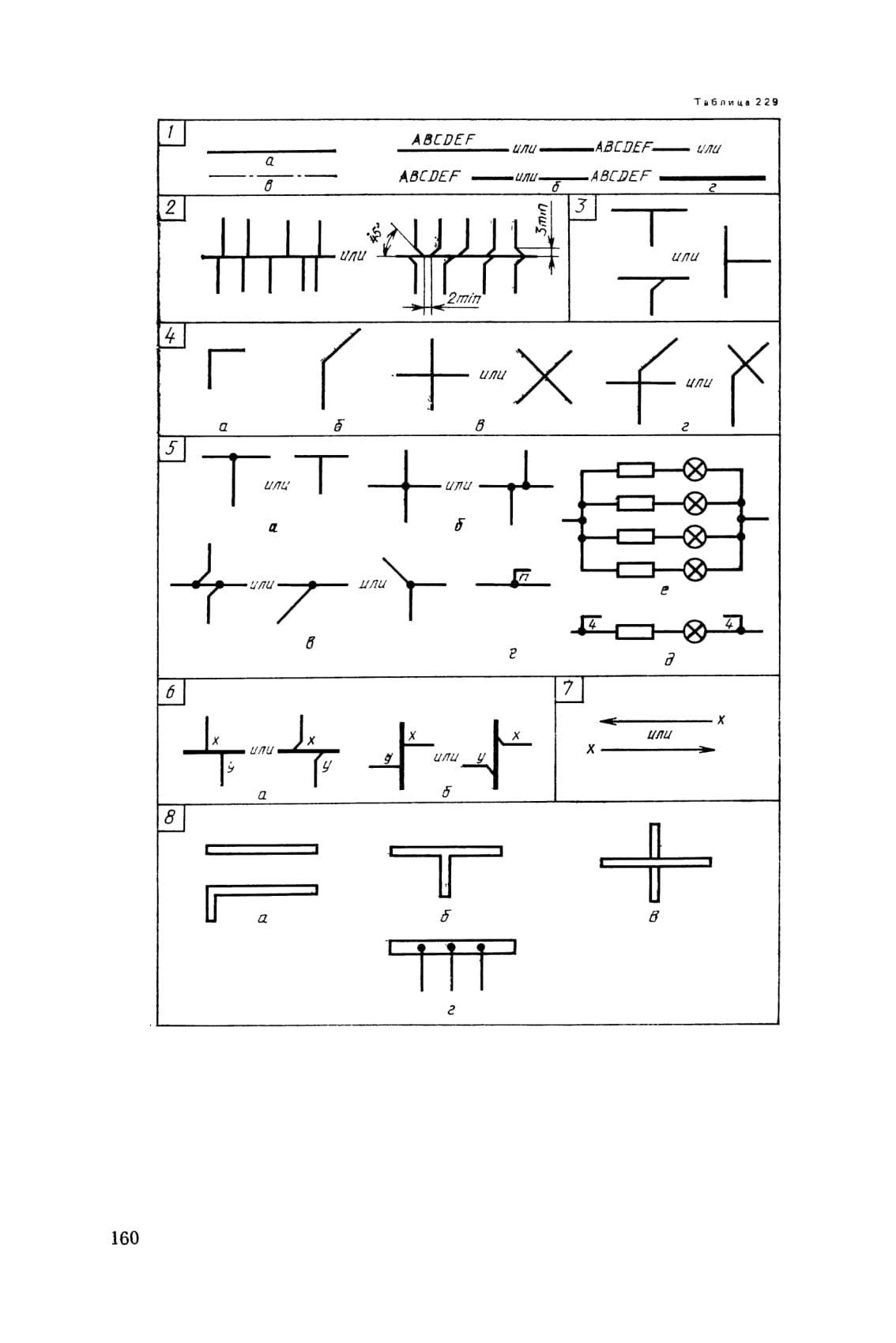

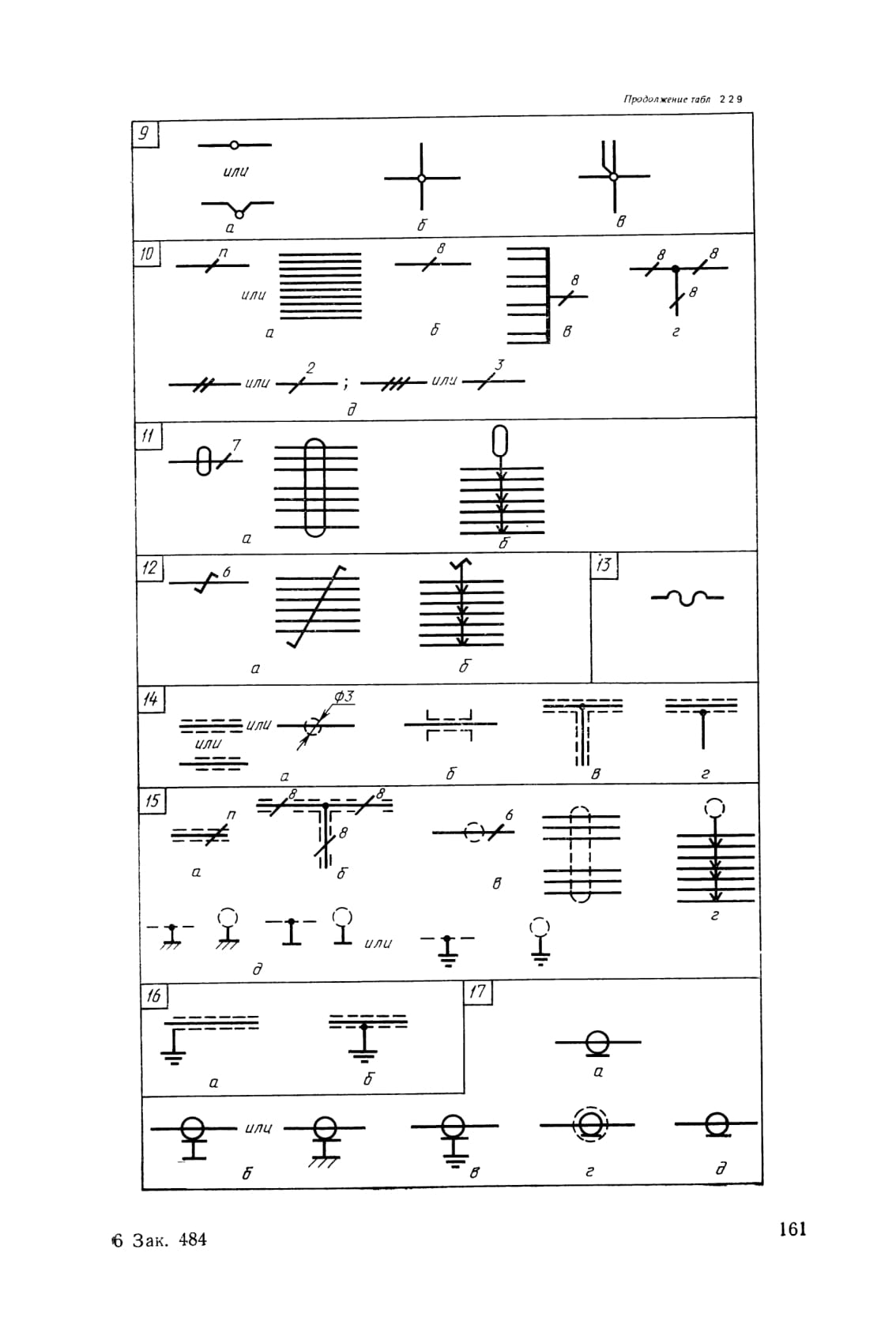

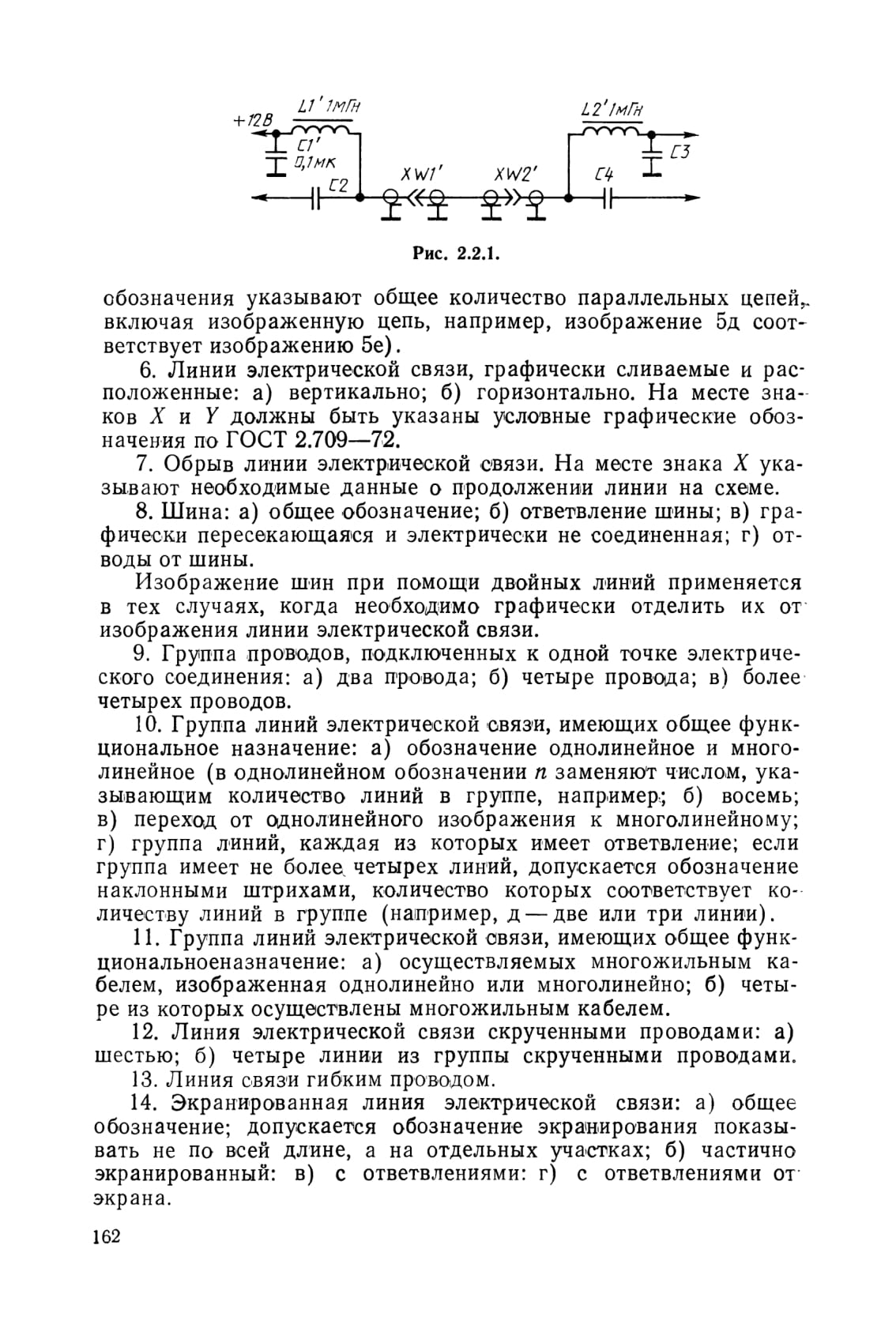

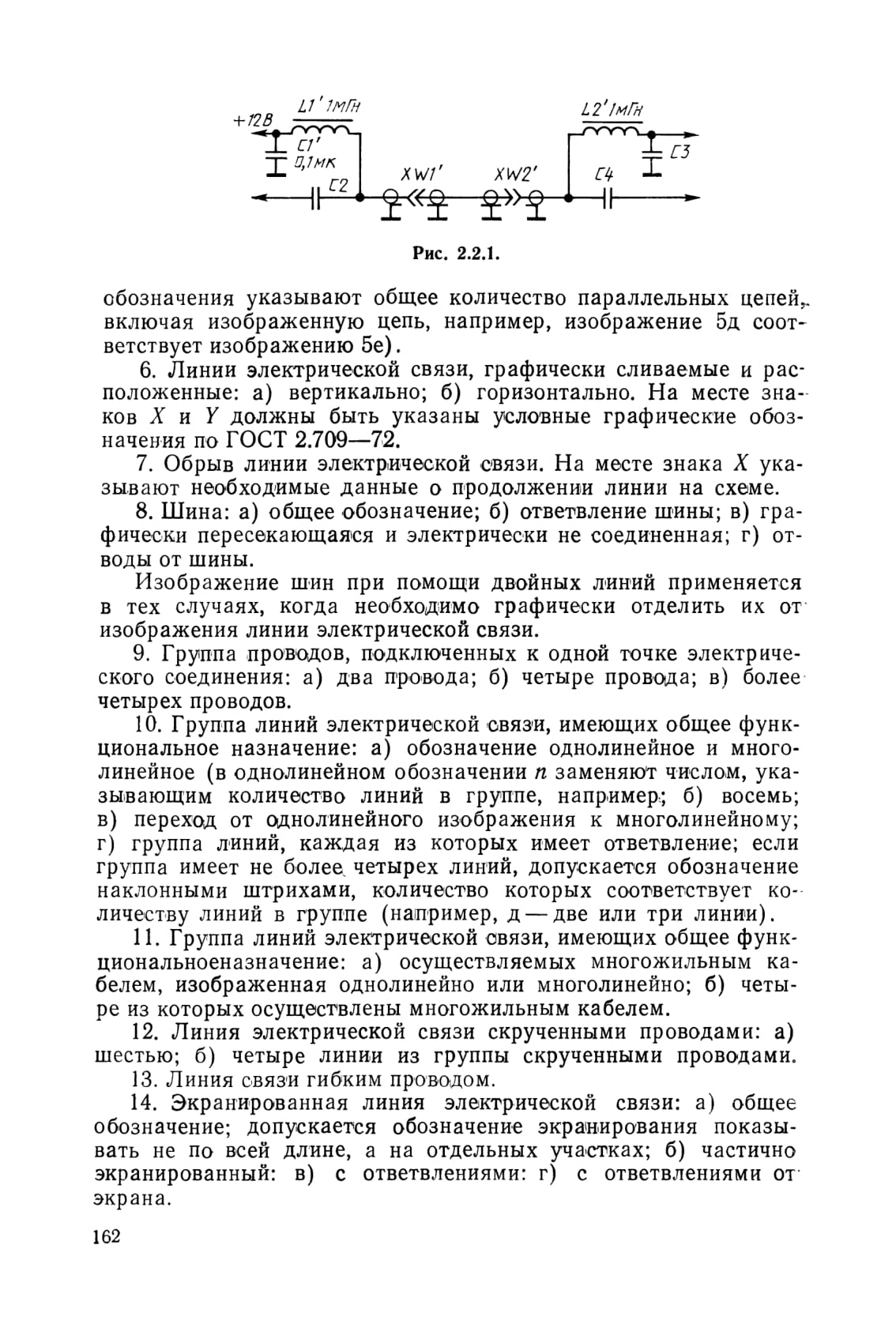

И. Обозначение электрических связей, проводов, кабелей и шин (табл. 2.2.9, рис. 2.2.1)

1. Линия электрической связи, - провода, кабеля, шины, линия групповой связи: а) общее обозначение; б) при наличии! текста его помещают над линией, в разрыве линии или в начале или в конце линии; в) защитный проводник; г) при необходимости для линий групповой связи применяются утолщенные линии.

Для удобства поиска отдельных линий связи при слиянии их в линию групповой связи допускается показывать каждую» линию с изломом под углом 45°. При этом точка излома должна

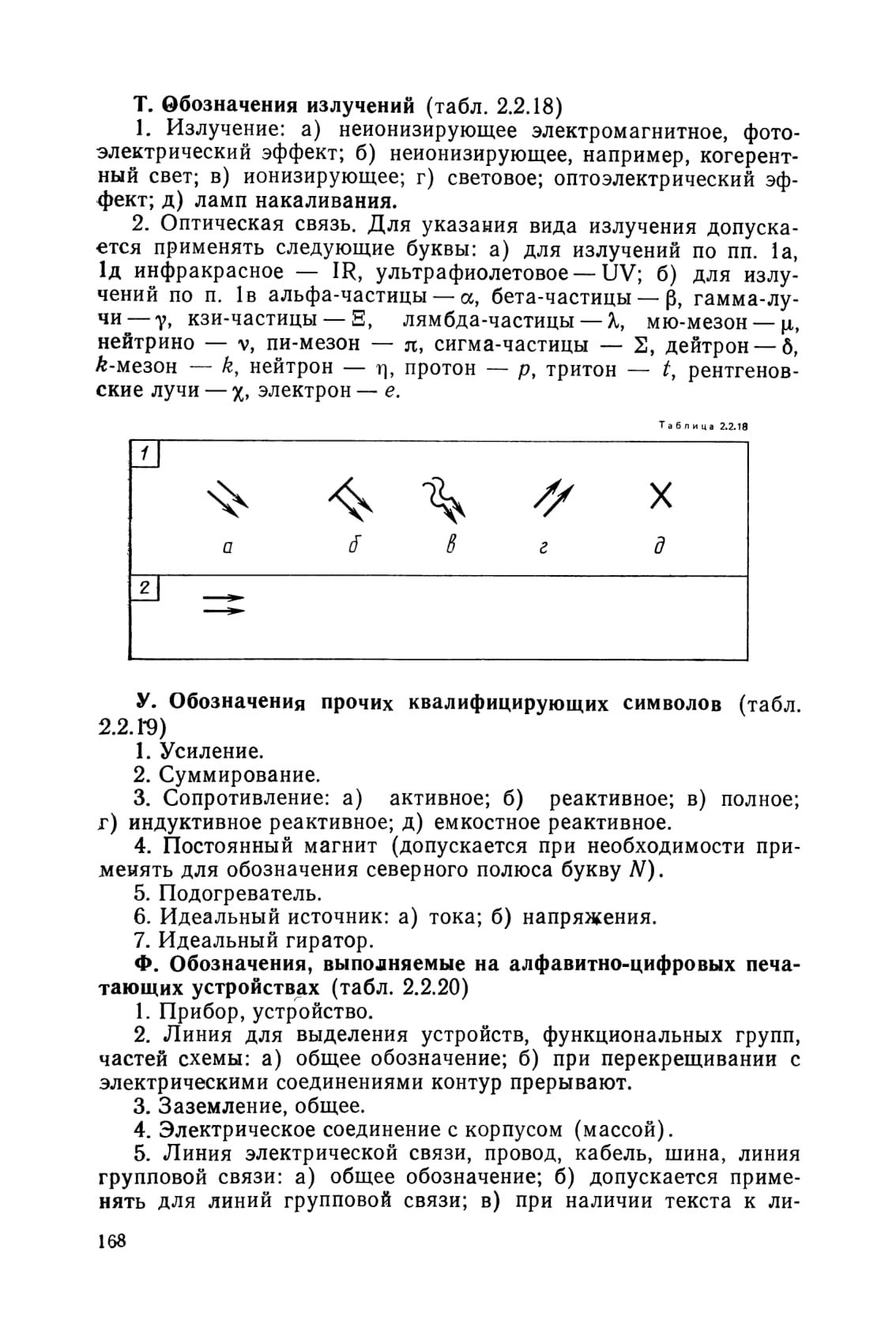

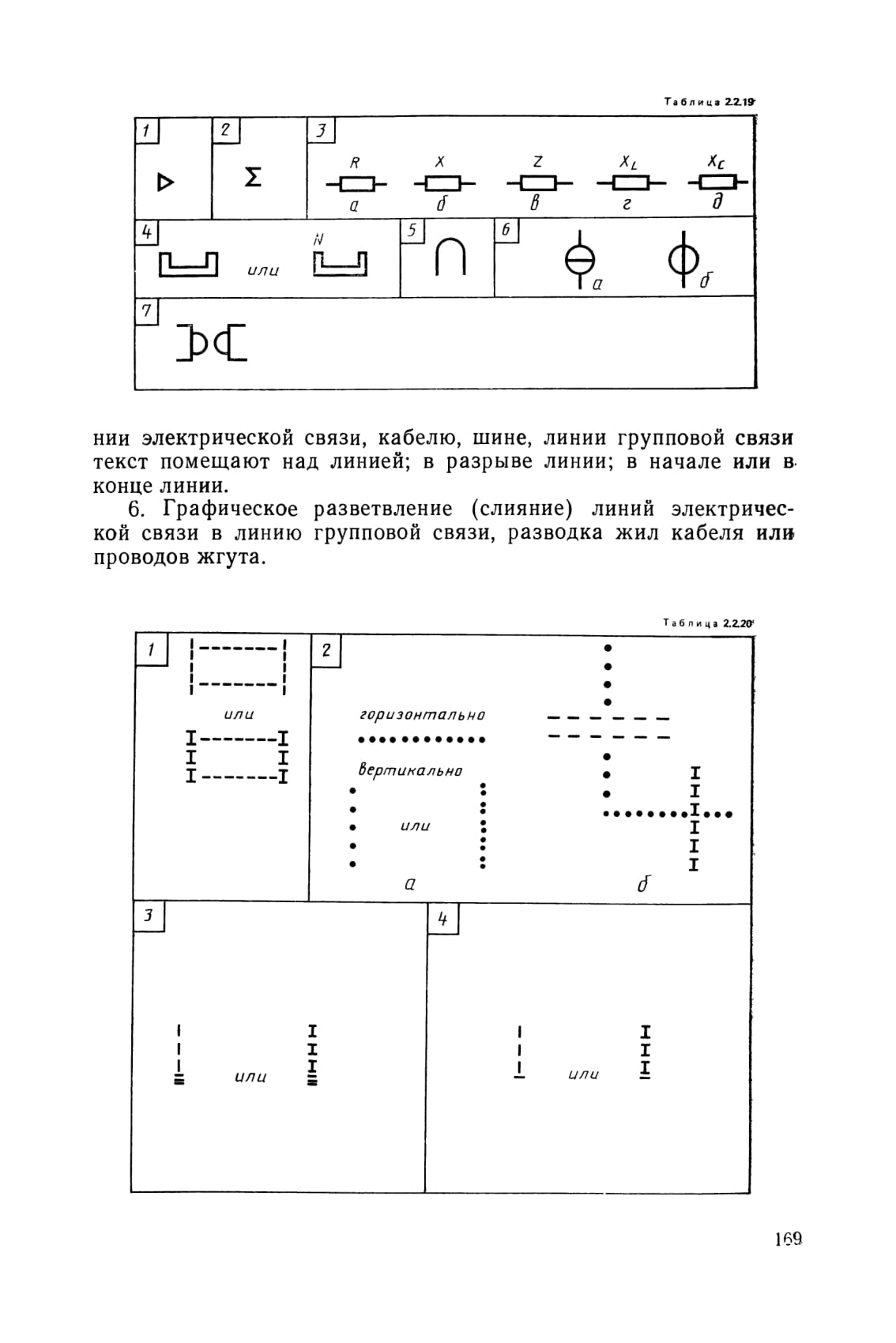

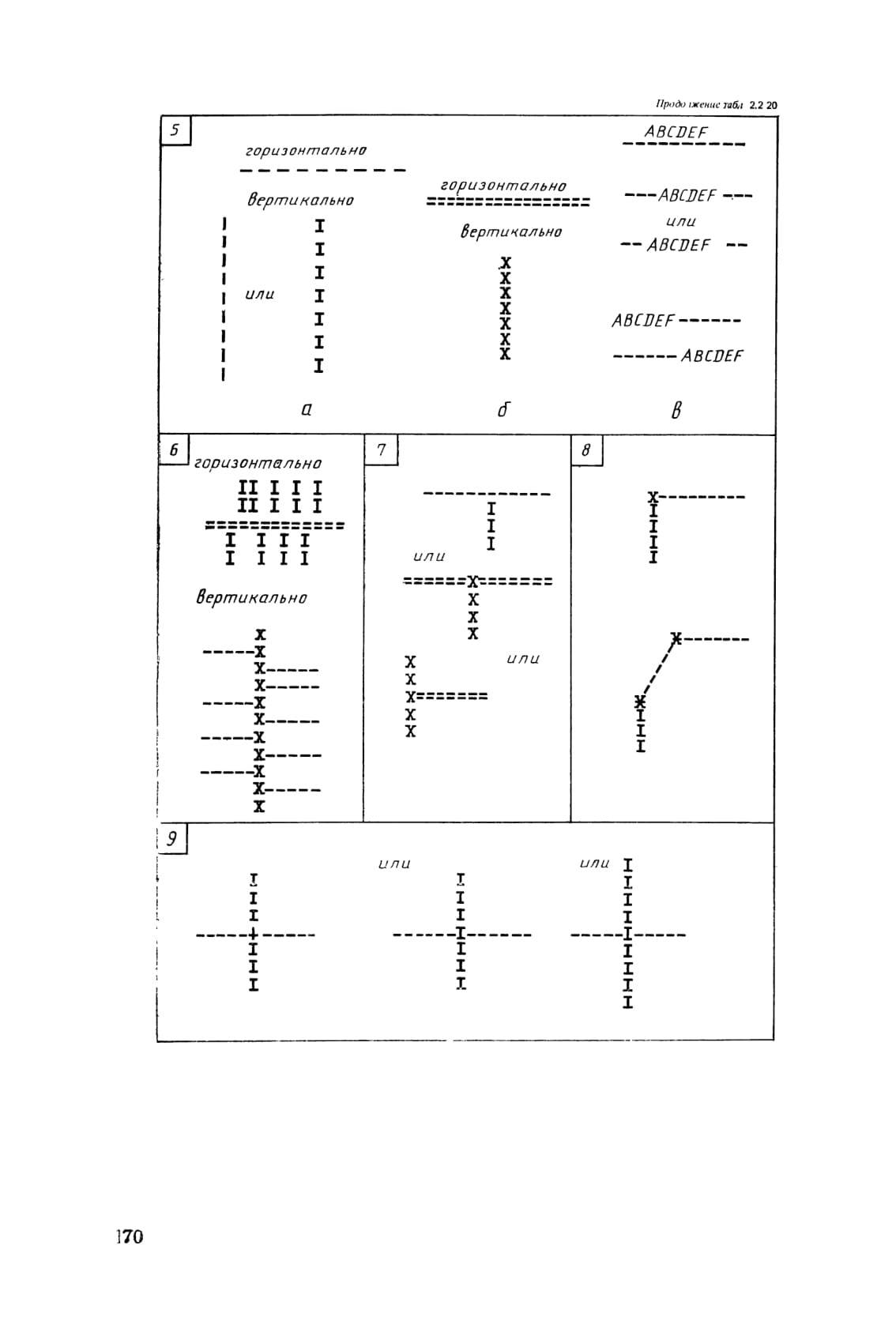

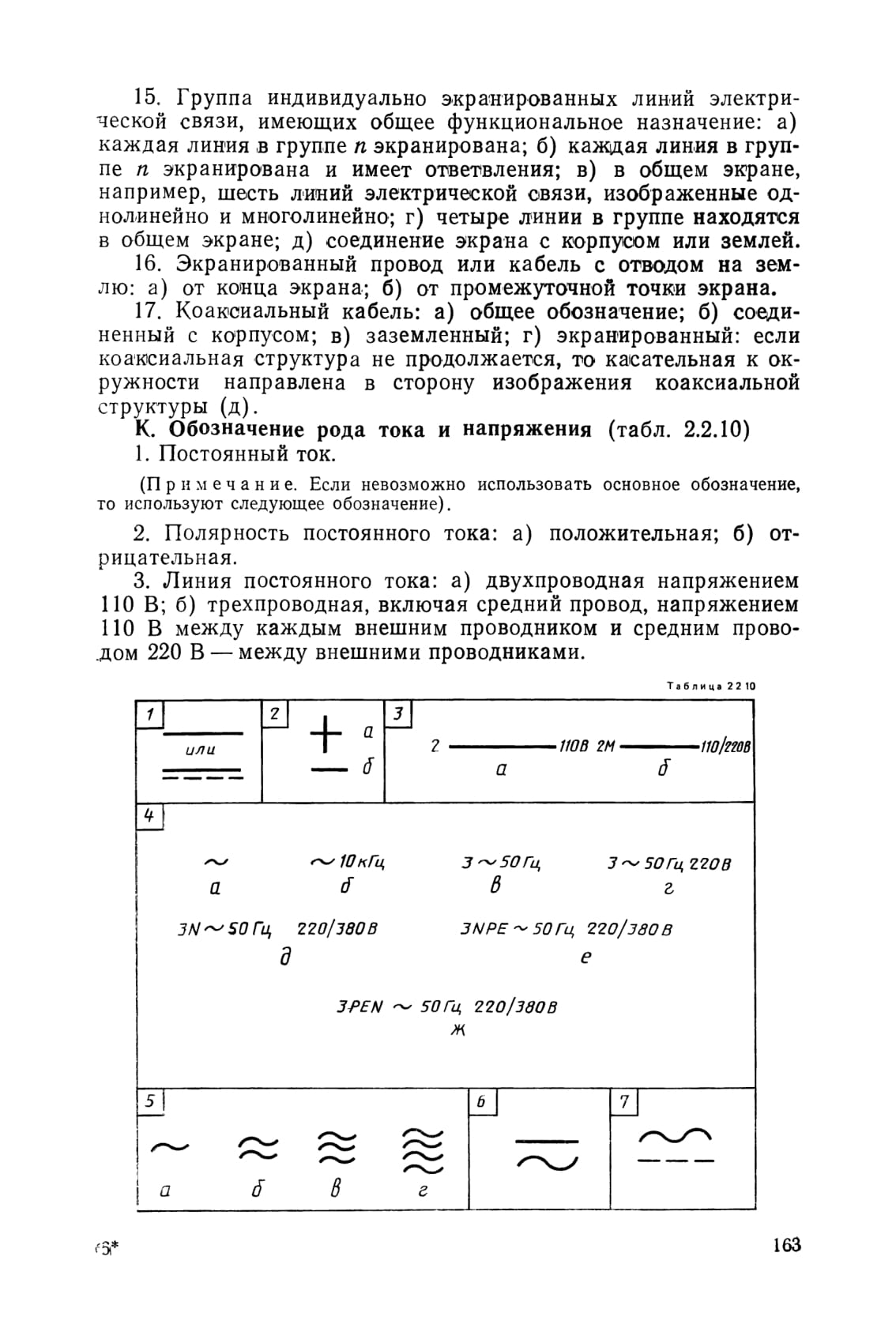

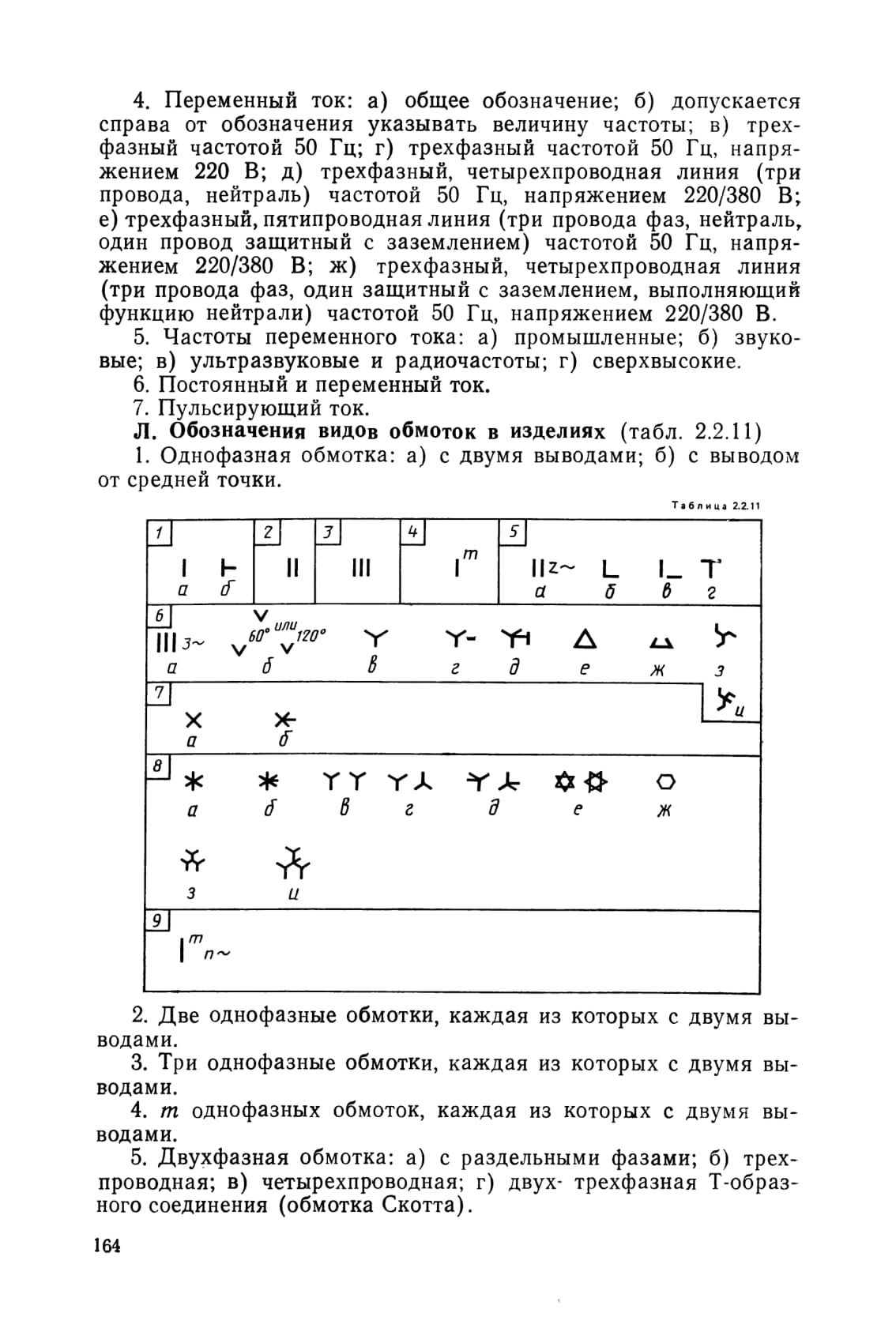

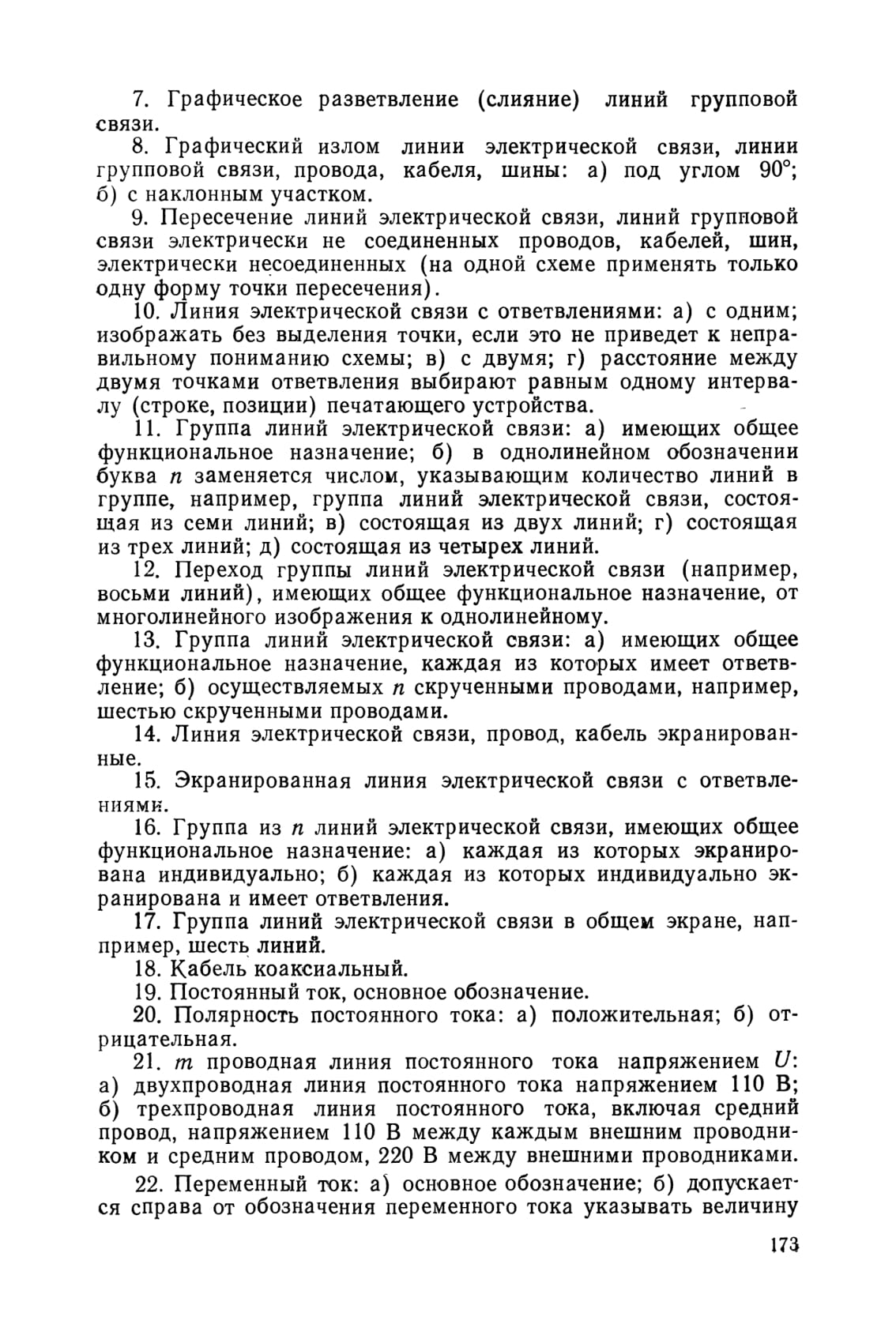

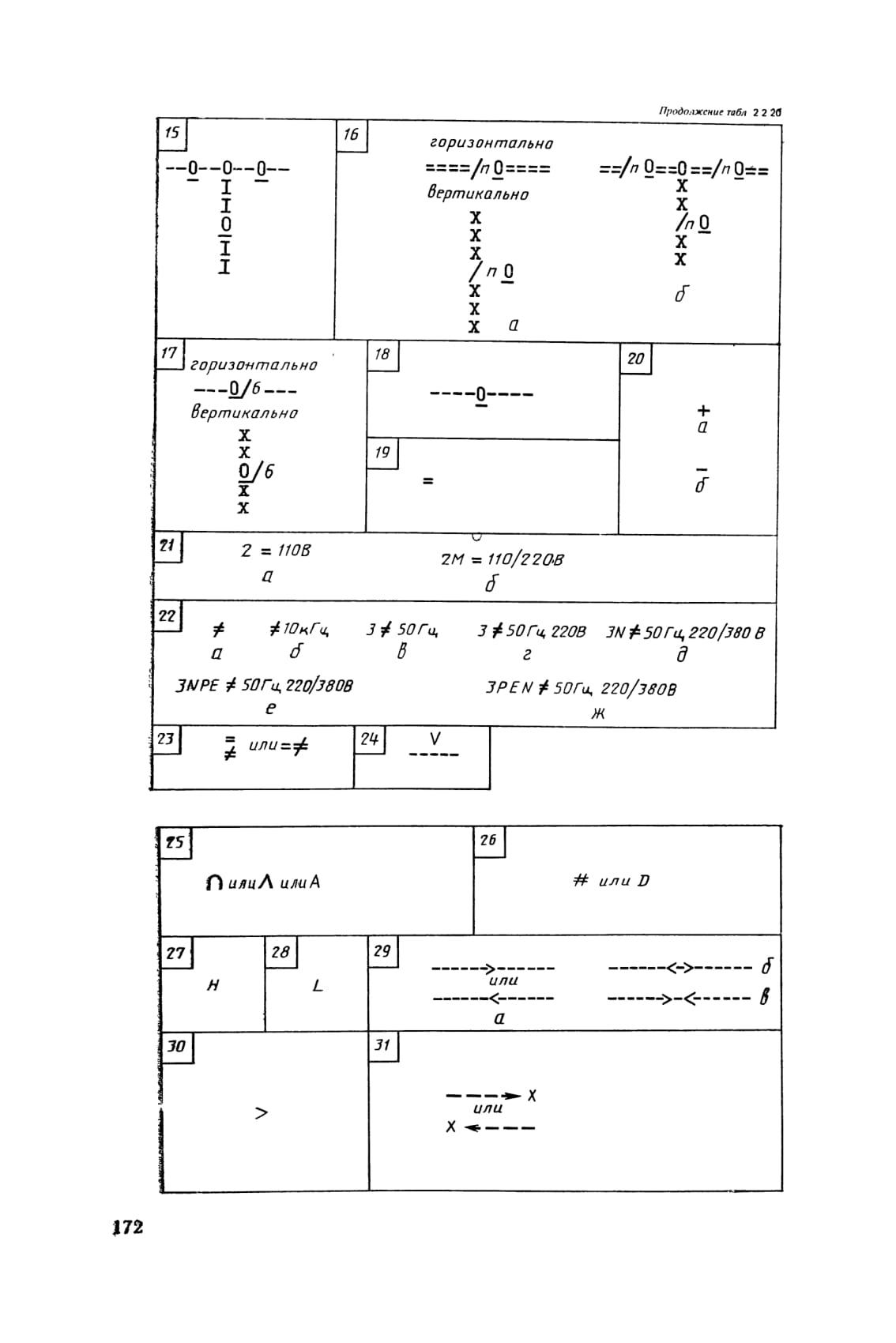

частоты, например, ток переменный 10 кГц; в) с числом фаз т, частотой f, например, трехфазный 50 кГц; г) трехфазный 50 Гц, 220 В; д) трехфазный, четырехпроводная линия (три провода фаз, нейтраль) 50 Гц, 220/380 В; е) трехфазный, пятипроводная линия (три провода фаз, нейтраль, один провод защитный с заземлением) 50 Гц, 220/380 В; ж) трехфазный, четырехпроводная линия (три провода фаз, один провод защитный с заземлением, выполняющий функцию нейтрали) 50 Гц, 220/380 В.

23. Ток постоянный и переменный.

24. Пульсирующий ток.

25. Аналоговый сигнал.

26. Цифровой сигнал.

27. Высокий уровень сигнала.

28. Низкий уровень сигнала.

29. Распространение тока, сигнала, информации, потока энергии, основное обозначение: а) в одном направлении; б) в обоих направлениях неодновременно; в) в обоих направлениях одновременно.

30. Усиление.

31. Обрыв линии электрической связи.
