Выполнение электрических схем по ЕСКД. Справочник (Усатенко С.Т.) - часть 9

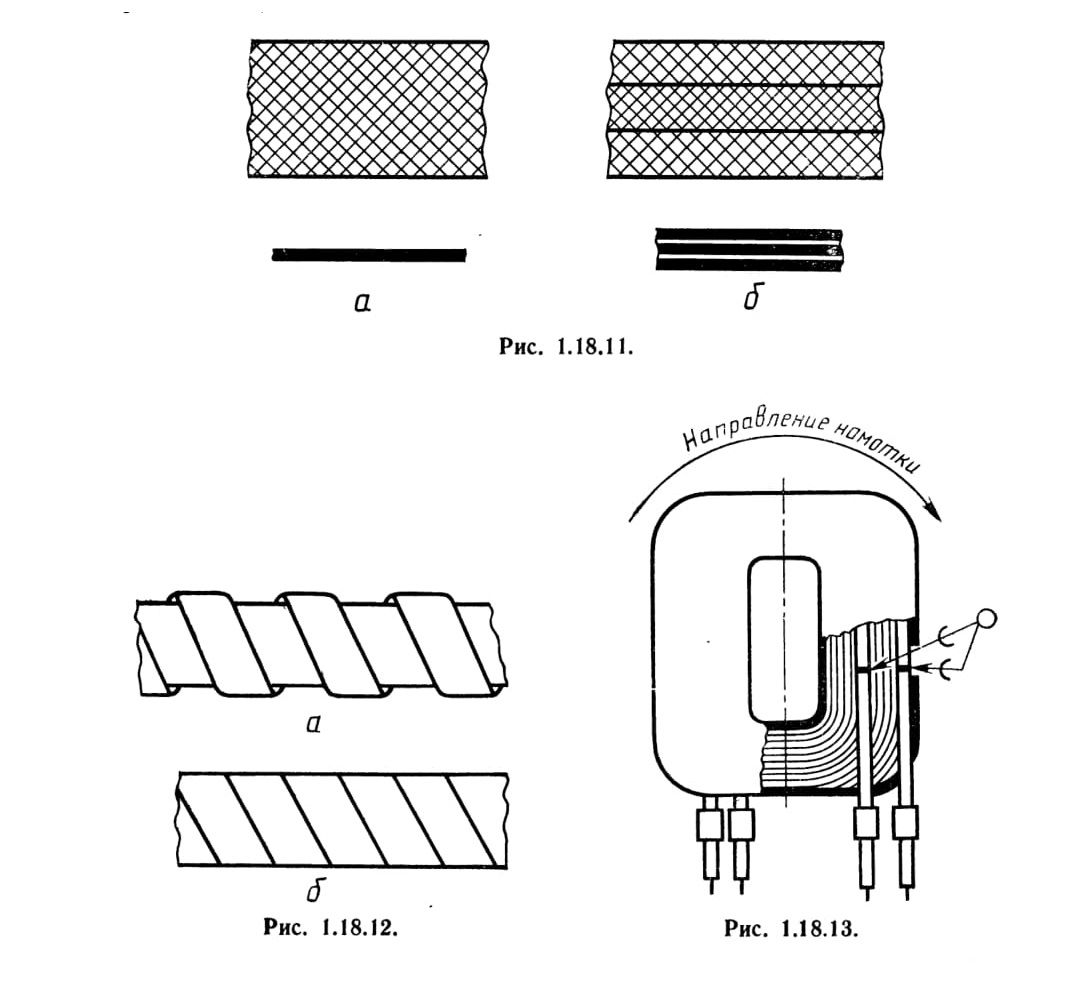

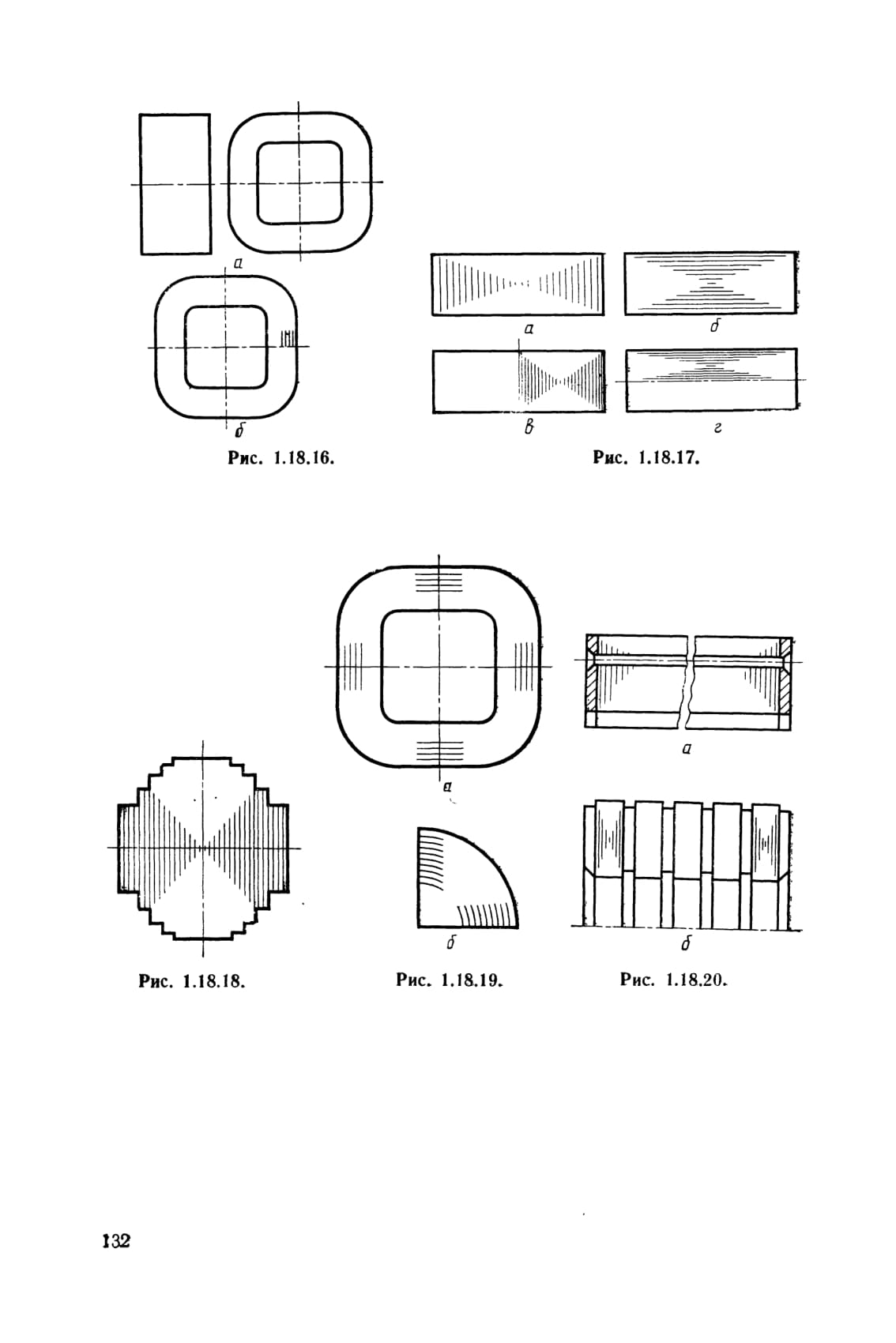

Изоляцию толщиной на чертеже 2 мм и более штрихуют, как неметаллические материалы, а менее 2 мм зачерняют (рис. 1.18.11). При этом многослойную изоляцию из одного материала изображают как монолитное тело (рис. 1.18.11, а), а из разных материалов — слои разделяют сплошными основными линиями (рис. 1.18.11, б). Изолирующие чулки и трубки показывают монолитными. На рис. 1.18.12 показана намотка изоляции вразбежку и встык (или с перекрытием). Неизолированную катушку изображают, как монолитное тело, а при разрезе катушки вдоль проводов обмотки изображают, как показано на рис. 1.18.13.

Данные о количестве слоев и витков обмотки, изоляции и их расположении указывают в технических требованиях или в таблице обмоточных данных (например, 1 слой с перекрытием 1/2 ширины); короткие записи допускается делать на полках линий-выносок непосредственно у изображения (см. рис. 1.18.9).

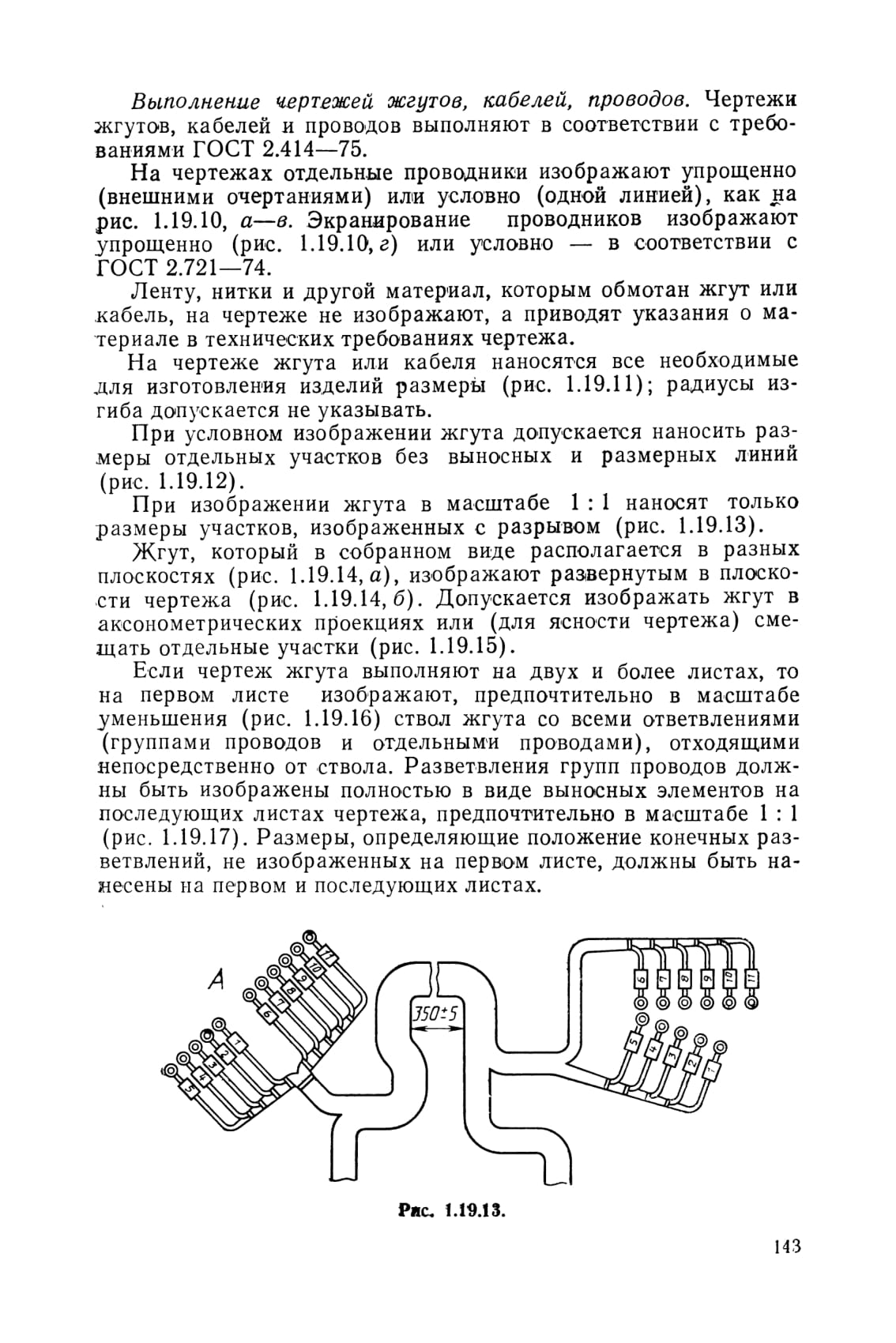

1.19. ВЫПОЛНЕНИЕ КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ ИЗДЕЛИИ С ЭЛЕКТРИЧЕСКИМ МОНТАЖОМ

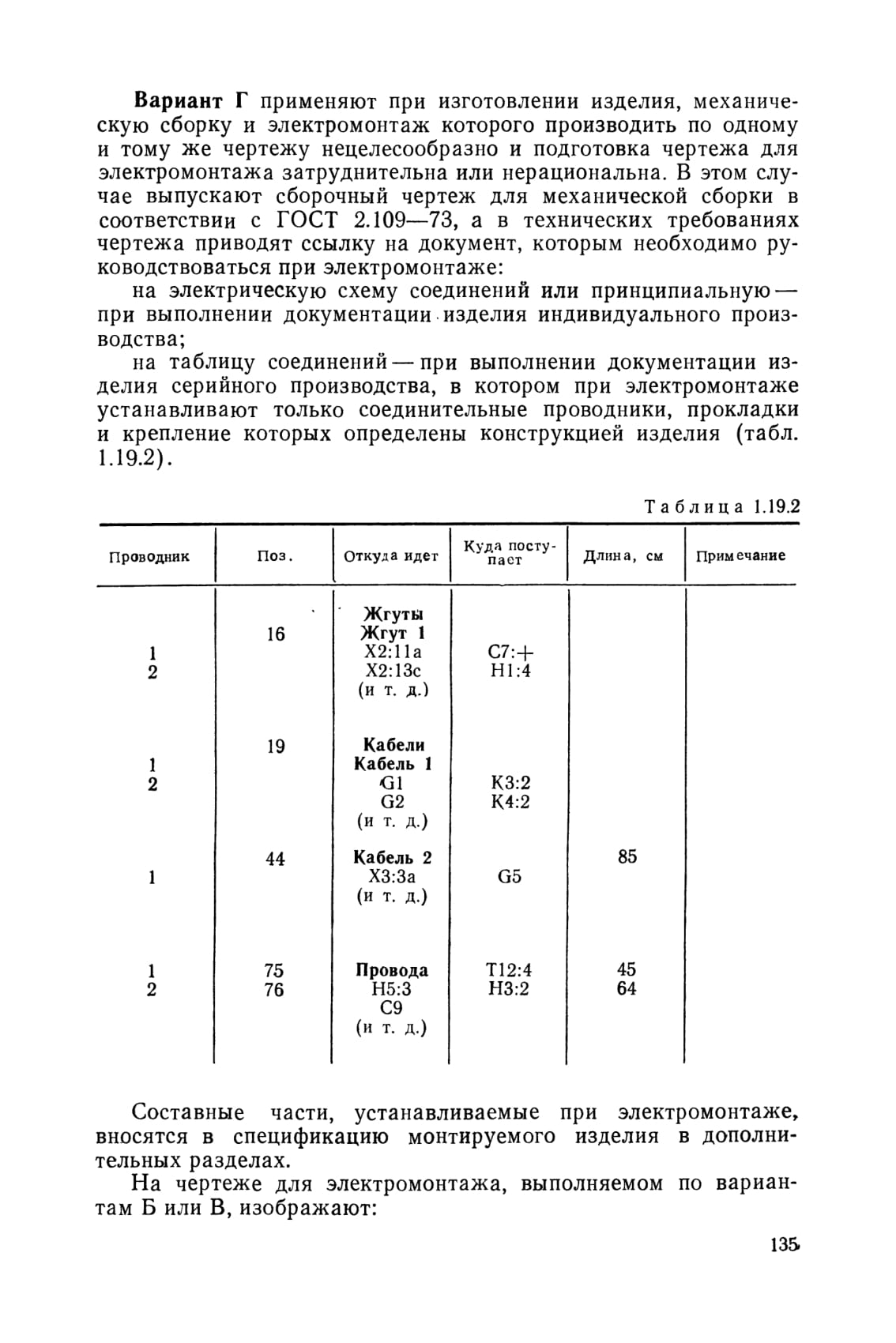

В зависимости от сложности изделий и технологии их изготовления ГОСТ 2.413—72 «ЕСКД. Правила выполнения конструкторской документации изделий, изготовляемых с применением электрического монтажа» устанавливает четыре варианта (А, Б, В, Г) выполнения конструкторской документации на изделия.

Вариант А применяют при изготовлении изделия, механическую сборку и электрический монтаж которого целесообразно производить по одному и тому же чертежу, при этом сборочный чертеж выпускают в соответствии с ГОСТ 2.109—73 и ГОСТ

2.413—72, а спецификацию — по ГОСТ 2.108—68 и ГОСТ

2.413—72.

Вариант Б применяют при изготовлении изделия, механическую сборку и электромонтаж которого производить по одному и тому же чертежу нецелесообразно. Из состава изделия с электромонтажом выделяют в виде самостоятельной сборочной единицы изделие механической сборки (или совокупности составных частей изделия, устанавливаемых при электромонтаже), на которое выпускают сборочный чертеж в соответствии с требованиями ГОСТ 2.109—73 и спецификацию — по ГОСТ 2.108—68.

На изделие с электромонтажом выпускают сборочный чертеж в соответствии с ГОСТ 2.413—72 и спецификацию по ГОСТ 2.108—68 и ГОСТ 2.413—72. На сборочном чертеже изделия с электромонтажом составные части, устанавливаемые при электромонтаже
