определяется конструктивно с учетом насыщенности и масштаба
изображения. Оцифровка линий координатной сежи может быть как в
миллиметрах, так и в количестве линий сетки. Допускается выделять на

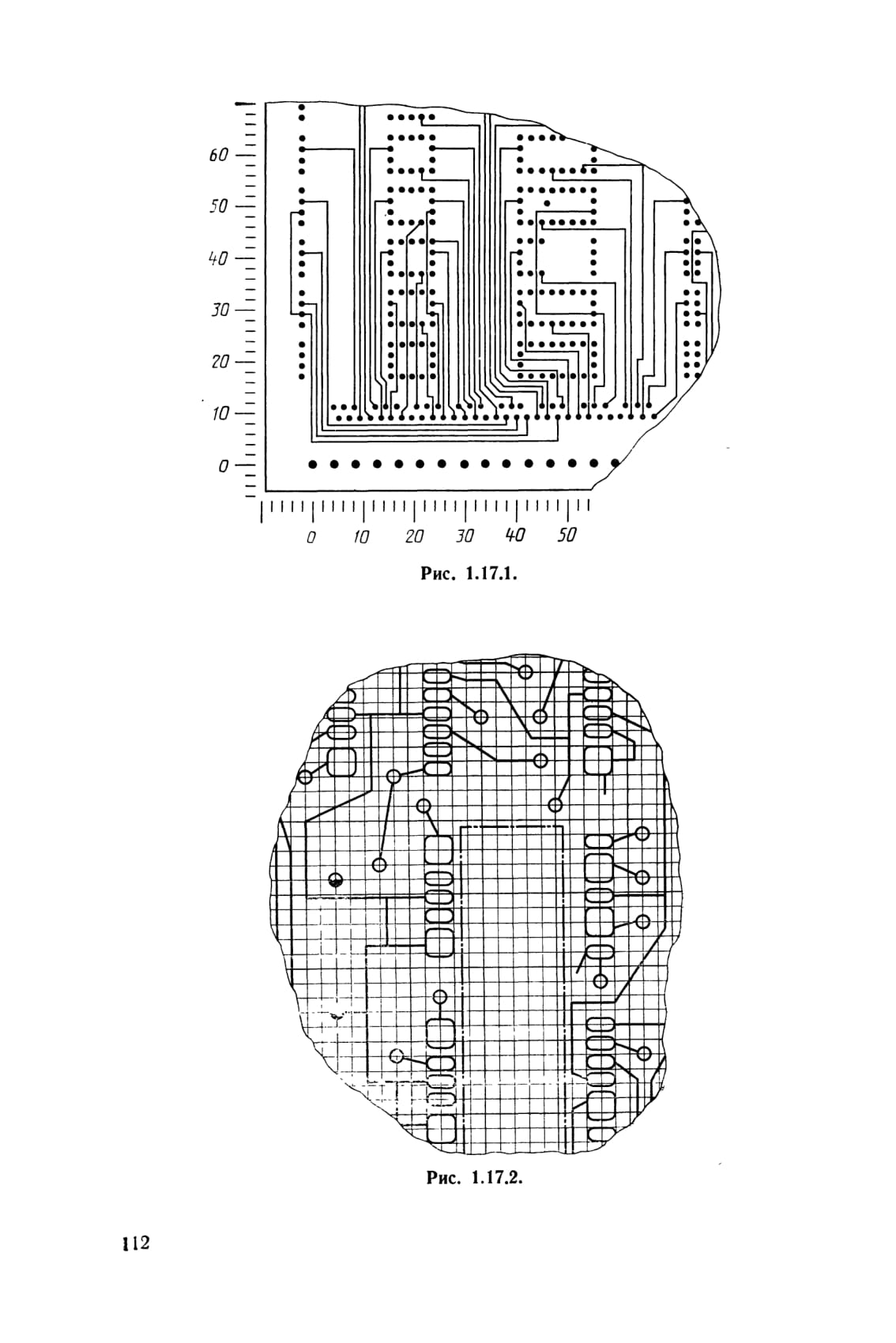

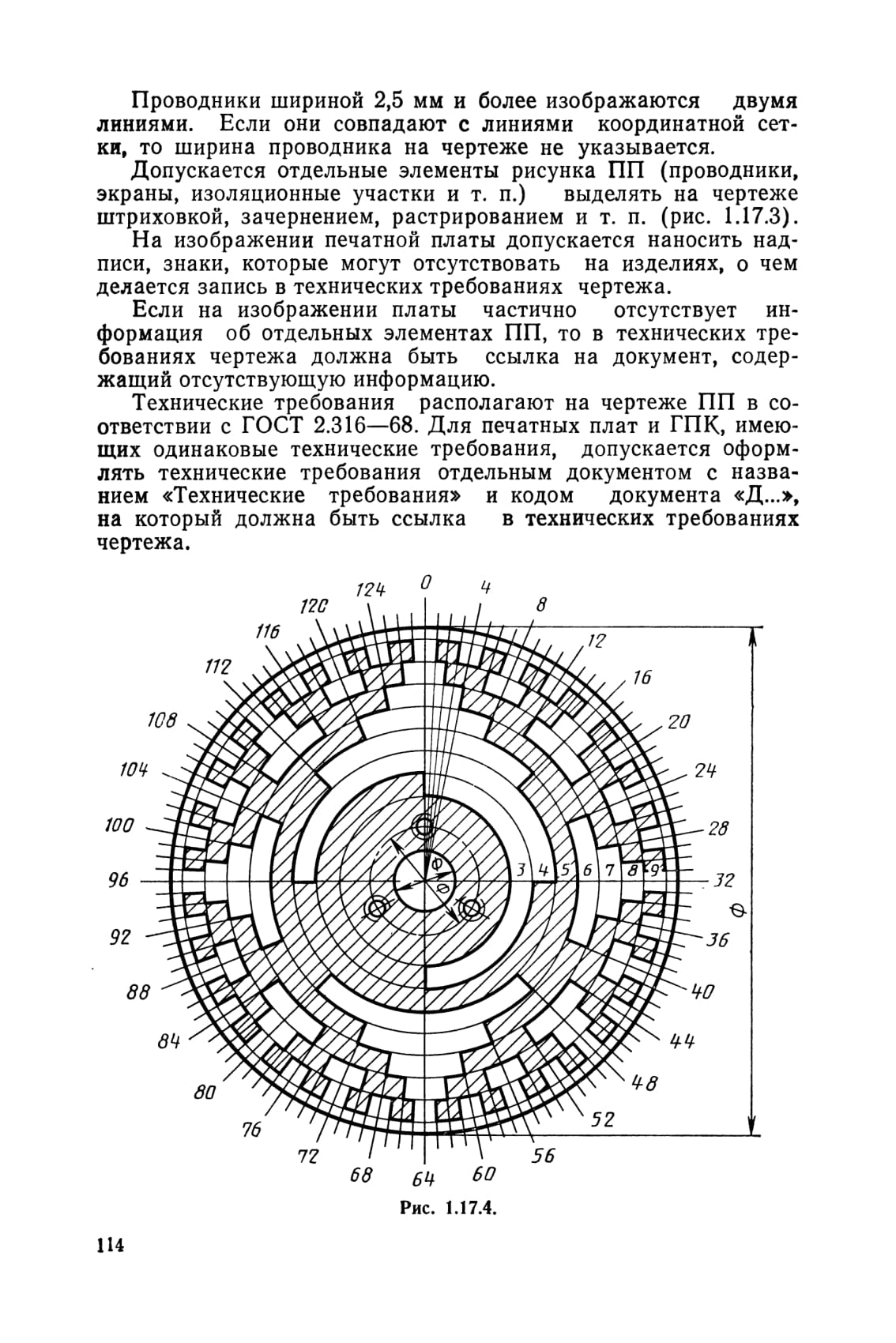

чертеже отдельные линии координатной сетки (рис. 1.17.4), при этом на
чертеже следует помещать указания типа: «Линии координатной сетки
нанесены через одну». Координатную сетку следует наносить на чертеже ПП
на все поле чертежа либо на часть поверхности ПП, либо рисками по
периметру контура печатной платы (рис. 1.17.1).
Основной шаг координатной сетки в соответствии с ГОСТ 10317—79 должен
быть 2,5 мм. При использовании шага координатной сетки менее основного
следует применять шаг, равный 1,25; 0,625 (0,5) мм. Шаг 0,5 мм применять
не рекомендуется. Шаги координатной сетки 0,625 и 0,5 мм не
распространяются на присоединительные размеры любых навесных элементов,
устанавливаемых на печатные платы. Размер каждой стороны печатной платы
должен быть кратным: 2,5 при длине 100 мм, 5 при длине 350 мм, 10 при
длине более 350 мм.
Максимальный размер любой из сторон должен быть не более 470 мм, а
соотношение сторон печатной платы не более 3:1. Допуски на линейные
размеры сторон выбираются согласно ГОСТ 25346—82 и ГОСТ 25347—82.
Шаг координатной сетки в полярной системе координат задают по углу и
диаметру и назначают в зависимости от расположения элементов ПП.
За начало отсчета в прямоугольной системе координат на главном воде ПП
принимают:
центр крайнего левого или правого нижнего отверстия (рис. 1.17.1);

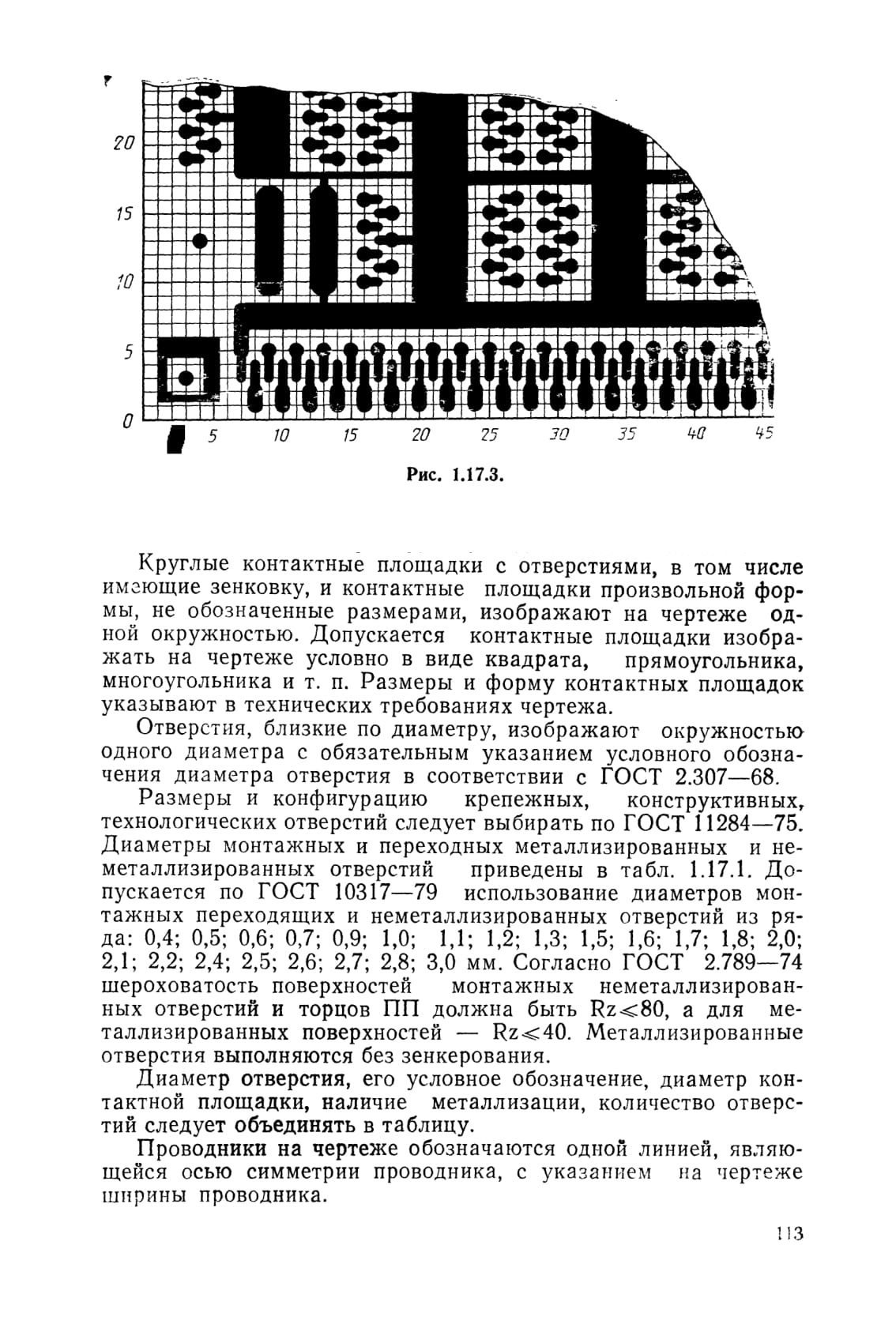

левый или правый нижний угол ПП (рис. 1.17.3);
левую или правую нижнюю точку, образованную линиями построения.
Для круглых ПП за начало отсчета в прямоугольной системе координат
принимается центр ПП или точка, образованная линиями пересечения двух
касательных к окружности.

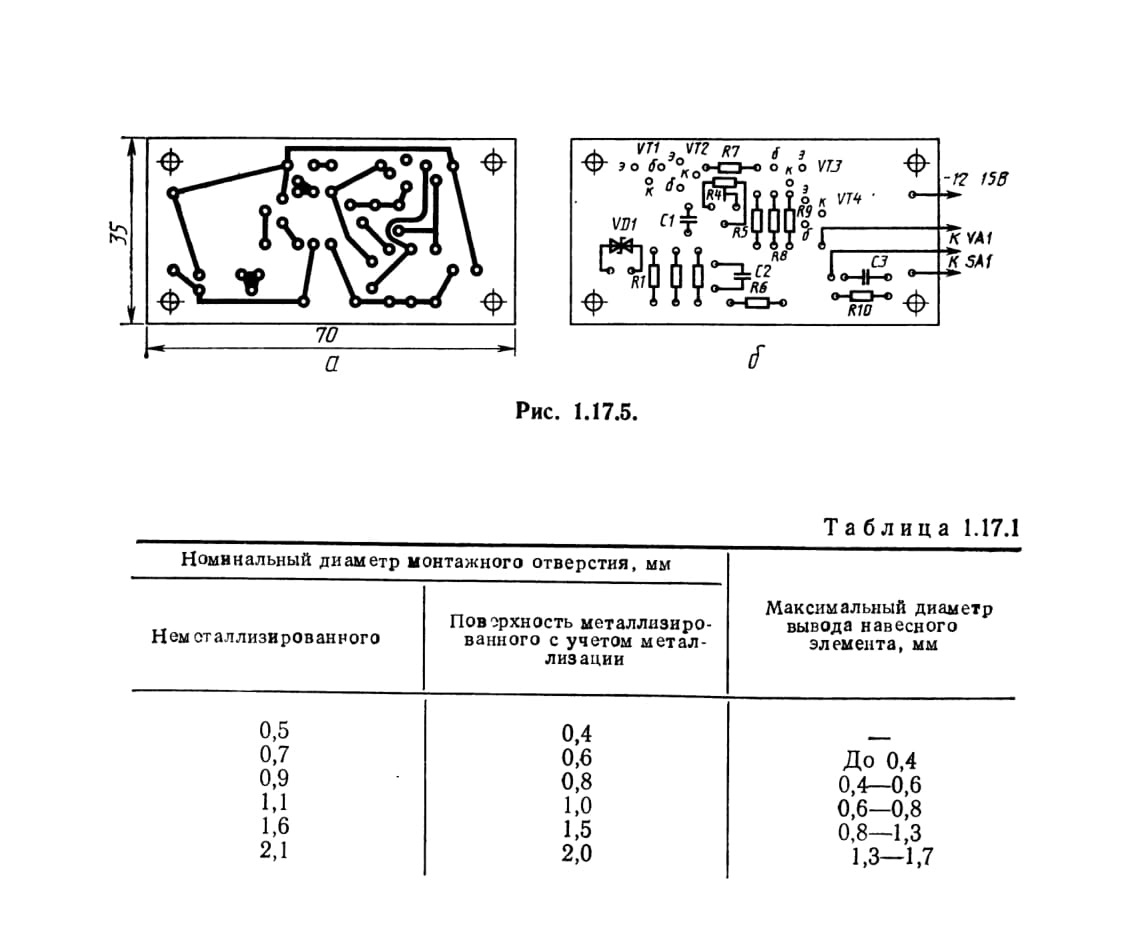

Если 'размеры и конфигурация (рисунка ПП оговорены в технических
требованиях чертежа, допускается элементы печатных плат изображать
условно.
Для ограничения зоны, которую не допускается занимать проводниками,
принимают штрихпунктирную утолщенную линию (рис. 1.17.2). Размеры зоны
определяют по координатной сетке или указывают на чертеже.

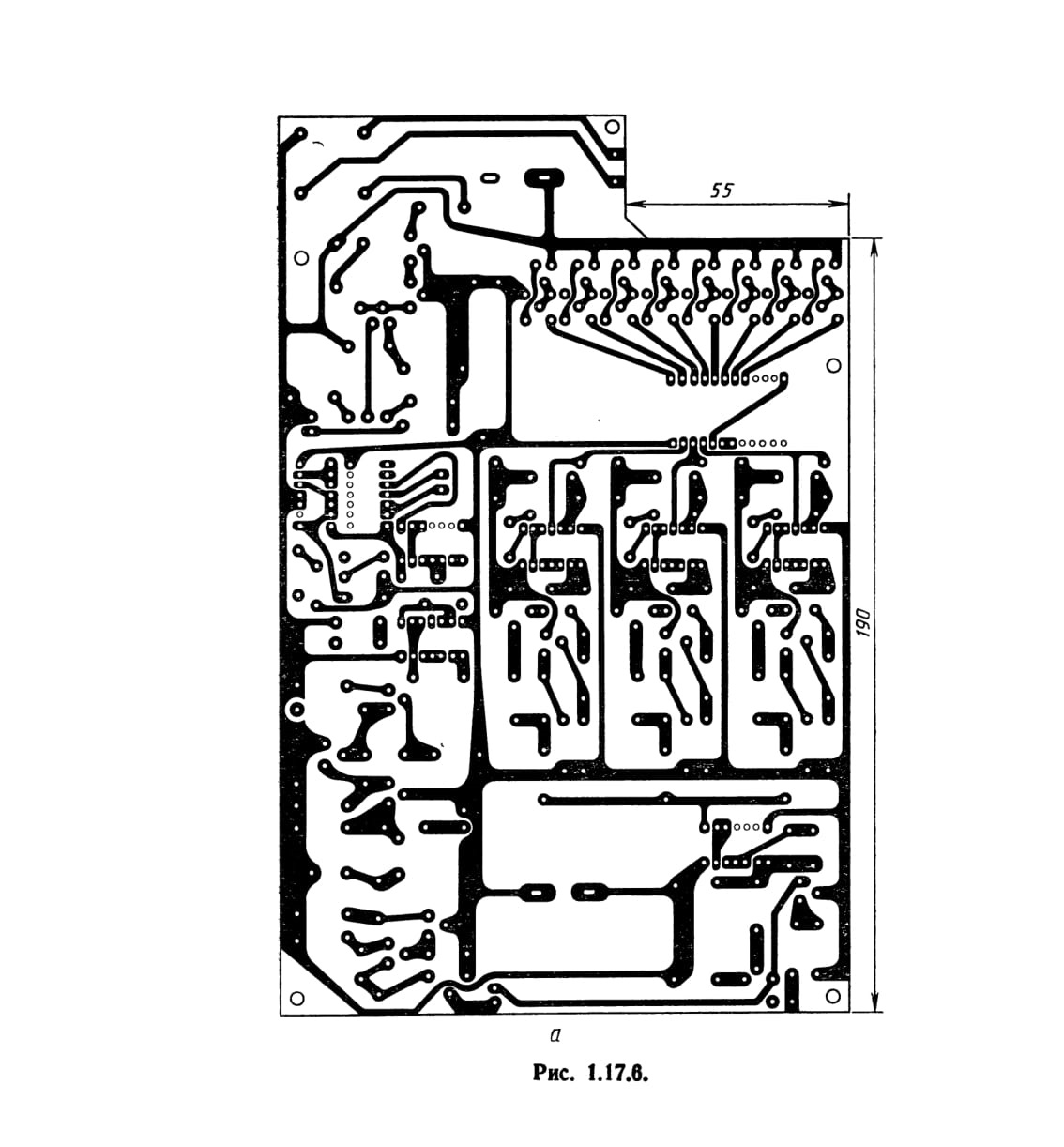

Чертеж ПП с повторяющимися элементами допускается изображать неполностью
с указанием закономерности расположения таких элементов. Допускается
давать дополнительный вид, на котором рисунок ПП изображается частично,
для нанесения размеров, обозначения шероховатостей, сопровождая его
надписью как, например, «Проводники не показаны».
