Выполнение электрических схем по ЕСКД. Справочник (Усатенко С.Т.) - часть 6

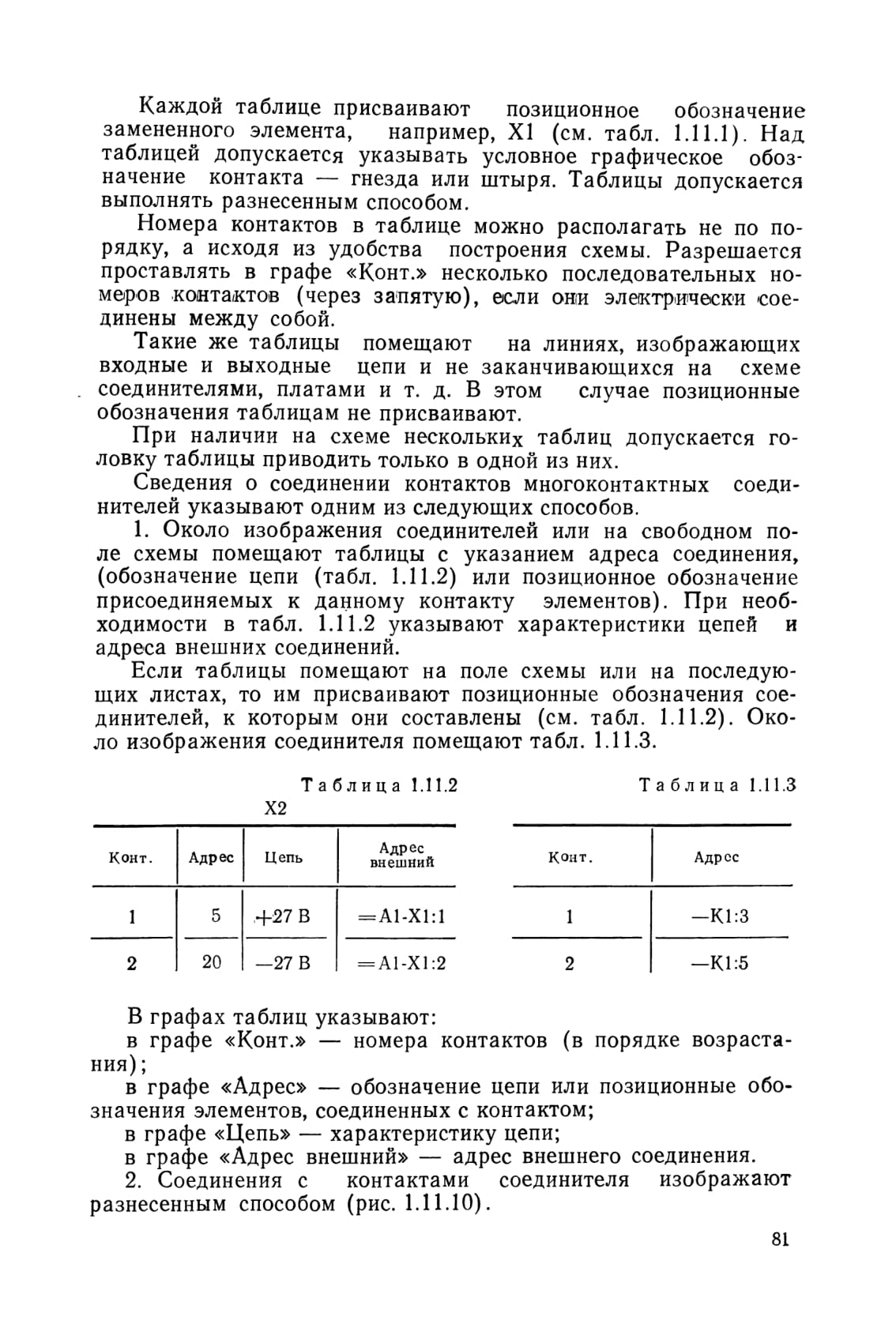

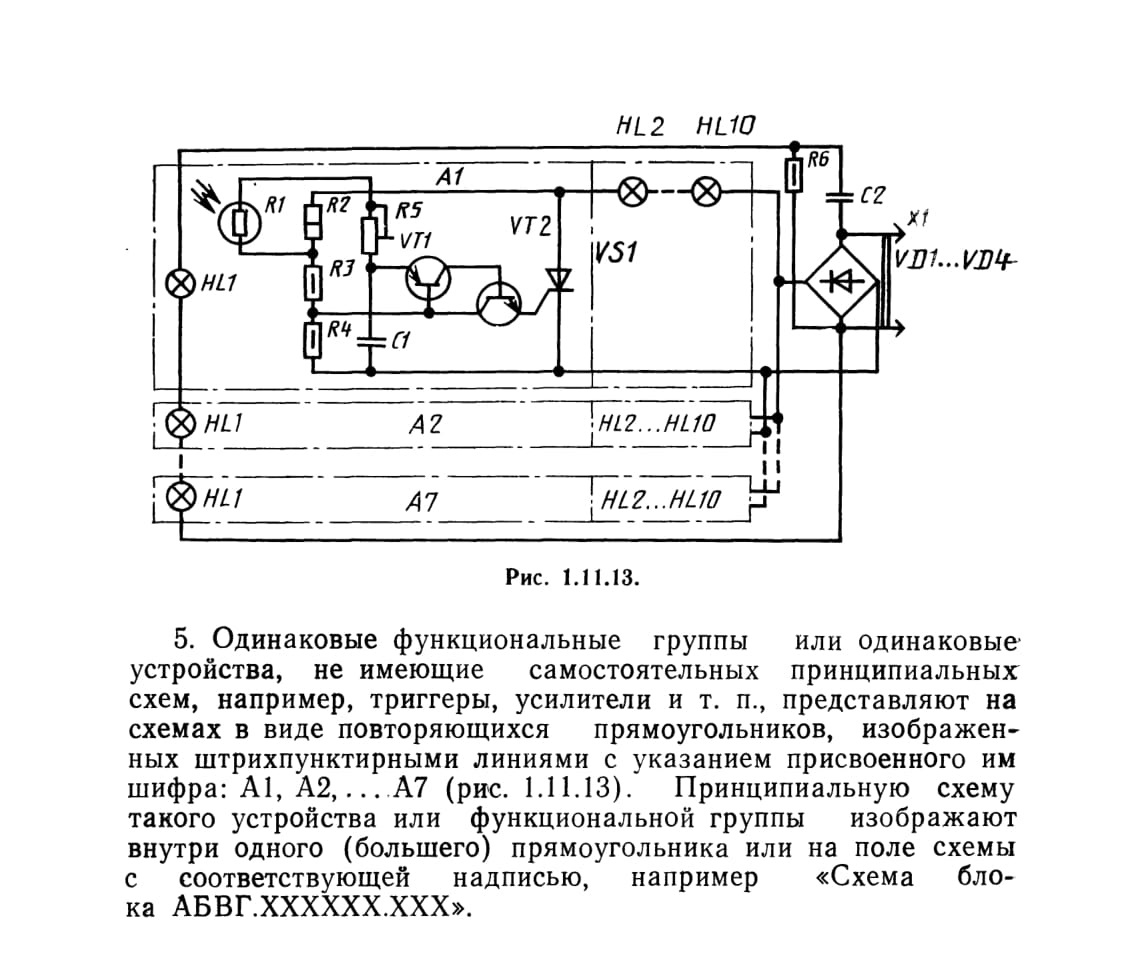

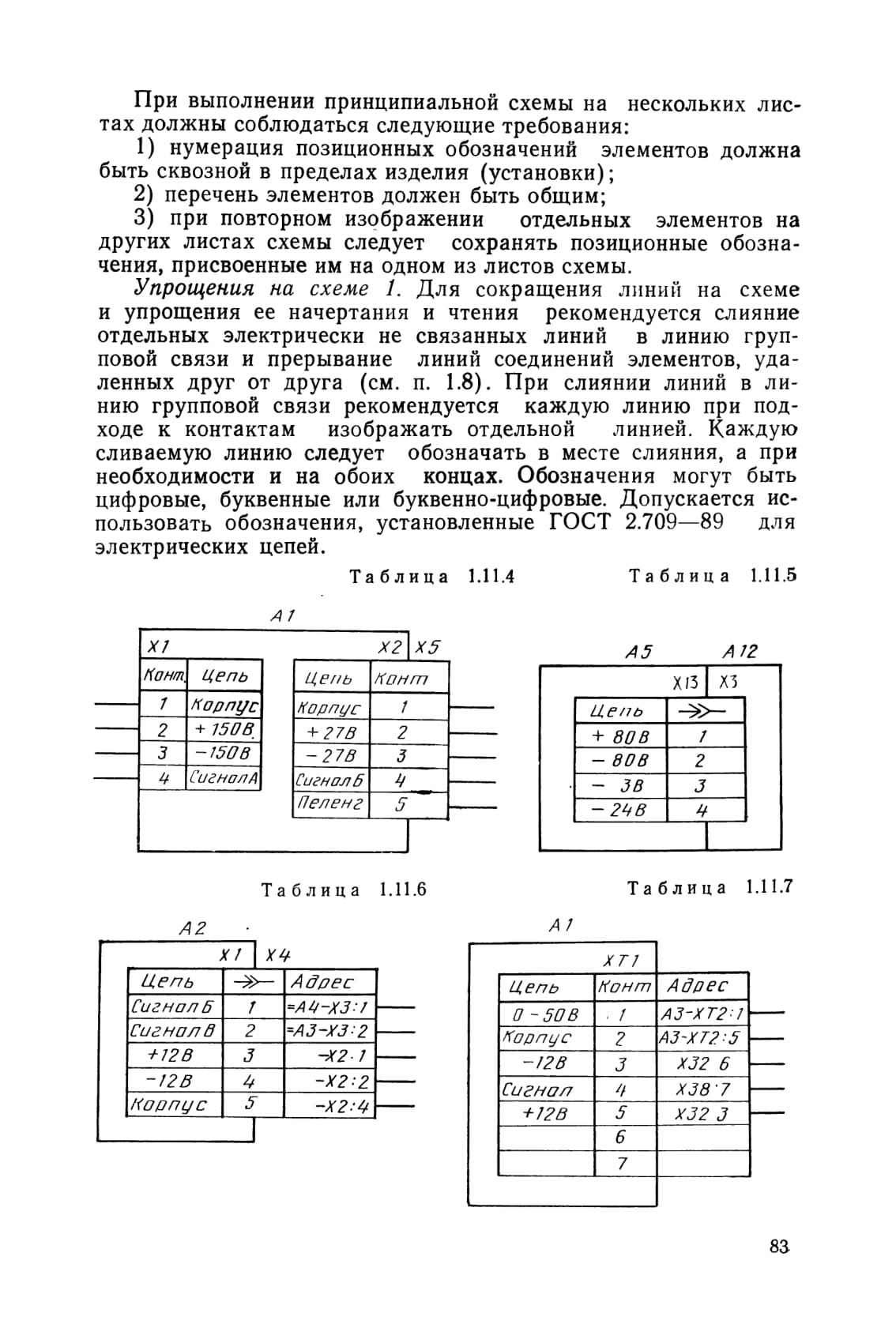

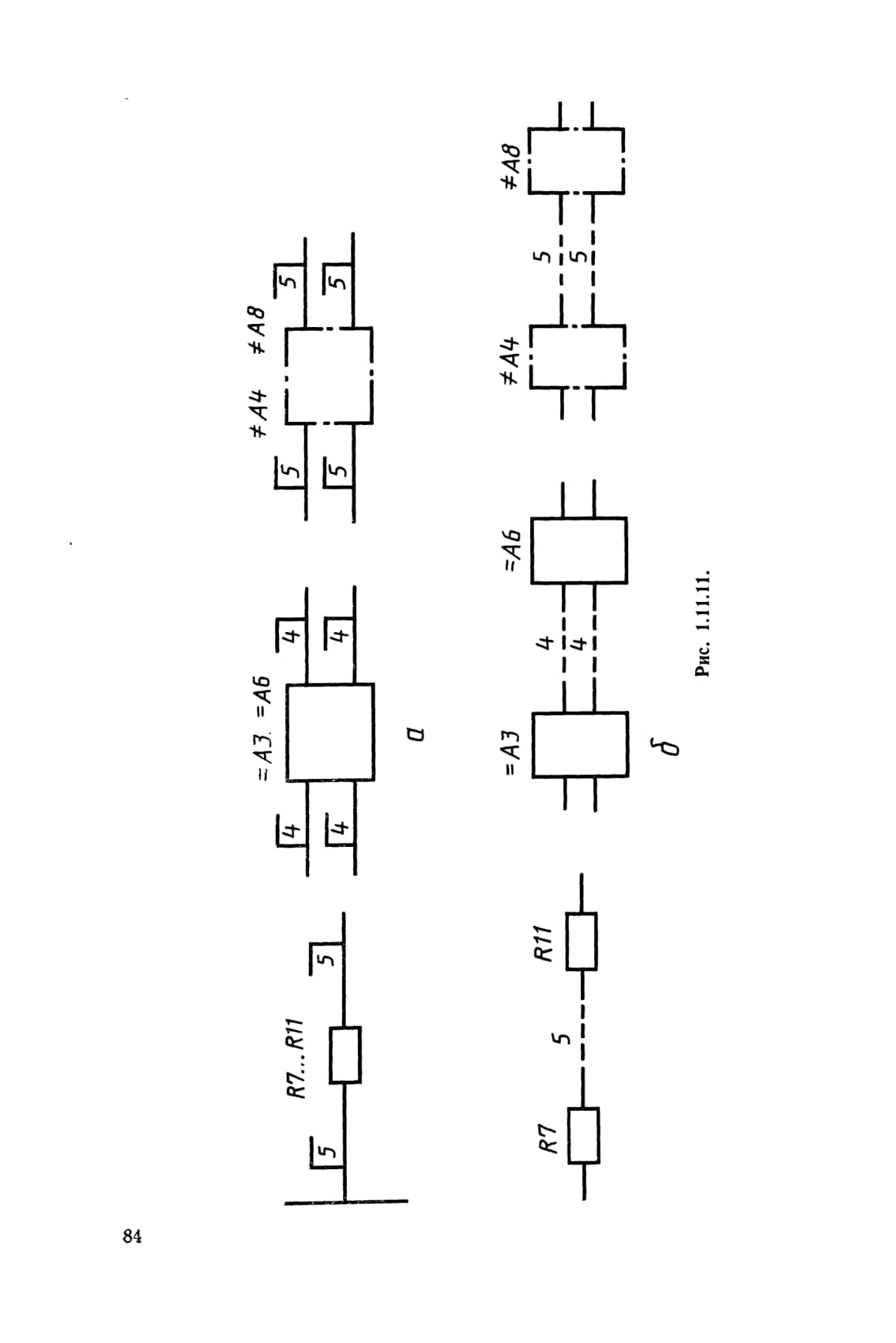

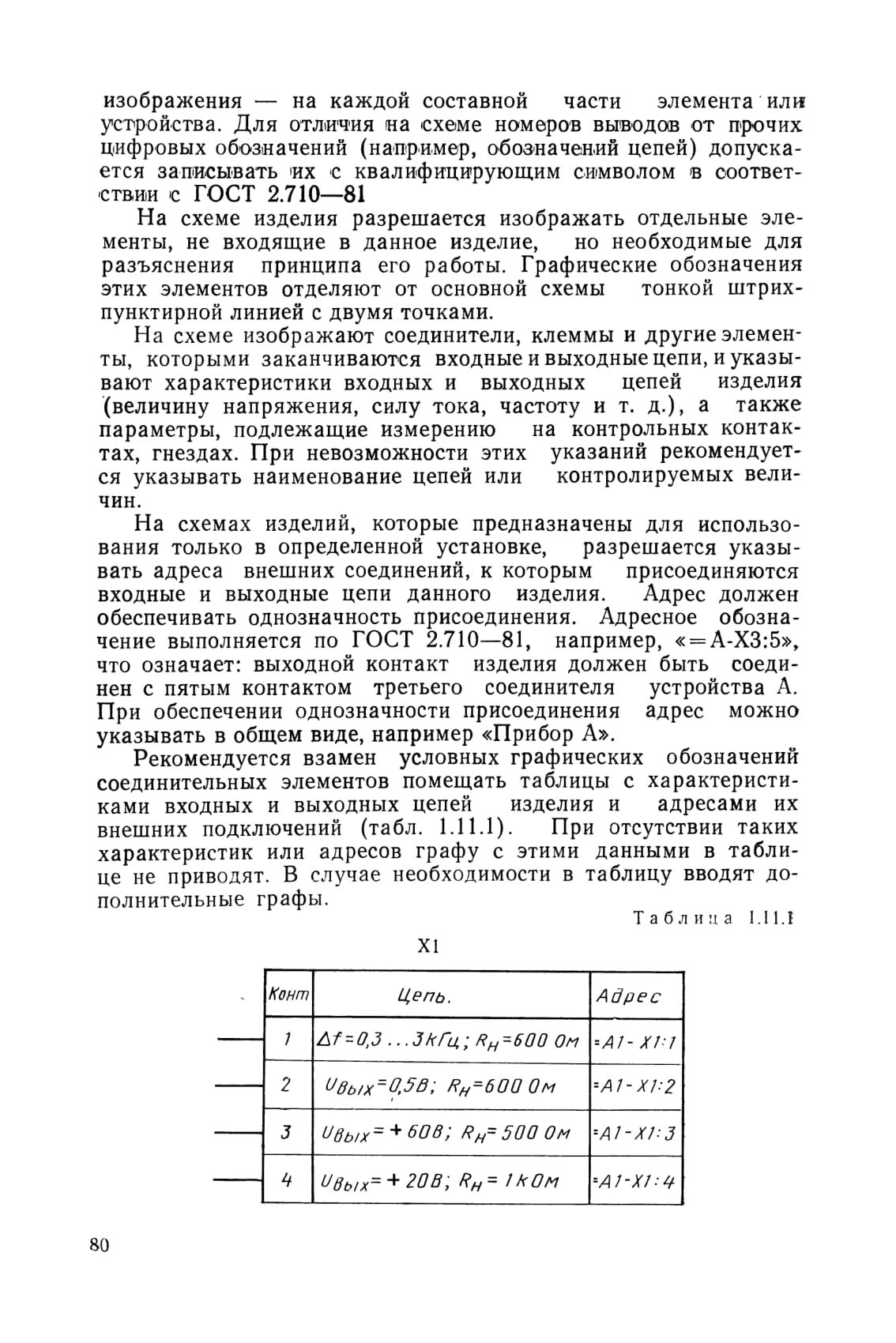

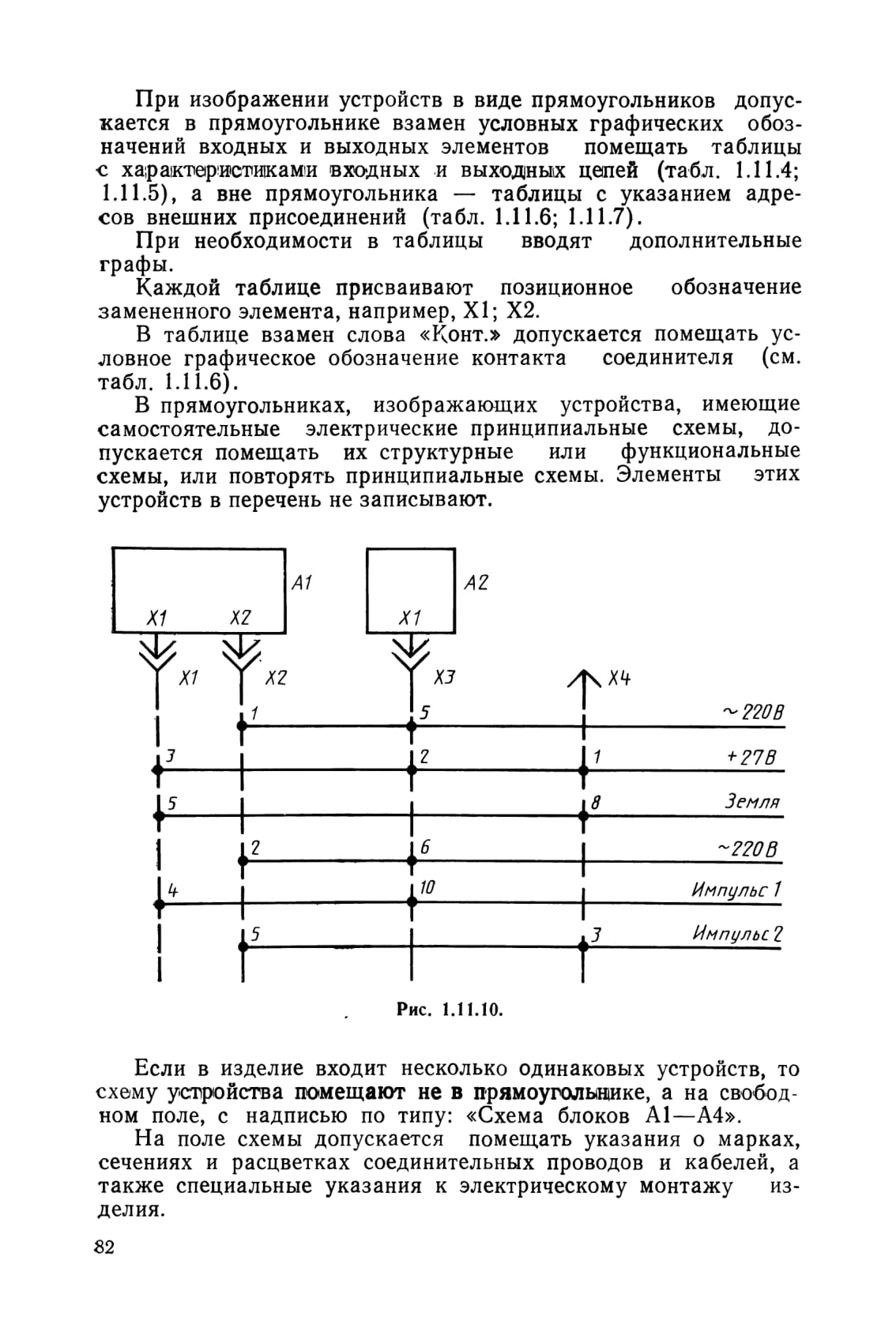

При сложном вхождении, когда в устройство, не имеющее самостоятельной принципиальной схемы, входят устройства, имеющие самостоятельные принципиальные схемы, или устройства входят в функциональную группу, то соответствующие заголовки допускается нумеровать (подобно обозначению разделов и подразделов) в пределах всей схемы изделия, например: «1. Блок включения», «1.1. Измеритель» (см. рис. 1.11.9).

Если на схеме в позиционное обозначение элемента включено позиционное обозначение устройства или функциональной группы, то в перечне указывают позиционное обозначение

элемента без позиционного обозначения устройства (функциональной группы).

Для элементов, не являющихся самостоятельными конструкциями, графу перечня «Наименование» не заполняют, а в графе «Примечание» записывают поясняющую надпись или ссылку на надпись, помещенную на поле схемы.

Если параметры элементов выбирают при регулировании изделия, то на схеме и в перечне их обозначают звездочкой (R1*), а на поле схемы помещают сноску «* Подбирают при регулировании». В перечень записывают элементы, параметры которых наиболее близки к расчетным. Допускаемые при подборе предельные значения параметров указывают в графе «Примечание».

Если подбираемый при регулировании параметр обеспечивается элементами различных типов, то эти элементы приводят в технических данных на поле схемы, а в графах перечня указывают следующие данные: в графе «Наименование» —

наименование элемента и параметр, наиболее близкий к расчетному; в графе «Примечание» — ссылку на соответствующий пункт технических требований и допускаемые при подборе предельные значения параметров.

Если определенное значение параметра получено при параллельном или последовательном соединении элементов, то в графе «Примечание» перечня указывают суммарный параметр (например, R= 151 кОм).

При разработке на одно изделие нескольких самостоятельных принципиальных схем в каждой схеме должен быть помещен перечень только тех элементов, позиционные обозначения которым присвоены на данной схеме. При повторном изображении отдельных элементов на нескольких схемах за ними сохраняются позиционные обозначения, присвоенные им на одной из схем. В этом случае на схемах помещают указания по типу: «Элементы, изображенные на схеме и не включенные в перечень, см. АБВГ.ХХХХХХ.ХХХЭЗ.

На схемах следует указывать обозначения электрических контактов или выводов от элементов (устройств), фактически нанесенные на изделие или указанные в его документации (номера контактов реле, штепсельного разъема, номера или обозначения выводов трансформатора, цоколевку радиоламп и т. п.). Если ни в конструкции элемента (устройства), ни в его документации обозначения контактов «ля выводов не указаны, то разрешается присваивать им обозначения на данной схеме, повторяя их в дальнейшем в соответствующих конструкторских документах. В этом случае помещают необходимое пояснение на поле схемы.

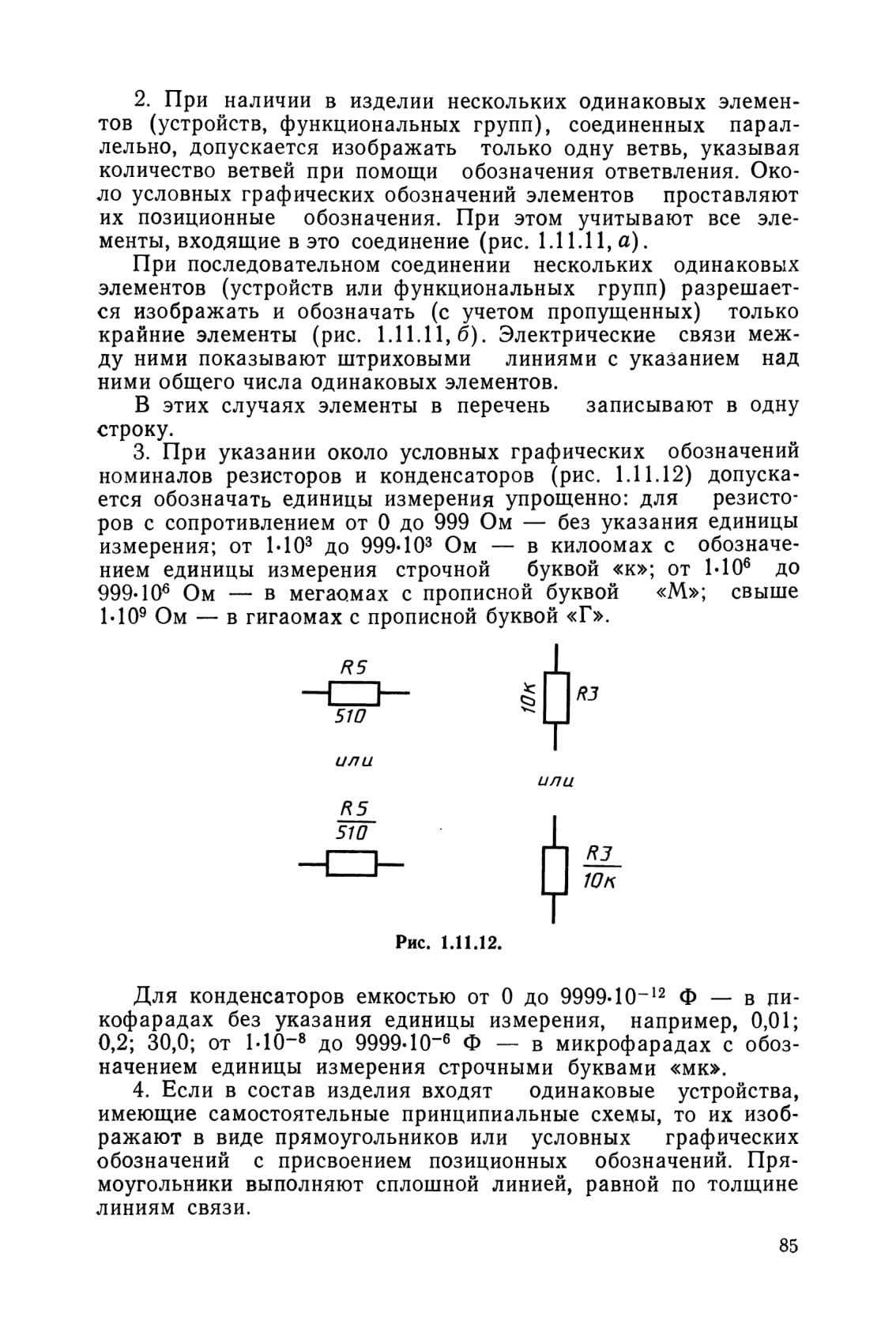

При изображении на схеме нескольких одинаковых элементов (устройств) обозначения /выводов (контактов) допускается указывать на одном из них, а при разнесенном способе

1.12. СХЕМА СОЕДИНЕНИЙ (Э4)
Схема соединений определяет конструктивное выполнение электрических соединений элементов в изделии. На схеме изображают все устройства и элементы, входящие в состав изделия, их входные и выходные элементы (соединители, платы, зажимы и т. п.) и соединения между ними. Устройства изображают в виде прямоугольников или упрощенных внешних очертаний, элементы — в виде условных графических обозначений, установленных в стандартах ЕСКД, прямоугольников или упрощенных внешних очертаний. Внутри прямоугольников или упрощенных внешних очертаний, изображающих элементы, допускается помещать их условные графические обозначения, а для устройств — их структурные, функциональные или принципиальные схемы.

Входные и выходные элементы изображают условными графическими обозначениями. Расположение изображений входных и выходных элементов или выводов внутри условных графических обозначений устройств и элементов должно примерно соответствовать

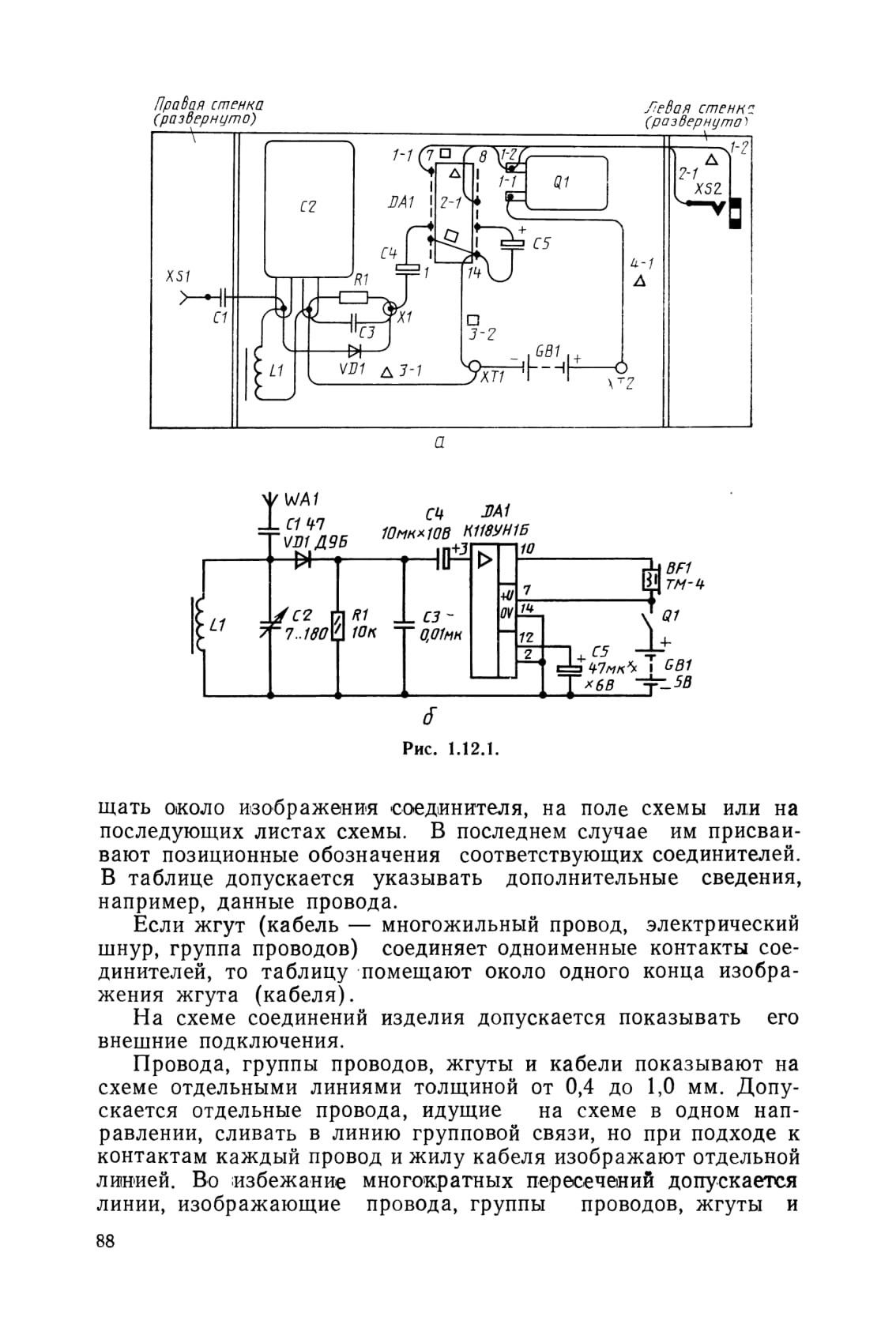

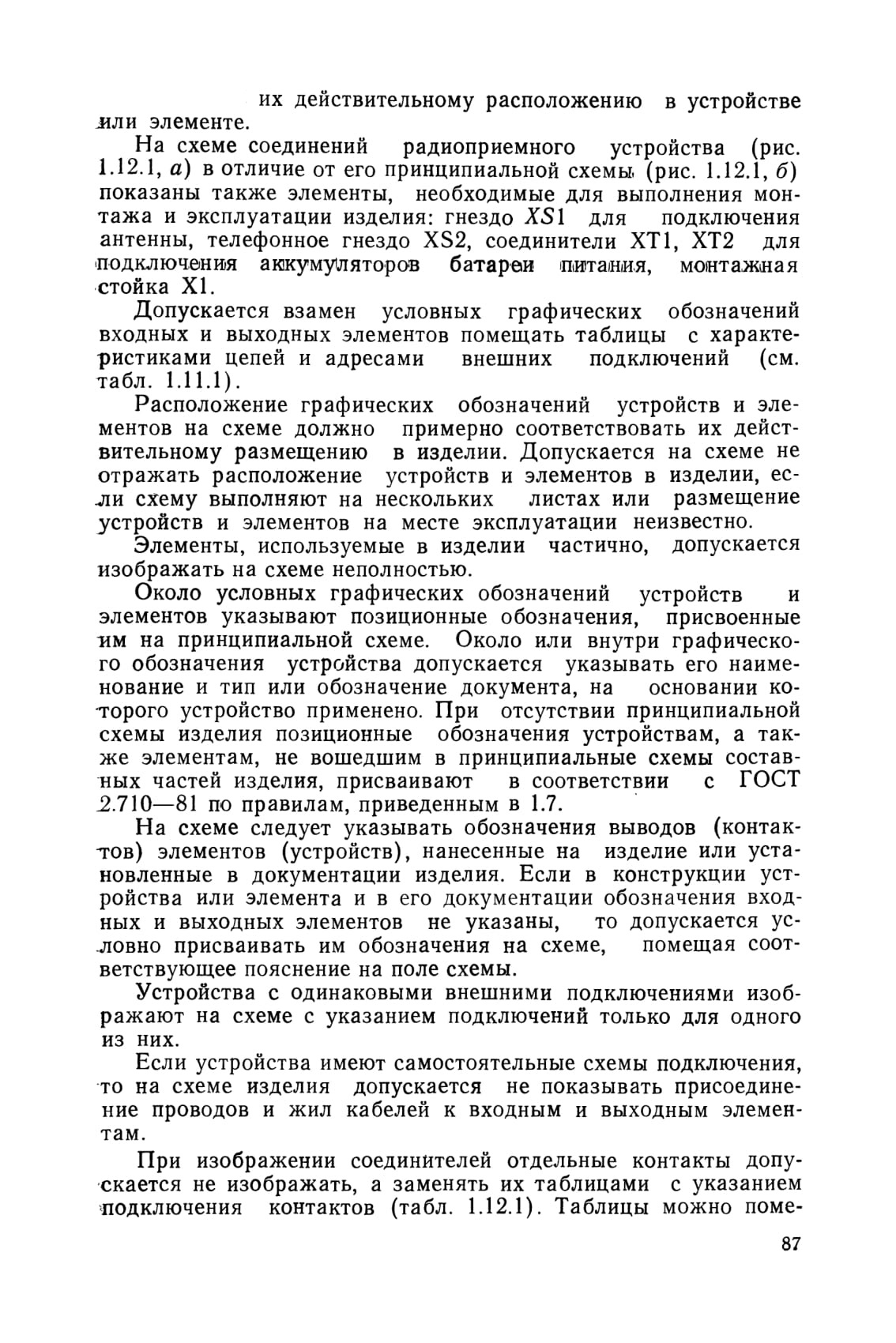

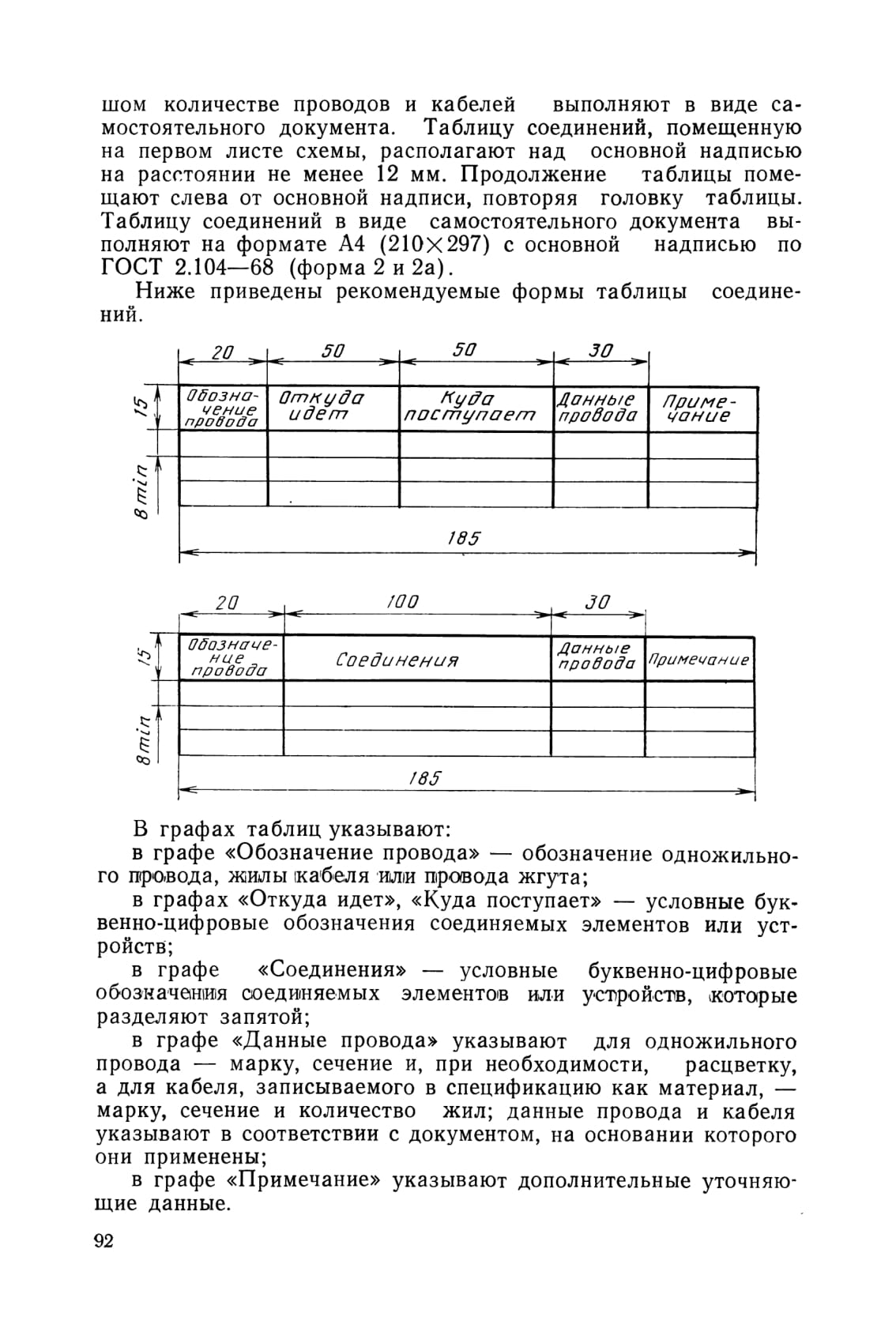

При заполнении таблицы соединений необходимо придерживаться следующего порядка:

а) при выполнении соединений отдельными проводами запись их в таблицу производится в порядке возрастания номеров;

б) при выполнении соединений проводами жгутов или жилами кабелей .перед записью проводов каждого жгута ;или жил каждого кабеля должен быть помещен заголовок по типу: «Жгут 1» или «Жгут. АБВГ.ХХХХХХ.032»; «Провод 5». Провода жгута , или Жилы кабеля должны быть записаны в порядке возрастания присвоенных проводам или жилам номеров;

в) при выполнении соединений отдельными проводами, жгутами проводов и кабелями заполнение таблицы должно начинаться с записи отдельных проводов без заголовка. Затем с соответствующими заголовками записываются жгуты проводов и кабели.

Указания о надеваемых на провода изоляционных трубках, экранирующих оплетках и т. п. помещаются в графе «Примечание» или на поле схемы.

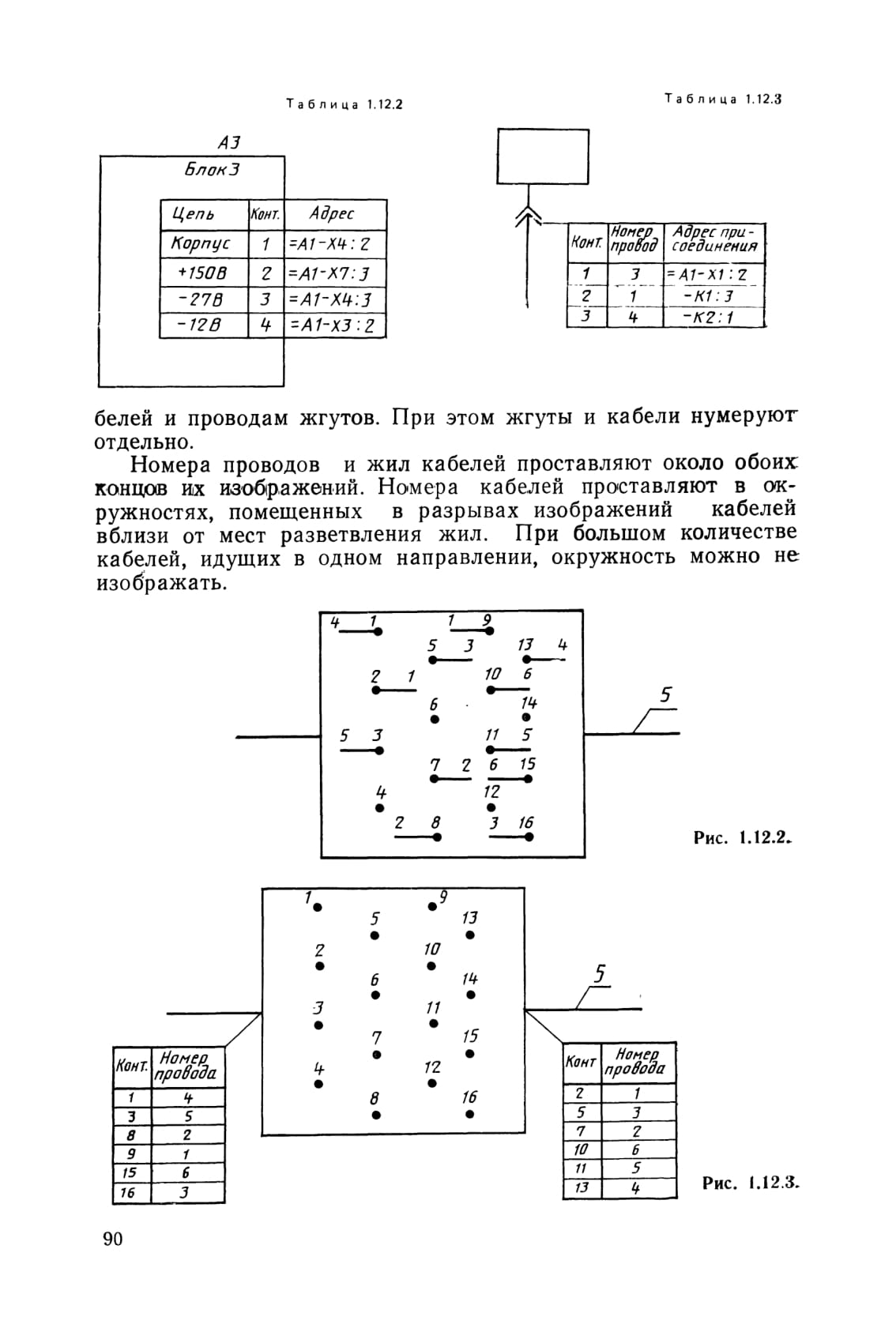

Допускается указывать адрес соединений около обоих концов изображений отдельных проводов, проводов жгутов и жил кабелей. В этом случае таблицу соединений не составляют и провода не обозначают.

На поле схемы, как правило, над основной надписью допускается помещать необходимые технические указания: вели-

чины минимально допустимых расстояний между проводами, жгутами и кабелями; данные о специфичности их прокладки и защиты; о недопустимости совместной прокладки некоторых проводов, жгутов и кабелей и т. п.

1.13. СХЕМА ПОДКЛЮЧЕНИЯ (Э5)

Схема показывает внешние подключения изделия. На схеме должны быть изображены изделие, его входные и выходные элементы (соединители, зажимы и т. п.) и подводимые к ним концы проводов и кабелей внешнего монтажа, около которых помещают данные о подключении изделия (характеристики внешних цепей, адреса). На схеме изделия и их составные части изображают в виде прямоугольников, а входные и выходные элементы (соединители) — в виде условных графических обозначений. Допускается изображать изделие, а также входные и выходные элементы в виде упрощенных внешних очертаний.

Входные и выходные элементы внутри графического обозначения изделия размещают в соответствии с их действительным расположением в изделии и указывают их позиционные обозначения, присвоенные им на принципиальной схеме изделия.

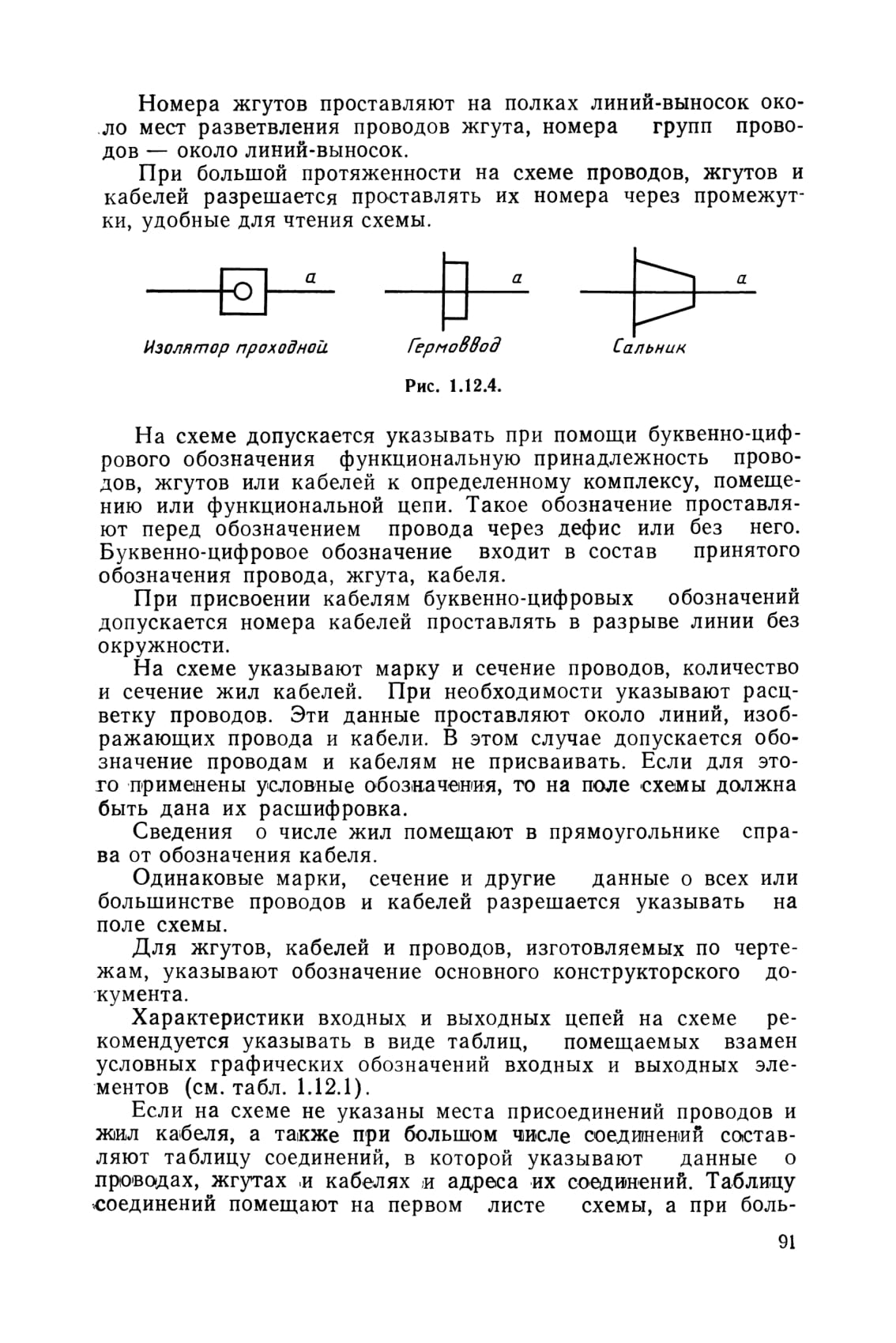

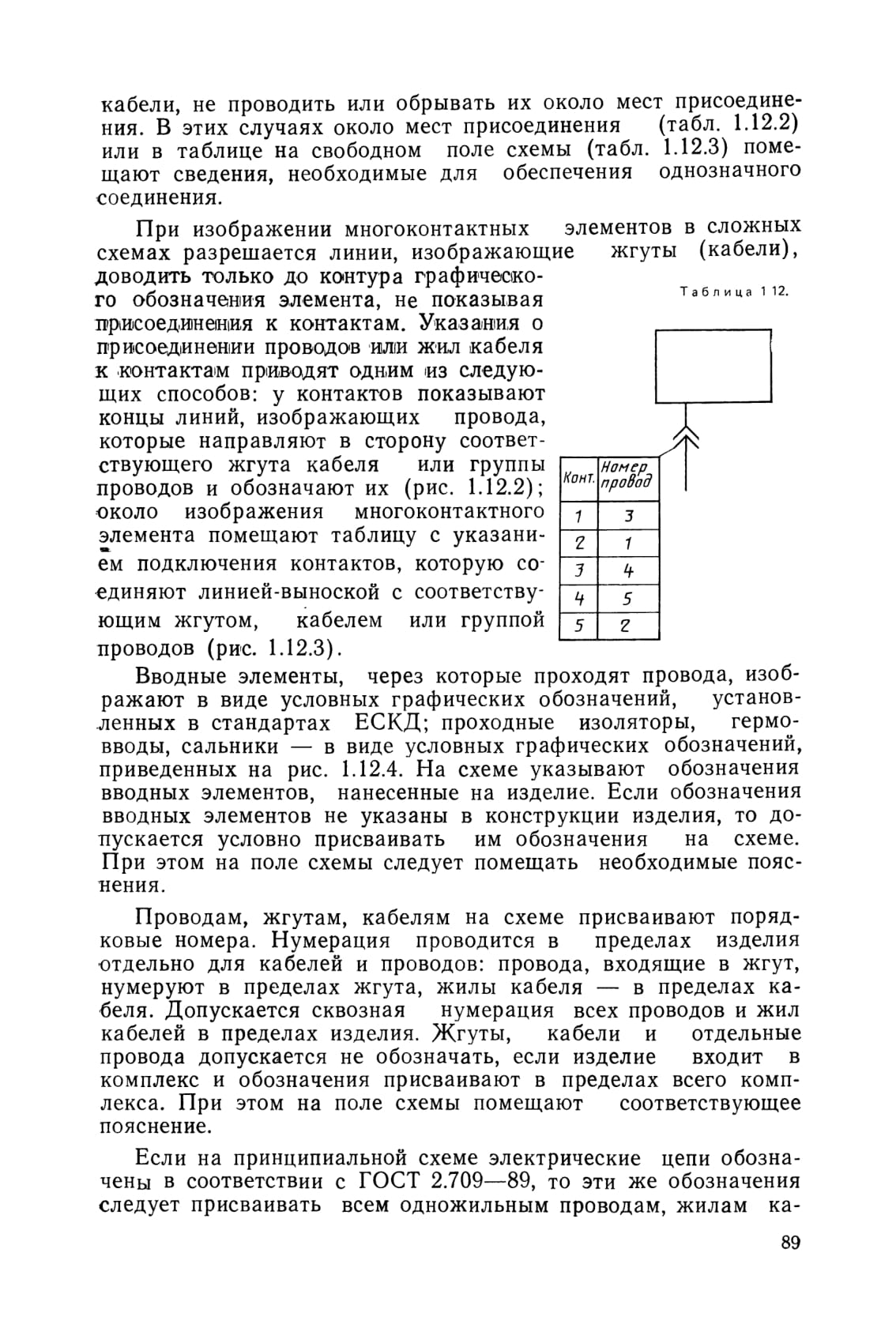

Вводные элементы (сальники, гермовводы, проходные изоляторы), через которые проходят провода или кабели, изображают в виде условных графических обозначений, приведенных на рис. 1.12.4.

На схеме следует указывать обозначения входных, выходных или выводных элементов, нанесенные на изделие. Если обозначения этих элементов в конструкции изделия не указаны, то допускается условно присваивать им обозначения на схеме. Присвоенные обозначения повторяют в соответствующей конструкторской документации, помещая на поле схемы необходимые пояснения. Разрешается около условных графических обозначений соединителей указывать их наименования или обозначения документов, на основании которых они применены.

Провода и кабели на схеме показывают отдельными линиями.

На схеме допускается указывать марки и сечения проводов, их расцветку, марки кабелей, количество и занятость жил, их сечение. Если для этого используют условные обозначения, они должны быть расшифрованы на поле схемы.

На схеме подключения электросварочного поста (рис. 1.13.1) составные части изделия изображены в виде прямоугольников, а входные и выходные элементы (клеммные зажимы) — в виде условных графических обозначений, которые расположены внутри составных частей изделия. Их расположение примерно соответствует действительному расположению контактов. На схеме указаны марки и сечение проводов, марки кабелей, количество и сечение жил кабелей.
