Обозначение участков цепи служит для их опознания и может отражать их функциональное назначение в электрической схеме.

Участки цепи, разделенные контактами аппаратов, обмотками реле, приборов, машин, резисторами и другими элементами, должны иметь разное обозначение, а участки, проходящие через разъемные, разборные или неразборные контактные соединения — одинаковое обозначение. Для различия участков цепи допускается к обозначению добавлять через знак дефис последовательные числа или обозначения устройств. Участкам цепи, проходящим через разъемные контактные соединения, допускается присваивать разные обозначения.

Цепи в схемах обозначают независимо от нумерации входных и выходных элементов машин, аппаратов и приборов, соблюдая последовательность обозначения от ввода (источника питания) к потребителю. Разветвляющиеся участки обозначают сверху вниз в направлении слева направо.

Для удобства пользования схемой допускается при обозначении цепей оставлять резервные номера или же пропускать номера.

Для обозначения используют прописные буквы латинского алфавита и арабские цифры. Буквы и цифры, входящие в обозначение, выполняют одним размером шрифта.

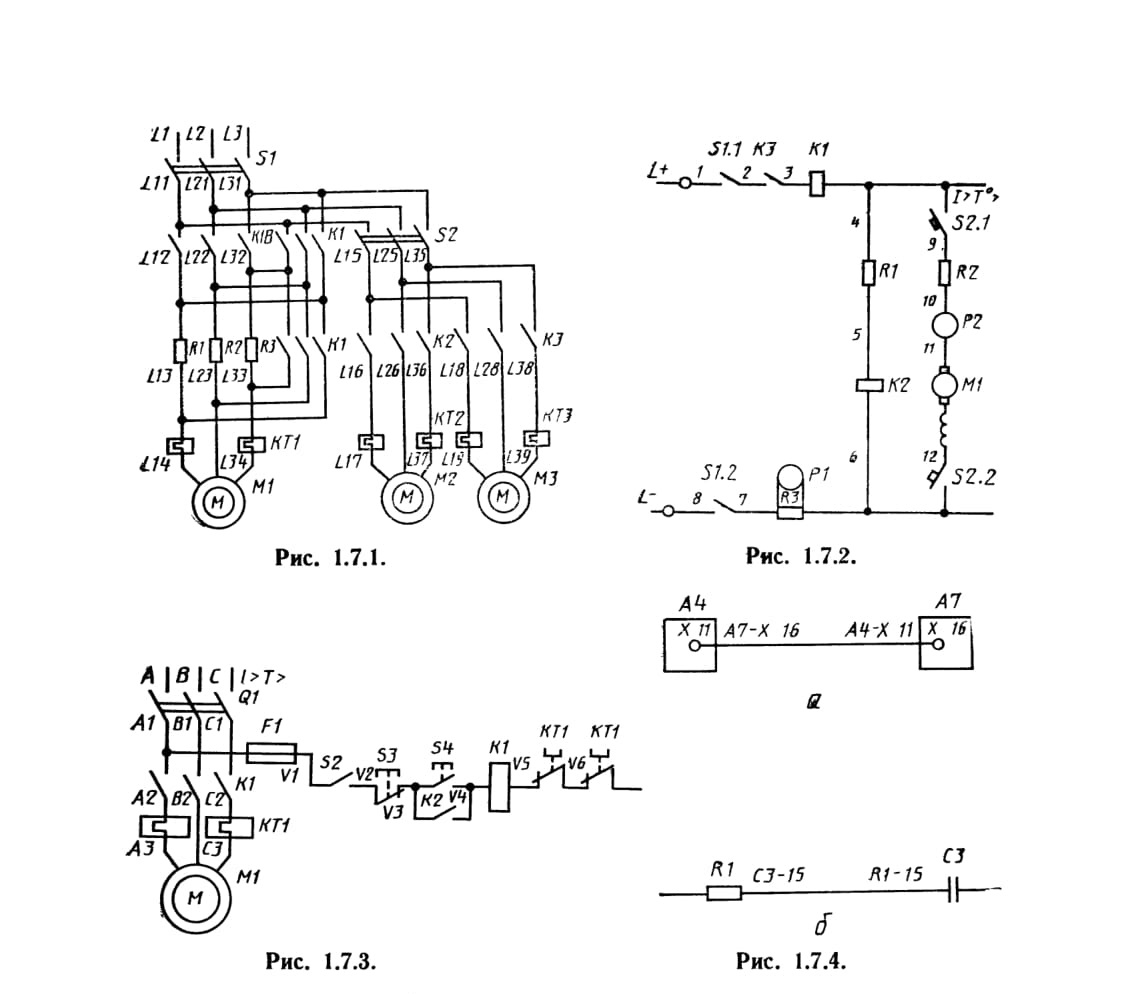

Для силовых цепей переменного тока приняты обозначения LI, L2, L3 и N и последовательные числа (рис. 1.7.1). Например, участки цепи первой фазы L1 обозначают Lll, L12, L13 и т. д., второй фазы L2—L21, L22, L23 и т. д., третьей фазы L3 — L31, L32, L33 и т. д. Допускается, если это не вызовет ошибочного подключения, обозначать фазы соответственно буквами А, В, С.

Силовые цепи постоянного тока обозначают: участки цепей положительной полярности — нечетными числами, отрицательной полярности — четными числами.

Входные и выходные участки цепи обозначают с указанием полярности плюс «L+» и минус «L—». Допускается применять только знаки « + » и «—». Средний проводник обозначают буквой М.

Допускается обозначать цепи последовательными числами (рис. 1.7.2).

Цепи управления, защиты, сигнализации, автоматики, измерения обозначают последовательными числами в пределах изделия.

Допускается в обозначение цепи включать обозначение, характеризующее функциональное назначение цепи. В этом случае последовательность чисел допускается устанавливать в пределах функциональной цепи (рис. 1.7.3).

Допускается в обозначения цепей управления, защиты, сигнализации, автоматики, измерения, включать обозначения фаз, например, А 401, С 401, а также в однофазных (фаза-нуль) и двухфазных (фаза-фаза) несиловых цепях переменного тока участки цепей обозначать четными и нечетными числами.

Обозначение проставляют около концов или в середине участка цепи: три вертикальном расположении цепей — слева от их изображения, при горизонтальном — над изображением цели. В технически обоснованных случаях разрешается проставлять обозначения под изображением цепи. В качестве обозначения могут быть использованы адреса присоединений участка цепи. В этом случае у начала участка указывают адрес присоединения конца участка, а у конца — адрес присоединения начала. В качестве адресов используют буквенно-цифровые обозначения элемента, устройства или функциональной группы по ГОСТ 2.710—81 (рис. 1.7.4, а).

На рис. 1.7.4, б показано смешанное обозначение, состоящее из указания обозначения цепи и адресов присоединения.

1.8. ОБЩИЕ ПРАВИЛА ВЫПОЛНЕНИЯ СХЕМ

Схема — это графический конструкторский документ, на котором показаны в виде условных изображений или обозначений составные части изделия и связи между ними.

Схемы применяют при изучении принципа действия механизмов, машин, приборов, аппаратов, при их наладке и ремонте, монтаже трубопроводов и электрических сетей, для уяснения связи между отдельными составными частями изделия без уточнения особенностей их конструкции.

Схемы входят в комплект конструкторской документации и содержат вместе с другими документами необходимые данные для проектирования, изготовления, сборки, регулировки, эксплуатации изделий.

Схемы предназначаются:

на этапе проектирования — для выявления структуры будущего изделия при дальнейшей конструкторской проработке;

на этапе производства — для ознакомления с конструкцией изделия, разработки технологических процессов изготовления и контроля деталей;

на этапе эксплуатации — для выявления неисправностей и использования при техническом обслуживании.

Правила выполнения и оформления схем регламентируют стандарты седьмой классификационной группы ЕСКД. Виды и типы схем, общие требования к их выполнению должны соответствовать ГОСТ 2.701—84 «ЕСКД. Схемы. Виды и типы. Общие требования к выполнению», правила выполнения всех типов электрических схем — ГОСТ 2.702—75 «ЕСКД. Правила выполнения электрических схем». При выполнении электрических схем цифровой вычислительной техники руководствуются правилами ГОСТ 2.708—81 «ЕСКД. Правила выполнения электрических схем цифровой вычислительной техники». Обозначение цепей в электросхемах выполняют по ГОСТ 2.709—89 буквенно-цифровые обозначения в электрических схемах — по ГОСТ 2.710—81 «ЕСКД. Обозначения буквенно-цифровые в элсктричсских схемах».

Перечислим общие требования к выполнению схем.

1. Схемы выполняют без соблюдения масштаба и действительного пространственного расположения составных частей изделия.

2. Необходимое количество типов схем, разрабатываемых на проектируемое изделие, а также количество схем каждого типа определяется разработчиком в зависимости от особенностей изделия. Комплект схем должен быть по возможности минимальным, но содержать сведения в объеме, достаточном для проектирования, изготовления, эксплуатации и ремонта изделия. Между схемами одного комплекта конструкторских документов на изделие должна быть установлена однозначная связь, обес-печивающая возможность быстрого получения необходимой информации об элементах, устройствах и соединениях на всех схемах данного комплекта.

3. На схемах, как правило, используют стандартные графические условные обозначения. Если необходимо использовать нестандартизованные обозначения некоторых элементов, то на схеме делают соответствующие пояснения.

4. Следует добиваться наименьшего числа изломов и пересечений линий связи, сохраняя между параллельными линиями расстояние не менее 3 мм.

5. На схемах допускается помещать различные технические данные, характеризующие схему в целом и отдельные ее элементы. Эти сведения помещают либо около графических обозначений, либо на свободном поле схемы, как правило, над основной надписью.

6. Разрешается выполнять схему на нескольких листах (объединенную или комбинированную схему). Наименование объединенной схемы определяется видом и объединенными типами схем (например, схема электрическая принципиальная и соединений), наименование комбинированной схемы — комбинированными видами и типом схемы (например, схема электрогид-равлическая принципиальная).

ГОСТ 2.701—84 устанавливает классификацию, обозначение схем и общие требования к их выполнению для изделий всех отраслей промышленности, а также схем энергетических сооружений (электрических станций, электрооборудования промышленных предприятий и т. п.). Стандартом установлены также термины, используемые в конструкторской документации, и их определения.

Элемент схемы — составная часть схемы, которая выполняет определенную функцию в изделии и не может быть разделена на части, имеющие самостоятельное назначение и собственные условные графические буквенно-цифровые обозначения (резистор, конденсатор, интегральная микросхема, трансформатор, насос и т. п.).

Устройство — совокупность элементов, представляющая единую конструкцию (блок, плата, набор транзисторов, механизм и т. п.).

Функциональная группа — совокупность элементов, выполняющих в изделии определенную функцию и не объединенных в единую конструкцию (усилитель, модулятор, генератор и т. п.).

Функциональная часть — элемент, устройство или функциональная группа, имеющие строго определенное функциональное назначение.

Функциональная цепь — линия, канал, тракт определенного назначения (канал звука, видеоканал, тракт СВЧ и т. п.).

Линия взаимосвязи — отрезок линии на схеме, указывающей на наличие связи между функциональными частями изделия.

Линия электрической связи — линия на схеме, указывающая путь прохождения тока, сигнала и т. д.

Установка — условное наименование объекта в энергетических сооружениях, на который выпускается схема, например, главные цепи.

Классификация и обозначение схем. Схемы в зависимости от элементов и связей между ними подразделяют на следующие виды, обозначаемые буквами: электрические — Э, гидравли-

ческие — Г, пневматические — П, газовые (кроме пневматических) — X, кинематические — К, вакуумные — В, оптические — Л, энергетические — Р, комбинированные — С, деления — Е.

Схему деления изделия на составные части (схему деления) выпускают для определения состава изделия.

По основному назначению схем их подразделяют на типы, обозначаемые цифрами (в скобках приведены соответствующие коды по СТ СЭВ 6306—88): структурные— 1(101), функциональные — 2(102), принципиальные (полные) — 3(201), соединений (монтажные) — 4(301), подключения 5(303), общие — 6(302), расположения-— 7(401), объединенные — 0.

Наименование схемы определяется ее видом и типом, например: схема электрическая принципиальная, схема электрическая функциональная, схема деления структурная, схема гидравлическая соединений.

Код схемы состоит из буквы, определяющей вид схемы, и цифры, обозначающей тип схемы, например, ЭЗ — схема электрическая принципиальная, Э4 — схема электрическая соединений, Г1 — схема гидравлическая структурная.

Наименование и код комбинированной схемы определяются комбинированными видами схем и типом схемы, например, схема электрогидравлическая принципиальная — СЗ, схема пневмогидравлическая соединений — С4.

Структурная схема определяет основные функциональные части изделия, их назначение и взаимосвязи.

Структурные схемы разрабатывают при проектировании изделий на стадиях, предшествующих разработке схем других типов. Схемами пользуются для общего ознакомления с изделием.

Функциональная схема служит для разъяснения процессов, протекающих в отдельных функциональных цепях изделия или в изделии в целом.

Схемами пользуются для изучения принципов работы изделий, а также при их наладке, контроле и ремонте в процессе -эксплуатации.

Принципиальная (полная) схема определяет полный состав элементов и связей между ними и дает детальное представление о принципах работы изделия.

Принципиальными схемами пользуются для изучения принципов работы изделий, а также при их наладке, контроле и ремонте. Схемы служат основанием для разработки других конструкторских документов, например, схем соединений (монтажных) и чертежей.

Схема соединений (монтажная) показывает соединения составных частей изделия и определяет провода, жгуты, кабели или трубопроводы, которыми осуществляются эти соединения, а также места их присоединений и ввода (соединители, платы, зажимы и т. п.).

Схемами соединений пользуются при разработке других конструкторских документов, в первую очередь чертежей, определяющих прокладку и способы крепления проводов, жгутов, кабелей или трубопроводов в изделии, а также для осуществления присоединений. Схемы используют также при контроле, эксплуатации и ремонте изделий в процессе эксплуатации.

Схема подключения показывает внешние подключения изделия.

Схемами пользуются при разработке других конструкторских документов, а также для осуществления подключений изделий и при их эксплуатации.

Общая схема определяет составные части комплекса и соединения их между собой на месте эксплуатации. Схемами пользуются при ознакомлении с комплексами, а также при их контроле и эксплуатации.

Схема расположения определяет относительное расположение составных частей изделия (установки), а при необходимости также жгутов, проводов, кабелей, трубопроводов и т. п. Схемами пользуются при разработке других конструкторских документов, а также при эксплуатации и ремонте изделий.

Объединенная схема — схема, когда на одном конструкторском документе выполняют схемы двух или нескольких типов, выпущенных на одно изделие.

Наименование и код объединенной схемы определяются ее видом и объединенными типами схем, например, схема электрическая соединений и подключения — ЭО, схема гидравлическая структурная и принципиальная — ГО.

Для изделия, в состав которого входят элементы разных видов, разрабатывают несколько схем соответствующих видов одного типа, например, схема электрическая принципиальная и схема гидравлическая принципиальная, или одну комбинированную схему, содержащую элементы и связи разных видов.

На схеме одного вида разрешается изображать элементы схем другого вида, а также элементы и устройства, не входящие в изделие, но необходимые для разъяснения принципов его ра-боты. Графические обозначения таких элементов и устройств отделяют на схеме штрихпунктирными тонкими линиями, указывая местонахождение элементов и другие необходимые данные.

Разрешается разрабатывать совмещенные схемы, когда на схемах одного типа изображают фрагменты схем других типов, например, на схеме соединений изделия показывают его внешние подключения.

Совмещенные схемы выполняют по правилам, установленным для схем соответствующих типов.

При необходимости допускается разрабатывать схемы прочих видов и типов.

Номенклатура, наименования и коды совмещенных и прочих схем устанавливаются отраслевыми нормативно-техническими документами.

При выпуске на изделие или установку нескольких схем определенного вида и типа в виде самостоятельных документов допускается в наименовании схемы указывать название функциональной цепи или функциональной группы (например, схема электрическая принципиальная привода, схема гидравлическая принципиальная охлаждения). В этом случае каждой схеме присваивают обозначение по ГОСТ 2.201—80 (см. 1.4) как самостоятельному конструкторскому документу. Начиная со второй схемы, к коду схемы в обозначении добавляют через точку порядковые номера (например, АБВГ.ХХХХХХ.ХХХЭЗ, АБВГ.ХХХХХХ.ХХХЭ 3.1).

К схемам или взамен схем могут быть выпущены таблицы, содержащие сведения о расположении устройств, соединениях, местах подключения и другую информацию. Таблицы выпускают в виде самостоятельного документа, присваивая ему код, состоящий из буквы Т и кода схемы, например, ТЭ4 — таблица соединений к электрической схеме соединений. В этом случае в графе 1 основной надписи документа указывают наименование изделия и наименование документа «Таблица соединений».

Таблицы соединений в спецификацию записывают после схем, к которым или вместо которых они выпущены.

Комбинированные схемы. Комбинированную схему разрабатывают для изделия, в состав которого входят элементы разных видов. Изображение элементов (устройств, функциональных групп) и связей каждого вида (электрических, гидравлических, пневматических и т. п.), а также оформление схемы в целом должно удовлетворять правилам, установленным для соответствующих видов схем данного типа. Элементам на схеме присваивают позиционные обозначения, сквозные в пределах схемы. Для различия одинакового написания элементов (устройств, функциональных групп) их подчеркивают, начиная с элементов, относящихся ко второй по виду схеме, указанной в

наименовании. Например, в схеме электрогидравлической принципиальной — одной чертой подчеркивают обозначения гидравлических элементов; в схеме гидропневмокинематической принципиальной — одной чертой обозначения пневматических элементов, двумя — кинематических.

Построение схемы. При выполнении схем действительное пространственное расположение составных частей изделия не учитывают или учитывают приближенно. Расположение условных графических обозначений на схеме определяется удобством чтения схемы и должно обеспечивать наилучшее представление о структуре изделия и взаимосвязи его составных частей. Для этого при построении рисунка схемы должны соблюдаться следующие условия: элементы, совместно выполняющие опреде-

ленные функции, должны быть сгруппированы и расположены соответственно развитию процесса слева направо; расположение элементов внутри функциональных групп должно обеспечивать наиболее простую конфигурацию цепей (с минимальным количеством изломов и пересечений линий связи); дополнительные и вспомогательные цепи (элементы и связи между ними) должны быть выведены из полосы, занятой основными цепями.

Допускается условные графические обозначения элементов располагать в таком же порядке, как они расположены в изделии, если это не нарушает удобочитаемости схемы. Для повышения наглядности схем допускается изображать графические обозначения элементов или функциональных групп разнесенным способом, т. е. располагать их составные части в разных местах схемы. В этом случае на поле схемы можно указывать полные условные графические обозначения функциональных частей или таблицы, разъясняющие их расположение.

Допускается выполнять схемы в пределах условного контура, упрощенно изображающего конструкцию изделия. Условные контуры при этом выполняются сплошными линиями, равными по толщине линиям связи.

Линии связи изображают в виде горизонтальных и вертикальных отрезков, имеющих минимальное количество изломов и взаимных пересечений. Для упрощения рисунка схемы допускается применять наклонные линии, ограничивая, по возможности, их длину. Расстояние (просвет) между двумя соседними параллельными линиями связи должно быть не менее 3,0 мм, между двумя соседними линиями графического обозначения — не менее 1,0 мм, между отдельными условными графическими обозначениями — не менее 2,0 мм.

Если в состав изделия входят устройства, которые могут быть применены самостоятельно или в других изделиях, то на каждое такое устройство рекомендуется выполнять самостоятельные принципиальные схемы. Эти устройства изображают на схеме в виде прямоугольников сплошной линией, равной по толщине линиям связи (b) или утолщенной линией (2b).

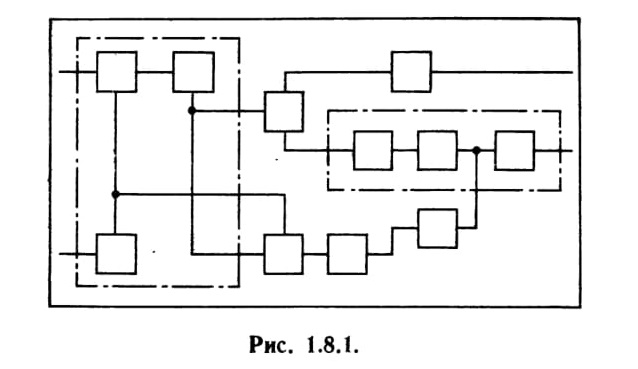

Функциональную группу или устройство, не имеющее самостоятельной принципиальной схемы, изображают штрихпунк-тирной линией,равной по толщине линиям связи. Очерчиваемая -фигура, как правило, должна иметь прямоугольную форму (рис. 1.8.1). Допускается выделять части схемы фигурами непрямоугольной формы.

Если изделие содержит устройства, имеющие самостоятельные принципиальные схемы, то каждое из них рассматривают как элемент схемы и изображают на схеме .в виде прямоугольника или условного графического обозначения, присваивают ему позиционное обозначение и записывают :в перечень элементов одной позицией.

При выполнении схемы на нескольких листах или в виде совокупности схем одного типа рекомендуется: для функциональной и принципиальной схем изображать на каждом листе или на каждой схеме определенную функциональную группу, функциональную цепь (линию, тракт и т. п.); для схем соединений — часть изделия (установки), расположенную в определенном месте конструкции изделия или определенной функциональной цепи.

Графические обозначения. Электрические элементы и устройства на схеме изображают в виде условных графических обозначений, установленных стандартами ЕСКД или построенных на их основе. При необходимости применяют нестандартизован-ные условные графические обозначения. Стандартизованные или строящиеся на основе стандартизованных графические обозначения на схемах не поясняют; нестандартизованные обозначения должны быть пояснены на свободном поле схемы.

Если на условные обозначения установлено несколько допустимых вариантов выполнения, различающихся геометрической формой и степенью детализации, то их применяют в зависимости от назначения и типа разрабатываемой схемы, а также количества информации, которую необходимо передать на схеме

графическими средствами. При этом на всех схемах одного типа, входящих в комплект документации на изделие, применяют один выбранный вариант обозначения.

Кроме условных графических обозначений, на схемах соответствующих типов можно применять другие категории графических обозначений: прямоугольники произвольных размеров,

содержащие пояснительный текст; внешние очертания, представляющие собой упрощенные конструктивные изображения изделий.

Размеры условных графических обозначений. Стандартные условные графические обозначения элементов выполняют по размерам, указанным в соответствующих стандартах. Графические изображения, соотношение размеров которых приведены в соответствующих стандартах на модульной сетке (см. 2.1), изображают на схемах в размерах, определяемых по вертикали и горизонтали количеством шагов модульной сетки. При этом шаг модульной сетки для каждой схемы может быть любым, но одинаковым для всех элементов и устройств данной схемы.

Допускается на схеме увеличивать размеры обозначений отдельных элементов, если необходимо графически выделить особое или важное значение элемента (устройства), а также поместить внутри обозначения предусмотренные стандартами квалифицирующие символы или дополнительную информацию. С целью повышения, компактности схемы допускается размеры графических обозначений пропорционально уменьшать, учитывая при этом возможности использования техники репродуцирования и микрофильмирования. Для обеспечения визуального восприятия схемы расстояние между двумя соседними линиями d любом графическом обозначении должно быть не менее 1,0 мм.

Условные графические обозначения элементов, используемых как составные части более сложных элементов, изображают уменьшенными по сравнению с остальными элементами схемы для сокращения общих размеров графических обозначений (например, резистор в ромбической антенне). В случаях, оговоренных соответствующими стандартами, допускается непропорциональное изменение размеров графических обозначений элементов (например, многоотводные резисторы).

При выборе размеров условных графических обозначений схем руководствуются теми же рекомендациями, что и при выборе форматов. Выбранные размеры и толщины линий графических обозначений должны быть выдержаны постоянными во всех схемах одного типа на данное изделие.

Графические обозначения следует выполнять линиями той же толщины, что и линии связи.

Ориентация условных графических обозначений. Размещение условных графических обозначений на

схеме должно обеспечивать наиболее простой рисунок схемы с минимальным количеством изломов и пересечений линий электрической связи.

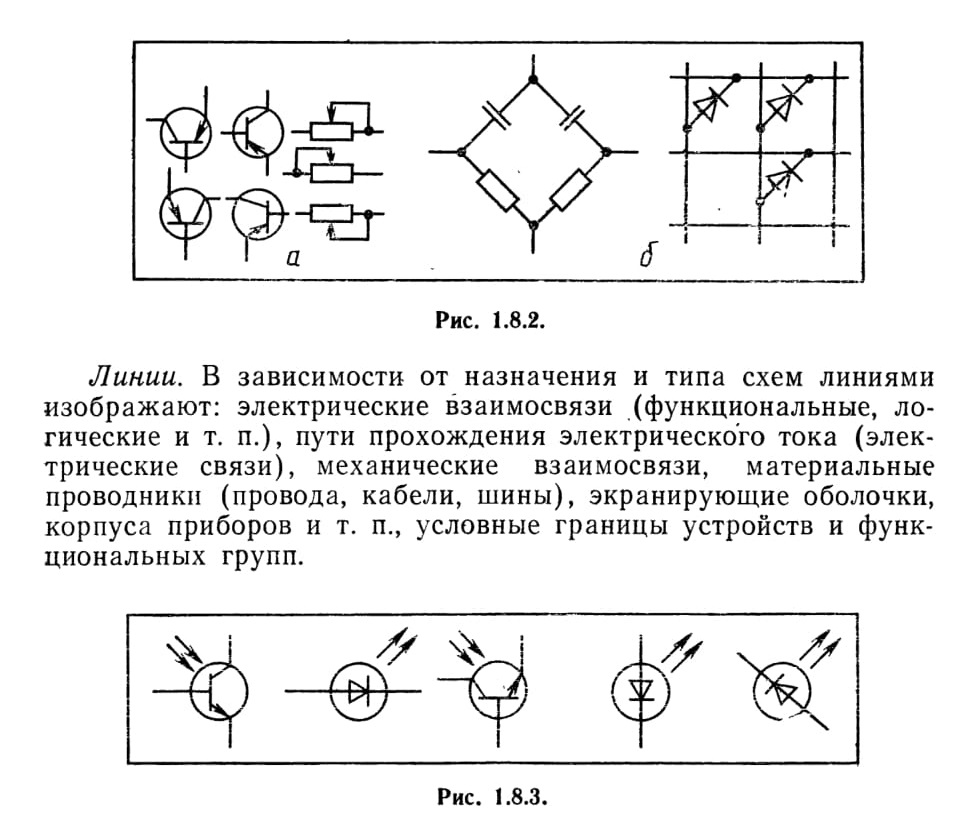

Рекомендуется изображать условные графические обозначения в положении, указанном стандартами, или повернутыми на угол, кратный 90° (рис. 1.8.2,а), за исключением случаев, оговоренных в стандартах. Для упрощения начертания схем или более наглядного представления отдельных цепей допускается поворачивать условные графические обозначения на углы, кратные 45° по сравнению с их изображениями в стандарте (рис. 1.8.2,б). При этом квалифицирующие символы излучения в обозначениях приборов (световой поток, рентгеновское излучение и т. п.) не должны менять своей ориентации относительно основной надписи схемы (рис. 1.8.3). Если же повороты и зеркальные изображения условных графических обозначений приводят к искажению или потере их смысла (например, обозначения контактов), то такие обозначения выполняют в положениях, приведенных в стандартах.

Условные графические обозначения, содержащие цифровые или буквенно-цифровые обозначения, допускается поворачивать против часовой стрелки только на угол 90 или 45°.

Линии на схемах всех типов выполняют в соответствии с правилами, установленными ГОСТ 2.701—84 и ГОСТ 2.721—74 «ЕСКД. Обозначения условные графические в схемах. Обозначения общего применения».

Линии связи должны состоять из горизонтальных или вертикальных отрезков и иметь минимальное количество изломов <и взаимных .пересечений. В отдельных случаях допускается применять наклонные отрезки линий связи, длину которых следует по возможности ограничивать.

Толщины линий выбирают в зависимости от формата схемы и размеров условных графических обозначений. На одной схеме рекомендуется применять не более трех типоразмеров линий по толщине: тонкую b, утолщенную 2b и толстую 3 b ... 4 b, где b — толщина линии, которая выбирается в зависимости от размеров схемы. Выбранные толщины линий должны быть постоянными во всем комплекте схем на изделие.

Электрические связи изображают, как правило, тонкими линиями (b), толщину которых выбирают в пределах от 0,2 до 1,0 мм.

Для выделения наиболее важных цепей (например, цепей силового питания) можно использовать утолщенные и толстые линии.

Условные графические обозначения и линии связи выполняют линиями одной и той же толщины. Оптимальная толщина

0,3... 0,4 мм, что соответствует по ГОСТ 2.303—68, сплошной тонкой линии.

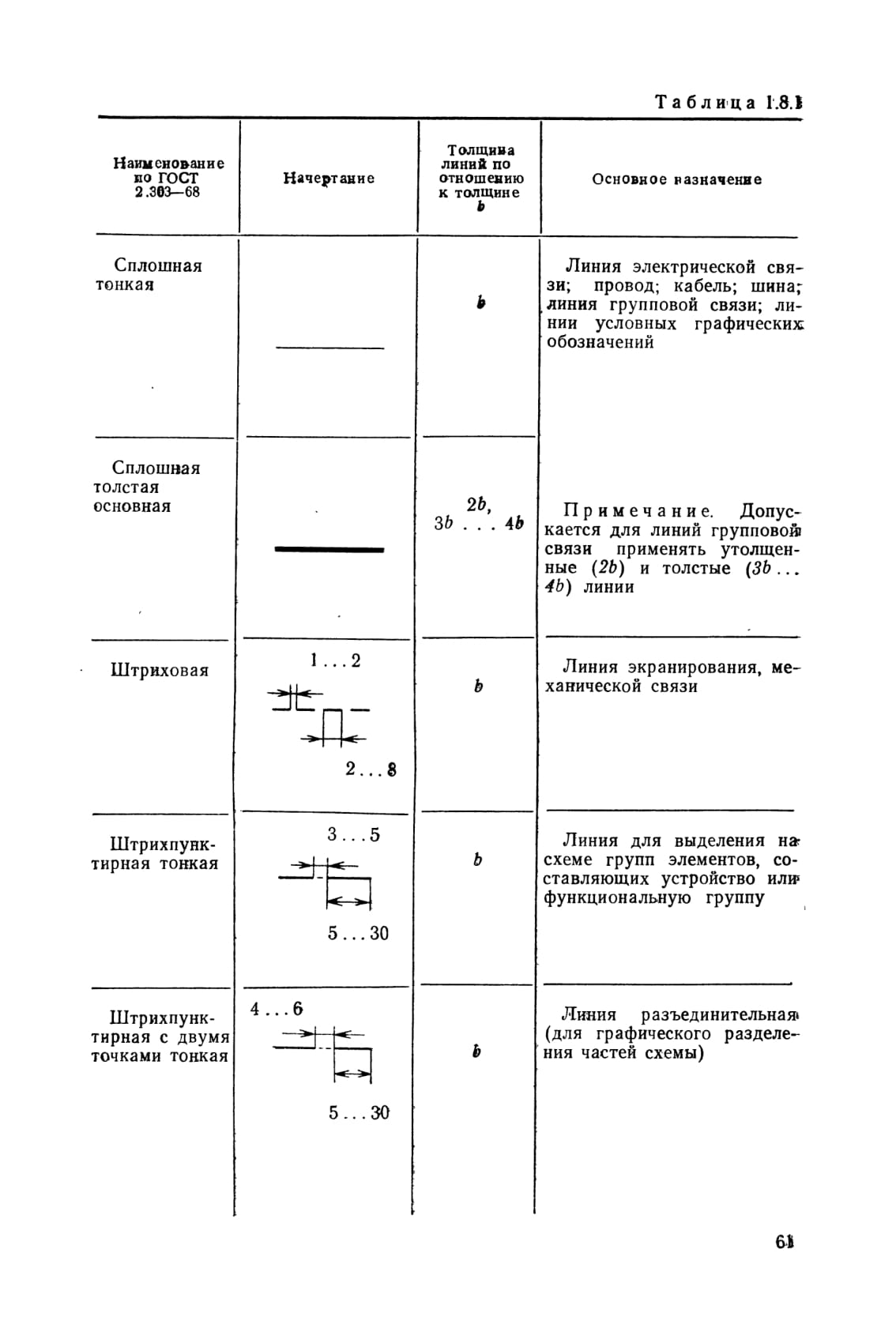

Наименование, начертание, толщина линий по отношению к толщине b и основное назначение линий приведены в табл. 1.8.1.

Длину штрихов в штриховых и штрихпунктирных линиях выбирают в указанных пределах в зависимости от размера схемы. Штрихи в линии, а также промежутки между штрихами должны быть приблизительно одинаковой длины.

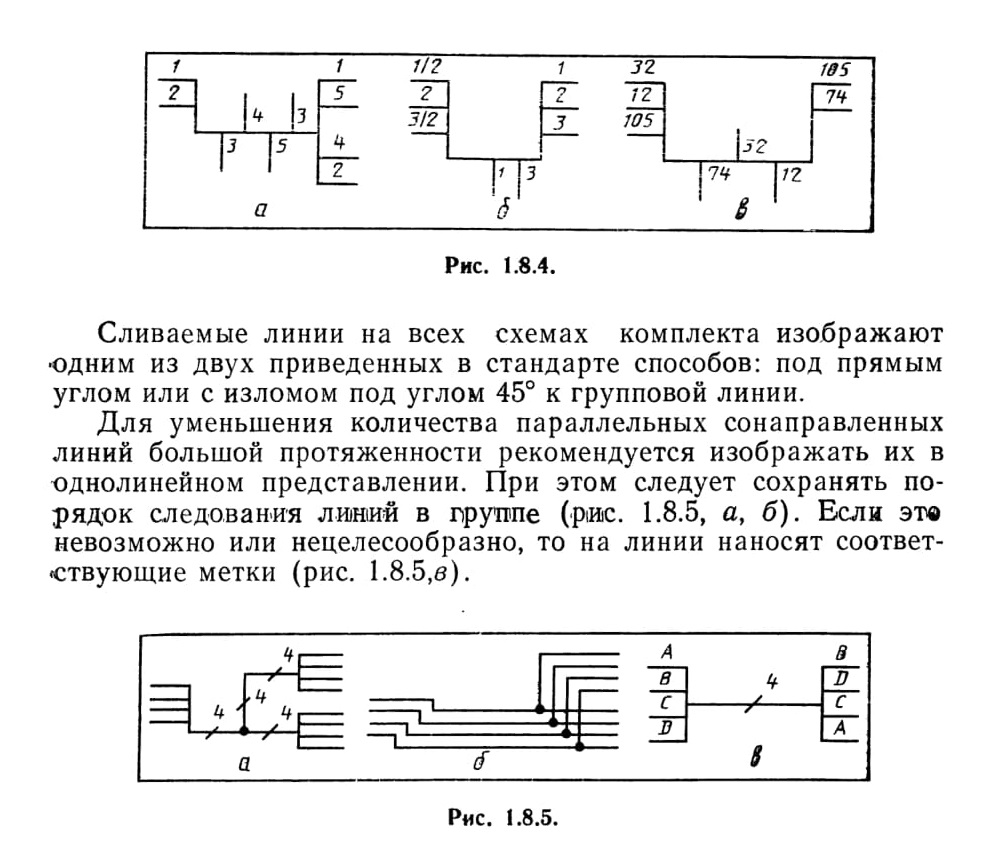

Линии групповой связи. Для уменьшения количества линий, изображаемых на схеме, рекомендуется применять условное графическое слияние отдельных линий в групповые линии по правилам, установленным ГОСТ 2.721—74. Обозначение электрических связей, проводов, кабелей, шин, примеры графического слияния линий электрической связи в групповые линии, а также пересечение линий приведены в разд. 2.

При использовании групповых линий должны выполняться следующие требования. Каждая сливаемая линия в месте слияния должна быть помечена условным порядковым номером (рис. 1.8.4,а); допускается помечать линии буквами или сочетанием букв и цифр.

Сливаемые линии не должны иметь разветвлений, т. е. каждый условный номер должен встречаться на линии групповой связи два раза. При наличии разветвлений их количество ука-зывают после порядкового номера линии через дробную черту (рис. 1.8.4,б).

Условные порядковые номера не присваивают, если сливаемые линии уже имеют обозначения, например, номера проводов (рис. 1.8.4,в).

Прерывание линий. Линии, соединяющие графические обозначения на схемах, показывают, как правило, полностью. Допускается обрывать линии связи, если они затрудняют чтение схемы. Обрывы линий заканчивают стрелками. Около стрелок указывают места обозначений прерванных линий, например, подключения, или необходимые характеристики цепей (полярность, потенциал и т. д.).
