5. Не следует после названия месяца писать слово «месяц»: например, «в августе месяце», вместо «в августе», а также применять выражения: «текущего года», «прошлого года», «сего года» и т. д., следует указывать конкретную дату: например, «в декабре 1988 г.».

6. Не рекомендуется ставить тире перед цифровыми величинами, чтобы не спутать его со знаком минус. Вместо этого знака для величин, имеющих отрицательное значение, следует писать слово «минус».

7. После цифровых величин должны ставиться условные обозначения единиц измерения, а в тексте, наоборот, их полные наименования: например, 17,5 кг, но «несколько килограммов». Нельзя соединять текст с условными и математическими обозначениями, например, не «t° нагрева», а «температура нагрева»; не «скорость =5 м/с», а «скорость равна 5 м/с».

8. Нельзя практиковать разные сокращенные обозначения одних и тех же величин. Например: «5 м/с на 1 км» и «5 м/с/км».

9. Знаки 0, №, %, ° (градус), lg, sin, cos и другие применяются только в сопровождении цифровых или буквенных обозначений. В тексте пишут словами: «нуль», «номер», «логарифм» и т. д.

Знаки градуса, минуты и т. д., относящиеся к числу, содержащему десятичную дробь, ставятся после дробных чисел: 15,5°, 5° 18,3'.

10. Отвлеченные числа до девяти следует писать в тексте словами, свыше девяти — цифрами (например: «Три кривые», «10 делений»); числа с

размерностью пишутся цифрами, а без размерности — словами, например: «Зазор — не более 2 мм», «Катушку пропитать два раза».

11. Порядковые числительные следует писать цифрами в сопровождении сокращенных падежных окончаний: «9-й день», «2-я линия». При нескольких порядковых числительных падежное окончание согласуется с последним-из них: «3, 4 и 5-й графики».

При римских цифрах падежные окончания не ставятся: «XI Генеральная конференция по мерам и весам».

Количественные числительные пишутся без падежных окончаний, например: «в 12 случаях», «на 20 листах». Не допускаются также падежные окончания в датах («21 апреля»).

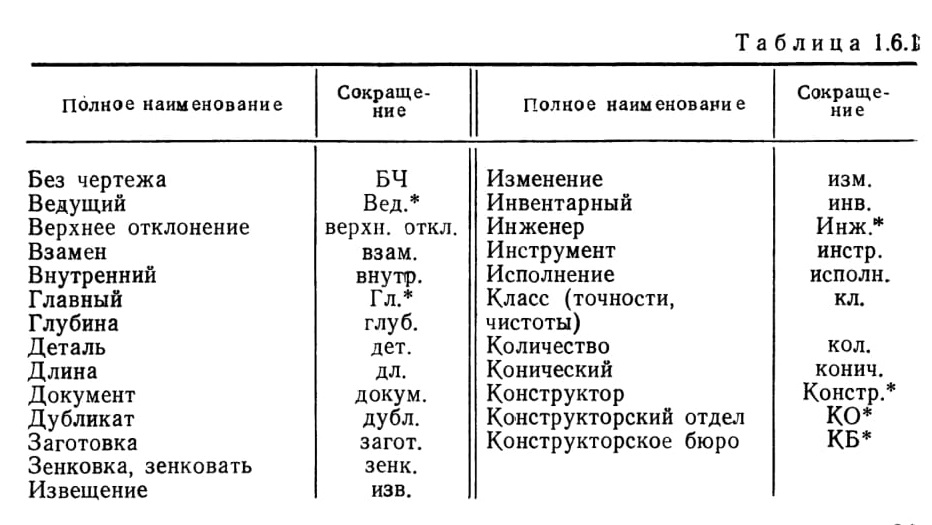

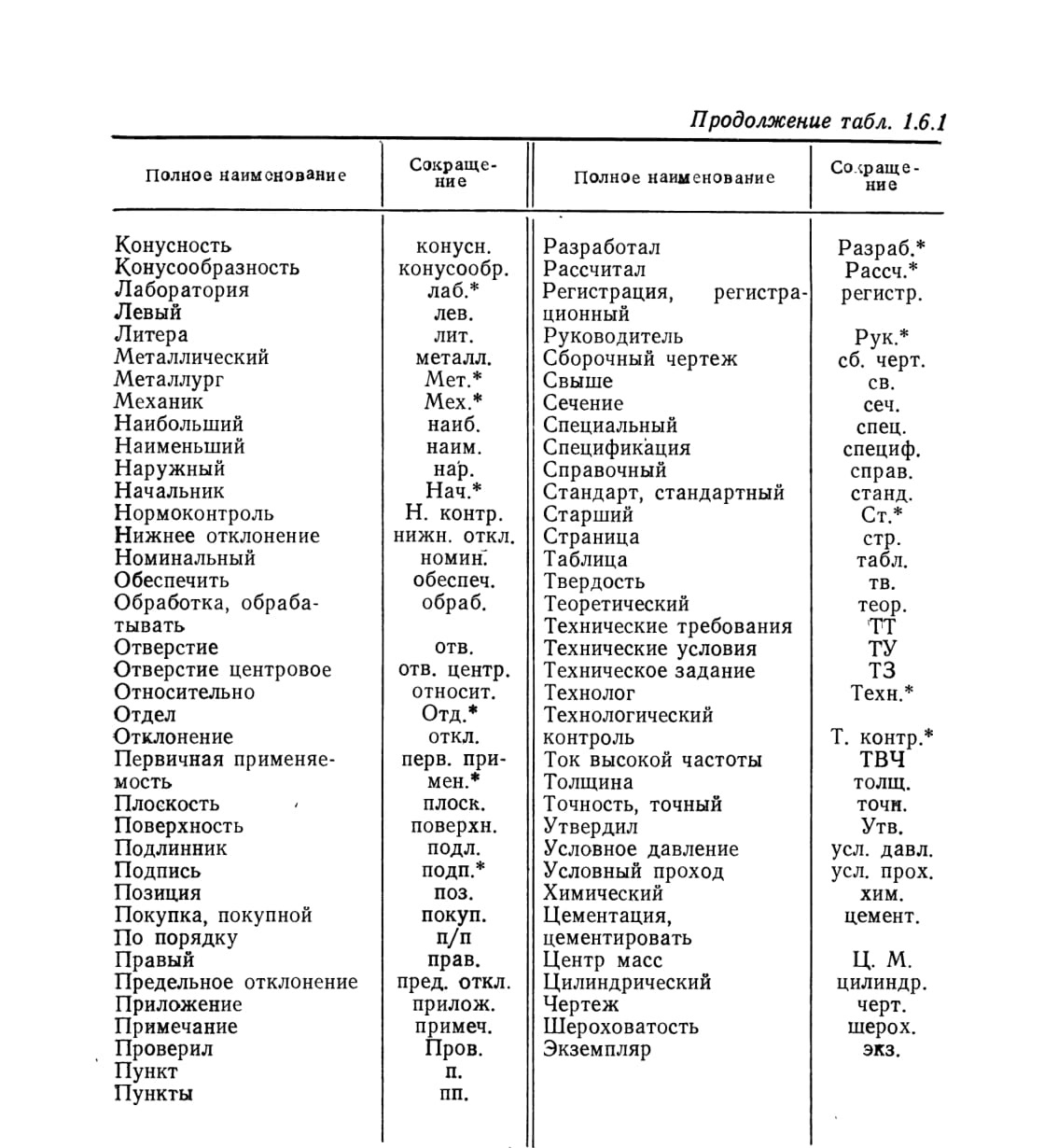

Перечень допускаемых сокращений слов, применяемых в основных надписях, технических требованиях и таблицах, на чертежах и в спецификациях, установленный ГОСТ 2.316—68,. приведен в табл. 1.6.1.

Примечание. Сокращения, отмеченные знаком «*», применяют только в основной надписи; сокращение «табл.» применяют в тексте только в случаях, если таблица имеет номер.

В тексте не допускается сокращение обозначения единиц физических величин, если они употребляются без цифр, за исключением единиц физических величин в головках таблиц и в расшифровках буквенных обозначений, входящих в формулы.

Не разрешается в тексте применять индексы стандартов (ГОСТ, РСТ, СТП) без регистрационного номера.

Если в документе принята особая система сокращений слов или наименований, то в нем должен быть приведен перечень принятых сокращений, который помещают в конце документа перед перечнем терминов.

Условные буквенные обозначения механических, химических, физических, математических и других величин, а также условные графические обозначения должны соответствовать установленным государственными стандартами. В тексте документа перед обозначением параметра дают его пояснение, например: «Временное сопротивление разрыву ав».

В формулах в качестве символов следует применять обозначения, установленные соответствующими стандартами.

Значения символов и числовых коэффициентов, входящих в формулу, должны быть приведены непосредственно под формулой. Значение каждого символа дают с новой строки в той последовательности, в какой они приведены в формуле. Первая строка расшифровки должна начинаться со слова «где» без двоеточия после него.

Единица физической величины одного и того же параметра в пределах одного документа должна быть постоянной. Для ряда числовых значений, выраженных в одной и той же единице физической величины, ее указывают только после последнего числового значения, например: 10, 15, 18 мм.

Если в документе больше одной формулы, то их нумеруют арабскими цифрами в пределах раздела. Номер формулы состоит из номера раздела и порядкового номера формулы, разделенных точкой. Номер ставят в круглых скобках с правой стороны листа на уровне формулы, например:

Ссылки в тексте на номер формулы дают в скобках, например: « . . . в формуле (2.1)».

В приложениях к тексту и таблицам указывают только справочные и поясняющие данные. Текст примечания должен начинаться с абзаца словом «Примечание» с точкой. Если примечаний несколько, то пишут слово «Примечания» с двоеточием. Примечания нумеруют арабскими цифрами с точкой.

Оформление иллюстраций. Иллюстрации в текстовом документе даются для пояснения излагаемого текста и должны быть выполнены в соответствии с требованиями стандартов ЕСКД.

Иллюстрации могут располагаться по тексту, в конце его или в приложении.

Иллюстрации, если их больше одной, нумеруют в пределах раздела арабскими цифрами. Номер иллюстрации состоит из номера раздела и порядкового номера иллюстрации, разделенных точкой, например: «рис. 1.1, рис. 1.2». Ссылки на иллюстрации дают по типу «рис. 1.1», а ссылки на ранее упомянутые ил-люстрации дают с сокращенным словом «смотри», например, «см. рис. 2.1».

Допускается нумерация иллюстраций в пределах всего документа.

Иллюстрации при необходимости могут иметь наименование и подрисумочный текст.

Если в тексте есть ссылки на составные части изделия, то на иллюстрации указывают их номера позиций в пределах данной иллюстрации в возрастающем порядке. Для электро- и радиоэлементов указывают позиционные обозначения, установленные в схеме данного изделия. Если названные элементы являются органами регулировки или настройки, то кроме номера позиции, дополнительно указывают в подрисуночном тексте назначение каждой регулировки и настройки, гозиционное обозначение и надписи — на соответствующей планке или панели.

При ссылке в тексте на отдельные элементы деталей (отверстия, пазы, канавки и др.) их обозначают прописными буквами русского алфавита.

Указанные данные наносят на иллюстрациях согласно ГОСТ

2.109—73.

На электрических схемах, приводимых в документе, указывают для каждого элемента его позиционное обозначение, установленное соответствующим стандартом, и при необходимости

— номинальное значение величины.

Оформление приложений. Иллюстративный материал, таблицы, текст вспомогательного характера или самостоятельно выпущенные конструкторские документы, например, схемы, габаритные чертежи, могут быть оформлены в виде приложения.

Приложение оформляют как продолжение данного документа на последующих его листах или выпускают в виде отдельного документа. Ссылку на приложение дают в основном тексте документа, а в содержании перечисляют все приложения.

Каждое приложение должно начинаться с нового листа с указанием в правом верхнем углу первого листа слова «Приложение» прописными буквами. В технически обоснованных случаях приложение может иметь заголовок, который записывают симметрично тексту прописными буквами.

Приложения, как правило, выполняют на листах формата А4; допускается использовать форматы АЗ, А2, А1, а также дополнительные форматы А4ХЗ, А4Х4 (см. 1.5).

Если в документе больше одного приложения, то их нумеруют арабскими цифрами (без знака №), например: «ПРИЛОЖЕНИЕ 1, ПРИЛОЖЕНИЕ 2» и т. д.

Нумерация листов документа и приложений, входящих в состав документа, должна быть сквозная.

Иллюстрации и таблицы в приложениях нумеруют в пределах каждого приложения.

Приложение, выпускаемое в виде самостоятельного доку-мента, оформляют по общим правилам — первый лист с основной надписью по -форме 2, последующие листы — по форме 2а согласно ГОСТ 2.104—'68. Обозначения присваивают как части документа с указанием в шифре порядкового номера.

При необходимости приложение может иметь «Содержание». Документы, включая и документ, к которому выпускается приложение, комплектуют в альбомы с составлением к нему описи альбома. Описи присваивают код ОП.

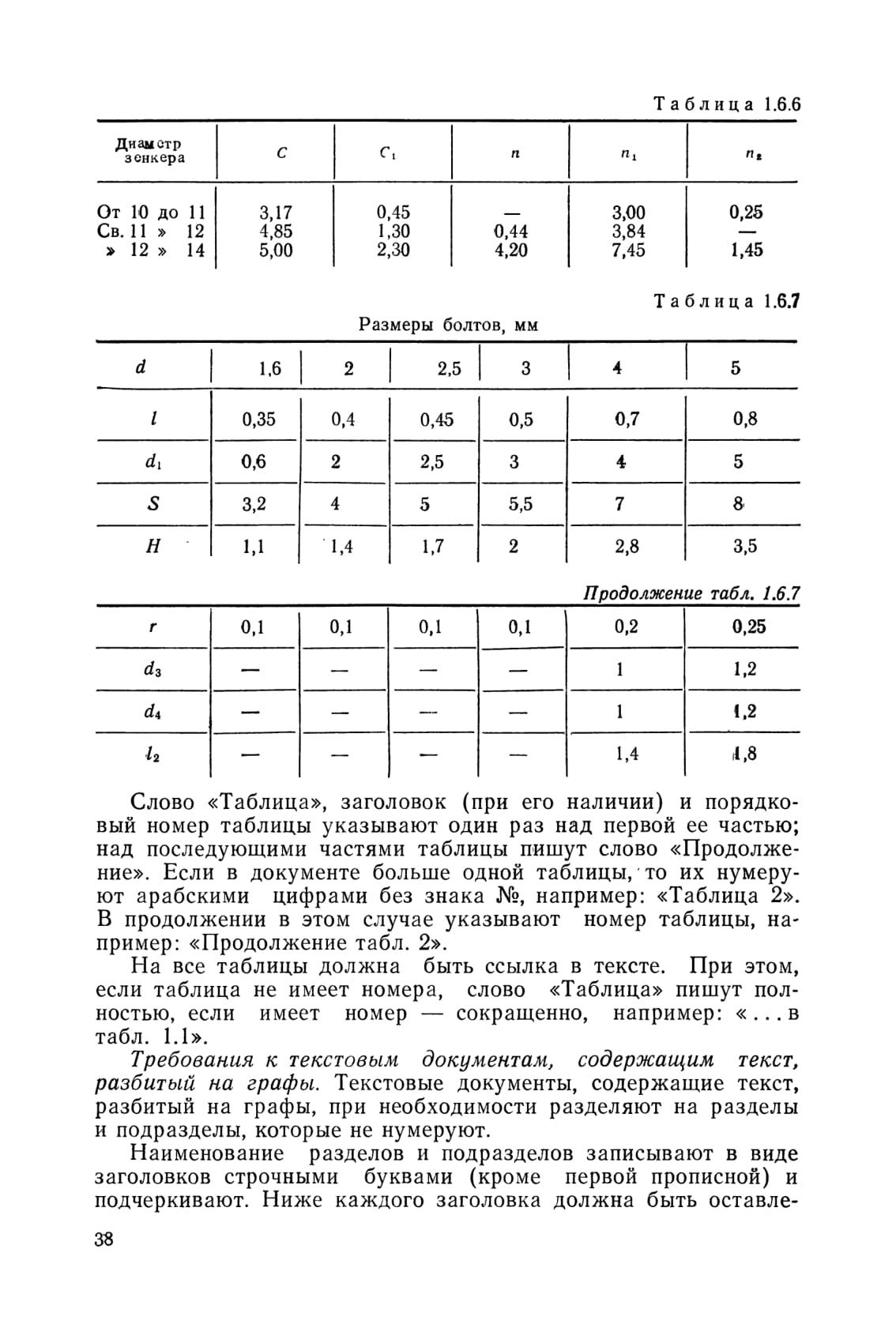

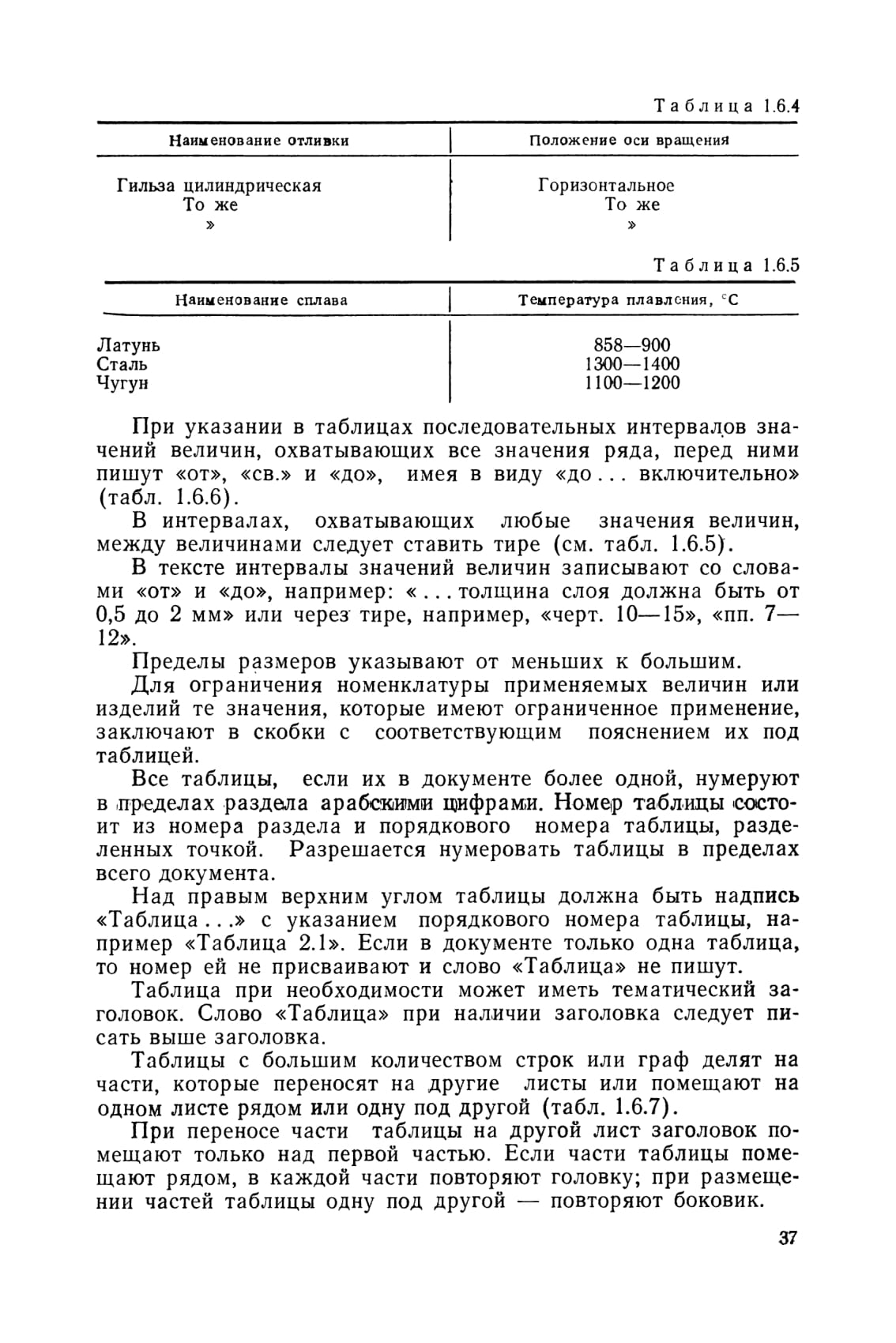

Построение таблиц. Размеры таблиц выбираются произвольно, в зависимости от изложения материала. Высота строк таблицы должна быть не менее 8 мм.

Графу «№ п/п» в таблицу не включают. При необходимости нумерации показателей, параметров или других данных порядковые номера указывают в боковике таблицы перед их наименованием. Для облегчения ссылок в тексте документа допускается нумерация граф.

Диагональное деление головки таблицы не допускается.

Заголовки и подзаголовки граф таблиц начинают с прописных букв. Если подзаголовок составляет одно предложение с заголовком, то в этом случае его начинают со строчных букв. В конце заголовков и подзаголовков таблиц знаки препинания не ставят.

Заголовки указывают в единственном числе.

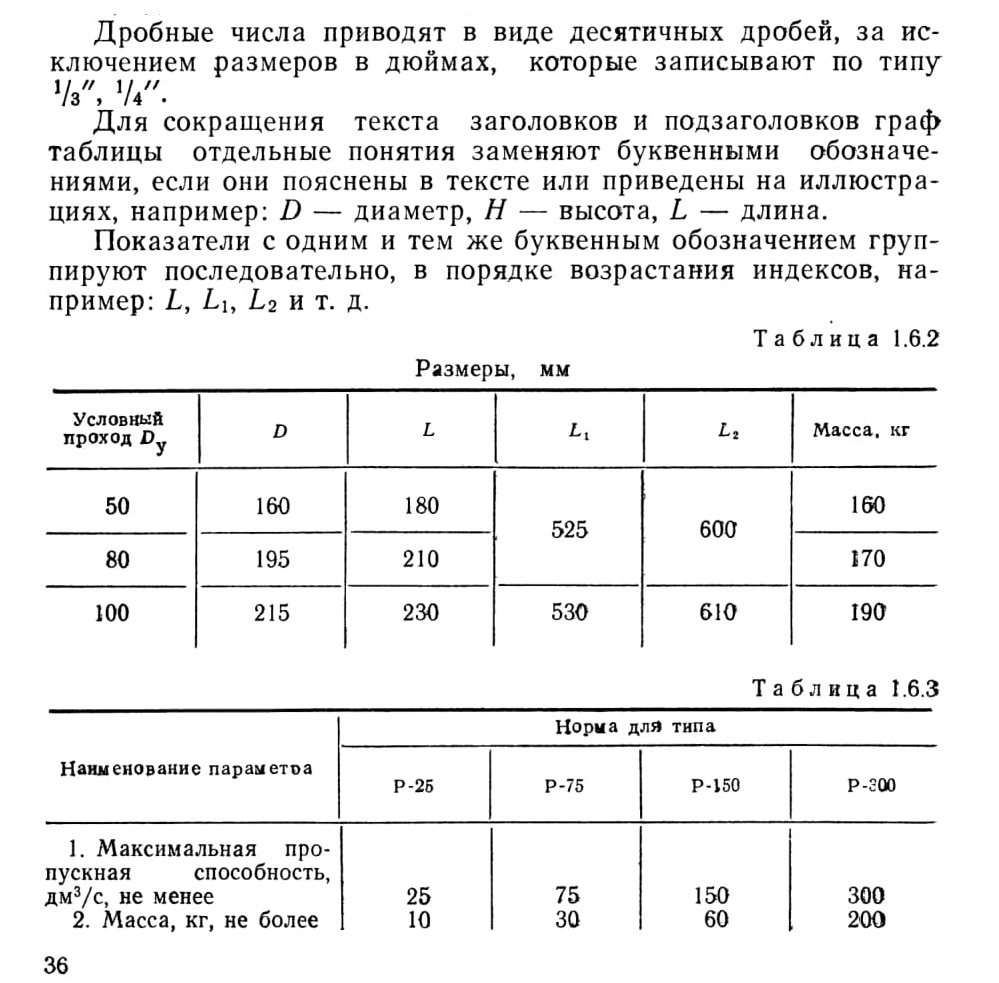

Если цифровые данные в графиках таблицы выражены в различных единицах физических величин, то их указывают в заголовке каждой графы. Если все параметры, размещенные в таблице, выражены в одной и той же единице физической величины, то над таблицей помещают ее сокращенное обозначение {м, мм и др.).

Если в таблице преобладающая часть граф с параметрами, выраженными преимущественно в одной единице физической величины, а несколько граф с параметрами, выраженными в других единицах физических величин, то над таблицей помещают надпись с преобладающей единицей физической величины' а сведения о других единицах физических величин дают в заголовках соответствующих граф (табл. 1.6.2).

Если в строке таблицы все данные приведены для одной физической величины, то ее указывают в соответствующей строке боковика таблицы (табл. 1.6.3).

Слова «более», «не более», «менее», «не менее», «в пределах» следует помещать рядом с наименованием соответствующего параметра или показателя (после единицы физической величины) в боковике (см. табл. 1.6.3) или заголовке графы таблицы.

Повторяющийся в графе таблицы текст, состоящий из одного слова, допускается заменять кавычками, если строки в таблице не разделены линиями. Если повторяющийся текст состоит из двух и более слов, то при первом повторении его заменяют словами «То же», а далее — кавычками (табл. 1.6.4).

Ставить кавычки вместо повторяющихся цифр, знаков, марок, математических и химических символов не допускается.

Если цифровые или иные данные в графах таблицы не приводят, то необходимо ставить прочерк.

Единицы измерения угловых величин (градусы, минуты, секунды) при отсутствии горизонтальных линий указывают только в первой строке таблицы. При наличии в таблице горизонтальных линий единицы измерения угловых величин проставляют во всех строках.

Цифры в графах таблиц, как правило, располагают так, чтобы классы чисел во всей графе были точно один под другим, за исключением случаев, аналогичных указанным в табл. 1.6.5.

Числовые величины в одной графе должны иметь, как правило, одинаковое количество десятичных знаков.

поле 1 — наименование министерств или ведомств; заполнение поля необязательно;

поле 2 — в левой части (для технических условий, карты технического уровня и качества продукции, эксплуатационных и ремонтных документов) — код ОКП, в правой части — специальные отметки;

поле 3 — в левой части — гриф согласования, в правой — гриф утверждения (по ГОСТ 6.38—90 «УСД. Система организационно-распорядительной документации. Требования к оформлению документов»);

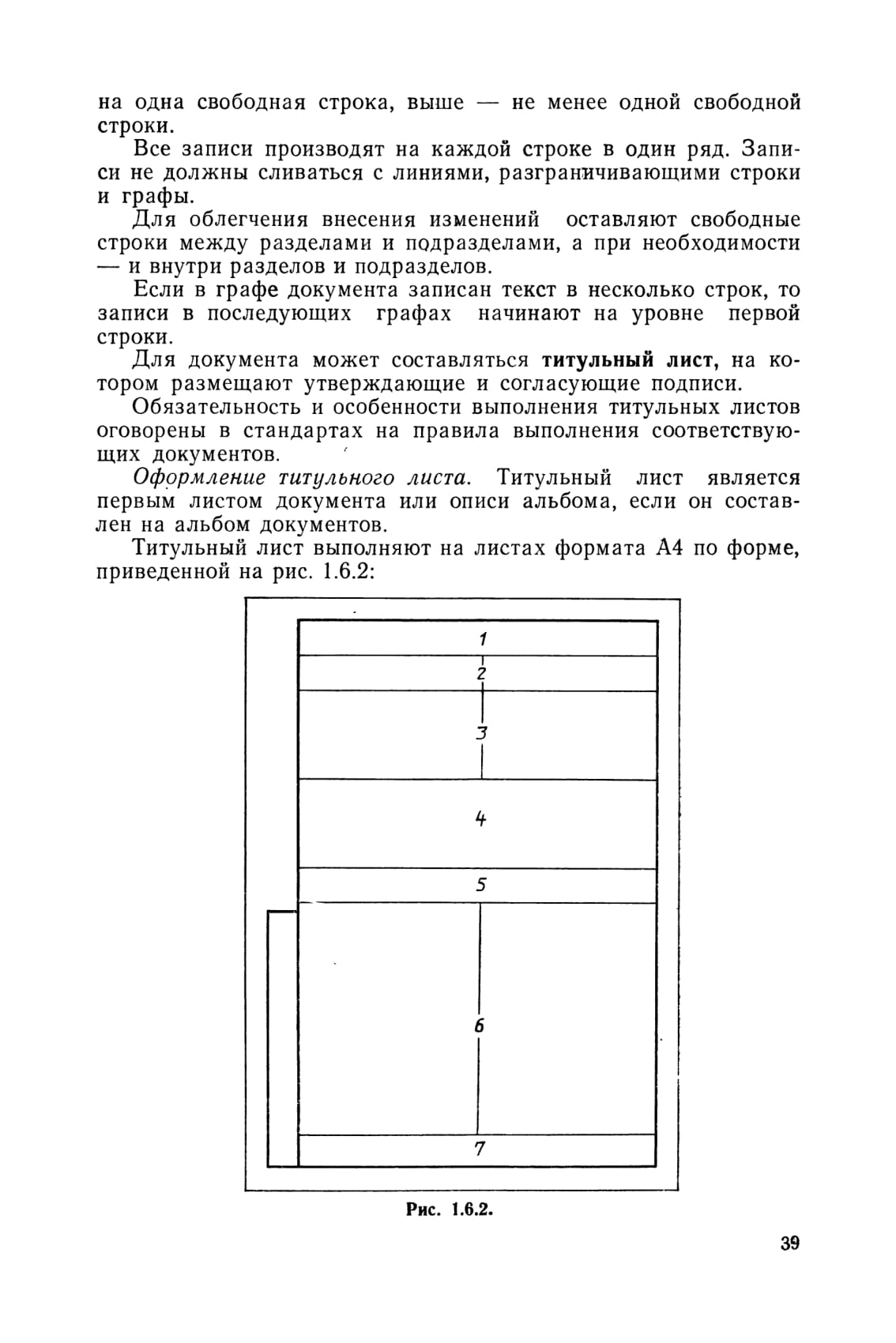

поле 4 — наименование изделия (крупным шрифтом) и документа, на который составляют титульный лист. Для документов, разбитых на части, указывают номер части и ее наименование, для альбома документов — номер альбома и общее количество альбомов;

поле 5 — обозначение документа или описи альбома (крупным шрифтом);

поле 6 — подписи разработчиков документа (согласно ГОСТ 6.38—90).

При большом количестве согласующих подписей поле 6 допускается увеличивать за счет выпуска второго листа, являющегося продолжением титульного листа. При этом в верхнем правом углу второго листа указывают «Продолжение титульного листа», наименование и обозначение документа. В конце первого листа пишут: «Продолжение на следующем листе». Если нет необходимости выпускать продолжение титульного листа, а подпиои разработчиков не разместились на поле 6, то их помещают в конце текста документа (перед продолжением). Виды других должностных лиц можно размещать на поле для подшивки титульного и заглавного листов;

поле 7 — год издания документа (без указания слова «год» или «г»).

Если титульный лист имеет продолжение, поле 7 переносится на второй лист.

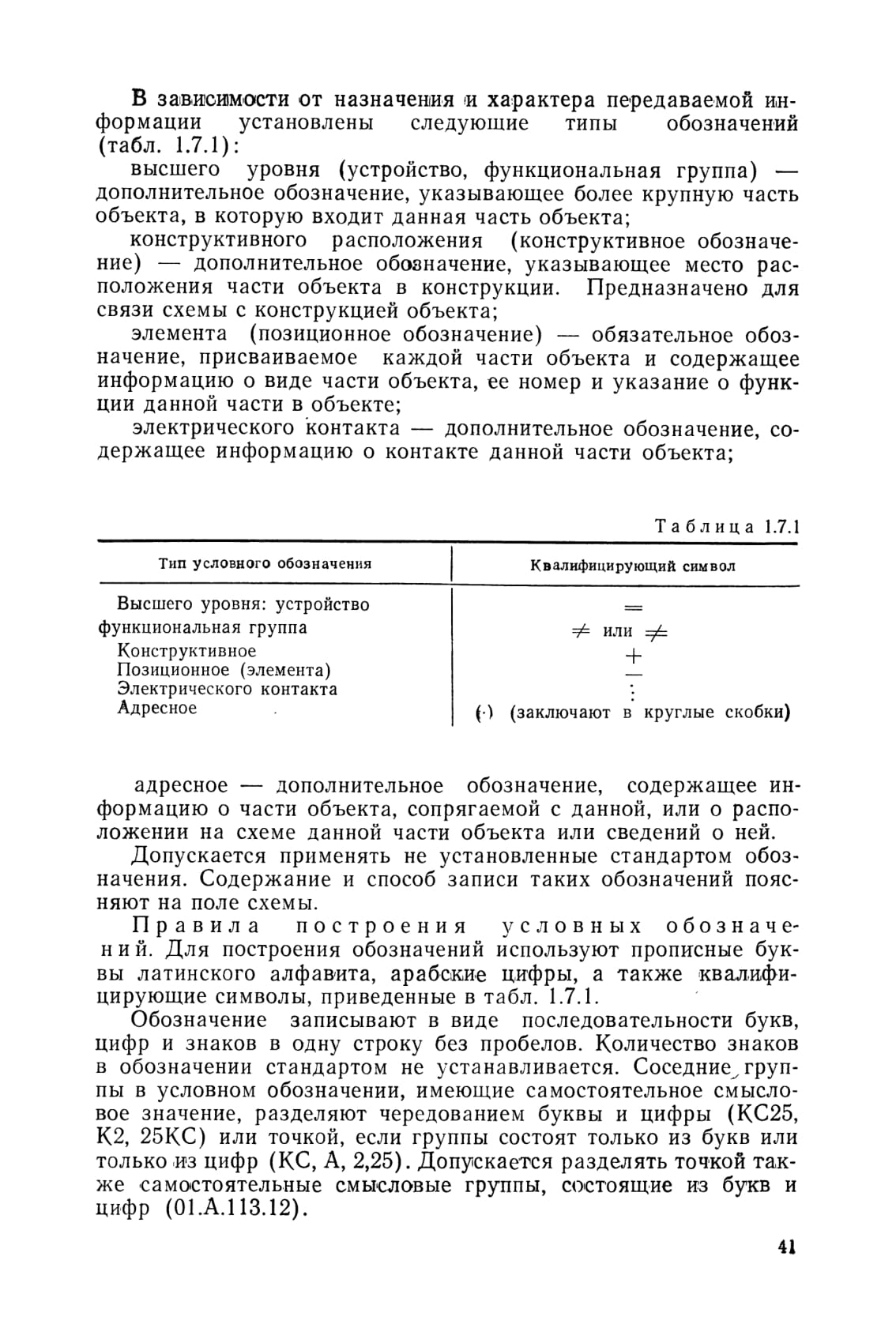

1.7. УСЛОВНЫЕ БУКВЕННО ЦИФРОВЫЕ ОБОЗНАЧЕНИЯ В ЭЛЕКТРИЧЕСКИХ СХЕМАХ

Элементы (устройства, функциональные группы), входящие в изделие, на схеме должны иметь буквенные, буквенно-цифровые или цифровые обозначения.

Буквенно-цифровые обозначения предназначены для записи в сокращенной форме сведений об элементах, устройствах и функциональных группах в документации на изделие или нанесения непосредственно на изделие.

Типы условных буквенно-цифровых обозначений и правила их построения устанавливает ГОСТ 2.710—81.

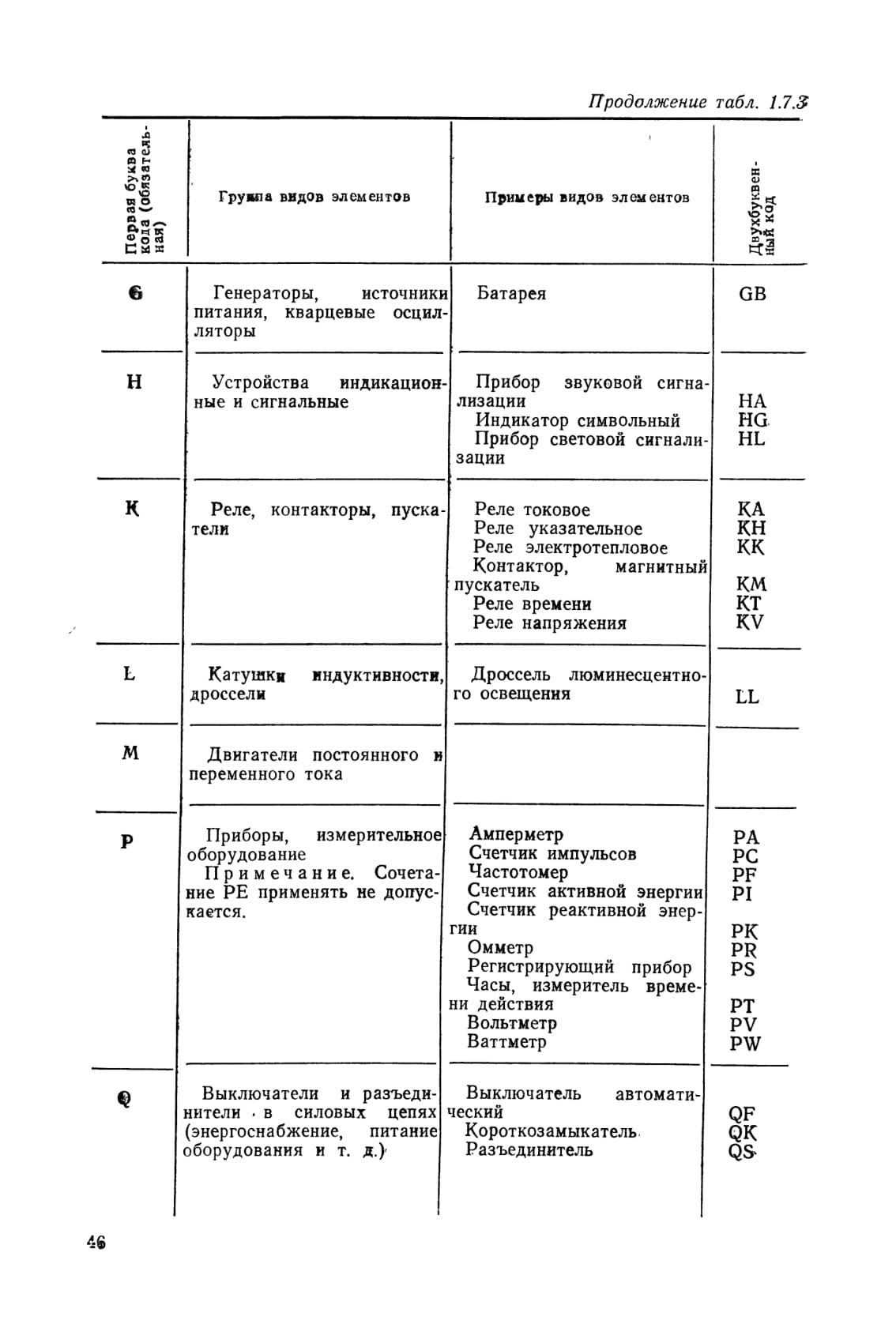

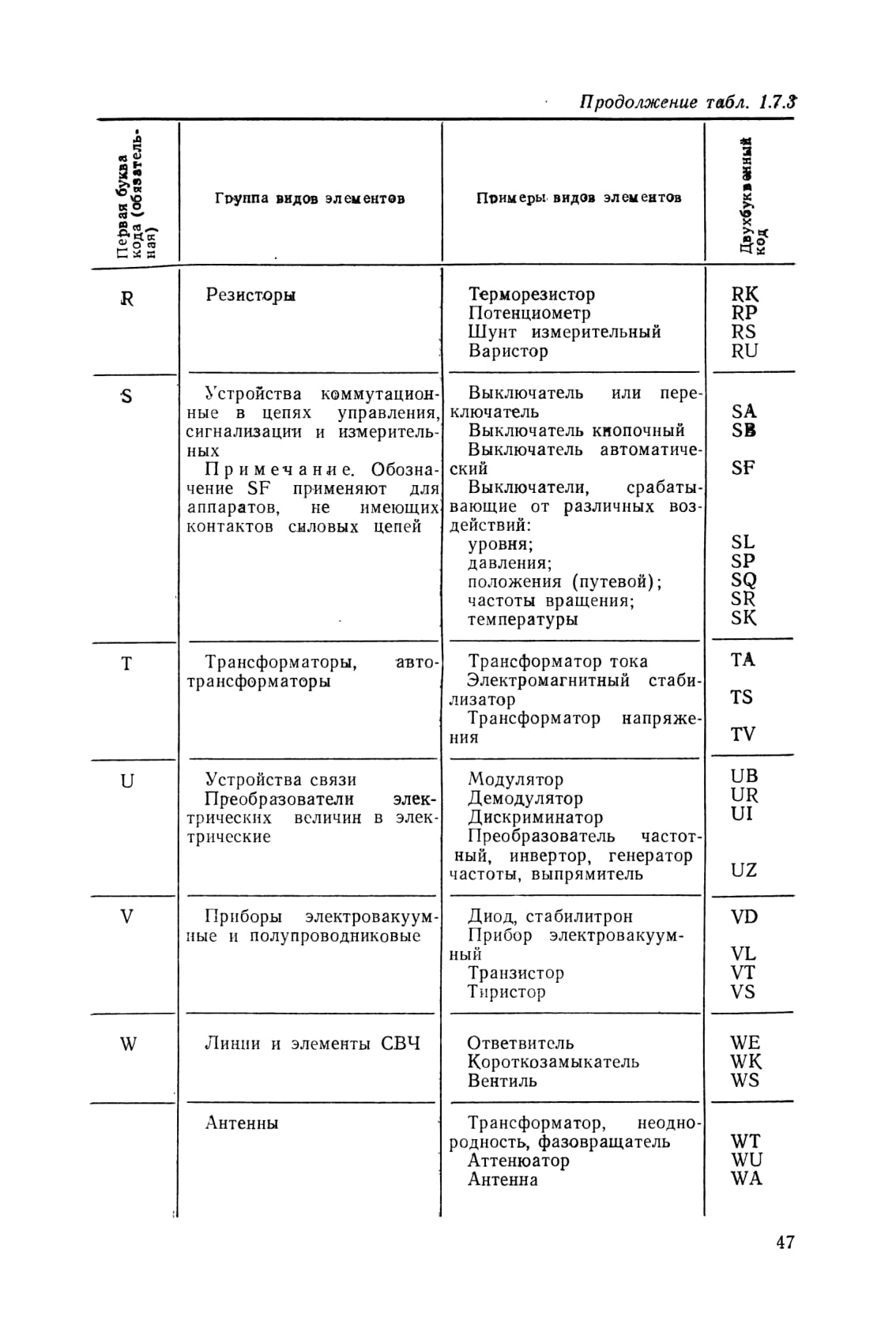

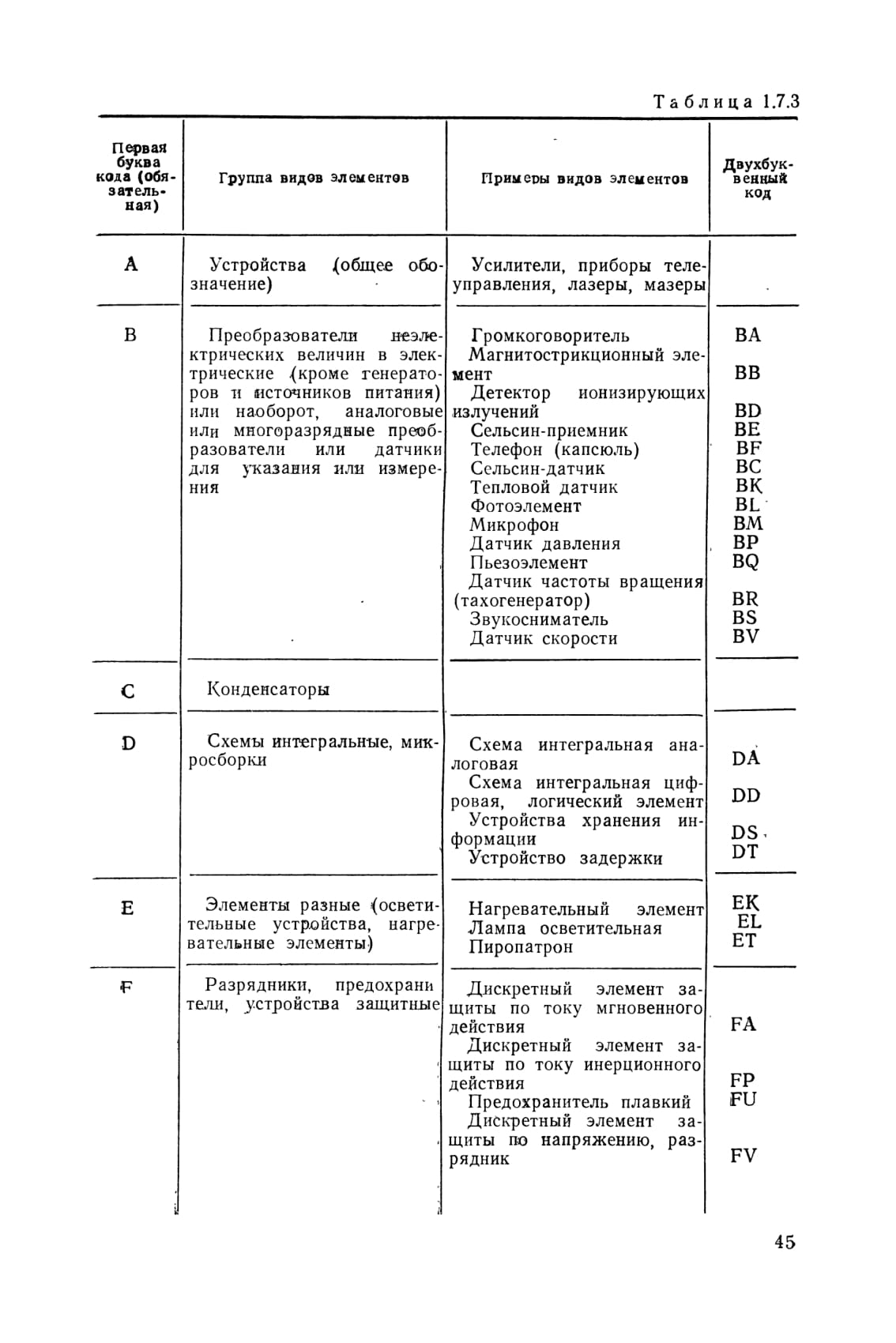

Буквенные коды видов элементов приведены в табл. 1.7.3. Элементы разбиты по видам на группы, имеющие обозначения из одной буквы. Для уточнения вида элементов применяют двухбуквенные и многобуквенные коды. При применении двухбуквенных и многобуквенных кодов первая буква должна соответствовать группе видов, к которой принадлежит элемент. Дополнительные обозначения должны быть пояснены на поле схемы.

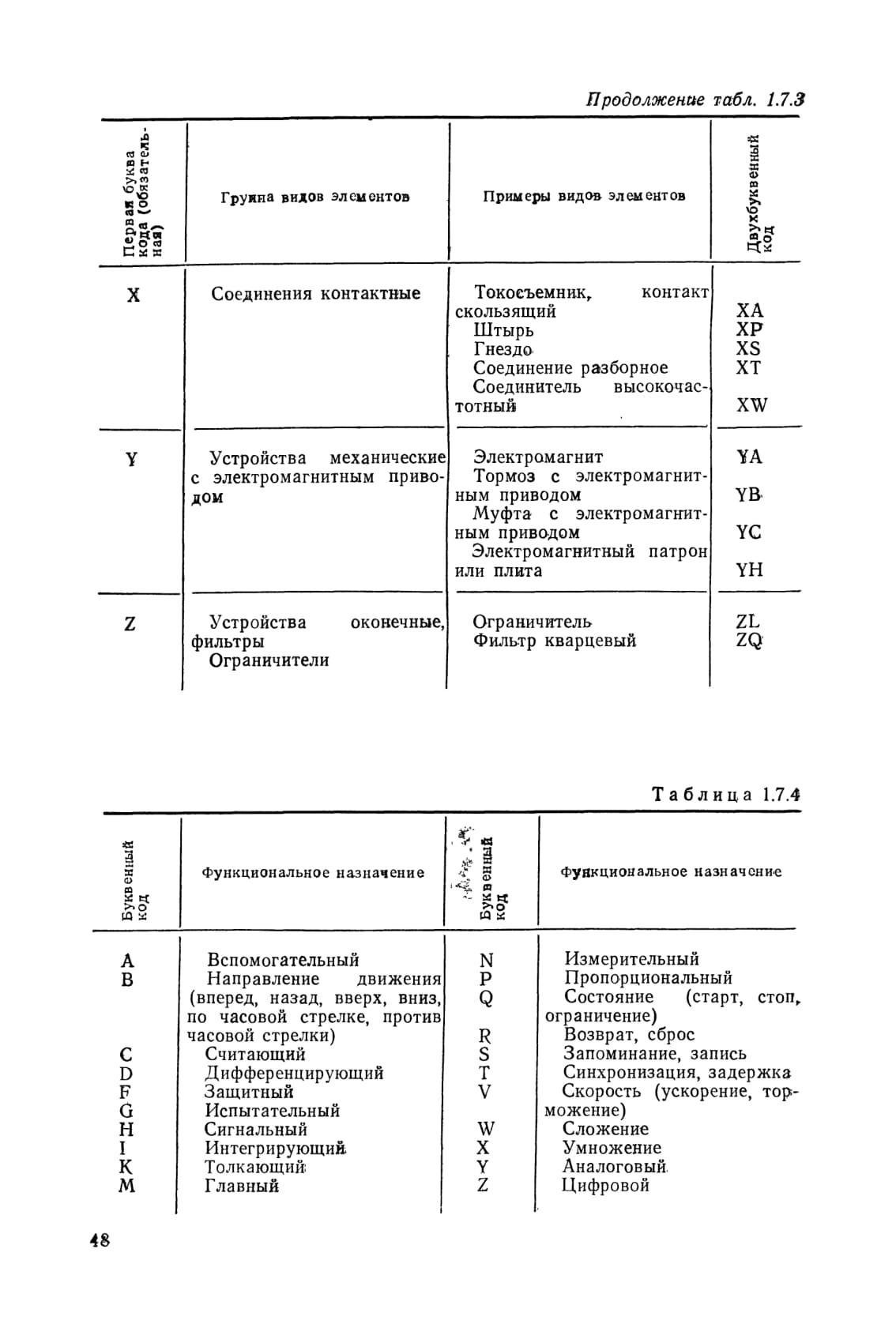

Буквенные коды для указания функционального назначения элементов приведены в табл. 1.7.4. Эти коды используют только для общей характеристики функционального назначения элемента, например, «главный», «измеряющий». Для уточнения функционального назначения однобуквенный код допускается дополнять последующими буквами или цифрами, давая соответствующие пояснения на поле схемы.

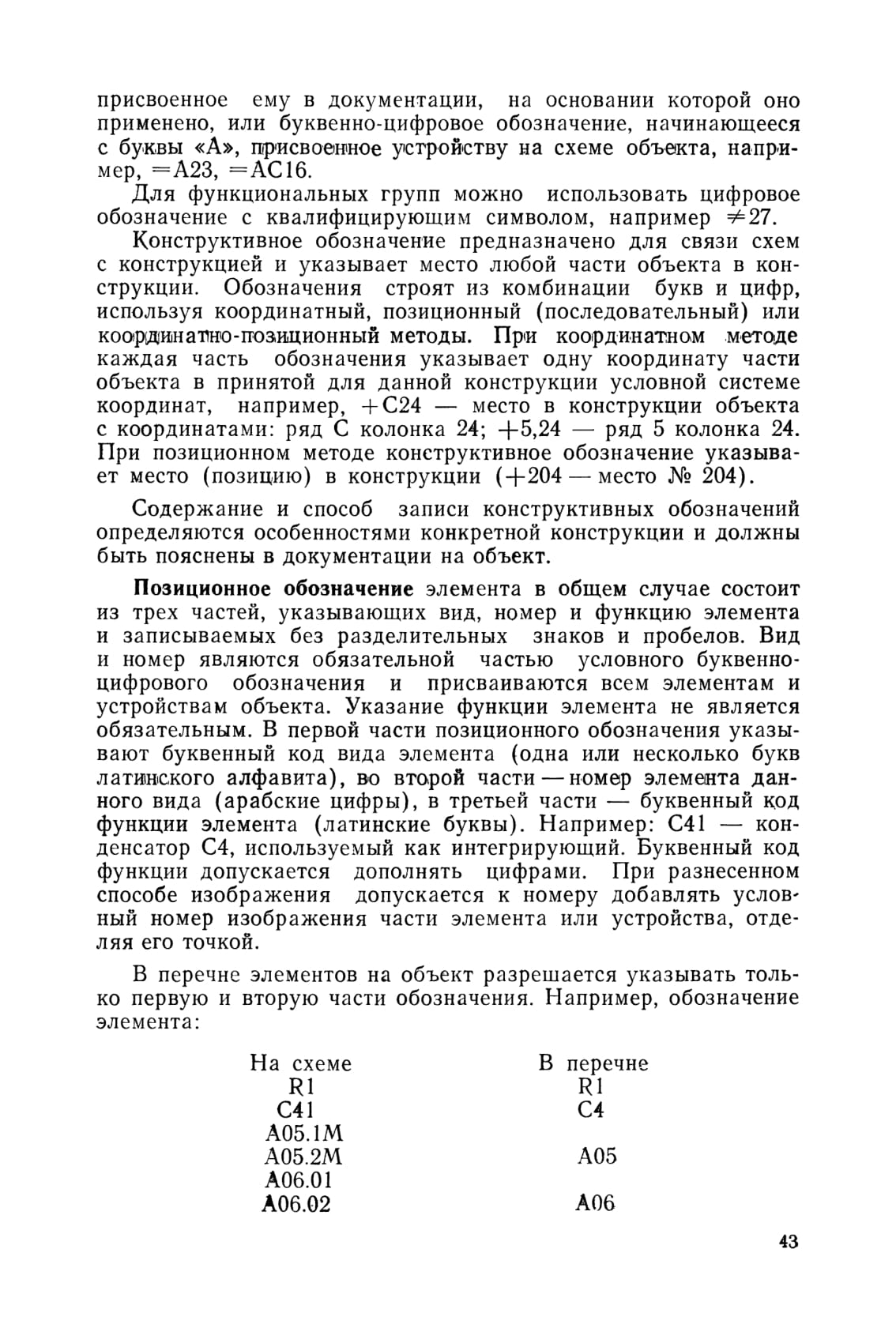

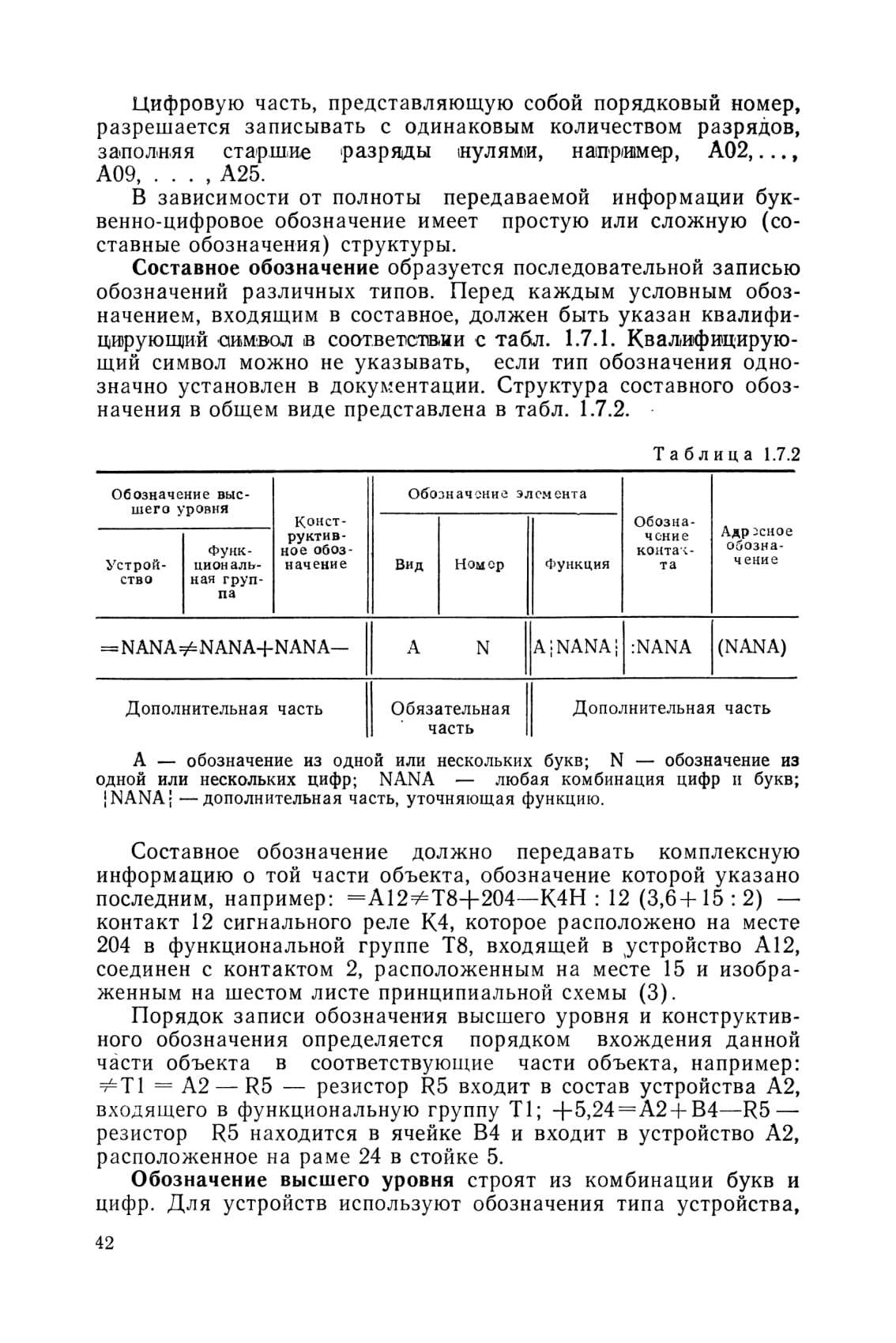

Обозначение электрического контакта строят из комбинации букв и цифр. Обозначение контакта должно соответствовать его маркировке на объекте или маркировке, указанной в документации на объект. Если обозначения контактам присваивают при разработке объекта, их обозначают номерами. Допускается обозначать номерами конструктивные группы контактов.

Адресное обозначение в общем случае состоит из трех частей: обозначения документа и обозначения номера листа, с которым сопрягается данный документ и данный лист документа, и адреса той части объекта, с которой сопрягается данная часть.

Все части адресного обозначения записывают в указанном порядке и отделяют друг от друга точкой. Перед номером листа пишут букву L.

Если необходимо указать сопряжение с несколькими листами документа, то их номера разделяют запятыми или (в случае нескольких листов) по порядку многоточием, например: (3. L01, 03) — схема 3, первый и третий листы; (3.L02/15A) — схема 3, лист второй, зона 15А.

Если в качестве третьей части адресного обозначения используют обозначение детали или конструктивное обозначение, то эту часть записывают с соответствующим квалифицирующим символом, например: (3. L6+15:2) — второй контакт расположен на месте (позиции) 15 и изображен на шестом листе схемы 3.

В адресном обозначении допускается указывать место расположения на документе изображения или описания данной части объекта. В этом случае внутри скобок первым знаком записывают букву А, отделяя ее от остальной части обозначения точкой, например, (A.3.L01/15A)—элемент расположен на первом листе схемы 3 в зоне 15 А.

Обозначение цепей в электрических схемах ГОСТ 2.709—89 устанавливает систему обозначения и правила нанесения обозначения цепей (силовых, управления, защиты, сигнализации, автоматики, измерения) в электрических схемах изделия всех отраслей промышленности и энергетических сооружений.
