С.Т.Усатенко

Т.ККаченюк

М.В.Терехова

ВЫПОЛНЕНИЕ ЭЛЕКТРИЧЕСКИХ СХЕМ ПО ЕСКД

Справочник

2-е издание, переработанное и дополненное
МОСКВА ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Усатенко С. Т., Каченюк Т. К-, Терехова М. В. Выполнение электрических схем по ЕСКД: Справочник. — 2-е изд., перераб. и доп. — М.: Издательство стандартов, 1992. — 316 с.

В справочнике обобщены и систематизированы общие требования к оформлению и выполнению всех стандартизованных типов электрических и радиосхем, приведены подробные сведения о выполнении наиболее распространенных из них — структурных, функциональных, принципиальных,, а также цифровой вычислительной и аналоговой техники, чертежей печатных плат. Второе издание дополнено примерами оформления схемной документации устройства индикаторов и их узлов.

Рассчитан на инженерно-технических работников, студентов вузов, учащихся техникумов и ПТУ, радиолюбителей.

Научный редактор С. С. Б о р у ш е к
2004060000—025 У 085 (02)—92 11—92

ISBN 5—7050—0908—0

© С. Т. Усатенко, Т. К. Каченюк, М. В. Терехова, 1992

СОДЕРЖАНИЕ

Предисловие ............3

1. Правила оформления конструкторской документации по ЕСКД . 4

1.1. Общие положения Единой системы конструкторской документации 4

1.2. Виды изделий и комплектность конструкторских документов , 6

1.3. Стадии разработки конструкторской документации . . .12

1.4. Обозначение изделий и конструкторских документов . . .17

1.5. Форматы, основная надпись........19

1.6. Общие требования к текстовым документам.....26

1.7. Условные буквенно-цифровые обозначения в электрических схемах 40

1.8. Общие правила выполнения схем.......51

1.9. Структурная схема (Э1).............64

1.10. Функциональная схема (Э2) . . . . . . .67

1.11. Принципиальная схема (ЭЗ)........70

1.12. Схема соединений (Э4) .......... 86

1.13. Схема подключения (Эб)........93

1.14. Общая схема (Э6) . . ........94

1.15. Схема расположения .........98

1.16. Схемы цифровой вычислительной техники.....98

1.17. Выполнение чертежей печатных плат......107

1.18. Правила выполнения схем обмоток и чертежей изделий с электрическими обмотками .........115

1.19. Выполнение конструкторской документации изделий с электрическим монтажом...........133

2. Условные графические обозначения в схемах.....147

2.1. Формализация требований стандартов ЕСКД на правила выполне-

ния схем............147

2.2. Обозначения общего применения (ГОСТ 2.721—74) . . . 152

2.3. Электрические машины (ГОСТ 2.722—68)..... 174

2.4. Катушки индуктивности, дроссели, трансформаторы, автотрансфор-

маторы, магнитные усилители (ГОСТ 2.723—68) . . . 178

2.5. Устройства коммутационные и контактные соединения (ГОСТ

2.755—87)............ 184

2.6. Токосъемники (ГОСТ 2.726—68).......193-

2.7. Разрядники и предохранители (ГОСТ 2.727—68) .... 193

2.8. Резисторы. Конденсаторы (ГОСТ 2.728—74)..... 196

2.9. Электроизмерительные приборы (ГОСТ 2.729—68) . . . 201

2.10. Полупроводниковые приборы (ГОСТ 2.730—73) .... 203

2.11. Электровакуумные приборы (ГОСТ 2.731—81) .... 208

2.12. Источники света (ГОСТ 2.732—68)....... 225

2.13. Обозначения детекторов ионизирующих излучений (ГОСТ

2.733-68)................ 227

2.14. Линии сверхвысокой частоты и их элементы (ГОСТ 2.734—68) . 227

2.15. Антенны и радиостанции (ГОСТ 2.735—68)..... 234

2.16. Пьезоэлектрические и магнитострикционные элементы линии задержки (ГОСТ 2.736—68) ........ 239

2.17. Устройства связи (ГОСТ 12.737—68)...... 241

2.18. Телефонные аппараты, коммутаторы и коммутационные станции

(ГОСТ 2.739—68) _ табл. 2.18.1.......249

2.19. Аппараты и трансляции телеграфные (ГОСТ 2.740—89) . . 251

2.20. Акустические приборы (ГОСТ 2.741—68)..... 254

2.21. Электрохимические источники тока (ГОСТ 2.742—68) , . 256

2.2Й. Электрозапальные устройства (ГОСТ 2.744—68) . . . 257

2.23. Элементы цифровой техники (ГОСТ 2.743—82) .... 257

2.24. Устройства с нмпульсно-кодовой модуляцией (ИКМ) — (ГОСТ

2.763—85 )............ 270

2.25. Интегральные оптоэлектронные элементы индикации (ГОСТ

2.764—86 )........................273

2.26. Электронагреватели. Устройства и установки электротермические

(ГОСТ 2.745-68) .......... 276

2.27. Квантовые генераторы и усилители (ГОСТ 2.746—68) . 278

2.28. Элементы коммутационного поля коммутационных систем (ГОСТ

2.757—81)........................280

2.29. Устройства телемеханики (ГОСТ 2.752—71) .... 281

2.30. Сигнальная техника (ГОСТ 2.758—81)............284

2.31. Элементы аналоговой техники (ГОСТ 2.759—82) . . . 287

2.32. Запоминающие устройства (ГОСТ 2.765—87) . . . .291

2.33. Системы передачи информации с временным разделением каналов

(ГОСТ 2.766—88)......................294

Приложение..................296
Справочное издание
Усатенко Станислав Трофимович,

Каченюк Татьяна Калениковна,

Терехова Марина Викторовна

ВЫПОЛНЕНИЕ ЭЛЕКТРИЧЕСКИХ СХЕМ по ЕСКД Справочник

И Б № 737

Редактор Т. А. Киселева Обложка художника Н. М. Биксентеева Технический редактор О. Н. Никитина Корректор В. И. Варенцова

Сдано в наб. 04.02.92. Подп. в печ. 25.08.92 Формат бОХЭО'/ie. Бумага офсетная. Гар-«итура литературная Печать высокая. Уел. п. л. 19,75. Уел. кр.-отт. 20,0. Уч.-изд. л. 21,07. Тир. 7900 экз. Зак. 484. СЗЗ. Изд. № 1106/7.
Ордена «Знак Почета» Издательство стандартов, 123557, Москва, ГСП, Новопресненский пер., 3.

Калужская типография стандартов, ул. Московская, 256.

ПРЕДИСЛОВИЕ

Действующий в СССР комплекс стандартов Единой системы конструкторской документации (ЕСКД), устанавливающий единые взаимосвязанные правила и положения по разработке, оформлению и обращению конструкторской документации для всего народного хозяйства, удовлетворяет требованиям современного производства и обеспечивает разработку высококачественной конструкторской документации (чертежей, схем, технических условий и пр.) на изделия при минимальных затратах труда, средств и времени. Стандарты ЕСКД обеспечивают также согласованность правил оформления графических документов с рекомендациями международных организаций: ИСО

(Международная организация по стандартизации) МЭК (Международная электротехническая комиссия) и др.

Основным видом конструкторских документов в различных областях электротехники, радиоэлектроники и связи являются схемы. Сведения по выполнению и оформлению схем помещены в различных государственных стандартах, что создает сложности в работе и увеличивает непроизводительные затраты времени при оформлении схем. Системное изложение требований ЕСКД к схемной документации, кроме экономии труда и времени разработчиков, будет способствовать также совершенствованию системы автоматизированного получения конструкторской документации, что связано с четким пониманием характерных особенностей каждого вида документа и формализацией действующих требований ЕСКД (в частности, процесс автоматизированного получения электросхем включает такие этапы, как определение формата схемы, компоновку условных графических обозначений (УГО) в схеме по листам документа, размещение УГО на листе документа и др.).

В справочнике приводятся общие правила оформления конструкторской документации по ЕСКД, систематизируются основные положения государственных стандартов по изображению и оформлению электрических схем, схем цифровой вычислительной техники, рассматриваются правила выполнения чертежей изделий, изготовляемых с применением электрического монтажа. Приводятся также условные графические обозначения элементов схем.

Использованные в справочнике сведения из стандартов приводятся по состоянию на 1 декабря 1991 г.

1. ПРАВИЛА ОФОРМЛЕНИЯ КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ ПО ЕСКД
1.1. ОБЩИЕ ПОЛОЖЕНИЯ ЕДИНОЙ СИСТЕМЫ КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ

Единая система конструкторской документации (ЕСКД) — комплекс государственных стандартов, устанавливающих взаимосвязанные правила и положения по порядку разработки, оформления и обращения конструкторской документации, разрабатываемой и применяемой организациями и предприятиями Советского Союза.

ГОСТ 2.001—70 «ЕСКД. Общие положения» — один из основополагающих стандартов данной системы — устанавливает общие положения по назначению, области применения, классификации и обозначению стандартов комплекса ЕСКД.

Основное назначение стандартов ЕСКД заключается в установлении в организациях и на предприятиях единых правил выполнения, оформления и обращения конструкторской документации, обеспечивающих:

возможность взаимообмена конструкторскими документами между организациями и предприятиями без их переоформления;

стабилизацию комплектности, исключающую дублирование и разработку не требуемых производству документов;

возможность расширения унификации при конструкторской разработке проектов промышленных изделий;

упрощение форм конструкторских документов и графических изображений, снижающих трудоемкость проектно-конструкторских разработок промышленных изделий;

механизацию и автоматизацию обработки технических документов и содержащейся в них информации;

улучшение условий технической подготовки производства, а также эксплуатации промышленных изделий;

оперативную подготовку документации для быстрой переналадки действующего производства.

Установленные стандартами ЕСКД правила и положения по разработке, оформлению и обращению документации распространяются на:

все виды конструкторских документов (чертежи, схемы, технические условия и др.), установленные ГОСТ 2.102—68 «ЕСКД-Виды и комплектность конструкторских документов»;

учетно-регистрационную документацию (например, карточка учета документов, инвентарная книга регистрации документов) и документацию по внесению изменений в конструкторские документы (извещение об изменении).

Стандарты ЕСКД должны служить основанием для разработки организационно-методической и инструктивно-производственной документации: например, положений, устанавливающих структуру и функции технических подразделений предприятий (служб нормоконтроля, отделов технической документации); положения о порядке прохождения и согласования конструкторской документации в отрасли или на предприятии; инструкции по хранению технической документации.

Обозначение стандартов ЕСКД строится по классификационному принципу. В общем виде обозначение любого стандарта ЕСКД следующее:

1.2. ВИДЫ ИЗДЕЛИЙ И КОМПЛЕКТНОСТЬ КОНСТРУКТОРСКИХ ДОКУМЕНТОВ

ГОСТ 2.101—68 устанавливает виды изделий при выполнении конструкторской документации и их структуру, ГОСТ 2.102—68 — виды и комплектность конструкторских документов на изделия.

Изделием называется любой предмет или набор предметов производства, подлежащих изготовлению на предприятии (например, гайка, валик, печатная плата, отрезок кабеля заданной длины, самолет). В зависимости от назначения их делят на изделия основного производства и изделия вспомогательного производства. Изделия основного производства предназначены для поставки предприятием-изготовителем заказчику, а вспомогательного — для собственных нужд предприятия, которое их изготавливает. Например, если предприятие выпускает двигатели, инструменты и крепежные детали для реализации, то их относят к изделиям основного производства, если же инструменты и крепежные детали предназначены только для собственных нужд предприятия, то их относят к изделиям вспомогательного производства.

Изделия, предназначенные для реализации и одновременно используемые для собственных нужд предприятием, которое их изготавливает, относятся к изделиям основного производства.

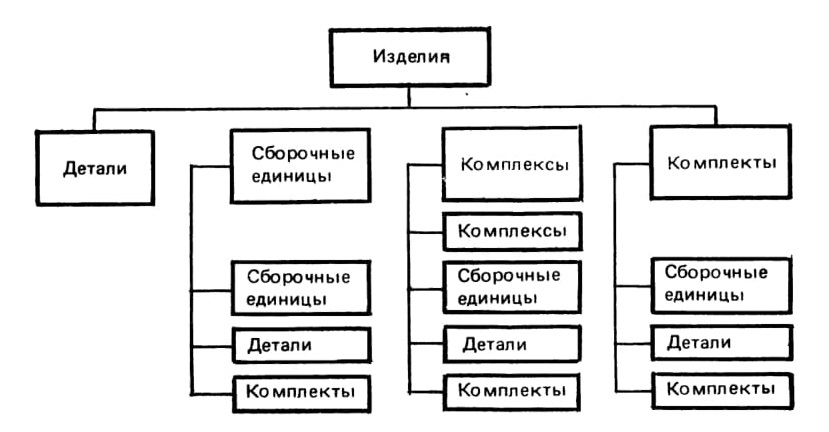

Согласно ГОСТ 2.101—68 различают четыре вида изделий (рис. 1.2.1):

детали, сборочные единицы, комплексы и комплекты.

В зависимости от наличия или отсутствия в них составных частей изделия делят на неспецифицированные (детали) — не имеющие составных частей, и специфицированные (сборочные единицы, комплексы, комплекты) — состоящие из двух и более составных частей.

Рис. 1.2.1.

Деталь — изделие, изготовленное из однородного по наименованию и марке материала, без применения сборочных операций, например: литой корпус, катушка из провода (без каркаса), пластина из биметаллического листа, отрезок кабеля заданной длины и др. Деталь может иметь защитное или декоративное покрытие (винт, подвергнутый хромированию).

Сборочная единица — изделие, составные части которого подлежат соединению между собой на предприятии-изготовите-ле сборочными операциями (свинчиванием, сваркой, пайкой, клепкой, опрессовкой, развальцовкой, склеиванием, сшивкой, укладкой и т. п.), например: сварной корпус, редуктор, телефонный аппарат, микромодуль, автомобиль, станок, катушка индуктивности.

К сборочным единицам также относят:

а) изделия, для которых конструкцией предусмотрена разборка их на составные части предприятием-изготовителем, например, для удобства упаковки и транспортирования;

б) совокупность сборочных единиц и (или) деталей, имеющих общее функциональное назначение и совместно устанавливаемых на предприятии-изготовителе в другой сборочной единице, например: электрооборудование станка, автомобиля, самолета;

в) совокупность сборочных единиц и (или) деталей, имею-

щих общее функциональное назначение, совместно уложенных на предприятии-изготовителе в укладочные средства (футляр, коробку и т. п.), например: готовальня, комплект концевых

плоскопараллельных мер длины. ,

Комплекс — два и более специфицированных изделия, не соединенных на предприятии-изготовителе сборочными операциями, но предназначенных для выполнения взаимосвязанных эксплуатационных функций, например: завод-автомат, радиолокационная станция, автоматическая телефонная станция, метеорологическая ракета и т. п.

В комплекс, кроме изделий, выполняющих основные функции, могут входить и изделия, предназначенные для выполнения вспомогательных функций, например: изделия для монтажа комплекса, укладочные средства и тара, запасные части и др.

Комплект — два и более изделия, не соединенных на предприятии-изготовителе сборочными операциями и имеющих общее эксплуатационное назначение вспомогательного характера, например, комплект запасных частей, комплект измерительных инструментов и т. п.

К комплектам также относятся сборочные единицы или детали, поставляемые вместе с набором других сборочных единиц и (или) деталей, предназначенных для выполнения вспомогательных функций при эксплуатации этой сборочной единицы или детали (осциллограф в комплекте с укладочным ящиком,

запасными частями, монтажным инструментом, сменными частями) .

Виды и комплектность конструкторских документов. В соответствии с ГОСТ 2.102—68 конструкторскими документами являются графические (чертежи, схемы) и текстовые (спецификации, технические условия, пояснительные записки и т. п.) документы, которые в отдельности или в совокупности определяют состав и устройство изделия и содержат необходимые данные для его разработки, изготовления, контроля, приемки, эксплуатации и ремонта. Документация подразделяется на проектную и рабочую.

К проектной документации относятся документы, состоящие из технического предложения, эскизного и технического проектов. Рабочая документация составляется на детали, сборочные единицы, комплексы и комплекты и предназначена непосредственно для изготовления, ремонта, эксплуатации изделия.

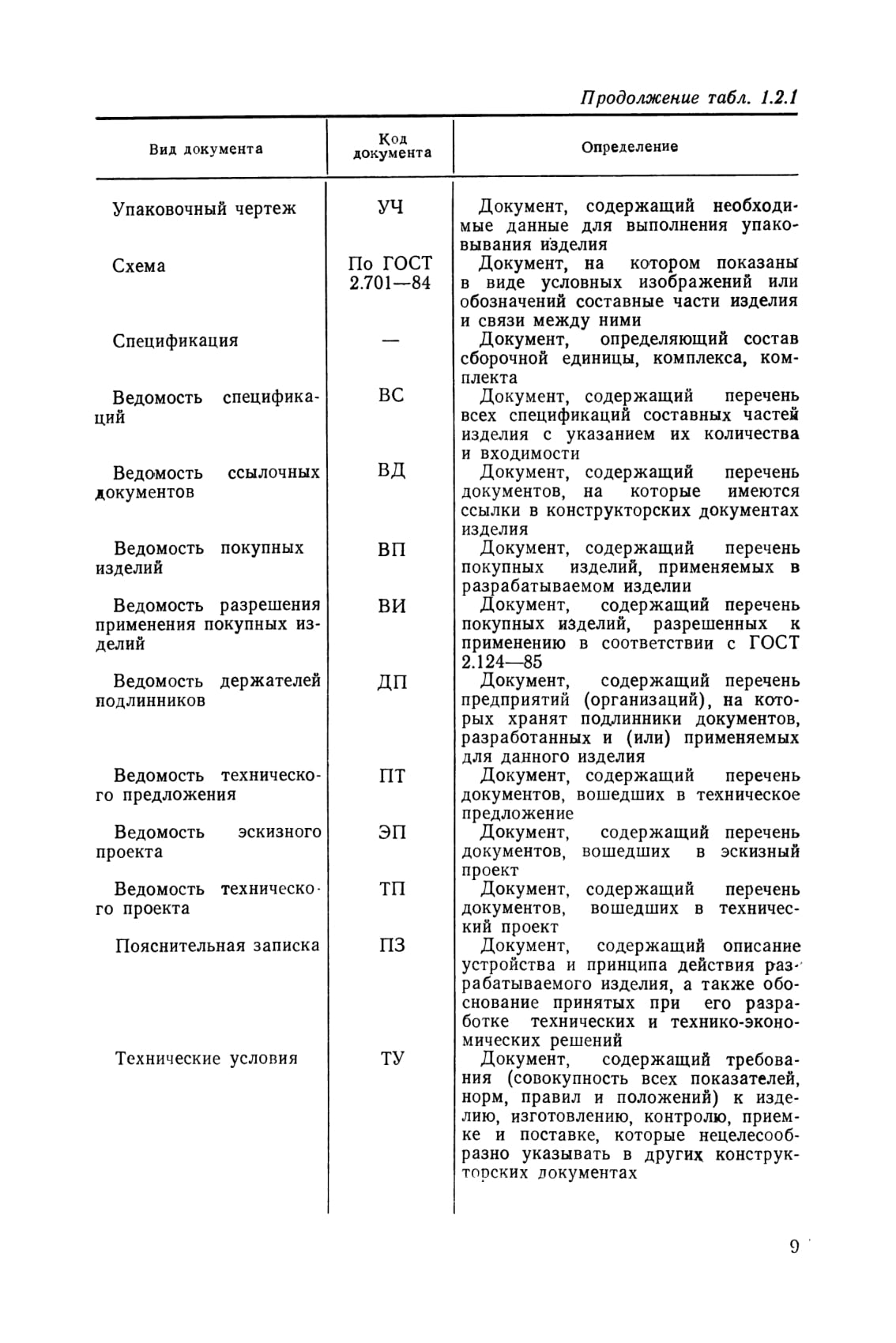

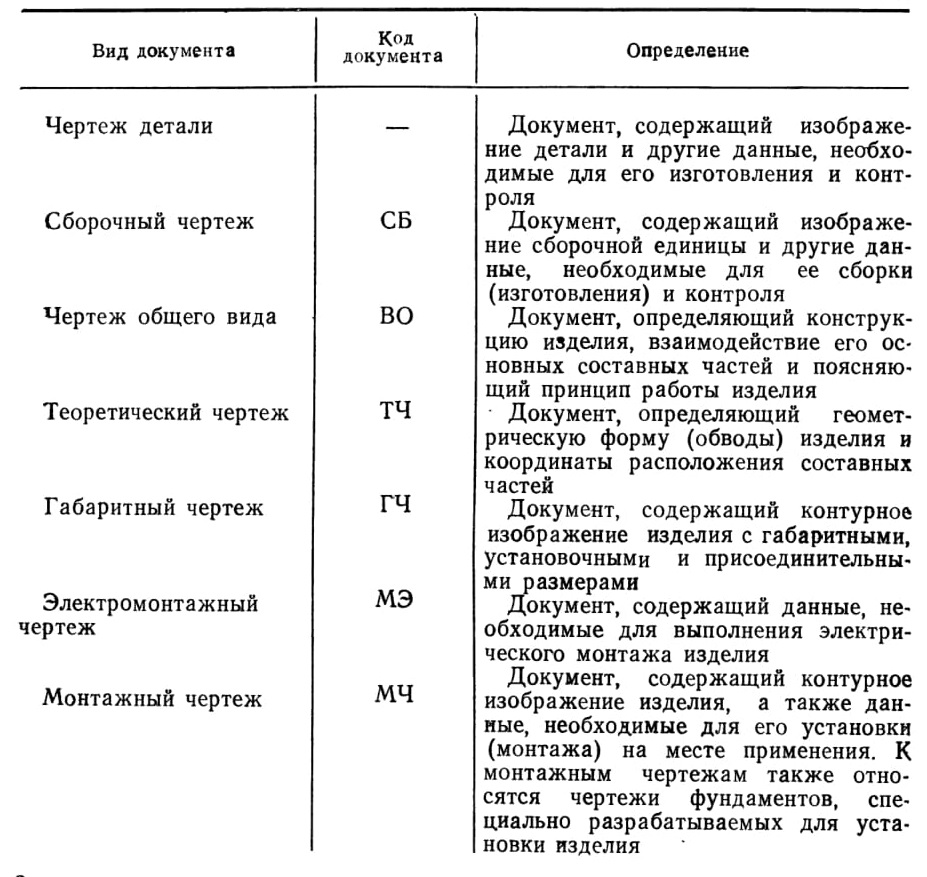

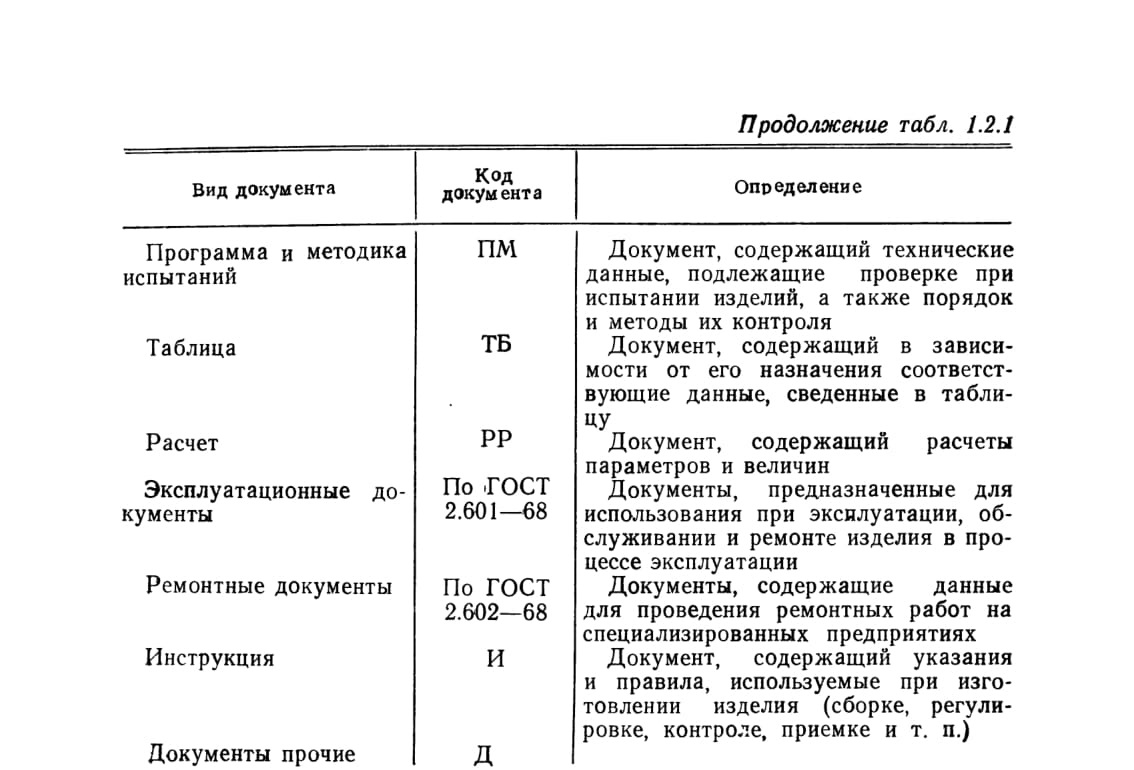

Номенклатура конструкторских документов приведена в табл. 1.2.1.

Таблица 1.2.1

Документы в зависимости от характера их выполнения и использования бывают следующих видов: оригиналы, подлинники, дубликаты, копии.

Оригинал — документ, выполненный на любом материале и предназначенный для изготовления по нему подлинника.

Подлинник — документ, оформленный подлинными установленными подписями и выполненный на любом материале, позволяющем многократное воспроизведение с него копий. Допускается в качестве подлинника использовать оригинал, репрографическую копию или экземпляр образца, изданного типографским способом, завизированные подлинными подписями лиц, разработавших данный документ и ответственных за нормо-контроль.

Дубликат — копия подлинника, обеспечивающая идентичность воспроизведения подлинника, выполненного на любом, материале, позволяющем снятие с него копий.

Копия — документ, выполненный способом, обеспечивающим его идентичность с подлинником (дубликатом), и предназначенный для непосредственного использования при разработке, в производстве, эксплуатации и ремонте изделий. Копиями являются также микрофильмы — копии, полученные с микрофильма-дубликата.

При определении комплектности конструкторских документов на изделия различают: основной конструкторский документ, основной комплект конструкторских документов, полный комплект конструкторских документов.

*В ГОСТ 2.102—68 (издание 1988 г.) документ основного комплекта «Патентный формуляр» исключен.

Основными конструкторскими документами являются: для деталей — чертеж детали; для сборочных единиц, комплексов и комплектов — спецификация.

Основной комплект конструкторских документов изделия объединяет конструкторские документы, относящиеся ко всему изделию в целом, например, сборочный чертеж, принципиальная электрическая схема, технические условия и др. В основной комплект документов изделия не входят конструкторские документы составных частей.

Полный комплект конструкторских документов изделия состоит из основного комплекта конструкторских документов на данное изделие и основных комплектов конструкторских документов на все его составные части. На рис. 1.2.2 дан пример построения полного комплекта конструкторских документов комплекса. В овалах показаны основные конструкторские документы изделия, в прямоугольниках — документы основного комплекта. Документы, показанные в двойных рамках, предусматриваются только для изделий, предназначенных для самостоятельной поставки.

Номенклатура конструкторских документов на изделия определяется в зависимости от стадий его разработки.

1.3. СТАДИИ РАЗРАБОТКИ КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ

Для конструкторской документации изделий всех отраслей промышленности ГОСТ 2.103—68 «ЕСКД. Стадии разработки» устанавливает стадии разработки и этапы выполнения работ (табл. 1.3.1). Обязательность выполнения стадий и этапов разработки конструкторской документации устанавливается техническим заданием на разработку.

При разработке новых или модернизации изготовляемых изделий могут применяться ранее разработанные конструкторские документы в следующих случаях:

а) в проектной документации (техническом предложении, эскизном и технических проектах) и рабочей документации опытного образца или опытной партии — независимо от литер-ности применяемых документов;

б) в конструкторской документации с литерами «O1», «О2», «А» и «Б», если литерность применяемого документа та же или высшая.

Литерность полного комплекта конструкторской документации определяется низшей из литер, указанных в документах, входящих в комплект, кроме документов покупных изделий.

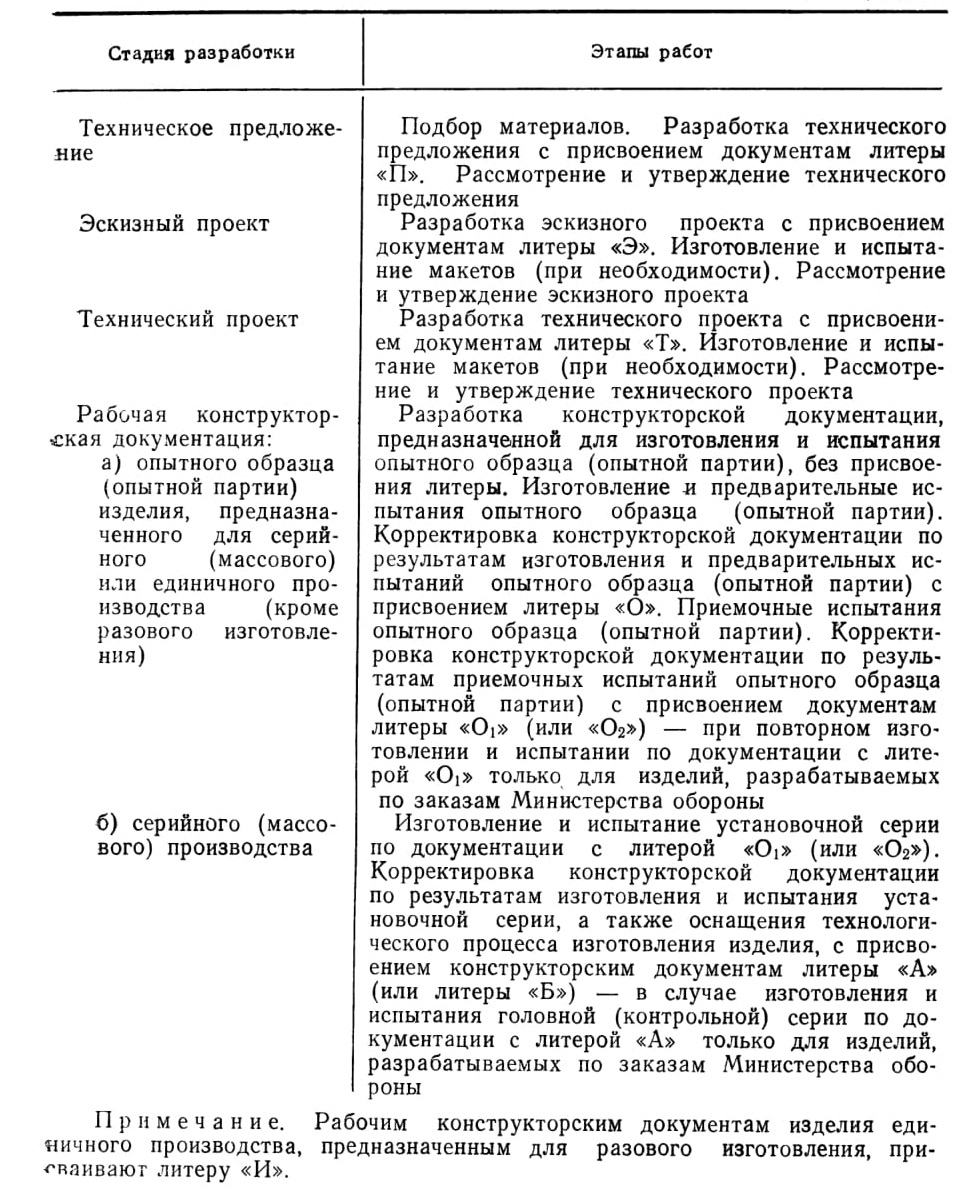

Таблица 1.3.1

Требования к выполнению проектных конструкторских документов. Правила выполнения конструкторской документации на проектных стадиях и объем работ устанавливают следующие стандарты: ГОСТ 2.118—73 «ЕСКД. Техническое предложение», ГОСТ 2.119—73 «ЕСКД. Эскизный проект», ГОСТ 2.120—73 «ЕСКД. Технический проект».

Техническое предложение. Разработка технического предложения предусматривается техническим заданием. Техническое предложение содержит дополнительные требования к изделию, не указанные в техническом задании.

В техническое предложение включают конструкторские документы, предусмотренные техническим заданием, исходя из номенклатуры конструкторских документов по ГОСТ 2.102—68. Документы, разрабатываемые для изготовления макетов, в комплект документов технического предложения не включают. Объем работ, выполняемых на стадии технического предложения, устанавливается на основе технического задания и определяется разработчиком в зависимости от характера и назначения изделия и согласовывается с заказчиком, если изделие разрабатывается по заказам Министерства обороны. Примерный перечень работ для изделий народнохозяйственного назначения приведен в рекомендуемом приложении ГОСТ 2.119—73.

Требования к выполнению документов технического предложения. В текстовых и графических документах сведения небольшого объема, относящиеся к отдельным вариантам разрабатываемого изделия, рекомендуется оформлять таблицей. Большой по объему текст, содержащий различные для разных вариантов сведения, излагают последовательно для каждого варианта одним из следующих способов:

а) в каждом разделе документа приводят сведения раздельно для каждого варианта (по подразделам);

б) после разделов, содержащих общие для всех вариантов сведения, вводят раздел с характеристикой различия вариантов. Сведения о вариантах располагают по подразделам. В конце документа может быть помещен раздел, содержащий обобщенные сравнительные сведения по всем рассматриваемым вариантам. Ему присваивают заголовок «Сравнительная характеристика».

Графические изображения, относящиеся к различным вариантам, размещают на одном или на отдельных листах чертежа или схемы.

Таблицу составных частей изделия на чертеже общего вида, а также перечень элементов на схеме, в случае, если варианты отличаются составными частями, выполняют в виде одной таблицы, в которой графу «Кол», делят на части по числу вариантов, или в виде отдельных таблиц для каждого варианта.

Наименование варианта в таблице или в заголовке должно быть кратким, содержать сокращенное наименование разрабатываемого изделия и характерную особенность данного варианта.

При выполнении таблиц допускается обозначать варианты римскими цифрами с необходимыми пояснениями.

Правила выполнения документов технического предложения

(чертежа общего вида, ведомости, пояснительной записки) — см. ГОСТ 2.118—73.

Эскизный проект. Разработка эскизного проекта предусматривается техническим заданием или протоколом рассмотрения технического предложения с целью установления принципиальных (конструктивных, схемных и др.) решений изделия.

На стадии разработки эскизного проекта рассматривают варианты изделия или его составных частей. Эскизный проект может разрабатываться без рассмотрения на этой стадии различных вариантов.

Требования к выполнению эскизного проекта изделия всех отраслей промышленности устанавливает ГОСТ 2.119—73.

В комплект документов эскизного проекта включают конструкторские документы, в соответствии с номенклатурой ГОСТ 2.102—68, предусмотренные техническим заданием и протоколом рассмотрения технического предложения (кроме документов для изготовления макетов).

При разработке эскизного проекта выполняют работы, необходимые для обеспечения предъявляемых к изделию требований и позволяющие установить принципиальные решения. Примерный перечень работ приведен в рекомендуемом приложении ГОСТ 2.119—73.
