Выполнение электрических схем по ЕСКД. Справочник (Усатенко С.Т.) - часть 2

Требования к выполнению документов эскизного проекта. Конструкторские документы, содержащие различные варианты изделия, выполняют по ГОСТ 2.118—73 в части размещения сведений о различных вариантах, размещения изображений вариантов, построения таблиц и т. п.

Правила выполнения чертежа общего вида, ведомости и пояснительной записки эскизного проекта — см. ГОСТ 2.119—73.

Технический проект. Требования к выполнению технического проекта на изделия всех отраслей промышленности устанавливает ГОСТ 2.120—73.

Технический проект разрабатывают, если это предусмотрено техническим заданием, протоколом рассмотрения технического предложения или эскизного проекта с целью выявления окончательных технических решений.

При необходимости технический проект может предусматривать разработку вариантов отдельных составных частей изделия. В этих случаях выбор оптимального варианта осуществляется по результатам испытаний опытных образцов изделия.

В технический проект включают конструкторские документы в соответствии с номенклатурой ГОСТ 2.102—68, предусмотренные техническим заданием и протоколом рассмотрения технического предложения, эскизного проекта (кроме документов на изготовление макетов).

При разработке технического проекта могут быть использованы отдельные документы, разработанные на предыдущих стадиях с присвоением им литеры «Т».

При разработке технического проекта выполняют работы, необходимые для обеспечения предъявляемых к изделию требований и позволяющие получить полное представление о конструкции разрабатываемого изделия, оценить его соответствие требованиям технического задания, технологичность, степень сложности изготовления и т. п.

Перечень необходимых работ определяется разработчиком в зависимости от характера и назначения изделия и согласовывается с заказчиком, если изделие разрабатывается по заказам Министерства обороны.

Примерный перечень работ приведен в приложении ГОСТ 2.120—73.

Правила выполнения конструкторских документов технического проекта (чертежа общего вида, ведомости, пояснительной записки) — см. ГОСТ 2.120—73.

Правила выполнения эскизных конструкторских документов. Эскизными конструкторскими документами являются документы, предназначенные для разового использования при изготовлении и испытании макетов.

Правила выполнения, оформления и обращения эскизной конструкторской документации устанавливает ГОСТ 2.125—88 «ЕСКД. Правила выполнения эскизных конструкторских документов».

Эскизные конструкторские документы разрабатывают на стадии:

эскизного проекта для проверки принципов работы изделия или его составных частей;

технического проекта для проверки правильности основных технических решений и работоспособности разрабатываемого изделия или его составных частей;

серийного или массового производства при проведении работ по совершенствованию изделия для проверки его отдельных составных частей.

Необходимость разработки эскизных конструкторских документов и их комплектность устанавливает разработчик.

Эскизные конструкторские документы выполняют по правилам, установленным стандартами ЕСКД или ГОСТ 2.125—88, с максимальным использованием принятых в стандартах упрощений. Обозначают документы по ГОСТ 2.201—80 «ЕСКД. Обозначение изделий и конструкторских документов».

Изображения допускается выполнять без точного соблюдения масштаба, но с учетом максимальной наглядности и удобочитаемости чертежей. Графика изображений должна быть четкой и позволять снятие копий.

На чертежах деталей и сборочных единиц допускается:

не указывать массу изделия и его составных частей;

указывать упрощенно (без ссылки на стандарт, ТУ и другой НТД) условное обозначение материала;

проставлять размеры составных частей непосредственно на изображении сборочной единицы и помещать изображения отдельных деталей на свободном поле чертежа, записывая их в спецификацию, как детали, на которые не выпущены чертежи («Б4»). Данные для изготовления деталей помещают рядом с их изображением;

помещать на поле чертежа развертку детали, изготавливаемой гибкой;

технические требования помещать на любом листе чертежа.

На эскизных конструкторских документах допускается совмещение спецификации и сборочного чертежа на любом формате (по ГОСТ 2.302—68 «ЕСКД. Масштабы»). Спецификацию следует оформлять в соответствии с требованиями ГОСТ

2.108—68 «ЕСКД. Спецификация»; графу «формат» допускается не заполнять, спецификацию не делить на разделы. Допускается вводить в спецификацию дополнительные графы.

Основную надпись допускается выполнять без дополнительных граф и таблицы изменений.

Эскизный конструкторский документ должен быть подписан разработчиком, который может вносить изменения с обязательной подписью возле каждого изменения.

1.4. ОБОЗНАЧЕНИЕ ИЗДЕЛИЙ И КОНСТРУКТОРСКИХ ДОКУМЕНТОВ

ГОСТ 2.201—80 устанавливает единую обезличенную систему обозначения изделий основного и вспомогательного производства и их конструкторских документов.

Обозначение присваивают каждому изделию. Обозначение изделия является одновременно обозначением его основного конструкторского документа (чертежа детали, спецификации).

Обозначение изделия и его конструкторского документа не должно повторно использоваться для обозначения другого изделия и конструкторского документа.

Обозначения изделиям и конструкторским документам присваивают централизованно или децентрализованно (в последнем случае — организацией-разработчиком) на основе классификационной системы.

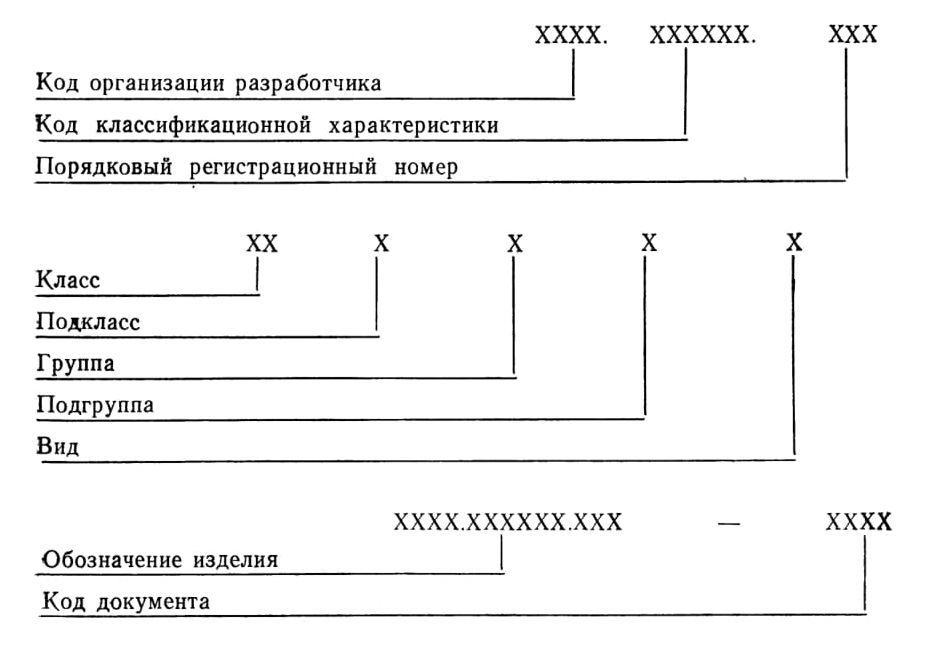

Структура обозначения изделия и основного конструкторского документа включают в себя четырехзначный буквенный код организации-разработчика, шестизначный код классификационной характеристики и трехзначный порядковый регистрационный номер:

Буквенный код организации-разработчика назначается по кодификатору организаций-разработчиков. При централизованном присвоении обозначения вместо кода организации-разработчика указывают код, выделенный для централизованного присвоения обозначения.

Код классификационной характеристики присваивают изделию и конструкторскому документу по классификатору изделий и конструкторских документов машиностроения и приборостроения (Классификатор ЕСКД). Структура кода включает класс, подкласс, группу, подгруппу и вид изделия.

Порядковый регистрационный номер присваивается по классификационной характеристике от 001 до 999 в пределах кода организации-разработчика при децентрализованном присвоении обозначения, осуществляемом организацией-разработчиком, а при централизованном присвоении (осуществляемом организациями, которым это поручено министерством, ведомством) — в пределах кода организации, выделенного для централизованного присвоения.

После кода организации-разработчика и кода классификационной характеристики проставляются точки, например:

Обозначение неосновного конструкторского документа должно состоять из обозначения изделия и кода документа, установленного стандартами ЕСКД (например: СБ — сборочный

чертеж; ТУ — технические условия, ЭЗ — схема электрическая принципиальная).

В коде документа должно быть не более четырех знаков, включая номер части документа.

Примеры обозначения неосновного конструкторского документа:

АБВГ.061341.021СБ; АБВГ.061341.021ТУ1;

АБВГ.063341.021ИЭ12.

При групповом и базовом исполнениях конструкторских документов каждому исполнению изделия и документов присваивается самостоятельное обозначение, которое состоит из базового обозначения и порядкового номера исполнения. Структура обозначения изделия при групповом и базовом исполнениях.

Базовое обозначение является общим для всех исполнений, оформленных одним групповым или базовым документом. Его следует присваивать групповому основному документу так же, как и отдельному изделию. Порядковый номер исполнения устанавливают в пределах базового обозначения и отделяют От базового обозначения знаком дефис.

Основное исполнение имеет только базовое обозначение без порядкового номера исполнения, например: АБВГ.302123.005. Для других исполнений к базовому обозначению добавляют порядковый номер исполнения от 01 до 98, например: АБВГ. 302123.005—01 и т. д.

1.5. ФОРМАТЫ, ОСНОВНАЯ НАДПИСЬ

ГОСТ 2.301—68 «ЕСКД. Форматы» устанавливает основные и дополнительные форматы листов чертежей, схем и других конструкторских документов, предусмотренных ГОСТ 2.102—68.

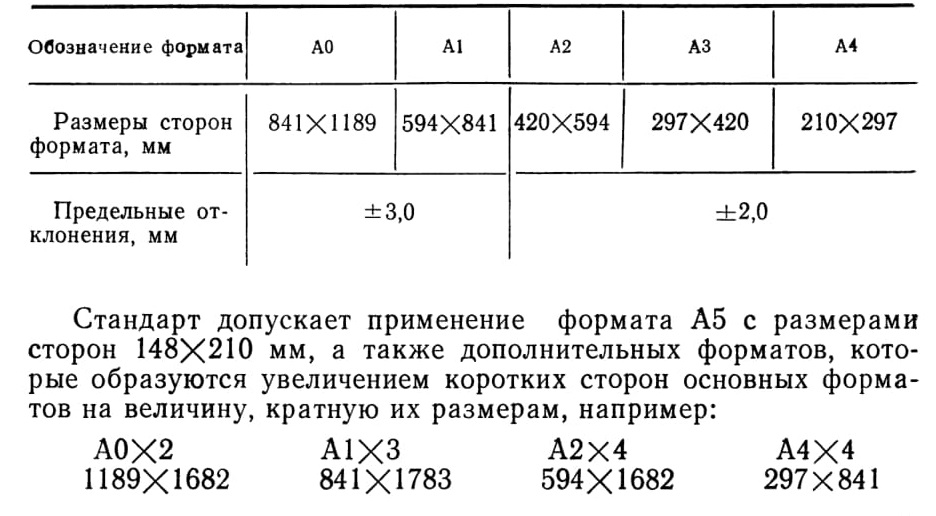

Обозначения и размеры основных форматов приведены в табл. 1.5.1.

Таблица 1.5.1

Форматы листов схем выбирают в соответствии с требованиями настоящего стандарта, при этом предпочтительными являются основные форматы.

При выборе форматов необходимо учитывать объем и сложность проектируемого изделия, степень детализации данных, обусловленную назначением схемы; условия хранения и обращения схем; возможность внесения изменений; особенности и возможности техники выполнения, репродуцирования и микрофильмирования технической документации, а также возможности обработки схем средствами электронной вычислительной техники. Выбранный формат должен обеспечивать компактное выполнение схемы без нарушения ее наглядности <и удобства пользования. При выполнении схемы на нескольких листах целесообразно иметь одинаковый формат всех листов.

Каждый конструкторский документ должен иметь основную надпись, содержащую общие сведения об изображенных объектах.

Формы, размеры, содержание, порядок заполнения основных надписей и дополнительных граф к ним в конструкторских документах устанавливает ГОСТ 2.104—68 «ЕСКД. Основные надписи» в части размещения основной надписи, разделения поля схемы на зоны и оформления поля для подшивки.

Для чертежей и схем предусмотрена основная надпись, дополнительные графы к ней, а также размеры рамок на чертежах и схемах по форме 1 ГОСТ 2.104—68 (рис. 1.5.1).

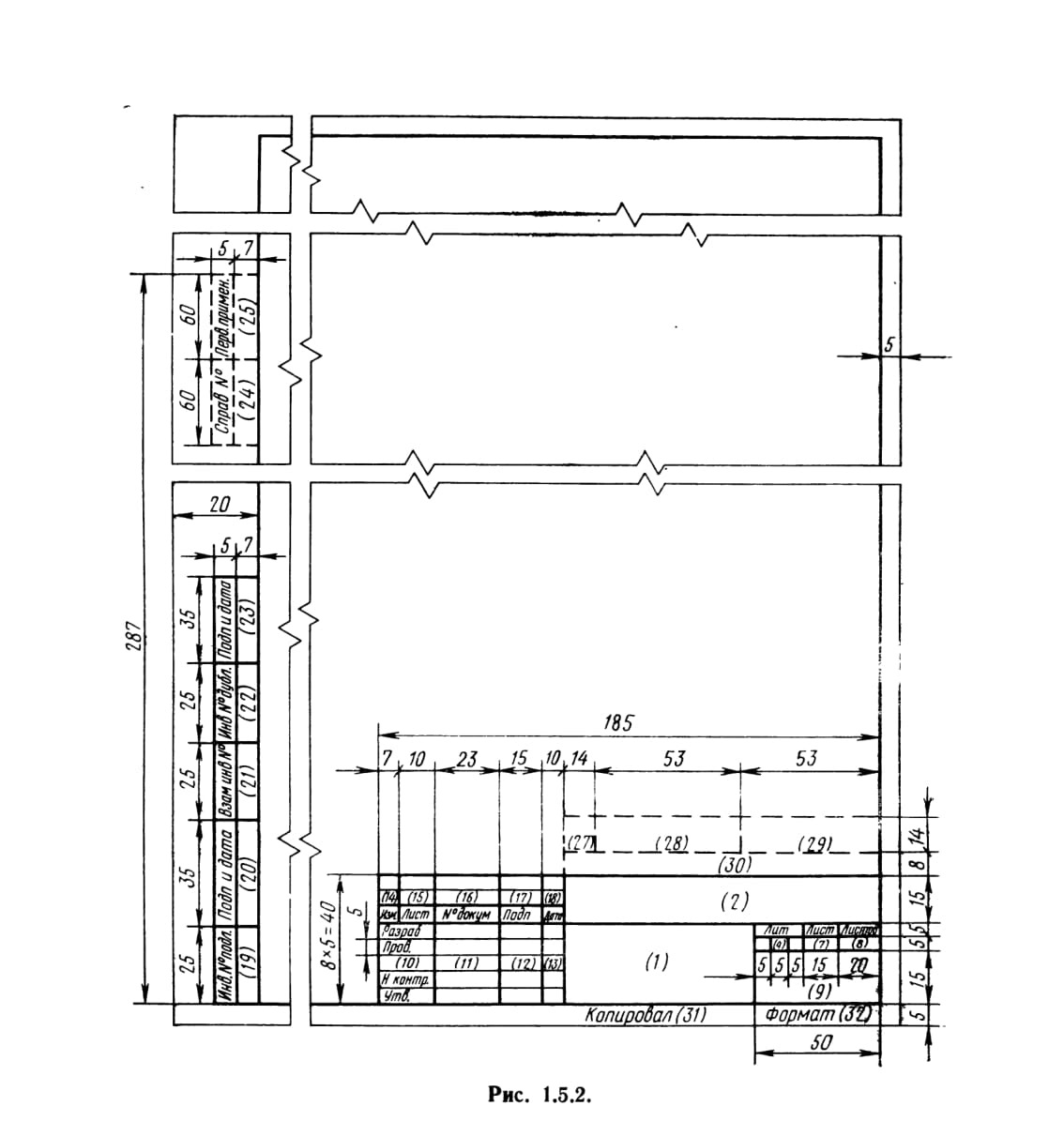

Для текстовых конструкторских документов первого и заглавного листа (например, . ведомости технического проекта, пояснительной записки, технических условий, инструкции и т. п.) предусмотрена основная надпись и дополнительные графы к ней по форме 2 (рис. 1.5.2).

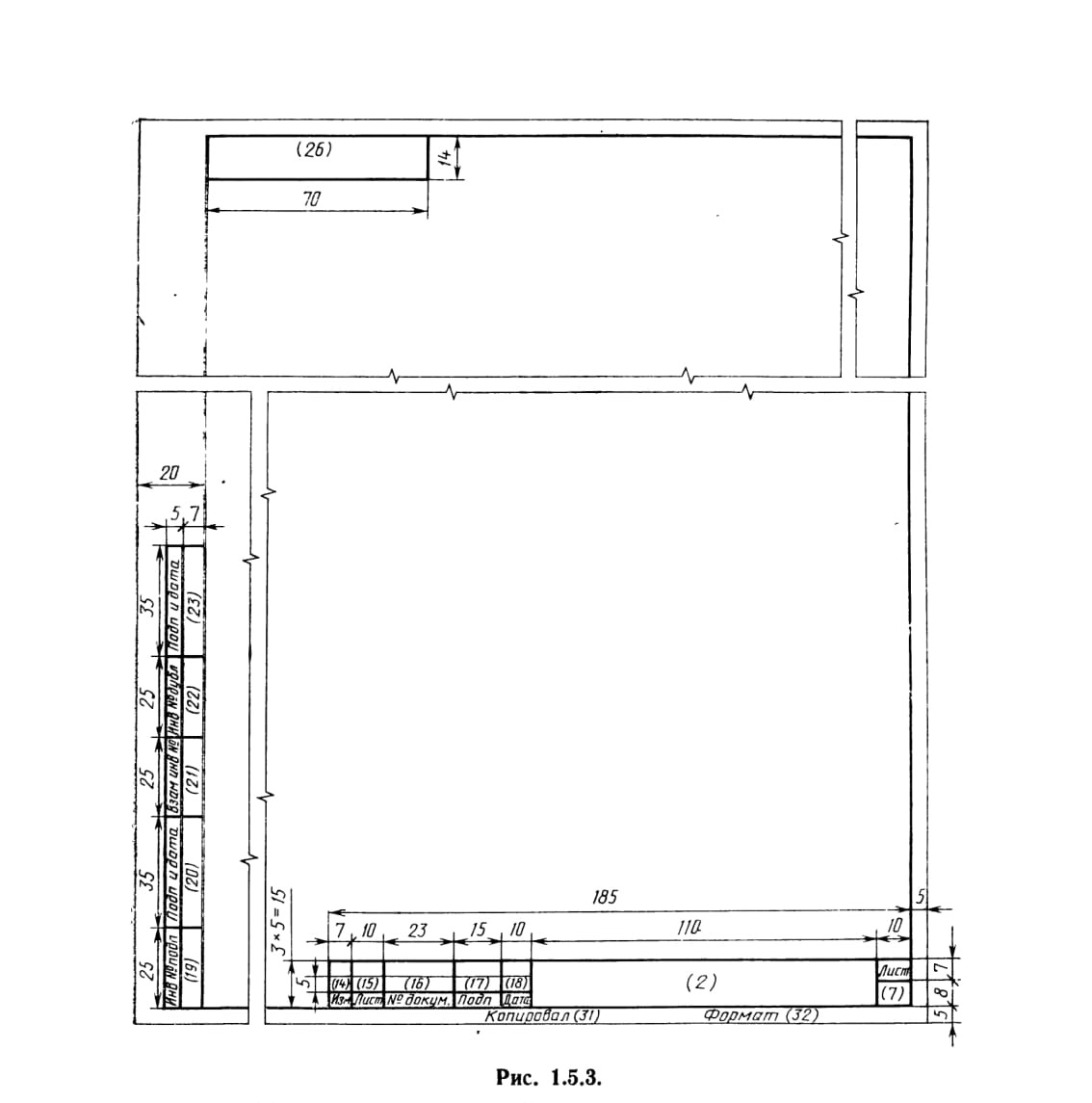

Для последующих листов чертежей и схем допускается применять форму 2а (рис. 1.5.3).

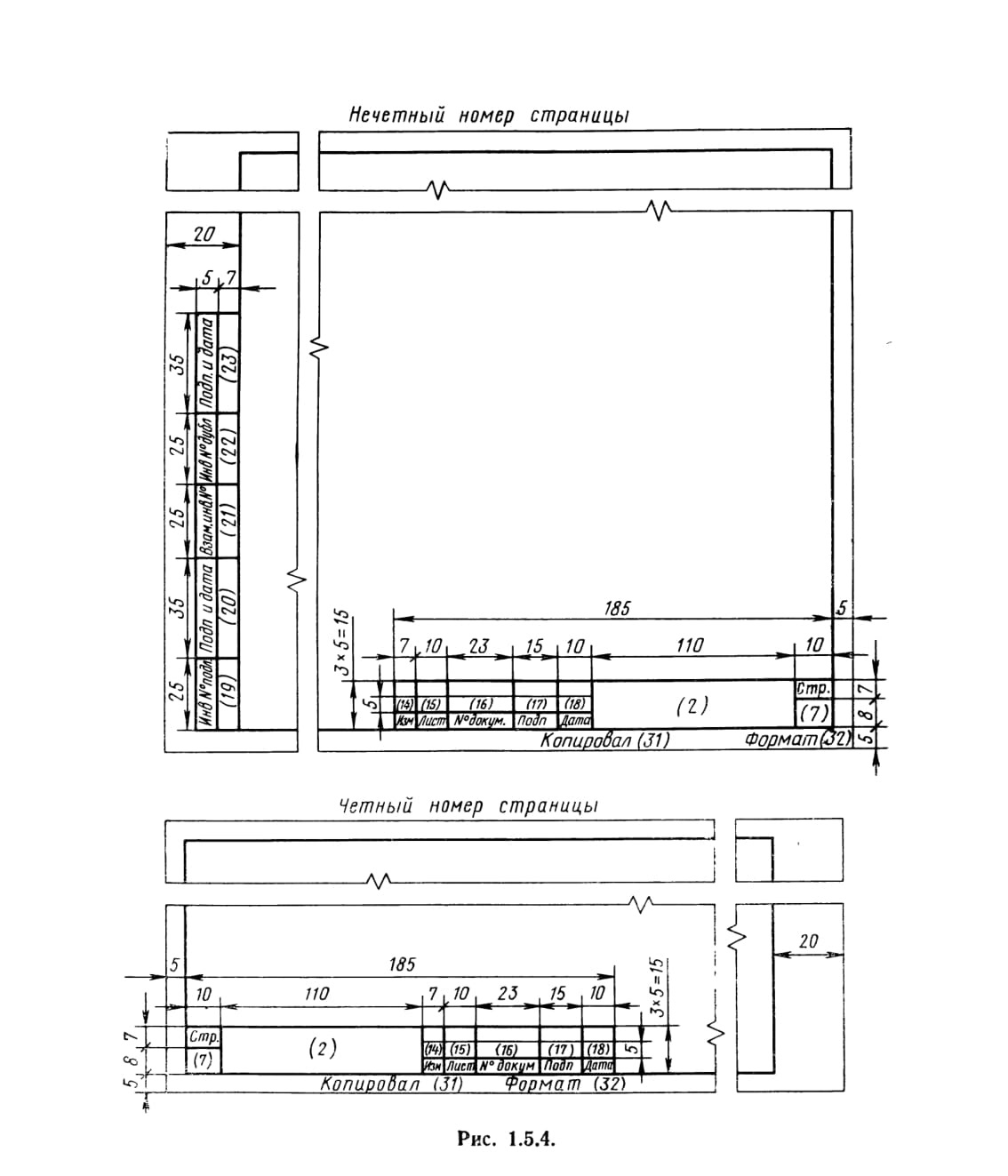

Для текстовых конструкторских документов последующих листов при двустороннем светокопировании предусмотрена основная надпись и дополнительные графы к ней по форме 26 (рис. 1.5.4).

В графах основной надписи и дополнительных графах (номера граф на формах показаны в скобках) указывают:

графа 1 — наименование изделия; в соответствии с ГОСТ 2.109—73 «ЕСКД. Основные требования к чертежам» наименование должно быть кратким и записываться в именительном падеже единственного числа; на первом месте должно стоять имя существительное, например: «Стабилизатор ключевой».

После наименования изделия вписывают наименование документа (шрифтом меньшего размера, чем наименование изделия), если этому документу присвоен шифр, например: «Электродвигатель. Схема электрическая соединений». Допускается для сборочного чертежа наименование документа не указывать;

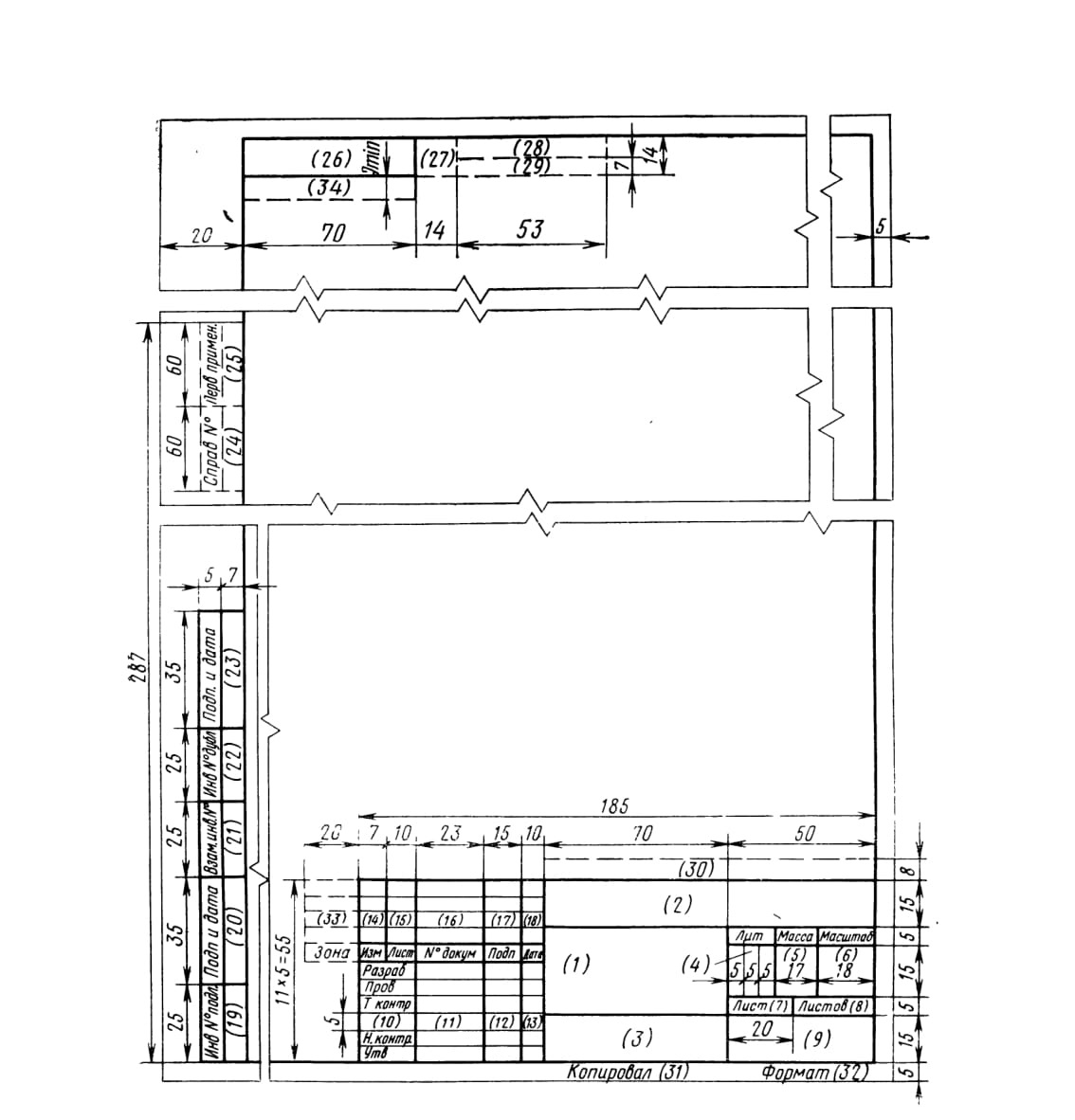

Рис. 1.5.1.

графа 2 — обозначение документа по ГОСТ 2.201—80; графа 3 — обозначение материала детали (графу заполняют только на чертежах деталей);

графа 4 — литера, присвоенная данному документу по ГОСТ 2.103—68; графу заполняют последовательно, начиная с крайней левой клетки;

графа 5 — масса изделия по ГОСТ 2.109—73; графа 6 — масштаб по ГОСТ 2.302—68 и ГОСТ 2.109—73; графа 7 — порядковый номер листа (на документах, состоящих из одного листа, графу не заполняют);

графа 8 — общее количество листов документа (графу заполняют только на первом листе);

графа 9 — наименование или различительный индекс предприятия, выпускающего документ (графу не заполняют, если различительный индекс содержится в обозначении документа);

графа 10 — характер работы, выполняемой лицом, подписывающим документ (свободную строку графы 10 заполняют по усмотрению разработчика, например, «Начальник отдела»,. «Рассчитал»);

графа 11 — фамилии лиц, подписывающих документ;

графа 12 — подписи лиц, фамилии которых указаны в графе 11 (подписи лиц, разработавших данный документ и ответственных за нормоконтроль, являются обязательными); графа 13 — дата подписания документа;

графы 14—18 — изменения; графы заполняют в соответствии с ГОСТ 2.503—90 «ЕСКД- Правила внесения изменений», устанавливающим правила внесения изменений;

графы 19—23 — инвентарный номер подлинника, подписи лиц, принявших подлинник или дубликат, дату приемки и др.;

графа 24 — обозначение документа, взамен или на основании которого выпущен данный документ;

графа 25 — обозначение соответствующего документа, в котором впервые записан данный документ;

графа 26 — обозначение документа, повернутое на 180° (для формата А4 и форматов больше А4 при расположении основной надписи вдоль длинной стороны листа) или на 90° (для форматов больше А4 при расположении основной надписи вдоль короткой стороны листа). Графа 26 на форме 2а является обязательной только для чертежей и схем;

графы 27—30 — заполняются заказчиком;

графа 31 — подпись лица, копировавшего чертеж; графа 32 — обозначение формата листа по ГОСТ 2.301—68; графа 33 — обозначение зоны, в которой находится изменяемая часть изделия;

графа 34 — номера авторских свидетельств на использованные в данном изделии изобретения.

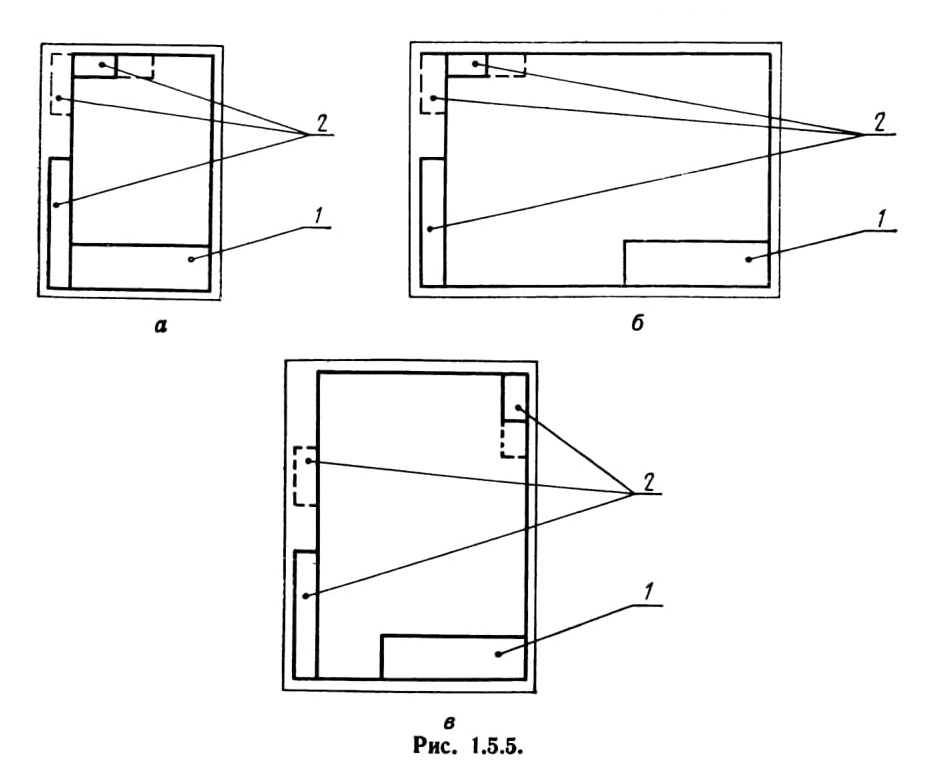

Графы, изображенные на формах штриховой линией, вводят при необходимости. Графы 3, 5, 6 на схемах не заполняют. При использовании для последующих листов чертежей и схем формы 1 графы 1, 3, 4, 5, 6, 9 не заполняют.

Основные надписи выполняют сплошными основными и сплошными тонкими линиями по ГОСТ 2.303—68 «ЕСКД. Линии». Располагают основные надписи в правом нижнем углу конструкторских документов. На рис. 1.5.5 показаны варианты расположения основной надписи и дополнительных граф на различных форматах. Формат А4 располагается только вертикально — основная надпись внизу листа (рис. 1.5.5,а). Форматы больше А4 могут быть расположены как горизонтально, так и вертикально: основная надпись может быть нанесена как вдоль длинной (рис. 1.5.5,б), так и вдоль короткой (рис. 1.5.5,б) стороны листа.

Рамку, ограничивающую поле схемы, наносят сплошной основной линией на расстоянии 5 мм от границы формата сверху,

справа и снизу; слева оставляют поле ширмной 20 мм для подшивки схем.

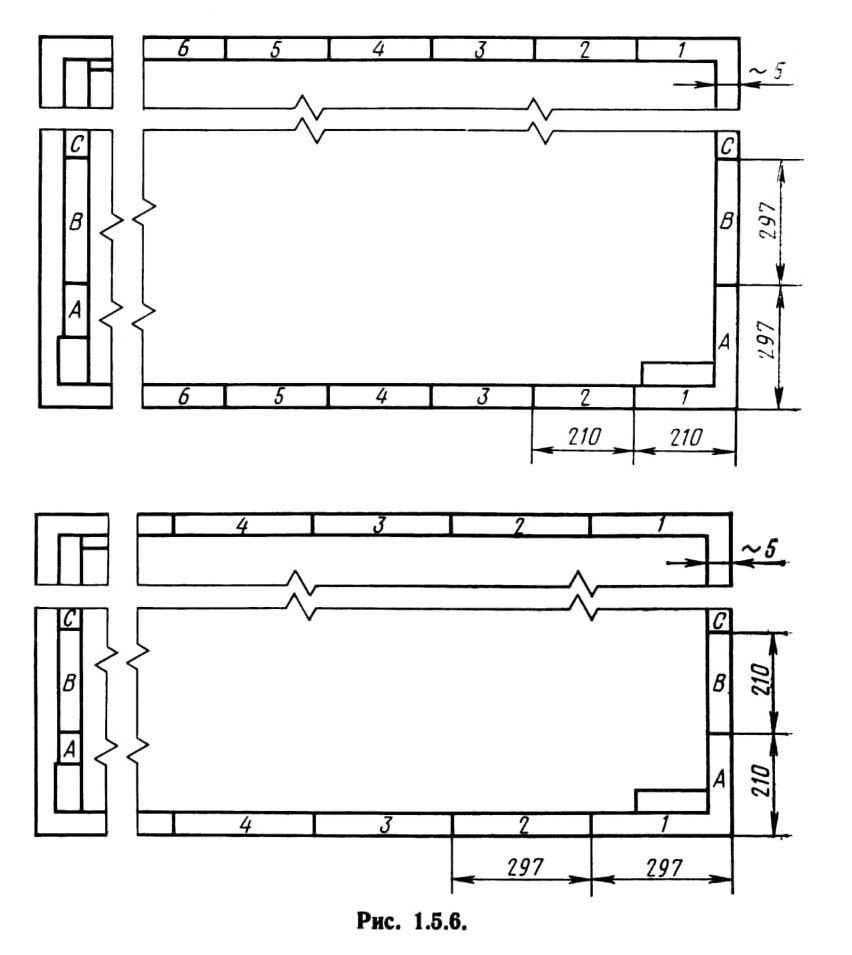

Для быстрого нахождения на чертеже (схеме) составной части сложного объекта рекомендуется поле чертежа разбивать-на зоны (рис. 1.5.6). Отметки, разделяющие чертеж на зоны, наносят на расстоянии, равном одной из сторон формата А4 (210X297). Зоны отмечают по горизонтали арабскими цифрами справа налево, по вертикали — прописными буквами латинского алфавита снизу вверх. Обозначают зоны сочетанием цифр и букв, например: 1А, 2А. 1 В, 2В, ЗВ и т. д.

1.6. ОБЩИЕ ТРЕБОВАНИЯ К ТЕКСТОВЫМ ДОКУМЕНТАМ

Согласно ГОСТ 2.105—79 «ЕСКД. Общие требования к текстовым документам» текстовые документы подразделяются на документы, содержащие в основном сплошной текст (технические описания, расчеты, пояснительные записки, инструкции и т. п.), и текст, разбитый на графы (спецификации, ведомости, таблицы и т. п.).

Текстовые документы выполняют на формах, установленных соответствующими стандартами ЕСКД и СПДС (системы проектной документации для строительства). Специальные требования для некоторых видов текстовых документов (например, эксплуатационных) приведены в соответствующих стандартах.

Текстовые документы могут быть выполнены машинописным, рукописным, типографским способами и с применением печатающих и графических устройств вывода ЭВМ.

При выполнении документа машинописным способом текст печатается на одной стороне листа через два интервала, лентой только черного цвета (полужирная), шрифт машинки должен быть четким, высотой не менее 2,5 мм.

При рукописном способе текст выполняется основным шрифтом по ГОСТ 2.304—81 «ЕСКД. Шрифты чертежные» с высотой букв и цифр не менее 2,5 мм, черной тушью.

Текстовые документы, издаваемые типографским способом, должны выполняться в соответствии с требованиями, предъявляемыми к изданиям, изготовляемым типографским способом.

Особенности выполнения текстовых документов с применением печатающих и графических устройств вывода ЭВМ приводятся в соответствующих стандартах.

Вписывать в текстовые документы, изготовленные машинописным способом, отдельные слова, формулы, условные знаки, а также выполнять иллюстрации следует черной тушью.

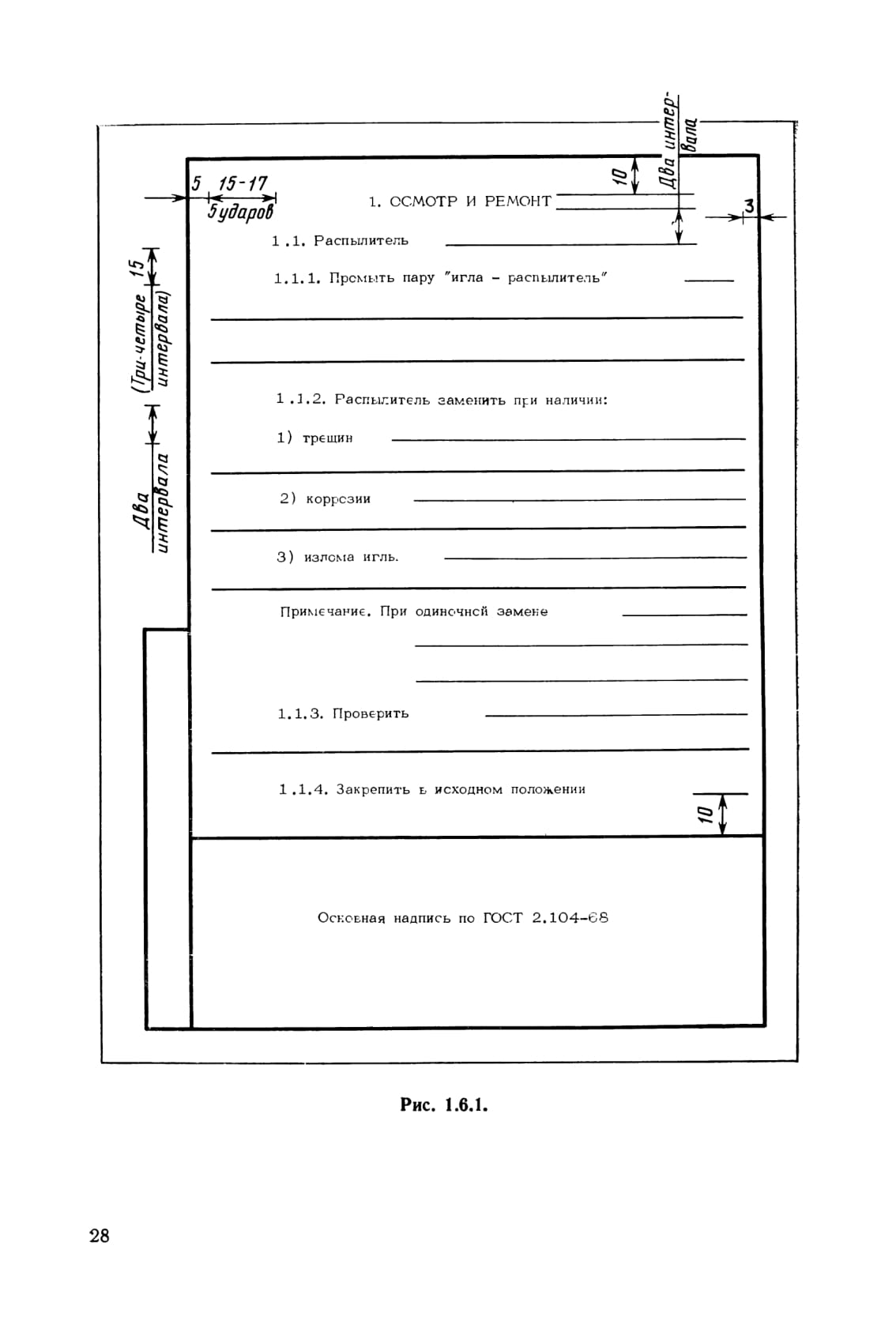

Текст на листах документов необходимо располагать как показано на рис. 1.6.1.

Содержание документа при необходимости может быть разделено на разделы и подразделы, пункты и подпункты.

Порядковые номера разделов, подразделов и пунктов обозначаются арабскими цифрами с точкой.

При большом объеме документа его допускается разделить на части (книги). Каждую часть (книгу) комплектуют отдельно и присваивают обозначение документа. Начиная со второй части, к этому обозначению добавляют порядковый номер (арабскими цифрами), например: ХХХХ.233631.032 ТО,

ХХХХ.233631.032 TOl и т. д. Нумерацию листов документа производят в пределах каждой части (книги), которую начинают на листах с основной надписью по форме 2 ГОСТ 2.104—68 и форме 3 ГОСТ 21.103—78 «СПДС. Основные надписи».

Разделы должны иметь порядковые номера в пределах всего документа, (части, книги), подразделы — в пределах каждого раздела. Номера подразделов состоят из номеров раздела и подраздела, разделенных точкой. В конце номера подраздела также ставится точка. Разделы и подразделы могут состоять из одного или нескольких пунктов.

Если документ не имеет подразделов, то нумерация пунктов в нем должна быть в пределах каждого раздела, например: 1.2 — второй пункт первого раздела, 3.1 — первый пункт третьего раздела. Если документ имеет подразделы, то нумерация пунктов должна быть в пределах подраздела, например: 3.1.2 — второй пункт первого подраздела третьего раздела документа.

Пункты при необходимости могут быть разбиты на подпункты, которые нумеруются в пределах каждого пункта, например: 4.2.1.1, 4.2.1.2 и т. д.

Содержащиеся в тексте пункта или подпункта перечисления требований, указаний и т. п. обозначают арабскими цифрами со скобкой, например: 1), 2) и т. д. Каждый пункт, подпункт и перечисление записывают с абзаца.

Наименование раздела должно быть кратким, соответствовать содержанию и записываться в виде заголовка (симметрично тексту) прописными буквами.

Переносы слов в заголовках не допускаются. Точку в конце заголовка не ставят. Если заголовок состоит из двух предложений, ,их разделяют точкой.

Наименование подразделов записывают в виде заголовков (с абзаца) строчными буквами (кроме первой прописной). Подпункты начинают с новой строки со строчной буквы. В конце подпункта, если за ним следует еще подпункт, ставят точку с запятой.

Если документ имеет содержание, то его помещают на первом (заглавном) листе и включают в общее количество листов данного документа. Слово «Содержание» записывают в виде заголовка (симметрично тексту) прописными буквами. Наименования, включенные в содержание, записывают строчными буквами.

Перечень литературы, нормативно-технической и другой документации, используемой при составлении текстового документа, помещают в конце документа и включают в его содержание. Выполнение списка и ссылки на него в тексте — по-ГОСТ 7.32—91 «Система стандартов по информации, библиотечному и издательскому делу. Отчет о научно-исследовательской работе. Структура оформления»

В текстовых документах разрешается давать ссылки на стандарты (кроме стандартов предприятий), .конструкторские документы и другие документы (например, органы государственного надзора). Ссылка делается на весь документ в целом или на его разделы и приложения (с указанием обозначения и наименования документа, номера и наименования раздела). Ссылки на отдельные подразделы, пункты »и иллюстрации не допускаются.

При ссылке на стандарты и технические условия указывают только их обозначения, при ссылке на другие документы — их наименование. При ссылке на раздел или приложение указывают его номер и наименование, при повторных ссылках — только номер.

Изложение содержания документа должно быть кратким, четким, исключающим возможность субъективного толкования.

Наименование изделия на титульном листе, в основной надписи при первом упоминании в тексте документа, должно быть одинаковым с его наименованием в основном конструкторском документе. В последующем тексте порядок слов в наименовании должен быть прямой, т. е. на первом месте — определение (имя прилагательное), а затем — название изделия (имя существительное), например, «Автоматический распределитель», при этом допускается употреблять сокращения наименования изделия. Наименования, приводимые в тексте документа и на иллюстрациях, должны быть одинаковыми.

Терминология и определения должны быть едиными и соответствовать установленным стандартам, а при отсутствии стандарта — общепринятым в научно-технической литературе. Если в документе принята специфическая терминология, то в конце его (перед списком литературы) должен быть приведен перечень принятых терминов с соответствующими разъяснениями. Перечень включают в содержание документа.

Сокращение слов в тексте и подписях под иллюстрациями, как правило, не допускается. Исключение составляют сокращения, общепринятые в русском языке, или установленные ГОСТ 2.316—68 «ЕСКД. Правила нанесения на чертежах надписей, технических требований и таблиц», а также сокращения, принятые для надписей, непосредственно изображенных на изделиях (в тексте они должны быть выделены шрифтом, например, ВКЛ., ОТКЛ., или кавычками — если надпись состоит из цифр и знаков). Наименование команд, режимов, сигналов и т. п. в тексте следует выделять кавычками, например: «Сигнал +27 включено».

Примечания:

1. К общепринятым сокращениям относятся: во всех случаях — т. е. {то есть), в конце фразы — и т. п. (и тому подобное), и т. д. (и так далее), и др. (и другие), и мн. др. (и многие другие), и пр. (и прочие); при ссылках и сносках — см. (смотри); ср. (сравни); табл. (таблица), рис. (рисунок); стр. (страница), вып. (выпуск); журн. (журнал); изд. (издание; л. (лист); п. (пункт); пп. (пункты); разд. (раздел); черт. (чертеж); сб. (сборник); ст. (статья).

2. Не следует сокращать слова и словосочетания: графа, уравнение,

формула, так как, так что, например, более или менее, главным образом, должно быть, около, таким образом, так называемый.

3. Нельзя допускать профессиональных или местных (цеховых, заводских) слов и выражений («техницизмов»).

4. Слова maximum, minimum предпочтительнее применять в сокращенном виде для индексов (max, min). Их нельзя склонять с русскими окончаниями через апостроф: maximum’a, minimum’a; в таких случаях следует писать по-русски: максимума, минимума.
