При выполнении схемы на нескольких листах линии, переходящие из одного листа на другой, обрывают за пределами изображения схемы. Рядом с обрывом линий указывают обозначение или наименование, присвоенное данной линии (номер провода, наименование сигнала и т. д.), а в круглых скобках — номер листа, на который переходит линия связи и номер зоны (при ее наличии), например: (5, А6) — линия переходит на лист 5 в зону А6, или же обозначение документа при выполнении схем самостоятельными документами.

Текстовая информация. При необходимости на схеме помещают следующие данные: наименования или характеристики

электрических сигналов; обозначения электрических цепей; технические характеристики изделия, приведенные в виде текста,, таблиц, диаграмм и т. п. Расположение и формы записи текстовых данных на электрических схемах устанавливает ГОСТ 2.701—84, а содержание и назначение определяются типом схемы и устанавливаются в правилах выполнения схем соответствующих типов. Текстовые данные приводят на схеме в тех случаях, когда содержащиеся в них сведения нецелесообразно или невозможно выразить графически или условными обозначениями.

Содержание текста должно быть кратким и точным. В надписях не должны применяться сокращения слов, за исключением общепринятых или установленных в стандартах (см. 1.6).

Текстовые данные в зависимости от их содержания и назначения могут располагаться: рядом с графическими обозначениями (по возможности справа или сверху) или внутри графических обозначений; рядом с линиями, в разрыве линий или в конце линий, на свободном поле схемы.

В зависимости от назначения текстовые данные на схеме имеют следующие формы записи: условные буквенно-цифровые обозначения (номера цепей, обозначения электрических контактов, элементов и т. п.); наименования (наименования сигналов, функциональных групп и т. п.); сплошной текст (технические требования, пояснения и т. п.); текст, разбитый на графы (например, таблицы коммутации многопозиционных переключателей); таблицы, в которых сочетаются текст и графические обозначения (например, таблицы использования контактов реле).

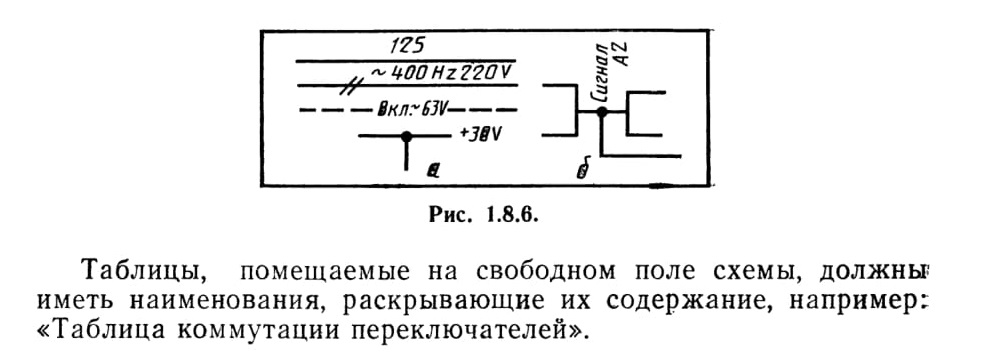

Текстовые данные, относящиеся к линиям, ориентируют параллельно их горизонтальным участкам (рис. 1.8.6, а); при большой плотности схемы допускается вертикальная ориентация данных (рис. 1.8.6,б).

На схеме около условных графических обозначений элементов, требующих пояснения в условиях эксплуатации (переключатели, регуляторы и т. п.), помещают соответствующие надписи, знаки или графические обозначения.

Надписи, предназначенные для нанесения на самом изделии, помещают в кавычках возле соответствующего графического обозначения элемента.

Все надписи на схемах выполняют чертежным шрифтом по ГОСТ 2.304—81. Допускается на одной схеме для выделения различных категорий данных применять шрифты разных размеров, например, условные буквенно-цифровые обозначения, квалифицирующие символы графических обозначений, заголовки таблиц можно выполнять шрифтом большего размера в отличие от других текстовых данных.

1.9. СТРУКТУРНАЯ СХЕМА |Э1|

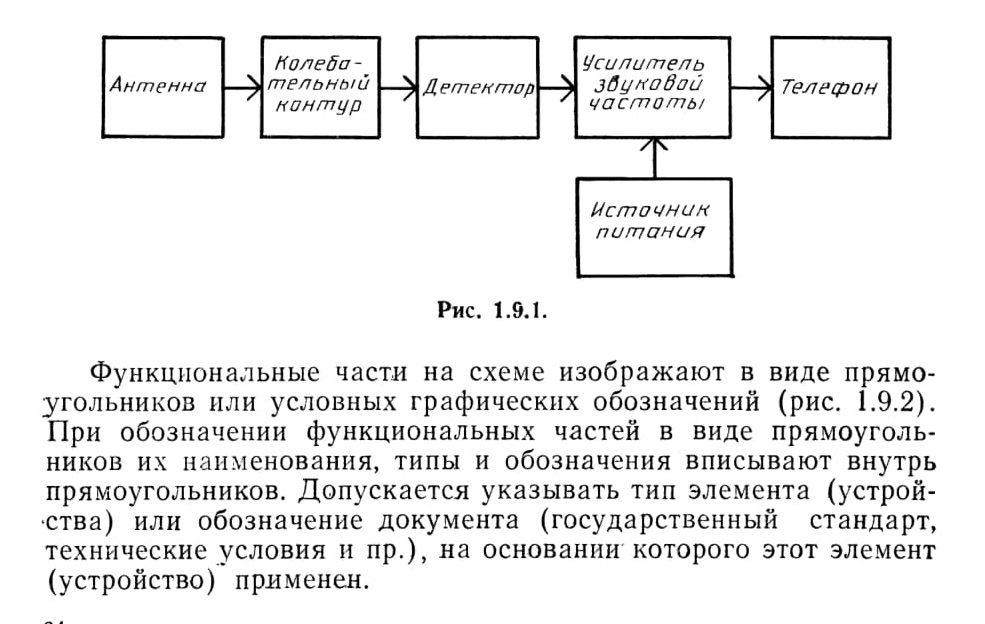

Структурная схема отображает принцип работы изделия в самом общем виде. На схеме изображают все основные функциональные части изделия (элементы, устройства, функциональные группы), а также основные взаимосвязи между ними. Действительное расположение составных частей изделия не учитывают и способ связи (проводная, индуктивная, количество проводов и т. п.) не раскрывают. Построение схемы должно давать наглядное представление о последовательности взаимодействия функциональных частей в изделии (рис. 1.9.1). Направление хода процессов, происходящих в изделии, обозначают стрелками на линиях взаимосвязи.

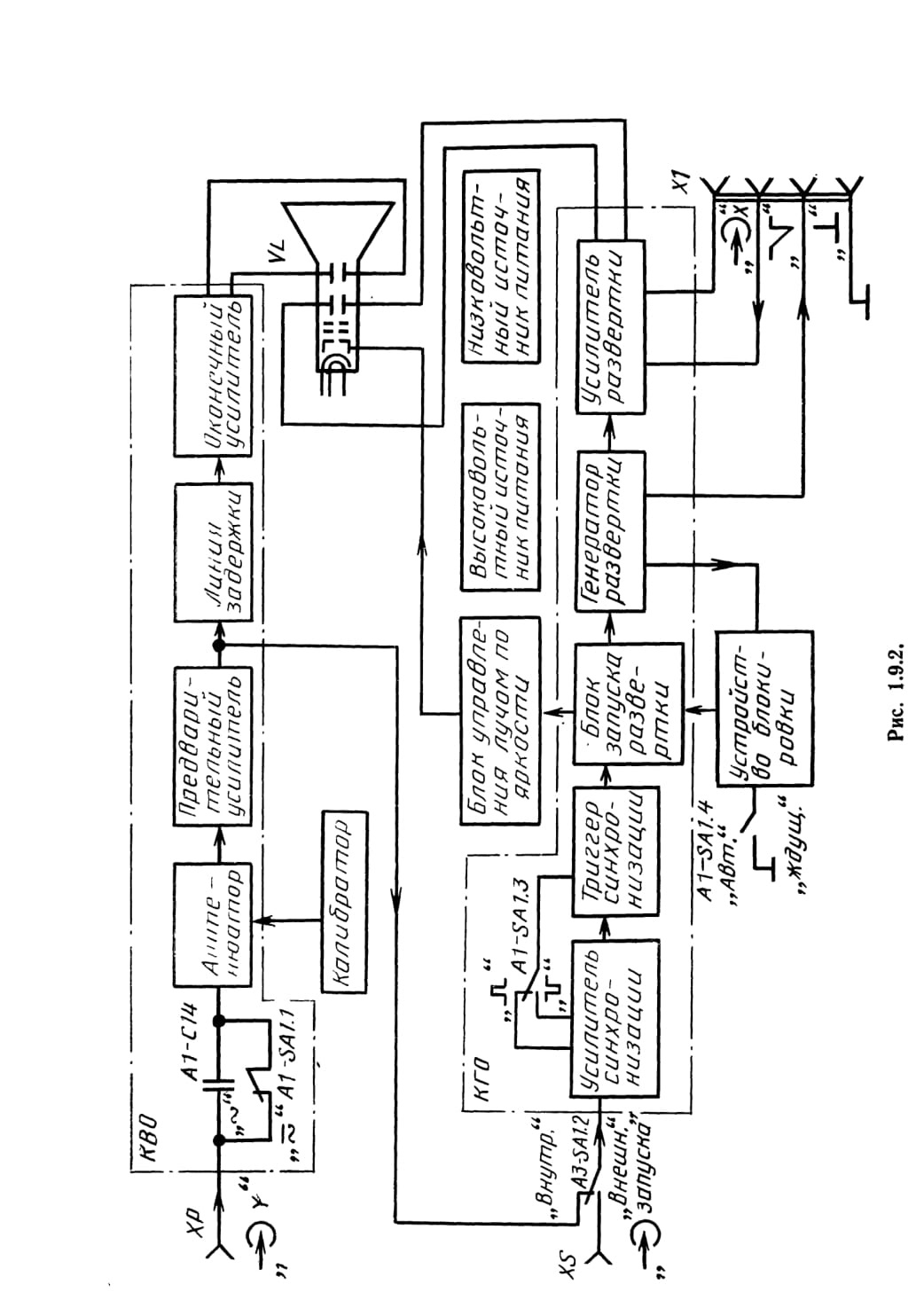

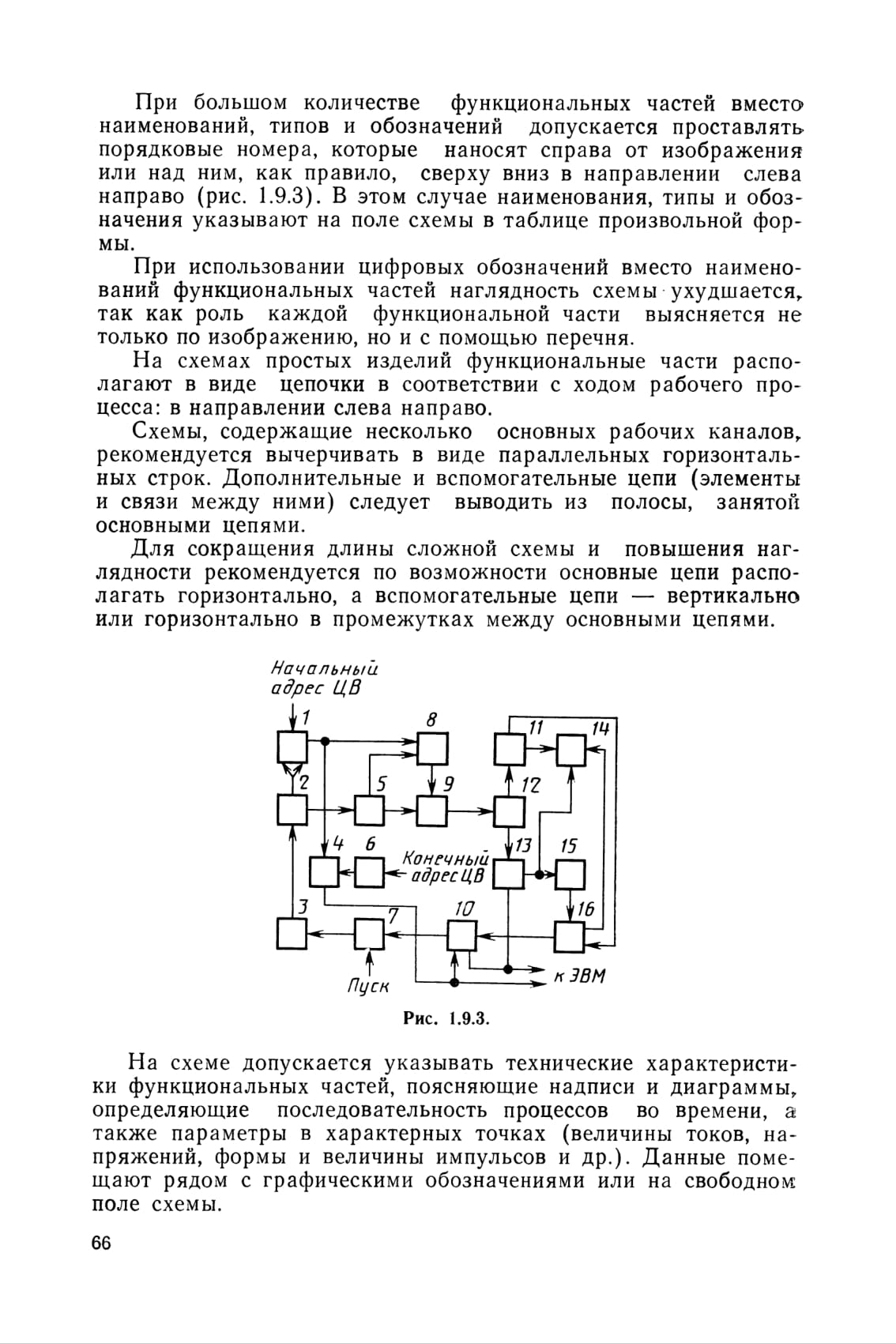

На структурной схеме осциллографа (см., рис. 1.9.2) нанесены квалифицирующие символы рода тока и напряжения, формы импульсов, а также поясняющие надписи. Данные, предназначенные для нанесения на изделие, заключены в кавычки.

1.10. ФУНКЦИОНАЛЬНАЯ СХЕМА (Э2)

Для сложного изделия разрабатывают несколько функциональных схем, поясняющих происходящие процессы при различных предусмотренных режимах работы. Количество функциональных схем, разрабатываемых на изделие, степень их детализации и объем помещаемых сведений определяется разработчиком с учетом особенностей изделия.

На схеме изображают функциональные части изделия (элементы, устройства и функциональные группы) и связи между ними. Графическое построение схемы должно наглядно отражать последовательность функциональных процессов, иллюстрируемых схемой. Действительное расположение в изделии элементов и устройств может не учитываться.

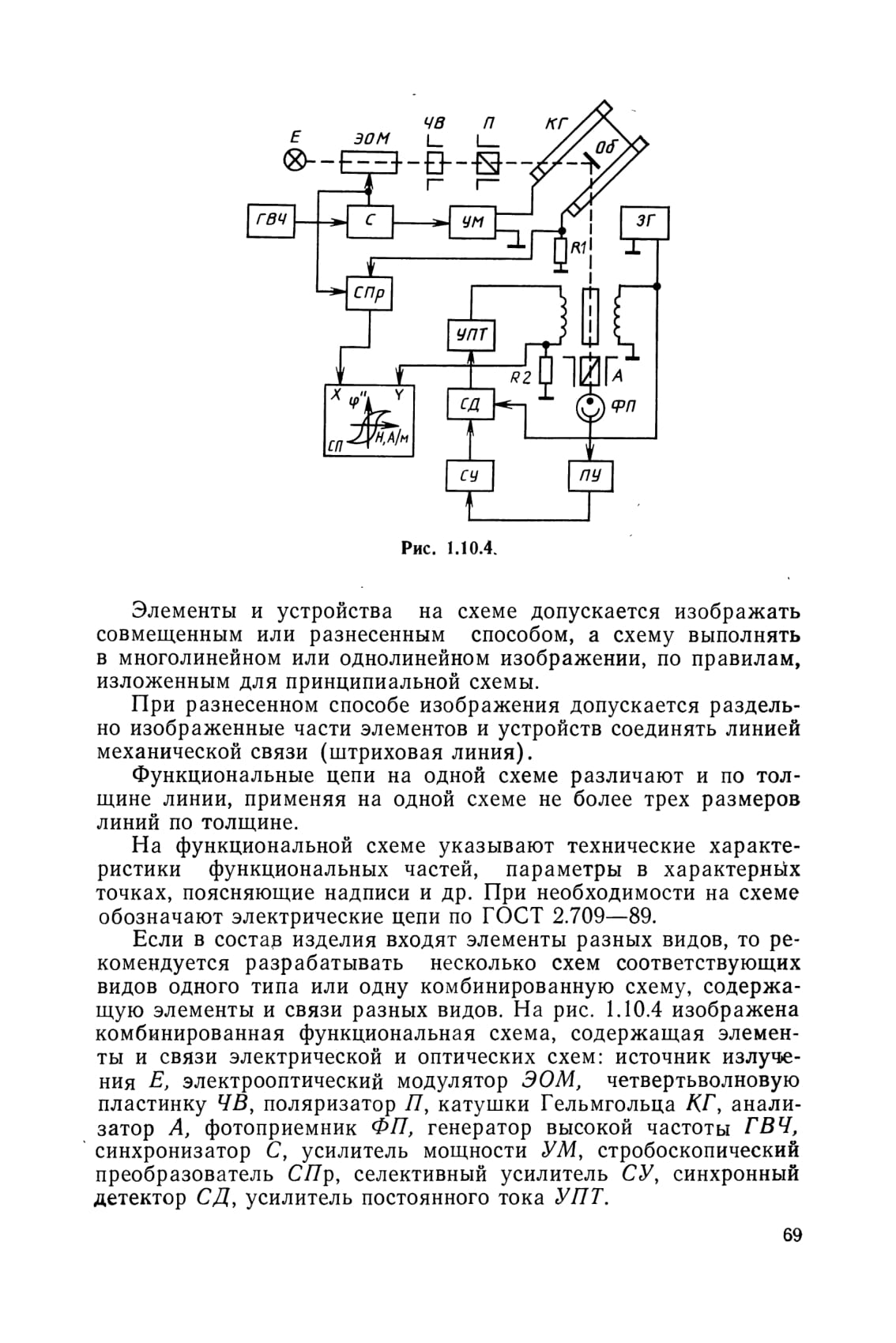

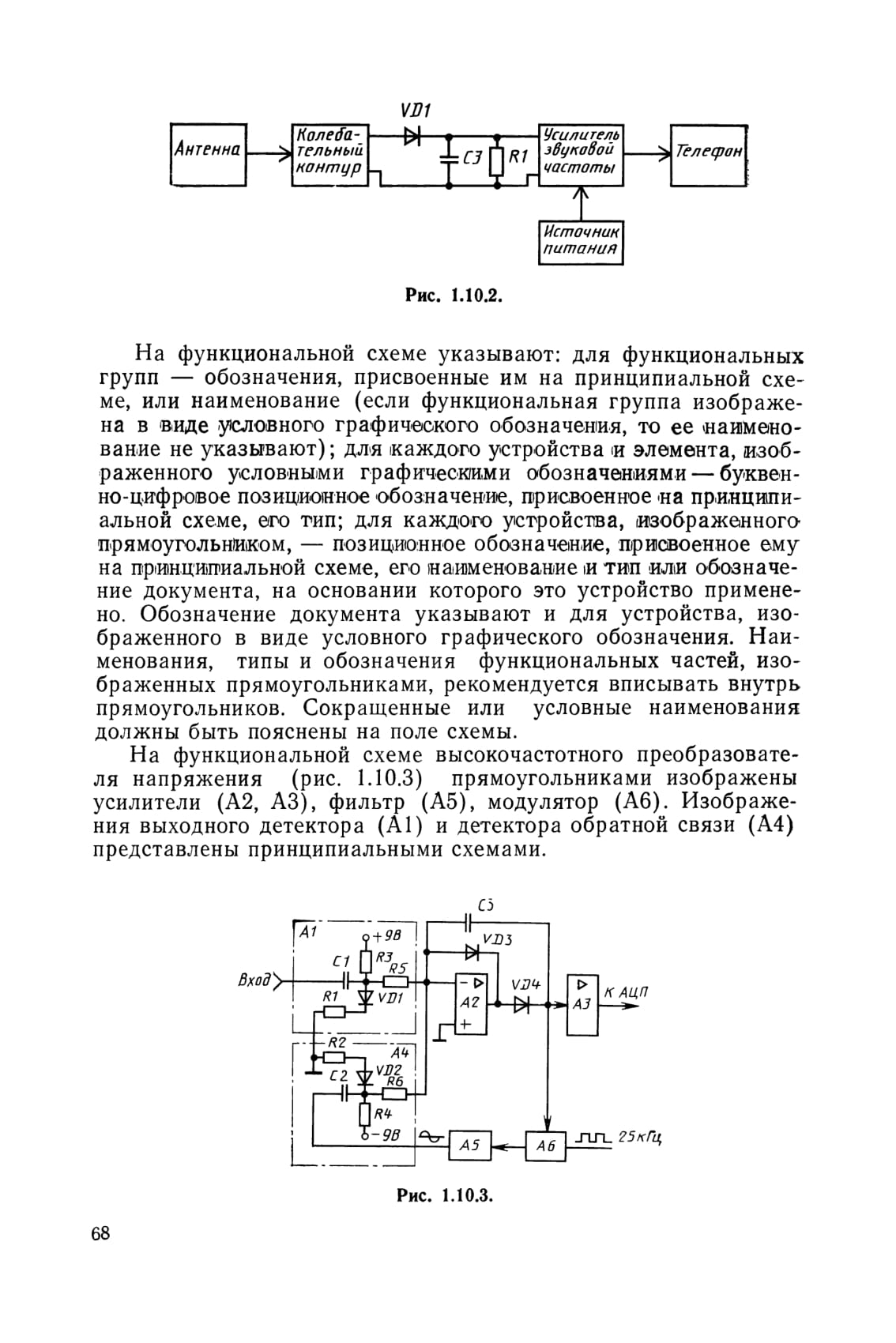

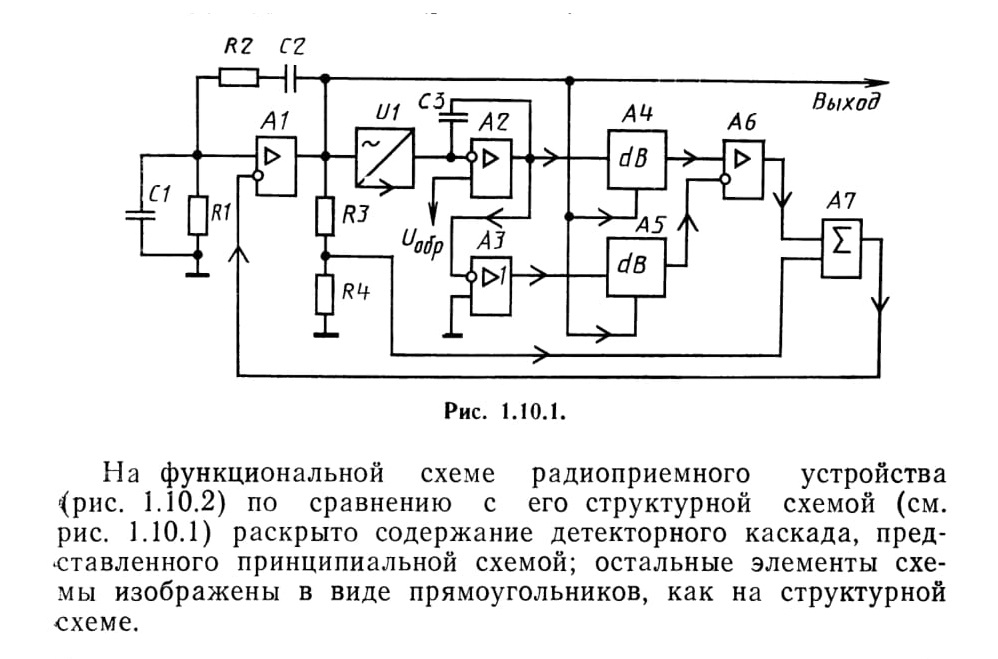

Функциональные части и связи между ними изображают в виде условных графических обозначений, установленных в стандартах ЕСКД (рис. 1.10.1). Отдельные функциональные части на схеме допускается изображать в виде прямоугольников. В этом случае части схемы с поэлементной детализацией изображают по правилам выполнения принципиальных схем, а при укрупненном изображении функциональных частей — по правилам структурных схем (рис. 1.10.2).

1.11. ПРИНЦИПИАЛЬНАЯ СХЕМА (ЭЗ)

Принципиальная схема является наиболее полной электрической схемой изделия, на которой изображают все электрические элементы и устройства, необходимые для осуществления и контроля в изделии заданных электрических процессов, все связи между ними, а также элементы подключения (зажимы), которыми заканчиваются входные и выходные цепи. На схеме могут быть изображены соединительные и монтажные элементы, устанавливаемые в изделии по конструктивным соображениям.

Электрические элементы на схеме изображают условными графическими обозначениями, начертание и размеры которых установлены в стандартах ЕСКД (см. разд. 2). Элементы, используемые в изделии частично, допускается изображать не полностью, а только используемые части.

Схемы выполняют для изделий, находящихся в отключенном положении. В технически обоснованных случаях допускается отдельные элементы схемы изображать в выбранном рабочем положении с указанием на поле режима, для которого изображены эти элементы.

Условные графические обозначения элементов и устройств выполняют совмещенным или разнесенным способом. При совмещенном способе составные части элементов или устройств изображают на схеме так, как они расположены в изделии, т. е. в непосредственной близости друг к другу. При разнесенном способе условные графические обозначения составных частей элементов располагают в разных местах схемы с учетом порядка прохождения по ним тока (т. е. последовательно) так, чтобы отдельные цепи были изображены наиболее наглядно. Разнесенным способом можно вычерчивать как отдельные элементы или устройства (например, обмотки и контактные группы реле, контакты штепсельных разъемов, половины комбинированной радиолампы и др.), так и всю схему. Раздельно изображаемые части элементов можно соединять линией механической связи (штриховая линия). При изображении элементов разнесенным способом разрешается на свободном поле схемы поме* щать условные графические обозначения элементов, выполненные совмещенным способом. При этом элементы или устройства, используемые в изделии частично, допускается изображать неполностью с указанием только использованных частей. Выводы неиспользованных элементов изображают короче выводов использованных (рис. 1.11.1).

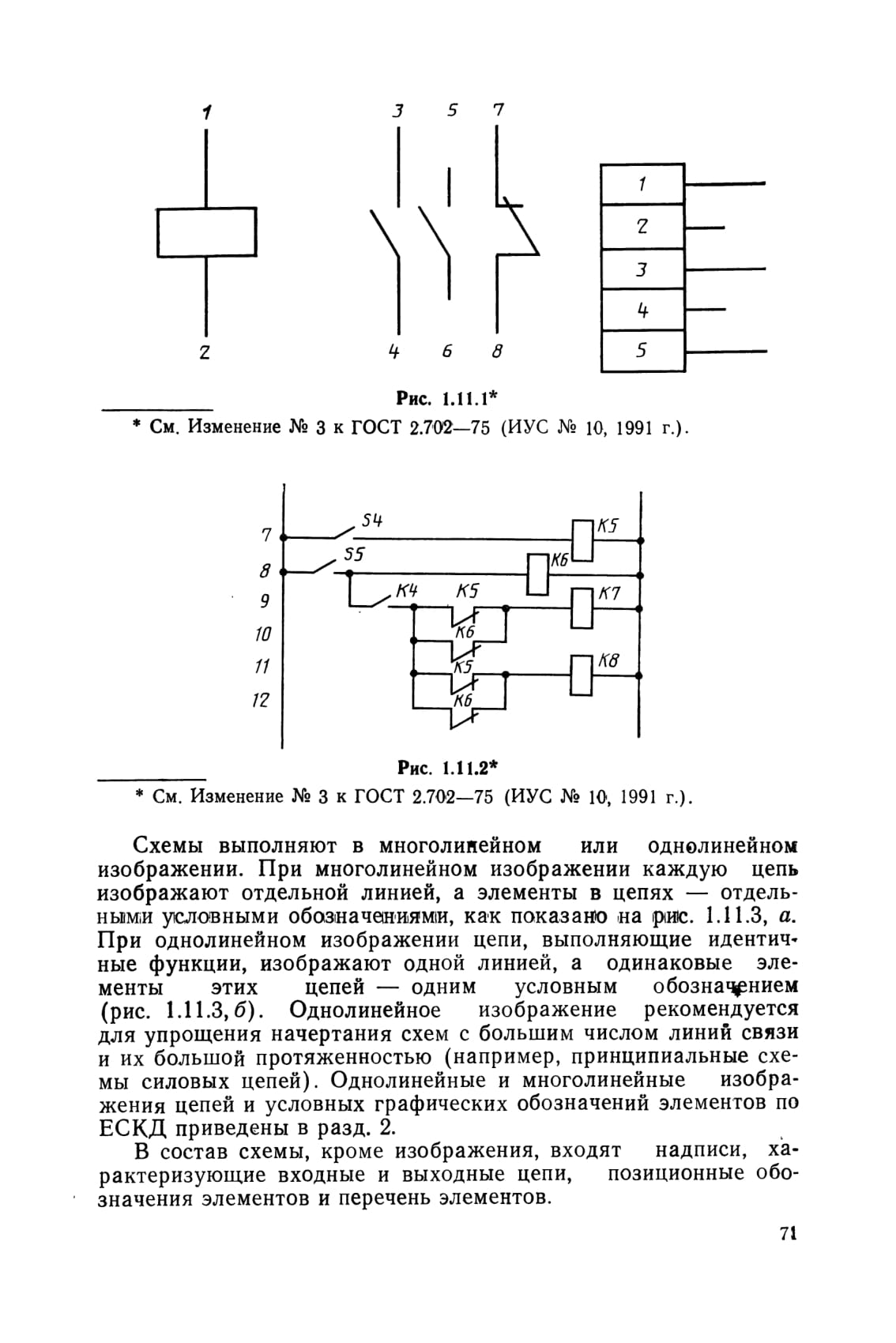

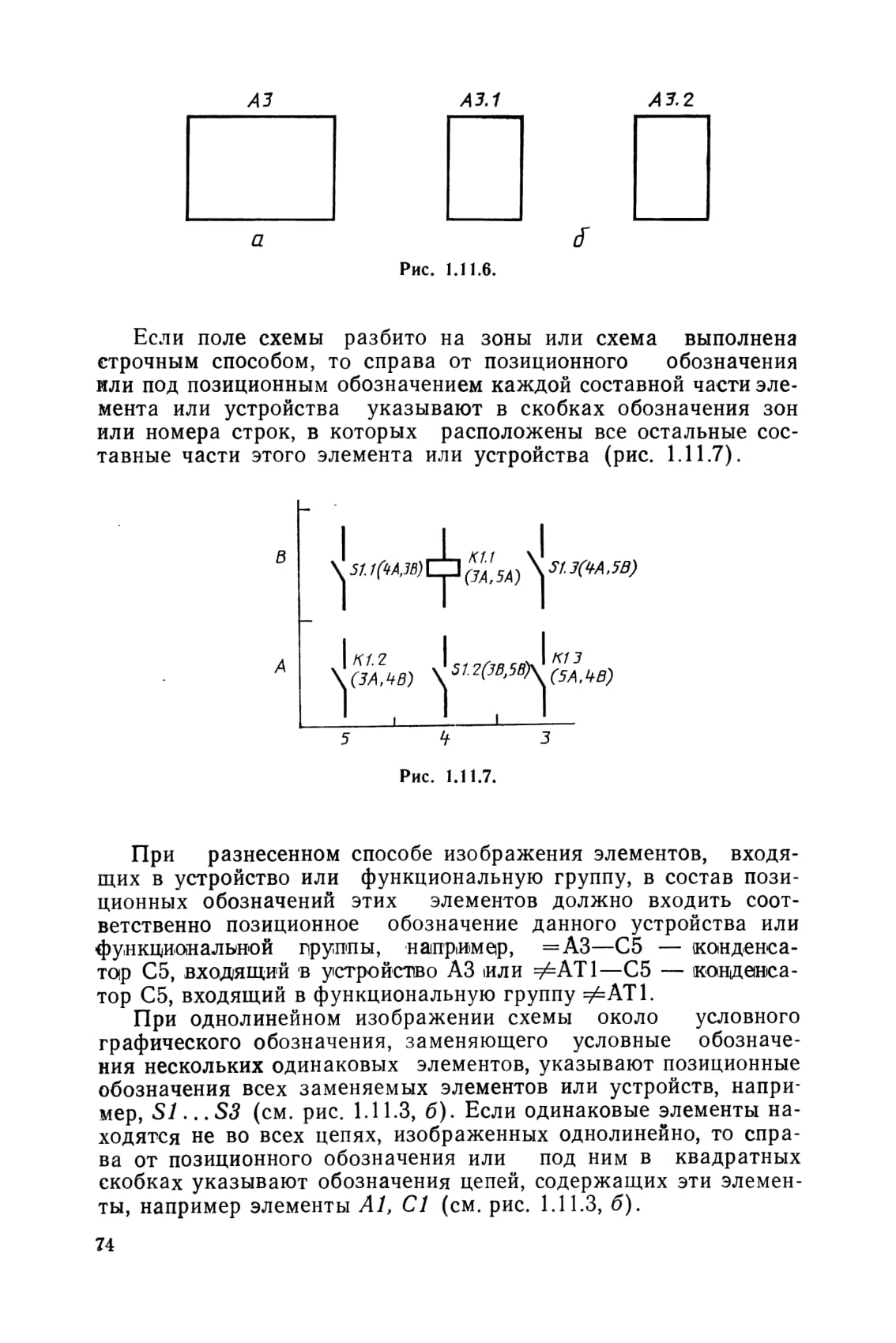

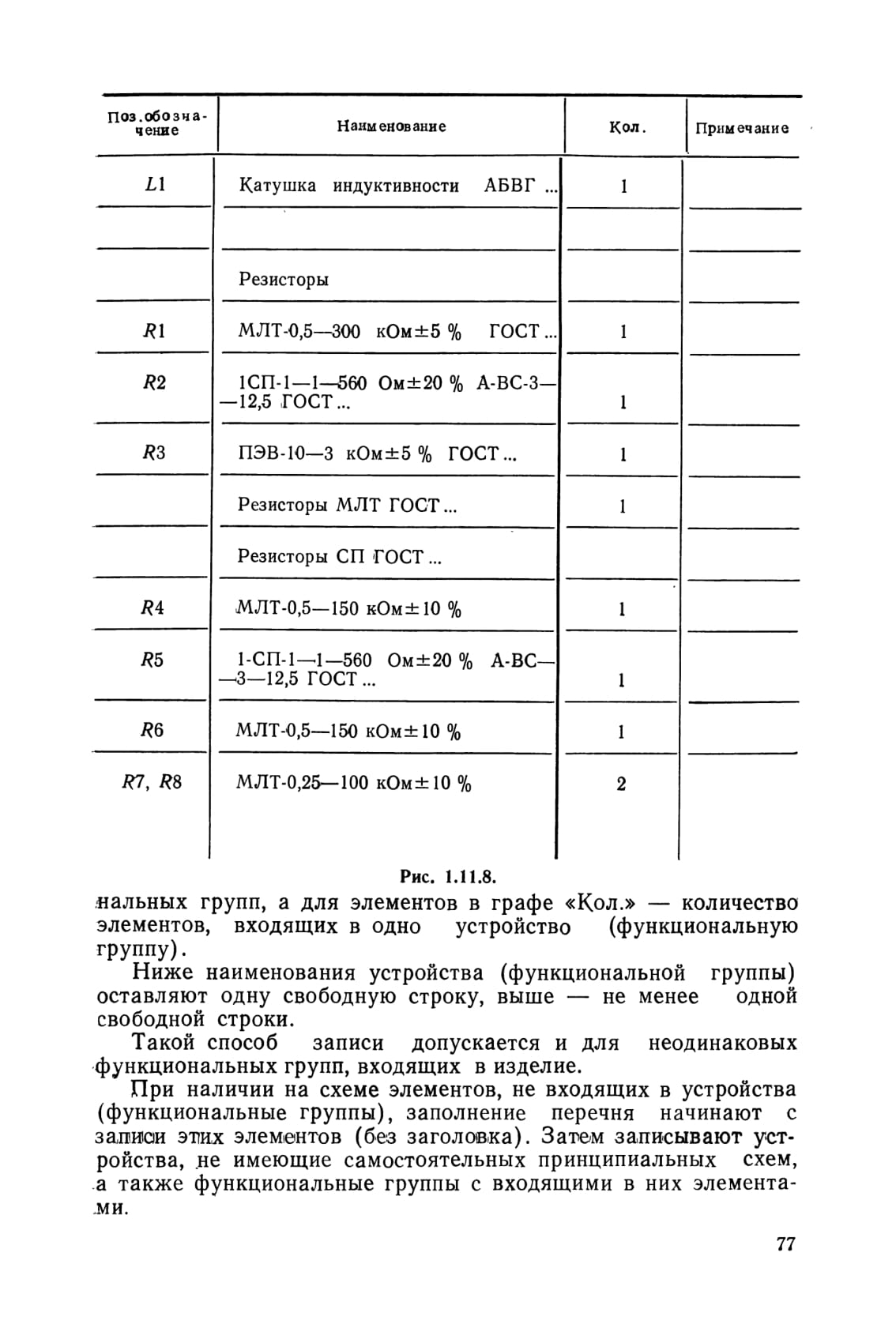

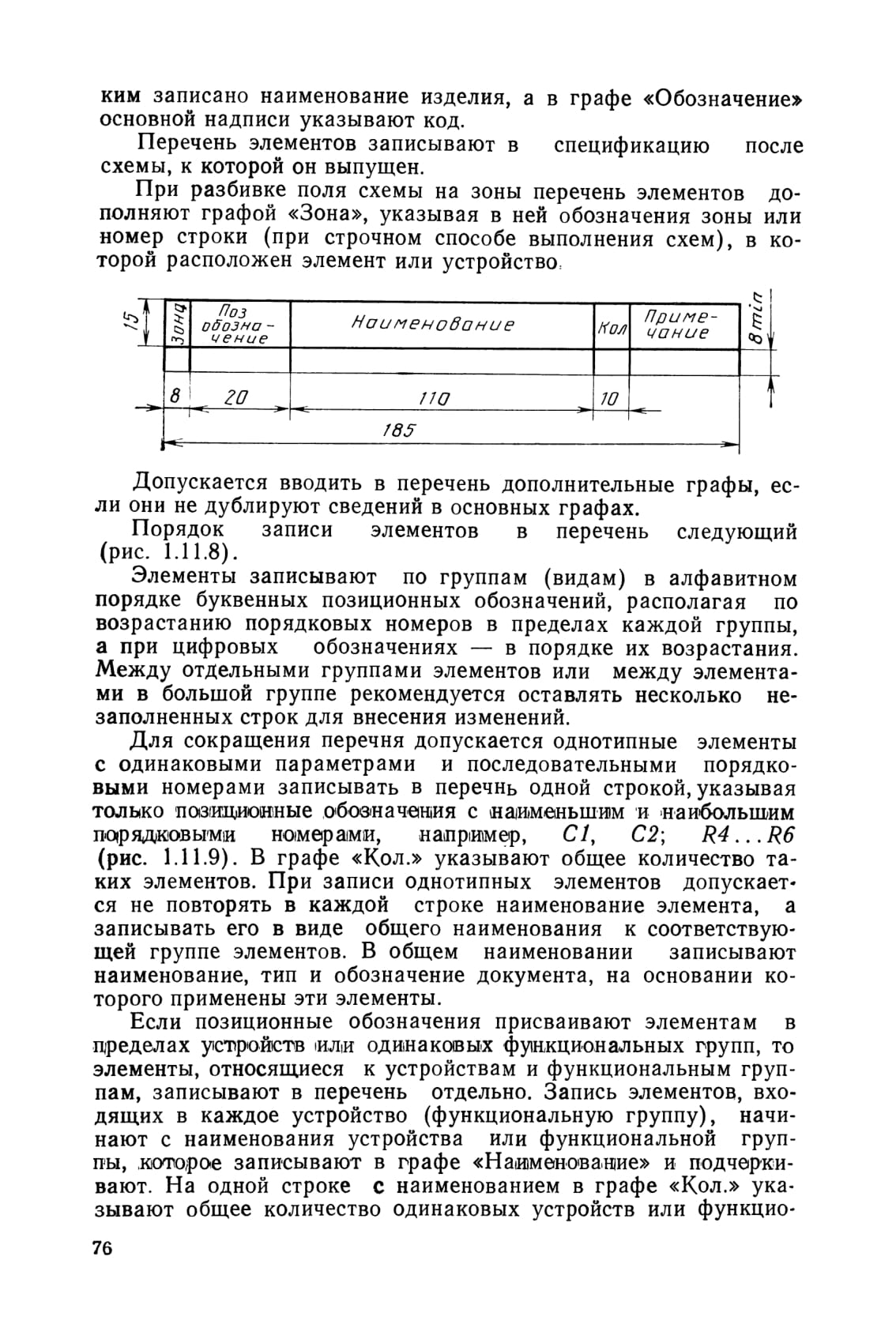

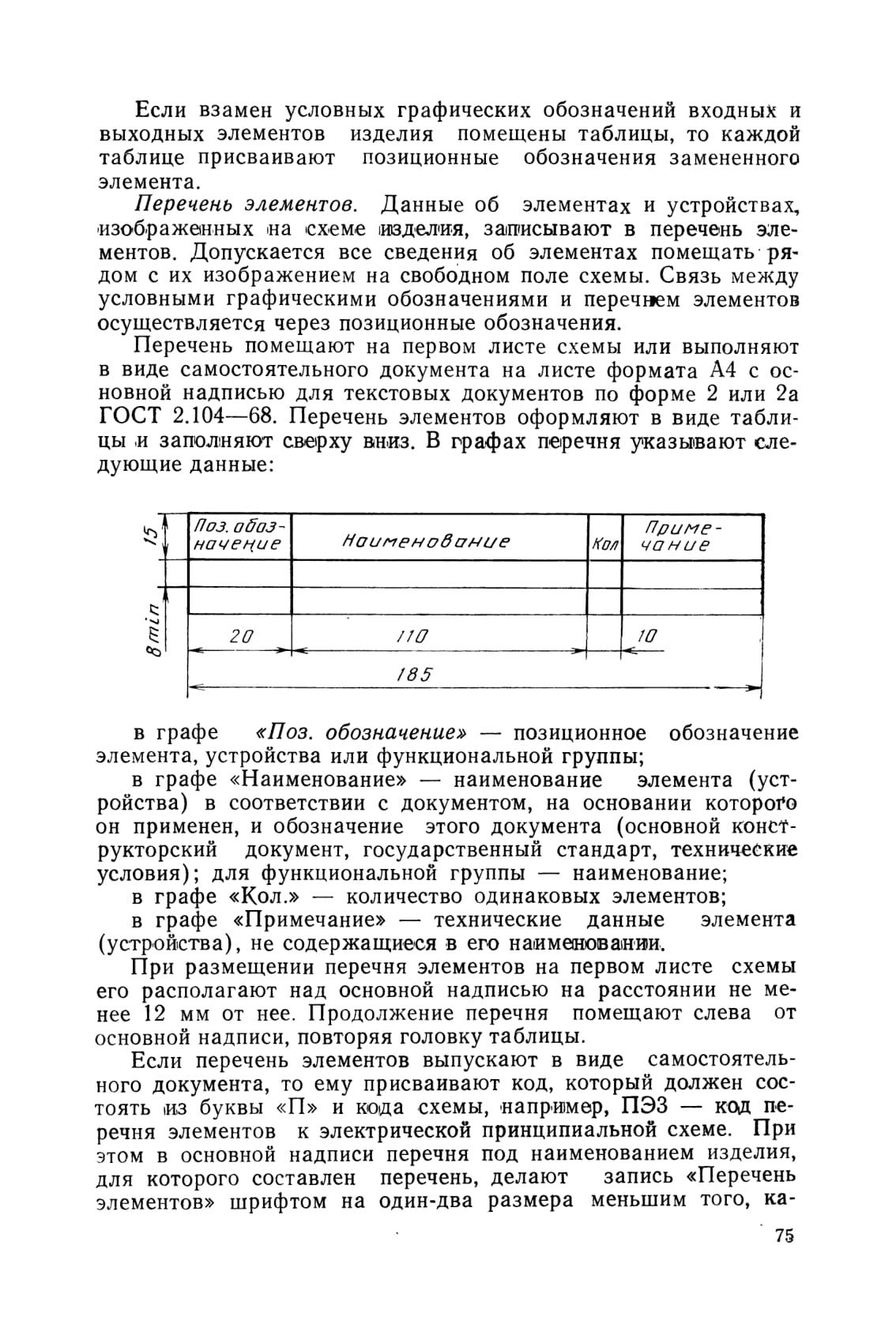

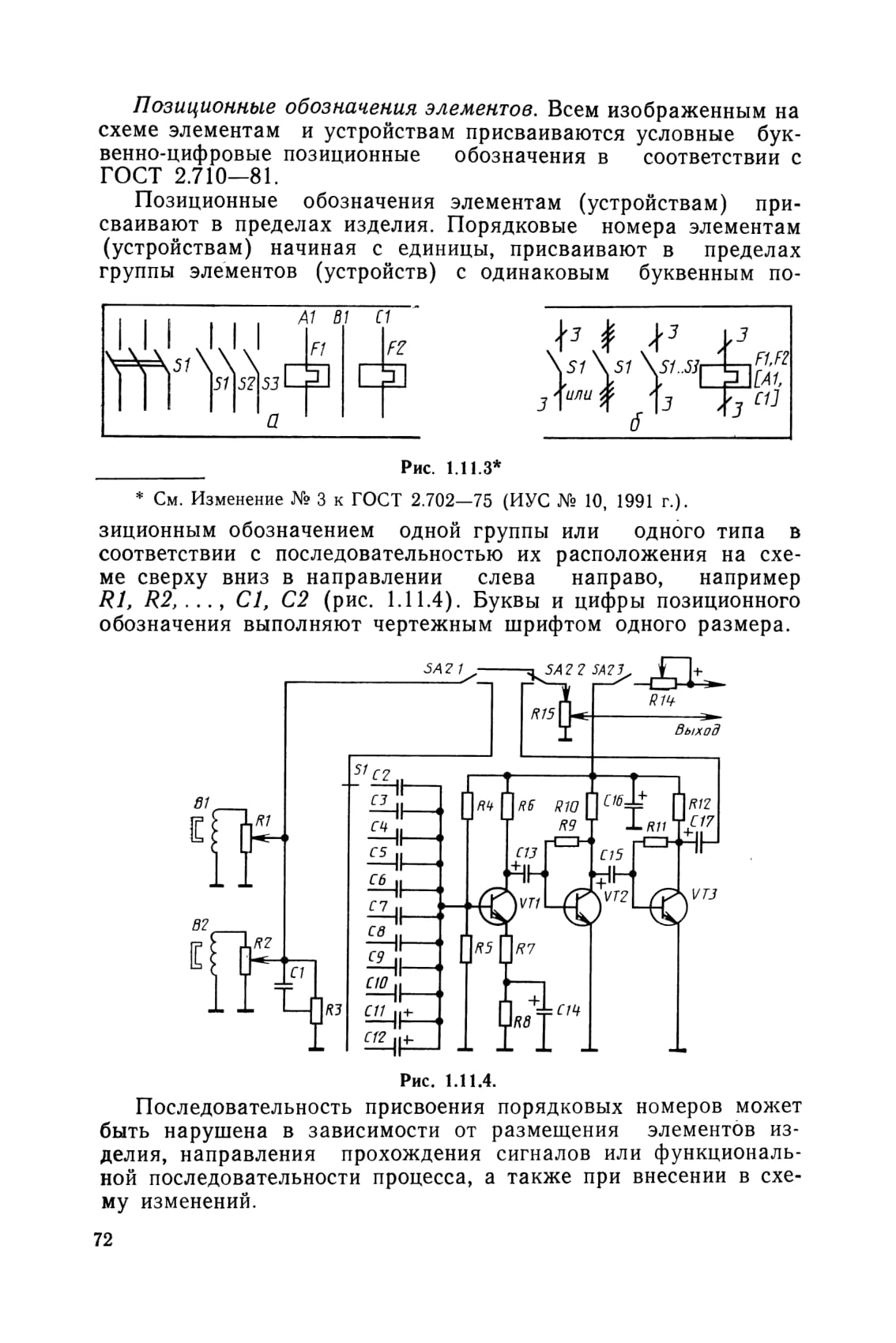

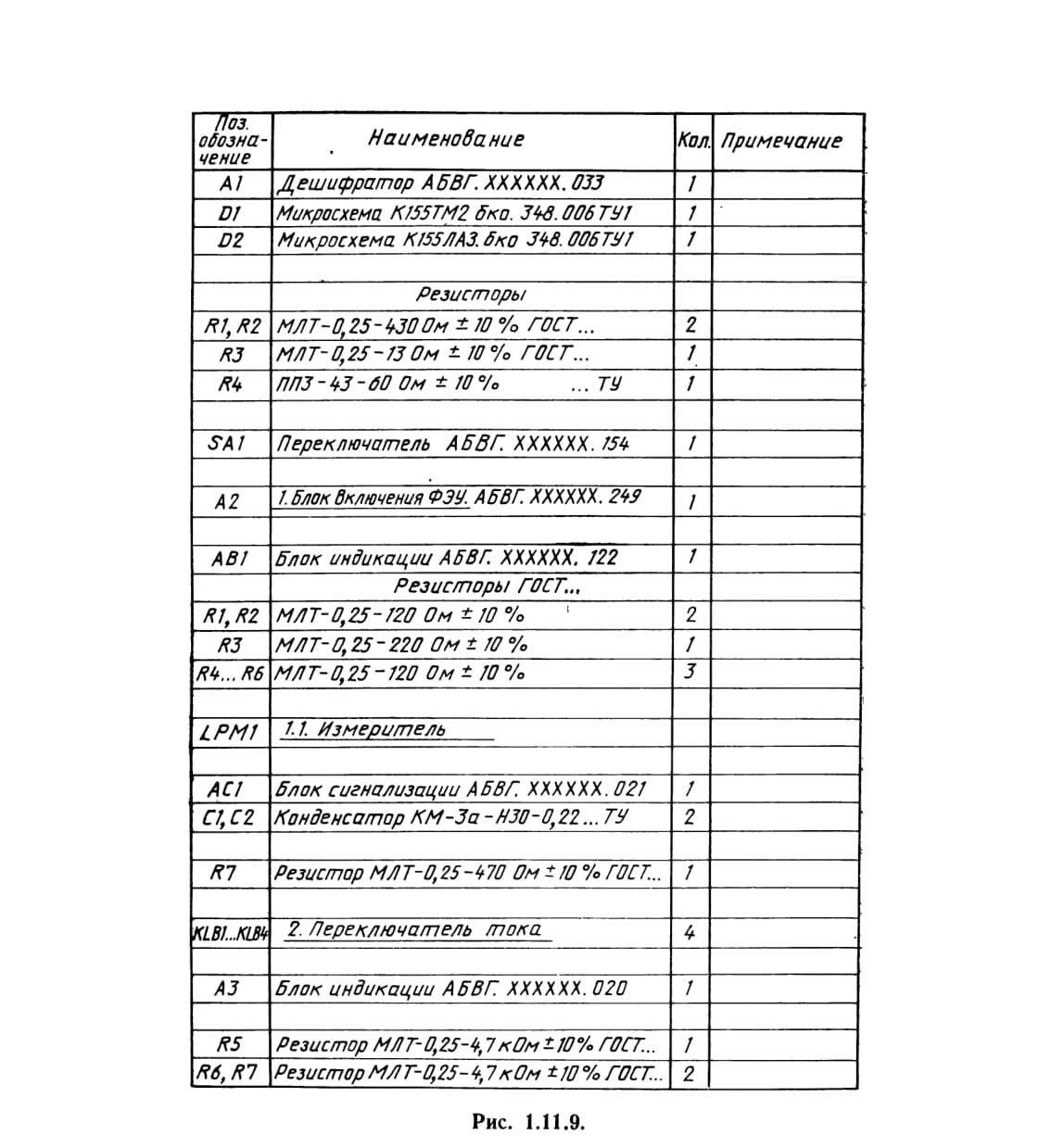

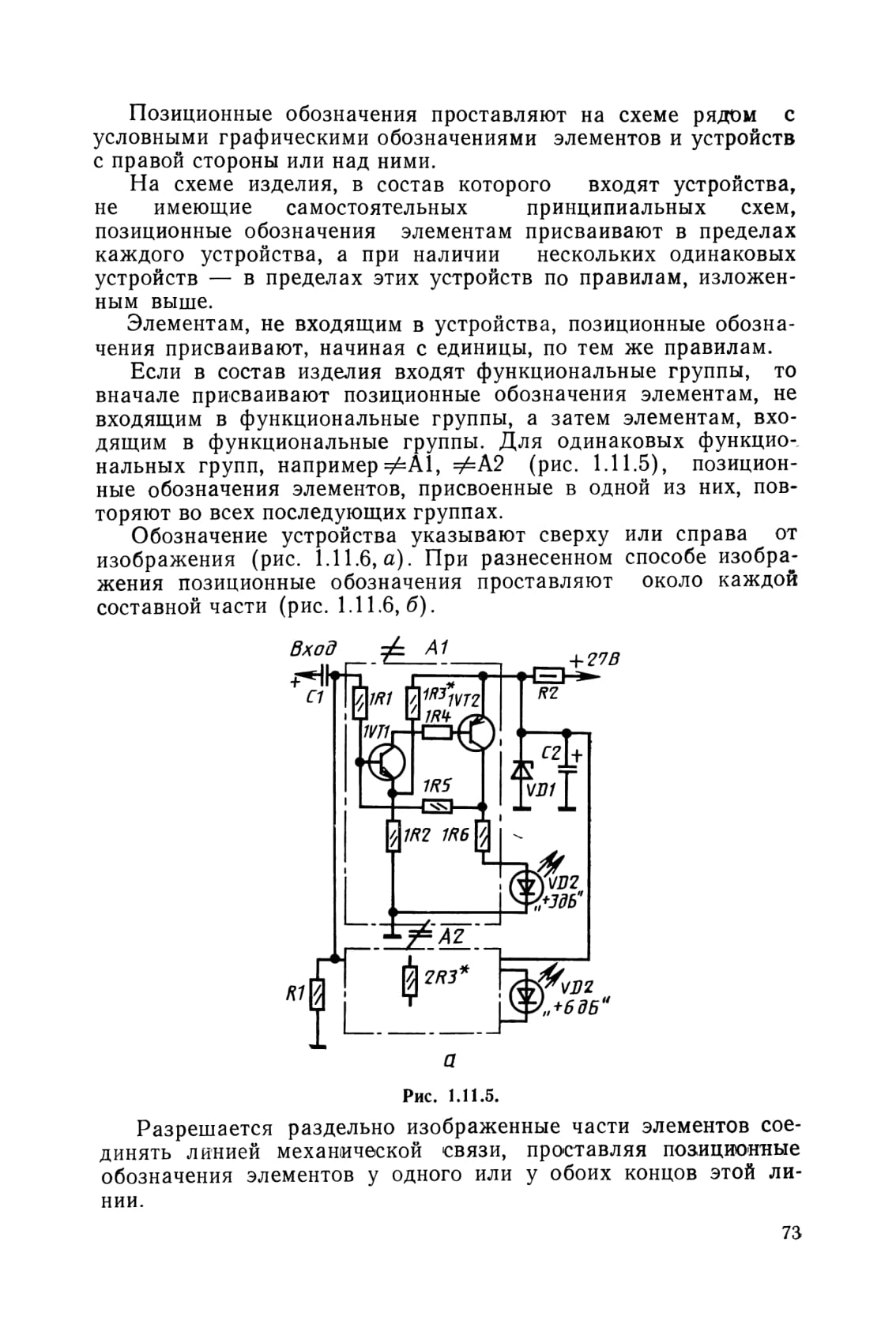

Рекомендуется выполнять схемы строчным способом: условные графические обозначения элементов или их составные части в соответствии с функциональным назначением группировать в горизонтальные и вертикальные цепи. При этом цепи нумеруют арабскими цифрами (рис. 1.11.2).
