2. УСЛОВНЫЕ ГРАФИЧЕСКИЕ ОБОЗНАЧЕНИЯ В СХЕМАХ

2.1. ФОРМАЛИЗАЦИЯ ТРЕБОВАНИЙ СТАНДАРТОВ ЕСКД НА ПРАВИЛА ВЫПОЛНЕНИЯ СХЕМ

Схемная документация занимает значительное место в комплекте конструкторских документов. В нее входят различные виды и типы схем, регламентируемых ГОСТ 2.701—84.

Правила разработки и оформления схемных документов определены стандартами ЕСКД. Стандарты ЕСКД устанавливают, кроме того, основной состав условных графических обозначений (УГО) в схемах.

УГО является средством передачи информации о функции и строения схем. С помощью УГО передается информация о функциональных свойствах элементов и устройств.

В условиях функционирования САПР, широкого применения средств вычислительной техники, совершенствования процесса проектирования и повышения его качества появилась необходимость в формализации требований к построению новых или при пересмотре существующих УГО.

Правила выполнения УГО. УГО строится в виде схематического знака (графического символа), форма которого может не соответствовать изображению реальной конструкции элемента (устройства). УГО не должно содержать текстовую часть, допускать различные толкования или пониматься двусмысленно, быть идентично с другим обозначением, значение которого уже определено.

УГО подразделяются на:

1) УГО для определения основных признаков (основные УГО).;

2) дополнительные УГО для определения второстепенных признаков (квалифицирующие символы).

Основными УГО изображают те признаки, которые имеют более существенное значение. Они могут применяться как самостоятельные обозначения.

У основного УГО допускается наносить несколько дополнительных (квалифицирующих) символов, которые уточняют иди определяют основные УГО для конкретного использования. Они изображают отдельные физические явления и частные функции или свойства, имеющие совместное действие для многих УГО.

Квалифицирующие символы помещают, в случае необходимости, рядом или внутри общего УГО. В качестве квалифицирующих символов применяют УГО по ГОСТ 2.721—74 или другие, указанные в стандартах на УГО для схем.

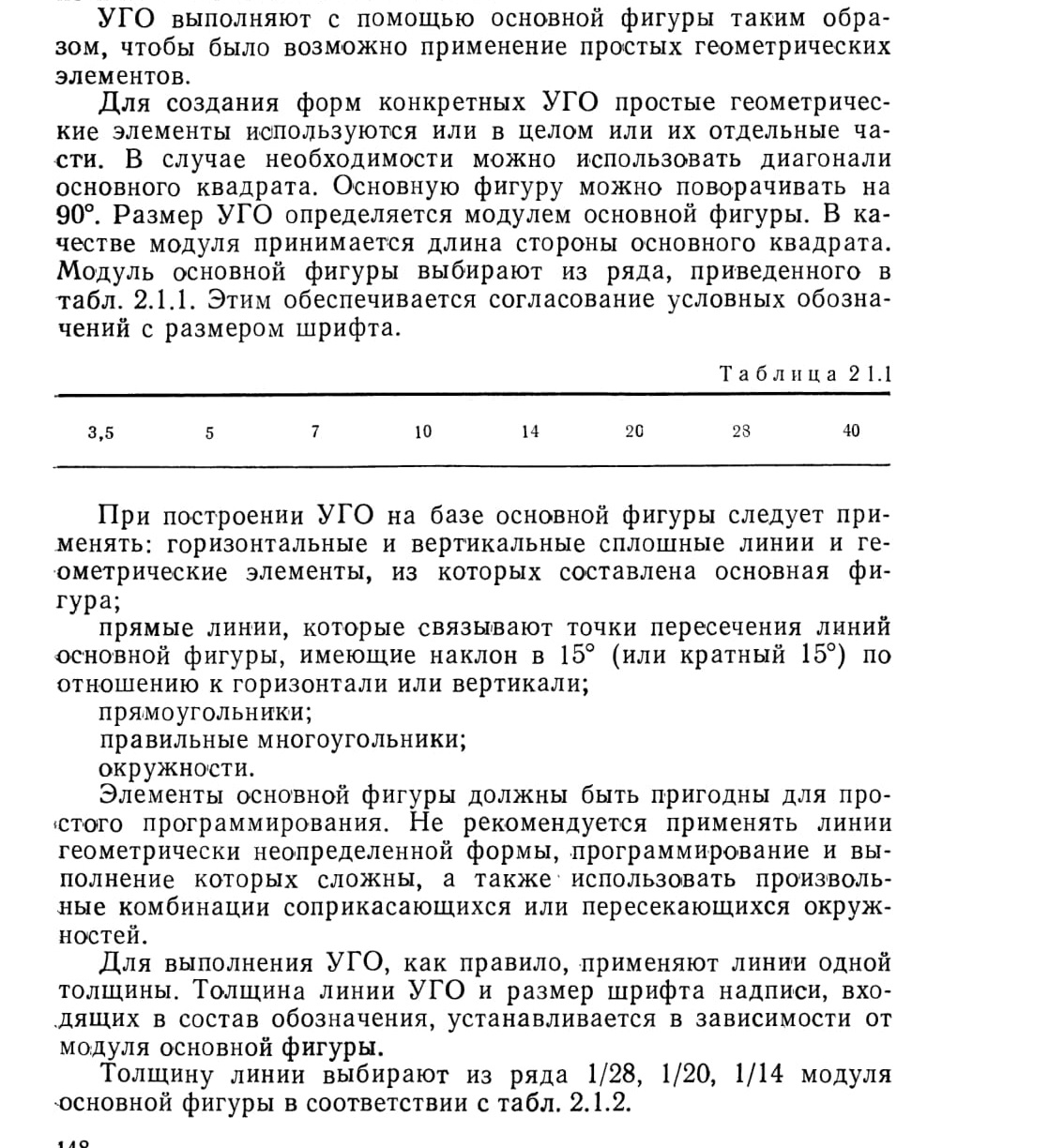

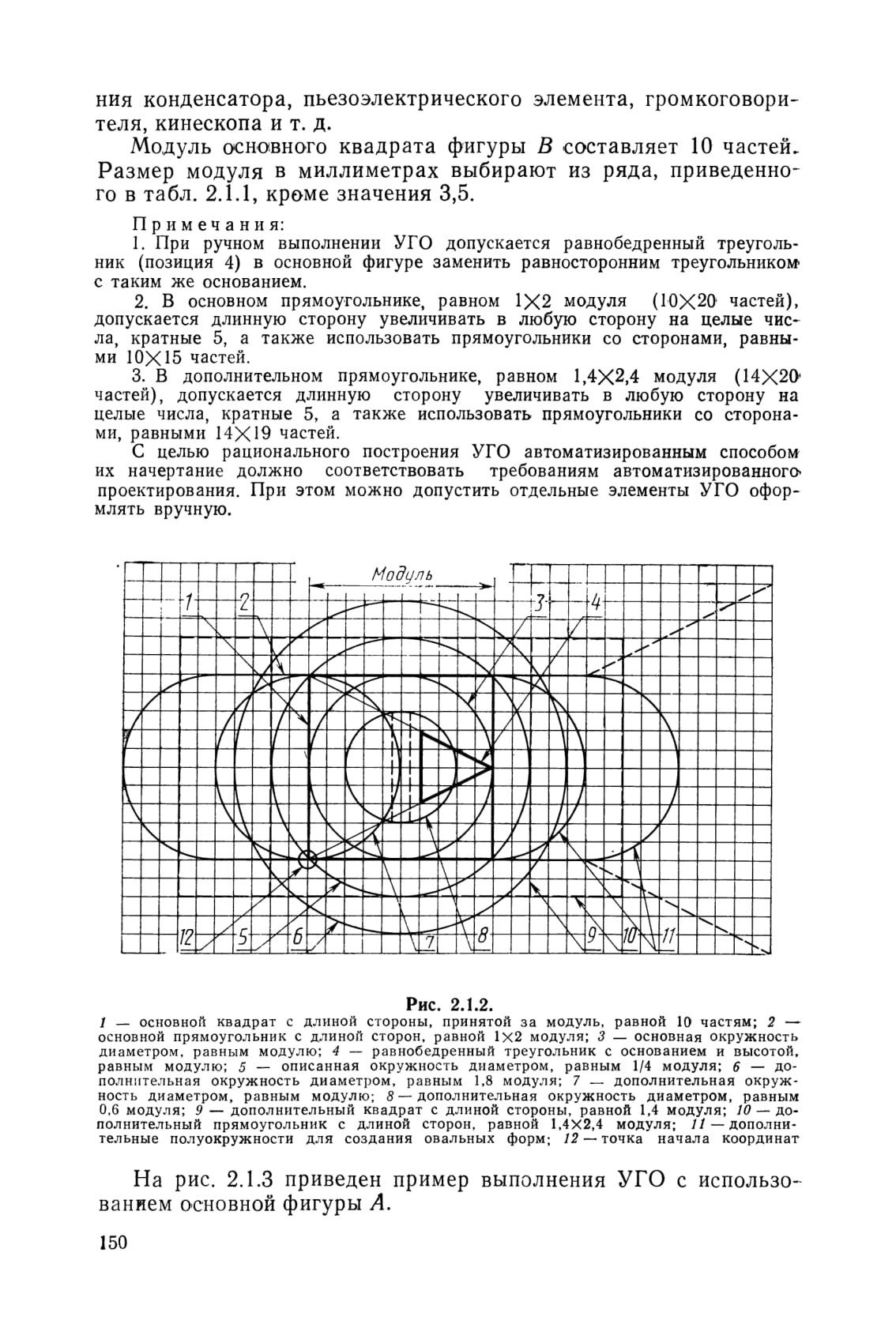

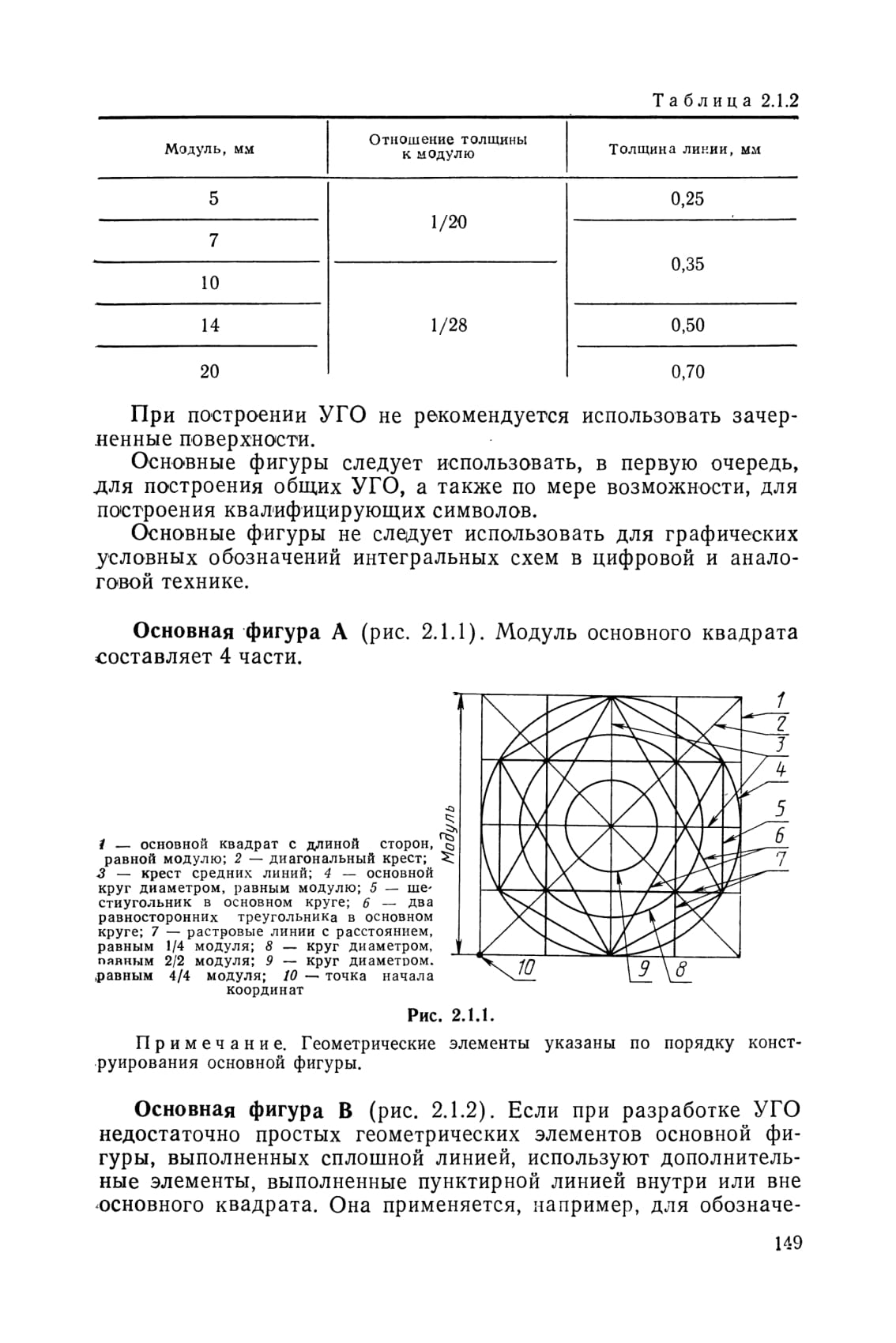

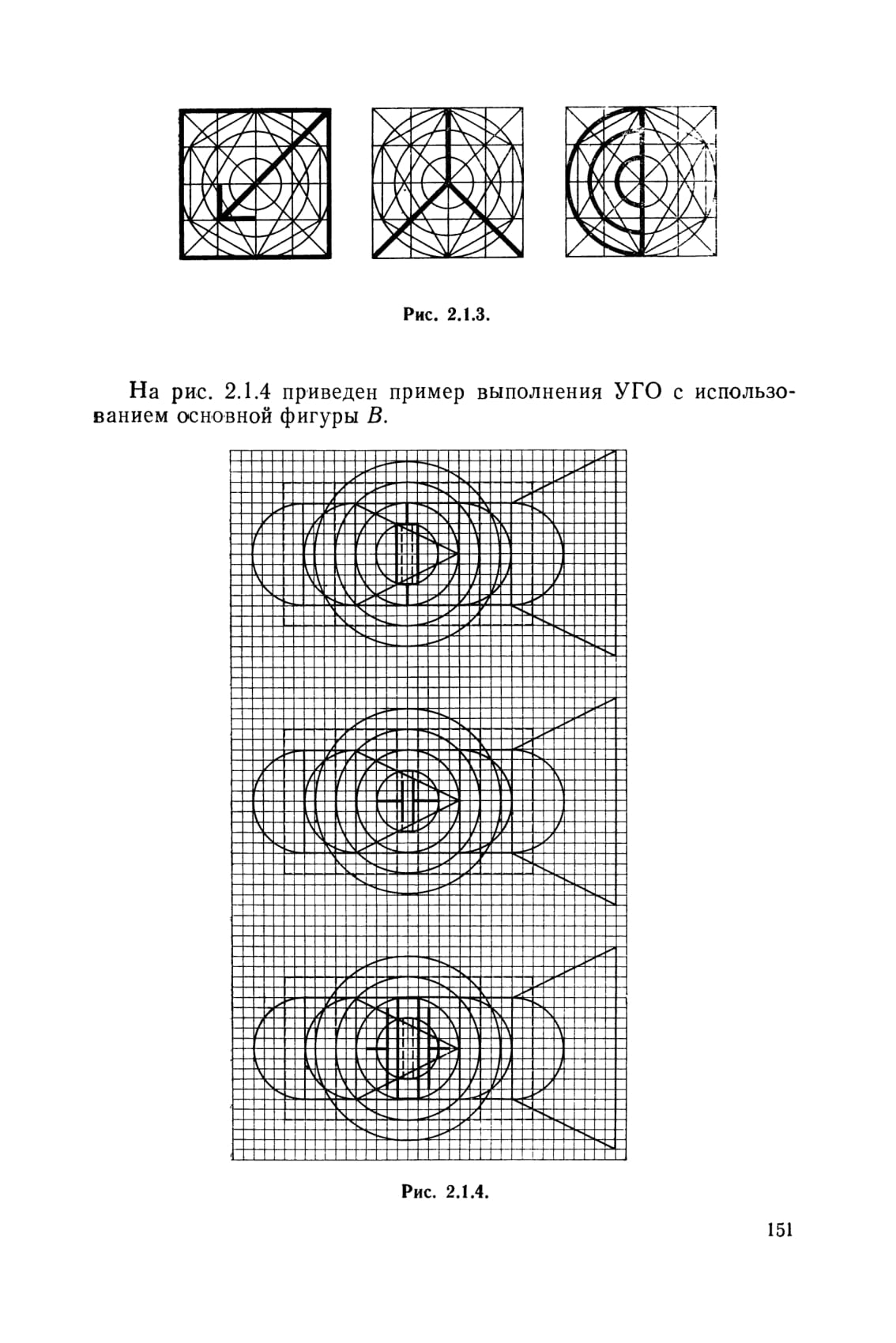

Для обеспечения единообразия УГО, а также для простоты их построения следует применять основные фигуры А и В. Под
основной фигурой понимается такая геометрическая форма, которая с помощью вспомогательных элементов делает возможным определение пропорций графических символов и представляет собой сетку линий, содержащую простые геометрические элементы. Простые геометрические элементы основной фигуры— квадраты, окружности, треугольники, прямые линии — должны быть связаны между собой не только геометрически, но и математическими соотношениями.

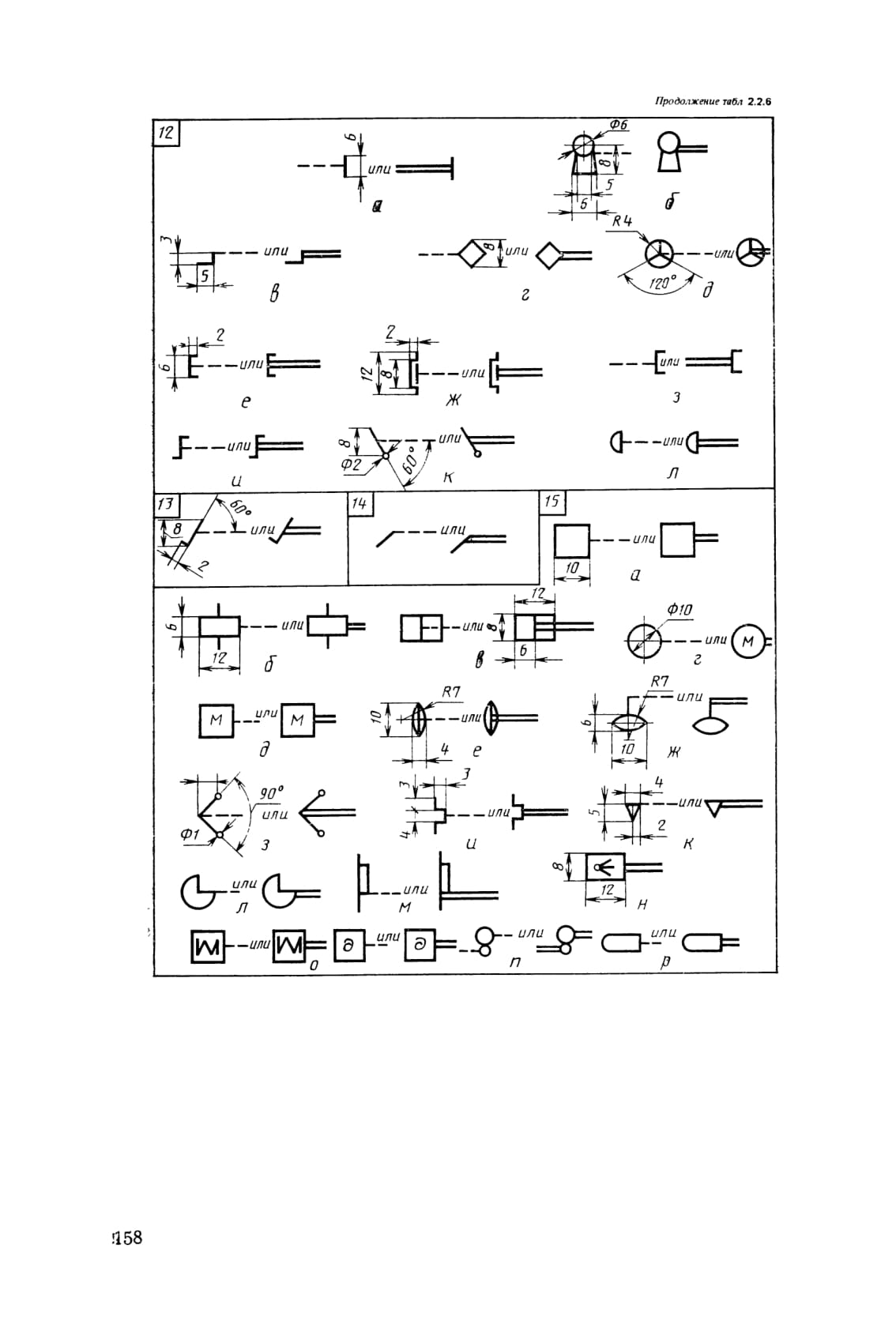

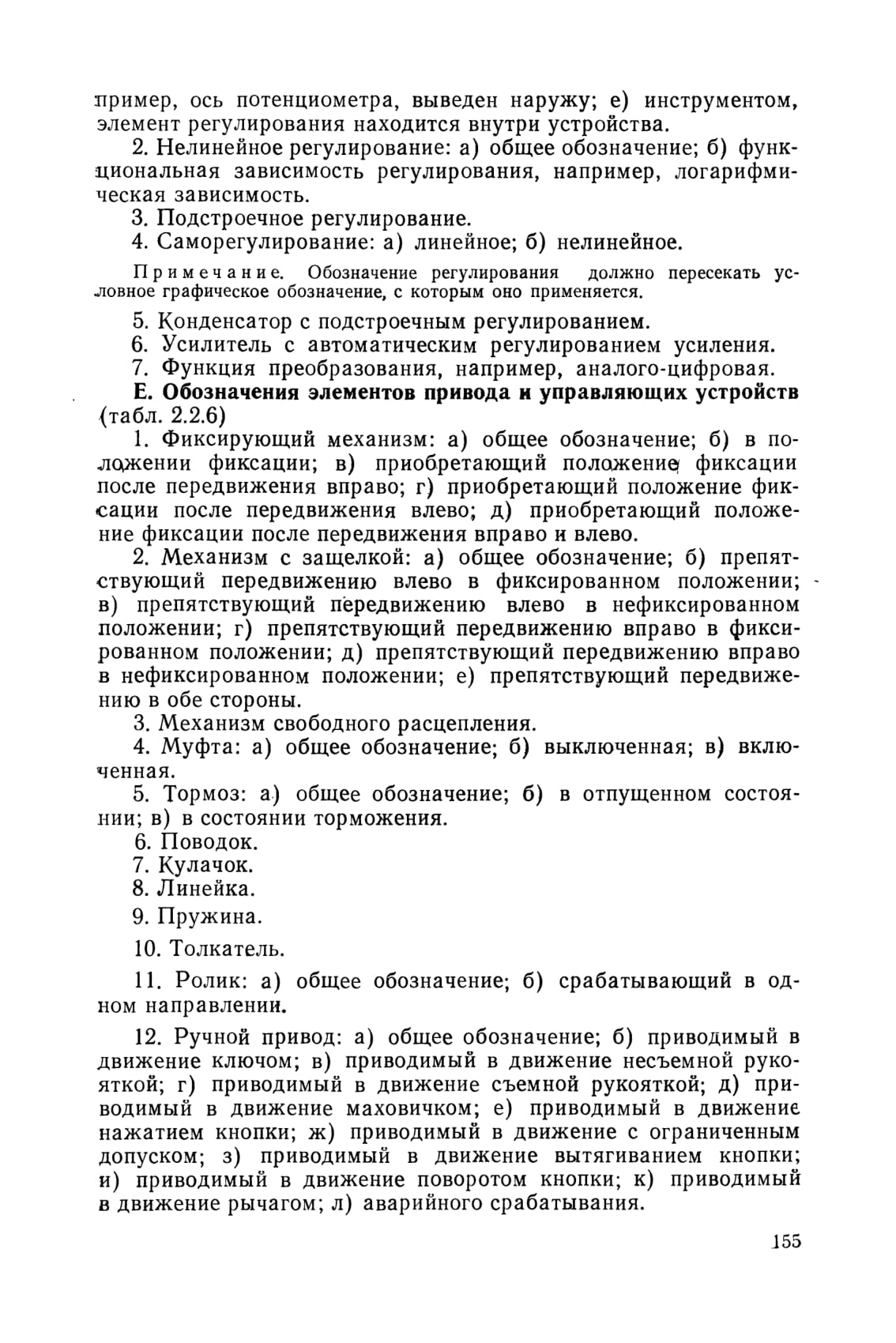

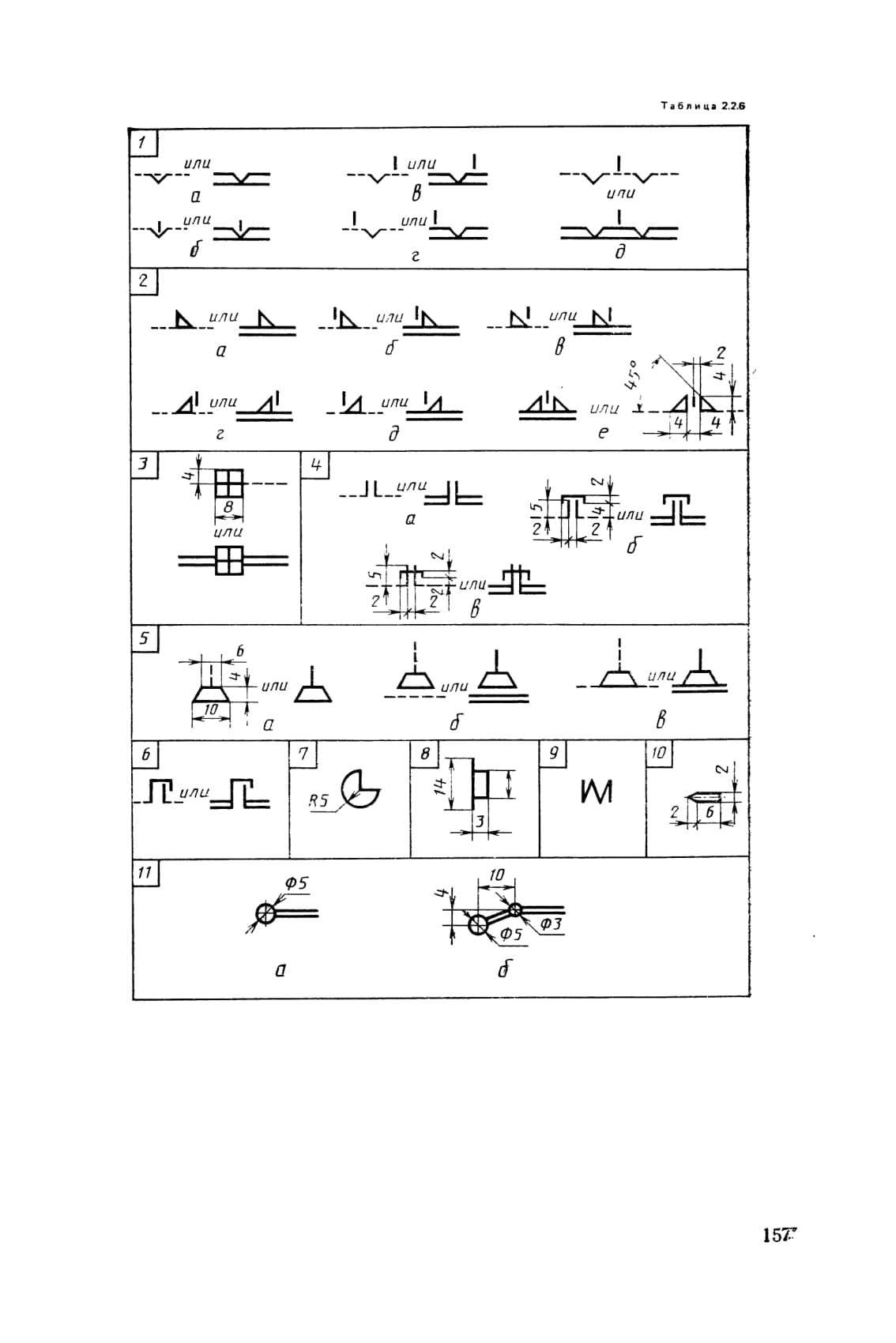

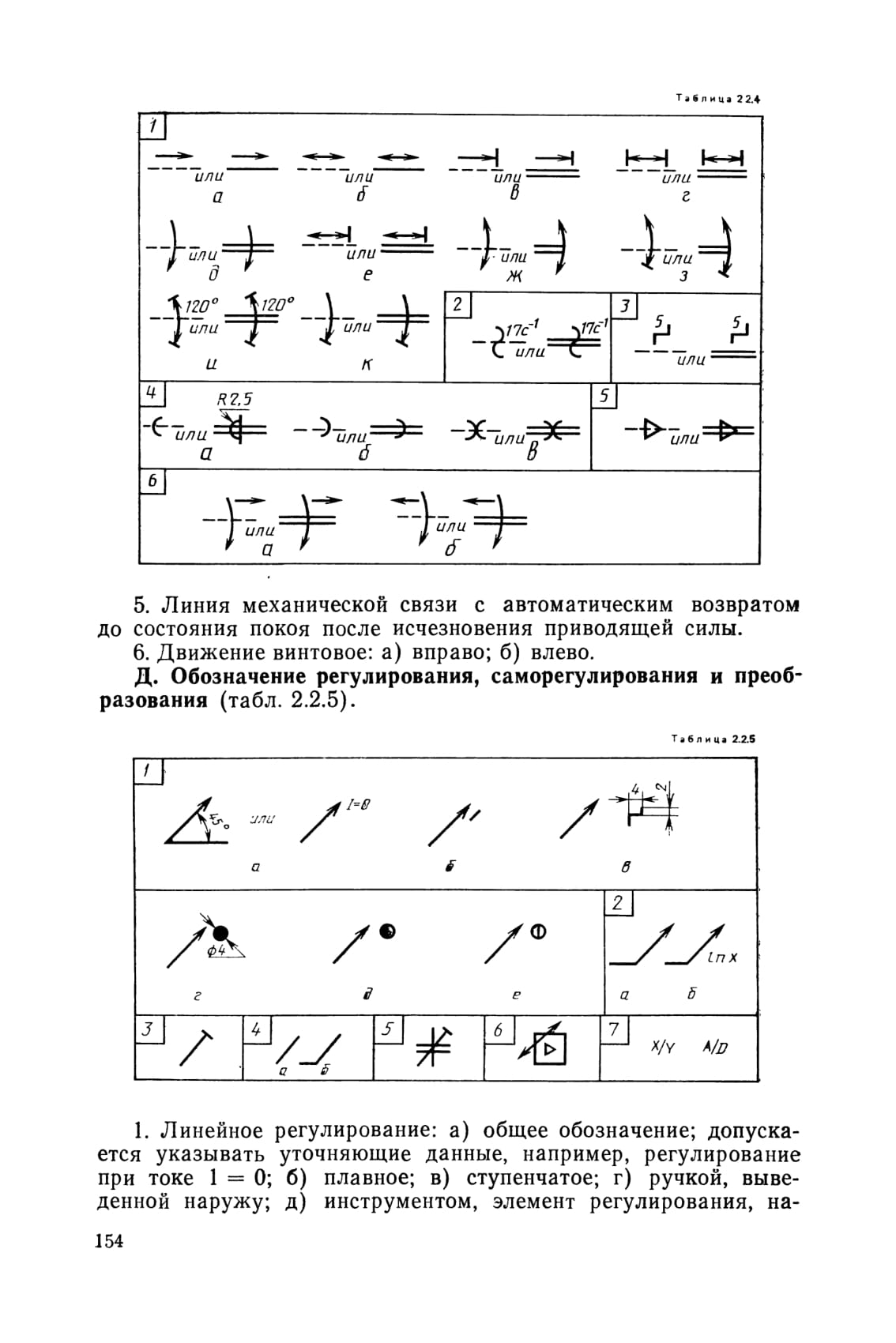

2.2. ОБОЗНАЧЕНИЯ ОБЩЕГО ПРИМЕНЕНИЯ (ГОСТ 2.721—74)

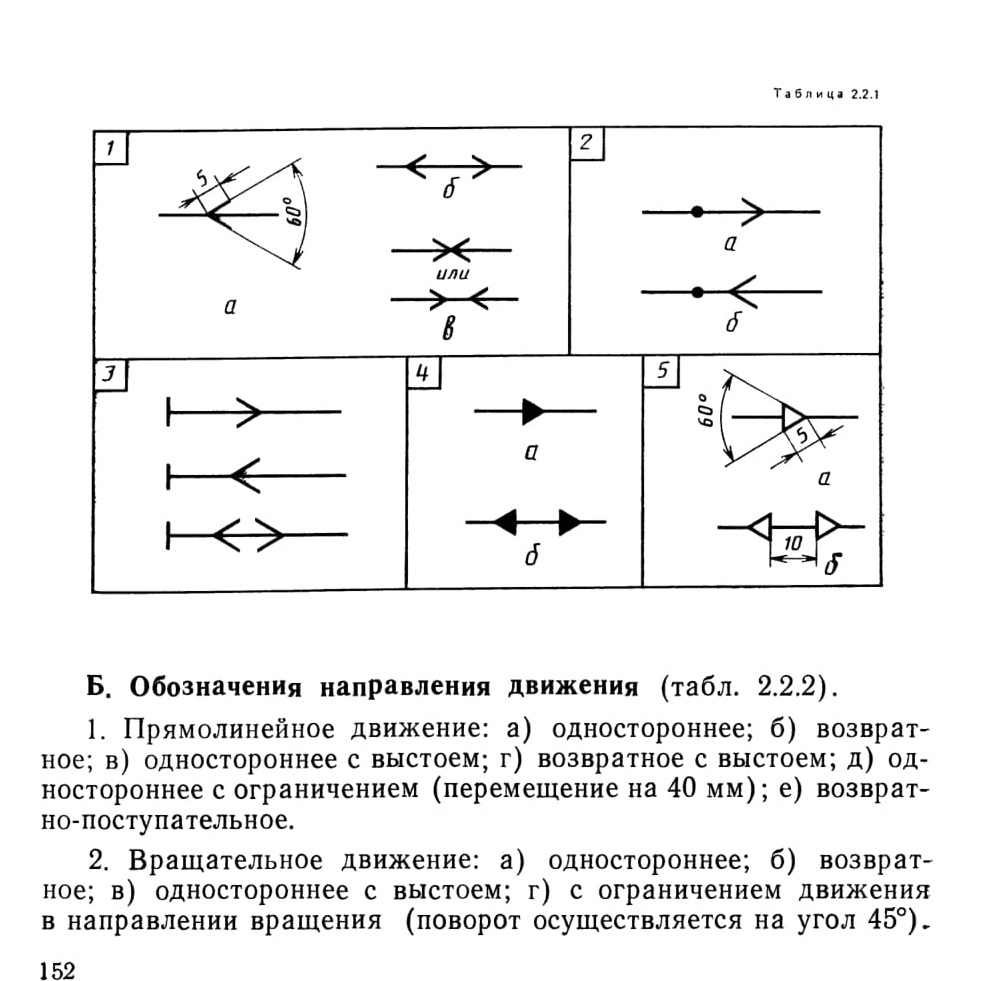

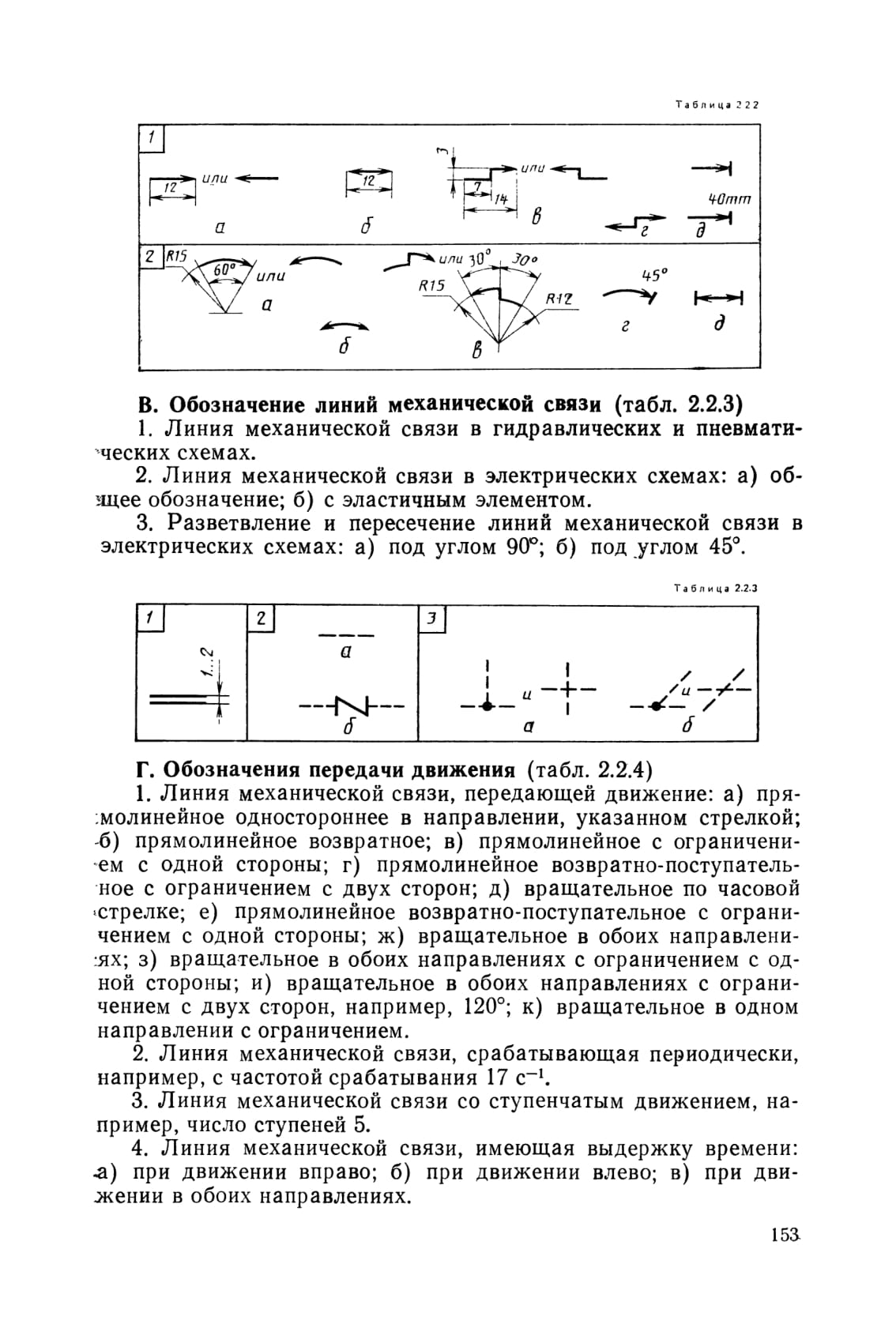

А. Обозначения направлений распространения тока, сигнала, информации, потока энергии, жидкости и газа (табл. 2.2.1)

1. Распространение тока, сигнала, информации и потока энергии: а) в одном направлении, например, влево; б) в обоих направлениях неодновременно; в) в обоих направлениях одновременно.

2. Направление тока, сигнала, информации и потока энергии: а) передача; б) прием.

3. Распространение энергии в направлениях: а) от токоведущей шины; б) к токоведущей шине; в) в обоих направлениях.

4. Поток жидкости: а) в одном направлении, например, вправо; б) в обоих направлениях.

5. Поток газа (воздуха): а) в одном направлении; б) в обоих направлениях.
