2.3. ЭЛЕКТРИЧЕСКИЕ МАШИНЫ (ГОСТ 2.722—68)

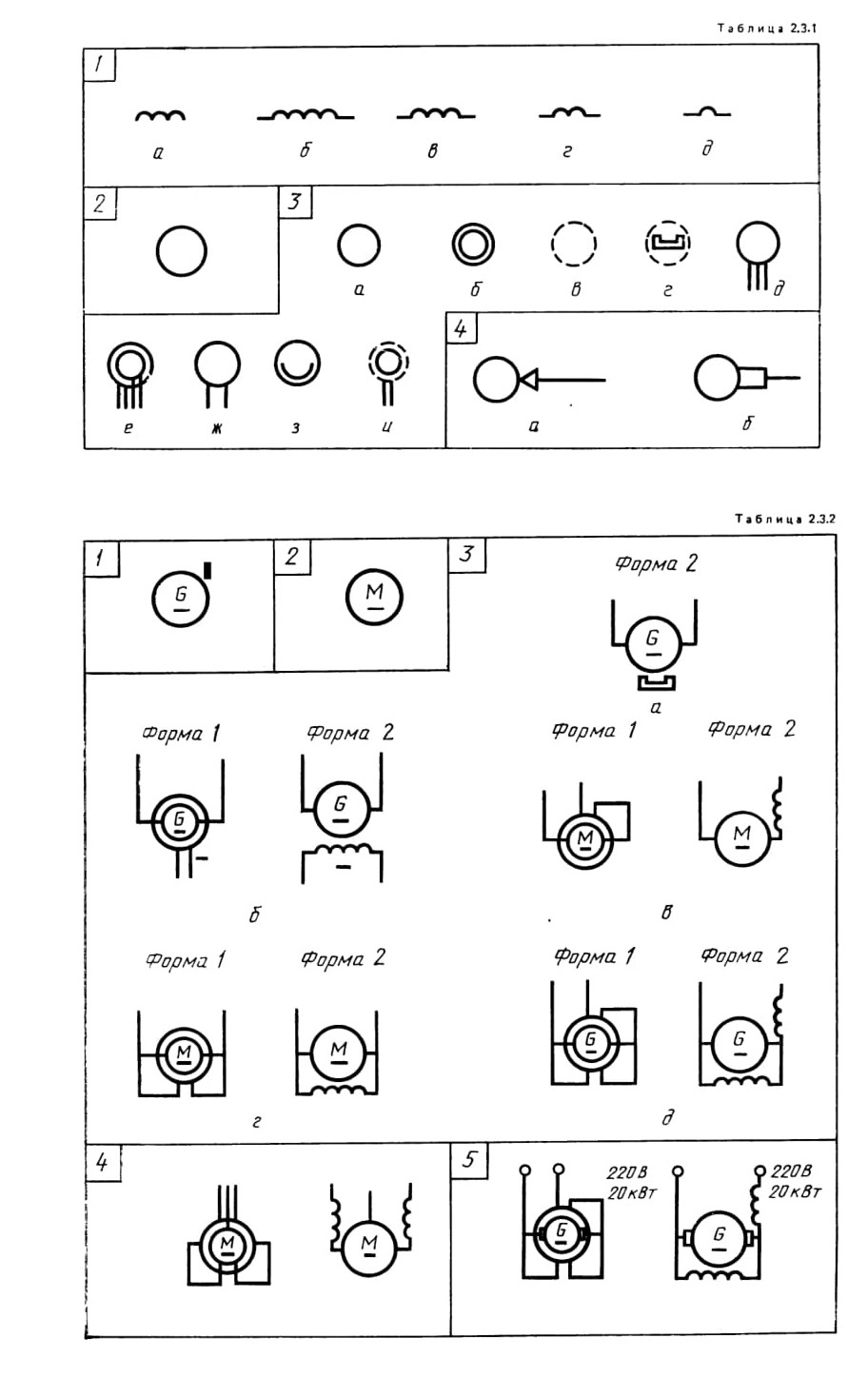

А. Элементы электрических машин (табл. 2.3.1)

1. Обмотка: а) общее обозначение; б) параллельного возбуждения; в) последовательного возбуждения; г) компенсационная; д) вспомогательного полюса.
3. Ротор: а) общее обозначение, короткозамкнутый; б) без

обмотки полый немагнитный или ферромагнитный; в) без обмотки с явно выраженными полюсами (с прорезями по окружности); г) без обмотки с постоянными магнитами; д) с распределенной трехфазной обмоткой; е) с двумя распределенными самостоятельными обмотками; ж) однофазный или постоянного тока; з) внешний с короткозамкнутой распределенной обмоткой; и) с сосредоточенной обмоткой возбуждения с явно выраженными полюсами и с распределенной короткозамкнутой или пусковой обмоткой.

4. Щетка: а) на контактном кольце; б) на коллекторе.

Щетки изображаются только при необходимости. Выводы

обмоток статора и ротора в обозначениях машин допускается изображать с любой стороны.

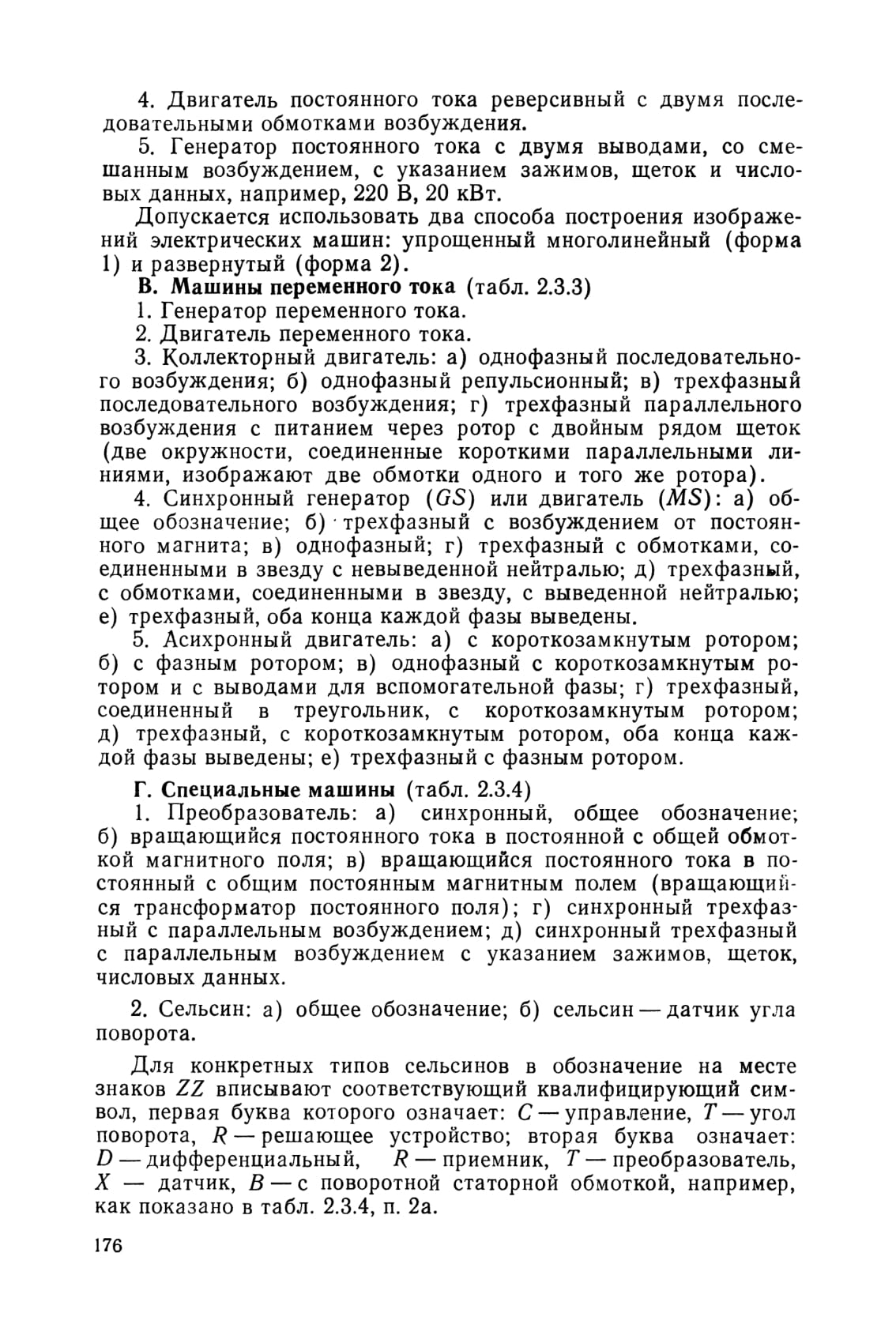

Б. Машины постоянного тока (табл. 2.3.2)

1. Генератор постоянного тока, общее обозначение.

2. Двигатель постоянного тока, общее обозначение.

3. Генератор или двигатель постоянного тока с двумя выводами: а) с возбуждением от постоянного магнита; б) с независимым возбуждением; в) с последовательным возбуждением; г) с параллельным возбуждением; д) со смешанным возбуждением.

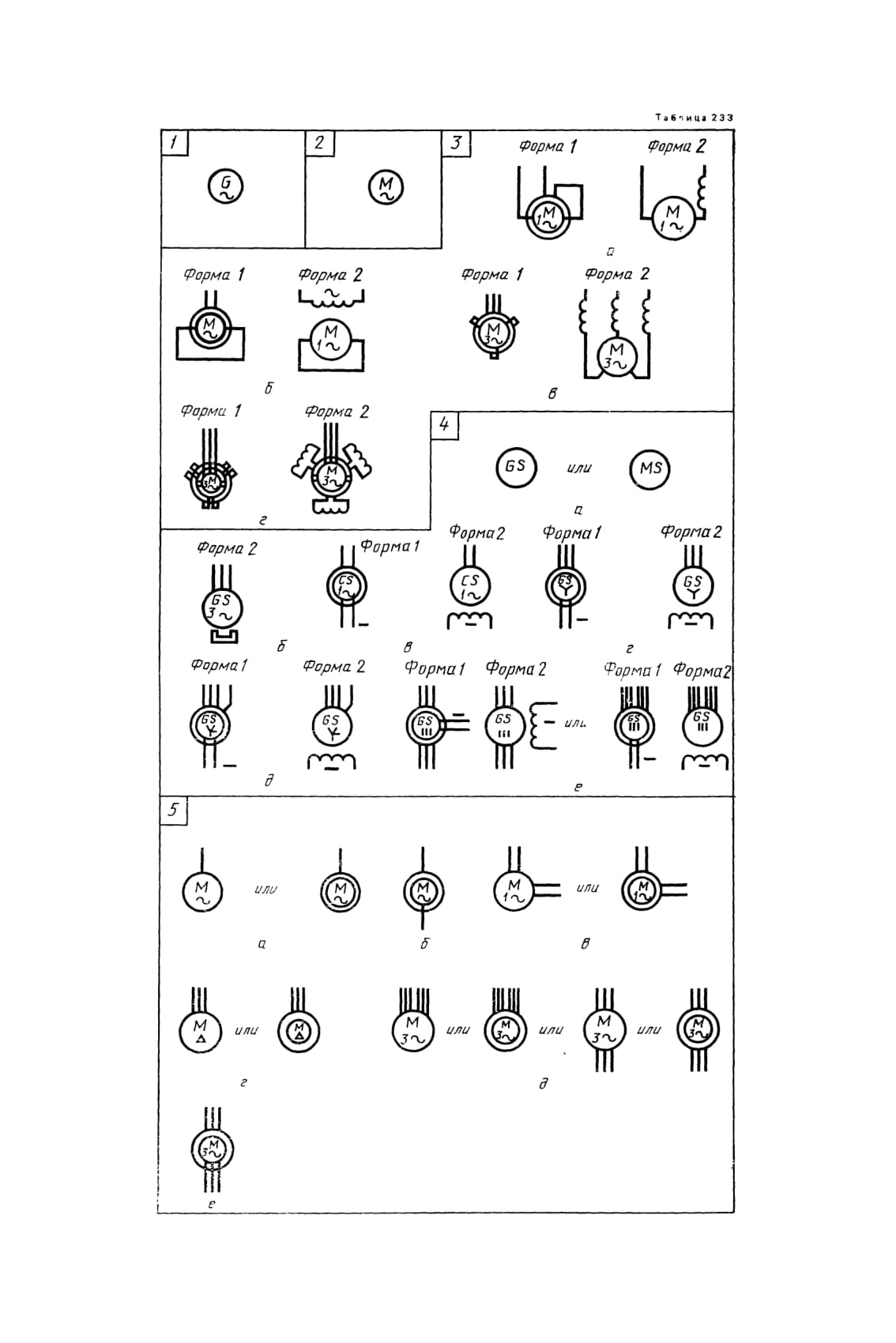

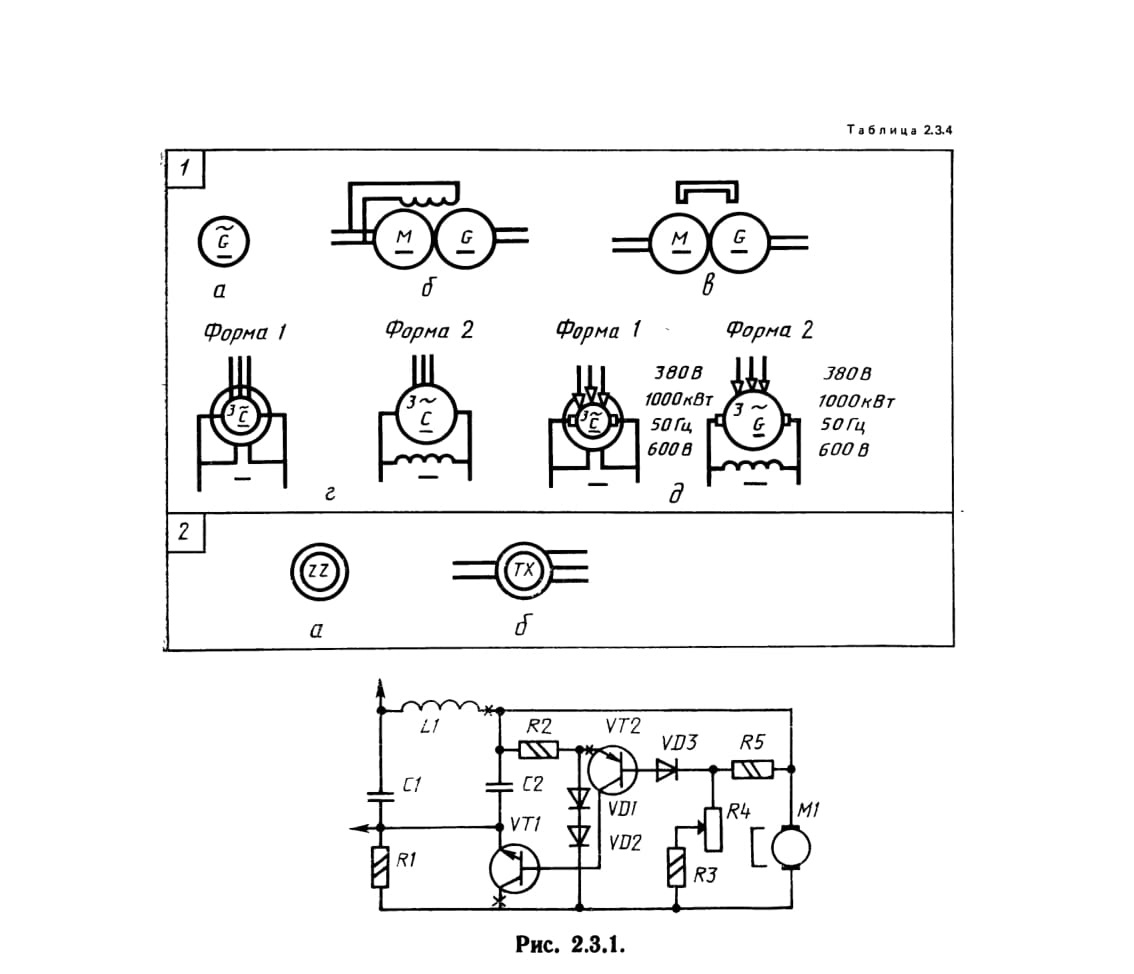

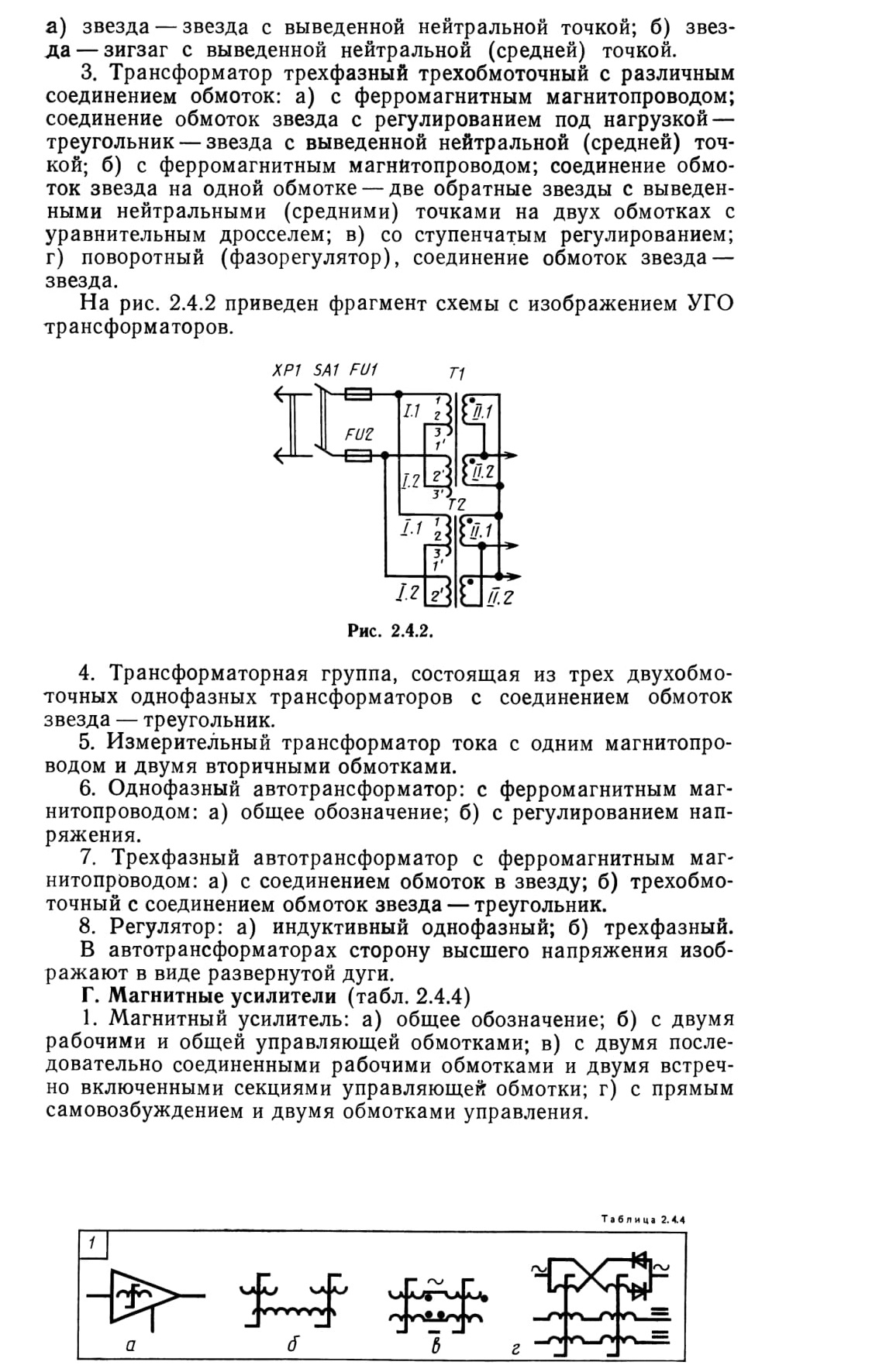

2.4. КАТУШКИ ИНДУКТИВНОСТИ, ДРОССЕЛИ, ТРАНСФОРМАТОРЫ. АВТОТРАНСФОРМАТОРЫ, МАГНИТНЫЕ УСИЛИТЕЛИ (ГОСТ 2.723—68)

Обозначения катушек индуктивности, дросселей, трансформа-торов; автотрансформаторов и магнитных усилителей составляют из элементов.

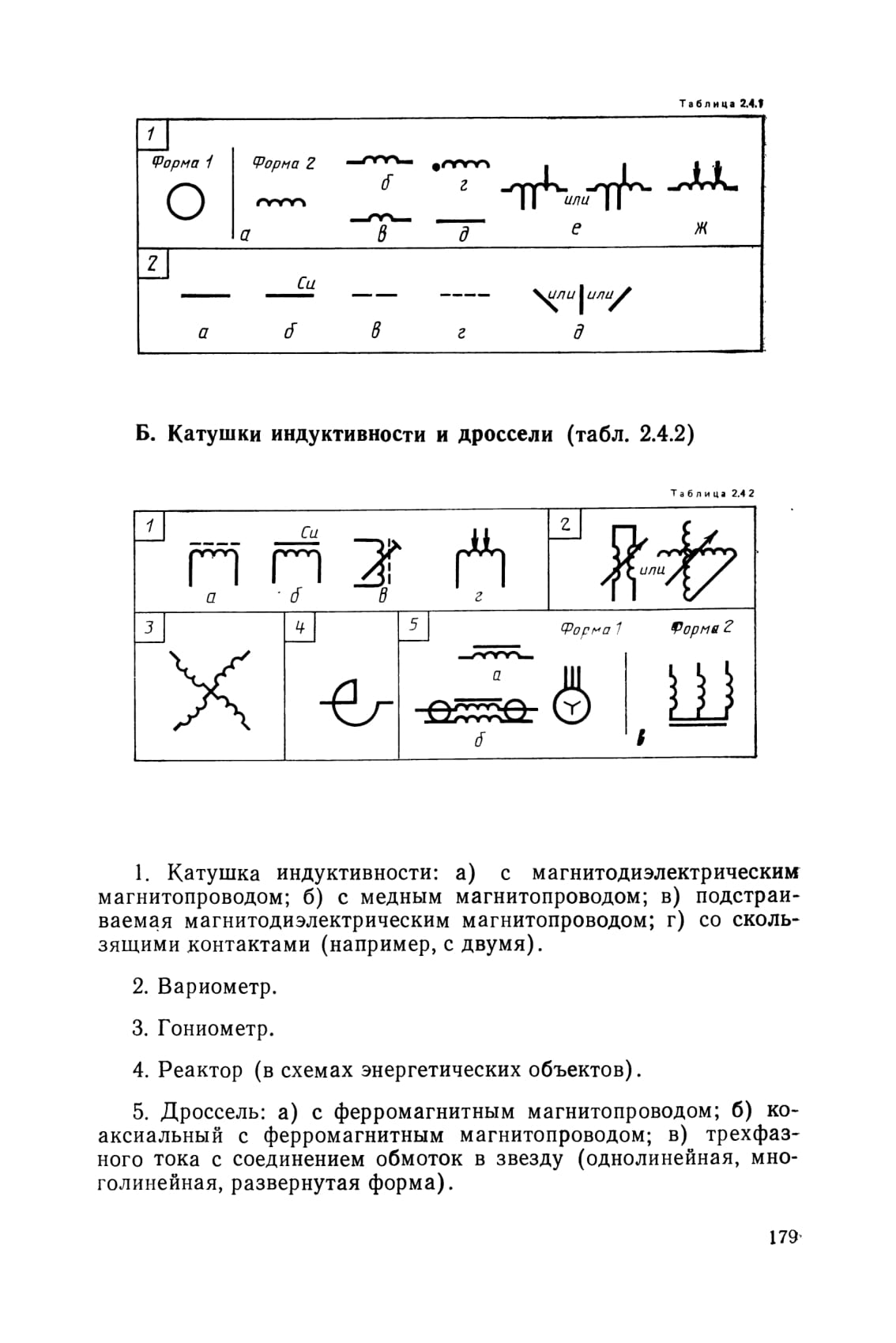

А. Общие обозначения обмоток и магнитопроводов (табл. 2.4.1)

1. Обмотка: а) общее обозначение; б) управления; в) рабочая; г) магнитного усилителя (начало обмотки обозначают точкой); д) первичная обмотка трансформатора тока; е) с отводами; ж) со скользящими контактами.

2. Магнитопровод: а) ферромагнитный; б) из немагнитного материала, например, медный (указывают химический символ материала); в) ферромагнитный с воздушным зазором; г) магнитоэлектрический; д) ферритовый; ферритовый магнитопровод изображают толстой линией 2b, 3b (где b — толщина линии электрической связи).

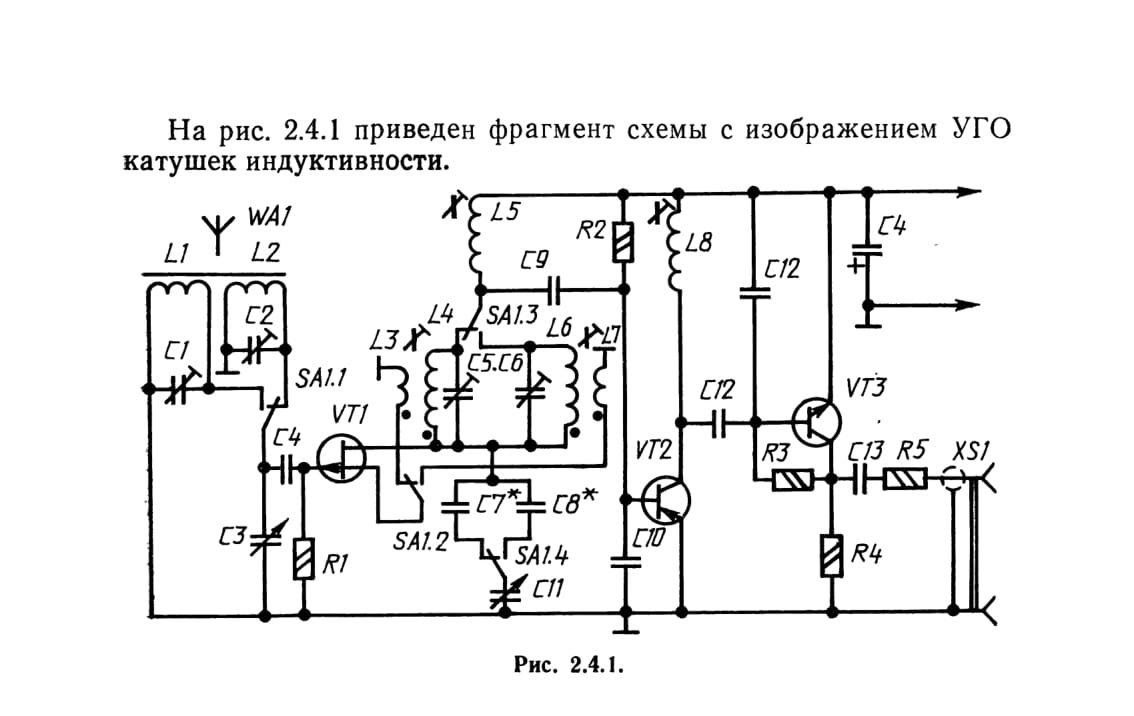

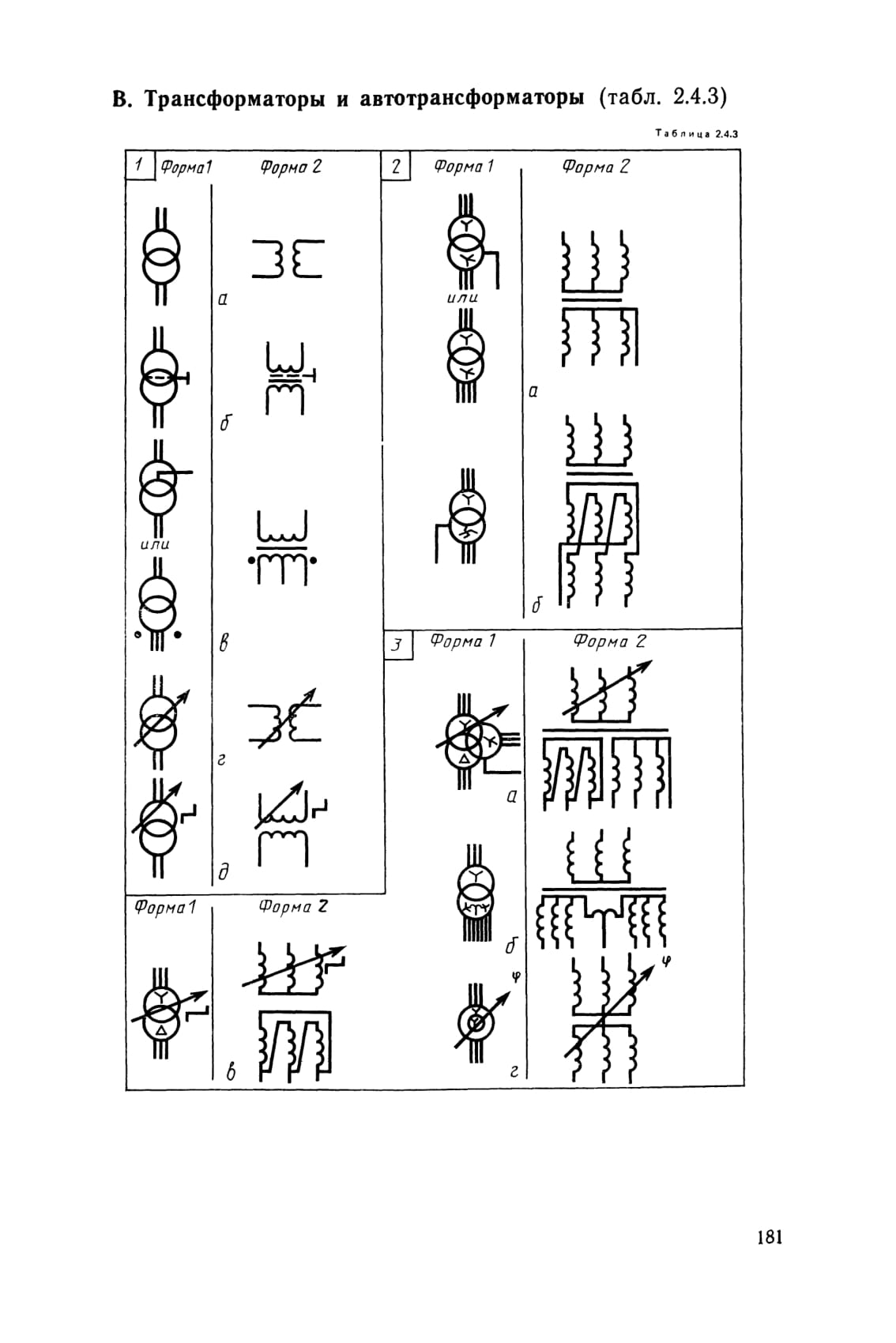

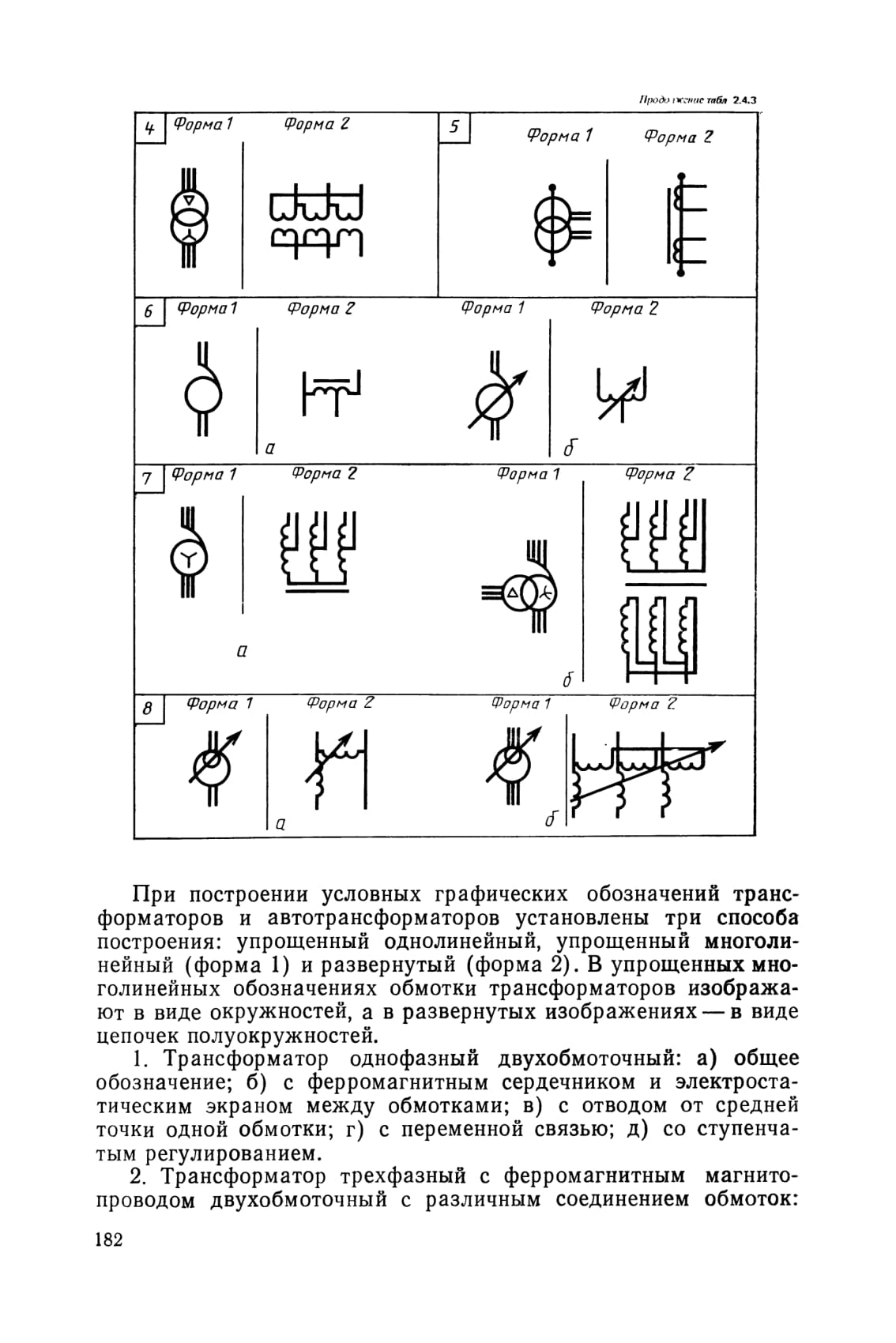

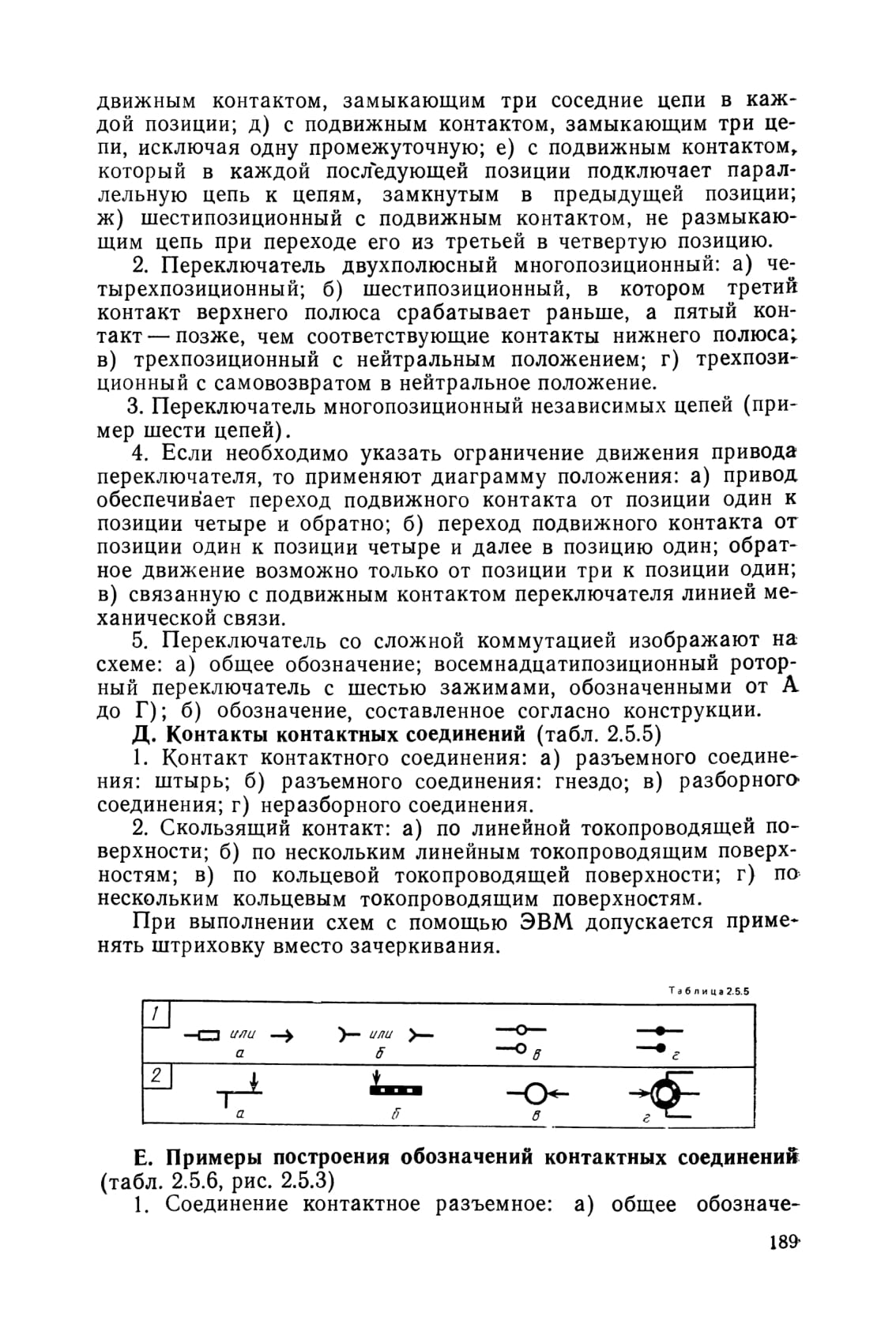

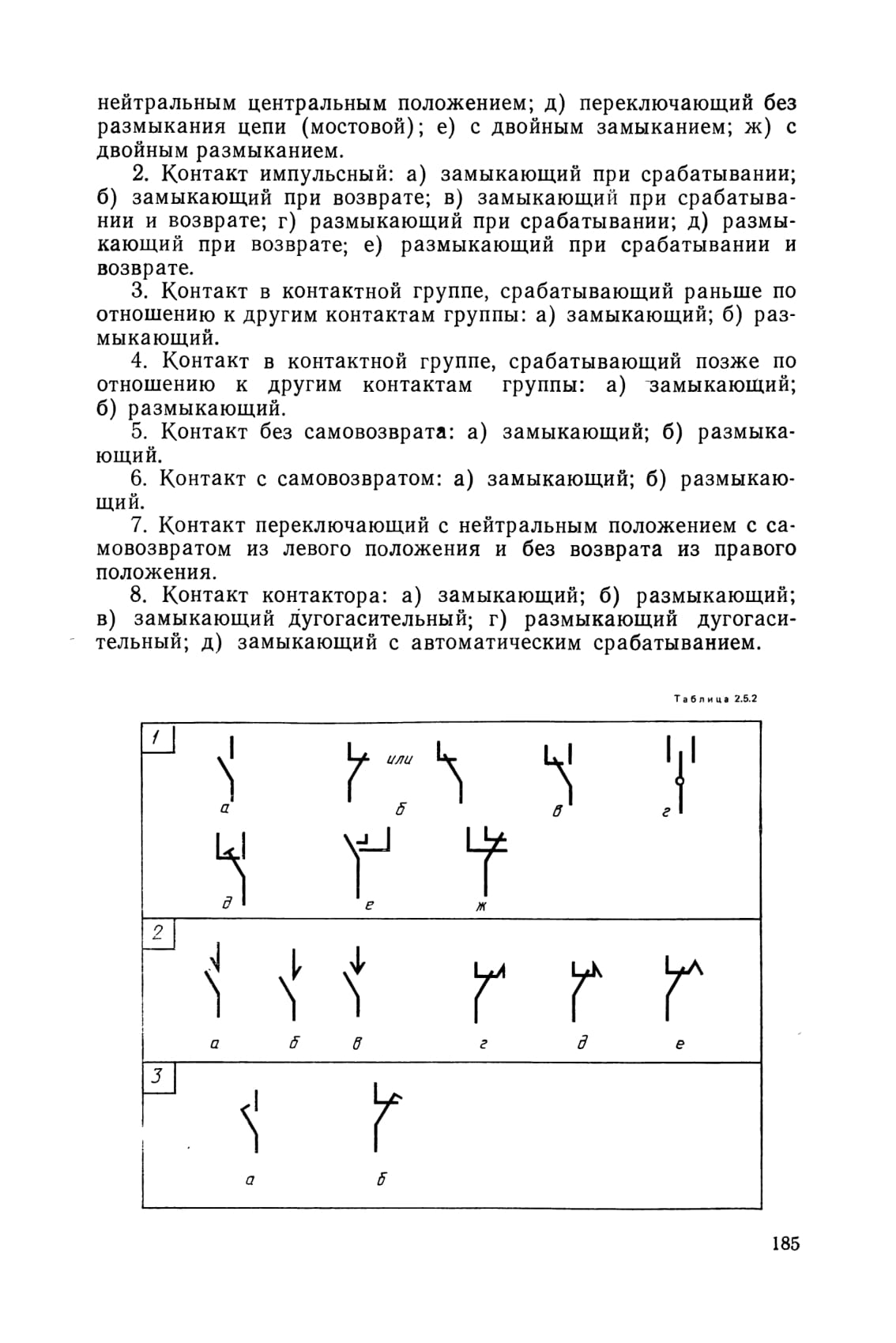

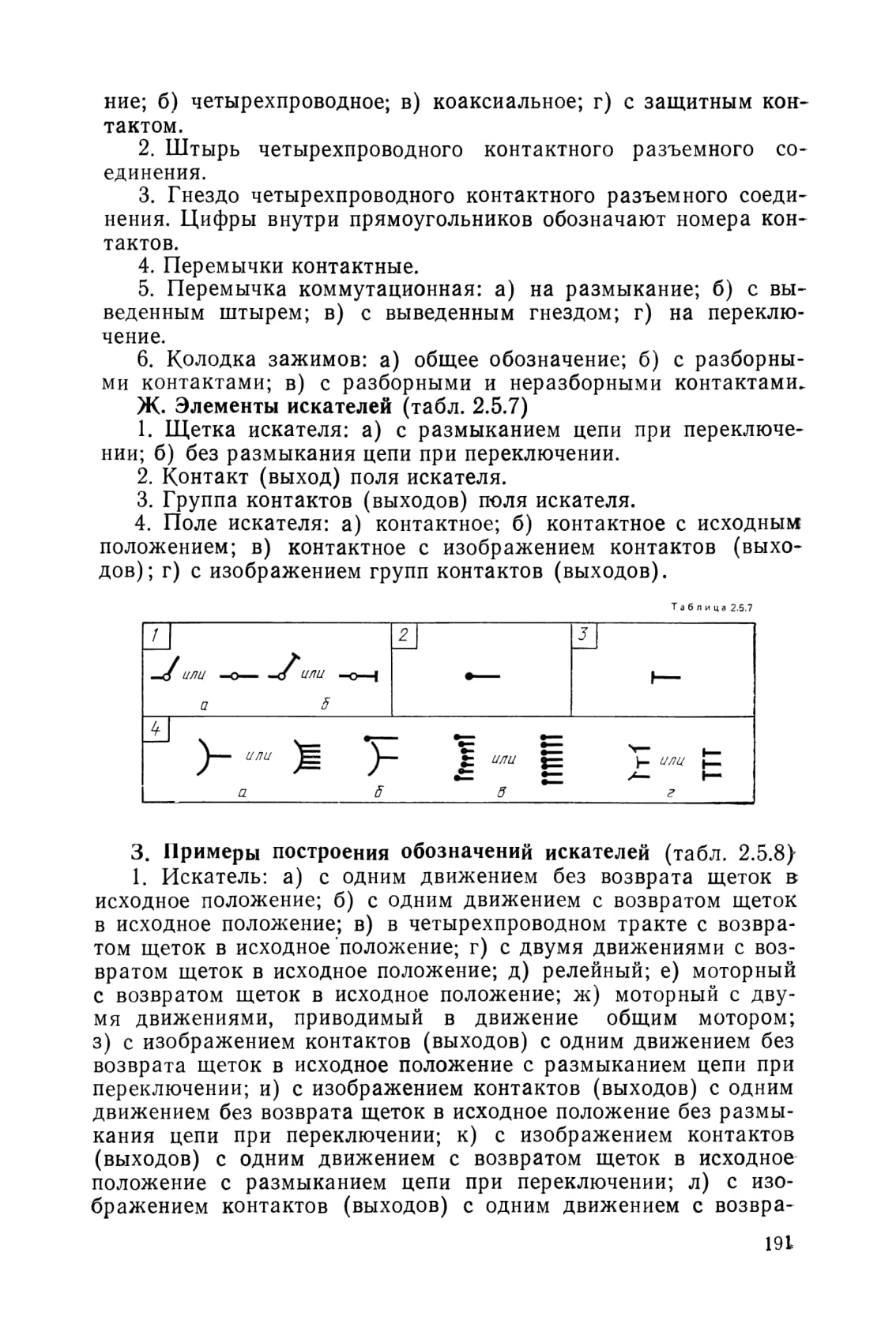

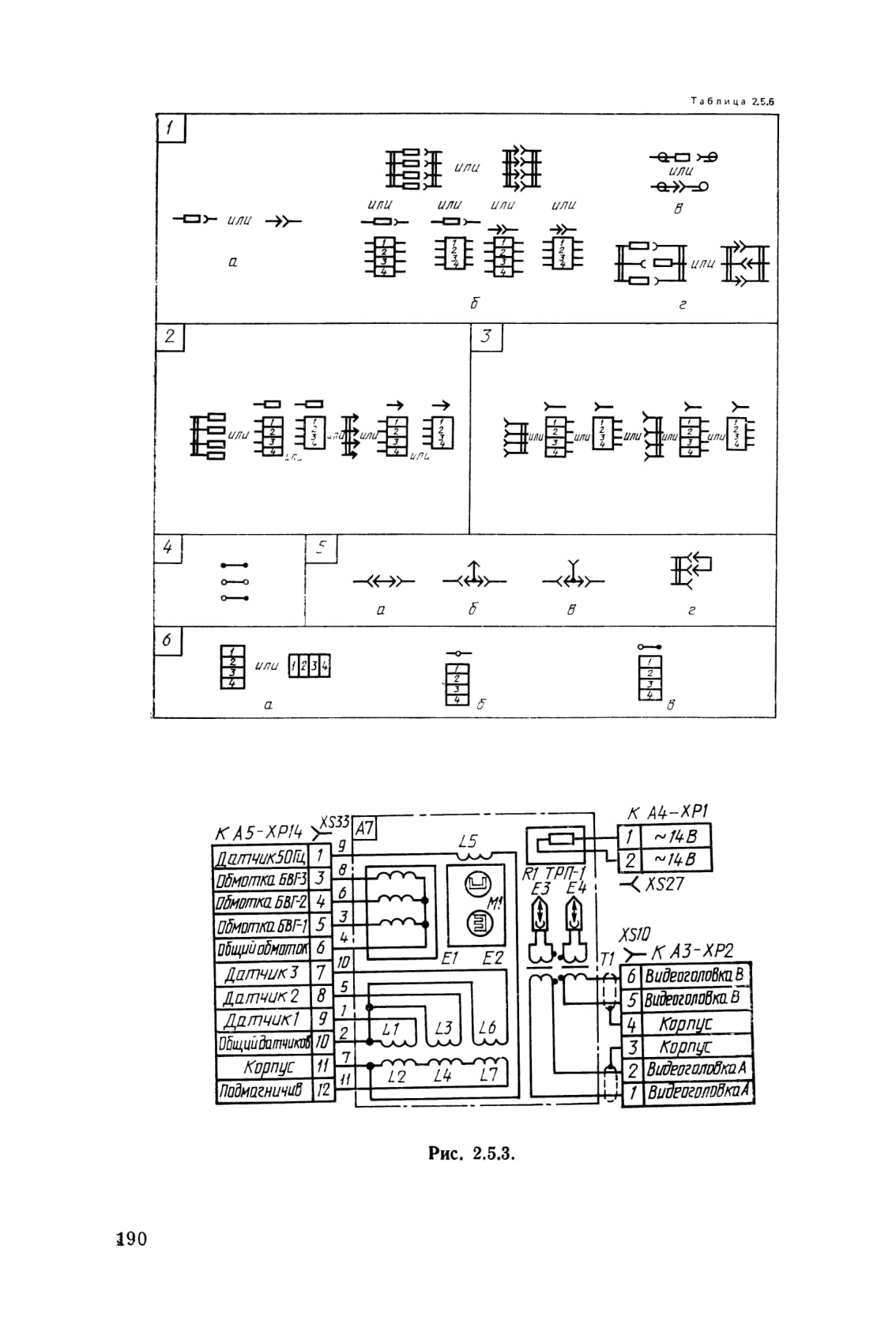

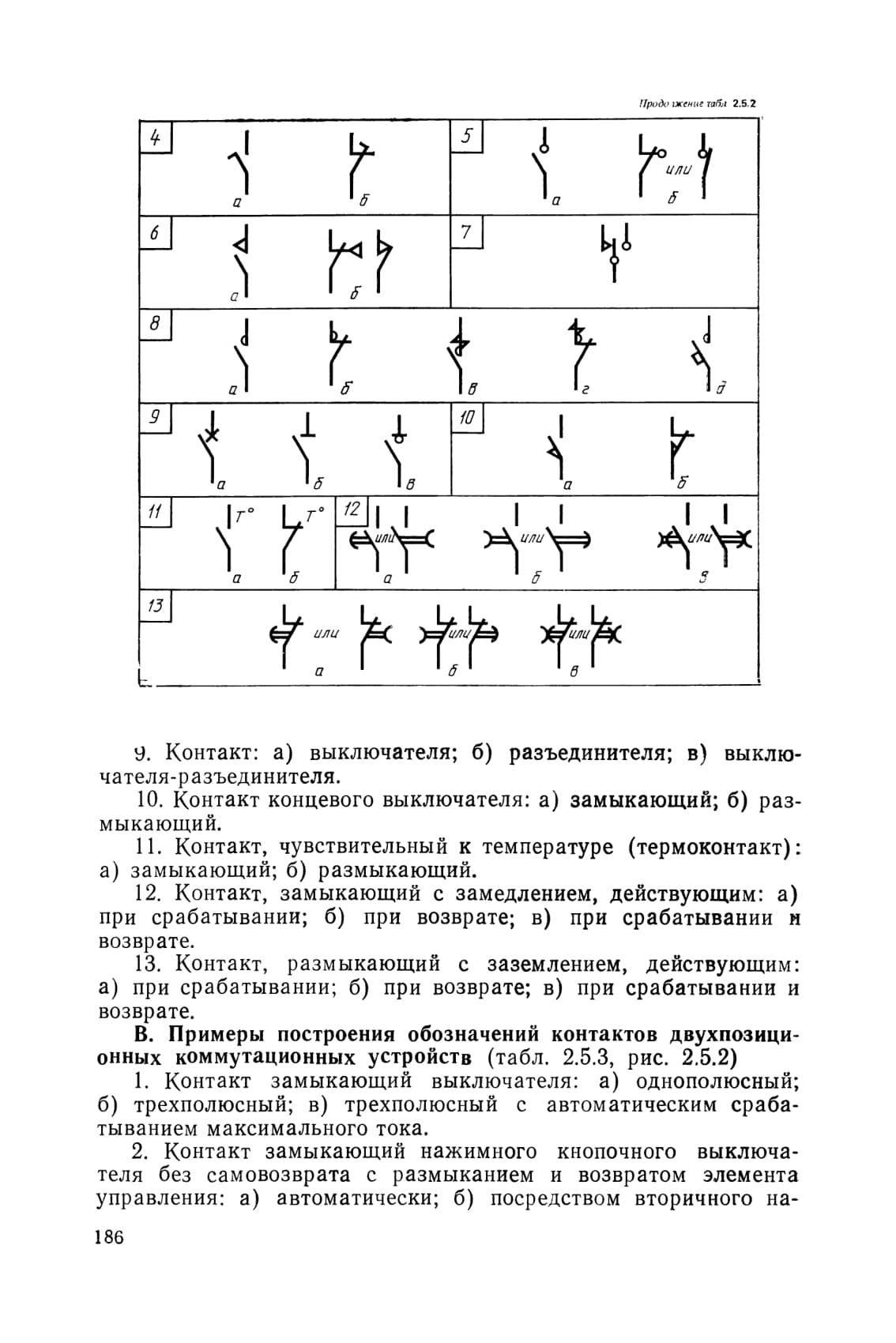

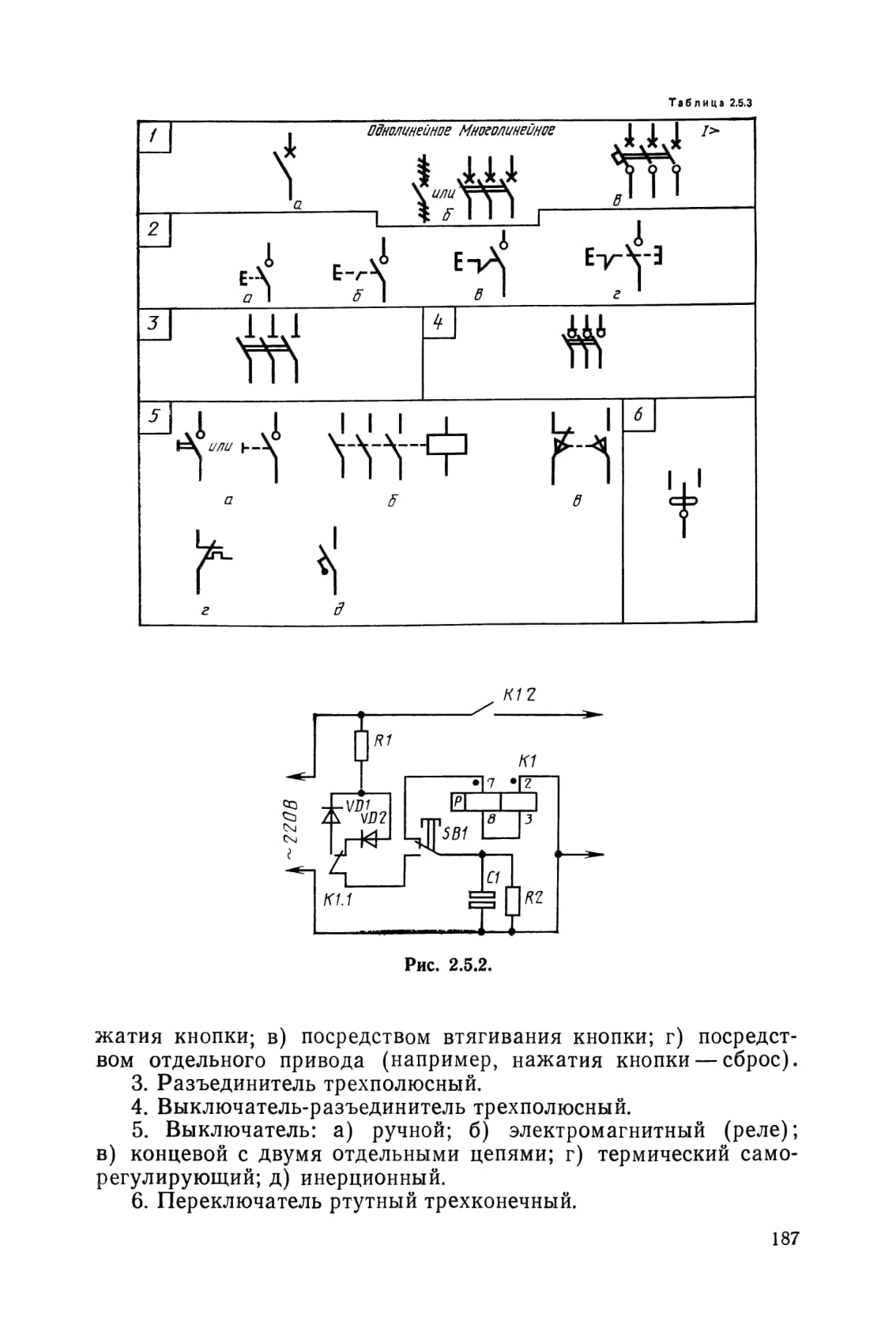

2.5. УСТРОЙСТВА КОММУТАЦИОННЫЕ И КОНТАКТНЫЕ СОЕДИНЕНИЯ (ГОСТ 2.755—87)

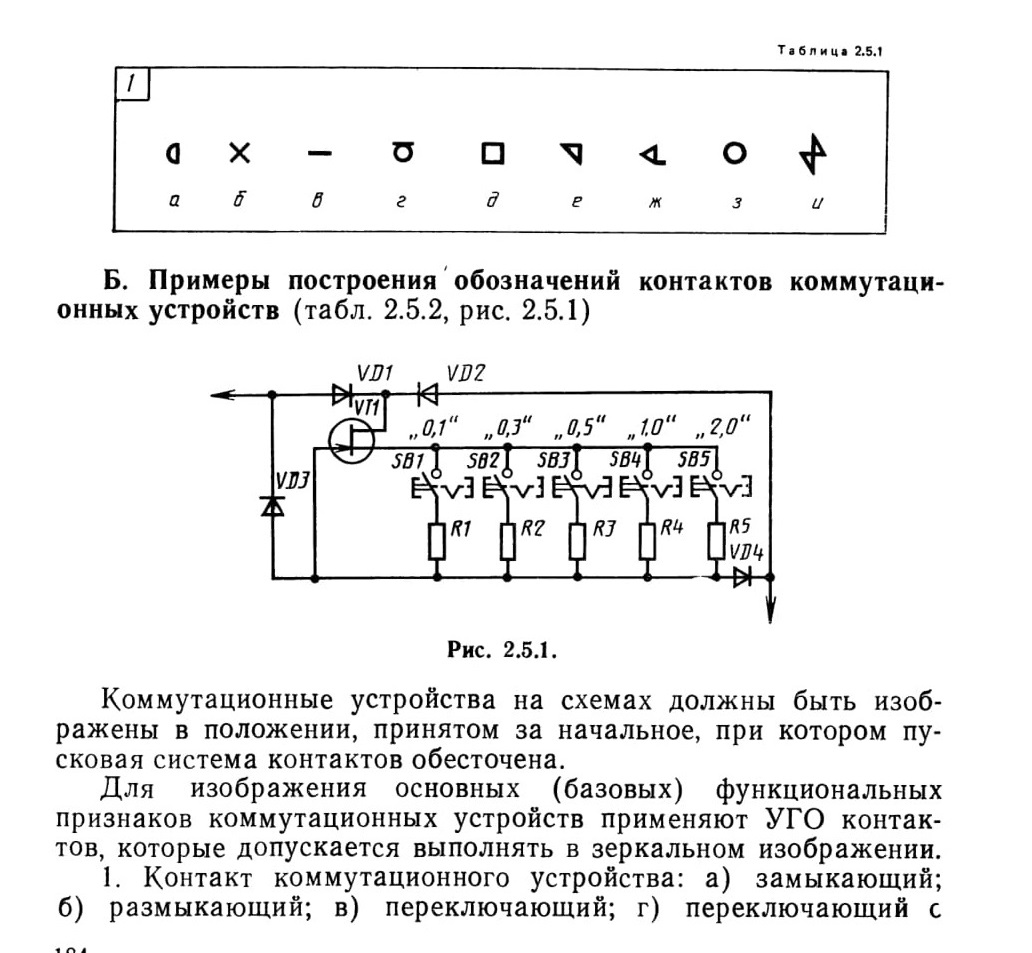

А. Квалифицирующие символы, поясняющие принцип работы коммутационных устройств (табл. 2.5.1)

1. Функция: а) контактора; б) выключателя; в) разъединителя; г) выключателя-разъединителя; д) путевого или концевого выключателя; е) автоматическое срабатывание; ж) самовозврат; з) отсутствие самовозврата; и) дугогашение.
