2.21. ЭЛЕКТРОХИМИЧЕСКИЕ ИСТОЧНИКИ ТОКА (ГОСТ 2.742—68)

Для автономного питания радиоэлектронной аппаратуры наиболее широко используются электрохимические источники тока — гальванические элементы и аккумуляторы.

Условное графическое обозначение напоминает символ кон-дексатора постоянной емкости — те же две параллельные черточки, только разной длины: короткая обозначает отрицательный полюс, длинная — положительный. Такая символика хорошо запоминается , поэтому знаки «+» и «—» на схемах можно не указывать.

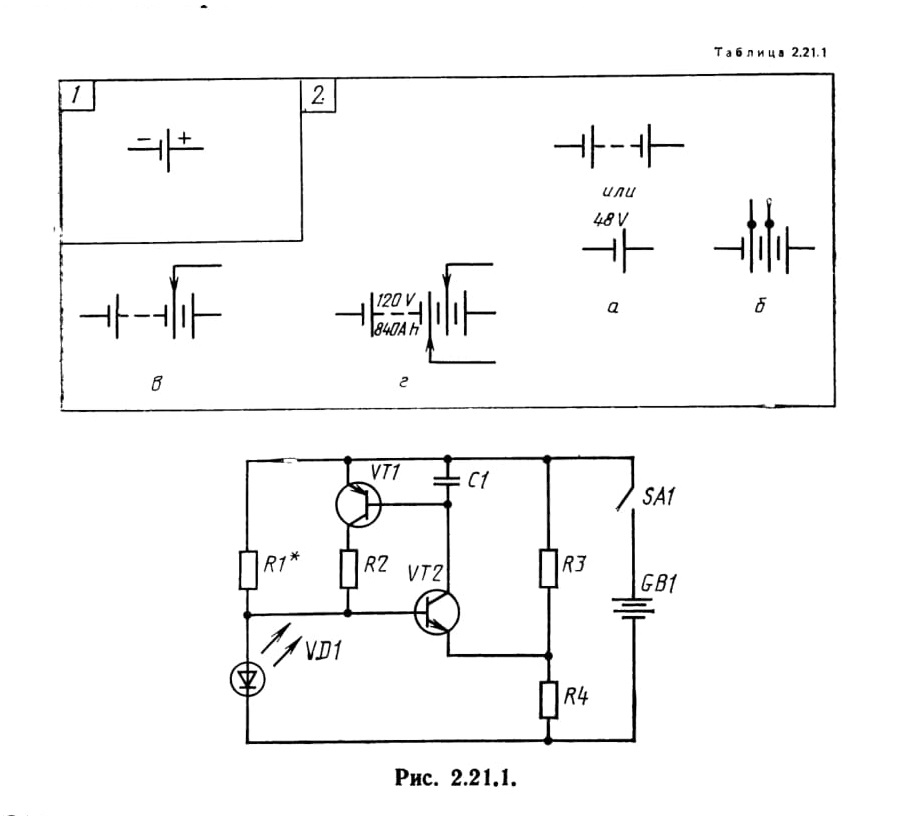

А. Обозначение электрохимических источников тока

(табл. 2.21.1)

1. Гальванический элемент или аккумулятор.

2. Батарея: а) из элементов (допускается обозначение по типу «а» с указанием величины напряжения, например, 48); б) с отводами; в) с одинарным элементным коммутатором (с подключаемым отводом); г) с двойным элементным коммутатором (с двумя переключаемыми отводами) с указанием напряжения и емкости.

На рис. 2.21.1 приведен пример условного графического обозначения электрохимических источников тока.

2.22. ЭЛЕКТРОЗАПАЛЬНЫЕ УСТРОЙСТВА (ГОСТ 2.744—68)

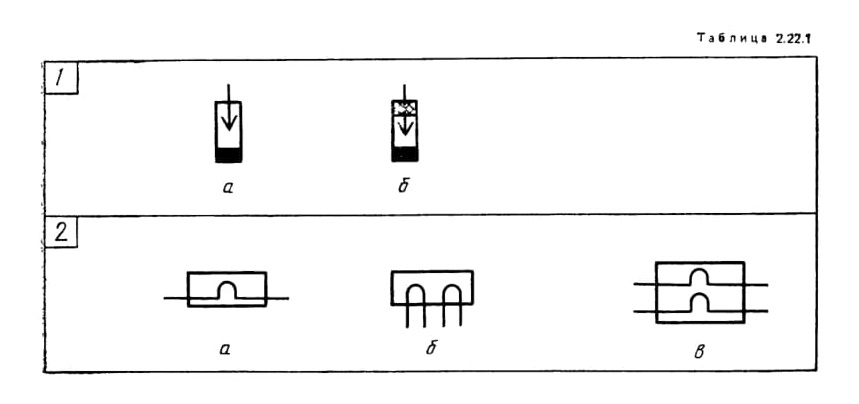

А. Электрозапальные устройства (табл. 2.22.1)

1. Свеча зажигания: а) искровая; б) эрозионная.

2. Электрозапал: а) с одной спиралью; б) с двумя спиралями.

Направление выводов и взаимное расположение нагревателей не устанавливается и может быть, например, выполнено, как показано на 2в.

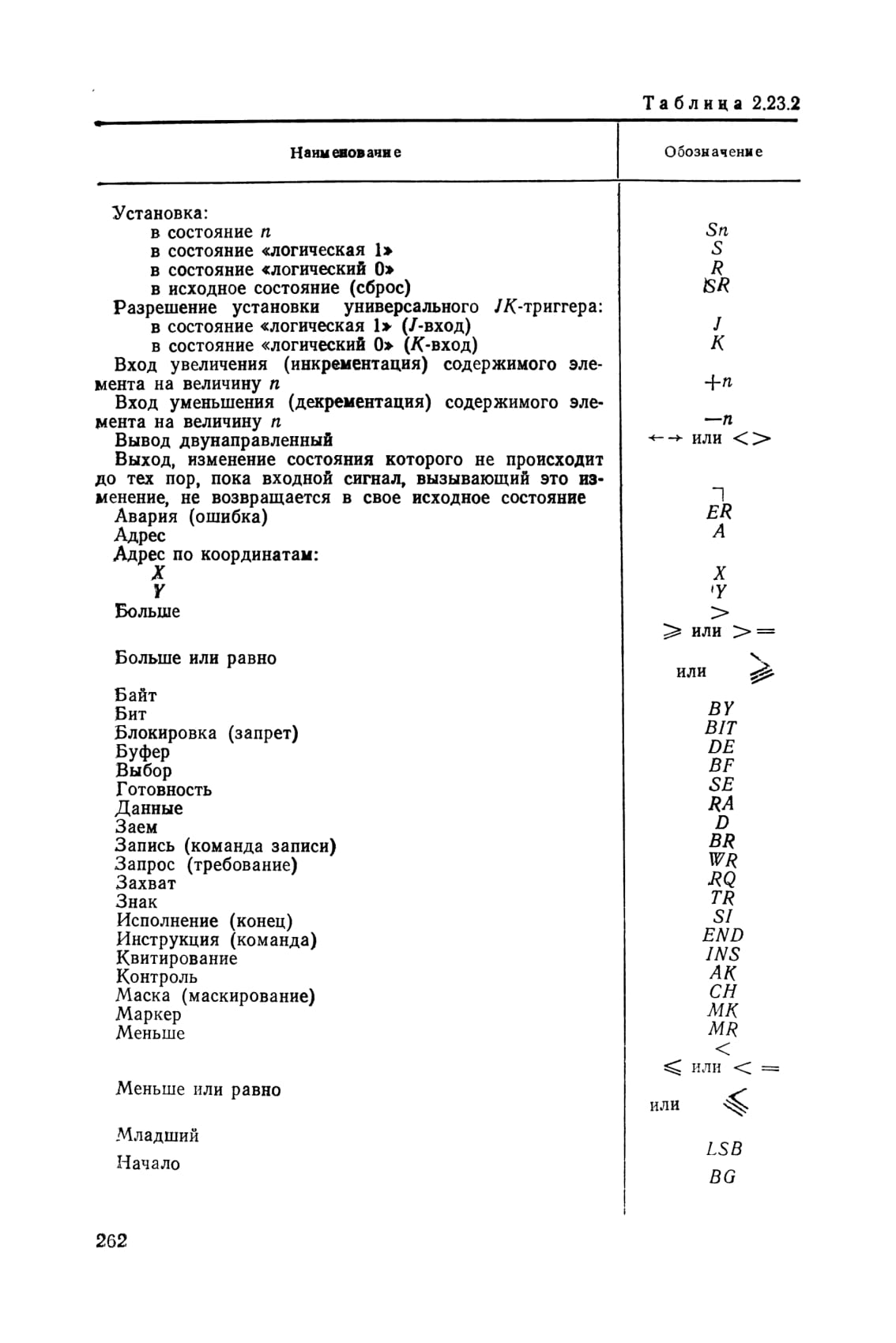

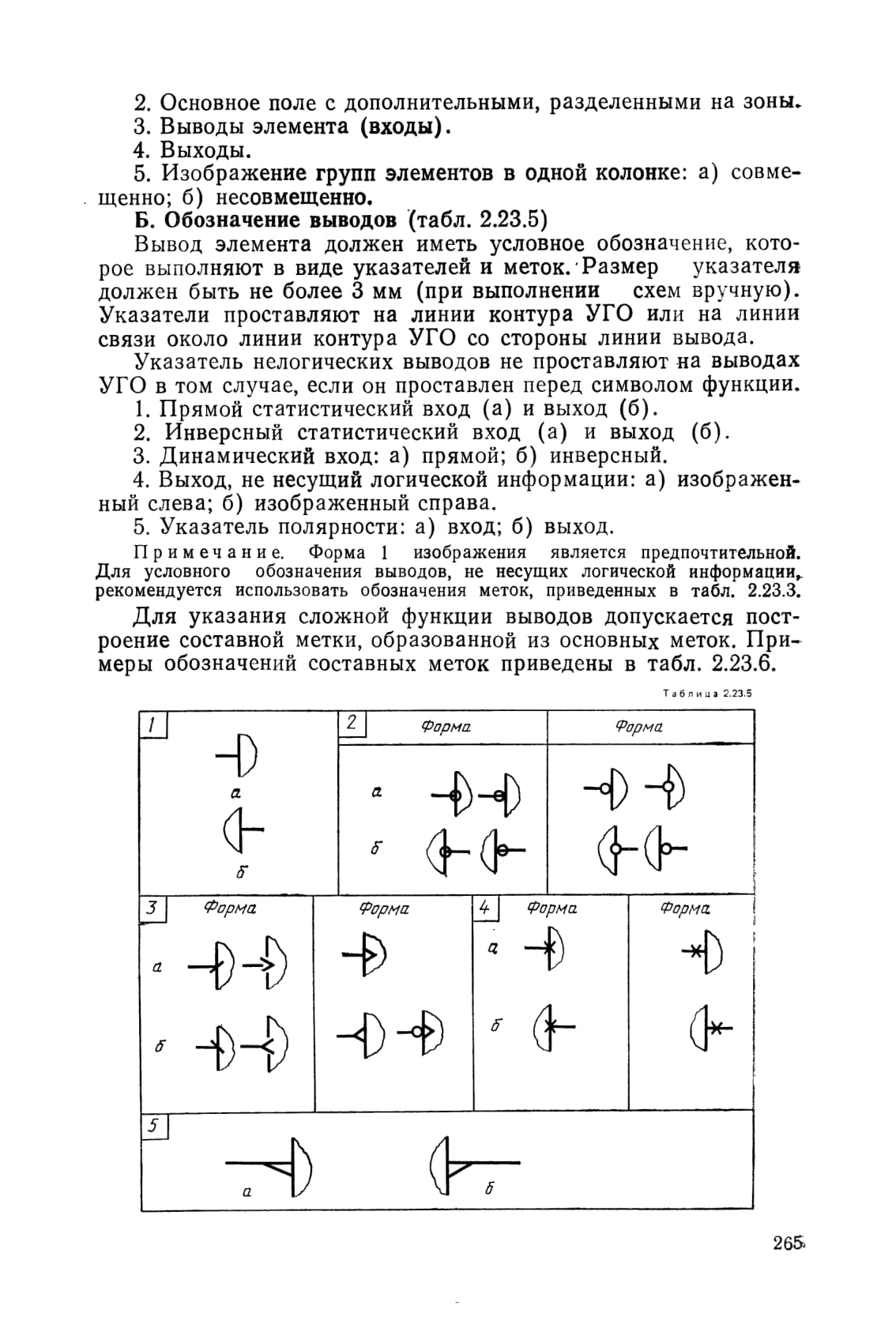

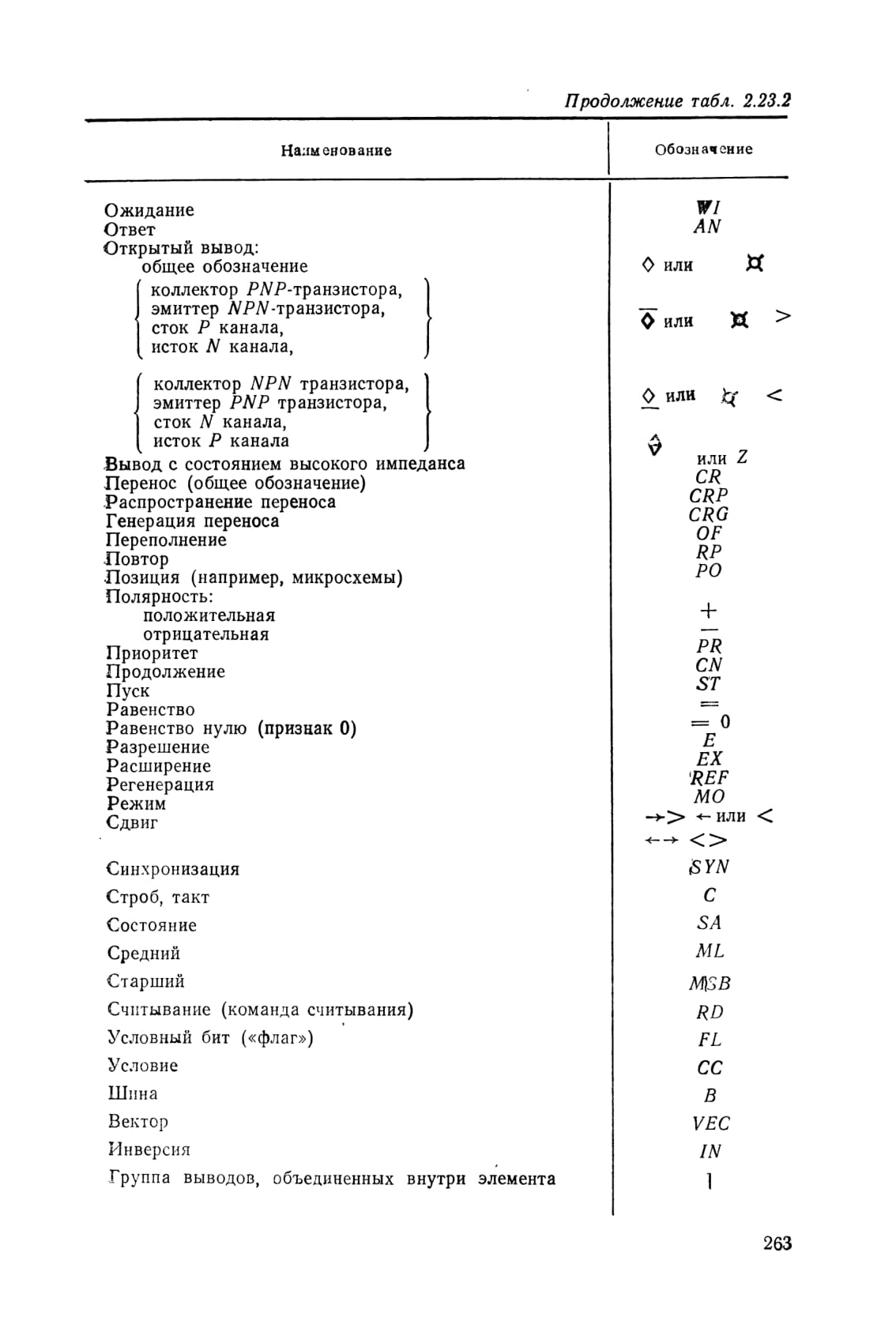

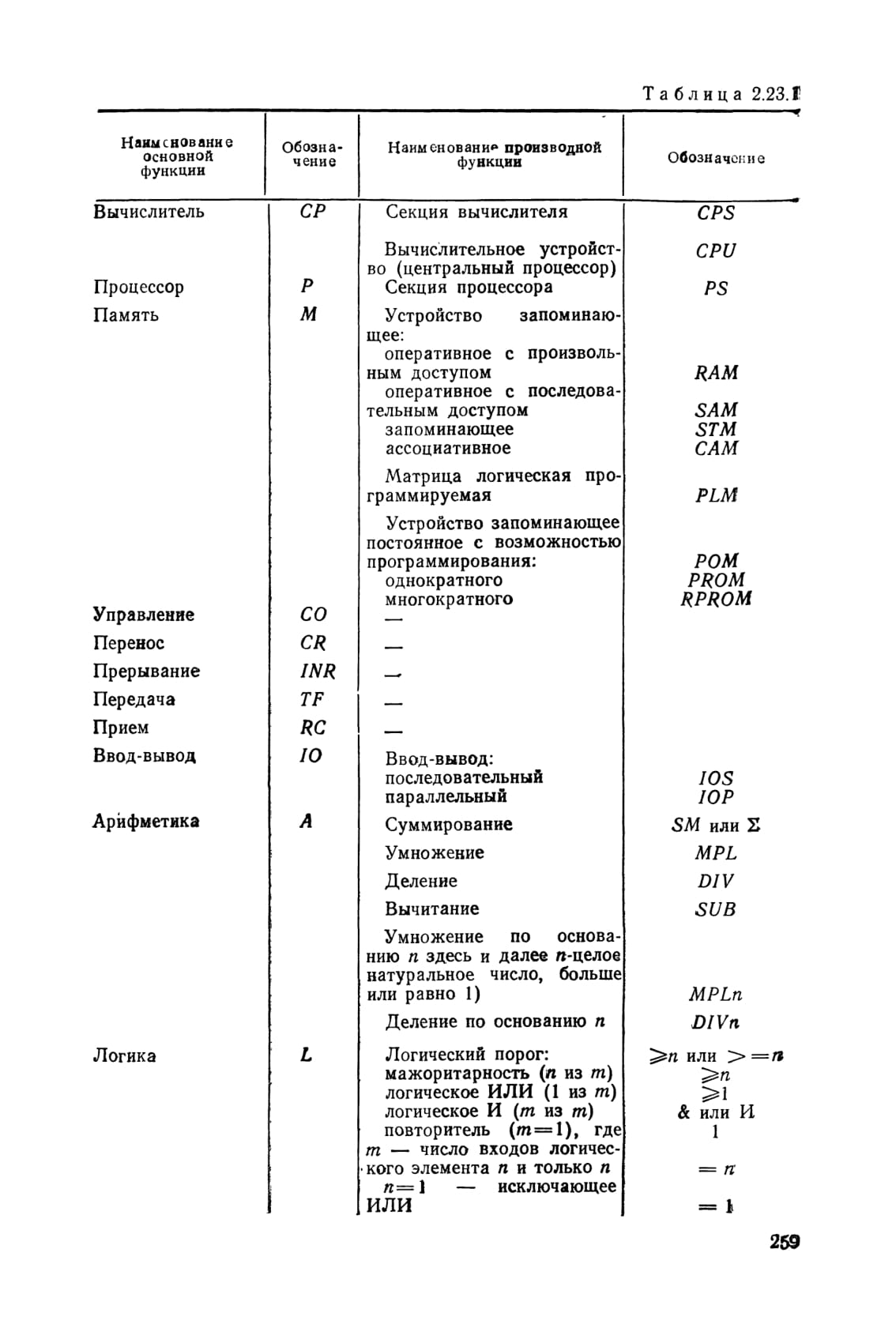

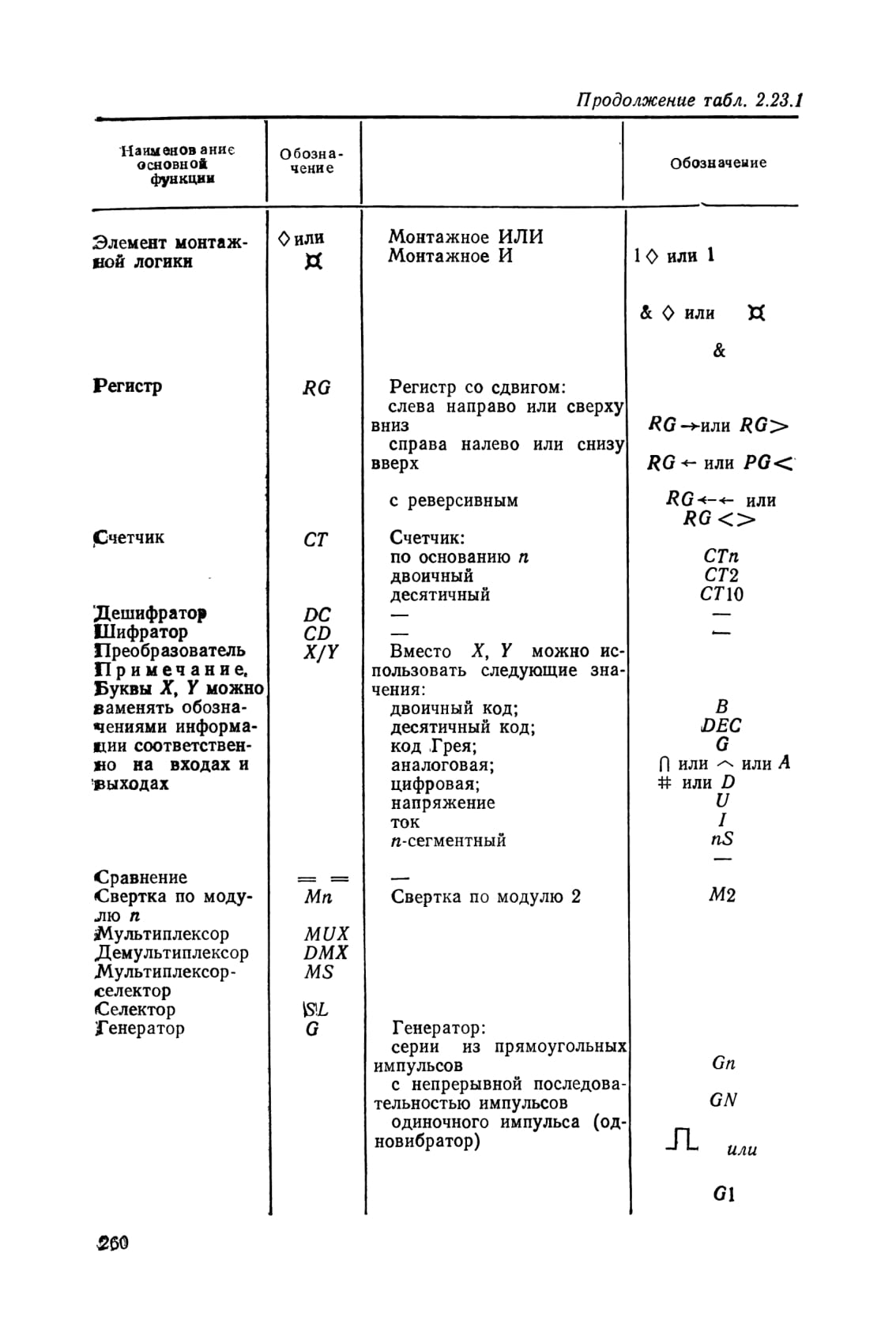

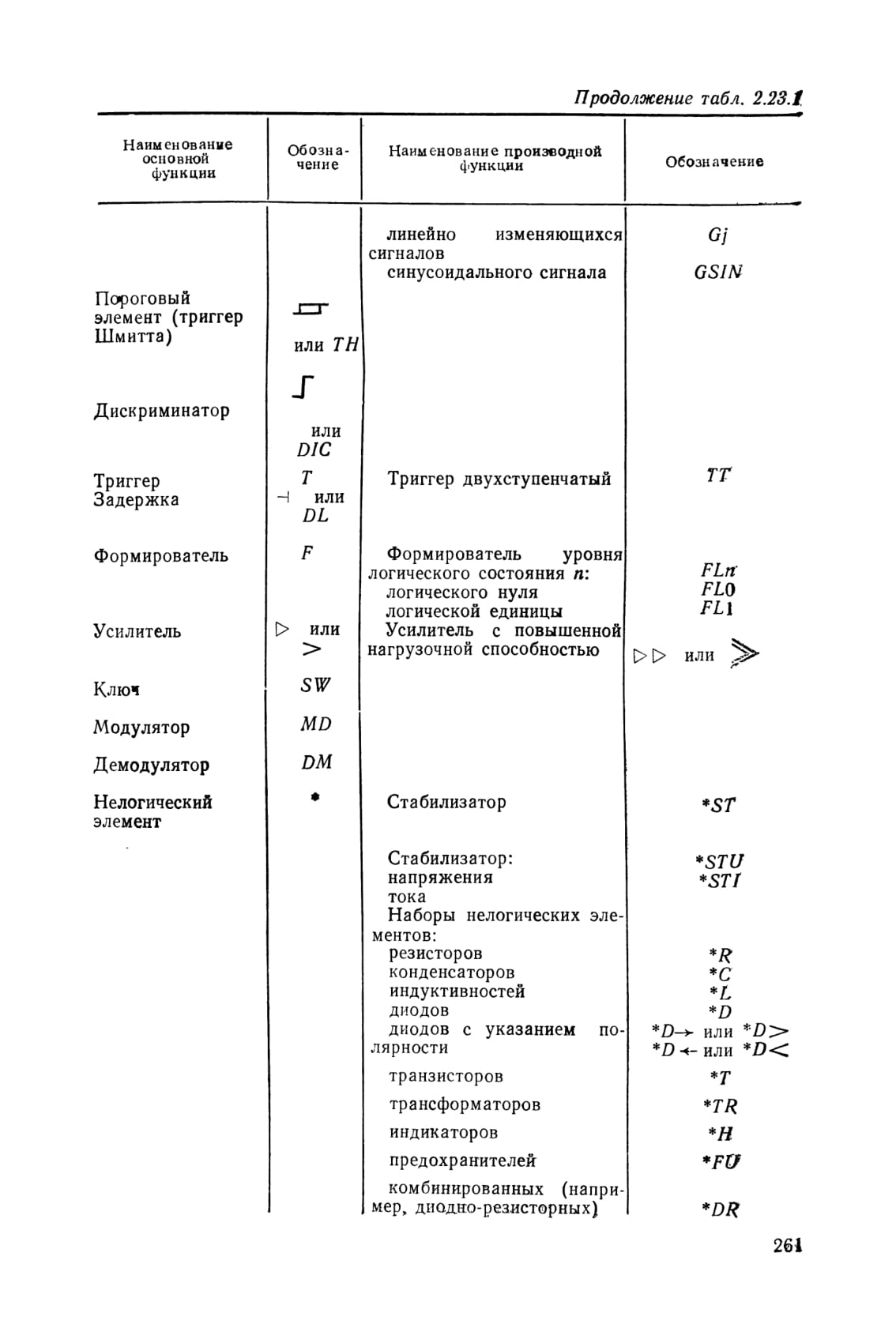

2.23. ЭЛЕМЕНТЫ ЦИФРОВОЙ ТЕХНИКИ (ГОСТ 2.743—82)
Элемент схемы — изделия или части изделия, реализующее функцию или систему функций алгебры логики (например, элемент И, ИЛИ, И-ИЛИ-НЕ, микросхема интегральная, набор элементов). К элементам цифровой техники относят также элементы, не выполняющие функции алгебры логики, но применяемые в логических цепях (генератор, усилитель и т. д.).

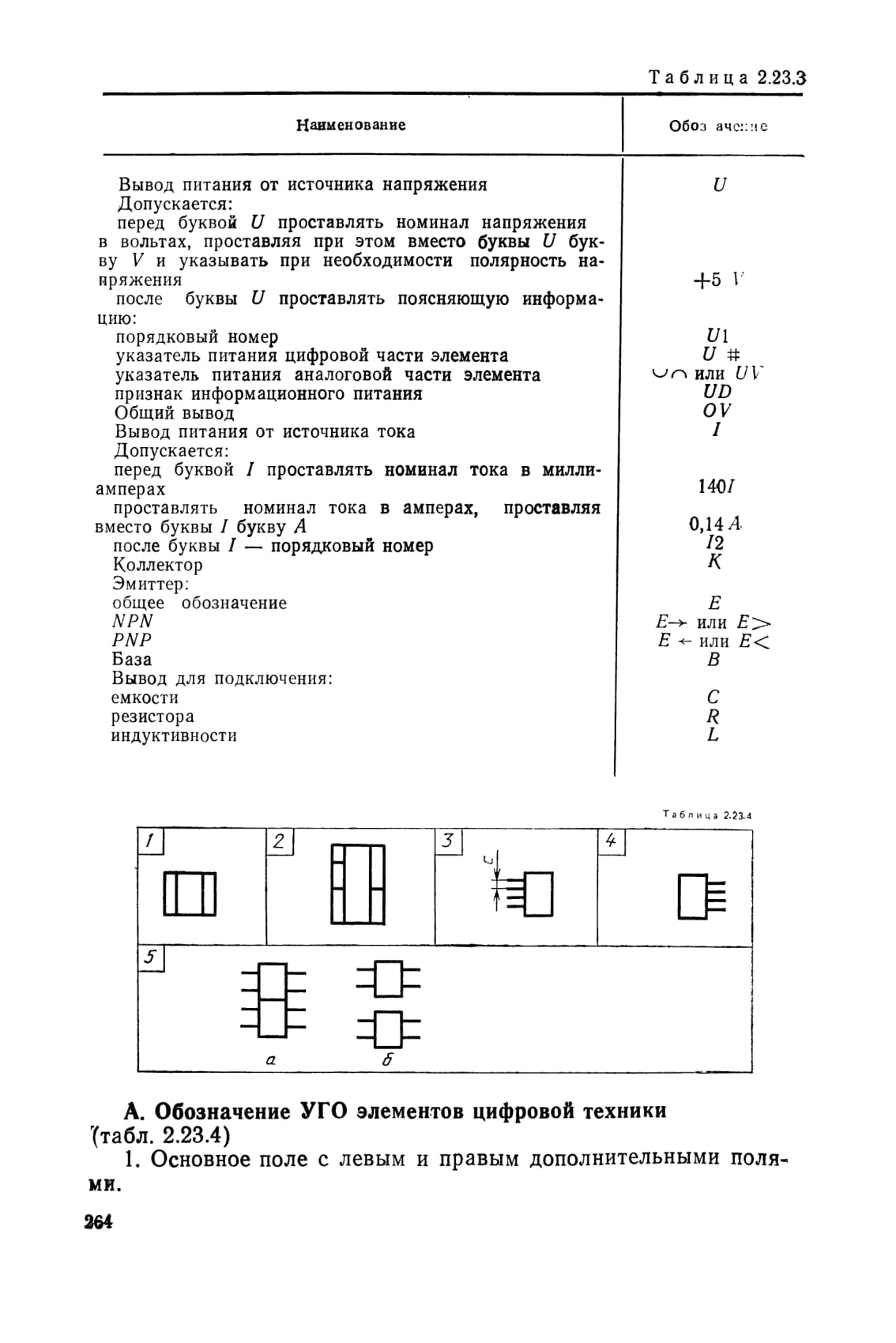

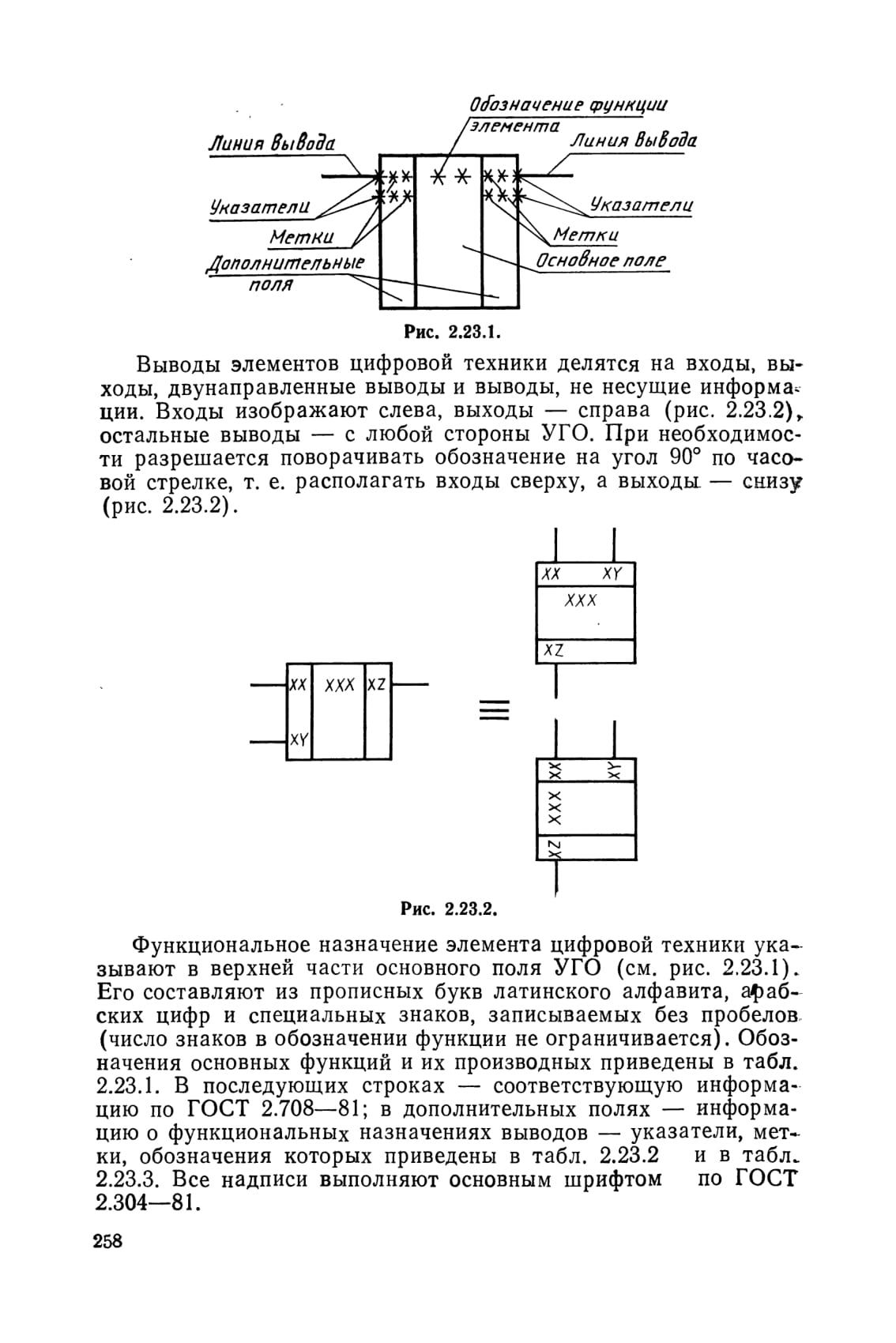

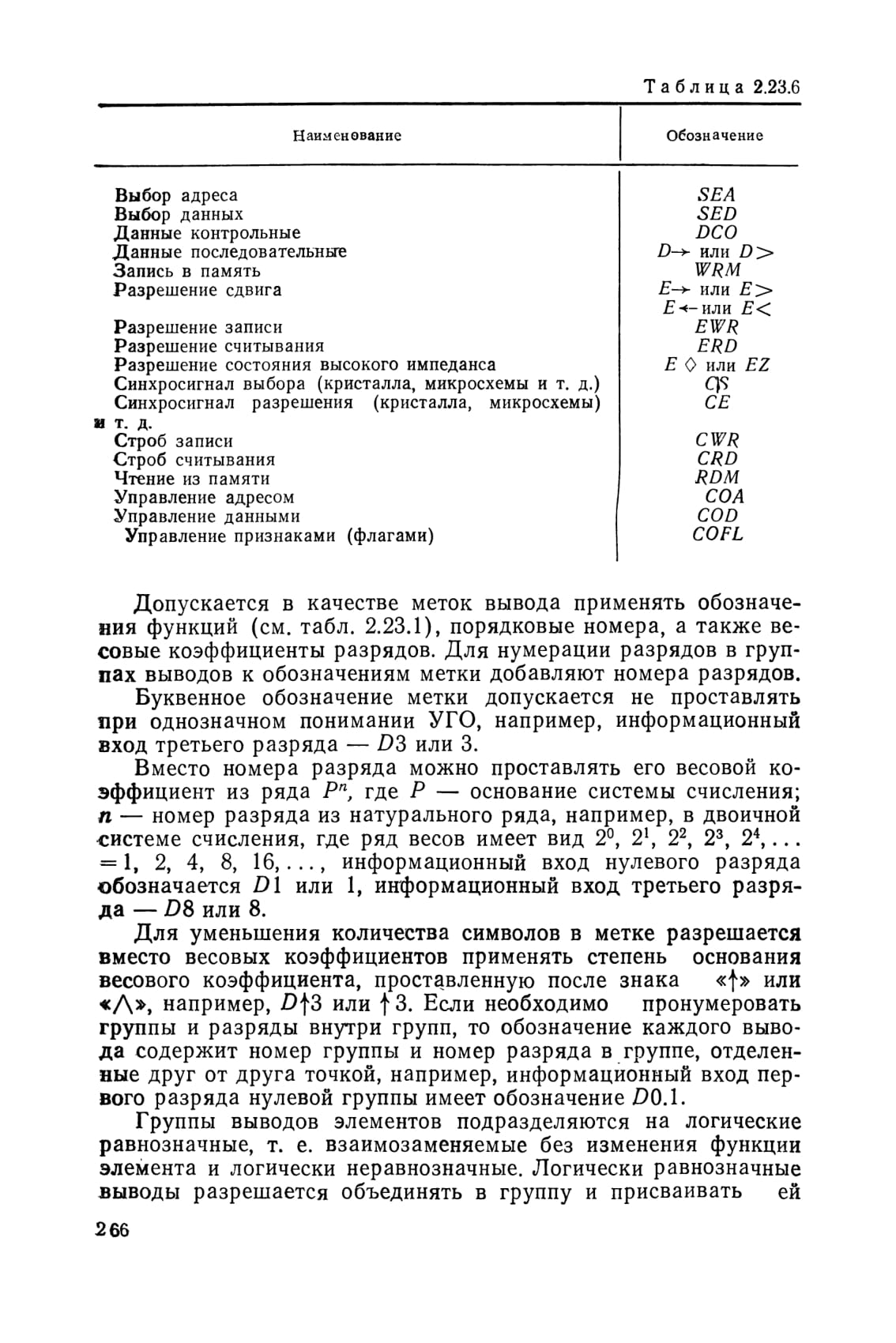

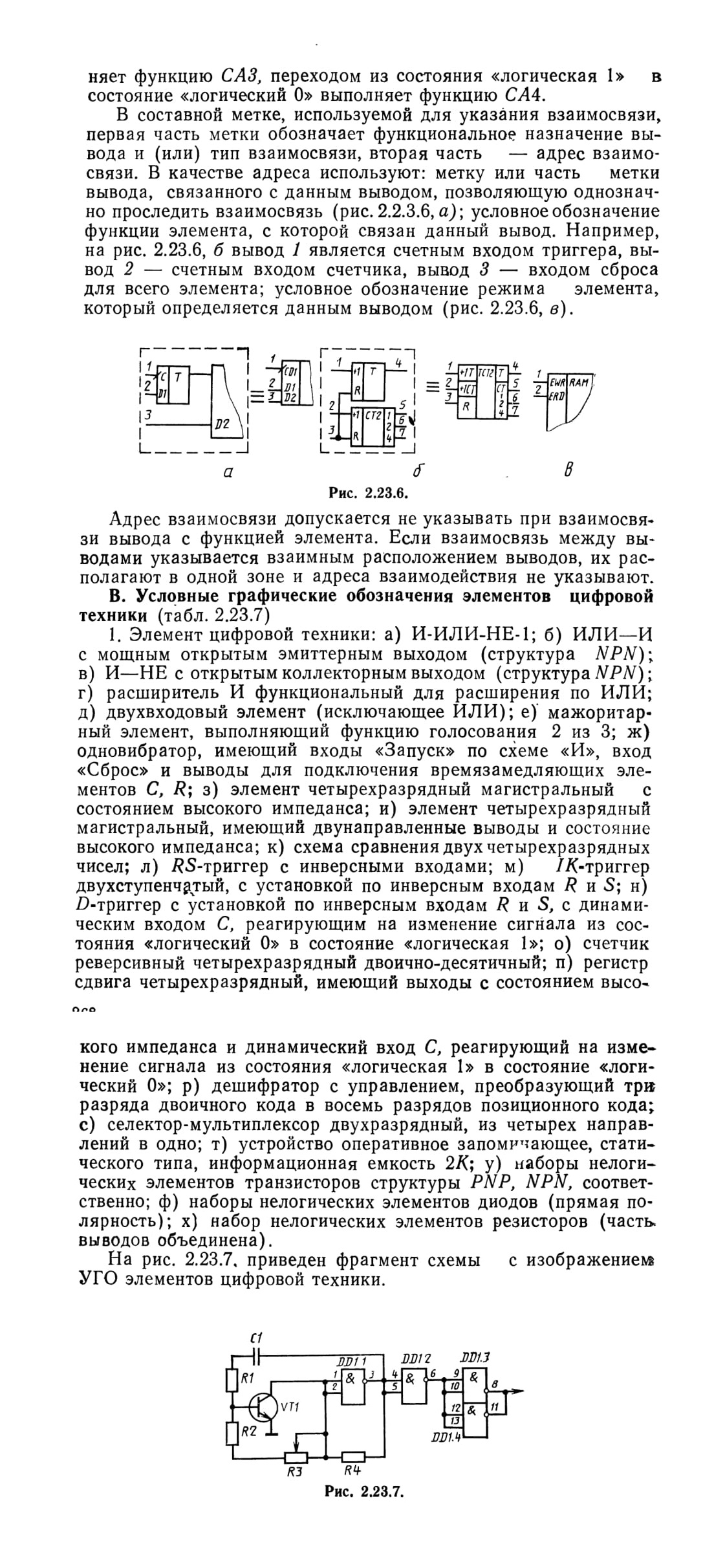

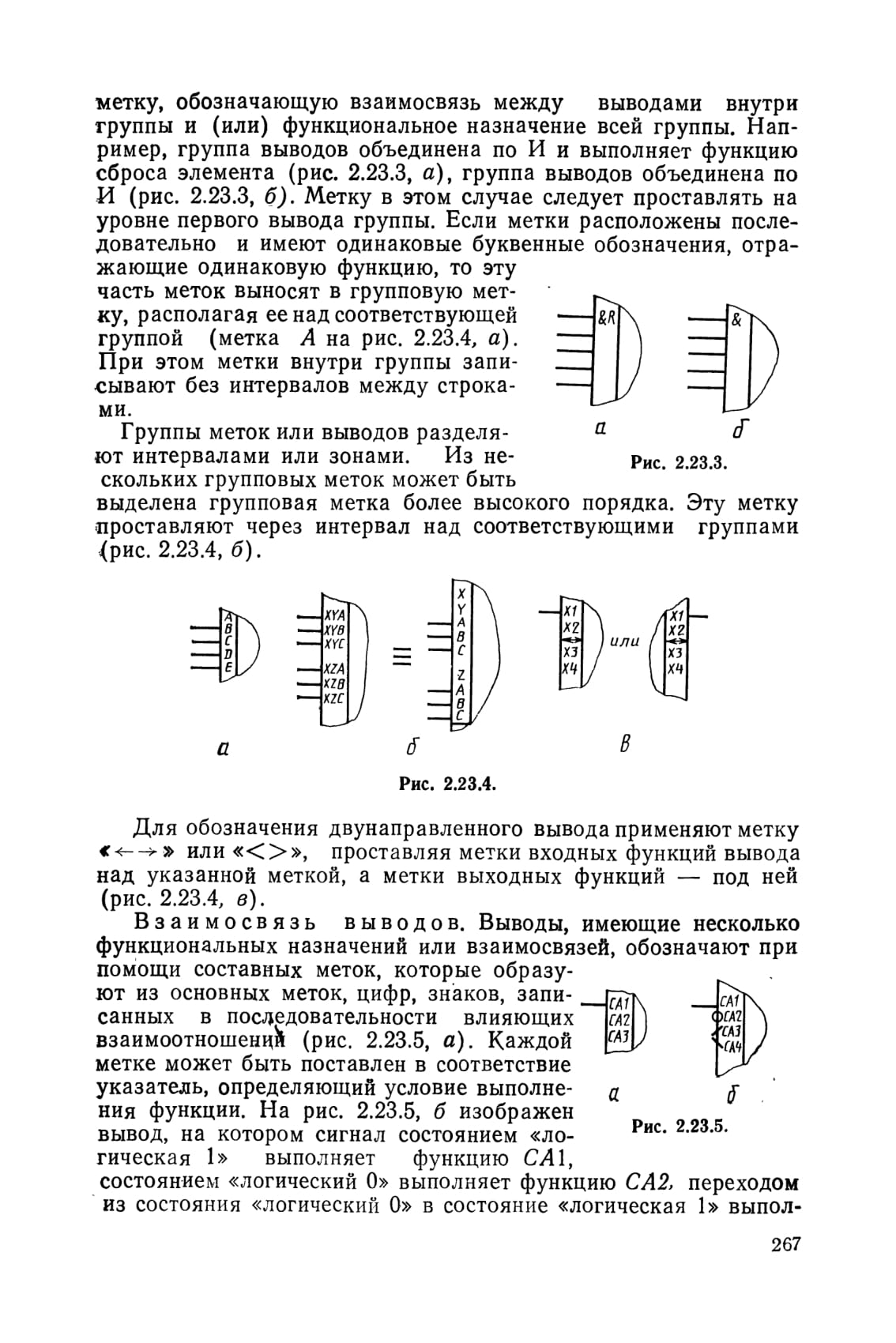

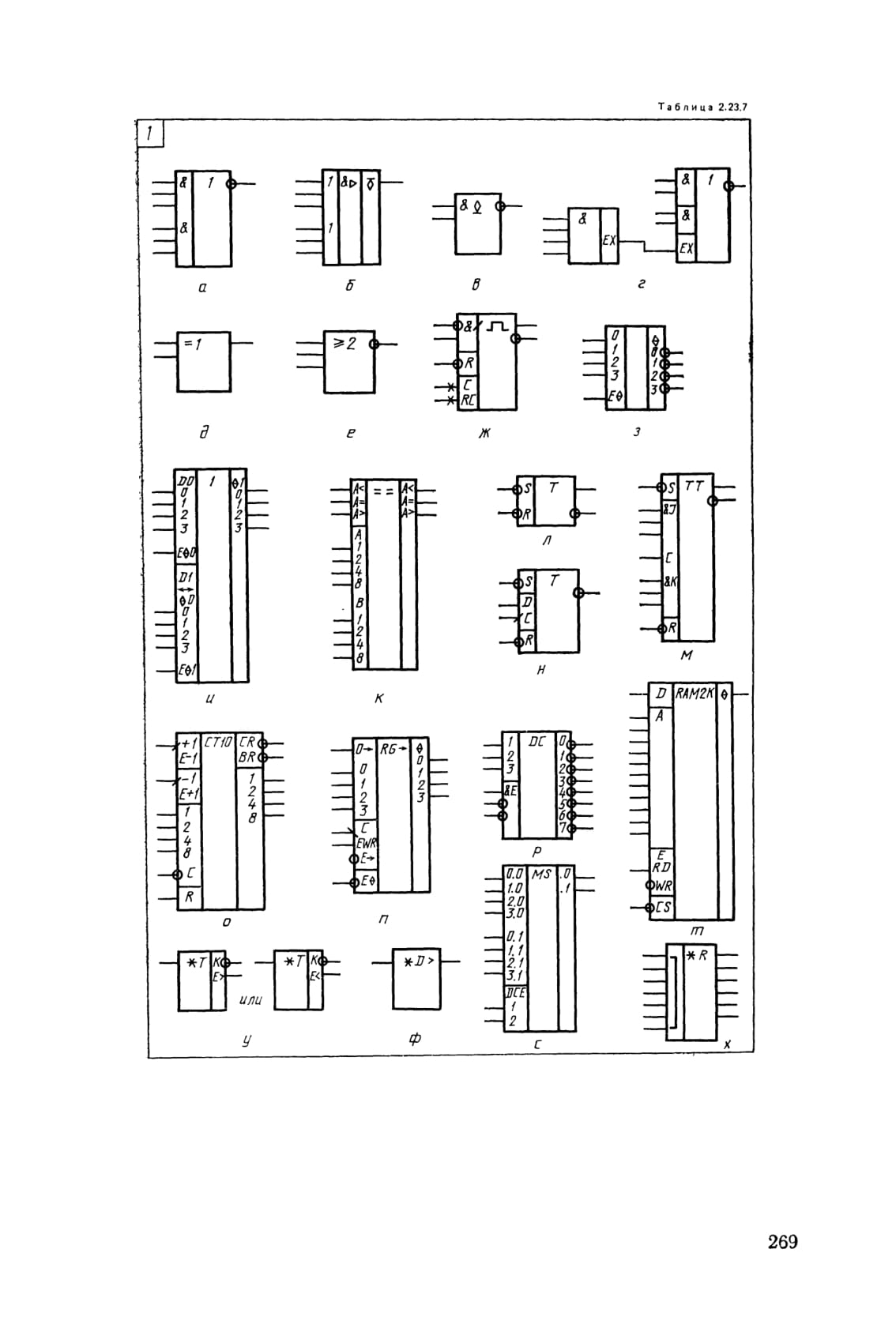

УГО элементов цифровой техники строят на основе прямоугольника. В самом общем виде УГО может содержать основное и два дополнительных поля, расположенных по обе стороны от основного (рис. 2.23.1). Размер прямоугольника по ширине зависит от наличия дополнительных полей и числа помещенных в них знаков (меток, обозначения функции элемента), по высоте — от числа выводов, интервалов между ними и числа строк информации в основном и дополнительных полях. Согласно стандарту ширина основного поля должна быть не менее 10, дополнительных — не менее 5 мм (при большом числе знаков в метках и обозначении функции элемента эти размеры соответственно увеличивают), расстояние между выводами — 5 мм, между выводом и горизонтальной стороной обозначения (или границей зоны) — не менее 2,5 мм и кратно этой величине. При разделении групп выводов интервалом величина последнего должна быть не менее 10 и кратна 5 мм.

2.24. УСТРОЙСТВА С ИМПУЛЬСНО-КОДОВОЙ МОДУЛЯЦИЕЙ (ИКМ) — (ГОСТ 2.763—85)

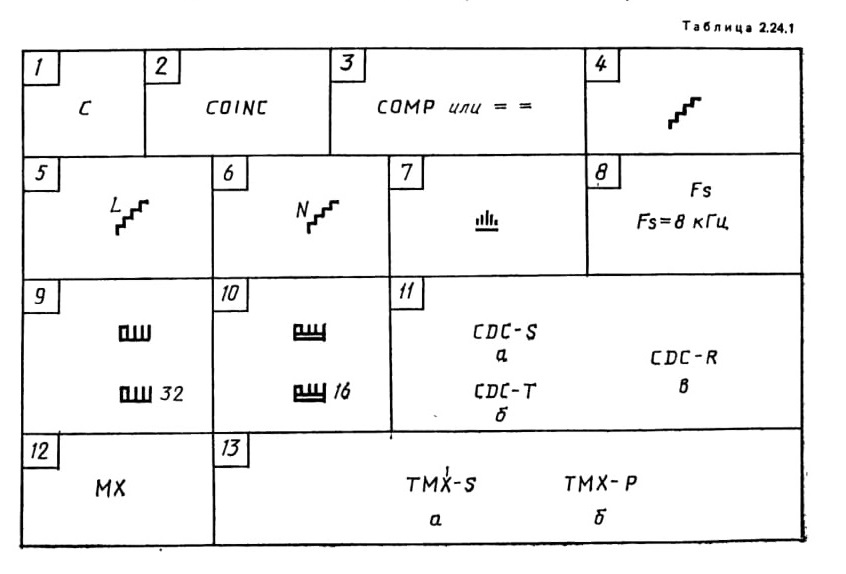

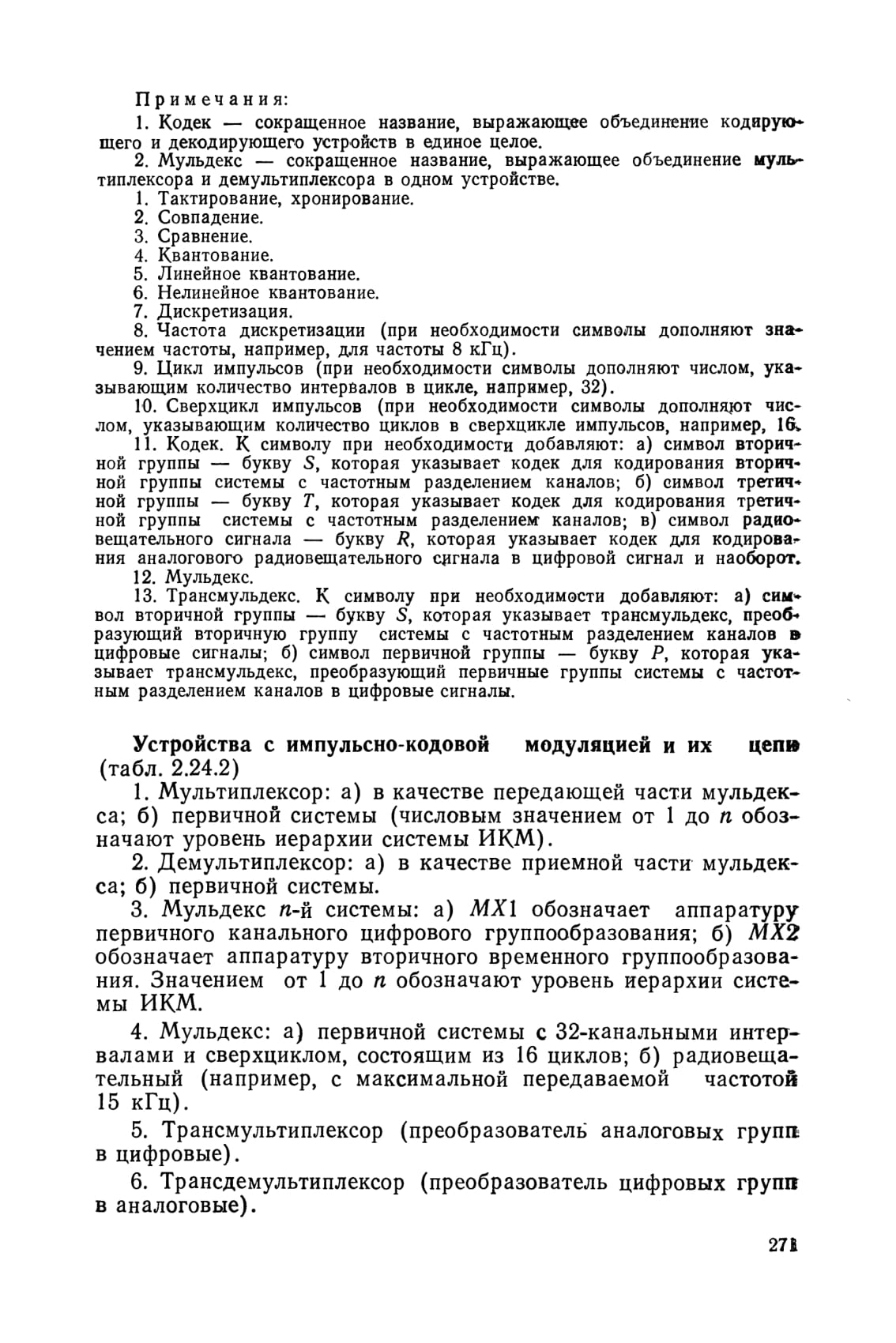

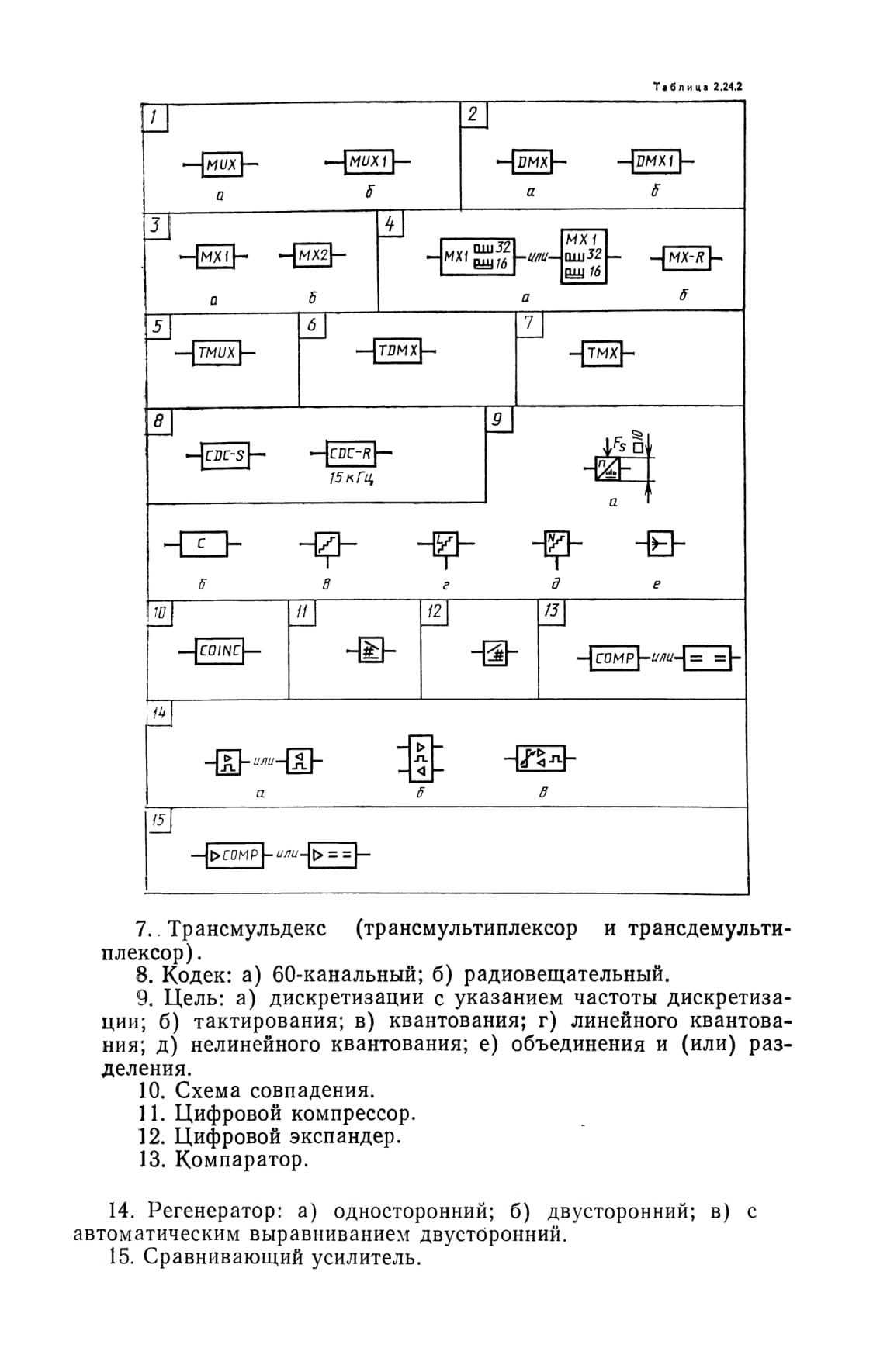

А. Квалифицирующие символы (табл. 2.24.1)
