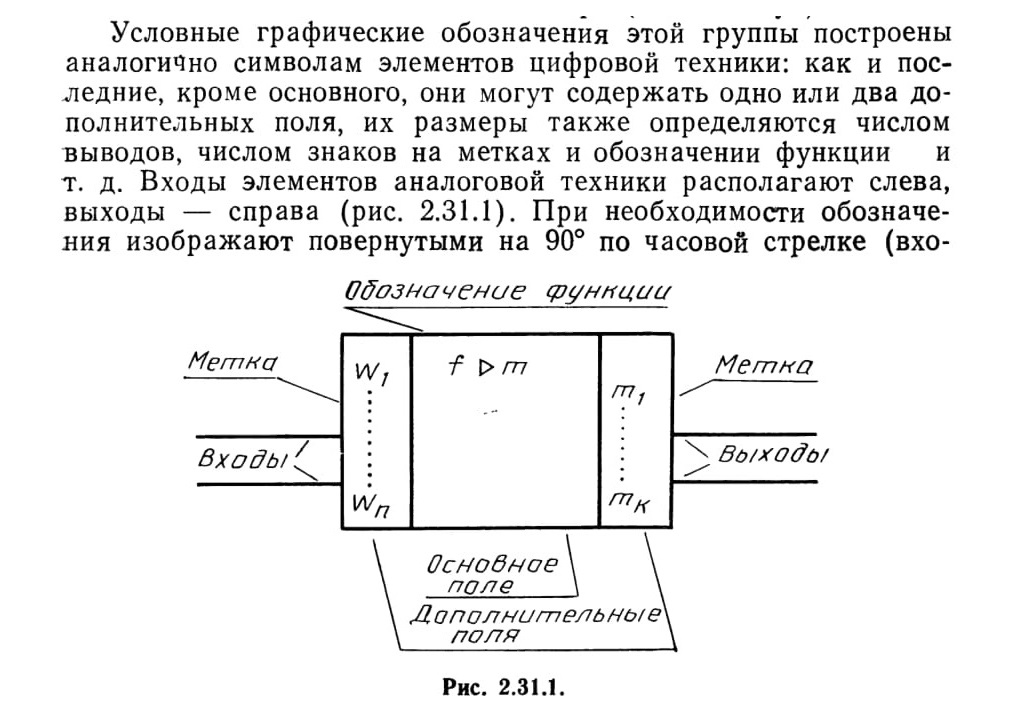

2.31. ЭЛЕМЕНТЫ АНАЛОГОВОЙ ТЕХНИКИ (ГОСТ 2.759—82)

К элементам аналоговой техники относятся всевозможные усилители, функциональные, аналого-цифровые и цифроаналоговые преобразователи, электронные ключи, коммутаторы и т. д. Рядом с позиционным обозначением обычно указывают тип элемента, а возле выводов — их номера («цоколевку»).

2.32. ЗАПОМИНАЮЩИЕ УСТРОЙСТВА (ГОСТ 2.765—87)

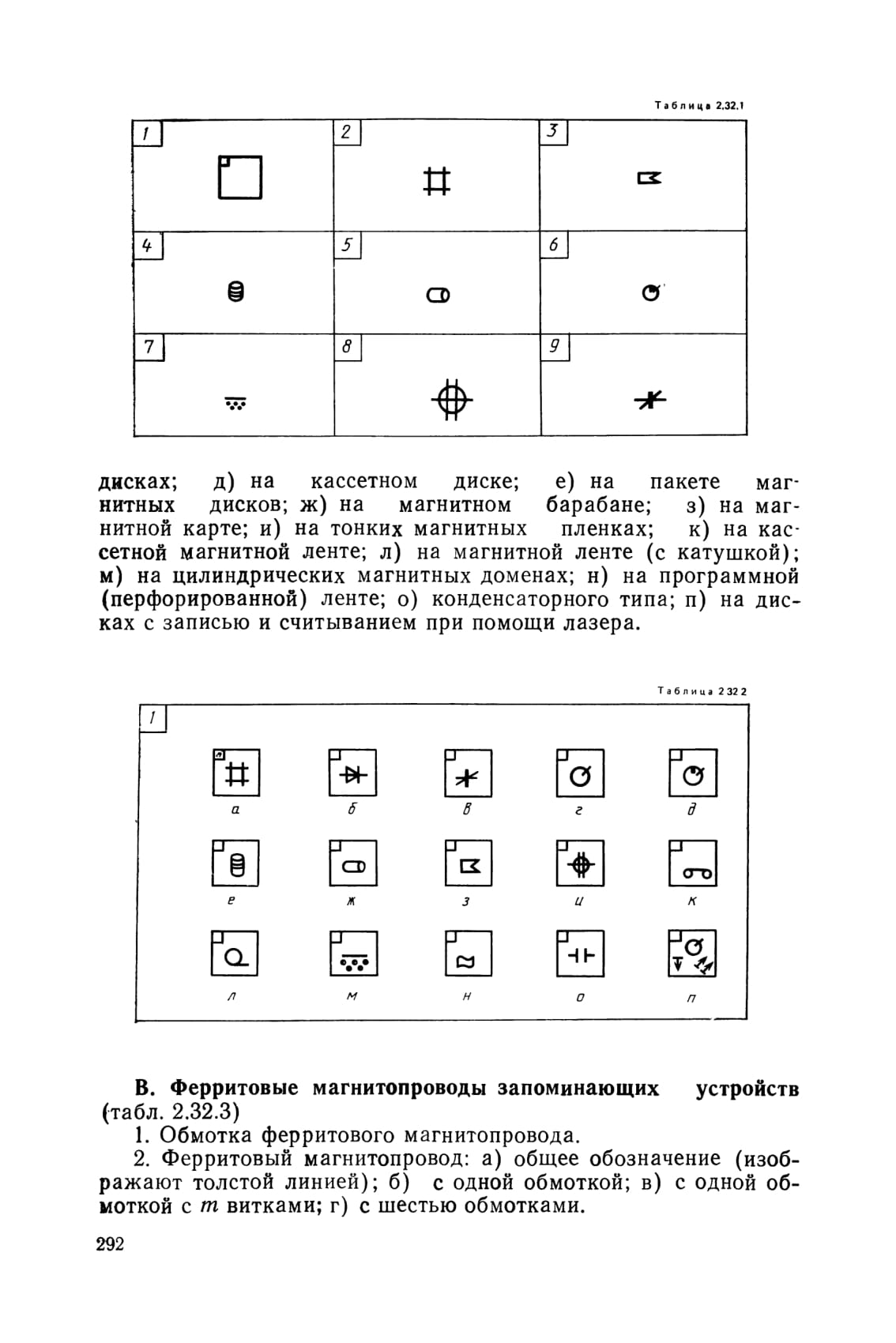

А. Общие обозначения и специальные квалифицирующие символы запоминающих устройств (табл. 2.32.1)

1. Запоминающее устройство, общее обозначение.

2. Матричная компоновка элементов.

3. Магнитная карта.

4. Пакет магнитных дисков.

5. Магнитный барабан.

6. Кассетный диск.

7. Цилиндрические магнитные домены.

8. Запоминающий элемент на тонких магнитных пленках.

9. Обмотка на ферритовом магнитопроводе.

Б. Запоминающие устройства (табл. 2.32.2)

1. Запоминающее устройство: а) с матричной компоновкой; б) на диодах; в) на ферритовых магнитопроводах; г) на гибких

2.33. СИСТЕМЫ ПЕРЕДАЧИ ИНФОРМАЦИИ С ВРЕМЕННЫМ РАЗДЕЛЕНИЕМ КАНАЛОВ (ГОСТ 2.766—88)

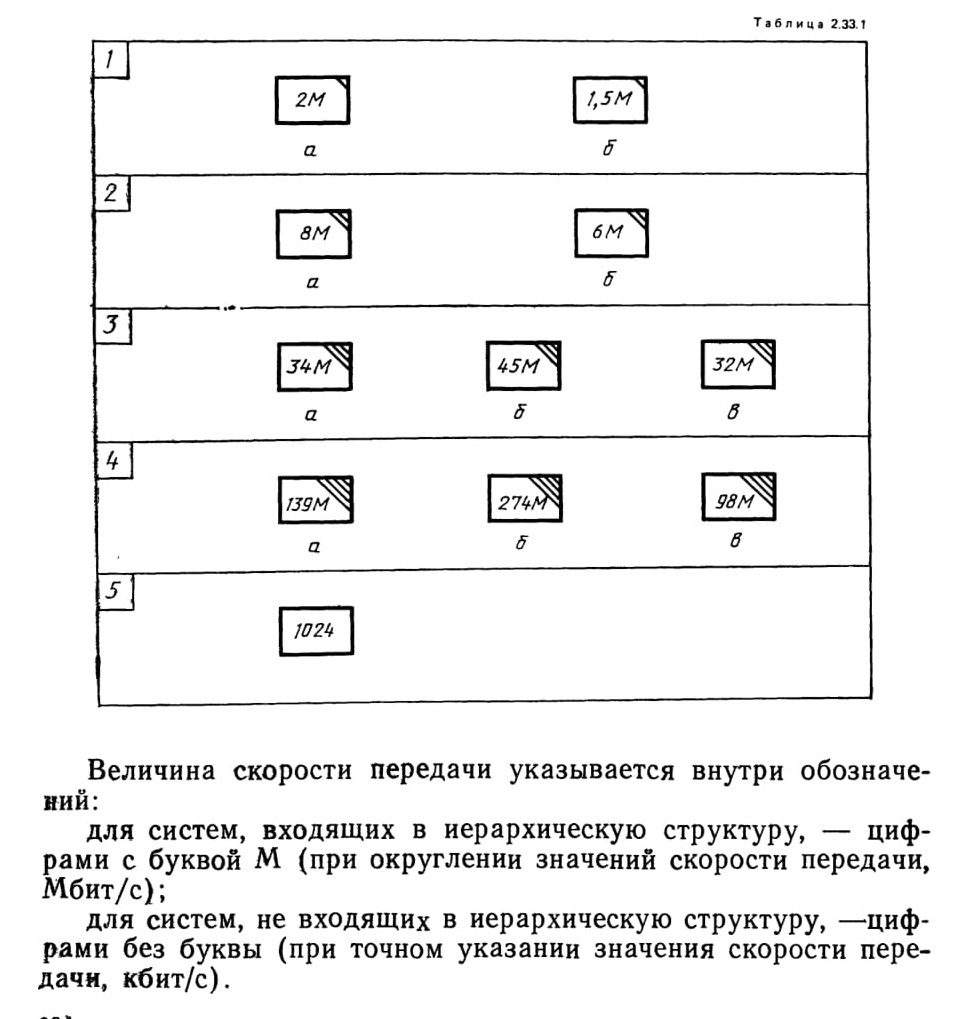

А. Системы передачи информации с временным разделением каналов (табл. 2.33.1)
