AURORA CTF 1201, CTF 1501 АВТОМАТИЧЕСКАЯ КОМПЬЮТЕРНАЯ ВЫШИВАЛЬНАЯ МАШИНА. Руководство по эксплуатации

фиксации контура

、

Нажмите на

по завершению редактирования

Система выдаст

подсказку для оператора, помогая присвоить новой схеме порядковый номер

、

Согласно подсказкам меню

оператор должен ввести порядковый номер для

новой схемы

(

компьютер автоматически выдаст минимальное доступное значение

)

присвоить ей название

Для подтверждения создания новой схемы нажмите на

、

Нажмите на

для отмены изменений в настройках и возврата в

предыдущее меню

Сегментирование схемы

При помощи данной функции одна схема может быть разделена на две,

отталкиваясь от определённой оператором точки

、

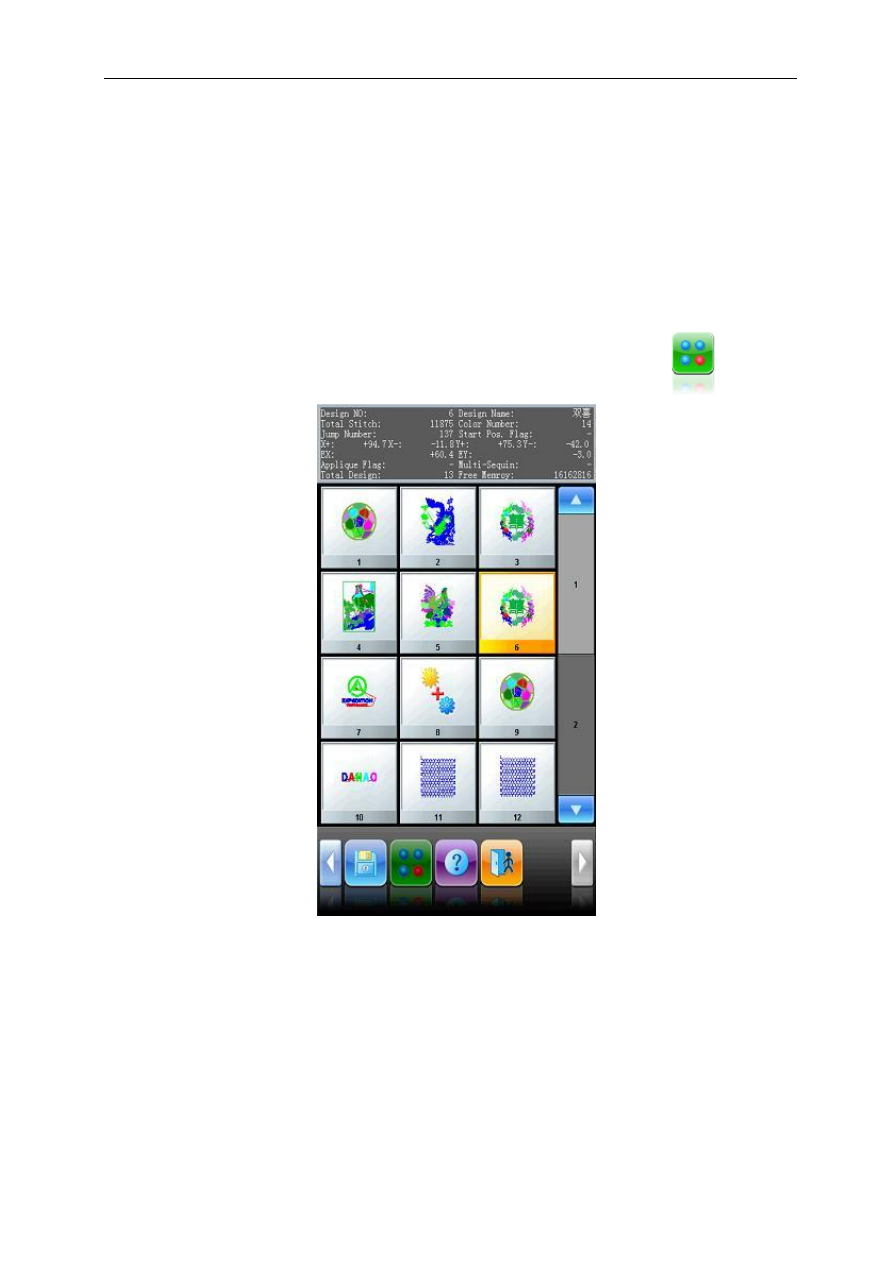

Нажмите на

в основном меню для перехода к меню работы с

сохранёнными схемами

、

Выберите схему в перечне меню работы с сохранёнными схемами

、

Нажмите на

для перехода к меню выбора операций с сохранённой

схемой

、

Нажмите на

«Сегментирование схемы» (

«Design Divide»)

для перехода

соответствующему меню

、

Если пользователя не устраивают значения по умолчанию

Нажмите

на

порядковый номер схемы и название для внесения необходимых

корректировок

、

Нажмите на

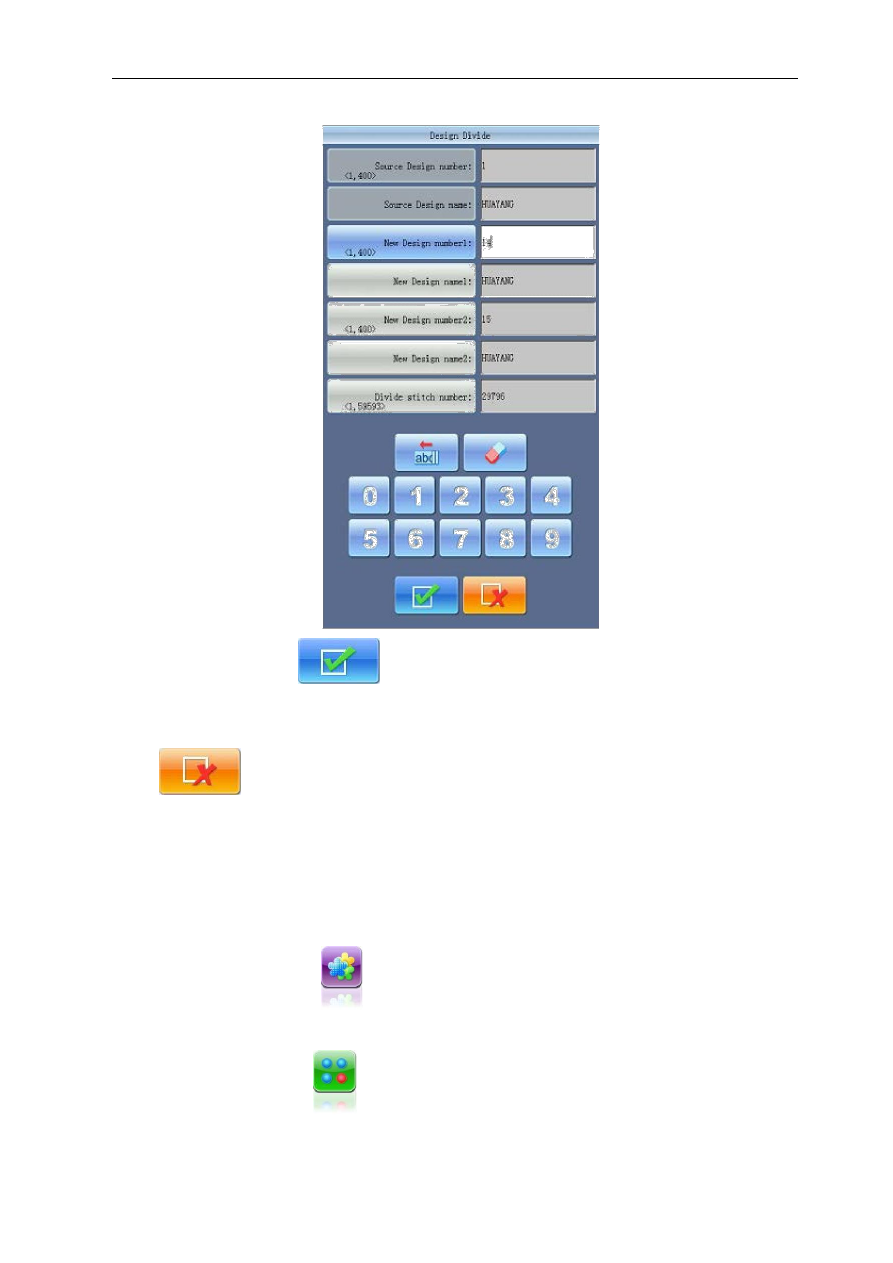

«Выбор разделителя» (

«Divide Stitch

Number»

)

для ввода

номера стежка, по которому будет разделена схема

、

Нажмите на

для подтверждения разделения схемы и возврата

в предыдущее меню выбора операций с сохранённой схемой

Нажмите на

для отмены изменений в настройках и возврата в предыдущее меню

Удаление всех сохранённых схем

Данная опция предназначена для удаления всех схем, сохранённых во встроенной

памяти

Будьте внимательны

、

Нажмите на

в основном меню для перехода к меню работы с

сохранёнными схемами

、

Нажмите на

для перехода к меню выбора операций с сохранённой

схемой

、

Нажмите на

«Удалить все схемы» (

«Clear All

Схемы

»),

после чего

появится

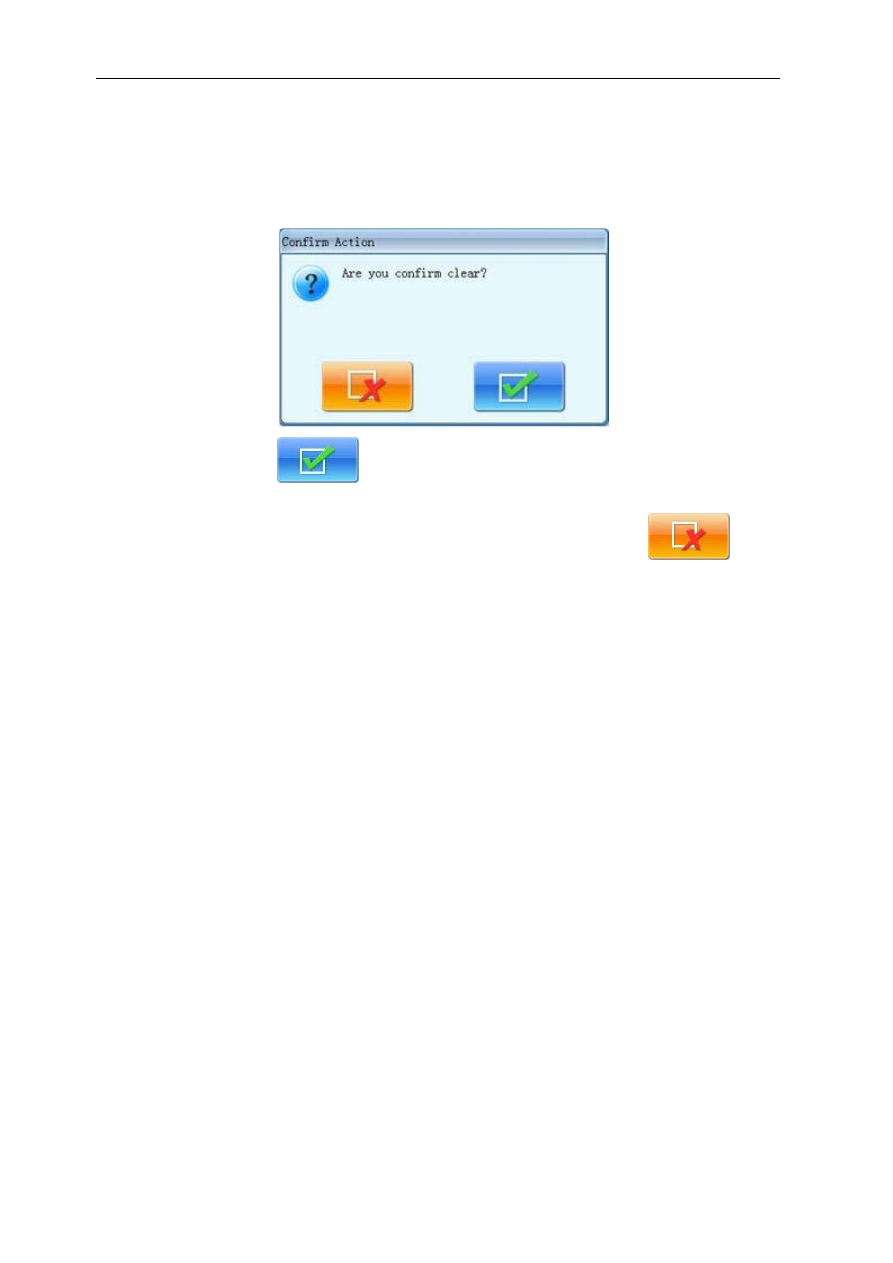

окно подтверждения

、

Нажмите на

для удаления всех схем и возврата в предыдущее

меню выбора операций с сохранённой схемой

Нажмите на

для

отмены удаления и возврата в предыдущее меню

Глава

Редактирование сохранённой схемы

При помощи данного меню вы сможете редактировать обычные схемы,

объёмом до

100000

стежков,

сохранённые во встроенной памяти оборудования,

также создавать

новые схемы

Начало редактирования

Выберите из списка схему для редактирования, а потом нажмите на

В подменю

Другие функции работы со схемами

» («Other Design Management

Functions»)

нажмите на значок

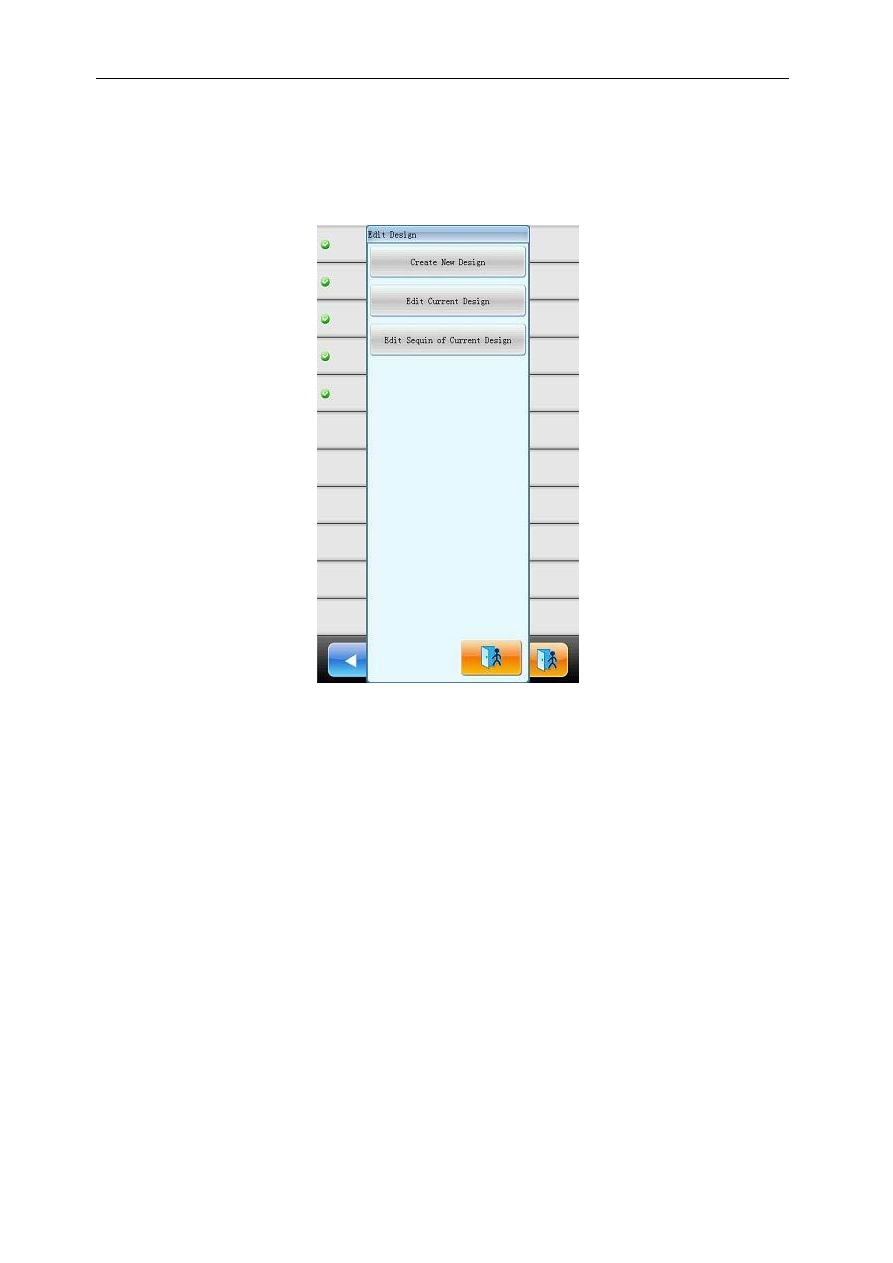

Редактирование схемы

» («Edit Design»),

а в

открывшемся

после этого диалоговом окне выберите начало редактирования схемы. Для внесения

изменений в новую схему нажмите «Создать новую схему» (

«Create New

Design)»;

подробная информация о работе с меню

«Редактирование текущей схемы

вышивки

стразами» (

«Edit Sequin of Current Design»

) будет приведена в Главе о вышивке

Редактирование схемы

6.13.1

Общее описание

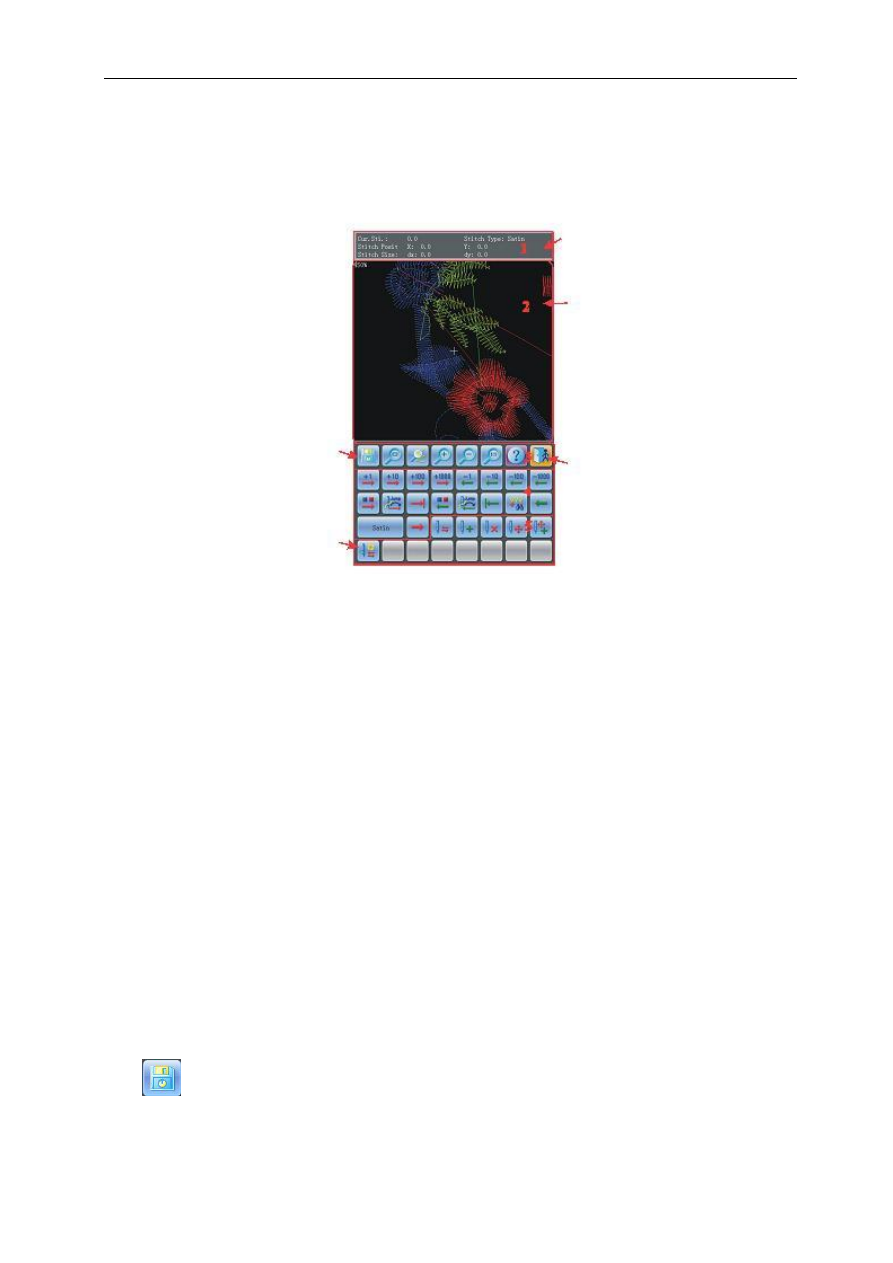

Данные о стежке

Область предпросмотра

Панель работы со

стежками

Меню работы с файлами и их

просмотра Кнопка редактирования стежка

Данные о стежке

информация об общем количестве стежков в схеме

серийном

номере

положении и типе текущего стежка

Область предпросмотра

позволяет предварительно увидеть вышиваемую схему

области предпросмотра значок

＋

используется, чтобы указать на текущее

положение иглы

Выполняемый стежок подсвечивается на схеме белым цветов

Меню работы с файлами и их просмотра

данная кнопка используется для

сохранения изменений в схеме, прекращения текущей операции, вызова

справочной информации и масштабирования предпросмотра.

Панель работы со стежками

используется для выделения текущего стежка

(

стежка,

который надо проверить и отредактировать

Кнопка редактирования стежка

используется для переключения типа

стежка,

вставки в схему нового стежка или его удаления, а также для

перемещения стежка по схеме

6.13.2

Меню работы с файлами и их просмотра

Сохраняет текущую схему в виде отдельного файла

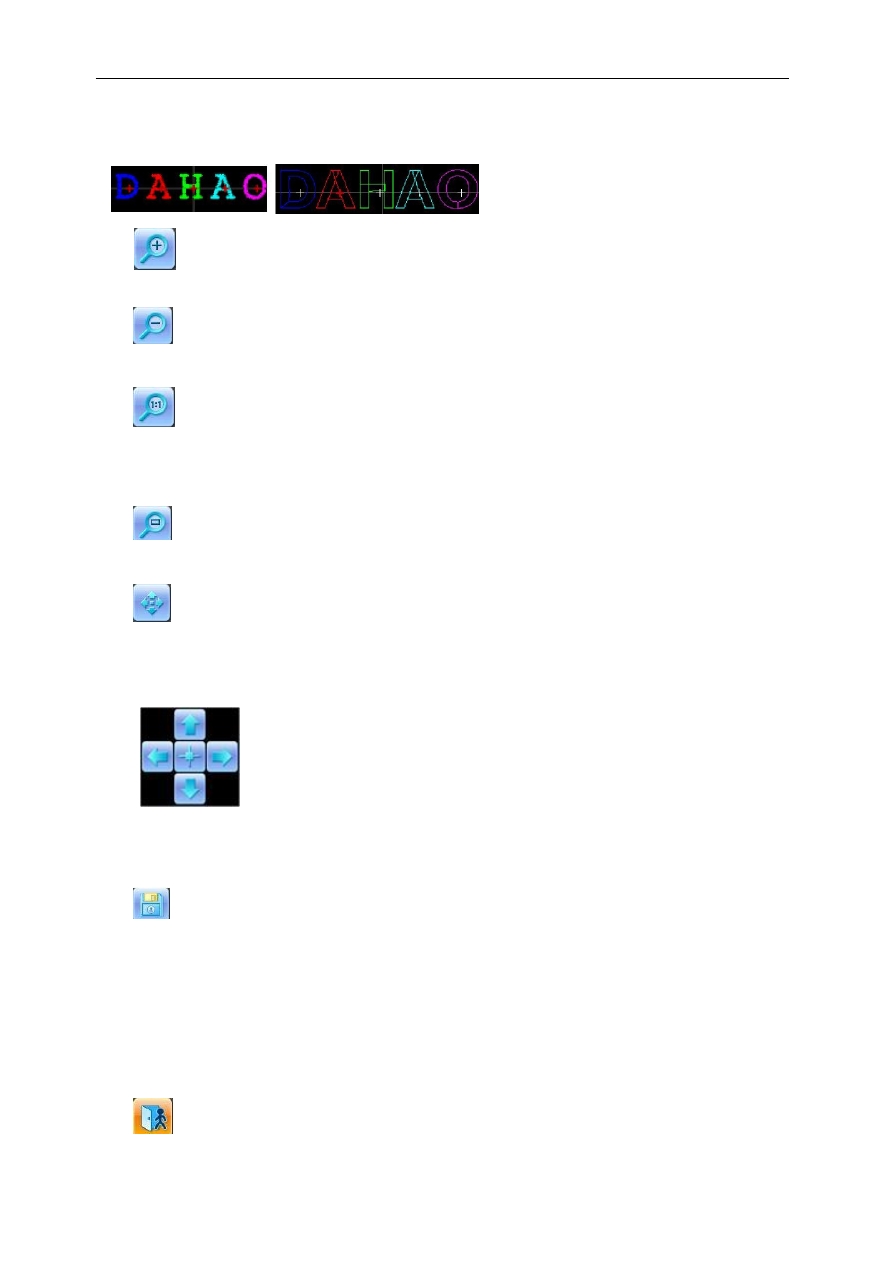

Уменьшает масштаб схемы

позволяя полностью просмотреть меню

Если

размер схемы не превышает площадь экрана, программное обеспечение

выводит меню на экран полностью

Увеличение схемы в масштабе до

450%,

что позволяет рассмотреть детали

каждого из стежков

Курсор

указывающий на текущий стежок

автоматически

переместится в центр экрана

Масштабирование предпросмотра

Масштабирование позволяет

изменить размеры рассматриваемой схемы на 150% за раз.

Реальный размер: при вышивке надписей схема выводится на экран в

реальном размере

При этом размер схемы на экране идентичен получаемой в

результате вышивке.

Вызов справочной информации по меню редактирования схемы.

Прекратить редактирование схемы

6.13.3

Установка начального стежка

Установите курсор

текущий стежок

на один из стежков схемы

В это же время

используйте

＋

для отметки положения

текущего стежка

в окне предварительного

просмотра. Если в окошко при перемещении не попадает отметка

текущего стежка»

программное обеспечение автоматически обновит экран и отцентрирует его по курсору

Переместить отметку вперёд на

1/10/100/1000

стежков.

Переместиться назад на

1/10/100/1000

стежов.

Переместиться к следующей точке смены цвета

Переместиться к

предыдущей точке смены цвета

Переместиться к следующему прыгающему стежку

Переместиться к

предыдущему прыгающему стежку

Переместиться к последнему стежку

Переместиться к первому стежку

Переместиться к предыдущей или следующей ключевой точке

Нажатие на кнопку в центре позволит оператору выбрать тип проверяемого стежка

6.13.4

Смена типа стежка

После выделения конкретного стежка нажмите на

чтобы изменить его тип

Операции со стежками, которые подразумевают работу с координатной

сеткой, такие как переключение на плоский стежок, прыгающий стежок, подачу

пайеток и прочее, предусматривают смену типа стежка

Операции со стежками, которые не предусматривают перемещения по координатной

сетке, такие как включение/выключение режима обшивки пайетками, выбор точки остановки,

выбор точки смены цвета, не предусматривают смену типа стежка

6.13.5

Добавление стежка

Нажатие на значок

используется для добавления стежка после

существующего в схеме

Если текущий стежок является последним в схеме, последующий стежок

вставляется с интервалом, равным расстоянию между последним и

предыдущим стежком в схеме, с сохранением направления вышивки

Если

текущий стежок находится в начальной точке, новый добавляемый стежок

размещается от него с интервалами 4,5 мм на обеих осях сетки координат

Если текущий стежок расположен в середине схемы, новый стежок

добавляется посредине, равноудалено от текущего и следующего стежков

6.13.6

Удаление стежка

Выберите стежок

нажмите на

для его удаления

6.13.7

Перемещение стежка

Выберите стежок

нажмите на

для перемещения

После нажатия оператором

Перемещать только выбранный стежок

» («Only

Moves

Current Sti»)

абсолютное положение всех последующих стежков в схеме

останется

неизменным

Существует возможность автономного перемещения

одного стежка, а также опция по изменению положения всех последующих
стежков при перемещении текущего выбранного

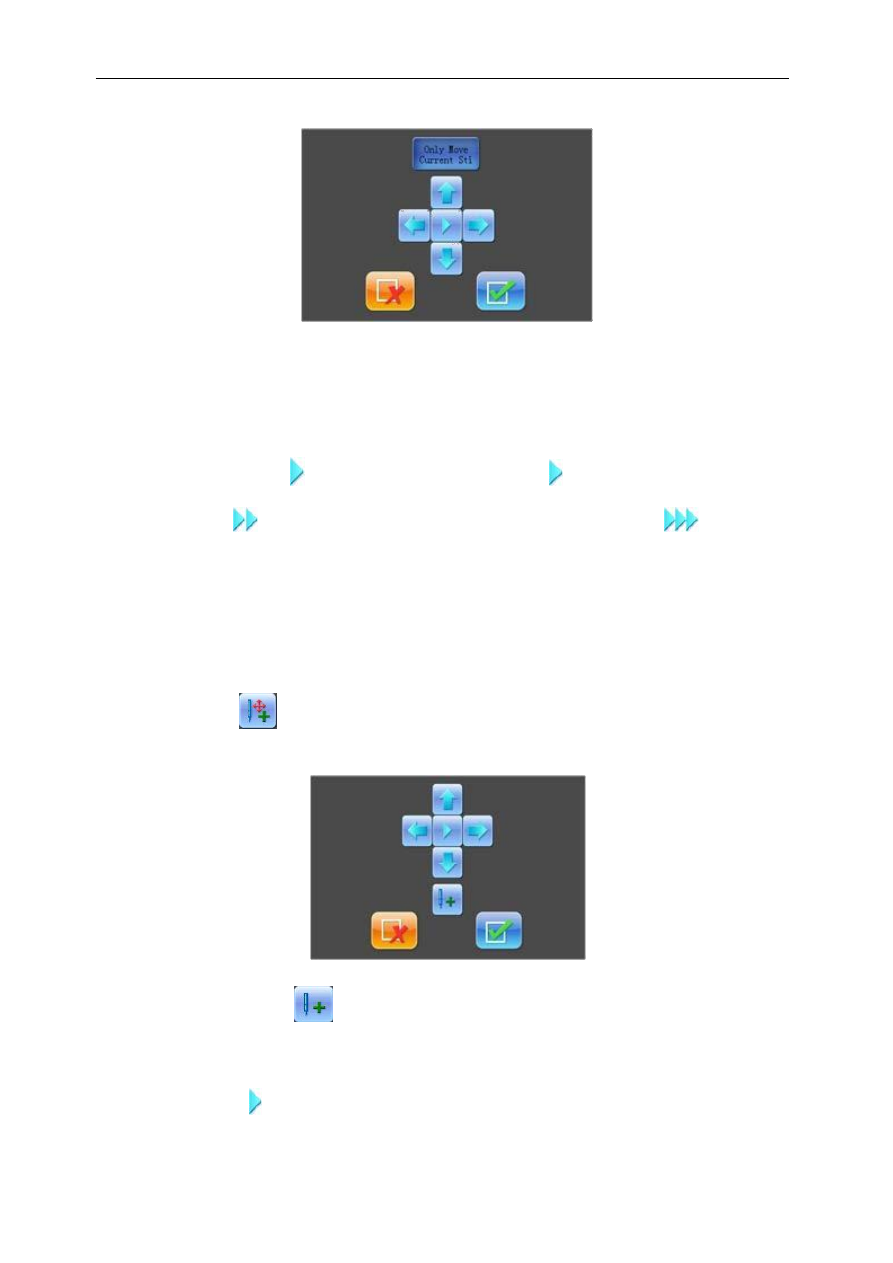

Нажатие на значок изменяет положение стежка

позволяет переместить

стежок на

0,1

мм

перемещает стежок на 1 мм при каждом нажатии

—

на

мм

При перемещении стежка оператор может использовать «

＋

для обозначения

нового положения в окошке предварительного просмотра схемы

После нажатия на

«Да»

(«Yes»)

программное обеспечение запоминает внесённые изменения

6.13.8

Непрерывное добавление стежка

Нажмите на

для активации функции непрерывного добавления стежка

Значение

текущий стежок

автоматически присвоится последнему стежку

Пользователи должны правильно выставить положение курсора при помощи кнопок

направления

Нажмите на

для вставки стежка в выбранной точке, после этого

оператор может дальше перемещаться по схеме, добавляя в неё по
необходимости новые стежки

Нажатием на оператор может настроить скорость перемещения курсора

Глава 8. Вышивка надписей

Программное обеспечение машины способно генерировать схему

надпись,

используя встроенную базу буквенных символов

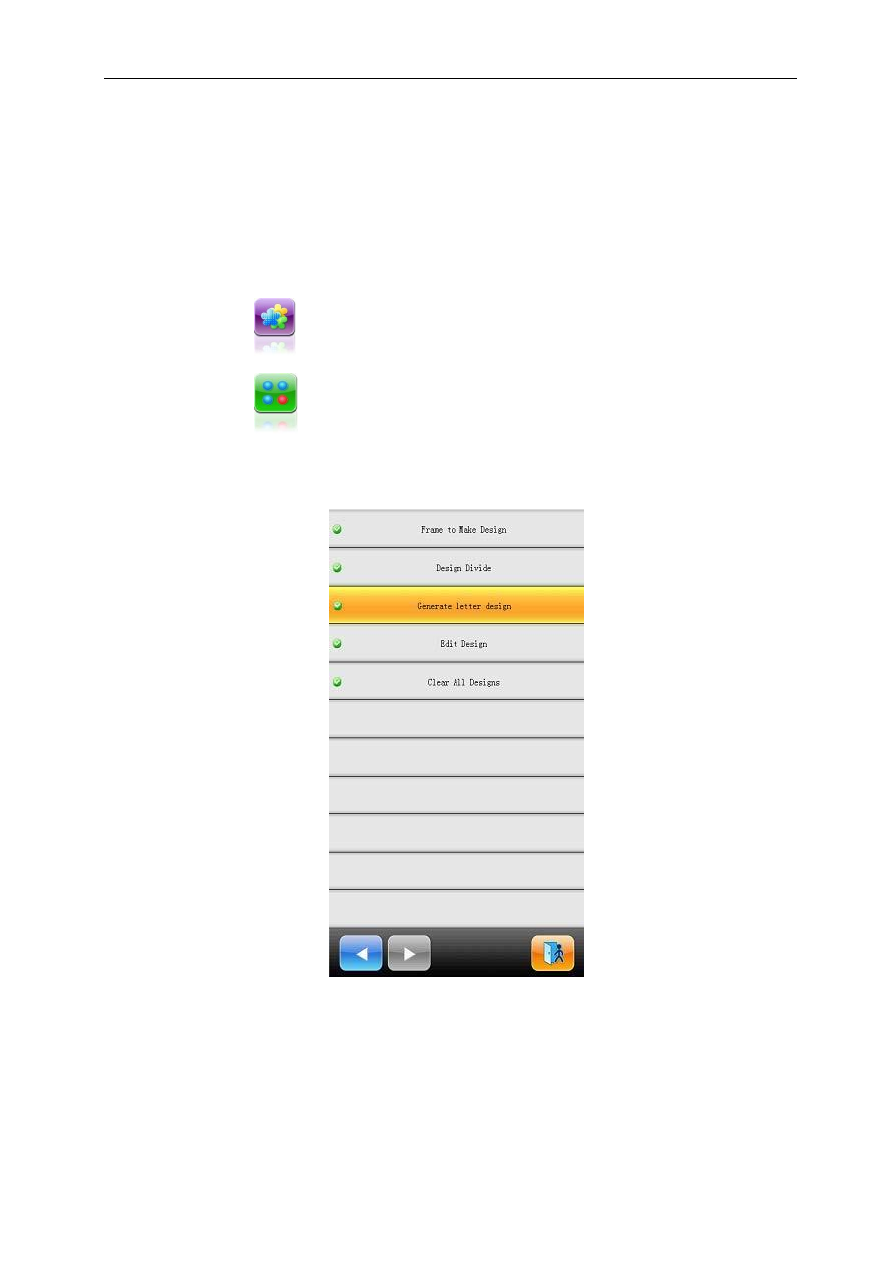

Создание схемы-надписи

Нажмите на

для перехода к меню работы со схемами

Нажмите на

« ».

Нажмите на

Создание схемы

надписи

» («Generate Letter Design»)

для

перехода в меню ввода значений настроек схемы

надписи

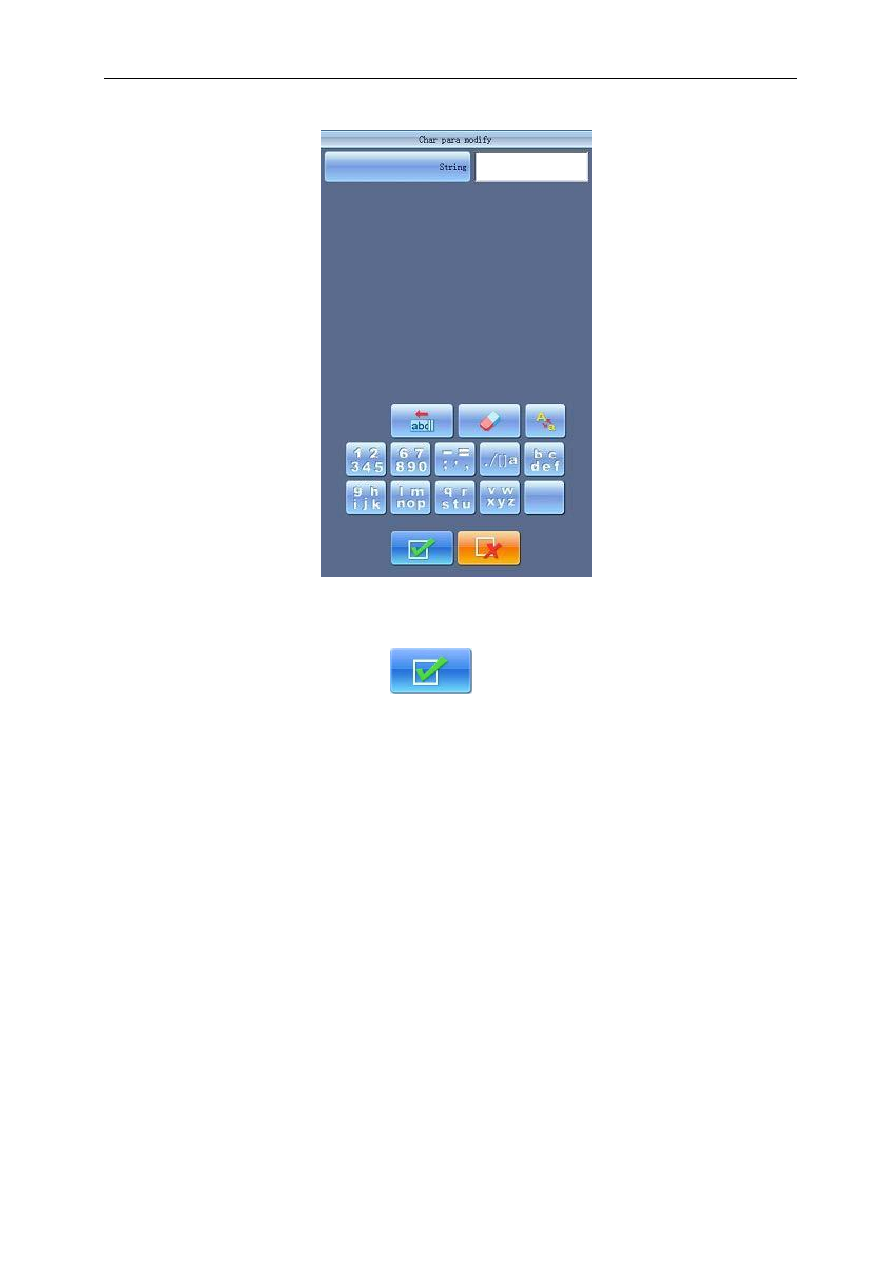

Ввод последовательности букв для вышивки и

основные параметры

После открывания окна для ввода значений настроек оператор может

автоматически перейти в меню ввода букв

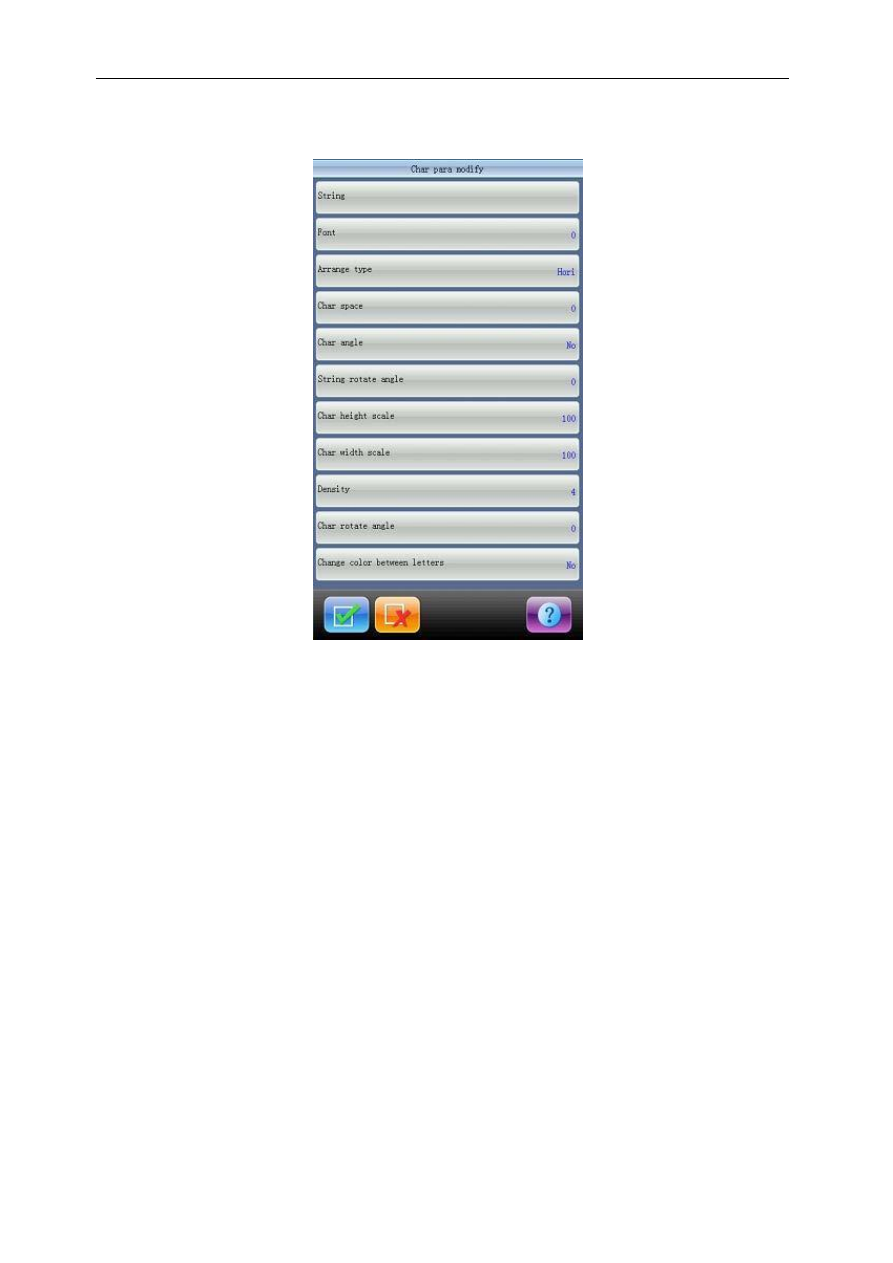

Нажмите на необходимый параметр в списке

после чего вы сможете внести

изменения в его настройках в правой части экрана

Список параметров выводится в левой части экрана

тогда как их

корректировка осуществляется в правой

После изменения оператором

значений, необходимо нажать на

чтобы их сохранить

Надпись

» («String»):

последовательность букв для вышивки надписи

«Шрифт» (

«Font»):

выбор шрифта для вышивки

Выбранный шрифт

применяется ко всем буквам в надписи

Если вы планируете выставить

индивидуальный

стиль

для

каждой

буквы,

пожалуйста

измените

соответствующие настройки в меню к схеме

надписи

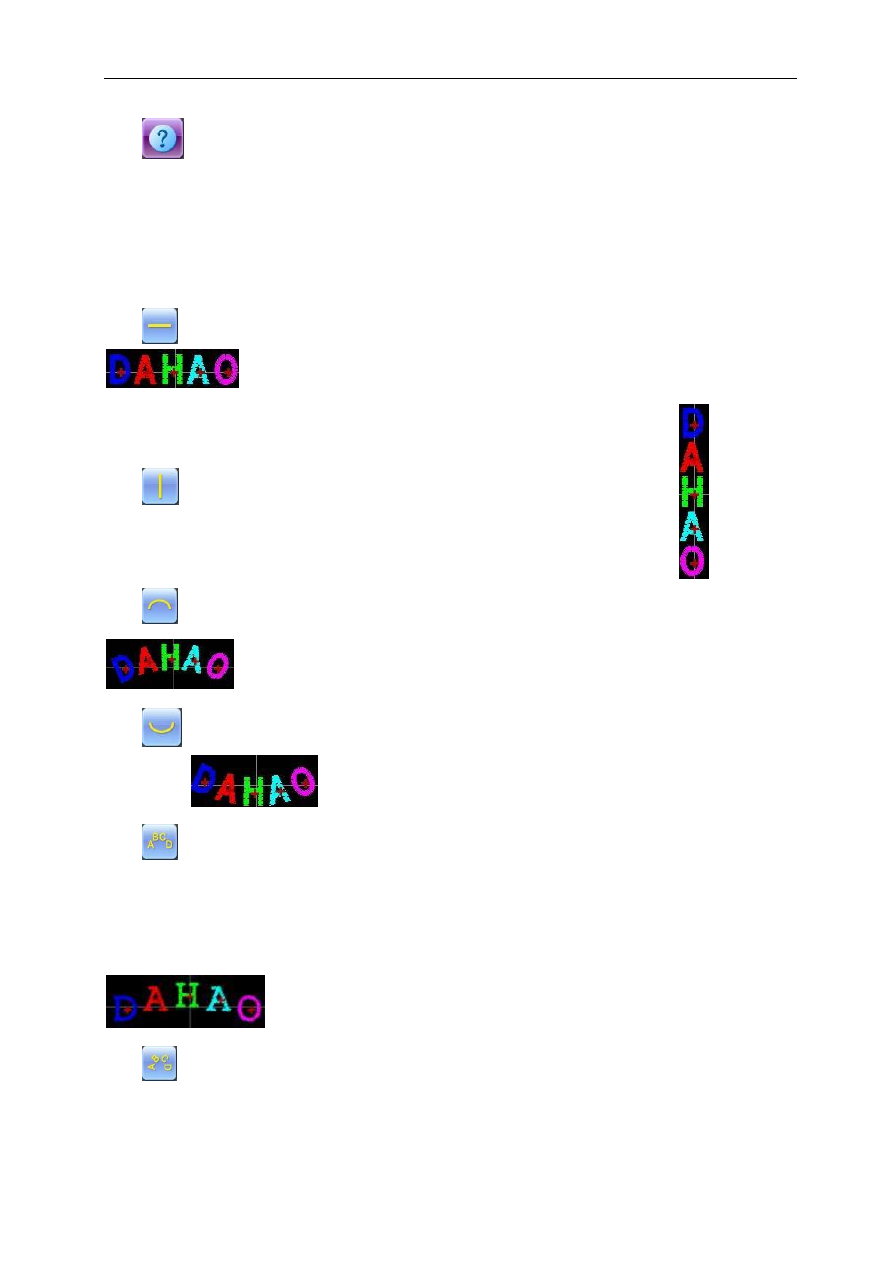

Форма надписи

» («Arrange type»):

программное обеспечение позволяет

размещать

надпись четырьмя различными способами: горизонтально,

вертикально, выгнутой и прогнутой аркой

Интервал между символами

» («Char space»):

подразумевает расстояние

между

буквами, минимальным значением может быть интервал в 0,1 мм

Угол наклона букв

» («Char angle»):

используется при размещении надписи

аркой,

при этом наклон каждой из букв будет определяться общей формой арки

Угол наклона надписи

» («String Rotation angle»):

позволяет изменить угол наклона

всей надписи

Высота букв

» («Char height scale»):

увеличивает или уменьшает высоту букв

«Ширина букв» (

«Char width scale»):

увеличивает или уменьшает ширину букв

Плотность

» («Density»):

позволяет выбрать плотность стежков в схеме

надписи.

Чем меньше значение параметра, тем выше плотность

Угол вращения надписи

» («Char rotation angle»):

угол наклона каждой из букв

по

отношению к центру

Смена цвета между буквами

» («Change color between letters»):

позволяет

добавить

точку смены цвета перед каждой из букв

После внесения изменений в настройки параметров схемы

надписи нажмите на

для перехода в к меню настройки параметров схемы

надписи. Нажмите на

, чтобы отменить внесённые изменения

Настройка схемы-надписи

、

Меню настройки схемы

надписи

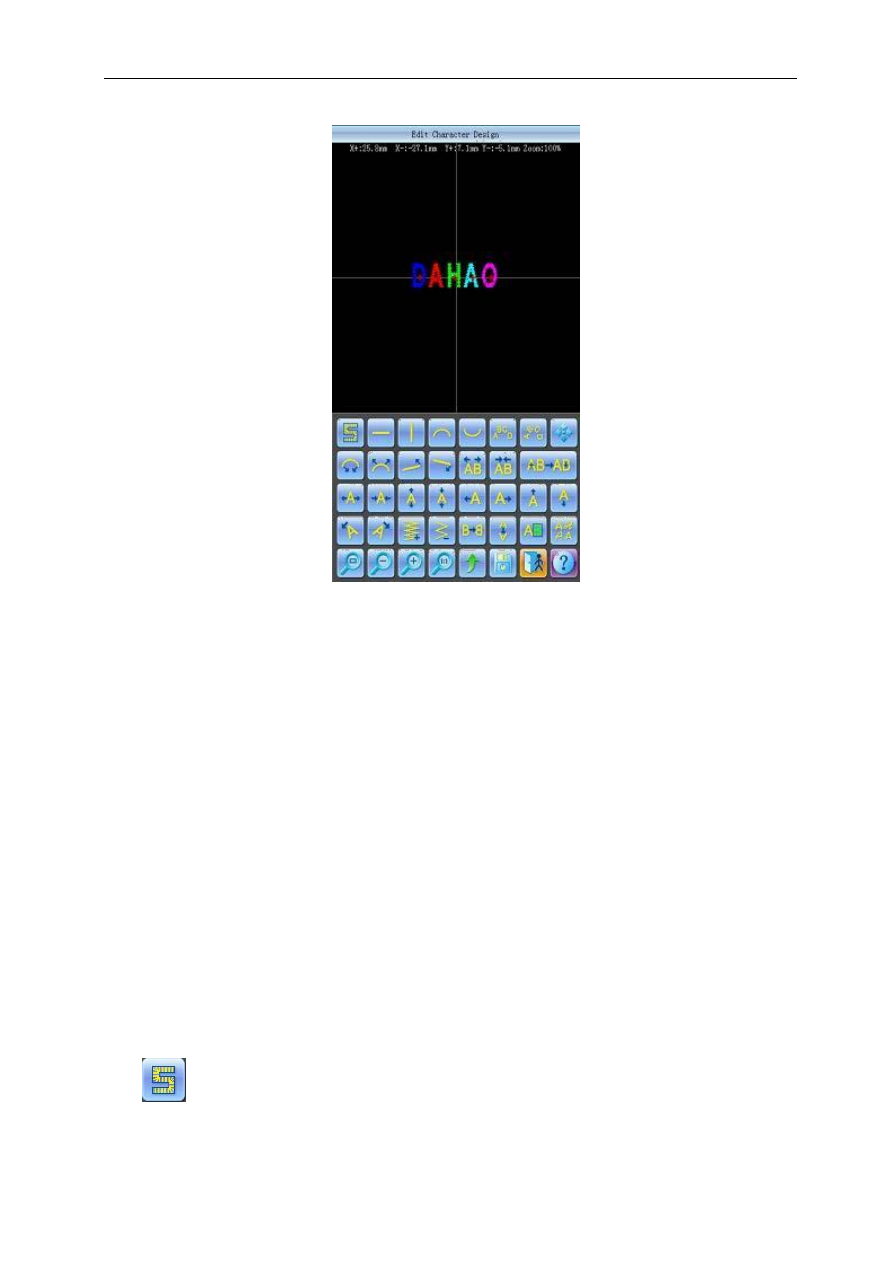

На рисунке ниже

приведён вид меню настройки схемы

надписи

Кнопки управления размещаются пятью рядами в нижней части экрана

первых двух рядах находятся кнопки

отвечающие за размещение букв в надписи

(

целой схемы

вторые два ряда содержат кнопки работы с отдельными буквами, а в

последнем ряду находятся кнопки просмотра и работы с файлами схем

Центральную часть экрана занимает область предварительного просмотра надписи

Обычно оператор изменяет параметры для всей надписи сразу, как,

например, расположение схемы, угол наклона надписи, интервал между буквами

(для этого используются два верхних ряда кнопок в нижней части экрана)

;

для

работы с отдельными буквами используют средние ряды кнопок

Область предварительного просмотра схемы

надписи

крест в центральной

части экрана указывает на начало осей координат

;

место пересечения

находится под координатами

(0,0).

Надпись автоматически равномерно

распределяется, исходя из этой точки

、

Просмотр и работа с файлами схем.

Контур из стежков

» («Stitch Form»):

выводит/прячет контур буквы,

состоящий из стежков

Отключение вывода стежков на экран поможет ускорить работу

операционной системы

Приближение

» («Enlarge»):

Увеличение области схемы для лучшего

просмотра надписи

«Удаление» (

«Reduce»):

Уменьшает масштаб, позволяя вывести на экран всю

схему

надпись

«Реальный размер» (

«Actual»):

выводит на экран схему

надпись в реальном

размере

В данном случае размер схемы в меню соответствует вышивке,

получаемой в результате

Полный размер

» («Center»):

масштабирует изображение таким образом,

чтобы на экране можно было просмотреть всю схему

Перемещение

» («Move»):

смещает схему

надпись по экрану,

позволяя

просмотреть различные её участки

Нажатие на этот значок выводит на экран

дополнительные кнопки с указателями направлений, позволяющих перемещать схему

Влево»

«Вправо»

«Вверх»

«Вниз» («

Left», «Right», «Up»,

«Down»):

эти кнопки перемещают схему

надпись в нужном направлении.

Нажатие на

центральную кнопку возвращает схему в исходное положение

«Сохранить» (

«Save»):

эта кнопка используется для сохранения изменений в

схеме

надписи. После нажатия на этот значок программное обеспечение

выведет на экран окно, в котором оператор сможет ввести порядковый номер

схемы и новое название

По необходимости, измените название и порядковые

номер схемы (не рекомендуется, в целом, менять серийный номер файла)

затем нажмите на кнопку подтверждения

Выход

» («Exit»):

покинуть меню

«Создание схемы

надписи».

Помощь

» («Help»):

справочное меню к настройкам схемы

надписи

、

Кнопки для настройки параметров всей надписи

Если оператор

перейдёт к редактированию всей надписи после настройки вида

отдельных букв, эти изменения, скорее всего, будут обнулены

Система

предлагает 4 способа размещения надписей

Горизонтальный

» («Horizontal»):

надпись размещается горизонтально

«Вертикальный» (

«Vertical»):

буквы размещаются вертикально

Выгнутая арка

» («Up Arc»):

размещает надпись в виде выгнутой вверх арки

Прогнутая арка

» («Down Arc»):

размещает надпись в виде прогнутой

вниз

арки

Корректировка положения букв

» («Fix Letter Direction»):

при выборе

оператором размещения надписи в форме арки, буквы будут располагаться под

углом к центру, у оператора есть возможность, при помощи данной опции, изменять

расположение для каждой из букв. Сама форма арки при этом не меняется

Корректировка угла положения букв

» («Angle follow»):

при размещении

надписи в форме арки, выбор этого параметра поможет оставить буквы в вертикальном

AURORA CTF 1201, CTF 1501 АВТОМАТИЧЕСКАЯ КОМПЬЮТЕРНАЯ ВЫШИВАЛЬНАЯ МАШИНА. Руководство по эксплуатации - часть 9
