AURORA CTF 1201, CTF 1501 АВТОМАТИЧЕСКАЯ КОМПЬЮТЕРНАЯ ВЫШИВАЛЬНАЯ МАШИНА. Руководство по эксплуатации - часть 5

основного меню горит значок

Глава

Работа со сменными носителями

При работе со сменными носителями

пользователи могут импортировать схемы во

встроенную память машины, и наоборот. При этом

пользователи могут воспользоваться

некоторыми опциями управления файловой системой, такими как, простое удаление схемы

или папки, подключение сменного носителя данных, и т.п., система поддерживает как

дискеты, так и ф леш

накопители

Пользователи могут также сохранять данные в различных

форматах

Программное обеспечение распознаёт форматы

DOS, FDR

ZSK.

Однако файлы

FDR

ZSK

обладают атрибутом «только чтение» (ни удалить, ни изменить, ни

экспортировать их нельзя)

Форматы

DSB, DST

DSZ

такде считываются системой. Для

экспорта любые схемы должны быть записаны в формате

DSB.

3.1 Выбор сменного носителя

Так как программное обеспечение позволяет подключение нескольких

сменных носителей, оператор должен выбрать один из них для импорта файлов

、

Нажмите на

непосредственно в основном меню

、

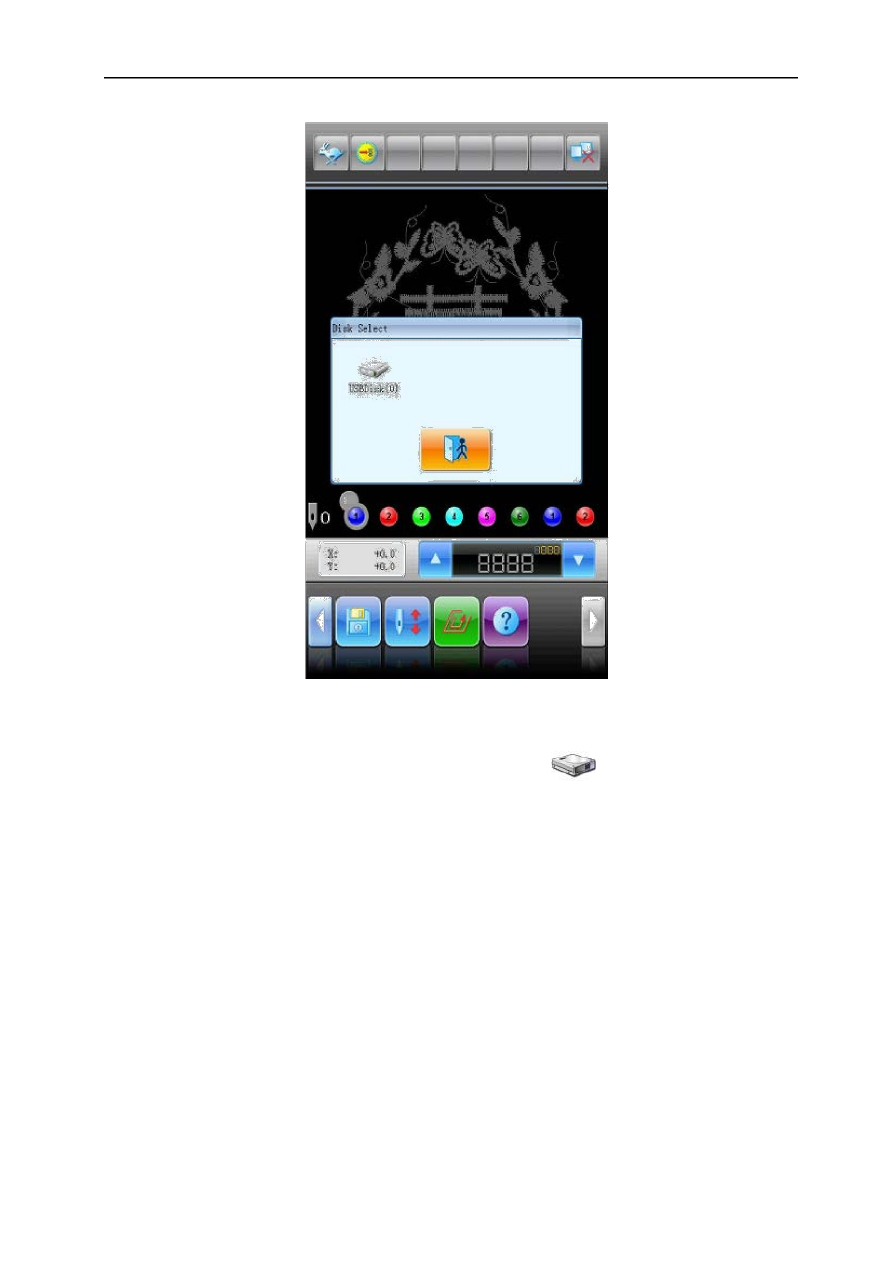

Появится

Выбор диска

» («Disk Select»),

после чего оператор должен

выбрать один из сменных носителей для последующей работы

В этом окошке выводятся все доступные сменные носители

Информация о

них включает в себя сопроводительный значок, название и порядковые номера

Значок указывает на тип сменного носителя

Значок

говорит о том, что это

флеш

накопитель

Текстовая информация содержит данные о наименовании диска

(если таковая отсутствует, сменному носителю присваивается буква по умолчанию)

цифра в скобках указывает на маркировку порядка сменного носителя

、

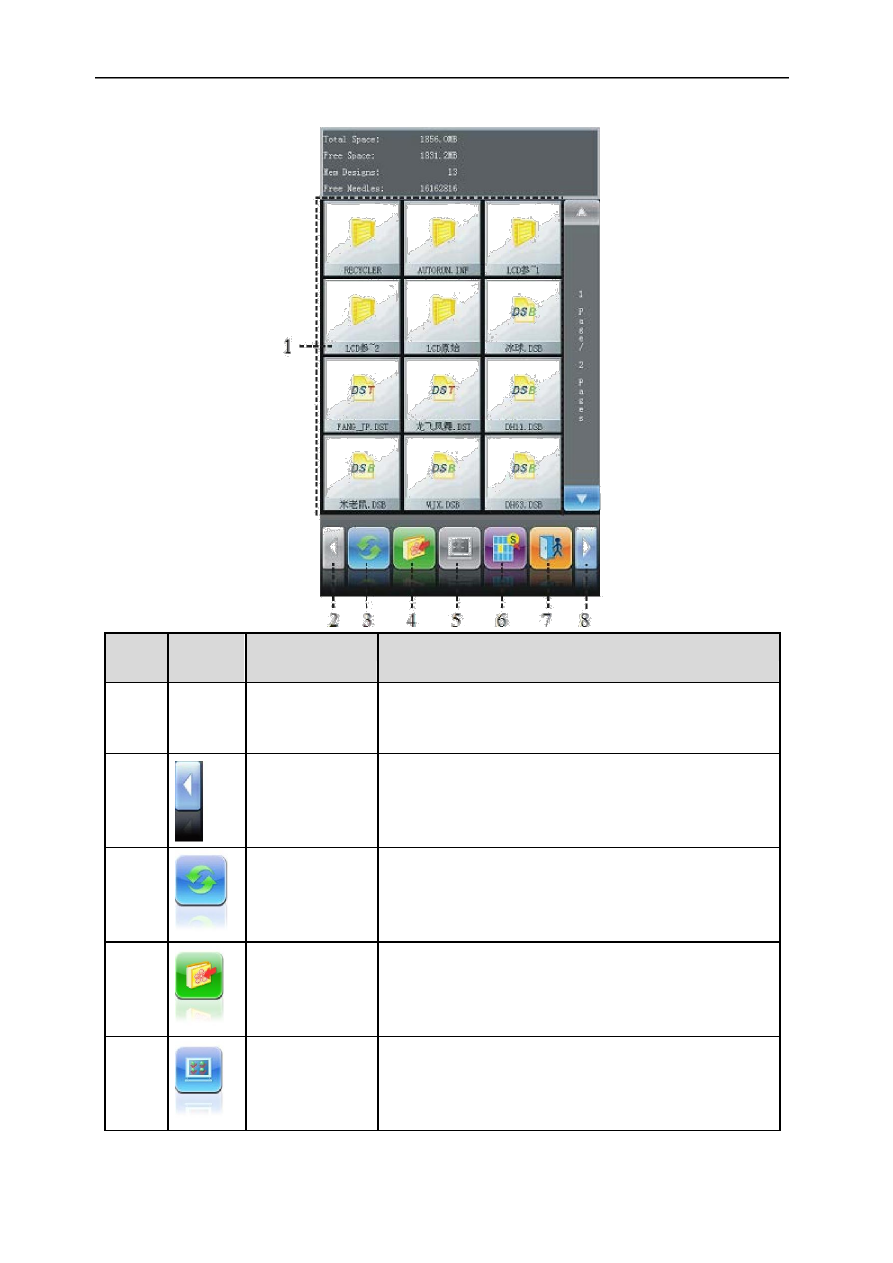

Переход к меню работы со сменными носителями

№

Вид на

Название

Описание

дисплее

Список

Выводит перечень файлов со схемами и подпапок

файлов

в виде значков

Используется для выбора файлов

оператором

Возврат к предыдущей странице, если список

страница

файлов занимает много места

Если список

находится на первой странице, данная кнопка

становится неактивной

Обновить

Обновить текущую папку

Ввод схемы

Экспортирует схемы с флеш

накопителя во

встроенную память.

Выбрать всё

Выбрать все объекты в текущей папке

(

только в

режиме выбора нескольких файлов

№

Вид на

Название

Описание

дисплее

Выбор одного

Переключение между выбором одного

файла

Выбор

нескольких

или нескольких файлов

файлов

Выход

Выход из меню работы со сменными носителями

Возврат к следующей странице, если список

страница

файлов занимает много места. Если список

находится на последней странице, данная кнопка

становится неактивной.

№

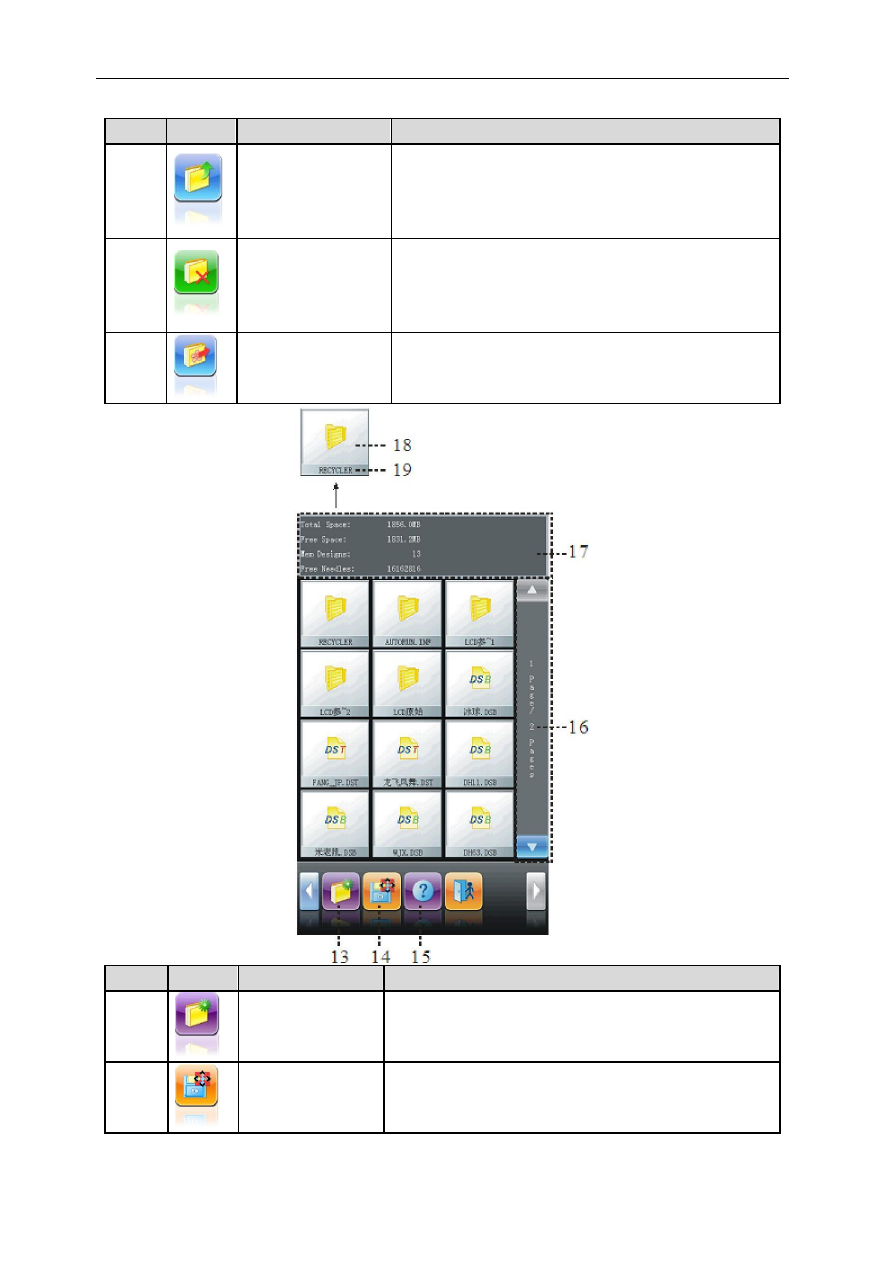

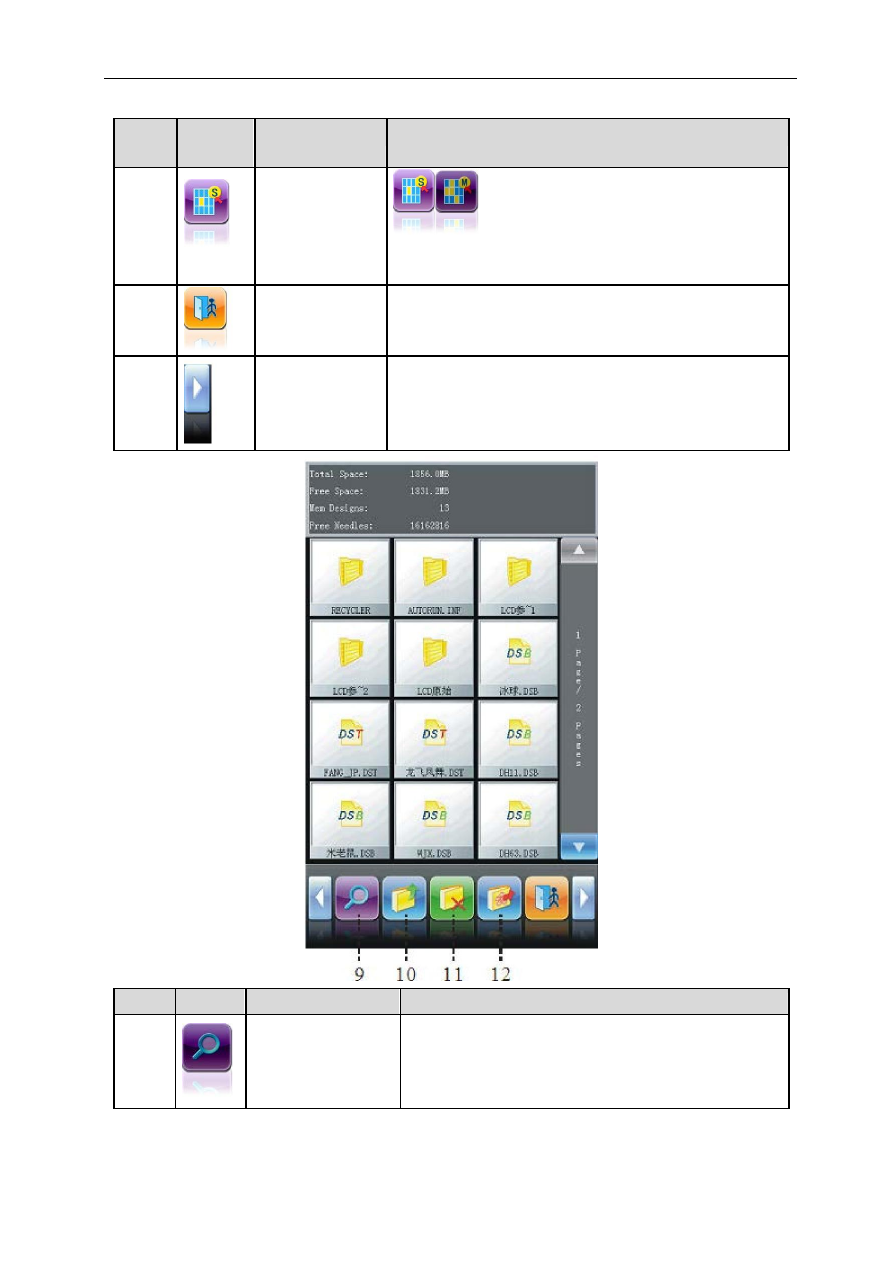

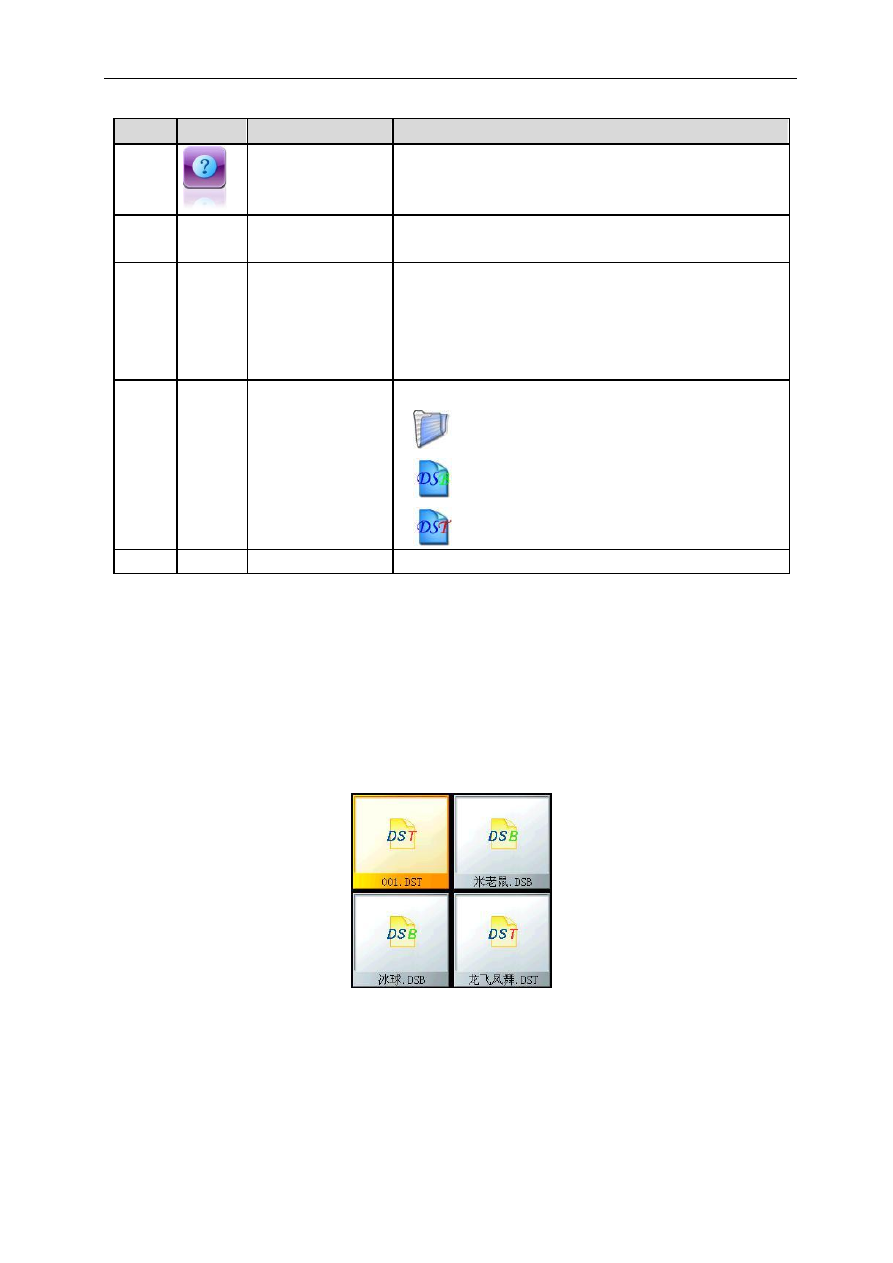

Значок

Название

Описание

Предварительный

Позволяет просмотреть выбранный файл и

просмотр схемы

сопроводительное описание к нему

№

Значок

Название

Описание

Выше по

Возврат в папку на уровень выше.

структуре папок

Удаление

Удаление файла или папки с файлами

Экспорт схемы

Переносит файл схемы со встроенной памяти

на флеш

накопитель

№

Значок

Название

Описание

Создание папки

Создание новой папки с файлами.

Форматирование

Позволяет отформатировать флеш

накопитель.

диска

№

Значок

Название

Описание

Помощь

Выводит меню помощи для работы со сменными

носителями.

Информация о

Выводит номер текущей страницы и общее

странице

количество страниц.

Информация о

Выводит информацию о ёмкости сменного

сменном

носителя, количестве свободного места, ёмкости

носителе и

встроенной памяти и свободном месте.

встроенной

памяти

Значок файла

Выводит один из трёх типов значков:

Папка

Схема в формате

DSB

Схема в формате

DST

Имя файла

схемы или папки

3.2 Выбор одной или нескольких схем

Перед просмотром, импортом или удалением схемы, необходимо выбрать

хотя бы один файл

Оператор может выбрать за раз один файл или, для

оптимизации рабочего процесса, сразу несколько

、

Выбор одного файла

Файлы по умолчанию находятся в неотмеченном состоянии

Если выбрать один из

них

его значок и подпись будут выделены другим цветом

а в области сопроводительной

информации появится информация о количестве стежков в схеме и дате создания

、

Отмена выбора файла

Нажмите на выбранный файл повторно для отмены выделения

、

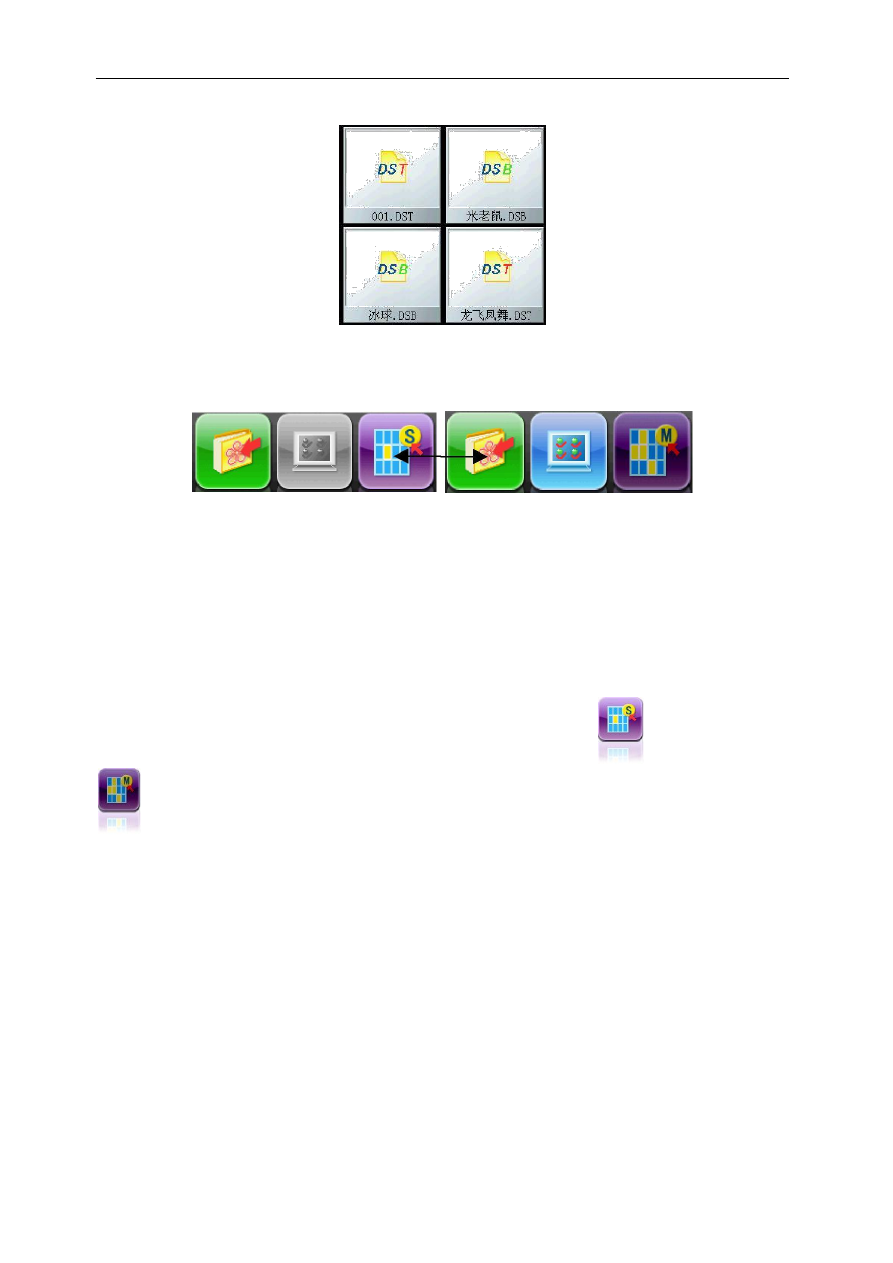

Нажмите на кнопку переключения выбора одного или нескольких файлов

Система, при выборе оператором файлов, может находиться либо в режиме

одиночного выбора файлов, либо в режиме работы с несколькими файлами

одновременно

В режиме одиночного выбора оператор может выделить только один

файл, нажатие на другой значок автоматически перенесёт выбор на следующий файл

Для смены режимов нажмите кнопку переключения

В режиме выбора нескольких

файлов оператор может выделить сразу несколько объектов

При активированном

режиме работы с одиночными файлами подсвечивается значок

тогда как кнопка

указывает на режим работы с несколькими файлами

、

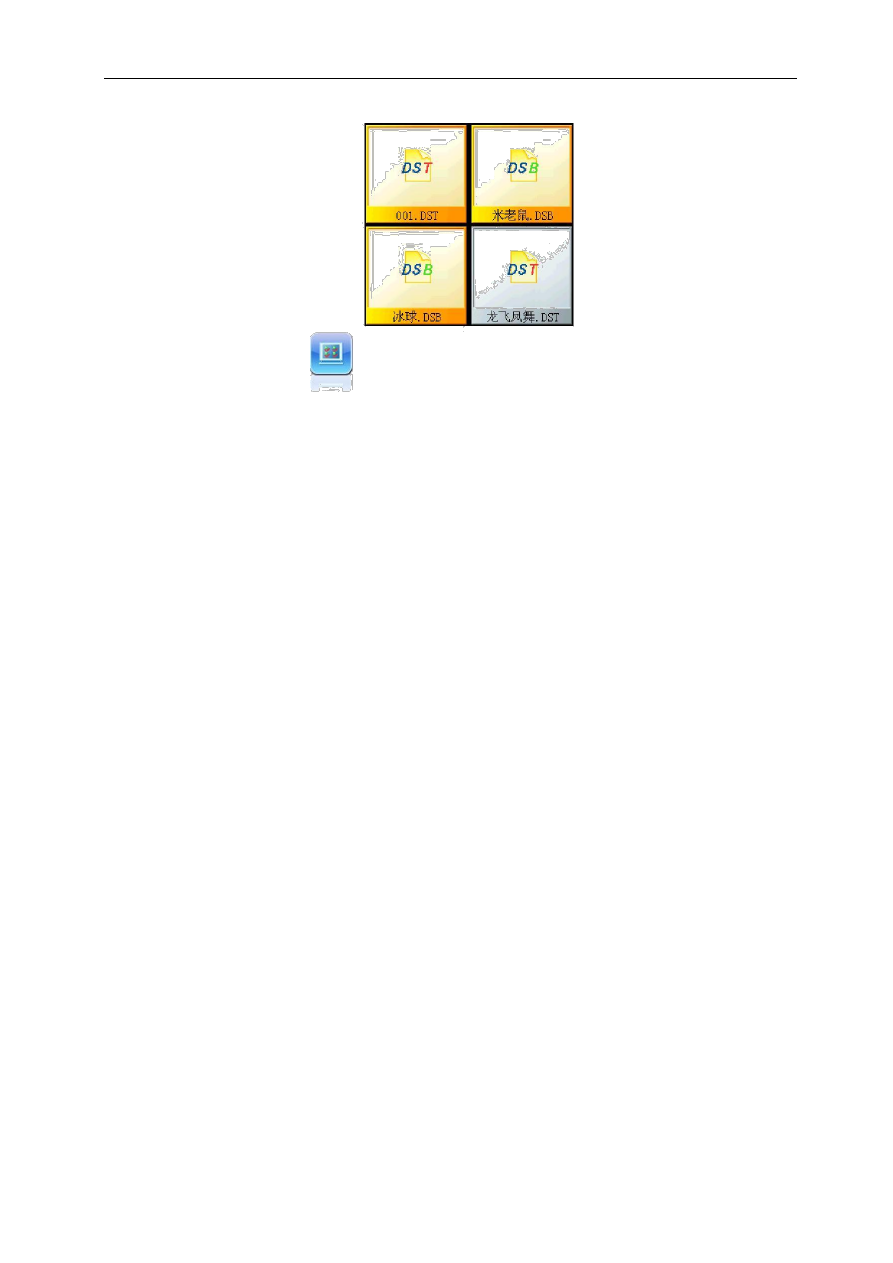

Выбор нескольких файлов

В режиме работы с несколькими файлами

просто нажмите последовательно на

необходимые вам объекты

、

Нажмите на

чтобы выбрать все файлы,

находящиеся в текущей

папке.

Данная кнопка будет активной только в режиме работы с несколькими

файлами

Нажатие на эту кнопку позволяет выбрать все объекты в текущей папке

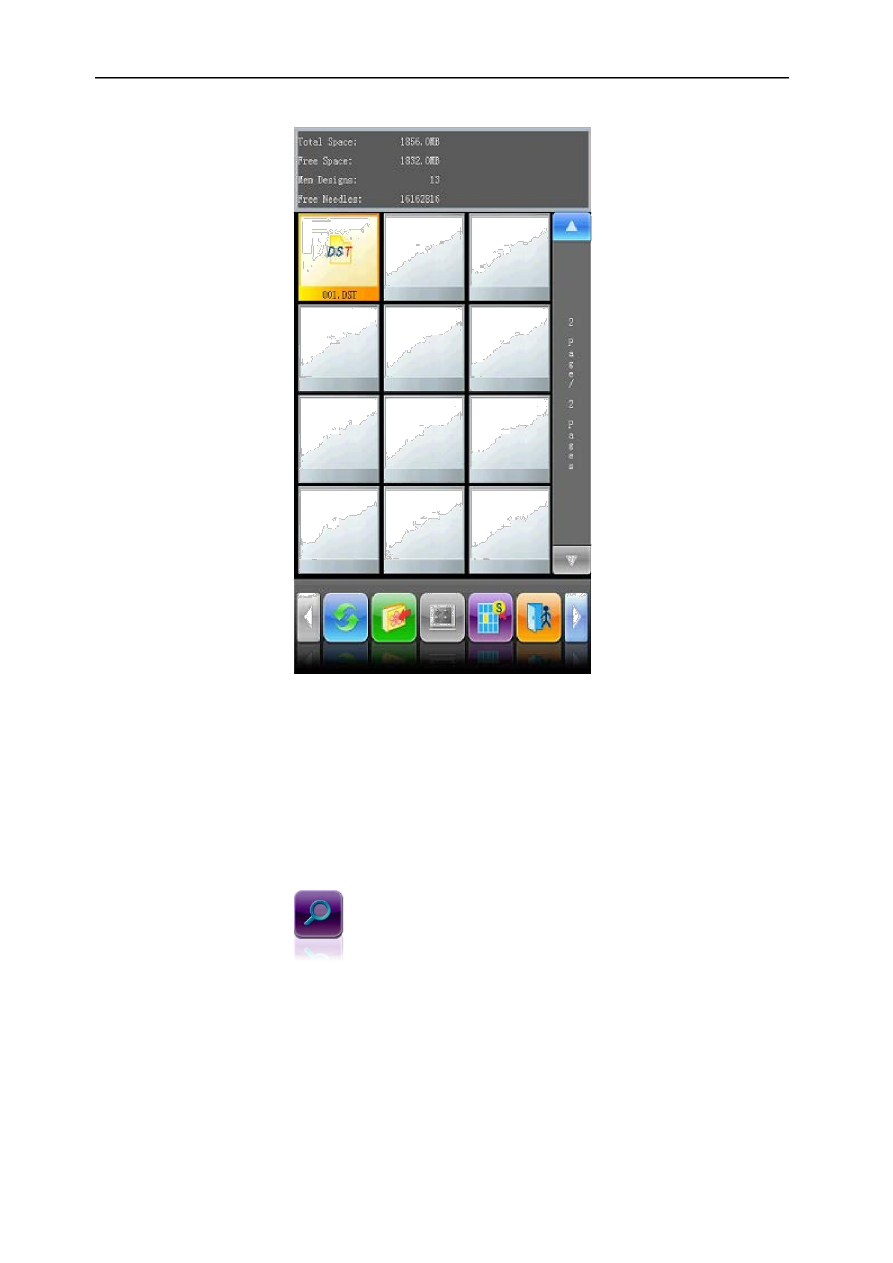

3.3 Предварительный просмотр схемы

、

В меню работы со сменными носителями для предварительного

просмотра

схемы достаточно нажать на её значок

Файлы схем и наборы инструментов выводятся в список объектов в виде

значков

На одной странице размещаются до 12 значков

Если количество

файлов в папке или на сменном носителе превышает 12, список дробится на

страницы

Нажмите на соответствующую кнопку для перелистывания и перехода

на другие страницы

Выбранные в данном режиме файлы подсвечиваются

зелёным, и у них меняется фоновый цвет

、

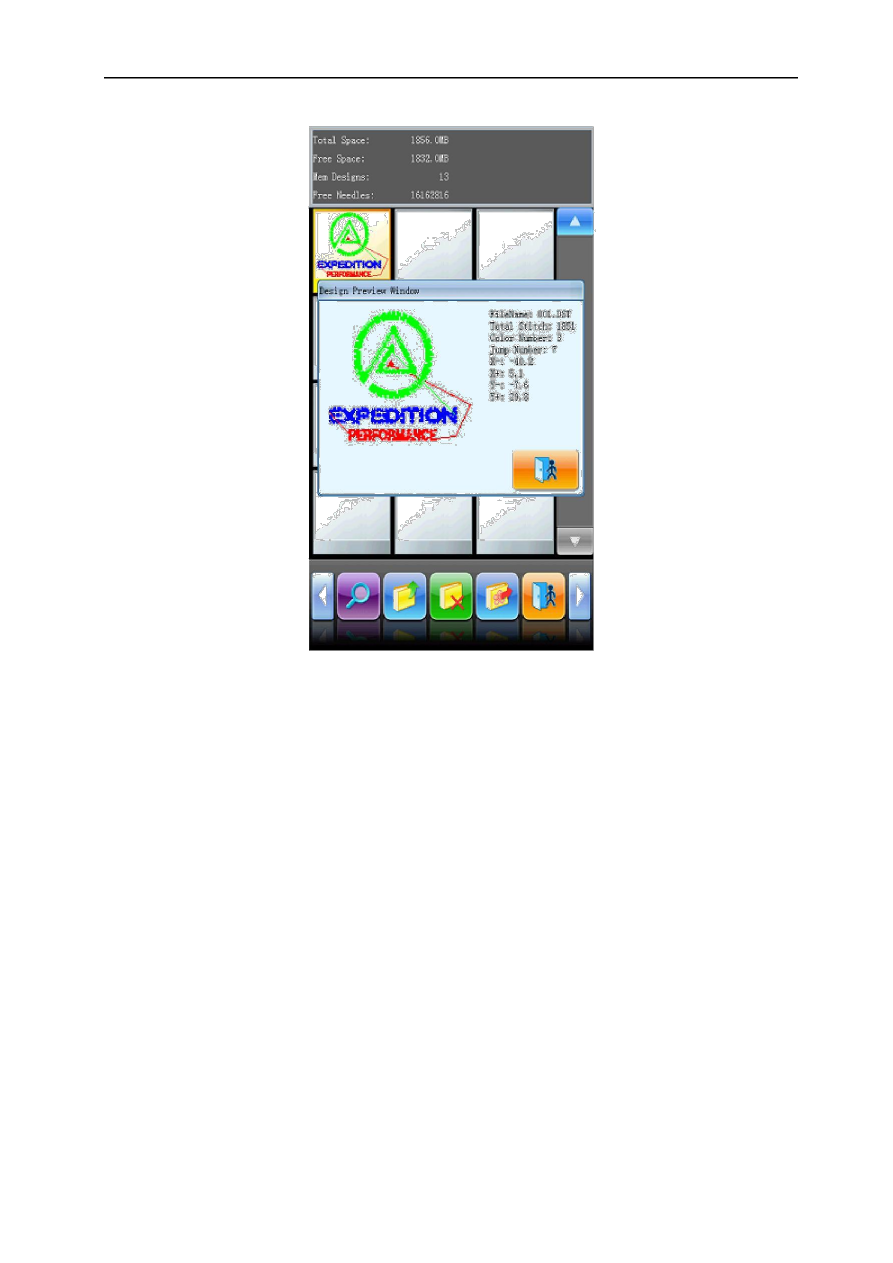

Нажмите на

Программное обеспечение подгружает данные со сменных носителей и

выводит изображение схемы

Параллельно предоставляется сопроводительная

информация о схеме и количество используемых в ней цветов.

Примечание: оператор может выбрать несколько схем для одновременного

предпросмотра

Для этого необходимо придерживаться инструкций, описанных в пункте

3.2.

3.4 Ввод схемы

Для импорта схемы во встроенную память оборудования оператор должен

выбрать один или несколько файлов на сменном носителе, затем указать имя и

номер записываемых схем

、

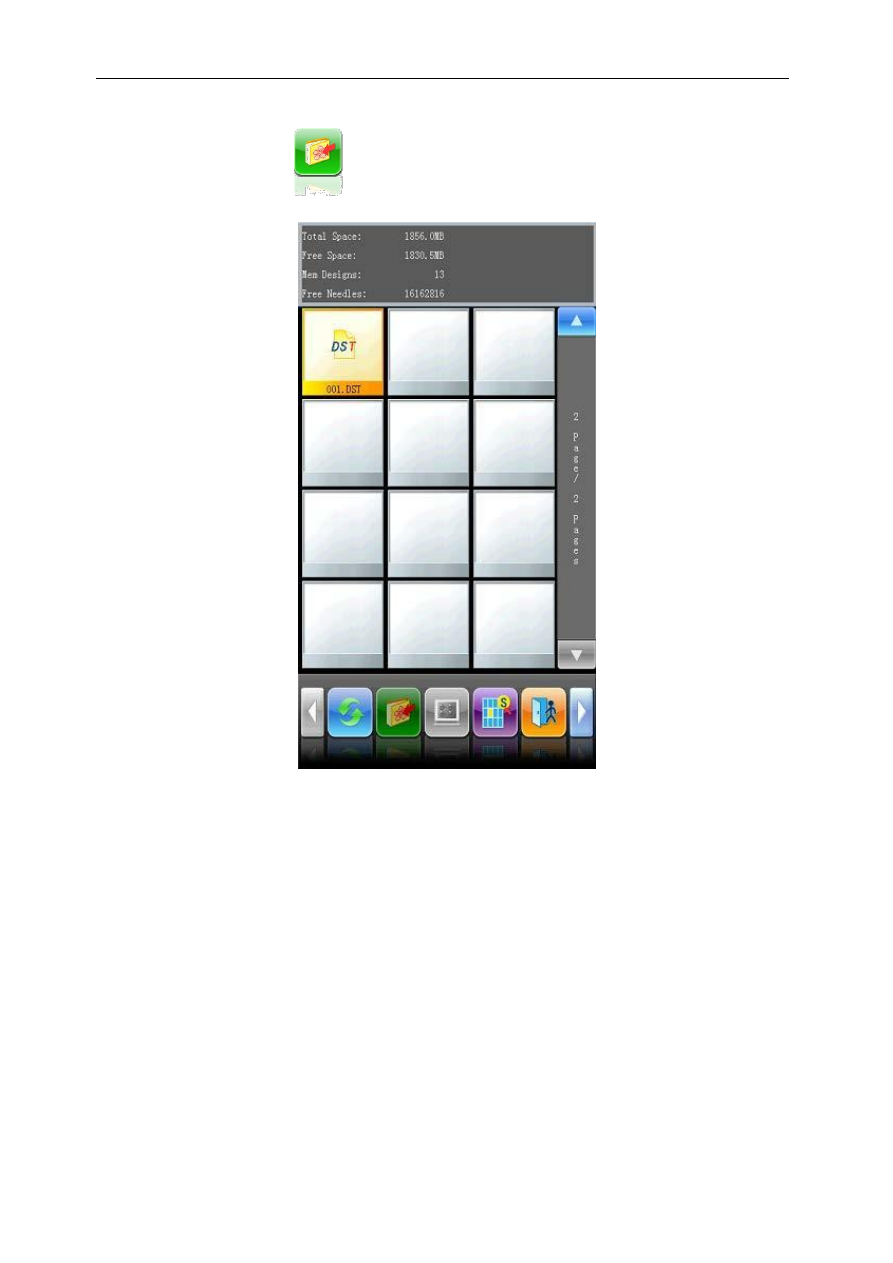

Выберите один или несколько файлов на сменном носителе

、

Нажмите на

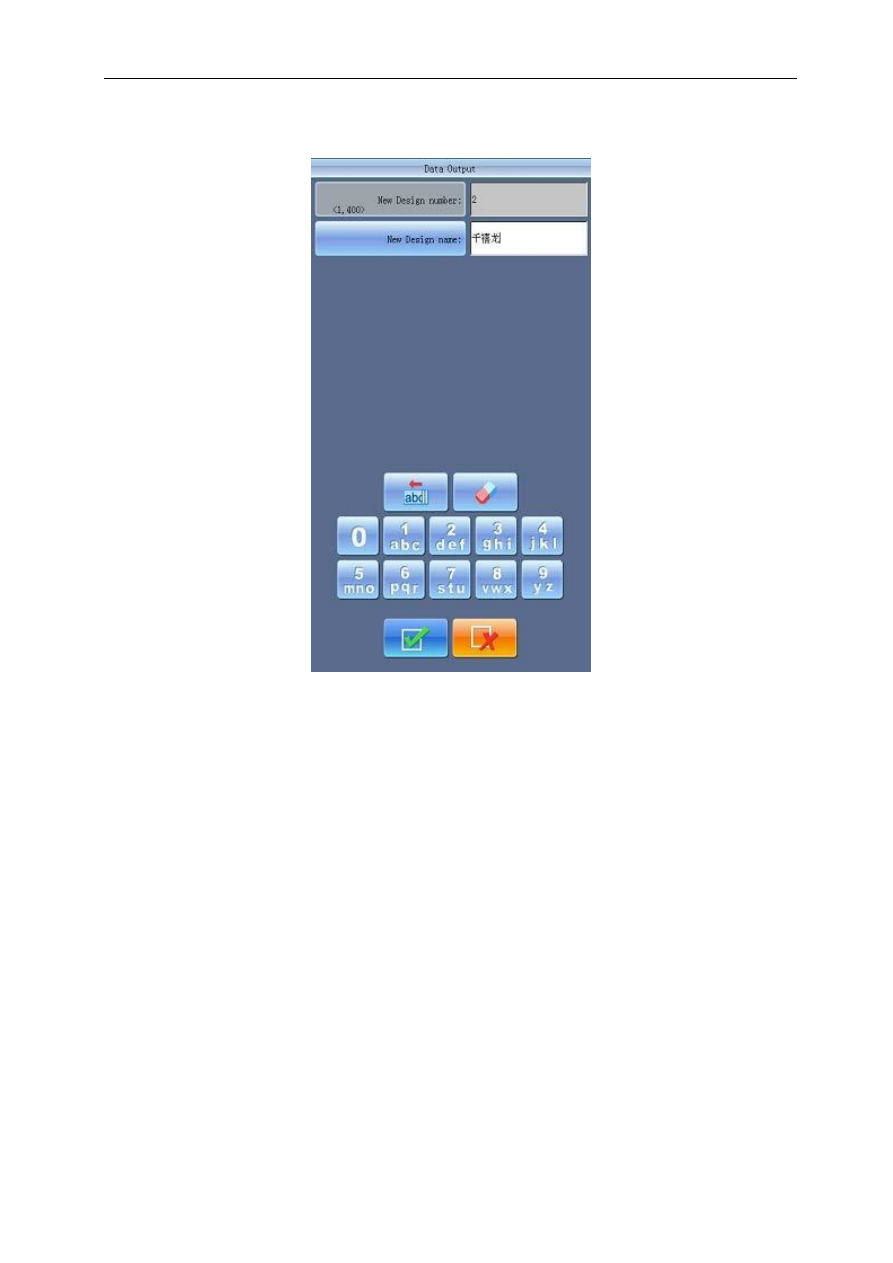

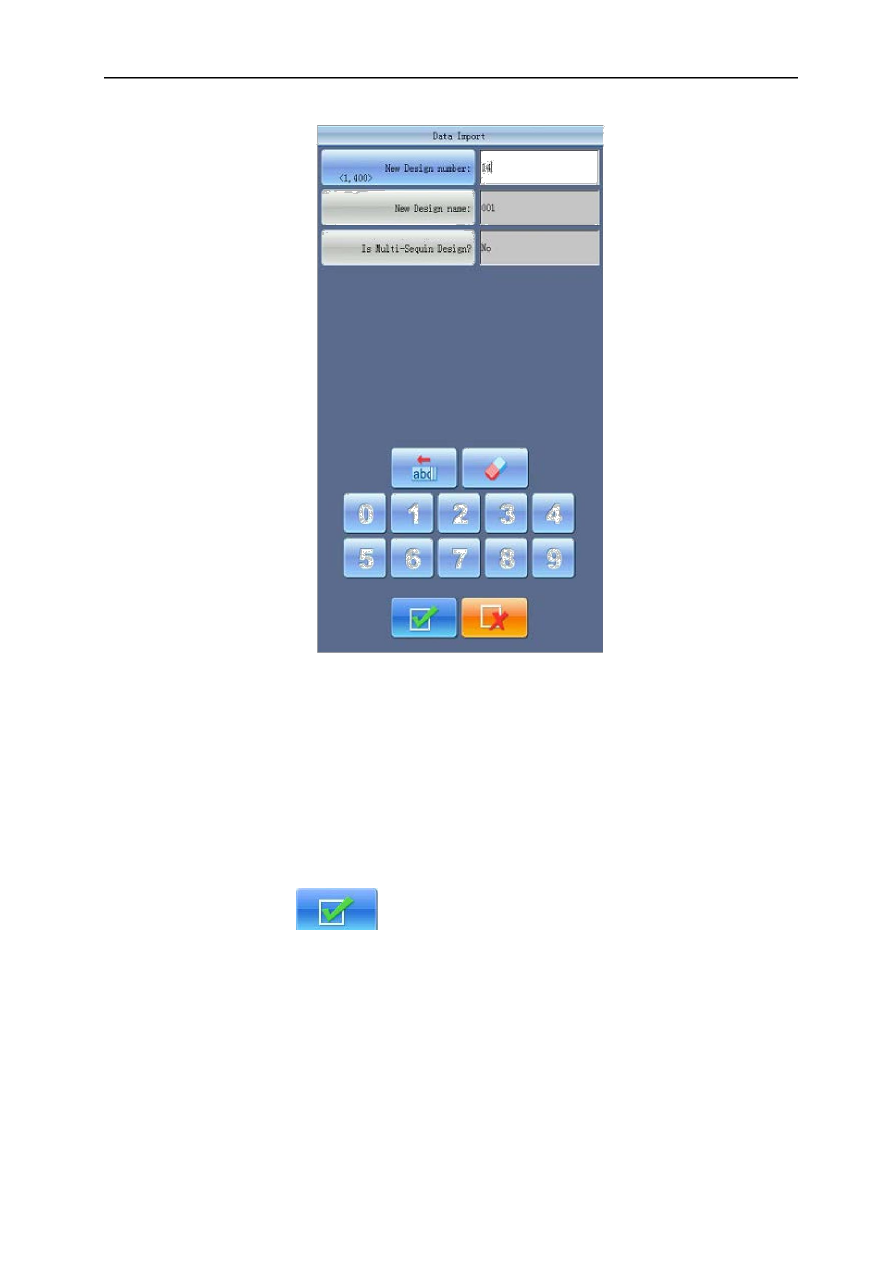

Программное обеспечение запросит у оператора ввод номера и названия

сохраняемых схем

、

Оператор вводит номер и название схемы

Программное обеспечение выдаёт минимально короткий порядковый номер

который может стать названием файла схемы по умолчанию

Оператор может

воспользоваться цифровой панелью для корректировки названия

Если

одновременно импортируется несколько схем, оператор может задать

порядковый номер только для первой из них

Для изменения порядкового номера и названия схемы, просто нажмите на

значок файла в левой половине окна и внесите изменения в правой

、

Нажмите на

、

Программное обеспечение перенесёт данные о схемах со сменного

носителя

во встроенную память

3.5 Вышивка схемы

Оператор может экспортировать схемы со встроенной памяти на активный

сменный носитель

、

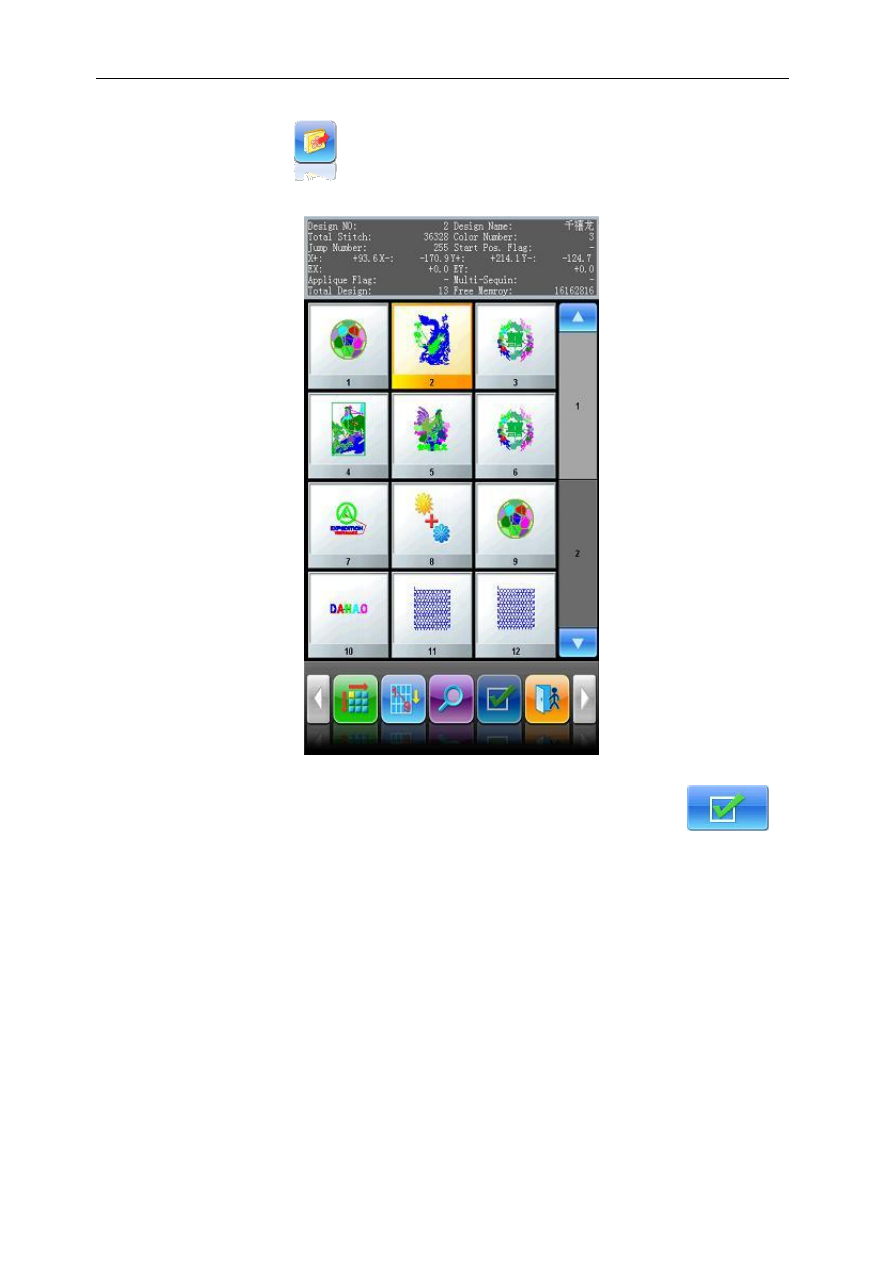

Нажмите на

、

Выберите схема,

которые необходимо экспортировать.

Программное обеспечение выводит перечень сохранённых схем, из которых

оператору нужно выбрать те, которые он хочет экспортировать и нажать на

、

Ввод названия схемы

Программное обеспечение использует наименования по умолчанию,

приписываемые схемам, которые создаются во встроенной памяти. Для изменения

названия в правой половине окошка воспользуйтесь компактной клавиатурой.

При смене названия файла на сменном носителе, оператору сначала необходимо

выбрать файл в левой части экрана, а затем внести изменения в правой

、

После этого программное обеспечение выведет на экран меню работы

со

сменными носителями

после чего список названий файлов обновится

3.6 Работа с папками

、

Переход к папке:

Двойное нажатие на значок папки позволяет перейти к её содержимому

обновлённом окне меню появится возможность просматривать перечень файлов

、

Возврат к папке верхнего уровня

Нажмите на

» для возврата к папке верхнего уровня и обновления

содержимого меню

3.7 Форматирование диска

、

Выберите необходимый сменный носитель для форматирования

(

См.

пункт

3.1)

、

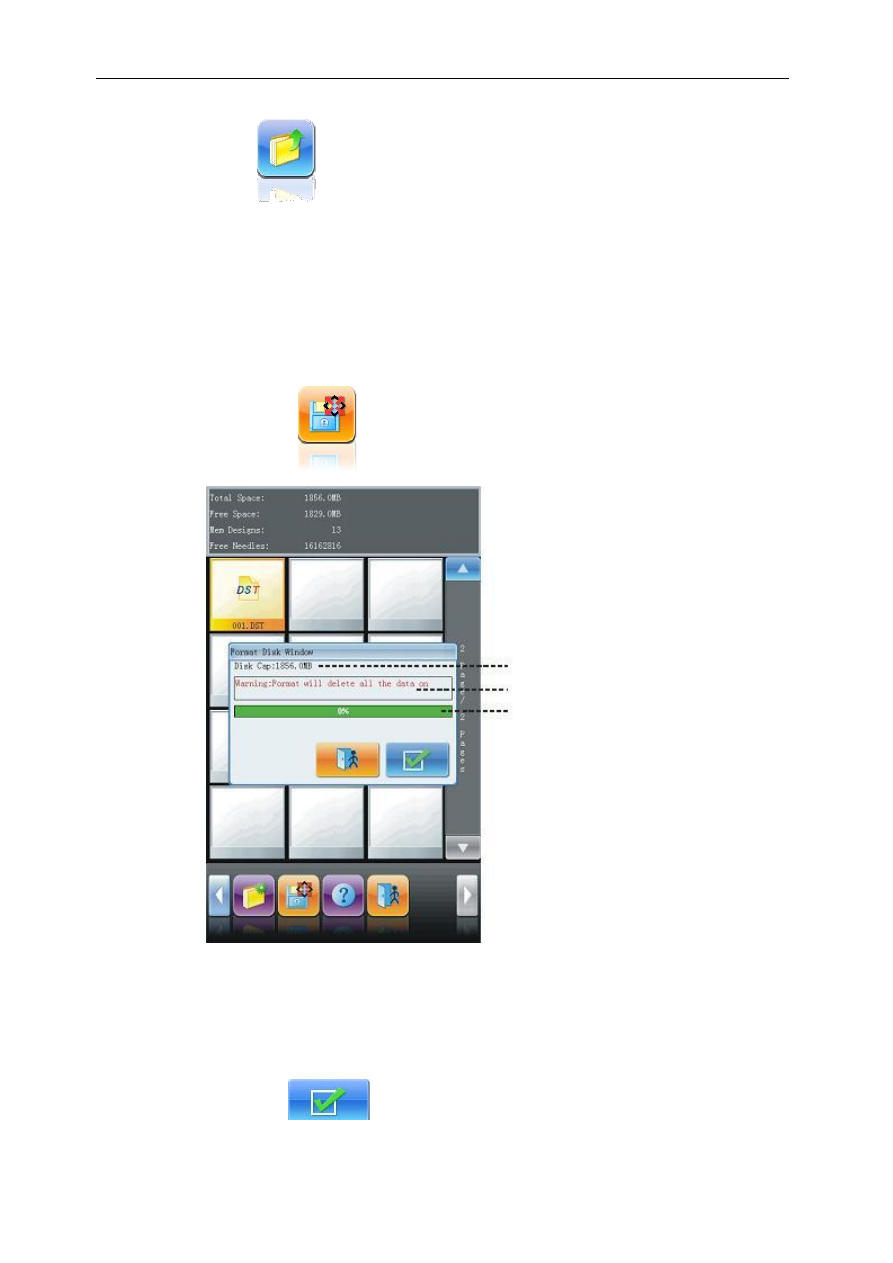

Нажмите на

для форматирования.

- распознанная системой

ёмкость сменного носителя;

- сообщение-предупреждение

о форматировании;

- индикатор процесса форматирования

Программное обеспечение перейдёт к окошку форматирования диска

котором указывается количество занятого пространства на диске

предупреждение о

форматировании сменного носителя и индикатор выполнения форматирования, а

также кнопки подтверждения операции и возврата к предыдущему меню.

、

Нажмите на
