Швейная машина Brother (Код продукта: 884-T09). Руководство пользователя

ПРИЛОЖЕНИЕ —————————————————————————————————————————————————————————————————————————

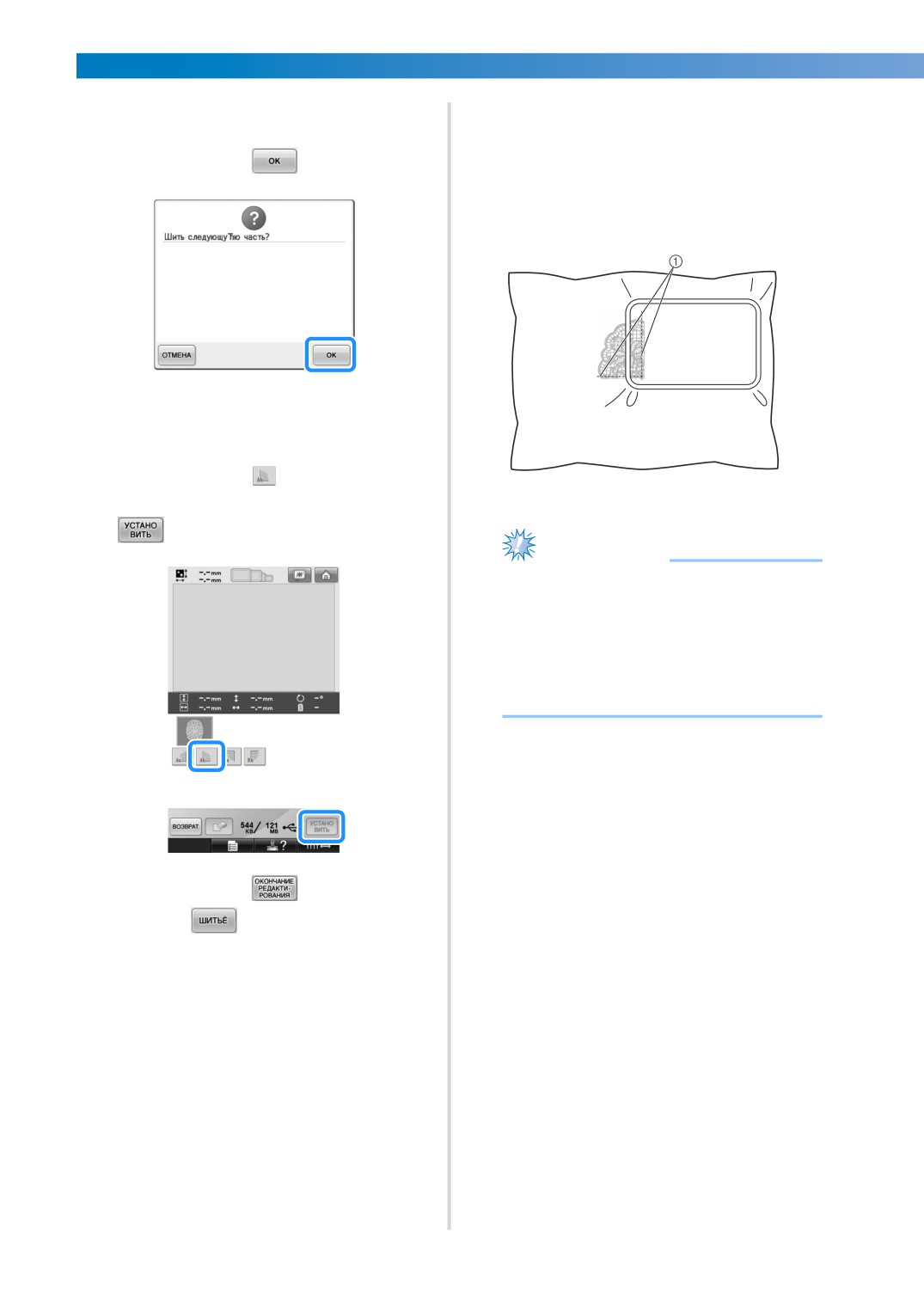

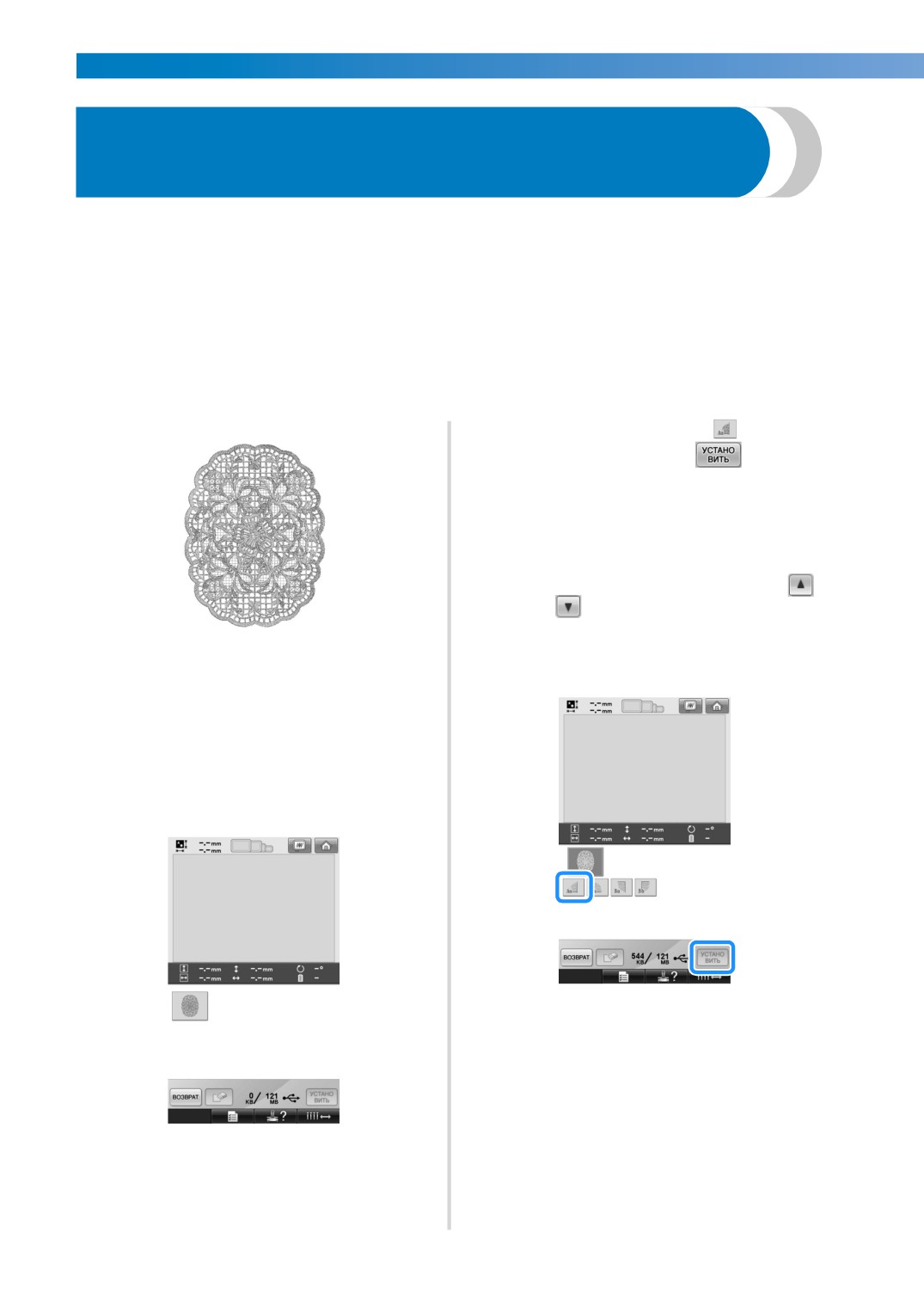

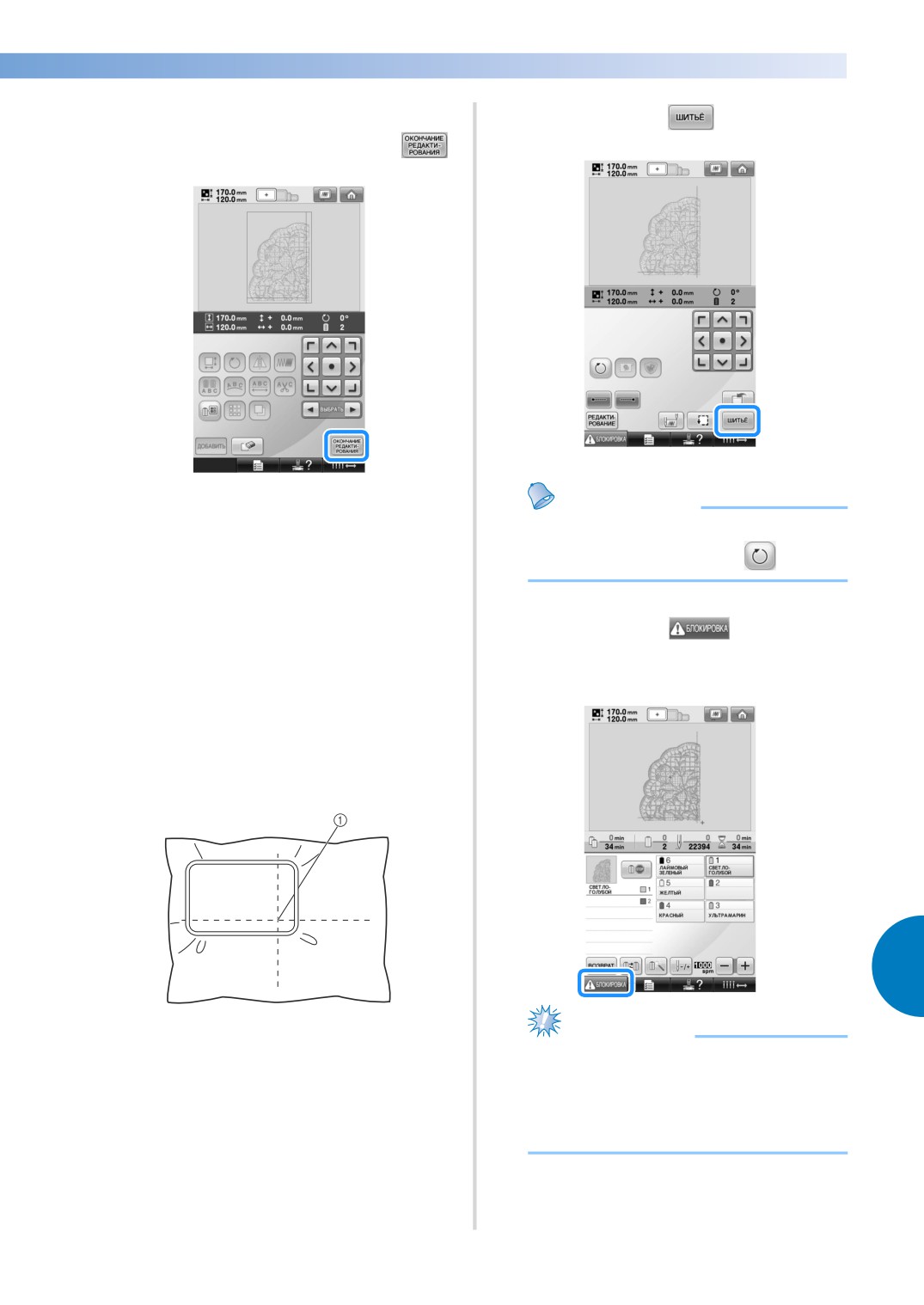

Вышивание больших (раздельных) рисунков

вышивания

Можно вышивать большие (раздельные) рисунки вышивания, созданные в программе PE-DESIGN

версии 7 или более поздней. В случае больших рисунков вышивания композиции вышивания

размером больше пялец разделяются на несколько частей, которые соединяются для создания

одного рисунка после выполнения шитья каждой части.

Информацию о создании больших рисунков вышивания и подробные инструкции по вышиванию

см. в Руководстве по эксплуатации, прилагаемом к программе PE-DESIGN версии 7 или более

поздней.

Далее описано считывание с USB-носителя и вышивание большого рисунка вышивания,

показанного ниже.

Выберите часть рисунка

для

вышивания и нажмите

• Выбирайте части в алфавитном

порядке.

• На одной странице с эскизами

обычного размера можно показать до

18 частей рисунка. Если в рисунке 19

или более частей, нажмите кнопку

или

для отображения предыдущей

или следующей страницы. На одной

странице с эскизами большого размера

Подключите к машине носитель,

можно показать до 10 частей рисунка.

содержащий созданный большой

рисунок вышивания, и затем

выберите большой рисунок

вышивания для выполнения

вышивания.

* Подробнее о вызове рисунков см. “USB-

носитель” на стр. 160.

X Отображается экран, на котором

можно выбрать часть большого

рисунка вышивания.

214

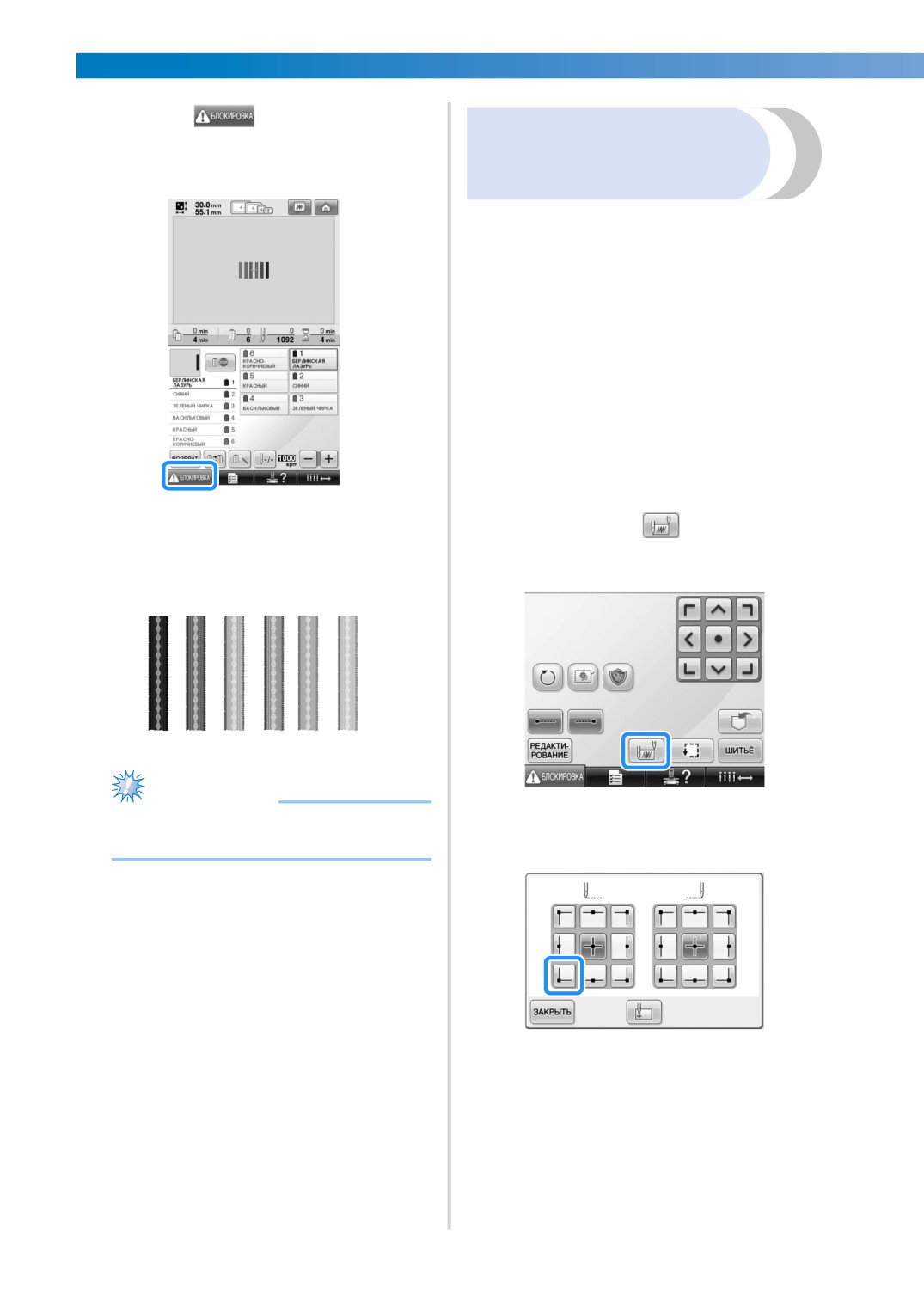

Нажмите

(Разблокировать), а

Вышивание рисунка с

затем нажмите кнопку “Пуск/Стоп”,

привязкой к отметке на

чтобы начать вышивание.

ткани

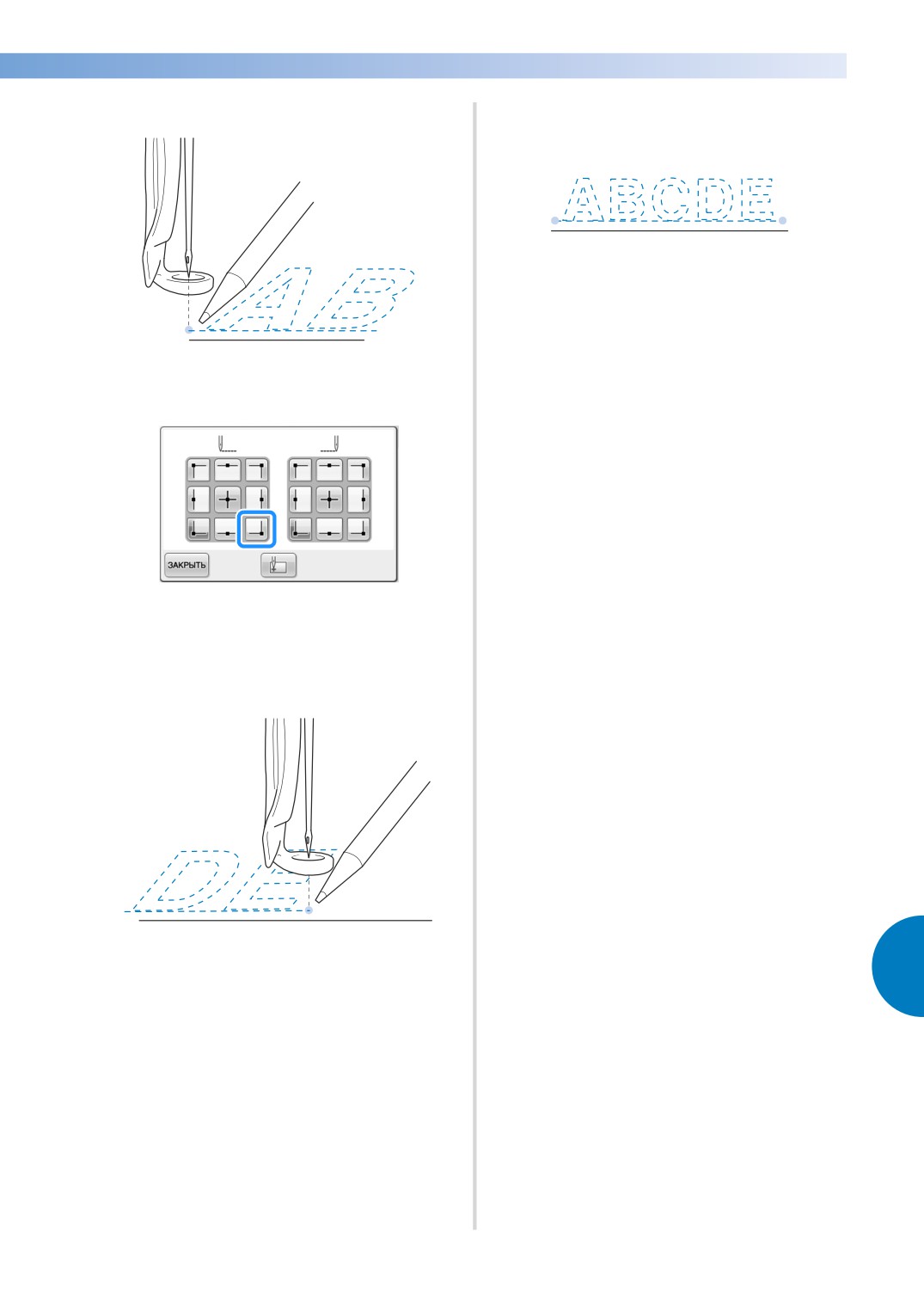

Указав начало и конец строчки можно задать

точное местоположение рисунка.

Например, для вышивания текста вдоль линии

на ткани можно установить начало строчки в

левом нижнем углу, чтобы отметить точку

положение текста, а затем можно отменить эту

установку. После этого можно установить

начало строчки в правом нижнем углу, чтобы

отметить другую точку положения строчки.

Прямая линия, соединяющая первую точку и

вторую точку, и будет базовой линией для

вышивания текста. Если эта базовая линия не

совпадет с рисунком на ткани, то позицию

вышивания можно соответствующим образом

настроить.

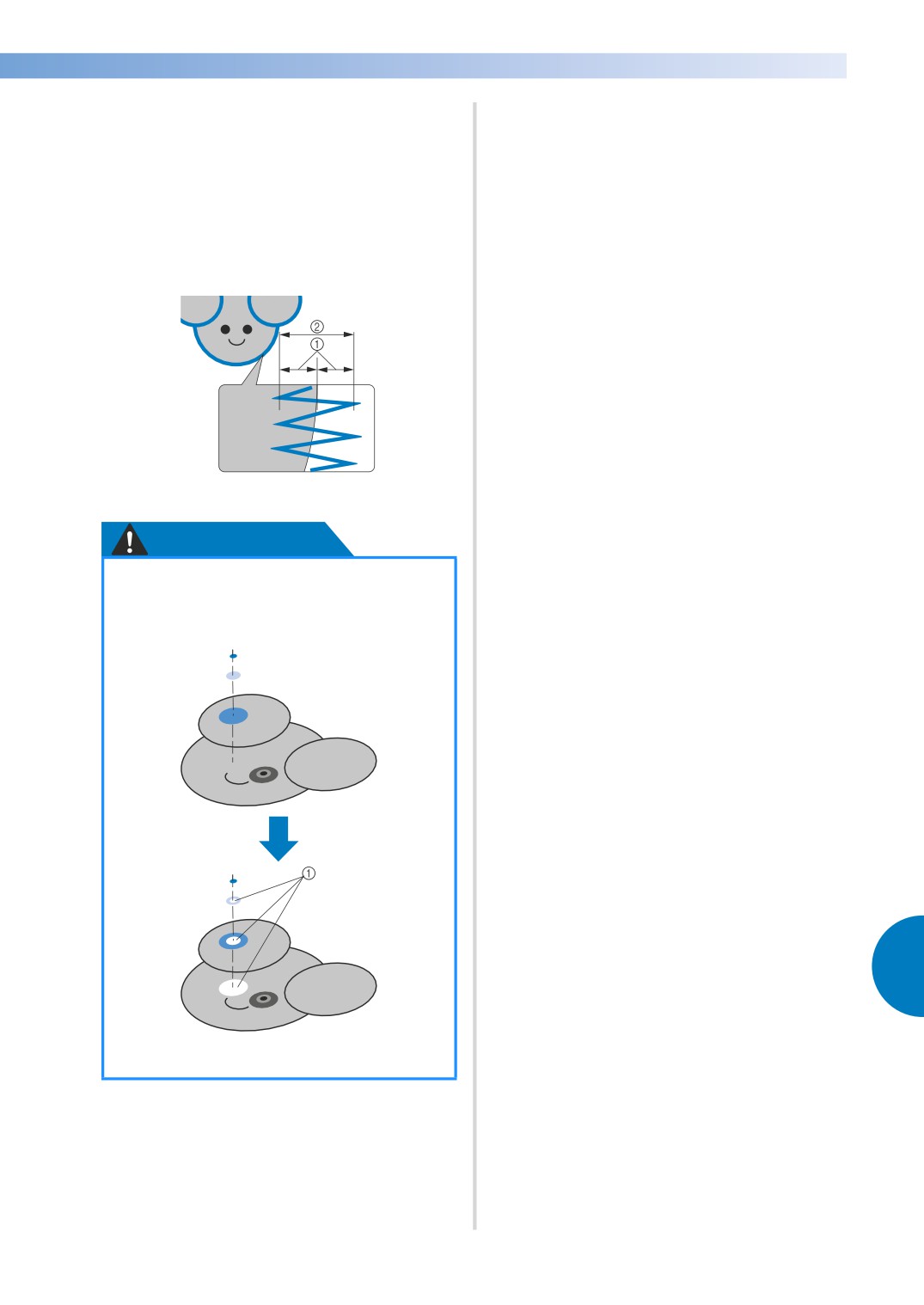

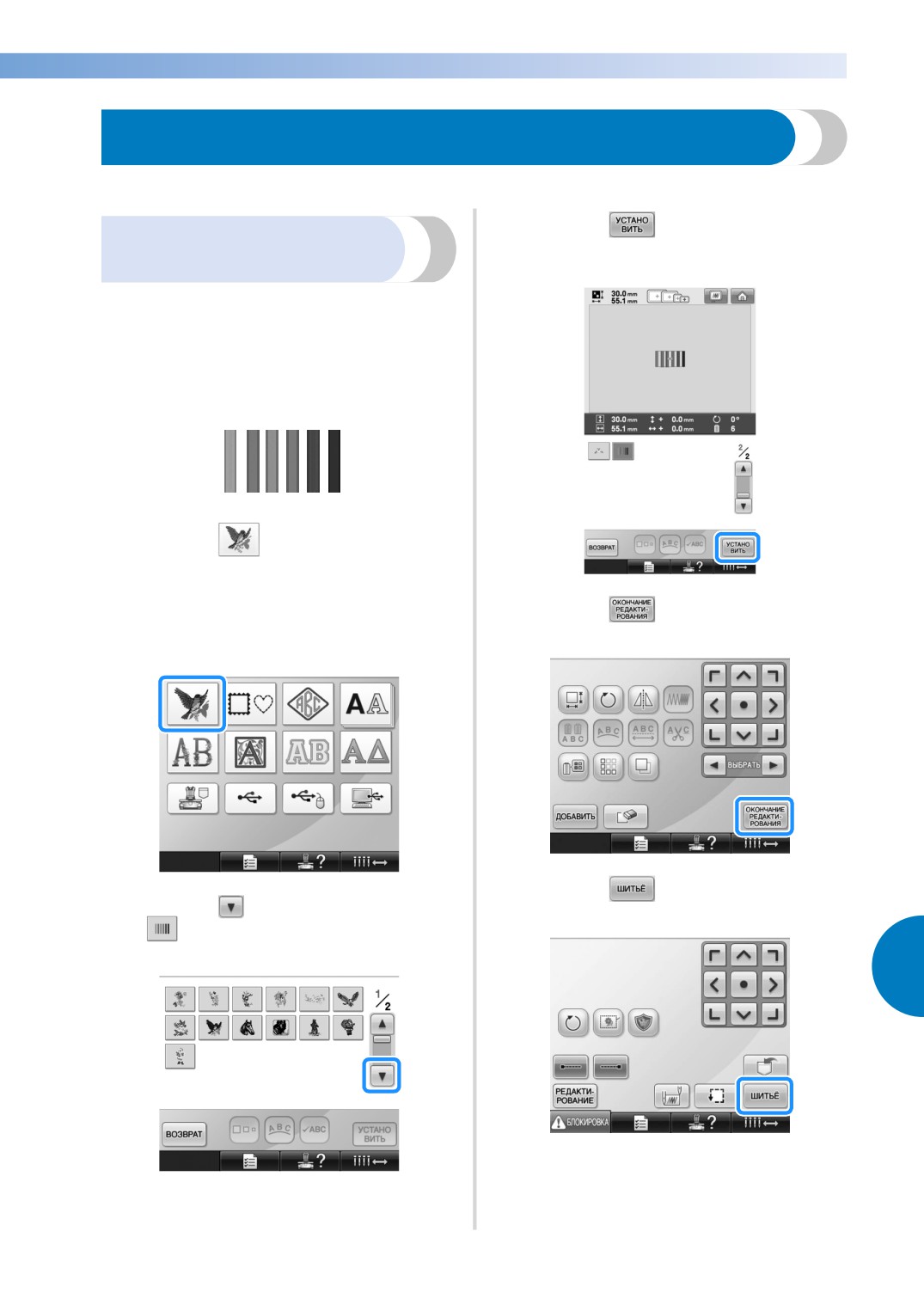

Правильное натяжение нити. С

Нажмите кнопку

на экране

изнаночной стороны ткани нижняя

настроек процедуры вышивания.

нить (нить шпульки) должна занимать

около трети ширины строчки.

Примечание

● Если требуется регулировка, следуйте

Установите начало строчки в левом

инструкциям на стр. 67 или 112/113.

нижнем углу.

X Пяльцы перемещаются таким

образом, что точка опускания иглы

располагается в начале строчки.

218

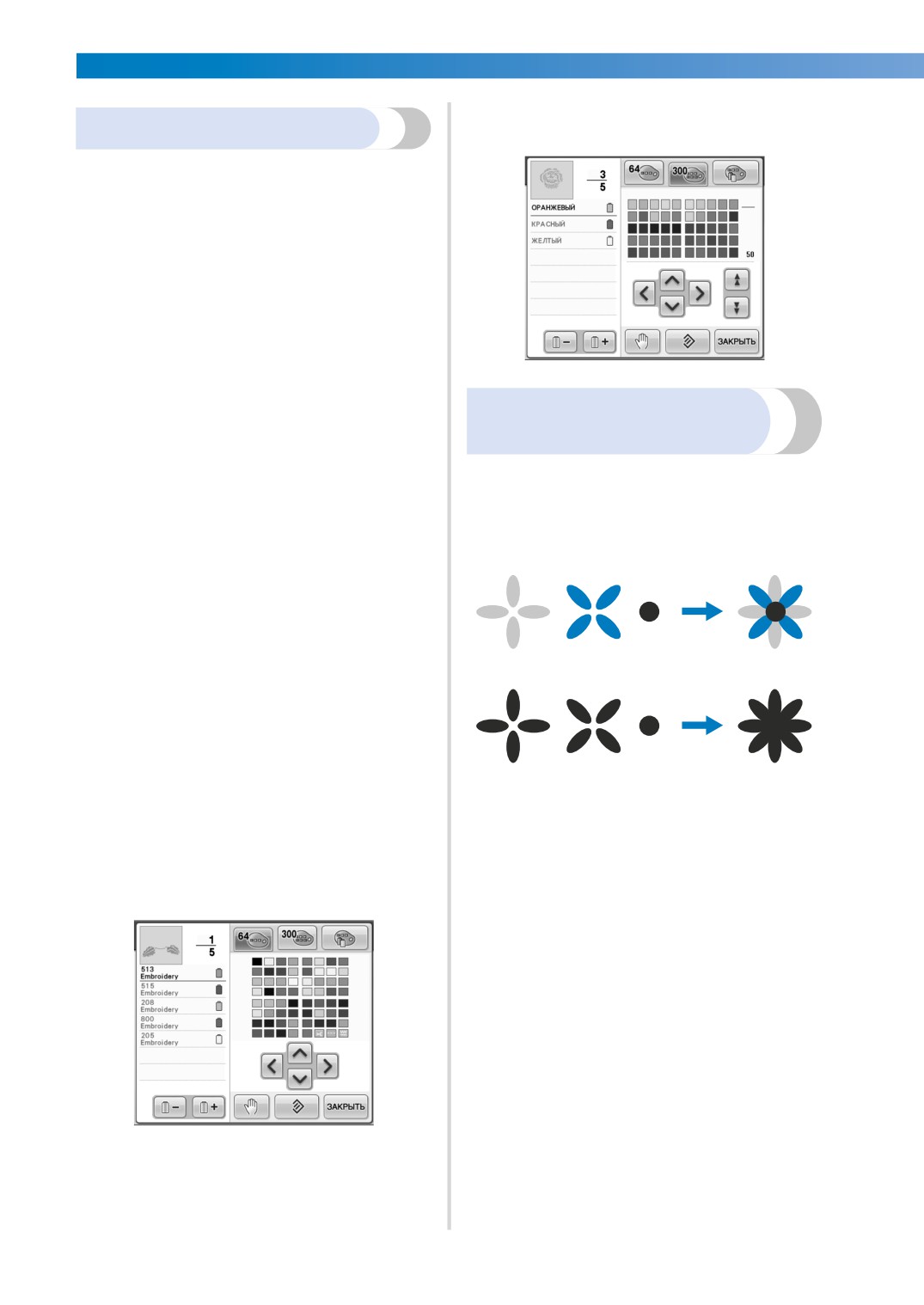

Отображение цветов нитей с использованием

Таблица цветов нитей

таблицы собственных нитей

Ниже приведены дополнительные пояснения

относительно встроенной таблицы цветов

нитей в машине и таблицы собственных нитей.

Обычно цвета нитей на экране

последовательности цветов нитей и в области

отображения рисунков отображаются в цветах,

соответствующих встроенной таблице цветов

нитей. Номера и обозначения цветов нитей

отображаются с номером цвета нити (или с

ближайшим номером) для марки, указанной на

первой странице экрана настроек.

Следовательно, окончательные цвета

вышивки могут иметь несколько другой

Цвета в данных для

оттенок.

Однако поскольку при создании таблицы

вышивания Tajima (.dst)

собственных нитей, задаваемой на экране

Данные Tajima (.dst) не содержат информации

изменения цвета (открывается из экрана

о цветах нитей. Эти данные создаются только

редактирования рисунков), указываются

комбинированием форм рисунков.

номера цветов нитей и названия цветов для

Например, ниже показаны данные вышивания

отдельных марок из встроенной библиотеки

и их отображение в формате Tajima (.dst).

цветов, то таблица нитей отображается с

этими оригинальными цветами нитей.

Если цвета рисунка изменяются при помощи

таблицы собственных нитей, при

предварительном просмотре рисунок

вышивания будет показан с цветами, очень

близкими к фактически вышиваемым цветам

нитей.

Создайте таблицы цветов нитей из цветов

нитей, которые у вас есть, и используйте их

для отображения рисунков в цветах ваших

собственных нитей.

Для того чтобы различать части рисунка, когда

Описание изменения цветов нитей см. в

на этой машине используются данные Tajima,

разделе “Создание таблицы собственных

рисунок отображается с цветами,

нитей” на стр. 176 и “Выбор цвета из таблицы

автоматически применяемыми в стандартной

собственных нитей” на стр. 179.

последовательности цветов нитей. Поскольку

цвета нитей применяются в соответствии с

Обычное отображение цветов нитей

последовательностью вышивания частей

рисунка, независимо от дизайна рисунка,

применяемые цвета могут выглядеть

необычно для этого рисунка, например, фрукт

оранжевого цвета может отображаться синим

цветом.

При использовании данных Tajima следует

предварительно просмотреть вышиваемое

изображение на экране и соответствующим

образом изменить цвета с экрана изменения

цветов нитей.

220

—————————————————————————————————————————————————————————————————————————————————————

Создание красивых вышивок

Для создания красивых вышивок необходимо соблюдать приведенные ниже различные меры

предосторожности, касающиеся нитей, пялец и стабилизирующих материалов (подложек).

Выбор нити является наиболее существенным

фактором для повышения производительности.

Нити

Эксплуатационные свойства нити, ее прочность,

состав и плотность влияют на конечное качество

Нить для вышивания может быть достаточно

изготавливаемого изделия. Этими характеристиками

дорогостоящей, поэтому аккуратное обращение с ней

определяется качество работы вышивальной

имеет важнейшее значение. Независимо от того,

машины и количество обрывов нити при вышивании.

насколько хорошо изготовлена нить, для того чтобы

ею можно было вышивать высококачественные

Обрывы нити оказывают очень существенное

узоры, необходимо строго соблюдать условия ее

влияние на производительность вышивания. Каждый

хранения. Это особенно важно в отношении времени,

обрыв нити снижает выход готовой продукции по

которое проходит с момента покупки нити

крайней мере на 0,07% в день (7,5 часов) в

пользователем до момента реального использования

предположении, что каждый обрыв отнимает по 20

нити на вышивальной машине. Очень важно, чтобы

секунд на повторную заправку нити в иглу. Таким

нити для вышивания хранились в условиях

образом, сокращение количества обрывов нитей на

окружающей среды, исключающих наличие таких

14 обрывов в день позволяет повысить выход готовой

вредных факторов, как повышенная температура,

продукции более чем на 1,0%.

прямой свет и повышенная влажность воздуха.

Нити для вышивания лучше всего хранить в чистом

помещении, в защищенном от пыли месте. Важно

также, чтобы место хранения было защищено от

дыма, всевозможных испарений и газов. Некоторые

газы могут вызвать выцветание нити (пожелтение).

Такие испарения могут исходить от газовых плит и от

газовых или дизельных двигателей.

Прямые солнечные лучи также могут оказывать

разрушающее действие на нити для вышивания.

Упаковки с нитями нельзя оставлять открытыми и

держать под прямыми солнечными лучами. По

возможности застекленные крыши и окна должны

быть зашторены. Наилучшим типом освещения для

нитей для вышивания являются лампы накаливания и

люминесцентные лампы. Важно также помнить, что

длительное воздействие перечисленных вредных

факторов может вызвать выцветание картонных

коробок и других предметов.

Повышенная температура и относительная

влажность воздуха также оказывают неблагоприятное

воздействие на нити для вышивания. Оптимальными

условиями хранения является температура

окружающего воздуха в диапазоне от 15 °C до 25 °C.

Относительная влажность воздуха должна быть от

40% до 60%. Эти условия должны быть насколько это

возможно постоянными, что позволит предотвратить

образование плесени. Повышенная температура

может также вызвать проблемы со смазкой машины,

которые в конечном счете приведут к обрывам нитей.

Повышенная влажность воздуха может отрицательно

воздействовать на катушки с картонным сердечником,

поскольку картон может разбухнуть и нить может

увеличиться в размерах. Также важно понимать, что

даже если общие условия хранения находятся в

пределах нормы, могут возникнуть “местные

проблемы”, когда нити подвергаются воздействию

тепла или яркого света. Для предотвращения

повреждения нитей необходимо периодически

перекладывать нити на месте их хранения и не

оставлять их слишком долго на одном и том же месте.

Создание красивых вышивок 221

Самоклеющаяся (с отклеивающимся защитным

слоем) подложка используется для тканей,

Стабилизирующий

которые трудно закрепить в пяльцах. Эта подложка

материал (подложка)

прикладывается (клейкой стороной вверх) с

нижней стороны пялец, что позволяет “приклеить”

Подложка и накладка служат для стабилизации

ткань на открытую поверхность в области

(укрепления) и поддержки вышиваемого изделия,

вышивания. По окончании вышивания ткань можно

обеспечивая прошивание стежков с наименьшими

снять, удалить излишки подложки, и повторить

отклонениями и нестабильностью. Они служат в

процедуру.

качестве стабилизирующих материалов для

вышиваемого изделия. Без применения

Отрываемый стабилизирующий материал может

стабилизирующего материала надлежащего типа ткань

использоваться для тканых материалов средней

может слишком сильно сместиться в пяльцах, что

плотности и прочных материалов, таких как канва,

приведет к недостаточно точному расположению

поплин и джинсовая ткань. Этот стабилизирующий

рисунка вышивки. В некоторых случаях, например при

материал позволяет вышивать рисунки с большим

обработке таких тканей с ворсистой поверхностью, как

количеством стежков, особенно если подложить

махровые полотенца, вельвет или трикотажные ткани

два или более слоев такого материала.

плотной вязки, может потребоваться накладка. Для

Стабилизирующий материал этого типа

различных вышиваемых тканей существует множество

изготавливается из нетканого материала, который

типов подложек и накладок, имеющих разную

позволяет легко оторвать его по краю вышивки по

плотность.

завершении вышивания. Этот стабилизирующий

материал также бывает черного цвета.

Для вышивания могут использоваться четыре типа

стабилизирующих материалов (подложек):

Растворимый в воде стабилизирующий материал

отрезаемые, отрываемые, растворимые в воде и

удобно использовать, когда требуется защитить

самоклеющиеся. Материалы этих четырех типов могут

начес или ворс на поверхности ткани, например, на

иметь различную плотность, размеры и структуру. При

махровых полотенцах, от прошиваемых стежков.

выборе типа стабилизирующего материала для

Такие материалы, как махровые ткани, вельвет,

конкретной ткани следует кроме количества и типа

бархат, искусственный мех, являются примерами

стежков, используемых для вышивания рисунка,

материалов, имеющих начес или ворс, который

учитывать размер рисунка.

может пробиться сквозь стежки при вышивании. В

результате материал может иметь

Наконец, следует убедиться, что стабилизирующий

необработанный и часто неопрятный вид, когда

материал не растягивается. Некоторые подложки могут

волокна ткани будут торчать между стежками

не растягиваться в вертикальном и горизонтальном

вышитого рисунка. В таких ситуациях в качестве

направлениях, но при этом могут растягиваться по

накладки используется растворимый в воде

диагонали. НЕ ИСПОЛЬЗУЙТЕ МАТЕРИАЛЫ ТАКОГО

стабилизирующий материал, который удерживает

ТИПА. Подложка такого типа будет растягиваться при

волокна на поверхности ткани и позволяет

вышивании, что может привести к смещению рисунка.

аккуратно и опрятно прошивать стежки поверх

него. Растворимый в воде стабилизирующий

Отрезаемый стабилизирующий материал на

материал используется также в качестве подложки

основе переплетения полиэфирных нитей очень

при вышивании кружев или других украшений, где

хорошо подходит для работы с тканями светлой

в качестве результата вышивания требуется

расцветки, поскольку он позволяет избежать

получить только строчки. Этого можно достичь с

появления затемнений, которые могут

использованием водорастворимого

просвечивать через обрабатываемую ткань после

стабилизирующего материала, который легко

обрезки излишков материала. Этот тип подложки

удаляется с ткани по окончании вышивания, а все

идеален в тех случаях, когда требуется укрепить

его остатки легко растворяются в воде.

тонкий и мягкий материал таких изделий,

Растворимый в воде стабилизирующий материал

например, как одежда для маленьких детей.

используется в качестве подложки также для

махровых полотенец, для которых часто требуется

Отрезаемый стабилизирующий материал

некоторое укрепление, но любые остатки подложки

превосходно подходит для обработки трикотажных

не должны быть видны на готовом изделии.

изделий средней и высокой плотности, однако его

можно использовать также и для тканых

материалов. Им можно укреплять материал при

вышивании рисунка с большим количеством

стежков, а если подложить два или три слоя такого

стабилизирующего материала, то можно вышить

рисунок просто с огромным количеством стежков.

Этот тип подложки бывает также черного цвета, что

позволяет вышивать внутренние детали одежды,

которые будут выглядеть не хуже, чем наружные.

Черный стабилизирующий материал очень удобен

для вышивания одежды из тонких тканей, имеющих

цвет, близкий к черному. Черная подложка в

меньшей степени подходит для вышивания тканей

других цветов, поскольку она будет сильнее

просвечивать через них, чем белая подложка.

222

Способы закрепления

ткани в пяльцах

Многим из нас прекрасно знакомо утверждение

“Используйте подходящие инструменты для

соответствующей работы”. Это утверждение

абсолютно верно и в вышивальном

производстве. Неправильно выбранный

размер или тип пялец может привести к

неточному расположению вышивки и

повреждению всего изделия. Можно взять

превосходно созданный рисунок вышивки и при

этом полностью испортить конечный

результат, просто если использовать пяльцы

неподходящего размера или типа или способ

вышивания, не предназначенный для

изготовления данного конкретного изделия.

■ Основные сведения о пяльцах

Цилиндрические пяльцы: Пяльцы этого

типа позволяют надевать цилиндрические

детали и элементы готовой одежды на узел

челночного устройства. С помощью этих

пялец можно вышивать переднюю часть

одежды, не прошивая насквозь заднюю

часть одежды.

Устройства для вышивания бейсболок:

Это специализированные устройства для

вышивания, предназначенные для

закрепления головных уборов для

вышивания. Они бывают различных типов

для разных машин, но подразделяются на

два основных типа: один позволяет

вышивать головные уборы, которым можно

придать плоскую форму (для использования

на машинах с плоской платформой), а

другой - вышивать головные уборы, не

изменяя их естественной (объемной) формы

(для использования на машинах с

цилиндрической платформой).

Закрепление ткани в пяльцах: Ткань и

подложка, закрепленные в пяльцах, должны

быть абсолютно плоскими и не иметь

складок и пузырей. Если на ткани имеются

складки или пузыри, которые должны быть

устранены, как следует растяните ткань

вместе с подложкой. Растягивайте ткань, не

более чем это необходимо, только до того

момента, как она станет плоской и гладкой.

Чрезмерное натяжение ткани может

привести к образованию складок вокруг

готовой вышивки после снятия ткани с

пялец. Между отдельными частями рисунка

вышивки могут образоваться промежутки.

Расположение внутреннего/внешнего

обода пялец: Под внешнем ободом пялец с

обратной стороны должна быть небольшая

кромка (3 мм) ткани и подложки. Затягивайте

винт только тогда, когда чувствуете, что

внутренний обод не закреплен должным

образом. Избегайте чрезмерной затяжки

винта, поскольку это может вызвать

образование складок на ткани и

повреждение винта.

Создание красивых вышивок 223

Таблица совместимости тканей и стабилизирующих материалов

Ткань/

Количество

Комментарии

Швейное изделие

кусков подложки

кусков накладки

Увеличьте плотность и/или ширину атласной строчки. При

Махровые

1 растворимый в

1 отрываемый

вышивании мелких деталей и маленьких букв могут

изделия

воде

затягиваться петли начеса или ворса.

Плотная подкладочная

Если ткань скользит в пяльцах, что может нарушить правильное

ткань: не применяется

расположение рисунка, то оберните внутренний обод пялец

Тонкая подкладочная

лентой для маскирования или полоской ткани, скроенной по

Атласная куртка

Не применяется

ткань или без

диагонали. Этим будет обеспечена шероховатая поверхность,

подложки: 1

позволяющая надежно закрепить ткань, а также минимизирована

отрываемый

вероятность прожигания пялец.

Для рисунков вышивки с высокой плотностью или с большим

количеством мелких деталей может потребоваться несколько

Х/б простыня

1 отрываемый

Не применяется

слоев подложки. В этом случае вместо одного куска плотной

подложки используйте два куска тонкой подложки.

Если нагревается игла или рвется нить, уменьшите скорость

Джинсовая ткань

1 отрываемый

Не применяется

вышивания.

Заменяйте иглы чаще обычного, поскольку при шитье

клеенчатых подкладок иглы затупляются быстрее. Тонкая

Применение

Головной убор

отрываемая подложка помогает сократить количество обрывов

необязательно

нити и регулирует натяжение нити. Для вельвета и поролоновых

передних частей бейсболок используйте накладку.

Белая рубашка к

Для рисунков с высокой плотностью рисунка или с большим

вечернему костюму

количеством мелких деталей может потребоваться несколько

1 отрываемый

Не применяется

(из тканого

слоев подложки. В этом случае вместо одного куска плотной

материала)

подложки используйте два куска тонкой подложки.

Для рисунков, содержащих маленькие буквы или большое

Рубашка для игры

Применение

1 отрезаемый

количество деталей, а также для трикотажных тканей

в гольф

необязательно

плотной вязки, используйте накладку.

Кантонское текстильное

Если ткань изделия имеет текстурированную поверхность,

Применение

полотно с густым

1 отрываемый

например переплетение “рогожка” или переплетение по

необязательно

ворсом или начесом

диагонали (саржевое), используйте накладку.

Канва

1 отрываемый

Не применяется

Туго натяните ткань при закреплении в пяльцах.

Помимо накладки для предотвращения утопления стежков в

1 растворимый в

Вельвет

1 отрываемый

ткани может потребоваться более высокая плотность

воде

стежков или подложка из стежков.

Уменьшите скорость шитья. Натяжение нити следует

ослабить. Для рисунков с большим количеством деталей или

с маленькими буквами используйте накладку. Для очень

Дамское белье

1 или 2 куска тонкой

тонких тканей используйте более тонкую нить. При

Применение

или шелковые

отрываемой

вышивании букв или мелких деталей избегайте

необязательно

изделия

подложки

использования слишком узких атласных строчек, вместо

этого увеличьте ширину атласных строчек или используйте

строчку с повтором стежков. Аккуратно удалите (не тяните!)

подложку и накладку с изделия.

1 отрезаемый или

Для объемных или слишком ажурных изделий из вязаного

1 растворимый в

Верхний трикотаж

самоклеющийся

трикотажа в качестве подложки используйте ткань “органза”

воде

отрываемый

плотного плетения или гардинную ткань соответствующего цвета.

Для рисунков с большим количеством деталей может

Хлопчатобумажная

1 отрезаемый или

Применение

потребоваться два слоя тонкого отрезаемого

трикотажная

самоклеющийся

необязательно

стабилизирующего материала. Для очень толстых тканей

рубашка

отрываемый

или рисунков с мелкими деталями используйте накладку.

1 тонкий

Для рисунков с мелкими деталями или с маленькими

отрезаемый или

Применение

буквами используйте накладку. Натяжение нитей должно

Футболка

самоклеющийся

необязательно

быть небольшим. Не рекомендуется вышивать сложные в

отрываемый

вышивании узоры.

Примечание

● Вследствие большого разнообразия имеющихся на рынке видов тканей и стабилизирующего материала

приведенную выше информацию следует использовать только в качестве общих рекомендаций. Если у вас нет

уверенности относительно конкретного сочетания ткани и стабилизирующего материала, перед работой со

швейным изделием выполните пробное вышивание на образце материала.

224

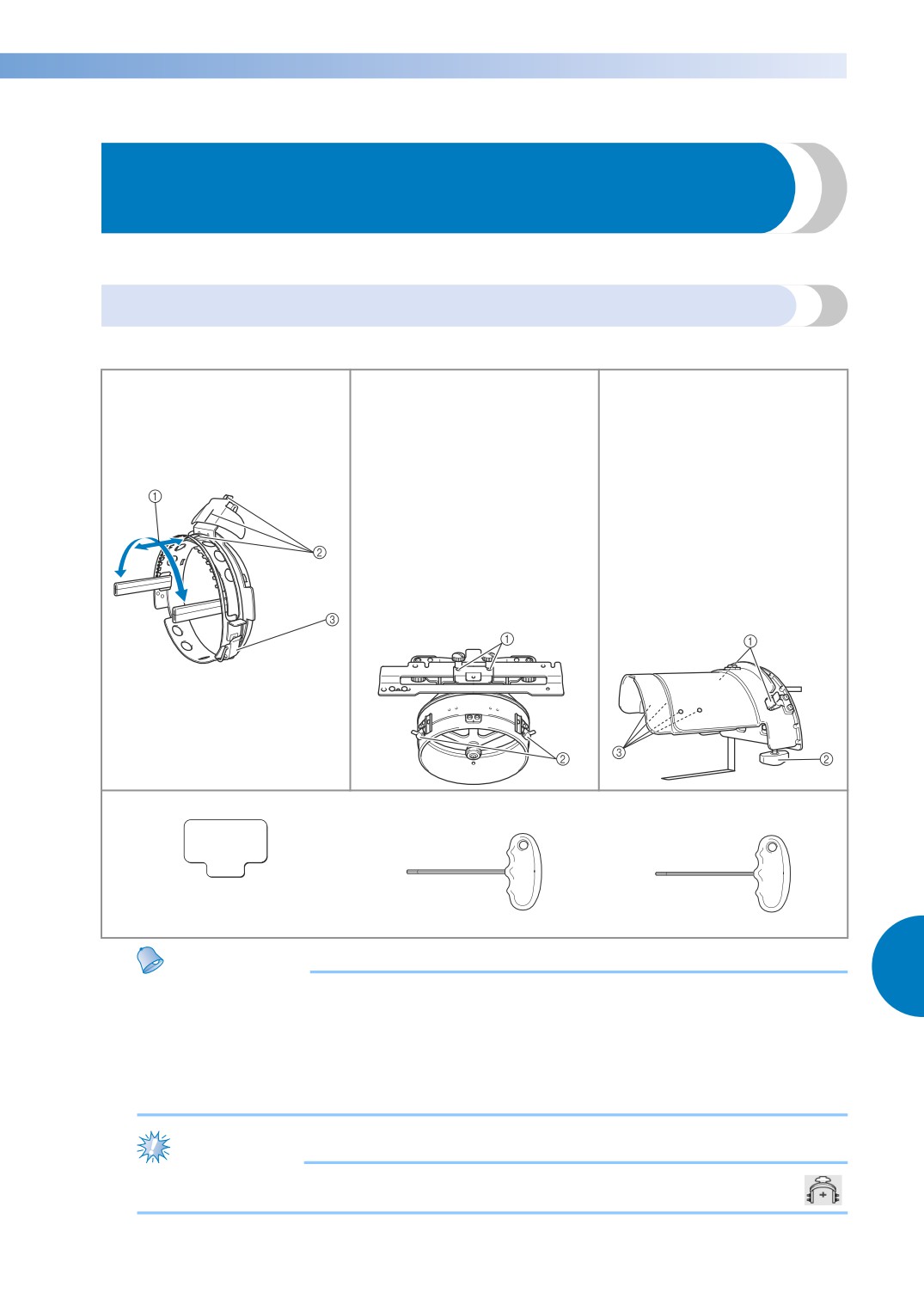

ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ

Использование дополнительного устройства для

вышивания бейсболок

С помощью дополнительного устройства для вышивания бейсболок можно вышивать рисунки на

бейсболках и шляпах. Процедуры использования устройства для вышивания бейсболок описаны ниже.

Устройство для вышивания бейсболок и принадлежности к нему

Для использования устройства для вышивания бейсболок требуется привод устройства для

вышивания бейсболок и монтажное приспособление.

Усовершенствованное устройство

Привод устройства для вышивания

Монтажное приспособление

для вышивания бейсболок 2

бейсболок и 4 винта с накаткой

Используется для закрепления

1 Область вышивания:

Для установки устройства для вышивания

головного убора в устройстве

60 мм (В) × 130 мм (Ш)

бейсболок на каретку снимите раму устройства

для вышивания бейсболок.

2 Метка, указывающая центр

для вышивания бейсболок, а затем установите

1 Держатели

области вышивания.

этот привод на каретку машины.

Устройство для вышивания

3 Замок с защелкой

1 Вставьте винты с накаткой в

бейсболок закрепляется с

предназначенные для них отверстия

помощью двух держателей.

и затяните эти винты, чтобы

2 Монтажная скоба

закрепить движущуюся секцию.

Затяните винт с накаткой для

Используйте эти отверстия при

закрепления на монтажной

хранении привода устройства для

поверхности.

вышивания бейсболок.

3 Винты

2 Фиксирующая пружина

Отрегулируйте размер

Устройство для вышивания

монтажного приспособления

бейсболок закрепляется двумя

в соответствии с типом

фиксирующими пружинами.

вышиваемой бейсболки.

Прокладка

Шестигранная отвертка

(большая)

(средняя)

• Используются при регулировке кольца привода устройства для вышивания бейсболок и высоты Г-образной скобы. (См. стр. 229.)

Напоминание

● Перед установкой устройства для вышивания бейсболок отрегулируйте кольцо привода устройства для вышивания бейсболок и

высоту Г-образной скобы. (Если используется одна и та же машина, эту настройку требуется выполнить только при первом

использовании. Кроме того, выполнять эту настройку не требуется, если устанавливается устройство для вышивания бейсболок,

входящее в комплект поставки машины.)

● Если после регулировки кольца привода устройства для вышивания бейсболок и высоты Г-образной скобы

используется другая машина, необходимо снова отрегулировать это кольцо и скобу. Высота может

варьироваться в зависимости от используемой машины. Подробную информацию можно получить у

официального дилера.

Примечание

● Если установлено устройство для вышивания бейсболок, то появляются обозначения пялец,

показывающие, какие пяльцы могут использоваться (см. рисунок ниже).

Использование дополнительного устройства для вышивания бейсболок 225

■ Стиль “гольф”

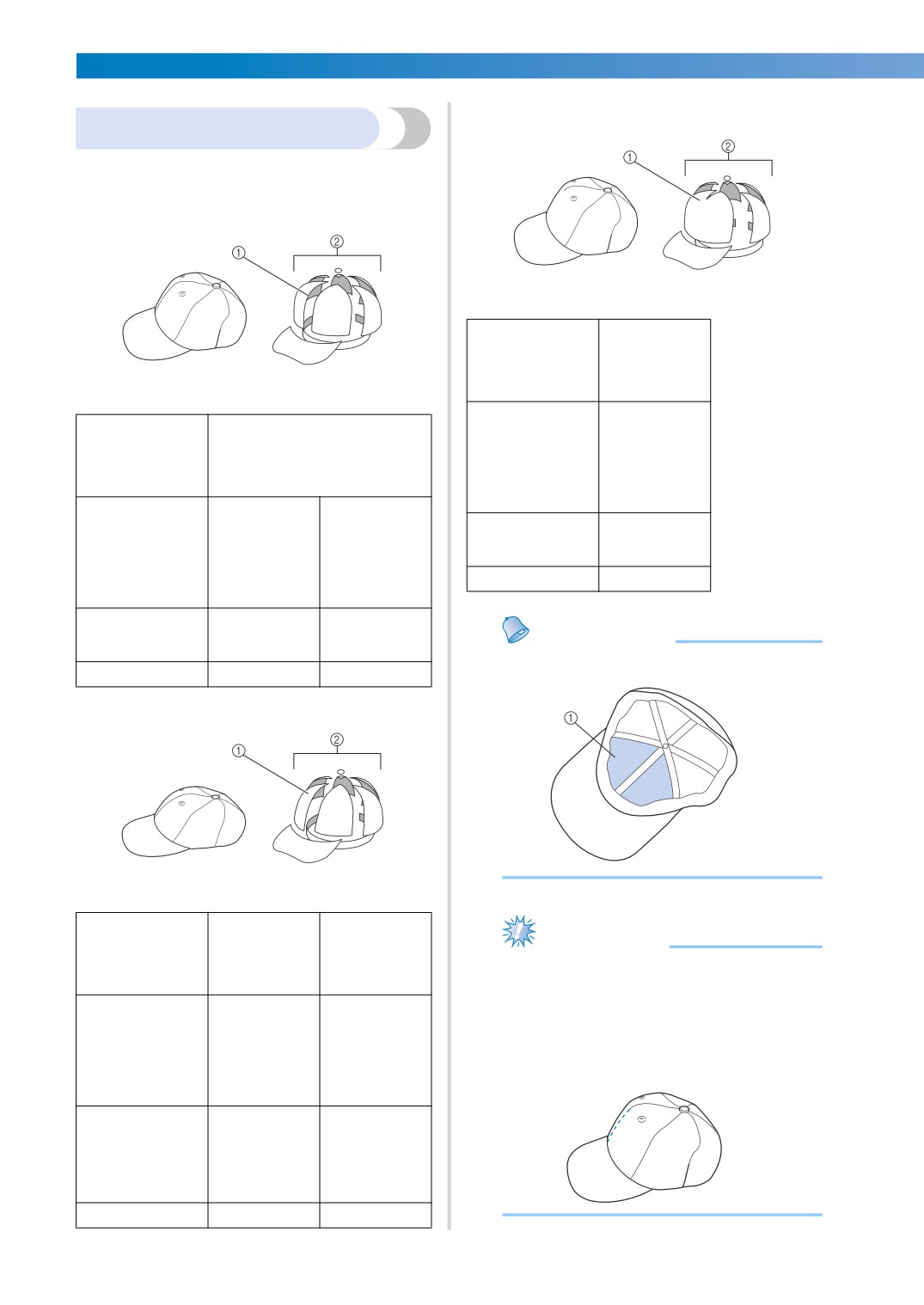

Типы бейсболок

С помощью машины рекомендуется выполнять

вышивку на следующих типах бейсболок.

■ Стандарт (стиль Pro)

1 Передняя сторона: неразрезная

2 5 секций

Otto International,

Inc., номер

модели

OTTO37-024

бейсболки

1 Передняя сторона: стиль Pro

(пример)

2 6 секций

Сетчатая

Otto International,

подкладка с

Собранная

Inc., номер

обратной

твердая

модели

OTTO27-007

стороны

передняя

бейсболки

передних секций

сторона

(пример)

(мягкая или

жесткая)

Сетчатая

подкладка с

Простота

Собранная

Довольно

обратной

закрепления в

твердая

Несобранная

просто

стороны

пяльцах

передняя

мягкая тулья

передних секций

сторона

(мягкая или

Подкладка

1 - 2 слоя

жесткая)

Простота

Просто

Довольно

закрепления в

Напоминание

(рекомендуется)

просто

пяльцах

● Проверьте, покрыта ли область 1 сеткой.

Подкладка

1 - 2 слоя

2 - 3 слоя

■ Низкий профиль (низкая посадка)

1 Передняя сторона: низкая посадка

2 6 секций

Otto International,

Inc., номер

Примечание

модели

OTTO23-225

OTTO18-203

бейсболки

● Средняя линия, которая могла бы

(пример)

использоваться в качестве направляющей для

Сетчатая

размещения бейсболки в устройстве для

подкладка с

вышивания бейсболок, отсутствует. Перед

Собранная

обратной

твердая

Несобранная

закреплением бейсболки в пяльцах начертите

стороны

передняя

мягкая тулья

передних секций

среднюю линию угольным карандашом.

сторона

(мягкая или

жесткая)

Очень трудно

(вследствие

Простота

большой

Довольно

закрепления в

жесткости

просто

пяльцах

материала

бейсболки)

Подкладка

1 - 2 слоя

2 - 3 слоя

226

■ Материалы головных уборов, не

рекомендуемые для вышивания

• Головные уборы, передняя часть которых

имеет размер менее 50 мм по высоте

(например, солнцезащитный козырек)

• Детские головные уборы

• Головные уборы с полями, имеющими

размер более 80 мм

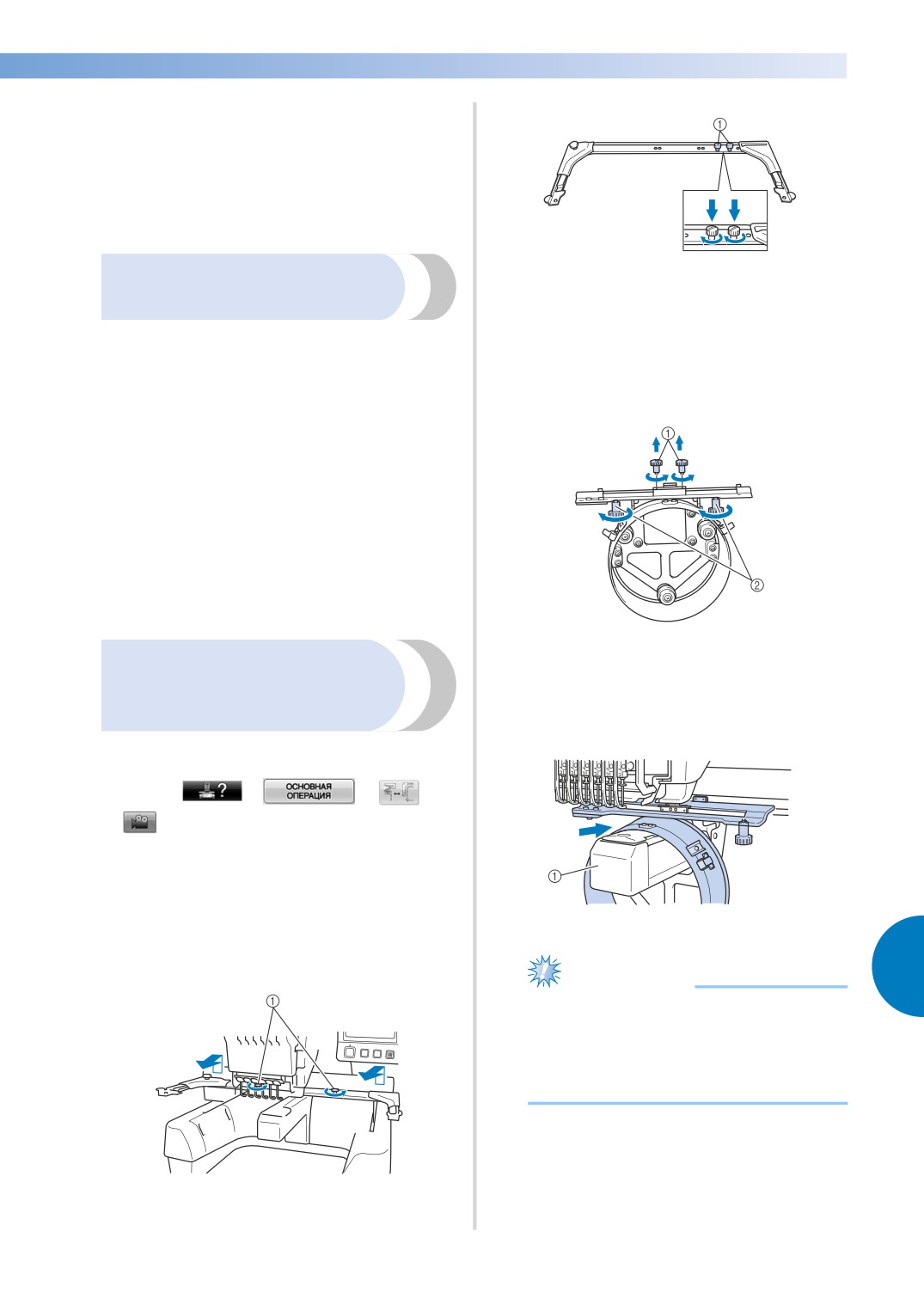

1 Вставьте два винта с накаткой в держатель

Меры предосторожности,

пялец.

касающиеся материала

Вывинтите два верхних винта с

■ Материалы головных уборов,

накаткой на приводе устройства для

рекомендуемые для вышивания

вышивания бейсболок и отложите их.

•

35% хлопок / 65% полиэстер

•

100% хлопок

Ослабьте затяжку двух нижних винтов

•

80% шерсть / 20% нейлон

с накаткой (4 оборота).

•

15% шерсть / 85% акрил

■ Материалы головных уборов, не

рекомендуемые для вышивания

Если для вышивки используются головные уборы,

изготовленные из перечисленных ниже типов

материала, то их будет очень трудно закрепить в

пяльцах, эти материалы сильно подвержены

сморщиванию или усадке при вышивании.

• Пенополиэстер

• Эластичные материалы

• Тяжелое шерстяное сукно “мельтон”

• 100% нейлон

• Замша

1 Верхние винты с накаткой

2 Нижние винты с накаткой

Подготовка к работе с

устройством для

Наденьте кольцо привода устройства

вышивания бейсболок

для вышивания бейсболок на

платформу машины.

■ Установка привода устройства для

вышивания бейсболок

Нажмите

→

, чтобы просмотреть на ЖК-дисплее видеоролик

о выполнении этой операции (см. стр. 206).

Снимите раму для пялец с каретки на машине, а

затем установите привод устройства для вышивания

бейсболок. Перед тем как снять раму для пялец,

снимите пяльцы. (См. “Снятие пялец” на стр. 68.)

1 Платформа машины

Вывинтите два винта с накаткой

снимите держатель пялец.

Примечание

● Внимательно следите за тем, чтобы

привод устройства для вышивания

бейсболок не задевал за

расположенные рядом части машины,

такие как прижимная лапка.

Установите привод устройства для

вышивания бейсболок на каретку, как

описано ниже в пунктах с

по

1 Винты с накаткой

• Вывинченные винты с накаткой

остаются в раме.

Использование дополнительного устройства для вышивания бейсболок 227

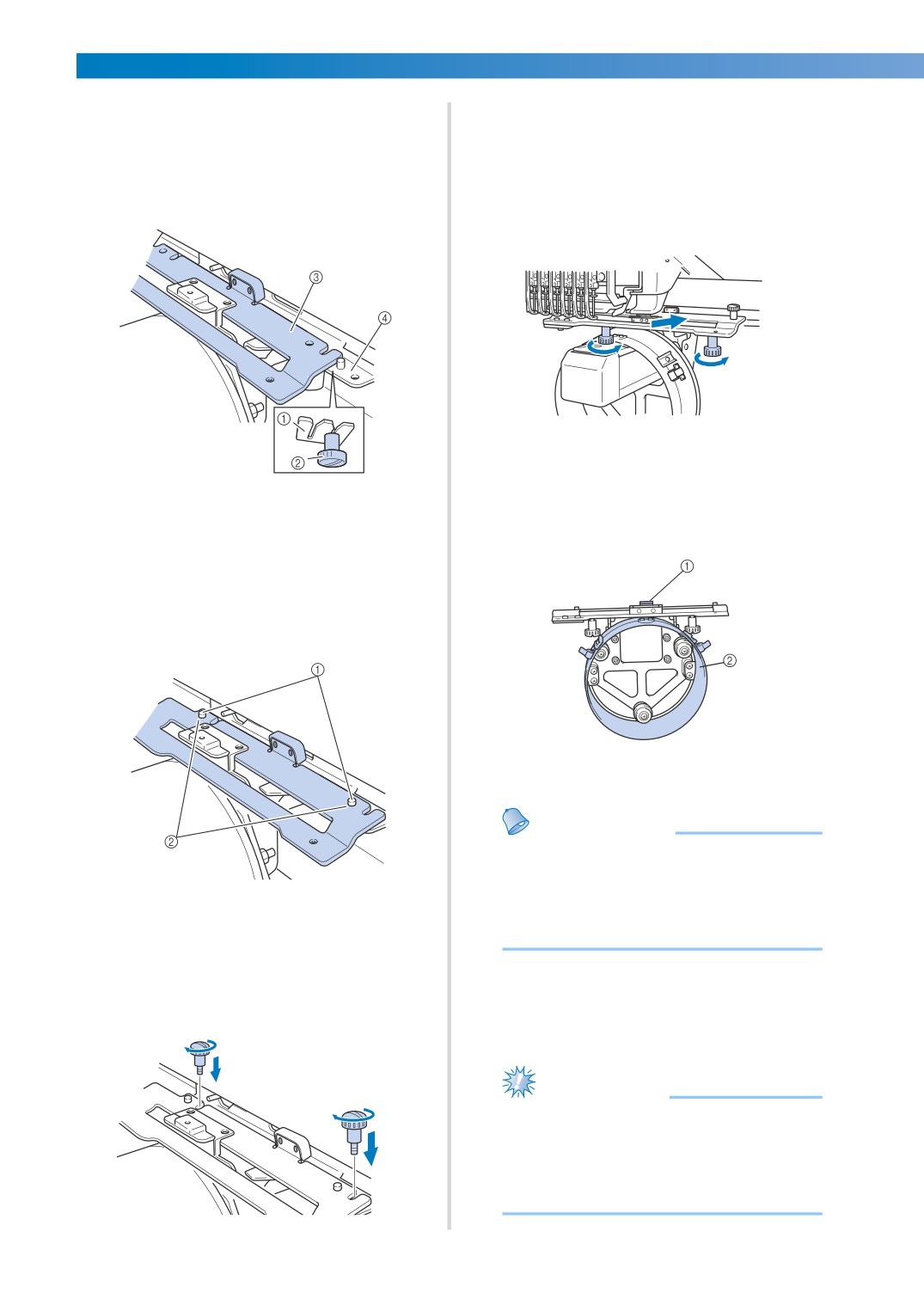

Вставьте два винта с накаткой снизу привода

Надавливая на привод устройства для

устройства для вышивания бейсболок в

вышивания бейсболок в направлении

клиновидные вырезы (пазы) в каретке, а

машины таким образом, чтобы он был

затем положите пластину для установки

полностью вставлен, затяните два

привода устройства для вышивания

бейсболок на пластину для установки

нижних винта с накаткой для

устройства на каретке.

закрепления привода устройства для

вышивания бейсболок.

X На этом установка привода устройства

для вышивания бейсболок

1 Паз в каретке

завершается.

2 Винт с накаткой привода устройства для

вышивания бейсболок

■ Регулировка привода устройства для

3 Пластина для установки привода

вышивания бейсболок

устройства для вышивания бейсболок

4 Пластина для установки устройства на каретке

Вставьте штифты на пластине для установки

устройства на каретке в отверстия, имеющиеся

в пластине для установки привода устройства

для вышивания бейсболок.

1 Г-образная скоба

2 Кольцо

Напоминание

● Если используется одна и та же

машина, то регулировку привода

1 Штифты на пластине для установки устройства для

устройства для вышивания бейсболок

вышивания бейсболок

требуется выполнить только при

2 Отверстия в пластине для установки привода

устройства для вышивания бейсболок

первом использовании машины.

Вставьте и затяните два верхних винта с

накаткой во внешние отверстия пластины

Включите машину. После того как

для установки привода устройства для

вышивания бейсболок.

каретка переместится в свое исходное

положение, выключите машину.

Примечание

● Регулировку привода устройства для

вышивания бейсболок можно

выполнять только тогда, когда каретка

находится в своем исходном

положении.

228

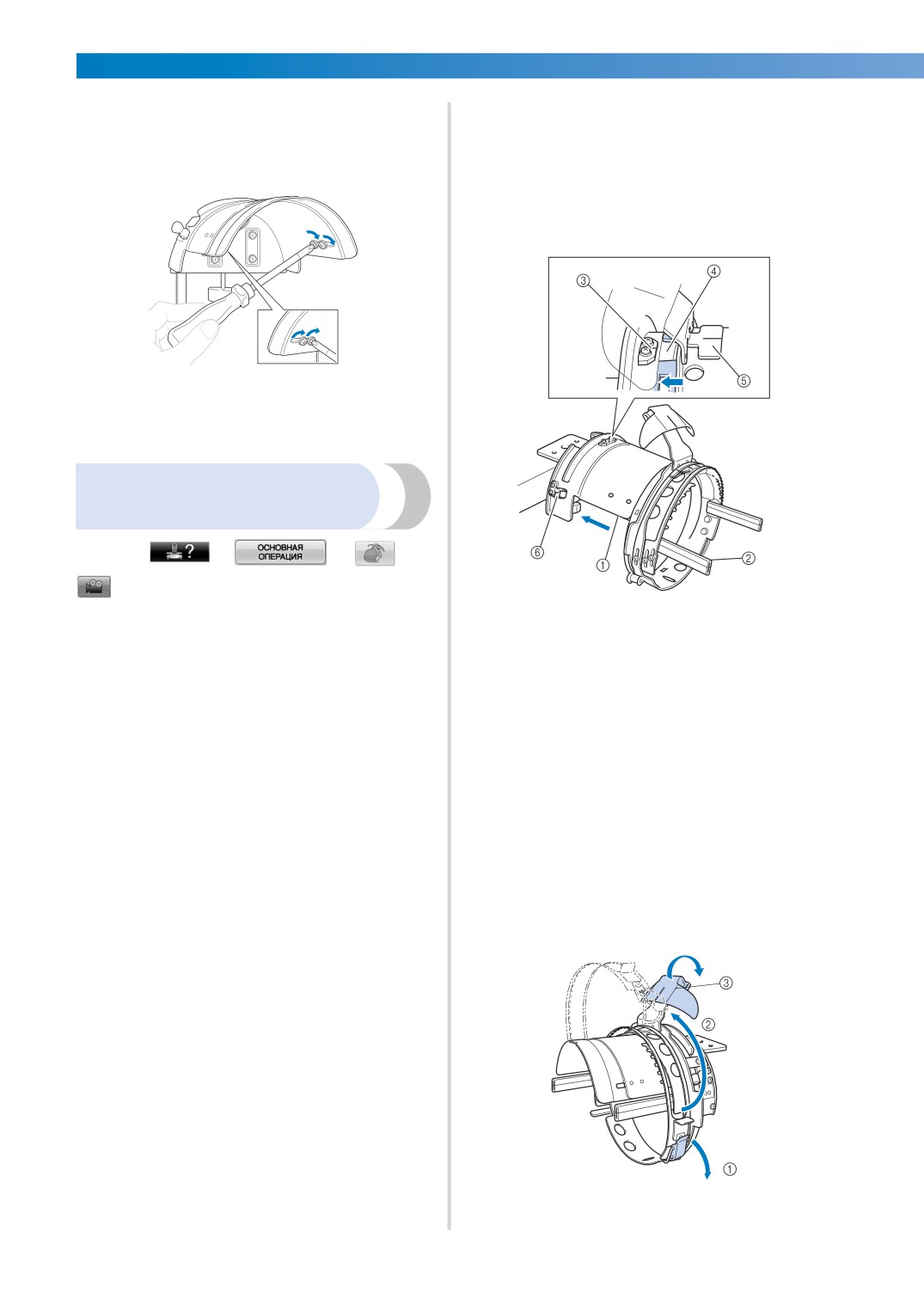

С помощью шестигранной отвертки

Шестигранной отверткой (большой)

(средней) ослабьте затяжку двух

ослабьте затяжку четырех винтов с

винтов с шестигранным углублением

шестигранным углублением в головке,

в головке. Отвинтите винты только на

расположенных на внутренней

один оборот.

поверхности кольца. Отвинтите винты

только на один оборот.

1 Винты с шестигранным углублением в

головке

1 Винты с шестигранным углублением в

2 Шестигранная отвертка (большая)

головке

2 Шестигранная отвертка (средняя)

X Когда затяжка винтов ослаблена,

кольцо можно опустить.

Примечание

● Не вывинчивайте винты слишком

Примечание

далеко.

● Не вывинчивайте винты слишком

далеко.

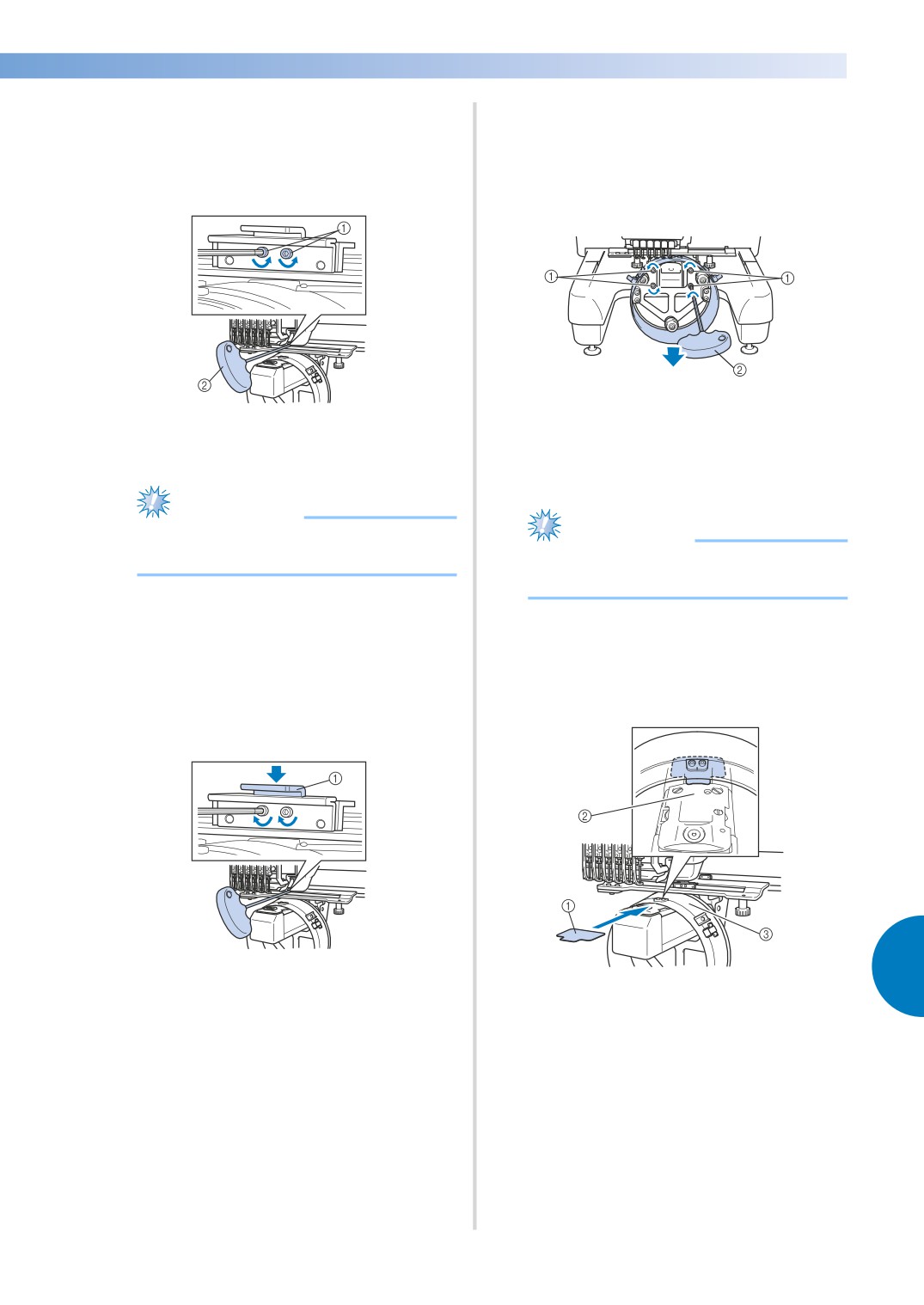

Опустите Г-образную скобу до

соприкосновения с платформой

Вставьте прокладку между

машины, а затем с помощью

платформой машины и кольцом

шестигранной отвертки (средней)

привода устройства для вышивания

завинтите два винта с шестигранным

бейсболок.

углублением в головке. Туго затяните

эти винты.

1 Г-образная скоба

1 Прокладка

2 Платформа машины

3 Кольцо привода устройства для вышивания

бейсболок

Использование дополнительного устройства для вышивания бейсболок 229

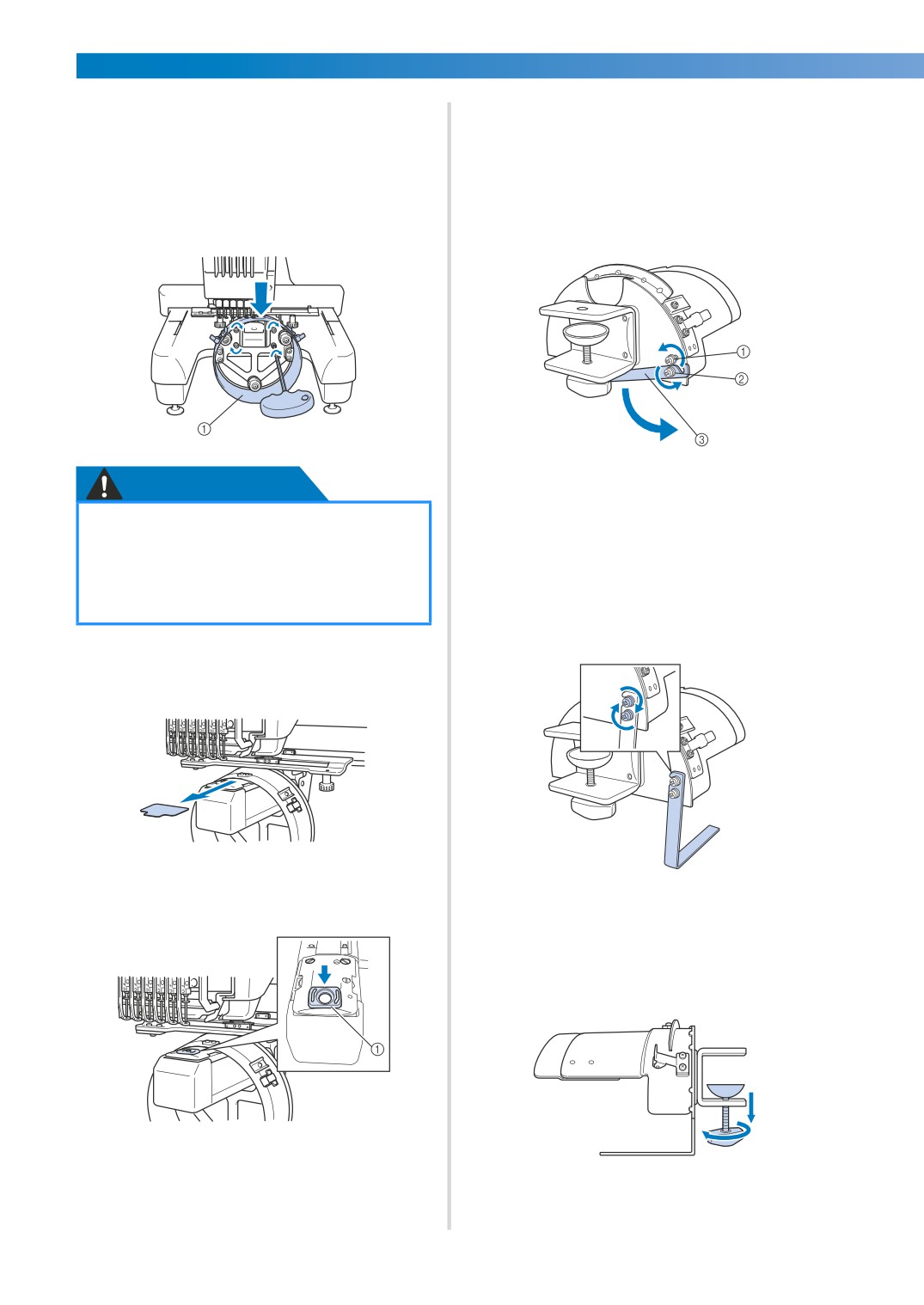

Слегка прижмите кольцо, а затем

■ Подготовка монтажного приспособления

шестигранной отверткой (большой)

Опустите ограничитель, а затем установите

затяните четыре винта с

монтажное приспособление на устойчивой

шестигранным углублением в головке,

поверхности, например на столе.

расположенные на внутренней

стороне кольца.

С помощью крестообразной отвертки

ослабьте два винта, а затем опустите

Туго затяните эти винты.

ограничитель в направлении стрелки.

1 Кольцо

1 Ослабьте этот винт, чтобы ограничитель

можно было зацепить за винт и зажать его

ОСТОРОЖНО!

этим винтом.

2 Ослабьте этот винт до такой степени,

● Убедитесь в надежности затяжки

чтобы можно было перемещать

каждого винта с шестигранным

ограничитель.

3 Ограничитель

углублением в головке. Если

какой-либо винт затянут слабо,

Затяните два винта.

это может привести к травме.

• Убедитесь, что ограничитель надежно

закреплен.

Извлеките прокладку, вставленную в

пункте

■ Установка проставки игольной пластины

Установите проставку игольной пластины

Установите монтажное приспособление на устойчивую

на игольную пластину.

монтажную поверхность, например на стол.

Ослабьте винт с накаткой для монтажного

приспособления так, чтобы раскрытие

монтажной скобы было шире, чем толщина

монтажной поверхности.

1 Проставка игольной пластины

• Монтажная скоба может быть

установлена на монтажной

поверхности толщиной от 9 до 38 мм.

230

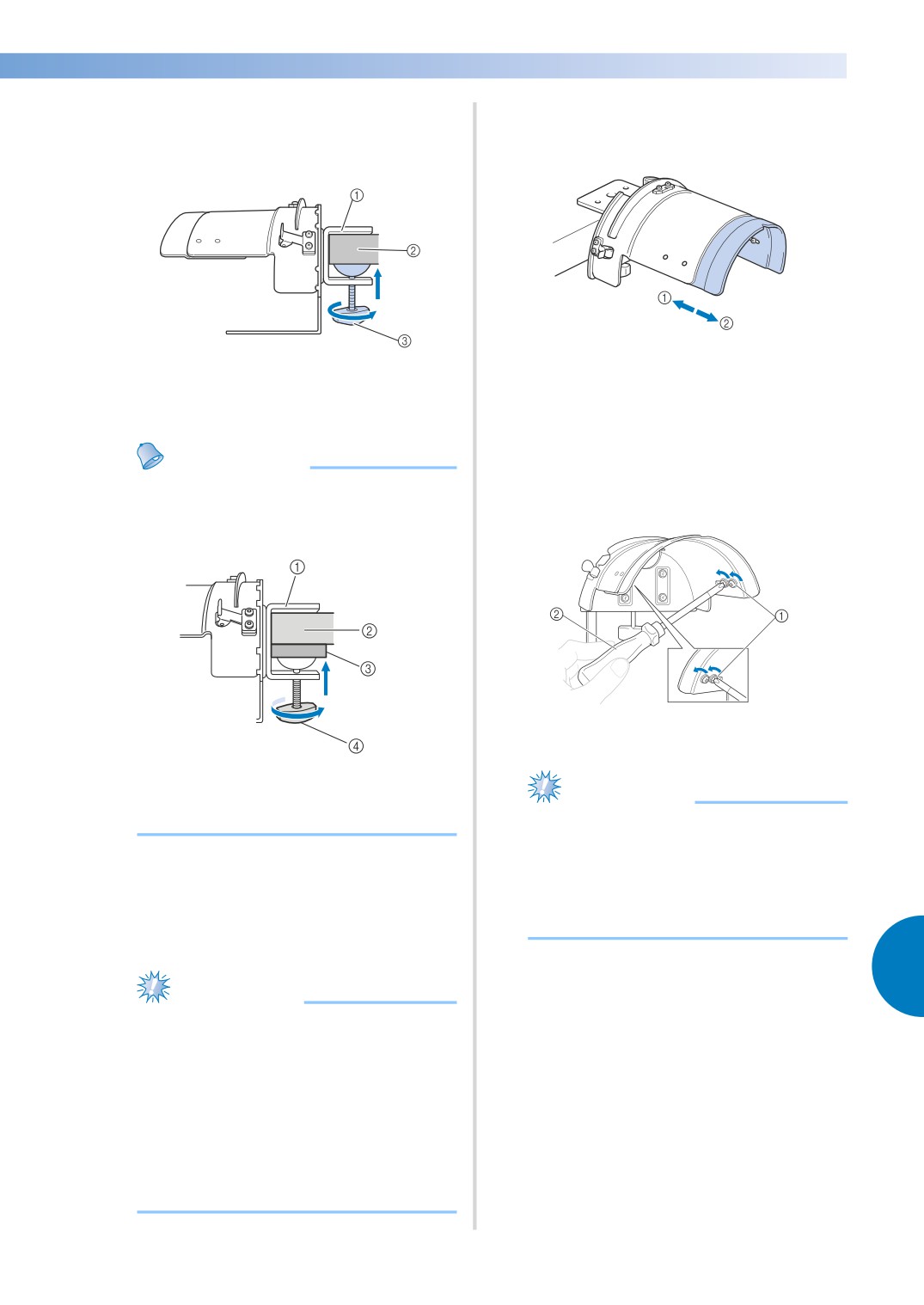

Надежно зафиксируйте монтажную

Отрегулируйте размер монтажного

скобу на монтажной поверхности

приспособления в соответствии с

путем затяжки винта-барашка.

типом вышиваемой бейсболки.

1 Низкий профиль (низкая посадка)

2 Стандартный тип (стиль Pro)

1 Монтажная скоба

2 Монтажная поверхность

■ Для стандартного типа

3 Затяните винт-барашек

С помощью крестообразной отвертки

поверните на один оборот четыре винта

(два на левой стороне и два на правой) на

Напоминание

внутренней стороне монтажного

● Если между обжимной прокладкой винта с

приспособления, чтобы ослабить их

накаткой и монтажной поверхностью есть

затяжку.

зазор, вставьте прилагаемую прокладку,

как показано ниже.

Винты

Крестообразная отвертка

1 Монтажная скоба

2 Монтажная поверхность (стол и т. п.)

3 Прокладка

Примечание

4 Винт с накаткой

● Не вывинчивайте ни один из четырех

винтов (два на левой стороне и два на

правой) полностью; в противном

Проверьте надежность закрепления.

случае они могут потеряться.

Если монтажное приспособление слабо

Поверните винты лишь настолько,

закреплено на монтажной поверхности,

чтобы ослабить их затяжку.

закрепите его как следует.

Примечание

● Убедитесь, что монтажная скоба надежно

зафиксирована на монтажной поверхности

и винт-барашек туго затянут.

● Не устанавливайте монтажное

приспособление на неустойчивую

поверхность (нежесткую, неровную

или искривленную).

● Внимательно следите за тем, чтобы

монтажное приспособление не упало

после снятия.

Использование дополнительного устройства для вышивания бейсболок 231

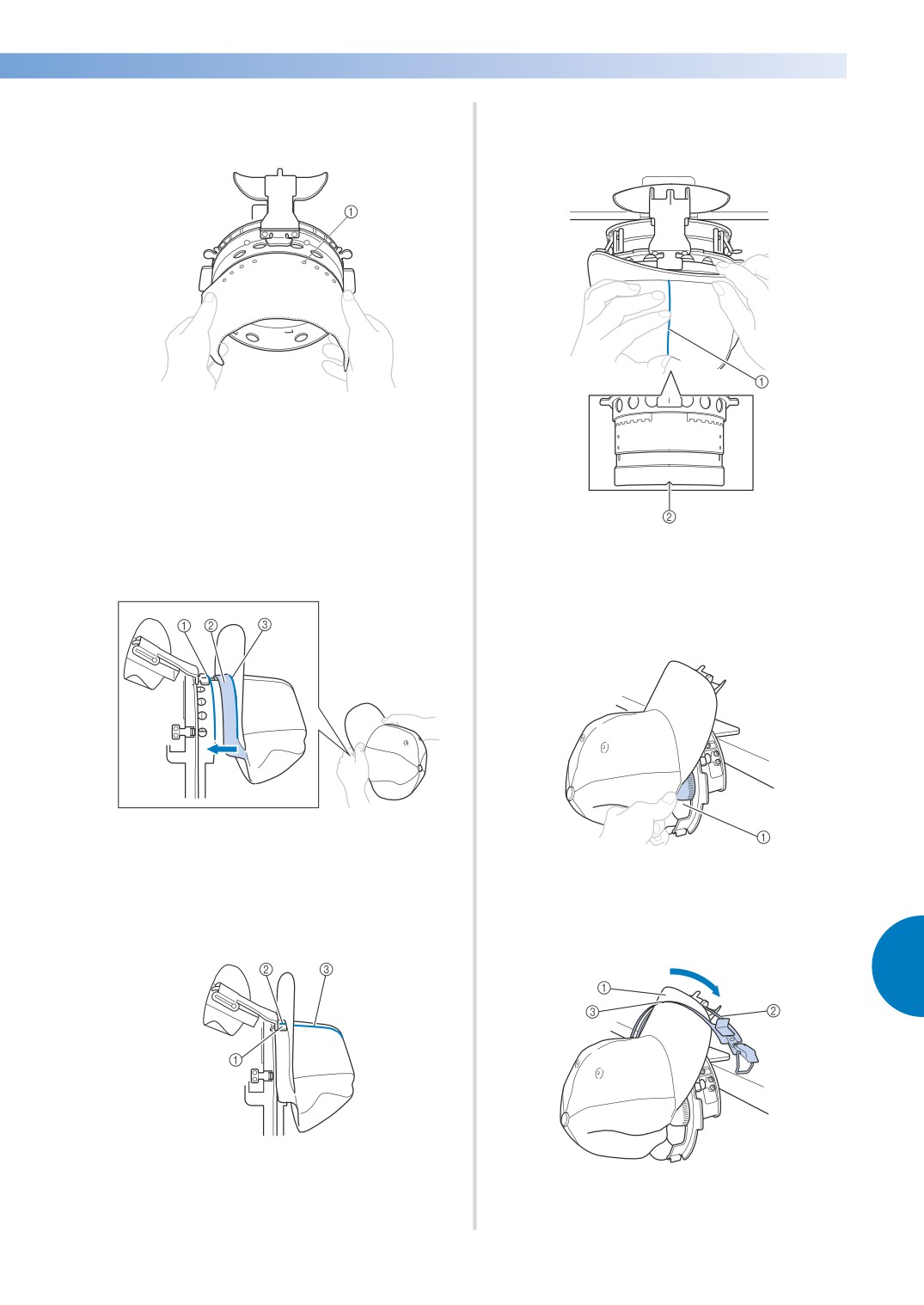

Выдвиньте монтажное приспособление к

■ Установка устройства для вышивания бейсболок на

себе, а затем с помощью крестообразной

монтажное приспособление и закрепление головного убора

отвертки затяните четыре винта (два на

Установите устройство для вышивания

левой стороне и два на правой).

бейсболок на монтажное приспособление.

Совместите боковые стороны монтажного

приспособления с растяжками на устройстве для

вышивания бейсболок, а затем установите

устройство для вышивания бейсболок на место.

X На этом подготовка монтажного

приспособления к работе

завершается.

Установка устройства для

вышивания бейсболок

Нажмите

→

, чтобы просмотреть на ЖК-дисплее

1 Боковая сторона монтажного приспособления

видеоролик о выполнении этой операции (см.

2 Растяжка на устройстве для вышивания бейсболок

стр. 206).

3 Направляющая планка на монтажном

приспособлении

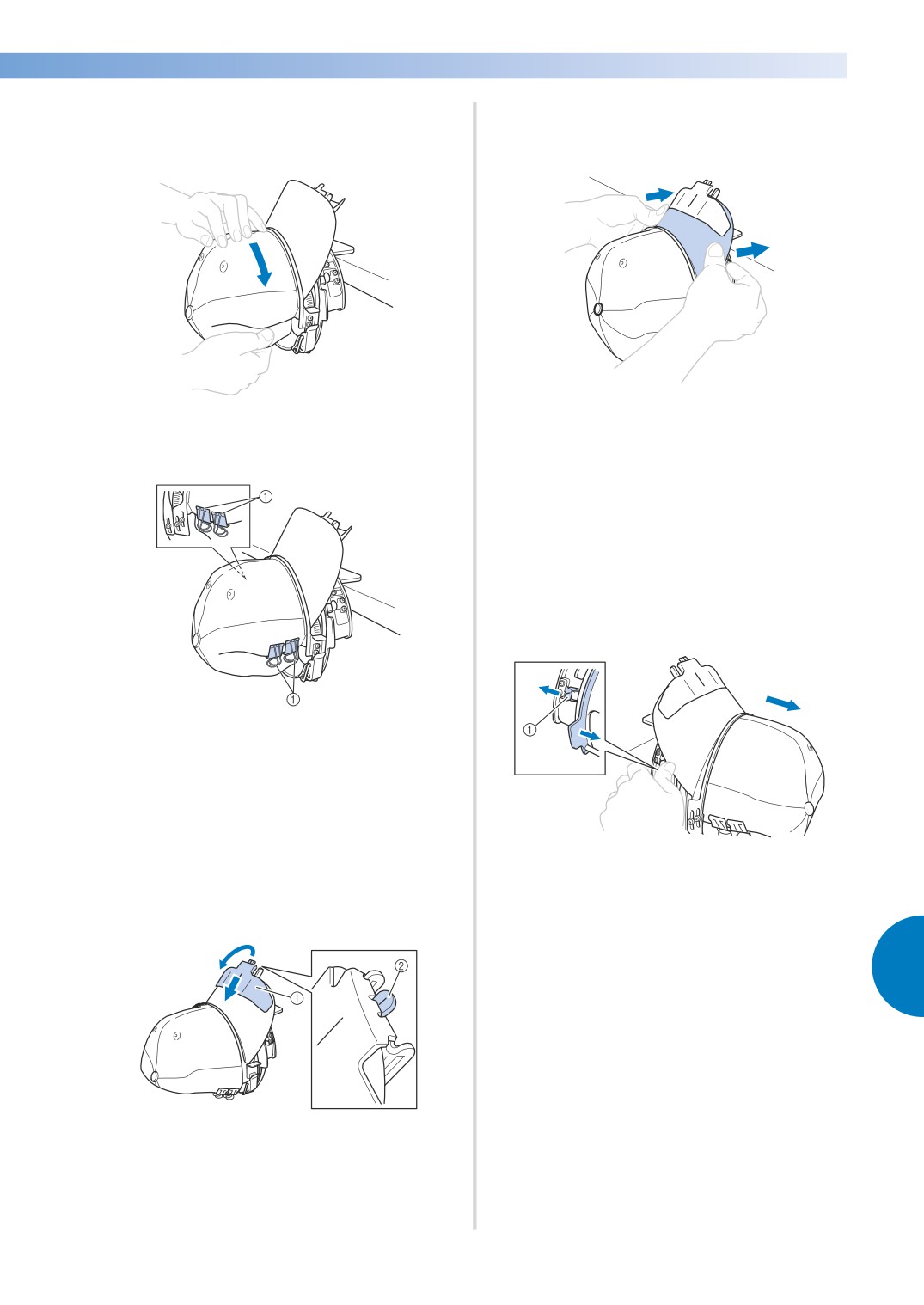

Поместите головной убор в устройство для

4 Паз на пяльцах для вышивания бейсболок

5 Держатель ленты, подшитой внутри головного убора

вышивания бейсболок, установленное на

6 Держатель

монтажное приспособление, а затем снимите

• Совместите паз устройства для

устройство с монтажного приспособления

вышивания бейсболок с направляющей

вместе с закрепленным головным убором.

планкой на монтажном

Затем установите устройство для вышивания

приспособлении, а затем вдвиньте

устройство так, чтобы оно со щелчком

бейсболок на привод устройства для

зафиксировалось на месте.

вышивания бейсболок на машине.

X Устройство для вышивания бейсболок

закрепляется двумя держателями (зажимами),

одним на правой и одним на левой стороне.

Разомкните фиксатор на устройстве для

вышивания бейсболок, нажав на него вниз, и

освободите защелку. Раскройте зажимную

рамку. Также откройте держатель козырька.

1 Замок с защелкой размыкается

2 Зажимная рамка раскрывается

3 Держатель для полей (козырька)

232

Закрепите стабилизирующий материал на

Совместите среднюю линию

штифтах, расположенных на устройстве для

бейсболки с пазом в монтажном

вышивания бейсболок.

приспособлении.

1 Штифты

• Убедитесь, что штифты прошли сквозь

стабилизирующий материал, что должно

обеспечить его надежное закрепление.

Поднимите (отверните) ленту защиты от пота,

подшитую внутри бейсболки, а затем поместите

бейсболку в устройство для вышивания бейсболок.

1 Средняя линия бейсболки

Двумя руками возьмитесь за обе стороны

2 Паз в монтажном приспособлении

бейсболки и совместите край нижней

рамки с основанием козырька.

Поместите ленту, подшитую внутри

бейсболки, в прорезь в пяльцах для

вышивания бейсболок.

1 Край нижней рамки

2 Лента, подшитая внутри головного убора

3 Основание козырька

1 Прорезь в пяльцах для вышивания бейсболок

Одновременно с этим совместите среднюю линию

бейсболки со средней линией держателя ленты

Закройте зажимную рамку, пропустив

защиты от пота на устройстве для вышивания

бейсболок, а затем подсуньте эту ленту под

козырек бейсболки в щель зажимной рамки,

держатель ленты.

между ее внутренней и внешней дугой.

1 Держатель ленты, подшитой внутри

головного убора

1 Козырек бейсболки

2 Средняя линия держателя ленты,

2 Внутренняя дуга зажимной рамки

подшитой внутри головного убора

3 Внешняя дуга зажимной рамки

3 Средняя линия бейсболки

Использование дополнительного устройства для вышивания бейсболок 233

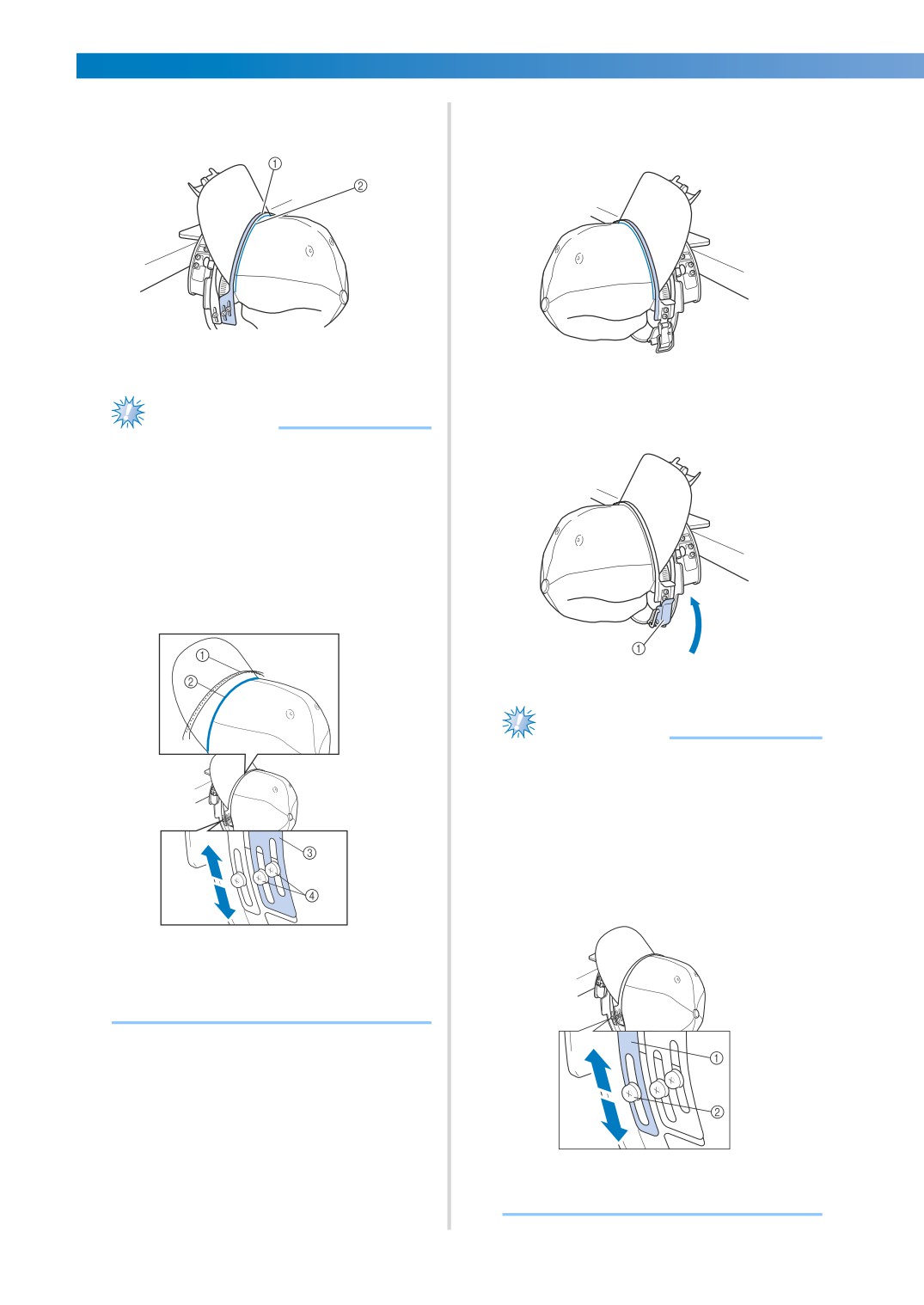

Точно совместите зубцы зажимной

Аналогичным образом отрегулируйте

рамки с основанием козырька.

другую сторону.

1 Зубцы внешней зажимной рамки

2 Основание козырька

С помощью рычажка закройте

фиксатор.

Примечание

● Ослабьте два винта, которые

фиксируют внешнюю дугу зажимной

рамки, а затем отрегулируйте

положение внешней дуги зажимной

рамки таким образом, чтобы она

соответствовала форме бейсболки и

чтобы зубцы зажимной рамки были

точно совмещены с основанием

козырька.

1 Рычажок замка с защелкой

Примечание

● Если бейсболка изготовлена из

толстой ткани и зажимная рамка не

закрывается, или ткань бейсболки

слишком тонкая и очень слабо

держится в пяльцах, то ослабьте винт,

фиксирующий внутреннюю дугу

зажимной рамки, а затем

соответствующим образом

отрегулируйте положение этой дуги.

1 Зубцы внешней зажимной рамки

2 Основание козырька

3 Внешняя дуга зажимной рамки

4 Винты для фиксации внешней дуги

зажимной рамки

1 Внутренняя дуга зажимной рамки

2 Винт для фиксации внутренней дуги

зажимной рамки

234

Натяните ткань бейсболки в

Расположите козырек таким образом,

направлении от средней линии для

чтобы он сохранял полукруглую

устранения провисания ткани.

форму.

X На этом установка бейсболки в

устройство для вышивания бейсболок

С помощью зажимов закрепите

завершается.

бейсболку.

Снимите устройство для вышивания

бейсболок с монтажного

приспособления.

Нажмите большими пальцами обеих рук

на правый и левый держатели на

монтажном приспособлении и снимите

пяльцы для вышивания, как показано на

рисунке.

1 Зажимы

• Повторите пункты

для другой

стороны бейсболки, чтобы устранить

провисание ткани и закрепить

бейсболку зажимами.

Потяните держатель козырька вверх,

насколько это возможно. Затем

перекиньте держатель козырька на

1 Держатель

козырек и опустите держатель

козырька.

1 Держатель для полей (козырька)

2 Средняя линия держателя козырька

• Полностью опустите держатель

козырька, чтобы стала видна средняя

линия на держателе козырька.

Использование дополнительного устройства для вышивания бейсболок 235

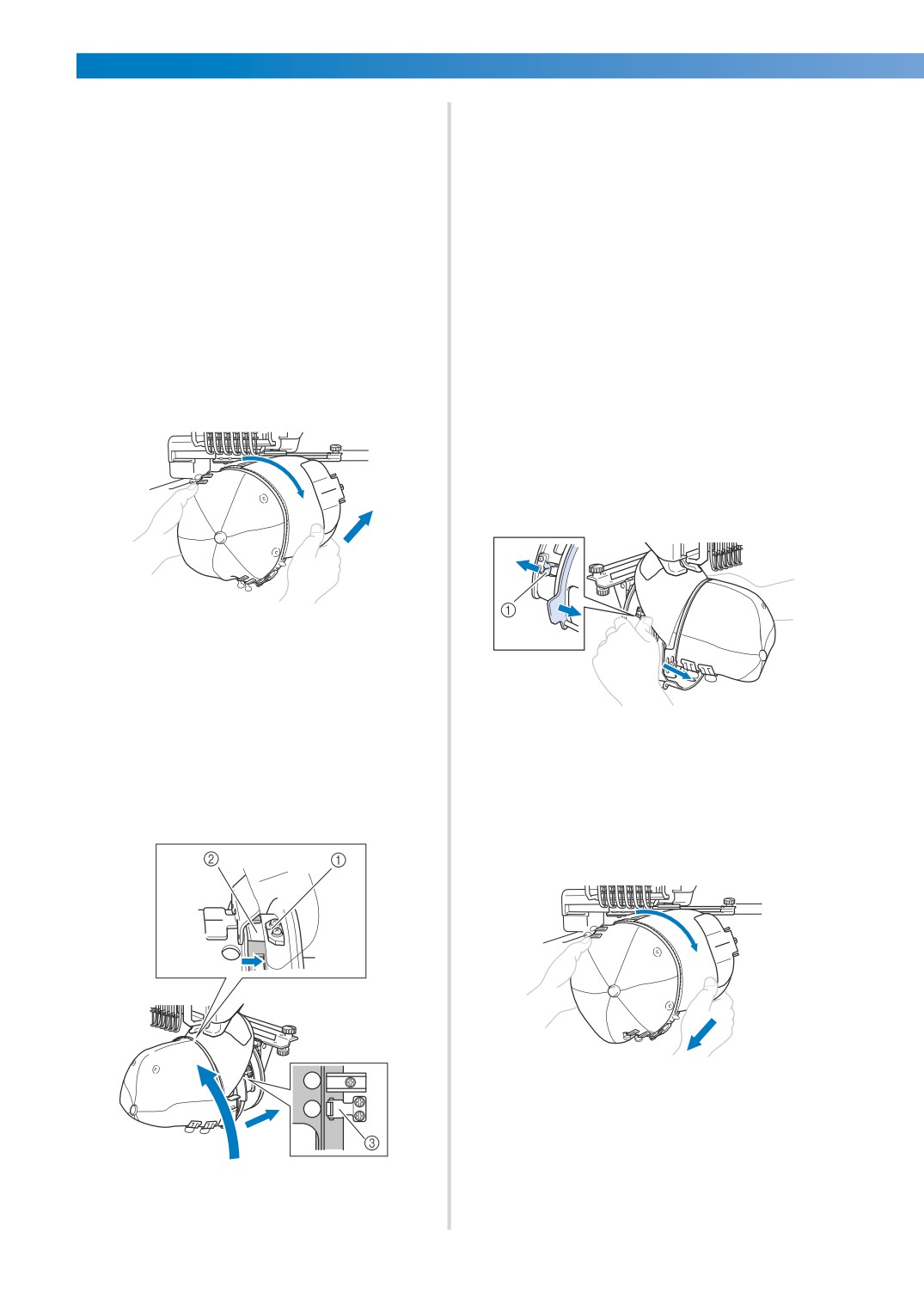

■ Установка пялец для вышивания

X Устройство для вышивания бейсболок

бейсболок на машину

закрепляется держателями.

Для установки пялец для вышивания бейсболок на

Убедитесь, что все держатели на

вышивальную машину требуется привод устройства

приводе надежно зафиксированы в

для вышивания бейсболок. Перед установкой пялец

отверстиях устройства. На этом

для вышивания бейсболок на машину установите

привод устройства для вышивания бейсболок на

установка пялец для вышивания

каретку. (См. “Установка привода устройства для

бейсболок завершается, и бейсболка

вышивания бейсболок” на стр. 227.)

готова для вышивания.

Установите пяльцы для вышивания

■ Снятие пялец для вышивания бейсболок

бейсболок на привод устройства для

По окончании вышивания снимите пяльцы

вышивания бейсболок.

для вышивания бейсболок, а затем снимите

Как показано на рисунке, при установке пялец для

с них бейсболку.

вышивания бейсболок поверните позицию

вышивания в сторону таким образом, чтобы козырек

Снимите пяльцы для вышивания

бейсболки не задевал за вышивальную машину.

бейсболок с привода устройства для

вышивания бейсболок.

Нажмите большими пальцами обеих рук

на оба держателя у основания пялец для

вышивания бейсболок и снимите пяльцы,

как показано на рисунке.

• Внимательно следите, чтобы устройство для

вышивания бейсболок не задевало за

расположенные рядом части машины (например,

за прижимную лапку).

Когда устройство для вышивания бейсболок повернуто

поверхностью вышивания вверх, совместите кольцо

1 Держатель

привода устройства с кольцом самого устройства.

Перемещая пяльцы для вышивания бейсболок влево и

вправо, совместите паз в пяльцах для вышивания

Как показано на рисунке, при снятии

бейсболок с направляющей планкой на приводе

пялец для вышивания бейсболок

устройства для вышивания бейсболок, а затем

поверните позицию вышивания в сторону

вдвиньте пяльцы, так чтобы они со щелчком

таким образом, чтобы козырек бейсболки

зафиксировались на месте.

не задевал за вышивальную машину.

• Внимательно следите за тем, чтобы

пяльцы для вышивания бейсболок не

задевали за расположенные рядом

части машины, такие как прижимная

лапка.

1 Направляющая планка на приводе

устройства для вышивания бейсболок

2 Паз на пяльцах для вышивания бейсболок

3 Держатель

236

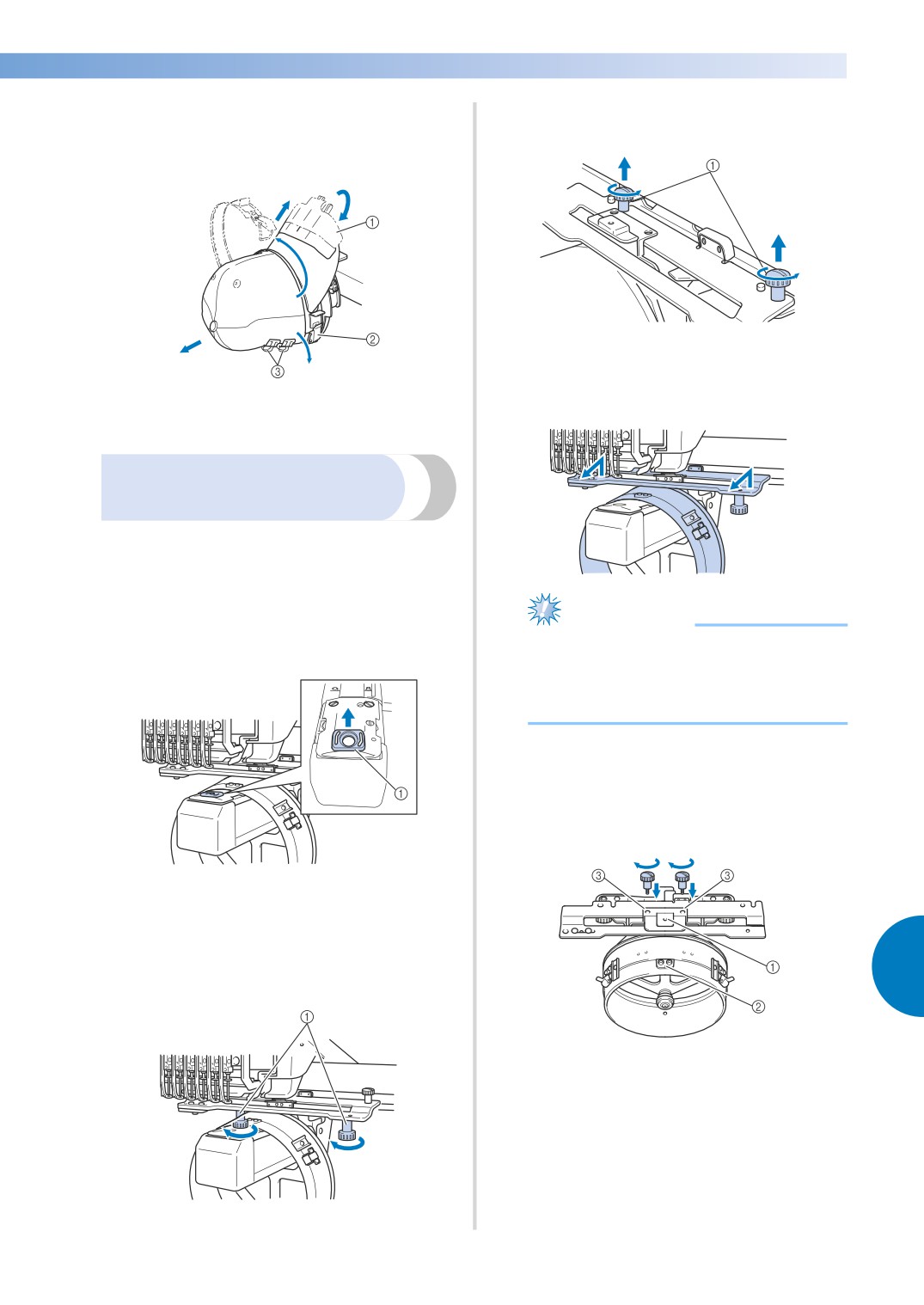

Снимите держатель козырька и

Выверните два верхних винта с накаткой.

разомкните фиксатор на устройстве

для вышивания бейсболок, снимите

зажимы, а затем снимите бейсболку.

1 Винты с накаткой

Снимите привод устройства для

вышивания бейсболок.

1 Держатель для полей (козырька)

2 Замок с защелкой

3 Зажимы

Установка рамы устройства

для вышивания

По окончании вышивания с использованием

устройства для вышивания бейсболок,

снимите проставку игольной пластины и

привод устройства для вышивания бейсболок,

а затем повторно установите раму для пялец.

Примечание

Снимите проставку игольной пластины.

● Внимательно следите за тем, чтобы

привод устройства для вышивания

бейсболок не задевал за

расположенные рядом части машины,

такие как прижимная лапка.

Совместите отверстие на держателе ленты

защиты от пота со средней линией

направляющей планки и вставьте два винта с

накаткой, вывернутые в пункте

, в отверстия

сверху, а затем затяните эти винты.

1 Проставка игольной пластины

Ослабьте затяжку двух нижних винтов

с накаткой.

1 Отверстие на держателе ленты, подшитой

внутри головного убора

2 Средняя линия направляющей планки

3 Отверстия для винтов

• Вставьте винты с накаткой в отверстия, в которых

первоначально был установлен привод

устройства для вышивания бейсболок

(отверстия, из которых винты с накаткой были

вывернуты в пункте

на стр. 227).

X Движущаяся секция привода устройства для

1 Винты с накаткой

вышивания бейсболок закреплена.

Использование дополнительного устройства для вышивания бейсболок 237

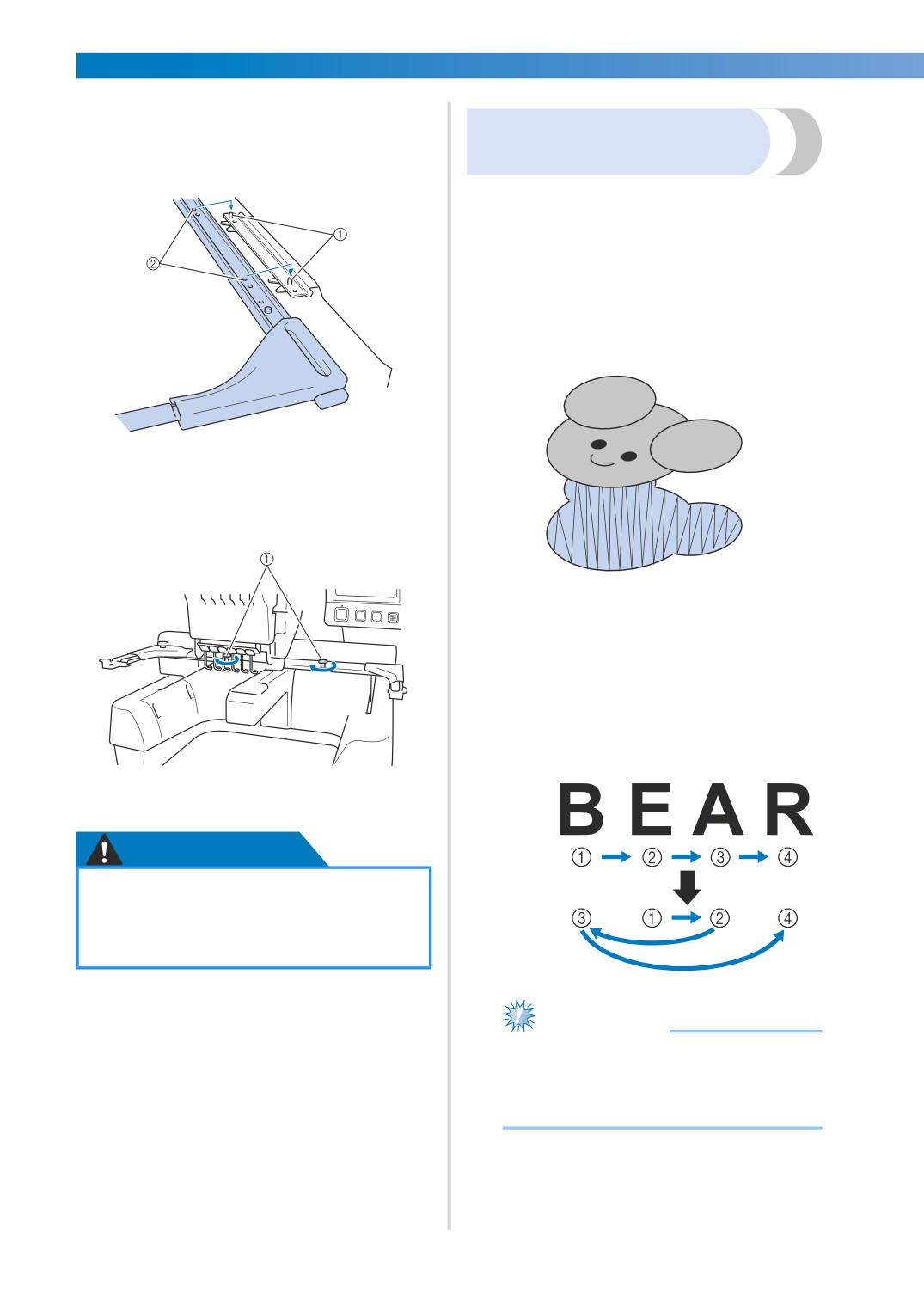

Совместите отверстия на раме для

пялец со штифтами в предназначенной

Дополнительная

для установки этих пялец пластине

информация об оцифровке

каретки.

При создании рисунка для вышивания с

использованием устройства для вышивания

бейсболок обратите внимание на следующие

пункты, для того чтобы избежать проблем

регистрации (несоблюдение промежутков в

рисунке).

Выполните вышивание с подкладкой.

1 Штифты в пластине для установки пялец

2 Отверстия на раме для пялец

Закрепите раму для пялец с

помощью

двух винтов с накаткой.

Вышивайте рисунок от центра к краям.

При использовании машины рисунки

вышиваются в том порядке, в котором

они выбраны при их комбинировании. В

показанном ниже примере для получения

комбинированного рисунка «BEAR»

выберите буквы в таком порядке:

“E”→“A”→“B”→“R”.

1 Для этого используйте винты с накаткой,

прилагаемые к машине (винты с накаткой,

вывернутые в пункте

на стр. 227).

Неправиль

ОСТОРОЖНО!

ный

порядок

● Для того чтобы туго затянуть

вышивания

винты с накаткой, воспользуйтесь

Правильный

входящей в комплект машины

порядок

дискообразной отверткой.

вышивания

Примечание

● НЕ ВЫПОЛНЯЙТЕ ВЫШИВАНИЕ от

одного конца рисунка к другому, в

противном случае может произойти

сморщивание или усадка ткани.

238

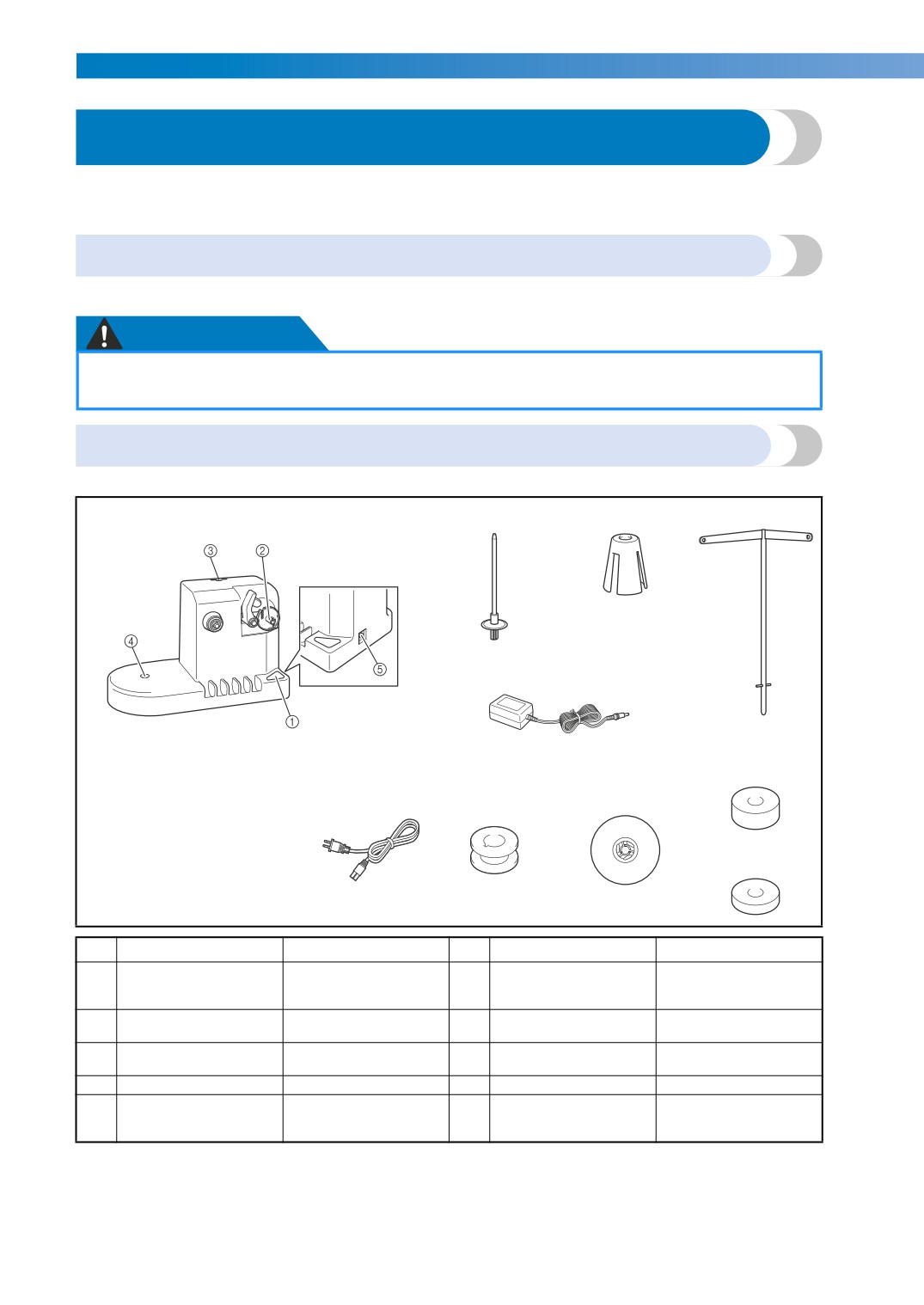

Использование дополнительного устройства намотки шпулек

При намотке нижней нити на металлическую шпульку используйте дополнительное (приобретаемое отдельно)

устройство намотки шпулек. Процедуры использования дополнительного устройства намотки шпулек описаны ниже.

Меры предосторожности

Меры предосторожности, касающиеся электропитания машины, см. в разделе на стр. 32 .

ОСТОРОЖНО!

● Установите устройство намотки шпулек на ровную устойчивую поверхность.

● Используйте только шпульки, входящие в комплект поставки данного устройства намотки шпулек.

Дополнительное устройство намотки шпулек и принадлежности к нему

Проверьте наличие в упаковке устройства намотки шпулек и следующих принадлежностей к нему:

1 Сетевой выключатель

2 Вал устройства намотки

шпульки

Отверстие для

нитенаправителя

4 Отверстие для стержня,

предназначенного для

10.

катушки с нитью

5 Соединитель для

подключения питания

постоянного тока

No.

Наименование

Код изделия

No.

Наименование

Код изделия

Устройство намотки

PRBW1

Сетевой шнур

Обратитесь к

шпулек

ближайшему

официальному дилеру.

Стержень для

XC5949-051

Металлическая

100376-053

установки катушки

шпулька (5 шт.)

Подставка под катушку

XA0679-050

Насадка на стержень

130012-054

для катушек

Нитенаправитель

XC6644-151

Грузик (L)

XC5974-151

Адаптер питания

Обратитесь к

Грузик (S)

XC6631-051

переменного тока

ближайшему

официальному дилеру.

• Коды изделий в комплекте устройства намотки шпулек могут отличаться в зависимости от

страны/региона приобретения машины.

240

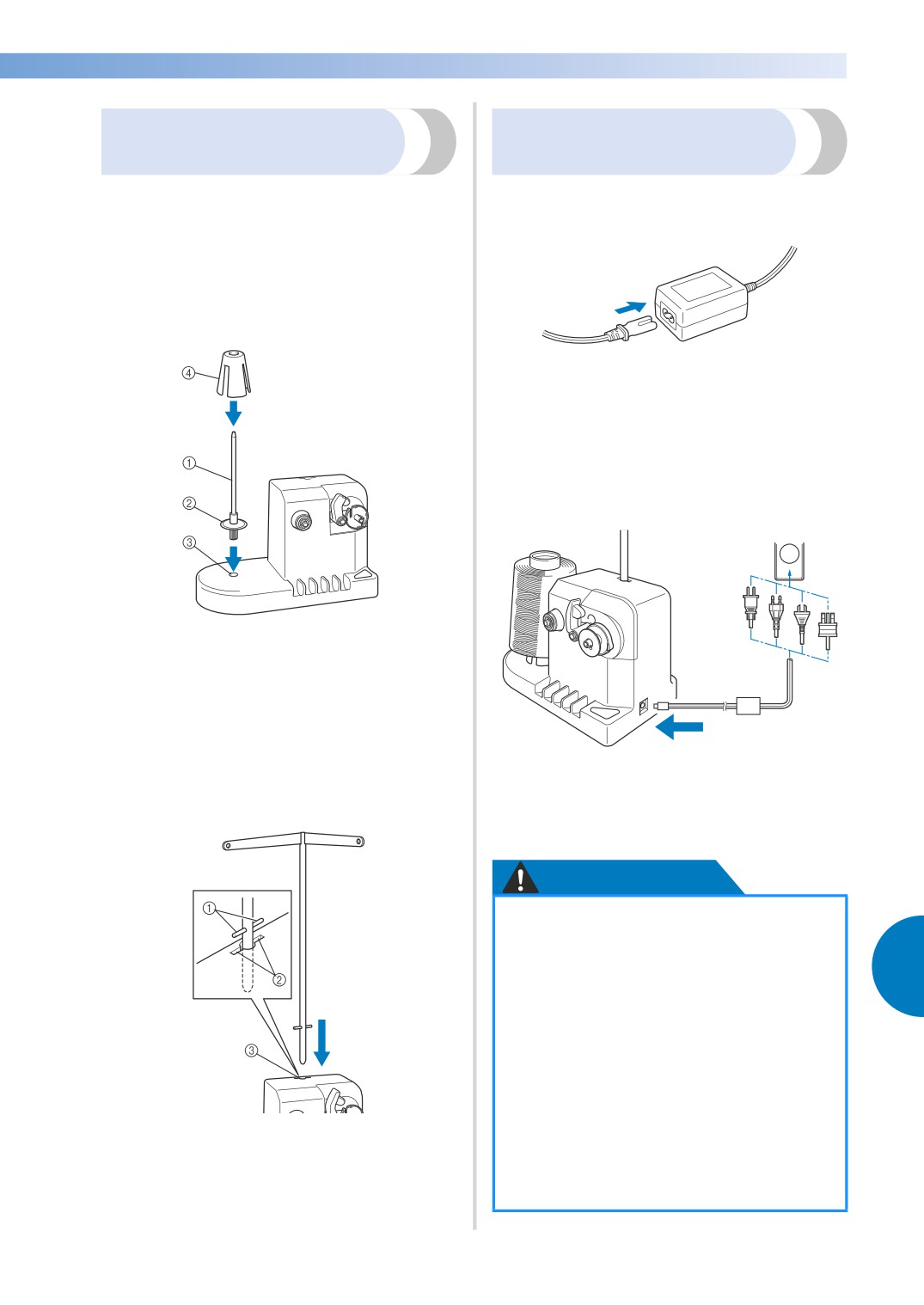

Установка дополнительного

Подключение адаптера

устройства намотки шпулек

питания переменного тока

Установите на устройство намотки шпулек

стержень для катушки, подставку под катушку

Вставьте разъем сетевого шнура в

и нитенаправитель.

адаптер питания переменного тока.

Вставьте стержень для катушки и

наденьте подставку под катушку.

Опустите держатель и вставьте стержень для

катушки прямо в предназначенное для него

отверстие. Затем наденьте подставку под катушку.

Вставьте разъем шнура адаптера

питания переменного тока в

соединитель для подключения

питания постоянного тока на

устройстве намотки шпулек, а затем

вставьте вилку сетевого шнура в

розетку бытовой электросети.

1 Стержень для установки катушки

2 Держатель стержня для установки катушек

3 Отверстие для стержня, предназначенного

для катушки с нитью

4 Подставка под катушку

Вставьте нитенаправитель.

Вставьте нитенаправитель прямо в

• Убедитесь, что разъем адаптера

предназначенное для него отверстие, при этом

совместите штифты на нитенаправителе с пазами,

питания переменного тока надежно

расположенными по обеим сторонам отверстия.

подключен к соединителю для

подключения питания постоянного тока

на устройстве намотки шпулек.

ОСТОРОЖНО!

● Используйте только тот адаптер питания

переменного тока, который входит в

комплект поставки устройства намотки

шпулек. Использование каких-либо иных

адаптеров питания переменного тока

может привести к повреждению

устройства.

● Перед подключением или отключением

адаптера питания переменного тока

убедитесь, что устройство в настоящий

1 Штифты на нитенаправителе

момент не функционирует.

2 Пазы в отверстии для нитенаправителя

3 Отверстие для

нитенаправителя

● После использования устройства намотки

шпулек выньте вилку сетевого шнура из

• Вставьте нитенаправитель до упора и

электрической розетки.

убедитесь, что он надежно закреплен.

Использование дополнительного устройства намотки шпулек 241

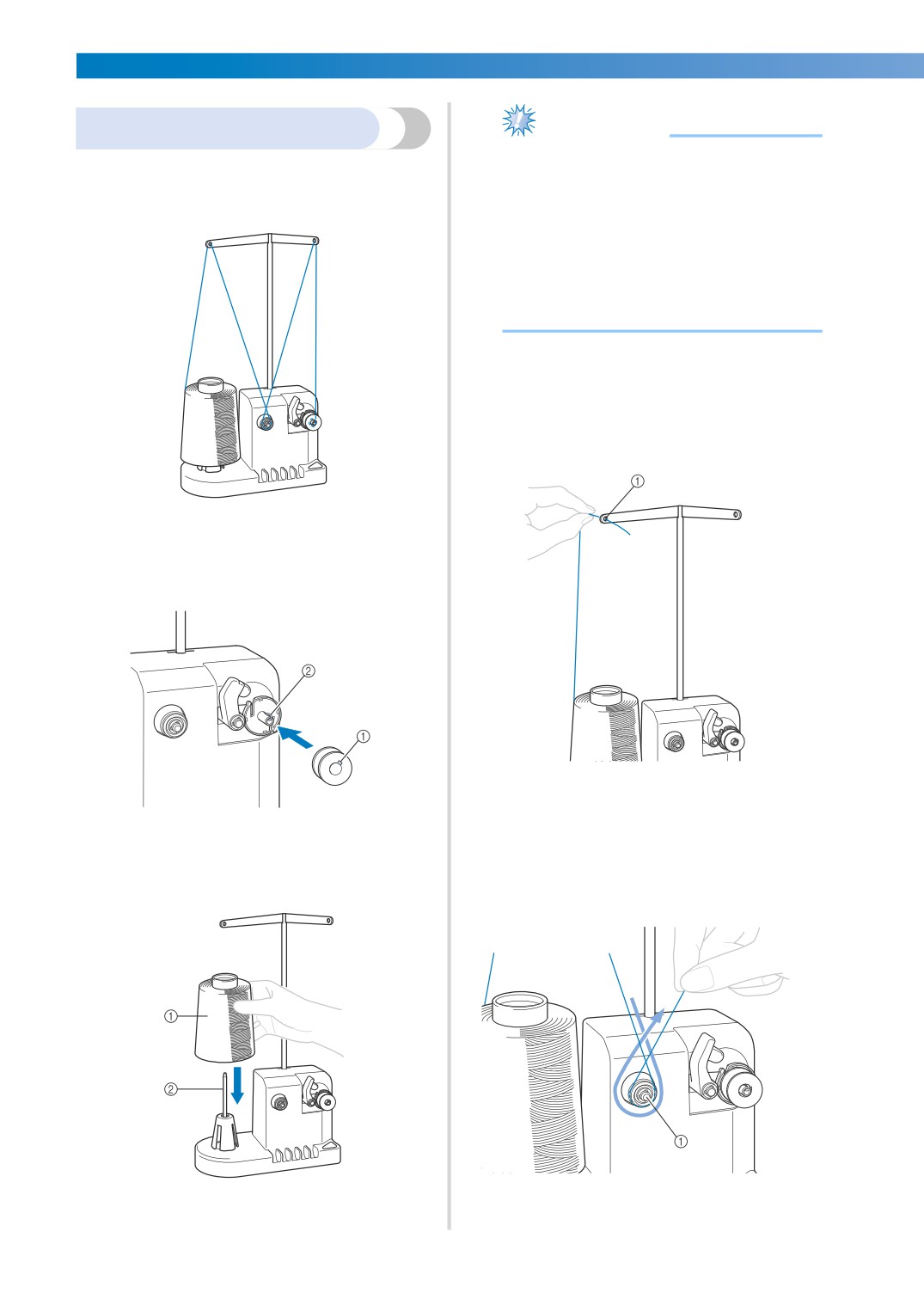

Намотка шпульки

Примечание

● При использовании маленьких

Приготовьте шпульку и катушку с нитью для намотки

катушек снимите подставку под

шпульки. Для намотки шпульки используйте

хлопчатобумажную нить или нить из полиэфирных

катушку и установите катушку

волокон (полиэстер) (74 dtex/2 - 100 dtex/2).

непосредственно на стержень для

установки катушек. Кроме того, для

обеспечения устойчивости маленькой

катушки используйте входящую в

комплект специальную насадку на

стержень.

Проведите нить сквозь отверстие в

левом плече нитенаправителя в

направлении передней стороны

устройства намотки (к себе).

Поверните шпульку таким образом, чтобы

паз на ней находился точно напротив

пружины на валу устройства намотки

шпулек, и наденьте шпульку на вал.

1 Отверстие в нитенаправителе

Проведите нить вокруг регулятора

1 Паз на шпульке

2 Пружина на валу

натяжения, как показано на рисунке.

Следите за тем, чтобы нить была

Установите на стержень катушку с нитью.

правильно заправлена в регулятор

натяжения.

1 Регулятор натяжения

1 Катушка с нитью

2 Стержень для установки катушки

242

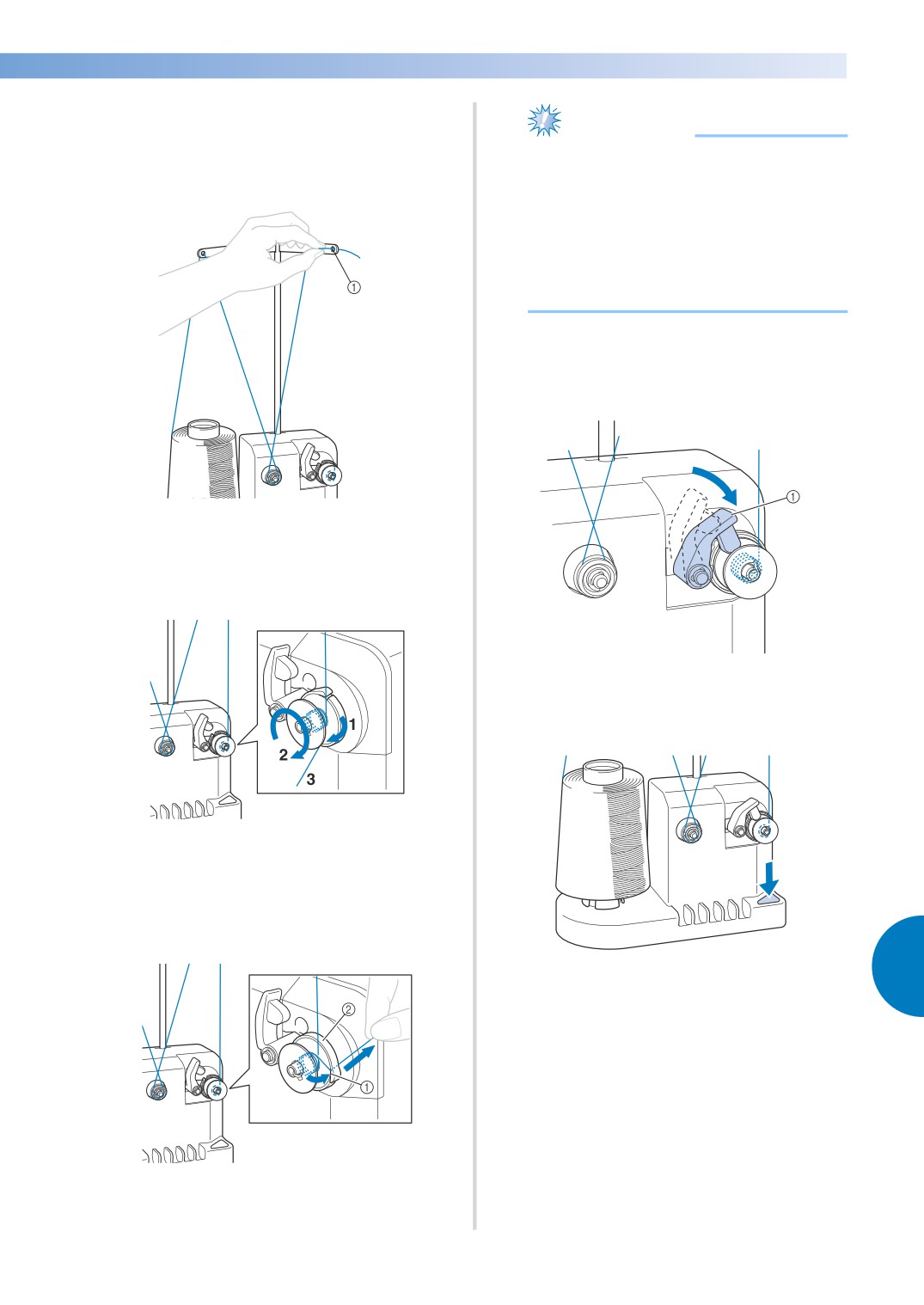

Проденьте нить сквозь отверстие в

правом плече нитенаправителя в

Примечание

направлении задней стороны

● Строго следуйте описанной

устройства (от себя).

процедуре. Если не обрезать нить с

помощью приспособления для обрезки

и выполнять намотку шпульки, когда

нить натянута слишком слабо, это

может вызвать запутывание нити

вокруг шпульки и привести к поломке

иглы при шитье.

Поверните держатель шпульки, так

чтобы он зафиксировался со

щелчком.

1 Отверстие в нитенаправителе

Намотайте

на шпульку по часовой

стрелке 4 или 5 витков нити, как

показано на рисунке.

1 Держатель шпульки

Нажмите на сетевой

выключатель,

чтобы начать намотку шпульки.

Проведите конец нити через

направляющую прорезь в седле

устройства намотки шпулек и

потяните нить. Нить будет обрезана

приспособлением для обрезки.

X Начинается намотка шпульки.

1 Направляющая прорезь

2 Седло устройства намотки шпульки

Использование дополнительного устройства намотки шпулек 243

Швейная машина Brother (Код продукта: 884-T09). Руководство пользователя - часть 8
