SITRANS LR250 (HART) Радарные уровнемеры. Руководство по эксплуатации (2014 год) - часть 8

Справочник параметров

Для настройки автоматического подавления ложных эхо-сигналов через ручной

программатор:

Варианты

OFF (откл.)

Будет использоваться TVT по умолчанию.

ON (вкл.)

Будет использоваться запомненный TVT.

LEARN

Запомнить TVT^a).

(Запомнить)

a) Запомненный TVT используется только при следующем измерении.

Диапазон автоматического подавления ложных эхо-сигналов (2.8.7.2.)

Примечание

Изменения применяются только при следующем измерении. Функция полного

обнуления не удаляет запомненный/сохраненный TVT; чтобы отключить его,

выберите «Off», либо выполните запоминание нового TVT. См. «Полное обнуление

параметров» (4.1.)

Задайте диапазон, в пределах которого используется запомненный TVT

[подробную информацию см. в «Автоматическое подавление ложных эхо-

сигналов» (2.8.7.1.)].

Значения

Диапазон: от 0,00 до 20,00 м

По умолчанию: 1,00 м

Смежные параметры

Единицы (2.2.1)

1. Вычислите диапазон согласно этапам 1 и 2 автоматического подавления ложных эхо-

сигналов (2.8.7.1.).

2. Нажмите стрелку ВПРАВО, чтобы открыть режим редактирования.

3. Введите новое значение и нажмите стрелку ВПРАВО, чтобы принять его.

4. Задайте «Автоматическое подавление ложных эхо-сигналов» (2.8.7.1.)

139

Справочник параметров

Уровень превышения TVT (2.8.7.3.)

Примечание

Изменения применяются только при следующем измерении.

Определяет, насколько высоко кривая TVT (переменный во времени порог) размещается

над уровнем собственных шумов эхо-профиля, в процентах от разности между пиком

наибольшего эхо-сигнала в профиле и минимальным уровнем собственных шумов. См.

«Автоматическое подавление ложных эхо-сигналов» (2.8.7.1.)

Значения

Диапазон: от 0 до 100%

По умолчанию: 40%

Если прибор расположен в центре сосуда, уровень превышения TVT может быть

понижен для повышения уровня достоверности для наибольшего эхо-сигнала.

Режим формирователя (2.8.7.4.)

Включает/отключает формирователь TVT

Варианты

ON (вкл.)

*

OFF (откл.)

140

Справочник параметров

Формирователь TVT (2.8.8.)

Примечание

• Диапазон составляет от -100 до 100 бит. При 2 битах на дБ мы получаем диапазон от

-50 до 50 дБ.

• Режим формирователя (2.8.7.4.) следует включить для переноса точек

формирователя TVT.

Настраивает TVT (переменный во времени порог) на заданном диапазоне (точка

преломления на TVT). Это позволяет вам переформировать TVT для устранения

нежелательных эхо-сигналов. 40 точек преломления организованы в 5 групп. (Мы

рекомендуем использовать SIMATIC PDM для доступа к этой функции).

Для использования формирователя TVT через SIMATIC PDM:

1. Перейдите в раздел Level Meter > Setup > Signal Processing > TVT setup > Shaper Mode

(Уровнемер > Настройка > Обработка сигнала > Настройка TVT > Режим

формирователя) и нажмите On (Вкл.).

2. Откройте меню Device - Echo Profile Utilities (Устройство - Утилиты эхо-профиля) и

щелкните TVT Shaper (Формирователь TVT). Подробная информация находится в

разделе «Формирователь TVT с помощью SIMATIC PDM» (стр. 75).

Для использования формирователя TVT через локальный интерфейс пользователя:

1. Перейдите в режим формирователя (2.8.7.4.) и нажмите On (вкл).

2. Перейдите к точкам преломления 1-9 (2.8.8.1.).

3. Откройте формирователь 1 и введите значение коррекции TVT (от - 50 до 50).

4. Перейдите к следующей точке формирователя и повторите этапы 3 и 4, пока не будут

введены все необходимые значения точек преломления.

Точки преломления 1-9 (2.8.8.1.).

Значения

Диапазон: от -50 до 50 дБ

По умолчанию: 0 дБ

Точки преломления 10-18 (2.8.8.2.).

Значения

Диапазон: от -50 до 50 дБ

По умолчанию: 0 дБ

Точки преломления 19-27 (2.8.8.3.).

Значения

Диапазон: от -50 до 50 дБ

По умолчанию: 0 дБ

141

Справочник параметров

Точки преломления 28-36 (2.8.8.4.).

Значения

Диапазон: от -50 до 50 дБ

По умолчанию: 0 дБ

Точки преломления 37-40 (2.8.8.5.).

Значения

Диапазон: от -50 до 50 дБ

По умолчанию: 0 дБ

Измеренные значения (2.8.9.)

Только для чтения. Позволяет просматривать измеренные значения в целях диагностики.

Для доступа к измеренным значениям через SIMATIC PDM:

Откройте меню View - Process Variables (Обзор - Технологические переменные).

Измерение уровня (2.8.9.1.)

Значение уровня.

Измерение интервала (2.8.9.2.)

Значение интервала.

Измерение расстояния (2.8.9.3.)

Значение расстояния.

Измерение объема (2.8.9.4.)

Значение объема.

Диагностика (3.)

142

Справочник параметров

Обслуживание (4.)

Примечание

Стандартные настройки в таблицах параметров обозначаются звездочкой (*), если

прямо не указано иное.

Полное обнуление параметров (4.1.)

Примечание

После возврата к заводским настройкам требуется полное перепрограммирование.

Возвращает значения всех параметров к заводским настройкам, за следующими

исключениями:

● Адрес устройства (5.1.) остается неизменным, если команда обнуления

отправляется дистанционно (через AMS, PDM, DTM, FC375), однако получает

значение 0, если команда отправляется через локальный пользовательский

интерфейс.

● Значения Write Protect (6.2.1.) (Защита от записи) и PIN to Unlock (6.2.2.) (ПИН-код для

разблокировки) не обнуляются.

● Автоматическое подавление ложных эхо-сигналов (2.8.7.1.), запомненный TVT и

диапазон автоматического подавления ложных эхо-сигналов (2.8.7.2.) не

теряются.

Варианты

*

Idle (ожидание) или Done (выполнено)

(Возврат к предыдущему меню)

Заводские настройки

Для возврата к заводским настройкам через SIMATIC PDM откройте меню Device - Master

Reset (Устройство - Полное обнуление параметров) и щелкните Factory Defaults

(Заводские настройки).

144

Справочник параметров

Оставшийся срок службы прибора (4.2.)

Примечание

• Стандартные настройки в таблицах параметров обозначаются звездочкой (*), если

прямо не указано иное.

• Четыре набора параметров позволяют вам контролировать срок службы

прибора/датчика и настраивать графики обслуживания на основе часов работы, а

не на основе календарного времени. Также см. разделы «Оставшийся срок

службы датчика» (4.3.), «График обслуживания» (4.4.) и «График калибровки»

(4.5.).

• Выполнение сброса на заводские настройки по умолчанию сбросит все

параметры Графика обслуживания на заводские значения.

• Время работы прибора исчисляется в годах. Для просмотра параметров

оставшегося срока службы прибора в часах и днях (только через SIMATIC PDM),

см. раздел «Срок службы (ожидаемый)» (4.2.1.).

Прибор осуществляет контроль прогнозируемого срока службы прибора. Вы можете

изменить ожидаемый срок службы прибора, настроить графики напоминаний об

обслуживании и получать уведомления.

Предупреждения об обслуживании и напоминания доступны через связь с HART. Эту

информацию можно включить в систему управления активами. Для оптимального

использования мы рекомендуем воспользоваться программным обеспечением для

управления активами SIMATIC PCS7 совместно с SIMATIC PDM.

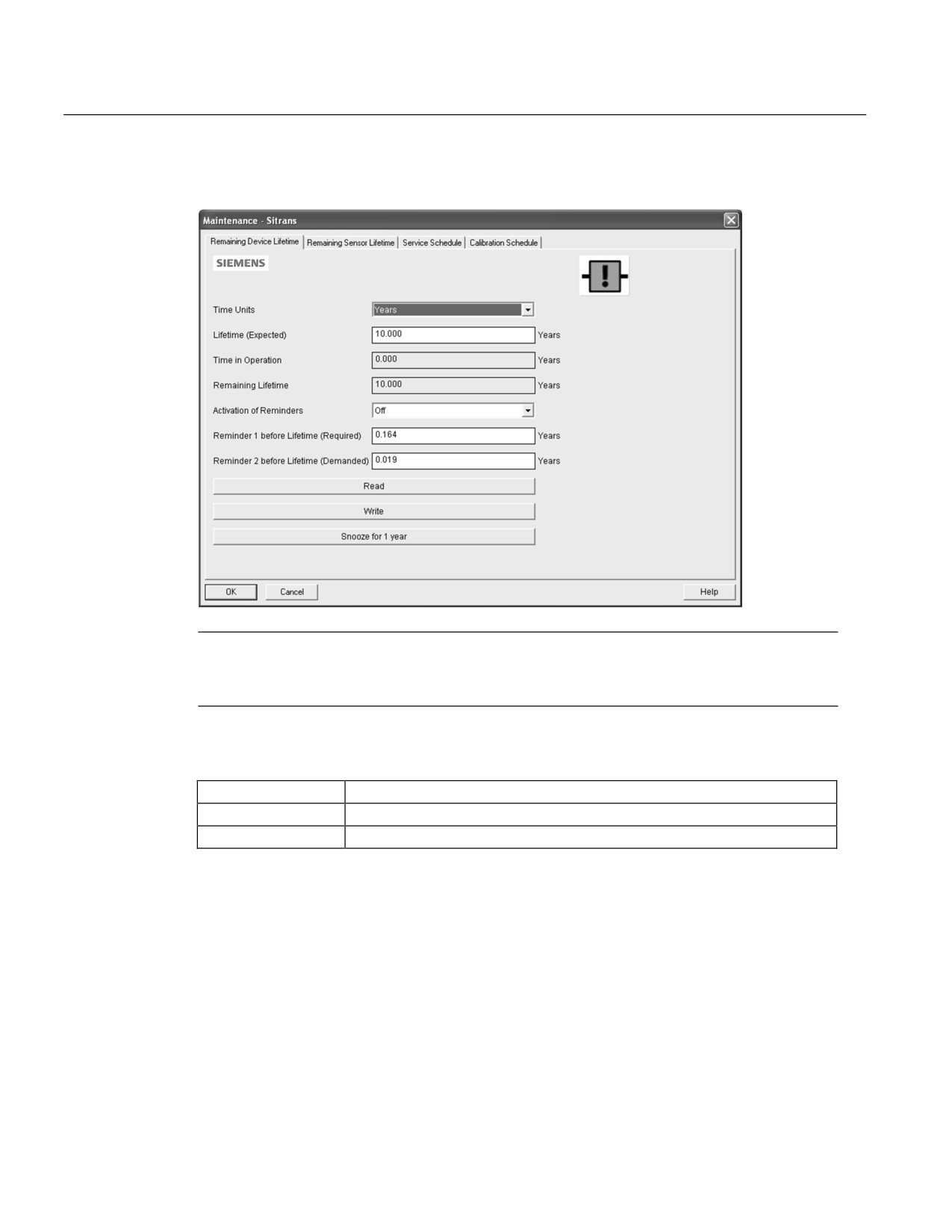

Для доступа к этим параметрам через SIMATIC PDM:

● Откройте меню Device - Maintenance (Устройство - Техническое обслуживание),

щелкните на вкладке Remaining Device Lifetime (Оставшийся срок службы прибора).

● После изменения значений щелкните Write (Записать), чтобы принять изменения и

Read (Считать), чтобы посмотреть на результат внесенных изменений.

● Щелкните Snooze (Повторить напоминание), чтобы добавить год в общий ожидаемый

срок службы прибора.

Единицы времени

Варианты ^a)

Часы; дни; годы

По умолчанию: годы

a)

Выбирается только через SIMATIC PDM.

145

Справочник параметров

Срок службы (ожидаемый) (4.2.1.)

Примечание

Время работы прибора исчисляется в годах. Изменение единиц влияет только на

просмотр параметров Интервала обслуживания в SIMATIC PDM.

Рекомендуемое время между проверками изделия, заданное пользователем.

Значения

Единицы a): часы, дни, годы

Диапазон: от 0 до 20 лет

По умолчанию: 10 лет

a) Единицы выбираются только через SIMATIC PDM.

Время работы (4.2.2.)

Только для чтения. Количество времени работы прибора.

Оставшийся срок службы (4.2.3.)

Только для чтения. Срок службы (ожидаемый) (4.2.1.) минус время работы (4.2.2.).

146

Справочник параметров

Активация напоминаний (4.2.4.)

Примечание

Для изменения этого параметра через SIMATIC PDM следует перейти в выпадающее

меню Device - Maintenance (Устройство - Техническое обслуживание).

Позволяет активировать напоминание об обслуживании.

Значения

Таймер ОТКЛ

ON - напоминания не выбраны

ON - Напоминание 1 (требуется обслуживание) выбрано

ON - Напоминания 1 и 2 выбраны

ON - Напоминание 2 (требуется обслуживание) выбрано

1. Сначала задайте значения в Напоминании 1 до истечения срока службы

(обязательно) (4.2.5.)/ Напоминание 2 до истечения срока службы (рекомендуется)

2. Выберите нужный вариант активации напоминаний.

Напоминание 1 до истечения срока службы (рекомендуется) (4.2.5.)

Если оставшийся срок службы (4.2.3.) равен или составляет менее указанного значения, то

прибор создает напоминание о необходимости обслуживания.

Значения

Диапазон: от 0 до Срока службы (ожидаемый) (4.2.1.)

По умолчанию: 0,164 лет

1. Измените значения.

2. Выберите необходимый вариант активации напоминаний (4.2.4.).

Напоминание 2 до истечения срока службы (рекомендуется) (4.2.6.)

Если оставшийся срок службы (4.2.3.) равен или составляет менее указанного

значения, то прибор создает напоминание о рекомендации обслуживания.

Значения

Диапазон: от 0 до Срока службы (ожидаемый) (4.2.1.)

По умолчанию: 0,019 лет

1. Измените значения в соответствии с требованием.

2. Выберите необходимый вариант активации напоминаний (4.2.4.).

147

Справочник параметров

Оставшийся срок службы датчика (4.3.)

Примечание

• Настройки по умолчанию в таблицах параметров обозначаются звездочкой (*),

если прямо не указано иное.

• Четыре набора параметров позволяют вам следить за сроком службы

прибора/датчика и настраивать графики обслуживания на основе часов работы, а

не на основе календарного времени. Также см. разделы «Оставшийся срок

службы прибора» (4.2.), «График обслуживания» (4.4.) и «График калибровки»

(4.5.).

• Выполнение сброса на заводские настройки по умолчанию сбросит все

параметры Графика обслуживания на их заводские значения.

• Время работы прибора исчисляется в годах. Для просмотра параметров

оставшегося срока службы датчика в часах и днях (только через SIMATIC PDM), см.

раздел «Срок службы (ожидаемый)» (4.3.1.).

Прибор отслеживает ожидаемый срок службы датчика (компоненты, находящиеся в среде

сосуда). Вы можете изменить ожидаемый срок службы датчика, настроить графики

напоминаний об обслуживании и квитировать их.

Для доступа к этим параметрам через SIMATIC PDM:

● Откройте меню Device - Maintenance (Устройство - Техническое обслуживание),

щелкните на вкладке Remaining Sensor Lifetime (Оставшийся срок службы датчика).

● После изменения значений щелкните Write (Записать), чтобы принять изменения, и

Read (Считать), чтобы посмотреть на результат внесенных изменений.

● Щелкните Snooze (Повторить), чтобы добавить год в общий ожидаемый срок службы

датчика.

● Щелкните Sensor Replaced (Датчик заменен), чтобы перезапустить таймер и удалить

все сообщения об ошибках.

Единицы времени

Варианты ^a)

Часы; дни; годы

По умолчанию: годы

a)

Можно выбрать только через SIMATIC PDM.

149

Справочник параметров

Срок службы (ожидаемый) (4.3.1.)

Примечание

Время работы прибора исчисляется в годах. Изменение единиц влияет только на просмотр

параметров оставшегося срок службы датчика в SIMATIC PDM.

Позволяет корректировать заводские настройки.

Значения

Единицы^a): часы, дни, годы

Диапазон: от 0 до 20 лет

По умолчанию: 10,00 лет

a) Единицы выбираются только через SIMATIC PDM.

150

Справочник параметров

Время работы (4.3.2.)

Количество времени работы датчика. Может быть обнулено после выполнения

обслуживания или замены датчика.

Для обнуления:

● В SIMATIC PDM откройте меню Device - Maintenance (Устройство - Техническое

обслуживание), щелкните вкладку Remaining Sensor Lifetime (Оставшееся время

службы датчика), а затем на Sensor Replaced (Датчик заменен) для перезапуска

таймера и удаления сообщений о сбоях.

● При помощи ручного программатора вручную обнулите время работы (4.3.2.).

Оставшийся срок службы (4.3.3.)

Только для чтения. Срок службы (ожидаемый) (4.3.1.) минус время работы (4.3.2.).

Активация напоминаний (4.3.4.)

Примечание

Для изменения этого параметра через SIMATIC PDM следует перейти в выпадающее

меню Device - Maintenance (Устройство - Техническое обслуживание).

Позволяет активировать напоминание об обслуживании.

Варианты

Напоминание 1 (требуется обслуживание)

Напоминание 2 (рекомендуется обслуживание)

Напоминание 1 и 2

OFF (откл.)

1. Сначала задайте значения в Напоминании 1 до истечения срока службы

(обязательно) (4.3.5.)/ Напоминании 2 до истечения срока службы

(рекомендуется) (4.3.6.).

2. Выберите нужный вариант активации напоминаний.

Напоминание 1 до истечения срока службы (обязательно) (4.3.5.)

Если оставшийся срок службы (4.3.3.) равен или составляет менее указанного

значения, то прибор создает напоминание о необходимости технического

обслуживания.

Значения

Диапазон: от 0 до Срока службы (ожидаемый) (4.3.1.)

По умолчанию: 0,164 лет

1. Измените значения.

2. Выберите необходимый вариант активации напоминаний (4.3.4.).

151

Справочник параметров

Напоминание 2 до истечения срока службы (рекомендуется) (4.3.6.)

Если оставшийся срок службы (4.3.3.) равен или составляет менее указанного

значения, то прибор создает напоминание о рекомендации обслуживания.

Значения

Диапазон: от 0 до Срока службы (ожидаемый) (4.3.1.)

По умолчанию: 0,019 лет

1. Измените значения.

2. Выберите необходимый вариант активации напоминаний (4.3.4.).

Статус обслуживания (4.3.7.)

Показывает, какой уровень напоминания об обслуживании активен.

В SIMATIC PDM откройте меню View - Device Status (Обзор - Статус прибора),

щелкните вкладку Maintenance (Техническое обслуживание) и поставьте галочку на

Sensor Lifetime Status (Статус срока службы датчика).

Статус квитирования (4.3.8.)

Показывает, какой уровень напоминания об обслуживании был квитирован.

В SIMATIC PDM откройте меню View - Device Status (Обзор - Статус прибора), щелкните

вкладку Maintenance (Техническое обслуживание) и поставьте галочку Sensor Lifetime

Status (Статус срока службы датчика).

Квитирование (4.3.9.)

Квитирует текущее напоминание об обслуживании.

Для квитирования напоминания через SIMATIC PDM:

1. Откройте меню View - Device Status (Обзор - Статус прибора) и щелкните на вкладке

Maintenance (Техническое обслуживание).

2. В разделе Sensor Lifetime (Срок службы датчика) щелкните Acknowledge Warnings

(Квитировать предупреждения).

Для квитирования напоминания через ручной программатор:

1. Два раза нажмите стрелку ВПРАВО

, чтобы открыть просмотр параметров и

активировать режим редактирования.

2. Нажмите стрелку ВПРАВО

, чтобы квитировать напоминание.

152

Справочник параметров

График обслуживания (4.4.)

Примечание

• Четыре набора параметров позволяют вам контролировать срок службы

прибора/датчика и настраивать графики обслуживания на основе часов работы, а

не на основе календарного времени. Также см. разделы «Оставшийся срок службы

прибора» (4.2.), «Оставшийся срок службы датчика» (4.3.) и «График калибровки»

(4.5.).

• Выполнение сброса на заводские настройки по умолчанию сбросит все параметры

Графика обслуживания на их заводские значения.

• Время работы прибора исчисляется в годах. Для просмотра параметров интервала

обслуживания в часах и днях (только через SIMATIC PDM), см. раздел «Интервал

обслуживания» (4.4.1.).

Прибор отслеживает интервалы обслуживания на основе рабочих часов и следит за

ожидаемым сроком службы до выполнения следующего обслуживания. Вы можете

изменить общий интервал обслуживания, настроить графики напоминаний об

обслуживании и квитировать их.

Предупреждения об обслуживании и напоминания передаются пользователю через

информацию о статусе. Эту информацию можно включить в систему управления

активами. Для оптимального использования мы рекомендуем воспользоваться

программным обеспечением для управления активами SIMATIC PCS7 совместно с

SIMATIC PDM.

Для доступа к этим параметрам через SIMATIC PDM:

● Откройте меню Device - Maintenance (Прибор - Техническое обслуживание), щелкните

на вкладке Service Schedule (График обслуживания).

● После изменения значений щелкните Write (Записать), чтобы принять изменения и

Read (Считать), чтобы посмотреть на результат внесенных изменений.

● Щелкните Service Performed (Обслуживание выполнено), чтобы перезапустить

таймер и удалить все сообщения об ошибках.

Единицы времени

Варианты^a)

Часы; дни; годы

По умолчанию: годы

a)

Можно выбрать только через SIMATIC PDM.

153

Справочник параметров

Интервал обслуживания (4.4.1.)

Примечание

Время работы прибора исчисляется в годах. Изменение единиц влияет только на

просмотр параметров Интервала обслуживания в SIMATIC PDM.

Рекомендуемое время между проверками изделия, заданное пользователем.

Значения

Единицы^a): часы, дни, годы

Диапазон: от 0 до 20 лет

По умолчанию: 1,0 год

a) Единицы выбираются только через SIMATIC PDM.

Время с момента последнего обслуживания (4.4.2.)

Время, прошедшее с момента последнего обслуживания может быть обнулено после

выполнения обслуживания.

Для обнуления:

● В SIMATIC PDM откройте меню Device - Maintenance (Устройство - Техническое

обслуживание), щелкните вкладку Service Schedule (График обслуживания), а затем

на Service Performed (Обслуживание выполнено) для перезапуска таймера и

удаления сообщений о сбоях.

● При помощи ручного программатора вручную обнулите время с момента последнего

обслуживания (4.4.2.).

154

Справочник параметров

Время до следующего обслуживания (4.4.3.)

Только для чтения. Интервал обслуживания (4.4.1.) минус время с момента последнего

обслуживания (4.4.2.).

Активация напоминаний (4.4.4.)

Примечание

Для изменения этого параметра через SIMATIC PDM следует перейти в выпадающее

меню Device - Maintenance (Устройство - Техническое обслуживание).

Позволяет активировать напоминание об обслуживании.

Варианты

Таймер ОТКЛ

ON - напоминания не выбраны

ON - Напоминание 1 (требуется обслуживание) выбрано

ON - Напоминания 1 и 2 выбраны

ON - Напоминание 2 (рекомендуется обслуживание) выбрано

1. Сначала задайте значения в Напоминании 1 до обслуживания (обязательно)

(4.4.5.)/ Напоминании 2 до обслуживания (рекомендуется) (4.4.6.).

2. Выберите нужный вариант активации напоминаний.

Напоминание 1 до обслуживания (обязательно) (4.4.5.)

Если время до следующего обслуживания (4.4.3.) равно или составляет менее этого

значения, то прибор создает напоминание о необходимости обслуживания.

Значения

Диапазон: от 0 до Интервала обслуживания (4.4.1.)

По умолчанию: 0,164 лет

1. Измените значения.

2. Выберите необходимый вариант активации напоминаний (4.4.4.).

155

Справочник параметров

Напоминание 2 до обслуживания (рекомендуется) (4.4.6.)

Если время до следующего обслуживания (4.4.3.) равно или составляет менее этого

значения, то прибор создает напоминание о необходимости обслуживания.

Значения

Диапазон: от 0 до Интервала обслуживания (4.4.1.)

По умолчанию: 0,019 лет

1. Измените значения согласно требованию.

2. Выберите необходимый вариант активации напоминаний (4.4.4.).

Статус обслуживания (4.4.7.)

Показывает, какой уровень напоминания об обслуживании активен.

Откройте меню View - Device Status, щелкните вкладку Maintenance и поставьте галочку на

Service Schedule Status (Статус обслуживания по графику).

Статус квитирования (4.4.8.)

Показывает, какой уровень напоминания об обслуживании был квитирован.

Откройте меню View - Device Status, щелкните вкладку Maintenance и поставьте галочку на

Service Schedule Status (Статус обслуживания по графику).

Квитирование (4.4.9.)

Квитирует текущее напоминание об обслуживании. Для квитирования напоминания через

SIMATIC PDM:

1. Откройте меню View - Device Status и щелкните на вкладке Maintenance.

2. В разделе Service Schedule Status щелкните Acknowledge Warnings (Квитировать

предупреждения).

Для квитирования напоминания через ручной программатор:

1. Два раза нажмите стрелку ВПРАВО

, чтобы открыть просмотр параметров и

активировать режим редактирования.

2. Нажмите стрелку ВПРАВО

, чтобы квитировать напоминание.

156

Справочник параметров

График калибровки (4.5.)

Примечание

• Стандартные настройки в таблицах параметров обозначаются звездочкой (*), если

прямо не указано иное.

• Четыре набора параметров позволяют вам контролировать срок службы

прибора/датчика и настраивать графики обслуживания на основе часов работы, а

не на основе календарного времени. Также см. разделы «Оставшийся срок

службы прибора» (4.2.), «Оставшийся срок службы датчика» (4.3.) и «График

обслуживания» (4.4.).

• Выполнение сброса на заводские настройки по умолчанию сбросит все

параметры графика обслуживания на их заводские значения

• Время работы прибора исчисляется в годах. Для просмотра параметров

интервала калибровки в часах и днях (только через SIMATIC PDM), см. раздел

«Интервал калибровки» (4.5.1.).

Прибор отслеживает интервалы калибровки на основе рабочих часов и следит за

ожидаемым сроком службы до выполнения следующей калибровки. Вы можете изменить

общий интервал калибровки, настроить графики напоминаний об обслуживании и

квитировать их.

Для доступа к этим параметрам через SIMATIC PDM:

● Откройте меню Device - Maintenance (Устройство - Техническое обслуживание),

щелкните на вкладке Calibration Schedule (График калибровки).

● После изменения значений щелкните Write (Записать), чтобы принять изменения и Read

(Считать), чтобы посмотреть на результат внесенных изменений.

● Щелкните Calibration Performed (Калибровка выполнена), чтобы перезапустить таймер и

удалить все сообщения об ошибках.

Единицы времени

Варианты ^a)

Часы; дни; годы

По умолчанию: годы

a)

Можно выбрать только через SIMATIC PDM.

157

Справочник параметров

Интервал калибровки (4.5.1.)

Примечание

Время работы прибора исчисляется в годах. Изменение единиц влияет только на просмотр

параметров оставшегося срок службы датчика в SIMATIC PDM.

Рекомендуемое время между калибровками изделия, заданное пользователем.

Значения

Единицы^a): часы, дни, годы

Диапазон: от 0 до 20 лет

По умолчанию: 1,0 год

a) Единицы выбираются только через SIMATIC PDM.

Время с момента последней калибровки (4.5.2.)

Время, прошедшее с момента последней калибровки. Может быть обнулено

после выполнения калибровки.

Для обнуления:

● В SIMATIC PDM откройте меню Device - Maintenance (Устройство - Техническое

обслуживание), щелкните вкладку Calibration Schedule (График калибровки), а затем

на Calibration Performed (Калибровка выполнена) для перезапуска таймера и

удаления сообщений о сбоях.

● При помощи ручного программатора вручную обнулите время с момента последней

калибровки (4.5.2.).

158

содержание      ..     6      7      8      9     ..
