SITRANS LR250 (HART) Радарные уровнемеры. Руководство по эксплуатации (2014 год) - часть 7
Справочник параметров
Скорость (2.4)
Скорость реакции (2.4.1)
Примечание
Изменение скорости реакции обнуляет скорость наполнения в минуту (2.4.2.),
скорость опорожнения в минуту (2.4.3.) и демпфирующий фильтр (2.2.4.).
Задает скорость реакции прибора на изменения измерений.
Скорость реакции
Скорость
Скорость
Демпфирующий
наполнения в
опорожнения в
(2.4.1)
фильтр (2.2.4)
минуту (2.4.2)
минуту (2.4.3)
Медленная
0,1 м/мин (0,32 фт/мин)
10 с
Средняя
1,0 м/мин (3,28 фт/мин)
10 с
Быстрая
10,0 м/мин (32,8 фт/мин)
0 с
Используйте настройку скорости, которая выше максимальной скорости заполнения или
опорожнения (в зависимости от того, что является большим).
Скорость наполнения в минуту (2.4.2)
Определяет максимальную скорость, при которой значение датчика можно уменьшить.
Позволяет вам настроить реакцию SITRANS LR250 на уменьшения в реальном уровне
материала. Скорость заполнения автоматически обновляется, когда изменяется скорость
реакции.
Варианты
Диапазон: от 0 до 99999 м.
Скорость реакции (2.4.1)
Скорость наполнения в минуту (2.4.2)
Медленная
0,1 м/мин (0,32 фт/мин)
Средняя
1,0 м/мин (3,28 фт/мин)
Быстрая
10,0 м/мин (32,8 фт/мин)
Изменяется при
Скорость реакции (2.4.1)
помощи:
Смежные параметры
Единицы (2.2.1)
Введите значение, которое будет немного больше максимальной скорости заполнения
емкости, в единицах в минуту.
Значение датчика - это значение, получаемое от обработки эхо-сигнала, которое
представляет собой расстояние от исходной точки датчика до цели. Пример приведен в
разделе «Режим датчика» (2.2.2).
119
Справочник параметров
Скорость опорожнения в минуту (2.4.3)
Определяет максимальную скорость, при которой значение датчика можно увеличить.
Позволяет вам настроить реакцию SITRANS LR250 на увеличение в реальном уровне
материала. Скорость опорожнения автоматически обновляется, когда изменяется
скорость реакции.
Варианты
Диапазон: от 0 до 99999 м.
Скорость реакции (2.4.1)
Скорость опорожнения в минуту (2.4.3)
Медленная
0,1 м/мин (0,32 фт/мин)
Средняя
1,0 м/мин (3,28 фт/мин)
Быстрая
10,0 м/мин (32,8 фт/мин)
Изменяется при
Скорость реакции (2.4.1)
помощи:
Смежные параметры
Единицы (2.2.1)
Введите значение, которое будет немного больше максимальной скорости опорожнения
сосуда, в единицах в минуту.
Значение датчика - это значение, получаемое от обработки эхо-сигнала, которое
представляет собой расстояние от исходной точки датчика до цели. Пример приведен в
разделе «Режим датчика» (2.2.2).
Режим защиты от сбоев (2.5.)
Примечание
Настройки по умолчанию в таблицах параметров обозначаются звездочкой (*), если
прямо не указано иное.
120
Справочник параметров
Уровень материала (2.5.1.)
Примечание
Настройки по умолчанию зависят от того, является ли ваш прибор стандартным или
совместимым с NAMUR NE 43.
Определяет выходной сигнал мА для использования при истечении времени, заданного
таймером режима защиты от сбоев.
СТАНДАРТНЫЙ ПРИБОР
Варианты
HI (Высокий)
20,5 мА (макс. предел мА)
LO (Низкий)
3,8 мА (мин. предел мА)
HOLD
Последние действительные показания (по умолчанию 22,6 мА)
(Удержание)
VALUE
Значение, выбранное пользователем [определяется
(Значение)
параметром «Значение мА в режиме защиты от сбоев» (2.5.3.)]
ПРИБОР, СОВМЕСТИМЫЙ С NAMUR NE 431)
Варианты
HI (Высокий)
20,5 мА (макс. предел мА)
LO (Низкий)
3,8 мА (мин. предел мА)
HOLD
Последние действительные показания
(Удержание)
VALUE
Значение, выбранное пользователем [определяется
(Значение)
параметром «Значение мА в режиме защиты от сбоев» (2.5.3.):
по умолчанию 3,58 мА]
1)
Упорядочиваемая опция
Таймер LOE (2.5.2.)
Примечание
Когда происходит потеря эхо-сигнала, то параметр «Уровень материала» (2.5.1.)
определяет уровень материала, который будет показан по истечении таймера защиты
от сбоев. См. «Потеря эхо-сигнала (LOE)» (стр. 226) для получения подробной
информации.
Задает время, которое должно пройти после последних действительных показаний, до
сообщения пользователю уровня в режиме защиты от сбоев.
Значения
Диапазон: от 0,00 до 7200 с
По умолчанию: 100 с
121
Справочник параметров
Значение мА в режиме защиты от сбоев (2.5.3.)
Примечание
• Стандартные настройки зависят от типа прибора - стандартный или совместимый с
NAMUR NE 43.
• Параметр «Уровень материала» (2.5.1.) должен иметь значение VALUE для
сообщения пользователю значения мА в режиме защиты от сбоев.
Позволяет пользователю определить значение мА, которое будет сообщаться при истечении
времени режима защиты от сбоев.
Тип прибора
СТАНДАРТНЫЙ
СОВМЕСТИМЫЙ С NAMUR NE43
Значения
Диапазон
от 3,56 мА до 22,6 мА
По умолчанию
22,60 мА
3,58 мА
Шкалирование аналогового выхода (2.6)
Функция тока на выходе (2.6.1.)
Примечание
• Уровень, интервал и расстояние имеют разные исходные точки.
• Следует осторожно изменять
«Функцию тока на выходе», когда устройство
подключено к сети HART. «Функция тока на выходе» контролирует первичное
значение и ток контура прибора.
•
«Функция тока на выходе» также влияет на вторичные, третичные и четверичные
переменные в сети HART.
Может быть настроена на уровень, интервал, расстояние или объем. (Прибор может
выполнять расчет объема только после определения формы сосуда).
122
Справочник параметров

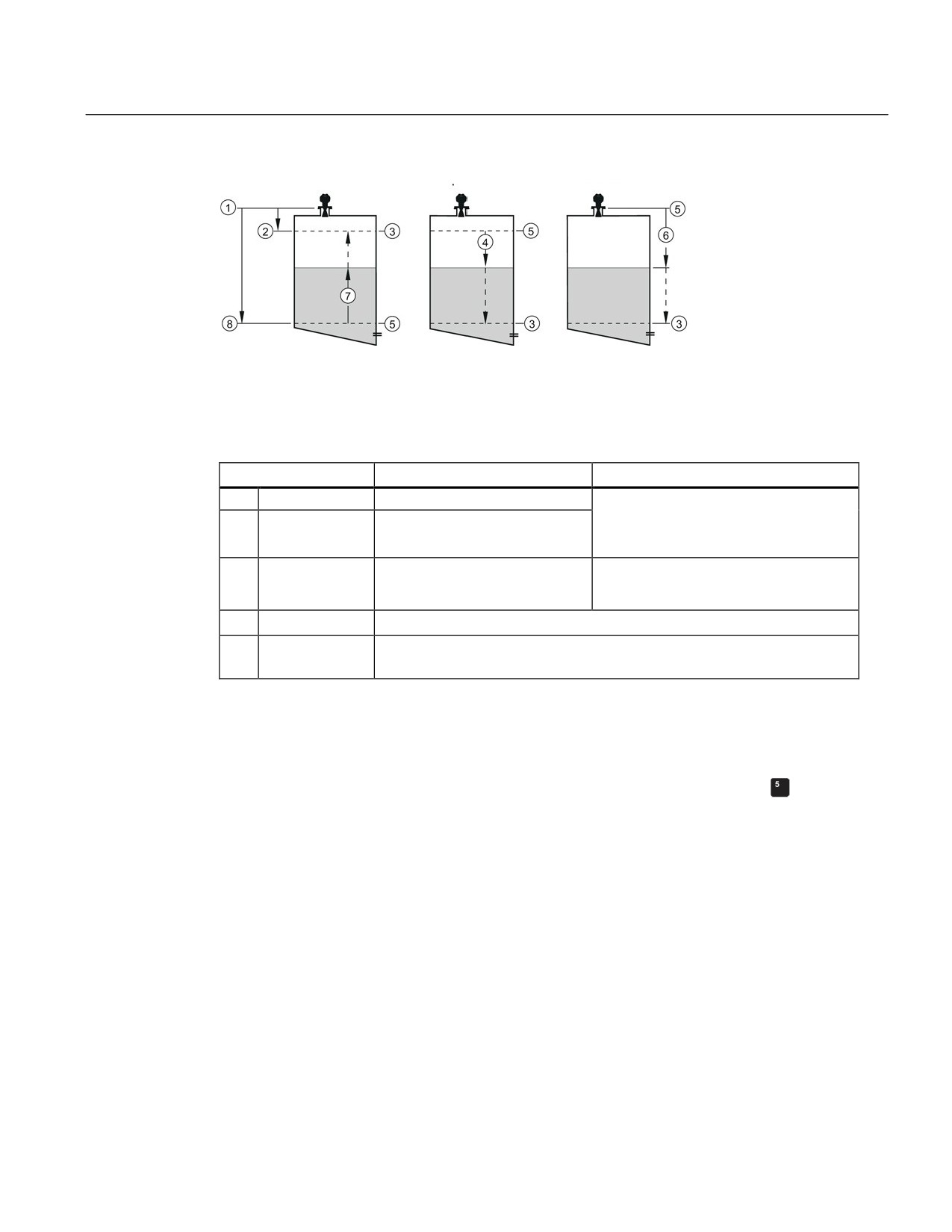

Уровень
Интервал
Расстояние
① Начальная точка датчика
⑤ 4 мА 0%
② Верхняя точка калибровки
⑥ Расстояние
③ 20 мА 100%
⑦ Уровень
④ Интервал
⑧ Нижняя точка калибровки
Варианты
Исходная точка
Описание
измеряется в виде процентного
Уровень
Нижняя точка калибровки
соотношения разницы между
Интервал
Верхняя точка калибровки
верхней и нижней точками
калибровки
измеряется в виде процентного
Расстояние
Начальная точка датчика
соотношения нижней точками
калибровки
Объем
преобразует измерение уровня в объем
Вручную a)
позволяет настроить пользовательское значение выхода мА (2.6.6)
(только для LUI)
a)
Функция тока на выходе должна быть задана на значение Manual (вручную) до изменения значение
выхода мА (2.6.6.).
Не забудьте восстановить предыдущие настройки «Функции тока на выходе» после изменения
значения выхода мА.
Для просмотра показаний мА во вторичной области ЖК-дисплея, нажмите
на ручном
программаторе.
Для изменения «Функции тока на выходе» через SIMATIC PDM:
● Откройте меню Device - Select Analog Output (Прибор - Выбрать аналоговый выход).
См. «Выбор аналогового выхода через SIMATIC PDM» (стр. 81) для получения
подробной информации.
123
Справочник параметров
Заданное значение 4 мА (2.6.2.)
Задает технологический уровень, соответствующий значению 4 мА. Значение 4 мА всегда
по умолчанию равно 0, и «Функция тока на выходе» (2.6.1) определяет, является ли это
измерением уровня, интервала, расстояния или объема. (Пример см. в разделе «Функция
тока на выходе» (2.6.1.)).
Значения
Диапазон: от -999999 до +999999 (пределы зависят от функции и единиц)
По умолчанию: 0,00 м (задается в виде значения,
соответствующего 0%, согласно «Функции тока на выходе»)
Смежные параметры
Единицы (2.2.1)
Функция тока на выходе (2.6.1.)
● Введите показания, которые соответствуют выходу 4 мА.
● Единицы определены в параметре «Единицы» (2.2.1) для уровня, интервала или
расстояния. Единицы не определены для объема.
Заданное значение 20 мА (2.6.3.)
Задает технологический уровень, соответствующий значению 20 мА. 4 мА всегда по
умолчанию равно 100%, и «Функция тока на выходе» (2.6.1) определяет, является ли это
измерением уровня, интервала или расстояния. (См. раздел «Функция тока на выходе»
(2.6.1.) для получения примеров).
Значения
Диапазон: от -999999 до +999999 (пределы зависят от функции и единиц)
По умолчанию: 20,00 м (задается в виде значения, соответствующего
100%, согласно Функции тока на выходе)
Смежные параметры
Единицы (2.2.1)
Функция тока на выходе (2.6.1.)
● Введите показания, которые соответствуют выходу 20 мА.
● Единицы определены в параметре «Единицы» (2.2.1) для уровня, интервала или
расстояния. Единицы не определены для объема.
Минимальный предел мА (2.6.4.)
Предотвращение падения выхода мА ниже этого минимального уровня для значения
измерения. Эта функция не ограничивает настройки ручного режима или режима защиты от
сбоев.
Значения
Диапазон: от 3,8 до 20,5 (мА)
По умолчанию: 3,8 (мА)
124
Справочник параметров
Максимальный предел мА (2.6.5.)
Предотвращение увеличения выхода выше данного минимального уровня для
значения измерения. Эта функция не ограничивает настройки ручного режима или
режима защиты от сбоев.
Значения
Диапазон: от 3,8 до 20,50 (мА)
По умолчанию: 20,50 (мА)
Выходное значение мА (2.6.6.)
Позволяет использовать симулированное значение для испытания функции контура.
Вы можете ввести 4 мА, 20 мА или другое значение в пределах этого диапазона.
Значения
Диапазон: от 3,56 мА до 22,6 мА
Только для чтения, кроме случаев, когда «Функция тока на выходе»
(2.6.1.) задана на значение Manual (вручную).
Смежный параметр
Функция тока на выходе (2.6.1.)
1. Сначала следует задать значение Manual (вручную) для «Функции тока на выходе»
(2.6.1.).
2. Введите нужное значение мА в поле mA Output Value (Выходное значение).
3. После завершения испытания не забудьте вернуть предыдущие настройки «Функции
тока на выходе» (2.6.1.).
Через SIMATIC PDM:
Откройте меню Device - Loop Test (Устройство - Проверка конца цикла). См. «Проверка
конца цикла» (стр. 82)
Линеаризация (2.7)
Выполняет преобразование значения объема в значение уровня.
125
Справочник параметров

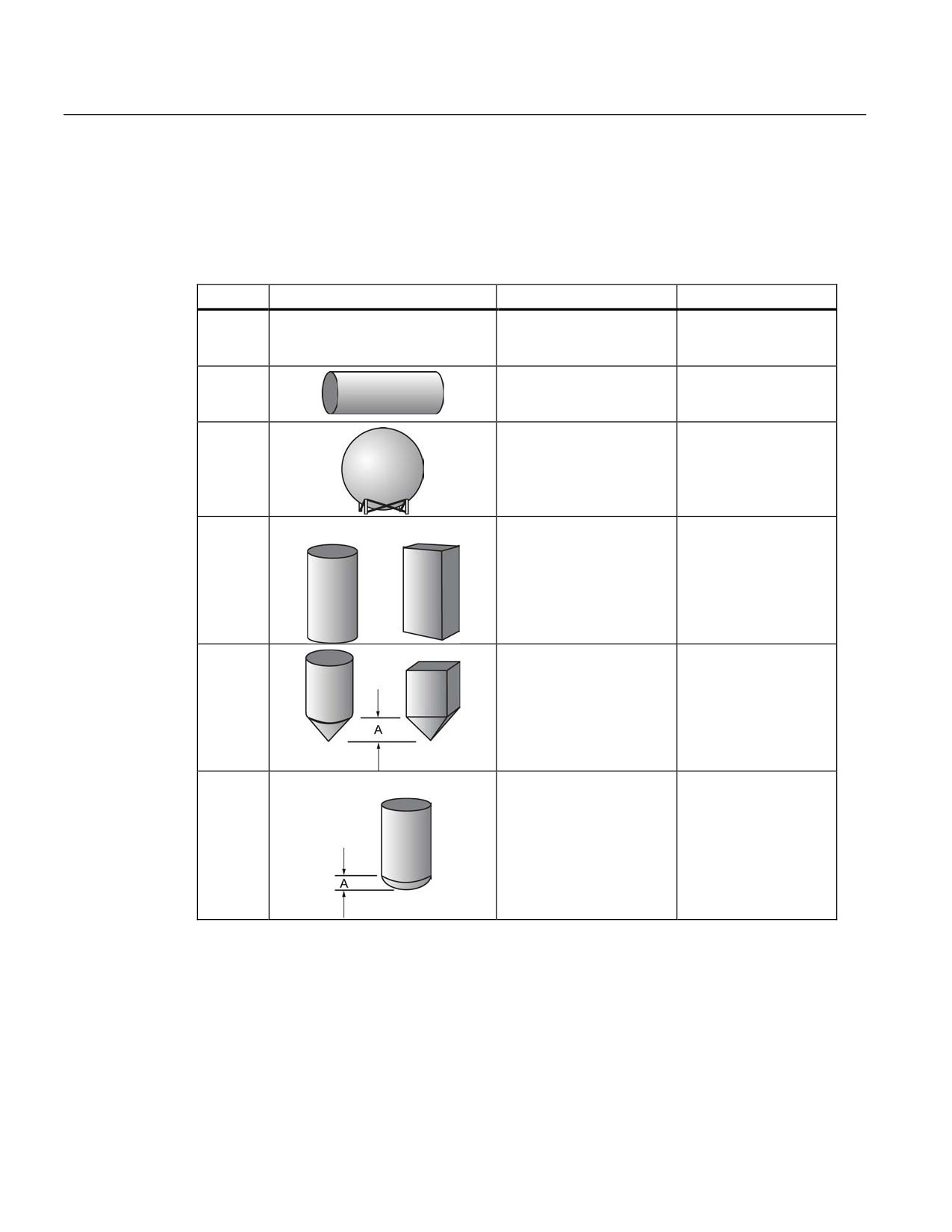

Форма сосуда (2.7.1.1.)
Определяет форму сосуда и позволяет LR250 вычислить объем вместо уровня. Если
выбрано None (Отсутствует), то преобразование в объем не производится. Выберите
форму сосуда, соответствующую вашей емкости или сосуду.
Форма сосуда
ЖК-дисплей/описание
Также требуется
*
Отсутствует
NONE (Отсутствует)/
Н/Д
Вычисление объема не
требуется
CYLINDER/
Максимальный объем
Горизонтальный цилиндр
с плоскими краями
SPHERE/
Максимальный объем
Сфера
LINEAR/
Максимальный объем
Вертикальная, линейная
фигура (плоское дно)
CONICAL BOT/
Максимальный объем,
Коническое или
размер А
пирамидальное
дно
PARABOLIC
Максимальный объем,
BOT/Параболическое дно
размер А
126
Справочник параметров

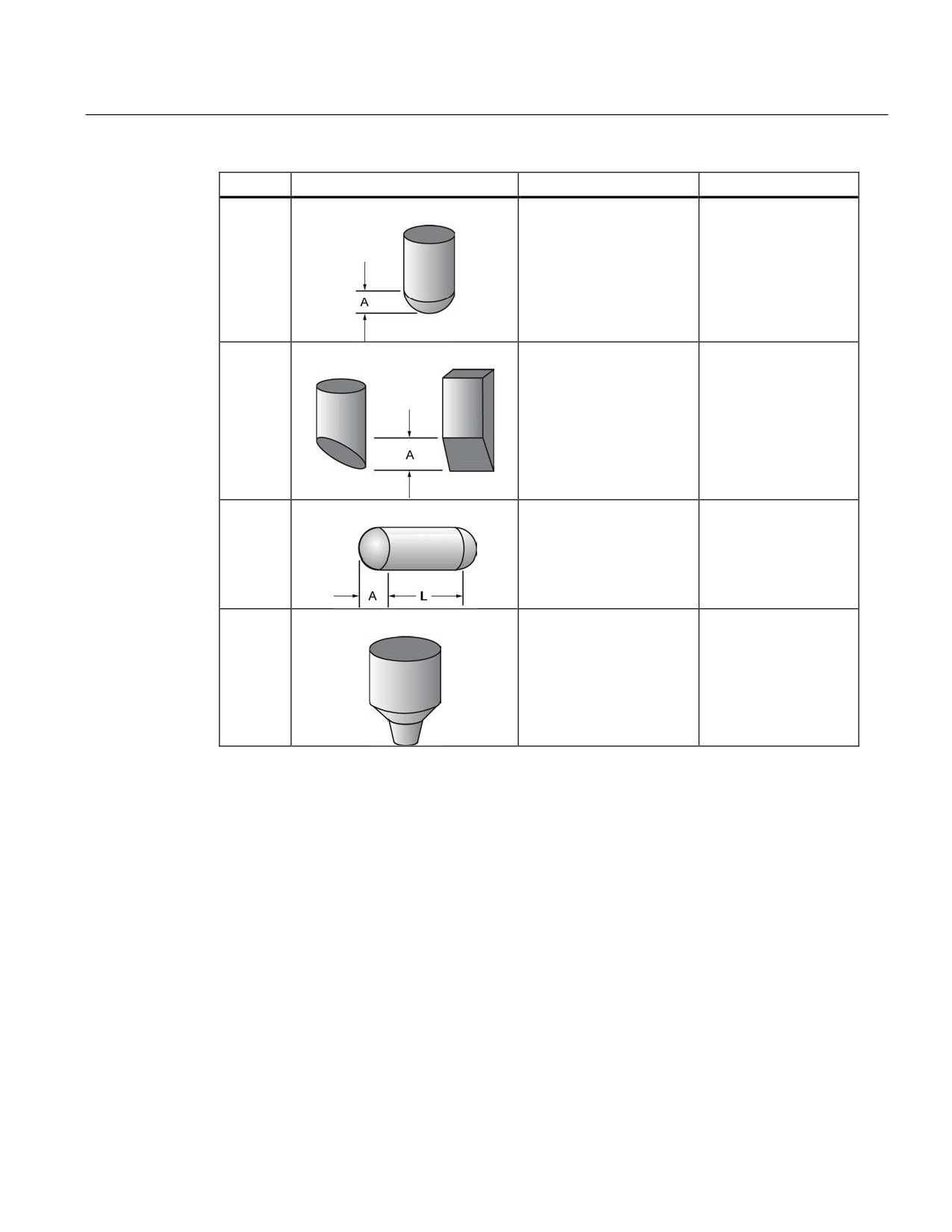

Форма емкости
ЖК-дисплей/описание
Также требуется
HALF SPHERE BOT/
Максимальный
Полусферическое дно
объем, размер А
FLAT SLOPED BOT/
Максимальный
Дно с пологим уклоном
объем, размер А
PARABOLIC ENDS/
Максимальный объем,
Горизонтальный цилиндр
размер А, размер L
с концами
параболической формы.
LINEAR TABLE a) /
Максимальный
Таблица линеаризации
объем: 1-32 точек
(точки преломления
излома уровня и
уровня/объема)
объема
а)
Таблицу линеаризации следует выбрать для переноса значения уровня/объема [см.
Таблицу 1-8 (2.7.2.)].
127
Справочник параметров
Максимальный объем (2.7.1.2.)
Максимальный объем сосуда. Введите объем сосуда, соответствующий верхней точке
калибровки. К примеру, если максимальный объем сосуда составляет 8000 л, введите
значение 8000. Единицы объема задаются пользователем, но они не отображаются в
SITRANS LR250.
Значения
Диапазон: от 0,0 до 99999 м
По умолчанию: 100,0
Смежные параметры
Нижняя точка калибровки (2.3.1)
Верхняя точка калибровки (2.3.2)
Форма сосуда (2.7.1.1.)
Размеры сосуда А (2.7.1.3.)
Высота дна емкости, когда дно является коническим, пирамидальным, параболическим,
сферическим или с плоским наклоном. Если сосуд является горизонтальным с торцами
параболической формы, то это параметр глубины торца. См. «Форма сосуда» (2.7.1.1.)
для получения примеров.
Значения
Диапазон: от 0,0 до 99,999 м
По умолчанию: 0,0
Смежные параметры
Единицы (2.2.1)
Форма сосуда (2.7.1.1.)
Размеры сосуда L (2.7.1.4.)
Длина цилиндрической секции горизонтального сосуда с торцами параболической
формы. Примеры приведены в разделе «Форма сосуда» (2.7.1.1.).
Значения
Диапазон: от 0,0 до 99,99 м
По умолчанию: 0,0
Смежные параметры
Единицы (2.2.1)
Форма сосуда (2.7.1.1.)
128
Справочник параметров
Таблица 1-8 (2.7.2.)
Примечание
Таблицу линеаризации следует выбирать в параметре «Форма сосуда» (2.7.1.1.) для
переноса значений уровня/объема.
Если форма вашего сосуда является более сложной, то вы можете задать форму в виде
ряда сегментов. Значение назначается для каждой точки преломления уровня, после
чего соответствующее значение присваивается каждой точке преломления объема.
Значения уровня определены в разделе «Единицы» (2.2.1). Единицы объема задаются
пользователем, но они не отображаются в SITRANS LR250.
Значения уровня
Диапазон: от 0,0 до значения промежутка
Значение промежутка = Верхняя точка калибровки (2.3.2) - Нижняя точка
калибровки (2.3.1)
По умолчанию: 0,0
Значения объема
Диапазон: от 0,0 до максимального объема (2.7.1.2.)
По умолчанию: 0,0
Введите до 32 точек преломления уровня, если известен соответствующий объем.
Следует вводить значения, соответствующие уровням 100% и 0%. Точки преломления
могут располагаться сверху вниз, либо наоборот.
Точки преломления сгруппированы в четырех таблицах: таблица 1-8, таблица 9-16,
таблица 17-24 и таблица 25-32
Ввод точек преломления через ручной программатор:
1. Единицы по умолчанию для значений уровня - метры: для смены перейдите в
раздел Setup (2.) > Sensor (2.2) > Units (2.2.1.) (Настройка (2.) > Датчик (2.2.) >
Единицы (2.2.1.)) и выберите нужные единицы.
2. Перейдите в раздел Setup (2.) > Linearization (2.7) > Maximum Volume (2.7.1.2.)
(Настройка (2.) > Линеаризация (2.7) > Максимальный объем (2.7.1.2.)) и введите
значение.
3. Перейдите в соответствующую таблицу для регулировки конкретной точки
преломления: к примеру, для настройки точки 1 перейдите в таблицу 1-8.
4. В таблице 1-8 перейдите к Level 1 (Уровень 1) (2.7.2.1.), чтобы ввести значение уровня
для точки 1.
5. В таблице 1-8 перейдите к Volume 1 (Объем 1) (2.7.2.2.), чтобы ввести значение уровня
для точки 1.
6. Повторите этапы 3-5, пока не будут введены значения для всех необходимых точек
преломления.
Уровень 1
(2.7.2.1.)
1. Нажмите стрелку ВПРАВО, чтобы открыть режим редактирования.
2. Введите значение и нажмите стрелку ВПРАВО, что принять его.
3. Нажмите стрелку ВНИЗ, чтобы перейти к соответствующей точке преломления объема.
129
Справочник параметров
Объем 1 (2.7.2.2.)
1. Нажмите стрелку ВПРАВО, чтобы открыть режим редактирования.
2. Введите значение объема и нажмите стрелку ВПРАВО, что принять его.
3. Нажмите стрелку ВНИЗ, чтобы перейти к соответствующей точке преломления уровня.

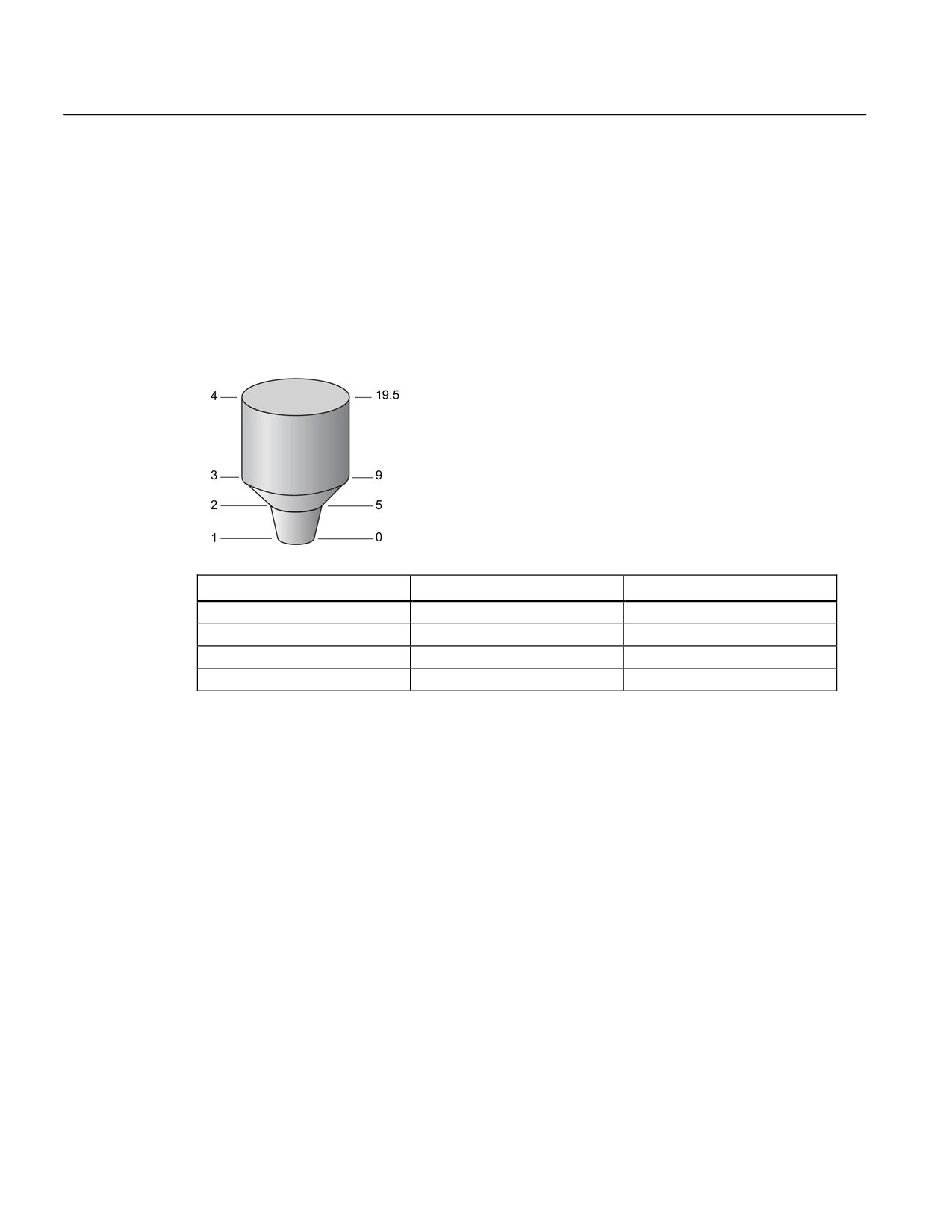

Пример (значения даны только для примера)
Номер точки
Значение
преломления
уровня
Номер точки преломления
Значение уровня (м)
Значение объема (л)
1
0
0
2
5
500
3
9
3000
4
19,5
8000
Таблица 9-16 (2.7.3.)
Таблица 17-24 (2.7.4.)
Таблица 25-32 (2.7.5.)
130
Справочник параметров
Обработка сигнала (2.8.)
Примечание
Настройки по умолчанию в таблицах параметров обозначаются звездочкой (*), если
прямо не указано иное.
Ближний диапазон (2.8.1.)
Диапазон перед прибором (измеряемый от исходной точки датчика), в пределах которого
игнорируются все эхо-сигналы. Иногда он называется мертвой зоной или зоной
нечувствительности. На заводе он настроен на 50 мм (2 дюйма) после конца антенны, и
эти настройки зависят от типа антенны и технологического соединения. [См. «Габаритные
чертежи» (стр. 191), чтобы узнать высоту антенны]
Значения
Диапазон: от 0 до 20 м (от 0 до 65,6 футов)
Значение по умолчанию зависит от типа антенны и технологического
соединения.
Смежные параметры
Единицы (2.2.1)
Дальний диапазон (2.8.2.)
Примечание
Дальний диапазон может включать область, расположенную за пределами дна сосуда.
Позволяет уровню материала упасть ниже нижней точки калибровки без запуска состояния
«Потеря эхо-сигнала» (LOE). Пример см. в разделе «Режим датчика» (2.2.2).
Значения
Диапазон: Мин = нижняя точка калибровки
Макс = 23 м (75,45 фт)
По умолчанию: Значение для точки нижней калибровки + 1 м (3,28 фт)
Смежные параметры
Единицы (2.2.1)
Используйте эту функцию, если измеряемая поверхность может находиться ниже нижней
точки калибровки во время работы.
131
Справочник параметров

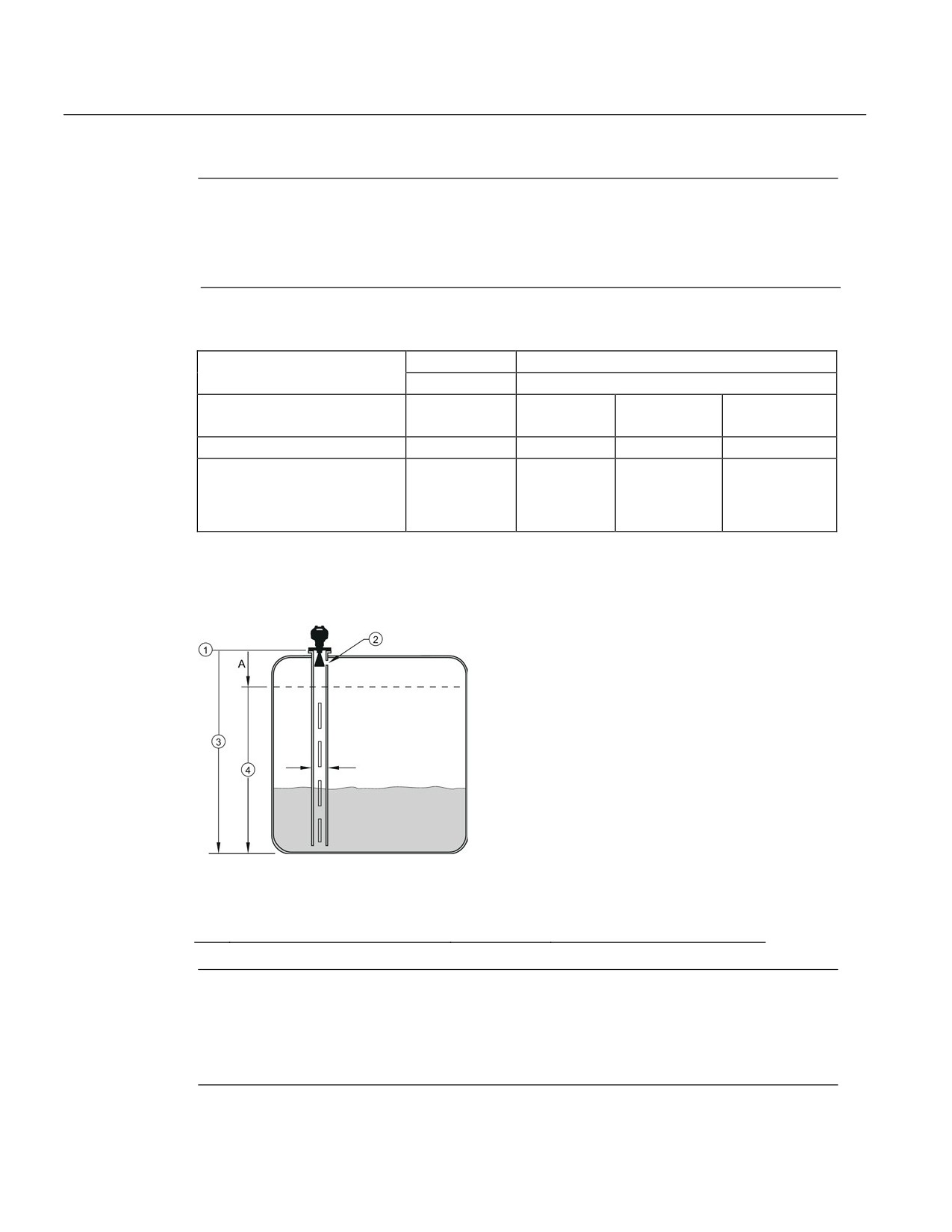

Множитель ослабления (2.8.3.)
Примечание
• При работе с успокоительной трубкой значения для диапазона CLEF (2.8.4.4.) и
множителя ослабления следует настроить согласно размеру трубы. См. таблицу
ниже.
•
Для получения надежных результатов размер антенны должен быть близок к размеру
трубы.
Компенсирует изменения в скорости микроволн, вызванных ослаблением в металлической
успокоительной трубке вместо свободного пространства.
Значения
Диапазон
от 0,3 до 1,0 в зависимости от размера трубки
По умолчанию
1,0000
Номинальный размер трубки a)
40 мм (1,5
50 мм
80 мм
100 мм
дюйма)
(2 дюйма)
(3 дюйма)
(4 дюйма)
Множитель ослабления
0,9844
0,988
0,9935
0,9965
Настройки диапазона CLEF
Нижняя точка
Нижняя точка
Нижняя точка
Нижняя точка
калибровки -
калибровки -
калибровки -
калибровки -
(2.8.4.4.)
700 мм
700 мм
1000 мм
1000 мм
(2,29 фт)б)
(2,29 фт)б)
(3,28 фт)б)
(3,28 фт)б)
а) Так как размеры трубки могут немного отличаться, множитель ослабления также может
отличаться.
б) Диапазон CLEF занимает весь измерительный диапазон, кроме первых 700 или
1000 мм от начальной точки датчика (см. А на схеме ниже)
① Начальная точка датчика
③ Нижняя точка калибровки
② воздушный зазор
④ Диапазон CLEF 2.8.4.4.
A
700 или 1000 мм
Примечание
Фланцевая встроенная антенна
Для фланцевой встроенной антенны (7ML5432) размер технологического соединения
должен соответствовать диаметру трубы, если это возможно (к примеру, фланец
Ду80/3 дюйма следует установить на трубку Ду80/3 дюйма).
132
Справочник параметров
Выбор эхо-сигнала (2.8.4.)
Алгоритм (2.8.4.1.)
Выбирает алгоритм для применения к каждому эхо-профилю для получения истинного эхо-
сигнала.
Варианты
tF
Истинный первый эхо-сигнал
L
Самый большой эхо-сигнал
BLF
Самый лучший из больших и первых эхо-сигналов
Определение положения (2.8.4.2.)
Определяет, где проводится измерение расстояния на эхо-сигнале.
Варианты
Center (Центр)
Hybrid (Гибрид (Центр и CLEF))
CLEF (Принудительная подгонка переднего фронта)
Смежные параметры
Диапазон CLEF (2.8.4.4.)
Если уровнем считается дно сосуда, а не фактический уровень материала (в условиях
малого уровня) или если диэлектрическая постоянная жидкости составляет менее 3, то
мы рекомендуем настроить параметр Position Detect (Определение положения) на
значение Hybrid и CLEF Range (2.8.4.4.) на 0,5 м (1,64 фт).
Порог эхо-сигнала (2.8.4.3.)
Задает минимальный уровень достоверности эхо-сигнала, которому должен
соответствовать эхо-сигнал во избежание его потери и окончания времени режима
защиты от сбоев (LOE). Если Уровень достоверности (2.8.6.1.) превышает Порог эхо-
сигнала (2.8.4.3.), то эхо-сигнал применяется в качестве действительного сигнала и
оценивается.
Значения
Диапазон: от 0 до 99
По умолчанию: 5
Смежные параметры
Таймер LOE (2.5.2.)
133
Справочник параметров
Диапазон CLEF (2.8.4.4.)
Примечание
Диапазон CLEF основан на дальнем диапазоне.
Алгоритм CLEF используется, главным образом, для сообщения корректного уровня
для материалов с низкой диэлектрической постоянной, так как в противном случае вы
можете получить неверные показания в пустом и почти пустом сосуде.
Он используется от нижней точки калибровки (пустой уровень) до уровня, заданного
диапазоном CLEF (см. изображение ниже). Над этой точкой используется алгоритм
Center (центр). См. «Диапазон CLEF» (стр. 220)
Значения
Диапазон: от 0 до 20 мм (от 0 до 65,6 футов)
По умолчанию: 0,0 м
Смежные параметры
Определение положения (2.8.4.2.)

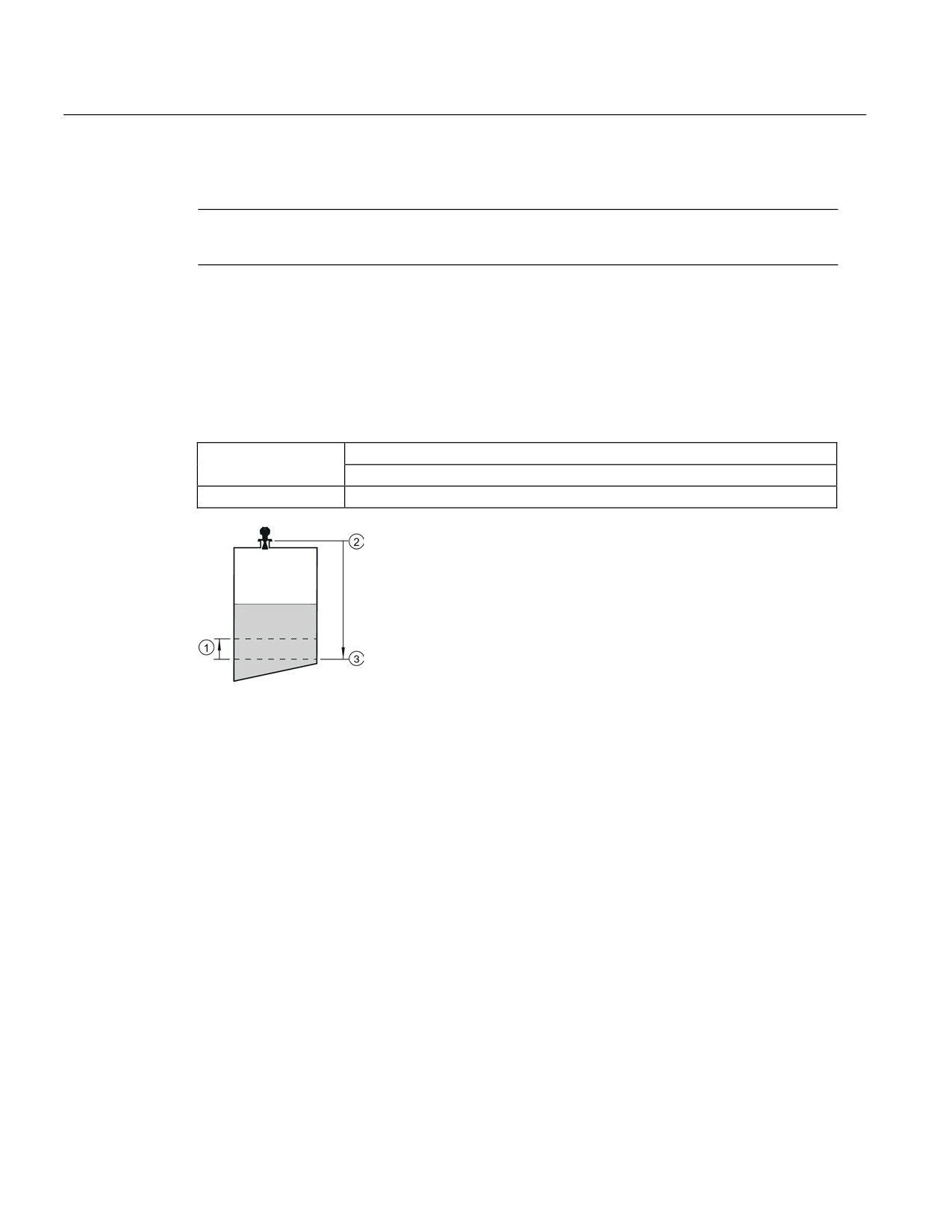

① Диапазон CLEF
② Начальная точка датчика
③ Нижняя точка калибровки (пустой технологический уровень)
При использовании с материалами с низкой диэлектрической постоянной мы рекомендуем
настроить диапазон CLEF на 0,5 м и задать параметр Position Detect (2.8.4.2.)
(Определение положения) на Hybrid.
Отбор проб
(2.8.5.)
Предоставляет метод проверки надежности нового эхо-сигнала, перед тем как он
будет принят в качестве действующего показания, на основании количества проб
выше или ниже выбранного в данный момент эхо-сигнала.
134
Справочник параметров
Захват эхо-сигнала (2.8.5.1.)
Примечание
Во избежание обнаружения неподвижной лопасти мешалки необходимо, чтобы
мешалка работала всегда, когда SITRANS LR250 осуществляет мониторинг сосуда.
Выберите метод верификации измерений.
Варианты
Захват выключен
Максимальная верификация (не рекомендована для радара)
Мешалка материала
Полный захват (не рекомендован для радара)
Смежные параметры
Скорость наполнения в минуту (2.4.2)
Скорость опорожнения в минуту (2.4.3)
Отбор проб выше (2.8.5.2.)
Отбор проб ниже (2.8.5.3.)
Для применений с радаром наиболее часто используемой настройкой является Material
Agitator (Мешалка материала), которая позволяет избежать обнаружения лопасти
мешалки.
Отбор проб выше (2.8.5.2.)
Указывает количество последовательных эхо-сигналов, которые должны появиться
выше выбранного на данный момент сигнала, прежде чем измерения будут приняты как
действительные.
Значения
Диапазон: от 1 до 50
По умолчанию: 5
Отбор проб ниже (2.8.5.3.)
Указывает количество последовательных эхо-сигналов, которые должны появиться ниже
выбранного на данный момент сигнала, прежде чем измерения будут приняты как
действительные.
Значения
Диапазон: от 1 до 50
По умолчанию: 2
Качество эхо-сигнала (2.8.6.)
135
Справочник параметров

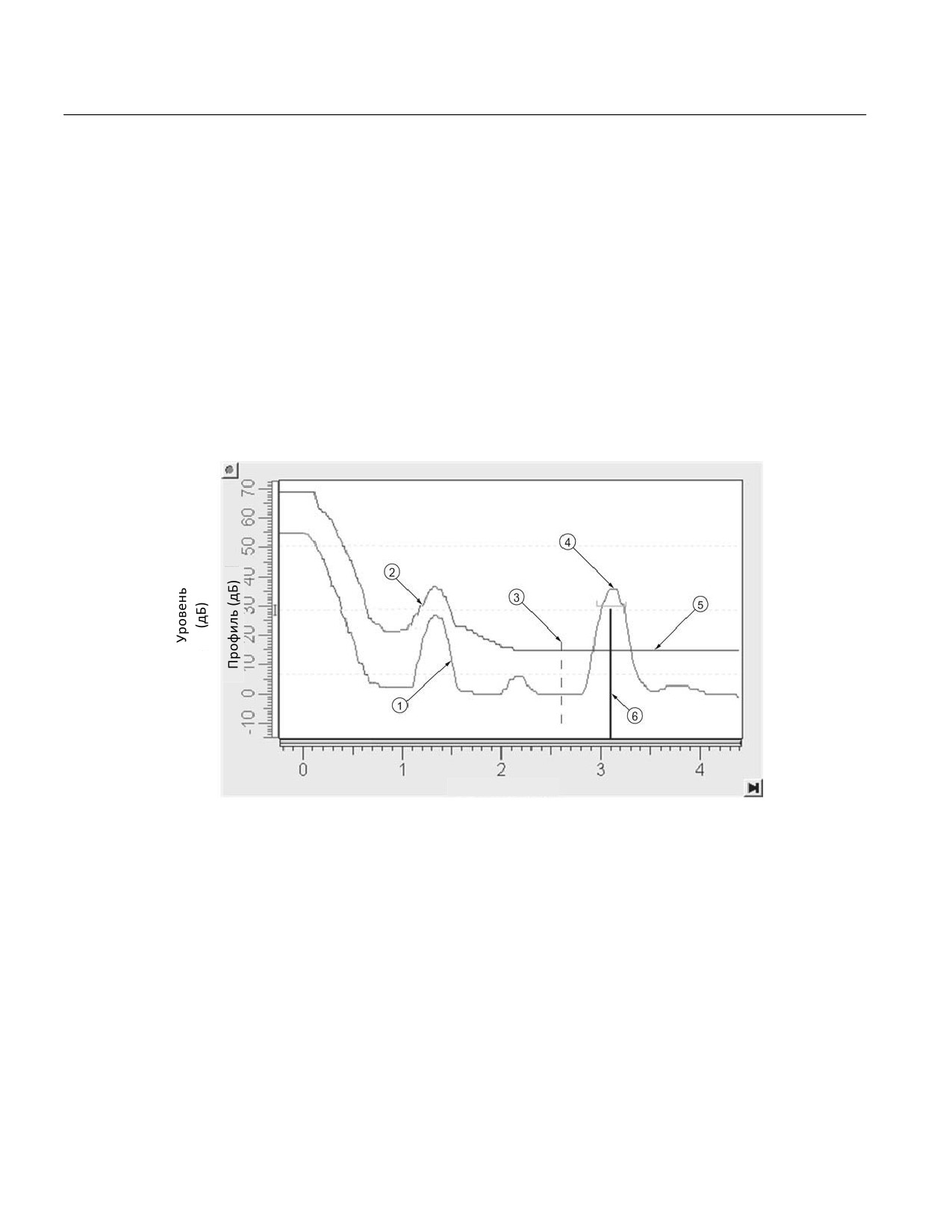

Достоверность (2.8.6.1.)
Указывает надежность эхо-сигнала: более высокие значения показывают лучшее
качество сигнала. На экране отображается достоверность эхо-сигнала последнего
измерения. Порог эхо-сигнала (2.8.4.3.) определяет минимальный критерий для
достоверности эхо-сигнала.
Значения (только
от 0 до 99
просмотр)
----
Замер не используется
Смежные параметры
Порог эхо-сигнала (2.8.4.3.)
Откройте меню Device - Echo Profile Utilities (Устройство - Утилиты эхо-профиля) и
щелкните на вкладке Echo Profile (Эхо-профиль).
Мощность эхо-сигнала (2.8.6.2.)
Отображает абсолютную мощность (в дБ выше 1 мкВ среднекв.) эхо-сигнала, выбранного
в качестве измеряемого сигнала.
Значения (только
от -20 до 99
просмотр)
----
Замер не используется
Откройте меню Device - Echo Profile Utilities (Устройство - Утилиты эхо-профиля) и
щелкните на вкладке Echo Profile (Эхо-профиль).
Средние шумы (2.8.6.3.)
Отображает средние шумы окружающей среды (в дБ выше 1 мкВ среднекв.) профиля
шумов. Уровень шума - это комбинация переходных помех и схем приема. После
измерения будут показаны значения предыдущего замера шума.
Настройка TVT (2.8.7.)
Примечание
Стандартные настройки в таблицах параметров обозначаются звездочкой (*), если
прямо не указано иное.
136
Справочник параметров

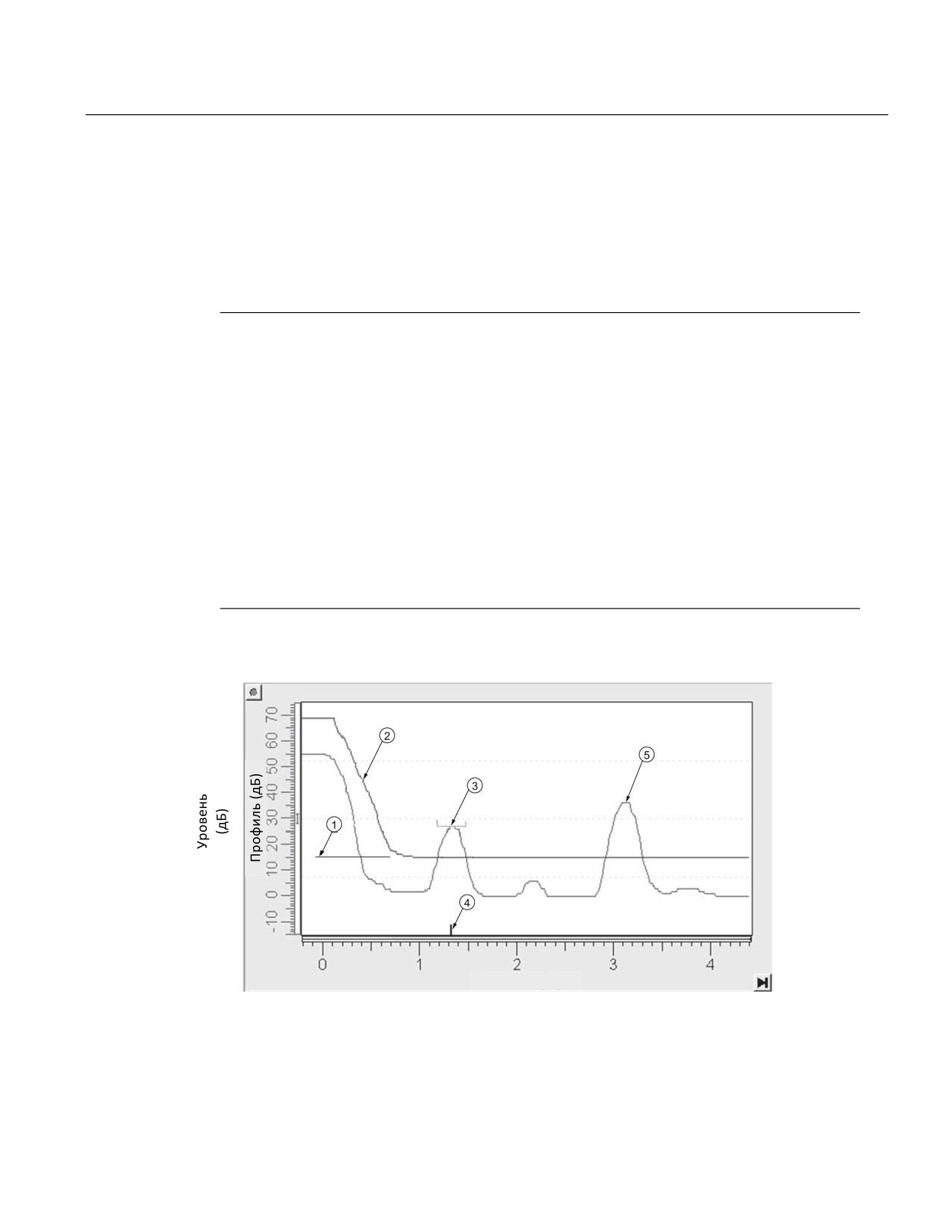

Автоматическое подавление ложных эхо-сигналов (2.8.7.1.)
Используется вместе с диапазоном подавления ложных эхо-сигналов (2.8.7.2.) для
отсеивания ложных эхо-сигналов в сосуде с известными преградами. «Запомненный
TVT» (переменный во времени порог) заменяет стандартный TVT на заданном
диапазоне. См. «Автоматическое подавление ложных эхо-сигналов» (стр. 221) для
получения более подробного объяснения.
Примечание
• Убедитесь, что уровень материала находится ниже всех известных преград
при использовании автоматического подавления ложных эхо-сигналов для
запоминания эхо-профиля. (Рекомендуется использовать пустой или почти
пустой сосуд).
• Обратите внимание на расстояние до уровня материала, когда функция
автоматического подавления запоминает окружающую среду. Задайте
диапазон автоматического подавления на более короткое расстояние, чтобы
избежать отсеивания эхо-сигнала материала.
• Задайте автоматическое подавление и диапазон подавления во время
запуска, если это возможно.
• Если сосуд имеет мешалку, то ее следует запустить.
• Перед настройкой этих параметров следует вращать прибор для получения
наилучшего сигнала (меньшая амплитуда ложного эхо-сигнала).
До автоматического подавления ложных эхо-сигналов
Расстояние (м)
① Уровень превышения TVT
④ метка эхо-сигнала
② TVT по умолчанию
⑤ уровень материала
③ ложный эхо-сигнал
137
Справочник параметров
1. Задайте диапазон автоматического игнорирования ложных эхо-сигналов.
Измерьте фактическое расстояние от исходной точки датчика до поверхности
материала при помощи рулетки.
2. Отнимите 0,5 м (20 дюймов) от этого расстояния и примените получившиеся значение.
3. Перейдите к параметру Auto False Echo Suppression Range (2.8.7.2.) (Диапазон
подавления ложного эхо-сигнала) и введите значение, вычисленное на этапе 2.
4. Перейдите к параметру Auto False Echo Suppression (2.8.7.1.) (Подавление ложного эхо-
сигнала) и нажмите стрелку ВПРАВО, чтобы открыть режим редактирования.
5. Нажмите Learn (Запомнить). Прибор автоматически переключится на On (Вкл)
(Use Learned TVT (Использовать запомненный TVT)) через несколько секунд.
После автоматического подавления ложных эхо-сигналов
Расстояние (м)
① ложный эхо-сигнал
④ уровень материала
② запомненный TVT
⑤ TVT по умолчанию
③ Диапазон автоматического
⑥ метка эхо-сигнала
подавления ложных эхо-сигналов
Для настройки автоматического подавления ложного эхо-сигнала через SIMATIC PDM:
Откройте меню Device - Echo Profile Utilities (Устройство - Утилиты эхо-профиля) и
щелкните на вкладке Auto False Echo Suppression (Автоматическое подавление ложных
эхо-сигналов). Для получения подробных инструкций см. «Автоматическое подавление
ложных эхо-сигналов через SIMATIC PDM» PDM (стр. 76).
138
содержание .. 5 6 7 8 ..
