Micropilot FMR50 Радарный уровнемер. Инструкция по эксплуатации - часть 6

Описание параметров прибора

Подменю "Safety settings" (Параметры настройки безопасности)

Output echo lost (Выходной сигнал при потере эхо-сигнала)

Навигация

Setup (Настройка) È Advanced setup (Дополнительно) È Safety settings (Параметры

настройки безопасности) È Output echo lost (Выходной сигнал при потере эхо-сигнала)

Описание

Используется для определения выходного сигнала, выдаваемого при потере эхо-сигнала.

Выбор

■ Last valid value (Последнее действительное значение)

При потере эхо-сигнала сохраняется последнее действительное значение.

■ Ramp echo lost (Изменение при потере эхо-сигнала)

В случае потери эхо-сигнала выходное значение непрерывно смещается к 0% или 100%.

Наклон определяется с помощью параметра Ramp echo lost (Изменение при потере эхо-

сигнала).

■ Value echo lost (Значение при потере эхо-сигнала)

В случае потери эхо-сигнала на выходе используется значение, определенное в параметре

Value echo lost (Значение при потере эхо-сигнала).

■ Alarm (Аварийный сигнал)

В случае потери эхо-сигнала создается аварийный сигнал и на выходе используется значение,

определенное в параметре Failure mode (Режим отказа) (È ä 109).

Заводская установка

Last valid value (Последнее действительное значение)

Value echo lost (Значение при потере эхо-сигнала)

Навигация

Setup (Настройка) È Advanced setup (Дополнительно) È Safety settings (Параметры

настройки безопасности) È Value echo lost (Значение при потере эхо-сигнала)

Условие

Отображается только в том случае, если опция Value echo lost (Значение при потере эхо-

сигнала) выбрана в качестве значения параметра Output echo lost (Выходной сигнал при

потере эхо-сигнала).

Описание

Используется для определения постоянного выходного значения, выдаваемого при потере эхо-

сигнала.

Диапазон вводимых значений

0...200000

Заводская установка

0

Дополнительная информация

Единица измерения совпадает с единицей измерения для выходного значения:

■ Без линеаризации: в соответствии с определенным значением параметра Level unit (Единица

измерения уровня) (È ä 98).

■ С линеаризацией: в соответствии с определенным значением параметра Unit linearized

(Единица измерения линеаризованного значения) (È ä 100).

Ramp echo lost (Изменение при потере эхо-сигнала)

Навигация

Setup (Настройка) È Advanced setup (Дополнительно) È Safety settings (Параметры настройки

безопасности) È Ramp echo lost (Изменение при потере эхо-сигнала)

Условие

Отображается только в том случае, если опция Ramp echo lost (Изменение при потере эхо-сигнала)

выбрана в качестве значения параметра Output echo lost (Выходной сигнал при потере эхо-

сигнала).

105

Описание параметров прибора

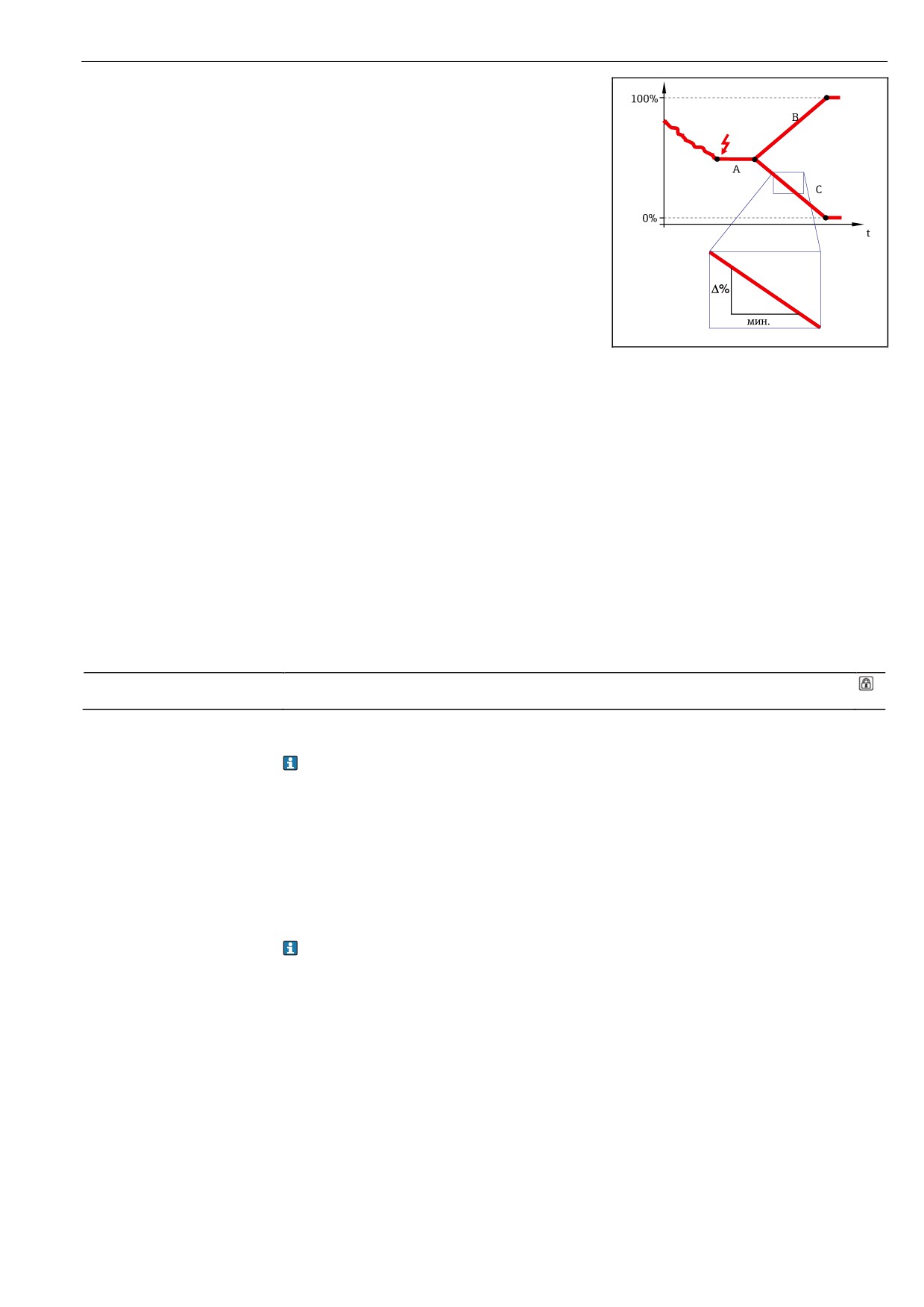

Описание

Используется для определения крутизны прямой,

применяемого при потере эхо-сигнала.

A

Задержка при потере эхо-сигнала

B

Кривая при потере эхо-сигнала

(положительное значение)

C

Кривая при потере эхо-сигнала

(отрицательное значение)

Диапазон вводимых значений

-9999999,0...+ 9999999,0 %/min (%/мин)

Заводская установка

0 %/min (%/мин)

Дополнительная информация

■ Единицей наклона соответствующей характеристики является "процентное значение диапазона

измерения в минуту" (%/мин).

■ При отрицательном наклоне: значение измеряемой величины постоянно снижается до тех пор,

пока не достигнет 0%.

■ При положительном наклоне: значение измеряемой величины постоянно увеличивается до тех

пор, пока не достигнет 100%.

Blocking distance (Мертвая

(È ä 98)

зона)

Последовательность "SIL/WHG confirmation" (Сертификат SIL/WHG)

Последовательность "SIL/WHG confirmation" доступна только для приборов, имеющих

сертификат SIL или WHG (позиция 590: "Дополнительный сертификат", опция LA: "SIL" или LC:

"Предотвращение переполнения WHG"), которые в текущий момент времени не находятся

в состоянии блокировки SIL или WHG.

Последовательность SIL/WHG confirmation требуется для блокирования устройства в соответствии

с ребованиями SIL или WHG.

Для получения дополнительной информации см. документ "Руководство по функциональной

безопасности", SD01087F, в котором приведено описание процедуры блокировки и параметров

последовательности.

Последовательность "Deactivate SIL/WHG" (Деактивация SIL/WHG)

Последовательность "Deactivate SIL/WHG" доступна только для приборов, имеющих сертификат

SIL или WHG (позиция 590: "Дополнительный сертификат", опция LA: "SIL" или LC:

"Предотвращение переполнения WHG"), которые в текущий момент времени находятся

в состоянии блокировки SIL или WHG.

Последовательность Deactivate SIL/WHG требуется для снятия блокировки с прибора, если этот прибор

был заблокирован в соответствии с требованиями SIL или WHG.

Для получения дополнительной информации см. документ "Руководство по функциональной

безопасности", SD01087F, в котором приведено описание процедуры снятия блокировки и параметров

последовательности.

106

Описание параметров прибора

Подменю "Current output 1"/"Current output 2" (Токовый выход 1/Токовый выход 2)⁴

Assign current output (Присвоение токового выхода)

Навигация

Setup (Настройка) È Advanced setup (Дополнительно) È Curr. output 1 (Токовый выход 1)

È Assign current output (Присвоение токового выхода)

Setup (Настройка) È Advanced setup (Дополнительно) È Curr. output 2 (Токовый выход 2)

È Assign current output (Присвоение токового выхода)

Описание

Выбор переменной процесса для токового выхода

Опции

■ Level linearized (Линеаризованное значение уровня)

■ Distance (Расстояние)

■ Electronic temperature (Температура электронной вставки)

(-50 °C = 4 мА; 100 °C = 20 мА)

■ Relative echo amplitude (Относительная амплитуда эхо-сигналов)

(0 дБ = 4 мА; 150 дБ = 20 мА)

■ Analog output adv. diagnostics 1 (Расширенная диагностика аналогового выхода 1)

■ Analog output adv. diagnostics 2 (Расширенная диагностика аналогового выхода 2)

Заводская установка

■ Токовый выход 1: Level linearized (Линеаризованное значение уровня)

■ Токовый выход 2: Relative echo amplitude (Относительная амплитуда эхо-сигналов) ¹⁾

1) Только для приборов с 2 токовыми выходами

Current span (Диапазон тока)

Навигация

Setup (Настройка) È Advanced setup (Дополнительно) È Current output 1 (Токовый выход 1) È

Current span (Диапазон тока)

Setup (Настройка) È Advanced setup (Дополнительно) È Current output 2 (Токовый выход 2) È

Current span (Диапазон тока)

Описание

Выберите текущий диапазон для выходного значения процесса и верхний/нижний уровень для сигнала

при сбое.

■ При возникновении ошибки на токовом выходе будет принято значение, определенное для

параметра Failure mode (Режим отказа) (È ä 109).

■ Если значение измеряемой величины выйдет за пределы диапазона измерения, появится

сообщение S441 Токовый выход.

Диапазон измерения определяется с помощью параметров Empty calibration (Калибровка

пустого резервуара) (4 мА) и Full calibration (Калибровка полного резервуара) (20 мА)

(È ä 90).

Опции

■

4 to 20 mA NAMUR (4...20 мА NAMUR)

■

4 to 20 mA US (4...20 мА US)

■

4 to 20 mA (4...20 мА)

■ Fixed current (Постоянная сила тока)

Заводская установка

4 to 20 mA NAMUR (4...20 мА NAMUR)

4

Подменю "Current output 2" (Токовый выход 2) доступно только для приборов, оборудованных двумя токовыми выходами.

107

Описание параметров прибора

Дополнительная информация

Постоянная сила тока

Значение тока устанавливается с помощью параметра Fixed current (Постоянная сила тока) (È ä 108).

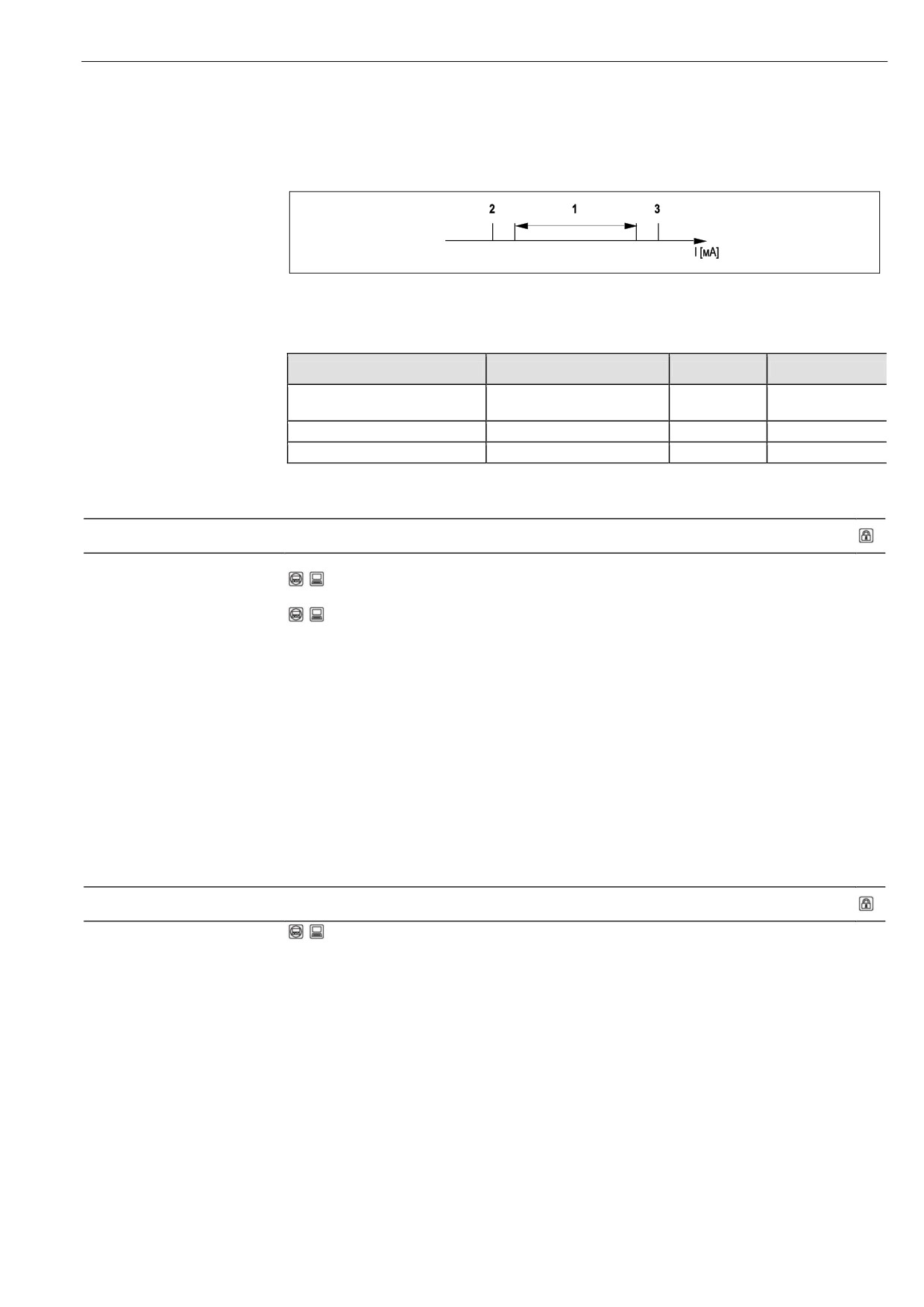

Пример

На рисунке представлено соотношение между диапазоном тока для выхода переменной процесса и

верхним и нижним уровнями сигнала при сбое.

I

Ток

1

Диапазон тока для значения процесса

2

Нижний уровень сигнала при сбое

3

Верхний уровень сигнала при сбое

Опции

1

2

3

4 to 20 mA NAMUR

3,8 ...20,5 mA (мА)

< 3,6 mA (мА)

> 21,95 mA (мА)

(4...20 мА NAMUR)

4…20 mA (мА) US

3,9…20,8 mA (мА) US

< 3,6 mA (мА)

> 21,95 mA (мА)

4 ... 20 mA (мА)

4…20,5 mA (мA)

< 3,6 mA (мА)

> 21,95 mA (мА)

Fixed current (Постоянная сила тока)

Навигация

Setup (Настройка) È Advanced setup (Дополнительно) È Curr. output 1 (Токовый выход 1)

È Fixed current (Постоянная сила тока)

Setup (Настройка) È Advanced setup (Дополнительно) È Curr. output 2 (Токовый выход 2)

È Fixed current (Постоянная сила тока)

Условие

Отображается только при выборе опции Fixed current (Постоянная сила тока) в качестве

значения параметра Current span (Диапазон тока).

Описание

Определяет фиксированное значение силы тока.

Диапазон вводимых значений

4…22,5 mA (мA)

Заводская установка

4,0 mA (мА)

Damping (Выравнивание)

Навигация

Setup (Настройка) È Advanced setup (Дополнительно) È Current output 1/2 (Токовый

выход 1/2) È Damping (Выравнивание)

Описание

Используется для определения постоянной времени для выравнивания выходного тока.

Диапазон вводимых значений

0

999,9 s (с)

Заводская установка

0 s (с) (т.е. выравнивание не выполняется)

Дополнительная информация

При помощи этого параметра определяется постоянная времени для экспоненциальной задержки

выходного тока, которая вызывается колебаниями значения измеряемой величины.

При малом значении постоянной времени выходной сигнал немедленно реагирует на изменения

значения измеряемой величины. Большое значение постоянной времени приводит к большей

задержке реакции выходного сигнала.

108

Описание параметров прибора

Failure mode (Режим отказа)

Навигация

Setup (Настройка) È Advanced setup (Дополнительно) È Curr. output 1 (Токовый выход 1)

È Failure mode (Режим отказа)

Setup (Настройка) È Advanced setup (Дополнительно) È Curr. output 2 (Токовый выход 2)

È Failure mode (Режим отказа)

Предварительное условие

В качестве значения параметра Current span (Диапазон тока) (È ä 107) выбрано одно из

следующих значений:

■

4 to 20 mA NAMUR (4...20 мА NAMUR)

■

4 to 20 mA US (4...20 мА US)

■

4 to 20 mA (4...20 мА)

Описание

Выбор варианта определения значения токового выхода в аварийном состоянии.

Опции

■ Min. (Мин.)

Токовый выход принимает значение нижнего уровня сигнала при сбое.

■ Max. (Макс.)

Токовый выход принимает значение верхнего уровня сигнала при сбое.

■ Last valid value (Последнее действительное значение)

Токовый выход определяется последним значением измеряемой величины, действительным до

возникновения ошибки.

■ Actual value (Фактическое значение)

Токовый выход определяется фактическим значением измеряемой величины на основании

текущего измерения; ошибка игнорируется.

■ Defined value (Определенное значение)

Значение для токового выхода определяется в параметре Failure current (Ток при отказе)

(È ä 109).

Заводская установка

Max. (Макс.)

Дополнительная информация

Этот параметр настройки не влияет на режим ответа на сообщение об ошибке других выходов и

сумматоров. Указывается отдельными параметрами.

Min. (Мин.) и Max. (Макс.)

При использовании этого параметра уровень сигнала при сбое определяется

с использованием параметра Current span (Диапазон тока) (È ä 107).

Failure current (Ток при отказе)

Навигация

Setup (Настройка) È Advanced setup (Дополнительно) È Curr. output 1 (Токовый выход 1)

È Failure current (Ток при отказе)

Setup (Настройка) È Advanced setup (Дополнительно) È Curr. output 2 (Токовый выход 2)

È Failure current (Ток при отказе)

Предварительное условие

В качестве значения параметра "Failure mode" (Режим отказа) выбрана опция "Defined value"

(Определенное значение) (È ä 109).

Описание

Ввод значения токового выхода для аварийного состояния

Диапазон вводимых значений

3,6…22,5 mA (мA)

Заводская установка

22,5 mA (мА)

109

Описание параметров прибора

Output current 1/Output current 2 (Выходной ток 1/Выходной ток 2)

Навигация

Setup (Настройка) È Advanced setup (Дополнительно) È Curr. output 1 (Токовый выход 1) È

Output curr. 1 (Выходной ток 1)

Diagnostics (Диагностика) È Measured value (Значение измеряемой величины) È Output curr. 1

(Выходной ток 1)

Setup (Настройка) È Advanced setup (Дополнительно) È Curr. output 2 (Токовый выход 1) È

Output curr. 2 (Выходной ток 2)

Diagnostics (Диагностика) È Measured value (Значение измеряемой величины) È Output curr. 2

(Выходной ток 2)

Описание

Используется для отображения выходного тока в мА.

Подменю "Switch output" (Переключающий выход)

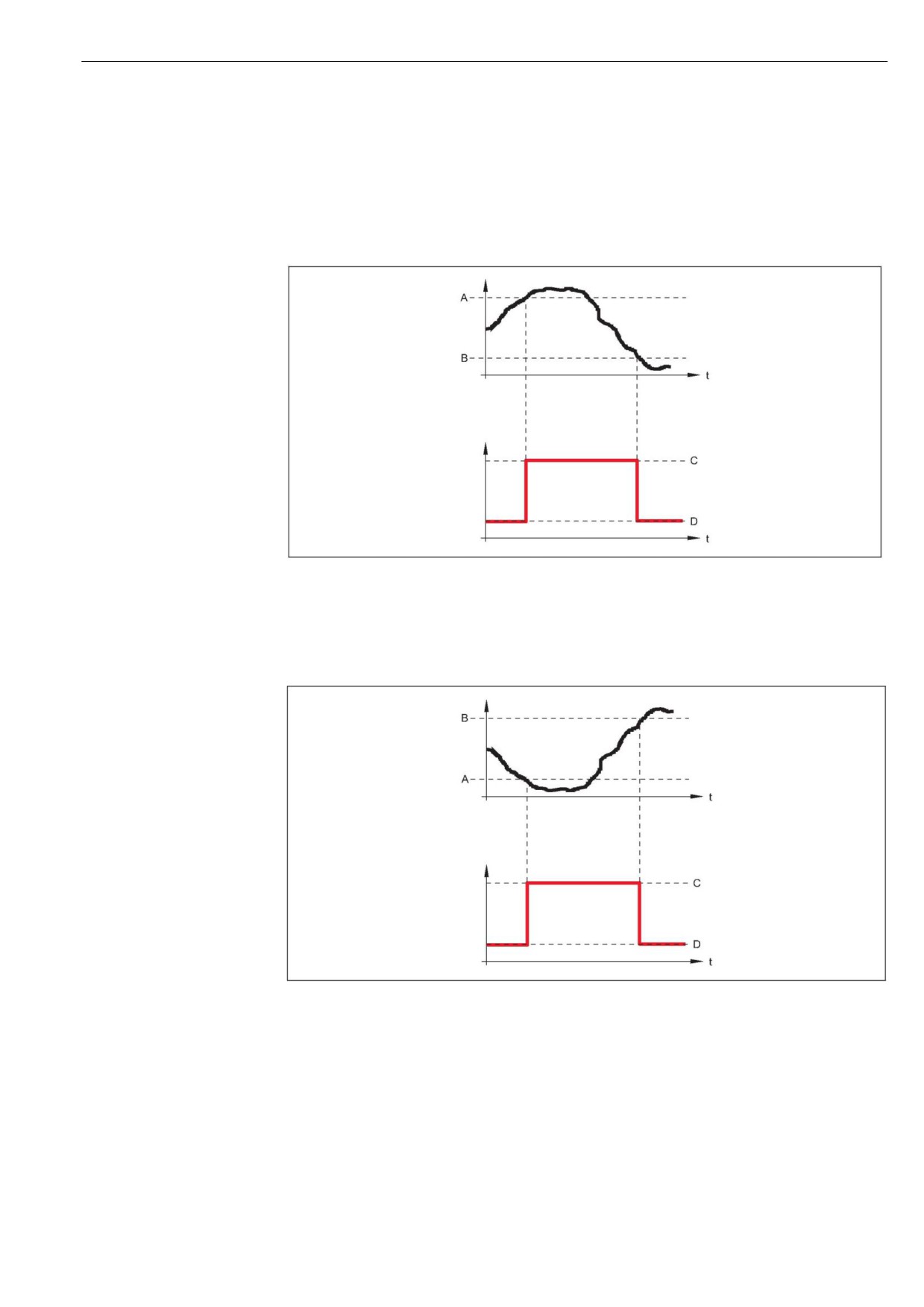

Switch output function (Функция переключающего выхода)

Навигация

Setup (Настройка) È Advanced setup (Дополнительно) È Switch output (Переключающий

выход) È Switch output function (Функция переключающего выхода)

Описание

Выбор функции для переключающего выхода

Опции

■ Off (Выкл.)

Выход всегда открыт (непроводящий).

■ On (Вкл.)

Выход всегда закрыт (проводящий).

■ Event level (Уровень события)

Выход нормально замкнут и является открытым только при возникновении диагностического

события. Тип события, при котором выход будет открыт, определяется с помощью параметра

Assign diagnostic level (Назначение уровня диагностики) (È ä 111).

■ Limit (Предельное значение)

Выход нормально закрыт и является открытым только в том случае, если значения измеряемой

переменной выходят за определенные пределы. Предельные значения определяются с

помощью параметров Assign limit (Присвоить предельное значение) (È ä 111), Switch-on

value (Значение активации)(È ä 111) и Switch-off value (Значение возврата) (È ä 111).

■ Digital output (Цифровой выход)

Переключение выхода зависит от значения выхода блока функции DI. Блок функции

выбирается с помощью параметра Assign status (Присвоить состояние).

Заводская установка

Off (Выкл.)

Дополнительная информация

Параметры On (Вкл.) и Off (Выкл.) можно использовать для моделирования переключающего

выхода.

Assign status (Присвоить состояние)

Навигация

Setup (Настройка) È Advanced setup (Дополнительно) È Switch output (Переключающий

выход) È Assign status (Присвоить состояние)

Предварительное условие

Отображается только в том случае, если Switch output function (Функция переключающего

выхода) = Digital output (Цифровой выход).

Описание

Выбор состояния прибора для переключающего выхода

110

Описание параметров прибора

Опции

■ Off (Выкл.)

■ Digital output AD 1 (Цифровой выход AD 1)

■ Digital output AD 2 (Цифровой выход AD 2)

Заводская установка

Off (выкл.)

Assign limit (Присвоить предельное значение)

Навигация

Setup (Настройка) È Advanced setup (Дополнительно) È Switch output (Переключающий

выход) È Assign limit (Присвоить предельное значение)

Предварительное условие

Отображается только в том случае, если Switch output function (Функция переключающего

выхода) = Limit (Предельное значение).

Описание

Используется для определения переменной, которую необходимо проверять на предмет

превышения предельных значений и присвоения этой переменной переключающему выходу.

Опции

■ Off (Выкл.)

■ Level linearized (Линеаризованное значение уровня)

■ Distance (Расстояние)

■ Terminal voltage (Напряжение на клеммах)

■ Electronic temperature (Температура электронной вставки)

■ Relative echo amplitude (Относительная амплитуда эхо-сигналов)

Заводская установка

Off (Выкл.)

Assign diagnostic level (Назначение уровня диагностики)

Навигация

Setup (Настройка) È Advanced setup (Дополнительно) È Switch output (Переключающий

выход) È Assign diagnostic level (Назначение уровня диагностики)

Предварительное условие

Отображается только в том случае. если Switch output function (Функция переключающего

выхода) = Event level (Уровень события).

Описание

Используется для определения класса событий диагностики, на которые должен реагировать

выход

Опции

■ Alarm (Аварийный сигнал)

■ Alarm + warning (Аварийный сигнал + Предупреждение)

■ Warning (Предупреждение)

Заводская установка

Alarm (Аварийный сигнал)

Switch-on value (Значение активации)

Switch-off value (Значение возврата)

Навигация

Setup (Настройка) È Advanced setup (Дополнительно) È Switch output (Переключающий

выход) È Switch-on value/Switch-off value (Значение активации/Значение возврата)

Предварительное условие

Отображается только в том случае, если Switch output function (Функция переключающего

выхода) = Limit и Assign limit ≠ Off (Выкл.).

Описание

Используется в целях определения точки активации и точки возврата для анализа предельных

значений.

111

Описание параметров прибора

Диапазон значений

Зависит от выбранной измеряемой величины (параметр Assign limit (Присвоить предельное

значение)).

Заводская установка

Зависит от выбранной измеряемой величины (параметр Assign limit (Присвоить предельное

значение)).

Дополнительная информация

Поведение при переключении зависит от относительного положения двух точек срабатывания.

Значение активации > значения возврата:

Выход закрыт, если значение измеряемой величины превышает значение активации.

Выход открыт, если значение измеряемой величины опускается ниже значения возврата.

A

Значение активации

B

Значение возврата

C

Выход закрыт

D

Выход открыт

Значение активации < значения возврата:

Выход закрыт, если значение измеряемой величины опускается ниже значения активации.

Выход открыт, если значение измеряемой величины превышает значение возврата.

A

Значение активации

B

Значение возврата

C

Выход закрыт

D

Выход открыт

112

Описание параметров прибора

Switch-on delay (Время задержки активации)

Навигация

Setup (Настройка) È Advanced setup (Дополнительно) È Switch output (Переключающий

выход) È Switch-on delay (Время задержки активации)

Предварительное условие

Отображается только в том случае, если Switch output function (Функция переключающего

выхода) = Limit и Assign limit ≠ Off (Выкл.).

Описание

Используется для определения задержки активации выхода

Диапазон значений

0...100 s (с)

Заводская установка

0 s (с)

Switch-off delay (Время задержки возврата)

Навигация

Setup (Настройка) È Advanced setup (Дополнительно) È Switch output (Переключающий

выход) È Switch-off delay (Время задержки возврата)

Предварительное условие

Отображается только в том случае, если Switch output function (Функция переключающего

выхода) = Limit и Assign limit ≠ Off (Выкл.).

Описание

Используется для определения задержки возврата выхода

Диапазон значений

0...100 s (с)

Заводская установка

0 s (с)

Switch output failure mode (Режим отказа переключающего выхода)

Навигация

Setup (Настройка) È Advanced setup (Дополнительно) È Switch output (Переключающий

выход) È Switch output failure mode (Режим отказа переключающего выхода)

Описание

Используется для определения состояния срабатывания выхода в случае возникновения ошибки

Опции

■ Actual status (Фактическое состояние)

Переключающий выход останется в том же состоянии, в котором находился при

возникновении ошибки

■ Open (Открыт)

■ Closed (Закрыт)

Заводская установка

Open (Открыт)

Switch status (Состояние срабатывания)

Навигация

Setup (Настройка) È Advanced setup (Дополнительно) È Switch output (Переключающий

выход) È Switch status (Состояние срабатывания)

Diagnostics (Диагностика) È Measured value (Значение измеряемой величины) È Switch

status (Состояние срабатывания)

113

Описание параметров прибора

Подменю "Display" (Дисплей)

Для управляющих программ: Подменю Display (Дисплей) отображается только в том

случае, если модуль дисплея подключен к прибору.

Language (Язык)

Format display (Формат дисплея)

Навигация

Setup (Настройка) È Advanced Setup (Дополнительно) È Display (Дисплей) È Format display

(Формат дисплея)

Описание

Используется для выбора способа индикации значений измеряемой величины на дисплее.

Опции

■

1 value, max. size (1 значение, макс. размер)

■

1 bargraph + 1 value (1 гистограмма + 1 значение)

■

2 values (2 значения)

■

1 value large + 2 values (1 значение крупным шрифтом + 2 значения)

■

4 values (4 значения)

Заводская установка

1 value, max. size (1 значение, максимальная величина)

115

Описание параметров прибора

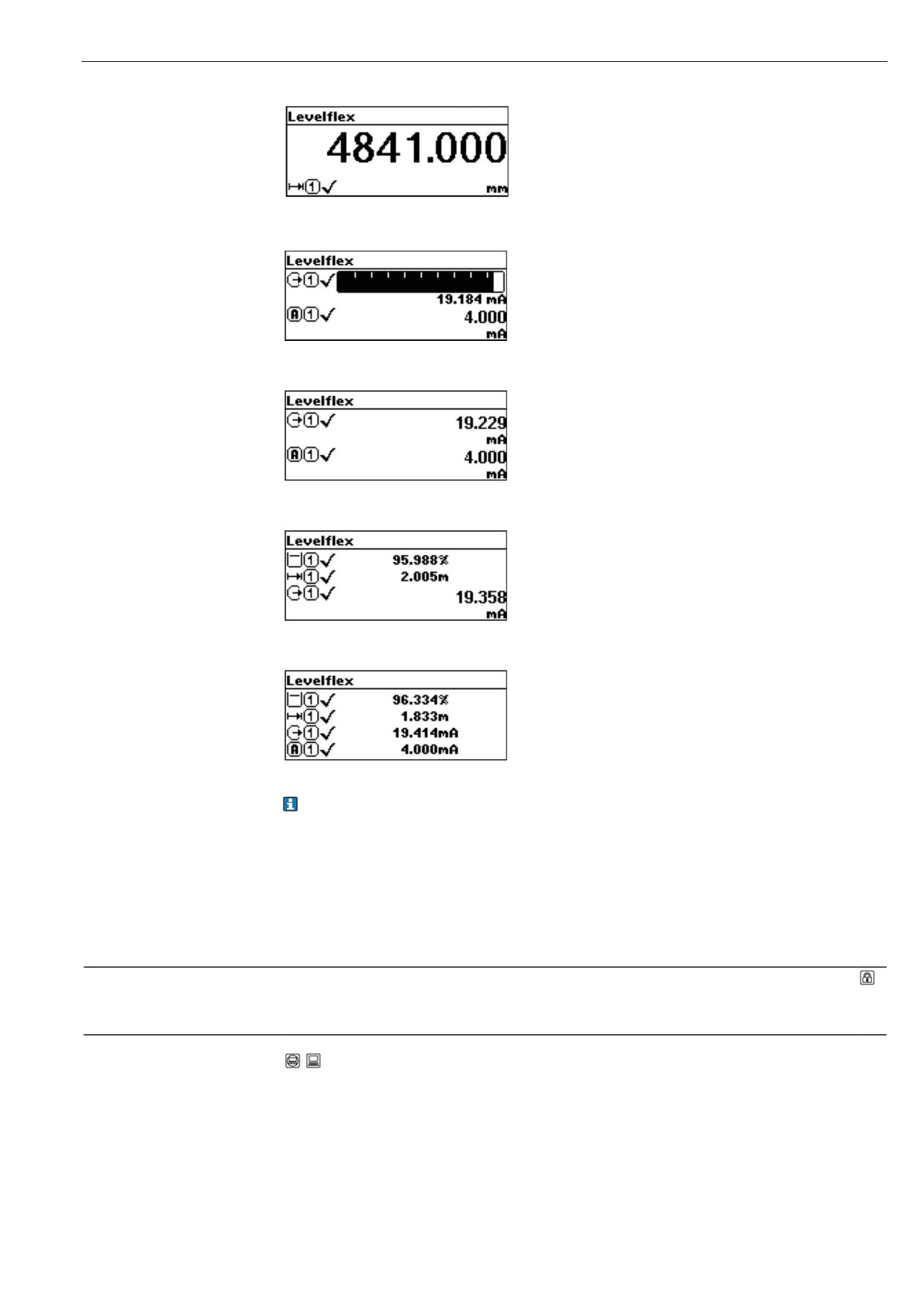

Дополнительная информация

1 значение, максимальная величина

1 гистограмма + 1 значение

2 значения

1 значение крупным шрифтом + 2 значения

4 значения

■ Параметры "Value 1 display" (Индикация значения 1) - "Value 4 display" (Индикация

значения 4) используются для определения отображаемых значений измеряемых величин и

их порядка (È ä 116).

■ В том случае, если определенное число значений измеряемой величины превышает

количество, разрешенное для режима отображения, значения выводятся на дисплей

поочередно. Временной интервал до следующего изменения определяется с использованием

параметра "Display interval" (Интервал индикации) (È ä 117).

Value 1 display (Индикация значения 1)

Value 2 display (Индикация значения 2)

Value 3 display (Индикация значения 3)

Value 4 display (Индикация значения 4)

Навигация

Setup (Настройка) È Advanced setup (Дополнительно) È Display (Дисплей) È Value 1/2/3/4

display (Индикация значения 1/2/3/4)

116

Описание параметров прибора

Описание

Выберите значение для индикации на местном дисплее.

Опции

■ None (Нет) ¹⁾

■ Level linearized (Линеаризованное значение уровня)

■ Distance (Расстояние)

■ Current output 1 (Токовый выход 1)

■ Measured current (Измеряемый ток)

■ Current output 2 (Токовый выход 2) (только для приборов, оснащенных 2 токовыми выходами)

■ Terminal voltage (Напряжение на клеммах)

■ Electronic temperature (Температура электронной вставки)

■ Absolute echo amplitude (Абсолютная амплитуда эхо-сигналов)

■ Relative echo amplitude (Относительная амплитуда эхо-сигналов)

■ Analog output adv. diagnostics 1 (Расширенная диагностика аналогового выхода 1)

■ Analog output adv. diagnostics 2 (Расширенная диагностика аналогового выхода 2)

1) Выбор этой опции для параметра "Value 1 display" (Индикация значения 1) невозможен.

Заводская установка

■ Value 1 display (Индикация значения 1): Level linearized (Линеаризованное значение уровня)

■ Value 2 display (Индикация значения 2): None (Нет)

■ Value 3 display (Индикация значения 3): None (Нет)

■ Value 4 display (Индикация значения 4): None (Нет)

Дополнительная информация

Параметр Format display (Формат дисплея) используется для определения количества значений

измеряемой величины, отображаемых одновременно, и способа их вывода (È ä 115).

Decimal places 1 (Знаки после десятичного разделителя 1)

Decimal places 2 (Знаки после десятичного разделителя 2)

Decimal places 3 (Знаки после десятичного разделителя 3)

Decimal places 4 (Знаки после десятичного разделителя 4)

Навигация

Setup (Настройка) È Advanced setup (Дополнительно) È Display (Дисплей) È Decimal places

1/2/3/4 (Знаки после десятичного разделителя 1/2/3/4)

Предварительное условие

Необходимо определить значение измеряемой величины в параметре Value 1/2/3/4 display

(Индикация значения 1/2/3/4) (È ä 116).

Описание

Используется для определения количества знаков после десятичного разделителя отображаемого

значения.

Опции

■ x

■ x.x

■ x.xx

■ x.xxx

■ x.xxxx

Заводская установка

x.xx

Дополнительная информация

Этот параметр не влияет на погрешность измерений или расчетов прибора.

Display interval (Интервал индикации)

Навигация

Setup (Настройка) È Advanced Setup (Дополнительно) È Display (Дисплей) È Display

interval (Интервал индикации)

Описание

Используется для установки временных интервалов, применяющихся при выводе значений

измеряемых величин на дисплей, если осуществляется переключение между значениями.

117

Описание параметров прибора

Диапазон вводимых значений

1...10 s (с)

Заводская установка

5 с

Дополнительная информация

Автоматическое попеременное представление значений возможно только в том случае, если

определенное количество значений измеряемых величин превышает число значений, которое может

быть выведено на экран в соответствии с выбранным форматом отображения.

■ Параметры Value 1 display (Индикация значения 1) - Value 4 display (Индикация

значения 4) используются для определения отображаемых значений измеряемых величин и

их порядка (È ä 116).

■ Формат отображения значений измеряемых величин определяется с помощью параметра

Format display (Формат дисплея) (È ä 115).

Display damping (Выравнивание выводимых значений)

Навигация

Setup (Настройка) È Advanced Setup (Дополнительно) È Display (Дисплей) È Display

damping (Выравнивание выводимых значений)

Описание

Используется для определения времени реакция дисплея на колебания значения измеряемой

величины.

Диапазон вводимых значений

0

999 s (с)

Заводская установка

0 s (с)

Header (Заголовок)

Навигация

Setup (Настройка) È Advanced Setup (Дополнительно) È Display (Дисплей) È Header

(Заголовок)

Описание

Используется для выбора содержимого заголовка, выводимого на местный дисплей

Опции

■ Device tag (Наименование прибора)

■ Free text (Произвольный текст)

Заводская установка

Device tag (Наименование прибора)

Дополнительная информация

1

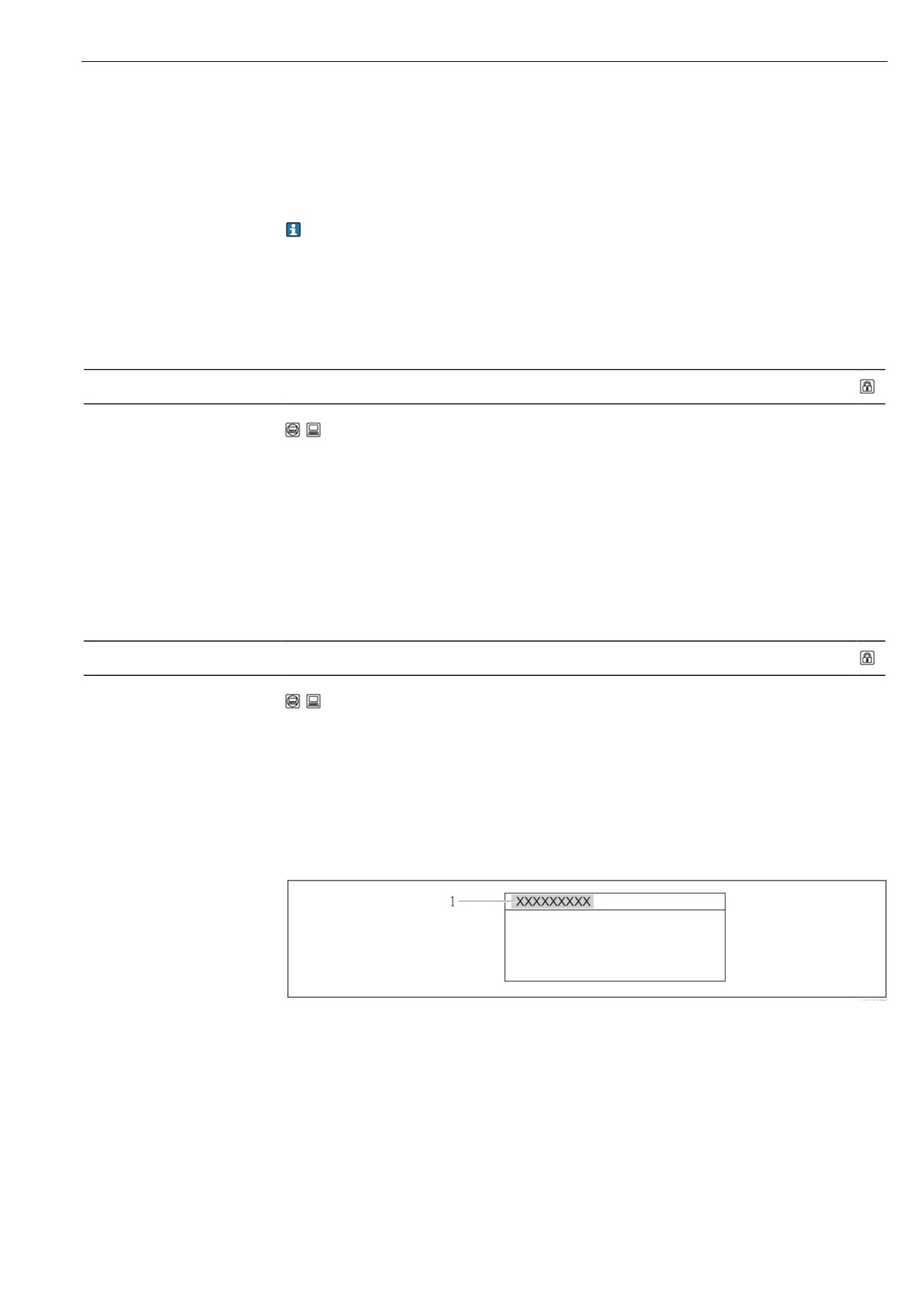

Расположение текста заголовка на дисплее

Device tag (Наименование прибора)

Определяется с использованием параметра Device tag (Наименование прибора) (È ä 88).

Free text (Произвольный текст)

Определяется с использованием параметра Header text (Текст заголовка) (È ä 119).

118

Описание параметров прибора

Header text (Текст заголовка)

Навигация

Setup (Настройка) È Advanced Setup (Дополнительно) È Display (Дисплей) È Header text

(Текст заголовка)

Предварительное условие

В качестве значения параметра "Free text" (Произвольный текст) должна быть выбрана опция

"Header" (Заголовок) (È ä118).

Описание

Ввод текста заголовка дисплея

Пользовательский

Максимум 12 символов, таких как буквы, цифры или специальные символы (например, @, %, /)

ввод

Заводская установка

----------

Дополнительная информация

1

Расположение текста заголовка на дисплее

Пользовательский ввод

Количество отображаемых символов зависит от их характера.

Separator (Разделитель)

Навигация

Setup (Настройка) È Advanced Setup (Дополнительно) È Display (Дисплей) È Separator

(Разделитель)

Описание

Выбор десятичного разделителя, используемого для отображения числовых значений

Опции

■ . (точка)

■

, (запятая)

Заводская установка

. (точка)

Number format (Числовой формат)

Навигация

Setup (Настройка) È Advanced Setup (Дополнительно) È Display (Дисплей) È Number

format (Числовой формат)

Описание

Выбор числового формата для дисплея

Выбор

■ Decimal (Десятичное представление)

■ ft-in-1/16" (фут-дюйм-1/16") (Действительно только для единиц измерения расстояния)

Заводская установка

Decimal (Десятичное представление)

119

Описание параметров прибора

Decimal places menu (Знаки после десятичного разделителя в меню)

Навигация

Setup (Настройка) È Advanced Setup (Дополнительно) È Display (Дисплей) È Dec. places

menu (Знаки после десятичного разделителя в меню)

Описание

Выбор количества знаков после десятичного разделителя для представления цифр в меню

управления.

Выбор

■ x

■ x.x

■ x.xx

■ x.xxx

■ x.xxxx

Заводская установка

x.xxxx

Дополнительная информация

Этот параметр определяет только представление чисел в меню управления (например, Empty

calibration (Калибровка пустого резервуара), Full calibration (Калибровка полного резервуара)). Он

не влияет на представление значений измеряемых величин. Для значений измеряемых величин

количество знаков после запятой определяется параметрами Decimal places 1 (Знаки после

десятичного разделителя 1)... Decimal places 4 (Знаки после десятичного разделителя 4) (È ä 117).

Backlight (Подсветка)

Навигация

Setup (Настройка) È Advanced Setup (Дополнительно) È Display (Дисплей) È Backlight

(Подсветка)

Предварительное условие

Отображается только в случае присоединения модуля дисплея SD03 с оптическими кнопками (в

модуле SD02 с кнопками подсветка отсутствует).

Описание

Включение и отключение подсветки дисплея.

Опции

■ Disable (Деактивация)

■ Enable (Активация)

Заводская установка

Disable (Деактивация)

Дополнительная информация

Независимо от значения данного параметра подсветка может быть автоматически отключена, если

напряжение питания слишком мало.

Contrast display (Контрастность дисплея)

Навигация

Display/operation (Дисплей/управление) È Contrast display (Контрастность дисплея)

Описание

Используется для регулировки контрастности местного дисплея в соответствии с условиями

окружающей среды.

Диапазон вводимых значений

20…80 %

Заводская установка

30 %

120

Описание параметров прибора

Подменю "Configuration backup display" (Дисплей резервного копирования конфигурации)

Подменю Configuration backup display (Дисплей резервного копирования конфигурации)

отображается только в том случае, если модуль дисплея подключен к прибору.

Конфигурацию прибора можно сохранить на модуль дисплея (резервное копирование) в любой

требуемый момент. При необходимости сохраненную конфигурацию можно восстановить, например, для

возвращения прибора в определенное состояние. С помощью модуля дисплея конфигурацию также

можно передать на другой прибор такого же типа.

Operating time (Время работы)

Навигация

Setup (Настройка) È Advanced setup (Дополнительно) È Conf. backup display (Дисплей

резервного копирования конфигурации) È Operating time (Время работы)

Diagnostics (Диагностика) È Operating time (Время работы)

Описание

Обозначает общее время эксплуатации прибора.

Формат отображения

Дни (d), часы (h), минуты (m) и секунды (s)

Дополнительная информация

Дисплей

Максимальное количество дней составляет 9999, что эквивалентно 27 годам.

Last backup (Последняя резервная копия)

Навигация

Setup (Настройка) È Advanced setup (Дополнительно) È Conf. backup display (Дисплей

резервного копирования конфигурации) È Last backup (Последняя резервная копия)

Описание

Указывает время последнего сохранения данных резервного копирования в модуль дисплея.

Формат отображения

Дни (d), часы (h), минуты (m) и секунды (s)

Configuration management (Управление конфигурацией)

Навигация

Setup (Настройка) È Advanced setup (Дополнительно) È Conf. backup display (Дисплей

резервного копирования конфигурации) È Config. managem. (Управление конфигурацией)

Описание

Используется для выбора действия по управлению данными прибора в модуле дисплея.

122

Описание параметров прибора

Подменю "Administration" (Администрирование)

Device reset (Сброс прибора)

Навигация

Setup (Настройка) È Advanced Setup (Дополнительно) È Display (Дисплей) È Device reset

(Сброс прибора)

Описание

Эта функция используется для возврата конфигурации прибора - полностью или частично -

в определенное состояние.

Доступные варианты

■ Cancel (Отмена)

Действие не выполняется, и пользователь выходит из настройки параметра.

■ To factory defaults (Сброс к заводским установкам)

Каждый параметр сбрасывается к соответствующей коду заказа заводской установке.

■ To delivery settings (Сброс к настройкам поставки)

Каждый параметр сбрасывается к настройкам поставки. Настройки поставки могут отличаться

от заводских установок, если были заказаны параметры настройки в соответствии с

индивидуальными требованиями клиентов.

■ Of customer settings (Сброс пользовательских параметров настройки)

Каждый пользовательский параметр настройки сбрасывается к заводским установкам. Однако

сервисные параметры сохраняют текущее значение.

■ Restart device (Перезапуск прибора)

Перезапуск сбрасывает каждый параметр, данные которого находятся в энергозависимой

памяти (RAM), к заводской установке (например, данные значения измеряемой величины).

Конфигурация прибора не изменяется.

Заводская установка

Cancel (Отмена)

Последовательность "Define access code" (Определение кода доступа)

Define access code (Определение кода доступа)

Навигация

Setup (Настройка) È Advanced setup (Дополнительно) È Administration

(Администрирование) È Define access code (Определение кода доступа) È Define access

code (Определение кода доступа)

Описание

Используется для определения пользовательского кода доступа, позволяющего обеспечивать

защиту прибора от внесения несанкционированных изменений с помощью модуля дисплея.

Диапазон вводимых значений

0...9999

Заводская установка

0

125

содержание      ..     4      5      6      7     ..
