Zaxis Excavatrice Hydraulique Classe 120-3, Classe 180-3, Classe 200-3. Manuel de l’Opérateur - 24

ACCESSOIRES ET EQUIPEMENTS EN OPTION

13-24

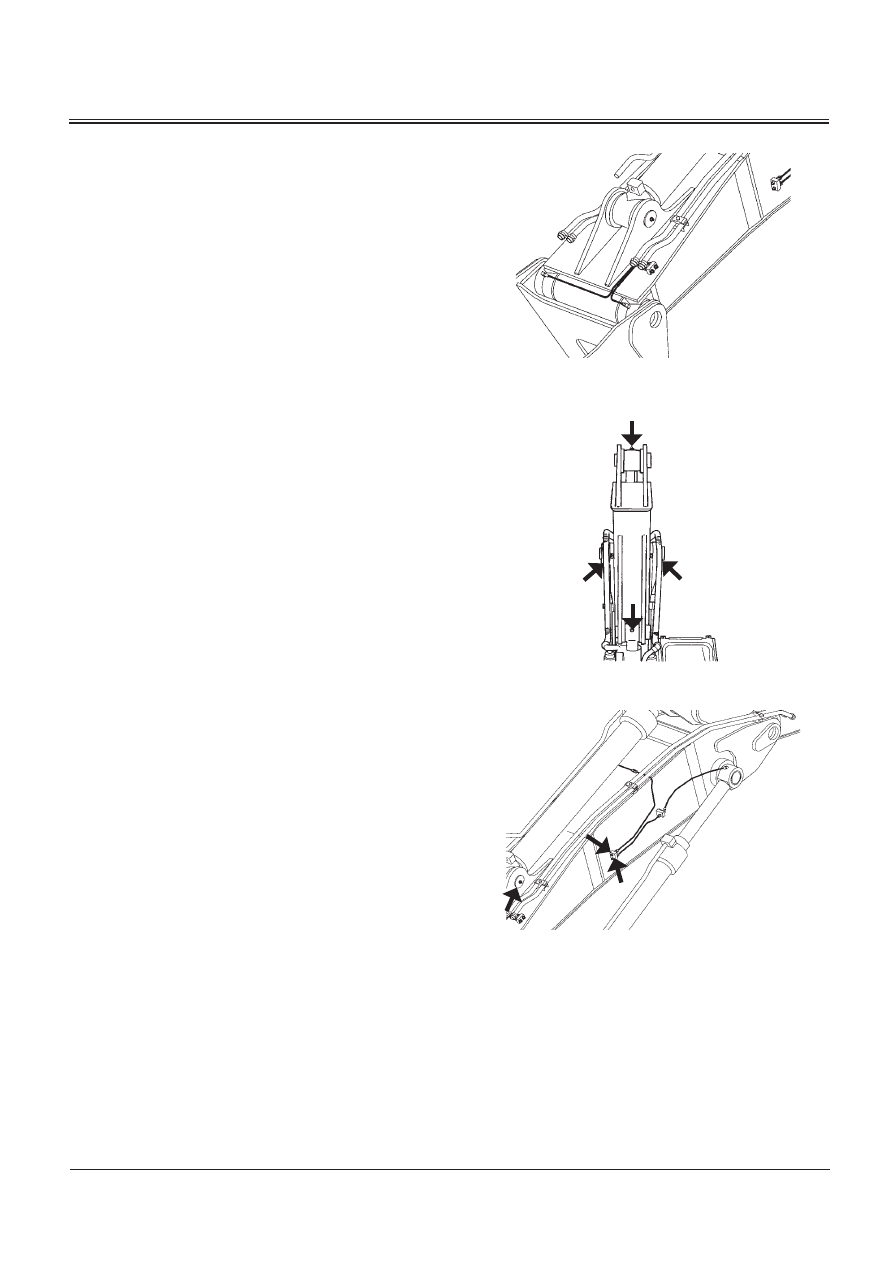

ENTRETIEN (FLECHE A VOLEE VARIABLE)

Axes d'articulation avant

Godet --- toutes les 250 heures

Axes de biellettes --- toutes les 500 heures

Autres --- toutes les 500 heures

• Pied de vérin de flèche

M178-07-007

M157-07-156

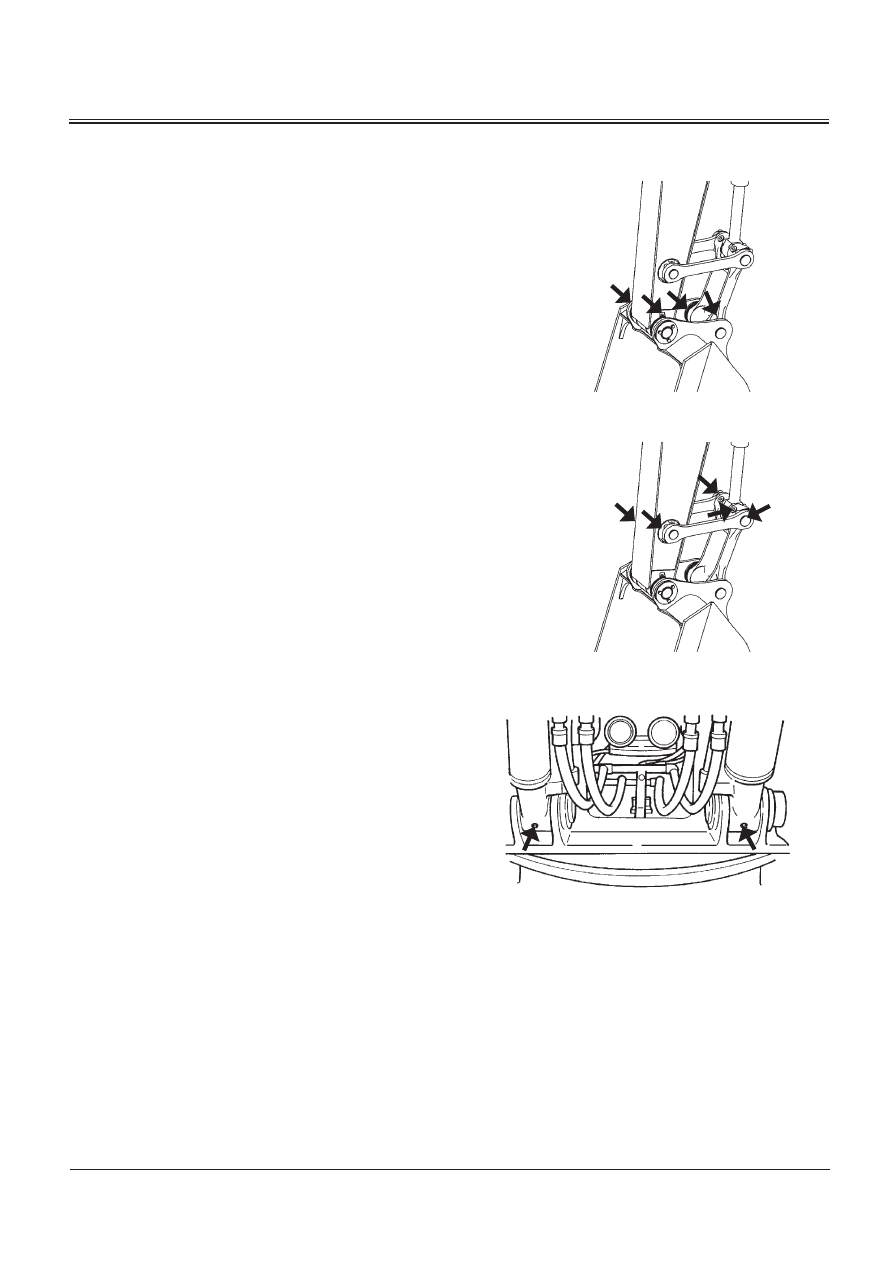

ACCESSOIRES ET EQUIPEMENTS EN OPTION

13-25

• Pied de la flèche

• Axes d'articulation entre flèche et balancier, axe de tige de

vérin de balancier et axe de pied de vérin de godet

• Axes de tige de vérin de flèche et axe de pied de vérin de

positionnement

M1G6-13-005

M157-07-175

M1G6-13-006

ACCESSOIRES ET EQUIPEMENTS EN OPTION

13-26

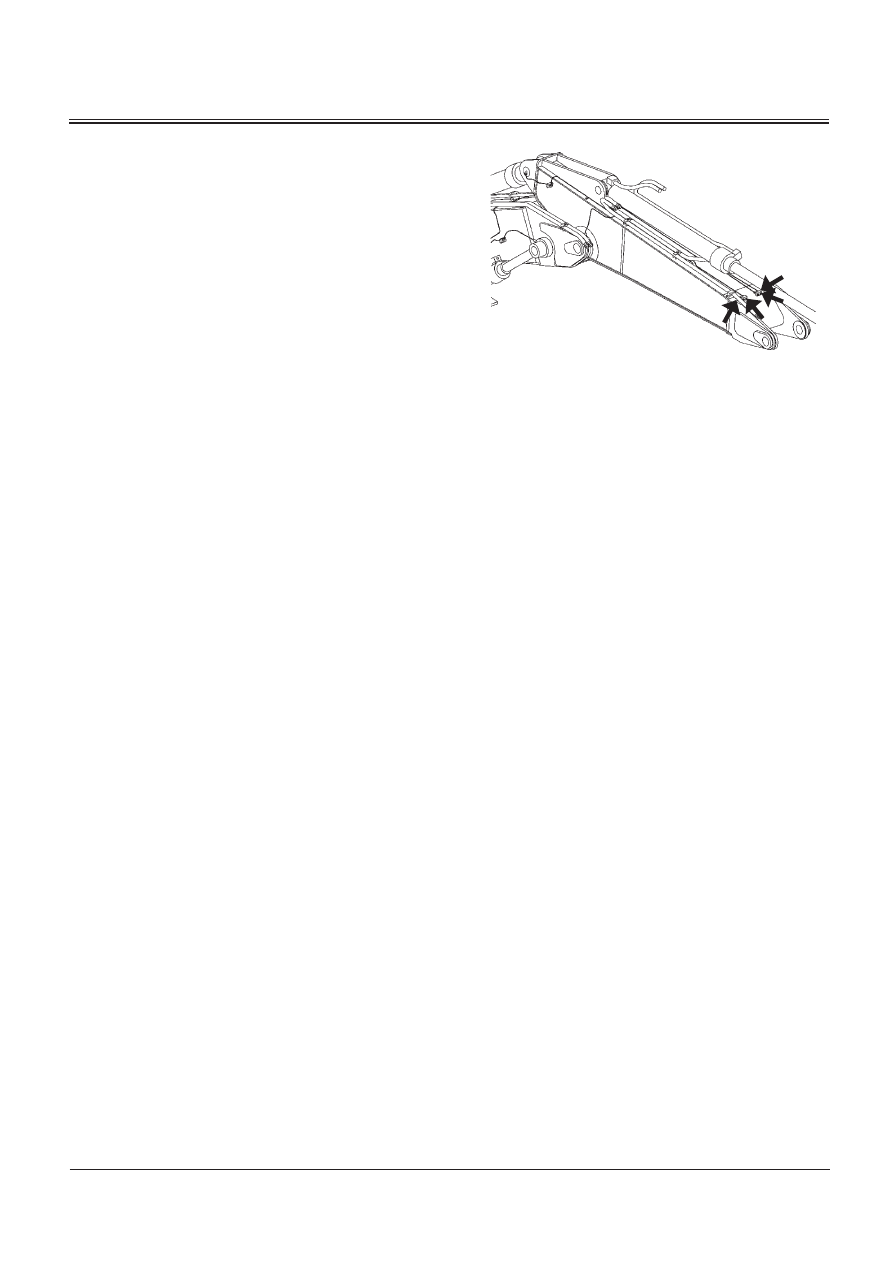

• Axe d'articulation entre flèche inférieure et flèche

supérieure, axe de tige de vérin de positionnement et axe

de pied de vérin de balancier

M1G6-13-007

ACCESSOIRES ET EQUIPEMENTS EN OPTION

13-27

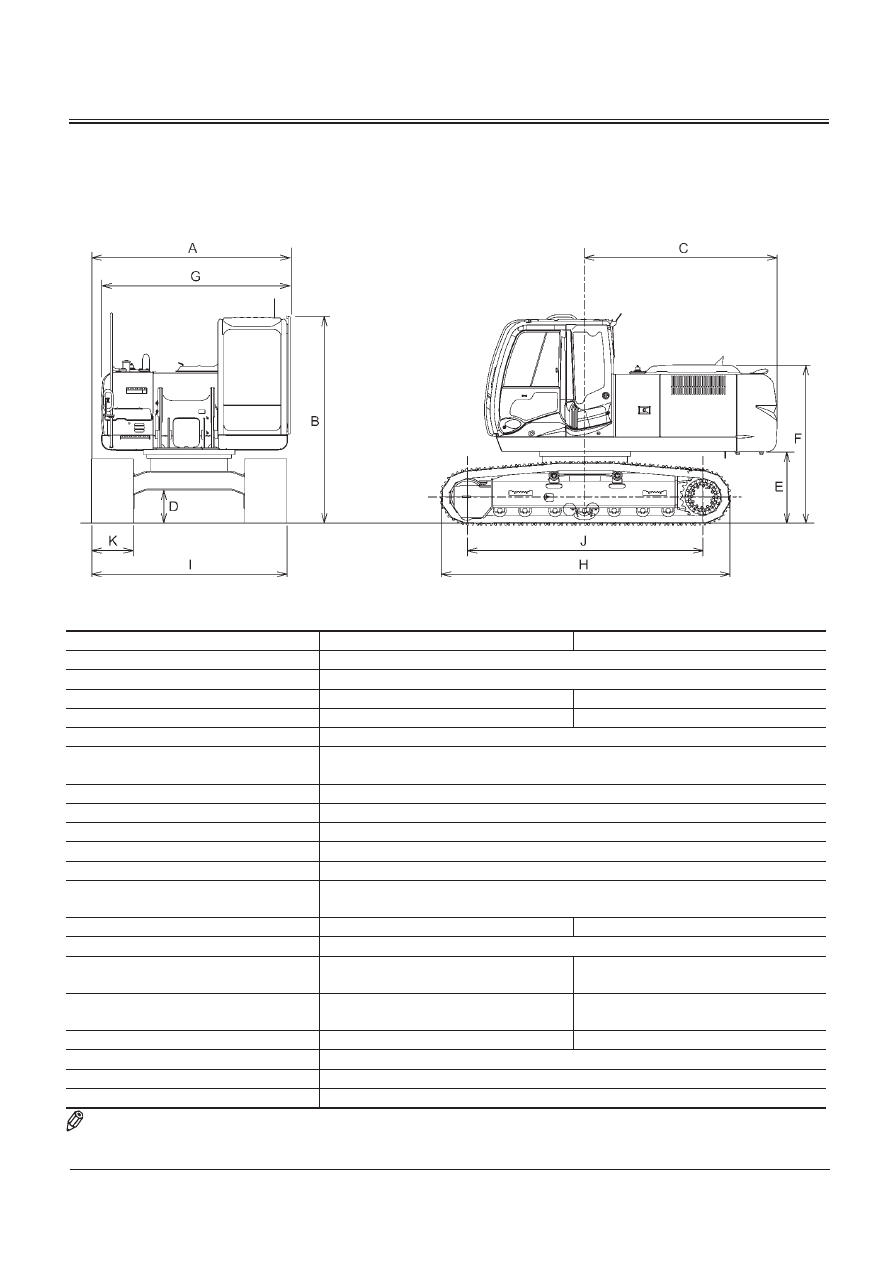

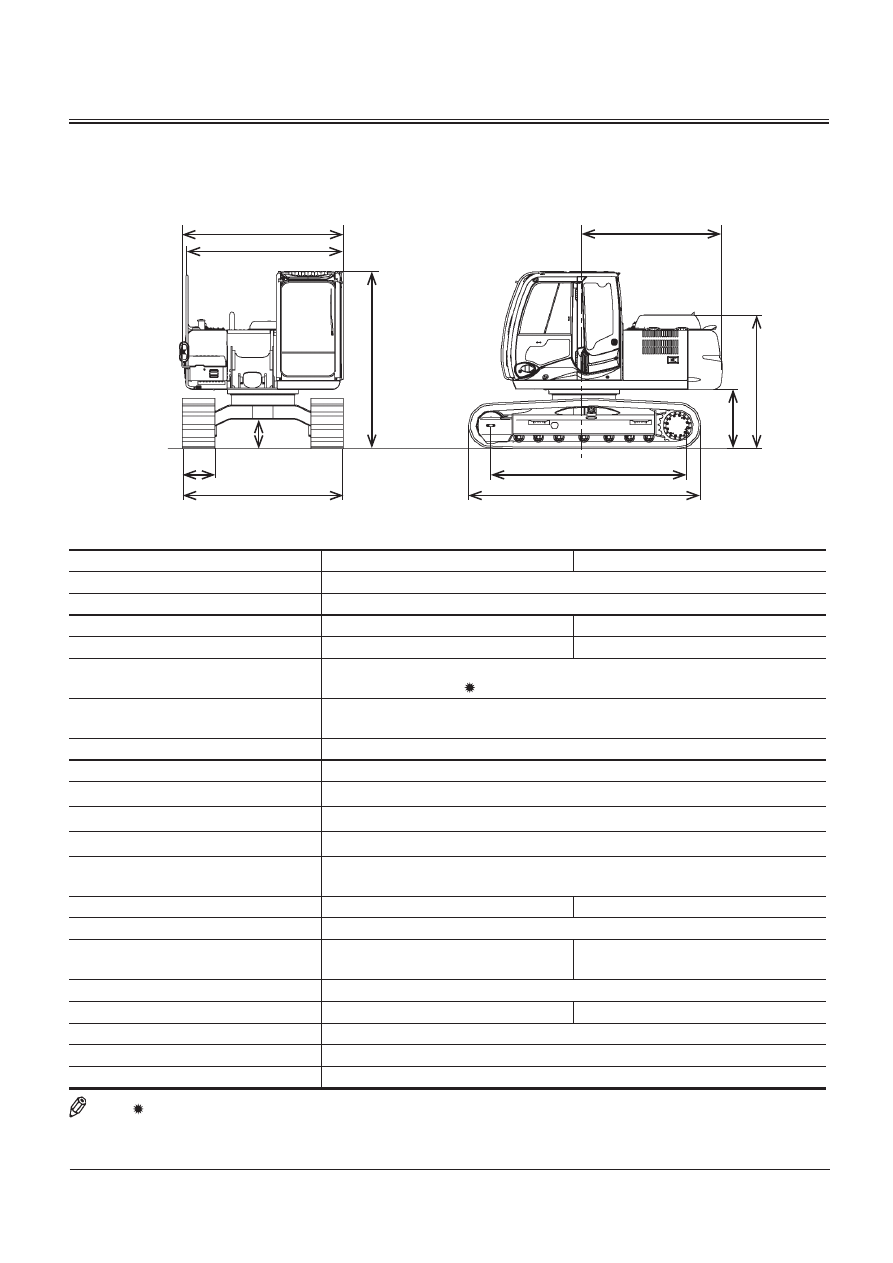

SPECIFICATIONS

ZX130-3, 130LCN-3 Flèche à volée variable

Modèle

ZX130-3 Flèche à volée variable

ZX130LCN-3 Flèche à volée variable

Type d’accessoire avant

Balancier 2,10 m (6 pieds 11 pouces)

Capacité du godet (avec dôme)

PCSA 0,50 m

(0,65 yd

), CECE 0,45 m

Poids en ordre de marche

12900 kg (28400 livres)

13100 kg (28900 livres)

Poids de la machine de base

9900 kg (21600 livres)

10000 kg (22100 livres)

Moteur

ISUZU AJ-4JJ1XYSA-03, 66 kW (90 CV)/1800 min

–1

(t/min)

69 kW (94 CV)/2000 min

–1

(t/min)

A : Largeur hors tout

(hormis les rétroviseurs)

2490 mm (8 pieds 2 pouces)

B : Hauteur de cabine

2740 mm (9 pieds 0 pouce)

C : Rayon de pivotement de l’arrière

2130 mm (7 pieds 0 pouce)

D : Garde au sol minimale

440 mm (1 pied 5 pouces)

E : Dégagement du contrepoids

890 mm (2 pieds 11 pouces)

F : Hauteur du capot moteur

2050 mm (6 pieds 9 pouces)

G : Largeur hors tout de la structure

supérieure

2460 mm (8 pieds 1 pouce)

H : Longueur du châssis inférieur

3580 mm (11 pieds 9 pouces)

3750 mm (12 pieds 4 pouces)

I : Largeur du châssis inférieur

2490 mm (8 pieds 2 pouces)

J : Distance de l’axe du barbotin

à l’axe de la roue folle

2880 mm (9 pieds 5 pouces)

3050 mm (10 pieds 0 pouce)

K : Largeur de patin de chenille

500 mm (20 pouces) (patin à crampons)

Pression au sol

40 kPa (0,41 kgf/cm

) (5,8 psi)

39 kPa (0,40 kgf/cm

) (5,7 psi)

Vitesse de rotation

13,7 min

–1

(13,7 t/min)

Vitesse de translation (rapide/lente)

5,5/3,4 km/h (3,4/2,1 mph)

Capacité de montée

35° (tan

θ = 0,70)

NOTE :

Mode H/P

* Les dimensions n’incluent pas la hauteur des barrettes de patin.

M1U1-12-001

A
G

ACCESSOIRES ET EQUIPEMENTS EN OPTION

13-28

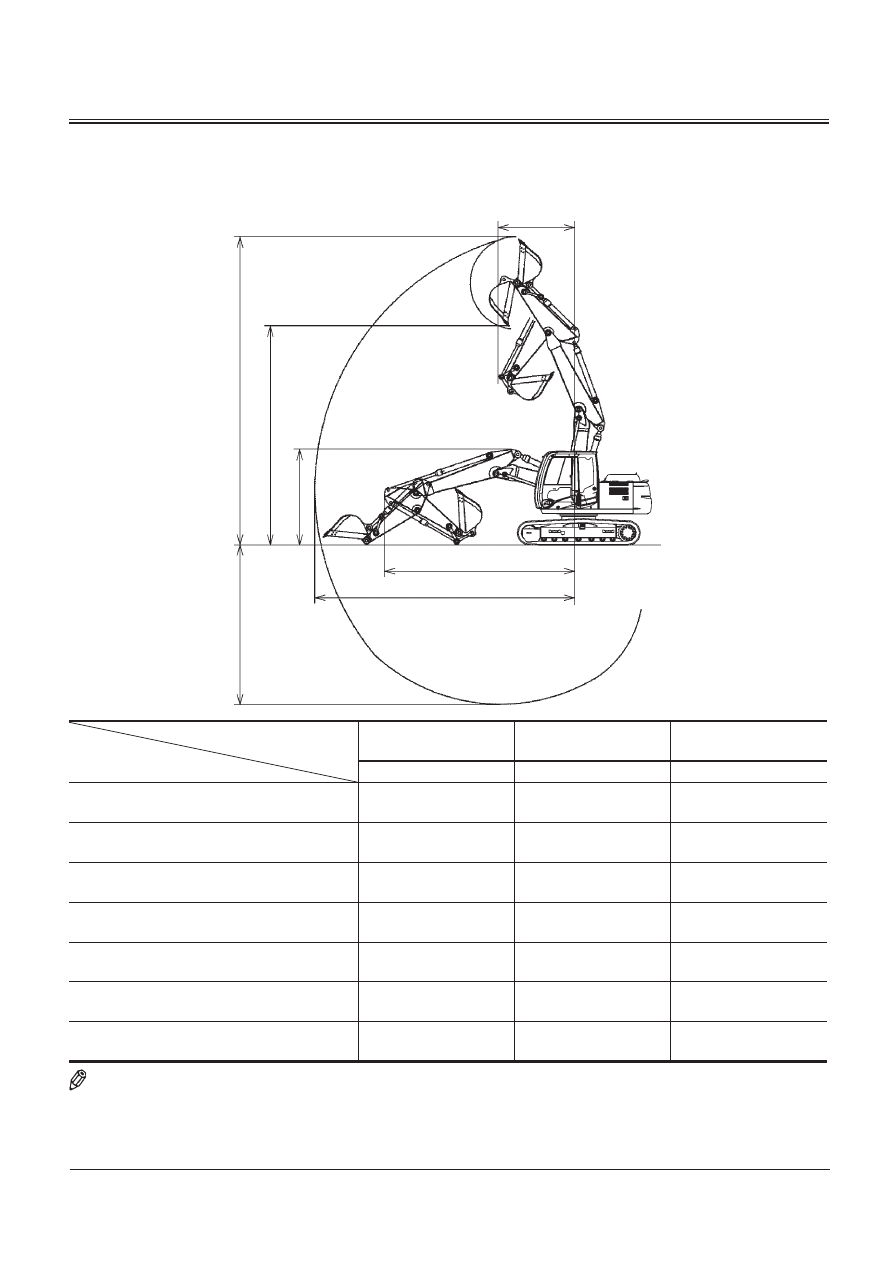

RAYONS D’ACTION

ZX130-3, 130LCN-3 Flèche à volée variable

Catégorie

Elément

Balancier 2,10 m

(6 pieds 11 pouces)

Balancier 2,52 m

(8 pieds 3 pouces)

Balancier 3,01 m

(9 pieds 11 pouces)

Godet rétro

A : Portée maximale d’excavation

(pieds•pouces)

7950

(26’ 1’’)

8320

(27’ 4’’)

8800

(28’ 11’’)

*1 B : Profondeur maximale d’excavation mm

(pieds•pouces)

4940

(16’ 3’’)

5340

(17’ 6’’)

5830

(19’ 2’’)

*1 C : Hauteur maximale de coupe

(pieds•pouces)

9070

(29’ 9’’)

9390

(30’ 10’’)

9820

(32’ 3’’)

*1 D : Hauteur maximale de déversement mm

(pieds•pouces)

6610

(21’ 8’’)

6930

(22’ 9’’)

7360

(24’ 2’’)

E : Hauteur hors tout

(pieds•pouces)

2740

(9’ 0’’)

2740

(9’ 0’’)

*2 2740

(9’ 0’’)

F : Longueur hors tout

(pieds•pouces)

7610

(25’ 0’’)

7590

(24’ 11’’)

7590

(24’ 11’’)

G : Rayon de pivotement minimum mm

(pieds•pouces)

1750

(5’ 9’’)

1820

(6’ 0’’)

2000

(6’ 7’’)

NOTE :

Les dimensions n’incluent pas la hauteur des barrettes de patin.

Les dimensions avec astérisque correspondent à la position de l’axe de transport.

M1U1-12-006

ACCESSOIRES ET EQUIPEMENTS EN OPTION

13-29

TYPES DE PATINS ET APPLICATIONS

ZX130-3 Flèche à volée variable

Largeur de patin

500 mm (20 pouces)

Patin à crampons

600 mm (24 pouces)

Patin à crampons

700 mm (28 pouces)

Patin à crampons

800 mm (31 pouces)

Patin à crampons

Application

Pour sol ordinaire

(standard)

Pour faible portance

(option)

Pour faible portance

(option)

Pour faible portance

(option)

Poids en ordre de marche kg

(livres)

12900

(28400)

13100

(28900)

13300

(29300)

13600

(30000)

Poids de la machine de base kg

(livres)

9900

(21600)

10100

(22300)

10300

(22700)

10500

(23200)

Hauteur de cabine

(pieds•pouces)

2740

(9’ 0”)

2740

(9’ 0”)

2740

(9’ 0”)

2740

(9’ 0”)

Garde au sol

minimale

(pieds•pouces)

440

(1’ 5”)

440

(1’ 5”)

440

(1’ 5”)

440

(1’ 5”)

Longueur du

châssis inférieur (pieds•pouces)

3580

(11’ 9”)

3580

(11’ 9”)

3580

(11’ 9”)

3580

(11’ 9”)

Largeur du châssis inférieur mm

(pieds•pouces)

2490

(8’ 2”)

2590

(8’ 6”)

2690

(8’ 10”)

2790

(8’ 2”)

Pression au sol

40 kPa

(0,41 kgf/cm

, 5,8 psi)

34 kPa

(0,35 kgf/cm

, 5,0 psi)

29 kPa

(0,30 kgf/cm

, 4,3 psi)

26 kPa

(0,27 kgf/cm

, 3,8 psi)

Largeur de patin

500 mm (20 pouces)

Patin de chenille

caoutchouc

Application

Pour revêtements

routiers (option)

Poids en ordre de marche kg

(livres)

12800

(28200)

Poids de la machine de base kg

(livres)

9700

(21800)

Hauteur de cabine

(pieds•pouces)

2780

(9’ 1’’)

Garde au sol

minimale

(pieds•pouces)

500

(1’ 8’’)

Longueur du

châssis inférieur (pieds•pouces)

3660

(12’ 0’’)

Largeur du châssis inférieur mm

(pieds•pouces)

2490

(8’ 2’’)

Pression au sol

40 kPa

(0,41 kgf/cm

, 5,8 psi)

NOTE : • Les spécifications de l’accessoire avant sont les suivantes : balancier 2,10 m (6 pieds 11 pouces) avec godet standard

PCSA 0,50 m

(0,65 yd

• Les patins à crampons de 600 mm (24 pouces), 700 mm (28 pouces) et 800 mm (31 pouces) et les patins de chenille

caoutchouc de 500 mm (20 pouces) ne doivent pas être utilisés sur du gravier ou sur sol rocailleux.

•

Les dimensions n’incluent pas la hauteur des barrettes de patin.

ACCESSOIRES ET EQUIPEMENTS EN OPTION

13-30

TYPES DE PATINS ET APPLICATIONS

ZX130LCN-3 Flèche à volée variable (sans lame)

Largeur de patin

500 mm (20 pouces)

Patin à crampons

600 mm (24 pouces)

Patin à crampons

700 mm (28 pouces)

Patin à crampons

800 mm (31 pouces)

Patin à crampons

Application

Pour sol ordinaire

(standard)

Pour faible portance

(option)

Pour faible portance

(option)

Pour faible portance

(option)

Poids en ordre de marche

(livres)

13100

(28900)

13300

(29300)

13500

(29800)

13700

(30200)

Poids de la machine de base kg

(livres)

10000

(22100)

10200

(22700)

10400

(23200)

10700

(23600)

Hauteur de cabine

(pieds•pouces)

2740

(9’ 0”)

2740

(9’ 0”)

2740

(9’ 0”)

2740

(9’ 0”)

Garde au sol

minimale

(pieds•pouces)

440

(1’ 5”)

440

(1’ 5”)

440

(1’ 5”)

440

(1’ 5”)

Longueur du

châssis inférieur (pieds•pouces)

3750

(12’ 4”)

3750

(12’ 4”)

3750

(12’ 4”)

3750

(12’ 4”)

Largeur du châssis inférieur mm

(pieds•pouces)

2490

(8’ 2”)

2590

(8’ 6”)

2690

(8’ 10”)

2790

(8’ 2”)

Pression au sol

39 kPa

(0,40 kgf/cm

, 5,7 psi)

33 kPa

(0,34 kgf/cm

, 4,8 psi)

28 kPa

(0,29 kgf/cm

, 4,1 psi)

25 kPa

(0,25 kgf/cm

, 3,6 psi)

Largeur de patin

500 mm (20 pouces)

Patin de chenille

caoutchouc

Application

Pour revêtements

routiers (option)

Poids en ordre de marche

(livres)

12900

(28400)

Poids de la machine de base kg

(livres)

9900

(22300)

Hauteur de cabine

(pieds•pouces)

2780

(9’ 1’’)

Garde au sol

minimale

(pieds•pouces)

500

(1’ 8’’)

Longueur du

châssis inférieur (pieds•pouces)

3830

(12’ 7’’)

Largeur du châssis inférieur mm

(pieds•pouces)

2490

(8’ 2’’)

Pression au sol

38 kPa

(0,39 kgf/cm

, 5,5 psi)

NOTE : • Les spécifications de l’accessoire avant sont les suivantes : balancier 2,10 m (6 pieds 11 pouces) avec godet standard

PCSA 0,50 m

(0,65 yd

• Les patins à crampons de 600 mm (24 pouces), 700 mm (28 pouces) et 800 mm (31 pouces) et les patins de chenille

caoutchouc de 500 mm (20 pouces) ne doivent pas être utilisés sur du gravier ou sur sol rocailleux.

•

Les dimensions n’incluent pas la hauteur des barrettes de patin.

ACCESSOIRES ET EQUIPEMENTS EN OPTION

13-31

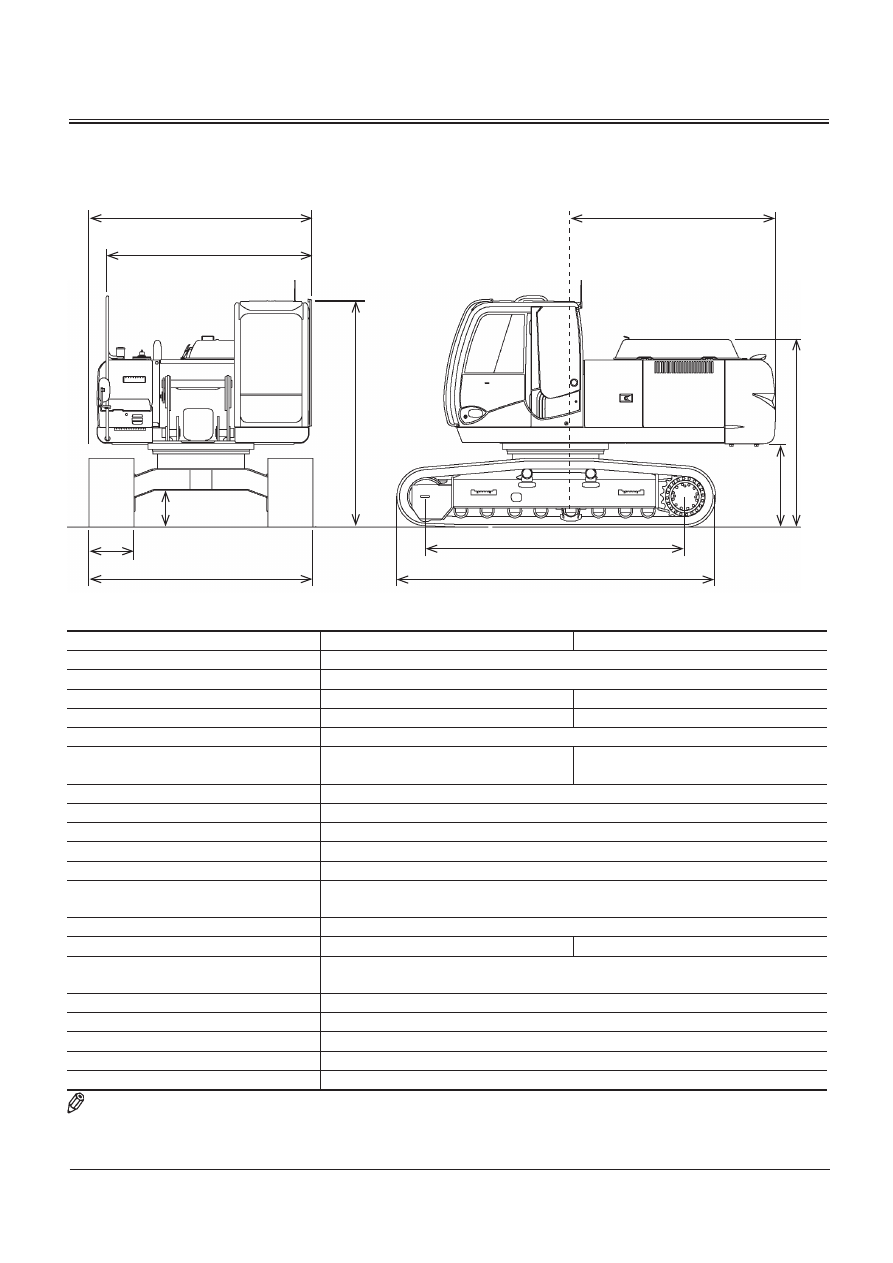

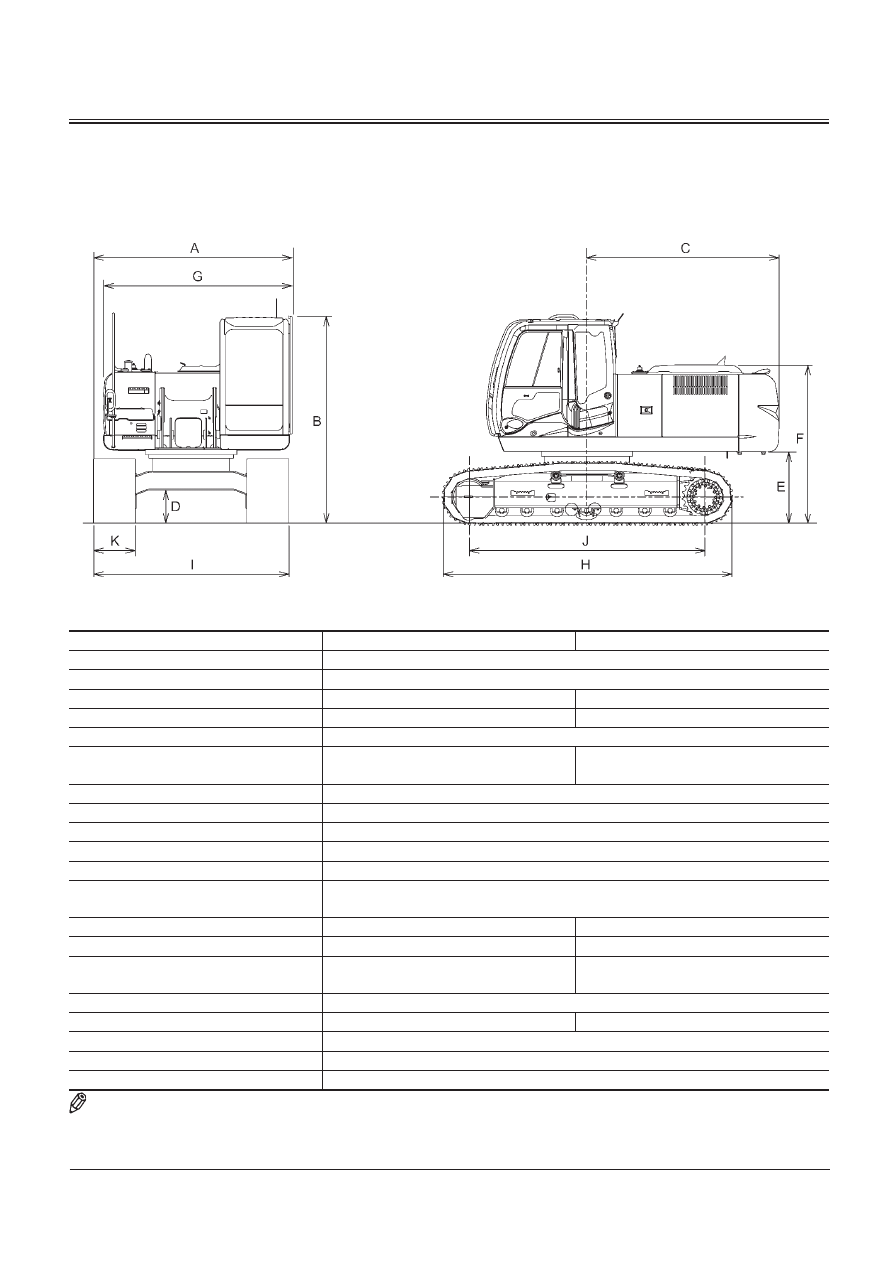

SPECIFICATIONS

ZX210-3, 210LC-3 flèche à volée variable

Modèle

ZX210-3 flèche à volée variable

ZX210LC-3 flèche à volée variable

Type d'accessoire avant

Balancier 2,91 m (9 pieds 7 pouces)

Capacité du godet (avec dôme)

PCSA 0,80 m

(1,05 yd

), CECE 0,7 m

Poids en ordre de marche

20900 kg (46100 livres)

21500 kg (47400 livres)

Poids de la machine de base

15900 kg (35100 livres)

16500 kg (36400 livres)

Moteur

Isuzu AI-4HK1XYSA-02 122 kW/2000 min

-1

(166 CV/2000 t/min)

A : Largeur hors tout

(hormis les rétroviseurs)

2860 mm (9 pieds 5 pouces)

2990 mm (9 pieds 10 pouces)

B : Hauteur de cabine

2950 mm (9 pieds 8 pouces)

C : Rayon de pivotement de l'arrière

2750 mm (9 pieds 0 pouce)

D : Garde au sol minimale

* 450 mm (18 pouces)

E : Dégagement de contrepoids

* 1030 mm (3 pieds 5 pouces)

F : Hauteur du capot moteur

* 2270 mm (7 pieds 5 pouces)

G : Largeur hors tout de la structure

supérieure

2710 mm (8 pieds 11 pouces)

H : Longueur du châssis inférieur

4170 mm (13 pieds 8 pouces)

4470 mm (14 pieds 8 pouces)

I : Largeur du châssis inférieur

2800 mm (9 pieds 2 pouces)

2990 mm (9 pieds 10 pouces)

J : Distance de l'axe du barbotin à

l'axe de la roue folle

3370 mm (11 pieds 1 pouce)

3660 mm (12 pieds 0 pouce)

K : Largeur de patin de chenille

600 mm (24 pouces) (patin à crampons)

Pression au sol

47 kPa (0,48 kgf/cm

, 6,8 psi)

44 kPa (0,45 kgf/cm

, 6,4 psi)

Vitesse de rotation

13,3 min

-1

(t/min)

Vitesse de translation (rapide/lente)

5,5/3,5 km/h (3,4/2,2 mph)

Capacité de montée

35° (tan

= 0,70)

NOTE : * Les dimensions n'incluent pas la hauteur des barrettes des patins.

T1V1-01-01-006

ACCESSOIRES ET EQUIPEMENTS EN OPTION

13-32

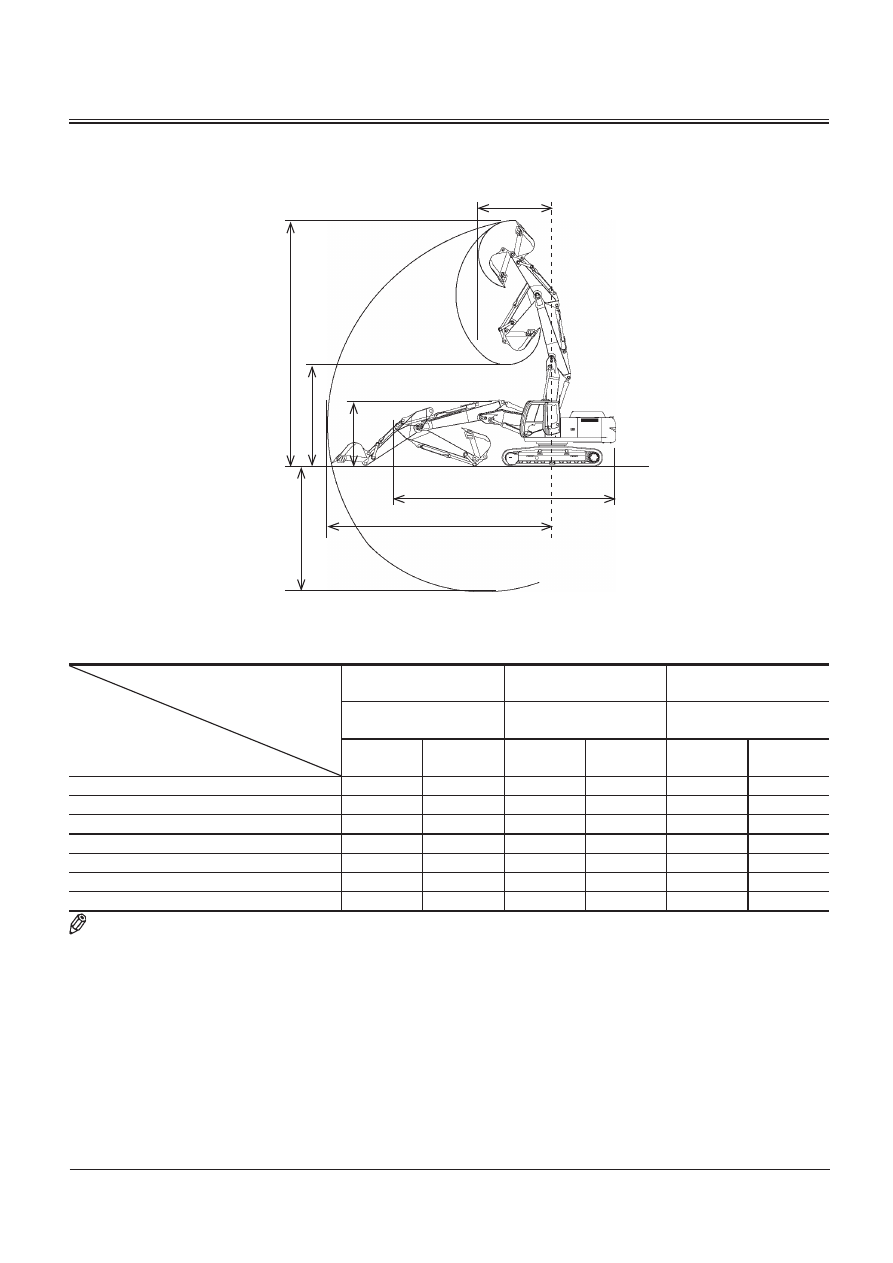

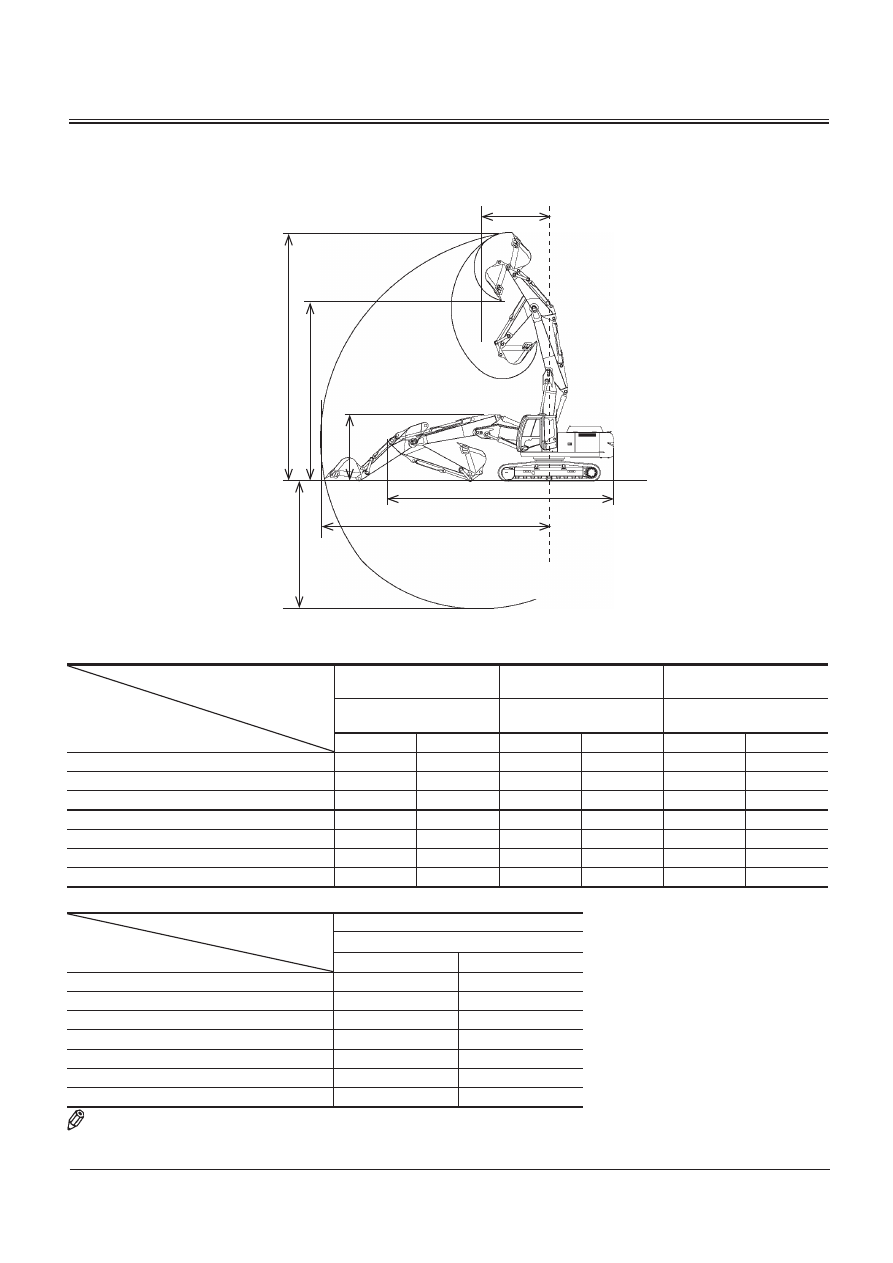

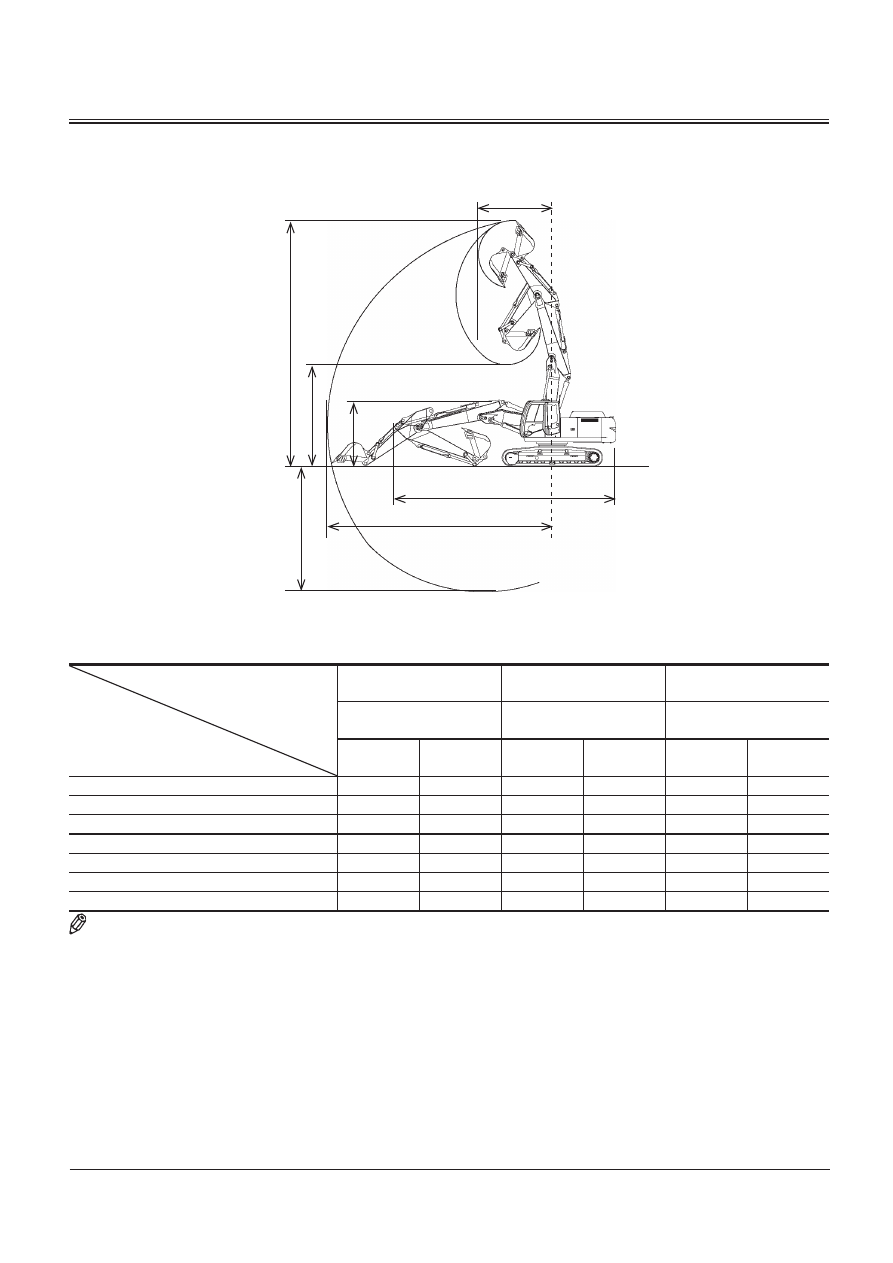

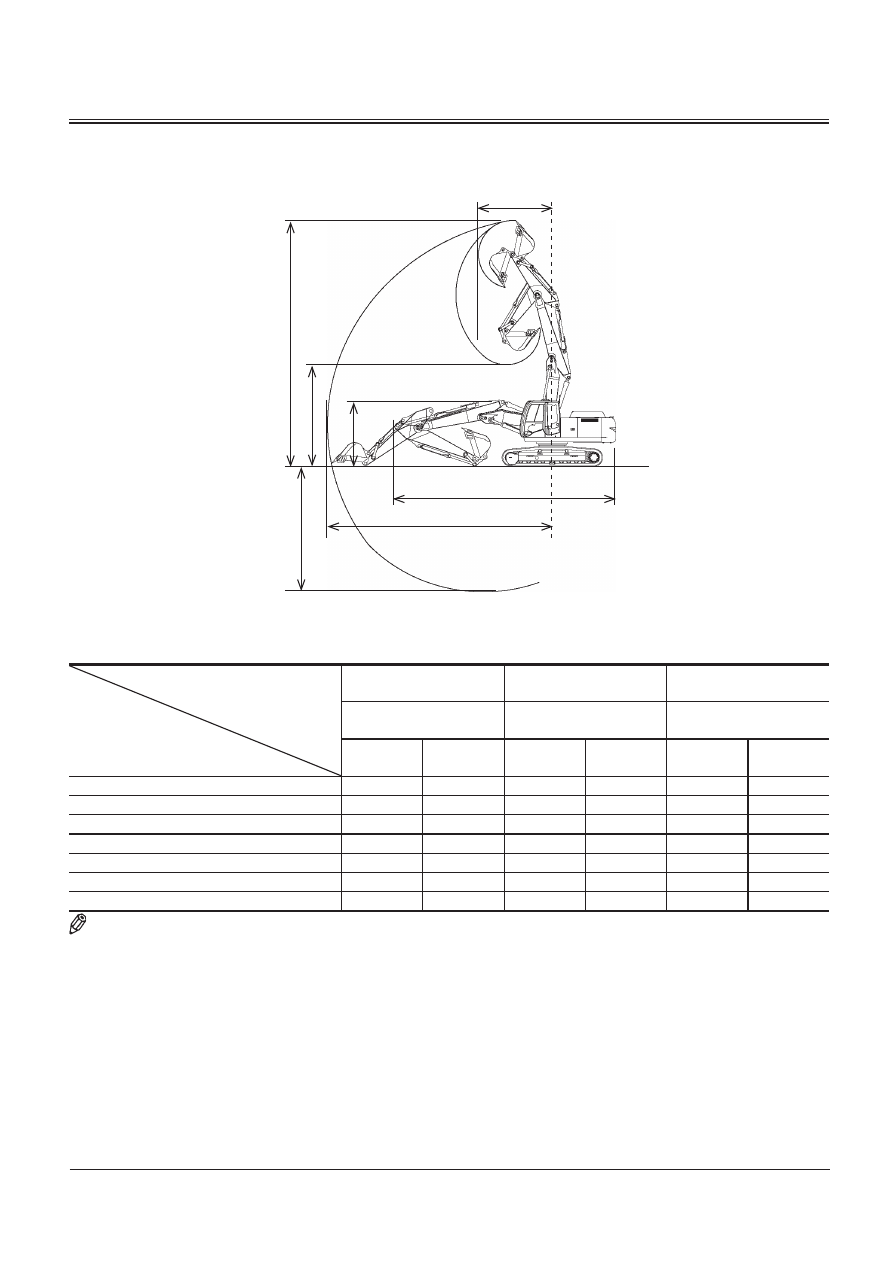

RAYONS D'ACTION

ZX210-3, 210LC-3 flèche à volée variable

Catégorie

Elément

Balancier 2,03 m

(6 pieds 8 pouces)

Balancier 2,42 m

(7 pieds 11 pouces)

Balancier 2,91 m

(9 pieds 7 pouces)

Pelle mécanique à

godet rétro

Pelle mécanique à

godet rétro

Pelle mécanique à

godet rétro

pieds•

pouces

pieds•

pouces

pieds•

pouces

A : Portée maximale d'excavation

9210

30’3”

9430

30’11”

9930

32’7”

*B : Profondeur maximale d'excavation

*5420

*17’9”

*5720

*18’9”

*6230

*20’5”

*C : Hauteur maximale de coupe

*10590

*34’9”

*10640

*34’11”

*11080

*36’4”

*D : Hauteur maximale de déversement

*7670

*25’2”

*7700

*25’3”

*8150

*26’9”

E : Hauteur hors tout

3020

9’11”

3060

10’0”

3010

9’11”

F : Longueur hors tout

9650

31’8”

9620

31’7”

9560

31’4”

G : Rayon de pivotement minimum

2630

8’8”

2630

8’8”

2320

7’7”

NOTE : * Les dimensions n'incluent pas la hauteur des barrettes des patins.

M1V1-13-003

Pelle mécanique à godet rétro

ACCESSOIRES ET EQUIPEMENTS EN OPTION

13-33

TYPES DE PATINS ET APPLICATIONS

ZX210-3 flèche à volée variable

Largeur de patin

600 mm

(24 pouces)

Patin à crampons

700 mm

(28 pouces)

Patin à crampons

800 mm

(31 pouces)

Patin à crampons

900 mm

(35 pouces)

Patin à crampons

Application

Pour sol ordinaire

(standard)

Pour faible

portance

(option)

Pour faible

portance

(option)

Pour faible

portance

(option)

Poids en ordre de marche

(livres)

20900

(46100)

21300

(47000)

21600

(47600)

22200

(48900)

Poids de la machine de base kg

(livres)

15900

(35100)

16300

(35900)

16600

(36600)

17000

(37500)

Hauteur de cabine

(pieds•pouces)

2950

(9’8”)

2950

(9’8”)

2950

(9’8”)

2950

(9’8”)

Garde au sol minimale

(pieds•pouces)



450

(18”)



450

(18”)



450

(18”)



450

(18”)

Longueur du châssis

inférieur

(pieds•pouces)

4170

(13’8”)

4170

(13’8”)

4170

(13’8”)

4170

(13’8”)

Largeur du châssis inférieur mm

(pieds•pouces)

2800

(9’2”)

2900

(9’6”)

3000

(9’10”)

3100

(10’2”)

Pression au sol

47 kPa

(0,48 kgf/cm

6,8 psi)

41 kPa

(0,42 kgf/cm

6,0 psi)

36 kPa

(0,37 kgf/cm

5,3 psi)

32 kPa

(0,33 kgf/cm

4,7 psi)

ZX210LC-3 flèche à volée variable

Largeur de patin

600 mm

(24 pouces)

Patin à crampons

700 mm

(28 pouces)

Patin à crampons

800 mm

(31 pouces)

Patin à crampons

900 mm

(35 pouces)

Patin à crampons

Application

Pour sol ordinaire

(standard)

Pour faible

portance

(option)

Pour faible

portance

(option)

Pour faible

portance

(option)

Poids en ordre de marche

(livres)

21500

(47400)

21900

(48300)

22100

(48700)

22600

(49800)

Poids de la machine de base kg

(livres)

16500

(36400)

16900

(37300)

17100

(37700)

17600

(38800)

Hauteur de cabine

(pieds•pouces)

2950

(9’8”)

2950

(9’8”)

2950

(9’8”)

2950

(9’8”)

Garde au sol minimale

(pieds•pouces)



450

(18”)



450

(18”)



450

(18”)



450

(18”)

Longueur du châssis

inférieur

(pieds•pouces)

4460

(14’8”)

4460

(14’8”)

4460

(14’8”)

4460

(14’8”)

Largeur du châssis inférieur mm

(pieds•pouces)

2990

(9’14”)

3090

(10’2”)

3190

(10’6”)

3290

(10’10”)

Pression au sol

44 kPa

(0,45 kgf/cm

6,4 psi)

39 kPa

(0,40 kgf/cm

5,7 psi)

34 kPa

(0,35 kgf/cm

5,0 psi)

31 kPa

(0,32 kgf/cm

4,6 psi)

NOTE : • Les spécifications de l'accessoire avant sont les suivantes : balancier 2,91 m (9 pieds 7 pouces) avec godet PCSA

0,80 m

(1,05 yd

• Les patins à crampons de 700 mm, 800 mm (28 et 31 pouces) et 900 mm (35 pouces) ne doivent pas être utilisés sur

du gravier ou sur un sol rocailleux.

•



Les dimensions n'incluent pas la hauteur des barrettes de patin.

ACCESSOIRES ET EQUIPEMENTS EN OPTION

13-34

SPECIFICATIONS

ZX210LCN-3, 240N-3 flèche à volée variable

Modèle

ZX210LCN-3 flèche à volée variable

ZX240N-3 flèche à volée variable

Type d'accessoire avant

Balancier 2,91 m (9 pieds 7 pouces)

Capacité du godet (avec dôme)

PCSA 0,80 m

(1,05 yd

), CECE 0,7 m

Poids en ordre de marche

21700 kg (47800 livres)

23200 kg (51100 livres)

Poids de la machine de base

16700 kg (36800 livres)

18200 kg (40100 livres)

Moteur

Isuzu AI-4HK1XYSA-02 122 kW/2000 min

-1

(166 CV/2000 t/min)

A : Largeur hors tout

(hormis les rétroviseurs)

2500 mm (8 pieds 2 pouces)

B : Hauteur de cabine

2950 mm (9 pieds 8 pouces)

C : Rayon de pivotement de l'arrière

2750 mm (9 pieds 0 pouce)

D : Garde au sol minimale

* 450 mm (18 pouces)

E : Dégagement de contrepoids

* 1020 mm (3 pieds 4 pouces)

F : Hauteur du capot moteur

* 2270 mm (7 pieds 5 pouces)

G : Largeur hors tout de la structure

supérieure

2480 mm (8 pieds 2 pouces)

H : Longueur du châssis inférieur

4460 mm (14 pieds 8 pouces)

4260 mm (14 pieds 0 pouce)

I : Largeur du châssis inférieur

2480 mm (8 pieds 2 pouces)

J : Distance de l'axe du barbotin à

l'axe de la roue folle

3660 mm (12 pieds 0 pouce)

3460 mm (11 pieds 4 pouces)

K : Largeur de patin de chenille

500 mm (20 pouces)

(patin à crampons)

550 mm (22 pouces)

(patin à crampons)

Pression au sol

54 kPa (0,55 kgf/cm

, 7,8 psi)

55 kPa (0,56 kgf/cm

, 8,0 psi)

Vitesse de rotation

13,3 min

-1

(t/min)

Vitesse de translation (rapide/lente)

5,5/3,5 km/h (3,4/2,2 mph)

Capacité de montée

35° (tan

= 0,70)

NOTE : * Les dimensions n'incluent pas la hauteur des barrettes des patins.

T1V1-01-01-006

ACCESSOIRES ET EQUIPEMENTS EN OPTION

13-35

RAYONS D'ACTION

ZX210LCN-3, 240N-3 flèche à volée variable

Catégorie

Elément

Balancier 2,03 m

(6 pieds 8 pouces)

Balancier 2,42 m

(7 pieds 11 pouces)

Balancier 2,91 m

(9 pieds 7 pouces)

Pelle mécanique à

godet rétro

Pelle mécanique à

godet rétro

Pelle mécanique à

godet rétro

pieds•

pouces

pieds•

pouces

pieds•

pouces

A : Portée maximale d'excavation

9280

30’6”

9500

31’2”

10000

32’10”

*B : Profondeur maximale d'excavation

*5420

*17’9”

*5720

*18’9”

*6230

*20’5”

*C : Hauteur maximale de coupe

*10590

*34’9”

*10640

*34’11”

*11080

*36’4”

*D : Hauteur maximale de déversement

*7670

*25’2”

*7700

*25’3”

*8150

*26’9”

E : Hauteur hors tout

3020

9’11”

3060

10’0”

3010

9’11”

F : Longueur hors tout

9640

31’8”

9620

31’7”

9560

31’4”

G : Rayon de pivotement minimum

2700

8’10”

2700

8’10”

2390

7’10”

NOTE : * Les dimensions n'incluent pas la hauteur des barrettes des patins.

M1V1-13-003

Pelle mécanique à godet rétro

ACCESSOIRES ET EQUIPEMENTS EN OPTION

13-36

TYPES DE PATINS ET APPLICATIONS

ZX210LCN-3 flèche à volée variable

Largeur de patin

500 mm

(20 pouces)

Patin à crampons

600 mm

(24 pouces)

Patin à crampons

Application

Pour sol ordinaire

(standard)

Pour faible

portance

(option)

Poids en ordre de marche

(livres)

21700

(47800)

21900

(48300)

Poids de la machine de base kg

(livres)

16700

(36800)

16800

(37000)

Hauteur de cabine

(pieds•pouces)

2950

(9’8”)

2950

(9’8”)

Garde au sol minimale

(pieds•pouces)



450

(18”)



450

(18”)

Longueur du châssis

inférieur

(pieds•pouces)

4460

(14’8”)

4460

(14’8”)

Largeur du châssis inférieur mm

(pieds•pouces)

2480

(8’2”)

2580

(8’6”)

Pression au sol

54 kPa

(0,55 kgf/cm

7,8 psi)

45 kPa

(0,46 kgf/cm

6,5 psi)

ZX240N-3 flèche à volée variable

Largeur de patin

550 mm

(22 pouces)

Patin à crampons

Application

Pour sol ordinaire

(standard)

Poids en ordre de marche

(livres)

23200

(51100)

Poids de la machine de base kg

(livres)

18200

(40100)

Hauteur de cabine

(pieds•pouces)

2950

(9’8”)

Garde au sol minimale

(pieds•pouces)



450

(18”)

Longueur du châssis

inférieur

(pieds•pouces)

4200

(14’0”)

Largeur du châssis inférieur mm

(pieds•pouces)

2480

(8’2”)

Pression au sol

55 kPa

(0,56 kgf/cm

8,0 psi)

NOTE : • Les spécifications de l'accessoire avant sont les suivantes : balancier 2,91 m (9 pieds 7 pouces) avec godet PCSA

0,80 m

(1,05 yd

• Les patins à crampons 600 mm (24 pouces) ne doivent pas être utilisés sur le gravier ou sur terrain rocailleux.

•



Les dimensions n'incluent pas la hauteur des barrettes de patin.

ACCESSOIRES ET EQUIPEMENTS EN OPTION

13-37

SPECIFICATIONS

ZX250LC-3, 250LCN-3 flèche à volée variable

Modèle

ZX250LC-3 flèche à volée variable

ZX250LCN-3 flèche à volée variable

Type d'accessoire avant

Balancier 2,19 m (9 pieds 9 pouces)

Capacité du godet (avec dôme)

PCSA 1,0 m

(1,3 yd

), CECE 0,9 m

Poids en ordre de marche

25600 kg (56400 livres)

25500 kg (56200 livres)

Poids de la machine de base

19600 kg (43200 livres)

19500 kg (43000 livres)

Moteur

Isuzu AH-4HK1XYSA-01 132 kW/2000 min

-1

(180 CV/2000 t/min)

A : Largeur hors tout

(hormis les rétroviseurs)

3190 mm (10 pieds 6 pouces)

2990 mm (9 pieds 10 pouces)

B : Hauteur de cabine

3010 mm (9 pieds 11 pouces)

C : Rayon de pivotement de l'arrière

2940 mm (9 pieds 8 pouces)

D : Garde au sol minimale

* 460 mm (18 pouces)

E : Dégagement de contrepoids

* 1090 mm (3 pieds 7 pouces)

F : Hauteur du capot moteur

* 2425 mm (8 pieds)

G : Largeur hors tout de la structure

supérieure

2890 mm (9 pieds 6 pouces)

H : Longueur du châssis inférieur

4640 mm (15 pieds 3 pouces)

I : Largeur du châssis inférieur

3190 mm (10 pieds 6 pouces)

2990 mm (9 pieds 10 pouces)

J : Distance de l'axe du barbotin à

l'axe de la roue folle

3845 mm (12 pieds 7 pouces)

K : Largeur de patin de chenille

600 mm (24 pouces) (patin à crampons)

Pression au sol

51 kPa (0,52 kgf/cm

, 7,4 psi)

Vitesse de rotation

13,5 min

-1

(t/min)

Vitesse de translation (rapide/lente)

5,5/3,4 km/h (3,4/2,1 mph)

Capacité de montée

35° (tan

= 0,70)

NOTE : * Les dimensions n'incluent pas la hauteur des barrettes des patins.

M1V1-12-001

ACCESSOIRES ET EQUIPEMENTS EN OPTION

13-38

RAYONS D'ACTION

ZX250LC-3, 250LCN-3 flèche à volée variable

Catégorie

Elément

Balancier 2,19 m

(7 pieds 2 pouces)

Balancier 2,50 m

(8 pieds 2 pouces)

Balancier 2,96 m

(9 pieds 9 pouces)

Pelle mécanique à

godet rétro

Pelle mécanique à

godet rétro

Pelle mécanique à

godet rétro

pieds•pouces

A : Portée maximale d'excavation

9770

32’1”

10010

32’10”

10430

34’3”

*B : Profondeur maximale d'excavation

5810

19’1”

6080

19’11”

6530

21’5”

*C : Hauteur maximale de coupe

11300

37’1”

11470

37’8”

11840

38’10”

*D : Hauteur maximale de déversement

8210

26’11”

8350

27’5”

8720

28’7”

E : Hauteur hors tout

3150

10’4”

3200

10’6”

3090

10’2”

F : Longueur hors tout

10230

33’7”

10250

33’8”

10220

33’6”

G : Rayon de pivotement minimum

2500

8’2”

2560

8’5”

2310

7’7”

Catégorie

Elément

Balancier 3,61 m (11 pieds 10 pouces)

Pelle mécanique à godet rétro

pieds•pouces

A : Portée maximale d'excavation

11070

36’4”

*B : Profondeur maximale d'excavation

7190

23’7”

*C : Hauteur maximale de coupe

12420

40’9”

*D : Hauteur maximale de déversement

9300

30’6”

E : Hauteur hors tout

3340

11’0”

F : Longueur hors tout

10190

33’5”

G : Rayon de pivotement minimum

2610

8’7”

NOTE : * Les dimensions n'incluent pas la hauteur des barrettes des patins.

M1V1-13-003

Pelle mécanique à godet rétro

ACCESSOIRES ET EQUIPEMENTS EN OPTION

13-39

TYPES DE PATINS ET APPLICATIONS

ZX250LC-3 flèche à volée variable

Largeur de patin

600 mm

(24 pouces)

Patin à

crampons

700 mm

(28 pouces)

Patin à

crampons

800 mm

(31 pouces)

Patin à

crampons

600 mm

(24 pouces)

Patin plat

900 mm

(35 pouces)

Patin

triangulaire

Application

Pour sol

ordinaire

(standard)

Pour faible

portance

(option)

Pour faible

portance

(option)

Pour

revêtements

routiers

(option)

Pour faible

portance

(option)

Poids en ordre de marche

(livres)

25600

(56400)

25900

(57100)

26200

(57800)

26300

(58000)

27700

(61100)

Poids de la machine de base kg

(livres)

19600

(43200)

19900

(43900)

20200

(44500)

20300

(44800)

21700

(47800)

Hauteur de cabine

(pieds•pouces)

3010

(9’11”)

3010

(9’11”)

3010

(9’11”)

3020

(9’11”)

3060

(10’1”)

Garde au sol minimale

(pieds•pouces)



460

(18”)



460

(18”)



460

(18”)

500

(20”)



460

(18”)

Longueur du châssis

inférieur

(pieds•pouces)

4640

(15’3”)

4640

(15’3”)

4640

(15’3”)

4660

(15’4”)

4750

(15’7”)

Largeur du châssis inférieur mm

(pieds•pouces)

3190

(10’6”)

3290

(10’10”)

3390

(11’1”)

3190

(10’6”)

3490

(11’5”)

Pression au sol

51 kPa

(0,52 kgf/cm

7,4 psi)

44 kPa

(0,45 kgf/cm

6,4 psi)

39 kPa

(0,40 kgf/cm

5,7 psi)

52 kPa

(0,53 kgf/cm

7,5 psi)

36 kPa

(0,37 kgf/cm

5,3 psi)

ZX250LCN-3 flèche à volée variable

Largeur de patin

600 mm

(24 pouces)

Patin à

crampons

700 mm

(28 pouces)

Patin à

crampons

800 mm

(31 pouces)

Patin à

crampons

600 mm

(24 pouces)

Patin plat

900 mm

(35 pouces)

Patin

triangulaire

Application

Pour sol

ordinaire

(standard)

Pour faible

portance

(option)

Pour faible

portance

(option)

Pour

revêtements

routiers

(option)

Pour faible

portance

(option)

Poids en ordre de marche

(livres)

25500

(56200)

25800

(56900)

26100

(57500)

26300

(58000)

27600

(60800)

Poids de la machine de base kg

(livres)

19500

(43000)

19800

(43700)

20100

(44300)

20200

(44500)

21600

(47600)

Hauteur de cabine

(pieds•pouces)

3010

(9’11”)

3010

(9’11”)

3010

(9’11”)

3020

(9’11”)

3060

(10’1”)

Garde au sol minimale

(pieds•pouces)



460

(18”)



460

(18”)



460

(18”)

500

(20”)



460

(18”)

Longueur du châssis

inférieur

(pieds•pouces)

4640

(15’3”)

4640

(15’3”)

4640

(15’3”)

4660

(15’4”)

4750

(15’7”)

Largeur du châssis inférieur mm

(pieds•pouces)

2990

(9’10”)

3090

(10’2”)

3190

(10’6”)

2990

(9’10”)

3290

(10’10”)

Pression au sol

51 kPa

(0,52 kgf/cm

7,4 psi)

44 kPa

(0,45 kgf/cm

6,4 psi)

39 kPa

(0,40 kgf/cm

5,7 psi)

52 kPa

(0,53 kgf/cm

7,5 psi)

36 kPa

(0,37 kgf/cm

5,3 psi)

NOTE : • Les spécifications de l'équipement avant sont les suivantes : balancier 2,19 m (7 pieds 2 pouces) avec godet PCSA

1,0 m

(1,3 yd

• Les patins à crampons de 700 et 800 mm (28 et 31 pouces), les patins plats de 600 mm (24 pouces) et les patins

triangulaires de 900 mm (35 pouces) ne doivent pas être utilisés sur du gravier ou sur sol rocailleux.

•



Les dimensions n'incluent pas la hauteur des barrettes de patin.

Content .. 22 23 24 25 ..
