Zaxis Excavatrice Hydraulique Classe 120-3, Classe 180-3, Classe 200-3. Manuel de l’Opérateur - 6

POSTE DE L'OPERATEUR

1-32

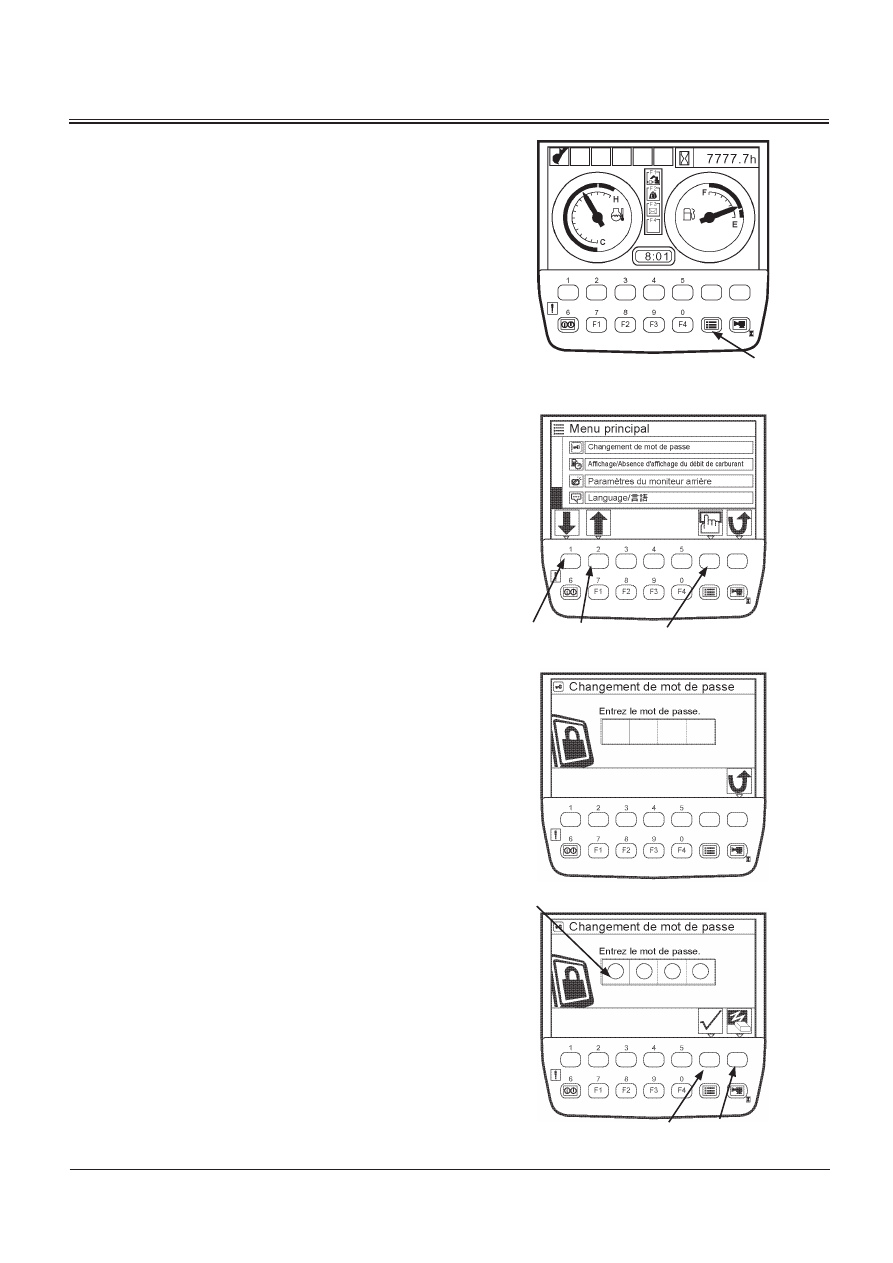

Changement de mot de passe (en option)
1. Dès que l'écran de base est affiché, appuyez sur la touche

« Menu » pour afficher le menu principal.

2. A partir du menu principal, sélectionnez le menu de

changement de mot de passe à l'aide des touches

1 et 2. Appuyez sur la touche de validation. L'écran de

changement de mot de passe s'affiche alors.

3. Entrez le mot de passe enregistré et appuyez sur la

touche de validation.

4. Pour entrer une nouvelle fois le mot de passe, la touche

« Supprimer » permet d'effacer les caractères saisis.

Ecran de base

T1V1-05-01-123

T1V5-05-01-365

T1V5-05-01-345

T1V5-05-01-346

Touche Menu

Touche de validation

Touche 2

Touche 1

Touche de validation

Touche

Supprimer

Mot de passe enregistré

POSTE DE L'OPERATEUR

1-33

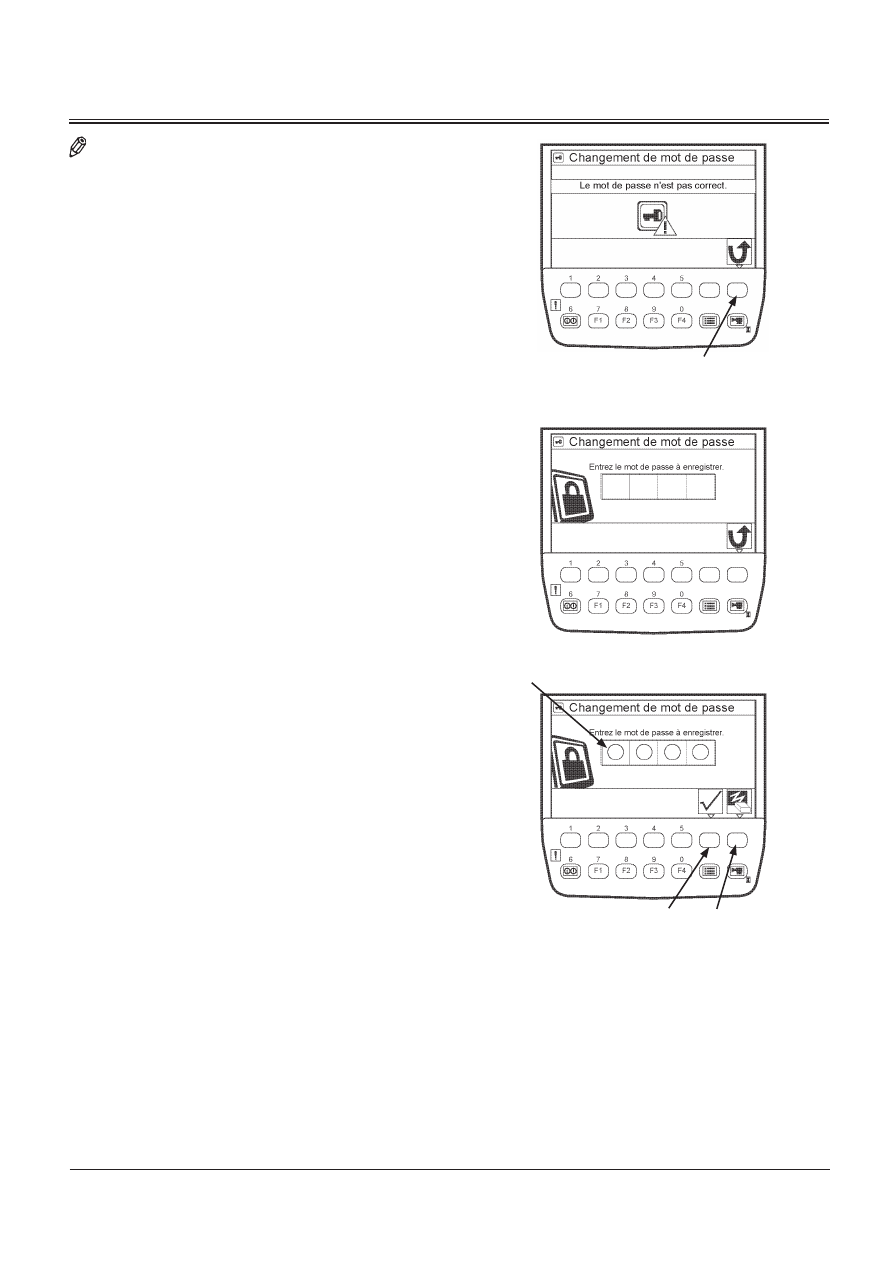

 NOTE : Si vous avez saisi un mot de passe erroné, le message

« Le mot de passe n'est pas correct. » s'affiche lorsque

vous appuyez sur la touche de validation.

Appuyez sur la touche « Retour » pour revenir à l'écran

précédent et entrer une nouvelle fois le mot de passe.

5.  Le message « Entrez le mot de passe à enregistrer. »

s'affiche. Entrez alors un nouveau mot de passe à trois ou

quatre chiffres et appuyez sur la touche de validation.

6.  Pour saisir une nouvelle fois le mot de passe, appuyez sur

la touche « Supprimer ».

T1V5-05-01-348

T1V5-05-01-366

T1V5-05-01-367

Touche Retour

Touche de validation

Touche

Supprimer

Un nouveau mot de passe

POSTE DE L'OPERATEUR

1-34

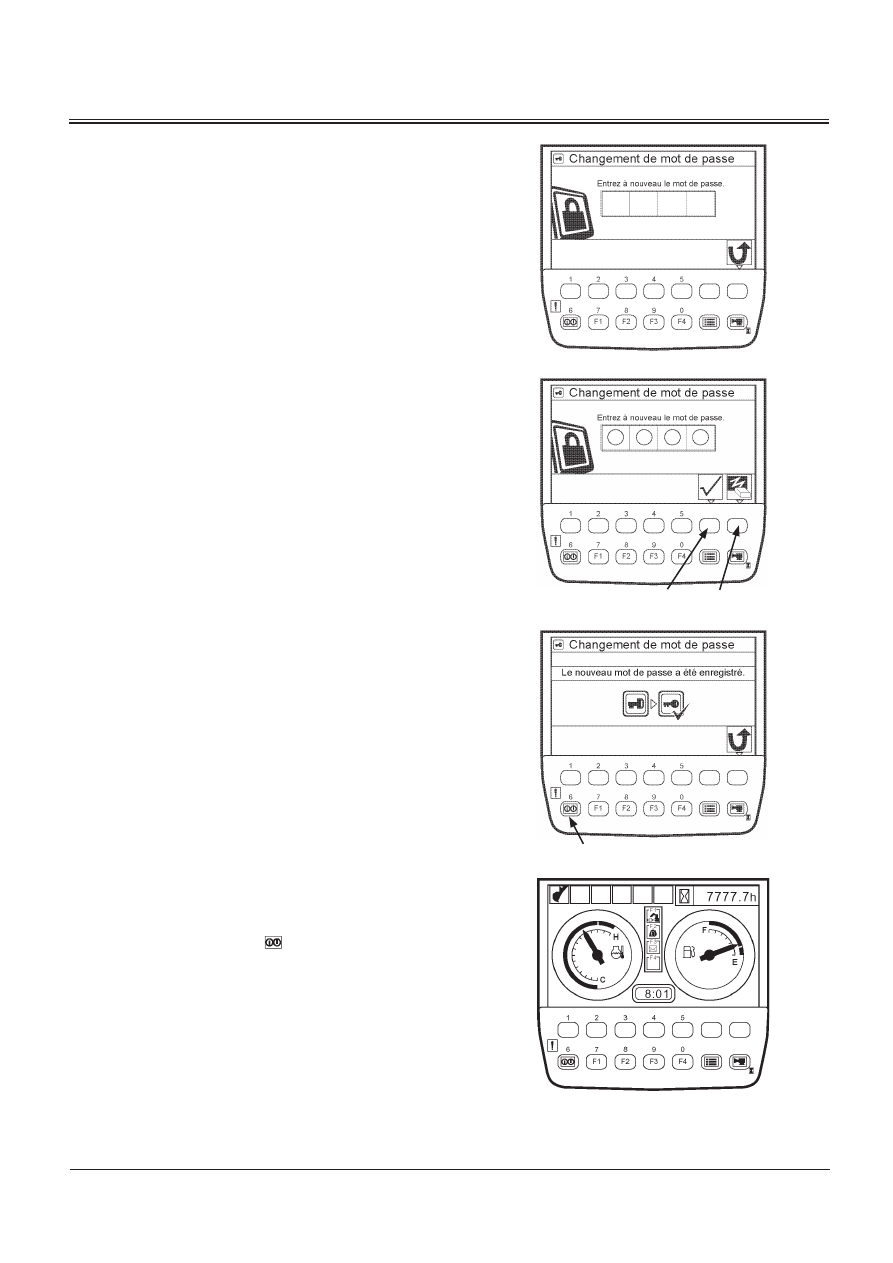

7. Le message « Entrez à nouveau le mot de passe. »

s'affiche. Entrez une nouvelle fois le nouveau mot de

passe et appuyez sur la touche de validation.

8. Pour saisir une nouvelle fois le mot de passe, appuyez

sur la touche « Supprimer » pour effacer les caractères

saisis.

9. Le message « Le nouveau mot de passe a été

enregistré. » s'affiche. Ceci termine le processus de

changement de mot de passe.

10. Appuyez sur la touche 6   ; l'écran de base s'affiche.

T1V5-05-01-368

T1V5-05-01-369

T1V5-05-01-347

Ecran de base

T1V1-05-01-123

Touche de validation

Touche

Supprimer

Touche 6

POSTE DE L'OPERATEUR

1-35

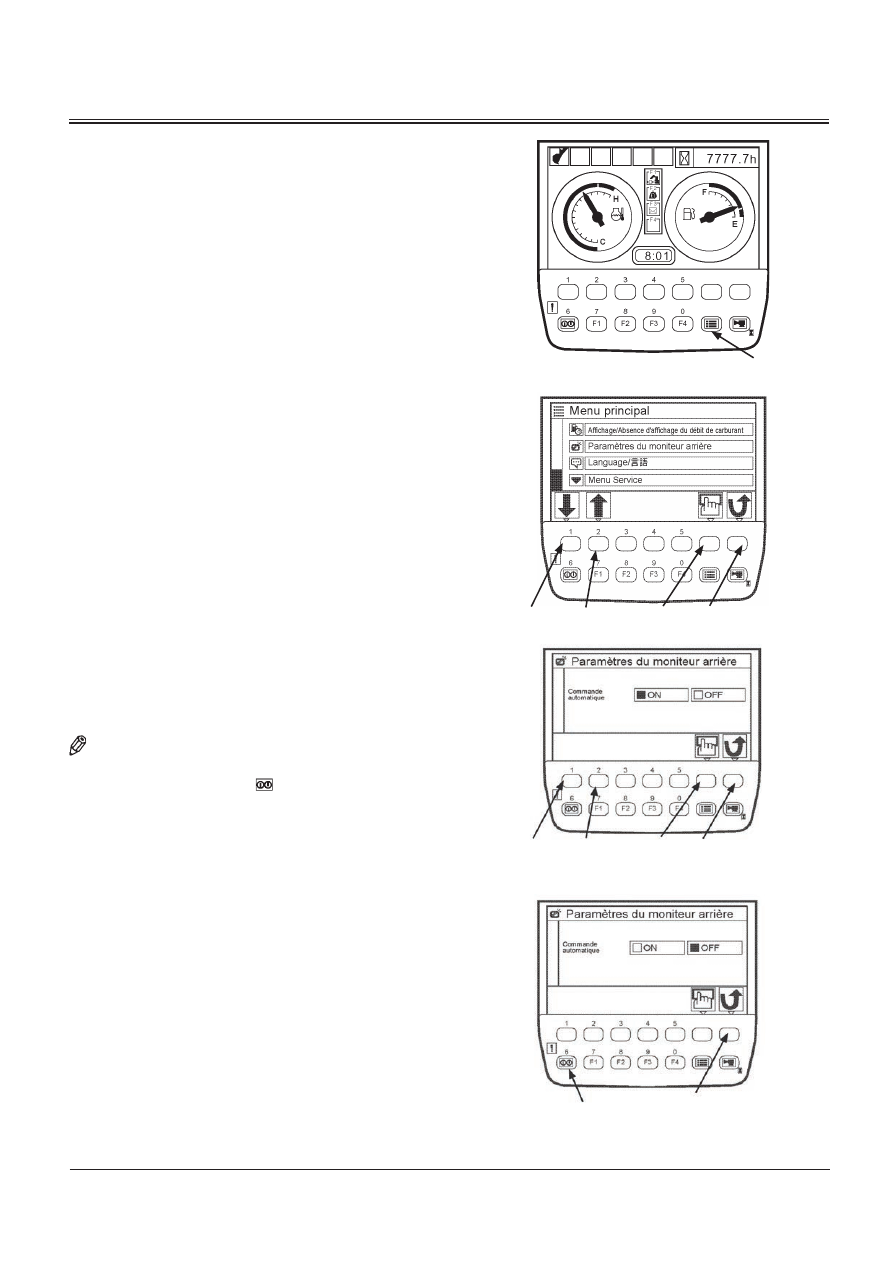

PARAMETRES DE LA VISION ARRIERE

IMPORTANT : L'image qui s'affiche sur le moniteur de vision

arrière est à utiliser comme une aide à la

visibilité. Conduisez la machine en surveillant

étroitement ce qui l'entoure.

Commande automatique : ON (marche)

En translation, l'affichage du tableau de bord bascule

automatiquement sur l'image de la vision  arrière.

1.  Lorsque l'écran principal apparaît, appuyez sur la touche

« Menu » pour afficher le menu principal.

2.  A partir du menu principal, sélectionnez le menu des

paramètres de la vision arrière à l'aide des touches
1

 et 2

. Appuyez sur la touche de validation. L'écran

des paramètres de la vision arrière s'affiche alors.

3.  Appuyez sur la touche de validation. La commande

automatique est alors activée.

 NOTE : Appuyer sur la touche Retour renvoie à l'écran de base.

4.  Appuyez sur la touche 6   pour retourner à l'écran de

base.

5.  Si vous effectuez une manoeuvre de translation, la vue

sur l'arrière s'affiche sur l'écran du tableau de bord.

Ecran de base

T1V1-05-01-123

T1V5-05-01-359

T1V5-05-01-173F

T1V5-05-01-174F

Touche Menu

Touche de

validation

Touche

Retour

Touche 1

Touche 2

Touche de

validation

Touche 2

Touche 1

Touche

Retour

Touche

Retour

Touche 6

POSTE DE L'OPERATEUR

1-36

Ecran de base

T1V1-05-01-123

T1V5-05-01-360

T1V5-05-01-174F

T1V5-05-01-173F

Touche Menu

Touche de

validation

Touche 2

Touche 1

Touche

Retour

Touche de

validation

Touche 2

Touche 1

Touche

Retour

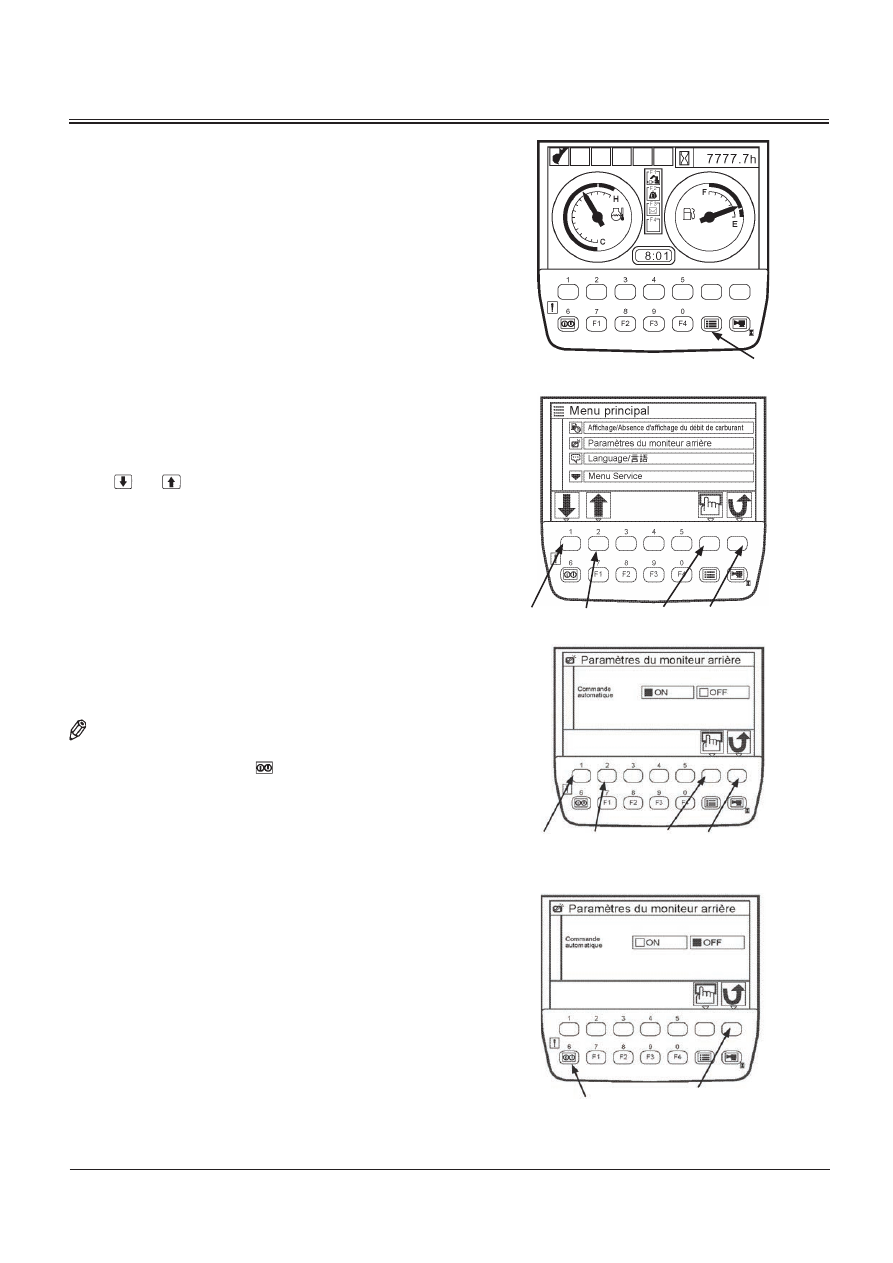

Commande automatique : OFF (arrêt)

Désactivez la fonction de basculement automatique des

images entre le tableau de bord et la vision  arrière lors des

manoeuvres de translation.

1.  Lorsque l'écran de base s'affiche, appuyez sur la touche

« Menu » pour afficher le menu principal.

2.  A partir du menu principal, sélectionnez le menu des

paramètres de vision arrière à l'aide des touches 1 et

2. Appuyez sur la touche de validation. L'écran des

paramètres de  vision arrière s'affiche alors.

3.  Appuyez sur la touche de validation. La commande

automatique est alors désactivée.

 NOTE : Appuyer sur la touche Retour renvoie à l'écran précédent.

4.  Appuyez sur la touche 6   pour retourner à l'écran de

base.

Touche

Retour

Touche 6

POSTE DE L'OPERATEUR

1-37

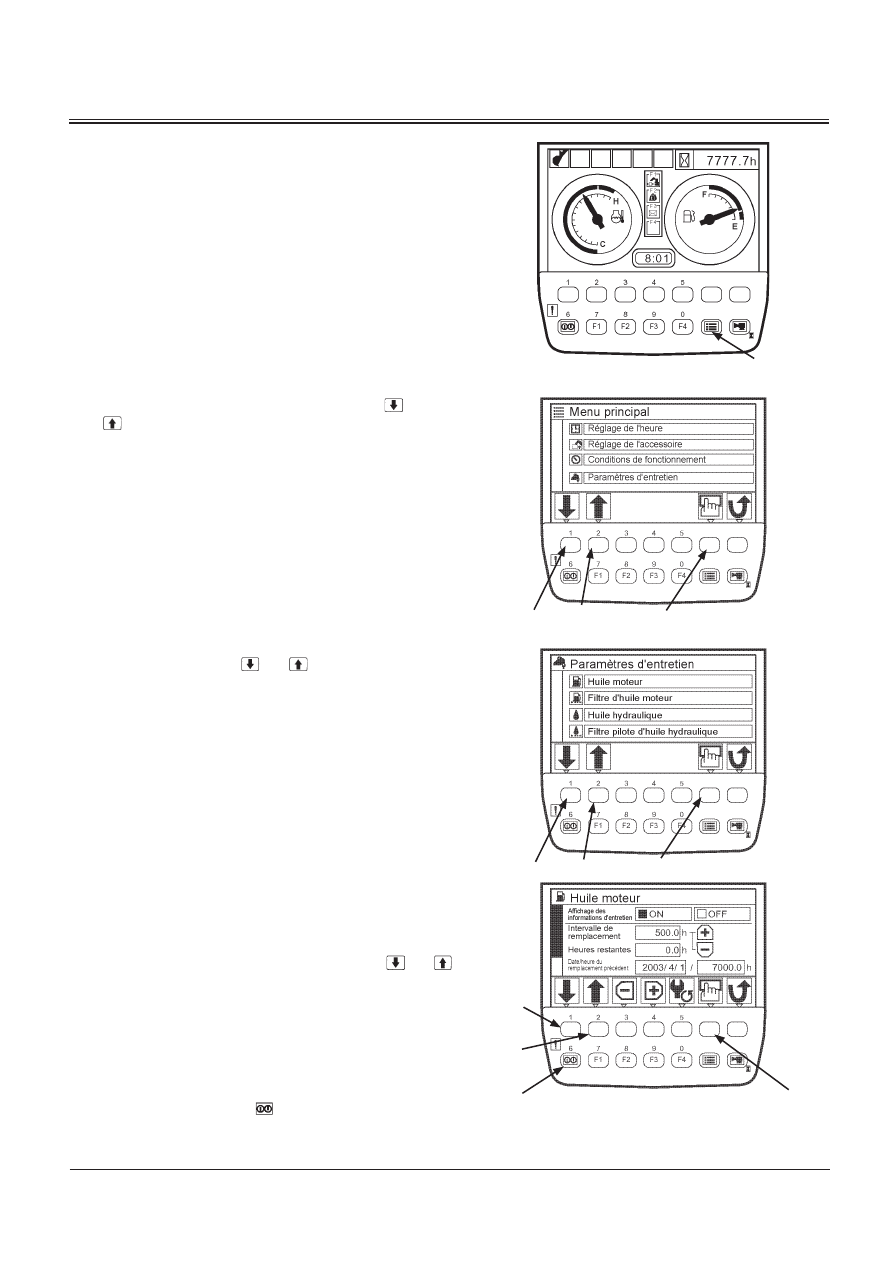

PARAMETRES D'ENTRETIEN

1.  Lorsque l'écran principal apparaît, appuyez sur la touche

« Menu » pour afficher le menu principal.

2.  A partir du menu principal, sélectionnez le menu des

paramètres d'entretien à l'aide des touches 1

 et 2

. Appuyez sur la touche de validation. L'écran des

paramètres d'entretien s'affiche alors.

3.  A l'aide des touches 1

 et 2

, sélectionnez un

élément à régler parmi la liste des paramètres d'entretien

affichée. Appuyez sur la touche de validation. L'écran des

paramètres de périodicité s'affiche alors.

(Dans l'exemple à droite, Huile Moteur a été sélectionné.)

Affichage / absence d'affichage des informations

d'entretien

1.  Activez (ON) ou désactivez (OFF) l'affichage des

informations d'entretien à l'aide des touches 1

 et 2

.

Appuyez sur la touche de validation.

ON (marche) : Lorsque le moment est venu de procéder à

un remplacement, un message d'information

s'affiche à l'écran.

OFF (arrêt) :  Aucun message d'information n'est

affiché.

2.  Appuyez sur la touche 6   pour terminer le réglage.

L'écran de base s'affiche alors.

Ecran de base

T1V1-05-01-123

T1V5-05-01-331

T1V5-05-01-349

Ecran des paramètres de périodicité

T1V5-05-01-350

Touche Menu

Touche de validation

Touche 2

Touche 1

Touche de validation

Touche 2

Touche 1

Touche de validation

Touche 6

Touche 1

Touche 2

POSTE DE L'OPERATEUR

1-38

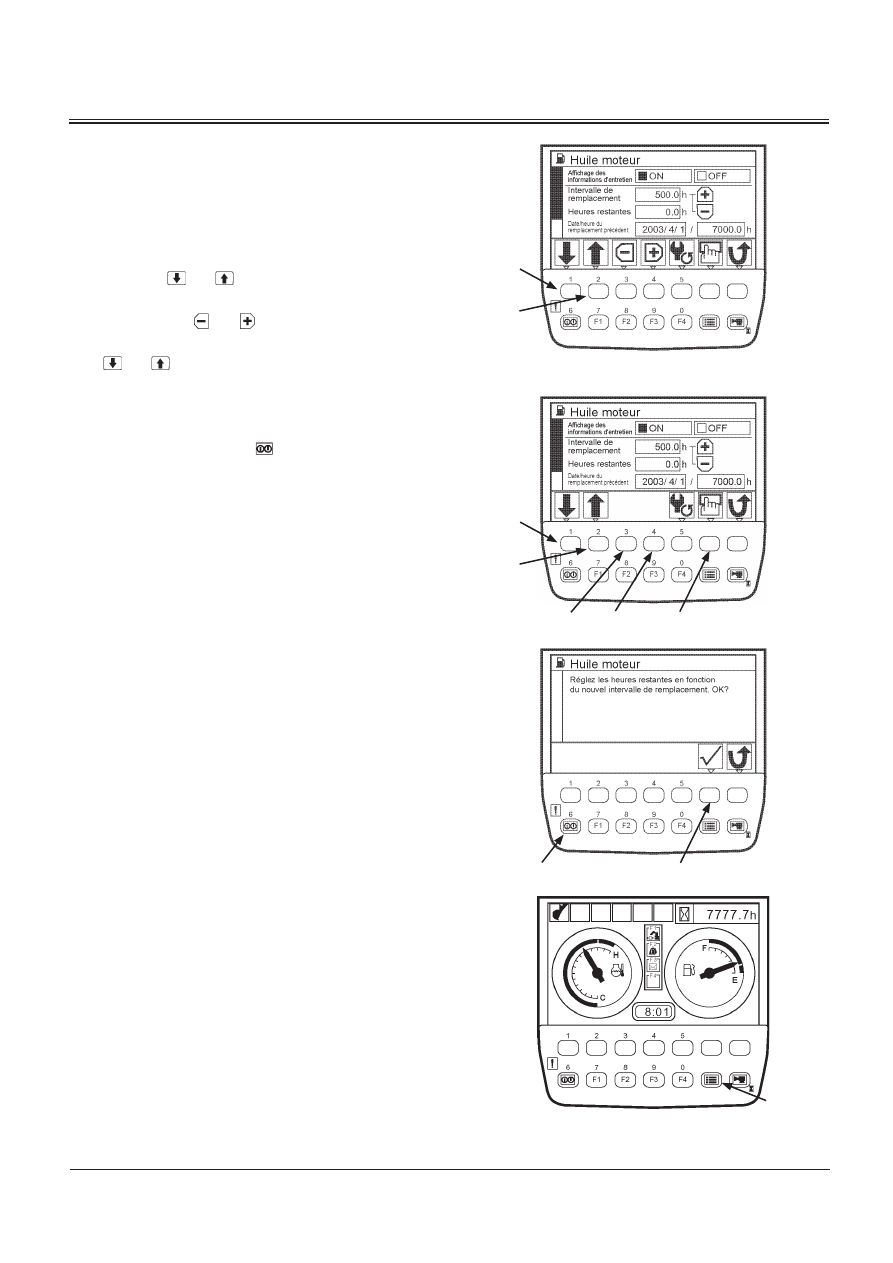

Paramètres d'intervalle de remplacement

IMPORTANT : On ne peut programmer l'intervalle de

remplacement que lorsque l'affichage des

informations d'entretien est activé (ON).

1.  Sélectionnez l'intervalle de remplacement à l'aide des

touches 1

 et 2

.

2.  Réglez la durée des intervalles de remplacement à l'aide

des touches 3   et 4  .

3.  Sélectionnez les heures restantes à l'aide des touches 1

 et 2

 puis appuyez sur la touche de validation.

4.  Le message « Réglez les heures restantes en fonction

du nouvel intervalle de remplacement. OK ? » s'affiche.

Appuyez alors sur la touche de validation.

5.  Appuyez sur la touche 6   ; l'écran de base s'affiche.

Ecran des paramètres de périodicité

T1V5-05-01-350

T1V5-05-01-373

T1V5-05-01-374

Ecran de base

T1V1-05-01-123

Touche 1

Touche 2

Touche 1

Touche 2

Touche 3 Touche 4 Touche de validation

Touche de validation

Touche 6

Touche

Menu

POSTE DE L'OPERATEUR

1-39

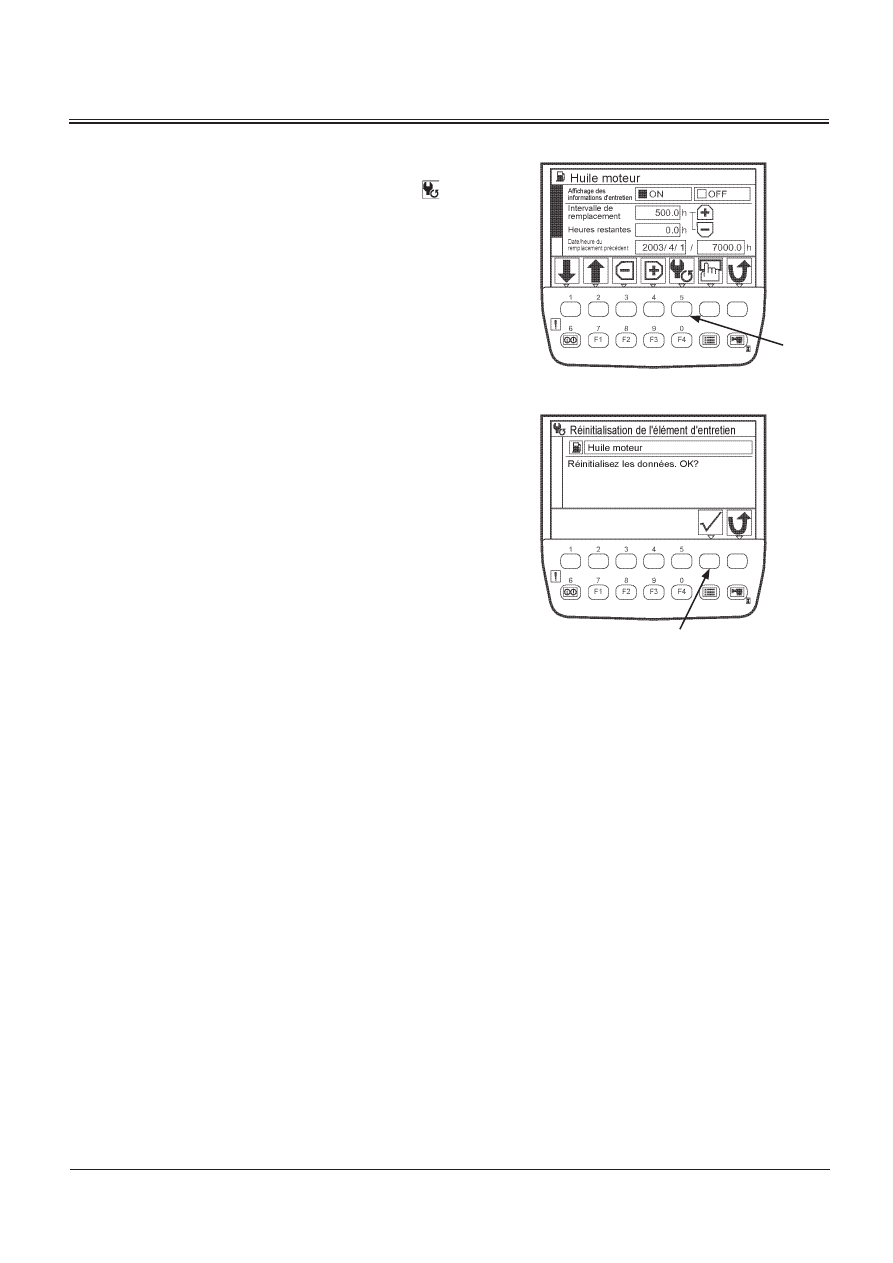

Réinitialisation des données

Pour réinitialiser les données, appuyez sur la touche 5   de

l'écran des paramètres de périodicité.

Le message « Réinitialisez les données. OK ? » s'affiche.

Appuyez alors sur la touche de validation.

Les heures restantes sont ramenées à la valeur de l'intervalle

de remplacement. La date et l'heure du précédent

remplacement sont mises à jour à la date et à l'heure

courantes.

Ecran des paramètres de périodicité

T1V5-05-01-350

T1V5-05-01-375

Touche de validation

Touche 5

POSTE DE L'OPERATEUR

1-40

Ecran de démarrage

T1V1-05-01-115

Ecran des informations d'entretien

T1V5-05-01-382

Ecran de réinitialisation

T1V5-05-01-383

Ecran de base

T1V1-05-01-123

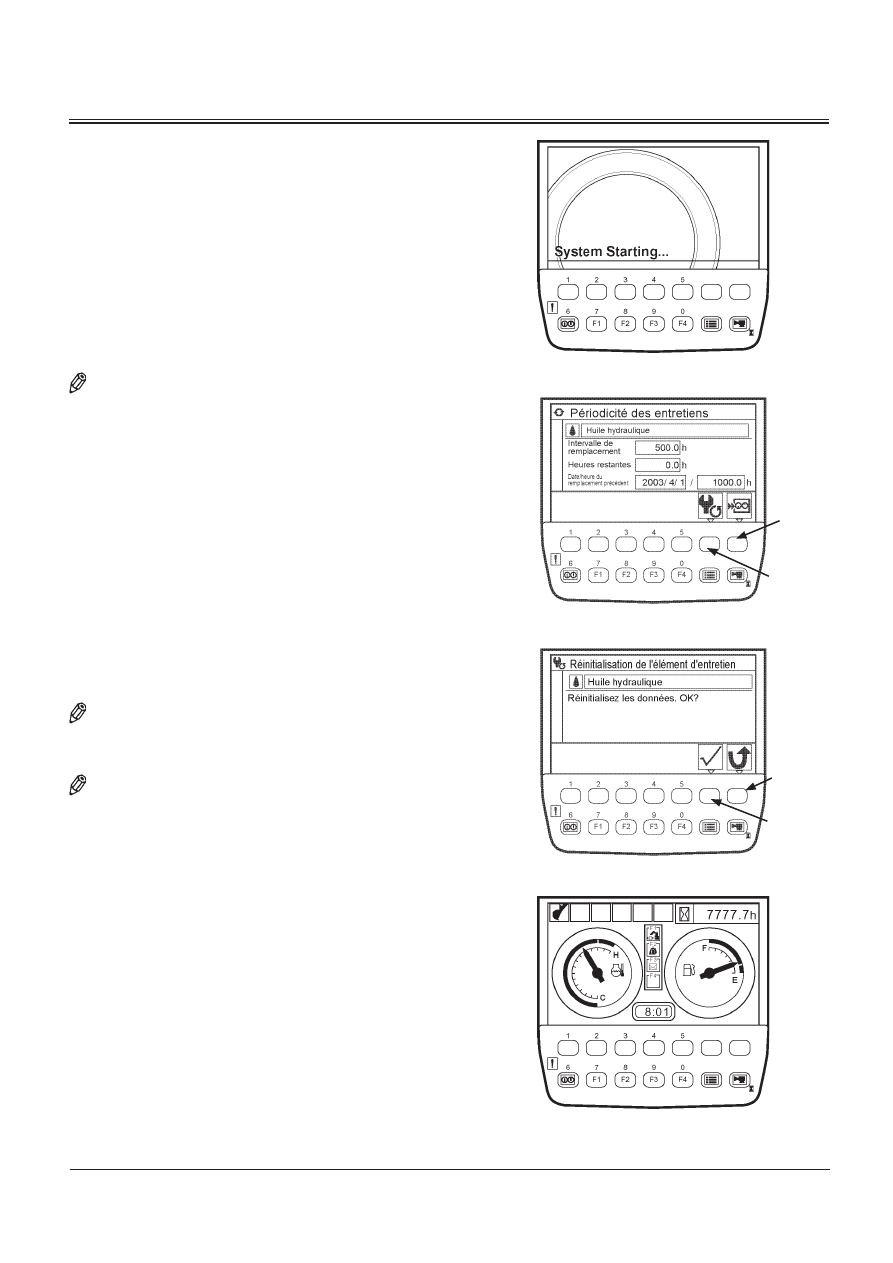

Présentation de l'écran lorsque l'affichage des

informations d'entretien est activé (ON)

•

Lorsqu'un seul élément s'affiche
1. Si vous tournez le commutateur d'allumage sur ON

(marche), l'écran de démarrage s'affiche. Puis l'écran

d'entretien planifié de l'élément dont l'intervalle de

remplacement a expiré s'affiche pendant trois à dix

secondes. Enfin, l'écran de base apparaît.

(Dans l'exemple à droite, l'Huile hydraulique est

concernée.)

 NOTE :  Pour une machine dont l'écran de base s'affiche après

saisie d'un mot de passe, l'écran d'entretien planifié

de l'élément dont l'intervalle de remplacement a

expiré s'affiche pendant trois à dix secondes une fois

que vous avez entré le bon mot de passe et appuyé

sur la touche de validation. L'écran principal s'affiche

ensuite.

2. Pour réinitialiser les données, appuyez sur la touche de

réinitialisation tandis que l'écran d'entretien planifié est

affiché.

Le message « Réinitialisez les données. OK ? » s'affiche.

Appuyez alors sur la touche de validation.

Les heures restantes sont ramenées à la valeur de

l'intervalle de remplacement. La date et l'heure du

précédent remplacement sont mises à jour à la date et à

l'heure courantes.

 NOTE :  Appuyer sur la touche « Retour » alors que l'écran des

informations d'entretien est affiché renvoie à l'écran

de base.

 NOTE :  Appuyer sur la touche « Retour » alors que l'écran

de réinitialisation est affiché renvoie à l'écran des

informations d'entretien.

Touche de

réinitialisation

Touche

Retour

Touche de

validation

Touche

Retour

POSTE DE L'OPERATEUR

1-41

•

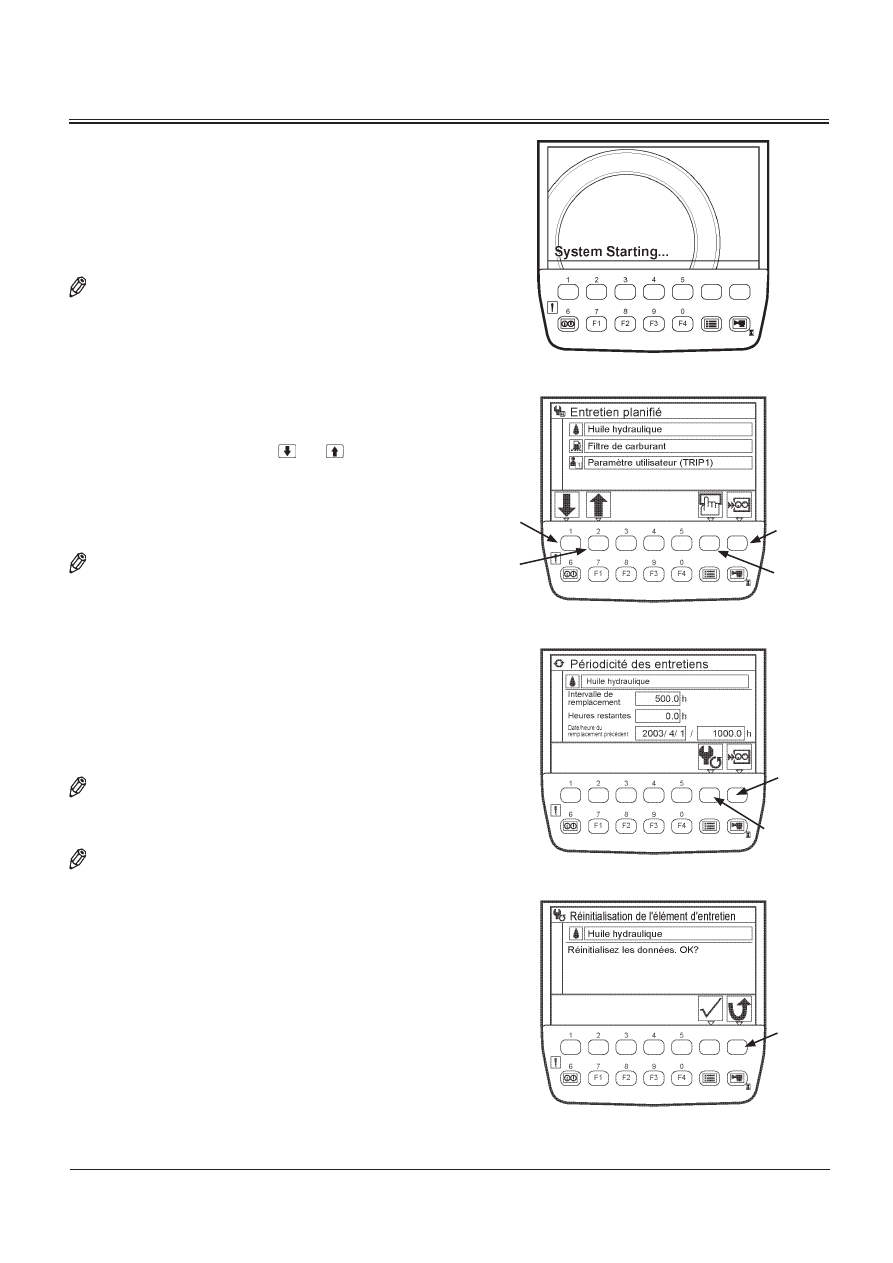

  Si au moins deux éléments sont concernés

1.  Si vous tournez le commutateur d'allumage sur ON

(marche), l'écran de démarrage s'affiche. Puis l'écran

d'entretien planifié des éléments dont l'intervalle de

remplacement a expiré s'affiche pendant trois à dix

secondes. Enfin, l'écran de base s'affiche.

NOTE : Pour une machine dont l'écran de base s'affiche après

saisie d'un mot de passe, l'écran d'entretien planifié des

éléments dont l'intervalle de remplacement a expiré

s'affiche pendant trois à dix secondes une fois que vous

avez saisi le bon mot de passe et appuyé sur la touche

de validation. L'écran de base s'affiche ensuite.

2.  Pour réinitialiser les données tandis que l'écran

d'entretien planifié est affiché, sélectionnez l'élément
voulu à l'aide des touches 1

 et 2

. Appuyez sur la

touche de validation. L'écran des informations d'entretien

de l'élément sélectionné s'affiche alors.

(Dans l'exemple à droite, Huile hydraulique a été

sélectionné.)

 NOTE : Si l'on appuie sur la touche « Retour » alors que l'écran

d'entretien planifié est affiché, l'écran de base s'affiche.

3.  Appuyez sur la touche de réinitialisation tandis que

l'écran des informations d'entretien est affiché.

Le message « Réinitialisez les données. OK ? » s'affiche.

Appuyez alors sur la touche de validation.

Les heures restantes sont ramenées à la valeur de

l'intervalle de remplacement. La date et l'heure du

précédent remplacement sont mises à jour à la date et à

l'heure courantes.

 NOTE : Appuyer sur la touche « Retour » alors que l'écran des

informations d'entretien est affiché renvoie à l'écran

d'entretien planifié.

 NOTE : Appuyer sur la touche « Retour » alors que l'écran

de réinitialisation est affiché renvoie à l'écran des

informations d'entretien.

Ecran de démarrage

T1V1-05-01-115

Ecran d'entretien planifié

T1V5-05-01-381

Ecran des informations d'entretien

T1V5-05-01-382

Ecran de réinitialisation

T1V5-05-01-383

Touche de

validation

Touche

Retour

Touche de

réinitialisation

Touche

Retour

Touche 1

Touche 2

Touche

Retour

POSTE DE L'OPERATEUR

1-42

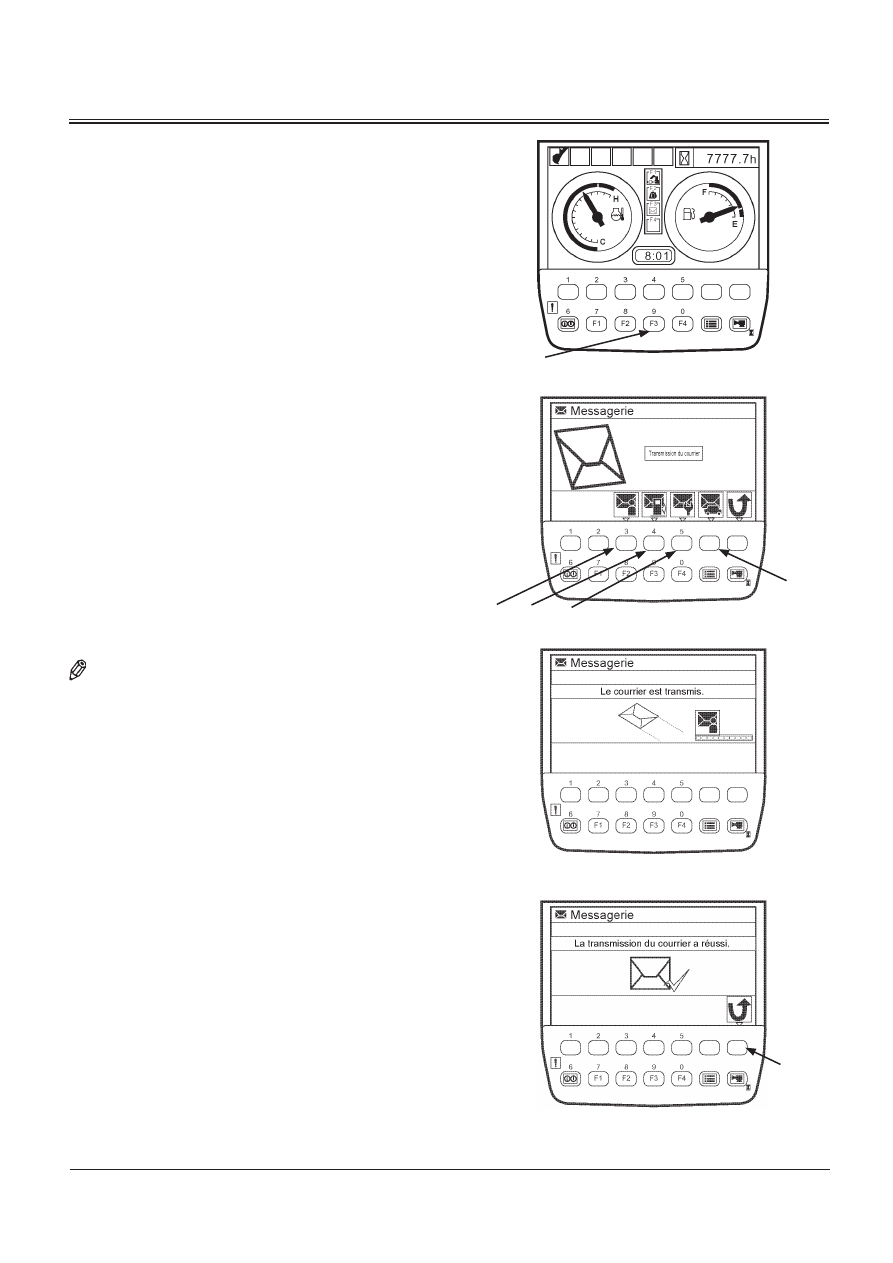

Messagerie

(en option)

IMPORTANT : Cette fonction n'est disponible que sur

les machines équipées d'une borne de

communication. Pour utiliser la fonction de

messagerie, consultez le concessionnaire

Hitachi le plus proche.

1.  Lorsque l'écran de base s'affiche, appuyez sur la touche

F3 pour afficher l'écran de la messagerie.

2.  Appuyer sur la touche de demande appropriée permet

d'envoyer des informations de courrier à l'ICF.
1 - Demande d'ordre général
2 - Demande de réapprovisionnement en carburant
3 - Demande de visite d'entretien
4 - Demande de transmission

3.  Pendant l'envoi des informations de courrier à l'ICF, le

message « Le courrier est transmis. » s'affiche à l'écran.

4.  Lorsque l'ICF finit de recevoir les informations de courrier,

le message « La transmission du courrier a réussi. »

s'affiche à l'écran. Appuyer sur la touche « Retour »

renvoie à l'écran de messagerie.

5.  Le courrier est alors envoyé de la borne de communication

au serveur central.

 NOTE : Selon l'environnement dans lequel la machine est

exploitée, le courrier peut ne pas être transmis.

Ecran de base

T1V1-05-01-123

Ecran de messagerie

T1V5-05-01-341

T1V5-05-01-342

T1V5-05-01-343

Touche F3

1

2

3

4

Back Key

POSTE DE L'OPERATEUR

1-43

T1V5-05-01-344

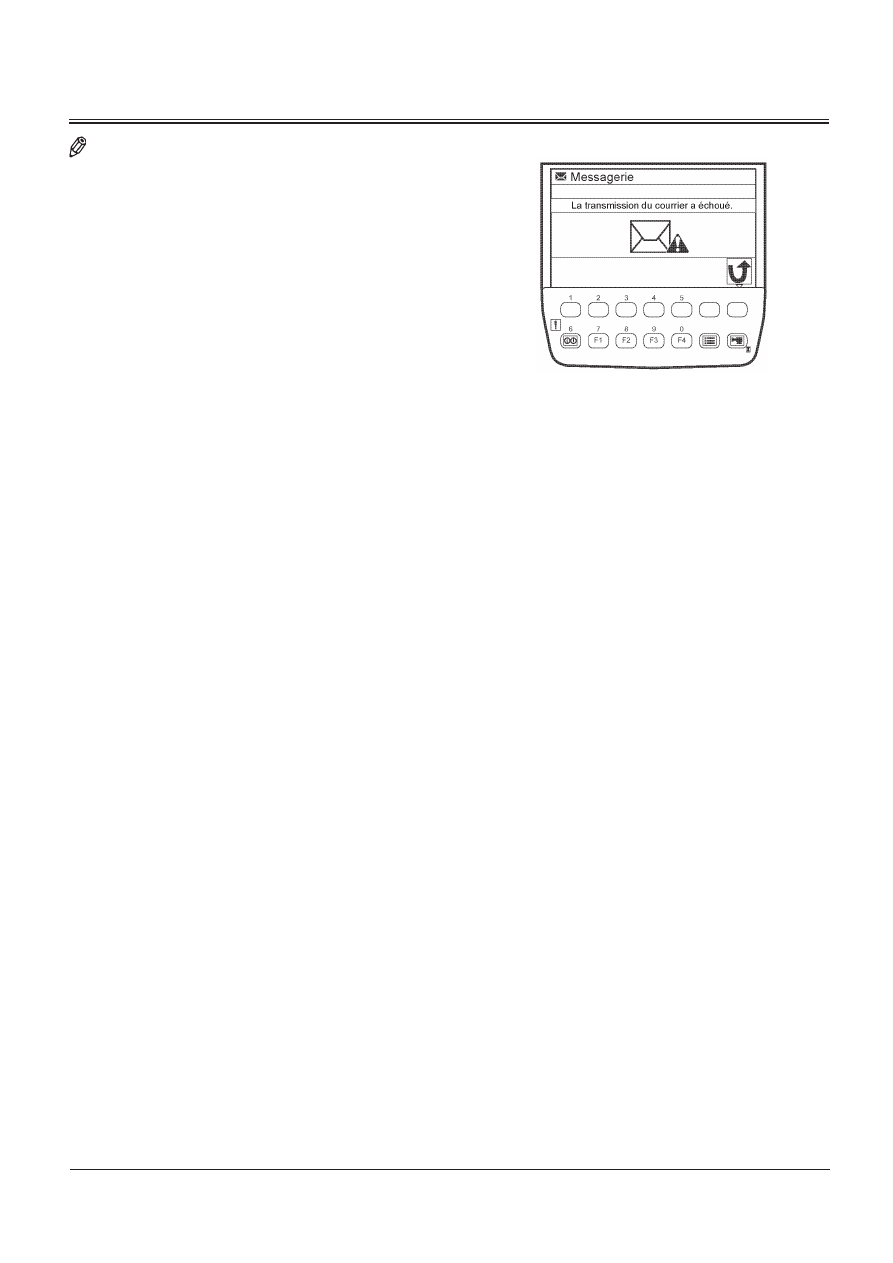

NOTE : Si le terminal de communication n'a pas pu recevoir

le courrier, le message « La transmission du courrier a

échoué. » s'affiche à l'écran.

POSTE DE L'OPERATEUR

1-44

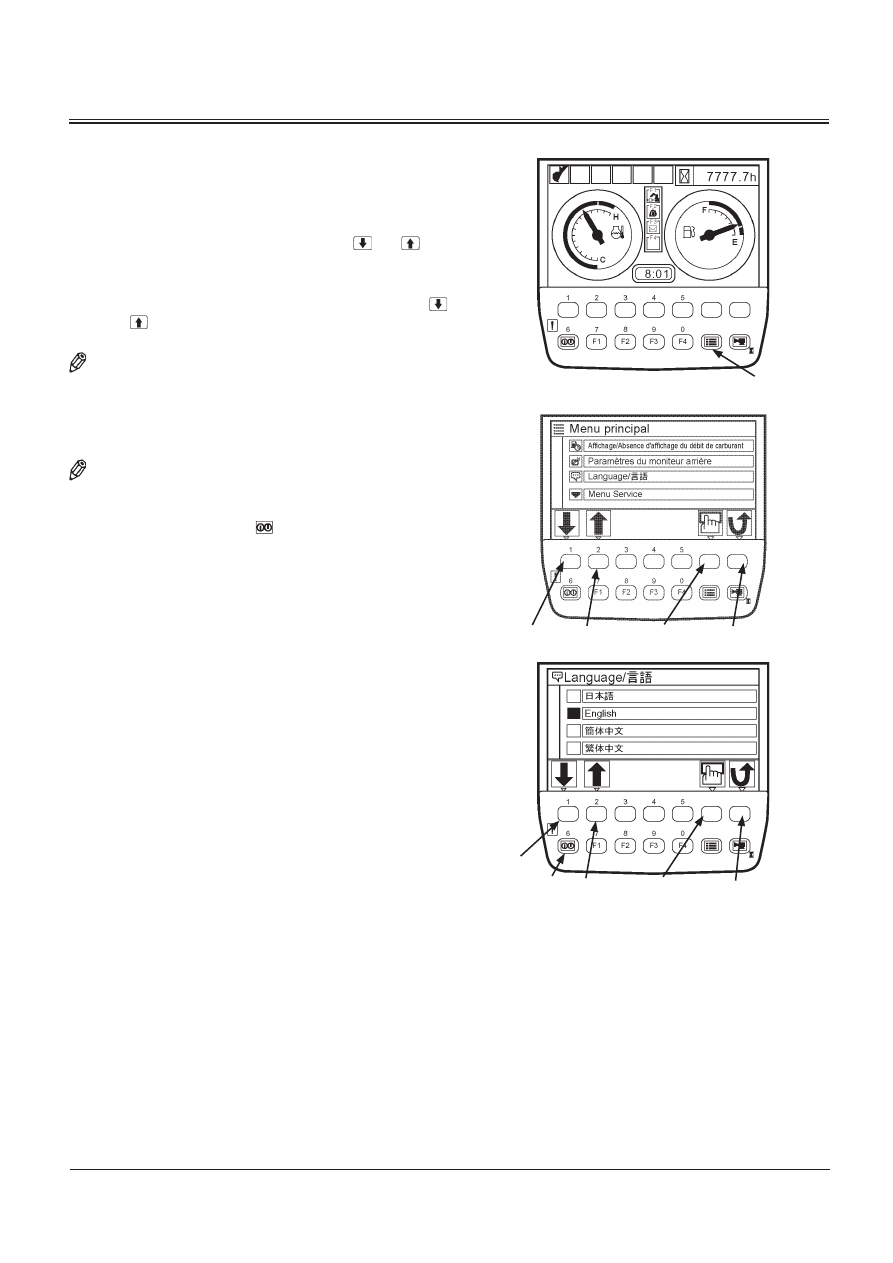

CHOIX DES LANGUES

1. Lorsque l'écran de base s'affiche, appuyez sur la touche

Menu pour afficher le menu principal.

2. A partir du menu principal, sélectionnez le menu de

choix des langues à l'aide des touches 1

 et 2

.

Appuyez sur la touche de validation. L'écran de choix des

langues s'affiche alors.

3. Sélectionnez la langue voulue à l'aide des touches 1

et 2

. Appuyez sur la touche de validation.

 NOTE : Les langues à afficher à l'écran du tableau de bord,

c'est à dire les langues d'affichage 1 ou 2, ont été

sélectionnées parmi douze langues au moment

de la sortie d'usine.

(Voir la section suivante.)

 NOTE : Appuyer sur la touche Retour renvoie à l'écran

précédent.

4. Appuyez sur la touche 6   ; l'écran de base s'affiche.

Ecran de base

T1V1-05-01-123

T1V5-05-01-359

T1V5-05-01-137

Touche Menu

Touche 2

Touche de

validation

Touche

Retour

Touche 1

Touche de

validation

Touche 2

Touche 1

Touche

Retour

Touche 6

POSTE DE L'OPERATEUR

1-45

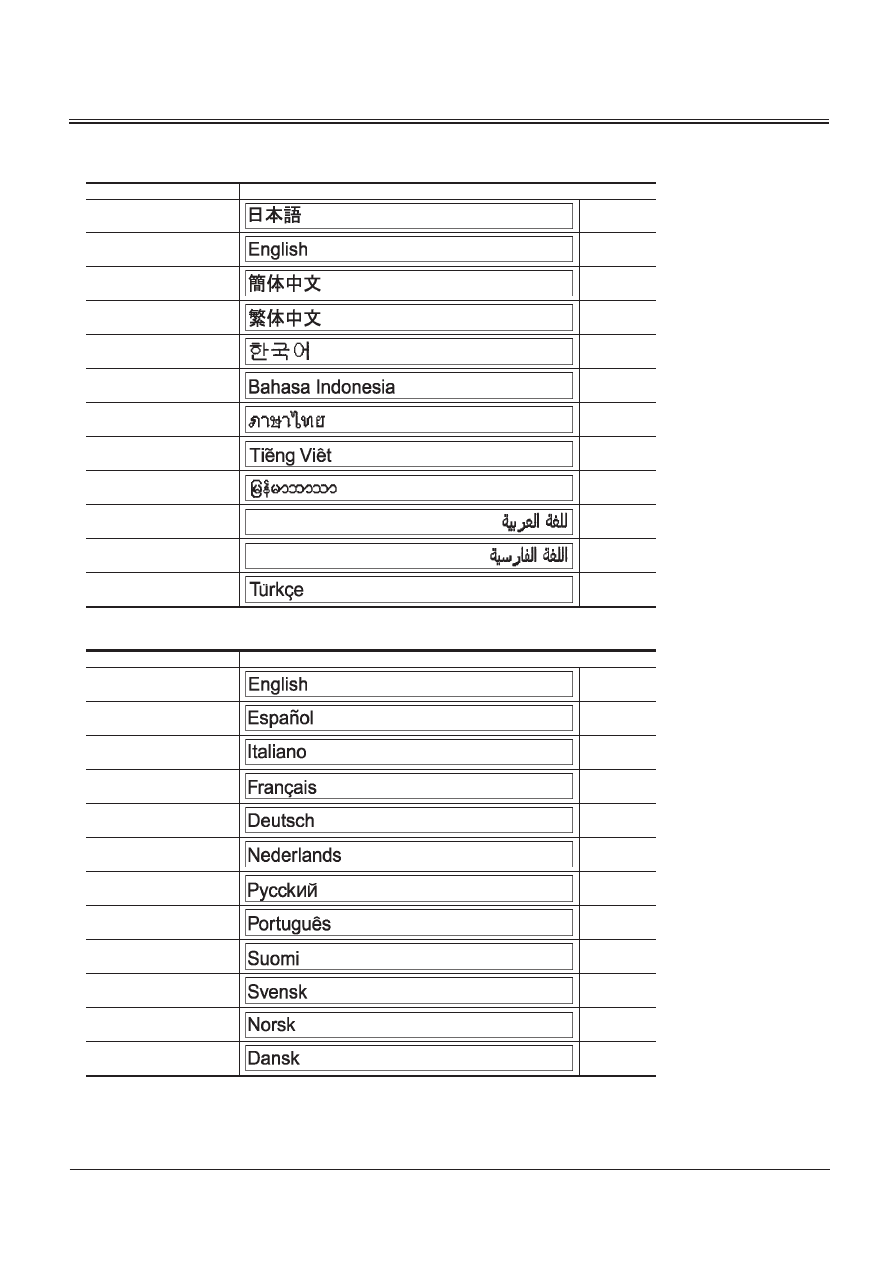

Listes des langues d'affichage
Langues d'affichage 1

Langue

Affichage à l'écran

Japonais

T1V1-05-01-141

Anglais

T1V1-05-01-142

Chinois (simplifié)

T1V1-05-01-143

Chinois (traditionnel)

T1V1-05-01-144

Coréen

T1V1-05-01-145

Indonésien

T1V1-05-01-146

Thaïlandais

T1V1-05-01-147

Vietnamien

T1V1-05-01-148

Birman

T1V1-05-01-149

Arabe

T1V1-05-01-150

Perse

T1V1-05-01-151

Turc

T1V1-05-01-152

Langues d'affichage 2

Langue

Affichage à l'écran

Anglais

T1V1-05-01-142

Espagnol

T1V1-05-01-153

Italien

T1V1-05-01-154

Français

T1V1-05-01-155

Allemand

T1V1-05-01-156

Néerlandais

T1V1-05-01-157

Russe

T1V1-05-01-158

Portugais

T1V1-05-01-159

Finnois

T1V1-05-01-160

Suédois

T1V1-05-01-161

Norvégien

T1V1-05-01-162

Danois

T1V1-05-01-163

POSTE DE L'OPERATEUR

1-46

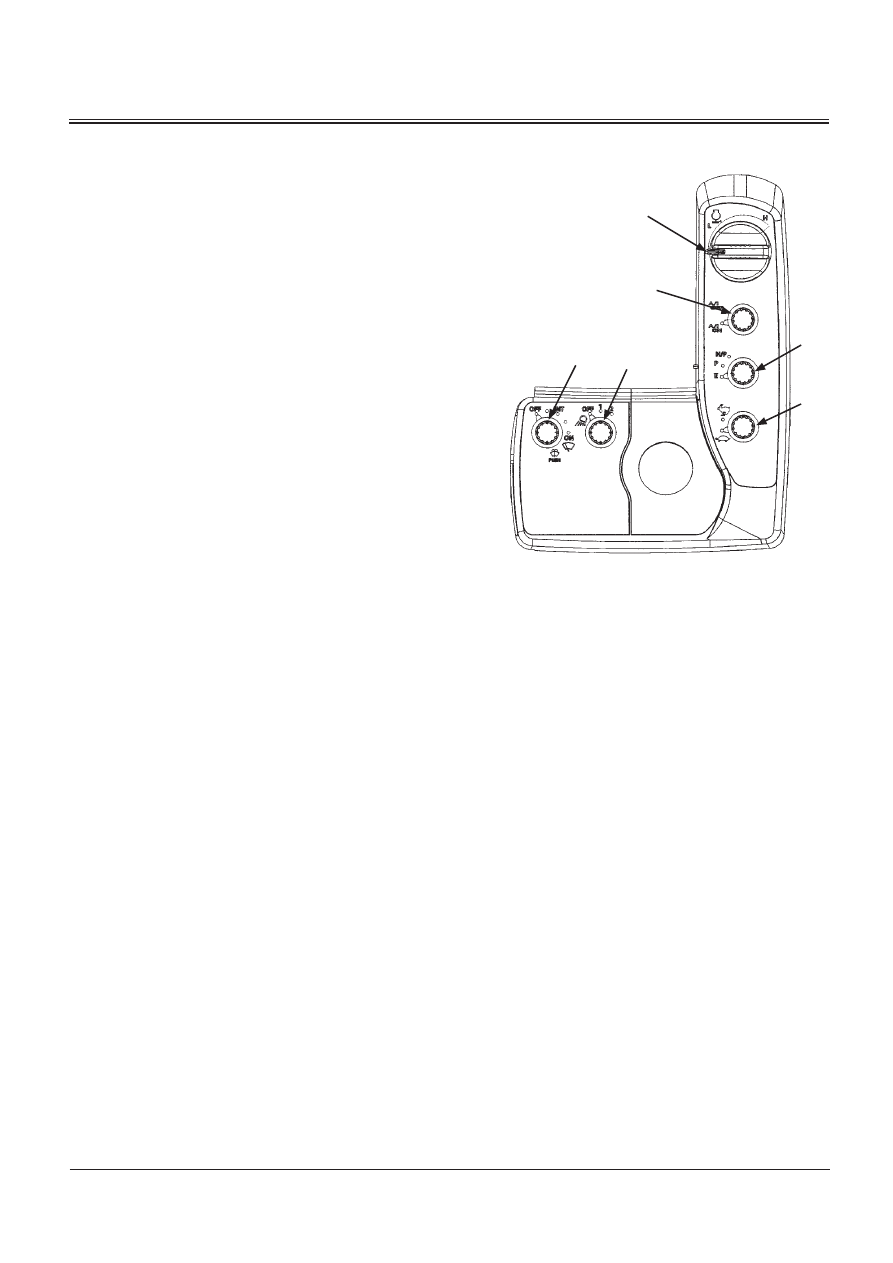

PANNEAU DE COMMUTATEURS

 1- Molette de commande du moteur
 2- Commutateur de ralenti automatique
 3- Commutateur de mode de puissance
 4- Commutateur de mode de translation
 5- Commutateur des feux de travail
 6- Commutateur d’essuie-glace/lave-glace

M1U1-01-015

Modèle std.

1

2

3

4

5

6

POSTE DE L'OPERATEUR

1-47

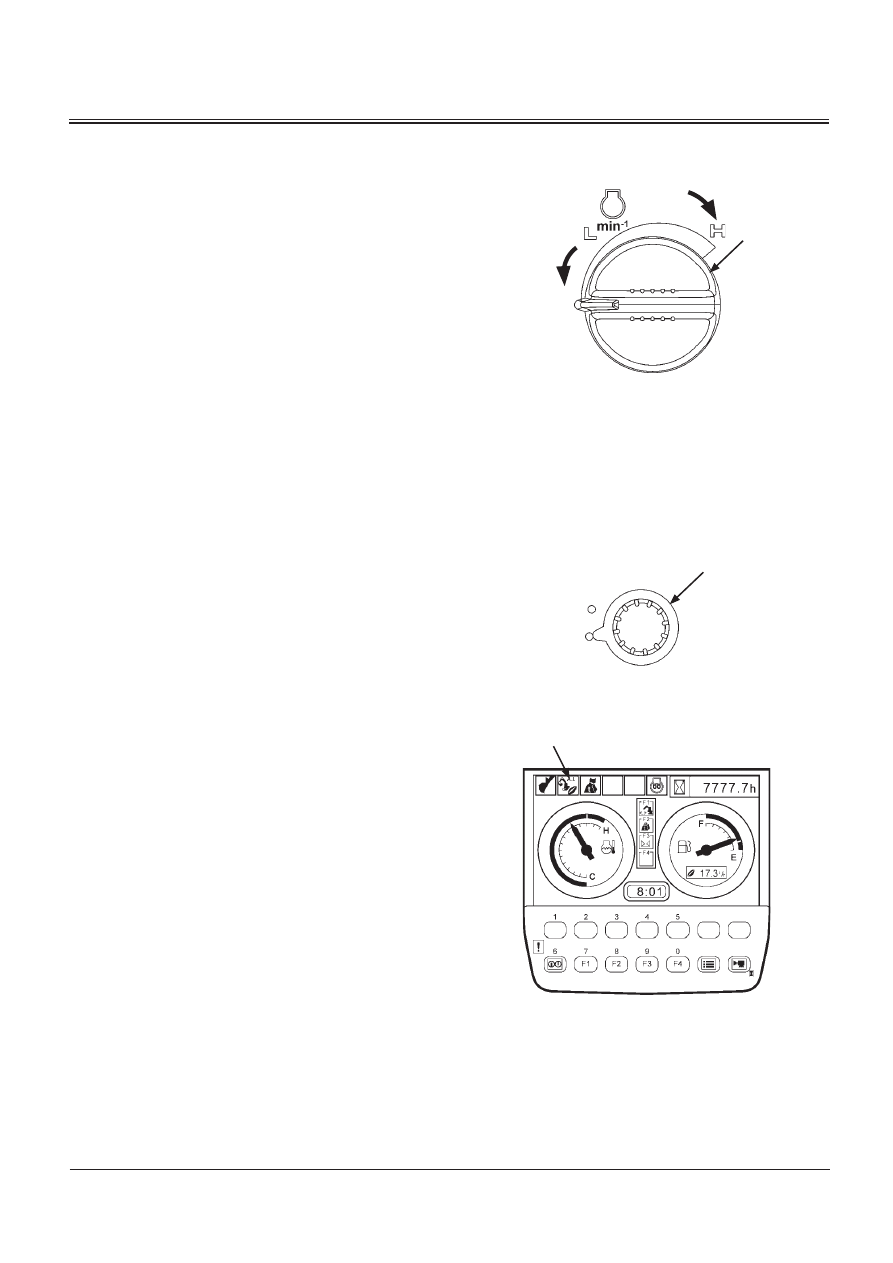

COMMUTATEUR DE RALENTI AUTOMATIQUE

Le commutateur de ralenti automatique (2) règle le mode de

commande de régime moteur en position de ralenti automatique.

•

Mode ralenti automatique
Lorsque vous tournez le commutateur de ralenti automatique

(2) sur A/I ON (marche), le régime moteur descend au ralenti

lent 4 secondes après que tous les leviers de commande ont

été relâchés (point mort), réduisant ainsi la consommation

de carburant. Si vous sélectionnez le mode de ralenti

automatique, l’indicateur de ralenti automatique (3) s’allume

au tableau de contrôle.

MOLETTE DE COMMANDE DU MOTEUR

Utilisez la molette de commande du moteur (1) pour régler le

régime moteur.

Tournez-la dans le sens des aiguilles d’une montre pour

augmenter le régime moteur ou dans le sens opposé à celui

des aiguilles d’une montre pour le réduire.

• Position maximale dans le sens des

aiguilles d’une montre

: Ralenti rapide

• Position maximale dans le sens opposé

à celui des aiguilles d’une montre

: Ralenti lent

M1U1-01-033

Ralenti rapide

Ralenti lent

A/I

  OFF

A/I

  ON

M1U1-01-017

M1U1-01-004

3

1

2
