96
CONTRÔLES REGULIERS ET TRAVAUX ENTRETIENS
4. Resserrez le bouchon de vidange.
A Vérifiez toujours le niveau de l'huile lors du
remplacement de l'élément filtrant.
BVidange du Liquide Hydraulique
(remplacer aussi le filtre qui se trouve
côté aspiration)
Pour éviter des blessures perrsonnelels:
A Attendez suffisamment longtemps pour que le
fluide
hydraulique
refroidisse.
Puis,
commencez le changement du fluide
hydraulique.
1. Stationnez la pelleteuse sur une surface plate et
(1) Bouchon de remplissage d'huile
arrêtez le moteur. Étendez les tiges de piston des
(2) Filtre d'aspiration
cylindres partiellement et abaissez le godet sur le sol.
(3) Bouchon de vidange
5. Faites le plein d'huile en procédant depuis l'ouverture
de remplissage d'huile en haut du réservoir.
6. Ajoutez de nouveau de l'huile jusqu'à ce que la jauge
soit à mi-indication.
Réservoir
42 L (11,1 US gal)
Quantité
hydraulique
d'huile
Quantité d'huile
hydraulique
67 L (17,7 US gal)
totale
7. Reposez le couvercle du réservoir hydraulique et
resserrez le bouchon de remplissage d'huile.
2. Dévisser le bouchon de vidange en dessous du
réservoir de liquide hydraulique et vidanger le liquide.
(1) Bouchon de vidange
3. Libérez le filtre d'aspiration. Changez le filtre par une
pièce neuve.
CONTRÔLES REGULIERS ET TRAVAUX ENTRETIENS
97
TOUTES LES 1000 HEURES OU UNE FOIS
BContrôle de l'Huile Hydraulique des
PAR AN DE SERVICE
Engins avec Marteaux Hydrauliques
La vidange du circuit hydraulique se fait après 1000
BRemplacement de les Éléments de Filtre à
heures d'utilisation selon le manuel d'entretien mais aussi
Air
en rapport avec la nature du travail effectué. Les contrôles
Ouvrir le capot du moteur, enlever le couvercle anti-
qui suivent sont valables pour l'emploie d'un marteau
poussière. Remplacer l'élément interne et externe par de
hydraulique.
nouveaux.
1. Vidange et remplissage du liquide hydraulique
Pendant l'assemblage, assurer-vous d'installer le
(1) En utilisant un marteau, le liquide hydraulique doit
couvercle anti-poussière pour que les flèches et
être vidanger plus souvent parce que l'engin est
l'inscription TOP soient dirigées vers le haut.
utilisé dans des conditions plus rude qu'avec la
pelleteuse.
(2) En vidangeant le circuit utiliser impérativement
les liquides hydrauliques préconisés dans ce
manuel d'utilisateur.
(3) En remplissant le circuit, ne jamais mélanger les
liquides hydrauliques de différentes marques.
2. Echanger du filtre de refoulement
(1) Le filtre devra être changée plus souvent du fait
de l'encrassement provenant de l'assemblage et
du démontage fréquent des durites.
(2) Utilisez le filtre de remplacement correcte.
(3) Echanger suivant heures utilisation.
Liquide
Filtre de
Filtre
Hydraulique
retour
d'aspiration
(1) Élément interne
Travaux
Toutes les
Toutes les
(2) Élément externe
normal
1000 heures
1000 heures
(3) Couvercle anti-poussière
(pelleteuse)
(4) Écrou à ailettes
Toutes les
Toutes les
20%
800 heures
800 heures
Toutes les
A Lors d'utilisation en milieu poussiéreux ou
Toutes les
Toutes les
Part des
40%
1000 heures
400 heures
400 heures
sablonneux, l'intervalle de remplacement devrait être
travaux
réduite.
au
Toutes les
Toutes les
marteau
60%
300 heures
300 heures
Toutes les
Toutes les
Plus
200 heures
200 heures
98
CONTRÔLES REGULIERS ET TRAVAUX ENTRETIENS
TOUTES LES 1500 HEURES DE SERVICE
Faire tous les entretiens préscrit de 50, 100, 250 et 500
heures de service au même moment.
BVérification de l'extrémité d'injecteur
Consulter votre concessionnaire KUBOTA pour cette
vérification.
BChangement de l'élément du séparateur
d'huile et le joint torique
Pour éviter d'etre blesse:
(1) Corps
(3) Joint torique
A S'assurer d'arrêter le moteur avant de changer
(2) Élément du séparateur de
(4) Couvercle
l'élément du séparateur de l'huile.
l'huile
1. Déposez le couvercle et enlevez l'élément et le joint
torique. Essuyez toute trace d'huile et de calamine
BVérification du refroidisseur EGR
dans le boîtier en procédant avec un chiffon propre.
Consultez votre revendeur local KUBOTA pour ce
2. Remontez un élément et un joint torique neufs.
service.
3. Resserrez le couvercle
jusqu'à
ce
qu'il
entre
en
contact avec le corps.
TOUTES LES 2000 HEURES DE SERVICE
Faire tous les entretiens préscrit de 50, 100, 200, 250,
500, et 1000 heures de service au même moment.
BVidange d'Huile des Galets et Roues
Avant des Chenilles
A Pour plus d'informations consulter votre revendeur
KUBOTA.
BContrôle de l'Alternateur et du Démarreur
A Pour plus d'informations consulter votre revendeur
KUBOTA.
(1) Séparateur de l'huile
TOUTES LES 3000 HEURES DE SERVICE
Faire tous les entretiens préscrit de 50, 100, 200, 250,
500, 1000 et 1500 heures de service au même moment.
BVérification du système EGR
Consulter votre concessionnaire KUBOTA pour ces
vérifications.
BVérification du turbocompresseur à
suralimentation
Consulter votre concessionnaire KUBOTA pour ces
vérifications.
CONTRÔLES REGULIERS ET TRAVAUX ENTRETIENS
99
BVérification de la condition du silencieux
BNettoyage du filtre à particules pour
du filtre à particules pour moteurs diesel
moteurs diesel (DPF)
(DPF)
Plus long le DPF fonctionne, plus cendre (résidu brûlé)
Consultez votre revendeur local KUBOTA pour ce
vient ramassée dans le filtre. Trop d'accumlation de
service.
cendre affecte négativement la perforemance du DPF.
Consultez votre concessionnaire KUBOTA local autorisé
BVérification des tuyaux et durites de
pour nettoyer le filtre toutes.
pression différentielle du filtre à
particules pour moteurs diesel (DPF)
A Pour nettoyer le DPF, une machine spécifique est
Consultez votre revendeur local KUBOTA pour ce
requise. Ne tentez pas un nettoyage d'une toute autre
service.
manière, tel qu'un
BVérification du capteur de température du
LES ENTRETIENS ANNUELS
gaz d’échappement du filtre à particules
OBLIGATOIRES
pour moteurs diesel (DPF)
Consultez votre revendeur local KUBOTA pour ce
BVérification des Durites et des Tuyaux du
service.
Climatiseur
BVérification de la tuyauterie EGR pour des
fuites du gaz
Pour éviter des blessures personnelles:
Consultez votre revendeur local KUBOTA pour ce
A Ne pas toucher avec la main les durites du
service.
liquide de refroidissement ou le chauffage. On
risque de se brûler.
1. Vérifier que toutes les tuyauteries et les colliers des
durites soient serrés et non endommagés.
2. Si les durites et les colliers sont usés ou endommagés,
les remplacer ou les réparer immédiatement.(Pour
plus d'informations consulter votre revendeur
KUBOTA.)
BVérification du collecteur du gaz
d'échappement pour des fissures ou une
fuite de gaz et pour desserrement ou
dommages
Consultez votre revendeur local KUBOTA pour ce
service.
BVérification de la tuyauterie d'air
d'aspiration pour des fuites d’air
Consultez votre revendeur local KUBOTA pour ce
service.
BVérification du capteur de compression et
AFS
Consultez votre revendeur local KUBOTA pour ce
service.
100
CONTRÔLES REGULIERS ET TRAVAUX ENTRETIENS
LES ENTRETIENS A REALISER TOUS LES
BVidange du Liquide de Refroidissement
DEUX ANS
Pour éviter des blessures personnelles:
Pour éviter des blessures personnelles:
A Lors de manipulation d'antigel, portez une
A Ne jamais enlever le bouchon du radiateur
protection comme des gants en caoutchouc,
avant le refroidissement du moteur.
(l'antigel contient des poisons.)
Dévisser le bouchon jusqu'au premier cran
A Si vous avalez de l'antigel, voyez
d'arrêt pour diminuer la pression dans le circuit
immédiatement un médecin.
de refroidissement. Puis enlever entièrement le
A Si l'antigel vient en contact avec la peau ou les
bouchon.
vêtements, lavez immédiatement avec de l'eau.
A Ne mélangez pas différents types d'antigel. Ce
BRemplacement des tuyaux et des durites
mélange peut produire des réactions
du climatiseur
chimiques et produire des substances nocives.
A L'antigel est extrêmement inflammable et
explosif sous certaines conditions. Éloignez
les enfants de ce produit et protégez celui-ci du
Pour éviter des blessures personnelles:
feu.
A Ne pas toucher les durites d'eau ou le
A Lors de la vidange du moteur, mettez un bac de
chauffage avec la main. On risque de se brûler.
récupération sous le moteur.
A Ne videz pas les fluides de vidange sur le sol,
Remplacer les tuyaux et les durites tous les deux ans.
dans un drain ou dans une source d'eau.
Si les durites ou les tuyaux sont boursouflés, durs ou
A Obéissez aux régulations de la protection de
craquelés, ils doivent être remplacés le plus tôt possible.
l'environnement concernant la dispose de
(Consultez votre revendeur local KUBOTA pour ce
l'antigel.
service.)
A De l'antigel, si avalé, est poison pour les
personnes, les animaux et les oiseaux.
BRemplacement des Durites du Radiateur
Arrêtez le moteur, retirez la clé de contact et attendez
et de leurs Colliers de Serrage
jusqu'au refroidissement complet du réfrigérant.
Remplacer tous les deux ans les durites et les colliers de
1. Ouvrir le robinet de vidange situé en dessous du
serrage ou plus tôt si les durites sont craquelées, gonflées
radiateur d'eau et laisser le se vider. S'il y a un
ou durcies.
réservoir d'expansion déconnecter le tuyau du bas du
réservoir puis ouvrir le robinet sous le radiateur.
2. Nettoyer l'intérieur du radiateur avec de l'eau
courante.
3. Fermer le robinet de vidange et remettre le tuyau du
réservoir d'expansion puis remplir le radiateur et le
réservoir d'expansion avec de liquide de
refroidissement. Laisser tourner au ralenti le moteur
environ 5 minutes. Arrêter le moteur et retirer la clef.
4. Vérifier le niveau du liquide de refroidissement est
suffisant et ajouter le refroidissement si nécessaire.
5. La machine a été livrée avec un mélange de liquide de
refroidissement de 50%.
(1) Colliers de serrage
(2) Durites
CONTRÔLES REGULIERS ET TRAVAUX ENTRETIENS
101
Auvent
Approx. 6,7 L (1,77 US gal)
Eau de
refroidissement
Cabine
Approx. 7,0 L (1,85 US gal)
A Ne pas démarrer le moteur sans son liquide de
refroidissement.
A Pour remplir le circuit du radiateur et le réservoir de
secours, utilisez de l'eau fraîche et une solution
antigel.
A Lors du mélange de l'antigel avec l'eau, la proportion
d'antigel doit être moins que 50%.
A Ne pas oublier de fermer le radiateur avec son
bouchon. Si le bouchon est mal fermé, le moteur peut
surchauffer et perdre du liquide de refroidissement.
(1) Bouchon de vidange
BRemplacement des tuyaux à carburant et
colliers
Remplacez les tuyaux et colliers.
(Voir la section "TOUTES LES
200 HEURES DE
SERVICE" à l'item "Vérification du circuit de carburant et
d'admission d'air".)
(1) Bouchon du radiateur d'eau
(1) Circuits du carburant
(2) Bandes d'attache
(1) Réservoir d'expansion
(A) "FULL" (Plein)
(B) "LOW" (Bas)
102
CONTRÔLES REGULIERS ET TRAVAUX ENTRETIENS
BRemplacement du circuit Admission d'air
SERVICE QUAND REQUIS
Si nécessaire, remplacez les tuyaux et colliers.
BVérification de la quantité du réfrigérant
(Voir la section "TOUTES LES
200 HEURES DE
(gaz)
SERVICE" à l'item "Vérification du circuit de carburant et
d'admission d'air".)
Pour éviter des blessures personnelles et la mort:
A Le liquide en contact avec les yeux ou la peau
peut provoquer des gelures.
A Dans le cas d'une fuite, porter des lunettes à
coques latérales. Une fuite du réfrigérant peut
provoquer de graves blessures aux yeux.
A En contact avec une flamme, le réfrigérant
R134a donne un gaz toxique.
A Ne pas débrancher n'importe quel organe du
circuit de réfrigération du système de
climatisation. Consultez votre revendeur local
KUBOTA pour une aide et un entretien.
Un manque de réfrigérant diminuera le comportement du
climatiseur. Vérifier les points suivants. S'il est indiqué
(1) Durites
que la quantité de réfrigérant est extrêmement faible,
(2) Attaches de durites
demandez à votre revendeur d'inspecter et de recharger.
C Procédure pour la vérification
1.
Faire marcher le climatiseur selon les conditions
BRemplacement du tuyau en caoutchouc
suivantes.
du séparateur d'huile
A Régime du moteur:
Environ 1500 tr/min
Consultez votre revendeur local KUBOTA pour ce
A Manette de commande de
Position de
service.
la température:
refroidissement
maximum (tout-à-droite)
BRemplacement de la tuyauterie en
A Commutateur du
Soufflerie la plus
caoutchouc (avant et arrière) du capteur
ventilateur:
élevée (3)
de pression différentielle du filtre à
A Commutateur du
En marche (ON)
particules pour moteurs diesel (DPF)
climatiseur:
Consultez votre revendeur local KUBOTA pour ce
2.
Regarder dans le voyant du regard si le réfrigérant
service.
s'écoule bien à travers son circuit.
BRemplacement de la tuyauterie
d’aspiration en aval de AFS
Consultez votre revendeur local KUBOTA pour ce
service.
BRemplacement de la tuyauterie en
caoutchouc de la pression du capteur
d’admission
Consultez votre revendeur local KUBOTA pour ce
service.
BRemplacement de la durite de
refroidissement EGR
(1) Voyant du regard
Consultez votre revendeur local KUBOTA pour ce
service.
CONTRÔLES REGULIERS ET TRAVAUX ENTRETIENS
103
A Ne charger qu'avec le réfrigérant (gaz) R134a et non
R12.
104
AUTRES REGLAGES ET REMPLACEMENTS DE PIECES
AUTRES REGLAGES ET REMPLACEMENTS DE PIECES
PURGE DU CIRCUIT À CARBURANT
A Si les chenilles sont trop tendues, elles s'usent
1. Faire le plein de carburant de la pelleteuse.
rapidement.
2. Tourner la clef de contact sur la position "RUN".
A Si les chenilles sont insuffisamment tendues,
3. Attendre environ une minute et l'air dans le circuit
Les patins de chenille peuvent heurter le barbotin.
d'alimentation carburant sera automatiquement purgé.
Les chenilles peuvent s'user rapidement.
Les chenilles risquent de se disloquer et sauter du
barbotin.
A Nettoyer les chenilles après chaque utilisation.
A Si la tension de la chenille est élevée à cause de
colmatage de boue, levez la chenille à l'aide de la
flèche, le balancier et le godet. Laissez tourner au
ralenti le moteur et tournez la chenille pour enlever la
boue.
C Tendre chenille correctement:
1. Desserrer les deux boulons et enlever le couvercle.
2. Graisser avec la pompe le graisseur.
(1) Interrupteur de démarrage
(A) "ARRÊT (Stop)"
(B) "COURSE (Run)"
(C) "DÉMARRAGE (Start)"
A Si le moteur cale après avoir démarré, la purge n'a pas
été complète. Dans ce cas répéter les opérations 2 et
3 ci-dessus.
REGLAGE DES CHENILLES
C Pour détendre une chenille, procéder de la
manière suivante:
(1) Couvercle
(2) Boulon
Pour éviter des blessures personnelles:
(3) Graisseur
A Faire attention à ne pas trop desserrer le
(4) Fusil graisseur
graisseur, faute de quoi la graisse sous haute
pression à l'intérieur du cylindre de réglage
3. Chenilles en Caoutchouc
peut gicler à l'extérieur.
Tendre la chenille dans la position de détente, de sorte
A Ne pas s'enfoncer au-dessous de la pelleteuse.
que la distance "A" (jeu entre le barbotin et la surface
intérieure de la chenille) soit comme illustrée. S'il y a une
1. Desserrer les deux boulons et enlever le couvercle.
marque de couture " " sur la surface intérieure de la
2. Avec l'aide d'une clef appropriée desserrer de
chenille dans ce cas, la marque de couture " " se trouve
quelques tours le graisseur.
en position supérieure au milieu entre le rouleau flottant et
3. Lorsque la graisse déborde de la partie filetée, faire
le pignon.
tourner la chenille et la détendre dans la position de
détente indiquée dans l'illustration.
Chenilles (Chaînes) en Fer
Lorsque le réglage est terminé:
Pour contrôler la tension de la chenille il faut lever la
Resserrer le graisseur à l'aide de la clef appropriée.
chenille du sol comme illustré. La distance entre le milieu
Le couple de serrage est de 98 à 108 N-m (72,3 à 79,7
de la bande de roulement et le milieu de la partie près du
ft.lbs.).
sol de la chenille est à mesurer. Voir le tableau ci-
dessous.
AUTRES REGLAGES ET REMPLACEMENTS DE PIECES
105
Pour éviter des blessures sérieux ou la mort:
A Ne pas travailler sous la machine dans cette
condition.
A Pour votre sécurité, ne pas se fier aux
dispositifs de soutien hydrauliques, ils peuvent
soudainement retomber ou se baisser à cause
de la fuite hydraulique.
Pour éviter des blessures personnelles ou la mort:
A Lorsqu'on soulève la machine elle-même avec
un accessoire, placez une cale de sécurité ou
(1) Barbotin de la chenille
un étai de sécurité pour empêcher que la
(2) Roue libre avant
machine ne se renverse. Conservez le levier de
verrouillage pour le contrôle des accessoires
(A)
85 à 90 mm (3,3 à 3,5 po.)
sur la position "Verrouillé" (LOCK).
A S'assurer qu'il n'y a pas de cailloux et d'autres objets
pris dans le barbotin.
Les éliminer avant le réglage de la tension de la
chenille.
A Position du raccord de la chenille
La Chenille en caoutchouc comporte un raccord. Lors
du réglage de la chenille, ce raccord doit se touver en
position supérieure juste au milieu entre le barbotin et
la roue libre.
Si ce raccord est incorrectement positionné, la
détente de la chenille peut devenir supérieure aux
spécifications. Un réglage sera alors nécessaire à
nouveau.
A Enfin, après le réglage faire tourner une ou deux fois
la chenille, pour contrôler sa tension.
A Prendre également en considération les points
suivants lors du réglage des chenilles en caoutchouc.
(1) Si le jeu mesure est de plus de 50 mm (2,0 po.),
régler à nouveau la tension de la chenille.
(2) Contrôler la tension après 50 heures de service
après la première mise en route de la pelleteuse.
En suite la tension est à vérifier toutes les 50
heures de service.
(1) Barbotin de la chenille
(2) Roue libre avant
(3) Raccord (Mark " ")
(A)
10 à 15 mm (0,39 à 0,59 po.)
106
AUTRES REGLAGES ET REMPLACEMENTS DE PIECES
FUSIBLES
BRemarques Particulières sur l'Utilisation
de Chenilles en Caoutchouc
1. Pour un changement de direction, effectuer de
Pour éviter des blessures personnelles:
preférénce une rotation lente de la flèche. Eviter des
A Pour changer les fusibles, arrêtez le moteur et
changements brusques de direction.
tournez la clé de contact à la position ARRÊT
L'introduction de la terre, des cailloux etc., et l'usure
"STOP". Conservez le levier de verrouillage
des chenilles sera réduite.
pour le contrôle des accessoires sur la position
2. Si trop de terre et de sable pénétrent dans la chenille
"Verrouillé" (LOCK).
le clapet de décompression peut s'activer et la chenille
se bloque. Reculer l'engin de quelques mètres pour
laisser tomber la terre et sable de la chenille. En suite
exécuter un changement de direction.
3. Ne jamais utiliser les chenilles en caoutchouc dans les
lits de rivières, sur des plaques de béton armé, sur des
terrains caillouteux et des plaques en acier. La
caoutchouc
serait
excessivement
abîmé,
raccourcissant la durée de vie tea chenilles.
REMPLACEMENT DU GODET
Pour éviter des blessures personnelles:
A Deux personnes sont nécessaires pour
(1) Couvercle
remplacer le godet. L'une pour actionner la
pelleteuse et l'autre pour le montage du godet.
La personne qui monte la partie frontale doit
commander et guider les mouvements des
fixations terminales avant. L'opérateur ne
devra déplacer les fixations terminales avant
que selon les instructions de la personne qui
monte le godet. Une inter-visibilité continuelle
entre les deux personnes est indispensable.
S'il n'y a pas de visibilité entre elles, arrêtez
immédiatement le travail.
A Lorsqu'on remplace le godet, assurez-vous de
porter des lunettes de protection, un casque et
des gants protecteurs.
A Pendant la fixation et le détachement, des
rognures de métaux et des parties métalliques
(1) Boîtier à fusibles
brûlées peuvent se produire aux boulons et
aux tourillons. Elles risquent de provoquer de
graves blessures
BRemplacement des Fusibles
A N'utilisez jamais vos doigts pour un alignement
1. Ôter le couvercle du boîtier à fusibles.
des organes (articulations, godet, bras). Ces
2. Remplacer le fusible grillé par un neuf de la même
éléments risquent de blesser gravement vos
puissance.
doigts lors de mouvements incontrôlés.
A Lisez le manuel des fixations de manière à
exécuter une opération correcte en toute
sécurité lorsque d'autres fixations sont
installées à la place du godet spécifié Kubota.
AUTRES REGLAGES ET REMPLACEMENTS DE PIECES
107
BPuissance des Fusibles et Leur Circuit
Spécifique
[CABINE (Modèle avec climatiseur)]
Moteur de la
1
12
Démarreur
soufflerie
[Auvent]
Contrôleur C/A
Pompe d'alimentation
2
13
ECU [Unité de
(+B)
en carburant
contrôle
Lumière de travail de
1
9
ECU [Unité de
électronique
avant
contrôle
(Puissance)]
3
14
Relais
électronique
2
Phare à éclats
10
Démarreur
(Puissance)]
Pompe d'alimentation
4
Phare à éclats
15
Verrouillage du leveir
3
Plafonnier
11
en carburant
5
Plafonnier
16
Alternateur
4
Compteur (+B)
12
Relais
ECU [Unité de contrôle
6
Compteur (+B)
17
Commutateur de
électronique (CA)]
5
13
Verrouillage du leveir
l'avertisseur
Commutateur de
Prise de courant
7
18
6
Avertisseur
14
Alternateur
l'avertisseur
électrique
ECU [Unité de
8
Avertisseur
19
Compresseur
ECU [Unité de contrôle
7
contrôle
15
électronique (CA)]
ECU [Unité de
électronique (+B)]
9
contrôle
20
Radio (CA)
Lumière de travail
Prise de courant
électronique (+B)]
8
16
de la cabine
électrique
Lumière de travail
10
21
Essuie-glace/Laveur
de la cabine
Lumière de travail
11
de avant
108
AUTRES REGLAGES ET REMPLACEMENTS DE PIECES
C Procédure de remplacement
[80 Amp. et 30 Amp. Fusible principal à éclatement
BSystème électrique auxiliaire
lent]
La puissance maximum est inférieure à 110 W, y compris
1. Débrancher le câble négatif de la batterie.
l'éclairage de l'équipement de 55 W.
2. Enlever l'envelope du fusible principal à éclatement
Si vous avez besoin d'un autre équipement électrique,
lent.
consultez votre concessionnaire KUBOTA pour les
détails.
(1) Envelope du fusible principal à éclatement lent
3. Ouvrir le bouchon de l'envelope du fusible principal à
(1) Sortie à emporter la borne
éclatement lent ainsi que le couvercle. Ensuite
dévisser les boulons et retirer le fusible principal à
BFusible Principal à Éclatement Lent
éclatement lent (A) et (B).
Le fusible principal à éclatement lent est installé pour
protéger les circuits électriques. Si le fusible principal est
brûlé, vérifier les circuits électriques pour en trouver la
cause. Lorsque le problème est réparé, remplacer le
fusible principal avec un fusible de capacité appropriée.
(1) Bouchon de l'envelope du fusible principal à éclatement lent
(2) Couvercle
(3) Boulon
(4) Fusible principal à éclatement lent (A) [80A: Alternateur]
(5) Fusible principal à éclatement lent (B) [30A: ECU du moteur]
(1) Fusible principal à éclatement lent
(A)
80A Alternateur
(B)
30A ECU du moteur
(C)
50A Alimentation Principale (1)
(D)
50A Alimentation Principale (2)
GUIDE DE DEPANNAGE
109
GUIDE DE DEPANNAGE
Si votre pelleteuse ne vous donnes pas le rendement voulu, ou si des pannes se manifestent, le guide de dépannage est
énuméré ci-dessous.
Panne
Cause
Correction
Levier de verrouillage à
la position
* Placez le levier de verrouillage à la position "verrouillée"
"Déverrouillée"
* Contrôler le réservoir et le filtre à carburant
Carburant trop visqueux
* Enlever les impuretés et l'eau
* Si nécessaire, remplacer l'élément filtrant
* Enlevez l'eau du réservoir de carburant
* Contrôlez les boulons et écrous des tuyaux de carburant
s'ils sont desserrés
Difficulté au
Air ou eau dans le circuit
* Purgez le système d'alimentation en carburant (pour le
démarrage
filtre à carburant et pompe à injection voir "PURGE DU
CIRCUIT À CARBURANT" dans la section "AUTRES
RÉGLAGES ET REMPLACEMENTS DE PIECES")
Viscosité de l'huile trop
élevée, le moteur
* Purger du circuit d'alimentation
tournelentement (par
temps froid)
Batterie déchargée, pas
* Recharger la batterie
assez de compression
Moteur
Puissance de
Manque de carburant
* Vérifier le niveau du carburant et remplir si nécessaire
moteur
insuffisante
Filtre à air bouché
* Nettoyer le filtre à air
Le moteur s'arrête
* Vérifier le niveau de carburant et faire la remise à niveau
Manque de carburant
brusquement
* Purger le circuit d'alimentation
Carburant inapproprié
* Utiliser un carburant de meilleure qualité
Couleur des gaz
d'échappement
* Vidanger la quantité nécessaire pour arriver au niveau
Trop d'huile moteur
anormale
correct sur la jauge d'huile
Joint de pompe à eau
* Remplacer
défectueux
Courroie en V cassée du
Indicateur
* Régler la tension ou remplacer
détendue
température d'eau
dans zone rouge
Thermostat cassé
* Remplacer
(Moteur
Niveau liquide
surchauffé)
* Metter au niveau recommandé
refroidissement trop bas
Ailettes ou grillage du
* Nettoyer
radiateur sont bouchés
110
GUIDE DE DEPANNAGE
Panne
Cause
Correction
Réfrigérant contaminé
par de la rouille en
* Remplacer le liquide de refroidissement et ajouter de
provenance du carter
l'antirouille
moteur ou de la culasse
Bouchon radiateur
défectueux
* Remplacer
(Évaporation)
Corrosion dans le circuit
* Nettoyer
de refroisissement
Indicateur
température d'eau
Fonctionnement
* Réduire la charge
Moteur
dans zone rouge
continuel avec charge
(Moteur
Joint de culasse
surchauffé)
endommagé (niveau
liquide de
* Remplacer
refroidissement en
baisse)
Niveau de l'huile moteur
* Mettre au niveau recommandé
trop bas
Injection mal réglé
* Régler l'avance des injecteurs
Carburant inapproprié
* Utiliser un carburant préconisé
Trop peu de liquide
Puissance de la
* Mettre à niveau le liquide hydraulique
hydraulique
flèche, godet
balancier, lame et
Fuite du circuit
* Remplacer les tuyaux endommagés ou les
rotation de plate-
Pannes de
hydraulique, aux
forme trop faible
raccordements
circuit
raccordements
hydraulique
Moteur de rotation
et accessoire
Levier de verrouillage à
* Placer le levier de verrouillage à la position
frontal ne
la position "Verrouillée"
"Déverrouillée"
fonctionnent pas
Des pierres sont
coincées dans les
* Enlever
Pannes de
Direction de
inexact chenilles
tansmission
propulsion inexact
Tension incorrecte des
* Régler la tension
chenilles
Système de
Fusible défectueuse
AI
témoin lumineux
* Remplacer le fusible
dans la boîte de fusibles.
clignote.
UTILISATION DE LA PELLETEUSE PAR TEMPS FROID
111
UTILISATION DE LA PELLETEUSE PAR TEMPS FROID
PREPARATIFS D'UTILISATION POUR LA
PRECAUTIONS A PRENDE APRES
SAISON FROIDE
L'UTILISATION
1. Vidanger l'huile du moteur et le fluide hydraulique et
Quand l'utilisation de la pelleteuse est terminée, il faut
faire le plein avec de l'huile ou du fluide d'une viscosité
minutieusement nettoyer et sécher l'engin. En particulier,
appropriée.
la boue et les restes de terre à l'intérieur et sur les
2. Par temps froid, la batterie perd de sa puissance et
chenilles qui peuvent geler si la température tombe en
l'électrolyte peut geler si la batterie n'est pas
dessous de
0
(32
), rendant le fonctionnement
suffisamment chargée. Pour éviter le gel, toujours
ultérieur de la pelleteuse impossible. Faire stationner la
maintenir la batterie chargée au moins à 75% de sa
machine dans un endroit sec. En cas de nécessité la
capacité; c'est-à-dire qu'après l'utilisation de l'engin la
pelleteuse peut être stationnée sur des planches de bois
batterie est à recharger. Il est recommandé de placer
ou tapis. Si la pelleteuse est quand même garée sur un
la batterie à l'abri dans un endroit chaud. Si le niveau
de l'électrolyte est bas, ne pas ajouter de l'eau distillée
sol humide ou boueux, les chenilles risquent de geler
après l'utilisation mais à la reprise avec le moteur qui
pendant la nuit. Non seulement la pelleteuse sera
tourne.
bloquée sur place, mais une tentative de démarrage peut
3. Si la température ambiante risque de tomber en
endommager la transmission.
dessous de 0
(32
), ajouter de l'antigel au liquide
Il est également important d'essuyer les tiges des pistons
de refroidissement dans le radiateur et le réservoir
des vérins pour les sécher complètement. La pénétration
d'expansion. Le taux de mélange antigel/eau dépend
de l'eau sale ou boueuse dans les joints des vérins peut
de la température ambiante.
entraîner des dommages lors de la mise en marche.
Lorque'on mélange, agiter le mélange bien et ensuite
le verser dans le radiateur.
A Taux de mélange antigel/eau
Température
-5
-10
-15
-20
-25
-30
-35
ambiant
(
)
(+23)
(+14)
(+5)
(-4)
(-13)
(-22)
(-31)
Antigel %
30
30
30
35
40
45
50
Eau %
70
70
70
65
60
55
50
A Utiliser un antigel permanent.
A Vidanger entièrement et nettoyer le circuit de
refroidissement et le radiateur avant de la remplir avec
le mélange antigel/eau.
A Comme les antigel contiennent des agents
anticorrosion et nettoyants, il n'est pas nécessaire
d'ajouter un produit nettoyant au mélange.
A Voir "Vérification du Niveau du Liquide de
Refroidissement"
dans
la
rubrique
"VÉRIFICATIONS
QUOTIDIENNES"
dans
"ENTRETIEN", pour capacité de remplissage du
liquide du refroidissement.
112
IMMOBILISATION PROLONGEE
IMMOBILISATION PROLONGEE
Pour éviter des blessures personnelles:
A Ne pas nettoyer le pelleteuse lorsque le moteur tourne.
A Pour éviter un danger d'intoxication dû à la fumée d'échappement, ne pas faire tourner le moteur dans un
bâtiment non équipé d'une ventilation convenable.
A Lors du remisage, enlever la clé de contact pour éviter que toute personne non autorisée manuvre la
pelleteuse et se blesse.
A Stationnez la pelleteuse sur une surface ferme, plate et unie. Abaissez les accessoires et la lame de nivelage
sur le sol.
B Si la Pelleteuse Doit Être Immobilisée Longtemps Suivez les Consignes Suivantes:
1.
Laver et nettoyer à fond l'engin et surtout le ranger dans un local clos. Si toutefois il est immobilisé dehors, choisir une
surface plane, y placer des planches de bois et garer la pelleteuse sur celles-ci, puis la couvrir entièrement.
2.
Vidanger et remplacer l'huile du moteur, graisser les différentes articulations.
3.
Graisser amplement les tiges de pistons des vérins aux endroits exposés aux intempéries.
4.
Enlever la batterie, l'entreposer dans un endroit clos et sec.
5.
S'il y a risque de gel, ajouter de l'antigel dans le circuit de refroidissement ou vidanger celui-ci complètement.
A Ne pas laver la pelleteuse avec le moteur en marche.
Si vous lavez l'excavatrice tout en faisant tourner le moteur, un éclaboussement d'eau pénétrant dans le filtre à air à
travers son admission provoquera un endommagement du moteur.
Lavez avec soin et ne faites pas éclabousser de l'eau sur le filtre à air pendant que le moteur est en train de tourner.
B Effectuer les Étapes Suivantes Lorsqu'on Rement en Marche la Pelleteuse Après une Immobilisation
Prolongée:
1.
Essuyer la graisse des tiges des vérins hydrauliques.
2.
Mettre en marche le moteur et mettre en mouvement à vide les différents mécanismes et accessoires pour maintenir
le liquide hydraulique prêt pour le fonctionnement.
(Si l'engin n'est pas utilisé pendant un mois ou plus, effectuer les étapes 1 et 2 une fois par mois).
IMMOBILISATION PROLONGEE
113
Remplacement périodique des pièces constitutives importantes
Pour être sûr d'un fonctionnement en toute sécurité, vous êtes instamment prié d'inspecter et d'entretenir la machine à
intervalles réguliers. Pour une sécurité supplémentaire, demandez à votre revendeur KUBOTA de remplacer les pièces
constitutives importantes suivantes.
Ces pièces sont enclines à une détérioration du matériel ou sujettes à s'user ou à se déchirer avec le temps. Il est difficile
de juger de l'importance de leur endommagement lors d'une inspection régulière. Il est par conséquent nécessaire de les
remplacer par des neuves si l'usure est visible ou après la durée spécifiée d'utilisation.
Si l'on découvre que n'importe laquelle de ces pièces est usée, même avant la durée d'utilisation spécifiée, elle devra être
réparée ou remplacée de la même manière que pour les autres pièces.
Si n'importe quel collier de durite est trouvé déformé ou craquelé, ce collier de durite devra être aussi remplacé.
Pour les durites hydrauliques autres que celles qui doivent être remplacées périodiquement, inspectez-les sur les points
suivants. Si l'on découvre quelque chose d'inhabituel, resserrez-les ou remplacez-les.
Lorsqu'on remplace les durites hydrauliques, changez leurs joints toriques et leurs joints d'étanchéité par des neufs.
Pour le remplacement des pièces importantes, consultez votre revendeur KUBOTA.
A Lors des inspections périodiques suivantes, vérifier aussi les durites du carburant ainsi que les durites hydrauliques.
Intervalle des inspections
Points de vérification
Vérifications quotidiennes
Fuite d'huile aux extrémités et aux raccordements des durites hydrauliques et de carburant.
Fuite d'huile aux extrémités et aux raccordements des durites hydrauliques et de carburant.
Tous les mois
Endommagements aux durites hydrauliques et de carburant (craquelures, échauffement, usure).
Fuite d'huile aux extrémités et aux raccordements des durites hydrauliques et de carburant.
Chaque année
Interférence, déformation, dégradation, gauchissement, gondolage et autres endommagements
(craquelures, usure, échauffement) des durites hydrauliques et de carburant.
Liste des pièces constitutives importantes
No.
Pièces constituitives
Période
1
Durite du carburant
2
Durite hydraulique (aspiration)
3
Durite hydraulique (débit)
4
Hydraulic hose (Boom cylinder)
5
Durite hydraulique (Cylindre du bras)
6
Durite hydraulique (Cylindre du godet de pelle)
7
Durite hydraulique (Cylindre de pivotement)
pression du capteur
8
Durite hydraulique (Cylindre de la pelleteuse mécanique)
d’admission ou 4000
heures
9
Durite hydraulique (Orifice pour l'entretien/dépannage)
10
Durite hydraulique (Moteur à pivot)
11
Hydraulic hose (Travel motor)
12
Hydraulic hose (Angle cylinder)
13
Tuyauterie en caoutchouc (avant et arrière) du capteur de pression différentielle du DPF
14
Tuyauterie d'aspiration en aval de AFS
15
Tuyauterie en caoutchouc de la pression du capteur d'admission
Pour éviter que le système hydraulique ne soit gravement endommagé, n'utiliser que les durites hydrauliques originales
KUBOTA.
114

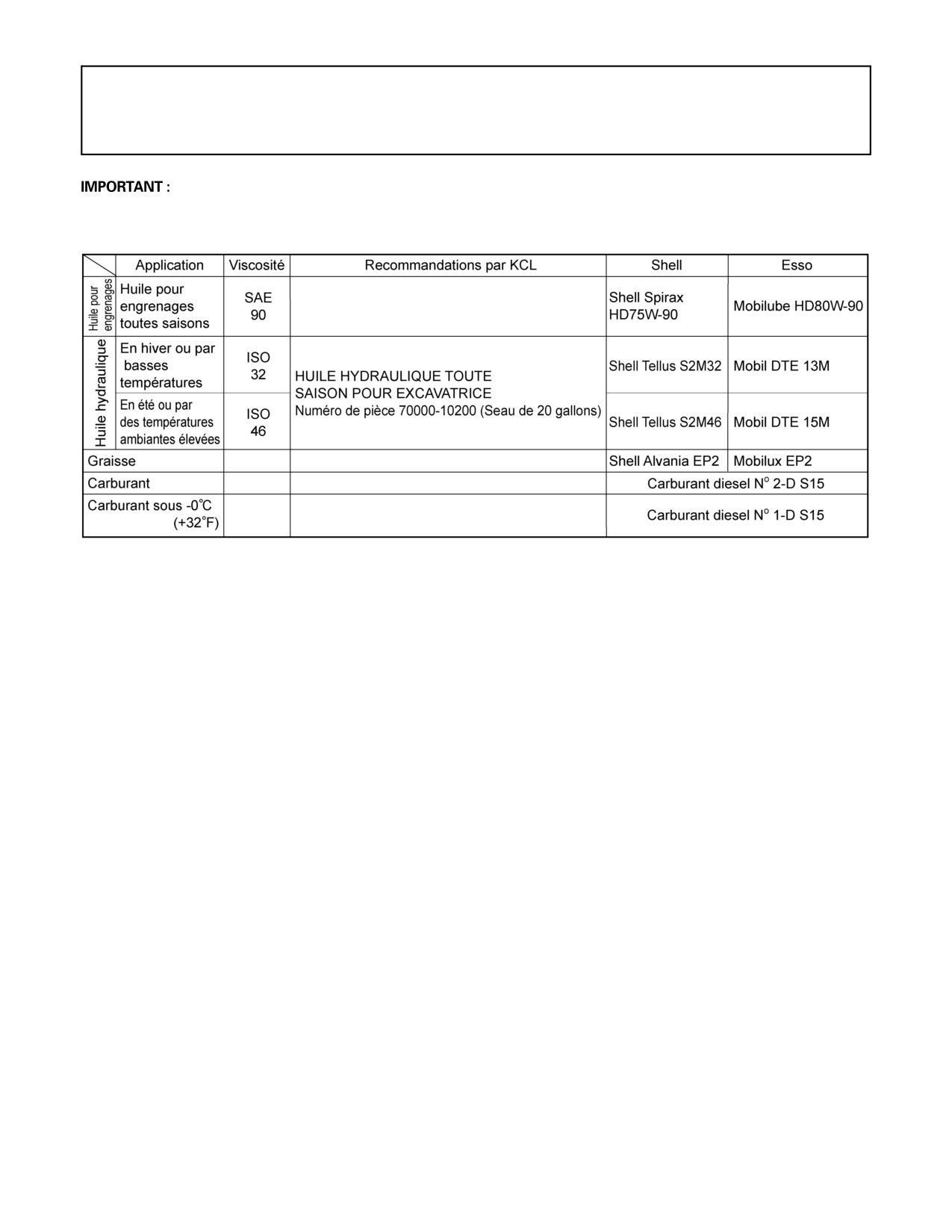

LUBRIFIANTS RECOMMANDES
LUBRIFIANTS RECOMMANDES
1. Les machines utilisent à la livraison de l'huile hydraulique Shell Tellus S2M46.
2. Utiliser l'huile pour moteur de service API de classement CJ-4.
3. Pour les moteurs de transmission d'entraînement, en tout temps utilisez de l'huile transmission SAE 90 (API GL4/GL5).
LUBRIFIANTS RECOMMANDES
115
C Huile moteur:
A L'huile utilisée doit avoir une classification de service (API) de Institut Américain du Pétrole, la viscosité SAE de
l'huile moteur dépend de la température ambiante.
SAE30 ou SAE 10W-30
au-dessus de 25
SAE 15W-40
SAE20 ou SAE 10W-30
de 0
à 25
SAE 15W-40
SAE10W ou SAE 10W-30
au-dessous de 0
SAE 15W-40
A Se référer à la table suivante pour la classification API appropriée de l'huile du moteur selon le type de moteur (avec
EGR interne, EGR externe ou non-EGR) et le carburant.
Classe de l'huile de lubrification
(Classification API)
Carburant utilisé
Classe des huiles pour moteurs,
excepté pour EGR externe
Carburant à extrêmement
basse teneur en soufre
CJ-4
[<0,0015% (15 ppm)]
C Carburant:
A N'utilisez seulement qu'un carburant Diesel d'une ultra faible teneur en soufre [au-dessous de 0,0015% (15 ppm)]
pour ces moteurs.
A Indice de cétane minimum 45. Un indice de cétane supérieur à 50 est préférable, surtout pour les températures
inférieures à -20
(-4
) ou une élévation au-dessus de 1500 m (5000 pi).
A Le carburant diesel spécifié EN 590 ou ASTM D975 est recommandé.
A N 2-D est l'huile de carburant distillée de basse volatilité pour les moteurs utilisés dans des mobiles industriels
lourds. (SAE J313 JUN87)
A Les capacités indiquées de l'eau et de l'huile sont selon les estimations du fabricant.
A Si vous utilisez un carburant ou une huile moteur différent, l'intervalle de nettoyage de DPF (3000 heures) ne pourra
être fixé et le DPF sera bouché pendant une durée plus courte que celle prévue.
A Les filtres doivent emprisonner les additifs en sulfate du carburant et du lubrifiant (Zn, Pb, Na, K, Ca, Mg, Cu, Ba, P,
etc.) en tant que cendres pendant une combustion. Le carburant doit être attentivement contrôlé pour éviter que les
additifs ne soient mélangés dans le carburant, tels que des anti-oxidants dans le réservoir du carburant, un enlèvement
de l'eau, de l'antigel, etc.
116
ANNEXE
ANNEXE
DIMENSIONS PRINCIPALES
mm (po.)
(A)
(B)
(C)
(D)
(E)
(F)
(G)
(H)
(I)
(J)
Inclinaison
575
395
1700
5335
3900
3420
2255
1300
3790
5540
1800
(22,6)
(15,9)
(66,9)
(210)
(153,5)
(134,6)
(88,8)
(51,2)
(149,2)
(218,1)
(70,9)
(K)
(L)
(M)
(N)
(O)
(P)
(Q)
(R)
Angle
Inclinaison
Angle
Inclinaison
Auvent
Cabine
400
405
1700
5410
5085
1700
2180
(15,7)
420
435
(15,9)
510
525
2485
2485
(66,9)
(213)
(200,2)
(66,9)
(85,8)
(16,5)
(17,1)
(20,1)
(20,7)
(97,8)
(97,8)
A Les dimensions précédentes concernent les machines équipées d'un QUICK HITCH BUCKET (Godet à attelage
rapide).
A Les dimensions ci-dessus sont basées sur une machine équipée de chenilles en caoutchouc.
A Les spécifications sont sujettes à des changements sans préavis.

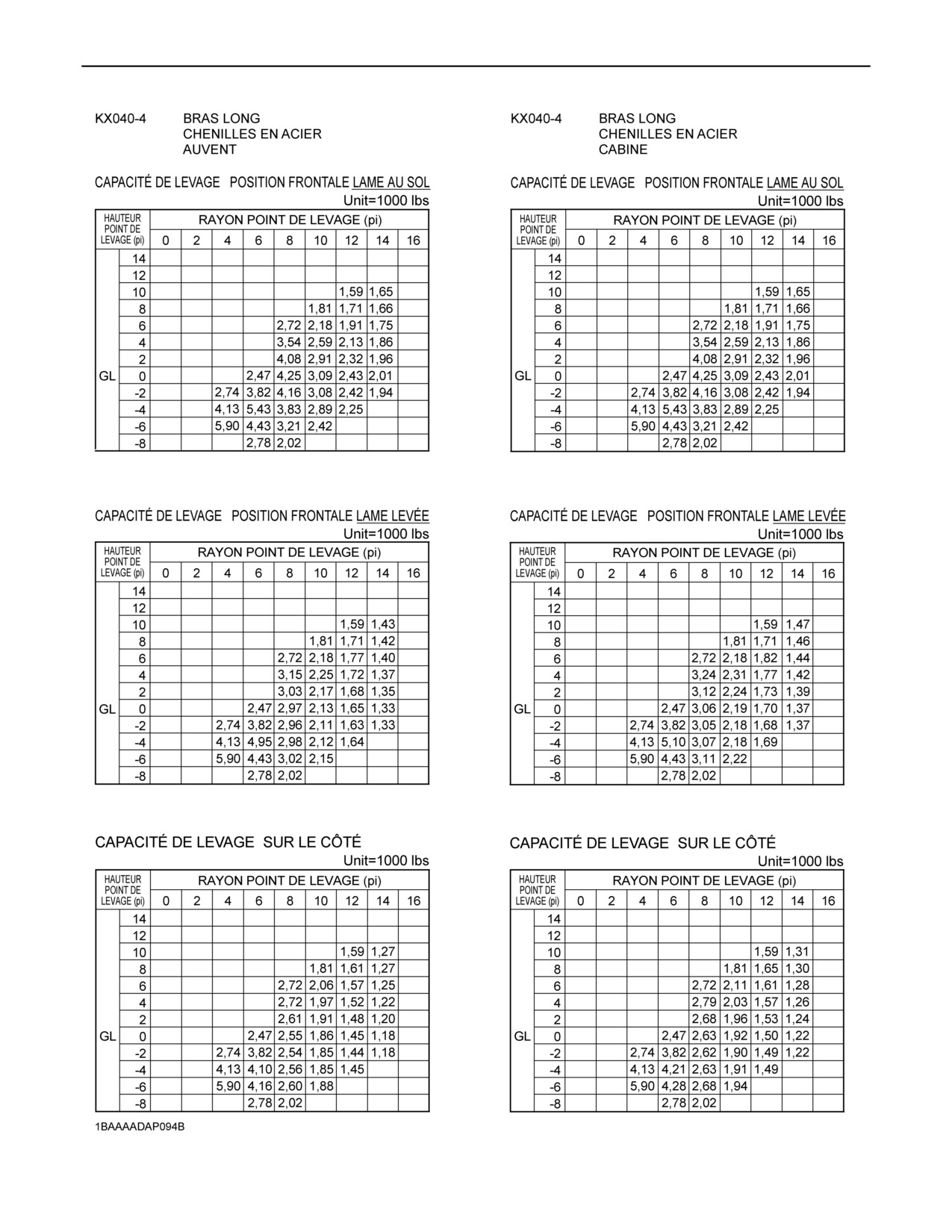

TABLEAU DE CAPACITE DE LEVAGE EN CHARGE UTILE
117
TABLEAU DE CAPACITE DE LEVAGE EN CHARGE UTILE
1. Le capacité de levage se base sur ISO 10567 et ne dépasse pas 75% du basculerment statique ou 87% de la capacité
de levage hydraulique de la pelleteuse.
2. Les conditions de levage sont les suivantes:
(1) Le point de charge est l'axe avant du balancier.
(2) Les positions de la pelleteuse sont (i) avant (lame baissée) (ii) avant (lame levée) (iii) sur le côté.
(3) Le vérin qui fonctionne est seulement celui de la flèche.
3. Le godet, les crochets, les élingues et d'autres équipements de levage sont considé rés comme parties de la charge
utile.
Ordre de marche de la pelleteuse:
Sans godet. Tous les autres éléments selon les spécifications normales.
Pour éviter des blessures personnelles ou la mort:
A Il est formellement interdit de soulever des charges plus lourdes que celles énumérées dans le tableau de
capacité de levage.
A Les chiffres énumérés dans le tableau sont valables pour des opérations de soulevages sur sol plat et
solide. L'engin peut facilement se renverser si on soulève sur un sol mou, car la charge se concentrera sur
un côté de l'engin.
A Les chiffres énumérés dans le tableau sont calculés au bout de la flèche sans le godet. Pour trouver la
charge autorisée de la pelleteuse avec le godet, il faut soustraire le poids su godet des chiffres du tableau.
A Ne jamais lever la machins avec la lame d'angle placée à un angle.
118
TABLEAU DE CAPACITE DE LEVAGE EN CHARGE UTILE
TABLEAU DE CAPACITE DE LEVAGE EN CHARGE UTILE
119
120
LISTE DES ÉCRANS
LISTE DES ÉCRANS
LISTE DES ÉCRANS NORMAUX
Problème ou panne
Comportement de la
N
Message
Correction
(Ce qui est arrivé)
machine (Mesure provisoire)
Écran luminescent
Attendez jusqu'à ce que le
Cet écran indique que la
repère de luminescence
1
lampe à luminescence est
-
disparaisse. Puis, mettez le
allumée.
moteur en marche.
Écran implicite
(normal)
Cet écran montre une
2
condition
normale.
-
-
(Compteur horaire)
Écran implicite
(normal)
Tachymètre
Cet écran montre une
(numérique)
condition
normale.
3
-
-
(Affichage numérique des
lectures du tachymètre)
Commutateur
autorisant une sortie
auxiliaire activée
Écran autorisant une sortie
4
-
-
auxiliaire
LISTE DES ÉCRANS
121
LISTE DE NAVIGATION DES ÉCRANS
Si une erreur se produit avec la machine, l'un des messages suivants apparaîtra sur l'écran d'affichage à cristaux liquides.
Dans le cas d'un dérangement, consultez immédiatement votre concessionnaire local pour une inspection et une
réparation.
Pendant que (
)
(repère d'information) apparaît sur l'écran, appuyez sur le commutateur d'informations, et des
renseignements détaillés seront affichés.
Avertissez votre concessionnaire local de ce problème et donnez-lui aussi d'autres informations.
Problème ou panne
Comportement de la machine
N
Message
Correction
(Ce qui est arrivé)
(Mesure provisoire)
Demande de réglage de
l'heure
La batterie est débranchée,
Appuyez sur le commutateur 5
1
nécessitant par conséquent un
-
pour régler l'heure.
réglage de l'heure.
Relevez vers le haut le
levier de verrouillage.
Relevez vers le haut le levier de
verrouillage de contrôle pilote.
Ce message indique une étape
2
Ce message disparaît en
-
de la procédure.
relevant vers le haut le levier de
verrouillage de contrôle pilote.
Inclinez vers le bas le
levier de verrouillage.
Relevez vers le bas le levier de
verrouillage de contrôle pilote.
Ce message indique une étape
3
Ce message disparaît en
-
de la procédure.
relevant vers le bas le levier de
verrouillage de contrôle pilote.
Démarrage du moteur
Mettez le moteur en marche.
Ce message indique une étape
4
Maintenant
ce
message
-
de la procédure.
disparaît.
Défaillance pour retirer la
clé
Ce message apparaît si le
commutateur à clé est réglé sur
5
"STOP" (Arrêt) et laissé à cette
Retirez la clé.
-
position pendant un certain
temps.
Authentification
achevée: Enlèvement de
la clé
Ce message apparaît lorsque la
Retirez la clé. Maintenant ce
6
clé du réglage antivol est
-
message disparaît.
authentifiée.
122
LISTE DES ÉCRANS
Problème ou panne
Comportement de la machine
N
Message
Correction
(Ce qui est arrivé)
(Mesure provisoire)
Insérez successivement
les clés à enregistrer.
Insérez successivement les
Ce message apparaît lorsque
clés à enregistrer. Pour
7
les clés du réglage antivol sont
interrompre la procédure de
-
prêtes à être enregistrées.
l'enregistrement, appuyez sur le
commutateur 1.
Enregistrement achevé.
Retirez la clé noire.
Ce message apparaît lorsque la
8
clé noire a été enregistrée avec
Retirez la clé noire.
-
succès.
Déjà enregistré
Ce message apparaît si on
Retirez la clé et insérez une clé
9
tente d'enregistrer à nouveau
qui n'a pas encore été
-
une clé déjà enregistrée.
enregistrée.
On ne peut pas
enregistrer davantage de
clés.
Ce message apparaît si le
On ne peut pas enregistrer
10
nombre de clés enregistrées
-
davantage de clés.
dépasse la limite autorisée.
Appuyez sur le
commutateur 3.
Ce message apparaît si la
fonction auxiliaire est essayée
Appuyez sur le commutateur
11
sans avoir appuyé sur le
d'autorisation
de
sortie
-
commutateur d'autorisation de
auxiliaire.
sortie auxiliaire.
Non équipé avec la
fonction AUX2/pouce
La sortie AUX2 est tentée sur
12
des machines qui ne sont pas
-
-
équipées de la fonction AUX2.
Non équipé avec la
fonction d'avertissement
Ce message apparaît si l'on
d'une surcharge
appuie sur le commutateur
d'avertissement
d'une
13
surcharge sur des machines qui
-
-
ne sont pas équipées d'un
système d'avertissement de
surcharge.
LISTE DES ÉCRANS
123
Problème ou panne
Comportement de la machine
N
Message
Correction
(Ce qui est arrivé)
(Mesure provisoire)
Manque de carburant
Le carburant est en train de
14
-
Ajoutez du carburant.
manquer.
Erreur du détecteur de
L'indicateur de niveau du
carburant
carburant n'apparaît pas sur le
compteur. Appuyez sur le
Le système du détecteur de
commutateur
sélecteur
Consultez immédiatement votre
15
carburant est en dérangement.
d'affichage pour rétrograder sur
concessionnaire local.
un affichage normal. Les autres
fonctions de la machine sont
encore opérationnelles.
Erreur du système de
chargement
Le système de charge est en
La machine fonctionne jusqu'à
Consultez immédiatement votre
16
dérangement.
ce que la batterie soit à plat.
concessionnaire local.
La batterie ne charge pas.
Erreur dans la pression
d'huile du moteur
La pression d'huile du système
Le
moteur
risque
de
Consultez immédiatement votre
17
de graissage du moteur est trop
surchauffer.
Arrêtez
concessionnaire local.
faible. Arrêtez le moteur.
immédiatement le moteur.
Arrêtez
immédiatement le
Surtension
Ce message apparaît si un
moteur s'il fonctionne avec une
câble de jonction est raccordé à
batterie de
24 V. Lorsque le
une batterie de 24 V ou à un
Si ce message reste apparaître,
moteur est remis en marche et
18
dispositif incorrect pour mettre
demandez immédiatement la
qu'il commence à tourner sans
en marche le moteur ou si
réparation.
apparition d'un message, cela
l'alternateur
est
en
signifie qu'il n'y a plus de
dérangement.
problème.
Avertissement d'une
surchauffe
Élévation de la
Opérez avec une charge
température de l'eau
légèrement réduite.
La température de l'eau est
Vérifiez le radiateur et les autres
19
légèrement plus élevée que
-
organes pour une obstruction.
celle qui est spécifiée.
Dans le cas d'un bouchage,
nettoyez-les immédiatement.
124
LISTE DES ÉCRANS
Problème ou panne
Comportement de la machine
N
Message
Correction
(Ce qui est arrivé)
(Mesure provisoire)
Le compteur ne montre pas
la
température
de
l'eau.Appuyez
sur
le
Erreur du détecteur de
commutateur sélecteur de
température de l'eau
l'affichage et l'affichage
Le système d'erreur du
reviendra à la normale.
Consultez immédiatement
20
détecteur de température de
Les autres fonctions de la
votre concessionnaire local.
l'eau est en dérangement.
machine
restent
opérationnelles, mais une
surchauffe
et
d'autres
problèmes ne peuvent être
détectés.
Erreur du système du
levier de verrouillage
Le système du levier de
Le moteur peut tourner, mais
Consultez immédiatement
21
verrouillage est en
la machine ne peut se
votre concessionnaire local.
dérangement.
déplacer.
Système à 2 vitesses du
La machine roule encore à
déplacement
(commutation)
un régime réduit sans
Le système de commutation
commutation à une vitesse
Consultez immédiatement
22
à 2 vitesses est en
élevée.
votre concessionnaire local.
dérangement.
Les autres fonctions de la
machine sont toujours
opérationnelles.
L'accélérateur
est
en
Erreur du système Al
dérangement, mais
les
Le système de ralenti
autres fonctions de la
automatique est en
machine sont toujours
Consultez immédiatement
23
dérangement.
opérationnelles.
votre concessionnaire local.
L'accélérateur est aussi en
Déplacez la machine à un
dérangement.
endroit
approprié
pour
réparer.
La majorité du système est
Court-circuitage de 5 V
en dérangement.
* Le moteur peut être mis en
L'alimentation en courant de
marche et la machine peut
Consultez immédiatement
24
5 V du détecteur est court-
se déplacer. Mais n'essayez
votre concessionnaire local.
circuitée.
pas d'effectuer des travaux.
(Déplacez la machine à un
endroit sûr.)
Le système de
Erreur du système CAN
communication (CAN) est en
Le moteur peut être mis en
dérangement. La lecture de
marche et la machine peut
certains compteurs peut être
se déplacer. Mais n'essayez
Consultez immédiatement
25
erronée ou certains
pas d'effectuer des travaux.
votre concessionnaire local.
commutateurs peuvent
(Déplacez la machine à un
fonctionner
endroit sûr.)
défectueusement.
LISTE DES ÉCRANS
125
Problème ou panne
Comportement de la machine
N
Message
Correction
(Ce qui est arrivé)
(Mesure provisoire)
Le moteur peut être remis en
Le système de commutation
marche et la machine peut
Erreur générale du
générale est en
se déplacer, mais le
système de commutation
dérangement.
système de commutation
(Ce message n'apparaît
générale ne fonctionne pas.
Consultez immédiatement
26
seulement que lorsque la
Pour les autres systèmes
votre concessionnaire local.
fonction de commutation
différents de la fonction du
générale est préréglée
système de commutation
effectivement.)
générale, on peut continuer
le travail.
Le moteur peut être remis en
Erreur du système de
marche et la machine peut
sortie AUX1
se déplacer, mais le
système de sortie AUX1
Le système de sortie AUX1
Consultez immédiatement
27
tombe en panne.
est en dérangement.
votre concessionnaire local.
Pour les autres systèmes
différents du système de
sortie AUX1, on peut
continuer le travail.
Le moteur peut être remis en
Erreur du système du
marche et la machine peut
pouce
se déplacer, mais le
système du pouce 2 tombe
Le système du pouce est en
Consultez immédiatement
28
en panne.
dérangement.
votre concessionnaire local.
Pour les autres systèmes
différents du pouce et du
système de sortie AUX, on
peut continuer le travail.
Demandez
à
votre
Vérification périodique
Ce message apparaît 10
concessionnaire local pour
(préavis d'avance)
heures avant l'intervalle
la pièce correspondante et
d'une vérification périodique.
remplacez la pièce existante
Mettez le moteur en marche
29
Appuyez sur le commutateur
par une neuve. Après le
de la manière habituelle.
d'informations et la liste des
remplacement, tournez
10
organes apparentés pourra
fois la clé en circuit et hors
être revue.
circuit
et ce message
disparaîtra.
Demandez
à
votre
Vérification périodique
concessionnaire local pour
(avertissement)
L'intervalle d'une vérification
Le moteur peut encore être
la pièce correspondante et
périodique est passé.
mis en marche, mais
remplacez la pièce existante
Appuyez sur le commutateur
30
demandez immédiatement à
par une neuve. Après le
d'informations et la liste des
votre concessionnaire local
remplacement, tournez
10
organes apparentés pourra
pour un remplacement.
fois la clé en circuit et hors
être revue.
circuit
et ce message
disparaîtra.
Erreur du système
antivol
Le système antivol est en
dérangement.
Consultez immédiatement
31
-
Le moteur ne peut être mis
votre concessionnaire local.
en marche.
|
||
|
|
|
