UPRIGHT REFRIGERATED DISPLAY UNITS. Manual in 7 languages (2019) - page 4





GESTIÓN DE COMUNICACIÓN
L1
Dirección del instrumento (dato obtenido en fase de impresión si P4=1)
1
0
255
L2
Gestión de la puerta serial (o = no utilizada, 1 = imprimir)
1
0
1
L3
Baud Rate trasmis. datos (1 = 2400, 2 = 4800, 3 = 9600, 4 = 18200)
3
1
4
L4
Modo de control de transmisión (0 = no parity, 1 = odd, 2 = even)
0
0
2
EQUIPOS -22°C/+5°C
Parámetro
Descripción
Default
min
MAX
INGRESOS A MEDIDA
/1
calibración sonda cámara (el parámetro está expresado en octavos de grado)
+8
-40
+99
(ottavi °C)
/2
habilitación sonda evaporador (0=ausente, 1=presente)
1
0
1
/3
habilitación sonda condensador (0=ausente, 1=presente)
1
0
1
/6
configuración ingreso digital (0= contacto abierto, 1= contacto cerrado)
1
0
1
/7
tiempo de retraso por alarma puerta abierta (0= excluido)
120 s
0
240
/A
setpoint activación resistencia puerta (sólo si /9 = 0)
-7 °C
-40
+99
/b
histéresis regulación activación resistencia puerta (sólo si /9 = 0)
2 °C
1
15
/E
control visualización lectura sonda celda (0= normal, 1=limitación superior a r0)
1
0
1
/F
gestión de descongelación del relé de descongelación (0 = desactivado cuando se alcanza el valor
1
0
1
establecido con d2 en el evaporador, 1 = desactivado al final del tiempo d7)
Pr
lectura sonda cámara
- °C
-
-
Pd
lectura sonda evaporador/descarche
- °C
-
-
Pc
lectura sonda condensador
- °C
-
-
REGULACIÓN COMPRESOR
r0
histéresis regulador (diferencial)
+3 °C
1
15
r1
mínimo setpoint de trabajo programable
-22 °C
-40
r2
r2
máximo setpoint de trabajo programable
+5 °C
r1
+99
PROTECCIÓN COMPRESOR
C0
retraso activación compresor en el momento del encendido instrumento
1 min
0
240
C2
tiempo mín. de retraso entre el apagado del compr. y el sucesivo encendido
3 min
0
240
C5
tiempo de ciclo encendido compresor en caso de alarma sonda cámara
10 min
1
240
C6
% de C5 en el cual el compr. se enciende en caso de alarma sonda cámara
70 %
0
100
DESCARCHE
d0
intervalo de descarche (0 = excluido)
4 horas
0
99
d1
tipo de descarche (0 = a resistencias, 1 = a gas caliente)
1
0
1
d2
temper. fin descarche (referida a la temper. del evaporador)
+12 °C
-40
+99
d3
duración máxima descarche (0 = el desescarche posee una corta duración ; 255 = el desescarche
20 min
0
255
posee una duración infinita)
d6
Visualización del display en descongelación
1
0
2
(0 = temperatura celda efectiva, 1 = temperatura celda bloqueada, 2 = label dEF)
d7
tiempo de goteo
4 min
0
15
dE
tipo de cuenta interv. de descarche:
0 = horas reales; 1 = horas ON comp.; 2 = autodeterm.
1
0
1
ALARMAS
A0
histéresis de la alarma (diferencial)
+2 °C
1
15
A1
alarma de mínima relativa al setpoint de trabajo (0 = excluido)
-2 °C
-40
0
A2
alarma de máxima relativa al setpoint de trabajo (0 = excluido)
+15 °C
0
+99
A3
tiempo de exclusión de la alarma desde el encendido del instrumento
120 min
0
240
A4
modalidad activación buzzer para alarma: 0 = siempre; 1 = temporizado
1
0
1
A5
tiempo límite para aviso acústico del buzzer en alarma (sólo si A4 = 1)
20 s
0
240
A6
tiempo de exclusión de la alarma de temperatura (sólo si A1 y/o A2 0)
15 min
0
240
A7
tiempo excl. al. de temper. post parada vent. evap. (para A1 y/o A2 0)
60 min
0
240
REGULACIÓN DE LOS VENTILADORES DEL EVAPORADOR Y DEL CONDENSADOR
F1
temper. sobre la cual el vent. evap. se apaga (sólo si /A = 1 y F7 = 3 ó 4)
-1 °C
-40
+99
F2
diferencial ventiladores (relativo a F1, sólo si /A = 1 y F7 = 3 ó 4)
+2 °C
1
15
F3
func. vent. evap. durante norm. func. (0=OFF, 1=ON, 2=paralelo al compr., 3=establecida con F1 y
2
0
4
F2, 4=establecida con F1 y F2 a compr. ON y OFF a comp. OFF
F4
func. vent. evap. en desc. y got. (0= OFF, 1= ON, 2 = estab. con F7)
0
0
2
F5
tiempo parada ventilador evaporador después de goteo
3 min
0
15
F6
temperatura por debajo de la cual el ventilador condensador se apaga
10 °C
-40
+99
F7
diferencial ventiladores condensador (relativo a F6)
+3 °C
1
25
F8
func. vent. cond. durante normal func. (0=paral. al compr., 1=ON); ver también F6 y F7
0
0
1
F9
funcionamiento vent. cond. En descarche y goteo (0=OFF, 1=ON, 2=ON si Tc≥26°C y OFF si
2
0
2
Tc<25°C)
FA
temperatura crítica para indicación de alta temperatura de condensación
46 °C
-40
+99
Fb
temperatura crítica para alarma de condensador sucio
48 °C
-40
+99
Fc
tiempo de permanencia de la sonda del condensador en el valor igual o superior a FA para la
5 min
0
240
14
activación de la alarma HtC
Fd
tiempo de permanencia de la sonda del condensador en el valor igual o superior a Fb para la
1 min
0
240
activación de la alarma dCA
FE
aumento de temperatura en el valor del punto de ajuste del aparato en caso de alarma dCA
5 °C
1
15
activada
FF
temperatura crítica para alarma de alta presión
55 °C
-40
+99
FH
tiempo límite empleado para pasar del valor FA al valor Fb dentro del cual se activa igualmente la
12 s
0
15
alarma HP
FL
temperatura crítica para señalización de baja temperatura de evaporación
-37 °C
-40
+99
Fn
tiempo de permanencia de la sonda del evaporador en el valor igual o inferior a FL para la
30 min
0
240
activación de la alarma LtE
Fo
tiempo de permanencia de la alarma LtE; al alcanzarse este tiempo, se efectúa un desescarche
30 min
0
240
automático
FP
temperatura crítica para alarma de baja presión
-41 °C
-42
+99
IMPRESION
P0
Habilitar impresión de los parámetros de configuración (0= deshabilitada)
1
0
1
P1
Tiempo de prueba (ver también parámetro P6)
60
1
60
min/horas
P2
Selección de las sondas de temperatura que se desea imprimir (0=ninguna, 1=sonda cámara,
1
0
3
2=sonda cámara y evaporador)
P3
Seleccionar encabezamiento de la boleta de pago (0 =excluso, 1= Vitrina BTV, 2 = Vitrina BTS)
1
0
2
P4
Habilitación de impresión del número del aprato (0 = no, 1= sì)
1
0
1
P5
Seleccionar idioma para encabezamiento de la boleta de pago
1
-1
5
(1 = italiano, 2 = inglés, 3 = francés, 4 = español, 5 = alemán)
P6
Seleccionar unidad de medida para tiempo de prueba (1 = minutos,
2 = horas)
1
1
2
GESTIÓN DE COMUNICACIÓN
L1
Dirección del instrumento (dato obtenido en fase de impresión si P4=1)
1
0
255
L2
Gestión de la puerta serial (o = no utilizada, 1 = imprimir)
1
0
1
L3
Baud Rate trasmis. datos (1 = 2400, 2 = 4800, 3 = 9600, 4 = 18200)
3
1
4
L4
Modo de control de transmisión (0 = no parity, 1 = odd, 2 = even)
0
0
2
EQUIPOS +14°C/+16°C
Parámetro
Descripción
Default
min
MAX
INGRESOS A MEDIDA
/1
calibración sonda cámara (el parámetro está expresado en octavos de grado)
0°C
-40
+99
/6
configuración ingreso digital (0= contacto abierto, 1= contacto cerrado)
1
0
1
/7
tiempo de retraso por alarma puerta abierta (0= excluido)
120 seg
0
240
/H
modalidad visualización ingresos de medida (0=sólo sonda cámara, 1=solo cámara y sonda de
0
0
1
humedad barridas cada 5 seg.)
Pr
lectura sonda cámara
- °C
-
-
PrH
lectura sonda humedad
-%
-
-
REGULACIÓN COMPRESOR
r0
histéresis regulador (diferencial)
+4°C
1
15
r1
mínimo setpoint de trabajo programable
+14°C
-40
r2
r2
máximo setpoint de trabajo programable
+16°C
r1
+99
r3
histéresis regulación humedad relativa (diferencial)
5%
0%
15%
r4
zona muerta regulación humedad relativa
1%
0%
10%
r5
mínimo setpoint humedad relativa programable
40%
20%
80%
r6
máximo setpoint humedad relativa programable
50%
20%
80%
PROTECCIÓN COMPRESOR
C0
retraso activación compresor en el momento del encendido instrumento
1 min
0
240
C2
tiempo mín. de retraso entre el apagado del compr. y el sucesivo encendido
2 min
0
240
C5
tiempo de ciclo encendido compresor en caso de alarma sonda cámara
10 min
1
240
C6
% de C5 en el cual el compr. se enciende en caso de alarma sonda cámara
40 %
0
100
DESCARCHE
d0
intervalo de descarche (0 = excluido)
0 horas
0
99
d3
duración máxima descarche (0 = el desescarche posee una corta duración)
5 min
0
99
d6
Visualización del display en descongelación
1
0
2
(0 = temperatura celda efectiva, 1 = temperatura celda bloqueada, 2 = label dEF)
dE
tipo de cuenta interv. de descarche:
0 = horas reales; 1 = horas ON comp.; 2 = autodeterm.
0
0
2
ALARMAS
A0
histéresis de la alarma (diferencial)
+2 °C
1
15
A1
alarma de mínima relativa al setpoint de trabajo (0 = excluido)
-2 °C
-40
0
A2
alarma de máxima relativa al setpoint de trabajo (0 = excluido)
+15 °C
0
+99
A3
tiempo de exclusión de la alarma desde el encendido del instrumento
120 min
0
240
A4
modalidad activación zumbador para alarmas (0=siempre; 1=temporizado)
1
0
1
A5
Tiempo límite para la señal acústica del zumbador en alarmas (solo si A4 = 1)
1 min
0
240
15
A6
tiempo de exclusión de la alarma de temperatura (sólo si A1 y/o A2 0)
60 min
0
240
REGULACIÓN VENTILADORES EVAPORADOR
F3
func. vent. evap. durante norm. func. (0=OFF, 1=ON, 2=paralelo al compr.)
1
0
2
F6
temperatura por debajo de la cual el ventilador condensador se apaga
20°C
-40
+99
F7
diferencial ventiladores condensador (relativo a F6)
+3°C
1
25
F8
func. vent. cond. durante normal func. (0=paral. al compr., 1=ON); ver también F6 y F7
0
0
1
F9
funcionamiento vent. cond. En descarche y goteo (0=OFF, 1=ON, 2=ON si Tc≥35°C y OFF si
2
0
2
Tc<33°C)
FA
temperatura crítica para indicación de alta temperatura de condensación
41°C
-40
+99
Fb
temperatura crítica para alarma de alta presión
44°C
-40
+99

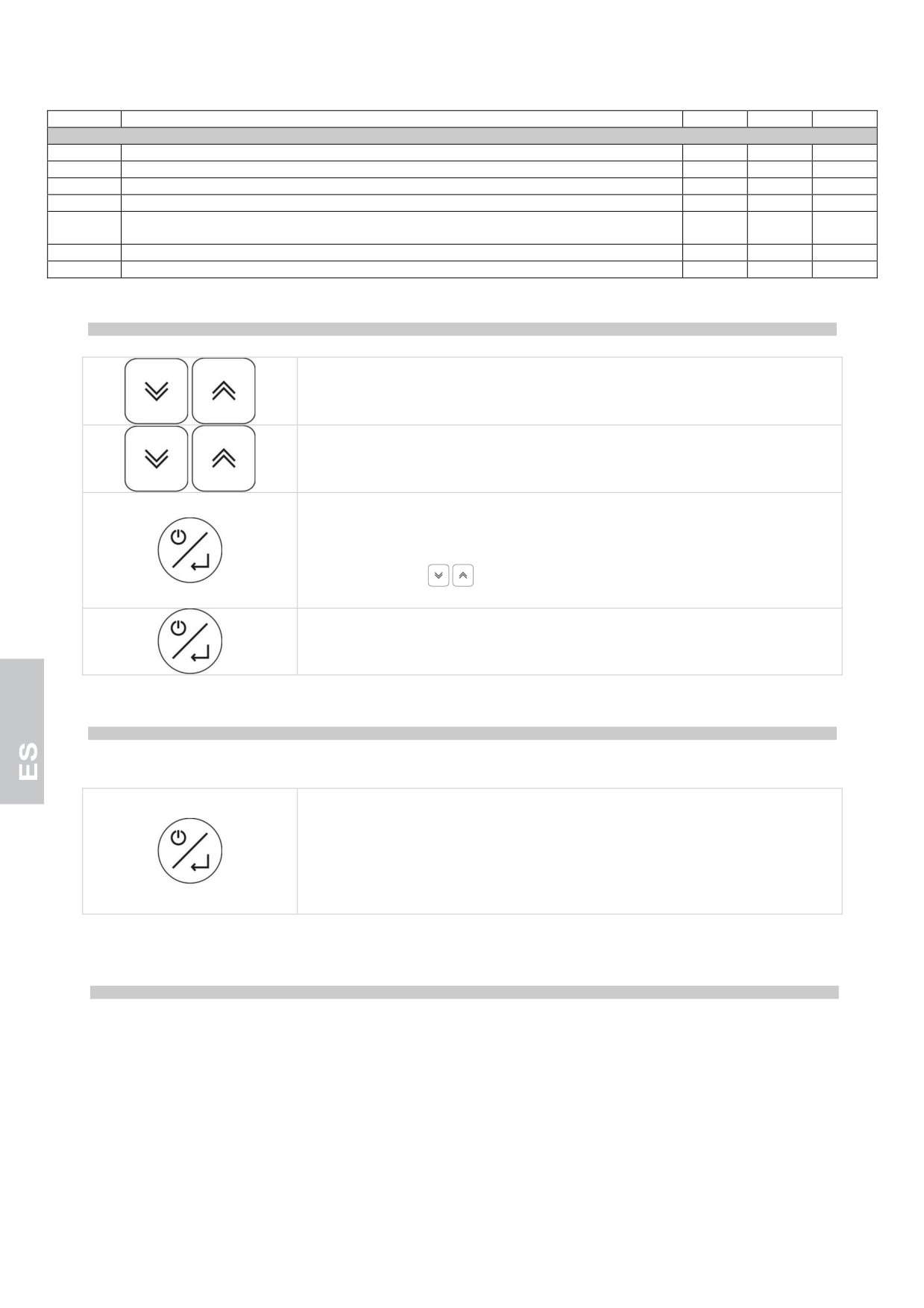

CONFIGURACIÓN PARÁMETROS - LECTURA SONDAS

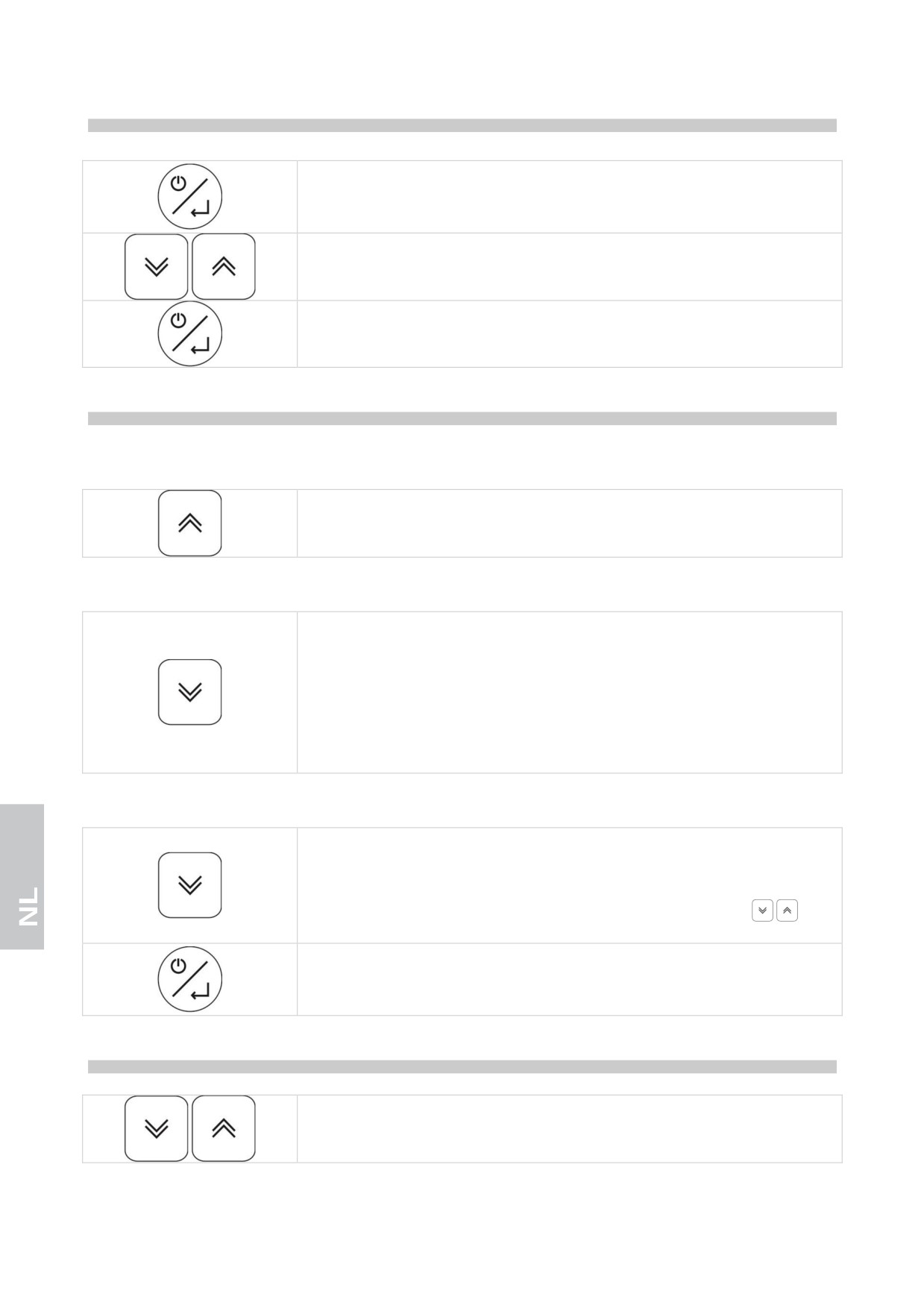

Presionar simultáneamente las teclas up e down por más de 3 segundos.
Se visualiza la etiqueta led [Loc].
Use las teclas up y down para desplazar la lectura de las sondas y los
parámetros usuario.
Apretar la tecla on/sby/enter para confirmar la elección y entrar en la
modalidad de lectura de las sondas o de modificación del parámetro.
Se lee en modalidad centelleante el valor corriente.
Utilizar las teclas
para seleccionar el nuevo valor sólo en el caso de
los parámetros.
Apretar la tecla on/sby/enter para salir de la lectura de las sondas o confirmar
la elección del nuevo valor del parámetro, la programación no centellea más.
RESTABLECER PARÁMETROS DE FÁBRICA
Informaciones reservadas sólo al personal especializado.
En el momento del encendido el instrumento efectuará una fase de
“LAMPTEST” si durante tal fase se aprieta 3 veces seguidas la tecla
on/sby/enter se vuelven todos los parámetros a los valores programados de
fábrica.
Sobre el display se lee la label [rLd] que evidencia la reprogramación de la
tarjeta a los valores definidos por el fabricante.
ATENCIÓN: los valores de default en memoria son sólo aquellos relativos a las configuraciones (tn, bts, btv).
ALARMAS
EQUIPO CON SONDAS ROTAS DURANTE LA CONSERVACIÓN
Error sonda cámara
En el caso de que la sonda cámara esté rota o la relativa conexión esté interrumpida, sobre el display se
visualiza la label [E0].
La máquina continúa a funcionar en fase de conservación en base a los valores asignados a los parámetros
C5” y “C6”.
El ventilador interno continúa a funcionar en base al valor asignado al parámetro “F3
16
Error sonda evaporador (sólo en equipos -22°C/+5°C)
En el caso de que la sonda evaporador esté rota o la relativa conexión esté interrumpida, sobre el display se
visualiza la label [E1].
El ventilador interno funcionará en base al valor asignado al parámetro “F3”.
Si las tres sondas están rotas o interrumpidas en el display se visualiza alternadamente E0, E1 y E2
Error sonda de humedad (sólo en aparatos +14°C/+16°C)
En el caso que la sonda de humedad resulte rota o la relativa conexión resulte interrumpida en el display se
visualiza la etiqueta [E8], el control de humedad viene automáticamente desactivado.
Error sonda condensador
En el caso de que la sonda condensador esté rota o la relativa conexión esté interrumpida, sobre el display
se visualiza la label [E2].
El ventilador condensador continúa a funcionar en base al valor asignado al parámetro “F8”.
Si las tres sondas están rotas o interrumpidas en el display se visualiza alternadamente E0, E1 y E2
EQUIPO CON SONDAS ROTAS DURANTE LA DESCONGELACIÓN
Error sonda cámara
En el caso en que la sonda cámara esté rota o la respectiva conexión se encuentre interrumpida durante la fase
de descongelación, la misma termina regularmente.
En el display se visualizará alternativamente el texto activado con el parámetro “d6” y la etiqueta led [E0].
Error sonda evaporador (sólo en equipos -22°C/+5°C)
En el caso en que la sonda evaporador esté rota o la respectiva conexión esté interrumpida durante la fase
de descongelación, la fase termina por expiración de temporización
El ventilador evaporador continuará funcionando de acuerdo con el valor fijado con el parámetro “F4”.
De todas maneras se observarán los tiempos de descongelación “d7” y de demora de la activación de la
compuerta interna “F5”.
En el display se visualizará alternativamente el texto activado con el parámetro “d6” y la etiqueta led [E1].
Si las tres sondas están rotas o interrumpidas en el display se visualiza alternadamente E0, E1 y E2
Error sonda de humedad (sólo en aparatos +14°C/+16°C)
En el caso que la sonda de humedad resulte rota o la relativa conexión resulte interrumpida en el display se
visualiza la etiqueta [E8], el control de humedad viene automáticamente desactivado.
Error sonda condensador
En el caso de que la sonda condensador esté rota o la relativa conexión esté interrumpida, sobre el display
se visualiza la label [E2].
El ventilador condensador continúa a funcionar en base al valor asignado al parámetro “F8”.
Si las tres sondas están rotas o interrumpidas en el display se visualiza alternadamente E0, E1 y E2
CONTROL DE RESISTENCIA ANTICONDENSACIÓN PERFILES MARCO DE LA PUERTA (sólo en
equipos -25°C/-15°C e -22°C/+5°C)
En el caso en que la sonda cámara esté rota o la respectiva conexión interrumpida, la máquina seguirá funcionando
controlando la activación/desactivación de la resistencia de la puerta en paralelo a la activación /desactivación del
relé del compresor.
17
ALARMA DE ALTA TEMPERATURA EN MARCHA
En caso de que la temperatura en cámara resulte superior al setpoint
programado, sobre el display se lee la label [AH] alternada a la temperatura
crítica alcanzada.
Apretando la tecla up es posible leer la duración del evento de alarma.
El buzzer puede silenciarse apretando la tecla
La indicación visual de la alarma permanece hasta que la temperatura crítica vuelve a la normalidad.
ALARMA DE BAJA TEMPERATURA EN MARCHA
En el caso que la temperatura en cámara resulte inferior al setpoint
programado, sobre el display se lee la label [AL] alternada a la temperatura
crítica alcanzada. Se pone en función también el buzzer
Apretando la tecla down es posible leer la duración del evento de alarma
El buzzer puede silenciarse apretando la tecla
La indicación visual de la alarma permanece hasta que la temperatura crítica vuelve a la normalidad.

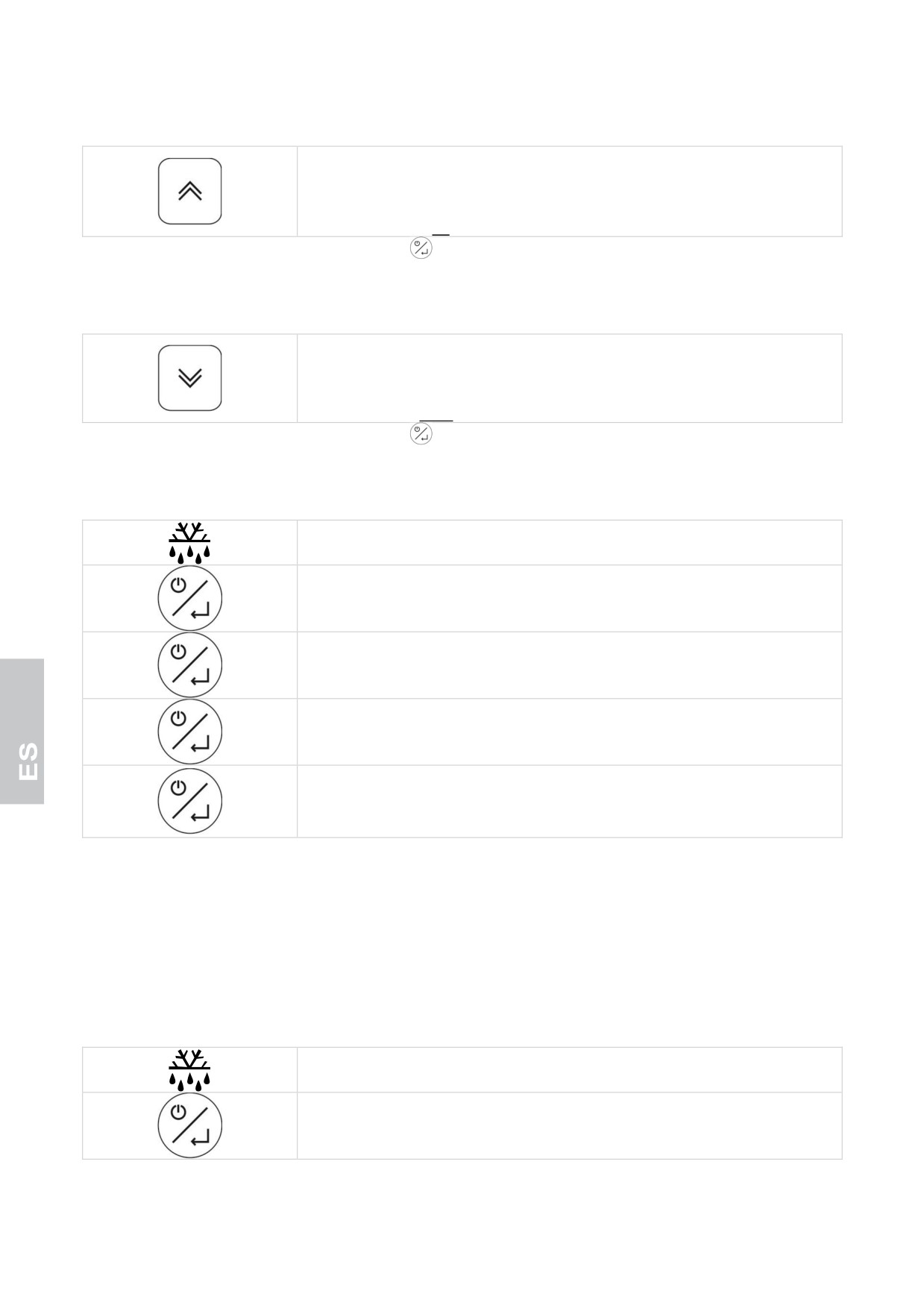

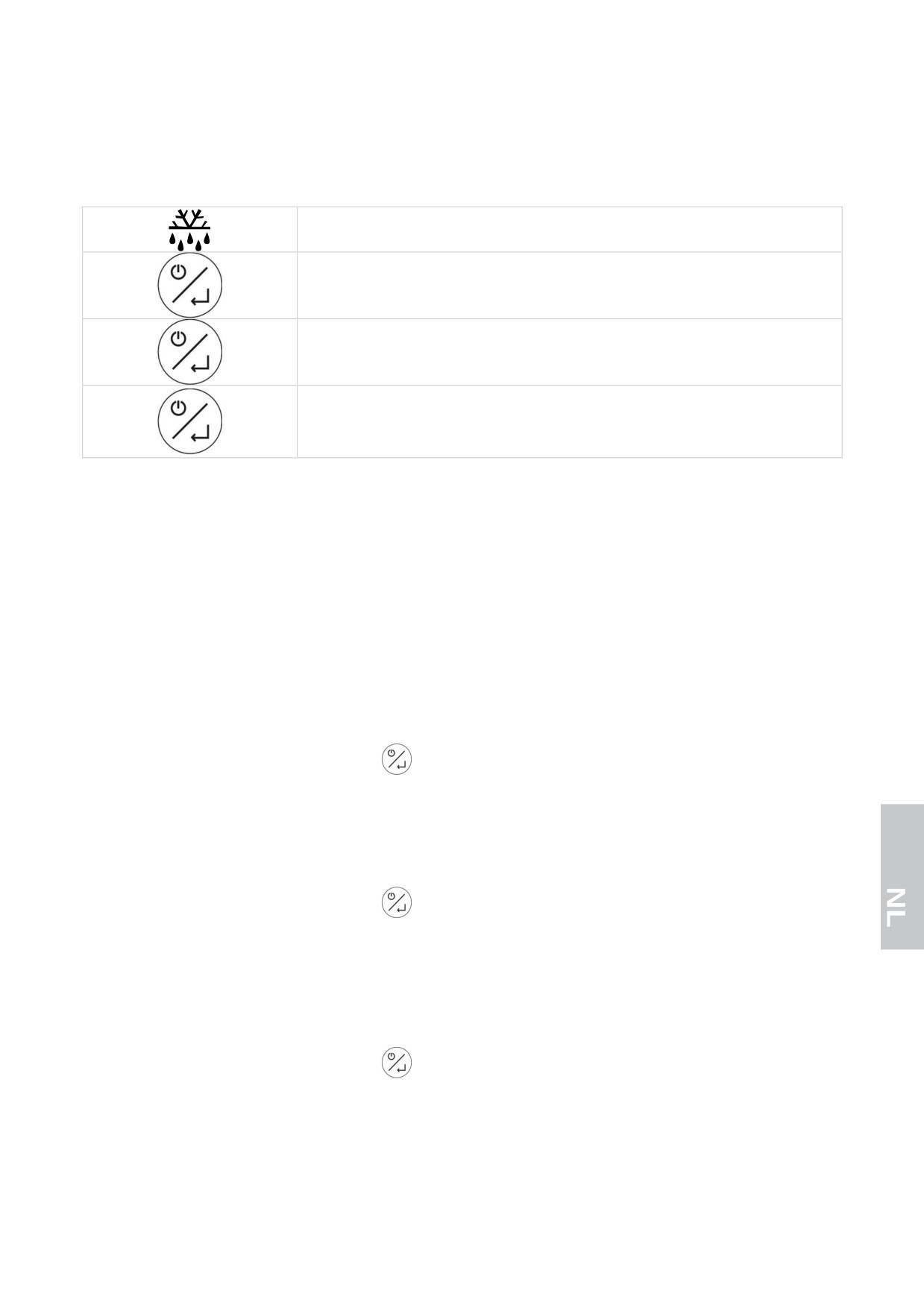

ALARMAS DE ALTA Y BAJA TEMPERATURA REGISTRADAS
Led descarche centelleante a frecuencia elevada informa que se ha
verificado una alarma de alta o de baja temperatura.

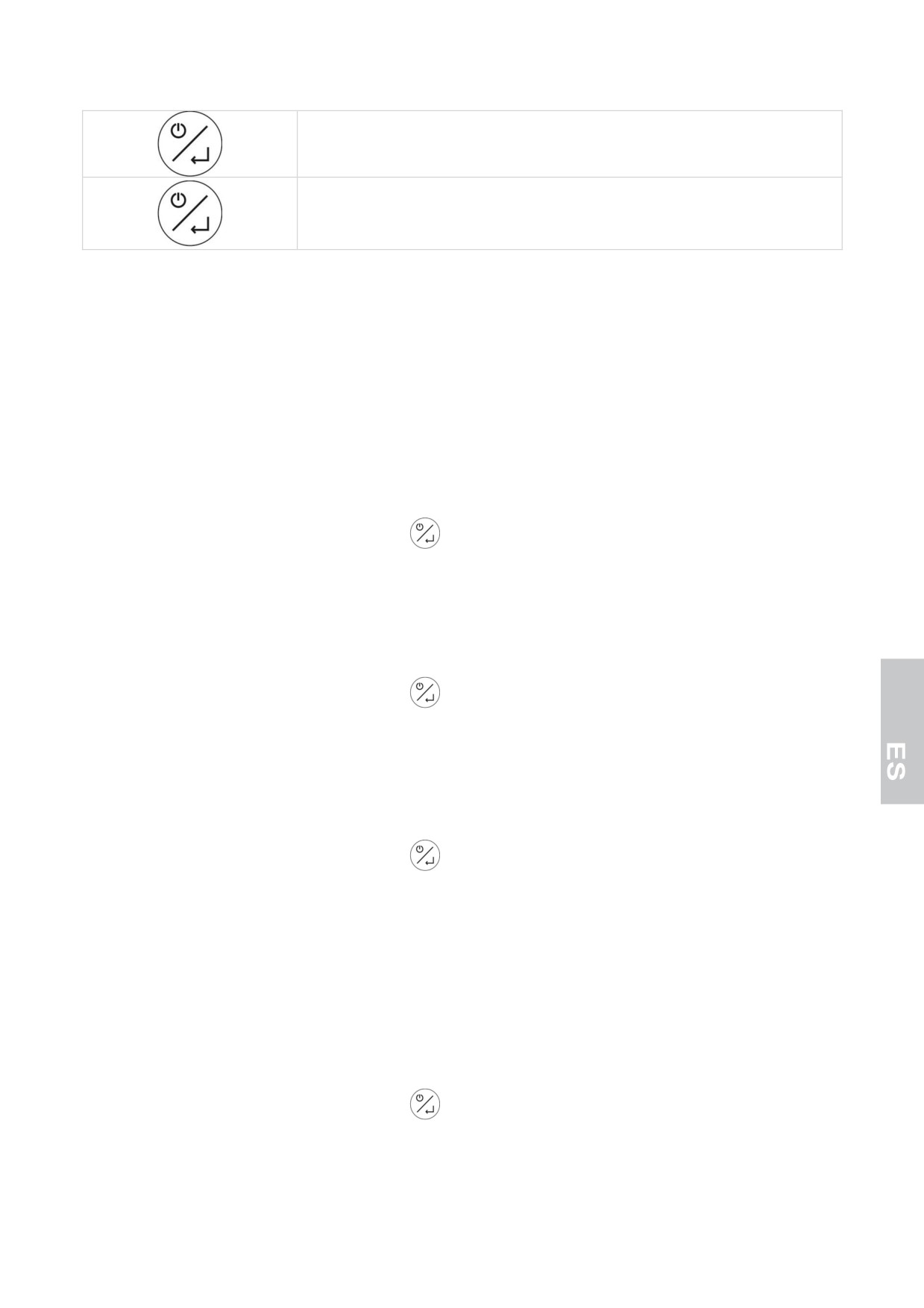

Presionando la tecla on/sby/enter se visualiza en el display parpadeante el
tipo de alarma registrada
Presionando la tecla on/sby/enter se visualiza en el display parpadeante la
temperatura crítica registrada
Presionando la tecla on/sby/enter se visualiza en el display parpadeante el
tiempo de permanencia de la alarma, expresada en minutos.
Presionando la tecla on/sby/enter se resetea el funcionamiento del led de
descongelación al estado normal.
Sobre el display aparece [rES], habiendo notado el evento anómalo
verificado.
En el caso en que ocurran otros eventos de alarma de alta o baja temperatura, y el usuario no pueda visualizar los datos
relacionados con el hecho anormal anterior, estos últimos serán sobrescritos con aquellos más recientes.
Si está en función una alarma de alta temperatura el compresor continúa a funcionar; si está en función una
alarma de baja temperatura el compresor se apaga.
En el caso que la tarjeta se ponga en stand by se pierden las temperaturas mínima y máxima registradas a
setpoint alcanzado y las eventuales alarmas.
ALARMA DE BLACK OUT
Led descarche centelleante a frecuencia elevada indica que se ha verificado
un blackout.
Presionando la tecla on/sby/enter se visualiza en el display la etiqueta led
[bLO].
18
Presionando la tecla on/sby/enter se visualiza en el display la temperatura
máxima registrada en la cámara.
Presionando la tecla on/sby/enter se resetea el funcionamiento del led de
descongelación al estado normal.
Sobre el display aparece [rES], habiendo notado el evento anómalo
verificado.
ALARMA DE PUERTA ABIERTA
En el caso de puerta abierta, el display visualiza la etiqueta led [dA] alternada con la visualización corriente,
mientras que cuando está el buzzer indica el evento con un beep de 5 segundos, repetido cada 10
segundos.
La alarma se resetea con el cierre de la puerta y se registra en la memoria ( led de descongelación
parpadeante de elevada frecuencia).
ALARMA DE ALTA TEMPERATURA DE CONDENSACIÓN
En el caso de que la temperatura de condensación resulte demasiado elevada, a causa del condensador
sucio, sobre el display se visualiza la label [HtC] alternada a la temperatura cámara.
Se pone en función también el buzzer.
El buzzer puede silenciarse apretando la tecla
La indicación visual de la alarma queda hasta que la temperatura de condensación vuelve a la normalidad.
ALARMA DE ALTA TEMPERATURA DE CONDENSACIÓN (sólo en equipos -25°C/-15°C e -22°C/+5°C)
En caso de que la temperatura de condensación sea alta debido a que el condensador está sucio, en la
pantalla se mostrará la etiqueta [HtC] alternada con la temperatura de la celda. Se pone en función también
el buzzer.
El buzzer puede silenciarse apretando la tecla
La indicación visual de la alarma queda hasta que la temperatura de condensación vuelve a la normalidad.
ALARMA DE CONDENSADOR SUCIO (sólo en equipos -25°C/-15°C e -22°C/+5°C)
En caso de que la temperatura de condensación sea demasiado alta debido a que el condensador está muy
sucio, en la pantalla se mostrará la etiqueta [dCA] alternada con la temperatura de la celda. Se pone en
función también el buzzer.
El buzzer puede silenciarse apretando la tecla
La indicación visual de la alarma queda hasta que la temperatura de condensación vuelve a la normalidad.
Al mismo tiempo, el punto de ajuste de funcionamiento del aparato se modificará automáticamente para
proteger la integridad del sistema.
La nueva configuración permanecerá hasta que la temperatura de condensación vuelva a la normalidad.
ALARMA DE ALTA PRESIÓN
En el caso de que se releve una presión del equipo frigorífico superior a los valores límites, sobre el display
se visualiza la label [HP] alternada a la temperatura cámara.
Se pone en función también el buzzer.
El buzzer puede silenciarse apretando la tecla
La indicación visual de la alarma queda hasta que la tarjeta no se pone en stand-by.
!Si la causa que ha generado la alarma persiste después de haberlo vuelto a encender, la indicación [HP] se
repitirá nuevamente.
19
Durante este evento se desactivan todas las salidas a relé menos la relativa al ventilador condensador.
ALARMA DE BAJA TEMPERATURA DE EVAPORACIÓN (sólo en equipos -25°C/-15°C e -22°C/+5°C)
En caso de que la temperatura de evaporación sea demasiado baja debido a que el evaporador está
obstruido, en la pantalla se mostrará la etiqueta [LtE] alternada con la temperatura de la celda. Se pone en
función también el buzzer.
El buzzer puede silenciarse apretando la tecla
La señalización visual de la alarma permanecerá hasta que la temperatura de evaporación vuelva a la
normalidad.
En caso de que esto no suceda, la máquina efectuará un desescarche automático.
ALARMA DE BAJA PRESIÓN (sólo en equipos -25°C/-15°C e -22°C/+5°C)
En caso de que se detecte una presión del sistema frigorífico inferior a los valores límite, en la pantalla se
mostrará la etiqueta [LP] alternada con la temperatura de la celda. Se pone en función también el buzzer.
El buzzer puede silenciarse apretando la tecla
La segnalazione visiva dell’allarme permane fino a quando la scheda non viene messa in stand-by.
!Si la causa que ha generado la alarma persiste después de haberlo vuelto a encender, la indicación [HP] se
repitirá nuevamente.
Durante este evento se desactivarán todas las salidas de relé.
ALARMA DE FINAL DE DESESCARCHE TERMINADO POR TIMEOUT (sólo en equipos -25°C/-15°C e -
22°C/+5°C)
En caso de que al final del desescarche la sonda del evaporador no alcance el valor preestablecido, en la
pantalla se mostrará la etiqueta [tOd] alternada con la temperatura de la celda.
El buzzer puede silenciarse apretando la tecla
. Para restablecer la alarma, se debe presionar
sucesivamente la tecla
DESCARCHE
La desescarche puede ser de tipo manual o de tipo automático.
Desescarche manual
Modelos +2°C / +10°C, -22°C / +5°C, +14°C / +16°C
Pulsar la tecla up per 4 seg. para activar inmediatamente el ciclo de
desescarche.
Durante el desescarche el display visualiza la temperatura de la celda
bloqueada en el momento antes de la activación del mismo.
Es posible finalizar de modo manual el desescarche pulsando durante
4 segundos la tecla up: la
desactivación es indicada de modo parpadeante sobre el display del label [ndF]
Modelos -25°C / -15°C
En los modelos -25°C / -15°C el desescarche debe ser realizado por el usuario cuando se observa una
consistente capa de escarcha sobre los soportes. Para desescarchar el aparato, apagar la máquina
colocando la tarjeta en stand-by (reposo), abrir la puerta y retirar los productos. Retirar el tapón que se
encuentra presente sobre el fondo y esperar que toda la escarcha se derrita. Con una esponja transportar
todo el agua que se encuentra presente sobre el fondo en el orificio de descarga. Limpiar con un paño seco
las superficies internas del aparato y volver a colocar el tapón sobre el fondo
20
Desescarche automático
La desescarche automática se inicia durante la fase de conservación y se regula por las configuraciones de
la ficha.
Es posible finalizar manualmente el desescarche pulsando durante 4 segundos la tecla up: la desactivación
es señalada en modalidad intermitente sobre la pantalla por la marca [ndF].
En los aparatos +14°C / +16°C y -25°C / -15°C no están presentes descogelamientos automáticos.
PARADA
Apretando
durante 3 segundos, soltando en el momento de la aparición, sobre el display de la label
[Sby], lleva el aparato a stand by.

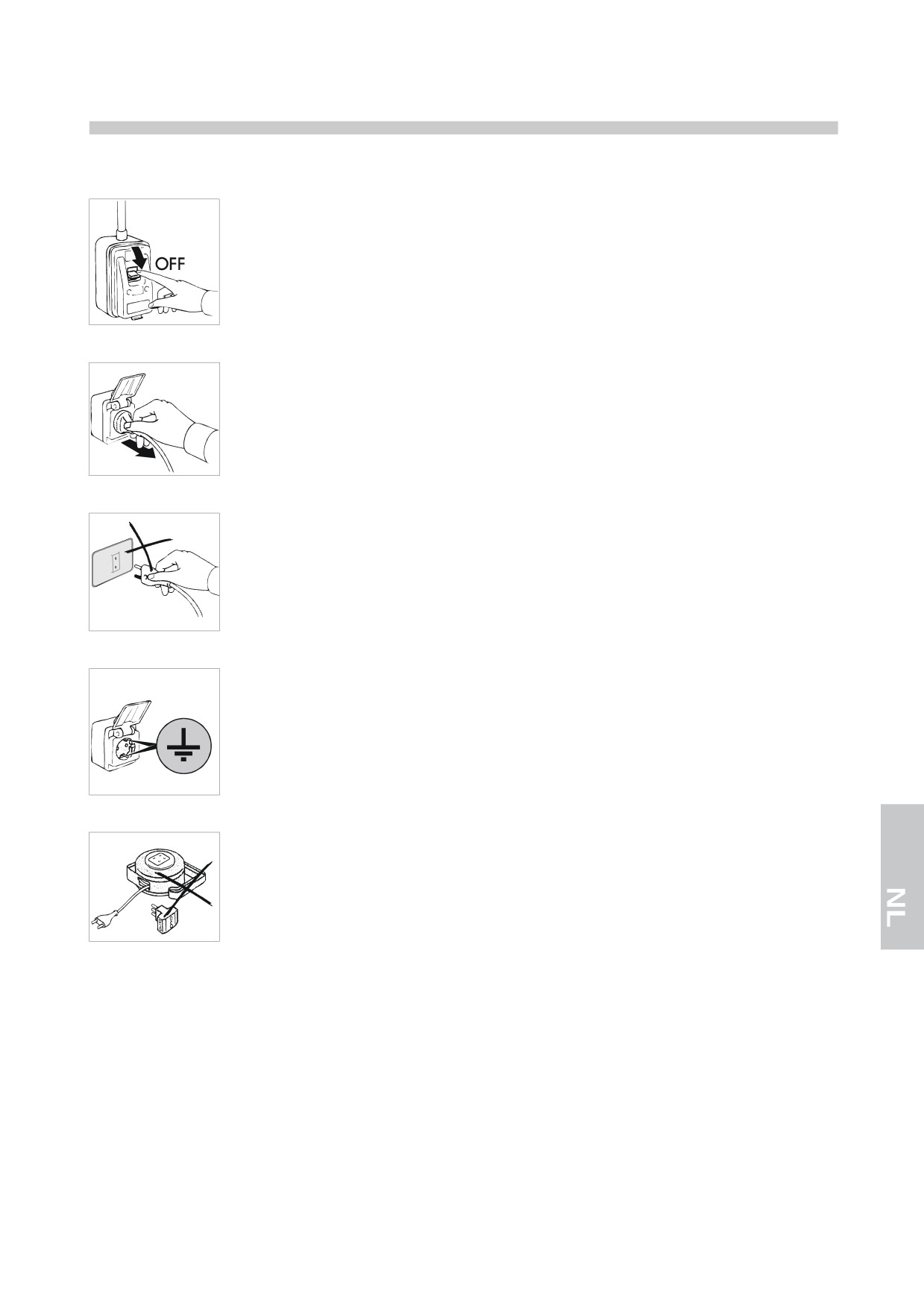

ATENCION: la tecla
NO aisla el equipo de la tensión eléctrica.
Poner el interruptor de línea en la posición OFF.
Para aislar el equipo de la tensión eléctrica desconecte el enchufe de alimentación de red de la toma.
ANORMALIDADES DE FUNCIONAMIENTO
En el caso de funcionamiento irregular, antes de llamar al servicio asistencia de zona, controlar que:
la tecla
esté iluminado y que haya tensión de red;
el valor de la temperatura determinada sea el deseado;
la puerta estén pefectamente cerradas;
el equipo no est é cerca de fuentes de calor;
el condensador esté limpio y el ventilador funcione regularmente;
no haya demasiado hielo en la placa evaporadora.
En el caso que dichos controles hayan dado resultado negativo, dirijase al servicio de asistencia de su zona
suministrando las indicaciones sobre el modelo, número de serie y martícula indicados en la placa de las
caracteristicas, puesta en la pared interna del aparato.
LIMPIEZA DIARIA
Para garantizar una buena higiene y conservación del equipo, es importante limpiarlo constante y/o
diariamente.
No use líquidos abrasivos o paletas de acero inoxidable, acetonas, tricloroetileno y amoníaco.
Sólo use solución de agua y bicarbonato.
En caso de presencia de manchas de alimentos o residuos sobre la superficie externa, lavar con agua y
quitarlos antes de que éstos puedan endurecerse.
Si los residuos se han endurecido, use una esponja suave impregnada con agua y bicarbonato
Se aconseja un ciclo de limpieza diario de todas las superficies internas del aparato.
Limpiar los estantes y el interior del equipo con un trapo ligeramente empapado
También las zonas debajo deben estar limpias y mantenidas en perfecta higiene.
Pulire con acqua e sapone o detergente neutro.
21
LIMPIEZA Y MANUTENCION GENERAL
Para un rendimiento constante del equipo siga las instrucciones de limpieza y mantenimiento generales.
ATENCION: la limpieza y la manutención de la instalación refrigeradora y de la zona compresores requiere
la intervención de un técnico especializado y autorizado; por lo tanto no pueden ser efectuadas por personal
no preparado.
Con un aspirador, una brocha o un cepillo que no sea metălico, limpiar con cuidado el condensador del
grupo frigorifico y evaporador interno después de haber quitado las protecciones.
Antes de iniciar con las mismas, hacer cuanto sigue:
- poner el interruptor de línea en la posición OFF;
- desenchufar el equipo y esperar a que se haya descongelado completamente.

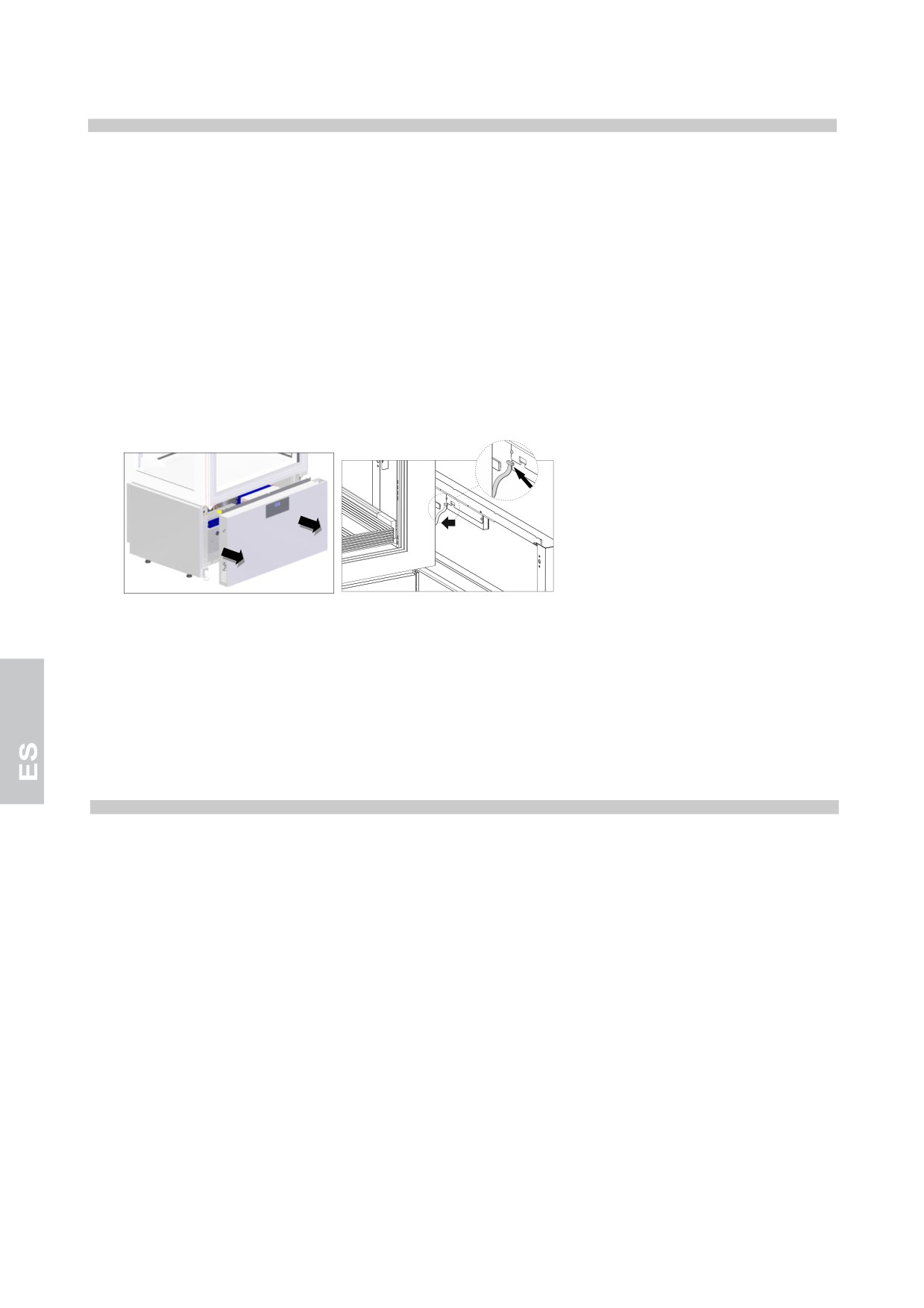

Para acceder al condensador es necesario remover el salpicadero frontal:
1. Retirar el tablero inferior sujetándolo por la parte lateral y retirando los cuatro tornillos de sujección
2. Retirar el cable de la tarjeta de control
ATENCION: para asegurar el regular funcionamiento de la planta es preciso limpiar el condensator al menos
cada 30 dias.
Limpie las superficies externas e internas con agua y jabón, o con detergente neutro, agréguele un poquito
de aceite al agua para eliminar los olores desagradables. Aclarar abundantemente con agua pura y secar
con cura.
A este punto han terminado las operaciones de manutención y limpieza generales.
CONSEJOS UTILES PARA LA MANUTENCION DEL ACERO INOXIDABLE
Para limpieza y manutención de las partes de acero inoxidable, respetar cuanto se especifica a
continuación, teniendo presente que la regla primera y fundamental es garantizar la toxicidad y la máxima
higiene de los productos tratados.
El acero inoxidable tiens una capa fina de óxido que impide la formación de herrumbre.
Existen sustancias o detergentes que pueden destruir o dañar esta capa y comenzar así un proceso de
corrosión.
Antes de usar cualquier producto detergente, preguntar al proveedor de confianza cuál es el tipo más
adecuado de detergente neutro que no provoca corrosiones al acero.
En caso de rayones en las superficies, es necesario pulir con lana de ACERO INOXIDABLE finisíma o
esponjas abrasivas de material sintético fibroso frotando en el sentido del satinado.
ATENCION: para limpiar el ACERO INOXIDABLE no deben usarse esponjitas de hierro y ni siquiera
dejarlas apoyadas en las superficies pues los depósitos ferrosos pueden pegarse y provocar la formación de
herrumbre por contaminación, comprometiendo el estado de higiene.
22
INTERRUPCIONES EN EL FUNCIONAMIENTO
En caso de una prolongada inactividad del equipo, y con el fin de conservarlo en buenas condiciones,
proceda de la siguiente manera:
- llevar el interruptor de red a la posición OFF.
- desenchufar el aparato.
- desocupe el equipo y límpielo siguiendo las indicaciones del capítulo “LIMPIEZA”.
- deje la puerta del equipo entre abierta con el fin de evitar la concentración de olores desagradables.
PROBLEMAS DE FUNCIONAMIENTO
A denudo, las dificultades de funcionamiento que se presentan, son ocasionadas por causas banales, que
se pueden solucionar sin la intervención de un técnico especializado, por tanto, antes de llamar la red de
asistencia por una avería, controlar lo siguiente:
PROBLEMA
CAUSAS POSIBLES
El aparato no se enciende
Controlar que esté enchufado correctamente
Controlar que a la toma llegue corriente
La temperatura interna es demasiado elevada
Verificar la regulación de la tarjeta electrónica
Verificar que no haya una fuente de calor cercana
Verificar que la puerta cierre correctamente
El aparato es excesivamente ruidoso
Verificar la nivelación del mismo. Una posición no
equilibrada podría originar vibraciones
Controlar que el aparato no esté en contacto con otros
aparatos o partes que podrían entrar en resonancia
Sobre el aparato se forma condensación
La humedad ambiente es muy elevada
No se han cerrado bien la puerta
Realizar las verificaciones arriba indicadas, si el desperfecto continúa, dirigirse a la asistencia técnicas,
recordando de señalar:
la naturalezza del defecto
el modelo y el número de matrícula del equipo se pueden encontrar en la placa con las características
técnicas, colocada en el tablero del equipo.
DESPACHO DE RESIDUOS Y DEMOLICION
ALMACENAJE DE LOS DESHECHOS
Al final del ciclo de vida del producto, no eliminar en el medio ambiente el aparato. Las puertas tendrán que
desmontarse antes de la eliminación del aparato. Está admitido u almacenaje provvisorio de los deshechos
especiales, en vista de una eliminación, por medio del tratamiento y/o almacenaje definitivo.
De todos modos se deben cumplir con las leyes vigentes en cuanto a la tutela del ambiente, en el país del
utilizador.
PROCEDIMENTOS RELATIVOS A LAS MACRO-OPERACIONES DE DESARMADO DEL APARATO
Cada País tiene legislaciones diferentes, por tanto, se tienen que cumplir las prescripciones impuestas por
las leyes y entidades encargadas de los Países donde se realiza la demolición.
En general, es necesario devolver el frigorífico a los centros especializados para el retiro/demolición.
Desmontar el frigorífico, agrupando los componentes de acuerdo a su naturaleza química, ricordando que
en el compresor hay aceite lubricador y fluido refrigerante, que se pueden recuperar y volver a usar, y que
los componentes del frigorífico son deshechos especiales asimilables a los urbanos. Hacer que el aparato
sea inutilizable para su eliminación, sacando el cable de alimentación y cualquier dispositivo de cierre
espacios, con el fin de evitar que alguien pueda quedar encerrado en el interior.
LAS OPERACIONES DE DESARMADO, DE TODOS MODOS, TIENE QUE SER REALIZADA POR
PERSONAL ESPECIALIZADO.
23
ELIMINACIÓN SEGURA DE LOS RESIDUOS DE APARATOS ELÉCTRICOS Y ELECTRÓNICOS
(DIRECTIVA RAEE 2002/96/CE)
No abandonar material contaminante en el ambiente. Efectuar su eliminación en conformidad con lo
dispuesto por las leyes vigentes en esta materia.
Conforme con la Directiva RAEE 2002/96/CE (sobre residuos de aparatos eléctricos y electrónicos), al
efectuar la eliminación de los equipos el usuario deberá entregarlos en instalaciones de recogida
específicas y autorizadas, o bien -en el momento de efectuar una nueva compra- deberá entregarlos aún
montados al distribuidor.
Todos los aparatos que deben ser eliminados de modo selectivo y en conformidad con lo dispuesto por la
Directiva RAEE 2002/96/CE, aparecen identificados mediante un símbolo específico
La eliminación abusiva de residuos de aparatos eléctricos y electrónicos será sancionada en
conformidad con lo dispuesto por las leyes vigentes en el territorio en que se ha cometido la
infracción.
Los residuos de aparatos eléctricos y electrónicos pueden contener sustancias peligrosas con
efectos potencialmente nocivos no sólo para el ambiente, sino también para la salud de las
personas. Se aconseja efectuar su eliminación de modo correcto.
FICHA TÉCNICA DEL REFRIGERANTE
1) R404A: componentes del fluido
Trifluoroetano
(HFC 143a)
52%
Pentafluoroetano
(HFC 125)
44%
Tetrafluoroetano
(HFC 134a)
4%
GWP = 3922
ODP = 0
R452A: componentes del fluido
Pentafluoroetano
(HFC 125)
59%
Tetrafluoropropeno (HFC 1234yf)
30%
Difluorometano
(HFC 32)
11%
GWP = 2141
ODP = 0
Identificación de peligros
Fuertes exposiciones por inhalación pueden producir efectos anestésicos. Las fuertes exposiciones
pueden producir anomalias del ritmo cardiaco y ocasionar una muerte repentina. El producto atomizado,
salpicado o rociando pueden producir lesiones por congelación en los ojos o la piel.
Medidas de primer auxilio
Inhalación:
alejar el accidentado de exposición al producto y mantenerlo en el calor y en estado de reposo. Si es
necesario, darle oxigeno. Practicarle la respiración artificial si la respiración natural se ha parado o
amenaza con hacerlo. En caso de paro cardiaco practicarle un masaje cardiaco externo. Solicitar
asistencia médica inmediata.
Contacto con la piel:
echar agua a las zonas golpeadas para que descongelen. Quitar los vestidos contaminados.
ATENCIÓN: los vestidos pueden adherirse a la piel en caso de lesones por congelación.
En caso de contacto con la piel lavarla inmediata y abundantemente con agua tibia. Tras producirse
algún sintoma (irritación o formación de ampollas) solicitar asistencia médica.
Contacto con los ojos:
lavarlos inmediatamente con solución para lavado ocular o agua limpia manteniendo abiertos los
párpados, por al menos 10 minutos. Solicitar asistencia médica.
Ingestión:
puede provocar vómito. Si el accidentado está consciente, hacer que se enjague la boca y beda unos
200-300 ml de agua. Solicitar asistencia médica inmediata.
Tratamientos médicos ulteriores:
24
tratamiento sintomático y terapia de sostén, si necesarios. No dar al accidentado adrenalina o
medicamentos simpaticomiméticos similares por el riesgo de aritmia cardiaca con posible paro
cardiaco.
Informaciones ecológicas
Persistencia y degradación
HFC 143a:
se descompone lentamente en la atmósfera inferior (troposfera). Su duración en la atmósfera es de 55
años.
HFC 125:
se descompone lentamente en la atmósfera inferior (troposfera). Su duración en la atmósfera es de 40
años.
HFC 134a:
se descompone con cierta rapidez en la atmósfera inferior (troposfera). Su duración en la atmósfera es
de 15,6 años.
HFCs 143a, 125, 134a:
no influyen en la polución fotoquimica (es decir, no están comprendidos entre los componentes
orgánicos volátiles
- VOC - segun cuanto establecido en el acuerdo UNECE). No producen rarefacción
del ozono.
Los residuos de producto dispersados en la atmósfera no producen contaminación de las aguas a largo
plazo.
2) R290
GWP = 3
ODP = 0
Identificación de los peligros
Gas licuado - Extremamente inflamable
Medidas de primeros auxilios
Inhalación:
En alta concentración puede causar asfixia. Los síntomas pueden incluir pérdida de movilidad y/o
conocimiento. Las víctimas pueden no darse cuenta de la asfixia. En bajo nivel de concentración puede
tener un efecto narcótico. Los síntomas pueden incluir mareos, dolor de cabeza, náusea y pérdida de la
coordinación. Desplazar la víctima en una zona no contaminada usando un respirador. Mantener el
paciente acostado y en un lugar cálido. Llame a un médico. En caso de paro respiratorio, realizar
respiración artificial.
Contacto con la piel o con los ojos:
En caso de derrame, lavar con agua durante como mínimo 15 minutos.
• Ingestión:
Vía de exposición poco probable
Informaciones ecológicas
No se conocen daños en el ambiente provocados por este producto
El esquema eléctrico està colocado en la ultima pàgina de el manual de instruccion
POS
DESCRIPTION
POS
DESCRIPTION
1
COMPRESOR
44
RELAIS COMPRESOR
2
VENTILADOR CONDENSADOR
69
CAJA DE TERMINALE DE PISO
3
TABLERO GENERAL DE BORNES
70
ELECTROVÁLVULA FRÍO
8
TOMA ELÉCTRICA
70A
ELECTROVÁLVULA CALOR
9
VENTILADOR EVAPORADOR
76
MICROINTERRUPTOR MAGNETICO
12
ELECTROVÁLVULA DISPOSIT.DESCONG.
103
SONDA DE HUMEDAD
20
RESISTENCIA ANTICONDENSACION PUERTAS
119
TARJETA ELECTRÓNICA VITRINA TN
RESISTENCIA ANTICONDENSACIÓN VIDRIO
20A
120
TARJETA ELECTRÓNICA VITRINA BT
LATERAL
RESISTENCIA ANTICONDENSACIÓN VIDRIO
20B
121
ALIMENTADOR SWITCHING LED
LATERAL
RESISTENCIA ANTICONDENSACIÓN VIDRIO
20C
122
LÁMPARAS LED
POSTERIOR
20D
RESISTENCIA ANTICONDENSACIÓN PERFILES
125
TARJETA ELECTRÓNICA VITRINA BOMBONES
22
RESISTENCIA FONDO BANDEJAS
25
INDEX
BESCHRIJVING APPARAAT
2

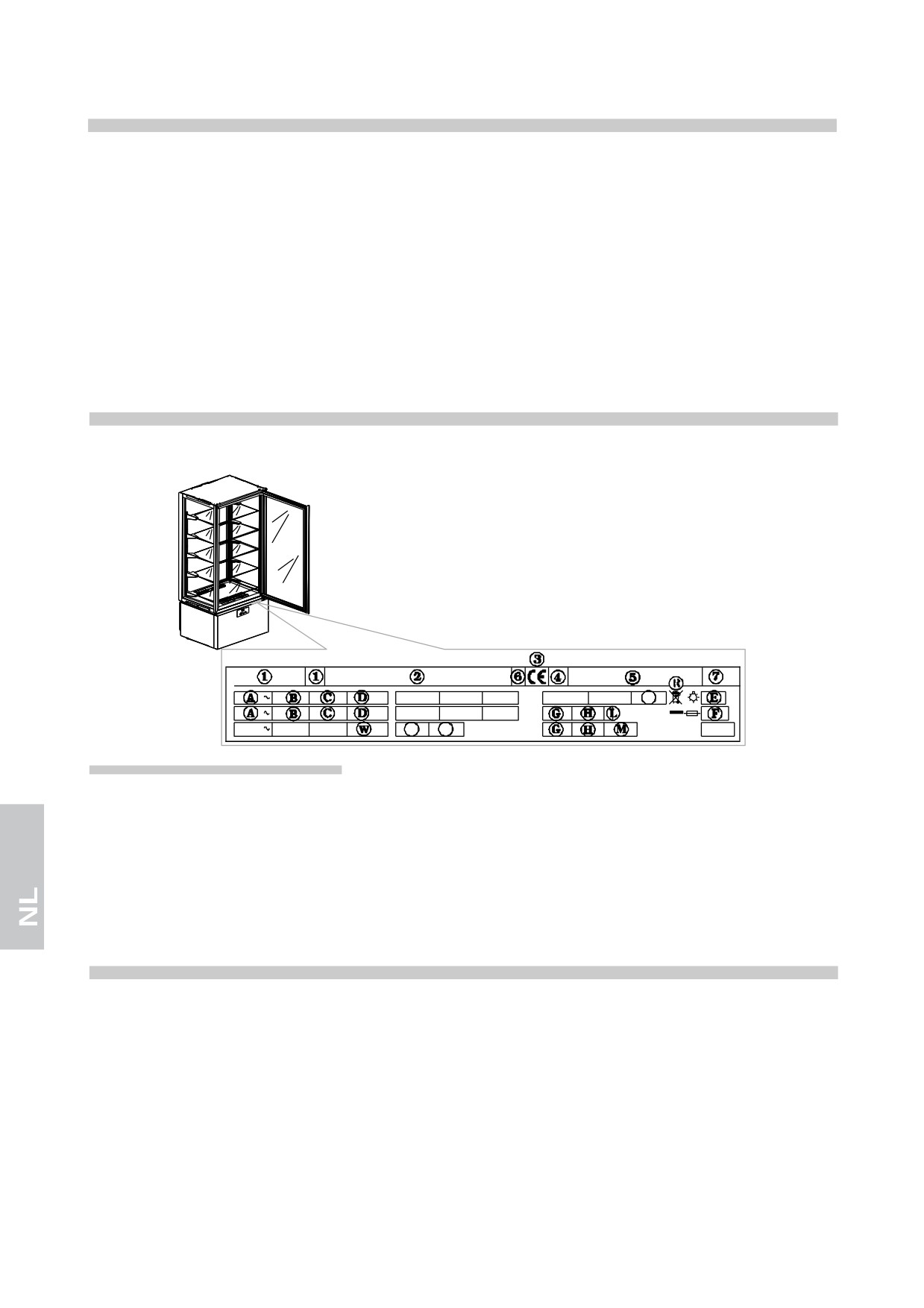

IDENTIFIKATIE ETIKET
2
ALGEMENE OPMERKINGEN BIJ DE LEVERING
2
VEILIGHEIDSVOORSCHRIFTEN
3
IN WERKING STELLEN EN INSTALLATIE
4
TECHNISCHE KENMERKEN
8

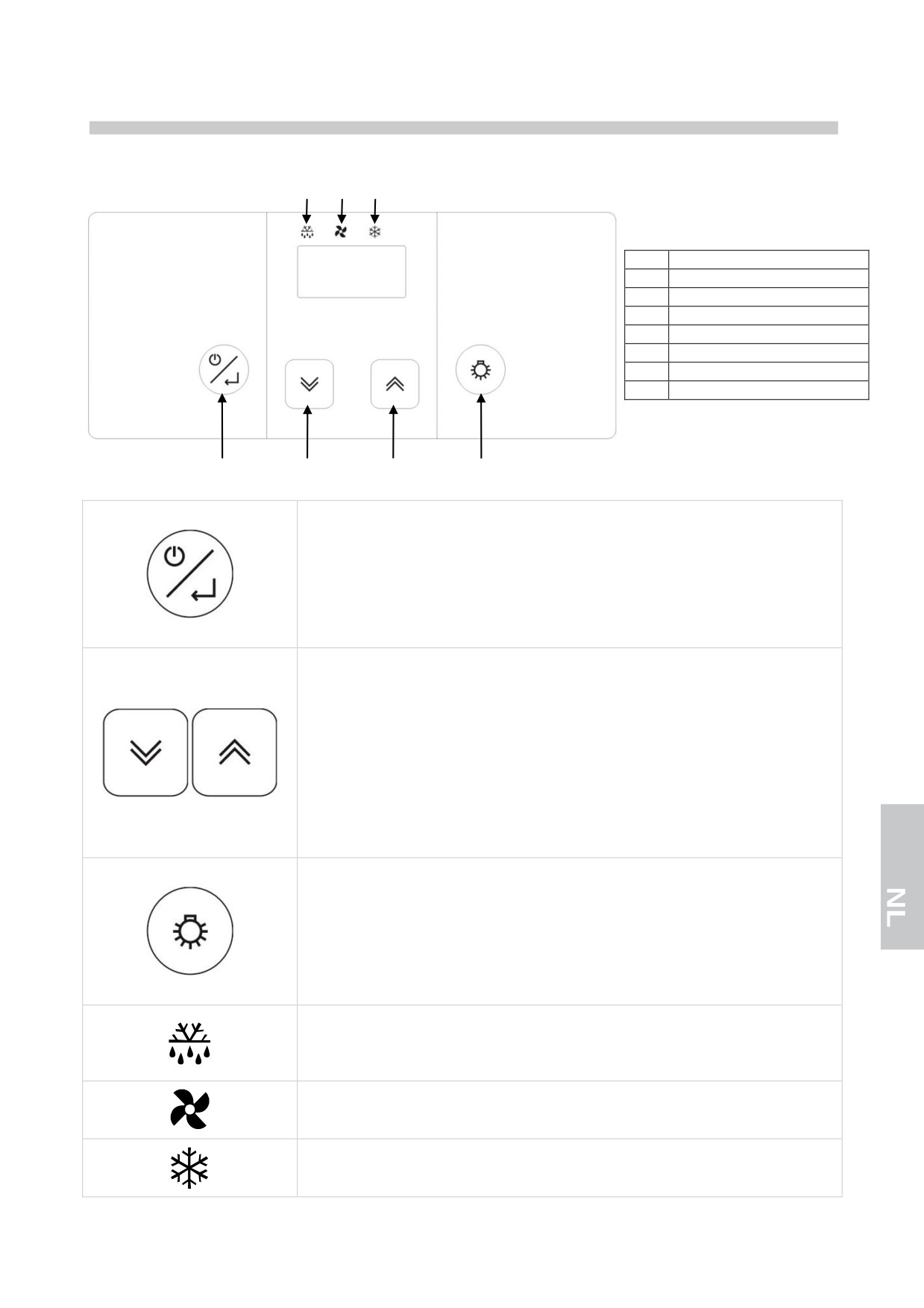

BEDIENINGSPANELEN
9
INSTELLING / AANPASSING SETPOINT TEMPERATUUR
10
SMART FUNCTIES - Functionaliteit bij snelle toegang
10
BLOKKERING TOETSENBORD
10
DRUK HANDLEIDING METERAFLEZINGEN
11
CONFIGURATIE PARAMETERS
11
CONFIGURATIE PARAMETERS GEBRUIKER - SONDE-LEZING
16
HERSTEL FABRIEKSPARAMETERS
16
ALARM
17
ONTDOOIEN
20
UITZETTEN
21
ONREGELMATIGHEDEN IN DE WERKING
21
DAGELIJKSE REINIGING
21

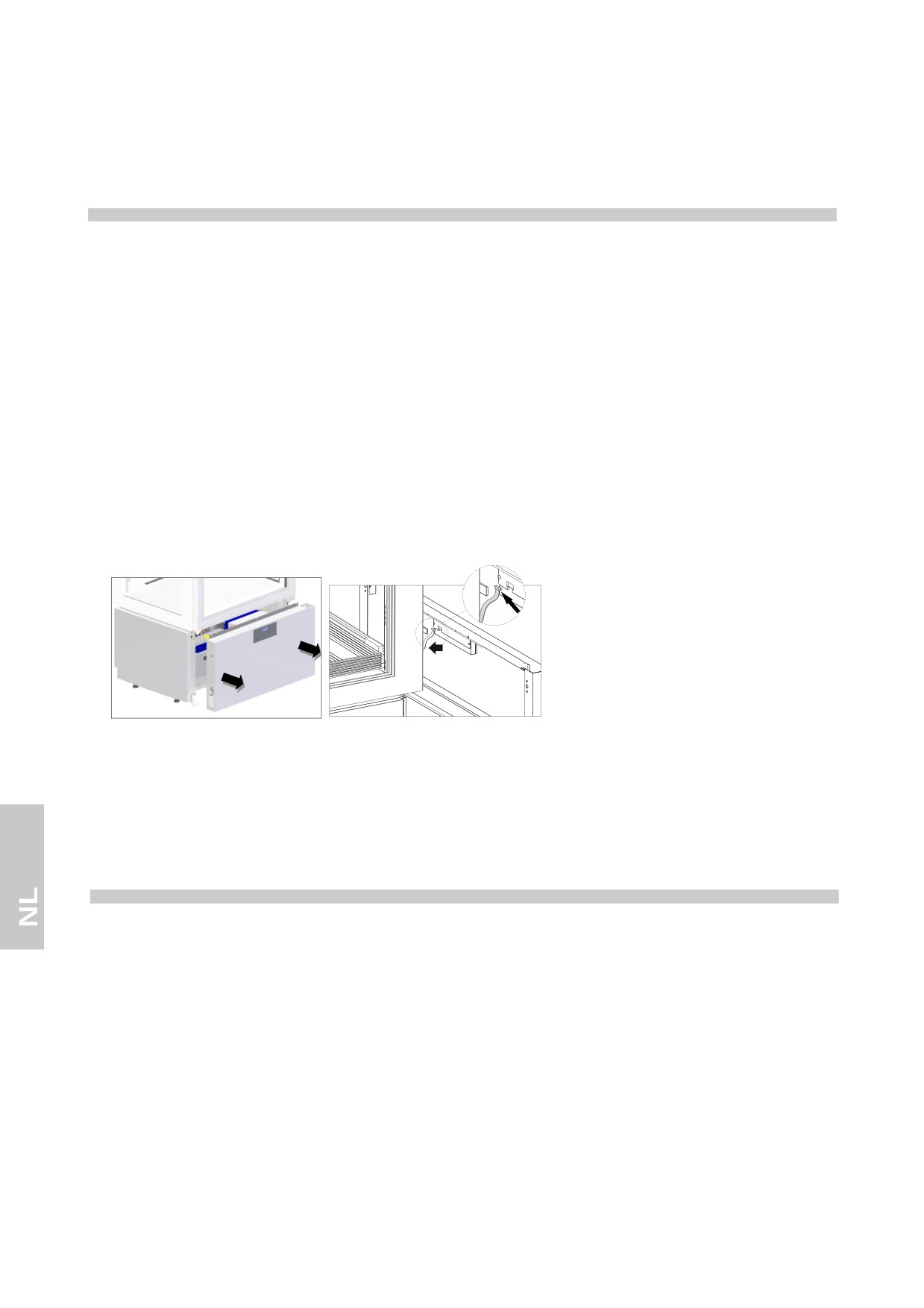

ALGEMENE REINIGING EN ONDERHOUD
22
NUTTIGE TIPS VOOR HET ONDERHOUD VAN ROESTVRIJ STAAL
22
ONDERBREKING VAN HET GEBRUIK
23
STORINGEN IN DE WERKING
23
HET AFVALMATERIAAL LOZEN EN HET APPARAAT AFDANKE
23
SPECIFICATIES VAN DE KOELVLOEISTOF
24
1
BESCHRIJVING APPARAAT
Deze apparatuur is ontworpen voor de uitstalling en tijdelijke opslag van levensmiddelen. Elk ader gebruik
moet als oneigenlijk beschouwd worden.
LEP OP: de apparaten zijn niet geschikt om buiten geïnstalleerd te worden of op plaatsen die aan de
inwerking van weersinvloeden blootgesteld zijn.
De fabrikant kan op geen enkele wijze aansprakelijk gesteld worden voor onjuist gebruik van de producten.
De apparaten zijn voorzien van een verdamper met bladen beschermd tegen roest, een hermetische
compressor, een aluminium koper condensator en een digitale elektronische kaart. Het apparaat is tevens
voorzien van verwijderbare schappen. Alleen het model Gelateria -25/-15°C is uitgerust met vaste schappen.
Bij de koelunits wordt de door de huidige wetgeving toegestane koelvloeistof toegepast, van het type HFC.
IDENTIFIKATIE ETIKET
Voor meer informatie kunt U de fabrikant bellen. Het MODEL en SERIENUMMER , vermeldt in de tabel met
technische gegevens die zich onder het instrumentenbord bevindt, steeds vermelden.
Z
Y
Z
Inhoud velden technisch plaatje
1) MODEL
C) FREKWENTIE
2) NAAM EN ADRES VAN FABRIKANT
D) NOMINALE KRACHT
3) EG HERKENNINGSTEKEN
E) TOTALE KRACHT VERLICHTING
4) BOUWJAAR
F) ZEKERINGSSTROOM
5) REGISTRATIENUMMER
G) TYPE KOELGAS
6) KLASSE ELEKTRISCHE ISOLATIE
H) HOEVEELHEID KOELGAS
7) KLASSE ELEKTRISCHE BESCHERMING
L) TEMPERATUURKLASSE KOELINSTALLATIE
A) SPANNING ELEKTRISCHE VOEDING
R) AEEA SYMBOOL
B) INTENSITEIT ELEKTRISCHE STROOM
W) KRACHT WARMTE-ELEMENTEN
ALGEMENE OPMERKINGEN BIJ DE LEVERING
Kontroleren bij de levering dat de verpakking intakt is en geen schade heeft opgelopen gedurende het
transport.
Controleer, nadat u het apparaat uitgepakt heeft, dat alle onderdelen of componenten aanwezig zijn en dat
de eigenschappen en de staat met de specificaties van uw bestelling overeenstemmen.
Mocht dit niet het geval zijn, gelieve onmiddellijk kontakt op te nemen met de verkoper.
We feliciteren u met uw uitstekende keuze en we hopen dat u, in overeenstemming met de aanwijzingen en
voorzorgsmaatregelen van deze handleiding, zo goed mogelijk van onze producten gebruik kunt maken.
Dankzij constant onderzoek en verbetering van de technologische kwaliteit kunnen de technische gegevens
hier vermeld zonder voorafgaand bericht gewijzigd worden.
2
VEILIGHEIDSVOORSCHRIFTEN
OPGELET: bij iedere handeling van reiniging en onderhoud dient de stroom uitgeschakeld te worden:
- de hoofdschakelaar op OFF zetten;
- de stekker uit het stopkontakt trekken;
OPGELET: geen niet-geaarde stekkers of stopkontakten gebruiken.
Het netstopkontakt moet geaard zijn.
OPGELET: geen adapters of verlengsnoeren gebruiken voor aansluiting aan het net.
OPGELET: het is nodig te wachten tot de ingestelde temperatuur bereikt is, alvorens etenswaren in het
apparaat te zetten.
OPGELET: plaats nooit warme levensmiddelen of dranken in het apparaat.
OPGELET: zorg ervoor dat u de te bewaren producten op dusdanige wijze plaatst dat ze niet over de rand
van de schappen steken om de lucht vrijuit te kunnen laten circuleren.
OPGELET: voorkom de reiniging van de zones rondom het apparaat als de deur hiervan open staat.
Het apparaat niet met plenzen water of water onder hoge druk schoonmaken.
OPGELET: maak nooit gebruik van producten op chloorbasis (bleekwater, waterstofchloride, enz.) of van
giftige producten voor de reiniging van het apparaat of in de directe nabijheid hiervan.
3
OPGELET: Laat nooit voorwerpen steunen op de bodem van het apparaat. Gebruik hiervoor altijd de
speciale schappen. Op een schap mag het maximum verdeelde gewicht 12 Kg zijn.
OPGELET: gevaar voor het breken van glas. Sluit en open de deur ALTIJD HEEL VOORZICHTIG EN
VOORKOM WILDE BEWEGINGEN. Leun nooit tegen de deur.
De reiniging en het onderhoud van het koelsysteem en van de kompressorruimte moet door een
gepecialiseerd technicus gebeuren, en kan daarom niet door ongeschikt personeel worden uitgevoerd.
Tijdens handelingen van onderhoud of in het geval van onregelmatigheden, het apparaat geheel uitzetten;
Vraag om tussenkomst van de REPARATIEDIENST van een daartoe bevoegd centrum en het gebruik van
originele reserveonderdelen.
Het niet opvolgen van de hierboven beschreven informatie kan de veiligheid van de apparaten in gevaar brengen.
IN WERKING STELLEN EN INSTALLATIE
De apparaten worden altijd op pallets en beschermd door kartonnen dozen verzonden.
Bij ontvangst en na het apparaat uitgepakt te hebben, gelieve zich te gedragen in geval van schade of
ontbrekende delen, zoals beschreven in het hoofdstuk "ALGEMENE OPMERKINGEN BIJ DE LEVERING”.
Het in werking stellen en de installatie moet door gespecialiseerd personeel uitgevoerd worden.
OPGELET: de verpakkìngsonderdelen (plastic zakken, schuimrubber, spijkers e.d.) moeten buiton het bereìk
van kleine kinderen worden gehouden, omdat zij gevaarlijk kunnen zijn.

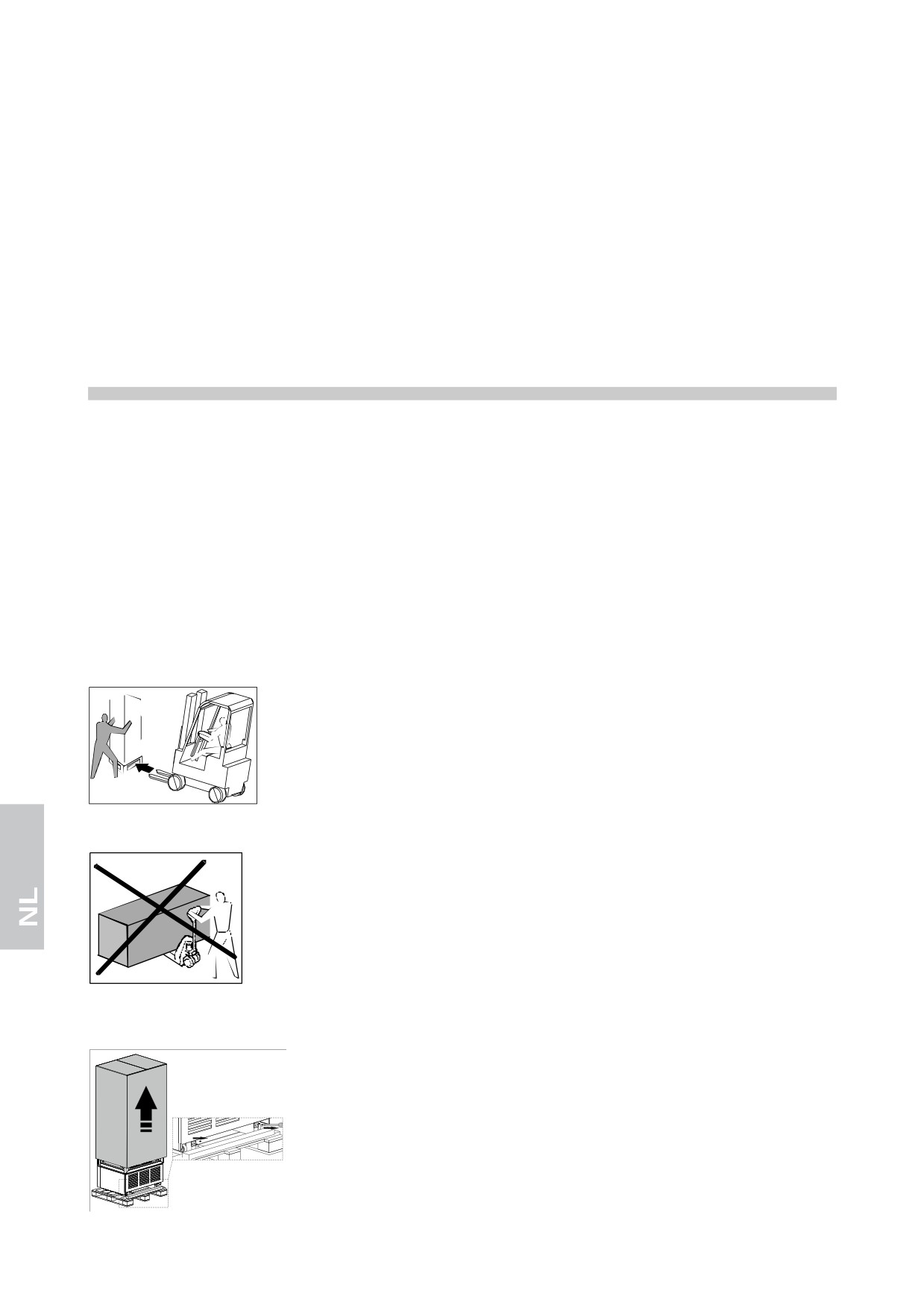

Hef het apparaat op met behulp van een vorkheftruck en breng hem naar de installatieplaats. Zorg ervoor
dat de lading niet uit evenwicht raakt.
OPGELET: kantelgevaar. Laat het apparaat nooit overhellen. Laat het apparaat tijdens de verplaatsing door
bevoegd personeel ondersteunen.
OPGELET: vervoer het apparaat nooit horizontaal aangezien dit ernstige schade aan de structuur en de
installatie zou kunnen veroorzaken.
Volg de volgende aanwijzingen op als de installatieplek bereikt is.
Verwijder de doos, de plakband en de piepschuimelementen.
Verwijder de platen achter het apparaat.
4

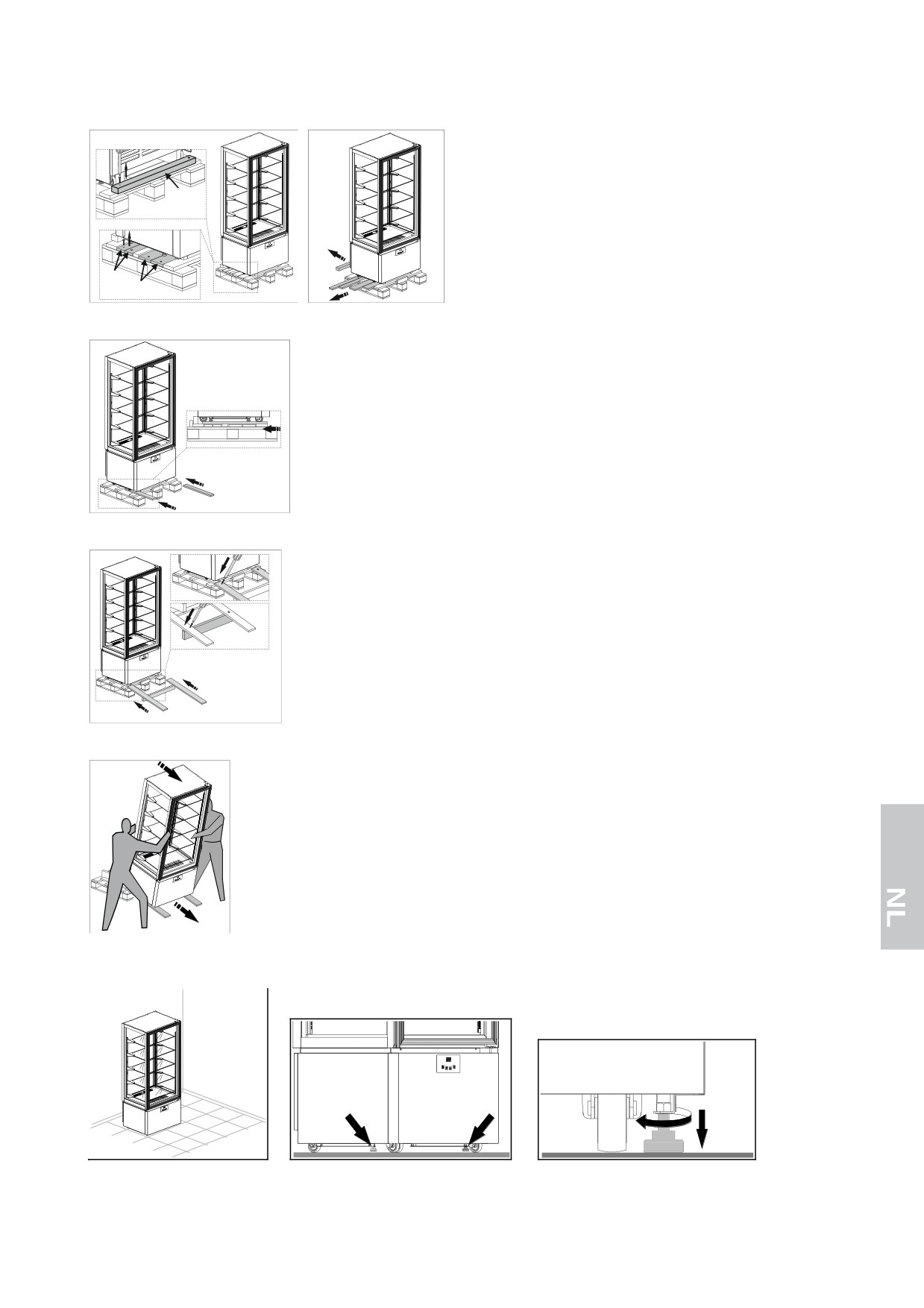

Verwijder de lijsten A, B en C uit de onderkant van de verpakking door eerst de schroeven te verwijderen.
C
A
B
Breng de lijsten A onder de wielen van het apparaat aan.
A
A
Breng de lijsten B en C aan de voorkant van de verpakking aan en maak ze hieraan vast.
B
C
C
B
Laat de vitrine voorzichtig naar de grond schuiven.
Plaats het apparaat op zijn definitieve installatieplaats.
Stel de pootjes onder het apparaat op dusdanige wijze af dat het apparaat niet kan worden verplaatst.
5

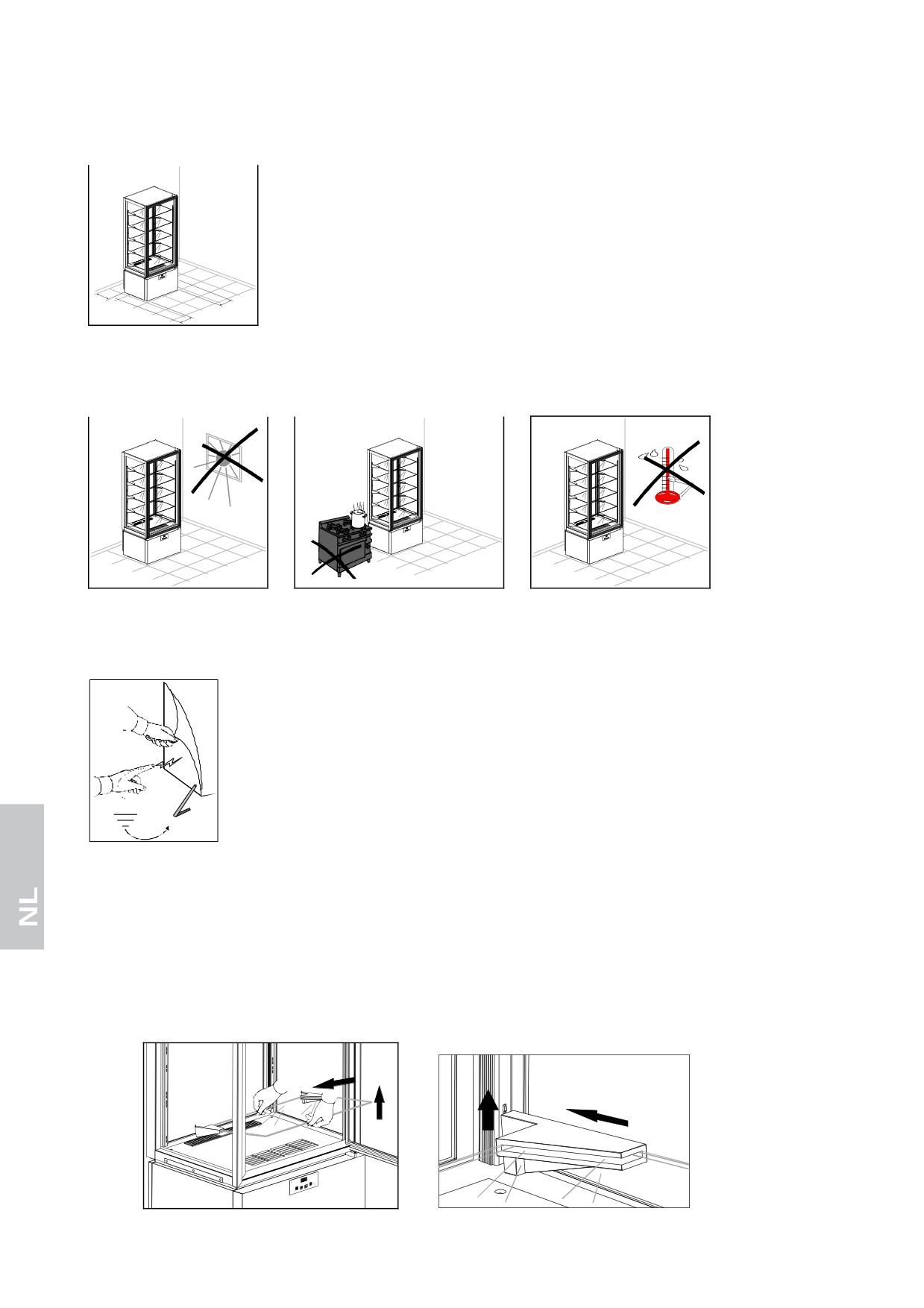

OPGELET: Plaats het apparaat op een afstand van minstens 10 cm van de achterwand. Het is mogelijk om
hier andere apparaten naast te plaatsen. Zorg er in dit geval altijd voor dat tussen twee apparaten een
minimum ruimte van 5 cm wordt vrijgehouden.
min.
10 cm
min.
5 cm
min.
5 cm
OPGELET: verzeker u ervan dat het apparaat niet aan de directe zon wordt blootgesteld of dat hij te dicht in
de nabijheid van een warmtebron of ruimtes met hoge temperaturen geplaatst is. Deze omstandigheden
kunnen het rendement af laten nemen en het apparaat aan grotere slijtage onderwerpen.
Men verklaart dat de apparaten behoren tot de klimaatsklasse 4 (T = 30°C R.V. = 55%).
De beschermlaag van het produkt wegnemen.
Deze handeling kan vervelende, doch ongevaarlijke schokken veroorzaken (statische elektriciteit). Dit kan
verminderd worden als men met n hand steeds in kontakt met het apparaat blijft of als met het buitenste
omhulsel met de grond in kontakt houdt.
Verwijder voorzichtig de schappen en zorg ervoor dat u ze niet beschadigd.
Reinig het apparaat en de schappen in overeenstemming met de aanwijzingen van het hoofdstuk
“REINIGING”. Houd, na de reiniging,
de deur minstens 72 uur lang open staan, alvorens u het apparaat in
werking stelt.

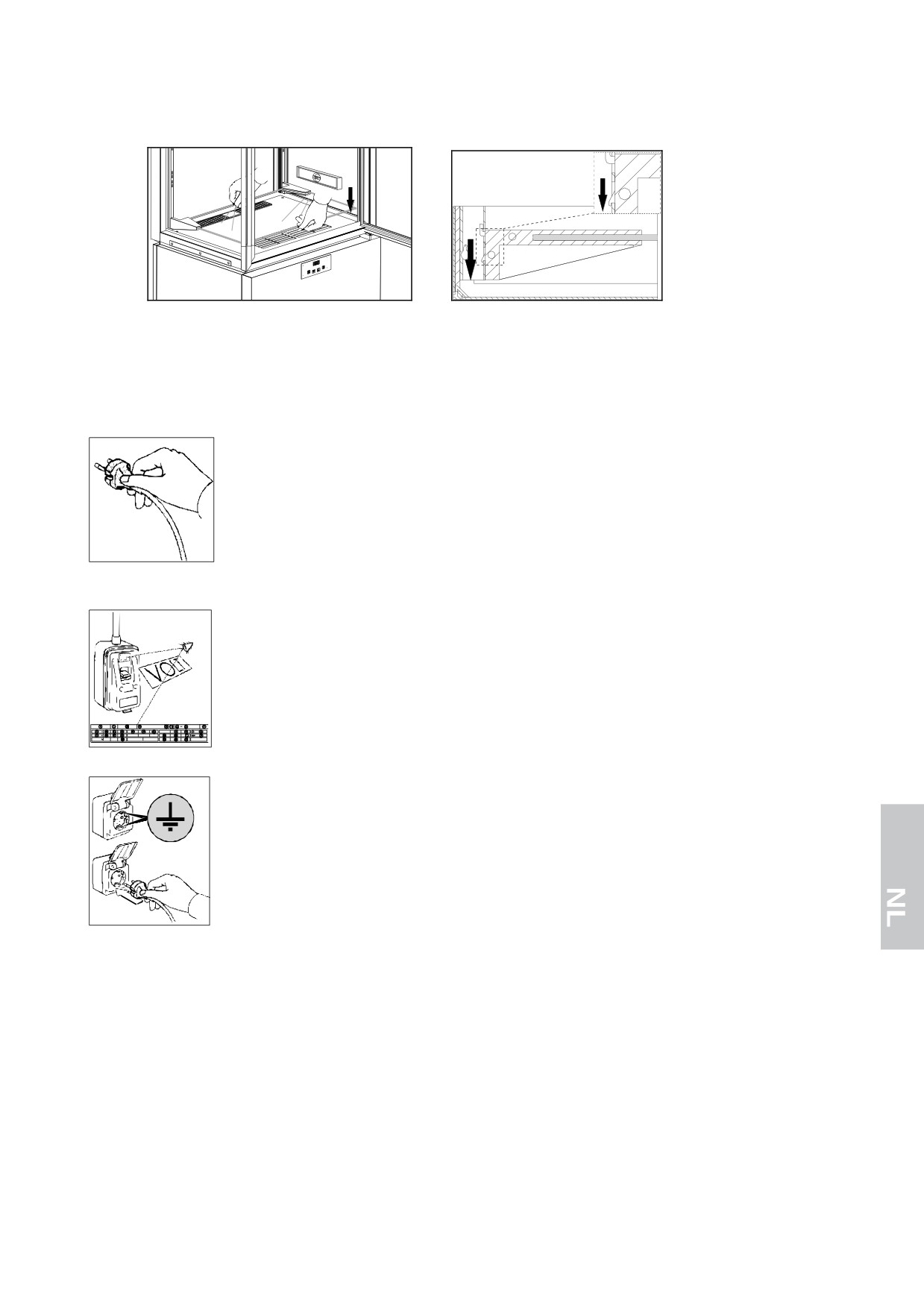

Voer de hieronder beschreven handelingen uit om de schappen aan te brengen:
Begin bij de onderste schap. Pak de schap in het midden met beide handen vast.
Breng de stalen haken aan in
de gleuven van de tandheugels en houd de schap een beetje naar
boven gekanteld vast.
6
Breng de schap omlaag en in
de horizontale stand. Verzeker u ervan dat de onderste haak in de
onderste gleuf van
de tandheugel
schiet.
OPGELET: het is belangrijk dat dit punt exact wordt opgevolgd om de stabiliteit van de schap te
waarborgen.
Voer de hierboven beschreven handelingen in omgekeerde volgorde uit om de schap los te haken.
Het apparaat is voorzien van een stekker SHUKO. Kontroleren of deze voldoet aan de normen EN60320 en
aan de nationale normen. Eventueel de stekker vervangen indien deze niet voldoet.
OPGELET: Deze handeling moet door een gespecialiseerd technicus worden verricht.
Controleer dat de netspanning overeenkomt met de waarde die staat aangegeven op het plaatje met de
technische eigenschappen van het apparaat.
De stekker in het stopkontakt stoppen.
De handelingen van het in werking stellen zijn nu beeindigd.
7

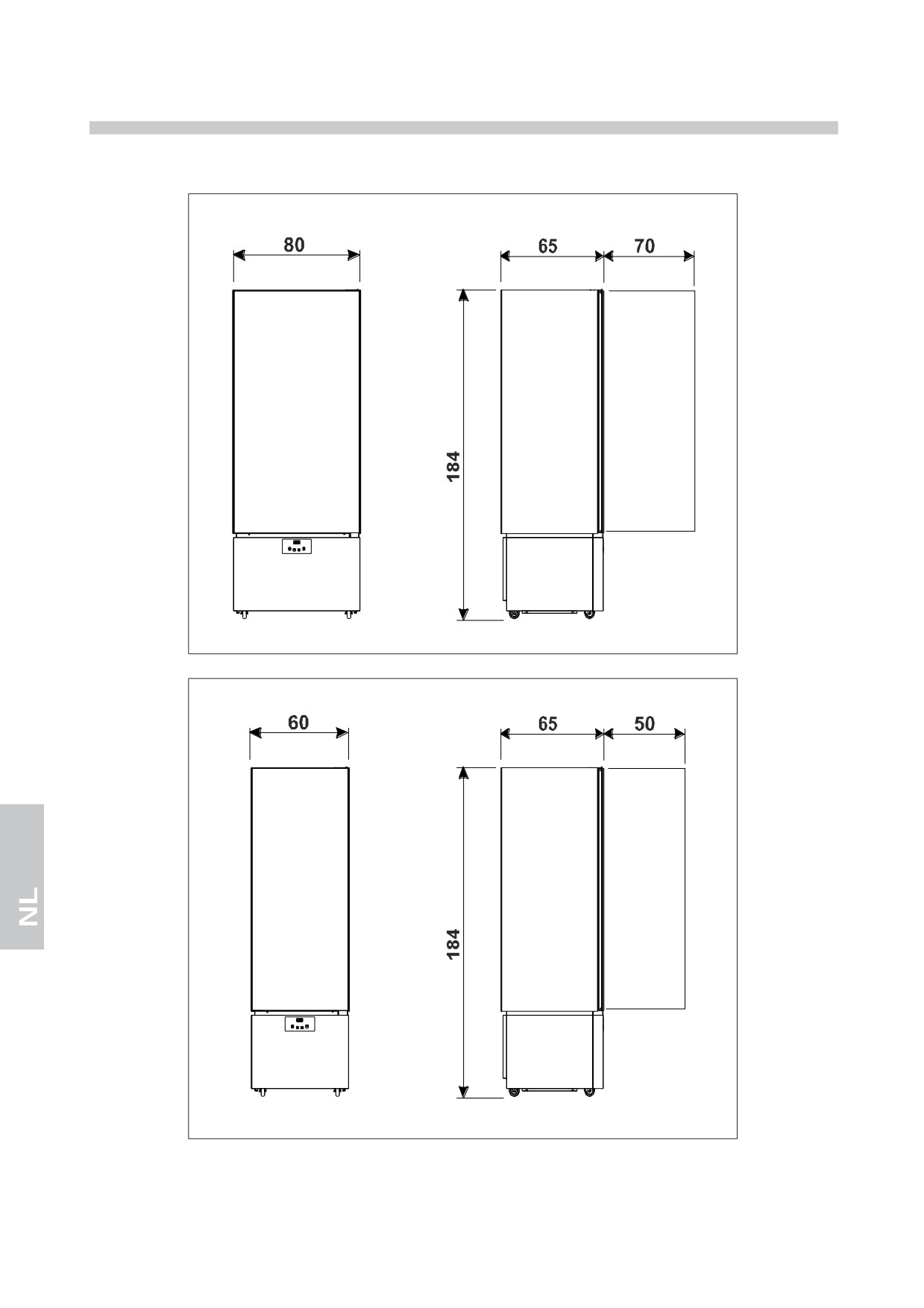

TECHNISCHE KENMERKEN
De apparaten hebben de volgende afmetingen.
8
BEDIENINGSPANELEN
Alle apparaten zijn uitgerust met het volgende bedieningspaneel:
5
6
7
POS
BESCHRIJVING
1
Toets ON/SBY/ENTER
2
Toets DOWN
3
Toets UP
4
Toets LICHT
5
ICOON ONTDOOIEN
6
ICOON KOELING
7
ICOON COMPRESSOR
1
2
3
4
Toets ON/SBY/ENTER
Door het indrukken en weer loslaten van deze toets kunt u de setpoint
temperatuur het apparaat controleren/aanpassen.
Door de toets gedurende 3 seconden ingedrukt te houden en weer los te laten
wanneer het label [Sby] op het display verschijnt, gaat het apparaat in stand-by.
Met het instrument in stand-by [op de display verschijnt Sby] ingedrukt, gaat
de controlefunctie aan.
Toetsen UP en DOWN
Hiermee kunt u de waarde van de aan te passen parameter laten toe- of afnemen.
Ingedrukt kunnen de minimum en maximum geregistreerde temperaturen
gevisualiseerd worden (indien beschikbaar) en eventueel de actieve alarmen.
Door deze toetsen tegelijkertijd ingedrukt te houden wordt de blokkering van
het toetsenbord gedeactiveerd.
Door meer dan 3 seconden lang de UP-toets ingedrukt te houden, wordt het
handmatig ontdooien geactiveerd.
Door meer dan 3 seconden lang de DOWN-toets ingedrukt te houden kan de
vochtigheidsinstelling van de cel worden gewijzigd.
Toets LICHT
Door deze toets in te drukken en weer los te laten wordt de interne verlichting
van het apparaat in- en uitgeschakeld.
APPARAATEN +14 °C / +16 °C
Door deze toets langer dan 3 seconden in te drukken is het mogelijk om
tijdelijk, 5 seconden lang, de waarde van de vochtigheidsmeter weer te
geven.
ICOON ONTDOOIEN
Led aan: ontdooiing in uitvoering
Knipperend led: verlate activering ontdooiing of uitdruppelen in uitvoering
Snel knipperend led: in geheugen geregistreerd alarm
ICOON KOELING
Led aan: ventilatoren cel geactiveerd
Knipperend led: vertraagde activering fans
ICOON COMPRESSOR
Led aan: compressor geactiveerd
Knipperend led: verlate activering compressor
9
INSTELLING / AANPASSING SETPOINT TEMPERATUUR
De toets on/sby/enter indrukken en weer loslaten: op de display verschijnt
knipperend de actuele setpoint gedurende 5 seconden.
Na het verstrijken van deze tijd laat de display wederom de temperatuur in de
kamer zien
Gebruik tijdens het knipperen van de display de toetsen up en down om de
gewenste setpoint temperatuur te laten toe- of afnemen
Druk opnieuw de toets on/sby/enter in om de nieuwe setpoint te bevestigen.

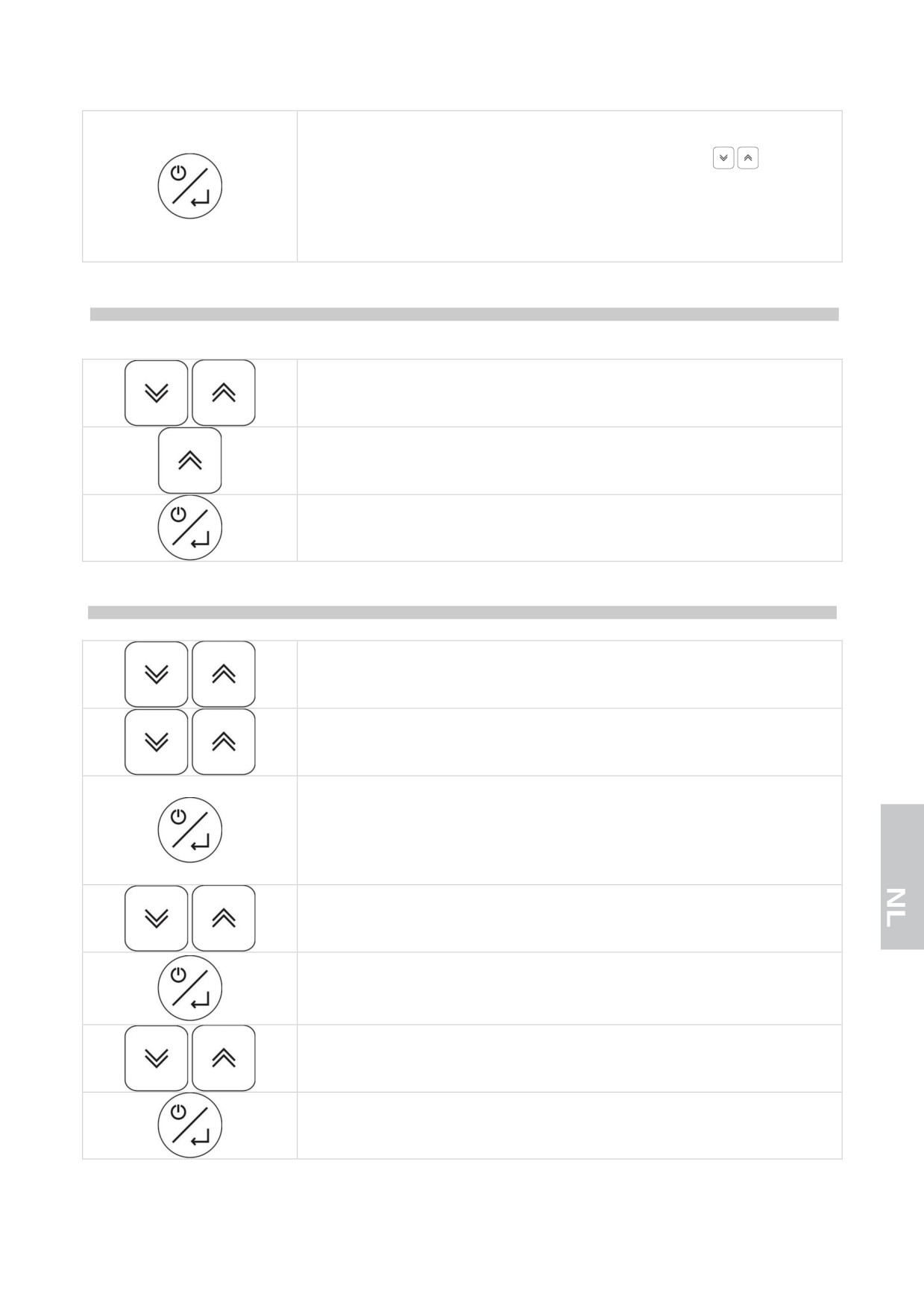

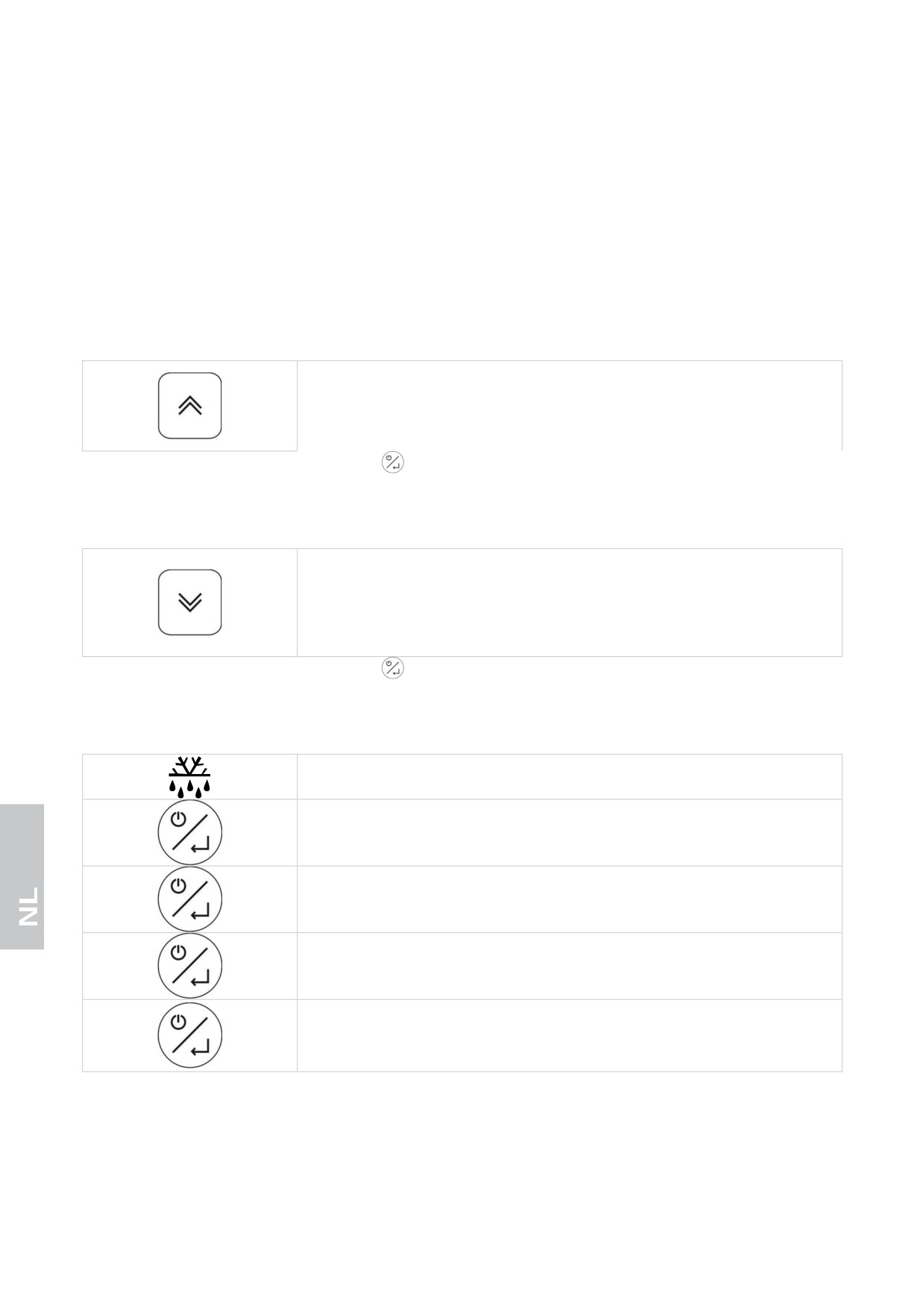

SMART FUNCTIES - Functionaliteit bij snelle toegang
GEFORCEERDE HANDMATIGE ONTDOOIING
Druk meer dan 3 seconden lang op de up-toets om de functie handmatig
ontdooien te bereiken.
DE RELATIEVE LUCHTVOCHTIGHEID WIJZIGEN +2°C/+10°C en -22°C/+5°C
Druk meer dan 3 seconden lang op de down-toets om het relatieve
vochtigheidspercentage in de cel te wijzigen.
Het tijdelijk knipperende label ter bevestiging [F_C] komt overeen met een
kleinere relatieve luchtvochtigheid (fans parallel aan compressor).
Het tijdelijk knipperende label [F_ _] stemt overeen met een grotere relatieve
luchtvochtigheid (fans onafhankelijk).
De relatieve luchtvochtigheid die door de fabrikant voorzien is komt overeen
met de tijdelijk knipperende bevestigingslabel [FtE].
DE RELATIEVE LUCHTVOCHTIGHEID WIJZIGEN +14°C/+16°C
Druk meer dan 3 seconden lang op de toets down: op het display wordt
knipperend 5 seconden lang de huidige setpointwaarde voor de vochtigheid
weergegeven.
Vervolgens geeft het display weer de temperatuur in de cel weer.
Maak tijdens het knipperen van het display gebruik van de toetsen
om
de gewenste setpointwaarde voor de vochtigheid toe of af te laten nemen.
Druk op de toets on/sby/enter om de nieuwe setpointwaarde te bevestigen:
de acquisitie van de nieuwe waarde wordt gesignaleerd door een
geluidssignaal bestaande uit 3 korte pieptonen.
Na 2 seconden zal het display weer de temperatuur in de cel weergeven.

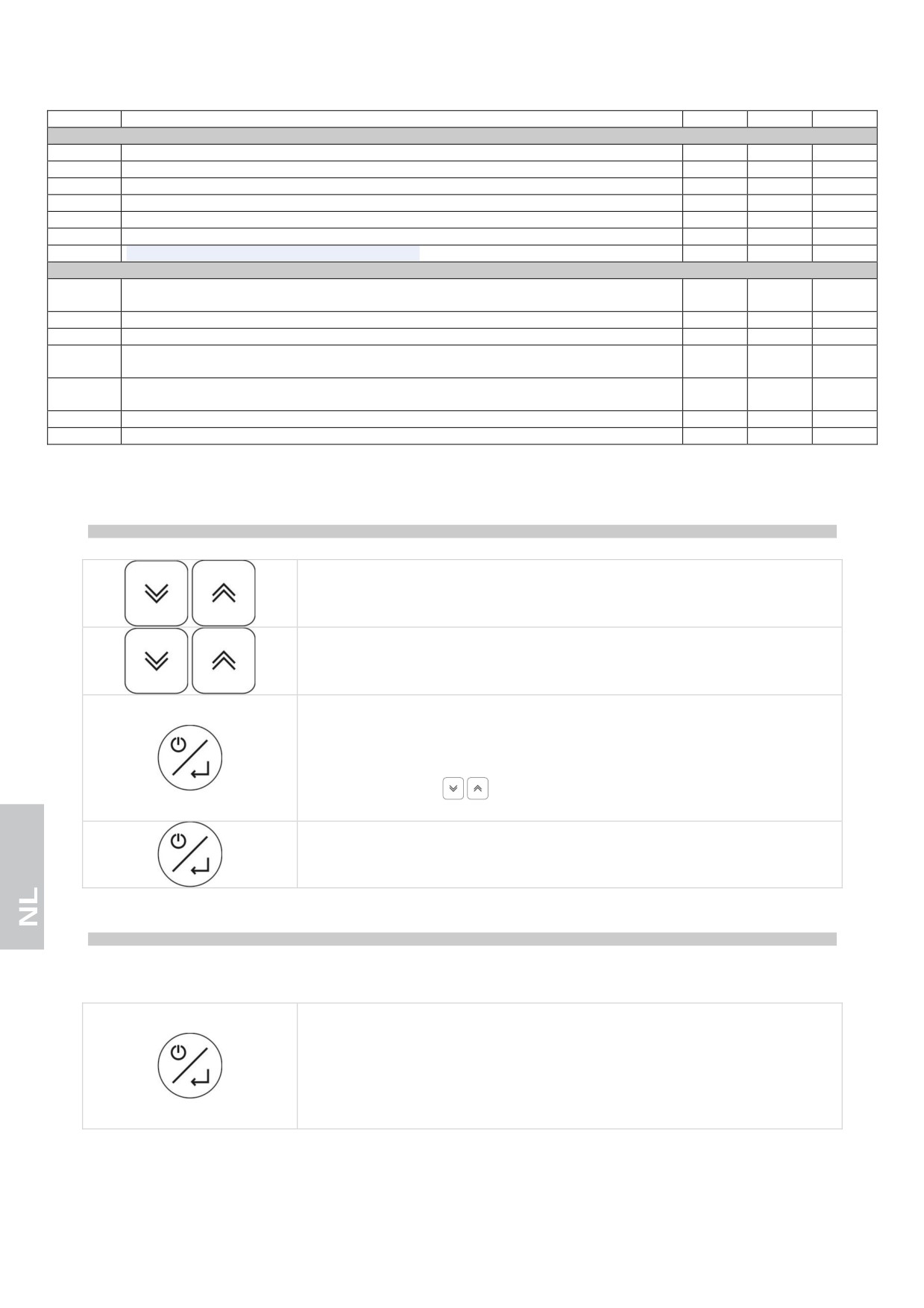

BLOKKERING TOETSENBORD
Druk tegelijkertijd meer dan 3 seconden lang op de toetsen up en down.
Verschijnt het label [Loc].
10
Druk ter bevestiging op de toets on/sby/enter en activeer de functie.
Na 30 seconden wordt de functie, in het geval hij niet bevestigd wordt, verlaten.
Druk tegelijkertijd meer dan 5 seconden lang op de toetsen
om het
toetsenbord te deblokkeren: ter bevestiging van deze handeling wordt op het
display knipperend [UnL] weergegeven.
Als het toetsenbord geblokkeerd is wordt bij een druk op een willekeurige
toets op het display het label [Loc] weergegeven.
DRUK HANDLEIDING METERAFLEZINGEN: gekoppeld aan de printer terminal TSP
(alleen in het geval van apparaten -25°C/+15°C en -22°C/+5°C)
Druk tegelijkertijd meer dan 3 seconden lang op de toetsen up en down.
Verschijnt het label [Loc].
Maak gebruik van de up-toets om de functie [Prt] weer te geven.
Druk ter bevestiging op de toets on/sby/enter en activeer de functie.
Na 30 seconden wordt de functie, in het geval hij niet bevestigd wordt, verlaten.
CONFIGURATIE PARAMETERS
Druk tegelijkertijd meer dan 3 seconden lang op de toetsen up en down.
Verschijnt het label [Loc].
Maak gebruik van de up- en down-toetsen om de functie [PAr] weer te
geven.
Druk op de toets on/sby/enter om naar de modaliteit configuratie parameters
te gaan.
Na 30 seconden wordt de functie, in het geval hij niet bevestigd wordt, verlaten.
Het toegangspassword wordt gevraagd.
Op de display verschijnt [00] teneinde het password in te kunnen voeren.
Gebruik de toetsen up en down om het password “65” te selecteren
Druk op de toets on/sby/enter om de keuze te bevestigen.
Indien het password niet correct is ingevoerd, verschijnt de eerste parameter
van de configuratielijst.
Gebruik de toetsen up en down om langs alle parameters van de controller te
gaan.
Druk op de toets on/sby/enter om de keuze te bevestigen.
11
Gebruik de toetsen up en down om de nieuwe waarde van de parameter te
selecteren.
Druk op de toets on/sby/enter om de keuze te bevestigen.
CONFIGURATIE-PARAMETERS
APPARAATEN +2°C/+10°C
Parameter
Beschrijving
Default
min
MAX
INPUT METEN
/1
Kaliber sonde cel (de parameter is uitgedrukt in achtste graad)
0°C
-40
+99
/6
configuratie digitale ingang (0 = open contact. 1 = gesloten contact)
1
0
1
/7
vertragingstijd voor open deur alarm (0 = uitgesloten)
120 sec
0
240
Pr
Aflezen sonde kamer
- °C
-
-
Pc
aflezen sonde condensator
- °C
-
-
AFSTELLING COMPRESSOR
r0
Hysterese afstelling (differentieel)
+4°C
1
15
r1
Minimum instelbare setpoint werk
+2°C
-40
r2
r2
Maximum instelbare setpoint werk
+10°C
r1
+99
BESCHERMING COMPRESSOR
C0
Vertraging activering compressor bij inschakelen instrument
1 min
0
240
C2
Minimum vertragingstijd tussen uitschakeling compressor en de achtereenvolgende inschakeling
3 min
0
240
C5
Cyclustijd inschakeling compressor in geval van alarm sonde cel
10 min
1
240
C6
% van C5 waarin de compressor wordt ingeschakeld in geval van alarm sonde cel
50 %
0
100
ONTDOOIING
d0
Interval van ontdooiing (0 = uitgezonderd)
6 uur
0
99
d3
Maximum duur ontdooiing (0 = de ontdooiing wordt niet geactiveerd)
20 min
0
99
d6
Weergave display tijdens dooien (0 = effectieve temperatuur cel, 1 = geblokkeerde temperatuur cel,
1
0
2
2= DEF label)
dE
Type berekening interval ontdooiing: 0 = werkelijke uren; 1 = uren ON compressor; 2 = zelfbeschikkend
0
0
1
ALARMEN
A0
Hysterese van het alarm (differentieel)
+2 °C
1
15
A1
Alarm minimum mbt setpoint werk (0 = uitgesloten)
-2 °C
-40
0
A2
Alarm maximum mbt setpoint werk (0 = uitgesloten)
+15 °C
0
+99
A3
Tijd uitsluiting alarm vanaf inschakeling van het instrument
120 min
0
240
A4
Modaliteit activering buzzer voor alarm: 0 = altijd; 1 = afgesteld
1
0
1
A5
Tijd limiet voor geluidsmelding van de buzzer in alarm (alleen indien A4 = 1)
1 min
0
240
A6
Modaliteit activering buzzer voor alarm: 0 = altijd; 1 = afgesteld
15 min
0
240
AFSTELLING KOELINGEN VERDAMPER
F3
in werking zijn ventilator verdamper gedurende normaal functioneren (0=OFF, 1=ON, 2=parallel aan
1
0
2
compr.)
F6
temperatuur waaronder de ventilator condensator uit gaat
20°C
-40
+99
F7
Differentieel ventilator condensator (met betrekking tot F6)
+3°C
1
25
F8
in werking zijn ventilator condensator gedurende normaal functioneren (0=parallel aan compr.,
0
0
1
1=ON); zie ook F6 en F7
FA
kritieke temperatuur voor signalering hoge temperatuur van condensatie
46°C
-40
+99
Fb
kritieke temperatuur voor alarm hoge druk
49°C
-40
+99
APPARAATEN -25°C/-15°C
Parameter
Beschrijving
Default
min
MAX
INPUT METEN
/1
Kaliber sonde cel (de parameter is uitgedrukt in achtste graad)
-16
-40
+99
(ottavi °C)
/2
Inschakelen sonde verdamper (0=afwezig, 1=aanwezig)
0
0
1
/3
Inschakelen sonde condensatore (0=afwezig, 1= aanwezig)
1
0
1
/6
configuratie digitale ingang (0 = open contact. 1 = gesloten contact)
0
0
1
/7
vertragingstijd voor open deur alarm (0 = uitgesloten)
120 s
0
240
/A
Setpoint activering resistentie deur (alleen indien /9 = 0)
-7 °C
-40
+99
/b
Hysterese afstelling activering resistentie deur (alleen indien /9 = 0)
2 °C
1
15
12
/E
bediening weergave meteraflezing cel (0 = normaal, 1 = beperkt boven r0)
1
0
1
/F
ontdooirelais ontdooibeheer (0 = stroomloos als de met d2 ingestelde waarde wordt bereikt op de
0
0
1
verdamper, 1 = stroomloos aan het einde van de tijd d7)
Pr
Aflezen sonde kamer
- °C
-
-
Pd
aflezen sonde verdamper/ontdooien
- °C
-
-
Pc
aflezen sonde condensator
- °C
-
-
AFSTELLING COMPRESSOR
r0
Hysterese afstelling (differentieel)
+2 °C
1
15
r1
Minimum instelbare setpoint werk
-25 °C
-40
r2
r2
Maximum instelbare setpoint werk
-15 °C
r1
+99
BESCHERMING COMPRESSOR
C0
Vertraging activering compressor bij inschakelen instrument
1 min
0
240
C2
Minimum vertragingstijd tussen uitschakeling compressor en de achtereenvolgende inschakeling
3 min
0
240
C5
Cyclustijd inschakeling compressor in geval van alarm sonde cel
10 min
1
240
C6
% van C5 waarin de compressor wordt ingeschakeld in geval van alarm sonde cel
70 %
0
100
ONTDOOIING
d0
Interval van ontdooiing (0 = uitgezonderd)
0 uur
0
99
d1
Type ontdooiing (0 = op resistentie, 1 = op warm gas)
0
0
1
d2
Temperatuur einde ontdooiing (met betrekking tot de temperatuur van de verdamper)
+12 °C
-40
+99
d3
Maximum duur ontdooiing (0 = het ontdooien duurt niets; 255 = het ontdooien duurt oneindig lang)
255 min
0
255
d6
Weergave display tijdens dooien (0 = effectieve temperatuur cel, 1 = geblokkeerde temperatuur cel,
1
0
2
2= DEF label)
d7
Tijd van uitdruppelen
4 min
0
15
dE
Type berekening interval ontdooiing: 0 = werkelijke uren; 1 = uren ON compressor; 2 =
0
0
1
zelfbeschikkend
ALARMEN
A0
Hysterese van het alarm (differentieel)
+2 °C
1
15
A1
Alarm minimum mbt setpoint werk (0 = uitgesloten)
-2 °C
-40
0
A2
Alarm maximum mbt setpoint werk (0 = uitgesloten)
+15 °C
0
+99
A3
Tijd uitsluiting alarm vanaf inschakeling van het instrument
120 min
0
240
A4
Modaliteit activering buzzer voor alarm: 0 = altijd; 1 = afgesteld
1
0
1
A5
Tijd limiet voor geluidsmelding van de buzzer in alarm (alleen indien A4 = 1)
20 s
0
240
A6
Modaliteit activering buzzer voor alarm: 0 = altijd; 1 = afgesteld
15 min
0
240
A7
Tijd uitsluiting temperatuuralarm na stilstaand vent. verdamper (voor A1 en/of A2 0)
60 min
0
240
VENTILATOREN VERDAMPER EN CONDENSOR AFSTELLEN
F1
Temperatuur waarboven de ventilator verdamper uitschakelt (alleen indien /A = 1 en F7 = 3 of 4)
-1 °C
-40
+99
F2
Differentieel ventilator (met betrekking tot F1, alleen indien /A = 1 e n F7 = 3 of 4)
+2 °C
1
15
F3
in werking zijn ventilator verdamper gedurende normaal functioneren (0=OFF, 1=ON, 2=parallel aan
2
0
4
compr., 3=ingesteld met F1 en F2, 4=ingesteld met F1 en F2 bij compr. ON en OFF bij comp. OFF
F4
Werking ventilator verdamper in ontdooiing en uitdruppeling. (0= OFF, 1= ON, 2 = stab. met F7)
0
0
2
F5
Tijd stilstand ventilator verdamper na uitdruppeling
3 min
0
15
F6
temperatuur waaronder de ventilator condensator uit gaat
10 °C
-40
+99
F7
Differentieel ventilator condensator (met betrekking tot F6)
+3 °C
1
25
F8
in werking zijn ventilator condensator gedurende normaal functioneren (0=parallel aan compr.,
0
0
1
1=ON); zie ook F6 en F7
F9
in werking zijn ventilator condensator bij ontdooien en uitdruppelen (0=OFF, 1=ON, 2=ON als
2
0
2
Tc≥26°C en OFF als Tc<25°C)
FA
kritieke temperatuur voor signalering hoge temperatuur van condensatie
46 °C
-40
+99
Fb
kritische temperatuur voor alarm vuile condensor
48 °C
-40
+99
Fc
verblijfstijd van de condensorsonde op de waarde die gelijk is aan of groter dan FA voor activering
5 min
0
240
van het alarm HTC
Fd
verblijfstijd van de condensorsonde op de waarde die gelijk is aan of hoger dan Fb voor activering
1 min
0
240
van het alarm dCA
FE
temperatuurstijging op de instelwaarde van het het apparaat bij actief alarm dCA
5 °C
1
15
FF
kritische temperatuur voor alarm hoge druk
55 °C
-40
+99
FH
limiettijd die nodig is om van de waarde FA over te gaan naar de waarde Fb, waarbinnen het alarm
12 s
0
15
HP alarm in ieder geval wordt ingeschakeld
FL
kritische temperatuur voor het signaleren van lage verdampingstemperatuur
-37 °C
-40
+99
Fn
verblijfstijd van de verdampingssonde op de waarde die gelijk is aan of lager dan FL voor activering
30 min
0
240
van het alarm LtE
Fo
verblijfstijd van het alarm LtE, bij het bereiken waarvan een automatische ontdooiing wordt
30 min
0
240
geforceerd
FP
kritische temperatuur voor alarm lage druk
-41 °C
-42
+99
AFDRUKKEN
P0
Activering printen configuratieparameters (0 = gedeactiveerd)
1
0
1
P1
Tijd steekproef (zie ook de parameter P6)
60
1
60
13
min/uur
P2
Keuze uit te printen temperatuurmeters (0 = geen, 1 = meter kamer, 2 = meter kamer en
1
0
3
verdamper)
P3
Keuze kop coupon (0 = gedeactiveerd, 1 = Vitrine BTV. 2 = Vitrine BTS)
2
0
2
P4
Activering printen identificatienummer apparaat (0 = nee, 1 = ja)
1
0
1
P5
Taalkeuze voor kop coupon (1 = Italiaans, 2 = Engels, 3 = Frans, 4 = Spaans, 5 = Duits)
1
-1
5
P6
Keuze meeteenheid voor tijd steekproef (1 = minuten, 2 = uren)
1
1
2
BESTURING COMMUNICATIE
L1
Adres van het instrument (opgenomen gegeven tijdens de printfase als P4 =1 )
1
0
255
L2
Besturing van de seriële poort (o = niet gebruikt, 1 = printen)
1
0
1
L3
Baud Rate transmiss. gegevens (1=2400, 2=4800, 3=9600, 4=18200)
3
1
4
L4
Controlewijze transmissie (0 = no parity, 1 = odd, 2 = even)
0
0
2
APPARAATEN -22°C/+5°C
Parameter
Beschrijving
Default
min
MAX
INPUT METEN
/1
Kaliber sonde cel (de parameter is uitgedrukt in achtste graad)
+8
-40
+99
(ottavi °C)
/2
Inschakelen sonde verdamper (0=afwezig, 1=aanwezig)
1
0
1
/3
Inschakelen sonde condensatore (0=afwezig, 1= aanwezig)
1
0
1
/6
configuratie digitale ingang (0 = open contact. 1 = gesloten contact)
1
0
1
/7
vertragingstijd voor open deur alarm (0 = uitgesloten)
120 s
0
240
/A
Setpoint activering resistentie deur (alleen indien /9 = 0)
-7 °C
-40
+99
/b
Hysterese afstelling activering resistentie deur (alleen indien /9 = 0)
2 °C
1
15
/E
bediening weergave meteraflezing cel (0 = normaal, 1 = beperkt boven r0)
1
0
1
/F
ontdooirelais ontdooibeheer (0 = stroomloos als de met d2 ingestelde waarde wordt bereikt op de
1
0
1
verdamper, 1 = stroomloos aan het einde van de tijd d7)
Pr
Aflezen sonde kamer
- °C
-
-
Pd
aflezen sonde verdamper/ontdooien
- °C
-
-
Pc
aflezen sonde condensator
- °C
-
-
AFSTELLING COMPRESSOR
r0
Hysterese afstelling (differentieel)
+3 °C
1
15
r1
Minimum instelbare setpoint werk
-22 °C
-40
r2
r2
Maximum instelbare setpoint werk
+5 °C
r1
+99
BESCHERMING COMPRESSOR
C0
Vertraging activering compressor bij inschakelen instrument
1 min
0
240
C2
Minimum vertragingstijd tussen uitschakeling compressor en de achtereenvolgende inschakeling
3 min
0
240
C5
Cyclustijd inschakeling compressor in geval van alarm sonde cel
10 min
1
240
C6
% van C5 waarin de compressor wordt ingeschakeld in geval van alarm sonde cel
70 %
0
100
ONTDOOIING
d0
Interval van ontdooiing (0 = uitgezonderd)
4 uur
0
99
d1
Type ontdooiing (0 = op resistentie, 1 = op warm gas)
1
0
1
d2
Temperatuur einde ontdooiing (met betrekking tot de temperatuur van de verdamper)
+12 °C
-40
+99
d3
Maximum duur ontdooiing (0 = het ontdooien duurt niets; 255 = het ontdooien duurt oneindig lang)
20 min
0
255
d6
Weergave display tijdens dooien (0 = effectieve temperatuur cel, 1 = geblokkeerde temperatuur cel,
1
0
2
2= DEF label)
d7
Tijd van uitdruppelen
4 min
0
15
dE
Type berekening interval ontdooiing: 0 = werkelijke uren; 1 = uren ON compressor; 2 =
1
0
1
zelfbeschikkend
ALARMEN
A0
Hysterese van het alarm (differentieel)
+2 °C
1
15
A1
Alarm minimum mbt setpoint werk (0 = uitgesloten)
-2 °C
-40
0
A2
Alarm maximum mbt setpoint werk (0 = uitgesloten)
+15 °C
0
+99
A3
Tijd uitsluiting alarm vanaf inschakeling van het instrument
120 min
0
240
A4
Modaliteit activering buzzer voor alarm: 0 = altijd; 1 = afgesteld
1
0
1
A5
Tijd limiet voor geluidsmelding van de buzzer in alarm (alleen indien A4 = 1)
20 s
0
240
A6
Modaliteit activering buzzer voor alarm: 0 = altijd; 1 = afgesteld
15 min
0
240
A7
Tijd uitsluiting temperatuuralarm na stilstaand vent. verdamper (voor A1 en/of A2 0)
60 min
0
240
VENTILATOREN VERDAMPER EN CONDENSOR AFSTELLEN
F1
Temperatuur waarboven de ventilator verdamper uitschakelt (alleen indien /A = 1 en F7 = 3 of 4)
-1 °C
-40
+99
F2
Differentieel ventilator (met betrekking tot F1, alleen indien /A = 1 e n F7 = 3 of 4)
+2 °C
1
15
F3
in werking zijn ventilator verdamper gedurende normaal functioneren (0=OFF, 1=ON, 2=parallel aan
2
0
4
compr., 3=ingesteld met F1 en F2, 4=ingesteld met F1 en F2 bij compr. ON en OFF bij comp. OFF
F4
Werking ventilator verdamper in ontdooiing en uitdruppeling. (0= OFF, 1= ON, 2 = stab. met F7)
0
0
2
F5
Tijd stilstand ventilator verdamper na uitdruppeling
3 min
0
15
14
F6
temperatuur waaronder de ventilator condensator uit gaat
10 °C
-40
+99
F7
Differentieel ventilator condensator (met betrekking tot F6)
+3 °C
1
25
F8
in werking zijn ventilator condensator gedurende normaal functioneren (0=parallel aan compr.,
0
0
1
1=ON); zie ook F6 en F7
F9
in werking zijn ventilator condensator bij ontdooien en uitdruppelen (0=OFF, 1=ON, 2=ON als
2
0
2
Tc≥26°C en OFF als Tc<25°C)
FA
kritieke temperatuur voor signalering hoge temperatuur van condensatie
46 °C
-40
+99
Fb
kritische temperatuur voor alarm vuile condensor
48 °C
-40
+99
Fc
verblijfstijd van de condensorsonde op de waarde die gelijk is aan of groter dan FA voor activering
5 min
0
240
van het alarm HTC
Fd
verblijfstijd van de condensorsonde op de waarde die gelijk is aan of hoger dan Fb voor activering
1 min
0
240
van het alarm dCA
FE
temperatuurstijging op de instelwaarde van het het apparaat bij actief alarm dCA
5 °C
1
15
FF
kritische temperatuur voor alarm hoge druk
55 °C
-40
+99
FH
limiettijd die nodig is om van de waarde FA over te gaan naar de waarde Fb, waarbinnen het alarm
12 s
0
15
HP alarm in ieder geval wordt ingeschakeld
FL
kritische temperatuur voor het signaleren van lage verdampingstemperatuur
-37 °C
-40
+99
Fn
verblijfstijd van de verdampingssonde op de waarde die gelijk is aan of lager dan FL voor activering
30 min
0
240
van het alarm LtE
Fo
verblijfstijd van het alarm LtE, bij het bereiken waarvan een automatische ontdooiing wordt
30 min
0
240
geforceerd
FP
kritische temperatuur voor alarm lage druk
-41 °C
-42
+99
AFDRUKKEN
P0
Activering printen configuratieparameters (0 = gedeactiveerd)
1
0
1
P1
Tijd steekproef (zie ook de parameter P6)
60
1
60
min/uur
P2
Keuze uit te printen temperatuurmeters (0 = geen, 1 = meter kamer, 2 = meter kamer en
1
0
3
verdamper)
P3
Keuze kop coupon (0 = gedeactiveerd, 1 = Vitrine BTV. 2 = Vitrine BTS)
1
0
2
P4
Activering printen identificatienummer apparaat (0 = nee, 1 = ja)
1
0
1
P5
Taalkeuze voor kop coupon (1 = Italiaans, 2 = Engels, 3 = Frans, 4 = Spaans, 5 = Duits)
1
-1
5
P6
Keuze meeteenheid voor tijd steekproef (1 = minuten, 2 = uren)
1
1
2
BESTURING COMMUNICATIE
L1
Adres van het instrument (opgenomen gegeven tijdens de printfase als P4 =1 )
1
0
255
L2
Besturing van de seriële poort (o = niet gebruikt, 1 = printen)
1
0
1
L3
Baud Rate transmiss. gegevens (1=2400, 2=4800, 3=9600, 4=18200)
3
1
4
L4
Controlewijze transmissie (0 = no parity, 1 = odd, 2 = even)
0
0
2
APPARAATEN +14°C/+16°C
Parameter
Beschrijving
Default
min
MAX
INPUT METEN
/1
Kaliber sonde cel (de parameter is uitgedrukt in achtste graad)
0°C
-40
+99
/6
configuratie digitale ingang (0 = open contact. 1 = gesloten contact)
1
0
1
/7
vertragingstijd voor open deur alarm (0 = uitgesloten)
120 sec
0
240
/H
weergavemodaliteit meetingangen (0 = uitsluitend meter cel, 1 = meter cel en vochtigheidsmeter
0
0
1
elke 5 s gescand)
Pr
Aflezen sonde kamer
- °C
-
-
PrH
waarde vochtigheidsmeter
-%
-
-
AFSTELLING COMPRESSOR
r0
Hysterese afstelling (differentieel)
+4°C
1
15
r1
Minimum instelbare setpoint werk
+14°C
-40
r2
r2
Maximum instelbare setpoint werk
+16°C
r1
+99
r3
hysteresis instelling relatieve vochtigheid (differentieel)
5%
0%
15%
r4
dode zone instelling relatieve vochtigheid
1%
0%
10%
r5
minimum instelbare setpointwaarde relatieve vochtigheid
40%
20%
80%
r6
maximum instelbare setpointwaarde relatieve vochtigheid
50%
20%
80%
BESCHERMING COMPRESSOR
C0
Vertraging activering compressor bij inschakelen instrument
1 min
0
240
C2
Minimum vertragingstijd tussen uitschakeling compressor en de achtereenvolgende inschakeling
2 min
0
240
C5
Cyclustijd inschakeling compressor in geval van alarm sonde cel
10 min
1
240
C6
% van C5 waarin de compressor wordt ingeschakeld in geval van alarm sonde cel
40 %
0
100
ONTDOOIING
d0
Interval van ontdooiing (0 = uitgezonderd)
0 uur
0
99
d3
Maximum duur ontdooiing (0 = het ontdooien duurt niets)
5 min
0
99
d6
Weergave display tijdens dooien (0 = effectieve temperatuur cel, 1 = geblokkeerde temperatuur cel,
1
0
2
2= DEF label)
15
dE
Type berekening interval ontdooiing: 0 = werkelijke uren; 1 = uren ON compressor; 2 = zelfbeschikkend
0
0
2
ALARMEN
A0
Hysterese van het alarm (differentieel)
+2 °C
1
15
A1
Alarm minimum mbt setpoint werk (0 = uitgesloten)
-2 °C
-40
0
A2
Alarm maximum mbt setpoint werk (0 = uitgesloten)
+15 °C
0
+99
A3
Tijd uitsluiting alarm vanaf inschakeling van het instrument
120 min
0
240
A4
modaliteit activering buzzer bij alarm (0 = altijd, 1 = getimed)
1
0
1
A5
limiettijd geluidssignaal buzzer bij alarm (alleen als A4 = 1)
1 min
0
240
A6
temperatuuralarm uitsluiting tijd (alleen als A1 en / of A2 0)
60 min
0
240
AFSTELLING KOELINGEN VERDAMPER
F3
in werking zijn ventilator verdamper gedurende normaal functioneren (0=OFF, 1=ON, 2=parallel aan
1
0
2
compr.)
F6
temperatuur waaronder de ventilator condensator uit gaat
20°C
-40
+99
F7
Differentieel ventilator condensator (met betrekking tot F6)
+3°C
1
25
F8
in werking zijn ventilator condensator gedurende normaal functioneren (0=parallel aan compr.,
0
0
1
1=ON); zie ook F6 en F7
F9
in werking zijn ventilator condensator bij ontdooien en uitdruppelen (0=OFF, 1=ON, 2=ON als
2
0
2
Tc≥35°C en OFF als Tc<33°C)
FA
kritieke temperatuur voor signalering hoge temperatuur van condensatie
41°C
-40
+99
Fb
kritieke temperatuur voor alarm hoge druk
44°C
-40
+99
CONFIGURATIE PARAMETERS GEBRUIKER - SONDE-LEZING
Druk tegelijkertijd meer dan 3 seconden lang op de toetsen up en down.
Verschijnt het label [Loc].
Maak gebruik van de up- en down-toetsen om de meteraflezingen en de
gebruikersparameters door te lopen.
Druk op de toets on/sby/enter om de keuze de bevestigen en om naar de
modaliteit van het lezen van de sonden of van de aanpassing van de
parameter te gaan .
De huidige waarde verschijnt knipperend.
Gebruik de toetsen
om de nieuwe waarde te selecteren, alleen in het
geval van parameters.
Druk op de toets on/sby/enter om de lezing van de sonde te verlaten of om
de keuze van de nieuwe waarde van de parameter te bevestigen, de
instelling knippert niet meer.
HERSTEL FABRIEKSPARAMETERS
Informatie bestemd alleen voor deskundig personeel.
Bij het aanzetten van het instrument volgt een “LAMPTEST”-fase.
Indien gedurende deze fase 3 maal achtereenvolgens de toets on/sby/enter
wordt ingedrukt, worden alle parameters gereset op de in de fabriek
ingestelde waarden.
Op de display verschijnt het label [rLd] dat de resetting van de kaart op de
door de maker ingestelde waarden markeert.
OPGELET: de default-waarden in het geheugen zijn de waarden die betrekking hebben op de configuraties
(tn, bts, btv).
16
ALARMEN
APPARAAT MET DEFECTE METERS TIJDENS DE CONSERVERING
Fout sonde kamer
In geval de sonde kamer defect blijjkt te zijn of de relatieve verbinding onderbroken blijkt te zijn, verschijnt op
de display het label [E0].
De machine blijft functioneren in de conserveringsfase op basis van de aan de parameters “C5” en “C6
toegekende waarden.
De interne koeling blijft functioneren op basis van de aan de parameter “F3” toegekende waarde.
Fout sonde verdamper (alleen in het geval van apparaten -22°C/+5°C)
In geval de sonde verdamper defect blijkt te zijn of de relatieve verbinding onderbroken blijkt te zijn,
verschijnt op de display het label [E1].
De interne koeling zal functioneren op basis van de aan de parameter “F3” toegekende waarde.
Indien alle drie de sonden defect of onderbroken zijn, zal op de display beurtelings E0, E1 en E2
verschijnen.
Foutmelding vochtigheidsmeter (uitsluitend op apparaten +14°C/+16°C)
In het geval dat de vochtigheidsmeter defect is of de aansluiting hiervan onderbroken is, wordt op het display
de label [E8] weergegeven. De statische vochtigheidscontrole wordt automatisch gedeactiveerd.
Fout sonde condensator
In geval de sonde condensator defect blijkt te zijn of de relatieve verbinding onderbroken blijkt te zijn,
verschijnt op de display het label [E2].
De ventilator van de condensatore blijft in werking op basis van de aan de parameter “F8” toegekende
waarde.
Indien alle drie de sonden defect of onderbroken zijn, zal op de display beurtelings E0, E1 en E2
verschijnen.
APPARAAT MET DEFECTE METERS TIJDENS HET ONTDOOIEN
Fout sonde kamer
In het geval dat de meter in de cel defect is of dat de aansluiting hiervan onderbroken is tijdens de
ontdooifase wordt deze fase op reguliere wijze beëindigd.
Op het display worden afwisselend de ingestelde reeks met de parameter “d6” en het label [E0]
weergegeven.
Fout sonde verdamper (alleen in het geval van apparaten -22°C/+5°C)
In het geval dat de meter verdamper defect is of dat de aansluiting hiervan onderbroken is tijdens de
ontdooifase wordt deze fase wegens time-out beëindigd.
De ventilator verdamper blijft functioneren volgens de waarde die hier met de parameter “F4” aan toegekend is.
De druppeltijd “d7” en de vertraagde activering van de interne fan “F5” worden gerespecteerd.
Op het display worden afwisselend de ingestelde reeks met de parameter “d6” en het label [E1] weergegeven.
Indien alle drie de sonden defect of onderbroken zijn, zal op de display beurtelings E0, E1 en E2
verschijnen.
Foutmelding vochtigheidsmeter (uitsluitend op apparaten +14°C/+16°C)
In het geval dat de vochtigheidsmeter defect is of de aansluiting hiervan onderbroken is, wordt op het display
de label [E8] weergegeven. De statische vochtigheidscontrole wordt automatisch gedeactiveerd.
Fout sonde condensator
In geval de sonde condensator defect blijkt te zijn of de relatieve verbinding onderbroken blijkt te zijn,
verschijnt op de display het label [E2].
17
De ventilator van de condensatore blijft in werking op basis van de aan de parameter “F8” toegekende
waarde.
Indien alle drie de sonden defect of onderbroken zijn, zal op de display beurtelings E0, E1 en E2
verschijnen.
BEDIENING CONDENSWERENDE WEERSTAND PROFIELEN DEURRAND (alleen in het geval van
apparaten -25°C/+15°C en -22°C/+5°C)
In het geval dat de meter in de cel defect is of dat de aansluiting hiervan onderbroken is blijft de machine
functioneren door de activering/deactivering van de weerstand van de deur parallel aan de
activering/deactivering van het relais compressor aan te sturen.
ALARM HOGE TEMPERATUUR IN UITVOERING
In geval de temperatuur in de cel hoger blijkt te zijn dan de ingestelde
setpoint, verschijnt op de display het label [AH] afgewisseld met de bereikte
kritieke temperatuur.
Door op de toets up te drukken is het mogelijk de duur van de alarmsituatie te zien.
De buzzer kan worden gestopt door op de
-toets te drukken.
De zichtbare signalering van het alarm blijft, totdat de kritieke temperatuur zijn normale waarde bereikt.
ALARM LAGE TEMPERATUUR IN UITVOERING
In geval de temperatuur in de cel lager blijkt te zijn dan de ingestelde
setpoint, verschijnt op de display het label [AL] afgewisseld met de bereikte
kritieke temperatuur. Ook de buzzer wordt geactiveerd.
Door op de toets down te drukken is het mogelijk de duur van de
alarmsituatie te zien.
De buzzer kan worden gestopt door op de
-toets te drukken.
De zichtbare signalering van het alarm blijft, totdat de kritieke temperatuur zijn normale waarde bereikt.
ALARM GEREGISTREERDE HOGE EN LAGE TEMPERATUUR
Snel knipperend led ontdooiing geeft te kennen dat zich een alarm van hoge
of lage temperatuur heeft voorgedaan.
Door te drukken op de toets on/sby/enter wordt knipperend op het display het
opgeslagen alarm weergegeven
Door te drukken op de toets on/sby/enter wordt knipperend op het display de
opgeslagen kritische temperatuur weergegeven
Door te drukken op de toets on/sby/enter wordt knipperend op het display de
duur van de alarmsituatie uitgedrukt in minuten weergegeven
Door te drukken op de toets on/sby/enter wordt de functionering van de led
ontdooien naar de normale functionering teruggebracht.
Op de display verschijnt [rES], kennis genomen hebbend van de zich
voorgedane afwijkende gebeurtenis.
In het geval van een andere alarmsituatie voor hoge of lage temperatuur, moeten de gegevens behorende bij de storing,
als deze niet door de gebruiker bestudeerd zijn, met de eerdere gegevens worden overgeschreven.
Indien een hoge temperatuur-alarm actief is, blijft de compressor in werking; indien een lage temperatuur-
alarm actief is, gaat de compressor uit.
18
In geval de kaart in stand by wordt gezet, gaan de minimum en de maximum geregistreerde temperaturen
verloren op het bereikte setpoint en de eventuale alarmen.
ALARM BLACK OUT
Snel knipperend led ontdooiing geeft te kennen dat zich een black out heeft
voorgedaan.
Door te drukken op de toets on/sby/enter wordt op het display het label [bLO]
weergegeven.
Door te drukken op de toets on/sby/enter wordt knipperend op het display de
maximum gemeten temperatuur in de cel weergegeven.
Door te drukken op de toets on/sby/enter wordt de functionering van de led
ontdooien naar de normale functionering teruggebracht.
Op de display verschijnt [rES], kennis genomen hebbend van de zich
voorgedane afwijkende gebeurtenis.
OPEN DEUR ALARM
In het geval dat de deur open staat geeft het display het ladel [dA] afgewisseld met de huidige weergave
weer, terwijl de buzzer, indien aanwezig, op akoestische wijze de situatie met een 5 seconden durende
pieptoon die om de 10 seconden herhaald wordt.
Het alarm wordt gereset zodra de deur gesloten wordt en wordt vervolgens in het geheugen opgeslagen (led
defrost knippert zeer snel).
ALARM HOGE TEMPERATUUR CONSENSATIE
In geval de temperatuur van condensatie te hoog blijkt te zijn, als gevolg van een vuile condensator,
verschijnt op de display het label [HtC] afgewisseld met de temperatuur van de cel.
Ook de buzzer wordt geactiveerd.
De buzzer kan worden gestopt door op de
-toets te drukken.
De signalering van het alarm blijft zichtbaar tot wanneer de kaart in stand-by is gezet.
ALARM HOGE TEMPERATUUR CONSENSATIE (alleen modellen -22/+5°C en -25/ 15°C)
Wanneer de condensatietemperatuur zeer hoog is, vanwege een vuile condensor, verschijnt op het display
het label [HTC], afgewisseld met de celtemperatuur. Ook wordt de zoemer ingeschakeld.
De buzzer kan worden gestopt door op de
-toets te drukken.
De signalering van het alarm blijft zichtbaar tot wanneer de kaart in stand-by is gezet.
ALARM VUILE CONDENSOR (alleen modellen -22/+5°C en -25/ 15°C)
Wanneer de condensatietemperatuur te hoog is, vanwege een zeer vuile condensor, verschijnt op het
display het label [dCA], afgewisseld met de celtemperatuur. Ook wordt de zoemer ingeschakeld. Ook de
buzzer wordt geactiveerd.
De buzzer kan worden gestopt door op de
-toets te drukken.
De signalering van het alarm blijft zichtbaar tot wanneer de kaart in stand-by is gezet.
Tegelijkertijd wordt het werkinstelpunt van het apparaat automatisch gewijzigd, om de intactheid van het
systeem te waarborgen
De nieuwe instelling blijft aanhouden totdat de condensatietemperatuur binnen de norm komt.
19
ALARM HOGE DRUK
In geval waarin een druk van de koelinstallatie wordt vastgesteld welke hoger is dan de toegestane waarden,
verschijnt op de display het label [HP] afgewisseld met de temperatuur van de cel.
Ook de buzzer wordt geactiveerd.
De buzzer kan worden gestopt door op de
-toets te drukken.
De signalering van het alarm blijft zichtbaar tot wanneer de kaart in stand-by is gezet.
Indien de oorzaak welke het alarm heeft gegenereerd, voortduurt bij de achtereenvolgende inschakeling, zal de
signalering [HP] zich opnieuw herhalen.
Gedurende deze gebeurtenis worden alle relais-uitgangen gedisactiveerd met uitzondering van de uitgang
die betrekking heeft op de ventilator van de condensator.
ALARM LAGE VERDAMPINGSTEMPERATUUR (alleen modellen -22/+5°C en -25/ 15°C)
Wanneer de verdampingstemperatuur te laag is, vanwege een ingepakte condensor, verschijnt op het
display het label [LtE], afgewisseld met de celtemperatuur. Ook de buzzer wordt geactiveerd.
De buzzer kan worden gestopt door op de
-toets te drukken.
De zichtbare signalering van het alarm blijft aanhouden totdat de verdampingstemperatuur binnen de norm
komt.
Wanneer dit niet gebeurt voert de machine een automatische ontdooiing uit.
ALARM LAGE DRUK (alleen modellen -22/+5°C en -25/ 15°C)
Wanneer er een druk van het koelsysteem wordt vastgesteld die lager is dan de grenswaarden verschijnt op
het display het label [LP], afgewisseld met de celtemperatuur. Ook de buzzer wordt geactiveerd.
De buzzer kan worden gestopt door op de
-toets te drukken.
De signalering van het alarm blijft zichtbaar tot wanneer de kaart in stand-by is gezet.
Indien de oorzaak welke het alarm heeft gegenereerd, voortduurt bij de achtereenvolgende inschakeling, zal de
signalering [LP] zich opnieuw herhalen.
Tijdens deze gebeurtenis worden alle relaisuitgangen uitgeschakeld.
ALARM EINDE ONTDOOIEN, BEEINDIGD VANWEGE TIME-OUT (alleen modellen -22/+5°C en -25/ 15°C)
Wanneer de verdampingssonde aan het einde van het ontdooien niet de vooraf bepaalde waarde heeft
bereikt verschijnt op het display het label [tOd], afgewisseld met de celtemperatuur. Ook de buzzer wordt
geactiveerd.
De buzzer kan worden gestopt door op de
-toets te drukken. Met de volgende toetsaanslag
wordt
het alarm gereset.
ONTDOOIEN
Het ontdooien kan handmatig of automatisch plaatsvinden.
Ontdooien handmatig
Modellen +2°C / +10°C, -22°C / +5°C, +14°C / +16°C
Druk 4 seconden op de toets up om onmiddellijk de dooicyclus te activeren.
Tijdens het ontdooien geeft het display de temperatuur van de cel weer die
kort voor de activering van het ontdooien geblokkeerd is.
Het is mogelijk om handmatig het ontdooien te onderbreken door wederom 4 seconden lang op de toets up
te drukken: de deactivering wordt op het display weergegeven door het knipperen van de label [ndF].
20
Modellen -25°C / -15°C
In het geval van de modellen -25°C / -15°C moet de gebruiker het ontdooien verrichten als hij een dikke laag
ijs op de plateaus waarneemt. Ontdooi het apparaat door het uit te schakelen en de kaart in stand-by te
plaatsen. Open de deur en verwijder de producten. Haal de dop van de bodem en wacht tot het ijs is
ontdooid. Breng met een spons het smeltwater naar de afvoeropening in de bodem. Maak de inwendige
oppervlakken schoon met een droge doek en breng de dop weer in de bodem aan.
Ontdooien automatisch
Het automatisch ontdooien wordt tijdens de conserveringsfase opgestart en wordt afgesteld door de
instellingen van de kaart.
U kunt handmatig het ontdooien onderbreken door 4 seconden lang op de toets up te drukken: het
knipperende bericht op het display [ndF] geeft de deactivering aan.
Op apparaten +14°C / +16°C en -25°C / -15°C is de automatische ontdooiing niet aanwezig.
UITZETTEN
Door de toets
gedurende 3 seconden ingedrukt te houden en weer los te laten wanneer het label [Sby]
op het display verschijnt, gaat het apparaat in stand-by.
OPGELET: De hoofdschakelaar
haalt het apparaat niet van het net af.
De hoofdschakelaar op OFF zetten.
Verwijder de stekker uit het stopcontact om het apparaat van de elektrische spanning los te koppelen.
ONREGELMATIGHEDEN IN DE WERKING
In het geval het apparaat niet goed functioneert, dient men alvorens de plaatselijke Reparatiedienst te
bellen, te kontroleren of:
de toets
verlicht is en er spanning op het lichtnet staat;
de waarde van de ingestelde temperatuur de gewenste is;
de deur perfect afgesloten is;
het apparaat niet in de buurt van een warmtebron staat;
de kondensator schoon is en de ventilator regelmatig werkt;
er zich geen overmatige ontdooiing op de verdampplaat bevindt.
In geval genoemde controles een negatief resultaat opgeleverd hebben, zich tot de servicedienst van de
zone wenden onder vermelding van aanwijzingen over het model en het serie- en registratienummer, die op
het kenmerkenplaatje weergegeven zijn, kan braakneigingen veroorzaken.
DAGELIJKSE REINIGING
Voer regelmatig en/of dagelijks reinigingswerkzaamheden uit om een perfecte hygiëne en
conservering van het apparaat te garanderen.
Voorkom het gebruik van schuurmiddelen of roestvrijstalen sponsjes, aceton, trichlooretheen en
ammoniak.
Maak uitsluitend gebruik van een oplossing van water en bicarbonaat.
Ingeval van aanwezigheid van etensresten of -vlekken op het buitenoppervlak, deze schoonmaken met
water en verwijderen voordat ze indrogen.
Maak gebruik van een zachte spons bevochtigd met een oplossing van water en bicarbonaat als de resten
ingedroogd zijn.
Aanbevolen wordt alle interne oppervlakten van het apparaat dagelijks schoon te maken.
Reinig de schappen en de binnenkant van het apparaat met een lichtelijk bevochtigde doek.
21
Ook de onderliggende gedeeltes moeten goed gereinigd en onderhouden worden voor een perfecte
hygiene. Met water en zeep of neutraal schoonmaakmiddel reinigen.
ALGEMENE REINIGING EN ONDERHOUD
Voor een constant rendement van het apparaat raden we u aan om de algemene reiniging- en
onderhoudswerkzaamheden uit te voeren.
OPGELET: De reiniging en het onderhoud van het koelsysteem en van de kompressorruimte moet
uitgevoerd worden door een gespecialiseerd en geautoriseerd technicus, en kan daarom niet worden
uitgevoerd door ongeschikt personeel.
Met een stofzuiger, een kwast of een niet stalen borstel de kondensator van de koelgroep en de
binnenverdamper goed schoonmaken.
Voor hiermee te beginnen als volgt te werk gaan:
- de hoofdschakelaar op OFF zetten;
- de stekker uit het stopkontakt trekken en wachten tot het apparaat geheel ontdooid is.
U moet het instrumentenpaneel aan de voorkant verwijderen om de condensator te kunnen bereiken:
1. Verwijder het onderste instrumentenpaneel door het aan de zijkanten vast te pakken en van de vier
pinnen te trekken
2. Verwijder de kabel van de controlekaart
OPGELET: om de goede werking van de installatle te waargorgen moet de condensato rom de 30 dagen.
Reinig de externe en interne oppervlakken met water en zeep of een mild reinigingsmiddel. U kunt eventuele
nare geuren verwijderen door een klein beetje azijn aan het water toe te voegen.
De handelingen van algemene reiniging en onderhoud zijn nu beeindigd.
NUTTIGE TIPS VOOR HET ONDERHOUD VAN ROESTVRIJ STAAL
Voor de reiniging en het onderhoud van de delen in roestvrij staal dient men het volgende in acht te nemen,
er rekening mee houdend dat de belangrijkste voorwaarde het waarborgen van niet-giftigheid en hygiene
van de produkten is.
Het roestvrij staal heeft een dun laagje oxyde wat de vorming van roest voorkomt. Er zijn verschillende
substanties en schoonmaakmiddelen die deze laag kunnen beschadigen of krassen waardoor corrosie
ontstaat. Voor een schoonmaakmiddel te gebruiken dient men eerst te informeren wat het meest geschikte
neutrale schoonmaalmiddel is dat geen corrosie op staal veroorzaakt.
In het geval van krassen op de oppervlakten, moeten deze gepolijst worden met zeer fijne roestvrije staalwol
of een schuursponsje met synthetische vezels waarbij in de glansrichting gewreven moet worden.
OPGELET: Bij het reinigen van roestvrij staal nooit ijzeren voorwerpen gebruiken en deze ook niet op de
oppervlakten laten liggen omdat zeer kleine ijzerhoudende deeltjes op de oppervlakte kunnen blijven liggen
en zo roestvorming veroorzaken door besmetting, wat de hygiene verslechtert.
22
ONDERBREKING VAN HET GEBRUIK
Voer de hieronder beschreven handelingen uit in het geval van een langdurige stilstand van het apparaat en
om de beste conditie hiervan te garanderen:
- de lichtnetschakelaar op OFF zetten.
- de stekker uit het stopkontakt nemen.
- leeg het apparaat en reinig hem zoals in het hoofdstuk “REINIGING” staat beschreven.
- laat de deur van het apparaat op een kier staan om de vorming van nare geuren te voorkomen.
STORINGEN IN DE WERKING
Vaak zijn de storingen die eventueel in de werking op kunnen treden te wijten aan kleine oorzaken die u
meestal zelf kunt verhelpen. Dus verricht voordat u de technische dienst inschakelt eerst de volgende
eenvoudige controles:
PROBLEEM
MOGELIJKE OORZAKEN
Het apparaat gaat niet aan
Controleer of de stekker goed in het stopcontact zit
Controleer of er stroom naar het stopcontact gevoerd wordt
De binnentemperatuur is te hoog
De afstelling van de electronische kaart verifiëren
Ga na dat er geen warmtebron in de buurt is waardoor het apparaat
beïnvloed wordt
Controleer of de deur goed sluit
Het apparaat maakt abnormaal
Controleer of het apparaat vlak staat, als het apparaat niet in balans
veel lawaai
staat dan kunnen hierdoor dit namelijk trillingen teweeggebracht worden
Controleer of het apparaat niet in aanraking is met andere apparaten of
delen die kunnen gaan resoneren
Condensvorming
op
de
Hoge luchtvochtigheidsgraad
apparatuur
U heeft de deur niet goed afgesloten
Als u na deze controles verricht te hebben constateert dat de storing voortduurt dan moet u zich tot de
technische dienst wenden en het volgende melden:
de aard van de storing
het model en het serienummer van het apparaat kunt u vinden op het plaatje met de elektrische
eigenschappen dat op het paneel van het apparaat is aangebracht.
HET AFVALMATERIAAL LOZEN EN HET APPARAAT AFDANKE
OPSLAG VAN HET AFVALMATERIAAL
Oude apparatuur mag niet worden vernietigd via de normale ongesorteerde afvalstroom. Het apparaat moet apart
worden ingezameld. Alvorens het apparaat weg te gooien moeten eerst de deuren gedemonteerd worden.
Het afvalmateriaal mag tijdelijk opgeslagen worden in afwachting van het moment waarop de speciale
afvalstoffen bij de vuilverwerkende instanties ingeleverd kunnen worden en/of definitief opgeslagen kunnen
worden. De wettelijke bepalingen die in het land van de gebruiker van toepassing zijn ten aanzien van de
bescherming van het milieu moeten in ieder geval in acht genomen worden.
PROCEDURE VOOR DE RUWE DEMONTAGE VAN HET APPARAAT
In die diverse landen zijn verschillende wetgevingen van toepassing. U moet dan ook de voorscriften die
door de wetten en de instanties in het land waar het apparaat gesloopt wordt bepaald worden in acht nemen.
In de meeste gevallen kan de oude koelkast bij de betreffende instanties die voor de inzameling/het slopen
ervan zorgen ingeleverd worden. Haal de oude koelkast uit elkaar en scheid de diverse onderdelen al naar
gelang de chemische samenstelling ervan, waarbij u er rekening mee moet houden dat er in de compressor
smeerolie en koelmiddel zit en dat dit opgevangen kan worden en opnieuw gebruikt kan worden. Bovendien
moet u er rekening mee houden dat de onderdelen van de koelkast speciaal vuil zijn dat niet bij het huisvuil
gezet mag worden maar gescheiden moet worden.
23
Maak het apparaat volledig onbruikbaar door de voedingskabel en alle mogelijke sluitingen (waar aanwezig)
te verwijderen om te voorkomen dat er iemand in opgesloten kan raken.
HET APPARAAT MOET IN IEDER GEVALDOOR VAKMENSEN GEDEMONTEERD WORDEN.
VEILIGHEID BIJ HET VERWERKEN VAN AFGEDANKTE ELEKTRISCHE EN ELEKTRONISCHE
APPARATUUR (RICHTLIJN AEEA 2002/96/EG)
Verspreid geen vervuilende materialen in het milieu.
Deze materialen moeten worden verwerkt in overeenstemming met de betreffende geldende wetten.
Volgens de voorschriften van de richtlijn AEEA 2002/96/EG (afgedankte elektrische en elektronische
apparatuur), moet de gebruiker, bij het afdanken ervan, de apparatuur in de speciale bevoegde verzamelcentra
verwerken of ze op het moment van de nieuwe aankoop nog geïnstalleerd teruggeven aan de verkoper.
Alle apparaten die volgens de AEEA 2002/96/EG richtlijn moeten worden verwerkt zijn herkenbaar aan een
speciaal symbol
De illegale verwerking van afgedankte elektrische en elektronische apparaten wordt bestraft met
sancties geregeld door de geldende wetten in het gebied waar de overtreding geconstateerd wordt.
Afgedankte elektrische en elektronische apparaten kunnen gevaarlijke stoffen bevatten met
potentieel schadelijke gevolgen voor het milieu en de gezondheid van de personen. Wij bevelen een
correcte afvalverwerking aan.
SPECIFICATIES VAN DE KOELVLOEISTOF
1) R404A: bestanddelen van de vloeistof
trifluorethaan
(HFC 143a)
52%
pentafluorethaan
(HFC 125)
44%
tetrafluorethaan
(HFC 134a)
4%
GWP = 3922
ODP = 0
R452A: bestanddelen van de vloeistof
- pentafluorethaan (HFC 125) 59%
- tetrafluorpropeen (HFC 1234yf) 30%
- difluormethaan (HFC 32) 11%
GWP = 2141
ODP = 0
Gevaren
Een lange inhalatie kan verdovende effecten hebben. Het voortdurend blootstaan kan tot
hartritmestoringen leiden en plotselinge dood veroorzaken. Het product, verneveld of als spatten, kan
ijsverbrandingen aan ogen en huid veroorzaken.
Maatregelen van eerste hulp
Inhalatie:
de geblesseerde uit de gevarenzone bergen, hem warm en rustig houden. Zo nodig zuurstof toedienen.
Bij ontbrekende of slechts zwakke ademhaling kunstmatige ademhaling doorvoeren. In geval van
hartstilstand uitwendige hartmassage doorvoeren en onmiddellijke medische assistentie oproepen.
Contact met de huid:
de betroffen delen met water laten ontdooien. De besmette kleren verwijderen.
OPGELET: in geval van ijsverbrandingen kunnen de kleren aan de huid vastzitten.
In geval van contact met de huid, zich de handen onmiddellijk en rijkelijk met lauw water wassen. Als er
symptomen (zoals irritatie of blarenvorming) opduiken medische assistentie oproepen.
Contact met de ogen:
de ogen met spoelingoplossing voor ogen of zuiver water voor 10 minuten spoelen, waarbij de
oogleden gesloten te houden zijn. Medische assistentie oproepen.
Doorslikken:
24
kan braakneigingen veroorzaken. Als de geblesseerde bewust is, hem de mond met water laten spoelen
en daarna 200-300 ml water laten drinken. Onmiddellijke medische assistentie oproepen.
Verdere medische behandeling:
symptomatische behandeling en ondersteuningstherapie indien nodig. Na het blootstaan aan de
vloeistof geen adrenaline of gelijksoortige sympathicomimetische stoffen toedienen want er risico van
hartritmestoring met mogelijk hartstilstand bestaat.
Ecologische informaties
Persistentie en afbraak
HFC 143a:
hij breekt in de onderste atmosfeer (troposfeer) langzaam af. Zijn duur in de atmosfeer is 55 jaar.
HFC 125:
hij breekt in de onderste atmosfeer (troposfeer) langzaam af. Zijn duur in de atmosfeer is 40 jaar.
HFC 134a:
hij breekt in de onderste atmosfeer (troposfeer) relatief snel af. Zijn duur in de atmosfeer is 15,6 jaar.
HFC 143a, 125, 134a:
hij heeft geen invloed op de fotochemische smog (d.w.z. hij behoort niet tot de vluchtige organische
bestanddelen -VOC- volgens de UNECE-overeenkomst). Hij veroorzaakt geen verdunning van de
ozonlaag.
De dumping van dit product in de atmosfeer veroorzaakt geen langdurige verontreiniging van de water
afvoerende lagen.
2) R290
GWP = 3
ODP = 0
Identificatie van de gevaren
Vloeibaar gas - Zeer licht ontvlambaar
Eerste hulp maatregelen
Inhalatie:
kan tot verstikking leiden bij hoge concentraties. Mogelijke symptomen zijn verlamming en/of verlies van
bewustzijn. Slachtoffers zijn zich mogelijk niet bewust van eventuele verstikking. Kan een verdovende
werking hebben in lage concentraties. Mogelijke symptomen zijn duizeligheid, hoofdpijn, misselijkheid en
verlies van coördinatie. Verplaats het slachtoffer naar een onbesmette ruimte met toepassing van
beademingsapparatuur. Houd de patiënt warm en in liggende positie. Raadpleeg een arts. Pas
kunstmatige beademing toe als de ademhaling stopt.
Contact met huid en ogen:
in geval van lekkage, reinig de ogen grondig met water gedurende minstens 15 minuten
Inslikken:
onwaarschijnlijke wijze van blootstelling
Milieu-informatie
er is geen milieuschade bekend die dit product kan veroorzaken
25
Het elektrisch schema is op de laatste bladzijde van het boekje weergegeven
POS
BESCHRIJVING
POS
BESCHRIJVING
1
KOMPRESSOR
44
ENERGIERELAIS
2
VENTILATOR KONDENSATOR
69
AARDKLEM
3
KLEM APPARAAT
70
ELEKTROKLEP TOEVOER KOUD
8
ELEKTRISCHE STEKKER
70A
ELEKTROKLEP TOEVOER WARM
9
VENTILATOR VERDAMPER
76
MAGNETISCHE SCHAKELAAR
12
ELEKTRISCHE ONTODIKLEP
103
VOCHTIGHEIDSMETER
20
ANTI-CONDENSWEERSTAND DEUREN
119
ELEKTRONISCHE KAART VITRINE TN
CONDENSWERENDE WEERSTAND GLAS
20A
120
ELEKTRONISCHE KAART VITRINE BT
ZIJKANT
CONDENSWERENDE WEERSTAND GLAS
20B
121
VOEDING SCHAKELAAR LED
ZIJKANT
CONDENSWERENDE WEERSTAND GLAS
20C
122
LED-LAMPJE
ACHTERKANT
20D
CONDENSWERENDE WEERSTAND PROFIELEN
125
ELEKTRONISCHE KAART PRALINEVITRINE
22
WEERSTAND BODEM BAKJE
26
INDICE
DESCRIÇÃO DA MÁQUINA
2
ETIQUETA DE IDENTIFICAÇÃO
2
NOTAS GERAIS NO ATO DA ENTREGA
2
REQUISITOS DE SEGURANÇA
3
PREPARAÇÃO PARA O FUNCIONAMENTO E INSTALAÇÃO
4
CARACTERÍSTICAS TÉCNICAS
8
PAINEL DE CONTROLE
9
DEFINIÇÃO/ALTERAÇÃO DO PONTO DE AJUSTE DE TEMPERATURA
10
FUNÇÕES INTELIGENTES - Recursos de acesso rápido
10
BLOQUEAR TECLADO
10
IMPRESSÃO MANUAL DE LEITURAS DAS SONDAS
11
CONFIGURAÇÃO DE PARÂMETROS
11
CONFIGURAÇÃO DE PARÂMETROS DE USUÁRIO - LEITURA DAS SONDAS
16
RESTAURAÇÃO DOS PARÂMETROS DE FÁBRICA
16
ALARMES
17
DESCONGELAÇÃO
20
PARADA
21
IRREGULARIDADES DURANTE O FUNCIONAMENTO
21
LIMPEZA DIÁRIA
21
LIMPEZA E MANUTENÇÃO GERAL
22
CONSELHOS ÚTEIS PARA A MANUTENÇÃO DO AÇO INOXIDÁVEL
22
INTERRUPÇÃO DO USO
22
PROBLEMAS DURANTE O FUNCIONAMENTO
23
ELIMINAÇÃO DE RESÍDUOS E SUPRESSÃO
23
FICHA TÉCNICA DO REFRIGERANTE
24
1















Content      ..     2      3      4      5     ..
