DESCRIÇÃO DA MÁQUINA
Este equipamento foi desenhado para a exposição e o armazenamento temporário de alimentos. Qualquer
outra utilização é considerada imprópria.
CUIDADO: as máquinas não são adequadas para instalações ao ar livre e/ou locais sujeitos à ação de
agentes atmosféricos.
O fabricante não se responsabiliza por utilizações do equipamento consideradas não idôneas.
Os aparelhos possuem um evaporador com aletas protegido contra a oxidação, um compressor hermético,
um condensador de cobre e alumínio e um painel eletrônico digital. Todas as máquinas são equipadas com
prateleiras removíveis, exceto o modelo Gelateria -25/-15 °C, que possui prateleiras fixas.
Nas unidades de refrigeração é usado um fluído refrigerante HFC, permitido pela legislação atual.

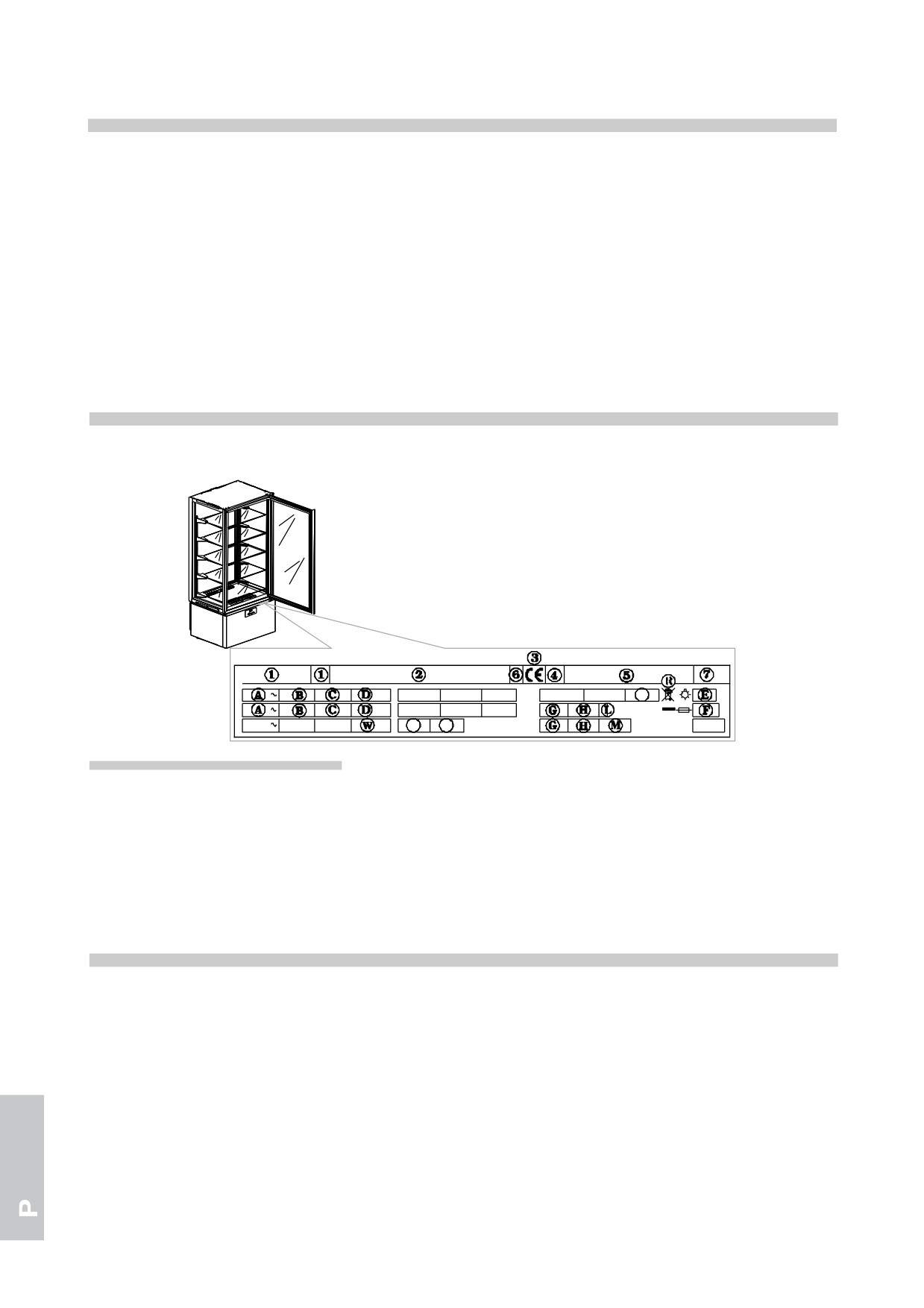

ETIQUETA DE IDENTIFICAÇÃO
Para quaisquer comunicações com o fabricante, é sempre necessário fornecer o MODELO e o NÚMERO
DE SÉRIE da máquina, dados contidos na placa relativa às especificações técnicas da máquina.
Z
Y
Z
Conteúdo dos campos da placa técnica
1) MODELO
C) FREQÜÊNCIA
2) FIRMA PRODUTORA E RELATIVO ENDEREÇO
D) POTÊNCIA NOMINAL
3) SIGLA MARCA CE
E) POTÊNCIA TOTAL DAS LÂMPADAS
4) ANO DE CONSTRUÇÃO
F) CORRENTE FUSÍVEL
5) N° DE MATRÍCULA
G) TIPO DE FLUIDO REFRIGERANTE
6) CLASSE DE ISOLAMENTO ELÉTRICO
H) QUANTIDADE DE FLUIDO REFRIGERANTE
7) CLASSE DE PROTEÇÃO ELÉTRICA
L) CLASSE DE TEMPERATURA
A) TENSÃO DE ALIMENTAÇÃO ELÉTRICA
R) SÍMBOLO REEE
B) INTENSIDADE DE CORRENTE ELÉTRICA
W) POTÊNCIA ELEMENTOS AQUECEDORES
NOTAS GERAIS NO ATO DA ENTREGA
No ato de entrega certifique-se de que a embalagem esteja intacta e que durante o transporte não tenha
sido danificada.
Após desembalar a máquina certifique-se de que todas as peças e componentes estejam presentes e que
as características e estado das mesmas correspondam às especificações requeridas.
Caso contrário entre imediatamente em contato com o revendedor autorizado.
Agradecemos e o felicitamos por sua excelente escolha, esperamos que você possa fazer um bom uso de
nossas máquinas observando as indicações e as precauções necessárias contidas neste manual.
Lembre-se que a reprodução dos conteúdos descritos neste manual está proibida e que, devido à constante
procura por inovação e qualidade tecnológica, as características técnicas descritas neste documento podem
ser alteradas sem aviso prévio.
2
REQUISITOS DE SEGURANÇA
CUIDADO: antes de quaisquer operações de manutenção ou limpeza é necessário desligar a alimentação
elétrica e isolar o equipamento:

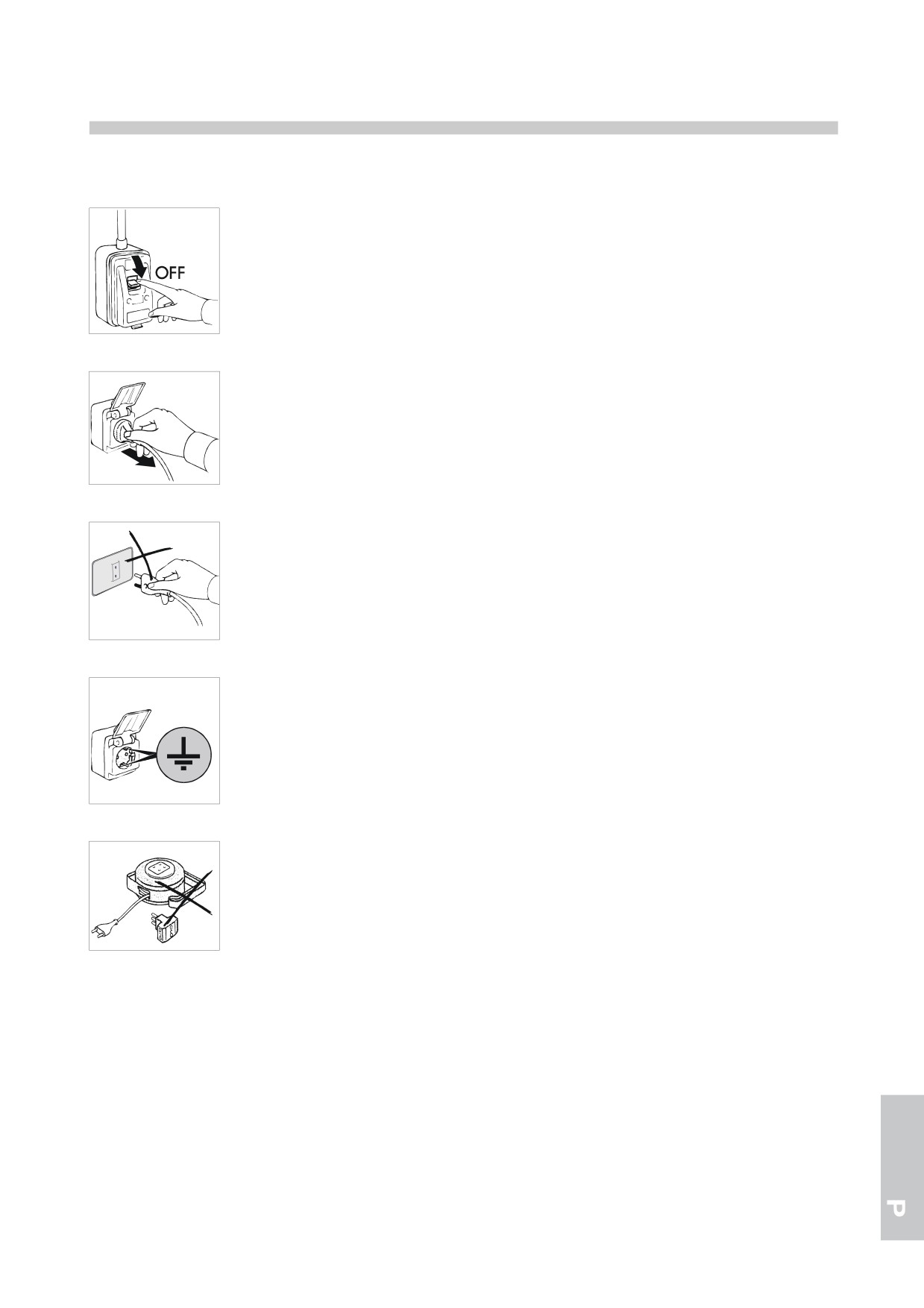

- posicione o interruptor geral em OFF;
- retire a ficha elétrica;
CUIDADO: não utilize tomadas ou fichas desprovidas de ligação à terra.
A tomada elétrica deve possuir uma LIGAÇÃO À TERRA.
CUIDADO: não utilize para a ligação à rede elétrica adaptadores ou extensões.
CUIDADO: antes de introduzir os alimentos a serem preservados aguarde até que seja alcançada a
temperatura previamente definida.
CUIDADO: não introduza no aparelho bebidas ou alimentos quentes.
CUIDADO: armazene os produtos de modo que os mesmos não transbordem, de forma a não criar
obstáculos ao fluxo de ar. Não obstrua a áreas de aspiração dos ventiladores.
CUIDADO: não efetue a limpeza das áreas circunstantes quando a porta do aparelho estiver aberta.
Nunca lave o aparelho com jatos de água diretos ou de alta pressão.
CUIDADO: não utilize produtos que contenham cloro (água sanitária, ácido muriático, etc.) ou quaisquer
outras substâncias tóxicas para a limpeza ou em proximidade dos aparelhos.
3
CUIDADO: não coloque objetos sobre a base do aparelho. Utilize as prateleiras. O peso máximo suportado
por prateleira equivale a 12 Kg.
CUIDADO: risco de quebra de vidros. Feche e abra a porta MUITO DELICADAMENTE E NUNCA COM
VIOLÊNCIA e não se apóie na porta.
A limpeza e a manutenção do sistema de refrigeração e da área dos compressores requer a intervenção de
um técnico autorizado e especializado, por esta razão não pode ser realizada por pessoas não idôneas.
Para intervenções de manutenção ou em caso de avaria desligue completamente o equipamento, solicite a
intervenção do SERVIÇO DE ASSISTÊNCIA entrando em contato com um centro autorizado e exija a
utilização de peças sobressalentes originais.
A não observação destes preceitos pode comprometer a segurança dos aparelhos.
PREPARAÇÃO PARA O FUNCIONAMENTO E INSTALAÇÃO
Os aparelhos são sempre colocados e enviados em paletes e protegidos com caixas de papelão.
Após a recepção e desembalamento, em caso de danos ou falta de peças, siga o procedimento descrito no
capítulo “NOTAS GERAIS NO ATO DA ENTREGA”.
As operações de montagem, instalação e preparação para o funcionamento devem ser realizadas por
pessoal técnico competente e especializado.
CUIDADO: os elementos utilizados para a embalagem (sacos plásticos, poliestireno expandido, pregos,
etc.) devem ser mantidos fora do alcance das crianças dado que representam potenciais fontes de perigo.

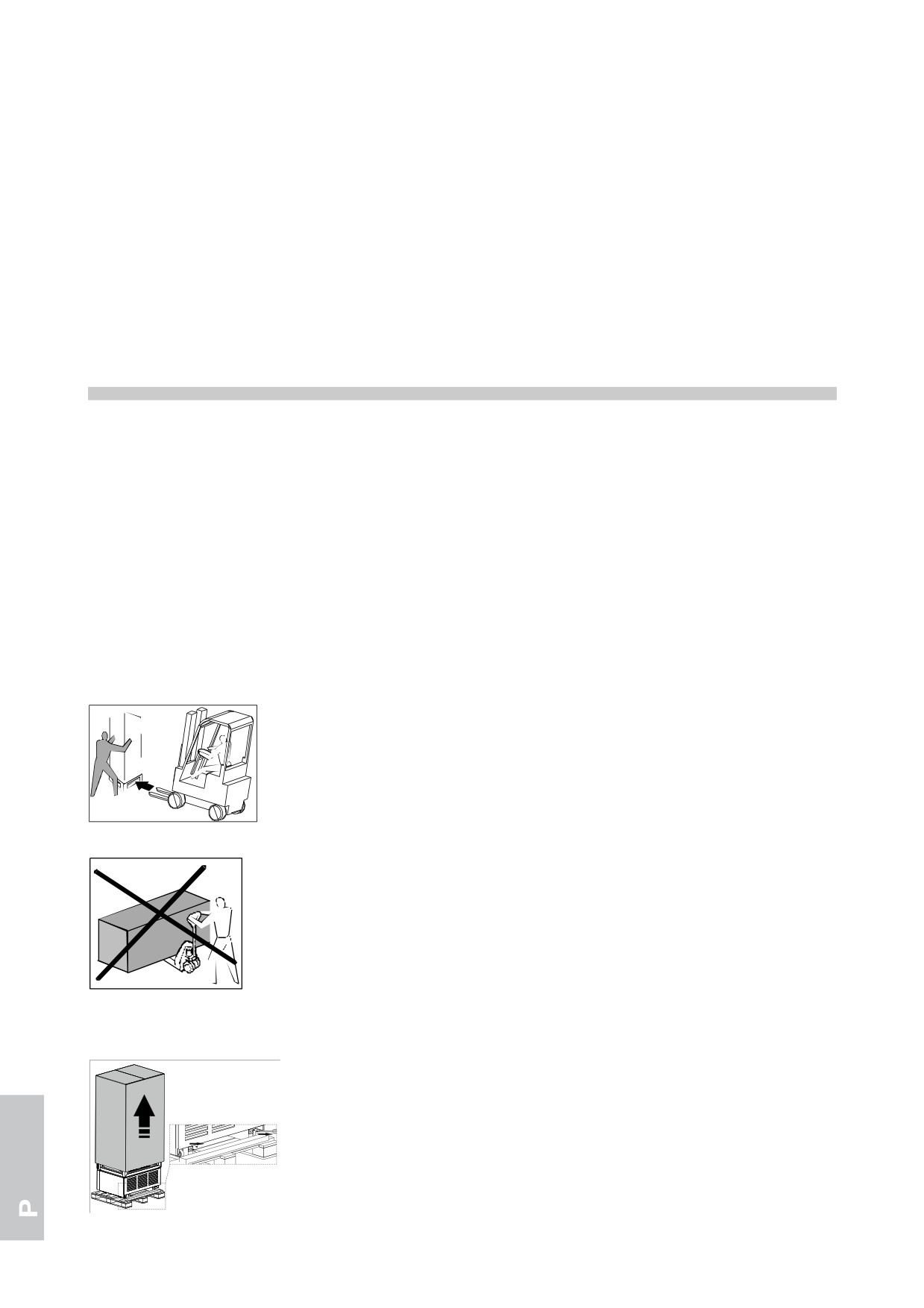

Levante o aparelho com uma empilhadeira e leve-o ao local de instalação, assegure-se sempre de que a
carga esteja corretamente equilibrada.
CUIDADO: perigo de tombamento. Jamais incline a vitrine. Durante a movimentação ajude, com o auxílio de
pessoal qualificado, a equilibrar e sustentar o aparelho.
CUIDADO: nunca transporte o aparelho na posição horizontal; isto pode causar danos estruturais ao aparelho.
Após a chegada no local de instalação siga as instruções a seguir.
Retire a caixa para embalagem, a fita adesiva e todos os elementos de poliestireno presentes.
Remova as travas posicionadas na parte posterior do aparelho.
4

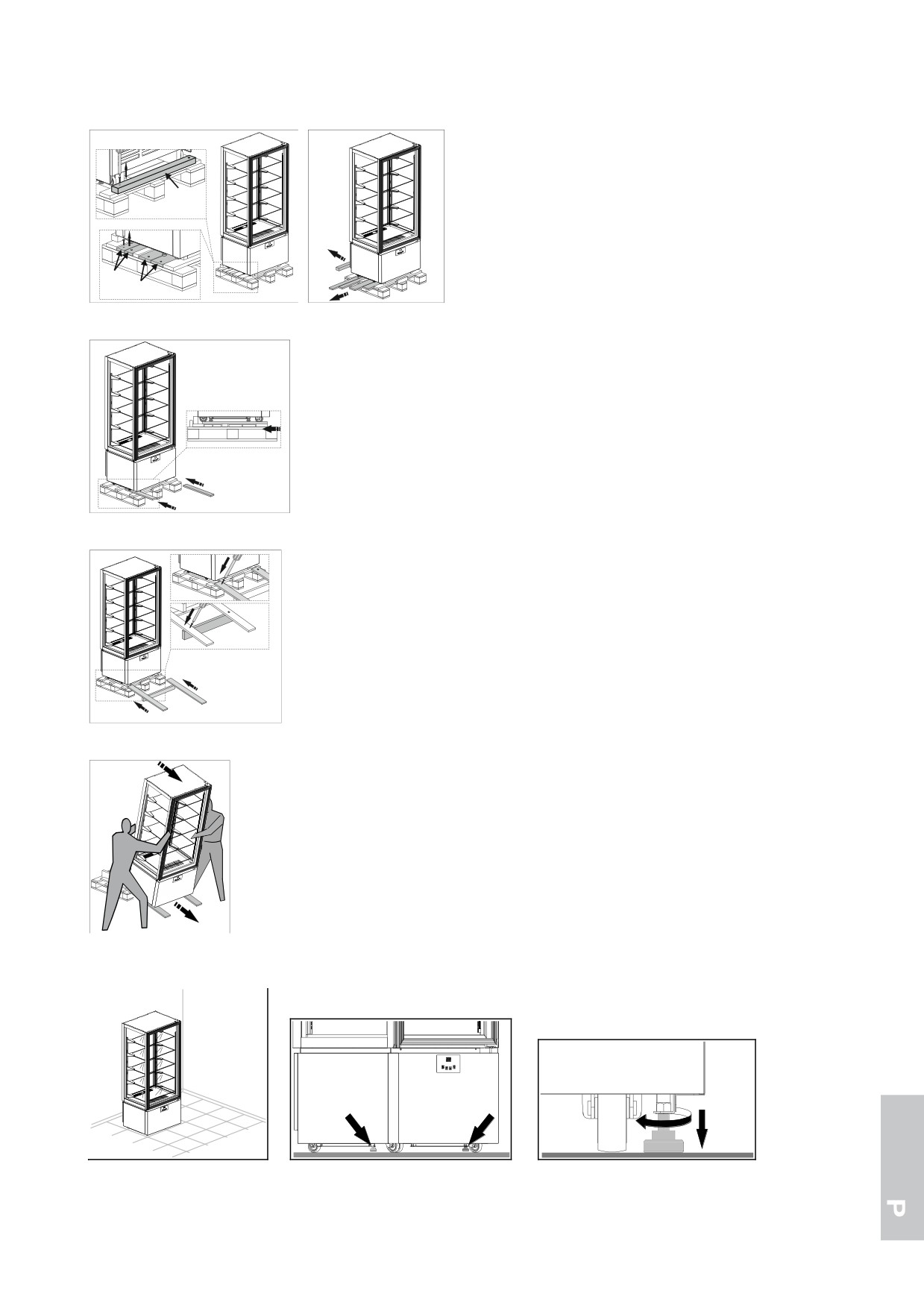

Extraia as tiras A, B e C presentes na base da embalagem, retirando previamente os parafusos de fixação.
C
A
B
Insira as tiras A sob as rodas do aparelho.
A
A
Posicione as tiras B e C em frente à base da embalagem e fixe-as.
B
C
C
B
Deixe a vitrine deslizar delicadamente até alcançar o nível do chão.
Posicione o aparelho em seu local definitivo.
Ajuste os pinos que encontram-se na parte inferior do aparelho, de modo que o mesmo não se mova
5

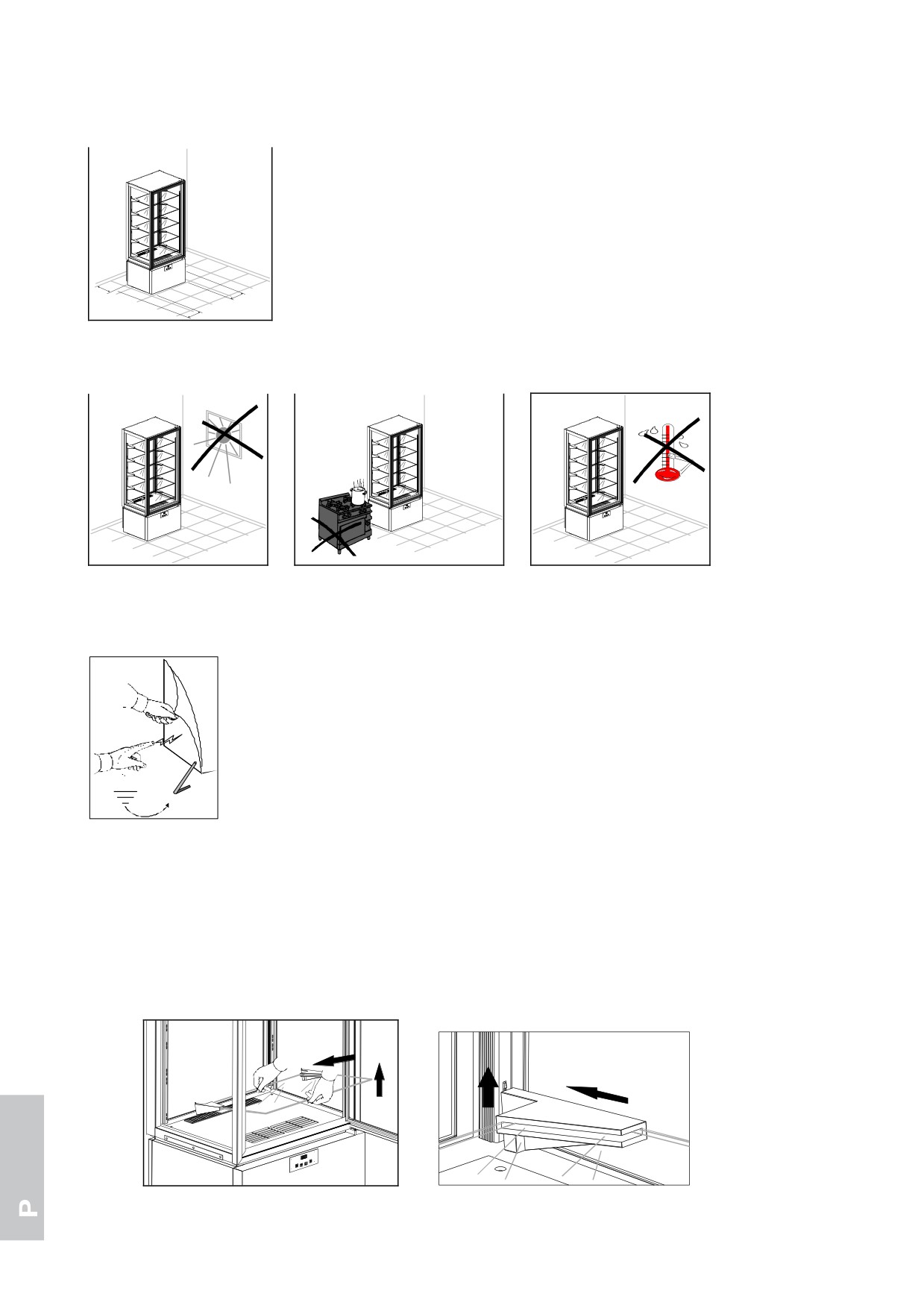

CUIDADO: Posicione o aparelho a uma distância de pelo menos 10 cm da parede posterior. É possível
alinhar os aparelhos, mas de todas as formas é necessário deixar um espaço mínimo de 5 cm entre eles.
min.
10 cm
min.
5 cm
min.
5 cm
CUIDADO: Certifique-se de que o aparelho não esteja exposto aos raios solares ou em proximidade de
outras fontes de calor ou em ambientes com altas temperaturas, pois isso causaria uma redução da
eficiência e um maior desgaste.
Os aparelhos pertencem à classe climática 4 (T = 30 °C U.R. = 55%)
Remova a película protetora do produto.
Esta operação pode causar choques desagradáveis, mas não perigosos (eletricidade estática). Este
fenômeno inadequado é reduzido ou eliminado mantendo uma mão sempre em contato com o aparelho ou
ligando à terra o invólucro externo.
Extraia delicadamente as prateleiras prestando muita atenção para não danificá-las.
Limpe a vitrine e as prateleiras conforme descrito no capítulo “LIMPEZA”. Ao término das operações de
limpeza deixe as portas abertas por pelo menos 72 horas antes de reiniciar o aparelho.
Para montar as prateleiras
proceda conforme indicado:
• iniciando a partir
da primeira prateleira no nível inferior, segura a prateleira com ambas as mãos a
partir da parte central.
• insira os ganchos
de aço nas ranhuras das cremalheiras, mantendo a prateleira ligeiramente
inclinada para cima.
6
• Abaixe a prateleira
até que a
mesma alcance uma posição horizontal e certifique-se de que o
gancho inferior
insira-se corretamente em relação à ranhura inferior das cremalheiras.
CUIDADO: a correta observância deste ponto é muito importante para assegurar a estabilidade
da prateleira.
• para desengatar a prateleira siga as instruções listadas acima em ordem inversa.

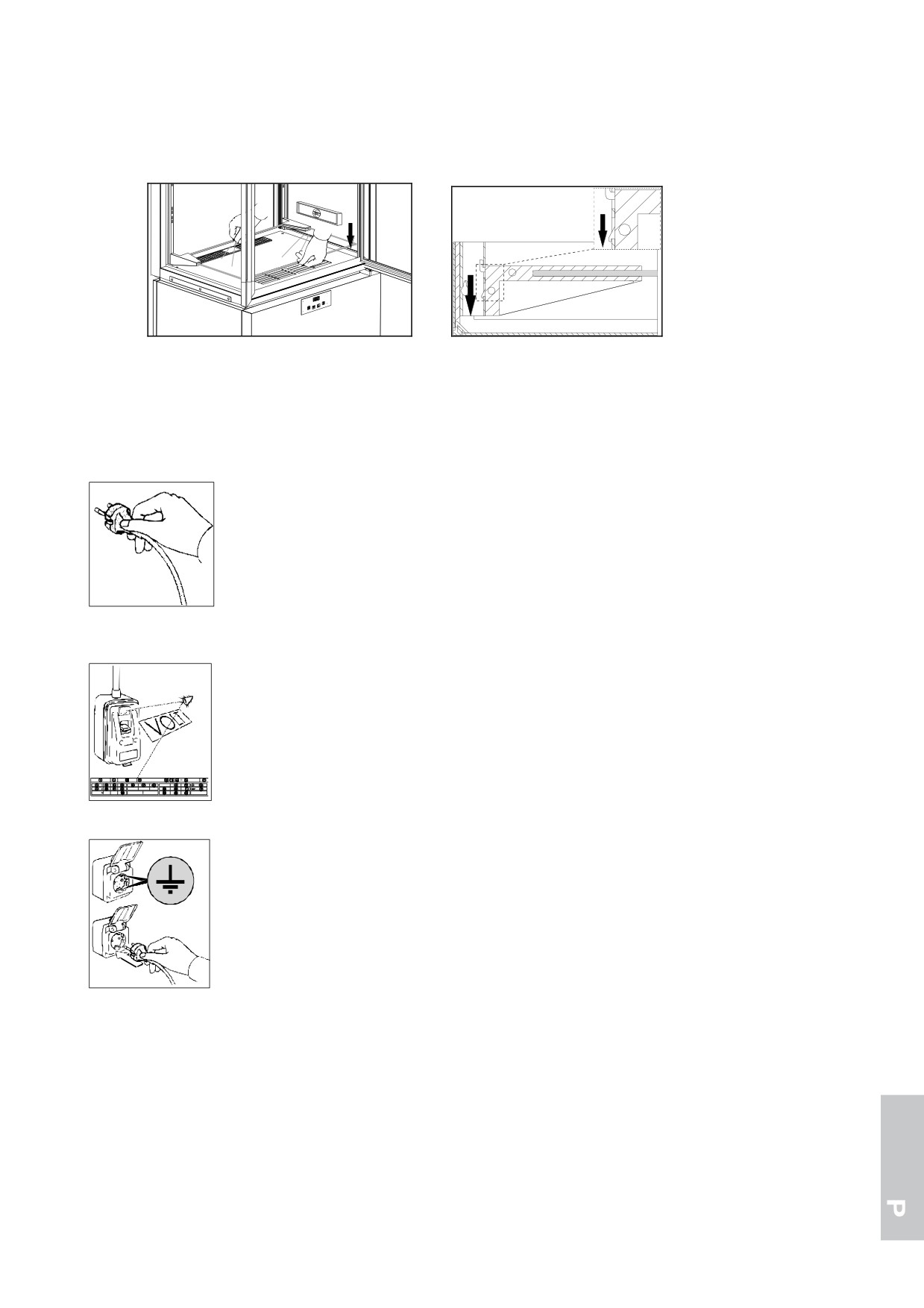

O aparelho possui uma ficha elétrica de tipo SHUKO. Verifique a correspondência em relação às normas EN
60320 e à legislação nacional. Substitua a ficha em caso não-correspondência.
CUIDADO: esta operação deve ser realizada por um técnico qualificado.
Certifique-se de que a tensão da rede corresponda àquela indicada na placa de identificação das
características técnicas do aparelho.
Insira a ficha elétrica firmemente na tomada.
As operações relacionadas à preparação para o funcionamento estão encerradas.
7
CARACTERÍSTICAS TÉCNICAS

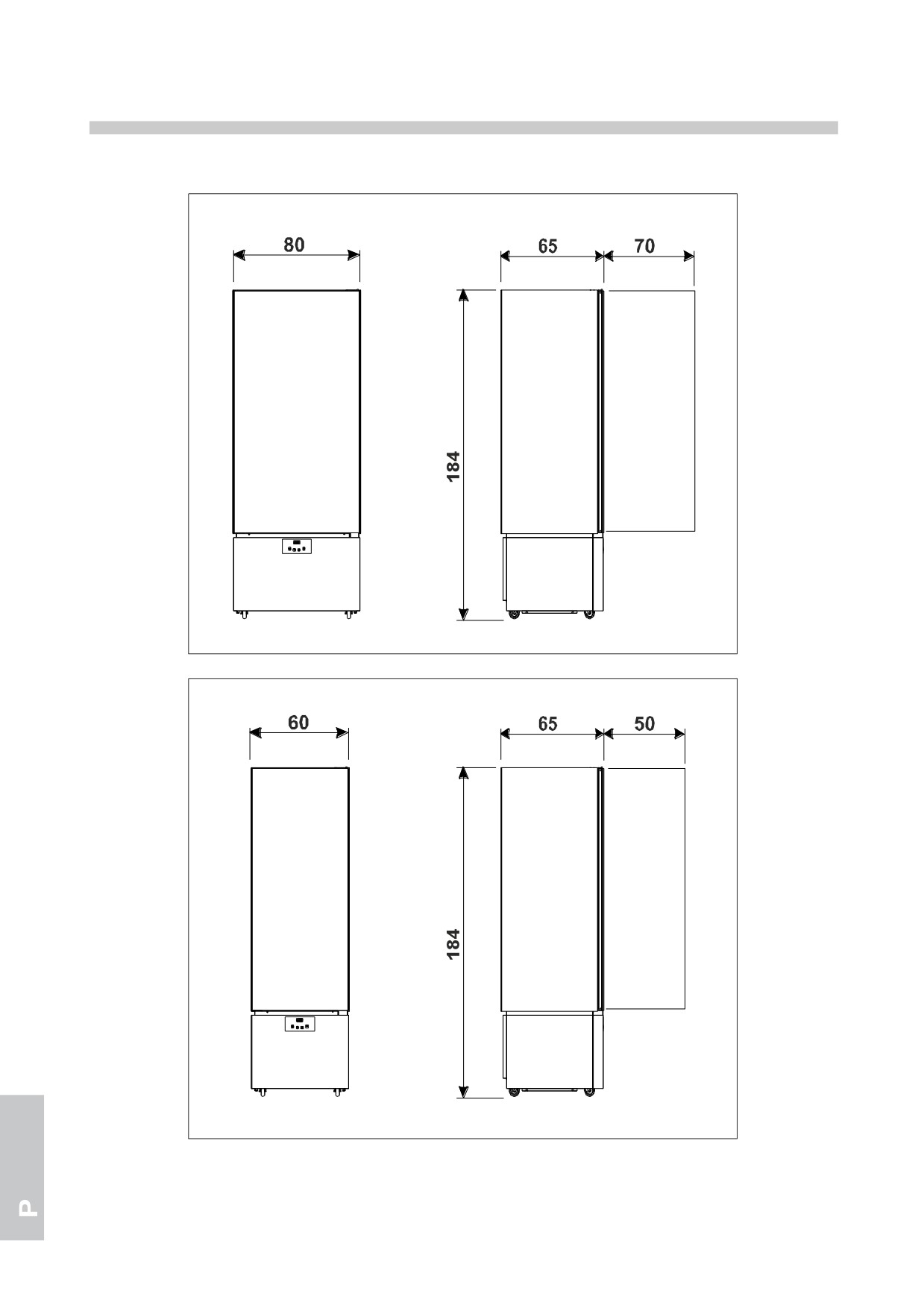

As dimensões dos aparelhos são relatadas a seguir.
8
PAINEL DE CONTROLE

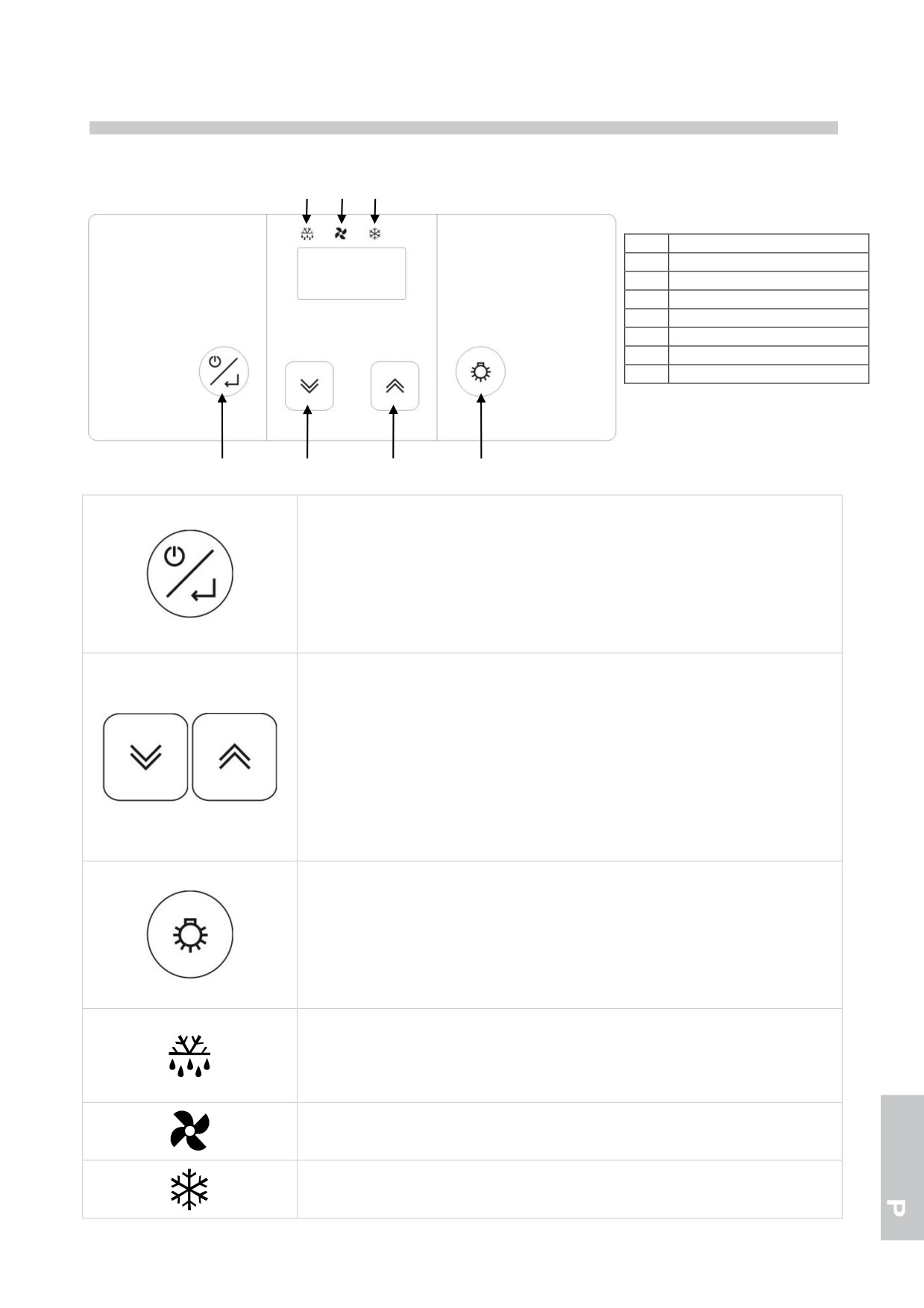

Todas as vitrines possuem o seguinte painel de controle:
5
6
7
POS
DESCRIÇÃO
1
Tecla ON/SBY/ENTER
2
Tecla DOWN
3
Tecla UP
4
Tecla LUZ
5
Ícone DEGELO
6
Ícone VENTOINHA
7
Ícone COMPRESSOR
1
2
3
4
Tecla ON/SBY/ENTER
Pressionado e liberado permite verificar/alterar o ponto de ajuste de
temperatura do aparelho.
Pressionado durante 3 segundos e liberado após o aparecimento na tela da
escrita [Sby], ativa a função de “stand-by” (espera).
Quando o aparelho estiver em “stand-by” [na tela p exibida a escrita Sby],
pressionado, o controlador é ligado.
Teclas UP e DOWN
Permitem aumentar ou diminuir o valor do parâmetro a ser modificado.
Pressionados permitem a exibição das temperaturas mínima e máxima
registradas (se disponíveis) e eventualmente dos alarmes ativados.
Pressionados contemporaneamente desativam o bloqueio do teclado.
A tecla UP pressionada por um intervalo de tempo superior a 3 segundos
ativa/desativa o degelo manual.
A tecla DOWN pressionada por um intervalo de tempo superior a 3 segundos
permite o ajuste da umidade no compartimento.
Tecla LUZ
Pressionado e liberado permite a ativação ou desativação da iluminação
interna do aparelho.
APARELHOS +14 °C / +16 °C
Pressionado por um intervalo de tempo superior a 3 segundos permite a
exibição temporânea, por cerca de 5 segundos, da leitura da sonda de
umidade.
ÍCONE DEGELO
Diodo emissor de luz ligado: degelo em fase de andamento
Diodo emissor de luz piscando: espera para ativação da função de degelo ou
função de gotejamento ativada.
Diodo emissor de luz piscando rapidamente: alarme registrado na memória
ÍCONE VENTOINHA
Diodo emissor de luz ligado: ventiladores do compartimento ligados
Diodo emissor de luz piscando: espera para ativação dos ventiladores
ÍCONE COMPRESSOR
Diodo emissor de luz ligado: compressor ligado
Diodo emissor de luz piscando: espera para ativação do compressor
9

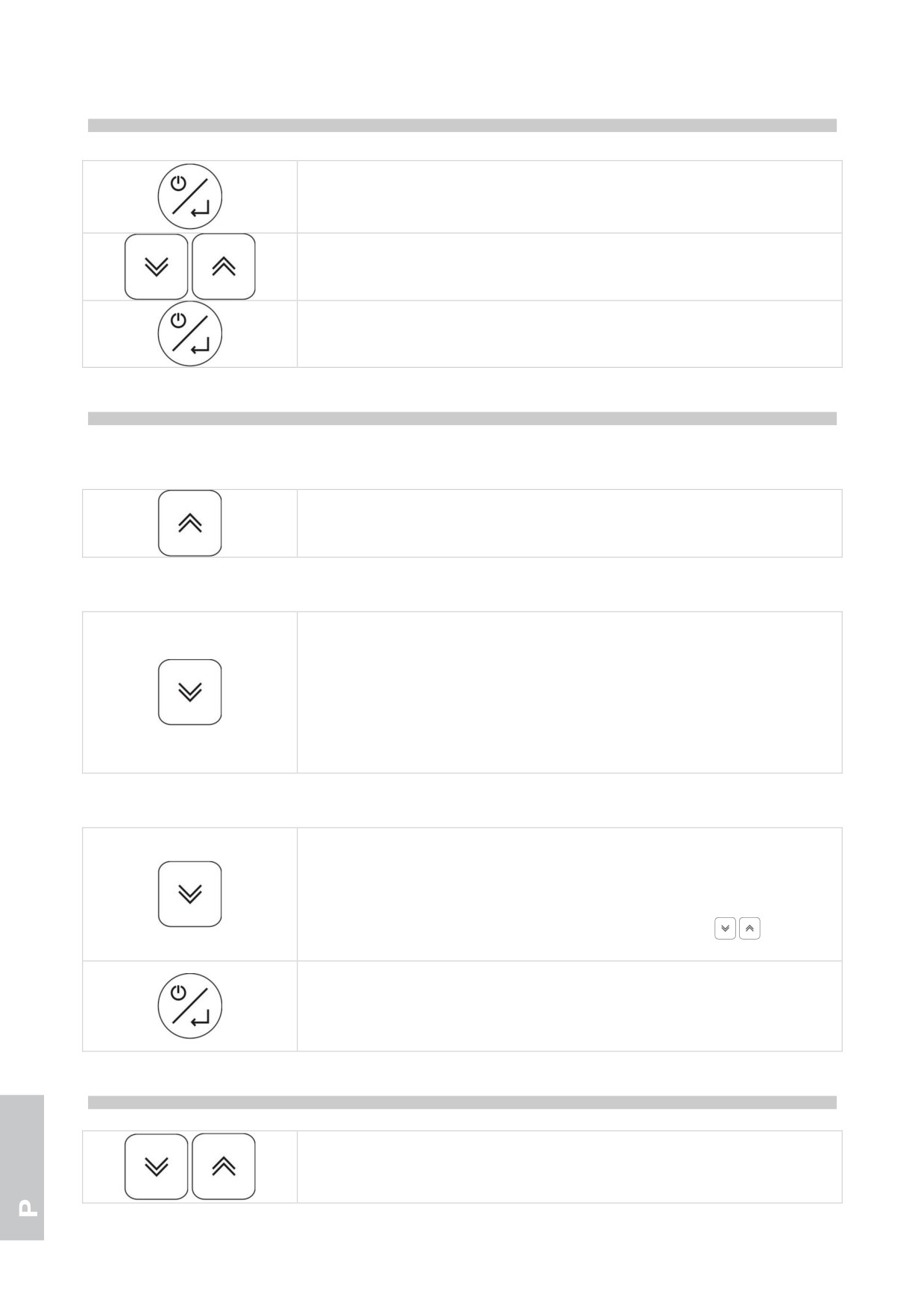

DEFINIÇÃO/ALTERAÇÃO DO PONTO DE AJUSTE DE TEMPERATURA
Pressione e solte a tecla on/sby/enter: o ponto de ajuste atual é exibido na
tela, de forma intermitente, durante 5 segundos.
Após este intervalo a tela indica novamente a temperatura interna do
compartimento
Quando a tela estiver acesa de forma intermitente utilize as teclas up e down
para aumentar ou diminuir o ponto de ajuste de temperatura, até alcançar o
valor desejado
Pressione novamente a tecla on/sby/enter para confirmar o novo ponto de
ajuste
FUNÇÕES INTELIGENTES - Recursos de acesso rápido
DEGELO MANUAL FORÇADO
Pressione a tecla up durante um intervalo de tempo superior a 3 segundos
para acessar todas a função de degelo manual.
ALTERAR UMIDADE RELATIVA +2 °C/+10 °C e -22 °C/+5 °C
Pressione a tecla down durante um intervalo de tempo superior a 3 segundos
para alterar a percentual de umidade relativa no compartimento interno.
A mensagem intermitente e temporânea de confirmação [F_C] indica um
valor de umidade relativa inferior (ventoinhas em paralelo ao compressor).
A mensagem intermitente e temporânea de confirmação [F__ ] indica um
valor de umidade relativa superior (ventoinhas independentes).
A mensagem intermitente e temporânea de confirmação [FtE] indica um
valor de umidade relativa previsto pelo construtor.
ALTERAR UMIDADE RELATIVA +14 °C/+16 °C
Pressione a tecla down durante um intervalo de tempo superior a 3
segundos: o ponto de ajuste atual relativo à umidade é exibido na tela, de
forma intermitente, por 5 segundos.
Após este intervalo a tela indica novamente a temperatura interna do
compartimento.
Durante o acendimento intermitente da tela utilize as teclas
para
aumentar ou diminuir o ponto de ajuste relativo à umidade desejado.
Pressione a tecla on/sby/enter para confirmar o novo ponto de ajuste: a
acquisição do novo valor é confirmada através da emissão de 3 sinais
acústicos (“beeps”) breves e consecutivos.
Após 2 segundos na tela é novamente exibido o valor da temperatura interna
do compartimento.

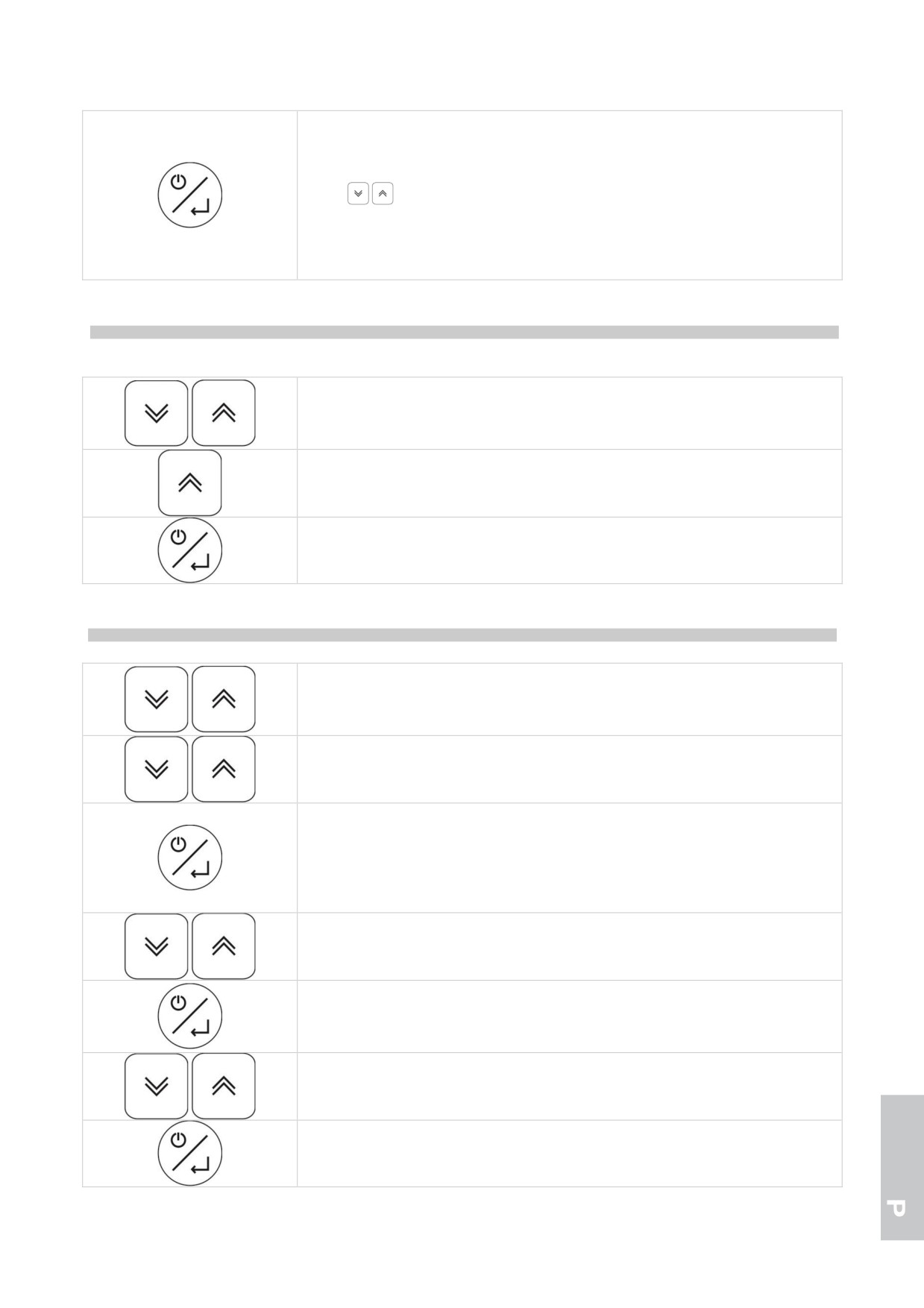

BLOQUEAR TECLADO
Pressione as teclas up e down por um intervalo de tempo superior a 3
segundos.
É exibida a mensagem [Loc].
10
Pressione a tecla on/sby/enter para confirmar a escolha e ativar a função.
Após 30 segundos a função é fechada se não há confirmação.
Para desbloquear o teclado é necessário pressionar simultaneamente as

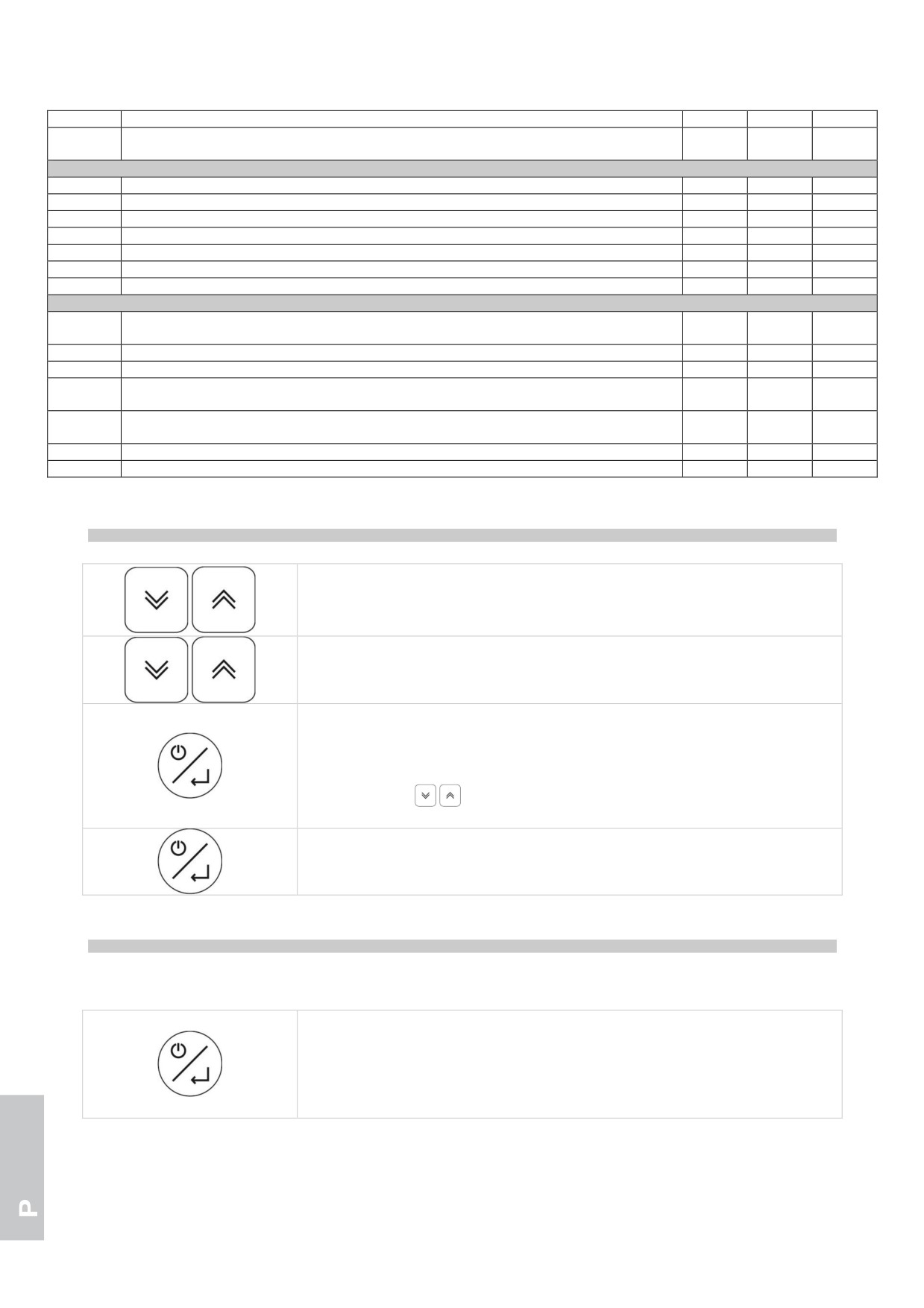

teclas
durante um intervalo de tempo superior a 5 segundos: a
exibição intermitente da mensagem [UnL] indica a confirmação da operação.
Quando o teclado estiver bloqueado, após a pressão de quaisquer teclas, na
tela é exibida a mensagem [Loc].

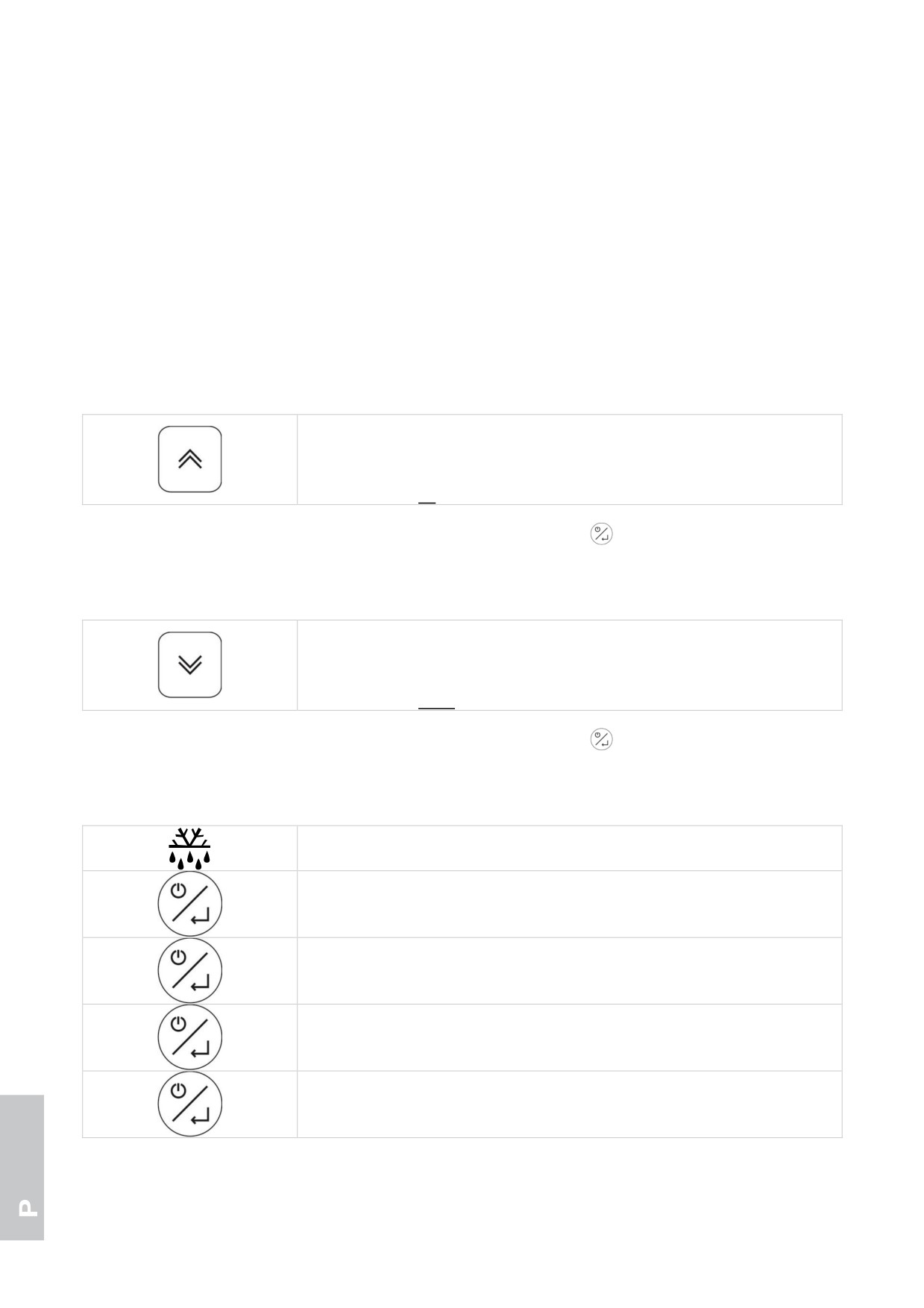

IMPRESSÃO MANUAL DE LEITURAS DAS SONDAS:atrelado ao terminal de
impressão TSP (somente em aparelhos -25 °C/-15 °C e -22 °C/+5 °C
Pressione as teclas up e down por um intervalo de tempo superior a 3
segundos.
É exibida, de forma intermitente, a mensagem [Loc].
Utilize a tecla up para a exibição da função [Prt].
Pressione a tecla on/sby/enter para confirmar a escolha e ativar a função.
Após 30 segundos a função é fechada se não há confirmação.
CONFIGURAÇÃO DE PARÂMETROS
Pressione as teclas up e down por um intervalo de tempo superior a 3
segundos.
É exibida, de forma intermitente, a mensagem [Loc].
Utilize a tecla up para a exibição da função [PAr].
Pressione a tecla on/sby/enter para acessar a opção de configuração de
parâmetros.
Após 30 segundos a função é fechada se não há confirmação.
É requerida uma senha de acesso.
A tela predispõe-se para a configuração da senha através da exibição de [00]
Utilize as teclas up e down para escolher a senha “65”
Pressione a tecla on/sby/enter para confirmar a escolha.
Se a senha estiver correta, é exibido o primeiro parâmetro da lista de
configuração.
Utilize as teclas up e down para percorrer todos os parâmetros do
controlador
Pressione a tecla on/sby/enter para confirmar a escolha
11
Utilize as teclas up e down para selecionar o novo valor do parâmetro
Pressione a tecla on/sby/enter para confirmar a escolha
PARÂMETROS DE CONFIGURAÇÃO
“APARELHOS +2°C/+10°C”
Parâmetro
Descrição
Default
min
MAX
ENTRADAS DE MEDIÇÃO
/1
calibração da sonda do compartimento (o parâmetro é expresso em oitavos de grau)
0°C
-40
+99
/6
configuração de entrada digital (0 = contato aberto, 1 = contato fechado)
1
0
1
/7
tempo de espera para ativação de alarme porta aberta (0 = excluído)
120 sec
0
240
Pr
leitura da sonda do compartimento
- °C
-
-
Pc
leitura da sonda condensador
- °C
-
-
REGULAGEM COMPRESSOR
r0
histerese regulador (diferencial)
+4°C
1
15
r1
ponto de ajuste de trabalho mínimo
+2°C
-40
r2
r2
ponto de ajuste de trabalho máximo
+10°C
r1
+99
PROTEÇÃO COMPRESSOR
C0
tempo de espera para ativação do compressor após o acendimento do instrumento
1 min
0
240
C2
tempo mínimo de espera entre o deslig. do compressor e a próxima ligação
3 min
0
240
C5
tempo de ciclo ligação do compressor no caso de alarme da sonda do compartimento int.
10 min
1
240
C6
% de C5 em relação ao qual o compressor é ligado no caso de alarme da sonda do compartimento
50 %
0
100
DEGELO
d0
intervalo de degelo (0 = excluído)
6 ore
0
99
d3
duração máxima do processo de degelo (0 = a função de degelo não é ativada)
20 min
0
99
d6
exibição de tela durante processo de degelo (0 = temperatura efetiva do compartimento, 1 =
1
0
2
temperatura do compartimento bloqueada, 2 = mensagem dEF)
dE
tipo de contagem intervalo de degelo:
0
0
1
0 = horas reais; 1 = horas ON comp.; 2 = auto-determ.
ALARMES
A0
histerese do alarme (diferencial)
+2 °C
1
15
A1
alarme de mínima em relação ao ponto de ajuste de trabalho (0 = excluído)
-2 °C
-40
0
A2
alarme de máxima em relação ao ponto de ajuste de trabalho (0 = excluído)
+15 °C
0
+99
A3
tempo de exclusão do alarme a partir da ligação do instrumento
120 min
0
240
A4
modo de ativação sinalizador acústico para alarme: 0 = sempre, 1 = temporizado
1
0
1
A5
tempo limite para aviso acústico do mecanismo em condições de alarme (somente se A4 = 1)
1 min
0
240
A6
tempo de exclusão do alarme de temperatura (somente se A1 e/ou A2 0)
15 min
0
240
REGULAGEM VENTOINHAS DO EVAPORADOR
F3
função ventoinha evap. durante funcionamento normal (0 = OFF, 1 = ON, 2 = paralelo em relação
1
0
2
ao compressor)
F6
temperatura abaixo da qual o ventilador do condensador está desligado
20°C
-40
+99
F7
condensador fãs diferenciais (em relação à F6)
+3°C
1
25
F8
funcion. ventoinha do condensador durante o normal funcion. (0= paralelo ao compressor., 1=ON);
0
0
1
veja também parâmetro F6 e F7
FA
temperatura crítica elevada de condensação
46°C
-40
+99
Fb
temperatura crítica de alarme de pressão alta
49°C
-40
+99
“APARELHOS -25°C/-15°C”
Parâmetro
Descrição
Default
min
MAX
ENTRADAS DE MEDIÇÃO
/1
calibração da sonda do compartimento (o parâmetro é expresso em oitavos de grau)
-16
-40
+99
(ottavi °C)
/2
ativação sonda do evaporador (0 = ausente, 1 = presente)
0
0
1
/3
ativação sonda do condensador (0 = ausente, 1 = presente)
1
0
1
/6
configuração de entrada digital (0 = contato aberto, 1 = contato fechado)
0
0
1
/7
tempo de espera para ativação de alarme porta aberta (0 = excluído)
120 s
0
240
/A
ponto de ajuste para ativação de resistência porta (somente se /9 = 0)
-7 °C
-40
+99
/b
histerese regulagem para ativação resistência porta (somente se /9 = 0)
2 °C
1
15
12
/E
gestão exibição leitura sonda do compartimento (0 = normal, 1 = limitada superiormente por r0)
1
0
1
/F
descongele o gerenciamento do degelo do relé (0 = desenergizado quando o valor ajustado com d2
0
0
1
é atingido no evaporador, 1 = desenergizado no final do tempo d7)
Pr
leitura da sonda do compartimento
- °C
-
-
Pd
leitura sonda evaporador/degelo
- °C
-
-
Pc
leitura da sonda condensador
- °C
-
-
REGULAGEM COMPRESSOR
r0
histerese regulador (diferencial)
+2 °C
1
15
r1
ponto de ajuste de trabalho mínimo
-25 °C
-40
r2
r2
ponto de ajuste de trabalho máximo
-15 °C
r1
+99
PROTEÇÃO COMPRESSOR
C0
tempo de espera para ativação do compressor após o acendimento do instrumento
1 min
0
240
C2
tempo mínimo de espera entre o deslig. do compressor e a próxima ligação
3 min
0
240
C5
tempo de ciclo ligação do compressor no caso de alarme da sonda do compartimento int.
10 min
1
240
C6
% de C5 em relação ao qual o compressor é ligado no caso de alarme da sonda do compartimento
70 %
0
100
DEGELO
d0
intervalo de degelo (0 = excluído)
0 horas
0
99
d1
tipo de degelo (0 = resistências, 1 = gás aquecido)
0
0
1
d2
temperatura final após degelo (em relação à temperatura do evaporador)
+12 °C
-40
+99
d3
duração máxima degelo (0 = a duração do degelo equivale a zero, 255 = a duração do degelo é
255 min
0
255
infinita)
d6
exibição de tela durante processo de degelo (0 = temperatura efetiva do compartimento, 1 =
1
0
2
temperatura do compartimento bloqueada, 2 = mensagem dEF)
d7
tempo de gotejamento
4 min
0
15
dE
tipo de contagem intervalo de degelo:
0 = horas reais; 1 = horas ON comp.; 2 = auto-determ.
0
0
1
ALARMES
A0
histerese do alarme (diferencial)
+2 °C
1
15
A1
alarme de mínima em relação ao ponto de ajuste de trabalho (0 = excluído)
-2 °C
-40
0
A2
alarme de máxima em relação ao ponto de ajuste de trabalho (0 = excluído)
+15 °C
0
+99
A3
tempo de exclusão do alarme a partir da ligação do instrumento
120 min
0
240
A4
modo de ativação sinalizador acústico para alarme: 0 = sempre, 1 = temporizado
1
0
1
A5
tempo limite para aviso acústico do mecanismo em condições de alarme (somente se A4 = 1)
20 s
0
240
A6
tempo de exclusão do alarme de temperatura (somente se A1 e/ou A2 0)
15 min
0
240
A7
tempo de excl. alarme de temp. após parada ventoinha do evaporador (para A1 e/ou A2 0)
60 min
0
240
REGULAÇÃO DAS VENTOINHAS DO EVAPORADOR E DO CONDENSADOR
F1
temp. acima da qual a ventoinha do evaporador é desligada (somente se /A = 1 e F7 = 3 ou 4)
-1 °C
-40
+99
F2
diferencial ventoinhas (em relação à F1, somente se /A = 1 e F7 = 3 ou 4)
+2 °C
1
15
F3
funcion. ventoinha do evaporador durante o normal funcion. (0 = OFF, 1 = ON, 2 = paralelo ao
2
0
4
compr., 3 = estabelecida com F1 e F2, 4 = estabelecida com F1 e F2 compr. ON e OFF comp. OFF
F4
funcion. ventoinha do evaporador durante degelo e gotejamento (0 = OFF, 1 = ON, 2 = estab. com
0
0
2
F7)
F5
tempo de parada ventilador do evaporador após gotejamento
3 min
0
15
F6
temperatura abaixo da qual o ventilador do condensador está desligado
10 °C
-40
+99
F7
condensador fãs diferenciais (em relação à F6)
+3 °C
1
25
F8
funcion. ventoinha do condensador durante o normal funcion. (0= paralelo ao compressor., 1=ON);
0
0
1
veja também parâmetro F6 e F7
F9
funcion. ventoinha do condensador durante degelo e gotejamento (0=OFF, 1=ON, 2=ON acima
2
0
2
26°C, OFF em 25°C)
FA
temperatura crítica elevada de condensação
46 °C
-40
+99
Fb
temperatura crítica por alarme de condensador sujo
48 °C
-40
+99
Fc
tempo de permanência da sonda condensador no valor igual ou superior a FA para a ativação do
5 min
0
240
alarme HtC
Fd
tempo de permanência da sonda condensador no valor igual ou superior a Fb para a ativação do
1 min
0
240
alarme dCA
FE
aumento de temperatura no valor do ponto de ajuste do aparelho em caso de alarme dCA ativo
5 °C
1
15
FF
temperatura crítica para alarme
55 °C
-40
+99
FH
tempo limite empregado para passar do valor FA ao valor Fb no qual é ativado o alarme HP
12 s
0
15
FL
temperatura crítica para sinalização de baixa temperatura de evaporação
-37 °C
-40
+99
Fn
tempo de permanência da sonda evaporador no valor igual ou inferior a FL para a ativação do
30 min
0
240
alarme LtE
Fo
tempo de permanência do alarme LtE, que ao ser atingido é forçado um degelo automático
30 min
0
240
FP
temperatura crítica para alarme de baixa pressão
-41 °C
-42
+99
IMPRESSÃO
P0
Ativação impressão parâmetros de configuração (0 = desativada)
1
0
1
P1
Tempo de amostragem (veja também parâmetro P6)
60 min/
1
60
horas
13
P2
Escolha valores relacionados à sondas de temperatura a serem imprimidos
1
0
3
(0 = nenhuma, 1 = sonda compartimento, 2 = sonda compartimento e evaporador)
P3
Escolha cabeçalho bilhete (0 = excluído, 1 = Vitrine BTV, 2 = Vitrine BTS)
2
0
2
P4
Ativação impressão de identificativo numérico do aparelho (0 = não, 1 = sim)
1
0
1
P5
Escolha de idioma para cabeçalho bilhete (1 = italiano, 2 = inglês, 3 = francês, 4 = espanhol, 5 =
1
-1
5
alemão)
P6
Escolha unidade de medição por tempo de amostragem (1 = minutos, 2 = horas)
1
1
2
GESTÃO COMUNICAÇÃO
L1
Endereço do instrumento (dado retirado durante a fase de impressão se P4 = 1)
1
0
255
L2
Gestão da porta serial (0 = não utilizada, 1 = impressão)
1
0
1
L3
Baud Rate transmissão de dados (1 = 2400, 2 = 4800, 3 = 9600, 4 = 18200)
3
1
4
L4
Modo de controle transmissão (0 = no parity, 1 = odd, 2 = even)
0
0
2
“APARELHOS -22°C/+5°C”
Parâmetro
Descrição
Default
min
MAX
ENTRADAS DE MEDIÇÃO
/1
calibração da sonda do compartimento (o parâmetro é expresso em oitavos de grau)
+8
-40
+99
(ottavi °C)
/2
ativação sonda do evaporador (0 = ausente, 1 = presente)
1
0
1
/3
ativação sonda do condensador (0 = ausente, 1 = presente)
1
0
1
/6
configuração de entrada digital (0 = contato aberto, 1 = contato fechado)
1
0
1
/7
tempo de espera para ativação de alarme porta aberta (0 = excluído)
120 s
0
240
/A
ponto de ajuste para ativação de resistência porta (somente se /9 = 0)
-7 °C
-40
+99
/b
histerese regulagem para ativação resistência porta (somente se /9 = 0)
2 °C
1
15
/E
gestão exibição leitura sonda do compartimento (0 = normal, 1 = limitada superiormente por r0)
1
0
1
/F
descongele o gerenciamento do degelo do relé (0 = desenergizado quando o valor ajustado com d2
1
0
1
é atingido no evaporador, 1 = desenergizado no final do tempo d7)
Pr
leitura da sonda do compartimento
- °C
-
-
Pd
leitura sonda evaporador/degelo
- °C
-
-
Pc
leitura da sonda condensador
- °C
-
-
REGULAGEM COMPRESSOR
r0
histerese regulador (diferencial)
+3 °C
1
15
r1
ponto de ajuste de trabalho mínimo
-22 °C
-40
r2
r2
ponto de ajuste de trabalho máximo
+5 °C
r1
+99
PROTEÇÃO COMPRESSOR
C0
tempo de espera para ativação do compressor após o acendimento do instrumento
1 min
0
240
C2
tempo mínimo de espera entre o deslig. do compressor e a próxima ligação
3 min
0
240
C5
tempo de ciclo ligação do compressor no caso de alarme da sonda do compartimento int.
10 min
1
240
C6
% de C5 em relação ao qual o compressor é ligado no caso de alarme da sonda do compartimento
70 %
0
100
DEGELO
d0
intervalo de degelo (0 = excluído)
4 horas
0
99
d1
tipo de degelo (0 = resistências, 1 = gás aquecido)
1
0
1
d2
temperatura final após degelo (em relação à temperatura do evaporador)
+12 °C
-40
+99
d3
duração máxima degelo (0 = a duração do degelo equivale a zero, 255 = a duração do degelo é
20 min
0
255
infinita)
d6
exibição de tela durante processo de degelo (0 = temperatura efetiva do compartimento, 1 =
1
0
2
temperatura do compartimento bloqueada, 2 = mensagem dEF)
d7
tempo de gotejamento
4 min
0
15
dE
tipo de contagem intervalo de degelo:
0 = horas reais; 1 = horas ON comp.; 2 = auto-determ.
1
0
1
ALARMES
A0
histerese do alarme (diferencial)
+2 °C
1
15
A1
alarme de mínima em relação ao ponto de ajuste de trabalho (0 = excluído)
-2 °C
-40
0
A2
alarme de máxima em relação ao ponto de ajuste de trabalho (0 = excluído)
+15 °C
0
+99
A3
tempo de exclusão do alarme a partir da ligação do instrumento
120 min
0
240
A4
modo de ativação sinalizador acústico para alarme: 0 = sempre, 1 = temporizado
1
0
1
A5
tempo limite para aviso acústico do mecanismo em condições de alarme (somente se A4 = 1)
20 s
0
240
A6
tempo de exclusão do alarme de temperatura (somente se A1 e/ou A2 0)
15 min
0
240
A7
tempo de excl. alarme de temp. após parada ventoinha do evaporador (para A1 e/ou A2 0)
60 min
0
240
REGULAGEM VENTOINHAS DO EVAPORADOR
F1
temp. acima da qual a ventoinha do evaporador é desligada (somente se /A = 1 e F7 = 3 ou 4)
-1 °C
-40
+99
F2
diferencial ventoinhas (em relação à F1, somente se /A = 1 e F7 = 3 ou 4)
+2 °C
1
15
F3
funcion. ventoinha do evaporador durante o normal funcion. (0 = OFF, 1 = ON, 2 = paralelo ao
2
0
4
compr., 3 = estabelecida com F1 e F2, 4 = estabelecida com F1 e F2 compr. ON e OFF comp. OFF
F4
funcion. ventoinha do evaporador durante degelo e gotejamento (0 = OFF, 1 = ON, 2 = estab. com
0
0
2
F7)
14
F5
tempo de parada ventilador do evaporador após gotejamento
3 min
0
15
F6
temperatura abaixo da qual o ventilador do condensador está desligado
10 °C
-40
+99
F7
condensador fãs diferenciais (em relação à F6)
+3 °C
1
25
F8
funcion. ventoinha do condensador durante o normal funcion. (0= paralelo ao compressor., 1=ON);
0
0
1
veja também parâmetro F6 e F7
F9
funcion. ventoinha do condensador durante degelo e gotejamento (0=OFF, 1=ON, 2=ON acima
2
0
2
26°C, OFF em 25°C)
FA
temperatura crítica elevada de condensação
46 °C
-40
+99
Fb
temperatura crítica por alarme de condensador sujo
48 °C
-40
+99
Fc
tempo de permanência da sonda condensador no valor igual ou superior a FA para a ativação do
5 min
0
240
alarme HtC
Fd
tempo de permanência da sonda condensador no valor igual ou superior a Fb para a ativação do
1 min
0
240
alarme dCA
FE
aumento de temperatura no valor do ponto de ajuste do aparelho em caso de alarme dCA ativo
5 °C
1
15
FF
temperatura crítica para alarme
55 °C
-40
+99
FH
tempo limite empregado para passar do valor FA ao valor Fb no qual é ativado o alarme HP
12 s
0
15
FL
temperatura crítica para sinalização de baixa temperatura de evaporação
-37 °C
-40
+99
Fn
tempo de permanência da sonda evaporador no valor igual ou inferior a FL para a ativação do
30 min
0
240
alarme LtE
Fo
tempo de permanência do alarme LtE, que ao ser atingido é forçado um degelo automático
30 min
0
240
FP
temperatura crítica para alarme de baixa pressão
-41 °C
-42
+99
IMPRESSÃO
P0
Ativação impressão parâmetros de configuração (0 = desativada)
1
0
1
P1
Tempo de amostragem (veja também parâmetro P6)
60 min/
1
60
horas
P2
Escolha valores relacionados à sondas de temperatura a serem imprimidos
1
0
3
(0 = nenhuma, 1 = sonda compartimento, 2 = sonda compartimento e evaporador)
P3
Escolha cabeçalho bilhete (0 = excluído, 1 = Vitrine BTV, 2 = Vitrine BTS)
1
0
2
P4
Ativação impressão de identificativo numérico do aparelho (0 = não, 1 = sim)
1
0
1
P5
Escolha de idioma para cabeçalho bilhete (1 = italiano, 2 = inglês, 3 = francês, 4 = espanhol, 5 =
1
-1
5
alemão)
P6
Escolha unidade de medição por tempo de amostragem (1 = minutos, 2 = horas)
1
1
2
GESTÃO COMUNICAÇÃO
L1
Endereço do instrumento (dado retirado durante a fase de impressão se P4 = 1)
1
0
255
L2
Gestão da porta serial (0 = não utilizada, 1 = impressão)
1
0
1
L3
Baud Rate transmissão de dados (1 = 2400, 2 = 4800, 3 = 9600, 4 = 18200)
3
1
4
L4
Modo de controle transmissão (0 = no parity, 1 = odd, 2 = even)
0
0
2
“APARELHOS +14°C/+16°C”
Parâmetro
Descrição
Default
min
MAX
ENTRADAS DE MEDIÇÃO
/1
calibração da sonda do compartimento (o parâmetro é expresso em oitavos de grau)
0°C
-40
+99
/6
configuração de entrada digital (0 = contato aberto, 1 = contato fechado)
1
0
1
/7
tempo de espera para ativação de alarme porta aberta (0 = excluído)
120 sec
0
240
/H
modo de exibição entradas de medição (0 = somente sonda compartimento, 1= sonda
0
0
1
compartimento e sonda de umidade verificadas a cada 5 seg)
Pr
leitura da sonda do compartimento
- °C
-
-
PrH
leitura sonda de umidade
-%
-
-
REGULAGEM COMPRESSOR
r0
histerese regulador (diferencial)
+4°C
1
15
r1
ponto de ajuste de trabalho mínimo
+14°C
-40
r2
r2
ponto de ajuste de trabalho máximo
+16°C
r1
+99
r3
histerese regulagem umidade relativa (diferencial)
5%
0%
15%
r4
área morta regulagem umidade relativa
1%
0%
10%
r5
ponto de ajuste de umidade relativa mínimo
40%
20%
80%
r6
ponto de ajuste de umidade relativa máximo
50%
20%
80%
PROTEÇÃO COMPRESSOR
C0
tempo de espera para ativação do compressor após o acendimento do instrumento
1 min
0
240
C2
tempo mínimo de espera entre o deslig. do compressor e a próxima ligação
2 min
0
240
C5
tempo de ciclo ligação do compressor no caso de alarme da sonda do compartimento int.
10 min
1
240
C6
% de C5 em relação ao qual o compressor é ligado no caso de alarme da sonda do compartimento
40 %
0
100
DEGELO
d0
intervalo de degelo (0 = excluído)
0 ore
0
99
d3
duração máxima do processo de degelo (0 = a função de degelo não é ativada)
5 min
0
99
d6
exibição de tela durante processo de degelo (0 = temperatura efetiva do compartimento, 1 =
1
0
2
15
temperatura do compartimento bloqueada, 2 = mensagem dEF)
dE
tipo de contagem intervalo de degelo:
0
0
2
0 = horas reais; 1 = horas ON comp.; 2 = auto-determ.
ALARMES
A0
histerese do alarme (diferencial)
+2 °C
1
15
A1
alarme de mínima em relação ao ponto de ajuste de trabalho (0 = excluído)
-2 °C
-40
0
A2
alarme de máxima em relação ao ponto de ajuste de trabalho (0 = excluído)
+15 °C
0
+99
A3
tempo de exclusão do alarme a partir da ligação do instrumento
120 min
0
240
A4
modo de ativação sinalizador acústico para alarme: 0 = sempre, 1 = temporizado
1
0
1
A5
tempo limite para aviso acústico do mecanismo em condições de alarme (somente se A4 = 1)
1 min
0
240
A6
tempo de exclusão do alarme de temperatura (somente se A1 e/ou A2 0)
60 min
0
240
REGULAGEM VENTOINHAS DO EVAPORADOR
F3
função ventoinha evap. durante funcionamento normal (0 = OFF, 1 = ON, 2 = paralelo em relação
1
0
2
ao compressor)
F6
temperatura abaixo da qual o ventilador do condensador está desligado
20°C
-40
+99
F7
condensador fãs diferenciais (em relação à F6)
+3°C
1
25
F8
funcion. ventoinha do condensador durante o normal funcion. (0= paralelo ao compressor., 1=ON);
0
0
1
veja também parâmetro F6 e F7
F9
funcion. ventoinha do condensador durante degelo e gotejamento (0=OFF, 1=ON, 2=ON acima
2
0
2
35°C, OFF em 33°C)
FA
temperatura crítica elevada de condensação
41°C
-40
+99
Fb
temperatura crítica de alarme de pressão alta
44°C
-40
+99
CONFIGURAÇÃO DE PARÂMETROS DE USUÁRIO - LEITURA DAS SONDAS
Pressione as teclas up e down por um intervalo de tempo superior a 3
segundos.
É exibida, de forma intermitente, a mensagem [Loc].
Utilize as teclas up e down para percorrer as leituras das sondas e os
parâmetros de usuário.
Pressione a tecla on/sby/enter para confirmar a escolha e entrar no modo de
leitura das sondas ou de alteração do parâmetro.
É exibido, de forma intermitente, o valor atual.
Utilize as teclas
para selecionar o novo valor somente ne caso dos
parâmetros.
Pressione a tecla on/sby/enter para sair da leitura das sondas ou confirmar a
escolha do novo valor do parâmetro, a configuração cessa de piscar.
RESTAURAÇÃO DOS PARÂMETROS DE FÁBRICA
Informações confidenciais somente para pessoal qualificado.
Durante o acendimento o instrumento irá efetuar uma fase de “LAMPTEST”,
se durante essa fase a tecla on/sby/enter for pressionada por 3 vezes
seguidas serão reconfigurados todos os parâmetros de fábrica.
Na tela é exibida a mensagem [rLd], que mostra a reconfiguração da placa
de acordo com os valores iniciais do construtor.
CUIDADO: os valores previamente definidos armazenados na memória são aqueles relacionados às
configurações (tn, bts, btv).
16
ALARMES
APARELHO COM SONDAS DANIFICADAS DURANTE A CONSERVAÇÃO
Erro sonda compartimento
Caso a sonda do compartimento esteja danificada ou sua conexão fosse interrompida, na tela é exibida a
mensagem [E0].
A máquina continua a funcionar durante a fase de conservação, em função dos valores definidos nos
parâmetros “C5” e “C6”.
A ventoinha interna continua a funcionar em função do valor definido no parâmetro “F3”.
Erro sonda evaporador (somente para aparelhos -22 °C/+5 °C)
Caso a sonda do evaporador esteja danificada ou sua conexão fosse interrompida, na tela é exibida a
mensagem [E1].
A ventoinha interna irá funcionar em função do valor definido no parâmetro “F3”.
Nota: caso as sondas estejam danificadas, ou suas conexões interrompidas, na tela serão exibidas de forma
seqüencial E0, E1 ed E2
Erro sonda de umidade (somente para aparelhos +14 °C/+16 °C)
Caso a sonda de umidade esteja danificada ou sua conexão fosse interrompida, na tela é exibida a
mensagem [E8], o controle relativo à umidade é automaticamente desativado.
APARELHO COM SONDAS DANIFICADAS DURANTE O DEGELO
Erro sonda compartimento
Caso a sonda do compartimento esteja danificada ou sua conexão fosse interrompida durante a fase de
degelo o processo termina regularmente.
Na tela são exibidas alternadamente a cadeia de caracteres definida através do parâmetro
“d6” e a
mensagem [E0].
Erro sonda condensador
Caso a sonda do condensador esteja danificada ou sua conexão fosse interrompida, na tela é exibida a
mensagem [E2].
O ventilador do condensador continuará a funcionar em função do valor definido através do parâmetro “F8”.
Nota: caso as sondas estejam danificadas, ou suas conexões interrompidas, na tela serão exibidas de forma
seqüencial E0, E1 ed E2
Erro sonda evaporador (somente para aparelhos -22 °C/+5 °C)
Caso a sonda do evaporador esteja danificada ou sua conexão fosse interrompida durante a fase de degelo
este processo termina por timeout.
O ventilador do evaporador continuará a funcionar em função do valor definido atravps do parâmetro “F4”.
De todas as formas os tempos de gotejamento “d7” e de espera para ativação da ventoinha interna “F5” são
observados.
Na tela são exibidas alternadamente a cadeia de caracteres definida atravps do parâmetro “d6” e a
mensagem [E1].
Nota: caso as sondas estejam danificadas, ou suas conexões interrompidas, na tela serão exibidas de forma
seqüencial E0, E1 ed E2
Erro sonda de umidade (somente para aparelhos +14 °C/+16 °C)
Caso a sonda de umidade esteja danificada ou sua conexão fosse interrompida, na tela é exibida a
mensagem [E8], o controle relativo à umidade é automaticamente desativado.
17
Erro sonda condensador
Caso a sonda do condensador esteja danificada ou sua conexão fosse interrompida, na tela é exibida a
mensagem [E2].
O ventilador do condensador continuará a funcionar em função do valor definido através do parâmetro “F8”.
Nota: caso as sondas estejam danificadas, ou suas conexões interrompidas, na tela serão exibidas de forma
seqüencial E0, E1 ed E2
GESTÃO RESISTÊNCIA ANTI-CONDENSAÇÃO DOS PERFIS DE MOLDURA DA PORTA (somente para
aparelhos -25 °C/-15 °C e -22 °C/+5 °C)
Caso a sonda do compartimento esteja danificada ou sua conexão interrompida a máquina continua a
funcionar gerindo a ativação/desativação da resistência da porta em paralelo em relação à
ativação/desativação do relê do compressor.
ALARME DE TEMPERATURA ELEVADA ATIVADO
Se a temperatura do compartimento é superior ao ponto de ajuste definido
na tela são exibidas alternadamente a mensagem [AH] e o valor crítico de
temperatura alcançado.
Através da tecla up é possível consultar a duração do evento de alarme.
O sinalizador acústico, se presente, pode ser silenciado através da tecla .
A sinalização visual relativa ao alarme persiste até a temperatura crítica retornar a valores normais.
ALARME DE BAIXA TEMPERATURA ATIVADO
Se a temperatura do compartimento é inferior ao ponto de ajuste definido, na
tela são exibidas alternadamente a mensagem [AL] e o valor crítico de
temperatura alcançado. É ademais ativado o sinalizador acústico.
Através da tecla down é possível consultar a duração do evento de alarme.
O sinalizador acústico, se presente, pode ser silenciado através da tecla .
A sinalização visual relativa ao alarme persiste até a temperatura crítica retornar a valores normais.
ALARMES DE ELEVADA E BAIXA TEMPERATURA REGISTRADOS
Diodo degelo piscando a uma frequência elevada informa que ocorreu um
alarme de elevada ou baixa temperatura.
Pressionando a tecla on/sby/enter é exibido na tela, de forma intermitente, o
tipo de alarme ocorrido.
Pressionando a tecla on/sby/enter é exibido na tela, de forma intermitente, o
valor crítico de temperatura alcançado.
Pressionando a tecla on/sby/enter é exibido na tela, de forma intermitente, o
tempo de duração em relação ao alarme, tempo expresso em minutos.
Pressionando a tecla on/sby/enter reconfigura-se o funcionamento do diodo
degelo, que retorna a funcionar de forma normal.
Na tela é exibida a mensagem [rES], após visão do evento anômalo ocorrido.
Caso ocorresse outro caso de alarme, de elevada ou baixa temperatura, e caso os dados relativos à anomalia
antecedente não tenham sido vistos pelo usuário, esses seriam sobrescritos automaticamente pelos dados recentes.
18
Se um alarme de temperatura elevada encontra-se ativado o compressor permanece funcionando; se é
ativado um alarme de baixa temperatura o compressor é desligado
Caso a placa entre em um estado de espera (“stand-by”) os arquivos que contém o registro das temperaturas
mínima e máxima alcançadas e dos eventuais estados de alarme são cancelados.
ALARME DE BLACK OUT
Diodo degelo piscando a uma frequência elevada informa que ocorreu uma
brusca interrupção do fornecimento de energia elétrica.
Pressionando a tecla on/sby/enter é exibida na tela a mensagem [bL O].
Pressionando a tecla on/sby/enter é exibida na tela a temperatura máxima
registrada no compartimento interno.
Pressionando a tecla on/sby/enter reconfigura-se o funcionamento do diodo
degelo, que retorna a funcionar de forma normal.
Na tela é exibida a mensagem [rES], após visão do evento anômalo ocorrido.
ALARME DE PORTA ABERTA
Caso a porta esteja aberta na tela é exibida a mensagem [dA], alternadamente à exibição atual, enquanto o
mecanismo acústico sinaliza a anomalia com um aviso acústico de cinco segundos, repetido a cada 10
segundos.
O alarme reconfigura-se após o fechamento da porta e é registrado na memória (diodo degelo piscando a
uma frequência elevada).
ALARME DE TEMPERATURA ELEVADA DE CONDENSAÇÃO
Caso a temperatura de condensação for demasiado elevado, por causa do condensador sujo, na tela é
exibida a mensagem [HTC] alternadamente a temperatura do compartimento
É ademais ativado o sinalizador acústico.
O sinalizador acústico pode ser silenciado através da tecla
A sinalização visual relativa ao alarme persiste até a temperatura crítica retornar a valores normais.
ALARME DE TEMPERATURA ELEVADA DE CONDENSAÇÃO (somente para aparelhos -22°C/+5°C e
-25°C/-15°C)
Caso a temperatura de condensação estiver elevada, por causa do condensador sujo, aparecerá no ecrã a
etiqueta [HtC] alternada à temperatura da célula. É ademais ativado o sinalizador acústico.
O sinalizador acústico pode ser silenciado através da tecla
A sinalização visual relativa ao alarme persiste até a temperatura crítica retornar a valores normais.
ALARME DE CONDENSADOR SUJO (somente para aparelhos -22°C/+5°C e -25°C/-15°C)
Caso a temperatura de condensação estiver elevada, por causa do condensador muito sujo, aparecerá no
ecrã a etiqueta [dCA] alternada à temperatura da célula. É ademais ativado o sinalizador acústico.
O sinalizador acústico pode ser silenciado através da tecla
La segnalazione visiva dell’allarme permane fino a quando la temperatura di condensazione rientra nella
norma.
Em paralelo, o ponto de ajuste de trabalho do aparelho modifica-se automaticamente para proteger a
integridade do equipamento.
A nova configuração permanece até a temperatura de condensação voltar à norma
19
ALARME DE ALTA PRESSÃO
No caso em que se detecta uma pressão mais elevada do que os valores dos limites de arrefecimento, na
tela é exibida a mensagem [HP] alternadamente a temperatura do compartimento.
É ademais ativado o sinalizador acústico.
O sinalizador acústico pode ser silenciado através da tecla
A sinalização visual relativa ao alarme persiste o cartão é colocado em modo stand-by.
Se a causa do alarme persistir no próximo arranque, a mensagem [HP] será repetido novamente.
Durante este evento desativa todas as saídas de relé, exceto o do ventilador do condensador.
ALARME DE BAIXA TEMPERATURA DE EVAPORAÇÃO (somente para aparelhos -22°C/+5°C e
-25°C/-15°C)
Caso a evaporador de condensação demasiado baixa, por causa do condensador empacotado, aparecerá
no ecrã a etiqueta [LtE] alternada à temperatura da célula. É ademais ativado o sinalizador acústico.
O sinalizador acústico pode ser silenciado através da tecla
A nova sinalização visual do alarme permanece até a temperatura de evaporação voltar à norma.
Caso isso não ocorrer, a máquina efetua um degelo automático.
ALARME DE BAIXA PRESSÃO (somente para aparelhos -22°C/+5°C e -25°C/-15°C)
Caso seja detectada uma pressão do equipamento frigorífico inferior aos valores limites, no ecrã aparecerá
a etiqueta [LP] alternada à temperatura da célula. É ademais ativado o sinalizador acústico.
O sinalizador acústico pode ser silenciado através da tecla
A sinalização visual relativa ao alarme persiste o cartão é colocado em modo stand-by.
Se a causa do alarme persistir no próximo arranque, a mensagem [HP] será repetido novamente.
Durante este evento são desativadas todas as saídas com relé.
ALARME DE FIM DE DEGELO TERMINADO POR TIMETOUT (somente para aparelhos -22°C/+5°C e -
25°C/-15°C)
Caso no fim do degelo a sonda do evaporador não tenha atingido o valor prefixado, no ecrã aparecerá a
etiqueta [tOd] alternada à temperatura da célula. É ademais ativado o sinalizador acústico.
O sinalizador acústico pode ser silenciado através da tecla
. A pressão posterior da tecla
zera o
alarme.
DESCONGELAÇÃO
O degelo pode ser de tipo manual ou de tipo automático.
Degelo manual
Modelos +2°C / +10°C, -22°C / +5°C, +14°C / +16°C
Pressione a tecla up durante 4 segundos para ativar de forma imediata o
ciclo de degelo.
Durante um processo de degelo na tela é exibida a temperatura do
compartimento bloqueada alguns momentos antes do início do processo de
degelo.
É possível completar o processo de degelo manualmente pressionando novamente, durante 4 segundos, a
tecla up: a desativação é sinalizada na tela, de forma intermitente, através da mensagem [ndF].
20
Modelos -25°C / -15°C

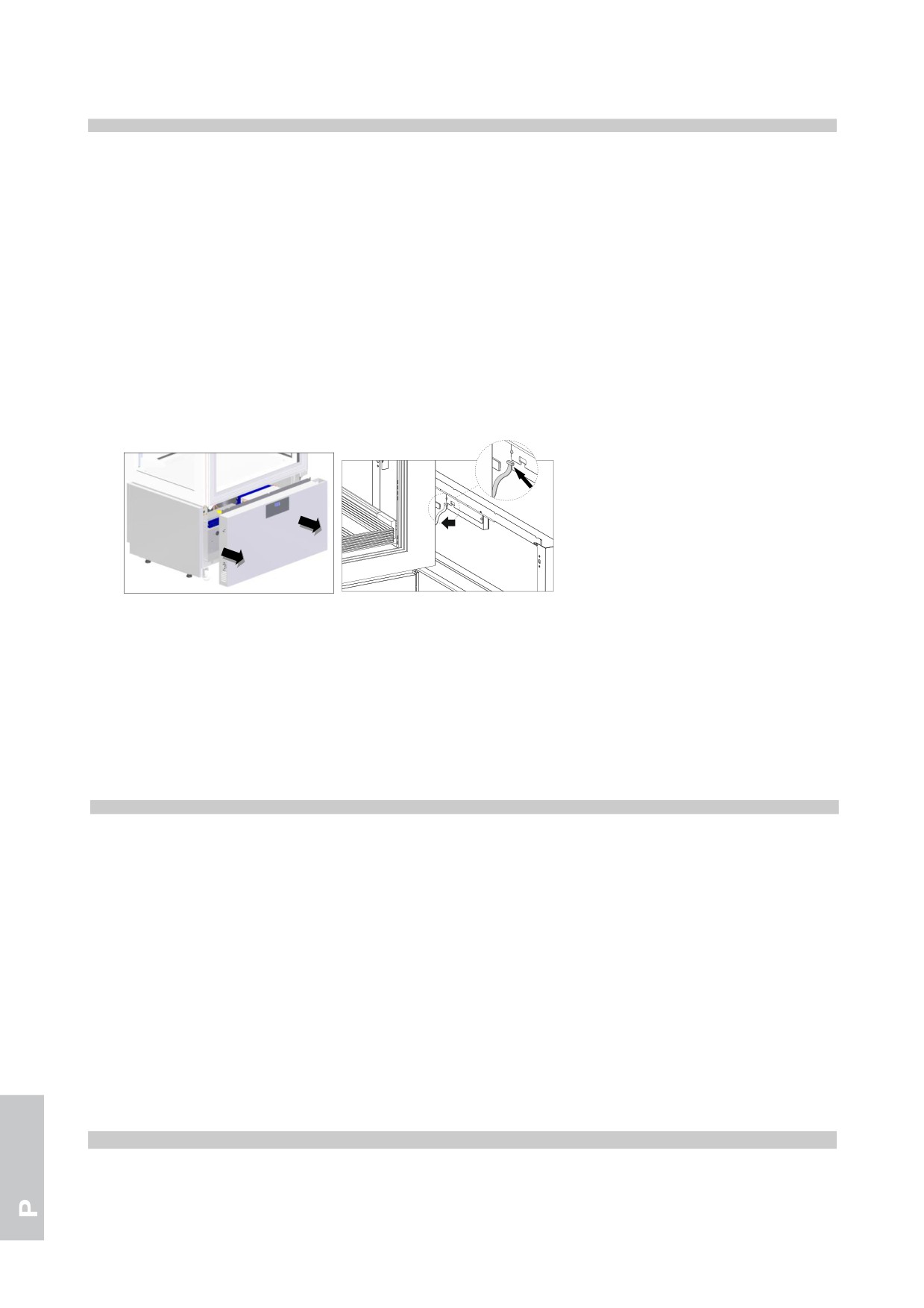

Nos modelos -25°C / -15°C o descongelamento deve ser realizado pelo utilizador quando se observar uma
camada consistente de gelo nas prateleiras. Para descongelar o aparelho, desligue a máquina colocando a
placa em stand-by, abra a porta e remova os produtos. Remova a tampa presente no fundo e aguarde que
todo o gelo derreta. Com a ajuda de uma esponja remova toda a água presente no fundo do orifício de
descarga. Limpe com um pano limpo as superfícies internas do aparelho e reposicione a tampa no fundo.
Degelo automático
O degelo automático inicia durante a fase de conservação e é regulado por meio das configurações da placa.
É possível terminar manualmente o descongelamento pressionando durante 4 segundos a tecla up: a
desactivação é sinalizada em modo intermitente no visor da etiqueta [ndF].
Os aparelhos +14 °C / +16 °C e -25°C / -15°C não possuem funções de degelo automático.
PARADA
Pressione a tecla
durante 3 segundos e solte após o aparecimento da mensagem [Sby] para conduzir o
aparelho a um estado de espera (“stand-by”).
CUIDADO: a tecla não isola o equipamento da rede de fornecimento elétrico.
Posicione o interruptor de rede na posição OFF.
Para isolar o equipamento retire a ficha da tomada elétrica.
IRREGULARIDADES DURANTE O FUNCIONAMENTO
Em caso de funcionamento anômalo e/ou irregular, antes de entrar em contato com o serviço de assistência
técnica responsável por sua área, certifique-se que:
a tecla
esteja ligada e haja tensão elétrica;
o valor de temperatura configurado seja equivalente aquele desejado;
a porta esteja perfeitamente fechada;
o aparelho não encontre-se próximo a fontes de calor;
o condensador esteja limpo e o ventilador funcione de forma correta;
não haja um excesso de umidade condensada na placa evaporadora.
Caso após esses controles a anomalia permaneça, entre em contato com o serviço de assistência técnica
responsável por sua área e forneça indicações em relação ao modelo, número de série e número de
matrícula: todos esses dados podem ser encontrados na placa relativa às características técnicas,
posicionada no painel do aparelho.
LIMPEZA DIÁRIA
Para garantir uma perfeita higiene e o estado de conservação do aparelho é propício efetuar ordinária e/ou
diariamente as operações de limpeza.
Evite utilizar pastas abrasivas ou palhas de aço inoxidável, acetona, tricloroetileno e amoníaco.
Use somente uma solução à base de água e bicarbonato.
Caso hajam manchas ou resíduos de alimentos na superfície externa, lave com água e retire-os, não os
deixe endurecer.
Caso os resíduos estejam endurecidos utilize uma esponja macia e umedecida com uma solução à base de
água e bicarbonato.
Aconselha-se um ciclo de limpeza diário de todas as superfícies internas do aparelho.
Limpe as prateleiras e a parte interna do aparelho com um pano ligeiramente umedecido.
Até mesmo as áreas subjacentes e adjacentes devem ser mantidas limpas e em perfeita higiene.
Limpe com água e sabão ou detergente neutro.
21
LIMPEZA E MANUTENÇÃO GERAL
Para um rendimento constante do aparelho é demasiado importante observar estes preceitos e efetuar
todas as operações de limpeza e manutenção geral.
CUIDADO: a limpeza e manutenção da instalação de refrigeração e da área dos compressores requer a
intervenção de um técnico especializado e autorizado, e não pode jamais ser efetuada por pessoas não-
idôneas.
Com um aspirador de pó, um pincel ou uma escova não metálica limpe cuidadosamente o condensador do
grupo de refrigeração e o evaporador interno após remover as proteções.
Antes de iniciar as operações proceda da seguinte forma:
- posicione o interruptor geral na posição OFF
- retire a ficha da tomada elétrica e aguarde até o término do processo de degelo.
Para ter acesso ao condensador é necessário remover o painel frontal:
1. Remova o painel inferior segurando firmemente pelas laterais e retirando os quatro pinos de fixação
2. Remova o cabo da placa de controle
CUIDADO: Para garantir o bom e regular funcionamento da instalação o condensador deve ser limpo pelo
menos a cada 30 dias.
Limpe as superfícies externas e internas com água e sabão ou detergente neutro, adicione uma pequena
quantidade de vinagra na água para eliminar eventuais odores. Enxágüe abundantemente com água limpa e
enxugue cuidadosamente.
As operações de limpeza e manutenção geral estão encerradas.
CONSELHOS ÚTEIS PARA A MANUTENÇÃO DO AÇO INOXIDÁVEL
Para a limpeza e manutenção das partes em aço inoxidável, observe as indicações descritas a seguir, tendo
bem em mente que a primeira regra fundamental é garantir a não toxicidade e a máxima higiene dos
produtos processados.
O aço inoxidável possui uma fina camada de óxido que impede a formação de ferrugem.
Existem substâncias ou detergentes que podem danificar ou destruir essa camada e, portanto, dar origem à
corrosão.
Antes de utilizar quaisquer produtos químicos ou detergentes consulte seu fornecedor de confiança e
pergunte qual é o tipo mais apropriado de detergente, que não causa corrosões no aço.
Em caso de arranhões nas superfícies é necessário poli-las com LÃ DE AÇO fino inoxidável ou esponjas
abrasivas feitas de material sintético fibroso, agindo na mesma direção da acetinação.
CUIDADO: Para a limpeza do AÇO INOXIDÁVEL jamais utilize palhas de ferro e não deixá-las apoiadas
sobre as superfícies, pequenos depósitos de ferro podem permanecer sobre as superfícies e provocar a
formação de ferrugem por contaminação e comprometer o processo de higiene.
INTERRUPÇÃO DO USO
Caso o aparelho não seja utilizado por um longo intervalo de tempo, a fim de mantê-lo nas condições de
uso ideais, efetue as seguintes operações:
- posicione o interruptor de rede na posição OFF.
22
- retire a ficha da tomada elétrica.
- esvazie o aparelho e limpe-o conforme descrito no capítulo “LIMPEZA”.
- deixe as portas do aparelho parcialmente abertas para evitar a formação de odores desagradáveis.
PROBLEMAS DURANTE O FUNCIONAMENTO
Freqüentemente, as dificuldades operacionais são causadas por motivos que podem ser facilmente
sanados, não sendo necessária a intervenção de um técnico especializado. Portanto, antes de reportar uma
falha na rede de assistência, verifique o seguinte:
PROBLEMA
POSSÍVEIS CAUSAS
O aparelho não liga
Certifique-se de que a ficha esteja corretamente conectada à tomada elétrica
Certifique-se de que haja tensão na tomada elétrica
A temperatura interna é demasiado
Verifique a regulagem da placa
elevada
Verifique se não há influência de uma fonte de calor
Verifique o correto e perfeito fechamento da porta
O ruído emitido pelo aparelho é
Verifique o correto nivelamento do equipamento. Uma posição desequilibrada
demasiado alto
pode causar vibrações
Verifique se o aparelho entrou em contato com outros equipamentos ou partes
que podem causar repercusões
Há fenômenos de condensação
A umidade do ambiente é demasiado elevada
A porta não foi corretamente fechada
Efetue todas as verificações descritas acima, se o defeito/problema persiste, entre em contato com o centro
de assistência técnica e lembre-se de comunicar:
• a natureza do defeito
• o modelo e o número de série do aparelho, dados que podem ser encontrados na placa relativa às
características técnicas, posicionada no painel do aparelho
ELIMINAÇÃO DE RESÍDUOS E SUPRESSÃO
ARMAZENAMENTO DESPERDÍCIO
Terminado o ciclo de vida do produto, não abandonar o aparelho no ambiente. As portas deveriam ser
removidas antes de disposição.
Armazenamento temporário de desperdício especial é permitido enquanto esperando por disposição através
de and/or de tratamento coleção final. Disponha em vigor de desperdício especial conforme as leis com
respeito a proteção do ambiente no país do usuário.
PROCEDIMENTO POR DESMANTELAR ÁSPERO A APLICAÇÃO
Todos o couintries têm legislação diferente; provisão colocada pelas leis e os corpos autorizados dos países
onde a demolição leva coloca então será observado.
Uma regra geral é entregar a aplicação a coleção especializada e centros de demolição. Desmantele o
refrigerador que se agrupa os componentes de acordo com a natureza química deles/delas. O compressor
contém lubrificando óleo e refrigerante que podem ser reciclados. Os componentes de refrigerador são
considerados desperdício especial que pode ser assimilado com desperdício doméstico.
Faça a aplicação totalmente inutilizável removendo o cabo de poder e qualquer porta que fecha
mecanismos para evitar o risco de qualquer um que é apanhado dentro.
DESMANTELANDO OPERAÇÕES DEVERIAM SER LEVADOS A CABO ATRAVÉS DE PESSOAL
QUALIFICADO.
SEGURANÇA PARA A ELIMINAÇÃO DE RESÍDUOS DE EQUIPAMENTOS ELÉCTRICOS E
ELECTRÓNICOS (DIRECTIVA REEE 2002/96/CE)
Não abandone material poluente no ambiente. Proceda à eliminação do material respeitando as leis
vigentes em matéria.
23
Nos termos da directiva REEE 2002/96/CE (Resíduos de Equipamentos Eléctricos e Electrónicos), na altura
da desactivação definitiva o utilizador deve entregar os aparelhos aos centros de recolha autorizados ou
restituí-los, ainda instalados, ao vendedor na altura da aquisição de um novo aparelho.
Todos os aparelhos que devem ser eliminados segundo a directive REEE 2002/96/CE são marcados por um
símbolo próprio
FICHA TÉCNICA DO REFRIGERANTE
1) R404A :componentes do fluído
•
trifluoroetano
(HFC 143a)
52%
•
pentafluoroetano
(HFC 125)
44%
•
tetrafluoroetano
(HFC 134a)
4%
GWP = 3922
ODP = 0
R452A: componentes do fluído
• pentafluoroetano (HFC 125) 59%
• tetrafluoropropeno (HFC 1234yf) 30%
• difluorometano (HFC 32) 11%
GWP = 2141
ODP = 0
❖ Identificação dos perigos
Exposições elevadas por inalação podem provocar efeitos anestesiantes. Exposições muito elevadas
podem provocar anomalias do ritmo cardíaco e até morte repentina. O produto nebulizado ou sob forma de
esguichos pode provocar queimaduras de gelo nos olhos ou na pele.
❖ Medidas de pronto soccorro
• Inalação:
afastar a vítima da exposição, e mantê-la num lugar quente e em repouso. Se necessário, dar-lhe oxigénio.
Fazer respiração artificial se o paciente parou de respirar, ou parece que está para parar. No caso de
paragem cardíaca efectuar uma massagem cardíaca externa. Pedir assistência médica imediata.
• Contacto com a pele:
descongelar com água as zonas afectadas. Tirar as roupas contaminadas.
ATENÇÃO: as roupas podem aderir à pele em caso de queimaduras de gelo.
No caso de contacto com a pele, lavar-se imediatamente e abundandemente com água morna. Se se
verificam sintomas(irritação ou formação de bolhas) pedir assistência médica.
• Contacto com os olhos:
lavar imediatamente com líquido para olhos ou água limpa, mantendo separadas as pálpebras, pelo menos
10 minutos. Pedir assistência médica.
• Ingestão:
pode provocar vómito. Se o paciente é consciente, fazer bochechar a água na boca e fazer beber 200-
300ml de água; pedir imediatamente assistência médica.
• Ulteriores curas médicas:
tratamento sintomático e terapia de suporte quando indicada. Não dar adrenalina e remédios
simpaticomiméticos semelhantes depois da exposição, por risco de arítmia cardíaca com possivel paragem
cardíaca.
❖ Informaçôões ecológicas
Persistência e degrado
• HFC 143a:
decompõe-se lentamente na atmosfera inferior (troposfera). A duração na atmosfera é 55 anos.
• HFC 125:
decompõe-se lentamente na atmosfera inferior (troposfera). A duração na atmosfera é 40 anos.
• HFC 134a:
decompõe-se com relativa rapidez na atmosfera inferior (troposfera). A duração na atmosfera é 15,6 anos.
• HFCs 143a, 125, 134a:
24
não influencia o smog fotoquímico (ou seja, não está entre as componentes orgânicas voláteis-VOC-
segundo estabelecido pelo acordo UNECE). Não provoca rarefacção do ozono.
Os resíduos do produto, não contaminam a água a longo prazo.
2) R290
GWP = 3
ODP = 0
❖ Identificação dos perigos
Gás liquefeito - Extremamente inflamável
❖ Medidas de pronto soccorro
•
Inalação:
Em alta concentração, pode causar asfixia. Os sintomas podem incluir perda de mobilidade e / ou
conhecimento. As vítimas podem não perceber asfixia. Em baixa concentração, pode ter um efeito
narcótico. Os sintomas podem incluir tontura, dor de cabeça, náusea e perda de coordenação. Mova a
vítima para uma área não contaminada usando um aparelho de respiração autônoma. Mantenha o paciente
deitado e aquecido. Chame um médico. Continue com a respiração artificial se a respiração parar.
• Contacto com a pele e com os olhos:
Em caso de derramamento, lave com água por pelo menos 15 minutos
•
Ingestão:
Rota improvável de exposição
❖ Informaçôões ecológicas
Não há danos ambientais conhecidos causados por este produto
O esquema elétrico encontra-se disponível na última página do manual
POS
DESCRIÇÃO
POS
DESCRIÇÃO
1
COMPRESSOR
44
RELÊ DE POTÊNCIA COMPRESSOR
2
VENTOÌNHA CONDENSADOR
69
TORNO DE TERRA
3
TORNO
70
ELETROVÁLVULA DE ALIMENTAÇÃO FRIO
8
FICHA ELÉTRICA
70A
ELETROVÁLVULA DE ALIMENTAÇÃO CALOR
9
VENTILADOR EVAPORADOR
76
MICROINTERRUPTOR MAGNETICO
12
ELECTROVÁLVULA
103
SONDA DE UMIDADE
20
RESISTENCIA ANTICONDENSAMENTO PORTA
119
PLACA ELETRÔNICA VITRINE TN
RESISTÊNCIA ANTI-CONDENSAÇÃO VIDRO
20A
120
PLACA ELETRÔNICA VITRINE BT
LATERAL
RESISTÊNCIA ANTI-CONDENSAÇÃO VIDRO
20B
121
ALIMENTAÇÃO DE COMUTAÇÃO DIODOS
LATERAL
RESISTÊNCIA ANTI-CONDENSAÇÃO VIDRO
20C
122
DIODOS EMISSORES DE LUZ
POSTERIOR
20D
RESISTÊNCIA ANTI-CONDENSAÇÃO PERFIS
122A
DIODOS EMISSORES DE LUZ TOP
22
RESISTENZA FONDO BACINELLA
125
PLACA ELETRÔNICA VITRINE CONFEITARIA
22A
RESISTÊNCIA TUBO DE DESCARGA
126
PLACA TELA TECLAS CAPACITIVAS
25
Gruppo frigorifero
Unité refrigerante
Kuhlaggregat
Capacità lorda
Modello
Dimensioni
Refrigerating unit
Temperatura
Capacité brute
Consumo
Porte
Rumorosità
Grupo frigorifico
Modele
Dimensions
Bruttofassungs
Consommation
Temperature
Portes
Bruit
Typ
Abmessungen
vermogen
Verbrauch
Koelgroep
Temperatur
Ture
Gerausch
Model
Dimensions
Gross Capacity
Consumption
Temperature
Doors
Noise level
Potenza frigorifera
Capacidad
Consumo
Temperatura evapor.
Portas
Int.acustica
Modelo
Dimensions
Puissance
Temperatura
bruta
Verbruik
Température évapor.
Deuren
Geluid
Model
Afmetingen
frigorifique
Temperatuur
Verdampf Temperatur
Bruto Inhoud
Kühlleistung
Evap. temp.
Refrigerating power
Temp. de evap.
Temp. verd.
Potencia de cong.
Koelkracht
mm
lt
kWh/24h
°C
W
°C
N
dB
KP8Q
805X645X1840
457
8,16
-10
668
+2 / +10
1
65
KG8Q
805X645X1840
457
19,2
-23,3
1140
-25 / -15
1
70
KD8Q
805X645X1840
457
21,4
-23,3
1140
-22 / +5
1
70
KC8Q
805X645X1840
457
8,4
-10
668
+14 / +16
1
65
P8Q
805X645X1840
457
8,16
-10
668
+2 / +10
1
65
G8Q
805X645X1840
457
19,2
-23,3
1140
-25 / -15
1
70
D8Q
805X645X1840
457
21,4
-23,3
1140
-22 / +5
1
70
C8Q
805X645X1840
457
8,4
-10
668
+14 / +16
1
65
KP8QSX
805X645X1840
457
8,16
-10
668
+2 / +10
1
65
KG8QSX
805X645X1840
457
19,2
-23,3
1140
-25 / -15
1
70
KD8QSX
805X645X1840
457
21,4
-23,3
1140
-22 / +5
1
70
KC8QSX
805X645X1840
457
8,4
-10
668
+14 / +16
1
65
P8QSX
805X645X1840
457
8,16
-10
668
+2 / +10
1
65
G8QSX
805X645X1840
457
19,2
-23,3
1140
-25 / -15
1
70
D8QSX
805X645X1840
457
21,4
-23,3
1140
-22 / +5
1
70
C8QSX
805X645X1840
457
8,4
-10
668
+14 / +16
1
65
KP6Q
600X645X1840
324
8,16
-10
596
+2 / +10
1
65
KG6Q
600X645X1840
324
19,2
-23,3
869
-25 / -15
1
70
KD6Q
600X645X1840
324
21,4
-23,3
869
-22 / +5
1
70
KC6Q
600X645X1840
324
8,4
-10
596
+14 / +16
1
65
KP6QSX
600X645X1840
324
8,16
-10
596
+2 / +10
1
65
KG6QSX
600X645X1840
324
19,2
-23,3
869
-25 / -15
1
70
KD6QSX
600X645X1840
324
21,4
-23,3
869
-22 / +5
1
70
KC6QSX
600X645X1840
324
8,4
-10
596
+14 / +16
1
65
TEMPERATURA AMBIENTE +30°C
ROOM TEMPERATURE +30°C
TEMPÉRATURE AMBIANTE +30°C
TEMPERATURA AMBIENTE +30°C
RAUMTEMPERATUR +30°C
KAMERTEMPERATUUR +30°C
