RS120140
Dépose et repose du démarreur
Démonter la selle.
[RS/RT] Déposer le flanc de carénage gauche.
e Attention:
Débrancher le fil de masse de la batterie! Isoler le fil
de masse!
[RS/GS/R] Déposer le cache (1) du démarreur et
débrancher le câble (2) de la prise.
Défaire le fil de raccordement (3).
Défaire les vis de fixation (4) et déposer le démar-
reur.
Effectuer la repose dans l’ordre inverse.
X Couple de serrage:
Démarreur sur moteur
20 Nm
Cache du démarreur sur carter de boîte
de vitesses
7 Nm
Fil positif sur démarreur
10 Nm
12.12
4
7
8
1
5
6
14
10
11
2
9
13
3
15
12
RS120080
Désassemblage et réassemblage du
Contrôle du démarreur
démarreur
Température moteur > 20 °C
Défaire le fil (1).
Ampèremètre dans le fil positif vers le démarreur.
Desserrer les vis de fixation (2).
Déposer la bride (3).
Démarreur en ordre si l'on obtient:
Enlever le contacteur à solénoïde (4) après des-
....................................................... env. 80...150 A
serrage des vis de fixation (5).
Déposer le levier d'engrènement (6) et le ressort
Voltmètre sur pôles positif et négatif du démar-
(7) du contacteur à solénoïde (8).
reur.
Retirer le circlip (9) et déposer de l'arbre l'engre-
nage (10) du démarreur.
Démarreur en ordre si l'on obtient:
Effectuer la pose dans l’ordre inverse.
......................................................... env. 10...11 V
Enduire de graisse au silicone Bosch PZ 2 V 3
le filetage à pas rapide et la bague d'engrène-
Contrôle du relais de démarrage
ment.
L Remarque:
Remplacement des balais de charbon
Avant chaque mesure de résistance (), calibrer le
Défaire le fil (1).
zéro du tester de diagnostic BMW:
Déposer le couvercle (11).
Relier le fil positif(jaune) au fil négatif (vert). Actionner
Retirer le support (12) des balais de charbon.
la touche - jusqu'à ce que 0,00 soit affiché.
Lever les ressorts de maintien (13) des balais de
charbon (14) et enlever ceux-ci.
Une fois le calibrage effectué, brancher l'ohm-
Poser les balais de charbon avec le plateau de
mètre entre les bornes 30 et 87.
maintien.
Faire glisser le fil court (15) sur la goupille filetée.
Valeur ohmique:
OL (résistance infinie)
Poser le couvercle (11).
Fixer le fil (1).
Brancher le fil positif à la borne 85, le fil négatif à
la borne 86. Puis:
brancher le fil positif à la borne 85, le fil négatif à
la borne 86b.
Le relais doit commuter !
Valeur ohmique:
0
12.13
2
1
5
6
4
3
5
RS120090
Dépose et repose de la barrière
magnétique (capteur à effet Hall)
Démonter la selle.
[RS/GS/RT] Déposer les éléments de carénage-
latéraux.
[RS] Défaire du réservoir de carburant le cache
intérieur de l'habillage.
[R] Déposer l'habillage du réservoir.
1
Défaire la fixation du réservoir de carburant et re-
pousser prudemment le réservoir.
e Attention:
RS180050
Eviter de rayer la peinture/mettre un morceau de
mousse par exemple sous le réservoir.
e Attention:
Déconnecter le fil de masse de la batterie!
Isoler le fil de masse!
Débrancher le connecteur (1) de la barrière ma-
gnétique.
Déposer le couvercle avant du moteur.
Défaire la fixation (2) de l'alternateur et détendre
la courroie Poly-V.
[RS/GS/R] Déposer le cache du démarreur et
débrancher le câble de la prise.
Démonter le démarreur.
Immobiliser le carter d’embrayage avec la pige,
réf. BMW 11 5 640.
12.14
Déposer la conduite de mise à l'atmosphère par
Réglage de l'allumage
rotation (3).
Déposer la poulie (4).
L Remarque:
Marquer éventuellement la position de la barrière-
magnétique en vue du remontage.
Déposer la barrière magnétique (5).
11 2 650
Effectuer la pose dans l’ordre inverse.
[A partir de l'année-modèle 95] Fixer le rotor (6)
de la barrière Hall par exemple avec de la colle
à prise rapide Loctite sur la poulie poly-V (4).
PMH
e Attention:
Monter l'élément de blocage (7) de la poulie
RS110461
[à partir de l'année-modèle 95 fixation sur le
rotor de la barrière Hall] par rapport à la
rainure/vilebrequin (7).
Immobiliser le carter d’embrayage avec une pi-
Poser soigneusement le fil de la barrière magnéti-
ge, réf. BMW 11 2 650
que. Tendre la courroie Poly-V conformément
aux directives.
12 3 650
X Couple de serrage:
Tension initiale de la courroie poly-V
8 Nm
12 3 652
Alternateur triphasé
sur couvercle du support de l'alternateur
20 Nm
Poulie sur vilebrequin
50 Nm
RS110460
Raccorder le testeur d’allumage,
réf. BMW 12 3 650, et le câble adaptateur,
réf. BMW 12 3 652, à la plaque de la barrière
Hall.
Desserrer un peu la plaque de la barrière Hall.
Tourner la plaque de la barrière Hall de manière
que le voyant de contrôle s'éteigne tout juste.
Serrer à fond la plaque de la barrière Hall.
Retirer la pige.
12.15
13 Alimentation et réglage du carburant
13
Sommaire
Page
Caractéristiques techniques
3
Dépose et repose du boîtier du filtre à air
7
Dépose et repose des boîtiers de papillon
8
Dépose et repose des injecteurs
9
Dépose et repose du boîtier électronique Motronic
9
13.1
13.2
13
Caractéristiques techniques
R 1100 RS
Carburant utilisé
Super sans plomb 95
RON
Préparation du mélange
Motronic MA 2.2
Ø intérieur du boîtier de papillon
mm
45
Position du papillon au repos
°
10
Filtre à air
Filtre rond en papier
13.3
Caractéristiques techniques
R 1100 RT
Carburant utilisé
Super sans plomb 95
RON
Préparation du mélange
Motronic MA 2.2
Ø intérieur du boîtier de papillon
mm
45
Position du papillon au repos
°
10
Filtre à air
Filtre rond en papier
13.4
Caractéristiques techniques
R 850 GS
R 1100 GS
Carburant utilisé
Super sans plomb 95
Super sans plomb 95
RON
RON
Préparation du mélange
Motronic MA 2.2
Motronic MA 2.2
Ø intérieur du boîtier de papillon
mm
45
45
Position du papillon au repos
°
10
10
Filtre à air
Filtre rond en papier
Filtre rond en papier
13.5
Caractéristiques techniques
R 850 R
R 1100 R
Carburant utilisé
Super sans plomb 95
Super sans plomb 95
RON
RON
Préparation du mélange
Motronic MA 2.2
Motronic MA 2.2
Ø intérieur du boîtier de papillon
mm
45
45
Position du papillon au repos
°
10
10
Filtre à air
Filtre rond en papier
Filtre rond en papier
13.6
1
RS130090
Dépose et repose du boîtier du filtre
à air
Démonter la selle.
[RS/GS/RT] Déposer les éléments de carénage-
latéraux.
[R] Déposer l'habillage du réservoir.
Déposer le réservoir de carburant.
Débrancher la fiche du capteur de température
d'air.
Déposer le couvercle du filtre à air.
Déposer le reniflard d'aspiration.
Sortir le réservoir de liquide de frein de son sup-
port.
Sortir de son support la conduite de frein arrière.
RS230310
Débrancher le connecteur du contacteur de feu
stop et défaire le câble.
Défaire le carter de filtre à air devant/derrière.
e Attention:
Enlever le serre-câbles/le faisceau de câbles du
carter de filtre à air.
Soutenir le pignon conique.
Débrancher le connecteur du contacteur de ra-
lenti et du contacteur de béquille latérale et dé-
Déposer les vis du cadre arrière/desserrer quel-
faire le fil.
que peu la fixation des bras de cadre avant.
Défaire du boîtier de papillon le reniflard d'aspi-
Basculer le cadre arrière vers le haut, le fixer
ration.
avec une sangle.
Sur les véhicules équipés d'un distributeur de
Défaire la conduite de retour du séparateur
câble d'accélérateur, décrocher les câbles
d'huile sur le carter (1) du filtre à air.
d'accélérateur.
Déposer le carter du filtre à air.
Défaire le silencieux arrière.
Effectuer la repose dans l’ordre inverse.
[ABS] Déposer l'étrier de frein.
[ABS]/[GS/R/RT] Déposer le capteur ABS.
Déposer la roue arrière.
Déposer la jambe de suspension.
13.7
5
5
3
1
6
4
A
2
RS130100
Dépose et repose des boîtiers de
e Attention:
papillon
Le joint torique (4) du boîtier de papillon doit être en
parfait état!
Débrancher le cache (1).
Enfoncer l'arrêtoir à ressort sur le connecteur
Décrocher le câble (5) des gaz à droite du boîtier
multiple du capteur (2) de papillon et débrancher
du papillon puis à gauche.
le connecteur.
Véhicules équipés d'un distributeur de câble
d'accélérateur.
a
Illustration (A).
L Remarque:
Décrocher le câble de starter (6).
Drosselklappengeber nur ausbauen, wenn er er-
Effectuer la pose dans l’ordre inverse.
setzt werden muß (Grundeinstellung erforderlich —
siehe Motronic-Diagnoseanleitung).
Réglage du ralenti accéléré, du régime de ralenti et
de la synchronisation
Défaire l'arrêtoir (3) pour la conduite d'alimenta-
a
Voir le groupe 00.
tion en carburant et débrancher celle-ci.
Desserrer légèrement les colliers.
Introduire la tubulure d’aspiration dans la caisse
du filtre à air et déposer le boîtier de papillon.
13.8
Dépose et repose des injecteurs
Dépose et repose du boîtier électro-
nique Motronic
Défaire l'arrêtoir (3) pour la conduite d'alimenta-
tion en carburant et débrancher celle-ci.
Enfoncer l'arrêtoir à ressort sur le connecteur de
Déposer le réservoir.
l'injecteur (5) et débrancher le connecteur.
Déposer l'injecteur.
Attention:
e
Couper le contact, débrancher le câble de masse
e Attention:
de la batterie et l'isoler !
Les joints toriques de l'injecteur doivent être en
parfait état!
Effectuer la repose dans l’ordre inverse
RS130010
Déposer le boîtier du Motronic.
Débrancher le connecteur.
Effectuer la repose dans l’ordre inverse.
13.9
16 Réservoir et conduites d'essence
16
Sommaire
Page
Caractéristiques techniques
3
Dépose et repose du réservoir de carburant
7
Dépose et repose du filtre à carburant, de la pompe d'alimentation
en carburant et du capteur de niveau de carburant
9
Dépose et repose du filtre à carburant
10
Dépose et repose de la pompe d'alimentation en carburant et du capteur
de niveau de carburant
10
Contrôle de la pression de la pompe d'alimentation en carburant
11
Dépose et repose de la rampe distributrice et du régulateur de pression 11
16.1
16.2
16
Caractéristiques techniques
R 1100 RS
Réservoir à carburant
Contenance du réservoir
l
23
dont réserve
l
6
Pompe à essence
Type de construction
Pompe à engrenages
Marque
VDO
Tension de service
V
12
Pression du carburant en
bar
3
Débit
l/h
110
16.3
Caractéristiques techniques
R 1100 RT
Réservoir à carburant
Contenance du réservoir
l
26
dont réserve
l
6
Pompe à essence
Type de construction
Pompe à engrenages
Marque
VDO
Tension de service
V
12
Pression du carburant en
bar
3
Débit
l/h
110
16.4
Caractéristiques techniques
R 850 GS
R 1100 GS
Réservoir à carburant
Contenance du réservoir
l
25
25
dont réserve
l
6
6
Pompe à essence
Type de construction
Pompe à engrenages
Pompe à engrenages
Marque
VDO
VDO
Tension de service
V
12
12
Pression du carburant en
bar
3
3
Débit
l/h
110
110
16.5
Caractéristiques techniques
R 850 R
R 1100 R
Réservoir à carburant
Contenance du réservoir
l
21
21
dont réserve
l
6
6
Pompe à essence
Type de construction
Pompe à engrenages
Pompe à engrenages
Marque
VDO
VDO
Tension de service
V
12
12
Pression du carburant en
bar
3
3
Débit
l/h
110
110
16.6
RS
1
13 3 010
4
5
3
2
RS160010

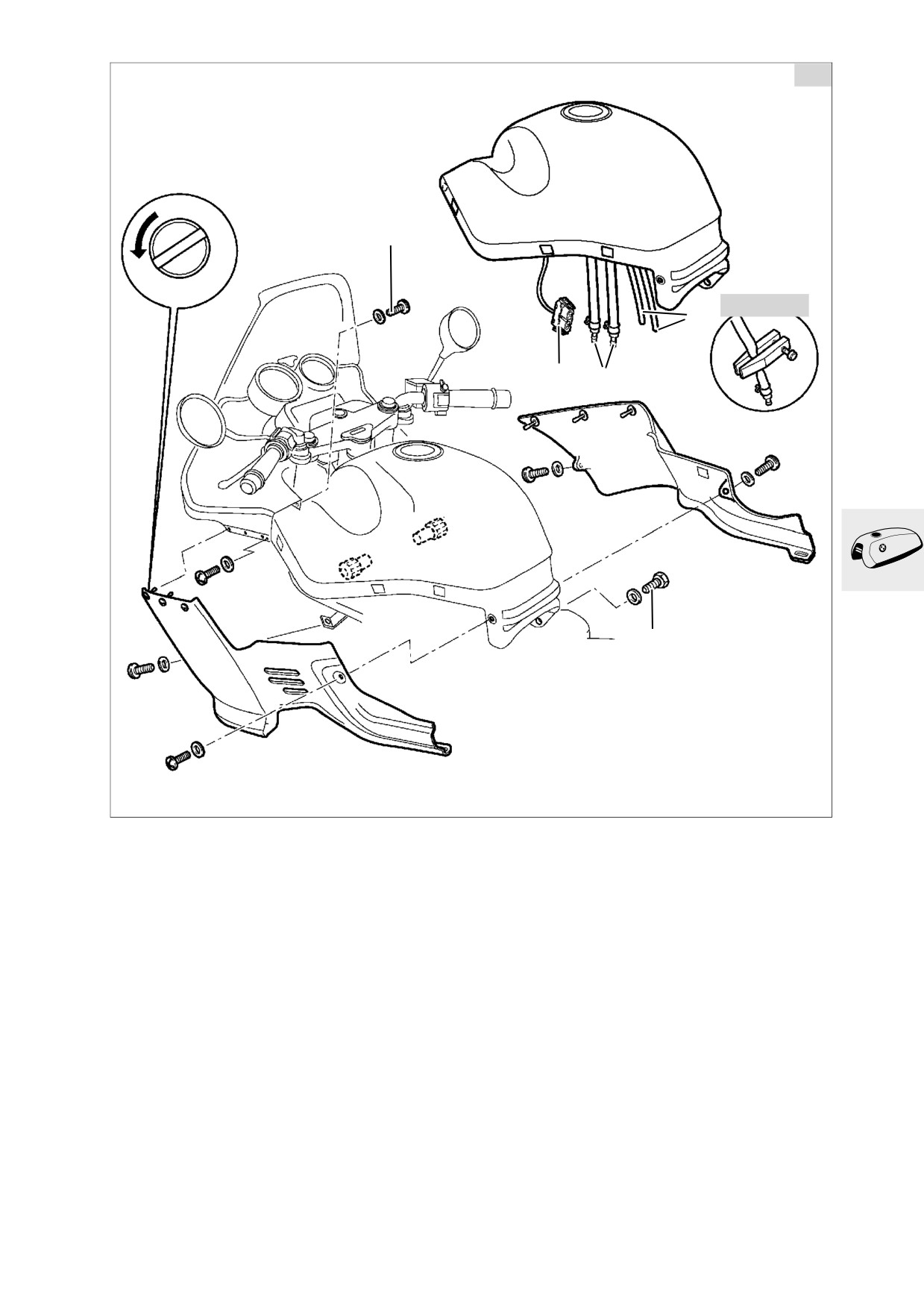

Dépose et repose du réservoir de
Effectuer la repose exactement dans l’ordre
inverse de la dépose.
carburant
Démonter la selle.
X Couple de serrage:
[RS/GS/RT] Déposer les éléments de carénage-
Réservoir de carburant sur cadre arrière
22 Nm
latéraux.
[RS] Défaire l'habillage intérieur du cockpit (1) du
réservoir de carburant.
[R] Déposer l'habillage du réservoir de carbu-
rant.
Desserrer la vis de fixation (2) du réservoir de
carburant.
Obturer les conduites de carburant aller et retour
(3) avec une pince pour flexibles,
réf. BMW 13 0 010, puis les déconnecter.
Retirer les conduites de purge d’air (4).
Débrancher le connecteur (5) de la pompe
d'alimentation en carburant.
Retirer le réservoir de carburant.
16.7
RT
6x
C
B
A
13 3 010
3
4
B
C
5
A
6x
RT160060
16.8
2
1
RS160020

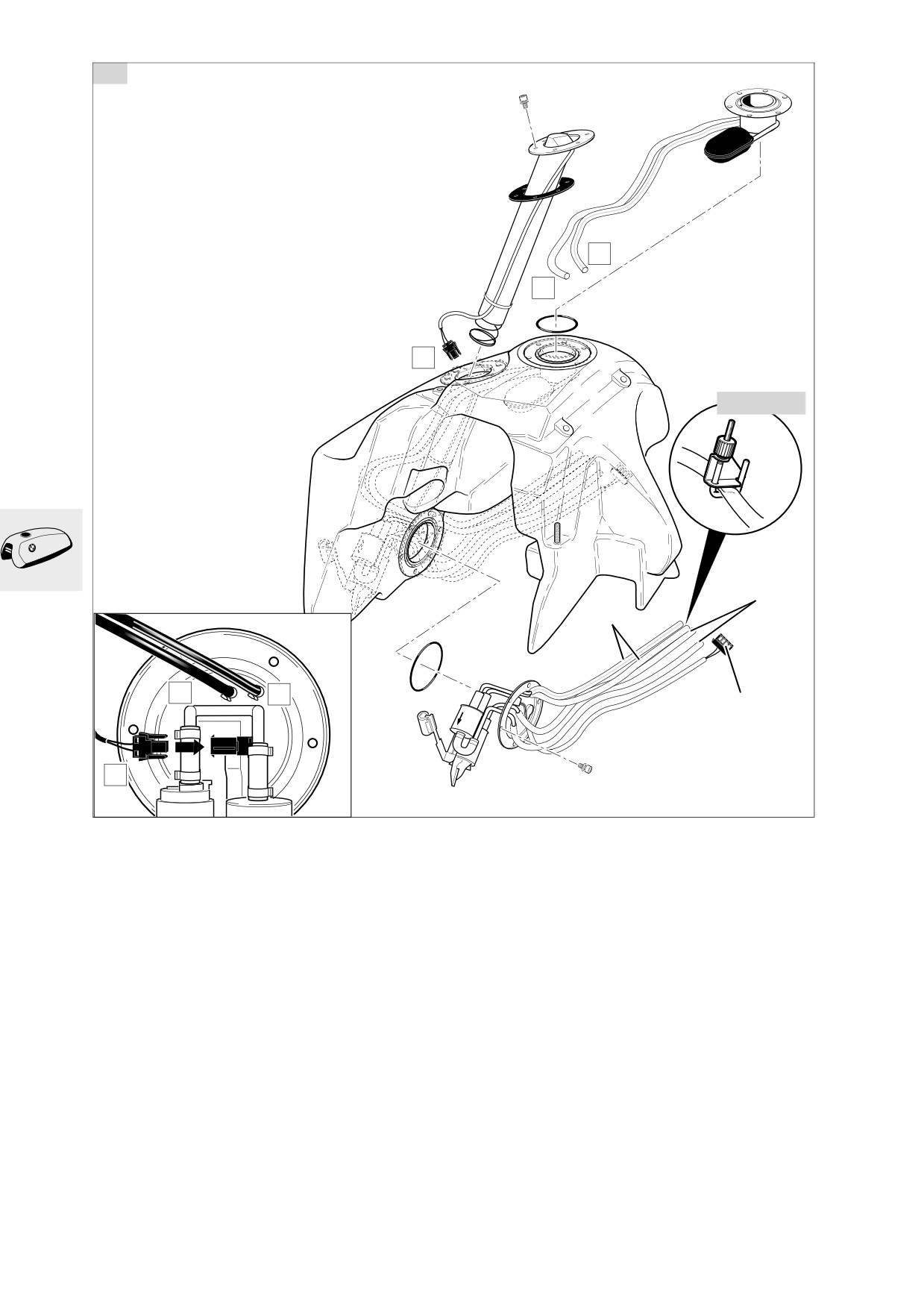

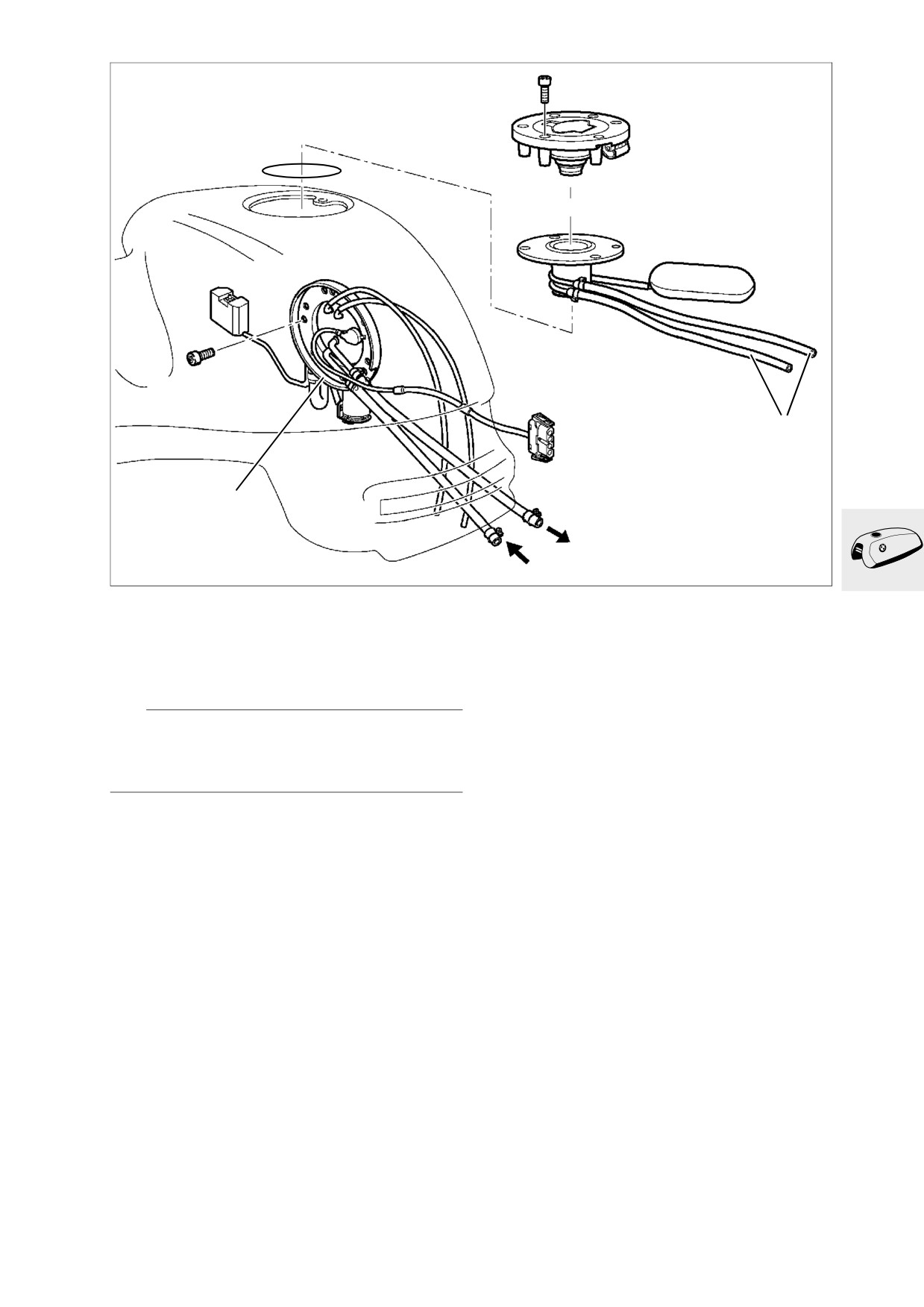

Dépose et repose du filtre à carbu-
rant, de la pompe d'alimentation en
carburant et du capteur de niveau
de carburant
e Attention:
Le carburant s’enflamme facilement et est nocif
pour la santé.
Observer les directives de sécurité en vigueur!
Vider le réservoir de carburant.
Déposer l'unité pompe d'alimentation en carbu-
rant (1) et desserrer les flexibles (2).
16.9
1
4
3
2
5
RS160030
Dépose et repose du filtre à carburant
Dépose et repose de la pompe d'ali-
mentation en carburant et du capteur
de niveau de carburant
e Attention:
Tenir compte du sens d'écoulement du carburant
dans le filtre (1).
Défaire les connexions électriques (2) de la pom-
pe d'alimentation en carburant (3).
Défaire le collier (4).
Déposer la pompe d'alimentation en carburant.
Effectuer la repose dans l’ordre inverse.
Fixer avec la pince, réf. BMW 13 1 500, des col-
liers non récupérables.
e Attention:
Utiliser un joint torique (5) en parfait état. Contrôler
au terme de la repose l'étanchéité de la pompe d'ali-
mentation en carburant.
X Couple de serrage:
Unité pompe d'alimentation sur réservoir
6 Nm
16.10

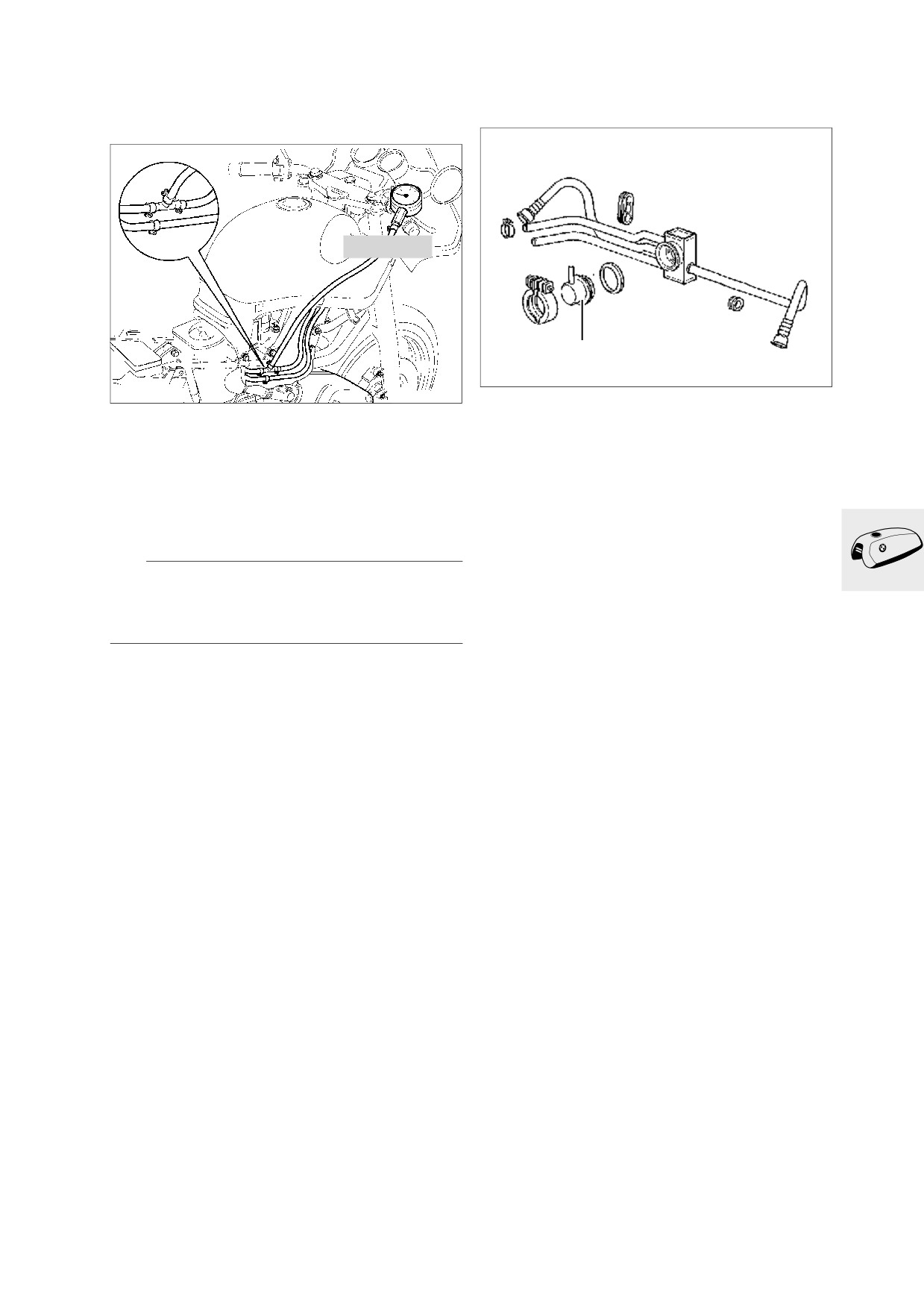

Contrôle de la pression de la pompe
Dépose et repose de la rampe distri-
d'alimentation en carburant
butrice et du régulateur de pression
16 1 500
1
RS160050
RS160040
Déposer le boîtier du filtre à air.
Raccorder le manomètre d'essai,
a
Voir Dépose de la boîte de vitesses au
réf. BMW 16 1 500, du côté refoulement.
groupe 23.
Faire tourner le moteur au ralenti.
Régulateur de pression (1).
Pression du carburant:
Consigne
3 bar
L Remarque:
Si la pression obtenue est trop faible, contrôler la
pompe, le filtre à carburant, le régulateur de pres-
sion et la conduite.
16.11
18 Echappement
18
Sommaire
Page
Dépose et repose de l'échappement
3
Dépose et repose du silencieux
3
Dépose et repose du collecteur d'échappemen
4
18.1
18.2
18
RS/RT
5
GS/R
2
3
RS180020

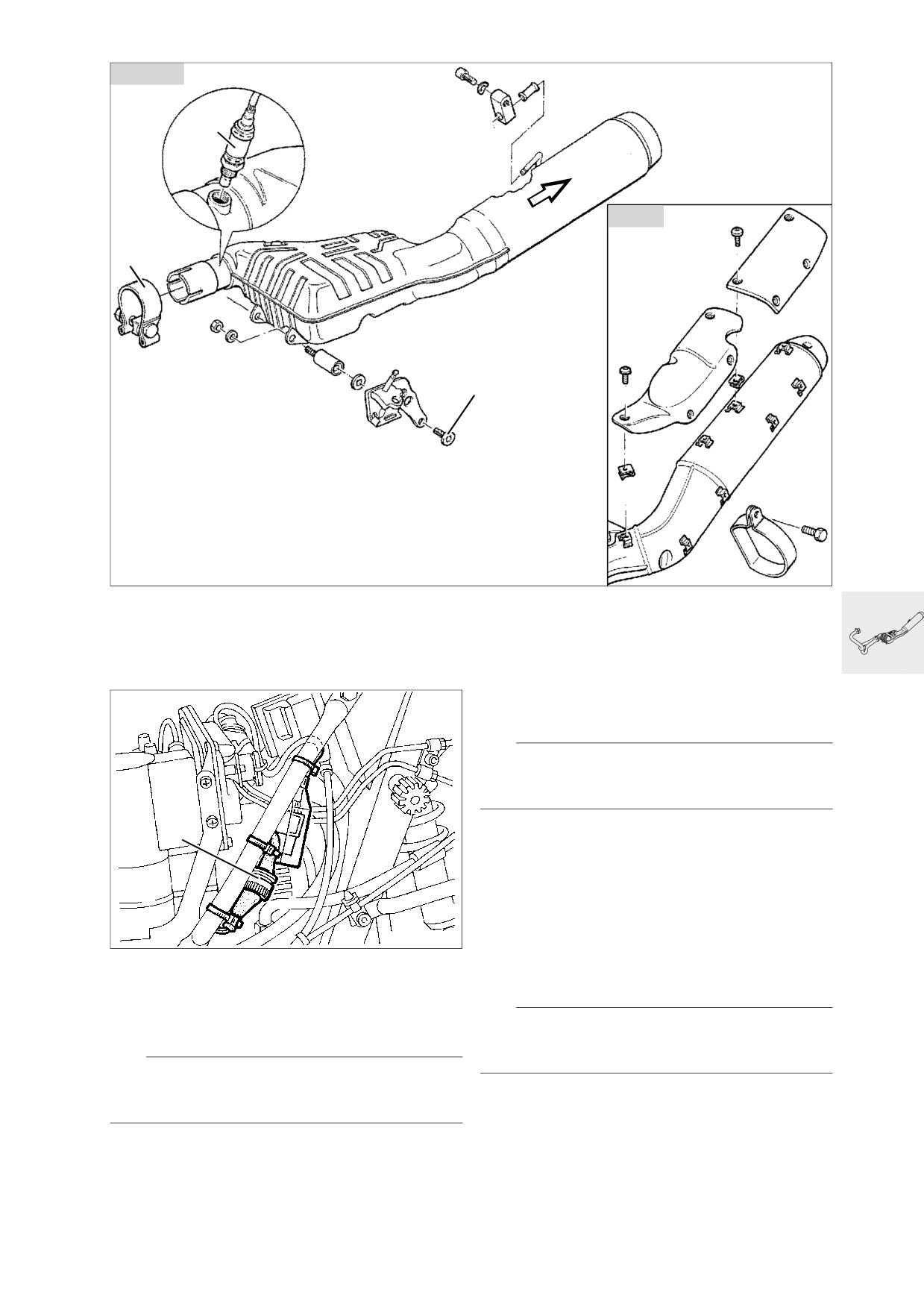

Dépose et repose de l'échappement
Desserrer quelque peu le collier (2).
Desserrer les vis de fixation (3).
Dépose et repose du silencieux
[RS/RT] Déposer la sécurité au niveau de la fixa-
tion arrière du silencieux.
[GS/R] Défaire le collier arrière.
Déposer le silencieux arrière.
Effectuer la repose dans l’ordre inverse.
e Attention:
Poser correctement le câble de sonde Lamb
da.
1
X Couple de serrage:
[RS/RT] Silencieux sur repose-pied
35 Nm
[GS/R] Silencieux sur cadre arrière
24 Nm
Silencieux sur plaque-support
de béquille
20 Nm
Collier sur silencieux (Enduire la surface
RS180050
de serrage de graisse Never Seeze)
50 Nm
[CAT] Défaire le réservoir de carburant et le tirer
[CAT] Déposer la sonde Lambda (5).
vers l'arrière.
Débrancher le connecteur (1) de la sonde Lamb-
da et défaire le câble.
e Attention:
Imprimer le contenu de la mémoire d'anomalies du
Motronic après avoir réalisé un essai sur route !
e Attention:
Le câble de la sonde Lambda ne doit pas être sou-
mis à une traction.
X Couple de serrage:
Sonde Lambda
(Mit Never Seeze befetten)
55 Nm
18.3
6
7
2
7
6
RS180030

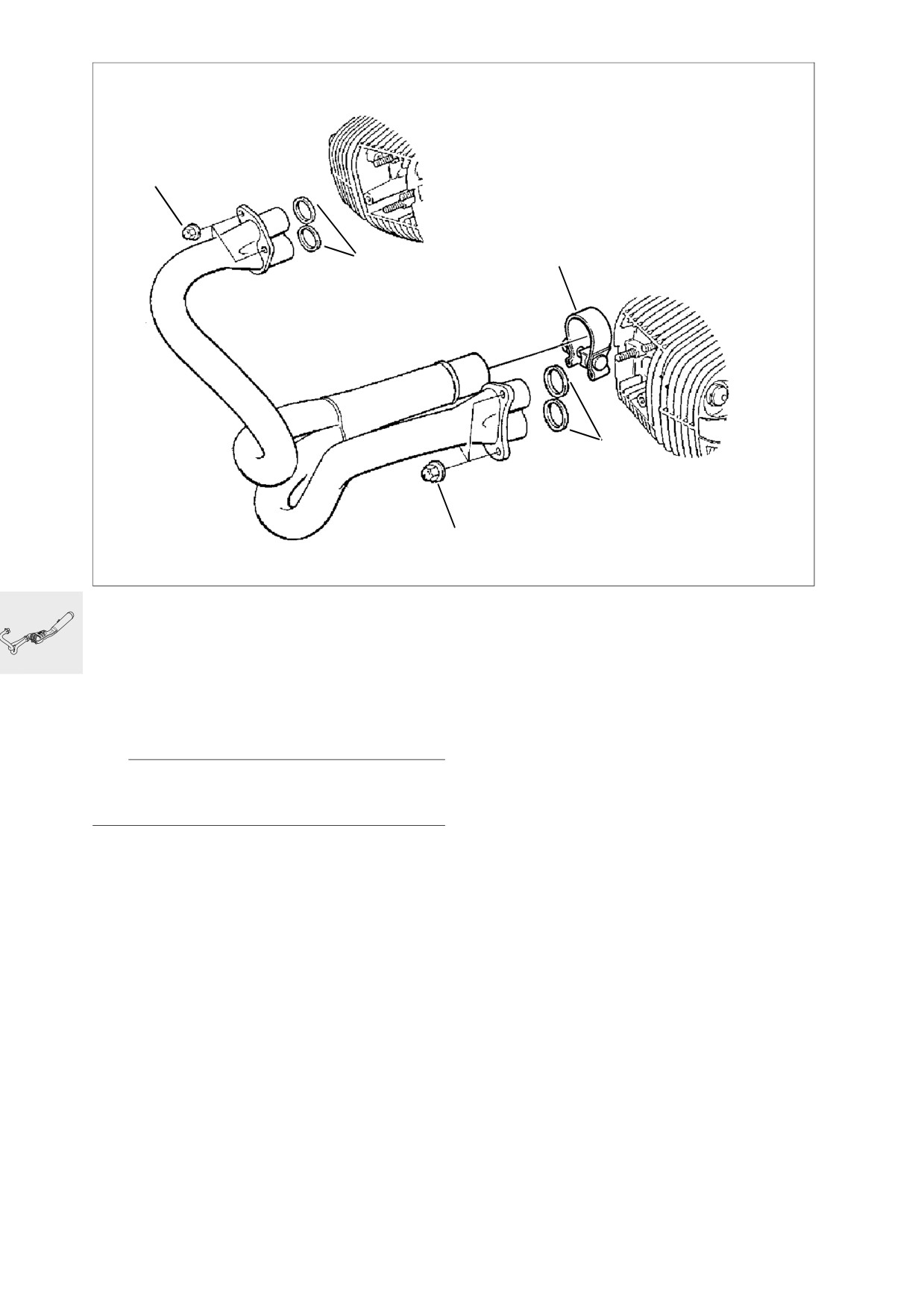

Dépose et repose du collecteur
d'échappemen
Desserrer quelque peu le collier (2).
Défaire la fixation (6) du collecteur d'échappe-
ment.
Déposer le collecteur d'échappement.
Effectuer la repose dans l’ordre inverse.
L Remarque:
Utiliser de nouvelles bagues d'étanchéité (7) lors de
la repose.
X Couple de serrag:
Collecteur d'échappement (avec collier) sur
culasse
22 Nm
Collecteur d'échappement (avec tube en Y)
sur culasse
18 Nm
Collier sur silencieux (enduire la surface de
serrage de graisse Never Seeze)
50 Nm
18.4
21 Embrayage
21
Sommaire
Page
Caractéristiques techniques
3
Dépose et repose de l'embrayage
7
Dépose de l'embrayage
9
Repose de l'embrayage
9
Réglage du jeu de l'embrayage
10
21.1
21.2
21
Caractéristiques techniques
R 1100 RS
Type d’embrayage
Embrayage monodisque à sec avec ressort à
diaphragme démultiplié
Commande
Mécanique par levier de débrayage et tige-pous-
soir guidée à travers l'arbre creux de la BV
Ø disque d'embrayage
mm
180
Cote d'usure
mm
4,5
(Mesurée avec les pointes du pied à coulisse, en
comprimant avec la main, au niveau des rivets du
disque d'embrayage N)
Force d'actionnement à la main
Nm
65

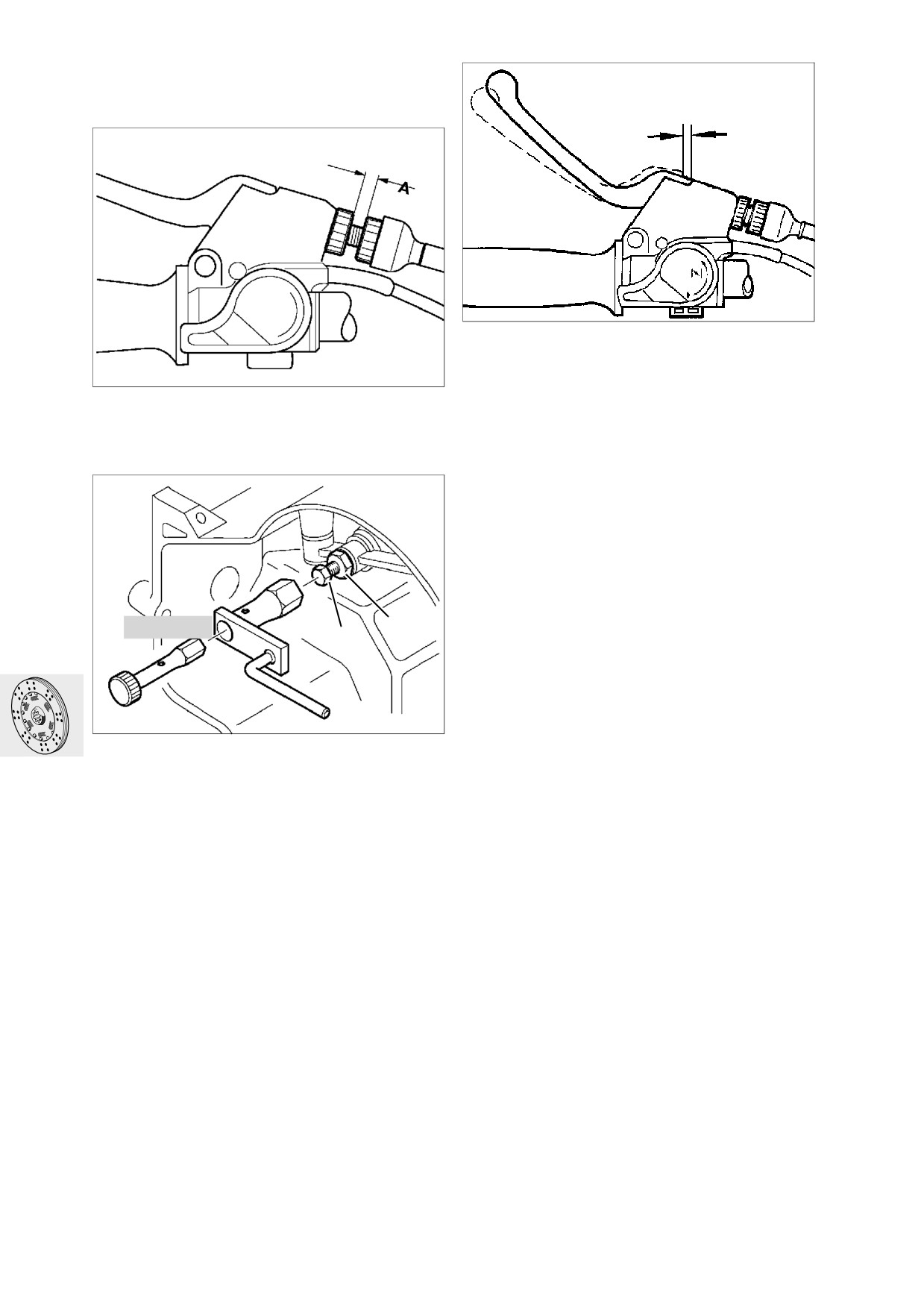

Jeu de l'embrayage au niveau de la manette
mm
7
Cote pour le réglage de base de l'embraya-
ge (Longueur dégagée du filetage au niveau
de la vis de réglage de la manette)
mm
12
21.3
Caractéristiques techniques
R 1100 RT
Type d’embrayage
Embrayage monodisque à sec avec ressort à
diaphragme démultiplié
Commande
Mécanique par levier de débrayage et tige-pous-
soir guidée à travers l'arbre creux de la BV
Ø disque d'embrayage
mm
180
Cote d'usure
mm
4,5
(Mesurée avec les pointes du pied à coulisse, en
comprimant avec la main, au niveau des rivets du
disque d'embrayage N)
Force d'actionnement à la main
Nm
65
Jeu de l'embrayage au niveau de la manette
mm
7
Cote pour le réglage de base de l'embraya-
ge (Longueur dégagée du filetage au niveau
de la vis de réglage de la manette)
mm
12
21.4
Caractéristiques techniques
R 850 GS
R 1100 GS
Type d’embrayage
Embrayage monodisque à sec avec ressort à
diaphragme démultiplié
Commande
Mécanique par levier de débrayage et tige-pous-
soir guidée à travers l'arbre creux de la BV
Ø disque d'embrayage
mm
180
180
Cote d'usure
mm
4,5
4,5
(Mesurée avec les pointes du pied à coulisse, en
comprimant avec la main, au niveau des rivets du
disque d'embrayage N)
Force d'actionnement à la main
Nm
65
65
Jeu de l'embrayage au niveau de la manette
mm
7
7
Cote pour le réglage de base de l'embraya-
ge (Longueur dégagée du filetage au niveau
de la vis de réglage de la manette)
mm
12
12
21.5
Caractéristiques techniques
R 850 R
R 1100 R
Type d’embrayage
Embrayage monodisque à sec avec ressort à
diaphragme démultiplié
Commande
Mécanique par levier de débrayage et tige-pous-
soir guidée à travers l'arbre creux de la BV
Ø disque d'embrayage
mm
180
180
Cote d'usure
mm
4,5
4,5
(Mesurée avec les pointes du pied à coulisse, en
comprimant avec la main, au niveau des rivets du
disque d'embrayage N)
Force d'actionnement à la main
Nm
65
65
Jeu de l'embrayage au niveau de la manette
mm
7
7
Cote pour le réglage de base de l'embraya-
ge (Longueur dégagée du filetage au niveau
de la vis de réglage de la manette)
mm
12
12
21.6
Dépose et repose de l'embrayage
1
Démonter la selle.
[RT] Déposer le rétroviseur.
[RS/GS/RT] Déposer les éléments de carénage-
latéraux.
[RS] Défaire du réservoir de carburant l’habillage
intérieur du cockpit.
[R] Déposer l'habillage du réservoir.
Défaire la fixation du réservoir de carburant.
Obturer les conduites de carburant aller et retour
avec une pince pour flexibles,
réf. BMW 13 0 010, puis les déconnecter.
Retirer les conduites de purge d’air.
RS230310
Débrancher le connecteur de la pompe
d'alimentation en carburant.
Déposer le réservoir de carburant.

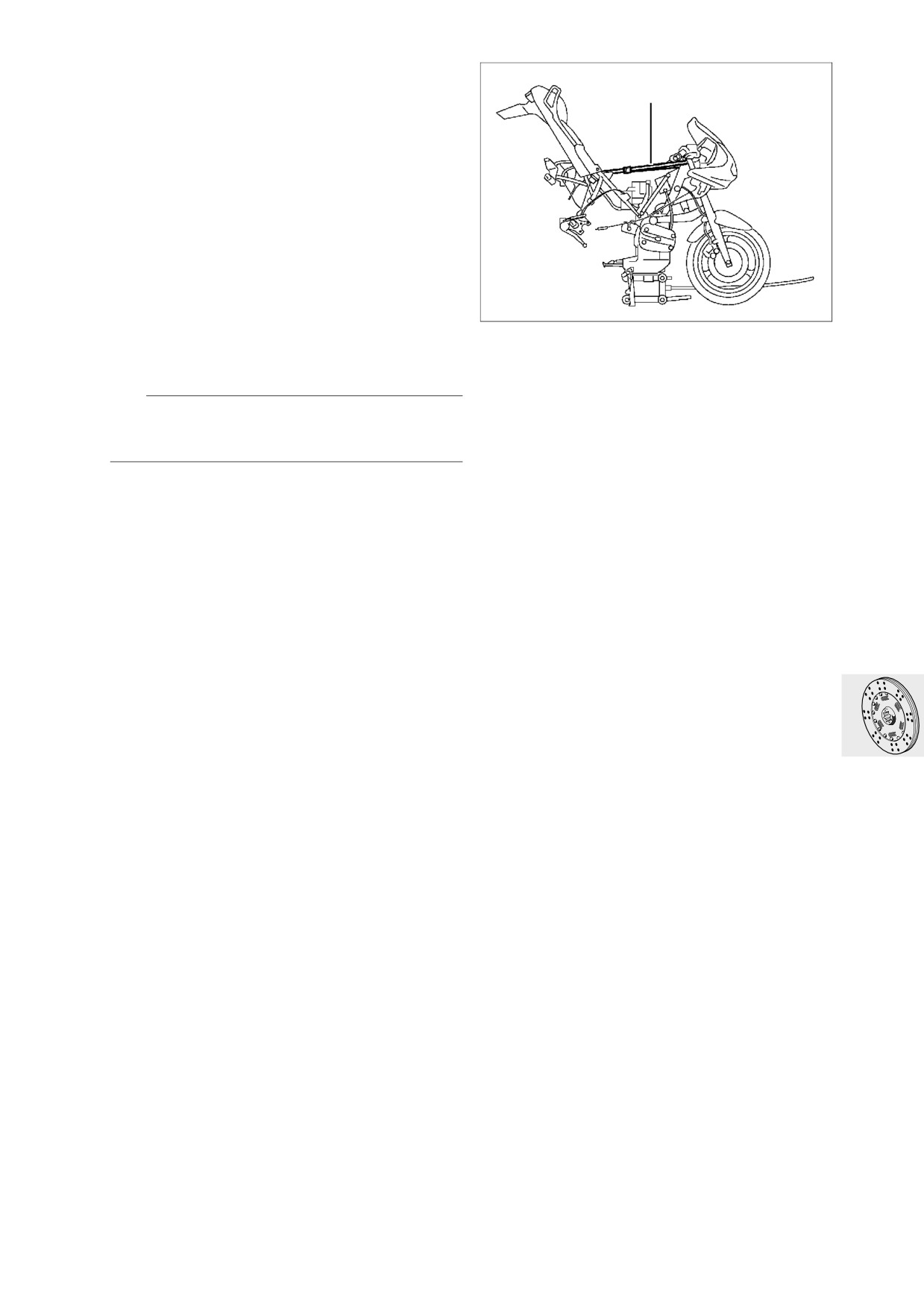

Basculer vers le haut le cadre arrière avec la san-
Déposer la batterie.
gle (1).
[ABS] Déposer l'étrier de frein arrière.
[ABS] Déposer le repose-pied de droite.
e Attention:
Débrancher de l'injecteur la conduite de carbu-
Erst Batterie-Minuspol, dann Pluspol abschließen.
rant.
Erst Batterie-Pluspol, dann Minuspol anschließen.
Enlever le serre-câbles/le faisceau de câbles du
carter de filtre à air.
[A partir de l'année-modèle 96] Déposer le
Débrancher la conduite de retour/le séparateur
palonnier de câbles de gaz.
d'huile du carter du filtre à air.
Défaire le support arrière de la batterie.
Déposer le carter du filtre à air.
Débrancher le connecteur de la sonde de tem-
Décrocher le câble d'embrayage sur la boîte de
pérature d'air.
vitesses.
Déposer le couvercle du filtre à air.
[RS/GS/R] Déposer le cache du démarreur et
Déposer le reniflard d'aspiration et le glisser
débrancher le câble de la prise.
dans le carter de filtre à air.
Débrancher les fils du démarreur.
Défaire le carter de filtre à air devant/derrière.
Démonter le démarreur.
Déposer le silencieux.
Débrancher les connecteurs du contacteur de
ralenti et du contacteur de béquille latérale/dé-
faire les câbles.
Débrancher le connecteur du contacteur de feux
stop et défaire le câble.
[ABS]/[GS/R/RT] Débrancher le connecteur du
capteur ABS arrière et défaire le câble.
Sortir le réservoir de liquide de frein de son sup-
port.
Sortir de son support la conduite de frein arrière.
Déposer les vis du cadre arrière/desserrer quel-
que peu la fixation des bras de cadre avant.
Déposer la jambe de suspension.
21.7
Débrancher le câble du contacteur de pression
d'huile.
Débrancher le câble du contacteur de béquille
latérale.
Débrancher le câble de l'injecteur
Débrancher le câble du capteur de papillon.
23 1 820
23 1 820
RS230011
Lors de la dépose et de la repose, faire glisser la
boîte de vitesses sur les mandrins de guidage
huilés, réf. BMW 23 1 820.
Déposer conjointement à la boîte de vitesses la
roue arrière, la transmission de roue arrière et le
bras oscillant de fourche.
e Attention:
Tenir la boîte de vitesses à la hauteur de montage
jusqu'à ce que la tige-poussoir soit complètement
visible. Attention: risque de se tordre.
Effectuer la repose dans l’ordre inverse
21.8
2
2
4
1
11 5 640
RS210011

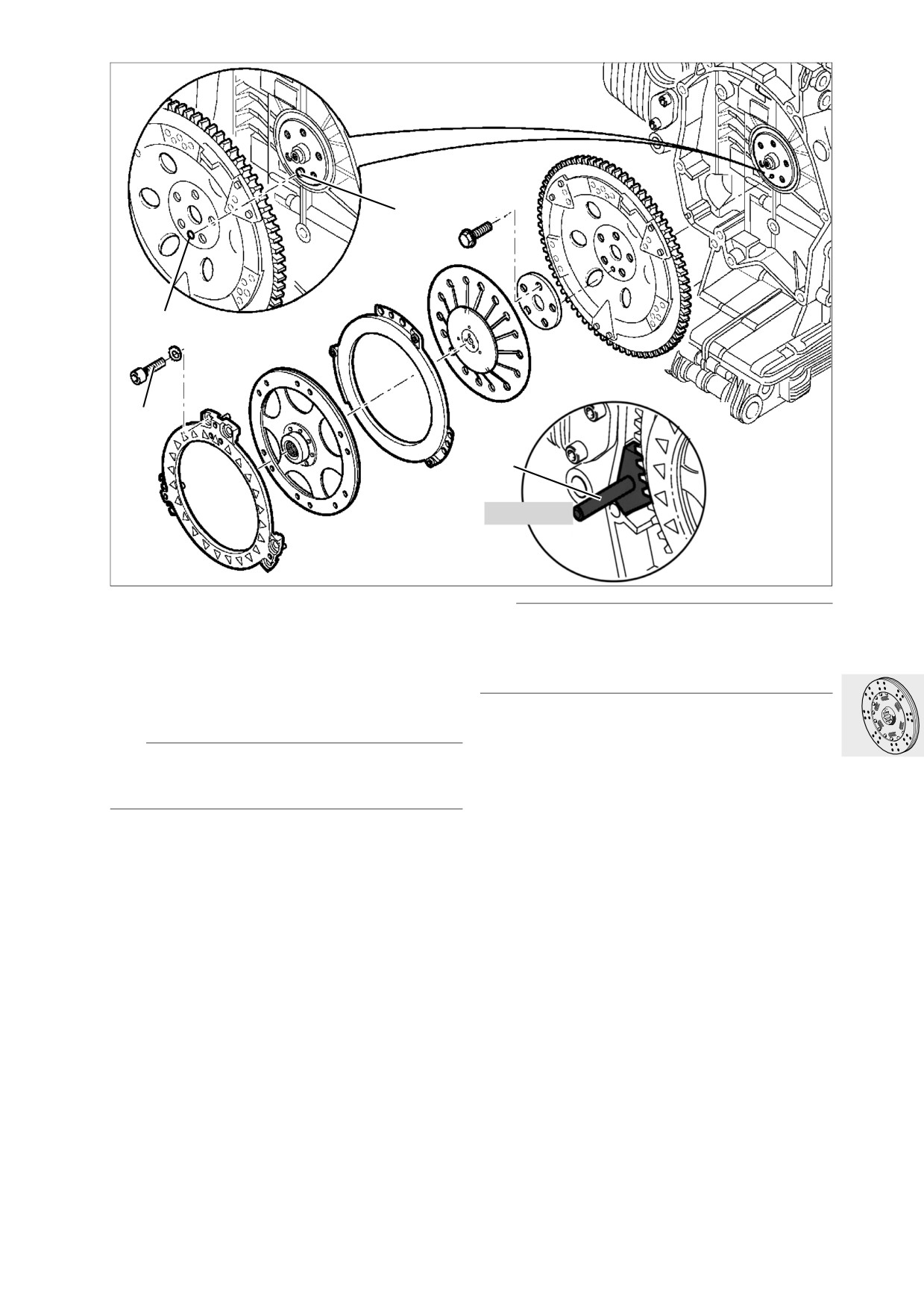

Dépose de l'embrayage
e
Attention:
Immobiliser le carter d’embrayage avec la pige
Décaler de 120° les traits de peinture servant de re-
(1), réf. BMW 11 5 640.
père sur le carter de l'embrayage, le mécanisme
Déposer l'embrayage.
d'embrayage et le couvercle du carter.
Repose de l’embrayage
Fixer l’embrayage au moyen des vis (4).
Centrer le disque d’embrayage avec le mandrin,
réf. BMW 21 3 680.
e Attention:
Serrer en croix les vis de fixation..
Toujours utiliser de nouvelles vis pour le carter et le
couvercle
Points devant être graissés::
Denture du disque d’embrayage et de l’arbre
Faire coïncider le repère (2) du carter de l'em-
primaire
brayage et le repère (2) du vilebrequin.
Portée du ressort à diaphragme sur le carter
Immobiliser le carter d’embrayage avec la pige
d'embrayage
(1), réf. BMW 11 5 640.
Portée du ressort à diaphragme sur le plateau de
Serrer d'abord les vis à la main puis les serrer à
pression
fond.
.................................................Pâte Optimoly MP3
X Couple de serrage:
X Couple de serrage:
Carter d'embrayage sur le vilebrequin
Couvercle du carter sur volant
18 Nm
(Filetage de vis légèrement huilé)
Serrage initial
40 Nm
Angle de serrage
32°
Mettre en place l’embrayage.
21.9
Réglage du jeu de l'embrayage
B
RS210040
Ajuster la cote "B" sur la manette d’embrayage
en agissant sur la vis de réglage (2) du levier de
RS210020
débrayage.
Ajuster la cote "A" au moyen de la vis de réglage.
Cote "B":
7 mm
Cote "A":
12 mm
X
Couple de serrage:
Contre-écrou de la vis de réglage
22 Nm
21 3 610
1
2
RS210030
[GS] Défaire éventuellement le réglage hydrauli-
que de ressort avec le six-pans creux de 6 mm,
réf. BMW 31 5 600.
[RT] Déposer éventuellement le support de la
prise électrique.
Au moyen d'une clé à tube, réf. BMW 21 3 610,
débloquer le contre-écrou (1) de la vis de réglage
(2) sur le levier de débrayage..
21.10
23 Boîte de vitesses
23
Sommaire
Page
Caractéristiques techniques
3
Vue en coupe de la boîte de vitesses
7
Dépose et repose de la butée de débrayage/de la tige-poussoir/
du levier de débrayage
9
Dépose et repose du levier de sélection
10
Dépose de la boîte de vitesses
10
Désassemblage et réassemblage de la boîte de vitesses
12
Remplacement de la bague d'étanchéité à lèvres du contacteur de ralenti
12
Dépose du couvercle de la boîte de vitesses
13
Dépose du tambour de sélection
14
Dépose des arbres de la boîte de vitesses
15
Dépose et repose de la bague d'étanchéité de l'arbre primaire, côté carter
15
Dépose/désassemblage/réassemblage de l'axe de sélection
16
Dépose et repose du levier de blocage
17
Dépose et repose des crochets d’axe de sélection
17
Dépose et repose du ressort épingle
17
Dépose et repose de la bague d'étanchéité à lèvres de l'axe de sélection
17
Dépose du roulement rainuré à billes du tambour de sélection
18
Compensation du jeu du tambour de sélection
18
Dépose du coussinet du roulement à rouleaux coniques de l'arbre primaire
et du roulement à rouleaux cylindriques de l'arbre intermédiaire
18
Repose du roulement rainuré à billes du tambour de sélection
19
Repose du coussinet du roulement à rouleaux coniques de l'arbre primaire
et du roulement à rouleaux cylindriques de l'arbre intermédiaire
19
Dépose et repose du roulement rainuré à billes et de la bague du roulement
à rouleaux cylindriques de l'arbre intermédiaire
20
Désassemblage et réassemblage de l'arbre primaire
21
Désassemblage/assemblage de l'arbre primaire
23
23.1
Sommaire
Page
Désassemblage et réassemblage de l'arbre de sortie
25
Dépose du roulement rainuré à billes
25
Dépose des pignons de boîte
26
Repose des pignons de boîte
27
Repose des arbres de la boîte de vitesses
29
Dépose et repose de la bague d'étanchéité à lèvres de l'arbre de sortie
30
Repose de l'axe de sélection
31
Repose des fourchettes de sélection
32
Repose du tambour de sélection
32
Compensation du jeu des arbres de la boîte de vitesses
33
Mesure de la position des roulements d’arbres
33
Mesure des cotes du couvercle de la boîte de vitesses
34
Compensation du jeu des arbres de la boîte de vitesses
(sans Clean Bearing)
35
Exemple
35
Compensation du jeu des arbres de la boîte de vitesses
(avec Clean Bearing)
35
Exemple
35
Dépose et repose du coussinet du roulement à rouleaux coniques
36
Contrôle du coefficient de friction du roulement à rouleaux coniques
de l'arbre primaire
36
Repose du couvercle de la boîte de vitesses
37
Dépose et repose de la bague d'étanchéité à lèvres de l'arbre primaire
(côté couvercle)
38
Repose des éléments extérieurs
39
Montage de la boîte de vitesses
40
23.2















Content      ..     3      4      5      6     ..
