RS120140

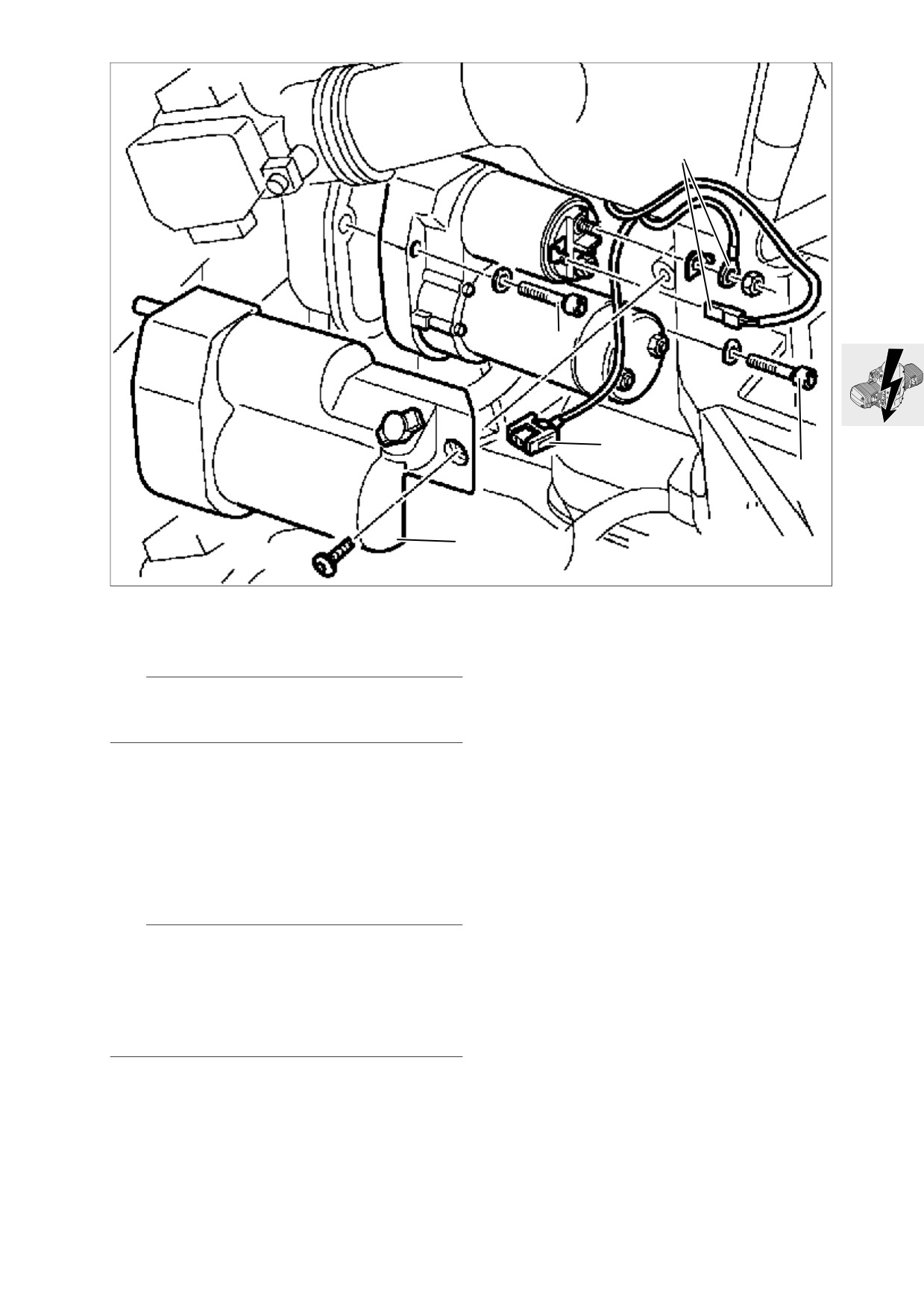

Dépose et repose du démarreur
• Déposer la selle.
e Attention :
Débrancher le câble de masse de la batterie !
Isoler le câble de masse !
• Retirer le cache (1) du démarreur et débrancher
le câble (2) de la prise de courant.
• Débrancher le câble de connexion (3).
• Desserrer les vis de fixation (4) et démonter le
démarreur.
• Procéder au remontage dans l'ordre inverse.
• Mettre le contact.
• Ouvrir à fond la poignée d'accélérateur une à
deux fois, moteur à l'arrêt, pour permettre au
Motronic d'enregistrer la position des papillons.
L Remarque :
La déconnexion de la batterie entraîne l'effacement
de toutes les entrées (défauts, réglages...) en mé-
moire du boîtier Motronic.
La perte des réglages peut provoquer une dégrada-
tion temporaire du fonctionnement du moteur lors
de sa remise en marche.
X Couple de serrage :
Démarreur sur moteur
20 Nm
Cache du démarreur sur carter de
boîte de vitesses
7 Nm
Câble positif sur le démarreur
10 Nm
12.9
7
4
8
1
5
6
14
2
10
11
9
3
13
15
12
RS120080

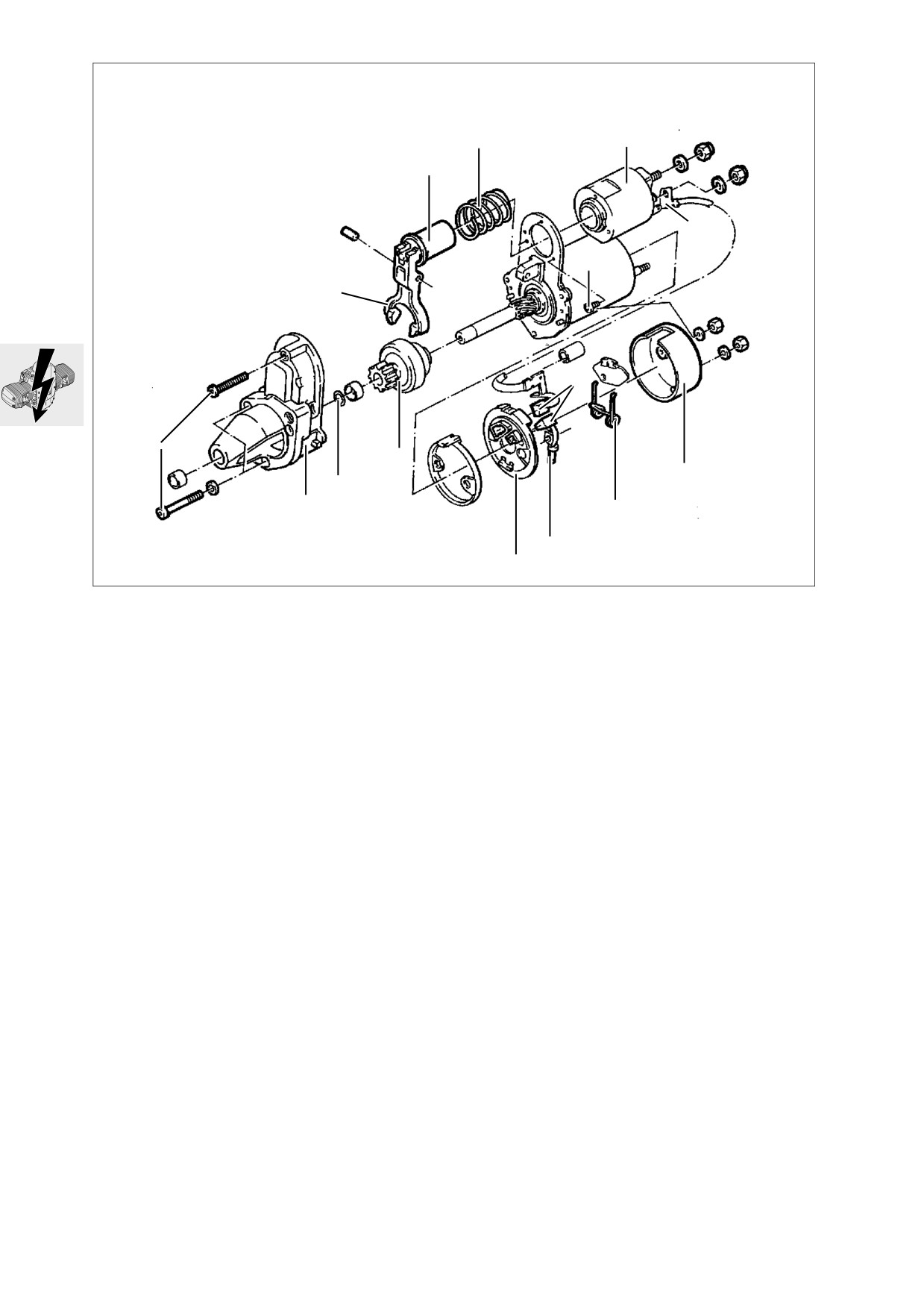

Désassemblage et assemblage du
Remplacement des balais de charbon
démarreur
•
Débrancher le câble (1).
•
Démonter le couvercle (11).
• Débrancher le câble (1).
• Retirer le support (12) des balais de charbon.
• Desserrer les vis de fixation (2).
• Lever les ressorts de maintien (13) des balais de
• Déposer la bride (3).
charbon (14) et enlever ceux-ci.
• Enlever le contacteur à solénoïde (4) après des-
• Poser les balais de charbon avec le plateau de
serrage des vis de fixation (5).
maintien.
• Déposer la fourchette de débrayage (6) et le
• Faire glisser le câble court (15) sur la goupille fi-
ressort (7) du contacteur à solénoïde (8).
letée.
• Repousser la douille en donnant de légers coups
• Poser le couvercle (11).
sur la clé à douille correspondante, et retirer le
• Fixer le câble (1).
circlip (9).
• Déposer le réducteur du démarreur (10) de l'ar-
Contrôle du démarreur
bre.
• Procéder au remontage dans l'ordre inverse.
• Contrôler avec le BMW MoDiTeC.
• Passer de la graisse sur le filetage et la bague
d’embrayage.
Contrôler le relais de démarrage
Lubrifiant :
par exemple graisse silicone
• Contrôler avec le BMW MoDiTeC.
Bosch PZ 2 V 3
12.10
1
4
2
5
3
7
S120040

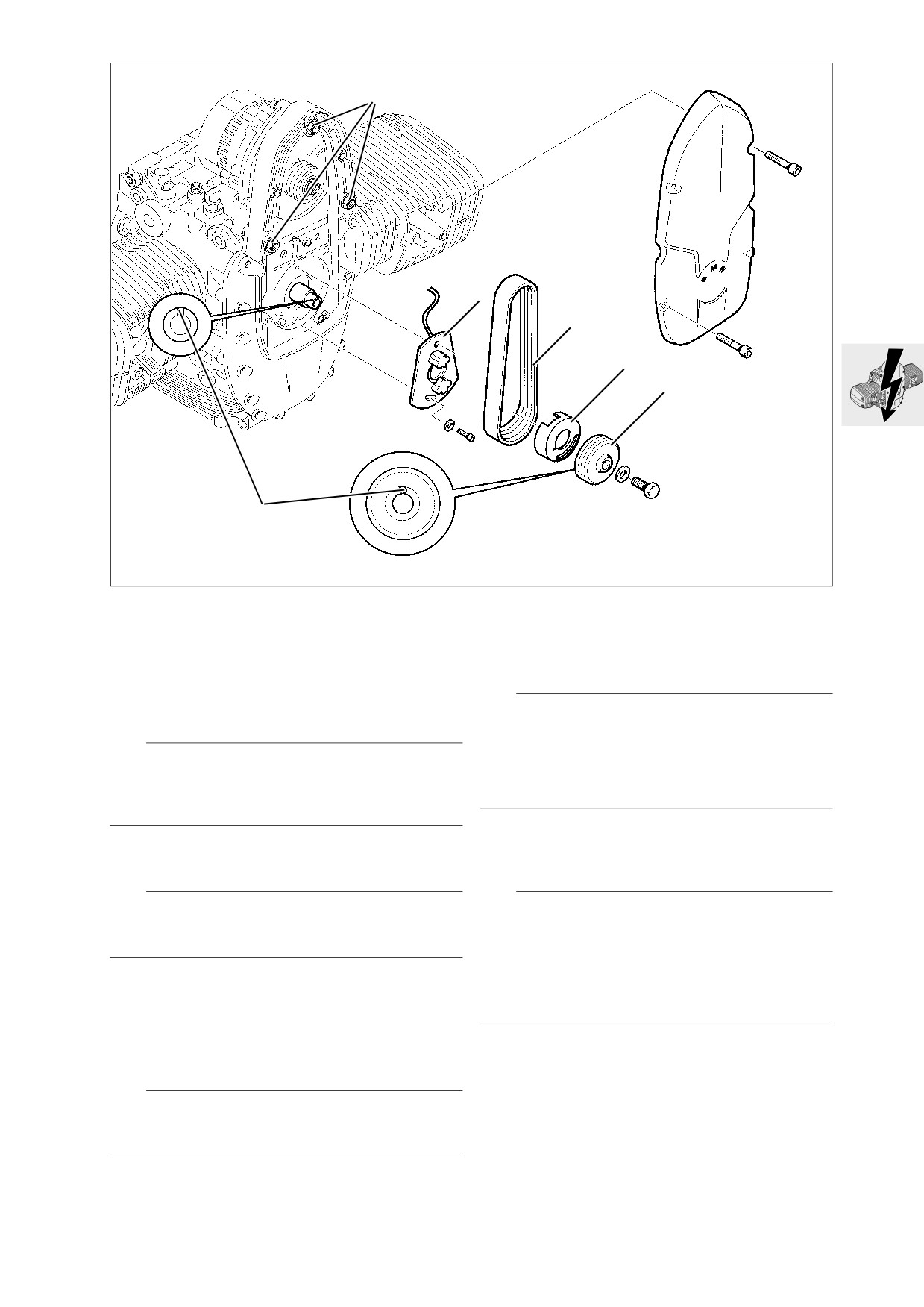

Dépose et repose de la barrière
• Fixer le rotor (5) de la barrière Hall sur la
poulie poly-V (3) avec de la colle.
magnétique
Colle :
par exemple colle instantanée Loctite
• Déposer la selle.
• Défaire la fixation du réservoir d'essence.
• Tirer le réservoir en arrière et le soutenir à l'avant,
e Attention :
avec un morceau de bois par exemple.
Poser la fixation sur le rotor de la barrière Hall par
rapport à la gorge/vilebrequin (7).
e Attention :
Poser soigneusement le câble de la barrière magné-
Ne pas rayer les composants, mettre par exemple
tique. Tendre la courroie Poly-V conformément aux
un morceau de tissu entre le réservoir d'essence et
directives.
le cadre.
• Mettre le contact.
• Déposer le couvercle avant du moteur.
• Ouvrir à fond la poignée d'accélérateur une à
• Défaire la fixation (1) de l'alternateur.
deux fois, moteur à l'arrêt, pour permettre au
• Déposer la courroie poly-V (2).
Motronic d'enregistrer la position des papillons.
e Attention :
L Remarque :
Déconnecter le fil de masse de la batterie !
La déconnexion de la batterie entraîne l'effacement
Isoler le câble de masse !
de toutes les entrées (défauts, réglages...) en mé-
moire du boîtier Motronic.
• Déposer le démarreur.
La perte des réglages peut provoquer une dégrada-
• Fixer le carter d'embrayage à l'aide du dispositif
tion temporaire du fonctionnement du moteur lors
de blocage, réf. BMW 11 5 640.
de sa remise en marche.
• Déposer la poulie poly-V (3) avec le cache de ro-
tor sur le vilebrequin.
• Débrancher le connecteur de la barrière magné-
X Couple de serrage :
tique.
Tension initiale de la courroie poly-V
8 Nm
Alternateur triphasé
L Remarque :
sur couvercle du support de l'alternateur
20 Nm
Marquer éventuellement la position de la barrière
Poulie sur vilebrequin
50 Nm
magnétique en vue du remontage.
• Déposer la barrière magnétique (4).
• Procéder au remontage dans l'ordre inverse.
12.11

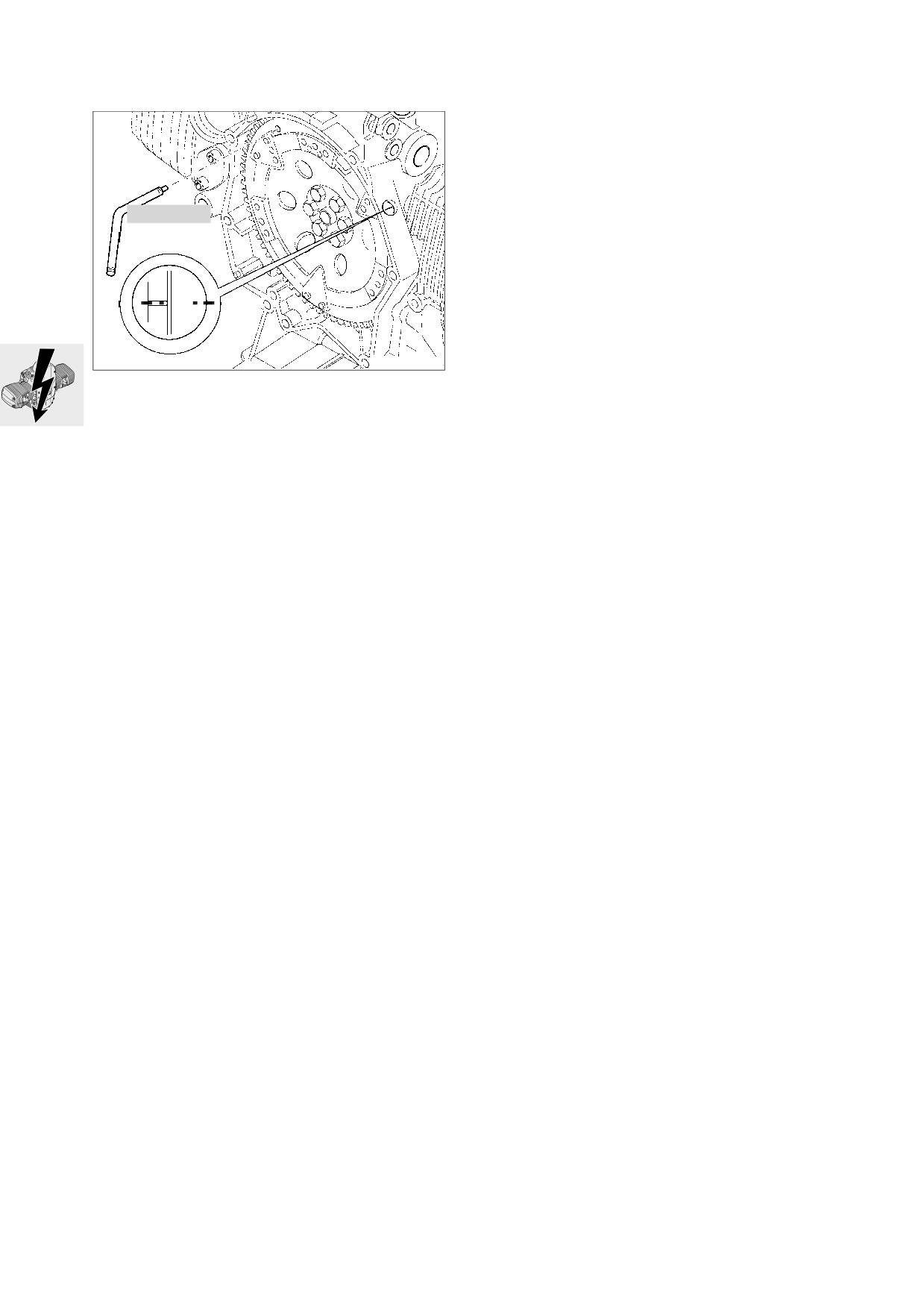

Réglage de l'allumage
11 2 650
PMH
RS110461
• Fixer le carter d'embrayage à l'aide du mandrin
de calage PMH, réf. BMW 11 2 650.
• Brancher le BMW MoDiTeC avec le câble adap-
tateur sur la plaque de la barrière Hall.
• Effectuer le réglage conformément aux directives
du testeur.
12.12
13 Alimentation et réglage du carburant
13
Sommaire
Page
Caractéristiques techniques
3
Dépose et repose du boîtier du filtre à air
5
Dépose et repose des boîtiers de papillon
6
Dépose et pose du potentiomètre de papillon
7
Dépose et repose du boîtier électronique Motronic
7
13.1
13.2
13
Caractéristiques techniques
R 1150 GS
Carburant utilisé
Super sans plomb 95 RON
Préparation du mélange
Motronic MA 2.4
Diamètre intérieur du boîtier de papillon
mm
45
Position du papillon au repos
°
5
Filtre à air
Filtre circulaire en papier
13.3
13.4
RS130090

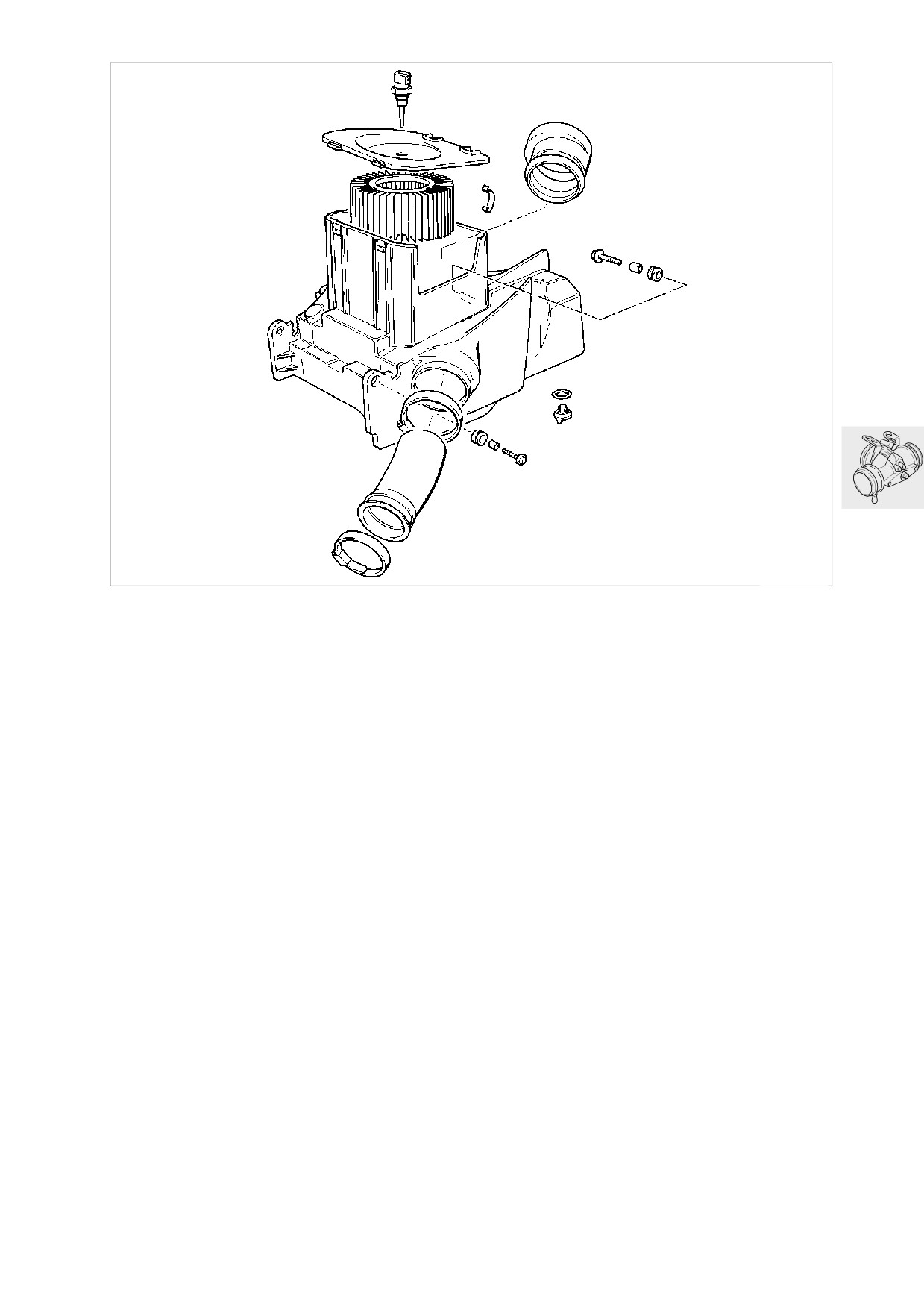

Dépose et repose du boîtier du filtre
à air
a
Préparation
voir Groupe 23 (démonter la boîte de vitesses)
13.5
5
3
4
2
6
1
S130020

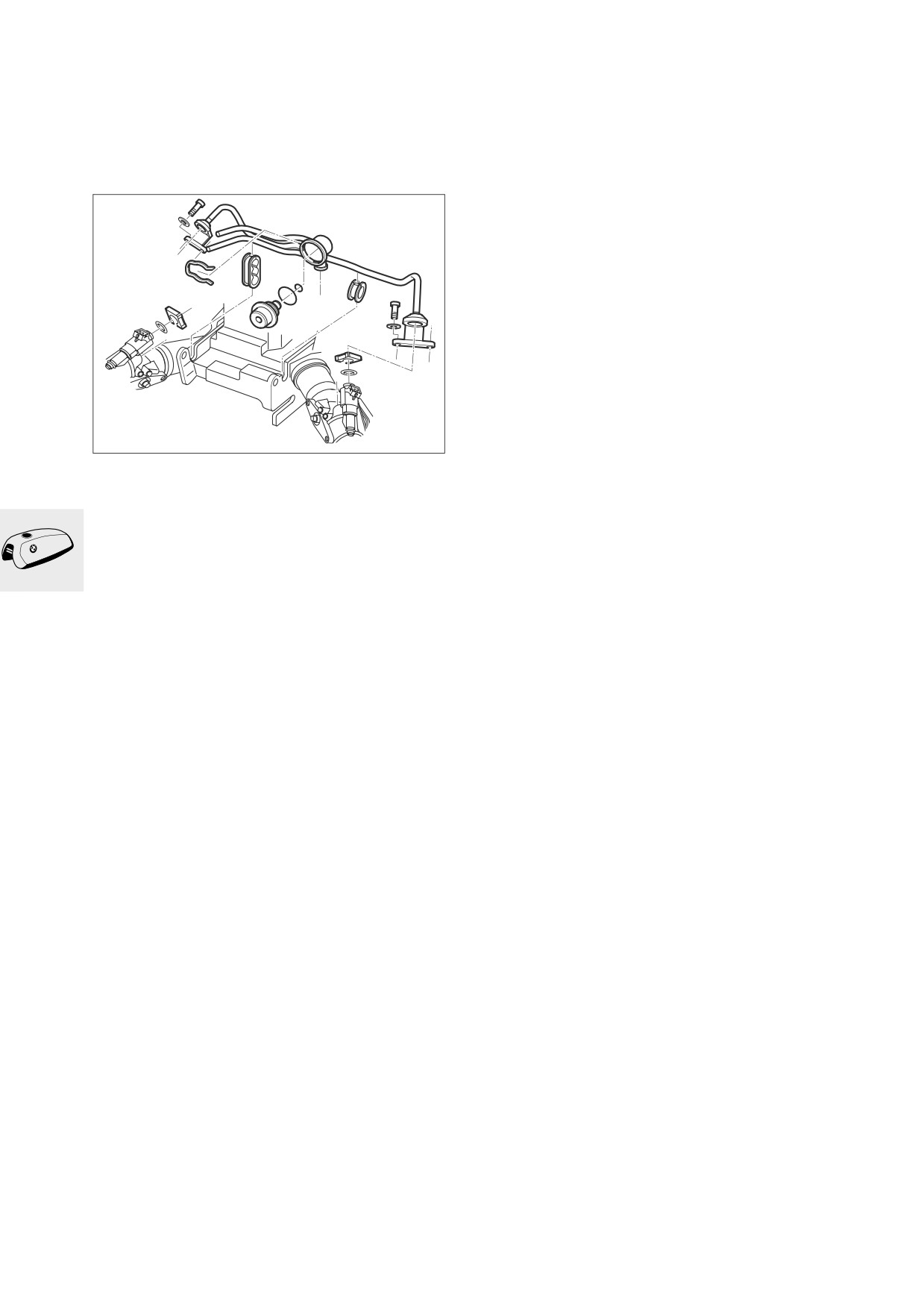

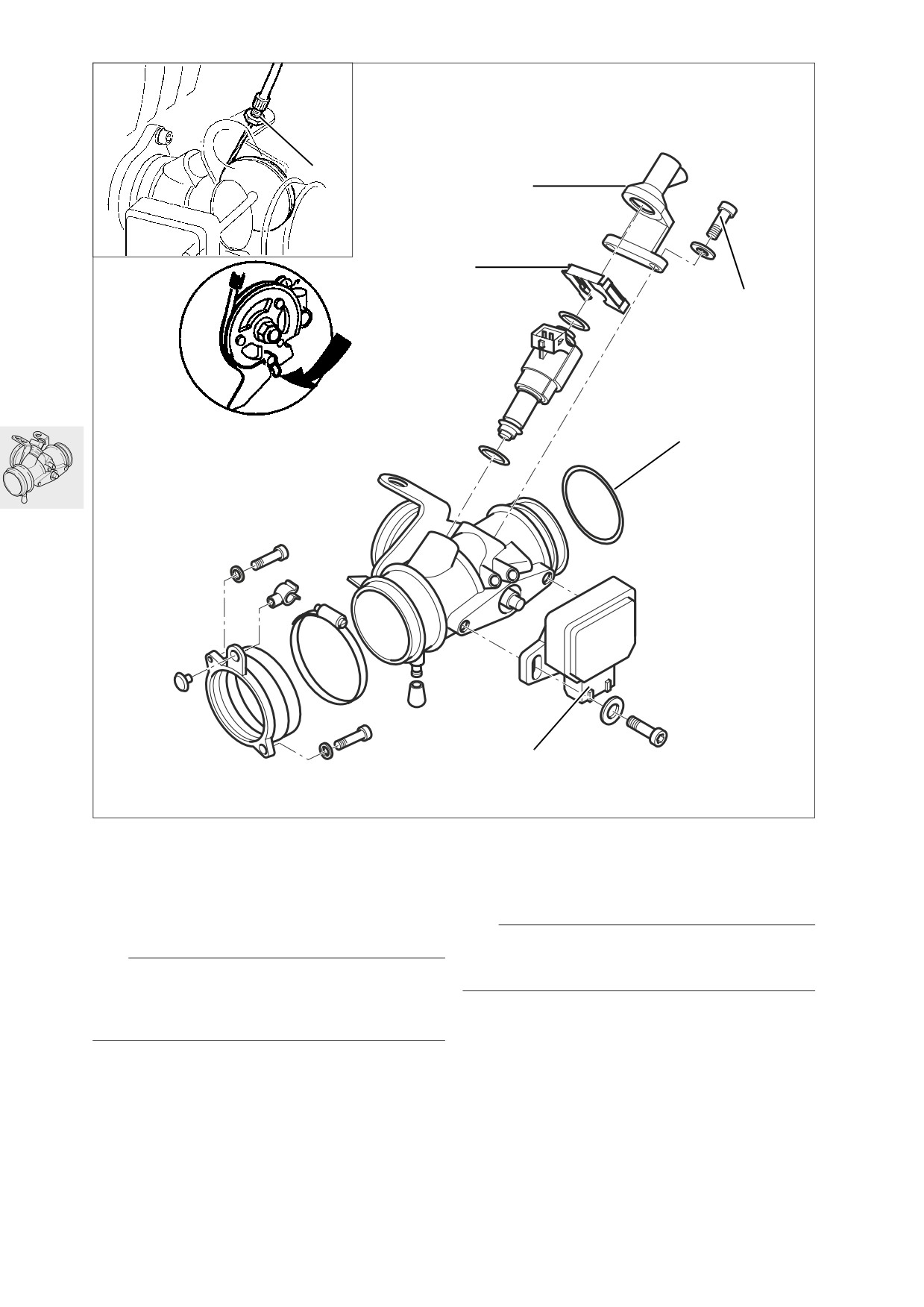

Dépose et repose des boîtiers de
• Introduire la tubulure d'aspiration dans le boîtier
de filtre à air et déposer le boîtier de papillons.
papillon
•
Débrancher le câble d'accélérateur (5) du boîtier
de papillon droit et gauche.
• Engager la rondelle-ressort sur le potentiomètre
• Procéder au remontage dans l'ordre inverse.
de papillon du connecteur multiple (1), et dé-
brancher le connecteur.
e Attention :
Faire attention à ce que le joint torique (6) soit par-
L Remarque :
faitement positionné sur le boîtier de papillons !
Déposer le potentiomètre de papillon seulement s'il
doit être remplacé (réglage de base nécessaire —
voir instructions de diagnostic du Motronic).
Réglage élévation du régime, ralenti et synchronisa-
tion
• Défaire les vis (2).
a
...................................................Voir groupe 00
• Retirer le support (3) avec la conduite d’alimen-
tation en carburant et l’injecteur.
• Déposer l'injecteur au besoin.
• Engager la rondelle-ressort sur le connecteur de
l'injecteur, et débrancher le connecteur.
• Retirer la protection (4) sur l’injecteur.
• Desserrer les colliers des flexibles.
13.6
Dépose et pose du potentiomètre

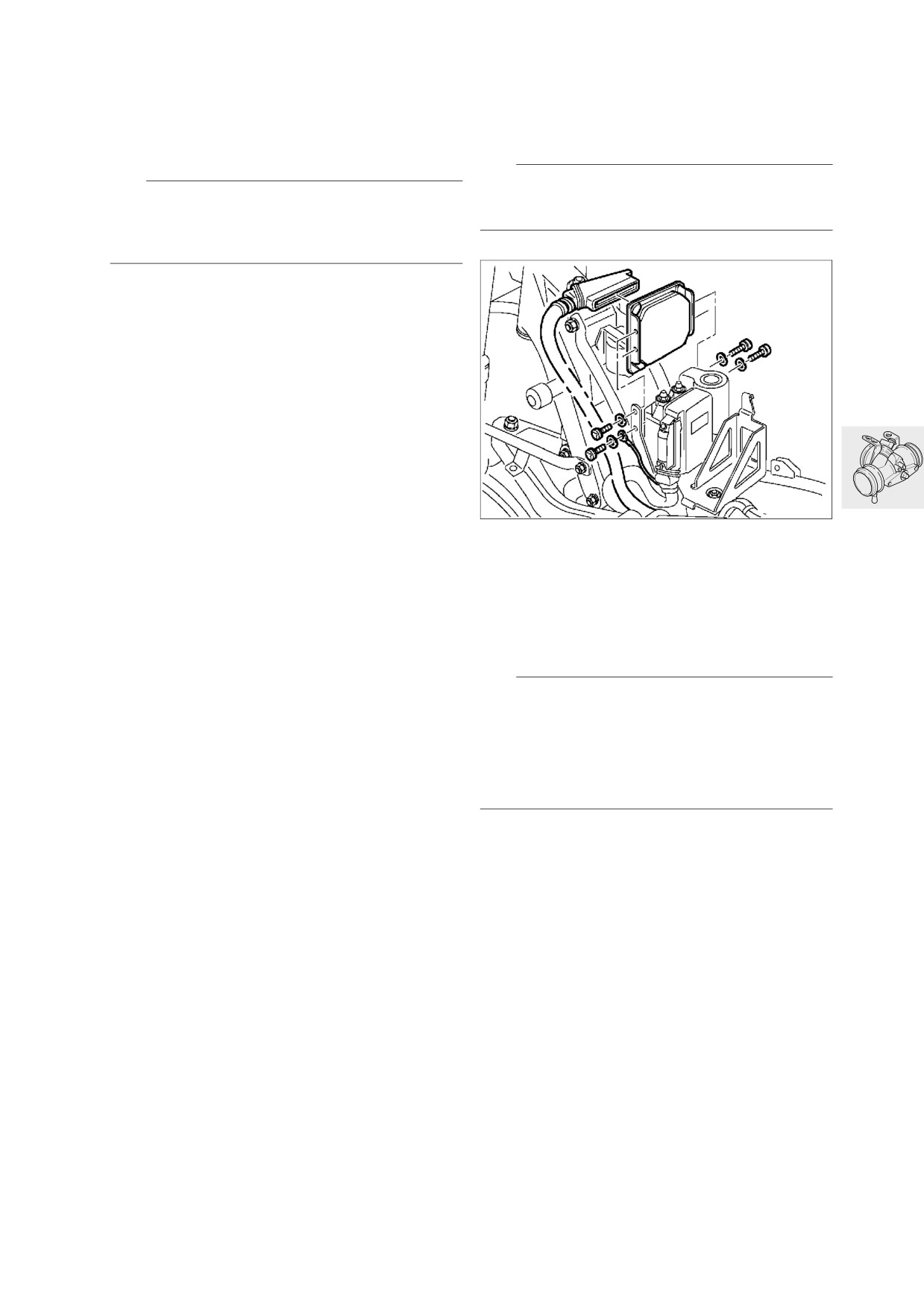

Dépose et repose du boîtier
de papillon
électronique Motronic
• Engager la rondelle-ressort sur le potentiomètre
• Déposer le réservoir.
de papillon du connecteur multiple (1), et dé-
brancher le connecteur.
e Attention :
L Remarque :
Couper le contact, débrancher le câble de masse
Déposer le potentiomètre de papillon seulement s'il
de la batterie et l'isoler !
doit être remplacé (réglage de base nécessaire —
voir instructions de diagnostic du Motronic).
• Déposer le potentiomètre de papillon.
• Après le montage, régler le potentiomètre de pa-
pillon avec le BMW MoDiTeC.
• Marquer les vis avec une touche de peinture.
RS130010
• Détacher le connecteur du capteur Hall.
• Déposer le boîtier électronique Motronic.
• Débrancher le connecteur.
• Procéder au remontage dans l'ordre inverse.
• Mettre le contact.
• Ouvrir à fond la poignée d'accélérateur une à
deux fois, moteur à l'arrêt, pour permettre au
Motronic d'enregistrer la position des papillons.
L Remarque :
La déconnexion de la batterie entraîne l'effacement
de toutes les entrées (défauts, réglages...) en mé-
moire du boîtier Motronic.
La perte des réglages peut provoquer une dégrada-
tion temporaire du fonctionnement du moteur lors
de sa remise en marche.
13.7
16 Réservoir et conduites d'essence
16
Sommaire
Page
Caractéristiques techniques
3
Dépose et repose du réservoir d'essence
5
Démonter/monter la soupape d'inversion
6
Dépose et repose du filtre à essence, de la pompe à essence et
du capteur de niveau d'essence
7
Dépose et repose du filtre à essence
7
Dépose et repose de la pompe à essence et du capteur de niveau
d'essence
7
Contrôle de la pression de la pompe à essence
7
Dépose et repose de la rampe distributrice et du régulateur de
pression
8
16.1
16.2
16
Caractéristiques techniques
R 1150 GS
Réservoir de carburant
Contenance du réservoir (utile)
l
22
dont réserve
l
env. 4
Pompe à essence
Type
Pompe de roue de turbine
Marque
VDO type HPI-3.0
Tension de service
V
7...15 V
Pression d’essence
bar
3±0,2
Débit
l/h
110 (pour 12 V)
16.3
16.4
13 3 010
R21160020

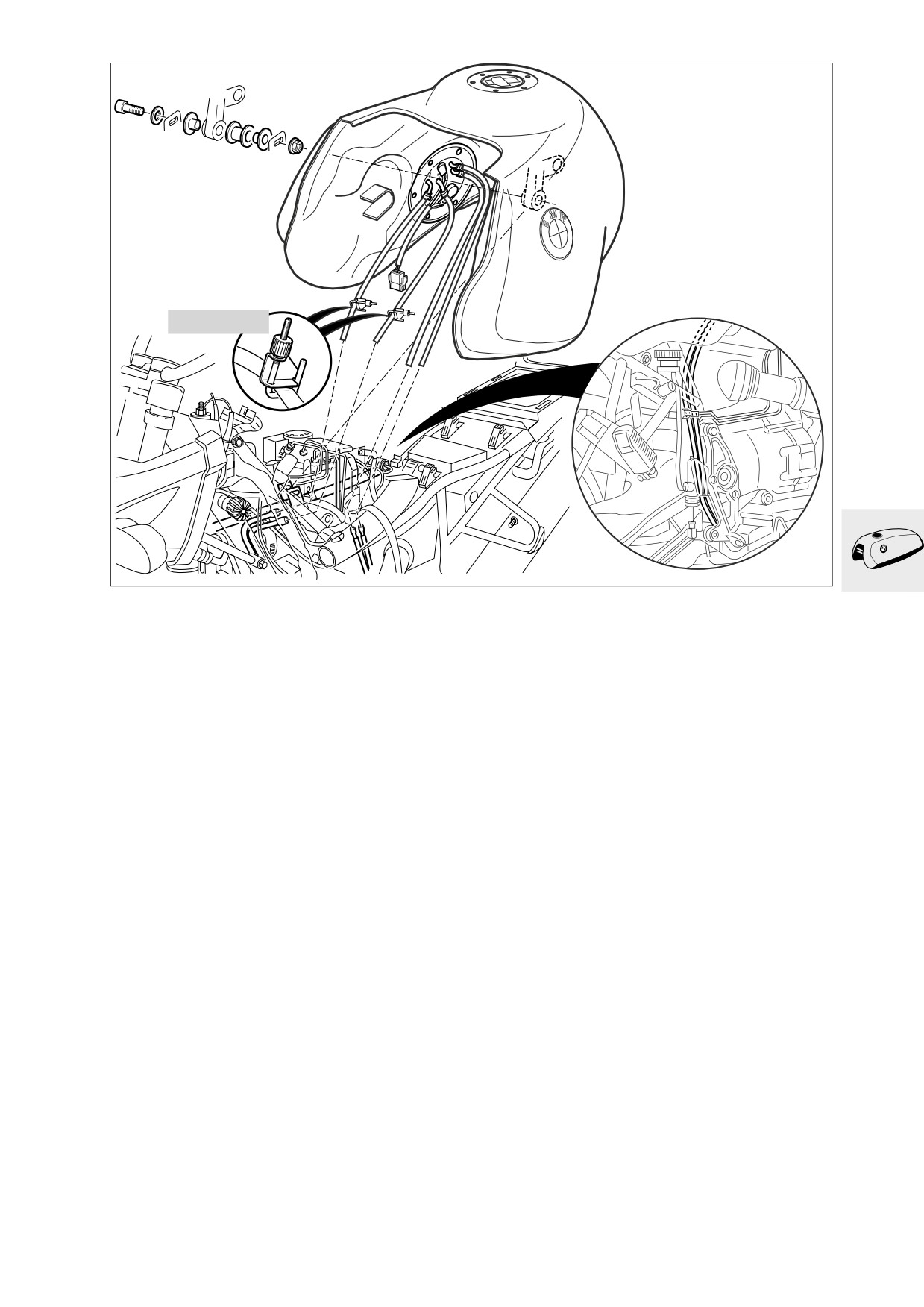

Dépose et repose du réservoir
d'essence
• Déposer la selle.
• Démonter le flanc de carénage.
• Défaire les vis de fixation du réservoir de carbu-
rant.
• Obturer et débrancher les conduites d'alimenta-
tion et de retour d'essence à l'aide d'une pince
pour flexibles, réf. BMW 13 3 010.
• Débrancher le tuyau de dégazage et le tuyau de
trop-plein.
• Débrancher le connecteur de la pompe d'ali-
mentation en carburant.
• Retirer le réservoir d'essence.
• Procéder au remontage dans l'ordre inverse.
X Couples de serrage :
Réservoir d'essence sur cadre arrière
22 Nm
16.5
4
5
1
2
6
3
R21160010
Démonter/monter la soupape
e Attention :
d'inversion
Veiller à la parfaite assise des joints toriques (2) !
Contrôler l'étanchéité de l'obturateur du réservoir
après le montage.
e Attention :
Le carburant s’enflamme facilement et est nocif
pour la santé.
Observer les directives de sécurité en vigueur !
• Le cas échéant, vidanger le réservoir d'essence.
• Démonter l'obturateur du réservoir.
• Retirer l'unité de réduction avec la soupape d'in-
version (1), et débrancher les flexibles.
• Démonter la soupape d'inversion.
• Procéder au remontage dans l'ordre inverse.
• Fixer les colliers avec une pince,
réf. BMW 13 1 500.
16.6

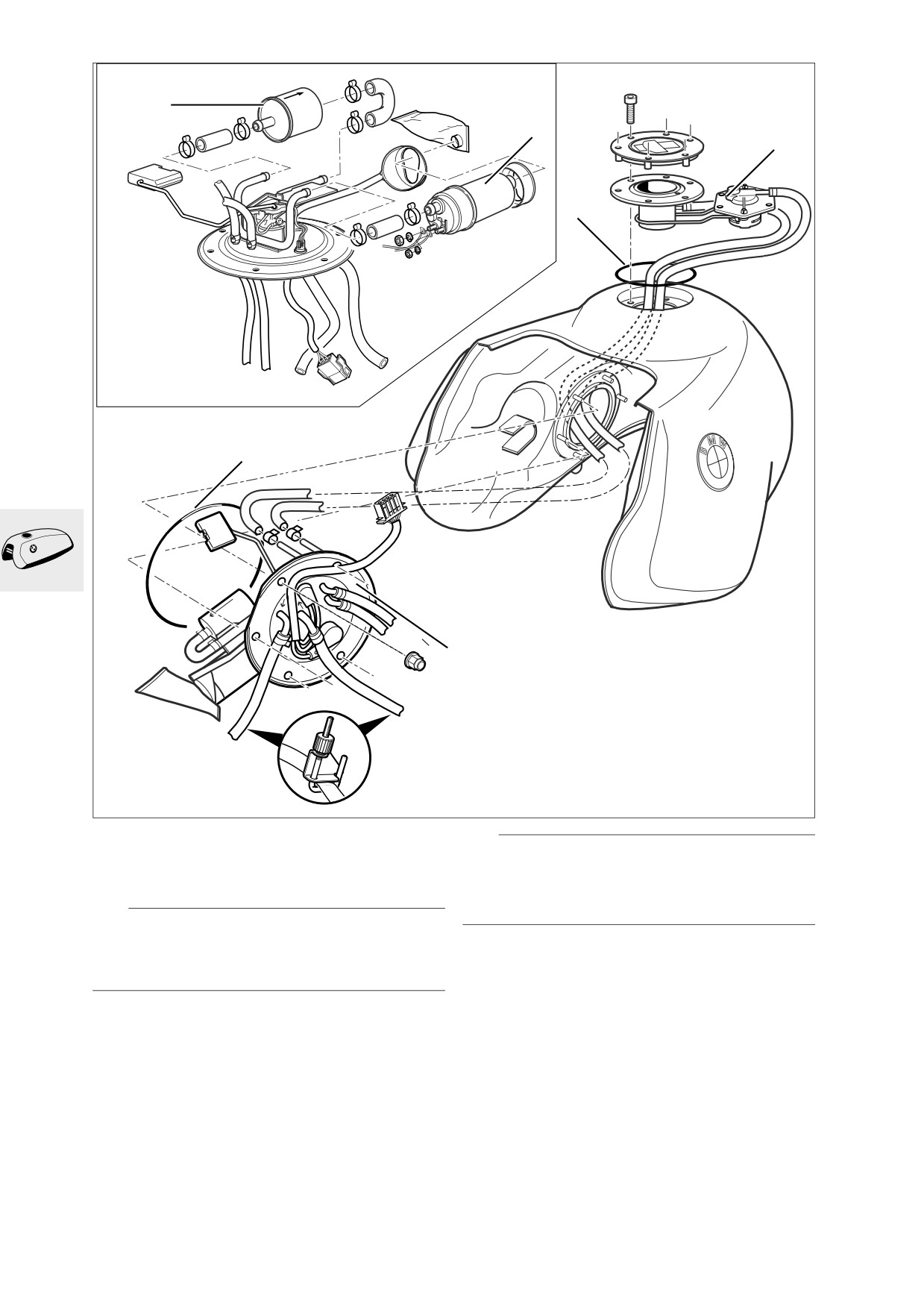

Dépose et repose du filtre à

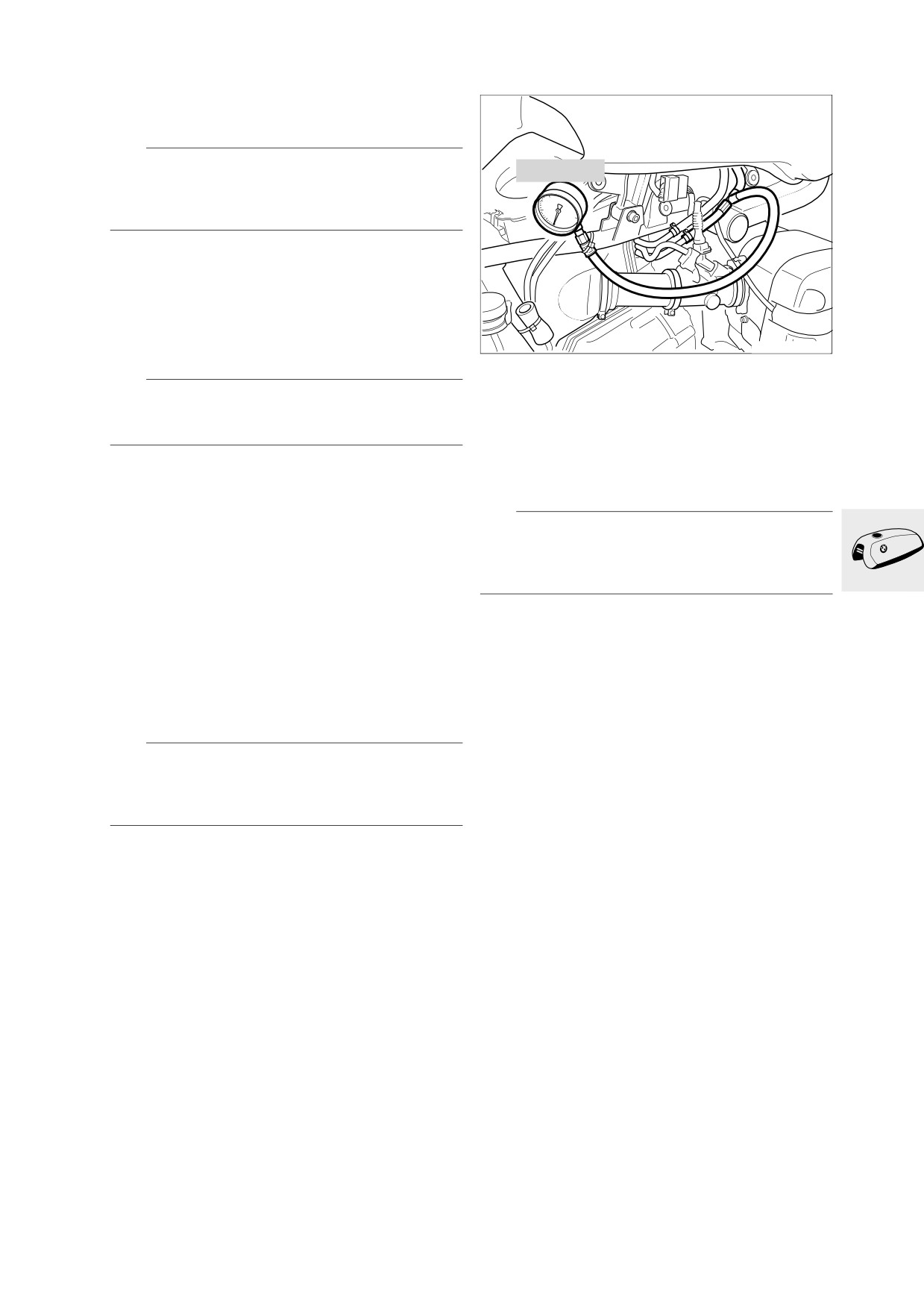

Contrôle de la pression de la pompe à essence
essence, de la pompe à essence et
du capteur de niveau d'essence
e Attention :
16 1 500
Le carburant s’enflamme facilement et est nocif
pour la santé.
Observer les directives de sécurité en vigueur !
• Vider le réservoir d'essence.
• Démonter l'unité de pompe à essence (3), et dé-
brancher les flexibles.
Dépose et repose du filtre à essence
R21160040
• Défaire les colliers de flexible sur le filtre à
essence (4).
• Raccorder le manomètre de contrôle,
e Attention :
réf. BMW 16 1 500, sur le côté pression.
Faire attention au sens d'écoulement de l'essence
• Faire tourner le moteur au ralenti.
dans le filtre.
Pression d’essence :
• Déposer/reposer le filtre à essence.
Consigne
3 ± 0,2 bar
• Fixer les colliers avec une pince,
réf. BMW 13 1 500.
Dépose et repose de la pompe à
L Remarque :
Si la pression du carburant obtenue est trop faible,
essence et du capteur de niveau
contrôler la pompe, le filtre à essence, le régulateur
d'essence
de pression et la conduite.

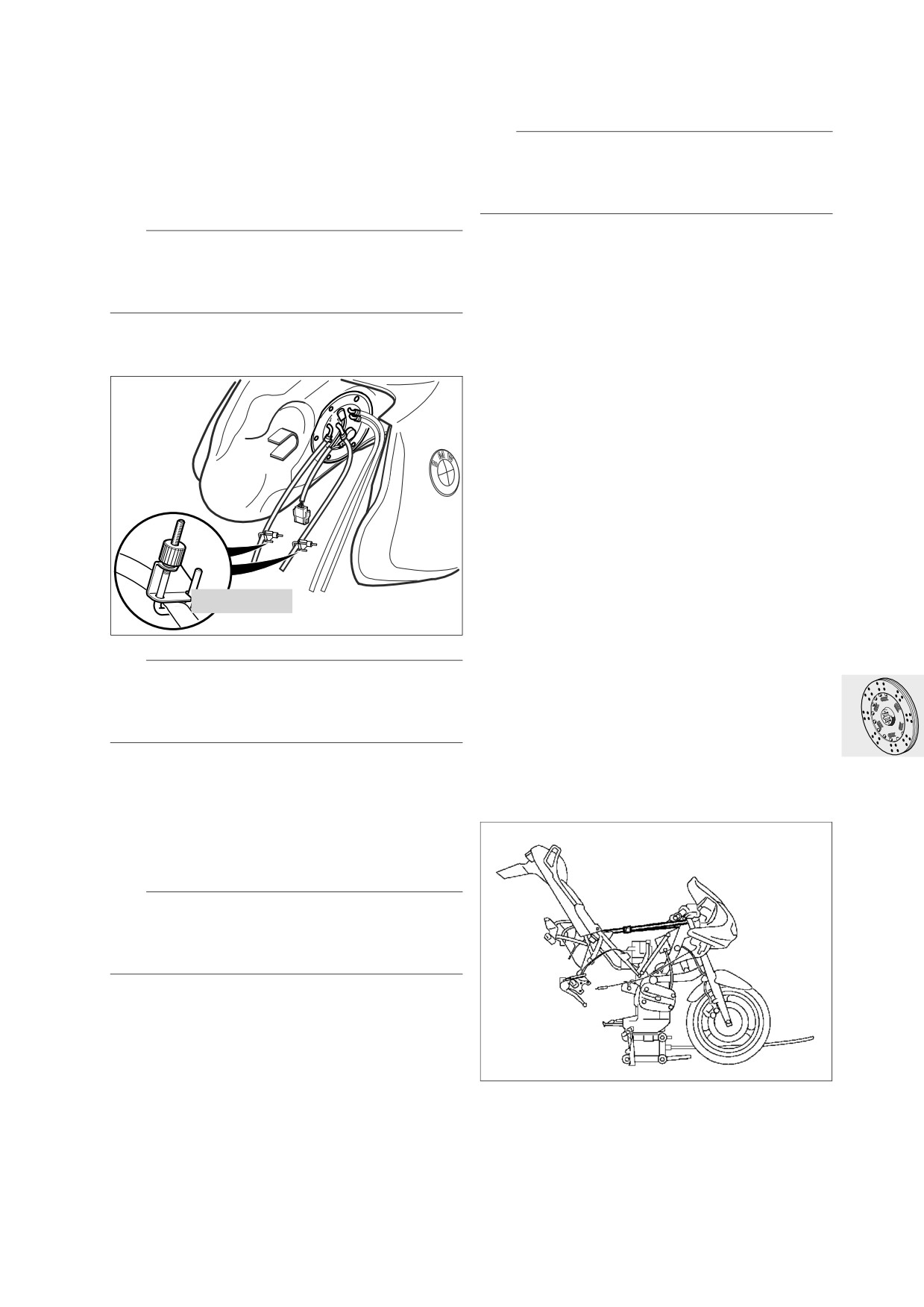

• Débrancher les raccords électriques sur la pom-
pe à essence (5).
• Défaire le collier sur la pompe à essence.
• Déposer la pompe à essence.
• Procéder au remontage dans l'ordre inverse.
• Fixer les colliers avec une pince,
réf. BMW 13 1 500.
e Attention :
Utiliser un joint torique (6) en parfait état.
Contrôler l'étanchéité de la pompe à essence après
le montage.
X Couples de serrage :
Unité de pompe à essence sur réservoir
5 Nm
16.7
Dépose et repose de la rampe
distributrice et du régulateur de
pression
• Déposer le boîtier du filtre à air.
a
....... voir Groupe 23, démonter la boîte de vitesses.
R21160030
• Démonter du support la rampe distributrice avec
le régulateur de pression.
• Procéder au remontage dans l'ordre inverse.
16.8
18 Echappement
18
Sommaire
Page
Dépose et repose de l'échappement
3
Dépose et repose du silencieux et du silencieux avant
3
Démonter le capuchon d'extrémité du silencieux et le cache du silencieux
3
Monter le capuchon d'extrémité du silencieux et le cache du silencieux
3
Dépose et repose du collecteur d'échappement
4
18.1
18.2
18
1
R21180010

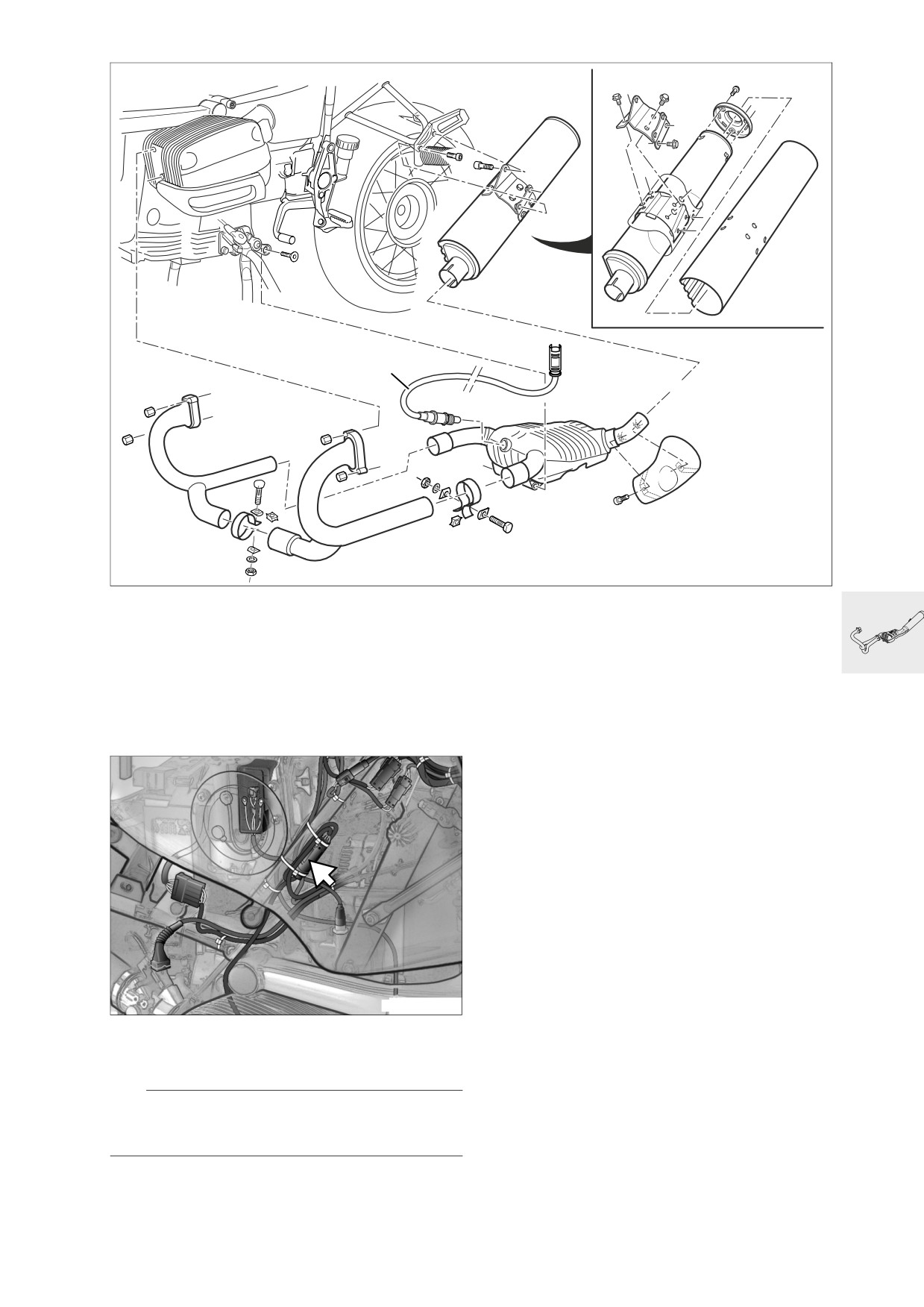

Dépose et repose de l'échappement
• Démonter le silencieux avant.
• Le cas échéant, démonter/monter la sonde
lambda (1).
Dépose et repose du silencieux et du
• Procéder au remontage dans l'ordre inverse.
silencieux avant
• Serrer la sonde lambda à l'aide d'un embout
spécial de clé à douille, réf. BMW 11 7 020.
• Déposer le silencieux arrière.
• Défaire le réservoir d'essence et le tirer en arrière.
Démonter le capuchon d'extrémité du silencieux
et le cache du silencieux
•
Démonter le capuchon d'extrémité.
• Défaire le support du silencieux.
•
Retirer le cache de silencieux du silencieux.
Monter le capuchon d'extrémité du silencieux et
le cache du silencieux
•
Remettre le cache de silencieux sur le silencieux.
• Fixer le capuchon d'extrémité à l'aide de vis den-
tées huilées.
• Engager le cache du silencieux jusqu'en butée
sur le capuchon d'extrémité, et fixer le support
du silencieux.
X Couples de serrage :
R21610020
Bride de fixation du collecteur sur silencieux avant
(graisser la surface de fixation avec
• Débrancher le connecteur de la sonde lambda et
Optimoly TA)
45 Nm
défaire le câble.
Sonde lambda
(graisser avec Optimoly TA)
45 Nm
Silencieux avant sur attaches de fixation
e Attention :
de la béquille
20 Nm
Le câble de la sonde lambda ne doit pas être sou-
Support sur silencieux
mis à une traction.
(filetage huilé)
15 Nm
Silencieux sur cadre arrière
35 Nm
• Desserrer les colliers tendeurs sur le silencieux
Cache sur silencieux
avant.
(filetage huilé)
8 Nm
18.3
Dépose et repose du collecteur
d'échappement
• Desserrer les colliers tendeurs sur le silencieux
avant.
• Défaire la fixation du collecteur d'échappement.
• Déposer le collecteur d'échappement.
• Procéder au remontage dans l'ordre inverse.
e Attention :
Imprimer le contenu de la mémoire de défauts du
Motronic après avoir réalisé un essai sur route !
Poser correctement le câble de sonde lambda.
X Couples de serrage :
Bride de fixation du collecteur sur silencieux avant
(Graisser la surface de fixation avec
Never Seeze)
45 Nm
Collecteur d'échappement sur culasse
21 Nm
18.4
21 Embrayage
21
Sommaire
Page
Caractéristiques techniques
3
Dépose et repose de l'embrayage
5
Dépose de l'embrayage
5
Démonter l'embrayage du véhicule
5
Démonter l'embrayage du moteur
7
Repose de l’embrayage
7
Monter l'embrayage dans le moteur
7
Monter l'embrayage sur le véhicule
7
Dépose et repose de la conduite d'embrayage
8
Dépose et repose du cylindre récepteur d'embrayage
8
Remplissage/purge de la conduite d'embrayage
9
21.1
21.2
21
Caractéristiques techniques
R 1150 GS
Type d’embrayage
Embrayage monodisque à sec avec ressort à
diaphragme démultiplié
Commande
Hydraulique via les cylindres transmetteur et ré-
cepteur
Ø du piston du cylindre transmetteur
mm
13
Ø du piston du cylindre récepteur
mm
24
Liquide d'embrayage
Liquide de frein DOT 4
Ø du disque d'embrayage
mm
165
Cote d'usure
mm
4,8
(Mesurée avec les pointes du pied à coulisse, en
comprimant avec la main, au niveau des rivets du
disque d'embrayage)
21.3
21.4
Dépose et repose de l'embrayage
• Retirer les injecteurs du boîtier de papillon.

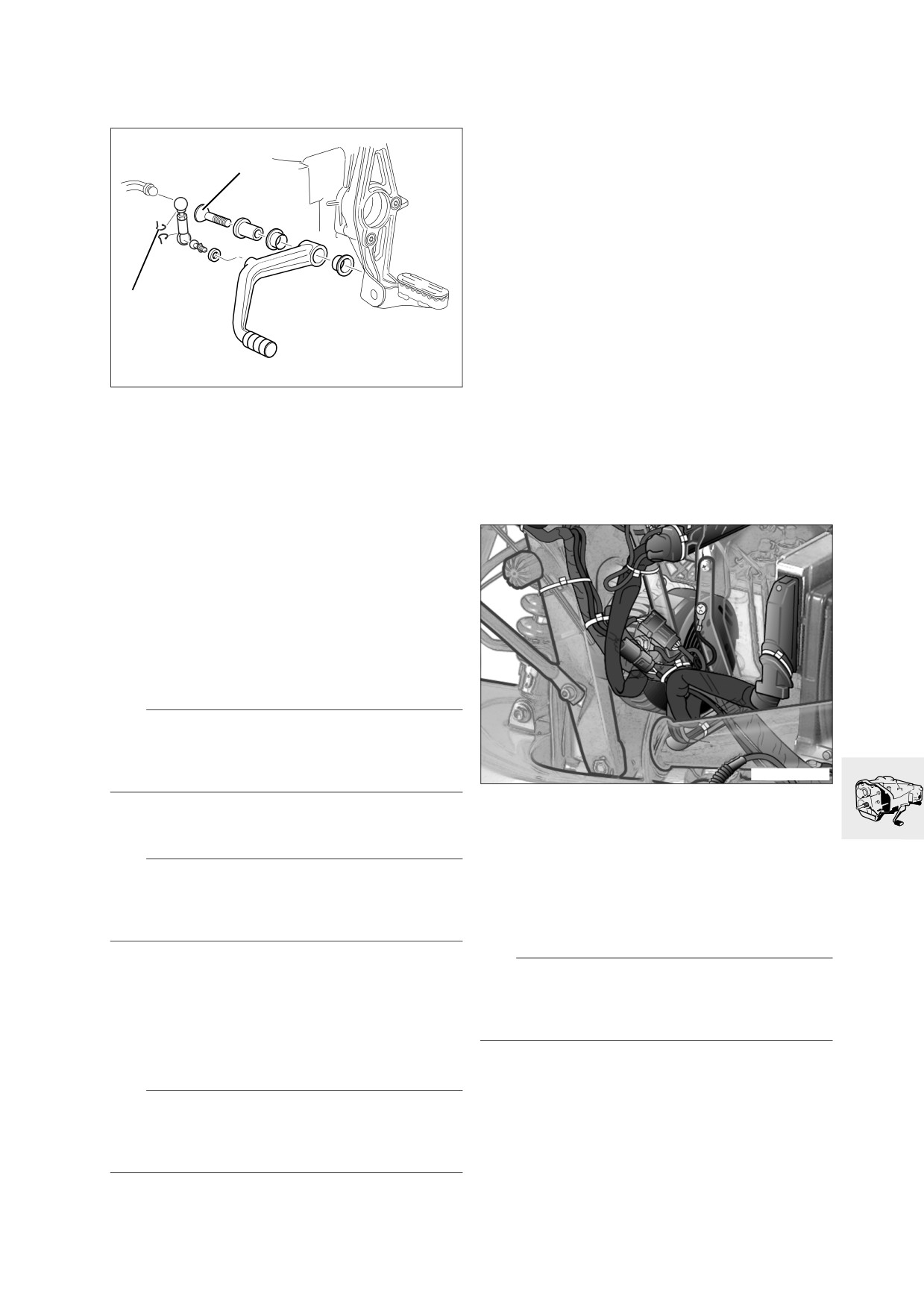

• Desserrer la platine de repose-pied gauche et
droite.
Dépose de l'embrayage
• Enlever la vis supérieure gauche et droite.
Démonter l'embrayage du véhicule
L Remarque :
• Démonter la protection du carter d'huile.
Lors du montage de la platine de repose-pied, utili-

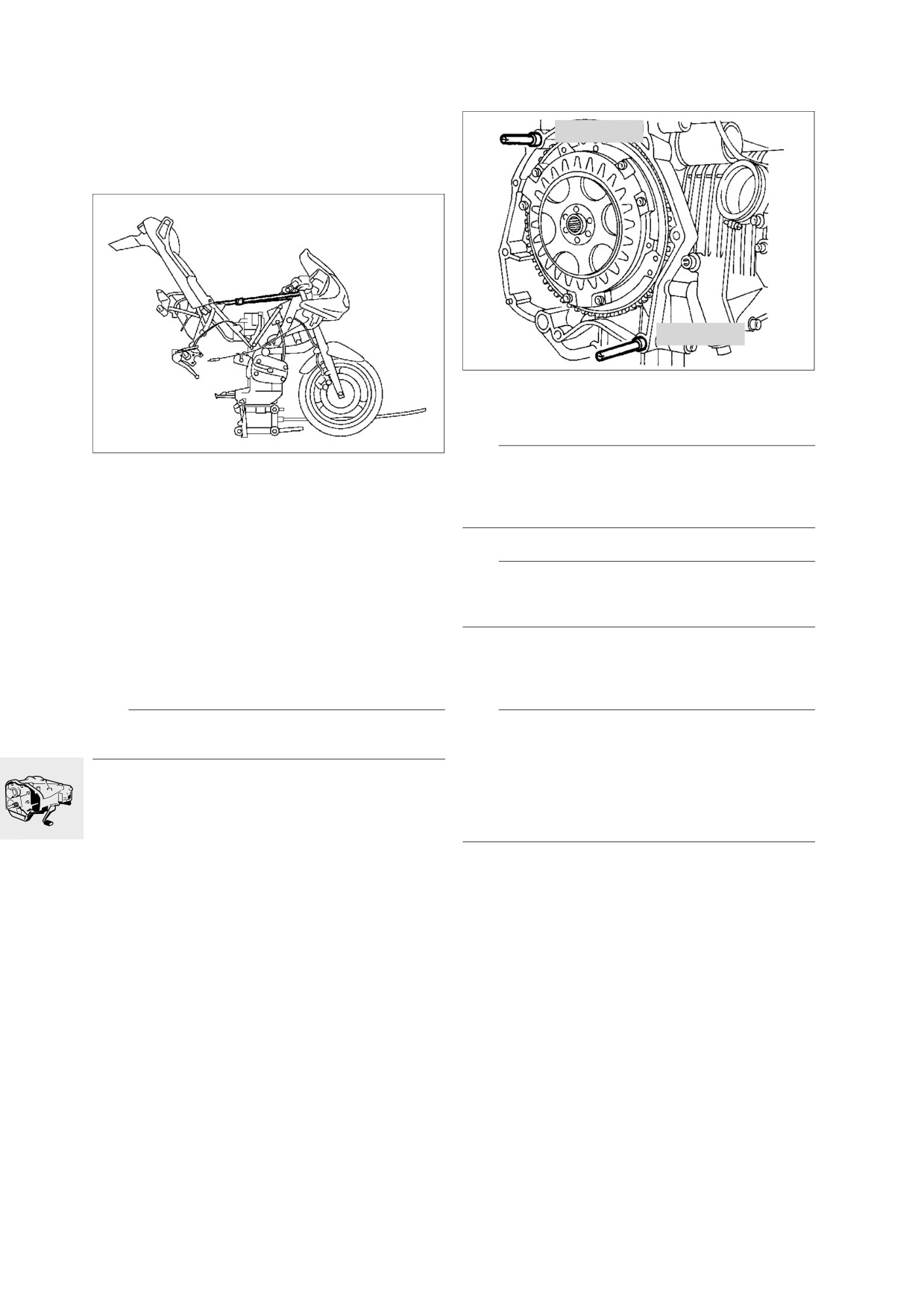

• Monter la béquille, réf. BMW 00 1 520, à l'aide
ser à droite la vis la plus longue, et à gauche la vis
des douilles de rallonge et des vis,
la plus courte !
réf. BMW 00 1 527, sur la moto.
•
Défaire la fixation du cadre arrière à l'avant, à
L Remarque :
gauche et à droite, et uniquement desserrer la
Utiliser une rondelle de calage supplémentaire au
fixation sur les tirants de réaction.
niveau de la vis de droite (dans le sens de marche).
•
Déposer le silencieux arrière.
La profondeur du taraudage a été réduite !
•
Déposer le silencieux avant.
•
Démonter le cache du démarreur, et débrancher
• Déposer la selle.
le câble enfichable.
• Démonter le flanc de carénage.
•
Débrancher les câbles sur le démarreur.
• Défaire la fixation du réservoir d'essence.
•
Déposer le démarreur.
•
Débrancher le câble sur le manocontact de pres-
sion d'huile.
•
Débrancher le connecteur du contacteur de
béquille latérale.
•
Débrancher le connecteur de l'indicateur de BV.
•
Défaire en bas la jambe de suspension arrière.
•
Défaire le système de réglage hydraulique de la
jambe de suspension.
•
Débrancher le connecteur du contacteur de feux
stop/retirer le câble.
•
Défaire le maître-cylindre de frein principal et le
cache sur la platine de repose-pied.
•
Retirer le réservoir de liquide de frein arrière du
support.
13 3 010
•
Débrancher la conduite de frein sur le cadre ar-
R2116002
rière.
•
Débrancher la conduite de frein sur le bras os-
cillant.
e Attention :
•
[ABS] Débrancher le connecteur du capteur
Le carburant s'enflamme facilement et est nocif
ABS arrière.
pour la santé. Observer les directives de sécurité en
•
[ABS] Défaire le capteur ABS arrière.
vigueur !
•
Défaire l'étrier de frein arrière.
•
Fixer l'étrier de frein à l'aide des serre-câbles sur
• Obturer et débrancher les conduites d'alimenta-
le cadre arrière.
tion et de retour d'essence à l'aide d'une pince
•
Défaire le reniflard/l'interface de remplissage de
pour flexibles, réf. BMW 13 3 010.
l'embrayage sur le cadre arrière.
• Retirer les conduites de purge d’air.
• Débrancher le connecteur de l'unité de pompe à
essence.
• Déposer le réservoir de carburant.
• Déposer la batterie.
e Attention :
Déconnecter d'abord la borne moins de la batterie,
puis la borne plus. Reconnecter d'abord la borne
plus de la batterie, puis la borne moins.
• Défaire le support arrière de la batterie.
• Débrancher le connecteur de la sonde de tem-
pérature de l'air.
• Débrancher le connecteur de diagnostic.
• Déposer le couvercle du filtre à air.
RS230310
• Déposer le filtre à air.
• Déposer le reniflard d'aspiration.
• Défaire le carter du filtre à air devant et derrière.
•
Basculer le cadre arrière vers le haut, le bloquer
• Débrancher le connecteur/sonde lambda, et re-
à l'aide de la sangle de serrage sur le guidon et
tirer le câble.
le cadre arrière.
• Défaire les colliers du flexible/boîtier de papillon,
•
Retirer les serre-câbles/le faisceau de câbles sur
et insérer la tubulure dans le boîtier de filtre à air.
le carter de filtre à air.
• Débrancher le connecteur des injecteurs.
• Défaire le support des injecteurs.
21.5
17 5 500
R21110020

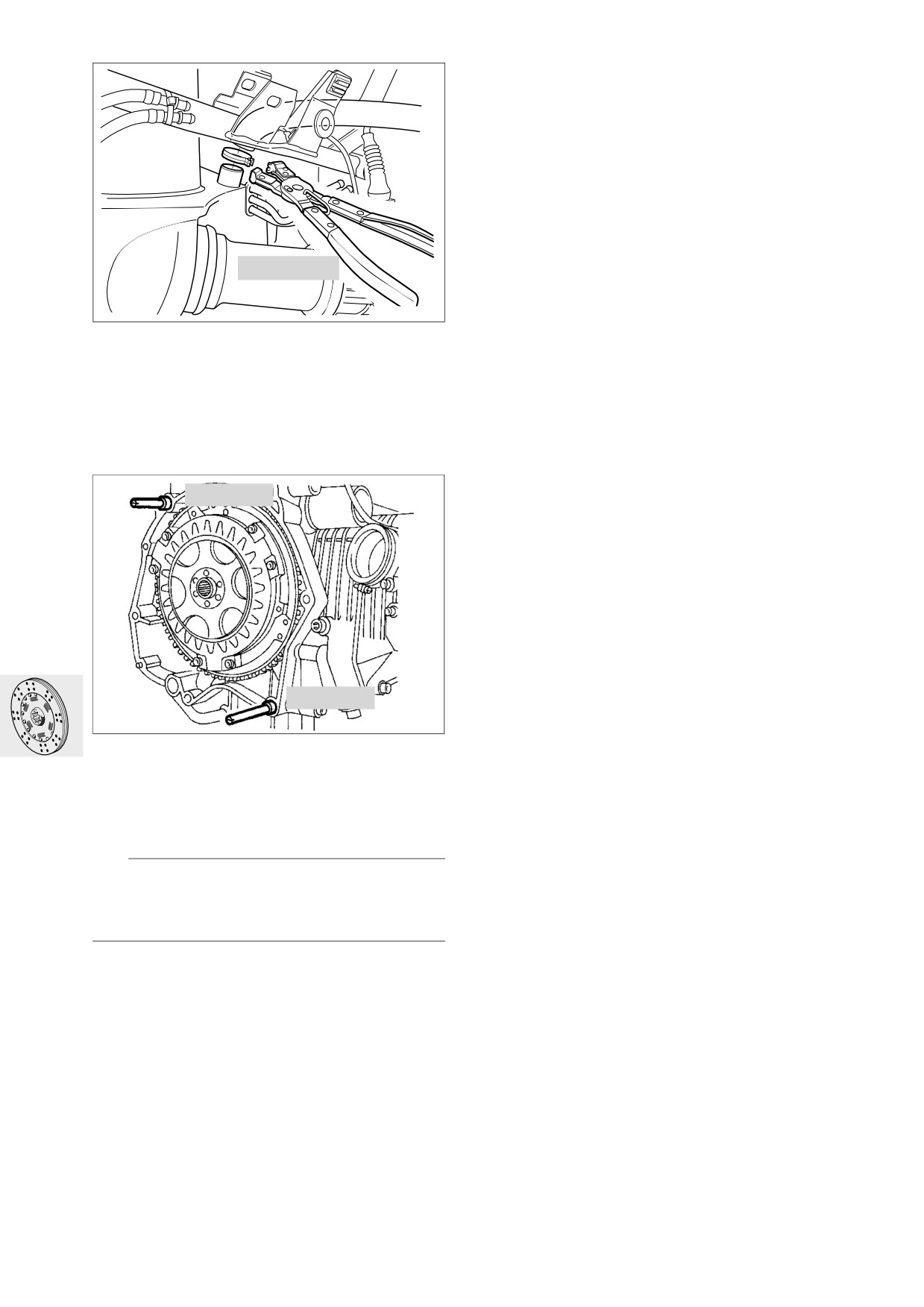

• Défaire le flexible pour la purge sur le boîtier de
filtre à air à l'aide d'une pince pour flexibles,
réf. BMW 17 5 500.
• Déposer le boîtier du filtre à air.
• Démonter la rampe d'injection d'essence.
• Démonter le cylindre récepteur d'embrayage.
• Défaire la boîte de vitesses.
23 1 820
23 1 820
RS230011
• Guider l'entraînement lors du démontage/mon-
tage par l'intermédiaire du mandrin de guidage
huilé, réf. BMW 23 1 820.
• Démonter simultanément avec l'entraînement la
roue arrière, le couple conique et le bras os-
cillant.
e Attention :
Maintenir l'entraînement en position de montage,
jusqu'à ce que la tige-poussoir de l'embrayage soit
apparente en totalité ; déformation possible.
21.6
2
1
11 5 640
S210010

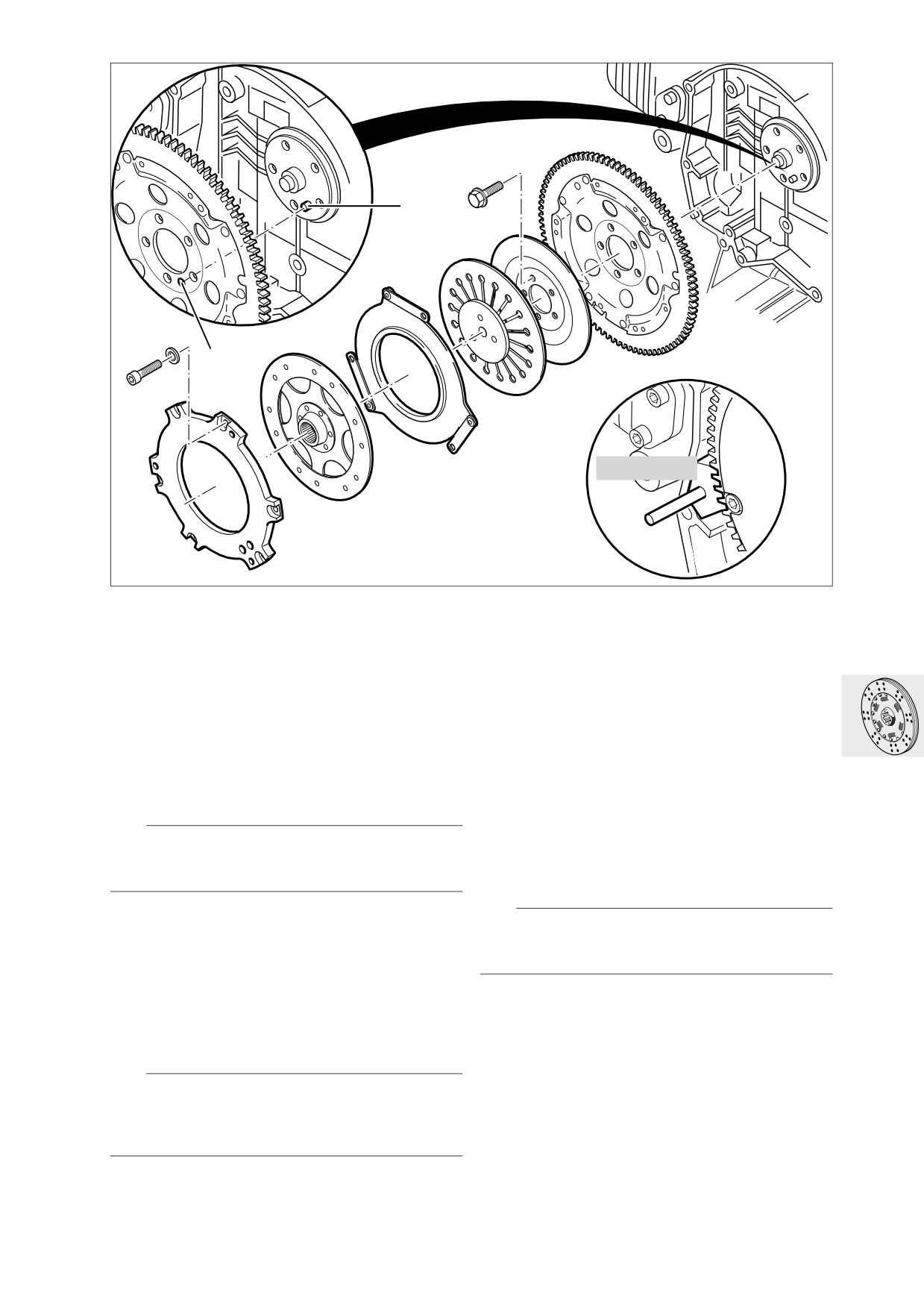

Démonter l'embrayage du moteur
drin de centrage, réf. BMW 21 2 673.
• Fixer le carter d'embrayage à l'aide du dispositif
• Serrer en croix les vis de fixation.
de blocage, réf. BMW 11 5 640.
• Déposer l'embrayage.
Points devant être graissés :
Denture du disque d’embrayage et de l’arbre primai-
re de la boîte de vitesses.
Repose de l’embrayage
Surface d'appui de la rondelle-ressort sur le carter
d'embrayage.
Monter l’embrayage dans le moteur
Surface d'appui de la rondelle-ressort sur le plateau
• Monter la fixation du carter d’embrayage (1) par
de pression.
rapport à la fixation du vilebrequin (2).
.................................................Pâte Optimoly MP3
• Fixer le carter d'embrayage à l'aide du dispositif
de blocage, réf. BMW 11 5 640.
X Couple de serrage :
Couvercle du carter sur volant
12 Nm
e Attention :
Toujours utiliser de nouvelles vis pour le carter et le
Monter l'embrayage sur le véhicule
couvercle.
• Procéder au montage dans l'ordre inverse du dé-
montage.
• Serrer d'abord toutes les vis à la main puis les
serrer à fond.
L Remarque :
Remplacer le joint du cylindre récepteur d'embraya-
X Couple de serrage :
ge lors du montage.
Carter d'embrayage sur le vilebrequin
(filetage de vis légèrement huilé)
Serrage initial
40 Nm
Angle de rotation
32°
• Mettre en place l’embrayage.
e Attention :
Décaler de 120° les traits de peinture servant de re-
père sur le carter de l'embrayage, le plateau de
pression et le couvercle du carter.
• Fixer l’embrayage avec les vis de fixation.
• Centrer le disque d'embrayage à l'aide du man-
21.7
R21210010

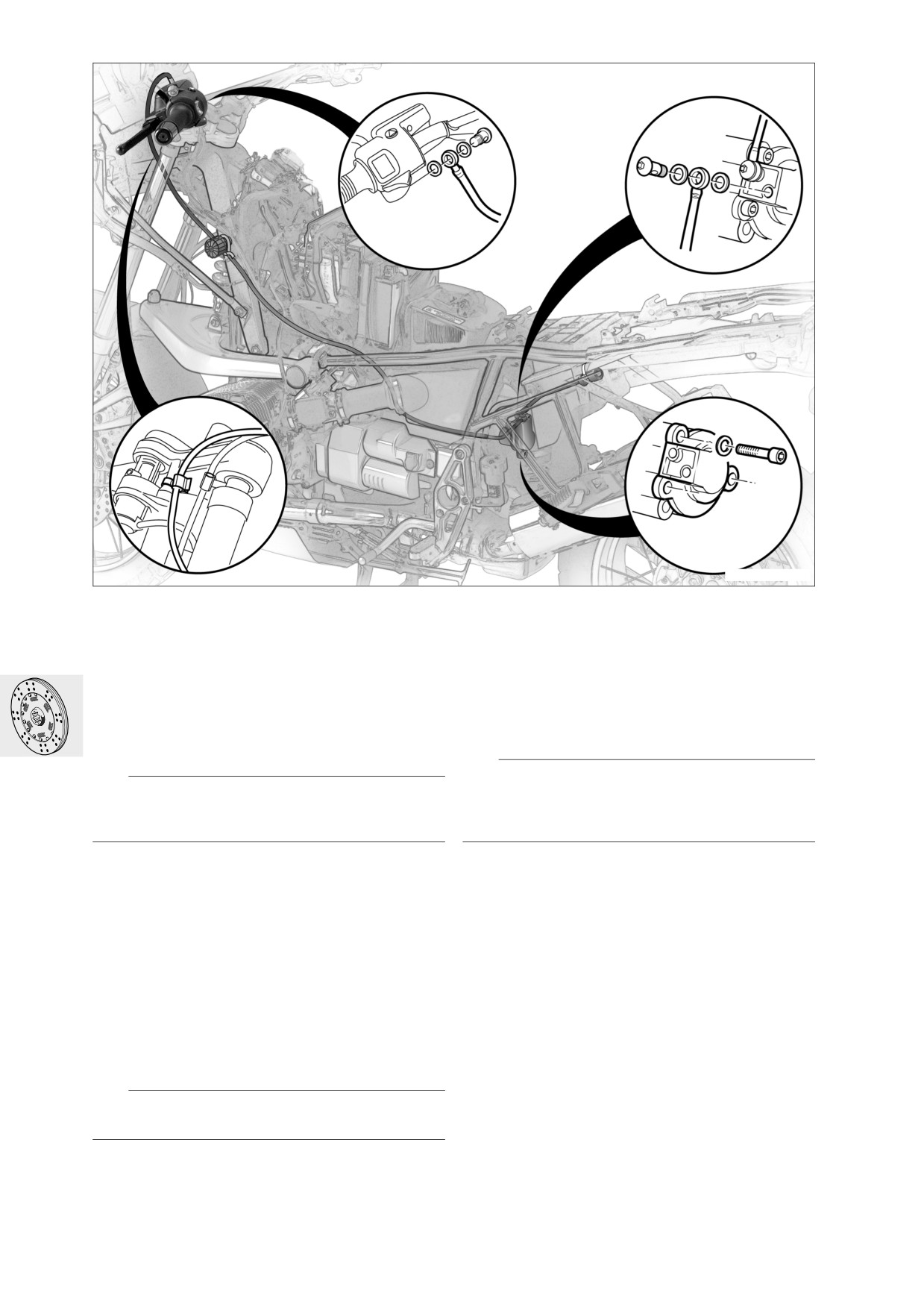

Dépose et repose de la conduite
Dépose et repose du cylindre
d'embrayage
récepteur d'embrayage
• Déposer la selle.
• Déposer la selle.
• Déposer le réservoir d'essence.
• Défaire l'étrier de frein arrière.
• Défaire l'étrier de frein arrière.
• Déposer la roue arrière.
• Déposer la roue arrière.
• Déposer la jambe de suspension.
• Déposer la jambe de suspension.
• Vidanger le circuit d’embrayage.
• Vidanger le circuit d’embrayage.
e Attention :
e Attention :
Le liquide de frein ne doit pas entrer en contact avec
Le liquide de frein ne doit pas entrer en contact avec les
les pièces peintes de la moto, sous peine de les dé-
pièces peintes de la moto, sous peine de les détériorer.
tériorer.
• Défaire le coffret électrique central sur le cadre arrière.
• Défaire le coffret électrique central sur le cadre
• Défaire le silencieux sur le cadre arrière.
arrière.
• Défaire le support de la conduite de frein sur le
• Défaire le silencieux sur le cadre arrière.
cadre arrière.
• Défaire le support de la conduite de frein sur le
• Retirer le réservoir de liquide de frein du support.
cadre arrière.
• Défaire le cadre arrière, et pivoter vers le haut
• Retirer le réservoir de liquide de frein du support.
d'env. 15 mm au niveau de la fixation de la plati-
• Défaire le cadre arrière, et pivoter vers le haut
ne de repose-pied.
d'env. 15 mm au niveau de la fixation de la plati-
• Détacher la conduite du cylindre émetteur.
ne de repose-pied.
• Défaire les conduites du cylindre récepteur de
• Défaire les conduites du cylindre récepteur de
l'embrayage.
l'embrayage.
• Démonter le câble d'embrayage.
• Déposer le cylindre récepteur d'embrayage.
• Procéder au remontage dans l'ordre inverse.
• Procéder au remontage dans l'ordre inverse.
• Remplir le système d'embrayage.
L Remarque :
Utiliser des bagues d'étanchéité neuves lors de la pose.
X Couple de serrage :
Câble d'embrayage sur commodo
14 Nm
21.8
Remplissage/purge de la conduite
d’embrayage
L Remarque :
Afin de bloquer le cylindre récepteur d'embrayage
avec le couple de serrage, le tube de cadre doit être
a
...................................................Voir groupe 00
démonté.
Utiliser des bagues d'étanchéité neuves lors de la
pose.
• Remplir le système d'embrayage.
X Couple de serrage :
Cylindre récepteur de débrayage sur
boîte de vitesses
9 Nm
Ordre de serrage :
Tube de raccordement/boîte de vitesses
1. sur boîte de vitesses et platine de repose-pied
gauche
(nettoyer le filetage + Loctite 243)
42 Nm
2. poignée de blocage du tube de
raccordement sur boîte de vitesses
9 Nm
3. sur boîte de vitesses et platine
repose-pied droit
(nettoyer le filetage + Loctite 243)
42 Nm
21.9

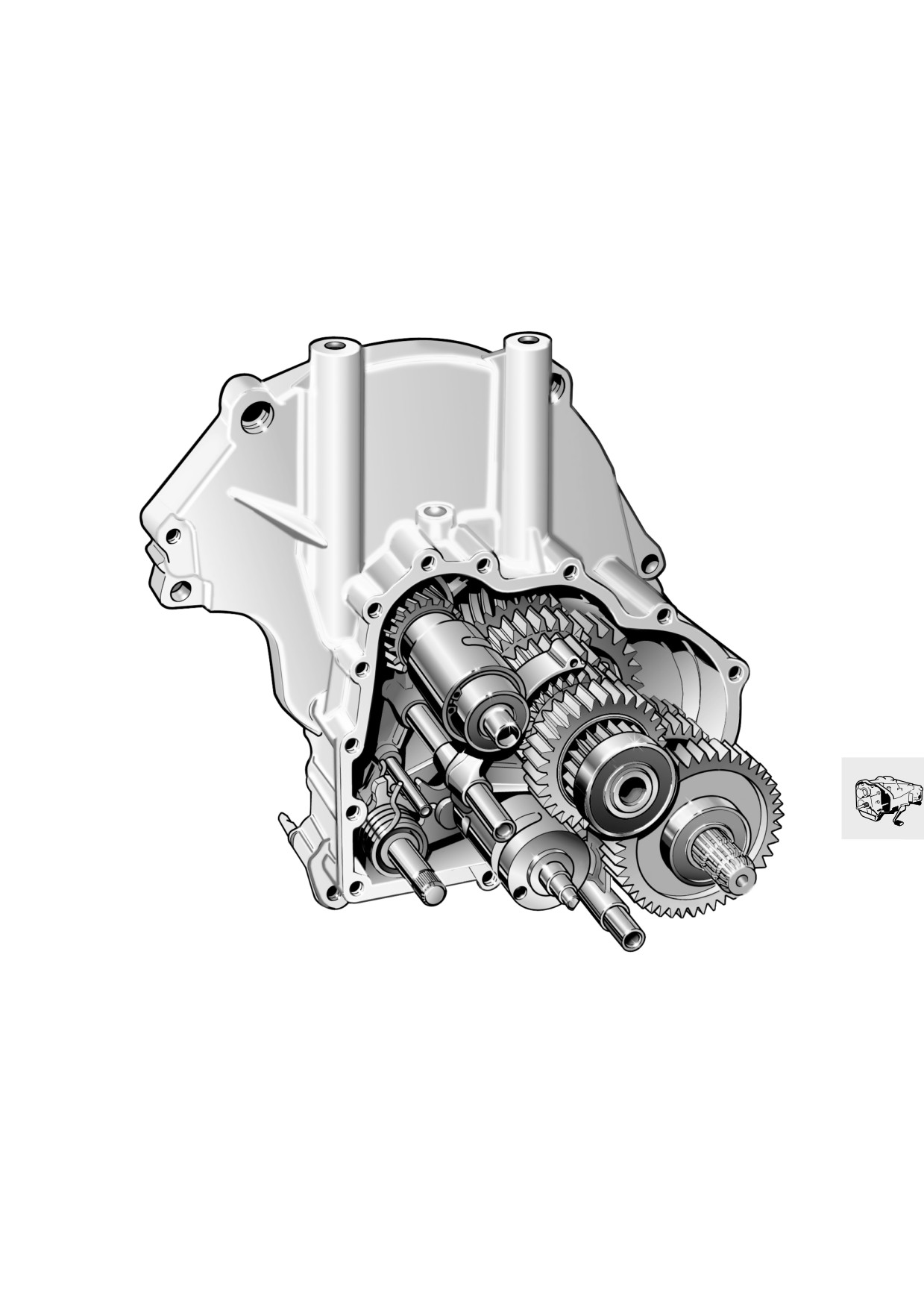

23 Boîte de vitesses
23
Sommaire
Page
Caractéristiques techniques
3
Représentation en coupe de la boîte de vitesses
5
Démonter/monter le levier de sélection
7
Démonter/monter la boîte de vitesses
7
Remplacement des bagues d'étanchéité à lèvres dans le carter et
le couvercle de boîte
9
Remplacement de la bague d'étanchéité à lèvres pour l'arbre primaire côté entraînement
9
Remplacement de la bague à lèvres de l'arbre de sortie
9
Remplacement de la bague d'étanchéité à lèvres de l'arbre primaire côté sortie
10
Remplacement de la bague d'étanchéité à lèvres pour le cylindre de sélection
10
Remplacement de la bague d'étanchéité à lèvres de l'axe de commande
10
Désassemblage de la boîte de vitesses
11
Dépose du carter de boîte
11
Dépose du tambour de sélection
12
Désassemblage/assemblage de l'axe de commande
12
Démonter les arbres de la boîte de vitesses
13
Remplacer le roulement à billes rainuré de l'arbre intermédiaire
13
Désassemblage et assemblage de l'arbre primaire
14
Désassembler l'arbre primaire
14
Assembler l'arbre primaire/contrôler et régler le jeu axial du jeu de ressorts
15
Désassemblage et assemblage de l'arbre de sortie
16
Désassemblage de l'arbre de sortie
16
Assemblage de l'arbre de sortie
17
Contrôler le jeu axial
18
Contrôle/réglage des cotes de calage des arbres de boîte de vitesses et du
cylindre de sélection
19
Contrôle/réglage de la cote de calage de l'arbre intermédiaire
19
Contrôle/réglage de la cote de calage de l'arbre de sortie
20
Contrôle/réglage de la cote de calage de l'arbre primaire
21
Contrôle/réglage de la cote de calage du
tambour de sélection
22
Compensation du jeu de l’axe de commande des fourchettes
23
23.1
Sommaire
Page
Assemblage de la boîte de vitesses
24
Monter l'arbre primaire, l'arbre de sortie et l'arbre intermédiaire
24
Monter l'axe de commande
25
Montage du tambour de sélection
25
Montage du carter de boîte
26
23.2
23
Caractéristiques techniques
R 1150 GS
Type de boîte de vitesses
Boîte de vitesses 6 rapports à commande par
crabots et amortisseur intégré pour tous les rap-
ports
Mode de commande
via levier au pied et tambour de sélection avec
verrou de surcourse
Démultiplication
1er rapport
3,864
2ème rapport
3,022
3ème rapport
2,393
4ème rapport
1,962
5ème rapport
1,700
6ème rapport
1,316
Huile toutes saisons
Huile de marque pour boîte hypoïde SAE 90 clas-
sification API GL 5
Quantité requise
l
env. 1,0 (jusqu'au bord inférieur du bouchon de
remplissage)
Jeu axial du segment de ressort sur arbre
primaire
mm
0,4...0,6
Jeu axial 1er rapport arbre de sortie
mm
0,1...0,33
Jeu axial 2ème rapport arbre de sortie
mm
0,1...0,33
Jeu axial 3ème/4ème rapport (jeu total)
Arbre de sortie
mm
0,1...0,67
Jeu axial axe de commande des fourchettes
mm
0,1...0,3
Cote de calage tambour de sélection
mm
111,80...111,90
23.3
23.4
Représentation en coupe de la boîte de vitesses
R21239010
23.5
23.6
Démonter/monter le levier de
•
Débrancher le connecteur de la sonde de tem-
pérature de l'air.
sélection
•
Débrancher le connecteur de diagnostic.
•
Déposer le couvercle du filtre à air.
•
Déposer le filtre à air.
•
Déposer le reniflard d'aspiration.
2
•
Défaire le carter du filtre à air devant et derrière.
•
Débrancher le connecteur de la sonde lambda,
et retirer le câble.
•
Défaire les colliers du flexible/boîtier de papillon,
et insérer la tubulure dans le boîtier de filtre à air.
•
Débrancher le connecteur des injecteurs.
•
Défaire le support des injecteurs.
•
Retirer les injecteurs du boîtier de papillon.
1
•
Retirer l'étrier de sécurité de la rotule/tringle de
sélection et défaire la rotule.
•
Défaire la fixation du cadre arrière à l'avant, à
gauche et à droite, et uniquement desserrer la
fixation sur les tirants de réaction.
R21460190
•
Déposer le collecteur.
•
Déposer le silencieux arrière.
• Retirer l'étrier de sécurité (1) et défaire la rotule.
•
Déposer le silencieux avant.
• Desserrer la vis de fixation (2) du levier de sélec-
•
Démonter le cache du démarreur, et débrancher
tion.
le câble enfichable.
• Procéder au remontage dans l'ordre inverse.
•
Débrancher les câbles sur le démarreur.
•
Déposer le démarreur.
•
Débrancher le câble sur le manocontact de pres-
X Couples de serrage :
sion d'huile.
Levier de sélection sur platine de
repose-pied
35 Nm
Démonter/monter la boîte de
vitesses
• Démonter la protection du carter d'huile
• Monter la béquille, réf. BMW 00 1 520, à l'aide
des douilles de rallonge et des vis,
réf. BMW 00 1 527, sur la moto.
L Remarque :
Utiliser une rondelle de calage supplémentaire au
niveau de la vis de droite (dans le sens de marche).
R21610050
La profondeur du taraudage a été réduite !
• Déposer la selle.
•
Débrancher le connecteur de l'indicateur de BV.
• Démonter le flanc de carénage.
•
Défaire en bas la jambe de suspension arrière.
• Défaire la fixation du réservoir d'essence.
•
Défaire le système de réglage hydraulique de la
jambe de suspension.
e Attention :
•
Débrancher le connecteur du contacteur de feux
Le carburant s'enflamme facilement et est nocif
stop/retirer le câble.
pour la santé. Observer les directives de sécurité en
•
Défaire le maître-cylindre de frein principal et le
vigueur !
cache sur la platine de repose-pied.
•
Déposer les platines de repose-pieds.
• Obturer et débrancher les conduites d'alimenta-
tion et de retour d'essence à l'aide d'une pince
L Remarque :
pour flexibles, réf. BMW 13 3 010.
Lors du montage de la platine de repose-pied, utili-
• Retirer les conduites de purge d’air.
ser à droite la vis la plus longue, et à gauche la vis
• Débrancher le connecteur de l'unité de pompe à
la plus courte !
essence.
• Déposer le réservoir de carburant.
• Retirer le réservoir de liquide de frein arrière du
• Déposer la batterie.
support.
• Débrancher la conduite de frein sur le cadre ar-
e Attention :
rière.
Déconnecter d'abord le pôle négatif de la batterie,
• Débrancher la conduite de frein sur le bras os-
puis le pôle positif. Reconnecter d'abord le pôle po-
cillant.
sitif de la batterie, puis le pôle négatif.
• Défaire le support arrière de la batterie.
23.7
• [ABS] Débrancher le connecteur du capteur
• Chasser l’arbre de transmission.
ABS arrière.
• Défaire la boîte de vitesses.
• [ABS] Défaire le capteur ABS arrière.
• Défaire l'étrier de frein arrière.
• Fixer l'étrier de frein à l'aide des serre-câbles sur
23 1 820
le cadre arrière.
• Défaire le reniflard/l'interface de remplissage de
l'embrayage sur le cadre arrière.
23 1 820
RS230011
• Guider l'entraînement lors du démontage/mon-
tage par l'intermédiaire du mandrin de guidage
huilé, réf. BMW 23 1 820.
RS230310
e Attention :
• Basculer le cadre arrière vers le haut, le bloquer
Maintenir l'entraînement en position de montage,
à l'aide de la sangle de serrage sur le guidon et
jusqu'à ce que la tige-poussoir de l'embrayage soit
le cadre arrière.
apparente en totalité ; déformation possible.
• Retirer le serre-câbles/dégager le faisceau de
câbles sur le carter de filtre à air.
• Procéder au remontage dans l'ordre inverse.
• Défaire le flexible pour la purge sur le boîtier de
filtre à air à l'aide d'une pince pour flexibles,
e Attention :
réf. BMW 17 5 500.
Respecter l'ordre de serrage du cadre arrière sur
• Déposer le boîtier du filtre à air.
l'entraînement !
• Démonter la rampe d'injection d'essence.
• Remplacer le joint du cylindre récepteur d'em-
• Mettre le contact.
brayage lors du montage.
• Ouvrir à fond la poignée d'accélérateur une à
• Démonter le protège-roue arrière.
deux fois, moteur à l'arrêt, pour permettre au
• Déposer la roue arrière.
Motronic d'enregistrer la position des papillons.
e Attention :
L Remarque :
Soutenir le couple conique !
La déconnexion de la batterie entraîne l'effacement
de toutes les entrées (défauts, réglages...) en mé-
• Desserrer le tirant de réaction sur l'entraînement.
moire du boîtier Motronic.
• Défaire le collier du soufflet cache-poussière sur
La perte des réglages peut provoquer une dégrada-
le bras oscillant.
tion temporaire du fonctionnement du moteur lors
• Glisser le soufflet cache-poussière vers l'arrière.
de sa remise en marche.
• Les pivots du bras oscillant sont bloqués par du
Loctite, les chauffer à maxi 120 °C.
• Desserrer le tourillon de palier mobile du couple
conique sur le bras oscillant.
• Desserrer le tourillon de palier fixe du couple co-
nique sur le bras oscillant.
• Desserrer le pivot mobile/pivot fixe.
• Retirer le couple conique de l’arbre de transmis-
sion.
• Desserrer le tourillon de palier mobile du bras os-
cillant sur l'entraînement.
• Desserrer le tourillon de palier fixe du bras os-
cillant sur l'entraînement.
• Desserrer le pivot mobile/pivot fixe.
• Déposer le bras oscillant.
23.8
|
||
|
|
|
