125/200 SX, SXS, MXC, EGS, EXC, EXC SIX DAYS, XC, XC-W. Manuel de réparation (1999-2006) - 4





7-17
headlight
multi-func.-digital-speedometer
driving light lamp
flasher control lamp
front
brake switch
wh
bu
gn
ye
re
br
ye-bl
br
bl-wh
ye-re
ye-re
ye-re
bu-wh
br
br
or
br
C
ye-bl
re-wh
re-bl
or
gn
pu
D
re
bl
I
br
bl
ye-re
or
br
bl-wh
re
gn
re-bl
re-wh
7
ye
wh
9
ye
wh-gn
8
6
bk
rear light/brakelight
7-18
VALEURS STATIQUES DE L'ALLUMAGE ET DE LA GÉNÉRATRICE 125/200 EXC USA (KOKUSAN 2K-2) 2005
VALEURS STATIQUES DE L'ALLUMAGE ET DE LA GÉNÉRATRICE 200 XC / XC-W (KOKUSAN 2K-2) 2006
Conditions de mesure:
- moteur froid
- selle et réservoir démontés
- tous les raccords et les mises à la masse sans oxydation, les prises-raccords bien enfoncées
- bougie démontée et fixée sur la masse avec son capuchon
- contacteur d'éclairage sur off
- écartement entre le rotor et le capteur réglé à 0,75 mm
- pour chaque mesure, actionner au moins 5 fois énergiquement le kick

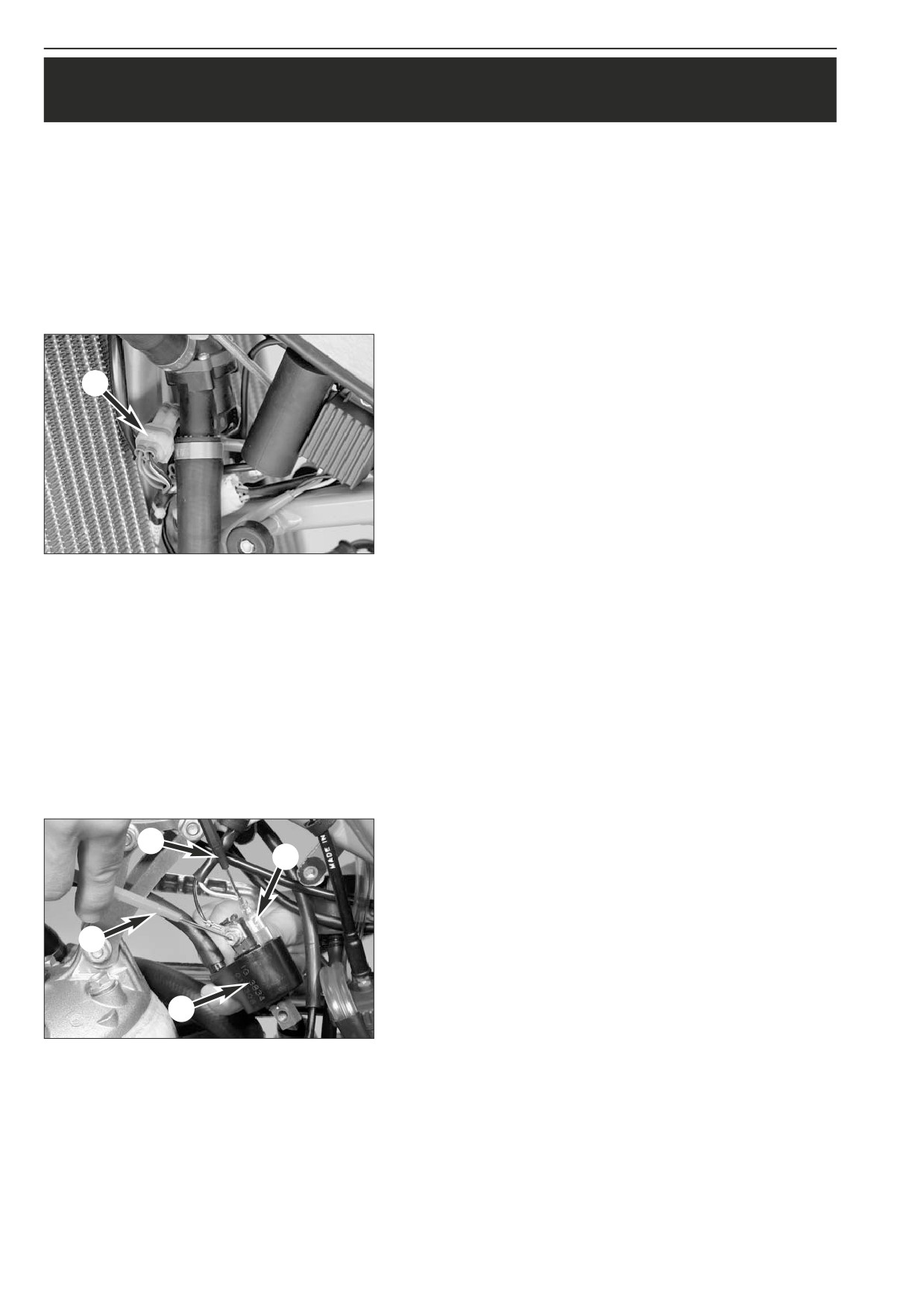

Vérification du signal donné par le capteur: prise quatre bornes 1 avec

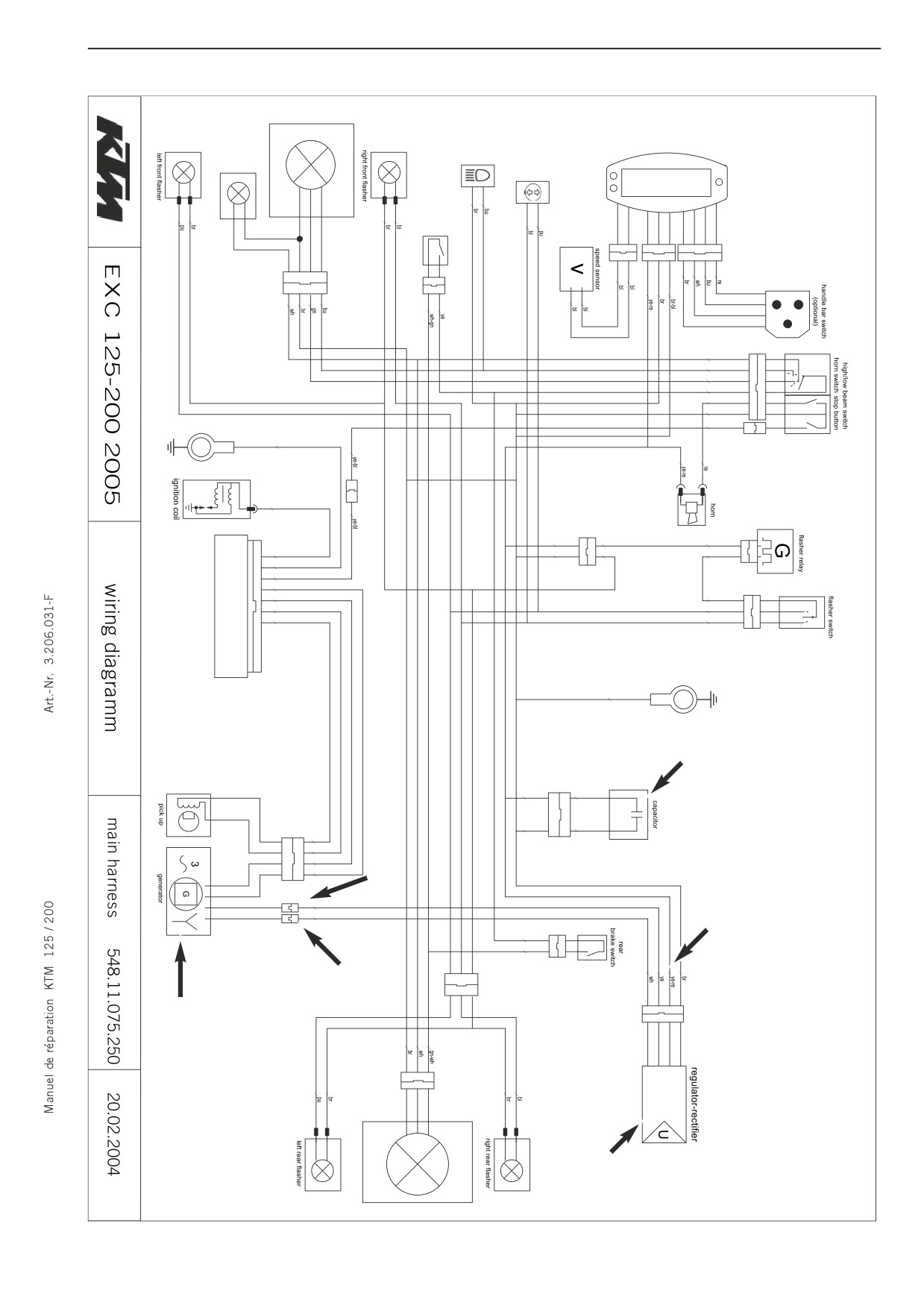

les fils vert, rouge, noir/rouge et rouge/blanc (voir également schéma de
câblage ci-contre):
1
- Pointe rouge de l'adaptateur sur le fil vert, pointe noire sur le fil
rouge. Débrancher la prise 1 de manière à déconnecter le boîtier
CDI 2.
Valeur sur le multimètre:
3,5 Volts ± 1 Volt
– même relevé mais avec le boîtier CDI branché
Valeur sur le multimètre:
2 Volts ± 0,5 Volt
Vérification de la sortie de la bobine de la génératrice servant à charger le
condensateur - prise-raccord double 3 avec les fils vert, rouge, noir/rouge
et rouge/blanc (cf. également schéma de câblage page ci-contre):
- pointe rouge de l'adaptateur sur le fil noir/rouge et pointe noire sur le
fil rouge/blanc; débrancher la prise 3; pour que le boîtier CDI 2 soit
débranché
Valeur sur le multimètre:
45 Volts ± 5 Volts
– même relevé, mais le boîtier CDI étant branché
Valeur sur le multimètre:
220 Volts ± 10 Volts
Vérification de la tension primaire 3 pour la bobine d'allumage; fil
blanc/bleu (cf. également schéma de câblage page ci-contre):
S
3
- pointe rouge R de l'adaptateur sur le fil noir/blanc (masse) et pointe
noire S sur le fil blanc/bleu, le boîtier CDI 2 et la bobine 4 étant
branchés
R
Valeur sur le multimètre:
210 Volts ± 10 Volts
NOTA BENE: Il n'est pas nécessaire de déposer la bobine pour effectuer
la vérification.
4
Vérification du courant pour l'éclairage (ne concerne pas la 200 XC) en
sortie de la génératrice 5 (cf. schéma de câblage page ci-contre).
- entre les fils jaune et marron (masse), la cosse étant débranchée
Valeur sur le multimètre:
10,5 Volts ± 1 Volt

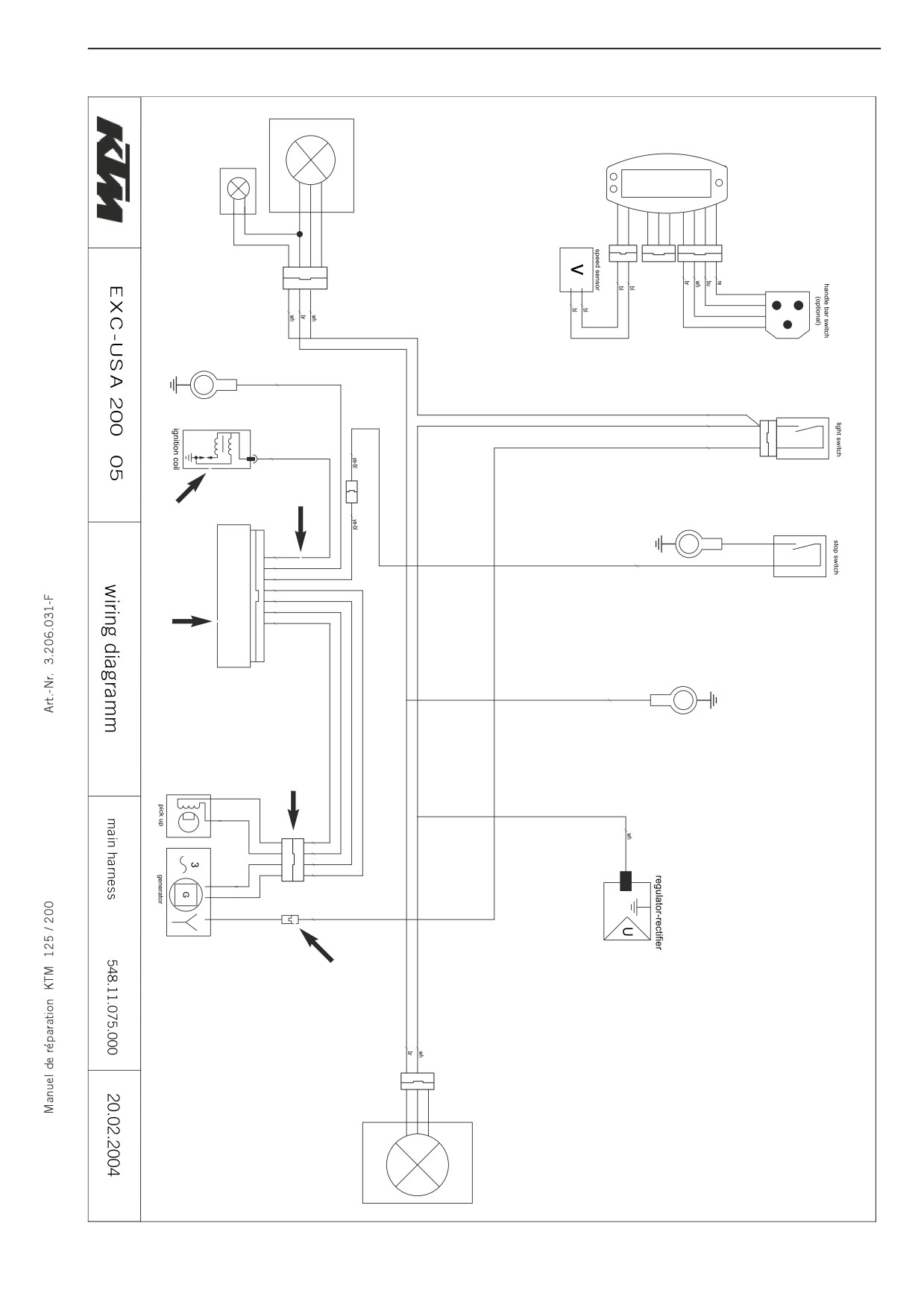

7-19
headlight
multi-func.-digital-speedometer
br
wh
wh
ye
bl-wh
3
4
bu-wh
C
br
ye-bl
ye-bl
re-wh
D
re-bl
gn
re
2
I
br
1
re
gn
re-bl
re-wh
ye
5
rear light/brakelight
8-1
SYSTÈME DU CARBURANT
8
SOMMAIRE
CARBURATEUR (GENERALITES)
8-2
REGLAGE DU CARBURATEUR
8-3
DÉPOSE ET POSE DU CARBURATEUR
8-6
DÉMONTAGE DU CARBURATEUR
8-8

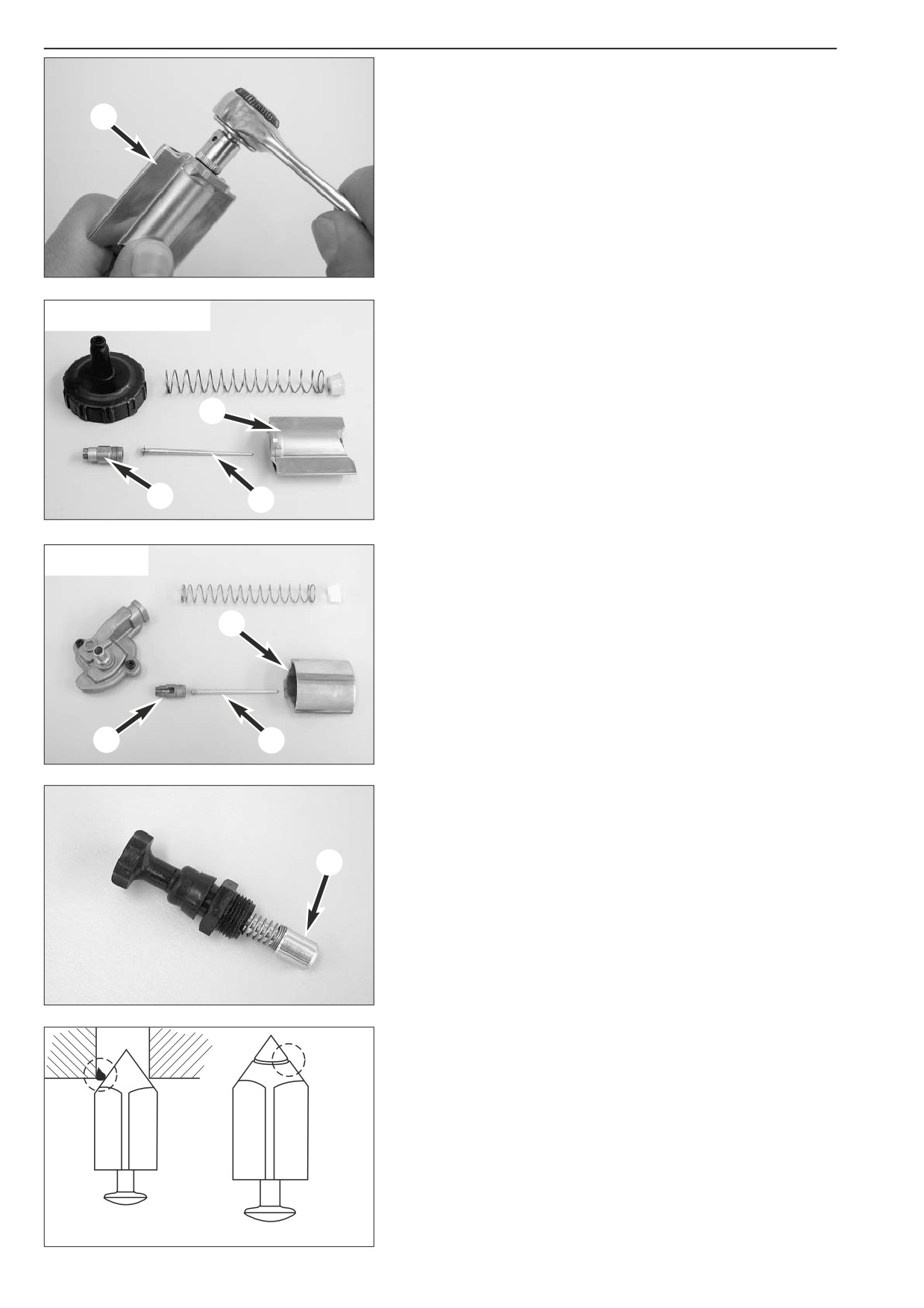

CONTRÔLE DE L'AIGUILLE ET DU BOISSEAU
8-9
CONTRÔLE DU PISTON DE STARTER
8-9
CONTRÔLE DU POINTEAU
8-9
CONTRÔLE DES GICLEURS ET DES JOINTS
8-10
ASSEMBLAGE DU CARBURATEUR
8-10
VIDANGE DE LA CUVE DE CARBURATEUR
8-11
CONTRÔLE DU NIVEAU DE CUVE
8-11
8-2
Cicleur principal
Aiguille
Aiguille
Cicleur du ralenti
Boisseau
Vis d’air
Vis de ralenti
Mélange trop pauvre:
Il y a trop peu d’essence par rapport à la
2
quantité d’air
Mélange trop riche:
1
Il y a trop d’essence par rapport à la
quantité d’air.

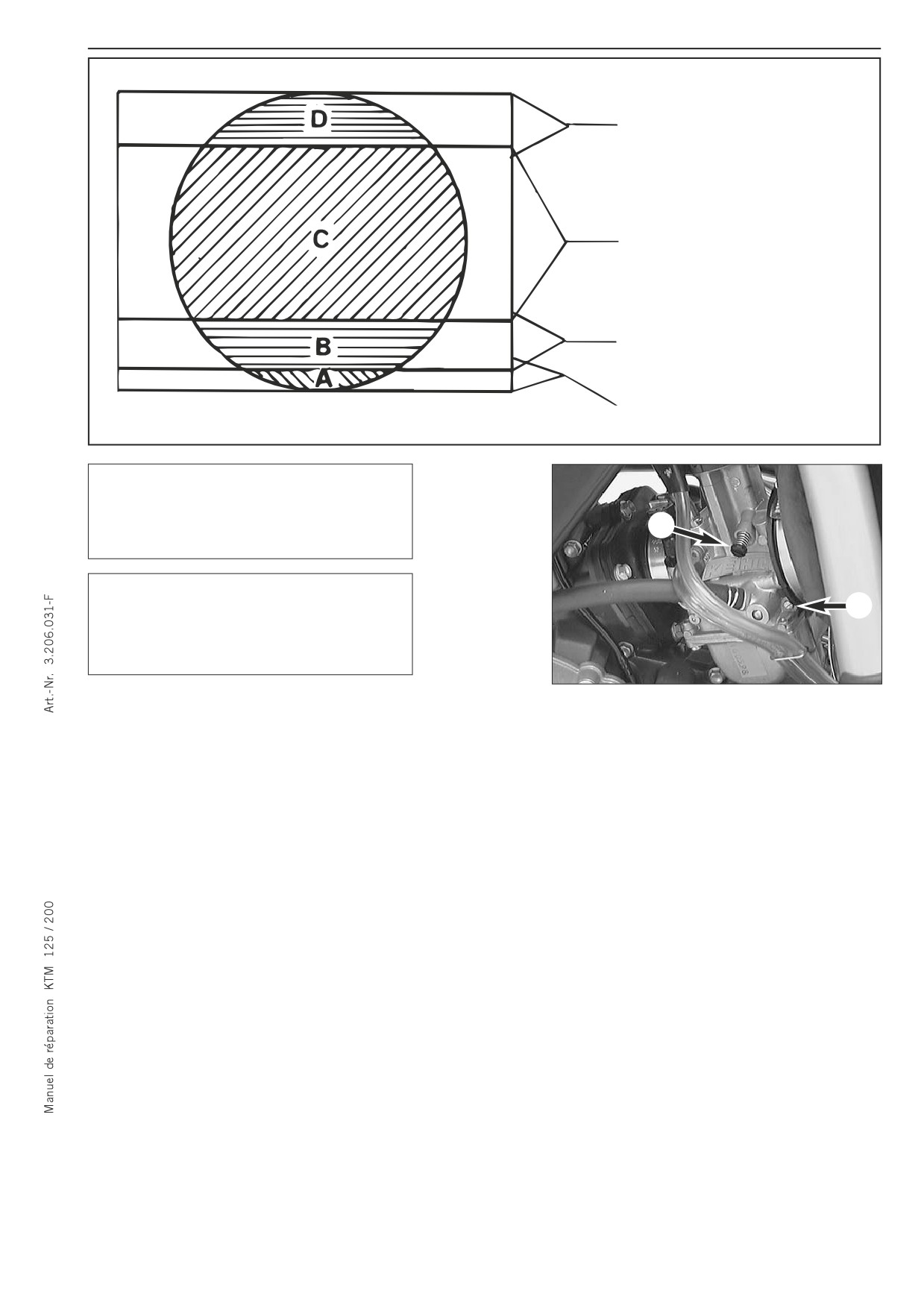

Ralenti A
Fonctionnement du moteur lorsque le boisseau est fermé. Cette plage de fonctionnement est influencée par la position de la vis
d’air 1 et de la vis de ralenti 2. Les réglages s’effectuent seulement lorsque le moteur est chaud.
Lors de cette opération réduire notablement le régime de ralenti du moteur en jouant sur la vis de ralenti. Quand on tourne dans
le sens des aiguilles d’une montre, on fait augmenter le régime; quand on tourne dans le sens contraire de celui des aiguilles
d’une montre, on baisse le régime. Au moyen de la vis d’air, rechercher le régime le plus régulier (réglage de base de la vis d’air:
dévissée de 1,5 tour; 1,25 EXE et Supermoto). Quand ce régime est atteint, dévisser la vis de ralenti pour revenir à un régime
moins rapide.
Montée en régime B
Comportement du moteur lorsqu’on ouvre le boisseau. Ce comportement dépend du gicleur de ralenti et de la coupe du
boisseau. Si malgré un bon réglage du ralenti et du régime intermédiaire le moteur ne prend pas ses tours de manière franche et
qu’il fume beaucoup, et si d’autre part la puissance arrive de manière brutale à haut régime, c’est que le carburateur est réglé
trop riche, que le niveau de cuve est trop haut ou que le pointeau ne fait pas étanchéité.
Régime intermédiaire C
Fonctionnement du moteur lorsque le boisseau est en partie ouvert. Ce fonctionnement dépend uniquement de I’aiguille (forme
et position). Il est influencé en bas par le réglage du ralenti, en haut par le choix du gicleur principal. Si la montée en régime,
lorsque le boisseau est à demi-ouverture, se fait sur un rythme de 4-temps ou avec un manque de puissance, il faut descendre
l’aiguille d’un cran. Si le moteur cliquette à l’accélération, en particulier au régime de puissance maximale, il faut monter
l’aiguille.
Si les symptômes décrits précédemment apparaissent en bas du régime intermédiaire, il faut régler plus pauvre la plage de
ralenti en cas de rythme de 4-temps et la régler plus riche en cas de cliquettement.
Pleine ouverture D
Fonctionnement lorsque le boisseau est ouvert complètement (pleins gaz). Ce fonctionnement est influencé par le gicleur
principal et l’aiguille. Si l’isolant d’une bougie neuve est très clair ou blanc après que le moteur a fonctionné quelques instants à
plein régime, ou si le moteur cliquette, il faut monter un gicleur principal plus gros. Si I’isolant est marron foncé ou couvert de
suie, il faut mettre un gicleur plus petit.
8-3
Réglage du carburateur
Principe concernant le réglage de base du carburateur
Le réglage de base du carburateur correspond à une altitude d’environ 500 m au-dessus du niveau de la mer et à une
température de l’air d’environ 20° C. Il a été réalisé pour une utilisation principalement en tout-terrain et avec du supercarburant
tel qu’on en trouve en Europe, c’est-à-dire d’un indice d’octane de 98 (125) / 95 (200).
Proportions du mélange huile deux-temps / supercarburant : 1:40 - 1:60
Généralités concernant les modifications de réglage
Le réglage de série sert toujours de référence. On suppose que le filtre à air est propre, que l’échappement et le carburateur sont
en bon état. L’expérience montre qu’on peut se contenter de jouer sur le gicleur principal, le gicleur de ralenti et l’aiguille.
Changer les autres éléments apporte peu.
RÈGLE GÉNÉRALE:
Température ou altitude élevée
Ö
il faut appauvrir le mélange air/essence
Température basse ou altitude peu élevée
Ö
il faut enrichir le mélange air/essence
ATTENTION
- N’EMPLOYER QUE DU SUPERCARBURANT (INDICE DOCTANE 125: ROZ / 200: ROZ 95) MÉLANGÉ À UNE HUILE 2-TEMPS DE QUALITÉ. NE PAS
EMPLOYER DE CARBURANT CONTENANT DU MÉTHANOL, DE LALCOOL OU DES ADDITIFS À BASE DALCOOL. UN TEL CARBURANT PEUT ENDOMMAGER
LE MOTEUR ET AMÈNE LEXTINCTION DE LA GARANTIE.
- EMPLOYER UNIQUEMENT DE LHUILE 2-TEMPS DE QUALITÉ PRODUITE PAR UNE GRANDE MARQUE.
- UN MANQUE DHUILE PROVOQUE UNE USURE PRÉMATURÉE DÚ MOTEUR. TROP DHUILE PROVOQUE UN DÉGAGEMENT DE FUMÉE ET
LENCRASSEMENT DE LA BOUGIE.
- LORSQUON APPAUVRIT LE MÉLANGE, IL FAUT PROCÉDER AVEC PRÉCAUTION ET DESCENDRE DANS LES GICLEURS POINT PAR POINT, AFIN DÉVITER
QUE LE MOTEUR CHAUFFE ET SERRE.
NOTA BENE: Si, malgré le réglage effectué, le moteur ne tourne pas correctement, il faut rechercher la cause au niveau de la
mécanique et vérifier l’allumage.
Usure du carburateur
En raison des vibrations du moteur, le boisseau, l'aiguille et le puits d'aiguille s'usent. Cette usure crée des dysfonctionnements,
par exemple un enrichissement du mélange. C'est pourquoi il faut changer ces pièces au bout de 100 heures d'utilisation. Le
corps du carburateur, le porte-gicleur et le guide du boisseau doivent être changés toutes les 200 heures.
Aiguille
Boisseau ouvert
Effect
Explication du tableau - Exemple
Pour une position du boisseau située entre „ferme“ et „ouvert de 1/4“,
NOZ C
0-1/
4
l’ aiguille NOZ F donne en mélange plus pauvre de 2 points par rapport
NOZ D
0 -1/4
\
à l’aiguille NOZ D. Pour les autres positions d’ouverture, il n’y a pas de
differénce.
NOZ E
0 -1/4
\\
NOZ F
0 -1/4
\\\
\\
NOZ F
0 -1/4
NOZ G
0 -1/4
\\\\
NOZ H
0 -1/4
\\\\\
NOZ I
0 -1/4
\\\\\\
Explication du tableau - Exemple
Aiguille
Boisseau ouvert
Effect
Pour une position du boisseau située entre „ferme“ et „ouvert de 1/4“,
R 1466D
0-1/
4
l’ aiguille R
1469D donne en mélange plus pauvre de 2 points par
R 1467D
0 -1/4
\
rapport à l’aiguille R 1467D. Pour les autres positions d’ouverture, il
n’y a pas de differénce.
R 1468D
0 -1/4
\\
R 1469D
0 -1/4
\\\
R 1469D
0 -1/4
\\
R 1470D
0 -1/4
\\\\
R 1471D
0 -1/4
\\\\\
Explication du tableau - Exemple
Aiguille
Boisseau ouvert
Effect
Pour une position du boisseau située entre „ferme“ et „ouvert de 1/4“,
R 1466G
0-1/
4
l’ aiguille R
1469G donne en mélange plus pauvre de 2 points par
R 1467G
0 -1/4
\
rapport à l’aiguille R 1467G. Pour les autres positions d’ouverture, il
n’y a pas de differénce.
R 1468G
0 -1/4
\\
R 1469G
0 -1/4
\\\
R 1469G
0 -1/4
\\
R 1470G
0 -1/4
\\\\
8-4

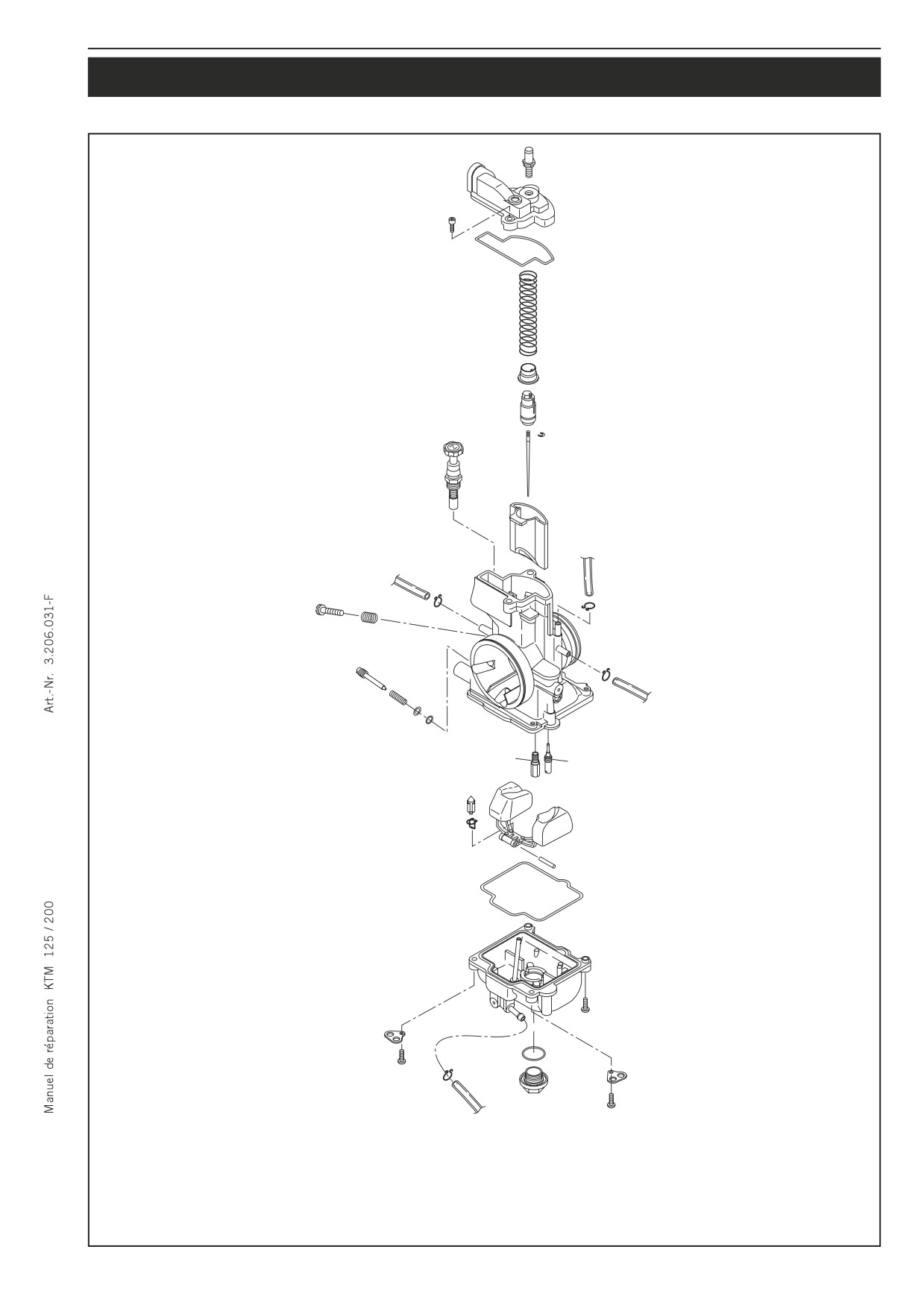

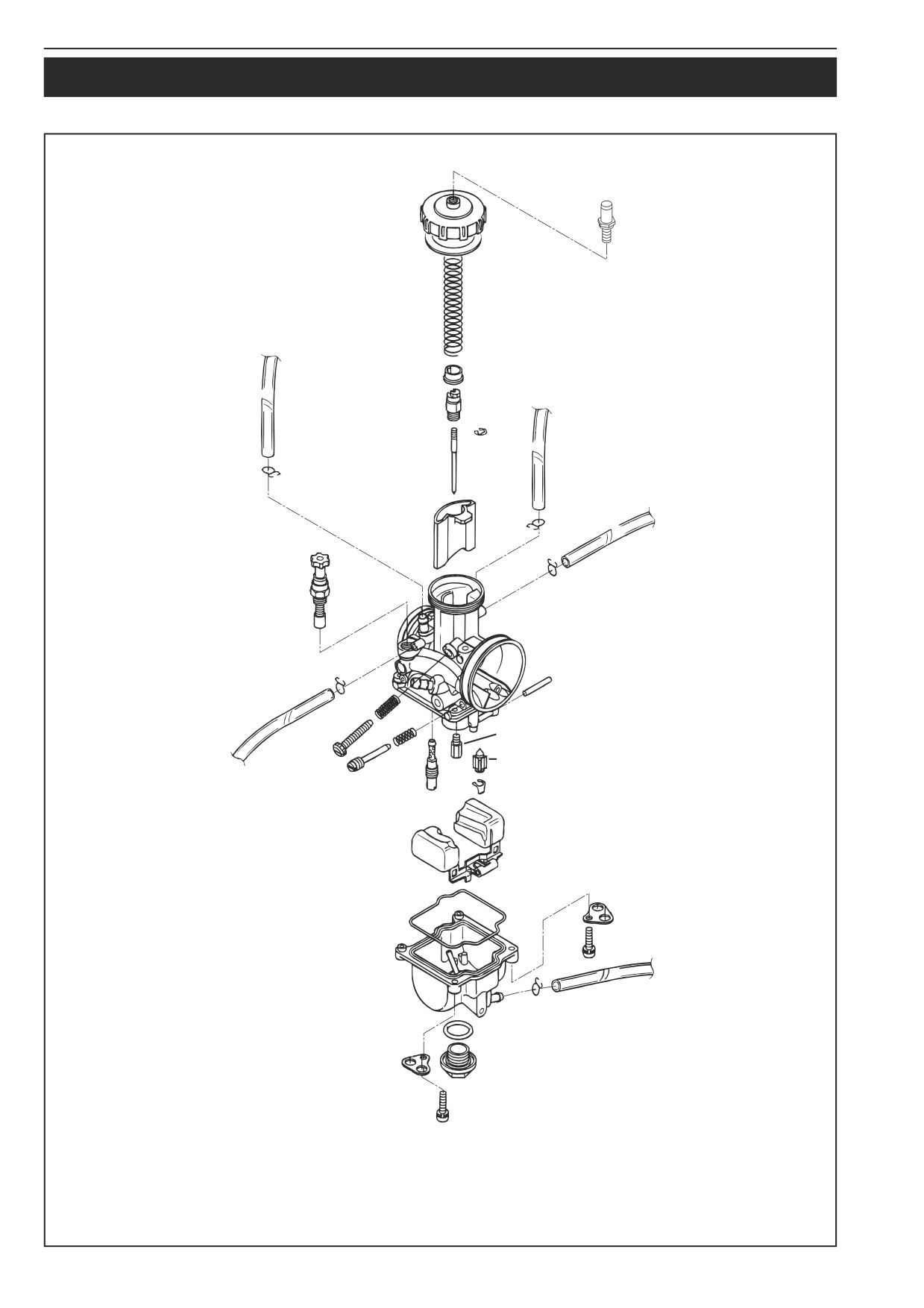

CARBURATEUR KEIHIN PWK 36S AG
11
1
7
4
5
6
2
3
8
9
10
DÉSIGNATION:
1 Aiguille
5 Vis de ralenti
9 Flotteur
2 Gicleur principal
6 Vis d'air
10 Bouchon
3 Gicleur de ralenti
7 Starter
11 Clip
4 Boisseau
8 Pointeau
8-5
CARBURATEUR KEIHIN PWK 38AG, PWK 39
11
1
4
7
5
2
8
3
6
9
10
DÉSIGNATION:
1 Aiguille
5 Vis de ralenti
9 Flotteur
2 Gicleur principal
6 Vis d'air
10 Bouchon
3 Gicleur de ralenti
7 Starter
11 Clip
4 Boisseau
8 Pointeau
8-6

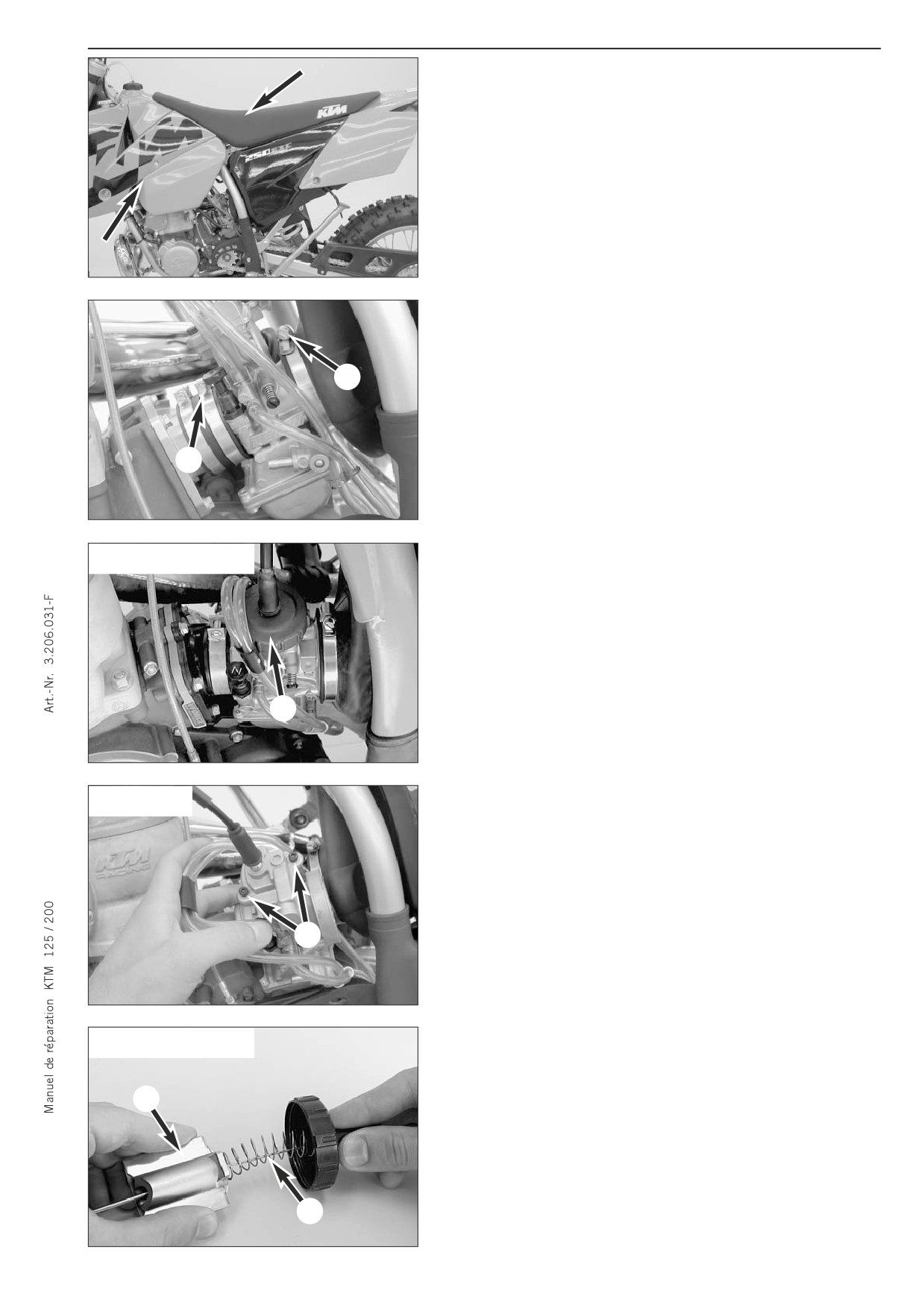

Dépose et pose du carburateur
NOTA BENE: Il faut nettoyer à fond la machine avant de travailler sur le
carburateur.
- Déposer la selle et le réservoir avec les déflecteurs.
- Desserrer les 2 colliers 1 et 2 et sortir le carburateur des pipes.
1
2
- Dévisser le chapeau
3 du carburateur et le déposer avec le
PWK 38AG, PWK 39
boisseau.
3
- Enlever les 2 vis 3 et retirer le chapeau du carburateur avec le
PWK 36S AG
boisseau.
3

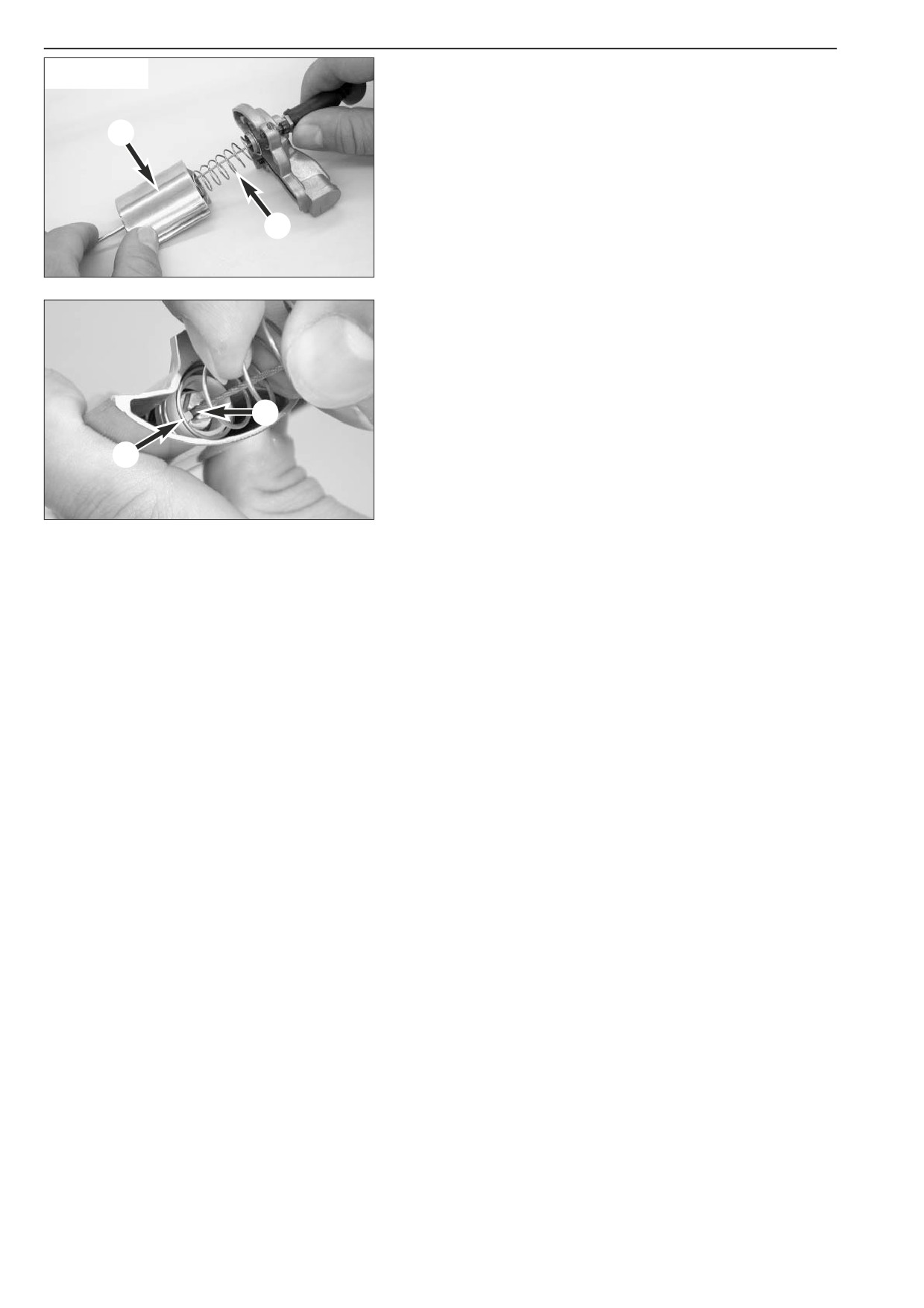

- Comprimer le ressort 4 et décrocher du boisseau 5 le câble de gaz.
PWK 38AG, PWK 39
5
4
8-7

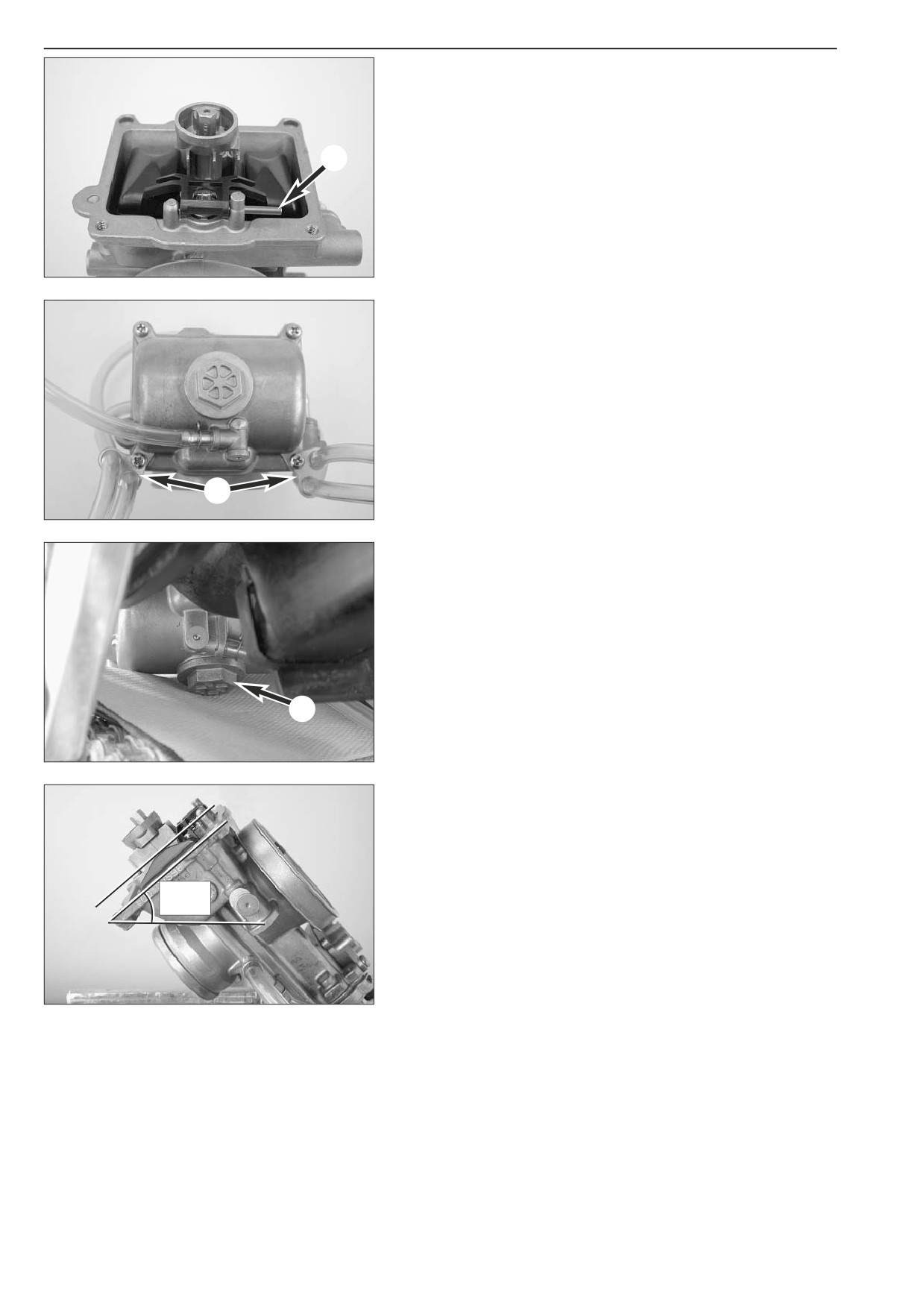

- Comprimer le ressort 4 et décrocher du boisseau 5 le câble de gaz.
PWK 36S AG
5
4
- Lors du remontage il faut faire attention à ce que le doigt A sur la
coupelle pour le ressort prenne sa place dans la gorge B de l'embout.
- A la pose, enfiler le carburateur dans les manchons et fixer avec
deux colliers. Veillez à ce que le carburateur soit bien vertical et ne
touche pas le carter.
- Poser le réservoir et la selle.
B
- Mettre les tuyaux de mise à l'air du carburateur dans la bonne position.
A
- Faire démarrer le moteur et vérifier que le carburateur fonctionne
bien. Tourner le guidon à fond à gauche et à droite ; le régime
moteur ne doit alors pas augmenter. Si ce n'est pas le cas, il faut
vérifier comment le câble de gaz a été passé.
8-8
Démontage du carburateur
1
NOTA BENE: Avant de commencer à démonter le carburateur il faut
s'assurer que le plan de travail est propre. De plus il doit être
suffisamment vaste pour permettre de disposer toutes les pièces que
l'on démonte.
- Déposer la selle et le réservoir avec les déflecteurs.

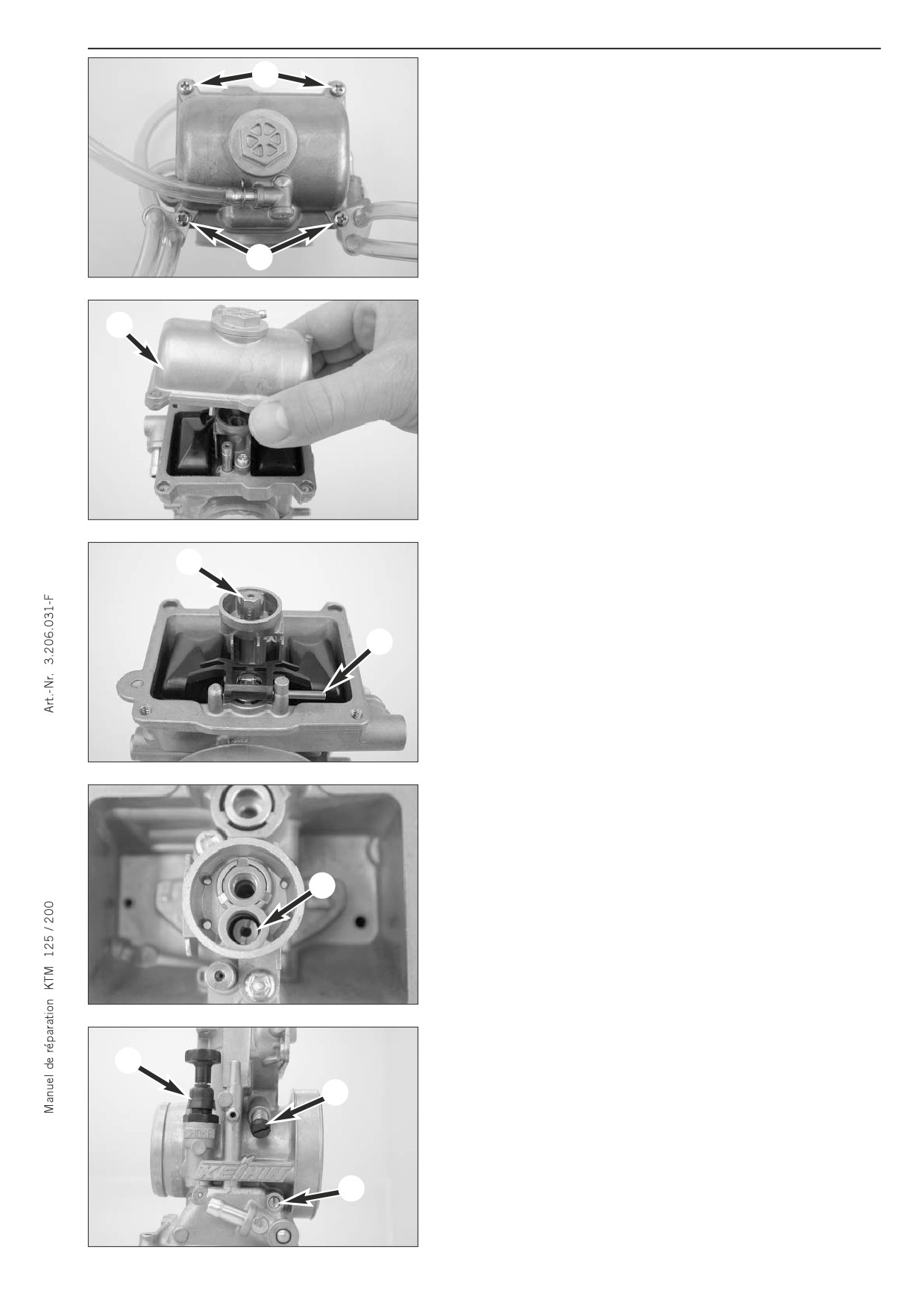

- Enlever les 4 vis 1 de la cuve et déposer tous les tuyaux de mise à
l'air.
1
- Déposer la cuve 2.
2
- Sortir l'axe du flotteur 3 et déposer le flotteur et le pointeau.
- Retirer le gicleur principal 4.
4
3
- Enlever le gicleur de ralenti 5.
5
- Enlever la vis de ralenti 6 avec son ressort.
- Visser la vis de richesse 7 jusqu'en butée et noter le nombre de
8
tours que l'on a ainsi vissé.
6
PWK 36S AG:
- Dévisser la vis de richesse et la retirer ainsi que le ressort, la
rondelle et le joint torique.
PWK 38 AG, PWK 39AG:
- Dévisser la vis de richesse et la retirer ainsi que le ressort.
7
- Dévisser le piston de starter 8.
8-9
- Pour pouvoir retirer l'aiguille 1 il faut retirer l'embout 2 se trouvant
dans le boisseau 3.
3

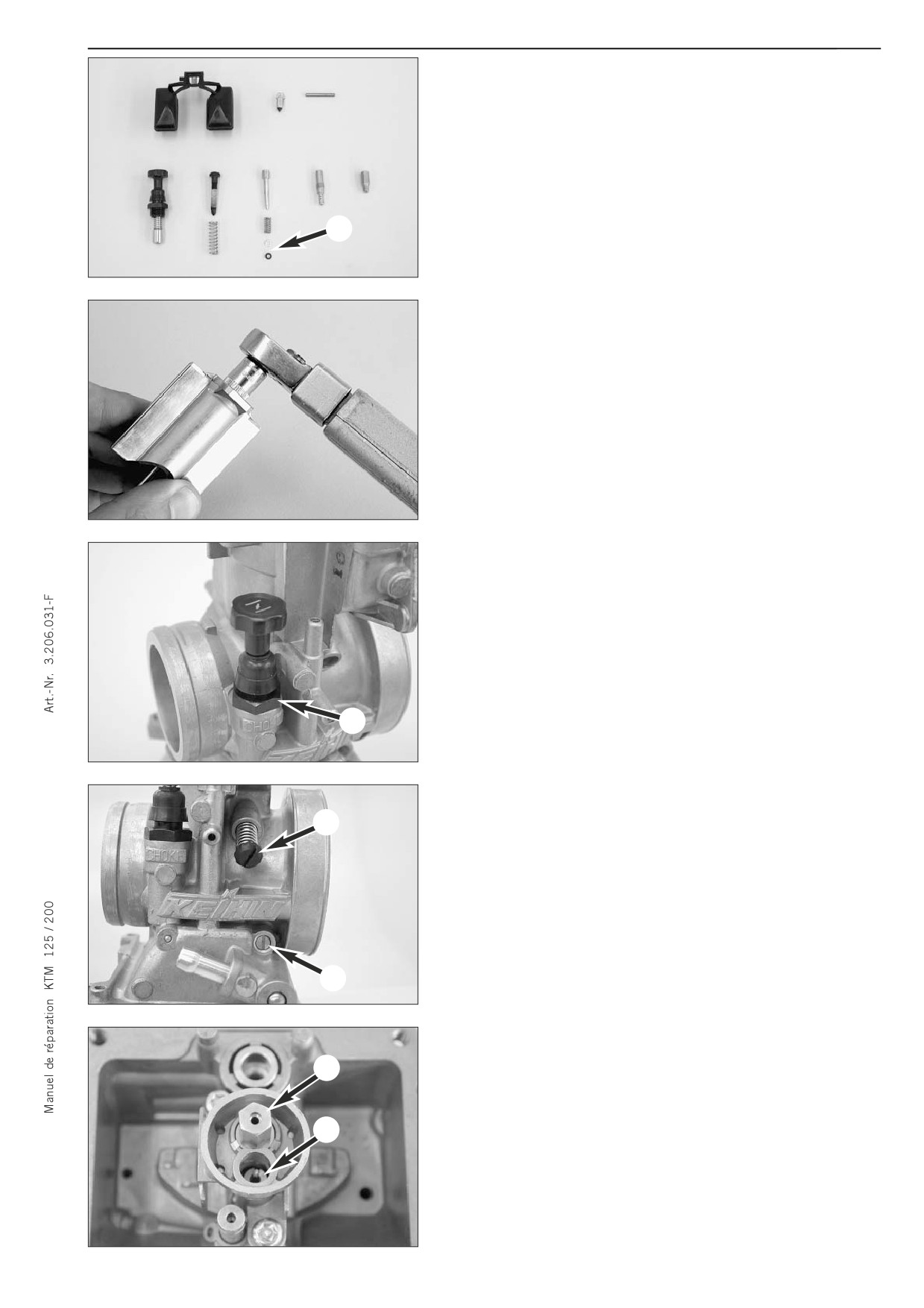

Contrôle de l'aiguille et du boisseau
PWK 38AG, PWK 39
Aiguille:
Ne doit être ni usée ni tordue.
Boisseau:
Ne doit être ni usé ni abîmé.
3
NOTA BENE: En raison des vibrations du moteur, le boisseau, l'aiguille
et le puits d'aiguille s'usent. Cette usure crée des dysfonctionnements,
par exemple un enrichissement du mélange. C'est pourquoi il faut
changer ces pièces au bout de 100 heures d'utilisation. Le corps du
carburateur, le porte-gicleur et le guide du boisseau doivent être
changés toutes les 200 heures.
2
1
PWK 36S AG
3
2
1
Contrôle du piston de starter
Le piston de starter ne doit pas coincer.
Le piston 4 ne doit présenter ni rayures ni dépôts.
4
Contrôle du pointeau
Vérifier que le pointeau n'est pas marqué.
Il ne doit pas y avoir de saleté entre le pointeau et son siège.
8-10
Contrôle des gicleurs et des joints
- Nettoyer tous les gicleurs et buses et toutes les pièces à fond et les
souffler à l'air comprimé.
- Nettoyer le corps du carburateur et souffler dans tous les passages à
l'air comprimé.
- Vérifier l'état de tous les joints et les remplacer si nécessaire.
- Les pièces A
(rondelle et joint torique) n'existent que sur le
carburateur PWK 36S AG.
A
Assemblage du carburateur
- Enfiler dans le boisseau l'aiguille avec le clip, visser la tête et la
serrer à 4 Nm.
- Monter le starter
1 et l'actionner plusieurs fois. Vérifier qu'il
coulisse bien. Vérifier de plus s'il prend bien dans son cran.
1
- Monter la vis de ralenti 2 avec son ressort.
PWK 36S AG:
2
- Enfiler sur la vis de richesse 3 le ressort, la rondelle et le joint
torique puis visser la vis de richesse en place jusqu'en butée.
PWK 38 AG, PWK 39AG:
- Enfiler le ressort sur la vis de richesse 3 et visser celle-ci jusqu'en
butée.
- Desserrer alors la vis de richesse du nombre de tours que l'on a noté
au démontage.
NOTA BENE: Pour le réglage de base du carburateur, voir
3
„Caractéristiques techniques“.
- Mettre le gicleur de ralenti 4 et le gicleur principal 5.
5
4
8-11
- Mettre en place le flotteur et le pointeau et monter l'axe de flotteur
6.
- Vérifier le niveau de cuve.
6
- Mettre tous les tuyaux de mise à l'air et positionner les pattes 7.
- Monter la cuve avec les pattes.
7
Vidange de la cuve de carburateur
- Fermer le robinet d'essence et mettre un chiffon sous le carburateur
pour absorber l'essence qui va couler.
- Retirer le bouchon
1, laisser l'essence s'écouler et nettoyer le
bouchon à l'air comprimé.
- Puis monter le bouchon avec son joint. Le serrer à 4 Nm. Ouvrir le
robinet d'essence et vérifier l'étanchéité de la cuve.
1
Contrôle du niveau de cuve
- Mettre le carburateur Keihin en biais (environ 60°) de manière a ce
que le ressort du pointeau ne soit pas écrasé.
- Dans cette position le bord du flotteur doit être parallèle au plan de
joint de la cuve (Cf. Illustration).
60°
9-1
RECHERCHE DE PANNES
9
SOMMAIRE
RECHERCHE DE PANNES 125 / 200
9-2
9-2
RECHERCHE DE PANNES
Si les révisions préconisées pour votre machine sont effectuées régulièrement, aucune panne ne doit se produire.
Si toutefois un problème devait surgir, il est conseillé d’en chercher l’origine en s’aidant du tableau ci-après.
PANNE
CAUSE
REMEDE
Le moteur ne démarre pas
Erreur du pilote
Ouvrir le robinet d’essence, mettre le contact, mettre du
carburant, Position du starter à tres chaud
Durite bouchée
Fermer le robinet, débrancher la durite au niveau du carburateur,
la mettre au-dessus d'un récipient et ouvrir le robinet.
- si l'essence coule, il faut nettoyer le carburateur
- si l'essence ne coule pas, vérifier la mise à l'air du
éservoir et éventuellement nettoyer le robinet
L’écartement des électrodes est
Réduire l’écartement (0,60 mm)
trop important
La bougie est grasse, encrassée,
Nettoyer ou remplacer la bougie
mouillée ou perlée
Le fil de bougie ou le capuchon
Démonter la bougie, remettre le fil, tenir la bougie à la masse
est abîmé
sur le moteur et actionner le kick. Il doit y une belle étincelle.
- si elle ne jaillit pas, débrancher le capuchon et mettre le
bout du fil à environ 5 mm de la masse.
- si l'étincelle jaillit, c'est le capuchon qu'il faut changer.
- sinon, vérifier l'allumage.
Le fil de masse est abîmé, le
Débrancher le fil jaune-noir au niveau de la bobine
et
bouton de masse
vérifier l’étincelle. Si elle est bonne, réparer le
fil,
le
contacteur ou le bouton de masse.
Les raccords électriques tiennent mal
Vérifier les raccords
L’étincelle est trop faible
Vérifier l’allumage
Il y a de l’eau dans le carburateur
Démonter le carburateur pour le nettoyer
ou les gicleurs sont bouchés
Le moteur n'a pas de ralenti
Mauvais réglage de la vis de ralenti
Régler la vis, éventuellement la remplacer
L’allumage est endommagé
Vérifier l’allumage
Usure du moteur
Refaire le moteur
Le moteur n'a pas assez de
La fibre de verre n ‘est pas assez
Remplacer la fibre de verre
puissance
tassée dans les pots d’échappement
Le filtre à air est mal mis
Nettoyer ou remplacer la cartouche
Le clapet à l’échappement est
Vérifier le clapet, la tige et la commande centrifuge
déréglé
L’arrivée d’essence est en partie
Souffler dans la durite et nettoyer le carburateur
bouchée, le carburateur marche mal
Perte de compression en raison
Serrer la bougie
d’une bougie mal serrée
L’échappement est enfoncé ou
Vérifier l’échappement, le changer si nécessaire
défectueux
Le moteur a trop peu d’avance à
Vérifier l’allumage, le régler
l’allumage
9-3
PANNE
CAUSE
REMEDE
Le moteur n'a pas assez de
Les languettes du clapet n’ont plus
Remplacer les languettes ou le clapet
puissance
d’élasticité
ou sont abîmées;
I’étanchéité du clapet ne se fait plus
Usure du moteur
Refaire le moteur
Avance électronique défectueuse
Faire vérifier l'allumage
Le moteur ne monte pas en
Le carburateur déborde parce que
Nettoyer le carburateur, remplacer éventuellement le
régime et prend un rythme
le niveau est réglé trop haut ou que
pointeau et régler le niveau
de quatre-temps
le pointeau est encrassé ou usé
Les gicleurs se dévissent
Resserrer les gicleurs
Le moteur a des ratés à
La bougie n’a pas le bon indice
Employer une bougie selon les
„Caractéristiques
haut régime
thermique ou est de mauvaise qualité
techniques“
Mauvais capuchon de bougie ou
capuchon défectueux
Vérifier le capuchon ou le remplacer (cf. l’allumage)
Les raccords électriques de l’allumage
tiennent mal ou sont oxydés
Vérifier les raccords, assurer l’étanchéité avec du silicone
Il y a des retours au
Manque de carburant
Nettoyer la durite, le carburateur et vérfier la mise à l’air du
carburateur
réservoir
La bougie n’a pas la bonne valeur
Monter la bonne bougie (cf . “Caractéristiques techniques“)
thermique
Le moteur a une prise d’air
Serrer les fixations du cylindre et du carburateur. Vérifier si
la pipe d’admission n ‘est pas fêlée.
Le moteur chauffe de trop
Pas assez de liquide de refroidissement
Rajouter du liquide et purger le circuit
Circuit de refroidissement mal au
Purger le circuit
pas purgé
Les ailettes du radiateur sont
Nettoyer les ailettes au jet
encrassées
Formation de mousse dans le
Changer le liquide contre un liquide antigel et anticorrosif de
circuit de refroidissement
marque
Croc dans une durite d’eau
Changer la position
Mauvais point d’allumage car les
Régler le point d’allumage et freiner les vis à la Loctite 243
fixations du stator ou du socle se
sont desserrées
Valeur “X“ non respectée
Corriger la valeur “X“
Fumée blanche
(vapeur
Défaut d’étanchéité de la culasse
Eprouver la culasse: changer le joint torique
d’eau à l’échappement)
ou joint torique défectueux
I’huile de boîte sort par le
Il y a trop d’huile dans la boîte
Il faut rectifier le niveau
tuyau de mise à l’air
Joint spi de la pompe à eau ou joint
Changer le joint spi, vidanger l’huile, vérifier le liquide de
spi droit de l’embiellage défectueux
refroidissement
Toutes les ampoules grillent
Régulateur défectueux
Vérifier le régulateur
10-1
CARACTÉRISTIQUES TECHNIQUES
10
SOMMAIRE
MODÈLE 1999
MOTEUR 125/200
10-3
PARTIE-CYCLE 125/200
10-5
MODÈLE 2000
MOTEUR 125 EXE, SUPERMOTO
10-6
PARTIE-CYCLE 125 EXE, SUPERMOTO
10-7
MOTEUR 125/200 SX, MXC, EXC
10-8
PARTIE-CYCLE 125/200 SX, MXC, EXC
10-10
MODÈLE 2001
MOTEUR 125 EXE, SUPERMOTO
10-6
PARTIE-CYCLE 125 EXE, SUPERMOTO
10-7
MOTEUR 125/200 SX, MCX, EXC
10-11
PARTIE-CYCLE 125/200 SX, MXC, EXC
10-13
MODÈLE 2002
MOTEUR 125/200
10-14
PARTIE-CYCLE 125/200
10-16
MODÈLE 2003
MOTEUR 125/200
10-17
PARTIE-CYCLE 125/200
10-19
MODÈLE 2004
MOTEUR 125/200
10-21
PARTIE-CYCLE 125/200
10-23
MODÈLE 2005
MOTEUR 125/200
10-25
PARTIE-CYCLE 125/200
10-27
10-2
SOMMAIRE
MODÈLE 2006
MOTEUR 125
10-29
MOTEUR 200
10-30
PARTIE-CYCLE 125
10-32
PARTIE-CYCLE 200
10-33
REGLAGES DU CARBURATEUR
MODÈLE 1999
10-35
MODÈLE 2000
10-38
MODÈLE 2001
10-41
MODÈLE 2002
10-44
MODÈLE 2003
10-47
MODÈLE 2004
10-51
MODÈLE 2005
10-55
MODÈLE 2006
10-58
Manuel de réparation KTM 125 / 200
Art.-Nr.
3.206.031-F
CARACTÉRISTIQUES TECHNIQUES - MOTEUR 125 / 200
‘99
Moteur
125 SX
125 EXC
125 EGS
200 MXC
200 EXC, EGS
Type
Monocylindre 2-temps à refroidissement liquide avec control valve à l’echappement et valve d’admission
Cylindrée
124,8 ccm
193 ccm
Alésage/Course
54,25 / 54 mm
64 / 60 mm
Carburant
Super carburant sans plomb d’indice d’octane 98 mélange à l’huile 2-temps de haute qualitè
Super carburant sans plomb d’indice d’octane 95 mélange à l’huile 2-temps de haute qualitè
Mélange
1:40 si on utilise des huiles 2-temps de haute qualité (Shell Advance Racing X). En cas de doute contacter votre importateur.
Roulements d’embiellage
1 roulement à billes / 1 roulement à rouleaux
Tête de bielle
roulement à aiguilles
Pied de bielle
roulement à aiguilles
Piston
piston moulé
Segment
1 segment de compression
2 segments de compression
bord supérieur piston -
Valeur "X"
bord supérieur cylindre
0,60 mm
0,55 mm
Point d’allumage
1,4 mm (16,5 °) avant pmh
1,6 mm (17 °) avant pmh
Bougie
NGK R 6918-B8
NGK BR 8 EG
Ecartement des électrodes
0,60 mm
hauteur de la valve a
Valeur "Z"
42 mm
46 mm
l’echappement
Transmission primaire
Pignosà taille droite, demultiplication primaire 23:73
Embrayage
Multidisque en bain d’huile, functionnement hydraulique (Shell HF - E15)
Boîte
à crabots, 6 rapports
Rapports de boîte
1 ére
13 : 32
12 : 33
13 : 32
12 : 33
2 éme
15 : 30
15 : 31
15 : 30
15 : 31
3 éme
17 : 28
17 : 28
17 : 28
17 : 28
4 éme
19 : 26
19 : 26
19 : 26
19 : 26
5 éme
21 : 25
21 : 25
21 : 25
22 : 25 / 17:19
6 éme
22 : 24
20 : 20
22 : 23
22 : 20
Huile de boîte
0,7 litre d’huile moteur 20W-40 (Shell Advance VSX4)
Pignons livrables
13 / 14 / 15 pour chaîne5/8 x1/4"
Liquide de refroidissiment
1,2 litres, 40% d’antigel, 60% d’eau, au minimum -25 °C
Allumage
KOKUSAN 2K-1
KOKUSAN 2K-3
KOKUSAN 2K-3
KOKUSAN 2K-2
KOKUSAN 2K-3
Générateur
non générateur
12 V 110 W
12 V 110 W
12 V 40 W
12 V 110 W
Carburateur
A boisseau, réglage voir tableau
Filtre à air
Cartouche en mousse imprègnèe
JEUX ET TOLERANCES - MOTEUR
COUPLES DE SERRAGE - MOTEUR
125 = 0,06 mm
200 = 0,085 mm
Vis à épaulement - culasse
M 7
18 Nm
max. 0,40 mm
Écrous épaulement - embase
M 8
30 Nm
0,025- 0,035 mm
Écrou du volant
M 12x1
60 Nm
0,2 - 0,4 mm
Écrou de pignon en bout de vilebrequin (gauche)
M 16x1,5
180 Nm
neufs = 39 mm, longueur minimu
Écrou de la noix d’embrayage
M 18x1,5
120 Nm
Vis des différents carters
M 6
8 Nm
Bougie
M 14x1,25
20 Nm
Ecrou axe de bras oscillant
M 14x1,5
100 Nm
Autres vis
M 6
10 Nm
M 8
25 Nm
EPAISSEUR DES JOINTS
M 10
45 Nm
Carter moteur
0,5 mm
Carter d’embrayage
0,5 mm
Cylindre récepteur d’embrayage
0,30 / 0,50 / 0,75 mm
Embase de cylindre
as required
Joint embase livrables
0,07 / 0,15 / 0,20 / 0,25 / 0,40 / 0,5 0 / 0,75 mm
Culasse
1,10 mm + joint torique
RÉGLAGE DE BASE DU CARBURATEUR
125 SX, EXC USA
125 SX, EXC
200 EXC
125 EGS
200 MXC, EXC USA
200 EGS
200 EGS AUSTRALIEN
125 EGS AUSTRALIEN
EUROPA
EUROPA
Carburateur type
Keihin PWK 39
Keihin PWK 39
Keihin PWK 39
Keihin PWK 39
Keihin PWK 39
Keihin PWK 39
Keihin PWK 39
Numero de régulage
120598
160598
130598
140598
170598
150598
140598
Cicleur principal
190 (188/192/195)
190 (188/192/195)
150 (188/190/192/195)
180 (175/178/182/185)
180 (175/178/182/185)
180 (175/178/182/185)
180 (175/178/182/185)
Cicleur de ralenti
48 (45/50)
48 (45/50)
45 (48/50)
45 (42/48)
45 (42/48)
45 (42/48)
45 (42/48)
Cicleur de starter
85
85
85
85
85
85
85
Aiguille
NOZH (NOZF/NOZG/NOZI)
NOZF (NOZG/NOZH/NOZI)
R1471J (NOZF/NOZG/NOZH/NOZI)
NOZH (NOZG/NOZI)
NOZG (NOZH/NOZI)
R1472J (NOZG/NOZH/NOZI)
NOZH (NOZG/NOZI)
Position de l’aiguille
III
III
IV
III
II
IV
III
Boisseau
6
6
6
6
6
6
6
Vis d’air dévissée de
1,5
1,5
1,5
1,5
1,5
1,5
1,5
Étranglement
-
-
-
-
-
butée boisseau 36mm
butée boisseau 36mm















Content      ..     2      3      4      5     ..
