Manuel des freins à air comprimé - 3





33

Au cours de l’inspection pré-trajet des freins à air comprimé

(Section 9), le conducteur doit s’assurer que le ressort du

frein de stationnement n’est pas bloqué manuellement

sinon le ressort ne se détendra pas pour automatiquement

serrer le frein. Il doit aussi vérifier si les cylindres de frein

sont fissurés ou endommagés. Il est recommandé de poser

un bouchon protecteur sur le cylindre afin d’empêcher aux

débris d’y pénétrer.
Le frein de stationnement à ressort n’intervient pas pendant

le fonctionnement normal du frein de service. La pression

de l’air maintient le ressort comprimé.

12

12

27

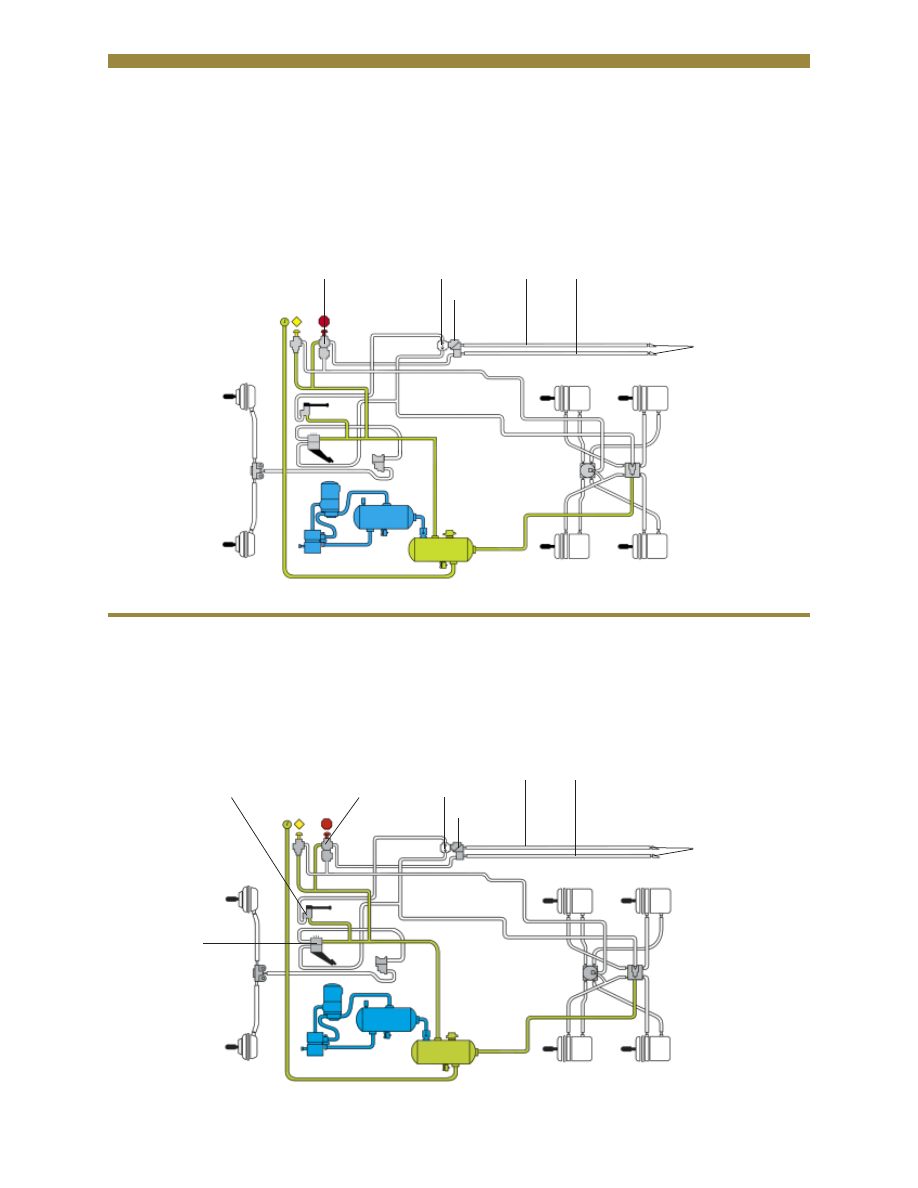

Utilisation de freins de stationnement à ressort

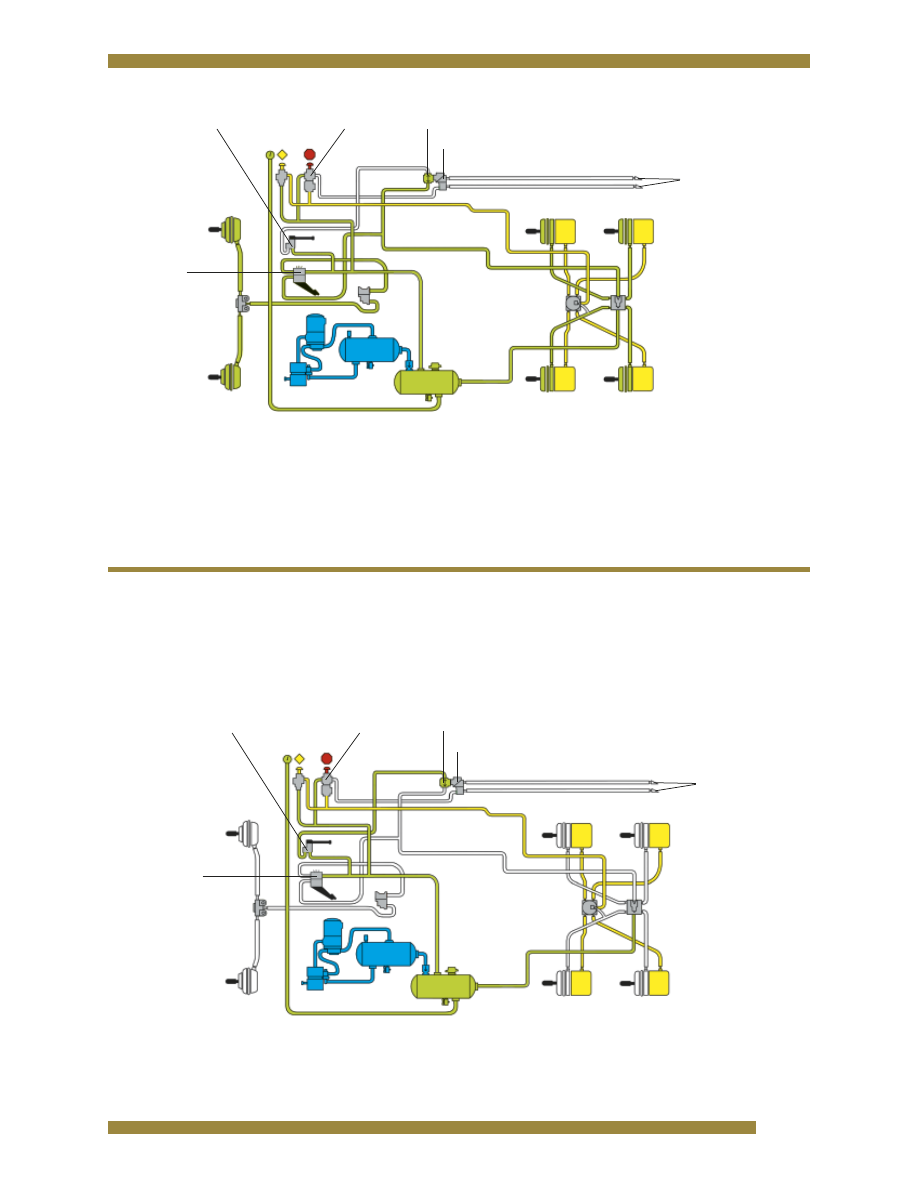

Le schéma illustre des freins de stationnement à ressort

(12) posés sur les cylindres de frein de l’essieu arrière d’un

camion. La commande (27) montée dans la cabine est reliée

au réservoir sec au moyen d’une canalisation. L’ouverture de la

commande envoie la pression d’air du réservoir aux freins de

stationnement à ressort pour les desserrer.

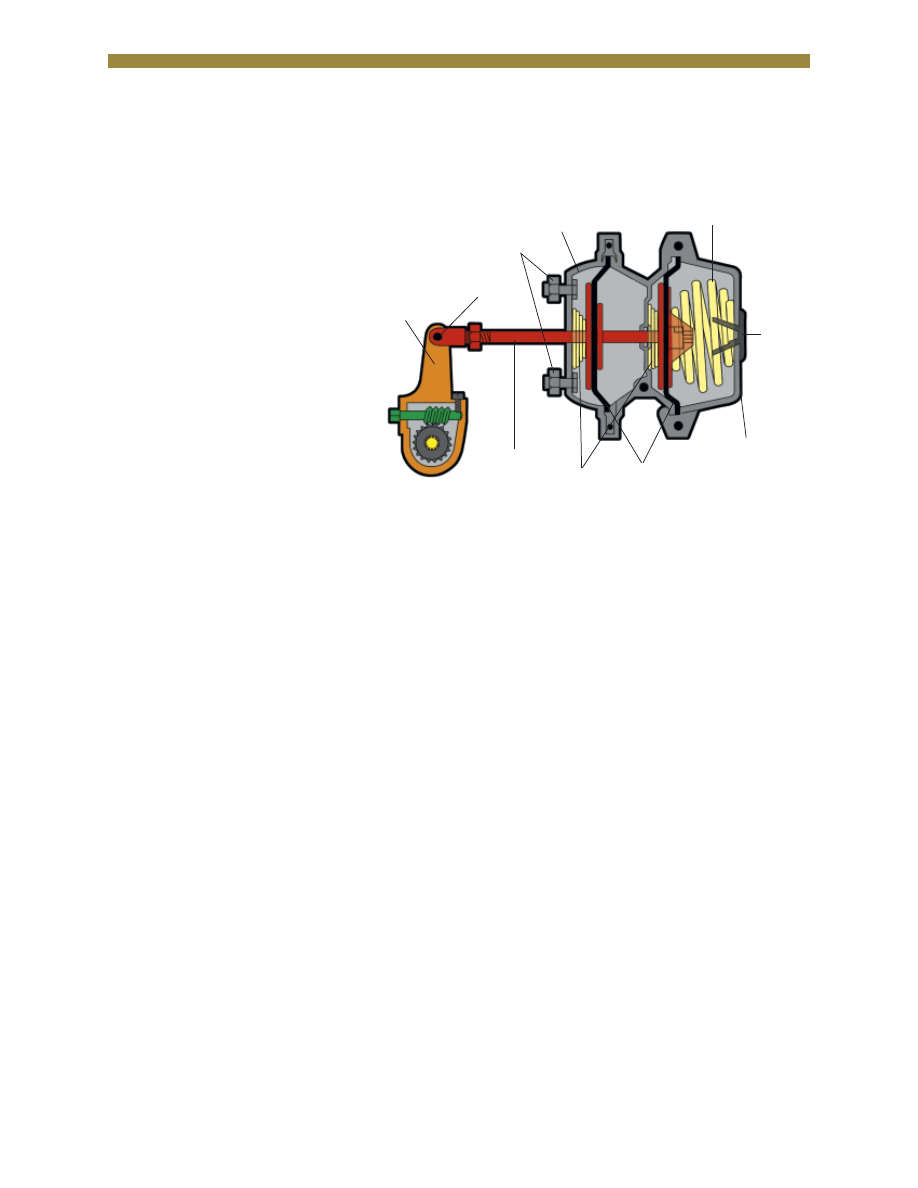

Application des freins de services

Freins serrés

Boulons de

fixation

Cylindre

du frein de

stationnement

Chape et axe

Régleur de

jeu

Biellette

Membrane

Ressort de

rappel de la

membrane

Capuchon

cache-

poussière

Ressort du frein de

stationnement

Cylindre du frein

de service

34

À la fermeture de la commande, l’arrivée d’air est coupée

et la pression dans les freins de stationnement à ressort est

évacuée, ce qui entraîne l’expansion du ressort et le serrage

des freins.

Attention : Il faut desserrer les freins de stationnement

avant de mettre les freins de service. En effet, si l’on appuie

sur la pédale de frein et que les freins de stationnement

sont toujours serrés, il risque de se produire une

multiplication des forces exercées sur le régleur de jeu et la

timonerie, ce qui pourrait provoquer une détérioration ou

une défaillance des freins. Les deux forces susceptibles de se

combiner ainsi sont celle appliquée par les freins à ressort et

celle appliquée par les freins de service.
Les freins à ressort sont avant tout des freins de

stationnement, mais ils peuvent aussi être utilisés pour

arrêter le véhicule en cas de manque de pression dans le

réservoir principal. Dans ce cas, le délai nécessaire pour

arrêter le véhicule est fonction des facteurs suivants :
· le poids et la vitesse du véhicule;
· la pente de la route;
· la force des freins à ressort installés;
· le réglage des freins de service.

Si les freins ont surchauffé pendant la conduite en

montagne ou par suite d’un freinage brutal sur l’autoroute,

il faut faire preuve de prudence en stationnant le véhicule.

La chaleur excessive a entraîné la dilatation du tambour de

frein; si les freins à ressort sont serrés à ce stade, il se peut

que la pression exercée par ces derniers fassent fissurer ou

gondoler le tambour à mesure que celui-ci se refroidit et

se contracte. Il faut garer un véhicule dont les freins ont

surchauffé sur une surface plate, arrêter le moteur, mettre

le véhicule en première vitesse et caler les roues. Il ne faut

pas serrer le frein de stationnement avant d’avoir vérifié la

chaleur du tambour au toucher.

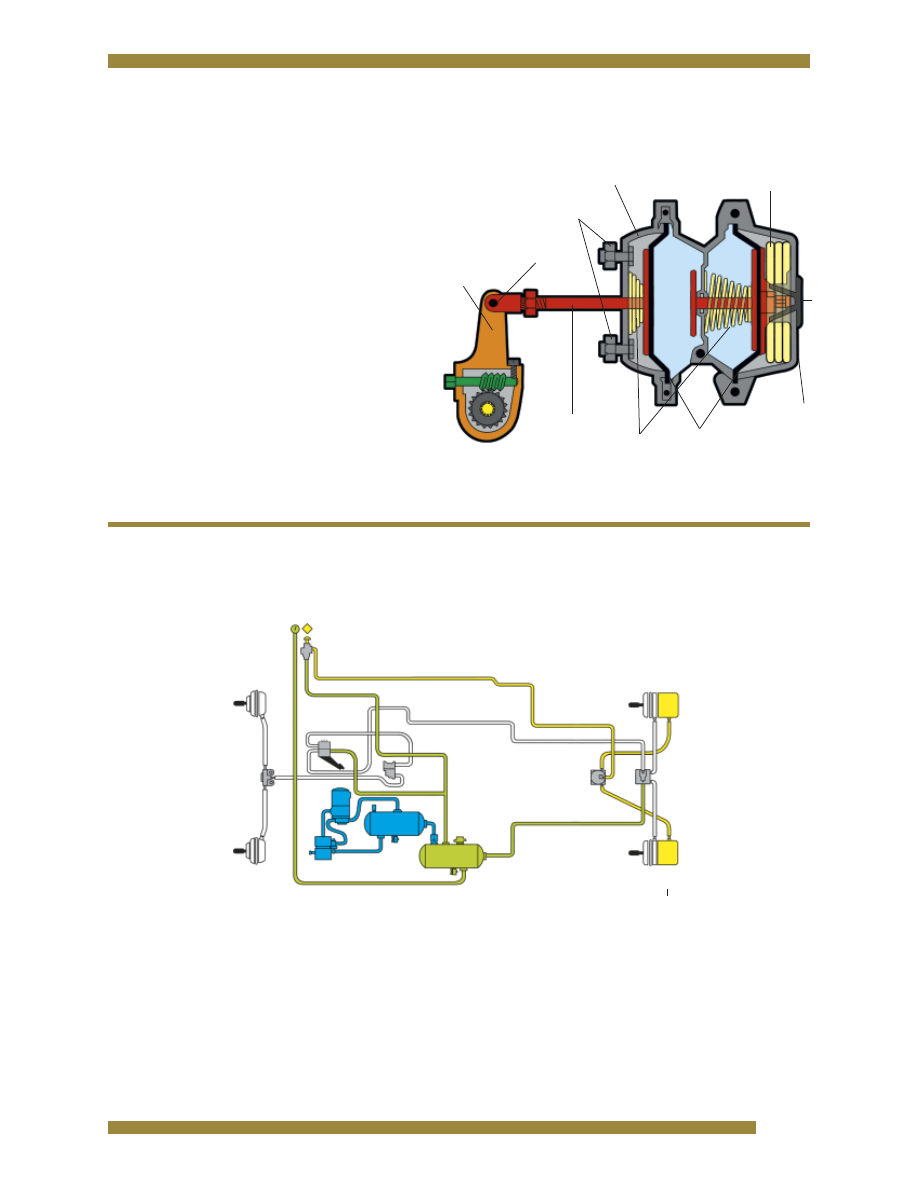

Application des freins de stationnement à ressort

Freins serrés

Boulons de

fixation

Cylindre

du frein de

stationnement

Chape et axe

Régleur de

jeu

Biellette

Membrane

Ressort de

rappel de la

membrane

Capuchon

cache-

poussière

Ressort du frein de

stationnement

Cylindre du frein

de service

35

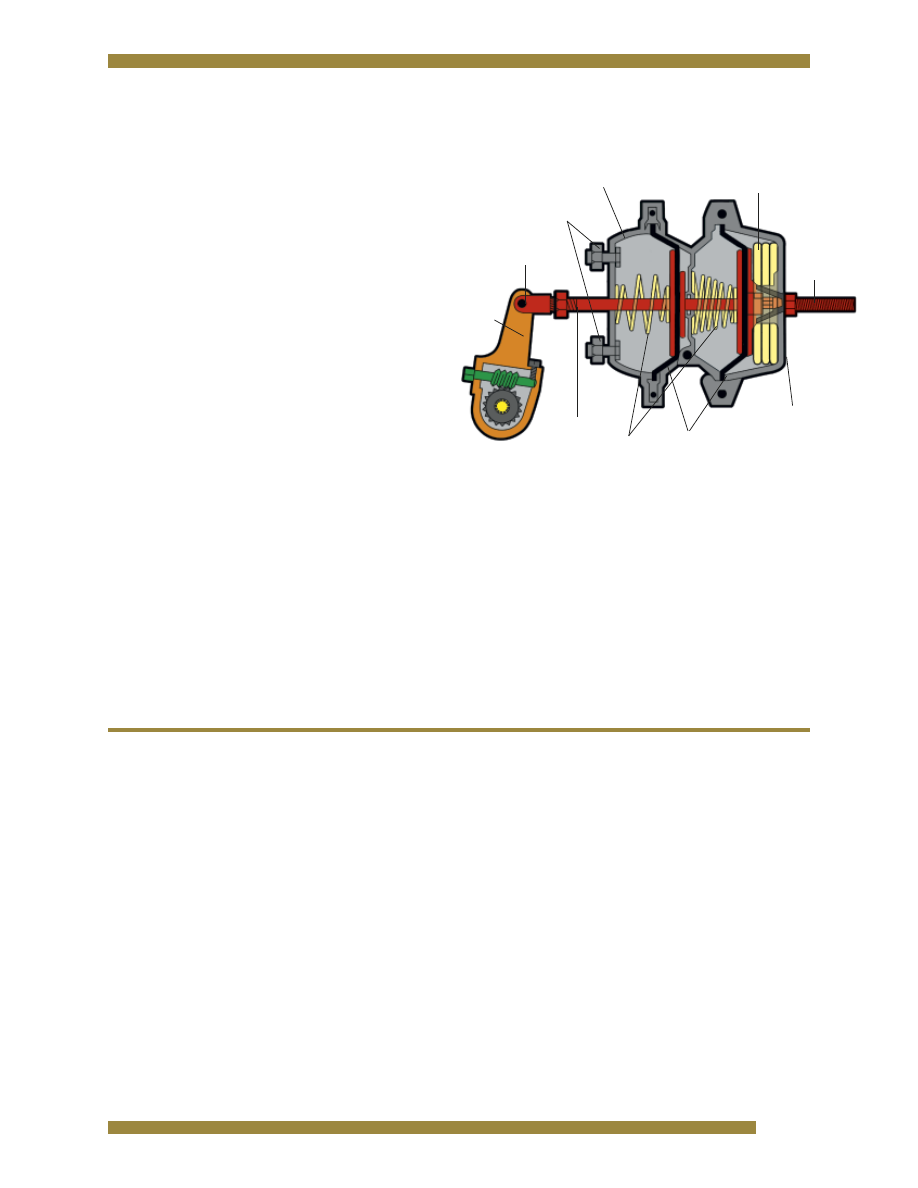

Desserrage (remontage) mécanique

Certains types de freins de stationnement peuvent être

desserrés mécaniquement par « remontage » ou

« compression ». Ces freins sont équipés d’un boulon qui

traverse le centre du cylindre et qu’il faut faire tourner pour

comprimer le ressort. Il peut être nécessaire, au préalable, de

retirer la plaque-frein et le goujon pour pouvoir atteindre la

tête du boulon. Il existe également des freins à ressort munis

d’un bouchon qu’il faut déposer pour insérer le boulon de

remontage.
Parfois, il faut se servir d’une clé spéciale. En général, on

trouve les instructions de « remontage » sur le cylindre du

frein de stationnement. Si l’on doit déplacer le véhicule en

cas de perte de pression totale, il est possible de desserrer le

frein de stationnement par remontage. Il faut toujours caler

les roues pendant le remontage des freins de stationnement.

Avertissement!

Il ne faut jamais démonter un frein de stationnement sans

avoir d’abord comprimé le ressort au moyen du boulon

de remontage. Les ressorts sont sous très forte tension et

pourraient causer des blessures très graves à quiconque

essaierait de remonter le frein sans trop savoir comment

procéder. Le remontage du cylindre d’un frein à ressort est

un travail qu’il faut confier à un mécanicien professionnel ou

à un technicien qualifié.

Boulons de

fixation

Cylindre

du frein de

stationnement

Cylindre du frein

de service

Chape et axe

Régleur de

jeu

Biellette

Membrane

Ressort de

rappel de la

membrane

Ressort du frein de

stationnement

Boulon de

blocage

Remontage du frein de stationnement à ressort

Freins desserrés

Résumé

1.  Que signifie la « multiplication » des forces

de freinage?

2.  Pourquoi les freins à ressort sont-ils des freins

de stationnement fiables?

3.  Comment maintient-on les freins de stationnement en

position desserrée?

4.  À quoi sert la commande des freins de stationnement

montée dans la cabine?

5.  Les freins de stationnement sont-ils

« automatiquement » serrés dans tous les systèmes de

freinage?

6.  Pourquoi desserre-t-on les freins de stationnement

avant d’effectuer un essai de serrage à fond?

7.  Pourquoi faut-il être prudent en stationnant un

véhicule dont les freins sont surchauffés?

8.  Comment peut-on desserrer certains types

de freins de stationnement sans utiliser l’air comprimé?

9.  Pourquoi est-il dangereux de démonter un frein

de stationnement à ressort?

37

SECTION CINQ -

CIRCUIT DE LA REMORQUE

38

On peut considérer que les circuits de freinage étudiés

précédemment sont des circuits de camion ou de tracteur. Si

une semi-remorque devait être reliée à ce type de camion ou

de tracteur, il faudrait que ses freins puissent être commandés

par le conducteur du camion ou du tracteur.
Dans les pages qui suivent, on utilisera le terme tracteur pour

parler de l’unité motrice d’un ensemble routier (camion ou

tracteur et remorque ou semi-remorque).

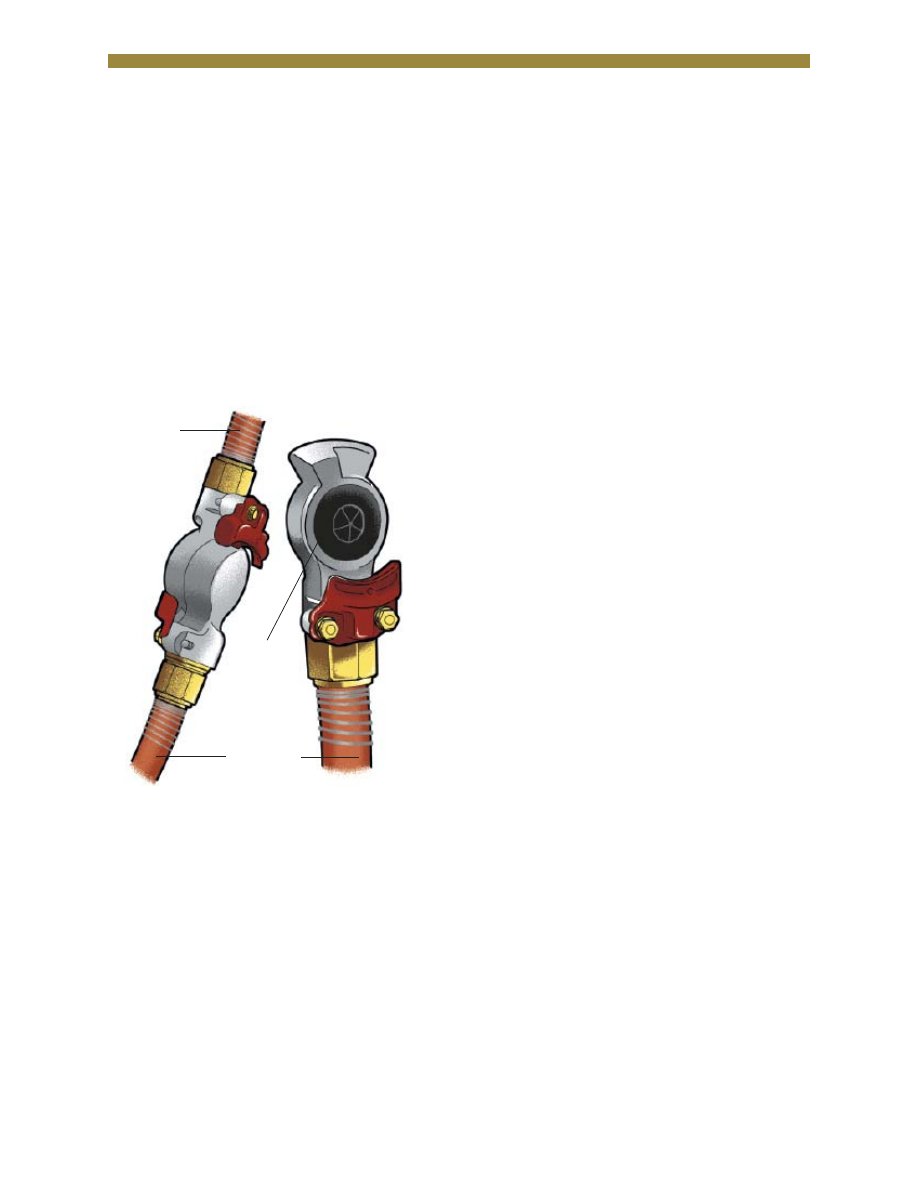

Coupleurs rapides

Ces dispositifs d’accouplement servent à raccorder les

canalisations de service et d’alimentation de la semi-

remorque au tracteur. Ils s’engagent par déclic et un joint de

caoutchouc empêche l’air de s’échapper.

Avant de brancher les coupleurs, il faut les nettoyer et les

débarrasser de toute trace de sable et de gravier. Pour les

raccorder, on recommande de commencer par assembler les

deux joints en plaçant les coupleurs à un angle de 90° l’un par

rapport à l’autre. Il suffit alors d’un mouvement brusque vers

le bas pour les assembler et les verrouiller. Sur les véhicules

équipés d’obturateurs, les plaques de protection doivent être

employées lorsque le véhicule roule sans semi-remorque, de

façon à empêcher l’eau et la poussière de pénétrer dans les

coupleurs et les canalisations.
Si le véhicule n’est pas équipé d’obturateurs, les coupleurs de

la canalisation de service peuvent être raccordés à ceux de la

canalisation d’alimentation de façon à empêcher l’eau et la

poussière de pénétrer dans les canalisations hors service. Plus

l’on maintient le circuit d’alimentation propre, plus l’on réduit

le risque de défaillances du freinage.
Il faut également attacher les coupleurs et les canalisations

pour éviter que celles-ci se frottent contre les composantes du

véhicule ou heurtent ses parois. Ceci risquerait d’endommager

sérieusement les coupleurs ou les canalisations.

Canalisation de freinage

La canalisation de freinage est appelée canalisation de service.

Elle est reliée à la commande au pied et à la commande à main.

Dans le cas du système proposé en exemple, le conducteur

appuie sur la pédale de commande au pied et l’air comprimé

parvient aux cylindres de frein du tracteur et à ceux de la

semi-remorque. Lorsque le conducteur relâche la pédale, l’air

comprimé qui se trouve dans les cylindres de frein de la semi-

remorque doit revenir à la commande au pied pour pouvoir

être évacué.
Ce système présente les inconvénients suivants :
·  Si la semi-remorque se détachait accidentellement du

tracteur, elle n’aurait plus de freins.

·  Si la canalisation de service se détachait ou subissait une

rupture, il ne serait pas possible de serrer les freins de

la semi-remorque et le circuit du tracteur perdrait l’air

comprimé après un seul freinage.

·  Si l’on perdait la réserve d’air des réservoirs principaux, il

serait impossible de freiner le tracteur ou la semi-remorque.

·  Il n’est pas possible de freiner le tracteur sans freiner en

même temps la semi-remorque, comme il n’est pas possible

de serrer les freins de la semi-remorque pendant le raccord

au tracteur.

·  Le serrage et le desserrage des freins de la semi-remorque se

font plus lentement que pour le tracteur.

Les canalisations et les soupapes étudiées aux pages suivantes

permettent de remédier à ces inconvénients.

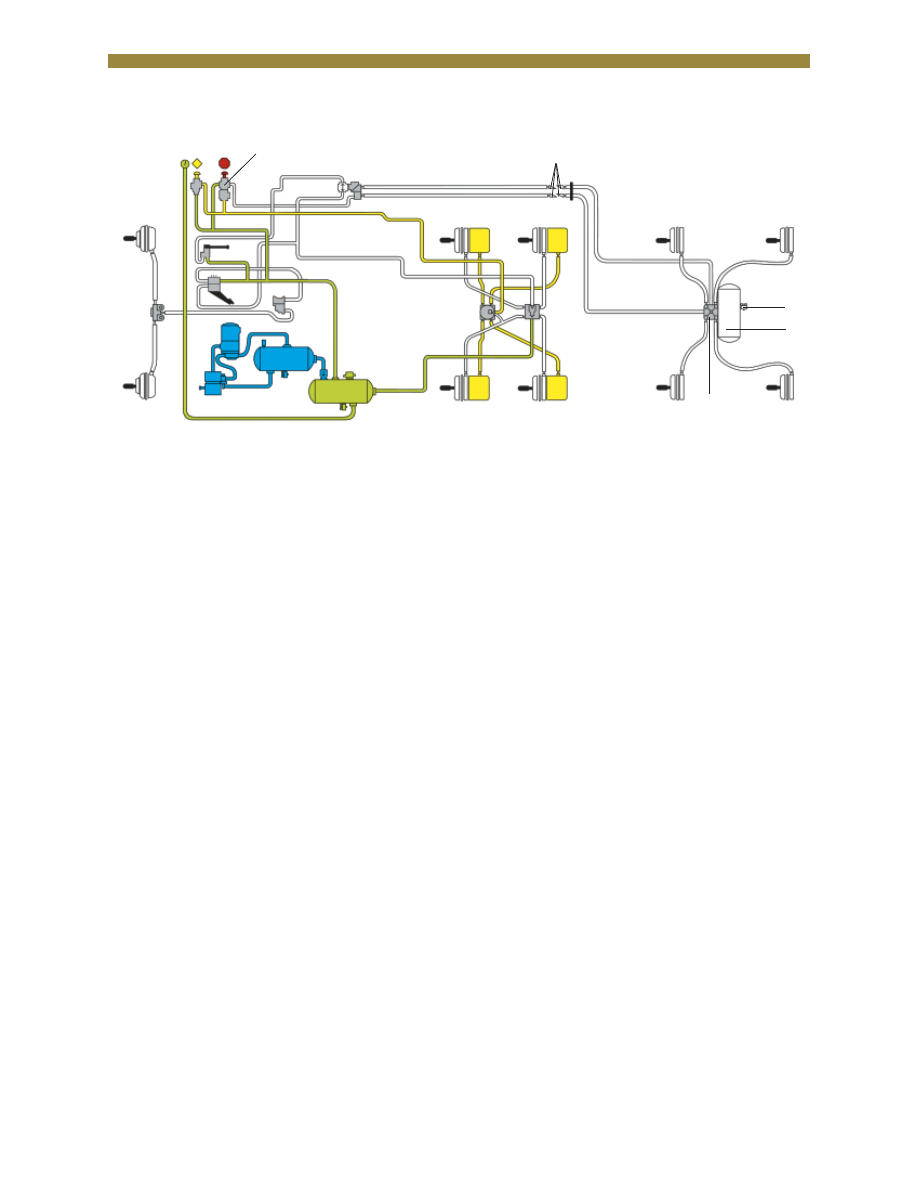

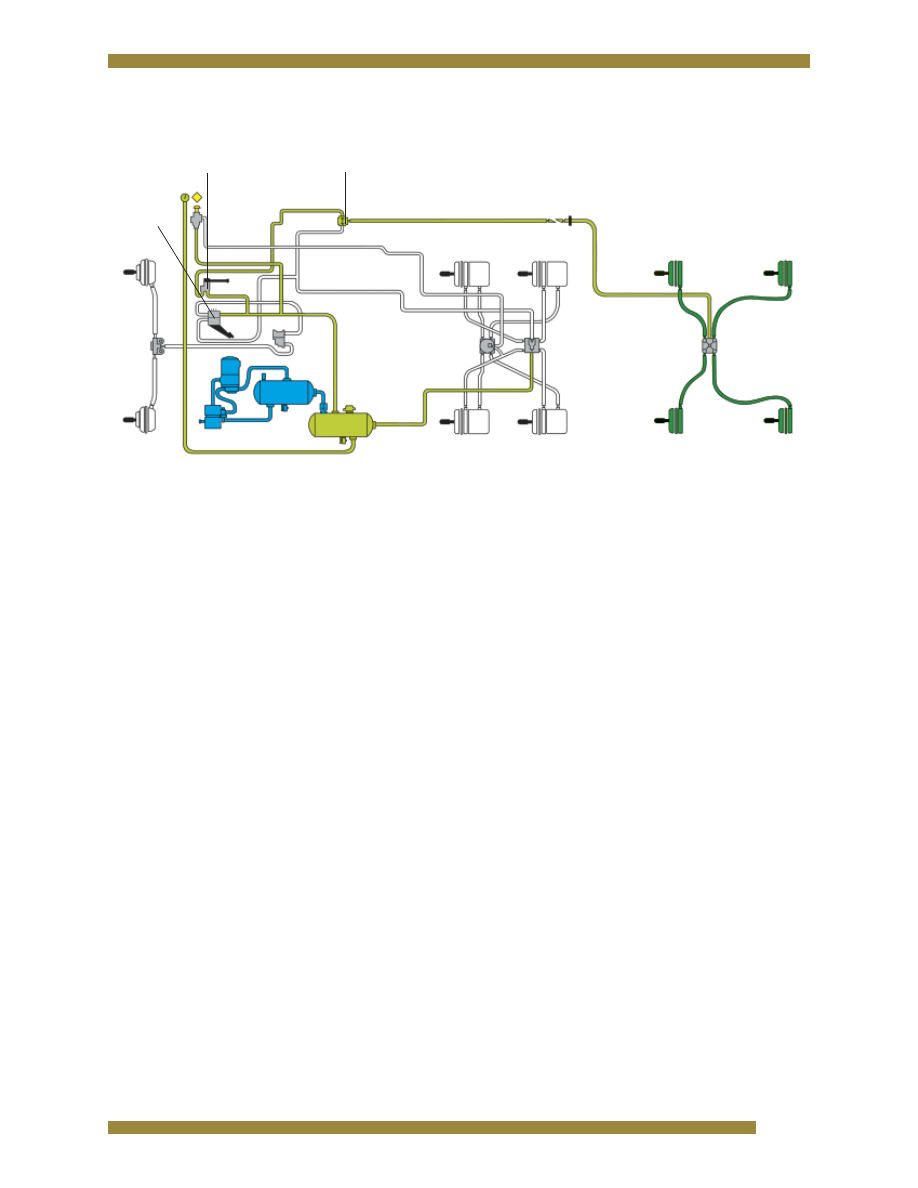

Le schéma illustre la disposition d’un circuit avec freins serrés

qui ressemble à celui d’un tracteur à essieux en tandem. La

semi-remorque a des essieux à tandem équipés de cylindres de

freinage.
La canalisation de freinage comporte un « T » situé entre la

commande au pied (31) et la valve relais du camion (13).

Une canalisation d’air raccorde ce « T » à la semi-remorque au

moyen d’un jeu de coupleurs rapides (20).

Canalisation

d’air

Joint

d’étanchéité en

caoutchouc

Canalisation

d’air

39

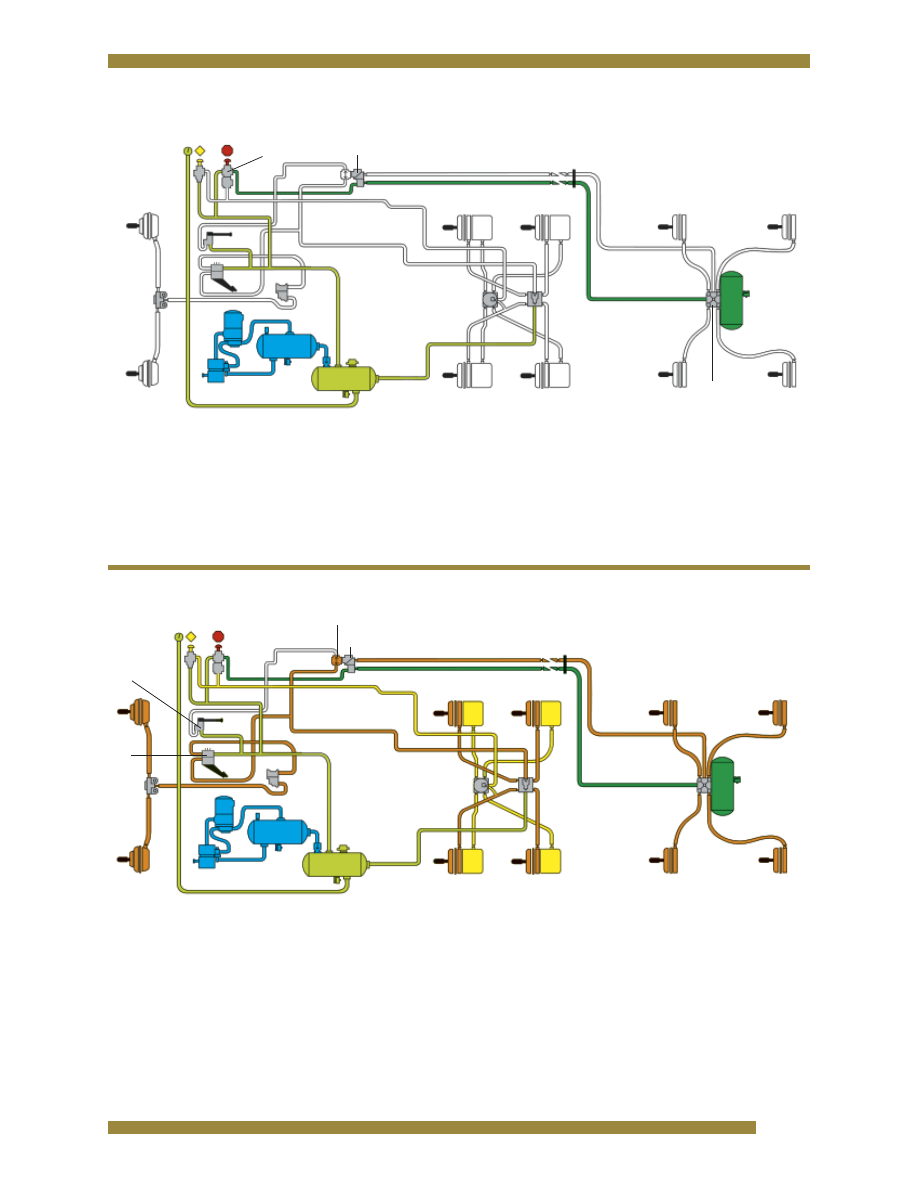

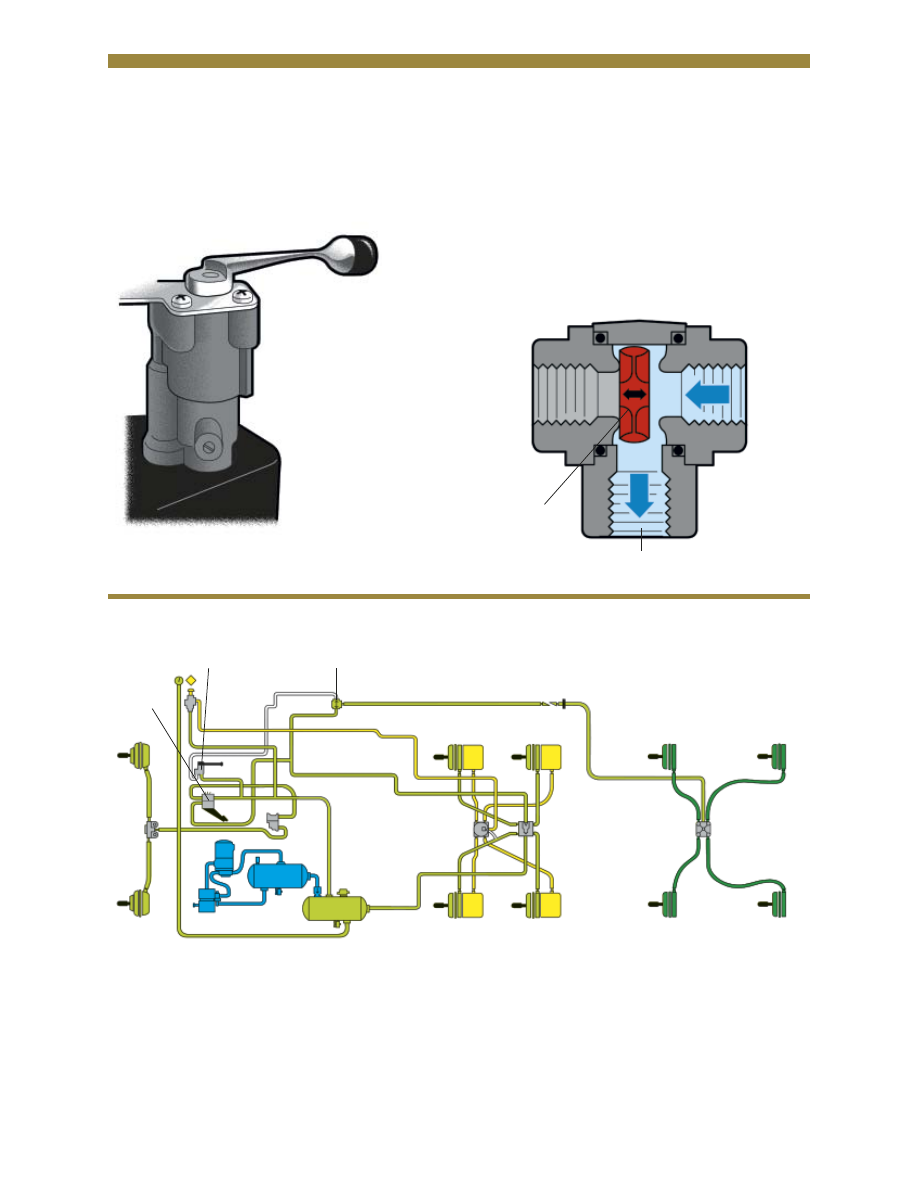

Commande manuelle de la remorque

La commande manuelle (30) permet au conducteur de

commander séparément la pression d’air envoyée aux freins

de la semi-remorque. Elle permet également de freiner la

semi-remorque pendant qu’on effectue son raccordement

au tracteur. En effet, avec ce type de commande, le

conducteur peut serrer les freins de la semi-remorque

indépendamment des freins du tracteur. La pression d’air

envoyée est fonction du degré d’ouverture de la commande.

(Cette pression ne peut pas être supérieure à celle du

réservoir principal.)  Il existe aussi des commandes qui sont

équipées d’un mécanisme de rappel.

13

20

“T”

31

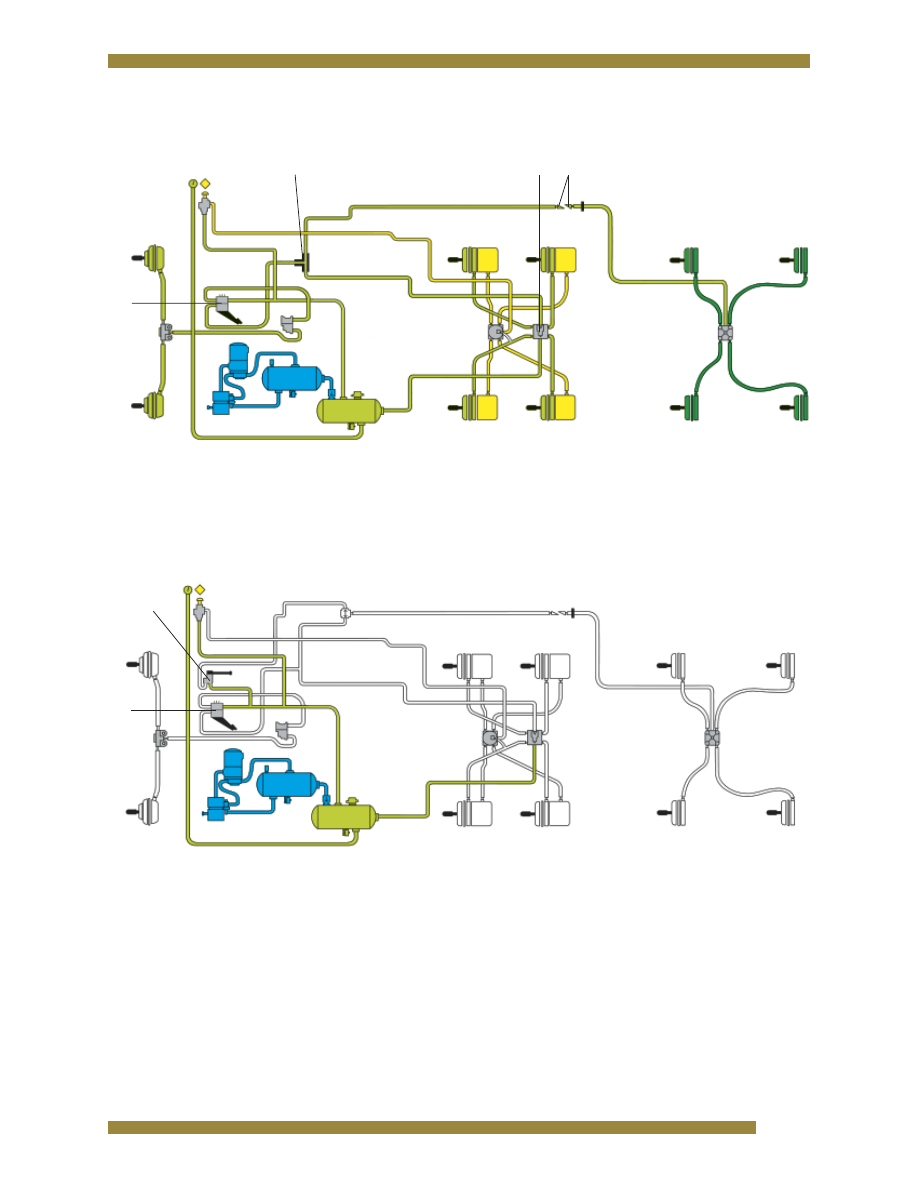

Canalisation de freinage

30

31

Commande manuelle de la remorque

40

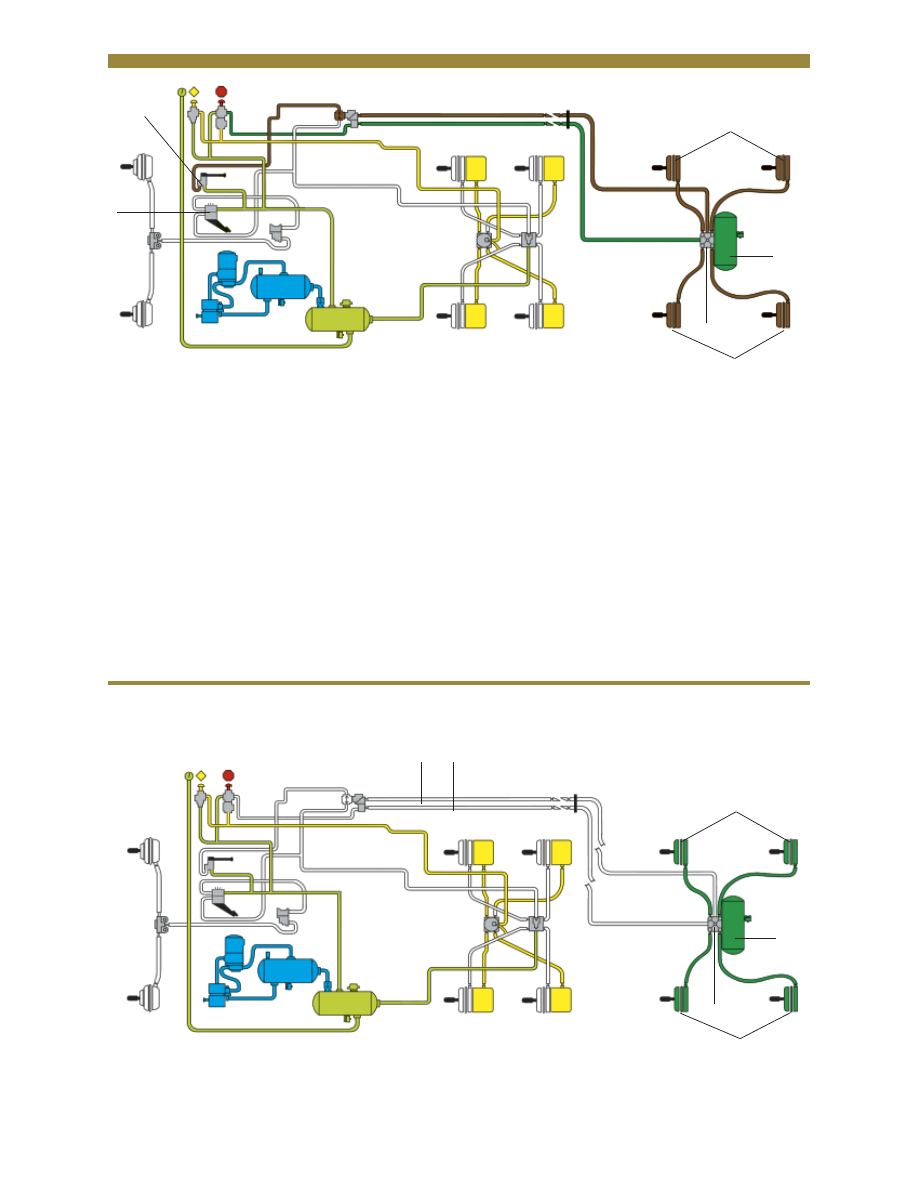

Le conducteur a freiné avec la commande au pied (31). L ’air

comprimé est envoyé aux cylindres de frein du tracteur et aux

freins de la semi-remorque au moyen du clapet bidirectionnel

(26). Le va-et-vient s’est déplacé côté basse pression et a

Remarque : La commande manuelle ne doit pas être

employée pour le stationnement du véhicule, car l’air

risquerait de s’échapper si le moteur s’arrêtait ou si la

commande se mettait en position de desserrage.

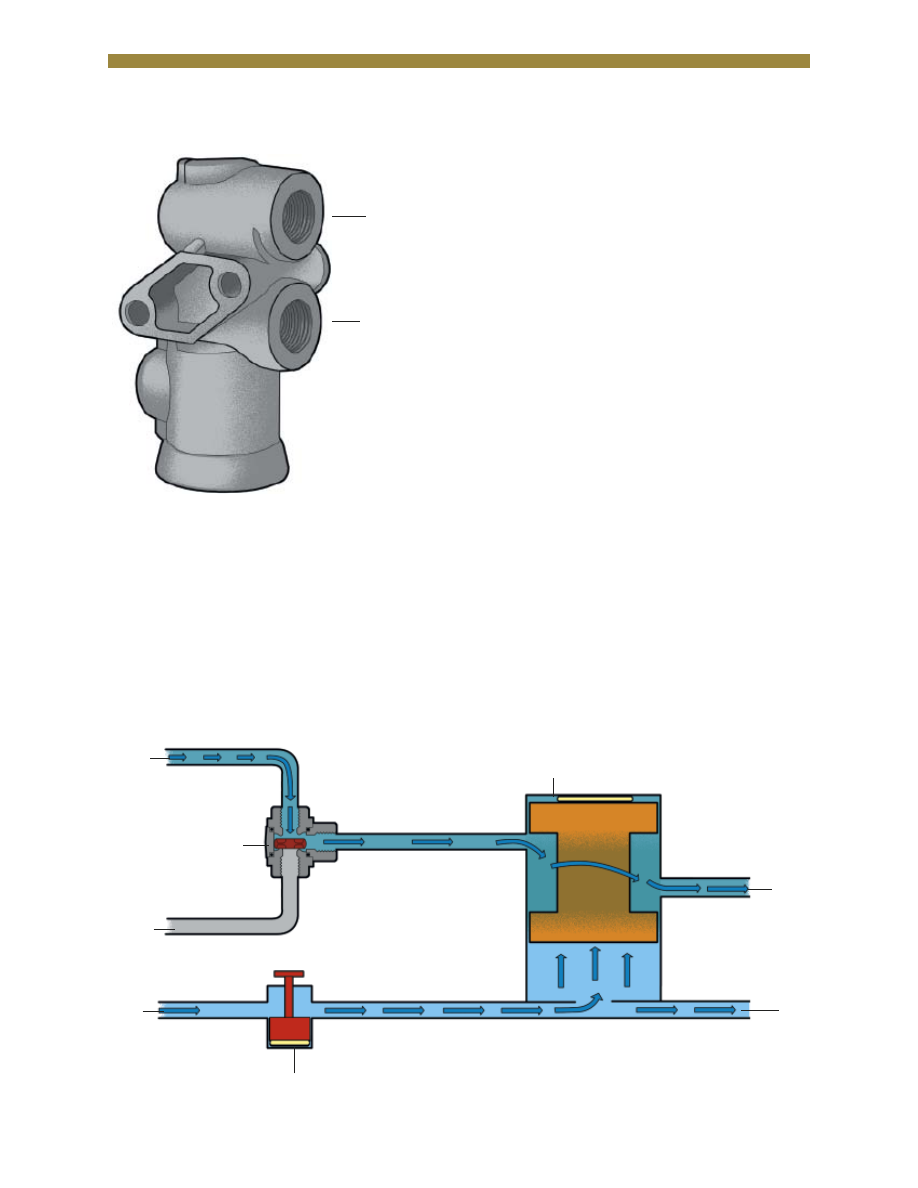

Clapet bidirectionnel

Le clapet bidirectionnel (26) permet d’envoyer l’air

provenant de deux sources possibles dans une canalisation

de freinage. L ’air provenant du circuit où s’exerce la

plus forte pression peut, grâce au clapet, passer dans la

canalisation de service vers la remorque. Ce clapet est situé

entre la commande au pied et la commande manuelle.

Air de la

commande

manuelle

Air de la

commande

au pied

Vers la remorque

Va-et-vient

ainsi interrompu tout écoulement d’air vers la commande

manuelle. Celle-ci (30) est en position fermée et une

pression égale est appliquée aux cylindres de frein du

tracteur et de la semi-remorque.

30

26

31

Freinage avec la commande au pied

41

Dans ce schéma, la commande au pied (31) est relâchée

et la commande manuelle (30) ouverte; l’air comprimé

passe de la commande manuelle aux cylindres de frein par

l’intermédiaire du clapet bidirectionnel (26). Celui-ci s’est

déplacé du côté basse pression et a ainsi interrompu tout

écoulement d’air vers la commande au pied.
Lorsque le freinage de la semi-remorque se fait par la

commande manuelle, le conducteur peut appuyer sur la

pédale de frein; si la pression au pied est supérieure à celle

de la commande manuelle, le clapet bidirectionnel passe du

côté basse pression, permettant l’application de la pression

supérieure aux freins du tracteur et de la semi-remorque.

Inversement, lorsque le conducteur, tout en appuyant sur

la commande au pied, applique une pression supérieure en

actionnant la commande manuelle, le clapet bidirectionnel

permet à la pression

« manuelle » plus élevée d’être appliquée aux freins de la

semi-remorque.
Bien qu’il soit possible d’actionner les freins de la semi-

remorque indépendamment au moyen de la commande

manuelle, la pression maximale de freinage agissant sur

les freins de la semi-remorque ne peut qu’être égale, ou

légèrement inférieure, à la pression du réservoir principal.

Système de protection du tracteur

Un système de protection du tracteur est prévu pour éviter

une perte totale de l’air du circuit du tracteur

en cas de séparation accidentelle de la semi-remorque ou

de rupture des canalisations entre tracteur et

semi-remorque. Le système de protection du tracteur

comporte deux clapets : le clapet de protection du tracteur

et le clapet d’alimentation de remorque,

aussi appelé « commande de stationnement de la remorque

» et « clapet de secours ».
Il existe deux types de clapets d’alimentation de remorque.

Le plus courant est un clapet à ressort que

la pression d’air du circuit maintient ouvert une fois

qu’il a été actionné manuellement. On l’appelle clapet

automatique d’alimentation de la pression. Il existe aussi

des clapets manuels d’alimentation de la remorque, qui

peuvent être à levier ou à bouton-poussoir.
Pour bien saisir le rôle du clapet d’alimentation de la

remorque et du clapet de protection du tracteur, il est

important d’en comprendre le fonctionnement.

30

26

31

Freinage avec la commande manuelle

42

45 lb/po

2

 dans la canalisation d’alimentation pour faire

basculer ce clapet à ressort, permettant ainsi à l’air

comprimé de la canalisation de service d’atteindre la

semi-remorque lorsque le conducteur appuie sur la pédale

du frein. Lorsque les canalisations d’air du tracteur sont

raccordées à la semi-remorque, la fermeture et l’ouverture

du clapet d’alimentation du tracteur fait ouvrir et fermer le

clapet de protection du tracteur. Déconnecter la canalisation

d’alimentation entre le tracteur et la semi-remorque

alors que la semi-remorque est sous pression entraînera

une baisse de pression immédiate dans la canalisation

d’alimentation du tracteur et la fermeture du clapet de

protection du tracteur, ce qui coupe l’écoulement d’air

vers la canalisation de service. En cas de rupture ou de

débranchement de la canalisation de service entre le

tracteur et la semi-remorque, rien ne se passe jusqu’à

ce que le conducteur freine. Le freinage entraîne une

perte d’air dans la canalisation de service perforée ou

déconnectée, ce qui se traduit par une chute de la pression

dans le circuit du tracteur. Si la pression chute à environ 45

lb/po

2

, le clapet d’alimentation du tracteur se fermera, ce

qui met les freins de la semi-remorque au mode freinage de

secours et entraîne la fermeture du clapet de protection du

tracteur. Ceci empêchera l’air de s’écouler de la canalisation

débranchée.
Le clapet sert aussi à empêcher une perte de l’air du

circuit du tracteur pendant le freinage normal sans semi-

remorque.

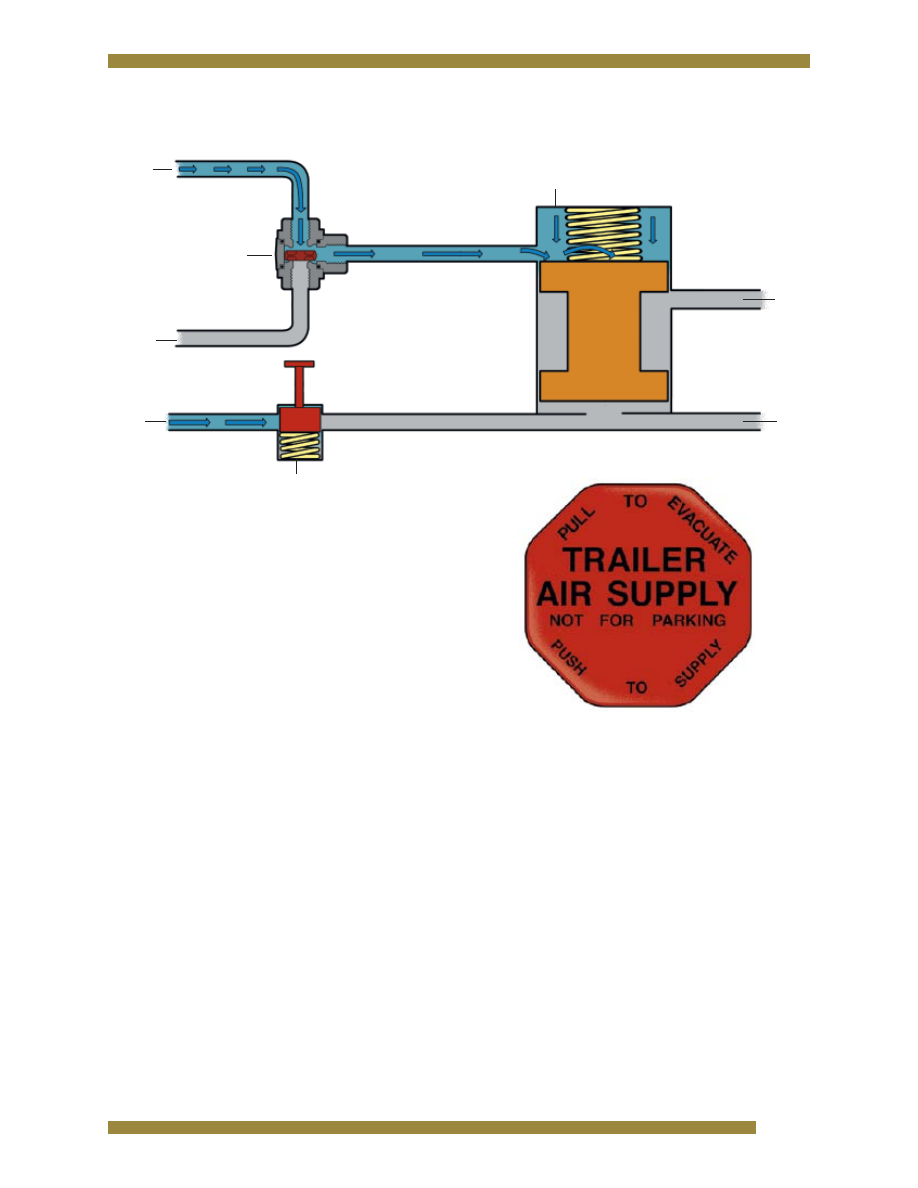

Le clapet de protection du tracteur (24) est normalement

monté près de la partie arrière de la cabine et est alimenté

par deux canalisations, l’une reliée au clapet d’alimentation

de remorque (28) et l’autre au clapet bidirectionnel (26).

Deux autres canalisations sortent du clapet de protection du

tracteur : la canalisation de service (22) et la canalisation

d’alimentation (21). Il faut une pression d’air d’environ

De la

commande

au pied

De la

commande

manuelle

Clapet

anti-retour

bidirectionnel

(26)

Canalisation

de commande

(de service)

(22)

Canalisation

d’alimentation

(d’urgence)

(21)

Clapet de protection du tracteur (24)

Clapet d’alimentation de remorque

(monté dans la cabine)

(28)

Du réservoir

Système de protection du tracteur (actionné)

(circuit de la remorque sous pression)

Clapet de protection du tracteur

Vers le

coupleur

rapide

d’alimentation

(d’urgence)

Vers le

coupleur

rapide de

commande

(de service)

43

Pour vérifier le bon fonctionnement du clapet de protection

du tracteur, il faut raccorder les canalisations d’air comprimé

du tracteur à la semi-remorque, s’assurer que le véhicule

est solidement bloqué et que les roues sont calées, et

relâcher le frein de stationnement. Il faut ensuite vérifier

que le système est sous pression maximale, mettre la

semi-remorque sous pression, serrer les freins et les tenir en

cette position (utilisez la commande manuelle si vous êtes

seul). Débrancher la canalisation de service (il y aura une

perte d’air) puis la canalisation d’alimentation. Ceci coupera

immédiatement l’écoulement d’air dans la canalisation de

service et la perte d’air dans la canalisation d’alimentation

devrait se poursuivre (ceci dépendra du type de système).

Rebrancher la canalisation d’alimentation et l’air comprimé

de la canalisation de service commencera de nouveau à

s’échapper.
Ceci sert à vérifier que le ressort du clapet s’ouvre et se

ferme correctement. Si le ressort de rappel du clapet de

protection du tracteur est brisé, le clapet ne se fermera

pas, ce qui entraînera une perte d’air pendant les freinages

normaux du tracteur sans semi-remorque.

Clapet d’alimentation de la remorque

Ce clapet, en général un bouton octogonal rouge, est monté

dans la cabine du tracteur. Le conducteur l’actionne en

enfonçant ou en tirant le bouton, selon le modèle.
L’ouverture du clapet permet à l’air comprimé des réservoirs

de passer. Il parvient alors au clapet de protection

du tracteur et au coupleur rapide de la canalisation

d’alimentation. Le clapet est muni d’un ressort et reste

donc ouvert lorsque la pression est suffisante. Si la pression

chute à un niveau qui se situe entre 45 et 20 lb/po

2

, le

clapet se ferme automatiquement, ouvrant ainsi l’orifice

d’échappement. Le conducteur peut aussi enfoncer le clapet

manuellement pour dégager l’orifice d’échappement sans

perte de pression dans les réservoirs du tracteur. Il y aura

aussi serrage des freins de stationnement à ressort.

De la

commande

au pied

De la

commande

manuelle

Clapet

anti-retour

bidirectionnel

(26)

Canalisation

d’alimentation

(d’urgence)

(21)

Clapet de protection du tracteur (24)

Clapet d’alimentation de remorque

(monté dans la cabine)

(28)

Système de protection du tracteur (hors service)

(remorque pas sous pression)

Du réservoir

Canalisation

de commande

(de service)

(22)

44

30

28

31

26

24

20

22

21

28

26

24

22

21

20

Clapet automatique d’alimentation de

pression de la remorque

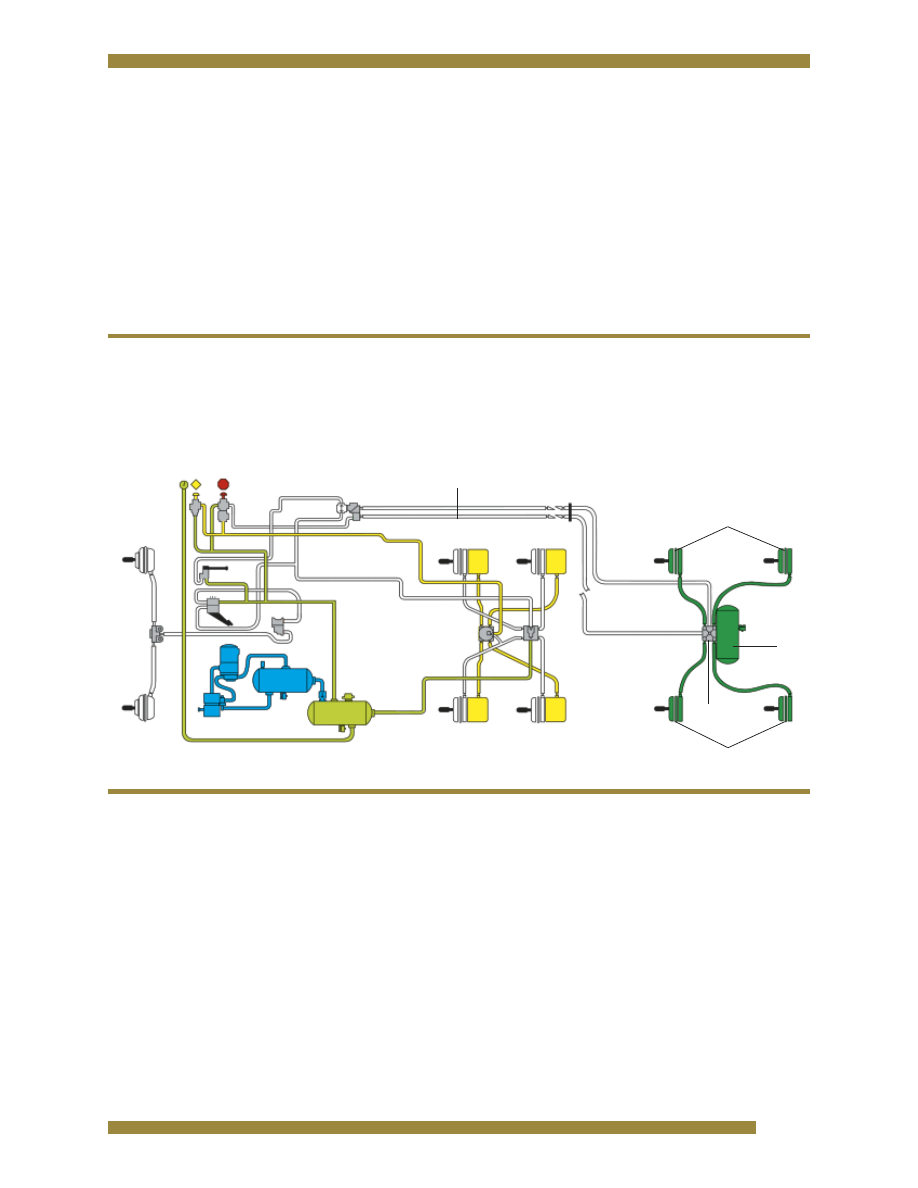

Dans le circuit illustré ci-dessous, l’air comprimé du

réservoir principal est envoyé au clapet d’alimentation de

remorque (28). Le clapet de protection du tracteur (24)

est alimenté par deux canalisations, l’une reliée au clapet

d’alimentation de remorque (28) et l’autre au clapet

bidirectionnel (26). Deux autres canalisations sortent du

clapet de protection du tracteur et chacune est dotée de

coupleurs rapides (20). Ce sont la canalisation de service

(22) et la canalisation d’alimentation (21).

Dans les schémas, la canalisation de service (22) est en haut

et la canalisation d’alimentation en bas (21).
Le schéma illustre un tracteur équipé d’un clapet

d’alimentation de remorque (28) et d’un clapet de protection

du tracteur (24). La semi-remorque n’est pas raccordée au

tracteur qui fonctionne indépendamment. Le conducteur

n’a pas ouvert le clapet d’alimentation de remorque (28) et

la commande manuelle (30) est fermée.

45

31

26

24

30

28

20

31

26

24

30

28

20

Dans le schéma, le conducteur a enfoncé la commande

au pied (31) et l’air comprimé est envoyé aux cylindres de

frein du tracteur. Le clapet bidirectionnel (26) a basculé

du côté basse pression, permettant ainsi à l’air comprimé

de la canalisation de commande d’atteindre le clapet de

protection du tracteur (24).
Notez qu’il n’y a pas de perte d’air dans le circuit du tracteur

par les coupleurs rapides déconnectés (20).

Si le conducteur actionne accidentellement la commande

manuelle (30) alors que la semi-remorque n’est pas reliée

au tracteur, l’air comprimé envoyé au clapet de protection

est également arrêté; il n’y a pas de perte d’air comprimé

à condition que le clapet d’alimentation de remorque (28)

soit fermé.

46

Dans le schéma, le tracteur et la semi-remorque sont

attelés et les canalisations de service et d’alimentation sont

raccordées par des coupleurs rapides (20).
La semi-remorque est équipée d’un réservoir (16) situé près

des cylindres de frein et contenant l’air comprimé destiné au

freinage normal ou aux situations d’urgence. Comme dans

le cas des réservoirs de tracteur, ce réservoir est muni d’un

robinet de vidange (6).
Un relais de secours (39) est posé sur le réservoir de la semi-

remorque, à proximité des cylindres de frein. Le relais de

secours joue un triple rôle :
1. Il transmet de l’air du réservoir de la semi-remorque

aux cylindres de frein au moment du freinage. Cette partie

du relais fonctionne de la même façon que la valve relais

étudiée précédemment. Il permet également un desserrage

rapide des freins de la semi-remorque.

2. Il permet, en cas d’urgence, d’appliquer la pression d’air

du réservoir de la semi-remorque aux freins. Ceci se produit

automatiquement en cas de rupture ou de débranchement

des canalisations d’air entre le tracteur et la semi-remorque

ou de perte d’air dans les réservoirs principaux. La rupture

d’une canalisation de service n’entraînerait pas un freinage

d’urgence de la remorque sans que le conducteur n’ait

activé les freins, mais il y aurait une perte rapide de l’air

comprimé du circuit. Par ailleurs, le conducteur peut

actionner le clapet d’alimentation de la remorque (28) logé

dans la cabine pour serrer les freins de la remorque en cas

d’urgence.
3. Le relais de secours est équipé d’un clapet unidirectionnel

qui empêche l’air du réservoir de passer en sens inverse.

20

16

6

39

28

Tracteur et semi-remorque attelés

47

Dans le schéma, le compresseur avait élevé la pression du

réservoir principal au maximum.
Le conducteur a ouvert le clapet d’alimentation de la

remorque (28) pour envoyer l’air comprimé du réservoir

principal à la semi-remorque par l’intermédiaire du clapet de

protection de la remorque (24). L ’air comprimé passe par le

relais de secours (39) et arrive au réservoir de la remorque.

La pression s’y accumule jusqu’à ce qu’elle atteigne la même

valeur que celle des réservoirs principaux du tracteur. C’est

ce qu’on appelle la « mise sous pression » du circuit de la

semi-remorque. Le clapet d’alimentation de remorque reste

ouvert lorsque la pression atteint une valeur d’environ 90

lb/po

2

, selon le modèle.

Ce schéma et le schéma suivant indiquent simplement

les organes et les canalisations de frein actionnés par le

conducteur selon qu’il utilise la commande au pied ou la

commande manuelle.

-  Commande au pied en orange (31)

-  Commande manuelle en brun (30)

L’orange et le brun indiquent le chemin parcouru par l’air

mais ne montrent pas où en est la source.

L’air comprimé agit simultanément sur les freins du tracteur

et de la semi-remorque.
Comme on l’a déjà vu, le clapet bidirectionnel (26)

bascule et l’air est envoyé à la canalisation de service

par l’intermédiaire du clapet de protection du tracteur

(24). Si le conducteur relâche la commande au pied et

actionne la commande manuelle, le va-et-vient du clapet

bidirectionnel bascule et l’air comprimé n’actionne que les

freins de la semi-remorque.

39

24

28

Mise sous pression du circuit de la semi-remorque

31

24

30

26

Freinage au pied ou freinage manuel

48

14

39

14

16

30

31

L’air comprimé provenant de la commande au pied ou de

la commande manuelle parcourt la canalisation de service

et actionne le relais de secours (39). Sous l’effet de cette

pression, le relais dirige l’air provenant du réservoir de la

semi-remorque (16) vers les cylindres de frein de la semi-

remorque (14). La pression envoyée par le relais de secours

vers les cylindres de frein de la semi-remorque est la même

que celle envoyée vers les cylindres de frein du tracteur.

Dans ce genre de système, on parvient à minimiser le temps

de réaction des freins grâce au réservoir de la remorque et

au relais de secours.

Lorsque le conducteur relâche la commande au pied, il

interrompt l’écoulement de l’air. Les mécanismes de relais

reprennent leur position initiale et coupent ainsi l’arrivée

d’air comprimé. L’air comprimé qui se trouve dans les

cylindres de frein est évacué par les orifices d’échappement,

ce qui permet le desserrage des freins. Dans un système de

ce genre, le desserrage des freins de tracteur et de semi-

remorque se fait rapidement.
Attention : Il ne faut jamais utiliser les freins de la semi-

remorque pour retenir un véhicule à l’arrêt sans le surveiller.

Une perte de pression pourrait provoquer le desserrage

complet des freins. Il faut toujours serrer les freins de

stationnement.

14

39

14

22

21

16

Freinage de secours

49

21

14

14

39

16

La séparation du tracteur et d’une semi-remorque

non équipée de freins à ressort entraîne une rupture

entre la canalisation de service (22) et la canalisation

d’alimentation (21). La perte soudaine de pression d’air

dans la canalisation d’alimentation déclenche le relais de

secours (39) qui permet à l’air se trouvant dans le réservoir

de la semi-remorque (16) de s’écouler directement dans

les cylindres de frein de la semi-remorque (14). Cela

déclenche le freinage de secours par serrage des freins de

la semi-remorque. La perte de pression dans la canalisation

d’alimentation entraîne aussi la fermeture automatique du

clapet d’alimentation de remorque. Il est encore possible

d’actionner les freins du tracteur sans provoquer de perte

d’air parce que le système de protection du tracteur protège

celui-ci.
Les freins de la semi-remorque restent serrés jusqu’à ce

que la pression dans le réservoir de la semi-remorque et

dans les canalisations soit épuisée ou que la canalisation

d’alimentation soit réparée et que l’on puisse remettre le

circuit sous pression.

Rupture de la canalisation de service

(de commande)

En cas de rupture ou de débranchement de la canalisation

de service (22), rien ne se passe jusqu’à ce que le conducteur

freine avec la commande au pied ou la commande

manuelle. L’évacuation de l’air comprimé de la canalisation

de service se traduit par une chute rapide de la pression

dans les réservoirs principaux du tracteur. Cette chute de

pression finira par entraîner la fermeture du système de

protection du tracteur, ce qui évacue l’air de la canalisation

d’alimentation de la semi-remorque. Cela déclenche le

freinage de secours par serrage des freins de la semi-

remorque. Il est à noter que toute défaillance qui provoque

une importante chute de pression du circuit du tracteur sera

signalée au conducteur par l’intermédiaire de l’indicateur de

basse pression.
Dans le schéma suivant, on voit une rupture de la

canalisation de service (22) et le conducteur a freiné avec la

commande au pied (31). Les freins du tracteur demeureront

serrés, mais la semi-remorque n’aura aucune capacité

de freinage. Si les freins demeurent serrés, la pression

d’air dans le circuit du tracteur descendra à un niveau

dangereusement bas et puis le système de protection du

tracteur mettra les freins de la semi-remorque en mode

freinage de secours.

Rupture de la canalisation d’alimentation

(d’urgence)

La rupture de la canalisation d’alimentation (21) ou le

débranchement des coupleurs rapides de cette canalisation

entraîne les mêmes résultats que dans l’exemple précédent.

















Content      ..     1      2      3      4      ..
