Manuel des freins à air comprimé - 2





17

Les cylindres de frein, les régleurs de jeu et les

garnitures de frein

Le cylindre de frein (11) (14) (32) est un logement circulaire

partagé au milieu par une membrane souple. La pression

de l’air contre la membrane l’éloigne de la pression, ce qui

entraîne la biellette vers l’extérieur et contre le régleur

de jeu. La force exercée par ce mouvement dépend de

la pression de l’air et de la taille de la membrane. Toute

fuite dans la membrane laisse l’air s’échapper, ce qui rend

le cylindre de frein moins efficace. Si la membrane est

complètement déchirée, les freins ne fonctionnent plus.

Les cylindres de frein avant (32) sont généralement plus

petits que les cylindres de frein arrière parce que les essieux

avant supportent des poids moins importants que les

essieux arrière. Le cylindre de frein est d’habitude logé sur

l’essieu, à proximité de la roue à freiner. L ’air comprimé qui

arrive par l’orifice d’admission exerce une pression contre

la membrane et la biellette. Celle-ci est fixée à un levier

en bras de manivelle, appelé régleur de jeu, au moyen

d’une chape et d’un axe. Le déplacement longitudinal de la

biellette sous l’effet de la pression exercée dans le cylindre

de frein est transformé en mouvement rotatif de l’arbre à

cames qui commande les mâchoires et les cames en S. La

membrane et la biellette reprennent la position de repos

sous l’effet du ressort de rappel logé dans le cylindre de frein

lorsque l’air comprimé est évacué.
Comme son nom l’indique, le régleur de jeu permet aussi de

réduire le débattement qui se crée dans la timonerie, entre

la biellette et les mâchoires de frein. Cette défaillance est

provoquée par l’usure des garnitures de frein. Si les régleurs

ne sont pas convenablement ajustés dans les limites

établies, il y a risque de détérioration du rendement des

freins et d’augmentation du temps de réaction. Ainsi, si le

jeu devient excessif, la membrane risque de toucher le fond

du cylindre, ce qui peut se traduire par une perte complète

du freinage sur la roue en question.

Biellette

Cylindre de frein

Membrane

Ressort de rappel de

la membrane

Entrée d’air

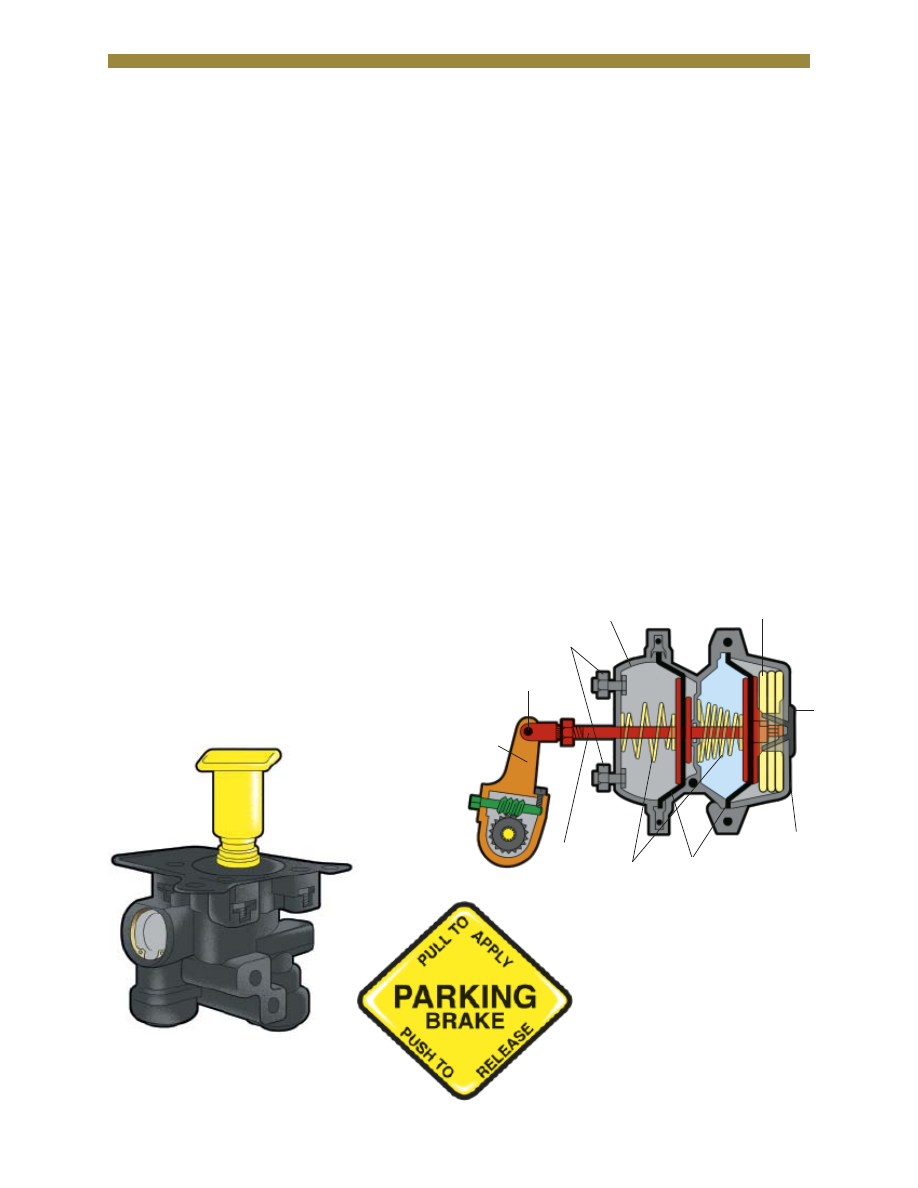

Boulons de

fixation

Chape et axe

Régleur

de jeu

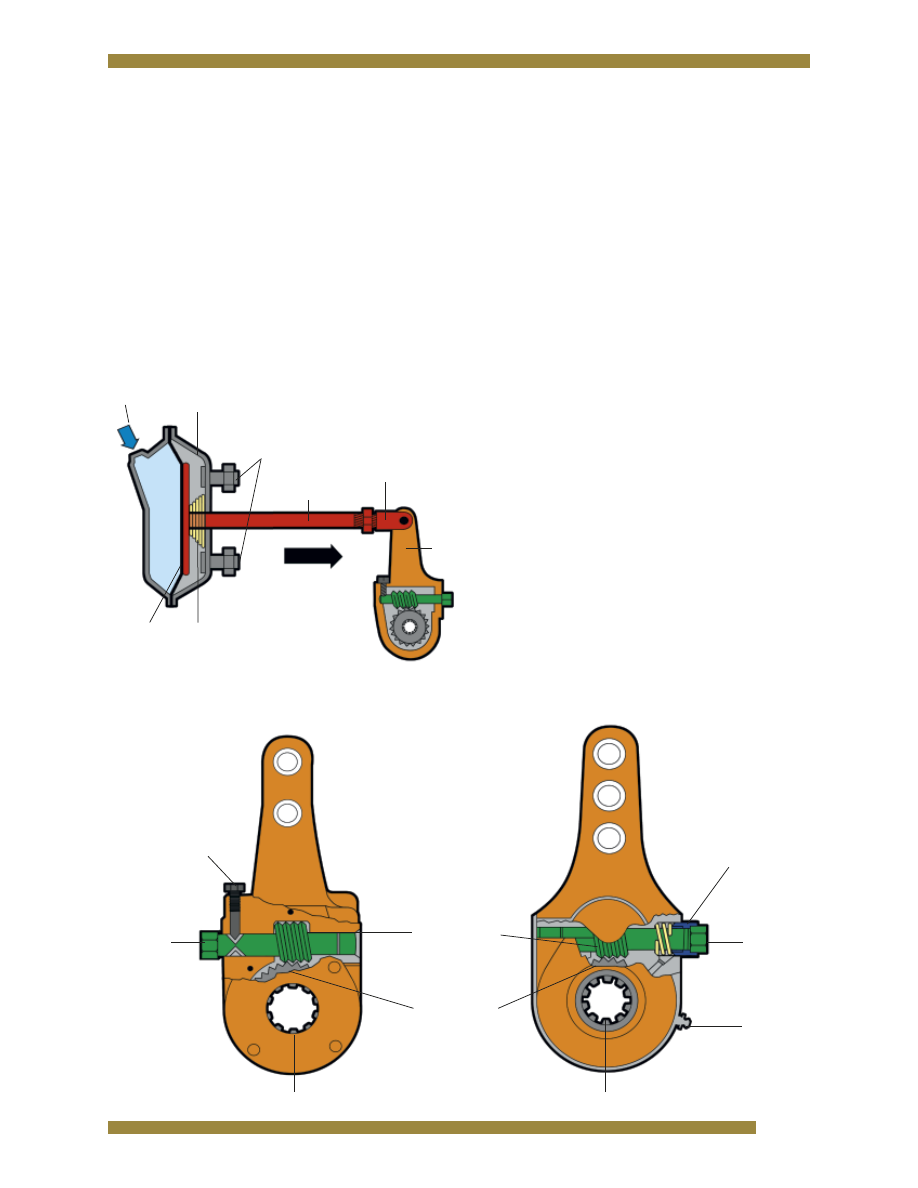

Les cylindres de frein et les régleurs de jeu (frein serré)

Régleurs de jeu manuels

Régleurs de jeu à bille d’arrêt interne

Régleurs de jeu à verrouillage

Vis de blocage

Boulon de

réglage

Arbre de la vis

sans fin

Vis sans fin

Manchon de

blocage

Pignon cannelé

Pignon cannelé

Graisseur

Boulon de

réglage

18

Rondelle de butée

Chape

Axe à chape (grand)

Axe à chape (petit)

Biellette de l’actionneur

Goupille fendue

Capuchon et axe

Piston de l’actionneur

Axe de galet

Manchon de réglage de l’actionneur

Vis borgne de sûreté
(cliquet de type à tirer)

Ressort de cliquet

Cliquet de réglage

Vis sans fin

Joint de la vis sans fin

Boulon de réglage

Cannelure de graissage

Graisseur

Boîtier

Vis sans fin

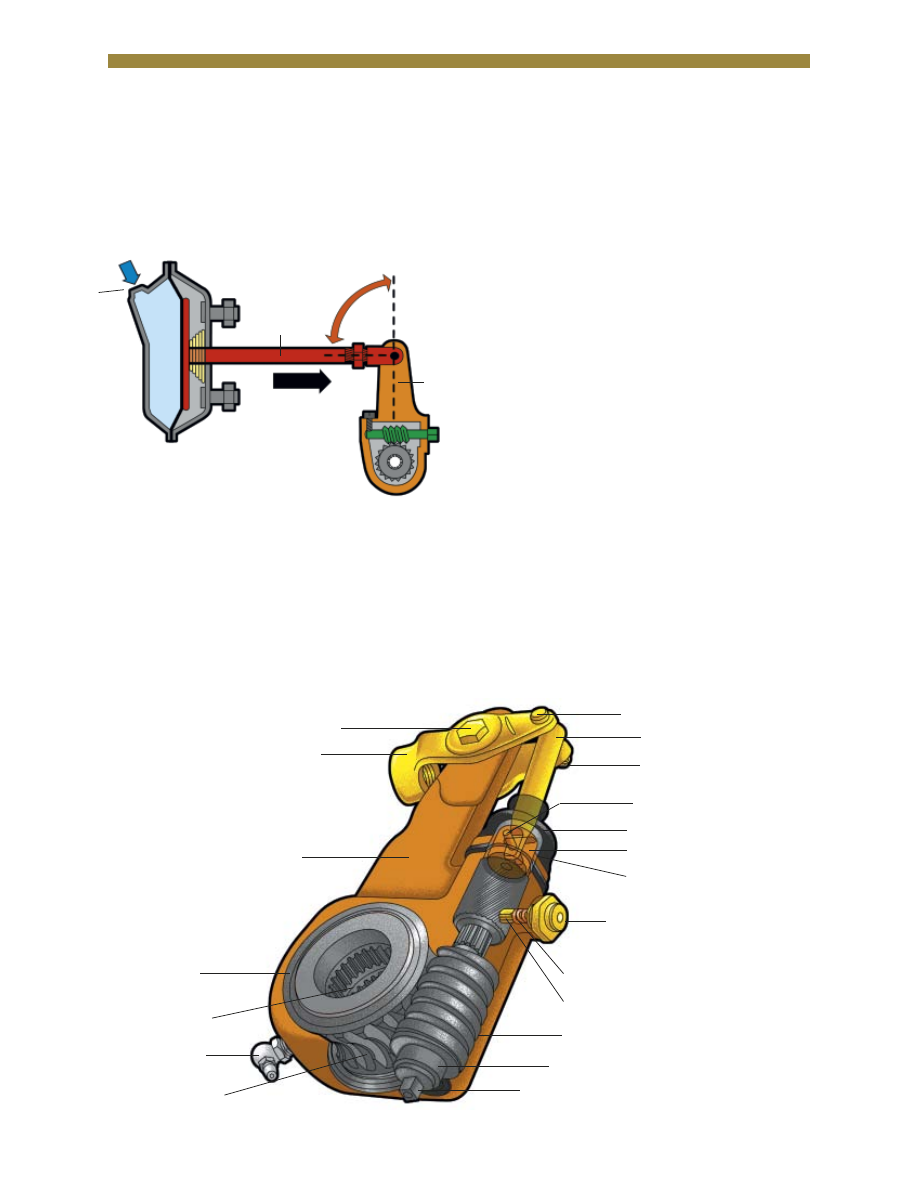

Régleur de jeu automatique

Le schéma à la page précédente illustre la vis sans fin de deux

types de régleurs de jeu manuels standard. Lorsque les freins

sont serrés à fond, l’angle formé par la biellette et le bras du

régleur ne doit pas être supérieur à 90° (angle droit).

Sur les régleurs manuels, il faut tourner la vis sans fin jusqu’à

ce que les garnitures touchent les tambours, puis la desserrer,

en général de 1/4 à 1/2 tour. Le réglage est maintenu par un

dispositif de verrouillage, qui peut être un collier à ressort

placé sur la tête du boulon de réglage, qu’il faut enfoncer

quand la clé est insérée sur la tête. On parle alors d’un régleur

de jeu à verrouillage. Sur certains régleurs, c’est une bille

d’arrêt interne à ressort qui bloque le réglage en place. Cette

dernière doit être déposée avant d’effectuer tout réglage. Plus

le conducteur vérifie le « jeu » souvent, moins il risque que

les freins ne lâchent. Il est rare que les véhicules « perdent »

leurs freins à cause d’un manque d’air; le plus souvent, un tel

accident est causé par un problème de réglage.
Lors de l’inspection pré-trajet des freins, vérifiez si certaines

des composantes sont usées ou endommagées. Assurez-

vous également que le régleur de jeu et la biellette forment

un angle de 90° comme le démontre l’illustration. Si cet

angle dépasse 90° lorsque les freins sont serrés, il y a risque

d’une importante détérioration du rendement des freins.

Au contraire, un angle inférieur à 90° pourrait indiquer un

surréglage des freins qui pourrait les faire traîner.
Il incombe au conducteur de veiller au bon réglage de ses

freins. Il ne suffit pas de faire un essai de serrage des freins

à basse vitesse. Le freinage à grande vitesse cause une

expansion des tambours de frein provoquée par la chaleur;

en conséquence, la biellette doit élargir sa course pour

maintenir la même puissance de freinage. Si le frein est

mal réglé, la course de la biellette pourrait ne pas suffire à

compenser l’expansion du tambour, ce qui entraînerait un

évanouissement du frein et augmenterait grandement la

distance d’arrêt. Dans une descente de pente, ceci pourrait se

traduire par une perte complète de freinage.
Remarque : Les méthodes de réglage des freins sont

expliquées en détail à la Section Huit.

90°

Entrée

d’air

Régleur

de jeu

Les cylindres de frein et les régleurs de jeu

(frein serré)

Biellette

19

Certains systèmes sont dotés de régleurs de jeu automatiques

qui se règlent automatiquement de façon à compenser,

dans la plupart des cas, l’usure des garnitures de frein et

à maintenir ainsi le jeu adéquat entre les garnitures et

le tambour. Il faut régulièrement examiner les régleurs

automatiques pour vérifier le réglage. Il existe plusieurs

marques et modèles de régleurs de jeu automatiques sur

le marché. Certains régleurs sont sensibles à la course de la

biellette alors que d’autres contrôlent plutôt le débattement

entre le tambour et les mâchoires du frein. Dans le premier

cas, le régleur ajustera la course lorsqu’elle dépasse les

normes adéquates. Dans le deuxième cas, le régleur

maintiendra un niveau de jeu adéquat entre le tambour

et les mâchoires du frein. Certains modèles de régleurs

de jeu peuvent diminuer ou augmenter le jeu lorsqu’il y

a surréglage du frein. Même si le véhicule est équipé de

régleurs de jeu automatiques, il ne faut pas tenir pour

acquis que les freins demeureront toujours bien réglés. Un

tel système n’est jamais à l’épreuve de toute défaillance.

Il existe un nombre de facteurs qui pourraient empêcher

le régleur de jeu de maintenir un jeu adéquat. Il pourrait

s’agir d’une mauvaise installation, d’un entretien inadéquat,

d’une fixation déformée, de coussinets d’arbre à cames

usés ou de biellettes pliées. Même une inspection visuelle

inadéquate pourrait entraîner des défaillances qui ne sont

pas reliées au fonctionnement du régleur de jeu. Il se peut

que le régleur de jeu n’arrive pas à maintenir le réglage du

frein, surtout si ce dernier a fonctionné pendant une longue

période de temps. Les deux problèmes les plus fréquents

sont l’usure excessive précoce et la contamination interne.

Plus un régleur de frein a servi, plus les composantes servant

à ajuster le réglage s’usent. Par conséquent, la garniture du

frein devra se déplacer plus loin pour toucher le tambour

et, faute de vérification, le frein pourrait se dérégler. Même une

quantité minime d’eau aspirée dans le mécanisme d’un régleur

de jeu automatique peut entraîner de la corrosion. En hiver, les

éléments détecteurs gèleront et nuiront au réglage. De plus, dans

certaines conditions, le régleur de jeu automatique ne réussira

pas à diminuer ou à augmenter le jeu, ce qui pourrait causer un

surréglage du frein qui le ferait traîner. Ceci pourrait se produire

si le conducteur d’un camion attelé à une semi-remorque

s’engageait dans une longue pente à virages multiples. Le

conducteur devrait tenter de décélérer en appuyant modérément

sur la pédale de frein à plusieurs reprises pour garder la maîtrise

de son véhicule. Cependant, cet exercice de freinage excessif ne

tarderait pas à échauffer un ou plusieurs des tambours de frein

et à les faire dilater. Cette surchauffe augmentera le diamètre

des tambours de freins et, dans des conditions extrêmes et

prolongées, la biellette devra augmenter sa course afin d’obtenir

la puissance de freinage requise. Le régleur de jeu automatique

y détecte un besoin de réglage et diminue le jeu. Une fois que

le tambour de frein s’est refroidi et qu’il a retrouvé son diamètre

normal, les freins seront déréglés et traîneront. C’est pourquoi le

conducteur doit vérifier s’il est nécessaire de régler les freins. Pour

vérifier le réglage des régleurs de jeu automatiques, il pourrait

être nécessaire de serrer les freins à fond plusieurs fois par jour.

(Vous trouverez plus de renseignements à la page 68.)
Puisque les régleurs de jeu automatiques ne sont pas à toute

épreuve, il est important que le conducteur d’un véhicule équipé

d’un tel dispositif sache comment les régler manuellement.

Pour

des renseignements sur le réglage manuel du régleur de

jeu automatique de votre véhicule, veuillez consulter le

fabricant.

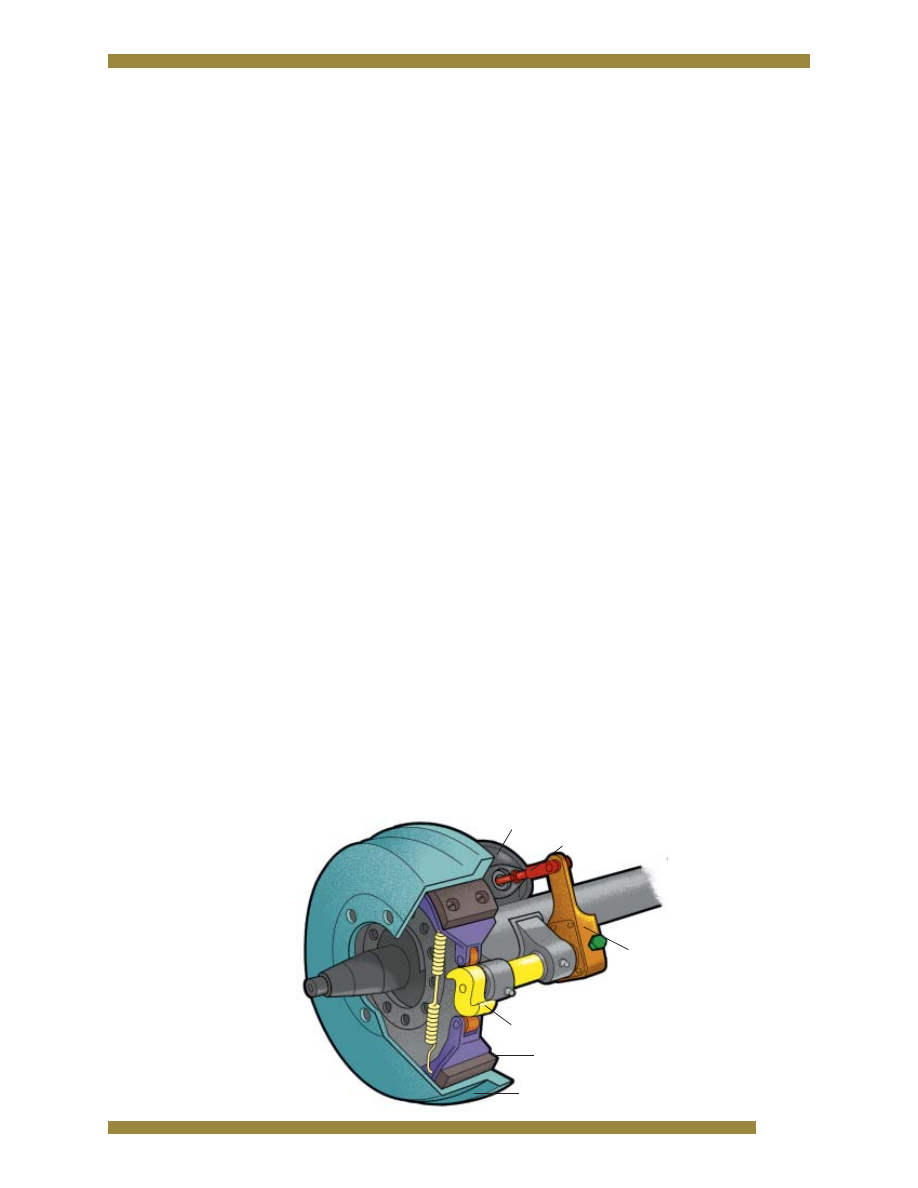

Le schéma illustre le mécanisme de frein qui équipe les essieux

arrière de camion et les essieux de remorque. Sur l’essieu avant, le

cylindre de frein et le régleur de jeu sont montés sur la plaque de

support pour permettre aux roues directrices de pivoter.

Tambour de frein

Cylindre de frein

Biellette, chape et axe

Régleur de jeu

Came en S

Garniture de frein

Mécanisme de frein

20

La garniture de frein est fixée à la mâchoire; divers

matériaux peuvent être utilisés pour la garniture en

fonction des critères de freinage du véhicule. Les garnitures

doivent permettre un freinage uniforme sur toutes les roues,

avec perte minimale d’efficacité à haute température.
Il y a réduction de l’efficacité du freinage quand les

tambours chauffés se dilatent et se séparent des garnitures.

Celles-ci, quand elles sont surchauffées, deviennent

également moins efficaces.
Lorsque l’arbre à cames de frein pivote, la came en S agit

sur les mâchoires et les garnitures de frein et les applique

contre le tambour. Le frottement des garnitures contre le

tambour se traduit par un dégagement de chaleur.
La quantité de chaleur qu’un tambour peut absorber et

dégager dans l’atmosphère est fonction de son épaisseur.

Les tambours dont l’épaisseur a été réduite sous l’effet de

l’usure risquent de s’échauffer trop rapidement. Par ailleurs,

les freins peuvent perdre leur efficacité et leur fiabilité et

rendre le véhicule dangereux si le tambour est déformé,

si le ressort de rappel est affaibli, si les garnitures sont de

mauvaise qualité, s’il y a un mauvais réglage, ou encore de

la graisse ou des impuretés sur les garnitures. Il ne faut pas

usiner ou user les tambours au-delà des limites prescrites

par les fabricants.

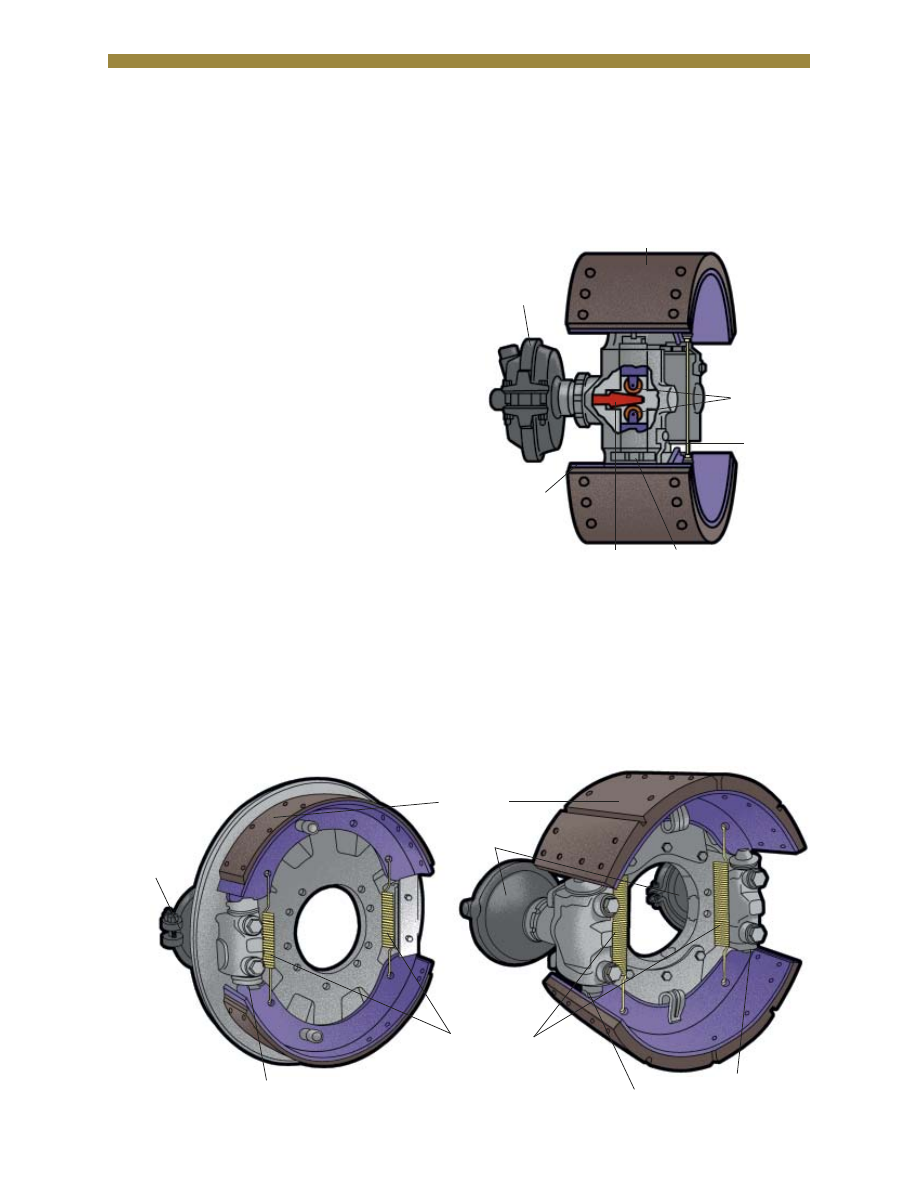

Les freins à commande conique

Voici un autre type de frein que l’on retrouve sur les

véhicules équipés de systèmes de freinage pneumatique.

Le mouvement de la biellette du cylindre du frein insère

une biellette à extrémité conique entre les galets de la

mâchoire, ce qui force la garniture de la mâchoire contre le

tambour.

Selon le type et la taille du véhicule, celui-ci peut être

équipé d’un cylindre de frein sur chaque roue ou de deux

cylindres par roue.
Ces freins peuvent être équipés d’un dispositif de réglage

automatique ou d’une molette à usage manuel. Le réglage

Cylindre de

frein

Mollette de réglage

Galet de la

mâchoire de frein

Biellette

Ressort de rappel

de la mâchoire

Garniture de frein

Mâchoire de

frein

Les freins à commande conique

Frein à un cylindre

Cylindre de frein

Frein à un cylindre

Frein à deux cylindres

Ressorts de

rappel de la

mâchoire

Garniture

de frein

Mollette de réglage

Cylindres de

frein

Mollette de réglage

Les freins à commande

conique

21

à la molette s’effectue lorsque le véhicule est soulevé du

sol, afin que l’on puisse s’assurer que les roues tournent

librement lorsque les freins sont desserrés. Le réglage des

freins à commande conique doit généralement être effectué

par un mécanicien compétent.

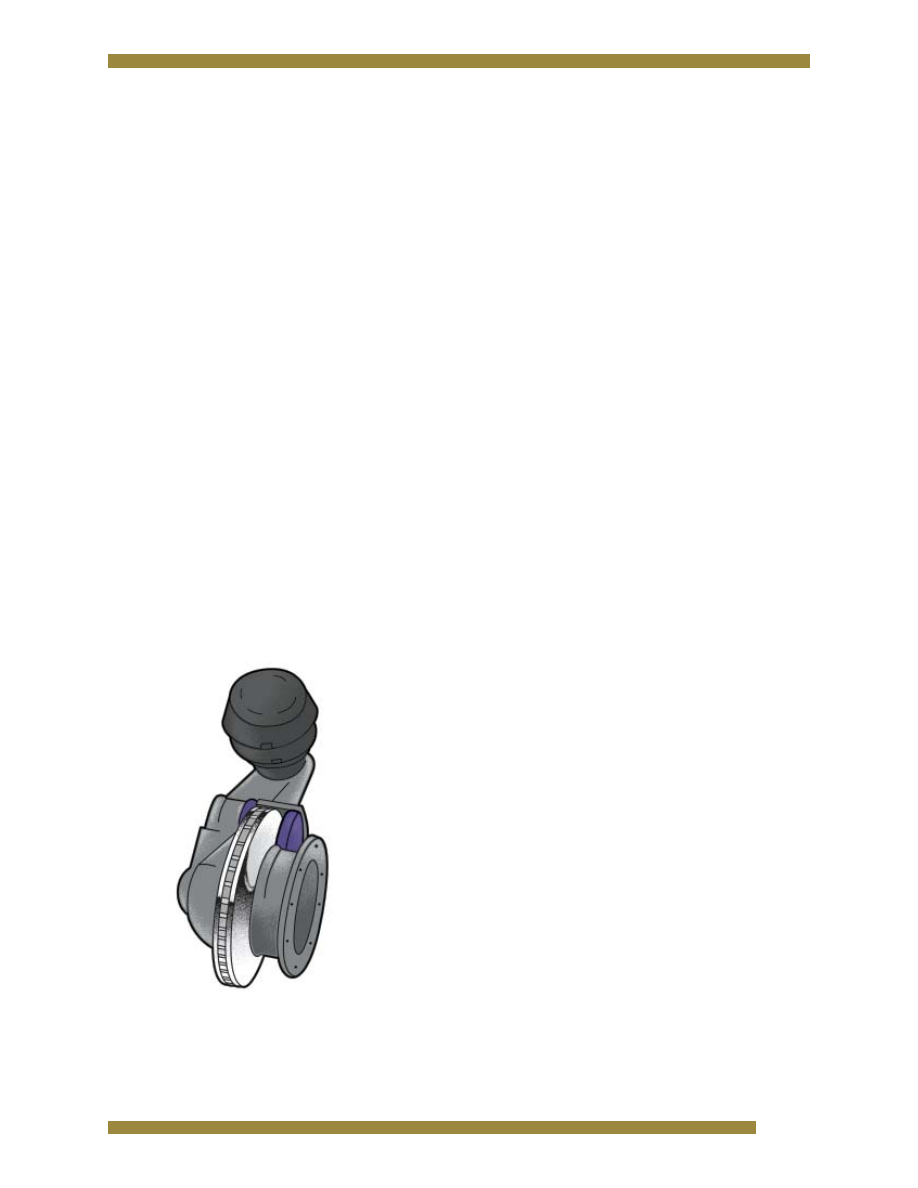

Les freins à disque

Les freins à disque pneumatiques utilisés sur les gros

camions fonctionnent selon le même principe que les freins

à disque de voiture. L’air comprimé exerce une pression sur

le cylindre de frein et le régleur de jeu, ce qui actionne les

freins. Au lieu du système à came ou à commande conique

des freins à tambour classiques des gros camions, c’est une

« vis de commande » qui est utilisée et qui agit comme une

vis de serrage, de façon à ce que les garnitures répartissent

également la force des deux côtés du disque ou du rotor.

Certains modèles de freins à disque possèdent un régleur

automatique incorporé. Pour ceux qui nécessitent un

réglage manuel, les normes de réglage sont différentes de

celles des systèmes de freinage classiques à came en S. Il

faut toujours vérifier les spécifications du fabricant avant

de procéder au réglage. Certains freins à disque sont munis

d’un système de freinage de stationnement à ressort monté

sur le cylindre du frein de service.

Les freins hydrauliques assistés par air

comprimé

Ce système a été conçu pour les véhicules de moyen

tonnage pour les raisons suivantes :
·  Les moteurs diesel ne disposent d’aucune source de

dépression de l’air à moins d’être équipés d’une pompe à

vide.

·  Les véhicules de tonnage moyen peuvent être équipés

d’un système de freins à air comprimé complet, bien que

cela ne soit pas requis.

·  Ce système permet de remorquer une semi-remorque

équipée de freins à air comprimé.

Ce système de freinage est une combinaison des

meilleures caractéristiques des systèmes pneumatiques

et hydrauliques. Il utilise des freins hydrauliques sur

chaque roue. Ces freins sont munis de régleurs de jeu

fiables et nécessitent un minimum d’entretien. Dans ces

systèmes, l’air comprimé peut servir, soit à activer les freins

hydrauliques, soit à augmenter la pression hydraulique du

frein, comme il sera expliqué plus loin.

Freins hydrauliques actionnés par un circuit

pneumatique

(mention « freins à air comprimé » requise)
Ce type de système est généralement équipé des mêmes

composantes qu’un système pneumatique standard, y

compris un avertisseur sonore et un voyant lumineux, un

compresseur, un régulateur, des réservoirs secs et humides,

ainsi qu’une commande au pied à simple ou à double

pilotage. Ces composantes sont normalement situées aux

mêmes endroits que dans le cas d’un système pneumatique

intégral. De plus, le système est muni d’un ou de deux

convertisseurs de pression hydraulique assistés par air

comprimé selon qu’il s’agit d’un système unique ou double.

Le système est composé d’un cylindre pneumatique ou d’un

cylindre fixé à un cylindre principal. Lorsque la commande

au pied est enfoncée, la pression de l’air agit sur la biellette

du réservoir d’air et la pousse contre le piston du maître

cylindre. Ceci produit une pression hydraulique acheminée

par des canalisations vers les cylindres de roues, ce qui

active les freins de service des essieux avant et arrière.

Les freins à disque

22

Il est essentiel, pour conduire de tels véhicules en toute

sécurité, de connaître le temps nécessaire à l’accumulation

de pression, le fonctionnement du régulateur de pression

et des témoins avertisseurs, et de savoir comment vider les

réservoirs d’air comprimé (voir la Section Neuf : Inspection

pré-trajet des freins pneumatiques).
Si un système de freinage hydraulique actionné par

circuit pneumatique venait à perdre son alimentation

en air comprimé, les freins de service du véhicule ne

fonctionneraient pas. Seuls les freins de stationnement

fonctionneraient, puisque ces derniers sont activés par un

système mécanique et ne nécessitent pas d’air comprimé.
Selon le fabricant du véhicule, le frein de stationnement

peut être activé de différentes façons. Il peut s’activer

automatiquement lorsque la pression d’air dans le réservoir

diminue, mécaniquement au moyen d’un frein à bande

situé à l’arrière de la boîte à vitesses ou à l’aide du système

de freinage arrière. Étant donné que les systèmes de freins

hydrauliques actionnés par un circuit pneumatique sont

considérés comme des systèmes de freins pneumatiques,

votre permis de conduire doit porter la mention « freins à air

comprimé » si vous devez conduire des véhicules équipés de

freins hydrauliques actionnés par un circuit pneumatique.
Puisqu’il existe plusieurs systèmes, veuillez vous reporter au

manuel de l’utilisateur.

Système de freinage à dépression hydraulique

(mention « freins à air comprimé » non requise)
Un système de freinage à dépression utilise de l’air

comprimé pour augmenter la puissance de freinage.

Ce système fonctionne selon le même principe que les

systèmes de freinage à vide sur la plupart des voitures.

Ce type de système est généralement équipé des mêmes

composantes qu’un système pneumatique standard, y

compris un compresseur, un régulateur, et des réservoirs

secs et humides. Ces composantes sont normalement

situées aux mêmes endroits que dans le cas d’un système

pneumatique intégral. La timonerie de la pédale du frein

active un cylindre hydraulique principal qui envoie de la

pression hydraulique vers le surpresseur. Dans un premier

temps et à basse pression, le liquide hydraulique traverse

le surpresseur et commence à mettre les cylindres de

roues sous pression, ce qui fait déplacer les mâchoires de

frein vers les tambours. Ces surpresseurs fonctionnent

en principe de la même façon que les multiplicateurs de

dépression «Hypower » et « Hydrovac » que l’on trouve sur

la plupart des véhicules de petit ou de moyen tonnage, à

l’exception qu’ils utilisent de l’air plutôt qu’un vide pour

augmenter la pression hydraulique générée par le cylindre

principal. L’unité de pressurisation est munie d’une soupape

de réglage d’air à commande électrique vers laquelle

l’air provenant du réservoir est acheminé. À mesure que

la pression du cylindre principal augmente, la soupape

de réglage d’air s’ouvrira et commencera à envoyer de

Canalisations d’air

Réservoirs

Compresseur

Commande

au pied

Canalisations hydrauliques

Cylindre du frein à air comprimé

Cylindres de roue

hydrauliques

Cylindres

de roue

hydrauliques

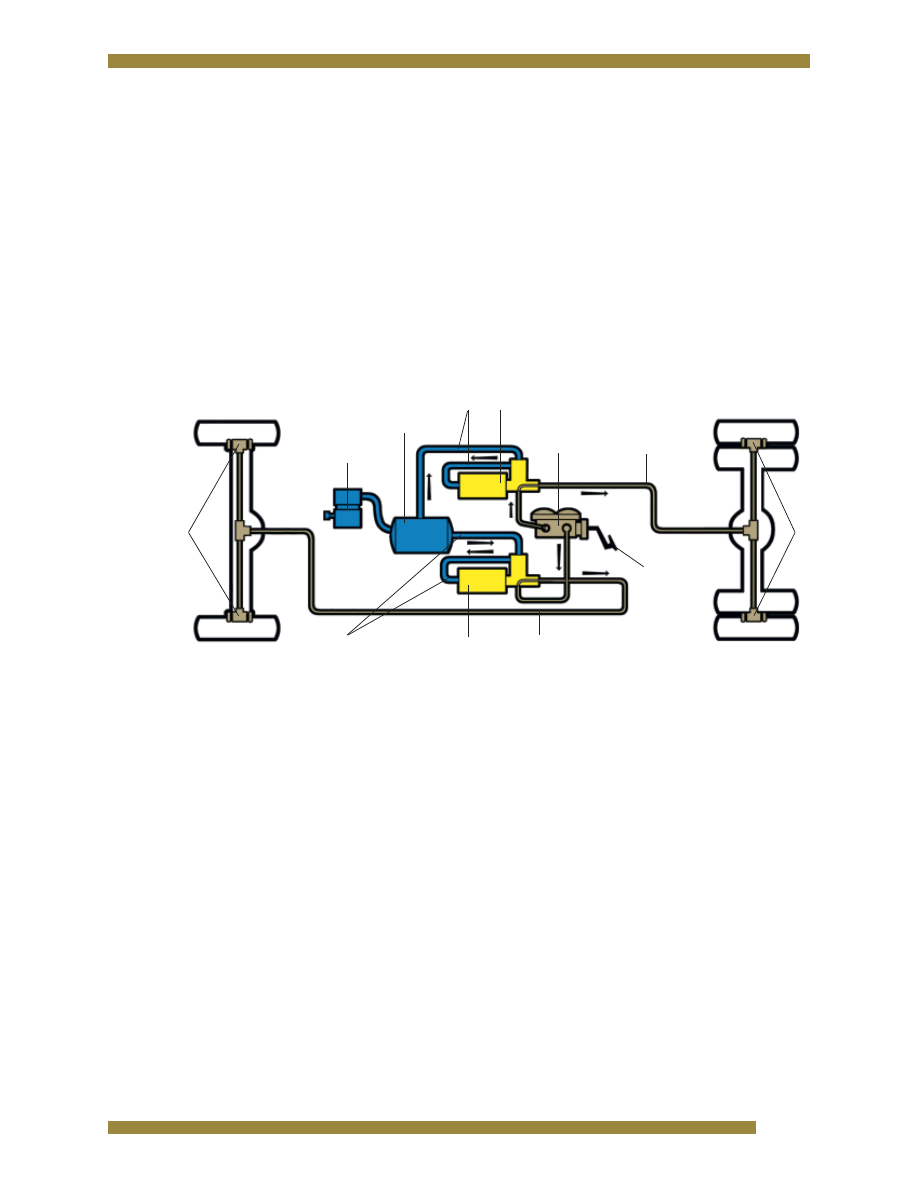

Les freins hydrauliques assistés par air comprimé

Canalisations

d’air

Cylindre du

frein à air

comprimé

Maître-cylindre

hydraulique

Maître-cylindre

hydraulique

23

l’air comprimé vers l’arrière du cylindre pneumatique. La

biellette du cylindre pneumatique transmet de la pression

à un piston situé dans la partie hydraulique du surpresseur,

ce qui fait augmenter la pression hydraulique dans les

cylindres des roues.
Le conducteur récupère la maîtrise totale de la force de

freinage à mesure que la soupape de réglage d’air module

la surpression d’alimentation par rapport à la pression

du cylindre principal. Si le véhicule arrivait à perdre la

totalité de sa pression d’air, le système de freinage perdrait

la surpression d’alimentation. Cependant, le système

hydraulique continuerait à fonctionner quoique son

efficacité en serait réduite. Il n’est pas requis que le permis

de conduire porte la mention « freins à air comprimé »

pour conduire un véhicule équipé de ce type de système de

freinage. Veuillez vous reporter au manuel de l’utilisateur

pour les besoins d’entretien.

Canalisations d’air

Cylindres de roue

hydrauliques

Compresseur

Réservoir

Maître-cylindre

hydraulique

Pédale

de frein

Canalisation hydraulique

Surpresseur

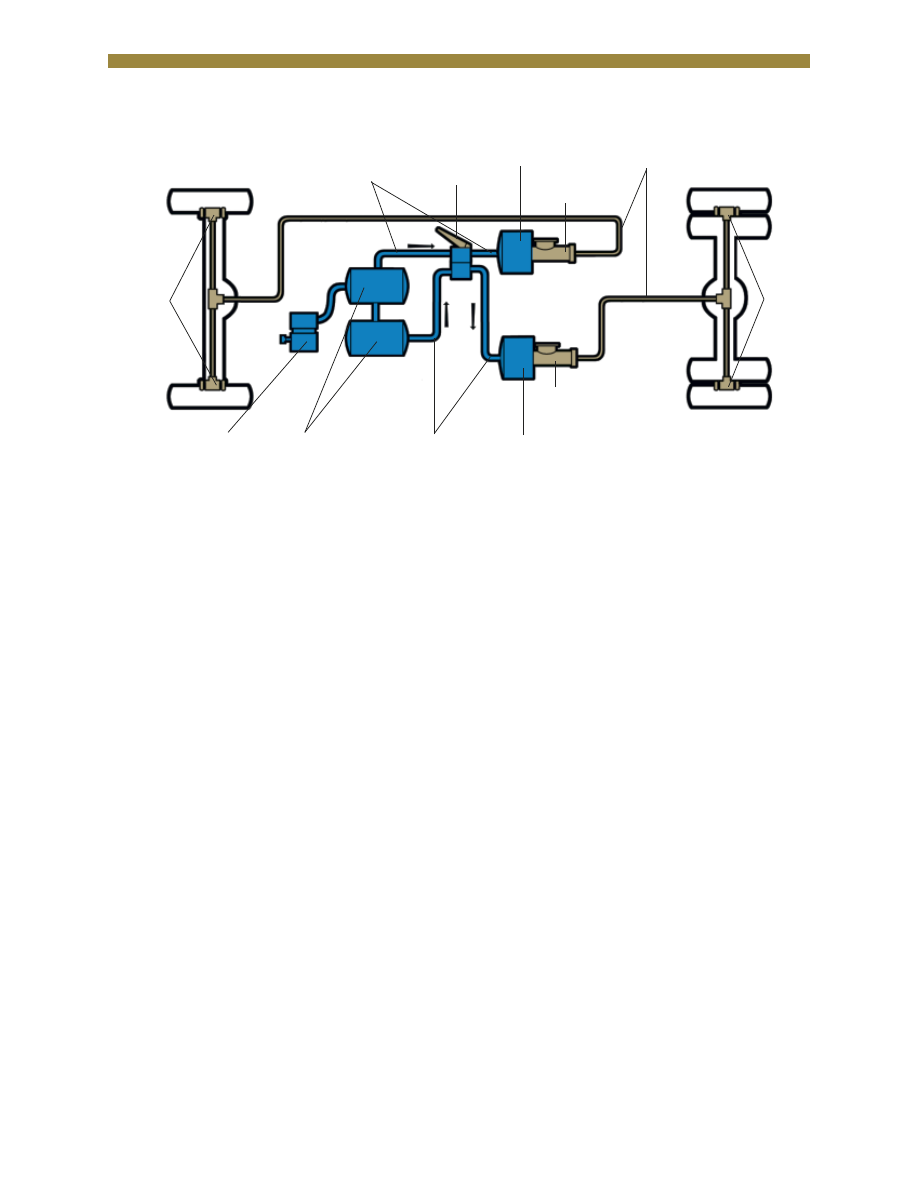

Système de freinage à dépression hydraulique

Cylindres de

roue

hydrauliques

Canalisations d’air Surpresseur

Canalisation

hydraulique

24

Résumé

1.  Quels sont les cinq principaux éléments d’un système

de freinage pneumatique?

2.  À quelle pression le régulateur devrait-il remettre le

compresseur en cycle de pompage?

3.  À quelle pression le régulateur mettra-t-il le

compresseur en cycle de décharge?

4.  Dans quelle mesure un filtre à air bouché peut-il nuire

au fonctionnement du compresseur?

5.  Comment se forme l’humidité dans un circuit de

freinage pneumatique?

6    À quel moment se fait essentiellement le

refroidissement du compresseur?

7. Comment sont lubrifiés la plupart des compresseurs?
8.  À quelle fréquence doit-on vidanger les réservoirs

principaux?

9.  Faut-il évacuer toute la pression du système pour

éliminer l’humidité et les dépôts qui auraient pu s’y

accumuler?

10.  Quelle est la pression maximale disponible pour un

seul freinage à fond?

11.  Qu’arrive-t-il si l’épaisseur des tambours est amincie

par l’usure ou par un usinage excessif?

12.  Si le régulateur ne parvient pas à « décharger » le

compresseur, qu’est-ce qui protège les réservoirs de la

surpression et de l’explosion?

13.  Pour quelle raison un véhicule est-il équipé de plus

d’un réservoir?

14.  Quelles sont les deux fonctions du régleur de jeu?
15.  Le jeu de la timonerie de freinage a-t-il un effet sur

l’efficacité des freins du véhicule?

16.  Pour quelle raison recommande-t-on de régler la

course de la biellette du cylindre de frein dans les

limites établies?

17.  Qu’est-ce qui provoque le plus souvent la perte de

freinage dans les systèmes de freinage pneumatiques,

le manque de pression d’air ou le déréglage des freins?

18.  Faut-il vérifier les régleurs de jeu automatiques des

freins à came en S?

19.  Le réglage des freins à disque pneumatiques est-il

différent de celui des freins à came en S?

20.  Qu’arrive-t-il en cas d’échauffement excessif des freins

à tambour?

21.  Qu’est-ce qui réduit l’efficacité des freins à haute

température?

22.  À quoi la commande au pied sert-elle principalement?
23.  Pourquoi les pédales de frein pneumatiques ne

produisent-elles pas le même effet au pied que les

pédales de freins hydrauliques?

24.  Quel est le principe de fonctionnement des freins

à disque?

25.  Pour conduire un véhicule muni de quel type de

système de freinage hydraulique assisté par air

comprimé faut-il que votre permis porte la mention «

freins à air comprimé »?

25

SECTION TROIS -

PRINCIPE DE

FONCTIONNEMENT

DU SYSTÈME

26

Système à circuit simple

Le compresseur (1) pompe l’air et l’envoie dans le réservoir

humide (5), qui est protégé des surpressions par une

soupape de sûreté (4). Le régulateur (2) surveille la

pression du réservoir. L’air comprimé du réservoir parvient

à la commande au pied (31) par l’orifice situé au bas de la

commande. Dès que le conducteur enfonce la commande

au pied, l’air comprimé s’écoule vers les cylindres de frein

avant et arrière du véhicule (32 et 11). Le déplacement des

biellettes entraîne celui des régleurs de jeu, ce qui provoque

la rotation des cames en S qui appuient les mâchoires

contre le tambour. Le frottement ainsi créé entraîne l’arrêt

du véhicule. Lorsque le conducteur relâche la pédale de la

commande au pied, l’air qui se trouve dans le cylindre de

frein est évacué par cette commande, ce qui provoque le

desserrage des freins.
Le schéma suivant illustre d’autres composantes du

système de freinage pneumatique à circuit simple. Les

autres soupapes qui sont nécessaires pour assurer le bon

fonctionnement et l’efficacité du système ne figurent pas

dans ce schéma de base. Ces soupapes seront expliquées

ultérieurement.
Remarque : Un dispositif d’assèchement de l’air (3) a été

installé pour réduire l’humidité présente dans les circuits.

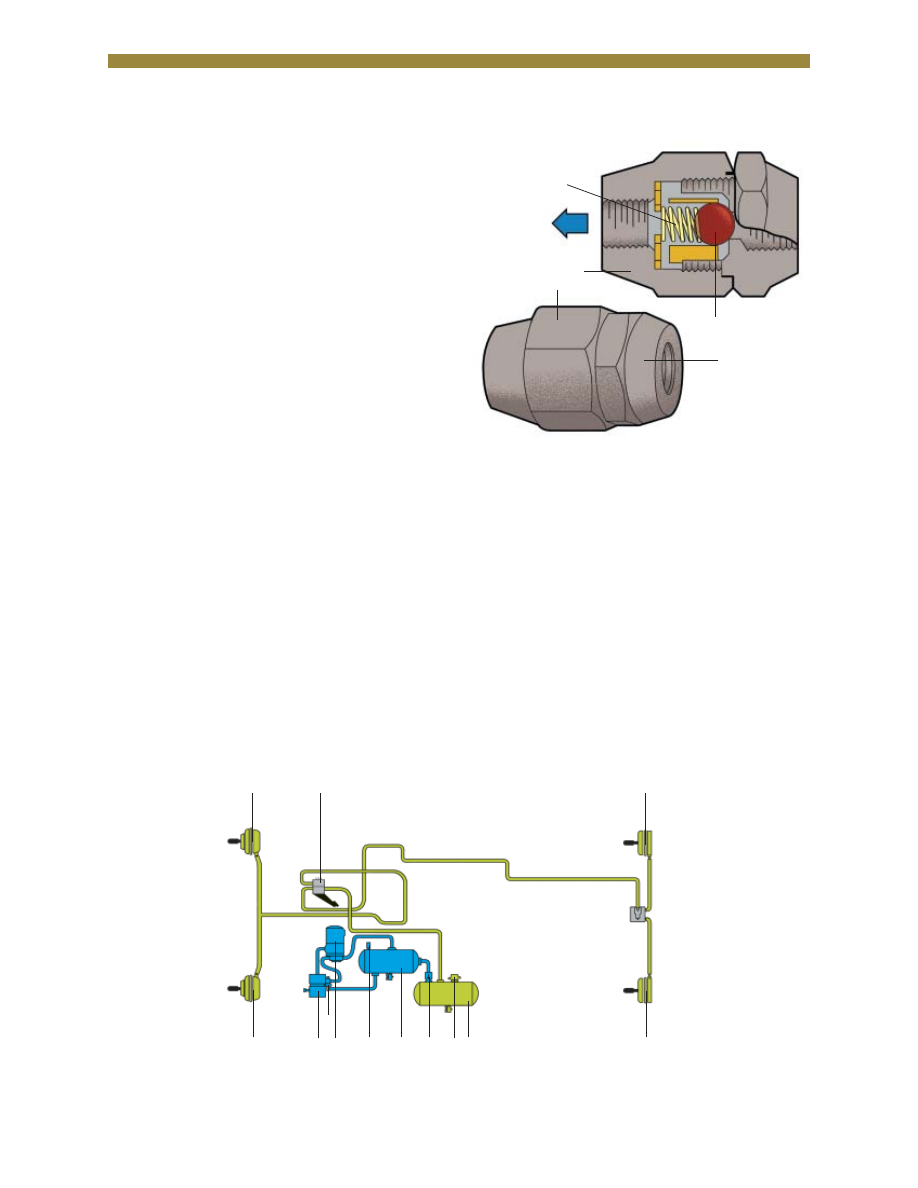

Clapets unidirectionnels

Le système illustré dans le schéma ci-dessous possède

deux réservoirs (5) (10). Pour empêcher l’air de retourner

des réservoirs dans le compresseur, on utilise les clapets

unidirectionnels (7). Ce dispositif ne permet le passage de

l’air que dans un sens et comprend un ressort. Lorsque la

pression à l’orifice d’admission est supérieure à la tension

du ressort, la bille du clapet, ou le disque, se soulève de

son siège et laisse passer l’air vers l’orifice d’échappement.

Lorsque la pression du côté échappement est supérieure à

la pression d’admission, la bille, sous l’effet de la pression et

du ressort, reprend sa position sur le siège, empêchant ainsi

l’air de passer en sens inverse dans le clapet.

Bille

Ressort

Boîtier du clapet

Écrou

borgne

Clapets unidirectionnels

1

2

3

4

5

7

9 10

32

11

32

31

11

Système à circuit simple

27

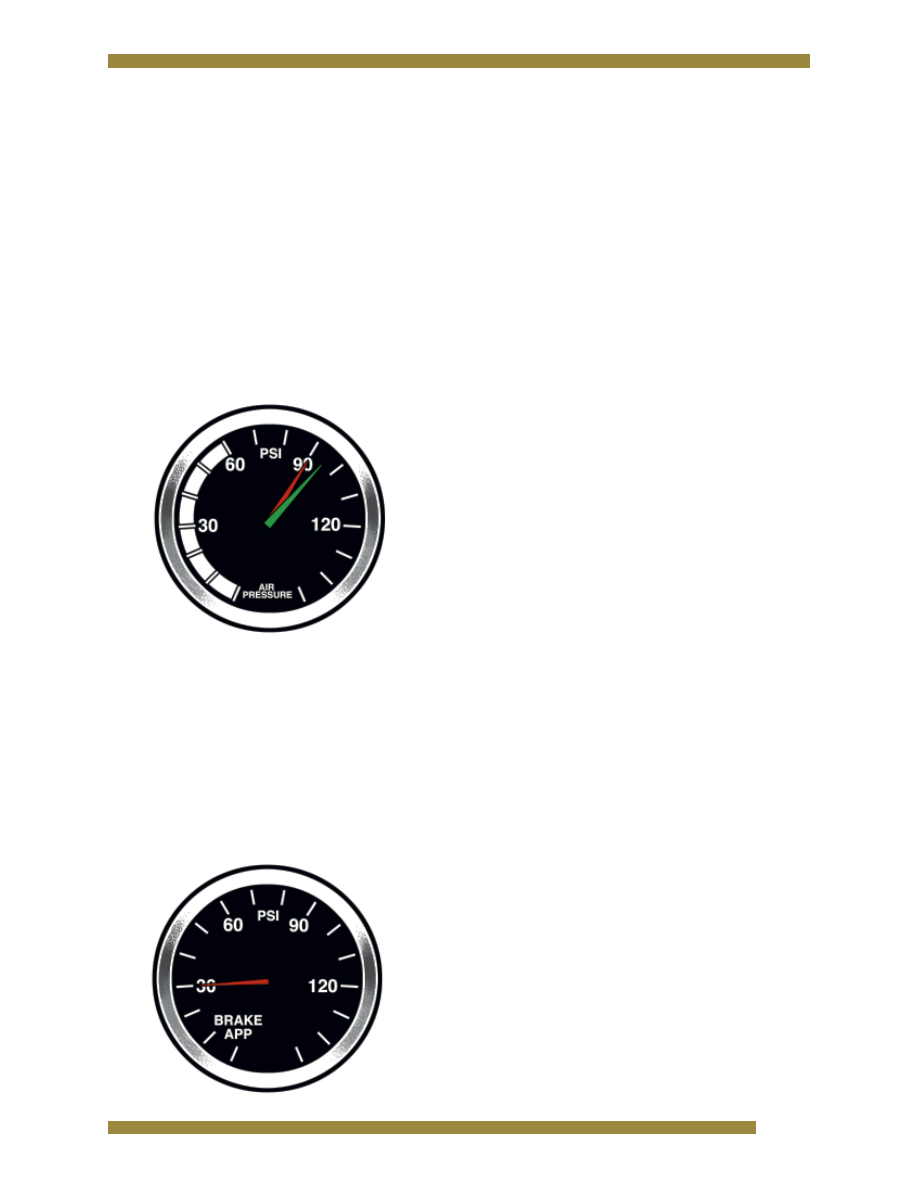

Manomètres à air comprimé

Tous les véhicules à freinage pneumatique sont

munis d’un manomètre (29) qui permet de mesurer

la pression d’air qui prévaut dans le réservoir

primaire et le réservoir secondaire (réservoir sec).

Le réservoir d’alimentation (réservoir humide) n’est

généralement pas muni d’un manomètre. Le manomètre

se trouve habituellement dans la cabine, monté sur le

tableau de bord. Selon le système utilisé, les pressions de

fonctionnement standard varient de 80 à 135 lb/po

2

. Le

conducteur, en surveillant ce manomètre, peut facilement

détecter les changements de pression anormaux.

Manomètres de pression de freinage

Il est possible d’équiper le véhicule d’un manomètre

supplémentaire qui indique la pression de freinage quand

le conducteur appuie sur la pédale. Ce manomètre peut être

branché de façon à mesurer la pression développée dans le

circuit lorsque le conducteur appuie sur la commande au

pied ou actionne la commande manuelle. (La commande

manuelle sera expliquée ultérieurement.)

Indicateurs de baisse de pression

Les véhicules à freinage pneumatique sont tous dotés d’un

dispositif qui permet d’avertir le conducteur si la pression

d’air du système baisse dangereusement. Ce dispositif doit

comprendre deux systèmes avec un avertisseur lumineux

rouge et une sonnerie, et sur les véhicules plus anciens,

un phare à clignotement alternatif « wig wag ». Lorsque

la pression d’air tombe à 55 lb/po

2

, ou s’approche de cette

valeur, à la suite d’une utilisation excessive ou de fuites,

l’indicateur de baisse de pression (9) allume un voyant

rouge sur le tableau de bord ou fait retentir un avertisseur

sonore. Certains véhicules possèdent à la fois un voyant et

un avertisseur sonore pour prévenir le conducteur en cas de

baisse de pression.
On ne trouve plus de dispositifs « wig-wag » dans les

véhicules modernes, ceux-ci ayant été remplacés par des

voyants rouges et des avertisseurs sonores. Cependant, on

en trouve encore sur de plus vieux modèles. Il existe deux

sortes de dispositifs d’avertissement de type « wig-wag »

couramment employés pour signaler une baisse de pression.

Ils se déplient vers le bas de façon à attirer l’attention du

conducteur quand la pression du système baisse à moins

de 55 lb/po

2

. Quand la pression augmente, le dispositif

automatique remonte en place, alors que le dispositif

manuel doit être replié manuellement et ne demeure dans

cette position que si la pression du système est remontée à

plus de 55 lb/po

2

.

Quel que soit le dispositif d’avertissement utilisé, voyant,

avertisseur sonore ou « wig-wag », le conducteur doit

arrêter son véhicule et découvrir la cause de la perte

de pression. La pression qui reste dans le système, soit

approximativement 55 lb/po

2

, est suffisante pour lui

permettre de freiner s’il agit rapidement.

Contacteur de feu d’arrêt

Le conducteur doit pouvoir avertir le conducteur qui le

suit qu’il ralentit ou qu’il arrête son véhicule. Le contacteur

de feu d’arrêt (25) est un contacteur électrique actionné

pneumatiquement qui provoque l’allumage des feux de

freinage à l’arrière du véhicule quand le conducteur freine.

28

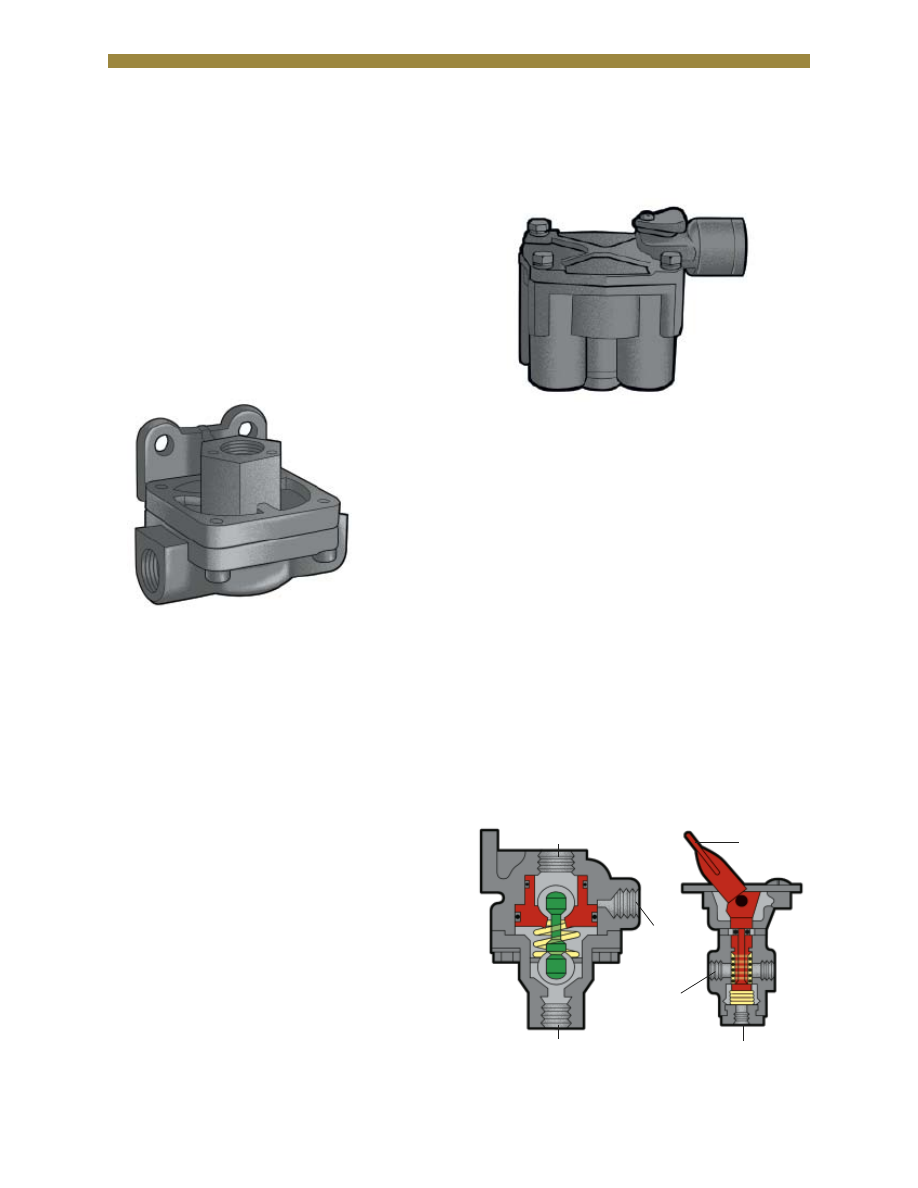

Soupape de desserrage rapide

Le principe de freinage a été décrit précédemment. Dans

un système simple, l’air sous pression dans les cylindres de

frein, quand le conducteur relâche la commande au pied,

doit retourner à la commande pour permettre le desserrage

des freins. Ce desserrage se fait plus lentement sur les

véhicules à empattement long parce que les conduites sont

plus longues entre la commande au pied et les cylindres

de frein arrière. Pour que les freins puissent se desserrer

rapidement et complètement, on installe une soupape

de desserrage rapide (33) qui permet de décharger l’air

employé pour le freinage près des cylindres de frein.

Valve relais

En général, la commande au pied est située plus près des

roues avant que des roues arrière du véhicule. Ainsi, plus la

distance entre les cylindres de frein arrière et la commande

au pied est grande, plus le temps de réaction des freins

arrière est important. Pour corriger ce défaut qui affecte

plus particulièrement les véhicules à empattement long,

on installe une valve relais (13) à proximité des cylindres de

frein arrière. Cette valve relais est raccordée d’une part au

réservoir principal par une canalisation de gros diamètre et

d’autre part à la commande au pied par une canalisation qui

devient la canalisation de commande; d’ailleurs, l’air dans la

canalisation de commande s’arrête à la valve relais. Lorsque

le conducteur appuie sur la pédale, la pression dans la

canalisation de commande agit sur la partie supérieure de

la valve relais, permettant ainsi à celle-ci de laisser passer

l’air et de l’envoyer directement, par l’intermédiaire de la

grosse canalisation, jusqu’aux cylindres de frein arrière.

L ’air provenant du réservoir est à la même pression que

l’air comprimé livré par la commande au pied. Lorsque le

conducteur relâche la pédale, l’air qui commande la valve

relais est évacué, ce qui coupe la circulation de l’air entre le

réservoir et les cylindres arrière, qui eux-mêmes sont évacués

par le dispositif de décharge rapide de la valve relais.

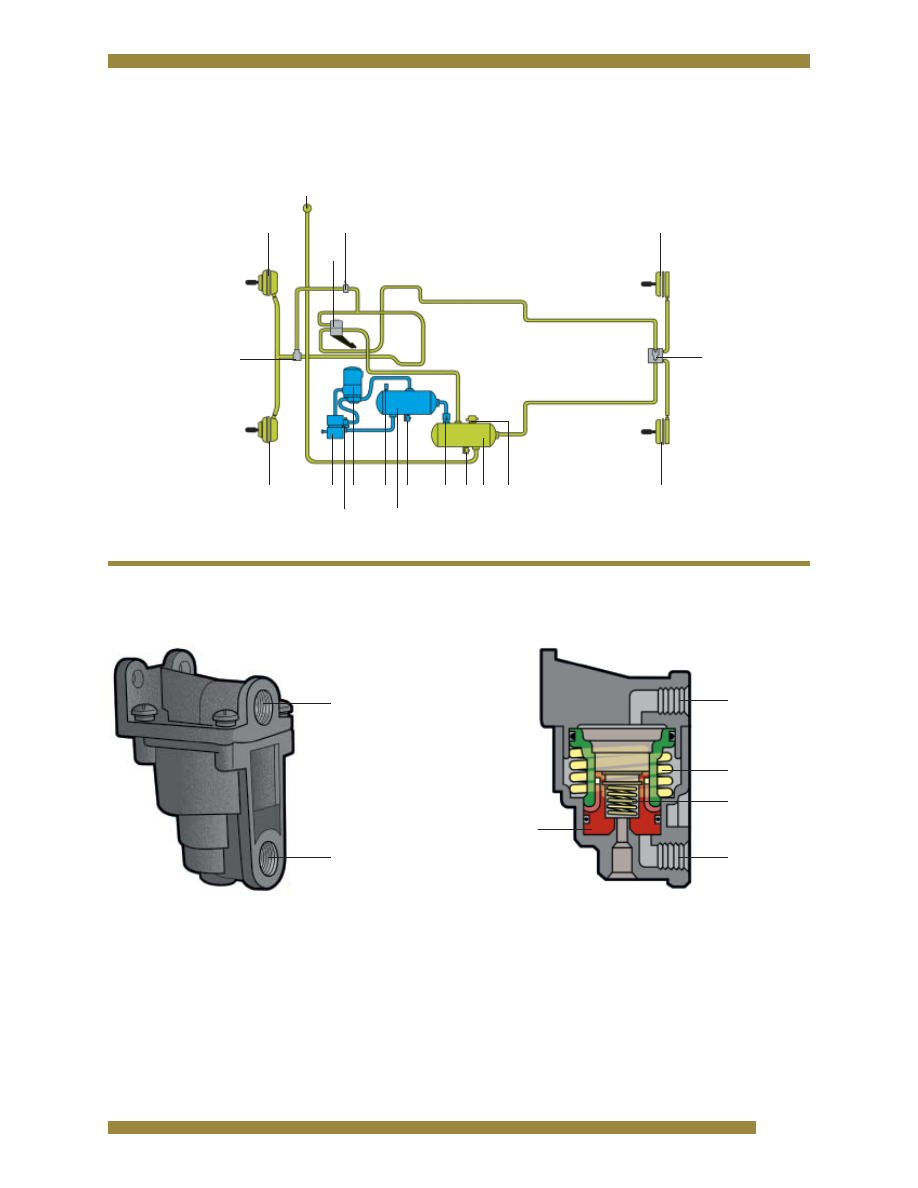

Répartiteur manuel de freinage des roues avant

Pour obtenir un meilleur contrôle de la direction sur route

glissante, il peut être préférable de réduire la puissance de

freinage appliquée aux roues avant. Pour cela, on installe un

sélecteur de commande (35) dans la cabine et un répartiteur

de freinage des roues avant (36) sur l’essieu avant.
Sur route sèche, le conducteur place le sélecteur de

commande en position « normale ». Le freinage sur les

roues avant se fait donc normalement. Sur route glissante,

le conducteur peut mettre le sélecteur de commande (35) à

la position « route glissante ». Le sélecteur commande alors

l’engagement du répartiteur de pression (36). La pression

d’air appliquée aux roues avant est ainsi réduite de 50 % par

rapport à la pression livrée aux cylindres de frein arrière.

Valve relais

Soupape de desserrage rapide

Les orifices de décharge ne sont pas indiqués

Répartiteur manuel de

freinage des roues avant

Soupape de commande montée

dans le tableau de bord

Orifice d’entretien

Levier

Orifice d’échappement

Orifice d’entretien

Vers le

répartiteur de

freinage

Du

répartiteur

de freinage

29

Certains systèmes sont munis de répartiteurs de freinage

automatiques (34). Ce répartiteur peut diminuer la

puissance de freinage appliquée aux roues avant de 0 à 10

lb/po

2

 selon le réglage. Entre la pression de réglage et une

pression de freinage de 40 lb/po

2

, on obtient une réduction

d’environ 50 %. Entre 40 et 60 lb/po

2

, la puissance de

freinage diminue de moins de 50 %. À plus de 60 lb/po

2

, il

n’y a plus de réduction, toute la puissance de freinage est

appliquée aux roues avant.

Orifice d’entretien

Orifice de décharge

Ressort du piston

Ressort de la soupape
d’admission et
d’échappement

Ensemble

du piston

inférieur

Orifice d’entretien

Orifice de décharge

Répartiteur automatique de freinage des roues avant

1

2

3

4

5

6

7 6 8

9

32

11

11

35

31

32

29

13

36

Système à circuit simple avec répartiteur manuel de freinage des roues avant.

30

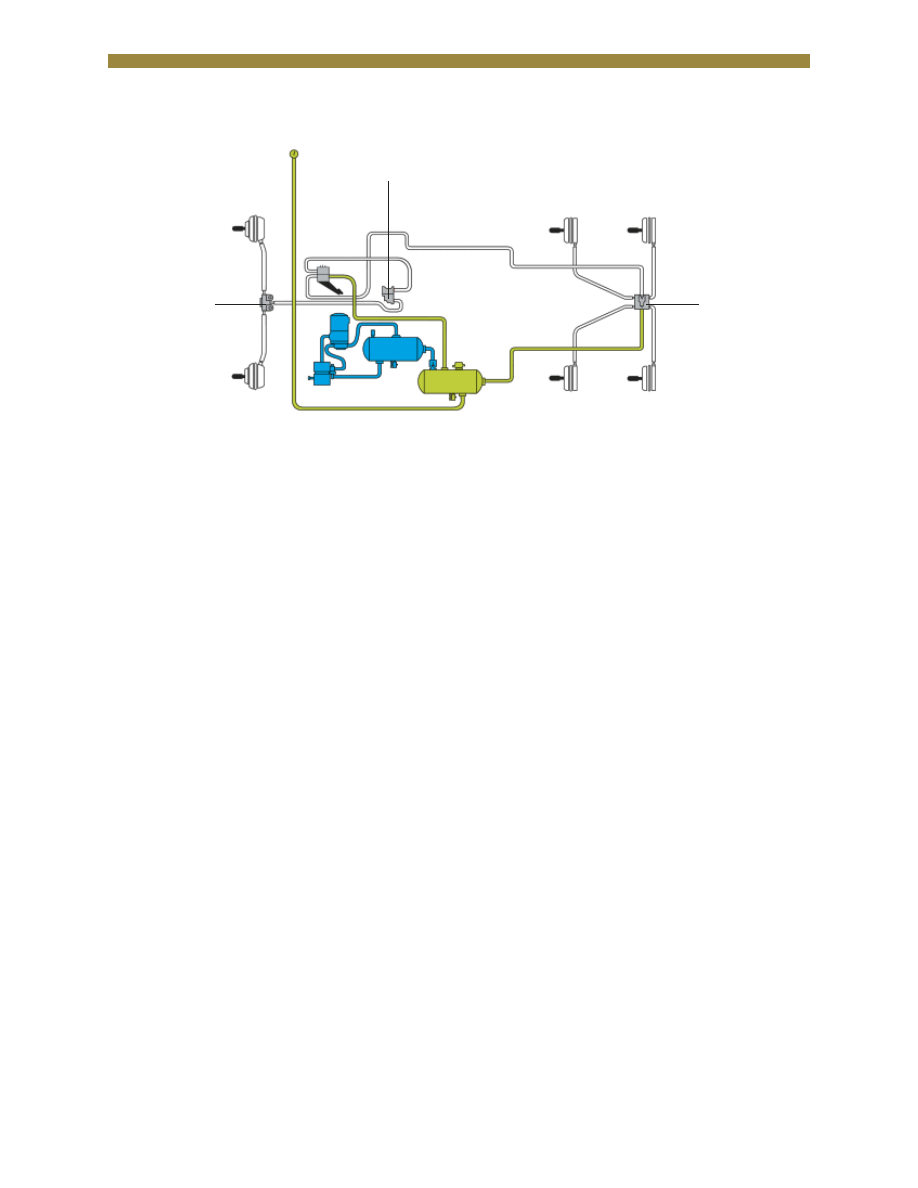

Le système de freinage pneumatique que nous venons

d’étudier est celui d’un véhicule doté d’un seul pont arrière.

Le schéma illustre le système de freinage pneumatique d’un

véhicule équipé d’un répartiteur automatique de freinage

des roues avant (34), d’une soupape de desserrage rapide

(33) et de ponts arrière en tandem. Il y a des freins sur les

deux ponts de tandem.
La valve relais (13) a deux usages : la puissance de freinage

est appliquée plus rapidement aux ponts arrière en tandem

et les freins se desserrent plus rapidement lorsque le

conducteur relâche la pédale.

Résumé

1.  Comment le conducteur peut-il déterminer la pression

d’air dans les réservoirs principaux?

2.  Que doit faire le conducteur quand le système

indicateur de basse pression s’enclenche?

3.  À quoi sert la soupape de desserrage rapide?
4.  À quoi sert la valve relais?
5.  Pourquoi utilise-t-on une canalisation de plus gros

diamètre entre le réservoir principal et la valve relais?

6.  Quelle pression est appliquée aux cylindres de frein

avant si le répartiteur de l’essieu avant est à la position

« route glissante » et qu’il y a 30 lb/po

2

 de puissance de

freinage à la commande au pied?

7.  Comment le réservoir est-il protégé contre la

surpressurisation?

8.  Qu’est-ce qui empêche l’air comprimé de revenir du

réservoir sec au compresseur?

9.  À quelle pression l’indicateur de basse pression devrait-

il se déclencher?

10.  Comment diminue-t-on le temps de réaction des roues

arrière?

11.  Quand le conducteur doit-il utiliser le répartiteur de

freinage des roues avant?

34

33

13

Ponts arrière en tandem

31

SECTION QUATRE -

FREINS DE STATIONNEMENT

À RESSORT

32

Systèmes de freins de stationnement à ressort

(systèmes à circuit simple seulement)
Le mode d’installation des freins de stationnement à ressort

et le type de circuit pneumatique adopté dépendent du

type de véhicule.
On peut installer, sur les véhicules équipés d’un système de

freinage pneumatique des freins de stationnement à ressort

assurant la sécurité du stationnement. Dans les systèmes

de freinage de service standard, les freins sont actionnés

par l’air comprimé et désserrés par des ressorts. Par contre,

dans les systèmes de freins de stationnement à ressort,

les freins sont actionnés par des ressorts et désserrés par

l’air comprimé. Les cylindres des freins de stationnement

sont fixés aux cylindres des freins de service et utilisent

la même timonerie pour faire fonctionner les freins. Par

conséquent, l’efficacité des freins de stationnement à ressort

dépend du réglage du frein de service. Une commande

située dans la cabine (activée par un bouton carré jaune)

permet au conducteur de chasser l’air du circuit des freins

de stationnement à ressort pour les serrer ou de remettre

le circuit sous pression pour les desserrer. Certains systèmes

peuvent disposer d’une commande accessoire activée à

l’aide d’un bouton bleu, lequel n’actionne que les freins

de stationnement à ressort du tracteur et non ceux de la

remorque. Ces freins peuvent également servir de freins

de secours; certains modèles, selon le type de circuit

pneumatique dont ils sont équipés, provoquent le serrage

automatique des freins quand la pression baisse.

On distingue divers types de commandes selon les

fabricants et le montage choisi.
Pour actionner une commande à ressort, le conducteur

doit pousser le bouton de façon à desserrer les freins de

stationnement à ressort. Il n’est pas possible de garder la

commande en position de frein desserré lorsque la pression

dans le circuit est inférieure à environ 35 lb/po

2

. Lorsque la

pression du réservoir principal baisse à environ 35 lb/po

2

la commande évacue automatiquement la pression d’air,

ce qui entraîne le serrage des freins de stationnement à

ressort. Certains modèles de véhicules plus anciens peuvent

être munis d’un dispositif simple de commande à poussoir

qui n’est pas doté d’un mécanisme de déclenchement

automatique. Pour provoquer le serrage des freins de

stationnement à ressort, il faut actionner la commande à

main, même si la pression dans le réservoir principal est

épuisée.
Quand le véhicule roule normalement, la pression maintient

le ressort comprimé prêt pour le stationnement ou le

freinage de secours.

Boulons de

fixation

Cylindre

du frein de

stationnement

Chape et axe

Régleur de

jeu

Biellette

Membrane

Ressort de

rappel de la

membrane

Capuchon

cache-

poussière

Freins desserrés

Ressort du frein de

stationnement

Cylindre du frein

de service















Content      ..      1      2      3      ..
