Shantui SD23, SD23E, SD23S, SD23D, SD23R bulldozers. Parts Catalog (2003) - page 4
变 速 管 路
TORQFLOW TRANSMISSION PIPING
序号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
420-1
154-49-51163
管
tube
1
2
07000-03042
O 形圈
O-ring
1
3
01010-51240
螺栓
bolt
2
4
01643-31232
垫圈
washer
2
5
07260-03213
软管
hose
1
6
07281-00549
喉箍
clamp
2
7
154-49-51173
管
tube
1
8
07042-30108
螺塞
plug
1
9
07000-03035
O 形圈
O-ring
1
10
01010-51060
螺栓
bolt
2
10A
01010-51055
螺栓
bolt
2
11
01643-31032
垫圈
washer
4
12
705-21-32051
变速泵
pump ass’y
1
13
07000-02105
O 形圈
O-ring
1
14
01010-51235
螺栓
bolt
2
15
01643-31232
垫圈
washer
2
16
154-49-11362
弯管接头
elbow
1
17
07000-03030
O 形圈
O-ring
1
18
01010-50860
螺栓
bolt
4
19
01643-30823
垫圈
washer
4
20
07235-50628
接头
elbow
1
21
07042-30108
螺塞
plug
1
22
07002-02434
O 形圈
O-ring
1
23
07108-20616
软管
hose
1
24
154-49-51970
管夹
clamp
2
25
01010-51225
螺栓
bolt
1
26
01643-31232
垫圈
washer
1
27
154-49-51241
管接头
elbow
1
28
154-49-51751
管接头
elbow
1
29
07042-30108
螺塞
plug
2
30
07000-03035
O 形圈
O-ring
2
31
01010-51045
螺栓
bolt
4
32
01643-31032
垫圈
washer
4
33
07108-20622
软管
hose
1
156
变 速 管 路
TORQFLOW TRANSMISSION PIPING
序号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
420-34
154-49-51970
管夹
clamp
2
35
154-49-52110
支架
bracket
1
36
01010-51225
螺栓
bolt
1
37
01643-31232
垫圈
washer
1
38
154-49-51280
管
tube
1
39
07000-03028
O 形圈
O-ring
2
40
01010-51055
螺栓
bolt
4
41
01643-31032
垫圈
washer
4
42
154-49-51450
板
plate
1
43
01010-51035
螺栓
bolt
2
44
01010-51045
螺栓
bolt
2
45
01643-31032
垫圈
washer
4
46
154-49-51331
管
tube
1
47
07042-30108
螺塞
plug
1
48
07102-21009
软管
hose
1
49
209-62-14550
弯管接头
flange
1
50
07002-02434
O 形圈
O-ring
1
51
07042-30108
螺塞
plug
1
52
01010-51020
螺栓
bolt
1
53
01643-31032
垫圈
washer
1
54
175-06-25210
支架
bracket
1
55
01010-51650
螺栓
bolt
1
56
01643-31645
垫圈
washer
1
57
17Y-74-17000
夹
clamp
2
58
01010-51230
螺栓
bolt
1
59
01643-31232
垫圈
washer
1
60
17Y-74-29000
弓形夹
clamp
1
61
01010-51040
螺栓
bolt
1
62
01643-31032
垫圈
washer
1
63
154-49-51970
管夹
clamp
2
64
01010-51230
螺栓
bolt
1
65
01643-31232
垫圈
washer
1
157

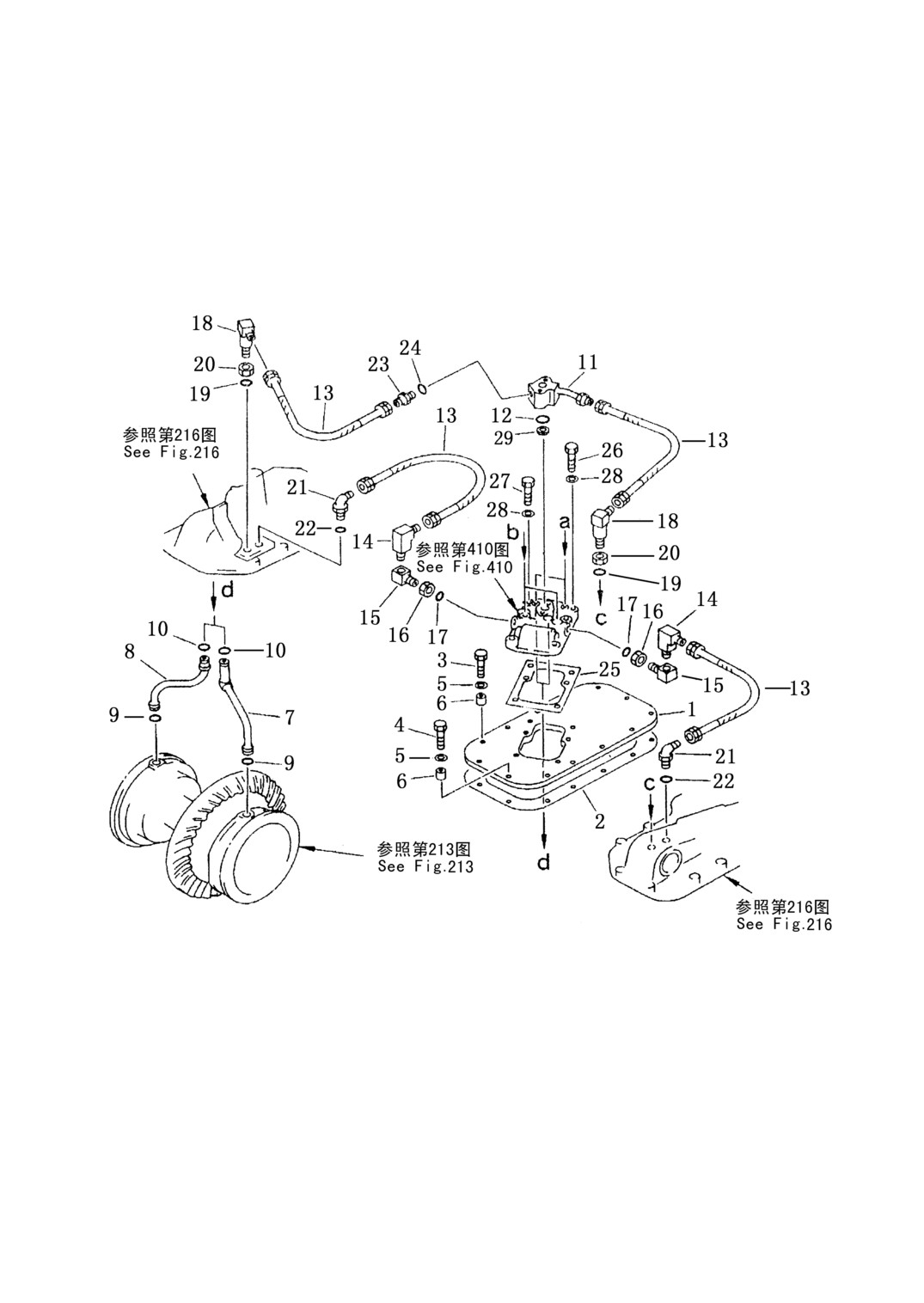

第 421 图 制 动 管 路
FIG.421
BRAKE PIPING
158
制 动 管 路
BRAKE PIPING
序号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
421-1
154-49-51560
板
plate
1
2
175-40-22591
垫
gasket
1
3
01010-51260
螺栓
bolt
10
4
01010-51265
螺栓
bolt
3
5
01643-31232
垫圈
washer
13
6
195-33-11220
套
spacer
13
7
154-49-51651
管（左）
tube l.h.
1
8
154-49-51660
管（右）
tube r.h.
1
9
07000-03022
O 形圈
O-ring
2
10
07000-02018
O 形圈
O-ring
2
11
154-49-51570
管
tube
1
12
07000-03028
O 形圈
O-ring
1
13
07102-20303
软管
hose
4
14
203-62-12330
接头
elbow
2
15
195-49-13830
接头
elbow
2
16
195-49-13840
螺母
nut
2
17
07002-01623
O 形圈
O-ring
2
18
175-49-25670
接头
elbow
2
19
07002-02034
O 形圈
O-ring
2
20
01583-12012
螺母
nut
2
21
07235-10315
接头
elbow
2
22
07002-02034
O 形圈
O-ring
2
23
07230-20315
接头
elbow
1
24
07002-02034
O 形圈
O-ring
1
25
144-40-22221
垫
gasket
1
159
制 动 管 路
BRAKE PIPING
序号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
421-26
01010-51250
螺栓
bolt
5
27
01010-51240
螺栓
bolt
1
28
01643-31232
垫圈
washer
6
29
154-49-51630
垫
gasket
1
160

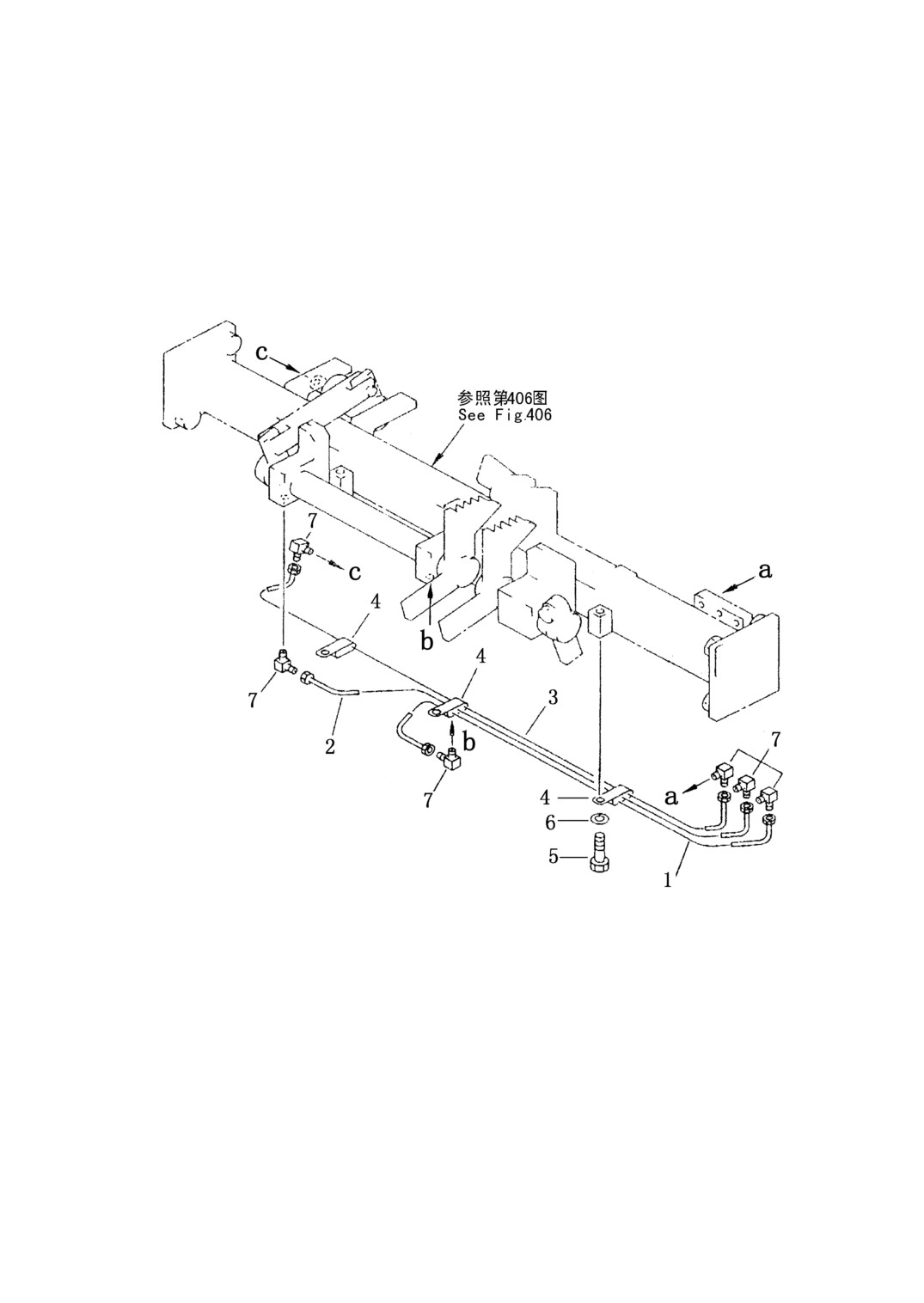

第 422 图
集中润滑管路
FIG.422 CONCENTRATED PIPING
161
集中润滑管路
CONCENTRATED PIPING
序号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
422-1
154-43-41410
管
tube
1
2
154-43-41420
管
tube
1
3
154-43-41430
管
tube
1
4
209-38-12260
夹
clip
3
5
01010-51220
螺栓
bolt
3
6
01643-31232
垫圈 washer
3
7
176-43-41350
接头 elbow
6
162

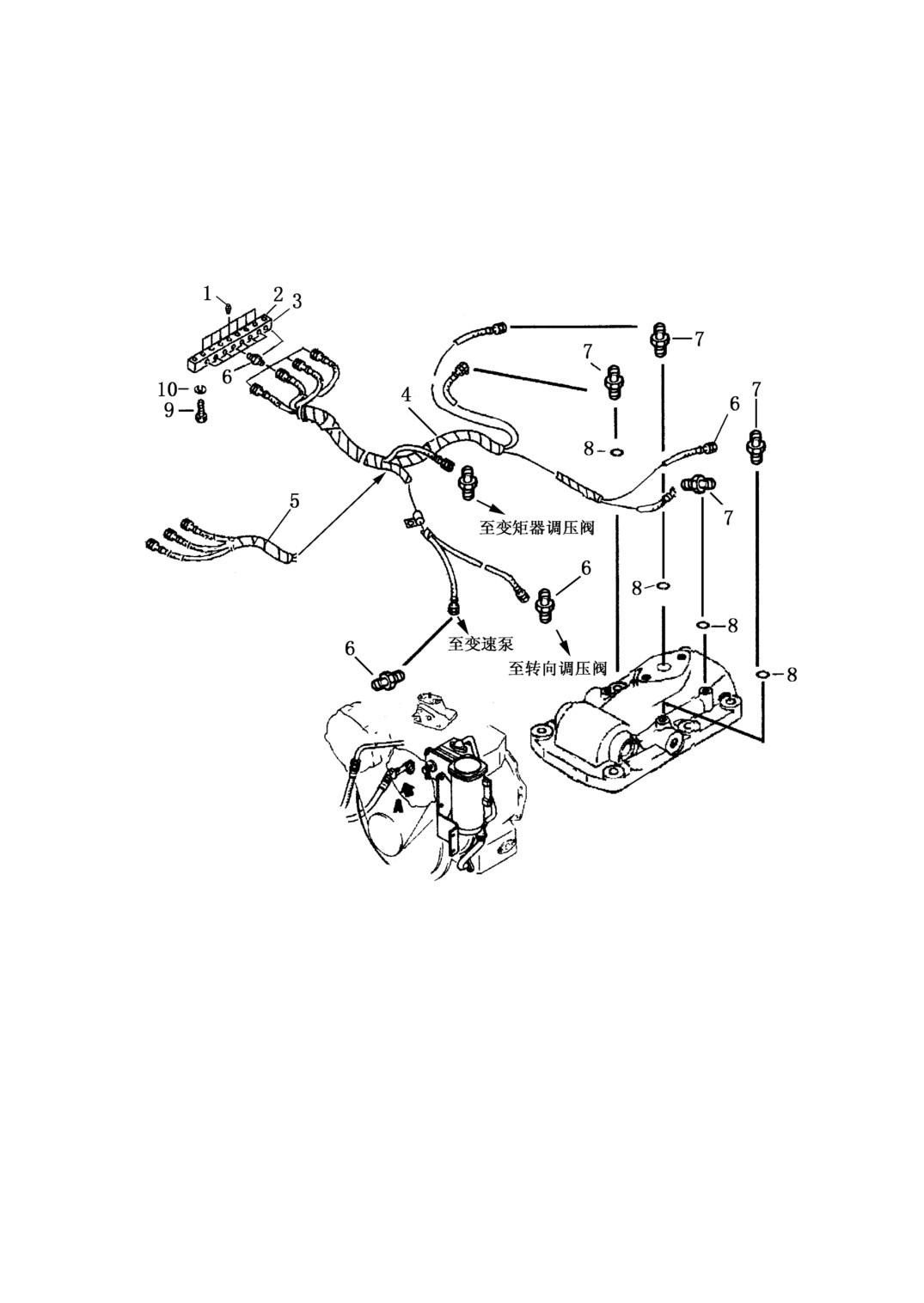

第 423 图
测 压 管 路
FIG.423 TEST PRESSURE PIPING
163
测 压 管 路
TEST PRESSURE PIPING
序号
件 号
名
称
数量
Index No.
Part No.
Description
Q’ty
1
07042-20108
螺塞 plug
10
2
17Y-74B-00003
测压座 seat
1
3
17Y-74B-00004
测压标牌 plate
1
4
17Y-74B-01000
软管 hose
1
5
17Y-74B-02000
软管 hose
1
6
17Y-74B-00001
接头 elbow
10
7
23Y-75B-00001
接头 elbow
4
8
07002-00823
O 型圈 O-ring
4
9
01010-51245
螺栓 bolt
2
10
01643-31232
垫圈 washer
2
164
护 罩
G U A R D

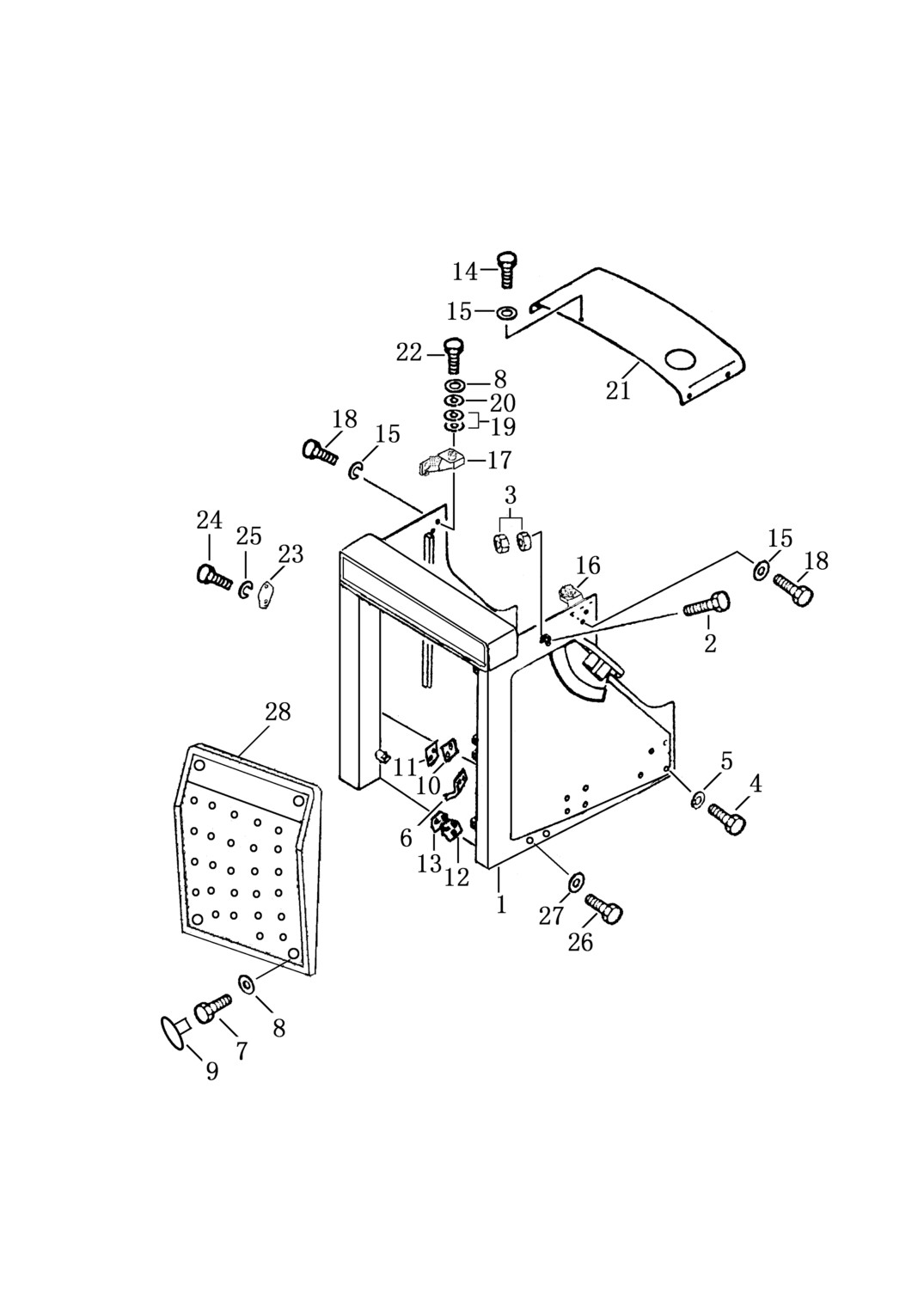

第 501 图 前机罩
FIG.501 FRONT HOOD
168
前机罩
FRONT HOOD
数量 Q’ty
序号
件 号
名 称
SD23
SD23S
No.
Part No.
Description
SD23E
SD23R
SD23D
501-1
17Y-50B-01000
前罩 guard，radiator
1
17S-50-01000
前罩 guard，radiator
1
2
01010-50835
螺栓 M8×35
bolt
2
2
3
01580-10806
螺母 M8
nut
4
4
4
01011-82745
螺栓 M27×145
bolt
16
16
5
01643-32780
平垫 27
washer
16
16
6
154-54-12570A
架
bracket
1
1
7
01010-51640
螺栓 M16×40
bolt
4
4
8
01643-31645
平垫 16
washer
6
6
9
23Y-50B-00003
帽
cap
4
4
10
17Y-50-00009
垫
washer
8
8
11
17Y-50-00010
垫
washer
4
4
12
17Y-50-00007
垫
washer
4
4
13
17Y-50-00008
垫
washer
2
2
14
01010-51225
螺栓 M12×25
bolt
4
4
15
01643-31232
平垫 12
washer
10
10
16
17Y-50-03000
左支架
bracket L.H
1
1
17
17Y-50-04000
右支架
bracket R.H.
1
1
18
01010-51255
螺栓 M12×55
bolt
6
6
19
17Y-50-00001
垫
washer
4
4
20
17Y-50-00002
垫
washer
2
2
169
前机罩
FRONT HOOD
数量 Q’ty
序号
件 号
名 称
SD23
SD23S
No.
Part No.
Description
SD23E
SD23R
SD23D
501-21
17Y-50-02000
盖
cover
1
17S-50-02000
盖
cover
1
22
01010-51635
螺栓 M16×35 bolt
2
2
23
17Y-50-00006
板
plate
1
1
24
01010-51025
螺栓 M10×25 bolt
2
2
25
01643-31032
平垫 10
washer
2
2
26
01010-52050
螺栓
bolt
4
4
27
01643-32060
垫圈
washer
4
4
28
23Y-50B-07000
护栅
grill
1
1
170

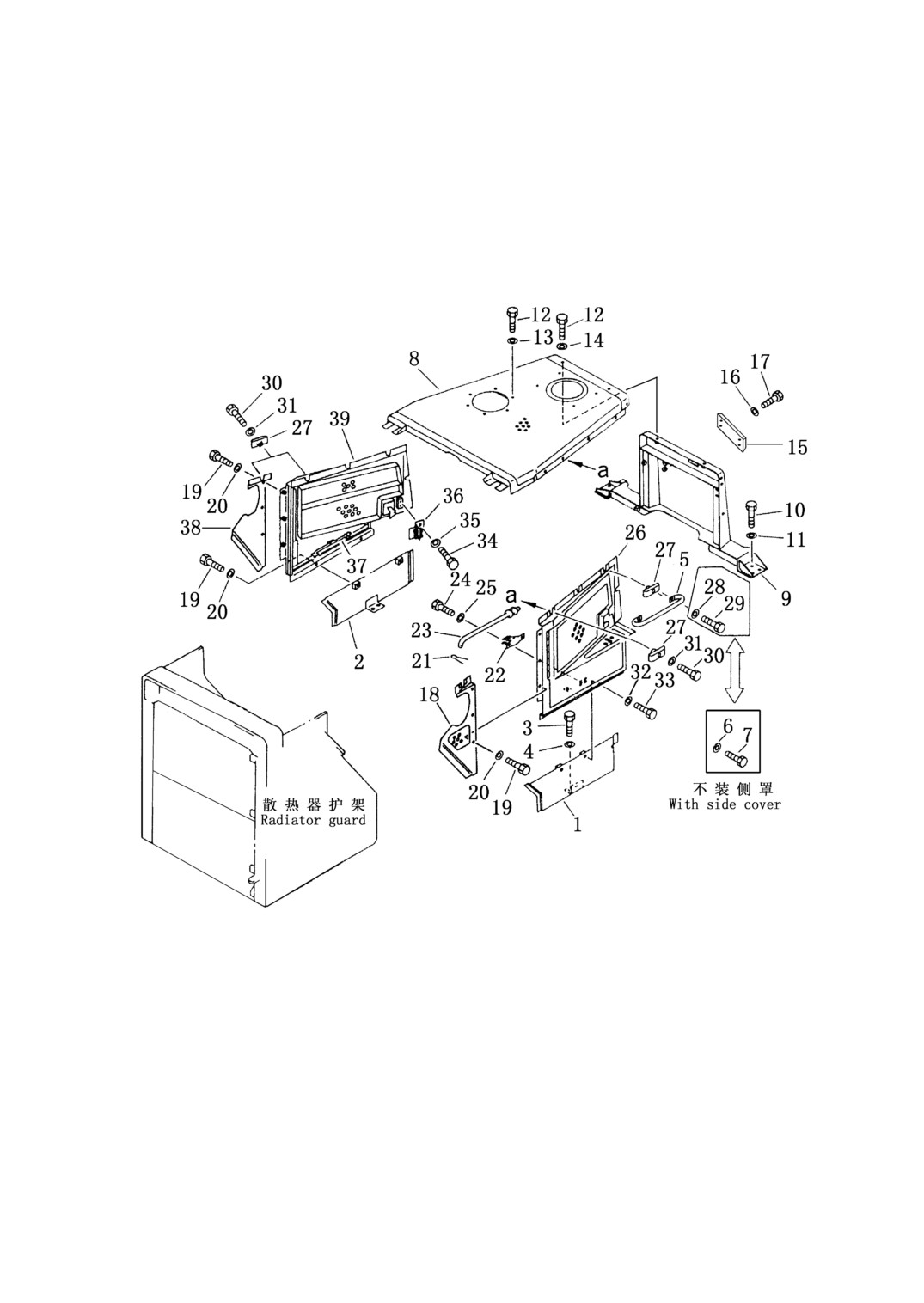

第 502 图
发动机护罩
FIG.502
ENGINE HOOD
171
发动机罩
ENGINE HOOD
数 量 Q'ty
序号
件 号
名 称
SD23
SD23R
Index No.
Part No.
Description
SD23D
SD23E
SD23S
502-1
17Y-50-13000
左侧盖 cover L.H
1
1
1
2
17Y-50-14000
右侧盖 cover R.H
1
1
1
3
01010-51225
螺栓 M12X35 bolt
4
4
4
4
01643-31232
平垫 12
washer
4
4
4
5
09420-01903
扶手
handle
2
2
2
6
01643-31232
平垫 12
washer
4
4
4
7
01010-51235
螺栓 M12X35 bolt
4
4
4
8
17Y-50-05000
上罩
hood upper
1
1
17M-50-05000
上罩
hood upper
1
9
17Y-50B-06000
支架
bracket
1
1
10
01010-51635
螺栓 M16X35 bolt
8
8
8
11
01643-31645
平垫 16 washer
8
8
8
12
01010-51230
螺栓 M12X30 bolt
10
10
10
13
01643-31232
平垫 12 washer
4
4
4
14
17Y-50-00003
垫
washer
6
6
6
15
17Y-50-00004
板
plate
1
1
1
16
01643-30623
平垫 6 washer
4
4
4
17
01010-50630
螺栓 M6X30 bolt
4
4
4
18
17Y-54-01000
板(左)
plate（L.H）
1
1
17H-54-01000
板(左)
plate（L.H）
1
19
01010-51225
螺栓 M12X2 bolt
6
6
6
20
01643-31232
平垫 12 washer
6
6
6
21
04050-12015
开口销 pin,cotter
2
2
2
22
198-54-19150
卡簧
spring
2
2
2
23
154-54-43240
杆（左） bar,L.H
1
1
1
24
01010-50612
螺栓 M6X12 bolt
4
4
4
25
01643-30623
垫圈 6 washer
4
4
4
26
17H-54-02000
左护罩 cover,L.H
1
1
1
27
09462-00080
定位器 stopper
10
10
10
28
01643-31232
垫圈
washer
4
4
4
29
01010-51260
螺栓
bolt
4
4
4
172
发动机罩
ENGINE HOOD
数 量 Q'ty
序号
件 号
名 称
Index No.
Part No.
Description
SD23
SD23R
SD23D
SD23E
SD23S
502-30
01010-51250
螺栓
bolt
6
6
6
31
01643-31232
垫圈
washer
6
6
6
32
01643-31232
垫圈
washer
4
4
4
33
01010-51225
螺栓
bolt
4
4
4
34
01010-51020
螺栓 M10X20 bolt
4
4
4
35
01643-31032
垫圈 10 washer
4
4
4
36
154-54-43200
托架
bracket
2
2
2
37
154-54-43250
杆（右） bar ,R.H
1
1
1
38
17Y-54-02000
板（右） plate ,R.H
1
1
17H-54-03000
板（右） plate ,R.H
1
39
17H-54-04000
右护罩 cover ,R.H
1
1
1
173

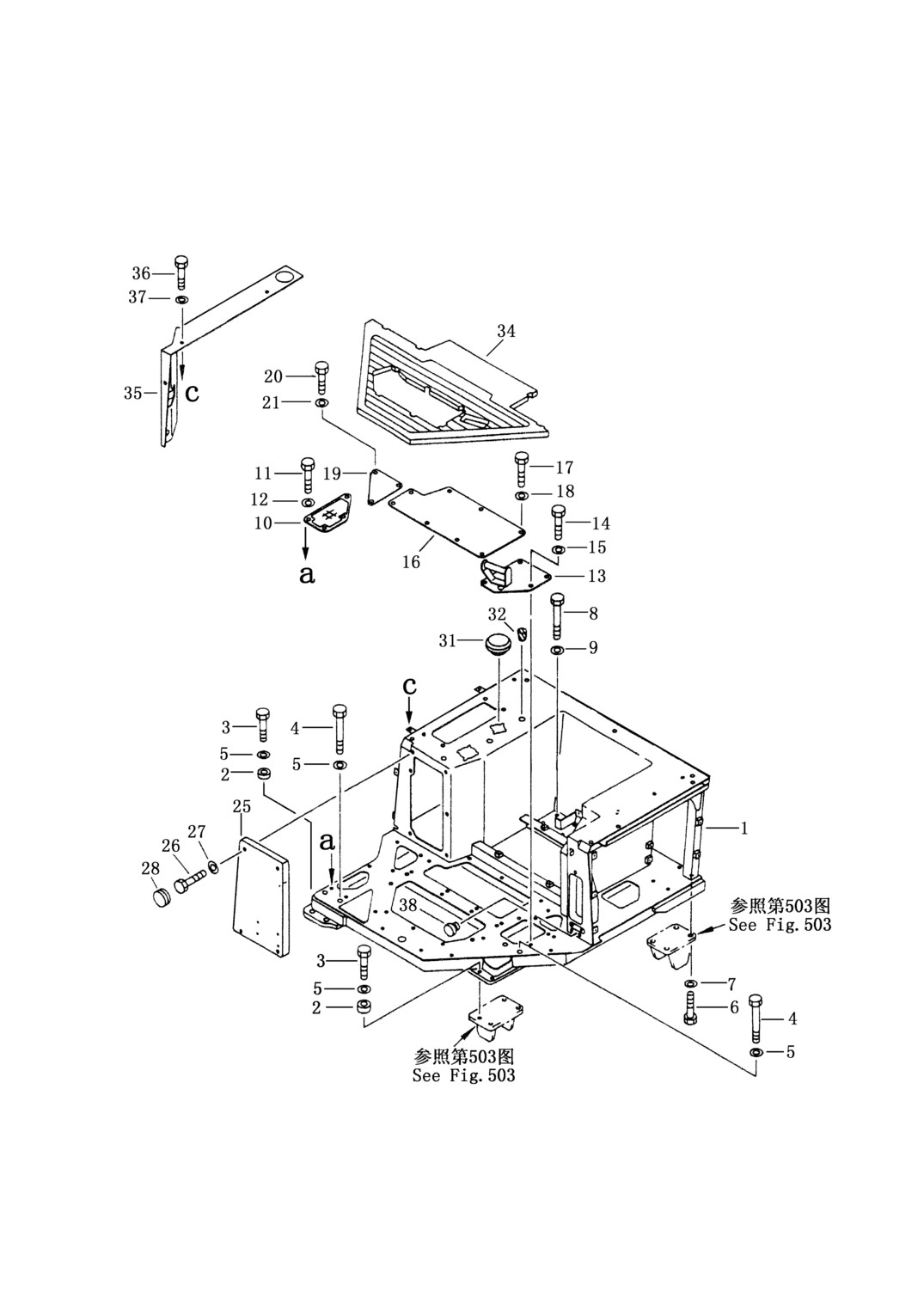

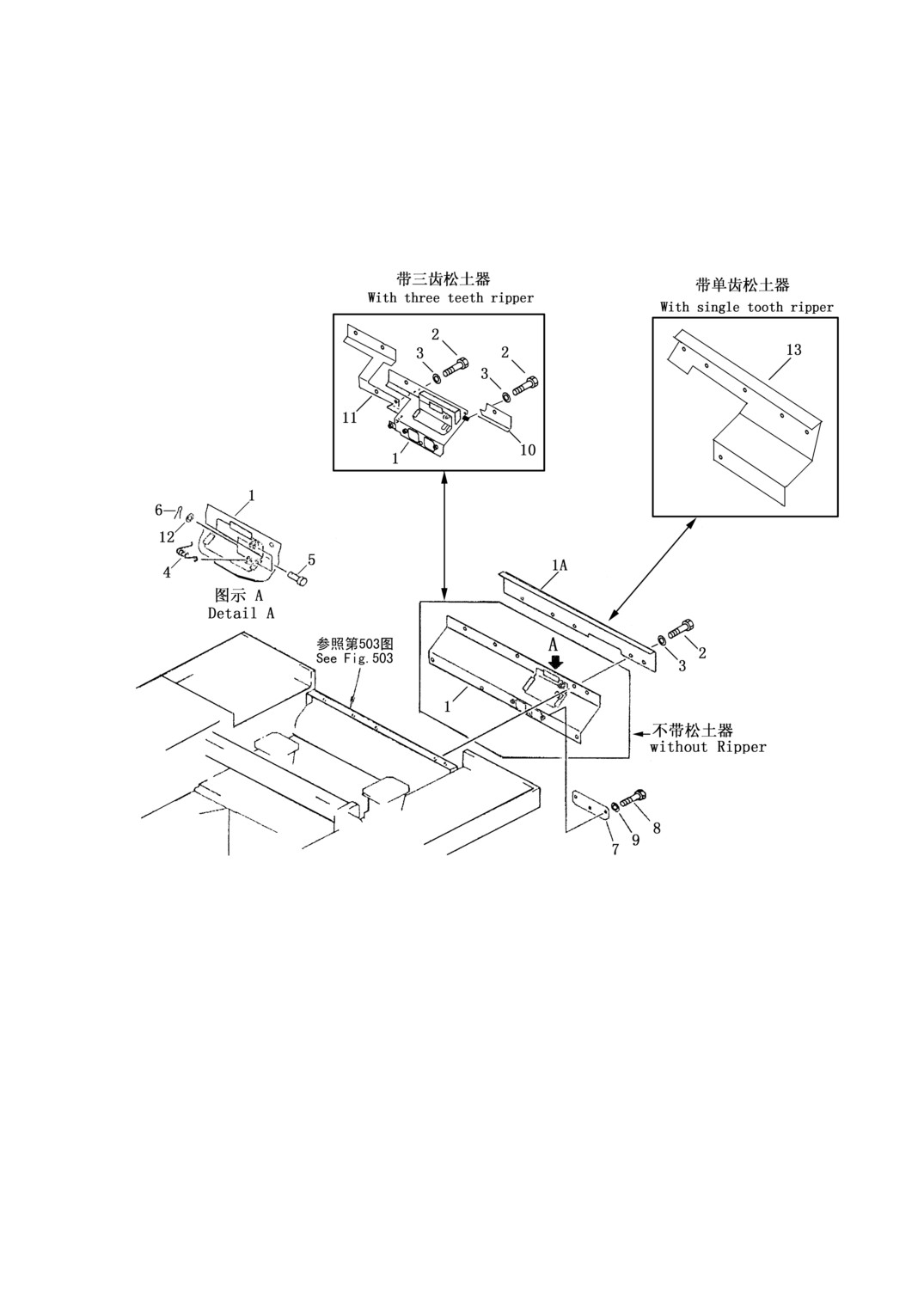

第 503 图
翼 板
FIG.503
FENDER
174
翼 板
FENDER
序号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
503-1
154-54-41732
翼板（左）
fender L.H
1
2
154-54-41742A
翼板（右）
fender R.H
1
3
07049-01620
软木塞
plug
8
4
07049-02430
软木塞
plug
6
5
07049-01822
软木塞
plug
4
6
01010-52050
螺栓 m20×50
bolt
14
7
01643-32060
垫圈
washer
14
8
154-54-41954
盖板
cover
2
9
195-54-43210
螺栓
bolt
8
10
198-54-42280
垫片
washer
8
11
154-54-42251
盖板（左）（不装防翻支架）
1
cover L.H (without rops)
154-54-42271
盖板（左）（装防翻支架）
1
cover L.H (with rops)
12
01011-51210
螺栓 M12×10
bolt
6
13
01643-31232
垫圈
washer
6
14
01010-51225
螺栓 M12×25
bolt
2
15
01643-31232
垫圈
washer
2
16
154-54-41922A
盖板（右）（不装防翻支架）
1
cover R.H (without rops)
154-54-42281A
盖板（右）（装防翻支架）
1
cover R.H (with rops)
17
01011-51210
螺栓 M12×10
bolt
6
18
01643-31232
垫圈
washer
6
19
154-54-41942
板
plate
1
20
01010-51225
螺栓 M12×25
bolt
2
21
01643-31232
垫圈
washer
2
22
09459-00000
弹簧销
lock
1
23
154-54-41860
支架（左）
bracket l.h.
1
24
154-54-41850
支架（右）
bracket r.h.
1
25
01010-51640
螺栓 M16×40
bolt
16
26
01643-31645
垫圈
washer
16
27
154-54-42210
支架
bracket
2
175
翼 板
FENDER
序号
件 号
名 称
数 量
Index No.
Part No.
Description
Q’ty
503-28
01010-51640
螺栓 M16×40
bolt
14
29
01643-31645
垫圈
washer
14
30
154-54-41931
盖
cover
1
31
01010-51230
螺栓 M12×30
bolt
4
32
01643-31232
垫圈
washer
4
33
175-54-22420
盖
cover
2
34
01010-51235
螺栓 M12×35
bolt
8
35
01643-31232
垫圈
washer
8
36
154-54-11970
支架
bracket
2
37
01010-51635
螺栓 M16×35
bolt
4
38
01643-31645
垫圈
washer
4
39
01011-51690
螺栓 M16×90
bolt
2
40
01643-31645
垫圈
washer
2
41
01010-51655
螺栓 M16×55
bolt
2
42
01643-31645
垫圈
washer
2
43
154-54-42260
盖板
cover
1
44
154-54-22990
把手
handle
1
45
01010-51850
螺栓 M18×50
bolt
2
46
01643-31845
垫圈
washer
2
176

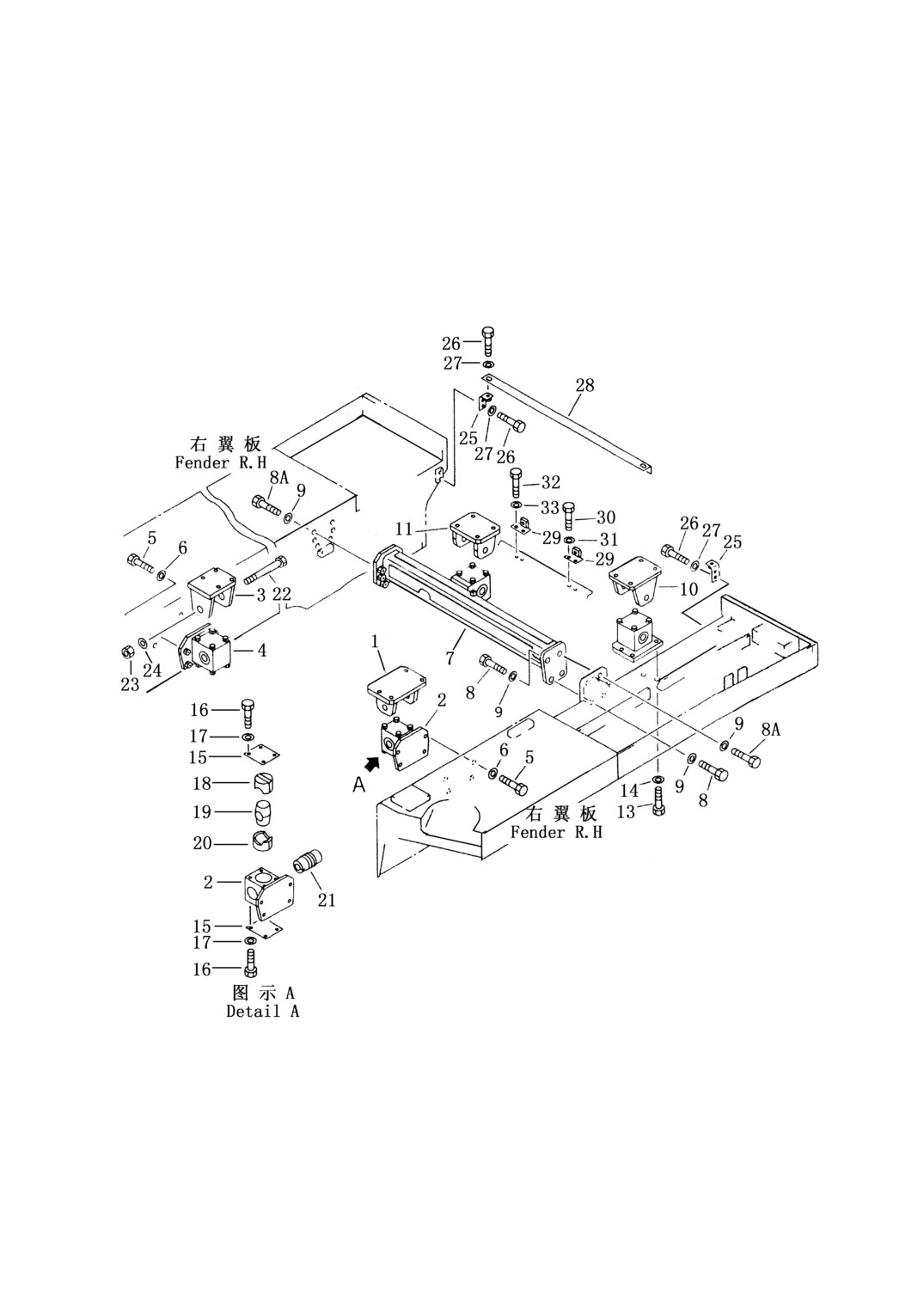

第 504 图
支 承
FIG.504
SUPPORT
177
支 承
SUPPORT
序号
件 号
名 称
数量
No.
Part No.
Description
Q’ty
504-1
154-54-41770
支架（左）
bracket l.h.
1
2
154-54-41830
支架
bracket
1
3
154-54-41780
支架（右）
bracket r.h.
1
4
154-54-41830
支架
bracket
1
5
01010-52045
螺栓 M20×45
bolt
8
6
01643-32060
垫圈
washer
8
7
154-54-41843
支撑
support
1
8
01010-52060
螺栓 M20×60
bolt
3
8A
01010-52045
螺栓 M20×45
bolt
7
9
01643-32060
垫圈
washer
10
10
154-54-41750
支架（左）
bracket l.h.
1
11
154-54-41760
支架（右）
bracket r.h.
1
12
154-54-41820
支架
bracket
1
13
01010-51435
螺栓 M14×35
bolt
4
14
01643-31445
垫圈
washer
4
15
195-56-11320
板
plate
7
16
01010-51230
螺栓 M12×30
bolt
28
17
01643-31232
垫圈
washer
28
18
154-54-42220
橡胶缓冲垫
rubber
4
19
195-54-45490
块
block
4
20
154-54-42220
橡胶缓冲垫
rubber
4
21
195-54-45510
轴环
collar
4
22
175-978-5210
螺栓
bolt
4
23
01580-12722
螺母
nut
4
24
01643-32780
垫圈
washer
4
25
154-54-41351
托架
bracket
2
17Y-51B-01000
托架(装单齿松土器用)bracket(for single shank ripper)
1
17Y-51B-02000
托架(装单齿松土器用)bracket(for single shank ripper)
1
26
01010-51230
螺栓 M12×30
bolt
6
27
01643-31232
垫圈
washer
6
28
154-54-41341
转动组件
angle
1
29
154-54-12791
支架
bracket
2
30
01010-51265
螺栓 M12×65
bolt
2
31
01643-31232
垫圈
washer
2
32
01010-51225
螺栓 M12×65
bolt
2
33
01643-31232
垫圈
washer
2
178
第 505 图
后 盖
FIG.505
REAR COVER
179
后 盖
REAR COVER
序号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
505-1
154-54-41311
盖（带三齿松土器）
1
cover（with three teeth ripper）
154-54-41331
后盖（不带松土器）
1
cover（without ripper）
1A
154-54-41570
盖板（不带防翻支架）
1
cover（without rops）
2
01010-51225
螺栓 m12×25 bolt
8
3
01643-31232
垫圈
washer
8
4
09463-00006
弹簧
spring
1
5
04205-10620
销轴
pin
2
6
04050-11610
开口销
pin cotter
2
7
154-54-41360
盖
cover
1
8
01010-51225
螺栓 m12×25 bolt
3
9
01643-31232
垫圈
washer
3
10
154-54-41450
盖（左）
cover l.h.
1
11
154-54-41321
盖（右）
cover r.h.
1
12
01641-20608
垫圈
washer
2
13
17Y-51B-00001
盖（带单齿松土器）
1
cover（with single tooth ripper）
180
第 506 图 地 板 架
FIG.506 FLOOR PLATE
181

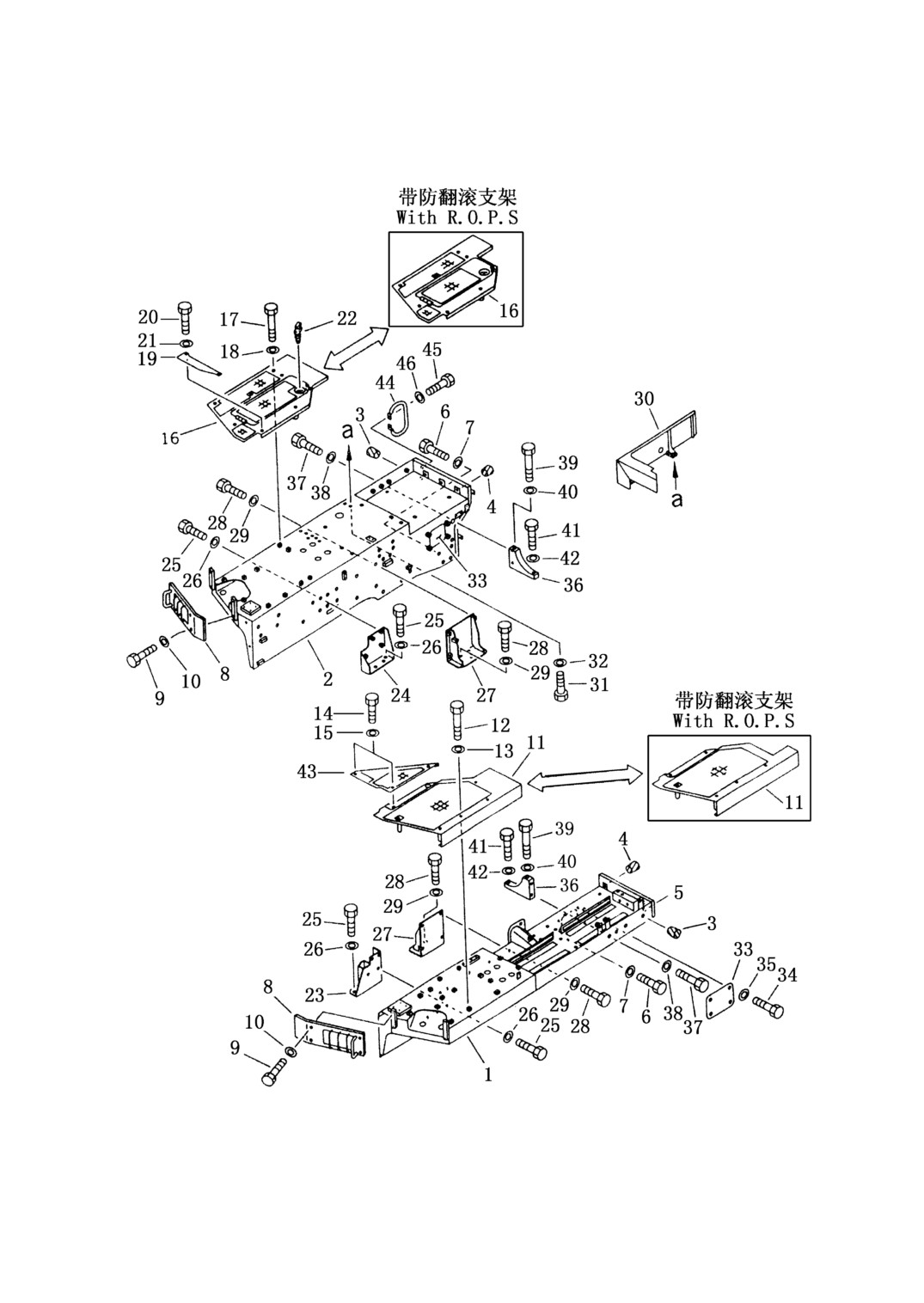

地 板 架
FLOOR PLATE
序号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
506-1
154-54-41720B
地板架 frame floor（without cab）
1
2
198-38-12460
垫
spacer
4
3
01010-51450
螺栓 M14×50
bolt
4
4
01011-51405
螺栓 M14×105
bolt
4
5
01643-31445
垫圈
washer
8
6
01010-51440
螺栓 M14×40
bolt
4
7
01643-31445
垫圈
washer
4
8
01011-51410
螺栓 M14×110
bolt
4
9
01643-31445
垫圈
washer
4
10
154-54-42190
盖板
cover
1
11
01010-51230
螺栓 M12×30
bolt
4
12
01643-31232
垫圈
washer
4
13
154-54-41810
盖板
cover
1
14
01010-51225
螺栓 M12×25
bolt
4
15
01643-31232
垫圈
washer
4
16
154-54-41790
盖板
cover
1
17
01010-51225
螺栓 M12×30
bolt
8
18
01643-31232
垫圈
washer
8
19
154-54-42160
盖板
cover
1
20
01010-51230
螺栓 M6×20
bolt
3
21
01643-31232
垫圈
washer
3
25
154-54-46730A
盖板
cover
1
26
01010-51225
螺栓 M12×25
bolt
6
27
01643-31232
垫圈
washer
6
28
09415-02512
盖板
cap
6
31
195-54-45460
盖板
cap
1
32
09415-01610
盖板
cap
1
34
154-Z11-1210
垫
mat
1
35
154-54-41280
盖板
cover
1
36
01010-51225
螺栓 m12×25
bolt
4
37
01643-31232
垫圈
washer
4
38
203-54-32260
挡块
stopper
2
182

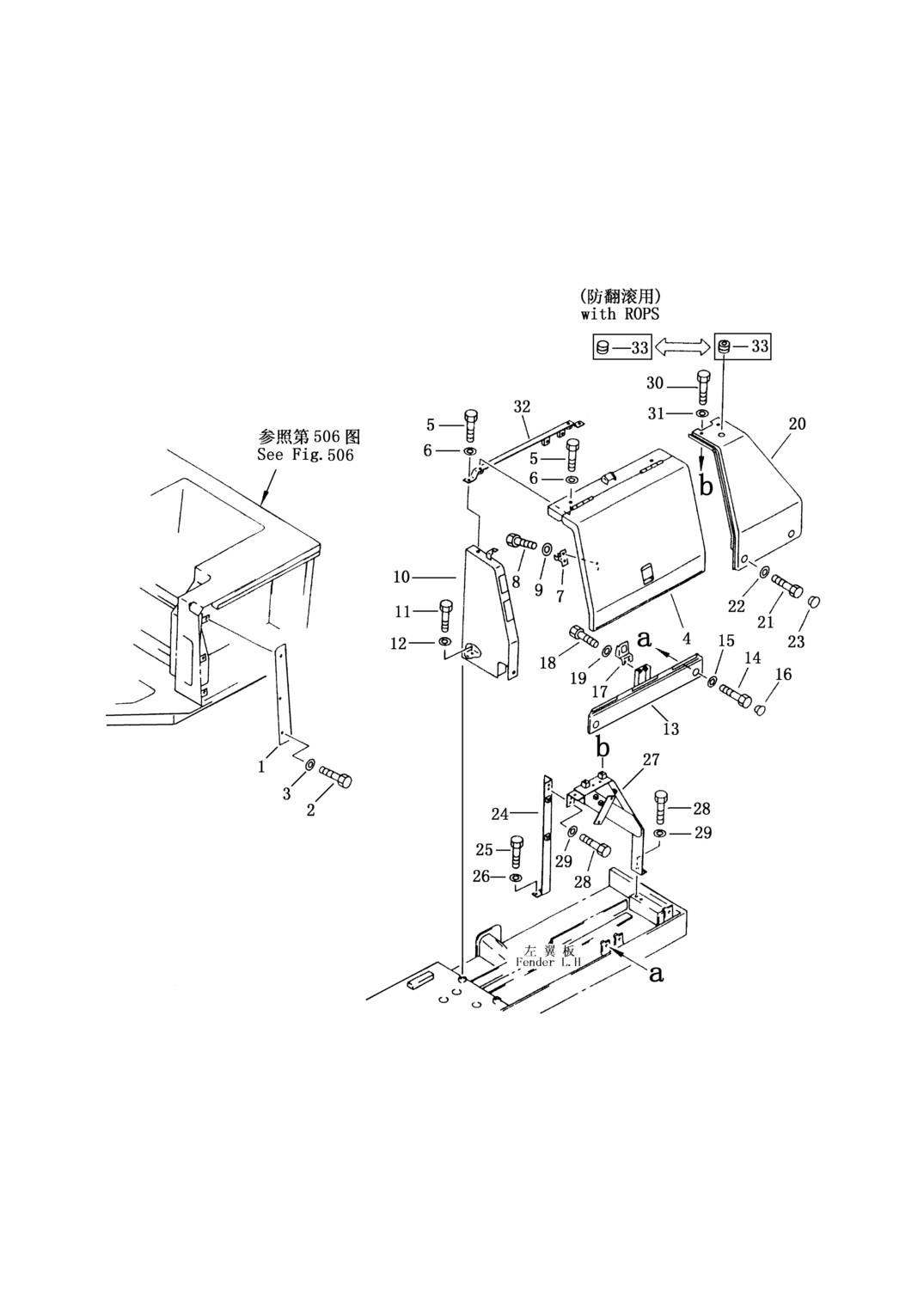

第 507 图
蓄电池罩
FIG.507
BATTERY COVER
183
蓄电池罩
BATTERY COVER
序号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
154-54-46210
盖
cover
1
507-1
01010-51225
螺栓
bolt
2
2
01643-31232
垫圈
washer
3
3
154-54-46750
罩
cover
1
4
01010-51230
螺栓
bolt
4
5
01643-31232
垫圈
washer
4
6
198-54-19150
卡簧
spring
1
7
01010-50612
螺栓
bolt
2
8
01643-30623
垫圈
washer
2
9
154-54-46132
架
frame
1
10
01010-51230
螺栓
bolt
2
11
01643-31232
垫圈
washer
2
12
154-54-46121
盖
cover
1
13
01010-51230
螺栓
bolt
2
14
01643-31232
垫圈
washer
2
15
198-54-41941
帽
cap
2
16
154-54-46150
支架
bracket ass’y
1
17
01010-51230
螺栓
bolt
2
18
01643-31032
垫圈
washer
2
19
154-54-46172
盖
cover
1
20
01010-51230
螺栓
bolt
2
21
124-54-26540
垫圈
washer
2
22
198-54-41941
帽
cap
2
23
154-54-46140
支架
bracket
1
24
01010-51230
螺栓
bolt
2
25
01643-31232
垫圈
washer
2
26
154-54-46161
支架
bracket
1
27
01010-51230
螺栓
bolt
4
28
01643-31232
垫圈
washer
4
29
195-54-43210
螺栓
bolt
4
30
198-54-42280
垫圈
washer
4
31
154-54-46220
支架
bracket
1
32
08037-02512
环
grommet
1
33
09415-02512
盖（防翻滚用） cap（with rops）
1
184
第 508 图
底 护 板

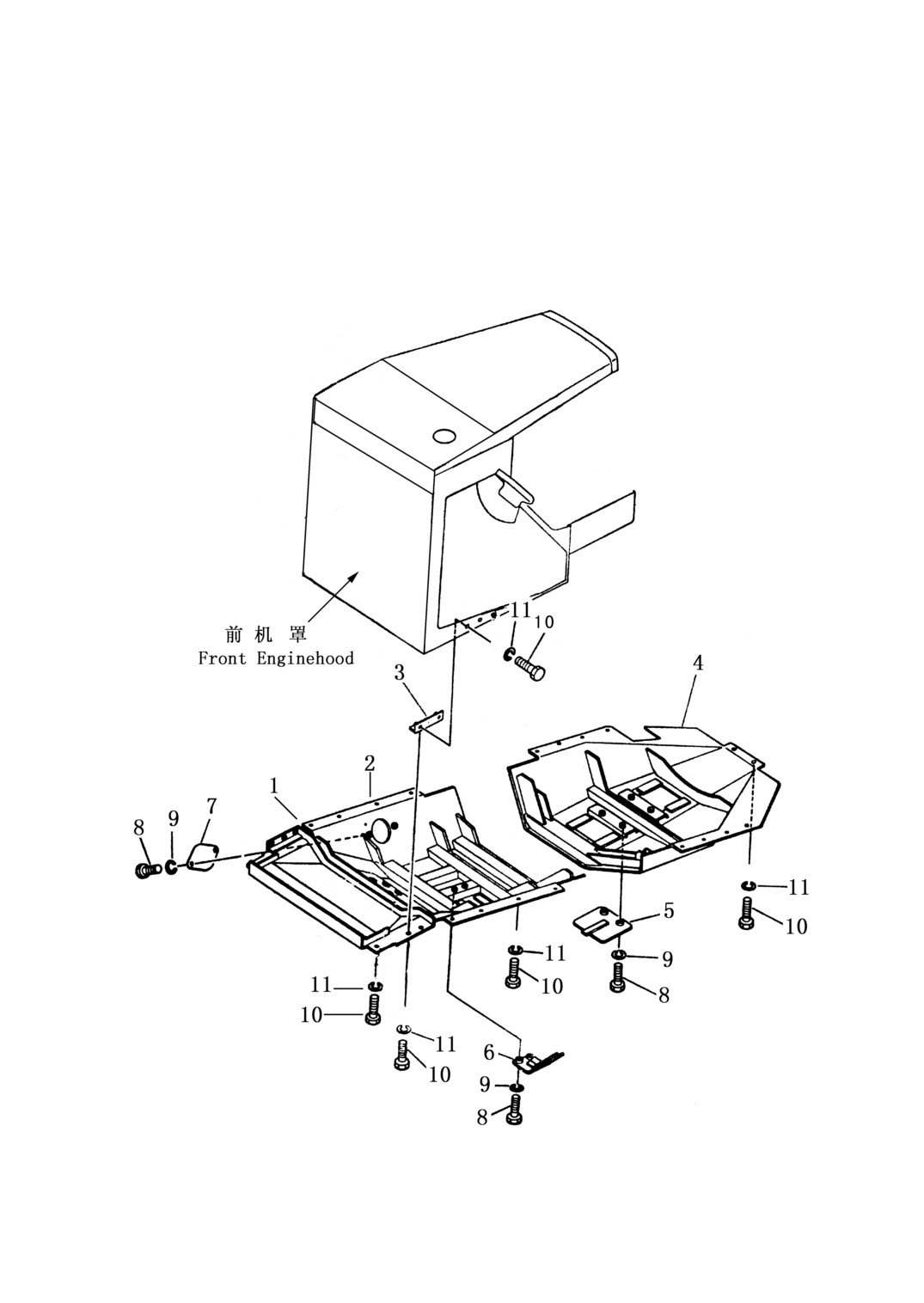

FIG.508 BOTTOM GUARD
185
底 护 板
BOTTOM GUARD
数 量 Q'ty
序号
件 号
名 称
SD23
SD23R
Index No.
Part No.
Description
SD23E
SD23S
SD23D
508-1
17Y-52-10000
前底护罩
cover, front
1
17S-52-01000
前底护罩
cover, front
1
2
154-54-12117A
中底护罩
cover
1
17S-52-02000
中底护罩
cover
1
3
154-54-12570A
架
bracket
1
4
154-54-12125
后底护罩
cover, rear
1
154-55-31330
后底护罩
cover, rear
1
5
154-54-12182
盖
cover
2
154-55-31350
盖
cover
2
6
154-54-12164A
盖
cover
1
154-54-45190
盖
cover
1
7
154-54-12850
板
plate
1
TS220.54.8-2
板
plate
1
8
01010-51230
螺栓 M12X30
bolt
8
8
9
01602-21236
垫圈 12
washer
8
8
10
01010-52050
螺栓 M20X50
bolt
24
21
11
01643-32060
垫圈 20
washer
24
21
186
第 509 图
防 翻 滚 架

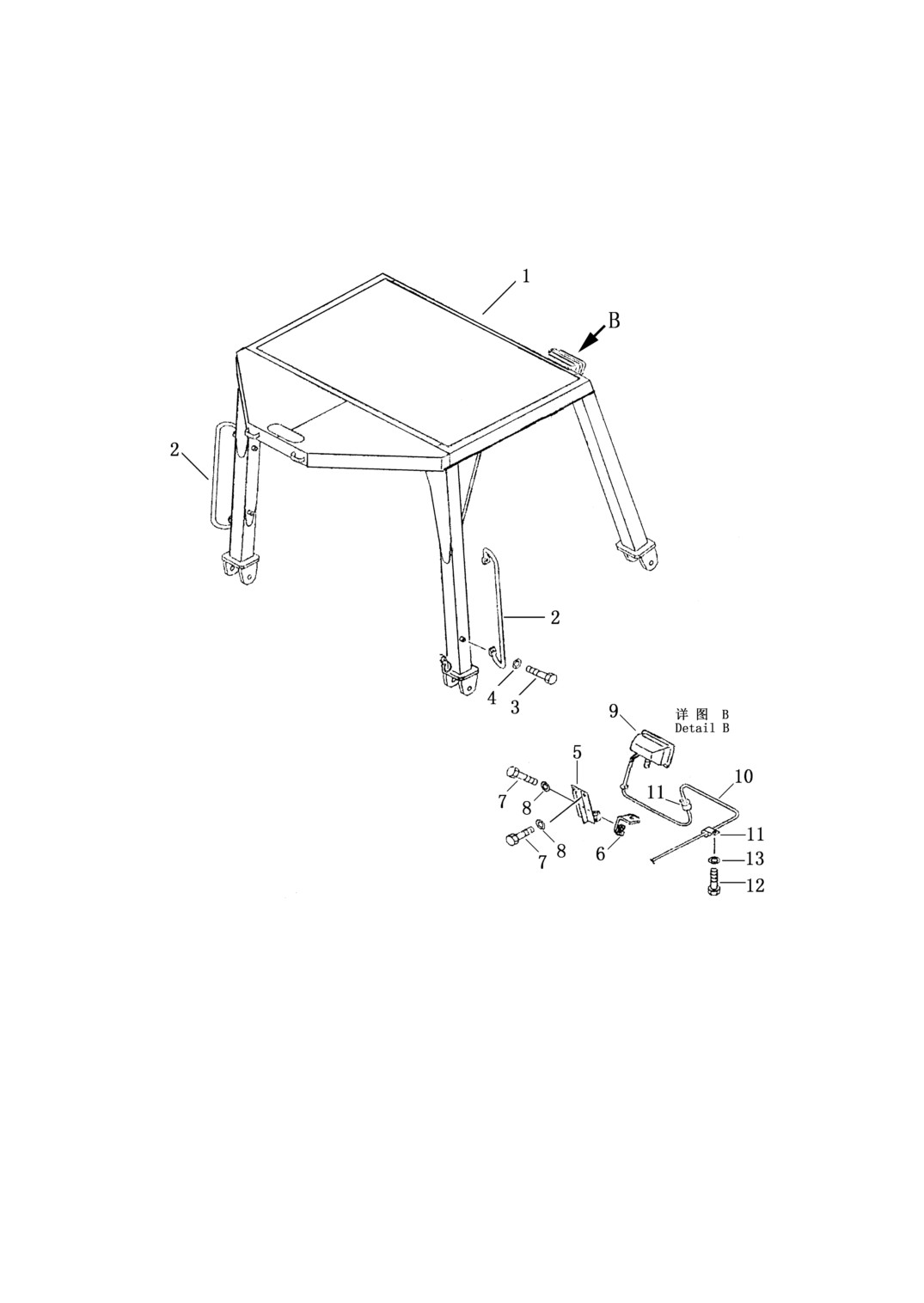

FIG.509 ROLL OVER PROTECTIVE STRUCTURE
187
防 翻 滚 架
ROLL OVER PROTECTIVE STRUCTURE
序号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
509-1
17Y-59-10000
防翻滚架
guard
1
2
09420-01907
扶手
handle
2
3
01010-51230
螺栓 m12×30
bolt
4
4
01643-31232
垫圈
washer
4
5
154-06-41310
支架
bracket
1
6
154-06-41330
支架
bracket
1
螺栓 m12×30
bolt
7
01010-51230
4
8
01643-31232
垫圈
washer
4
9
17Y-07-00001
灯
lamp
1
导线
wire harness
10
154-06-41320
1
11
08035-01510
夹子
clip
7
12
01010-51016
螺栓
bolt
7
垫圈
washer
13
01643-31032
7
188

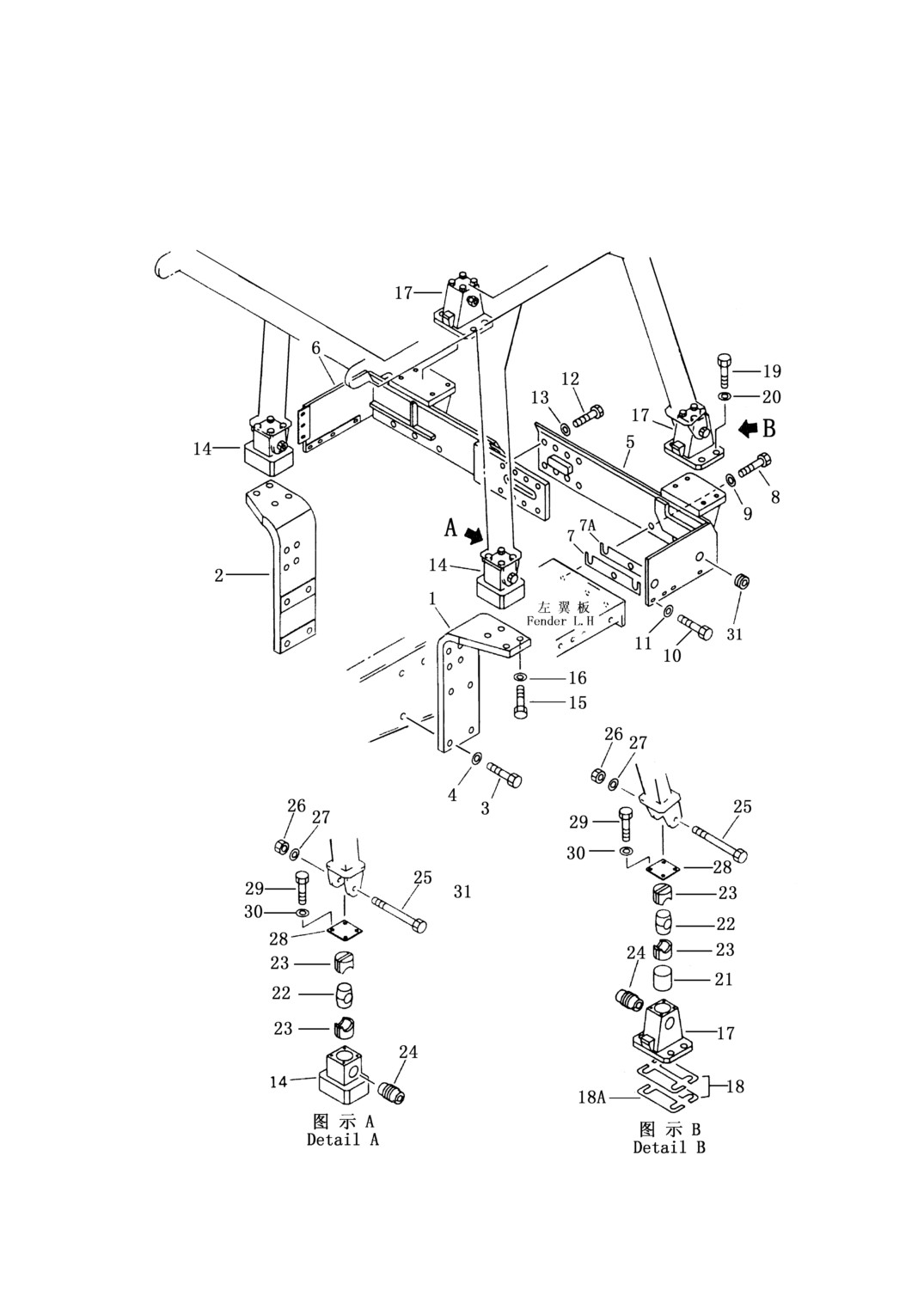

第 510 图
防 翻 滚 架 安 装
FIG.510 ROLLOVER PROTECTIVE STRUCTURE BRACKET
189
防 翻 滚 架 安 装
ROLLOVER PROTECTIVE STRUCTURE BRACKET
序号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
510-1
154-978-3130
板（左）
plate l.h.
1
2
154-978-3140
板（右）
plate r.h.
1
3
01011-83010
螺栓
bolt
8
4
01643-33080
垫圈
washer
8
5
154-978-3282
支架（左）
bracket l.h.
1
6
154-978-3292
支架（右）
bracket r.h.
1
7
154-978-3252
调整垫
shim
10
7A
154-978-3262
调整垫
shim
4
8
01010-82770
螺栓
bolt
8
9
01643-32780
垫圈
washer
8
10
01010-81655
螺栓
bolt
8
11
21T-54-16150
垫圈
washer
8
12
01010-82770
螺栓
bolt
6
13
01643-32780
垫圈
washer
6
14
154-978-3161
支架
bracket
2
15
01011-83010
螺栓
bolt
8
16
01643-33080
垫圈
washer
8
17
154-978-3310
支架
bracket
2
18
175-978-1260
调整垫
shim
4
18A
175-978-1250
调整垫
shim
2
19
01010-82465
螺栓
bolt
8
20
01643-32460
垫圈
washer
8
21
154-978-3171
座
seat
2
22
195-54-45490
块
block
4
23
154-54-42220
橡胶
rubber
8
24
195-54-45510
环
collar
4
25
175-978-5210
螺栓
bolt
4
26
01580-12722
螺母
nut
4
27
01643-32780
垫圈
washer
4
28
195-56-11320
板
plate
4
29
01010-51230
螺栓
bolt
16
30
01643-31232
垫圈
washer
16
31
154-978-3331
盖
cover
2
190

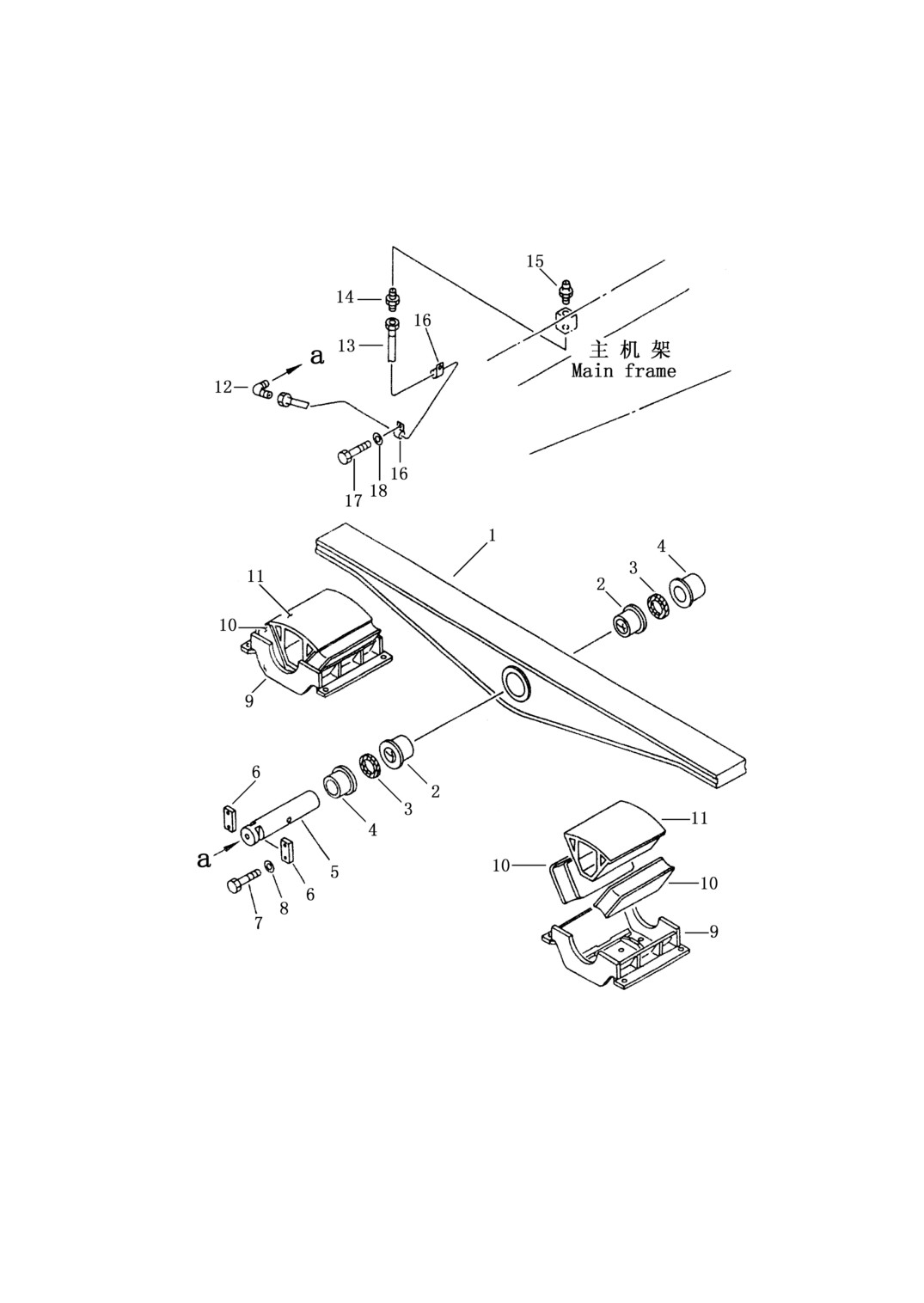

第 511 图
平 衡 梁
FIG.511
EQUALIZER BAR
191
平 衡 梁
EQUALIZER BAR
数 量 Q’ty
序号
件 号
名 称
SD23E
SD23S
Index No.
Part No.
Description
SD23
SD23D
SD23R
511-1
154-50-41110
平衡梁
bar equalizer
1
1
154-50-41210
平衡梁
bar equalizer
1
2
154-50-11164
衬套
bushing
2
2
2
3
154-50-11250
防尘圈
seal dust
2
2
2
4
154-50-11171
衬套
bushing
2
2
2
5
154-50-11135
中心销
pin center
1
1
1
6
04082-00616
挡板
lock
2
2
2
7
01010-51640
螺栓
bolt
4
4
4
8
01643-31645
垫圈
washer
4
4
4
9
154-50-11152
支架
bracket
2
2
2
10
154-50-11193
缓冲块
pad rubber
4
4
4
11
154-50-11123
座
seal
2
2
2
12
07217-50510
接头
joint
1
1
1
13
154-50-41120
管
tube
1
1
154-50-41220
管
tube
1
14
07213-50510
接头
joint
1
1
1
15
07020-01018
油杯
fitting grease
1
1
1
16
08036-10814
线夹
clip
2
2
2
17
01010-51016
螺栓
bolt
2
2
2
18
01643-31032
垫圈
washer
2
2
2
192
工 作 装 置 控 制 系 统
WORK EQUIPMENT CONTROL SYSTEM

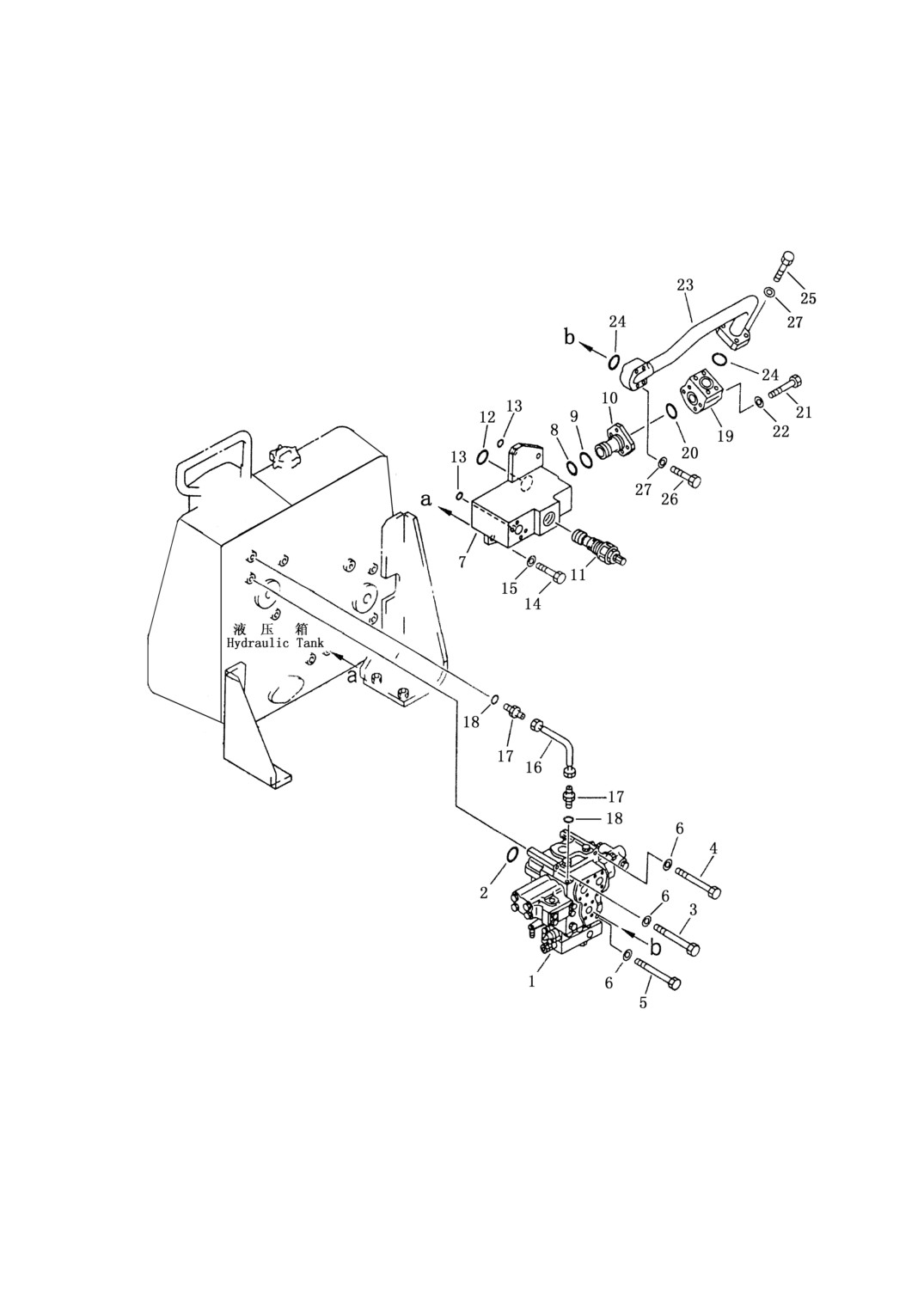

第 601 图
工作阀安装
FIG.601 WORK VALVE MOUNT
196
工作阀安装
WORK VALVE MOUNT
序号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
601-1
709-62-31103
阀总成
valve ass’y
1
2
07000-03038
O 型圈
O-ring
1
3
01011-51215
螺栓
bolt
1
4
01011-51235
螺栓
bolt
1
5
01011-51280
螺栓
bolt
1
6
01643-31232
垫圈
washer
3
154-60-71300
溢流阀总成
relief valve ass’y
1
7
154-60-71350
阀块
block
1
8
07000-03035
O 型圈
O-ring
1
9
07000-13032
O 型圈
O-ring
1
10
700-91-11650
法兰
flange
1
11
709-905-1500
溢流阀总成
relief valve ass’y
1
12
07000-03035
O 型圈
o-ring
1
13
07000-02011
O 型圈
o-ring
2
14
01010-51230
螺栓
bolt
3
15
01643-31232
垫圈
washer
3
16
20Y-970-1670
软管
tube
1
17
22X-61-18550
接头
union
2
18
07002-01423
O 型圈
O-ring
2
19
154-60-71240
座
elbow
1
20
07000-13035
O 型圈
O-ring
1
21
01010-51080
螺栓
bolt
4
22
01643-51032
垫圈
washer
4
23
154-60-71230
管
tube
1
24
07000-13035
O 型圈
o-ring
2
25
01010-51040
螺栓
bolt
4
26
01010-51060
螺栓
bolt
4
27
01643-51032
垫圈
washer
8
197

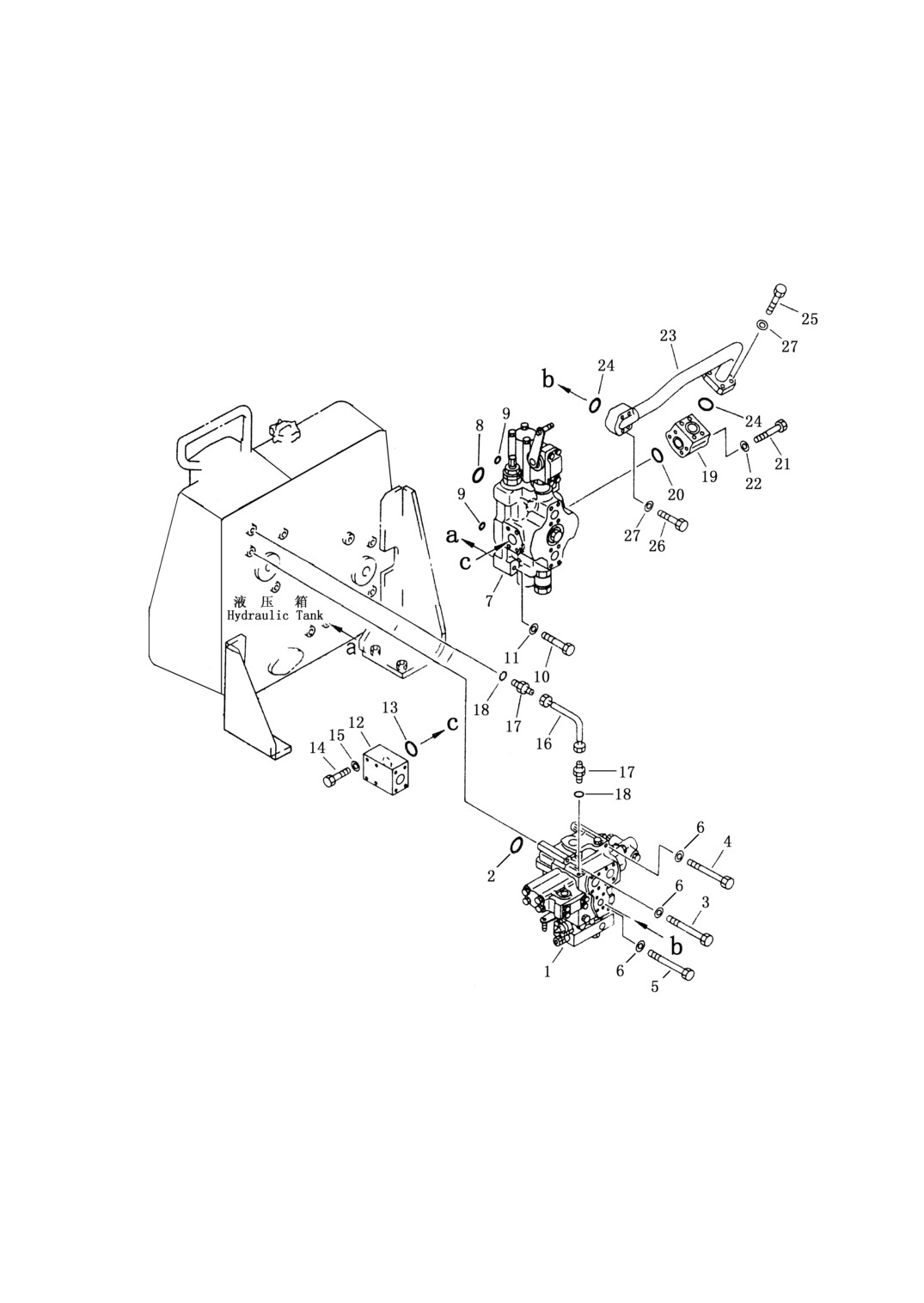

第 602 图
工 作 阀 安 装（带三齿松土器）
FIG.602 WORK VALVE MOUNT（WITH THREE SHANK RIPPER）
198
工作阀安装（带三齿松土器）
WORK VALVE MOUNT（WITH THREE SHANK RIPPER）
序号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
602-1
709-62-31103
阀总成
valve ass’y
1
2
07000-03038
O 型圈
o-ring
1
3
01011-51215
螺栓
bolt
1
4
01011-51235
螺栓
bolt
1
5
01011-51280
螺栓
bolt
1
6
01643-31232
垫圈
washer
3
7
700-91-38002
阀总成
valve ass’y
1
8
07000-03035
O 型圈
o-ring
1
9
07000-02011
O 型圈
o-ring
2
10
01010-51280
螺栓
bolt
3
11
01643-31232
垫圈
washer
3
12
154-78-46110
座
pedestal
1
13
07000-13035
O 型圈
o-ring
1
14
01010-51070
螺栓
bolt
4
15
01643-31032
垫圈
washer
4
16
20Y-970-1670
软管
tube
1
17
22X-61-18550
接头
union
2
18
07002-01423
O 型圈
o-ring
2
19
154-60-71240
座
pedestal
1
20
07000-13035
O 型圈
o-ring
1
21
01010-51080
螺栓
bolt
4
22
01643-51032
垫圈
washer
4
23
154-60-71230
管
tube
1
24
07000-13035
O 型圈
o-ring
2
25
01010-51040
螺栓
bolt
4
26
01010-51060
螺栓
bolt
4
27
01643-51032
垫圈
washer
8
199

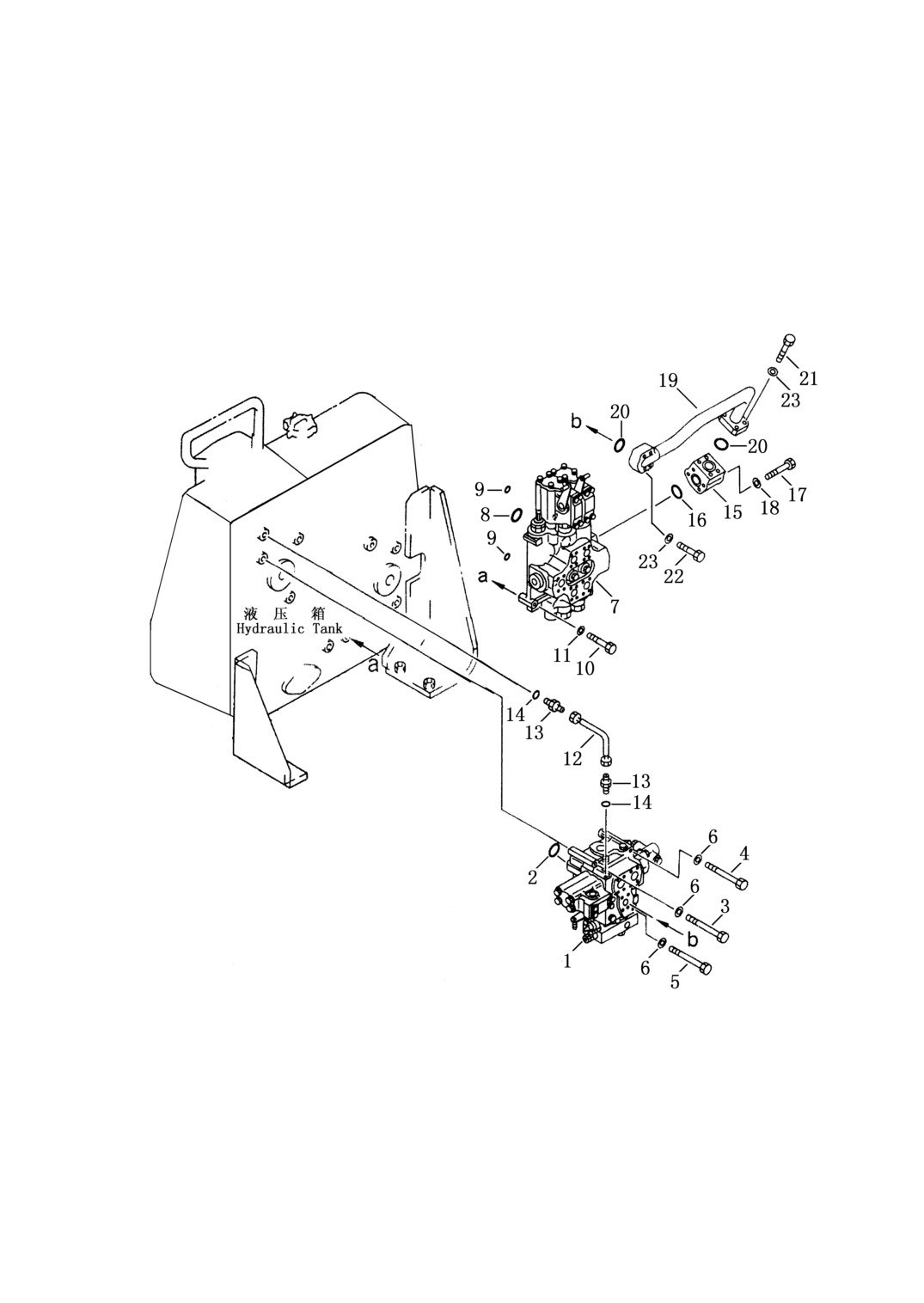

第 603 图
工作阀安装（带单齿松土器）
FIG.603 WORK EQUIPMENT VALVE MOUNT
（WITH SINGLE SHANK RIPPER）
200
工作阀安装（带单齿松土器）
WORK EQUIPMENT VALVE MOUNT
（WITH SINGLE SHANK RIPPER）
序号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
603-1
709-62-31103
阀总成
valve ass’y
1
2
07000-03038
O 型圈
O-ring
1
3
01011-51215
螺栓
bolt
1
4
01011-51235
螺栓
bolt
1
5
01011-51280
螺栓
bolt
1
6
01643-31232
垫圈
washer
3
7
709-62-27002
阀总成
valve ass’y
1
8
07000-03035
O 型圈
O-ring
1
9
07000-02011
O 型圈
O-ring
2
10
01010-51280
螺栓
bolt
3
11
01643-31232
垫圈
washer
3
12
20Y-970-1670
软管
hose
1
13
22X-61-18550
接头
joint
2
14
07002-01423
O 型圈
O-ring
2
15
154-60-71240
弯头
elbow
1
16
07000-13035
O 型圈
O-ring
1
17
01010-51080
螺栓
bolt
4
18
01643-51032
垫圈
washer
4
19
154-60-71230
管
tube
1
20
07000-13035
O 型圈
O-ring
2
21
01010-51040
螺栓
bolt
4
22
01010-51060
螺栓
bolt
4
23
01643-51032
垫圈
washer
8
201

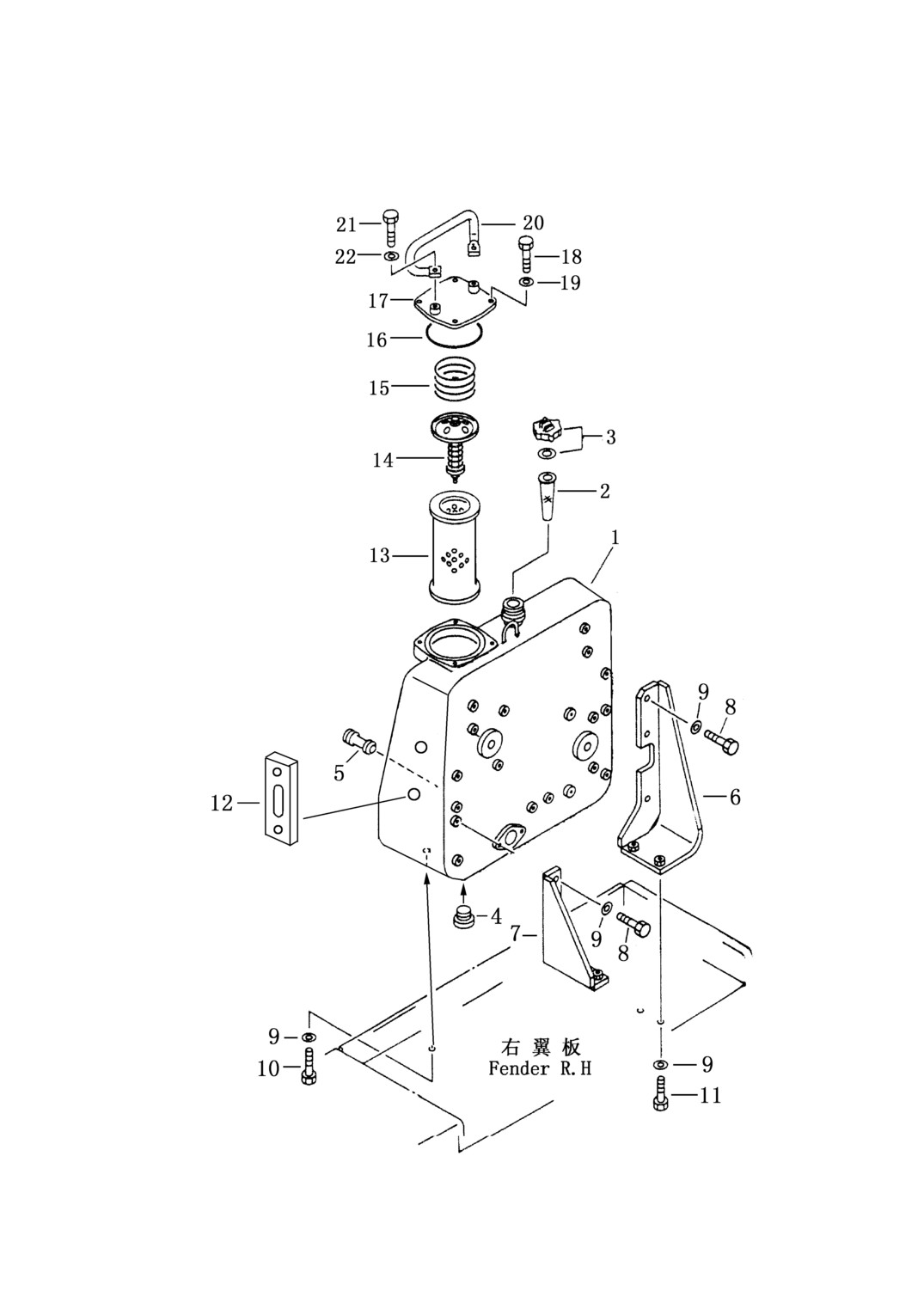

第 604 图
液 压 油 箱
FIG.604
HYDRAULIC TANK
202
液 压 油 箱
HYDRAULIC TANK
序号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
604-1
17Y-60B-01000
工作油箱
hydraulic tank
1
2
07056-10045
滤网
strainer
1
3
07051-00000
盖
cap
1
3
07051-00003
垫
gasket
1
4
07040-13618
放油塞
plug
1
5
195-60-41240
阀
valve
1
6
154-60-71170
支架
bracket
1
7
154-60-71180
支架
bracket
1
8
01010-51640
螺栓
bolt
5
9
01643-31645
垫圈
washer
11
10
01010-51640
螺栓
bolt
2
11
01010-51645
螺栓
bolt
4
12
17Y-60B-02000
液位计
liquidmoeter
1
13
07063-01100
滤芯
element
1
14
175-60-27300
阀总成
valve
1
15
175-60-27340
弹簧
spring
1
16
07000-05150
O 型圈
o-ring
1
17
154-60-71330
盖
cap
1
18
01010-51225
螺栓
bolt
4
19
01643-31232
垫圈
washer
4
20
154-60-71320
扶手
handle
1
21
01010-51225
螺栓
bolt
2
22
01643-31232
垫圈
washer
2
203

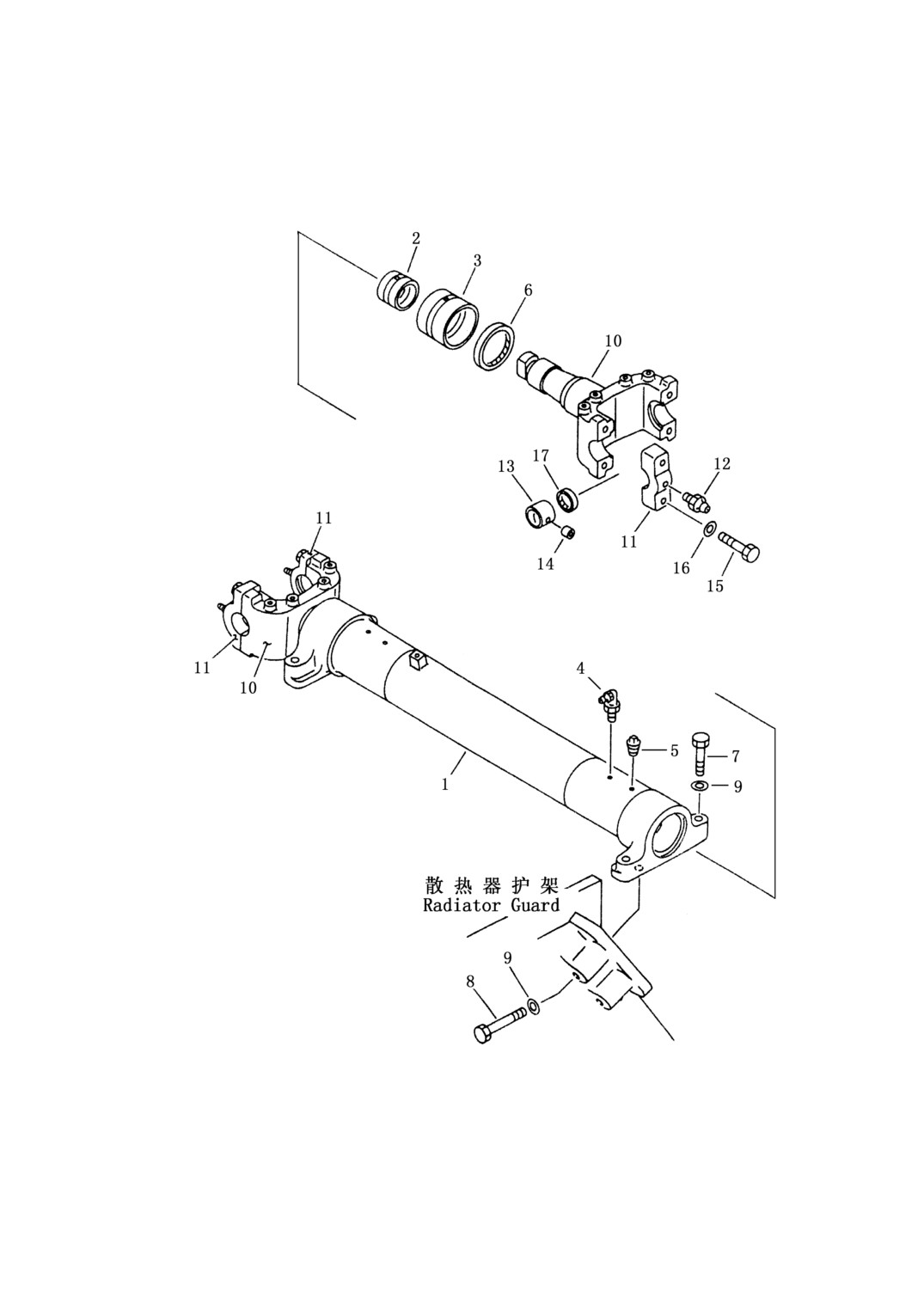

第 605 图 油 缸 支 架
FIG.605 CYLINDER STAY
204
油 缸 支 架
CYLINDER STAY
序 号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
17Y-85A-00000
油缸支架 cylinder stay ass’y
1
605-1
17Y-85A-01000
支架
cylinder stay
1
2
154-61-13130
衬套
bushing
2
3
154-61-13141
衬套
bushing
2
4
07021-01091
接头式压注油杯 M10×1 fitting grease
2
5
07042-00108
螺塞 r1/8
plug
2
6
154-61-13156
密封圈
seal dust
2
7
01010-52295
螺栓 M22×95 bolt
4
8
01011-52245
螺栓 M22×145 bolt
4
9
01643-32260
加厚垫圈 22 washer
8
10
154-61-13214
叉
yoke
2
11
154-61-13233
半瓦
cap
4
12
07020-01090
接头式压注油杯 M10×1 fitting grease
2
13
154-61-13246
衬套
bushing
4
14
170-70-15190
销
pin
4
15
01010-51885
螺栓 M18×85 bolt
8
16
01643-31845
加厚垫圈 washer
8
17
07145-00075
骨架防尘圈 seal dust
4
205

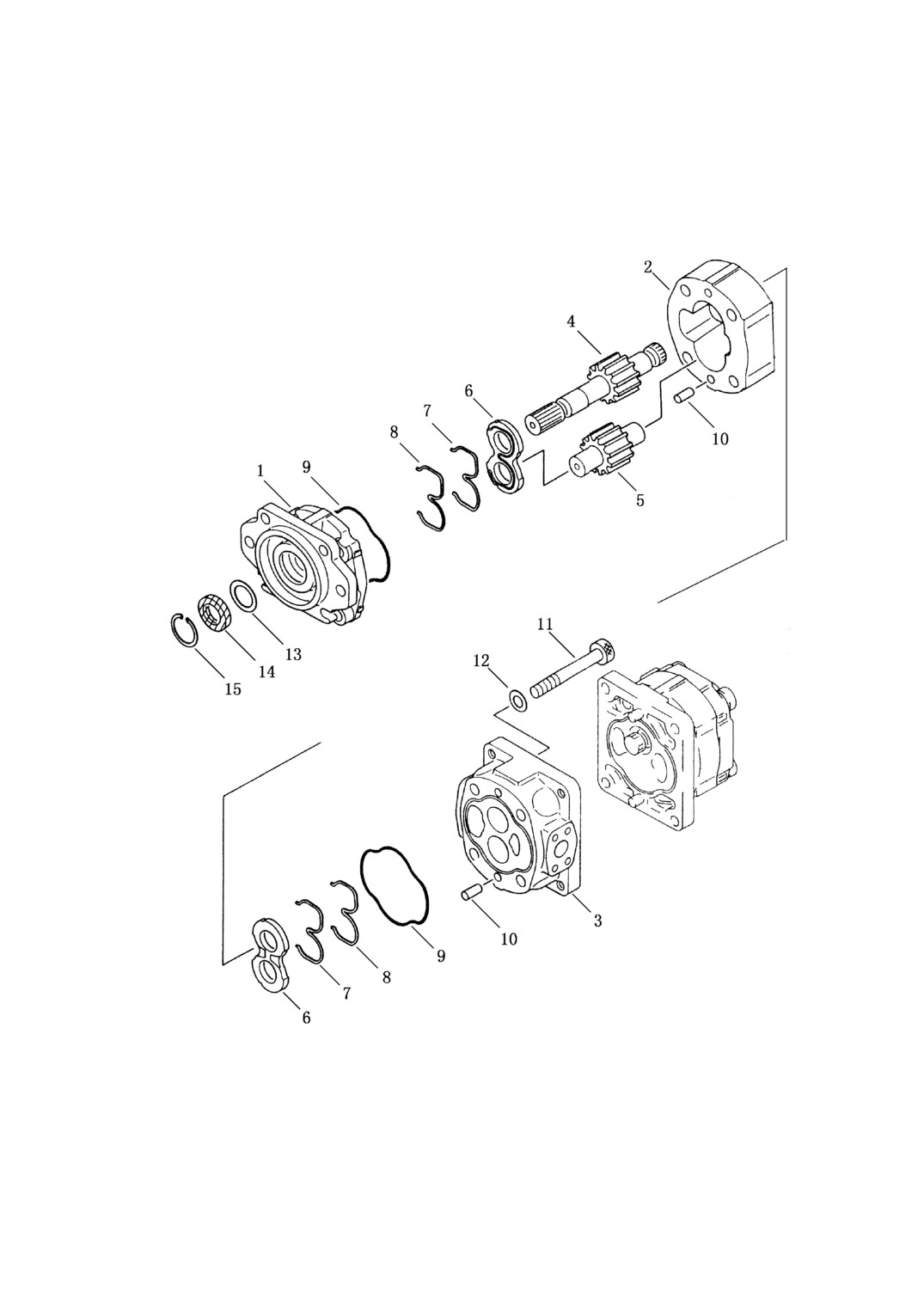

第 606 图
工 作 泵（1/2）
FIG.606
WORK EQUIPMENT PUMP
206
工作泵（1/2）
WORK EQUIPMENT PUMP
序号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
705-51-30190
泵总成 pump ass’y（sal3-80+36）
1
此泵全部由图 606、图 607 组成
This assembly consists of all parts
shown in
figs
606 and 607
705-11-38210
泵总成
pump ass’y
1
606-1
（705-17-03012）
前盖
cover, front
1
（705-17-03352）
滑动轴承
bearing
2
2
705-17-38010
泵体
case gear
1
3
（705-17-03220）
泵盖
carrier
1
（705-17-03352）
滑动轴承
bearing
2
4
705-17-38430
驱动齿轮
gear drive
1
5
705-17-38511
从动齿轮
gear driven
1
6
705-17-03610
侧板
plate side
2
7
705-17-03440
油封
seal oil
2
8
705-17-03470
油封
seal oil
2
9
705-17-03380
O 型圈
o-ring
2
10
04020-01228
销
pin dowel
4
11
705-17-03760
螺栓
bolt
4
12
01643-51645
垫圈
washer
4
13
705-17-03870
垫
gasket
1
14
705-17-03810
油封
seal oil
1
15
04065-05220
弹性挡圈
ring snap
1
207

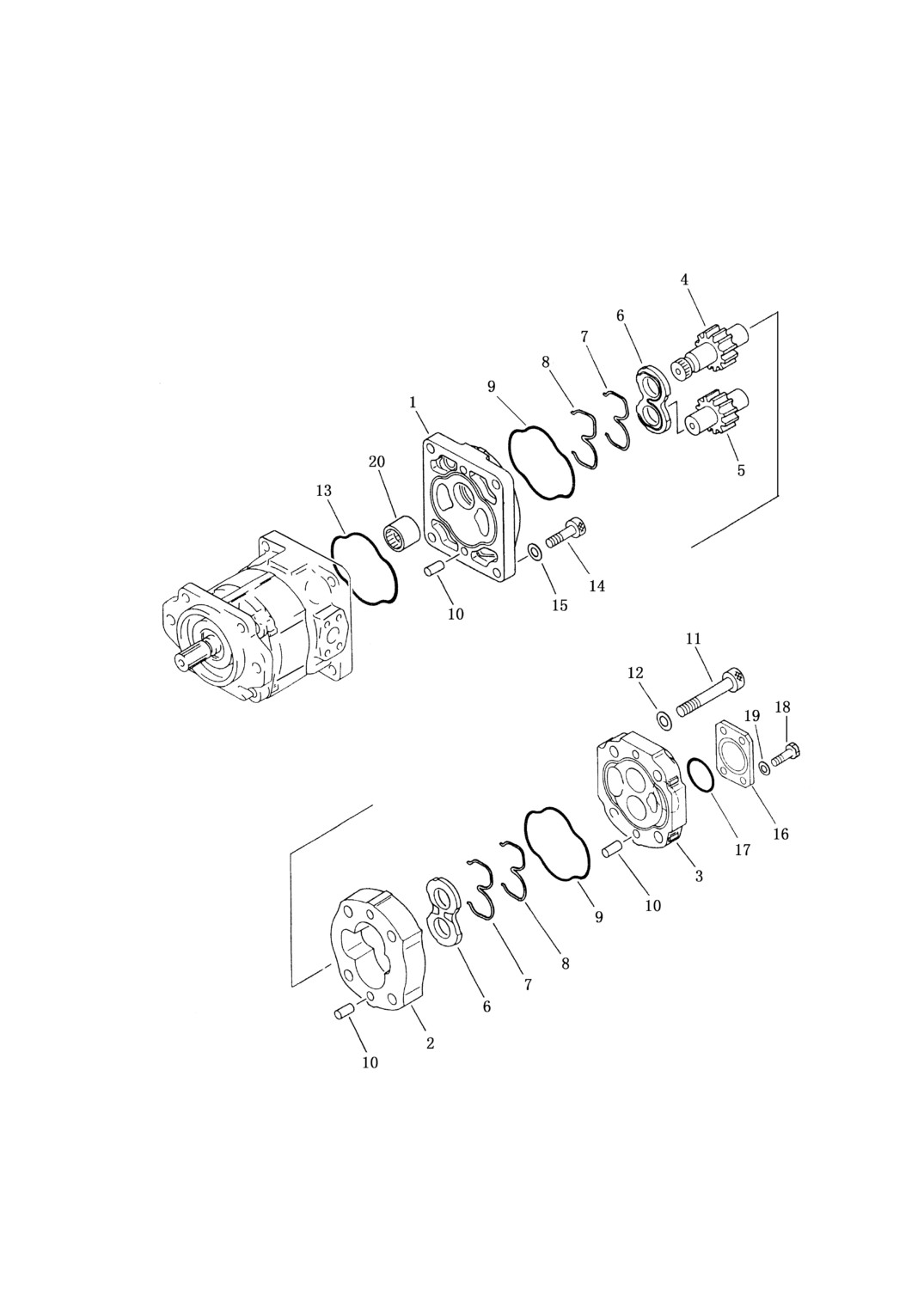

第 607 图
工 作 泵（2/2）
FIG.607 WORK EQUIPMENT PUMP
208
工作泵（2/2）
WORK EQUIPMENT PUMP
序号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
（705-51-30190）
泵总成 pump ass’y（sal3-80+36）
1
此泵全部由图 606、图 607 组成
this assembly consists of all parts
shown in
figs
606 and 607
705-13-31730
泵总成
pump ass’y
1
607-1
（705-17-03511）
托架
bracket
1
（705-17-03352）
滑动轴承
bearing
2
2
705-18-31010
泵体
case gear
1
3
（705-17-03140）
后盖
cover, rear
1
（705-17-03352）
滑动轴承
bearing
2
4
705-18-31450
驱动齿轮
gear drive
1
5
705-18-31510
从动齿轮
gear driven
1
6
705-17-03610
侧板
plate side
2
7
705-17-03440
油封
seal oil
2
8
705-17-03470
油封
seal oil
2
9
705-17-03380
O 型圈
O-ring
2
10
04020-01228
销
pin dowel
6
11
705-17-03720
螺栓
bolt
4
12
01643-51645
垫圈
washer
4
13
705-17-03380
O 型圈
O-ring
1
14
705-17-03370
螺栓
bolt
4
15
705-17-04980
垫圈
washer
4
16
705-17-03880
板
plate
1
17
07000-02055
O 型圈
O-ring
1
18
01010-51230
螺栓
bolt
4
19
01643-51232
垫圈
washer
4
20
705-17-03330
联接器
coupling
1
209
