变速箱齿轮及轴（1/3）
TRANSMISSION GEAR AND SHAFT
序号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
205-30
175-15-69230
密封环
ring seal
2
31
154-15-42641
齿圈
gear ring
1
32
175-15-12780
销
pin
6
33
175-15-42880
弹簧
spring
36
34
234-15-15230
弹簧
spring
12
35
198-15-22810
摩擦片
disc
6
36
426-15-12720
垫板
plate
4
37
426-15-12750
活塞
piston
1
38
426-15-19220
密封环
ring seal
1
39
426-15-19210
密封环
ring seal
1
40
154-15-41160
油缸体
housing
1
41
145-14-11320
螺塞
plug
2
42
04020-01434
定位销
pin dowel
4
43
175-15-62750
活塞
piston
1
44
175-15-59250
密封环
ring seal
1
45
426-15-19210
密封环
ring seal
1
46
234-15-15230
弹簧
spring
12
47
154-15-41150
油缸体
housing
1
48
569-15-41310
套
sleeve
16
49
07000-73022
O 型圈
O-ring
5
50
175-15-62760
活塞
piston
1
51
155-15-12811
密封环
ring seal
1
52
582-15-19240
密封环
ring seal
1
53
第 206 图
变速箱齿轮及轴（2/3）
FIG.206 TRANSMISSION GEAR AND SHAFT
54
变速箱齿轮及轴（2/3）
TRANSMISSION GEAR AND SHAFT
序号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
154-15-41002
变速箱及阀总成 TRANSMISSION ASS’Y
1
本总成包括图 204 至图 211 中的所有零件中
THIS ASSEMBLY CONSISTS OF ALL
PARTS SHOWN
IN
FIGS.204 TO 211。
206-1
154-15-42321
行星架
carrier
1
2
07043-70108
螺塞
plug
3
3
154-15-42420
齿轮
gear
8
4
561-15-49410
轴承
bearing
8
5
561-15-32590
止推垫圈
washer
16
6
154-15-42521
轴
shaft
4
7
04260-00635
钢珠
ball
4
8
154-15-42940
盖
cover
1
9
01010-51030
螺栓
bolt
4
10
01643-31032
垫圈
washer
4
11
154-15-42651
齿圈
gear ring
1
12
568-15-12950
卡环
ring snap
1
13
154-15-42630
齿圈
gear ring
1
14
154-15-42620
齿圈
gear ring
1
15
175-15-69510
卡环
ring snap
1
16
154-15-42610
齿圈
gear ring
1
17
175-15-12780
销
pin
6
18
175-15-42880
弹簧
spring
24
19
23A-15-12960
弹簧
spring
24
20
198-15-22810
磨擦片
disc
4
21
426-15-12720
垫板
plate
2
22
154-15-41140
油缸体
housing
1
23
154-15-42750
活塞
piston
1
24
175-15-59250
密封环
ring seal
1
25
582-15-19240
密封环
ring seal
1
26
154-15-41130
油缸体
housing
1
27
04020-01434
定位销
pin dowel
6
55

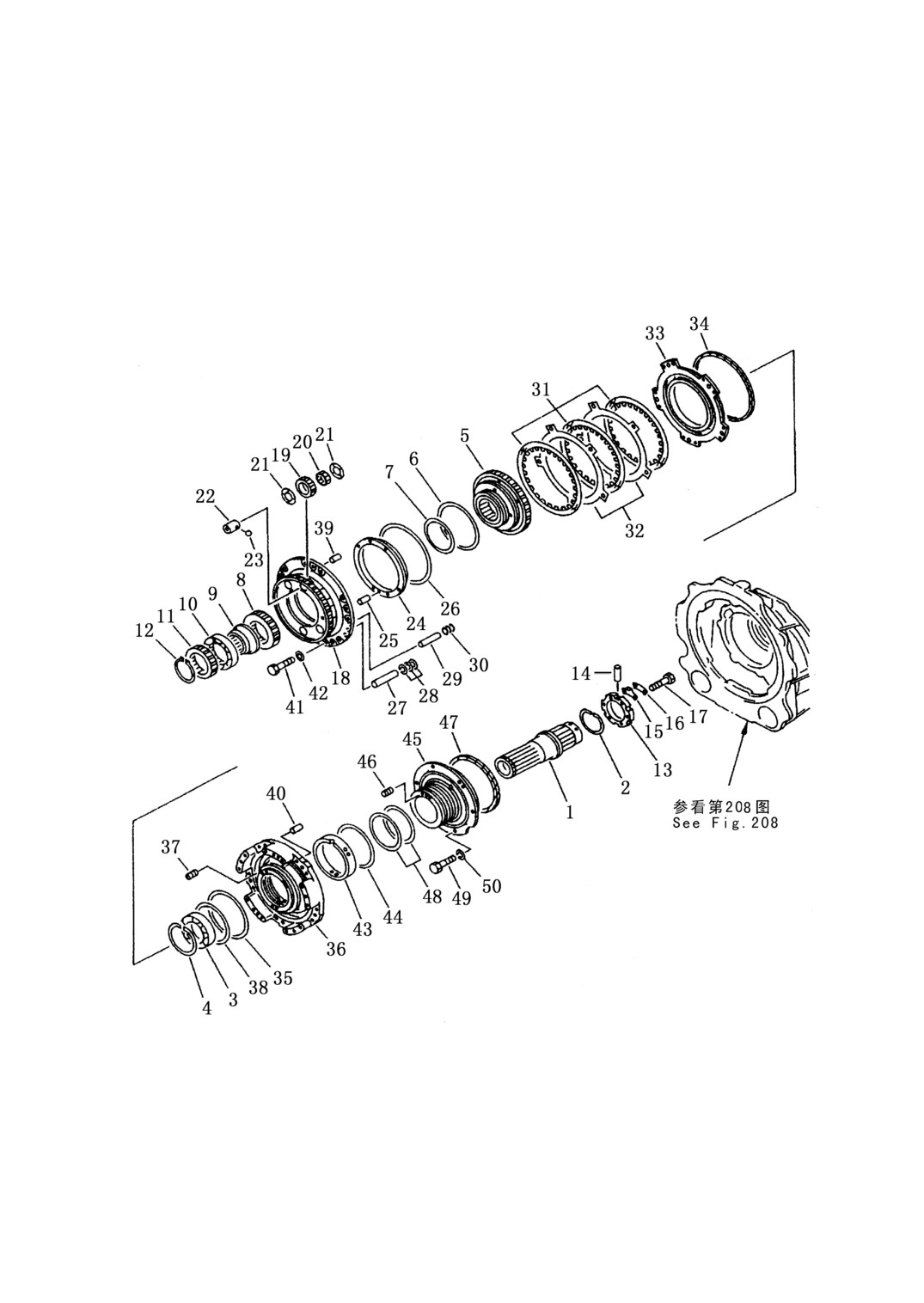

第 207 图
变速箱齿轮及轴（3/3）
FIG.207 TRANSMISSION GEAR AND SHAFT
56
变速箱齿轮及轴（3/3）
TRANSMISSION GEAR AND SHAFT
序号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
154-15-41002
变速箱及阀总成 TRANSMISSION ASS’Y
1
本总成包括图 204 至图 211 中的所有零
件中 THIS ASSEMBLY CONSISTS OF
ALL PARTS
SHOWN
IN
FIG.204 TO 211
207-1
154-15-42131
轴
shaft
1
2
07018-11205
密封环
ring seal
1
3
06000-06019
轴承
bearing
1
4
04071-00145
卡环
ring snap
1
5
154-15-42270
轮毂
hub
1
6
07018-12205
密封环
ring seal
1
7
144-15-11290
密封环
ring seal
1
8
154-15-42210
齿轮
gear
1
9
154-15-42150
环
collar
1
10
06000-06922
轴承
bearing
1
11
154-15-42220
齿轮
gear
1
12
04064-09530
卡环
ring snap
1
13
234-21-12180
螺母
nut
1
14
175-15-42220
销
pin
1
15
234-21-12190
板
plate
1
16
234-21-12210
锁片
plate
1
17
01010-50814
螺栓
bolt
2
18
154-15-42310
行星架
carrier
1
19
154-15-42410
齿轮
gear
4
20
154-15-49410
轴承
bearing
4
21
569-15-32560
止推垫
washer thrust
8
22
154-15-42510
轴
shaft
4
23
04260-00635
钢珠
ball
4
24
154-15-42930
盖
cover
1
25
04020-00616
定位销
pin dowel
1
26
568-15-12950
卡环
ring snap
1
27
154-15-41270
销
pin
5
28
175-15-42880
垫圈型弹簧
spring
15
29
154-15-41290
销
pin
10
57
变速箱齿轮及轴（3/3）
TRANSMISSION GEAR AND SHAFT
序号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
207-30
421-15-12910
弹簧
spring
10
31
424-15-12710
磨擦片
disc
3
32
424-15-12720
垫板
plate
2
33
175-15-62730
活塞
piston
1
34
195-15-49210
密封环
ring seal
1
35
113-15-29250
密封环
ring seal
1
36
154-15-42840
油缸体
housing
1
37
566-15-41320
螺塞
plug
2
38
195-15-49240
密封环
ring seal
1
39
04020-01228
定位销
pin dowel
2
40
04020-00616
定位销
pin dowel
1
41
01010-51235
螺栓
bolt
15
42
01643-31232
垫圈
washer
15
43
175-15-62830
环
collar
1
44
125-15-29510
卡环
ring
1
45
154-15-43130
座
cage
1
46
175-15-11230
螺塞
plug
3
47
154-15-49210
密封环
ring seal
1
48
19M-15-19260
密封环
ring seal
2
49
01010-61435
螺栓
bolt
6
50
01643-31445
垫圈
washer
6
58

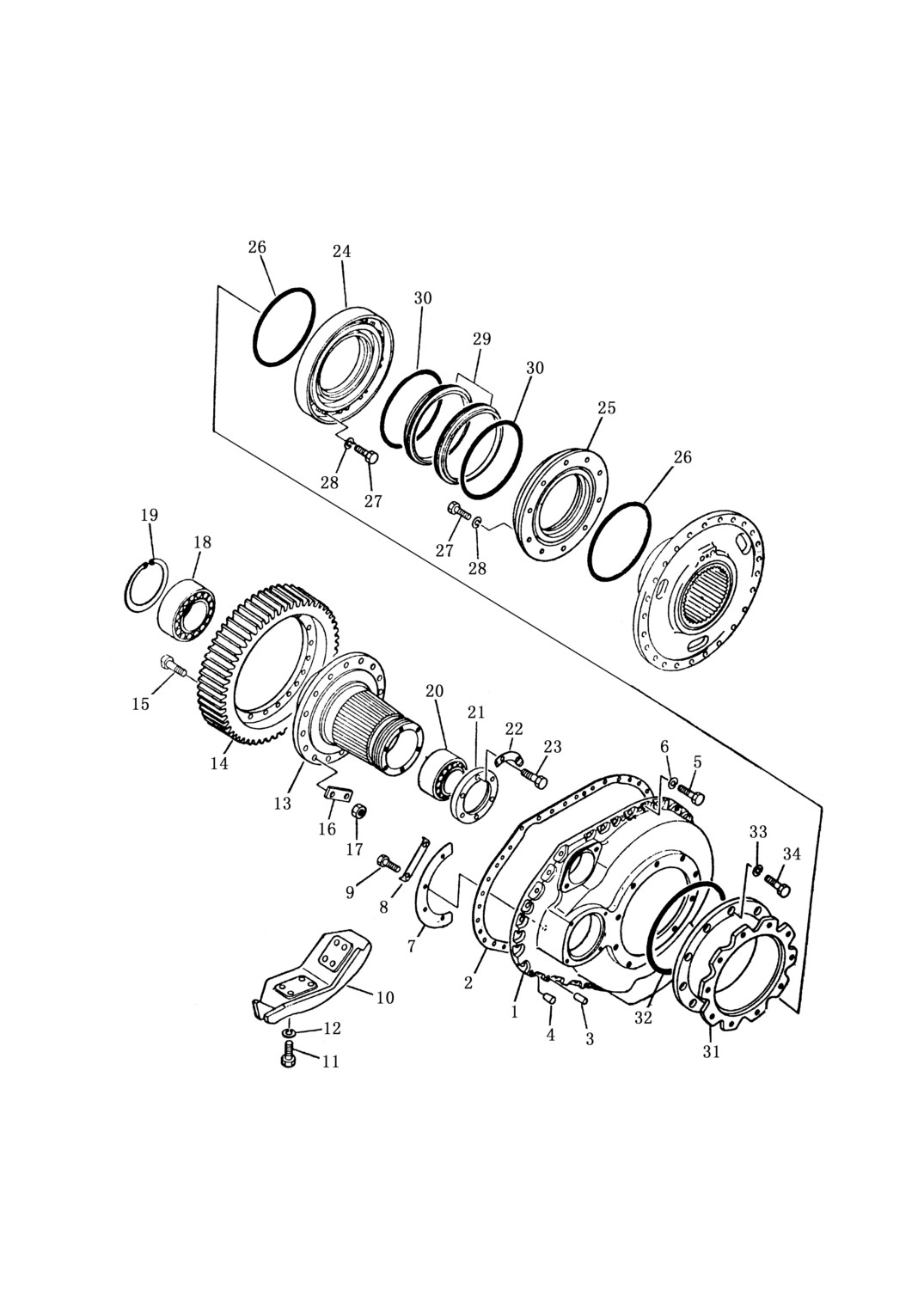

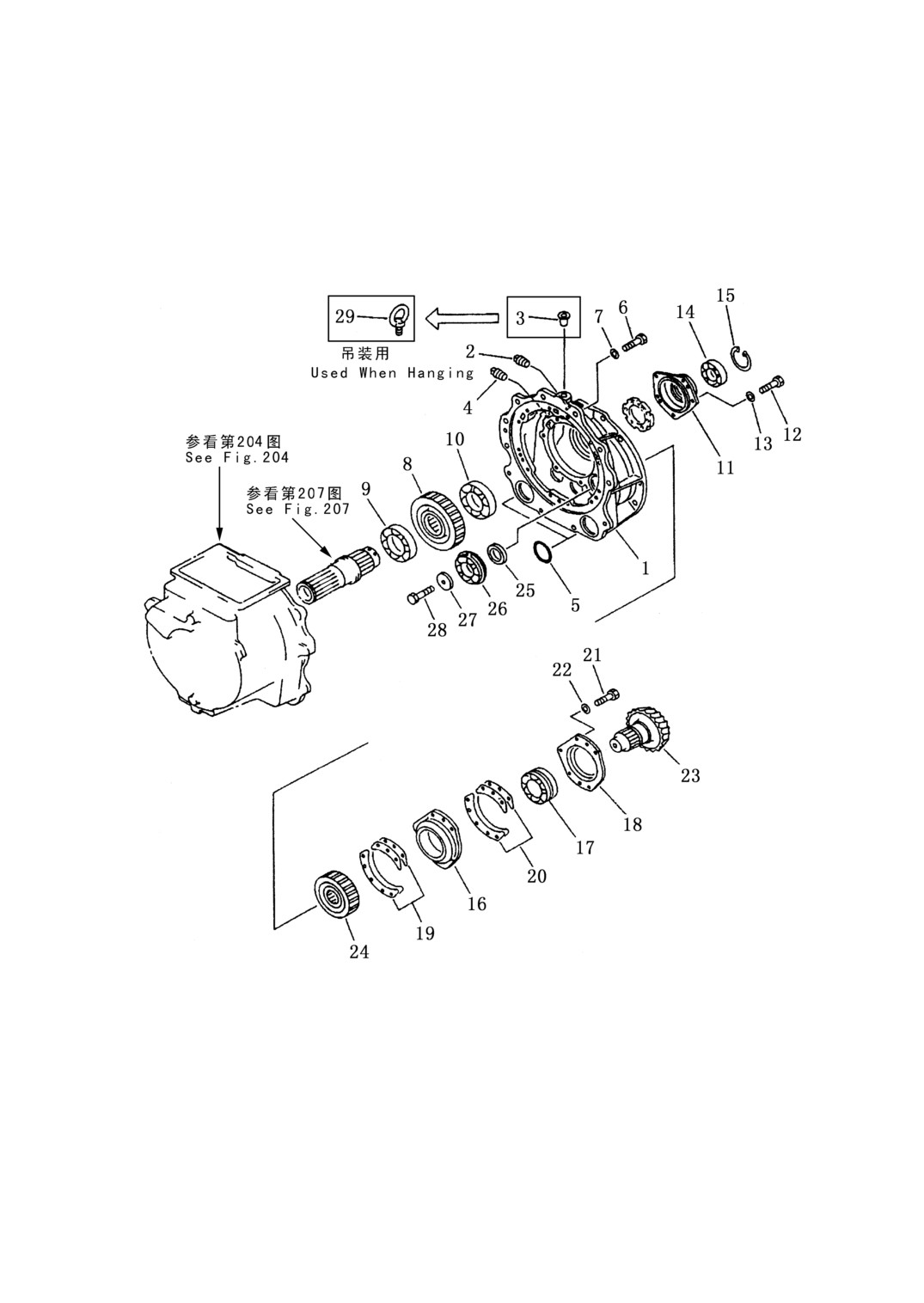

第 208 图
变 速 输 出 装 置
FIG.208
TRANSMISSION TRANSFER
59
变速输出装置
TRANSMISSION TRANSFER
数量 Q’ty
序号
件 号
名 称
SD23
SD23S
Index No.
Part No.
Description
SD23E
SD23R
SD23D
154-15-41002
变速箱及阀总成 TRANSMISSION ASS’Y
1
1
本总成包括图 204 至图 211 中的所有零
件中 THIS ASSEMBLY CONSISTS OF ALL
PARTS SHOWN
IN
FIGS.204 TO 211
208-1
154-15-43110
箱体
case
1
1
2
07042-70108
螺塞
plug
1
1
3
07048-02216
堵
plug
1
1
4
07042-70617
螺塞
plug
2
2
5
07000-02105
O 型圈
O-ring
2
2
6
01010-51645
螺栓
bolt
7
7
7
01643-31645
垫圈
washer
7
7
8
154-15-43230
齿轮
gear
1
154-15-43280
齿轮
gear
1
9
175-15-49340
轴承
bearing
1
1
10
175-15-43270
轴承
bearing
1
1
11
154-15-23151
轴承套
cage bearing
1
1
12
01010-51230
螺栓
bolt
5
5
13
01643-31232
垫圈
washer
5
5
14
06000-22210
轴承
bearing
1
1
15
04065-09030
卡环
ring snap
1
1
16
154-15-33350
轴承套
cage bearing
1
1
17
154-15-29120
轴承
bearing
1
1
18
154-15-23360
盖
cover
1
1
19
154-15-05260
垫片总成
shim ass’y
1
1
21
01010-51250
螺栓
bolt
5
5
22
01643-31232
垫圈
washer
5
5
23
154-15-43251
小伞齿轮轴
shaft
1
1
24
154-15-43240
齿轮
gear
1
154-15-43290
齿轮
gear
1
25
154-15-43340
垫圈
washer
1
1
26
154-15-39111
轴承
bearing
1
1
27
154-15-33391
拉板
holder
1
1
28
01010-51680
螺栓
bolt
1
1
29
04530-12438
吊环螺栓
bolt eye
1
1
60

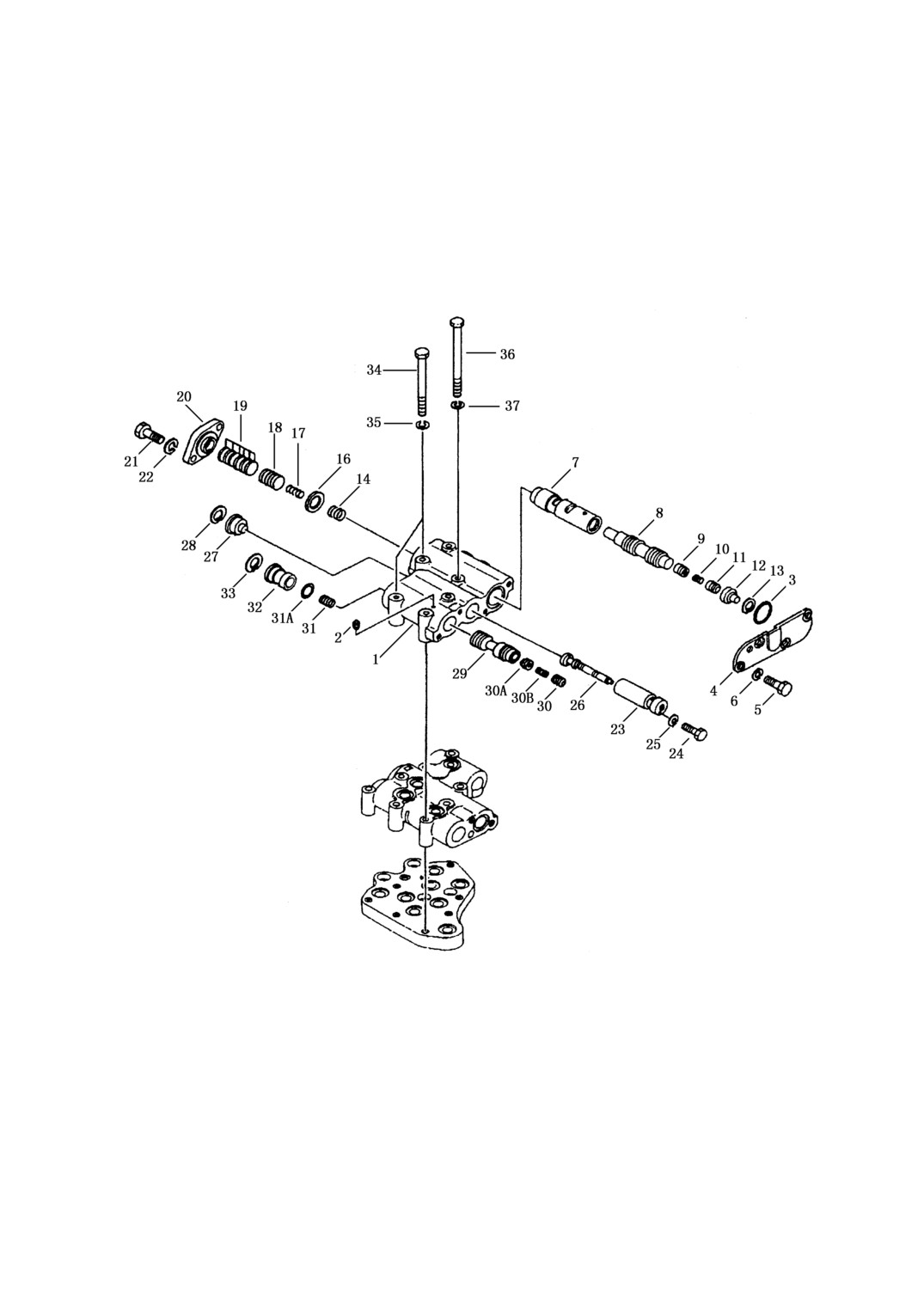

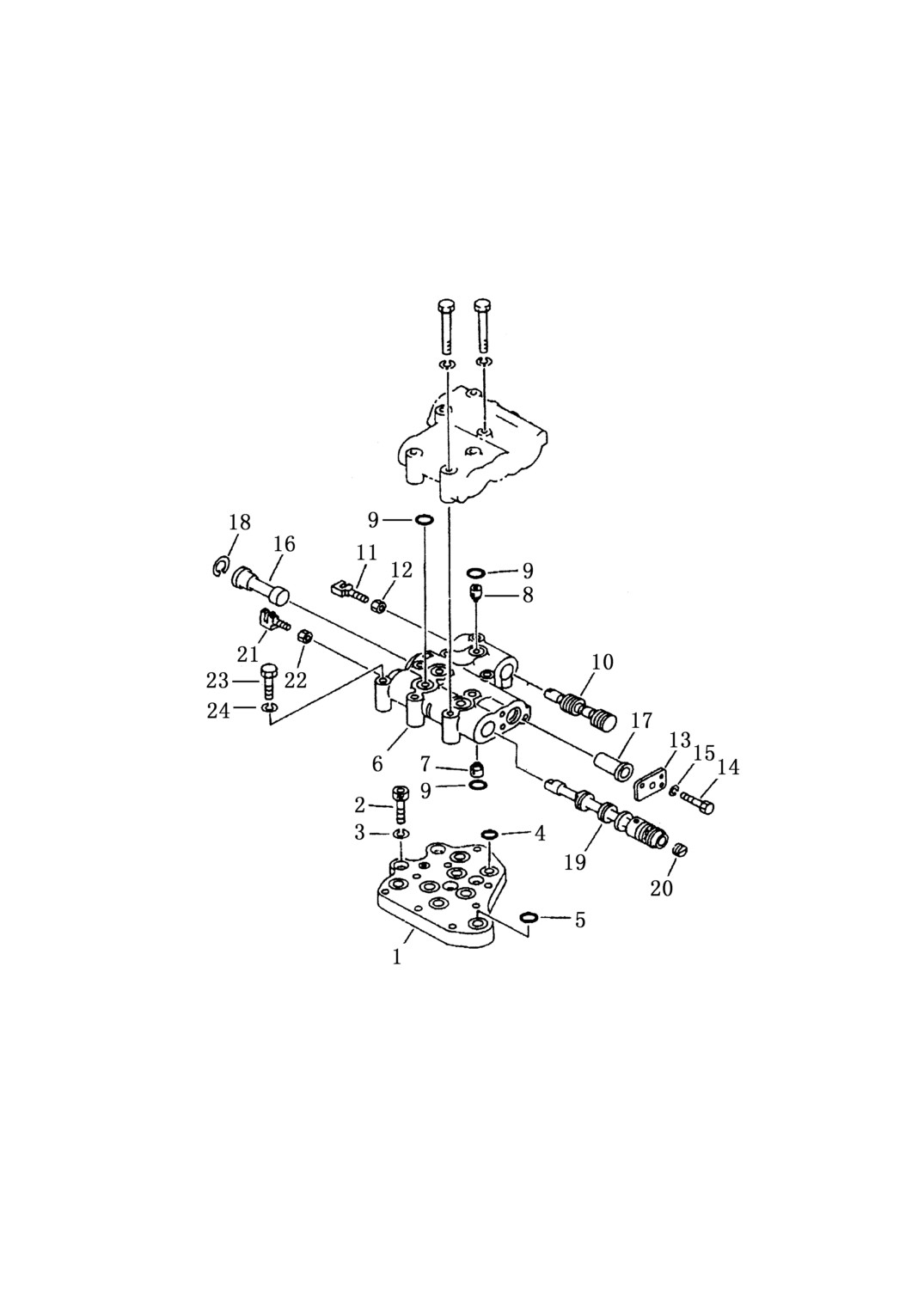

第 209 图
变速阀（1/2）
FIG.209 TRANSMISSION VALVE
61
变速阀（1/2）
TRANSMISSION VALVE
序号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
154-15-45001
变速阀总成 TRANSMISSION VALVE ASS’Y
1
本总成包括图
209 至图 210 所示所有零件中
THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN
IN FIG.209
TO
210
209-1
154-15-45130
阀座
seat valve
1
2
01252-41035
螺栓
bolt
4
3
01602-21030
垫圈
washer
4
4
07000-73022
O 型圈
O-ring
5
5
07000-73025
O 型圈
O-ring
3
6
154-15-45210
阀体
body
1
7
175-15-45260
定位装置
detent
1
8
195-15-15671
定位装置
detent
1
9
07000-73022
O 型圈
O-ring
5
10
175-15-45220
阀柱
spool
1
11
09363-01053
叉子
yoke
1
12
01580-11008
螺帽
nut
1
13
175-15-45810
板
plate
1
14
01010-81025
螺栓
bolt
2
15
01602-21030
垫圈
washer
2
16
144-15-25420
阀芯
spacer
1
17
145-15-45550
挡板
retainer
1
18
04065-03515
开口环
ring
1
15A-15-00512
阀柱总成
spool ass’y
1
19
154-15-45240
阀柱
spool
1
20
144-15-25210
螺栓
bolt
1
21
09363-01053
叉子
yoke
1
22
01580-11008
螺帽
nut
1
23
01010-51075
螺栓
bolt
2
24
01602-21030
垫圈
washer
2
62
第 210 图
变速阀（2/2）
FIG.210 TRANSMISSION VALVE
63
变速阀（2/2）
TRANSMISSION VALVE
序号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
154-15-45001
变速阀总成 TRANSMISSION VALVE ASS’Y
本总成包括图 209 至图 210 所示所有零件中
THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN
IN FIG.209
TO
210
210-1
155-15-15410
阀体
body valve
1
2
07042-00108
螺塞
plug
1
3
07000-73040
O 型圈
O-ring
1
4
155-15-15850
盖
cover
1
5
01010-81025
螺栓
bolt
4
6
01602-21030
垫圈
washer spring
4
7
145-14-43382
阀套
valve
1
8
145-14-43333
阀芯
valve
1
9
195-15-15130
阀芯
valve
1
10
180-14-25560
弹簧
spring
1
11
175-15-15550
阀
valve
1
12
145-14-23180
锁挡
stopper
1
13
130-09-15170
卡环
ring snap
1
14
154-15-46130
弹簧
spring
1
16
145-14-33450
垫圈
washer
1
17
154-15-46140
弹簧
spring
1
18
145-14-33351
弹簧
spring
1
19
281-15-15480
垫片 0.5mm
shim 0.5mm
6
20
144-15-25330
盖
cover
1
21
01010-81025
螺栓
bolt
2
22
01602-21030
垫圈
washer
2
23
155-15-15351
轴套
sleeve
1
24
155-15-15370
螺栓
bolt
1
25
01602-20619
垫圈
washer
1
26
437-15-15320
阀
valve
1
27
155-15-15360
锁挡
stopper
1
28
04065-03515
开口环
ring
1
29
175-15-45381
阀
valve
1
30
568-15-15570
阀
valve
1
30A
198-15-15760
阀
valve
1
30B
180-14-25560
弹簧
spring
1
64
变速阀（2/2）
TRANSMISSION VALVE
序号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
210-31
154-15-45510
弹簧
spring
1
31A
113-15-25260
垫片 0.5mm
shim 0.5mm
2
32
154-15-45390
导座
retainer
1
33
04065-03515
开口环
ring
1
34
01010-51080
螺栓
bolt
2
35
01602-21030
垫圈
washer
2
36
01011-51035
螺栓
bolt
4
37
01602-21030
垫圈
washer
4
65
第 211 图
变 速 阀 盖 及 操 纵 杆
FIG.211 TRANSMISSION VALVE COVER AND LEVER
66
变速阀盖及操纵杆
TRANSMISSION VALVE COVER AND LEVER
序号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
155-15-01130
盖总成
cover ass’y
1
211-1
175-15-45511
盖
cover
1
2
01124-51025
双头螺栓
stud
4
3
07040-15223
螺塞
plug
1
4
07002-05234
O 型圈
O-ring
1
5
175-15-45560
杠杆
lever
1
6
06120-02016
轴承
bearing
2
7
144-15-29110
油封
seal oil
1
8
175-15-45570
垫圈
washer
1
9
04064-01812
开口环
ring snap
1
10
175-15-45610
轴
shaft
1
11
06120-02016
轴承
bearing
1
12
06121-02016
轴承
bearing
1
13
144-15-29110
油封
seal oil
1
14
175-15-45570
垫圈
washer
1
15
04064-01812
开口环
ring snap
1
16
175-15-45620
锁挡
stopper
1
17
04050-03040
开口销
pin cotter
1
18
175-15-45650
杠杆
lever
1
19
125-15-11530
螺栓
bolt
1
20
04059-01010
锁紧钢丝
wire lock
1
21
175-15-45650
螺栓
bolt
1
22
07002-01223
O 型圈
O-ring
1
23
175-15-45660
垫圈
washer
2
24
175-15-45690
杠杆
lever
1
25
144-15-29120
轴承
bearing
2
26
144-15-25691
滚柱
pin
1
27
175-15-45670
套筒
sleeve
1
28
01643-31032
垫圈
washer
1
29
01580-11008
螺母
nut
1
30
154-15-45710
弹簧
spring
1
31
175-15-45780
托架
bracket
1
32
01010-51020
螺栓
bolt
2
33
01643-31032
垫圈
washer
1
34
175-15-45750
垫板
plate
1
35
154-15-45760
填密垫
gasket
1
36
01010-51020
螺栓
bolt
2
67

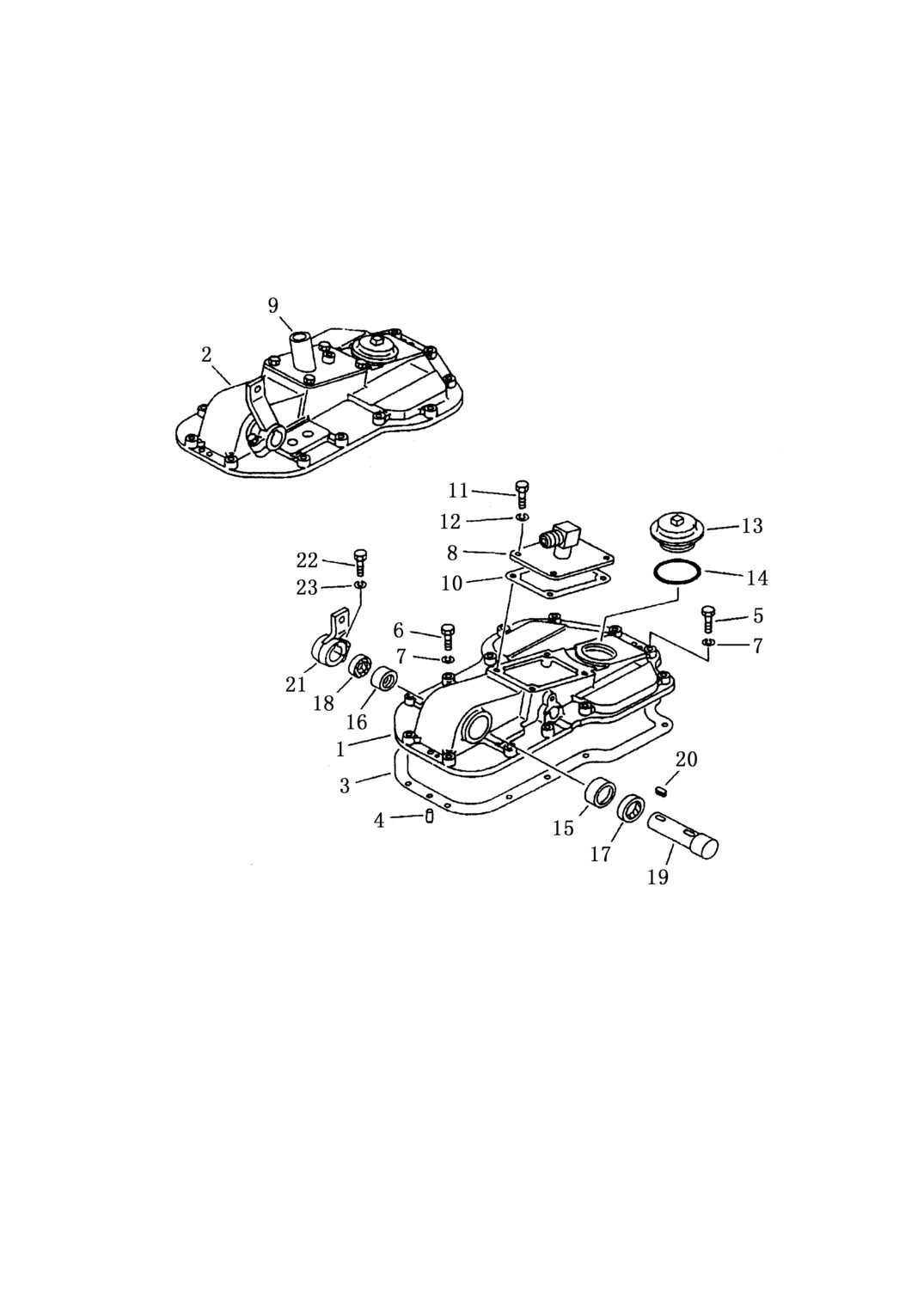

变速阀盖及操纵杆

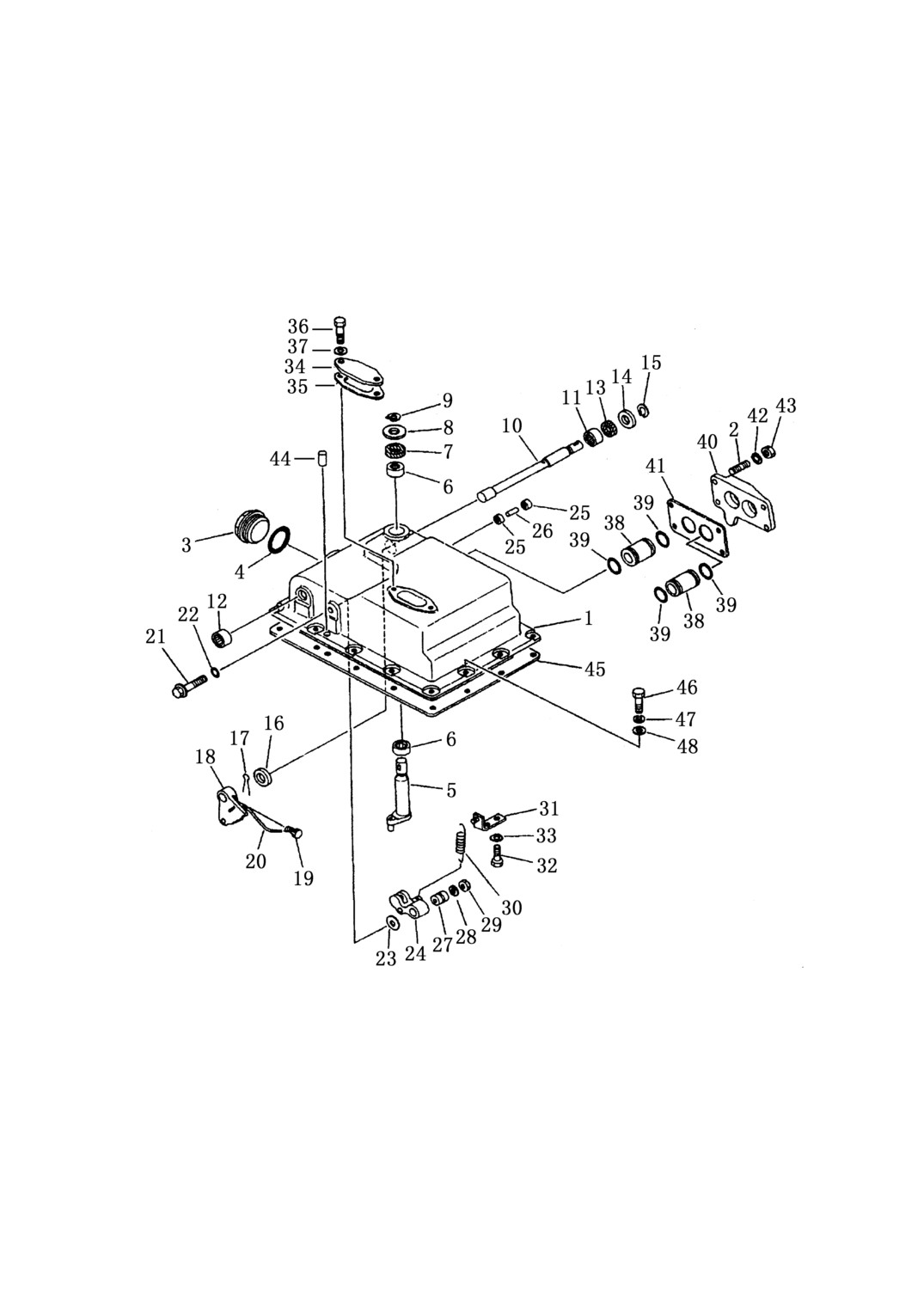

TRANSMISSION VALVE COVER AND LEVER
序号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
211-37
01643-31032
垫圈
washer
1
38
175-15-45550
套筒
sleeve
2
39
07000-73028
O 型圈
O-ring
4
40
175-15-45530
盖
cover
1
41
154-15-45540
填密垫
gasket
1
42
01643-31032
垫圈
washer
1
43
01580-11008
螺母
nut
4
44
04020-01024
定位销
pin dowel
2
45
154-15-45520
填密垫
gasket
1
46
01010-81025
螺栓
bolt
14
47
01602-21030
弹簧垫圈
washer
14
48
01640-21016
垫圈
washer
14
68

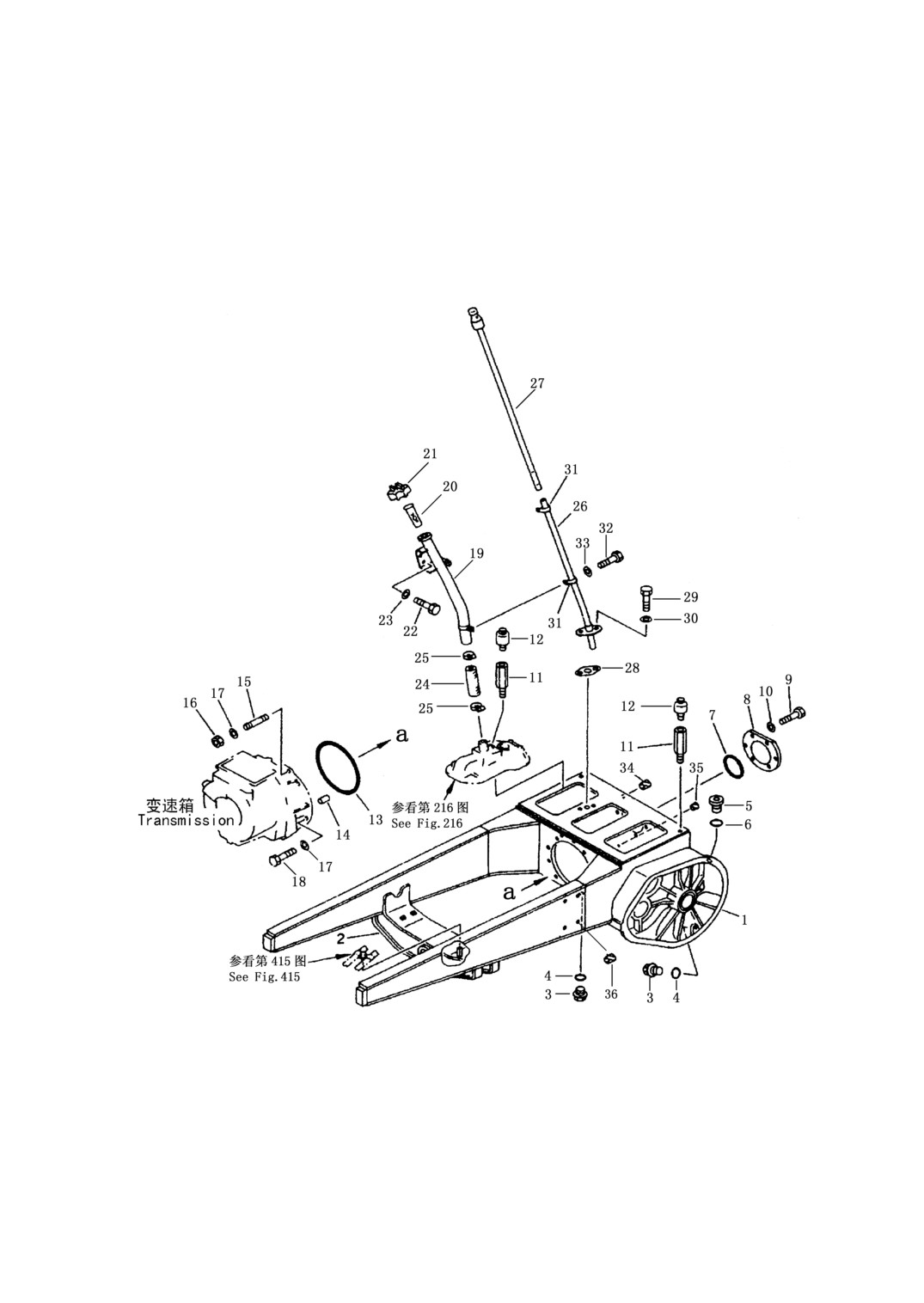

第 212 图
后桥箱与主机架
FIG.212 STEERING CASE AND MAIN FRAME
69
后桥箱与主机架
STEERING CASE AND MAIN FRAME
数量 Q’ty
序号
件 号
名 称
SD23E
SD23S
Index No.
Part No.
Description
SD23
SD23D
SD23R
212-1
17Y-30A-10000
主机架
main frame
1
1
17S-30-10000
后桥箱与主机架 case frame ass’y
1
2
154-21-41420
平衡梁架
bracket（welded）
1
1
154-21-11421
平衡梁架
bracket（welded）
1
3
07044-13620
螺塞
plug magnenc
3
3
3
4
07002-03634
O 形圈
O-ring
3
3
3
5
07040-13618
螺塞
plug
2
2
2
6
07002-03634
O 形圈
O-ring
2
2
2
7
07000-05195
O 形圈
O-ring
1
1
1
8
175-21-32170
盖
cover
1
1
1
9
01010-52040
螺栓
bolt
6
6
6
10
01643-32060
垫圈
washer
6
6
6
11
154-21-11830
接管
nipple
3
3
3
12
07030-00252
油杯
breather
3
3
3
13
07000-05440
O 形圈
O-ring
1
1
1
14
04020-01842
圆柱销
pin dowel
1
1
1
15
01120-31645
双头螺柱
stud
2
2
2
16
01582-11613
螺母
nut
2
2
2
17
01643-31645
垫圈
washer
10
10
10
18
01010-51645
螺栓
bolt
8
8
8
19
154-21-41120
管
tube
1
1
1
20
07056-10045
过滤网
strainer
1
1
1
21
07051-20000
盖
cap
1
1
1
22
01010-51225
螺栓
bolt
2
2
2
23
01643-31232
垫圈
washer
2
2
2
24
07260-24122
软管
hose
1
1
1
25
07281-00549
喉箍
clamp hose
2
2
2
26
154-21-41130
管
tube
1
1
1
27
154-21-41140
油尺
gauge
1
1
1
28
6696-61-9921
密封垫
gasket
1
1
1
29
01010-51230
螺栓
bolt
2
2
2
30
01643-51232
垫圈
washer
2
2
2
31
08035-01512
套管夹
clip
2
2
2
32
01010-51225
螺栓
bolt
2
2
2
33
01643-31232
垫圈
washer
2
2
2
34
07049-03342
防尘塞
plug
16
16
16
35
07049-02025
防尘塞
plug
2
2
2
36
07049-03038
防尘塞
plug
8
8
8
70

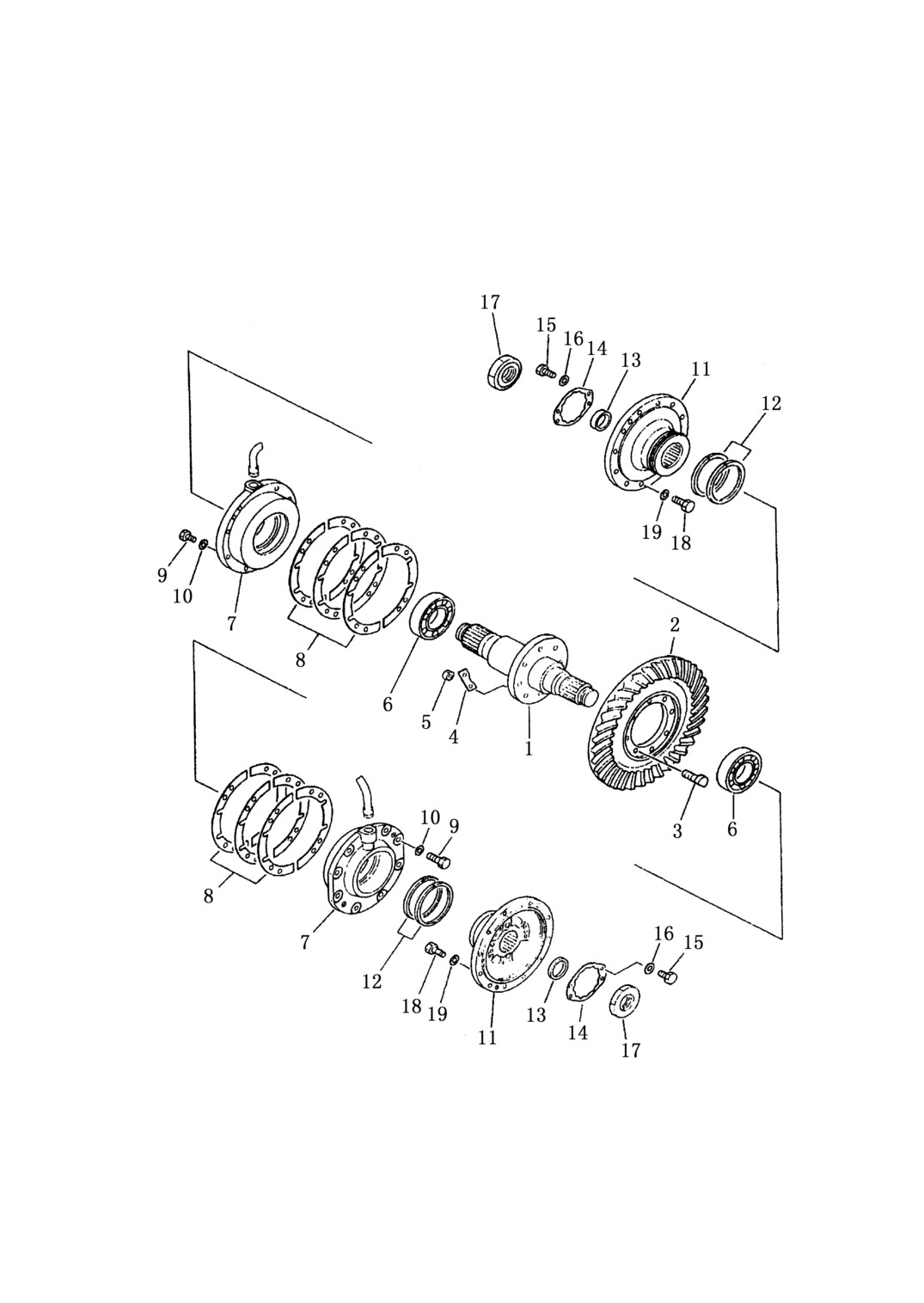

第 213 图
伞 齿 轮 和 横 轴
FIG.213
BEVEL GEAR AND SHAFT
71
伞齿轮和横轴
BEVEL GEAR AND SHAFT
序号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
154-22-10001
转向离合器及中央传动总成,本总成包括图
213 至 214 中的所有零件
steering clutch and midst transmission
ass’y, this ass’y consists of all parts
shown in
Fig.213 to 214
213-1
154-21-12114
横轴
shaft
1
2
154-21-41151
伞齿轮
gear bevel
1
3
150-21-12130
螺栓
bolt reamer
8
4
150-21-32140
锁垫
washer lock
4
5
01582-11815
螺母
nut
8
6
154-21-22161
轴承
bearing
2
7
154-21-12161
轴承座
cage bearing
2
8
154-21-00011
垫片总成
shim ass’y
2
9
01010-51445
螺栓
bolt
16
10
01643-31445
垫圈
washer
16
11
198-21-11490
轮毂
hub
2
12
170-22-11130
密封环
ring seal
4
13
154-21-22211
衬垫
packing
2
14
198-21-11480
锁片
plate
2
15
01010-51025
螺栓
bolt
4
16
01643-31032
垫圈
washer
4
17
170-21-12141
螺母
nut
2
18
01010-51645
螺栓
bolt
24
19
01643-31645
垫圈
washer
24
72

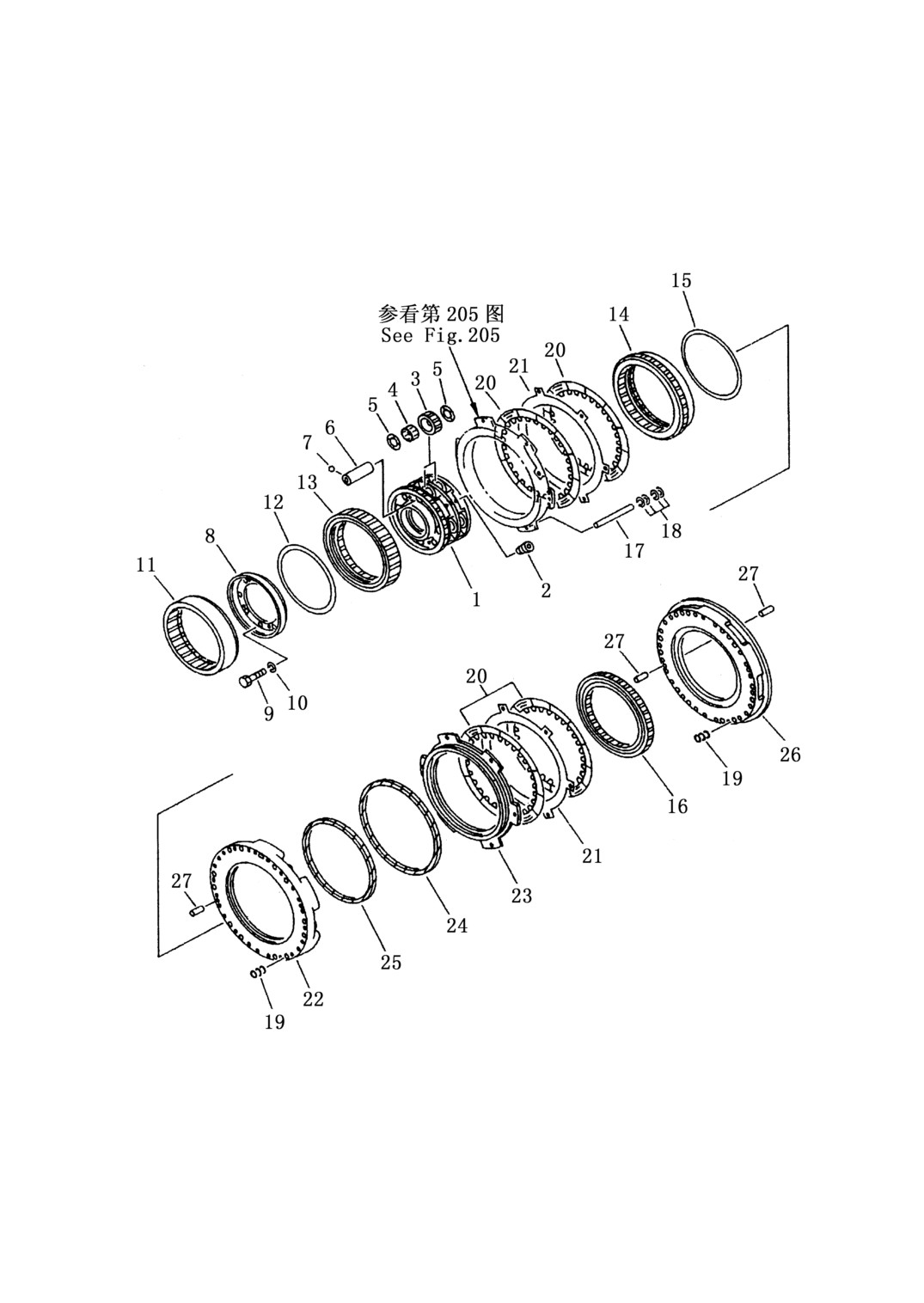

第 214 图
转向离合器

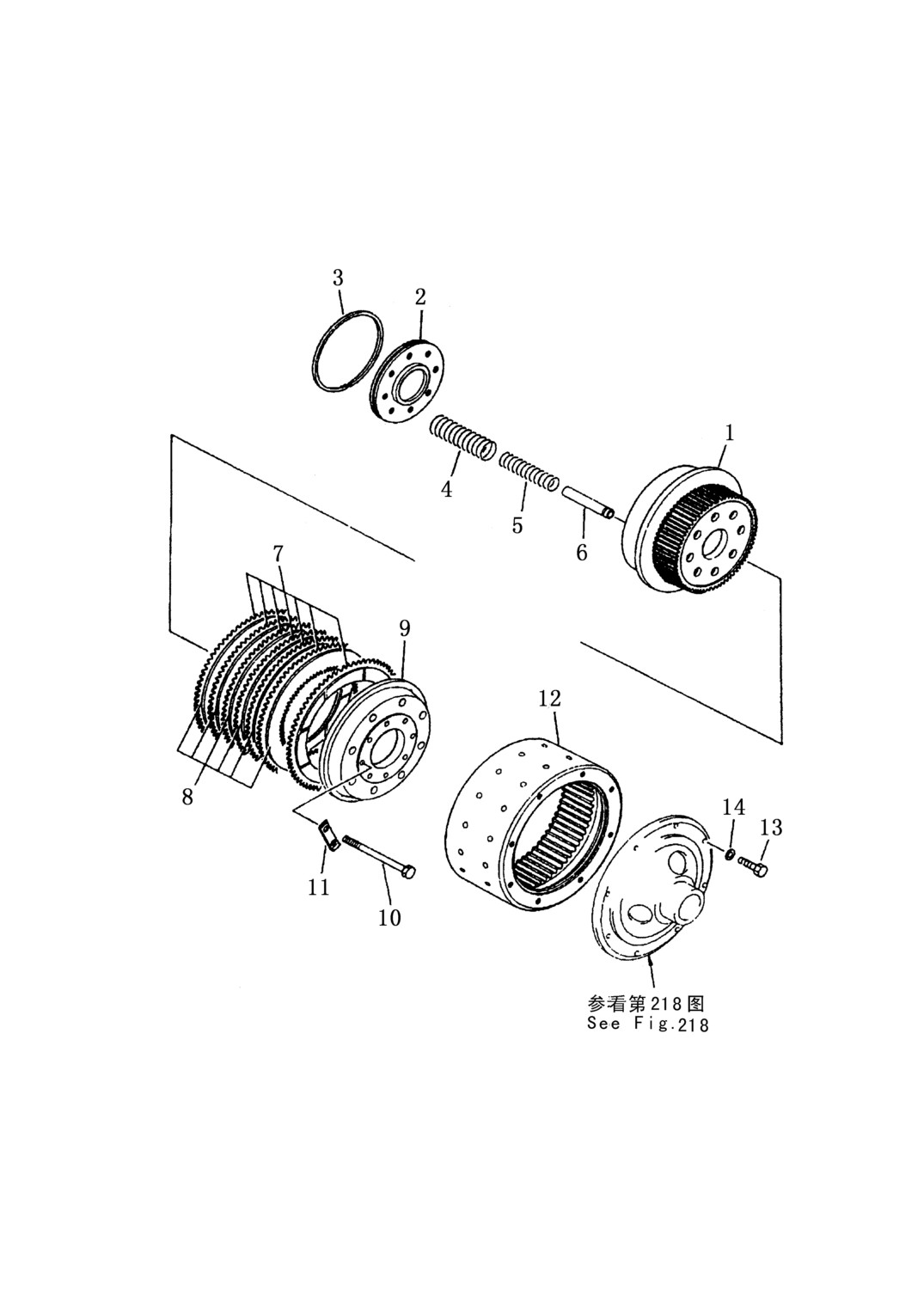

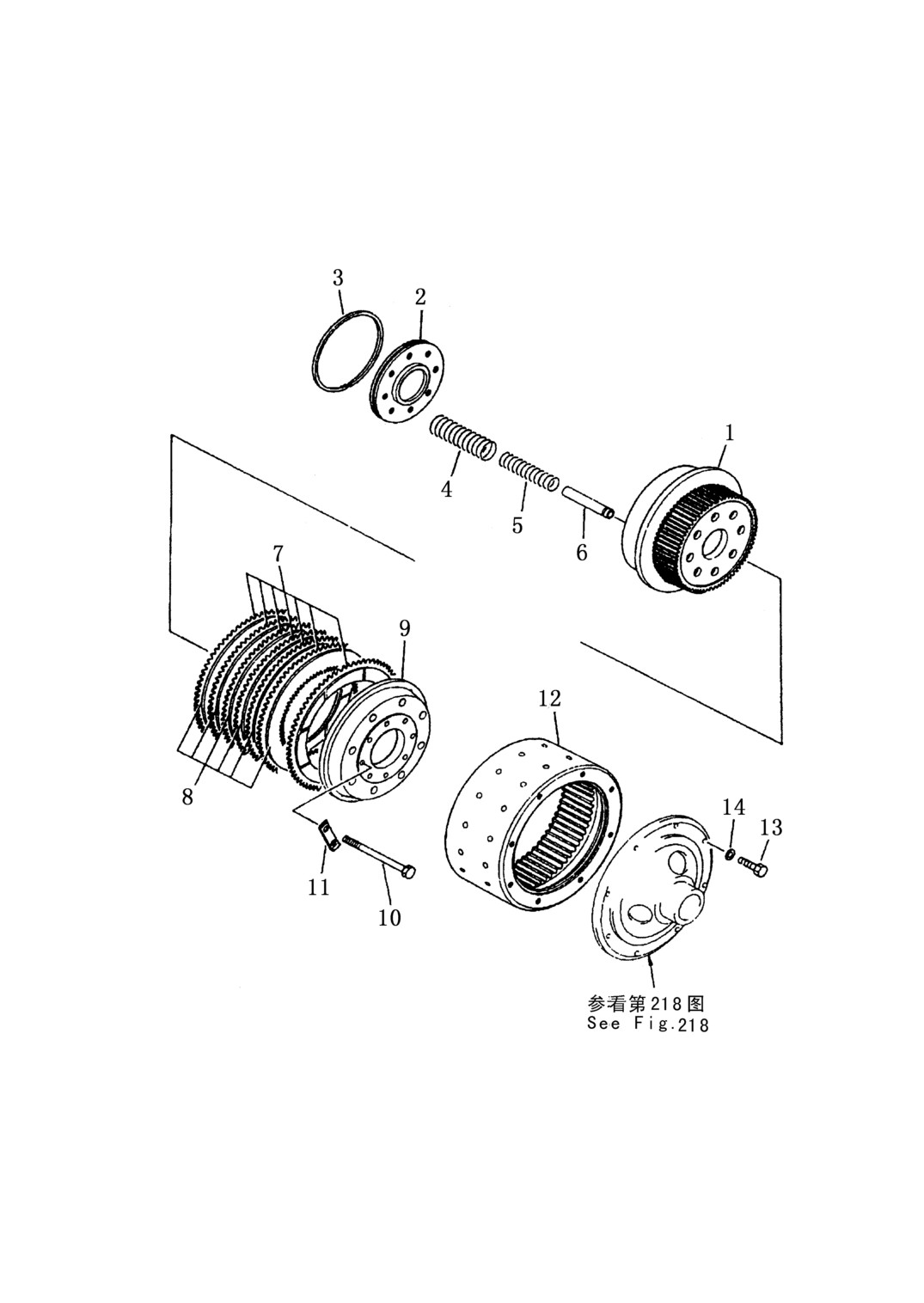

FIG.214 STEERING CLUTCH
73
转向离合器
STEERING CLUTCH
序号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
154-22-10001
转向离合器及中央传动总成,本总成包括
2
图 213 至 214 中的所有零件
steering clutch and midst transmission
ass’y, this ass’y consists of all parts
shown in Fig.213 to 214
214-1
154-22-11122
内鼓 drum inner
1
2
175-22-21141
活塞 piston
1
3
175-22-21190
密封环 ring seal
1
4
175-22-21170
大弹簧 spring large
8
5
175-22-21180
小弹簧 spring small
8
6
154-22-11210
套筒 sleeve
8
7
154-22-11230
磨擦片 disc
7
8
175-22-21160
齿片 plate
6
9
175-22-21131
压盘 plate
1
10
154-22-12111
螺栓 bolt
8
11
175-22-21250
锁片 washer lock
4
12
154-22-11111
外鼓 drum brake
1
13
01010-51850
螺栓 bolt
16
14
01643-31845
垫圈 washer
16
74

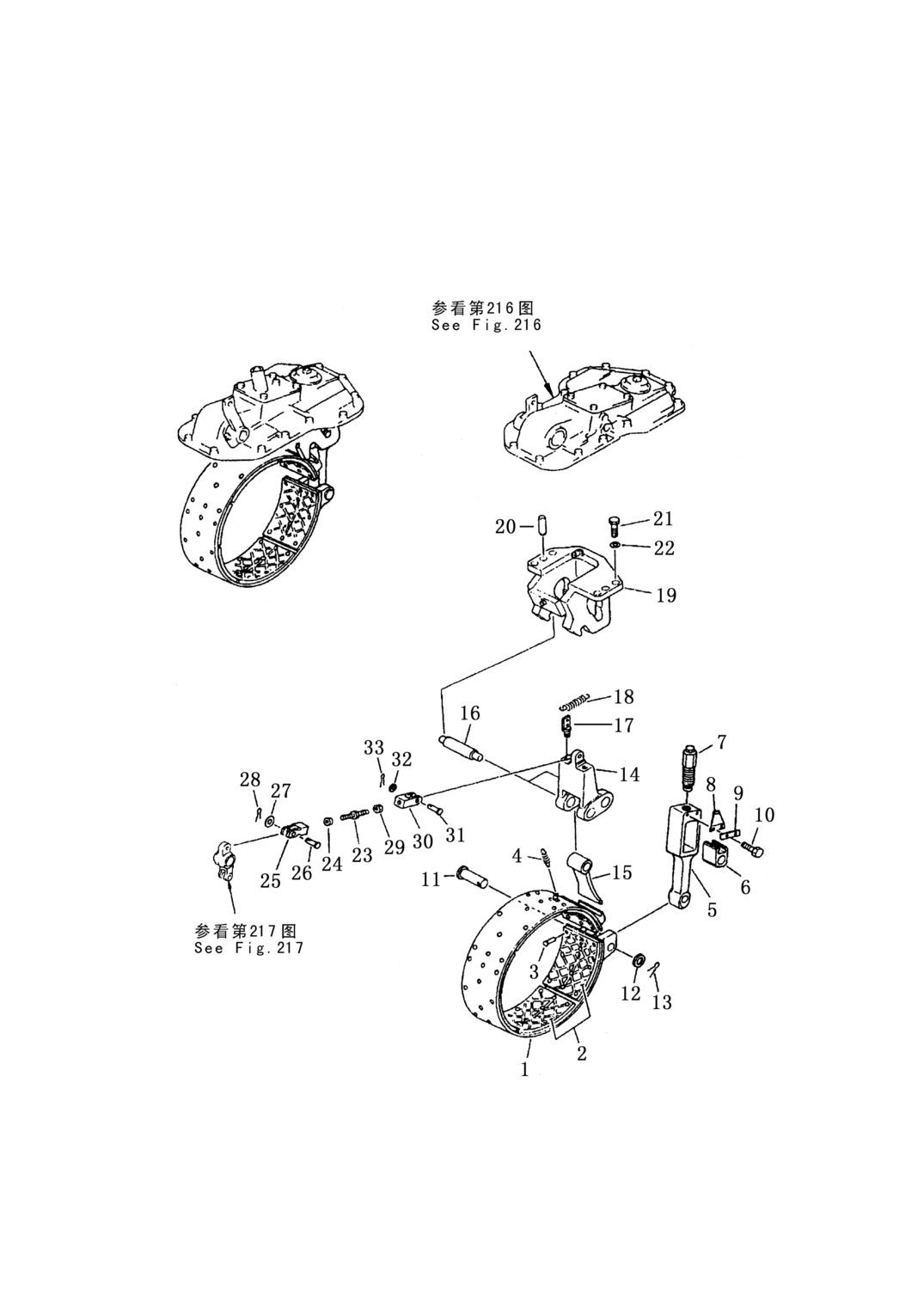

第 215 图
制动带及联动装置
FIG.215 BRAKE BAND AND LINKAGE
75
制动带及联动装置
BRAKE BAND AND LINKAGE
序号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
154-33-30000
转向制动总成，本总成包括图 215 至 217 中的
所有零件
Steering and brake ass’y, this assembly
consists of all parts shown in Fig.215 to
217
215-1
154-33-11111
制动带
band brake
1
2
154-33-13110
制动衬带
lining brake
6
3
04412-00512
铆钉
rivet
60
4
100-33-13120
弹簧
spring
2
5
154-33-11530
杆
rod
2
6
154-33-11540
块
block
2
7
154-33-11550
调整螺栓
bolt adjusting
2
8
154-33-11610
弹簧
spring
2
9
154-33-11620
锁板
plate lock
2
10
01010-51016
螺栓
bolt
4
11
154-33-11510
销
pin
2
12
154-33-11520
垫圈
washer
2
13
04050-04040
开口销
pin cotter
2
14
154-33-11570
杠杆
lever
2
15
154-33-11560
尾端
end
2
16
175-33-24260
锁轴
shaft
4
17
154-33-11650
垫座
seat
2
18
150-33-12171
弹簧
spring
2
19
154-33-11642
托架（左）
bracket L.H
1
19
154-33-11632
托架（右）
bracket R.H
1
20
154-33-11720
定位销
pin dowel
4
21
01010-51850
螺栓
bolt
8
22
01643-31845
垫圈
washer
8
23
155-33-11130
调整螺栓
bolt adjusting
2
24
01583-11610
螺帽
nut
2
25
154-33-22150
叉
yoke
2
26
04205-11645
销
pin
2
27
01641-21626
垫圈
washer
2
28
04050-14025
开口销
pin cotter
2
29
01508-21610
螺帽
nut
2
30
154-33-22360
叉
yoke
2
31
04205-11645
销
pin
2
32
01641-21626
垫圈
washer
2
33
04050-14025
开口销
pin cotter
2
76
第 216 图
制 动 盖
FIG. 216 STEERING CASE COVER
77
制 动 盖
STEERING CASE COVER
序号
件 号
名 称
数量
Index
No.
Part No.
Description
Q’ty
216-1
154-33-31110
刹车盖（左）
cover brake L.H
1
2
154-33-31120
刹车盖（右）
cover brake R.H
1
3
154-33-22191
密封垫
gasket
2
4
04020-01228
定位销
pin dowel
4
5
01010-51245
螺栓
bolt
4
6
01010-51260
螺栓
bolt
22
7
01602-21236
弹簧垫圈
washer spring
26
8
154-33-31210
盖（左）
cover L.H
1
9
154-33-31170
托架(右）
bracket R.H
1
10
154-33-21471
密封垫
gasket
2
11
01010-51230
螺栓
bolt
8
12
01602-21236
垫圈
washer
8
13
154-33-21142
帽
cap
2
14
07000-02095
O 型圈
O-ring
2
15
154-33-21320
衬套
bushing
2
16
154-33-21330
衬套
bushing
2
17
154-33-21340
油封
seal oil
2
18
154-33 21350
油封
seal oil
2
19
154-33-21310
轴
shaft
2
20
04000-01030
键
key
2
21
154-33-31160
摇臂
lever
2
22
01010-51240
螺栓
bolt
2
23
01602-21236
垫圈
washer
2
78

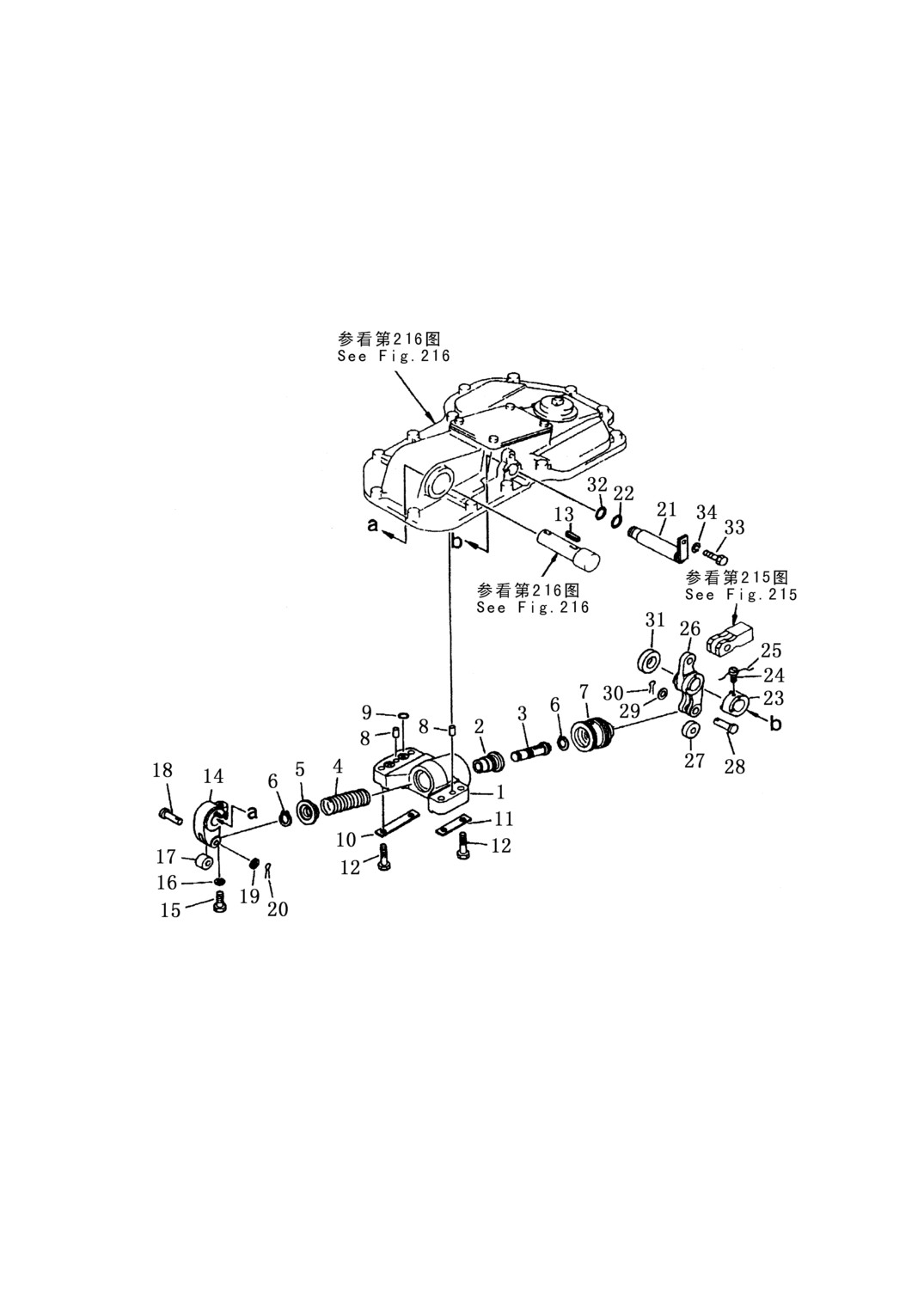

第 217 图
制动助力器
FIG.217
BRAKE BOOSTER
79
制动助力器
BRAKE BOOSTER
序号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
217-1
154-33-31130
阀体（左）
body L.H
1
154-33-31140
阀体（右）
body R.H
1
2
195-33-14341
轴套
bushing
2
3
154-33-31180
卷轴
spool
2
4
170-33-13370
弹簧
spring
2
5
175-33-31310
挡圈
ring, stopper
2
6
04064-02512
开口环
ring
2
7
154-33-31150
活塞
piston
2
8
04020-01228
定位销
pin dowel
4
9
07000-02018
O 型圈
O-ring
2
10
154-33-21420
锁片
plate lock
2
11
154-33-21430
锁片
plate lock
2
12
01010-81255
螺栓
bolt
8
13
04000-01030
键
key
2
14
154-33-21150
摇臂
lever
2
15
01010-51240
螺栓
bolt
2
16
01602-21236
垫圈
washer
2
17
170-33-13330
滚子
roller
2
18
04205-11645
销
pin
2
19
01641-21626
垫圈
washer
2
20
04050-14025
开口销
pin
2
21
154-33-21262
轴
shaft
2
22
07000-03030
O 型圈
O-ring
2
23
154-33-21270
衬套
spacer
2
24
01306-00616
螺钉
screw
2
25
04059-01020
锁紧钢丝
wire lock
2
26
154-33-21161
摇臂
lever
2
27
170-33-13330
滚子
roller
2
28
04205-11645
销
pin
2
29
01641-21626
垫圈
washer
2
30
04050-14025
开口销
pin cotter
2
31
154-33-21280
衬套
spacer
2
32
07000-03025
O 型圈
O-ring
2
33
01010-51025
螺栓
bolt
2
34
01602-21030
垫圈
washer
2
80

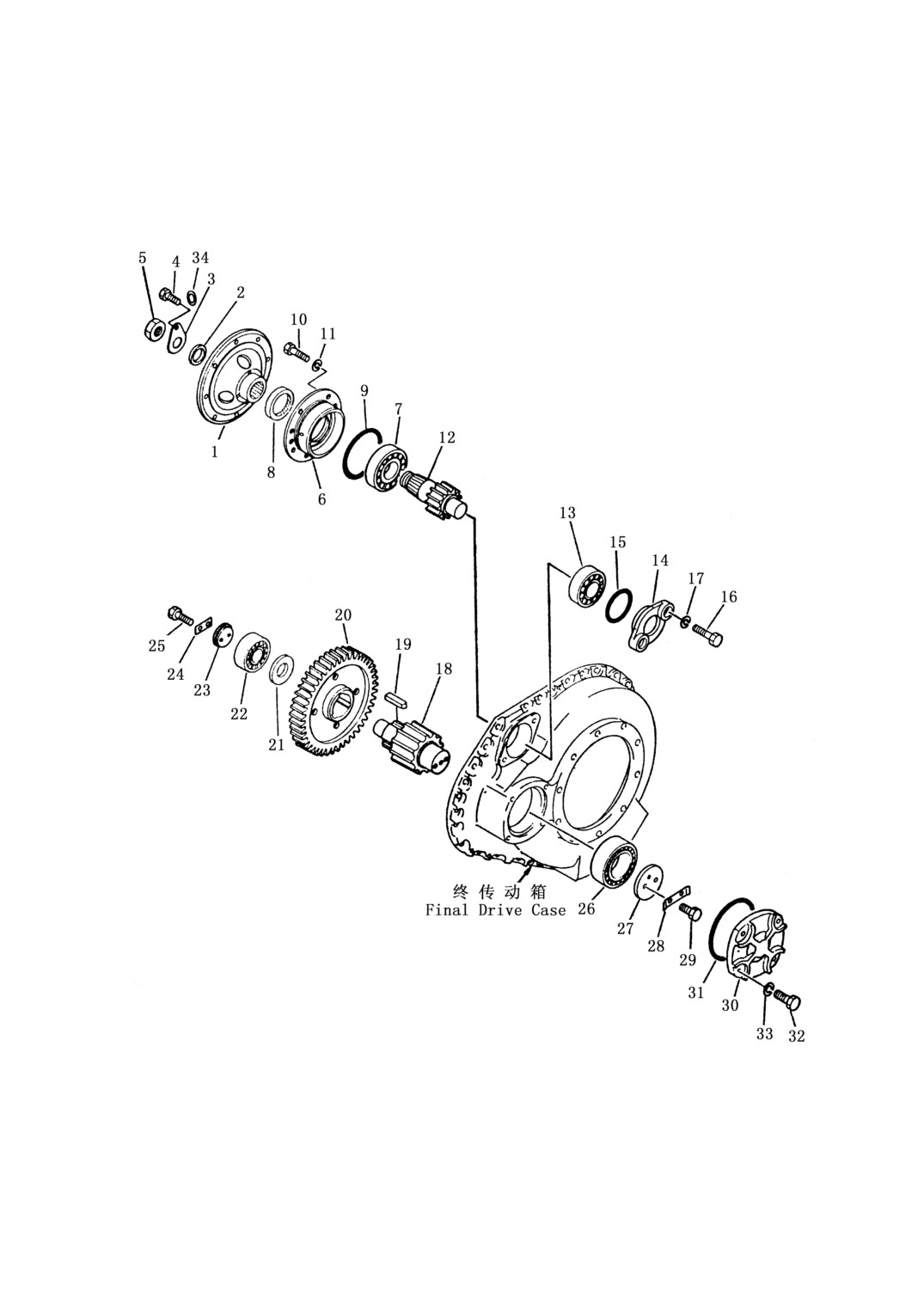

第 218 图
终传动箱及齿轮（1/2）
FIG.220 FINAL DRIVE CASE AND GEAR
81
终传动箱及齿轮（1/2）
FINAL DRIVE CASE AND GEAR
序号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
218-1
175-27-31463
法兰盘
flange
2
2
170-27-11232
垫圈
spacer
2
3
195-27-12620
锁垫
washer
2
4
01010-51225
螺栓
bolt
2
5
170-21-12141
螺帽
nut
2
6
154-27-11262
轴承座
cage
2
7
170-09-13160
圆柱滚子轴承
bearing
2
8
07013-10120
油封
seal
2
9
07000-05225
O 型圈
o-ring
2
10
01010-51640
螺栓
bolt
16
11
01643-31645
垫圈
spacer
16
12
154-27-11257
小齿轮（第 1 级） pinion first
2
13
150-09-13260
圆柱滚子轴承 bearing
2
14
154-27-11144
盖
cover
2
15
07000-05150
O 型圈
o-ring
2
16
01010-52050
螺栓
bolt
4
17
01602-22060
垫圈
washer
4
18
154-27-11327
小齿轮（第 2 级） pinion second
2
19
154-27-11330
键
key
6
20
154-27-11314
齿轮（第 1 级）
gear first
2
21
154-27-21341
隔片
spacer
2
22
150-09-13260
圆柱滚子轴承
bearing
2
23
154-27-11392
内夹板
holder
2
24
154-27-11383
内锁片
lock
2
25
01010-51230
螺栓
bolt
4
26
150-09-13240
圆柱滚子轴承
bearing
2
27
154-27-11373
外夹板
holder
2
28
154-27-11420
外锁片
lock
2
29
01010-51230
螺栓
bolt
4
30
154-27-11191
盖
cover
2
31
07000-05220
O 型圈
o-ring
2
32
01010-51640
螺栓
bolt
8
33
01602-21648
垫圈
washer
8
34
01643-31232
垫圈
spacer
2
82
第 219 图
终传动箱及齿轮（2/2）
FIG.219 FINAL DRIVE CASE AND GEAR
83
终传动箱及齿轮（2/2）
FINAL DRIVE CASE AND GEAR
数量 Q’ty
序号
件 号
名 称
SD23
SD23S
Index No.
Part No.
Description
SD23E
SD23R
SD23D
219-1
154-27-11113
终传动箱（左）case final drive L.H
1
1
154-27-11123
终传动箱（右）case final drive R.H
1
1
2
154-27-11460
密封垫
gasket
2
2
3
04020-01842
圆柱销
pin dowel
4
4
4
07049-02025
螺塞
plug
4
4
5
01010-52050
螺栓
bolt
62
62
6
01643-32060
垫圈
washer
62
62
7
154-27-11410
板
plate
2
2
8
175-27-31540
垫板
lock
4
4
9
01010-51220
螺栓
bolt
8
8
10
154-27-15110
护板（左）
guard L.H
1
154-27-15120
护板（右）
guard R.H
1
11
01010-52045
螺栓
bolt
16
16
12
01643-32060
垫圈
washer
16
16
13
154-27-12122
齿轮毂
hob sprocket
2
TS220.27-2
齿轮毂
hob sprocket
2
14
154-27-12110
大齿轮
gear final drive
2
2
15
175-27-12181
铰制孔螺栓
bolt reamer
32
32
16
175-27-12190
锁片
lock
16
16
17
01582-12419
螺帽
nut
32
32
18
150-09-13110
圆柱滚子轴承
bearing roller
2
2
19
04071-00250
弹性挡圈
ring snap
2
2
20
170-09-13250
双列圆柱滚子轴承 bearing roller
2
2
21
154-27-12560
挡圈
retainer
2
2
22
170-27-12210
锁板
washer
6
6
23
01010-51440
螺栓
bolt
12
12
24
154-27-12152
盖
cover
2
2
25
154-27-12162
盖
cover
2
2
26
07000-05410
O 型圈
o-ring
4
4
27
01010-51230
螺栓
bolt
40
40
84
终传动箱及齿轮（2/2）
FINAL DRIVE CASE AND GEAR
数量 Q’ty
序号
件 号
名 称
SD23
SD23S
Index No.
Part No.
Description
SD23E
SD23R
SD23D
219-28
01602-21236
垫圈
washer
40
40
29
170-27-12513
浮封环
floating ring
4
4
30
195-27-12710
O 型圈
O-ring
4
4
31
154-27-15211
衬套
spacer
2
32
07000-05410
O 型圈
O-ring
2
33
01602-21236
垫圈
washer
20
34
01010-51230
螺栓
bolt
20
85

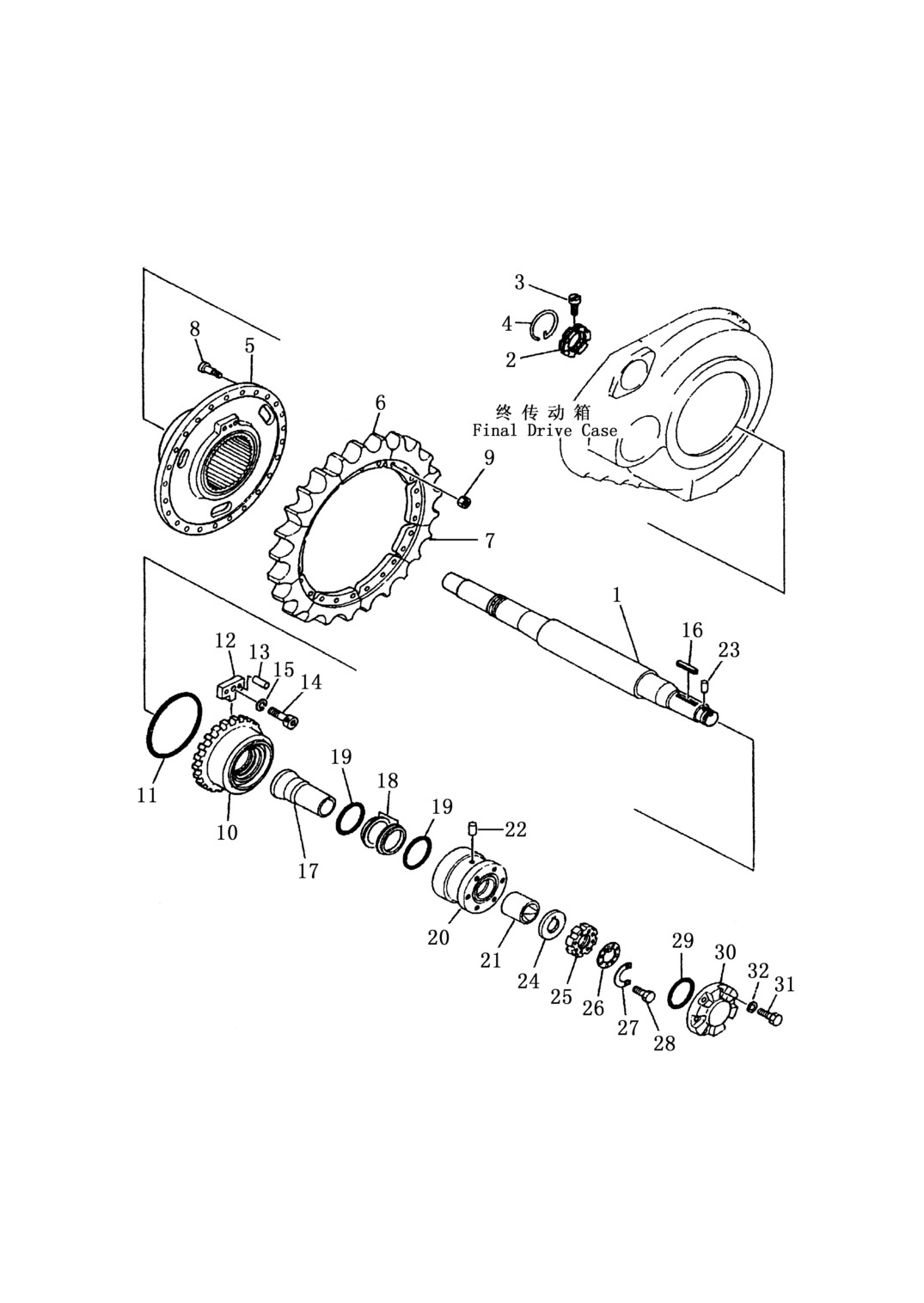

第 220 图
链 轮 及 轴
FIG.220
SPROCKET AND SHAFT
86
链 轮 及 轴
SPROCKET AND SHAFT
数量 Q’ty
序号
件 号
名 称
SD23
SD23S
Index No.
Part No.
Description
SD23E
SD23R
SD23D
220-1
154-27-12313
半轴 shaft
2
154-27-15191
半轴 shaft
2
2
170-27-12472
螺母 nut
2
2
3
09243-01230
销
pin
2
2
4
170-27-12480
环
ring
2
2
5
154-27-12131
链轮毂
boss sprocket
2
2
6
154-27-12273
链轮齿（3 牙）teeth sprocket 3-teash
14
14
7
154-27-12283
链轮齿（2 牙）teeth sprocket 2-teash
4
4
8
155-27-12181
螺栓 bolt
50
50
9
01803-02228
螺帽 nut
50
50
10
170-27-12232
链轮毂螺帽 nut hub
2
2
11
07000-05315
O 型圈 O-ring
2
2
12
175-27-31480
锁挡 stopper
2
2
13
170-27-12250
定位销 pin dowel
4
4
14
01252-41635
螺栓 bolt
2
2
15
01602-21648
垫圈 washer
2
2
16
04000-01280
键
key
2
2
17
154-27-12352
隔套
spacer
2
2
18
198-30-16612
浮封环
floating ring
4
4
19
170-27-12340
O 型圈
O-ring
4
4
20
154-27-12240
支承 support ass’y
2
2
21
154-27-12341
轴瓦 bushing
1
1
22
04020-01638
定位销 pin dowel
2
2
23
175-27-32510
定位销 pin dowel
2
2
24
154-27-12424
衬垫 spacer
2
2
25
154-27-12412
螺帽 nut
2
2
26
154-27-15240
垫板 plate
2
2
27
154-27-15250
锁板 plate
2
2
28
01010-51020
螺栓 bolt
4
4
29
02892-03148
O 型圈 o-ring
2
2
30
154-27-12362
盖
cover
2
2
31
01010-51640
螺栓
bolt
12
12
32
01643-31645
垫圈
washer
12
12
87
行 走 装 置
T R A C K EQUIPMENT

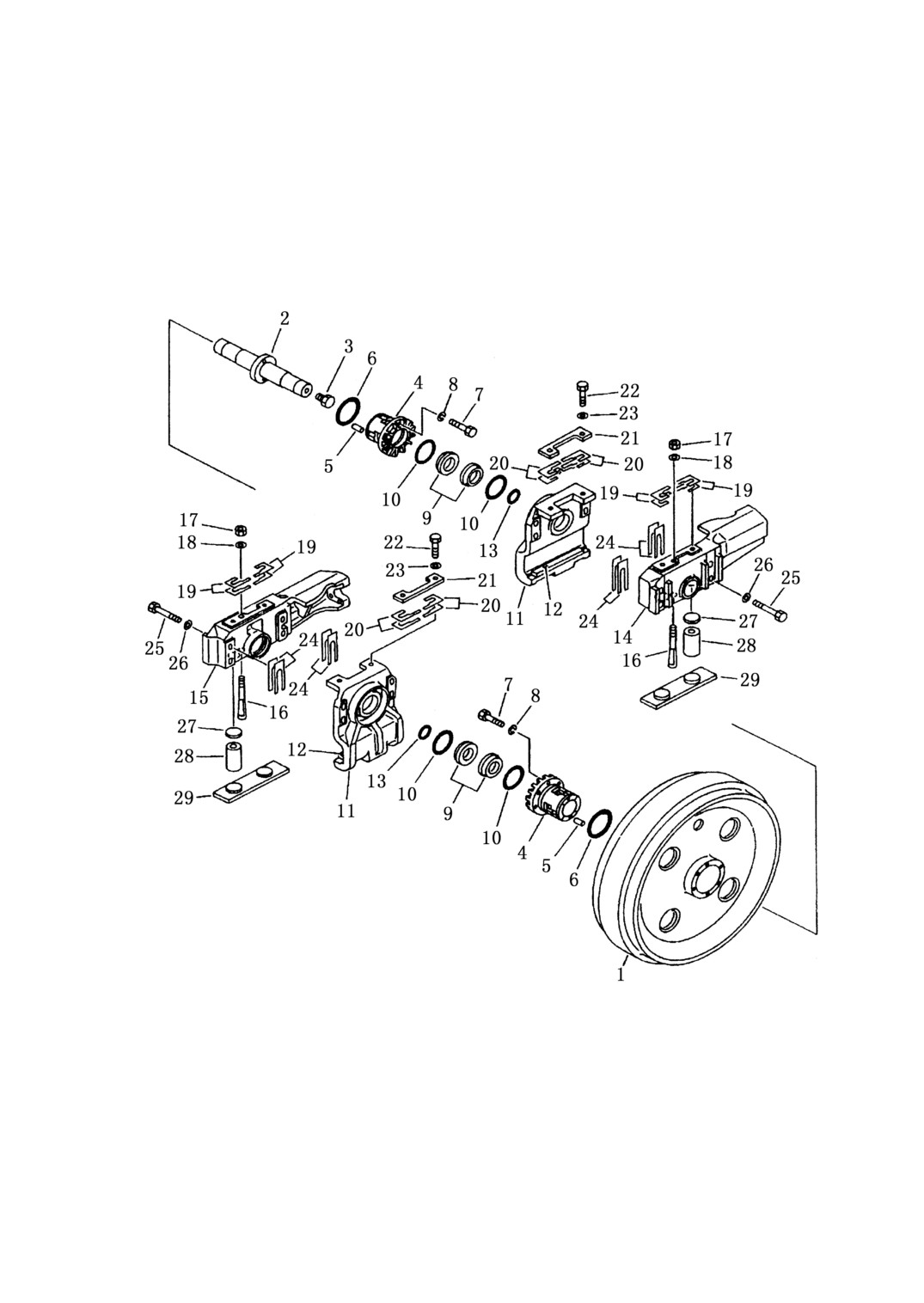

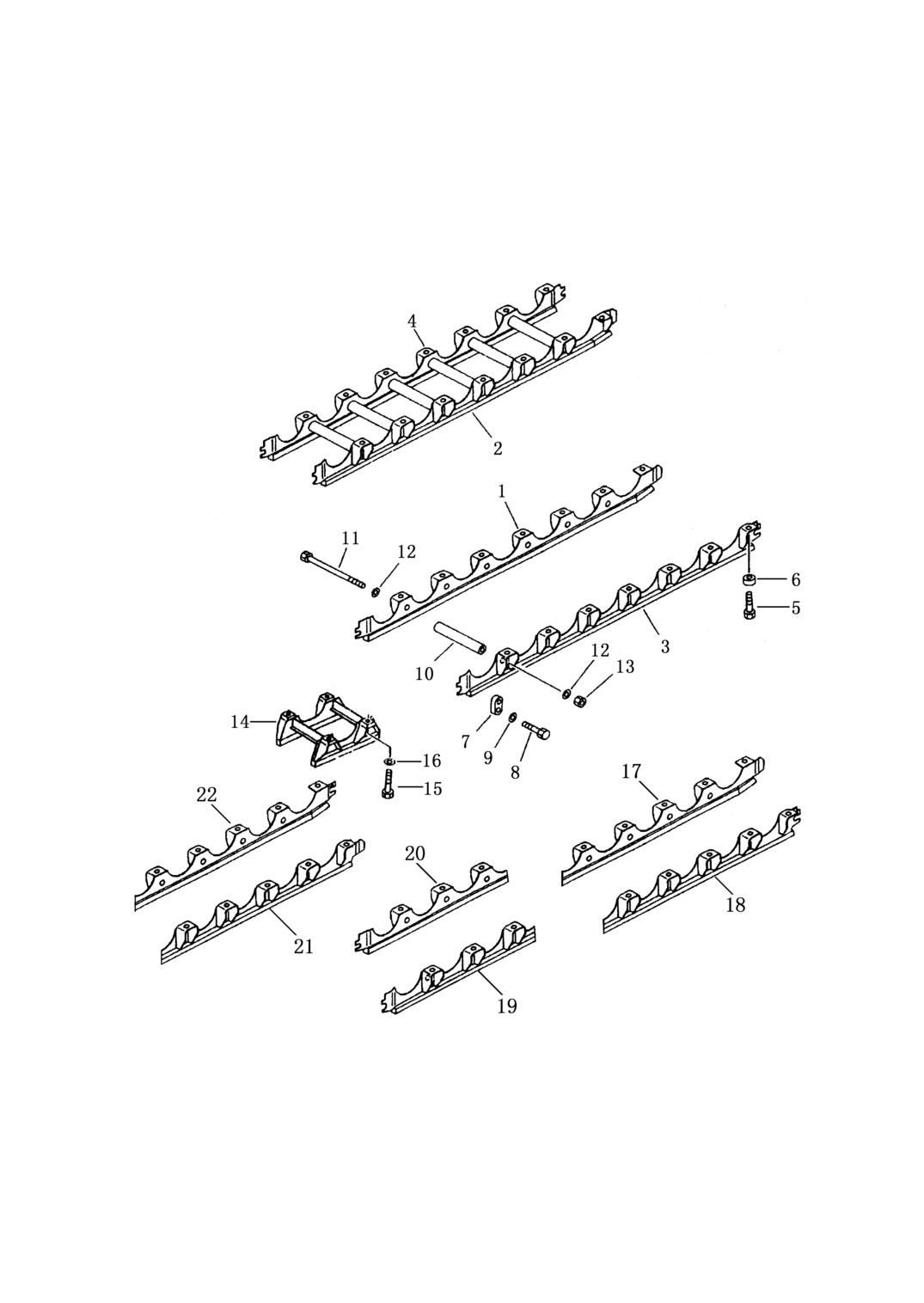

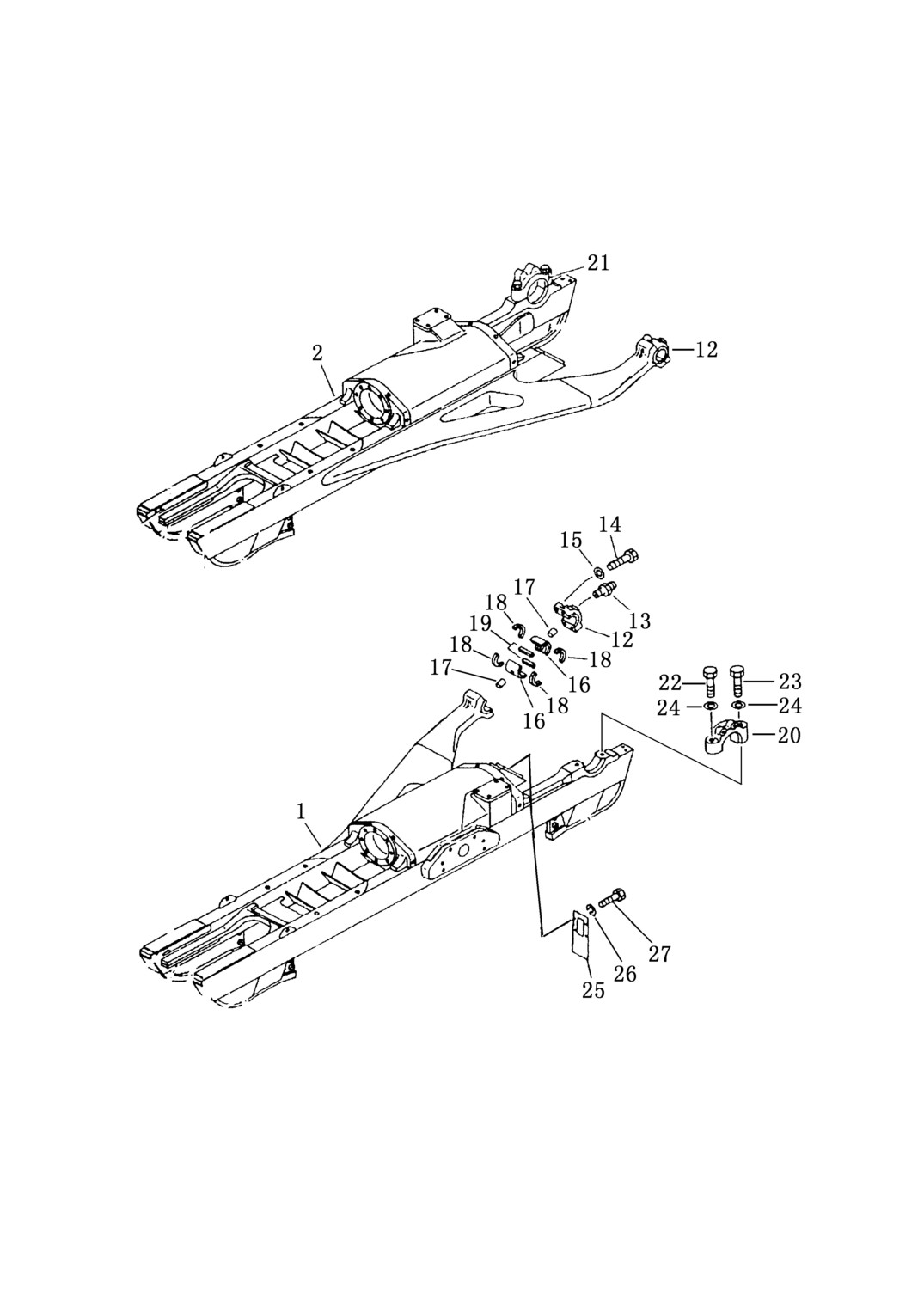

第 301 图
台 车 架
FIG.301 TRACK FRAME
91
台 车 架
TRACK FRAME
数量 Q’ty
序号
件 号
名 称
SD23E
Index No
Part No.
Description
SD23
SD23S
SD23R
SD23D
301-1
154-30-41110
台车架（左）frame,track,L.H
1
154-30-41310
台车架（左）frame,track,L.H
1
154-30-41611
台车架（左）frame,track,L.H
1
2
154-30-41120
台车架（右）frame,track,R.H
1
154-30-41320
台车架（右）frame,track,R.H
1
1
154-30-41621
台车架（右）frame,track,R.H
1
12
154-30-11612
盖
cap
2
2
155-30-11410
盖
cap
2
1
13
07020-00000
油杯 fitting ,grease
2
2
2
14
01011-52400
螺栓
bolt
8
8
8
2
15
01643-32460
垫圈
washer
8
8
8
2
16
154-30-11810
轴瓦
bushing
4
4
4
8
17
04020-01024
定位销 pin ,dowel
4
4
4
8
18
154-30-11821
密封圈 packing
8
8
8
4
19
154-30-11831
密封圈 packing
4
4
4
4
20
154-30-12530
轴承盖（左）cap,support,L.H
1
1
1
8
21
154-30-12540
轴承盖（右）cap,support,R.H
1
1
1
4
22
01011-52410
螺栓
bolt
2
2
2
1
23
01011-52450
螺栓
bolt
2
2
2
1
24
01643-32460
垫圈
washer
4
4
4
2
25
154-30-13480
板
plate
1
2
26
01010-51240
螺栓
bolt
3
4
27
01602-21236
垫圈
washer
3
1
3
3
92

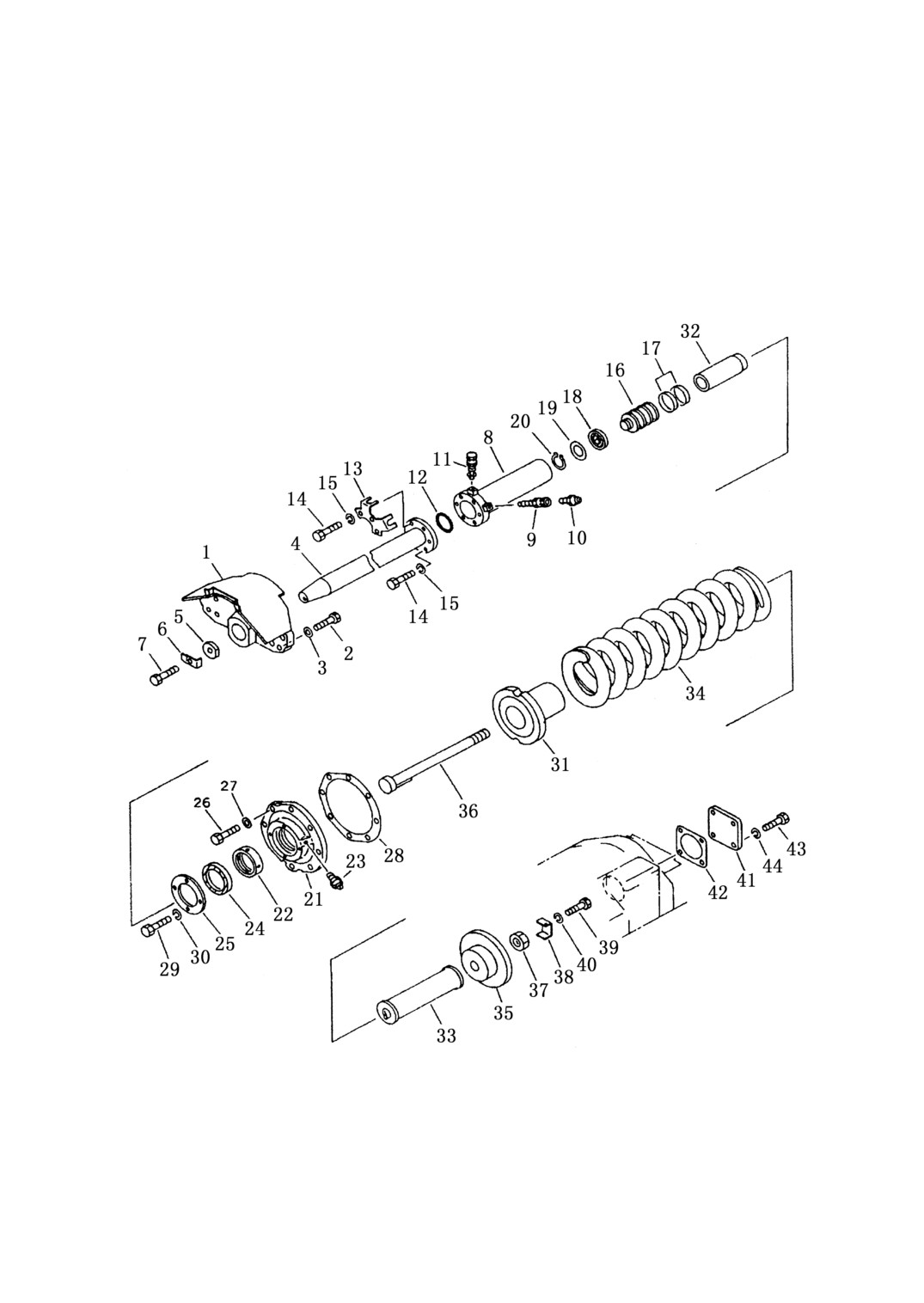

第 302 图 涨 紧 装 置
FIG.302 RECOIL SPRING
93
涨 紧 装 置
RECOIL SPRING
数量 Q’ty
图及索引号码
件 号
名 称
SD23E
SD23S
Fig & Index No.
Part No.
Description
SD23
SD23D
SD23R
302-1
154-30-11497
支座焊合件 bracket
2
2
2
2
01010-52065
螺栓
bolt
16
16
16
3
01643-32060
垫圈
washer
16
16
16
4
154-30-44110
轴
shaft
2
154-30-44230
轴
shaft
2
154-30-44220
轴
shaft
2
5
154-30-11332
垫圈
washer
2
2
2
6
154-30-11540
锁板
plate lock
2
2
2
7
01010-52050
螺栓
bolt
2
2
2
8
154-30-11145
油缸
cylinder
2
2
2
9
07959-30000
阀
valve
2
2
2
10
07020-00000
油杯
fitting grease
2
2
2
11
198-30-14420
油塞
plug
2
2
2
12
07000-15070
O 型圈
O-ring
2
2
2
13
154-30-12321
护罩
cover, protect
2
2
2
14
01010-51240
螺栓
bolt
12
12
12
15
01602-21236
垫圈
washer
12
12
12
16
154-30-11771
活塞
piston
2
2
2
17
150-30-13430
活塞环
ring
4
4
4
18
150-30-13442
油封
packing
2
2
2
19
150-30-13480
环
ring
2
2
2
20
150-30-13460
挡圈
ring, snap
2
2
2
22
154-30-00730
盖总成
cover ass’y
2
2
2
21
154-30-44120
盖
cover
1
1
1
22
154-30-12170
衬套
bushing
1
1
1
23
07020-00000
油杯
fitting guess
1
1
1
24
07019-00100
防尘油封
seal, dust
2
2
2
25
154-30-11192
挡板
plate
2
2
2
26
01010-52060
螺栓
bolt
16
16
16
27
01643-32060
垫圈
washer
16
16
16
28
154-30-44131
衬垫
packing
2
2
2
29
01010-51022
螺栓
bolt
8
8
8
30
01602-21030
垫圈
washer
8
8
8
31
154-30-44140
导套
rialto
2
2
2
32
154-30-44150
管
pipe
2
2
2
33
154-30-44160
限位管
tube stopped
2
2
2
34
154-30-44210
涨紧弹簧
spring, recoil
2
2
2
35
154-30-44180
导套
guide bushing
2
2
2
36
154-30-44170
拉杆
shaft
2
2
2
37
01580-13629
螺母
nut
2
2
2
38
154-30-11763
锁垫
washer
2
2
2
39
01010-51020
螺栓
bolt
2
2
2
40
01602-21030
垫圈
washer
2
2
2
41
154-30-44190
盖
cover
2
2
2
42
154-30-11712
衬垫
packing
2
2
2
43
01010-51230
螺栓
bolt
8
8
8
44
01602-21236
垫圈
washer
8
8
8

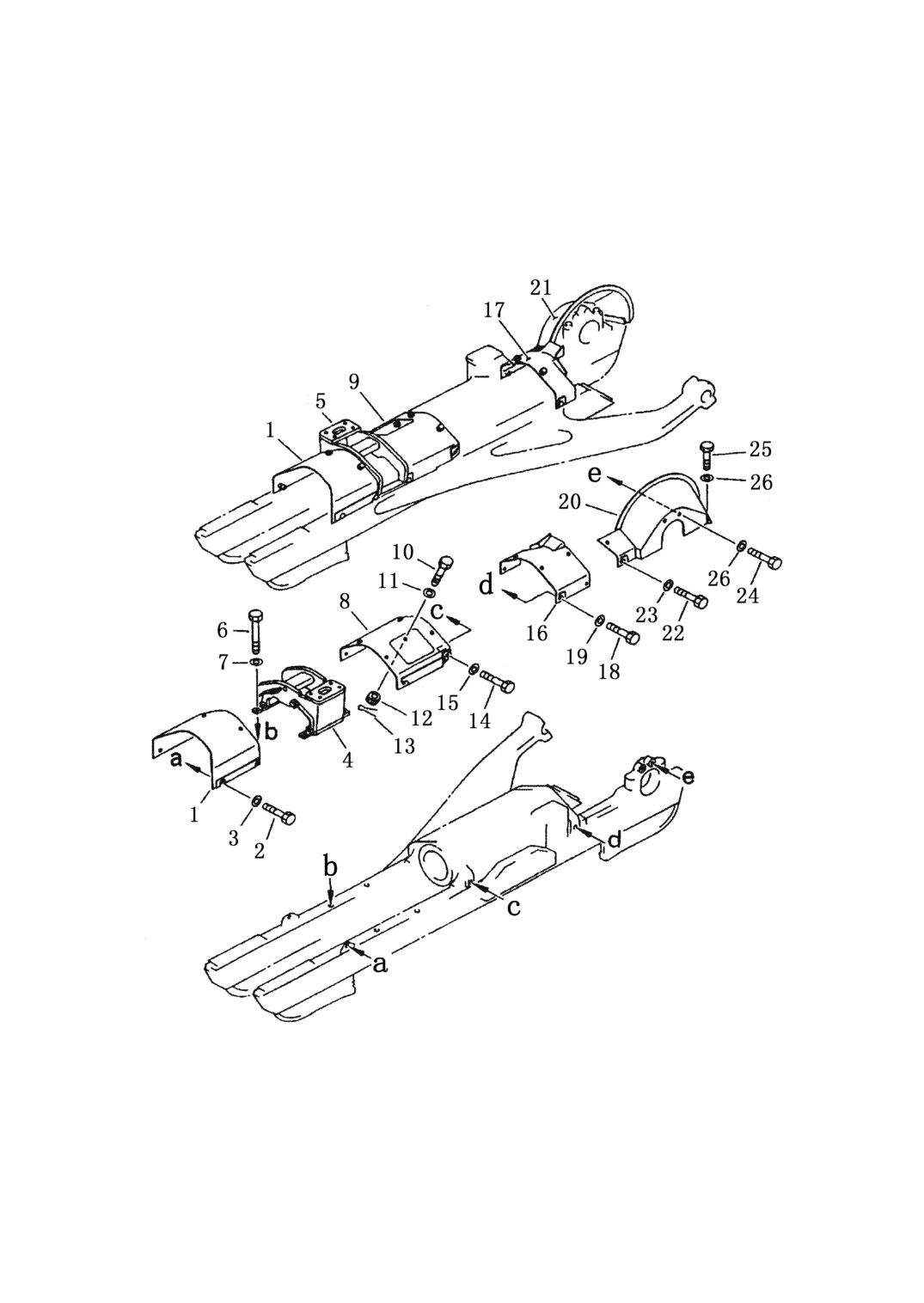

94
第 303 图
台 车 架 盖
FIG.303 TRACK FRAME COVER
95
台 车 架 盖
TRACK FRAME COVER
数量 Q’ty
图及索引号码
件 号
名 称
SD23E
SD23S
Fig & Index No.
Part No.
Description
SD23
SD23D
SD23R
303-1
154-30-47111
前罩
cover
2
154-30-13163
前罩
cover
2
154-30-13422
前罩
cover
2
2
01010-51225
螺栓
bolt
12
12
01010-51630
螺栓
bolt
16
3
01643-31232
垫圈
washer
12
12
01643-31645
垫圈
washer
16
4
154-30-11274
支架（左）
support L.H.
1
1
154-30-11275
支架（左）
support L.H.
1
5
154-30-11284
支架（右）
support R.H.
1
1
154-30-11285
支架（右）
support R.H.
1
6
01011-52005
螺栓
bolt
8
8
8
7
01643-32060
垫圈
washer
8
8
8
8
154-30-47121
中罩组件（左）cover ass’y L.H
1
154-30-47210
中罩组件（左）cover ass’y L.H
1
154-30-47161
中罩组件（左）cover ass’y L.H
1
9
154-30-47131
中罩组件（右）cover ass’y R.H
1
154-30-47220
中罩组件（右）cover ass’y R.H
1
154-30-47171
中罩组件（右）cover ass’y R.H
1
10
195-09-18140
螺栓
bolt
1
154-30-27180
螺栓
bolt
1
1
11
01641-21223
垫圈
washer
1
1
1
12
01590-11215
螺母
nut
1
1
1
13
04050-13025
开口销
pin cotter
1
1
1
14
01010-51225
螺栓
bolt
16
16
01010-51630
螺栓
bolt
13
15
01643-31232
垫圈
washer
16
16
01643-31645
垫圈
washer
13
16
154-30-11941
后罩（左）
cover L.H.
1
1
154-30-11942
后罩（左）
cover L.H.
1
17
154-30-11951
后罩（右）
cover R.H.
1
1
154-30-11954
后罩（右）
cover R.H.
1
18
01010-51230
螺栓
bolt
8
8
01010-51630
螺栓
bolt
8
96
台 车 架 盖
TRACK FRAME COVER
数量 Q’ty
图及索引号码
件 号
名 称
SD23E
SD23S
Fig & Index No.
Part No.
Description
SD23
SD23D
SD23R
303-19
01643-31232
垫圈
washer
8
8
01643-31645
垫圈
washer
8
20
154-30-11383
驱动轮罩（左） cover L.H.
1
1
154-30-11384
驱动轮罩（左） cover L.H.
1
21
154-30-11393
驱动轮罩（右） cover R.H.
1
1
154-30-11394
驱动轮罩（右） cover R.H.
1
22
01010-51235
螺栓
bolt
4
4
01010-51635
螺栓
bolt
4
23
01643-31232
垫圈
washer
4
4
01643-31645
垫圈
washer
4
24
01010-51630
螺栓
bolt
4
4
4
25
01010-51635
螺栓
bolt
4
4
4
26
01643-31645
垫圈
washer
8
8
8
97
第 304 图
引导轮
FIG.304
IDLER
98
引导轮
IDLER
数量 Q’ty
图及索引号码
件 号
名 称
SD23E
Fig & Index No.
Part No.
Description
SD23
SD23S
SD23R
SD23D
154-30-00770
引导轮总成 idler ass’y
2
2
2
2
304-1
150-30-22118
引导轮 idler
1
1
1
1
2
154-30-23122
引导轮轴 shaft
1
1
1
1
3
07052-31624
螺塞
plug
1
1
1
17S-40H-00003
螺塞
plug
1
4
155-30-16202
轴套组件
pushing ass’y
2
2
2
2
155-30-16182
轴套
pushing outer
1
1
1
1
155-30-16191
内轴套
pushing inner
1
1
1
1
5
170-30-91130
销
pin dowel
2
2
2
2
6
07000-02110
O 型圈 o-ring
2
2
2
2
7
01010-51235
螺栓
bolt
12
12
12
12
8
01602-21236
垫圈
washer
12
12
12
12
9
154-30-12271
浮封环
floating ring
8
8
8
8
10
150-30-12220
O 型圈
O-ring
8
8
8
8
（154-30-43130）
导向架焊合件 guide ass’y
2
2
2
2
11
154-30-43140
导向架
guide
1
1
1
1
12
154-30-43150
减磨板(焊接)plate（welded）
1
1
1
1
13
07000-02060
O 型圈
O-ring
2
2
2
2
14
154-30-43110
支架（左） suppose L.H.
1
1
1
1
15
154-30-43120
支架（右） suppose R.H.
1
1
1
1
16
154-30-12650
螺栓
bolt
2
2
2
2
17
175-30-23180
螺母
nut
2
2
2
2
18
01643-31645
垫圈
washer
2
2
2
2
19
154-30-12680
调整垫 shim, adjusting
8
8
8
8
154-30-12690
调整垫 shim, adjusting
4
4
4
4
20
154-30-12680
调整垫 shim, adjusting
16
16
16
16
154-30-12690
调整垫 shim, adjusting
8
8
8
8
21
154-30-12670
板
plate
2
2
2
2
22
154-30-12660
螺栓
bolt
4
4
4
4
23
01643-31645
垫圈
washer
4
4
4
4
24
154-30-43160
调整垫
shim, adjusting
18
18
18
18
154-30-43170
调整垫
shim, adjusting
4
4
4
4
25
01011-52020
螺栓
bolt
8
8
8
8
26
01643-32060
垫圈
washer
8
8
8
8
27
195-30-17960
垫板
plate
4
4
4
4
28
155-30-13230
橡胶弹簧
spring, rubber
4
4
4
4
29
175-30-24131
导板铆合件
plate guide
2
2
2
2
175-30-23130
座
pedestal
2
2
2
2
170-30-13252
导板
plate guide
1
1
1
1

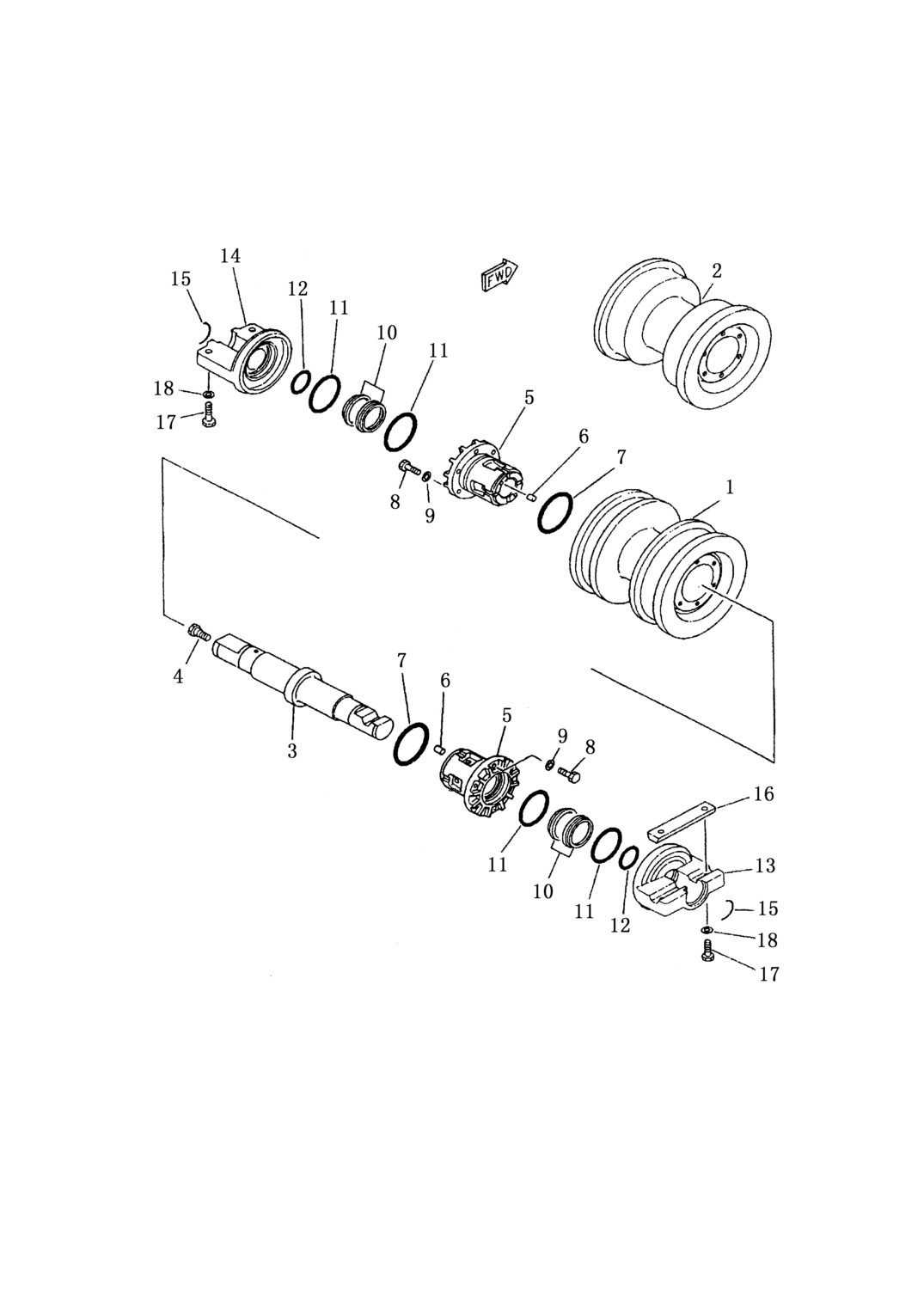

99
第 305 图 支 重 轮
FIG.305 TRACK ROLLER
100
支 重 轮
TRACK ROLLER
数量 Q’ty
图及索引号码
件 号
名 称
SD23E
Fig & Index No
Part No.
Description
SD23
SD23S
SD23R
SD23D
155-30-00118
双边支重轮总成 track roller
4
4
6
6
ass’y, double flange
155-30-00128
单边支重轮总成 track roller
10
10
10
10
ass’y, single flange
305-1
150-30-25125
双边支重轮 roller, track,
4
4
6
6
double flange
2
150-30-25115
单边支重轮 roller,track,
10
10
10
10
single flange
3
154-30-26131
支重轮轴
shaft
14
14
16
16
4
07052-31624
螺塞
plug
14
14
16
17S-40H-00003
螺塞
plug
16
5
155-30-16202
轴套组件
bushing ass’y
28
28
32
32
6
170-30-91130
销
pin
56
56
64
64
7
07000-02110
O 型圈
o-ring
28
28
32
32
8
175-30-36340
螺栓
bolt
168
168
192
192
9
01643-81232
弹簧垫圈
washer
168
168
192
192
10
154-30-12271
浮封环
floating ring
56
56
64
64
11
150-30-12220
O 型圈
O-ring
56
56
64
64
12
07000-02060
O 型圈
O-ring
28
28
32
32
13
154-30-26183
内盖
collar, inner
14
14
16
16
14
154-30-26193
外盖
collar, outer
14
14
16
16
15
154-30-26140
挡销
pin
28
28
32
32
16
155-30-16210
键
key
14
14
16
16
17
01010-62275
螺栓
bolt
56
56
64
64
18
01643-32260
弹簧垫圈
washer
56
56
64
64
101
第 306 图
支重轮护板
FIG.306 TRACK ROLLER GUARD
102
支重轮护板
TRACK ROLLER GUARD
数量 Q’ty
图及索引号码
件 号
名 称
Fig & Index No
Part No.
Description
SD23E
SD23
SD23S
SD23R
SD23D
306-1
154-30-42130
内护板（左）guard inner L.H.
1
154-30-42330
内护板（左）guard inner L.H.
1
2
154-30-42140
内护板（右）guard inner R.H.
1
154-30-42340
内护板（右）guard inner R.H.
1
3
154-30-42110
外护板（左）guard outer L.H.
1
154-30-42310
外护板（左）guard outer L.H.
1
4
154-30-42120
外护板（右）guard outer R.H.
1
154-30-42320
外护板（右）guard outer R.H.
1
5
01010-52265
螺栓
bolt
28
28
32
6
154-30-14130
衬垫
spaces
28
28
32
7
154-30-22190
挡板
plate
6
6
6
8
01010-51840
螺栓
bolt
12
12
12
9
01643-31845
垫圈
washer
12
12
12
10
150-30-15553
管
spaces
12
12
14
11
150-30-15563
螺栓
bolt
12
12
14
12
01643-32460
垫圈
washer
24
24
28
13
01580-12419
螺母
nut
12
12
14
14
154-30-13253
挡板
plate
2
15
01010-52265
螺栓
bolt
8
16
01643-32260
垫圈
washer
8
17
17H-40-02000
内护板（左.后）guard inner L.R.H
1
18
17H-40-01000
外护板（左.后）guard outer L.R.H
1
19
17H-40-05000
护板(前)
guard，front
2
20
17H-40-06000
护板(前)
guard，front
2
21
17H-40-04000
内护板（左.后）guard inner R.L.H
1
22
17H-40-03000
外护板（左.后）guard outer L.R.H
1
103

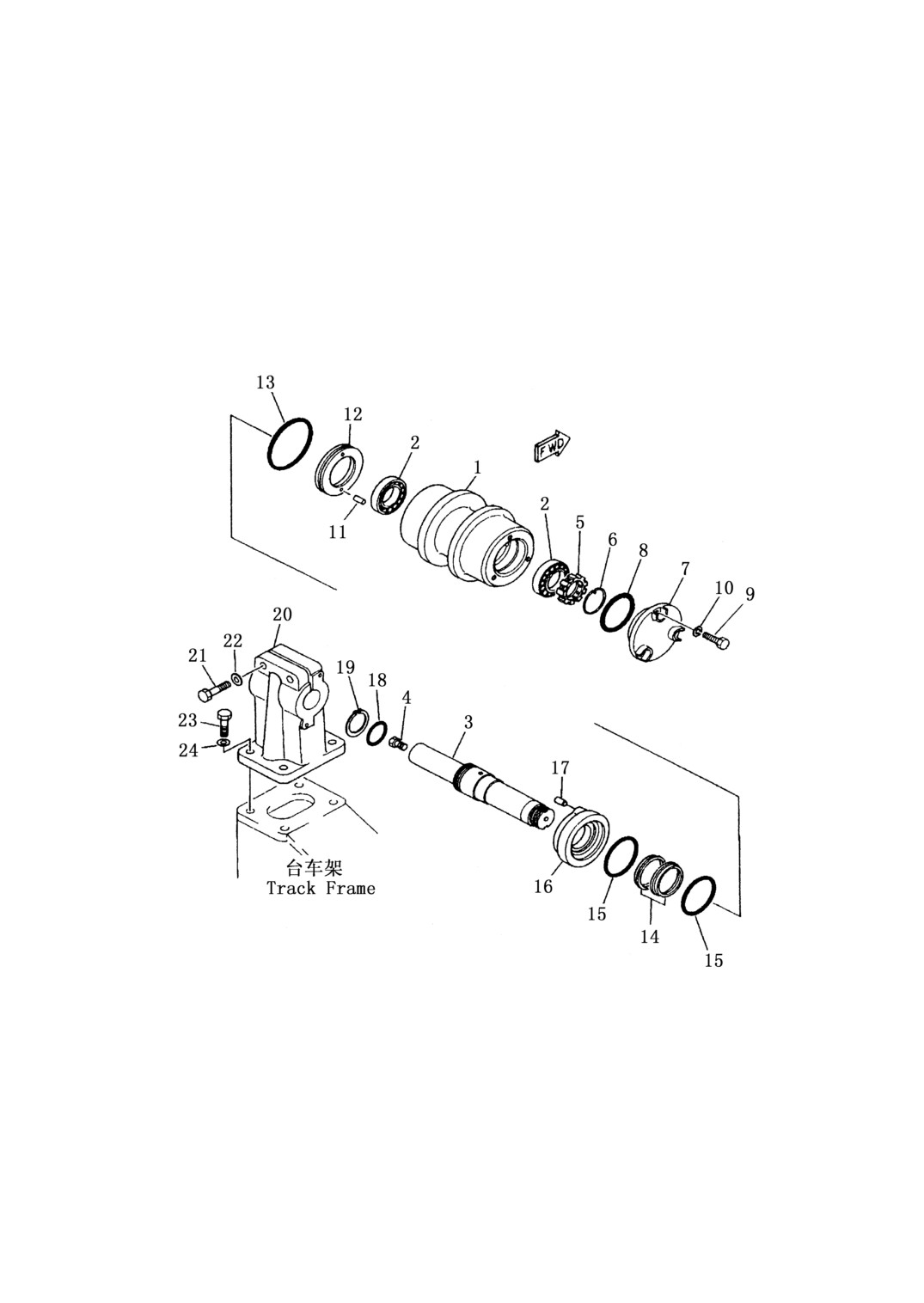

第 307 图
托 轮
FIG.307 CARRIER ROLLER
104
