Shantui SD23, SD23E, SD23S, SD23D, SD23R bulldozers. Parts Catalog (2003) - page 1
发 动 机 关 联 零 件
ENGINE RELATED PARTS

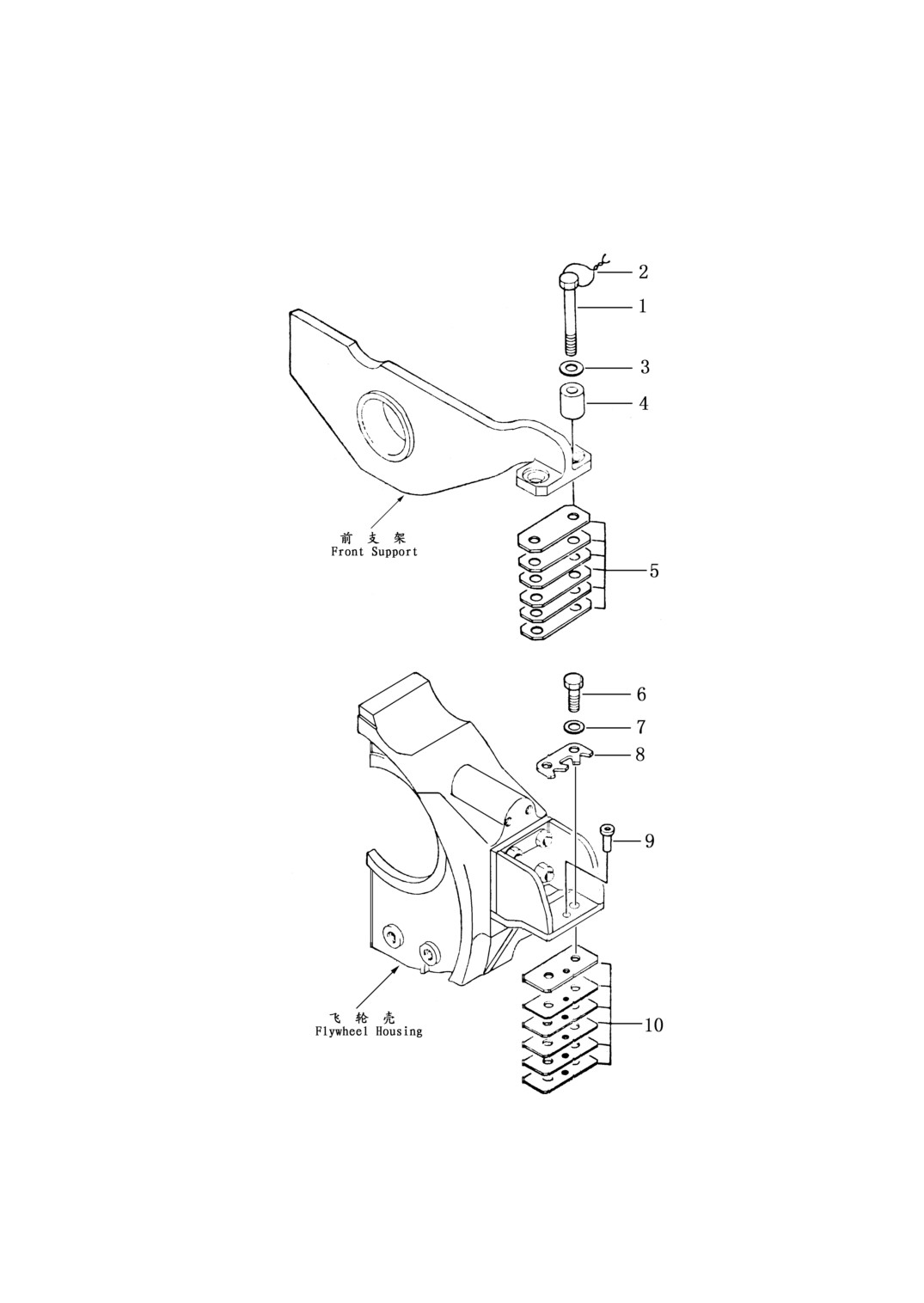

第 101 图
发动机悬挂
FIG.101 ENGINE MOUNT
3
发动机悬挂
ENGINE MOUNT
序号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
101-1
01015-52200
前螺栓
bolt, front
4
2
GB3206-82
锁紧用钢丝 Φ1.8 L=800 wire, lock
2
3
01643-32260
垫圈
washer
4
4
195-01-11190
衬垫
spacer
4
5
154-01-11570
前垫板总成
shim ass’y, front
2
154-01-11580
前垫板总成
shim ass’y, front
10
6
01010-52255
后螺栓
blot, rear
4
7
154-01-11550
垫圈
washer
4
8
17Y-01A-10004
锁垫板
plate, lock
2
9
6681-21-4750
定位销
pin, dowel
2
10
17Y-01A-10002
后垫板总成
shim ass’y, rear
2
17Y-01A-10003
后垫板总成
shim ass’y, rear
10
4

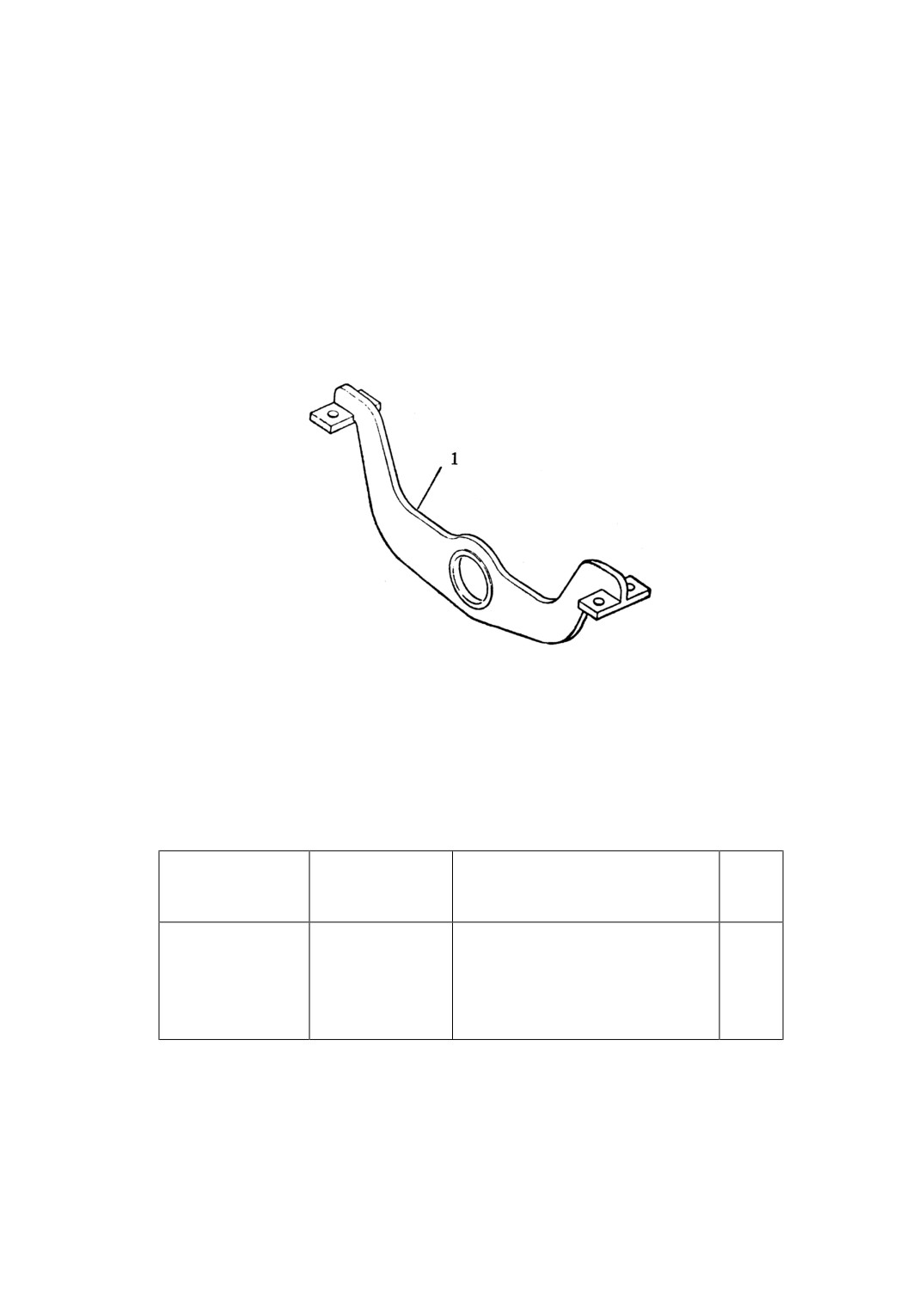

第 102 图
前 支 架
FIG.102
FRONT SUPPORT
前 支 架
FRONT SUPPORT
序号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
102-1
6711-21-3711
前支架 support, front
1
5

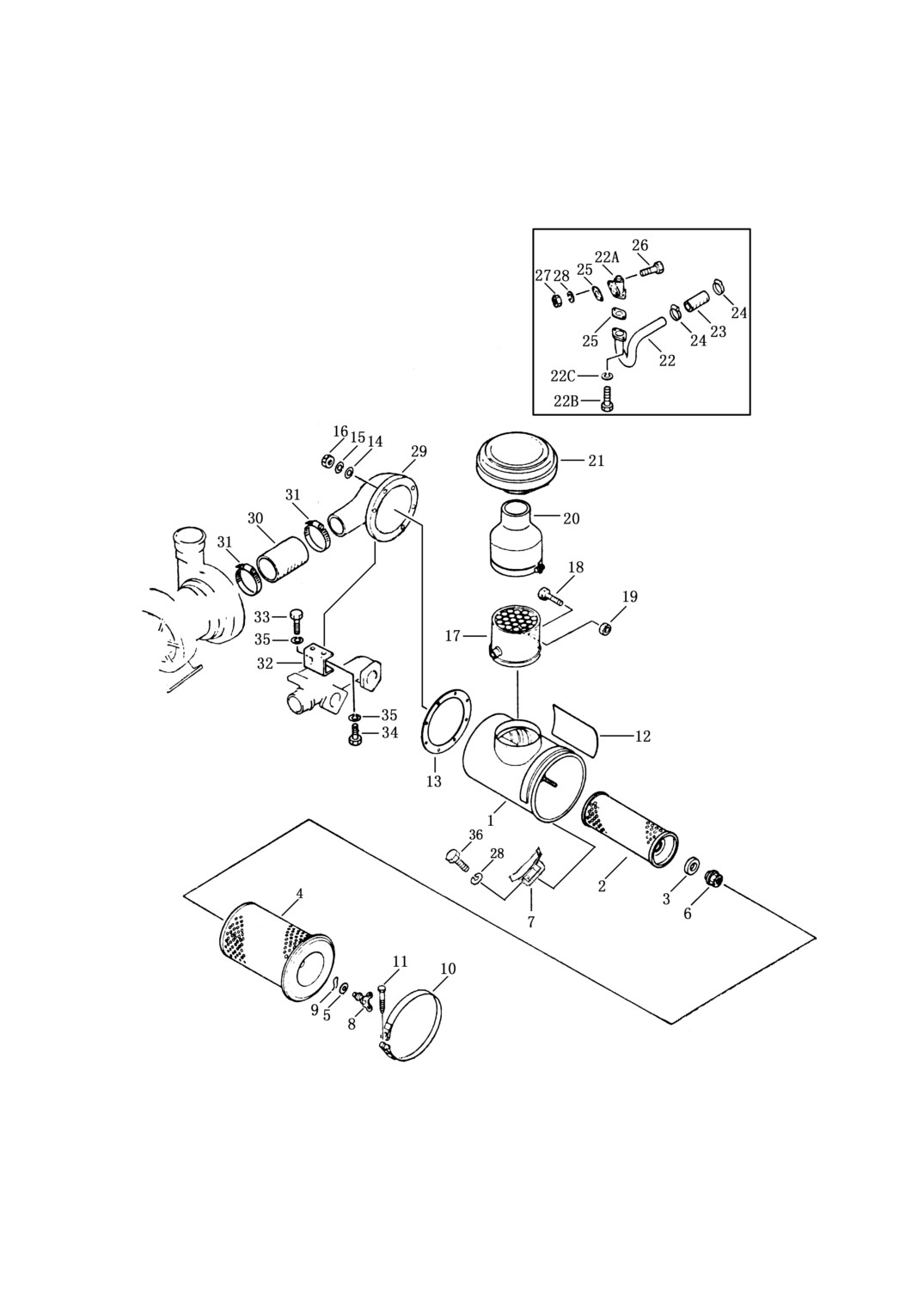

第 103 图
空气滤清器及罩
FIG.103 AIR CLEANER AND CAP
6
空气滤清器及罩
AIR CLEANER AND CAP
序号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
(6127-82-7106)
空气滤清器总成
air cleaner ass’y
1
1
6127-82-7115
空气滤清器主体
body, air cleaner
1
2
6127-81-7412
内芯元件
element ,inner
1
3
600-181-7511
密封圈
washer seat
1
4
6128-81-7320
外芯元件
element, cuter
1
5
600-181-4440
密封垫圈
washer ,seal
1
6
600-181-4370
螺母
hut
1
7
6711-11-4510
空气滤清器托架
bracket ,air cleaner
1
8
600-181-4420
蝶形螺栓
bolt ,butter fly
1
9
600-181-4430
夹
clip
1
10
6127-11-4360
箍带
band
1
11
6643-11-4641
螺栓
bolt
1
12
09637-00160
铭牌
data plate
1
13
6127-01-4821
密封垫
gasket
1
14
01640-21016
垫圈 10
washer
8
15
01602-01030
垫圈 10
washer ,spring
8
16
01580-01008
螺母 M10
nut
8
17
6090-01-4250
粗滤器总成
pre-cleaner ass’y
1
18
01016-51045
螺栓
bolt
1
19
01580-11008
螺母
nut
1
20
6711-81-7920
连接器
connector
1
21
600-181-1510
帽
cap
1
22
6711-11-4770
连接管
pipe ,ejector
1
22A
6128-11-5302
止回阀组件
valve ass’y
1
22B
01010-31025
螺栓 M10×25
bolt
2
22C
01602-01030
垫圈 10
washer ,spring
2
23
6711-11-4780
软管
hose
1
24
07281-00489
软管夹
clamp
2
25
6128-11-5610
密封垫
gasket
2
26
01010-31035
螺栓 M10×35
bolt
2
27
01580-01008
螺母 M10
nut
5
28
01602-01030
垫圈 10
washer ,spring
2
29
6711-11-4210
空气连接器
air ,connector
1
30
6691-11-4740
软管
hose
1
31
07281-01589
连接箍
clamp
2
32
6711-11-4530
空气连接器托架
bracket, air connector
1
33
01010-31230
螺栓 M12×30
bolt
2
34
01010-31235
螺栓 M12×35
bolt
2
35
01602-11236
弹簧垫圈 12
washer ,spring
4
36
02010-70632
螺栓 3/8” ×32
bolt
3
7
第 104 图
排气管及消音器

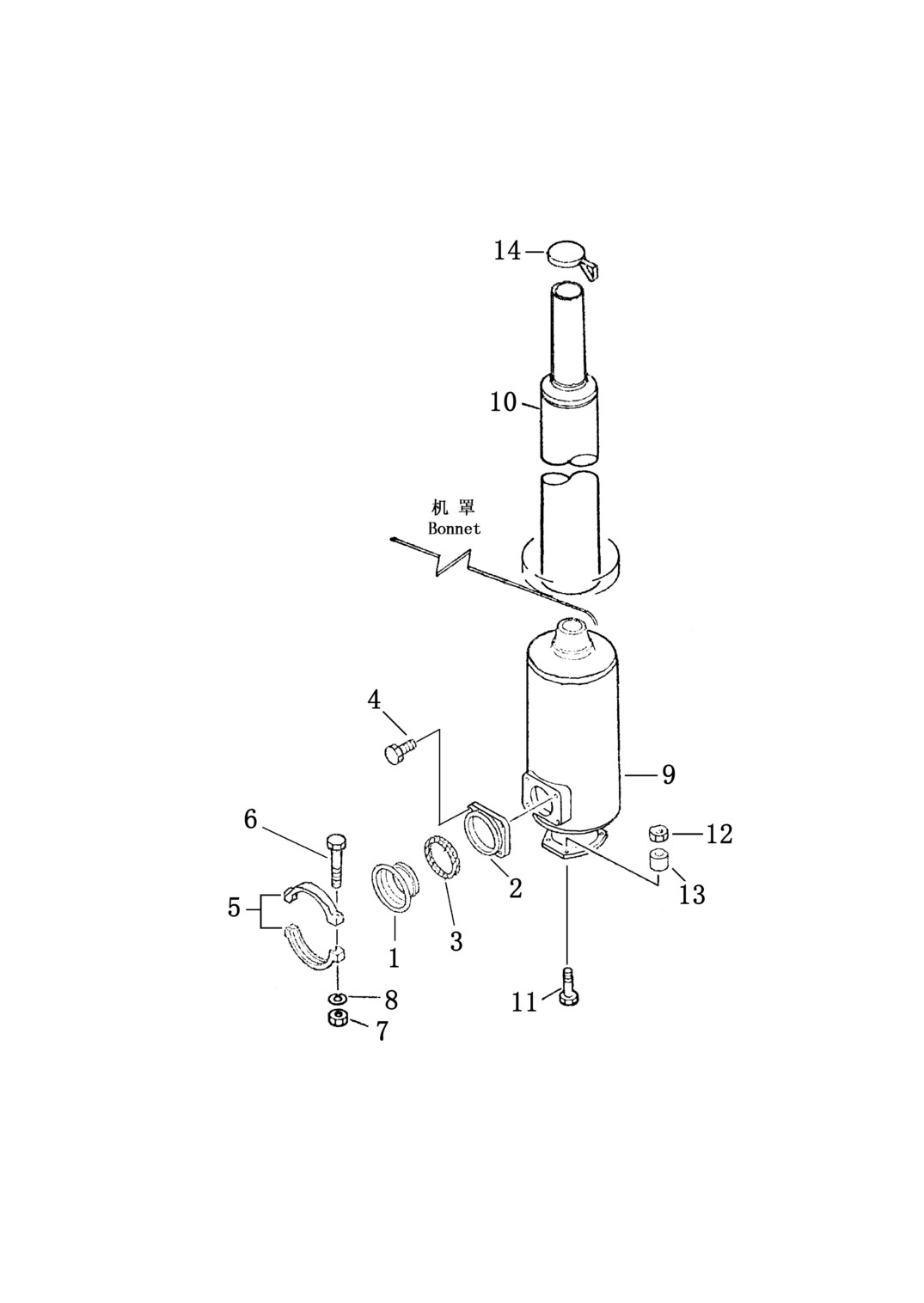

FIG.104 EXHAUST MANFOLD AND MUFFLRER
8
排气管及消音器
EXHAUST MANIFOLD AND MUFFLER
序号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
104-1
6631-11-5820
管接头
joint
1
2
6693-12-5530
凸缘
flange
1
3
6112-13-5250
密封环
ring ,seal
1
4
01020-01030
螺栓
bolt
4
5
6657-11-5590
箍带
barrel
2
6
01010-80870
螺栓
bolt
2
7
01580-20806
螺母
nut
2
8
01602-00825
垫圈
washer ,spring
2
9
6711-11-5711
消音器
muffler
1
10
17Y-01-40300
排气管
pipe ,exhaust
1
11
01050-61265
螺栓
bolt
4
12
01582-01210
螺母
nut
4
13
6678-51-9520
衬垫
spacer
4
14
6711-11-5781
防雨帽
cap ,rain
1
9

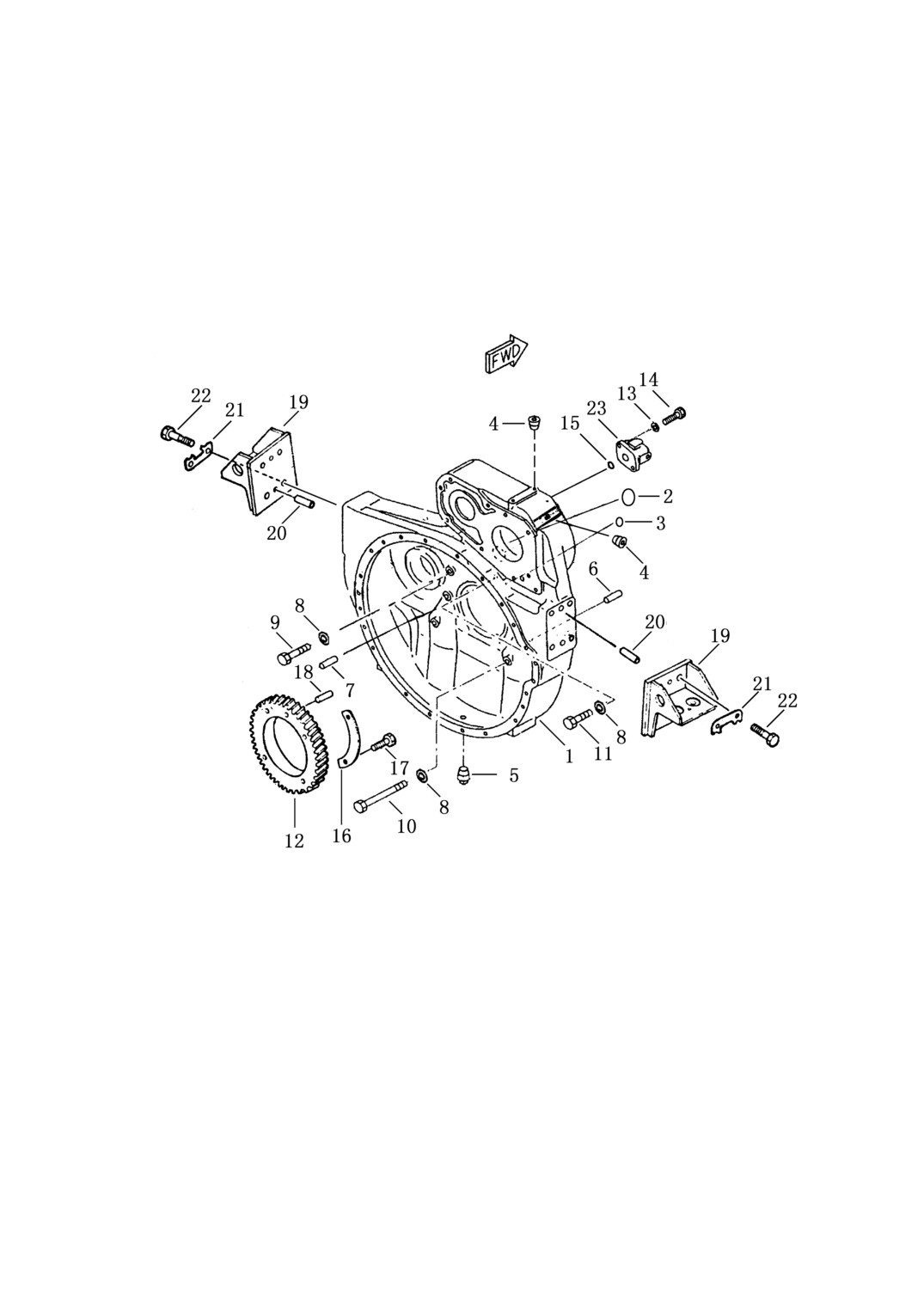

第 105 图
飞 轮 罩 总 成
FIG.105 FLYWHEEL HOUSING ASS’Y
10
飞轮罩总成
FLYWHEEL HOUSING ASS’Y
序号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
105-1
17Y-01-50017
飞轮罩壳 flywheel housing
1
2
07046-15520
皿形塞 plug
1
3
07046-12016
皿形塞 plug
6
4
07043-00108
锥形螺塞 plug ,drain
2
5
07042-00415
锥形螺塞 plug ,drain
1
6
6711-21-C010-2
圆柱销（B） pin(B),dowel flywheel
1
to cylinder block
7
6711-21-C010-1
圆柱销（A） pin(A),dowel flywheel
1
to cylinder block
8
6600-01-2740
弹簧垫圈 washer ,spring
9
9
6710-23-4120
螺栓
bolt
2
10
6710-23-4140
螺栓
bolt
2
11
6710-23-4130
螺栓
bolt
5
12
17Y-01-50018
传动泵齿轮
gear ,pump ,drive
1
13
01602-01030
垫圈 10
washer
2
14
01010-31030
螺栓
bolt
2
15
07000-22012
O 形圈
O-ring
1
16
17Y-01-50003
锁板
plate ,lock
2
17
17Y-01-50031
螺栓
bolt
4
18
6623-31-1390
定位销
pin ,dowel
1
19
17Y-01A-10100
后支架 bracket rear
2
20
04020-01434
销 14X34
pin
4
21
17Y-01A-10001
销垫
plate ,lock
4
22
01010-51845
螺栓 M18X45 bolt
8
23
17Y-01-50010
分配器 allotter
1
11

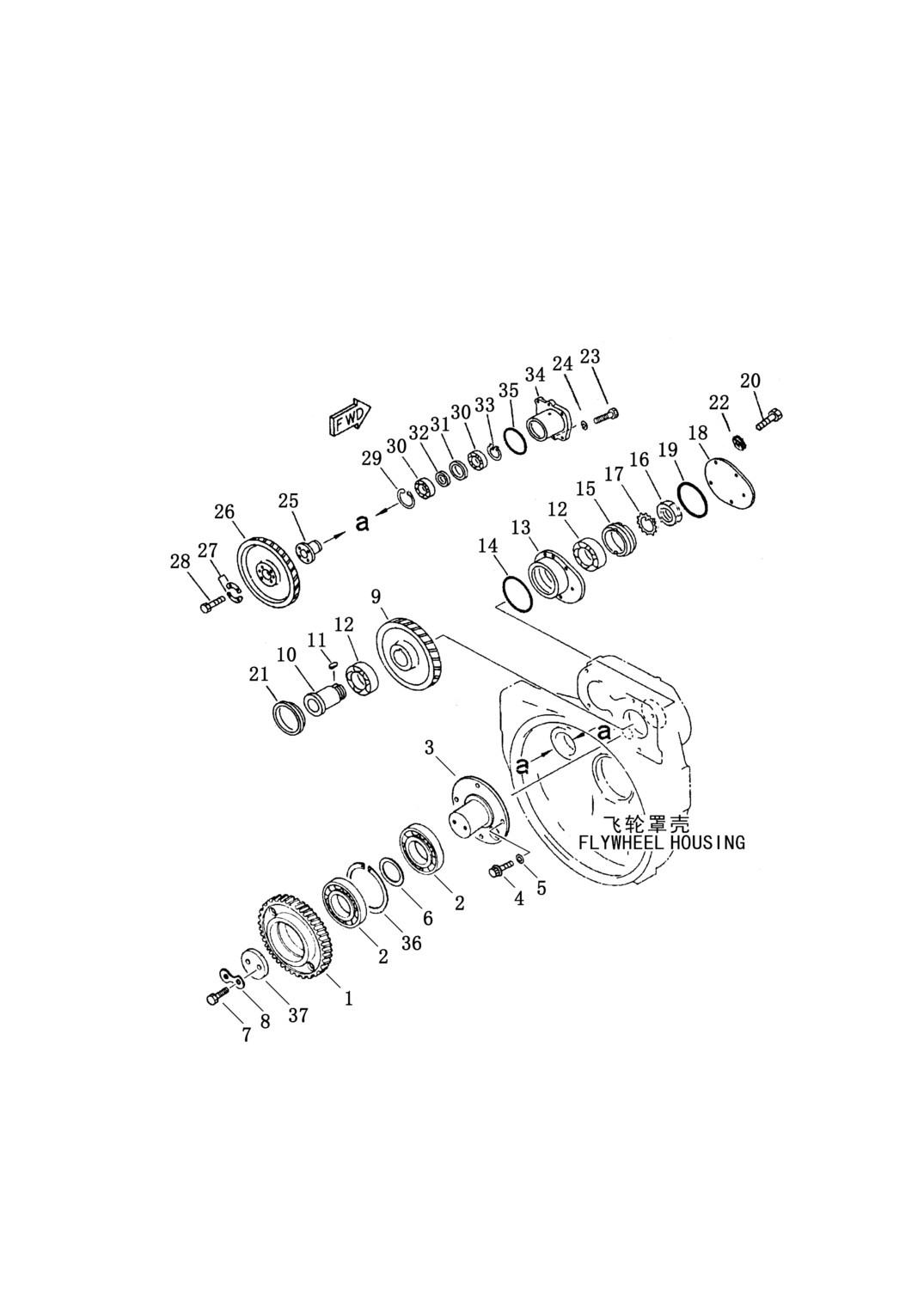

第 106 图 出 力 装 置
FIG.106 POWER TAKE OFF
12
出力装置
POWER TAKE OFF
序号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
106-1
17Y-01-50019
惰轮
gear idler pump drive
1
2
GB297-84
园锥滚子轴承 7217E bearing
2
3
17Y-01-50021
惰轮轴
shaft ,idler gear
1
4
01016-51230
螺栓 M12×30
bolt
6
5
01643-31232
垫圈
washer
6
6
17Y-01-50020
油杯
collar
1
7
GB5786-86
螺栓 M12×1.5×25 bolt
2
8
17Y-01-50029
锁垫
plate ,lock
1
9
17Y-01-50025
泵传动齿轮
gear ,pump dive
1
10
6691-21-4170
泵传动轴
shaft
1
11
04000-01850
平键 18×50
key
1
12
GB276-82
轴承 214
bearing
2
13
17Y-01-50024
轴承罩
case ,bearing
1
14
07000-03145
O 形圈 140×3.5
0-ring
1
15
17Y-01-50023
衬套
spacer
1
16
01530-06814
螺母 M68×2
nut
1
17
01658-26823
垫圈 68
washer
1
18
17Y-01-50009
板
plate
1
19
07000-03140
O 形圈 140×3.5
0-ring
1
20
01010-51030
螺栓 M10×30
bolt
5
21
6691-21-4190
定位环
ring ,dowel
1
22
01602-01030
垫圈 10
washer
5
23
01010-31035
螺栓 M10×35
bolt
2
24
01602-01030
垫圈 10
washer
2
25
6691-23-4311
轴
shaft
1
26
17Y-01-50016
泵传动齿轮
gear ,pump driver
1
27
6645-22-4550
锁板
plate ,lock
2
28
GB5786-86
螺栓 M10×1.25×30 bolt
4
29
04065-07525
挡圈 75
ring ,snap
1
30
GB276-82
轴承 109
bearing
2
31
6645-21-4540
衬垫 A
spacer
1
32
6691-21-4560
衬垫 B
spacer
1
33
04064-04518
挡圈 45
ring ,snap
1
34
17Y-01-50013
轴承壳
case ,bearing
1
35
07000-03100
O 形圈
0-ring
1
36
17Y-01-50022
卡环
ring snap
1
37
17Y-01-50028
压盘
plate ,pressure
1
13

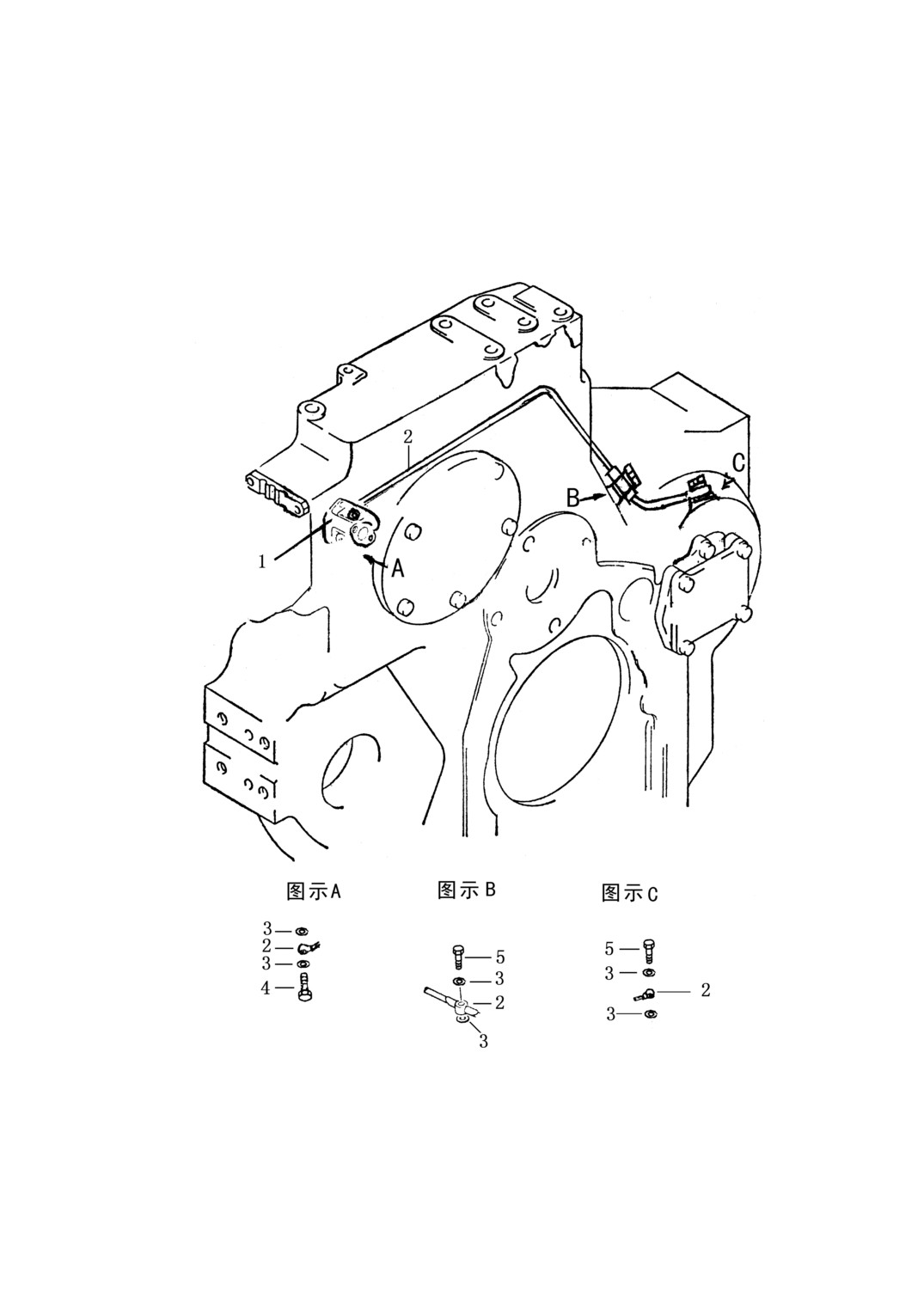

第 107 图 出 力 装 置 润 滑 油 管
FIG.107 P.T.O.LUBRICATING OIL PIPING
14
出力装置润滑油管
P.T.O.LUBRICATING OIL PIPING
序号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
107-1
17Y-01-50010
分配器
allotter
1
2
17Y-01-51000
管
pipe
1
3
07005-01012
密封垫圈 gasket
6
4
07206-20610
铰接螺栓 bolt
1
5
6600-01-3860
螺栓
bolt
2
15

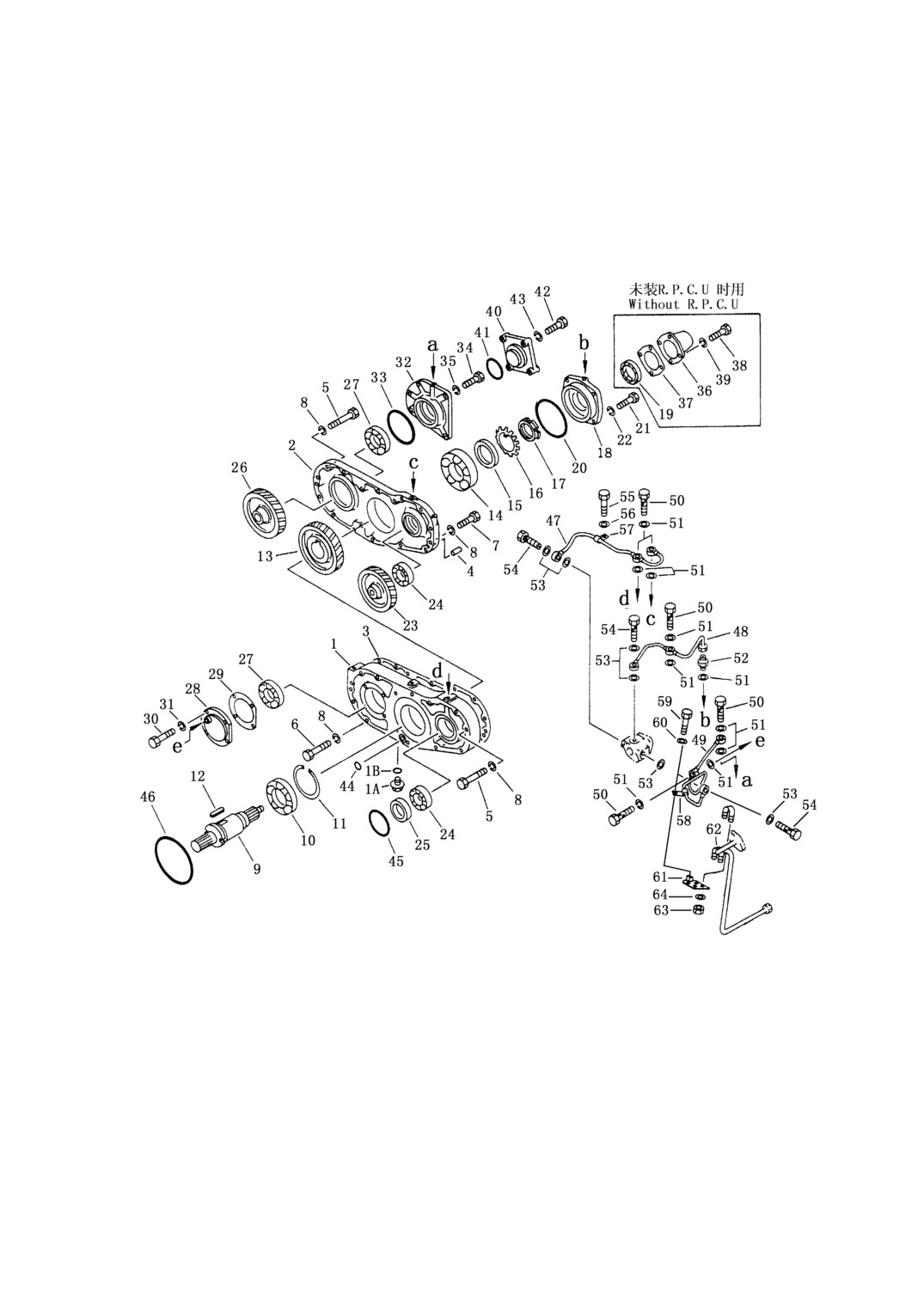

第 108 图 分 动 箱
FIG.108 TRANSFER CASE
16
分动箱
TRANSFER CASE
序号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
(154-38-00072)
分动箱总成
power take off ass’y
1
108-1
154-38-25110
齿轮箱
case
1
1A
07044-12412
堵
play
1
1B
07002-02434
O 形圈
0-ring
1
2
154-01-12121
分动箱
case power take off
1
3
154-01-12131
（箱）填密垫
gasket ,case
1
4
04020-01024
定位销
pin ,dowel
2
5
01011-51205
螺栓
bolt
13
6
01010-51275
螺栓
bolt
2
7
01010-51250
螺栓
bolt
2
8
01602-21236
弹簧垫圈
washer spring
17
9
154-01-12220
轴
shaft
1
10
154-01-12280
滚柱轴承
bearing roller
1
11
150-21-22180
卡环
ring snap
1
12
04000-02050
键
key
2
13
154-01-12230
齿轮
gear
1
14
06040-06314
滚珠轴承
bearing hall
1
15
154-01-12240
套环
collar
1
16
01658-16823
锁紧垫圈
washer lock
1
17
01530-06814
螺母
hut
1
18
154-01-12250
盖
cover
1
19
07012-00060
油封
seal oil
1
20
07000-05150
O 形圈
O-ring
1
21
01010-51230
螺栓
bolt
4
22
01602-21236
弹簧垫圈
washer ,spring
4
23
154-38-25150
齿轮
gear
1
24
06040-06209
滚珠轴承
bearing ball
2
25
154-01-12320
环
ring
1
26
154-38-25120
齿轮
gear
1
27
06040-06212
滚柱轴承
bearing roller
2
28
154-01-12420
盖
cover
1
29
154-01-12431
填密垫
gasket
1
30
01010-51025
螺栓
bolt
4
31
01602-21030
弹簧垫圈
washer spring
4
32
154-38-25130
轴承盖
case ,bearing
1
33
07000-05130
O 形圈
O-ring
1
34
01010-51250
螺栓
bolt
2
35
01602-21236
弹簧垫圈
washer spring
2
36
154-01-12260
盖
cover
1
17
分动箱
TRANSFER CASE
序号
件 号
名 称
数量
Index
No.
Part No.
Description
Q’ty
108-37
154-01-12271
填密垫
gasket
1
38
01010-51025
螺栓
bolt
4
39
01602-21030
弹簧垫圈
washer spring
4
40
154-01-12450
盖
cover
1
41
07000-03078
O 形圈
o-ring
1
42
01010-51245
螺栓
bolt
4
43
01602-21236
弹簧垫圈
washer spring
4
44
07000-03030
O 形圈
o-ring
1
45
07000-02105
O 形圈
o-ring
1
46
07000-05195
O 形圈
o-ring
1
47
154-01-21730
管子
tube
1
48
154-01-21720
管子
tube
1
49
154-01-21740
管子
tube
1
50
6600-01-3860
铰接螺栓
bolt joint
5
51
07005-01012
填密垫
gasket
11
52
154-01-12520
管接头
nipple
1
53
07005-01012
填密垫
gasket
6
54
07206-30710
铰接螺栓
bolt joint
3
55
01010-51220
螺栓
bolt
1
56
01643-31232
垫圈
washer
1
57
08036-10614
夹子
clip
1
58
198-38-12330
夹子
clip
1
59
01010-51025
螺栓
bolt
1
60
01643-31032
垫圈
washer
1
61
154-01-21760
弯管
elbow
1
62
07283-21524
夹子
clip
2
63
01598-00809
螺母
nut
4
64
01643-30823
垫圈
washer
4
18

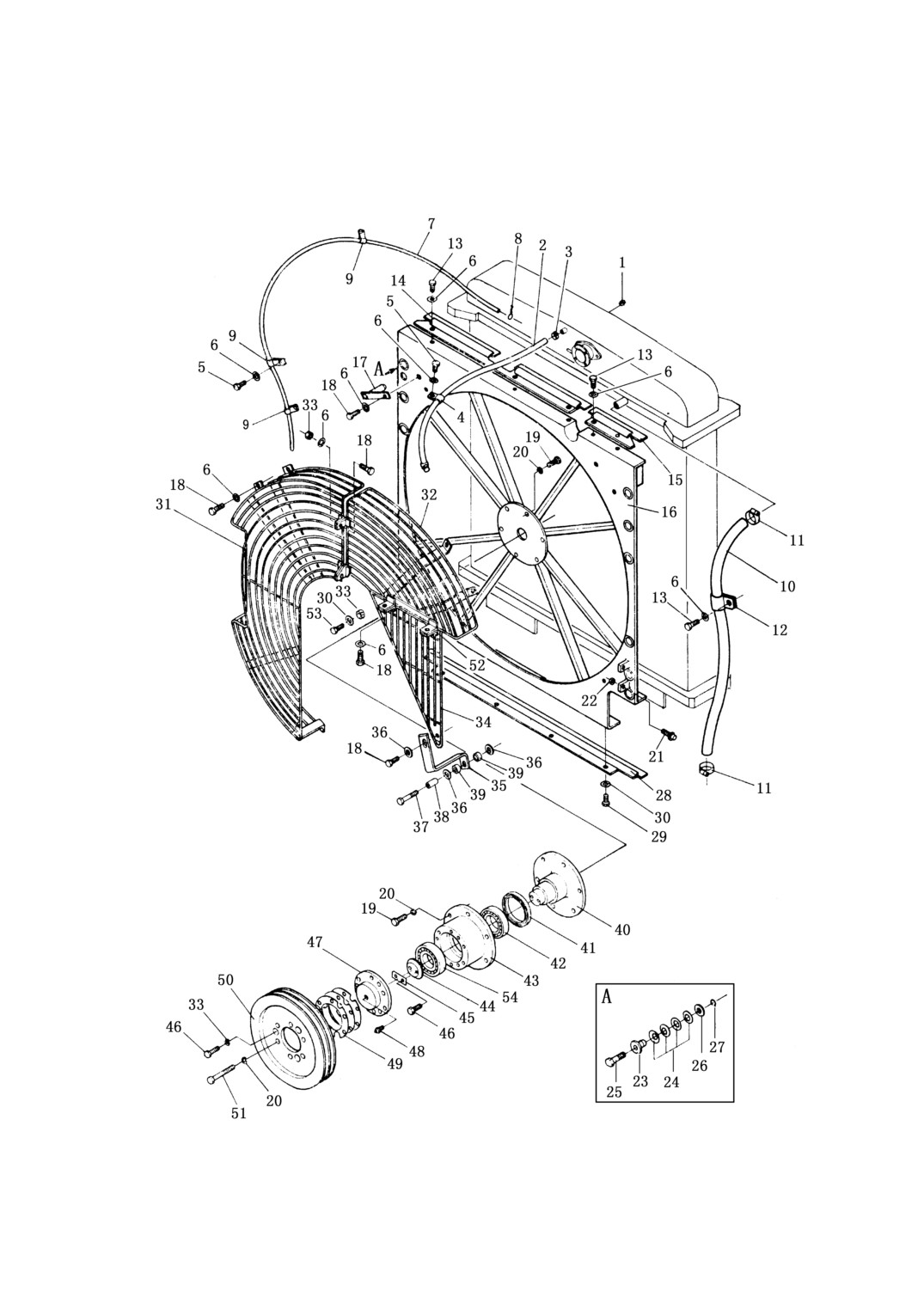

第 109 图
散热器

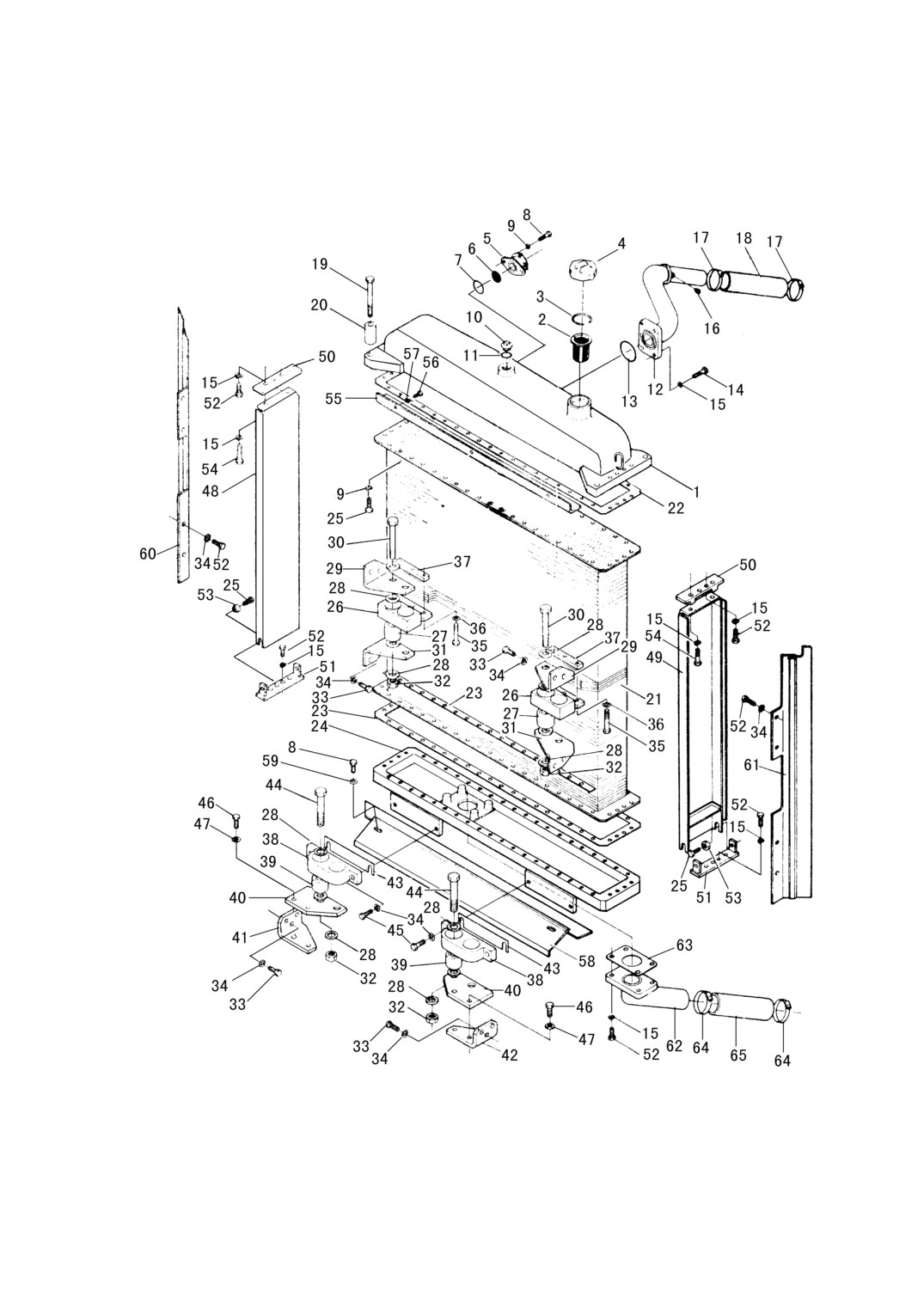

FIG.109
RADIATOR
19
散热器
RADIATOR
数量 Q’ty
序号
件 号
名 称
SD23 SD23S
Index No.
Part No.
Description
SD23D
SD23E SD23R
17Y-03-90000
水箱
radiator
1
22M-03-80000
水箱
radiator
1
109-1
154-03-11117
上箱
tank upper
1
22M-03-80700
上箱
tank upper
1
2
07056-00048
滤网
net
1
1
3
07057-03271
卡环
ring
1
1
4
07053-10000
箱帽
cap
1
1
5
154-03-11682
压力阀 valve pressure
1
1
6
175-03-32570
滤网
net
1
1
7
07000-43045
O 形密封圈
O-ring
1
1
8
01010-51025
螺栓 M10×25
bolt
4
4
9
01602-21030
弹簧垫圈 washer spring
82
82
10
07040-13618
螺塞 M36×1.5
plug
1
1
11
07002-43634
O 形密封圈
O-ring
1
1
12
17Y-03-31000
管总成
tube ass’y
1
1
13
07000-42070
O 形圈 70×3.1
O-ring
1
1
14
01010-51240
螺栓 M12×40
bolt
4
4
15
01602-21236
垫圈 12
washer spring
24
24
16
07042-30108
螺塞 R 1/8”
plug
1
1
17
07281-00809
喉箍
clamp
2
2
18
154-03-11574
软管
hose
1
1
19
01011-51640
螺栓 M16×40
bolt
4
4
20
154-03-13240
衬垫
spacer
4
4
21
154-03-21132
型芯
core
1
22M-03-80500
型芯
core
1
22
154-03-11143
填密垫
gobbet
2
22M-03-80004
填密垫
gobbet
2
23
154-03-11131
垫板
plate
4
22M-03-80005
垫板
plate
4
24
154-03-21123
下箱
tank louder
1
22M-03-80200
下箱
tank louder
1
25
01010-51030
螺栓 M10×30
bolt
24
24
195-03-22400
减振器总成 isolator ass’y
2
2
26
195-03-22530
托架
bracket
2
2
27
195-03-22520
减振器
isolator
4
4
20
散热器
RADIATOR
数量 Q’ty
序号
件 号
名 称
Index No.
Part No.
Description
SD23 SD23S
SD23D
SD23E SD23R
28
01643-32260
加厚垫圈
washer
28
28
29
154-03-13160
上托架 bracket upper
2
2
30
01091-52220
螺栓 M22×1.5×120 bolt
4
4
31
154-03-13170
下托架
bracket lower
2
2
32
01580-12218
螺母 M22×1.5
nut
8
8
33
01010-51230
螺栓 M12×30
bolt
14
14
34
01643-31232
加厚垫圈 12
washer
26
26
35
01010-51075
六角头螺栓 M10×75 bolt
6
6
36
01643-31032
加厚垫圈 10
washer
6
6
37
198-03-21530
压板
plate
2
2
195-03-22500
减振器总成 isolator ass’y
2
2
38
195-03-22540
托架
bracket
2
2
39
195-03-22520
减振器
isolator
4
4
40
159-03-13250
托架
bracket
2
2
41
154-03-11973
托架(右)
bracket R.H
1
1
42
154-03-11963
托架(左)
bracket L.H
1
1
43
195-03-22270
垫片
shim
12
12
44
01091-52205
螺栓 M22×1.5×105 bolt
4
4
45
01010-51245
螺栓 M12x45
bolt
4
4
46
01010-51435
螺栓 M14×35
bolt
4
4
47
01643-31445
垫圈 14
washer
4
4
48
154-03-12842
遮护板（右） wind-break R.H
1
1
49
154-03-12823
遮护板（左） wind-break L.H
1
1
50
154-03-13140
垫
gasket
2
2
51
159-03-13150
板
plate
2
2
52
01010-51235
螺栓 M12x35
bolt
24
24
53
195-03-22160
座
seal
4
4
54
01010-51250
六角头螺栓 M12×50 bolt
4
4
55
154-03-12771
护风罩
wind-break
1
1
21
散热器
RADIATOR
数量 Q’ty
序号
件 号
名 称
Index No.
Part No.
Description
SD23 SD23S
SD23
SD23E SD23R
D
56
01010-51020
螺栓 M10×20 bolt
3
3
57
01643-31032
垫圈 10
washer
3
3
58
23Y-03-02000
护风罩
wind-break
1
1
59
01643-31032
加厚垫圈
washer
2
2
60
23Y-03-01000
护风罩(左) wind-break L.H
1
1
61
154-03-12792
护风罩(右) wind-break R.H
1
1
62
154-03-11587
弯管
tube
1
1
63
17Y-03-00007
垫
gasket
1
1
64
07281-00909
喉箍
clamp
2
2
65
154-03-11594
软管
hose
1
1
22
第 110 图
散热器管路及护风罩
FIG.110 RADIATOR PIPING AND WIND BREAK
23
散热器管路及护风罩
RADIATOR PIPING AND WIND BREAK
序号
件 号
名 称
数量
Index
No.
Part No.
Description
Q’ty
110-1
01049-01012
堵 10
plug
1
2
17Y-03-00002
软管
hose
1
3
07281-00197
喉箍
clamp
2
4
08036-01814
管夹
clip
1
5
01010-51220
螺栓
bolt
3
6
01643-31232
垫圈 12
washer
17
7
195-03-13131
管
tube
1
8
GB3206-82
铁丝 Φ1×100
wire
1
9
195-03-11690
夹子
clip
3
10
17Y-03-00003
软管
hose
1
11
07281-00419
喉箍
clamp
2
12
195-03-11511
夹子
clip
1
13
01010-51225
螺栓 M12×45 bolt
6
14
154-03-13231
护风罩（左上）wind-break L.H upper
1
15
154-03-13270
护风罩（右上）wind-break R.H upper
1
16
154-03-12626
保护架
guard
1
17
175-03-32710
销
pin
1
18
01010-51230
螺栓 M12×30 bolt
9
19
01010-51235
螺栓 M12×35 bolt
12
20
01602-21236
垫圈 12
washer
18
21
09311-31237
缓冲螺栓 bolt
4
22
01580-11210
螺母 M12
nut
6
23
154-03-13180
套
spacer
12
24
175-54-27350
弹簧
spring
48
25
01010-51255
螺栓
bolt
12
26
01643-32060
加厚垫圈 20 washer
12
27
175-54-28770
卡环
ring
12
28
154-03-12823
护风罩
wind-break
1
29
01010-51020
螺栓
bolt
4
30
01643-31032
垫圈 10
washer
6
31
17Y-03-11000
网（左） net L.H
1
32
17Y-03-12000
网
net
1
33
01580-11210
螺母 M12
nut
6
34
154-03-12653
网（右下） net R.H lower
1
35
17Y-03-00025
撑条
support
1
36
124-54-26540
垫圈
washer
3
37
01010-51265
螺栓 M12×65 bolt
1
38
170-03-13130
衬垫
spacer
1
39
154-03-12880
座垫
seat
2
24
散热器管路及护风罩
RADIATOR PIPING AND WIND BREAK
序 号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
110-40
154-03-C1110
轴
shaft
1
41
07011-10090
骨架油封
seal
1
42
GB276-82
单列向心球轴承 4G212 bearing
1
43
154-03-C1120
罩壳
cage
1
44
195-03-11840
压板
plate
1
45
195-03-11850
锁垫
lock
1
46
01010-51030
螺栓
bolt
5
47
155-03-14150
盖
cover
1
48
07020-01018
直通式压注油杯 M14×1 fitting grease
1
49
195-03-11880
填片
shim
14
50
154-03-11981
皮带轮
pulley
1
22M-03-00001
皮带轮(SD23D 用)
pulley
1
51
01016-51270
螺栓 M12×10
bolt
6
52
17Y-03-80000
托架
bracket
1
53
01010-51035
螺栓 M10×35
bolt
2
54
GB276-82
单列向心球轴承 4G310
bearing
1
25

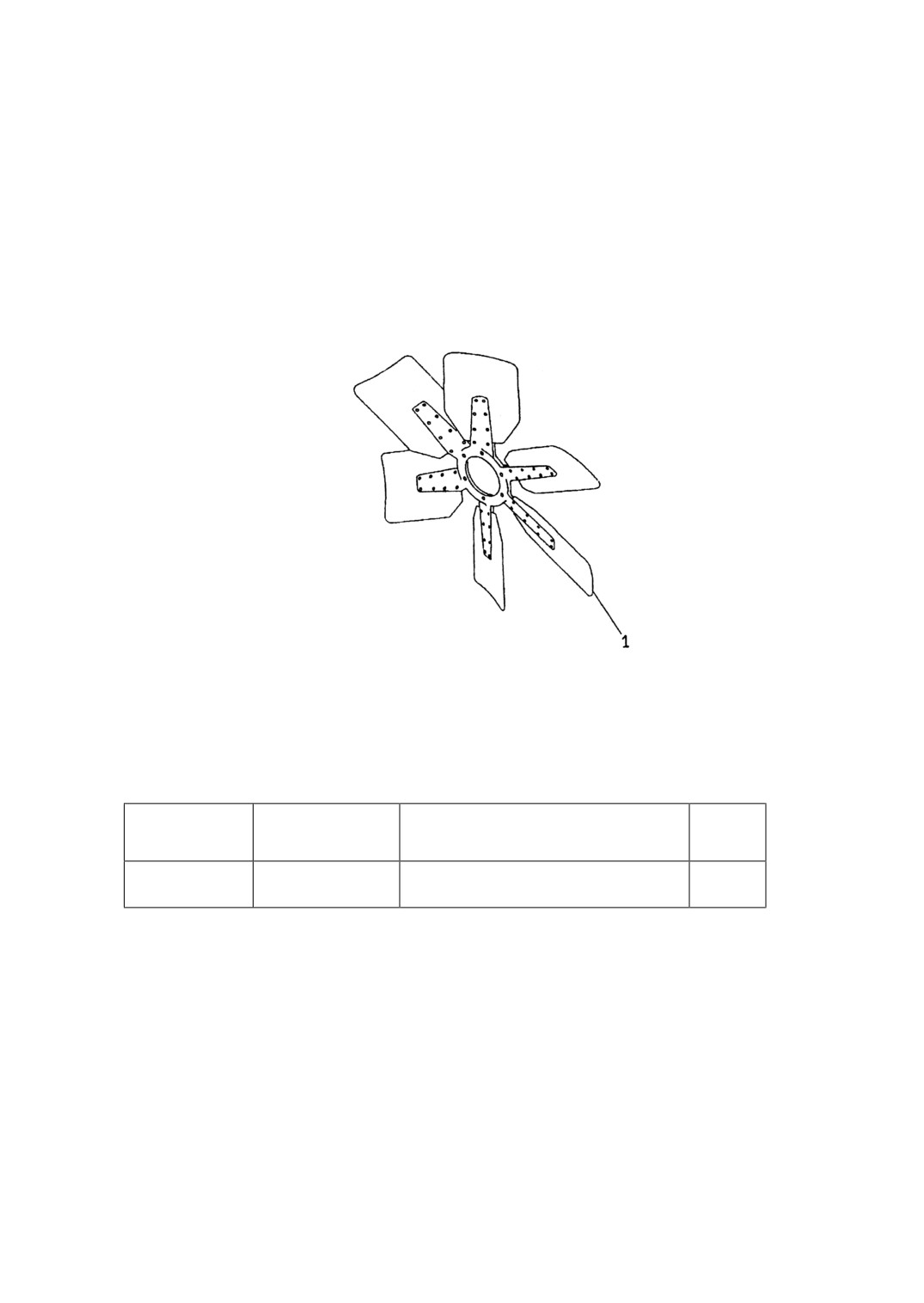

第 111 图 风扇
FIG.111 FAN
风扇
FAN
序号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
1
600-643-1060
风扇
fan cooling
1
26

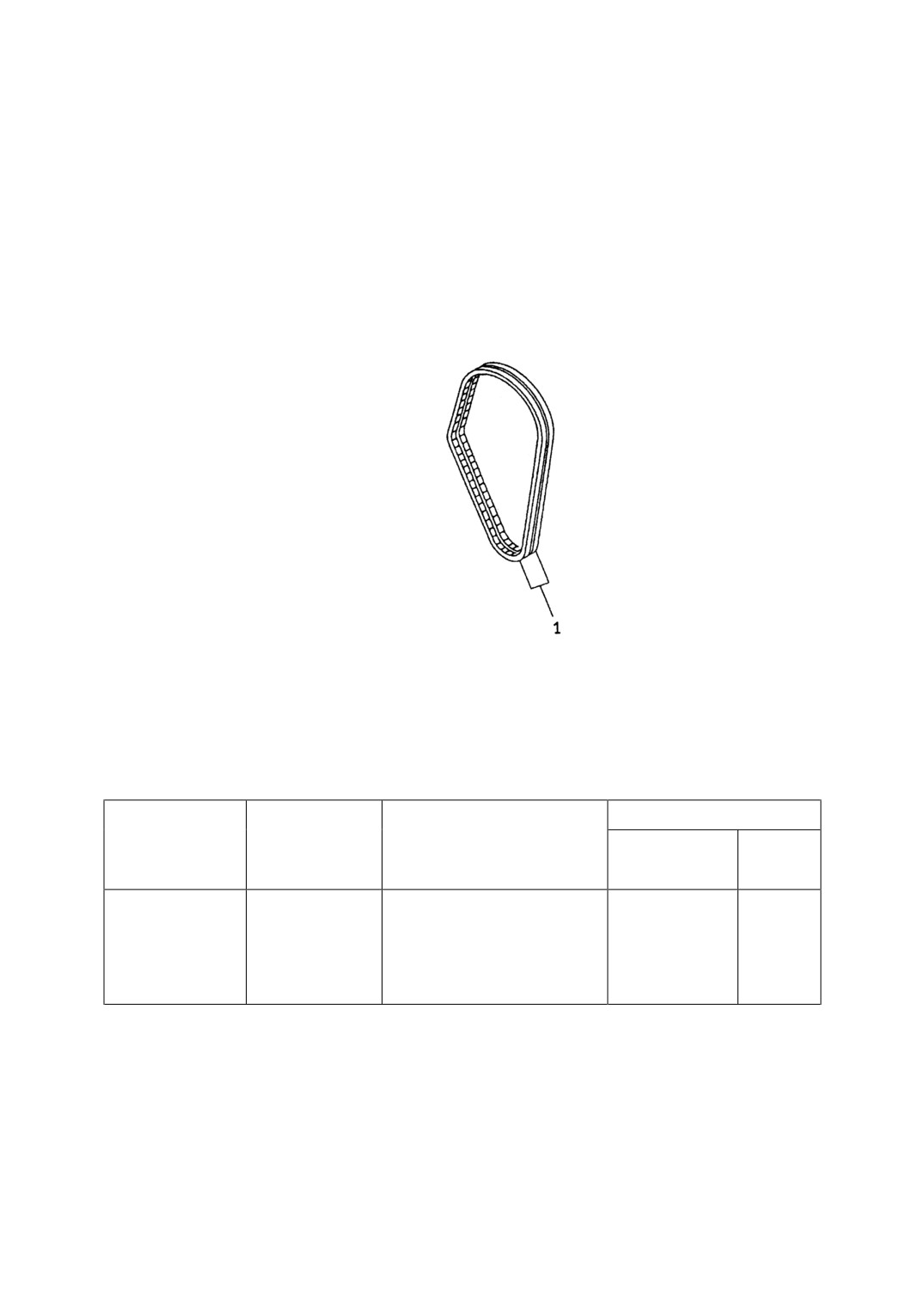

第 112 图 风扇皮带
FIG.112 FAN BELT
风扇皮带
FAN BELT
数量 Q’ty
序号
件 号
名 称
SD23 SD23S
SD23D
Index No.
Part No.
Description
SD23E SD23R
1
04121-22285
风扇皮带 V-belt set
1
04121-22283
风扇皮带 V-belt set
1
27

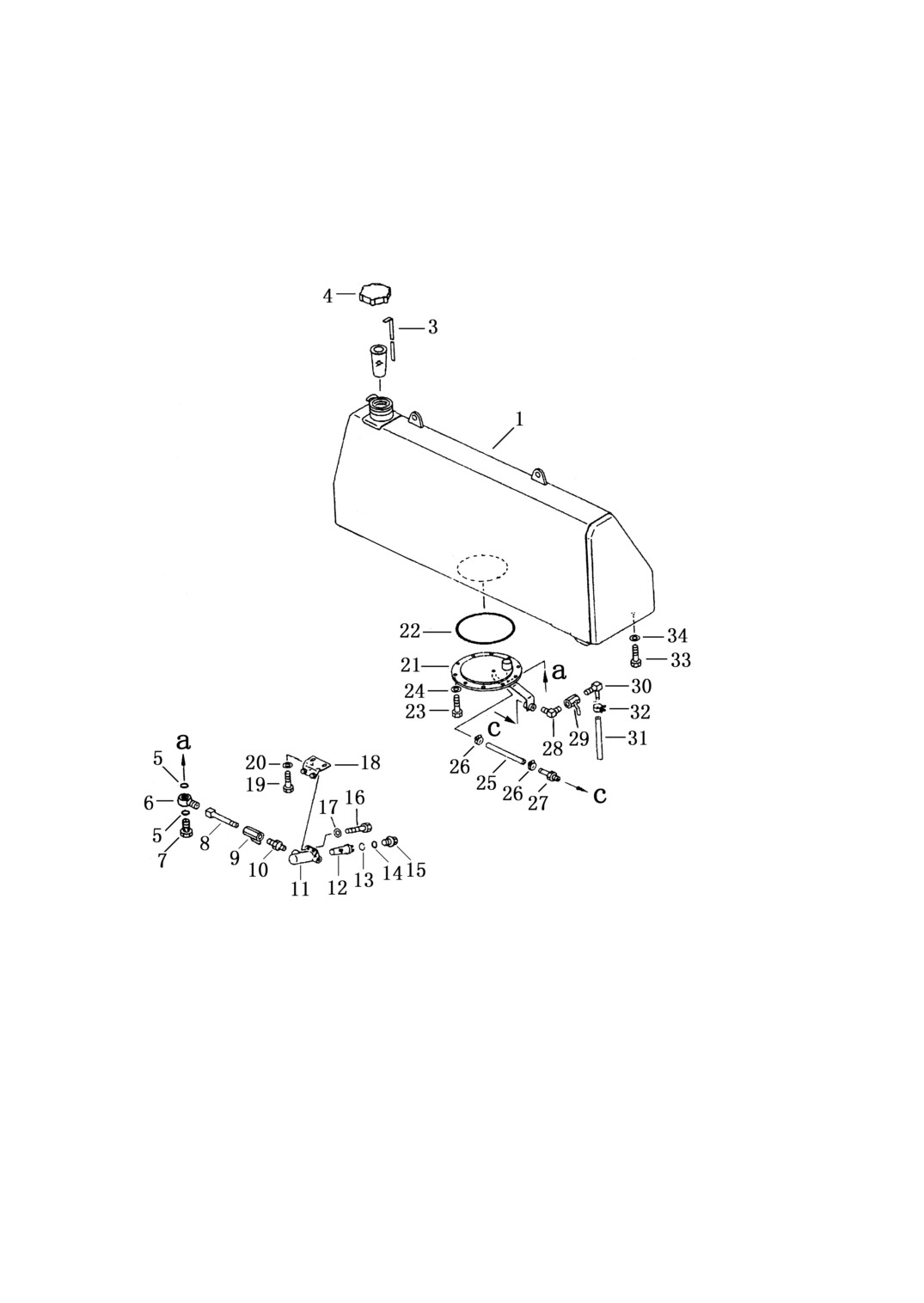

第 113 图
燃油箱
FIG.113 FUEL TANK
28
燃油箱
FUEL TANK
序 号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
113-1
17Y-04B-01000
燃油箱 tank fuel
1
3
154-04-51140
油尺 gauge
1
4
16Y-04C-02000
燃油箱盖 cap fuel tank
1
5
07000-03035
O 形圈
o-ring
2
6
195-04-11230
眼圈接头 joint eye
1
7
195-04-11280
螺栓接头 bolt joint
1
8
21T-26-71130
连接器 adapter(without towing winch)
1
9
07700-40460
阀门 valve
1
10
07325-10400
接头 nipple
1
07058-20000
过滤器 filter ass’y
1
11
07058-00001
箍
hoop
1
12
07058-00005
芯
element
1
13
07058-00006
环
ring
1
14
07002-04234
O 形圈
o-ring
1
15
07058-00007
堵
plug
1
16
01010-50825
螺栓
bolt
2
17
01643-30823
垫圈
washer
2
18
155-04-11211
托架 bracket(without towing winch)
1
19
01010-51225
螺栓 bolt
2
20
01643-31232
垫圈 washer
2
21
15A-04-11111
盖
cover
1
22
07000-05290
O 形圈
O-ring
1
23
01010-31025
螺栓 bolt
10
24
01643-31032
垫圈 washer
10
25
07270-21022
软管 tube
1
26
07281-00197
喉箍 clamp
2
27
154-04-11540
接头 nipple
1
28
20D-68-11670
弯头 elbow
1
29
07700-40240
阀门 valve
1
30
205-04-62130
弯管接头 elbow(without towing winch)
1
31
07270-01065
软管 tube
1
32
07281-00197
喉箍 clamp
1
33
01010-52040
螺栓 bolt
4
34
01643-32060
垫圈 washer
4
29

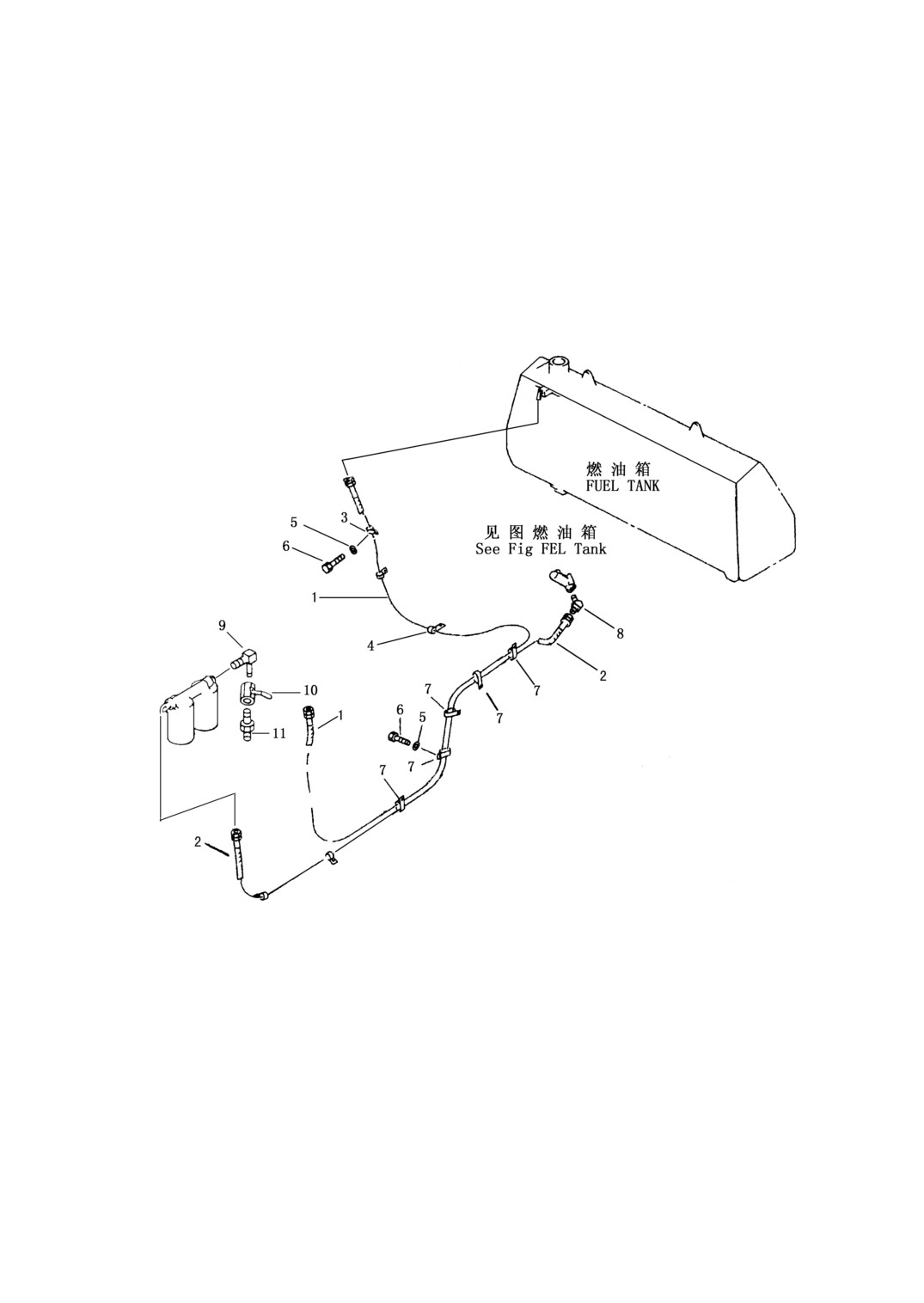

第 114 图 燃油管路
FIG.114 FUEL PIPING
30
燃油管路
FUEL PIPING
序号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
114-1
17Y-04-01000
软管（回）
hose
1
2
17Y-04-02000
软管（进）
hose
1
3
17Y-04-09000
管夹
clip
3
4
17Y-04-10000
管夹
clip
1
5
01643-31232
垫圈
washer
8
6
01010-51225
螺栓
bolt
8
7
17Y-04-11000
管夹
clip
5
8
17Y-04-00011
接头
joint
1
31

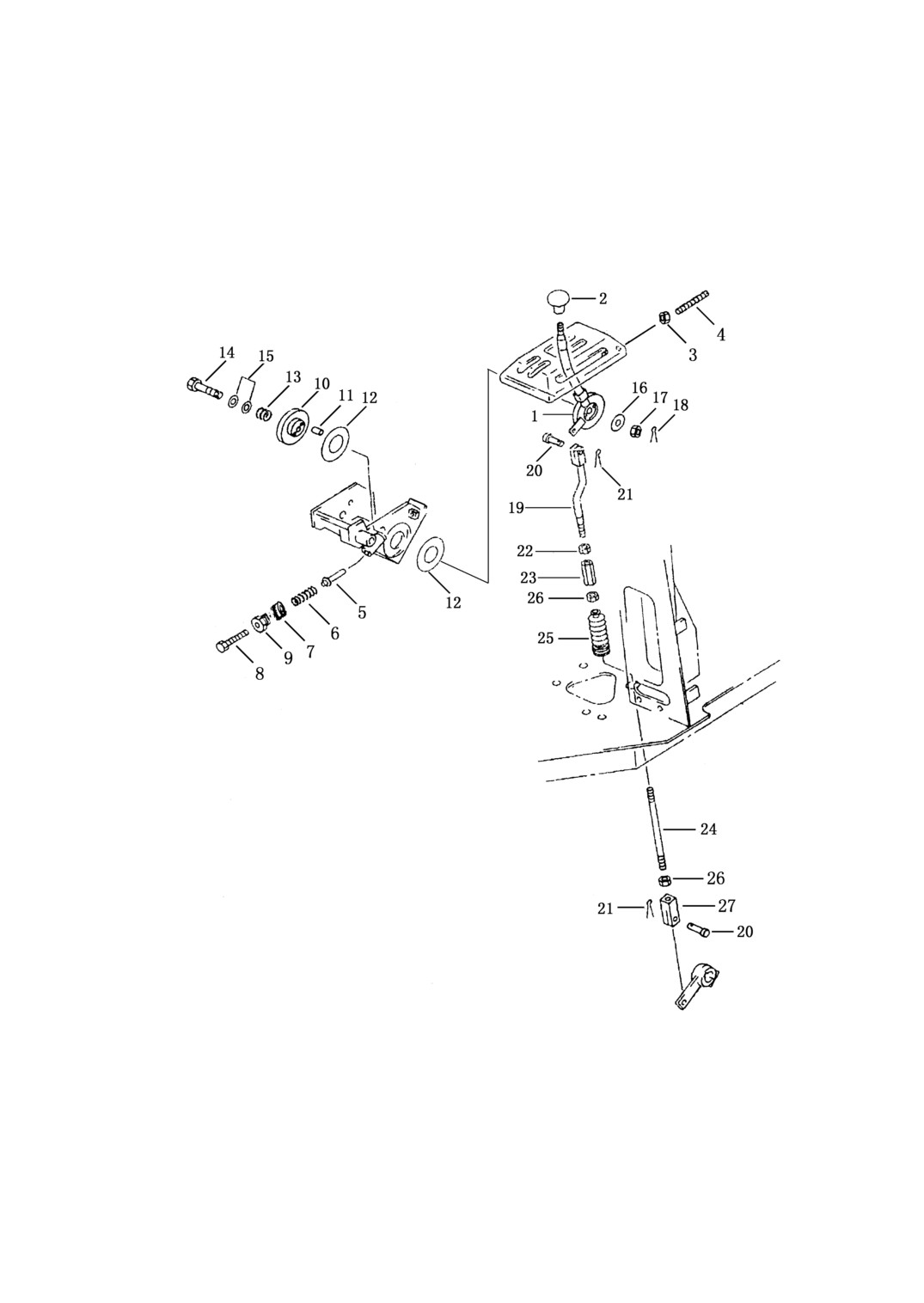

第 115 图
油 门 操 纵
FIG.115 FUEL CONTROL LEVER
32
油门操纵
FUEL CONIROL LEVER
序号
件 号
名 称
数量
Index
No.
Part No.
Description
Q’ty
115-1
154-43-44110
油门操纵杆
lever
1
2
09304-01250
手柄
knob
1
3
GB6172-86
六角薄螺母 M10
nut
1
4
154-43-44270
螺钉
screw
1
5
17Y-05-00008
销
pin
1
6
170-54-11230
弹簧
spring
1
7
17Y-05-00006
垫
washer
1
8
01016-50860
垫螺栓 M8×60
bolt
1
9
154-43-44250
螺帽
cap
1
10
154-43-14710
园盘
disc
1
11
04020-00616
销 6×16
pin
1
12
101-43-11281
磨擦衬片
facing
2
13
154-43-14710
弹簧
spring
1
14
01052-51265
螺栓 M12×1.5×65 bolt
1
15
01640-21223
垫圈 12
washer
2
16
101-43-11380
垫
cover
1
17
01593-11210
螺母 M12×1.5
nut
1
18
04050-13030
开口销 3×30
pin
1
19
154-43-44120
杆
rod
1
20
04205-10822
销轴 8×22
pin
2
21
04050-12016
开口销 2×16
pin cotter
2
22
01508-21006
螺母 M10×1.25 左
nut
1
23
178-43-12180
调整螺母
adjusting nut
1
24
04245-41025
杆
rod
1
25
195-43-42280
橡胶套
bellows
1
26
01582-11008
螺母 M10×1.25
nut
2
27
198-43-18170
叉口板
yoke
1
33

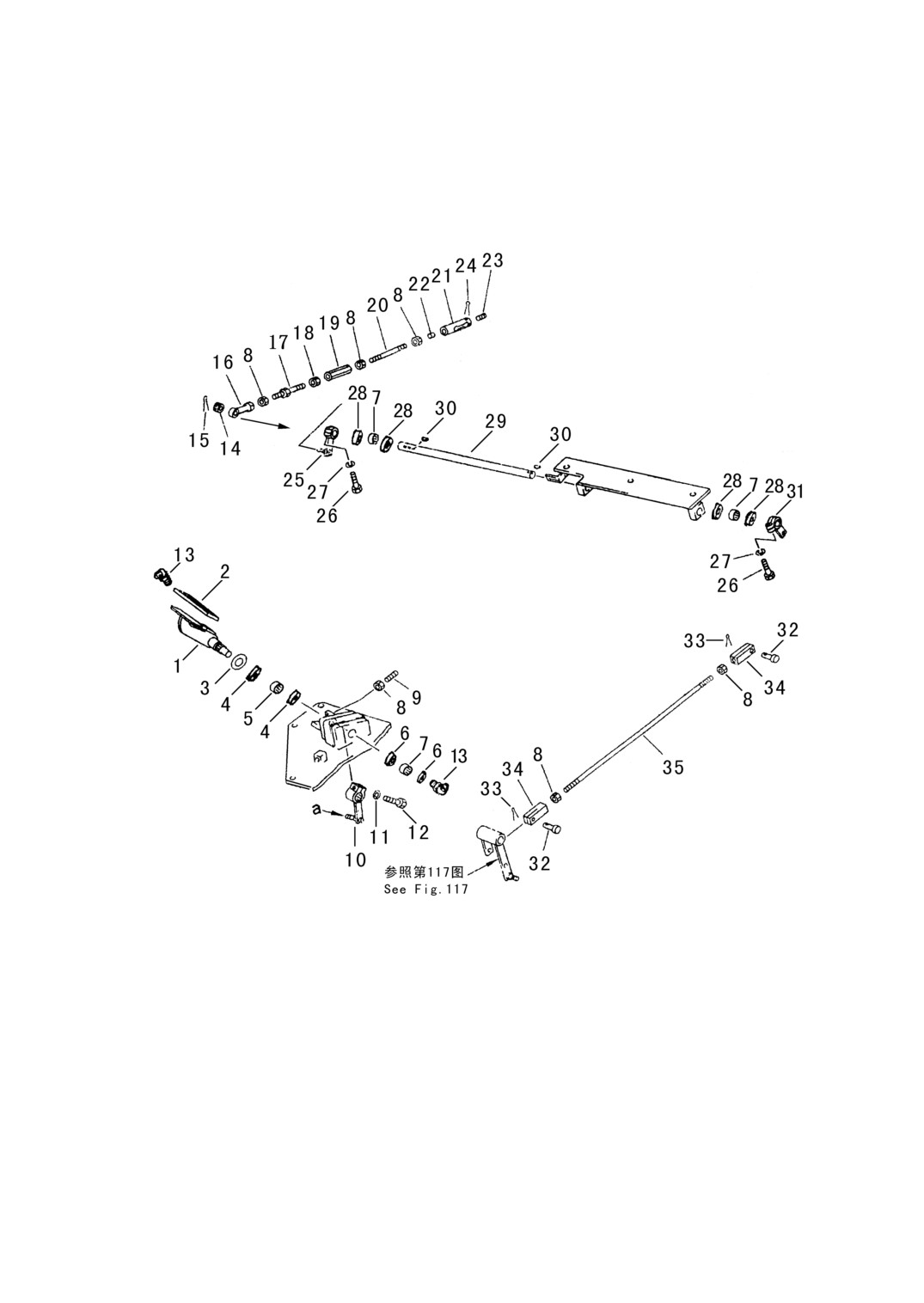

第 116 图
减 速 踏 板
FIG.116
DECELERATOR PEDAL
34
减速踏板
DECELERATOR PEDAL
序号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
116-1
195-43-42350
脚踏板
pedal
1
2
17Y-05-00016
橡胶板
cover rubber
1
3
01643-32460
垫圈
washer
1
4
06122-02504
防尘密封圈
seal ring
2
5
GB290-82
只有冲压外圈的滚针
bearing, roller
1
轴承 20941/25
needle
6
06122-02004
防尘密封圈
seal ring
2
7
GB290-82
只有冲压外圈的滚针
bearing, roller
3
轴承 37941/20
needle
8
01582-11008
螺母 M10×1.25
nut
6
9
175-43-35210
螺钉
screw
1
10
17Y-05-08000
杠杆
lever
1
11
01643-31032
垫圈 10
washer
1
12
01010-51040
螺栓 M10×40
bolt
1
13
07021-01090
接头式压注油杯
fitting grease
2
14
01593-11008
螺母 M10×1.25
bolt
1
15
04050-12018
开口销 2×18
pin cotter
1
16
04250-81056
关节轴承
end rod
1
17
04248-31016
杆
rod
1
18
01508-21006
螺母 M10×1.25 左
nut
1
19
176-43-43190
调整螺母
adjusting nut
1
20
04245-41019
杆
rod
1
21
195-43-42410
调整螺母
adjusting nut
1
22
17Y-05-00019
挡销
pin, stopper
1
23
154-44-14570
挡销
pin, stopper
1
24
04050-12022
开口销 2×22
pin cotter
1
25
154-43-44231
杠杆
lever
1
26
01010-50830
螺栓 M8×30
bolt
2
27
01602-20825
垫圈 8
washer spring
2
28
06122-02004
防尘密封圈
seal ring
4
29
154-43-44240
轴
shaft
1
30
04010-00519
半园键
half-round key
2
31
17Y-05-10000
杠杆
lever
1
32
04205-10822
销轴 8×22
pin
2
33
04050-12016
开口销 2×16
pin cotter
2
34
198-43-18170
叉口板
yoke
2
35
04245-41062
杆
rod
1
35

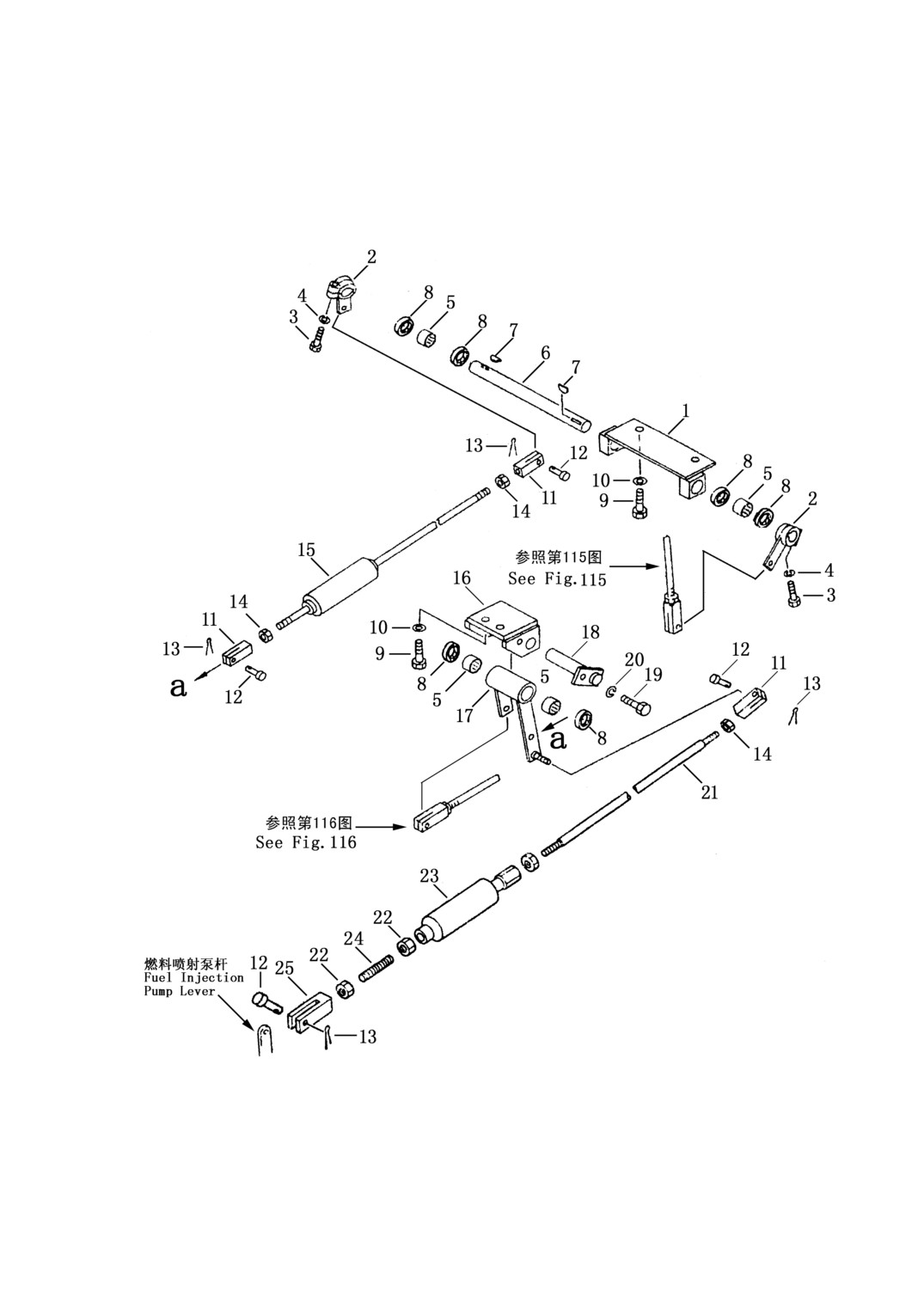

第 117 图
油门操纵联动装置
FIG.117 FUEL CONTROL LINKAGE
36
油门操纵联动装置
FUEL CONTROL LINKAGE
序号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
117-1
17Y-05-11000
支架
bracket
1
2
17Y-05-10000
杠杆
lever
2
3
01010-50830
螺栓 M8×30
bolt
2
4
01602-20825
垫圈 8
washer spring
2
5
GB290-82
只有冲压外圈的滚针 bearing
4
轴承 37941/20
6
154-43-44140
轴
shaft
1
7
04010-00519
半园键
key half-round
2
8
06122-02004
防尘密封圈
seal ring
6
9
01010-51230
螺栓 M12×30
blot
4
10
01643-31232
垫圈 12
washer
4
11
198-43-18170
叉口板
yoke
3
12
04205-10822
销轴 8×22
pin
4
13
04050-12016
开口销 2×16
pin cotter
4
14
01582-11008
螺母 M10×1.25
nut
3
15
154-43-44162
杆组件
rod ass’y
1
16
17Y-05-05000
支架
bracket
1
17
17Y-05-06000
杠杆
lever
1
18
17Y-05-04000
轴
shaft
1
19
01010-51016
螺栓 M10×16
bolt
1
20
01602-21030
垫圈 10
washer
1
21
17Y-05-00014
杆
rod
1
22
01580-10806
螺母 M8×1
nut
3
23
09290-10000
缓冲器
absorber
1
24
04245-40806
拉杆
rod
1
25
04211-20844
叉口板
yoke
1
37
液力变矩器、变速箱、转向系统和终传动
TORQUE CONVERTOR，TRANSMISSION，
STEERING CASE AND FINAL DRIVE

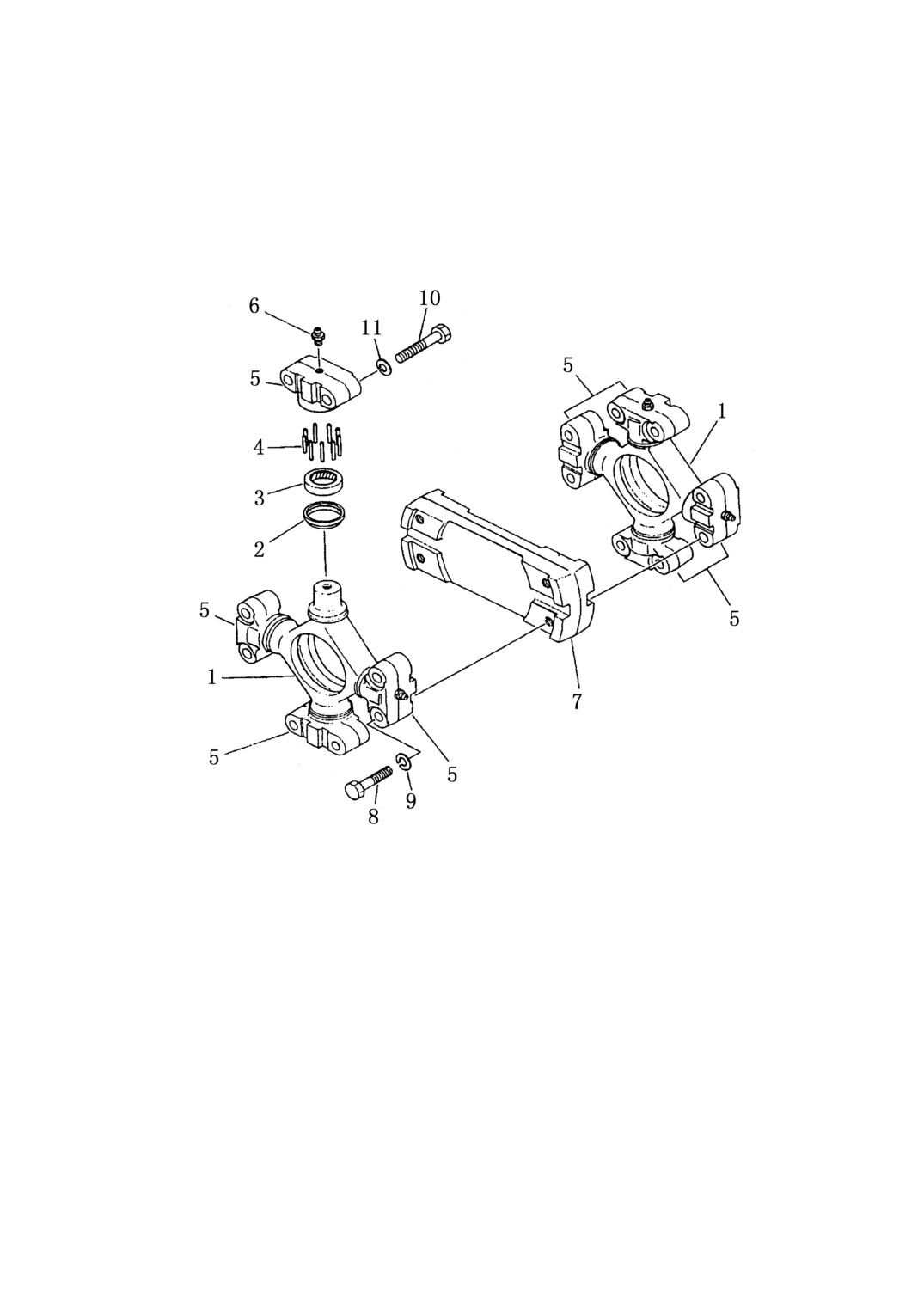

第 201 图
万 向 节
FIG.201 UNIVERSAL JOINT
41
万 向 节
UNIVERSAL JOINT
序号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
154-20-10002
万向节总成 universal joint
1
201-1
150-11-11210
十字轴
spider
2
2
150-11-11220
防尘封
seal dust
8
3
150-11-11250
油封
seal oil
8
4
150-11-11240
滚针
needle
296
5
154-20-11130
轴承壳
case bearing
8
6
07020-00000
油杯
fitting grease
8
7
154-20-11170
连接板
plate
1
8
01010-51255
螺栓
bolt
8
9
01602-21236
垫圈
washer spring
8
10
01050-51260
螺栓
bolt
8
11
01602-21236
垫圈
washer spring
8
42

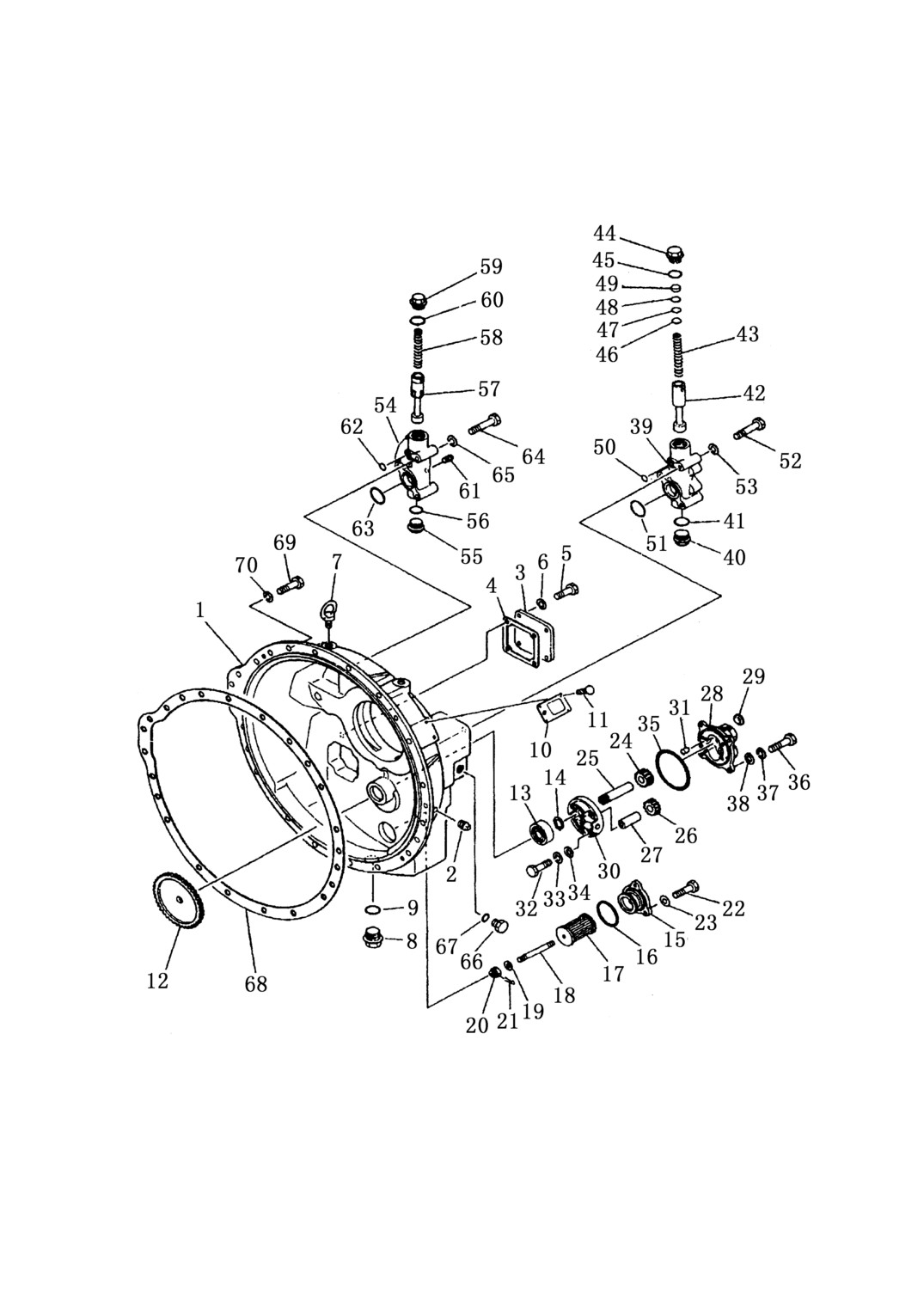

第 202 图 液力变矩器（1/2）
FIG.202 TORQUE CONVERTER
43
液力变矩器（1/2）
TORQUE CONVERTER
件 号
名 称
数量
序号
Index No.
Part No.
Description
Q’ty
154-13-51002
液力变矩器总成 TORQUE CONVERTER
1
构成该总成的配件是包括在第 202 图及
第 203 图所载的全部配件
THIS ASSEMBLY CONSISTS OF ALL PARTS
SHOWN IN FIGS.202
AND 203。
202-1
154-13-53110
壳
housing
1
2
07042-70415
圆锥形塞
plug taper
3
3
175-13-23220
盖
cover
1
4
175-13-23232
密封垫
gasket
1
5
01010-51225
螺栓
bolt
4
6
01602-21236
垫圈
spring
4
7
04530-01628
吊环螺栓
bolt eye
2
8
07044-13620
磁性螺塞
plug magnetic
1
9
07002-43634
O 形圈
O-ring
1
10
09607-05080
铭牌
plate name
1
11
04418-13060
自攻螺钉
screw tapping
4
12
195-13-14111
齿轮
gear
1
13
06030-05206
轴承
bearing
1
14
04064-03015
开口环
ring snap
1
134-13-13400
过滤器总成
filter ass’y
1
15
134-13-13410
盖
cover
1
16
07000-72070
O 形圈
O-ring
1
17
195-13-13420
过滤器
filter
1
18
134-13-13430
双头螺栓
stud
1
19
01641-20608
垫圈
washer
1
20
01590-10607
螺帽
nut
1
21
04050-11212
开口销
pin cotter
1
22
01010-51230
螺栓
bolt
3
23
01643-31232
垫圈
washer
3
175-13-23500
（回油）泵总成
pump ass’y
1
175-13-23510
（传动）齿轮总成
gear ass’y
1
24
175-13-23580
齿轮
gear
1
25
175-13-23610
轴
shaft
1
175-13-23520
（从动）齿轮总成
gear ass’y
1
26
175-13-23580
齿轮
gear
1
27
175-13-23620
轴
shaft
1
28
175-13-23530
泵壳
case pump
1
29
01190-01011
螺纹衬套 screw thread lining
2
44
液力变矩器（1/2）
TORQUE CONVERTER
序号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
202-30
175-13-23540
盖
cover
1
31
04020-00820
定位销
pin dowel
2
32
01010-50835
螺栓
bolt
4
33
01602-20825
弹簧垫圈
washer spring
4
34
01641-20812
垫圈
washer
4
35
07000-62115
O 型圈
O-ring
1
36
01010-51235
螺栓
bolt
4
37
01602-21236
弹簧垫圈
washer spring
4
38
01641-21223
垫圈
washer
4
195-13-16100
（调压）阀总成 valve ass’y
1
39
195-13-16110
调压阀阀体 body relief valve
1
40
195-13-16450
螺塞
plug
1
41
07002-43634
O 型圈
O-ring
1
42
195-13-16120
调压阀阀柱 spool relief valve
1
43
195-13-16131
调压阀弹簧 spring relief valve
1
44
195-13-16141
螺塞
plug
1
45
07002-43634
O 型圈
O-ring
1
46
195-13-16190
填片（1.0mm） shim 1.0mm
3
47
195-13-16210
填片（0.3mm） shim 0.3mm
3
48
195-13-16220
填片（0.1mm） shim 0.1mm
2
49
195-13-16230
衬垫
spacer
1
50
07000-72018
O 型圈
O-ring
1
51
07000-73045
O 型圈
O-ring
1
52
01010-51290
螺栓
bolt
3
53
01602-21236
弹簧垫圈
washer spring
3
175-13-26401
（安全）阀总成 valve ass’y
1
54
175-13-26410
安全阀阀体 body regulator valve
1
55
195-13-16450
螺塞
plug
1
56
07002-43634
O 型圈
O-ring
1
57
195-13-16420
安全阀阀柱 spool regulator valve
1
58
195-13-16430
安全阀弹簧 spring regulator valve
1
59
195-13-16141
螺塞
plug
1
60
07002-43634
O 型圈
O-ring
1
61
07042-20108
圆锥形塞 plug taper
1
62
07000-72018
O 型圈
O-ring
1
63
07000-73045
O 型圈
O-ring
1
64
01010-51290
螺栓
bolt
3
65
01602-21236
弹簧垫圈
washer spring
3
66
175-13-23290
螺塞
plug
1
67
07005-01612
密封垫
gasket
1
68
175-11-11131
密封垫
gasket
1
69
01010-31240
螺栓
bolt
23
70
01602-01236
弹簧垫圈
washer spring
23
45

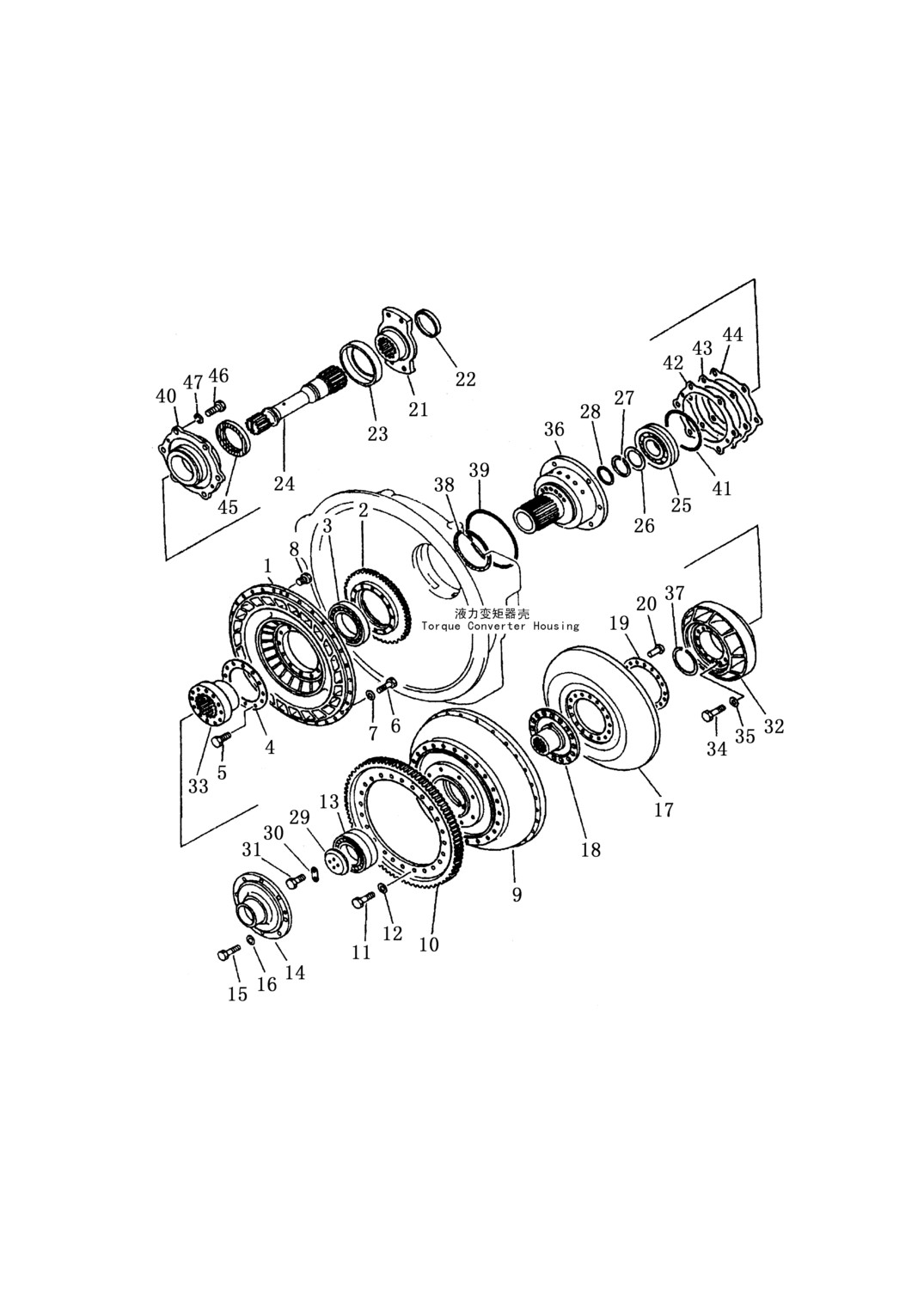

第 203 图 液力变矩器（2/2）
FIG.203 TORQUE CONVERTER
46
液力变矩器（2/2）
TORQUE CONVERTER
序号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
(154-13-51002)
液力变矩器总成 TORQUE CONVERTER
1
构成该总成的配件是包括在第 202 图及
203 图所载的全部配件
THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN
IN FIGS.202
AND
203。
203-1
154-13-41124
泵轮
pump
1
2
154-13-41143
齿轮
gear
1
3
154-13-41160
轴承
bearing
1
4
154-13-51180
垫板
plate
1
5
01010-61040
螺栓
bolt
12
6
01010-61035
螺栓
bolt
30
7
01643-31032
垫圈
washer
30
8
07040-11007
螺塞
plug
2
9
234-13-11211
壳
case
1
10
175-13-21220
齿轮
gear
1
11
01010-61230
螺栓
bolt
24
12
01643-31232
垫圈
washer
24
13
154-13-11240
轴承
bearing
1
14
154-13-51250
导向器
pilot
1
15
01010-61230
螺栓
bolt
8
16
01643-31232
垫圈
washer
8
154-13-41510
涡轮总成
turbine ass’y
1
17
154-13-31520
涡轮
turbine
1
18
154-13-41530
涡轮轴
boss
1
19
154-13-11540
压板
plate
1
20
195-13-11550
铆钉
rivet
16
154-13-51660
联轴节总成
coupling ass’y
1
21
154-13-51870
联轴节
coupling
1
22
175-13-21672
盖
cover
1
23
154-13-41430
盖
cover
1
24
154-13-51650
轴
shaft
1
25
154-13-13360
轴承
bearing
1
26
154-13-11730
衬垫
spacer
1
27
04064-06020
开口环
ring snap
1
28
175-13-21720
密封环
ring seal
1
29
175-13-21691
压板
holder
1
30
175-13-21711
锁板
plate lock
1
31
175-13-21810
铰制孔螺栓
bolt reamer
2
47
液力变矩器（2/2）
TORQUE CONVERTER
序号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
203-32
154-13-42110
导轮
stator
1
33
154-13-42120
座圈
race
1
34
01010-61030
螺栓
bolt
12
35
01643-31032
垫圈
washer
12
36
154-13-52520
轴
shaft
1
37
04064-08025
开口环
ring snap
1
38
154-13-42710
密封环
ring seal
1
39
07000-75185
O 型圈
O-ring
1
40
154-13-42720
盖
cover
1
41
07000-62130
O 型圈
O-ring
1
42
195-13-11610
填片(0.05mm)
shim 0.05mm
1
43
195-13-11620
填片(0.2mm)
shim 0.2mm
1
44
195-13-11630
填片(0.1mm)
shim 0.1mm
1
45
175-13-22760
油封
seal oil
1
46
01010-51240
螺栓
bolt
6
47
01602-21236
弹簧垫圈
washer spring
6
48

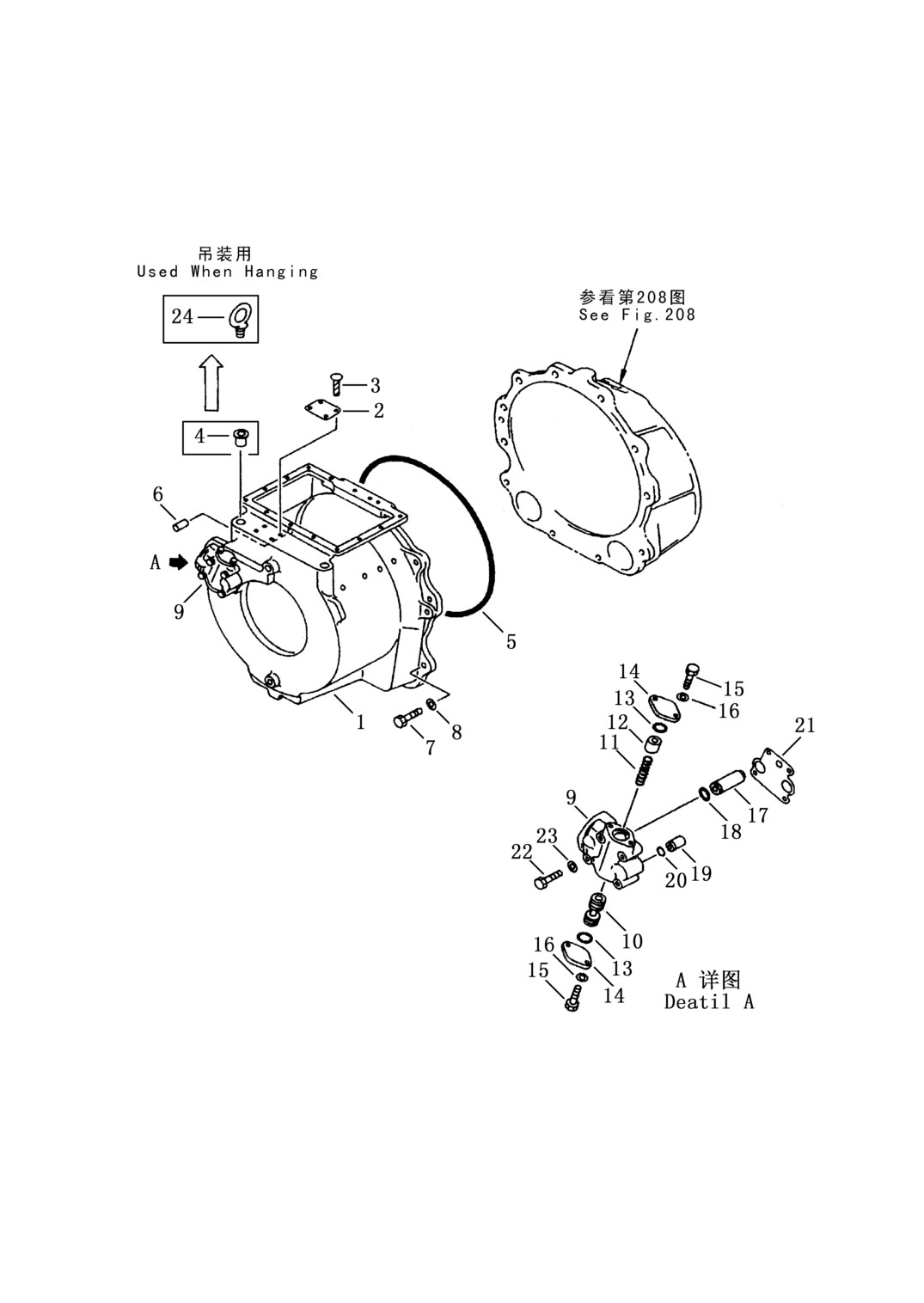

第 204 图
变 速 箱 壳
FIG.204 TRANSMISSION CASE
49
变速箱壳
TRANSMISSION CASE
序号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
154-15-41002
变速箱及阀总成 transmission ass’y
1
本总成包括图 204 至图 211 中的所有零件
中
this assembly consists of all
parts shown in figs.204 to 211
204-1
154-15-41110
箱体
case
1
2
09608-05080
铭牌
plate
1
3
04418-03060
铆钉
SCREW
4
4
07048-02216
堵
PLUG
2
5
195-21-11350
O 型圈
O-RING
1
6
04020-01638
定位箱
PIN DOWEL
1
7
01010-51645
螺栓
BOLT
4
8
01643-31645
垫圈
WASHER
4
154-15-44001
润滑阀总成 LUBRICATION VALVE ASS’Y
1
9
154-15-24110
阀体
BODY
1
10
175-15-14130
阀
SPOOL
1
11
175-15-14120
弹簧
SPRING
1
12
175-15-14141
导向套
BUSHING, GUIDE
1
13
07000-73032
O 型圈
O-RING
2
14
175-15-14150
盖
COVER
2
15
01010-50825
螺栓
BOLT
4
16
01643-30823
垫圈
WASHER
4
17
154-15-44172
套筒
SLEEVE
1
18
07000-73022
O 型圈
O-RING
1
19
154-15-44182
阀套
SLEEVE
1
20
07000-72018
O 型圈
O-RING
1
21
154-15-44160
垫
GASKET
1
22
01010-51065
螺栓
BOLT
4
23
01643-31032
垫圈
WASHER
4
24
04530-12438
吊环螺栓
BOLT EYE
2
50

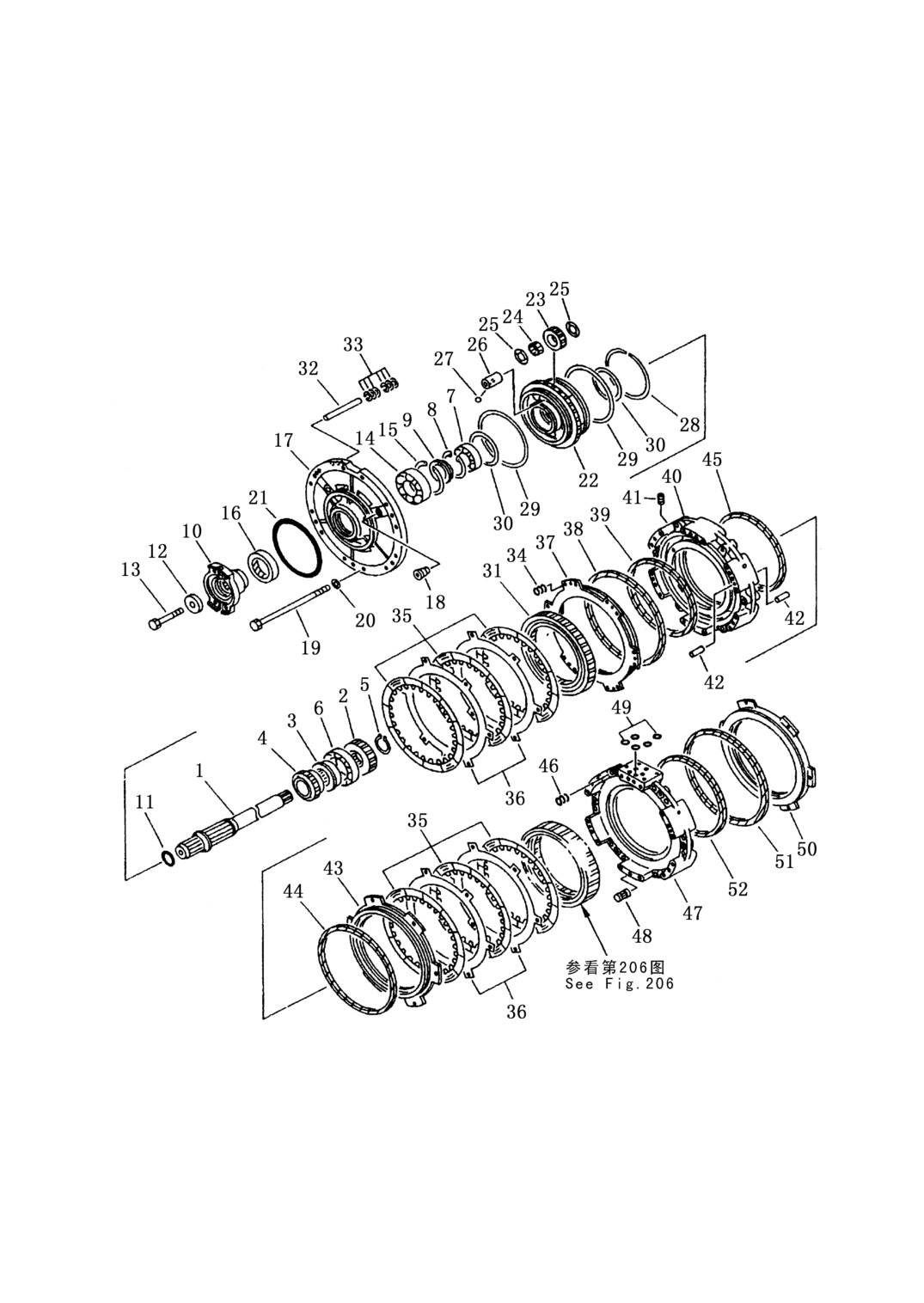

第 205 图
变速箱齿轮及轴（1/3）
FIG.205 TRANSMISSION GEAR AND SHAFT
51
变速箱齿轮及轴（1/3）
TRANSMISSION GEAR AND SHAFT
序号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
154-15-41002
变速箱及阀总成 transmission ass’y
1
本总成包括图 204 至图 211 中的所有零件
this assembly consists of all
parts shown
in
figs.204 to 211。
205-1
154-15-42111
轴
shaft
1
2
154-15-42230
齿轮
gear
1
3
154-15-42160
环
collar
1
4
154-15-42241
齿轮
gear
1
5
04064-07025
卡环
ring, snap
1
6
06000-06922
轴承
bearing
1
7
06000-06014
轴承
bearing
1
8
04065-01104
开口环
ring snap
1
9
154-15-42171
环
collar
1
10
154-15-42190
联轴承
coupling
1
11
07000-05055
O 型圈
O-ring
1
12
154-15-42180
托板
holder
1
13
01051-51800
螺栓
bolt
1
14
06000-06216
轴承
bearing
1
15
04071-00140
开口环
ring snap
1
16
07012-10100
油封
seal
1
17
154-15-41171
油缸体
housing
1
18
07043-70312
螺塞
plug
1
19
144-15-21191
螺栓
bolt
16
20
145-14-11570
垫圈
washer
16
21
07000-05250
O 型圈
O-ring
1
22
154-15-42331
行星架
carrier
1
23
154-15-42440
齿轮
gear
4
24
561-15-49410
轴承
bearing
4
25
561-15-32590
止推垫圈
washer
8
26
154-15-42530
轴
shaft
4
27
04260-00635
铜珠
ball
4
28
154-15-49510
半环
ring snap
1
29
154-15-49260
密封环
ring seal
2
52
//////////////////////////////////////////
