Shantui SD23, SD23E, SD23S, SD23D, SD23R bulldozers. Parts Catalog (2003) - page 3
托 轮
CARRIER ROLLER
数量 Q’ty
图及索引号码
件 号
名 称
SD23
SD23E
Fig & Index No.
Part No.
Description
SD23R
SD23D
SD23S
307-1
154-30-25111
托轮
roller, carrier
4
4
2
06000-30211
滚柱轴承
bearing, roller
8
8
3
150-30-14312
托轮轴
shaft
4
4
4
07052-31624
螺塞
plug
4
17S-40H-00003
螺塞
plug
4
5
150-30-14420
锁帽
nut
4
4
6
150-30-14430
卡环
ring, snap
4
4
7
154-30-25121
托轮盖
cover
4
4
8
07000-02105
O 型圈
o-ring
4
4
9
01010-51230
螺栓
bolt
12
12
10
01602-21236
垫圈
washer
12
12
11
04020-00616
定位销
pin, dowel
8
8
12
154-30-25220
浮封座
seal
4
4
13
07000-02125
O 型圈
O-ring
4
4
14
154-30-12271
浮封环
floating ring
8
8
15
154-30-12220
O 型圈
O-ring
8
8
16
154-30-25230
浮封座
collar
4
4
17
155-30-15150
销
pin, dowel
8
8
18
07000-03062
O 型圈
O-ring
4
4
19
150-30-14320
挡圈
pin, snap
4
4
20
154-30-11292
托轮支架 support
4
4
21
01010-82080
螺栓
bolt
8
8
22
01643-32060
垫圈
washer
8
8
23
01010-82060
螺栓
bolt
16
16
24
01643-32060
垫圈
washer
16
16
105
第 308 图
履 带（润滑型）

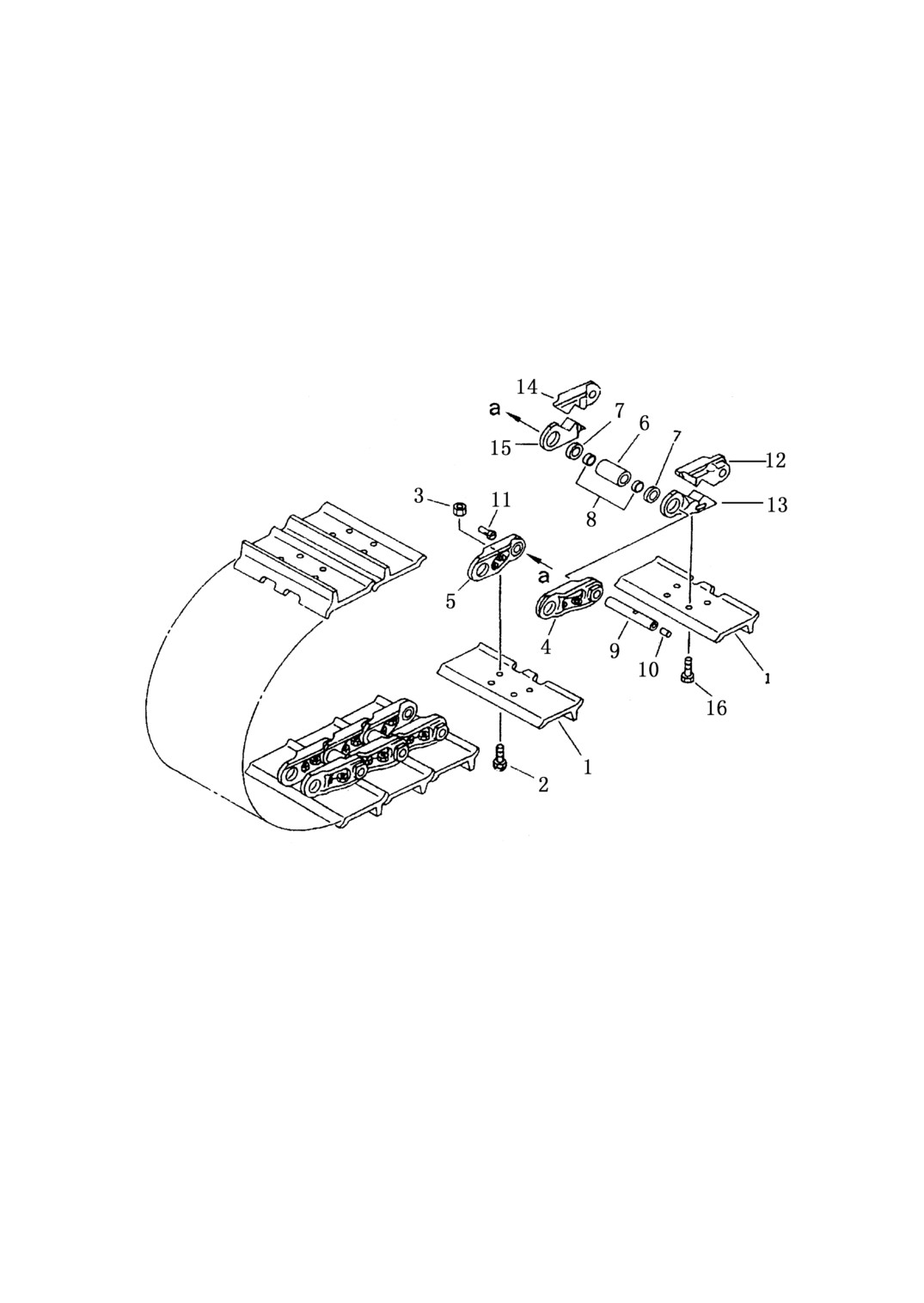

FIG.308 TRACK SHOE（LUBRICATE TYPE）
106
履带（润滑型）
TRACK SHOE（LUBRICATE TYPE）
图及索引号码
件 号
名 称
数量 Q’ty
Fig & Index No.
Part No.
Description
SD23
SD23E
216RB-39156
履带总成（宽 560mm）
2
track shoe ass’y(560mm wide)
216RB-39161
履带总成（宽 610mm）
2
track shoe ass’y(610mm wide)
216RB-39166
履带总成（宽 660mm）
2
track shoe ass’y(660mm wide)
216RB-41156
履带总成（宽 560mm）
2
track shoe ass’y(560mm wide)
216RB-41161
履带总成（宽 610mm）
2
track shoe ass’y(610mm wide)
216RB-41166
履带总成（宽 660mm）
2
track shoe ass’y(660mm wide)
308-1
216RA-00156
履带板（宽 560mm） shoe track
38
40
216RA-01156
主履带板（宽 560mm）shoe track
1
1
216RA-00161
履带板（宽 610 mm） shoe track
38
40
216RA-01161
主履带板（宽 610 mm）shoe track
1
1
216RA-00166
履带板（宽 660 mm） shoe track
38
40
216RA-01166
主履带板（宽 660 mm） shoe track
1
1
2
216RA-00062
履带螺栓 bolt,shoe
152
160
3
216RA-00061
螺母
nut,shoe
152
160
216RB-39000
链轨总成
track link ass’y
2
216RB-41000
链轨总成
track link ass’y
2
4
216RA-00011
链轨节（左）
link, track, L.H.
38
40
5
216RA-00021
链轨节（右）
link, track,R.H.
38
40
6
216RA-00031
销套
bushing
39
41
7
216RA-00051
U 型密封圈 U-packing
78
82
216RA-00052
集索圈
ring
78
82
8
216RA-00053
止推环
ring，thrust
78
82
9
216RA-00041
轴销
pin, shaft
39
41
10
216RA-00054
橡胶挡块
rubber block
39
41
11
216RA-00055
端塞
plug
39
41
12
216RB-00012
主链轨节，左，轴销端
1
1
link master,L.H.pin side
13
216RB-00013
主链轨节，左，销套端
1
1
link master,L.H.bushing side
14
216RB-00022
主链轨节，右，轴销端
1
1
link master,R.H.pin side
15
216RB-00023
主链轨节，右，销套端
1
1
link master,R.H.bushing side
16
216RA-00063
主螺栓
bolt, master
4
4
107
第 309 图 履带（润滑型）（SD23S 用）

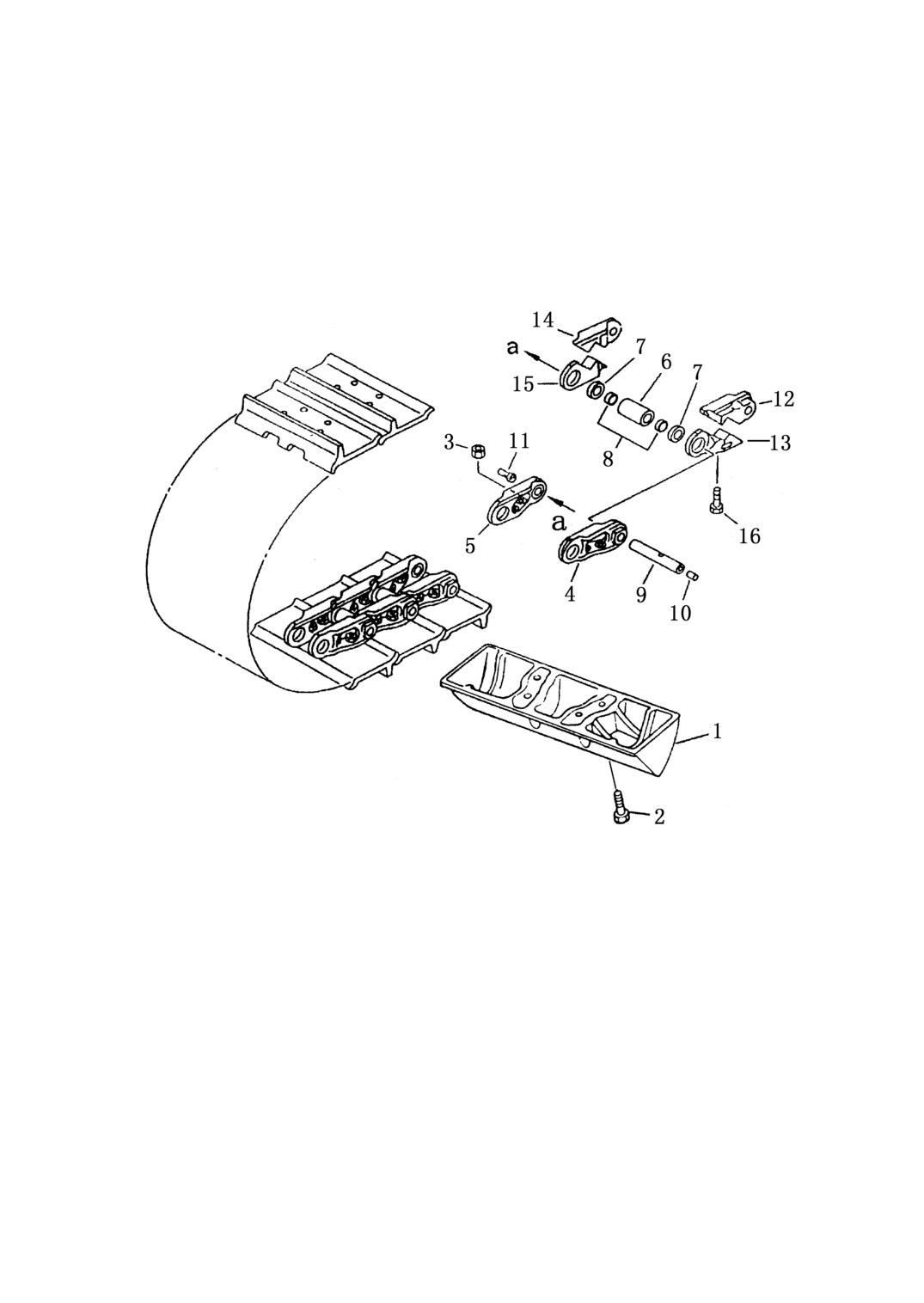

FIG.309 TRACK SHOE（LUBRICATE TYPE）
108
履带（润滑型）（SD23S 用）
TRACK SHOE（LUBRICATE TYPE）
图及索引号码
件 号
名 称
数量
Fig & Index No.
Part No.
Description
Q’ty
216RA-45491
履带总成（三角型） track shoe ass’y
1
309-1
216RA-00491
履带板（三角型） shoe track
90
2
216RA-00063
履带螺栓（三角型） bolt,shoe
344
216RA-45000
链轨总成（三角型） track link ass’y
1
3
216RA-00061
螺母
nut,shoe
344
4
216RA-00011
链轨节（左）
link,track,L.H.
86
5
216RA-00021
链轨节（右）
link,track,R.H.
86
6
216RA-00031
销套
bushing
90
7
216RG-00051
密封圈
seal
180
216RA-00053
环
ring
180
8
216MA-00041
隔片
spacer
180
9
216RA-00041
轴销
pin
90
10
216RA-00054
销堵（大端）
plug,large
90
11
216RA-00055
销堵（小端）
plug,small
90
12
216RB-00022
主链轨节，左，轴销端
4
link master,L.H.pin side
13
216RB-00023
主链轨节，左，销套端
4
link master,L.H.bushing side
14
216RB-00022
主链轨节，右，轴销端
4
link master,R L.H.pin side
15
216RB-00023
主链轨节，右，销套端
4
link master,R.H.bushing side
16
216RA-00063
主螺栓（三角型） bolt,master
16
109
第 310 图
履 带（主销型）

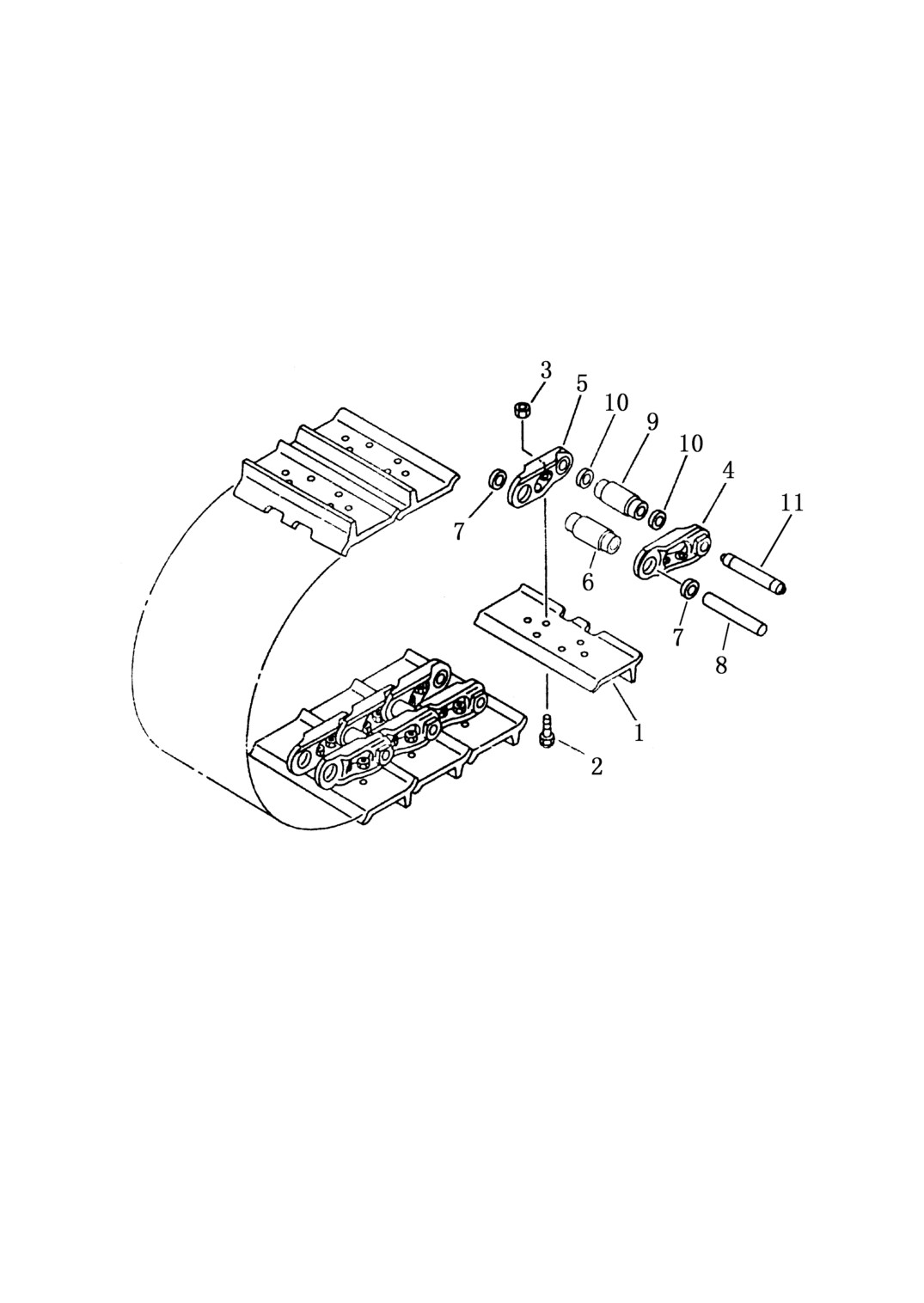

FIG.310 TRACK SHOE（MASTER PIN TYPE）
110
履带（主销型）
TRACK SHOE（MASTER PIN TYPE）
数量 Q’ty
图及索引号码
件 号
名 称
SD23E
Fig & Index No.
Part No.
Description
SD23
SD23D
216MA-39156
履带总成（宽 560mm）
2
track shoe ass’y(560mm wide)
216MA-39161
履带总成（宽 610mm）
2
track shoe ass’y(610mm wide)
216MA-39166
履带总成（宽 660mm）
2
track shoe ass’y(660mm wide)
216MA-41156
履带总成（宽 560mm）
2
track shoe ass’y(560mm wide)
216MA-41161
履带总成（宽 610mm）
2
track shoe ass’y(610mm wide)
216MA-41166
履带总成（宽 660mm）
2
track shoe ass’y(660mm wide)
310-1
216MA-00156
履带板（宽 560mm）
39
41
shoe track(560mm wide)
216MA-00161
履带板（宽 610 mm）
39
41
shoe track(610mm wide)
216MA-00166
履带板（宽 660 mm）
39
41
shoe track(660mm wide)
2
216MA-00062
履带螺栓 bolt ,shoe
156
164
3
216MA-00061
履带螺母 nut ,shoe
156
164
216MA-39000
链轨总成 track link ass’y
2
216MA-41000
链轨总成 track link ass’y
2
4
216MA-00011
左链轨节 link track L.H.
39
41
5
216MA-00021
右链轨节 link track R.H.
39
41
6
216MA-00031
销套
pin bushing
38
40
7
216MG-00051
密封圈 seal ring
76
80
8
216MA-00041
轴销
pin, shaft
38
40
9
216MA-00032
主销套 master pin bushing
1
1
10
216MA-00052
主密封圈 master seal ring
2
2
11
216MA-00042
主销
master bushing
1
1
111
底 盘 控 制 系 统
CHASSIS CONTROL SYSTEM
第 401 图
变 速 控 制 杆

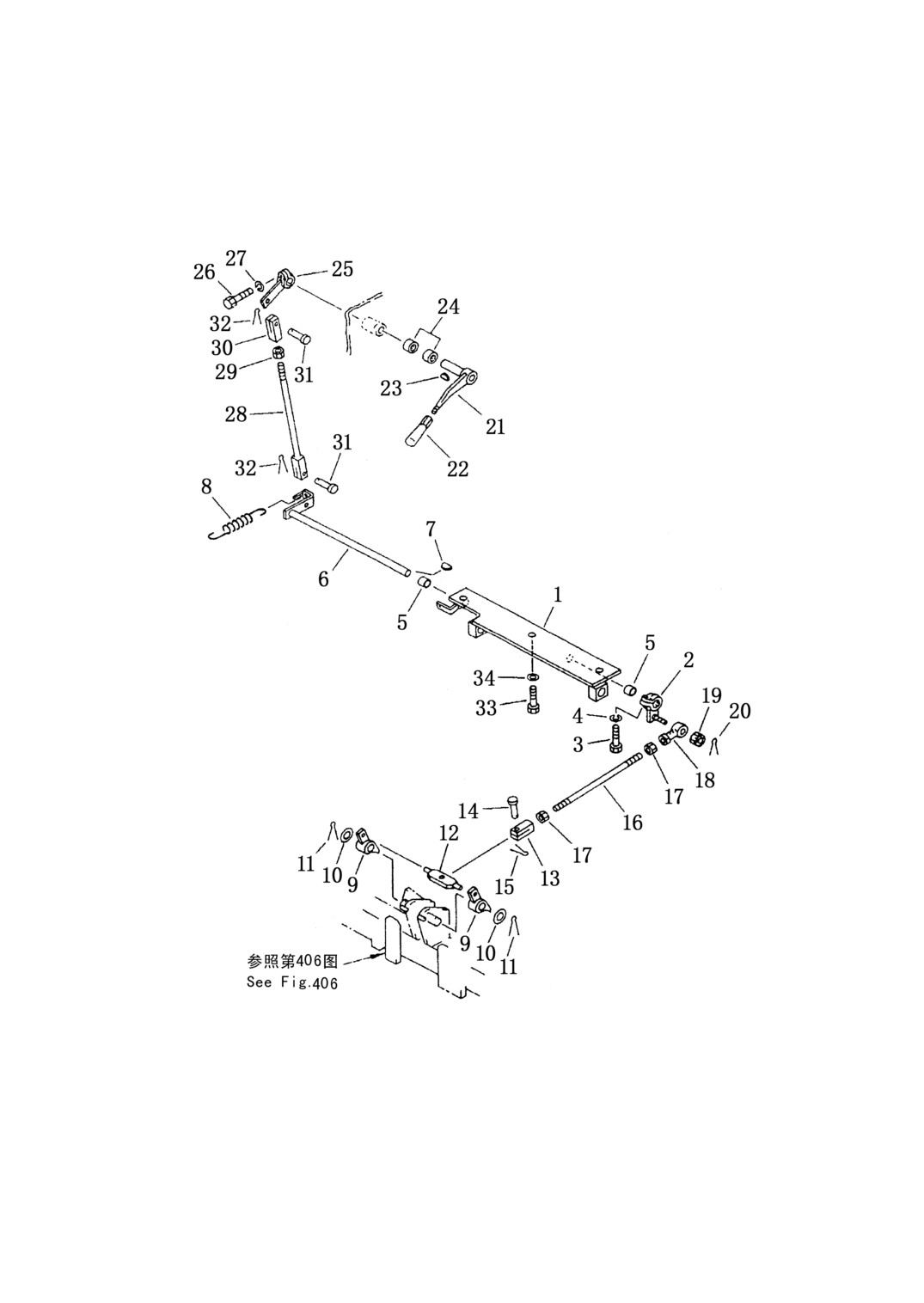

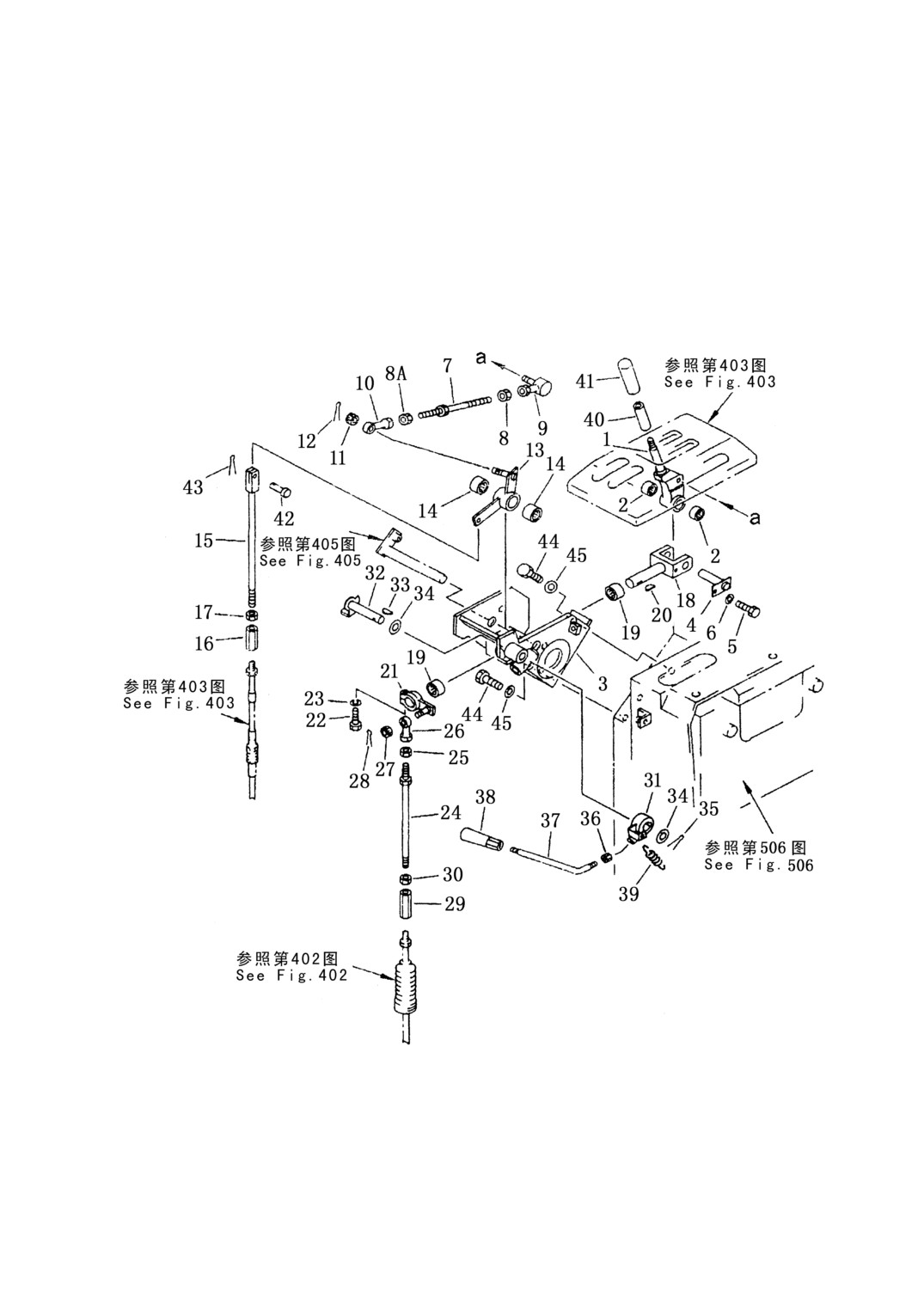

FIG.401 TRANSMISSION CONTROL LEVER
114
变 速 控 制 杆
TRANSMISSION CONTROL LEVER
序号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
401-1
195-43-43150
摇臂
lever
1
2
195-61-34120
轴承
bearing
2
3
154-43-43130
支架
bracket
1
4
195-43-43170
销
pin
1
5
01010-50616
螺栓
bolt
1
6
01643-30623
垫圈
washer
1
7
113-43-11530
螺杆
rod
1
8
01580-10806
螺母
nut
1
8A
01508-40805
螺母
nut
1
9
04256-00816
球接头
joint ball
1
10
04250-90847
关节轴承
end bearing
1
11
01590-10809
螺母
nut
1
12
04050-12015
开口销
pin cotter
1
13
154-43-43150
摇臂
lever
1
14
195-43-43190
轴承
bearing
2
15
195-43-41580
杆
rod
1
16
144-43-51130
接头
joint
1
17
01508-20805
螺母
nut
1
18
154-43-43210
叉口板
yoke
1
19
195-43-43190
轴承
bearing
2
20
04010-00519
半圆键
key
1
21
154-43-43220
杆
lever
1
22
01010-50830
螺栓
bolt
1
23
01602-20825
弹簧垫圈
washer spring
1
24
04248-31028
杆
rod
1
25
01582-11008
螺栓
bolt
1
26
04250-81056
关节轴承
end bearing
1
27
01593-11008
螺母
nut
1
28
04050-12018
开口销
pin cotter
1
29
178-43-12180
调整螺丝
buckle turn
1
30
01508-21006
螺母
nut
1
31
195-43-43241
摇臂
lever
1
32
154-43-43260
销
pin
1
33
04010-00519
半圆键
key
1
34
01640-21626
垫圈
washer
2
35
04050-14025
开口销
pin cotter
1
115
变 速 控 制 杆
TRANSMISSION CONTROL LEVER
序号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
401-36
195-43-43370
螺母
nut
1
37
195-43-43360
杆
lever
1
38
09305-00800
手柄
knob
1
39
195-43-43260
弹簧
spring
1
40
09361-01460
衬套
bushing
1
41
09304-01240
手柄
knob
1
42
04205-10822
销轴
pin
1
43
04050-12015
开口销
pin cotter
1
44
01010-51225
螺栓
bolt
4
45
01643-31232
垫圈
washer
4
116

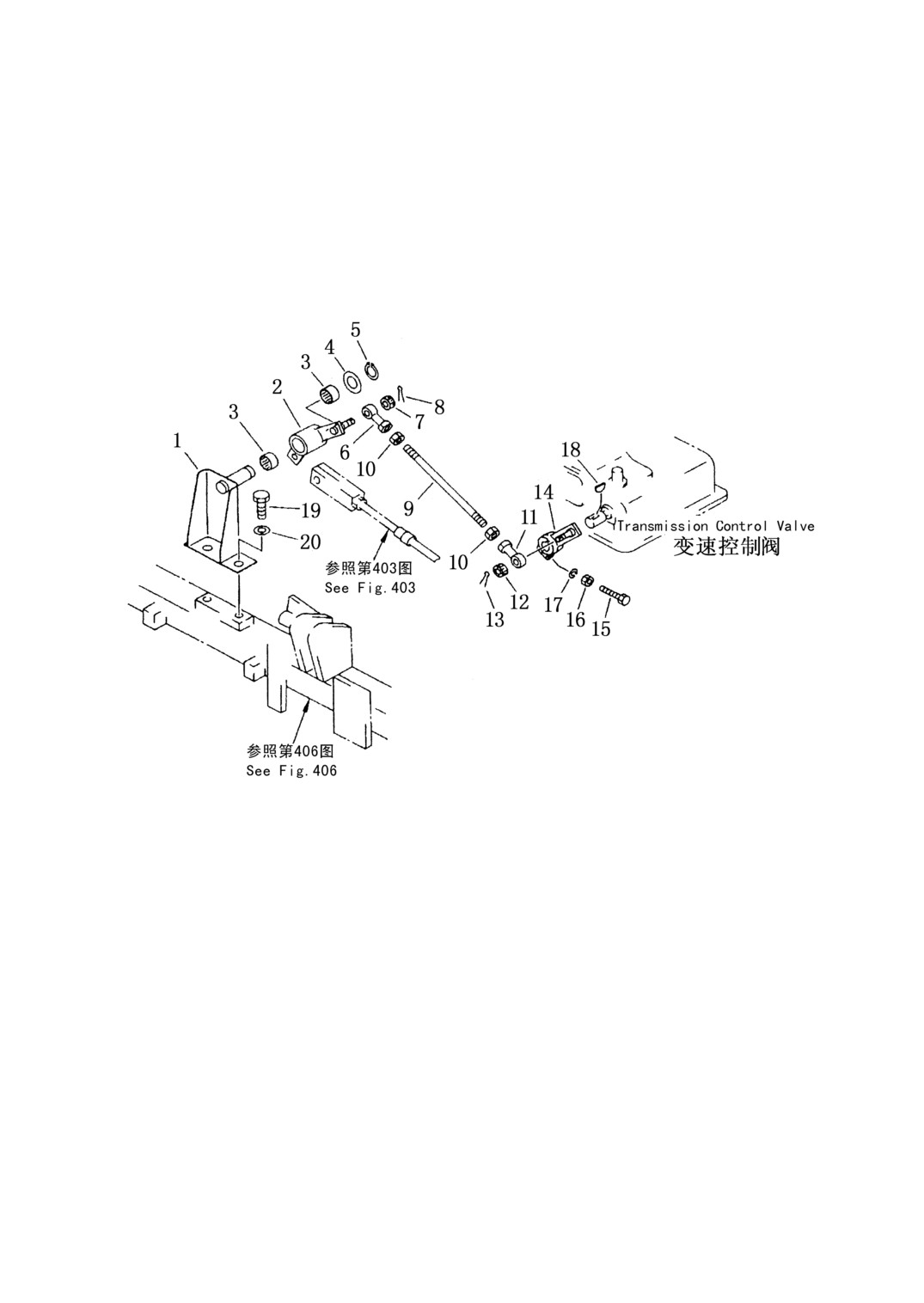

第 402 图
变速控制连杆（1/3）

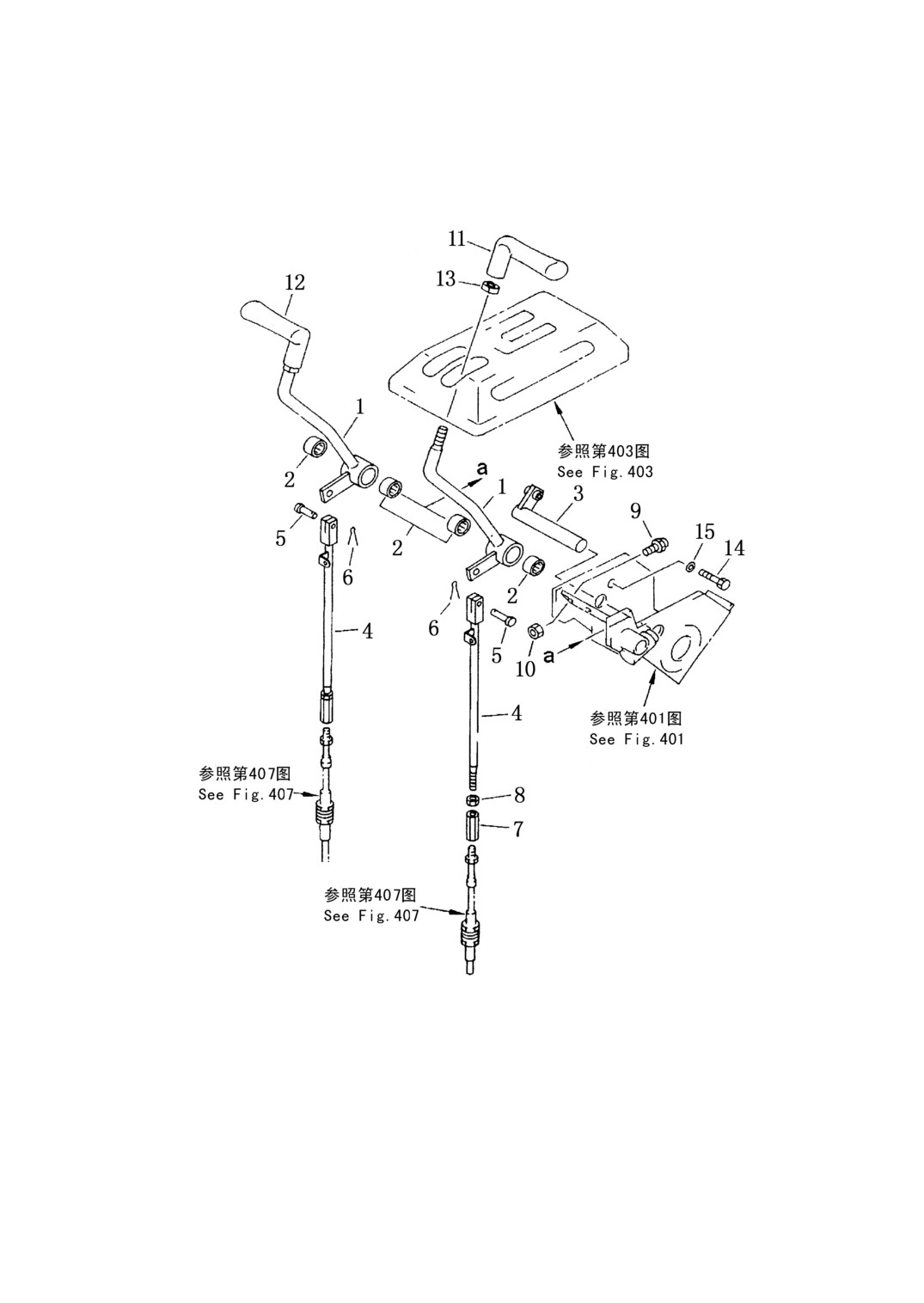

FIG.402 TRANSMISSION CONTROL LINKAGE
117
变速控制连杆（1/3）
TRANSMISSION CONTROL LINKAGE
序号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
402-1
154-43-43230
支座
bracket
1
2
154-43-43240
摇臂
lever
1
3
195-43-43190
轴承
bearing
1
4
01640-22032
垫圈
washer
1
5
04064-02012
挡圈
ring snap
1
6
04250-81056
关节轴承
end bearing
1
7
01593-11008
螺母
nut
1
8
04050-12018
开口销
pin cotter
1
9
04245-41035
杆
rod
1
10
01582-11008
螺母
nut
2
11
04250-81056
关节轴承
end bearing
1
12
01593-11008
螺母
nut
1
13
04050-12018
开口销
pin cotter
1
14
154-43-43250
摇臂
lever
1
15
01010-50830
螺栓
bolt
1
16
01602-20825
弹簧垫圈
washer spring
1
17
04010-00516
半圆键
key
1
18
04245-41036
杆
rod
1
19
01582-11008
螺母
nut
2
20
04250-81056
关节轴承
end bearing
1
21
01593-11008
螺母
nut
1
22
04050-12018
开口销
pin cotter
1
23
195-43-42280
波纹管
crinkle pipe
1
24
01010-51225
螺栓
bolt
2
25
01643-31232
垫圈
washer
2
118

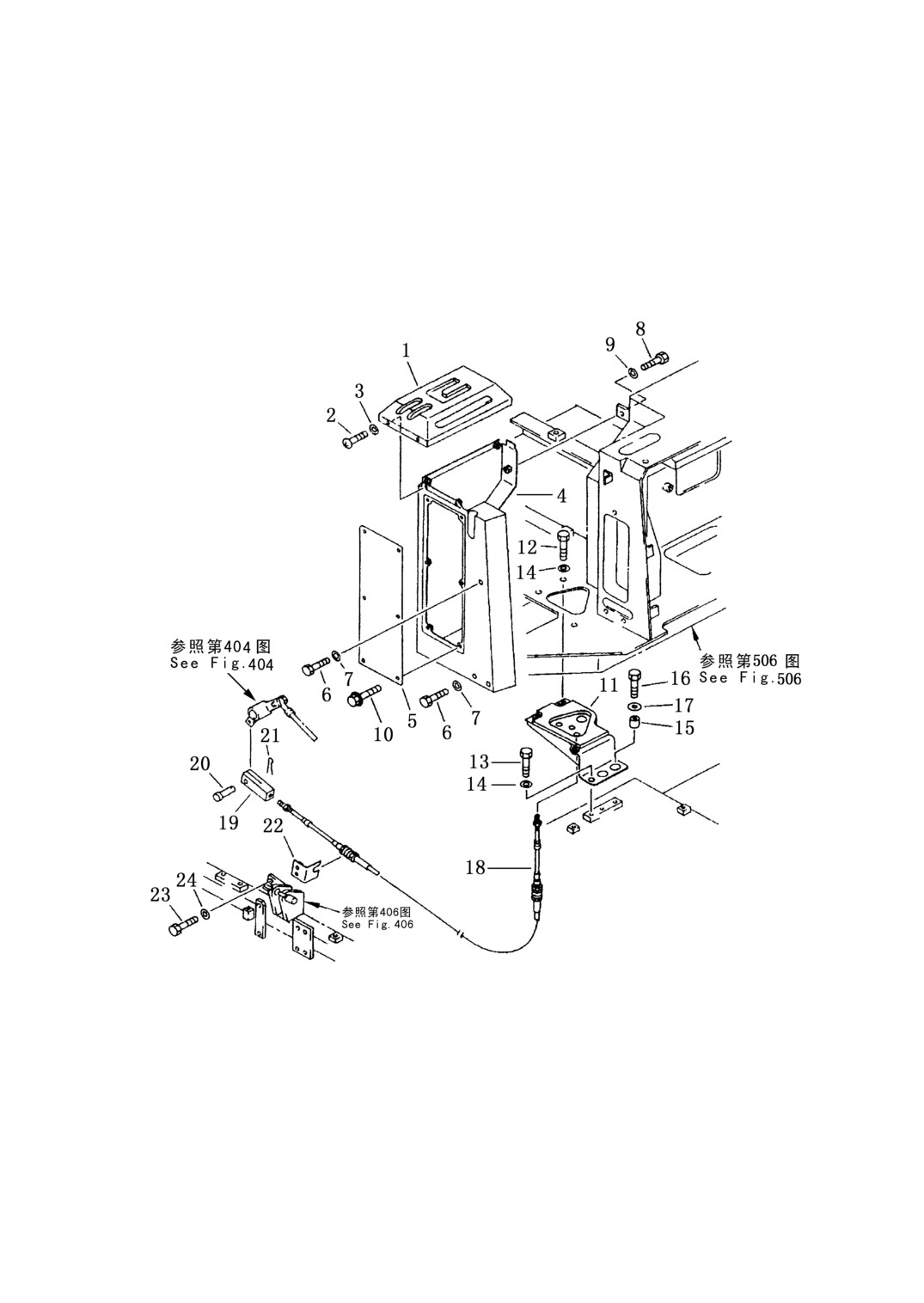

第 403 图
变 速 控 制 连 杆（2/3）

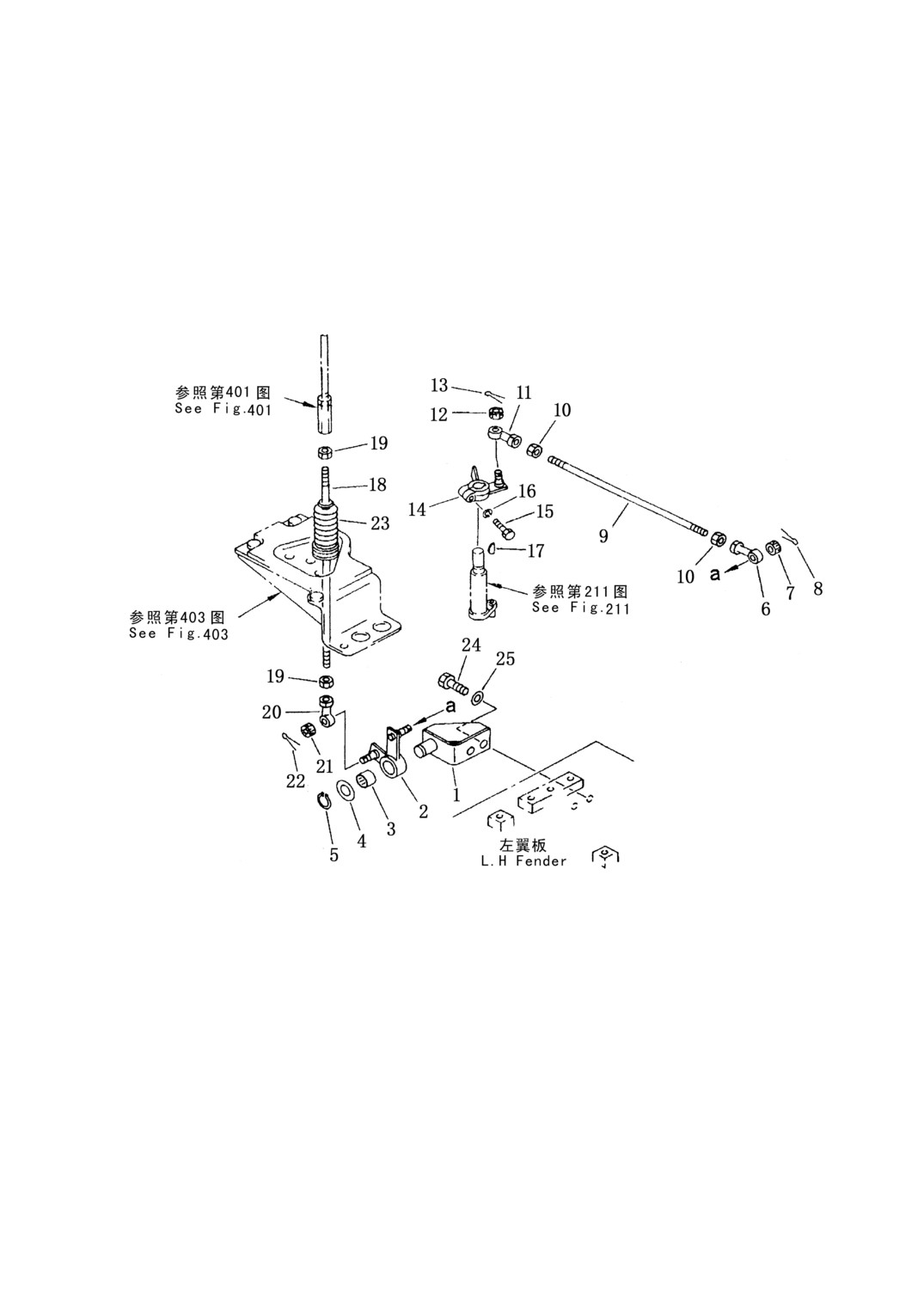

FIG.403 TRANSMISSION CONTROL LINKAGE
119
变速控制连杆（2/3）
TRANSMISSION CONTROL LINKAGE
序号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
403-1
154-43-43110
导座
guide
1
2
01220-40816
螺钉
screw
4
3
01643-30823
垫圈
washer
4
4
154-43-43310
盖板
cover
1
5
154-43-43270
盖板
cover
1
6
01010-51290
螺栓
bolt
3
7
01643-31232
垫圈
washer
3
8
01010-51225
螺栓
bolt
2
9
01643-31232
垫圈
washer
2
10
195-54-26220
螺栓
bolt
6
11
154-43-43140
支座
bracket
1
12
01010-51230
螺栓
bolt
3
13
01010-51220
螺栓
bolt
1
14
01643-31232
垫圈
washer
4
15
175-61-14490
隔套
spacer
2
16
01010-51240
螺栓
bolt
2
17
175-54-34170
垫圈
washer
2
18
154-43-43160
软轴
cable
1
19
04211-20844
叉口板
yoke
1
20
04205-10822
销轴
pin
1
21
04050-12015
开口销
pin cotter
1
22
154-43-41270
板
plate
1
23
01010-51030
螺栓
bolt
2
24
01643-31032
垫圈
washer
2
120
第 404 图
变速控制连杆（3/3）
FIG.404 TRANSMISSION CONTROL LINKAGE
121
变速控制连杆（3/3）
TRANSMISSION CONTROL LINKAGE
序号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
404-1
154-43-43170
支架
bracket
1
2
154-43-43180
摇臂
lever
1
3
195-43-43190
轴承
bearing
2
4
01640-22032
垫圈
washer
1
5
04064-02012
挡圈
ring snap
1
6
04250-81056
关节轴承
end rod
1
7
01593-11008
螺母
nut
1
8
04050-12018
开口销
pin cotter
1
9
04245-41023
杆
rod
1
10
01582-11008
螺母
nut
2
11
04250-81056
关节轴承
end rod
1
12
01593-11008
螺母
nut
1
13
04050-12018
开口销
pin cotter
1
14
154-43-43190
摇臂
lever
1
15
01016-50850
螺栓
bolt
1
16
01580-10806
螺母
nut
1
17
01602-20825
弹簧垫圈
washer spring
1
18
04010-00516
半圆键
key
1
19
01010-51225
螺栓
bolt
2
20
01643-31232
垫圈
washer
2
122
第 405 图
转 向 控 制 杆
FIG.405 STEERING CONTROL LEVER
123
转向控制杆
STEERING CONTROL LEVER
序号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
405-1
154-43-42110
摇臂（左）
lever l.h.
1
154-43-42170
摇臂（右）
lever r.h.
1
2
195-43-43190
轴承
bearing
4
3
17Y-26-04000
轴
shaft
1
4
154-43-42160
杆
rod
2
5
04205-10822
销轴
pin
2
6
04050-12015
开口销
pin cotter
2
7
144-43-51130
接头
joint
2
8
01508-20805
螺母
nut
2
9
195-43-41360
缓冲器
bumper
2
10
01583-11006
螺母
nut
2
11
195-43-41560
手柄（左）
knob l.h.
1
12
195-43-41570
手柄（右）
knob r.h.
1
13
19M-43-11170
螺母
nut
2
14
01010-50816
螺栓
bolt
1
15
01643-30823
垫圈
washer
1
124

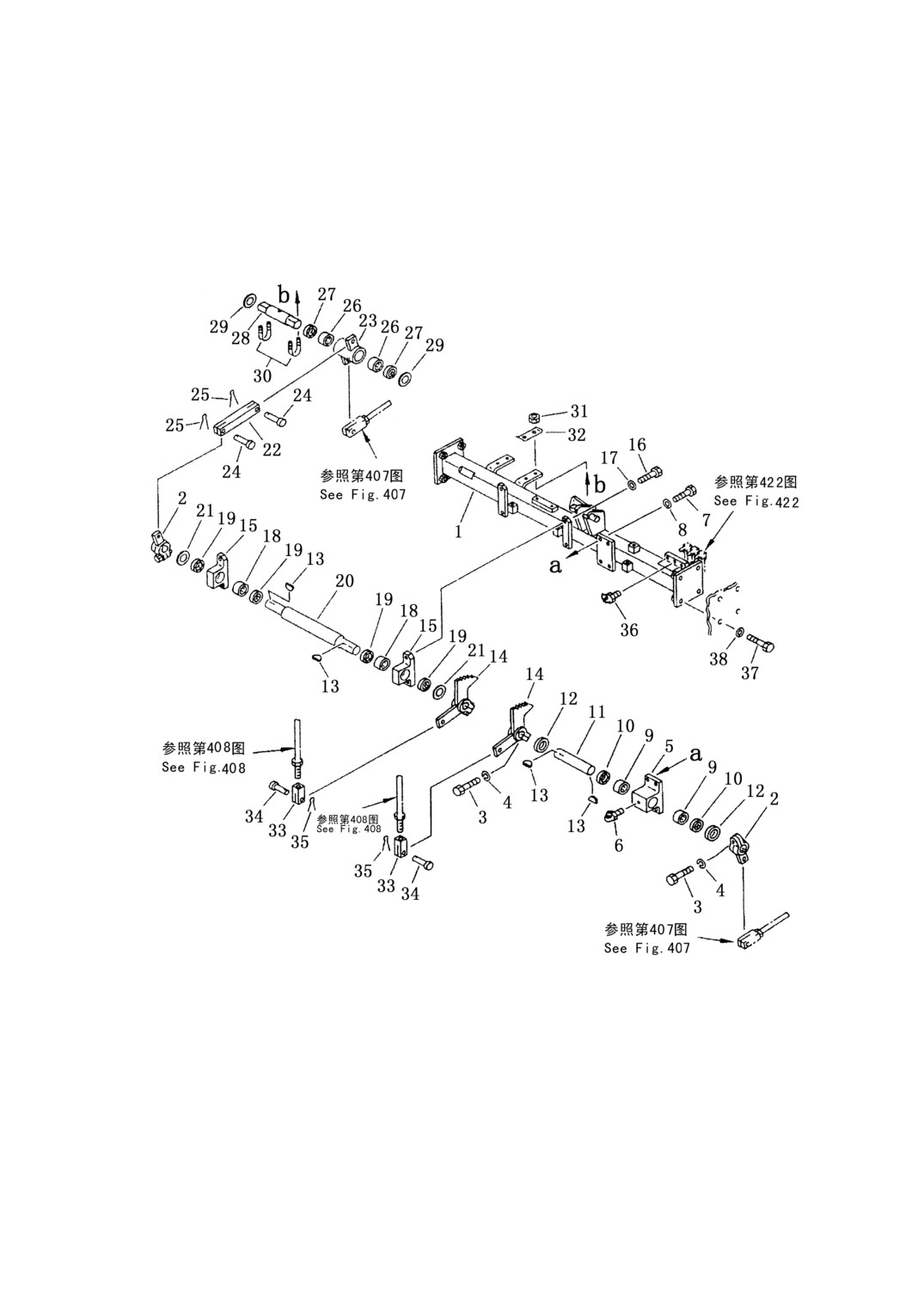

第 406 图
转 向 制 动 连 杆（1/2）
FIG.406 STEERING AND BRAKE LINKAGE
125
转向制动连杆（1/2）
STEERING AND BRAKE LINKAGE
序号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
406-1
154-43-41251
支架
bracket
1
2
154-43-15581
摇臂
lever
2
3
01010-51245
螺栓
bolt
4
4
01602-21236
弹簧垫圈
washer spring
4
5
154-43-41170
支架
bracket
1
6
07021-01060
油杯
fitting grease
1
7
01010-51230
螺栓
bolt
4
8
01643-31232
垫圈
washer
4
9
06120-03520
滚针轴承
bearing needle
2
10
06122-03504
防尘圈
seal bearing
2
11
154-43-41180
轴
shaft
1
12
195-43-24430
隔垫
spacer
2
13
04010-01032
半圆键
key
4
14
154-43-41160
摇臂
lever
2
15
154-43-41190
支架
bracket
2
16
01010-51230
螺栓
bolt
4
17
01643-31232
垫圈
washer
4
18
06120-03520
滚针轴承
bearing needle
2
19
06122-03504
防尘圈
seal bearing
4
20
154-43-41210
轴
shaft
1
21
154-44-11650
隔垫
spacer
2
22
154-43-41220
叉头
yoke
1
23
154-43-41230
摇臂
lever
1
24
04205-11438
销轴
pin
2
25
04050-14022
开口销
pin cotter
2
26
06120-03520
滚针轴泵
bearing needle
2
27
06122-03504
防尘圈
seal bearing
2
28
154-43-41240
轴
shaft
1
29
154-44-11650
隔垫
spacer
2
30
07283-23442
u 形管夹
clip
2
31
01582-11008
螺母
nut
4
32
154-43-15480
锁片
lock
2
33
04220-21456
叉口板
yoke
2
34
04205-11438
销轴
pin
2
35
04050-14028
开口销
pin cotter
2
36
07021-01060
油杯
fitting grease
3
37
01010-51640
螺栓
bolt
8
38
01643-31645
垫圈
washer
8
126

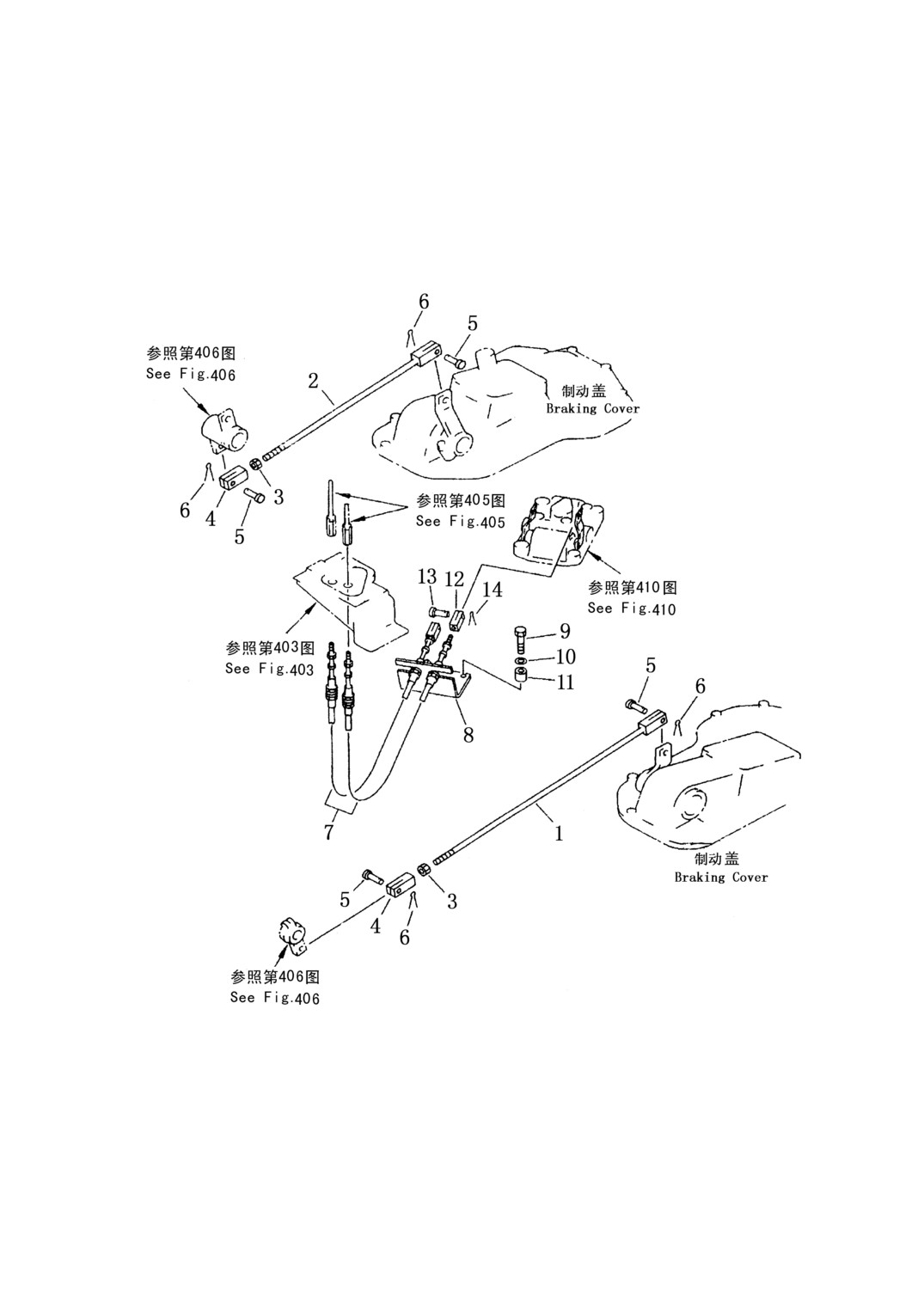

第 407 图
转 向 制 动 连 杆（2/2）
FIG.407 STEERING AND BRAKE LINKAGE
127
转向制动连杆（2/2）
STEERING AND BRAKE LINKAGE
序号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
407-1
04244-41473
杆
rod
1
2
04244-41456
杆
rod
1
3
01582-11411
螺母
nut
2
4
04210-21456
叉口板
yoke
2
5
04205-11438
销轴
pin
4
6
04050-14022
开口销
pin cotter
4
7
154-43-42130
软轴
cable
2
8
154-43-42140
支座
bracket
1
9
01010-51265
螺栓
bolt
2
10
01643-31232
垫圈
washer
2
11
195-33-11220
衬套
spacer
2
12
195-43-41410
叉口板
yoke
2
13
04205-11235
销轴
pin
2
14
04050-13022
开口销
pin cotter
2
128

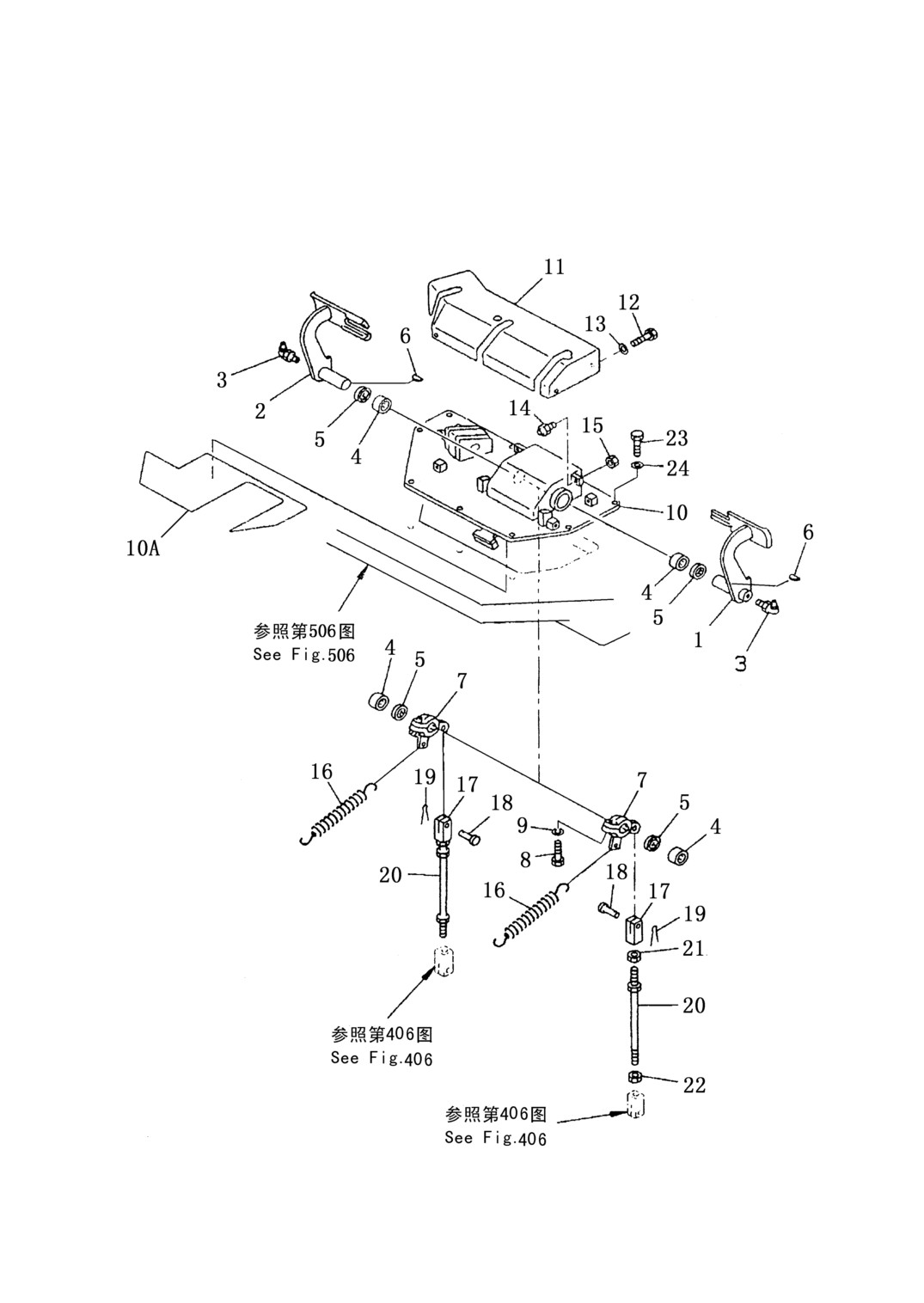

第 408 图
制动踏板
FIG.408 BRAKE PEDAL
129
制动踏板
BRAKE PEDAL
序号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
408-1
154-43-41130
踏板（左）
pedal l.h.
1
2
154-43-41140
踏板（右）
pedal r.h.
1
3
07021-01090
油杯
fitting grease
2
4
06120-03520
滚针轴承
bearing needle
4
5
06122-03504
防尘圈
seal bearing
4
6
04010-01032
半圆键
key
2
7
154-43-41150
摇臂
lever
2
8
01010-51245
螺栓
bolt
2
9
01602-21236
弹簧垫圈
washer spring
2
10
154-43-41281
支架
bracket
1
10A
154-54-42430
垫片
sheet
1
11
154-43-41122
盖
cover
1
12
01010-51225
螺栓
bolt
4
13
01643-31232
垫圈
washer
4
14
09311-41237
缓冲螺栓
bumper
2
15
01580-11210
螺母
nut
2
16
154-43-41260
弹簧
spring
2
17
04210-21456
叉口板
yoke
2
18
04205-11438
销轴
pin
2
19
04050-14028
开口销
pin cotter
2
20
04248-31433
杆
rod
2
21
01582-11411
螺母
nut
2
22
01508-41408
螺母
nut
2
23
01010-51230
螺栓
bolt
9
24
01643-31232
垫圈
washer
9
130
第 409 图
制 动 闭 锁 杆
FIG.409 PARKING BRAKE LEVER
131
制动闭锁杆
PARKING BRAKE LEVER
序号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
409-1
154-43-41330
支架
bracket
1
2
154-43-41340
摇臂
lever
1
3
01010-50830
螺栓
bolt
1
4
01602-20825
弹簧垫圈
washer spring
1
5
09350-01615
衬套
bushing
2
6
154-43-41320
摇臂
lever
1
7
04010-00519
半圆键
key
1
8
195-43-18491
弹簧
spring
1
9
154-43-41360
棘爪
pawl
2
10
01640-22032
垫圈
washer
2
11
04050-14030
开口销
pin cotter
2
12
154-43-41350
棒
bar
1
13
04210-21040
叉口板
yoke
1
14
04205-11028
销轴
pin
1
15
04050-13020
开口销
pin cotter
1
16
04245-41027
杆
rod
1
17
01582-11008
螺母
nut
2
18
04250-81056
关节轴承
end bearing
1
19
01593-11008
螺母
nut
1
20
04050-12018
开口销
pin cotter
1
21
195-43-41260
摇臂
lever
1
22
09305-00800
手柄
knob
1
23
04010-00519
半圆键
key
1
24
195-61-34120
轴承
bearing
2
25
154-43-41310
摇臂
lever
1
26
01010-50830
螺栓
bolt
1
27
01602-20825
弹簧垫圈
washer spring
1
28
04244-41033
杆
rod
1
29
01580-11008
螺母
nut
1
30
04210-21040
叉口板
yoke
1
31
04205-11028
销轴
pin
2
32
04050-13020
开口销
pin cotter
2
33
01010-51230
螺栓
bolt
3
34
01643-31232
垫圈
washer
3
132

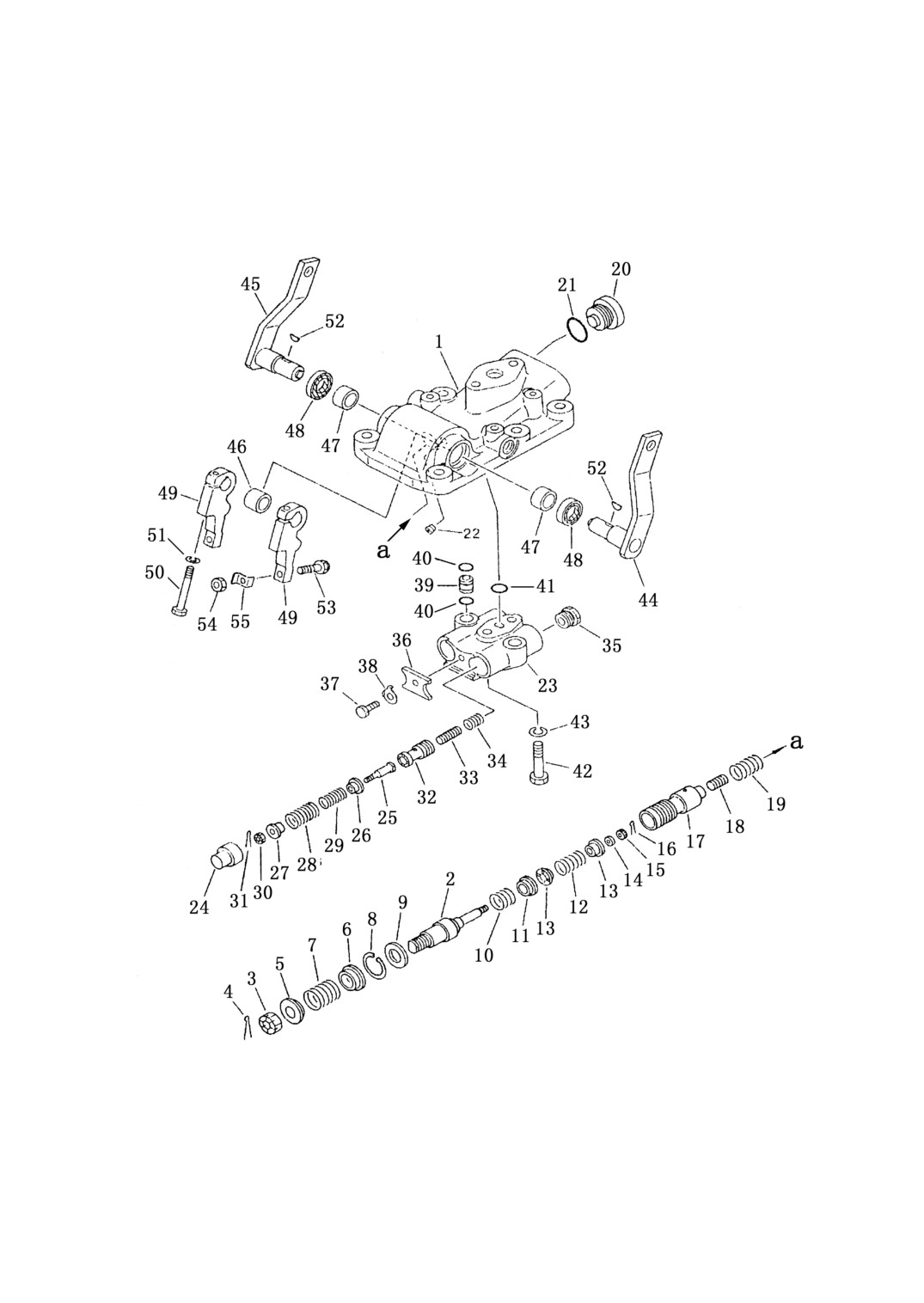

第 410 图
转 向 阀
FIG.410 STEERING CONTROL VALVE
133
转 向 阀
STEERING CONTROL VALVE
序号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
154-40-00082
转向阀
steering valve ass’y
1
410-1
144-40-22211
阀体
body valve
1
2
195-40-11540
轴
shaft
2
3
01593-11613
螺母
nut
2
4
04050-14025
开口销
pin cotter
2
5
144-40-22180
座
stopper
2
6
144-40-22170
座
stopper
2
7
175-40-31230
弹簧
spring
2
8
04065-03212
卡环
ring snap
2
9
195-40-13110
挡圈
stopper
2
10
195-40-11550
弹簧
spring
2
11
195-40-11560
座
stopper
2
12
175-40-31150
弹簧
spring
2
13
195-40-11570
座
stopper
2
14
144-40-22190
垫圈
washer
2
15
01590-10607
螺母
nut
2
16
04050-11212
开口销
pin cotter
2
17
195-40-11531
阀芯
valve
2
18
702-11-11190
活塞
piston
2
19
175-40-31130
弹簧
spring
2
20
175-40-31530
螺塞
plug
2
21
07002-03034
o 形圈
o-ring
2
22
07043-50108
螺塞
plug
1
23
144-40-22230
阀体
body valve
1
24
144-40-22290
导套
guide collar
2
25
144-40-22260
轴
shaft
2
26
144-40-22270
座
stopper
2
27
144-40-22280
座
stopper
2
28
144-40-22340
弹簧
spring
2
29
154-40-41130
弹簧
spring
2
30
01590-10607
螺母
nut
2
31
04050-11212
开口销
pin cotter
2
32
144-40-22311
阀芯
valve
2
33
144-40-22320
活塞
piston
2
134
转 向 阀
STEERING CONTROL VALVE
序号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
410-34
175-40-31410
弹簧
spring
2
35
144-40-22250
螺塞
plug
2
36
144-40-22330
板
plate
1
37
01010-50816
螺栓
bolt
1
38
01650-20808
锁片
washer
1
39
175-40-31510
导管
tube
2
40
07000-02011
O 形圈
o-ring
4
41
07000-02015
O 形圈
o-ring
1
42
01010-51050
螺栓
bolt
2
43
01602-21030
垫圈
washer spring
2
44
154-40-41110
操纵杆（左）
lever L.h.
1
45
144-40-41120
操纵杆（右）
lever R.h.
1
46
09350-01820
轴套
bushing
1
47
09350-02215
轴套
bushing
2
48
175-40-31270
油封
seal oil
2
49
144-40-22240
杆
lever
2
50
01010-50860
螺栓
bolt
2
51
01602-20825
垫圈
washer spring
2
52
04010-00416
半园键
key
2
53
144-40-22160
螺栓
bolt
2
54
01580-10806
螺母
nut
2
55
130-21-12330
锁片
lock
2
135

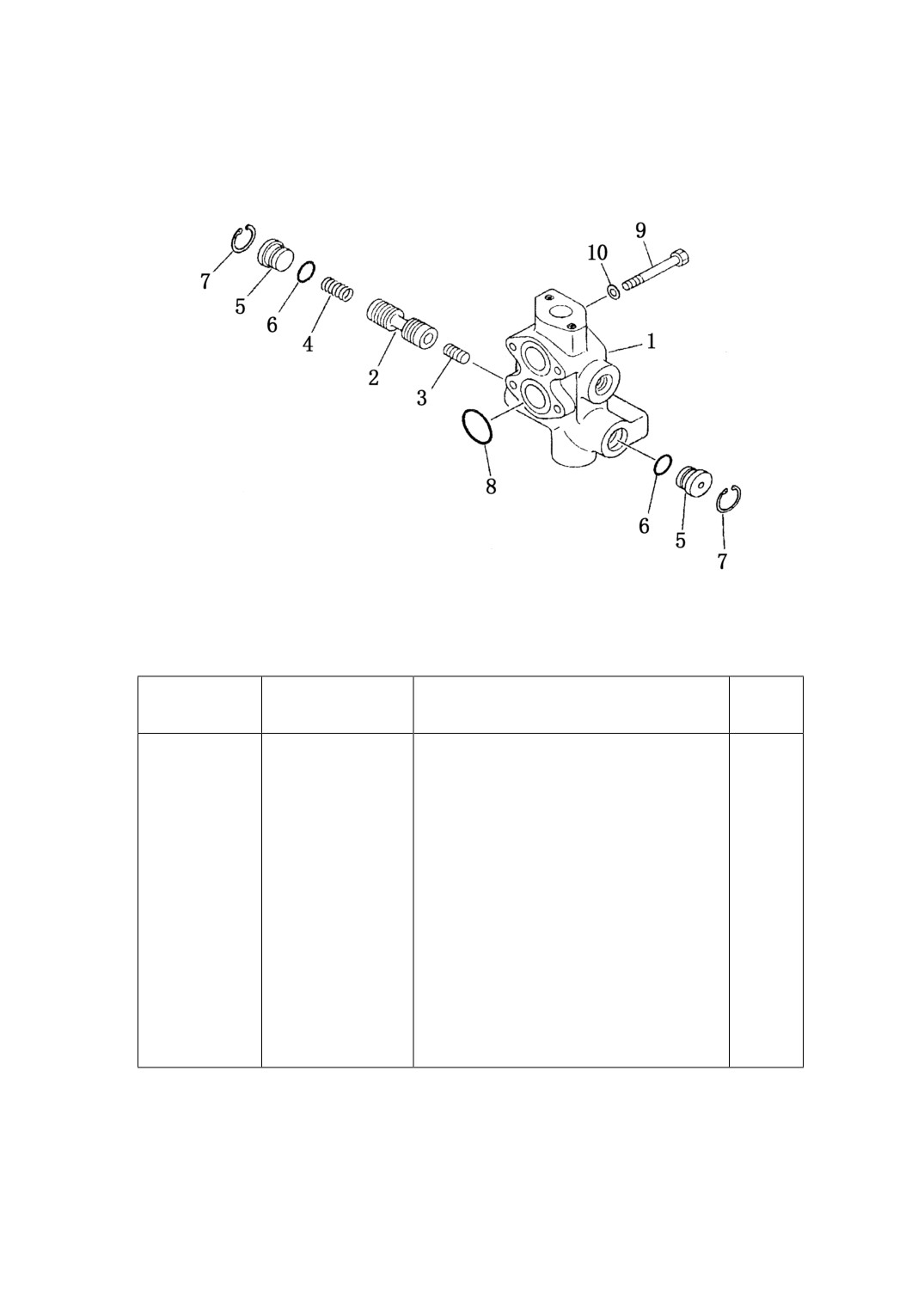

第 411 图 主 调 压 阀
FIG.411 MAIN RELIEF VALVE
主 调 压 阀
MAIN RELIEF VALVE
序号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
154-49-51100
调压阀
valve ass’y
1
411-1
154-49-51110
阀体
body valve
1
2
145-14-23710
阀芯
valve
1
3
145-14-23720
柱塞
piston
1
4
195-40-11431
弹簧
spring
1
5
170-33-13530
堵
stopper
2
6
07000-03025
O 形圈
O-ring
2
7
04065-03515
挡圈
ring snap
2
8
07000-03042
O 形圈
O-ring
2
9
01010-51085
螺栓
bolt
4
10
01643-31032
垫圈
washer
4
136

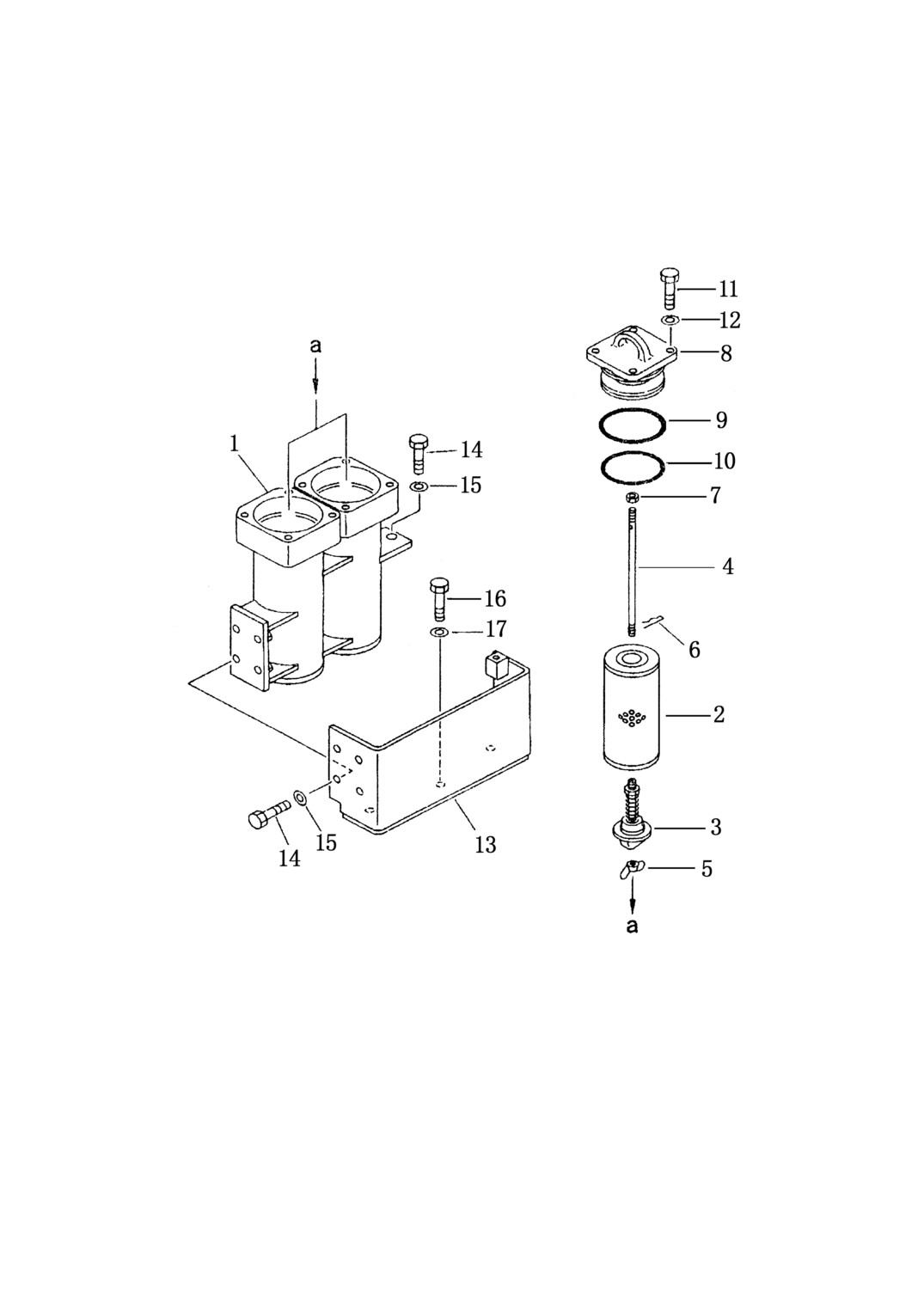

第 412 图
精 滤 油 器
FIG.412 TRANSMISSION OIL FILTER
137
精滤油器
TRANSMISSION OIL FILTER
序号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
154-49-51301
精滤油器
filter ass’y
1
412-1
154-49-51311
滤油器壳
case
1
2
175-49-11580
滤芯
element
2
3
175-49-25530
安全阀
valve ass’y
2
4
175-49-25540
螺杆
rod
2
5
01540-01050
螺帽
nut
2
6
04052-01038
开口销
pin snap
2
7
01582-01008
螺母
nut
2
8
154-49-52130
盖
cover
2
9
07000-02115
O 形圈
O-ring
2
10
07000-02110
O 形圈
O-ring
2
11
01010-51640
螺栓
bolt
8
12
01643-51645
垫圈
washer
8
13
154-49-51320
板
bracket
1
14
01010-51230
螺栓
bolt
5
15
01643-31232
垫圈
washer
5
16
01010-51635
螺母
nut
3
17
01643-31645
垫圈
washer
3
138

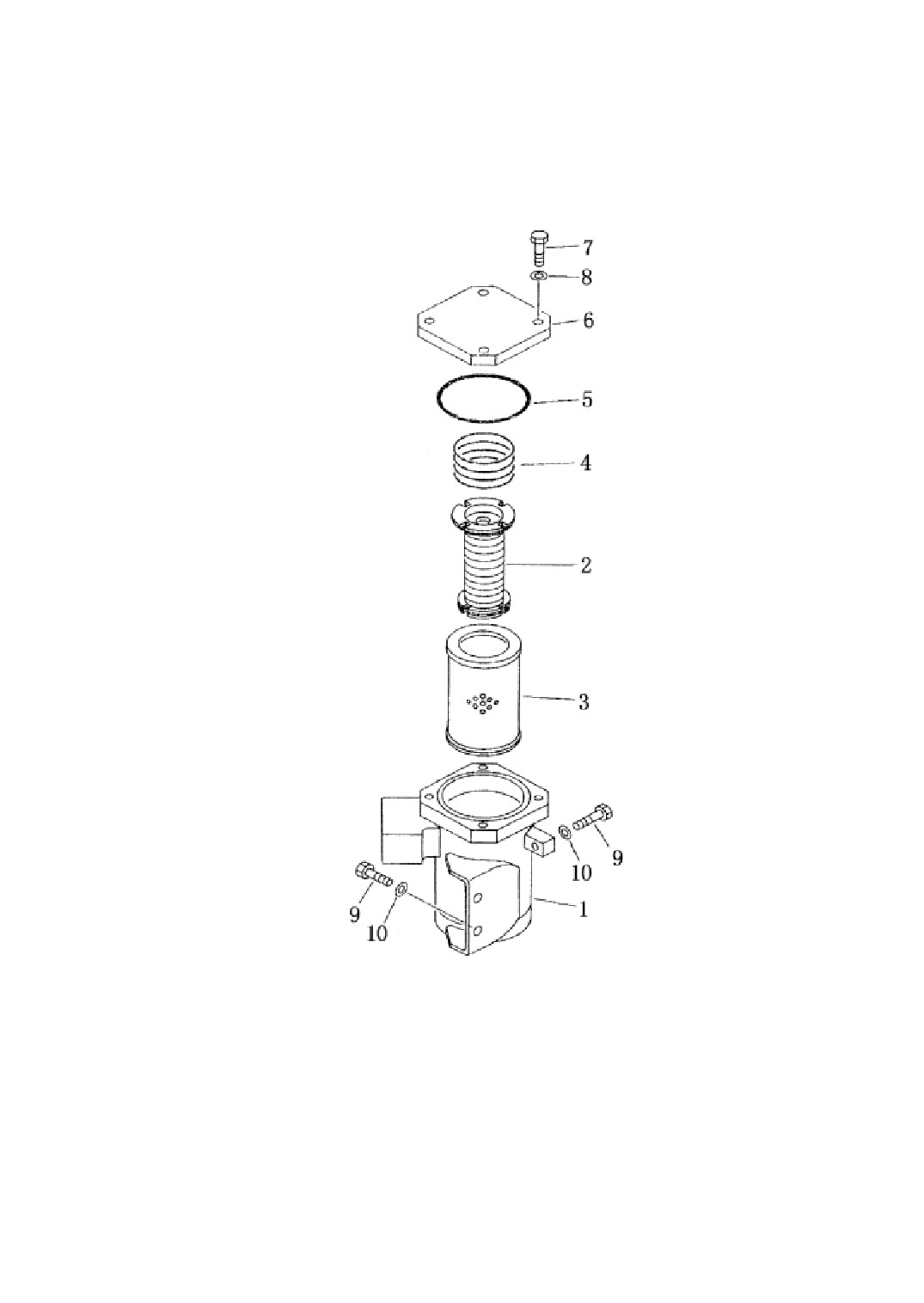

第 413 图 粗滤油器
FIG.413 OIL STRAINER
139
粗滤油器
OIL STRAINER
序号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
154-49-51200
粗滤油器 strainer ass’y
1
413-1
154-49-51211
滤油器壳 case
1
2
175-49-11231
磁铁
magnet ass’y
1
3
175-49-11222
滤芯
screen
1
4
154-19-11230
弹簧
spring
1
5
07000-03130
O 形圈
o-ring
1
6
154-49-51220
盖
cover
1
7
01010-51235
螺栓
bolt
4
8
01643-31232
垫圈
washer
4
9
01010-51235
螺栓
bolt
3
10
01643-31232
垫圈
washer
3
140

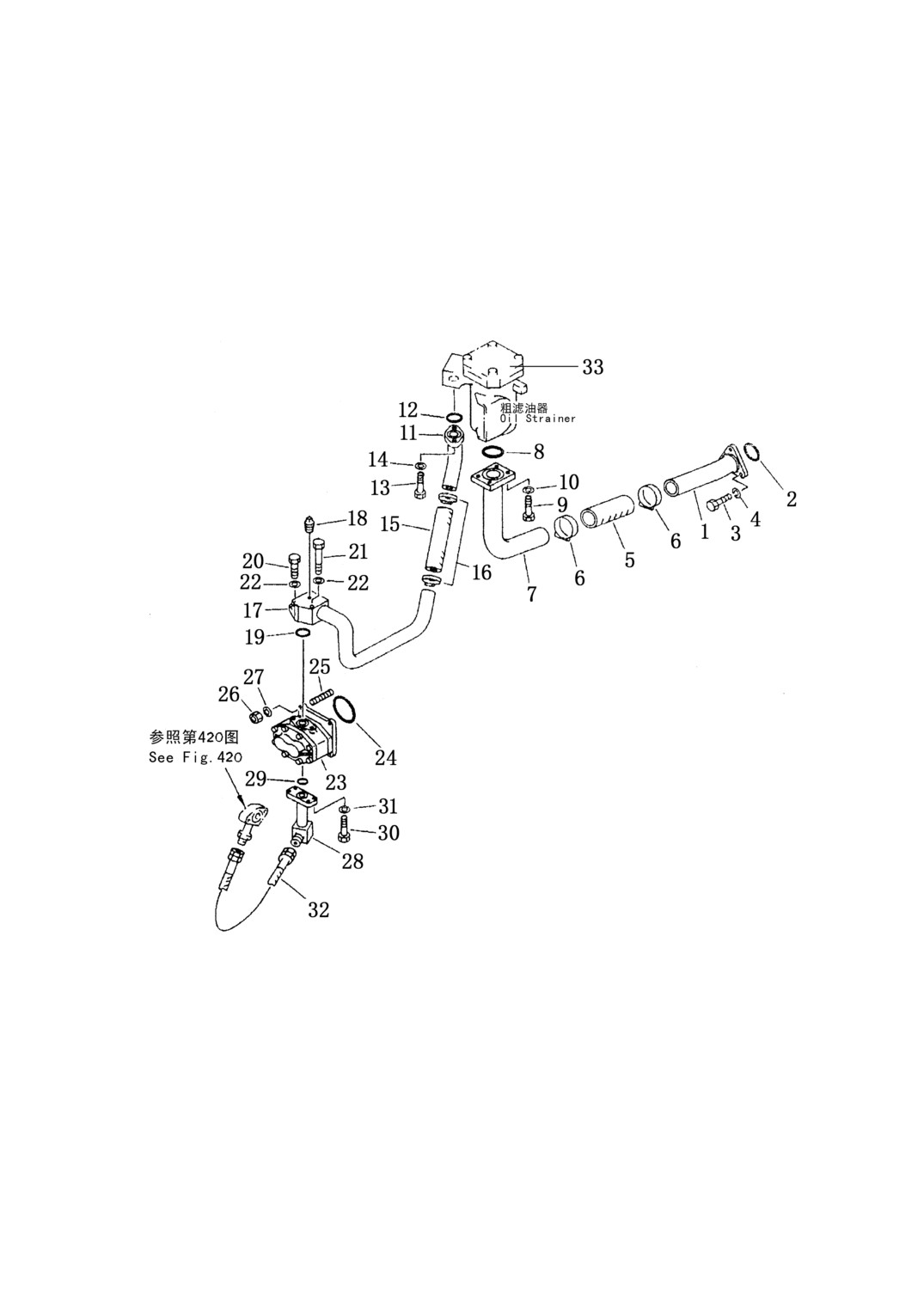

第 414 图 转向管路（1/3）
FIG.414 STEERING PIPING
141
转向管路（1/3）
STEERING PIPING
序号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
414-1
154-49-51120
管
tube
1
2
07000-02065
O 形圈
o-ring
1
3
01010-51235
螺栓
bolt
3
4
01602-21236
垫圈
washer spring
3
5
07260-05825
软管
hose
1
6
07280-08029
管夹
clamp
4
7
154-49-51130
管
tube
1
8
07000-02060
O 形圈
o-ring
1
9
01010-51240
螺栓
bolt
4
10
01643-31232
垫圈
washer
4
11
154-49-51141
管
tube
1
12
07000-03042
O 形圈
o-ring
1
13
01010-51240
螺栓
bolt
2
14
01643-31232
垫圈
washer
2
15
07260-04120
软管
hose
1
16
07281-00609
喉箍
clamp hose
2
17
154-49-51150
管
tube
1
18
07042-30108
螺塞
plug
1
19
07000-03038
O 形圈
o-ring
1
20
01010-51035
螺栓
bolt
1
21
01010-51080
螺栓
bolt
1
22
01643-31032
垫圈
washer spring
2
23
07436-72202
转向泵
pump ass’y
1
24
07000-02085
O 形圈
o-ring
1
25
01140-51255
螺栓
bolt
4
26
01582-11210
螺母
nut
4
27
01643-31232
垫圈
washer
4
28
154-49-51231
管
tube
1
29
07000-03025
O 形圈
o-ring
1
30
01010-51035
螺栓
bolt
4
31
01643-31032
垫圈
washer
4
32
07102-20605
软管
hose
1
142

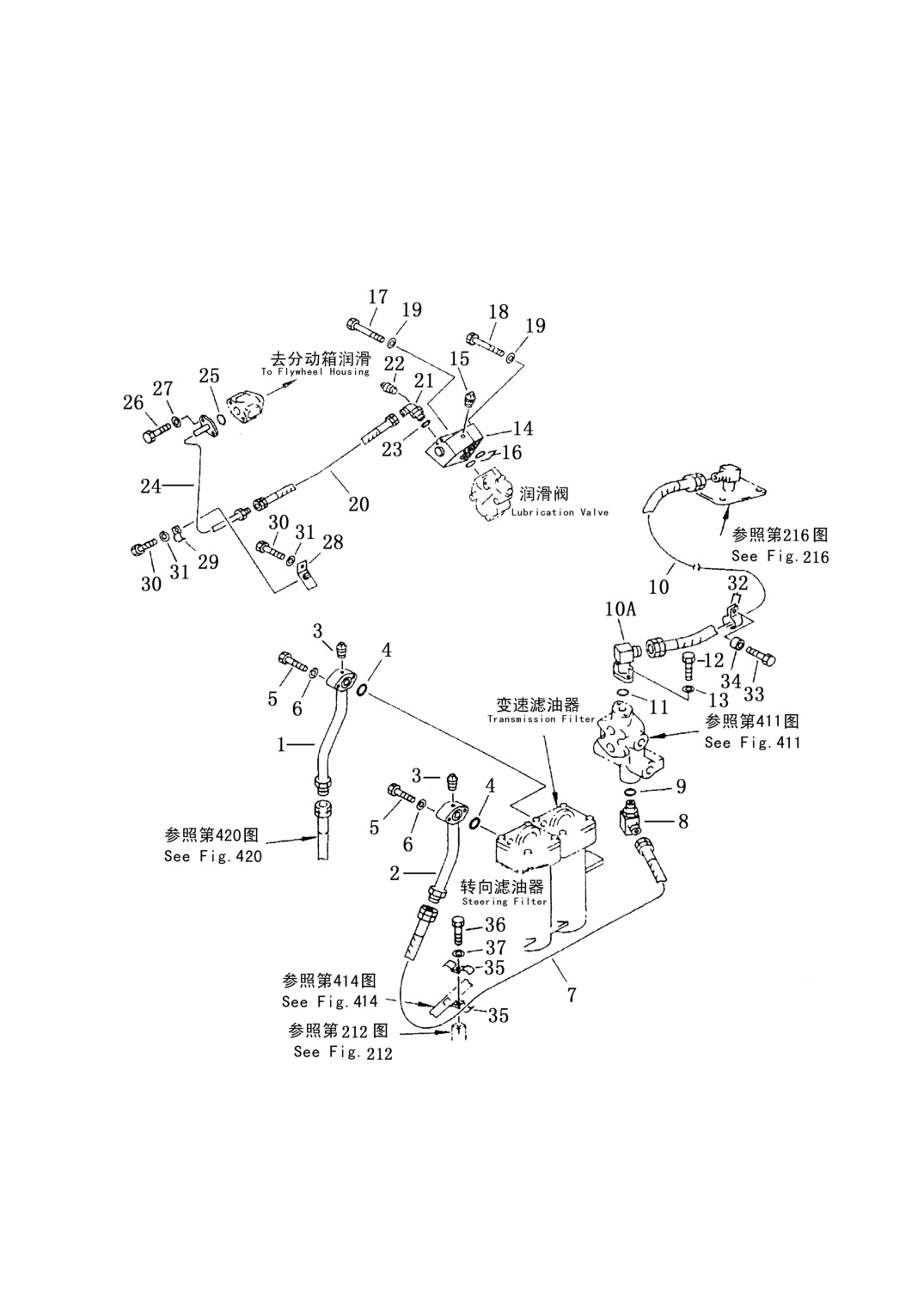

第 415 图 转向管路（2/3）
FIG.415 STEERING PIPING
143
转向管路（2/3）
STEERING PIPING（2/3）
序号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
415-1
154-49-51250
管
tube
1
2
154-49-51760
管
tube
1
3
07042-30108
螺塞
plug
2
4
07000-03035
O 形圈
O-ring
2
5
01010-51045
螺栓
bolt
4
6
01643-31032
垫圈
washer spring
4
7
07102-20614
软管
hose
1
8
154-49-51270
管接头
elbow
1
9
07002-02434
O 形圈
O-ring
1
10
07102-21011
软管
hose
1
10A
154-49-51930
管
tube
1
11
07000-03032
O 形圈
O-ring
2
12
01010-51035
螺栓
bolt
2
13
01643-31032
垫圈
washer
2
14
154-49-51381
通油座
block
1
15
07042-30108
螺塞
plug
1
16
07000-03030
O 形圈
O-ring
2
17
01010-51090
螺栓
bolt
2
18
01010-51075
螺栓
bolt
1
19
01643-31032
垫圈
washer
3
20
07102-20304
软管
hose
1
21
07235-50315
接头
elbow
1
22
07042-30108
螺塞
plug
1
23
07002-02034
O 形圈
O-ring
1
24
154-01-21710
管
tube
1
25
07000-03025
O 形圈
O-ring
1
26
01010-51030
螺栓
bolt
2
27
01643-31032
垫圈
washer
2
28
154-01-21750
支架
bracket
1
29
22X-61-16760
管夹
clamp
1
30
01010-51020
螺栓
bolt
2
31
01643-31032
垫圈
washer
2
32
17Y-74-17000
夹
clamp
2
33
01010-51255
螺栓
bolt
1
144
转向管路（2/3）
STEERING PIPING
序号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
415-34
195-33-11220
套
spacer
1
35
176-61-41420
管夹
clamp
2
36
01010-51055
螺栓
bolt
1
37
01643-31032
垫圈
washer
1
145

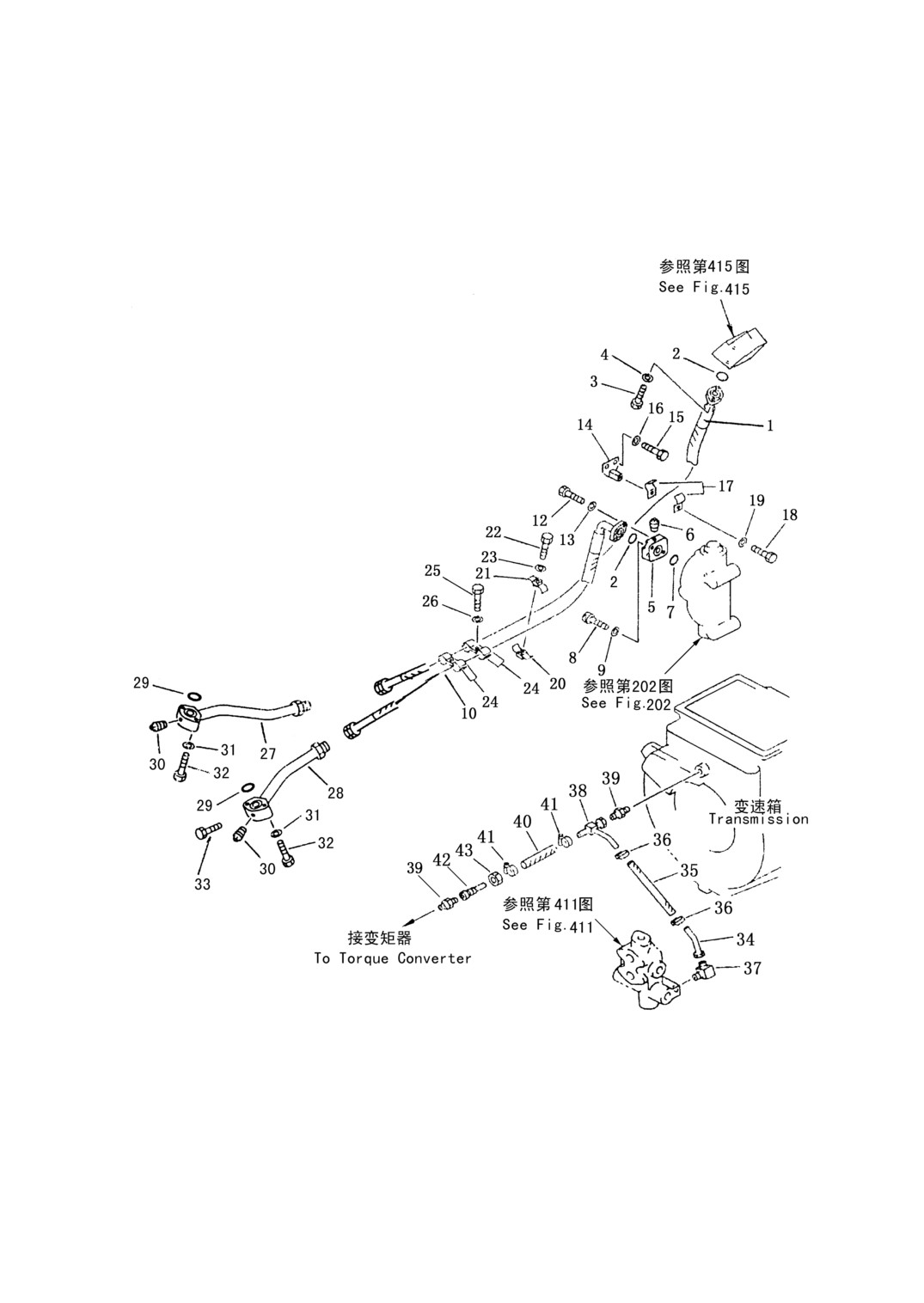

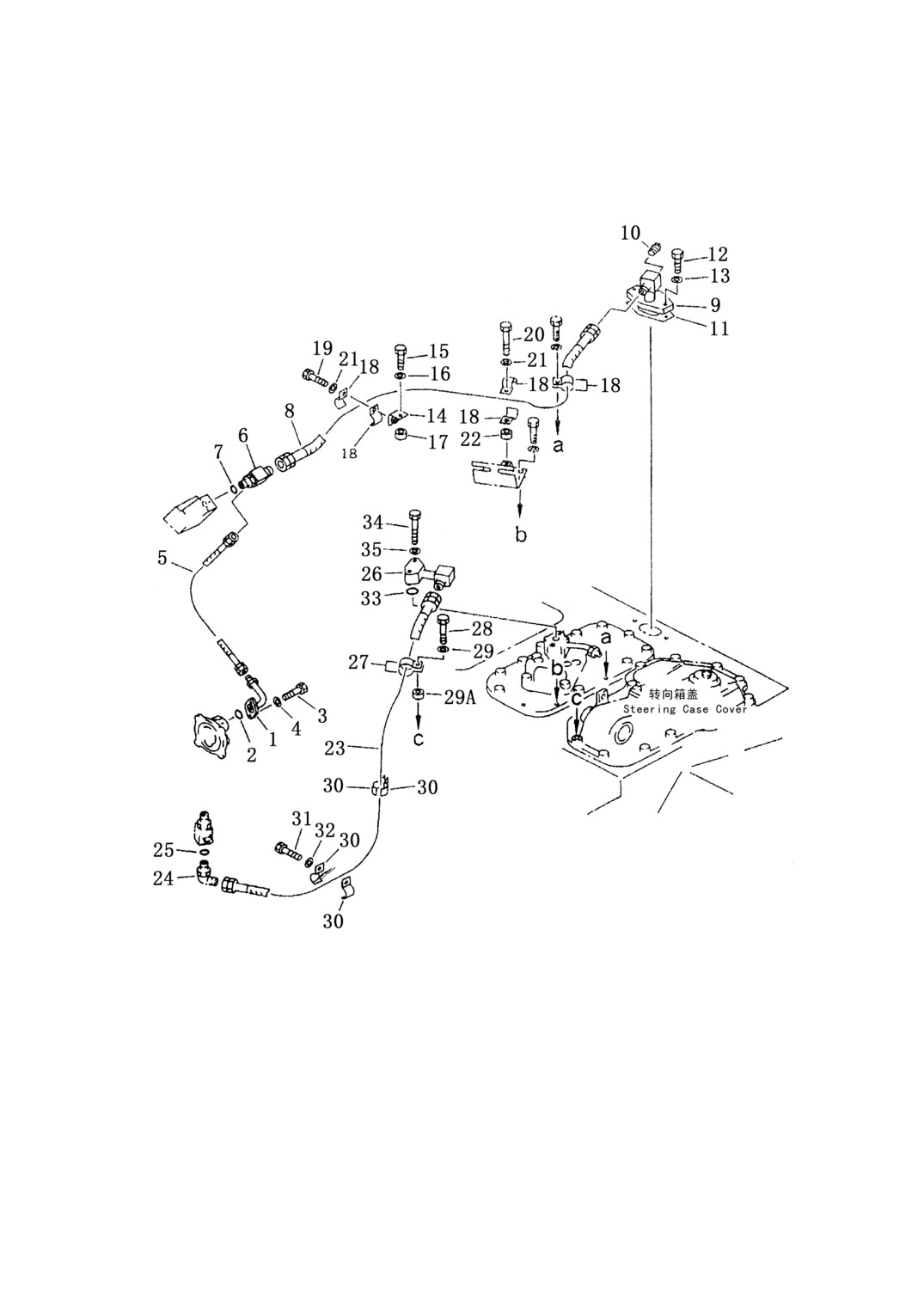

第 416 图 转向管路（3/3）
FIG.416 STEERING PIPING
146
转向管路（3/3）
STEERING PIPING
序号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
416-1
154-49-51430
管
tube
1
2
07000-03025
O 形圈
O-ring
1
3
01010-51030
螺栓
bolt
2
4
01643-31032
垫圈
washer
2
5
07102-20305
软管
hose
1
6
154-49-51770
丁字接头
tee
1
7
07002-02434
O 形圈
O-ring
1
8
07102-21014
软管
hose
1
9
17Y-74-44000
管
tube
1
10
07042-30108
螺塞
plug
1
11
17Y-74-00013
垫
gasket
1
12
01010-51240
螺栓
bolt
2
13
01643-31232
垫圈
washer
2
14
154-49-51640
支架
bracket
1
15
01010-51045
螺栓
bolt
1
16
01643-31032
垫圈
washer
1
17
17Y-74-00010
垫
gasket
1
18
17Y-74-17000
夹
clamp
6
19
01010-51230
螺栓
bolt
1
20
01010-51255
螺栓
bolt
1
21
01643-31232
垫圈
washer
2
22
195-33-11220
套
spacer
1
23
07102-20616
软管
hose
1
24
07235-10628
接头
elbow
1
25
07002-02434
O 形圈
O-ring
1
26
154-49-51590
管
tube
1
27
154-49-51970
管夹
clamp
2
28
01010-51290
螺栓
bolt
1
29
01643-31232
垫圈
washer
1
29A
195-33-11220
套
spacer
1
30
154-49-51970
管夹
clamp
4
31
01010-51230
螺栓
bolt
2
32
01643-31232
垫圈
washer
2
33
07000-03028
O 形圈
O-ring
1
34
01011-51020
螺栓
bolt
2
35
01643-30032
垫圈
washer
2
147

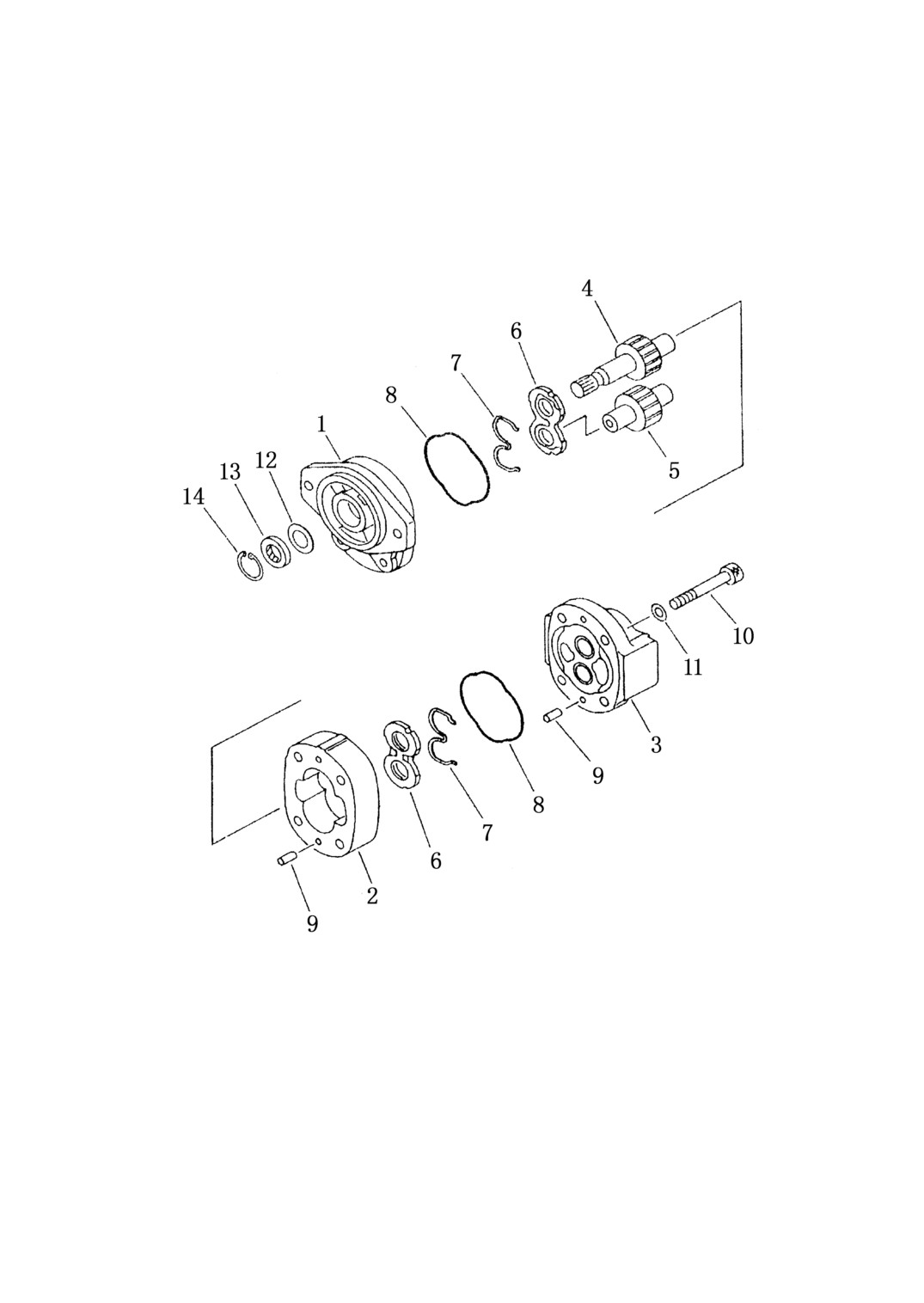

第 417 图
变 速 泵
FIG.417 TRANSMISSION PUMP
148
变 速 泵
TRANSMISSION PUMP
序号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
705-21-32051
变速泵
pump，ass’y
1
417-1
705-17-02011
前盖
bracket
1
2
705-17-32012
泵体
case gear
1
3
705-17-02141
后盖
cover
1
4
705-17-32412
齿轮
gear drive
1
5
705-17-32512
齿轮
gear drive
1
6
705-17-02612
侧板
plate side
2
7
705-18-02670
密封
ring seal
2
8
705-17-02360
O 形圈
O-ring
2
9
04020-01024
销
pin dowel
4
10
705-17-02760
螺栓
bolt
4
11
01643-51232
垫圈
washer
4
12
705-17-02870
垫
gasket
1
13
705-17-02830
油封
seal oil
1
14
04065-04018
卡环
ring snap
1
149

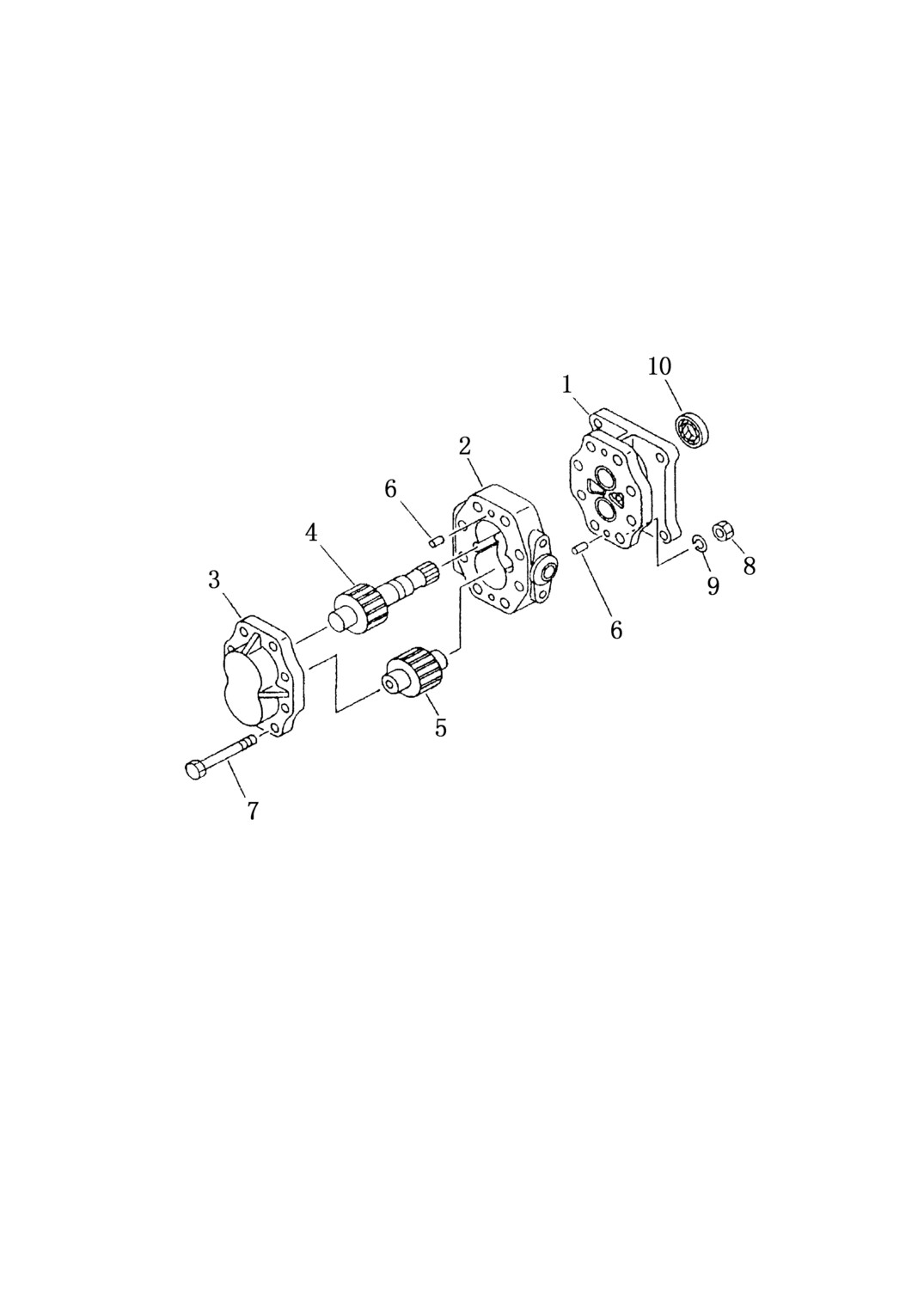

第 418 图
转 向 泵
FIG.418
STEERING PUMP
150
转 向 泵
STEERING PUMP
序号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
07436-72202
转向泵 pump，ass’y
1
418-1
07434-72112
前盖 bracket
1
2
07436-71221
泵体 case gear
1
3
07434-71131
后盖 cover
1
4
07436-71042
齿轮 gear drive
1
5
07436-71052
齿轮 gear drive
1
6
04020-00820
销
pin dowel
4
7
07432-11080
螺栓
bolt
8
8
01582-11210
螺母 nut
8
9
01602-21236
垫圈 washer
8
10
07434-71160
油封 seal oil
1
151

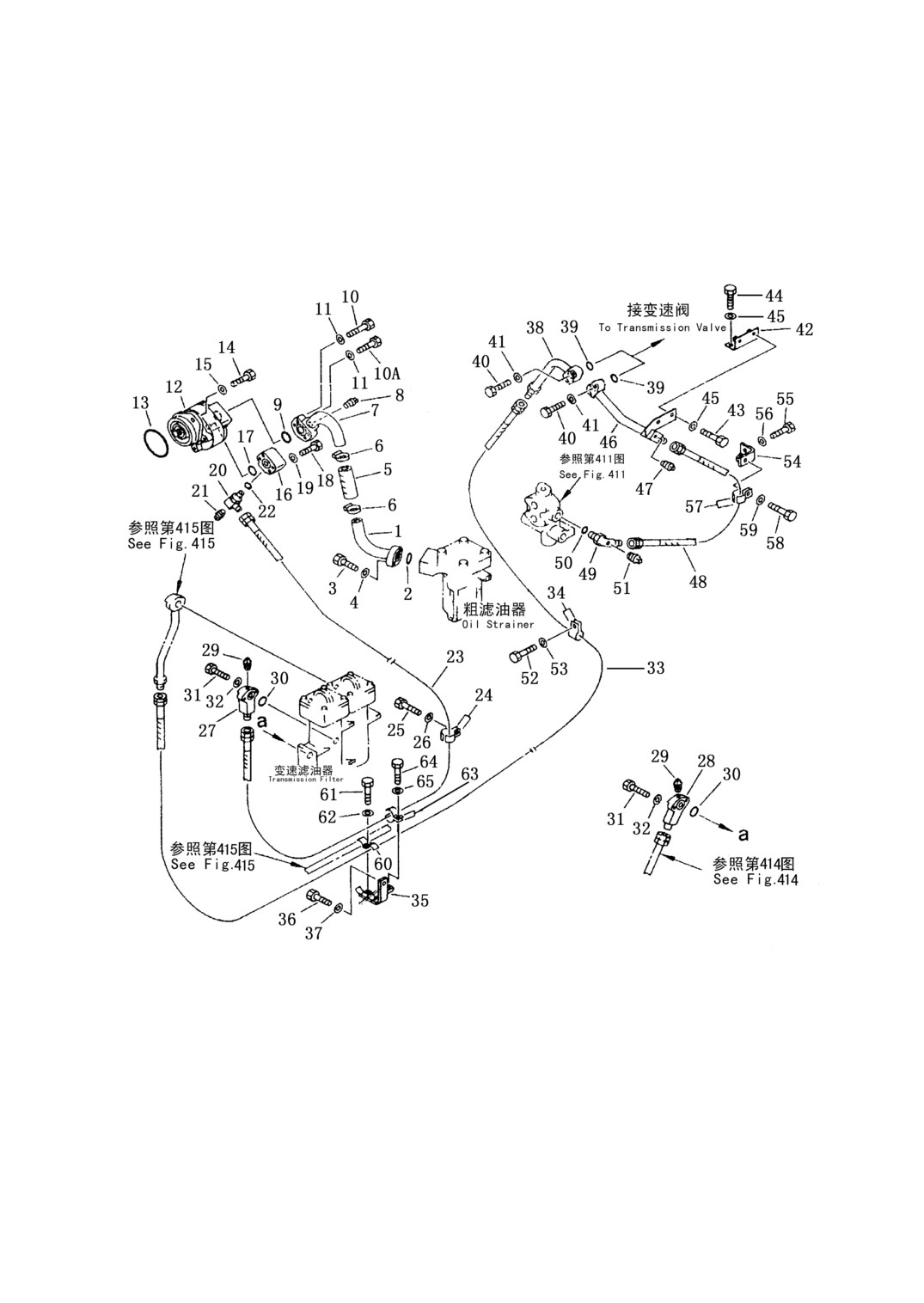

第 419 图
冷 却 管 路
FIG.419 TOROUE CONVERTER AND OIL COOLER PIPING
152
冷 却 管 路
TOROUE CONVERTER AND OIL COOLER PIPING
序号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
419-1
17Y-74-31000
软管
hose
1
2
07000-03032
O 形圈
O-ring
2
3
01010-51030
螺栓
bolt
2
4
01643-31032
垫圈
washer
2
5
154-49-51420
法兰
spacer
1
6
07042-30108
螺塞
plug
1
7
07000-33045
O 形圈
O-ring
1
8
01252-41030
螺栓
bolt
2
9
01643-31032
垫圈
washer
2
10
17Y-74-30000
软管
hose
1
12
01010-51030
螺栓
bolt
2
13
01643-31032
垫圈
washer
2
14
154-49-51690
板
bracket
1
15
01010-51225
螺栓
bolt
2
16
01643-31232
垫圈
washer
2
17
17Y-74-17000
夹
clamp
2
18
01010-51230
螺栓
bolt
1
19
01643-31232
垫圈
washer
1
20
195-78-22320
弓形夹
clamp
1
21
195-78-22330
夹
clamp
1
22
01010-51260
螺栓
bolt
1
23
01643-31232
垫圈
washer
1
24
15449-22290
管夹
clamp
4
25
01010-51270
螺栓
bolt
2
26
01643-31232
垫圈
washer
2
27
17Y-74-32000
管
tube
1
28
17Y-74-55000
管
tube
1
29
07000-02060
O 形圈
O-ring
2
30
07042-30108
螺塞
plug
2
31
01602-21338
垫圈
washer
8
32
02010-70838
螺栓
bolt
6
33
02010-70870
螺栓
bolt
2
34
154-49-51390
管
tube
1
35
07260-20922
软管
hose
1
153
冷 却 管 路
TOROUE CONVERTER AND OIL COOLER PIPING
序号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
419-36
07281-00197
喉箍
clamp
2
37
22W-44-14580
弯管接头
elbow
1
38
154-49-51410
管
tube
1
39
07213-51521
接头
connector
2
40
07260-21413
软管
hose
1
41
07281-00259
喉箍
clamp
2
42
154-19-22213
管
tube
1
43
07201-61527
螺母
nut
1
154
第 420 图
变 速 管 路
FIG.420 TORQFLOW TRANSMISSION PIPING
155
