Shantui SD23, SD23E, SD23S, SD23D, SD23R bulldozers. Parts Catalog (2003) - page 5

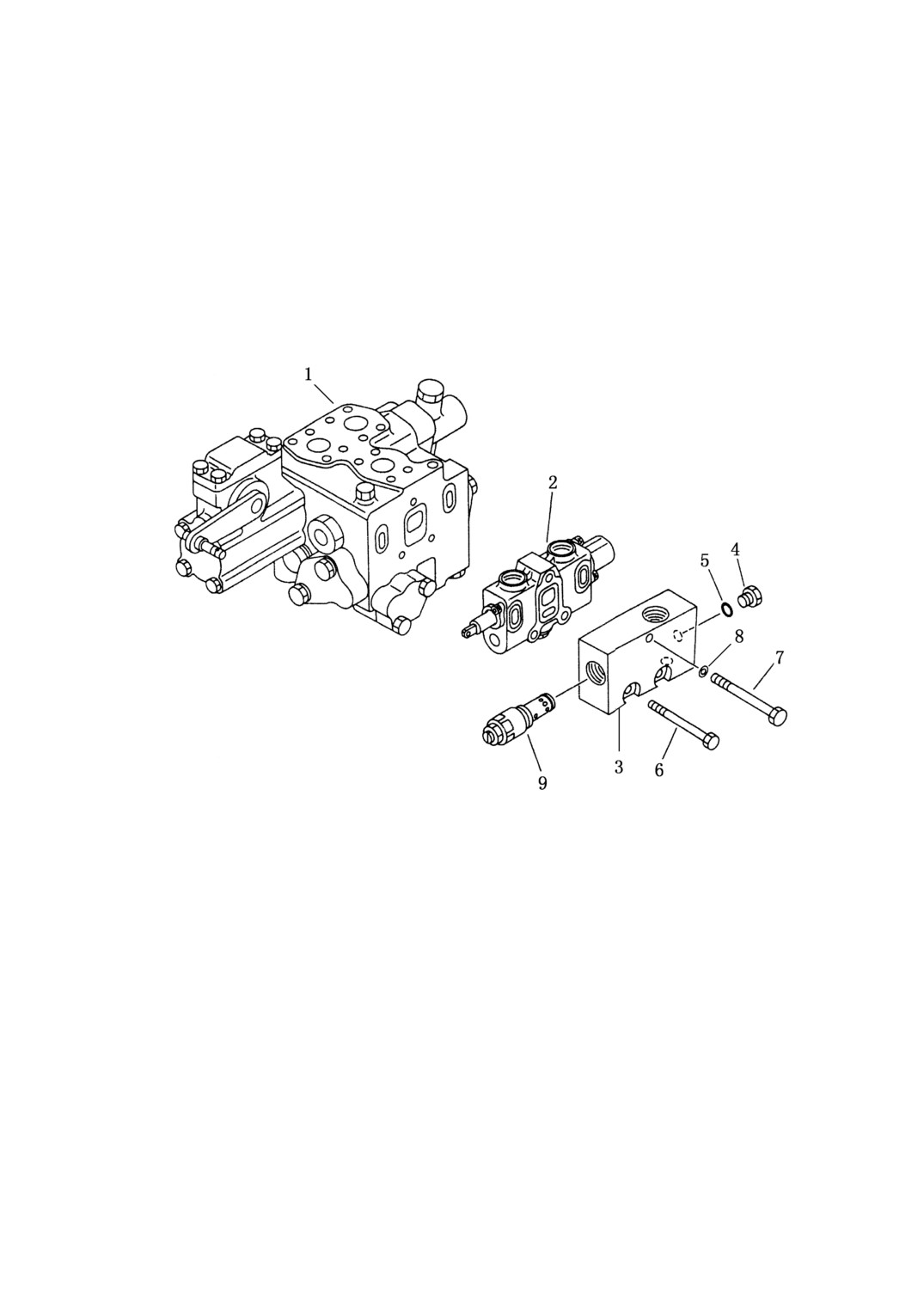

第 608 图
铲刀控制阀（1/5）
FIG.608 BLADE CONTROL VALVE
210
铲刀控制阀（1/5）
BLADE CONTROL VALVE
序号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
709-62-31103
阀总成
valve ass’y
1
此体由图 608—612 所属全部零件组成
this assembly consists of all parts
shown in figs 608 to 612
608-1
709-62-00031
阀部件总成 valve sub ass’y
1
2
709-62-00020
阀块总成 body sub ass’y
1
3
709-62-31350
阀块
block relief
1
4
07040-11007
螺塞
plug
2
5
07002-11023
O 型圈
O-ring
2
6
01010-60885
螺栓
bolt
2
7
700-23-13140
螺栓
bolt
1
8
01643-31032
垫圈
washer
1
9
700-24-52001
安全阀总成 relief valve ass’y
1
211

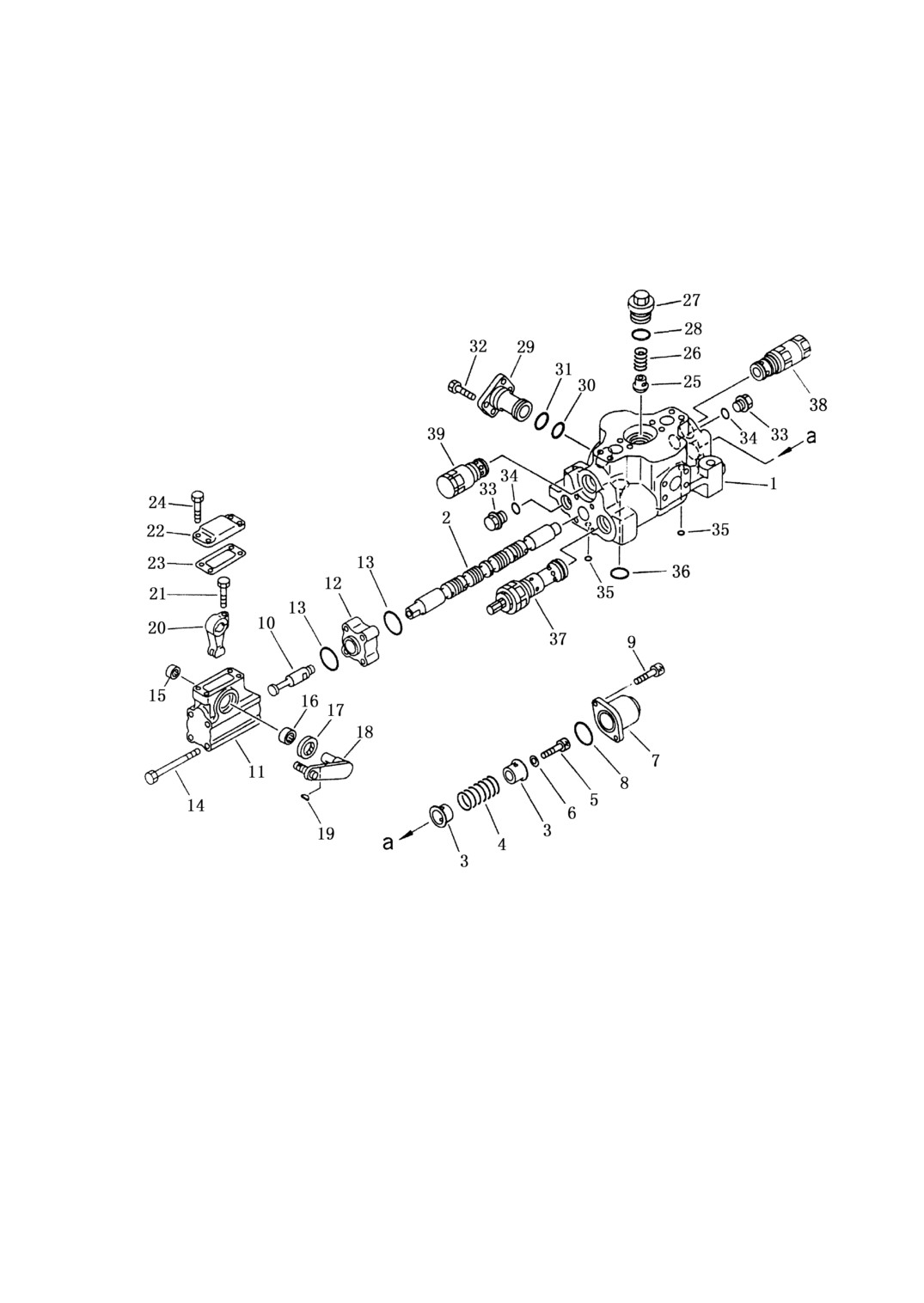

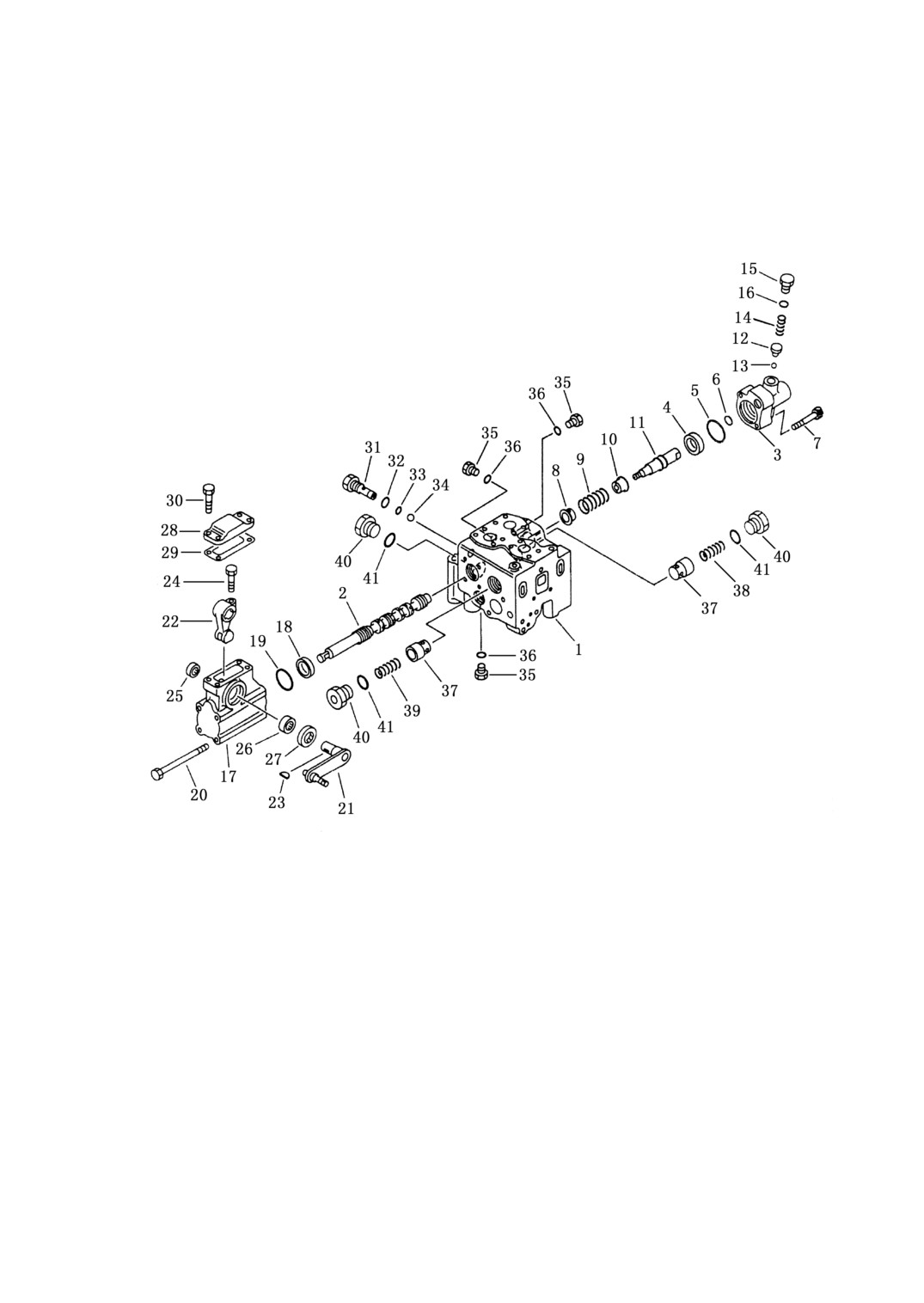

第 609 图
铲刀控制阀（2/5）
FIG.609
BLADE CONTROL VALVE
212
铲刀控制阀（2/5）
BLADE CONTROL VALVE
序号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
（709-62-31103）
阀总成
valve ass’y
1
此体由图 608～612 所属全部零件组成
This assembly consists of all parts
shown in figs 608 to 612
709-62-00031
阀部件总成 valve sub ass’y
1
此体由图 609～610 所属全部零件组成
This assembly consists of all parts
shown
in
figs
609 to 610
609-1
709-62-31112
阀体
body valve
1
2
709-62-31120
阀芯
spool
1
3
709-62-31130
壳体
case
1
4
709-62-31140
环
collar
1
5
07000-03045
O 型圈
O-ring
1
6
07000-02015
O 型圈
O-ring
1
7
01252-31045
螺栓
bolt
2
8
700-91-11260
座
retainer
1
9
709-62-31150
弹簧
spring
1
10
700-91-11270
座
retainer
1
11
709-62-31160
螺塞
plug
1
12
709-62-31170
座
retainer
2
13
700-84-11730
球
ball
2
14
709-62-31180
弹簧
spring
2
15
07040-11409
螺塞
plug
2
16
07002-01423
O 型圈
O-ring
2
17
700-93-11710
阀体
body valve
1
18
700-93-11720
环
collar
1
19
07430-71380
O 型圈
O-ring
1
20
700-93-11730
螺栓
bolt
4
21
709-62-31190
杆
lever
1
22
700-93-11780
杆
lever
1
23
04010-00416
键
key
1
24
01010-30825
螺栓
bolt
1
25
700-93-11740
轴承
bearing
1
26
700-93-11750
轴承
bearing
1
213
铲刀控制阀（2/5）
BLADE CONTROL VALVE
序号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
609-27
700-93-11762
油封
seal oil
1
28
700-93-11790
板
plate
1
29
700-93-11811
垫
gasket
1
30
01010-50820
螺栓
bolt
4
31
709-62-11350
螺塞
plug
1
32
07002-11423
O 型圈
O-ring
1
33
07000-11007
O 型圈
O-ring
1
34
04260-00952
螺栓
bolt
1
35
07040-11007
螺塞
plug
3
36
07002-11023
O 型圈
O-ring
3
37
709-62-31210
阀
valve
2
38
709-62-31220
弹簧
spring
1
39
701-21-31130
弹簧
spring
1
40
07040-13316
螺塞
plug
3
41
07002-13334
O 型圈
O-ring
3
214

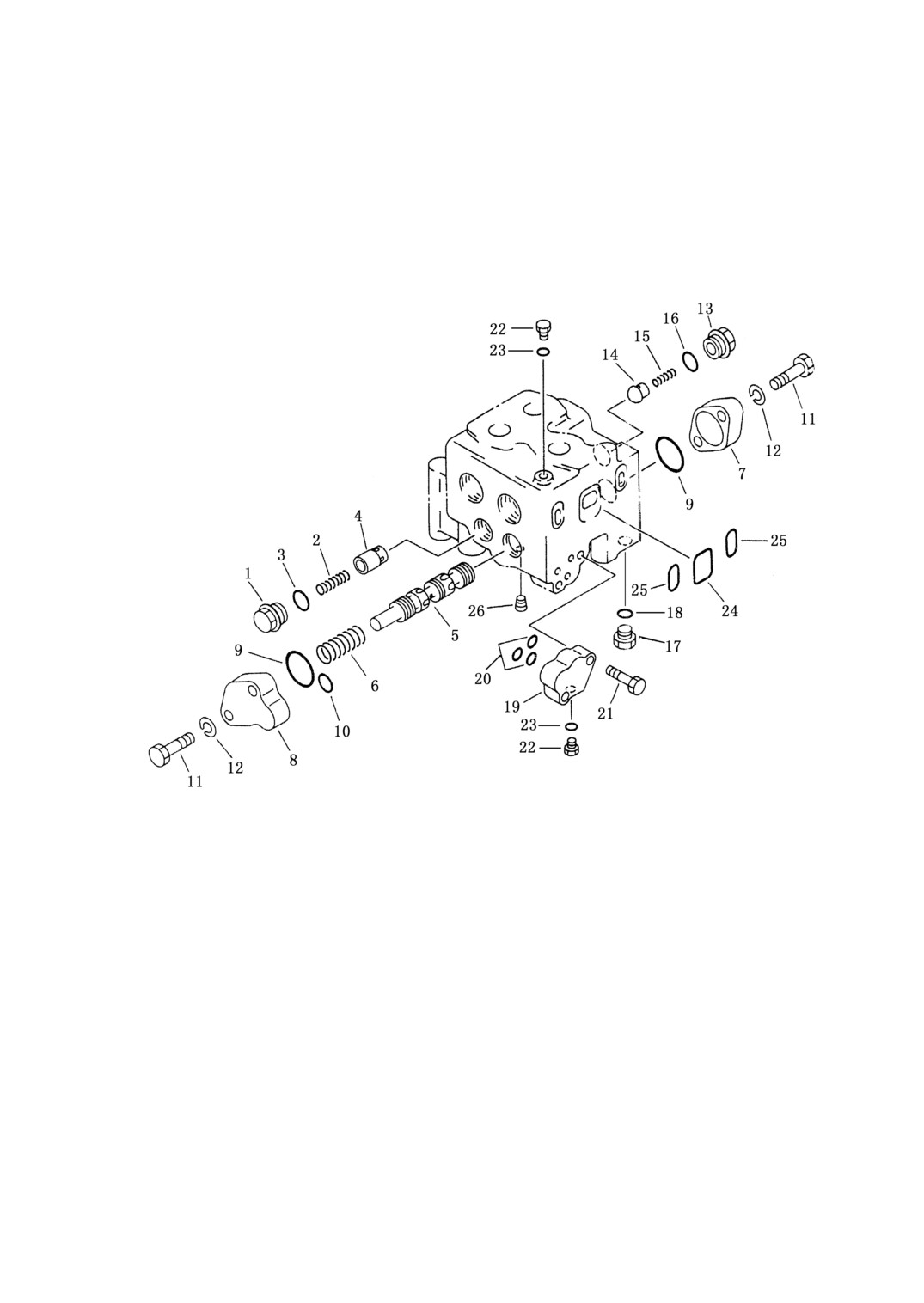

第 610 图
铲刀控制阀（3/5）
FIG.610 BLADE CONTROL VALVE
215
铲刀控制阀（3/5）
BLADE CONTROL VALVE
序号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
709-62-31103
阀总成
valve ass’y
1
此体由图 608～612 所属全部零件组成
This assembly consists of all parts
shown in figs 608 to 612
709-62-00031
阀部件总成 valve sub ass’y
1
此体由图 609～610 所属全部零件组成
This assembly consists of all parts
shown in
figs
609 to 610
610-1
700-22-11370
螺塞
plug
1
2
701-13-31130
弹簧
spring
1
3
07002-12434
O 型圈
o-ring
1
4
701-13-31120
阀
valve
1
5
709-62-31250
阀芯
spool
1
6
709-62-31260
弹簧
spring
1
7
709-62-31310
板
plate
1
8
709-62-31320
板
plate
1
9
07000-13038
O 型圈
o-ring
2
10
07000-02021
O 型圈
o-ring
1
11
01010-51245
螺栓
bolt
4
12
01602-21236
垫圈
washer
4
13
709-62-31240
螺塞
plug
1
14
700-22-11340
单向阀
valve check
1
15
709-20-51270
弹簧
spring
1
16
07002-12434
O 型圈
o-ring
1
17
07040-11612
螺塞
plug
4
18
07002-11623
O 型圈
o-ring
4
19
709-62-31271
板
plate
1
20
07000-12015
O 型圈
o-ring
3
21
01010-51040
螺栓
bolt
2
22
07040-11007
螺塞
plug
2
23
07002-11023
O 型圈
o-ring
2
24
07000-13040
O 型圈
o-ring
1
25
709-62-31280
O 型圈
o-ring
2
26
708-17-22130
螺塞
plug
1
216

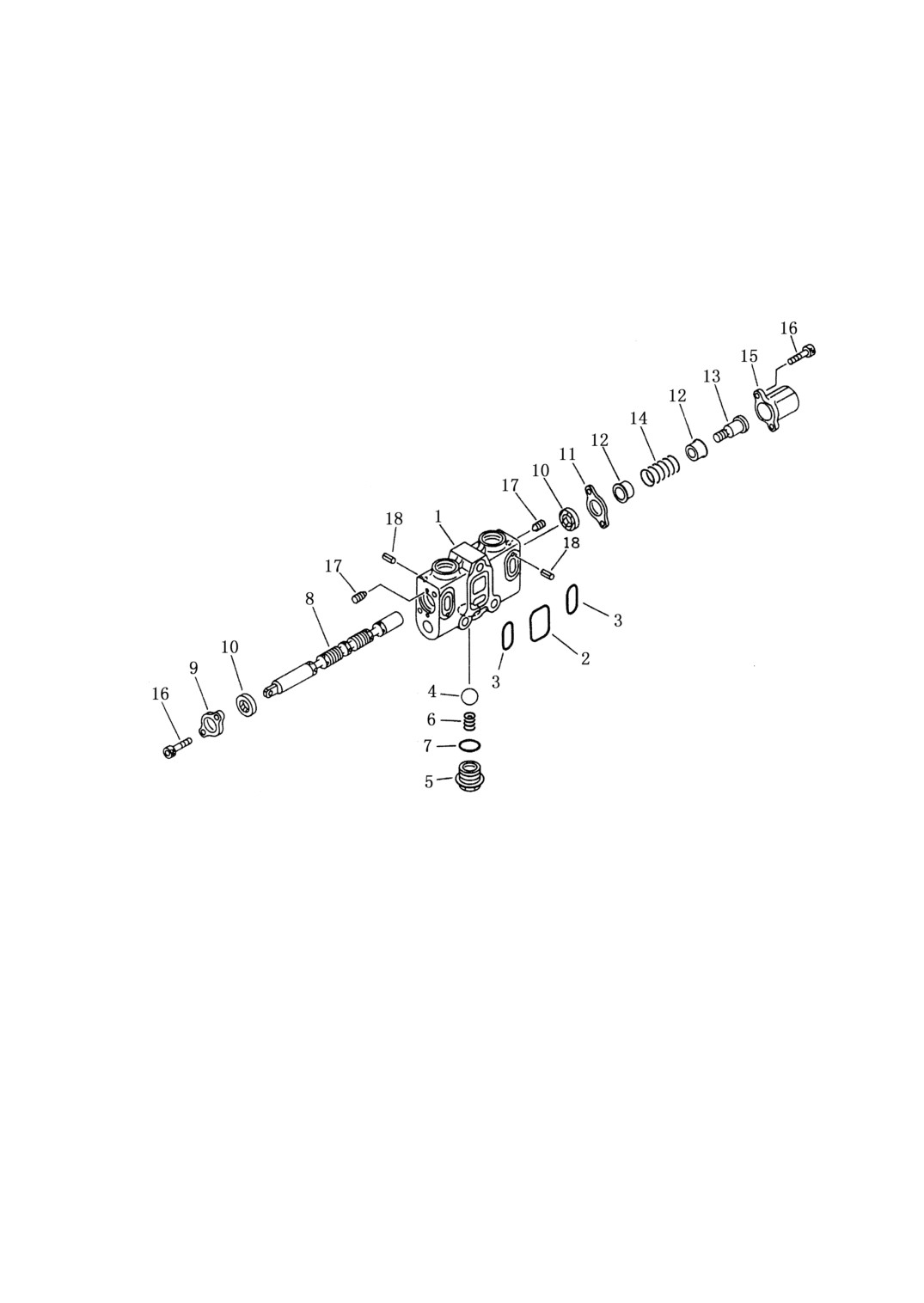

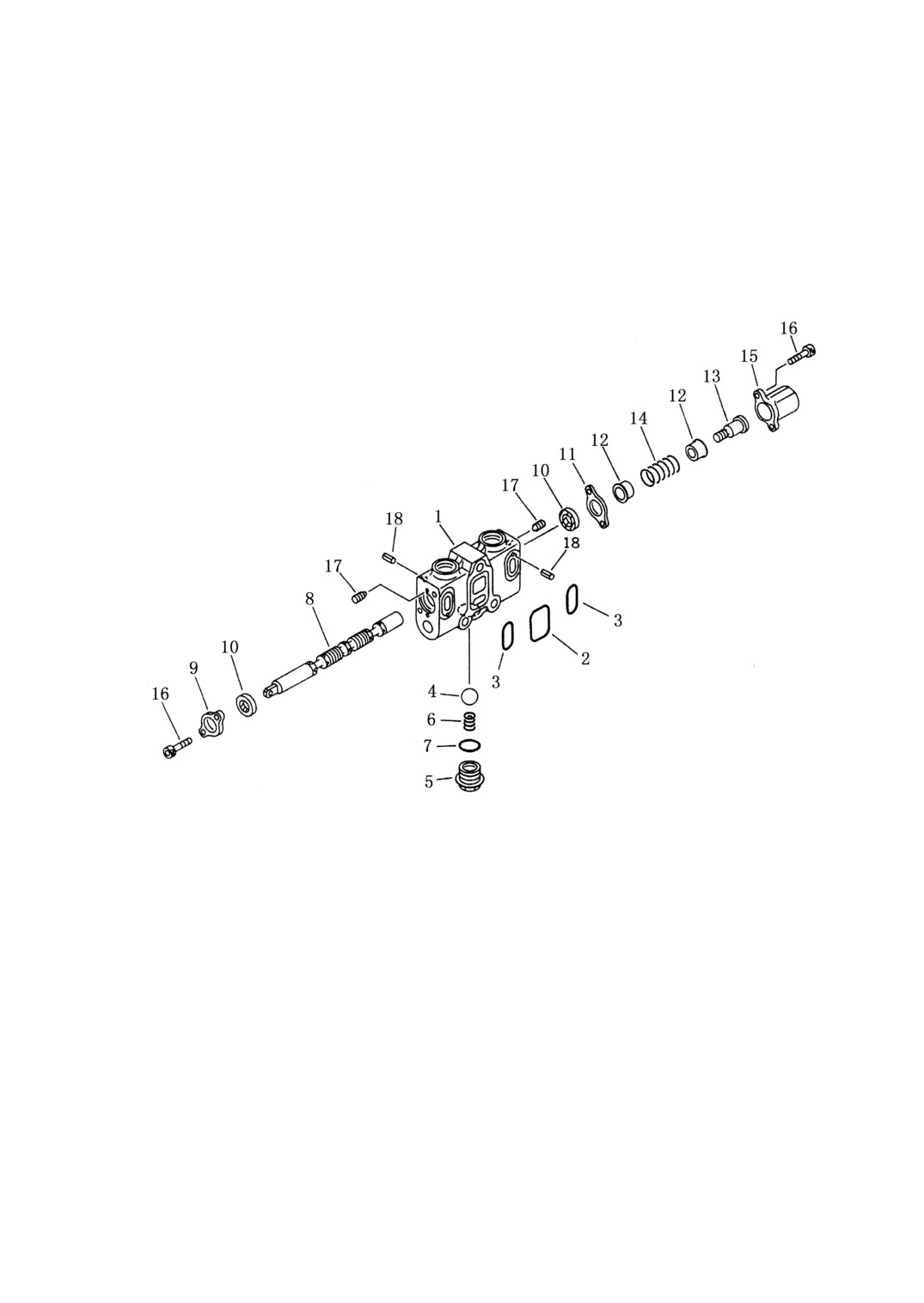

第 611 图
铲刀控制阀（4/5）
FIG.611 BLADE CONTROL VALVE
217
铲刀控制阀（4/5）
BLADE CONTROL VALVE
序号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
709-62-31103
阀总成
valve ass’y
1
此体由图 608～612 所属全部零件组
成 This assembly consists of all
parts shown
in figs 608 to 612
709-62-00020
阀部件总成
valve sub ass’y
1
611-1
709-62-31290
阀块
block valve
1
2
07000-13040
O 型圈
O-ring
1
3
709-62-31280
O 型圈
O-ring
2
4
700-22-12340
阀
valve
1
5
700-22-11351
螺塞
plug
1
6
700-22-12350
弹簧
spring
1
7
07002-12434
O 型圈
O-ring
1
8
709-62-31330
阀芯
spool
1
9
709-25-11320
板
plate
1
10
709-25-11290
油封
seal oil
2
11
709-25-11310
板
plate
1
12
700-22-11291
护圈
retainer
2
13
700-22-11321
螺塞
plug
1
14
700-23-13130
弹簧
spring
1
15
700-22-11332
盖
cover
1
16
01252-30616
螺栓
bolt
4
17
706-86-51170
螺栓
bolt
3
18
04025-00308
弹性圆柱销
pin spring
3
218

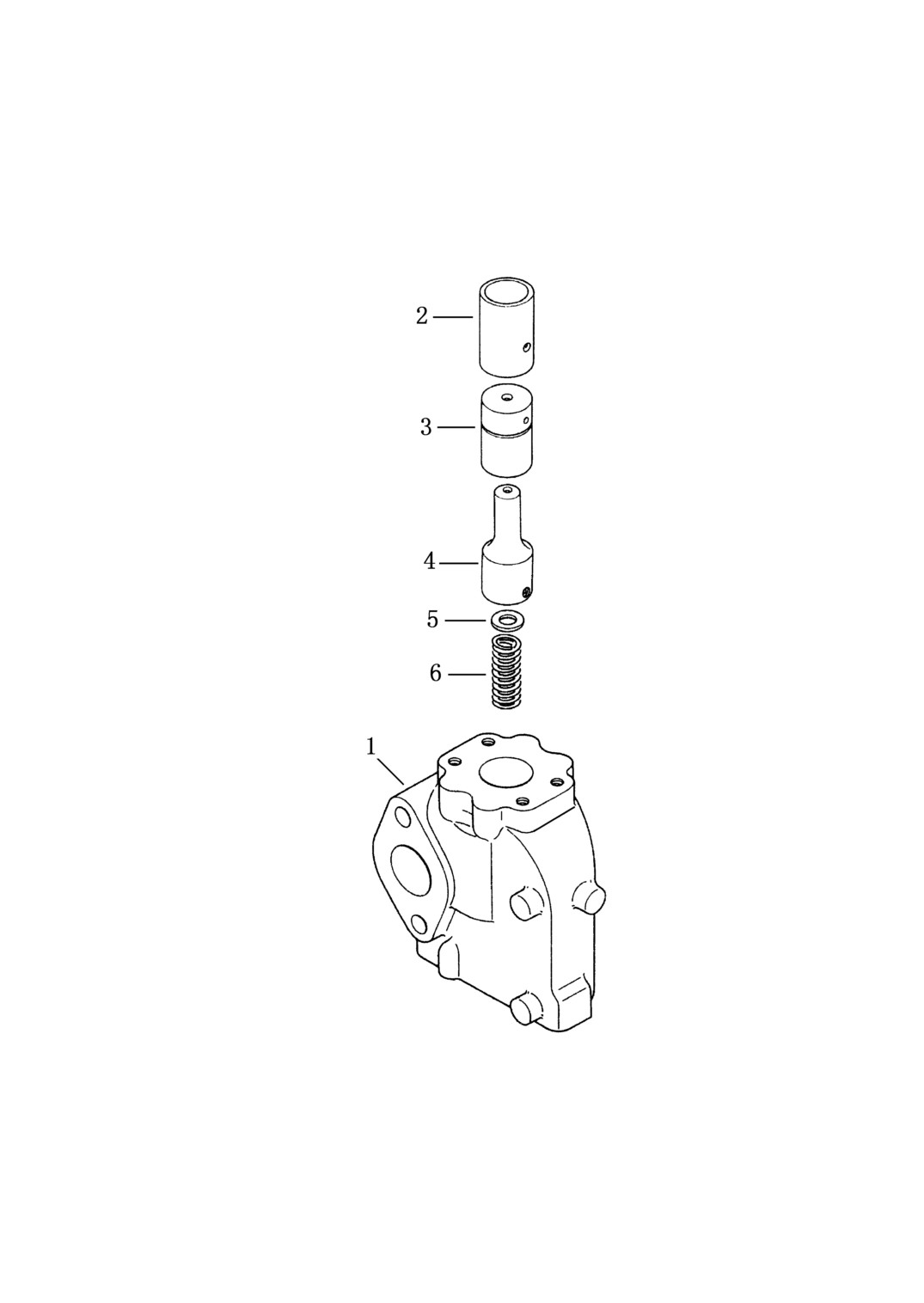

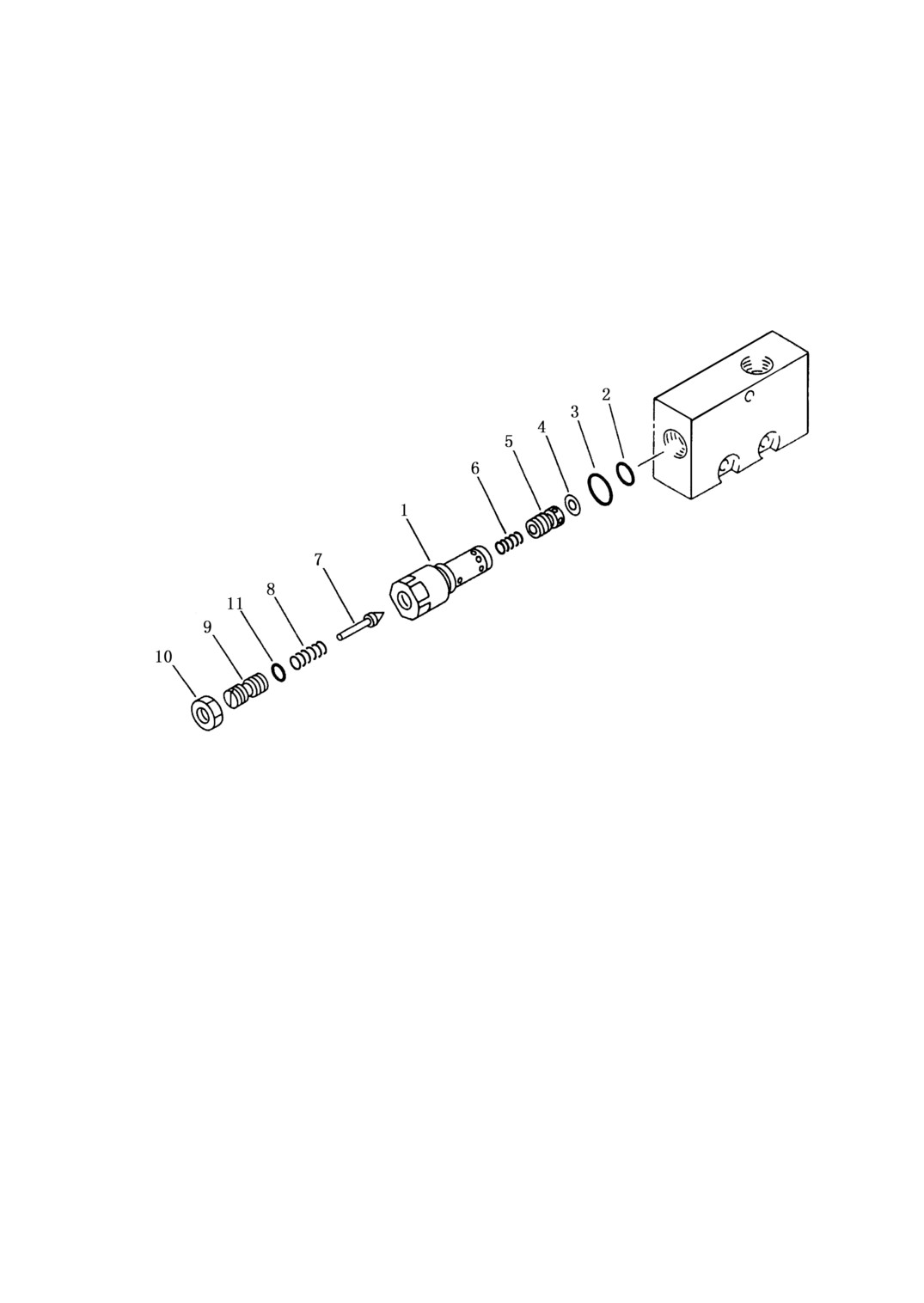

第 612 图
铲刀控制阀（5/5）
FIG.612
BLADE CONTROL VALVE
219
铲刀控制阀（5/5）
BLADE CONTROL VALVE
序号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
709-62-31103
阀总成
valve ass’y
1
此体由图 608～612 所属全部零件组成
this assembly consists of all parts
shown in figs 608 to 612
700-24-52001
安全阀
relief valve ass’y
1
612-1
700-20-51410
阀体
sleeve
1
2
700-22-11410
O 型圈
O-ring
1
3
07002-02434
O 型圈
O-ring
1
4
700-20-51240
环
ring
1
5
700-20-51420
阀
valve
1
6
700-20-51430
弹簧
spring
1
7
700-80-61190
阀芯
spool
1
8
700-20-51350
弹簧
spring
1
9
700-20-51340
螺柱
screw
1
10
01583-11408
螺母
nut
1
11
07000-02011
O 型圈
O-ring
1
220
第 613 图
三齿松土器控制阀（1/2）
FIG.613
THREE SHANK RIPPER CONTROL VALVE
221
三齿松土器控制阀（1/2）
THREE SHANK RIPPER CONTROL VALVE
序号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
700-91-38002
阀总成
valve ass’y
1
700-91-00031
阀组件总成
body group ass’y
1
613-1
700-91-11621
阀体
body, valve
1
2
700-92-11220
滑阀
spool
1
3
700-93-11870
座
retain
2
4
700-93-11880
弹簧
spring
1
5
01252-31016
螺栓
bolt
1
6
01643-31032
垫圈
washer
1
7
700-93-11920
壳体
case
1
8
07430-71380
O 型圈
o-ring
1
9
01252-30820
螺栓
bolt
2
10
700-91-11630
挡杆
joint
1
11
700-93-11710
操纵杆壳体
case lever
1
12
700-91-11640
板
plate
1
13
07430-71380
O 型圈
o-ring
2
14
6138-11-4880
螺栓
bolt
4
15
700-93-11740
座
retain
1
16
700-93-11750
座
retain
1
17
700-93-11762
油封
seal oil
1
18
700-91-11670
杆
lever
1
19
04010-00416
键
key
1
20
700-93-11780
杆
lever
1
21
01010-30825
螺栓
bolt
1
22
700-93-11790
杆
lever
1
23
700-93-11810
垫
gasket
1
24
01010-30820
螺栓
bolt
4
25
700-93-11461
单向阀
valve check
1
26
700-93-11471
弹簧
spring
1
27
700-93-11481
螺栓
bolt
1
28
07002-13634
O 型圈
o-ring
1
29
700-91-11650
法兰
flange
1
30
07000-13032
O 型圈
o-ring
1
222
松土器控制阀（1/2）
RIPPER CONTROL VALVE
序号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
613-31
07000-03035
O 型圈
o-ring
1
32
01010-51025
螺栓
bolt
1
33
700-22-11370
螺塞
plug
2
34
07002-02434
O 型圈
o-ring
2
35
07000-02011
O 型圈
o-ring
2
36
07000-03035
O 型圈
o-ring
1
37
709-90-51500
阀总成
valve ass’y
1
38
700-90-76000
安全阀+补油阀 valve ass’y
1
(suction and safety)
39
700-90-88000
阀总成
valve ass’y
1
223

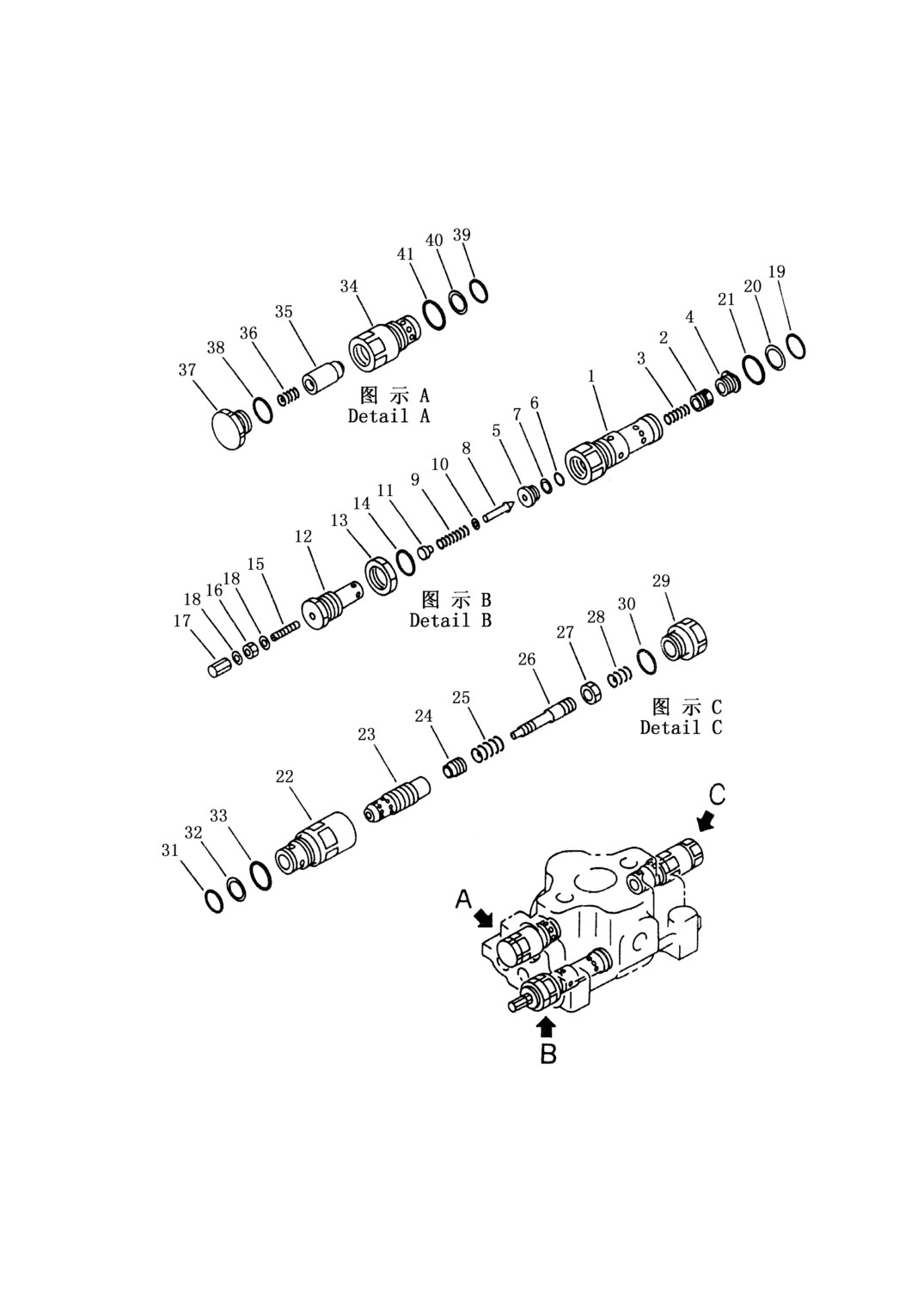

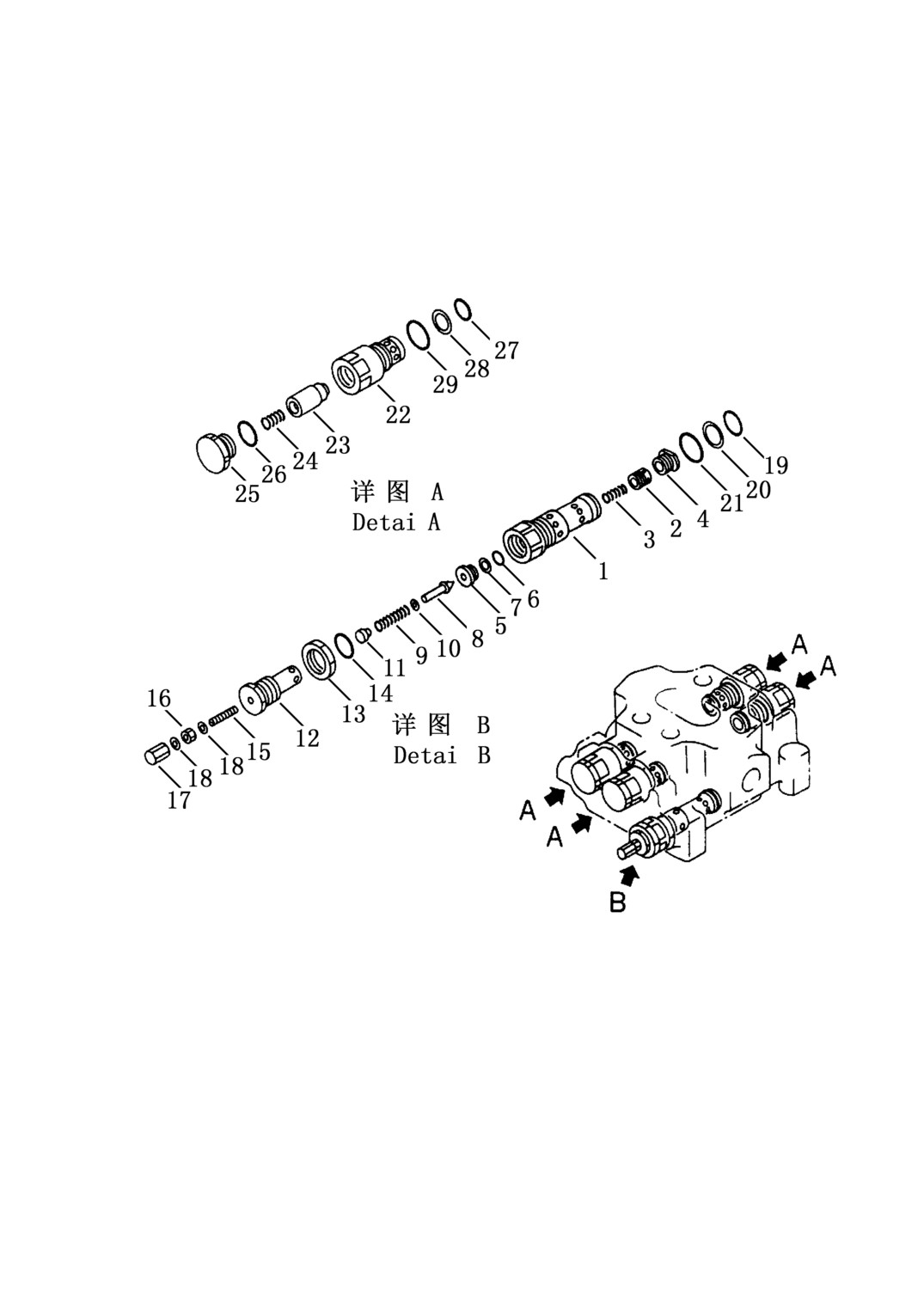

第 614 图
三齿松土器控制阀（2/2）
FIG.614 THREE SHANK RIPPER CONTROL VALVE
224
三齿松土器控制阀（2/2）
THREE SHANK RIPPER CONTROL VALVE
序号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
700-91-38002
阀总成
valve ass’y
1
709-90-51500
主溢流阀总成
valve ass’y main relief
1
614-1
700-90-51220
阀套
sleeve
1
2
700-90-51230
阀
valve
1
3
700-90-51320
弹簧
spring
1
4
700-90-51120
螺塞
plug
1
5
700-90-51150
座
retain
1
6
07000-22016
O 型圈
O-ring
1
7
07001-02016
挡圈
ring back-up
1
8
700-80-61190
锥阀
poppet
1
9
700-90-51160
弹簧
spring
1
10
700-80-51240
垫圈
washer
1
11
700-90-51250
座
retain
1
12
700-90-51270
阀体
body, valve
1
13
700-90-51190
螺母
nut
1
14
07002-03034
O 型圈
O-ring
1
15
700-90-51281
螺钉
screw
1
16
01580-10806
螺母
nut
1
17
700-90-51311
螺母
nut
1
18
700-90-51290
密封垫圈
washer seal
2
19
700-93-11320
O 型圈
O-ring
1
20
700-93-11330
挡圈
ring back-up
1
21
07002-03634
O 型圈
O-ring
1
700-90-76000
安全阀+补油阀
valve ass’y suction and safety
1
22
700-90-61110
阀套
sleeve
1
23
700-90-61120
阀
valve
1
24
700-90-61130
锥阀
poppet
1
25
700-90-61140
弹簧
spring
1
26
700-90-61150
活塞
piston
1
27
700-90-61160
螺母
nut
1
28
700-90-61170
弹簧
spring
1
29
700-90-61180
螺塞
plug
1
30
07002-13634
O 型圈
O-ring
1
31
700-93-11320
O 型圈
O-ring
1
225
松土器控制阀（2/2）
THREE SHANK RIPPER RIPPER CONTROL VALVE
序号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
614-32
700-93-11330
挡圈
ring back-up
1
33
07002-03634
O 型圈
o-ring
1
700-90-88000
阀总成
valve ass’y
1
34
700-90-62110
阀套
sleeve
1
35
700-90-62160
阀
valve
1
36
700-90-61170
弹簧
spring
1
37
700-90-62130
螺塞
plug
1
38
07002-13034
O 型圈
o-ring
1
39
700-93-11320
O 型圈
o-ring
1
40
700-93-11330
挡圈
ring back-up
1
41
07002-03634
O 型圈
o-ring
1
226

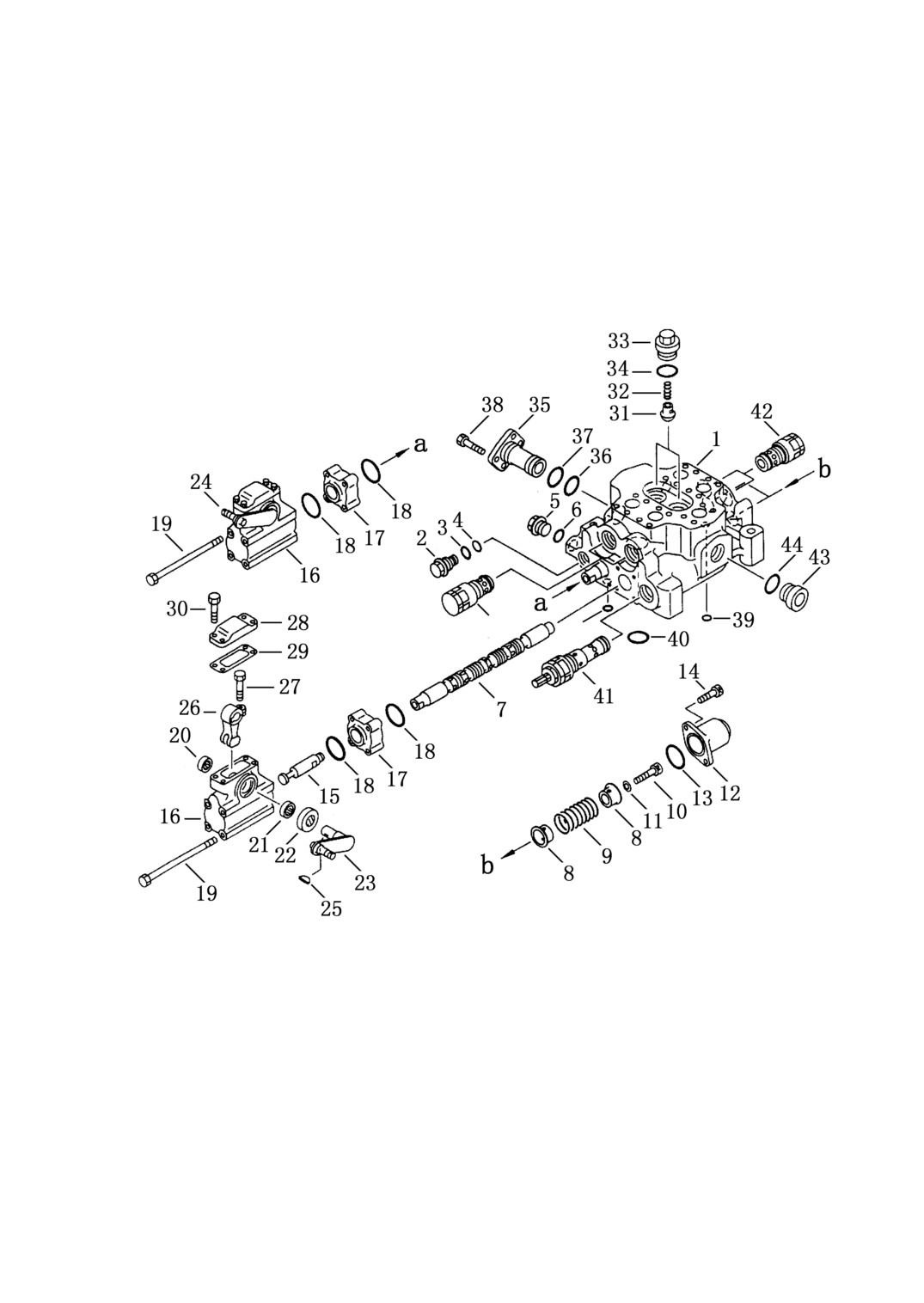

第 615 图
单齿松土器控制阀(1/2)
FIG.615 SINGLE SHANK RIPPER CONTROL VALVE
227
单齿松土器控制阀
SINGLE SHANK RIPPER CONTROL VALVE
序号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
709-92-27002
阀总成
valve ass’y
1
615-1
700-92-11511
阀体
body, valve
1
2
700-22-11360
螺塞
plug
2
3
07002-02434
O 型圈
O-ring
2
4
07000-02014
O 型圈
O-ring
2
5
700-22-11370
螺塞
plug
2
6
07000-02434
O 型圈
O-ring
2
7
700-92-11220
阀芯
spool
2
8
700-93-11870
座
retainer
4
9
700-93-11880
弹簧
spring
2
10
01252-31016
螺栓
bolt
2
11
01643-31032
垫圈
washer
2
12
700-93-11920
座
case
2
13
07430-71380
O 型圈
O-ring
2
14
01252-30820
螺栓
bolt
4
15
700-91-11630
接头
joint
2
16
700-93-11710
壳体
case lever
2
17
700-91-11640
板
plate
2
18
07430-71380
O 型圈
O-ring
4
19
6138-11-4880
螺栓
bolt
8
20
700-93-11740
轴承
bearing
2
21
700-93-11750
轴承
bearing
2
22
700-93-11762
油封
seal, oil
2
23
700-91-11660
手柄
lever
1
24
700-91-11670
手柄
lever
1
25
04010-00416
键
key
2
26
700-93-11780
杆
lever
2
27
01010-30825
螺栓
bolt
2
28
700-93-11790
板
plate
2
29
700-93-11811
垫
gasket
2
30
01010-30820
螺栓
bolt
8
31
700-93-11461
阀芯
valve, check
2
32
700-93-11471
弹簧
spring
2
228
单齿松土器控制阀
SINGLE SHANK RIPPER CONTROL VALVE
序号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
615-33
700-93-11481
螺塞
plug
2
34
07002-13634
O 型圈
O-ring
2
35
700-91-11680
法兰
flange
1
36
07002-13032
O 型圈
O-ring
1
37
07000-03035
O 型圈
O-ring
1
38
01010-51025
螺栓
bolt
1
39
07000-02011
O 型圈
O-ring
2
40
07000-03035
O 型圈
O-ring
1
41
700-95-58000
溢流阀 valve, relief
1
42
700-90-88000
补油阀 valve, suction
4
43
07040-13618
螺塞
plug
1
44
07002-13634
O 型圈
O-ring
1
229
第 616 图
单齿松土器控制阀(2/2)
FIG.616 SINGLE SHANK RIPPER CONTROL VALVE
230
单齿松土器控制阀(2/2)
SINGLE SHANK RIPPER CONTROL VALVE
序号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
700-95-58000
减压阀
valve ass’y, relief
1
616-1
700-90-51220
套筒
sleeve
1
2
700-90-51230
阀
valve
1
3
700-90-51320
弹簧
spring
1
4
700-90-51120
螺塞
plug
1
5
700-90-51150
座
seat
1
6
07000-22016
O 型圈
O-ring
1
7
07001-02016
环
ring, back-up
1
8
700-80-61190
锥阀芯
poppet
1
9
700-90-51160
弹簧
spring
1
10
700-80-51240
垫片
spacer
1
11
700-90-51250
座
retainer
1
12
700-90-51270
支座
holder
1
13
700-90-51190
螺母
nut
1
14
07002-03034
O 型圈
O-ring
1
15
700-90-51281
螺钉
screw
1
16
01580-10806
螺母
nut
1
17
700-90-51311
螺母
nut
1
18
700-90-51290
垫圈
washer
2
19
700-93-11320
O 型圈
O-ring
1
20
700-93-11330
挡圈
ring
1
21
07002-03634
O 型圈
O-ring
1
700-90-88000
阀总成
valve ass’y
4
22
700-90-62110
套筒
sleeve
1
23
700-90-62160
阀芯
valve
1
24
700-90-61170
弹簧
spring
1
25
700-90-62130
螺塞
plug
1
26
07002-13034
O 型圈
O-ring
1
27
700-93-11320
O 型圈
O-ring
1
28
700-93-11330
挡圈
ring, back-up
1
29
07002-03634
O 型圈
O-ring
1
231

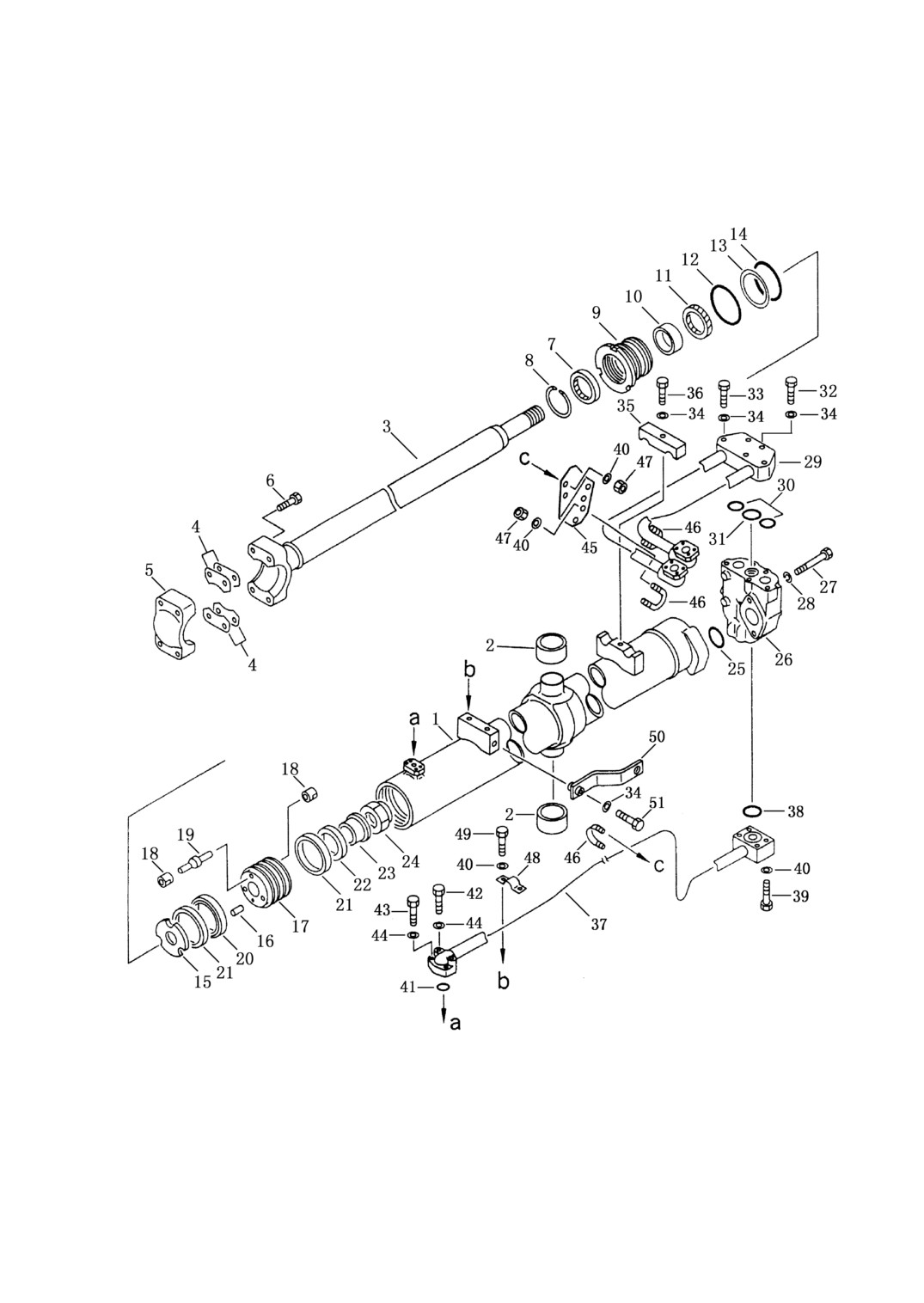

第 617 图 铲刀提升油缸（1/2）
FIG.617 BLADE LIFT CYLINDER
232
铲刀提升油缸（1/2）
BLADE LIFT CYLINDER
数量 Q’ty
序 号
件 号
名 称
SD23E
SD23S
Index No.
Part No.
Description
SD23
SD23D
SD23R
154-63-X2010
铲刀提升油缸(左)cylinder
1
ass’y blade lift L.H
154-63-X2020
铲刀提升油缸(右) cylinder
1
ass’y blade lift R.H
154-63-X2050
铲刀提升油缸(左)cylinder
1
ass’y blade lift L.H
154-63-X2060
铲刀提升油缸(右) cylinder
1
ass’y blade lift R.H
154-63-X2230
铲刀提升油缸(左)cylinder
1
ass’y blade lift L.H
154-63-X2240
铲刀提升油缸(右) cylinder
1
ass’y blade
lift R.H
617-1
154-63-13241
缸体
cylinder
1
154-63-19740
缸体
cylinder
1
154-63-15741
缸体(左)
cylinder L.H
1
154-63-15841
缸体(右)
cylinder R.H
1
2
154-63-12340
衬套
bushing
2
2
2
3
154-63-13220
活塞杆
rod piston
1
1
154-63-15720
活塞杆
rod piston
1
4
707-88-11290
调整垫 1mm
shim 1mm
10
10
10
5
707-66-70020
盖
cap
1
1
1
6
01011-51600
螺栓
bolt
4
4
4
7
144-63-95170
防尘封
seal dust
1
1
1
8
07179-12084
弹性挡圈
ring snap
1
1
1
9
707-29-11761
缸头
head cylinder
1
1
1
10
07177-07030
衬套
bushing
1
1
1
11
707-51-70211
油封
packing
1
1
1
12
07000-12110
O 型圈
o-ring
1
1
1
13
707-35-91100
保护圈
ring back-up
1
1
1
14
07000-12105
O 型圈
o-ring
1
1
1
15
707-40-11570
挡板
retainer
1
1
1
16
130-63-12761
销
pin
1
1
1
154-63-13330
活塞总成
piston ass’y
1
1
1
17
707-36-11020
活塞
piston
1
1
1
18
130-63-12464
阀座
seat valve
6
6
6
19
130-63-12364
活塞阀
valve piston
3
3
3
20
707-44-11180
活塞环
ring piston
1
1
1
21
07156-01112
耐磨环
ring near
2
2
2
22
707-69-10710
滑环
slider
1
1
1
23
707-69-10700
套
collar
1
1
1
24
07165-14244
螺母
nut
1
1
1
25
07000-12055
O 型圈
O-ring
1
1
1
233
铲刀提升油缸（1/2）
BLADE LIFT CYLINDER
数量 Q’ty
序号
件 号
名 称
SD23E
SD23S
Index No.
Part No.
Description
SD23
SD23D
SD23R
617-26
154-63-14100
阀总成
valve ass’y
1
1
154-63-14200
阀总成
valve ass’y
1
27
01011-51615
螺栓
bolt
2
2
2
28
01602-21648
弹簧垫圈
washer spring
2
2
2
29
154-61-73190
管（左）
tube L.H
1
154-61-73320
管（左）
tube L.H
1
154-61-78150
管
tube
1
154-61-73210
管（右）
tube R.H
1
154-61-73330
管（右）
tube R.H
1
30
07000-13038
O 型圈
o-ring
2
2
2
31
07000-13045
O 型圈
o-ring
1
1
1
32
01010-51260
螺栓
bolt
2
2
2
33
01010-51270
螺栓
bolt
3
3
3
34
01643-31232
垫圈
washer
7
7
7
35
20D-62-21430
管卡
clamp
1
1
1
36
01010-51250
螺栓
bolt
1
1
1
37
154-61-73230
管（左）
tube L.H
1
154-61-73340
管（左）
tube L.H
1
154-61-78160
管（左）
tube L.H
1
154-61-73240
管（右）
tube R.H
1
154-61-73350
管（右）
tube R.H
1
154-61-78170
管（右）
tube R.H
1
38
07000-13048
O 型圈
o-ring
1
1
1
39
01010-51065
螺栓
bolt
4
4
4
40
01643-31032
垫圈
washer
12
6
6
41
07000-13030
O 型圈
o-ring
1
1
1
42
01010-50855
螺栓
bolt
2
2
2
43
01010-50840
螺栓
bolt
2
2
2
44
01643-30823
垫圈
washer
4
4
4
45
154-61-73260
板（左）
plate L.H
1
154-61-73270
板（右）
plate R.H
1
46
07823-32738
U 型管夹
clip
3
47
01599-01011
螺母
nut
6
48
07282-12793
管夹
clamp
1
1
1
49
01010-51020
螺栓
bolt
2
2
2
50
154-61-99895
板
plate
1
154-63-15190
板
plate
1
1
51
01010-51245
螺栓
bolt
1
1
1
234
第 618 图 铲刀提升油缸（2/2）
FIG.618 BLADE LIFT CYLINDER
235
铲刀提升油缸（2/2）
BLADE LIFT CYLINDER
数量 Q’ty
序号
件 号
名 称
SD23E
SD23S
Index No.
Part No.
Description
SD23
SD23D
SD23R
154-63-14100
阀总成 valve ass’y
1
1
154-63-14200
阀总成 valve ass’y
1
618-1
175-63-14111
快降阀体 body quick
1
1
drop valve
2
707-81-10020
套
collar
1
1
175-63-14460
套
collar
1
3
195-63-14150
阀
valve
1
1
1
4
195-63-14140
阀
valve
1
1
1
5
01642-21216
垫圈
washer
1
1
1
6
195-63-14180
弹簧
spring
1
1
1
236

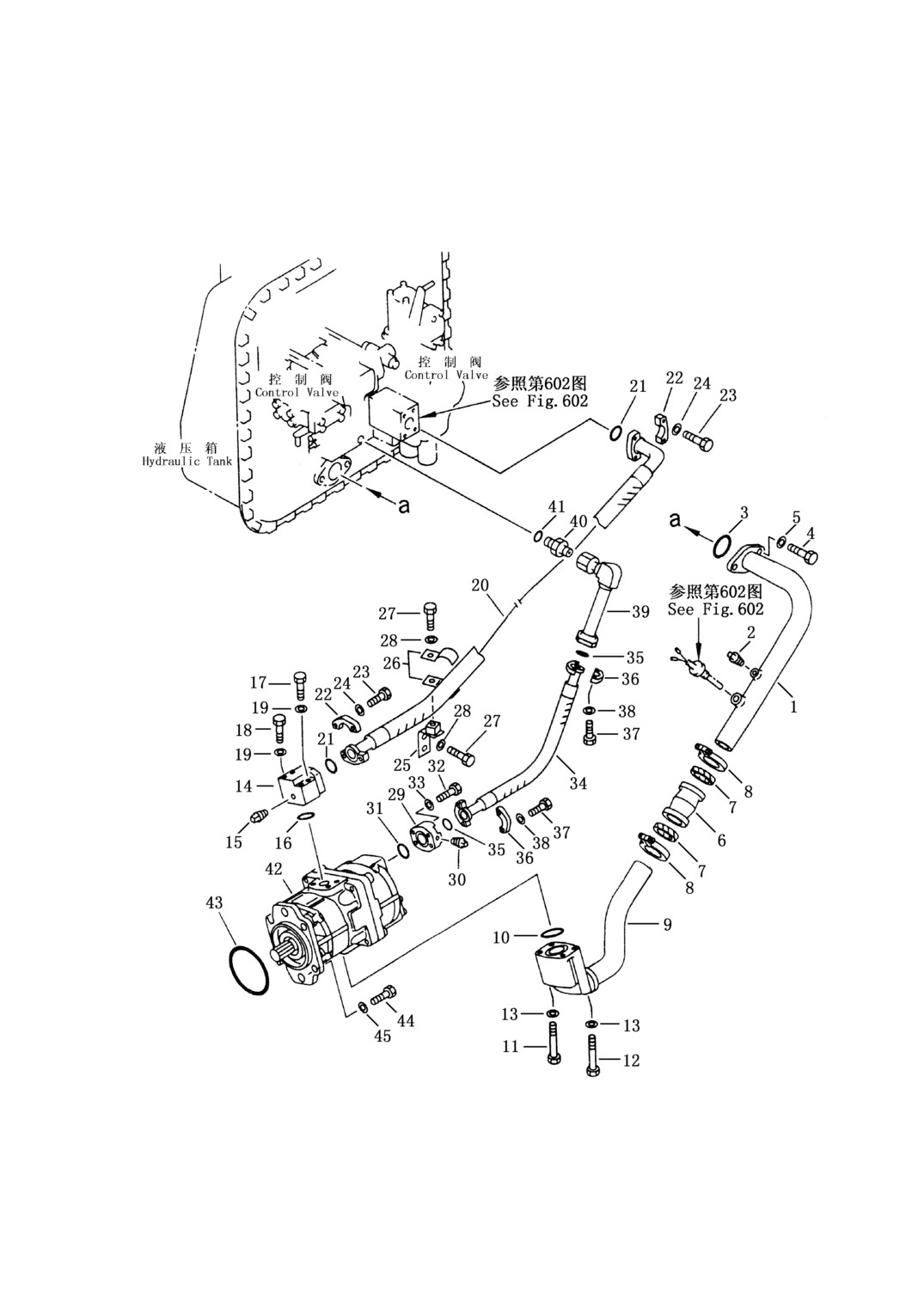

第 619 图
液 压 管 路（油箱至泵）
FIG.619 HYDRAULIC PIPING（TANK TO PUMP）
237
液压管路（油箱至泵）
HYDRAULIC PIPING（TANK TO PUMP）
序号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
619-1
154-60-71250
管
tube
1
2
07042-30108
螺塞
plug
1
3
07000-03050
O 型圈
o-ring
1
4
01010-51235
螺栓
bolt
2
5
0143-31232
垫圈
washer
2
6
07332-01400
联结器总成
coupling ass’y
1
7
07332-51400
密封圈
gasket
1
8
07332-61400
管头
clamp
2
9
154-60-71260
管
tube
1
10
07000-02055
O 型圈
o-ring
1
11
01011-51200
螺栓
bolt
2
12
01011-51240
螺栓
bolt
2
13
01643-31232
垫圈
washer
4
14
154-60-71340
弯管接头
elbow
1
15
07042-30108
螺塞
plug
1
16
07000-03035
O 型圈
o-ring
1
17
01010-51070
螺栓
bolt
2
18
01010-51085
螺栓
bolt
2
19
01643-31032
垫圈
washer
4
20
07124-01009
软管
hose
1
21
07000-13032
O 型圈
o-ring
2
22
07371-31049
分离式法兰
flange split
4
23
07372-21035
螺栓
bolt
8
24
01643-51032
垫圈
washer
8
25
154-60-71290
支架
bracket
1
26
195-49-11870
管夹
clamp
2
27
01010-51225
螺栓
bolt
3
28
01643-31232
垫圈
washer
3
29
154-60-71271
垫
spacer
1
30
07042-30108
螺塞
plug
1
238
液压管路（油箱至泵）
HYDRAULIC PIPING（TANK TO PUMP）
序号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
619-31
07000-13032
O 型圈
O-ring
1
32
07372-21035
螺栓
bolt
4
33
01643-51032
垫圈
washer
4
34
07125-00605
软管
hose
1
35
07000-13025
O 型圈
O-ring
2
36
07371-30638
分离式法兰
flange split
4
37
01010-50830
螺栓
bolt
8
38
01643-50823
垫圈
washer
8
39
154-60-71280
弯
tube
1
40
07230-20628
接头
union
1
41
07002-12434
O 型圈
O-ring
1
42
705-51-30190
泵总成
pump ass’y
1
43
07000-02130
O 型圈
O-ring
1
44
01010-51235
螺栓
bolt
4
45
01643-31232
垫圈
washer
4
239

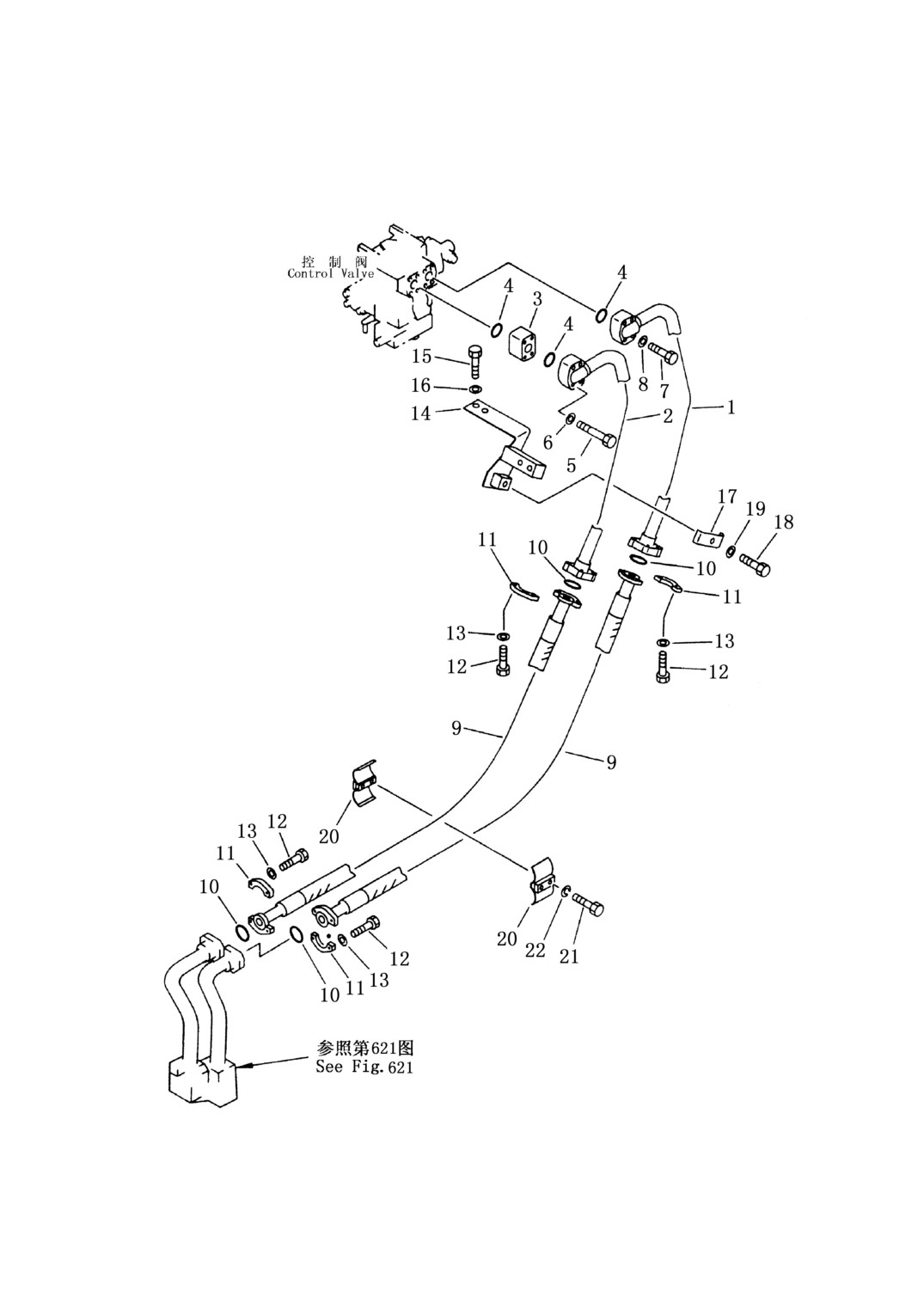

第 620 图
液压管路（油箱至提升油缸）（1/2）
FIG.620 HYDRAULIC PIPING（TANK TO LIFT CYLINDER）
240
液压管路（油箱至提升油缸）（1/2）
HYDRAULIC PIPING（TANK TO LIFT CYLINDER）
数量 Q’ty
序号
件 号
名 称
SD23E
SD23S
Index No.
Part No.
Description
SD23
SD23D
SD23R
620-1
154-61-73110
管
tube
1
1
1
2
154-61-73120
管
tube
1
1
1
3
154-61-73140
垫
spacer
1
1
1
4
07000-13035
O 型圈
O-ring
3
3
3
5
01011-51005
螺栓
bolt
4
4
4
6
01643-31032
垫
spacer
4
4
4
7
01010-51060
螺栓
bolt
4
4
4
8
01643-31032
垫圈
washer
4
4
4
9
07125-01014
软管
hose
2
2
07125-01031
软管
hose
1
07125-01030
软管
hose
1
10
07000-13032
O 型圈
O-ring
4
4
4
11
07371-31049
分离式法兰 flange split
8
8
8
12
01010-51035
螺栓
bolt
16
16
16
13
01643-51032
垫圈
washer
16
16
16
14
154-61-73130
支架
bracket
1
1
1
15
01010-51225
螺栓
bolt
2
2
2
16
01643-31232
垫圈
washer
2
2
2
17
20Y-62-12620
管夹
clamp
1
1
1
18
01010-51230
螺栓
bolt
1
1
1
19
01643-31232
垫圈
washer
1
1
1
20
195-61-16170
管夹
clamp
2
2
6
21
01010-51275
螺栓
bolt
2
2
4
22
01602-21236
垫圈
washer
2
2
6
241

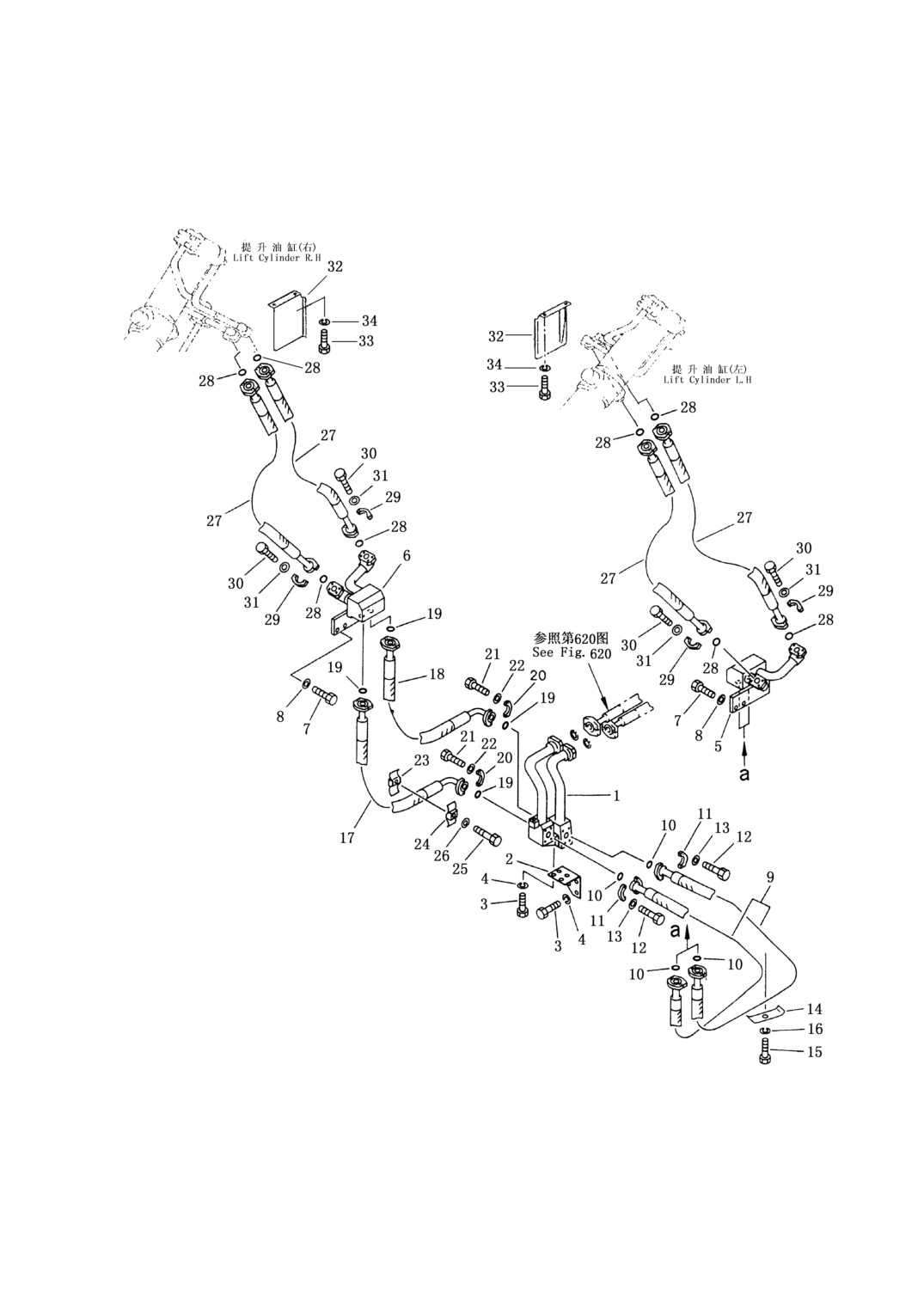

第 621 图
液压管路（油箱至提升油缸）（2/2）
FIG.621 HYDRAULIC PIPING（TANK TO LIFT CYLINDER）
242
液压管路（油箱至提升油缸）（2/2）
HYDRAULIC PIPING（TANK TO LIFT CYLINDER）
数量 Q’ty
序号
件 号
名 称
Index No.
Part No.
Description
SD23E
SD23S
SD23
SD23D
SD23R
621-1
154-61-73150
管
tube
1
1
2
154-61-73160
支架
bracket
1
1
3
01010-51225
螺栓
bolt
7
7
4
01602-21236
垫圈
washer
7
7
5
154-61-73170
管座（左） block L.H
1
1
154-61-78120
管座（左） block L.H
1
6
154-61-73180
管座（右） block R.H
1
1
154-61-78110
管座（右） block R.H
1
7
01010-51235
螺栓
bolt
4
4
01010-51245
螺栓
bolt
6
8
01643-31232
垫圈
washer
4
4
6
9
07125-00611
软管
hose
2
2
10
07000-13025
O 型圈
O-ring
4
4
4
11
07371-30638
分离式法兰 flange split
8
8
8
12
01010-50830
螺栓
bolt
16
16
16
13
01643-50823
垫圈
washer
16
16
16
14
150-19-25310
管夹
clamp
2
2
15
01010-51230
螺栓
bolt
1
1
16
01602-21236
垫圈
washer
1
1
17
07124-00606
软管
hose
1
1
18
07124-00608
软管
hose
1
1
07125-00610
软管
hose
2
19
07000-13025
o 型圈
O-ring
4
4
20
07371-30638
分离式法兰 flange split
8
8
21
01010-50830
螺栓
bolt
16
16
22
01643-50823
垫圈
washer
16
16
23
176-61-41410
管夹
clamp
1
1
24
176-61-41420
管夹
clip
1
1
25
01010-51040
螺栓
bolt
1
1
26
01643-31032
垫圈
washer
1
1
243
液压管路（油箱至提升油缸）（2/2）
HYDRAULIC PIPING（TANK TO LIFT CYLINDER）
数量 Q’ty
序号
件 号
名 称
SD23E
SD23S
Index No.
Part No.
Description
SD23
SD23D
SD23R
621-27
07125-00610
软管
hose
4
4
07122-20611
软管
hose
4
28
07000-13025
O 型圈
O-ring
8
8
8
29
07371-30638
分离式法兰 flange split
16
16
16
30
01010-50830
螺栓
bolt
32
32
32
31
01643-50823
垫圈
washer
32
32
32
32
15A-61-21110
罩
cover
2
33
01010-51225
螺栓
bolt
4
34
01643-31232
垫圈
washer
4
244

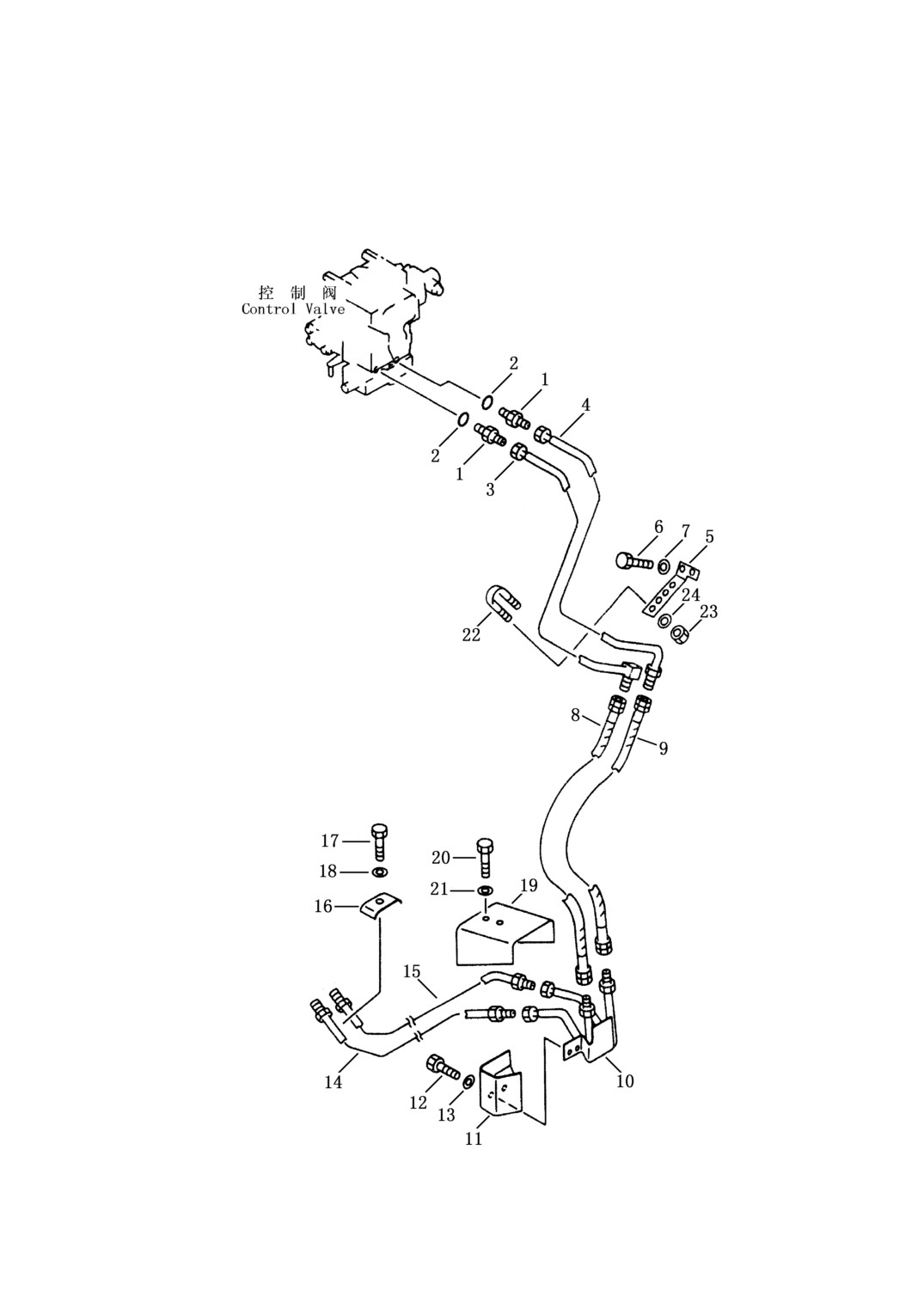

第 622 图
液 压 管 路（油箱至倾斜油缸）
FIG.622 HYDRAULIC PIPING（TANK TO TILT CYLINDER）
245
液压管路（油箱至倾斜油缸）
HYDRAULIC PIPING（TANK TO TILT CYLINDER）
数量 Q’ty
序号
件 号
名 称
SD23E
Index No.
Part No.
Description
SD23
SD23D
622-1
17Y-63A-00001
接头
union
2
2
17Y-63A-00002
接头(装角铲时用) union
2
2
2
07002-12034
O 型圈
o-ring
2
2
3
154-61-74110
管
tube
1
154-61-74410
管
tube
1
4
154-61-74120
管
tube
1
154-61-74420
管
tube
1
5
154-61-74150
支架
bracket
1
1
6
01010-51230
螺栓
bolt
2
2
7
01643-31232
垫圈
washer
2
2
8
07123-00408
软管
hose
1
1
9
07123-00407
软管
hose
1
1
10
154-61-74160
管
tube
1
1
11
154-61-74190
罩
cover
1
1
12
01010-51235
螺栓
bolt
2
2
13
01643-31232
垫圈
washer
2
2
14
154-61-74170
管
tube
1
154-61-74220
管
tube
1
15
154-61-74180
管
tube
1
154-61-74230
管
tube
1
16
176-62-13270
管夹
clamp
1
1
17
01010-51225
螺栓
bolt
1
1
18
01643-31232
垫圈
washer
1
1
19
154-920-2182
支架
bracket
1
1
20
01010-51230
螺栓
bolt
2
2
21
01643-31232
垫圈
washer
2
2
22
07283-22236
U 型管夹
clip
2
2
23
01599-01011
锁紧螺母
nut
4
4
24
01643-31032
垫圈
washer
4
4
246

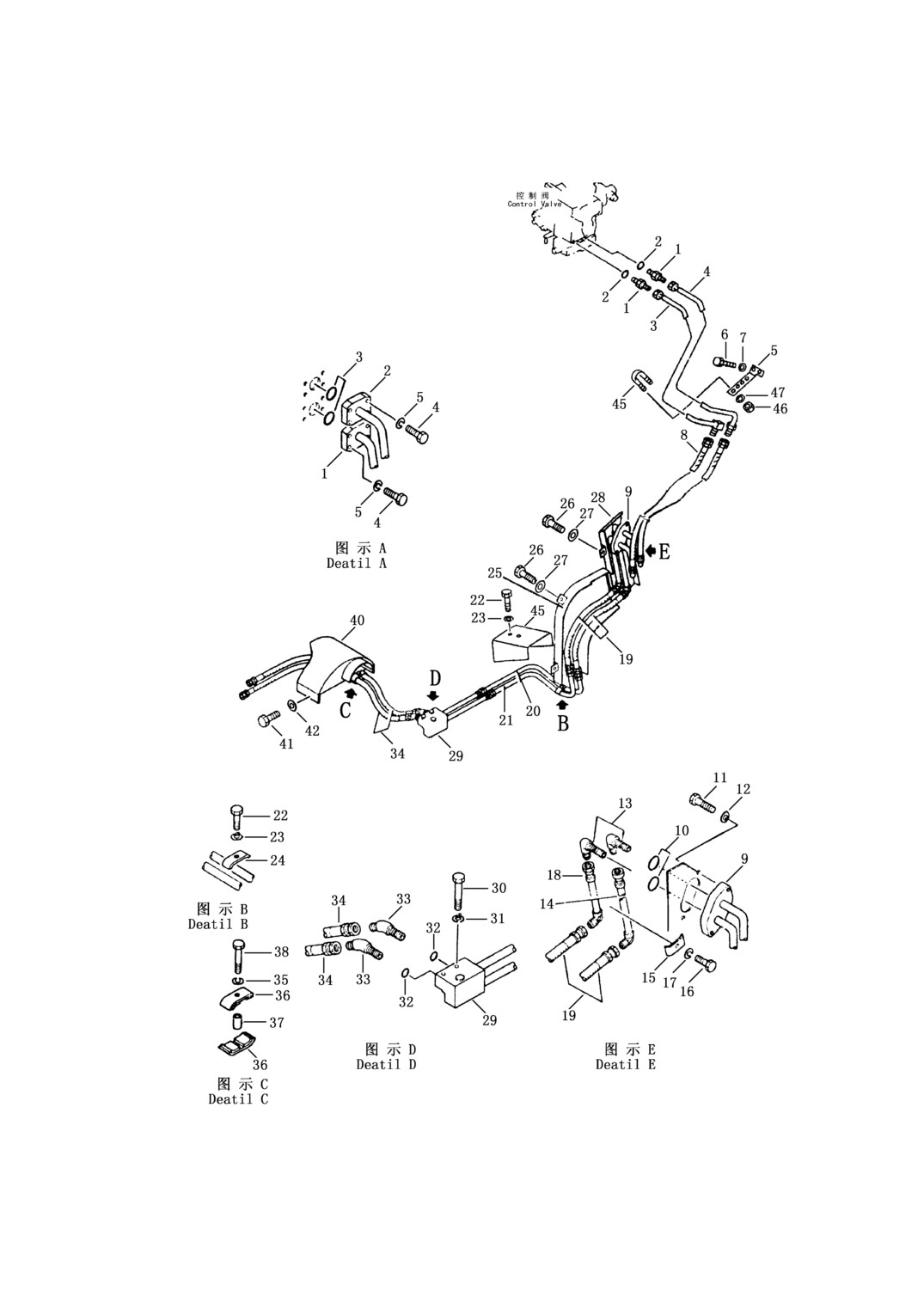

第 623 图
液压管路（油箱至倾斜油缸）（SD23S 用）
FIG.623 HYDRAULIC PIPING（TANK TO CYLINDER
（FOR SD23S）
247
液压管路（油箱至倾斜油缸）（SD23S 用）
HYDRAULIC PIPING（TANK TO CYLINDER）（FOR SD23S）
数量 Q’ty
序号
件 号
名 称
SD23S
Index No.
Part No.
Description
SD23R
623-1
17Y-63A-00001
接头
joint
2
2
07002-12034
O 型圈
o-ring
2
3
154-61-76110
管
tube
1
4
154-61-76120
管
tube
1
5
154-61-76130
支架
bracket
1
6
01010-51230
螺栓
bolt
2
7
01643-31232
垫圈
washer
2
8
07123-40403
软管
hose
2
9
154-61-76140
管
tube
1
10
07002-12034
O 型圈
o-ring
2
11
01010-51435
螺栓
bolt
2
12
01643-31405
垫圈
washer
2
13
07235-10422
接头
union
2
14
154-61-76160
管
tube
1
15
10E-62-23140
管夹
clamp
1
16
01010-51025
螺栓
bolt
1
17
01643-01643
垫圈
washer
1
18
154-61-76150
管
tube
1
19
07123-40406
软管
hose
2
20
154-61-76180
管
tube
1
21
154-61-76170
管
tube
1
22
01010-51430
螺栓
bolt
1
23
01643-31445
垫圈
washer
1
24
154-71-31410
管夹
clamp
1
25
154-61-24420
罩
cover
1
26
01010-51430
螺栓
bolt
4
27
01643-31445
垫圈
washer
4
28
154-61-76220
罩
cover
1
29
154-61-76190
管
tube
1
30
01010-51260
螺栓
bolt
2
31
01643-31232
垫圈
washer
2
32
07002-12634
O 型圈
o-ring
2
33
07236-10422
接头
union
2
34
07123-40412
软管
hose
2
248
液压管路（油箱至倾斜油缸）（SD23S 用）
HYDRAULIC PIPING（TANK TO CYLINDER）（FOR SD23S）
数量 Q’ty
序号
件 号
名 称
SD23S
Index No.
Part No.
Description
SD23R
623-35
01643-31445
垫圈
washer
1
36
154-71-31460
管夹
clamp
2
37
154-61-24390
管
tube
1
38
01010-51480
螺栓
bolt
1
40
154-61-24432
罩
cover
1
41
01010-51435
螺栓
bolt
4
42
01643-31445
垫圈
washer
4
45
07283-22236
U 型管夹
clip
2
46
01599-01011
锁紧螺母
nut
4
47
01643-31032
垫圈
washer
4
249

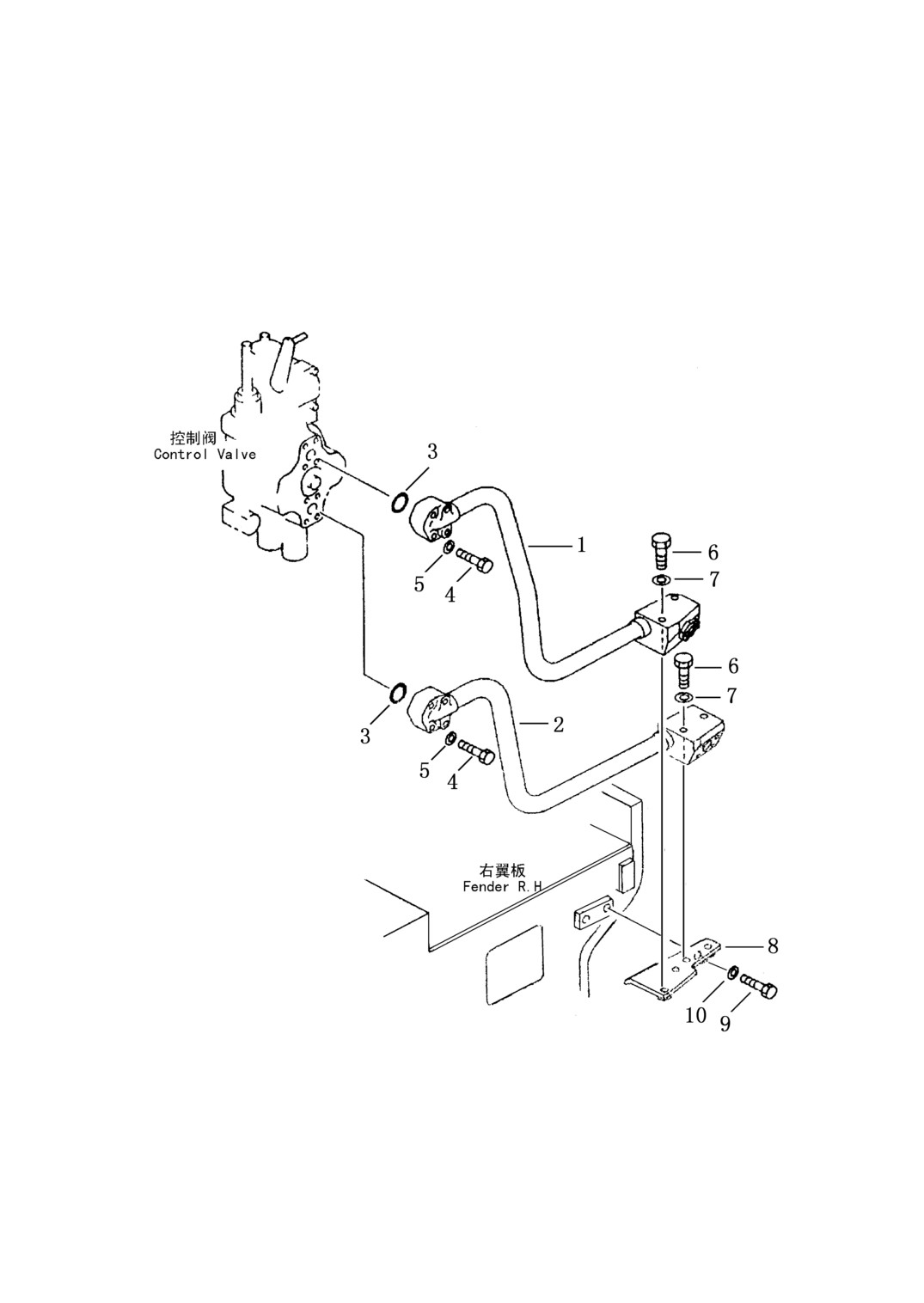

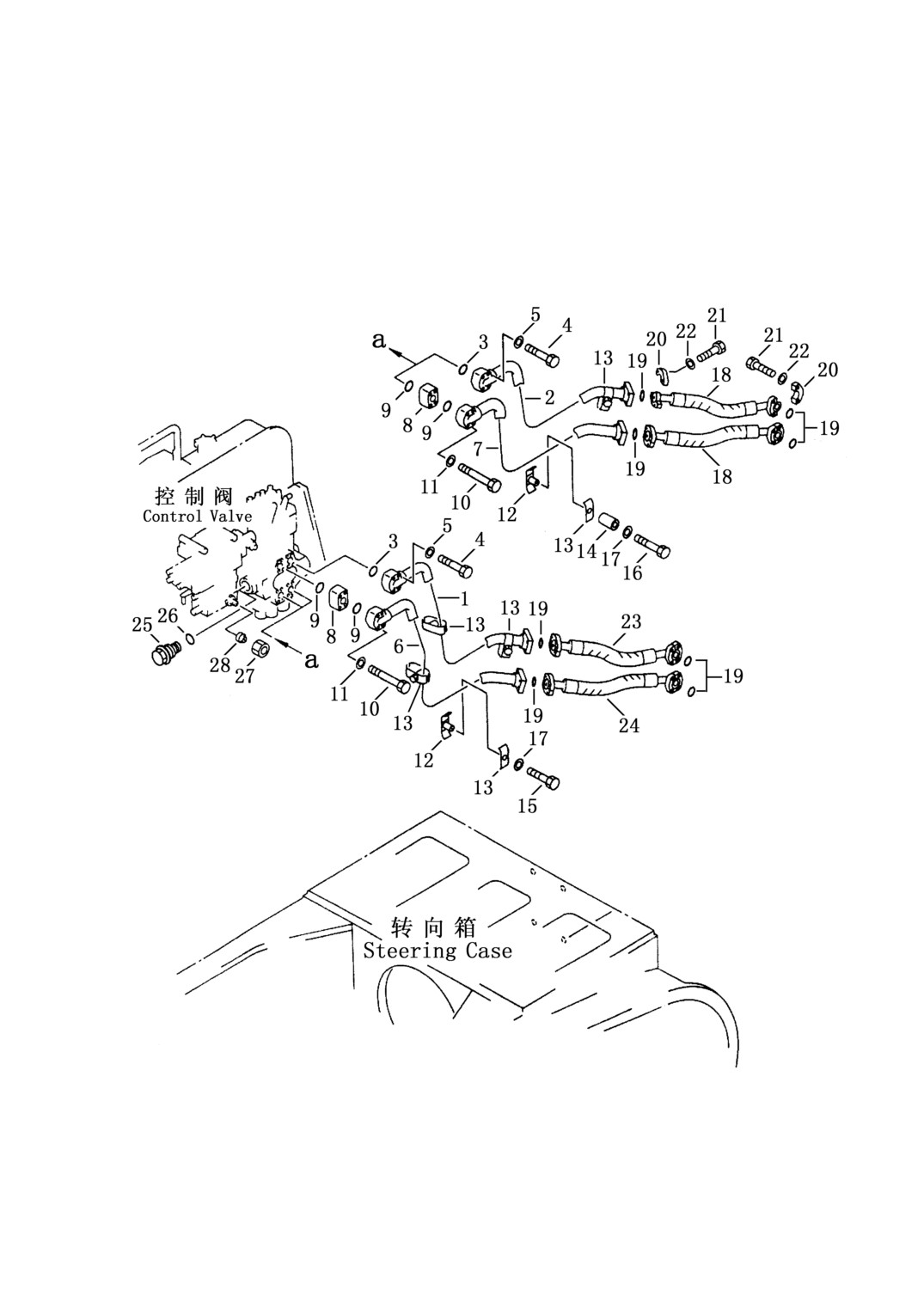

第 624 图
液压管路（油箱至三齿松土器油缸）
FIG.624 HYDRAULIC PIPING（TANK TO THREE SHANK
RIPPER CYLINDER）
250
液压管路（油箱至三齿松土器油缸）
HYDRAULIC PIPING（TANK TO THREE
SHANK RIPPER CYLINDER）
序号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
624-1
154-61-77110
管
tube
1
2
154-61-77120
管
tube
1
3
07000-13035
O 型圈
O-ring
2
4
01010-51060
螺栓
bolt
8
5
01643-31032
垫圈
washer
8
6
01010-51290
螺栓
bolt
4
7
01643-31232
垫圈
washer
4
8
154-61-77130
支架
bracket
1
9
01010-51230
螺栓
bolt
2
10
01643-31232
垫圈
washer
2
251
第 625 图
液压管路（油箱至单齿松土器油缸）
FIG.625 HYDRAULIC PIPING（TANK TO THREE
SHANK RIPPER CYLINDER）
252
液压管路（油箱至单齿松土器油缸）
HYDRAULIC PIPING（TANK TO THREE SHANK
RIPPER CYLINDER）
序号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
625-1
154-61-79110A
管
tube
1
2
154-61-79120A
管
tube
1
3
07000-13035
O 型圈
O-ring
2
4
01010-51065
螺栓
bolt
8
5
01643-31032
垫圈
washer
8
6
154-61-79130A
管
tube
1
7
154-61-79140A
管
tube
1
8
154-61-73140
垫座
spacer
2
9
07000-13035
O 型圈
O-ring
4
10
01011-51005
螺栓
bolt
8
11
01643-31032
垫圈
washer
8
12
154-61-79150
夹
clamp
6
13
154-61-79160
夹
clamp
6
14
113-03-21170
垫座
spacer
1
15
01010-51020
螺栓
bolt
5
16
01010-51055
螺栓
bolt
1
17
01643-31032
垫圈
washer
6
18
07122-01006
软管
hose
2
19
07000-13032
O 型圈
O-ring
8
20
07371-31049
分离式法兰
flange split
16
21
01010-51035
螺栓
bolt
32
22
01643-51032
垫圈
washer
32
23
07124-01007
软管
hose
1
24
07122-01007
软管
hose
1
25
07044-13620
螺塞
plug
1
26
07002-13634
O 型圈
O-ring
1
27
07221-20628
螺母
nut
1
28
07222-00616
螺塞
plug
1
253

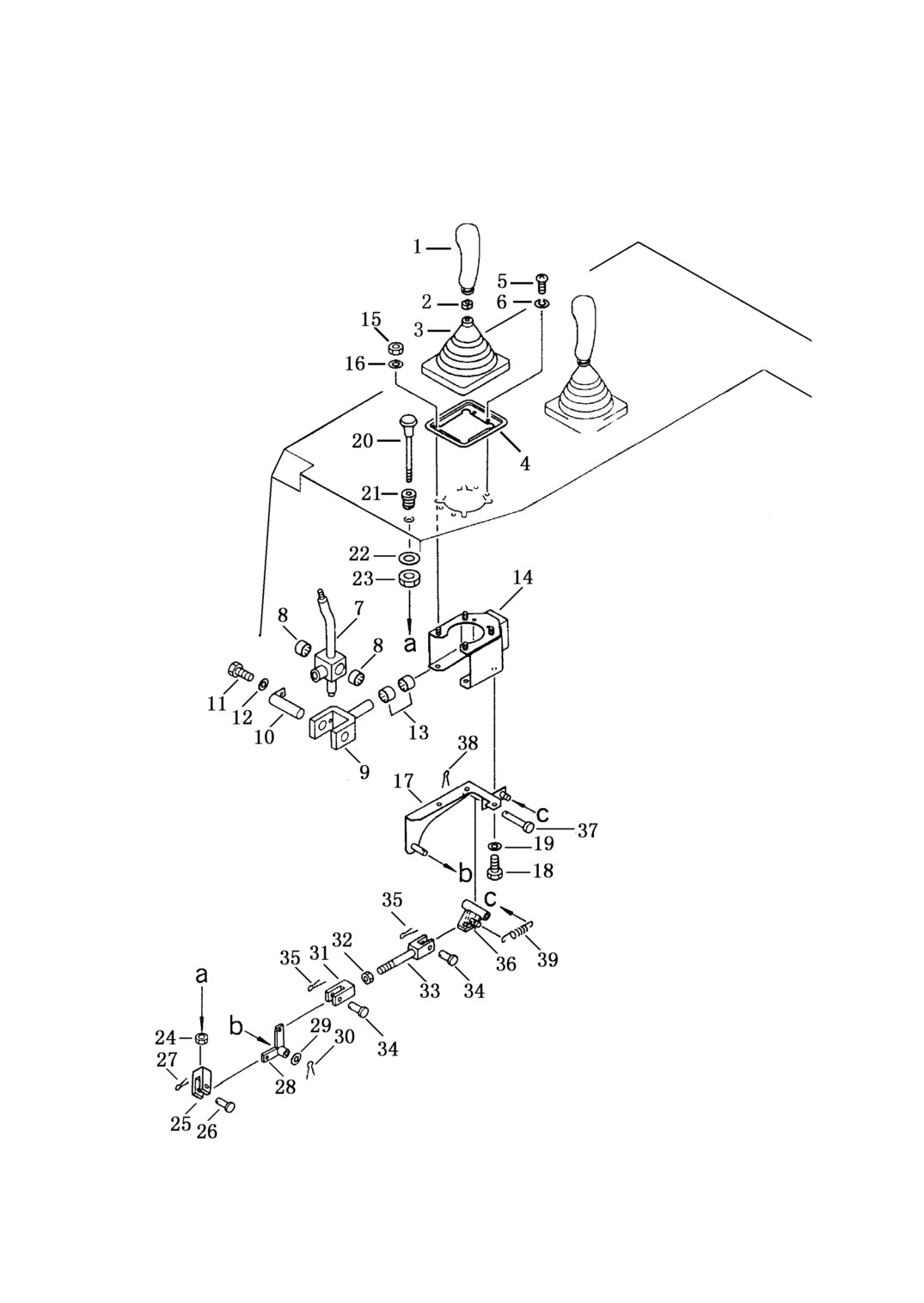

第 626 图
铲刀操纵杆
FIG.626 BLADE CONTROL LEVER
254
铲刀操纵杆
BLADE CONTROL LEVER
序号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
（⊙195-61-X4150）
铲刀操纵杆
blade control lever
1
626-1
16Y-86C-11000
手柄
knob
1
2
195-43-44220
螺母
nut
1
3
195-61-45140
护罩
boot
1
4
195-61-45130
座
base
1
5
01220-40508
螺母 M5×8
screw
4
6
01601-20513
垫圈
washer spring
4
7
195-61-45160
摇臂
lever
1
8
195-61-34130
轴承
bearing needle
2
9
195-61-45180
轭
yoke
1
10
195-61-45170
销
pin
1
11
01010-50816
螺栓 M8×16
bolt
1
12
01643-30823
垫圈
washer
1
13
195-61-45440
轴承
bearing needle
2
14
195-61-45110
支架
bracket
1
15
01580-10806
螺母 M8
screw
4
16
01643-30823
垫圈
washer
4
17
195-61-45240
支架
bracket
1
18
01010-50816
螺栓 M8×16
bolt
3
19
01643-30823
垫圈
washer
3
20
195-61-45211
按钮
knob
1
21
175-61-31750
凸块
boss
1
22
01640-22232
垫圈
washer
1
23
195-61-45230
螺母
screw
1
24
01580-10806
螺母 M8
screw
1
25
04211-20844
接头
union
1
26
04205-10822
销轴
pin
1
27
04050-12015
开口销
pin cotter
1
28
195-61-45260
摇臂
lever
1
29
01641-20812
垫圈
washer
1
30
04050-12015
开口销
pin cotter
1
31
04210-20832
叉口板
yoke
1
32
01580-10806
螺母 M8
nut
1
33
04244-40810
杆
rod
1
255
铲刀操纵杆
BLADE CONTROL LEVER
序号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
626-34
04205-10822
销轴
pin
2
35
04050-12015
开口销
pin cotter
2
36
195-61-45270
摇臂
lever
1
37
195-61-45280
销轴
pin
1
38
04050-12015
开口销
pin cotter
1
39
195-61-45290
弹簧
spring
1
256

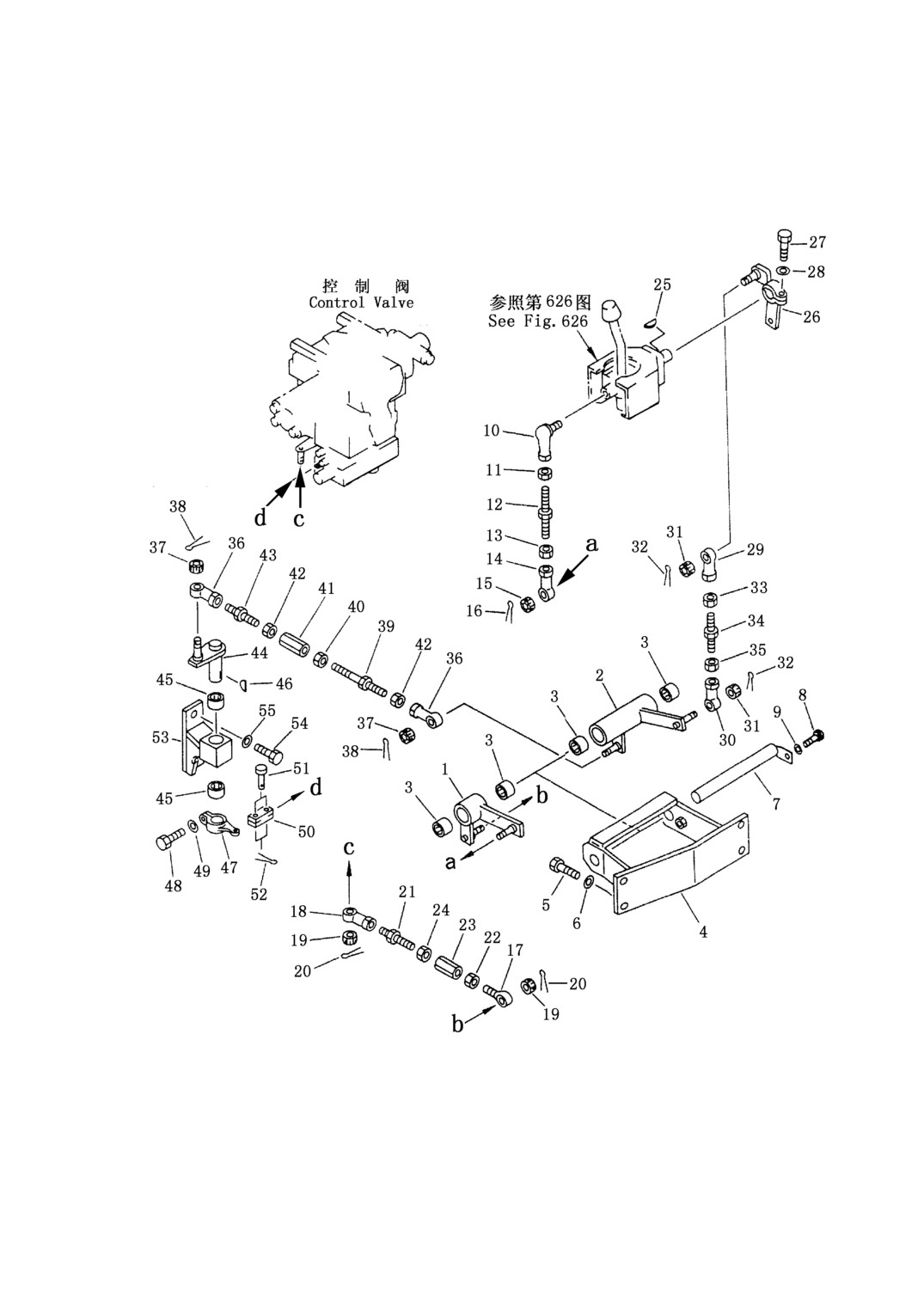

第 627 图
铲刀操纵联杆
FIG.627
BLADE CONTROL LINKAGE
257
铲刀操纵联杆
BLADE CONTROL LINKAGE
序号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
154-61-X4150
铲刀操纵联杆
blade control lever
1
627-1
154-61-75160
摇臂
lever
1
2
154-61-75150
摇臂
lever
1
3
195-61-34140
轴承
bearing needle
4
4
154-61-75130
支架
bracket
1
5
01010-51230
螺栓 M12×30
bolt
4
6
01643-31232
垫圈
washer
4
7
154-61-75140
销轴
pin
1
8
01010-51025
螺栓 M10×25
bolt
1
9
01643-31032
垫圈
washer
1
10
195-61-45420
球接头
end rod
1
11
01582-11210
螺母 M12
screw
1
12
04248-31211
杆
rod
1
13
01508-21207
螺母 M12
screw
1
14
04250-91265
关节轴承
end rod
1
15
01593-11210
螺母 M12
screw
1
16
04050-13020
开口销
pin cotter
1
17
04252-31269
关节轴承
end rod
1
18
04250-81265
关节轴承
end rod
1
19
01593-11210
螺母 M12
screw
2
20
04050-13020
开口销
pin cotter
2
21
154-61-75170
杆
rod
1
22
01508-21207
螺母 M12
screw
1
23
176-76-27550
接头
joint
1
24
01582-11210
螺母 M12
screw
1
25
04010-00519
键
key
1
26
154-61-75120
摇臂
lever
1
27
01010-50830
螺栓 M8×30
bolt
1
28
01643-30823
垫圈
washer
1
29
04250-81265
关节轴承
end rod
1
30
04250-91265
关节轴承
end rod
1
31
01593-11210
螺母 M12
screw
2
32
04050-13020
开口销
pin cotter
2
33
01582-11210
螺母 M12
screw
1
258
铲刀操纵联杆
BLADE CONTROL LINKAGE
序号
件 号
名 称
数量
Index No.
Part No.
Description
Q’ty
627-34
175-61-13760
杆
rod
1
35
01508-21207
螺母 M12
screw
1
36
04250-81265
关节轴承
end rod
2
37
01593-11210
螺母 M12
screw
2
38
04050-13020
开口销
pin cotter
2
39
04248-31213
杆
rod
1
40
01508-21207
螺母 M12
screw
1
41
176-76-27550
接头
joint
1
42
01582-11210
螺母 M12
screw
2
43
154-61-75170
杆
rod
1
44
154-61-75220
摇臂
lever
1
45
195-61-45440
轴承
bearing needle
2
46
04010-00519
键
key
1
47
154-61-75210
摇臂
lever
1
48
01010-50830
螺栓 M8×30
bolt
1
49
01643-30823
垫圈
washer
1
50
04213-20625
接头
joint
1
51
04250-10618
销轴
pin
2
52
04050-11612
开口销
pin cotter
2
53
154-61-75180
支架
bracket
1
54
01010-51225
螺栓 M12×25
bolt
2
55
01643-31232
垫圈
washer
2
259
