Dynapac Alimentateur MF2500CS / MF2500CM Type 704 / 705. Manuel de service - 6





126
128
129
130
132
134
131
133
135
127
D 11 88
Équipement avec SW6500 :
m
après chaque nouveau démarrage de la machine, le convoyeur principal est amené
en position supérieure finale lors de la première mise en service de la fonction de
transport ou quand les fonctions (43-46) / (131-134) sont actionnées.
Les touches de fonctions (47) et (48) sont alors désactivées jusqu'à un prochain nou-
veau démarrage.
Pos.
Désignation
Description abrégée
Activation des fonctions de l'alimentateur et réglage en conti-
nu de la vitesse de déplacement - en marche avant ou en
marche arrière.
Position médiane : moteur au ralenti ; aucun entraînement
de translation ;
- Pour pivoter, actionner la touche de déverrouillement (126).
- Activation des fonctions de convoyage mises sur
« AUTO ».
A La vitesse maximale se règle avec le sélecteur du pupi-
tre de commande.

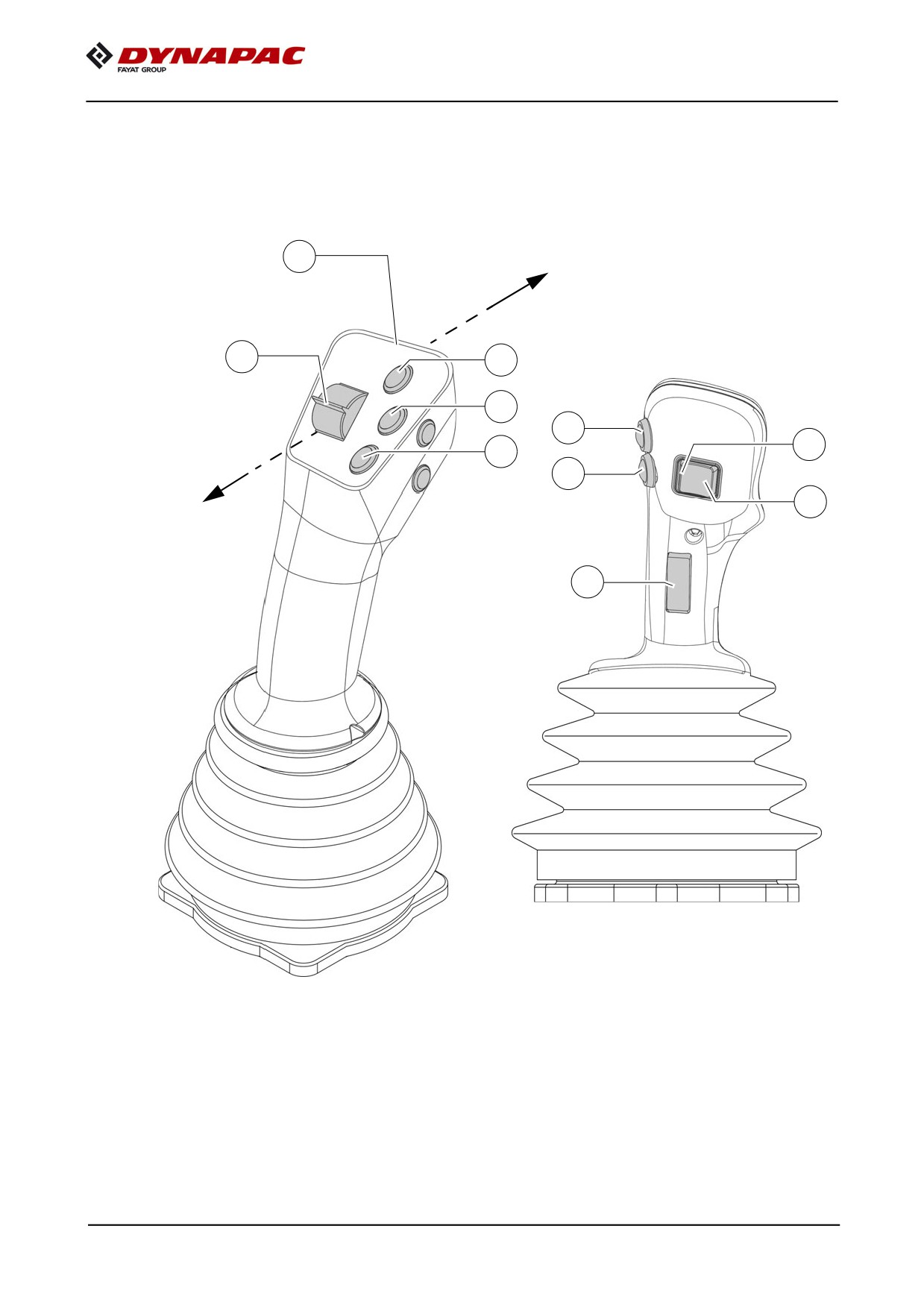

Levier d'avance-
126
ment et de fonction
f Il n'est pas possible de réduire à « 0 » la vitesse d'avan-
cement avec le sélecteur. Lorsque le levier d'avance-
(Joystick)
ment est basculé, la machine a une faible avance,
même si le sélecteur du mécanisme de translation est
sur zéro !
A L'entraînement de translation est bloqué quand le mo-
teur est démarré avec le levier d'avancement basculé.
Pour démarrer l'entraînement de translation il faut d'abord
ramener le levier d'avancement en position médiane.
A Pour une commutation marche avant/arrière, il faut que le
levier d'avancement reste un instant en position neutre.
Touche de déver-
- Elle doit être actionnée pour libérer la translation par bascu-
127
rouillement
lement du levier d'avancement.
Interrupteur rotatif :
- régler le débit du convoyeur de maximum à minimum.
Convoyeur princi-
-Sens de rotation « haut » : augmenter le débit.
pal + convoyeur
128
-Sens de rotation « bas » : réduire le débit.
orientable -
débit + / -
A La vitesse de réglage augmente avec la durée d'action-
nement.
D 11 89
126
128
129
130
132
134
131
133
135
127
D 11 90
Pos.
Désignation
Description abrégée
Actionner en cas de danger et comme signal acoustique au
moment du démarrage.
129
Klaxon
A Le klaxon peut aussi être utilisé pour communiquer
acoustiquement avec le chauffeur du camion d'enrobés.
Pour commuter entre MARCHE et ARRÊT les modes
« MANUEL » et « AUTO » de la fonction de transport :
- Activer le mode « MANUEL » : actionner la touche
brièvement (< 1 seconde). (DEL de la touche du pupitre
MARCHE)
A La fonction de transport est enclenchée en permanence
à régime rapide, sans commande des enrobés par le
biais des fins de course.
- ARRÊT par nouvelle pression (brève) sur la touche.
(DEL de la touche du pupitre ARRÊT)
- Activer le mode « AUTO » : actionner la touche pendant au
moins 1 seconde. (DEL de la touche du pupitre MARCHE)
Convoyeur
A Le convoyeur est mis en marche lorsque le levier
principal +
d'avancement est actionné, le transport est régulé pro-
convoyeur
130
gressivement par les fins de course à enrobés.
orientable -
« MANUEL /
- ARRÊT par nouvelle pression (pendant au moins
« AUTO »
1 seconde) sur la touche. (DEL de la touche du pupi-
tre ARRÊT)
A La fonction est coupée par l'actionnement de l'ARRÊT
D'URGENCE ou un nouveau démarrage de la machine.
A Les fonctions peuvent aussi activées et désactivées sur
le pupitre.
A L'interrupteur principal de fonction (pupitre de comman-
de) verrouille la fonction de transport.
f Veiller aux dangers dans l'espace d'évolution des piè-
ces en mouvement de la machine.
D 11 91
126
128
129
130
132
134
131
133
135
127
D 11 92
Pos.
Désignation
Description abrégée
Touche à fonction d'interrupteur à cran :
A La régulation de distance peut uniquement être activée
quand la machine se déplace à la vitesse de travail,
la fonction de transport étant en marche.
La vitesse de déplacement est adaptée automatique-
ment à la vitesse du finisseur.
Quand le finisseur s'arrête, l'alimentateur s'arrête lui
Régulation de dis-
aussi et toutes les fonctions « Auto » sont suspendues.
131
tance MARCHE /
ARRÊT
- Activer la régulation de distance quand l'alimentateur
a atteint la position souhaitée et que cette distance
doit être maintenue.
- ARRÊT par nouvelle pression sur la touche.
A La régulation de distance peut être activée sur une pla-
ge entre 0,2 et 9,9m.
D 11 93
126
128
129
130
132
134
131
133
135
127
D 11 94
Équipement avec SW6500 :
m
après chaque nouveau démarrage de la machine, le convoyeur principal est amené
en position supérieure finale lors de la première mise en service de la fonction de
transport ou quand les fonctions (43-46) / (131-134) sont actionnées.
Les touches de fonctions (47) et (48) sont alors désactivées jusqu'à un prochain nou-
veau démarrage.
Pos.
Désignation
Description abrégée
Bouton-poussoir :
Lever le convoyeur
- Pour relever le convoyeur orientable.
132
orientable
f Veiller aux dangers dans l'espace d'évolution des piè-
ces en mouvement de la machine.
Bouton-poussoir :
Baisser le con-
- Pour abaisser le convoyeur orientable.
133
voyeur orientable
f Veiller aux dangers dans l'espace d'évolution des piè-
ces en mouvement de la machine.
Fonction de bouton-poussoir:
Pivoter le con-
- Pour pivoter le convoyeur vers la gauche.
134
voyeur orientable
vers la gauche
f Veiller aux dangers dans l'espace d'évolution des piè-
ces en mouvement de la machine.
Fonction de bouton-poussoir:
Pivoter le con-
- Pour pivoter le convoyeur vers la droite.
135
voyeur orientable
vers la droite
f Veiller aux dangers dans l'espace d'évolution des piè-
ces en mouvement de la machine.
D 11 95
D 11 96
D 23
Utilisation de l'affichage
D 23 1
1

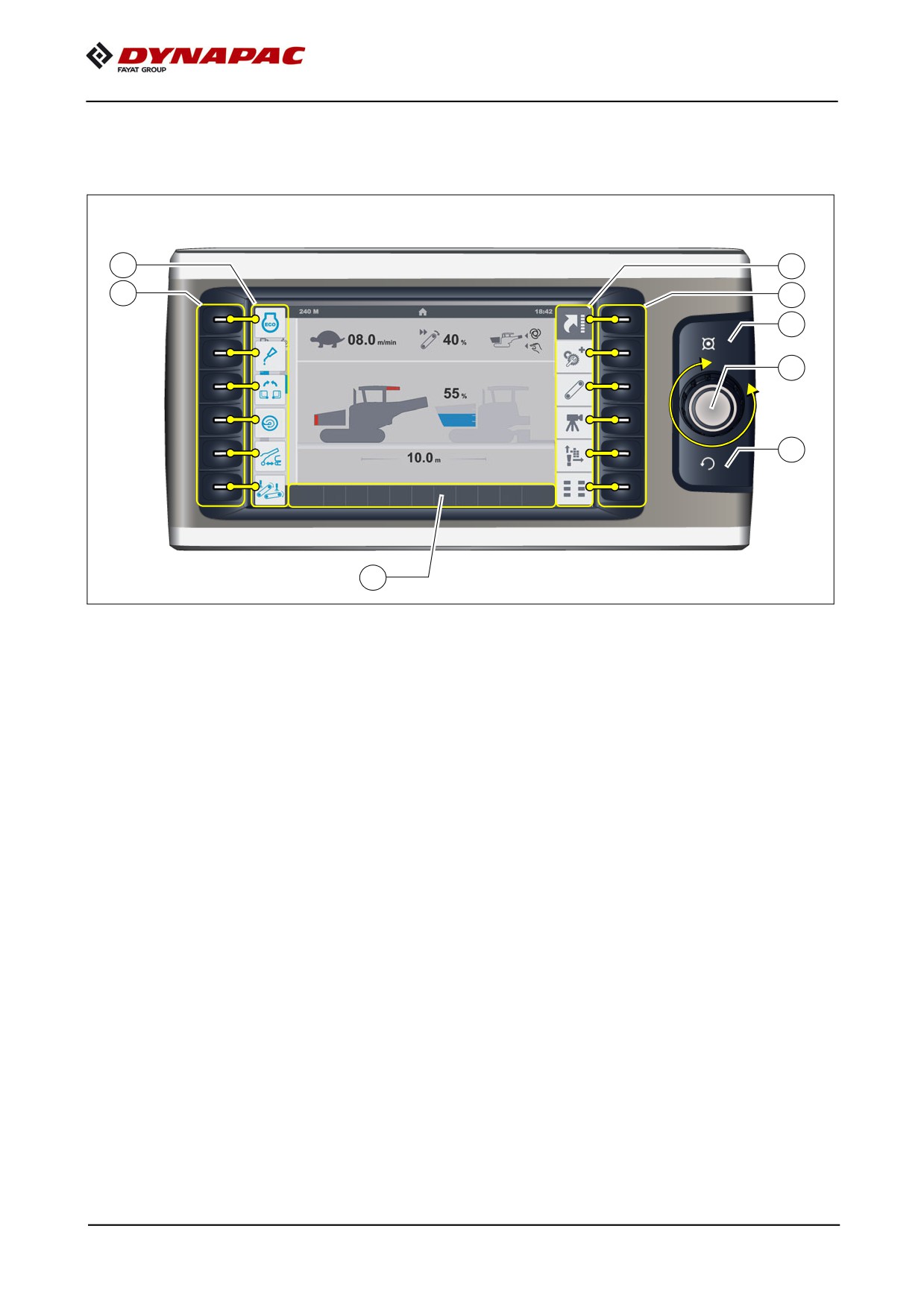

Utilisation du terminal de commande et d'affichage
D1
E1
D
E
B
A
C
F
Touches de l'afficheur
-
(A) Roue (Jog-Dial) (rotation + bouton-pression) :
- Rotation :
- Pour le choix de différents paramètres de réglage dans un menu
- Pour le réglage du paramètre
- Pour le choix de diverses sélections dans un menu
- Pression :
- Pour libérer le réglage d'un paramètre
- Pour confirmer le réglage d'un paramètre
- Pour confirmer une possibilité de sélection
-
(B) Touche Home
- Pour l'affichage direct du menu Home
-
(C) Touche vers le haut
- Pour afficher le menu / l'affichage de niveau supérieur
-

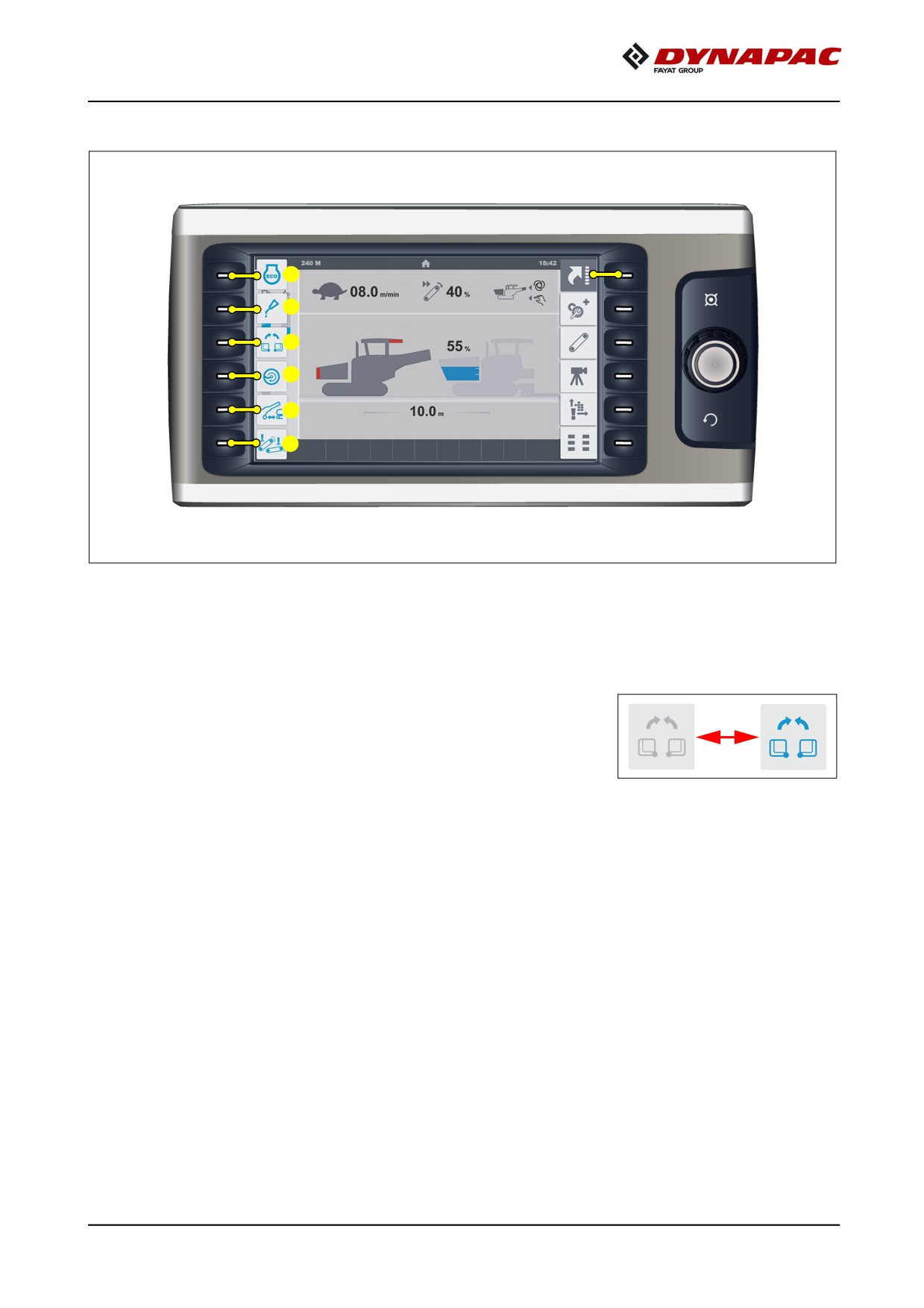

(D) Touches de fonction :
- Pour la sélection dans les menus présentées dans la partie affichage (D1)
- Pour l'activation des fonctions présentées dans la partie affichage (D1)
-

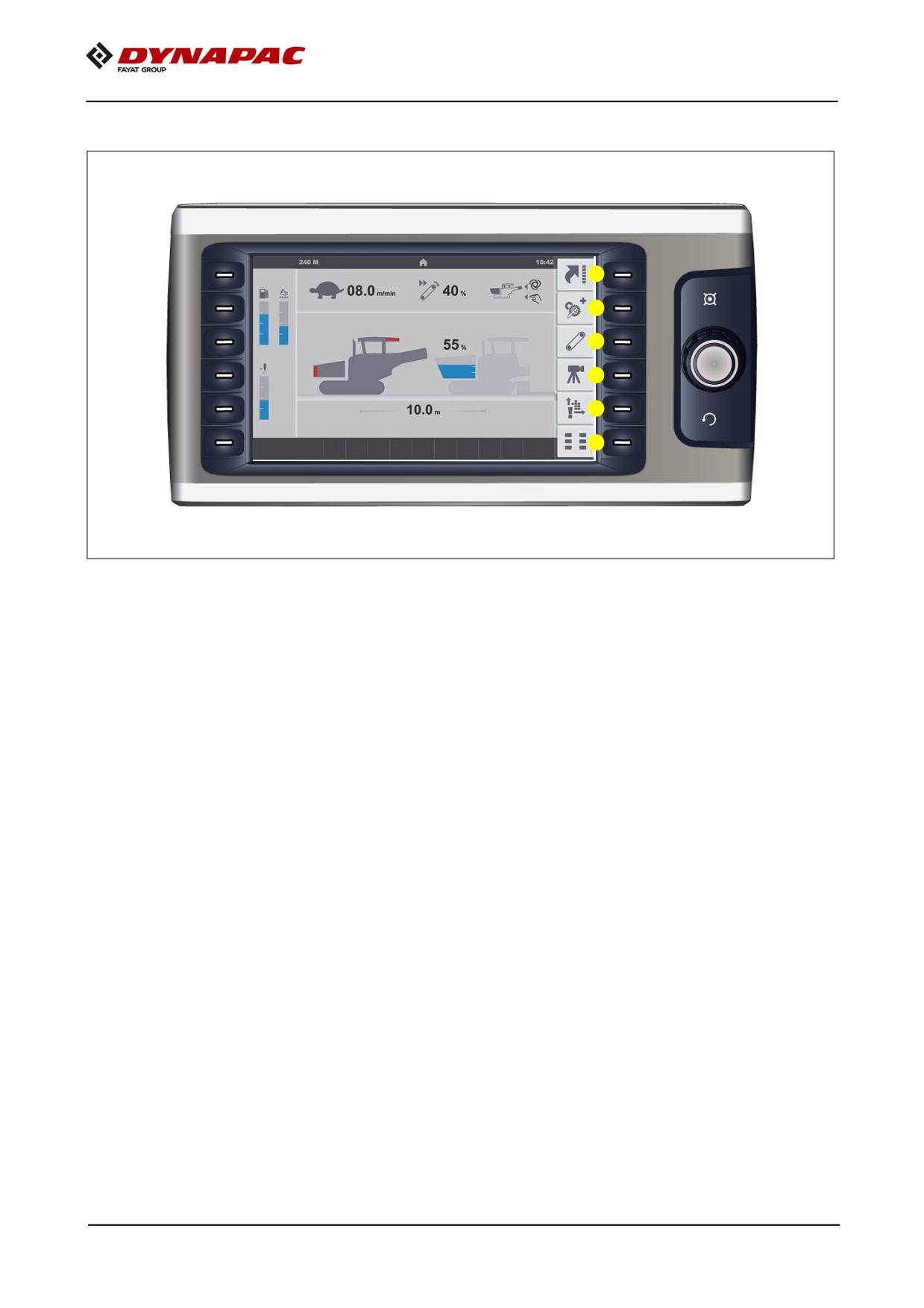

(E) Touches de fonctions :
- Pour la sélection des menus présentés dans la partie affichage (E1)
D 23 2

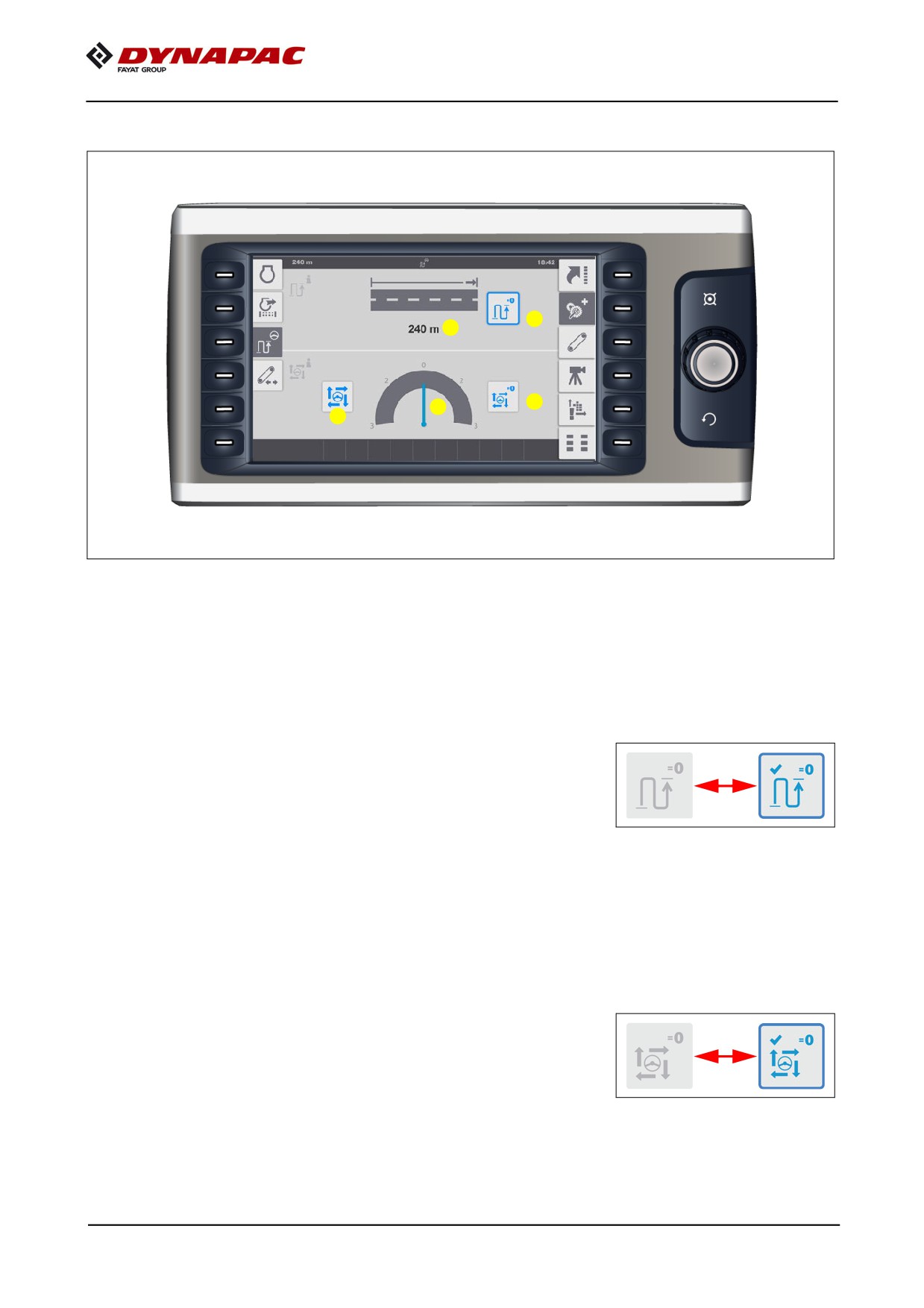

A Un menu actif / ouvert est confirmé quand la couleur du
symbole correspondant passe de gris clair à gris foncé.
A Si la touche de fonction correspondante est actionnée
une nouvelle fois, il y a retour au menu « Home ».
2x
-

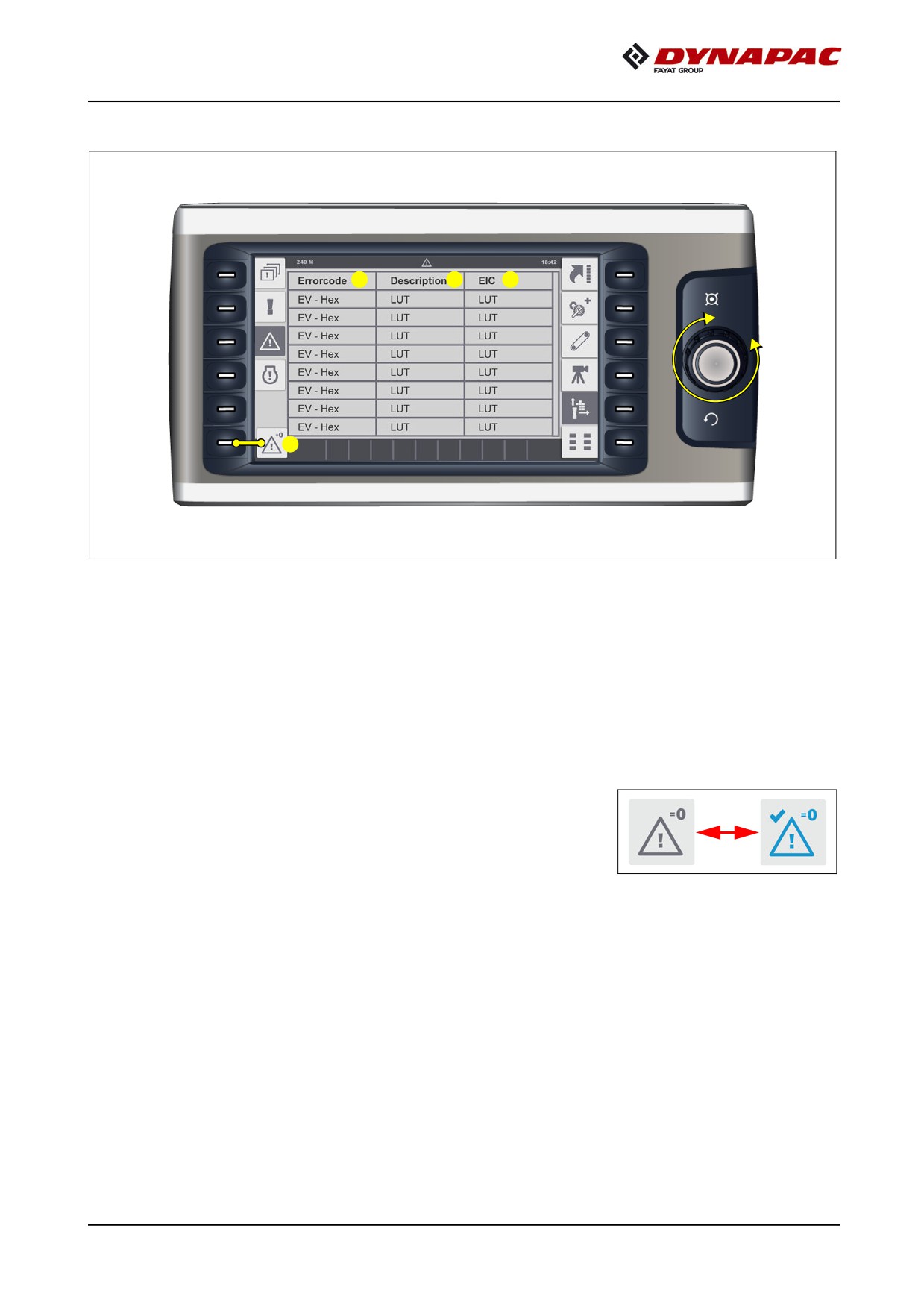

(F) Affichage des messages d'état, d'avertissement et d'erreur :
- pour l'affichage des avertissements ou des messages d'erreur actuels.
A La couleur du symbole affiché indique s'il s'agit d'un message d'état, d'avertissement
ou d'erreur :
D 23 3

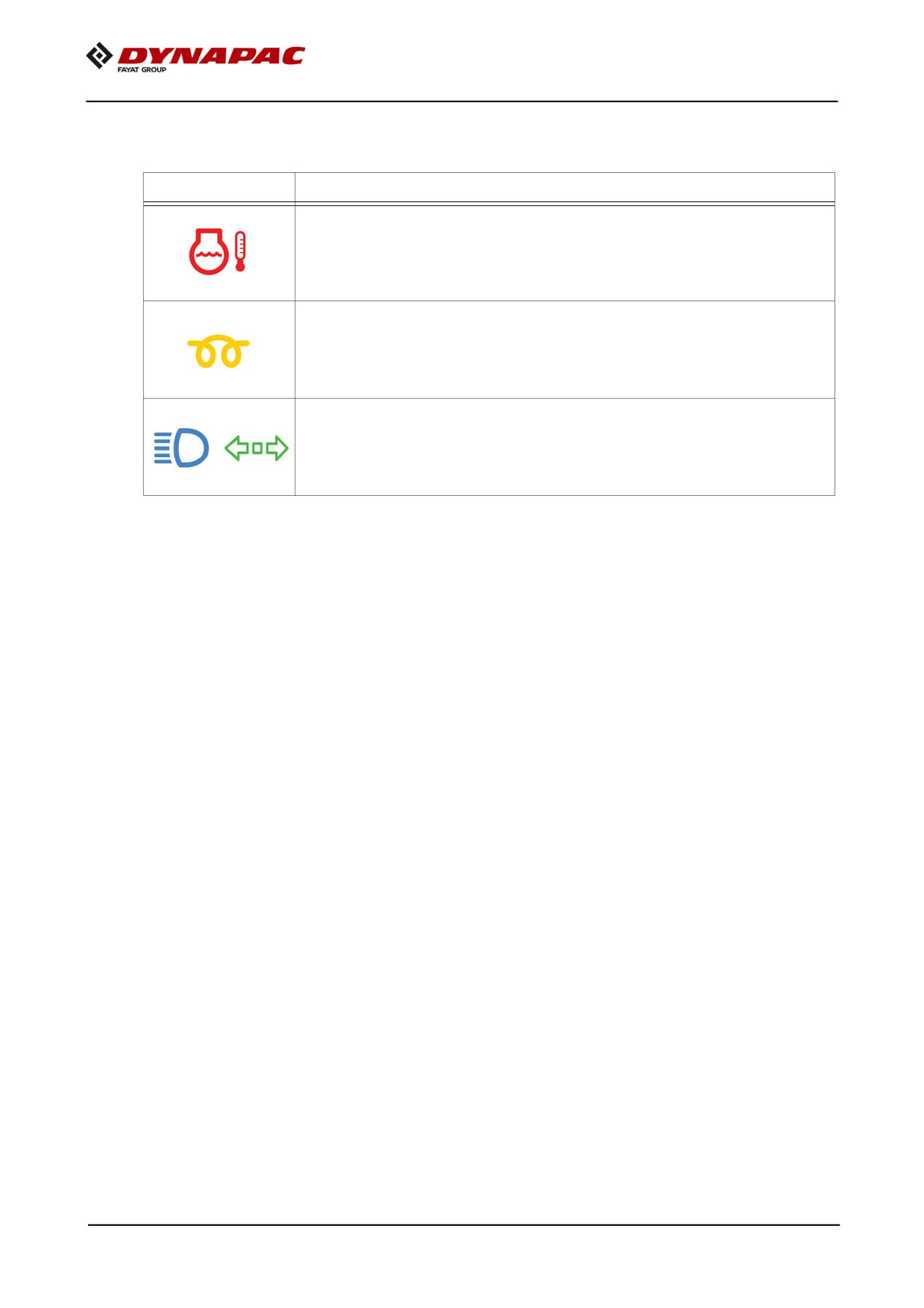

Code de couleur
Explication
-
ROUGE - message d'erreur
- Signale une erreur grave à vérifier et éliminer
sans attendre.
-
JAUNE - message d'avertissement
- Signale un état à surveiller ou à réparer sans attendre
afin d'assurer un travail sans dérangement.
-
BLEU / VERT - message d'état
- Confirme une fonction activée.
A Une explication détaillée des différents affichages est donnée au chapitre « Symbo-
les messages d'état, d'avertissement et d'erreur »
D 23 4
1.1

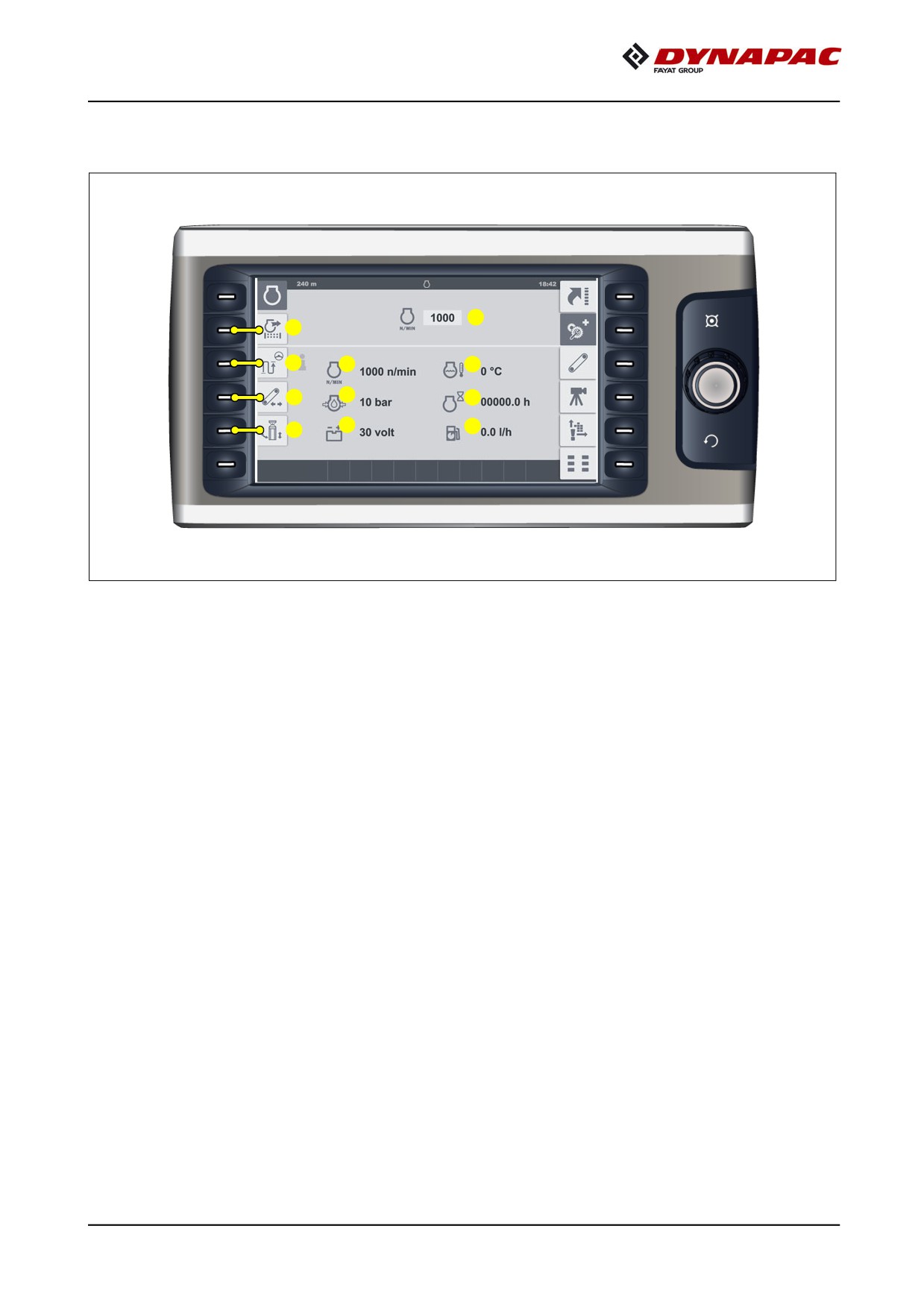

Guidage par menu - Marche à suivre pour le réglage de paramètre
A
B
D 23 5

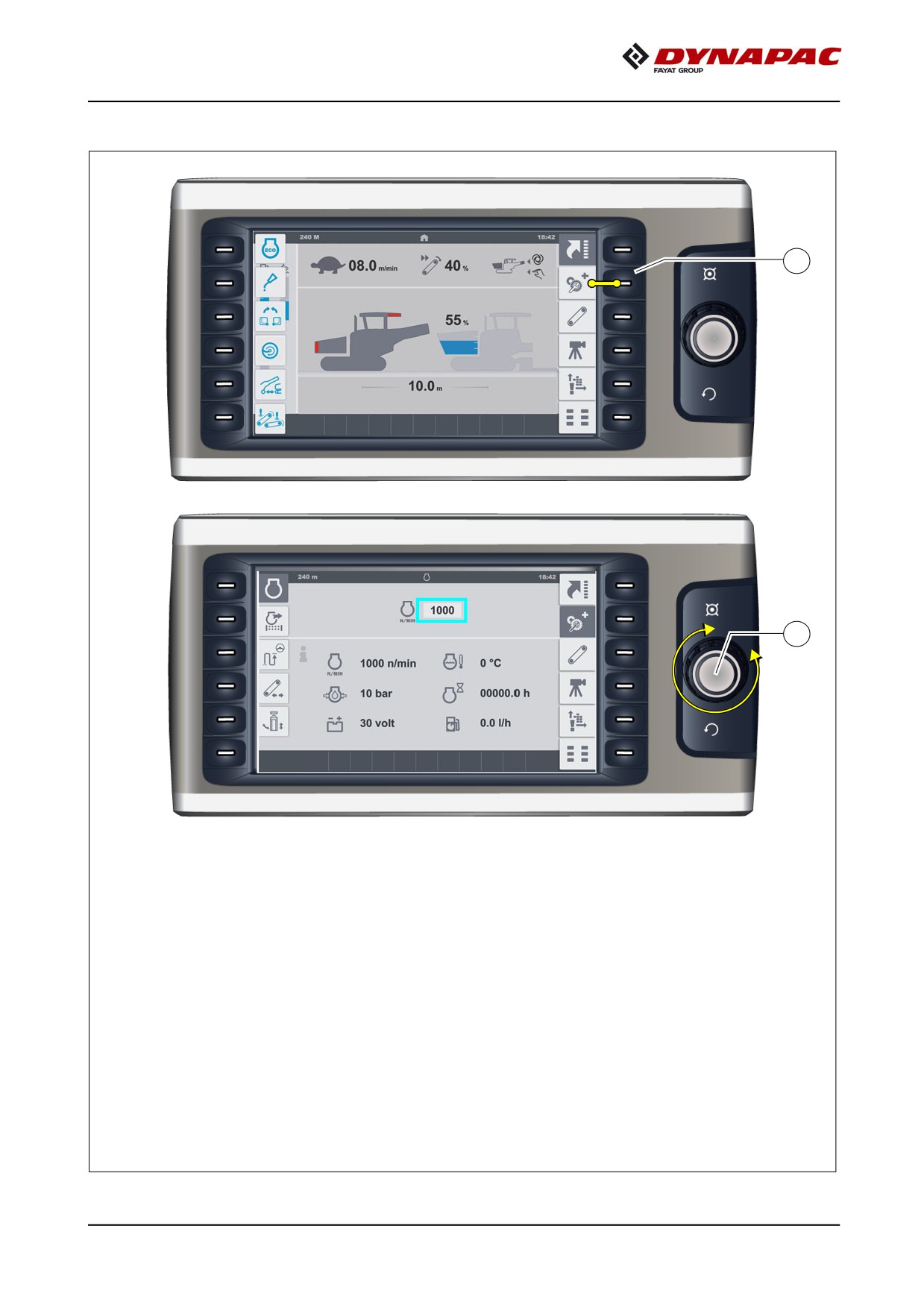

Exemple : Réglage du régime diesel
- Le menu « Home » est affiché
- Actionner la touche (A) pour appeler le menu « Régime diesel / Affichage des va-
leurs de mesure du moteur d'entraînement ».
- Le menu « Régime diesel / Affichage des valeurs de mesure du moteur d'entraîne-
ment » est affiché
- Tourner la roue (B) pour afficher le curseur.
A Un cadre bleu apparaît autour du paramètre à régler.
- Appuyer sur la roue (B) pour activer le réglage.
- Tourner la roue (B) dans le sens adéquat pour afficher la valeur souhaitée.
- Appuyer sur la roue (B) pour accepter la valeur réglée.
A Le cadre bleu entourant le paramètre à régler disparaît.
D 23 6

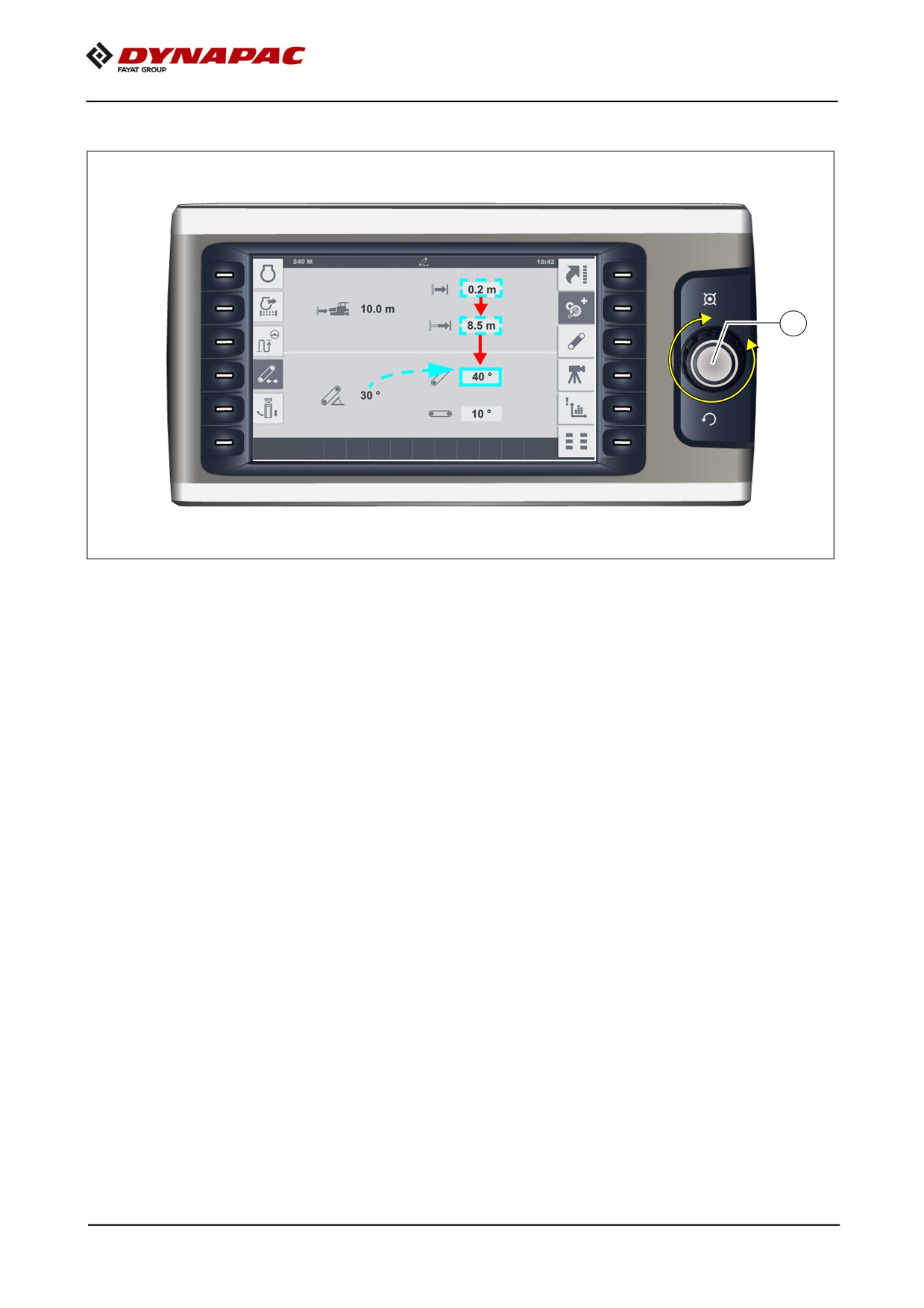

Sélection et modification d'un paramètre de réglage dans un menu
C
- Appuyer sur la roue (C) pour activer le réglage de paramètres.
A Un cadre bleu apparaît autour du paramètre de réglage le plus haut dans le menu.
- Tourner la roue (C) dans la direction appropriée jusqu'à ce que le cadre bleu se
place sur le paramètre à régler.
- Appuyer sur la roue (C) pour activer le réglage de paramètres.
- Tourner la roue (C) dans le sens adéquat pour afficher la valeur souhaitée.
- Appuyer sur la roue (C) pour accepter la valeur réglée.
D 23 7
Copie d'un paramètre dans la mémoire intermédiaire
C
- Appuyer sur la roue (C) pour activer la sélection d'emplacement de mémoire.
A Un cadre bleu apparaît autour de l'emplacement de mémoire le plus haut dans le menu.
- Tourner la roue (C) dans la direction appropriée jusqu'à ce que le cadre bleu se
place sur l'emplacement de mémoire souhaité.
- Appuyer sur la roue (C) pour copier la valeur dans l'emplacement de mémoire.
D 23 8

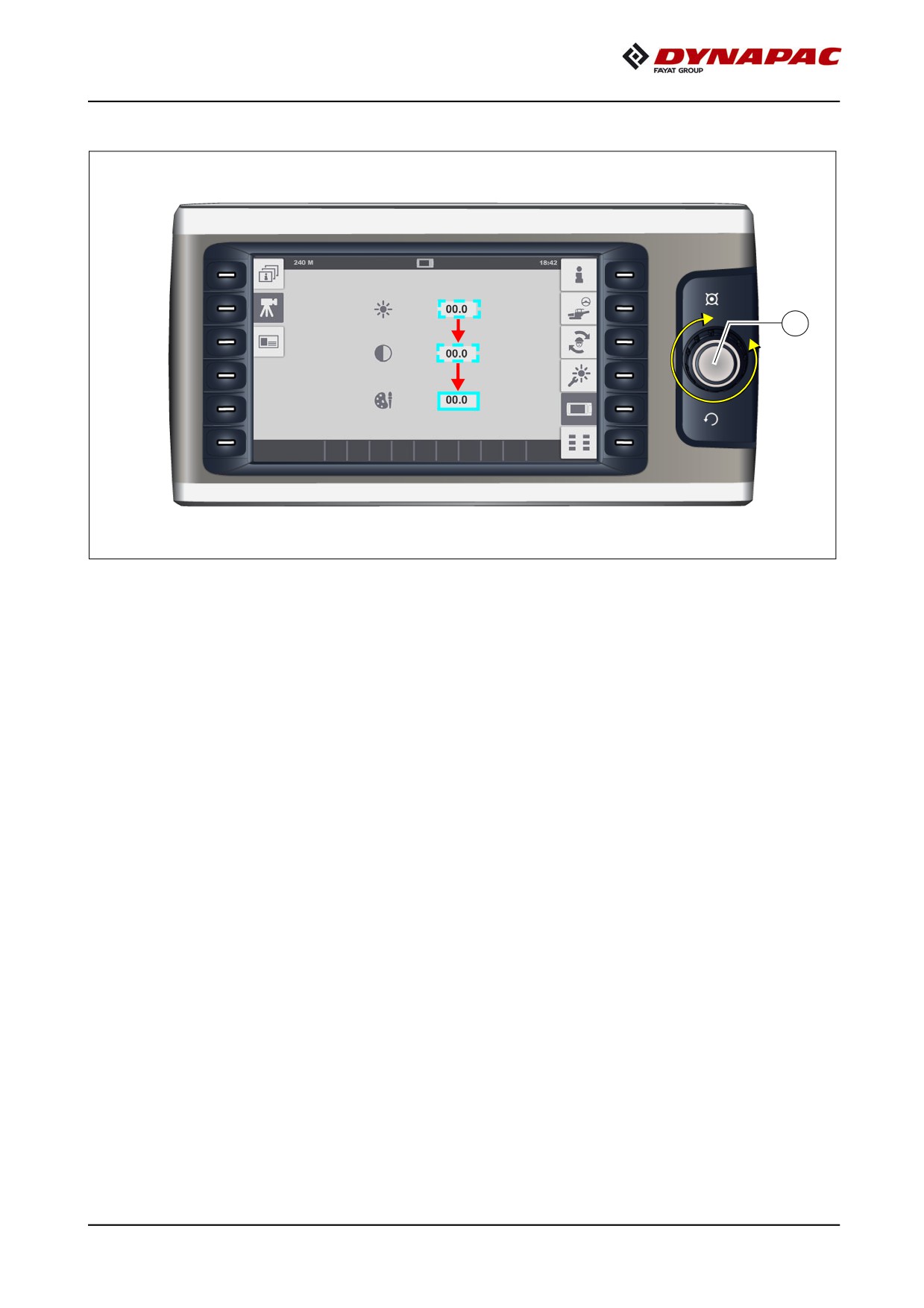

Sélection et modification d'une sélection dans un menu
- Appuyer sur la roue pour activer le réglage de sélection.
A Un cadre bleu apparaît autour de la sélection la plus haute dans le menu.
- Tourner la roue dans la direction appropriée jusqu'à ce que le cadre bleu se place
sur la sélection souhaitée.
- Appuyer sur la roue pour activer la sélection.
D 23 9
2
Structure de menu

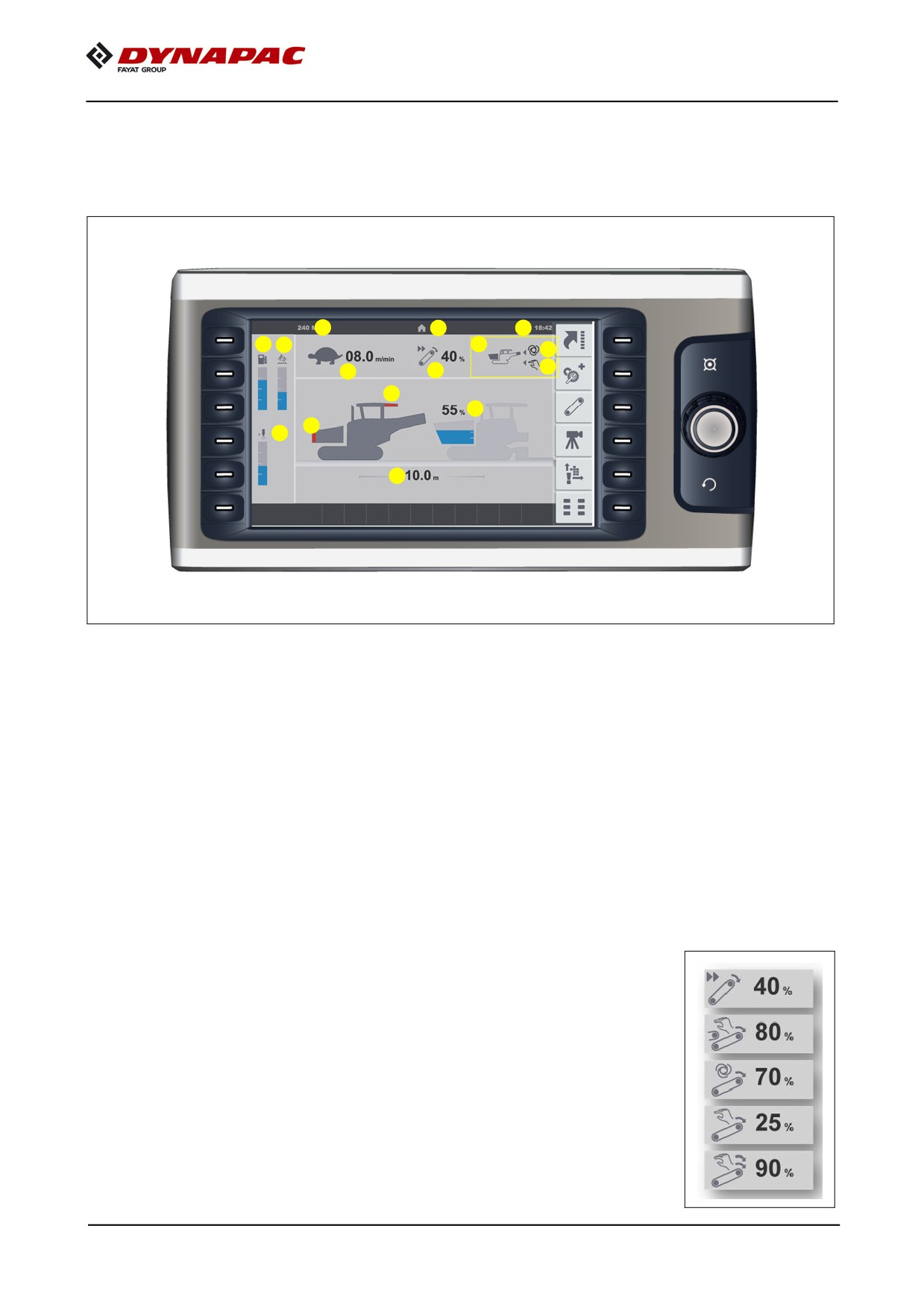

Afficher le menu « Home »
13
15
14
2
3
7
7.1
7.2
1
6
12
5
11
4
8
Affichage :
-
(1) Vitesse :
- Mode de pose (tortue)-(m/min) / (ft/min)
- Translation (lièvre) - (km/h) / (mph)
-
(2) Carburant
-
(3) Niveau de remplissage du réservoir d'AdBlue® / DEF (o)
m Un message d'avertissement s'affiche en plus si le niveau de remplissage est trop faible.
-
(4) Remplissage du réservoir d'émulsion
-
(5) Matériau à poser - Remplissage trémie du finisseur
-

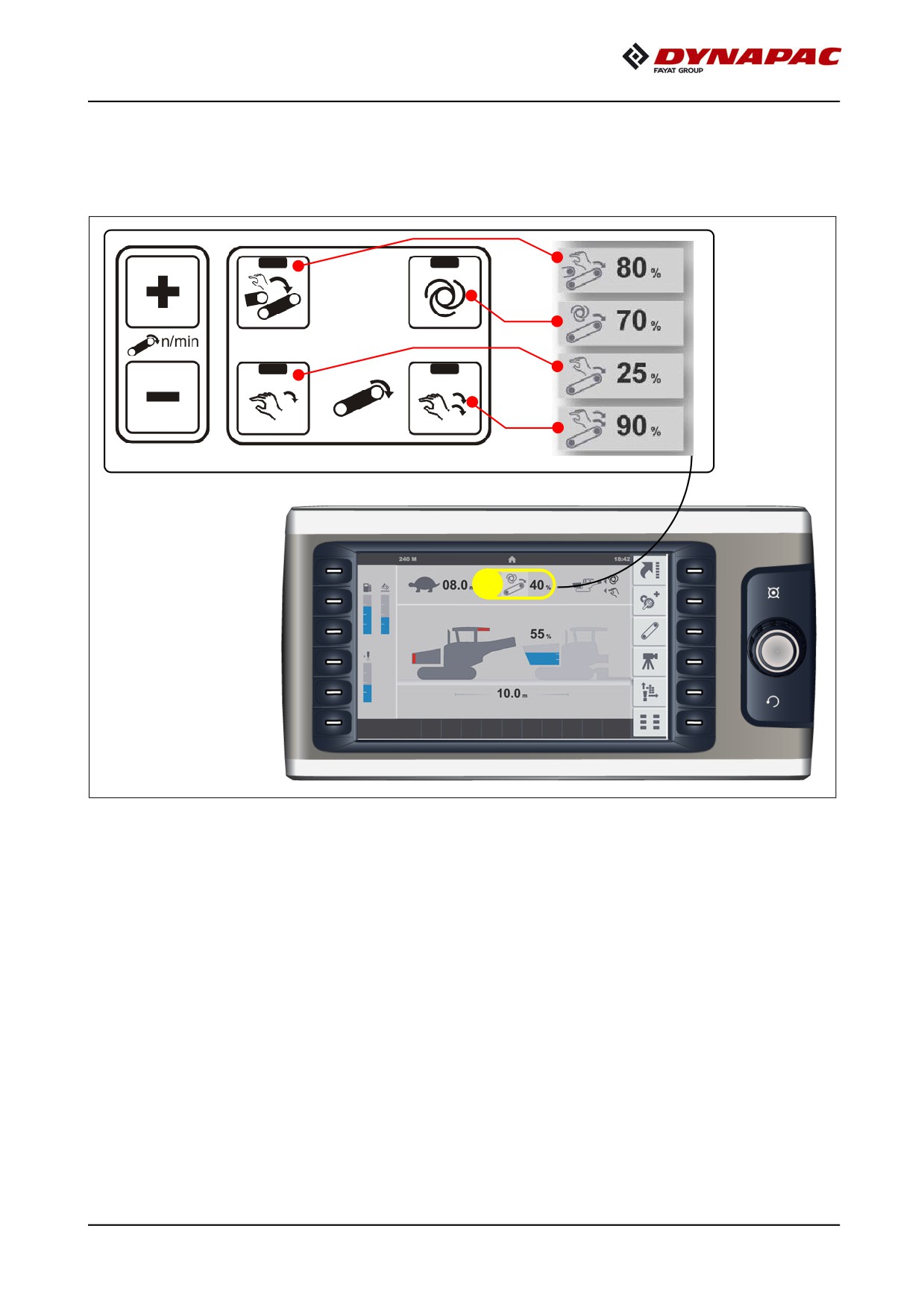

(6) Performance du convoyeur (%)

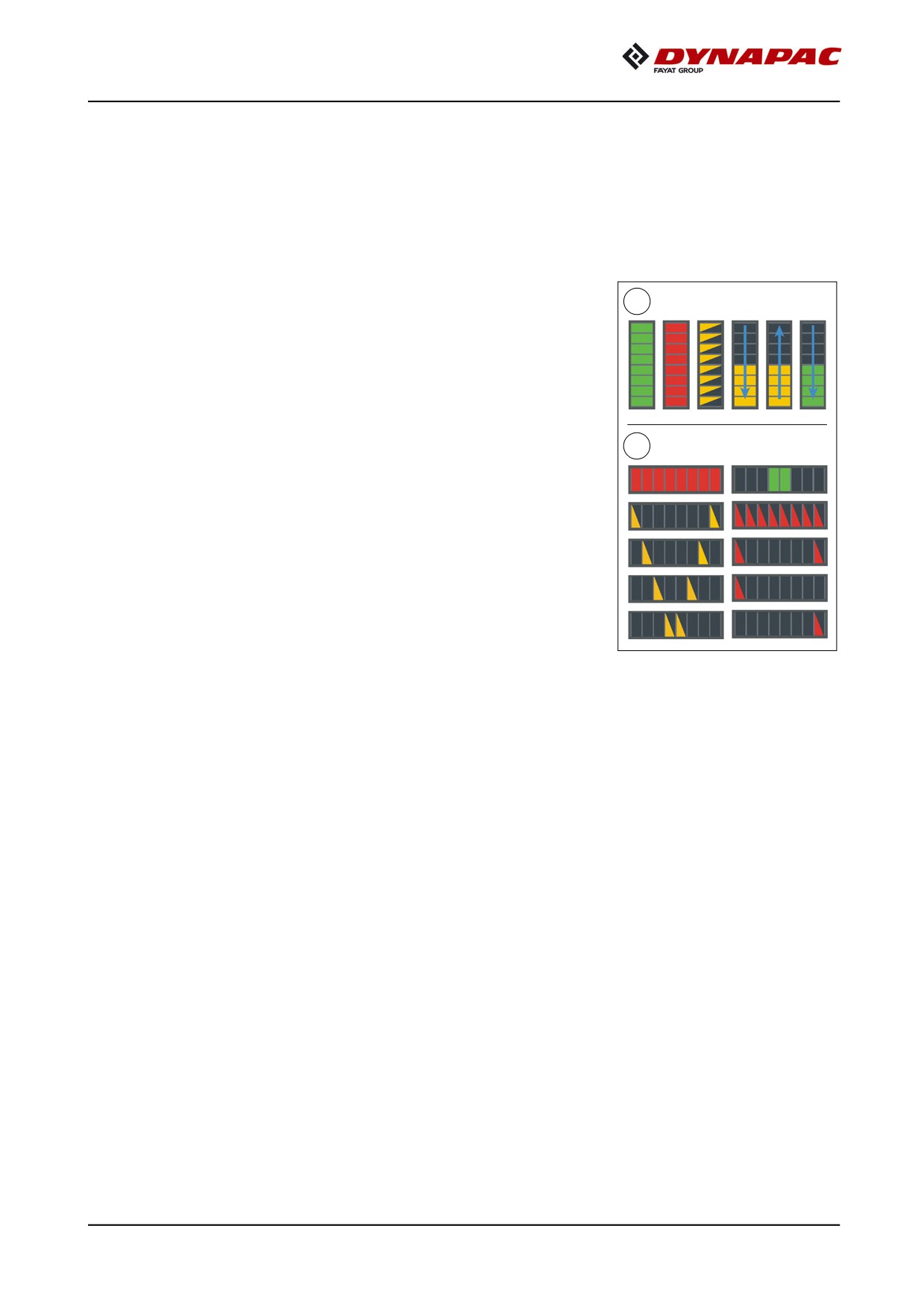

A L'affichage peut varier selon les réglages qui ont été effectués
dans le menu « Gestion matériau » :
m Le débit du convoyeur peut être limité par l'équipement optionnel
de la machine (par ex. convoyeur orientable ou Remixer).
D 23 10
-
(7) Mode de fonctionnement Remixer (o)
- (7.1) Mode de fonctionnement Beltmixer (AUTO / MANUEL / ARRÊT)
- (7.2) Mode de fonctionnement Frontmixer (AUTO / MANUEL / ARRÊT)
-
(8) Distance alimentateur / finisseur (m) / (ft) (o)
-
(10) Distance alimentateur / finisseur - emplacement de mémoire (o)
-
(11) Contrôle Truck-Assist (o)
A L'affichage s'effectue sur la trémie, de la même manière
11
que pour l'affichage par DEL du Truck-Assist.
-
(12) Contrôle Distance-Assist (o)
A L'affichage est effectué, comme avec la DEL d'affichage
de distance, au toit de la machine.
12
-
(13) Mesure du trajet parcouru (m) / (ft)
-
(14) Heure (hh/mm) / (AM/PM)
-
(15) Menu/Symbole d'affichage
D 23 11
Menu « Home » - sous-menus
1
2
3
4
5
6
Affichage des sous-menus suivants :
-
(1) Affichage fonctions « Home » / « Quick Settings ».
-
(2) Appel du menu « Régime diesel » / Affichage de valeur de mesure du moteur
d'entraînement + sous-menus.
-
(3) Menu « Gestion matériau ».
-
(4) Menu « Affichage vidéo » + sous-menus.(o)
-
(5) Menu « Mémoire défauts » + sous-menus.
-
(6) Menu « Base » + sous-menus.
D 23 12
Menu « Home » Fonctions / « Quick Settings »
1
2
3
4
5
6
Menu pour l'activation directe de différentes fonctions.
- Actionner la touche de fonction correspondante pour afficher les Fonctions / Quick Set-
tings (1) à (6). Une nouvelle pression sur la touche masque à nouveau les fonctions.
Les fonctions sont activées / désactivées au moyen de la
A
touche de fonction associée.
La fonction est activée si le symbole correspondant est
représenté en bleu.
-
(1) Fonction « Eco-Mode »
- La vitesse du moteur est réglée constamment sur 1600 tr/min.
-
(2): Fonction « Lubrification de chaîne »
- La lubrification centralisée est activée pour un cycle de lubrification.
-
(3): Fonction « Action conjointe des trémies »
- Les deux moitiés de trémie sont actionnées ensemble avec l'un des interrupteurs
de fonction de trémie (ouvrir / fermer trémie).
-
(4) Fonction « Beltmixer » (o)
- Le Beltmixer est abaissé en position de travail et activé ou levé et désactivé.
-
(5) Fonction « Contrôle de distance » - MARCHE / ARRÊT
L'ARRÊT du laser a également pour effet de désactiver le contrôle de distance.
m
D 23 13
A Après activation de la fonction sur le pupitre de comman-
de, la distance actuelle alimentateur / finisseur
(5.1)
5.1
est présentée dans l'affichage.
5.2
A Si la distance est régulée au moyen d'une valeur mémo-
risée, l'emplacement de mémoire utilisé #1 / #2 est affiché (5.2).
-
(6): Fonction de présélection « Arrosage du convoyeur »
A Une pression multiple sur la touche spécifie si le disposi-
tif d'arrosage doit être activé pour
6.1
6.2
6.3
- (6.1): convoyeur principal+convoyeur orientable
- (6.2): uniquement le convoyeur principal
- (6.3): uniquement le convoyeur orientable
au moyen de la touche correspondante (pupitre de commande).
D 23 14
Menu « Régime diesel » / Affichage des valeurs de mesure du moteur
d'entraînement
1
8
9
2
5
10
3
6
4
7
11
Menu de réglage du régime du moteur diesel et de consultation de différentes valeurs
de mesure du moteur d'entraînement.
-
(1) Affichage et paramètres de réglage du régime de consigne
Réglage direct par actionnement de la roue.
A
Le réglage est effectué par pas de 50, le régime du moteur est directement corrigé.
A
-
(2) Affichage du régime effectif du moteur diesel
-
(3) Pression de l'huile-moteur (bar)
-
(4) Tension de bord (V)
-
(5) Température de l'eau de refroidissement du moteur (°C) / (°F)
-
(6) Heures de service du moteur (h)
-
(7) Consommation de carburant (l/h) (o)
Affichage des sous-menus suivants :
-
(8) Menu « Régénération du filtre à particules ». (o)
-
(9) Menu « Tronçon de pose / Automatisme de direction ». (o)
-
(10) Menu de réglage et d'affichage « Régulation de convoyeur et de distance ».
-
(11) Menu de réglage et d'affichage « Assistant du convoyeur orientable ».
D 23 15
Menu « Régénération du filtre à particules » (o)
1
2
1a
1b
2a
Menu pour le déclenchement d'une régénération de filtre actif nécessaire et le bloca-
ge de la régénération automatique du filtre.
-
(1) Régénération manuelle du filtre à particules l :
- Pour déclencher une régénération nécessaire du filtre à particules.
A Une régénération nécessaire est signalée par l'avertissement de régénération (1a).
A Observez les indications du chapitre « Messages d'erreurs du terminal ».
A Quand la fonction est activée, l'avertissement « HEST » (1a) s'affiche en permanence
et l'avertisseur de régénération (1b) clignote.
A La régénération du filtre à particules dure entre 20 et 60 minutes.
m La régénération ne doit être effectuée que lorsque la machine est correctement par-
quée et qu'elle n'est pas en mode de pose !
D 23 16
Danger - régénération du filtre à particules
DANGER
Une régénération impropre du filtre peut se solder par des
blessures graves, voire mortelles !
- Éloigner la sortie du tube d'échappement des personnes
ainsi que des objets qui pourraient brûler, fondre
ou exploser !
- Aucune personne ni objet ne doit se trouver dans un rayon
de 0,6 m autour de la sortie du tube d'échappement.
- Aucune personne ni objet susceptible de brûler, de fondre
ou d'exploser ne doit se trouver dans un rayon de 1,5 m.
(Essence, bois, papier, plastique, textiles, récipients de
gaz sous pression, conduites hydrauliques).
- En cas d'urgence, arrêter le moteur pour interrompre le
flux de gaz d'échappement.
- Observer toutes les autres indications du présent manuel
et du manuel de service du moteur.
La régénération automatique se déroule pendant le fonctionnement normal et elle est
A
imperceptible pour l'utilisateur. La température des gaz d'échappement augmente
cependant.
La fonction de régénération automatique peut être bloquée si la situation de pose du
A
moment ou les conditions environnantes ne permettent pas d'effectuer une régéné-
ration automatique :
-
(2) Régénération automatique du filtre à particules - bloquer / débloquer.
- Pour bloquer / débloquer le déclenchement automatique d'une régénération du
filtre à particules.
Quand la fonction de blocage est activée, l'avertissement correspondant
(2a)
A
est affiché.
La fonction automatique peut effectuer une régénération du filtre à particules immé-
A
diatement après la désactivation du blocage.
D 23 17
Menu « Tronçon de pose / Automatisme de direction »
1.1
1
2.2
2.1
2
Menu pour la consultation et la réinitialisation du tronçon de pose actuel et pour l'af-
fichage de la surveillance de direction et de réinitialisation de la référence pour la sur-
veillance de direction.
-
(1) Trajet de pose actuel (m)
- Reset / Remise à zéro : Sélectionner la fonction (1.1) avec la roue et réinitialiser
en appuyant.
Pour confirmer, l'affichage change pendant 5 - 10 secon-
A
des au moment du reset.
-
(2) Fonction « Automatisme de direction
» MARCHE / ARRÊT
- La machine est dirigée automatiquement au moyen du palpage le long d'une ré-
férence (par ex. une corde).
-
(2.1) La surveillance de direction sert au contrôle de la distance palpage -->
référence.
- Reset / Remise à zéro de la référence : Sélectionner la fonction (2.2) avec la roue
et réinitialiser en appuyant.
Pour confirmer, l'affichage change pendant 5 - 10 secon-
A
des au moment du reset.
Distance idéale palpage --> la référence est la valeur
A
« 0 » dans l'affichage (2.1). Les débattements signalent
une augmentation ou une réduction des distances.
Si nécessaire corriger en actionnant brièvement la direction.
A
D 23 18
A Si le chauffeur actionne la direction, cette commande inhibe, pour des raisons de sé-
curité, l'automatisme de direction.
m Lorsque l'automatisme est activé, le potentiomètre de direction est désactivé.
D 23 19
Menu d'affichage et de réglage « Angle du convoyeur / Régulation de distance »
2
1
3
5
4
6
Menu pour la consultation et le réglage des paramètres suivants :
-
(1) Distance actuelle alimentateur / finisseur (m) / (ft)
-
(2) Paramètre mémorisé « Distance courte » (m) / (ft)
- Emplacement de mémoire #1
-
(3) Paramètre mémorisé « Distance longue » (m) / (ft)
- Emplacement de mémoire #2
-
(4) Angle de pivotage actuel du convoyeur ( x°) (o)
-
(5) Paramètre mémorisé - angle de convoyeur « en haut » (x°)(o)
- Emplacement de mémoire #1
-
(6) Paramètre mémorisé - angle de convoyeur « en bas » (x°)(o)
- Emplacement de mémoire #2
D 23 20
Menu d'affichage et de réglage « Angle du convoyeur / Régulation de distance »
2
1
3
5
4
6
Menu pour la consultation et le réglage des paramètres suivants :
-
(1) Distance actuelle alimentateur / finisseur (m) / (ft)
-
(2) Paramètre mémorisé « Distance courte » (m) / (ft)
- Emplacement de mémoire #1
-
(3) Paramètre mémorisé « Distance longue » (m) / (ft)
- Emplacement de mémoire #2
-
(4) Angle de pivotage actuel du convoyeur ( x°) (o)
-
(5) Paramètre mémorisé - angle de convoyeur « en haut » (x°)(o)
- Emplacement de mémoire #1
-
(6) Paramètre mémorisé - angle de convoyeur « en bas » (x°)(o)
- Emplacement de mémoire #2
D 23 21

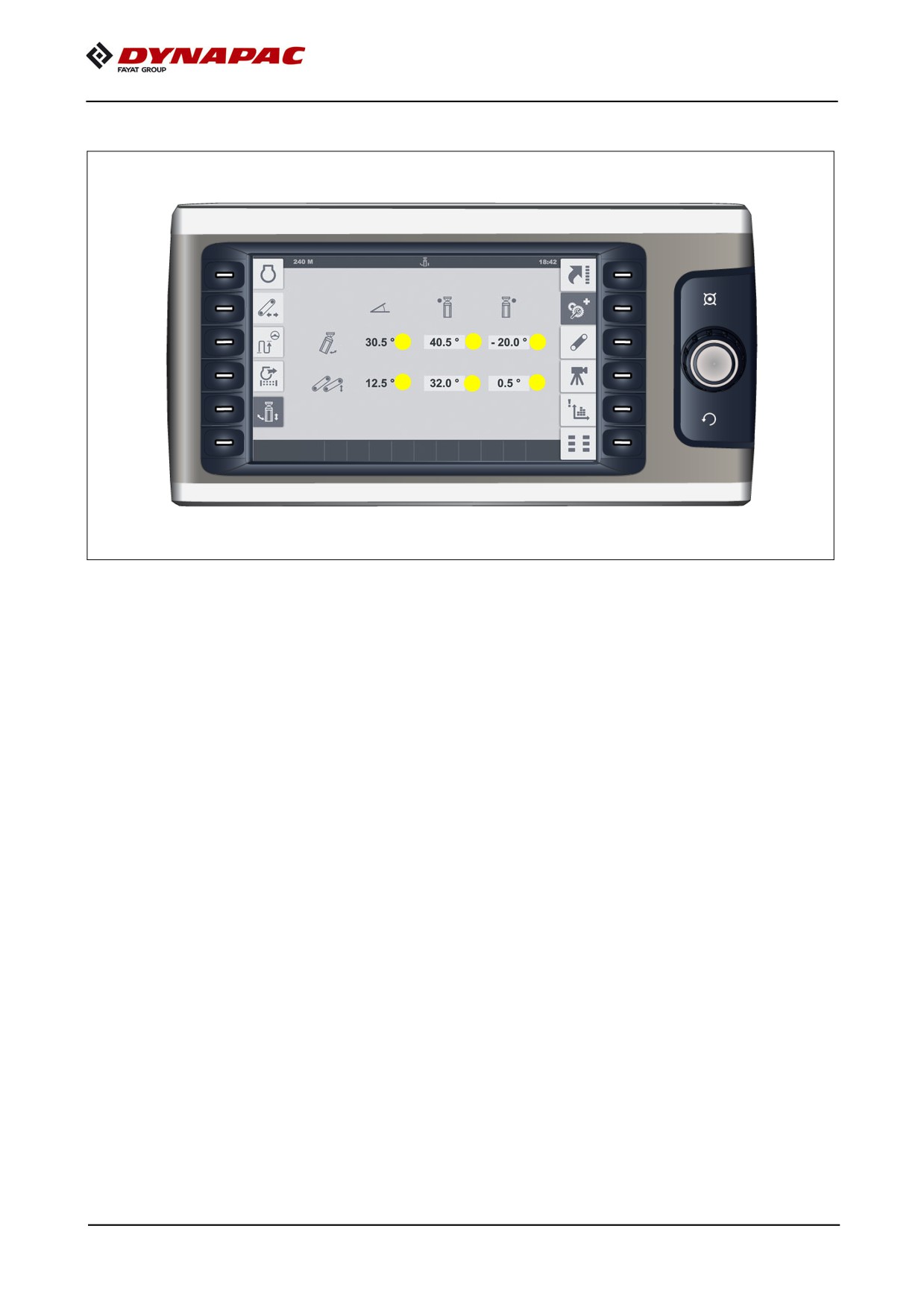

Menu d'affichage et de paramétrage « Assistant d'orientation » (o)
1
2
3
4
5
6
Menu pour la consultation et le réglage des paramètres suivants :
-
(1) Angle d'inclinaison actuel du convoyeur orientable (x°)
-
(2) Paramètre enregistré - inclinaison du convoyeur orientable « gauche » (x°)
-
(3) Paramètre enregistré - inclinaison du convoyeur orientable « droite » (x°)
A Plage de réglage 0°-27°
-
(4) Angle d'orientation actuel du convoyeur orientable (x°)
-
(5) Paramètre enregistré - angle d'orientation du convoyeur orientable
« gauche » (x°)
-
(6) Paramètre enregistré - angle d'orientation du convoyeur orientable
« droite » (x°)
A Plage de réglage +55° <--> 0° <--> -55°
D 23 22

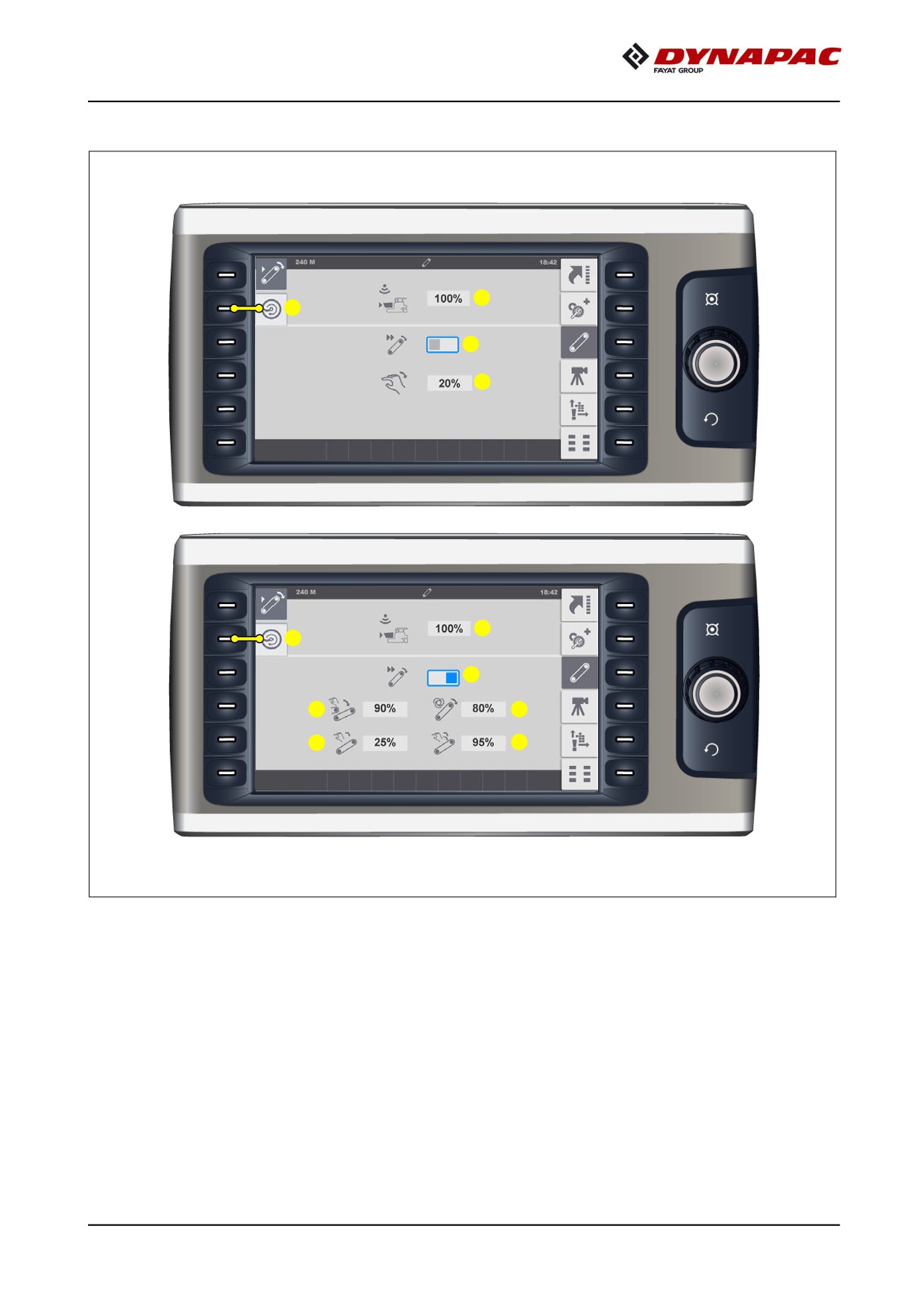

Menu « Gestion matériau »
1
3
2
2.1
1
3
2
2.2
2.3
2.4
2.5
Menu de réglage de la hauteur de remplissage de matériau (finisseur) - point de cou-
pure pour la fonction de transport et pour le réglage de la vitesse du convoyeur.
-
(1) Hauteur de remplissage actuelle / point de coupure (%)
A Plage de réglage 0-100%.
D 23 23
-
(2) Menu « 4 vitesses de convoyeur variables » MARCHE / ARRÊT
- (2.1) Uniquement avec « 4 vitesses de convoyeur variables » = ARRÊT :
Vitesse de convoyeur mode manuel.
Plage de réglage 1-100%.
A
Le paramètre de réglage est présenté à l'emplacement
A
adéquat dans le menu « Home ».
Le réglage peut être effectué directement dans ce menu,
A
permet également un réglage direct dans le menu
« Home » :
Le débit du convoyeur peut être limité par l'équipement optionnel de la machine
m
(par ex. convoyeur orientable ou Remixer).
Affichage des sous-menus suivants :
-
(3) Menu de réglage « Frontmixer / Rearmixer »
Uniquement avec « 4 vitesses de convoyeur variables » = MARCHE :
A
- (2.2) Convoyeur orientable, manuel - vitesse lente. Plage de réglage 1-100%
- (2.3) Convoyeur principal, auto - vitesse rapide. Plage de réglage 1-100%
- (2.4) Convoyeur principal, manuel - vitesse lente. Plage de réglage 1-30%
- (2.5) Convoyeur principal, manuel - vitesse rapide. Plage de réglage 30-100%
Le réglage peut être effectué directement dans ce menu, permet également un régla-
A
ge direct dans le menu « Home » :
D 23 24

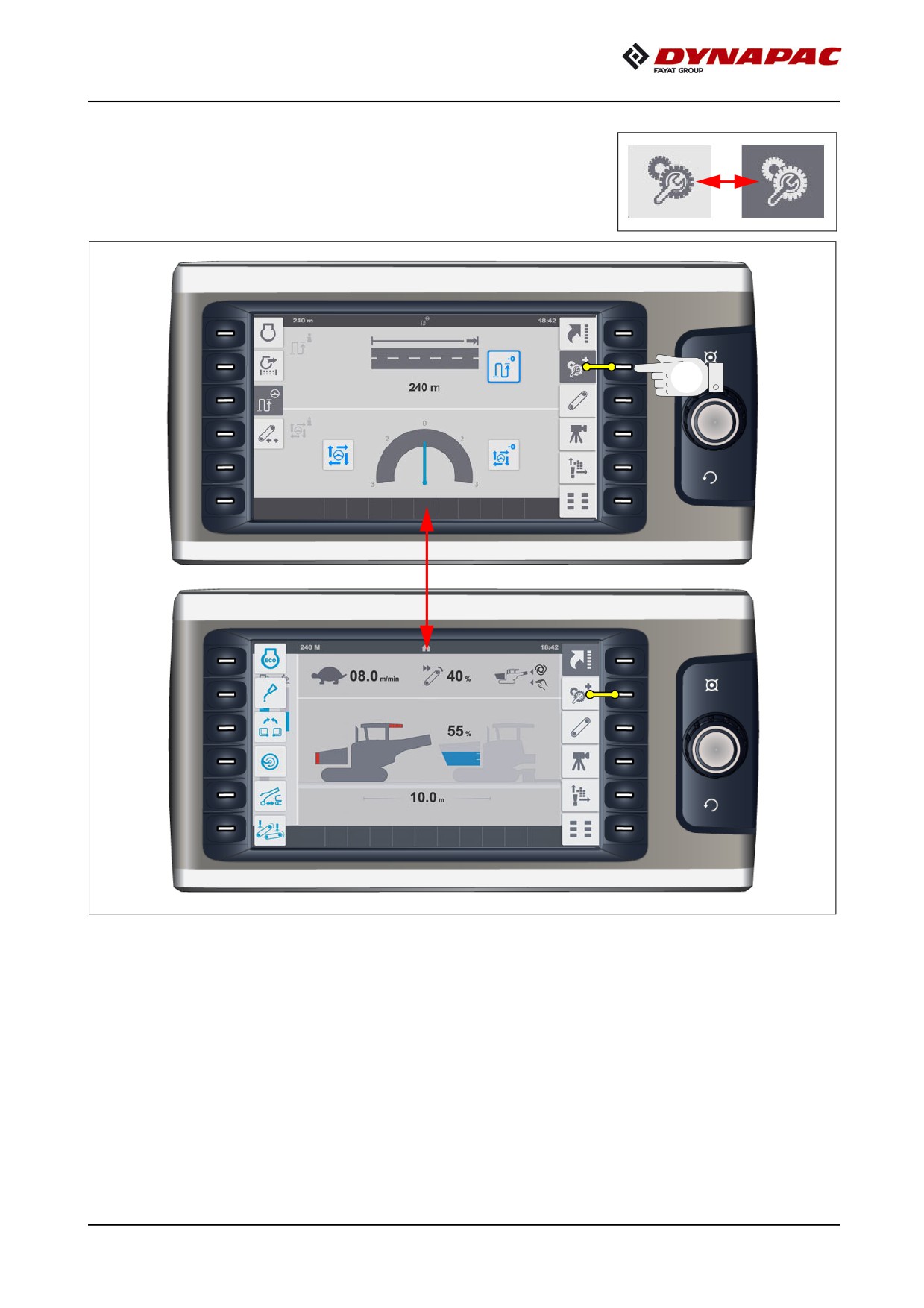

A Après actionnement de la touche de fonction correspondante sur le pupitre de com-
mande, le paramètre de réglage correspondant est affichage à la position (X)
du menu « Home ».
X
A La valeur actuelle peut à présent être modifiée dans le menu « Home » directement
avec les touches plus/moins (pupitre de commande) ou avec le scroller (O) du joys-
tick. Le réglage est également possible quand la machine/le convoyeur est arrêté ou
quand le menu est appelé sans affichage de ce paramètre de réglage. La valeur qui
peut être modifiée est toujours la dernière qui a été sélectionnée.
D 23 25
Menu de réglage « Frontmixer / Beltmixer »
1.1
1.2
1.3
1
2.1
2.2
2.3
2
3.1
3.2
3.3
3
6
4
4.1
7
5
5.1
Menu de paramétrage de la fonction Remixer.
-
(1) Mode de fonctionnement « Frontmixer ».
- Frontmixer « ARRÊT » : (1.1).
La fonction est désactivée ou il n'y a aucun Frontmixer sur la machine.
- Frontmixer « MANUEL » : (1.2)
La fonction peut être activée avec la touche « Mode réglage » (voir pupitre de
commande).
- Frontmixer « AUTO » : (1.3)
La fonction est mise en marche par actionnement du levier d'avancement et com-
mandée par les fins de course à enrobés.
Quand la machine est à nouveau démarrée, le mode de fonctionnement qui est à
A
nouveau actif est toujours le dernier qui a été sélectionné.
-
(2) Mode de fonctionnement « Beltmixer ».
- Beltmixer « ARRÊT » : (2.1).
La fonction est désactivée ou il n'y a aucun Beltmixer sur la machine.
- Frontmixer « MANUEL » : (2.2)
La fonction peut être activée avec la touche « Mode réglage » (voir pupitre de
commande).
- Frontmixer « AUTO » : (2.3)
La fonction est mise en marche par actionnement du levier d'avancement et com-
mandée par les fins de course à enrobés.
Quand la machine est à nouveau démarrée, le mode de fonctionnement qui est
A
à nouveau actif est toujours le dernier qui a été sélectionné.
Quand la fin de cours est active (en bas), le Beltmixer est toujours commuté
sur « AUTO ».
D 23 26
1.1
1.2
1.3
1
2.1
2.2
2.3
2
3.1
3.2
3.3
3
6
4
4.1
7
5
5.1
-
(3) Sélection de vitesse Beltmixer pour le mode « AUTO ».
- Présélection vitesse 60% : (3.1).
- Présélection vitesse 80% : (3.2).
- Présélection vitesse 100% : (3.3).
-
(4) Sélection de vitesse Beltmixer pour le mode « MANUEL ».
- Présélection de vitesses 60% / 80% /100% : (4.1).
Correction manuelle de la valeur sélectionnée possible par pas de 1%.
A
-
(5) Beltmixer MARCHE / ARRÊT.
- Lever / baisser le Beltmixer en position de travail : (5.1).
Les touches de fonctions (6) / (7) ne sont actives que lorsque la fonction est enclen-
A
chée ! La vitesse de bande est limitée en cas d'activation ! (25%)
-
(6) Levage hydraulique du Beltmixer : Fonction de bouton-poussoir.
Actionnement nécessaire quand la position finale est atteinte.
Le Beltmixer se place brièvement dans sa position finale haute pour se nettoyer.
A
-
(7) Abaissement hydraulique du Beltmixer : Fonction de bouton-poussoir
Actionnement nécessaire quand la position finale est atteinte.
Le Beltmixer est activé automatiquement dans sa position finale basse.
A
D 23 27

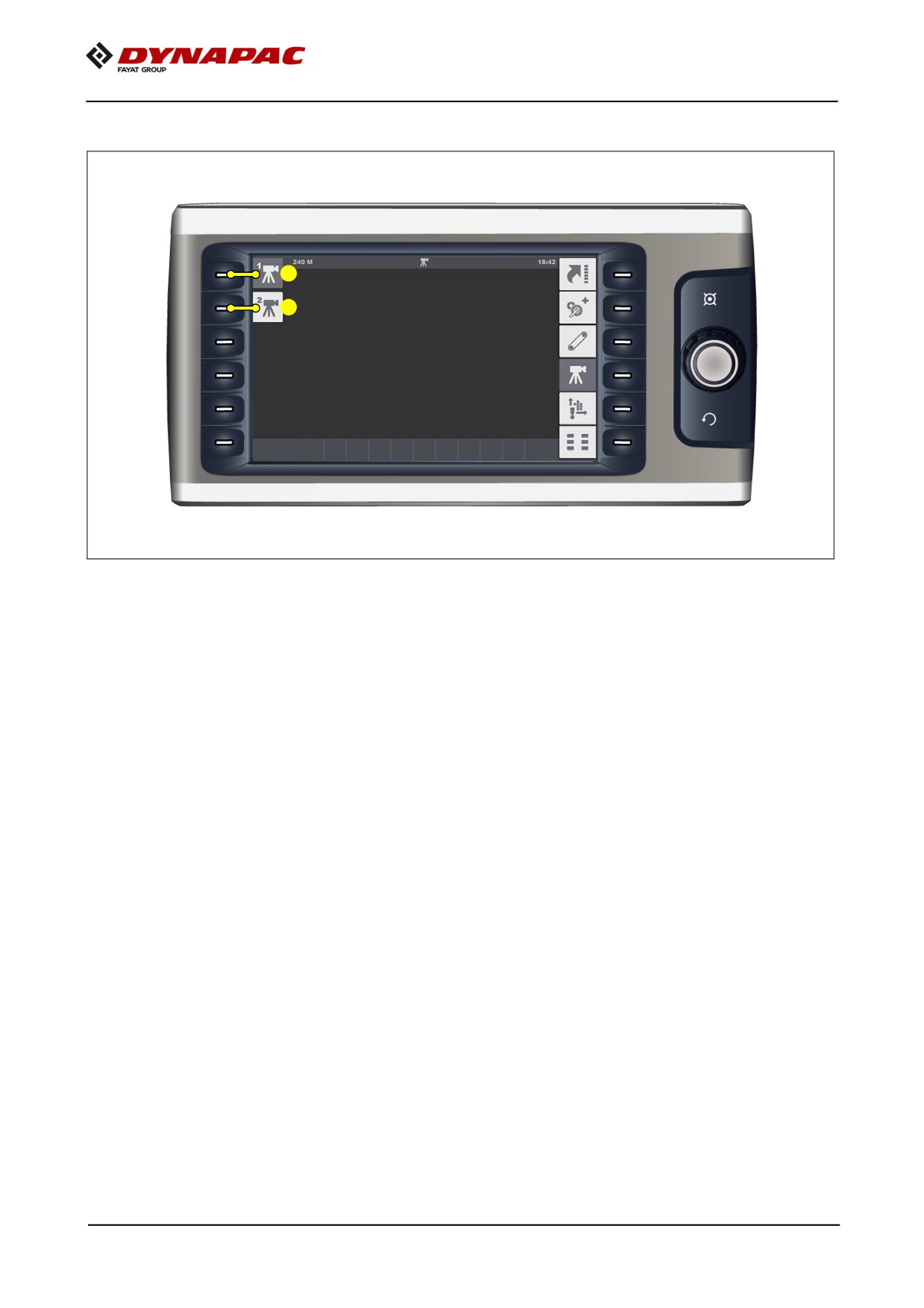

Menu « Affichage vidéo » (o)
1
2
Le système vidéo permet d'afficher les zones autour de la machine qui ne sont pas
directement visibles.
A Lorsque la fonction est activée, l'affichage présente les images de la caméra 1.
- (1) Afficher la caméra 2.
- (2) Afficher la caméra 2.
D 23 28

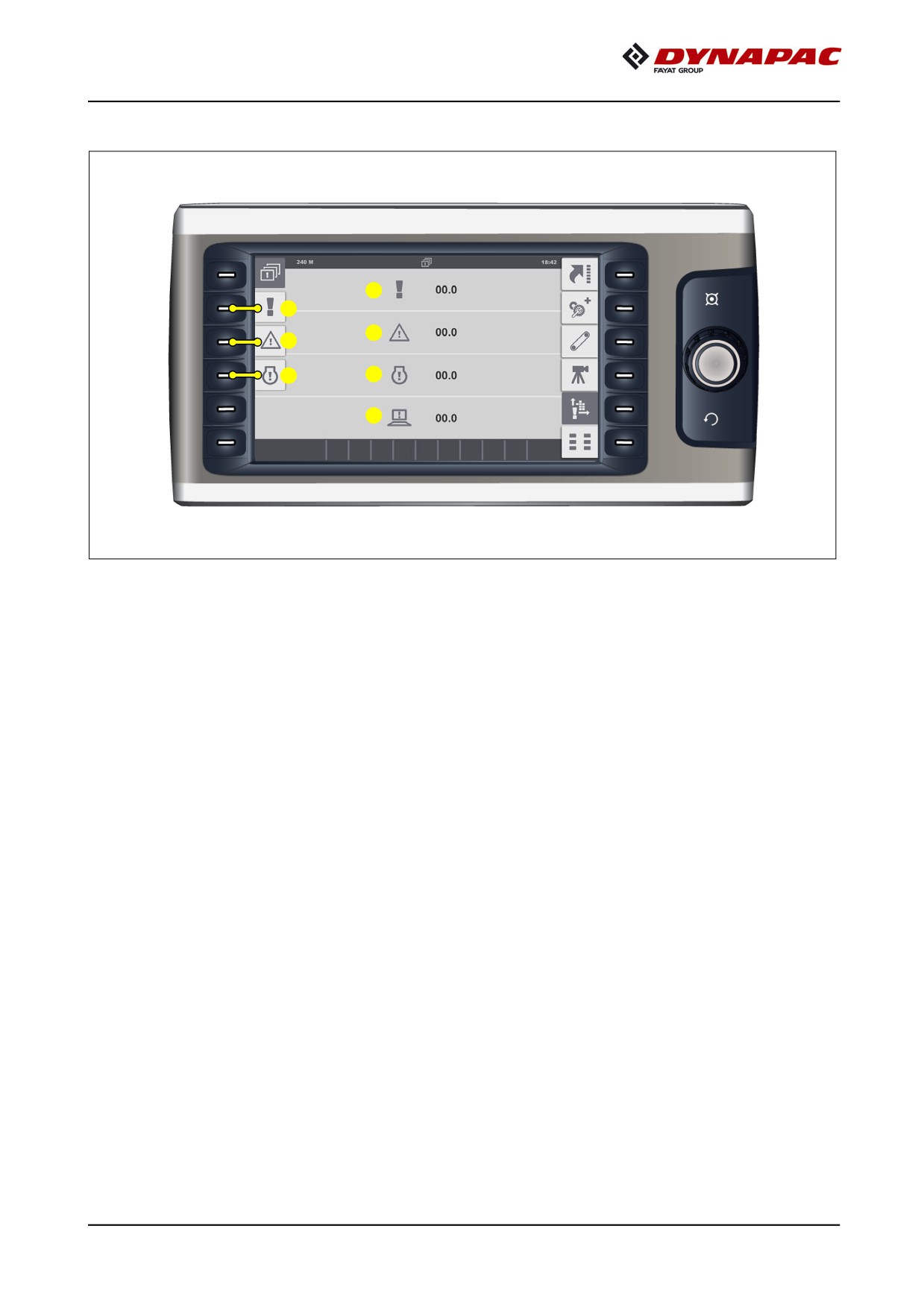

Menu « Mémoire erreurs »
1
1.1
2
2.1
3.1
3
4
Menu pour la consultation des message d'erreurs existants.
-
(1) Nombre de messages d'erreur avec stop de la translation.
- Appeler l'affichage détaillé « Messages d'erreurs avec stop translation » : (1.1).
-
(2) Nombre de messages d'avertissement pour la machine.
- Appeler l'affichage détaillé « Messages d'erreur pour la machine » : (2.1).
-
(3) Nombre de messages d'erreur concernant le moteur.
- Appeler l'affichage détaillé « Messages d'erreur pour la moteur » : (3.1).
-
(4) Affichage des erreurs du système.
A Communiquez les numéros d'erreurs du système éventuellement au service après-
vente responsable de votre machine afin qu'il puisse convenir avec vous de la suite
des opérations.
D 23 29

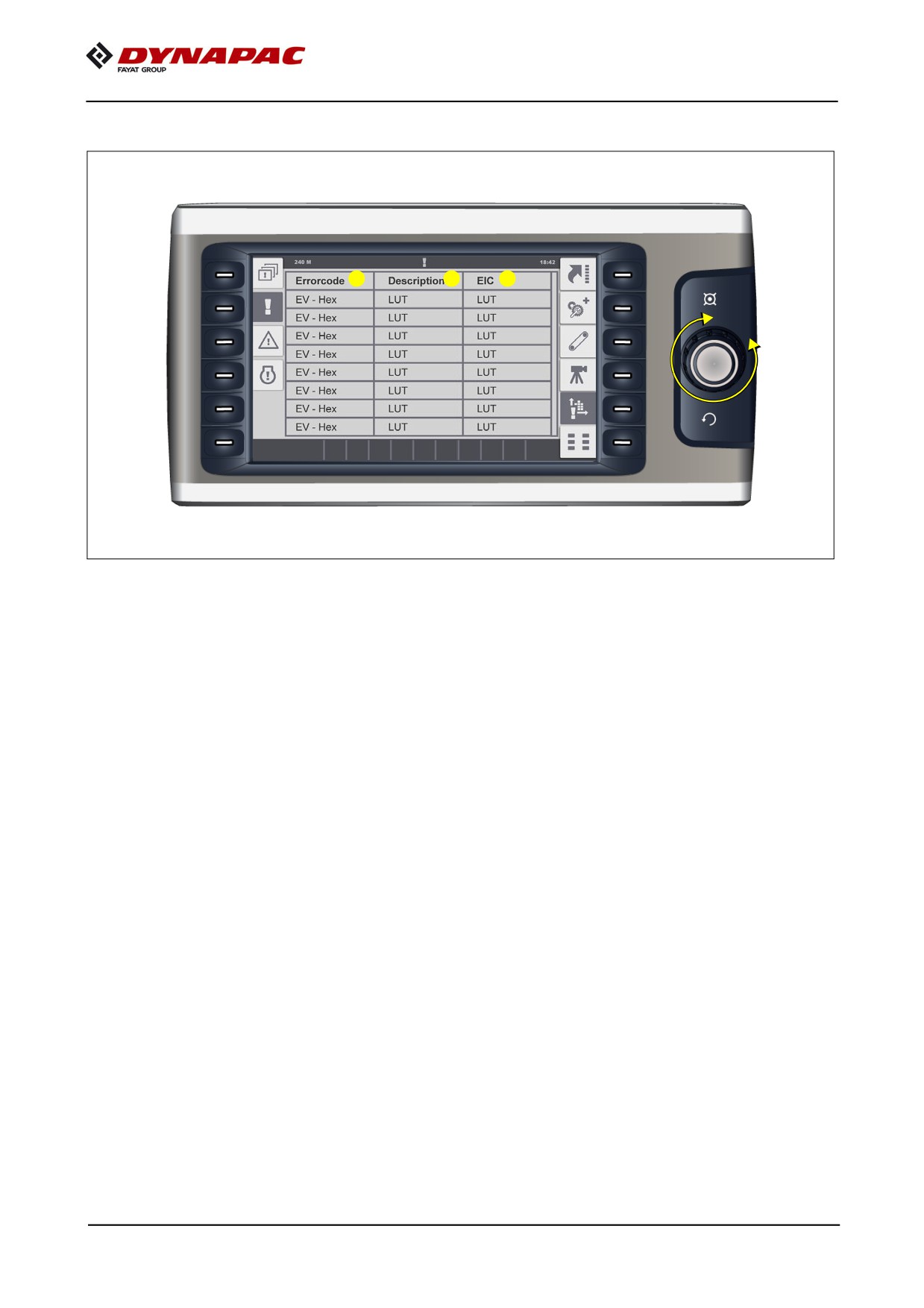

Affichage détaillé « Messages d'erreurs avec stop translation »
1
2
3
Affichage sous forme de tableau des messages d'erreurs.
-
(1) Code d'erreur.
-
(2) Description de l'erreur.
-
(3) Désignation de la pièce défaillante selon la liste BMK/EIC.
A L'actionnement de la roue permet de faire défiler la liste.
D 23 30
Affichage détaillé « Messages d'erreur pour la machine »
1
2
3
4
Affichage sous forme de tableau des messages d'erreurs.
- (1) Code d'erreur.
- (2) Description de l'erreur.
-
(3) Désignation de la pièce défaillante selon la liste BMK/EIC.
A L'actionnement de la roue permet de faire défiler la liste.
- Effacer la liste des messages d'erreur : (4).
A Pour confirmer, l'affichage change pendant
5 - 10 secondes au moment de l'effacement.
D 23 31















Content      ..     4      5      6      7     ..
