MAEDA GRUE AUTOMOTRICE CC1908S-1 (N° de série 9003 et supérieur). MANUEL D’UTILISATION (2020) - 18

M A E D A

 Grue automotrice



Fel! Använd fliken Start om du vill tillämpa nadpis 2 för texten som ska visas

här.

  Fel! Använd fliken Start om du vill tillämpa Nadpis 2 för texten som ska visas här.



2/2020 CC1908S-1

6-69



5.

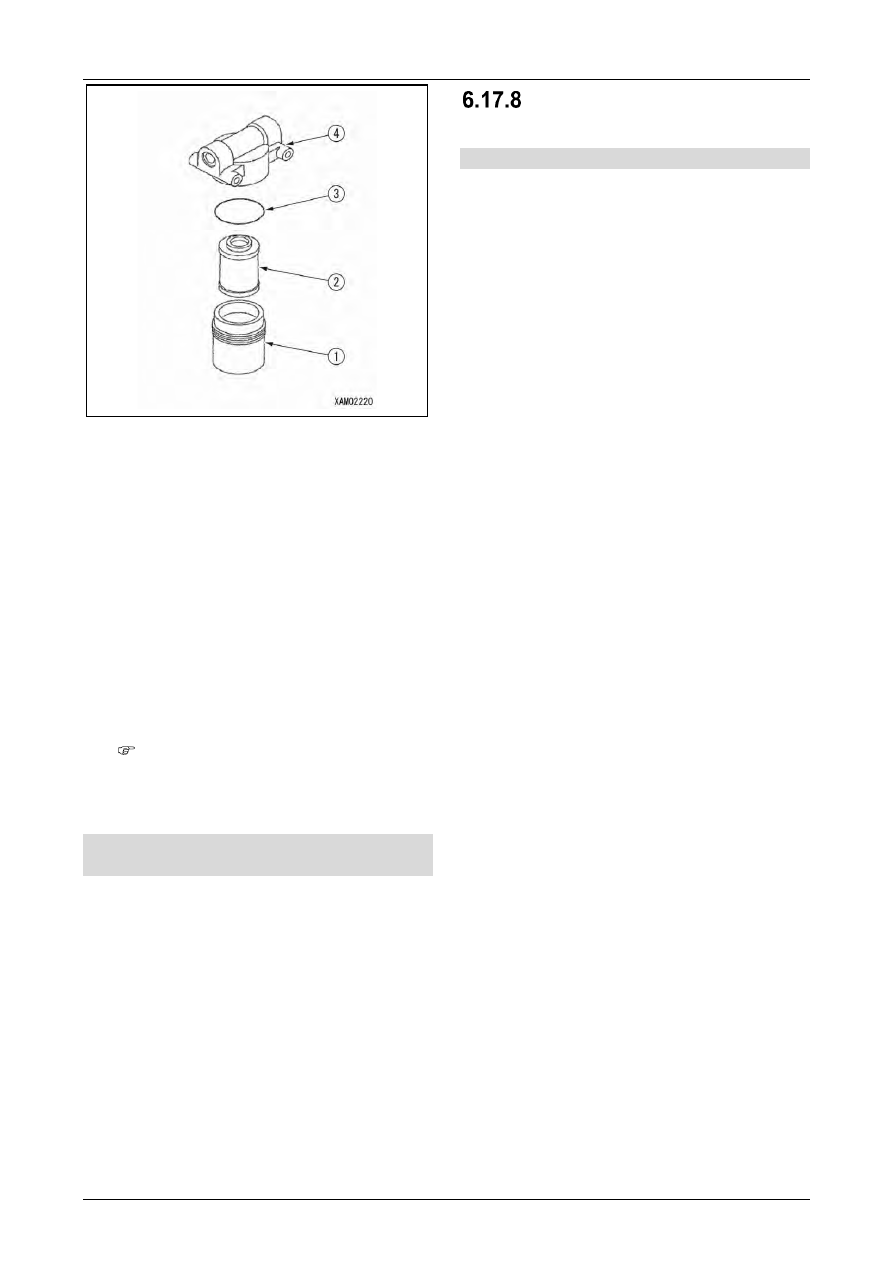

Nettoyez la base du filtre (4) et le boîtier du

filtre (1), appliquez de l'huile hydraulique

propre sur le joint du nouvel élément (2), et

montez-les sur la base du filtre (4) avec le

joint torique (3).

Veillez à remplacer le joint torique (3) par un

nouveau.

6.

Remplissez le boîtier du filtre (1) d'huile

hydraulique propre, et montez-le sur la base

du filtre (4).

Lorsque vous remontez le boîtier du filtre,

serrez-le d'1/2 tour après que le boîtier du

filtre (1) soit entré en contact avec la face

d'étanchéité de la base du filtre (4).



Veillez à ce que l'ancien joint torique ne

soit pas collé à la base du filtre (4).

Autrement, il peut y avoir un risque de

fuite d'huile.



[5]  Contrôle/réglage du jeu des soupapes

du moteur

Des outils spéciaux sont requis pour le contrôle

et le réglage. Contactez-nous ou contactez votre

revendeur pour les entretiens.















 ENTRETIEN TOUTES LES

1 500 HEURES

[1]  Contrôle du reniflard d’air du carter

Des outils spéciaux sont nécessaires pour le

contrôle. Contactez-nous ou contactez votre

revendeur pour les entretiens.







Fel! Använd fliken Start om du vill tillämpa nadpis 2 för texten som ska visas här.



Fel! Använd fliken

Start om du vill tillämpa Nadpis 2 för texten som ska visas här.



M A E D A

Grue automotrice

6-70

2/2020 CC1908S-1

 ENTRETIEN TOUTES LES

2 000 HEURES

[1]  Remplacement de l'eau de

refroidissement

 AVERTISSEMENT

•  L'eau de refroidissement reste chaude

immédiatement après l'arrêt du moteur, et la

pression reste accumulée dans le radiateur.

Toute tentative de retirer le bouchon pour

évacuer l'eau dans ces conditions peut

entraîner des brûlures. Laissez refroidir,

puis tournez lentement le bouchon pour

relâcher la pression.

•  Démarrez le moteur. Avant de vous lever du

siège de l'opérateur ou de le quitter, mettez

le levier de verrouillage en position

« VERROUILLÉ ».



Le remplacement du liquide de refroidissement

dans le système de refroidissement doit être

effectué selon les intervalles indiqués dans le

tableau suivant :

Type de liquide de

refroidissement

Remplacement de l'antigel

dans le système de

refroidissement

LLC ou ELC

Une fois par an ou une fois

toutes les 2 000 heures de

fonctionnement, la première

des deux occurrences

prévalant



Arrêtez la machine sur une surface plane pour le

lavage et le remplacement du système de

refroidissement.
La proportion de mélange du liquide de

refroidissement varie en fonction de la

température, mais une proportion volumétrique

d'au moins 30 % est requise.
Même dans les zones où l'antigel n'est pas

nécessaire, utilisez le liquide de refroidissement

à un rapport minimum de 30 % pour éviter la

corrosion dans le système de refroidissement.
Le rapport de mélange eau - liquide de

refroidissement doit être déterminé sur la base

des températures minimales passées,

conformément au « Tableau des ratios de

mélange d'eau et de liquide de refroidissement »

présenté ci-dessous. Pour le mélange

proprement dit, sélectionnez une température

d'environ 10 degrés inférieure à la température

minimale.



[Tableau des ratios de mélange d'eau et de

liquide de refroidissement]

Température

minimale

(°C)

Quantité

mélangée (L)

-10

 ou
 pl

us



-

15

  -

20

  -

25

  -

30



-30 ou

mo
ins



Liquide de

refroidissem

ent (%)

30  35  40  45  50  40

Eau (%)

70  65  60  55  50  60



 AVERTISSEMENT

•  Le liquide de refroidissement non dilué est

inflammable. Assurez-vous de l’absence de

flammes nues à proximité.

•  Le liquide de refroidissement est toxique.

Lorsque vous ouvrez la vanne de vidange,

faites attention à ne pas vous faire asperger

de liquide de refroidissement. En cas de

contact avec les yeux, lavez immédiatement

votre visage à l'eau claire et consultez un

médecin.

•  L'eau de refroidissement contenant le

liquide de refroidissement évacué lors du

remplacement de l'eau de refroidissement

et de la réparation du radiateur doit être

confiée à un sous-traitant spécialisé,

autrement, contactez-nous ou contactez

votre revendeur. Le liquide de

refroidissement est toxique ; aussi ne le

videz jamais dans un égout ou ne le versez

jamais au sol.



IMPORTANT

•  Utilisez toujours l'eau du robinet pour la

dilution. Contactez-nous ou contactez votre

revendeur si l'eau d'une rivière, d'un puits

ou d'un petit système d'approvisionnement

en eau doit être remplacée par l'eau du

robinet.

•  Le rapport de mélange du liquide de

refroidissement doit être contrôlé à l'aide de

l'appareil de mesure de concentration du

liquide de refroidissement.



•  Préparez un récipient d'au moins 15 L pour

recueillir l'eau de refroidissement.

•  Préparez un tuyau de vidange si nécessaire.





M A E D A

 Grue automotrice



Fel! Använd fliken Start om du vill tillämpa nadpis 2 för texten som ska visas

här.

  Fel! Använd fliken Start om du vill tillämpa Nadpis 2 för texten som ska visas här.



2/2020 CC1908S-1

6-71

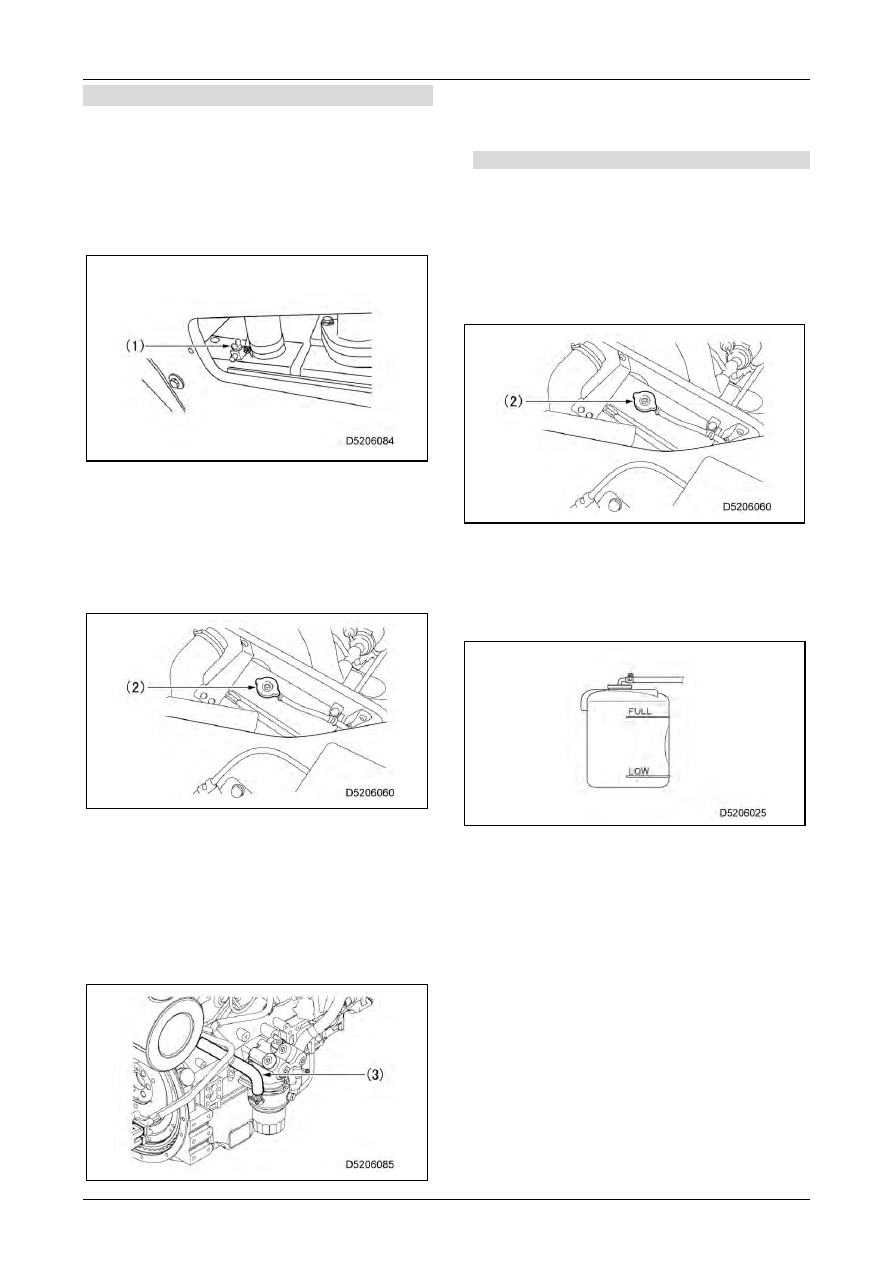

[ÉVACUATION DE L'EAU]

1.

Placez la machine sur une surface plane et

arrêtez le moteur.

2.

Enlevez le capot inférieur situé sous le

radiateur.

3.

Placez un récipient pour recueillir l'eau de

refroidissement sous la vanne de vidange

(1).



4.

Ouvrez le capot de la machine.

5.

Assurez-vous que la température de surface

du bouchon du radiateur (2) est

suffisamment basse pour que vous puissiez

le toucher à mains nues, et tournez-le

lentement jusqu'à ce qu'il touche le bouchon

pour relâcher la pression interne.



6.

Appuyez sur le bouchon du radiateur (2) et

tournez-le jusqu'à ce qu'il touche la butée,

puis retirez-le.

7.

Ouvrez la vanne de vidange (1) sous le

radiateur pour évacuer l'eau.

8.

Détachez le tuyau de refroidissement (3) du

filtre à huile du moteur, et vidangez l'eau du

bloc moteur.



9.

Après la vidange, fermez la vanne de vidange

(1) et rebranchez le tuyau de refroidissement

(3).

[REMPLISSAGE D'EAU]

1.

Retirez le bouchon du radiateur (2) et versez

de l'eau de refroidissement par l'entrée d'eau

jusqu'à ce que le niveau du liquide atteigne le

bord de l’orifice.

Pour le ratio de mélange d'eau de

refroidissement, voir le [tableau des ratios de

mélange d'eau et de liquide de

refroidissement] à la p. 70.





2.

Fermez correctement le bouchon du radiateur

(2).

3.

Versez l'eau de refroidissement jusqu'à la

quantité spécifiée pour le réservoir secondaire

(6) et fermez le bouchon du réservoir

secondaire (6).



4.

Démarrez le moteur, faites-le tourner un

moment jusqu'à ce que la température de l'eau

de refroidissement augmente, puis arrêtez-le.

5.

Une fois que l'eau de refroidissement a

refroidi, retirez lentement le bouchon du

radiateur (2). Si le niveau d'eau a baissé,

renouvelez l’eau de refroidissement jusqu’au

rebord de l'entrée d'eau du radiateur.





Lorsque le moteur se refroidit, la pression à

l'intérieur du radiateur devient négative, et

l'eau de refroidissement est donc acheminée

automatiquement du réservoir secondaire (6)

au radiateur.

6.

Fermez correctement le bouchon du radiateur

(2).

7.

Remplissez le réservoir d'eau de

refroidissement jusqu'à la quantité spécifiée

pour le réservoir secondaire et fermez le

bouchon du réservoir secondaire (6).











Fel! Använd fliken Start om du vill tillämpa nadpis 2 för texten som ska visas här.



Fel! Använd fliken

Start om du vill tillämpa Nadpis 2 för texten som ska visas här.



M A E D A

Grue automotrice

6-72

2/2020 CC1908S-1



  ENTRETIEN TOUTES LES

3 000 HEURES

[1]  Lavage du refroidisseur EGR

Des outils spéciaux sont nécessaires pour le

lavage. Contactez-nous ou contactez votre

revendeur pour les entretiens.

[2]  Lavage/contrôle du fonctionnement de

la soupape EGR

Des outils spéciaux sont requis pour le contrôle

et le lavage. Contactez-nous ou contactez votre

revendeur pour les entretiens.

[3]  Contrôle du FAP

Des outils spéciaux sont nécessaires pour le

contrôle. Contactez-nous ou contactez votre

revendeur pour les entretiens.

[4]  Contrôle du fonctionnement du papillon

des gaz d'admission et d'échappement

Des outils spéciaux sont nécessaires pour le

contrôle. Contactez-nous ou contactez votre

revendeur pour les entretiens.

[5]  Contrôle/nettoyage des injecteurs de

combustible

Des outils spéciaux sont nécessaires pour le

contrôle. Contactez-nous ou contactez votre

revendeur pour les entretiens.



  ENTRETIEN TOUTES LES

4 000 HEURES

[1]  Contrôle de la pompe à eau

Vérifiez que les poulies ne présentent pas de jeu,

de fuite d'huile, de fuite d'eau et d’obstruction des

trous de drainage. Si vous constatez un défaut,

contactez-nous ou contactez votre

concessionnaire pour demander un démontage

ou une réparation.


[2]  Remplacement de l'accumulateur

Remplacez l’accumulateur tous les deux ans ou

après toutes les 4 000 heures de

fonctionnement, la première des deux

occurrences prévalant.
Lorsque la fonction de l'accumulateur est réduite,

un choc est émis lorsque des opérations de

grutage simultanées sont effectuées.
Contactez-nous ou contactez votre revendeur

pour demander un remplacement.




M A E D A

 Grue automotrice



Fel! Använd fliken Start om du vill tillämpa nadpis 2 för texten som ska visas

här.

  Fel! Använd fliken Start om du vill tillämpa Nadpis 2 för texten som ska visas här.



2/2020 CC1908S-1

6-73

  ENTRETIEN TOUTES LES

5 000 HEURES

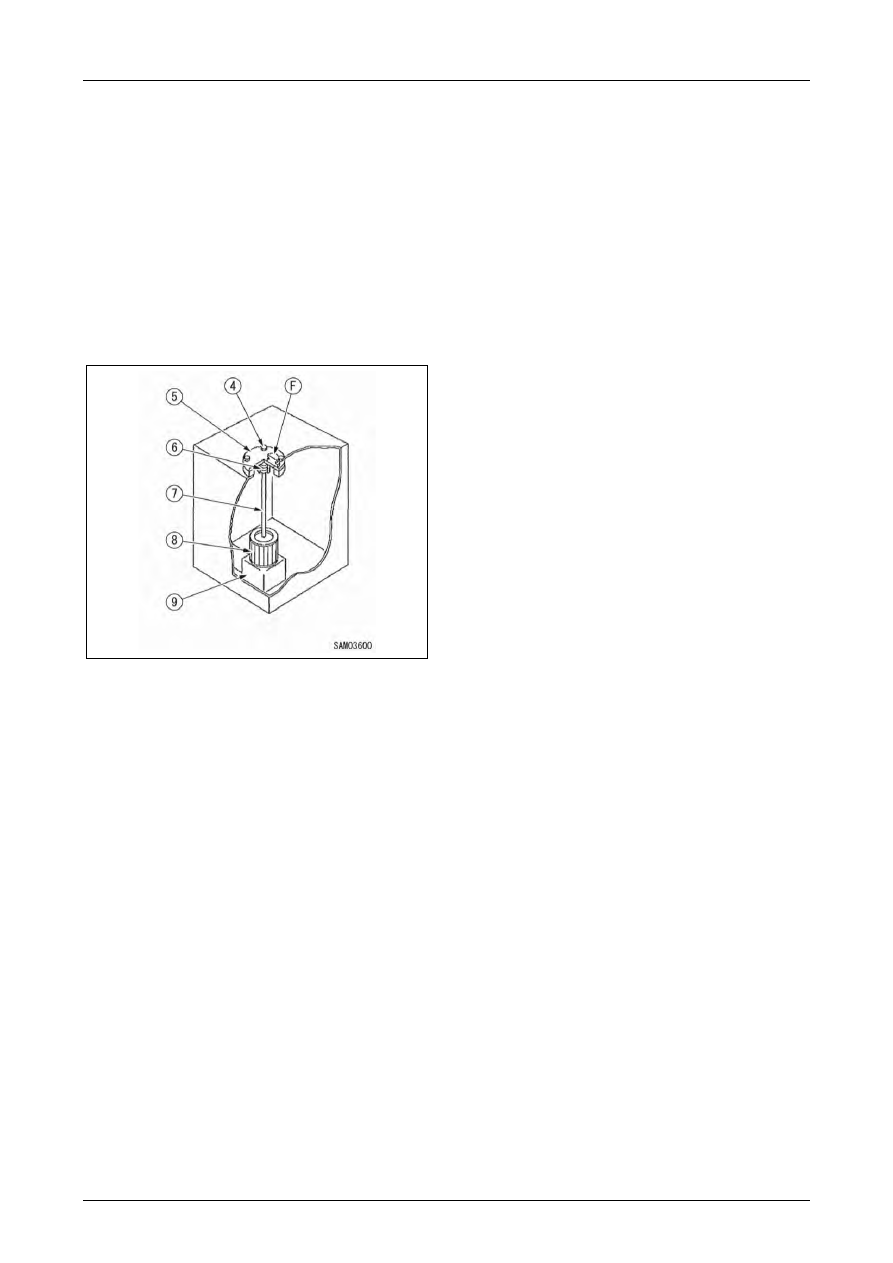

[1]  Remplacement du réservoir d'huile

hydraulique et lavage des crépines

 AVERTISSEMENT

Les pièces restent chaudes immédiatement

après l'arrêt du moteur. Ne retirez pas

immédiatement les crépines. Attendez que

l'huile ait refroidi.

IMPORTANT

•  Pour plus de détails sur l'huile utilisée, voir

« 6.5.1 UTILISATION DE CARBURANT ET

D’HUILE DE GRAISSAGE EN FONCTION DE

LA TEMPÉRATURE » à la p. 11.

•  Avant de vérifier le niveau d’huile, la

machine doit être mise en position de

déplacement.

Si le niveau d'huile est vérifié en position de

travail, le niveau d'huile sera sous-estimé et

un excès d'huile sera ajouté.

•  Après avoir remplacé l'huile, patientez un

peu avant de démarrer le moteur, jusqu'à ce

que les tuyaux et les équipements

hydrauliques soient remplis d'huile.



•  Volume d'huile de remplacement : 110 L

•  Préparez un récipient pour recueillir l'huile

vidangée.

















































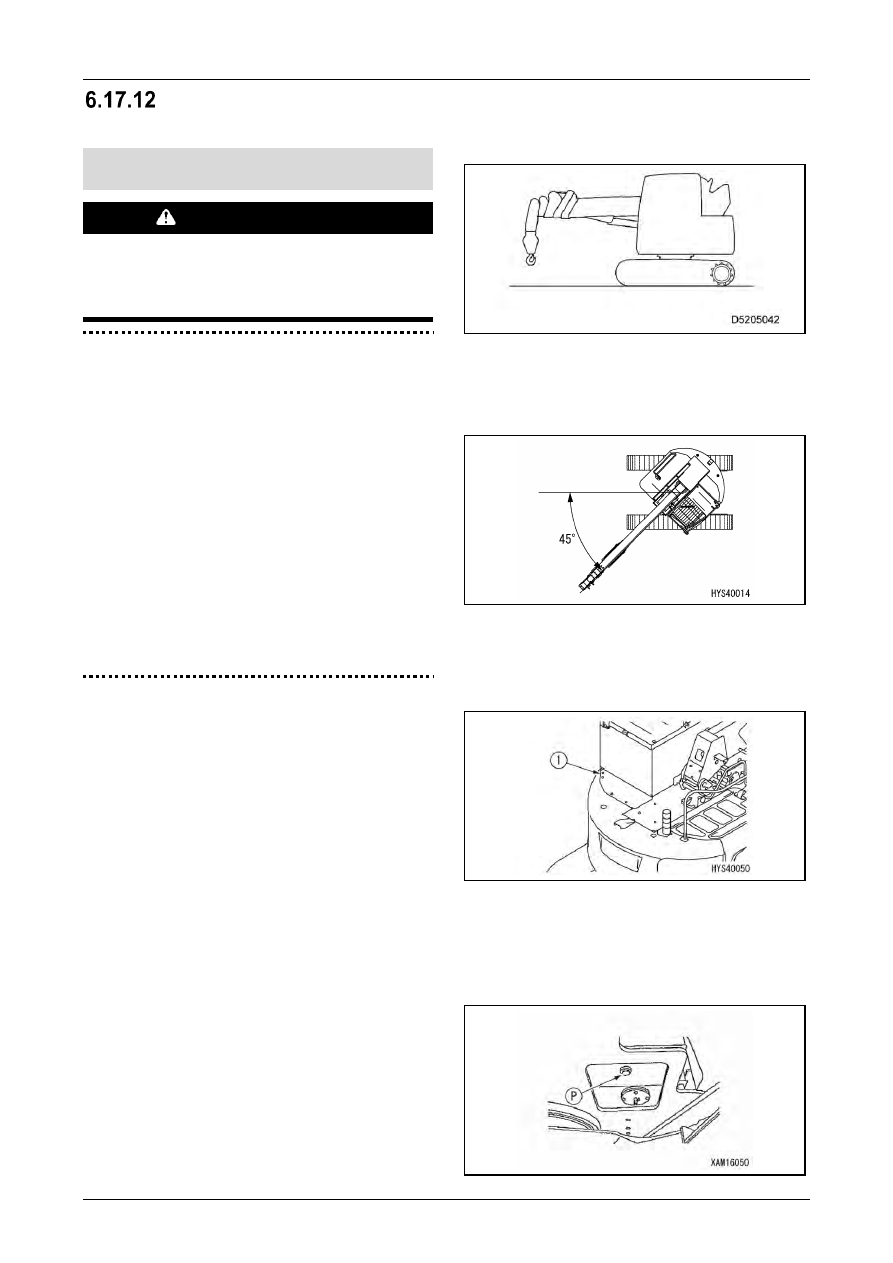

1.

Rangez le moufle à crochet dans la position

d’arrimage simple, et disposez la machine

dans sa position de déplacement comme

indiqué sur le schéma.



2.

Tournez la partie rotative supérieure vers la

gauche de 45 degrés de manière à ce que le

bouchon de vidange sous le réservoir d'huile

hydraulique se trouve entre les chenilles

gauche et droite.



3.

Mettez le levier de verrouillage en position

verrouillée (L), puis arrêtez le moteur.

4.

Desserrez les boulons pour retirer le capot

(1) de la partie supérieure du réservoir

d’huile hydraulique.



5.

Placez un récipient pour recueillir l'huile

vidangée sous le bouchon de vidange situé

sous le corps de la machine.

6.

Retirez le bouchon de vidange (P) lentement

pour éviter de vous éclabousser, et vidangez

l'huile.











Fel! Använd fliken Start om du vill tillämpa nadpis 2 för texten som ska visas här.



Fel! Använd fliken

Start om du vill tillämpa Nadpis 2 för texten som ska visas här.



M A E D A

Grue automotrice

6-74

2/2020 CC1908S-1

7.

Inspectez le joint torique monté sur le

bouchon de vidange (P), et remplacez-le par

un nouveau s'il est endommagé.

8.

Après avoir vidé l'huile, remettez le bouchon

de vidange (P) en place et resserrez-le.

★

Couple de serrage : 58,8 à 78,4 N·m

(6 à 8 kgf·m)

9.

Retirez le boulon (4) et le capot (5). Lors de

cette action, le capot pourrait être éjecté

sous la force du ressort (6) ; maintenez donc

une pression sur le capot lorsque vous

retirez les boulons.



10.

Soulevez l'extrémité supérieure de la tige (7)

par le haut pour retirer le ressort (6) et la

crépine (8).

Enlevez toute la poussière qui a adhéré à la

crépine (8) et nettoyez-la avec du diesel ou

de l'huile de lavage propre.

Si la crépine (8) est endommagée,

remplacez-la par une neuve.

11.

Lors du réassemblage, insérez la crépine (8)

dans la partie saillante (9) du réservoir.

12.

Montez le capot (5), et tout en le poussant

avec vos mains, fixez le capot (5) à l’aide

des boulons (4).

Inspectez le joint torique monté sur le capot,

et remplacez-le par un nouveau s'il est

endommagé.

13.

Versez la quantité d'huile spécifiée par

l'entrée d'huile (F). Vérifiez que le niveau se

situe dans la plage « H-L » du viseur.

Pour plus de détails sur les procédures de

vérification du niveau d'huile, voir « [4]

Contrôle/remplissage du niveau d'huile des

réservoirs d'huile hydraulique » dans

« 6.16.1.2 CONTRÔLE EXTÉRIEUR AVANT

LE DÉMARRAGE DU MOTEUR » à la p. 31.

14.

Fixez le capot (1) sur la partie supérieure du

réservoir d’huile hydraulique.

15.

Après avoir remplacé et lavé l'huile

hydraulique, l'élément filtrant et la crépine,

purgez l'air du circuit. Pour plus de détails

sur la purge du circuit hydraulique, voir

« 6.19.5 PURGE D'AIR DU CIRCUIT

HYDRAULIQUE » à la p. 96.







M A E D A

 Grue automotrice



Fel! Använd fliken Start om du vill tillämpa nadpis 2 för texten som ska visas

här.

  Fel! Använd fliken Start om du vill tillämpa Nadpis 2 för texten som ska visas här.



2/2020 CC1908S-1

6-75

 ENTRETIEN TOUTES LES

6 000 HEURES

[1]  Contrôle/nettoyage du filtre à suie du

FAP

Des outils spéciaux sont nécessaires pour le

contrôle. Contactez-nous ou contactez votre

revendeur pour les entretiens.



 ENTRETIEN EN CAS DE

NÉCESSITÉ

 CÂBLE MÉTALLIQUE

  CRITÈRES DE

REMPLACEMENT DU CÂBLE

MÉTALLIQUE

IMPORTANT

•  Les critères de remplacement du câble

métallique s’appliquent à l'ensemble des

câbles métalliques utilisés pour le

treuillage, le télescopage de la flèche et

l'élingage.

•  Mesurez le diamètre du câble métallique aux

points où celui-ci passe de façon répétée

dans la poulie. Une valeur moyenne doit

être déterminée à partir de mesures

effectuées dans trois directions.

•  Il est préférable de ne pas utiliser de vieux

câbles métalliques, même s’ils n’ont pas

servi.

•  Pour plus de détails sur le remplacement du

câble métallique, voir « 6.18.1.4

REMPLACEMENT DU CÂBLE DU TREUIL »

à la p. 79.

•  Contactez-nous ou contactez votre

revendeur pour le remplacement ou la

réparation du câble métallique.

[1]  Dimensions nominales du câble

métallique

•  Câble métallique du treuil :

IWRC 6 × Fi (29) 0/0 φ10 × 160 m

•  Câble n°5 pour sortir la flèche :

IWRC 6 × Fi (29) 0/0 φ12,5

•  Câble n°5 pour replacer la flèche :

IWRC 6 × Fi (29) 0/0 φ9

•  Câble métallique pour la montée/descente de

la fléchette/jib :

IWRC 6 × Fi (29) 0/0

⌀

14 mm × 8,67 m



[2]  Critères de remplacement du câble

métallique

Le câble métallique présentera des signes de

fatigue avec le temps.

Remplacez le câble métallique si l'une des

conditions suivantes s'applique :

1.  Si le nombre de fils cassés est égal ou

supérieur au rapport suivant par rapport au

nombre total de câbles élémentaires dans

les fils situés le plus vers l’extérieur (à

l'exclusion des fils fourrés) :

•  10 % ou plus sur une seule torsion de

câble. Toutefois, si la rupture ne se

produit que sur un seul brin, le rapport

doit être de 5 % ou plus.

Fel! Använd fliken Start om du vill tillämpa nadpis 2 för texten som ska visas här.



Fel! Använd fliken

Start om du vill tillämpa Nadpis 2 för texten som ska visas här.



M A E D A

Grue automotrice

6-76

2/2020 CC1908S-1



•  20 % ou plus sur 5 tours de câble.



2.  Corde dont la réduction du diamètre due à

l'usure dépasse 7 % du diamètre nominal







Exemple : Remplacez le câble métallique de

10 mm de diamètre dès lors qu’il s’est réduit

à 9,4 mm.

3.  Lorsque l'une ou l’autre des conditions

suivantes se réalise à cause de la

corrosion :

•  Des irrégularités se sont produits à la

surface du fil, et celui-ci s’est gondolé

•  Les câbles ont perdu de leur tension en

raison de la corrosion interne

4.  Suite à la perte de la forme, on observe

ceci :

•  Des fils entortillés



•  Lorsque la largeur d'une ondulation

dépasse 4/3 d dans une section qui est

égale à 25 fois le diamètre nominal d



•  Lorsqu'un câble métallique est aplati par

écrasement local et que le diamètre

minimal ne dépasse pas les 2/3 du

diamètre total

•  Un câble dont les brins ou l'âme sont

exposés

•  Un câble extrêmement courbé

•  Un câble ressemblant à une cage

•  Un câble dans lequel un brin s'est

introduit

•  Un câble dans lequel un ou plusieurs

brins sont lâches

•  Un câble avec des fils qui dépassent

nettement

5.  Un câble dont l’embout est défectueux.

















































































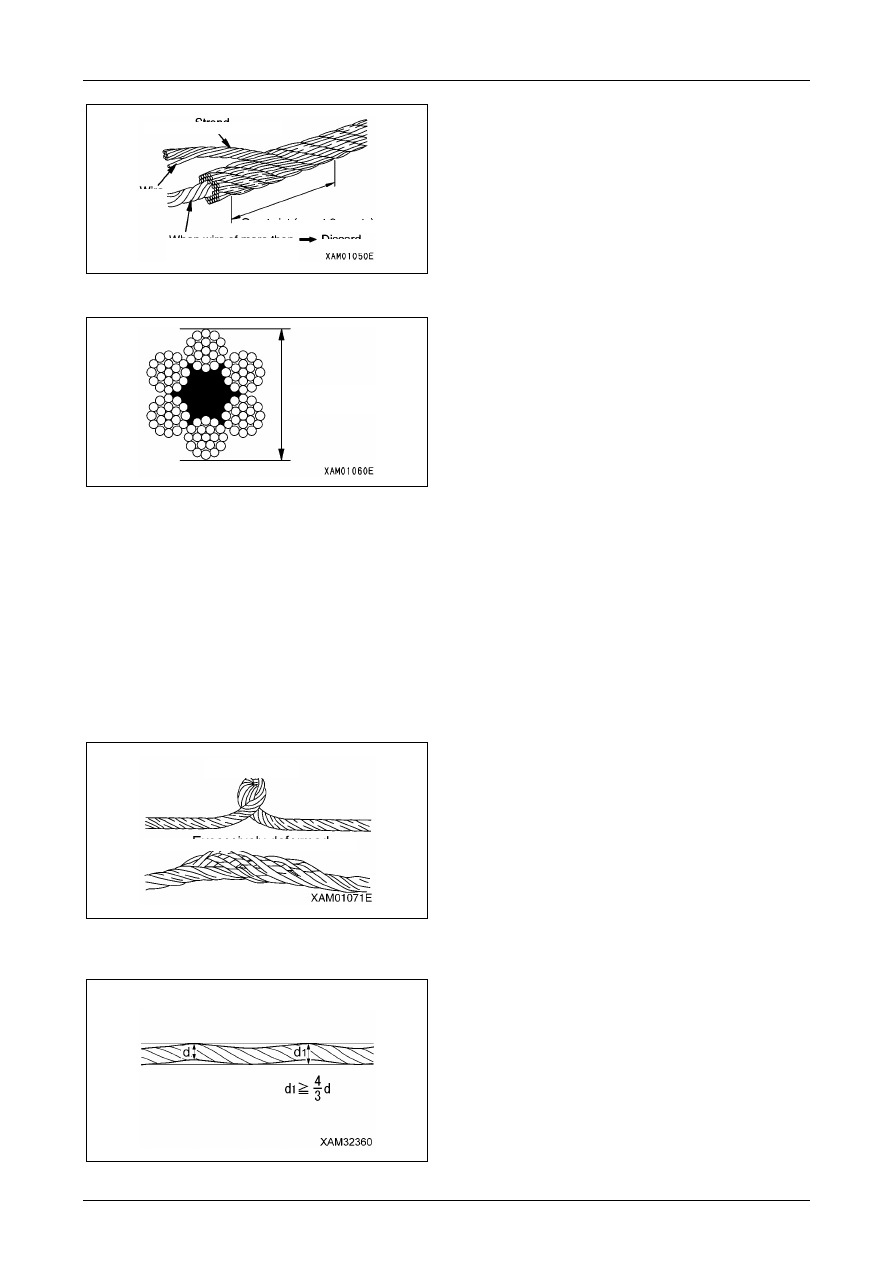

Largeur de l'ondulation



Fil

Câble

Une torsion (nombre 6 crêtes)

Lorsque le fil de plus de 10 %

est cassé

Jeter

Diamètre du câble

Entortillés

Excessivement déformés

M A E D A

 Grue automotrice



Fel! Använd fliken Start om du vill tillämpa nadpis 2 för texten som ska visas

här.

  Fel! Använd fliken Start om du vill tillämpa Nadpis 2 för texten som ska visas här.



2/2020 CC1908S-1

6-77

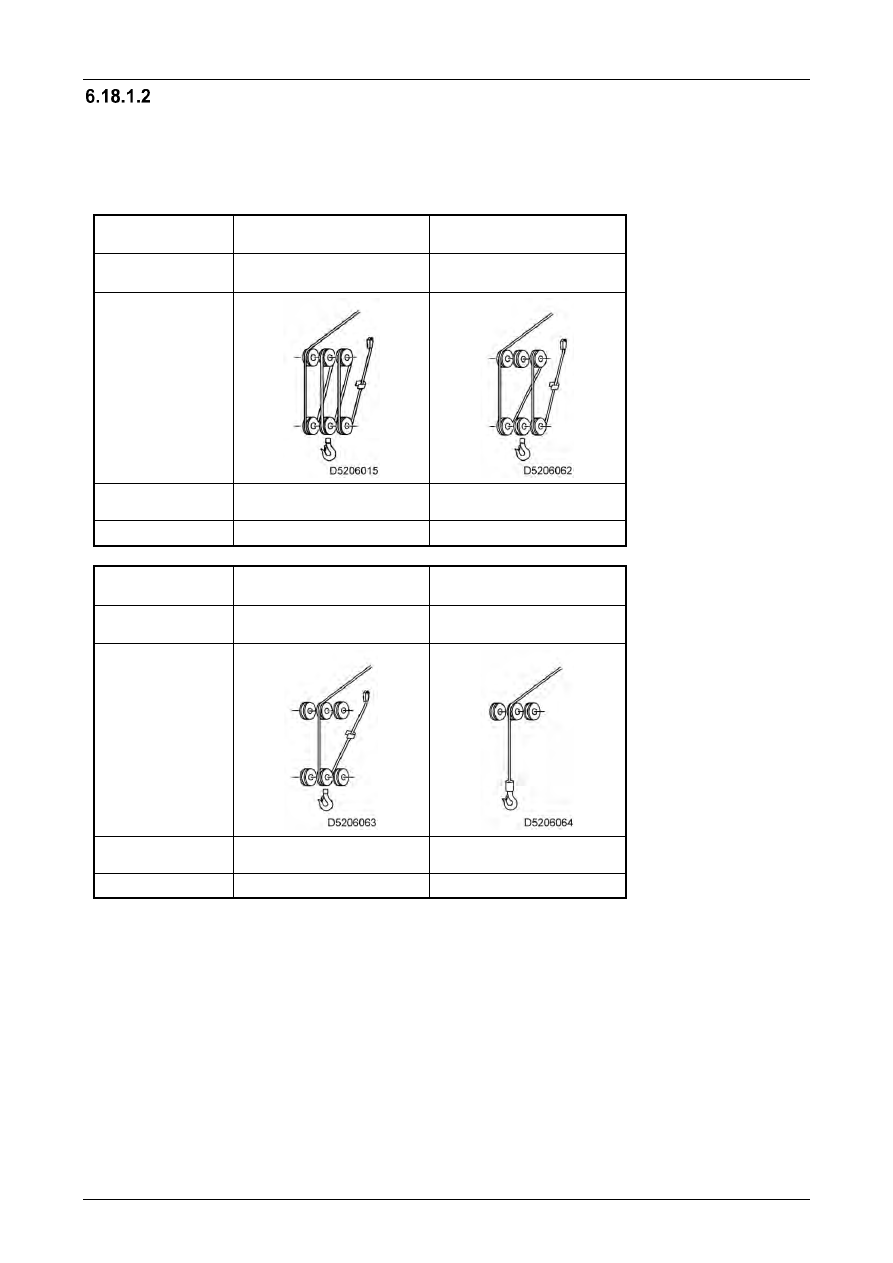

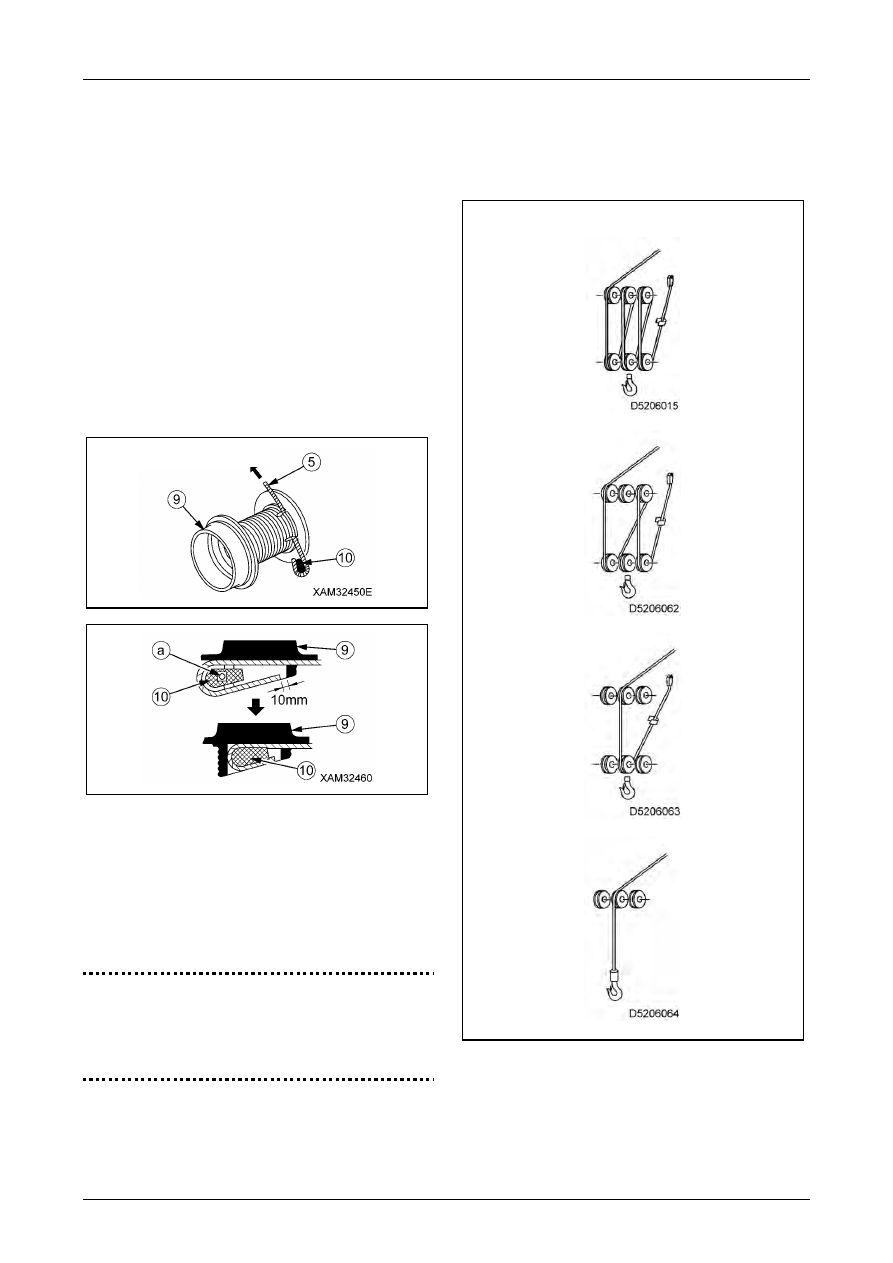

  SYSTÈME DE MOUFLAGE DE CÂBLE DE TREUIL ET CHARGE TOTALE

NOMINALE

Utilisez du câble métallique de manière à ce que la charge par câble ne dépasse pas 1 545 kg.
Le tableau ci-dessous indique le type de moufle à crochet, le nombre de brins de câble métallique et la

charge totale nominale maximale correspondante.

Type de crochet

Crochet utilis

é

 pour 6, 4

et 2 brins

Crochet utilis

é

 pour 6, 4

et 2 brins

Nombre de brins

de c

â

ble

6 brins

4 brins

Syst

è

me de

mouflage





Charge nominale

totale maximale

8



090



kg

6



090



kg



Poids du crochet

90



kg

90



kg





Type de crochet

Crochet utilis

é

 pour 2 et

4 brins

Crochet pour brin unique

seulement

Nombre de brins

de c

â

ble

2 brins

Brin unique

Syst

è

me de

mouflage





Charge nominale

totale maximale

3



090



kg



1



520



kg



Poids du crochet

90



kg



20



kg








Fel! Använd fliken Start om du vill tillämpa nadpis 2 för texten som ska visas här.



Fel! Använd fliken

Start om du vill tillämpa Nadpis 2 för texten som ska visas här.



M A E D A

Grue automotrice

6-78

2/2020 CC1908S-1

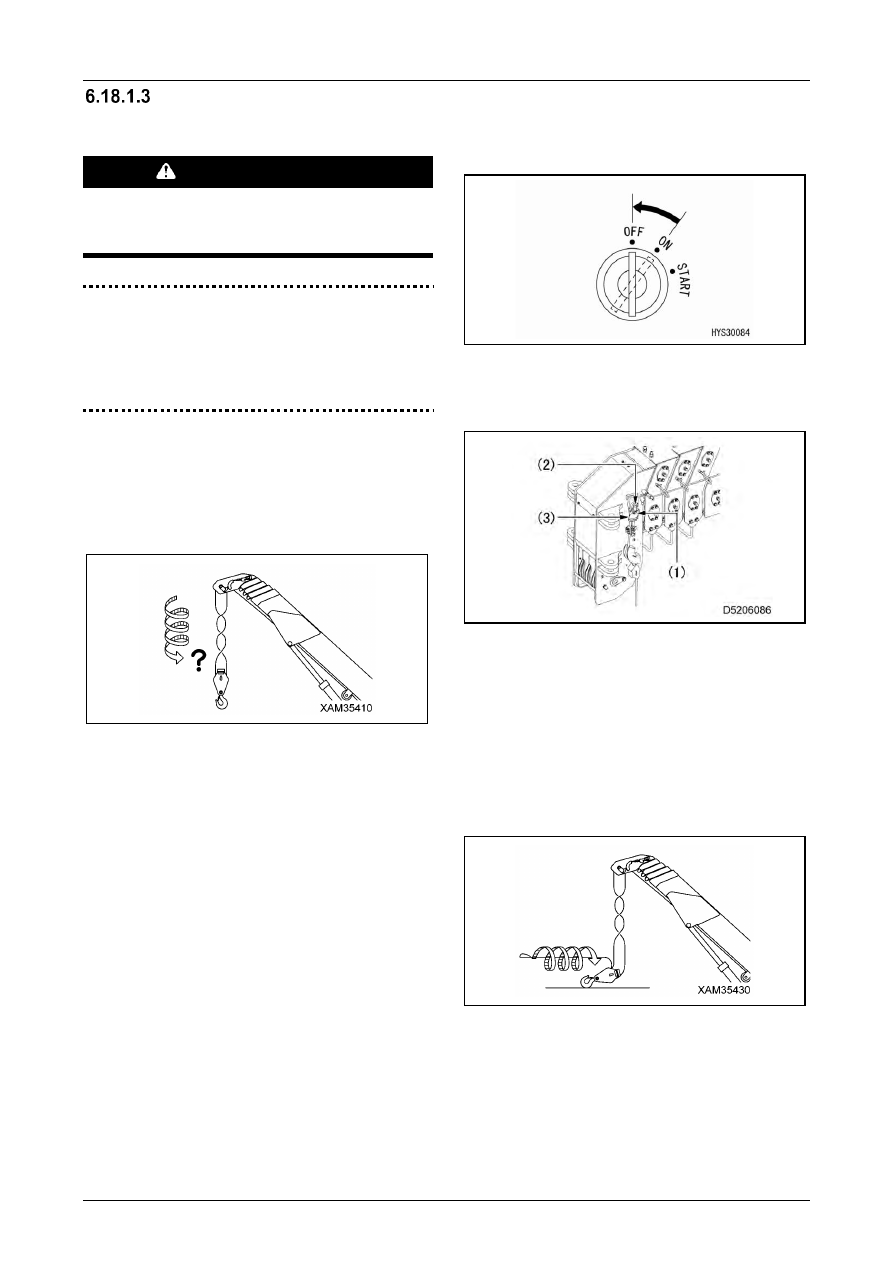

  CORRECTION DE LA

TORSION DU CÂBLE DU

TREUIL

 AVERTISSEMENT

Portez toujours des gants de travail en cuir

épais lorsque vous manipulez le câble

métallique.



IMPORTANT

Réenroulez le câble de temps en temps pour

inverser le côté du moufle à crochet et le

côté du tambour de treuil.

Cela permettra de prolonger la durée de vie

des câbles métalliques.


Si le câble métallique est tordu, corrigez la

torsion comme suit :

1.

Examinez le sens de la torsion à partir de

l'état normal du crochet et du nombre de

torsions.



2.

Actionnez le levier de commande de gauche

vers la position « Repliement » (tirez vers

l’arrière) pour replier entièrement la flèche.

3.

Actionnez le levier de commande droit dans

le sens « Abaissement » (poussez vers

l'extérieur) pour abaisser l'angle de la flèche

à environ 20 degrés.

4.

Actionnez le levier de commande droit du

côté « Hoist down » (poussez vers l'avant),

et abaissez le moufle à crochet jusqu'à ce

qu'il touche le sol. Actionnez ensuite le levier

de commande droit dans le

sens « Abaissement » (poussez vers

l'extérieur), abaissez le moufle à crochet au

sol et abaissez la flèche complètement.



5.

Mettez le commutateur de démarrage en

position « OFF » pour couper le moteur.

Ensuite, placez le levier de verrouillage en

position de verrouillage.



6.

Enlevez le boulon de retenue (1) pour retirer

la goupille de l'attache à clavette (2) et

retirez l'attache à clavette (3).



7.

Installez l'extrémité du câble métallique en

effectuant une torsion forcée « n » (nombre

de brins du câble métallique) multiplié par le

nombre de torsions du moufle à crochet

dans le sens opposé (le sens opposé auquel

l'attache à clavette essaye de retourner

naturellement lorsque vous relâchez votre

main) à la torsion du moufle à crochet

vérifiée à l'étape 1.



8.

Démarrez le moteur et actionnez le levier de

levage de la flèche dans le sens « Levage »

(tirez vers l'intérieur) pour relever la flèche à

l'angle maximum.

9.

Actionnez le levier de commande gauche

dans le sens « Extension » (poussez vers

l'avant) pour déployer la flèche au maximum.









M A E D A

 Grue automotrice



Fel! Använd fliken Start om du vill tillämpa nadpis 2 för texten som ska visas

här.

  Fel! Använd fliken Start om du vill tillämpa Nadpis 2 för texten som ska visas här.



2/2020 CC1908S-1

6-79



10.

Actionnez le levier de commande de droite

dans le sens « Hoist up » (tirez-le vers vous)

ou « Hoist down » (poussez vers l’avant), et

répétez plusieurs fois la montée et la

descente du moufle à crochet.

11.

Enroulez le tambour du treuil de manière

ordonnée en appliquant une tension sur le

câble métallique.

12.

Répétez les étapes ci-dessus jusqu'à ce que

la torsion du crochet soit éliminée.



Remplacez le câble métallique par un nouveau si

la torsion n'est pas corrigée par les étapes ci-

dessus.

  REMPLACEMENT DU CÂBLE

DE TREUIL

 AVERTISSEMENT

Portez toujours des gants de travail en cuir

lorsque vous remplacez le câble métallique.



IMPORTANT

•  Mesurez le diamètre du câble métallique aux

points où celui-ci passe de façon répétée

dans la poulie. Une valeur moyenne doit

être déterminée à partir de mesures

effectuées dans trois directions. (Les

mesures doivent être prises en plusieurs

points avec un espace entre eux.)

•  Il est préférable de ne pas utiliser de vieux

câbles métalliques, même s’ils n’ont pas

servi.



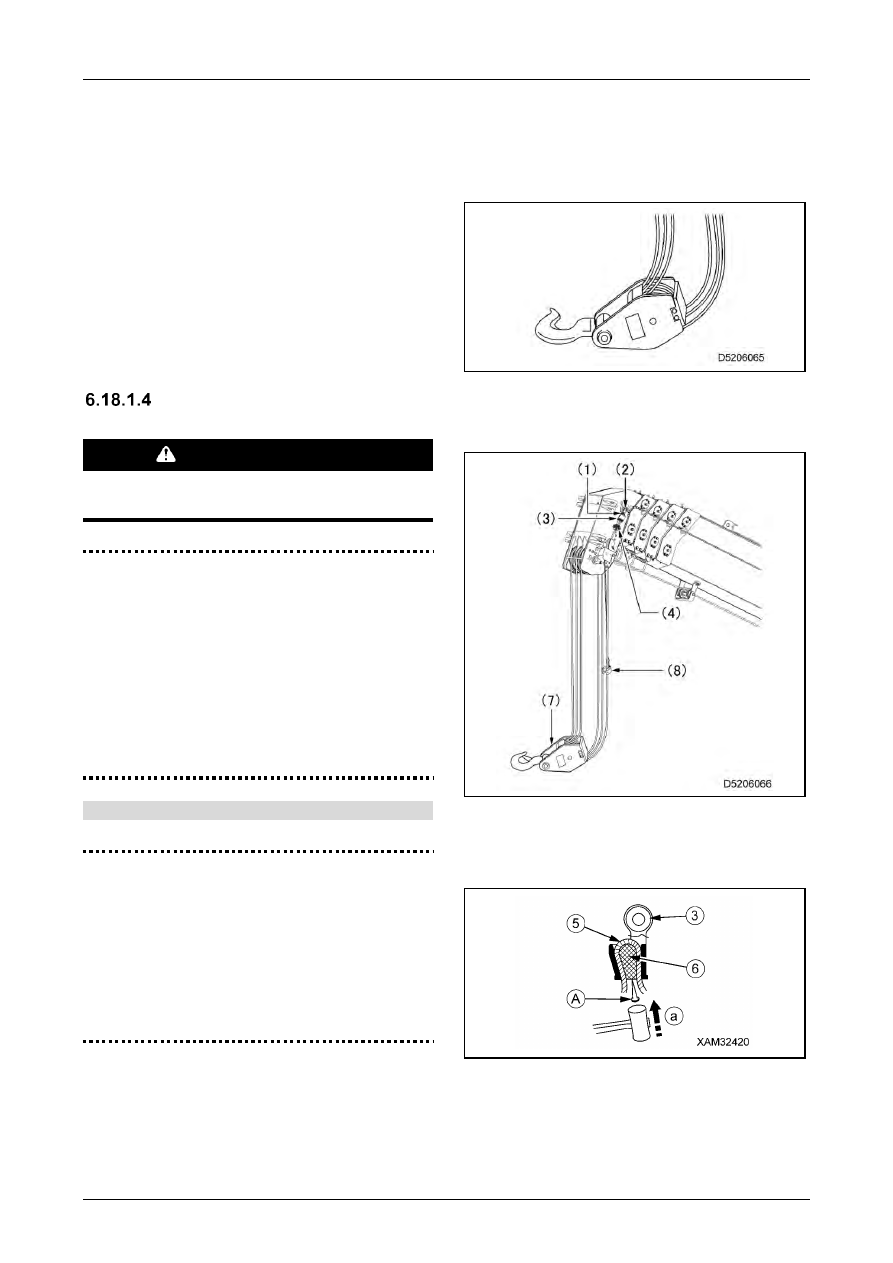

[1]  Retrait du câble métallique



IMPORTANT

•  Après avoir abaissé le moufle à crochet au

sol, le fait d’essayer de le dérouler

davantage provoquera un enroulement

irrégulier du câble métallique sur le tambour

du treuil.

•  Ne laissez pas le moufle à crochet entrer en

contact avec le sol en actionnant le levier

du treuil.



Utilisez la procédure suivante pour retirer le

câble métallique :

1.

Arrêtez la machine sur une surface ferme et

plane, repliez complètement la flèche et

réglez l'angle de la flèche à environ 20

degrés.

2.

Déroulez le treuil à partir de la position à

l'étape 1 ci-dessus, pour dérouler le moufle à

crochet jusqu'à ce qu'il touche presque le

sol.

3.

Abaissez le moufle à crochet jusqu’au sol en

baissant la flèche.



4.

Retirez le boulon de retenue l'attache à

clavette (1), retirez la goupille (2) puis retirez

l'attache à clavette (3).



5.

Enlevez le clip du câble métallique (4).

6.

Tirez le câble métallique (5) de l'attache à

clavette (3) en procédant comme suit :



1.

  Placez une barre ronde (A) de 6 à

10 mm de diamètre en contact avec la

clavette du câble (6).







Fel! Använd fliken Start om du vill tillämpa nadpis 2 för texten som ska visas här.



Fel! Använd fliken

Start om du vill tillämpa Nadpis 2 för texten som ska visas här.



M A E D A

Grue automotrice

6-80

2/2020 CC1908S-1



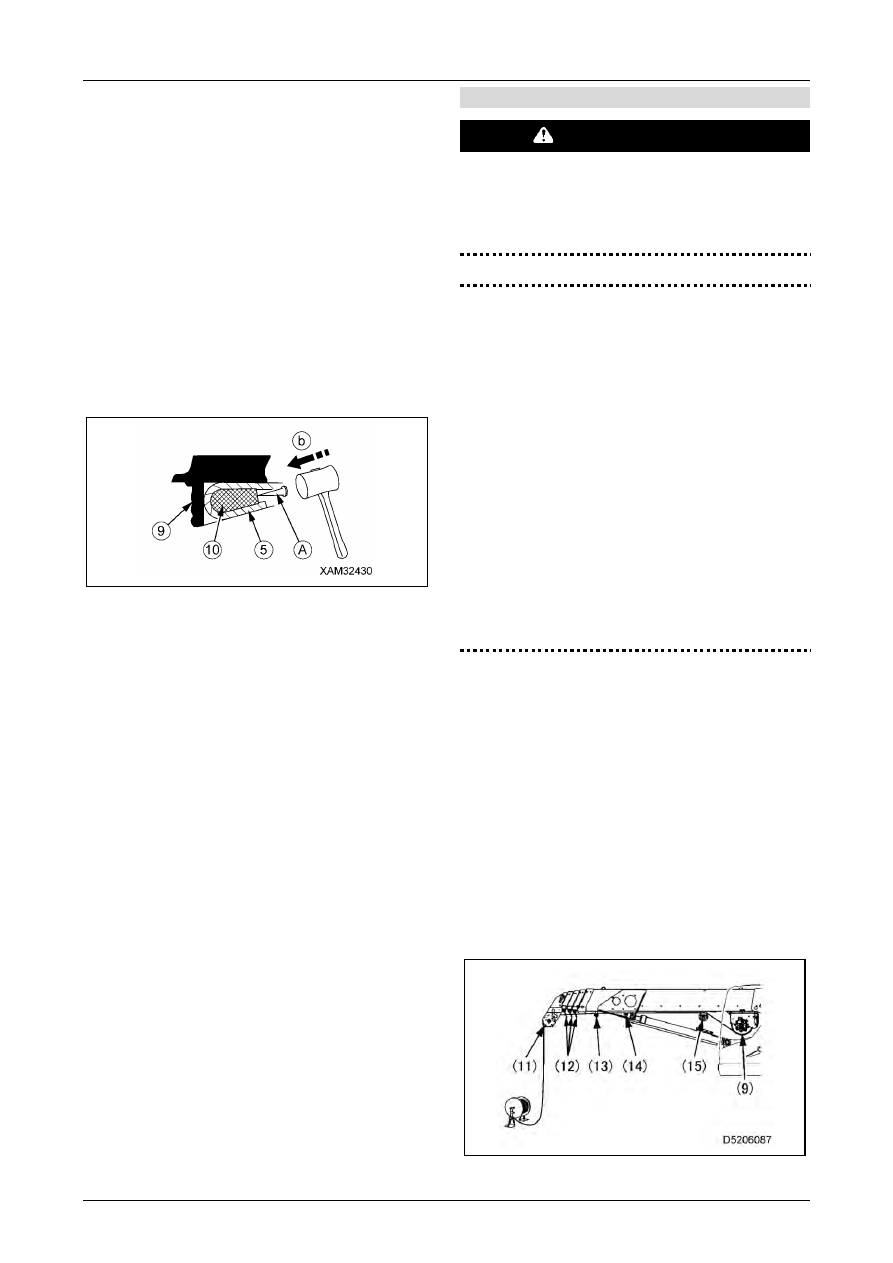

2.

  Enlevez la clavette du câble (6) en

tapant légèrement la barre ronde (A)

avec un marteau dans la direction

indiquée par la flèche (a).

7.

Retirez le câble métallique (5) du poids (8)

du détecteur d’enroulement excessif et du

moufle à crochet (7).

8.

Actionnez le levier de contrôle de droite en

position « Hoist down » (poussez vers

l'avant) pour enrouler le câble métallique (5)

du tambour du treuil (9).

9.

Après avoir enroulé le câble métallique (5)

du tambour du treuil (9), libérez l'extrémité

du câble métallique (5) qui est fixée au

tambour du treuil (9) comme décrit ci-

dessous.



1.

  Placez une barre ronde (A) de 10 à

10 mm de diamètre en contact avec la

clavette du câble (6).

2.

  Enlevez la clavette du câble (10) en

tapant légèrement la barre ronde (A)

avec un marteau dans la direction

indiquée par la flèche (b).

10.

Enroulez complètement le câble métallique

(5) restant.



[2]  Fixation du câble métallique du treuil

 AVERTISSEMENT

Veillez à bien attacher la clavette du câble en

serrant fermement le câble métallique.

Autrement, le câble risque de se détacher lors

de l'utilisation de la grue, ce qui pourrait

entraîner des accidents graves.



IMPORTANT

•  Prenez soin d'éviter un enroulement

irrégulier du câble métallique sur le tambour

du treuil lors de l'enroulement.

•  Immédiatement après avoir attaché un

nouveau câble, soulevez un poids (environ

0,98 kN [100 kg]) avec la flèche déployée et

soulevée à fond, puis levez et abaissez le

crochet à plusieurs reprises avec le moteur

tournant au ralenti pour rompre le nouveau

câble.

•  Le câble métallique est enroulé. Lorsque

vous l’enroulez, faites attention à ne pas

former de nœuds dans le câble. Déroulez le

câble en tournant pour le faire sortir du

tambour de treuil.


Utilisez la procédure suivante pour attacher le

câble métallique :


1.

Tenez l'extrémité du câble d'acier et faites

passer le câble (5) à travers le poids du

dispositif de prévention du d’enroulement

excessif, la poulie de soutien (11) à

l'extrémité de la flèche, le guide du câble

(12) sur les flèches n° 2, 3 et 4, la poulie à

rouleaux (13), la poulie (14) à l'intérieur du

support de montage du cylindre du mât de

charge de la flèche, et la poulie coulissante

(15).











M A E D A

 Grue automotrice



Fel! Använd fliken Start om du vill tillämpa nadpis 2 för texten som ska visas

här.

  Fel! Använd fliken Start om du vill tillämpa Nadpis 2 för texten som ska visas här.



2/2020 CC1908S-1

6-81

2.

Tirez le câble métallique (5) à travers le trou

de fixation du câble sur le tambour du treuil

(9), puis fixez le câble métallique (5) au

tambour du treuil (9) comme suit :

1.

  Faites passer le câble métallique

détendu (5) par le tambour de treuil (9).

2.

  La clavette du câble métallique (10) doit

être en position (a). Faites passer le

câble métallique (5) autour de la

clavette du câble et tirez fermement

dans la direction indiquée par la flèche.

Ajustez alors la longueur du câble

métallique (5) pour empêcher l'extrémité

du câble de former une protubérance à

partir du trou étroit dans le tambour de

treuil (9).





3.

Manœuvrez le levier de commande de droite

dans la position « Hoist up » (tirez-le vers

vous) pour enrouler lentement le câble

métallique (5) sur le tambour de treuil (9).

À ce stade, laissez environ 10 m de câble

métallique déroulé devant l’extrémité de la

flèche.

IMPORTANT

Pour éviter un enroulement irrégulier,

appliquez une force de tension d'environ

1,47 kN (150 kg) aux couches 1, 2 et 3

pendant l'enroulement.





4.

En fonction du nombre de brins du câble

métallique, faites passer le câble métallique

dans la poulie de soutien à l'extrémité de la

flèche et dans la poulie du moufle à crochet,

comme illustré dans les schémas suivants :









6 brins



4 brins



2 brins



Brin unique



Tirez le câble

Fel! Använd fliken Start om du vill tillämpa nadpis 2 för texten som ska visas här.



Fel! Använd fliken

Start om du vill tillämpa Nadpis 2 för texten som ska visas här.



M A E D A

Grue automotrice

6-82

2/2020 CC1908S-1



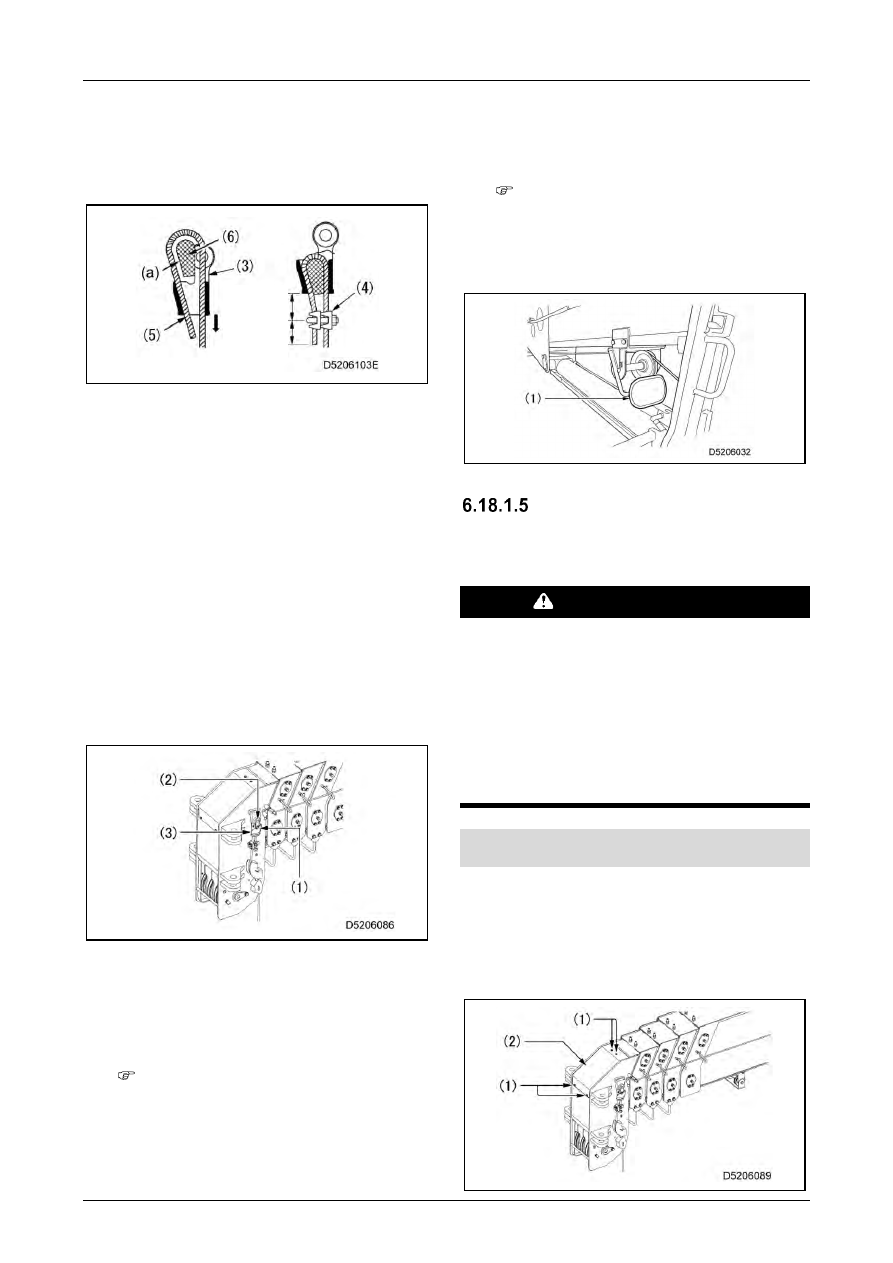

5.

Faites passer le câble métallique (5) à

travers le poids du dispositif de prévention

d’enroulement excessif.

6.

Fixez l'extrémité du câble métallique (5) à

l'accroche de câble (3) de la façon suivante.



1.

  Faites passer le câble métallique (5) à

travers l'attache à clavette (3) comme

illustré dans le schéma ci-dessus.

2.

  La clavette du câble métallique (6) doit

être en position (a). Faites passer le

câble métallique (5) autour de la

clavette du câble et retirez le câble dans

la direction indiquée par la flèche.

7.

Fixez le clip de câble (4) sur le câble

métallique (5) selon les dimensions

spécifiées sur le schéma ci-dessus.

8.

Fixez une attache à clavette (3) à la flèche à

l'aide d'une broche d’attache à clavette (2) et

serrez le boulon de retenue de la broche

d'attache à clavette (1).



9.

Actionnez le levier de commande de droite

du côté « Levage » (tirez vers l'intérieur), ou

actionnez le levier de commande de gauche

du côté « Extension » (poussez vers l'avant)

pour lever le moufle à crochet.



N'actionnez le treuil qu'après avoir levé

le moufle à crochet.

10.

Utilisez la flèche en pleine extension et

entièrement levée.



11.

Tout en appliquant une tension au câble

d'acier (5), actionnez le levier de commande

de droite dans la position « Hoist up » (tirez-

le vers vous) pour enrouler le câble

métallique (5) sur le tambour du treuil (9).



Au cours de cette étape, vérifiez dans le

miroir de contrôle d’enroulement

irrégulier (1) placé sous le tambour du

treuil depuis le siège de l'opérateur pour

contrôler tout enroulement désordonné

éventuel.



  CONTRÔLE/RÉGLAGE DU

CÂBLE D'ACIER

TÉLESCOPIQUE DE LA

FLÈCHE

 AVERTISSEMENT

•  Portez toujours des gants de travail en cuir

épais lorsque vous manipulez le câble

métallique.

•  Veillez à bien régler le câble métallique

télescopique de la flèche tel que décrit ici.

Le fait d'omettre des étapes de la procédure

ou de ne pas effectuer les ajustements

correctement augmente le risque de chute

de la flèche ou de la charge.



[1]  Contrôle du câble métallique de

télescopage de la flèche

Ajustez le câble d'extension de la flèche en

respectant les conditions suivantes :

1.

Repliez entièrement la flèche.

2.

Déposez les quatre boulons de montage de

l'extrémité de la flèche (1), et retirez ensuite

le capot (2).











30 mm ou

plus



50 mm ou

plus

M A E D A

 Grue automotrice



Fel! Använd fliken Start om du vill tillämpa nadpis 2 för texten som ska visas

här.

  Fel! Använd fliken Start om du vill tillämpa Nadpis 2 för texten som ska visas här.



2/2020 CC1908S-1

6-83

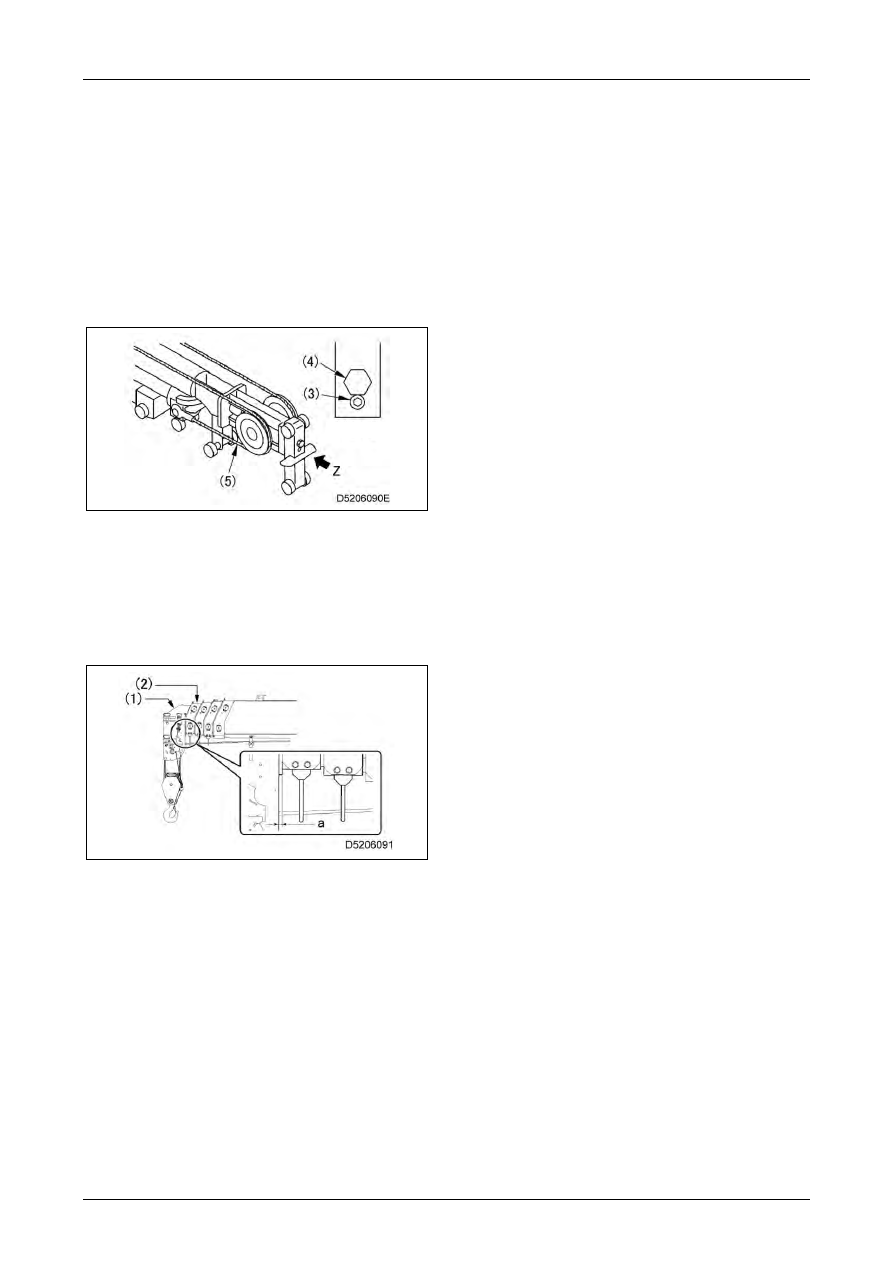

3.

Retirez le boulon de verrouillage (6) à

l'extrémité du cylindre télescopique à

l'intérieur de la flèche, puis faites tourner le

boulon de réglage (9) du câble d'extension

de la flèche dans le sens des aiguilles d'une

montre.

Si la flèche n° 8 se déploie lorsque le boulon

de réglage (9) est tourné, le câble de

déploiement de la flèche (5) est

correctement tendu.

Si la flèche n°5 ne s'étend pas, reportez-

vous à la section « Ajustement des câbles

métalliques » et effectuez les ajustements.



4.

La flèche étant horizontale, vérifiez l'espace

(a) entre les flèches n° 4 et n° 5 pour vérifier

s’il est de 5 mm ou plus lorsque

complètement repliées.

Si l'écart est de 5 mm ou plus, reportez-vous

à la section « Ajustement des câbles

métalliques » et effectuez les ajustements.























Vue Z

Fel! Använd fliken Start om du vill tillämpa nadpis 2 för texten som ska visas här.



Fel! Använd fliken

Start om du vill tillämpa Nadpis 2 för texten som ska visas här.



M A E D A

Grue automotrice

6-84

2/2020 CC1908S-1



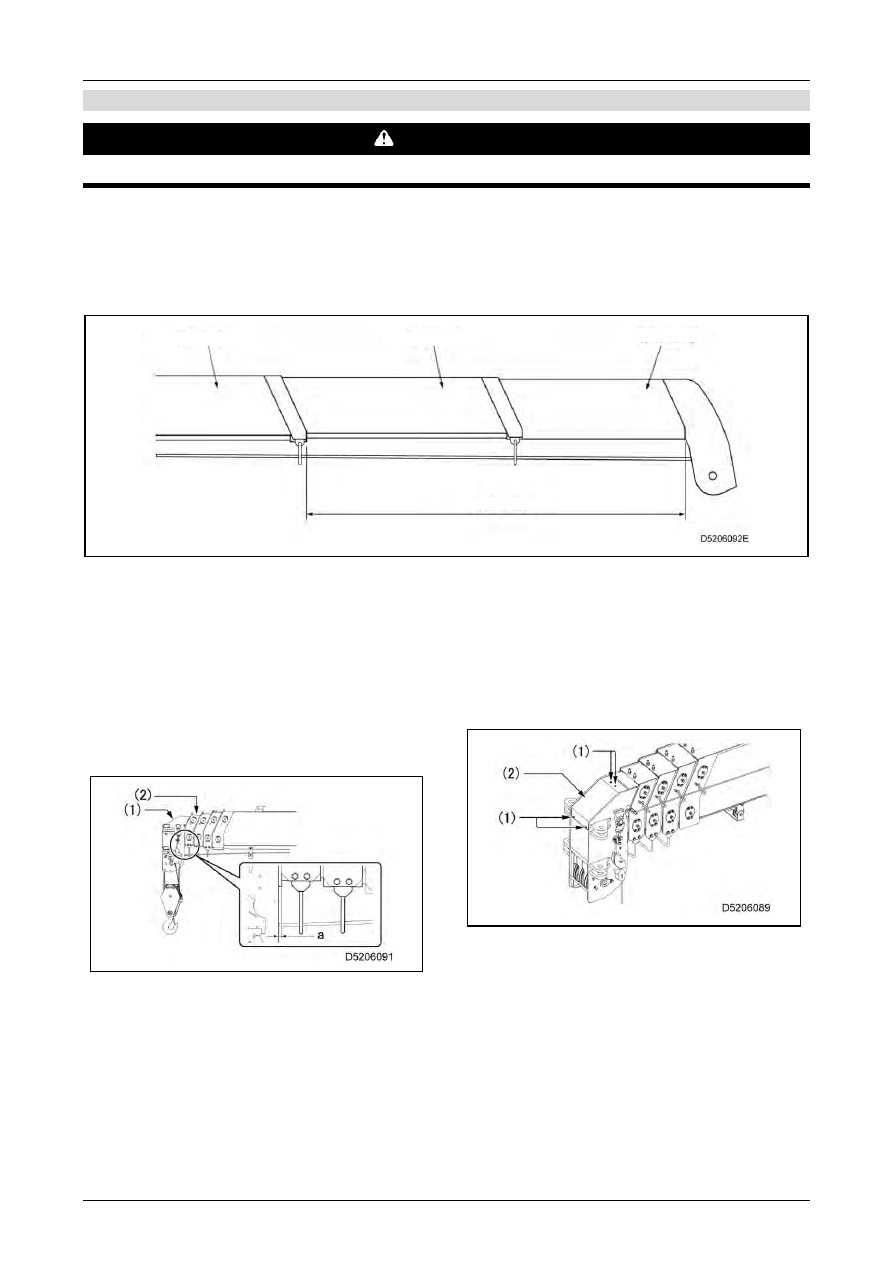

[2]  RÉGLAGE DU CÂBLE MÉTALLIQUE DE TÉLESCOPAGE DE LA FLÈCHE

 ATTENTION

Veillez à ne pas sur-tendre les câbles métalliques lors de leur réglage.


Un câble d'acier est utilisé pour l'extension et la rétraction de la flèche.
Veillez à ajuster ces câbles métalliques en utilisant les procédures de réglage suivantes :

1.

Rentrez complètement la flèche et placez-la à l'horizontale, puis déployer simultanément des

flèches télescopiques de 2 m ou plus.



2.

Repliez lentement la flèche jusqu'à sa

position arrimée.

Mesurez la dimension de l'écart (a) et

prenez les mesures correspondantes

comme suit :

•  Si l'écart (a) est de 5 mm ou plus, réglez

le câble de rétraction de la flèche n°5 (5).

•  Si l'écart (a) est nul, ajustez comme

décrit au point 5, « Réglage du câble

d'extension de la flèche n° 5 (8) ».





3.

Déposez les quatre boulons de montage de

l'extrémité de la flèche (1), et retirez ensuite

le capot (2).

Si le câble métallique est suspendu,

reportez-vous à la section consacrée au

réglage des câble métalliques et effectuez

les ajustements appropriés.









Flèche n°3

Flèche n°4

Flèche n°5

2 m ou plus
