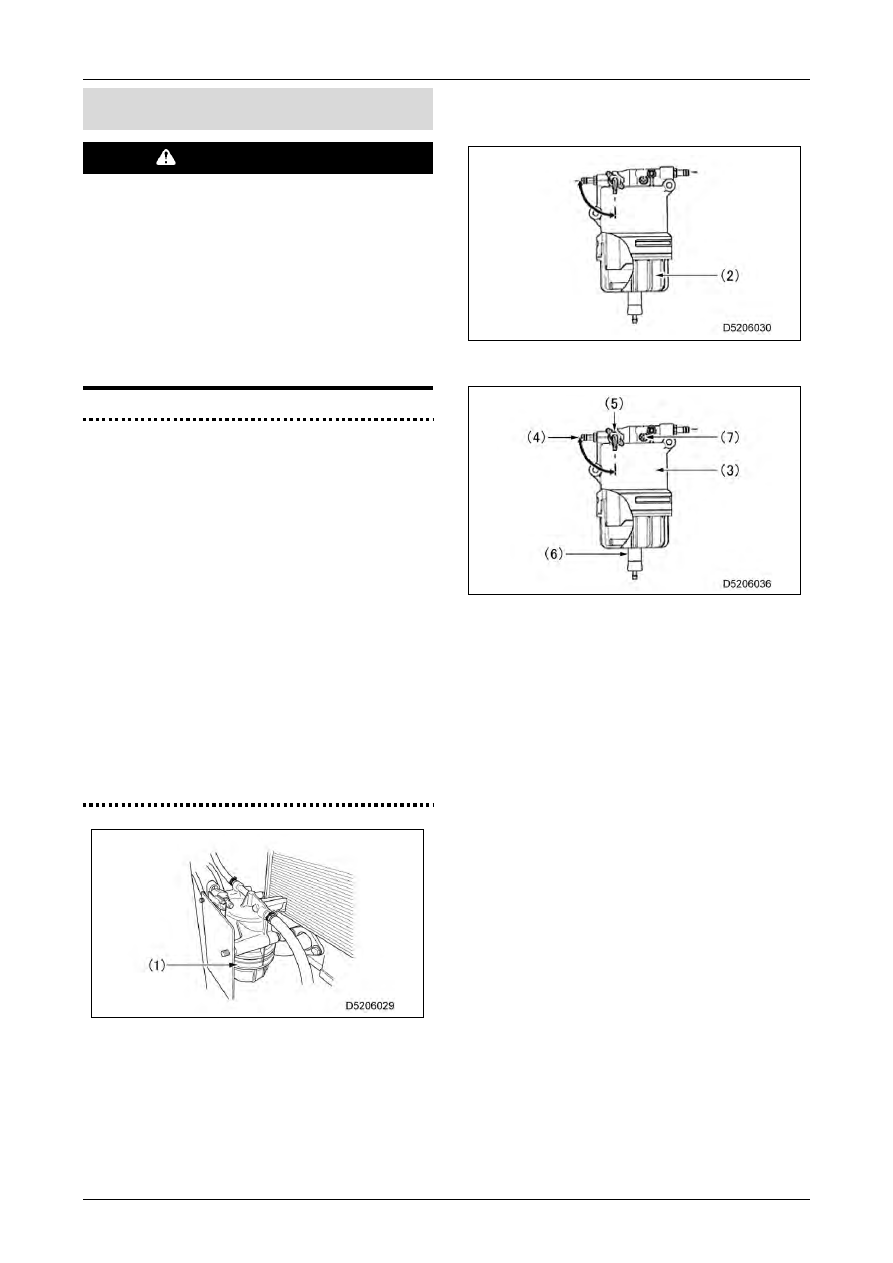

[3]  Drainage de l’eau et des sédiments de

contamination du préfiltre à carburant



 AVERTISSEMENT

•  Le séparateur de carburant contient du

carburant (diesel). Faites très attention aux

flammes nues, y compris celles des

cigarettes, lorsque vous lavez le bouchon

transparent du séparateur de carburant.

•  Si le carburant se répand lorsque l'eau est

évacuée du préfiltre à carburant ou lorsque

le préfiltre à carburant est remplacé, veillez

à l'essuyer.



IMPORTANT

•  L'accumulation de l'eau ou de la poussière

à l'intérieur du carter du préfiltre à

carburant (1) va provoquer une défaillance

du moteur. Vérifiez l'intérieur du bouchon

transparent et videz l'eau ou les

contaminants accumulés à l'intérieur.

•  Si de l'eau s'accumule dans le bouchon

transparent du préfiltre à carburant, il est

probable que de l'eau se soit également

infiltrée dans le réservoir de carburant.

Évacuez l'eau et tous les contaminants

mélangés dans le réservoir de carburant.

•  Si l'eau contenue dans le bouchon

transparent du préfiltre à carburant gèle,

vérifiez qu'elle a complètement fondu avant

de la vider.





•  Préparez un récipient pour recueillir l'eau

drainée.



4.

Garez la machine sur une surface plane.

5.

Ouvrez le capot de droite.



6.

Inspectez le bouchon transparent (2) et

vérifiez si de l'eau et des sédiments se sont

accumulés à l'intérieur.



7.

Si de l'eau s'est accumulée dans le bouchon

transparent, videz-le comme suit :



1.

  Retirez le couvercle sous le préfiltre à

carburant.

2.

  Faites tourner le robinet de carburant

(5) jusqu'à la position marquée (4) pour

le fermer.

3.

  Ouvrez le robinet de vidange (6) au bas

du préfiltre à carburant et vidangez l'eau

accumulée à l'intérieur. Si l'eau n'est

pas complètement vidangée, tournez le

boulon de purge d'air (7) en haut du

préfiltre à carburant de deux ou trois

tours (dans le sens inverse des aiguilles

d'une montre) pour desserrer le boulon.

4.

  Si l'eau ne s'écoule toujours pas

complètement, ouvrez le robinet de

carburant (5).

5.

  Une fois que l'eau a été vidangée,

resserrez le robinet de vidange à la

main.

★

Couple de serrage

1 N

･

m à 2 N

･

m (0,1 kgf

･

m à 0,2 kgf

･

m)

6.

  Veillez à resserrer le boulon de purge

d'air s'il a été desserré.

7.

  Ouvrez le robinet de carburant.

8.

  Purger l'air en vous référant à « 6.19.6

PURGE DE L’AIR DU CIRCUIT DE

CARBURANT » à la p. 99.

9.

  Vérifiez qu'il n'y a pas de fuite de

carburant.







Fel! Använd fliken Start om du vill tillämpa nadpis 2 för texten som ska visas här.



Fel! Använd fliken

Start om du vill tillämpa Nadpis 2 för texten som ska visas här.



M A E D A

Grue automotrice

6-54

2/2020 CC1908S-1

10.

  Fixez le couvercle sous le préfiltre à

carburant.



Si le préfiltre à carburant est placé à un

niveau supérieur à celui du carburant

dans le réservoir, l'eau qui s'y trouve ne

peut pas s'écouler, même si le robinet

de vidange du préfiltre à carburant est

ouvert. Si l'eau ne s'écoule pas, tournez

le boulon de purge d'air en haut du

préfiltre à carburant de deux ou trois

tours (dans le sens inverse des aiguilles

d'une montre).

Une fois que l'eau a été vidangée,

assurez-vous de resserrer le boulon de

purge d'air.

8.

Fermez le capot de droite.

























































































 ENTRETIEN TOUTES LES

250 HEURES

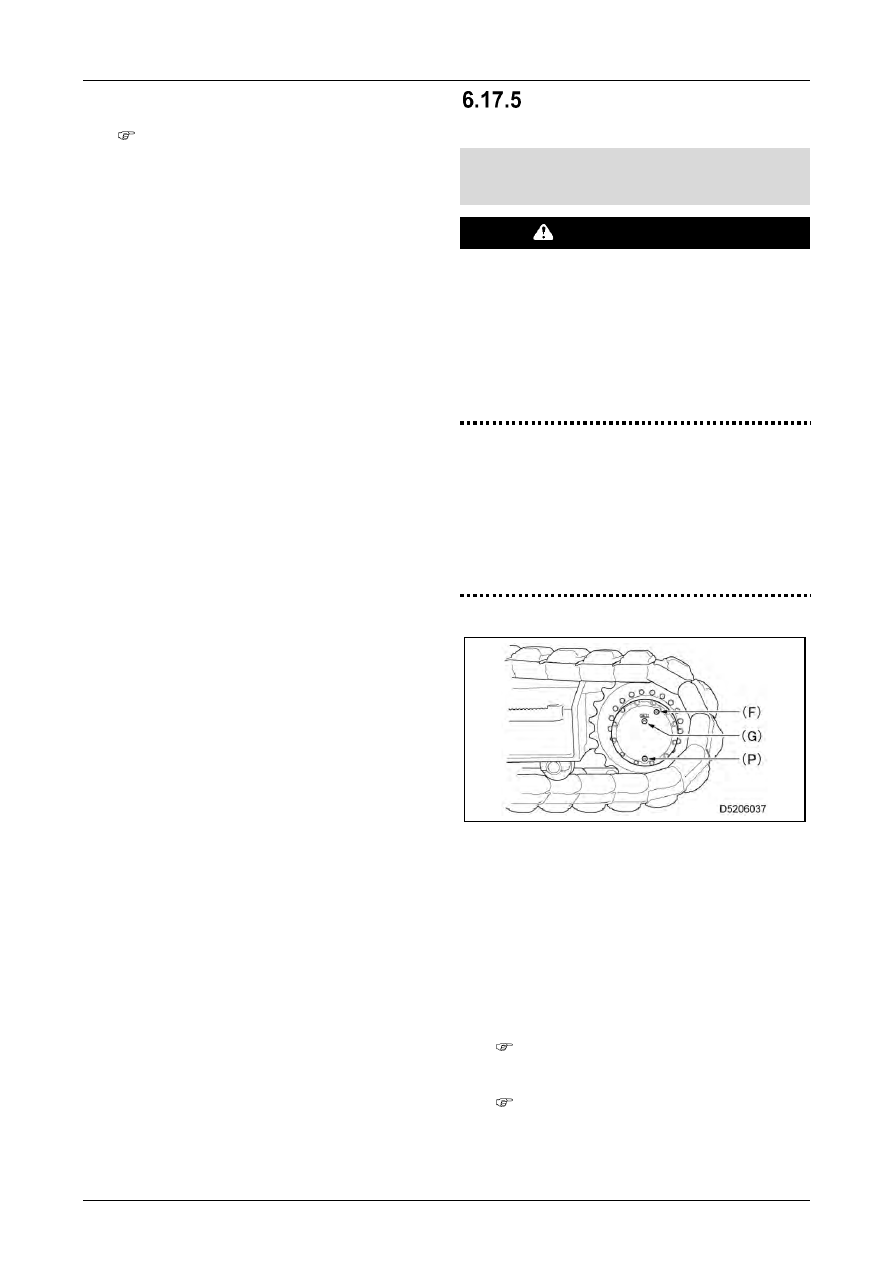

[1]  Contrôle/remplissage du niveau d'huile

du carter de la boîte de vitesses du

moteur de déplacement

 AVERTISSEMENT

•  Les pièces restent chaudes immédiatement

après l'arrêt du moteur. Ne contrôlez pas le

niveau d'huile dans l'immédiat. Attendez

que l'huile ait refroidi.

•  L'huile et le bouchon peuvent être éjectés

en cas de pression résiduelle à l'intérieur du

boîtier. Desserrez lentement le bouchon

pour relâcher la pression.

IMPORTANT

•  Pour plus de détails sur l'huile utilisée, voir

« 6.5.1 UTILISATION DE CARBURANT ET

D’HUILE DE GRAISSAGE EN FONCTION DE

LA TEMPÉRATURE » à la p. 11.

•  Vérifiez l'état du joint torique après avoir

inspecté et versé l'huile, puis resserrez bien

le bouchon.



•  Munissez-vous d'une clef hexagonale.





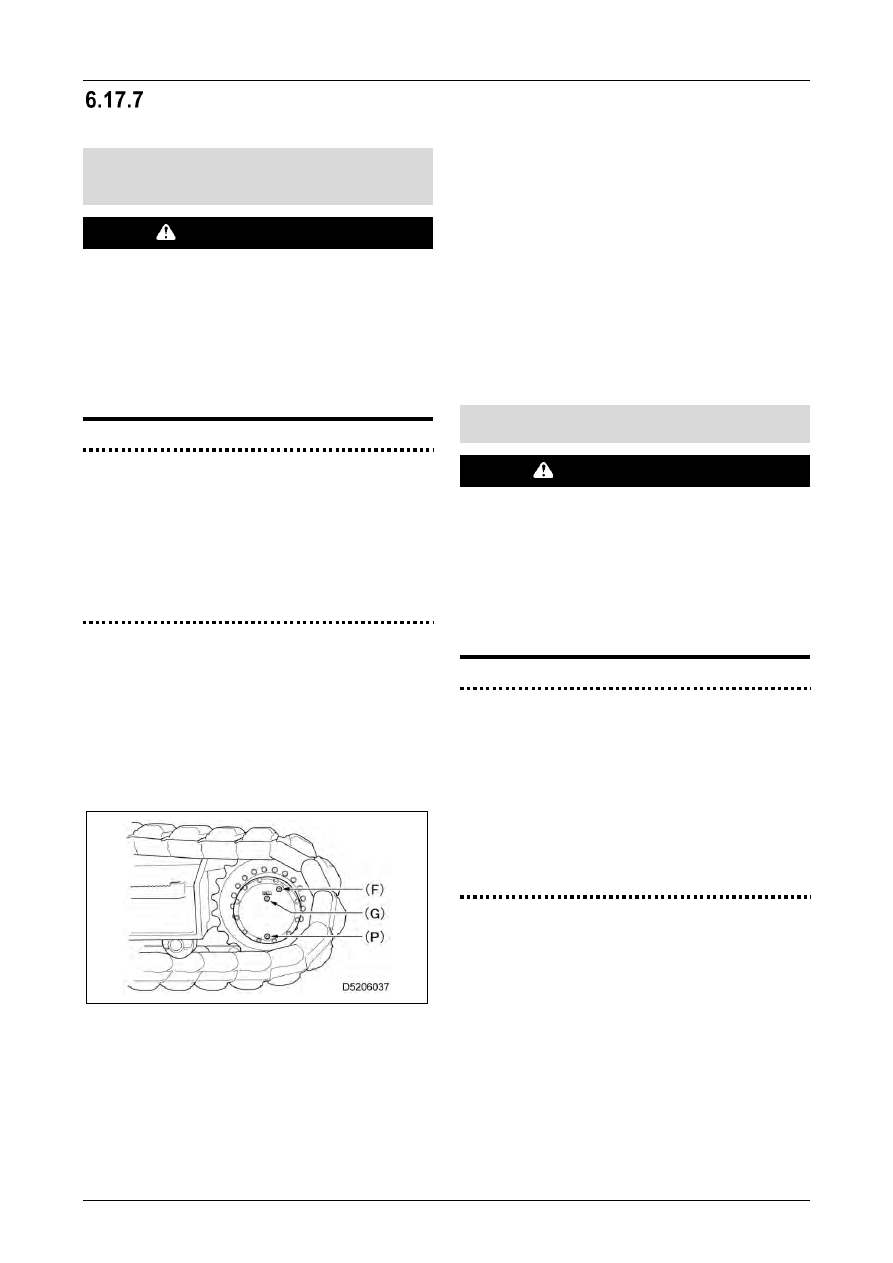

1.

Déplacez la machine de l'arrière vers l'avant

pour que le bouchon de vidange (P) soit

positionné en bas.

2.

À l'aide d'une clé hexagonale, retirez le

bouchon de contrôle du niveau d'huile (G) et

assurez-vous que le niveau se situe dans la

plage normale, de l'extrémité inférieure du

trou du bouchon jusqu'à 10 mm en dessous.

3.

Si le niveau d'huile est bas, retirez le

bouchon d'entrée d'huile (F) et versez l'huile

par le trou du bouchon.



Versez l'huile jusqu'à ce qu'elle déborde

du trou du bouchon de contrôle du

niveau d'huile (G).



Essuyez toute huile renversée.

4.

Après avoir vérifié et fait le plein d'huile,

remettez en place le bouchon d'entrée

d'huile (F) et le bouchon de contrôle du

niveau d'huile (G) et serrez-les fermement.



M A E D A

 Grue automotrice



Fel! Använd fliken Start om du vill tillämpa nadpis 2 för texten som ska visas

här.

  Fel! Använd fliken Start om du vill tillämpa Nadpis 2 för texten som ska visas här.



2/2020 CC1908S-1

6-55

[2]  Contrôle/remplissage du niveau d'huile

du carter du treuil

 AVERTISSEMENT

•  Les pièces restent chaudes immédiatement

après l'arrêt du moteur. Ne contrôlez pas le

niveau d'huile dans l'immédiat. Attendez

que l'huile ait refroidi.

•  L'huile et le bouchon peuvent être éjectés

en cas de pression résiduelle à l'intérieur du

boîtier. Desserrez lentement le bouchon

pour relâcher la pression.

IMPORTANT

•  Pour plus de détails sur l'huile utilisée, voir

« 6.5.1 UTILISATION DE CARBURANT ET

D’HUILE DE GRAISSAGE EN FONCTION DE

LA TEMPÉRATURE » à la p. 11.

•  Vérifiez l'état du joint torique après avoir

inspecté et versé l'huile, puis resserrez bien

le bouchon.



•  Munissez-vous d'une clef hexagonale.



1.

Arrêtez la machine sur une surface ferme et

plane, et abaissez la flèche jusqu'à sa

position la plus basse.

2.

Retirez le cache (C).

3.

À l'aide d'une clé hexagonale, retirez le

bouchon de contrôle du niveau d'huile (G) et

vérifiez que l'huile déborde du trou du

bouchon.

4.

Si le niveau d'huile est bas, retirez le

bouchon d'entrée d'huile (F) et versez l'huile

par le trou du bouchon.



Versez l'huile jusqu'à ce qu'elle déborde

du trou du bouchon de contrôle du

niveau d'huile (G).



Essuyez toute huile renversée.

5.

Après avoir vérifié et fait le plein d'huile,

remettez en place le bouchon d'entrée

d'huile (F) et le bouchon de contrôle du

niveau d'huile (G) et serrez-les fermement.



6.

Fixez le capot (C).

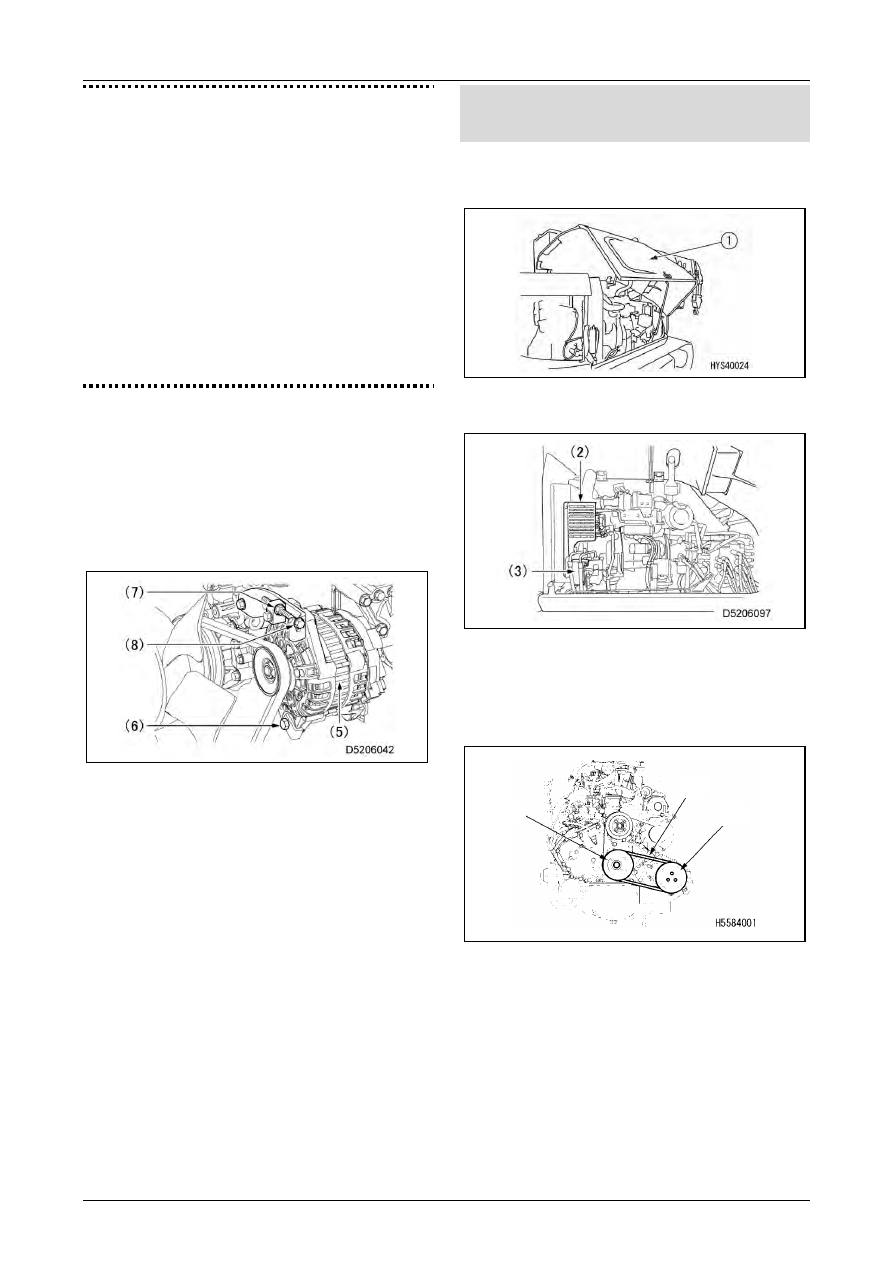

[3]  Contrôle/réglage de la tension des

courroies de ventilateur

Vérification de la tension

1.

Ouvrez le capot de la machine (1).



2.

Retirez la grille de protection du ventilateur

(2) recouvrant l'alternateur (5).





3.

Appuyez sur le milieu de la courroie entre la

poulie de l'alternateur (3) et la poulie du

ventilateur (4) avec votre pouce (environ

98 N-m [10 kgf-m]) pour vous assurer que la

déflexion (a) se situe dans la plage prescrite

de 7 mm à 10 mm.

•  Si la mesure est effectuée à l'aide d'un

tensiomètre sonique, la valeur devrait

être comprise entre 101 Hz et 113 Hz.















Fel! Använd fliken Start om du vill tillämpa nadpis 2 för texten som ska visas här.



Fel! Använd fliken

Start om du vill tillämpa Nadpis 2 för texten som ska visas här.



M A E D A

Grue automotrice

6-56

2/2020 CC1908S-1

IMPORTANT

Lorsque vous vérifiez la tension de la

courroie du ventilateur, vérifiez en même

temps les points suivants :
•  Vérifiez que les poulies ne sont pas

endommagées, que les rainures en V ne

sont pas usées et que les courroies en V ne

sont pas usées. En particulier, veillez à ce

que la courroie ne soit pas en contact avec

le bas de la rainure en V.

•  Si la courroie s'est étirée sans laisser de

marge de réglage, ou si elle est coupée ou

fissurée et émet un bruit de glissement ou

de grincement, contactez-nous ou contactez

votre revendeur pour la remplacer.



4.

Si un ajustement de la tension est

nécessaire, passez à l'étape 5 de

[Ajustement de la tension]. Si la tension est

satisfaisante, passez à l'étape 9.

[Réglage de la tension]

5.

Desserrez le boulon de montage (6) de

l'alternateur (5).



6.

Desserrer l’écrou de verrouillage de

l'alternateur (7).

7.

Tournez le boulon de réglage (8) de

l'alternateur (5) dans le sens du desserrage

pour régler la tension de la courroie de

manière à obtenir une déflexion comprise

entre 7 mm et 10 mm (environ 98 N-m

[10 kgf-m]).





Après avoir remplacé la courroie, faites

fonctionner la machine pendant au moins

cinq minutes avant de la réajuster.



8.

Serrez le boulon de montage (6) et l’écrou

de verrouillage (7).

Couple de serrage du boulon

・

Boulon M8 : 23.5 N

･

m [2,4 kgf

･

m]

・

Boulon M10 : 48.0 N

･

m [4,9 kgf

･

m]

9.

Fixez la grille de protection du ventilateur

(2).

10.

Fermez le capot de la machine (1).

[4]  Contrôle/réglage de la tension des

courroies du compresseur de

climatisation

[Vérification de la tension]

1.

Ouvrez le capot de la machine (1).





2.

Retirez le cache du ventilateur (2) et celui du

compresseur (3).



3.

Appuyez sur le milieu de la courroie (A)

entre la poulie de la manivelle (4) et la poulie

du compresseur (5) avec votre pouce

(environ 17,7 N [1,8 kgf]) et confirmez que la

déflexion est la valeur standard de 4 mm.



4.

Si un ajustement de la tension est

nécessaire, passez à l'étape 5 de

[Ajustement de la tension]. Si la tension est

satisfaisante, passez à l'étape 9













(4)

(5)

(A)

M A E D A

 Grue automotrice



Fel! Använd fliken Start om du vill tillämpa nadpis 2 för texten som ska visas

här.

  Fel! Använd fliken Start om du vill tillämpa Nadpis 2 för texten som ska visas här.



2/2020 CC1908S-1

6-57

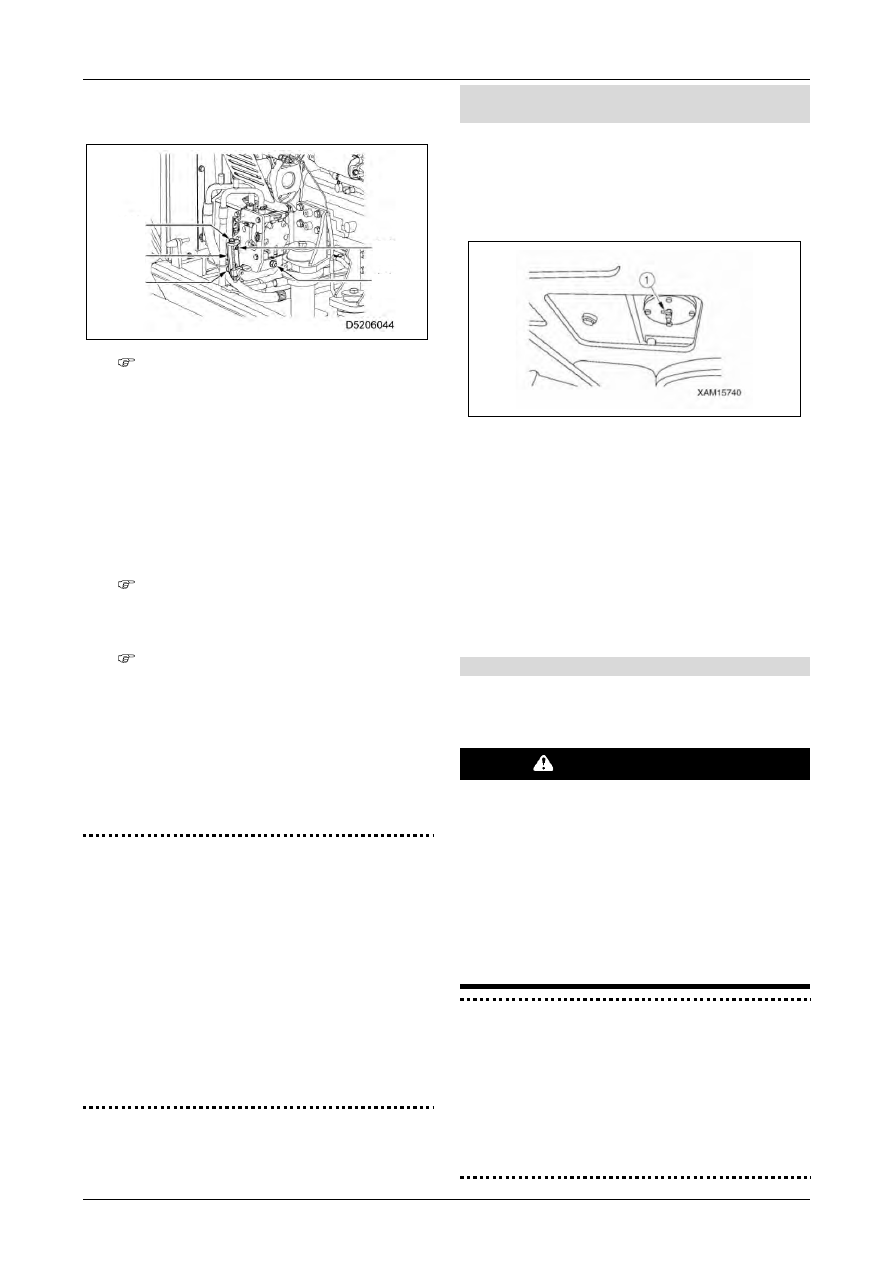

[Réglage de la tension]

5.

Desserrer le boulon (6), le boulon (9) et

l'écrou (10).





Desserrez le boulon (6), le boulon (9) et

l'écrou (10), mais ne les enlevez pas.

Leur retrait rendra impossible le

positionnement du support de réglage

(8).



6.

Serrez ou desserrez le boulon (7) et

appuyez sur le milieu de la courroie (A) entre

la poulie de la manivelle (4) et la poulie du

compresseur (5) avec votre pouce (environ

17,7 N [1,8 kgf]). Ajustez la position du

support de réglage (8) pour que la déflexion

(A) soit de 4 mm.



Le boulon de serrage (7) augmente la

tension de la courroie. Le fait de

desserrer le boulon diminue la tension

de la courroie.



Après avoir remplacé la courroie, faites

fonctionner la machine pendant au

moins cinq minutes avant de la

réajuster.

7.

Serrez les boulons (6) et (9) pour fixer le

support de réglage (8).

Couple de serrage :  27 N∙m [2,8 kgf∙m]

8.

Serrez l'écrou (10) pour fixer le

compresseur.

Couple de serrage :  53 N∙m [5,4 kgf∙m]

IMPORTANT

Lorsque vous vérifiez la tension de la

courroie du compresseur de climatisation,

vérifiez en même temps les points suivants :

•  Vérifiez que les poulies ne sont pas

endommagées, que les rainures en V ne

sont pas usées et que les courroies en V ne

sont pas usées. En particulier, veillez à ce

que la courroie ne soit pas en contact avec

le bas de la rainure en V.

•  Si la courroie s'est étirée sans laisser de

marge de réglage, ou si elle est coupée ou

fissurée et émet un bruit de glissement ou

de grincement, remplacez la courroie.

9.

Fixez le cache du ventilateur (2) et celui du

compresseur (3).

10.

Fermez le capot de la machine (1).

[5]  Drainage de l’eau et des sédiments de

contamination du réservoir de carburant

•  Préparez un récipient pour recueillir l'eau

drainée.

1.

Faites pivoter la partie rotative supérieure de

manière à ce que la vanne de vidange (1)

située au fond de la citerne se trouve entre

les chenilles droite et gauche.



2.

Arrêtez le moteur, ouvrez le capot inférieur

placé sous le réservoir et placez un récipient

pour récupérer le carburant drainé sous la

vanne de vidange (1).

3.

Ouvrez la vanne de vidange (1) pour

évacuer les sédiments et l'eau accumulés au

fond avec le carburant.

Prenez garde aux projections de carburant.

4.

Fermez la vanne de vidange (1) lorsque seul

du combustible propre s'écoule.

5.

Fermez le capot inférieur.



[6]  Contrôle/nettoyage des filtres à air

Nettoyez ou remplacez également l'élément du

filtre à air si le code d'erreur [EH02] apparaît à

l'écran du moniteur.

 AVERTISSEMENT

•  Préparez un récipient pour recueillir l'eau

évacuée.

Une telle opération peut endommager le

moteur.

•  Lorsque vous utilisez de l'air comprimé,

faites attention à la dispersion des débris,

qui pourrait causer des blessures. Portez

des lunettes de protection, un masque anti-

poussière et d'autres équipements de

protection.

IMPORTANT

Veillez à nettoyer l'élément, car la puissance

du moteur sera réduite si l'élément est

bouché. Selon l'environnement d'exploitation,

il peut être nécessaire de le nettoyer plus tôt

que ne l'indique le calendrier d'entretien.

Nettoyez également le filtre à air

immédiatement en cas d'erreur

d'encrassement du filtre à air.







(7)
(8)
(6)

(10)

(9)

Fel! Använd fliken Start om du vill tillämpa nadpis 2 för texten som ska visas här.



Fel! Använd fliken

Start om du vill tillämpa Nadpis 2 för texten som ska visas här.



M A E D A

Grue automotrice

6-58

2/2020 CC1908S-1

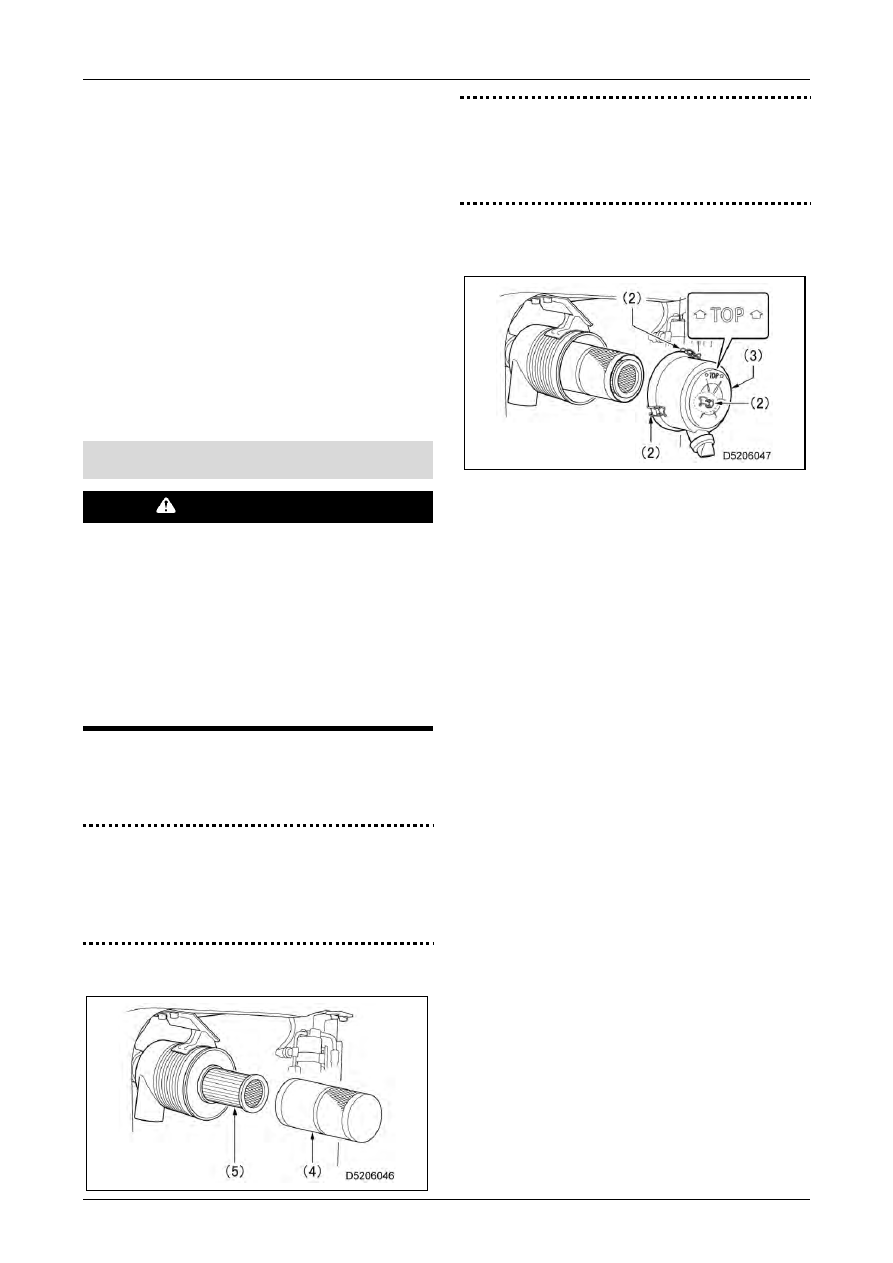

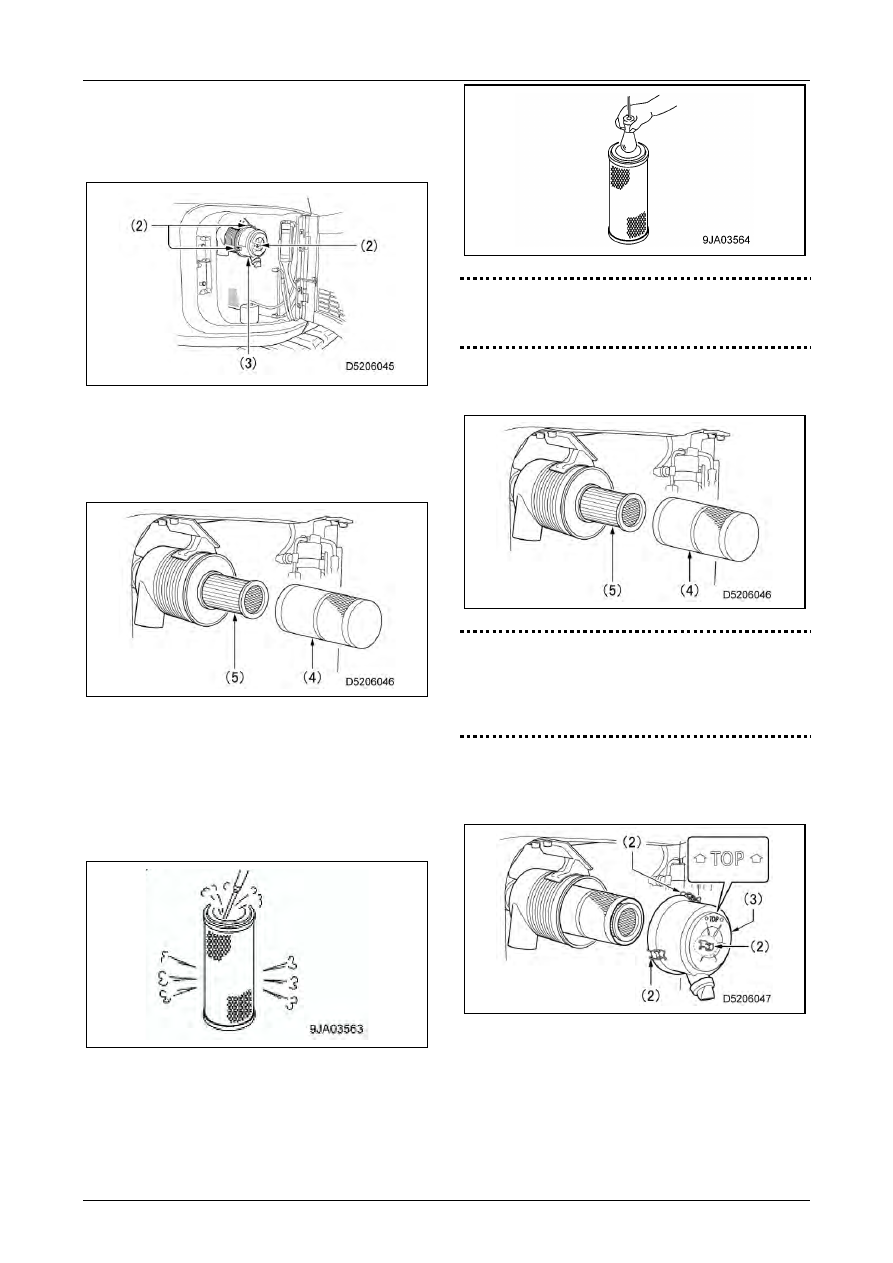

1.

Ouvrez le capot de droite.

2.

Enlevez les pinces du filtre à air (2) (3

emplacements), et retirez le bouchon à

poussière (3).



3.

Éliminez la saleté présente à l'intérieur du

gobelet à poussière (3) et nettoyez-le.

4.

Retirez l'élément extérieur (4) du double

élément.







N’enlevez pas l'élément intérieur (5).

5.

Lavez l'intérieur du corps du filtre à air.

6.

Éclairez l'élément pour l'inspecter après le

nettoyage. Remplacez l'élément si le

contrôle révèle de petits trous ou des parties

fines ou s'il est particulièrement sale.







7.

Ne pas nettoyer le filtre à air lorsque le

moteur est en marche. Si le contrôle révèle

de petits trous ou des parties fines,

remplacez l'élément.



IMPORTANT

Évitez de tapoter ou de cogner l'élément

pendant que vous le nettoyez.





8.

Montez l'élément extérieur (4) après l'avoir

nettoyé.



IMPORTANT

Si l’obstruction réapparaît rapidement même

après le nettoyage ou le remplacement de

l'élément extérieur (4), remplacez l'élément

intérieur (5).



9.

Alignez la marque sur le bouchon à

poussière (3) avec la marque sur le corps du

filtre à air, et bloquez-la à l’aide du clip (2).



















M A E D A

 Grue automotrice



Fel! Använd fliken Start om du vill tillämpa nadpis 2 för texten som ska visas

här.

  Fel! Använd fliken Start om du vill tillämpa Nadpis 2 för texten som ska visas här.



2/2020 CC1908S-1

6-59

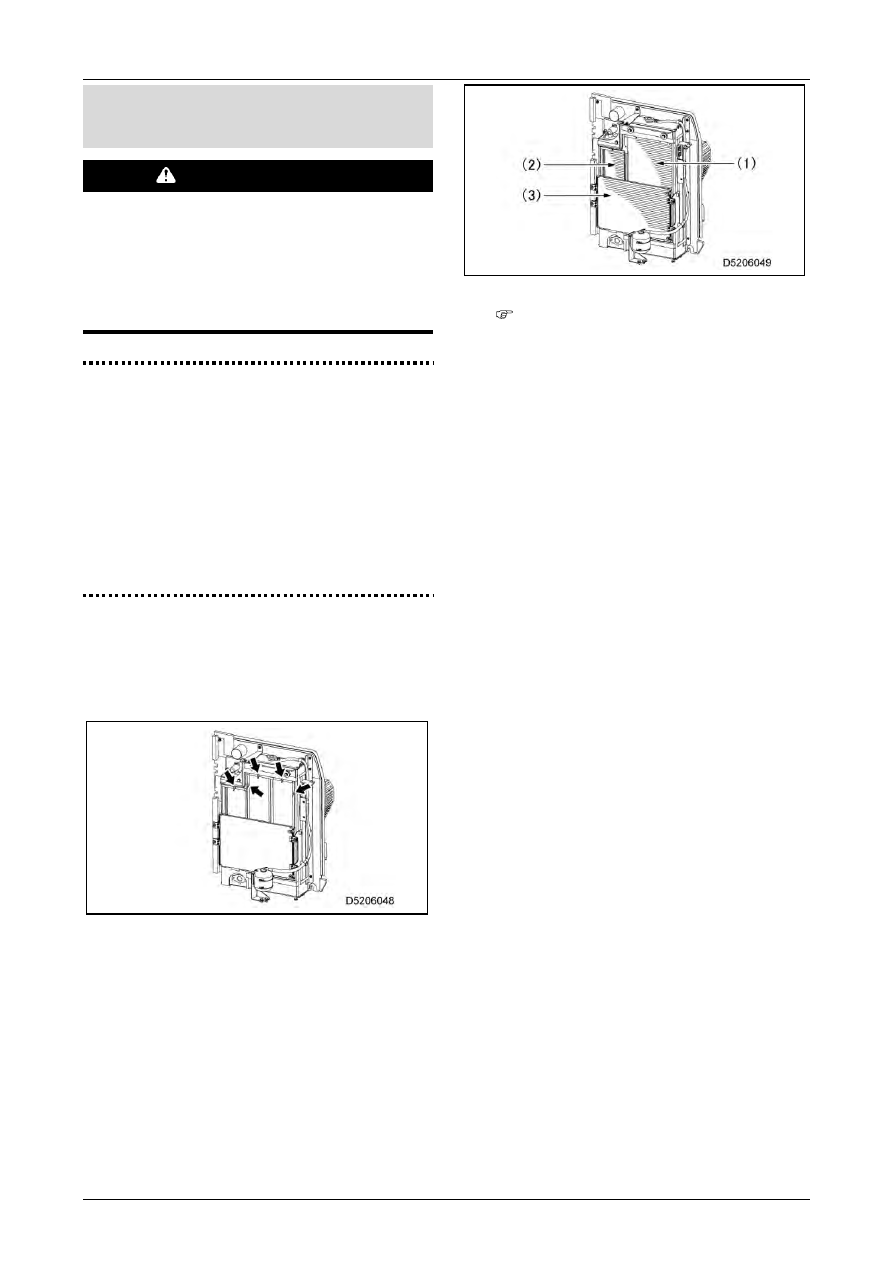

[7]  Nettoyage et contrôle des ailettes du

radiateur, du refroidisseur d'huile et du

condenseur de la climatisation

 AVERTISSEMENT

Il existe un risque de blessure si de l'air

comprimé, de l'eau sous pression ou de la

vapeur d'eau entre directement en contact

avec votre corps ou disperse de la poussière.

Portez des lunettes de protection, un masque

anti-poussière et d'autres équipements de

protection.



IMPORTANT

Lorsque vous utilisez de l'air comprimé ou

de l'eau à haute pression, assurez-vous que

la pression ne dépasse pas 0,19 MPa pour

éviter d'endommager les ailettes.

Pulvérisez de l'air comprimé sur le bloc de

manière aussi perpendiculaire que possible.

Des dégâts aux ailettes entraîneront des

fuites d’eau ou des surchauffes.

Sur les chantiers poussiéreux, effectuez un

contrôle quotidien, quel que soit l'intervalle

d'entretien spécifié.



1.

Ouvrez le capot de droite et le capot de la

machine.

2.

Retirez les cinq vis à papillon et enlevez les

trois grilles.



3.

Inspectez les côtés avant et arrière des

ailettes du radiateur (1), des ailettes du

refroidisseur d'huile (2) et des ailettes du

condenseur de la climatisation (3). Si de la

saleté, de la poussière ou des feuilles y

adhèrent, soufflez-les en utilisant de l'air

comprimé.







La vapeur ou l'eau peuvent être utilisées

à la place de l'air comprimé.

Toutefois, lorsque vous utilisez un

puissant nettoyeur à vapeur (comme un

lave-auto à haute pression) sur

l'échangeur de chaleur (radiateur,

refroidisseur d'huile et condenseur de

climatisation), gardez une distance

suffisante pour le nettoyage. Le recours

au nettoyage à vapeur (lavage de

voiture à haute pression) d’une distance

extrêmement courte peut provoquer une

déformation des ailettes internes de

l'échangeur de chaleur, ce qui entraîne

des obstructions précoces ou d'autres

dégâts.

4.

Vérifiez les tuyaux en caoutchouc et

remplacez ceux qui sont fissurés ou fragiles.

Vérifiez également que les colliers de

serrage ne sont pas desserrés.

5.

Après avoir terminé l'contrôle et le

nettoyage, remettez les trois grilles à leur

place initiale et fermez le capot de droite et

le capot de la machine.









Fel! Använd fliken Start om du vill tillämpa nadpis 2 för texten som ska visas här.



Fel! Använd fliken

Start om du vill tillämpa Nadpis 2 för texten som ska visas här.



M A E D A

Grue automotrice

6-60

2/2020 CC1908S-1

 ENTRETIEN TOUTES LES

500 HEURES

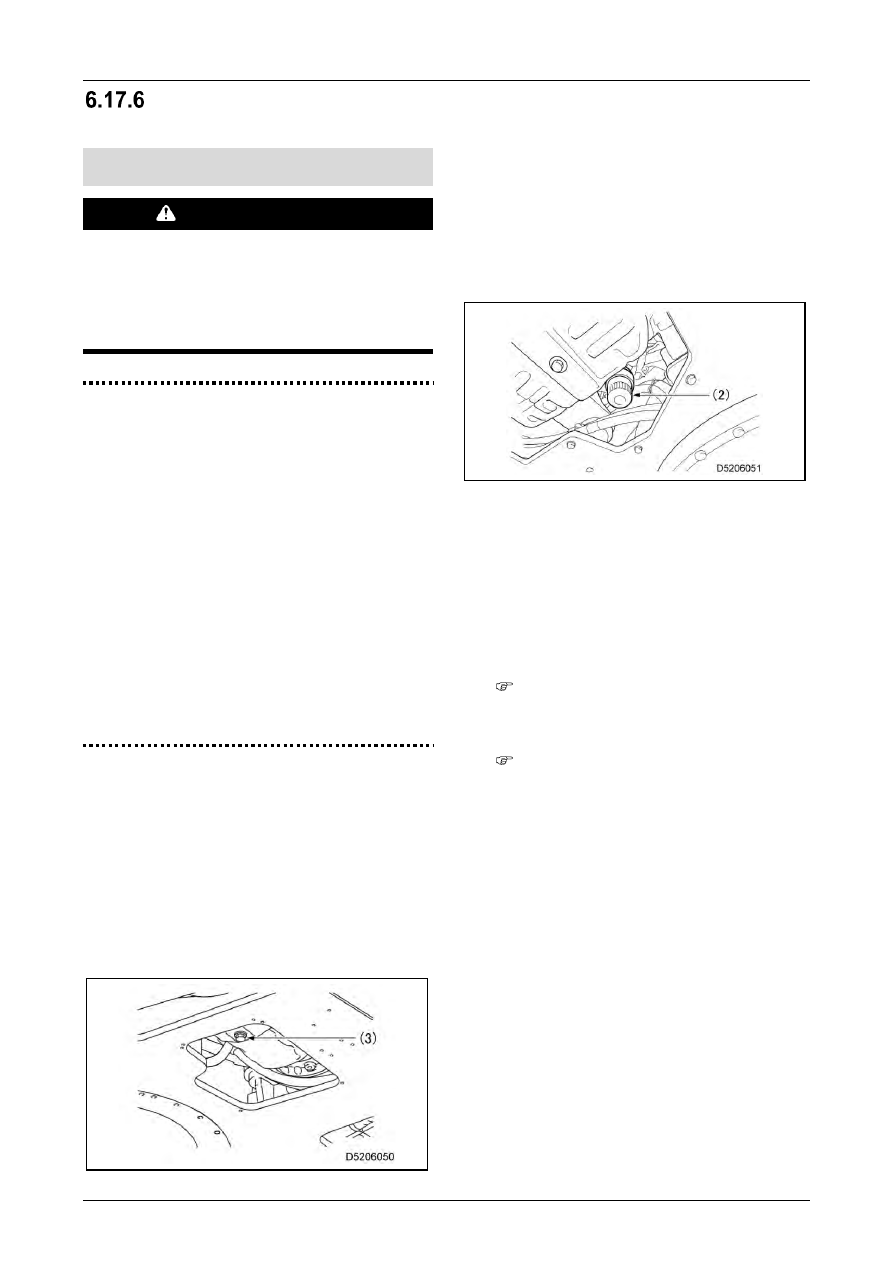

[1]  Remplacement de l'huile moteur et du

filtre à huile moteur

 AVERTISSEMENT

Les pièces restent chaudes immédiatement

après l'arrêt du moteur. Ne procédez pas

immédiatement au remplacement de l'huile ou

de la cartouche filtrante, mais attendez que le

moteur refroidisse afin que vous puissiez le

toucher à mains nues.



IMPORTANT

•  Pour plus de détails sur l'huile utilisée, voir

« 6.5.1 UTILISATION DE CARBURANT ET

D’HUILE DE GRAISSAGE EN FONCTION DE

LA TEMPÉRATURE » à la p. 11. L'utilisation

d'une huile autre que celle spécifiée peut

réduire la durée de vie du moteur. Veillez à

ajouter l’huile recommandée uniquement.

•  Assurez-vous que le niveau de l'huile

moteur soit toujours au niveau approprié.

•  L'huile ne peut pas être vidangée

entièrement si le moteur est complètement

froid. Faites tourner le moteur pendant un

court moment pour réchauffer l'huile avant

de la vidanger.

•  Veillez à ne pas laisser entrer de corps

étrangers dans l'orifice d'entrée de l'huile

lors du remplissage.



•  Quantité d'huile de remplacement du carter

d'huile : 10,5 L

•  Bac de vidange d'huile : Préparez un

conteneur de 15 litres au moins.

•  Munissez-vous d'une clef à filtre.

1.

Tournez la partie rotative supérieure vers la

droite de 90 degrés.

2.

Retirez le couvercle inférieur sous le filtre à

huile du moteur, et placez un récipient pour

recueillir l'huile drainée sous la vanne de

vidange (3).



3.

Desserrez le bouchon de vidange (3)

lentement pour éviter de vous éclabousser,

et vidangez l'huile.

4.

Resserrez le boulon de vidange (3) une fois

que l'huile a été vidangée.

★

 Couple de serrage : 53,9 à 63,7 N·m

(5,5 à 6,5 kgf·m)

5.

En utilisant la clef à filtre, tournez la

cartouche du filtre (2) dans le sens inverse

des aiguilles d'une montre pour la retirer.



6.

Appliquez une fine couche d'huile moteur sur

les surfaces des joints du nouveau filtre, puis

tournez dans le sens des aiguilles d'une

montre à la main jusqu'à ce que la base soit

en contact avec la surface de montage.

Utilisez maintenant une clé à filtre pour

serrer au couple de serrage spécifié.

★

 Couple de serrage : 19,6 N

･

m à 23,5 N

･

m

(2,0 kgf

･

m à 2,4 kgf

･

m)



Assurez-vous que l'ancien joint n'est

pas collé à la base du filtre. Si l'ancien

joint est coincé, il peut provoquer une

fuite d'huile.



Serrez enfin au couple de serrage

spécifié ou par un tour supplémentaire.

7.

Fermez le capot inférieur.

8.

Ouvrez le capot de la machine.











M A E D A

 Grue automotrice



Fel! Använd fliken Start om du vill tillämpa nadpis 2 för texten som ska visas

här.

  Fel! Använd fliken Start om du vill tillämpa Nadpis 2 för texten som ska visas här.



2/2020 CC1908S-1

6-61

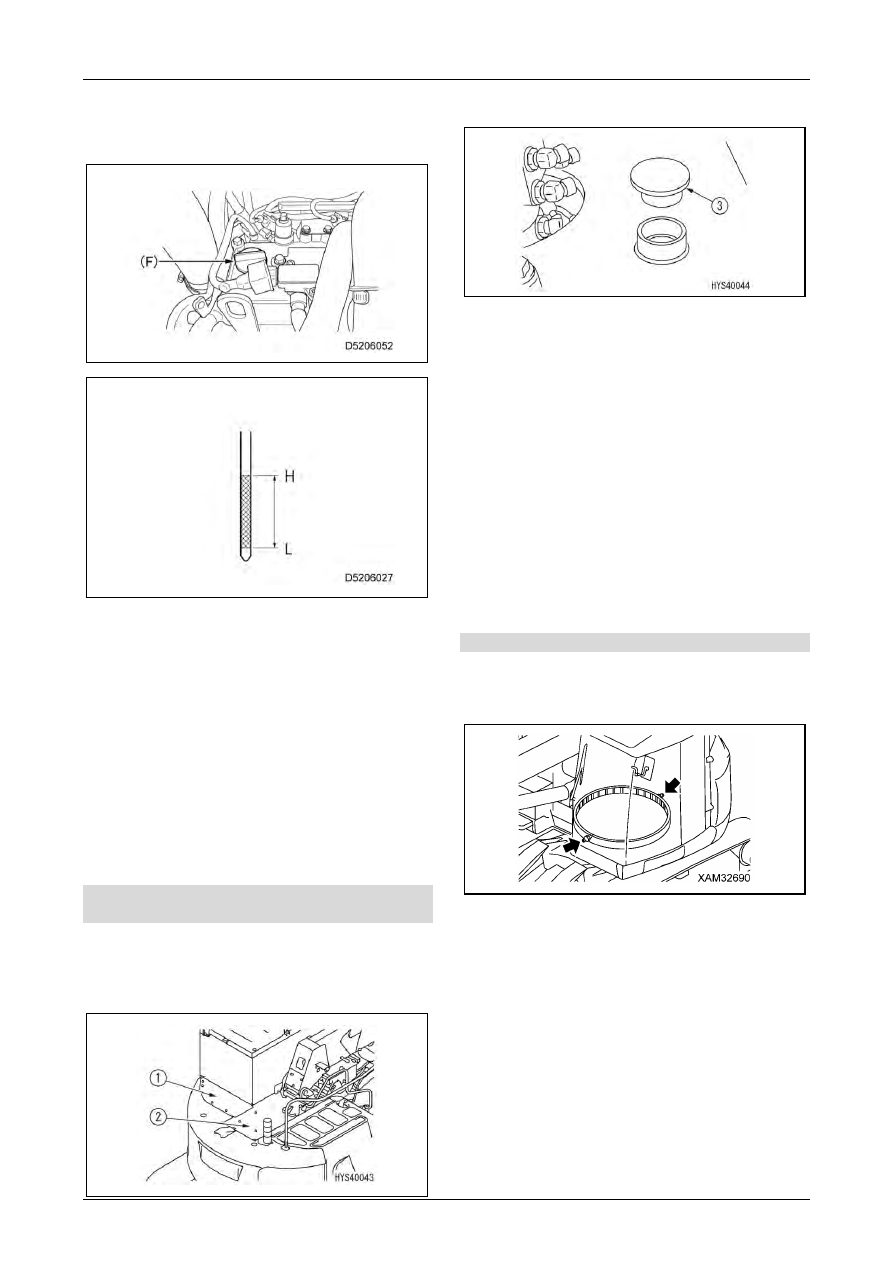

9.

Après avoir remplacé la cartouche filtrante,

remplissez d'huile par l'entrée d'huile (F)

jusqu'au niveau situé dans l’intervalle « H-

L » indiqué sur la jauge de niveau (G).





10.

Fermez le capot de la machine.

11.

Démarrez le moteur, laissez-le tourner au

ralenti pendant un certain temps, arrêtez-le

et vérifiez que le niveau d'huile reste dans

l’intervalle « H-L » indiqué sur la jauge de

niveau, en vous référant à « [2]

Contrôle/remplissage du niveau d'huile

moteur » dans « 6.16.1.2 CONTRÔLE

AVANT LE DÉMARRAGE DU MOTEUR » à

la p. 31.





Si le niveau d’huile est faible, veuillez la

renouveler.



[2]  Remplissage/contrôle du niveau de

graisse du pignon oscillant

•  Préparez une échelle (règle).

1.

Retirez les boulons du couvercle du

réservoir (1) et du couvercle du poste (2),

puis retirez le capot.



2.

Retirez le bouchon en caoutchouc (3) de la

partie supérieure du cadre.



3.

Insérez une échelle (règle) dans la graisse

dans la zone de passage du pignon pour

vous assurer que le niveau est de 4 mm ou

plus. S'il n'y en a pas assez, renouvelez la

graisse.

4.

Vérifiez que la graisse n'est pas laiteuse.

Si la graisse est laiteuse, elle doit être

remplacée. Contactez-nous ou contactez

votre revendeur pour obtenir une graisse de

remplacement.

Quantité totale de graisse : 5,5 L

5.

Montez le bouchon en caoutchouc.

6.

Fixez le couvercle du poste (1), puis fixez le

couvercle du réservoir (2).



[3]  Graissage du cercle de rotation

1.

Injectez de la graisse avec un pistolet

graisseur via les bouchons de graisse

indiqués par les flèches du schéma.



2.

Essuyez soigneusement toute la vieille

graisse qui a exsudé après le graissage.



Entrée d’huile



Jauge de niveau d’huile









Fel! Använd fliken Start om du vill tillämpa nadpis 2 för texten som ska visas här.



Fel! Använd fliken

Start om du vill tillämpa Nadpis 2 för texten som ska visas här.



M A E D A

Grue automotrice

6-62

2/2020 CC1908S-1



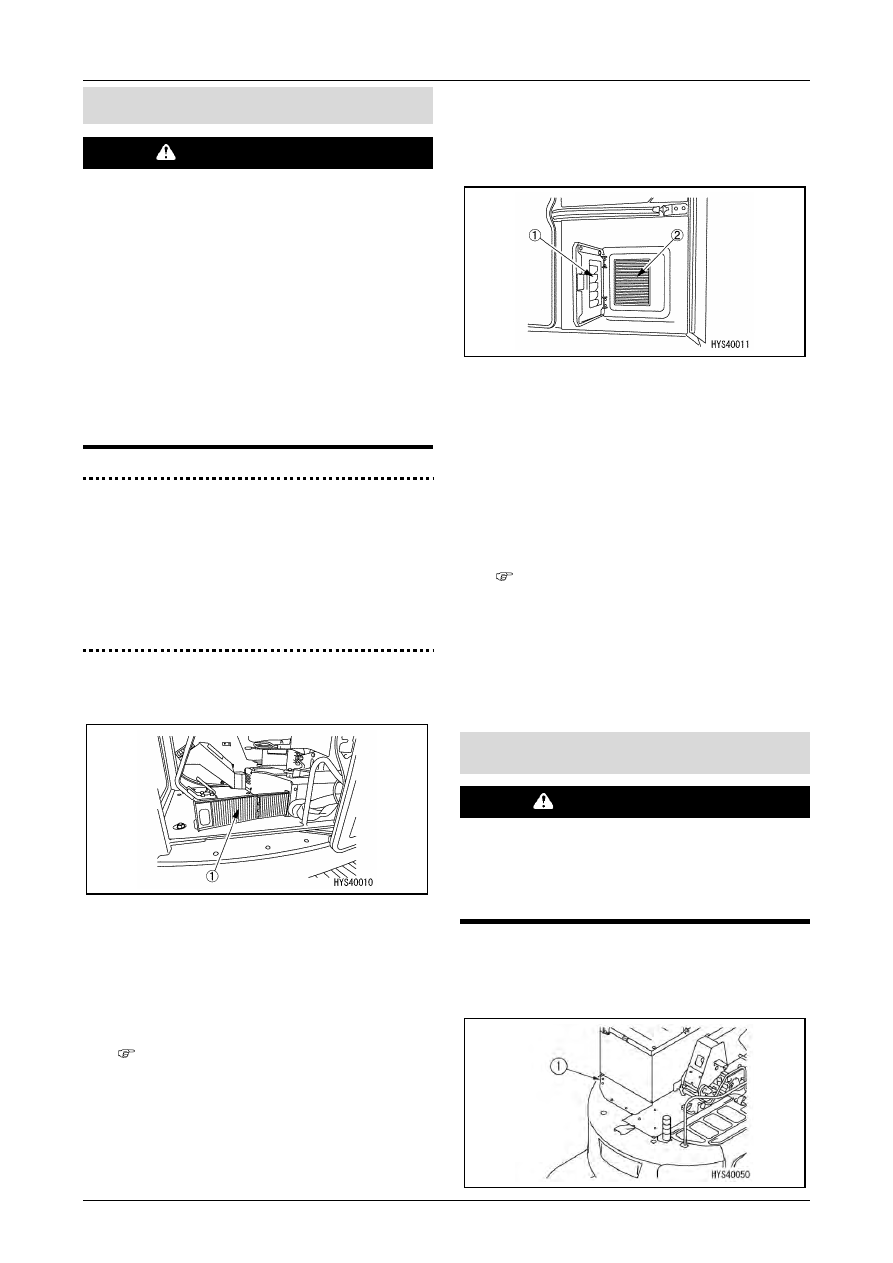

[4]  Nettoyage du filtre à air

extérieur/intérieur de la climatisation

 AVERTISSEMENT

•  Il existe un risque de blessure si de l'air

comprimé, de l'eau sous pression ou de la

vapeur d'eau entre directement en contact

avec votre corps ou disperse de la

poussière. Portez des lunettes de

protection, un masque anti-poussière et

d'autres équipements de protection.

•  Vérifiez que la porte coulissante est

toujours verrouillée lorsqu'elle est ouverte

ou fermée, et nettoyez les filtres à air

extérieur/intérieur. Si la porte n'est pas

verrouillée et commence à bouger, vous

pourriez vous retrouver coincé ou le capot

pourrait être endommagé.



IMPORTANT

•  L'intervalle de 500 heures pour le nettoyage

est purement indicatif, et il est conseillé de

raccourcir l'intervalle d'entretien pour les

chantiers où il y a beaucoup de poussière,

par exemple.

•  Lorsque vous lavez les sols, faites attention

à ne pas projeter d'eau.



[Nettoyage du filtre à air intérieur]

3.

Retirez le filtre à air intérieur (1).



4.

Nettoyez le filtre à air intérieur (1) avec de

l'air comprimé.

Si le filtre à air intérieur (1) est souillé d'huile

ou fortement contaminé, nettoyez-le avec un

détergent neutre.

Après le lavage, séchez à fond avant de

l'utiliser.



Si l’encrassement du filtre ne peut être

éliminé à l'aide d'air comprimé ou par

lavage, remplacez-le par un nouveau.

5.

Réinstallez le filtre à air intérieur nettoyé (1)

dans sa position initiale.





[Nettoyage du filtre à air extérieur]

1.

Déverrouillez le capot (1) à l'arrière gauche

de la cabine à l'aide de la clé (clé du

commutateur de démarrage).



2.

Ouvrez le capot (1) à la main et retirez le

filtre à air extérieur (2).

3.

Nettoyez le filtre à air extérieur (2) avec de

l'air comprimé.

Remplacez le filtre s’il s’encrasse

fréquemment.

4.

Réinstallez le filtre à air extérieur une fois

nettoyé (2) dans sa position d'origine et

refermez le capot (1).



Le filtre à air extérieur doit être installé

dans le bon sens. Respectez le sens

lors de la réinstallation.

Le côté portant le numéro de pièce doit

être orienté vers l'extérieur.

5.

Verrouillez le capot à l'aide de la clé (clé du

commutateur de démarrage).

N'oubliez pas de retirer la clé.

[5]  Remplacement du reniflard d’air du

réservoir d'huile hydraulique

 AVERTISSEMENT

Les pièces sont encore chaudes

immédiatement après l'arrêt du moteur. Ne

remplacez pas immédiatement le reniflard

(bouchon d'entrée d'huile). Attendez que

l'huile ait refroidi.



1.

Retirez les boulons pour retirer le capot (1)

de la partie supérieure du réservoir d’huile

hydraulique.









M A E D A

 Grue automotrice



Fel! Använd fliken Start om du vill tillämpa nadpis 2 för texten som ska visas

här.

  Fel! Använd fliken Start om du vill tillämpa Nadpis 2 för texten som ska visas här.



2/2020 CC1908S-1

6-63



2.

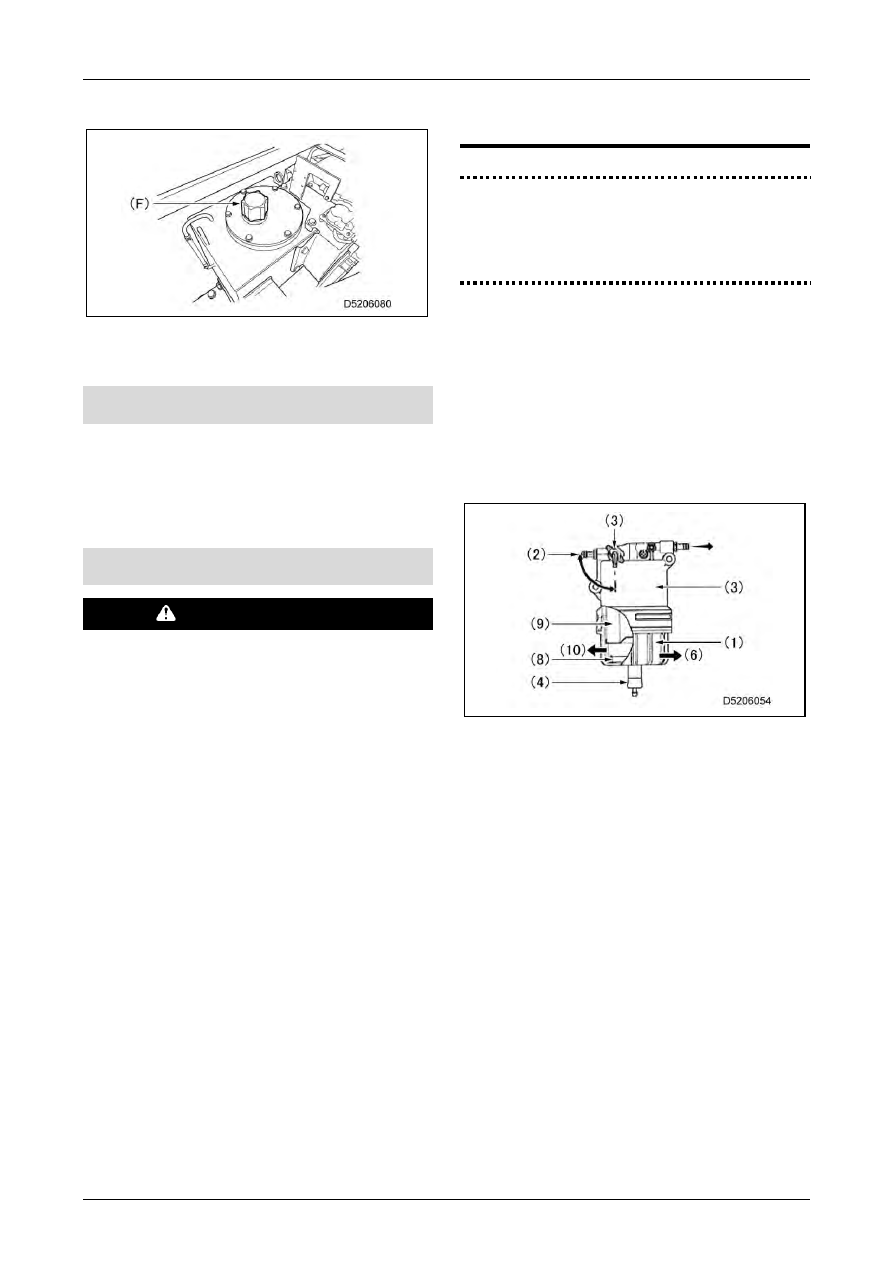

Retirez le reniflard (bouchon d'entrée d'huile)

(F).



3.

Mettez en place le nouveau bouchon.

4.

Fixez le capot (1) sur la partie supérieure du

réservoir d’huile hydraulique.

[6]  Remplacement de l'huile du carter de la

boîte de vitesses du treuil

Remplacez-la uniquement lors du premier

entretien d'une nouvelle machine. Remplacez

ensuite toutes les 1 000 heures.
Pour plus de détails sur les lieux et les méthodes

d’entretien, voir « 6.17.7 ENTRETIEN TOUTES

LES 1 000 HEURES » à la p. 66.

[7]  Remplacement de la cartouche du

préfiltre à carburant

 AVERTISSEMENT

•  Les pièces restent chaudes immédiatement

après l'arrêt du moteur. Ne procédez pas

immédiatement au remplacement du filtre à

carburant, mais attendez que le moteur

refroidisse afin que vous puissiez le toucher

à mains nues.

•  Les tuyaux de carburant du moteur sont mis

sous pression lorsque le moteur est en

marche. Avant de remplacer le filtre,

attendez au moins 30 secondes après l'arrêt

du moteur pour permettre à la pression

interne de baisser, puis remplacez le filtre.

•  Faites particulièrement attention aux

flammes nues, y compris celles des

cigarettes, lorsque vous remplacez les

éléments filtrants du carburant.

•  Le carburant diesel peut être extrêmement

inflammable et explosif dans certaines

conditions.

•  N'utilisez pas de carburant diesel comme

liquide de nettoyage.

•  Lorsque vous retirez des pièces du système

de carburant pour l'entretien (comme le

remplacement du filtre à carburant), placez

un récipient spécial sous l'ouverture pour

éviter que le carburant ne se répande sur le

sol.

•  Essuyez immédiatement tout carburant

renversé.

•  Portez une protection oculaire. Le système

de carburant est pressurisé, et le carburant

peut jaillir lorsque des pièces sont retirées.



IMPORTANT

Les cartouches filtrantes d'origine sont

dotées d'un filtre spécial à haut rendement.

Utilisez toujours des filtres Maeda d'origine

pour le remplacement.



•  Préparez un récipient pour recueillir l'huile

vidangée.

•  Munissez-vous d’une clé pour filtre spécifique.



1.

Ouvrez le capot de droite.

2.

Placez le récipient de réception de l'huile

sous la cartouche du préfiltre à carburant.

3.

Faites tourner le robinet de carburant (3)

jusqu'à la position marquée (2) pour le

fermer.



4.

Desserrez le robinet de vidange (4) pour

vider le carburant et les éventuels

contaminants.

5.

Tournez le bouchon (1) dans le sens inverse

des aiguilles d'une montre (10) pour la retirer

du support.

6.

Faites attention lorsque vous retirez le

bouchon pour éviter que le carburant ne se

répande. Essuyez tout carburant renversé.

7.

Retirez l'anneau flottant (8) du bouchon.

8.

Retirez l'élément du support.

9.

Nettoyez l'intérieur du bouchon en utilisant

du combustible frais.

10.

Inspectez l'état du joint torique du bouchon

et remplacez-le si nécessaire.

11.

Placez un anneau flottant à l'intérieur du

bouchon, et fixez le joint torique et le nouvel

élément à l'intérieur du bouchon.

12.

Montez le bouchon sur le support, et serrez

dans le sens des aiguilles d'une montre (6) à

un couple de 27 N

･

m à 33 N

･

m (2,8 kgf

･

m à

3,4 kgf

･

m). Veillez à bien serrer à la main.





Fel! Använd fliken Start om du vill tillämpa nadpis 2 för texten som ska visas här.



Fel! Använd fliken

Start om du vill tillämpa Nadpis 2 för texten som ska visas här.



M A E D A

Grue automotrice

6-64

2/2020 CC1908S-1

13.

Fermez le robinet de vidange.

★

Couple de serrage : 1 N

･

m à 2 N

･

m

(0,1 kgf

･

m à 0,2 kgf

･

m)

14.

Ouvrez le robinet de carburant jusqu’à sa

position initiale.

15.

Après avoir remplacé la cartouche filtrante

(4), reportez-vous à la section « 6.19.6

PURGE DE L’AIR DU CIRCUIT DE

CARBURANT » à la page 99 et purgez l'air.

16.

Fermez le capot de droite.



[8]  Remplacement de la cartouche du filtre

à carburant principal

 AVERTISSEMENT

•  Les pièces restent chaudes immédiatement

après l'arrêt du moteur. Ne procédez pas

immédiatement au remplacement du filtre à

carburant, mais attendez que le moteur

refroidisse afin que vous puissiez le toucher

à mains nues.

•  Les tuyaux de carburant du moteur sont mis

sous pression lorsque le moteur est en

marche. Avant de remplacer le filtre,

attendez au moins 30 secondes après l'arrêt

du moteur pour permettre à la pression

interne de baisser, puis remplacez le filtre.

•  Faites particulièrement attention aux

flammes nues, y compris celles des

cigarettes, lorsque vous remplacez les

éléments filtrants du carburant.

•  Le carburant diesel peut être extrêmement

inflammable et explosif dans certaines

conditions.

•  N'utilisez pas de carburant diesel comme

liquide de nettoyage.

•  Lorsque vous retirez des pièces du système

de carburant pour l'entretien (comme le

remplacement du filtre à carburant), placez

un récipient spécial sous l'ouverture pour

éviter que le carburant ne se répande sur le

sol.

•  Essuyez immédiatement tout carburant

renversé.

•  Portez une protection oculaire. Le système

de carburant est pressurisé, et le carburant

peut jaillir lorsque des pièces sont retirées.





IMPORTANT

•  Les cartouches filtrantes d'origine sont

dotées d'un filtre spécial à haut rendement.

Utilisez toujours des filtres Maeda d'origine

pour le remplacement.

•  Lors du contrôle et de l'entretien du

système de carburant, faites

particulièrement attention à l'inclusion de

matières étrangères au sein des produits

conventionnels. Si des dépôts de

caoutchouc ou d'autres matériaux sont

trouvés, utilisez le carburant pour le

nettoyer en profondeur.



•  Préparez un récipient pour recueillir l'huile

vidangée.

•  Munissez-vous d’une clé pour filtre spécifique.



1.

Ouvrez le capot de droite.

2.

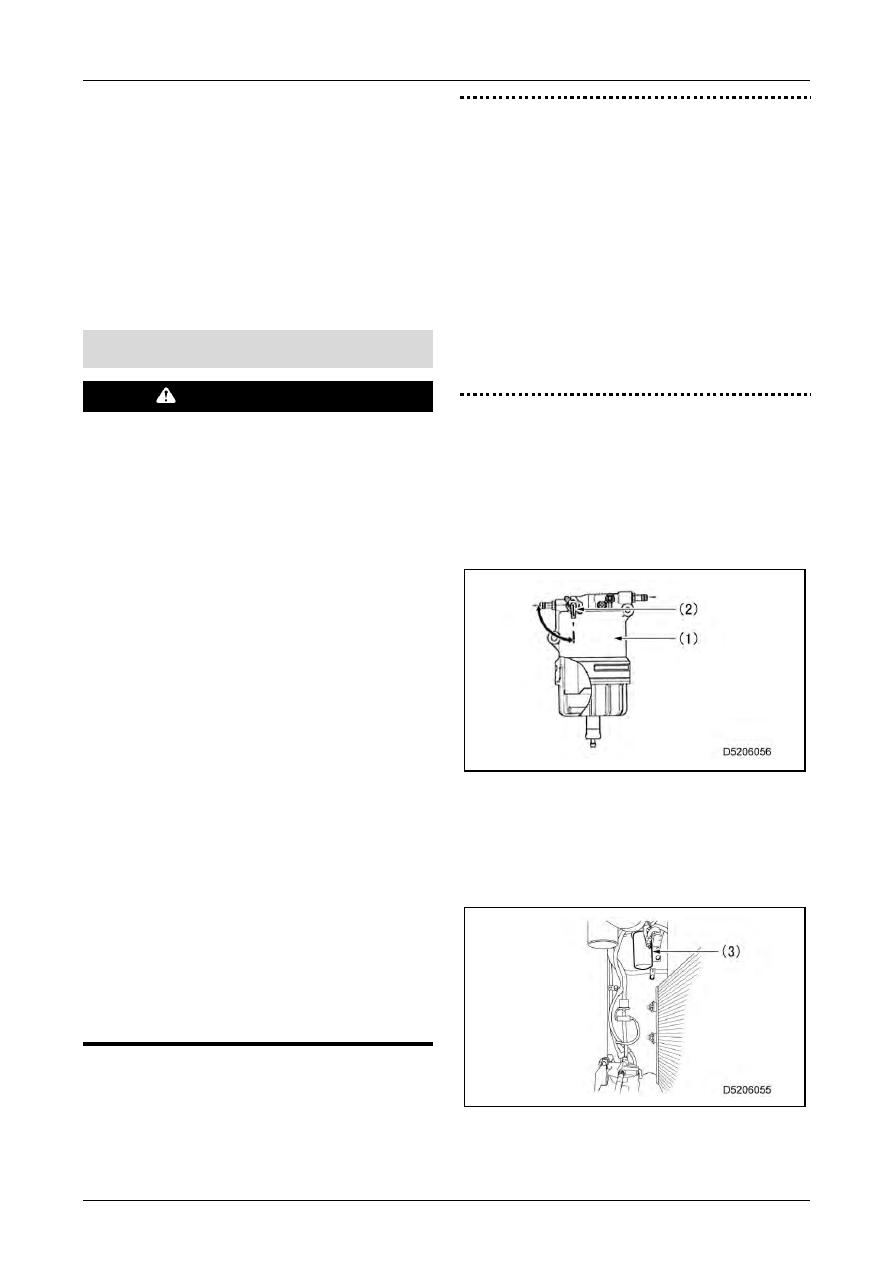

Fermez le robinet de carburant (2) situé sur

le préfiltre à carburant (1).



3.

Utilisez une clé à filtre pour faire tourner le

filtre à carburant dans le sens inverse des

aiguilles d'une montre afin de le retirer.

Placez un chiffon par dessous pour éviter

toute fuite de carburant à l'intérieur du filtre.

Essuyez tout carburant renversé.



4.

Nettoyez la face de montage du filtre, et

appliquez une fine couche de carburant sur

les surfaces de joint du nouveau filtre à

carburant.





M A E D A

 Grue automotrice



Fel! Använd fliken Start om du vill tillämpa nadpis 2 för texten som ska visas

här.

  Fel! Använd fliken Start om du vill tillämpa Nadpis 2 för texten som ska visas här.



2/2020 CC1908S-1

6-65



5.

Montez le nouveau filtre à carburant.

Tournez dans le sens des aiguilles d'une

montre à la main jusqu'à ce que la base soit

en contact avec la surface de montage.

Utilisez maintenant une clé à filtre pour

serrer au couple de serrage spécifié (ou

serrez d'un tour supplémentaire).

★

Couple de serrage : 19,6 N

･

m à 23,5 N

･

m

(2,0 kgf

･

m à 2,4 kgf

･

m)

6.

Ouvrez le robinet de carburant du préfiltre à

carburant dans sa position initiale.

7.

Après avoir remplacé la cartouche filtrante ,

reportez-vous à la section « 6.19.6 PURGE

DE L’AIR DU CIRCUIT DE CARBURANT »

à la page 99 et purgez l'air.

8.

Fermez le capot de droite.



[9]  Remplacement de l’élément du filtre à

air

 AVERTISSEMENT

•  Ne remplacez pas l'élément du filtre à air

lorsque le moteur est en marche.

Une telle opération pourrait endommager le

moteur.

•  Lorsque vous utilisez de l'air comprimé,

faites attention à la dispersion des débris,

qui pourrait causer des blessures. Portez

des lunettes de protection, un masque anti-

poussière et d'autres équipements de

protection.



1.

Supprimez l'élément en vous référant à « [6]

Contrôle/nettoyage des filtres à air » à la p.

57.

IMPORTANT

•  N'utilisez pas l’élément si la rainure, la

garniture ou le joint est endommagé.

•  Emballez les élément non utilisés et

conservez-le à un endroit sec.



2.

Montez le nouvel élément extérieur (4).





IMPORTANT

Si l’obstruction réapparaît rapidement même

après le nettoyage ou le remplacement de

l'élément extérieur (4), remplacez l'élément

intérieur (5).



3.

Alignez la marque sur le bouchon à

poussière (3) avec la marque sur le corps du

filtre à air, et bloquez-la à l’aide du clip (2).











Fel! Använd fliken Start om du vill tillämpa nadpis 2 för texten som ska visas här.



Fel! Använd fliken

Start om du vill tillämpa Nadpis 2 för texten som ska visas här.



M A E D A

Grue automotrice

6-66

2/2020 CC1908S-1

 ENTRETIEN TOUTES LES

1 000 HEURES

[1]  Remplacement de l'huile du carter de la

boîte de vitesses du moteur de

déplacement

 AVERTISSEMENT

•  Les pièces restent chaudes immédiatement

après l'arrêt du moteur. Ne changez pas

l'huile immédiatement. Attendez que l'huile

ait refroidi.

•  L'huile et le bouchon peuvent être éjectés

en cas de pression résiduelle à l'intérieur du

boîtier. Desserrez lentement le bouchon

pour relâcher la pression.



IMPORTANT

•  Pour plus de détails sur l'huile utilisée, voir

« 6.5.1 UTILISATION DE CARBURANT ET

D’HUILE DE GRAISSAGE EN FONCTION DE

LA TEMPÉRATURE » à la p. 11.

•  Vérifiez qu'il n'y a pas de fuite d'huile au

niveau des bouchons après le

remplacement de l'huile.



•  Volume d'huile de remplacement : 4,7 L de

chaque côté

•  Préparez un récipient pour recueillir l'huile

vidangée.

•  Munissez-vous d'une clef hexagonale.



1.

Déplacez la machine de l'arrière vers l'avant

pour que le bouchon de vidange (P) soit

positionné en bas.



2.

Placez un récipient pour récupérer l'huile

drainée sous le bouchon de drainage (P).

3.

Utilisez une clé hexagonale pour retirer le

bouchon d'entrée d'huile (F), le bouchon de

contrôle du niveau d'huile (G) et le bouchon

de vidange (P) et vidanger l'huile.





4.

Après avoir vidé l'huile, remettez le bouchon

de vidange (P) en place et serrez-le bien.

★

Couple de serrage : 98,1 N

･

m ±19,6 N

･

m

(10 kgf

･

m ±2,0 kgf

･

m)

5.

Versez la quantité d'huile requise pour le

remplacement par le trou du bouchon

d'entrée d'huile (F).

6.

Remplissez d'huile jusqu'à ce que l'huile

commence à déborder du trou du bouchon

de contrôle du niveau d'huile (G), puis

remettez en place le bouchon de contrôle du

niveau d'huile (G) et le bouchon d'entrée

d'huile (F), et serrez-les fermement.

★

Couple de serrage : 98,1 N

･

m ±19,6 N

･

m

(10 kgf

･

m ±2,0 kgf

･

m)

[2]  Remplacement de l'huile du carter de la

boîte de vitesses du treuil

 AVERTISSEMENT

•  Les pièces restent chaudes immédiatement

après l'arrêt du moteur. Ne contrôlez pas le

niveau d'huile dans l'immédiat. Attendez

que l'huile ait refroidi.

•  L'huile et le bouchon peuvent être éjectés

en cas de pression résiduelle à l'intérieur du

boîtier. Desserrez lentement le bouchon

pour relâcher la pression.



IMPORTANT

•  Pour plus de détails sur l'huile utilisée, voir

« 6.5.1 UTILISATION DE CARBURANT ET

D’HUILE DE GRAISSAGE EN FONCTION DE

LA TEMPÉRATURE » à la p. 11.

•  Après avoir remplacé l'huile, utilisez du

ruban d'étanchéité ou un matériau similaire

sur le filetage de chaque bouchon pour

arrêter les fuites d'huile et bien serrer les

bouchons.



•  Volume d'huile de remplacement : 1,7 L

•  Préparez un récipient pour recueillir l'huile

vidangée.

•  Munissez-vous d'une clef hexagonale.







M A E D A

 Grue automotrice



Fel! Använd fliken Start om du vill tillämpa nadpis 2 för texten som ska visas

här.

  Fel! Använd fliken Start om du vill tillämpa Nadpis 2 för texten som ska visas här.



2/2020 CC1908S-1

6-67

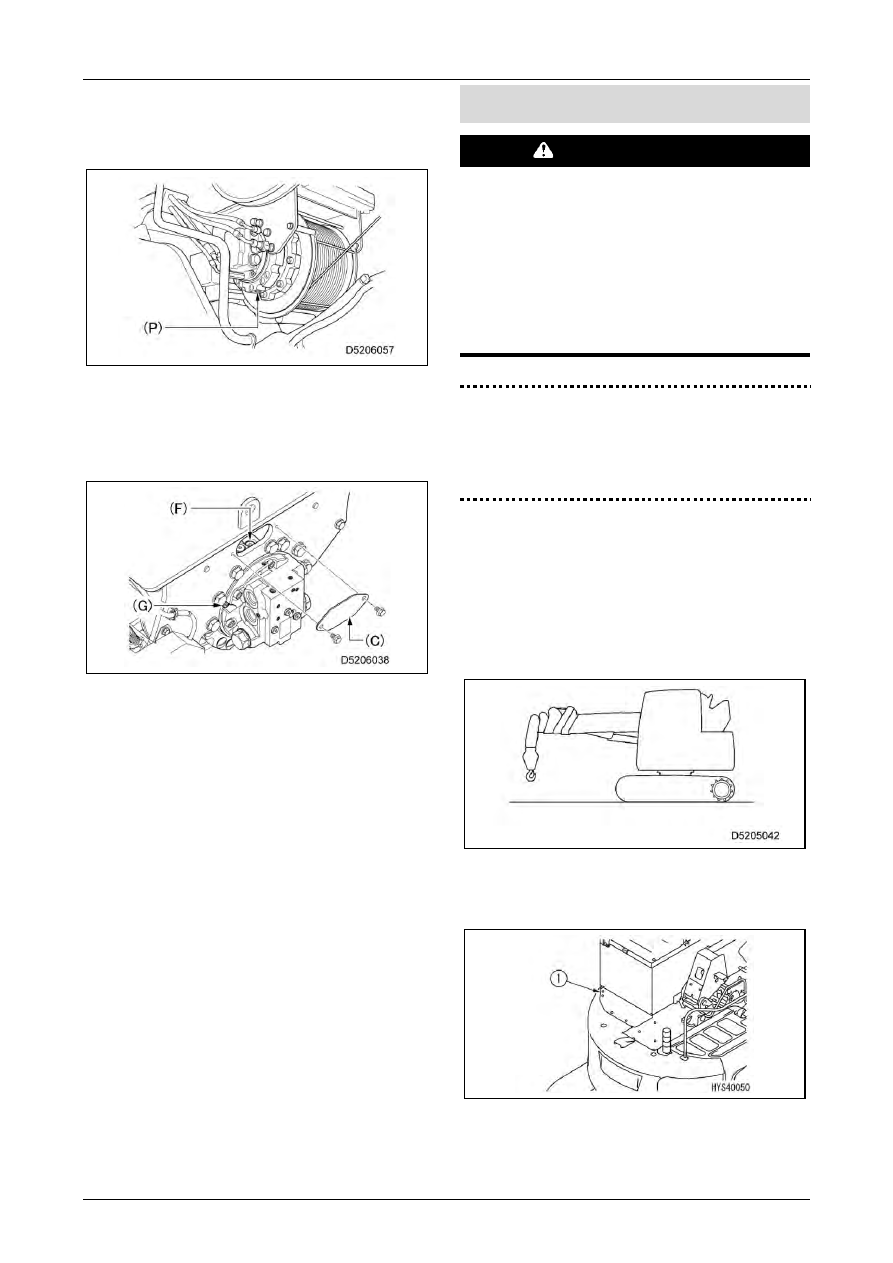

1.

Stationnez la machine sur un sol ferme et

plat avec la flèche complètement abaissée.

2.

Placez un récipient pour récupérer l'huile

drainée sous le bouchon de drainage (P).



3.

Retirez le cache (C).

4.

Utilisez une clé hexagonale pour retirer le

bouchon d'entrée d'huile (F), le bouchon de

contrôle du niveau d'huile (G) et le bouchon

de vidange (P) et vidanger l'huile.



5.

Après avoir vidé l'huile, remettez le bouchon

de vidange (P) en place et serrez-le bien.

★

 Couple de serrage :  58,8 N

･

m

±11,7 N

･

m

(6 kgf

･

m ±1,2 kgf

･

m)

6.

Versez la quantité d'huile requise pour le

remplacement par le trou du bouchon

d'entrée d'huile (F).

7.

Remplissez d'huile jusqu'à ce que l'huile

commence à déborder du trou du bouchon

de contrôle du niveau d'huile (G), puis

remettez en place le bouchon de contrôle du

niveau d'huile (G) et le bouchon d'entrée

d'huile (F), et serrez-les fermement.

★

  Couple de serrage



Bouchon de contrôle du niveau d'huile :

  12,3 N

･

m ±2,4 N

･

m

(1,25 kgf

･

m

±0,25 kgf

･

m)

Bouchon d'entrée d'huile :  58,8 N

･

m

±11,7 N

･

m

(6 kgf

･

m ±1,2 kgf

･

m)

8.

Fixez le capot (C).

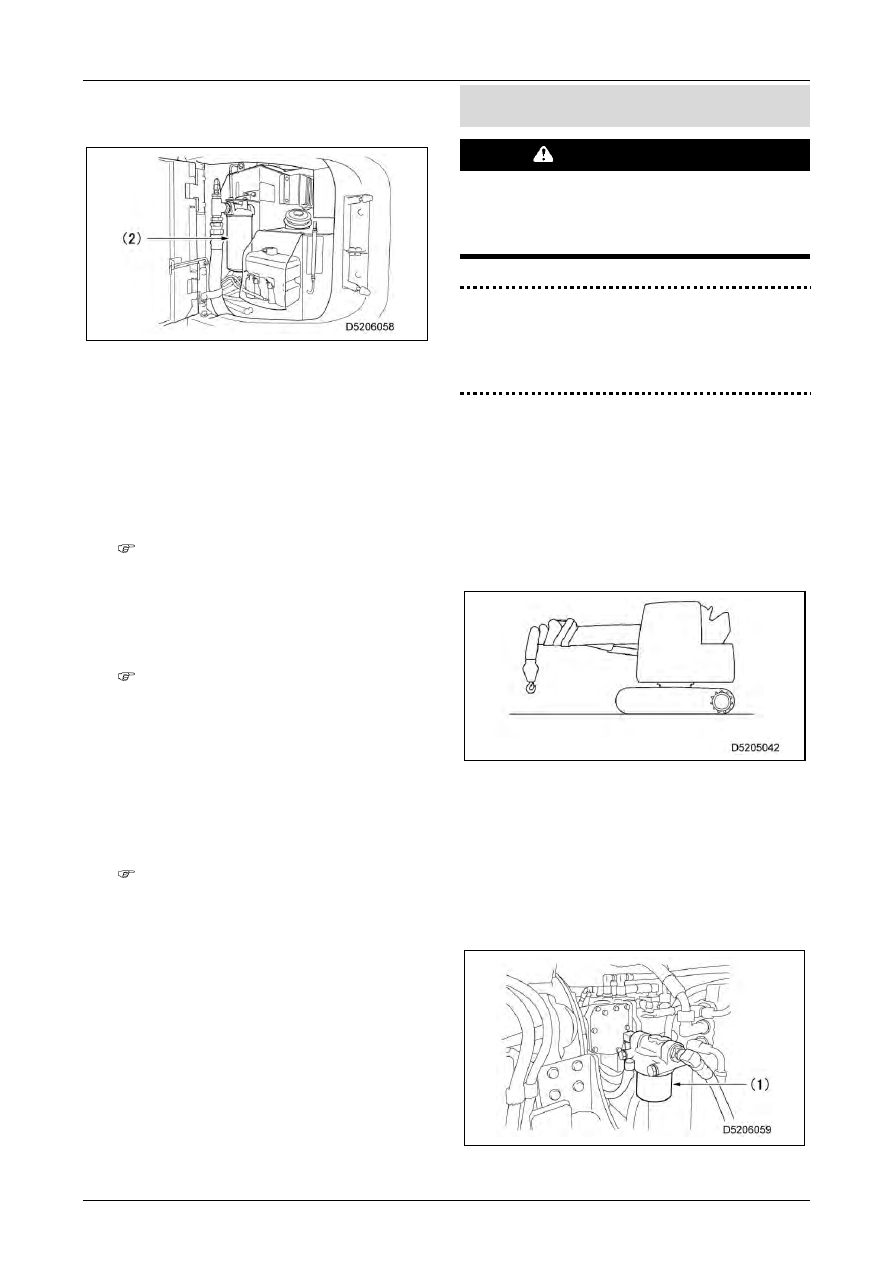

[3]  Remplacement de la cartouche du filtre

de retour de l’huile hydraulique

 AVERTISSEMENT

•  Les pièces restent chaudes immédiatement

après l'arrêt du moteur. Ne remplacez pas

immédiatement les éléments. Attendez que

l'huile ait refroidi.

•  Il y a un risque de projection d'huile lorsque

le bouchon d'entrée d'huile du réservoir

d'huile hydraulique est retiré.

Pour relâcher la pression interne, tournez

lentement le bouchon d'entrée d'huile.



IMPORTANT

•  Pour plus de détails sur l'huile utilisée, voir

« 6.5.1 UTILISATION DE CARBURANT ET

D’HUILE DE GRAISSAGE EN FONCTION DE

LA TEMPÉRATURE » à la p. 11.



•  Préparez un récipient pour recueillir l'huile

vidangée.

•  Munissez-vous d'une clef à filtre.



1.

Rangez le moufle à crochet dans la position

d’arrimage simple, et disposez la machine

dans sa position de déplacement comme

indiqué sur le schéma.



2.

Retirez les boulons pour retirer le capot (1)

de la partie supérieure du réservoir d’huile

hydraulique.



3.

Ouvrez le capot de gauche et insérez la tige

dans la fente pour la bloquer.









Fel! Använd fliken Start om du vill tillämpa nadpis 2 för texten som ska visas här.



Fel! Använd fliken

Start om du vill tillämpa Nadpis 2 för texten som ska visas här.



M A E D A

Grue automotrice

6-68

2/2020 CC1908S-1



4.

À l'aide de la clé à filtre, tournez le filtre (2)

dans le sens inverse des aiguilles d'une

montre pour le retirer.



5.

Nettoyez la base du filtre, appliquez une fine

couche d'huile sur la face du joint du

nouveau filtre, et remettez-le en place sur la

base du filtre.

6.

Lors de la remise en place de la cartouche

filtrante, serrez celle-ci de 3/4 de tour après

que la face du joint d'étanchéité soit entrée

en contact avec la face d'étanchéité de la

base du filtre.



Un serrage excessif de la cartouche de

filtre peut endommager la surface de

contact du joint, entraînant une fuite de

carburant. Par ailleurs, un raccord

desserré peut provoquer une fuite de

carburant autour du joint. Maintenez

toujours le bon angle de serrage.



Lorsque vous utilisez une clé à filtre

pour le serrage, veillez à ne pas laisser

de rayures ou de bosses sur le filtre.

7.

Fixez le capot (1) sur la partie supérieure du

réservoir d’huile hydraulique.

8.

Faites tourner le moteur au ralenti pendant

10 minutes après le démarrage pour purger

l'air.

9.

Arrêtez le moteur.



Après avoir arrêté le moteur, laissez-le

reposer pendant au moins cinq minutes

avant de le redémarrer.

Cela permet aux bulles d'air

emprisonnées dans l'huile du réservoir

d'huile hydraulique de se décharger

dans l'atmosphère.

10.

Vérifiez qu'il n'y a pas de fuite d'huile et

essuyez toute trace d'huile renversée.

















[4]  Remplacement de l'élément du filtre de

la conduite d’huile hydraulique

 AVERTISSEMENT

Les pièces restent chaudes immédiatement

après l'arrêt du moteur. Ne remplacez pas le

filtre immédiatement. Attendez que l'huile ait

refroidi.



IMPORTANT

Pour plus de détails sur l'huile utilisée, voir

« 6.5.1 UTILISATION DE CARBURANT ET

D’HUILE DE GRAISSAGE EN FONCTION DE

LA TEMPÉRATURE » à la p. 11.



•  Préparez un récipient pour recueillir l'huile

vidangée.

•  Munissez-vous d'une clef à filtre.



1.

Rangez le bloc de crochet dans la position

d’arrimage simple, et disposez la machine

dans sa « position de déplacement » comme

indiqué sur le schéma.



2.

Ouvrez le capot de la machine.

3.

Placez un récipient pour recueillir l'huile

vidangée sous l'élément filtrant.

4.

Tournez le boîtier du filtre (4) dans le sens

inverse des aiguilles d'une montre et retirez

l'élément (2) et le joint torique (3) de la base

du filtre (4).
