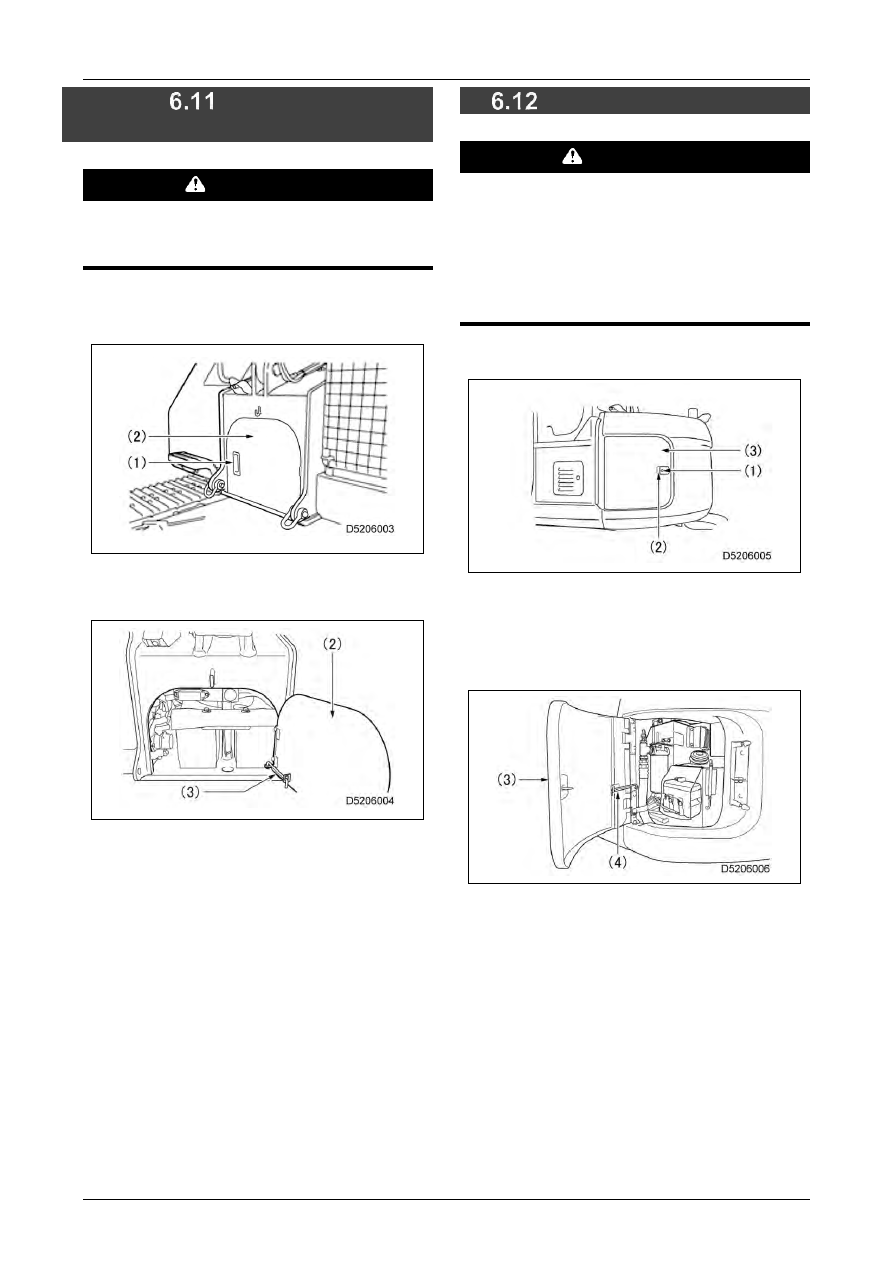

 PORTE DU

COMPARTIMENT À BATTERIE

 ATTENTION

Pour procéder au contrôle ou à l'entretien à

l'intérieur de la porte, utilisez toujours une

cale de blocage pour garder la porte ouverte.



1.

Insérez vos doigts dans la poignée de la

porte (1) et ouvrez la porte (2).



2.

Après avoir ouvert la porte (2), insérez la tige

(3) dans la fente pour la bloquer.



3.

Pour fermer la porte (2), soulevez la tige (3)

pour la retirer de la fente et fermez la porte.





 CAPOT DE GAUCHE

 ATTENTION

•  Pour procéder au contrôle ou à l'entretien à

l'intérieur de la porte, utilisez toujours une

cale de blocage pour garder la porte

ouverte.

•  Veillez à bien verrouiller la porte, sauf

lorsque vous l'ouvrez.



1.

Déverrouillez la porte (1).



2.

Insérez vos doigts dans la poignée de la

porte (2) et ouvrez la porte (3).

3.

Après avoir ouvert la porte (3), insérez la tige

(4) dans la fente pour la bloquer.



4.

Pour fermer la porte (3), soulevez la tige (4)

pour la retirer de la fente et fermez la porte.

5.

Verrouillez la porte.













Fel! Använd fliken Start om du vill tillämpa nadpis 2 för texten som ska visas här.



Fel! Använd fliken

Start om du vill tillämpa Nadpis 2 för texten som ska visas här.



M A E D A

Grue automotrice

6-22

2/2020 CC1908S-1



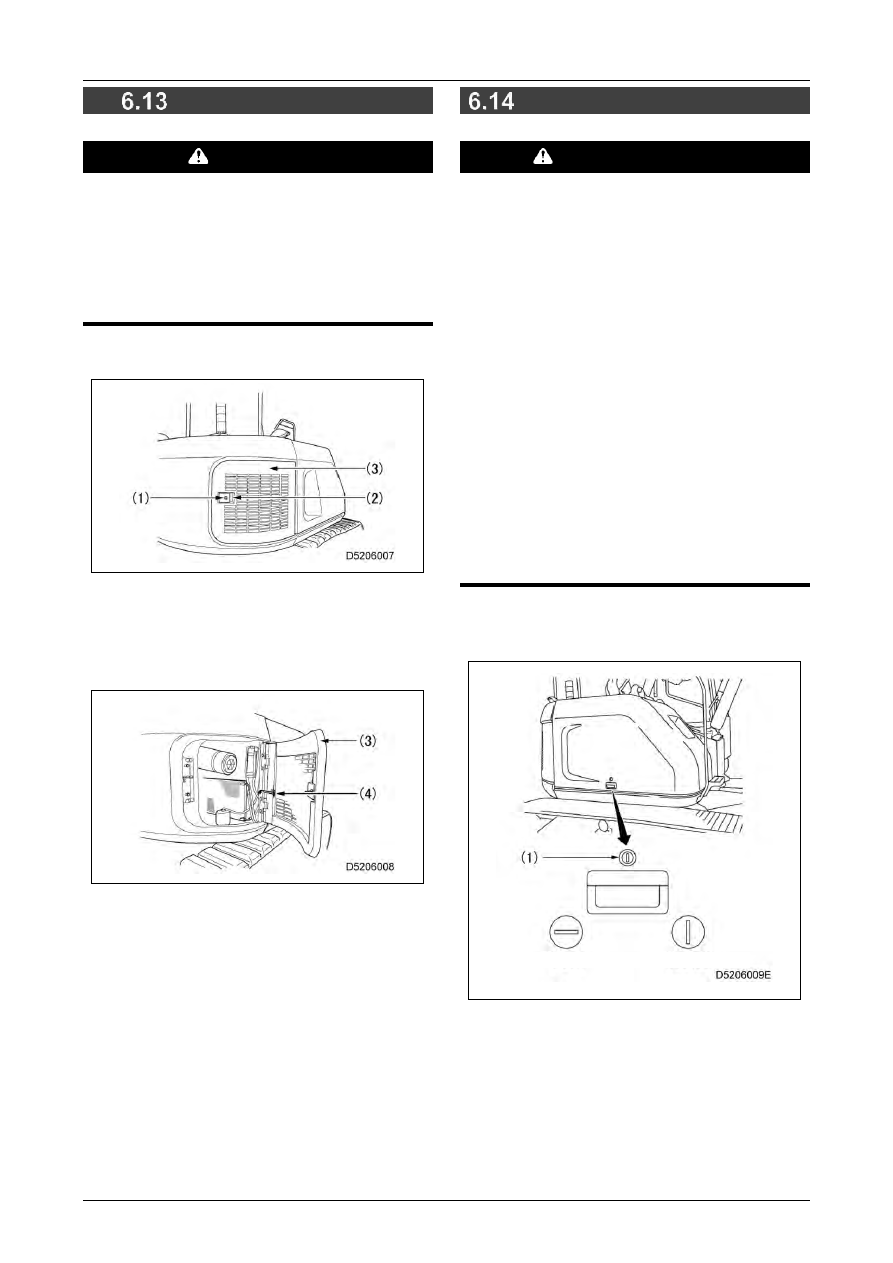

 CAPOT DE DROITE

ATTENTION

•  Pour procéder au contrôle ou à l'entretien à

l'intérieur de la porte, utilisez toujours une

cale de blocage pour garder la porte

ouverte.

•  Veillez à bien verrouiller la porte, sauf

lorsque vous l'ouvrez.



1.

Déverrouillez la porte (1).



2.

Insérez vos doigts dans la poignée de la

porte (2) et ouvrez la porte (3).

3.

Après avoir ouvert la porte (3), insérez la tige

(4) dans la fente pour la bloquer.



4.

Pour fermer la porte (3), soulevez la tige (4)

pour la retirer de la fente et fermez la porte.

5.

Verrouillez la porte.



 CAPOT DE LA MACHINE

 AVERTISSEMENT

•  Ne vous placez jamais sur le capot de la

machine autrement qu'à l'endroit prévu à

cet effet. Autrement, vous vous exposeriez

à un risque de glissade ou de chute.

Pour plus de détails, voir « 2.1.4

PRÉCAUTIONS À PRENDRE POUR

MONTER ET DESCENDRE DE LA

MACHINE » aux pp. 2-5.

•  Lors du contrôle et de l'entretien sous le

capot de la machine, assurez-vous de

bloquer le capot de la machine en position

ouverte à l'aide de la tige de support du

capot de la machine.

•  Veillez à fermer le capot de la machine au

cours de toutes ces opérations, sauf pour le

contrôle.

•  Veillez à bien verrouiller le capot de la

machine, sauf lorsque vous l'ouvrez.



1.

Insérez la clé dans le bouton d'ouverture du

capot de la machine (1) pour le déverrouiller.













Ouvert

Verrouillé

M A E D A

 Grue automotrice



Fel! Använd fliken Start om du vill tillämpa nadpis 2 för texten som ska visas

här.

  Fel! Använd fliken Start om du vill tillämpa Nadpis 2 för texten som ska visas här.



2/2020 CC1908S-1

6-23

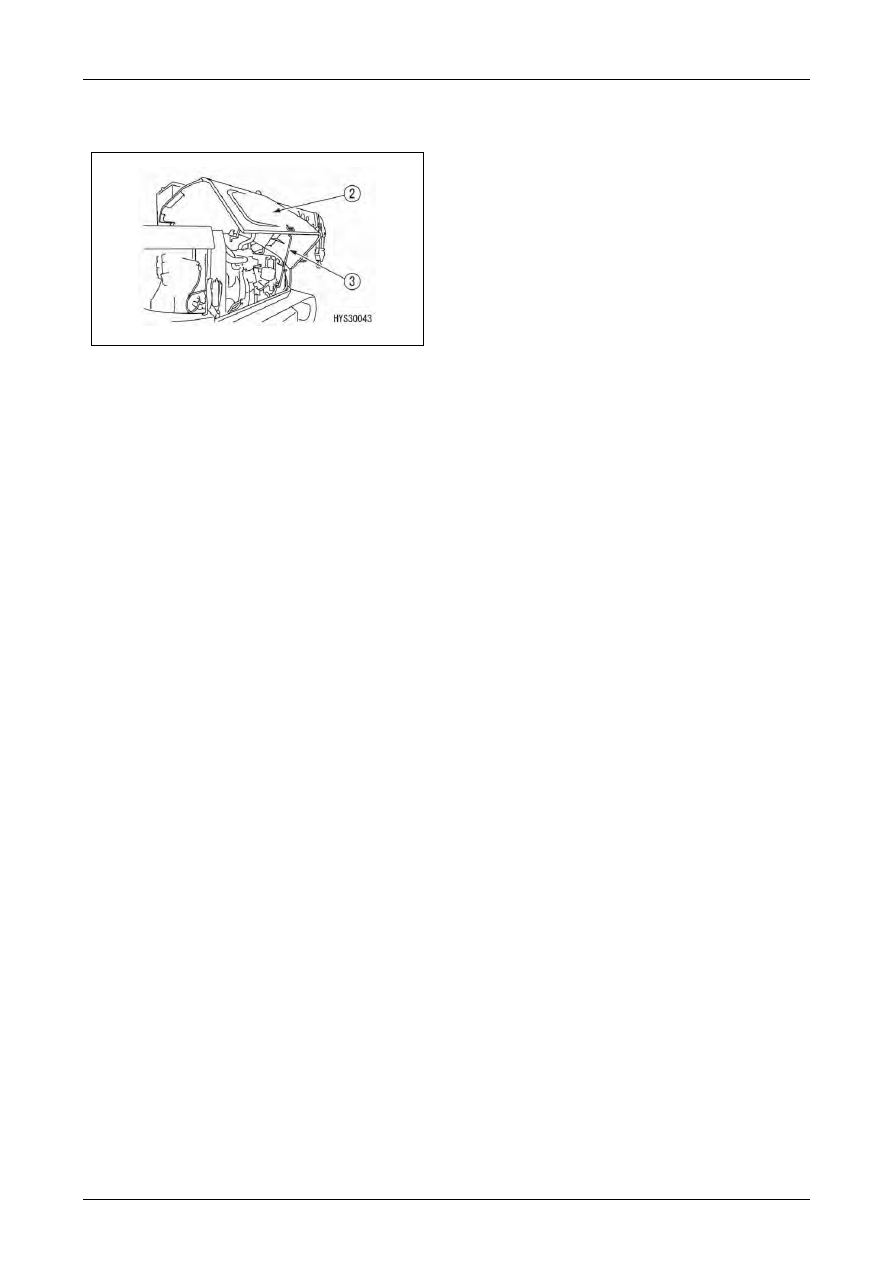

2.

Après avoir retiré la clé, ouvrez le capot de

la machine (2) tout en poussant le bouton

d'ouverture du capot de la machine (1).



3.

Après avoir ouvert le capot de la machine,

bloquez la tige de support du capot de la

machine (3) dans la position de fixation du

capot de la machine.

4.

Pour fermer le capot de la machine (2),

retirez la tige de support du capot de la

machine (3) et fixez-la solidement au verrou

du levier. Ensuite, abaissez doucement le

capot de la machine et poussez le capot de

la machine pour le verrouiller.

5.

Insérez la clé dans le bouton d'ouverture du

capot de la machine (1) pour le verrouiller.












Fel! Använd fliken Start om du vill tillämpa nadpis 2 för texten som ska visas här.



Fel! Använd fliken

Start om du vill tillämpa Nadpis 2 för texten som ska visas här.



M A E D A

Grue automotrice

6-24

2/2020 CC1908S-1

 LISTE DES CONTRÔLES ET DES ACTIVITÉS D'ENTRETIEN

[Quotidien et non programmé]

Objet du contrôle ou de l’entretien

Quotidien

N

on

 pro

gra

m

m

é

Avant de

commencer à

travailler

Contrôle

extérieur

Avant de

commencer à

travailler

Avant de

démarrer le

moteur

Avant de

commencer à

travailler

Après le

démarrage du

moteur

Contrôle autour de la grue (corps de la machine/fléchette/jib)

(

⇒

 p. 28)

✓









Contrôle des câbles métalliques (

⇒

 p. 29)

✓









Contrôle du moufle à crochet (corps de la

machine/fléchette/jib) (

⇒

 p. 29)

✓









Contrôle autour de la partie rotative supérieure (

⇒

 p. 30)

✓









Contrôle de la cabine (

⇒

 p. 30)

✓









Contrôle autour du transporteur (

⇒

 p. 30)

✓









Contrôle/remplissage du niveau d'eau de refroidissement (

⇒



p. 31)



✓







Contrôle/remplissage du niveau d'huile moteur (

⇒

 p. 31)



✓







Contrôle/remplissage du niveau de carburant (

⇒

 p. 32)



✓







Contrôle/remplissage du niveau d'huile des réservoirs d'huile

hydraulique (

⇒

 p. 33)



✓







Contrôle du préfiltre à carburant (

⇒

 p. 35)



✓







Contrôle du câblage électrique (

⇒

 p. 35)



✓







Contrôle du feu de travail et du feu avant de la flèche (

⇒

 p. 35)



✓







Contrôle du fonctionnement du klaxon (

⇒

 p. 36)



✓







Réglage du siège de l'opérateur (

⇒

 p. 36)



✓







Réglage du rétroviseur et contrôle d’enroulage irrégulier (

⇒

 p.

36)



✓







Contrôle de l'indicateur de batterie (

⇒

 p. 37)



✓







Démarrage du moteur et contrôle des bruits anormaux (

⇒

 p.

37)





✓





Contrôle des moteurs à bas régime et des accélérations (

⇒

 p.

37)





✓





Contrôle de la couleur des gaz d'échappement des moteurs,

des bruits anormaux et des vibrations (

⇒

 p. 37)





✓





Contrôle du fonctionnement de la grue (

⇒

 p. 38)





✓





Contrôle du dispositif de prévention d’enroulement excessif (

⇒



p. 39)





✓





Contrôle du limiteur de moment (corps de la

machine/fléchette/jib) (

⇒

 p. 39)





✓





Remplacement du câble du treuil (

⇒

 p. 79)







✓



Contrôle/réglage du câble métallique de télescopage de la

flèche (

⇒

 p.



84)







✓



Contrôle/réglage du câble métallique de montée/descente

(fléchette/jib) (

⇒

 p. 85)







✓



Resserrage/contrôle du couple de serrage des boulons des

patins de chenilles (

⇒

 p. 86)







✓



Contrôle/réglage de la tension des chenilles (

⇒

 p. 87)







✓



Contrôle/remplissage de la solution de lavage des vitres (

⇒

 p.

88)







✓



Contrôle/entretien de la climatisation (

⇒

 p. 89)







✓



Contrôle/nettoyage/graissage des rails de porte et des

rouleaux (

⇒

 p. 90)







✓



Contrôle des jauges de niveau (

⇒

 p. 91)







✓







M A E D A

 Grue automotrice



Fel! Använd fliken Start om du vill tillämpa nadpis 2 för texten som ska visas

här.

  Fel! Använd fliken Start om du vill tillämpa Nadpis 2 för texten som ska visas här.



2/2020 CC1908S-1

6-25

[Initial et régulier]

Objet du contrôle ou de l’entretien

Première fois

(nouvelle

machine)



Régulièrement

Après

les

premièr

es 50

heures

Après

les

premièr

es 500

heures

50

heures



250

heures



500

heures



Contrôle/réglage de la tension des courroies de ventilateur (

⇒



p. 49)

✓







✓





Remplacement de l'huile du carter de la boîte de vitesses du

treuil (

⇒

 p. 49)



✓







✓



Graissage des unités de la machine (

⇒

 p. 50)





✓







Drainage de l’eau et des sédiments de contamination du

préfiltre à carburant (

⇒

 p. 53)





✓







Contrôle/remplissage du niveau d'huile du carter de la boîte

de vitesses du moteur de déplacement (

⇒

 p. 54)









✓





Contrôle/remplissage du niveau d'huile du carter du treuil (

⇒



p.



55)









✓





Contrôle/réglage de la tension des courroies de ventilateur

(

⇒

p. 55)











Contrôle/réglage de la tension des courroies du compresseur

de climatisation (

⇒

 p.



56)









✓





Drainage de l’eau et des sédiments de contamination du

réservoir de carburant (

⇒

 p.



57)









✓





Contrôle/nettoyage des filtres à air (

⇒

 p. 57)









✓





Nettoyage et contrôle des ailettes du radiateur, du

refroidisseur d'huile et du condenseur de l'air conditionné (

⇒



p. 59)









✓





Remplacement de l'huile moteur et du filtre à huile moteur (

⇒



p. 60)











✓

*1



Remplissage/contrôle du niveau de graisse du pignon

oscillant (

⇒

 p. 61)











✓



Graissage du cercle de rotation (

⇒

 p. 61)











✓



Nettoyage des filtres à air extérieur/intérieur de la climatisation

(

⇒

 p. 62)











✓



Remplacement du reniflard d’air du réservoir d'huile

hydraulique (

⇒

 p. 62)











✓



Remplacement de la cartouche du préfiltre à carburant (

⇒

 p.

63)











✓



Remplacement de la cartouche du filtre à carburant principal

(

⇒

 p. 64)











✓



Remplacement des éléments du filtre à air (

⇒

 p. 65)











✓



Remplacement de l'huile du carter de la boîte de vitesses du

moteur de déplacement (

⇒

 p. 66)













Remplacement de la cartouche du filtre de retour de l’huile

hydraulique (

⇒

 p. 67)













Remplacement de l'élément du filtre de la conduite d’huile

hydraulique (

⇒

 p. 68)













Contrôle/réglage du jeu des soupapes du moteur (

⇒

 p. 69)













Contrôle du reniflard d’air du carter (

⇒

 p. 69)













Remplacement de l'eau de refroidissement (

⇒

 pp. 6-69)













Lavage du refroidisseur EGR (

⇒

 p. 72)













Contrôle/lavage/vérification du fonctionnement de la soupape

EGR (

⇒

 p. 72)













Contrôle du FAP (

⇒

 p. 72)













Contrôle du fonctionnement du papillon des gaz d'admission

et d'échappement (

⇒

 p.



72)













Contrôle/nettoyage des injecteurs de combustible (

⇒

 p. 72)













Contrôle des pompes à eau (

⇒

 p. 72)













Remplacement de l'accumulateur (

⇒

 p. 72)













Remplacement de l’huile des réservoirs d'huile hydraulique et

lavage des crépines (

⇒

 p. 73)













Contrôle/nettoyage du filtre à suie du FAP (

⇒

p. 75)











*1 Ou une fois par an, la première des deux occurrences prévalant



Fel! Använd fliken Start om du vill tillämpa nadpis 2 för texten som ska visas här.



Fel! Använd fliken

Start om du vill tillämpa Nadpis 2 för texten som ska visas här.



M A E D A

Grue automotrice

6-26

2/2020 CC1908S-1

[Initial et régulier]

Objet du contrôle ou de l’entretien

Régulièrement

1 000

heures



1 500

heures



2 000

heures



3 000

heures



4 000

heures



5 000

heures



6 000

heures

Contrôle/réglage de la tension des courroies de ventilateur (

⇒



p. 49)















Remplacement de l'huile du carter de la boîte de vitesses du

treuil (

⇒

 p. 49)

✓















Graissage des unités de la machine (

⇒

 p. 50)















Drainage de l’eau et des sédiments de contamination du

préfiltre à carburant (

⇒

 p. 53)















Contrôle/remplissage du niveau d'huile du carter de la boîte

de vitesses du moteur de déplacement (

⇒

 p. 54)

















Contrôle/remplissage du niveau d'huile du carter du treuil (

⇒



p.



55)

















Contrôle/réglage de la tension des courroies de ventilateur

(

⇒

p. 55)















Contrôle/réglage de la tension des courroies du compresseur

de climatisation (

⇒

 p.



56)

















Drainage de l’eau et des sédiments de contamination du

réservoir de carburant (

⇒

 p.



57)

















Contrôle/nettoyage des filtres à air (

⇒

 p. 57)

















Nettoyage et contrôle des ailettes du radiateur, du

refroidisseur d'huile et du condenseur de l'air conditionné (

⇒



p. 59)

















Remplacement de l'huile moteur et du filtre à huile moteur (

⇒



p. 60)

















Remplissage/contrôle du niveau de graisse du pignon

oscillant (

⇒

 p. 61)

















Graissage du cercle de rotation (

⇒

 p. 61)

















Nettoyage des filtres à air extérieur/intérieur de la climatisation

(

⇒

 p. 62)

















Remplacement du reniflard d’air du réservoir d'huile

hydraulique (

⇒

 p. 62)

















Remplacement de la cartouche du préfiltre à carburant (

⇒

 p.

63)

















Remplacement de la cartouche du filtre à carburant principal

(

⇒

 p. 64)

















Remplacement des éléments du filtre à air (

⇒

 p. 65)

















Remplacement de l'huile du carter de la boîte de vitesses du

moteur de déplacement (

⇒

 p. 66)



✓















Remplacement de la cartouche du filtre de retour de l’huile

hydraulique (

⇒

 p. 67)



✓















Remplacement de l'élément du filtre de la conduite d’huile

hydraulique (

⇒

 p. 68)



✓















Contrôle/réglage du jeu des soupapes du moteur (

⇒

 p. 69)



✓















Contrôle du reniflard d’air du carter (

⇒

 p. 69)





✓













Remplacement de l'eau de refroidissement (

⇒

 pp. 6-69)







✓

*2









Lavage du refroidisseur EGR (

⇒

 p. 72)









✓









Contrôle/lavage/vérification du fonctionnement de la soupape

EGR (

⇒

 p. 72)









✓









Contrôle du FAP (

⇒

 p. 72)









✓









Contrôle du fonctionnement du papillon des gaz d'admission

et d'échappement (

⇒

 p.



72)









✓









Contrôle/nettoyage des injecteurs de combustible (

⇒

 p. 72)









✓









Contrôle des pompes à eau (

⇒

 p. 72)











✓







Remplacement de l'accumulateur (

⇒

 p. 72)











✓







Remplacement de l’huile des réservoirs d'huile hydraulique et

lavage des crépines (

⇒

 p. 73)













✓





Contrôle/nettoyage du filtre à suie du FAP (

⇒

p. 75)













✓



*2 Ou tous les 2 ans, la première des deux occurrences prévalant

M A E D A

 Grue automotrice



Fel! Använd fliken Start om du vill tillämpa nadpis 2 för texten som ska visas

här.

  Fel! Använd fliken Start om du vill tillämpa Nadpis 2 för texten som ska visas här.



2/2020 CC1908S-1

6-27

 CONTRÔLE

 CONTRÔLE AVANT LE FONCTIONNEMENT

  CONTRÔLE EXTÉRIEUR AVANT LE DÉMARRAGE DU MOTEUR

 AVERTISSEMENT

•  Cette machine est équipée d'un moteur diesel.

Si vous sentez une odeur de carburant autour du moteur, vérifiez qu’il n’y a pas de fuite.

Vérifiez soigneusement s’il y a ou non des fissures au niveau du tuyau de carburant et que les

raccordements sont bien serrés.

•  Des dépôts de substances inflammables ou des fuites d'huile autour du compartiment moteur

chaud, notamment le moteur et le silencieux d'échappement et autour de la batterie peuvent

provoquer un incendie.

Effectuez un contrôle extérieur approfondi. Si une anomalie est constatée, veillez à la réparer,

consultez-nous ou consultez votre revendeur.


Les éléments de contrôle décrits ici doivent être inclus dans le contrôle extérieur effectué avant de

commencer le travail, en début de journée.









Fel! Använd fliken Start om du vill tillämpa nadpis 2 för texten som ska visas här.



Fel! Använd fliken

Start om du vill tillämpa Nadpis 2 för texten som ska visas här.



M A E D A

Grue automotrice

6-28

2/2020 CC1908S-1

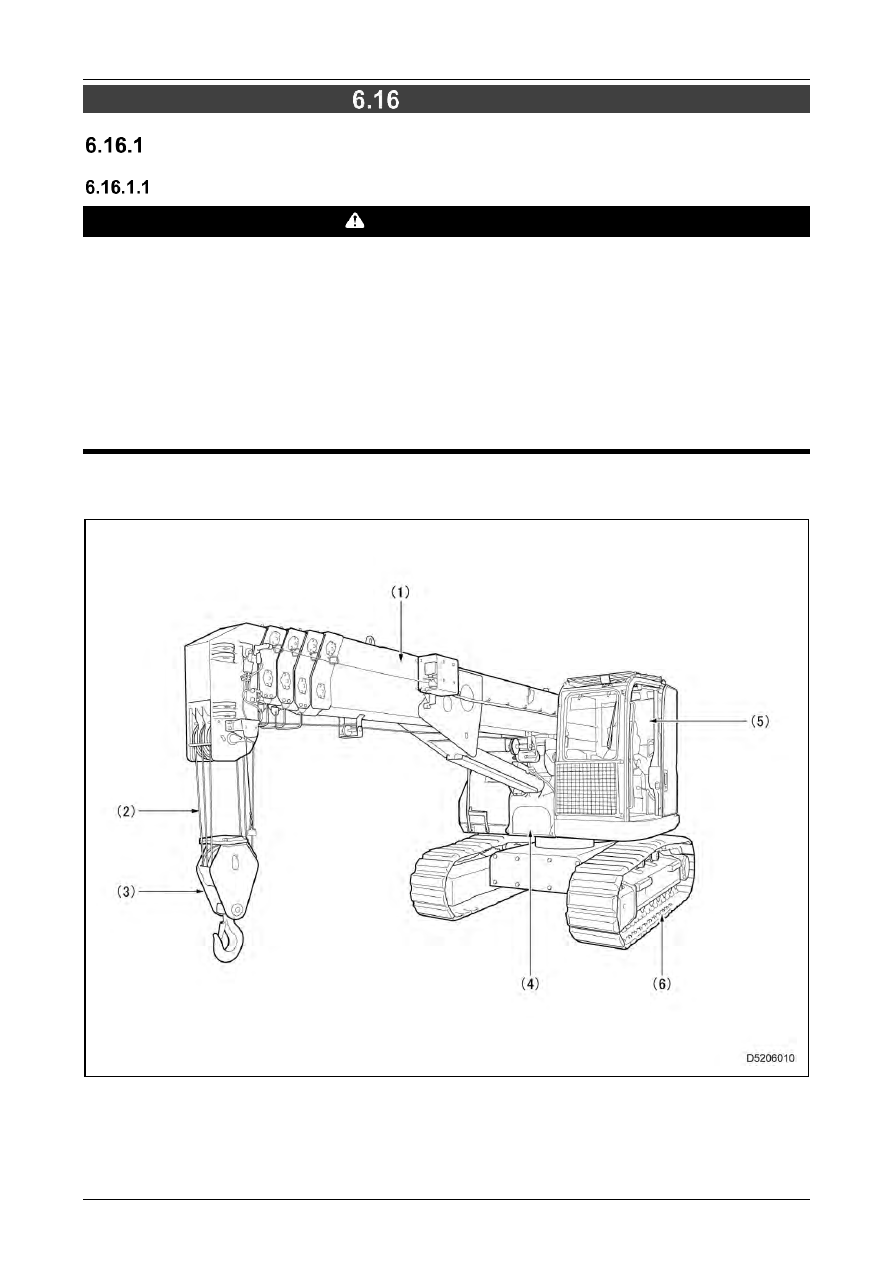

[1]  Contrôle autour de la grue



•

Examinez les environs et les parties inférieures

de la flèche et des supports de la flèche pour

vérifier s'il y a des fuites d’huile. En particulier,

contrôlez minutieusement le cylindre du mât de

charge et la partie inférieure du moteur du treuil

autour des supports. Effectuez les réparations

nécessaires en cas d'anomalie.

•

Vérifiez la présence de fissures, déformation

importante ou saleté sur les supports. Vérifiez

également que les boulons, les écrous, les

broches et les raccords de tuyaux ne sont pas

desserrés, détachés ou endommagés. Effectuez

les réparations nécessaires en cas d'anomalie.

•

Vérifiez la présence de fissures, déformation

importante ou saleté sur les composants de la

flèche. Vérifiez également que les boulons, les

écrous, les broches et les raccords de tuyaux ne

sont pas desserrés, détachés ou endommagés.

Vérifiez tout particulièrement que les broches de

maintien de la flèche et les broches de support

du cylindre du mât de charge ne présentent pas

d'usure ni de dégâts importants. Effectuez les

réparations nécessaires en cas d'anomalie.

•

Vérifiez que le câble métallique du détecteur

d’enroulement excessif à l'extrémité de la flèche

ne présente pas de dégâts ou de déformations

notables.

Effectuez les réparations nécessaires en cas

d'anomalie.

•

Vérifiez que le feu de travail et le feu avant de la

flèche ne sont pas endommagés, déformés ou

encrassés. Effectuez les réparations nécessaires

en cas d'anomalie. Nettoyez en cas de saleté.

•

Vérifiez que les fils électriques ne sont pas

lâches et que les connexions ne sont pas

desserrées, et vérifiez également s'il n'y a pas de

traces de brûlure. Effectuez les réparations

nécessaires en cas d'anomalie.





[Lorsque la fléchette/jib est montée]



 Vérifiez que la fléchette/jib ne présente pas de

fissures, déformations importantes ou de

saleté. Vérifiez également si les boulons,

écrous et broches sont desserrés, manquants

ou endommagés. Vérifiez notamment chaque

broche de positionnement pour détecter des

signes d'usure ou d'endommagement

importants. Effectuez les réparations

nécessaires en cas d'anomalie.

 Contrôlez la poulie et le rouleau guide pour

détecter d'éventuels signes d'usure importants.

Procédez aux remplacements des pièces en

cas d'anomalie.



Contrôlez que l'enrouleur sur le côté gauche

de la fléchette/jib ne présente pas de dégâts

ou déformations importants. Vérifiez

également les éventuels dommages sur les

enrouleurs de câble et assurez-vous qu'ils

fonctionnent normalement. Effectuez les

réparations nécessaires en cas d'anomalie.









[Lorsque le crochet chercheur est monté]

•  Assurez-vous que la flèche E et le support ne

présentent pas de fissures, déformations ou

saletés. Réparez ou remplacez toute anomalie

dans la zone.

•  Assurez-vous que les boulons utilisés

respectent la résistance indiquée. Assurez-

vous également qu'il est serré au couple

indiqué.

•  Assurez-vous que les boulons ne présentent

pas de fissures, dommages, écrasements,

saletés importantes ou rouille. Remplacez-les

par des neufs si vous observez une

quelconque anomalie.

•  Vérifiez que les broches de positionnement

sont bien fixées par des goupilles de blocage.

Assurez-vous que les goupilles ne présentent

aucun dommage ou aucune déformation

importante. Si vous observez une quelconque

anomalie, remplacez-les.

•  Essuyez la vieille graisse dans les zones

suivantes et appliquez la nouvelle graisse au

lithium.



1  Orifice de contact (3) entre la flèche

E et la manille (2)



2  Pièce de contact (4) entre le crochet

pivotant (1) et la manille (2)













M A E D A

 Grue automotrice



Fel! Använd fliken Start om du vill tillämpa nadpis 2 för texten som ska visas

här.

  Fel! Använd fliken Start om du vill tillämpa Nadpis 2 för texten som ska visas här.



2/2020 CC1908S-1

6-29

[2]  Contrôle des câbles métalliques

Pour plus de détails sur les opérations de

réinitialisation, voir « 6.18.1 CÂBLES

MÉTALLIQUES » à la p. 75.

•

Contrôlez le câble métallique pour vérifier qu'il

n'est pas endommagé, déformé, usé, tordu, plié

ou corrodé. Procédez aux remplacements

nécessaires en cas d'anomalie.

•

Contrôlez l'état de fixation de l'extrémité du câble

métallique. Remplacez si l'extrémité du câble

métallique est desserrée.

•

Contrôlez le câble métallique (sur le tambour du

treuil) pour détecter tout enroulement irrégulier.

Réenroulez le câble en cas d’enroulement

irrégulier.

•

Si la fléchette/jib est présente, inspectez le câble

métallique du détecteur de survoltage à la pointe

de la fléchette/jib pour détecter tout dommage ou

déformation importants. Effectuez les réparations

nécessaires en cas d'anomalie.

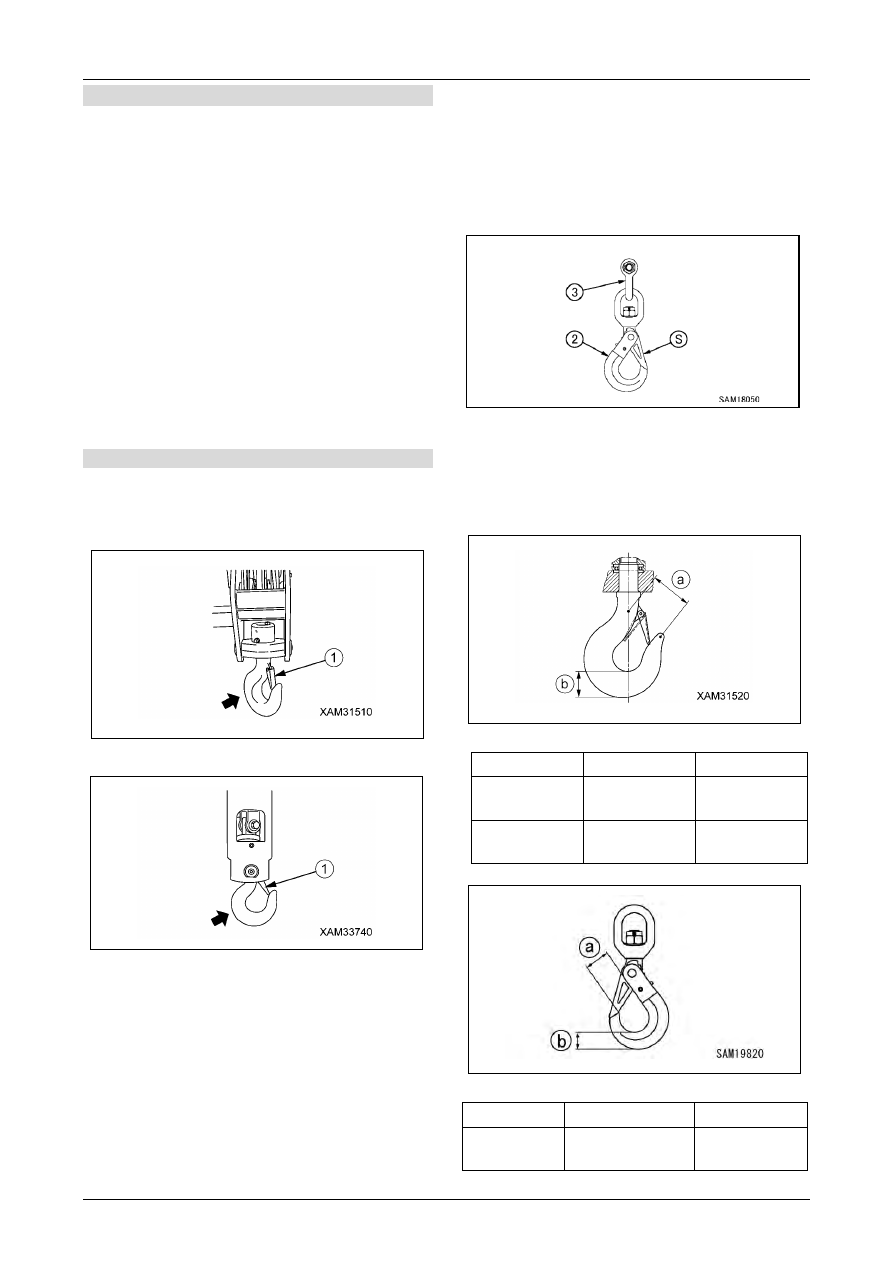

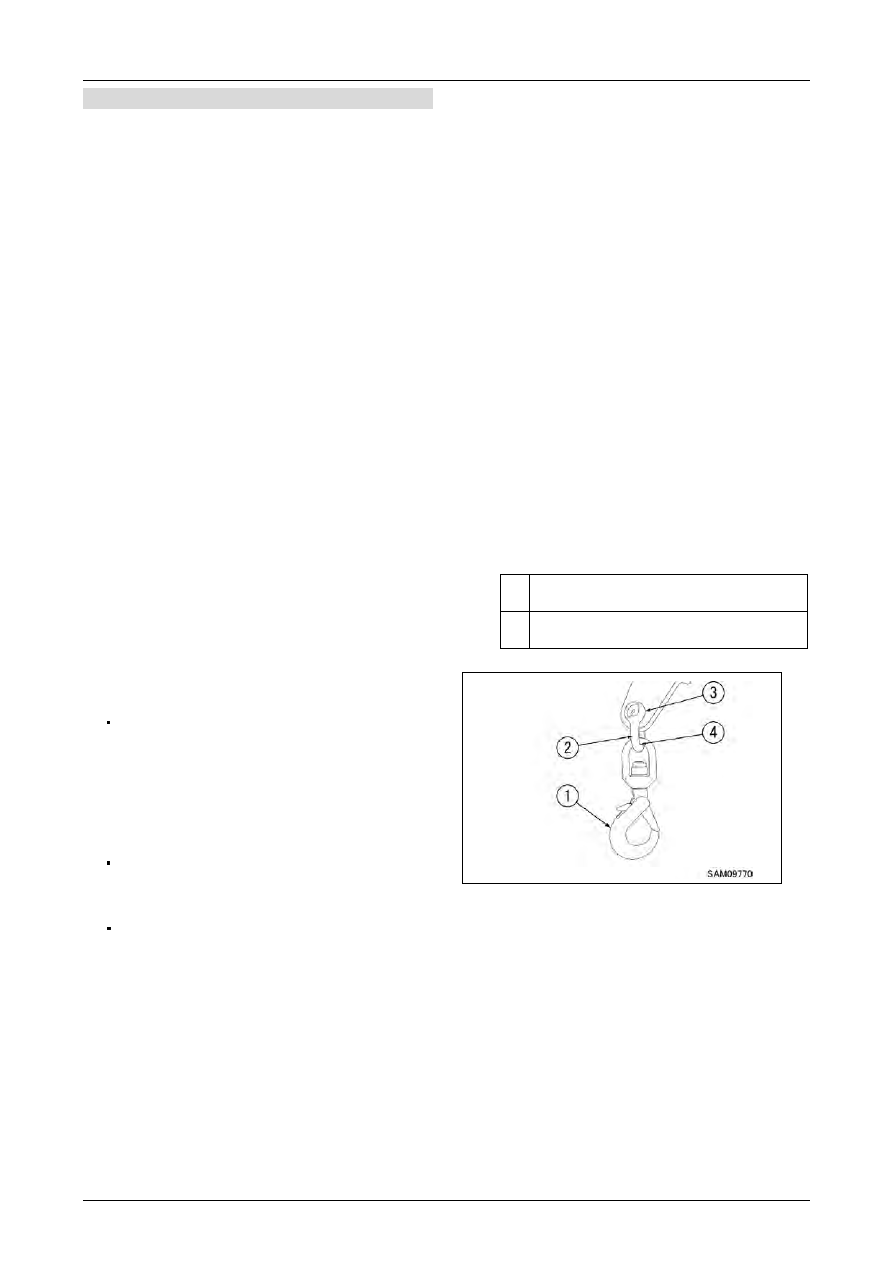

[3]  Contrôle du moufle à crochet

•

Vérifiez si le cliquet du câble métallique (1)

fonctionne correctement. Effectuez les

réparations nécessaires en cas d'anomalie.

[Avec un crochet à 6 brins, 4 brins ou 2 brins]



[Avec un crochet à brin unique]



























Vérifiez que le crochet pivotant (2) n'est pas

déformé, qu'il n'y ait aucun bruit anormal

provenant des transmissions, et que le cliquet

(S) fonctionne correctement. Vérifiez également

la manille (3) à laquelle est fixé le crochet

pivotant (2).

[Pour les crochets pivotants]










•  Remplacez le crochet si la dimension (a) entre

les marques pointées sur le crochet est égale

ou supérieure à 122,4 mm et si la dimension

(b) pour la partie inférieure du crochet est

égale ou inférieure à 70,8 mm.

[Crochet à 6, 4, 2 brins et à brin unique]



[Critères de remplacement]



a

b

6 brins, 4 brins

ou 2 brins

122,4 mm ou

plus

70,8 mm ou

moins

Crochet à brin

unique

81,6 mm ou

plus

39,9 mm ou

moins

[Pour crochet pivotant]



Critères de remplacement



a

b

Crochet

pivotant

38,9 mm ou plus  23,7 mm ou

moins













Fel! Använd fliken Start om du vill tillämpa nadpis 2 för texten som ska visas här.



Fel! Använd fliken

Start om du vill tillämpa Nadpis 2 för texten som ska visas här.



M A E D A

Grue automotrice

6-30

2/2020 CC1908S-1

[4]  Contrôle autour de la partie rotative

supérieure

•  Vérifiez s'il y a des fuites de carburant, d'huile

ou d'eau dans le moteur. Effectuez les

réparations nécessaires en cas d'anomalie.

•  Vérifiez s'il y a des accumulations ou des

dépôts d'articles inflammables, y compris des

feuilles, des vieux papiers, de la poussière, de

l'huile ou de la graisse dans des endroits à

haute température comme le moteur et le

tuyau d'échappement ou autour de la batterie.

Enlevez toute accumulation ou dépôt.

•  Vérifiez si le câblage électrique du démarreur,

de l'alternateur et autour de la batterie n'est

pas lâche et vérifiez que les connexions ne

sont pas desserrées et qu'il n'y a pas de traces

de brûlure. Effectuez les réparations

nécessaires en cas d'anomalie.

•  Contrôlez les fuites d'huile des équipements

hydrauliques, du réservoir d'huile hydraulique,

du tuyau hydraulique et des joints. Effectuez

les réparations nécessaires en cas d'anomalie.

•  Vérifiez que les mains courantes et les

marches ne présentent pas de fissures, de

déformations visibles ou de salissures.

Effectuez les réparations nécessaires en cas

d'anomalie. Vérifiez également si les boulons

et les écrous sont desserrés, détachés ou

endommagés. Effectuez les réparations

nécessaires en cas d'anomalie.

•  Vérifiez que la lampe de témoin d'état et la

caméra ne sont pas endommagés, déformés

ou salis. Effectuez les réparations nécessaires

en cas d'anomalie. Nettoyez en cas de saleté.





[5]  Contrôle de la cabine

•  Vérifiez si les fenêtres sont détachées ou

endommagées, et vérifiez qu'elles ne sont pas

fissurées ou cassées. Effectuez les

réparations nécessaires en cas d'anomalie.

•  Vérifiez l'absence d'anomalie au niveau de la

ceinture de sécurité et des accroches de

montage. Effectuez les réparations

nécessaires en cas d'anomalie.

•  Vérifiez que chaque levier de commande,

levier de déplacement, levier de verrouillage et

pédale d'accélérateur fonctionne sans

problème.

Effectuez les réparations nécessaires en cas

d'anomalie.

•  Vérifiez que l'écran du limiteur de moment

ainsi que le panneau d'affichage du moniteur

ne sont ni endommagés ni sales. Effectuez les

réparations nécessaires en cas d'anomalie.

Nettoyez en cas de saleté.

•  Vérifiez que les fils électriques ne sont pas

lâches, que les connexions ne sont pas

desserrées et qu'il n'y a pas de traces de

brûlure. Effectuez les réparations nécessaires

en cas d'anomalie.

•  Vérifiez que le feu de travail et le feu avant de

la flèche ne sont pas endommagés, déformés

ou encrassés. Effectuez les réparations

nécessaires en cas d'anomalie.



[6]  Contrôle autour du châssis

•  Vérifiez que les pièces du châssis (cadre,

chenilles, rouleaux, galets et pignons) ne

présentent pas de fissures, de déformations

visibles ou de saletés. Vérifiez également si

les boulons, les écrous et les broches sont

desserrés, détachés ou endommagés.

Effectuez les réparations nécessaires en cas

d'anomalie.

•  Observez les pourtours du châssis et ses

parties inférieures, et vérifiez que les boulons,

les écrous, les broches et les raccords de

tuyaux ne sont pas desserrés, détachés,

endommagés ou qu'il n'y a pas de fuite d'huile.

Effectuez les réparations nécessaires en cas

d'anomalie.



M A E D A

 Grue automotrice



Fel! Använd fliken Start om du vill tillämpa nadpis 2 för texten som ska visas

här.

  Fel! Använd fliken Start om du vill tillämpa Nadpis 2 för texten som ska visas här.



2/2020 CC1908S-1

6-31



  CONTRÔLE AVANT LE

DÉMARRAGE DU MOTEUR

Procédez aux vérifications présentées dans cette

section lorsque le moteur est à l’arrêt, chaque

jour avant le début du travail :

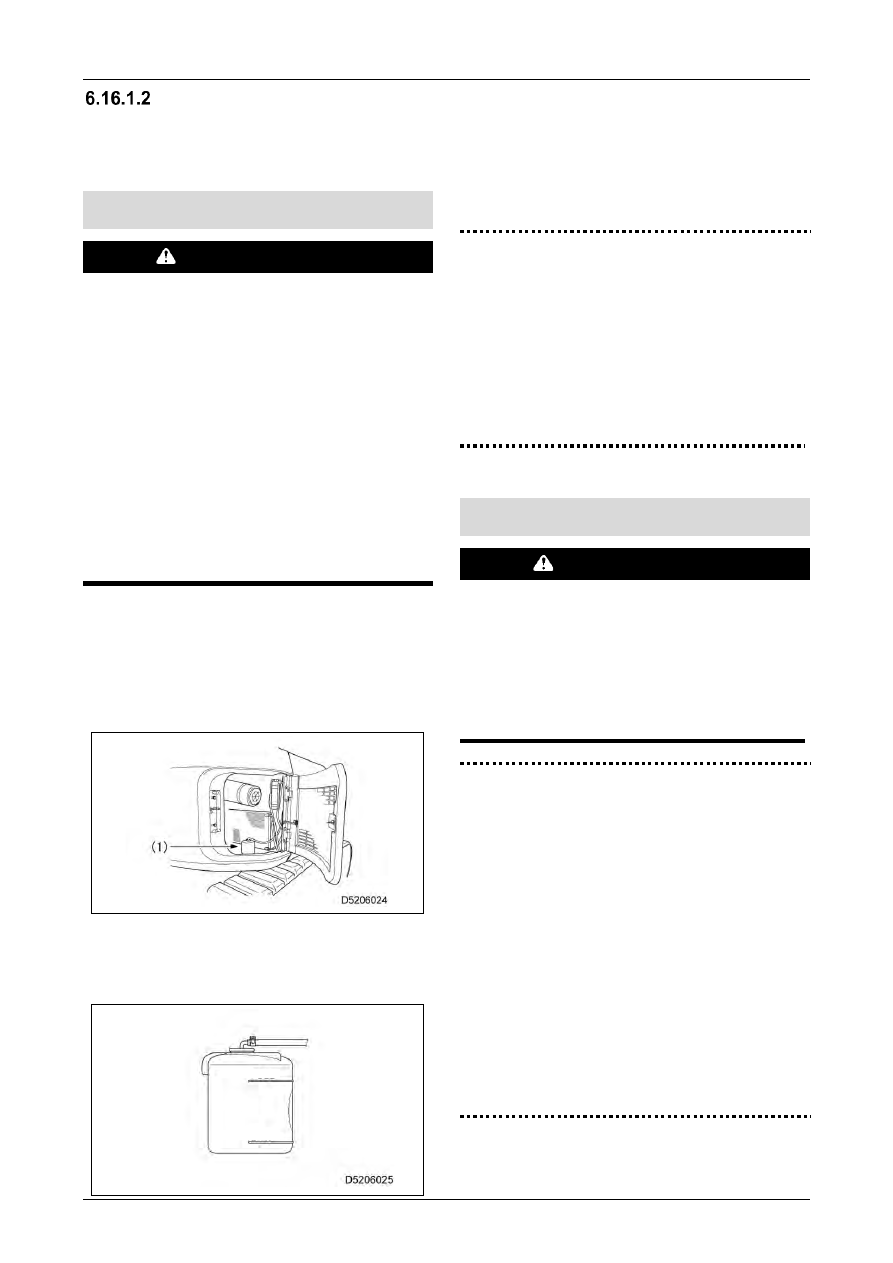

[1]  Contrôle/remplissage du niveau d'eau

de refroidissement

 AVERTISSEMENT

•  N'ouvrez pas le bouchon du radiateur dans

des circonstances normales lorsque le

moteur est chaud. Contrôlez l'eau de

refroidissement dans le réservoir

secondaire une fois que le moteur a refroidi.

•  L'eau de refroidissement est chaude après

l'arrêt du moteur. De même, la pression

continuera de s'accumuler à l'intérieur du

radiateur. Si le bouchon est ouvert dans ces

conditions, l'eau de refroidissement peut

jaillir et provoquer des brûlures. Lorsque

vous retirez le bouchon du radiateur, laissez

l'eau de refroidissement refroidir, puis

tournez le bouchon lentement pour relâcher

la pression avant de le retirer avec

précaution.

1.

Garez la machine sur une surface plane.

2.

Ouvrez le capot de droite.

3.

Inspectez le niveau du réservoir secondaire

(1) et vérifiez que le niveau de l’eau de

refroidissement est situé entre « FULL »

(plein) et « LOW » (bas).



4.

Si le niveau d'eau de refroidissement est

inférieur au niveau « LOW », remplissez

avec de l'eau du robinet en suivant la

procédure suivante :



1.

  Retirez le bouchon du réservoir

secondaire (1) et remplissez d'eau par

l'orifice d'alimentation jusqu'au niveau

« FULL » (plein).

2.

  Après avoir versé l'eau de

refroidissement, fermez bien le bouchon

du réservoir secondaire (1).

IMPORTANT

Si le réservoir secondaire est vide, il peut y

avoir une fuite d'eau. Procédez

immédiatement à la réparation si une

anomalie est constatée après le contrôle.

Si aucune anomalie n'est constatée,

contrôlez le niveau d'eau de refroidissement

dans le radiateur. Si le niveau d'eau de

refroidissement est bas, alimentez le

radiateur en eau de refroidissement, puis le

réservoir secondaire.

5.

Fermez le capot de droite.



[2]  Contrôle/remplissage du niveau d'huile

moteur

 AVERTISSEMENT

Les pièces et l'huile restent chaudes

immédiatement après l'arrêt du moteur ; il y a

donc un risque de brûlures.

De plus, le niveau d’huile ne peut être

mesuré avec précision en raison de la

dilatation de l’huile.

Attendez que la température baisse avant de

commencer à travailler.

IMPORTANT

•  Pour plus de détails sur l'huile utilisée, voir

« 6.5.1 UTILISATION DE CARBURANT ET

D’HUILE DE GRAISSAGE EN FONCTION DE

LA TEMPÉRATURE » à la p. 11. L'utilisation

d'une huile autre que celle spécifiée peut

réduire la durée de vie du moteur. Veillez à

ajouter l’huile recommandée uniquement.

•  Assurez-vous que le niveau de l'huile

moteur soit toujours au niveau approprié.

Le remplissage excessif d’huile augmentera

la consommation et la température d’huile,

ce qui entraînera une détérioration plus

rapide de l’huile. Un manque d'huile peut

provoquer le grippage du moteur.

•  Veillez à ne pas laisser entrer de corps

étrangers dans l'orifice d'entrée de l'huile

lors du remplissage.

1.

Garez la machine sur une surface plane.

2.

Ouvrez le capot de la machine.







« FULL » (plein)

« LOW » (bas)

Fel! Använd fliken Start om du vill tillämpa nadpis 2 för texten som ska visas här.



Fel! Använd fliken

Start om du vill tillämpa Nadpis 2 för texten som ska visas här.



M A E D A

Grue automotrice

6-32

2/2020 CC1908S-1

3.

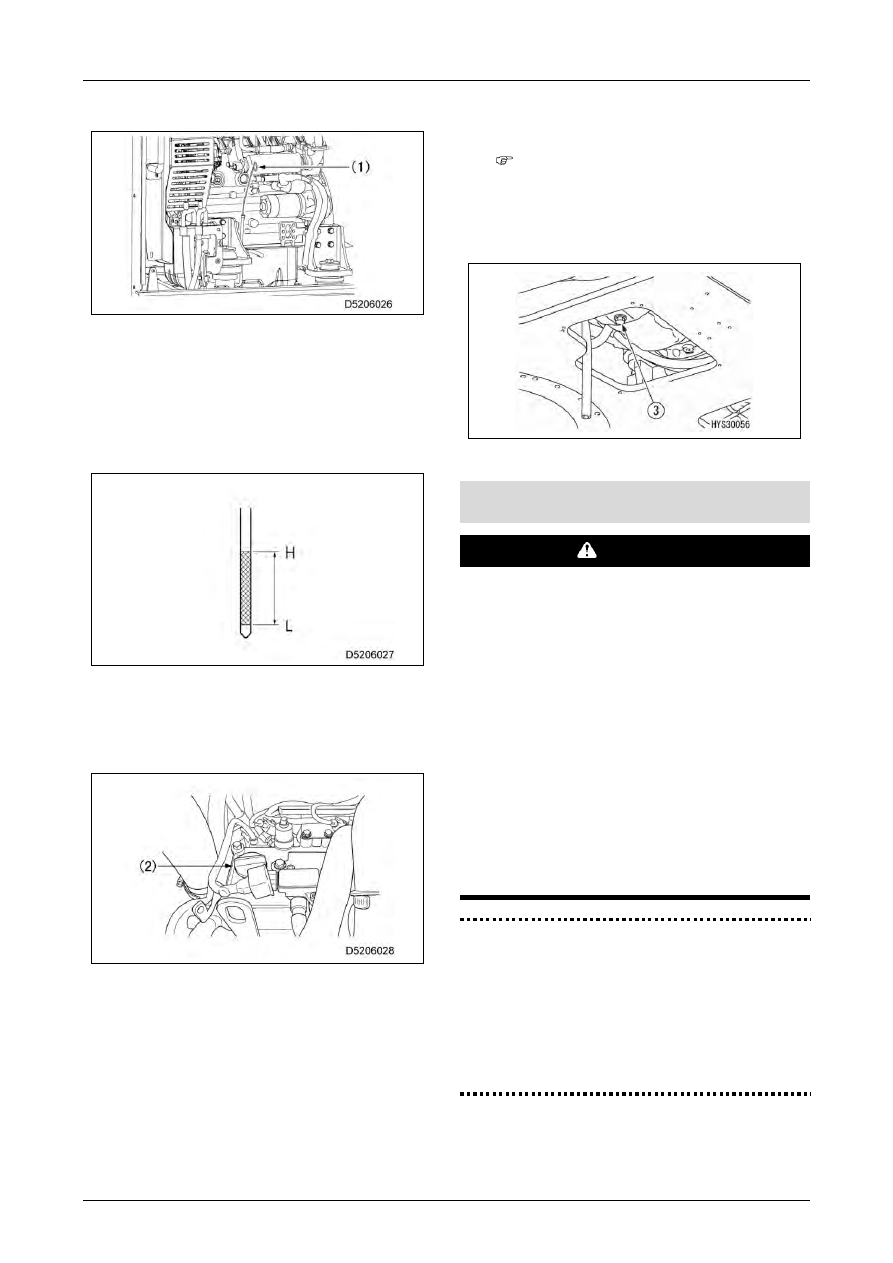

Retirez la jauge de niveau d’huile (1) et

essuyez l’huile avec un chiffon.



4.

Insérez la jauge de niveau d'huile (1) aussi

loin que possible dans le guide et retirez-la.

5.

Si le niveau d’huile se situe entre la marque

« H » et la marque « L » sur la jauge de

niveau d’huile (1), le niveau d’huile est

normal.



6.

Si le niveau d'huile est inférieur au repère

« L », retirez le bouchon orange d'entrée

d'huile (2) et remplissez l'huile moteur par

l'orifice d'entrée d'huile.





7.

Après avoir fait le plein d'huile, repositionnez

solidement la jauge de niveau d'huile (1) et

le bouchon d'entrée d'huile (2).



Si le niveau d'huile est rempli au-delà de

la marque « H », retirez le capot

inférieur placé sous du moteur, drainez

l'excès d'huile moteur par le boulon de

drainage (3), puis vérifiez à nouveau le

niveau d'huile.



8.

Fermez le capot de la machine.

[3]  Contrôle/remplissage du niveau de

carburant

 DANGER

•  Faites très attention aux flammes nues, y

compris celles des cigarettes.

•  Arrêtez toujours le moteur avant de faire le

plein. Le ravitaillement en carburant lorsque

le moteur est en marche peut provoquer

l'inflammation du carburant fuyant par des

pièces chaudes telles que le tuyau

d'échappement.

•  Le remplissage excessif de carburant est

dangereux car cela provoque des

débordements. Ne pas remplir au-delà de la

limite du niveau supérieur spécifiée.

Essuyez toujours tout carburant renversé.

•  Refermez correctement le bouchon du

réservoir après l'appoint de carburant.



IMPORTANT

•  Pour plus de détails sur le carburant utilisé,

voir « 6.5.1 UTILISATION DE CARBURANT

ET D’HUILE DE GRAISSAGE EN FONCTION

DE LA TEMPÉRATURE » à la p. 11.

•  Faites attention à ne pas laisser entrer de

corps étrangers dans l'orifice d'entrée

d’huile lors du ravitaillement.



1.

Garez la machine sur une surface plane.











M A E D A

 Grue automotrice



Fel! Använd fliken Start om du vill tillämpa nadpis 2 för texten som ska visas

här.

  Fel! Använd fliken Start om du vill tillämpa Nadpis 2 för texten som ska visas här.



2/2020 CC1908S-1

6-33

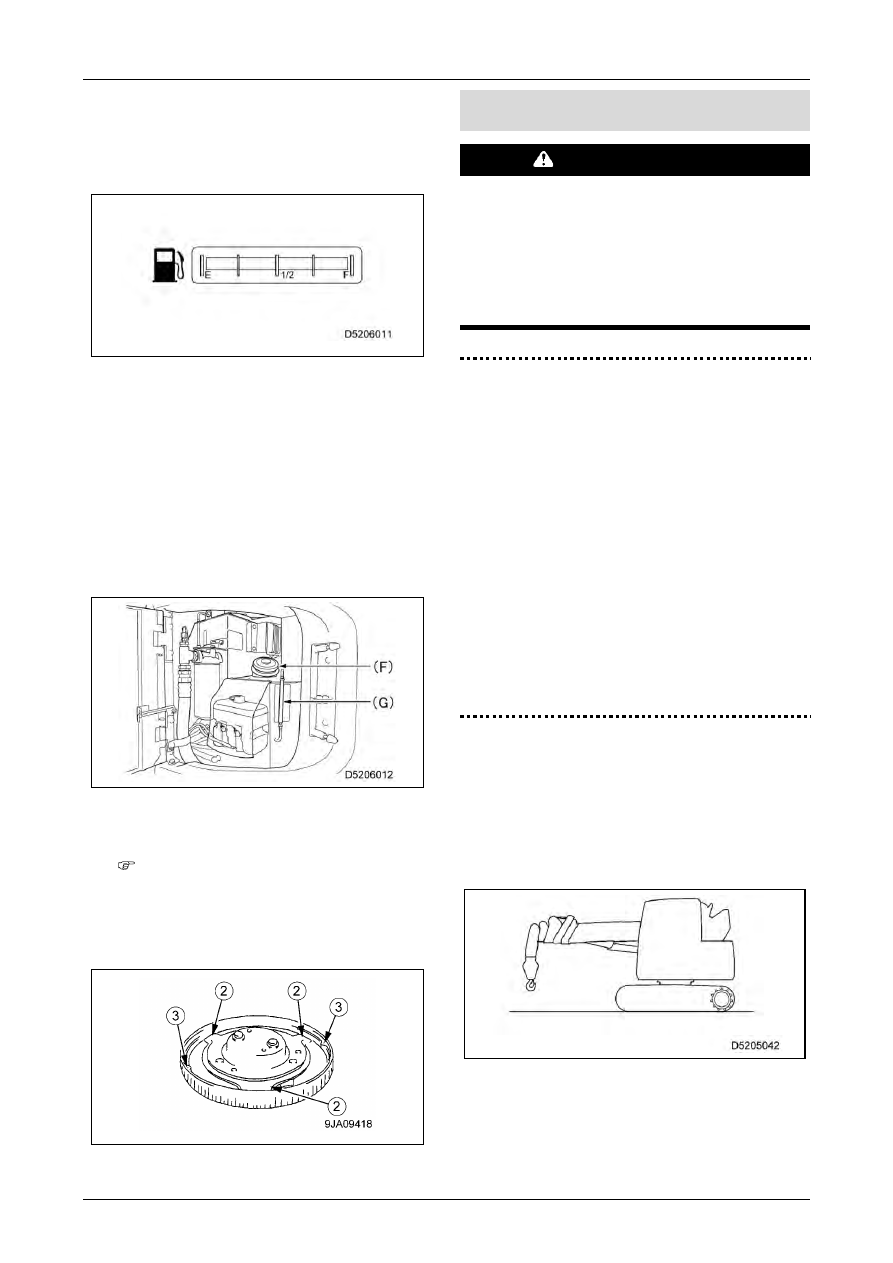

2.

Mettez le commutateur de démarrage en

position « ON » et vérifiez la jauge de niveau

de carburant affichée sur le moniteur.

Après le contrôle, remettez l'interrupteur du

démarreur en position « OFF ».



3.

Si le niveau de carburant est bas,

réapprovisionnez le carburant comme suit.

•  Capacité nominale du réservoir de

carburant : 150 L

1.

  Ouvrez capot de gauche.

2.

  Ouvrez le bouchon d'entrée d'huile (F) au

sommet du réservoir de carburant et

refaites le plein par l'ouverture d'entrée

d'huile jusqu'à ce que la jauge flottante

(G) remonte à sa plus haute position.



3.

  Fermez bien le bouchon d'entrée d'huile

(F).



Si l'orifice de reniflard (3) du bouchon

est obstrué, la pression dans le

réservoir diminuera (devenant une

pression négative), ce qui pourrait

empêcher le carburant de s'écouler.

Nettoyez l’orifice de temps en temps.



4.

  Fermez le capot de gauche.



[4]  Contrôle/remplissage du niveau d'huile

des réservoirs d'huile hydraulique

 AVERTISSEMENT

•  Les pièces et l'huile restent chaudes

immédiatement après l'arrêt du moteur ; il y

a donc un risque de brûlures.

Attendez que la température baisse avant

de commencer à travailler.

•  Fermez correctement le bouchon du

réservoir après l'ajout d'huile.



IMPORTANT

•  Pour plus de détails sur l'huile utilisée, voir

« 6.5.1 UTILISATION DE CARBURANT ET

D’HUILE DE GRAISSAGE EN FONCTION DE

LA TEMPÉRATURE » à la p. 11.

•  Avant de vérifier le niveau d’huile, veillez à

mettre la machine en position de

déplacement. La vérification du niveau

d'huile en position de travail entraînera un

remplissage excessif puisque l'huile des

cylindres ne repartira pas dans le réservoir.

Pour plus de détails sur la position de

déplacement, voir « 5.3.2 POSITION DE

DÉPLACEMENT DE LA MACHINE » aux pp.

5-15.

•  Veillez à ne pas laisser entrer de corps

étrangers dans l'orifice d'entrée de l'huile

lors du remplissage.



1.

Garez la machine sur une surface plane.

2.

Rangez le moufle à crochet dans la position

de rangement simple, et disposez la

machine dans sa position de déplacement

avec la flèche complètement rétractée et

complètement abaissée, comme indiqué sur

le schéma.







Lorsque vous montez la fléchette/jib, réglez

l'angle de la fléchette/jib à 0 degré et

rétractez-la complètement.





Soulevez la lame du sol si elle est fixée.











Fel! Använd fliken Start om du vill tillämpa nadpis 2 för texten som ska visas här.



Fel! Använd fliken

Start om du vill tillämpa Nadpis 2 för texten som ska visas här.



M A E D A

Grue automotrice

6-34

2/2020 CC1908S-1

3.

Démarrez d'abord le moteur.

4.

Dans les 15 secondes qui suivent l'arrêt du

moteur, actionnez à fond les leviers de

commande (grue, déplacement) dans

chaque direction pour relâcher la pression

interne.

5.

Ouvrez le capot de gauche et inspectez la

jauge transparente (G). Le niveau d'huile est

correct s’il se situe entre « H » et « L ».





6.

Si le niveau d'huile est inférieur au niveau

« L », remplissez le réservoir en suivant la

procédure suivante.

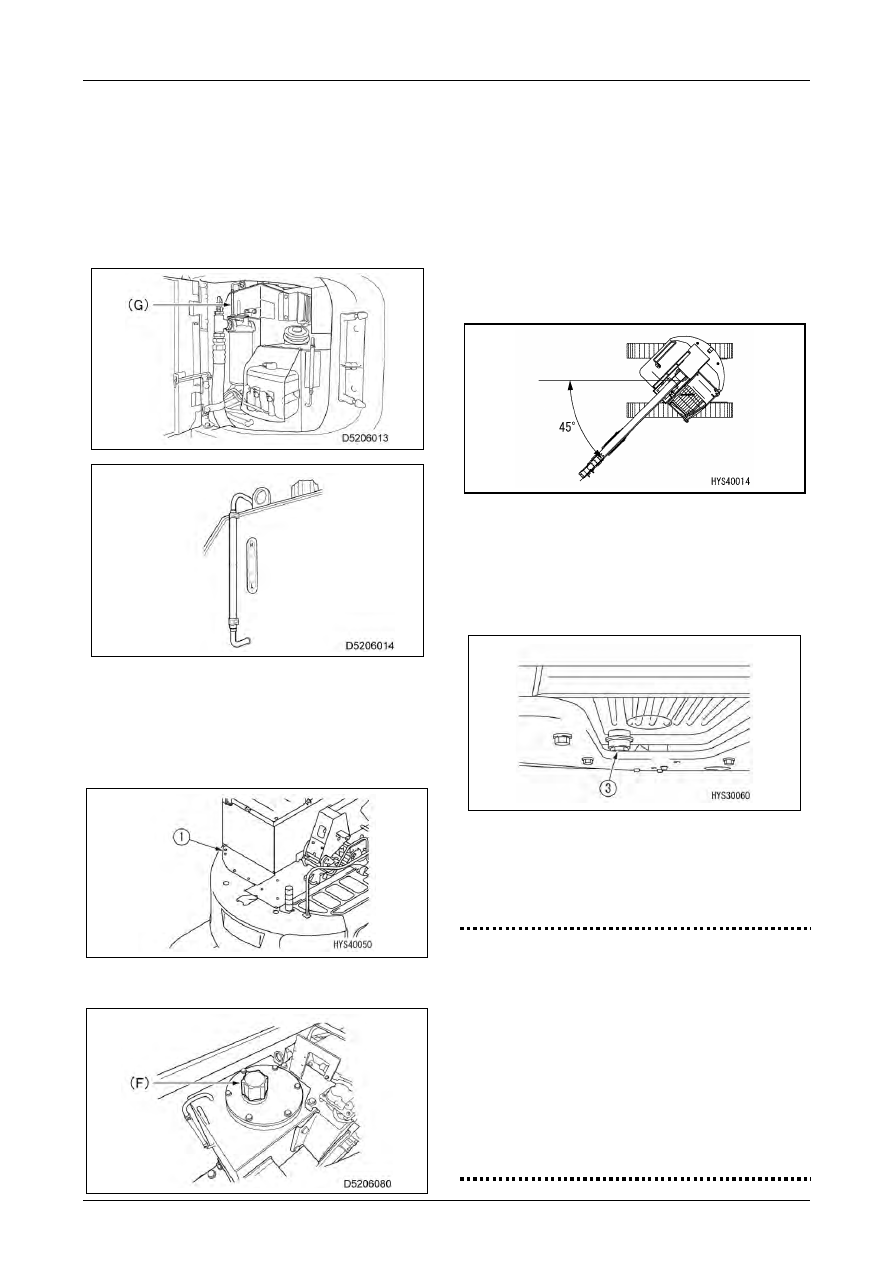

1.

  Retirez les boulons pour retirer le capot

(1) de la partie supérieure du réservoir

d’huile hydraulique.



2.

  Retirez le bouchon d'entrée d'huile (F)

et versez l'huile hydraulique.



3.

  Placez le bouchon d'entrée d'huile.

4.

  Fixez le capot (1) sur la partie

supérieure du réservoir d’huile

hydraulique.

7.

S'il y a trop d'huile, vidangez en suivant la

procédure suivante.

1.

  Tournez la partie rotative supérieure

vers la gauche de 45 degrés de

manière à ce que le bouchon de

vidange sous le réservoir d'huile

hydraulique se trouve entre les chenilles

gauche et droite.



2.

  Arrêtez le moteur et attendez que l'huile

hydraulique refroidisse.

3.

  Ouvrez le capot inférieur sous le

réservoir d'huile hydraulique.

4.

  Retirez le bouchon de vidange (3) pour

vidanger l'huile.



5.

  Contrôlez à nouveau le niveau d'huile.

6.

  Fermez le capot inférieur.

8.

Fermez le capot de gauche.



IMPORTANT

Lorsque vous faites le plein d'huile, évitez de

remplir au-dessus du niveau « H » de

l'indicateur de niveau. Autrement, il y a un

risque d'endommagement du circuit

hydraulique ou de projection d'huile.

Si l'huile est remplie au-delà du niveau « H »,

vidangez l'huile excédentaire en suivant la

procédure suivante :

Selon les conditions ambiantes, l’huile peut

se dilater et jaillir même sans atteindre le

niveau « H ». Si cela se produit, il convient

d'adapter la quantité d’huile en la réduisant.













M A E D A

 Grue automotrice



Fel! Använd fliken Start om du vill tillämpa nadpis 2 för texten som ska visas

här.

  Fel! Använd fliken Start om du vill tillämpa Nadpis 2 för texten som ska visas här.



2/2020 CC1908S-1

6-35

[5]  Contrôle du préfiltre à carburant

 AVERTISSEMENT

Le préfiltre à carburant contient du carburant

(diesel). Faites très attention à la présence de

flammes nues, y compris de cigarettes,

lorsque vous lavez le gobelet transparent du

préfiltre à carburant.



IMPORTANT

•  L'eau ou la poussière qui s'accumule à

l'intérieur du préfiltre à carburant peut

causer des problèmes au moteur. Vérifiez

l'intérieur du bouchon transparent et

éliminez toute accumulation d'eau ou de

poussière de l’intérieur en vous référant à

« [3]



Drainage de l’eau et des sédiments

de contamination du préfiltre à carburant »

à la p. 53.

•  Si de l'eau s'accumule dans le bouchon

transparent du préfiltre à carburant, il est

probable que de l'eau se soit également

infiltrée dans le réservoir de carburant.

Vidangez l'eau et les contaminants

mélangés dans le réservoir de carburant en

vous référant à « [3]



Drainage de l’eau et

des sédiments de contamination du préfiltre

à carburant » à la p. 53.





1.

Garez la machine sur une surface plane.

2.

Ouvrez le capot de droite.

3.

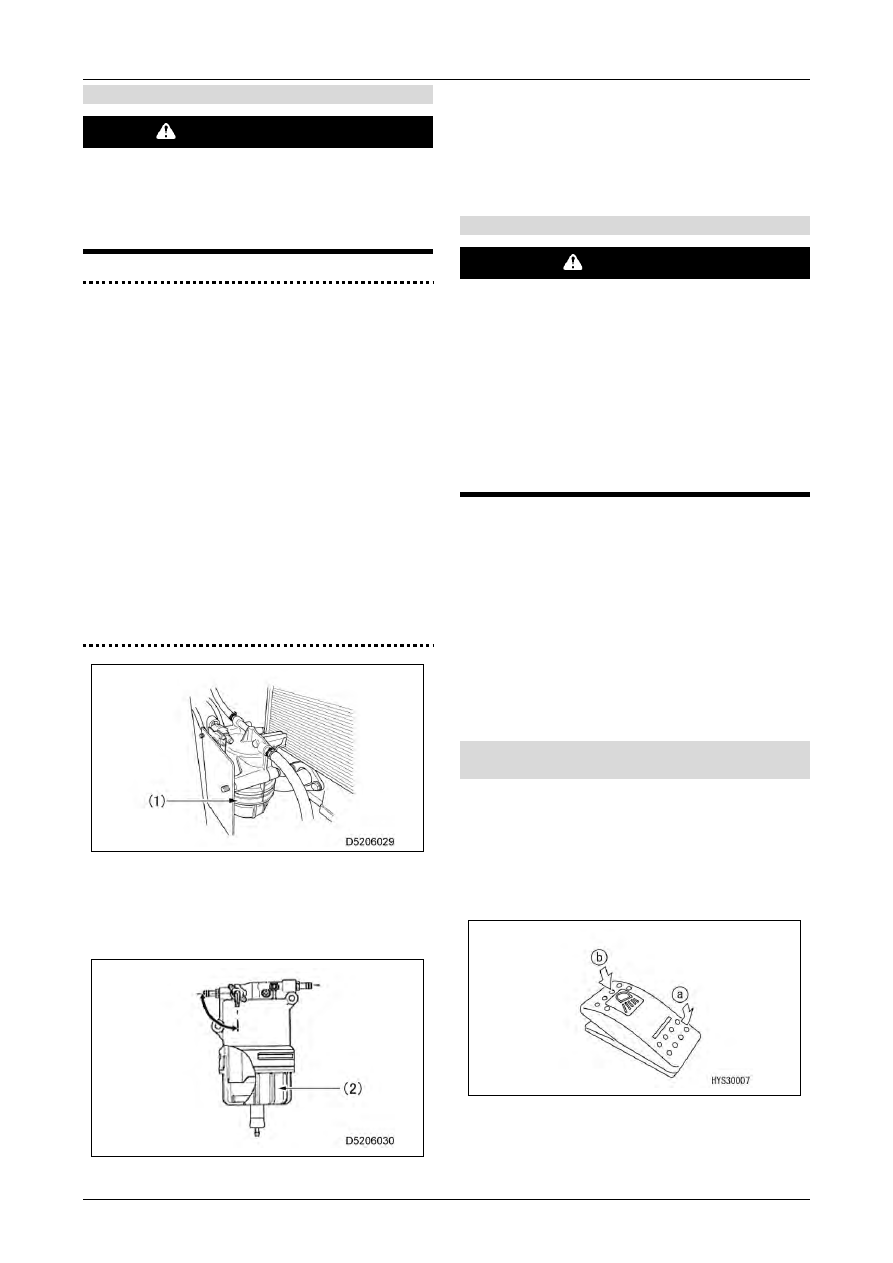

Inspectez le bouchon transparent (2) et

vérifiez si de l'eau et des sédiments se sont

accumulés à l'intérieur.



4.

Si de l'eau s'est accumulée à l'intérieur de la

tasse transparente, videz-la en vous référant

à « [3] Drainage de l’eau et des sédiments

de contamination du préfiltre à carburant » à

la p. 53.

5.

Fermez le capot de droite.



[6]  Contrôle du câblage électrique

 ATTENTION

•  Si un fusible saute fréquemment ou s'il y a

des signes de court-circuit dans le câblage

électrique, demandez-nous immédiatement

ou à votre revendeur d'en rechercher la

cause et d'effectuer les réparations

nécessaires.

•  Gardez la face supérieure de la batterie

propre et inspectez l'orifice de ventilation

du bouchon de la batterie. S'il est bouché

par de la boue, lavez le bouchon de la

batterie à l'eau pour le déboucher.



Vérifiez que les fusibles ne sont pas

endommagés, que les fusibles de capacité

spécifiée sont utilisés, qu'il n'y a pas de signes

de déconnexion ou de court-circuit dans le

câblage électrique, que les gaines ne sont pas

endommagées et que les bornes ne sont pas

desserrées. Si elles sont desserrées, resserrez-

les.

Contrôlez notamment le câblage de la batterie,

du démarreur et de l'alternateur.

Veillez à vérifier et à éliminer toute accumulation

de combustible autour de la batterie.

[7]  Contrôle du feu de travail et du feu

avant de la flèche

Vérifiez que le feu de travail et le feu avant de la

flèche s'allument correctement et ne sont pas

sales ou endommagés.

1.

Mettez le démarreur en position « ON ».

2.

Placez le commutateur de la lumière sur la

position « ON » pour vérifier que le feu de

travail et le feu avant de la flèche s’allument.











Fel! Använd fliken Start om du vill tillämpa nadpis 2 för texten som ska visas här.



Fel! Använd fliken

Start om du vill tillämpa Nadpis 2 för texten som ska visas här.



M A E D A

Grue automotrice

6-36

2/2020 CC1908S-1

[8]  Contrôle du fonctionnement du klaxon

1.

Mettez le démarreur en position « ON ».

2.

Appuyez sur le bouton du klaxon pour

vérifier que le klaxon retentit immédiatement.





[9]  Réglage du siège de l'utilisateur

 AVERTISSEMENT

•  Ajustez le siège avant de commencer à

travailler ou lors du changement

d'utilisateur.

•  Ajustez le siège en plaçant votre dos contre

le dossier du siège de l'utilisateur afin de

pouvoir actionner suffisamment les leviers

de commande, les interrupteurs et la pédale

d'accélérateur.

•  Veillez à stopper le moteur avant de régler

la position du siège de l'utilisateur.





[Réglage du siège en avant et en arrière]

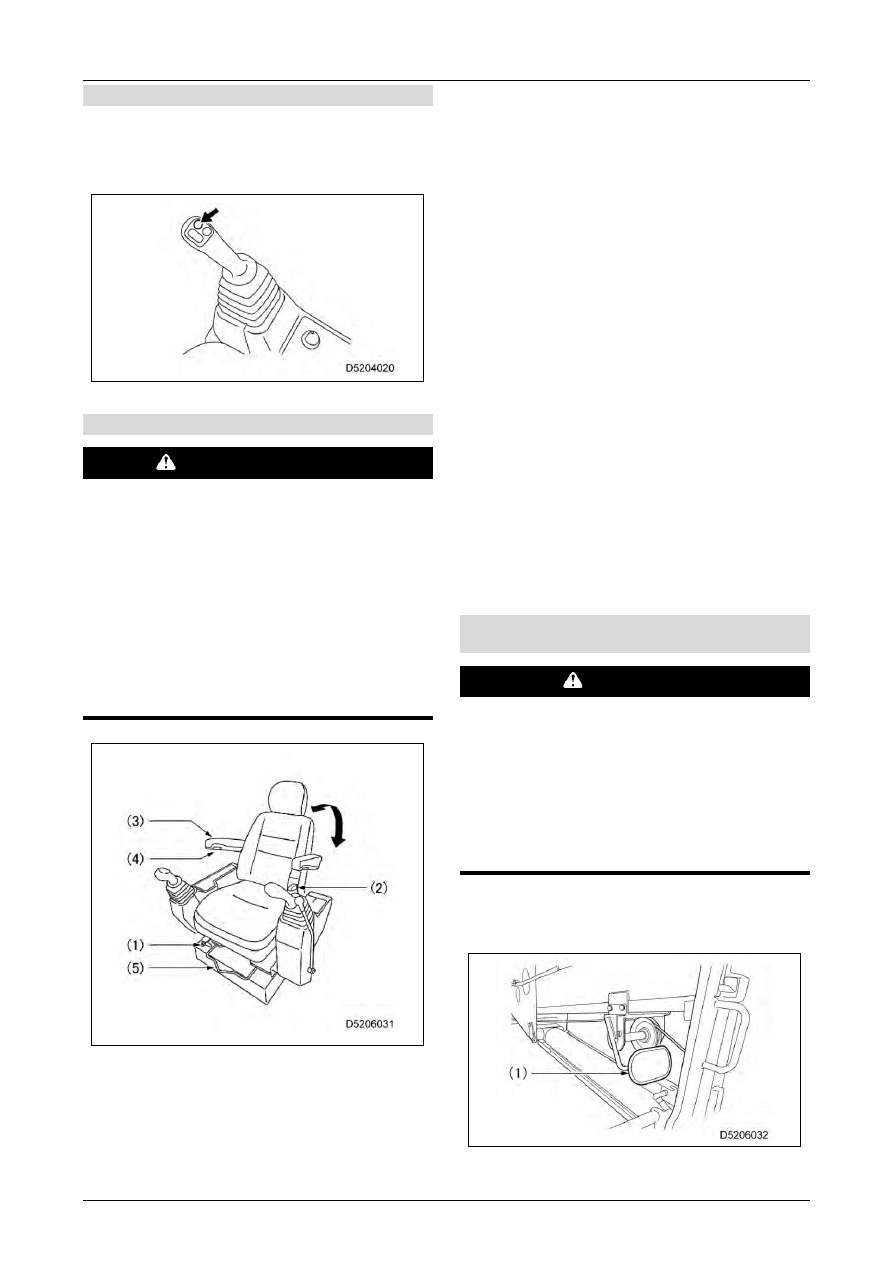

Tirez le levier (1) vers le haut, réglez le siège

dans la position souhaitée et relâchez la main du

levier (1).


[Réglage de l'inclinaison du siège]

Tirez le levier (2) vers le haut, réglez le dossier

du siège dans une position permettant une

utilisation facile, et libérez votre main du levier

(2).





Le degré d'inclinaison du siège est plus

grand lorsque le siège est déplacé vers

l'avant, et plus petit lorsque le siège est

déplacé vers l'arrière.

Remettez le siège dans sa position initiale

lorsque vous le déplacez vers l'arrière.





Mettez bien votre dos contre le dossier du

siège lors du réglage. Autrement, le dossier

du siège peut soudainement se retourner.

[Réglage de l'angle de l'accoudoir du siège]

L'accoudoir (3) peut être relevé à la main jusqu'à

un angle d'environ 90 degrés. Vous pouvez

régler avec précision l'angle de l'accoudoir (3) en

tournant le cadran (4) situé sur la partie inférieure

de l'accoudoir (3).

[Réglage complet du siège en avant et en

arrière]

Tirez le levier (5) vers le haut, réglez le siège

dans la position souhaitée et lâchez le levier (5).

Le siège coulisse avec les leviers de commande

gauche et droite et le levier de verrouillage.



[10]  Réglage du rétroviseur et contrôle

d’enroulage irrégulier

 ATTENTION

Veillez à régler le rétroviseur avant de

l'utiliser. Si le rétroviseur est mal réglé, il est

impossible de vérifier l'enroulement irrégulier

causé par le tambour du treuil. Non

seulement le câble d'acier sera endommagé,

mais la charge soulevée sera également

secouée au moment de la descente, ce qui

pourrait entraîner une instabilité et des

blessures graves.





Ajustez le montage du rétroviseur (1) de manière

à ce que l'opérateur ait une vue dégagée du

tambour du treuil.
