M A E D A

 Grue automotrice



Fel! Använd fliken Start om du vill tillämpa nadpis 2 för texten som ska visas

här.

  Fel! Använd fliken Start om du vill tillämpa Nadpis 2 för texten som ska visas här.



2/2020 CC1908S-1

6-5



[3]  Stockage et entreposage de l’huile et du

carburant

•  Stockez l'huile et le carburant à l'intérieur pour

éviter l’apparition d'impuretés telles que l'humidité

ou la poussière.

•  Lorsque vous stockez de l'huile et du carburant

dans des fûts pendant une longue période, placez

les fûts à l'horizontale avec les ouvertures de fûts

sous le niveau du liquide (pour éviter la pénétration

d'humidité). Si vous devez stocker les fûts à l’air

libre, protégez-les en les recouvrant d’une bâche

étanche.

•  Pour éviter toute altération de la qualité de l’huile et

du carburant suite à une période de stockage

prolongée, utilisez les fûts dans l’ordre dans lequel

ils ont été stockés.



[4]  Manipulation de la graisse

•  La graisse empêche le grippage et le grincement

des pièces articulées.

•  Les embouts qui ne sont pas décrits dans le

chapitre Entretien régulier sont utilisés pour la

révision et n'ont pas besoin d'être graissés.

Graissez les embouts si une raideur survient après

une utilisation prolongée.

•  Essuyez soigneusement toute la vieille graisse qui

a exsudé après le graissage.

La graisse doit être essuyée avec une attention

particulière dans les endroits où l'adhérence du

sable ou de la poussière est susceptible

d'accélérer l'usure des pièces en rotation.



[5]  Manipulation du filtre

•  Le filtre est un élément très important du système

car il empêche tout corps étranger contenu dans

l’huile, le carburant ou le circuit d’air de pénétrer

dans un circuit vital et d’entraîner une panne.

Remplacez les filtres régulièrement, selon les

indications du Manuel d’utilisation.

L'intervalle de remplacement doit être réduit pour

s'adapter aux conditions d'exploitation difficiles et

au type d'huile et de carburant (contenant du

soufre) utilisé.

•  Ne jamais laver et réutiliser les filtres de type

cartouche.

•  Lorsque vous remplacez un filtre à huile, vérifiez

que l’ancien filtre ne contient pas de dépôt de

poudre métallique.

Si vous observez de la poudre métallique sur un

filtre usagé, contactez-nous ou contactez votre

revendeur.

•  Ne retirez les filtres de rechange de leur emballage

qu'immédiatement avant leur utilisation.

•  Utilisez exclusivement des filtres Maeda d’origine.











[6]  Manipulation de l'eau de refroidissement

•  L'eau de rivière contient une quantité importante

de calcium et d'impuretés. L'utilisation d'eau de

rivière entraîne une accumulation de tartre dans le

moteur et le radiateur, ce qui nuit aux

performances d'échange thermique et entraîne

une surchauffe.

N'utilisez pas d'eau non potable.

•  Lorsque vous utilisez de l'antigel, suivez les

précautions décrites dans le manuel d'instructions.

•  L'antigel est un produit inflammable. Faites preuve

d'une grande prudence lorsque vous vous trouvez

à proximité de flammes nues.

•  La proportion du mélange antigel varie en fonction

de la température de l'air extérieur.

Pour plus de détails sur le mélange, voir [1]

Remplacement de l'eau de refroidissement dans

« 6.17.9 ENTRETIEN TOUTES LES 2000

HEURES » à la p. 70.

•  En cas de surchauffe, laissez le moteur refroidir

avant de refaire le plein d'eau de refroidissement.

•  Le manque d'eau de refroidissement peut

entraîner une surchauffe et une corrosion du

radiateur en raison de la présence d'air dans le

système.



[7]  Manipulation des composants électriques

•  Si les pièces électriques sont mouillées ou si les

capots sont endommagés, il existe un risque de

dysfonctionnement de la machine, ce qui est

extrêmement dangereux.

•  Les contrôles et l'entretien comprennent la

vérification de la tension et de l'endommagement

des courroies. Selon le type de batterie, il s'agit

également de vérifier le niveau du liquide de la

batterie.

•  N’enlevez ou ne démontez aucun équipement

(composant électrique) de la machine.

•  Ne fixez pas de pièces électriques autres que

celles fournies en option.

•  Les composants électriques ne peuvent pas être

exposés à l’eau lors du lavage de la machine ou

en cas d’intempéries.

•  Lorsque vous utilisez la machine dans des zones

côtières, gardez les pièces électriques propres

pour éviter la corrosion.





Fel! Använd fliken Start om du vill tillämpa nadpis 2 för texten som ska visas här.



Fel! Använd fliken

Start om du vill tillämpa Nadpis 2 för texten som ska visas här.



M A E D A

Grue automotrice

6-6

2/2020 CC1908S-1



[8]  Manipulation de l'équipement hydraulique

•  L’équipement hydraulique sera chaud pendant et

immédiatement après l'opération. Il est également

soumis à une pression élevée.

Les précautions suivantes doivent être observées

lors du contrôle et de l'entretien de l'équipement

hydraulique :

 Mettez la machine en position de déplacement

sur une surface plane de façon à ce qu’aucune
pression ne soit appliquée au circuit du cylindre.

 Coupez le moteur.
 Pendant un certain temps après l’arrêt de

l’équipement, l’huile de lubrification et l’huile
hydraulique seront chaudes et à haute pression.
Procédez au contrôle et à l'entretien seulement
après que l’huile a refroidi. La pression interne
peut subsister même après le refroidissement.
Lorsque vous retirez les bouchons, les vis et les
raccords de tuyaux, tenez-vous sur le côté et
desserrez lentement pour relâcher la pression.

 Lors du contrôle et de l'entretien des circuits

hydrauliques, veillez à relâcher la pression en
purgeant d'abord l'air du réservoir d'huile
hydraulique.

•  Le contrôle et l'entretien comprennent la

vérification du niveau d'huile hydraulique, le

remplacement des filtres et le remplacement de

l'huile hydraulique.

•  Vérifiez que les joints toriques ne sont pas

endommagés lorsque vous retirez les tuyaux à

haute pression. Remplacez les joints toriques

endommagés.

•  La purge d'air des circuits hydrauliques est

nécessaire après que les tâches suivantes ont été

effectuées : remplacement et lavage des éléments

du filtre à huile hydraulique et des crépines,

réparation et remplacement de l'équipement

hydraulique et retrait des tuyaux hydrauliques.



[9]  Manipulation de la climatisation

•  Il existe un danger de perte de vue si le réfrigérant

de la climatisation entre dans les yeux, et un risque

de gelure s'il entre en contact avec la peau. Ne

jamais desserrer des parties du circuit de

refroidissement.

•  Ne pas rejeter de réfrigérant dans l'atmosphère.

Lors de la récupération ou du remplissage de

réfrigérant fluorocarboné, consultez l’un de nos

revendeurs ou confiez le travail à un technicien de

remplissage et de récupération de réfrigérant

fluorocarboné de classe 1 agréé auprès des

autorités compétentes.

•  Lors de l'entretien et de la maintenance du

climatiseur, conformez-vous à la Loi sur la

réglementation des émissions de réfrigérants

fluorocarbonés.

•  Le client (propriétaire de la machine) est tenu de

procéder à des inspections périodiques en vertu

de la Loi sur la réglementation des émissions de

réfrigérants fluorocarbonés. Effectuez un contrôle

tous les trois mois. Un contrôle est nécessaire,

même pendant les saisons où la climatisation n'est

pas utilisée.

Éléments à contrôler

 Vibrations anormales et bruit de fonctionnement

anormal du compresseur

 Huile s'écoulant du compresseur et autour de

celui-ci

 Rayures, corrosion, rouille ou autres défauts sur

le compresseur

 Givre sur l'échangeur de chaleur du climatiseur

dans la cabine

Stockage de l'historique des contrôles et des

entretiens

Conservez des registres indiquant le nom de

l'administrateur, l'emplacement de la machine, la

quantité initiale de fréon remplie et les dates de

contrôle, de réparation, de récupération du

réfrigérant et de remplissage du réfrigérant jusqu'à

élimination de la machine.

M A E D A

 Grue automotrice



Fel! Använd fliken Start om du vill tillämpa nadpis 2 för texten som ska visas

här.

  Fel! Använd fliken Start om du vill tillämpa Nadpis 2 för texten som ska visas här.



2/2020 CC1908S-1

6-7



  CONTRÔLE

RÉGLEMENTAIRE

  PRÉCAUTIONS À PRENDRE

LORS DU CONTRÔLE

1.

Inspecter les dispositifs de sécurité pour vérifier

qu'il n'y a pas d'anomalies.

2.

Inspectez le moufle à crochet et les autres

accessoires de levage pour détecter toute

anomalie.

3.

Assurez-vous que l’extrémité du câble

métallique du treuil et l’attache de câble ne

soient pas endommagés.

4.

Si vous détectez une anomalie sur le câble

métallique, remplacez-le immédiatement.

5.

Inspectez les tuyaux hydrauliques pour détecter

les éventuels fuites d'huile et dégâts dus à

l'usure de la surface. Remplacez le tuyau si vous

constatez des dégâts en surface.

6.

Inspectez la flèche et les autres parties de la

structure pour détecter les fissures et les

déformations.

7.

Inspectez les boulons de montage et les joints

pour vérifier qu'ils ne sont pas desserrés ou

détachés.

8.

Vérifiez que la grue fonctionne et s'arrête

correctement lors du télescopage de la flèche,

de l’opération de montée/descente et du

pivotement.

Contactez-nous ou contactez votre revendeur si vous

constatez un quelconque défaut au cours du

contrôle.



  REMPLACEMENT DES

PIÈCES

  REMPLACEMENT RÉGULIER

DES ÉLÉMENTS CRITIQUES

Pour garantir une utilisation prolongée et sûre de la

machine, veillez à remplacer périodiquement les

pièces figurant dans la liste des pièces critiques, en

particulier celles qui sont liées à la sécurité et aux

risques d’incendie.
Ces pièces sont sujettes à la dégradation au fil du

temps et à l'abrasion. Étant donné que l'ampleur de

la dégradation et de la détérioration ne peut être

facilement déterminée lors de l'entretien régulier, il

faut les remplacer aux intervalles prescrits, même si

aucune anomalie n'est constatée afin de maintenir un

fonctionnement correct à tout moment.
Si une anomalie est constatée pour l'une de ces

pièces, elles doivent être remplacées, même si cela

survient avant le moment prévu pour le

remplacement.
Dans le cas des tuyaux, si des signes de dégradation

sont détectés, tels que la déformation ou la

fissuration des colliers de serrage, les colliers doivent

être remplacés en même temps.
Effectuez également les contrôles périodiques

indiqués dans le tableau suivant pour les tuyaux

hydrauliques autres que la pièce de rechange

régulière. Si une anomalie est constatée, resserrez

ou remplacez.

•  Lors du remplacement des tuyaux, remplacez

toujours les joints toriques et les joints d'étanchéité

en même temps.

•  Contactez-nous ou contactez votre revendeur pour

tout besoin concernant le remplacement

d’éléments critiques.

•  Lors du contrôle régulier indiqué dans le tableau

suivant, contrôlez également les tuyaux

hydrauliques et les tuyaux de carburant.

Type de contrôle

Éléments à contrôler

Contrôle

quotidien

(avant de

commencer à

travailler)

Fuites d'huile au niveau des

joints et colmatage des tuyaux

de carburant et des flexibles

hydrauliques

Contrôle

mensuel

Fuites d'huile au niveau des

joints et colmatage des tuyaux

de carburant et des flexibles

hydrauliques

Dégâts aux tuyaux de carburant

et aux flexibles hydrauliques

(fissures, abrasion et déchirures)

Contrôle de

l’utilisateur

spécifié

(Contrôle

annuel)

Fuites d'huile au niveau des

joints et colmatage des tuyaux

de carburant et des flexibles

hydrauliques

Interférence, effondrement,

usure, torsion et détérioration

(fissures, abrasion et déchirures)

des tuyaux de carburant et des

flexibles hydrauliques

Fel! Använd fliken Start om du vill tillämpa nadpis 2 för texten som ska visas här.



Fel! Använd fliken

Start om du vill tillämpa Nadpis 2 för texten som ska visas här.



M A E D A

Grue automotrice

6-8

2/2020 CC1908S-1

Liste des éléments critiques

Pièces de rechange

régulières

Quantit

é



Intervalle de

remplacemen

Tuyau de

carburant

Conduite de

carburant

Tous les 2

ans ou toutes

les 2 000

heures de

fonctionneme

nt,

la première

des deux

occurrences

prévalant

Flexible

hydraulique

Ligne

d'aspiration

Ligne de

pompage

Ligne de

retour

12

Ligne de

déplacement

12

Ligne

d'orientation

Ligne du mât

de charge

Ligne de

télescopage

Ligne de

treuillage

Flexible de

climatisation



Ligne de

chauffage



Équipement

hydraulique

Accumulateu

Tous les 2

ans ou toutes

les 4 000

heures de

fonctionneme

nt,

la première

des deux

occurrences

prévalant

Flexible

hydraulique

en option

Ligne de

lame

Tous les 2

ans ou toutes

les 2 000

heures de

fonctionneme

nt,

la première

des deux

occurrences

prévalant

Ligne de

fléchette/jib

Enrouleur de

tuyau

de la

fléchette/jib

Équipements

de sécurité

Ceinture de

sécurité

Tous les 3

ans







  PRODUITS

CONSOMMABLES

Remplacez les consommables comme la cartouche

filtrante et le câble métallique lors de l’entretien

régulier ou avant la limite d'usure.
Le remplacement approprié des consommables

garantit une meilleure rentabilité lors de l'utilisation de

la machine.
Utilisez toujours des pièces Maeda d’origine pour le

remplacement des pièces.
Lorsque vous passez une commande, référez-vous

au catalogue des pièces pour avoir les numéros des

pièces répertoriées.

Liste de consommables

Élément

Intervalle de

remplacement

Filtre

Filtre d'huile

moteur

Toutes les 500

heures

ou chaque année

Préfiltre à carburant

Toutes les 500

heures

Filtre principal de

carburant

Reniflard du réservoir

d’huile hydraulique

Filtre de retour

d'huile hydraulique

Toutes les 1 000

heures

Filtre de conduite

d'huile hydraulique

Filtre à air  Élément de

nettoyage d'air

Selon les besoins

ou toutes les 500

heures

Joint

d’étanchéité

des

cylindres

Joint d’étanchéité des

cylindres

Selon les besoins

ou tous les 3 ans

Plaque

coulissante

Plaque coulissante

inférieure de la flèche

Plaque coulissante

supérieure de la flèche

Plaque latérale de la

flèche

Câble

métallique

Câble métallique de

treuillage

Câble métallique pour

l'extension de la flèche

Câble métallique pour

le repliement de la

flèche

Poulie

Poulies

Selon les besoins

Lame en

option

Joint d’étanchéité des

cylindres

Selon les besoins

ou tous les 3 ans

Fléchette/jib

en option

Joint d’étanchéité des

cylindres

PLAQUE

COULISSANTE

Câble métallique pour

la montée/descente de

la fléchette/jib



Contactez-nous ou contactez votre revendeur
pour procéder au remplacement.

M A E D A

 Grue automotrice



Fel! Använd fliken Start om du vill tillämpa nadpis 2 för texten som ska visas

här.

  Fel! Använd fliken Start om du vill tillämpa Nadpis 2 för texten som ska visas här.



2/2020 CC1908S-1

6-9

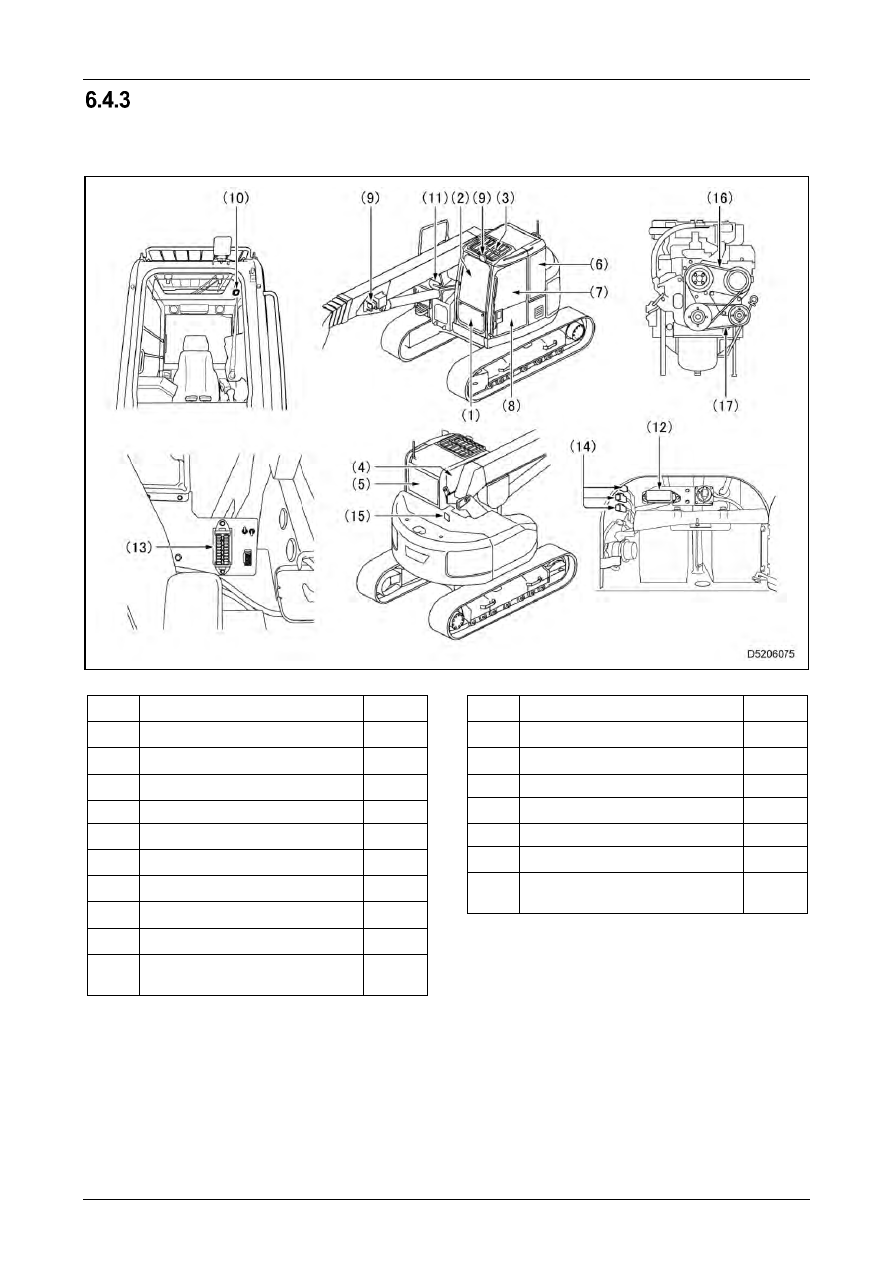

  AUTRES PIÈCES DE RECHANGE

Les numéros de pièces peuvent changer en raison d’une amélioration du produit. Veuillez donc vérifier auprès

de nous ou de votre revendeur le dernier numéro de pièce en vous référant au numéro de la machine.



N°

Nom des pièces

Quantité

Pare-brise avant (inférieur)

Pare-brise avant (supérieur)

Fenêtre de toit

Fenêtre latérale (droite)

Fenêtre arrière

Fenêtre latérale (gauche)

Fenêtre de portière (supérieure)

Fenêtre de portière (inférieure)

Lumières LED

10  Lampe  d'intérieur  (ampoule  de

10 W)










Nom des pièces

Quantité

11  Miroir du treuil

12  Boîte à fusibles 1

13  Boîte à fusibles 2

14  Liaison fusible 1

15  Liaison fusible 2

16  Courroie de ventilateur

17  Courroie  de  compresseur  de

climatisation



Pour plus de détails sur le calibre des fusibles

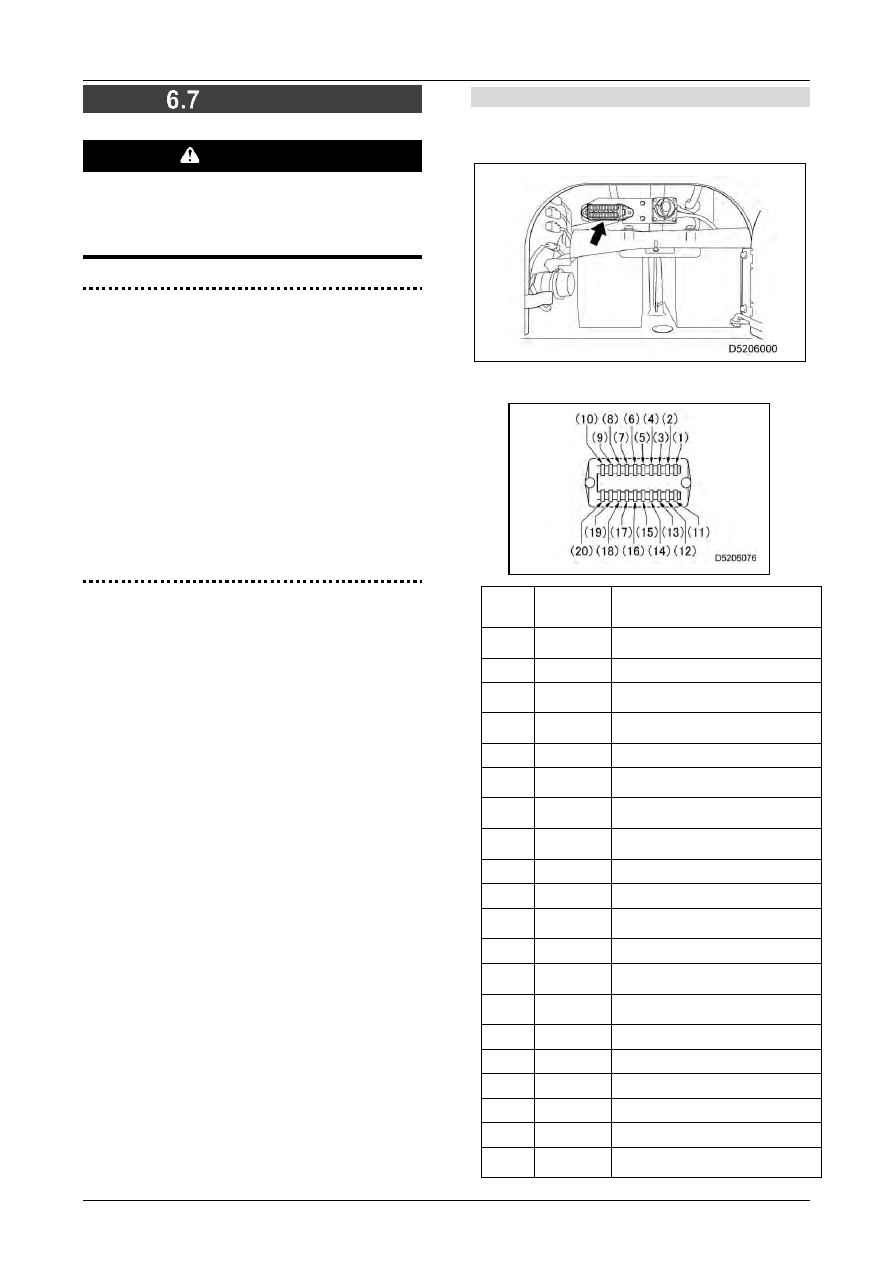

individuels, voir « 6.7 FUSIBLES » à la p. 16 et

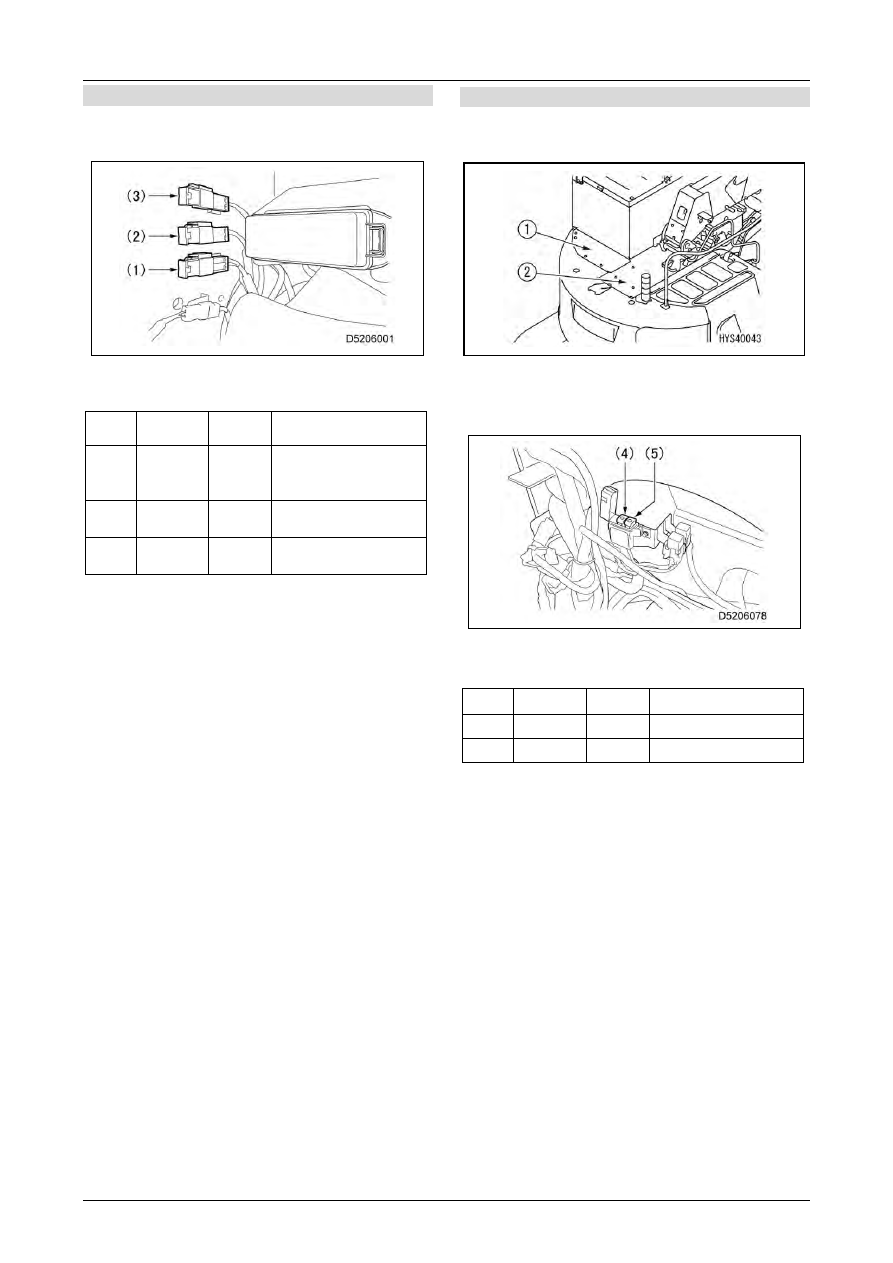

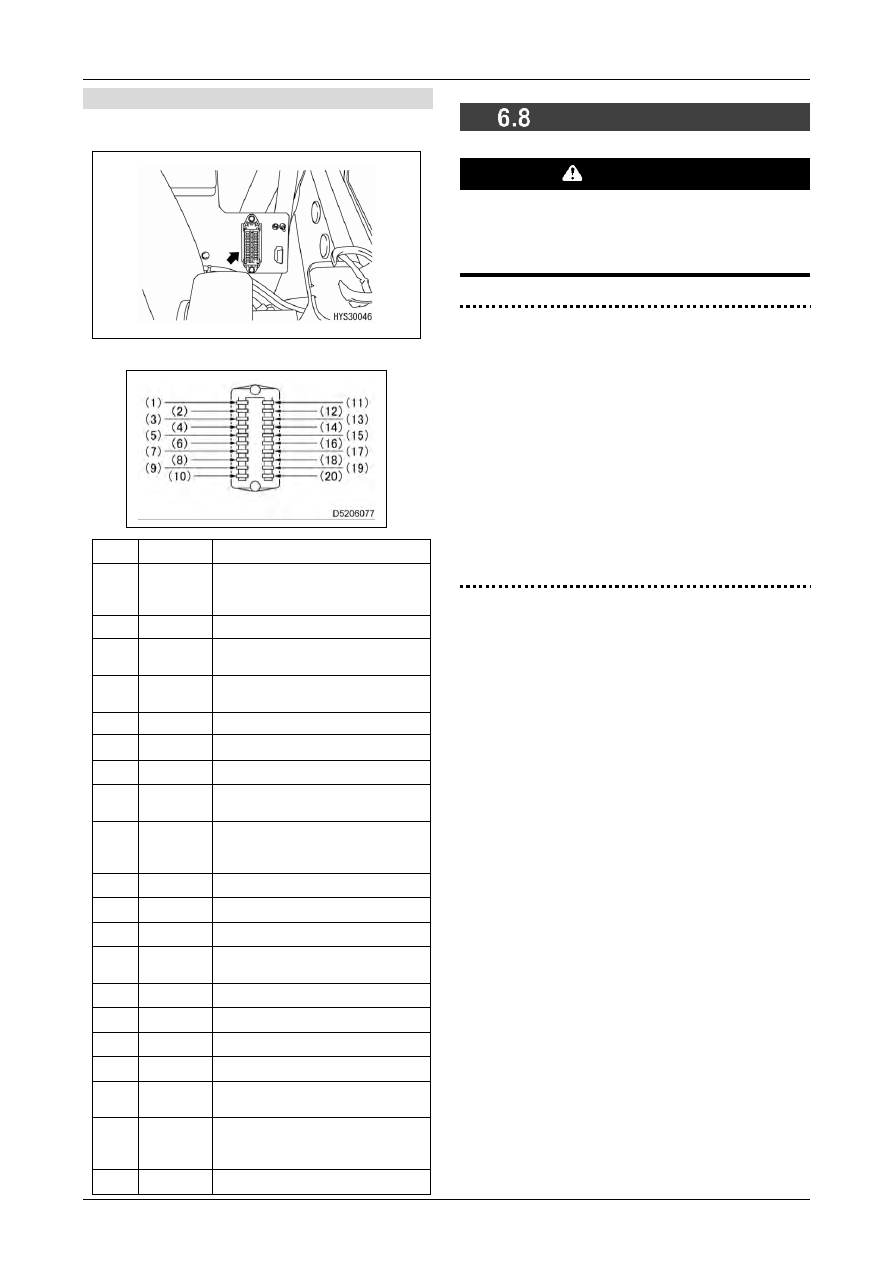

« 6.8 LIAISON FUSIBLE » à la p. 17.











Fel! Använd fliken Start om du vill tillämpa nadpis 2 för texten som ska visas här.



Fel! Använd fliken

Start om du vill tillämpa Nadpis 2 för texten som ska visas här.



M A E D A

Grue automotrice

6-10

2/2020 CC1908S-1

  UTILISATION DU

CARBURANT ET DE

L'HUILE DE

LUBRIFICATION

•  Pour conserver la machine dans les meilleures

conditions possibles pendant une longue période,

nous recommandons l'utilisation des huiles,

graisses et liquides de refroidissement spécifiés

dans le présent manuel d'instructions.

•  L'utilisation de produits autres que ceux indiqués

peut entraîner une réduction de la durée de vie ou

une usure excessive du moteur, du système de

transmission ou du système de refroidissement.

•  Certains additifs pétroliers vendus dans le

commerce peuvent réduire les performances de

l'huile. Nous ne recommandons pas l'utilisation

d'additifs pétroliers disponibles sur le marché.

•  Choisissez l'huile appropriée en fonction de la

température ambiante, comme indiqué dans le

tableau.

•  La capacité d’huile spécifiée est définie comme

étant la quantité d’huile totale, y compris celle qui

est dans la tuyauterie du système, tandis que le

volume à remplacer représente le volume d’huile

nécessaire lors de la vidange, au moment du

contrôle et de l’entretien.

•  Lorsque vous démarrez le moteur à des

températures inférieures ou égales à 0 °C, utilisez

toujours l'huile multigrade recommandée, même si

la température en journée est plus élevée.





M A E D A

 Grue automotrice



Fel! Använd fliken Start om du vill tillämpa nadpis 2 för texten som ska visas

här.

  Fel! Använd fliken Start om du vill tillämpa Nadpis 2 för texten som ska visas här.



2/2020 CC1908S-1

6-11

  UTILISATION DU CARBURANT ET DE L’HUILE DE GRAISSAGE EN

FONCTION DE LA TEMPÉRATURE

Faites vos choix sur la base du tableau suivant, en fonction de la température de l'air ambiant :

Tableau des huiles lubrifiantes

Zone de lubrification

Type d'huile

Utilisation

plage de température

(°C)

Huile recommandée

Minimum

Maximum



Carter d'huile moteur

Huile moteur (voir Rem. 1.)

-25

30

SAE 5W-30

-20

30

SAE 10W-30

-15

40

SAE 10W-40

Système d'huile

hydraulique

Huile du système d’alimentation

-20

40

SAE 10



Carter de la boîte de

vitesses du moteur du treuil

Huile à engrenages

-20

40

SAE 90 GL4

Carter de boîte de vitesses

du moteur de déplacement

Système de refroidissement

Liquide de refroidissement (voir

Rem. 2.)

Eau de dilution

-30

40

LLC

ELC

Réservoir de carburant

Carburant diesel

(Voir Rem. 3.)

Rem. 1 : Huile moteur
(1)  Utiliser une huile moteur équivalente ou supérieure aux normes et types suivants.

•  Classe de service API CJ-4 ou CK-4

•  Classe de service ACEA E-6

•  Classe de service JASO DH-2

(2)  La machine est fournie avec l'huile SAE 10W-40 DH-2 lorsqu'elle est expédiée de l'usine.
(3)  Lorsque vous remplacez l'huile par une huile de qualité différente, veillez à remplacer toute l'huile et à ne

pas mélanger différents types.

Rem. 2 : Liquide de refroidissement
(1)  Le liquide de refroidissement joue un rôle important dans la prévention de la corrosion dans le système de

refroidissement, ainsi que dans la protection contre le gel.

Ce liquide de refroidissement doit donc toujours être utilisé, même dans les zones où l'antigel n'est pas

nécessaire.

L'utilisation de liquides de refroidissement autres que le liquide de refroidissement à longue durée de vie

(LLC) ou le liquide de refroidissement à durée de vie prolongée (ELC) n'est pas recommandée dans des

circonstances normales. Autrement, il y a risque de défaillance grave du système de refroidissement, y

compris du moteur.

(2)  Pour plus de détails sur le taux de dilution du liquide de refroidissement, voir [1] Remplacement de l'eau de

refroidissement dans « 6.17.9 ENTRETIEN TOUTES LES 2 000 HEURES » à la p. 70.

Utilisez toujours de l'eau douce pour diluer le liquide de refroidissement.

Au moment de l'expédition, sauf indication contraire, un liquide de refroidissement authentique (LLC) est

ajouté dans une proportion d'au moins 30 % ou plus. Il n'est donc pas nécessaire de modifier la

concentration, sauf si les températures sont inférieures à -10°C.

Pour les températures inférieures à -10°C, ajustez la concentration du liquide de refroidissement à l'aide du

tableau de mélange dans [1] Remplacement de l'eau de refroidissement dans « 6.17.9 ENTRETIEN

TOUTES LES 2 000 HEURES »à la p. 70.

(3) Pour maintenir les performances anticorrosion du liquide de refroidissement, veuillez toujours maintenir la

concentration à 30% à 60% ou plus.

(4)  Utilisez un liquide de refroidissement équivalent ou supérieur aux normes suivantes.

•  ASTM D6210 ou D4985

•  JIS K-2234

•  SAE J814C, J1941, J1034 ou J2036

Fel! Använd fliken Start om du vill tillämpa nadpis 2 för texten som ska visas här.



Fel! Använd fliken

Start om du vill tillämpa Nadpis 2 för texten som ska visas här.



M A E D A

Grue automotrice

6-12

2/2020 CC1908S-1

Rem. 3 : Carburant
(1)  Utilisez un carburant conforme aux normes suivantes.

Normes carburant diesel

Région

JIS K 2204 Catégorie 1 à 3

Japon

SAE D975

N° 1D S15

N° 2D S15

ÉTATS-UNIS

EN 590:96

UE

ISO 8217 DMX

Norme internationale

BS 2869-A1 (ou A2)

ROYAUME-UNI

KSM-2610

République de Corée

GB252

Chine

(2)  Si vous utilisez un biocarburant, utilisez un carburant conforme à l'une des normes suivantes.

•  EN 14214, EN 590

•  ASTM D6751, D7467

•  JIS K 2390

(3)  Le carburant utilisé doit être conforme aux normes et restrictions suivantes.

•  N'utilisez pas de carburant dont la teneur en soufre dépasse 15 ppm (masse).

•  N'utilisez pas de carburant contenant du zinc ou du sodium.

•  N'utilisez pas de paraffine.

•  Ne mélangez la paraffine au carburant.

•  N'utilisez pas de combustible ayant été stocké pendant de longues périodes dans des fûts.

•  N'utilisez pas de carburant acheté auprès de détaillants non agréés.



Tableau huile/carburant

Zone de lubrification

Quantité d'huile spécifiée (L)

Quantité d'huile de

remplacement (L)

Huile moteur

11,6

10,5

Système d'huile hydraulique

225

110



Carter de la boîte de vitesses du

moteur de déplacement (droite)

4,7

4,7

Carter de la boîte de vitesses du

moteur de déplacement (gauche)

4,7

4,7

Carter de la boîte de vitesses du

moteur du treuil

1,7

1,7

Système de refroidissement

15,5

---

Réservoir de carburant

150

---

Réservoir de liquide de lavage

3,3

---




M A E D A

 Grue automotrice



Fel! Använd fliken Start om du vill tillämpa nadpis 2 för texten som ska visas

här.

  Fel! Använd fliken Start om du vill tillämpa Nadpis 2 för texten som ska visas här.



2/2020 CC1908S-1

6-13



  COUPLES DE SERRAGE STANDARD

  COUPLE DE SERRAGE DES BOULONS ET ÉCROUS

Sauf indication contraire, serrez les boulons et les écrous à filetage

métrique suivant les valeurs indiquées dans le tableau suivant :
Déterminez le couple de serrage approprié en fonction de la largeur entre les méplats (b) du boulon ou de

l'écrou.


[1]  Boulons de classe de résistance « 8,8 »

Dimension

nominale (a)

Largeur entre les

méplats (b)

Couple de serrage cible

Plage de couple de serrage

mm

mm

ft-lb

N·m

kgf·m

ft-lb

N·m

kgf·m

10

5,8

7,8

0,80

5,0-6,6

6,8-9,0

0,70-0,92

13

14,0

19,0

1,95

12,2-16,2

16,5-21,9

1,70-2,24

10

17

27,7

37,5

3,85

24,0-31,8

32,6-43,1

3,35-4,43

12

19

48,3

65,5

6,70

42,0-55,5

57,0-75,3

5,85-7,70

14

22

76,7

104

10,6

66,7-88,5

90,4-120

9,2-12,2

16

24

120

163

16,6

105-138

142-187

14,4-19,1

18

27

165

224

22,8

144-190

195-258

19,8-26,2

20

30

235

318

32,4

204-270

277-366

28,2-37,3

22

32

319

432

44,0

277-367

376-497

38,3-50,6

24

36

405

549

56,0

352-465

477-631

48,7-64,4

27

41

593

804

81,9

516-682

699-925

71,2-94,2

30

46

804

1090

111

699-922

948-1250

96,5-128

33

50

1095

1485

151

952-1261

1290-1710

131-174

36

55

1409

1910

194

1224-1623

1660-2200

167-223






Fel! Använd fliken Start om du vill tillämpa nadpis 2 för texten som ska visas här.



Fel! Använd fliken

Start om du vill tillämpa Nadpis 2 för texten som ska visas här.



M A E D A

Grue automotrice

6-14

2/2020 CC1908S-1

[2]  Boulons de classe de résistance « 10,9 »

Dimension

nominale (a)

Largeur entre

les méplats (b)  Couple de serrage cible

Plage de couple de serrage

mm

mm

ft-lb

N·m

kgf·m

ft-lb

N·m

kgf·m

10

8,1

11,0

1,1

6,9-9,4

9,4-12,7

0,93-1,26

13

19,9

27,0

2,7

17,0-22,9

23,0-31,1

2,3-3,10

10

17

39,1

53,0

5,4

33,2-45,0

45,0-61,0

4,6-6,21

12

19

68,6

93,0

9,5

58,3-78,9

79,0-107

8,10-10,9

14

22

109

148

15,1

92,9-125

126-170

12,8-17,4

16

24

170

231

23,5

145-196

196-266

20,0-27,0

18

27

234

317

32,3

198-269

269-365

27,5-37,1

20

30

332

450

45,9

283-382

383-518

39,0-52,8

22

32

451

612

62,4

384-519

520-704

53,0-71,8

24

36

574

778

79,3

488-660

661-895

67,4-91,2

27

41

833

1130

116

709-959

961-1300

98,6-133

30

46

1136

1540

158

966-1306

1310-1770

134-182

33

50

1549

2100

214

1320-1778

1790-2410

182-246

36

55

1992

2700

275

1696-2287

2300-3100

234-316



[3]  Boulons de classe de résistance « 12,9 »

Dimension

nominale (a)

Largeur entre

les méplats (b)  Couple de serrage cible

Plage de couple de serrage

mm

mm

ft-lb

N·m

kgf·m

ft-lb

N·m

kgf·m

10

9,6

13,0

1,30

8,2-11,1

11,1-15,0

1,11-1,50

13

23,2

31,5

3,20

19,8-26,7

26,8-36,2

2,72-3,70

10

17

46,1

62,5

6,40

39,2-53,0

53,1-71,9

5,44-7,35

12

19

80,4

109

11,1

68,4-92,2

92,7-125

9,44-12,8

14

22

128

174

17,7

109-148

148-200

15,0-20,4

16

24

200

271

27,7

170-230

230-312

23,5-31,9

18

27

275

373

38,1

234-316

317-429

32,4-43,8

20

30

390

529

54,0

332-448

450-608

45,9-62,1

22

32

531

720

73,4

451-611

612-828

62,4-84,4

24

36

675

915

93,3

574-774

778-1050

79,3-107

27

41

988

1340

136

841-1136

1140-1540

116-156

30

46

1342

1820

185

1143-1542

1550-2090

157-213

33

50

1822

2470

252

1549-2095

2100-2840

214-290

36

55

2346

3180

324

1992-2700

2700-3660

275-373






M A E D A

 Grue automotrice



Fel! Använd fliken Start om du vill tillämpa nadpis 2 för texten som ska visas

här.

  Fel! Använd fliken Start om du vill tillämpa Nadpis 2 för texten som ska visas här.



2/2020 CC1908S-1

6-15

[4]  Autres boulons

Dimension

nominale (a)

Largeur entre

les méplats (b)  Couple de serrage cible

Plage de couple de serrage

mm

mm

ft-lb

N·m

kgf·m

ft-lb

N·m

kgf·m

10

2,2

3,0

0,30

1,9-2,6

2,6-3,5

0,26-0,35

13

5,5

7,5

0,75

4,8-6,3

6,5-8,6

0,65-0,85

10

17

10,7

14,5

1,45

9,3 à 12,3

12,6 à 16,7

1,25 à 1,65

12

19

18,4

25,0

2,55

16,0 à 21,2

21,7 à 28,8

2,20 à 2,95

14

22

29,5

40,0

4,10

25,7 à 33,9

34,8 à 46,0

3,55 à 4,70

16

24

46,1

62,5

6,40

40,1-53,0

54,3-71,9

5,55-7,35

18

27

63,4

86,0

8,75

55,2 à 72,9

74,8 à 98,9

7,60 à 10,0

20

30

90,0

122

12,4

78,2 à 103

106 à 140

10,8 à 14,3

22

32

122

166

16,9

106 à 141

144 à 191

14,7 à 19,4

24

36

156

211

21,5

135 à 179

183 à 243

18,7 à 24,7

27

41

228

309

31,4

198 à 262

269 à 355

27,3 à 36,1

30

46

309

419

42,6

268 à 356

364 à 482

37,0 à 49,0

33

50

420

570

58,0

365 à 484

495 à 656

50,4 à 66,7

36

55

540

732

74,5

469 à 621

636 à 842

64,8 à 85,7



  COUPLE DE SERRAGE DES CONNECTEURS DE TUYAUX

FLEXIBLES

Sauf mention contraire, serrez les connecteurs de tuyaux flexibles conformément aux valeurs de couple

indiquées dans le tableau suivant :
Déterminez le couple de serrage approprié sur la base de la largeur entre les méplats (b) du connecteur de

tuyaux flexibles.

N° Nominal  Largeur entre

les méplats (a)  Couple de serrage cible

Plage de couple de serrage

mm

ft-lb

N·m

kgf·m

ft-lb

N·m

kgf·m

02

19

32

44

4,5

26 à 40

35 à 54

3,5 à 5,5



03

22

55

74

7,5

40 à 68

54 à 93

5,5 à 9,5

24

58

78

8,0

44 à 72

59 à 98

6,0 à 10,0

04

27

76

103

10,5

62 à 97

84 à 132

8,5 à 13,5

05

32

116

157

16,0

94 à 137

128 à 186

13,0 à 19,0

06

36

159

216

22,0

131 à 180

177 à 245

18,0 à 25,0





Fel! Använd fliken Start om du vill tillämpa nadpis 2 för texten som ska visas här.



Fel! Använd fliken

Start om du vill tillämpa Nadpis 2 för texten som ska visas här.



M A E D A

Grue automotrice

6-16

2/2020 CC1908S-1

  FUSIBLES

 ATTENTION

Assurez-vous de mettre l’interrupteur

d'alimentation primaire en position « OFF »

lorsque vous vérifiez ou remplacez un

fusible.



IMPORTANT

Les fusibles protègent les composants et

les câbles électriques contre la surchauffe

pouvant les brûler.
•  Des fusibles à lame sont utilisés ici. Si un

fusible est corrodé et contient de la

poudre blanche, changez le fusible.

•  Lorsqu’un fusible a fondu, cherchez-en

toujours la cause au niveau du circuit et

réparez la défaillance avant de remplacer

le fusible.

•  Assurez-vous toujours que le fusible de

rechange a une capacité identique.





[1]  Boîte à fusibles 1

La boîte à fusibles 1 est située à l'intérieur du

compartiment à batterie.



[Capacité des fusibles et nom des circuits]







N°

Capacité  Tableau de raccordement

(1)

20 A

Alimentation de sortie du

contrôleur principal

(2)

5A

Unité de neutralisation

(3)

10A

Alimentation électrique de

secours (EPC)

(4)

5A

Alimentation électrique de

secours (ON/OFF)

(5)

2A

Circuit imprimé alimentation

(6)

5A

Alimentation électrique des

lampes de témoin d’état

(7)

5A

Alimentation du capteur de

basculement

(8)

5A

Alimentation de la

commande radio

(9)

(10)

(11)

20 A

Alimentation de contrôle du

contrôleur du moteur

(12)

20 A

Soupape EGR

(13)

5A

Alimentation de contrôle du

contrôleur principal

(14)

15A

Alimentation permanente

(plancher)

(15)

10A

Klaxon

(16)

(17)

(18)

(19)

(20)

20 A

Alimentation de la pompe à

carburant





M A E D A

 Grue automotrice



Fel! Använd fliken Start om du vill tillämpa nadpis 2 för texten som ska visas

här.

  Fel! Använd fliken Start om du vill tillämpa Nadpis 2 för texten som ska visas här.



2/2020 CC1908S-1

6-17

[2]  Boîte à fusibles 2

La boîte à fusibles 2 est située à gauche derrière

le siège de la cabine.



[Capacité des fusibles et nom des circuits]



N°

Capacité  Tableau de raccordement

(1)

5A

Commutateur de fonctionnement

d'urgence/commutateur de

verrouillage

(2)

5A

Commutateur de fonctionnement

(3)

10A

Alimentation électrique des

entrées/sorties du contrôleur

(4)

10A

Feu de travail et feu avant de la

flèche

(5)

10A

Feu arrière et gyrophare jaune

(6)

5A

Radio

(7)

10A

Compresseur d'air

(8)

15A

Alimentation électrique de la

climatisation

(9)

5A

Servocommande pour l’air

intérieur/extérieur de la

climatisation

(10)  5A

Contrôleur de la climatisation

(11)  10A

Alimentation électrique accessoire

(12)  5A

Pilote de la caméra

(13)  3A

Alimentation du contrôleur de la

caméra

(14)  2A

Convertisseur d'images

(15)  10A

Essuie-glace/lave-glace avant

(16)  10A

Essuie-glace/lave-glace de toit

(17)  5A

Alimentation en option

(18)  5A

Alimentation de la lampe

intérieure/radio

(19)  5A

Alimentation électrique de contrôle

du contrôleur/Alimentation

électrique de contrôle du moniteur

(20)  5A

Commutateur de démarrage ON





  LIAISONS FUSIBLE

 ATTENTION

Assurez-vous de mettre le commutateur

d'alimentation primaire sur « OFF » lorsque

vous vérifiez ou remplacez une liaison

fusible.



IMPORTANT

Un lien fusible désigne un gros fil fusible

installé dans un circuit à travers lequel

circule un courant à grande capacité.

Tout comme un fusible normal, il protège les

pièces électriques et le câblage des brûlures

dues à des courants anormaux.
•  Lorsqu’une liaison fusible a fondu,

cherchez-en toujours la cause au niveau du

circuit et réparez la défaillance avant de

remplacer la liaison fusible.

•  Assurez-vous que le fusible de rechange a

toujours une capacité identique.











Fel! Använd fliken Start om du vill tillämpa nadpis 2 för texten som ska visas här.



Fel! Använd fliken

Start om du vill tillämpa Nadpis 2 för texten som ska visas här.



M A E D A

Grue automotrice

6-18

2/2020 CC1908S-1

[1]  Liaison fusible 1

La liaison fusible 1 est située à gauche, à

l'intérieur du compartiment à batterie.



[Capacité des liaisons fusibles et nom des

circuits]





N°  Fusible n° Capacité

Connecté à

(1)

FL1

65A

Alimentation de

courant

permanente

(2)

FL2

65A  Alimentation BR

(rotative)

(3)

FL3

65A  Alimentation BR

(plancher)

*  L’alimentation électrique BR est mise sous

tension lorsque le commutateur de démarrage

est allumé.

Si l'un des phénomènes suivants se produit, un

lien fusible peut avoir fondu. Inspectez et

remplacez le lien fusible.

•  Si l'alimentation de la boîte à fusibles 1 de

l'alimentation permanente n'est pas sous

tension, le lien fusible FL1 (1) peut avoir fondu.

•  Si l'alimentation de la boîte à fusibles 1 BR

n'est pas alimentée, le lien fusible FL2 (2) peut

avoir fondu.

•  Si l'alimentation de la boîte à fusibles 2 BR

n'est pas alimentée, le lien fusible FL3 (3) peut

avoir fondu.



[2]  Liaison fusible 2

Le lien fusible 2 est situé à l'intérieur du châssis,

lors que le couvercle du poste (2) est retiré.





Le couvercle supérieur du réservoir d'huile

hydraulique (1) doit être retiré afin de pouvoir

retirer le couvercle du poste (2).



[Capacité des liaisons fusibles et nom des

circuits]

N°  Fusible n° Capacité

Connecté à

(4)

EFL1



80A



Éclairage



(5)

EFL2



60A



Démarreur



Si l'un des phénomènes suivants se produit, un

lien fusible peut avoir fondu. Inspectez et

remplacez le lien fusible.

•  Si le témoin AUTO GLOW ne s'allume pas,

même lorsque l'interrupteur du démarreur est

en position « ON », et que le moteur ne peut

pas facilement être démarré par temps froid, il

se peut que le fusible EFL1 (4) ait fondu.

•  Si le démarreur ne fonctionne pas lorsque

l'interrupteur du démarreur est placé en

position « MARCHE », le fusible EFL2 (5) peut

avoir fondu.









M A E D A

 Grue automotrice



Fel! Använd fliken Start om du vill tillämpa nadpis 2 för texten som ska visas

här.

  Fel! Använd fliken Start om du vill tillämpa Nadpis 2 för texten som ska visas här.



2/2020 CC1908S-1

6-19



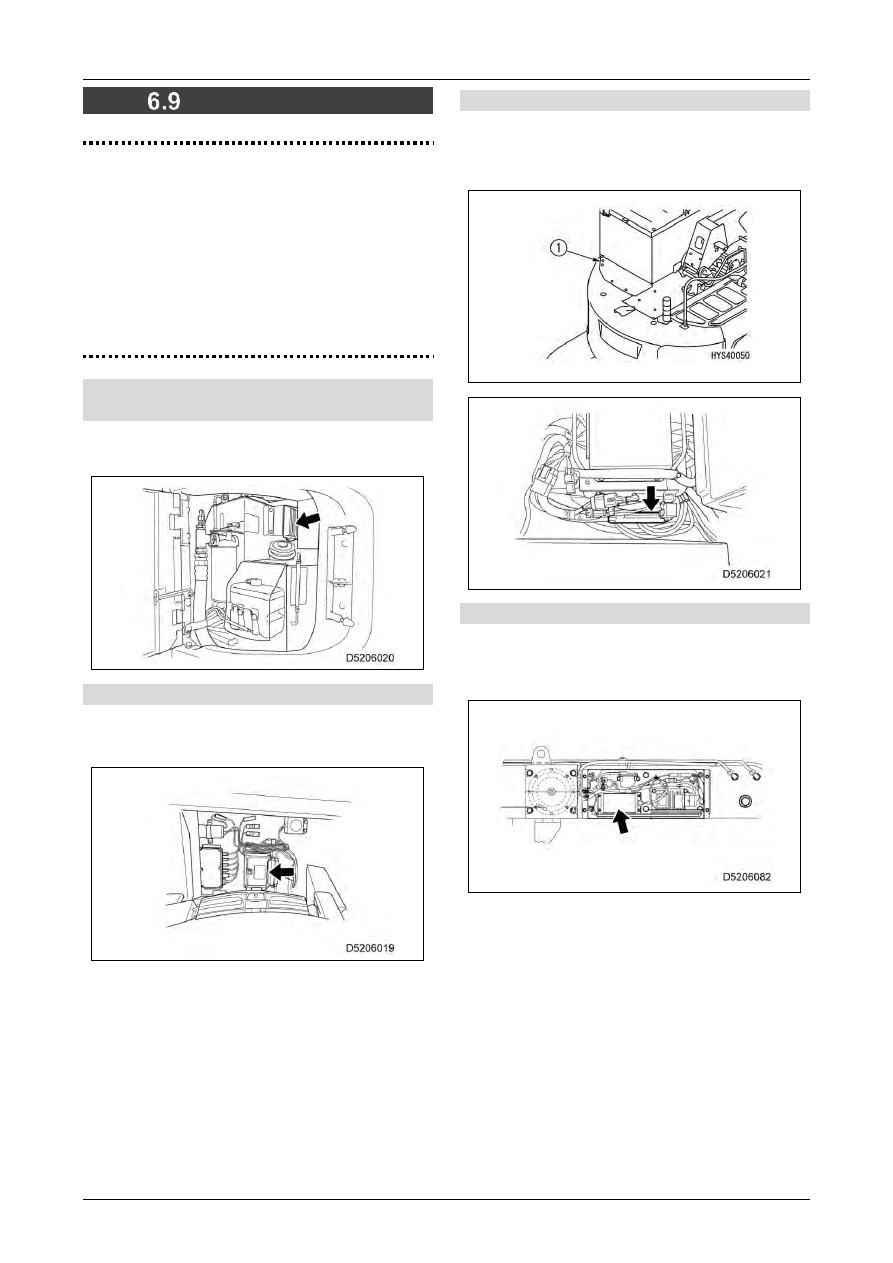

  CONTRÔLEUR

IMPORTANT

•  Préservez le contrôleur de toute

éclaboussure d'eau, de boue, de jus ou

d'autres liquides.

•  Si une anomalie survient au niveau du

contrôleur, ne le réparez pas vous-même,

mais contactez-nous ou contactez votre

revendeur en vue d’un contrôle ou d’une

réparation.



[1]  Contrôleur principal du corps de la

machine

Le contrôleur principal du corps de la machine se

trouve à l'intérieur du couvercle gauche.



[2]  Sous-contrôleur de corps de machine

Le sous-contrôleur de corps de machine est situé

à l'intérieur du capot, à l'arrière de l'intérieur de la

cabine.





[3]  Contrôleur du moteur

En retirant le couvercle supérieur du réservoir

d'huile hydraulique (1), on découvre le contrôleur

du moteur situé derrière le réservoir d'huile

hydraulique.





[4]  Contrôleur de la fléchette/jib (option)

Le contrôleur de la fléchette/jib est situé sous le

capot, sur le côté gauche de l'unité de

fléchette/jib principale.

























Fel! Använd fliken Start om du vill tillämpa nadpis 2 för texten som ska visas här.



Fel! Använd fliken

Start om du vill tillämpa Nadpis 2 för texten som ska visas här.



M A E D A

Grue automotrice

6-20

2/2020 CC1908S-1

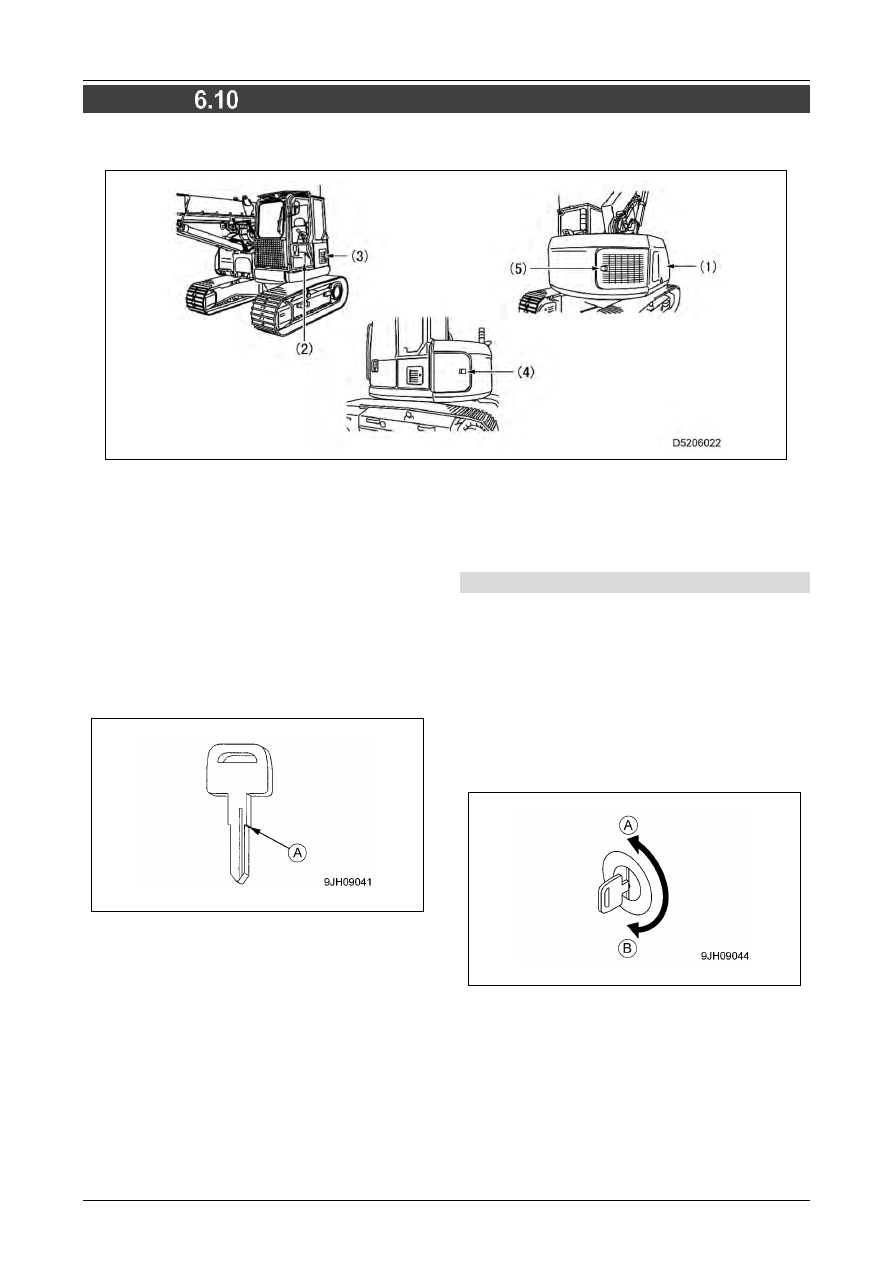

 PORTES ET CAPOTS VERROUILLABLES

Voir l'illustration pour l'emplacement des portes et des capots verrouillables.



(1)  Capot de la machine
(2)  Porte de la cabine
(3)  Porte du filtre de climatisation

(4)  Capot de gauche
(5)  Capot de droite



•  Utilisez la clef du commutateur de démarrage

pour ouvrir ou fermer les verrous des portes et

des capots verrouillables.

•  Insérez la clé entièrement jusqu'à sa butée (A)

avant de la tourner.

La clé risque de se casser si elle est tournée

alors qu'elle n'est qu'à moitié insérée.





Déverrouillage/verrouillage

[Déverrouillage]

1.

Insérez la clef dans la fente.

2.

Tournez la clé dans le sens inverse des

aiguilles d'une montre et tirez sur le bouton

de la porte ou du capot.

La porte ou le capot se déverrouille.

Position (A) :  Ouvert

Position (B) :  Verrouillé



[Verrouillage]

1.

Refermez la porte ou le capot et insérez la

clé dans la fente.

2.

Tournez la clef dans le sens des aiguilles

d'une montre et retirez ensuite la clef.

























Content      ..     12      13      14      15     ..
