MAEDA GRUE AUTOMOTRICE CC1908S-1 (N° de série 9003 et supérieur). MANUEL D’UTILISATION (2020) - 11

M A E D A

 Grue automotrice



Fel! Använd fliken Start om du vill tillämpa NADPIS 2 för texten som ska

visas här.

  Fel! Använd fliken Start om du vill tillämpa Nadpis 2 för texten som ska visas här.



2/2020 CC1908S-1

5-49

［

5

］

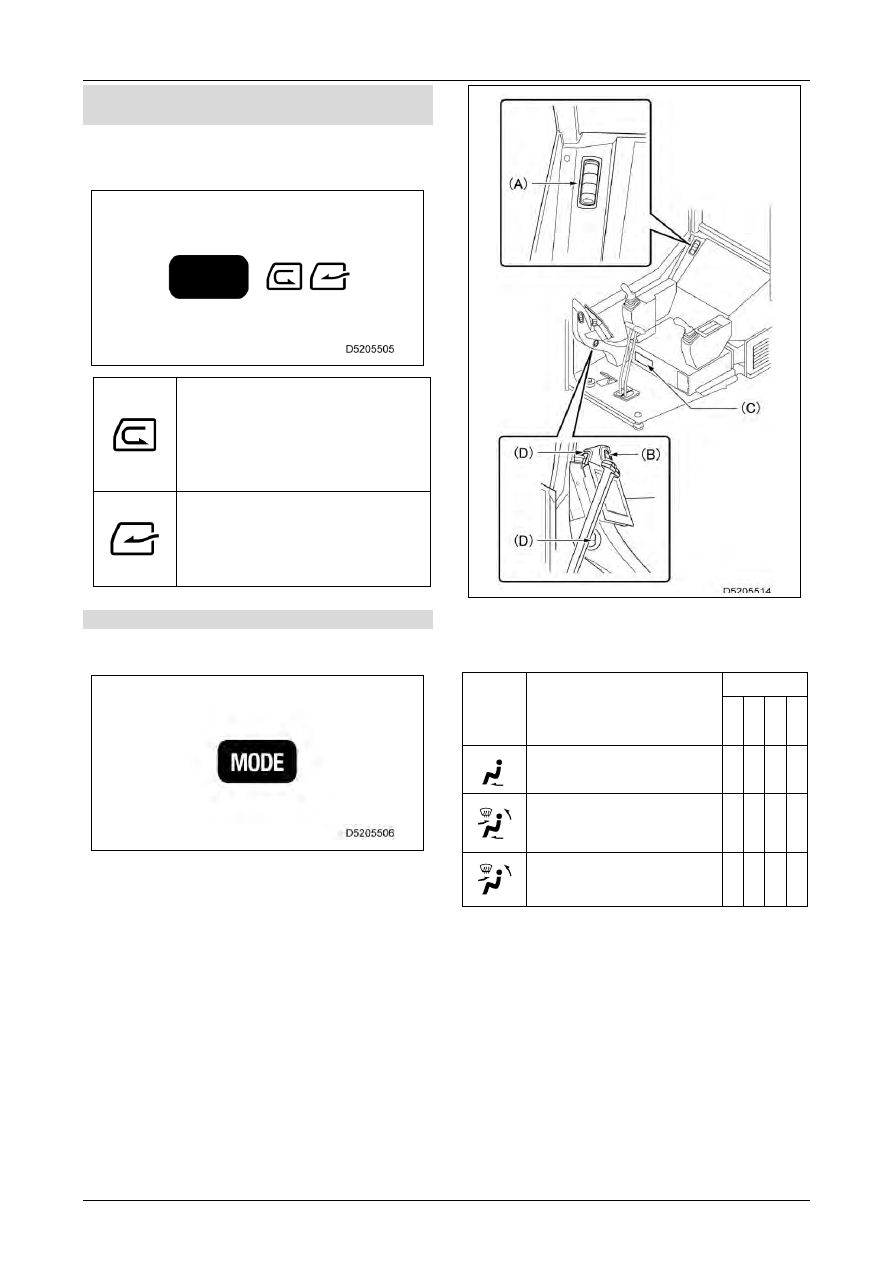

 Commutateur de sélection Air

frais/Recirculation de l’air

Utilisez ce commutateur pour choisir entre la

recirculation de l’air intérieur et l'admission d'air

frais extérieur.





[Recirculation de l’air intérieur]

Referme l'entrée d’air extérieur et

fait recirculer l'air intérieur.

Utilisez ce mode pour refroidir

l'intérieur rapidement ou lorsque

l'air extérieur est vicié.



[Prise d'air frais]

Aspire l'air frais de l'extérieur.

Utilisez ce mode pour faire entrer

de l'air frais ou pour désembuer

les fenêtres.









[6]  Sélecteur des sorties d’air

Utilisez ce bouton pour sélectionner la sortie

d’air.



En appuyant sur le bouton, la sortie d'air s'affiche

à l'écran.





L'actionnement de ce commutateur en mode

automatique annule le mode automatique.



[Affichage à l’écran et sorties d'air]

•  Sortie d'air (A) :  Sortie d'air arrière (1

emplacement)

•  Sortie d'air (B) :  Sortie d'air frontale (1

emplacement)

•  Sortie d'air (C) :  Sortie d'air vers les pieds (1

emplacement)

•  Sortie d'air (D) :  Sorties d'air des dégivreurs

supérieurs et inférieurs du

pare-brise avant (2

emplacements)





L'air est soufflé à partir des sorties d'air indiquées

par des «

✓

 ».

Affichag

e à

cristaux

liquides

Mode de flux d'air

Sortie d'air

(A

)

(B

)

(C

)

(D

)

  Débit d'air vers les pieds



✓





Flux d'air

pieds/avant/arrière/dégivre

ur

✓



✓



✓



✓





Flux d'air

avant/arrière/dégivreur

✓



✓



✓



Tous les débits d'air autres que celui vers les

pieds peuvent être réglés en ouvrant et en

fermant les sorties d'air et en ajustant les grilles

d'aération.

Exemple :  Pour souffler de l'air uniquement par

la sortie d'air avant

Appuyez plusieurs fois sur le sélecteur de

sortie d'air jusqu'à ce que la sortie d'air soit

affichée à l’écran comme

avant/arrière/dégivreur. Coupez ensuite le

dégivreur et fermez les sorties d'air arrière.











Fel! Använd fliken Start om du vill tillämpa NADPIS 2 för texten som ska visas här.

  Fel! Använd fliken

Start om du vill tillämpa Nadpis 2 för texten som ska visas här.

M A E D A

Grue automotrice

5-50

2/2020 CC1908S-1

［

7

］

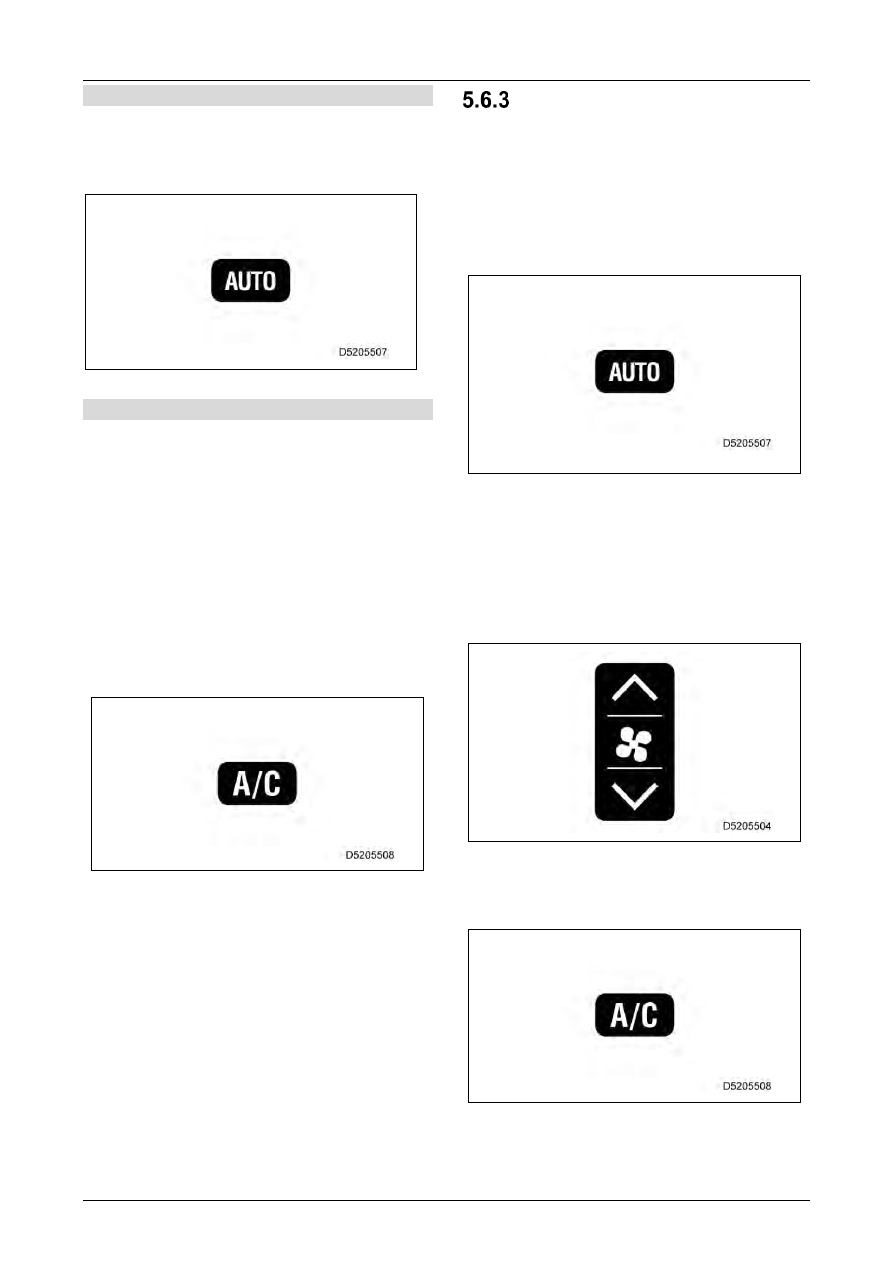

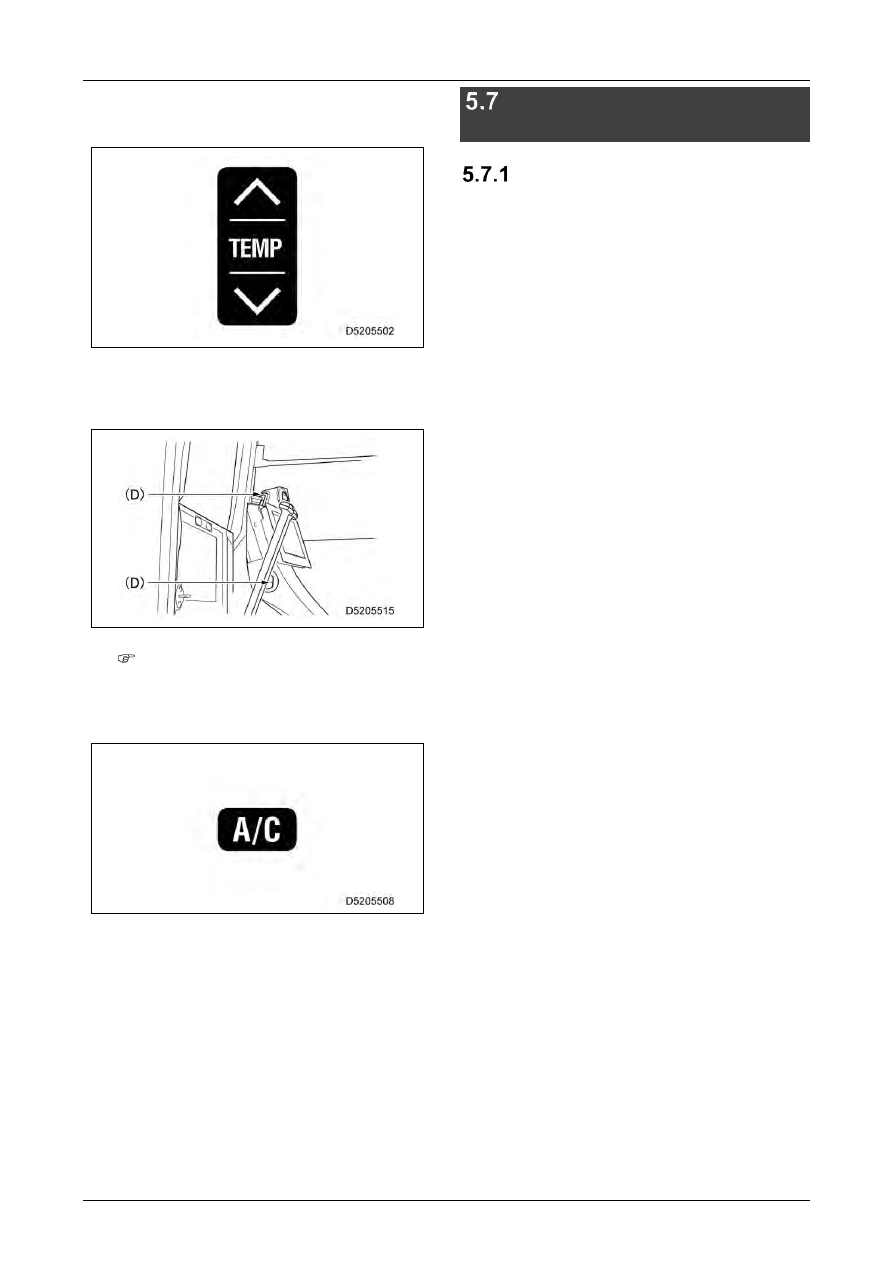

 Commutateur auto

Utilisez cet interrupteur pour démarrer le

climatiseur en mode automatique.
Sert de commutateur de sélection entre le

ventilateur et le soufflage d'air en mode auto.







［

8

］

 Commutateur A/C

Utilisez cet interrupteur pour activer et désactiver

les fonctions de la climatisation (refroidissement,

déshumidification et chauffage).
Vérifiez sur l'écran si la climatisation fonctionne

ou si elle est à l'arrêt.
La climatisation est allumée si elle apparaît à

l’écran, et éteint dans le cas contraire.

•  Si la fonction de climatisation est désactivée

quand le ventilateur fonctionne, seule la

fonction de soufflage d'air fonctionnera.

•  La climatisation s'éteint si le ventilateur est à

l’arrêt.





































  PROCÉDURES DE

FONCTIONNEMENT

5.6.3.1  MODE AUTO

1.

Appuyez sur le bouton Auto pour démarrer

la climatisation.

Toutes les étapes du fonctionnement

manuel seront effectuées automatiquement.







5.6.3.2  FONCTIONNEMENT MANUEL

1.

Appuyez sur les commutateurs du

ventilateur pour régler le niveau du flux d'air.

Vérifiez que le réglage de la température et

le niveau du débit d'air sont affichés à

l'écran.



2.

Appuyez sur le commutateur de la

climatisation pour le mettre sur la position

« ON ».

















M A E D A

 Grue automotrice



Fel! Använd fliken Start om du vill tillämpa NADPIS 2 för texten som ska

visas här.

  Fel! Använd fliken Start om du vill tillämpa Nadpis 2 för texten som ska visas här.



2/2020 CC1908S-1

5-51

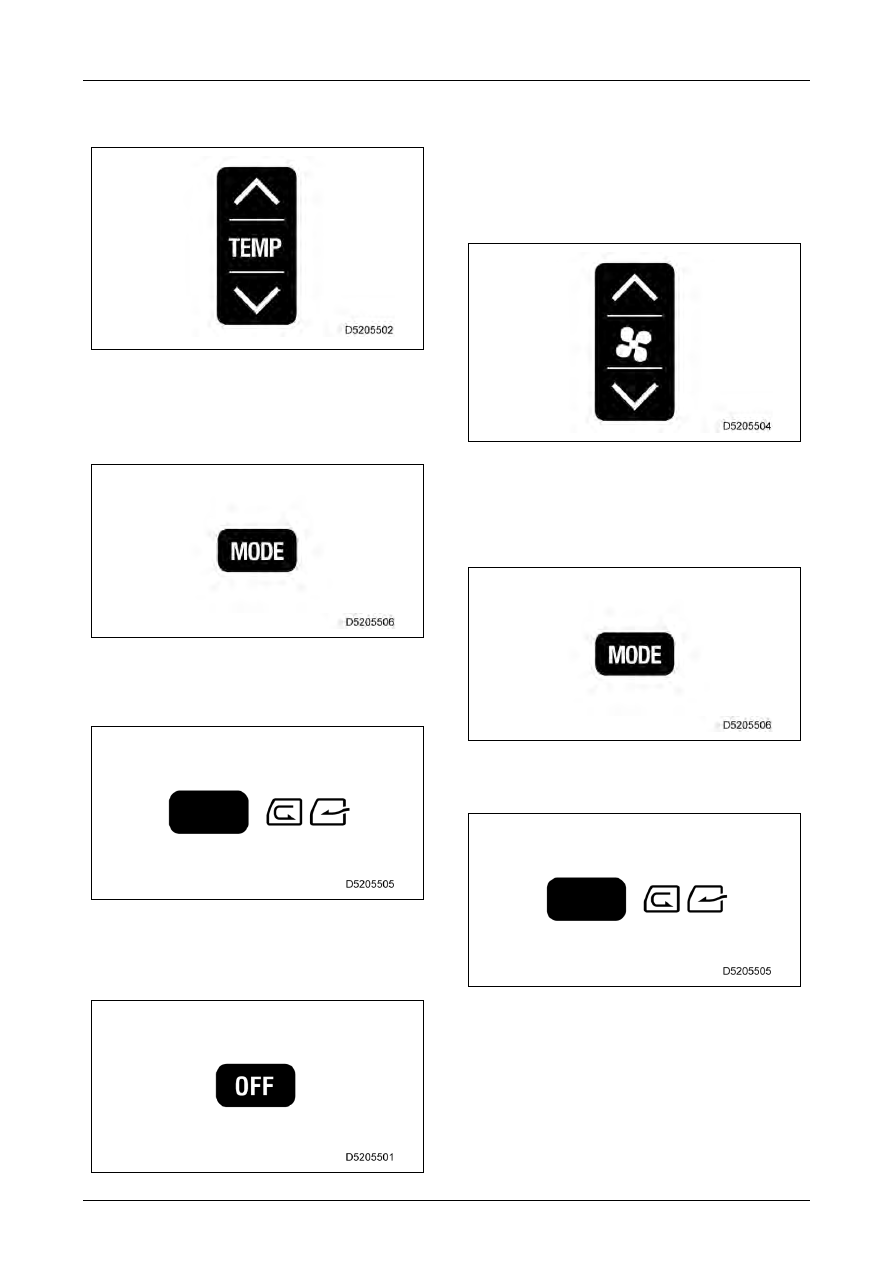

3.

Appuyez sur les commutateurs de réglage

de la température pour définir la température

souhaitée.





4.

Appuyez sur le sélecteur de sortie d'air pour

sélectionner la sortie d'air souhaitée.

L'indication de la sortie d'air sur l'écran

d'affichage change selon la sélection

effectuée ici.



5.

Appuyez sur le sélecteur d'air

frais/recirculation de l’air pour sélectionner,

soit la recirculation de l’air intérieur, soit

l'admission d'air frais.



5.6.3.3  ARRÊT DU

FONCTIONNEMENT

1.

Appuyez sur le commutateur du ventilateur

pour l'arrêter.





5.6.3.4  OPÉRATION DE

DÉSEMBUAGE

1.

Appuyez sur les commutateurs du

ventilateur pour régler le niveau du flux d'air.

Vérifiez que le réglage de la température et

le niveau du débit d'air sont affichés à

l'écran.



2.

Appuyez plusieurs fois sur le sélecteur de

sortie d'air et vérifiez que la sortie d'air est

indiquée comme

pieds/avant/arrière/dégivreur ou

avant/arrière/dégivreur sur l'écran

d'affichage.



3.

Appuyez sur le sélecteur d'air

frais/recirculation de l’air pour faire entrer de

l'air frais.

















Fel! Använd fliken Start om du vill tillämpa NADPIS 2 för texten som ska visas här.

  Fel! Använd fliken

Start om du vill tillämpa Nadpis 2 för texten som ska visas här.

M A E D A

Grue automotrice

5-52

2/2020 CC1908S-1



4.

Appuyez sur les commutateurs de réglage

de la température pour régler la température

à l'écran sur chauffage maximum.



5.

Réglez la sortie d'air (D) de manière à ce

que le flux d'air soit dirigé contre le pare-

brise.





Pour désembuer les fenêtres ou

abaisser le taux d'humidité (pendant la

saison des pluies, par exemple),

appuyez sur le commutateur du

climatiseur pour le mettre sur « ON ».





  FONCTIONNEMENT DE LA

RADIO DE LA CABINE

  PRÉCAUTIONS D'USAGE

•  Par mesure de sécurité, réglez le volume de

telle manière à vous assurer que vous pouvez

entendre les sons extérieurs lorsque vous

utilisez l'appareil.

•  Écouter à un volume élevé pendant de

longues périodes peut entraîner une perte

d'audition.

•  L’infiltration d’eau dans le boîtier du haut-

parleur ou dans la radio de la cabine pourrait

provoquer des pannes imprévues. Évitez les

éclaboussures d’eau sur ces unités.

•  N'essuyez pas les boutons et molettes avec

des solvants tels que du benzène ou des

diluants. Essuyez-les avec un chiffon doux et

sec (humidifié à l'alcool en cas de forte

souillure).

•  La mémoire des stations préréglées sera

effacée lors du remplacement de la batterie. Si

cela se produit, réinitialisez les boutons de

préréglage.
































M A E D A

 Grue automotrice



Fel! Använd fliken Start om du vill tillämpa NADPIS 2 för texten som ska

visas här.

  Fel! Använd fliken Start om du vill tillämpa Nadpis 2 för texten som ska visas här.



2/2020 CC1908S-1

5-53

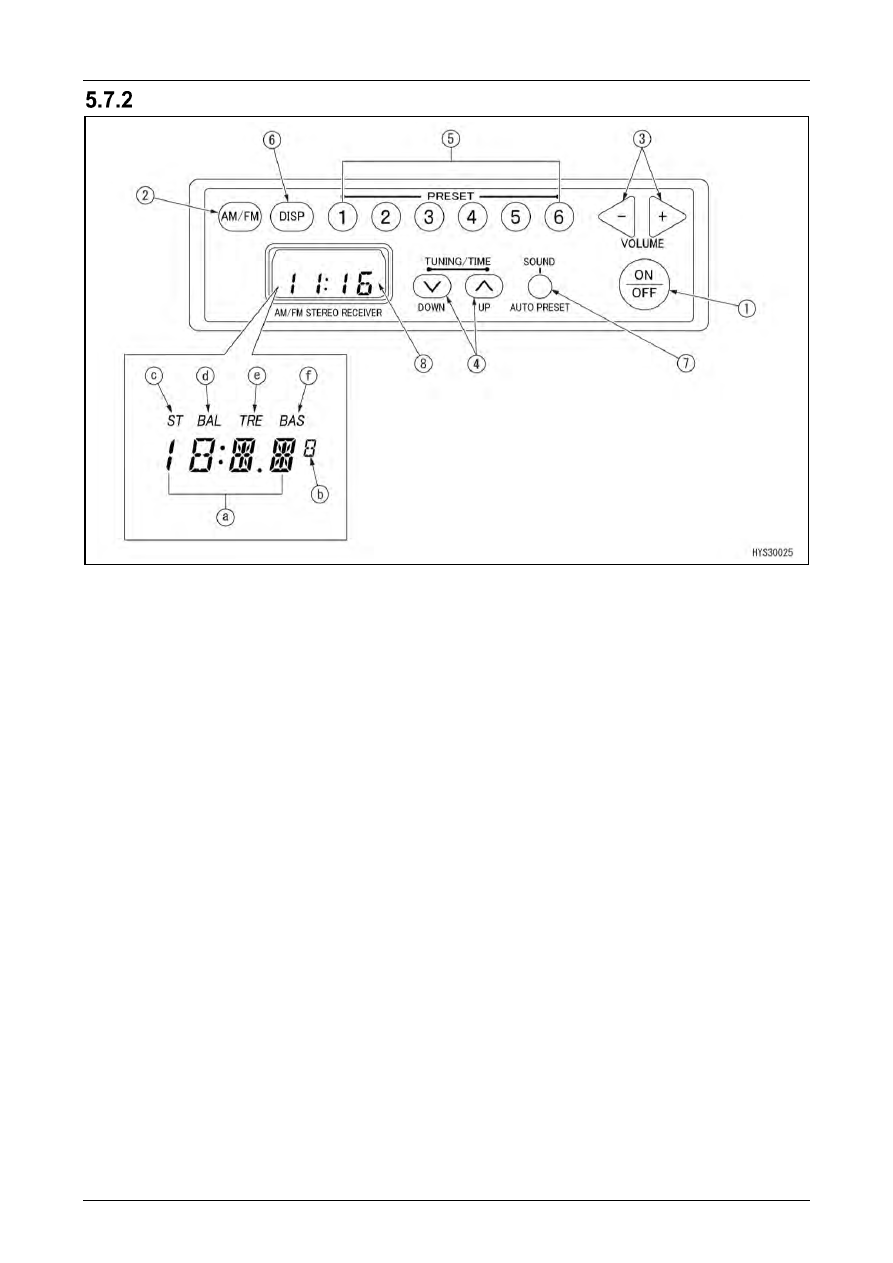

  NOMS DES COMPOSANTS DU PANNEAU DE CONTRÔLE



[Unité principale]

(1)  Bouton d’alimentation
(2)  Bouton de sélection FM/AM
(3)  Boutons de réglage du volume
(4)  Boutons de réglage de fréquence

(5)  Boutons de préréglages
(6)  Bouton de sélection d'affichage
(7)  Bouton de réglage de la qualité sonore
(8)  Affichage


[Affichage]
(a) Affiche des informations textuelles/numériques

telles que le nom de la bande, la fréquence et
l'heure.

(b) Affiche la fréquence par pas de 50 kHz (FM).
(c) S'allume lorsqu'un signal stéréo est reçu avec

FM1/FM2 sélectionné.

(d) S'allume pour l'ajustement de l'équilibre avec la

qualité sonore ajustée.

(e) S'allume pour le réglage des aigus avec la qualité

sonore ajustée.

(f)  S'allume pour le réglage des basses avec la qualité

sonore ajustée.




















Fel! Använd fliken Start om du vill tillämpa NADPIS 2 för texten som ska visas här.

  Fel! Använd fliken

Start om du vill tillämpa Nadpis 2 för texten som ska visas här.

M A E D A

Grue automotrice

5-54

2/2020 CC1908S-1



[1]  Bouton d'alimentation (ON/OFF)

Le bouton d’alimentation de la radio s'allume et la

fréquence s'affiche à l'écran (8).

Une nouvelle pression sur le bouton coupe

l’alimentation.



[2]  Bouton de sélection FM/AM (AM/FM)

Permet de régler la qualité sonore pour la bande

souhaitée.

Le bouton (8) fait alterner à l’écran « FM » et

« AM ».



[3]  Boutons de contrôle du volume

(VOLUME)

Ajustez le volume.

En appuyant sur « + », vous augmentez le

volume, et en appuyant sur « - », vous le

diminuez. Le niveau de volume est indiqué par

un chiffre sur l'écran (8).





[4]  BOUTONS DE RÉGLAGE DE

FRÉQUENCE (FRÉQUENCE/HEURE)

Utilisez ces boutons pour changer la fréquence

ou pour régler l'heure.

Pour plus de détails sur la façon de régler la

fréquence de la radio, voir « 5.7.3.1 RÉGLAGE

DE FRÉQUENCE » à la p. 55.



[5]  BOUTONS DE STATIONS PRÉRÉGLÉES

(1, 2, 3, 4, 5, 6)

Les boutons 1 à 6 peuvent être utilisés pour

mémoriser les fréquences de stations de radio

pour une sélection immédiate.

Six stations peuvent être mémorisées, tant en

AM qu’en FM.

Pour plus de détails sur la mémorisation de

stations préréglées, voir « 5.7.3.2 RÉGLAGE

DES BOUTONS PRÉRÉGLÉS » à la p.



55.





Les boutons de préréglage (5) peuvent être

utilisés pour mémoriser une fréquence

manuellement.

Pour mémoriser automatiquement les

fréquences, utilisez le bouton de réglage de

la qualité sonore (7).



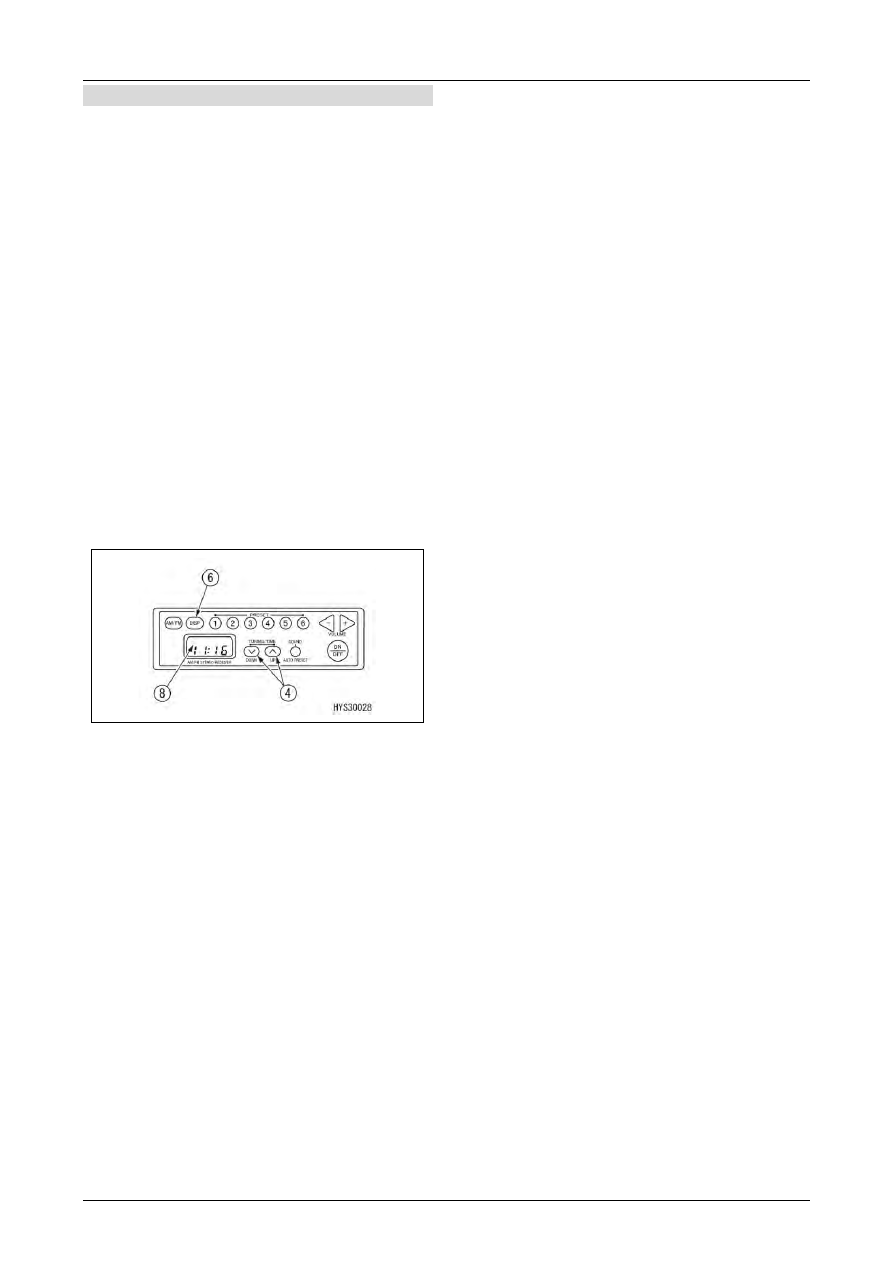

[6]  Bouton de sélection d'affichage (DISP)

Ce bouton permet de basculer entre l'affichage

des fréquences radio et l'affichage de l'heure.

Il peut également être utilisé pour régler l'heure.

Pour plus de détails sur la manière de régler

l'heure, voir « 5.7.3.4 RÉGLAGE DE L'HEURE »

à la p. 56.





[7]  Bouton de réglage de qualité sonore

(SON) (« AUTOPRESET »)

Le bouton (2) fait défiler à l’écran « BAL (c)

(Balance) →TRE (d) (Aigus) →BAS (e)

(Basses) », ce qui permet de régler la qualité du

son pour chacun des modes.

Ce bouton peut également être utilisé pour

mémoriser automatiquement des fréquences.

Pour plus de détails sur chacun des modes, voir

« 5.7.3.3 FONCTIONNEMENT DE LA RADIO DE

LA CABINE » à la p. 55.



［

8

］

 Affichage

Permet d’afficher la bande de réception, la

fréquence, le numéro de la station sélectionnée

et l’heure.



[Antenne]

Veillez à bien ranger l'antenne pour éviter qu’elle

soit pas source d’encombrement pendant le

transport ou lorsque vous rangez la machine

dans un garage.

1.

Desserrez le boulon de montage de

l'antenne (1) et rangez l'antenne en position

d’entreposage (A).

2.

Après avoir rangé l'antenne, resserrez le

boulon (1).













M A E D A

 Grue automotrice



Fel! Använd fliken Start om du vill tillämpa nadpis 2 för texten som ska

visas här.

  Fel! Använd fliken Start om du vill tillämpa Nadpis 2 för texten som ska visas här.



2/2020 CC1908S-1

5-55

  PROCÉDURES DE

FONCTIONNEMENT

5.7.3.1  RÉGLAGE DE FRÉQUENCE

1.

Appuyez sur le bouton d'alimentation (1)

pour afficher la fréquence à l’écran (8).

2.

Utilisez le bouton de réglage de fréquence

(4) pour définir la fréquence souhaitée.

Il existe deux méthodes de réglage : le

réglage automatique et le réglage manuel.

•  Réglage manuel

Appuyez sur les boutons de réglage (4)

jusqu'à ce que la fréquence soit affichée

(8).

Bouton < : Passage à une plus basse

fréquence.

Bouton > : Passage à une fréquence plus

élevée.

Lorsque la fréquence atteint la limite

supérieure ou inférieure, elle saute

automatiquement de la limite supérieure à

la limite inférieure et de la limite inférieure

à la limite supérieure

•  Réglage automatique

Pressez le bouton de balayage (4)

pendant au moins 3 secondes. La

recherche s'arrête automatiquement

lorsqu'un signal de diffusion est reçu.

Pour rechercher la station suivante,

appuyez à nouveau sur le bouton de

balayage (4) pendant au moins 3

secondes.

Bouton < : Sélectionne automatiquement

une station avec une

fréquence plus basse.

Bouton > : Sélectionne automatiquement

une station avec une

fréquence plus élevée.

Le fait d'appuyer sur ce bouton lors de la

syntonisation automatique annule cette

dernière, et la fréquence est reçue avant

que le bouton ne soit enfoncé.

5.7.3.2  RÉGLAGE DES BOUTONS

PRÉRÉGLÉS

1.

Appuyez sur le bouton d'alimentation (1)

pour afficher la fréquence à l’écran (8).



2.

Utilisez le bouton de réglage de fréquence

(4) pour définir la fréquence souhaitée.



3.

Appuyez sur le numéro préréglé (5) et

maintenez-le enfoncé pendant au moins 1,5

seconde avec la fréquence souhaitée

affichée à l'écran (8) pour le mémoriser. Le

son se coupe, mais revient une fois que la

mémorisation a été effectuée. Le numéro et

la fréquence du préréglage sont affichés à

l'écran (8), indiquant que le préréglage a été

effectué.

4.

Une fois la fréquence mémorisée, une

pression sur le bouton de préréglage (5)

permet de sélectionner la station affectée à

ce bouton. Chaque bouton de préréglage (5)

peut être utilisé pour mémoriser une station

FM et une station AM.





5.7.3.3  OPÉRATIONS EN MODE

INDIVIDUEL

Pour régler chaque mode, utilisez le bouton de

réglage de qualité du son (7) et les boutons de

réglage de fréquence (4).



[1] Réglage des basses (BAS)

Appuyez sur la touche (7) pour afficher

« BAS » à l'écran (8).

Utilisez les boutons de réglage de fréquence

(4) pour régler les basses.
•  Bouton > : Renforce les basses
•  Bouton < : Atténue les basses



[2]  Réglage des aigus (TRE)

Appuyez sur la touche (7) pour afficher

« TRE » à l'écran (8).

Utilisez les boutons de réglage de fréquence

(4) pour régler les aigus.
•  Bouton > : Renforce les aigus
•  Bouton < : Atténue les aigus









Fel! Använd fliken Start om du vill tillämpa nadpis 2 för texten som ska visas här.

  Fel! Använd fliken

Start om du vill tillämpa Nadpis 2 för texten som ska visas här.



M A E D A

 Grue automotrice

5-56

2/2020 CC1908S-1

[3]  Réglage de l’équilibre (BAL)

Appuyez sur la touche (7) pour afficher

« BAL » à l'écran (8).

Utilisez les boutons de réglage de fréquence

(4) pour ajuster l'équilibre droite/gauche

entre les haut-parleurs.
• Bouton > : Augmente le volume du haut-

parleur de droite.

• Bouton < : Augmente le volume du haut-

parleur de gauche.

« BAL0 » indique que les haut-parleurs de

droite et de gauche sont équilibrés. (Valeur

par défaut)





Quel que soit le mode, l'affichage revient

automatiquement à l'affichage initial après 5

secondes.





5.7.3.4  RÉGLAGE DE L'HEURE

Utilisez le bouton de sélection de l'affichage (6)

et les boutons de réglage de fréquence (4) pour

régler l'heure.





1.

Appuyez sur la touche de sélection de

l'affichage (6) et maintenez-la enfoncée

pendant au moins 1,5 seconde pendant que

l'affichage (8) indique l'heure. L'affichage de

l'horloge clignote.

2.

Appuyez sur la touche de sélection de

l'affichage (6) et maintenez-la enfoncée

pendant au moins 1,5 seconde. L’affichage

des « heures » clignote.

Utilisez les boutons de réglage de fréquence

(4) pour régler l’heure.
•  Bouton > : Chaque fois que l'on appuie sur

le bouton, l'heure est avancée d'une heure.

•  Bouton < : Chaque fois que l'on appuie sur

le bouton, l'heure est reculée d'une heure.

(Le fait de maintenir les boutons enfoncés

déplace les heures de manière continue.)

3.

Appuyez sur la touche de sélection de

l'affichage (6). Le numéro des « minutes »

clignote.

Utilisez les boutons de réglage de fréquence

(4) pour régler les minutes.
•  Bouton > : Une minute est ajoutée à

chaque pression sur le bouton.

•  Bouton < : L'heure est reculée d'une

minute à chaque pression sur le bouton.

Les minutes défilent en continu en

maintenant les boutons enfoncés.

4.

Appuyez sur la touche de sélection de

l'affichage (6) pour quitter le mode de

réglage de l'heure.







M A E D A

 Grue automotrice



Fel! Använd fliken Start om du vill tillämpa nadpis 2 för texten som ska

visas här.

  Fel! Använd fliken Start om du vill tillämpa Nadpis 2 för texten som ska visas här.



2/2020 CC1908S-1

5-57

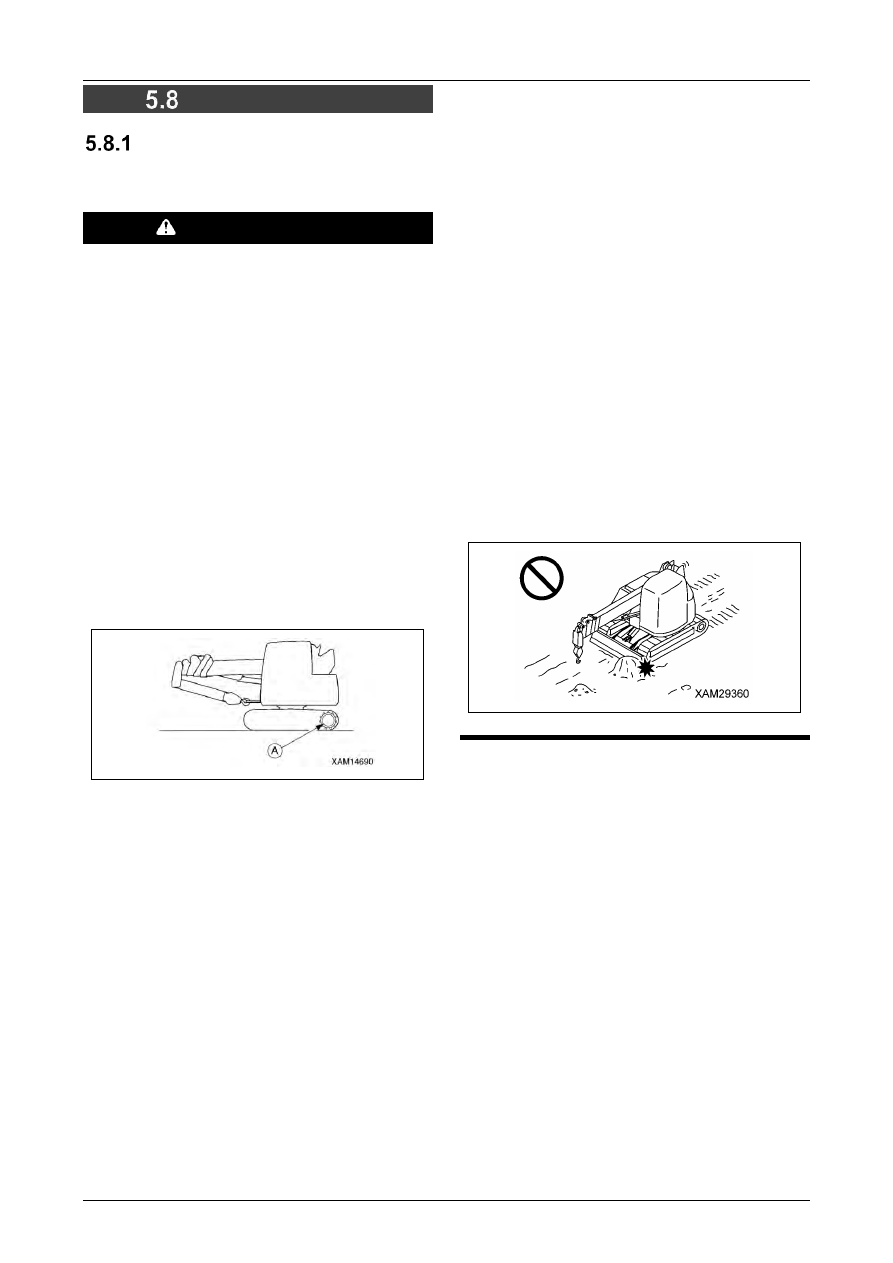

  LAME (OPTION)

  PRÉCAUTIONS À

PRENDRE LORS DE

L'UTILISATION DES LAMES

 AVERTISSEMENT

[Position standard lors de l'utilisation de la

lame]
•  Veillez à ce que la lame soit soulevée du sol

pendant les travaux de levage. Autrement, il

existe un risque d'endommagement ou de

basculement de la machine, ce qui pourrait

entraîner des accidents graves.

•  N'utilisez pas la lame pour dégager des

débris pendant le levage d'une charge.

Autrement, il existe un risque

d'endommagement ou de basculement de la

machine, ce qui pourrait entraîner des

accidents graves.

•  Utilisez la position standard suivante

lorsque vous utilisez la lame pour dégager

des débris :

•

Placez le pignon (A) à l’arrière et placez le

siège du conducteur de manière à

regarder vers l’avant.



•

Repliez complètement la flèche et arrimez

le crochet.

•

Abaissez entièrement la flèche.

Si la flèche est relevée à une hauteur

excessive, la machine risque de basculer

et de provoquer des accidents graves.

•  Le déblaiement de débris lorsque la

machine ne se trouve pas en position

standard risque de faire basculer la

machine et d'endommager les câbles, ce

qui pourrait entraîner des accidents graves.



[Précautions à prendre lors du déblaiement

de débris]
•  Assurez-vous qu'il n'y a aucun danger

autour de la machine avant de retirer les

débris.

Il existe un risque d’accidents pour les

autres personnes, de basculement de la

machine si les chenilles glissent, ou de

collision avec la pointe de la grue, ce qui

pourrait entraîner des accidents graves.

•  La pointe de la grue dépasse l'extrémité de

la lame. Vérifiez qu’aucun obstacle ne se

présente devant la machine avant d'enlever

les débris. Il existe un risque d'accident

grave en raison de collision avec des

obstacles si vous n’effectuez pas de

vérification devant la machine.

•  Veillez à abaisser la lame au sol une fois le

travail terminé et lors du transport de la

machine. Il existe un risque d'accident

grave dû à la chute de la lame si le

mécanisme hydraulique est endommagé ou

si le cylindre de la lame s'abaisse sous son

propre poids.

•  Ne faites pas marche arrière avec la

machine lorsque la lame est abaissée.

Cela risquerait d'endommager la lame, les

cylindres ou le flexible hydraulique.

•  Évitez toute collision entre la lame et des

objets fixes tels que des rochers.

Cela risquerait d’endommager la lame et le

cylindre.














Fel! Använd fliken Start om du vill tillämpa nadpis 2 för texten som ska visas här.

  Fel! Använd fliken

Start om du vill tillämpa Nadpis 2 för texten som ska visas här.



M A E D A

 Grue automotrice

5-58

2/2020 CC1908S-1

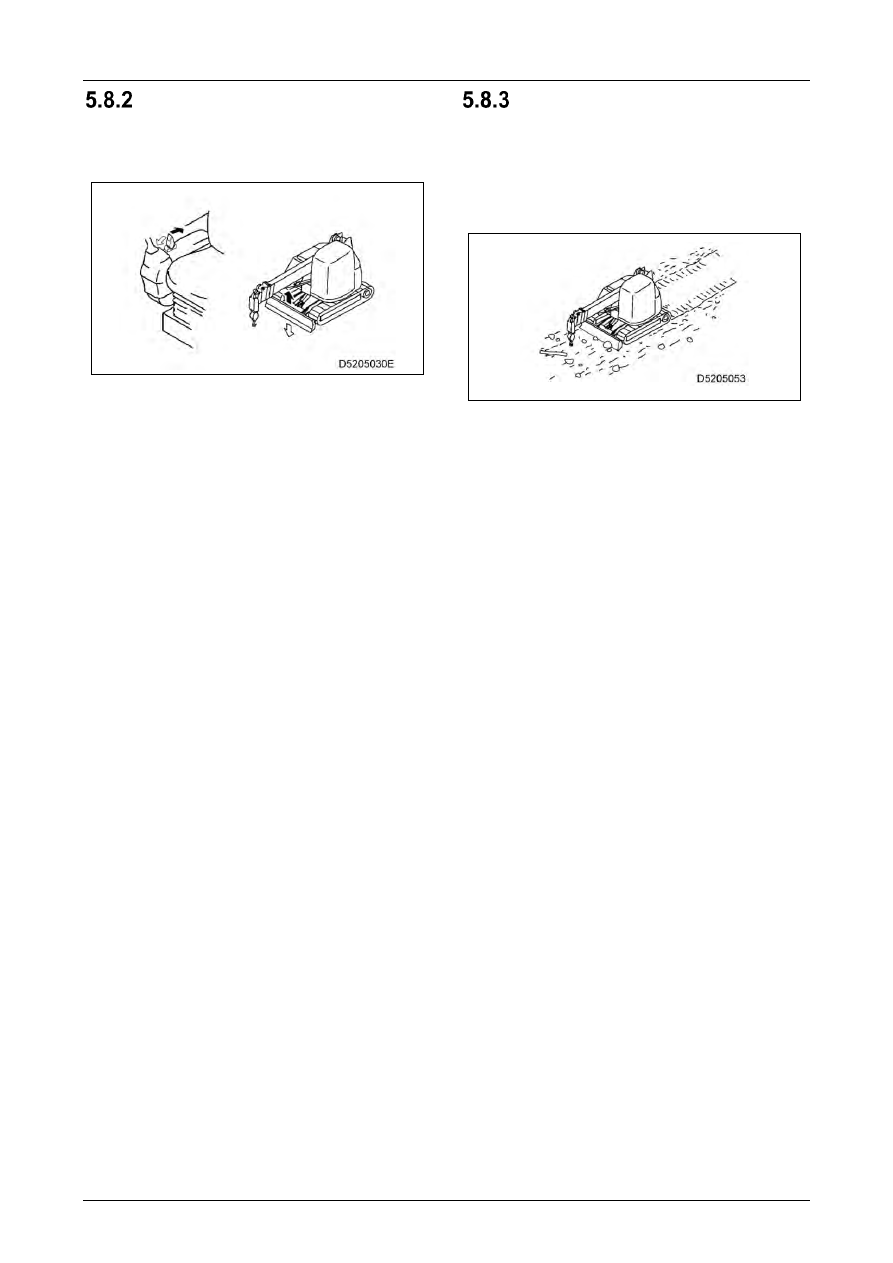

  UTILISATION DE LA LAME

Actionnez le levier de commande de la lame

situé sur le côté droit du siège de l'opérateur

comme suit :



•  Levez la lame :  Tirez le levier vers vous.
•  Lame inférieure :  Poussez le levier vers

l'avant.

































  OPÉRATIONS POSSIBLES

AVEC LA LAME

Déblaiement des débris

La lame peut être utilisée pour dégager les

débris afin de faire de la place en vue de

l'installation de la grue.













M A E D A

 Grue automotrice



Fel! Använd fliken Start om du vill tillämpa nadpis 2 för texten som ska

visas här.

  Fel! Använd fliken Start om du vill tillämpa Nadpis 2 för texten som ska visas här.



2/2020 CC1908S-1

5-59

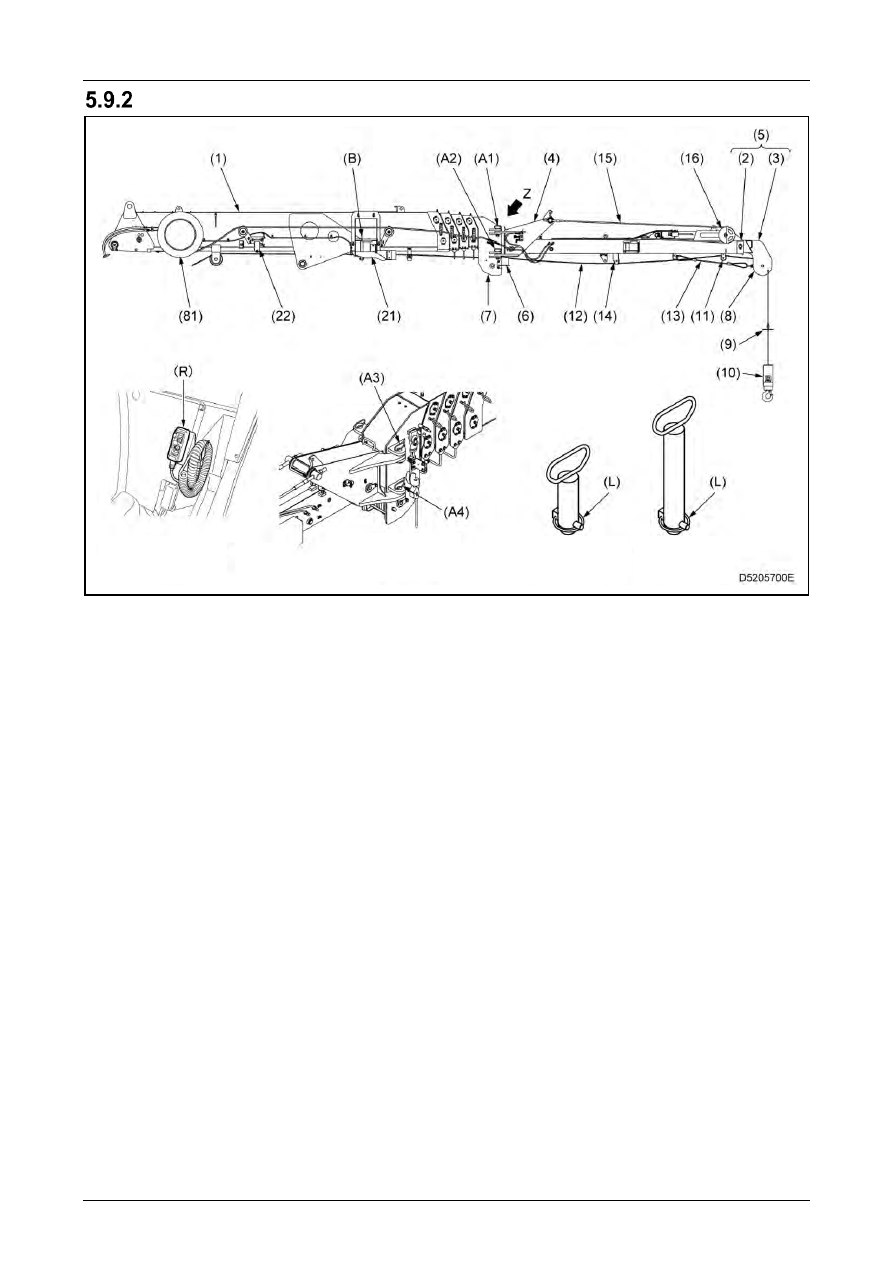

  FLÉCHETTE/JIB (OPTION)

  PRÉCAUTIONS D'USAGE

 AVERTISSEMENT

•  Pour attacher la fléchette/jib à la carrosserie

ou pour la retirer, il faut également modifier

les réglages du limiteur de moment. Veuillez

donc contacter notre agence commerciale.

Si vous utilisez la machine sans modifier les

réglages du limiteur de moment, vous

pourriez provoquer des accidents graves,

notamment un endommagement ou un

renversement de la machine.

•  La fléchette/jib est fixée à la flèche

principale au moyen de quatre broches de

positionnement. L'angle de la fléchette/jib

est ajusté par le vérin de montée/descente

et le câble métallique. Si le câble métallique

est défectueux en raison d'un dommage

externe ou d'un entretien incorrect, la

fléchette/jib risque de tomber, et de

provoquer de la sorte un accident grave.

•  Lors du montage de la fléchette/jib,

déconnectez les câbles électriques du

détecteur d’enroulement excessif sur la

flèche principale et rebranchez-les du côté

de la fléchette/jib. Si les câbles ne sont pas

connectés correctement, le limiteur de

moment et le détecteur d’enroulement

excessif ne fonctionneront pas

convenablement, ce qui pourrait provoquer

un accident grave.

•  Lorsque vous utilisez la fléchette/jib,

assurez-vous que le nombre réel des

sections de la flèche dotée d'une

fléchette/jib correspond au nombre de

sections affiché sur le limiteur de moment

avant de commencer le travail. Autrement,

des accidents graves pourraient se

produire, comme des dégâts à la

fléchette/jib ou un basculement de la

machine.

•  Lorsque vous utilisez la fléchette/jib,

assurez-vous de mettre le moteur au ralenti

et de faire fonctionner la grue à une très

faible vitesse. Si vous actionnez les leviers

brusquement, vous risquez d'endommager

la fléchette/jib en raison d'une force

excessive, ce qui pourrait provoquer un

accident grave.

•  Si vous utilisez la fléchette/jib de manière

inappropriée, vous créez un risque de chute

de la fléchette/jib en raison d’une

déformation du support ou d’une fissuration

de la partie soudée. Avant de commencer

les travaux, vérifiez chaque partie de la

fléchette/jib et assurez-vous qu’elle ne

présente pas de déformation ou de fissures

au niveau de la partie soudée.

•  La fléchette/jib est fixée et arrimée à la

surface latérale de la flèche principale à

l'aide de deux broches de positionnement.

Vérifiez que les deux broches de

positionnement sont correctement insérées

et solidement fixées par des goupilles à

anneaux avant de vous mettre en

mouvement. Si les broches de

positionnement venaient à se détacher, la

fléchette/jib pourrait tomber et provoquer

un accident grave.

•  Lorsque vous arrimez la fléchette/jib,

déconnectez les fils électriques sur la

fléchette/jib et rebranchez-les au préalable

au détecteur d’enroulement excessif sur la

flèche principale. Si les câbles ne sont pas

connectés correctement, le limiteur de

moment et le détecteur d’enroulement

excessif ne fonctionneront pas

convenablement, ce qui pourrait provoquer

un accident grave.

•  La plaque latérale se détériorera avec le

temps et se déformera en raison de

l'absorption d'humidité. En cas de

déformation, ajustez la position de serrage

du boulon dans la fente pour le maintenir

parallèle à la surface du métal. Elle doit être

remplacée si elle présente des déformations

excessives ou si la surface de glissement

devient rugueuse.

•  Pour plus de détails sur les autres

précautions à prendre non décrites dans

cette section, reportez-vous au « Chapitre 2

SÉCURITÉ ».




















Fel! Använd fliken Start om du vill tillämpa nadpis 2 för texten som ska visas här.

  Fel! Använd fliken

Start om du vill tillämpa Nadpis 2 för texten som ska visas här.



M A E D A

 Grue automotrice

5-60

2/2020 CC1908S-1

  NOMS DES PIÈCES



(1) Flèche principale
(2) Fléchette/jib N°1
(3) Fléchette/jib N°2
(4) Base de la fléchette/jib
(5) Fléchette/jib
(6) Guide du câble d'arrimage
(7) Poulie (Flèche)
(8) Poulie (Fléchette/jib)
(9) Poids du détecteur d’enroulement excessif
(10) Crochet simple
(11) Poulie rapide
(12) Câble métallique
(13) Câble métallique
(14) Poulie guide

(15) Câble métallique de montée/descente
(16) Poulie de montée/descente
(21) Support d'arrimage A
(22) Support d'arrimage B
(81) Enrouleur de tuyau
(A1) Broche de positionnement A1
(A2) Broche de positionnement A2
(A3) Broche de positionnement A3
(A4) Broche de positionnement A4
(B) Broche de positionnement B
(L) Goupille à anneau
(R) Système de commande à distance de la

fléchette/jib








(à l'intérieur de la

cabine)

Vue dans la direction

Z

Broches de

positionnement

(A1, A2, A3, A4)

Broche de

positionnement

(B)

M A E D A

 Grue automotrice



Fel! Använd fliken Start om du vill tillämpa nadpis 2 för texten som ska

visas här.

  Fel! Använd fliken Start om du vill tillämpa Nadpis 2 för texten som ska visas här.



2/2020 CC1908S-1

5-61



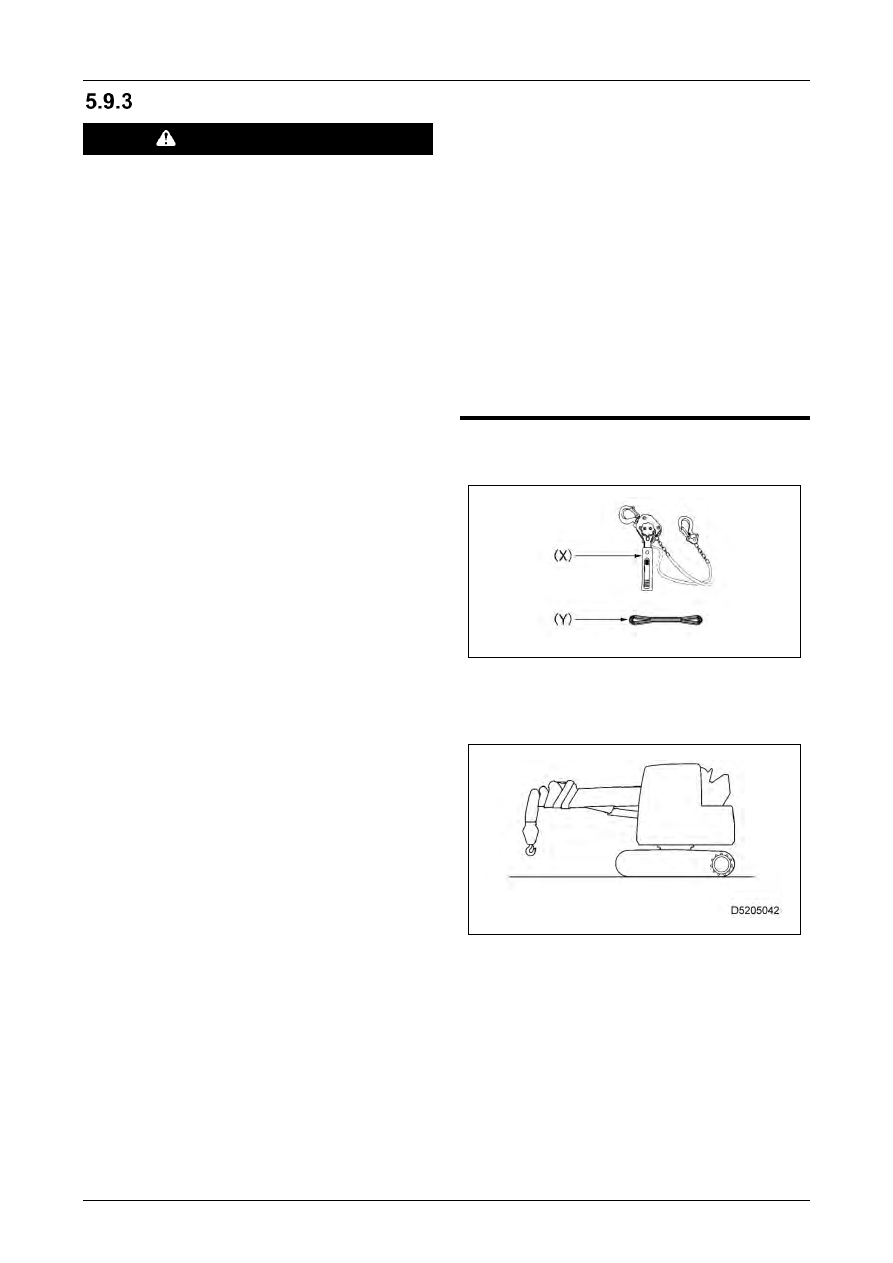

  MONTAGE ET ARRIMAGE

 AVERTISSEMENT

•  Il est recommandé de monter ou d'arrimer la

fléchette/jib avec l'aide de deux personnes.

Ceux-ci doivent avoir parfaitement compris

en quoi consiste le travail et utiliser les

signaux prévus à cet effet lorsqu'ils

travaillent. Il existe un risque d'accident

grave en cas de contact avec des pièces

mobiles si les signaux appropriés ne sont

pas utilisés.

•  Assurez-vous de lire et de bien comprendre

les procédures décrites dans le manuel

d'instructions avant de monter ou d'arrimer

la fléchette/jib.

•  Veillez à utiliser la télécommande de la

flèche pour monter et arrimer la flèche, et

n'opérez pas depuis la cabine. N'utilisez pas

la télécommande de la fléchette/jib pour

d'autres opérations.

•  Arrêtez le moteur avant de connecter le

câblage électrique et l'équipement

hydraulique.

Faute de quoi, il existe un risque de

dysfonctionnement du câblage électrique

ou de l'équipement hydraulique, qui

pourraient entraîner des comportements

inattendus ou des accidents graves.

•  Montez et arrimez le foc la fléchette/jib une

fois que vous avez assuré un appui sur un

sol ferme. Faute de quoi, la fléchette/jib

pourrait effectuer une rotation du fait de son

propre poids, provoquant de ce fait un

accident grave.

•  Le montage et l'arrimage de la fléchette/jib

doivent être effectués sur un socle de

travail stable à une hauteur suffisante. Le

fait d’utiliser une plateforme de travail

instable pourrait provoquer des chute du

personnel à l'œuvre d'une certaine hauteur,

et donc des accidents graves.

•  Lors du montage ou de l'arrimage de la

fléchette/jib, assurez-vous que la flèche

principale est en position horizontale. Faute

de quoi, la fléchette/jib pourrait effectuer

une rotation du fait de son propre poids,

provoquant de ce fait un accident grave.

•  Ne travaillez jamais en vous tenant sur les

chenilles.

•  Ne travaillez pas sous la fléchette/jib.
•  Tenez-vous aux poignées lorsque vous

travaillez et n'insérez pas vos doigts dans

les trous des broches.

•  Le crochet à brin unique, la sangle en nylon

et le moufle doivent être rangés dans la

boîte à outils fournie en option lorsqu'ils ne

sont pas utilisés.

•  N'utilisez pas la sangle en nylon et le

moufle fournis avec la fléchette/jib pour

soulever des charges.

•  Veillez à ne pas trébucher et à ne pas

tomber sur le câble de la télécommande de

la fléchette/jib lorsque vous montez sur la

plateforme de travail ou lorsque vous vous

déplacez sur celle-ci.

•  Veillez à ce que le câble de la

télécommande de la flèche ou la sangle en

nylon ne soient pas coincés lors de

l'utilisation de la fléchette/jib.

•  Veillez à insérer au bon endroit et par le

haut la broche de positionnement et à la

fixer avec la goupille à anneau L.

5.9.3.1  MONTAGE

•  Outils auxiliaires utilisés



(X) Moufle

(Y) Sangle en nylon

1.

Placez la machine dans la position suivante :



•  Placez la machine sur une surface plane.
•  Repliez entièrement la flèche.
•  Abaissez la flèche à un angle de 0 degré.

2.

Mettez le commutateur de démarrage en

position « OFF ».





Fel! Använd fliken Start om du vill tillämpa nadpis 2 för texten som ska visas här.

  Fel! Använd fliken

Start om du vill tillämpa Nadpis 2 för texten som ska visas här.



M A E D A

 Grue automotrice

5-62

2/2020 CC1908S-1



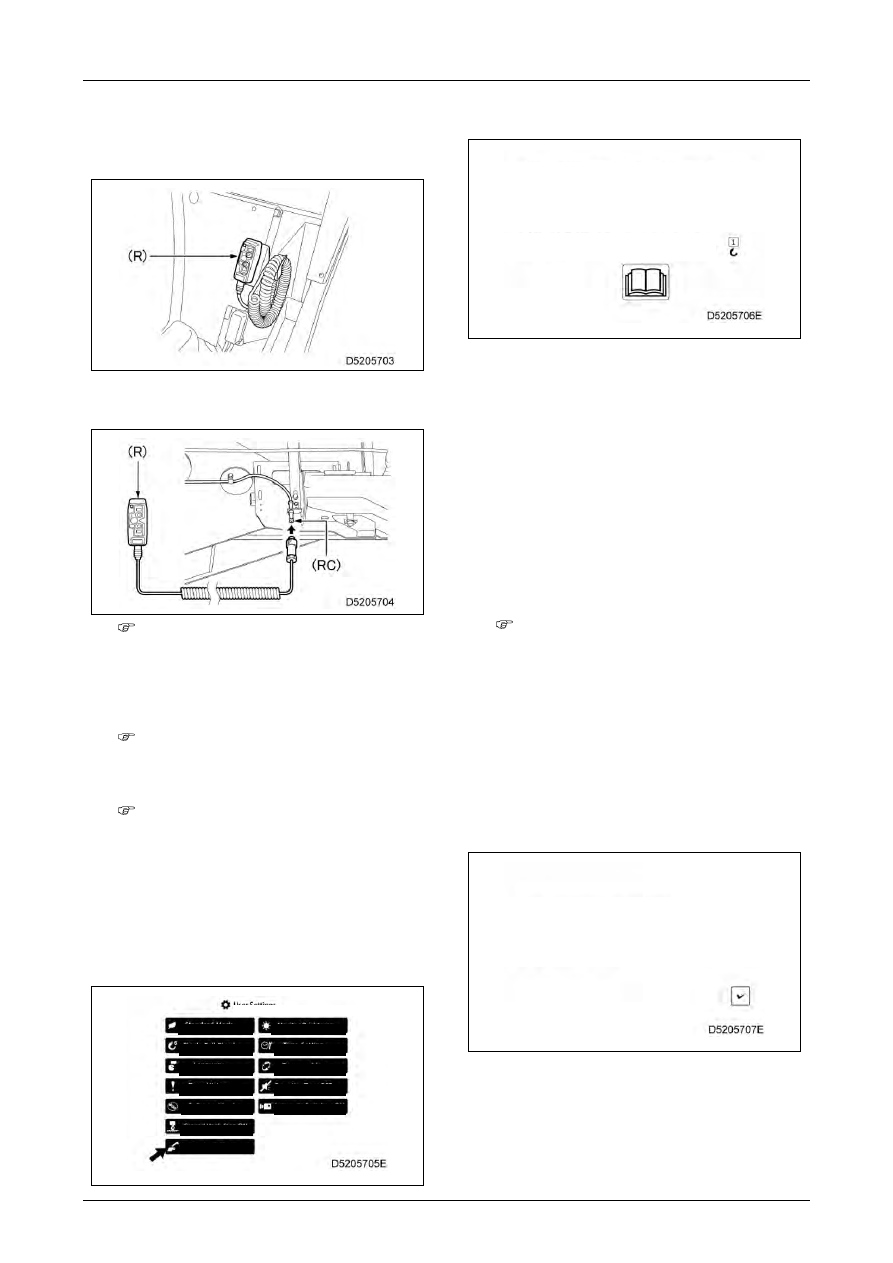

3.

Prenez la télécommande de la fléchette/jib

(R) de l'intérieur de la cabine.

La télécommande de la fléchette/jib (R) est

rangée au-dessus de la boîte à fusibles à

l'intérieur de la cabine.



4.

Connectez la télécommande de la

fléchette/jib (R) au connecteur de la

télécommande (RC).





Pour des raisons de sécurité, les

opérations autres que l'enroulement et

le déroulement ne peuvent pas être

réalisées de l'intérieur de la cabine

lorsque la télécommande de la

fléchette/jib est connectée.



Un aimant est fixé à l'arrière de la

télécommande de la fléchette/jib, ce qui

permet de l'attacher au corps de la

machine lorsqu'elle n'est pas utilisée.



Ne fixez pas la télécommande de la

fléchette/jib au corps de la machine

lorsque la fléchette/jib est en

mouvement. Elle risque sinon de se

retrouver coincée et d’être

endommagée.

5.

Démarrez le moteur.

6.

Sélectionnez le mode « Installation/arrimage

de la fléchette/jib » sur l'écran des

paramètres utilisateur.



La télécommande de la fléchette/jib ne peut

être utilisée que lorsque l'écran suivant est

affiché :



•  Le télescopage de la flèche est possible

grâce à la télécommande de la

fléchette/jib.

•  Abaissez le levier de verrouillage de

sécurité avant utilisation.

•  Les opérations autres que le treuillage ne

sont pas possibles de l'intérieur de la

cabine.

•  La flèche peut être étendue jusqu'à une

longueur de 6,0 m.

Le télescopage de la flèche s'arrête si

une charge excessive est appliquée lors

de cette opération. Vérifiez que les

broches sont bien fixées et qu'elles

n'empêchent pas le télescopage.



Si la machine ne se trouve pas dans la

bonne position, l'écran de revérification

de l'état de la machine apparaîtra. Si

l'écran suivant apparaît, répétez la

procédure de l'étape 1 afin de

configurer la machine pour qu’elle soit

correctement positionnée. La

télécommande de la fléchette/jib doit

être débranchée du connecteur pour

pouvoir actionner la grue. Appuyez sur

✓

 après avoir défini la position correcte,

pour afficher l'écran permettant d'utiliser

la télécommande de la fléchette/jib.



7.

Mettez le levier de verrouillage en position

libre (F).











La fonction de télescopage de la flèche peut être commandée

à distance.

Abaissez le levier de verrouillage de sécurité avant d’effectuer

l'opération.

Aucune autre opération que celles qui peuvent être effectuées

dans la cabine.

La longueur de la flèche peut être prolongée

jusqu'à 6,0 m.

Placez la machine sur un sol plat.



Repliez entièrement la flèche.



Réglez l'angle de la flèche sur 0°.

Paramètres utilisateur

Mode standard

Brin unique fixe

Langue

Historique des erreurs

Version du logiciel

Arrêt crochet sol activé

Installation/Arrimage fléchette/jib

Luminosité de l'écran

Réglage de l'heure

Produits consommables

Tonalité des boutons

Activation automatique

M A E D A

 Grue automotrice



Fel! Använd fliken Start om du vill tillämpa nadpis 2 för texten som ska

visas här.

  Fel! Använd fliken Start om du vill tillämpa Nadpis 2 för texten som ska visas här.



2/2020 CC1908S-1

5-63



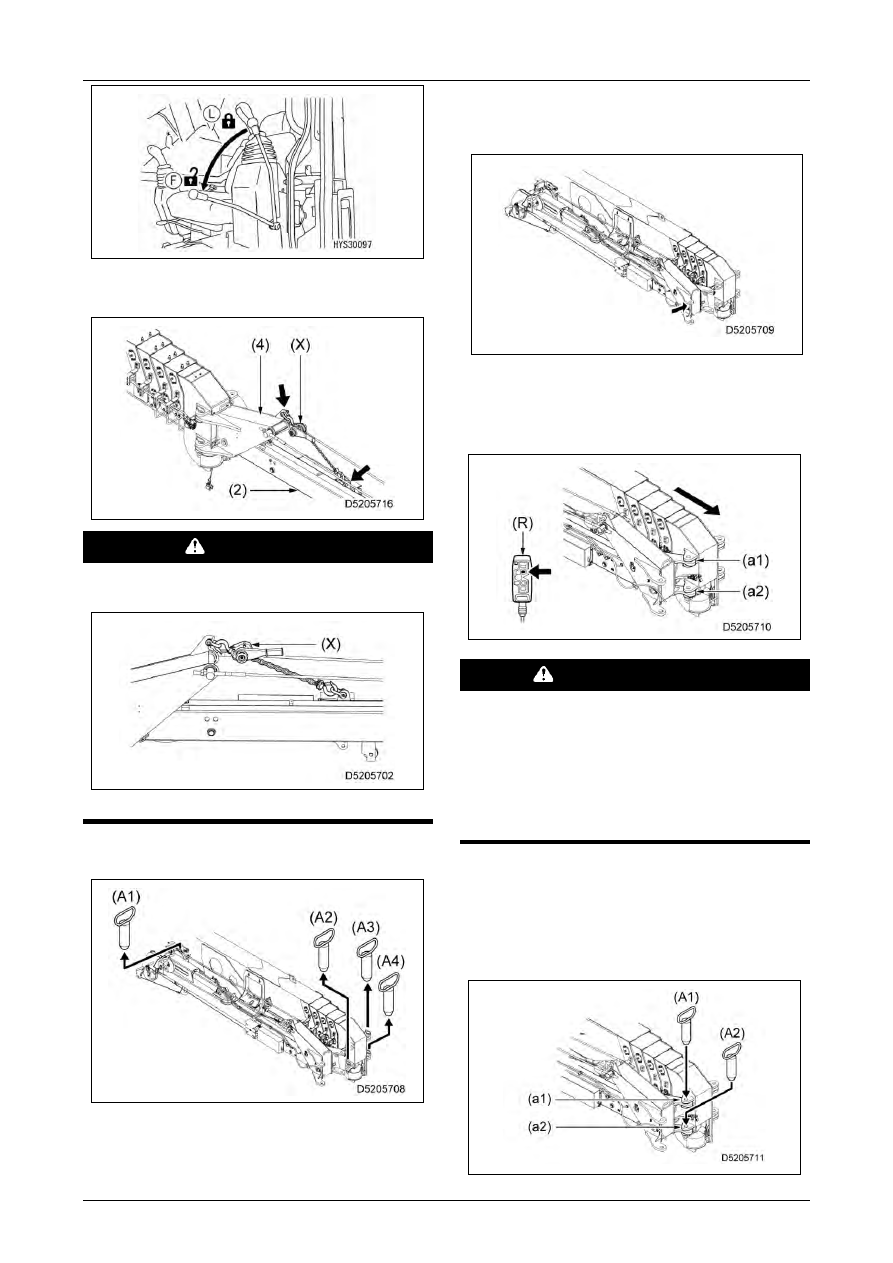

8.

Fixez le moufle (X) à la fléchette/jib n° 1 (2)

et à la base de la fléchette/jib (4) légèrement

sous tension.





ATTENTION



Veillez à fixer le moufle pour empêcher la

fléchette/jib de tomber.





9.

Retirez la goupille (L), puis retirez les

broches de positionnement (A1, A2, A3, A4).





10.

Saisissez la poignée à la base de la

fléchette/jib et tournez légèrement la

fléchette/jib dans le sens de la flèche.





11.

Utilisez la télécommande de la fléchette/jib

(R) pour allonger la flèche et aligner les

trous (a1, a2) à l'extrémité de la flèche avec

les trous de la fléchette/jib.



 AVERTISSEMENT

•  Ne mettez jamais vos doigts dans les trous

des broches. Alignez visuellement les

positions des trous.

•  N'utilisez pas la télécommande de la

fléchette/jib pour régler les positions des

trous avec les broches insérées.



12.

Insérez les broches de positionnement (A1,

A2) dans les trous (a1, a2). Veillez à insérer

les broches de positionnement par le haut et

à les attacher fermement à l’aide des

goupilles à anneaux (L).

















Fel! Använd fliken Start om du vill tillämpa nadpis 2 för texten som ska visas här.

  Fel! Använd fliken

Start om du vill tillämpa Nadpis 2 för texten som ska visas här.



M A E D A

 Grue automotrice

5-64

2/2020 CC1908S-1



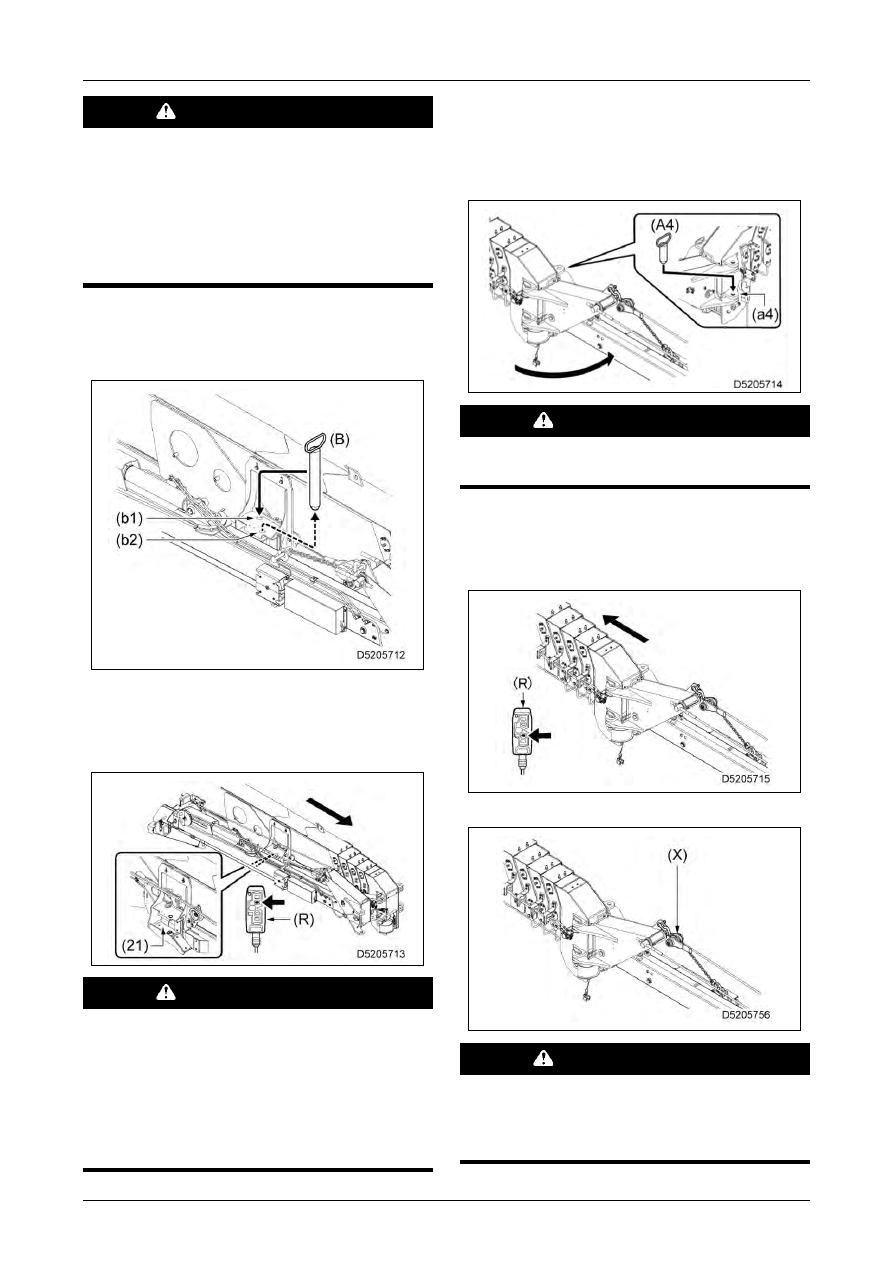

 AVERTISSEMENT

Après avoir inséré les broches de

positionnement (A1, A2), ne déployez pas et

ne repliez pas la flèche avant que la broche B

n'ait été insérée dans le trou de la position

d'arrimage (4) suivant l'étape 13. Autrement,

certaines pièces risquent d’être

endommagées, et la fléchette/jib risquerait de

tomber.



13.

Retirez la broche de positionnement (B) du

trou de la position d'arrimage de la

fléchette/jib (b2), puis insérez-la dans le trou

de la position d'arrimage (b1).



14.

Utilisez la télécommande de la fléchette/jib

(R) pour allonger la flèche et déplacez la

fléchette/jib dans le sens de la flèche jusqu'à

ce qu'elle se détache du support d’arrimage

A (21).



 AVERTISSEMENT

•  Lorsque vous déplacez la fléchette/jib,

tenez-la par son extrémité pour l'empêcher

de bouger brusquement lorsqu'elle se

détache du support d’arrimage.

•  Effectuez ces actions en douceur, en

vérifiant que le moufle est bien fixé.

•  Utilisez la télécommande de la fléchette/jib

lorsque vous êtes au sol.





15.

Faites pivoter la fléchette/jib dans le sens de

la flèche, et insérez ensuite la broche (A4)

dans l’orifice du bas (a4). Veillez à insérer la

broche de positionnement par le haut et à

les attacher fermement à l’aide de la goupille

à anneaux (L).



 AVERTISSEMENT

Faites attention à votre environnement et à

vos déplacements.





La télécommande de la fléchette/jib peut

être fixée sur le côté droit de la flèche pour

plus de facilité.

16.

Utilisez la télécommande de la fléchette/jib

(R) pour replier complètement la flèche.



17.

Retirez le moufle (X).



 AVERTISSEMENT

Prenez garde lorsque vous retirez le moufle,

car la fléchette/jib tombera en l’absence de

pression à l'intérieur du vérin de

montée/descente.
