VersaMax Micro PLC 8-, 14-, and 16-Point Expansion Units

162

Item



Description



Contact Life:  Mechanical

20 x 106 mechanical operations

Contact Life:  Electrical Voltage,
240Vac, 120Vac, 24Vdc

Current:
Resistive 2A

Current: Lamp and
Solenoid 0.6A

Typical Operations
200,000

9.8.3



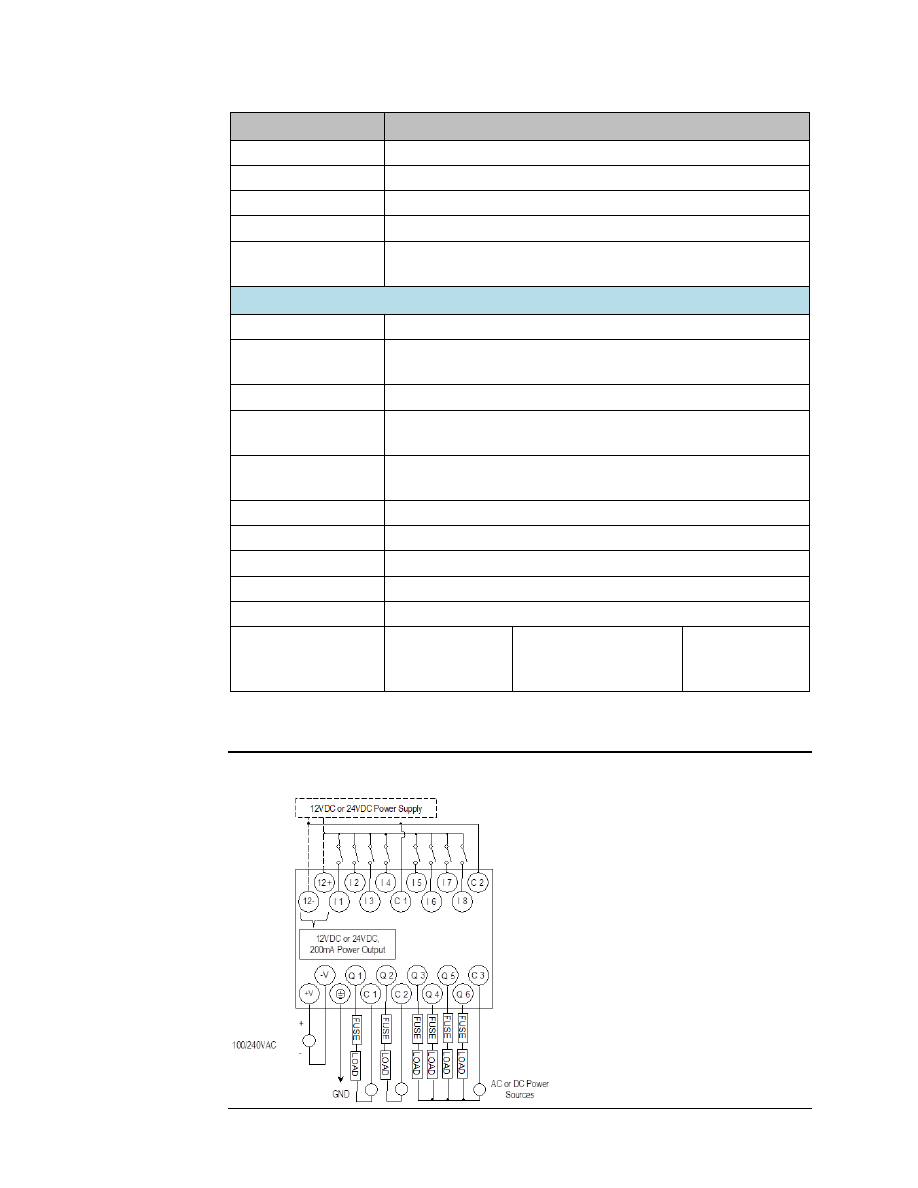

Wiring Diagram, IC200UER008

Figure 67



9.8.4



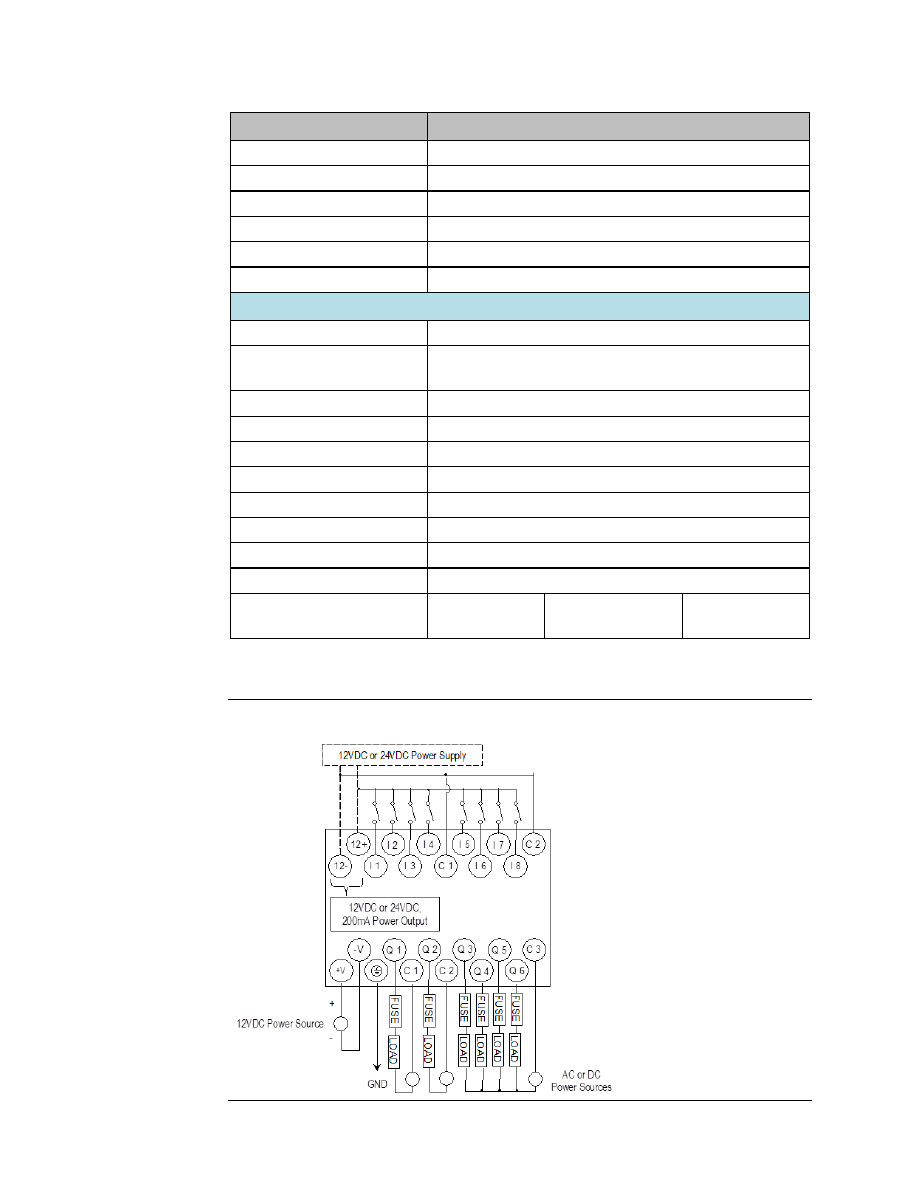

Wiring Diagram, IC200UER016

Figure 68



User Manual

Chapter 9

GFK-1645M

Dec 2019



VersaMax Micro PLC 8-, 14-, and 16-Point Expansion Units

163

9.9



IC200UEX009
14 Point Expansion Unit, (8) 120Vac In, (2)
Relay Out at 10 Amps, (4) Relay Out at 2 Amps,
120/240Vac Power Supply

VersaMax Micro PLC Expansion Unit IC200UEX009 accepts eight AC inputs and provides six
relay outputs: 2 at 10 Amps and 4 at 2 Amps. It requires 100Vac to 240Vac nominal input
power.

9.9.1



AC Inputs

The 120Vac input circuits are reactive (resistor/capacitor) inputs. The input circuits require
an AC power source: they cannot be used with a DC power source. Inputs are compatible
with a wide range of devices, such as pushbuttons, limit switches, and electronic proximity
switches. Power to operate the field devices must be supplied.

9.9.2



Relay Outputs

The  six  normally  open  relay  outputs  can  control  many  types  of  devices  such  as  motor
starters, solenoids, and indicators. There are two individual 10 Amp relay outputs and one
group  of  four  2-Amp  relay  outputs.  Power  for  the  internal  relay  coils  is  provided  by  the
internal supply.  Separate external sources of AC or DC power must be supplied to operate
field output devices.

9.9.3



Expansion Unit IC200UEX009 Specifications

Item



Description



Inputs

Eight AC inputs

Outputs

Six relay outputs

+24Vdc Output Power Supply

200mA maximum (for input circuits and user devices)

AC Power Specifications

Range

100 -15% to 240 +10%Vac

Frequency

50 -5% to 60 +5% Hz

Hold-up

10 ms at 85 to 100Vac

Inrush Time

 2 ms for 40Amp

Inrush Current

 18 A maximum at 120Vac,  30 A maximum at 200Vac,  40 A
maximum at 265Vac

Input Current

  0.05 A typical at 200Vac,   0.10 A typical at 100Vac

Input Power Supply Rating

 11 VA

AC Input Specifications

Points/Common

4 (I1

–

I4) and (I5

–

I8)

Rated Load Voltage

85

–

132Vac, 50 -5% to 60 +5% Hz

User Manual

Chapter 9

GFK-1645M

Dec 2019



VersaMax Micro PLC 8-, 14-, and 16-Point Expansion Units

164

Item



Description



Maximum Input Voltage

132V rms, 50/60 Hz

Input Current

8 mA rms (100Vac, 60 Hz)

Voltage

ON:  minimum 80V rms, 4.5 mA rms, OFF: maximum 30V rms, 2
mA rms

Response Time

OFF to ON: maximum 25mS,  ON to OFF: maximum 30mS

Isolation

1500V rms field side to logic side, 500V rms between groups

Relay Output Specifications

Operating Voltage

5 to 30Vdc  or  5 to 250Vac

Isolation

1500 V RMS between field side and logic side, 500 V RMS
between groups

Leakage Current

15 mA maximum

Maximum UL Pilot Duty Rating

2 amps at 24Vdc and 240Vac

10 amps at 24Vdc and 240Vac

Maximum Resistive Load Rating  2 amps at 24Vdc and 240Vac

10 amps at 24Vdc and 240Vac

Minimum Load

10 mA

Maximum Inrush

5 amps per half cycle

On Response Time

15 ms maximum

Off Response Time

15 ms maximum

Fuse

None

Contact Life: Mechanical

20 x 106 mechanical operations

Contact Life: Electrical Voltage

Current:
Resistive
2.0A
10.0A
4.0A

Current: Lamp and
Solenoid
0.6A
4.0A
1.0A

Typical
Operations
200,000
100,000
200,000

9.9.4



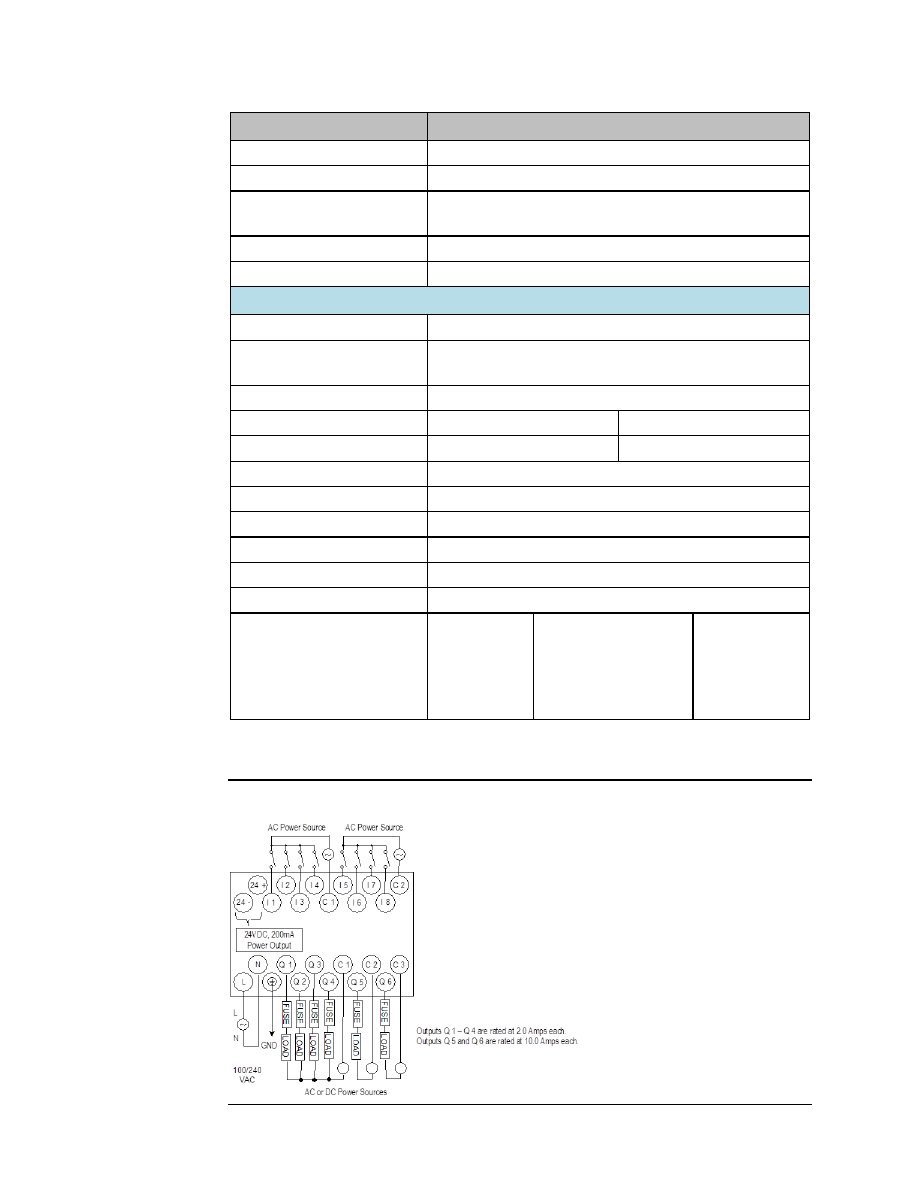

Wiring Diagram, IC200UEX009

Figure 69



User Manual

Chapter 9

GFK-1645M

Dec 2019



VersaMax Micro PLC 8-, 14-, and 16-Point Expansion Units

165

9.10



IC200UEX010
14 Point Expansion Unit, (8) 120Vac In, (6)
120Vac Out, 120/240Vac Power Supply

VersaMax Micro PLC Expansion Unit IC200UEX010 accepts eight AC inputs and provides six
AC outputs. The module requires 100Vac to 240Vac nominal input power.

9.10.1



AC Inputs

The eight 120Vac input circuits are reactive (resistor/capacitor) inputs. The input circuits
require  an  AC  power  source:  they  cannot  be  used  with  a  DC  power  source.  Inputs  are
compatible with a wide range of devices, such as pushbuttons, limit switches, and electronic
proximity switches. Power to operate the field devices must be supplied.

9.10.2



AC Outputs

The six 120/240Vac, 0.5 Amp triac outputs are provided in isolated groups. The commons
are  not  tied  together  inside  the  module.  This  allows  each  group  to  be  used  on  different
phases of the AC supply or to be powered from the same supply. Each group is protected
with a replaceable 3.15 amp fuse for its common. Also, an RC snubber is provided for each
output to protect against transient electrical noise on the power line.

AC power to operate loads connected to outputs must be supplied from an external source.

This module provides a high degree of inrush current (10x the rated current) which makes
the outputs suitable for controlling a wide range of inductive and incandescent loads.

9.10.3



Expansion Unit IC200UEX010 Specifications

Item



Description



Inputs

Eight AC inputs

Outputs

Six AC outputs

AC Power Specifications

Range

100 -15% to 240 +10%Vac

Frequency

50 -5% to 60 +5% Hz

Hold-up

10 ms at 85 to 100Vac, 20 ms at 100 to 264Vac

Inrush Time

2 ms for 40Amp

Inrush Current

18 A maximum at 120Vac,  30 A maximum at 200Vac,  40 A
maximum at 265Vac

Input Current

0.05 A typical at 200Vac,   0.10 A typical at 100Vac

Input Power Supply Rating

11 VA

AC Input Specifications

Points/Common

4 (I1

–

I4) and (I5

–

I8)

Rated Load Voltage

85

–

132Vac, 50 -5% to 60 +5% Hz

User Manual

Chapter 9

GFK-1645M

Dec 2019



VersaMax Micro PLC 8-, 14-, and 16-Point Expansion Units

166

Maximum Input Voltage

132V rms, 50/60 Hz

Input Current

8 mA rms (100Vac, 60 Hz)

Voltage

ON:  minimum 80Vac rms, 4.5 mA rms, OFF: maximum 30Vac rms, 2
mA rms

Response Time

OFF to ON:  maximum 25mS,  ON to OFF  maximum 30mS

Isolation

1500V rms field side to logic side, 500V rms between groups

AC Output Specifications

Rated Load Voltage

100 -15% to 240 +10%Vac, 50 -5% to 60 +5% Hz

Maximum Resistive Load
Current

0.5 Amp per point

Maximum UL Pilot Duty
Rating

0.5 Amp per point at 240Vac, 0.6 Amp maximum on C1, 1.2 Amps
maximum on C2

Maximum Inrush Current

5A (1 period)/point, 10A (1 period)/common

Maximum voltage drop
when ON

1.5 V RMS

Maximum leak current when
OFF

1.8 mA RMS (115Vac), 3.5 mA RMS (230Vac)

Response Time (Maximum)  OFF to ON: 1 mS, ON to OFF: 1/2 cycle + 1 mS

Isolation

1500V RMS field side to logic side, 500V RMS between groups

9.10.4



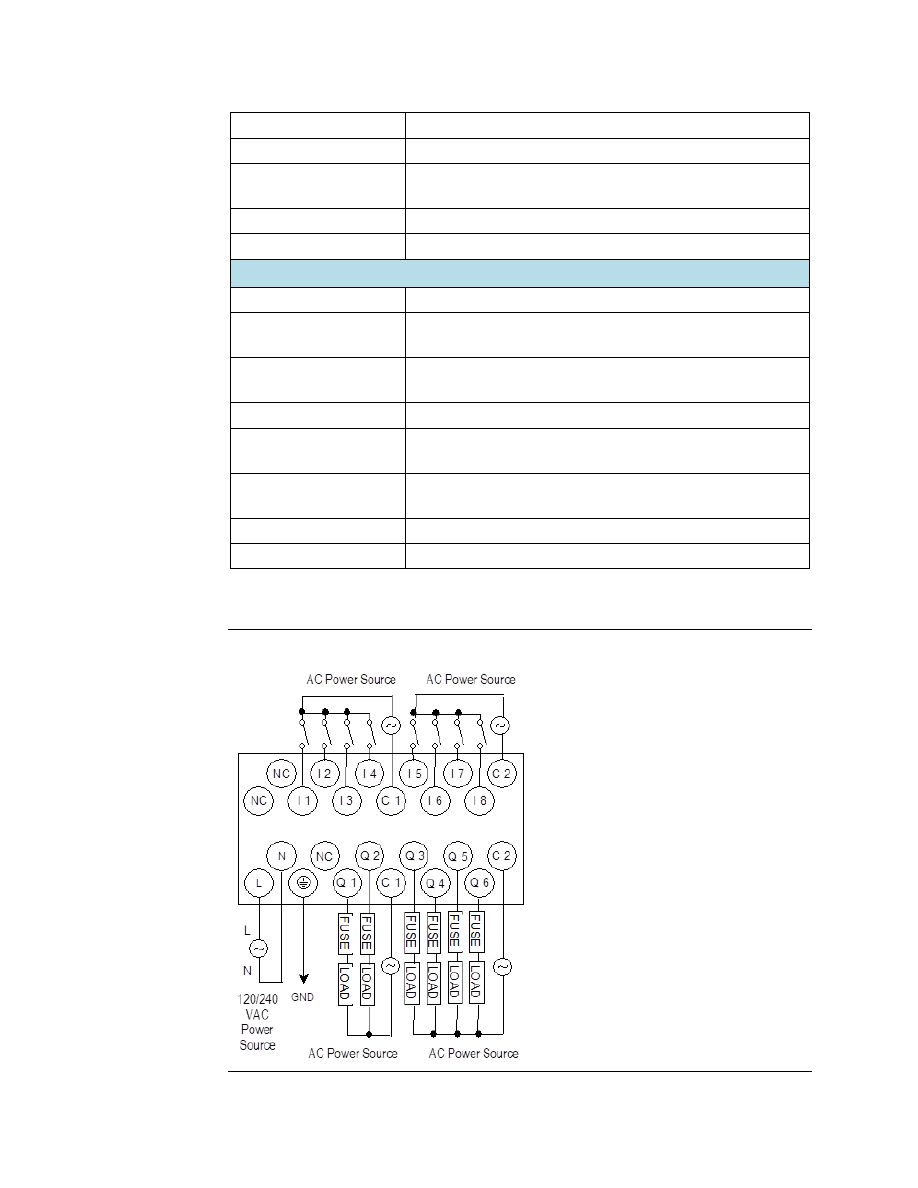

Wiring Diagram, IC200UEX010

Figure 70







User Manual

Chapter 9

GFK-1645M

Dec 2019



VersaMax Micro PLC 8-, 14-, and 16-Point Expansion Units

167

9.11



IC200UEX011
14-Point Expansion Unit with AC Power, (8)
24Vdc Inputs, (6) Relay Outputs

VersaMax Micro PLC Expansion Unit IC200UEX011 accepts eight DC inputs and provides six
normally-open 2 Amp relay outputs that can control 5-30Vdc or 5-250Vac output devices.
The module requires 100Vac to 240Vac nominal input power.

9.11.1



DC Inputs

The eight DC inputs can be used as positive or negative logic standard inputs.  Inputs are
compatible with a wide range of devices, such as pushbuttons, limit switches, and electronic
proximity switches.

Isolated +24Vdc output power is available for field devices, up to 200mA maximum.

9.11.2



Relay Outputs

The six Form A (SPST: single-pole, single-throw) normally open relay outputs can control
many  types  of  devices  such  as  motor  starters,  solenoids,  and  indicators.  Power  for  the
internal relay coils is provided by the 24Vdc internal supply.  An external source of AC or DC
power must be supplied to operate field devices.

9.11.3



Expansion Unit IC200UEX011 Specifications

Item



Description



Inputs

Eight 24Vdc positive/negative logic input circuits

Outputs

Six normally open 2 Amp relay circuits

+24Vdc Output Power
Supply

200mA maximum (for input circuits and user devices)

Relay Output Specifications

Range

100 -15% to 240 +10%Vac

Frequency

50 -5% to 60 +5% Hz

Hold-up

10 ms at 85 to 100Vac

Inrush Time

2 ms for 40Amp

Inrush Current

18 A maximum at 120Vac,  30 A maximum at 200Vac,  40 A maximum
at 265Vac

Input Current

0.05 A typical at 200Vac,   0.10 A typical at 100Vac

Input Power Supply
Rating

 13 VA

DC Input Specifications

Rated Input Voltage

24 volts DC

Input Voltage Range

0 to 30 volts DC

Input Current

7.5mA typical

User Manual

Chapter 9

GFK-1645M

Dec 2019



VersaMax Micro PLC 8-, 14-, and 16-Point Expansion Units

168

Item



Description



Input Resistance

2.8 kΩ



Input Threshold Voltage  ON: 15Vdc minimum,  OFF: 5Vdc maximum

Input Threshold Current  ON: 4.5mA maximum,  OFF: 1.5mA minimum

Response Time

0.5 to 20ms

Isolation Voltage

1500V RMS field side to logic side, 500V RMS between groups, if one
group is powered by an external 24V power supply.

Relay Output Specifications

Operating Voltage

5 to 30Vdc  or  5 to 250Vac

Isolation

1500 V RMS between field side and logic side, 500 V RMS between
groups

Leakage Current

15 mA at 240Vac maximum

Maximum UL Pilot Duty
Rating

2 amps at 24Vdc and 240Vac

Maximum Resistive Load
Rating

2 amps at 24Vdc and 240Vac

Minimum Load

1mA

Maximum Inrush

5 amps per half cycle

On Response Time

15 ms maximum

Off Response Time

15 ms maximum

Contact Life:  Mechanical  20 x 106 mechanical operations

Contact Life:  Electrical
Voltage 240Vac,
120Vac, 24Vdc

Current: Resistive
2A

Current: Lamp and Solenoid
0.6A

Typical Operations
200,000

9.11.4



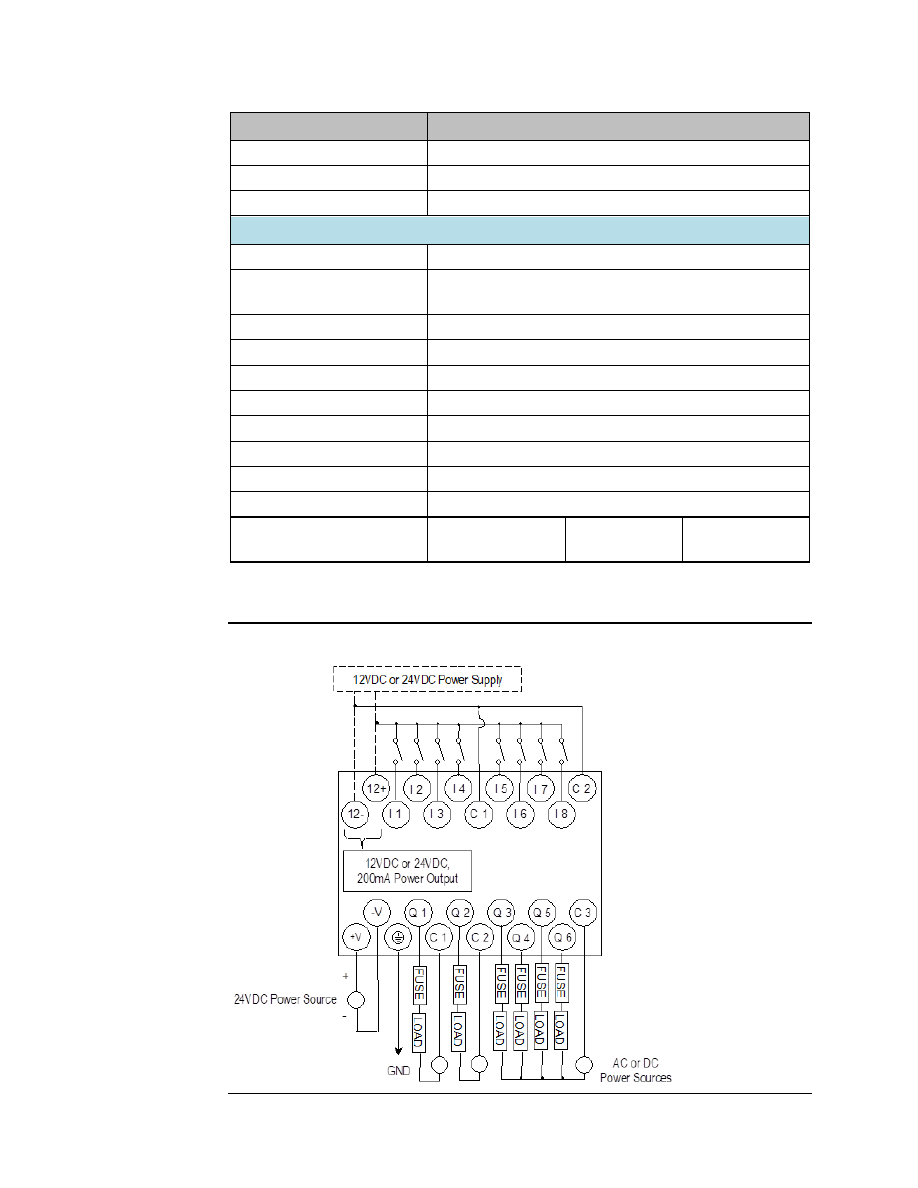

Wiring Diagram, IC200UEX011

Figure 71



User Manual

Chapter 9

GFK-1645M

Dec 2019



VersaMax Micro PLC 8-, 14-, and 16-Point Expansion Units

169

9.12



IC200UEX012
14-Point Expansion Unit with 24DC Power, (8)
24Vdc Inputs, (6) Relay Outputs

VersaMax Micro PLC Expansion Unit IC200UEX012 accepts eight DC inputs and provides six
normally  open  2  Amp  relay  outputs  that  can  control  5  to  30Vdc  or  5  to  250Vac  output
devices. The module requires +24Vdc nominal input power.

9.12.1



DC Inputs

The eight DC inputs can be used as positive or negative logic standard inputs. Inputs are
compatible with a wide range of devices, such as pushbuttons, limit switches, and electronic
proximity switches.

The Expansion Unit’s isolated +24Vdc

supply can be used for input devices and to power the

DC input circuits at about 7.5 mA per input. The combination of input circuit current and
external device current must not exceed 200 mA.

9.12.2



Relay Outputs

The six Form A (SPST: single-pole, single-throw) normally-open relay outputs can control
many types of devices such as motor starters, solenoids, and indicators. An external source
of AC or DC power must be supplied to operate field devices.

9.12.3



Expansion Unit IC200UEX012 Specifications

Item



Description



Inputs

Eight 24Vdc positive/negative logic input circuits

Outputs

Six normally open 2 amp relay circuits

+24Vdc Output Power Supply

200mA maximum (for input circuits and user devices)

DC Power Specifications

Range

24Vdc

–

20% / +25%

Hold-up

10 ms at 19.2Vdc

Inrush Current

1 Amp maximum at 30Vdc

Inrush Time

10 ms for 1 Amp

Input Current

 0.16 Amp typical at 24Vdc

Input Power Supply Rating

4W

DC Input Specifications

Rated Input Voltage

24 volts DC

Input Voltage Range

0 to 30 volts DC

Input Current

7.5mA typical

Input Resistance

2.8 kΩ



Input Threshold Voltage

ON:  15Vdc minimum,  OFF:  5Vdc maximum

User Manual

Chapter 9

GFK-1645M

Dec 2019



VersaMax Micro PLC 8-, 14-, and 16-Point Expansion Units

170

Item



Description



Input Threshold Current

ON: 4.5mA maximum, OFF: 1.5mA minimum

Response Time

0.5 to 20ms

Isolation Voltage

1500V RMS field side to logic side, 500V RMS between groups

Relay Output Specifications

Operating Voltage

5 to 30Vdc or  5 to 250Vac

Isolation

1500 V RMS between field side and logic side
500 V RMS between groups

Leakage Current

15 mA at 240Vac maximum

Maximum UL Pilot Duty Rating

2 amps at 24Vdc and 240Vac

Maximum Resistive Load Rating  2 amps at 24Vdc and 240Vac

Minimum Load

1mA

Maximum Inrush

5 amps per half cycle

On Response Time

15 ms maximum

Off Response Time

15 ms maximum

Contact Life: Mechanical

20 x 106 mechanical operations

Contact Life: Electrical Voltage,
240Vac, 120Vac, 24Vdc

Current: Resistive 2A  Current: Lamp and

Solenoid 0.6A

Typical Operations
200,000

9.12.4



Wiring Diagram, IC200UEX012

Figure 72



User Manual

Chapter 9

GFK-1645M

Dec 2019



VersaMax Micro PLC 8-, 14-, and 16-Point Expansion Units

171



9.13



IC200UEX013
14-Point Expansion Unit with 12Vdc Power, (8)
12Vdc Inputs, (6) Relay Outputs

VersaMax Micro PLC Expansion Unit IC200UEX013 accepts eight 12Vdc inputs and
provides six normally-open 2 Amp relay outputs that can control 5 to 30Vdc or 5 to 250Vac
output devices. The module requires +12Vdc nominal input power.

9.13.1



DC Inputs

The eight 12Vdc inputs can be used as positive or negative logic standard inputs. Inputs
are compatible with a wide range of devices, such as pushbuttons, limit switches, and
electronic proximity switches.

The Expansion Unit’s isolated +12Vdc supply can be used for input devices and to power

the DC input circuits at about 7.5 mA per input. The combination of input circuit current
and external device current must not exceed 200 mA.

9.13.2



Relay Outputs

The six Form A (SPST: single-pole, single-throw) normally-open relay outputs can control
many types of devices such as motor starters, solenoids, and indicators. Power for the
internal relay coils is provided by the internal supply.  An external source of AC or DC power
must be supplied to operate field devices.

9.13.3



Expansion Unit IC200UEX013 Specifications

Item



Description



Inputs

Eight 12Vdc positive/negative logic input circuits

Outputs

Six normally open 2 amp relay circuits

+12Vdc Output Power Supply

200mA maximum (for input circuits and user devices)

DC Power Specifications

Range

9.6Vdc - 15Vdc

Hold-up

3.0mS

Inrush Current

9.2A typical at 12Vdc

Inrush Time

200ms typical

Input Current

300mA typical at 12Vdc

Input Power Supply Rating

4W

DC Input Specifications

Number of Inputs

8

Rated Input Voltage

12 volts DC

Input Voltage Range

0 to 15 volts DC

User Manual

Chapter 9

GFK-1645M

Dec 2019



VersaMax Micro PLC 8-, 14-, and 16-Point Expansion Units

172

Item



Description



Input Current

9.0mA typical

Input Impedance

1.3 kΩ



Input Threshold Voltage

ON:  9.5Vdc minimum, OFF: 2.5Vdc maximum

Input Threshold Current

ON:  6.5mA maximum, OFF: 1.6mA minimum

Response Time

0.5 to 20ms (user configurable)

Isolation Voltage

1500V RMS field side to logic side, 500V RMS between groups

Relay Output Specifications

Operating Voltage

5 to 30Vdc or  5 to 250Vac

Isolation

1500 V RMS between field side and logic side
500 V RMS between groups

Leakage Current

15 mA maximum

Maximum UL Pilot Duty Rating

2 amps at 24Vdc and 240Vac

Maximum Resistive Load Rating  2 amps at 24Vdc and 240Vac

Minimum Load

10 mA

Maximum Inrush

5 amps per half cycle

On Response Time

15 ms maximum

Off Response Time

15 ms maximum

Contact Life: Mechanical

20 x 106 mechanical operations

Contact Life: Electrical Voltage

Current: Resistive
2A

Current: Lamp and
Solenoid 0.6A

Typical Operations
200,000

9.13.4



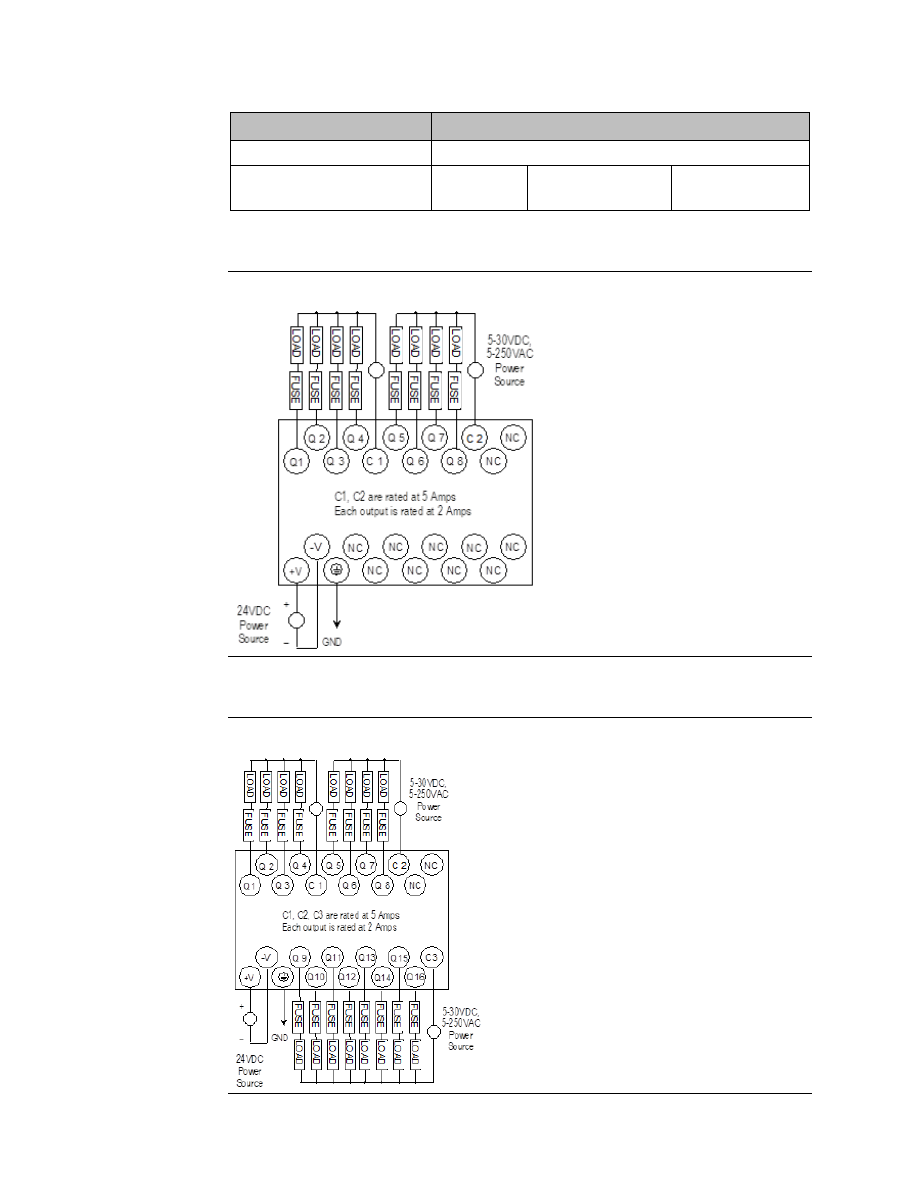

Wiring Diagram, IC200UEX013

Figure 73



User Manual

Chapter 9

GFK-1645M

Dec 2019



VersaMax Micro PLC 8-, 14-, and 16-Point Expansion Units

173

9.14



IC200UEX014
14-Point Expansion Unit with 24DC Power, (8)
24DC Inputs, (2) High-Current and (4) Low-
Current Transistor Outputs

VersaMax Micro PLC Expansion Unit IC200UEX014 accepts eight DC inputs and provides two
low-current and four high-current DC transistor outputs. It requires +24Vdc nominal input
power.

9.14.1



DC Inputs

The eight 24 volt DC input circuits can have positive or negative logic characteristics. Inputs
are  compatible  with  a  wide  range  of  devices,  such  as  pushbuttons,  limit  switches,  and
electronic proximity switches.

The built-in isolated +24Vdc supply can be used for input devices and to power the DC input
circuits.  The  combination  of  input  circuit  current  and  external  device  current  must  not
exceed 200 mA.

9.14.2



Transistor Outputs

Expansion Unit UEX014 has two high-current transistor outputs (Q1 and Q2) and four low-
current transistor outputs (Q3 to Q6). All outputs are isolated between field and logic and
are switching positive voltage.

External  fusing  should  be  provided  to  protect  the  outputs.  Otherwise,  a  load  short  can
damage  the  module  output  transistor,  which  is  not  user  replaceable.  Fast  fuses  are
recommended.

The  outputs  share  one  common  incoming  24Vdc  supply  and  one  common  ground.  The
outputs are able to drive high inrush currents (8 times the rated current) and are protected
against negative voltage pulses. This makes it possible to switch lamps and inductive loads.







User Manual

Chapter 9

GFK-1645M

Dec 2019



VersaMax Micro PLC 8-, 14-, and 16-Point Expansion Units

174

9.14.3



Expansion Unit IC200UEX014 Specifications

Item



Description



Inputs

Eight 24Vdc positive/negative logic input circuits

Outputs

Four  low-current and two high-current DC transistor output circuits

+24Vdc Output Power Supply  200mA maximum, (for input circuits and user devices)

DC Power Specifications

Range

24

–

20%/+25%Vdc

Hold-up

10ms at 19.2Vdc

Inrush Current

1 A maximum at 30Vdc

Inrush Time

10 ms for 1 Amp

Input Current

0.16 A typical at 24Vdc

Input Power Supply Rating

4W

DC Input Specifications

Rated Input Voltage

24 volts DC

Input Voltage Range

0 to 30 volts DC

Input Current

7.5mA typical

Input Resistance

2.8 kΩ



Input Threshold Voltage

ON: 15Vdc minimum,  OFF: 5Vdc maximum

Input Threshold Current

ON: 4.5mA maximum,  OFF: 1.5mA minimum

Response Time

0.5 to 20ms

Isolation Voltage

1500V RMS field side to logic side, 500V RMS between groups

Transistor Output Specifications

Voltage Range

12/24Vdc +10%/-15% (at VC)

Maximum Load (see below)

1A per point (Q1 - Q2) at 100 %  ON duration at 24Vdc
0.5A per point (Q3 - Q6) at 100 %  ON duration at 12Vdc
0.75A per point (Q3 - Q6) at 100 %  ON duration at 24Vdc

Maximum Inrush Current

Q1, Q2:    8A for 20ms, 1 pulse, Q3, Q4, Q5, Q6:   4A for 20ms, 1
pulse

Output Voltage Drop

0.5V maximum

OFF state leakage

100



A maximum

Response

OFF to ON or ON  to OFF:  0.1ms maximum at 24Vdc, 0.2A

Isolation Voltage

1500V RMS field side to logic side, 500Vac between field side and
logic side

External power supply

10-30Vdc required to power the outputs.

Fuses

Outputs should be fused externally.







User Manual

Chapter 9

GFK-1645M

Dec 2019



VersaMax Micro PLC 8-, 14-, and 16-Point Expansion Units

175

9.14.4

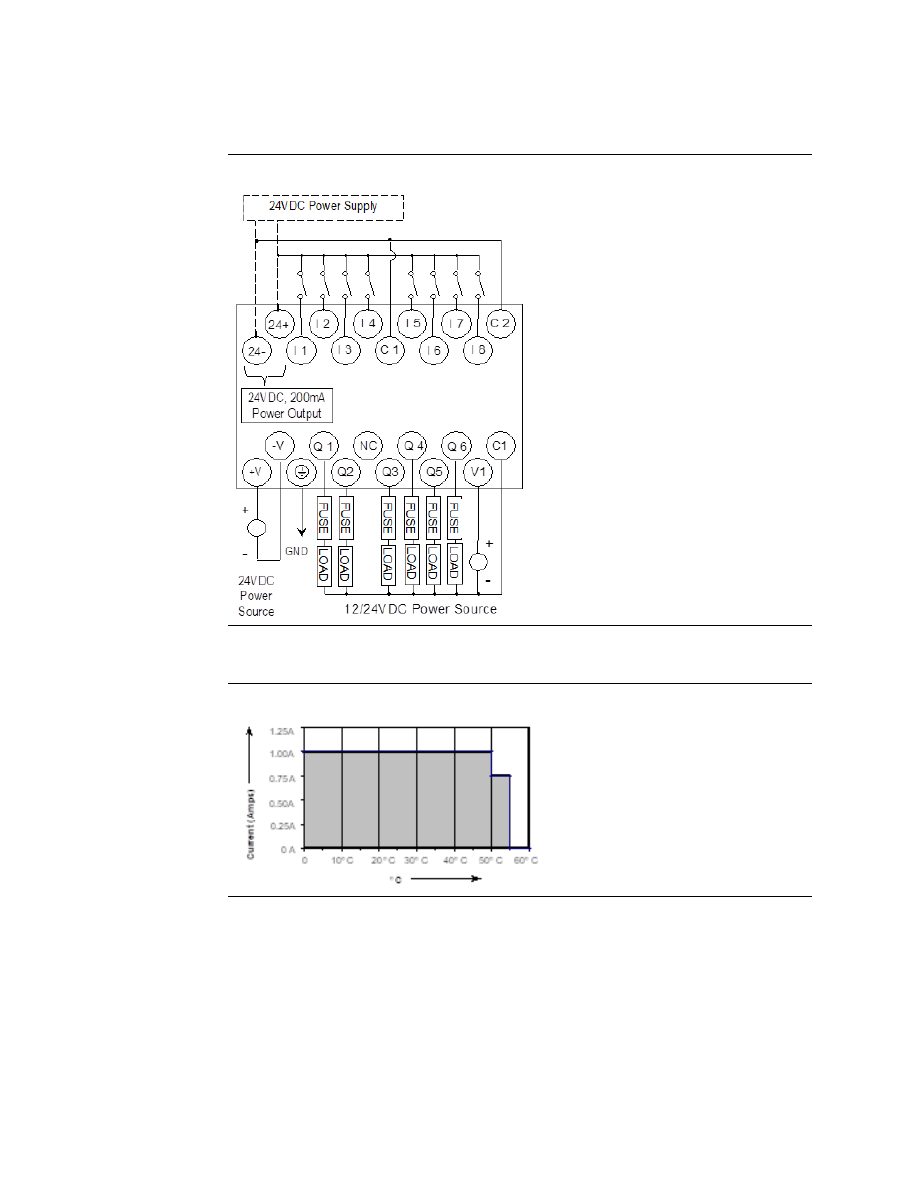

Wiring Diagram, IC200UEX014

Figure 74



The maximum current that can be used for output points Q1 and Q2 is lower for ambient
temperatures above 50°C.

Figure 75









User Manual

Chapter 9

GFK-1645M

Dec 2019



VersaMax Micro PLC 8-, 14-, and 16-Point Expansion Units

176

9.15



IC200UEX015
14-Point Expansion Unit with 12DC Power, (8)
12DC Inputs, (6) 12Vdc Outputs

VersaMax Micro PLC Expansion Unit IC200UEX015 accepts eight DC inputs and provides six
DC transistor outputs. It requires +12Vdc nominal input power.

9.15.1



DC Inputs

The eight 12 volt DC inputs can have positive or negative logic characteristics. Inputs are
compatible with a wide range of devices, such as pushbuttons, limit switches, and electronic
proximity switches.

The built-in isolated +12Vdc supply can be used for input devices and to power the DC input
circuits.  The  combination  of  input  circuit  current  and  external  device  current  must  not
exceed 200 mA.

9.15.2



Transistor Outputs

All outputs are isolated between field and logic and are switching positive voltage.

External  fusing  should  be  provided  to  protect  the  outputs.  Otherwise,  a  load  short  can
damage  the  module  output  transistor,  which  is  not  user  replaceable.  Fast  fuses  are
recommended.

The  outputs  share  one  common  incoming  12Vdc  supply  and  one  common  ground.  The
outputs are able to drive high inrush currents (8 times the rated current) and are protected
against negative voltage pulses. This makes it possible to switch lamps and inductive loads.







User Manual

Chapter 9

GFK-1645M

Dec 2019



VersaMax Micro PLC 8-, 14-, and 16-Point Expansion Units

177

9.15.3



Expansion Unit IC200UEX015 Specifications

Item



Description



Inputs

Eight 12Vdc positive/negative logic input circuits

Outputs

Six 12Vdc output circuits

+12Vdc Output Power Supply  200mA maximum  (for input circuits and user devices)

DC Power Specifications

Range

9.6Vdc to 15Vdc

Hold-up

3.0mS

Inrush Current

9.2A typical at 12Vdc

Inrush Time

200ms typical

Input Current

300mA typical at 12Vdc

Input Power Supply Rating

4W

DC Input Specifications

Number of Inputs

8

Rated Input Voltage

12 volts DC

Input Voltage Range

0 to 15 volts DC

Input Current

9.0mA typical

Input Impedance

1.3 kΩ



Input Threshold Voltage

ON:  9.5Vdc minimum,  OFF: 2.5Vdc maximum

Input Threshold Current

ON: 6.5mA maximum,  OFF: 1.6mA minimum

Response Time

0.5 to 20ms (user configurable)

Isolation Voltage

1500V RMS field side to logic side, 500V RMS between groups

Transistor  Output Specifications

Voltage Range

12Vdc +20%, -20%

Maximum Load

0.7A per circuit, 4A per common

Maximum Inrush Current

4A for 20mS

Output Voltage Drop

0.3V maximum

OFF state leakage

0.1mA

Response

OFF to ON or ON  to OFF:  0.1ms maximum 12Vdc 0.2A

Isolation Voltage

1500V RMS field side to logic side, 500Vac between field side and
logic side

External power supply

12Vdc required to power the outputs.

Fuse

Outputs should be fused externally.
