User Manual

Chapter 9

GFK-1645M

Dec 2019



VersaMax Micro PLC 8-, 14-, and 16-Point Expansion Units

146

9.2



IC200UEC008
8 Point Expansion Unit,  (4) 24Vdc Inputs, (4)
24Vdc Outputs with ESCP, 24Vdc Power
Supply

VersaMax Micro PLC Expansion Unit IC200UEC008 accepts four 24Vdc inputs and provides
four  24Vdc  source-type  transistor  outputs  with  Electronic  Short  Circuit  Protection.    The
module requires +24Vdc nominal input power.

9.2.1



DC Inputs

The four 24 volt DC input circuits can have positive or negative logic characteristics. Inputs
are  compatible  with  a  wide  range  of  devices,  such  as  pushbuttons,  limit  switches,  and
electronic proximity switches.

The built-in +24Vdc supply can be used for input devices and to power the DC input circuits.
The combination of input circuit current and external device current must not exceed 200
mA.

9.2.2



Transistor Outputs

Expansion  Unit  IC200UEC008  has  four  source-type  high-current  transistor  outputs.  All
outputs are isolated between field and logic and are switching positive voltage.

All  outputs  have  electronic  short-circuit  protection;  no  fuses  are  needed  to  protect  the
outputs.

An external source of 12/24Vdc power must be provided to power the outputs. The outputs
share this common incoming 24Vdc supply and one common ground. The outputs are able
to drive high inrush currents (8 times the rated current) and are protected against negative
voltage pulses. This makes it possible to switch lamps and inductive loads.







User Manual

Chapter 9

GFK-1645M

Dec 2019



VersaMax Micro PLC 8-, 14-, and 16-Point Expansion Units

147

9.2.3



Expansion Unit IC200UEC008 Specifications

Item



Description



Inputs

Four 24Vdc input circuits

Outputs

Four 24Vdc source-type transistor outputs with ESCP

+24Vdc Output Power Supply  200mA maximum(for input circuits and user devices)

DC Power Specifications

Range

24

–

20%/+25%Vdc

Hold-up

3ms

Inrush Current

1 A maximum at 30Vdc

Inrush Time

10 ms for 1 Amp

Input Current

 0.16 A typical at 24Vdc

Input Power Supply Rating

4W

DC Input Specifications

Rated Input Voltage

24 volts DC

Input Voltage Range

0 to 30 volts DC

Input Current

7.5mA typical

Input Resistance

2.8 kΩ



Input Threshold Voltage

ON: 15Vdc minimum, OFF: 5Vdc maximum

Input Threshold Current

ON: 4.5mA maximum, OFF: 1.5mA minimum

Response Time

OFF to ON or ON to OFF: 4ms typical

Isolation Voltage

1500V RMS field side to logic side, 500V RMS between groups

DC Output Specifications

Voltage Range

12/24Vdc +10%/-15% (at VC)

Maximum Load Current

0.7A per point, 3A per common

Maximum Inrush Current



Output Voltage Drop

0.3V

OFF state Leakage Current

0.1mA

Response Time

OFF to ON or ON to OFF:  0.05ms maximum at 24Vdc 0.2A

Isolation Voltage

1500V RMS field side to logic side, 500Vac between field side and
logic side

External power supply

12/24Vdc

–

10%, +20%

Fuse

Not required

Minimum switching current

10mA







User Manual

Chapter 9

GFK-1645M

Dec 2019



VersaMax Micro PLC 8-, 14-, and 16-Point Expansion Units

148

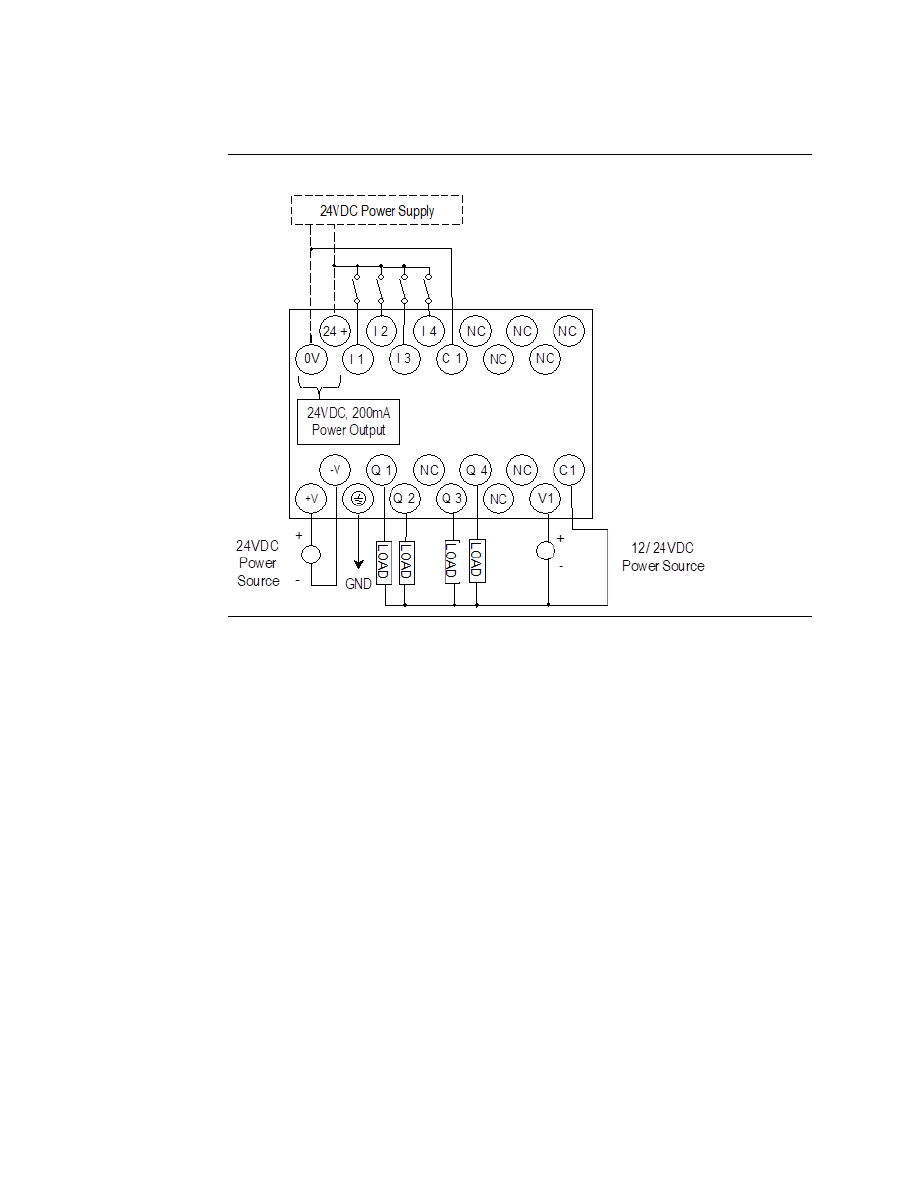

9.2.4



Wiring Diagram, IC200UEC008

Figure 58



9.3



IC200UEC108
8 Point Expansion Unit, (4) 24Vdc Inputs, (4)
24VC Transistor Outputs, 24Vdc Power Supply

VersaMax Micro PLC Expansion Unit IC200UEC108 accepts four 24Vdc inputs and provides
four 24Vdc sink-type transistor outputs.  It requires +24Vdc nominal input power.

9.3.1



DC Inputs

The four 24-volt DC input circuits can have positive or negative logic characteristics. Inputs
are  compatible  with  a  wide  range  of  devices,  such  as  pushbuttons,  limit  switches,  and
electronic proximity switches.

The built-in +24Vdc supply can be used for input devices and to power the DC input circuits.
The combination of input circuit current and external device current must not exceed 200
mA.







User Manual

Chapter 9

GFK-1645M

Dec 2019



VersaMax Micro PLC 8-, 14-, and 16-Point Expansion Units

149

9.3.2



Transistor Outputs

Expansion Unit IC200UEC108 has four sink-type high-current transistor outputs. All outputs
are isolated between field and logic and are switching positive voltage.

External  fusing  should  be  provided  to  protect  the  outputs.  Otherwise,  a  load  short  can
damage  the  module  output  transistor,  which  is  not  user  replaceable.  Fast  fuses  are
recommended.

The  outputs  share  one  common  incoming  24Vdc  supply  and  one  common  ground.  The
outputs are able to drive high inrush currents (8 times the rated current) and are protected
against negative voltage pulses. This makes it possible to switch lamps and inductive loads.

9.3.3



Expansion Unit IC200UEC108 Specifications

Item



Description



Inputs

Four 24Vdc input circuits

Outputs

Four 24Vdc sink-type transistor outputs

+24Vdc Output Power Supply  200mA maximum (for input circuits and user devices)

DC Power Specifications

Range

24

–

20%/+25%Vdc

Hold-up

10ms at 19.2Vdc

Inrush Current

1 A maximum at 30Vdc

Inrush Time

10 ms for 1 Amp

Input Current

 0.16 A typical at 24Vdc

Input Power Supply Rating

4W

DC Input Specifications

Rated Input Voltage

24 volts DC

Input Voltage Range

0 to 30 volts DC

Input Current

7.5mA typical

Input Resistance

2.8 kΩ



Input Threshold Voltage

ON: 15Vdc minimum, OFF: 5Vdc maximum

Input Threshold Current

ON: 4.5mA maximum, OFF: 1.5mA minimum

Response Time

OFF to ON or ON  to OFF: 4ms typical

Isolation Voltage

1500V RMS field side to logic side, 500V RMS between groups

Transistor Output Specifications

Voltage Range

12/24Vdc +10%/-15% (at VC)

Maximum Load

0.7A per point, 3A per common

Maximum Inrush Current



Output Voltage Drop

0.3V

OFF state leakage

0.1mA

Response

OFF to ON or ON to OFF:  0.05ms maximum at 24Vdc 0.2A

User Manual

Chapter 9

GFK-1645M

Dec 2019



VersaMax Micro PLC 8-, 14-, and 16-Point Expansion Units

150

Item



Description



Isolation Voltage

1500V RMS field side to logic side, 500Vac between field side and
logic side

External power supply

12/24Vdc

–

10%, +20%

Fuses

Not required

Minimum Switching Current

10mA

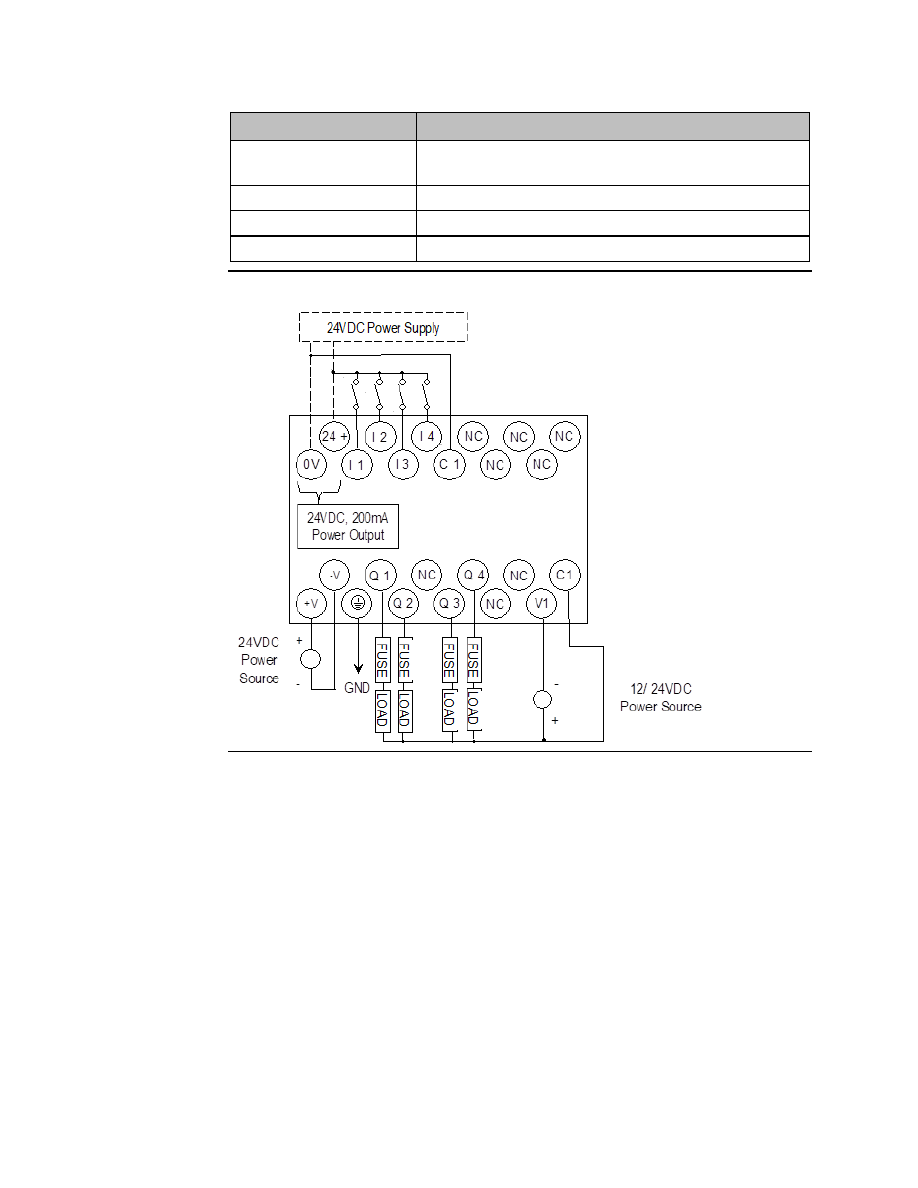

Figure 59



9.4



IC200UEC208
8 Point Expansion Unit, (4) 24Vdc Inputs, (4)
Relay Outputs, 24Vdc Power Supply

VersaMax Micro PLC Expansion Unit IC200UEC208 accepts four 24Vdc inputs and provides
four normally open 2 Amp relay outputs that can control 5 to 30Vdc or 5 to 250Vac output
devices. It requires +24Vdc nominal input power.

9.4.1



DC Inputs

The  four  DC  inputs  can  be  used  as  positive  or  negative  logic  standard  inputs.  Inputs  are
compatible with a wide range of devices, such as pushbuttons, limit switches, and electronic
proximity switches.

User Manual

Chapter 9

GFK-1645M

Dec 2019



VersaMax Micro PLC 8-, 14-, and 16-Point Expansion Units

151

The Expansion Unit’s +24Vdc supply can be used for input devices and to power the DC input

circuits at about 7.5 mA per input. The combination of input circuit current and external
device current must not exceed 200 mA.

9.4.2



Relay Outputs

Four Form A (SPST: single-pole, single-throw) normally open relay outputs can control many
types of devices such as motor starters, solenoids, and indicators. An external source of AC
or DC power must be supplied to operate field devices.

9.4.3



Expansion Unit IC200UEC208 Specifications

Item



Description



Inputs

Four 24Vdc positive/negative logic input circuits

Outputs

Four normally open 2 amp relay circuits

+24Vdc Output Power Supply

200mA maximum (for input circuits and user devices)

DC Power Specifications

Range

24Vdc

–

20% / +25%

Hold-up

10 ms at 19.2Vdc

Inrush Current

1 Amp maximum at 30Vdc

Inrush Time

10 ms for 1 Amp

Input Current

0.16 Amp typical at 24Vdc

Input Power Supply Rating

4W

DC Input Specifications

Rated Input Voltage

24 volts DC

Input Voltage Range

0 to 30 volts DC

Input Current

7.5mA typical

Input Resistance

2.8 kΩ



Input Threshold Voltage

ON:  15Vdc minimum, OFF:  5Vdc maximum

Input Threshold Current

ON: 4.5mA maximum, OFF: 1.5mA minimum

Response Time

OFF to ON or ON to OFF: 4ms typical

Isolation Voltage

1500V RMS field side to logic side, 500V RMS between groups

Relay Output Specifications

Operating Voltage

5 to 30Vdc or 5 to 250Vac

Isolation

1500 V RMS between field side and logic side
500 V RMS between groups

Leakage Current

15 mA maximum

Maximum Load Current

2 Amps per point, 5 Amps per common

Maximum Resistive Load Rating  2 amps at 24Vdc and 240Vac

Response Time

ON to OFF, or OFF to ON: 15 ms maximum

Contact Life: Mechanical

20 x 106 mechanical operations

User Manual

Chapter 9

GFK-1645M

Dec 2019



VersaMax Micro PLC 8-, 14-, and 16-Point Expansion Units

152

Item



Description



Contact Life: Electrical Voltage,
240Vac, 120Vac, 24Vdc

Current:
Resistive 2A

Current: Lamp and
Solenoid 0.6A

Typical Operations
200,000



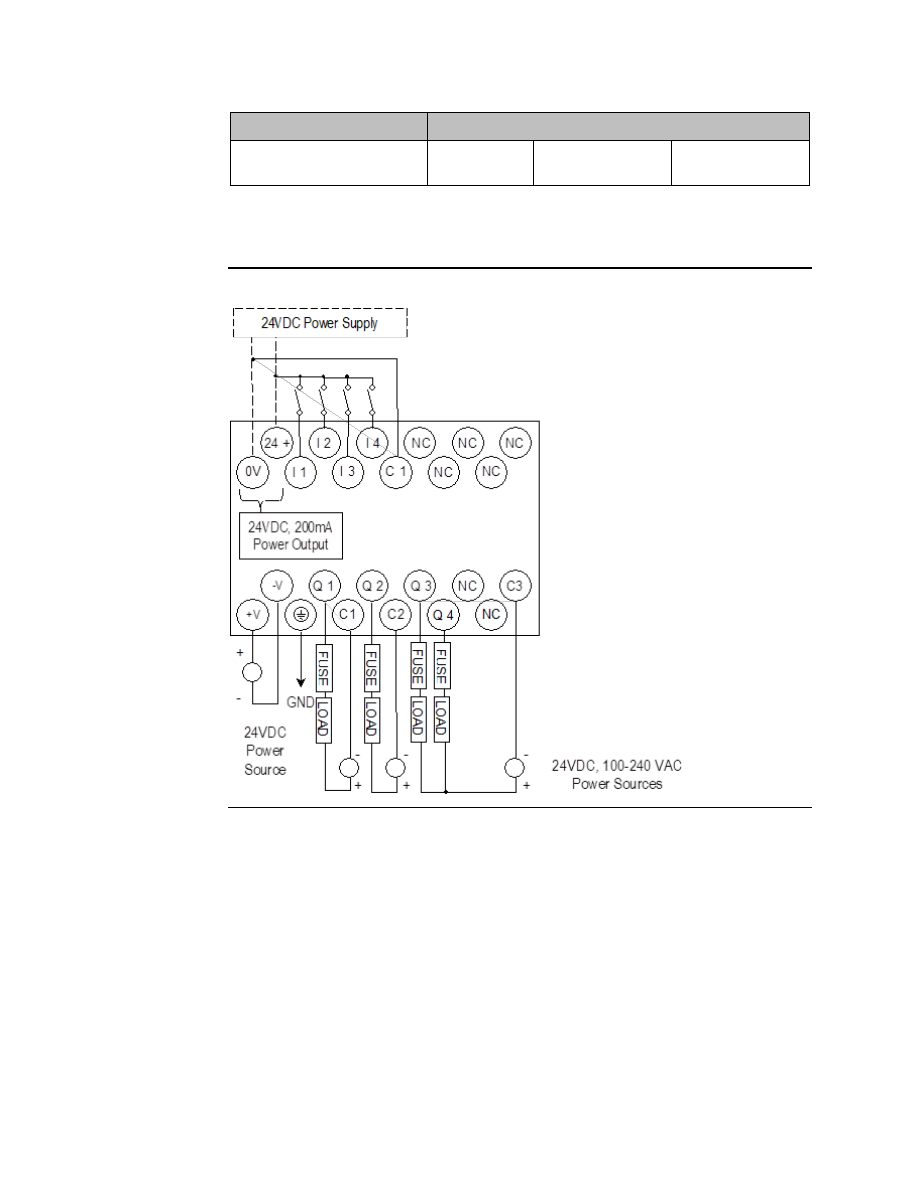

9.4.4



Wiring Diagram, IC200UEC208

Figure 60







User Manual

Chapter 9

GFK-1645M

Dec 2019



VersaMax Micro PLC 8-, 14-, and 16-Point Expansion Units

153

9.5



IC200UEI008
8 Point Expansion Unit, (8) 24Vdc Inputs,
24Vdc Power Supply
IC200UEI016
16 Point Expansion Unit, (16) 24Vdc Inputs,
24Vdc Power Supply

VersaMax Micro PLC Expansion Units IC200UEI008 and IC200UEI016 accept 24Vdc inputs.
The modules require +24Vdc nominal input power.

9.5.1



DC Inputs

The  DC  inputs  can  be  used  as  positive  or  negative  logic  standard  inputs.  Inputs  are
compatible with a wide range of devices, such as pushbuttons, limit switches, and electronic
proximity switches.

The Expansion Unit’s +24Vdc supply can be used for input devices and to power the DC input

circuits at about 7.5 mA per input. The combination of input circuit current and external
device current must not exceed 200 mA.

9.5.2



Expansion Units IC200UEI008 and IC200UEI016
Specifications

Item



Description



Inputs

IC200UEI008: Eight 24Vdc positive/negative logic input circuit
IC200UEI016: Sixteen 24Vdc positive/negative logic input circuits

Outputs

None

+24Vdc Output Power Supply  200mA maximum (for input circuits and user devices)

DC Power Specifications

Range

24Vdc

–

20% / +25%

Hold-up

10 ms at 19.2Vdc

Inrush Current

1 Amp maximum at 30Vdc

Inrush Time

10 ms for 1 Amp

Input Current

0.16 Amp typical at 24Vdc

Input Power Supply Rating

4W

DC Input Specifications

Rated Input Voltage

24 volts DC

Input Voltage Range

0 to 30 volts DC

Input Current

4.8mA typical

Input Resistance

4.8 kΩ



User Manual

Chapter 9

GFK-1645M

Dec 2019



VersaMax Micro PLC 8-, 14-, and 16-Point Expansion Units

154

Item



Description



Input Threshold Voltage

ON:  15Vdc minimum,  OFF:  5Vdc maximum

Input Threshold Current

ON: 3.0mA maximum,  OFF: 1.5mA minimum

Response Time

ON to OFF or OFF to ON: 2ms typical

Isolation Voltage

1500V RMS field side to logic side, 500V RMS between groups



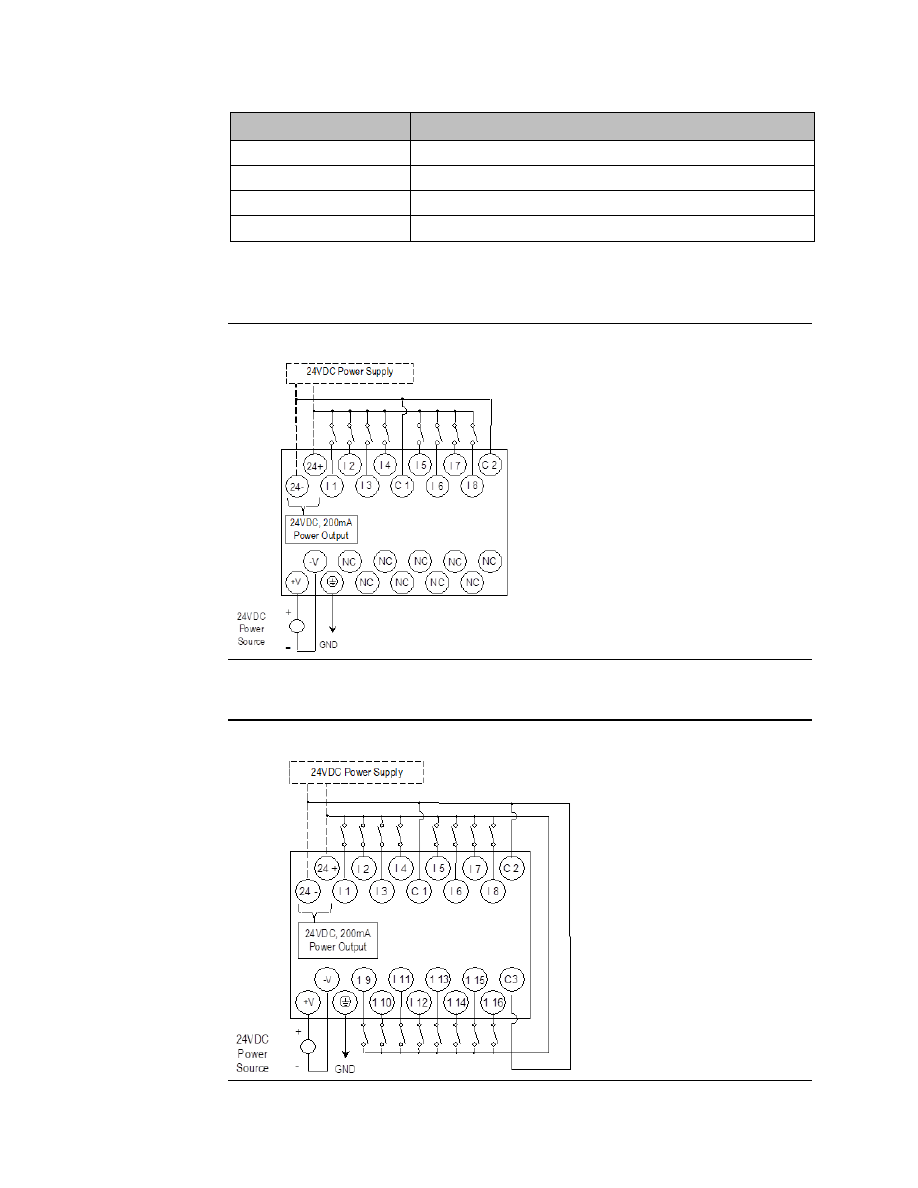

9.5.3



Wiring Diagram, IC200UEI008

Figure 61



9.5.4



Wiring Diagram, IC200UEI016

Figure 62



User Manual

Chapter 9

GFK-1645M

Dec 2019



VersaMax Micro PLC 8-, 14-, and 16-Point Expansion Units

155

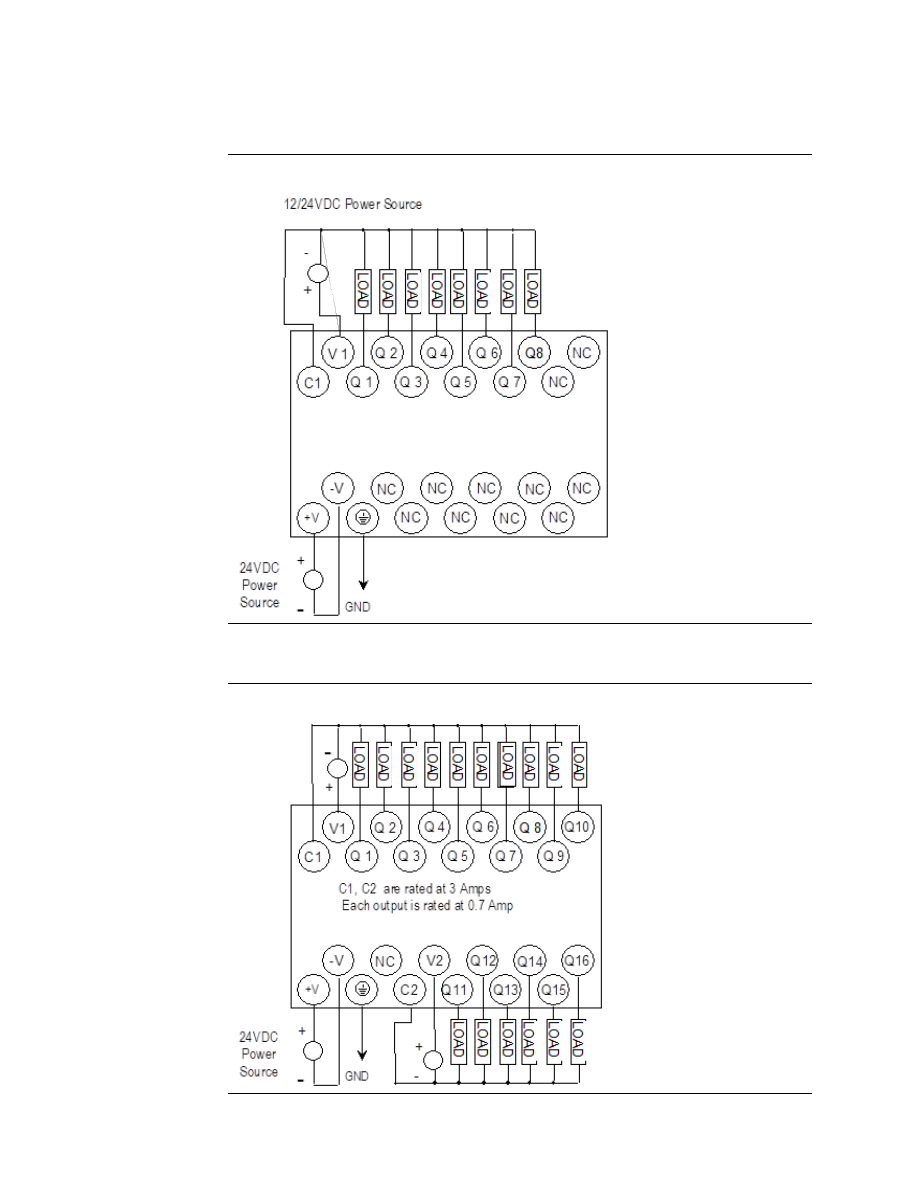

9.6



IC200UEO008
8 Point Expansion Unit, (8) 24Vdc Outputs
with ESCP, 24Vdc Power Supply
IC200UEO016
16 Point Expansion Unit, (16) 24Vdc Outputs
with ESCP, 24Vdc Power Supply

VersaMax Micro PLC Expansion Units IC200UEO008 and IC200UEO016 provide 8 or 16 DC
source-type high-current transistor outputs, respectively. Outputs have Electronic Short
Circuit Protection. The modules require +24Vdc nominal input power.

9.6.1



Transistor Outputs

All outputs are isolated between field and logic and are switching positive voltage.
Outputs have electronic short-circuit protection; no fuses are needed to protect the
outputs.

An external source of 12/24Vdc power must be provided to power the outputs. The
outputs share one common incoming 24Vdc supply and one common ground. The
outputs are able to drive high inrush currents (8 times the rated current) and are protected
against negative voltage pulses. This makes it possible to switch lamps and inductive
loads.







User Manual

Chapter 9

GFK-1645M

Dec 2019



VersaMax Micro PLC 8-, 14-, and 16-Point Expansion Units

156

9.6.2



Expansion Units IC200UEO008 and IC200UEO016
Specifications

Item



Description



Inputs

None

Outputs

IC200UEO008: Eight source-type 24Vdc transistor output circuits with ESCP
IC200UEO016: Sixteen source-type 24Vdc transistor output circuits with ESCP

DC Power Specifications

Range

24

–

20%/+25%Vdc

Hold-up

10ms at 19.2Vdc

Inrush Current

1 A maximum at 30Vdc

Inrush Time

10 ms for 1 Amp

Input Current

0.16 A typical at 24Vdc

Input Power Supply
Rating

4W

Transistor Output Specifications

Voltage Range

12/24Vdc +10%/-15% (at VC)

Maximum Load

0.7A per point , 3A per common

Maximum Inrush
Current

5.6 Amps

Output Voltage
Drop

0.3V maximum

OFF state leakage

0.1mA

Response

OFF to ON or ON  to OFF:  0.05ms maximum at 24Vdc 0.2A

Isolation Voltage

1500V RMS field side to logic side, 500Vac between field side and logic side

External power
supply

12/24Vdc

–

10%, +20%

Fuses

Not required

Minimum
switching current

10mA







User Manual

Chapter 9

GFK-1645M

Dec 2019



VersaMax Micro PLC 8-, 14-, and 16-Point Expansion Units

157

9.6.3



Wiring Diagram, IC200UEO008

Figure 63



9.6.4



Wiring Diagram, IC200UEO016

Figure 64



User Manual

Chapter 9

GFK-1645M

Dec 2019



VersaMax Micro PLC 8-, 14-, and 16-Point Expansion Units

158

9.7



IC200UEO108
8 Point Expansion Unit, (8) 24Vdc Transistor
Outputs, 24Vdc Power Supply
IC200UEO116
16 Point Expansion Unit, (16) Transistor
Outputs, 24Vdc Power Supply

VersaMax Micro PLC Expansion Units IC200UEO108 and IC200UEO116 provide 8 and 16
DC sink-type outputs, respectively. These modules require +24Vdc nominal input power.

9.7.1



Transistor Outputs

The sink-type transistor outputs are isolated between field and logic and are switching
positive voltage.

External fusing should be provided to protect the outputs. Otherwise, a load short can
damage the module output transistor, which is not user replaceable. Fast fuses are
recommended.

The outputs share one common incoming 24Vdc supply and one common ground. The
outputs are able to drive high inrush currents (8 times the rated current) and are protected
against negative voltage pulses. This makes it possible to switch lamps and inductive
loads.

9.7.2



Expansion Units IC200UEO108 and IC200UEO116
Specifications

Item



Description



Inputs

None

Outputs

IC200UEO108: Eight sink-type DC transistor output circuits
IC200UEO116: Sixteen sink-type DC transistor output circuits

DC Power Specifications

Range

24

–

20%/+25%Vdc

Hold-up

10ms at 19.2Vdc

Inrush Current

1 A maximum at 30Vdc

Inrush Time

10 ms for 1 Amp

Input Current

0.16 A typical at 24Vdc

Input Power Supply Rating

4W

Transistor Output Specifications

Voltage Range

12/24Vdc +10%/-15% (at VC)

Maximum Load

0.5A per point, 3A per common

User Manual

Chapter 9

GFK-1645M

Dec 2019



VersaMax Micro PLC 8-, 14-, and 16-Point Expansion Units

159

Item



Description



Maximum Inrush Current

5.6 Amps

Output Voltage Drop

0.3V maximum

OFF state leakage

0.1mA maximum

Response

OFF to ON or ON  to OFF:  0.5ms

Isolation Voltage

1500V RMS field side to logic side, 500Vac between field side and
logic side

External power supply

10-30Vdc required to power the outputs.

Fuses

Outputs should be fused externally.

Minimum Switching Current  1mA

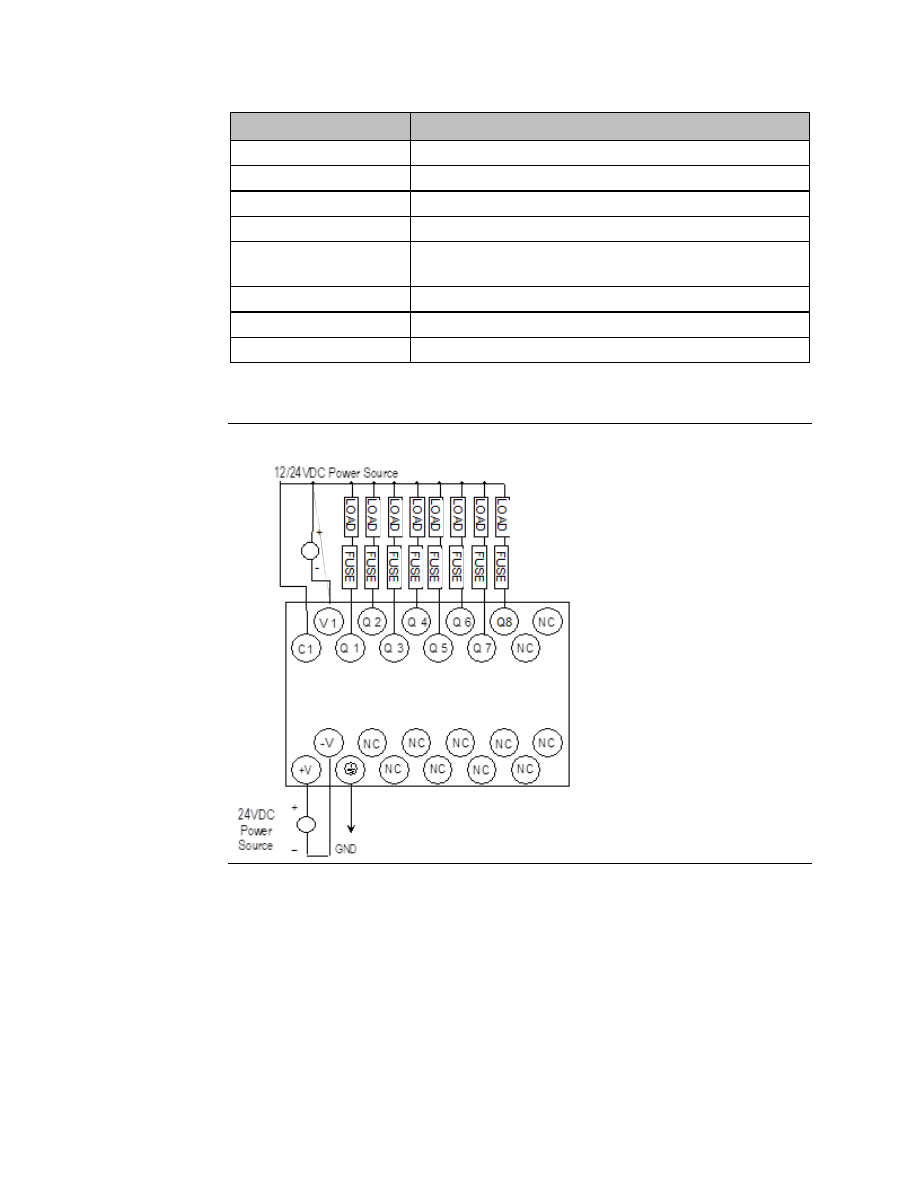

9.7.3



Wiring Diagram, IC200UEO108

Figure 65







User Manual

Chapter 9

GFK-1645M

Dec 2019



VersaMax Micro PLC 8-, 14-, and 16-Point Expansion Units

160

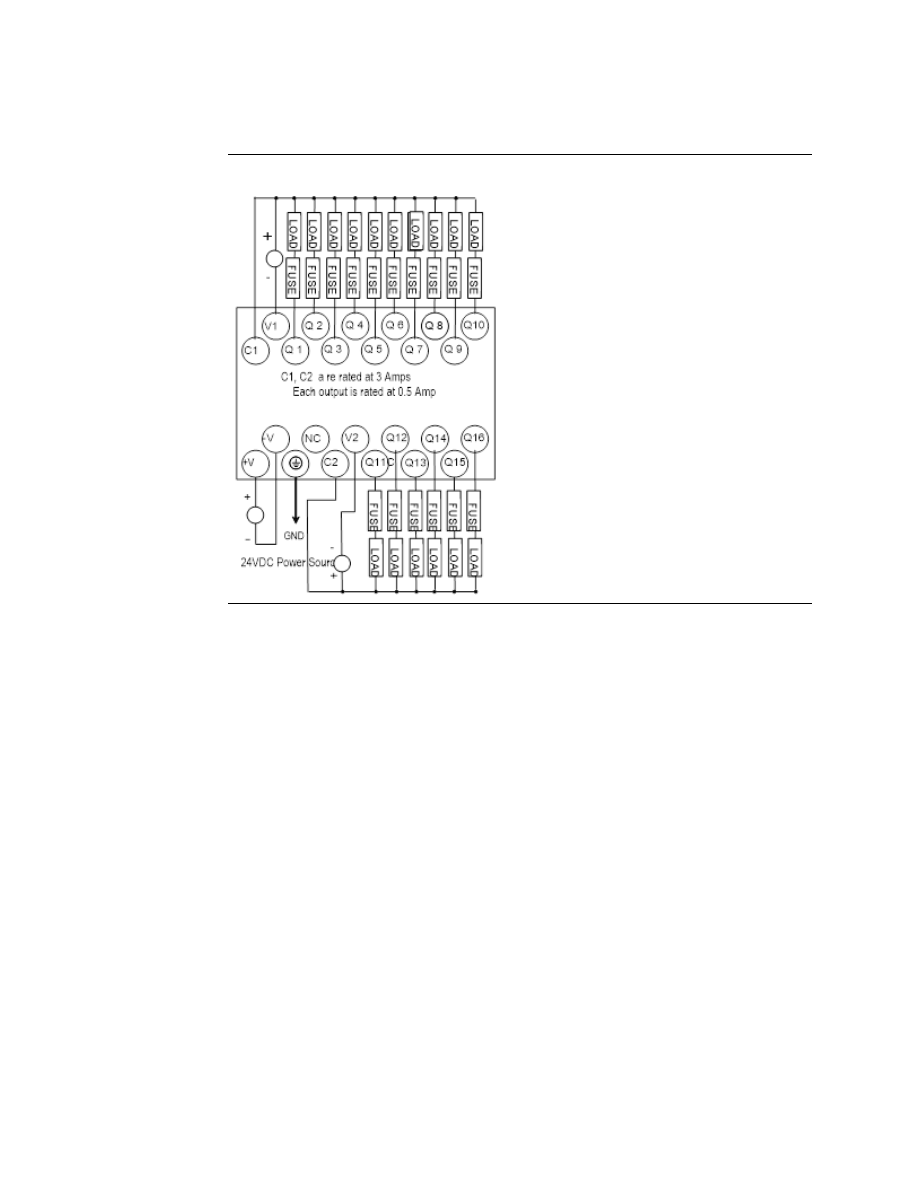

9.7.4



Wiring Diagram, IC200UEO116

Figure 66







User Manual

Chapter 9

GFK-1645M

Dec 2019



VersaMax Micro PLC 8-, 14-, and 16-Point Expansion Units

161

9.8



IC200UER008
8 Point Expansion Unit, (8) Relay Outputs,
24Vdc Power Supply
IC200UER016
16 Point Expansion Unit, (16) Relay Outputs,
24Vdc Power Supply

VersaMax Micro PLC Expansion Units IC200UER008 and IC200UER016 provide 8 or 16
normally-open 2 Amp relay outputs, respectively. The outputs can control 5 to 30Vdc or 5
to 250Vac output devices. The unit requires +24Vdc nominal input power.

9.8.1



Relay Outputs

The Form A (SPST: single-pole, single-throw) normally-open relay outputs can control
many types of devices such as motor starters, solenoids, and indicators. An external source
of AC or DC power must be supplied to operate field devices.

9.8.2



Expansion Units IC200UER008 and IC200UER016
Specifications

Item



Description



Inputs

None

Outputs

IC200UER008: Eight normally open 2 amp relay circuits
IC200UER016: Sixteen normally open 2 amp relay circuits

DC Power Specifications

Range

24

–

20%/+25%Vdc

Hold-up

10ms at 19.2Vdc

Inrush Current

1 A maximum at 30Vdc

Inrush Time

10 ms for 1 Amp

Input Current

0.16 A typical at 24Vdc

Input Power Supply Rating

4W

Relay Output Specifications

Operating Voltage

5 to 30Vdc or  5 to 250Vac

Isolation

1500 V RMS between field side and logic side
500 V RMS between groups

Leakage Current

15 mA maximum

Maximum Load Current

2 Amps per point, 5 Amps per common

Maximum Resistive Load Rating  2 amps at 24Vdc and 240Vac

Response Time

ON to OFF, or OFF to ON: 15 ms maximum
