1
RS340220

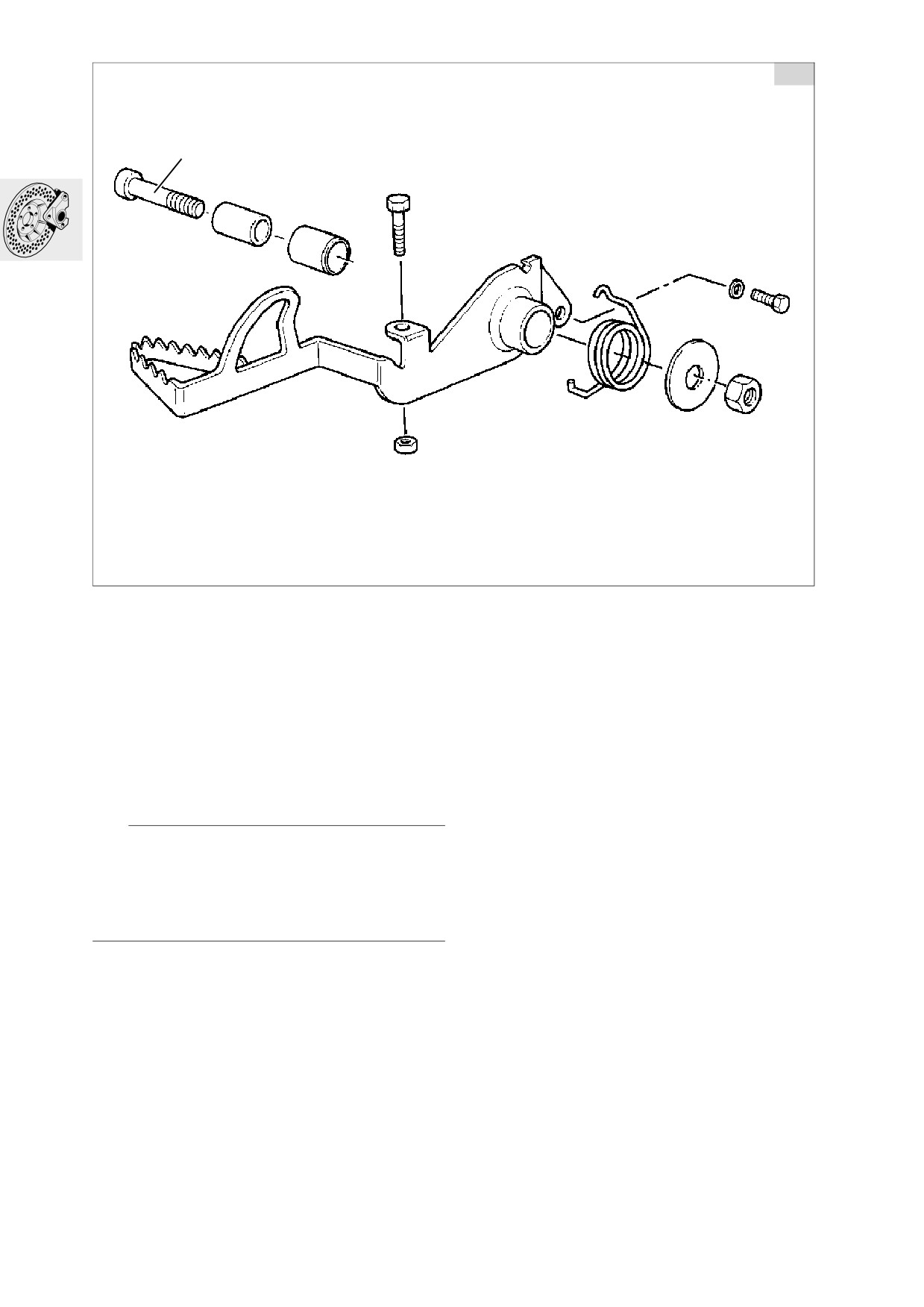

Smontaggio e rimontaggio pedale
freno
• Sbloccare il perno della tiranteria freno.
• Svitare il fissaggio (1) del pedale freno.
• Smontare il pedale freno assieme alla barra di
torsione.
• Il rimontaggio va effettuato nella sequenza inver-
sa.
• Ingrassare la boccola di cuscinetto con
Shell Retinax A.
e Attenzione:
Controllare/regolare necessariamente il gioco di
compensazione dello stelo pistoncino.
Vedere Smontaggio e rimontaggio pompa freno.
Le luci freno devono accendersi quando il freno po-
steriore comincia ad intervenire.
X Coppia di serraggio:
Pedale freno a pedana poggiapiede
(senza grasso)
37 Nm
34.26
6
1
5
2
4
3
RS340010

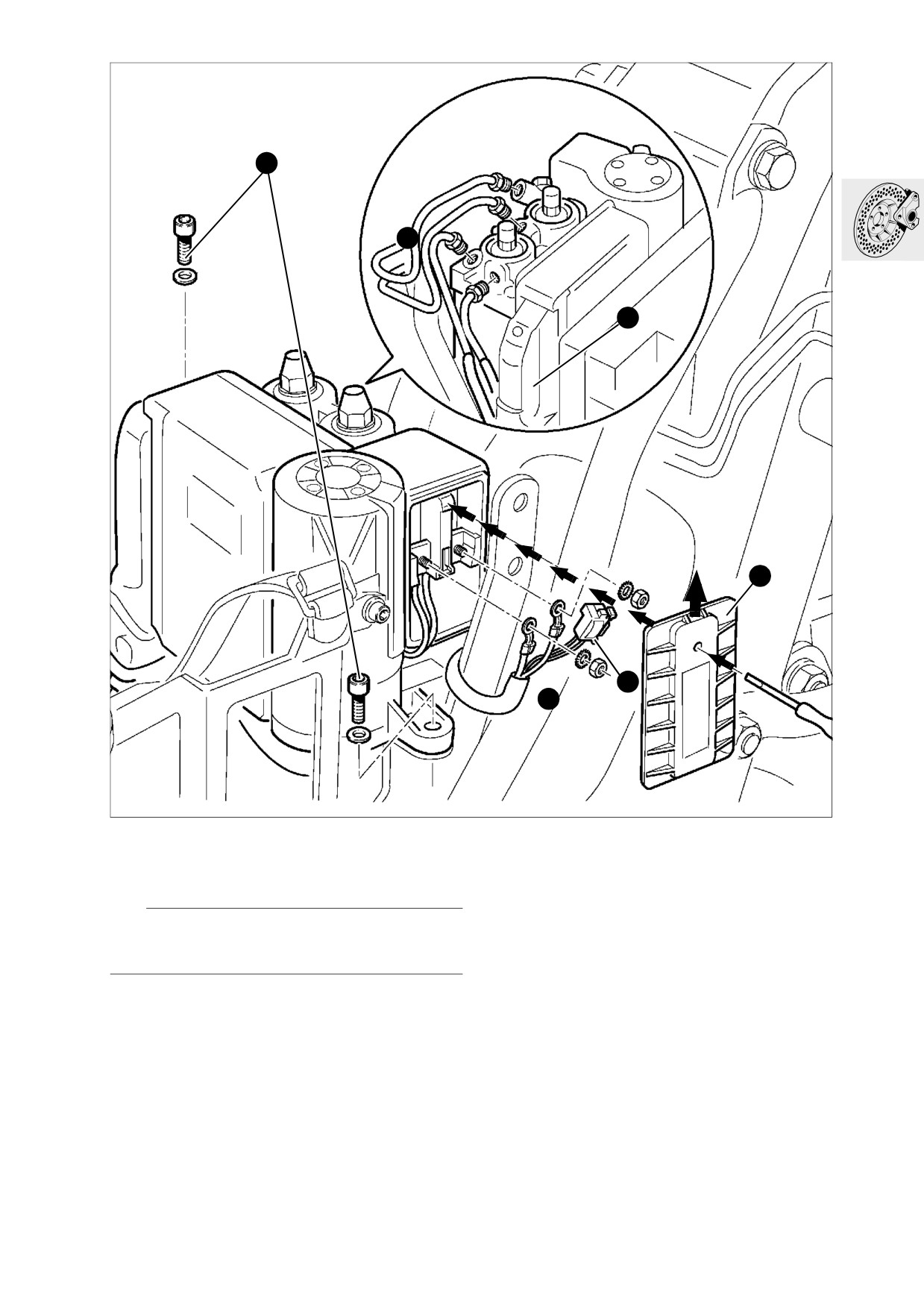

Smontaggio e rimontaggio unità
ABS
e Attenzione:
Lavori all'unità ABS devono essere eseguiti solo da
un'officina autorizzata BMW.
34.27
Smontaggio unità ABS
Rimontaggio unità ABS
• Smontare il serbatoio carburante.
• Rimontare l'unità ABS (6).
• Svitare la tubazione freno ABS (1) dall'unità ABS.
• Infilare la spina centrale (5).
e Attenzione:
e Attenzione:
Il liquido freni che fuoriesce danneggia la vernice.
Non inclinare il cavo in modo da non danneggiare
I raccordi tubazioni devono essere protetti contro la
l’isolamento.
penetrazione di sporco, eventualmente chiuderli/ri-
coprirli.
• Infilare fino a blocco la spina a 2 poli nella corret-
ta posizione, comprimere in sede i due cavi nei
• Legare la leva freno anteriore con un nastro in
passacavi centrali (più piccoli).
gomma alla gomma dell’impugnatura (il foro di ri-
• Infilare sui perni filettati le due spine del cavo di
scarico viene chiuso).
collegamento/del cablaggio con l’arresto in
avanti.
• Comprimere i due cavi nei passacavi ancora li-
e Attenzione:
beri.
Disinserire l’accensione, scollegare il cavo di massa
• Serrare a fondo i dadi.
ed isolarlo!
• Rimuovere il coperchio (2) dalla centralina ABS,
e Attenzione:
comprimere in sede il bloccaggio mediante un
Impiegare assolutamente dadi autobloccanti nuovi.
cacciavite e tirare il coperchio verso l’alto.
• Svitare le tubazioni (3).
• Sfilare la spina a 2 poli (4).
• Sfilare la spina centrale (5).
X Coppia di serraggio:
• Smontare l’unità ABS (6).
Batteria —/M5
3,5 Nm
Batteria +/M4
3 Nm
• Montare il coperchio nuovo.
e Attenzione:
Nell’infilare aver cura che tutti i cavi si trovino nei ri-
spettivi passacavi. Rottamare il coperchio vecchio.
• Serrare a fondo le tubazioni freno ABS (1) all’uni-
tà ABS.
• Ventilare/spurgare l’impianto frenante.
• Rimontare il serbatoio carburante.
X Coppia di serraggio:
Unità ABS a alloggiamento
M6 vite
9 Nm
M6 vite (Torx)
5 Nm
Tubazione freno a unità ABS
15 Nm
Vite di sfiato a unità ABS
9 Nm
34.28

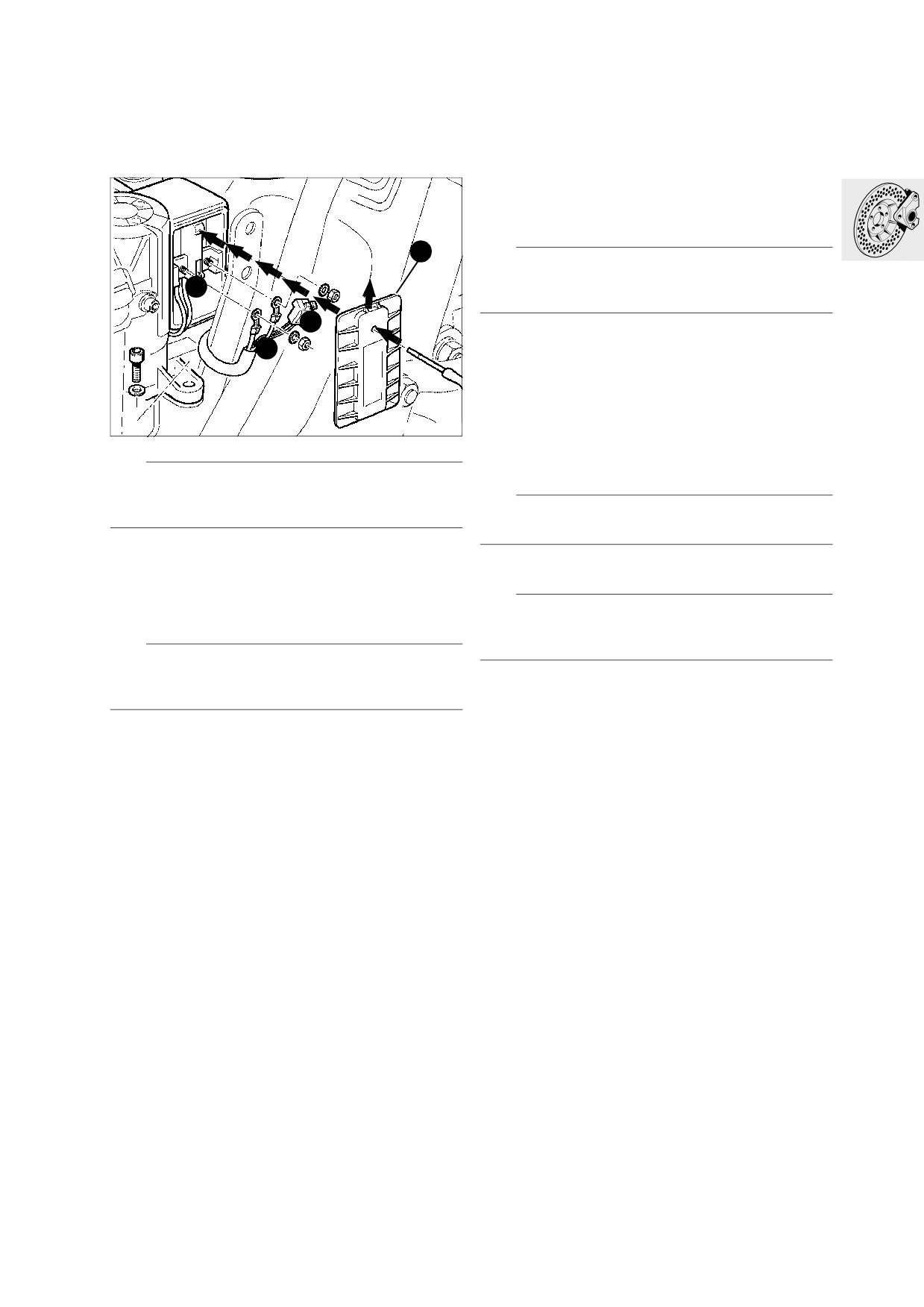

Smontaggio e rimontaggio relè ABS
Smontaggio relè ABS
e zoccolo relè
Infilare il relè ABS con la scritta FAG in direzione
•
gancio d'arresto.
Smontaggio relè ABS
• Serrare le viti dello zoccolo relais.
• Introdurre lo zoccolo relais nella scatola relais,
comprimendo i due cavi motore nel passacavo
sinistro della scatola relais (rosso giù, nero su).
•
Infilare il cavo motore nero con l’arresto all’indie-
tro sul perno filettato sinistro (M5).
1
e Attenzione:
Non inclinare il cavo in modo da non danneggiare
4
l’isolamento.
3
• Infilare fino a blocco la spina a 2 poli nella corret-
2
ta posizione, comprimere in sede i due cavi nei
passacavi centrali (più piccoli).
•
nfilare sui perni filettati le due spine del cavo di
collegamento/del cablaggio con l’arresto in
avanti..
RS340200
•
Comprimere i due cavi nei passacavi ancora li-
beri.
• Serrare a fondo i dadi.
e Attenzione:
Disinserire l’accensione, scollegare il cavo di massa
ed isolarlo!
e Attenzione:
Impiegare assolutamente dadi autobloccanti nuovi.
• Rimuovere il coperchio (1) dalla centralina ABS,
comprimere in sede il bloccaggio mediante un
• Montare il coperchio nuovo (1).
cacciavite e tirare il coperchio verso l’alto.
• Rottamare il coperchio vecchio (1).
• Svitare le tubazioni (2), rottamare i dadi.
e Attenzione:
Nell’infilare aver cura che tutti i cavi si trovino nei ri-
spettivi passacavi. Rottamare il coperchio vecchio.
e Attenzione:
Non inclinare il cavo in modo da non danneggiare
l’isolamento.
• Sfilare la spina a 2 poli (3).
• Estrarre lo zoccolo relais (4).
• Allentare le viti dallo zoccolo relè mediante Torx
T20 di circa due giri.
• Sfilare verso l’alto il relais.
34.29
Smontaggio zoccolo relè ABS
Rimontaggio zoccolo relè ABS
• Ripiegare il bloccaggio del contatto della spina.
e Attenzione:
• Infilare il contatto nello zoccolo del relais.
Disinserire l’accensione, scollegare il cavo di massa
ed isolarlo!
e
Attenzione:
• Rimuovere il coperchio (1) dalla centralina ABS,
Si deve sentire che il contatto scatta in posizione e
comprimere in sede il bloccaggio mediante un
alloggia saldamente.
cacciavite e tirare verso l’alto il coperchio.
• Rottamare il coperchio (1).
• Infilare il relè ABS con la scritta FAG rivolta in di-
• Svitare le tubazioni, rottamare i dadi.
rezione gancio d'arresto.
•
Infilare una vite torx nel capocorda ad anello del
cavo rosso del motore.
e Attenzione:
Non inclinare il cavo in modo da non danneggiare
l’isolamento.
L Nota:
Lato arresto in direzione testa della vite.
• Sfilare la spina a 2 poli (3).
• Estrarre lo zoccolo relais (4).
• Svitare le viti dallo zoccolo relè mediante T20.
• Smontare il relè ABS.
• Espellere il bloccaggio del contatto dallo zoccolo
relais.
• Sbloccare la spina mediante l’attrezzo speciale,
n. cat. 50000-017-507 della Ditta Grote und
Hartmann, dal lato relè.
e Attenzione:
Il contatto ha un doppio bloccaggio.
Nell'estrarre la spina dallo zoccolo relais non si de-
vono propagare grandi forze di trazione sul cavo.
Se il cavo dovesse strapparsi, si dovrà sostituire
l'unità ABS completa.
34.30
e Attenzione:
A causa dell’effetto autobloccante reimpiegare le
stesse viti torx.
Nel riavvitare aver cura che la vite venga applicata
nella filettatura presente nella parte in lamiera.
Altrimenti le viti potrebbero allentarsi a causa delle
oscillazioni.
• Applicare il capocorda ad anello (con due cavi)
con il lato di fissaggio in direzione zoccolo relè
sul foro dell'inserto sul lato posteriore dello zoc-
colo relè ed avvitarlo insieme al cavo rosso del
motore mediante vite torx.
• Con una seconda vite torx avvitare la spina piatta
del relais al relais stesso.
• Comprimere il bloccaggio del contatto lateral-
mente nello zoccolo del relais.
• Introdurre lo zoccolo relais nella scatola relais,
comprimendo i due cavi motore nel passacavo
sinistro della scatola relais (rosso giù, nero su).
• Infilare il cavo motore nero con l’arresto all’indie-
tro sul perno filettato sinistro (M5).
e Attenzione:
Non inclinare il cavo in modo da non danneggiare
l’isolamento.
• Infilare fino a blocco la spina a 2 poli nella corret-
ta posizione, comprimere in sede i due cavi nei
passacavi centrali (più piccoli).
• Infilare sui perni filettati le due spine del cavo di
collegamento/del cablaggio con l’arresto in
avanti.
• Comprimere i due cavi nei passacavi ancora li-
beri.
• Serrare a fondo i dadi.
e Attenzione:
Impiegare assolutamente dadi autobloccanti nuovi.
• Montare il coperchio nuovo (1).
e Attenzione:
Nell’infilare aver cura che tutti i cavi si trovino nei ri-
spettivi passacavi.
34.31

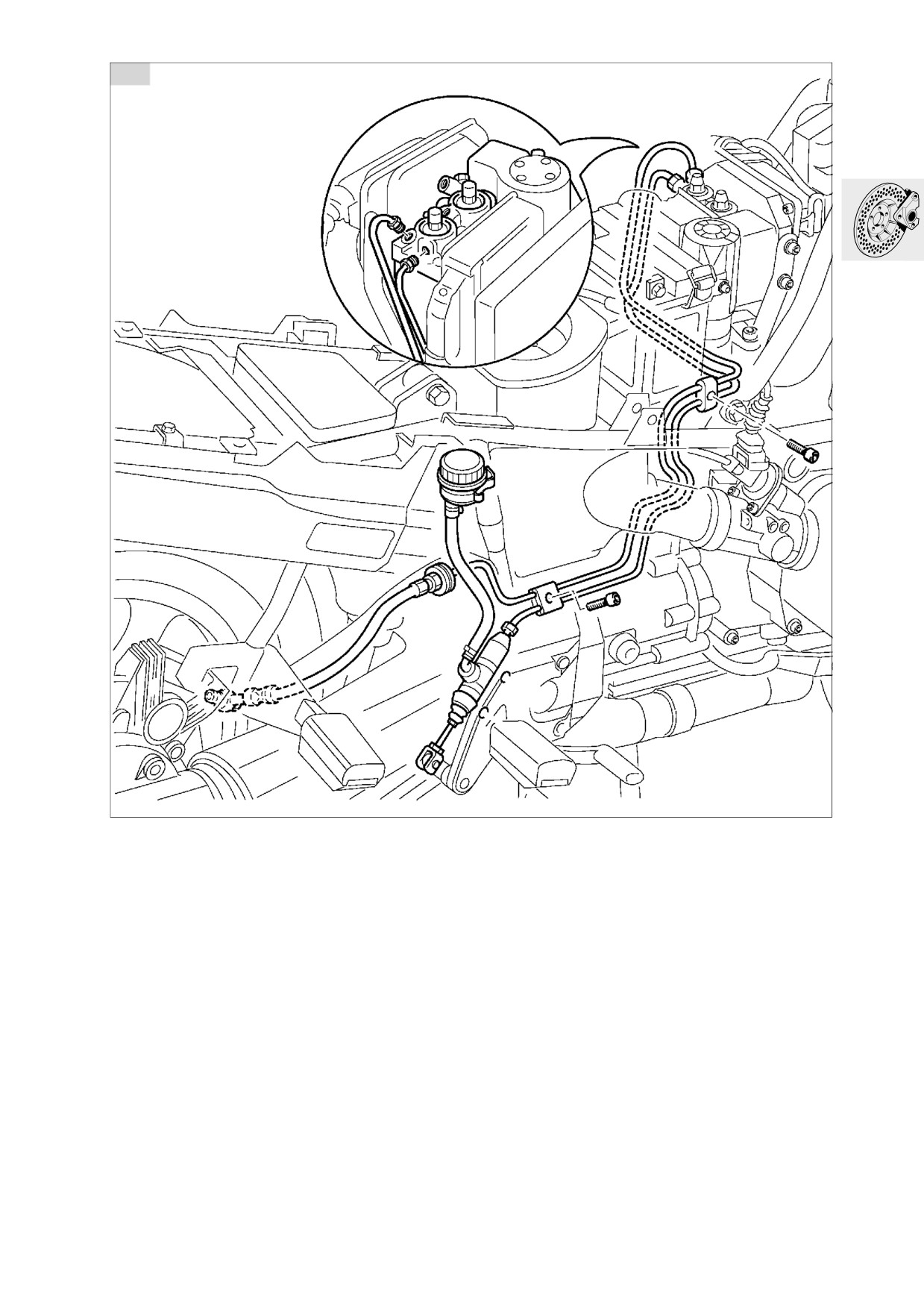

Smontaggio e rimontaggio tuba-
zione freno (con ABS)
RS
RS340040

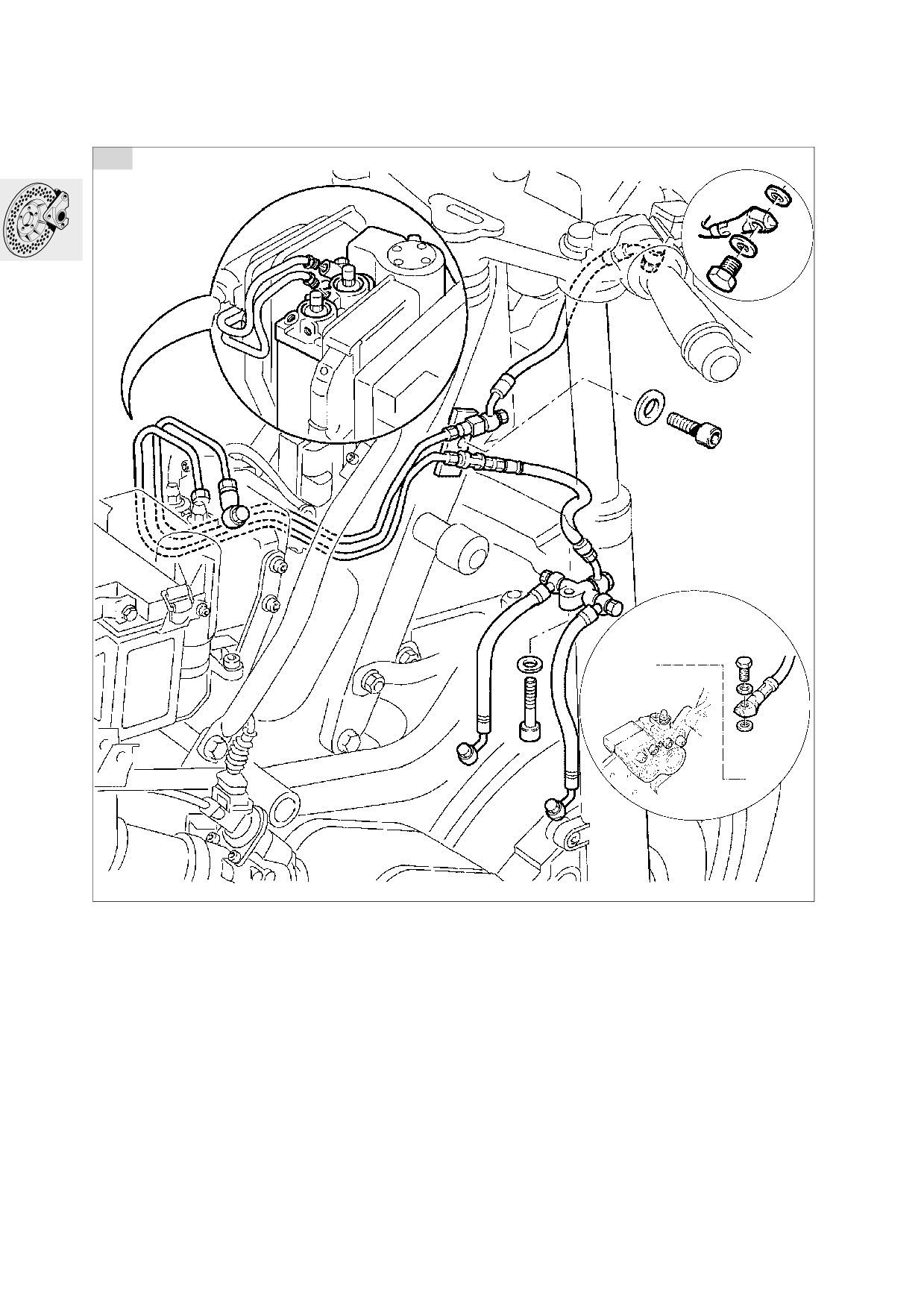

Smontaggio e rimontaggio tubazione
freno ABS anteriore
34.32
RS
RS340030
Smontaggio e rimontaggio tuba-
zione freno ABS posteriore
34.33
• Svuotare l’impianto frenante.
e Attenzione:
Non mettere a contatto il liquido freni con parti ver-
niciate della motocicletta, il liquido distruggerebbe
la vernice.
• [ABS] Smontare il serbatoio carburante.

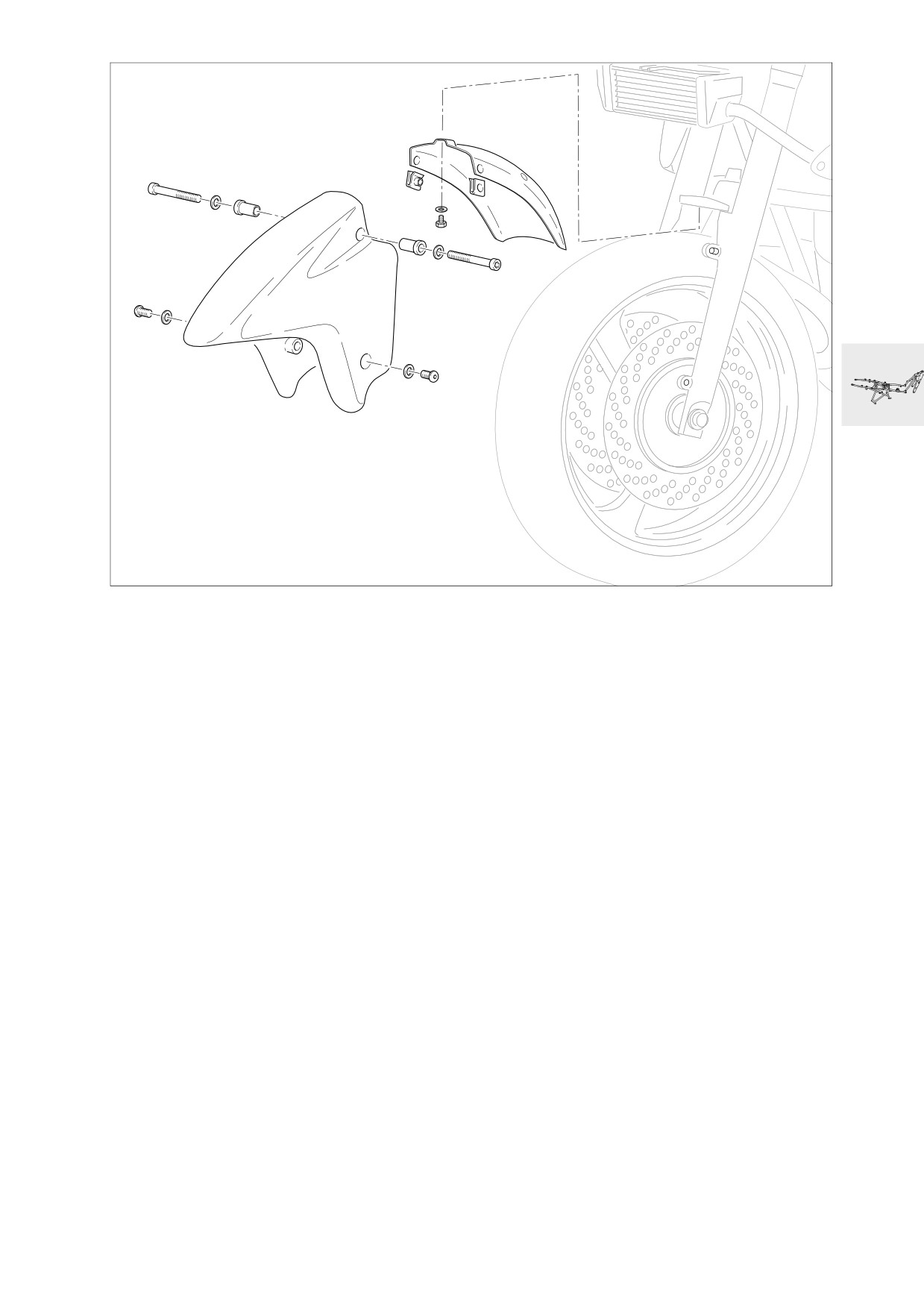

• [RS] Smontare il parafango anteriore.
• [GS] Smontare il parafango anteriore.
• Smontare le tubazioni freno.
• Il rimontaggio va effettuato nella sequenza inver-
sa.
e Attenzione:
Sostituire gli anelli di tenuta della tubazione freno.
Fissare la tubazione freno alla pompa freno in modo
che con sterzo girato non sfreghi o venga piegata.
[RS/Sterzo regolabile] In posizione centrale la rac-
corderia tubo flessibile freno sulla pompa freno deve
avere sufficiente distanza (ca. 5...10 mm) rispetto
alla parte centrale dello sterzo.
Eventualmente svitare il cablaggio.
• Ventilare/spurgare l’impianto frenante.
X Anziehdrehmoment:
Tubazione freno a comandi
15 Nm
Tubazione freno a pinza freno
anteriore/posteriore1
15 Nm
Tubazione freno a ripartitore
15 Nm
Distributore a ponte tubo di scorrimento
[RS/GS]
9 Nm
Distributore a ritegno/cambio
[R/RT]
9 Nm
Viti di sfiato
7 Nm
Vite di sfiato a pinza freno posteriore
[GS/R/RT]
4 Nm
[ABS] Vite di sfiato a unità ABS
9 Nm
[ABS] Ripartitore a telaio
9 Nm
[ABS] Tubazione freno a unità ABS
15 Nm
34.34
36 Ruote e pneumatici
36
Sommario
Pagina
Dati tecnici
3

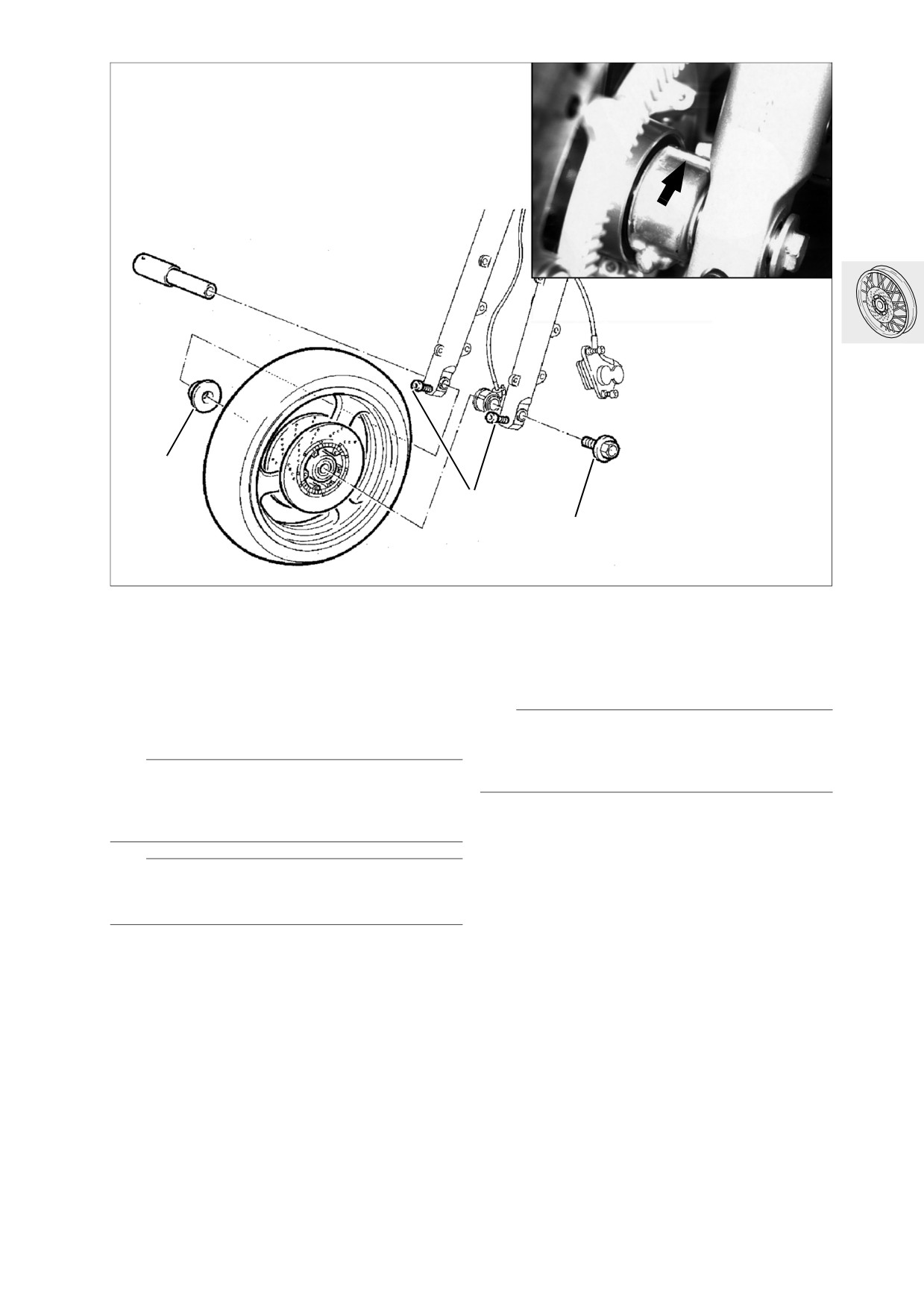

Smontaggio e rimontaggio ruota anteriore
7
Smontaggio ruota anteriore
7
Rimontaggio ruota anteriore
7

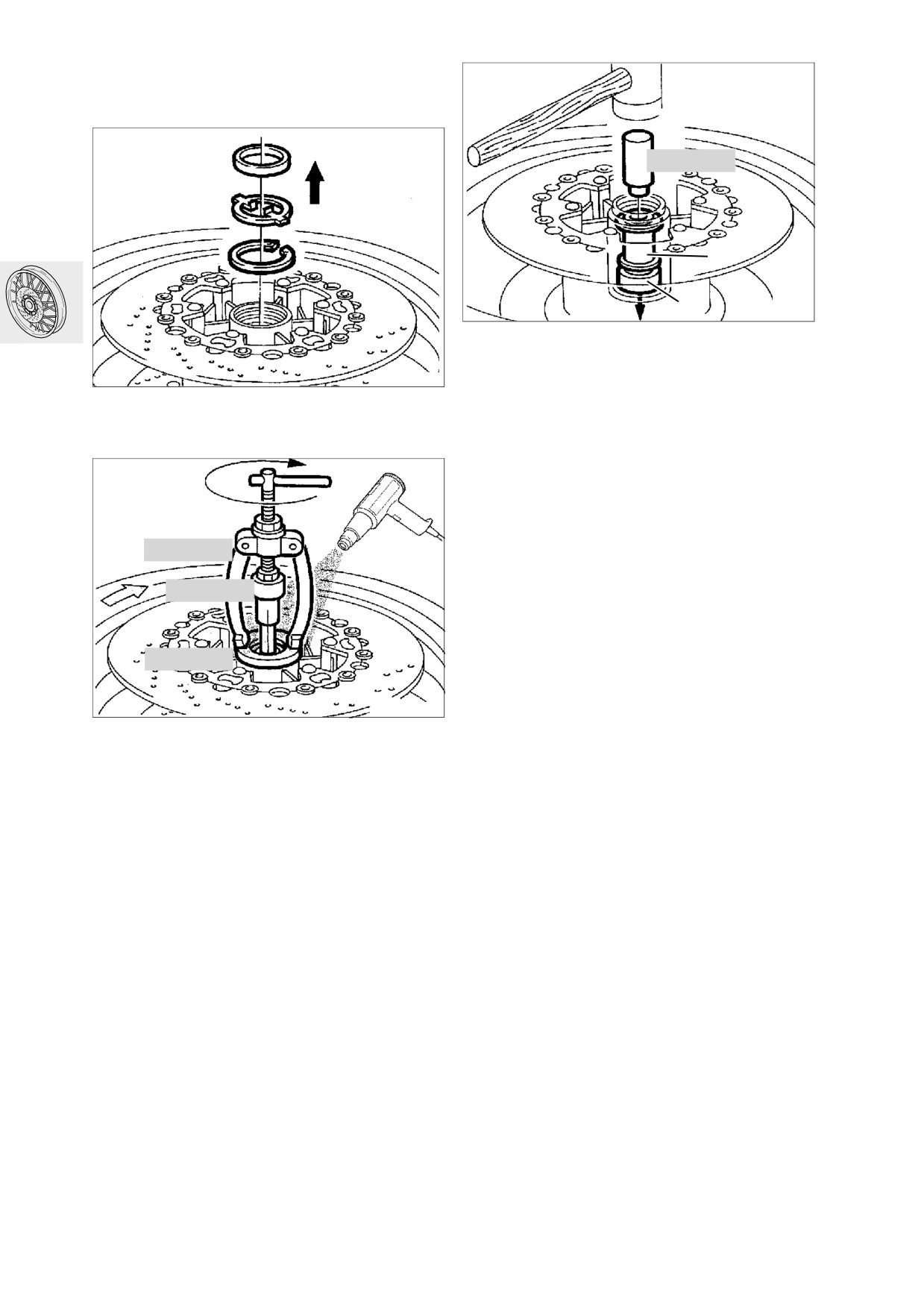

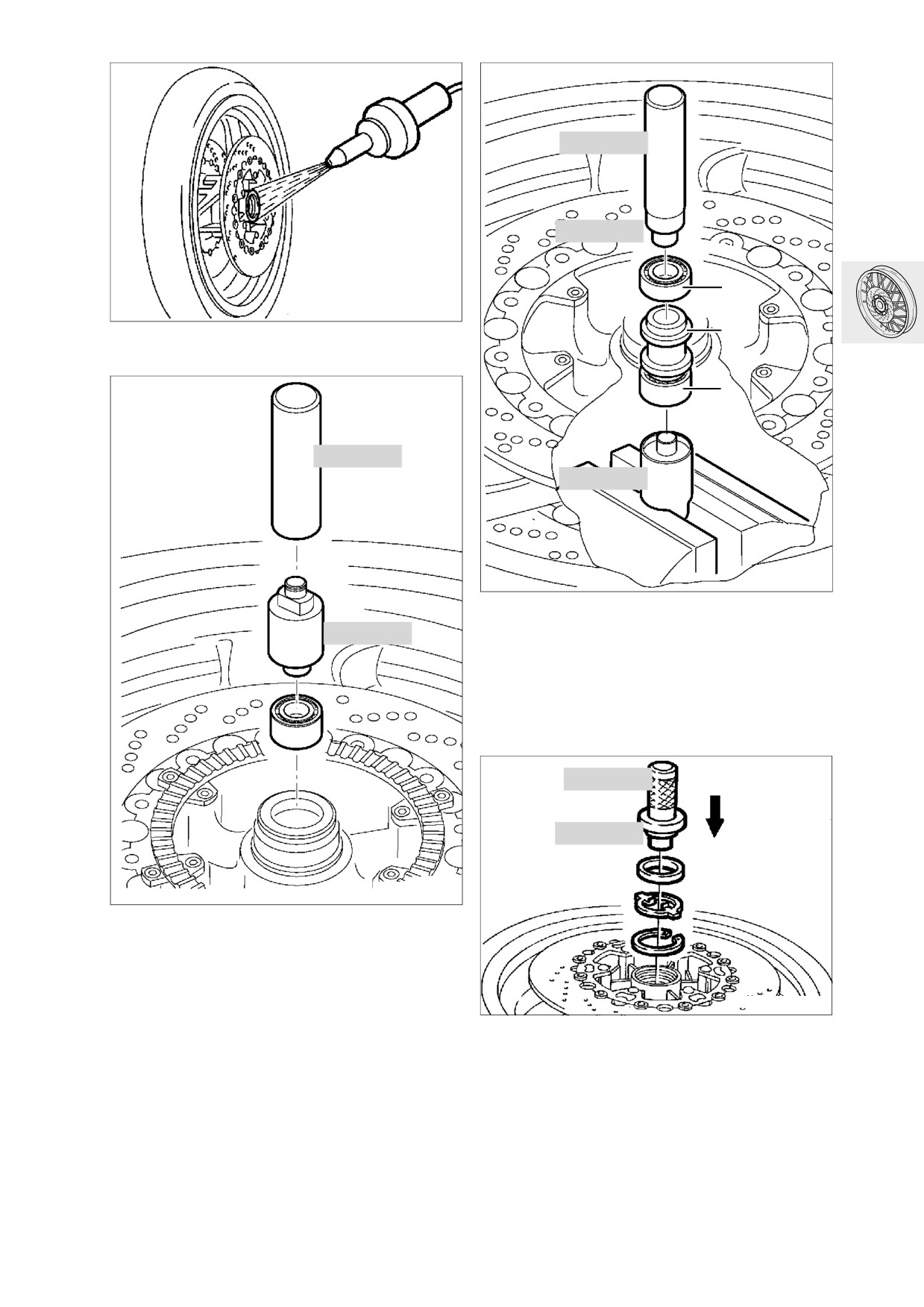

Smontaggio e rimontaggio cuscinetti ruota
8

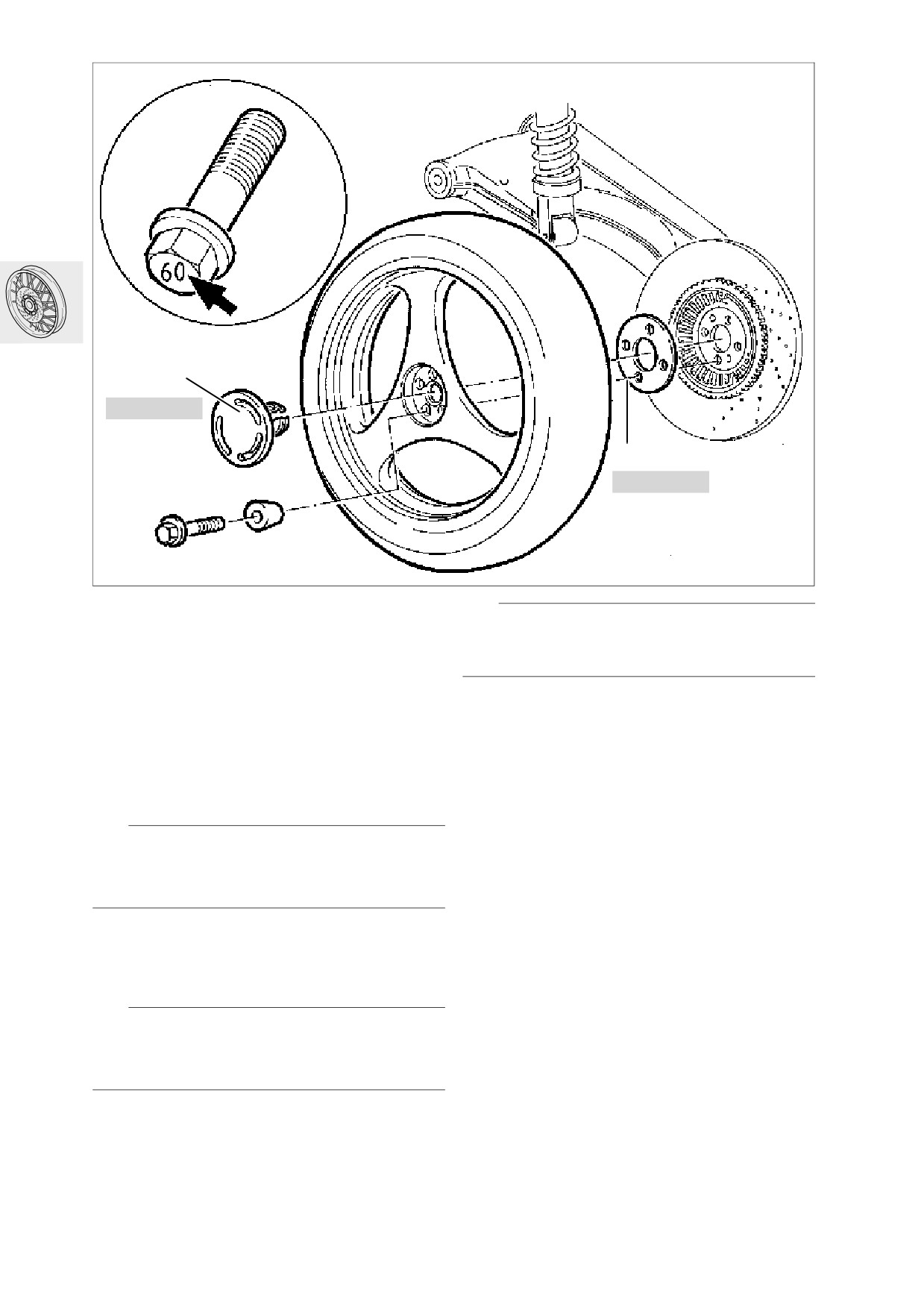

[RS/R/RT (ruota in ghisa)] Smontaggio e rimontaggio ruota posteriore
10
Smontaggio ruota posteriore
10
Rimontaggio ruota posteriore
10
[GS/R (ruota a razze)] Smontaggio e rimontaggio ruota posteriore
11
Smontaggio ruota posteriore
11
Rimontaggio ruota posteriore
11

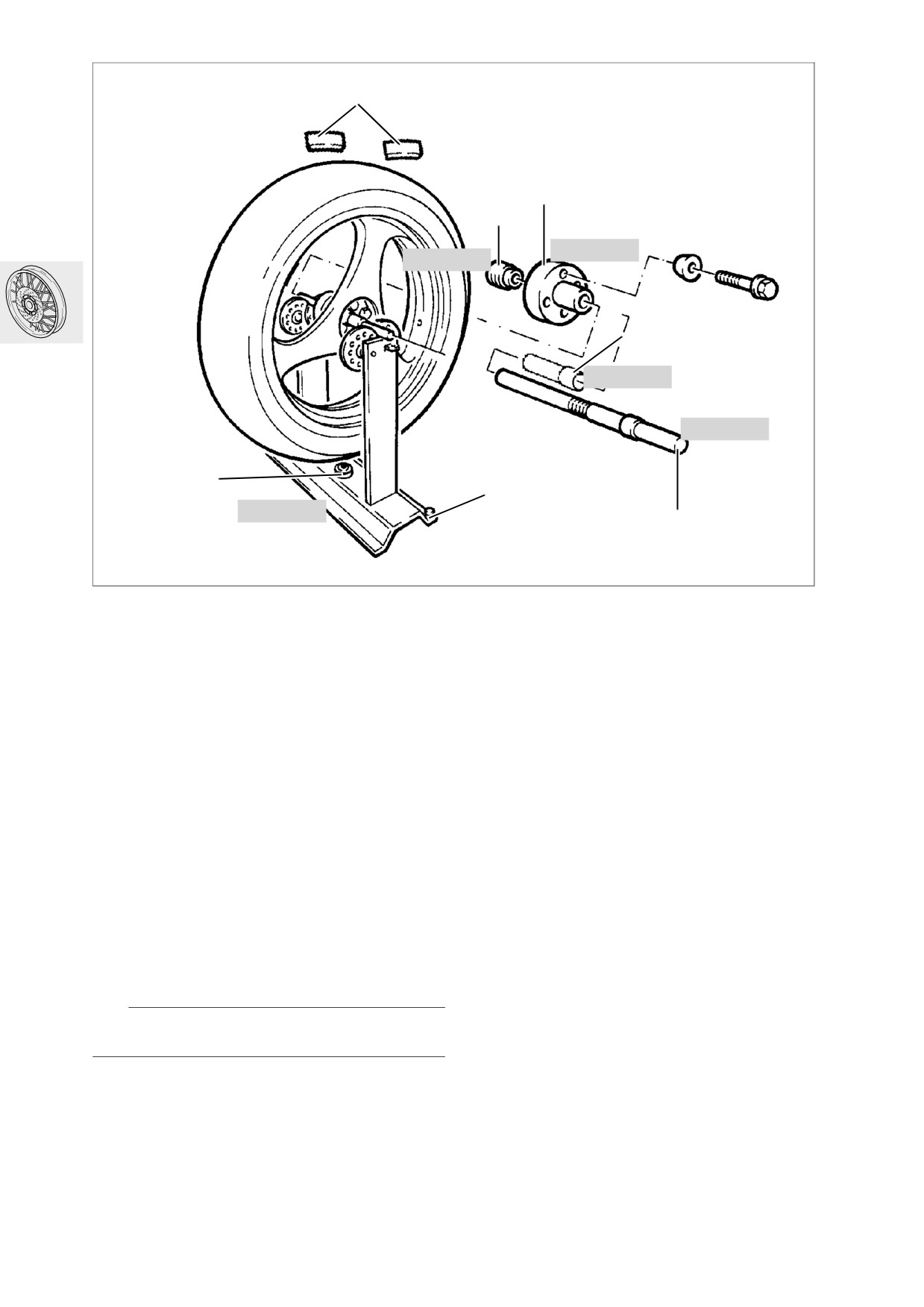

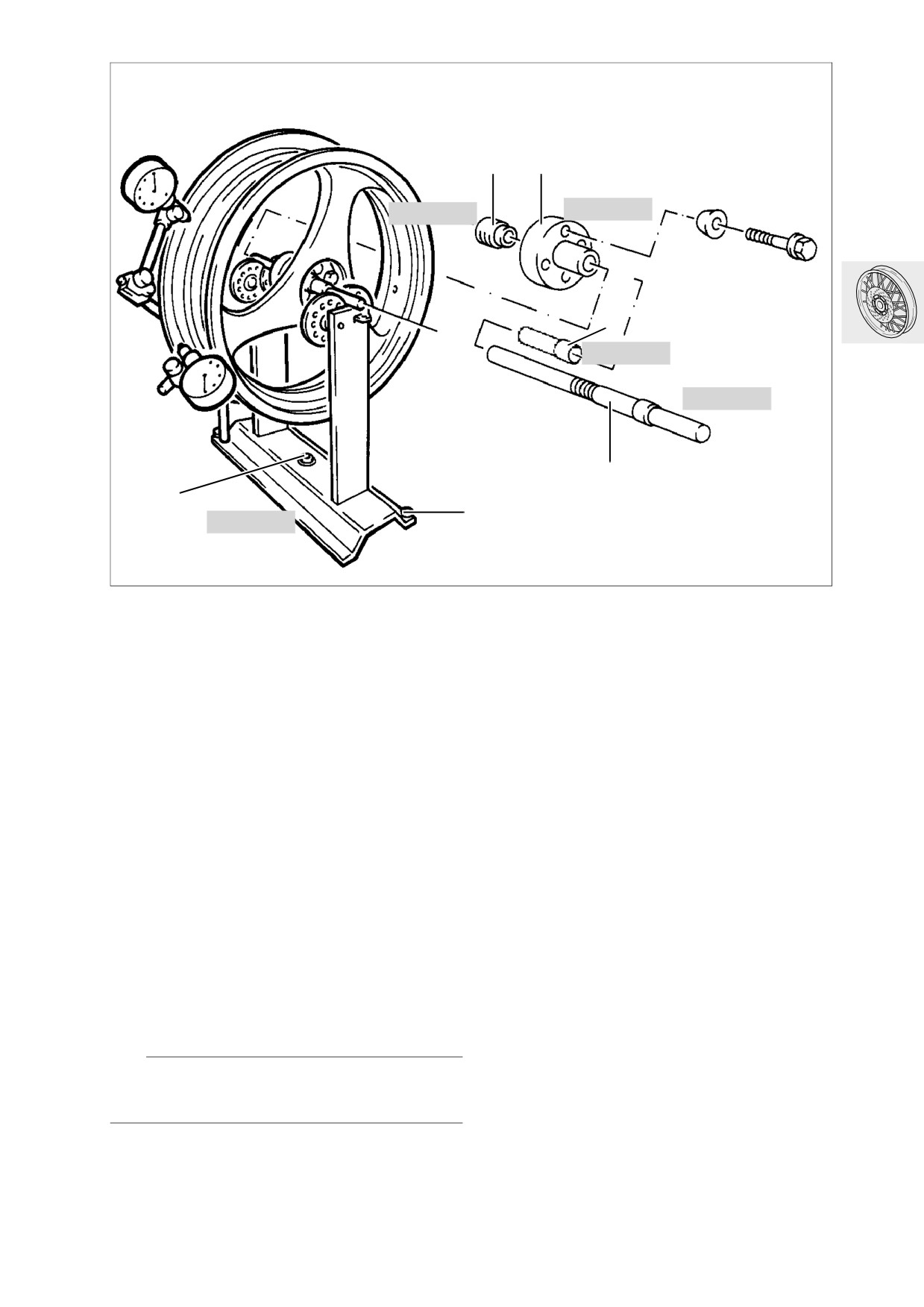

Bilanciamento statico ruota posteriore/ruota anteriore
12
Controllare lo squilibrio cerchio ruota anteriore/ruota posteriore
13

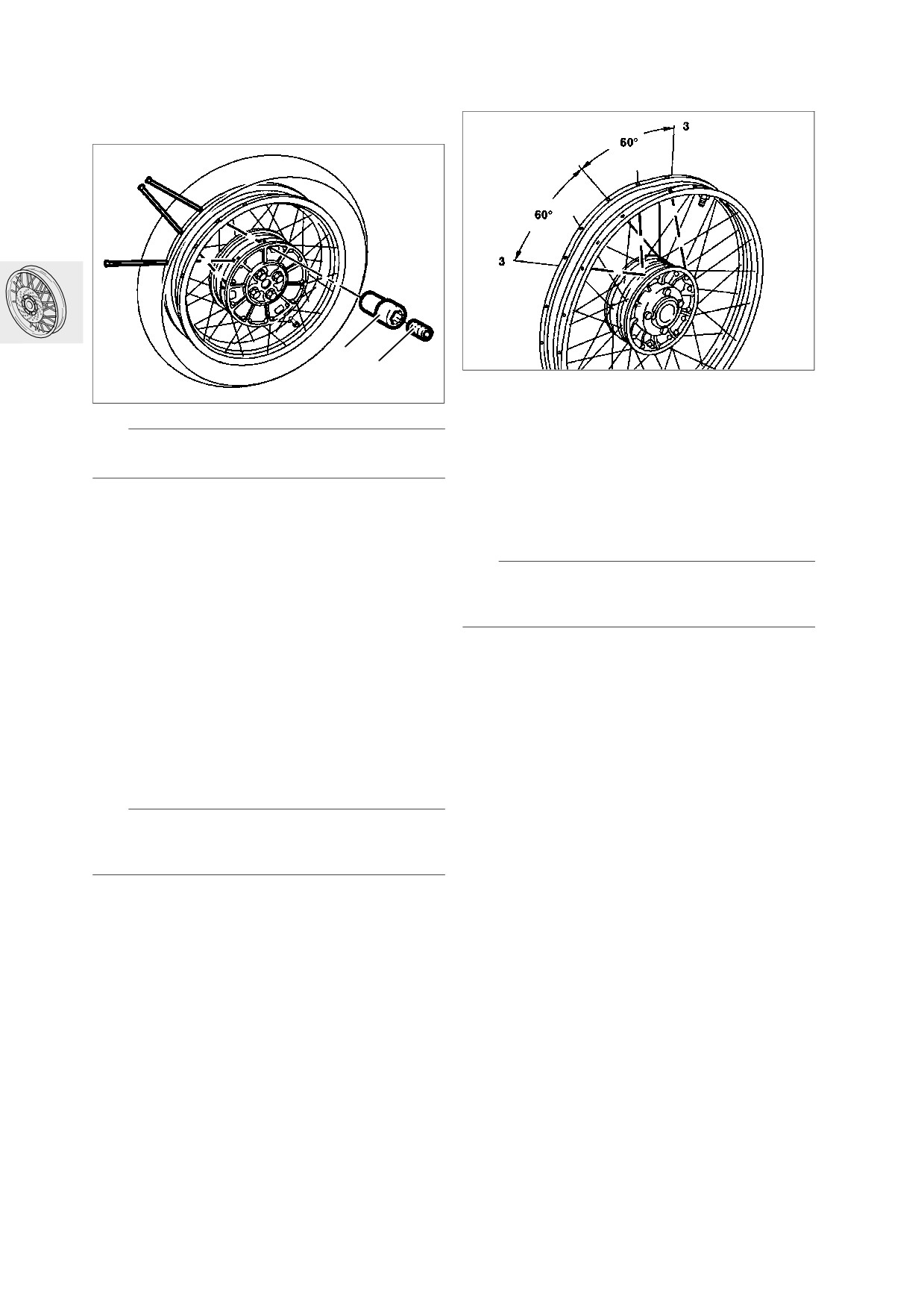

[GS/R (ruota a razze)] Smontaggio e rimontaggio razze
14
[GS/R (ruota a razze)] Centraggio cerchio
14
Centraggio squilibrio assiale
14
36.1
36.2
36
Dati tecnici
R 1100 RS
Misura del cerchio
anteriore
3,50 x 17 MT H 2
posteriore
4,50 x 18 MT H 2
Squilibrio radiale/assiale max.
Ruota in ghisa
anteriore
mm
0,5
posteriore
mm
0,3
Misura pneumatici
Ruota in ghisa
anteriore
120/70 ZR 17 tubeless
posteriore
160/60 ZR 18 tubeless
Pressione pneumatico (freddo)
Una persona
anteriore
bar
2,2
posteriore
bar
2,5
In due
anteriore
bar
2,5
posteriore
bar
2,7
In due + bagagli
anteriore
bar
2,5
posteriore
bar
2,9
36.3
Dati tecnici
R 1100 RT
Misura del cerchio
anteriore
3,50 x 17 MT H 2
posteriore
4,50 x 18 MT H 2
Squilibrio radiale/assiale max.
Ruota in ghisa
anteriore
mm
0,5
posteriore
mm
0,3
Misura pneumatici
Ruota in ghisa
anteriore
120/70 ZR 17 tubeless
posteriore
160/60 ZR 18 tubeless
Pressione pneumatico (freddo)
Una persona
anteriore
bar
2,2
posteriore
bar
2,5
In due
anteriore
bar
2,5
posteriore
bar
2,7
In due + bagagli
anteriore
bar
2,5
posteriore
bar
2,9
36.4
Dati tecnici
R 850 GS
R 1100 GS
Misura del cerchio
anteriore
2,50 x 19 MT H 2
2,50 x 19 MT H 2
posteriore
4,00 x 17 MT H 2
4,00 x 17 MT H 2
Squilibrio radiale/assiale max.
Ruota a razze
Ruota a razze
anteriore
mm
1,3
1,3
posteriore
mm
1,3
1,3
Misura pneumatici
Ruota a razze
Ruota a razze
anteriore
110/80 R 19 59 H
110/80 R 19 59 H
tubeless
tubeless
posteriore
150/70 R 17 69 H
150/70 R 17 69 H
tubeless
tubeless
Pressione pneumatico (freddo)
Una persona
anteriore
bar
2,2
2,2
posteriore
bar
2,5
2,5
In due
anteriore
bar
2,5
2,5
posteriore
bar
2,7
2,7
In due + bagagli
anteriore
bar
2,5
2,5
posteriore
bar
2,9
2,9
36.5
Dati tecnici
R 850 R
R 1100 R
Misura del cerchio
Ruota in ghisa
Ruota in ghisa
anteriore
3,50 x 17 MT H 2
3,50 x 17 MT H 2
posteriore
4,50 x 18 MT H 2
4,50 x 18 MT H 2
Ruota a razze
Ruota a razze
anteriore
2,50 x 18 MT H 2
2,50 x 18 MT H 2
posteriore
4,00 x 17 MT H 2
4,00 x 17 MT H 2
Squilibrio radiale/assiale max.
Ruota in ghisa
Ruota in ghisa
anteriore
mm
0,5
0,5
posteriore
mm
0,3
0,3
Ruota a razze
Ruota a razze
anteriore
mm
1,3
1,3
posteriore
mm
1,3
1,3
Misura pneumatici
Ruota in ghisa
Ruota in ghisa
anteriore
120/70 ZR 17 tubeless
120/70 ZR 17 tubeless
posteriore
160/60 ZR 18 tubeless
160/60 ZR 18 tubeless
Ruota a razze
Ruota a razze
anteriore
110/80 ZR 18 tubeless
110/80 ZR 18 tubeless
posteriore
150/70 ZR 17 tubeless
150/70 ZR 17 tubeless
Pressione pneumatico (freddo)
Una persona
anteriore
bar
2,2
2,2
posteriore
bar
2,5
2,5
In due
anteriore
bar
2,5
2,5
posteriore
bar
2,7
2,7
In due + bagagli
anteriore
bar
2,5
2,5
posteriore
bar
2,9
2,9
36.6
3
2
1
RS360011
Smontaggio e rimontaggio ruota
Rimontaggio ruota anteriore
anteriore
• Montare la ruota anteriore.
• Rimontare la boccola distanziatrice e il comando
Smontaggio ruota anteriore
tachimetro.
• [RS/RT] Smontare il parafango anteriore.
• Staccare le pinze freno.
e Attenzione:
La protezione antitorsione (freccia nella figura) sul
comando tachimetro deve trovarsi prima del fondo
e Attenzione:
corsa sul tubo scorrevole.
[RS/R/RT] Non graffiare il cerchio, eventualmente
ricoprirlo! Non inclinare la pinza freno! Potrebbero
• Applicare al semiasse uno strato sottile di
venire danneggiate le pastiglie freni!
pasta Molykote e montarlo.
• Serrare a fondo la vite di fissaggio (1).
• Far molleggiare con forza ripetutamente la for-
L Nota:
cella.
Non azionare la leva freno a mano con pinze rimos-
• Serrare a fondo le viti di arresto (2).
se/ruota anteriore rimossa!
• Montare le pinze freno.
• [RS/RT] Rimontare il parafango anteriore.
• Svitare la vite di fissaggio (1).
• [ABS] Controllare la distanza sensori ed even-
• Allentare i dadi d’arresto (2).
tualmente regolarla.
• Estrarre il semiasse.
• Togliere la boccola distanziatrice (3) e il coman-
Distanza sensori ABS:
0,45...0,55 mm
do tachimetro.
• Estrarre la ruota anteriore.
X Coppia di serraggio:
Avvitamento semiasse
30 Nm
Viti di arresto semiasse
22 Nm
Pinza freno a tubo scorrevole
40 Nm
36.7
Smontaggio e rimontaggio cuscinetti
ruota
36 5 530
1
2
RS360023
• Espellere la boccola distanziatrice (1) e il cusci-
netto ruota (2) mediante il battitoio,
RS360021
n. BMW 36 5 530.
•
Espellere la boccola di riduzione mediante il bat-
• Smontare il paraolio, il trascinatore e l’anello di
titoio, n. BMW 36 5 530, dal cuscinetto/compri-
sicurezza.
merla nel cuscinetto nuovo.
• Ingrassare le sedi cuscinetti.
80
00 8 572
00 8 574
31 4 800
RS360024
• Posizionare il battitoio, n. BMW 36 5 511, in una
morsa ed applicare la ruota con il cuscinetto lar-
go.
• Mettere l’anello distanziatore, n. BMW 31 4 800
tra il mozzo ruota/lato destro ruota e i denti
dell’estrattore per interni.
• Riscaldare la sede cuscinetto a 80 °C.
• Estrarre il cuscinetto ruota mediante il contro-
supporto 22/1, n. BMW 00 8 572 e l’estrattore
per interni 21/3, n. BMW 00 8 574.
36.8
00 5 500
80
00 5 512
3
RS360025
1
• Riscaldare la sede cuscinetto.
2
00 5 500
36 5 511
RS360028
•
Posizionare il battitoio, n. BMW 36 5 511, in una
morsa ed applicare la ruota con il cuscinetto lar-
36 5 511
go (2).
•
Sistemare il tubo distanziatore (1).
•
Temperatura sede cuscinetto 80 °C.
•
Sistemare il cuscinetto stretto (3) mediante il bat-
titoio, n. BMW 36 5 512, e l’impugnatura,
n. BMW 00 5 500.
00 5 500
36 5 500
RS360026
•
Sistemare dapprima il cuscinetto largo median-
te il battitoio, n. BMW 36 5 511, e l’impugnatura,
n. BMW 00 5 500.
RS360027
•
Montare l’anello di sicurezza e il trascinatore.
•
Piantare il paraolio mediante il battitoio,
n. BMW 36 5 500, e l’impugnatura,
n. BMW 00 5 500.
36.9
2
RS/R/RT
1
RS/R/RT
RS360040
[RS/R/RT (ruota in ghisa)] Smontag-
L Nota:
gio e rimontaggio ruota posteriore
Sistemare il nasello del coprimozzo nell’incavo della
ruota.
Smontaggio ruota posteriore
• Rimontare il supporto targa.
• [RS] Smontare il supporto targa.
• [RS/ABS] Avvitare il fissaggio della marmitta.
• [RS/ABS] Svitare il fissaggio della marmitta/
spingere la marmitta verso l’esterno/smontare
con cautela la ruota posteriore.
X Coppia di serraggio:
Avvitare provvisoriamente i bulloni ruota e
Rimontaggio ruota posteriore
serrarli procedendo a croce.
Preserraggio
50 Nm
Serraggio finale
105 Nm
e Attenzione:
La rondella distanziatrice (1) nonché la superficie di
contatto della trazione posteriore e il mozzo devono
essere esenti da grasso e puliti.
• [RS/ABS] Spingere verso l’esterno la marmitta.
• Applicare la ruota posteriore assieme alla rondel-
la distanziatrice (1) sulla trazione posteriore ed
avvitare a mano i bulloni ruota.
e Attenzione:
Impiegare solo bulloni ruota con codice lunghezza
60.
Non oliare e non ingrassare i bulloni ruota!
• Serrare i bulloni ruota.
• Sistemare il coprimozzo (2).
36.10
[GS/R (ruota a razze)] Smontaggio e
rimontaggio ruota posteriore
Smontaggio ruota posteriore
• Svitare la pinza freno/toglierla.
• Smontare la ruota posteriore.
L Nota:
[GS] Per smontare la ruota piegare con cautela ver-
so destra la copertura ruota posteriore/non
smontarla.
Rimontaggio ruota posteriore
e Attenzione:
Le superfici di contatto della trazione posteriore e
del mozzo devono essere esenti da grasso e pulite.
• Applicare la ruota posteriore alla trazione poste-
riore ed avvitare a mano i bulloni ruota.
e Attenzione:
Impiegare solo bulloni ruota con codice lunghezza
60.
Non oliare e non ingrassare i bulloni ruota!
• Serrare i bulloni ruota.
X Anziehdrehmoment:
Avvitare provvisoriamente i bulloni ruota e
serrarli procedendo a croce.
Preserraggio
50 Nm
Serraggio finale
105 Nm
• Rimontare la pinza freno.
• [ABS] Controllare la distanza sensori.
[ABS] Distanza sensori
0,45...0,55 mm
36.11
7
4
3
36 3 613
36 3 616
2
36 3 616
36 3 606
6
5
36 3 600
1
RS360050
Bilanciamento statico ruota poste-
riore/ruota anteriore
• Montare l’asse di bilanciamento (1),
n. BMW 36 3 606, in abbinamento alla boccola di
misura (2) e al dado (3), n. BMW 36 3 616 nell’al-
loggiamento ruota anteriore.
• Precaricare leggermente il cuscinetto con il dado
zigrinato (3).
• Fissare alla ruota posteroiore il dispositivo d’al-
loggiamento (4), n. BMW 36 3 613 sul lato ribor-
do di centraggio mediante bulloni ruota e
rondella distanziatrice, poi montare l’asse di bi-
lanciamento.
• Allineare il dispositivo di bilanciamento,
n. BMW 36 3 600 con le viti zigrinate/livella (5/6).
• Far oscillare la ruota.
• Pulire i punti adesivi.
• Applicare uniformemente a sinistra/a destra i
pesi adesivi (7) di fronte al punto più pesante del-
la ruota (freccia nella figura) sui due lati dei
cerchi..
e Attenzione:
Peso di equilibratura massimo 60 g!
• Ripetere l’operazione di bilanciamento a titolo di
controllon.
36.12
3
4
36 3 613
36 3 616
2
36 3 616
36 3 606
1
6
5
36 3 600
RS360060
Controllare lo squilibrio cerchio
Squilibrio radiale/assiale max.:
Ruota in ghisa
ruota anteriore/ruota posteriore
anteriore
0,5 mm
posteriore
0,3 mm
• Smontare il pneumatico.
Ruota a razze
• Montare l’asse di bilanciamento (1),
anteriore/posteriore
1,3 mm
n. BMW 36 3 606, in abbinamento alla boccola di
misura (2) e al dado (3), n. BMW 36 3 616 nell’al-
loggiamento ruota anteriore.
• Precaricare leggermente il cuscinetto con il dado
zigrinato (3).
• Bloccare l’asse di bilanciamento mediante un
perno in modo che non possa girare sul cavallet-
to di bilanciamento.
• Fissare alla ruota posteriore il dispositivo di allog-
giamento (4), n. BMW 36 3 613, sul lato ribordo
di centraggio mediante bulloni ruota e rondella
distanziatrice, poi montare l’asse di bilanciamen-
to.
• Arrestare le rondelle di fissaggio,
n. BMW 36 3 615, a sinistra e a destra sull’asse
di bilanciamento in maniera che l’asse non possa
spostarsi.
• Allineare il dispositivo di bilanciamento,
n. BMW 36 3 600 con le viti zigrinate/livella (5/6).
• Controllare il gioco radiale/assiale..
e Attenzione:
Applicare il comparatore solo sulla superficie interna
lavorata del cerchio.
36.13
[GS/R (ruota a razze)] Smontaggio e
Centraggio squilibrio assiale
rimontaggio razze
2
GS360090
1
GS360080
• Accertare la differenza massima positiva (+) e ne-
gativa (-).
• Per centrare la ruota, riserrare i raccordi delle
e Attenzione:
razze sul lato opposto della differenza massima.
Può essere sostituito non più di una razza.
• Prima del riserraggio svitare il grano dal relativo
raccordo della razza.
• Svitare il grano (1).
• Dal punto del valore massimo positivo e negativo
• Svitare il raccordo del raggio (2) e smontare la
in avanti e indietro riserrare rispettivamente alla
razza.
terza razza il raccordo.
• Sistemare la razza nuovo.
• Centrare il cerchio.
e
Attenzione:
Non eliminare mai con una o due razza l’intero squi-
X Coppia di serraggio:
librio assiale!
Raccordo razza
5 Nm
• Riserrare nel punto di differenza massima positi-
va e negativa rispettivamente 2 razze.
[GS/R (ruota a razze)] Centraggio
• Questo corrisponde a 4 razze per operazione di
cerchio
centraggio.
•
Controllare lo squilibrio assiale mediante un
Squilibrio radiale/assiale
comparatore.
max. ammesso
1,3 mm
• Dopo ogni correzione dello squilibrio assiale oc-
Squilibrio assiale
correrà ricontrollare lo squilibrio radiale.
max. centrabile
2,0 mm
• Eventualmente ripetere l’operazione di centrag-
gio.
• Assicurare con grani le razze riserrate.
L Nota:
Lo squilibrio radiale non può essere compensato
mediante centraggio.
X Coppia di serraggio:
Raccordo razza
5 Nm
Grano
1 Nm
36.14
46 Telaio
46
Sommario
Pagina
Dati tecnici
3
Vista generale, frame
7
[RT] Vista generale parti del rivestimento
8
[RT] Smontaggio e rimontaggio parafango anteriore
9
[RT] Smontaggio e rimontaggio parti laterali del rivestimento
10
[RT] Smontaggio e rimontaggio parabrezza
11
[RT] Smontaggio e rimontaggio copertura interna del rivestimento
12
[RT] Smontaggio e rimontaggio parte superiore del rivestimento
13
[RT] Smontaggio e rimontaggio ritegno del rivestimento
14
[RT] Smontaggio e rimontaggio barra portatutto/ritegno bagagli
15
[RT] Smontaggio e rimontaggio rivestimento posteriore
16
[RT] Smontaggio e rimontaggio fissaggio targa
17
[RT] Smontaggio e rimontaggio parte posteriore in basso
18
[RT/GS/R] Smontaggio e rimontaggio cavalletto ribaltabile
19
Smontaggio e rimontaggio sostegno laterale
20
[RT] Smontaggio e rimontaggio pedana poggiapiede a sinistra
21
[RT] Smontaggio e rimontaggio pedana poggiapiede a destra
22
[RT] Smontaggio e rimontaggio telaio
23
[RS] Smontaggio e rimontaggio parafango anteriore
24
[RS] Smontaggio e rimontaggio parti laterali del rivestimento
25
[RS] Smontaggio e rimontaggio parti laterali del rivestimento
(rivestimento integrale)
26
[RS] Smontaggio e rimontaggio parabrezza
27
[RS] Smontaggio e rimontaggio parabrezza (regolabile)
28
[RS] Smontaggio e rimontaggio copertura interna del rivestimento
29
[RS] Smontaggio e rimontaggio parte superiore del rivestimento
30
46.1
Sommario
Pagina
[RS] Smontaggio e rimontaggio ritegno del rivestimento
31
Smontaggio e rimontaggio telaio
32
[RS] Smontaggio e rimontaggio appiglio/ritegno bagagli
33
[RS] Smontaggio e rimontaggio rivestimento posteriore
34
[RS] Smontaggio e rimontaggio fissaggio targa
35
[RS] Smontaggio e rimontaggio parte posteriore in basso
36
Smontaggio e rimontaggio parte posteriore del telaio
37
[RS] Smontaggio e rimontaggio cavalletto ribaltabile
38
[RS] Smontaggio e rimontaggio pedana poggiapiede posteriore
40
[RS/R] Smontaggio e rimontaggio pedana poggiapiede anteriore
41
[GS/R] Smontaggio e rimontaggio parafango anteriore
42
[GS] Smontaggio e rimontaggio parabrezza
43
[GS] Smontaggio e rimontaggio rivestimento anteriore
44
[GS] Smontaggio e rimontaggio ritegno del rivestimento
45
[GS] Smontaggio e rimontaggio barra portatutto
46
[GS/R] Smontaggio e rimontaggio fissaggio targa
47
[GS/R] Smontaggio e rimontaggio parafango posteriore
48
[GS/R] Smontaggio e rimontaggio pedana poggiapiede posteriore
49
[GS] Smontaggio e rimontaggio pedana poggiapiede anteriore
50
[R] Smontaggio e rimontaggio rivestimento posteriore
51
Controllo assetto
52
Misurazione disassamento
52
46.2
46
Dati tecnici
R 1100 RS
Disposizione della targhetta marca/del numero
Telaio a destra
di telaio
Lunghezza fuori tutto
mm
2175
Altezza massima senza specchietto
mm
1286
Larghezza sterzo con contrappesi
mm
735
Larghezza oltre i poggiapiedi posteriori
mm
667
Altezza da seduto con peso a vuoto
mm
800
per sella regolabile
mm
780/800/820
Passo in assetto normale
mm
1473
Altezza libera dal suolo in assetto normale
mm
153
Incidenza in assetto normale
mm
111
Angolo testa sterzo in assetto normale
°
64,5
Angolo di deriva ccn conducente di 85 kg
°
49
Disassamento max.
mm
9
Peso a vuoto in assetto normale con serbatoio
pieno
kg
239
Centraggio senza conducente (v/h)
%
52,7/47,3
Peso totale ammesso
kg
450
46.3
Dati tecnici
R 1100 RT
Disposizione della targhetta marca/del numero
Telaio a destra
di telaio
Lunghezza fuori tutto
mm
2230
Altezza massima senza specchietto
mm
1380
Larghezza sterzo con contrappesi
mm
775
Larghezza oltre i poggiapiedi posteriori
mm
677
Altezza da seduto con peso a vuoto
mm
800
per sella regolabile
mm
780/800/820
Passo in assetto normale
mm
1485
Altezza libera dal suolo in assetto normale
mm
153
Incidenza in assetto normale
mm
122
Angolo testa sterzo in assetto normale
°
62,9
Angolo di deriva ccn conducente di 85 kg
°
46
Disassamento max.
mm
9
Peso a vuoto in assetto normale con serbatoio
pieno
kg
275
Centraggio senza conducente (v/h)
%
51/49
Peso totale ammesso
kg
490
46.4
Dati tecnici
R 850 GS
R 1100 GS
Disposizione della targhetta marca/del numero
Telaio a destra
Telaio a destra
di telaio
Lunghezza fuori tutto
mm
2189
2189
Altezza massima senza specchietto
mm
1366
1366
Larghezza sterzo con contrappesi
mm
890
890
Larghezza oltre i poggiapiedi posteriori
mm
734
734
Altezza da seduto con peso a vuoto
mm
840/860
840/860
Passo in assetto normale
mm
1509
1509
Altezza libera dal suolo in assetto normale
mm
200
200
Incidenza in assetto normale
mm
115
115
Angolo testa sterzo in assetto normale
°
62,9
62,9
Angolo di deriva con conducente di 85 kg
°
47
47
Disassamento max.
mm
9
9
Peso a vuoto in assetto normale con serbatoio
pieno
kg
243
243
Centraggio senza conducente (v/h)
%
50,6/49,4
50,6/49,4
Peso totale ammesso
kg
450
450
46.5
Dati tecnici
R 850 R
R 1100 R
Disposizione della targhetta marca/del numero
Telaio a destra
Telaio a destra
di telaio
Lunghezza fuori tutto
mm
2197
2197
Altezza massima senza specchietto
mm
1170
1170
Larghezza sterzo con contrappesi
mm
761
761
Larghezza oltre i poggiapiedi posteriori
mm
734
734
Altezza da seduto con peso a vuoto
mm
760/780/800
760/780/800
Passo in assetto normale
mm
1487
1487
Altezza libera dal suolo in assetto normale
mm
138
138
Incidenza in assetto normale
mm
127
127
Angolo testa sterzo in assetto normale
°
61,9
61,9
Angolo di deriva con conducente di 85 kg
°
45
45
Disassamento max.
mm
9
9
Peso a vuoto in assetto normale con serbatoio
pieno
kg
235
235
Centraggio senza conducente (v/h)
%
50,9/49,1
50,9/49,1
Peso totale ammesso
kg
450
450
46.6
Vista generale, frame
RS469010
46.7
[RT] Vista generale parti del rivestimento
RT469010
46.8
RT460260
[RT] Smontaggio e rimontaggio
parafango anteriore
46.9
6x
1
4x
2
4x
2x
3x
3
4x
RT460270

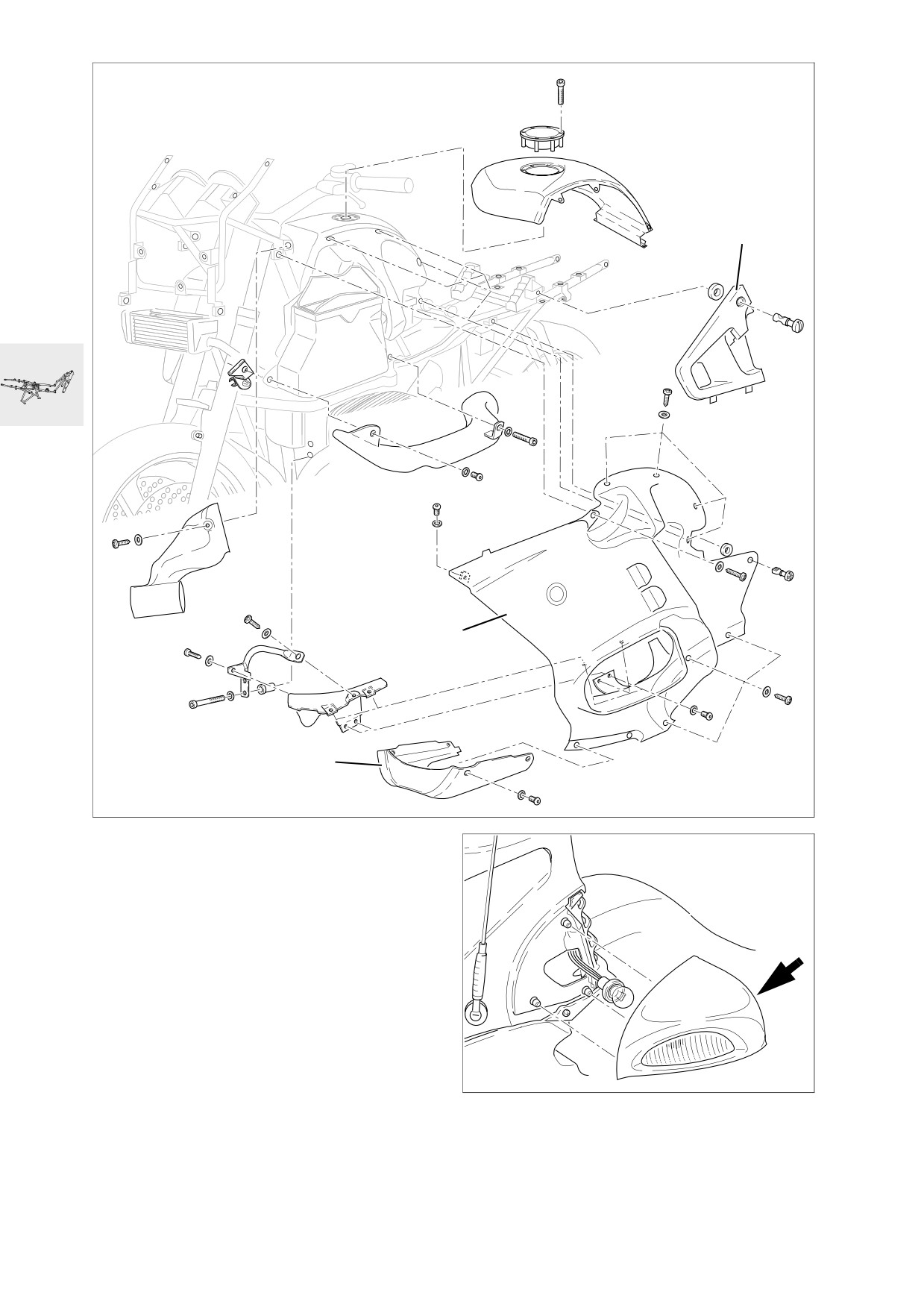

[RT] Smontaggio e rimontaggio parti
laterali del rivestimento
• Smontare la sella.
• Non togliere nessuna parte laterale del rivesti-
mento (1).
• Mantenere con una mano lo specchietto. Con
l’altra mano dare un leggero colpo (freccia nella
figura) sull’alloggiamento dello specchietto. To-
gliere lo specchietto.
• Smontare le parti laterali del rivestimento (2) e lo
spoiler (3).
• Il rimontaggio va effettuato nella sequenza inver-
sa.
RT460280
• Applicare lo specchietto nei 3 punti di fissaggio.
Mediante un leggero colpo sull’alloggiamento
dello specchietto far posizionare lo specchietto
sempre dapprima sul lato anteriore e poi sul lato
posteriore.
46.10
4x
1
2
4x
1x
3
3x
RT460290

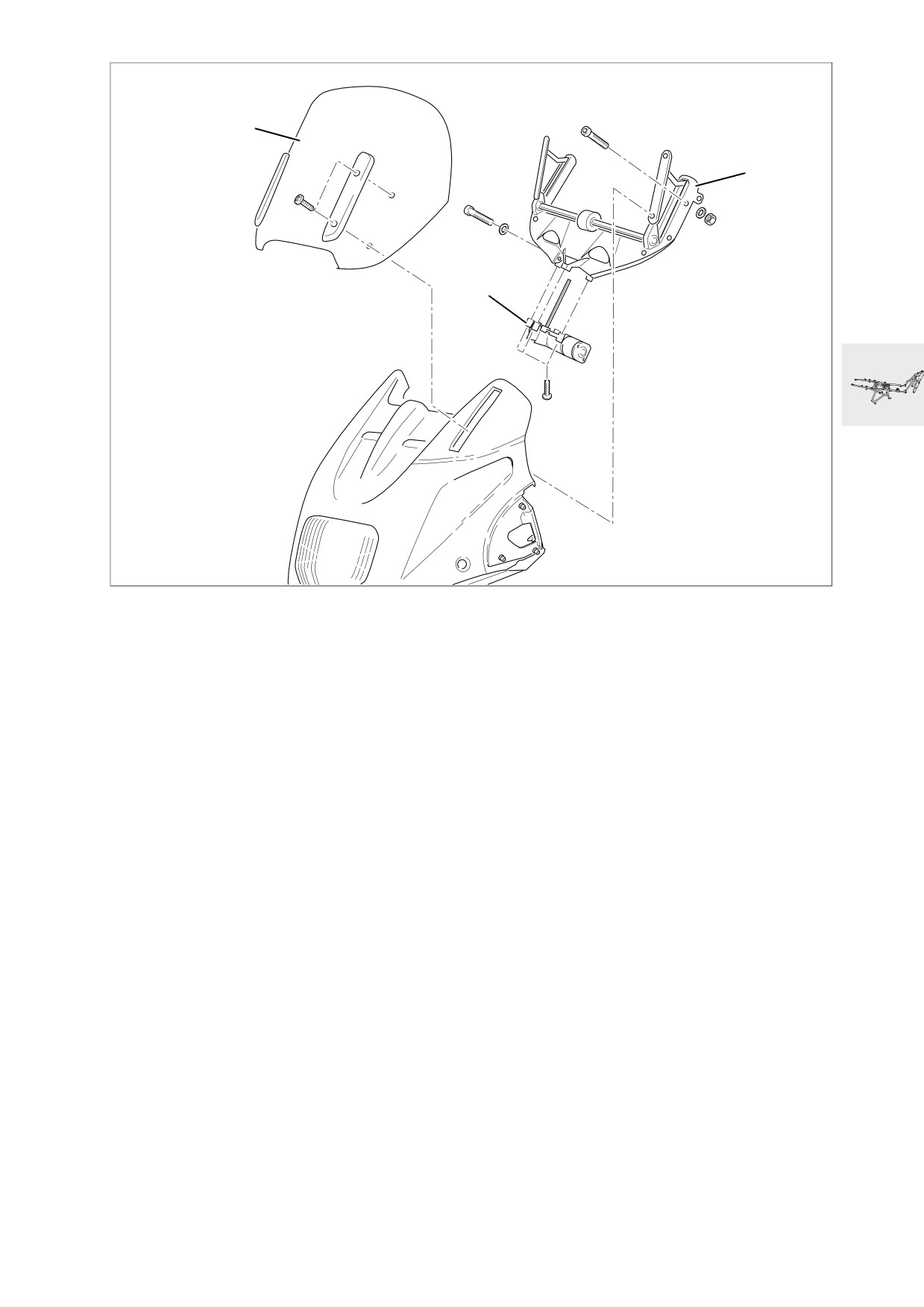

[RT] Smontaggio e rimontaggio
parabrezza
• Smontare la sella.
• Smontare lo specchietto laterale.
• Smontare le parti laterali del rivestimento.
• Smontare il parabrezza (1).
• Smontare la copertura interna del rivestimento.
• Sfilare la spina del faro.
• Svitare l’antenna.
• Smontare la parte superiore del rivestimento.
• Smontare l’alloggiamento (2) del parabrezza.
• Svitare il connettore e smontare il motorino
elettrico (3).
• Il rimontaggio va effettuato nella sequenza
inversa.
46.11
4x
2x
10x
RT460300

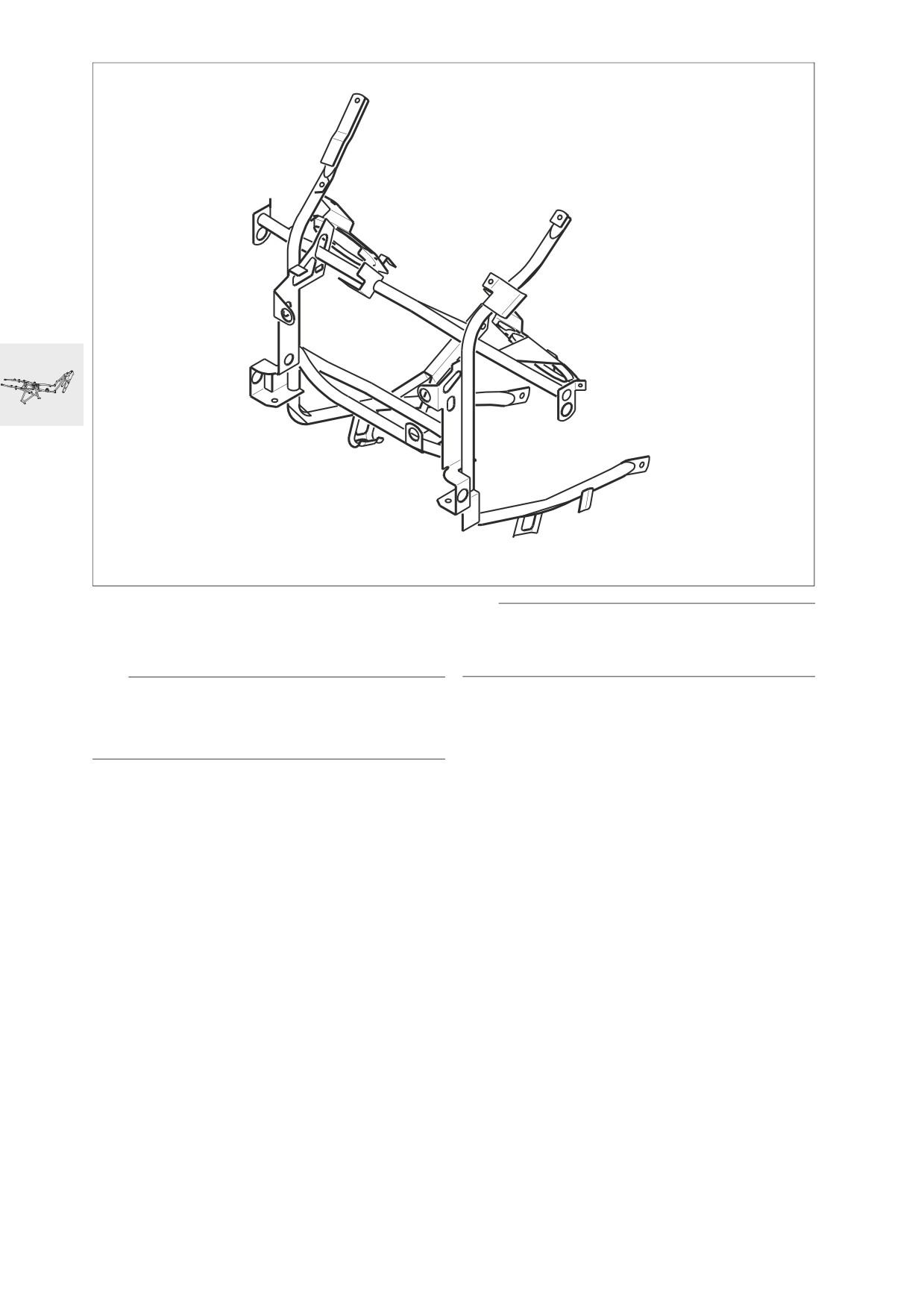

[RT] Smontaggio e rimontaggio
copertura interna del rivestimento
46.12
1
2
2x
RT460310

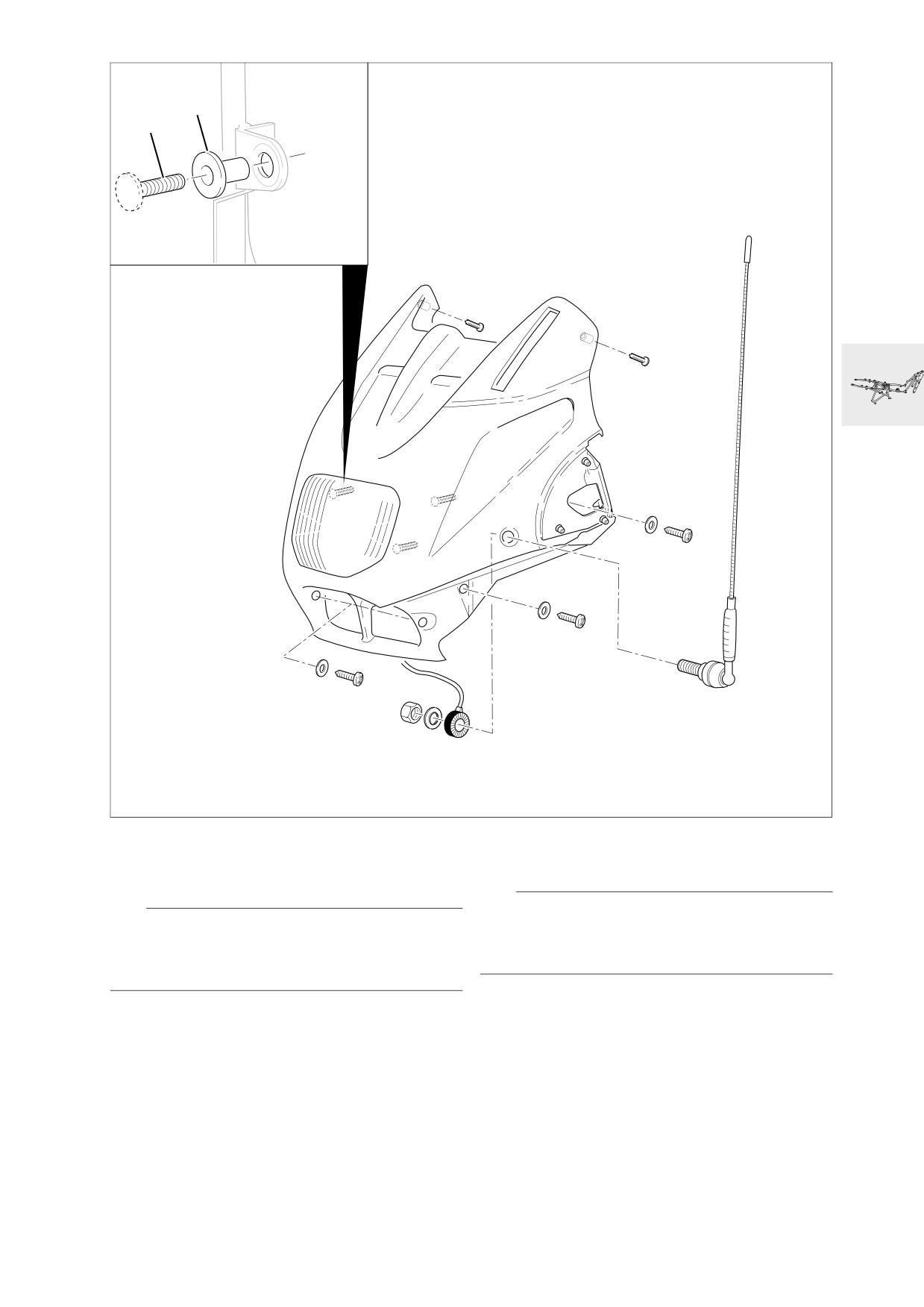

[RT] Smontaggio e rimontaggio
• Il rimontaggio va effettuato nella sequenza
inversa.
parte superiore del rivestimento
L Nota:
e Attenzione:
Prima del rimontaggio della parte superiore del rive-
Disinserire l’accensione!
stimento infilare le boccole metalliche (1) sui perni fi-
Scollegare il cavo di massa dalla batteria!
lettati (2).
Isolare il cavo di massa!
• Smontare la sella.
• Smontare lo specchietto laterale.
• Smontare le parti laterali del rivestimento.
• Smontare il parabrezza.
• Smontare la copertura interna del rivestimento.
• Sfilare la spina del faro.
• Svitare l’antenna.
• Smontare la parte superiore del rivestimento.
46.13
RT460120

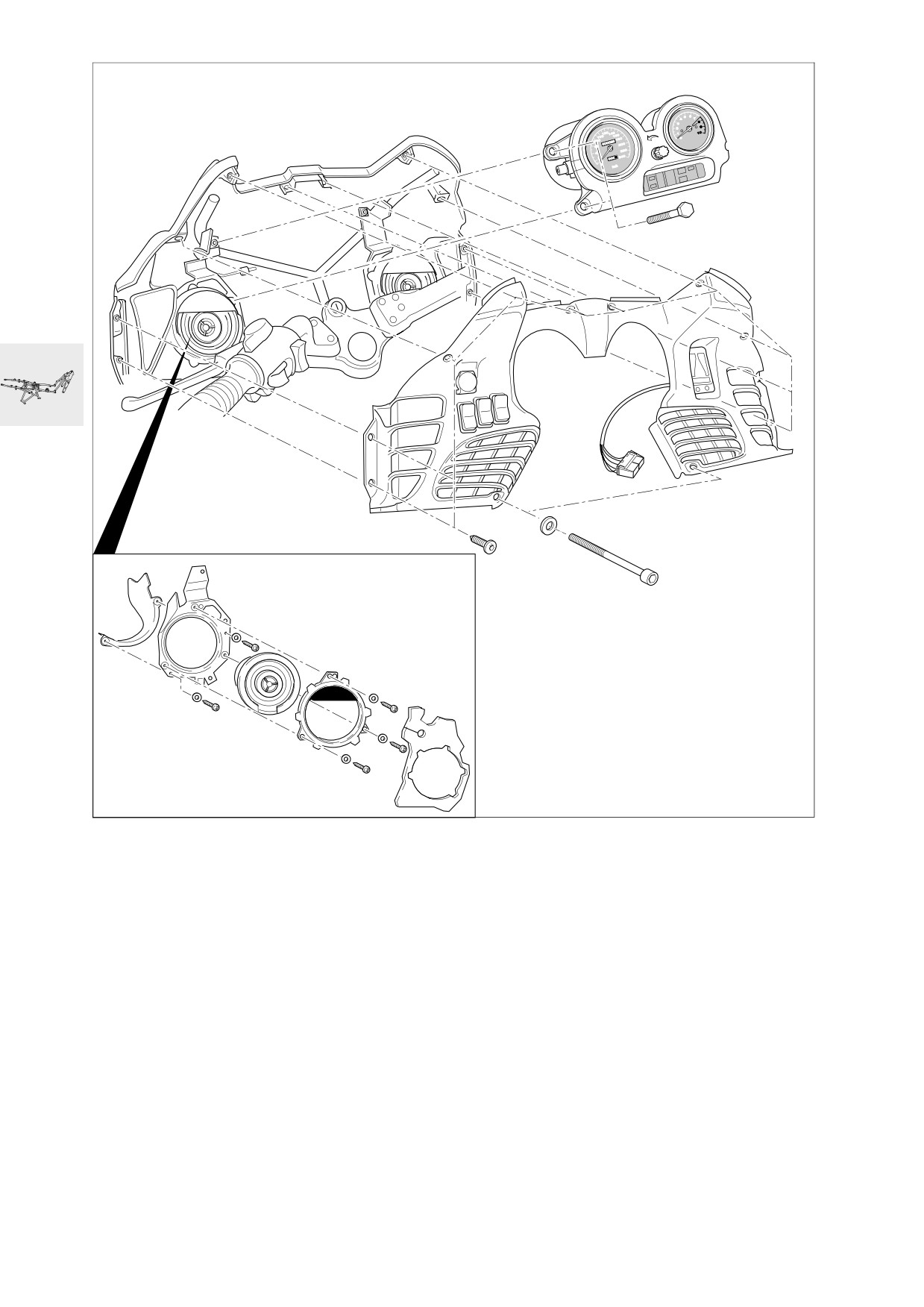

[RT] Smontaggio e rimontaggio rite-
L Nota:
gno del rivestimento
Nel deporre il radiatore olio non graffiare il
parafango!
e Attenzione:
• Il rimontaggio va effettuato nella sequenza
Disinserire l’accensione!
inversa.
Scollegare il cavo di massa dalla batteria!
Isolare il cavo di massa!
X
Coppia di serraggio:
• Smontare la sella.
Ritegno rivestimento a telaio
20 Nm
• Smontare lo specchietto laterale.
• Smontare le parti laterali del rivestimento.
• Smontare la copertura interna del rivestimento.
• Smontare il parabrezza.
• Smontare la parte superiore del rivestimento.
• Smontare l’alloggiamento del parabrezza.
• Svitare lo strumento combinato.
• Svitare il vano ripostiglio e il bocchettone aspira-
zione aria.
• Svitare i listelli portaspine, il cablaggio e le linee
dal ritegno del rivestimento.
• Svitare il fissaggio del radiatore olio.
• Smontare il ritegno del rivestimento.
46.14
4x
2x
RT460320

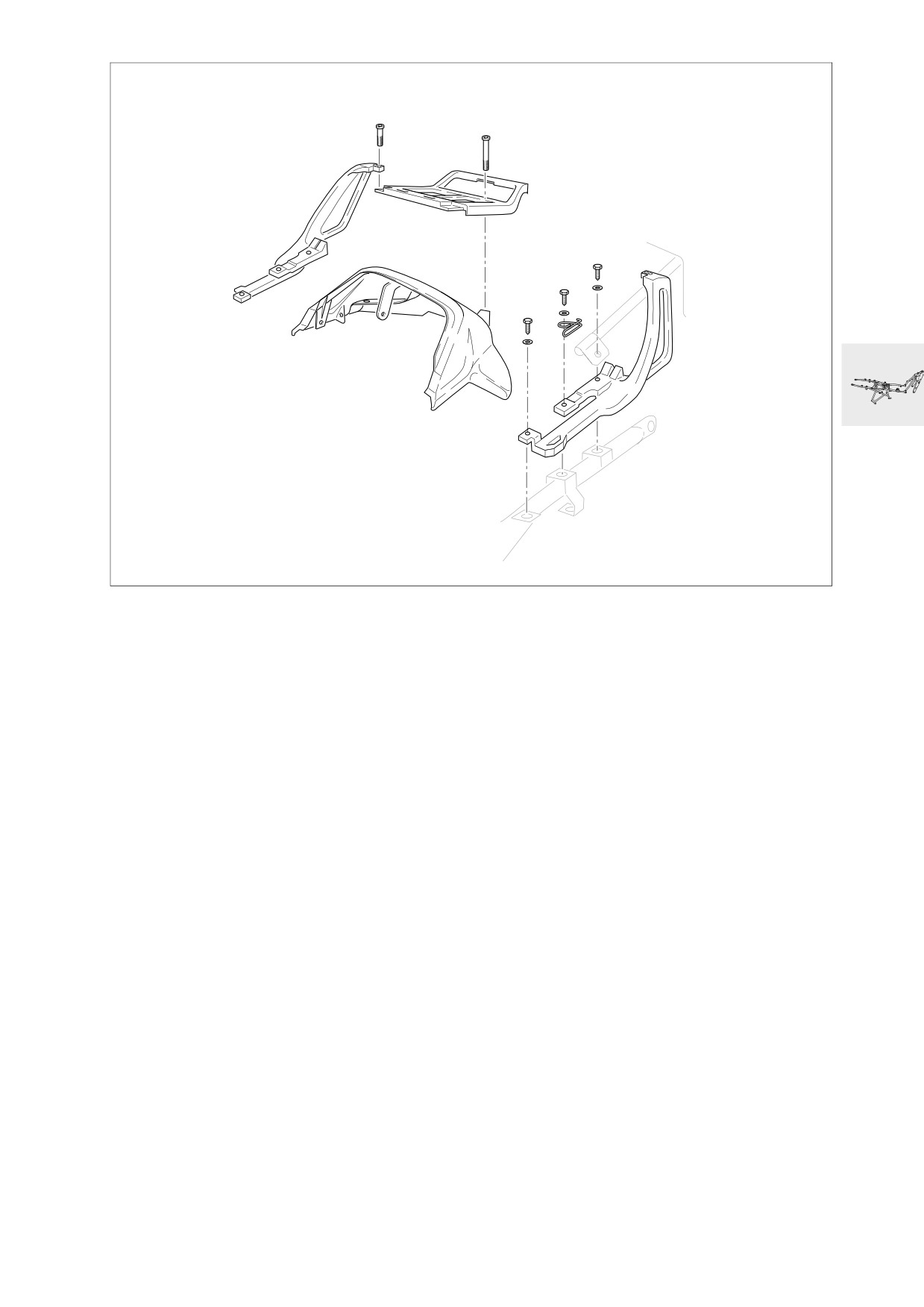

[RT] Smontaggio e rimontaggio
barra portatutto/ritegno bagagli
• Smontare la sella.
• Smontare la barra portatutto/il ritegno bagagli.
• Il rimontaggio va effettuato nella sequenza
inversa.
46.15
1
3
2
RT460331

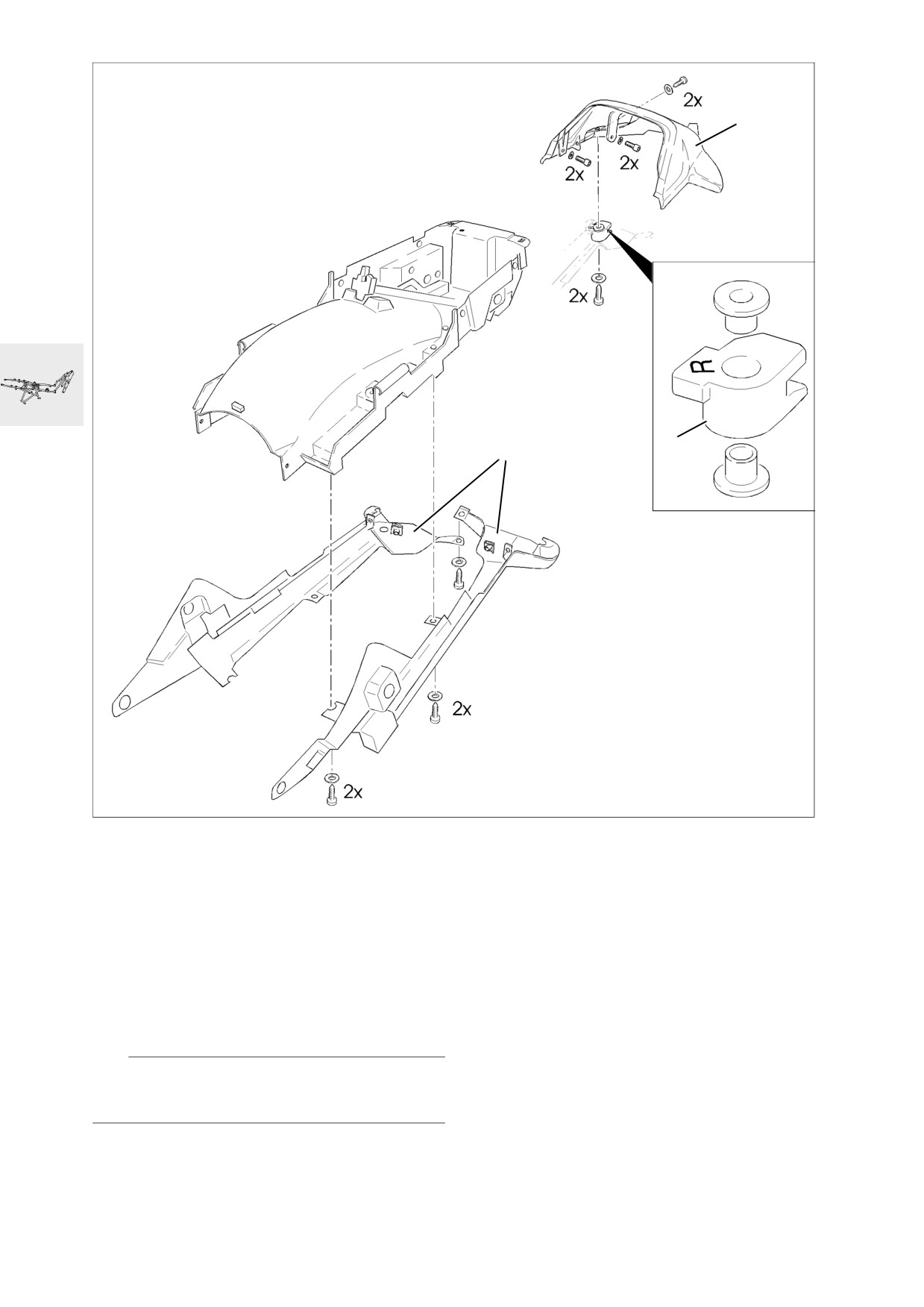

[RT] Smontaggio e rimontaggio rive-
stimento posteriore
• Smontare la sella.
• Non smontare nessuna parte laterale del rivesti-
mento.
• Smontare i fanalini di coda.
• Smontare la barra portatutto e il ritegno bagagli.
• Smontare i rivestimenti laterali (1) e (2).
• Il rimontaggio va effettuato nella sequenza
inversa
L Nota:
Al momento del rimontaggio fare attenzione ai tam-
poni di gomma destri e sinistri (3).
46.16
2x
2x
3x
RT460340

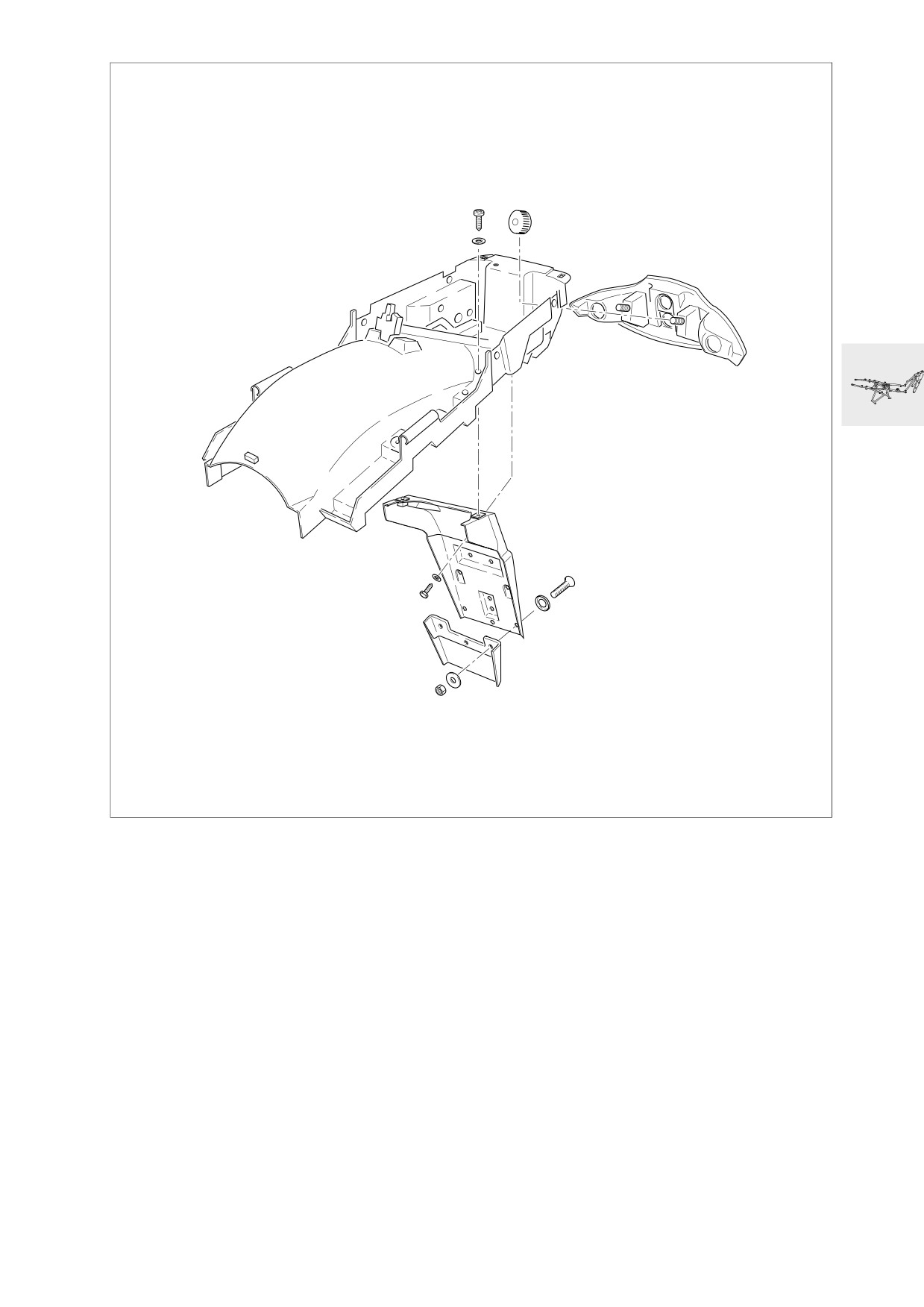

[RT] Smontaggio e rimontaggio fis-
saggio targa
• Smontare la sella.
• Smontare il fissaggio targa.
• Il rimontaggio va effettuato nella sequenza
inversa.
46.17
|
||
|
|
|
