BMW R1100RT, R1100RS, R850/1100GS, R850/1100R. Istruzioni per le riparazioni in italiano - 6





23
Dati tecnici
R 1100 RS
Tipo del cambio
Cambio a 5 marce con ingranaggi sempre in pre-
sa e con ammortizzatore integrato in tutte le mar-
ce
Tipo d’innesto
tramite leva a pedale e cilindro con blocco di
commutazione
Rapporto al ponte
fino all’edizione modelli
1. marcia
4,030
2. marcia
2,576
3. marcia
1,886
4. marcia
1,538
5. marcia
1,318
Rapporto al ponte
dall’edizione modelli 94 (N. cambio
M94)
1. marcia
4,163
2. marcia
2,914
3. marcia
2,133
4. marcia
1,740
5. marcia
1,450
Tipo olio per tutto l’anno
Olio per ingranaggi ipoidali di marcia classe SAE
90 API GL 5
Rifornimento
Nuovo rifornimento
l
1,0 (fino al bodo inferiore della vite di
riempimento)
Sostituzione olio
l
ca. 0,8 (fino al bordo inferiore della vite di
riempimento)
Gioco assiale albero intermedio
mm
0,05...0,15
Gioco assiale albero d’uscita
mm
0,05...0,15
Gioco assiale dell’albero primario
mm
0,05...0,15
(Clean Bearing)
Precarico albero d’entrata
0,2 mm precarico = 0,5...1,0 Nm valore d’attrito
Gioco assiale cilindro d’innesto/cuscinetto a
mm
< 0,1
gole profonde
Gioco assiale cuscinetto a gole profonde/
mm
< 0,1
scatola
Trasformazione dell’albero primario
ab Getr.-Nr.
in Clean Bearing
10483 DAF
10776 DAH
12958 DAK
12650 DAL
12405 DAG
7864 DAJ
131 DCF
101 DCH
Trasformazione completa in Clean Bearing
ab Getr.-Nr.
N° BMW: 2.325.222...227
101 DAQ
101 DAR
101 DAS
101 DAT
101 DAU
101 DAV
101 DCQ
101 DCR
23.3
Dati tecnici
R 1100 RT
Tipo del cambio
Cambio a 5 marce con ingranaggi sempre in pre-
sa e con ammortizzatore integrato in tutte le mar-
ce
Tipo d’innesto
tramite leva a pedale e cilindro con blocco di
commutazione
Rapporto al ponte
dall’edizione modelli 94
(N. cambio
M94)
1. marcia
4,163
2. marcia
2,914
3. marcia
2,133
4. marcia
1,740
5. marcia
1,450
Tipo olio per tutto l’anno
Olio per ingranaggi ipoidali di marcia classe SAE
90 API GL 5
Rifornimento
Nuovo rifornimento
l
1,0 (fino al bodo inferiore della vite di
riempimento)
Sostituzione olio
l
ca. 0,8 (fino al bordo inferiore della vite di
riempimento)
Gioco assiale albero intermedio
mm
0,05...0,15
Gioco assiale albero d’uscita
mm
0,05...0,15
Gioco assiale dell’albero primario
mm
0,05...0,15
(Clean Bearing)
Precarico albero d’entrata
0,2 mm precarico =
0,5...1,0 Nm valore
d’attrito
Gioco assiale cilindro d’innesto/cuscinetto a
mm
< 0,1
gole profonde
Gioco assiale cuscinetto a gole
mm
< 0,1
profonde/scatola
Trasformazione dell’albero primario
ab Getr.-Nr.
in Clean Bearing
10483 DAF
10776 DAH
12958 DAK
12650 DAL
12405 DAG
7864 DAJ
131 DCF
101 DCH
Trasformazione completa in Clean Bearing
ab Getr.-Nr.
N° BMW: 2.325.222...227
101 DAQ
101 DAR
101 DAS
101 DAT
101 DAU
101 DAV
101 DCQ
101 DCR
23.4
Dati tecnici
R 850 GS
R 1100 GS
Tipo del cambio
Cambio a 5 marce con ingranaggi sempre in pre-
sa e con ammortizzatore integrato in tutte le mar-
ce
Tipo d’innesto
tramite leva a pedale e cilindro con blocco di
commutazione
Rapporto al ponte
1. marcia
4,163
4,163
2. marcia
2,914
2,914
3. marcia
2,133
2,133
4. marcia
1,740
1,740
5. marcia
1,450
1,450
Tipo olio per tutto l’anno
Olio per ingranaggi ipoi-
Olio per ingranaggi ipoi-
dali di marcia classe
dali di marcia classe
SAE 90 API GL 5
SAE 90 API GL 5
Rifornimento
Nuovo rifornimento
Nuovo rifornimento
l
1,0 (fino al bodo inferio-
1,0 (fino al bodo inferio-
re della vite di riempi-
re della vite di riempi-
mento)
mento)
Sostituzione olio
Sostituzione olio
l
ca. 0,8 (fino al bordo in-
ca. 0,8 (fino al bordo in-
feriore vite di riempi-
feriore vite di riempi-
mento)
mento)
Gioco assiale albero intermedio
mm
0,05...0,15
0,05...0,15
Gioco assiale albero d’uscita
mm
0,05...0,15
0,05...0,15
Gioco assiale dell’albero primario
mm
0,05...0,15
0,05...0,15
(Clean Bearing)
Precarico albero d’entrata
0,2 mm precarico =
0,2 mm precarico =
0,5...1,0 Nm valore
0,5...1,0 Nm valore
d’attrito
d’attrito
Gioco assiale cilindro d’innesto/cuscinetto a
mm
< 0,1
< 0,1
gole profonde
Gioco assiale cuscinetto a gole profonde/
mm
< 0,1
< 0,1
scatola
Trasformazione dell’albero primario
ab Getr.-Nr.
in Clean Bearing
10483 DAF
10776 DAH
12958 DAK
12650 DAL
12405 DAG
7864 DAJ
131 DCF
101 DCH
Trasformazione completa in Clean Bearing
ab Getr.-Nr.
N° BMW: 2.325.222...227
101 DAQ
101 DAR
101 DAS
101 DAT
101 DAU
101 DAV
101 DCQ
101 DCR
23.5
Dati tecnici
R 850 R
R 1100 R
Tipo del cambio
Cambio a 5 marce con ingranaggi sempre in pre-
sa e con ammortizzatore integrato in tutte le mar-
ce
Tipo d’innesto
tramite leva a pedale e cilindro con blocco di
commutazione
Rapporto al ponte
1. marcia
4,163
4,163
2. marcia
2,914
2,914
3. marcia
2,133
2,133
4. marcia
1,740
1,740
5. marcia
1,450
1,450
Tipo olio per tutto l’anno
Olio per ingranaggi ipoi-
Olio per ingranaggi ipoi-
dali di marcia classe
dali di marcia classe
SAE 90 API GL 5
SAE 90 API GL 5
Rifornimento
Nuovo rifornimento
Nuovo rifornimento
l
1,0 (fino al bodo inferio-
1,0 (fino al bodo inferio-
re della vite di riempi-
re della vite di riempi-
mento)
mento)
Sostituzione olio
Sostituzione olio
l
ca. 0,8 (fino al bordo in-
ca. 0,8 (fino al bordo in-
feriore vite di riempi-
feriore vite di riempi-
mento)
mento)
Gioco assiale albero intermedio
mm
0,05...0,15
0,05...0,15
Gioco assiale albero d’uscita
mm
0,05...0,15
0,05...0,15
Gioco assiale dell’albero primario
mm
0,05...0,15
0,05...0,15
(Clean Bearing)
Precarico albero d’entrata
0,2 mm precarico =
0,2 mm precarico =
0,5...1,0 Nm valore
0,5...1,0 Nm valore
d’attrito
d’attrito
Gioco assiale cilindro d’innesto/cuscinetto a
mm
< 0,1
< 0,1
gole profonde
Gioco assiale cuscinetto a gole profonde/
mm
< 0,1
< 0,1
scatola
Trasformazione dell’albero primario
ab Getr.-Nr.
ab Getr.-Nr.
in Clean Bearing
10483 DAF
10483 DAF
10776 DAH
10776 DAH
12958 DAK
12958 DAK
12650 DAL
12650 DAL
12405 DAG
12405 DAG
7864 DAJ
7864 DAJ
131 DCF
131 DCF
101 DCH
101 DCH
Trasformazione completa in Clean Bearing
ab Getr.-Nr.
ab Getr.-Nr.
N° BMW: 2.325.222...227
101 DAQ
101 DAQ
101 DAR
101 DAR
101 DAS
101 DAS
101 DAT
101 DAT
101 DAU
101 DAU
101 DAV
101 DAV
101 DCQ
101 DCQ
101 DCR
101 DCR
23.6

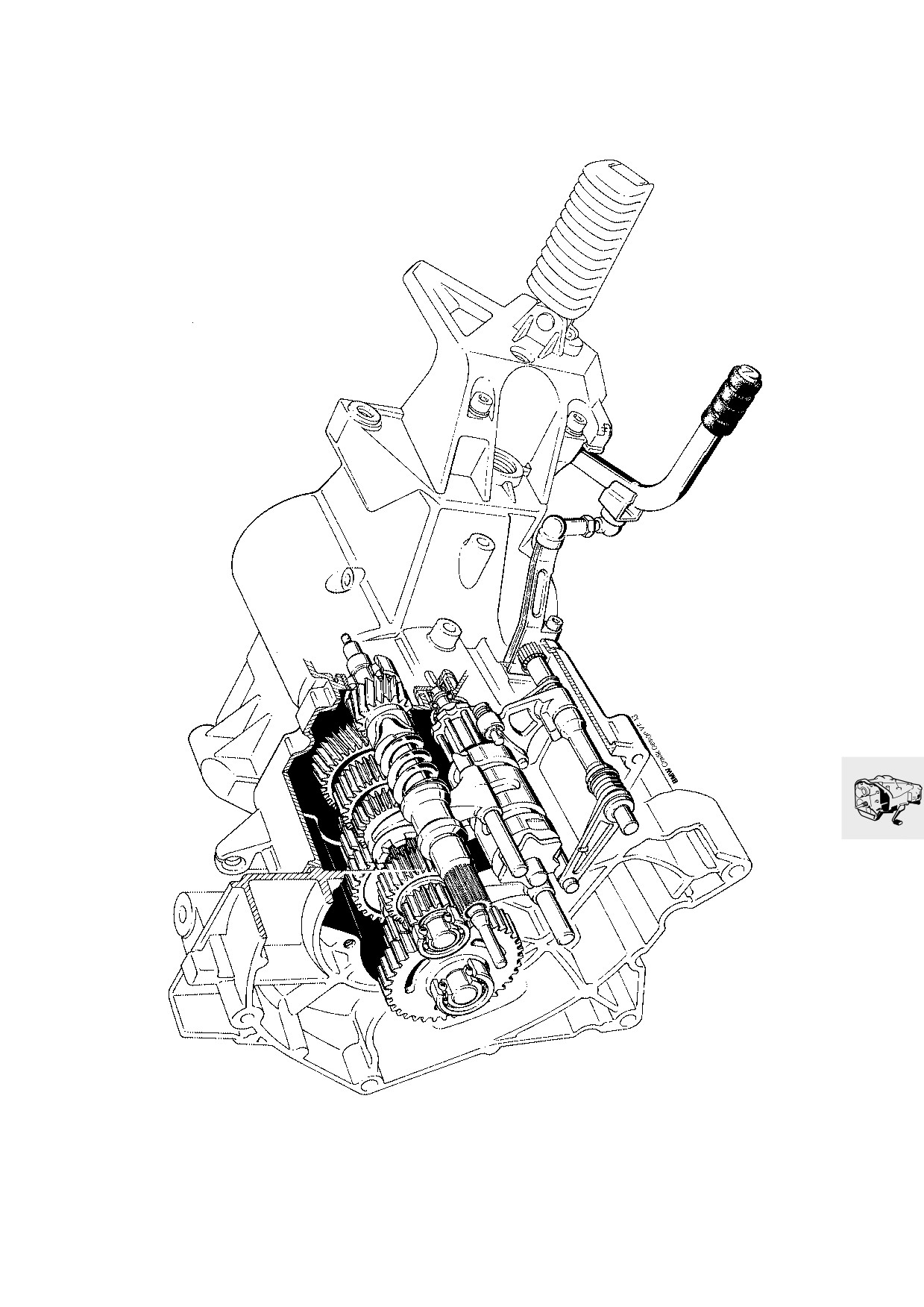

Vista in sezione del cambio
RS239010
23.7
23.8
1
6
3
2
4
5
RS230021
Smontaggio e rimontaggio cusci-
Il rimontaggio va effettuato nella sequenza
inversa.
netto reggispinta frizione/asta di
spinta/leva di disinnesto
L
Nota:
Svitare la pinza freno e toglierla.
Controllare/registrare il gioco frizione.
[ABS]/[GS/R/RT] Svitare il connettore sensore
posteriore e il cavo.
Smontare la ruota posteriore.
L Nota:
Smontare la trazione posteriore/riscaldare il per-
Controllare che il cuscinetto reggispinta della frizio-
no portante a 120 °C max.
ne si muova liberamente nel pistone (5), che non
[RT] Smontare le pedane poggiapiedi.
presenti tracce di usura né di grasso.
Smontare il braccio oscillante e l’albero di tra-
smissione/riscaldare il perno portante a 120 °C
max.
Sganciare il cavetto frizione dalla leva di disinne-
sto.
Smontare la leva di disinnesto (1).
Svitare la fascetta tenditrice (2).
Togliere la cuffia e la molla (3/4).
Estrarre il pistoncino frizione (5).
Estrarre l’asta di spinta frizione (6).
Punti di lubrificazione (freccia):
.............................................. pasta Optymoly MP3
23.9

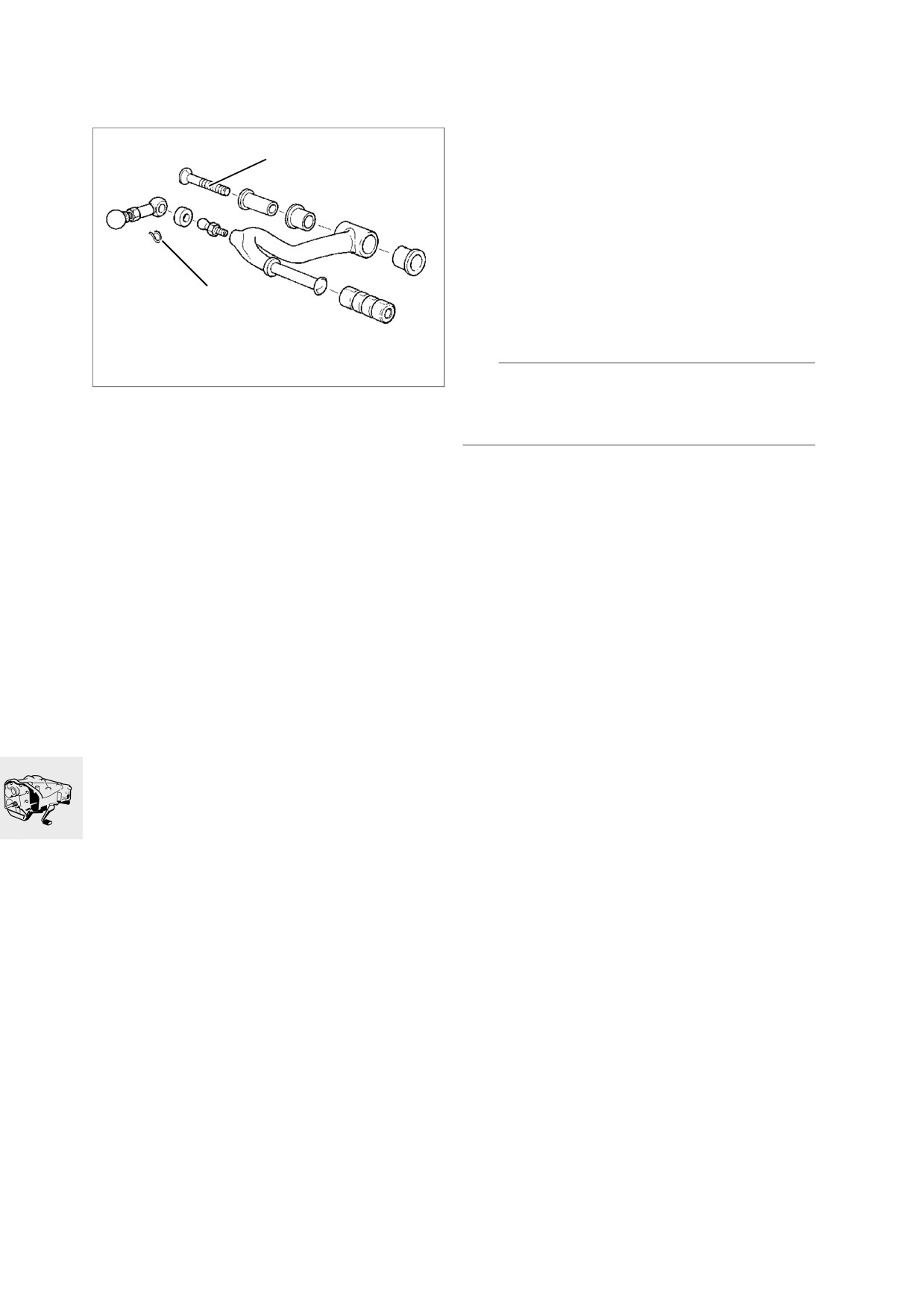

Smontaggio/rimontaggio leva del

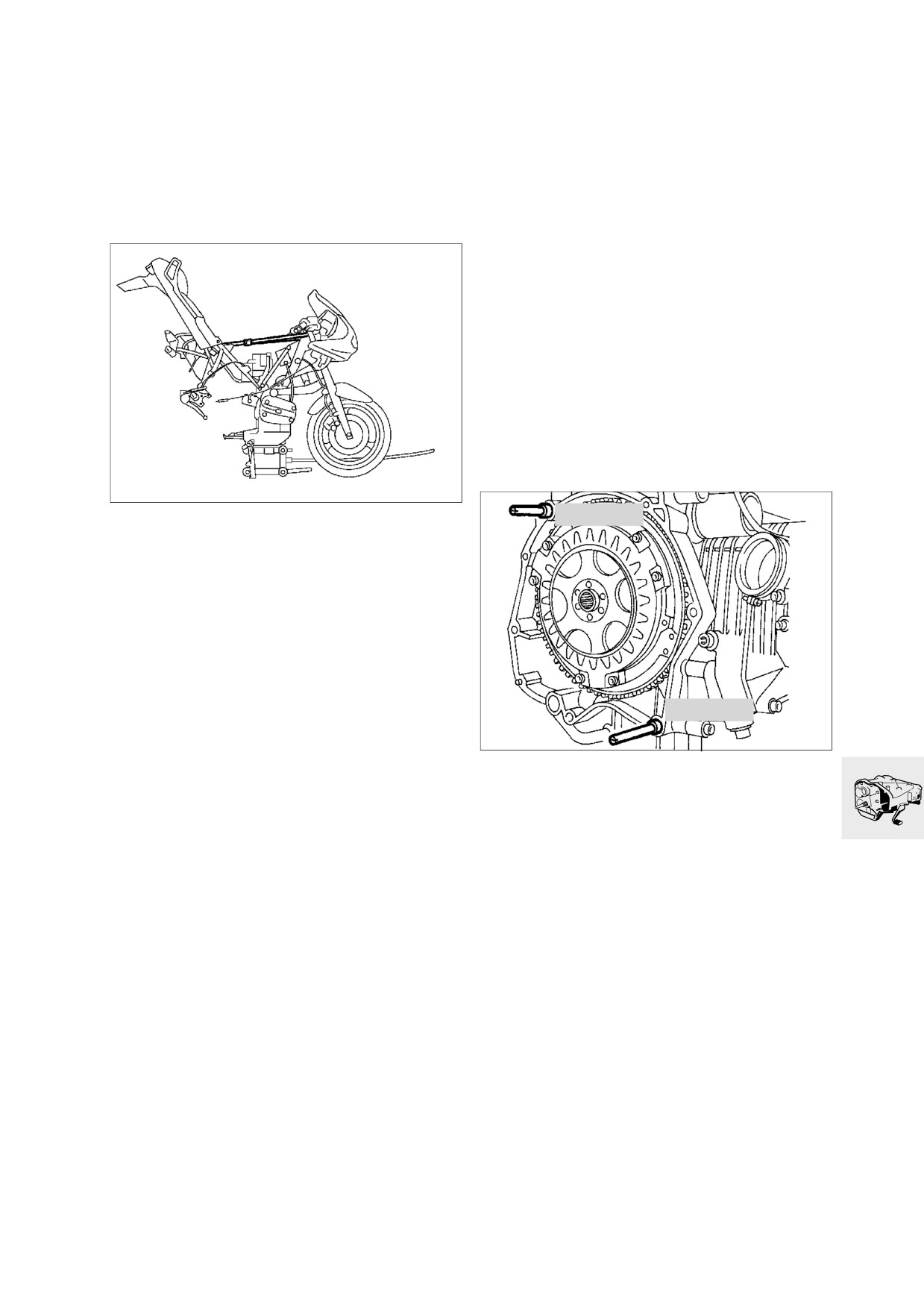

Smontaggio del cambio
cambio
Smontare la sella.
[RS/GS/RT] Smontare le parti lateraili del
rivestimento.
2
[RS] Svitare il rivestimento interno cockpit dal
serbatoio carburante.
[R] Svitare il rivestimento serbatoio carburante.
Svitare il fissaggio del serbatoio carburante.
Chiudere la tubazione di mandata e di ritorno
carburantte mediante la gascetta stringitubo
n. BMW 13 0 010, svitarla e sfilarla.
Sfilare le tubazioni di sfiato.
Sfilare la spina di collegamento della pompa car-
1
burante.
Togliere il serbatoio carburante.
Smontare la batteria.
RS230321
e Attenzione:
Scollegare dapprima il polo negativo batteria e poi il
Rimuovere la staffa di sicurezza (1) e svitare la te-
polo positivo. Collegare dapprima il polo positivo
sta sferica.
batteria e poi il polo negativo.
Svitare la vite di fissaggio (2) della leva d’innesto.
[Dall'edizione modelli ’96] Svitare lo spintero-
geno a fune di comando.
X Coppia di serraggio:
Svitare l’alloggiamento posteriore della batteria.
Leva d’innesto a piastra poggiapiede
Sfilare la spina dal datore temperatura aria.
[RS/GS/R]
35 Nm
Smontare il coperchio filtro aria.
[RT]
18 Nm
Svitare la presa aria d’aspirazione ed introdurla
nella scatola filtro aria.
Disimpegnare la scatola filtro aria anteriore e po-
steriore.
Smontare la marmitta.
Separare la spina di collegamento interruttore
luci di arresto e svitare la linea.
Disimpegnare la spina di collegamento interrut-
tore luci d’arresto e la linea.
[ABS]/[GS/R/RT] Svitare il connettore della linea
sensore posteriore e la linea.
[ABS] Svitare la pompa freno dalla pedana pog-
giapiede.
23.10
Togliere il serbatoio liquido freni dall’alloggiamento.
Svitare la pinza freno posteriore.
Togliere la tubazione freno lato posteriore dall’al-
Svitare il puntone dalla scatola cambio.
loggiamento.
Trazione posterioore: riscaldare il perno portante
Rimuovere la staffa di sicurezza dalla testa sferi-
a 120 °C max./allentarlo.
ca/dalla tiranteria del cambio e svitare la testa
Smontare la ruota posteriore.
sferica.
Smontare la trazione posteriore.
Staccare le pedane poggiapiedi.
Smontare il braccio oscillante/riscaldare il perno
Svitare il collegamento del telaio posteriore, al-
portante a 120 °C max. e svitarlo.
lentare soltanto il fissaggio dei puntoni anteriori.
Espellere l’albero di trasmissione.
Smontare il montante molleggiato.
Svitare la tubazione carburante dall’iniettore e
sfilarla.
Rimuovere il serracavo/il cablaggio dalla scatola
filtro aria.
Svitare la tubazione di ritorno/il separatore
dell’olio dalla scatola filtro aria.
Smontare la scatola filtro aria.
Sganciare il cavetto frizione dal cambio.
[RS/GS/R] Staccare la copertura del motoorino
di avviamento e sfilare il cavo della presa di
corrente.
Svitare il cavo dal motorino di avviamento.
Svitare il cavo del datore pressione olio.
Svitare il cavo del sostegno laterale.
Svitare il cavo dell’ugello d’iniezione.
Svitare il cavo del datore farfalla.
RS230311
23 1 820
Ribaltare il telaio posteriore verso l’alto, assicu-
rarlo mediante una cinghia tenditrice.
23 1 820
RS230011
Al momento dello smontaggio estrarre il cambio
tramite i tamponi di guida, n. BMW 23 1 820.
23.11
4
1
6
5
7
2
8
3
23 1 610
R230020

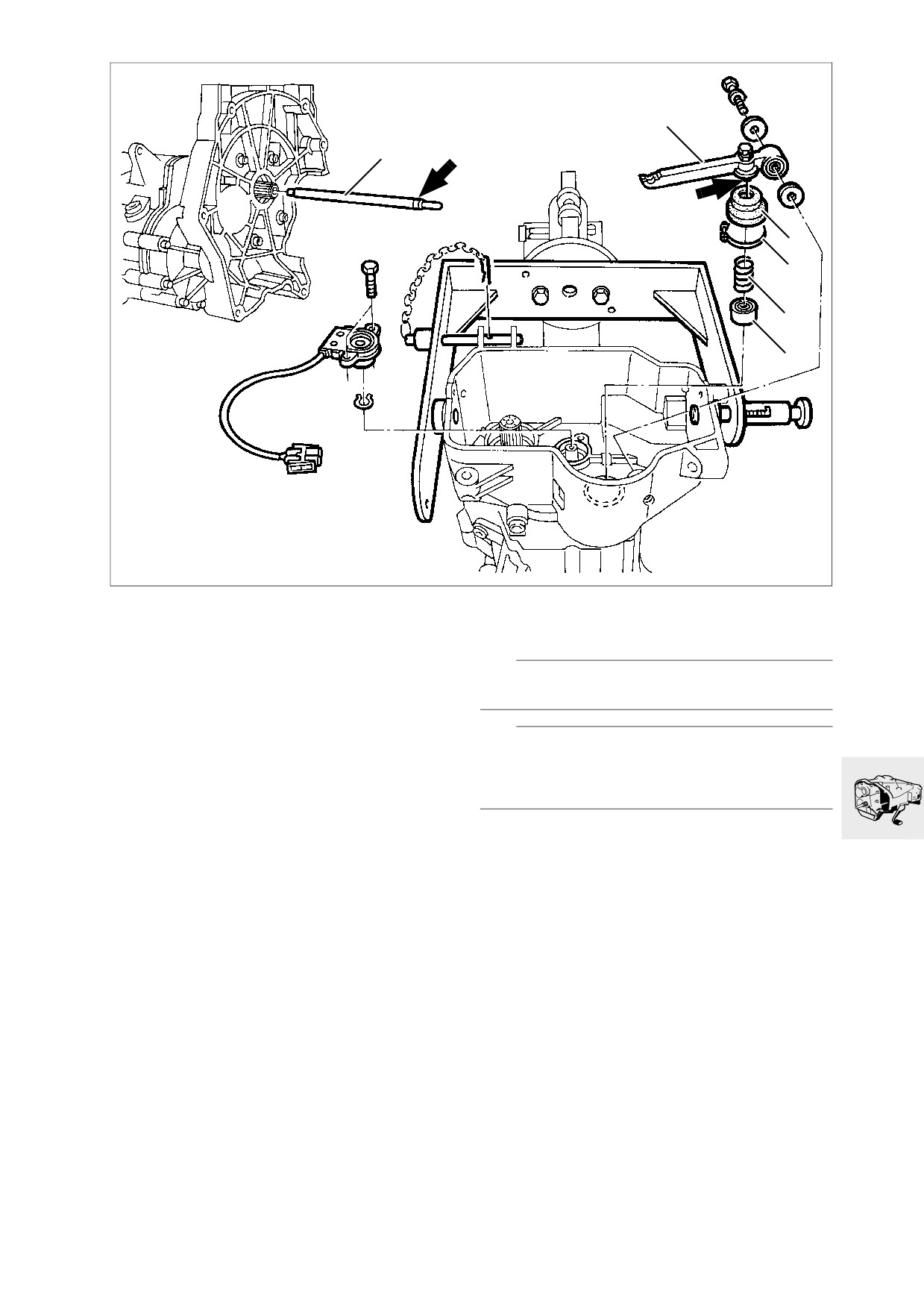

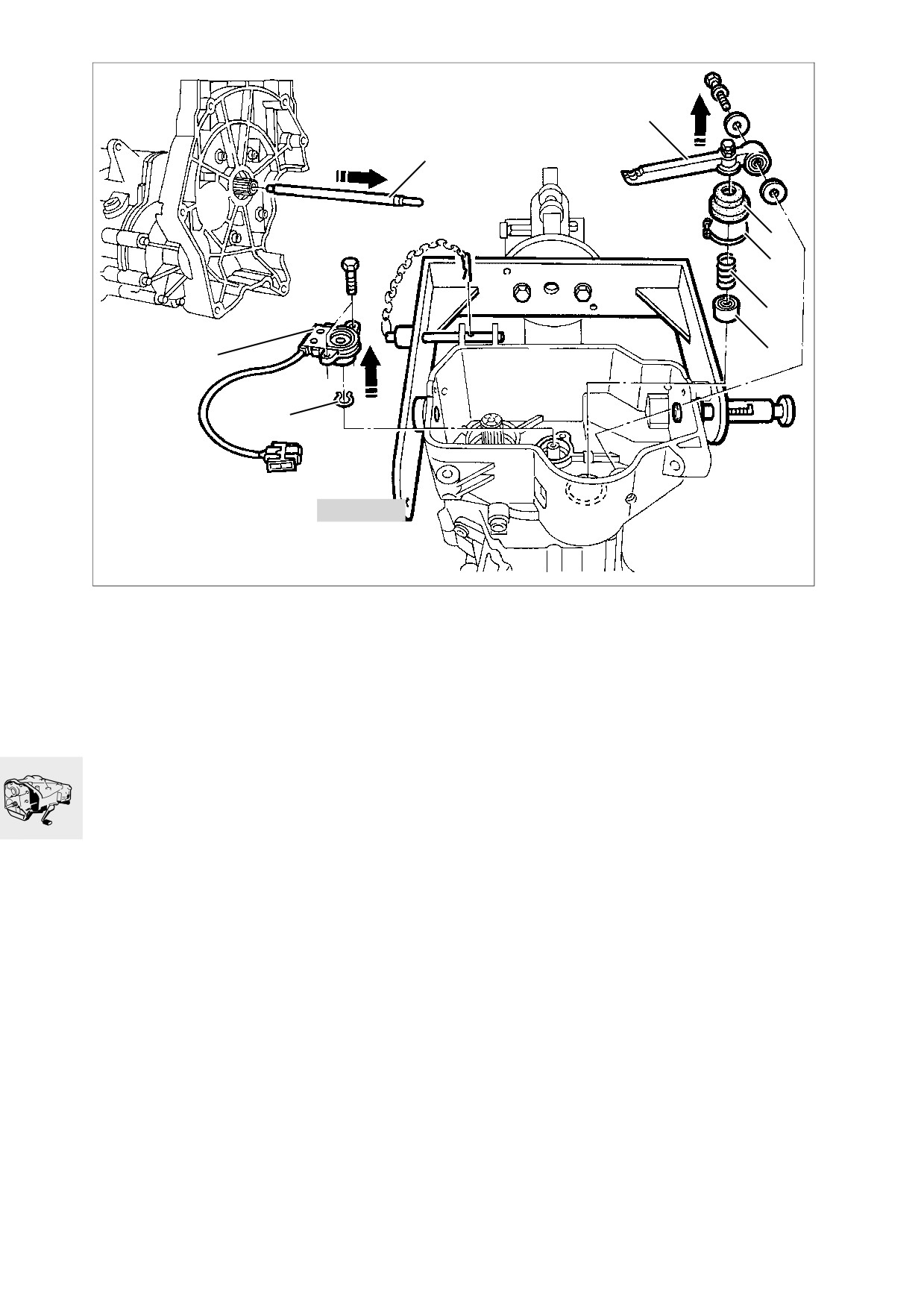

Scomposizione/ricomposizione del
Sostituzione del paraolio dell’interrut-
cambio
tore di folle
Smontare il paraolio mediante un attrezzo
Scaricare l’olio del cambio.
adatto.

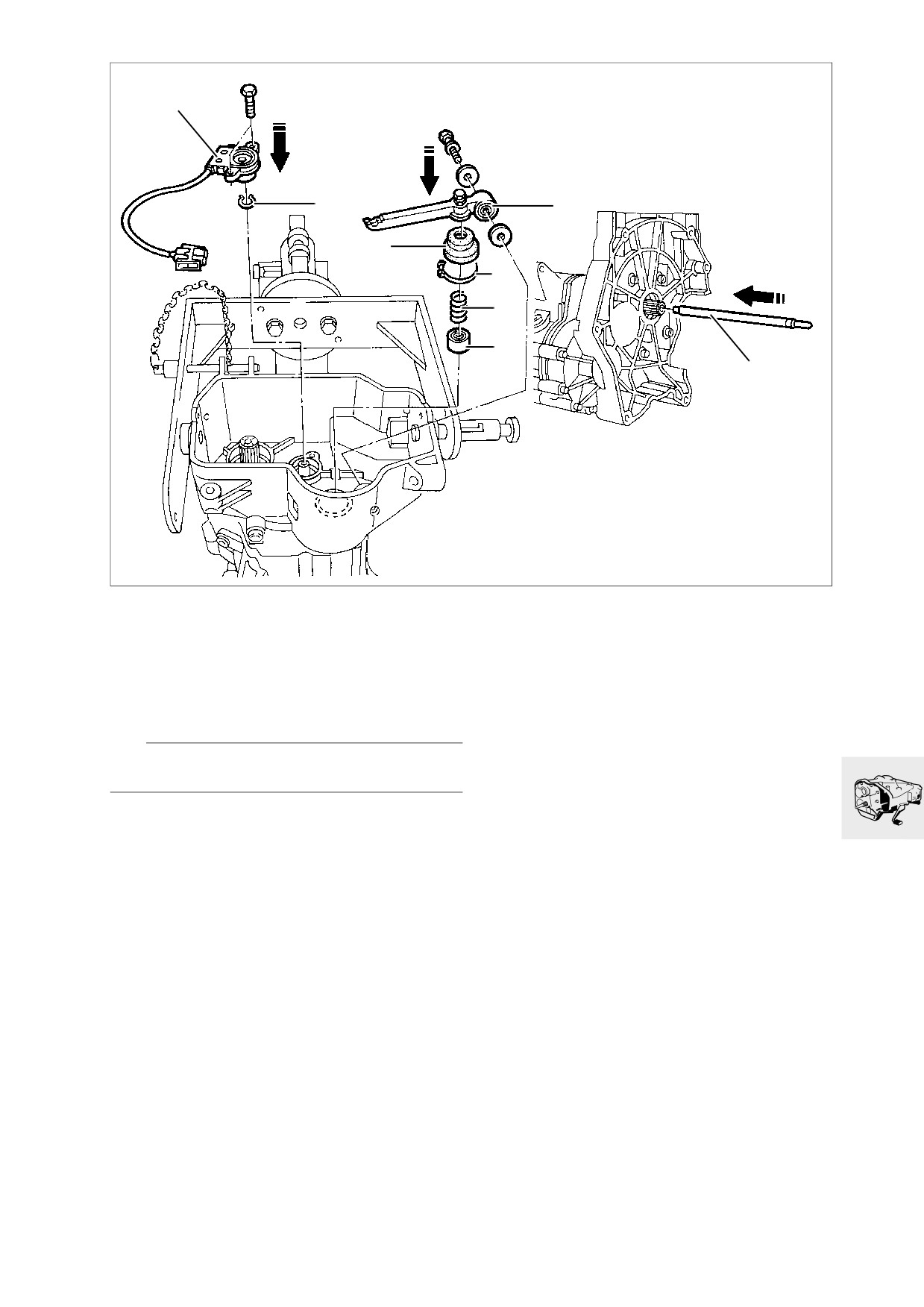

Rimuovere l’asta di spinta della frizione (1).
Montare il paraolio fino a fondo corsa con la
Fissare il cambio mediante il dispositivo di
leggera pressione del dito.
montaggio, n. BMW 23 1 610, al cavalletto
di montaggio.
Senso di montaggio:
Molla verso il vano olio
Smontare l’interruttore del minimo (2).
Togliere l’anello di sicurezza (3) dal cilindro
d’innesto.
Svitare la vite di fissaggio della leva frizione (4).
Svitare la fascetta stringitubo (5).
Smontare la cuffia (6), la molla elicoidale (7) e il
pistoncino frizione (8).
23.12
10
0
1
2
23 4 632
4
5
3
6
Clean Bearing
RT230032

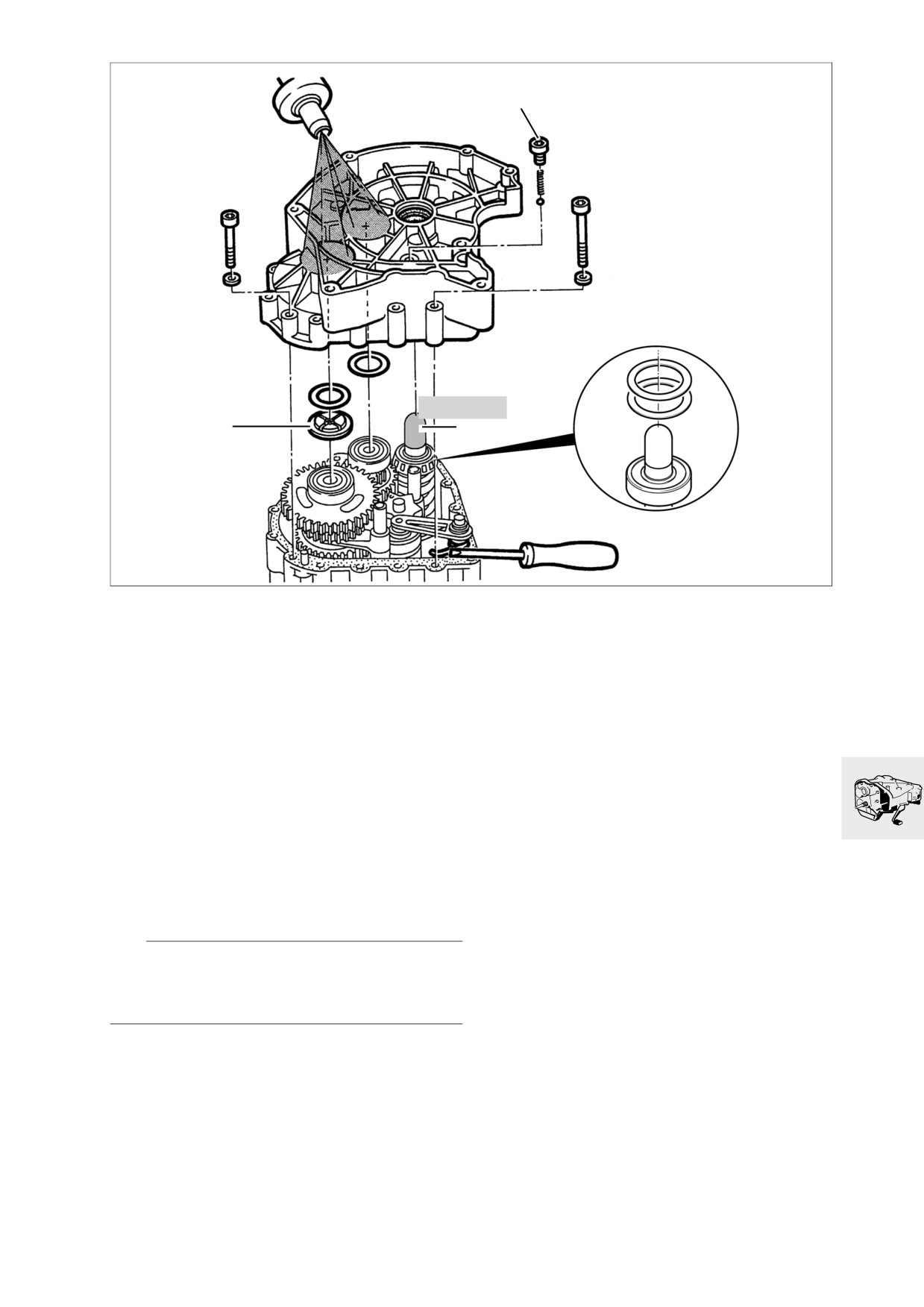

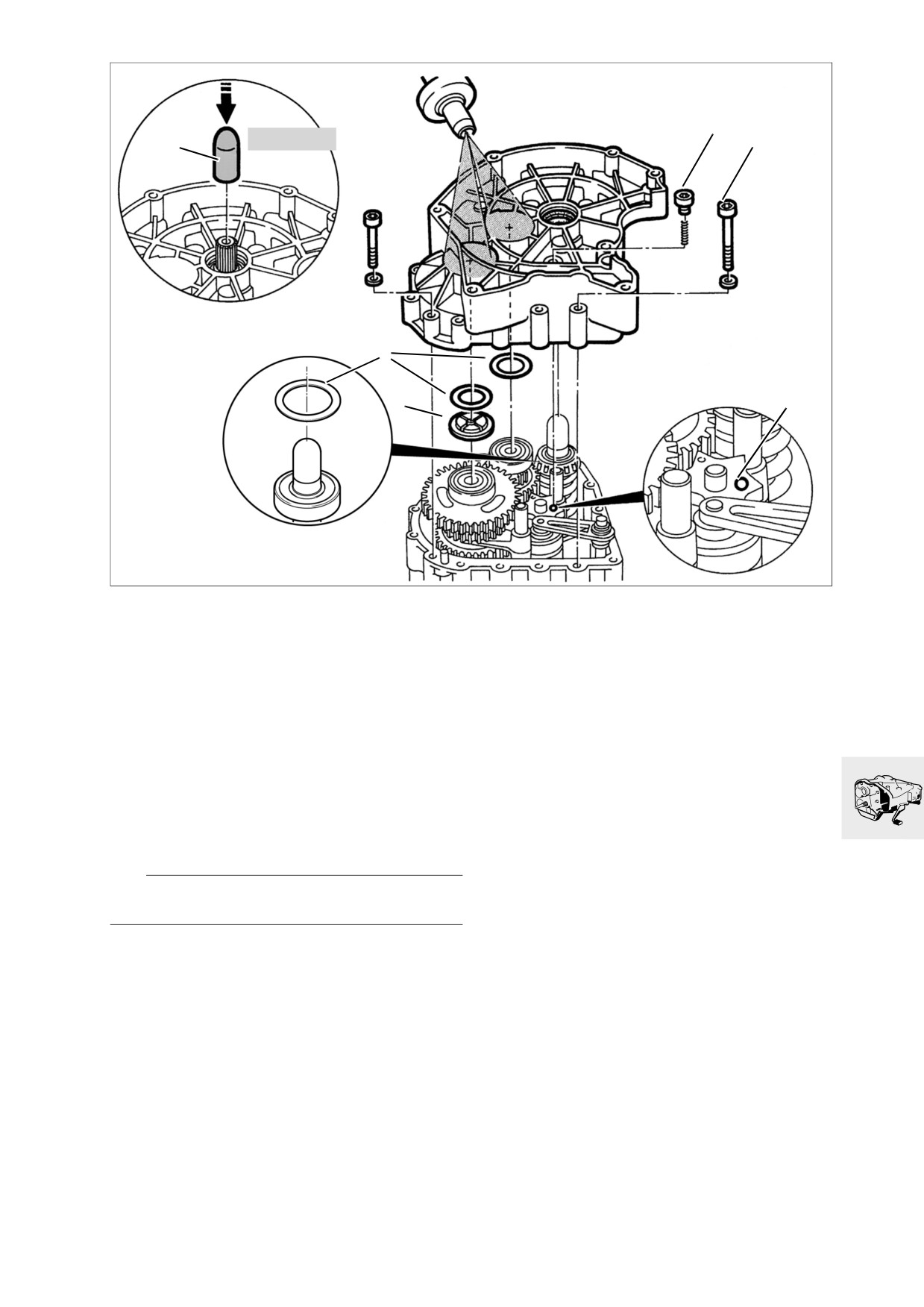

Smontaggio del coperchio del cambio
Svitare la vite (1) dell’arresto del minimo, estrarre
la molla di compressione (2).
Svitare le viti di fissaggio del coperchio del
cambio.
Riscaldare il coperchio cambio a 100 °C in
corrispondenza delle sedi cuscinetti.
Applicare la bussola (4), n. BMW 23 4 632,
sull’albero di comando.
Espellere uniformemente il coperchio del
cambio.
Togliere la sfera (3) dell’arresto del minimo.
Togliere le rondelle distanziatrici (5) e il
convogliatore dell’olio (6).
e Attenzione:
Non scambiare le rondelle distanziatrici.
23.13
1
Clean Bearing
4
2
3
RT230041

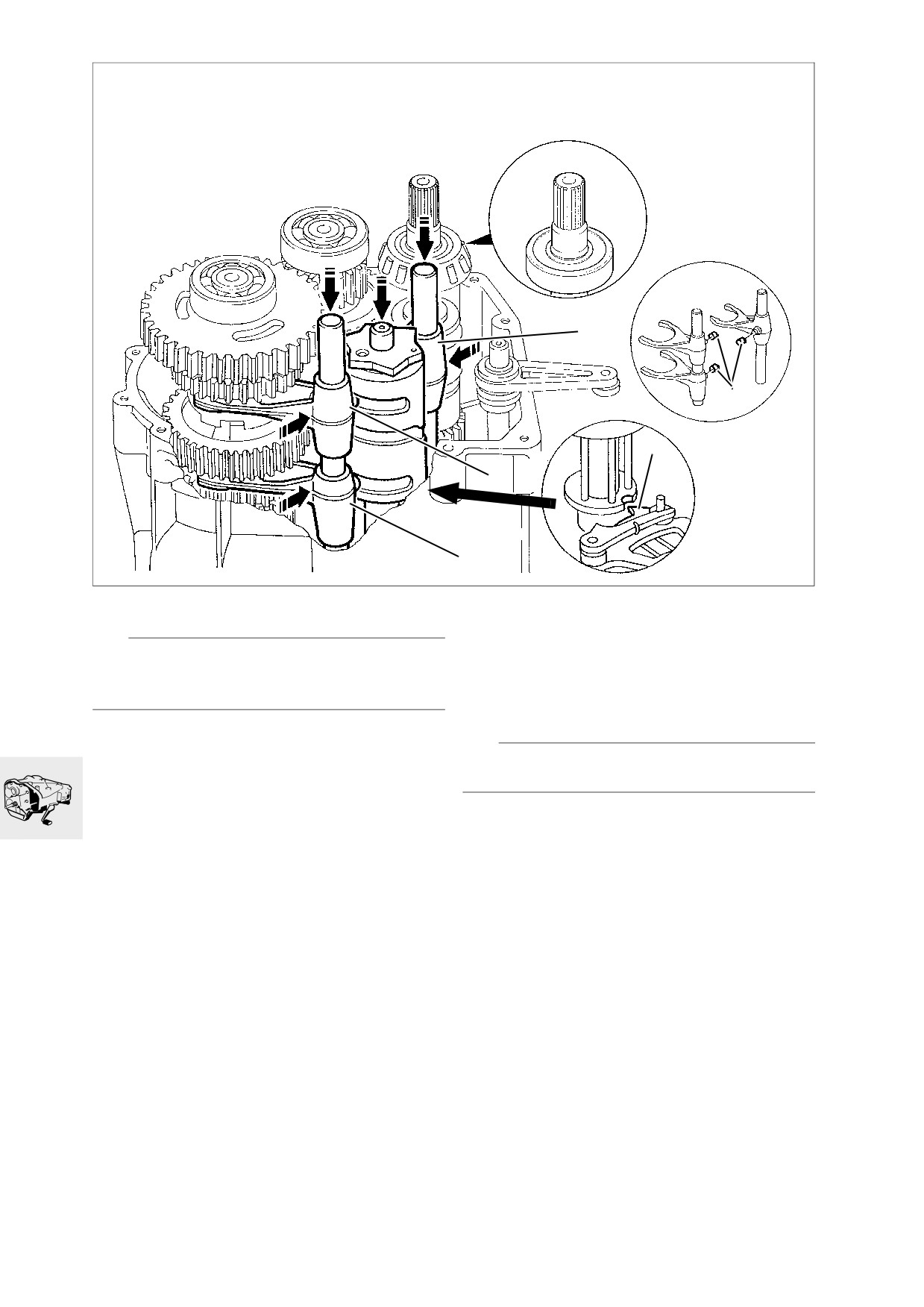

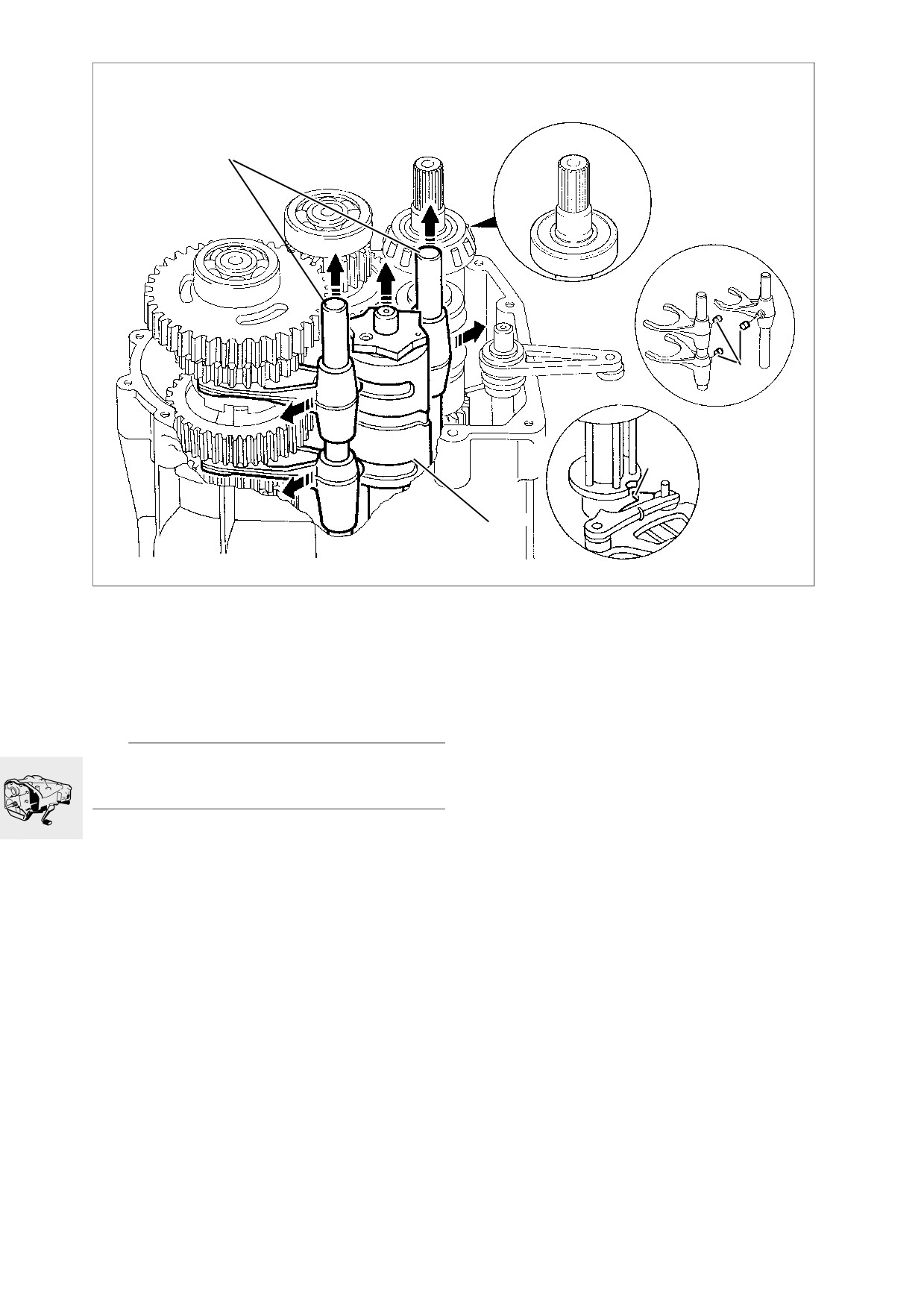

Smontaggio del cilindro di comando
Estrarre gli assi (1) delle forcelle d’innesto dalla
scatola cambio.
Girare verso l’esterno le forcelle d’innesto.
Sistemare il nottolino (2) verso l’incavo del
cilindro d’innesto.
L Nota:
Fare attenzione ai rulli (4) del perni di guida delle for-
celle d’innesto.
Estrarre il cilindro d’innesto (3) con leggeri movi-
menti rotatori.
Smontare le forcelle d’innesto.
23.14
1
Clean Bearing
2
4
100
3
23 4 622
RT230051

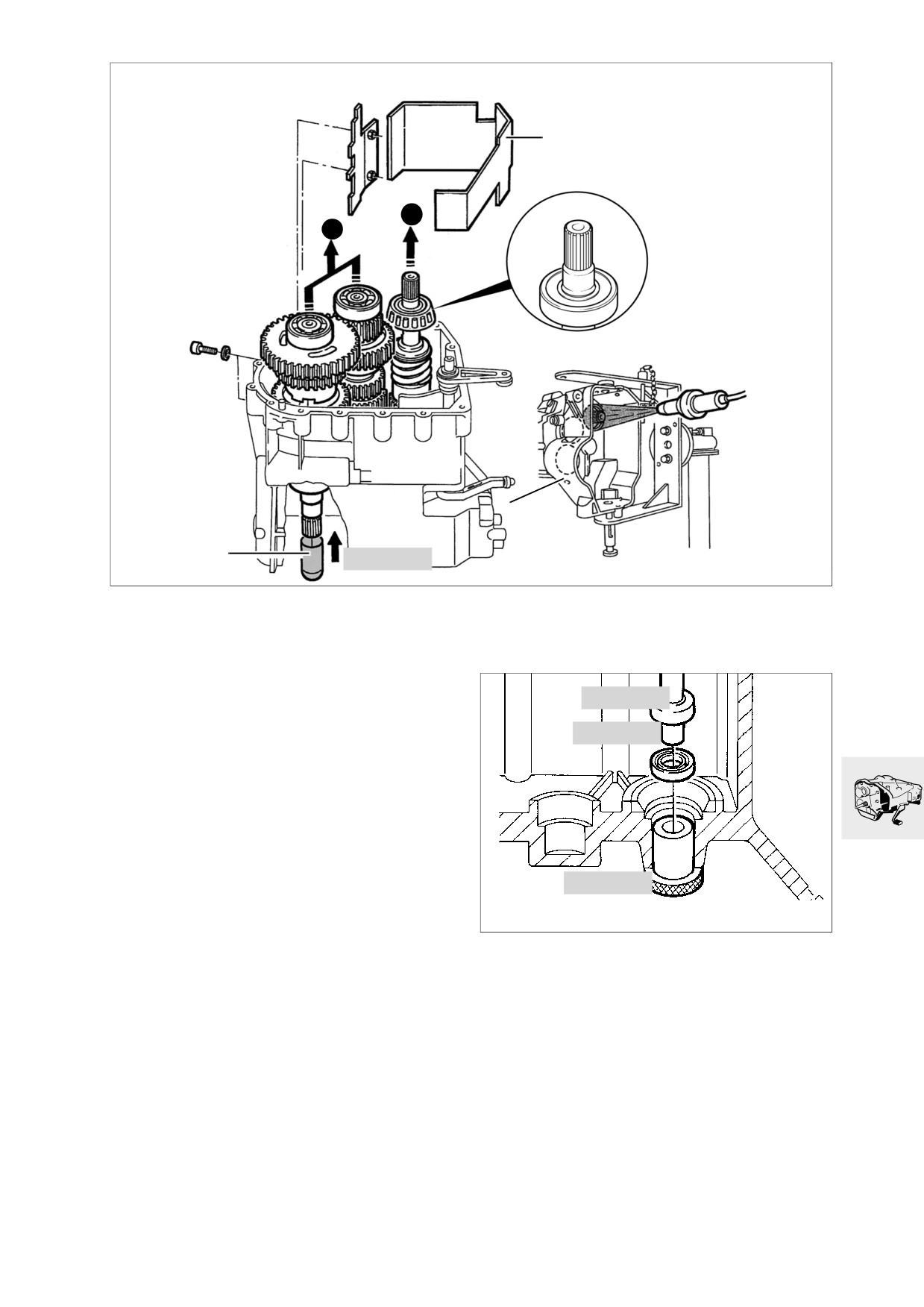

Smontaggio degli alberi del cambio
Smontaggio e rimontaggio paraolio
dell’albero d’entrata lato scatola
Smontare i convogliatori olio (1).
[Edizione modelli ’93] Estrarre l’albero di co-
mando (2) dalla scatola cambio.
Riscaldare il supporto dell’albero d’uscita a
00 5 500
100 °C.
[Clean Bearing sull’albero presa di forza] Scal-
23 4 650
dare la sede del cuscinetto dell’albero primario e
dell'albero secondario a 100 °C.
[Clean Bearing completo] Scaldare tutte le
3 sedi di cuscinetto a 100 °C..
Applicare la bussola (3), n. BMW 23 4 622,
sull’albero d’uscita.
[Edizione modelli ’93] Estrarre l’albero interme-
dio e d’uscita (4) assieme alla scatola cambio.
[Dall'edizione modelli ’94] Estrarre l’albero
23 4 650
d’entrata, l’albero intermedio e l’albero d’uscita
assieme alla scatola cambio.
RS230051

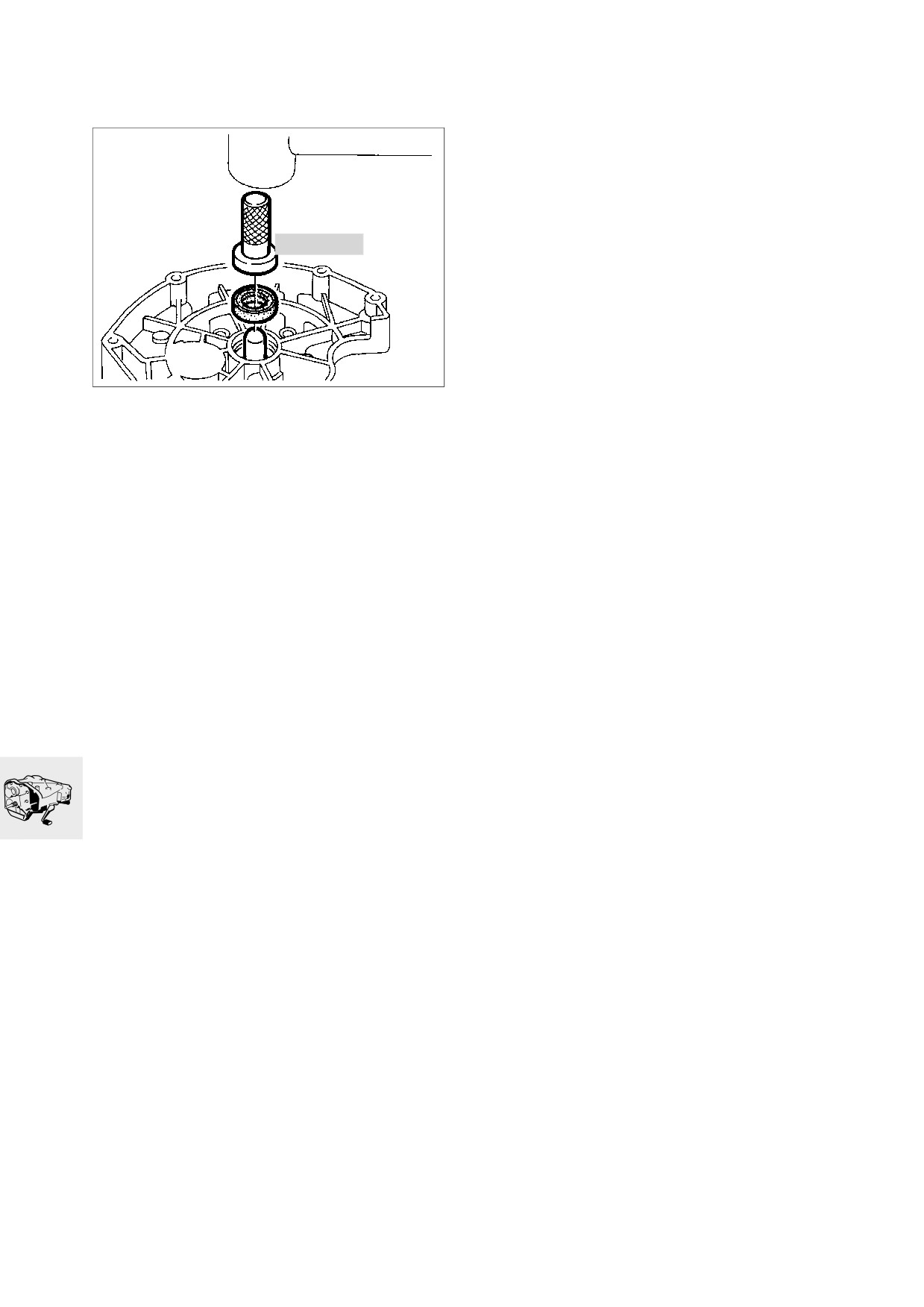

Espellere il paraolio dall’esterno verso l’interno
mediante un tampone.
Piantare l’anello di tenuta mediante il battitoio e
la bussola, n. BMW 23 4 650, e l’impugnatura,
n. BMW 00 5 500.
23.15
3
2
1
23 4 612
RS230060

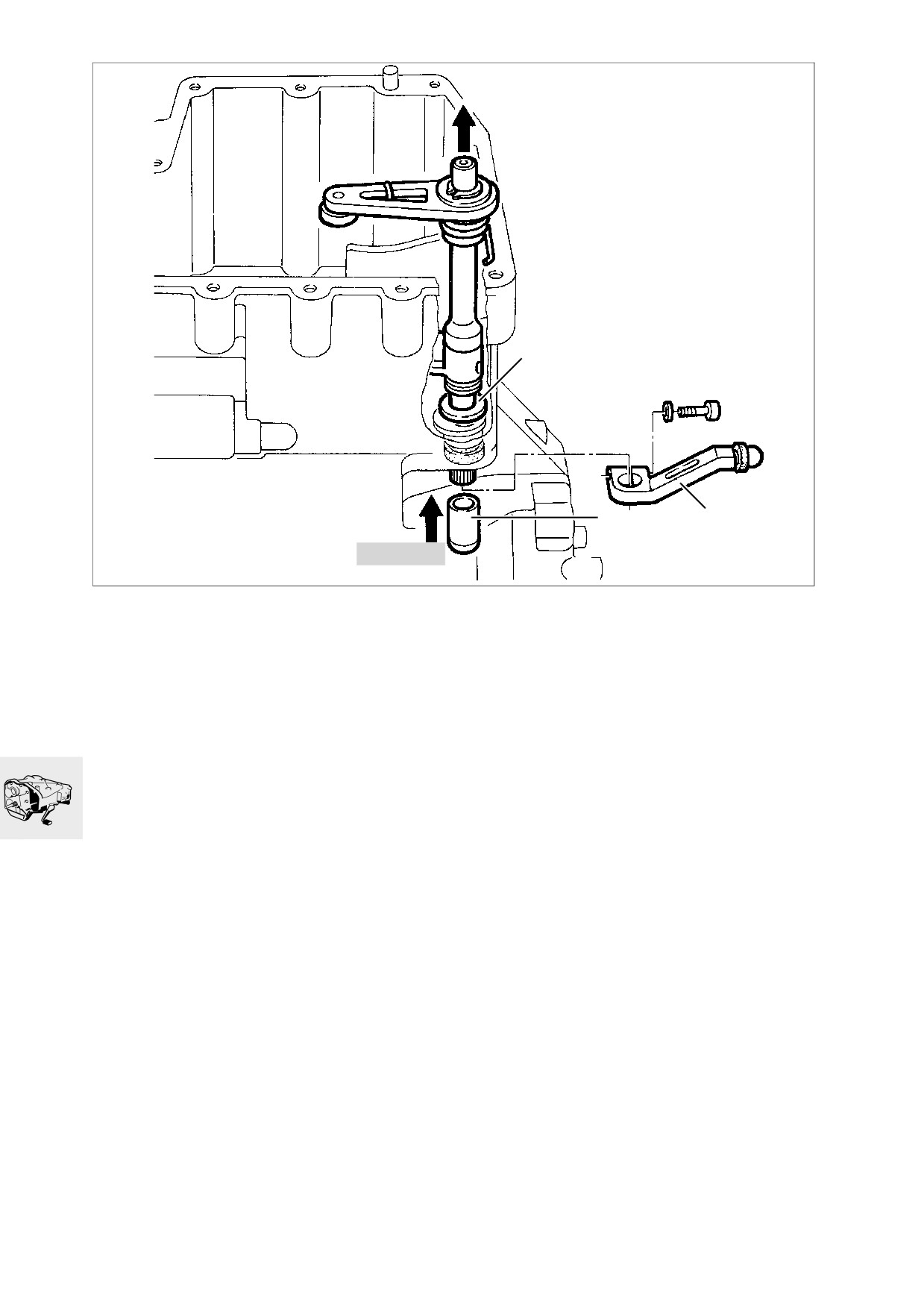

Smontaggio/scomposizione/ricompo-
sizione dell’albero di comando cambio
Smontare la leva del cambio (1).
Applicare la bussola (2), n. BMW 23 4 612, ed
estrarre l’albero comando cambio assieme al
disco (3).
23.16
1
2
3
4
7
5
6
RS230071

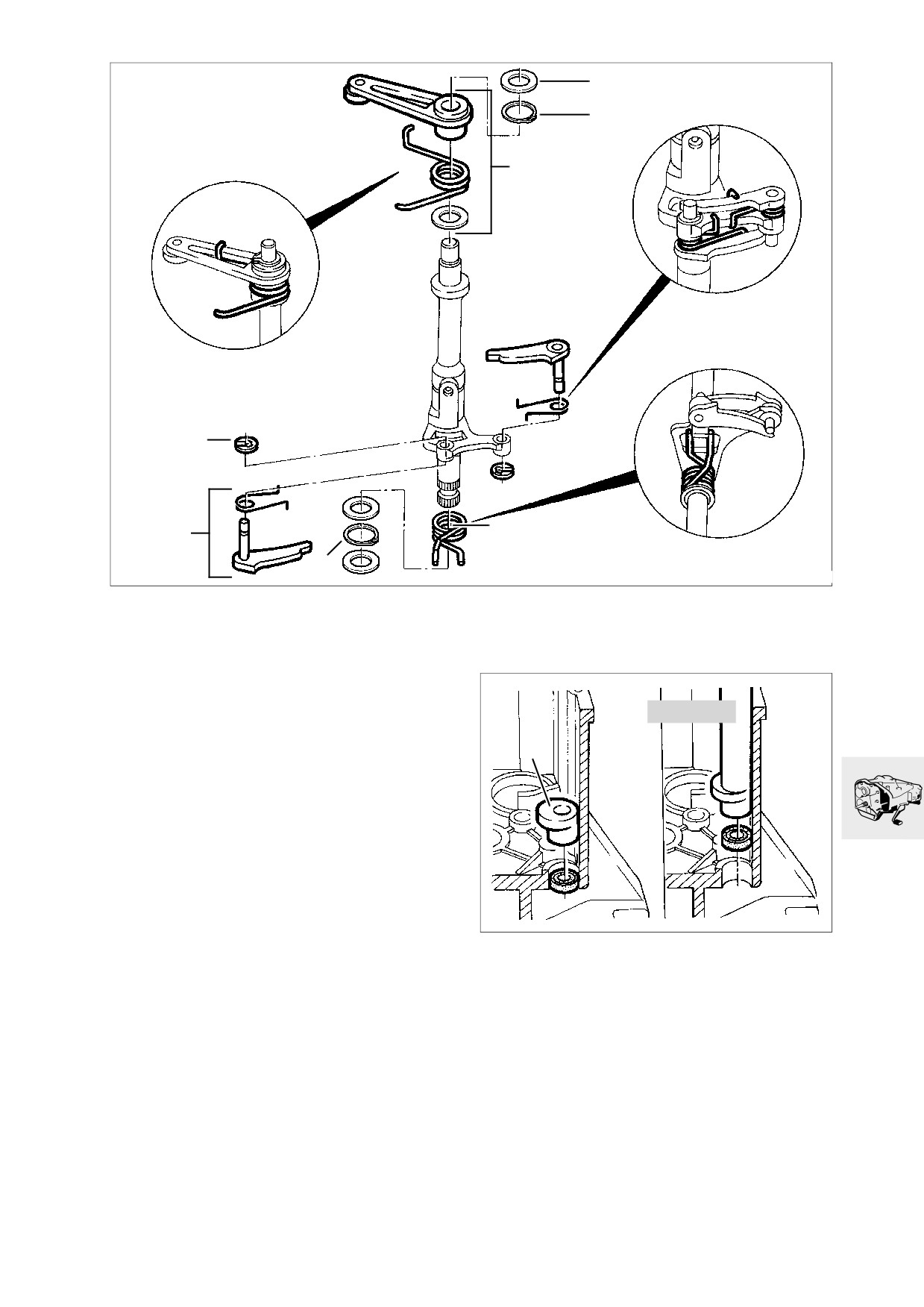

Smontaggio e rimontaggio leva d’arresto
Smontaggio e rimontaggio paraolio
Rimuovere la rondella (1).
albero comando cambio
Rimuovere la piastrina di sicurezza (2).
Togliere la leva d’arresto (3) assieme alla molla e
alla rondella..
Smontaggio e rimontaggio nottolino d’innesto
23 4 611
Rimuovere la piastrina di sicurezza (4).
Estrarre il nottolino (5) assieme alla molla dal rite-
1
gno.
Smontaggio e rimontaggio molla di torsione
Togliere l’anello di sicurezza (6).
Sfilare la molla di torsione (7) assieme alle
rondelle.
RS230100
Estrarre la boccola di cuscinetto (1) dalla sede
scorrevole.
Espellere il paraolio dal lato interno mediante un
tampone.

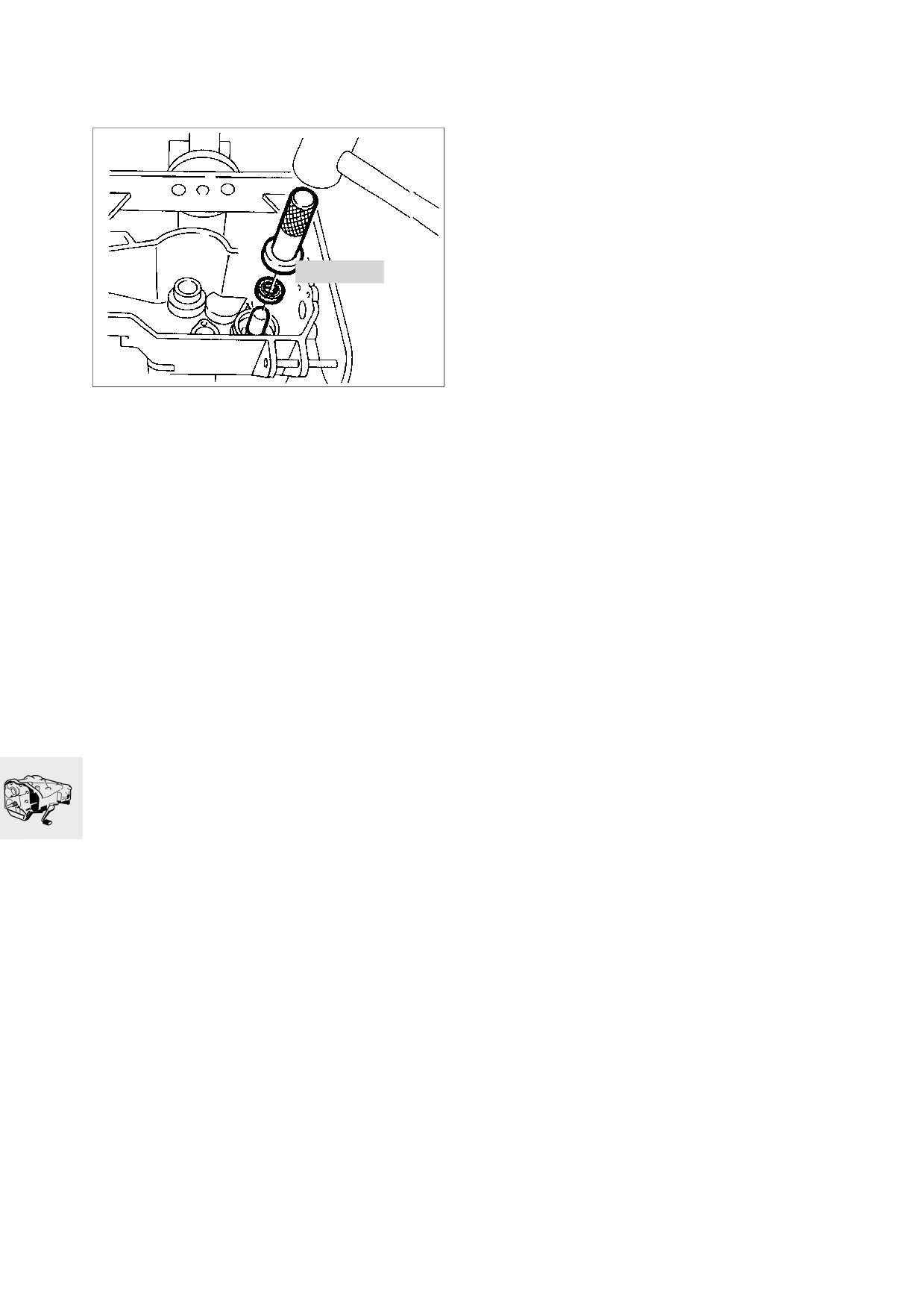

Piantare l’anello di tenuta mediante il battitoio, n.
BMW 23 4 611.
Sistemare la boccola di cuscinetto.
23.17

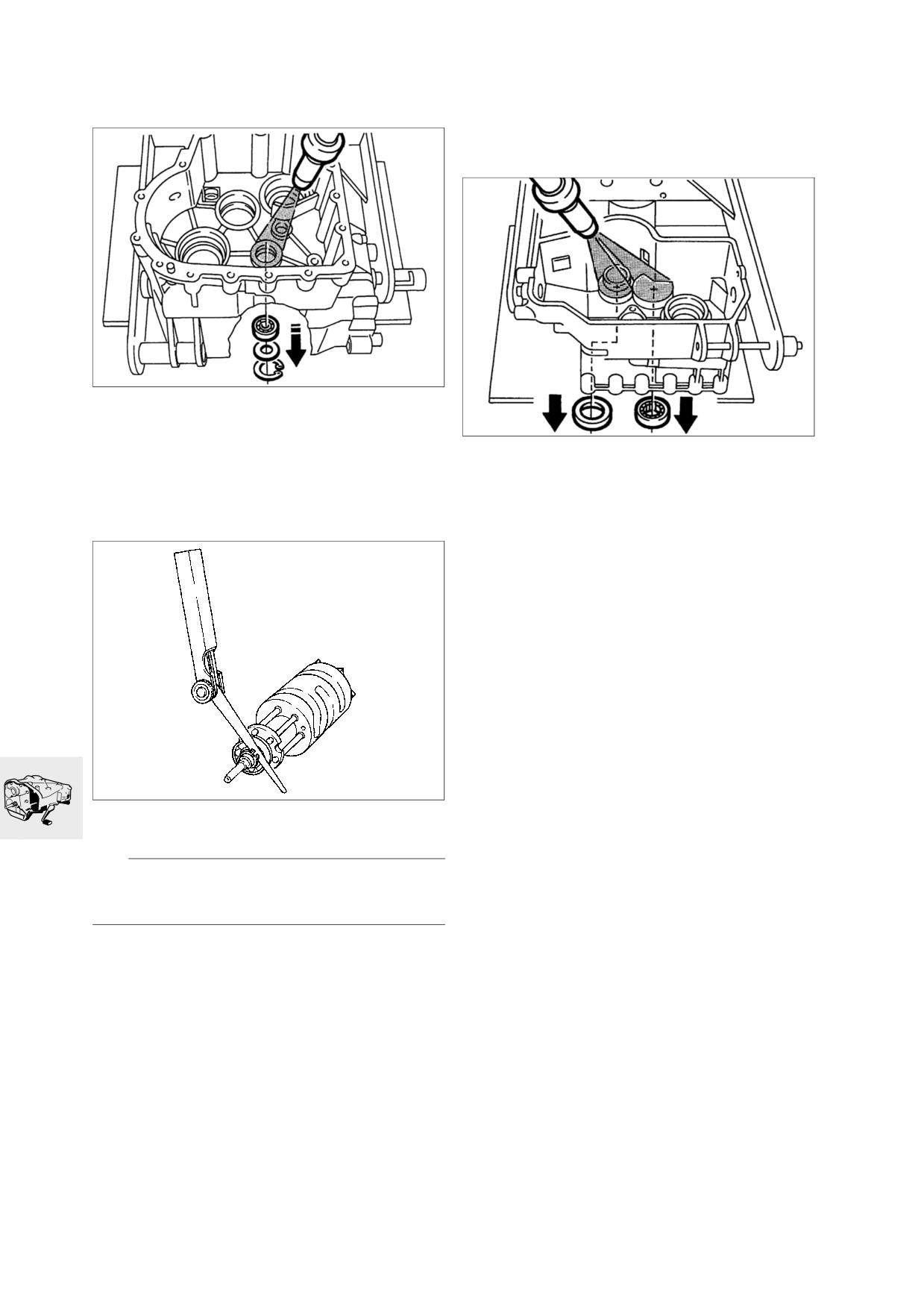

Smontaggio del cuscinetto a gole pro-
Smontaggio del semicuscinetto a rulli
fonde del cilindro di comando
conici dell’albero d’entrata e del cusci-
netto a rulli cilindrici dell’albero inter-
medio
100
100
RS230120
Smontare l’anello di sicurezza e le rondelle di-
RS230110
stanziatrici.
Riscaldare la scatola cambio a 100 °C.
Il cuscinetto a gole profonde esce dalla sede
Riscaldare la scatola cambio a 100 °C.
dopo il riscaldamento.
A seconda delle tolleranze, i semicuscinetti
esconono dalla sede già dopo il riscaldamento
Allineamento del cilindro di comando
della scatola.
Estrarre il semicuscinetto a rulli conici eventual-
mente mediante il controsostegno,
n. BMW 00 8 562, e l’estrattore per interni,
n. BMW 00 8 561.
Eventualmente estrarre il cuscinetto a rulli cilindri
mediante il controsupporto,
n. BMW 00 8 572, e l’estrattore per interni,
n. BMW 00 8 573.
RS230130
Applicare il cuscinetto a gole profonde.
L Nota:
L’anello di sicurezza deve alloggiare perfettamente
nella scanalatura.
Montare l’anello di sicurezza, larghezza 1,0 mm.
Misurare il gioco mediante uno spessimetro.
Gioco assiale:
< 0,1 mm
Eventualmente allineare senza gioco l’anello di
sicurezza più largo.
23.18
Rimontaggio del cuscinetto a gole
Rimontaggio del semicuscinetto a rulli
profonde del cilindro di comando
conici dell’albero d’entrata e del cusci-
netto a rulli cilindrici dell’albero inter-
medio
100
23 4 640
00 5 500
00 5 500
23 4 660
23 4 670
RS230141

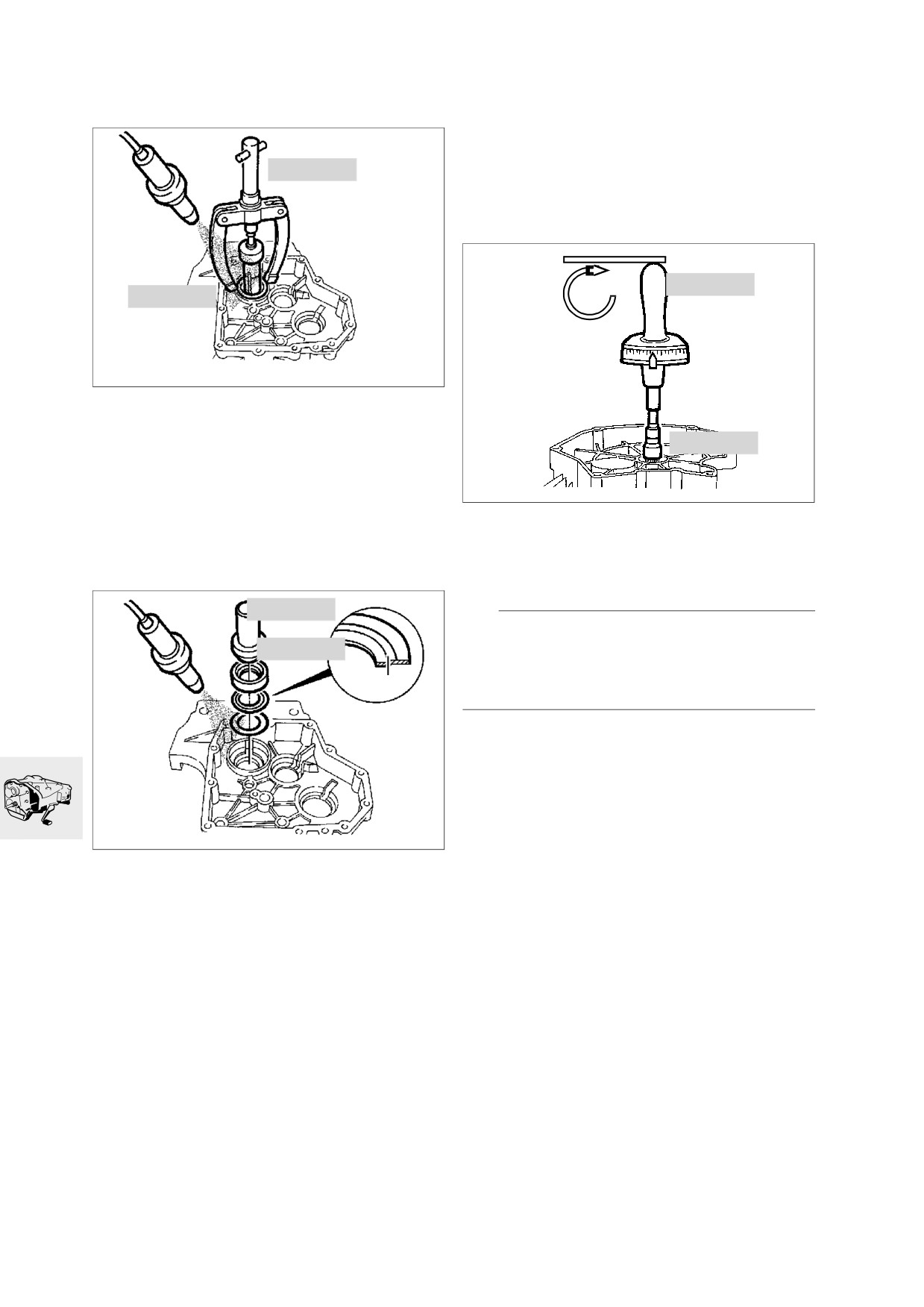

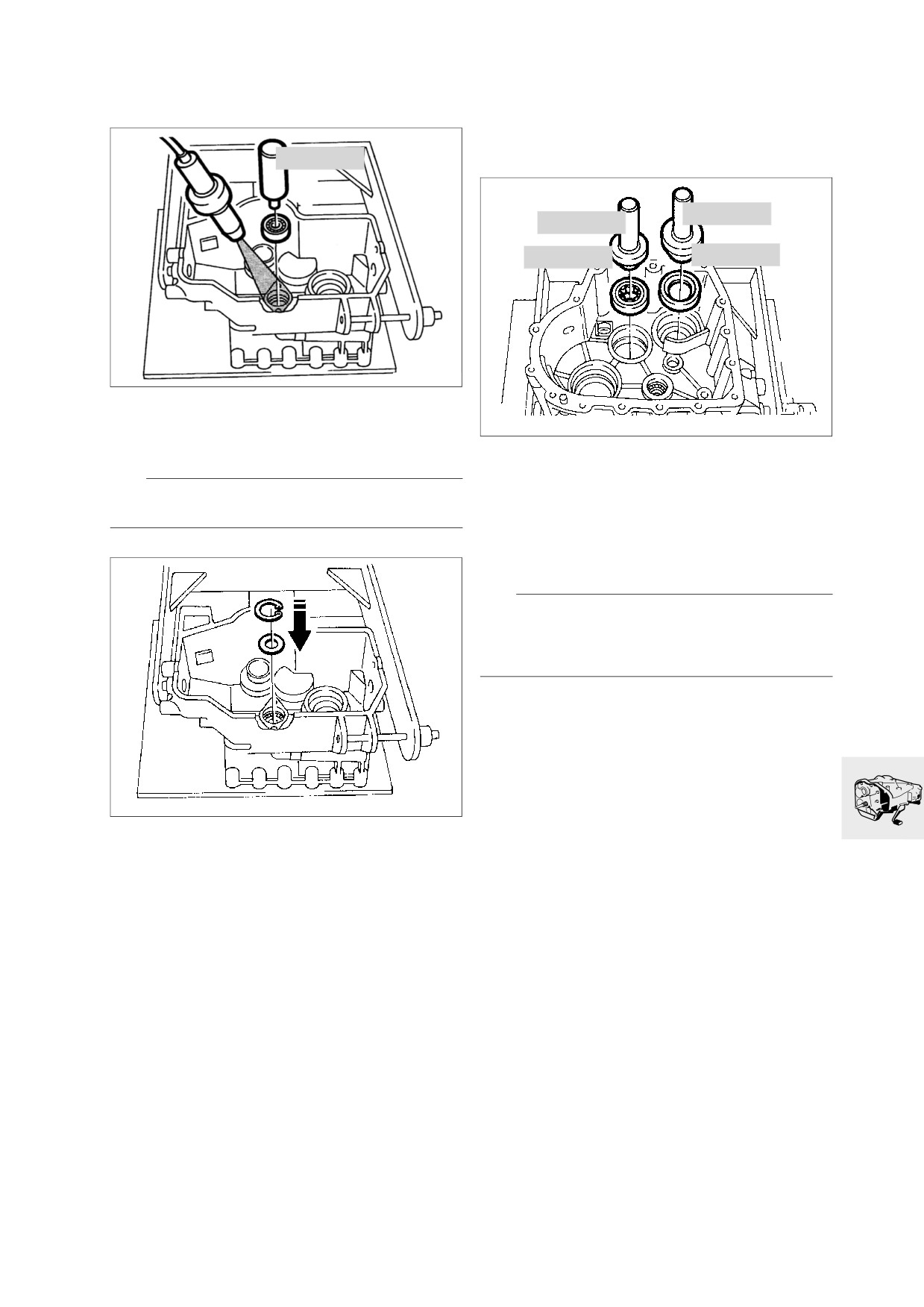

Riscaldare la scatola cambio a 100 °C.
RS230143
Mediante il battitoio, n. BMW 23 4 640 sistemare
il cuscinetto a gole profonde.
Riscaldare la scatola cambio a 100 °C.
Sistemare il cuscinetto a rulli cilindri mediante il
e Attenzione:
battitoio, n. BMW 23 4 660, e l’impugnatura,
Il cuscinetto deve alloggiare sul fondo.
n. BMW 00 5 500.
Sistemare il semicuscinetto a rulli conici median-
te il battitoio, n. BMW 23 4 670, e l’impugnatura,
n. BMW 00 5 500.
e Attenzione:
Il cuscinetto deve alloggiare sul fondo. Fare atten-
zione al differente diametro degli anelli esterni
cuscinetto a rulli conici dell’albero d’entrata
RS230142
Allineare senza gioco il cuscinetto/sistemare
l’anello di sicurezza.
Gioco assiale:
< 0,1 mm
23.19

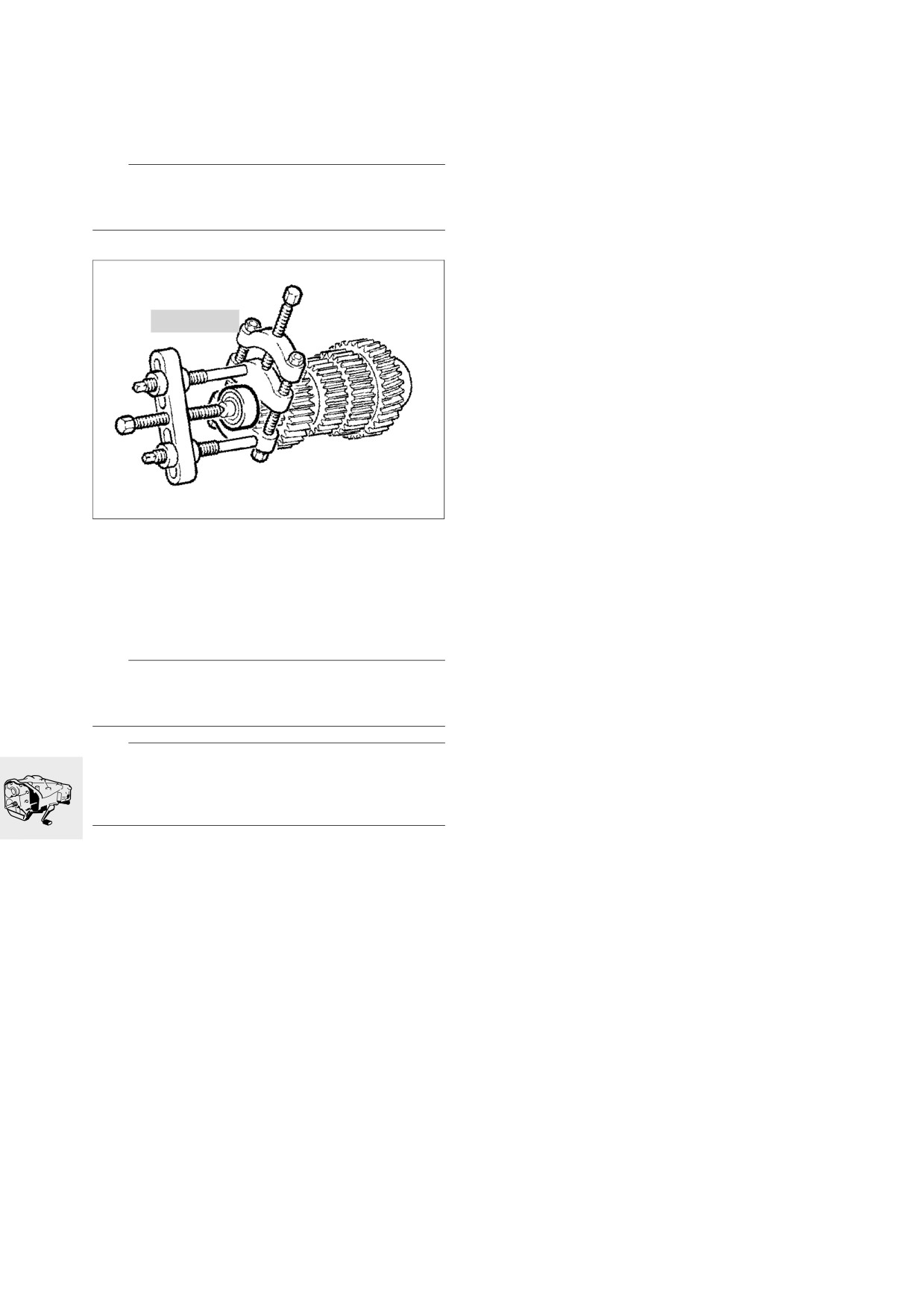

Smontaggio e rimontaggio cuscinetto
a gole profonde e anello/cuscinetto a
rulli cilindri dell’albero secondario
L Nota:
L’albero intermedio, se difettoso, dev’essere sosti-
tuito al completo.
00 7 500
RS230181
Sfilare il cuscinetto a gole profonde o l’anello/cu-
scinetto a rulli cilindrici mediante l’estrattore uni-
versale, n. BMW 00 7 500.
Per il rimontaggio riscaldare a 80 °C il cuscinetto
a gole profonde o l'anello/cuscinetto a rulli cilin-
dri ed infilarlo.
e Attenzione:
Se necessario, accompagnare solo in corrispon-
denza dell'anello interno.
e Attenzione:
Durante il riscaldamento dei cuscinetti (Clean Bea-
ring) fare attenzione a non danneggiare la rondella di
tenuta!
23.20
6
7
1
2
3
4
5
RS230150

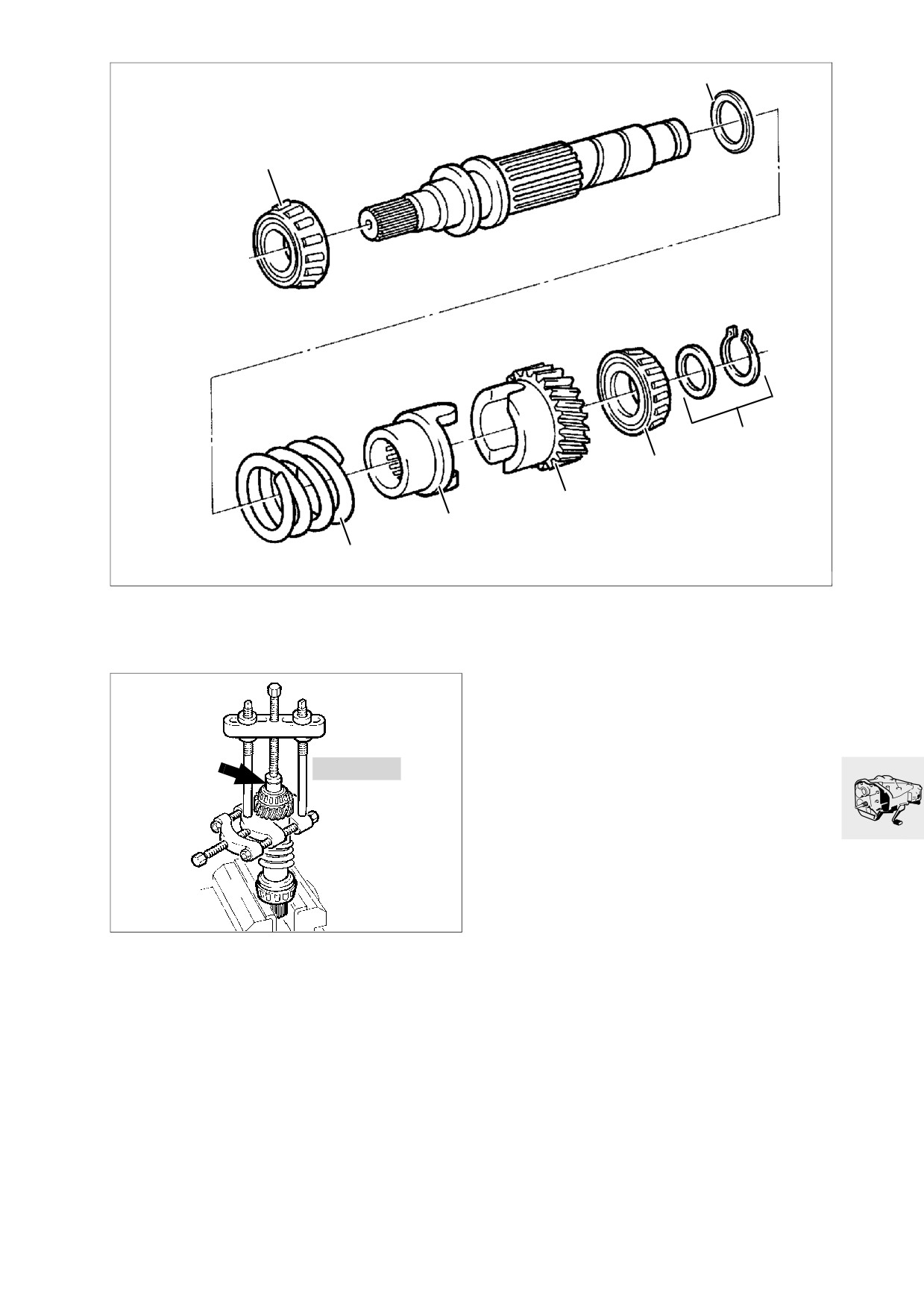

Scomposizione/ricomposizione
Mediante l’estrattore universale,
n. BMW 00 7 500, e il fungo di spinta
dell’albero d’entrata
(freccia nella figura), sfilare l’ingranaggio a denti
diritti (3) insieme al cuscinetto a rulli conici (2).
Togliere la rondella (6), la molla di compressione
(5), il blocchetto di spinta (4) e l’ingranaggio a
denti diritti (3).
Sfilare allo stesso modo il cuscinetto a rulli
conici (7).
Infilare la rondella (6) tenendo lo smusso rivolto
00 7 500
verso il lato opposto alla molla.
Infilare la molla di compressione (5), il blocchetto
di spinta (4) e l’ingranaggio a denti diritti (3)
sull’albero.
RS230160
Posizionare l’albero d’entrata con il lato dentatu-
ra in una morsa munita di ganasce di protezione.
Scaricare l’anello di sicurezza (1), eventualmente
dando un leggero colpo sull’anello interno cusci-
netto.
Rimuovere l’anello di sicurezza/la rondella (1).
23.21
00 7 500
00 7 500
7
RS230170
RS230171

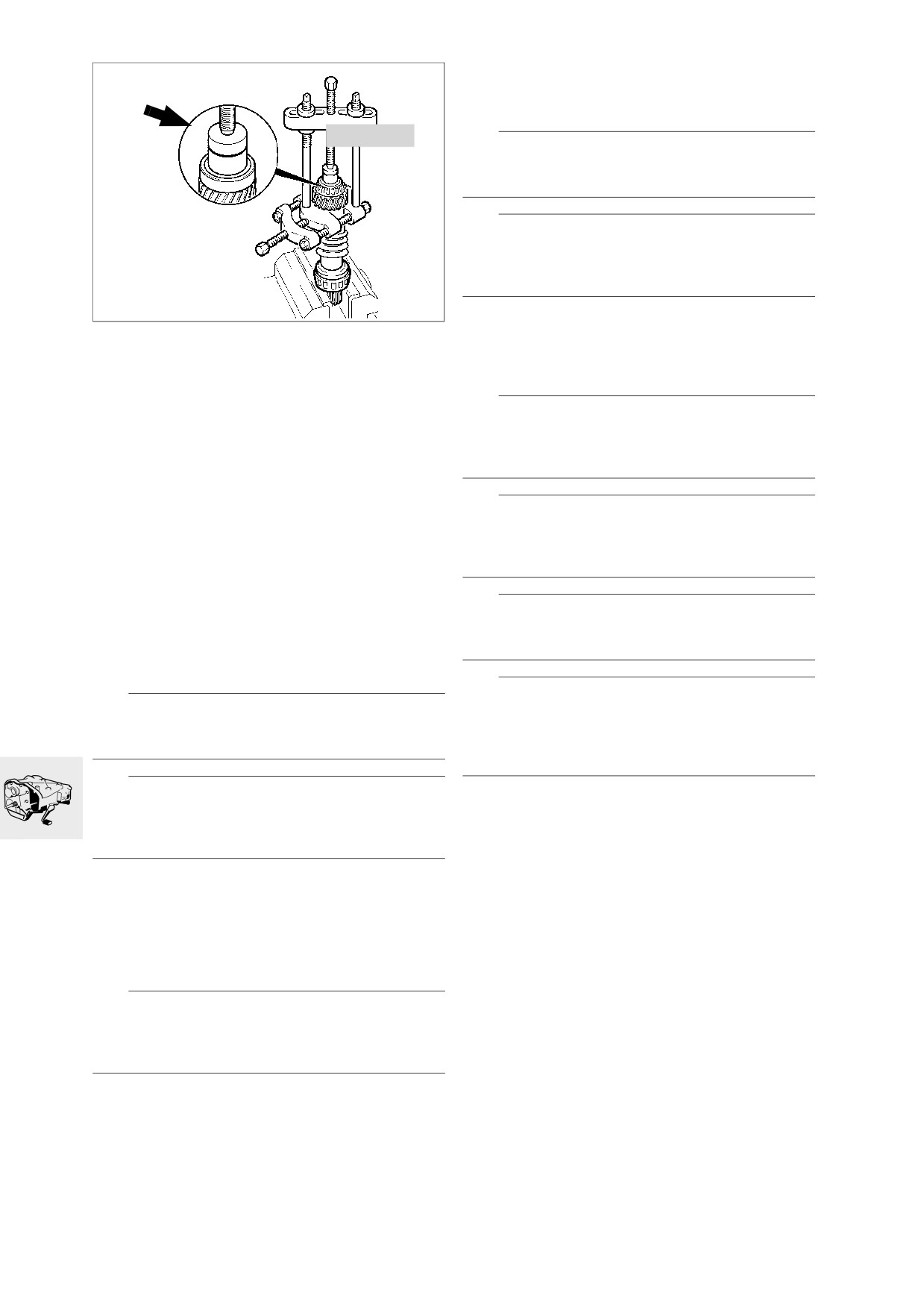

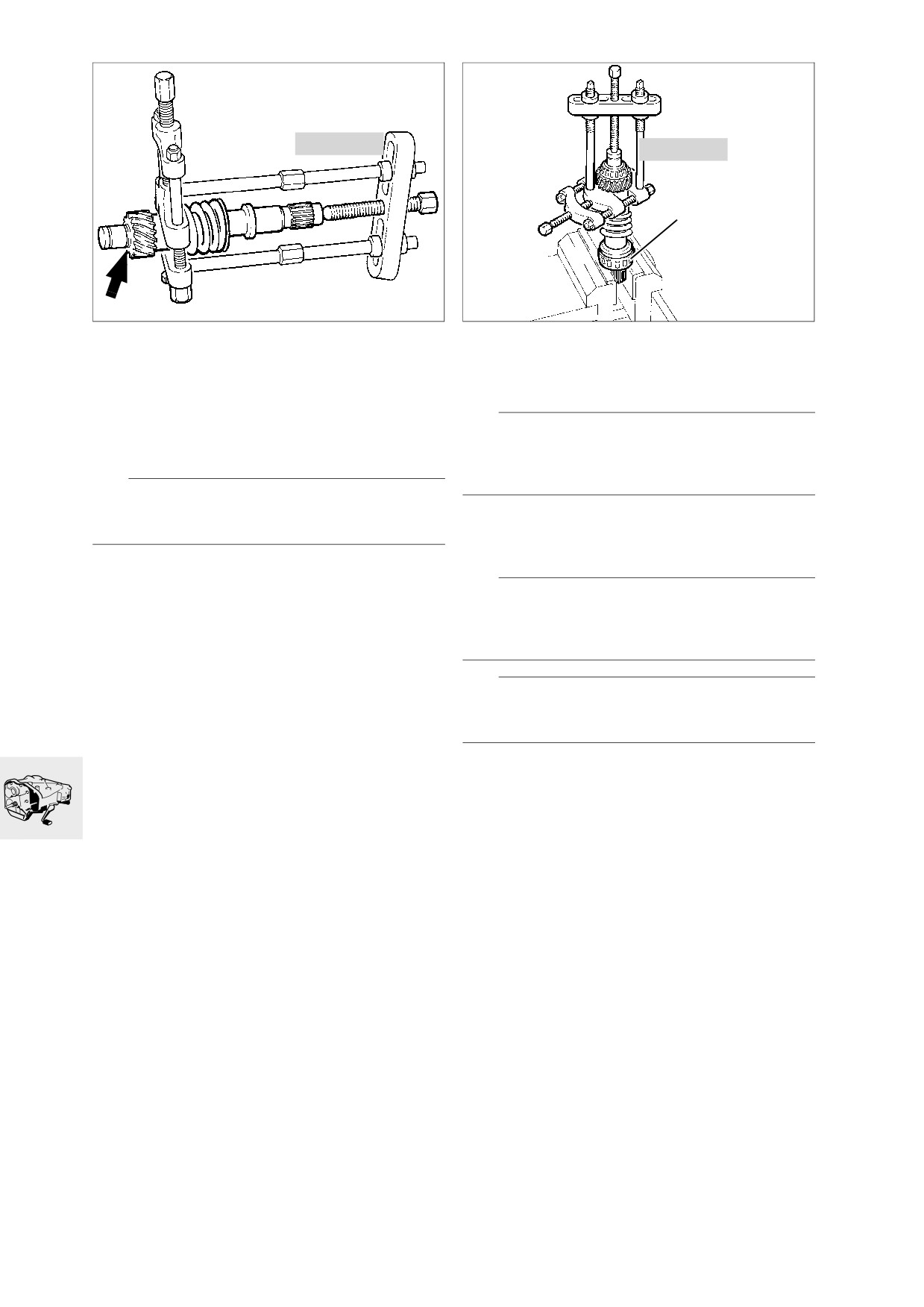

Mediante l’estrattore universale tendere l’ingra-
Sistemare l’estrattore universale sotto l’ingra-
naggio a denti diritti verso la molla di compres-
naggio a denti diritti e fare aderire il cuscinetto a
sione finché il ribordo (freccia nella figura) sia in
rulli conici all’anello di sicurezza.
vista a monte dell'ingranaggio stesso.
Piantare a freddo il cuscinetto a rulli conici con
l'aiuto della pressa oppure scaldarlo a 80 °C e
e Attenzione:
applicarlo sull'albero primario.
Per evitare errori di misura al momento dell’allinea-
mento successivo, montare il cuscinetto a rulli coni-
ci solo dopo le operazioni di misura.
e Attenzione:
Se necessario, accompagnare solo in corrispon-
Piantare a freddo il cuscinetto a rulli conici (7)
denza dell'anello interno.
con l'aiuto della pressa oppure scaldarlo a 80 °C
e applicarlo sull'albero primario.
Montare l’anello di sicurezza/la rondella (1) a
monte del cuscinetto a rulli conici.
L Nota:
Se occorresse allineare nuovamente l'albero d'en-
trata, montare il cuscinetto a rulli conici (7) solo
dopo le operazioni di misura.
e Attenzione:
Se necessario, accompagnare solo in corrispon-
denza dell'anello interno.
23.22
1
7
2
8
3
4
5
6
42 x 52 x 1,25
42 x 52 x 0,30
25 x 52 x 15
20 x 52 x 15
20 x 28 x 0,5
20 x 1,75
42 x 52 x 0,35
20 x 1,85
42 x 52 x 0,40
20 x 1,95
42 x 52 x 0,45
42 x 52 x 0,50
42 x 52 x 0,55
42 x 52 x 1,25
RT230151

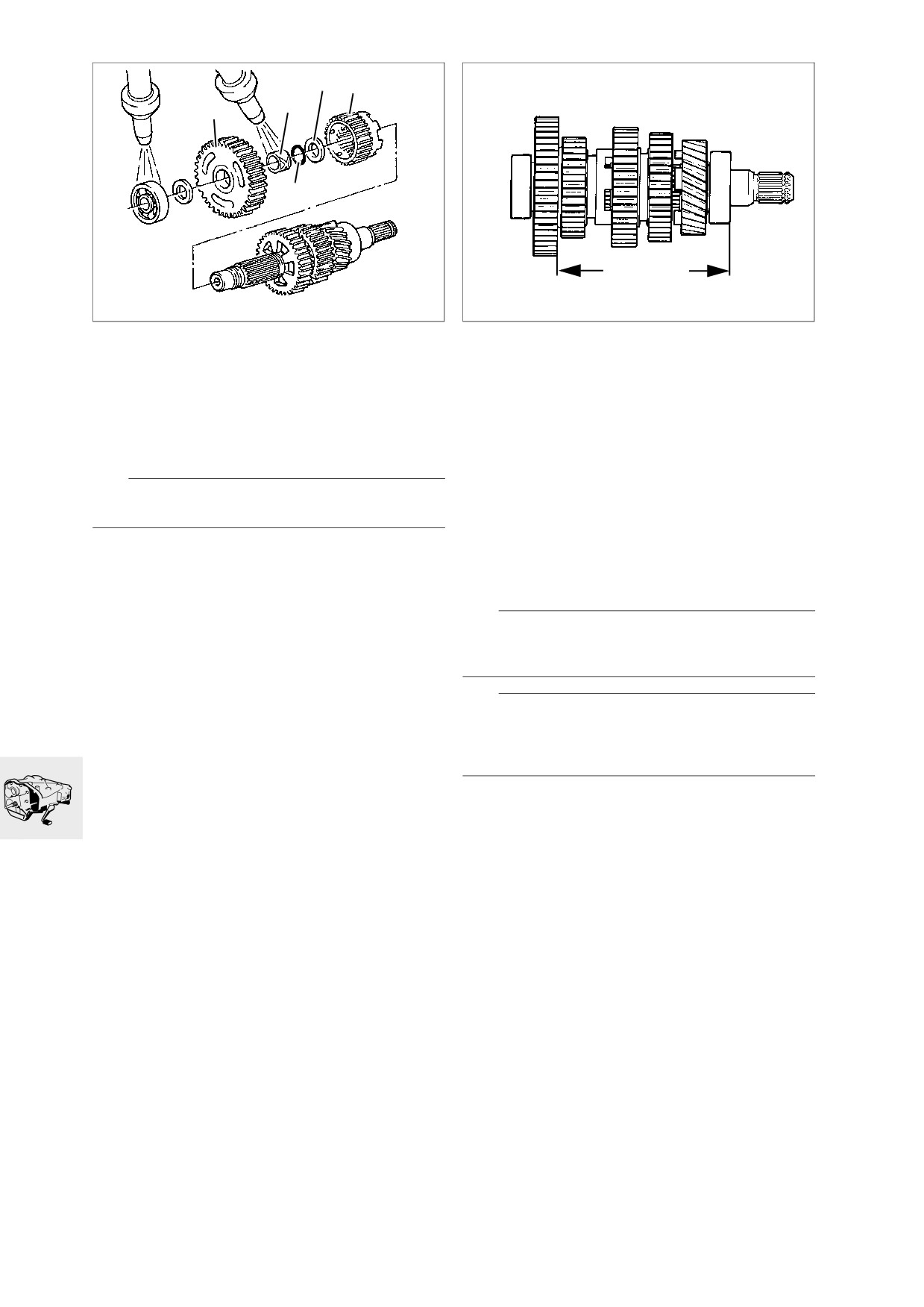

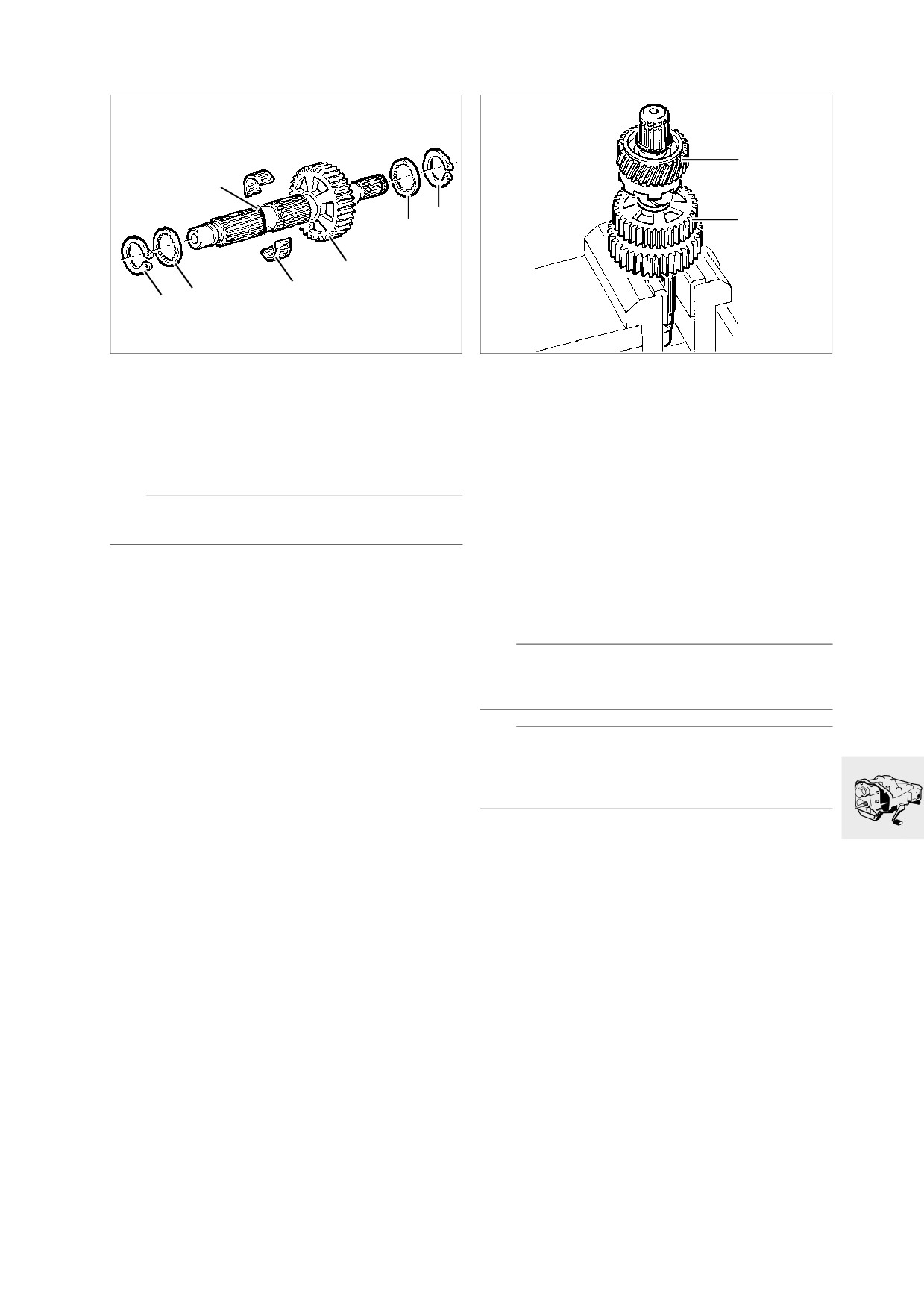

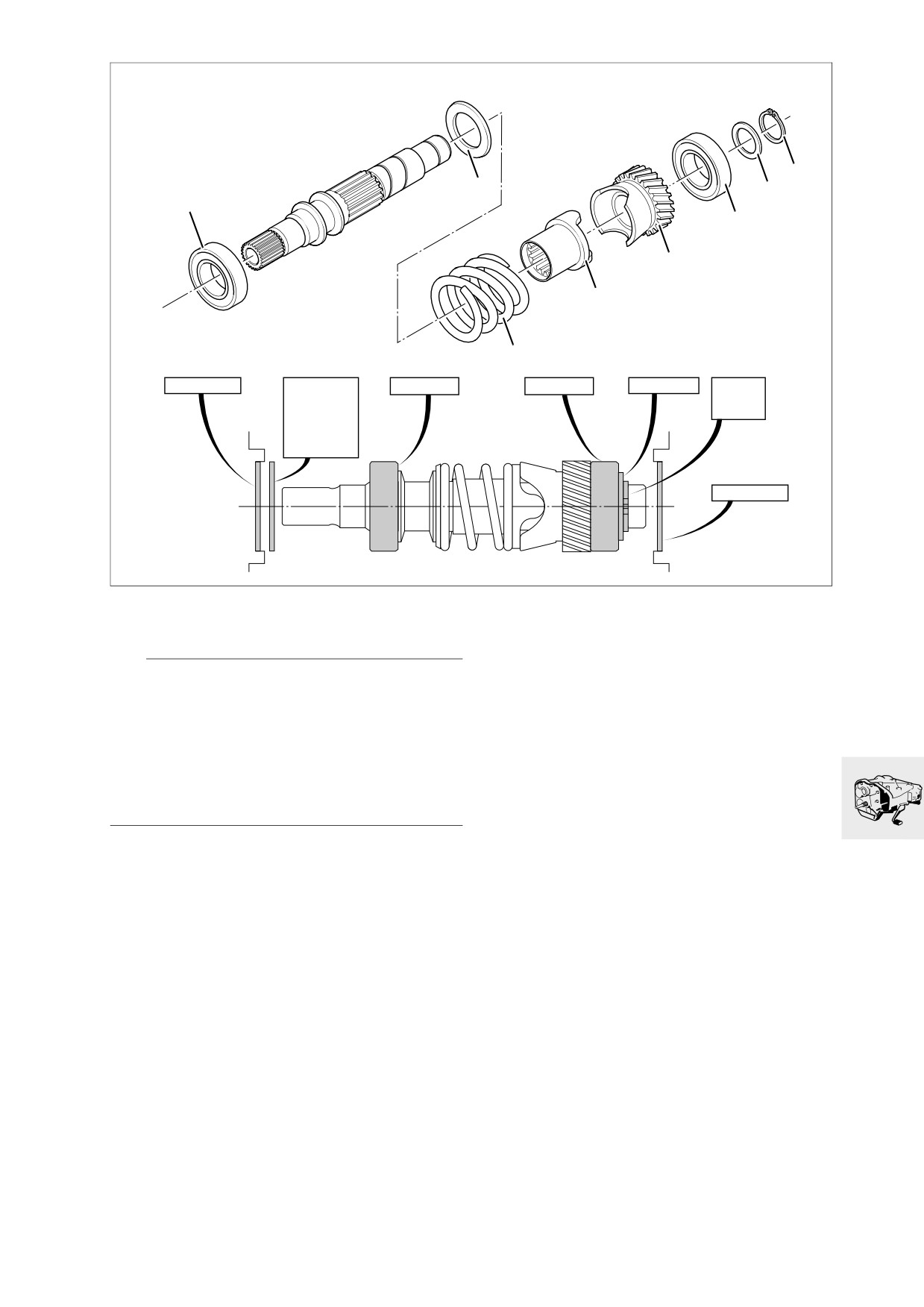

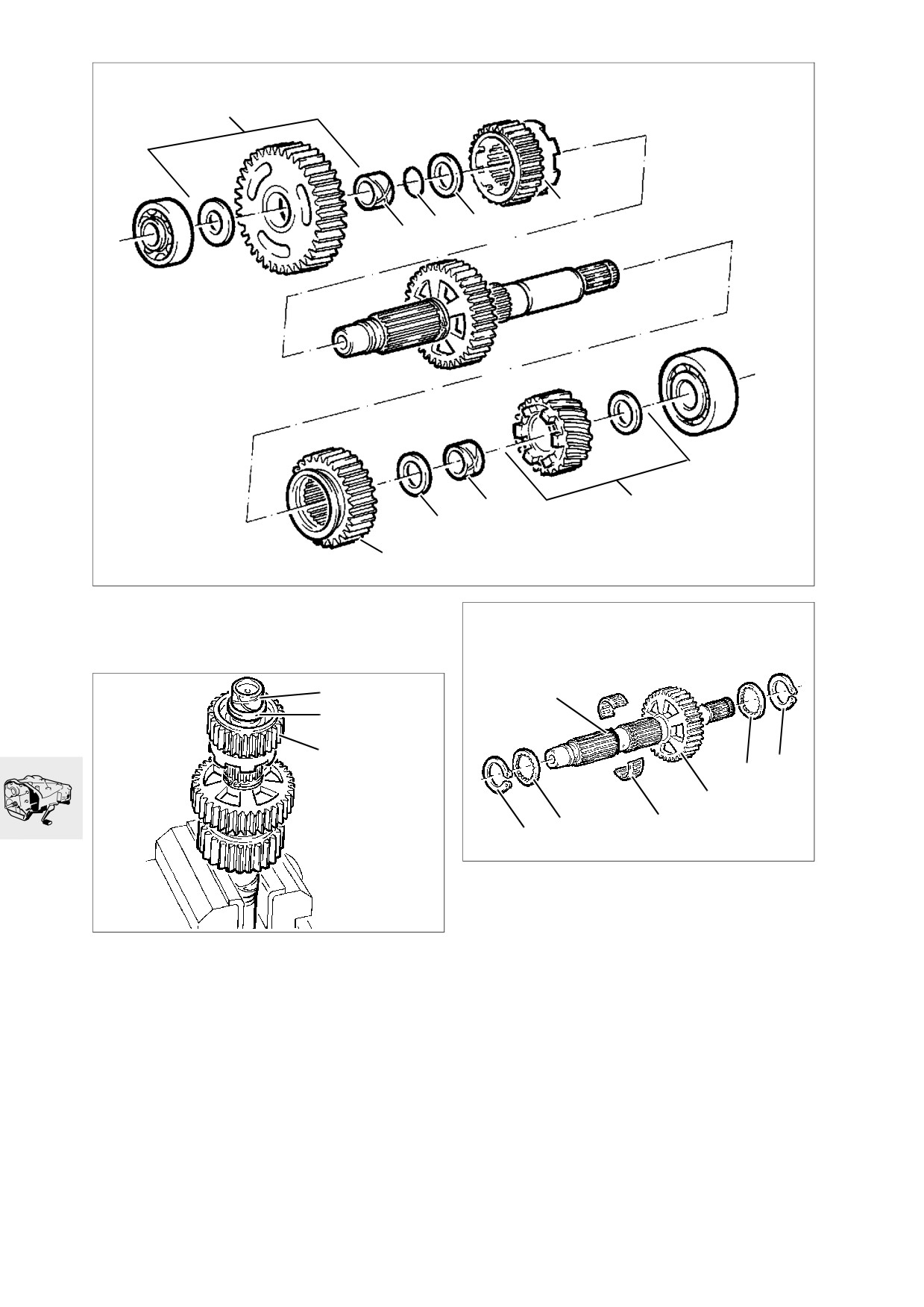

Scomposizione / riassemblaggio
dell’albero primario (Clean Bearing)
L Nota:
Le rondelle 42x52x1,25 sono presenti soltanto nella
«soluzione intermedia»!

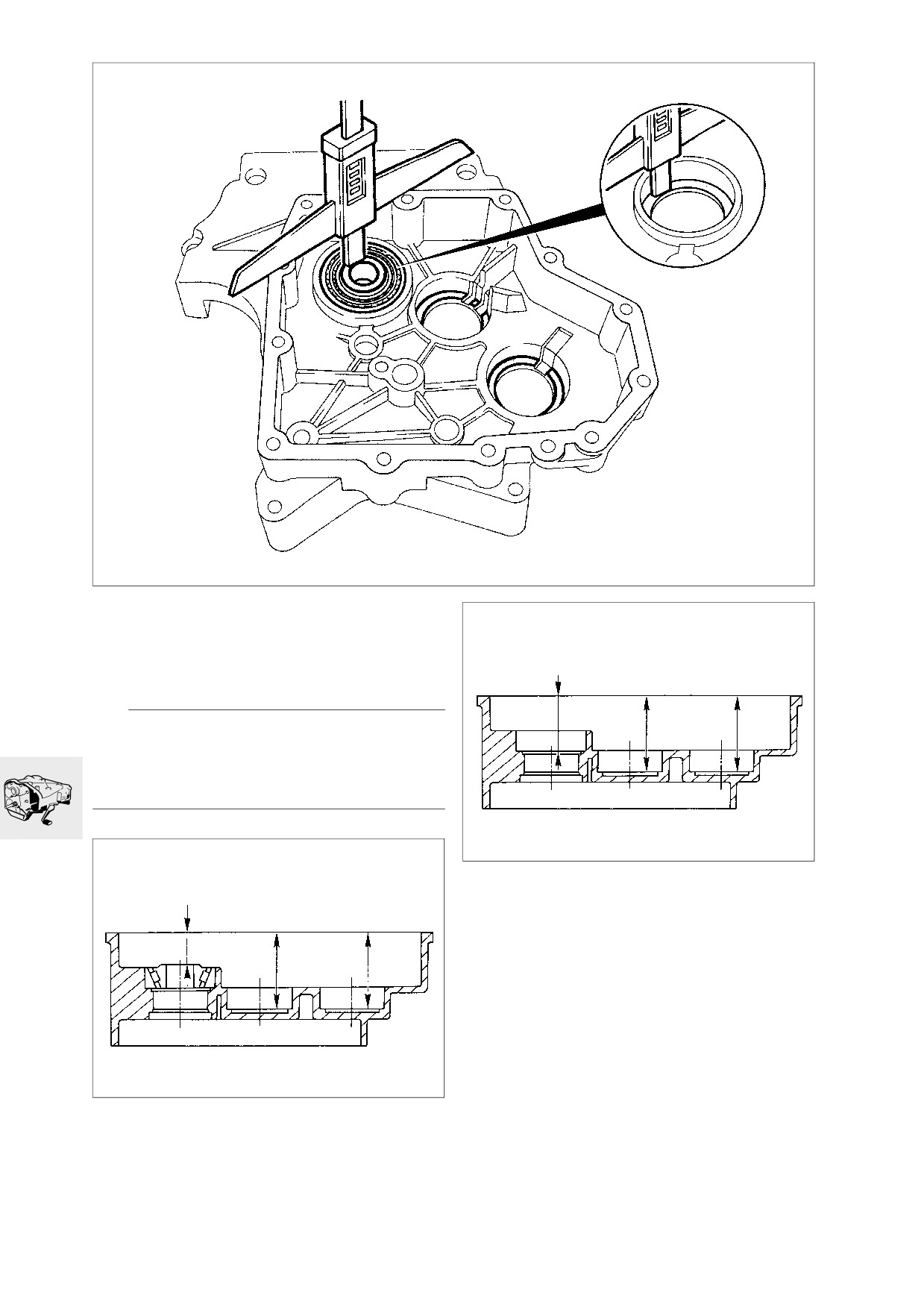

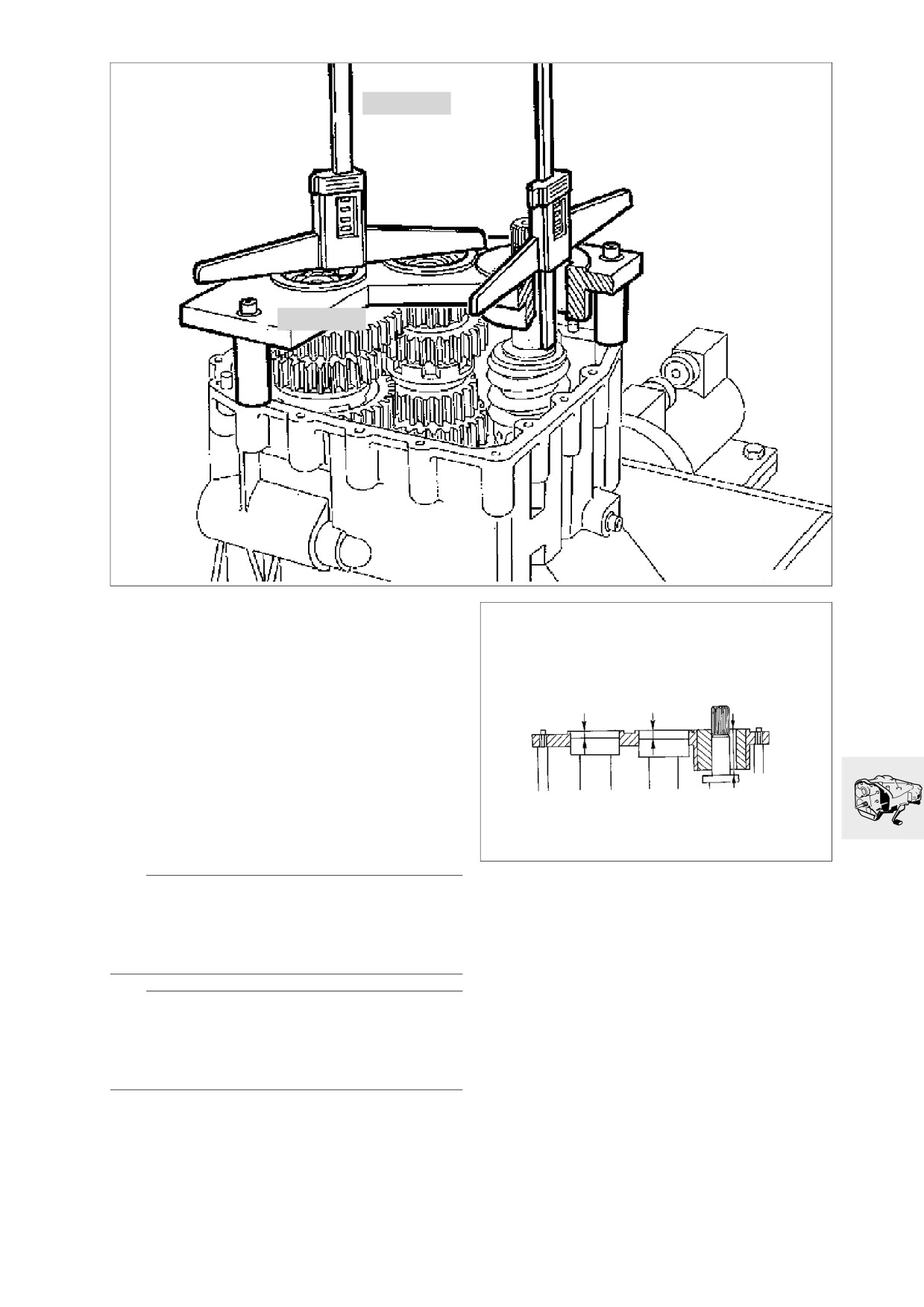

Rilevare le profondità DAn e GAn.
Se DAn = 41,28+ 0,08 e GAn = 100,23+ 0,08
è necessario inserire per ciascuna una rondella
42x52x1,25.
Se DAn = 39,5+ 0,1 e GAn = 99,0+ 0,1
non inserire nessuna rondella 42x52x1,25.
23.23
Piantare a freddo il cuscinetto a rulli conici (8)
con l'aiuto della pressa oppure scaldarlo a 80 °C
Clean Bearing
e applicarlo sull'albero primario.
00 7 500
e Attenzione:
Se necessario, accompagnare solo in corrispon-
denza dell'anello interno.
e. Attenzione:
Durante il riscaldamento dei cuscinetti (Clean Bea-
ring) fare attenzione a non danneggiare la rondella di
tenuta!
RT230161
Piantare preferibilmente a freddo il cuscinetto a
rulli conici (8) con l’aiuto della pressa oppure
Serrare l’albero primario con il lato dentato in una
scaldarlo a 80 °C e applicarlo sull'albero prima-
morsa con ganasce di protezione.
rio.
Sbloccare di anello di sicurezza (1), se necessa-
rio con un leggero colpo sull’anello interno del
cuscinetto.
L Nota:
Rimuovere l’anello di sicurezza / la rondella
Se fosse necessario distanziare nuovamente l'albe-
(1/2).
ro primario, montare il cuscinetto a rulli conici (8) pri-
Con l’estrattore universale, N° BMW 00 7 500, e
ma di effettuare le misurazioni.
la testina di spinta (freccia), sfilare insieme la ruo-
ta dentata cilindrica (4) e il cuscinetto (3).
Rimuovere la rondella (7), la molla (6), il tampone
e Attenzione:
di spinta (5) e la ruota dentata cilindrica (4).
Durante il riscaldamento dei cuscinetti (Clean Bea-
Sfilare il cuscinetto (8) allo stesso modo.
ring) fare attenzione a non danneggiare la rondella di
Inserire la rondella (7) con lo smusso rivolto verso
tenuta!
il lato opposto alle molle.
Spingere sull’albero la molla (6), il tampone
di spinta (5) e la ruota dentata conica (4).
e Attenzione:
Applicare a freddo il cuscinetto (3) con una pres-
Se l'albero primario è smontato, premere / operare
sa oppure scaldarlo a 80 °C e applicarlo sull'al-
soltanto sull'anello interno.
bero primario.
e Attenzione:
e Attenzione:
Se l'albero primario Clean Bearing è montato, non
Se necessario, accompagnare solo in corrispon-
battere sull'albero / sul cuscinetto.
denza dell'anello interno.
Il cuscinetto potrebbe infatti perdere l'appoggio
sull'anello di sicurezza.
e Attenzione:
Durante il riscaldamento dei cuscinetti (Clean Bea-
ring) fare attenzione a non danneggiare la rondella di
tenuta!
Applicare la rondella distanziatrice (2).
Distanziare senza gioco con l’anello di
sicurezza (1).
Applicare l’estrattore universale sotto la ruota
dentata conica e portare il cuscinetto fino a pog-
giare sull’anello di sicurezza.
e Attenzione:
Per evitare errori di misurazione durante il successi-
vo distanziamento, tra cuscinetto e anello di sicu-
rezza non deve esserci gioco.

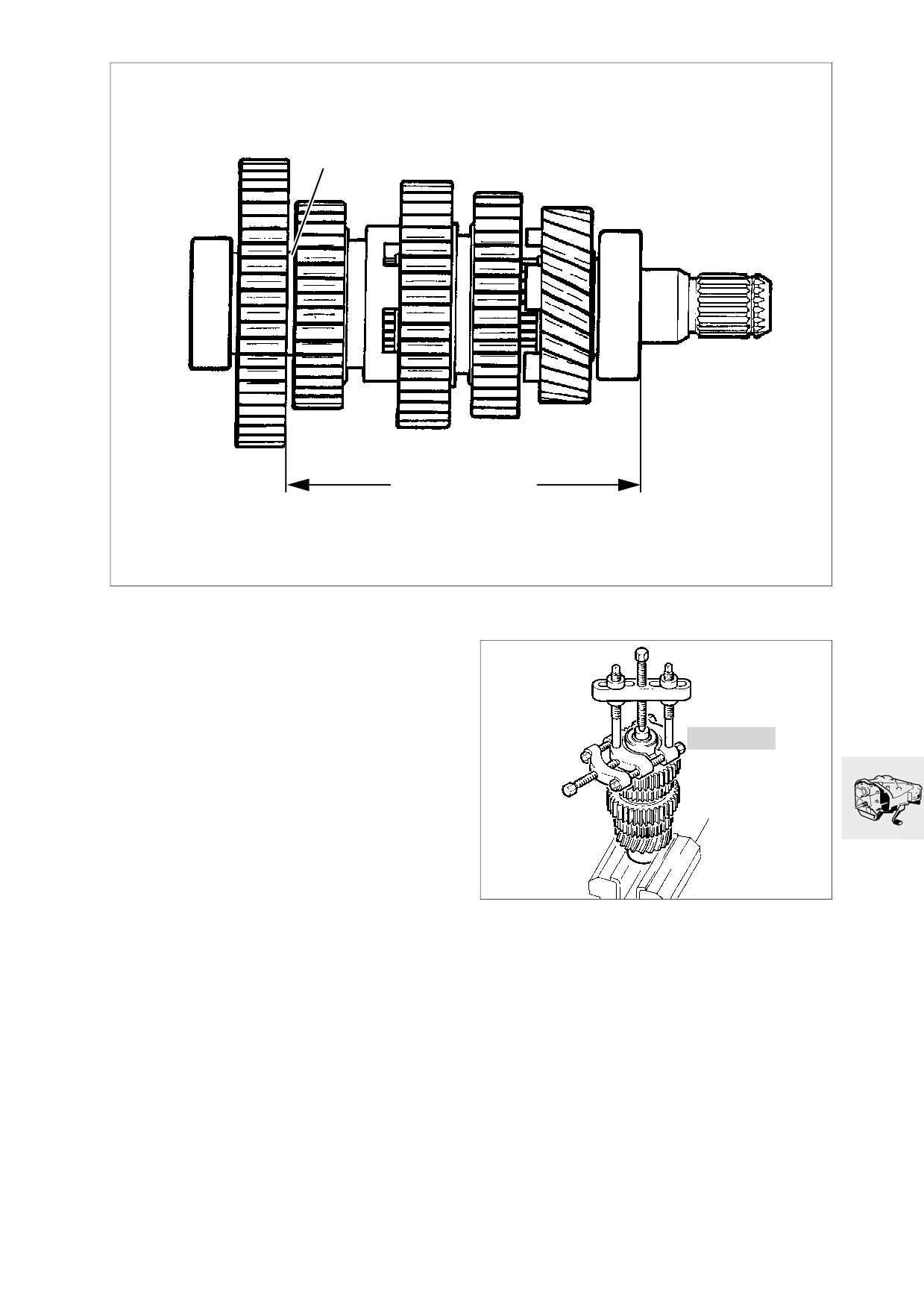

23.24
1
G=125,8-0,1
RS230191
Scomposizione/ricomposizione
Smontaggio del cuscinetto a gole profonde
dell’albero d’uscita
[Edizione modelli ’93] Per il rilevamento della
misura totale „G“ tener conto anche della rondel-
la distanziatrice (1), eventualmente regolare la
misura „G“ mediante rondelle distanziatrici.
[Dall'edizione modelli ’94] Non occorrono il rile-
00 7 500
vamento e la regolazione della misura „G“.
RS230192
Posizionare l’albero d’uscita in una morsa con
ganasce morbide.
Mediante l’estrattore universale,
n. BMW 00 7 500, e il fungo di spinta sfilare il
cuscinetto a gole profonde.
23.25
1
8
15
7
6
3
2
4
5
RS230193
Smontaggio degli ingranaggi a denti diritti
Togliere l’ingranaggio a denti diritti per 1a (1) e 5a
marcia (2) assieme alle rondelle di sostegno.
3
16
4
5
9
10
11
12
13
14
RS230195
Rimuovere l’anello di sicurezza (9).
Togliere la rondella dentata (10).
RS230194
Sfilare l’ingranaggio a denti diritti 2a marcia (11).
Togliere la gabbia a rullini divisa (12).
Assieme all’ingranaggio a denti diritti 3a marcia
Togliere la rondella dentata (13) e l’anello di
(5) sfilare la rondella di sostegno (4) e la boccola
sicurezza (14).
di cuscinetto (3).
[Dall'edizione modelli ’94]
[Dall'edizione modelli ’94] Togliere l’O-Ring
Togliere l’O-Ring (16).
(15).
Assieme all’ingranaggio a denti diritti 4a. marcia
(8) sfilare la rondella distanziatrice (7) e la bocco-
la di cuscinetto (6).
23.26
Rimontaggio degli ingranaggi a denti diritti
2
16
9
5
10
11
12
13
14
RS230195
RS230198
Infilare la rondella dentata (13) fino a monte della
Posizionare l’albero d’uscita in una morsa con
sede cuscinetto.
ganasce morbide, la dentatura per il raccordo al-
Infilare l’anello di sicurezza (14) e dapprima siste-
bero di trasmissione dev’essere rivolta
marlo nella scanalatura.
verso l’alto.
[Dall'edizione modelli ’94] Infilare l’O-Ring (16)
Infilare l’ingranaggio a denti diritti 3a marcia (5)
sulla sede.
con finestre verso l’alto sull’albero d’uscita.
Applicare la rondella di sostegno.
Riscaldare la boccola larga (3) a 80 °C ed infilarla
e Attenzione:
sull'albero d'uscita fino alla rondella di sostegno.
Impiegare un O-Ring nuovo.
Applicare l’ingranaggio a denti diritti 5a marcia
(2) con i denti verso il basso.
Applicare la gabbia a rulli divisa (12) sull’albero
Applicare la rondella di sostegno
d’uscita.
Piantare a freddo il cuscinetto a rulli conici con
Spostare l’ingranaggio a denti diritti 2a marcia
l'aiuto della pressa oppure scaldarlo a 80 °C e
(11) con il lato finestra dapprima sulla gabbia a
applicarlo sull'albero primario.
rullini.
Montare dapprima la rondella dentata (10) e poi
l’anello di sicurezza (9).
e Attenzione:
Se necessario, accompagnare solo in corrispon-
denza dell'anello interno.
e Attenzione:
Durante il riscaldamento dei cuscinetti (Clean Bea-
ring) fare attenzione a non danneggiare la rondella di
tenuta!
23.27
80
7
8
j
6
1
15
G=125,8-0,1
RS230190
RS230199
Riposizionare l’albero d’uscita nella morsa, sedi
[Edizione modelli ’93] Rilevare la misura „G“,
per chiavette verso il basso.
eventualmente allineare.
Infilare l’ingranaggio a denti diritti 4a marcia (8)
[Edizione modelli ’93] Riscaldare la boccola
sull’albero d’uscita, denti verso il basso.
stretta (6) a 80 °C ed infilarla sull'albero d'uscita
Applicare la rondella distanziatrice (7).
fino alla rondella distanziatrice.
[Dall'edizione modelli ’94] Infilare l’O-Ring (15)
[Dall'edizione modelli ’94] Riscaldare la bocco-
sulla sede.
la stretta (6) a 80 °C ed infilarla a filo sul ribordo
dell'albero.
Infilare l’ingranaggio a denti diritti 1a marcia (1)
e Attenzione:
con finestrella e con dentatura innesto verso il
Impiegare un O-Ring nuovo.
basso sull’albero d’uscita.
Applicare la rondella di sostegno.
Piantare a freddo il cuscinetto a rulli conici con
l'aiuto della pressa oppure scaldarlo a 80 °C e
applicarlo sull'albero primario.
e Attenzione:
Se necessario, accompagnare solo in corrispon-
denza dell'anello interno.
e Attenzione:
Durante il riscaldamento dei cuscinetti (Clean Bea-
ring) fare attenzione a non danneggiare la rondella di
tenuta!
23.28
1
Clean Bearing
3
Clean Bearing
v
4
v
100
5
23 4 622
2
RT230201

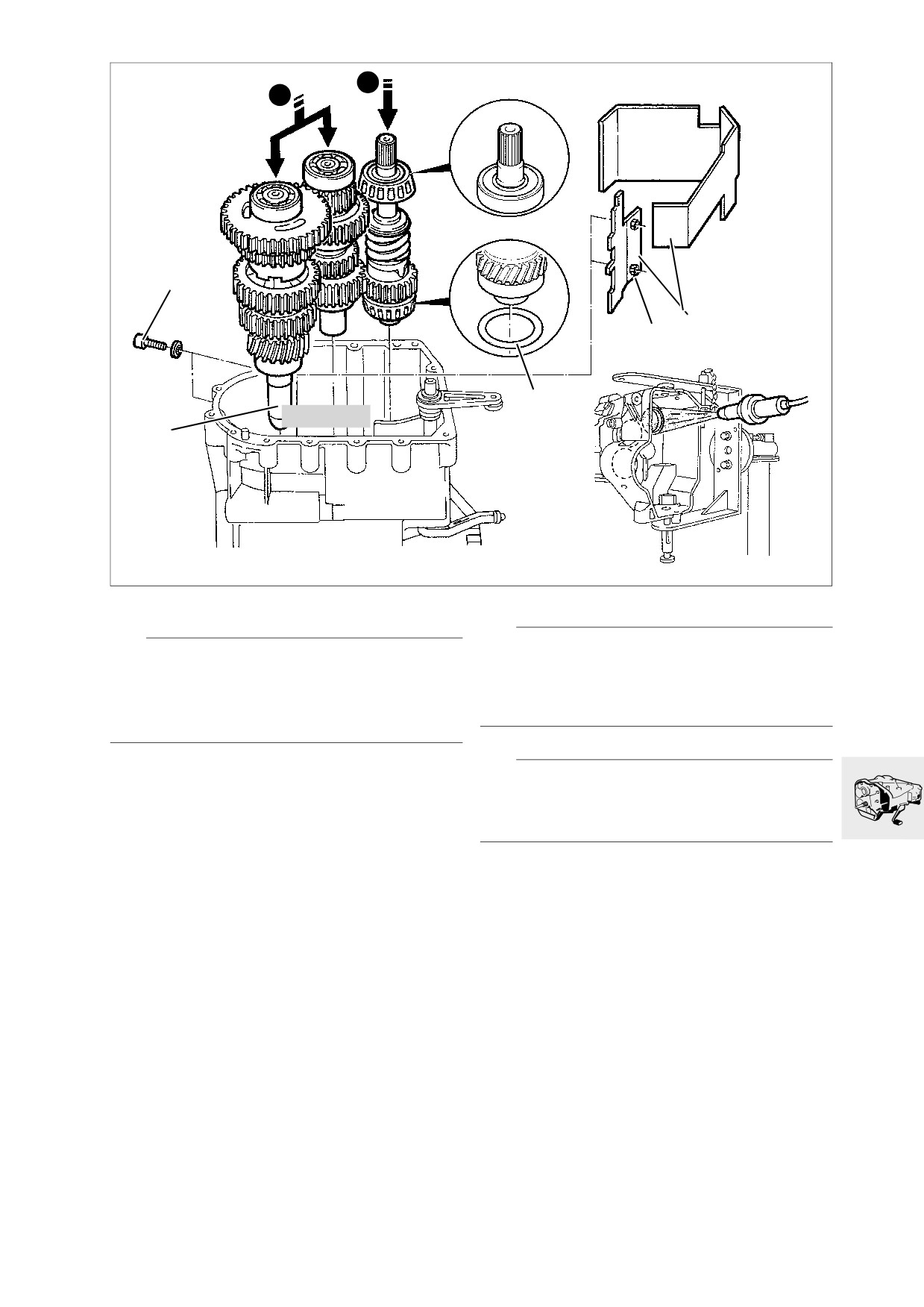

Rimontaggio degli alberi del cambio
e Attenzione:
L Nota:
Se l'albero primario è Clean Bearing, non batterlo
Se fosse necessario distanziare nuovamente
sul fondo.
l’albero primario, montare il cuscinetto del lato
Il cuscinetto potrebbe infatti perdere l'appoggio
albero primario soltanto dopo aver effettuato le
sull'anello di sicurezza.
misurazioni.
Montare i convogliatori olio (4)
Riscaldare il supporto dell’albero d’uscita a
100 °C
e Attenzione:
[Edizione modelli ’93] Sistemare dapprima l’al-
Dopo aver montato i convogliatori olio girare il treno
bero d’entrata (1).
ingranaggi e controllare la perfetta libertà di movi-
Infilare la bussola (2), n. BMW 23 4 622 sull’albe-
mento.
ro d’uscita.
[Edizione modelli ’93] Sistemare l’albero inter-
medio e l’albero d’uscita (3) insieme nella scatola
cambio.
X Coppia di serraggio:
[Clean Bearing] Inserire la rondella
Viti di fissaggio convogliatore olio
distanziatrice (5).
(Pulire la filettatura + Loctite 573, applicare
a
Pag. 23.22
Loctite 573 anche sulla superficie di tenuta
[Dall'edizione modelli ’94] Sistemare l’albero
del convogliatore olio
d’entrata, l’albero intermedio e l’albero d’uscita
verso la scatola cambio)
9 Nm
insieme nella scatola cambio.
Mediante un colpo a vuoto con un martello in
plastica controllare se il cuscinetto alloggia sul
fondo della sede
23.29
Smontaggio e rimontaggio paraolio
albero d’uscita
23 4 620
RS230210
Espellere il paraolio dal lato interno mediante un
tampone.
Piantare l’anello di tenuta nuovo mediante il bat-
titoio e la bussola, n. BMW 23 4 620.
23.30
2
23 4 612
1
23 4 612
RS230230

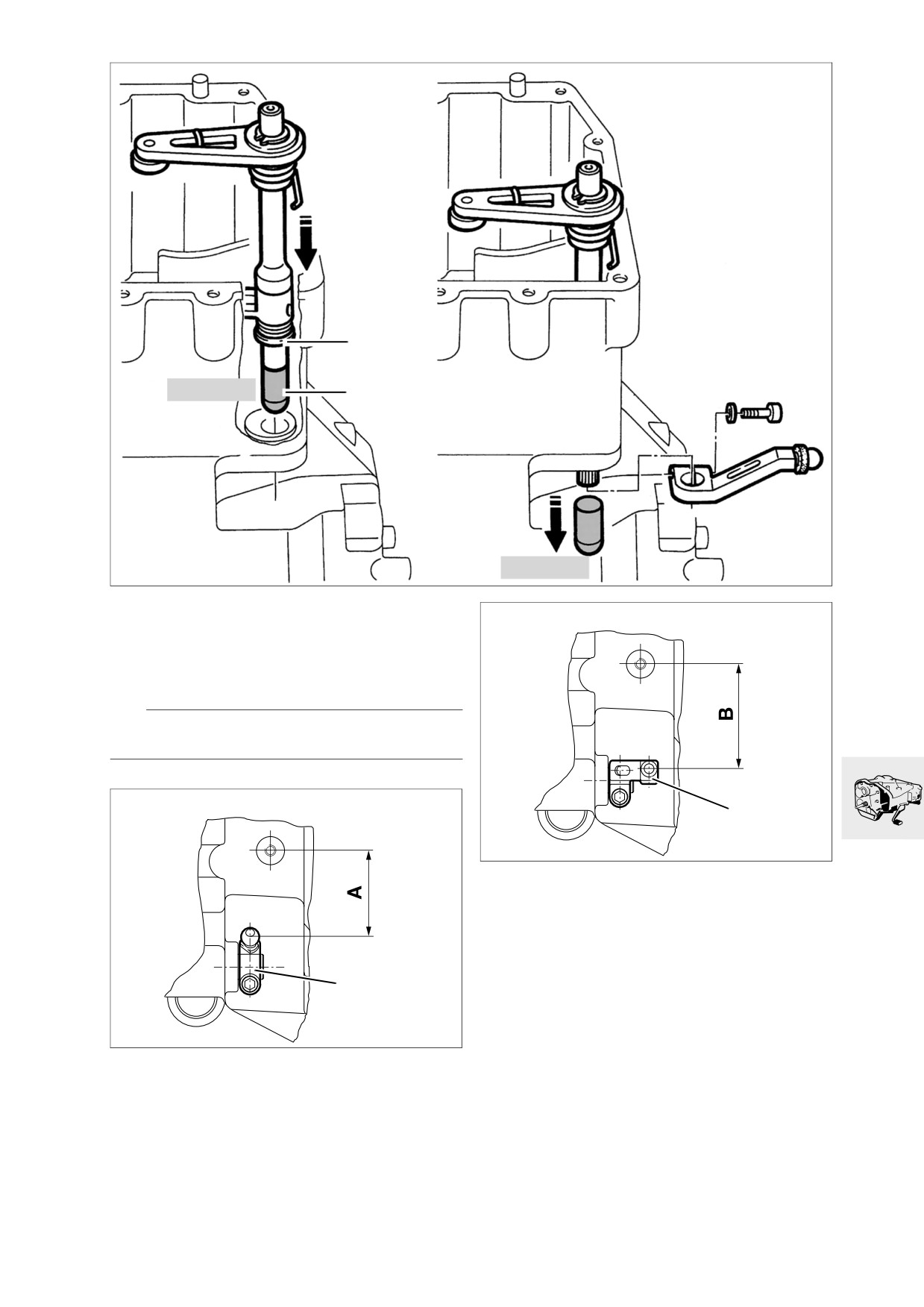

Rimontaggio dell’albero di comando
cambio
Sistemare l’albero comando cambio mediante la
bussola (1), n. BMW 23 4 612.
L Nota:
Fare attenzione alla rondella (2).
1
RS230340
[RS/R] Attaccare la leva del cambio (1) orizzon-
talmente in base alla misura "B".
Misura „B“:
61,2 ±1,8 mm
1
X Coppia di serraggio:
Leva del cambio
9 Nm
RT230330
[RT/GS] Attaccare la leva del cambio (1) orizzon-
talmente in base alla misura „A“.
Misura „A“:
51,9 ±1,8 mm
23.31
Clean Bearing
4
1
5
3
2
RT230221
Rimontaggio delle forcelle d’innesto
Rimontaggio del cilindro di comando
Orientare le forcelle d’innesto verso il bordo della
L Nota:
scatola.
Applicare con un po’ di grasso i rulli (1) dei perni di
Sistemare il cilindro d’innesto, mentre l’incavo
guida sui perni stessi.
del cilindro deve trovarsi di fronte al nottolino
dell’albero d’innesto (5).
Sistemare la forcella d’innesto 5a marcia con
l'estremità della guida verso l'alto nell'albero
d'uscita, giù.
L Nota:
Sistemare la forcella d’innesto (3) per 1a e 2a
Eventualmente fissare i rulli ad aghi con grasso.
marcia con la guida centrale nell’albero d’uscita,
su.
Sistemare i perni di guida delle forcelle d’innesto
Sistemare la forcella d’inensto (4) per 3a e 4a
nel cilindro d’innesto.
marcia con l'estremità di guida corta verso il bas-
Sistemare gli assi forcelle d’innesto.
so nell'albero intermedio.
23.32
00 2 550
23 4 600
RS230240
Allineamento degli alberi del cambio
Misurazione della distanza dei cuscinetto degli
alberi
GAn
Avvitare il piano di riscontro del cambio,
GAb
GZw
n. BMW 23 4 600 su una superficie di tenuta pu-
lita.
Coppia di serraggio:
9 Nm
Mediante il calibro di profondità,
n. BMW 00 2 550 misurare la distanza tra il piano
di riscontro e l'anello esterno cuscinetto a gole
profonde
RS230251
L Nota:
Abbreviazioni delle misure:
Prima della misurazione abbassare il relativo albero
MAb
= distanza dal piano di riscontro
(d'uscita/intermedio) mediante un martello di plasti-
all'alberod'uscita
ca senza ribalzo fino a fondo ed effettuare subito la
MZw
= distanza dalla piastra di misura all'albero
misurazione.
intermedio
MAn
= distanza dalla piastra di misura
all'albero d'entrata
e Attenzione:
H
= altezza piastra di misura
Se l'albero primario è Clean Bearing, non batterlo
sul fondo.
Misure in totale:
Il cuscinetto potrebbe infatti perdere l'appoggio
GAb
= H — MAb
sull'anello di sicurezza.
GZw
= H — MZw
GAn
= H — MAn
Misurare la distanza tra la piastra di misura e il
collare del cuscinetto dell’albero d’uscita.
Annotare tutte le misure in una tabell.
a
vedere pagina — 23.28 —
23.33
Clean Bearing
RT230261
Misurazione del coperchio del cambio
Misurare la distanza dalla superficie di giunzione
Clean Bearing
del coperchio cambio al fondo della sede dei cu-
scinetti, dai cuscinetti a rulli conici fino all’anello
interno del cuscinetto.
e Attenzione:
Misurare i cuscinetti a rulli conici sempre con lamie-
ra di ritegno olio rimossa.
La lamiera di ritegno olio è leggermente ondulata e
potrebbe pertanto falsare il risultato di misura.
RT230271
Abbreviazioni delle misure:
DAb
= misura coperchio albero d'uscita
DZw
= misura coperchio albero intermedio
DAn
DAn
= misura coperchio albero d'entrata
DZw
DAb
Annotare tutte le misure in una tabella.
a
vedere pagina — 23.28.
RS230270
23.34
Distanziamento degli alberi del cambio (senza Clean Bearing)
Esempiol
Misure in mm
Albero d’uscita
Albero intermedio
Albero d'entrata
„Ab“
„Zw“
„An“
H
60,00 mm
60,00 mm
60,00 mm
– M (misurare !)
= G
D (misurare !)
- G
= Gioco senza rondelle distanziatrici
- gioco assiale prescritto
0,05 - 0,15 mm
0,05 - 0,15 mm
+ precarico ammesso
0,20 mm
= spessore rondelle
e Attenzione:
Per il controllo del coefficiente d’attrito dei cuscinetti
a rulli conici viene montato nel cambio solo l’albero
d’entrata.
I cuscinetti devono essere oliati.
Distanziamento degli alberi del cambio (con Clean Bearing)
Esempiol
Misure in mm
Albero d'uscita
Albero intermedio
Albero d'entrata
„Ab“
„Zw“
„An“
H
60,00 mm
60,00 mm
60,00 mm
– M (misurare !)
= G
D (misurare !)
- G
= gioco senza rondelle distanziatrici e
cuscinetto dell'albero primario
- gioco assiale prescritto
0,05 - 0,15 mm
0,05 - 0,15 mm
0,05 - 0,15 mm
= cuscinetto (per albero primario)
e spessore delle rondelle
distanziatrici
23.35
Smontaggio e rimontaggio semicusci-
Controllo del coefficiente d’attrito dei
netto a rulli conici
cuscinetti a rulli conici dell’albero
d’entrata
100
Montare il coperchio cambio.
00 8 562
X Coppia di serraggio:
Viti di fissaggio
10 Nm
00 2 570
00 8 561
RS230030
Temperatura coperchio cambio sul supporto
100 °C.
23 3 670
A seconda della tolleranza il semicuscinetto
esce dalla sede già dopo il riscaldamento della
scatola. Eventualmente estrarre il semicuscinet-
RS230291
to mediante il controsuppurto Kukko,
n. BMW 00 8 562, e l'estrattore per interni,
n. BMW 00 8 561.
Mediante l’adattatore, n. BMW 23 3 670, e l’attri-
Togliere le rondelle distanziatrici/la lamiera di
trometro, n. BMW 00 2 570, controllare il coeffi-
ritegno olio.
ciente d’attrito dei cuscinetti a rulli conici
dell’albero d’entrata con 1 giro circa al secondo.
100
00 5 500
e Attenzione:
Per il controllo del coefficiente d’attrito dei cuscinetti
23 4 670
a rulli conici dell’albero d’entrata viene montato nel
cambio solo l’albero d’entrata.
1
I cuscinetti devono essere oliati.
Coefficiente d’usura:
Precarico 0,2 mm =
coefficiente d'attrito 0,5 - 1,0 Nm
RS230032
Temperatura coperchio cambio sul supporto
100 °C.
Inserire nel coperchio cambio le rondelle distan-
ziatrici calcolate/tener conto della lamiera di
ritegno olio (1).
Mediante il battitoio, n. BMW 23 4 670, e l’impu-
gnatura, n. BMW 00 5 500, sistemare il semicu-
scinetto nel coperchio cambio ancora caldo.
23.36
100
3
v
243
Clean Bearing
23 4 632
1
2
573
v
RT230281
Rimontaggio del coperchio del cambio
Ingrassare leggermente le rondelle distanziatrici
calcolate (tener conto come spessore di rondella
X Coppia di serraggio:
della lamiera di raccolta olio (1) per l’albero inter-
Viti di fissaggio coperchio cambio
10 Nm
medio e l’albero d’uscita ed applicarle a filo sul
Vite arresto della posizione di folle
cuscinetto a gole profonde.
(pulizia filettatura +Loctite 243)
13 Nm
Applicare la bussola (2), n. BMW 23 4 632 sull’al-
bero d’entrata.
Applicare sulla superficie di separazione pulita e
senza grasso del cambio uno strato sottile di
Loctite 573.
Riscaldare il coperchio del cambio a 100 oC.
Applicare il coperchio scatola/introdurre l’albero
d’innesto e il cilindro d’innesto nell’alloggiamen-
to.
Precaricare il becco della molla leva d’arresto,
agganciarlo ed applicare nello stesso tempo con
cautela il coperchio del cambio.
e Attenzione:
Il becco deve essere precaricato dalla scatola cam-
bio lato frizione e non deve essere spostato in dire-
zione parte scatola lato uscita.
Serrare a fondo il coperchio cambio.
Sistemare l’arresto del minimo (3) (sfera e molla)
nel cambio.
Avvitare la vite per arresto posizione di folle im-
piegando Loctite 243.
23.37
Smontaggio e rimontaggio paraolio
albero d’entrata lato coperchio
23 4 630
RS230290
Espellere il paraolio dal lato interno mediante un
tampone.
Piantare l’anello di tenuta nuovo mediante il bat-
titoio e la bussola, n. BMW 23 4 630.
23.38
2
1
7
5
6
4
3
8
RS230300
Completamento del cambio
Montare l’anello di sicurezza (1) cilindro d’inne-
sto.
Montare l’interruttore del minimo (2).
Eventualmente montare l’interruttore visualizza-
zione marce.
e Attenzione:
Fare attenzione all’O-Ring in perfetto stato.
Montare il pistoncino firzione (3), la molla elicoi-
dale (4) e la cuffia (5).
Fissare la fascetta stringitubo (6).
Montare la leva frizione (7).
Montare l’asta di spinta (8).
X Coppia di serraggio:
Vite di fissaggio leva frizioneel
18 Nm
Punti di lubrificazione:
dentatura disco frizione e albero d’entrata
superficie di contatto della molla a tazza su scatola
frizione
superficie di contatto della molla a tazza su anello
spingidisco
superficie di contatto della vite di registro della leva
di disinnesto sul pistone frizione
Lubrificante:
Pasta Optimoly MP3
Quantità di riempimento olio fino al bordo
inferiore della vite di riempimento:
API GL 5 SAE 90
1,0 l
23.39
Montaggio del cambio
Controllare il centraggio del disco conduttore
mediante il tampone di centraggio,
n. BMW 21 3 680.
23 1 820
23 1 820
RS230011

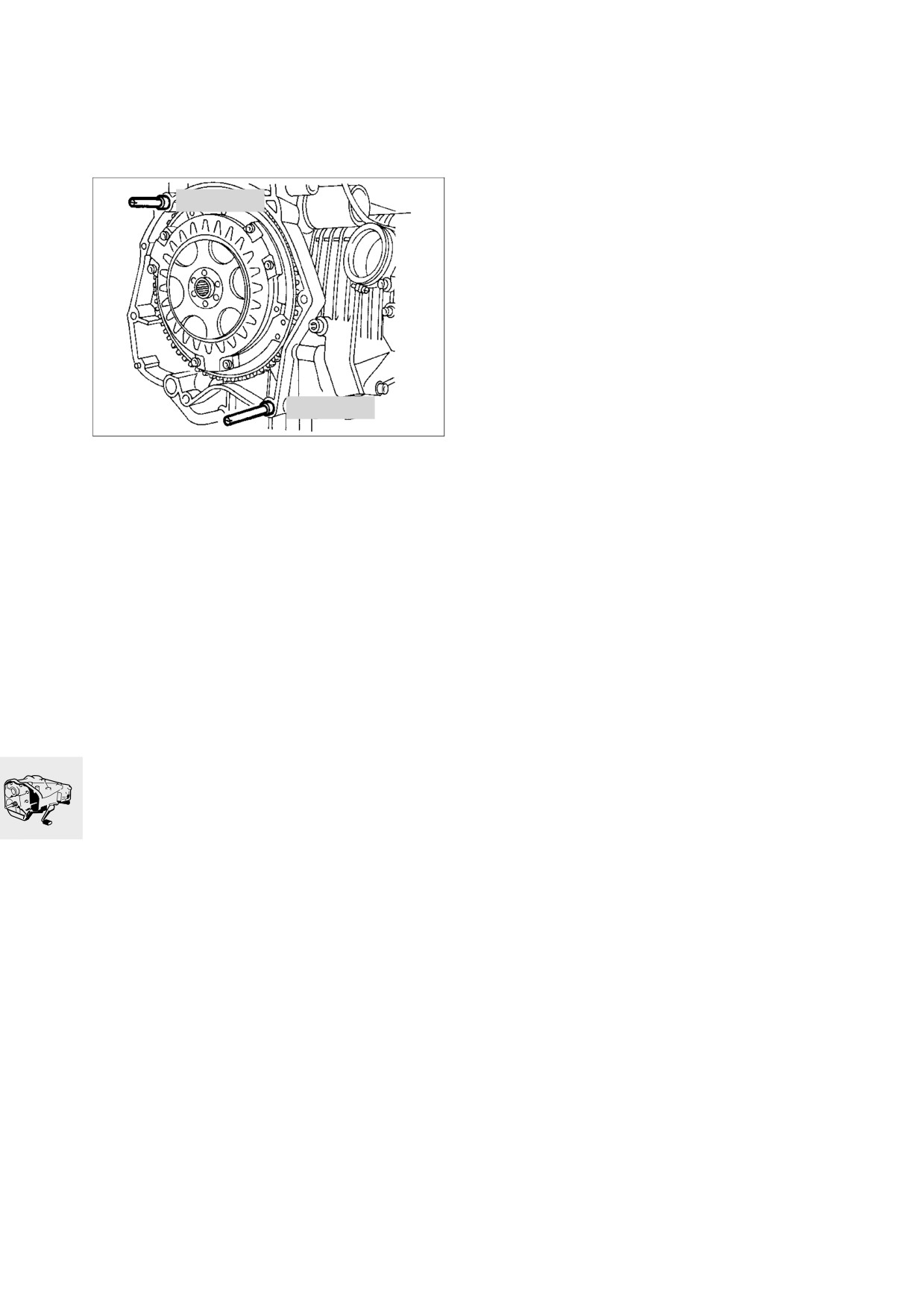

Avvitare i tamponi di guida (oliati),
n. BMW 23 1 820 ed infilarli con cautela sul
cambio.
X Coppia di serraggio:
cambio a motore
22 Nm
Effettuare il rimontaggio analogamente allo
smontaggio nella sequenza inversa.
23.40
31 Forcella ruota anteriore
31
Sommario
Pagina
Dati tecnici
3
Smontaggio e rimontaggio forcella telescopica
7
Smontaggio e rimontaggio forcella telescopica senza ponte a forcella
7
[RS] Smontaggio e rimontaggio ponte a forcella
8
[GS/R/RT] Smontaggio e rimontaggio ponte a forcella
8
Smontaggio e rimontaggio snodi a tazza
9
Smontaggio e rimontaggio cuiscinetto a sfere obliquo
10
Smontaggio e rimontaggio ponte tubo scorrevole
11
Smontaggio e rimontaggio snodo sferico
11
[RS] Controllo coefficiente d’attrito degli snodi sferici
11
[GS/R/RT] Controllo coefficiente d’attrito snodo sferico/cuscinetto
a sfere obliquo
11
Prescrizione di montaggio della forcella telescopica:
12
Scomposizione/ricomposizione della forcella telescopica
13
Scomposizione della forcella telescopica
13
Ricomposizione della forcella telescopica
14
Misurazione della forcella telescopica
14
Controllo del ponte tubo scorrevole
14
Controllo squilibrio del tubo di livello
14
Smontaggio e rimontaggio braccio longitudinale
15
Scomposizione/ricomposizione del braccio longitudinale
15
Smontaggio e rimontaggio montante molleggiato anteriore
16
[R] Smontaggio e rimontaggio ammortizzatore manubrio
16
Smontaggio e rimontaggio testa sferica
16
Controllo smorzatore manubrio
16
31.1
31.2















Content      ..     4      5      6      7     ..
